BEDIENUNGSANLEITUNG EDIP 649.1 Küppersbusch

mit Montageanweisungen

Küppersbusch-Kundendienst

Zentrale Kundendienst- / Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte AG

Küppersbuschstraße 16

45883 Gelsenkirchen

Telefon: 01 80 - 5 25 65 65

Telefax: (02 09) 4 01 - 7 14 / 7 15

Sie erreichen uns:

Montag bis Donnerstag von 7 ^30 Uhr bis 18 ^00 Uhr

Freitag von 7 ^30 Uhr bis 17 ^00 Uhr

Samstag von 9 ^00 Uhr bis 13 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Österreich:

Küppersbusch Ges. m. b. H.

Eitnergasse 13

1230 Wien

Telefon: [phone] - 15

Telefax: (01) 8 66 80 - 50

Sie erreichen uns:

Montag bis Freitag von 8 ^00 Uhr bis 17 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Vertragskundendienst

56070 Koblenz, August-Horch-Straße 14

Zentrale Tel.: [phone]

Kundendienst Tel.: [phone]

66117 Saarbrücken, Zinzinger Straße 13

Zentrale Tel.: [phone]

Kundendienst Tel.: [phone]

55543 Bad Kreuznach, Industriestraße

Zentrale Tel.: [phone]

Kundendienst Tel.: [phone]

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihre genaue Anschrift
2. Ihre Telefon- und ggf. Telefaxnummer
3. Wann kann der Kundendienst Sie besuchen?
4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu Rate ziehen)
5. Das Kaufdatum
6. Die genaue Beschreibung des Problemes oder Ihres Service-Wunsches

Halten Sie bitte zusätzlich Ihren Kaufbeleg bereit.

So helfen Sie uns, unnötigen Zeit- und Kostenaufwand zu vermeiden und auch für Sie effizienter zu arbeiten.

Garantiebedingungen

Gültig ab Oktober 1998 für die Bundesrepublik Deutschland.

Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbelegs erforderlich.

Für unsere KÜPPERSBUSCH-Geräte leisten wir zusätzlich zu den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie:

1. Die Werksgarantie beträgt 12 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Lieferschein nachzuweisen ist. Bei gewerblicher Nutzung von KÜPPERSBUSCH-Geräten in Gemeinschaftsanlagen ist eine Garantiezeit auf 6 Monate beschränkt. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z. B. Glas, Kunststoff oder Leuchtmittel.
   Die verlängerte Garantiezeit gilt nicht, wenn die Typen- oder Serien-Nr. des Produkts geändert, gelöscht, entfernt oder unleserlich gemacht worden ist.
2. Innerhalb der Werksgarantie werden alle Funktionsfehler, die trotz vorschriftsmäßigen Anschlusses, sachgemäßer Behandlung und Beachtung der gültigen KÜPPERSBUSCH-Einbauvorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille- und Lackschäden werden nur dann von dieser Werksgarantie erfaßt, wenn sie innerhalb von 4 Wochen nach Übergabe des KÜPPERSBUSCH-Gerätes unserem Kundendienst angezeigt werden. Schäden aufgrund chemischer und elektrochemischer Einwirkungen von Wasser und Transportschäden (diese müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden), sowie Einregulierungs- und Umstellungsarbeiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werksgarantie.
3. Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das KÜPPERSBUSCH-Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.
4. Über Ort, Art und Umfang der durchzuführenden Reparatur entscheidet unser Kundendienst nach billigem Ermessen. Soweit nicht anders vereinbart, ist unsere nächstgelegene Kundendienststelle zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungsort, ausnahmsweise in der Kundendienstwerkstatt durchgeführt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, daß eine uneingeschränkte Handhabung durch die Techniker möglich ist und keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können.
5. Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.
6. Innerhalb der ersten 6 Monate der Garantiezeit werden die Wegezeiten und Anfahrtskosten unseres Kundendienstpersonals, soweit diese im Zusammenhang mit der Durchführung der Instandsetzung nach dieser Werksgarantie anfallen, nicht berechnet. Danach werden diese Kosten gesondert in Rechnung gestellt.
7. Nicht umfaßt sind von der Werksgarantie Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, insbesondere Ansprüche auf Schadensersatz, Wandlung und Minderung oder Folgeschäden.

Wenn Sie unseren Kundendienst benötigen, nennen Sie den Gerätetyp und die Art des Defektes. Bei Transportschäden wenden Sie sich bitte sofort an die nächste für Sie zuständige Kundendienststelle.

KÜPPERSBUSCH Hausgeräte AG, Gelsenkirchen

Ihr Beitrag zum Umweltschutz 4

Sicherheitshinweise und Warnungen 5

Gerätebeschreibung 9

Funktionsbeschreibung....11

Bedienung....12

Reinigung und Pflege 13

Gehäuse 13

Allgemein

Besondere Hinweise für Aluminiumflächen

Besondere Hinweise für Bedienelemente

Fettfilter 14

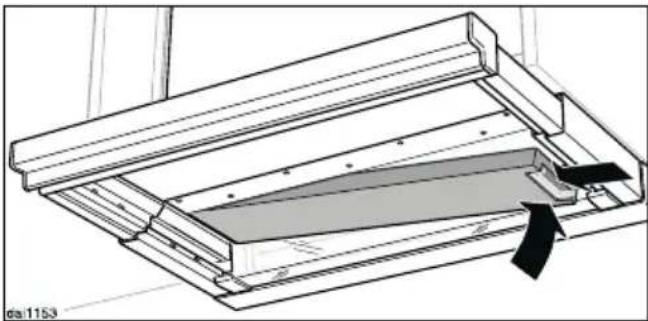

Kohlefilter einsetzen / austauschen 15

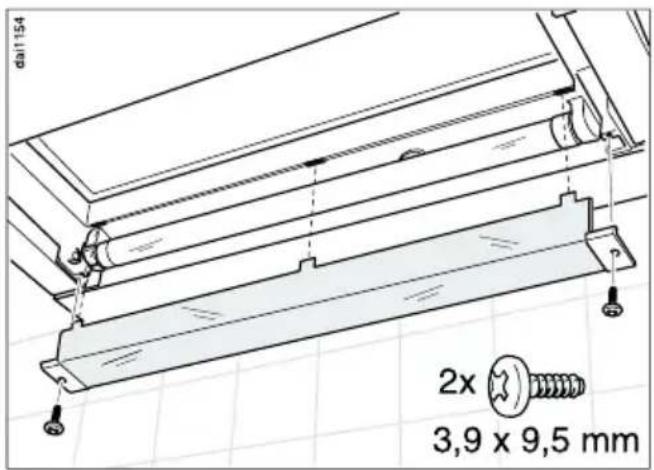

Defekte Beleuchtung. 16

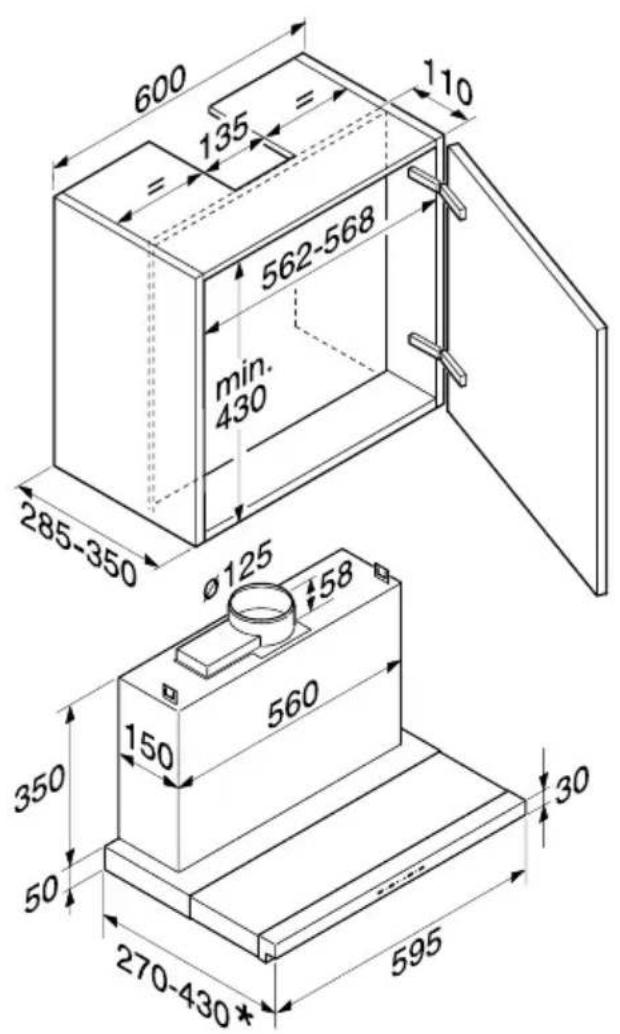

Gerätemaße....17

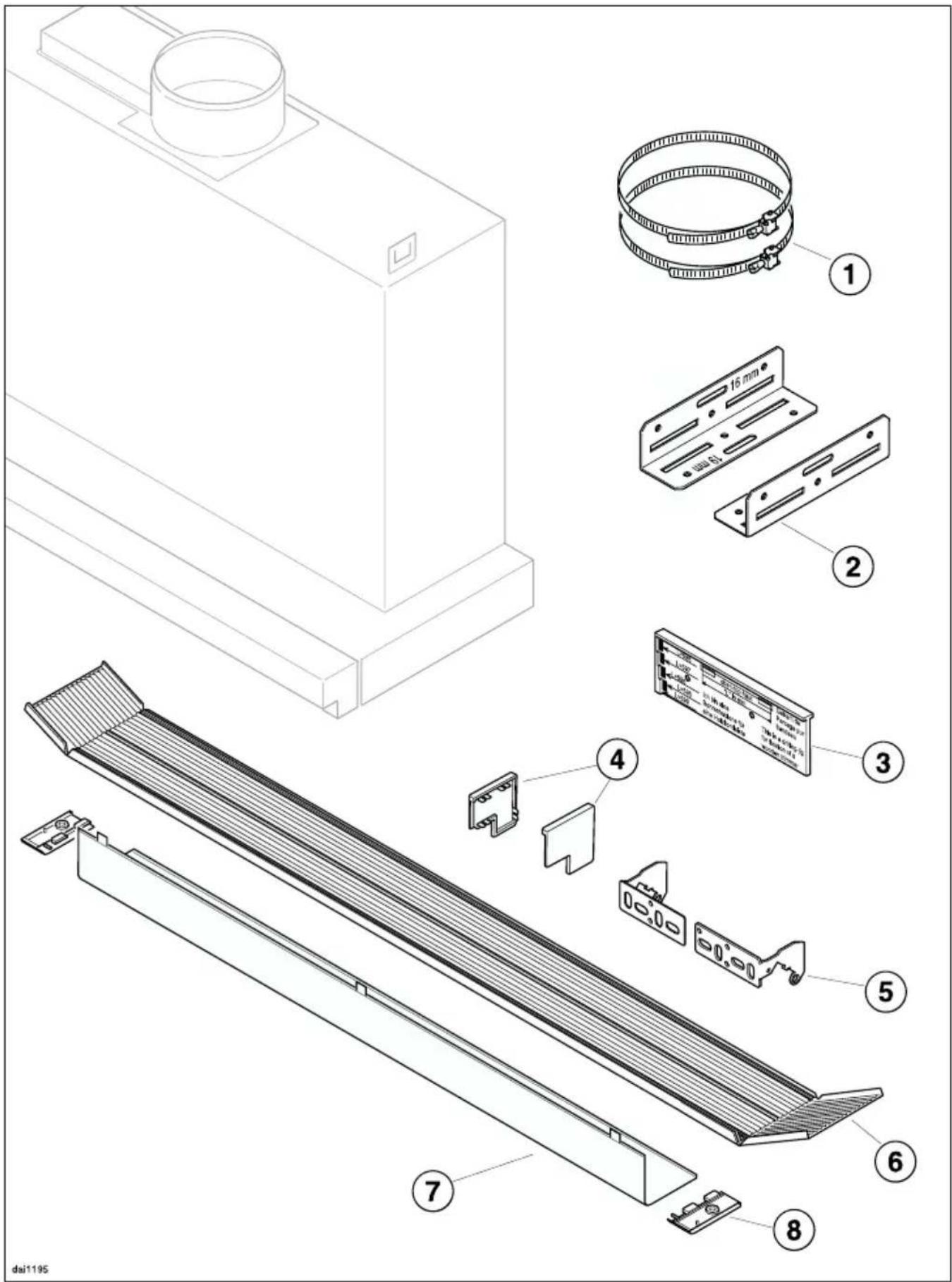

Montagezubehör 18

Montage. 18

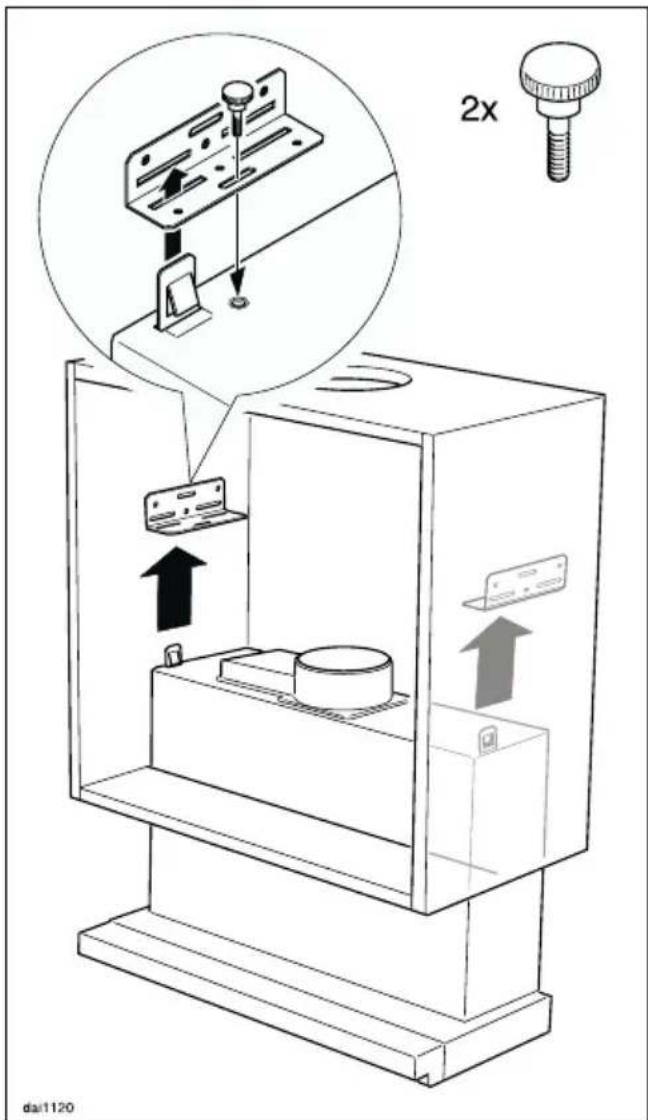

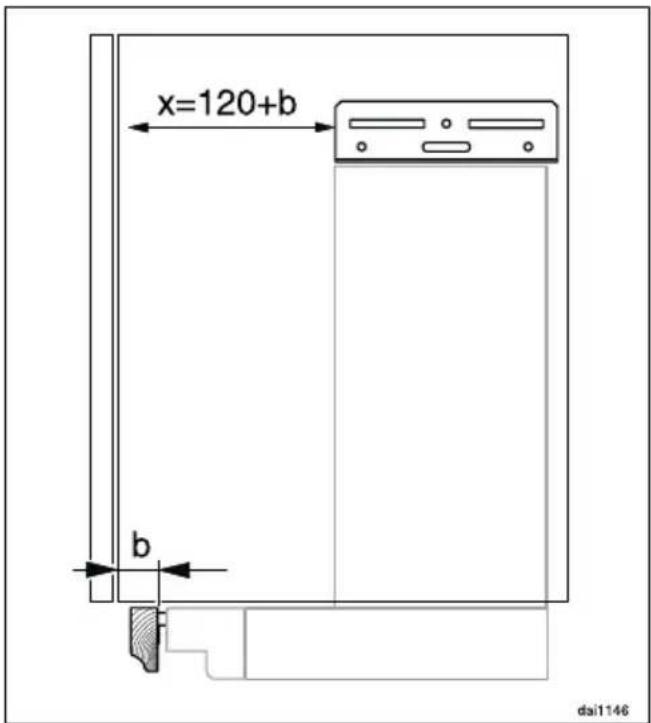

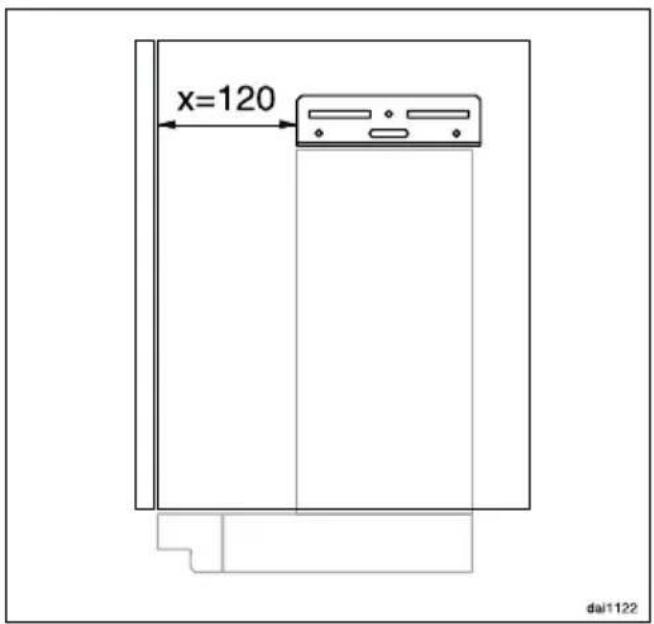

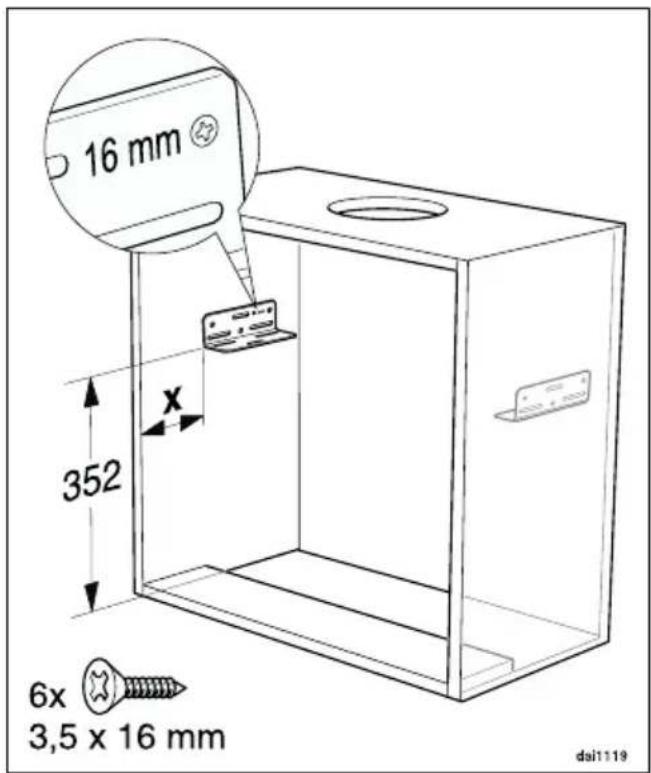

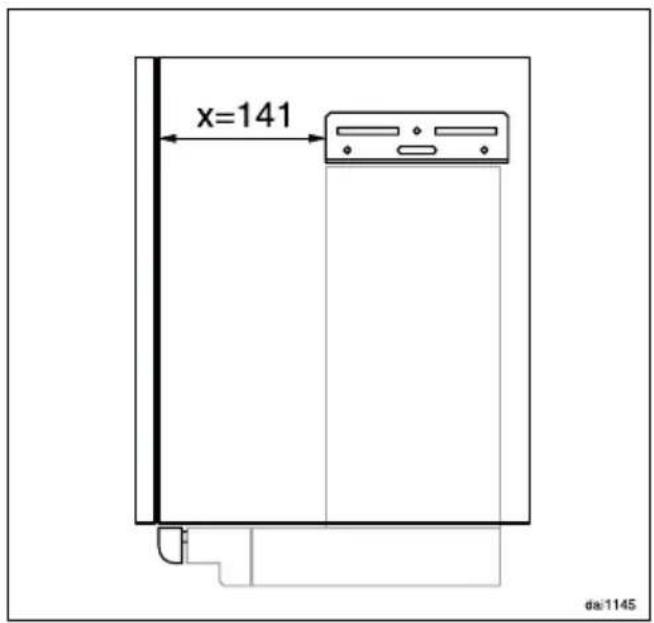

Einsetzen in den Oberschrank 20

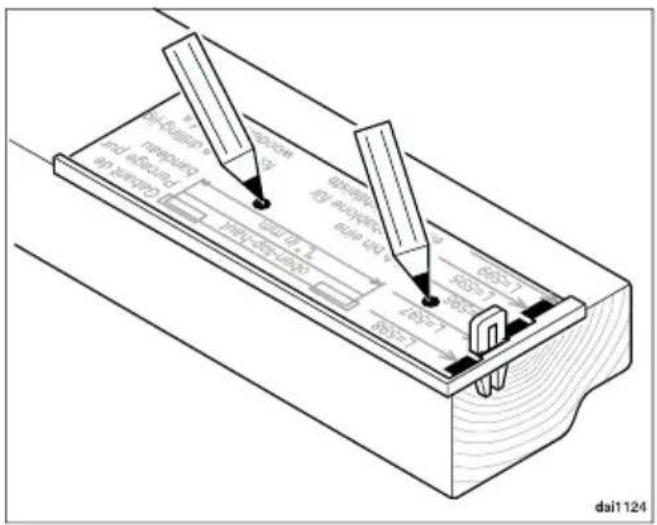

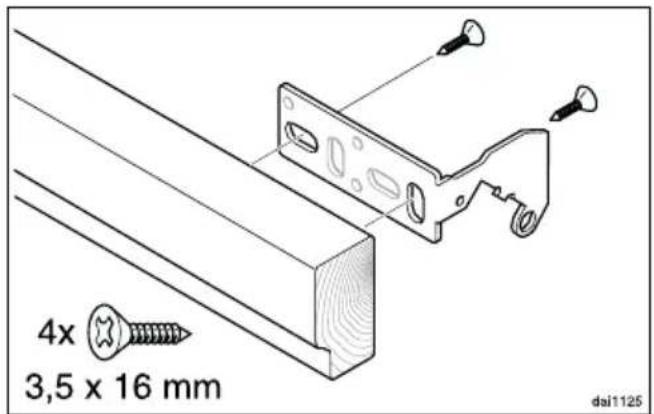

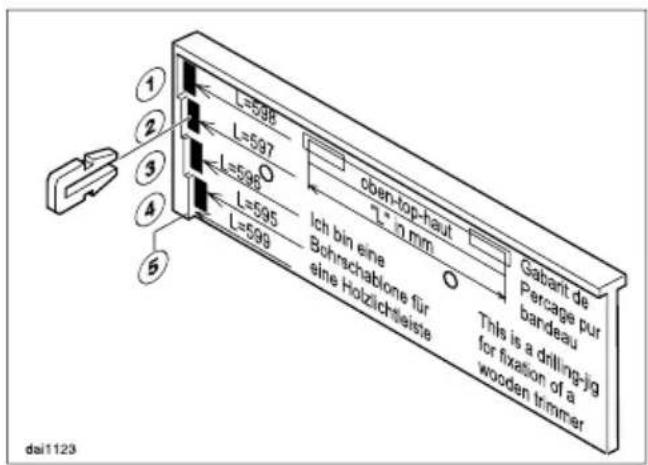

Griffleiste vorbereiten 22

Griffleiste des Möbelprogramms

Griffleiste Küppersbusch

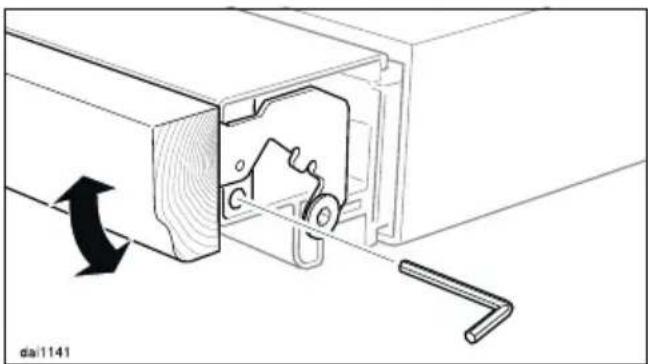

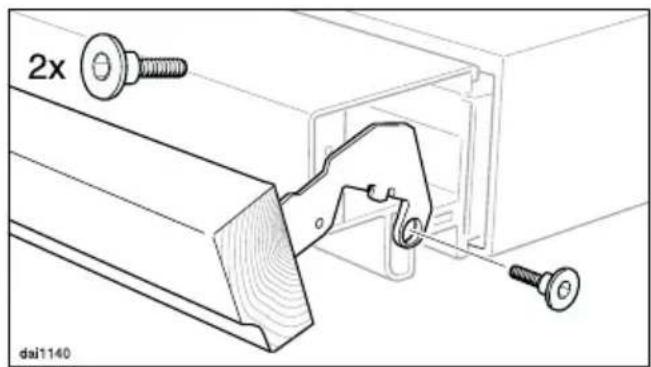

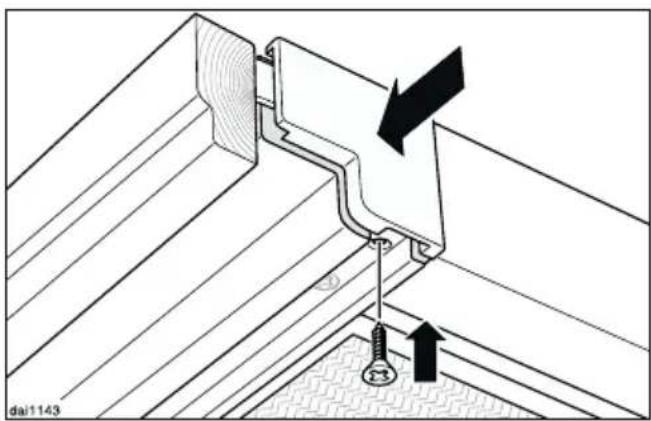

Griffleiste montieren 23

Dunstabzugshaube justieren. 24

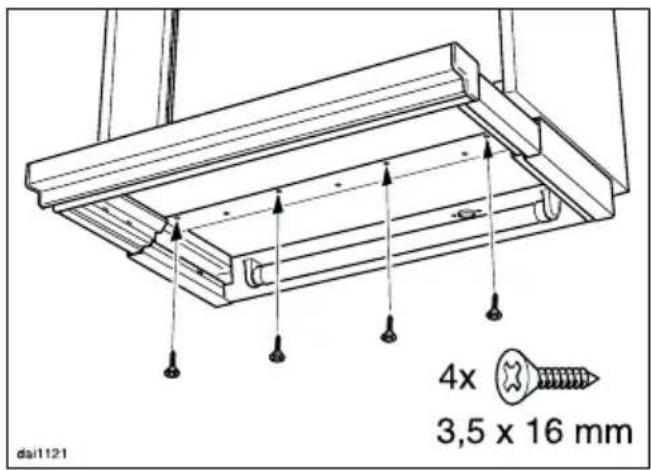

Dunstabzugshaube fixieren. 24

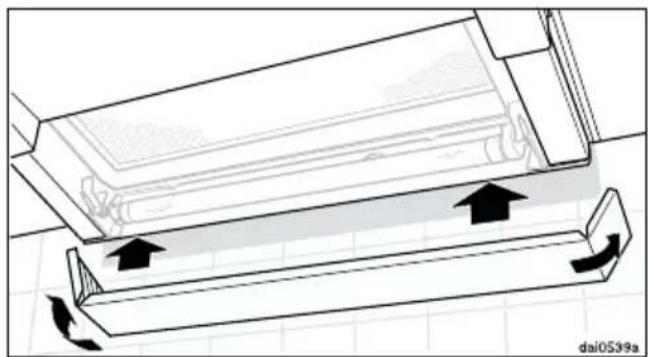

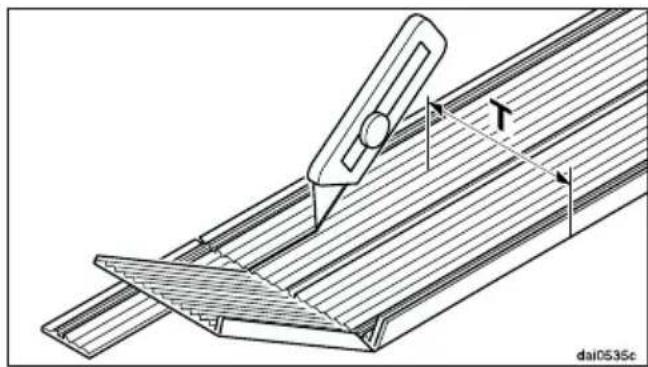

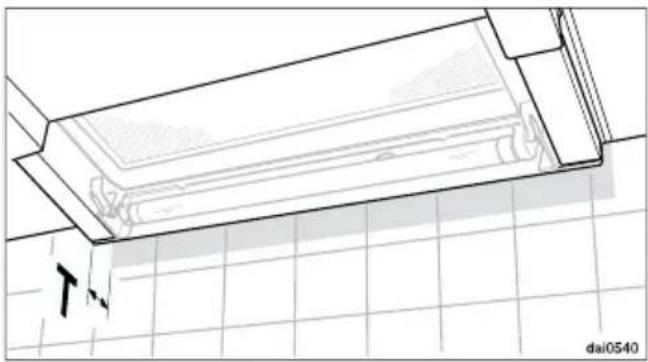

Distanzleiste für Geräterück seite 24

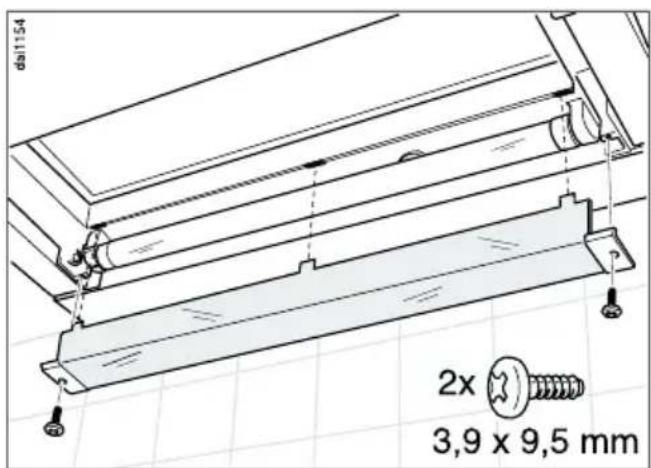

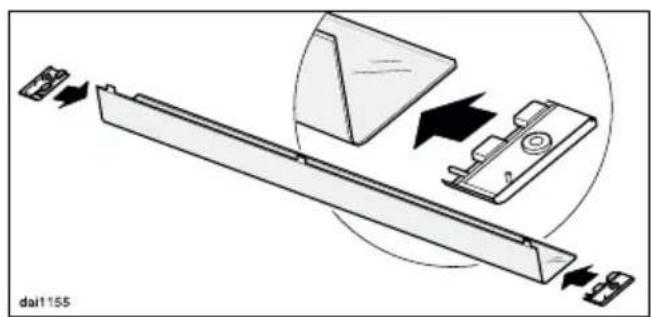

Lampenabdeckung 25

Vorbereiten für Abluftbetrieb 25

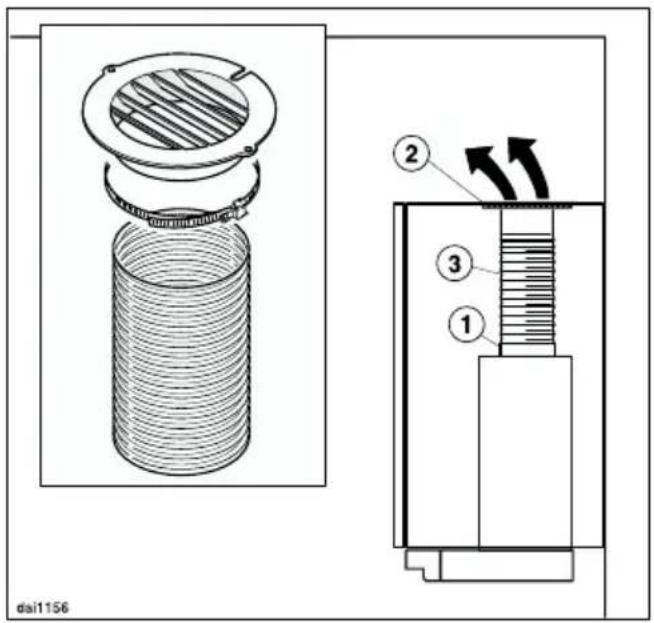

Umluftanschluss 26

Netzanschluss....26

Abluftleitung....27

Elektroanschluss 29

Technische Daten....30

GB 31

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück.

Bitte sorgen Sie dafür, dass das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie die Gebrauchsanweisung unter der Rubrik „Sicherheitshinweise und Warnungen“.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Gerätes aufmerksam die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, die Montage, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie diese Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung der Dunstabzugshaube

Das Gerät ist für die Verwendung im Haushalt bestimmt.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Vergleichen Sie vor dem Anschließen der Dunstabzugshaube unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes (siehe „Elektroanschluss“).

Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit der Dunstabzugshaube ist nur dann gewährleistet, wenn sie an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüfen lassen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Durch unsachgemäße Installations und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Lassen Sie Installations- und Wartungsarbeiten sowie Reparaturen an Elektrogeräten nur von qualifizierten Fachleuten durchführen.

Wenn die Anschlussleitung der Dunstabzugshaube beschädigt ist, muss sie durch eine baugleiche Anschlussleitung ersetzt werden, die beim Kundendienst erhältlich ist.

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Die Dunstabzugshaube ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

– die Netzanschlussleitung vom Elektronetz getrennt ist.
Ziehen Sie nicht an der Netzanschlussleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.
– die Sicherung der Hausinstallation ausgeschaltet ist.
– die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.

Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Gebrauch

Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube; so ist z. B. das Flambieren und das Grillen mit offener Flamme verboten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter. Durch aufgesaugtes Küchenfett besteht Brandgefahr!

Beim Benutzen der Dunstabzugs-haube über Gas-Kochstellen muss unbedingt darauf geachtet werden, dass die benutzte Brennstelle durch das Kochgeschirr bedeckt wird.

Die Dunstabzugshaube kann durch die Hitzeeinwirkung der Flammen beschädigt werden.

Schalten Sie die Dunstabzugshau-be immer ein, wenn eine Kochstelle benutzt wird.

Bei nicht eingeschalteter Dunstabzugs-haube kann sich Kondenswasser an-sammeln. Hierdurch können Korrosions-schäden am Gerät entstehen.

Beaufsichtigen Sie Töpfe, Pfannen und Fritiergeräte, wenn Sie mit Ölen und Fetten arbeiten. Auch das Grillen über Elektro-Grillgeräten muss unter ständiger Aufsicht erfolgen.

Überhitzte Öle und Fette können sich selbst entzünden und dadurch die Dunstabzugshaube in Brand setzen.

Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter.

Dadurch vermeiden Sie Fett- und Schmutzablagerungen im Gerät. Diese beeinträchtigen die Funktion.

Reinigen oder wechseln Sie die Filter in regelmäßigen Abständen. Ein überfetteter Filter bedeutet Brandgefahr! (siehe „Reinigung und Pflege“)

Verwenden Sie zum Reinigen der Dunstabzugshaube auf keinen Fall ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile der Dunstabzugshaube gelangen und einen Kurzschluss verursachen.

Montage

Zwischen Kochstelle und der Dunstabzugshaube muss folgender Sicherheitsabstand mindestens eingehalten werden:

• 45 cm über einer Elektro-Kochstelle,
• 65 cm über einer Gas-Kochstelle,
• 65 cm über einem Elektro-Grill aus unserem Programm

Für andere Kochgeräte ist der in der zugehörigen Montage- und Gebrauchsanweisung angegebene Sicherheitsabstand einzuhalten.

Sollten verschiedene Kochgeräte unter der Dunstabzugshaube betrieben werden, für die unterschiedliche Sicherheitsabstände gelten, ist der größte angegebene Sicherheitsabstand zu wählen.

Über Feuerungsstätten mit festen Brennstoffen darf die Dunstabzugs-haube nicht montiert werden.

Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nichtbrennbarem Material verwendet werden. Diese sind im Fachhandel oder beim Kundendienst erhältlich.

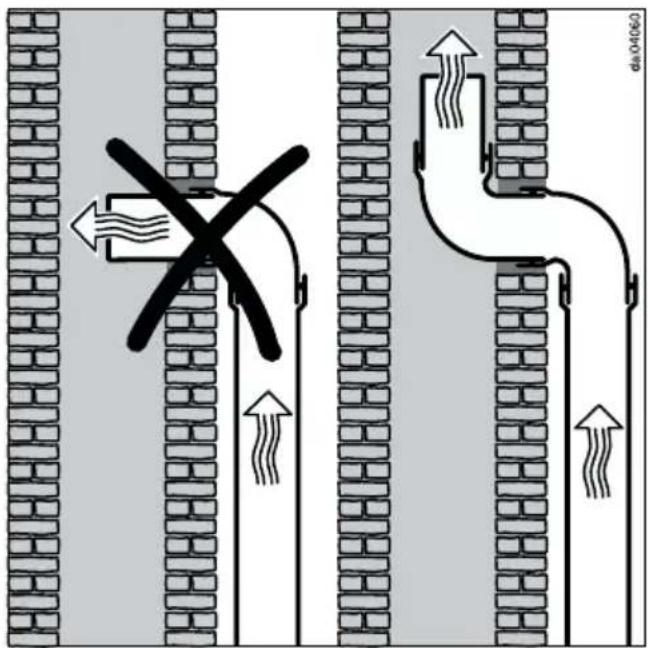

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient.

Soll die Abluft in einen außer Betrieb befindlichen Rauch- oder Abgaskamin geführt werden, so sind die behördlichen Vorschriften zu beachten.

Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie gas-, öl- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter, Gaskochmulden, Gasbacköfen) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum und benachbarten Räumen die Luft entnommen wird, die die Feuerstätte zum Verbrennen benötigt.

Außerdem können durch den Sog der Dunstabzugshaube Abgas-Rückströmungen aus dem Kamin oder Abzugsschacht entstehen; schornsteingebundene Feuerstätten werden beeinträchtigt.

Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuerstättenabgase vermieden wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, in Fenster, durch Zuluft- / Abluft-mauerkasten oder andere technische Maßnahmen, wie gegenseitige Verriegelung o. ä., die zur Verbrennung benötigte Luft nachströmen kann.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Fragen Sie im Zweifelsfall den zuständigen Schornsteinfegermeister.

Wird die Dunstabzugshaube im Umluftbetrieb eingesetzt, ist dies ohne Einschränkungen möglich.

Entsorgung des Altgerätes

Ziehen Sie bei ausgedienten Geräten den Netzstecker aus der Steck-dose, und machen Sie Netzanschlussleitung sowie Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit der Dunstabzugshaube getrieben wird.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

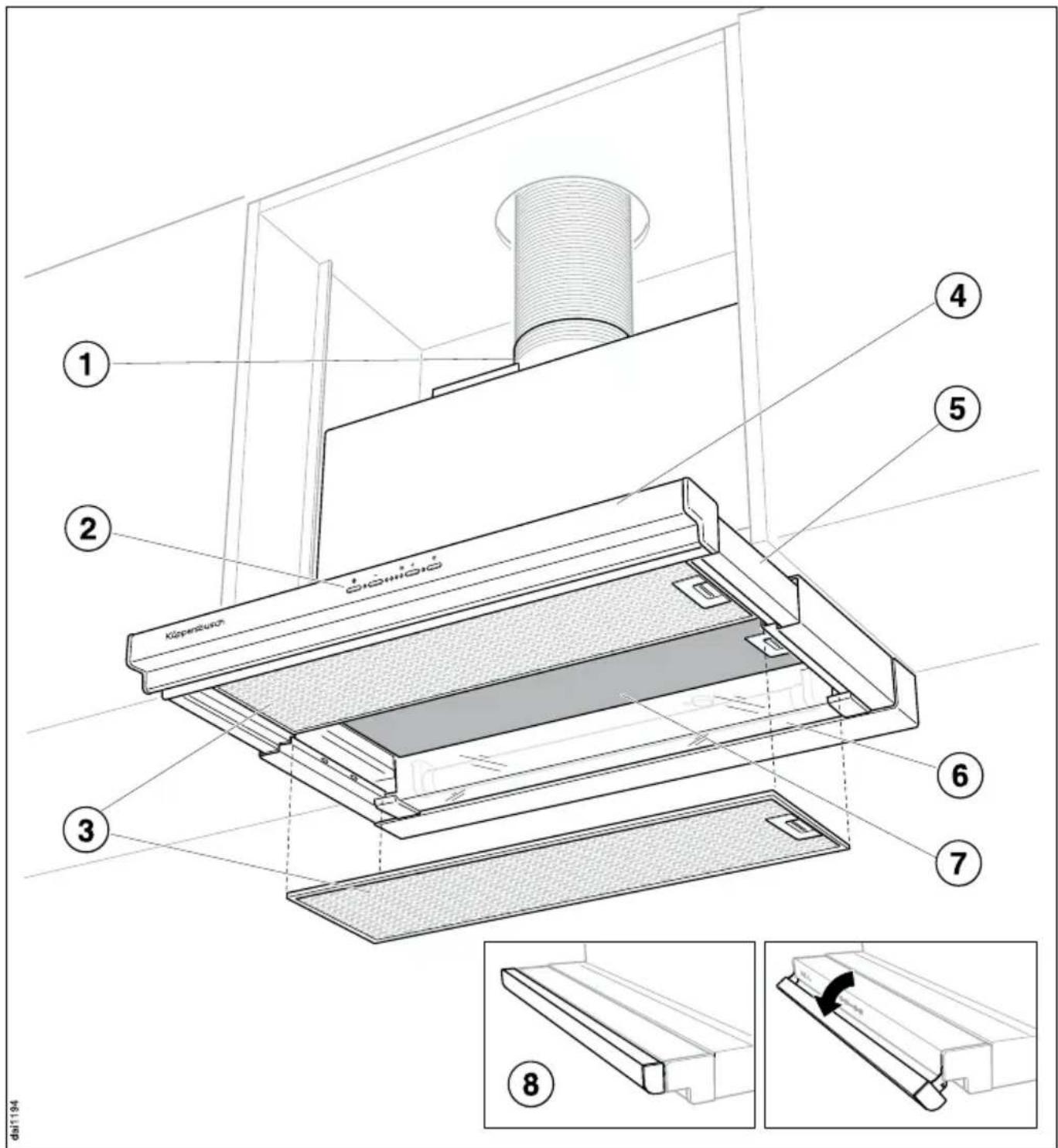

Der Frontbalken kann alternativ mit einer abklappbaren Griffleiste versehen werden. Der dazu notwendige Klappmechanismus liegt der Dunstabzugshaube bei (siehe „Montage“). Damit ist die Montage

– einer Griffleiste Ihres Möbelprogramms oder
– der Küppersbusch Klapp-Grifflei- ste ⑧ (als Zubehör-Nummer 611 erhältlich) möglich.

⑤⑨Ausziehbarer Wrasenschirm
⑥⑨Kochstellenbeleuchtung
⑦ Kohlefilter (Zubehör-Nummer 564) (nachkaufbares Zubehör für Umluft-betrieb)
⑧⑨ Klapp-Griffleiste (Zubehör-Nummer 611) (nachkaufbares Zubehör) Alternativ kann der Frontbalken mit der Griffleiste Ihres Möbelprogramms versehen werden.
⑨ Ein/Aus-Taste für das Gebläse
⑩ Tasten zur Einstellung der Gebläseleistung
⑪ Taste für die Kochstellen-Beleuchtung

Die Dunstabzugshaube arbeitet

... im Abluftbetrieb:

Die angesaugte Luft wird durch die Fettfilter gereinigt und nach außen geleitet.

Bei ausgeschalteter Dunstabzugshaube und eingeschobenen Wrasenschirm ist das Gerät geschlossen, so dass kein un-gewollter Luftaustausch zwischen Raum- und Außenluft stattfinden kann.

... im Umluftbetrieb:

(mit Umluft-Umbausatz als Zubehör)

Die angesaugte Luft wird durch die Fettfilter und zusätzlich durch einen Kohlefilter gereinigt. Die Luft wird anschließend in die Küche zurückgeführt.

Der Kohlefilter ist als Zubehör erhältlich (siehe „Technische Daten“).

Bei Umluftbetrieb bitte darauf achten, dass der Kohlefilter eingesetzt ist, siehe „Reinigung und Pflege“.

Die Funktionen der Dunstabzugshaube lassen sich über das Aus- und Einschieben des Wrasenschirms schalten.

Beleuchtung einschalten

Die Kochstellenbeleuchtung können Sie unabhängig vom Gebläse ein- oder ausschalten.

■ Ziehen Sie den Wrasenschirm ca. 1,5 cm heraus.

War die Beleuchtung beim letzten Einschieben des Wrasenschirms eingeschaltet, schaltet sie sich wieder ein.

Wenn nicht:

■ Drücken Sie die Taste für die Kochstellenbleuchtung.

Bei eingeschaltetem Licht leuchtet die Kontrolllampe der Taste.

Beleuchtung ausschalten

■ Schieben Sie den Wrasenschirm ein. Beim nächsten Herausziehen des Wrasenschirms schaltet sich die Beleuchtung wieder ein.

oder

■ Drücken Sie die Taste für die Kochstellenbeleuchtung.

In jedem Fall erlischt die Kontrolllampe.

Gebläse einschalten

■ Ziehen Sie den Wrasenschirm ca. 2 cm heraus.

Der Motor läuft auf Stufe „II“ an.

Die Kontrolllampe der Ein/Aus Taste für das Gebläse und die zweite Kontrolllampe der Tasten -/+ leuchten.

Leistungsstufe wählen

- Int. + ◯◯◯◯

niedrige Stufe

hohe Stufe

■ Wählen Sie mit den Tasten – /+ die gewünschte Leistungsstufe.

Die Kontrolllampen zeigen die gewählte Leistungsstufe an.

Dem normalen Kochen dienen je nach Intensität der Kochdünste die Leistungsstufen „I“ bis „III“ (grüne Kontrolllampen).

Für vorübergehende starke Wrasen- und Geruchsentwicklung, z.B. beim Anbraten, steht Ihnen die Intensivstufe zur Verfügung (gelbe Kontrolllampe).

Gebläse ausschalten

■ Schieben Sie den Wrasenschirm ein. Beim nächsten Herausziehen des Wrasenschirms läuft das Gebläse wieder auf Stufe „II“ an.

oder

■ Drücken Sie die Ein/Aus-Taste für das Gebläse.

In jedem Fall erlöschen die Kontrolllampen.

Vor jeder Wartung und Pflege die Dunstabzugshaube vom Elektronetz trennen, dazu

– den Netzstecker des Gerätes ziehen oder
– die Sicherung der Hausinstallation ausschalten oder
– die Schraubsicherung der Hausinstallation ganz herausschrauben.

Gehäuse

Allgemein

Die Oberflächen und Bedienelemente sind empfindlich gegen Kratzer und Schnitte. Beachten Sie daher die folgenden Reinigungshinweise.

Reinigen Sie alle Oberflächen und Bedienelemente nur mit einem Schwammtuch, Spülmittel und warmem Wasser.

Trocknen Sie die Oberflächen anschließend mit einem weichen Tuch.

Im Bereich der Bedienelemente nicht zu feucht reinigen, um ein Eindringen von Nässe in die Elektronik zu vermeiden.

Vermeiden Sie

• soda-, säure- oder chloridhaltige Reinigungsmittel,
• scheuernde Reinigungsmittel, wie z.B. Scheuerpulver, Scheuermilch, scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten.

Besondere Hinweise für Aluminiumflächen

Aluminium ist ein lebendiges Material. Blickwinkel, Lichteinfall und Umfeld bestimmen die reflektierende Wirkung und damit die Optik des Gerätes.

Die Aluminiumoberflächen können sich verfärben oder verändern, wenn Verschmutzungen länger einwirken. Entfernen Sie Verschmutzungen daher sofort.

Beachten Sie zur Reinigung die allgemeinen Hinweise in diesem Kapitel.

Vermeiden Sie

– Edelstahl-Reinigungsmittel,
– kalklösende Reinigungsmittel,
– Geschirrspülmaschinen-Reiniger,
- Backofenspray.

Reinigung und Pflege

Besondere Hinweise für Bedienelemente

Die Bedienelemente können sich verfärben oder verändern, wenn Verschmutzungen länger einwirken. Entfernen Sie Verschmutzungen daher sofort.

Beachten Sie zur Reinigung die allgemeinen Hinweise in diesem Kapitel.

Zur Reinigung der Bedienelemente keine Edelstahl-Reinigungsmittel verwenden.

Fettfilter

Die wiederverwendbaren Metall-Fettfilter im Gerät nehmen die festen Bestandteile des Küchendunstes auf (Fett, Staub usw.) und verhindern so ein Verschmutzen der Dunstabzugshaube.

Reinigen Sie die Fettfilter spätestens dann, wenn sie verschmutzt aussehen bzw. die Filterwirkung nachlässt.

Empfehlenswert ist es, die Fettfilter alle 3 – 4 Wochen zu reinigen, da somit ein Festsetzen des Fettes vermieden wird.

Ein überfetteter Filter bedeutet Brandgefahr!

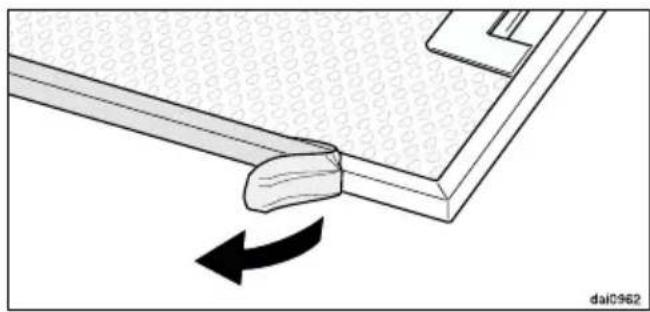

■ Zum Herausnehmen der Fettfilter den Wrasenschirm herausziehen.
■ Das Gebläse ausschalten.

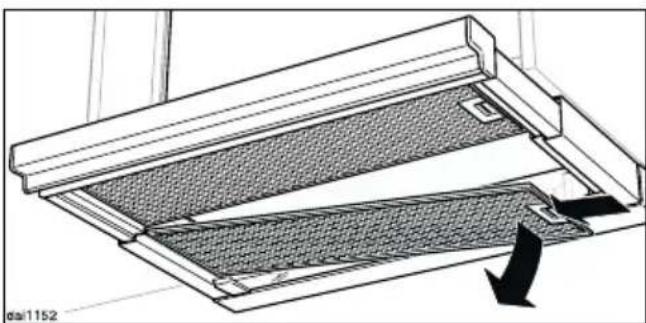

■ Die Verriegelung des Fettfilters in Richtung Filtermitte drücken und den Fettfilter nach unten herausnehmen.

Beim Entnehmen der Fettfilter darauf achten, dass die Fettfilter nicht auf die Kochfläche fallen.

■ Reinigen Sie die Fettfilter

– von Hand: Mit einer Spülbürste in warmem Wasser, dem ein Handspülmittel zugegeben wird.
- im Geschirrspüler: Die Fettfilter senkrecht in den Unterkorb stellen. Es ist darauf zu achten, dass sich der Sprüharm frei bewegen kann.

Bei der Reinigung der Fettfilter im Geschirrspüler kann es je nach verwendetem Reiniger zu bleibenden Verfärbungen der innenliegenden Filterflächen kommen.

Dies hat keinerlei Einfluss auf die Funktion der Fettfilter.

■ Legen Sie nach dem Reinigen die Fettfilter zum Trocknen auf eine saugfähige Unterlage.
■ Bei herausgenommenen Fettfiltern auch die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch beugen Sie der Brandgefahr vor.

Achten Sie darauf, dass beim Einsetzen der Fettfilter die Verriegelung nach unten weist.

Sollten die Fettfilter einmal verkehrt eingesetzt worden sein:

Den Fettfilter durch die Aussparung mit einem kleinen Schraubendreher entriegeln.

Kohlefilter einsetzen / austauschen

Bei Umluftbetrieb muss zu den Fettfiltern ein Kohlefilter eingesetzt werden (nachkaufbares Zubehör).

Dieser bindet die beim Kochen anfallenden Geruchsstoffe.

Der Kohlefilter wird im Gehäuse oberhalb der Fettfilter eingesetzt.

Sie erhalten den Kohlefilter im Fachhandel oder beim Kundendienst. Typ und Bezeichnung entnehmen Sie dem Kapitel „Technische Daten“.

Zum Einsetzen beachten Sie bitte die Montageanweisung, die dem Kohlefilter beiliegt.

Den gebrauchten Kohlefilter können Sie im Hausmüll entsorgen.

Tauschen Sie den Kohlefilter immer dann aus, wenn die Geruchsstoffe nicht mehr ausreichend gebunden werden. Spätestens sollte er jedoch alle 6 Monate gewechselt werden.

Reinigung und Pflege

Defekte Beleuchtung

Ursache für eine nicht funktionierende Beleuchtung kann eine defekte Leuchtstofflampe oder ein defekter Starter sein.

Die Dunstabzugshaube vom Elektronetz trennen, dazu

– den Netzstecker des Gerätes ziehen oder
– die Sicherung der Hausinstallation ausschalten oder
– die Schraubsicherung der Hausinstallation ganz herausschrauben.

■ Den hinteren Fettfilter aus dem Gerät nehmen.

da1154 2x 3,9 x 9,5 mm

■ Die Befestigungsschrauben an der Lampenabdeckung rechts und links herausdrehen. Dabei die Lampenabdeckung festhalten, damit sie nicht auf die Kochfläche fällt.
■ Die Lampenabdeckung nach unten herausnehmen.
■ Die Leuchtstofflampe oder den Starter auswechseln.
■ Die Lampenabdeckung einsetzen und befestigen.
■ Den Fettfilter wieder einsetzen.

600 135 = 110 562-568 min. 430 285-350 Ø125 58 150 560 350 50 270-430* 595 30

* plus Blendentiefe
Die Zwischenwand des Oberschrankes muss herausnehmbar sein.

Die Montage der Dunstabzugshaube über Feuerungsstellen für feste Brennstoffe ist nicht erlaubt.

Aus Sicherheitsgründen ist zwischen der Kochstelle und der Dunstabzugshaube ein Mindestabstand von

- 45 cm über einem Elektroherd

- 65 cm über einem Gasherd

- 65 cm über einem Elektrogrill aus unserem Programm

einzuhalten.

Für weitere Hinweise beachten Sie das Kapitel „Sicherheitshinweise und Warnungen“.

Montagezubehör

zur Befestigung der Abluftleitung am Ausblasstutzen.

②2 Montageschienen

als Aufnahme für das Gerät im Oberschrank.

③1 Bohrschablone

zum Bohren der Befestigungslöcher bei Montage einer klappbaren Griffleiste.

④2 Abdeckkappen

(1 x rechts, 1x links) für den Frontbalken bei Montage einer abklappbaren Griffleiste.

⑤2 Klappwinkel

zur Montage einer abklappbaren Griffleiste.

⑥1 Distanzleiste

zur Abdeckung des Spaltes zwischen Geräterückseite und Wand.

⑦1 Lampenabdeckung

⑧2 Halterungen

(1 x rechts, 1x links) zur Befestigung der Lampenabdeckung.

14 Schrauben 3,5 x 16 mm

zur Befestigung der Dunstabzugshaube im Oberschrank und zur Befestigung einer klappbaren Griffleiste.

2 Rändelschrauben

zur Sicherung und Justierung der Dun- stabzugshaube.

2 Blechschrauben 3,9 x 9,5 mm

zur Befestigung der Lampenabdeckung.

2 Gelenkschrauben

zur Befestigung der Klappwinkel bei Montage einer Griffleiste.

1 Stiftschlüssel

zur Justierung der Beweglichkeit bei Montage einer klappbaren Griffleiste.

Einsetzen in den Oberschrank

16 mm 352 6x 3,5 x 16 mm dai1119

■ Die Montageschienen links undrechts in den Oberschrank montieren.

Hat der Oberschrank eine Wandstärke von 16 mm, die Montageschienen mit der Winkelseite anschrauben, die die Prägung „16 mm“ hat.

Hat der Oberschrank eine Wandstärke von 19 mm, die Montageschienen drehen, und mit der Winkelseite anschrauben, die die Prägung „19 mm“ hat.

Das Maß „x“ ist abhänig von der gewählten Klapp-Griffleiste:

Gerät ohne klappbare Griffleiste

x=141 da:1145

Gerät mit klappbarer Griffleiste (nachkaufbares Zubehör)

Wenn die Vorderkante des Frontbalkens bzw. der klappbaren Griffleiste mit der Vorderkante der Möbeltür abschließen soll, ist vom Maß „x“ die Stärke der Möbeltür abzuziehen.

x=120+b b dai1146

Gerät mit klappbarer Griffleiste des Möbelprogramms.

■ Die Dunstabzugshaube von unten in den Oberschrank schieben, und mit den Halteklammern in die Montagewinkel einrasten.
■ Die beiden Rändelschrauben einsetzen.

Wird die Dunstabzugshaube ohne klappbare Griffleiste montiert, mit dem Arbeitsschritt „Dunstabzugshaube justieren“ fortfahren.

Bei Montage einer klappbaren Griffleiste, diese wie folgend beschrieben vor dem Justieren der Dunstabzugshaube montieren.

Griffleiste vorbereiten

Griffleiste des Möbelprogramms

Zunächst werden die Befestigungslöcher für die Klappwinkel an der Griffleiste markiert.

Dazu liegt eine Bohrschablone bei.

Gabarit de Percage pur bandeau This is a drilling-jig for fixation of a wooden trimmer L=598 L=597 L=599 L=595 Ich bin eine Bohrschablone für eine Holzlichtleiste L=599 oben-top-haut L* 10 mm doi1123

■ Den anhängenden Clip lösen und als Anschlag in den Einsatz stecken, der der Breite der Griffleiste entspricht.

Die Bohrschablone ist für Griffleisten mit folgenden Breiten geeignet:

①598 mm,
②597 mm,
③596 mm,
④595 mm,
⑤599 mm (Anschlag ohne Clip).

dai1124 dai1124 dai1124 dai1124 dai1124 dai1124 dai1124 dai1124 dai1124 dai1124 dai1124 dai1124 dai1124 dai1124 dai1124 dau1124 dau1124 dau1124 dau1124 dau1124 dau1124 dau1124 dau1124 dau1124 dau1124 dau1124 dau1124 dau1124 dau1124 dau1097 dau1097 dau1097 dau1097 dau1097 dau1097 dau1097 dau1097 dau1097 dau1097 dau1097 dau1097 dau1097 dau1097 dau1097 dua1097 dua1097 dua1097 dua1097 dua1097 dua1097 dua1097 dua1097 dua1097 dua1097 dua1097 dua1097 dua1097 dua1097 dua1586 dua1586 dua1586 dua1586 dua1586 dua1586 dua1586 dua1586 dua1586 dua1586 dua1586 dua1586 dua1586 dua1586 dua1586 dau1586 dau1586 dau1586 dau1586 dau1586 dau1586 dau1586

■ Die Bohrschablone an der Oberkante und seitlich an der Griffleiste anlegen, und die Befestigungslöcher anzeichnen.
■ Die Bohrschablone umdrehen und die andere Seite anzeichnen.

4x 3,5 x 16 mm dai1125

■ Die Klappwinkel an die Griffleiste schrauben.

Griffleiste Küppersbusch

Beachten Sie dazu die Montageanleitung, die der Griffleiste beiliegt.

Zur Befestigung der Küppersbusch Griffleiste an den Klappwinkeln die Schrauben verwenden, die der Griffleiste beiliegen.

Griffleiste montieren

(Griffleiste Küppersbusch und Griffleiste des Möbelprogramms)

dsi1142

■ Die Schraube links außen und die Schraube rechts außen an der Unterseite des Frontbalkens des Wrasenschirms herausschrauben.
■ Die Abdeckkappen abziehen.

2x dai1140

■ Die Griffleiste auf den Frontbalken schieben und mit den beigefügten Gelenkschrauben befestigen.

Die Beweglichkeit des Klappmechanismus lässt sich einstellen.

Die Beweglichkeit so einstellen, dass die Griffleiste in der obersten Stellung sicher einrastet und beim Herunterklappen ausreichend leicht beweglich ist.

■ Mit dem beiligenden Stiftschlüssel seitlich links und rechts des Frontbalkens die Beweglichkeit einstellen. Drehen Sie:

– rechts herum: Der Klappmechanismus wird schwergängiger.
- links herum: Der Klappmechnismus wird leichtgängiger.

■ Auf die Seiten des Frontbalkens die vorne offenen Abdeckkappen stekken, die dem Montagematerial beiliegen.
■ Die beiden Schrauben an der Unterseite des Frontbalkens wieder eindrehen.

Dunstabzugshaube justieren

Tiefe justieren

■ Die Dunstabzughaube in die gewünschte Position schieben.

Höhe justieren

■ Die Rändelschrauben an der Oberseite der Dunstabzugshaube anziehen, bis der Wrasenschirm an der Unterseite des Oberschrankes anliegt.

Dunstabzugshaube fixieren

■ Den Wrasenschirm herausziehen.
■ Die Fettfilter herausnehmen (siehe „Reinigung und Pflege“)

dai1121 4x 3,5 x 16 mm

■ Die Dunstabzughaube von unten am Schrankboden festschrauben.

Distanzleiste für Geräterück seite

■ Den abzudeckenden Spalt „T“ zwischen Geräterückseite und Wand messen.

■ Die beiliegende Distanzleiste mit einem Messer oder einer Säge auf das Maß „T“ kürzen.

■ Die Distanzleiste auf die Unterkante des Gerätes stecken.
■ Die seitlichen Abdeckkappen nach oben klappen und andrücken.

Lampenabdeckung

■ Die beiden Halterungen seitlich auf die Lampenabdeckung stecken.

ds11154 2x 3,9 x 9,5 mm

■ Die Lampenabdeckung befestigen.

■ Vor dem ersten Gebrauch die Schutzfolie vom Rahmen der Fettfilter entfernen.
■ Die Fettfilter wieder einsetzen (siehe „Reinigung und Pflege“).

Vorbereiten für Abluftbetrieb

■ Die Abluftleitung mit einer Schlauchschelle am Ausblasstutzen der Dunstabzugshaube anschließen.

Zum Verlegen der Abluftleitung das Kapitel „Abluftleitung“ beachten.

Umluftanschluss

Wenn die baulichen Voraussetzungen einen Abluftanschluss nicht zulassen, müssen Sie die Dunstabzugshaube für den Umluftbetrieb vorbereiten.

Für den Umluftbetrieb empfehlen wir folgende Teile, die im Fachhandel oder beim Kundendienst erhältlich sind:

dai1156 ① ② ③

– Umluftset für den Umluftbetrieb ( 125 mm): Ausblasgitter, Schlauch, Schlauchschelle (erhältlich unter Zubehör-Nummer 565).

Außerdem benötigen Sie einen Kohlefilter (siehe Kapitel „Technische Daten“).

Anschluss

■ Bei der Montage der Dunstabzugs-haube in einen Oberschrank ist das Ausblasgitter ② in der Oberseite des Oberschrankes anzubringen.

Reicht die Verblendung bis zur Zimmerdecke, muss ein entsprechender Ausschnitt in der Blende vorgesehen werden.

Achten Sie darauf, dass die Lamellen des Ausblasgitters zur Raummitte weisen und nicht unmittelbar zur Wand oder Raumdecke.

■ Den Ausblasstutzen ① und das Ausblasgitter ② über ein entsprechend langes Rohr oder einen Schlauch ③ verbinden.
■ Installieren Sie den Kohlefilter (siehe „Reinigung und Pflege“).

Netzanschluss

Beachten Sie vor dem Anschluss die Kapitel „Elektroanschluss“ und „Sicherheitshinweise und Warnungen“.

■ Den Netzstecker in die Steckdose stecken.

Vergiftungsgefahr!

Bitte unbedingt das Kapitel „Sicherheitshinweise und Warnungen“ beachten.

Lassen Sie sich auf jeden Fall den gefahrlosen Betrieb durch den zuständigen Bezirksschornsteinfegermeister bestätigen.

– Die Abluftleitung soll möglichst kurz und geradlinig sein.
– Der Durchmesser der Abluftleitung sollte nicht kleiner als 125 mm sein.

Wenn Sie Abluftleitungen mit geringeren Durchmessern als 125 mm oder Abluft-Flachkanäle verwenden, ist mit erhöhten Laufgeräuschen und einer verringerten Absaugleistung der Dunstabzugshaube zu rechnen.

Verringern Sie den Durchmesser der Abluftleitung nur im äußersten Fall, wenn die Abluftleitung z. B. schon vorhanden war.

• Verwenden Sie nur Bögen mit großen Radien. Kleine Radien vermindern die Luftleistung der Dunstabzugshaube.
• Verwenden Sie als Abluftleitung nur glatte Rohre oder flexible Abluft-schläuche aus nichtbrennbarem Material.

- Bei waagerechtem Verlegen der Abluftleitung muss ein Mindestgefälle von 1 cm je Meter eingehalten werden.

Damit wird vermieden, dass eventuell Kondenswasser in die Dunstabzugs-haube laufen kann.

- Soll die Abluft ins Freie geleitet werden, empfehlen wir die Installation eines Teleskop-Mauerkastens.

- Soll die Abluft in einen Abluftkamin geführt werden, so muss der Einführungsstutzen in Strömungsrichtung gelenkt werden.

Wichtig!

Wird die Abluftleitung durch kühle Räume, Dachböden usw. verlegt, kann sich ein starkes Temperaturgefälle innerhalb der einzelnen Bereiche ergeben. Es ist daher mit Schwitz- oder Kondenswasser zu rechnen. Dies macht eine Isolation der Abluftleitung erforderlich.

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose AC 230 V \~ 50 Hz angeschlossen werden.

Die Elektroanlage muss nach VDE 0100 ausgeführt sein!

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Ein Anschluss über eine Steckdose wird empfohlen, da er den Kundendienst erleichtert (nach VDE 0701).

Achten Sie darauf, dass die Steckdose im eingebauten Zustand des Gerätes zugänglich ist.

Falls nach dem Einbau die Steckdose nicht mehr zugänglich oder ein Festanschluss vorgesehen ist, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).

Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild, das nachdem Herausnehmen des Fettfilters sichtbar wird.

Prüfen Sie, ob diese Angaben mit der Spannung und Frequenz des Elektronetzes übereinstimmen.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Technische Daten

Anschlusswert 199 W

Beleuchtung 1 x 15 W

Netzspannung .....AC 230 V

Frequenz ....\~ 50 Hz

Absicherung .....10 A

Gebläseleistung

Abluftleistung nach EN 61591

Abluftsystem ∅ 125 mm:

Stufe I. 150 m ^3 /h

Stufe II 275 m ^3 /h

Stufe III. 400 m ^3 /h

Umluftleistung mit Geruchsfilter:

Stufe I. 80 m ^3 /h

Stufe II 180 m ^3 /h

Stufe III. 280 m ^3 /h

Intensivstufe 350 m³/h

Geruchsfilter:

Aktivkohlefilter

(Zubehör-Nummer 564)
