BEDIENUNGSANLEITUNG EDIP 939.1 Küppersbusch

Gebrauchs- und Montageanleitung

DE Bedienungsanleitung

Bedienungsanleitung INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE....11
CHARAKTERISTIKEN 12
MONTAGE....13
BEDIENUNG 15
WARTUNG 16

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.

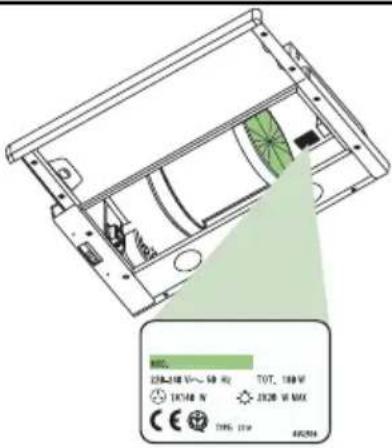

• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

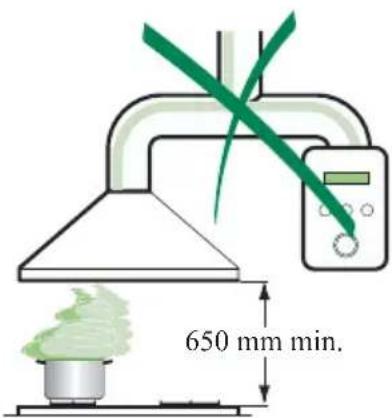

• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Die Dunstabzugshaube darf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

MCC 200KΩ 160 Ω ~ 50 Ω TOT, 100 Ω TCK48 N 200KΩ MAX CE TOM, 2.0kV AUC20A

650 mm min.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

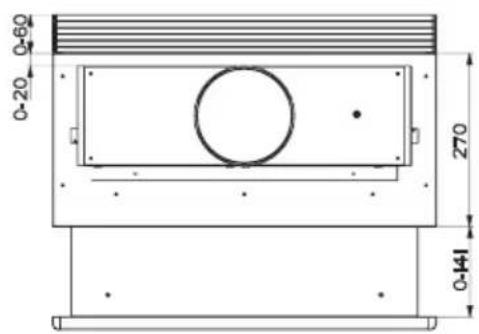

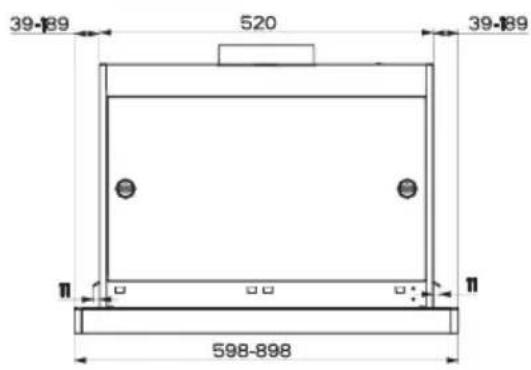

Platzbedarf

39-189 520 39-189 11 598-898

165 380 42

0-60 0-20 270 0-141

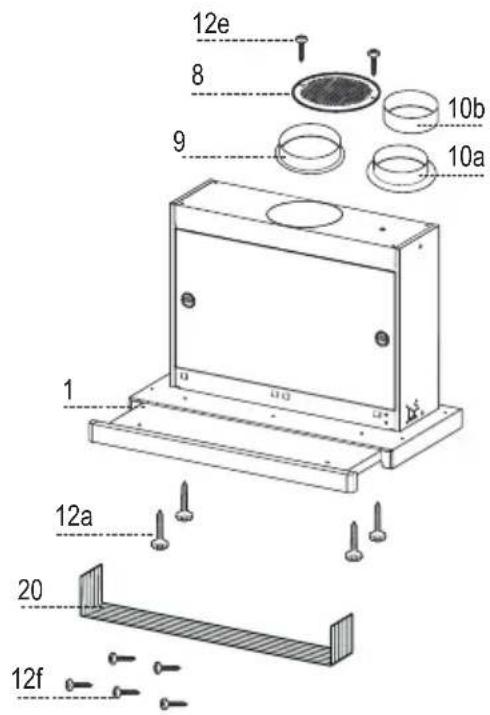

Komponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter
8	1	Luftleitgitter	Luftaustritt
9	1	Flansch ø 150 mm
10a	1	Flansch ø 120 mm
10b	1	Vergrößerungsring ∅ 120-150 mm
20	1	Abdeckprofil

Pos. St. Montagekomponenten

12a	4 Schrauben 3,5 x 16
12e	2 Schrauben 2,9 x 12,7
12e	5 Schrauben 2,9 x 9,5

St.	Dokumentation
1	Bedienungsanleitung

12e 8 9 10b 10a 1 12a 20 12f

Bohren der Trägerplatte und Montage der Dunstabzugshaube

• Die Haube kann direkt an der Unterseite der Hängeschränke (mindestens 650 mm von der Kochmulde entfernt) mit seitlichen Schnapphalterungen fixiert werden.

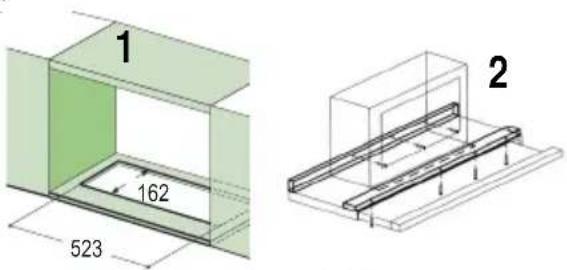

- An der Unterseite des Hängeschranks, wie in der Abbildung gezeigt, eine Öffnung anbringen. (Abb.1)
- Vor dem Einbau müssen die als Transportsicherung auf dem Schirm geschraubten Holzleisten abgenommen werden. (Abb.2)

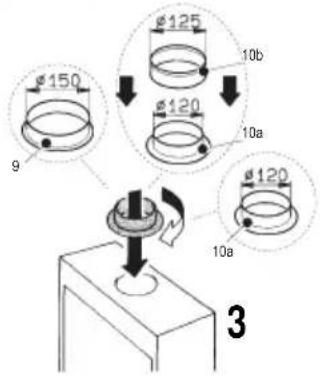

- Je nach Durchmesser des gewählten Luftaustritts den passenden Flansch in die obere Abluftöffnung einsetzen. (Abb.3)
- Das Abschlussprofil 20 an der Rückseite der Haube mit den beiliegenden Schrauben 12f (2,9x9,5) fixieren. (Abb.4)
- Den herausziehbaren Wrasenleitschirm öffnen.
• Die Fettfilter nacheinander entnehmen, indem die entsprechenden Haltevorrichtungen gelöst werden.
- Den herausziehbaren Wrasenleitschirm wieder schließen.
• Die Haube einschieben, bis die seitlichen Halterungen einschnappen. (Abb.5)
- Den herausziehbaren Wrasenleitschirm öffnen.
• Die Haube von unten her mit den Schrauben Vf fixieren. (Abb.5)
- Falls erforderlichk, das unter Teil wie nachstehend beschrieben ausrichten:

• Die vier Einstellschrauben Vr lockern und den Wrasenleitschirm wieder schließen. (Abb.6)

- Den gesamten unteren Korpus verschieben, bis er auf den Oberschrank ausgerichtet ist. (Abb.7)

- Den Haubenkörper festhalten, den Wrasenleitschirms öffnen und die Einstellschrauben festziehen. (Abb.6)

- Nun kann die Haube am Oberschrank mit den vier beiliegenden Schrauben 12a (3,5 x 16) fixiert werden. (Abb.8)

• Die Fettfilter wieder montieren.
- Den herausziehbaren Wrasenleitschirm wieder schließen.

1 162 523 2

ø150 9 ø125 10b ø120 10a ø120 10a 3

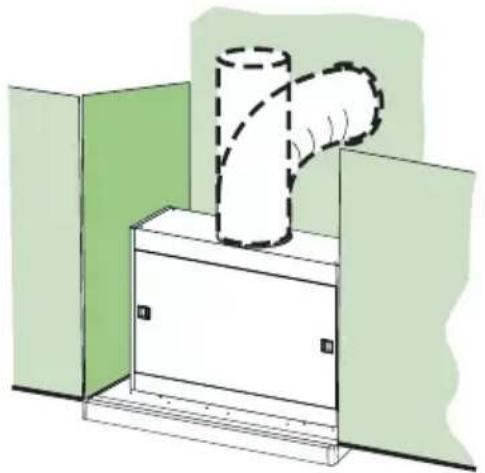

ANSCHLUSS BEI ABLUFTBETRIEB

Für die Installation der Haube im Abluftbetrieb mit Hilfe eines Rohres oder Schlauches vom selben Durchmesser wie der zuvor installierte Flansch (ø 150mm, ø 125 mm oder ø 120 mm) am Gebläseaustrittsstutzen anschließen.

- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

• Eventuell vorhandene Aktivkohlefilter entnehmen.

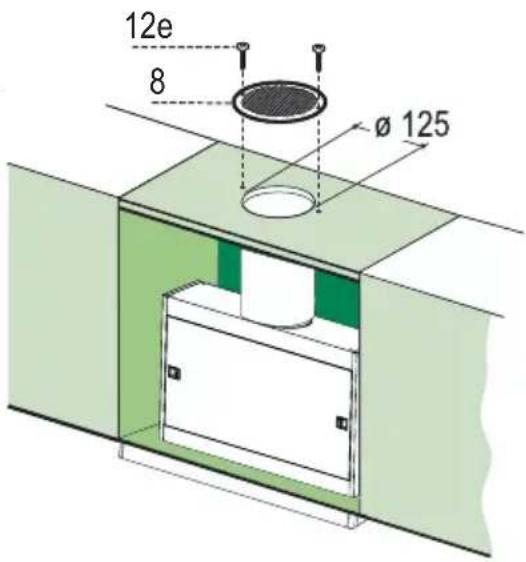

ANSCHLUSS BEI UMLUFTBETRIEB

- In das eventuell über der Haube vorhandene Bord ein Loch ø 125 mm bohren.

• Den Flansch 10a am Haubenaustritt anbringen.

- Den Flansch beim Luftaustritt oberhalb der Haube mit Rohr oder Schlauch 120 mm verbinden.

- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

- Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 x 12,7) auf dem Hängeschrank.

- Sicherstellen, dass der Aktivkohlefilter eingesetzt ist

12e 8 Ø 125

ELEKTROANSCHLUSS

- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

Bedienfeld

TASTE		LED	FUNKTION
L 0/1 Beleuchtung		Ein- und Ausschalten der Beleuchtung.
T1	0/1 Motor Schaltet die Haube aus wenn die Taste für ungefähr 1 Sekunde gedrückt wird	Eingeschaltet Erste Geschwindigkeitsstufe.
T2	Geschwindigkeitsstufe	Eingeschaltet Zweite	Geschwindigkeitsstufe.
T3	Geschwindigkeitsstufe	Eingeschaltet Dritte Geschwindigkeitsstufe.
T4	Geschwindigkeitsstufe	Ständiges Höchste Geschwindigkeitsstufe.
		Blinklicht Intensivstufe.
		Bei sehr starker Kochdunstentwicklung geeignet. Wird durch 2 Sekunden langes Drücken auf diese Taste aktiviert. Nach 10 Minuten schaltet sich das Gebläse automatisch auf die vorher gewählte Stufe zurück. Kann auch manuell unterbrochen werden indem man einfach auf eine andere Taste drückt.

Fettfilter

REINIGUNG DER METALLFETTFILTER

• Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden.
- Den Wrasenleitschirm herausziehen.

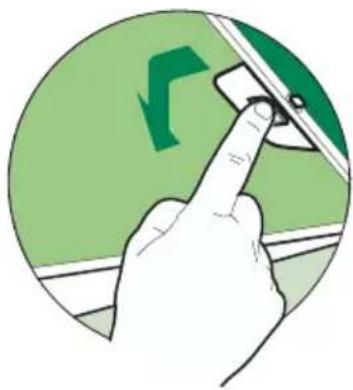

• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen.
- Die Filter im Geschirrspüler bei stärkstem Reinigungsprogramm und höchster Temperatur, mindestens 65°C, reinigen und vor dem Wiedereinsetzen trocknen lassen, dabei nicht knicken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion des Filters keinesfalls.)
• Die Filter wieder einsetzen, dabei darauf achten, dass die Verriegelung sichtbar ist.
• Den Wrasenleitschirm wieder einschieben.

Aktivkohlefilter (Umluftbetrieb)

FILTERWECHSEL

• Die Filter lassen sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger ersetzt werden.
- Den Wrasenleitschirm herausziehen.
• Die Fettfilter entnehmen
• Die entsprechenden Haken lösen und den gesättigten Aktivkohlefilter entnehmen.
• Die Fettfilter wieder einsetzen.
- Den Wrasenleitschirm wieder einschieben.

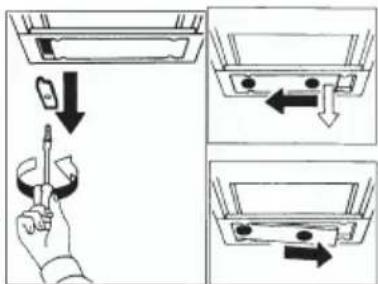

• Die Metallverschlüsse die die Metallplatte fixieren, entfernen.
- Die Metallplatte auf eine Seite schieben, bis das andere Ende freigegeben wird. Leicht senken und verschieben, bis die Metallplatte gänzlich entnommen werden kann.
• Die Lampe aus der Halterung nehmen.
- Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, dass die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden
- Bei der Remontage der Metallplatte in umgekehrter Reihenfolge vorgehen.
