BEDIENUNGSANLEITUNG EDIP 9650.0 Küppersbusch

Gebrauchs- und Montageanleitung

DE Bedienungsanleitung

Küppersbusch-Kundendienst

Zentrale Kundendienst- / Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte AG

Küppersbuschstraße 16

45883 Gelsenkirchen

Telefon: 01 80 - 5 25 65 65

Telefax: (02 09) 4 01 - 7 14 / 7 15

e-mail: [e-mail]

Sie erreichen uns:

Montag bis Donnerstag von 7 ^30 Uhr bis 18 ^00 Uhr

Freitag von 7 ^30 Uhr bis 17 ^00 Uhr

Samstag von 9 ^00 Uhr bis 13 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Österreich:

Küppersbusch Ges. m. b. H.

Eitnergasse 13

1230 Wien

Telefon: [phone] - 15

Telefax: (01) 8 66 80 - 50

Sie erreichen uns:

Montag bis Freitag von 8 ^00 Uhr bis 17 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihre genaue Anschrift

2. Ihre Telefon- und ggf. Telefaxnummer

3. Wann kann der Kundendienst Sie besuchen?

4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu Rate ziehen)

5. Das Kaufdatum

6. Die genaue Beschreibung des Problemes oder Ihres Service-Wunsches

Halten Sie bitte zusätzlich Ihren Kaufbeleg bereit.

So helfen Sie uns, unnötigen Zeit- und Kostenaufwand zu vermeiden und auch für Sie effizienter zu arbeiten.

Garantiebedingungen

Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem Kaufvertrag mit dem Händler leisten wir dem Endabnehmer direkt Garantie für Küppersbusch-Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt:

1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, werden nach Maßgabe der folgenden Regelungen unentgellich behoben, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den ersten Endabnehmer angezeigt werden. Bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung beträgt die Garantiefrist lediglich 12 Monate. Für gebrauchte Geräte gilt ebenfalls die Frist von 12 Monaten. Tritt der Mangel innerhalb von 6 Monaten ab Lieferung auf, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Für leicht zerbrechliche Teile, wie z.B. Glas, Kunststoff und Glühlampen, wird keine Garantie übernommen. Geringfügige Abweichungen von der Sol-Beschaffenheit, die für den Wert und die Gebrauchstauglichkeit des Geräts unerheblich sind, begründen keinen Garantieanspruch. Ebenso wenig leisten wir Garantie bei Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser sowie allgemein ungewöhnlichen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät mit ungeeigreten Stoffen in Berührung gekommen ist. Schließlich leisten wir auch keine Garantie, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, auf nicht fachgerechte Installation und Montage, auf Fehlgebrauch, auf mangelnde Pflege oder auf Nichtbeachtung der Bedienungs- oder Montagehinweise zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe in das Gerät von Personen vorgenommen werden, die hierzu nicht von uns ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind, und dadurch ein Defekt verursacht wurde.

3. Unsere Garantieleistung besteht darin, dass wir nach unserer Wahl entweder mangelhafte Teile unentgeltlich instandsetzen oder durch einwandfreie Teile ersetzen. Instandsetzungen werden nach Möglichkeit am Aufstellungsort vorgenommen. Zur Reperatur anstehende Geräte sind so zugänglich zu machen, daß eine uneingeschränkte Handhabung durch die Techniker möglich ist und keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können. In jedem Fall der Inanspruchnahme von Garantieleistungen ist der Kaufbeleg vorzulegen und das Kauf- und - soweit hiervon abweichend - das Lieferdatum nachzuweisen. Ersetzte Teile gehen in unser Eigentum über.

4. In Fällen, in denen die Nachbesserung fehlschlägt oder von uns abgelehnt wird, liefern wir innerhalb der obengenannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertigen Ersatz. Dabei behalten wir uns für den Fall der Ersatzlieferung die Geltendmachung einer angemessenen Nutzungsentschädigung für die bisherige Nutzungszeit vor.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind – mit Ausnahme der Haftung für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit, die auf einer fahrlässigen Pflichtverletzung von uns oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung unserer Erfüllungsgehilfen beruhen – ausgeschlossen.

Diese Garantiebedingungen gelten grundsätzlich nur für in Deutschland gekaufte Geräte. Soweit wir in dem entsprechenden Land über ein Kundendienstnetz verfügen, gelten diese Garantiebedingen auch für ins Ausland verbrachte Geräte, vorausgesetzt sie weisen die technischen Voraussetzungen, wie z.B. Spannung, Frequenz, Gasart, für das entsprechende Land auf und sind für die jeweiligen Klima- und Umweltbedingungen geeignet. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Auslandsgesellschaft oder Landesvertretung herausgegebenen Garantiebedingungen, die über den Fachhändler oder direkt bei unserer Auslandsgesellschaft oder Landesvertretung angefordert werden können.

Gelsenkirchen im April 2003 KÜPPERSBUSCH HAUSGERÄTE AG

Sehr geehrte Damen und Herren,

bitte lesen Sie die Bedienungsanleitung aufmerksam durch, damit Sie alle Möglichkeiten und Vorteile Ihrer neuen Dunstabzugshaube voll nutzen können und über lange Zeit hin gute Leistungen erzielen.

INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE 5

CHARAKTERISTIKEN 6

MONTAGE 7

BEDIENUNG 9

WARTUNG 10

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.

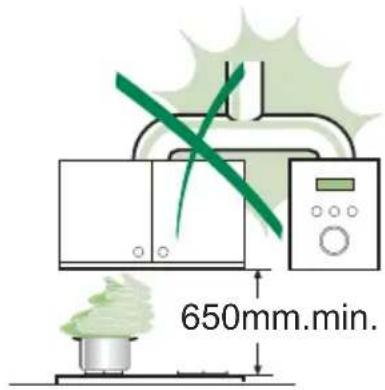

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.

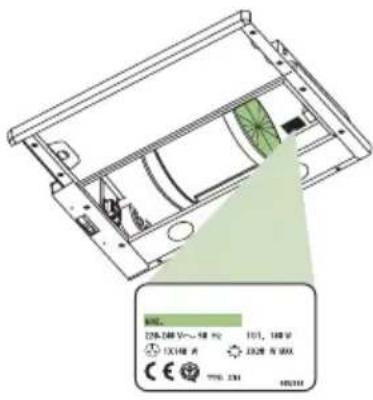

• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
  • Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
- Unsachgemäßer Einsatz der Haube ist zu unterlassen.
- Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
- Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Die Dunstabzugshaube darf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

22.5mm V~ 100% 101, 100% 13X48 6x 132V 有 100% 770.2M H2310

650mm.min.

Pos. St. Produktkomponenten

1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter

8 1 Luftleitgitter Luftaustritt

9 1 Flansch ø 150 mm

20 1 Abdeckprofil

Pos. St. Montagekomponenten

12a 4 Schrauben 3,5 x 16

12a 9 Schrauben 2,9 x 12,7

St. Dokumentation

1 Bedienungsanleitung

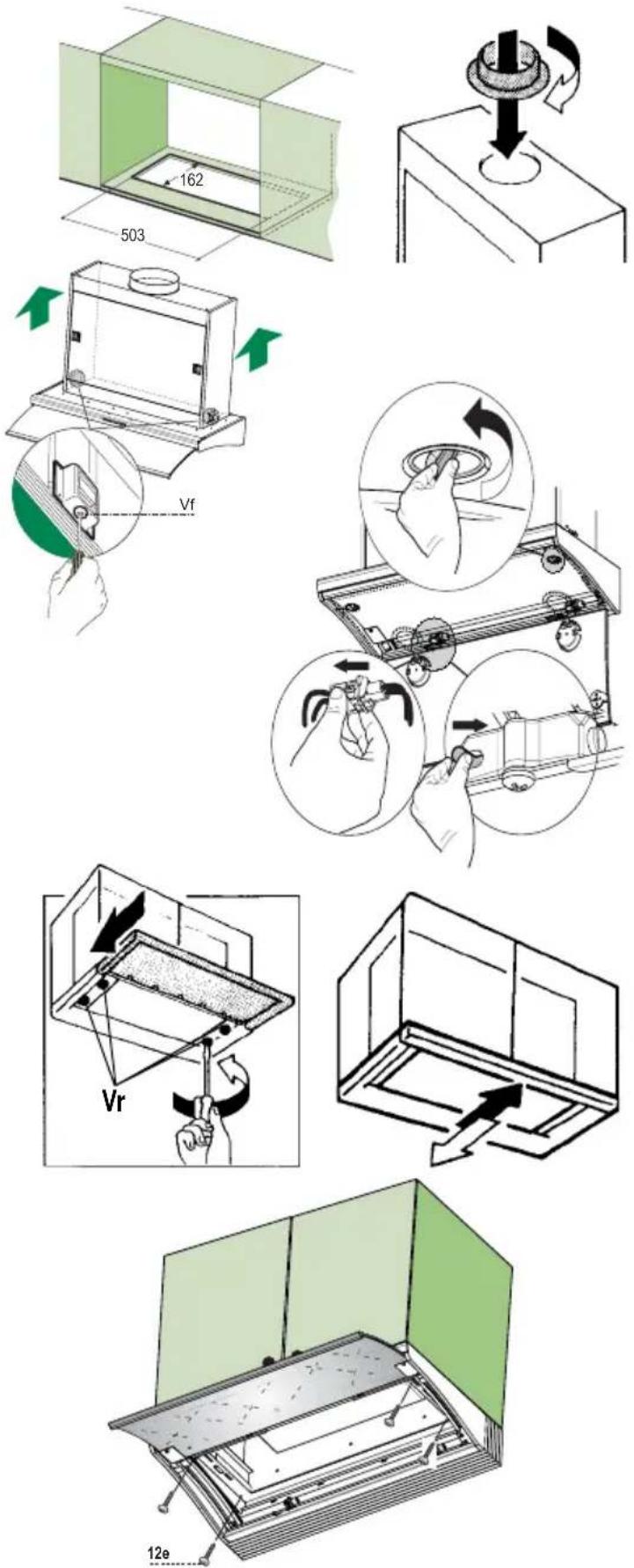

Bohren der Trägerplatte und Montage der Dunstabzugshaube

• Die Haube kann direkt an der Unterseite der Hängeschränke (mindestens 650 mm von der Kochmulde entfernt) mit seitlichen Schnapphalterungen fixiert werden.

- An der Unterseite des Hängeschranks wie in der Abbildung gezeigt eine Öffnung anbringen.

- Den Flansch 10 in die obere Abluftöffnung einfügen.

- Das Abschlussprofil 20 an der Rückseite der Haube mit den beiliegenden Schrauben 12e (2,9 x 12,7) fixieren.

- Den Confort Panel mit den entsprechenden Drehknöpfen öffnen.

• Trennen der Beleuchtung anschließen.

• Die Platte vom Haubenkörper aushaken, indem der Hebel des Befestigungsstiftes verschoben wird; gleichzeitig das andere Plattenende vom Befestigungsstift befreien.

- Den Glas-Wrasenleitschirm öffnen.

• Die Fettfilter nacheinander entnehmen, indem die entsprechenden Anhakvorrichtungen gelöst werden.

- Den Glas-Wrasenleitschirm schließen.

• Die Haube einschieben, bis die seitlichen Halterungen einschnappen.

• Die Haube von unten her definitiv mit den Schrauben Vf fixieren.

- Falls erforderlich den Filterhalterkorpus wie nachstehend beschrieben ausrichten:

• Die vier Einstellschrauben Vr lockern und den Glas-Wrasenleitschirm wieder schließen.

- Den gesamten Filterhalterkorpus verschieben, bis er auf den Oberschrank ausgerichtet ist.

- Den Haubenkörper festhalten, den Glas-Wrasenleitschirm öffnen und die Einstellschrauben festziehen.

- Nun kann die Haube definitiv am Oberschrank mit den vier beiliegenden Schrauben 12a (3,5 x 16) fixiert werden.

• Die Fettfilter wieder montieren.

- Den Glas-Wrasenleitschirm schließen und den Confort Panel wieder einhaken.

Anschlüsse

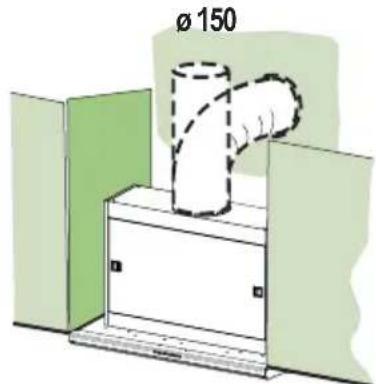

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150) an die Außenrohrleitung angeschlossen werden.

• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  • Eventuell vorhandene Aktivkohlefilter entnehmen.

Ø 150

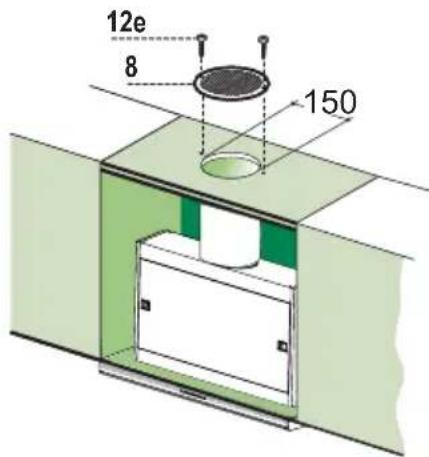

ANSCHLUSS IN UMLUFTVERSION

• An der über der Dunstabzugshaube angebrachten Deckenplatte ein Loch ø 150 mm bohren.
• Den Haubenaustritt mit Hilfe eines Rohres oder Schlauches ø150 mm (die Wahl bleibt dem Installateur überlassen) mit der Deckenplatte verbinden.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 x 9,5) beim Austritt der rückzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

12e 8 150

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu hören ist.

Bedienfeld

LT1T2T3T4 ① 2 3 4/i

TASTE LED FUNKTION

L 0/1 Beleuchtung Ein- und Ausschalten der Beleuchtung.
T1	0/1 Motor	Eingeschaltet	Erste Geschwindigkeitsstufe.Schaltet die Haube aus wenn die Taste für ungefähr 1” gedrückt wird
T2	Geschwindig- keitsstufe	Eingeschaltet	Zweite Geschwindigkeitsstufe.
T3	Geschwindig- keitsstufe	Eingeschaltet	Dritte Geschwindigkeitsstufe.
T4 Geschwindig- Ständiges Höchste Geschwindigkeitsstufe.keitsstufe		Aufleuchten
		Blinklicht	Intensivstufe.Bei sehr starker Kochdunstentwicklung geeignet. Wird durch 2” langes Drücken auf diese Taste aktiviert. Nach 10 Minuten schaltet sich das Gebläse automatisch auf die vorher gewählte Stufe zurück. Kann auch manuell unterbrochen werden indem man einfach auf eine andere Taste drückt.

FUNKTION DES AUSZIEHBAREN GLAS-WRASENLEITSCHIRMS

Bei geschlossenem Glas-Wrasenleitschirm ist das Bedienfeld nicht freigegeben und alle zuvor aktivierten Funktionen werden deaktiviert; deshalb können weder die Beleuchtung noch der Motor eingeschaltet werden. Wird der Glas-Wrasenleitschirm herausgezogen, erfolgt die Freigabe des Bedienfeldes und alle seine Funktionen werden aktiviert; die zuvor eingestellten Funktionen sind erneut aktiviert. Beispiel: herausgezogener Glas-Wrasenleitschirm: Beleuchtung ON und Motor ON auf T2; bei Schließen des Glas-Wrasenleitschirms werden alle Funktionen deaktiviert. Wird der Glas-Wrasenleitschirm in der Folge wieder geöffnet, werden die zuvor gültigen Bedingungen wieder hergestellt, d.h. Beleuchtung ON Motor ON mit Gebläsestufe T2. War beim Schließen des Wrasenleitschirms die Intensivstufe eingestellt, schaltet sich beim Öffnen des Glas-Wrasenleitschirms nicht die Intensivstufe ein, sondern die zuvor gewählte Gebläsestufe.

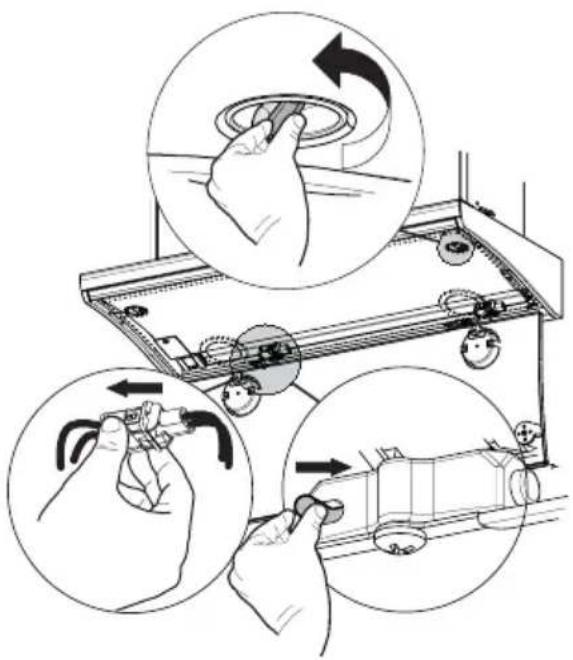

Reinigung der Confort Panel

• Den Confort Panel mit den entsprechenden Drehknöpfen öffnen.
  • Trennen der Beleuchtung anschließen.

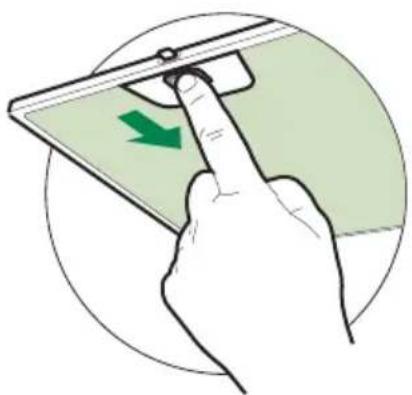

  • Die Platte vom Haubenkörper aushaken, indem der Hebel des Befestigungsstiftes verschoben wird; gleichzeitig das andere Plattenende vom Befestigungsstift befreien.
• Der Confort Panel darf keinesfalls im Geschirrspüler gewaschen werden.
• Außen mit einem feuchten Lappen und neutralem Flüssigreiniger säubern.
• Innen mit einem feuchten Lappen und neutralem Reinigungsmittel säubern; keine nassen Lappen oder Schwämme oder Wasserstrahl verwenden; kein Scheuermittel verwenden.
• Am Ende die Platte wieder am Haubenkörper einhaken und schließen, indem der Drehknopf in die dem Öffnen entgegengesetzte Richtung gedreht wird.

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden.
• Den Confort Panel mit den entsprechenden Drehknöpfen öffnen.
  • Trennen der Beleuchtung anschließen.
  • Die Filter einzeln entnehmen, indem die entsprechenden Haltevorrichtungen gelöst werden.
  • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.
• Den Glas-Wrasenleitschirm schließen und den Confort Panel wieder einhaken.

- Sie können weder gewaschen noch wiederver-wendet werden und sind alle 4 Betriebsmonatebzw. bei starkem Einsatz auch häufiger auszutauschen.

- Den Confort Panel mit den entsprechenden Drehknöpfen öffnen.

• Trennen der Beleuchtung anschließen.

• Die Fettfilter entnehmen.

- Den gesättigten Aktivkohle-Geruchsfilter aushaken.

• Die Fettfilter wieder anbringen.

- Den Glas-Wrasenleitschirm schließen und den Confort Panel wieder einhaken.

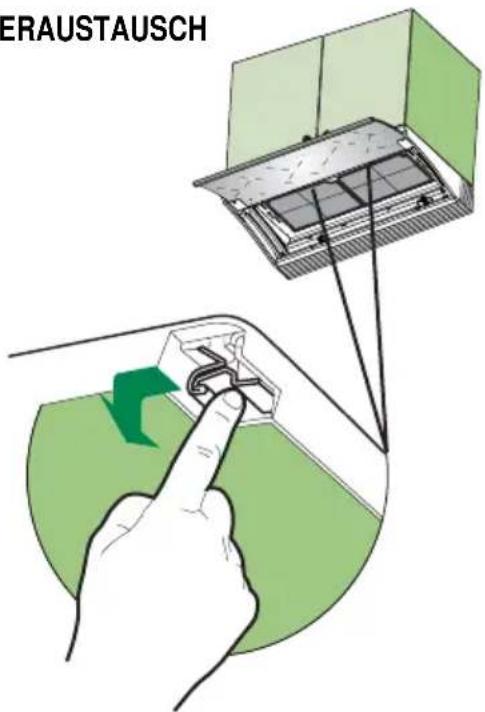

ERAUSTAUSCH

Beleuchtung

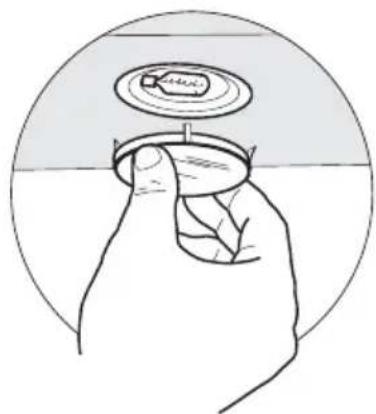

AUSWECHSELN DER LAMPEN

Halogenlampe 20 W

• Die mittels Eindrücken befestigte Glashalterung aus Metall durch Anheben der Zwinge entfernen und die Halterung dabei mit einer Hand stützen.

• Die Lampe aus der Halterung nehmen.

• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, daß die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.

• Die Glashalterung wieder eindrücken.
