BEDIENUNGSANLEITUNG EDIPEM 938.1 E Küppersbusch

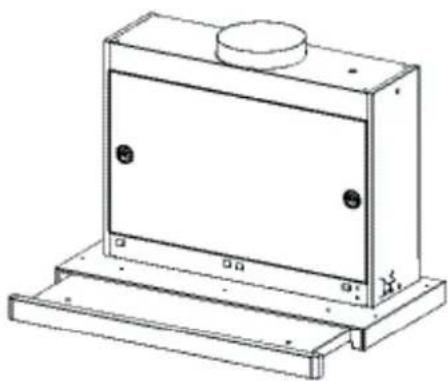

Gebrauchs- und Montageanleitung

DE Bedienungsanleitung
GB Instructions Booklet
FR Mode d'emploi
IT Libretto Istruzioni
NL Gebruiksaanwijzing
ES Manual de instrucciones
PT Manual de Instruções
GR Εγχειρίδιο οδηγιών

Bedienungsanleitung INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE....11

CHARAKTERISTIKEN....12

MONTAGE....13

BEDIENUNG....15

WARTUNG....16

EMPFEHLUNGEN UND HINWEISE

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.

- Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

- Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.

- Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Die Dunstabzugshaube darf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

228-240 V~ 60 Hz 107.150 W 1030 V MAX 49250

650 mm min.

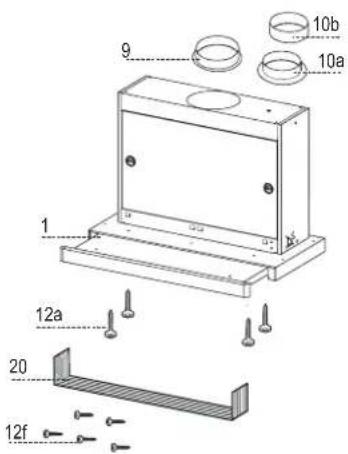

Pos. St. Produktkomponenten

1 1 Haubenkörper mit Schaltern, Beleuchtung, Filter

9 1 Flansch ø 150 mm

10a 1 Flansch ø 120 mm

10b 1 Vergrößerungsring ∅ 120-150 mm

20 1 Abdeckprofil

Pos. St. Montagekomponenten

12a 4 Schrauben 3,5 x 16

12f 5 Schrauben 2,9 x 9,5

St.

1

Dokumentation

Bedienungsanleitung

9 10b 10a 1 12a 20 12f

MONTAGE

Bohren der Trägerplatte und Montage der Dunstabzugshaube

• Die Haube kann direkt an der Unterseite der Hängeschränke (mindestens 650 mm von der Kochmulde entfernt) mit seitlichen Schnapphalterungen fixiert werden.

- An der Unterseite des Hängeschranks, wie in der Abbildung gezeigt, eine Öffnung anbringen. (Abb.1)

- Vor dem Einbau müssen die als Transportsicherung auf dem Schirm geschraubten Holzleisten abgenommen werden. (Abb.2)

- Je nach Durchmesser des gewählten Luftaustritts den passenden Flansch in die obere Abluftöffnung einsetzen. (Abb.3)

- Das Abschlussprofil 20 an der Rückseite der Haube mit den beiliegenden Schrauben 12f (2,9x9,5) fixieren. (Abb.4)

- Den herausziehbaren Wrasenleitschirm öffnen.

• Die Fettfilter nacheinander entnehmen, indem die entsprechenden Haltevorrichtungen gelöst werden.

- Den herausziehbaren Wrasenleitschirm wieder schließen.

• Die Haube einschieben, bis die seitlichen Halterungen einschnappen. (Abb.5)

- Den herausziehbaren Wrasenleitschirm öffnen.

• Die Haube von unten her mit den Schrauben Vf fixieren. (Abb.5)

- Falls erforderlichk, das unter Teil wie nachstehend beschrieben ausrichten:

• Die vier Einstellschrauben Vr lockern und den Wrasenleitschirm wieder schließen. (Abb.6)

- Den gesamten unteren Korpus verschieben, bis er auf den Oberschrank ausgerichtet ist. (Abb.7)

- Den Haubenkörper festhalten, den Wrasenleitschirms öffnen und die Einstellschrauben festziehen. (Abb.6)

- Nun kann die Haube am Oberschrank mit den vier beiliegenden Schrauben 12a (3,5 x 16) fixiert werden. (Abb.8)

• Die Fettfilter wieder montieren.

- Den herausziehbaren Wrasenleitschirm wieder schließen.

1 162 523 2

Anschluss Abluftbetrieb

- Die Haube ist mittels eines festen oder flexiblen Rohres ø 150 mm mit dem externen Motor zu verbinden.

Für den elektrischen Anschluss an den externen Motor die mit den Geräten (Haube und externer Motor) gelieferten Schaltpläne beachten.

• Den Gehäusedeckel durch Drehen der seitlichen Drehknöpfe entfernen.
• Den Deckel der Elektroanlage entfernen und den Elektroanschluss am freien Klemmenbrett vornehmen.
• Nach Beendigung des Vorgangs alle zuvor entfernten Komponenten wieder positionieren.

Solid dark gray rectangle with no visible text, symbols, or features.

- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

BEDIENUNG

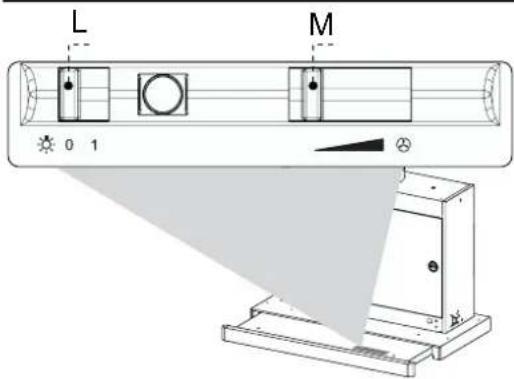

L M 0 1

Die verschiedenen Funktionen werden automatisch beim Ausziehen des Wrasenleitschirms eingeschaltet. Um die Funktionen wieder auszuschalten, den Wrasenleitschirm einschieben.

SCHALTER FUNKTION

L Beleuchtung Ein- und Ausschalten der Beleuchtung

M Motor Ein/Ausschalten und Einstellung der Betriebsgeschwindigkeit des externen Motors

WARTUNG

Fettfilter

REINIGUNG DER METALLFETTFILTER

• Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden.
• Den Wrasenleitschirm herausziehen.
  • Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen.
• Die Filter im Geschirrspüler bei stärkstem Reinigungsprogramm und höchster Temperatur, mindestens 65°C, reinigen und vor dem Wiedereinsetzen trocknen lassen, dabei nicht knicken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der es im Laufe der Zeit kommen kann, beicinträchtigt die Funktion des Filters keinesfalls.)
  • Die Filter wieder einsetzen, dabei darauf achten, dass die Verriegelung sichtbar ist.
• Den Wrasenleitschirm wieder einschieben.

Beleuchtung

AUSTAUSCHEN DER LAMPEN

Leuchtstofflampen zu 9 W.

• Die Metallklemmen entfernen, die die gläserne Lampenabdeckung halten.
• Die gläserne Lampenabdeckung zur Seite gleiten lassen, bis die gegenüberliegende Seite frei liegt. Die freie Seite leicht nach unten ziehen und die Lampenabdeckung zur Seite gleiten lassen, bis die Beleuchtung ganz frei liegt.
  • Die Lampe durch eine neue eines gleichwertigen Typs ersetzen.
• Die gläserne Lampenabdeckung in umgekehrter Reihenfolge wieder anbringen.
