BEDIENUNGSANLEITUNG EKD 10650.0 Küppersbusch

Gebrauchs- und Montageanleitung

DE Bedienungsanleitung

Küppersbusch-Kundendienst

Zentrale Kundendienst- / Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte AG

Küppersbuschstraße 16

45883 Gelsenkirchen

Telefon: 01 80 - 5 25 65 65

Telefax: (02 09) 4 01 - 7 14 / 7 15

e-mail: [e-mail]

Sie erreichen uns:

Montag bis Donnerstag von 7 ^30 Uhr bis 18 ^00 Uhr

Freitag von 7 ^30 Uhr bis 17 ^00 Uhr

Samstag von 9 ^00 Uhr bis 13 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Österreich:

Küppersbusch Ges. m. b. H.

Eitnergasse 13

1230 Wien

Telefon: [phone] - 15

Telefax: (01) 8 66 80 - 50

Sie erreichen uns:

Montag bis Freitag von 8 ^00 Uhr bis 17 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihre genaue Anschrift
2. Ihre Telefon- und ggf. Telefaxnummer
3. Wann kann der Kundendienst Sie besuchen?

4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu Rate ziehen)

5. Das Kaufdatum

6. Die genaue Beschreibung des Problemes oder Ihres Service-Wunsches

Halten Sie bitte zusätzlich Ihren Kaufbeleg bereit.

So helfen Sie uns, unnötigen Zeit- und Kostenaufwand zu vermeiden und auch für Sie effizienter zu arbeiten.

Garantiebedingungen

Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem Kaufvertrag mit dem Händler leisten wir dem Endabnehmer direkt Garantie für Küppersbusch-Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt:

1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, werden nach Maßgabe der folgenden Regelungen unentgeltlich behoben, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den ersten Endabnehmer angezeigt werden. Bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung beträgt die Garantiefrist lediglich 12 Monate. Für gebrauchte Geräte gilt ebenfalls die Frist von 12 Monaten. Tritt der Mangel innerhalb von 6 Monaten ab Lieferung auf, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Für leicht zerbrechliche Teile, wie z.B. Glas, Kunststoff und Glühlampen, wird keine Garantie übernommen. Geringfügige Abweichungen von der Soll-Beschaffenheit, die für den Wert und die Gebrauchstauglichkeit des Geräts unerheblich sind, begründen keinen Garantieanspruch. Ebenso wenig leisten wir Garantie bei Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser sowie allgemein ungewöhnlichen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät mit ungeeigneten Stoffen in Berührung gekommen ist. Schließlich leisten wir auch keine Garantie, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, auf nicht fachgerechte Installation und Montage, auf Fehlgebrauch, auf mangelnde Pflege oder auf Nichtbeachtung der Bedienungs- oder Montagehinweise zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe in das Gerät von Personen vorgenommen werden, die hierzu nicht von uns ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind, und dadurch ein Defekt verursacht wurde.

3. Unsere Garantieleistung besteht darin, dass wir nach unserer Wahl entweder mangelhafte Teile unentgeltlich instandsetzen oder durch einwandfreie Teile ersetzen. Instandsetzungen werden nach Möglichkeit am Aufstellungsort vorgenommen. Zur Reperatur anstehende Geräte sind so zugänglich zu machen, daß eine uneingeschränkte Handhabung durch die Techniker möglich ist und keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können. In jedem Fall der Inanspruchnahme von Garantieleistungen ist der Kaufbeleg vorzulegen und das Kauf- und – soweit hiervon abweichend – das Lieferdatum nachzuweisen. Ersetzte Teile gehen in unser Eigentum über.

4. In Fällen, in denen die Nachbesserung fehlschlägt oder von uns abgelehnt wird, liefern wir innerhalb der obengenannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertigen Ersatz. Dabei behalten wir uns für den Fall der Ersatzlieferung die Geltendmachung einer angemessenen Nutzungsentschädigung für die bisherige Nutzungszeit vor.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind – mit Ausnahme der Haftung für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit, die auf einer fahrlässigen Pflichtverletzung von uns oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung unserer Erfüllungsgehilfen beruhen - ausgeschlossen.

Diese Garantiebedingungen gelten grundsätzlich nur für in Deutschland gekaufte Geräte. Soweit wir in dem entsprechenden Land über ein Kundendienstnetz verfügen, gelten diese Garantiebedingen auch für ins Ausland verbrachte Geräte, vorausgesetzt sie weisen die technischen Voraussetzungen, wie z.B. Spannung, Frequenz, Gasart, für das entsprechende Land auf und sind für die jeweiligen Klima- und Umweltbedingungen geeignet. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Auslandsgesellschaft oder Landesvertretung herausgegebenen Garantiebedingungen, die über den Fachhändler oder direkt bei unserer Auslandsgesellschaft oder Landesvertretung angefordert werden können.

Gelsenkirchen im April 2003 KÜPPERSBUSCH HAUSGERÄTE AG

Sehr geehrte Damen und Herren,

bitte lesen Sie die Bedienungsanleitung aufmerksam durch, damit Sie alle Möglichkeiten und Vorteile Ihrer neuen Dunstabzugshaube voll nutzen können und über lange Zeit hin gute Leistungen erzielen.

INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE 5

CHARAKTERISTIKEN 6

MONTAGE 8

BEDIENUNG 11

WARTUNG 12

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
- Unsachgemäßer Einsatz der Haube ist zu unterlassen.
- Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
- Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
- Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
- Die Dunstabzugshaube darf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Pos. St. Produktkomponenten

1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter
2 1 Teleskopkamin bestehend aus:
2.1 1 oberer Kaminteil
2.2 1 unterer Kaminteil
9 1 Reduzierflansch ø 150-120 mm
14.1 2 Verlängerung Luftaustritt-Anschlussstück
15 1 Luftaustritt-Anschlussstück

Pos. St. Montagekomponenten

7.1 1 Halterung Haubenbefestigung
7.2.1 2 Befestigungsbügel oberer Kaminteil
11 12 Bügel
12a 12 Schrauben 4,2 x 44,4
12e 6 Schrauben 2,9 x 9,5
12r 2 Schrauben 4,2 x 12,7

St. Dokumentation

1 Bedienungsanleitung

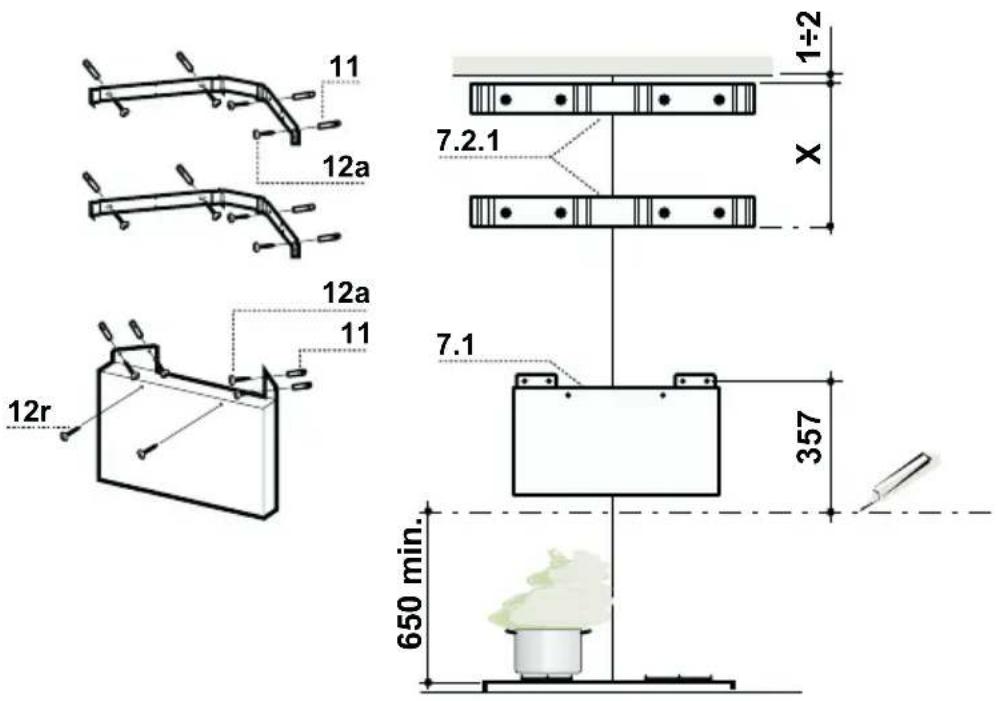

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

11 12a 12r 12a 11 7.2.1 1÷2 X 7.1 357 650 min.

Nachstehende Linien an die Wand zeichnen:

• eine horizontale Linie mit einem minimalen Abstand von 650 mm zur Kochfläche.
• Einen Bügel 7.2.1 Zürka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen.
  • Die Mitte der beiden Bügellöcher an der Wand markieren.
• Den zweiten Bügel 7.2.17a. die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils).
  • Die Mitte der Bügellöcher an der Wand markieren.
  • Die Halterung Haubenbefestigung 7.17357 mm oberhalb der horizontalen Bezugslinie auflegen und kontrollieren, ob sich die Befestigungslöcher im gleichen Abstand zur Mauerecke befinden. Die Mitte der Halterungslöcher an der Wand markieren.
• Mit einem Bohrer 8 mm die markierten Punkte bohren.
  • Die Dübel 11 in die Bohrungen einfügen.
  • Die Bügel und die Halterung mit den mitgelieferten Schrauben 12a(2a2 x 44,4) fixieren.

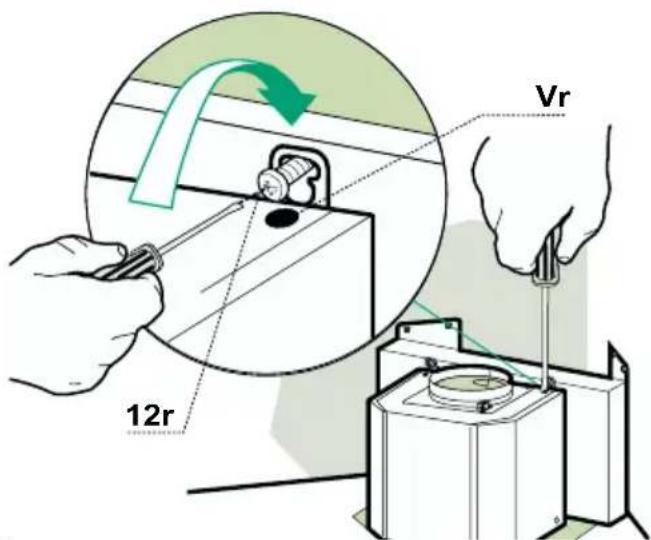

• 2 der mitgelieferten Schrauben 12r(12r2 × 12,7) bei den Befestigungslöchern des Haubenkörpers, die an der vorderseitigen Platte der Halterung Haubenbefestigung positioniert sind, einschrauben, wobei zwischen Halterung und Schraubenkopf ein Freiraum von 5-6 mm zu belassen ist.

• Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen.

• Den Haubenkörper bei den Schrauben 12r1(4r2 x 12,7) einhängen.
  • Die Halteschrauben 12r1(2r,2 x 12,7) definitiv festziehen.
• Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.

12r Vr

Anschlüsse

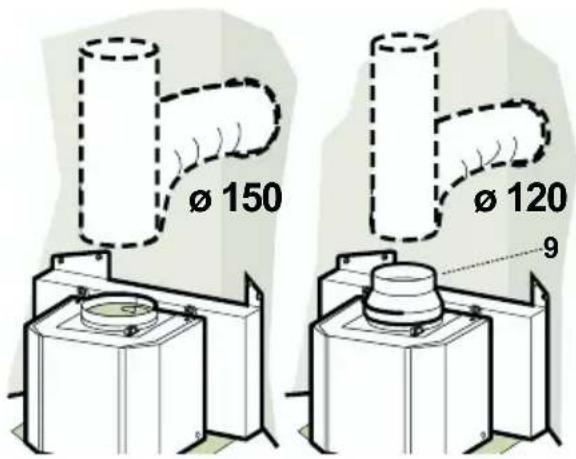

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch ( 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.

Ø 150 Ø 120 9

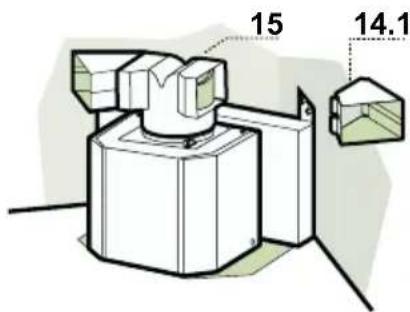

ANSCHLUSS IN UMLUFTVERSION

• Den Anschluss 15 beim Luftaustritt eindrücken.
  • Die Verlängerungen 14.1 beim Anschluss 15 seitlich einfügen.
• Überprüfen, ob die Verlängerungen 14.11 mit den entsprechenden Kaminstituten sowohl horizontal wie auch vertikal übereinstimmen.
• Sollte dies nicht der Fall sein, müssen die Verlängerungen 14.1 halleinander vertauscht oder muss die Verlängerung 15 vollkommen eingedrückt werden.
• Kontrollieren, ob der Aktivkohle-Geruchsfilter vorhanden ist.

- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

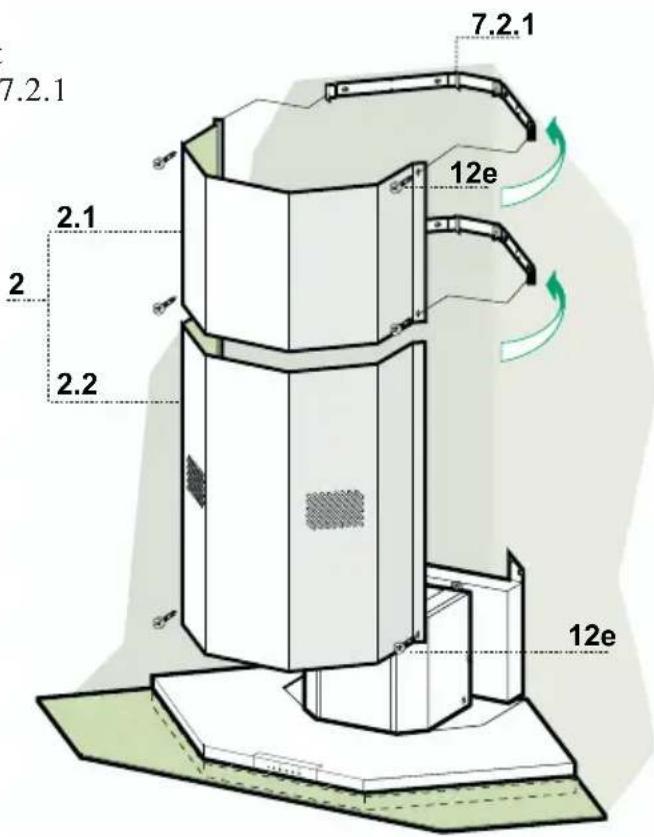

Kaminmontage

Oberer KaminteilOberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.17.2.1 einhängen und bis zum Anschlag wieder schließen.
- Bei den Bügeln 7.2.17 mit Hilfe der 4 mitgelieferten Schrauben 12e1(2e9 x 9,5) fixieren.

Unterer KaminteilUnterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.
- Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12e1(2e9 x 9,5) fixieren.

7.2.1 7.2.1 2.1 2 2.2 7.2.1 12e 12e

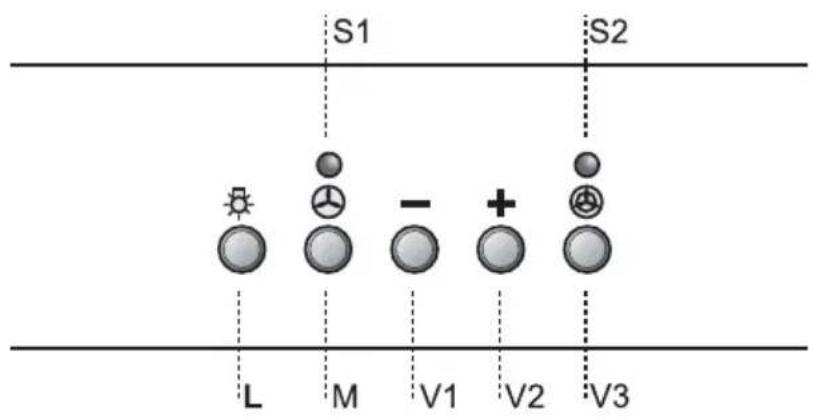

Bedienfeld

L Beleucht. Schaltet die Beleuchtung ein und aus.
§1 Led Betriebsanzeigelampe. Blinkt bei gesättigten Fettfiltern.
S2 Led Led Intensivstufe. Blinkt bei verbrauchten Aktivkohle-Geruchsfiltern.
M Motor Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
V1 Geschw. Verringert die Betriebsgeschwindigkeit.
V2 Geschw. Erhöht die Betriebsgeschwindigkeit.
V3 Intensiv- Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über stufe längere Zeit hin. Schaltet sich automatisch 10 Minuten nach Inbetriebnahme ab. Kann manuell durch Tastendruck abgeschaltet werden.

Fettfilter

METALLFETTFILTER REINIGUNG

Rücksetzen der Sättigungsanzeige Rücksetzen der Sättigungsanzeige

• Licht und Gebläsemotor abschalten.
• Mindestens 3 Sekunden lang die Taste V2 drükken, bis die Leds zur Bestätigung zu blinken beginnen.

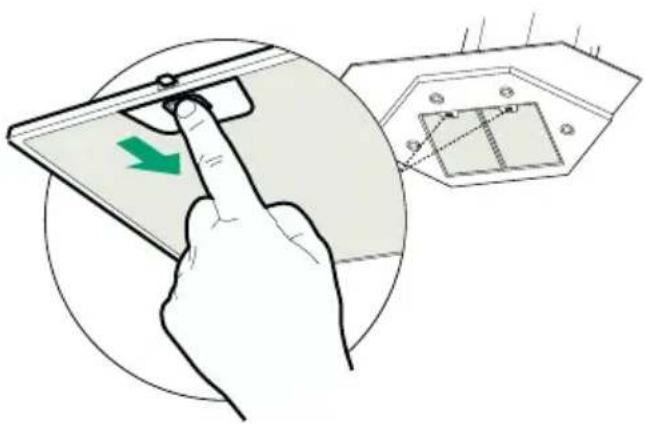

FilterreinigungFilterreinigung

• Die Filter können im Geschirrspüler gewaschen werden und sind dann zu reinigen, wenn die Led S1 zu blinken beginnt bzw. zumindest nach 2-monatigem Betrieb oder bei starkem Einsatz auch häufiger.
• Die Metallfettfilter entfernen.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
- Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

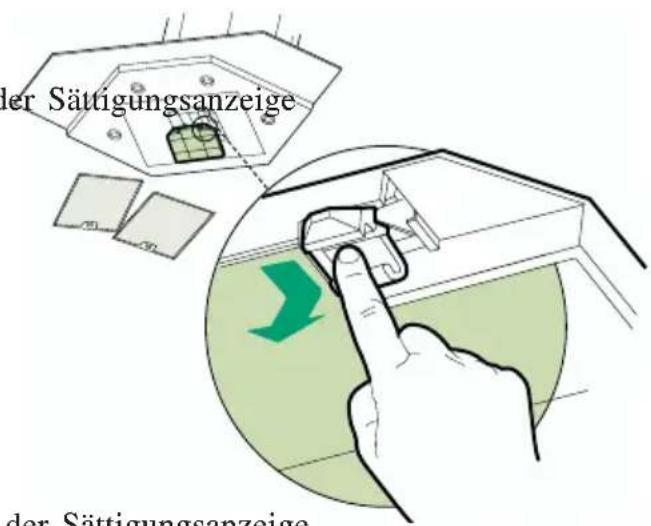

AUSTAUSCHEN DER AKTIVKOHLE FILTER

- Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist bei Blinken der Led S2 oder zumindest alle 4 Monate auszutauschen. Die Sättigungsanzeige erfolgt nur bei laufendem Gebläsemotor.

Rücksetzen der Sättigungsanzeige Rücksetzen

- Licht und Gebläsemotor abschalten.

- Mindestens 3 Sekunden lang die Taste V2 drücken, bis die Leds zur Bestätigung zu blinken beginnen.

Austauschen der Filter Austauschen der Filter

• Die Metallfettfilter entfernen.

- Den gesättigten Aktivkohle-Geruchsfilter aushaken.

- Den neuen Filter in seinem Sitz einhaken.

• Die Metallfettfilter wieder montieren.

Aktivierung der SättigungsanzeigeAktivierung der Sättigungsanzeige

- Bei Hauben mit Umluftbetrieb wird die Filter-Sättigungsanzeige bei der Montage oder danach aktiviert.

- Licht und Gebläsemotor abschalten.

- Mindestens 10 Sekunden lang die Taste V2 drükken, bis die Leds zu blinken beginnen:

• 2-maliges Blinken der Leds - Sättigungsanzeige des Aktivkohle-Geruchsfilter AKTIVIERT

- 1-maliges Blinken der Leds - Sättigungsanzeige des Aktivkohle-Geruchsfilter DEAKTIVIERT

der Sättigungsanzeige der Sättigungsanzeige

Beleuchtung

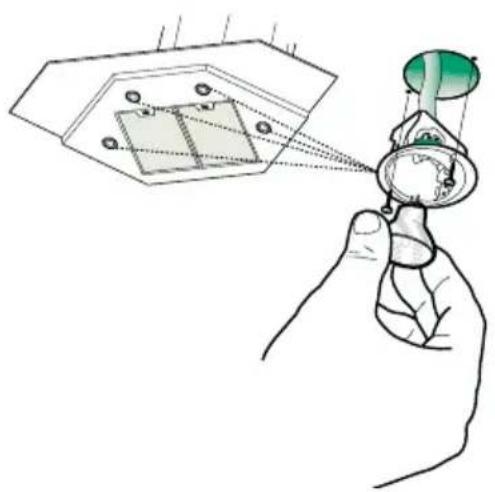

AUSWECHSELN DER LAMPEN

• Halogenlampe 20 WHalogenlampe 20 W

• Die beiden Schrauben, die Lampenhalterung fixieren, lösen und die Halterung aus der Dunstabzugshaube ziehen.

• Die Lampe aus der Halterung nehmen.

• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, daß die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.

• Die Halterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.
