Produkttyp	Dunstabzugshaube
Marke	Küppersbusch
Modell	EMD 1000
Montageart	Dachmontage (ausschließlich auf dem Dach)
Dachausschnitt	22 x 22 cm (quadratisch)
Betriebsart	Abluftbetrieb (nicht für Umluft geeignet)
Anschlussmöglichkeit	Direkt an das Stromnetz oder über eine Rauchfanghaube
Geschwindigkeitsregelung	Über die angeschlossene Haube (bei Direktanschluss nur Höchstgeschwindigkeit)
Spannungsversorgung	220–240 V ~ (Typenschild beachten)
Frequenz	50 Hz (typisch)
Sicherheit	Allpolige Trennung mit Kontaktöffnung ≥ 3 mm erforderlich
Sicherheit	Nicht an Abgaskamine (z. B. Zentralheizung) anschließen
Sicherheit	Bei gleichzeitigem Betrieb mit raumluftabhängigen Feuerstätten: Unterdruck ≤ 0,04 mbar sicherstellen
Wartung	Vor Reinigung vom Netz trennen
Wartung	Metallabdeckung durch Lösen von 2 Schrauben abnehmbar
Filter	Metallfettfilter (waschbar, spülmaschinengeeignet)
Lieferumfang	Gehäuse, Rohr für Dachmontage, Haltewinkel Q, Schrauben, Bohrschablone
Material	Metall (Gehäuse und Rohr)
Kompatibilität	Für Verbindung mit handelsüblichen Rauchfanghauben in der Küche
Einsatzbereich	Küchenentlüftung

Häufig gestellte Fragen - EMD 1000 Küppersbusch

Wie installiere ich die Dunstabzugshaube EMD 1000 auf dem Dach?

Bohren Sie eine quadratische Öffnung von 22 x 22 cm auf dem Dach. Positionieren Sie das Rohr auf die Öffnung und befestigen Sie es mit den Winkeln Q. Setzen Sie das Gehäuse ein und schrauben Sie es mit den 8 mitgelieferten Schrauben fest. Verbinden Sie das Abluftrohr mit der Haube in der Küche.

Welche Art von Rohr wird für den Abluftanschluss benötigt?

Verwenden Sie ein Metallrohr mit einem Durchmesser von mindestens 150 mm. Das Rohr und die Haltebänder werden vom Installateur bereitgestellt. Das Rohr verläuft durch die teleskopischen Metallrohre T (bei Modell EMA) oder direkt durch die Dachöffnung (bei EMD 1000).

Kann ich die Haube auch im Umluftbetrieb verwenden?

Nein, dieses Modell ist ausschließlich für den Abluftbetrieb vorgesehen. Es saugt die Luft aus der Küche ab und leitet sie ins Freie. Eine Umluftfunktion ist nicht möglich.

Wie reinige ich den Filter?

Der Metallfettfilter ist waschbar und spülmaschinengeeignet. Entfernen Sie ihn vorsichtig und reinigen Sie ihn mit warmem Wasser und mildem Reinigungsmittel. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Was muss ich beim gleichzeitigen Betrieb mit einem Kamin oder Ofen beachten?

Achtung! Der Betrieb einer Ablufthaube zusammen mit einer raumluftabhängigen Feuerstätte (z. B. Gas-, Öl- oder Kohleheizung) kann gefährlich sein. Stellen Sie sicher, dass der Unterdruck im Aufstellraum ≤ 0,04 mbar beträgt, um ein Rücksaugen von Abgasen zu vermeiden. Lassen Sie sich ggf. vom Schornsteinfeger beraten.

Wie schließe ich die Haube elektrisch an?

Sie haben zwei Möglichkeiten: Direkter Anschluss: Schließen Sie das Netzkabel direkt an eine Steckdose mit Ein-/Ausschalter an. Dann läuft der Motor stets auf Höchstgeschwindigkeit. Anschluss über eine Haube: Lokalisieren Sie die Anschlussdose F über der Haube, entfernen Sie Kabelhalter und Deckel, befestigen Sie das Kabel am Klemmbrett C und montieren Sie alles wieder.

Warum läuft der Motor ständig auf höchster Stufe?

Wenn Sie die Haube direkt an das Stromnetz angeschlossen haben, arbeitet sie immer mit Höchstgeschwindigkeit. Um die Geschwindigkeit zu regeln, müssen Sie das Gerät über eine Rauchfanghaube anschließen, die eine Geschwindigkeitssteuerung bietet.

Wie kann ich die Geschwindigkeit regeln?

Die Geschwindigkeitsregelung erfolgt ausschließlich über die angeschlossene Haube in der Küche. Bei direktem Netzanschluss ist keine Regelung möglich – das Gerät läuft dann nur auf höchster Stufe.

Welche Sicherheitsvorkehrungen muss ich treffen?

Trennen Sie das Gerät vor jeder Reinigung oder Wartung vom Stromnetz. Die Installation muss eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite von mindestens 3 mm pro Pol enthalten. Die Abluft darf nicht an Abgaskamine angeschlossen werden. Beachten Sie die behördlichen Vorschriften.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Gerät als gedrucktes Heft bei und kann auf der Website notice-facile.com als PDF heruntergeladen werden. Suchen Sie nach Küppersbusch EMD 1000.

BEDIENUNGSANLEITUNG EMD 1000 Küppersbusch

mit Montageanweisungen

GB Instructions for use and installation instructions
F Instructions d'utilisation e avis de montage
NL Gebruiksaanwijzing en montagehandleiding
① Istruzioni di uso e di montaggio
E Instrucciones de Uso e Instrucciones de Montaje
⑤ Bruksanvisning i monteringanvisningar
P Instruções de uso com indicações para montagem

EM6-EM10

EMD1000

EMA800-EMA1000

Küppersbusch Hausgeräte AG

Postfach 10 01 32, D-45801 Gelsenkirchen, Küppersbuschstr. 16, D-45883 Gelsenkirchen

Telefon: [phone], Telefax: (02 09) 4 01-3 03

www.kueppersbusch.de

Küppersbusch Ges.m.b.H.

Eitnergasse 13, 1231 Wien, Telefon: 01 / 8 66 80-0, Telefax: 01 / 8 66 80 72

Küppersbusch

ALLERFEINRTE KÖCHENTECHNIK

043017845

Küppersbusch

ALLERFEINSTE KÖCHENTECHNIK

Deutsch

MONTAGE UND GEBRAUCHSANWEISUNG

Ein Anschluß der Abluftleitungen an Verbrennungs-Abgaskamine (z.B. der Zentralheizung usw.) ist nicht zulässig.
In jedem Fall sind bei der Ableitung der Abluft die behördlichen Vorschriften zu beachten. In jedem Fall sind bei der Ableitung der Abluft die behördlichen Vorschriften zu beachten. Deswelteren darf die Abluft nur dann durch ein Loch in der Wand geleitet werden, wenn dieses für diesen Zweck bestimmt ist.
Achtung! Bei gleichzeitigem Betrieb einer Abluft-Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z. B. gas-, öl- oder kohlebetriebene Heizeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird.
■ Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, (z.B. in Türen, Fenstern, Zuluft-/Abluftmauerkasten, oder andere technische Maßnahmen, wie gegenseitige Verriegelung o.ä.), die Verbrennungsluft nachströmen kann.
Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd, wird diese Regel nicht angewendet. Im Zweifelsfalle muß der zuständige Schornsteinfegermeister zu Rate gezogen werden.
Beim elektrischen Anschluß müssen die Spannungswerte des Stromnetzes mit den Werten des im Inneren des Geräts angebrachten Typenschildes übereinstimmen.

■ Vor jeder Reinigungs- oder Wartungs-arbeit, muß das Gerät vom Stromnetz getrennt werden. Falls das Gerät nicht an eine immer gut zugängliche Steckdose angeschlossen wird, Ist in der Installation eine allpolige Trennvorrichtung vom Netz, mit einer Kontaktöffnungsweite von mindestens 3 mm pro Pol vorzusehen.
■ Nur eine sorgfältige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Geräts.
Um die bestmöglichsten Vorbedingungen zu erreichen, ist es zu empfehlen, mit folgenden Eigenschaften zu verwenden: – möglichst kurzgehaltene Länge und – die geringste Anzahl von Kurven (Maximalwinkel der Kurve = 90 Grad). – es müssen normengerechte (je nach Staat) Materialien verwendet werden. – Innenseite möglichst glatt.
Ausserdem ist es ratsam, drastische Veränderungen des Rohrquerschmittes zu vermeiden (empfohlener Durchmesser: 150 mm).

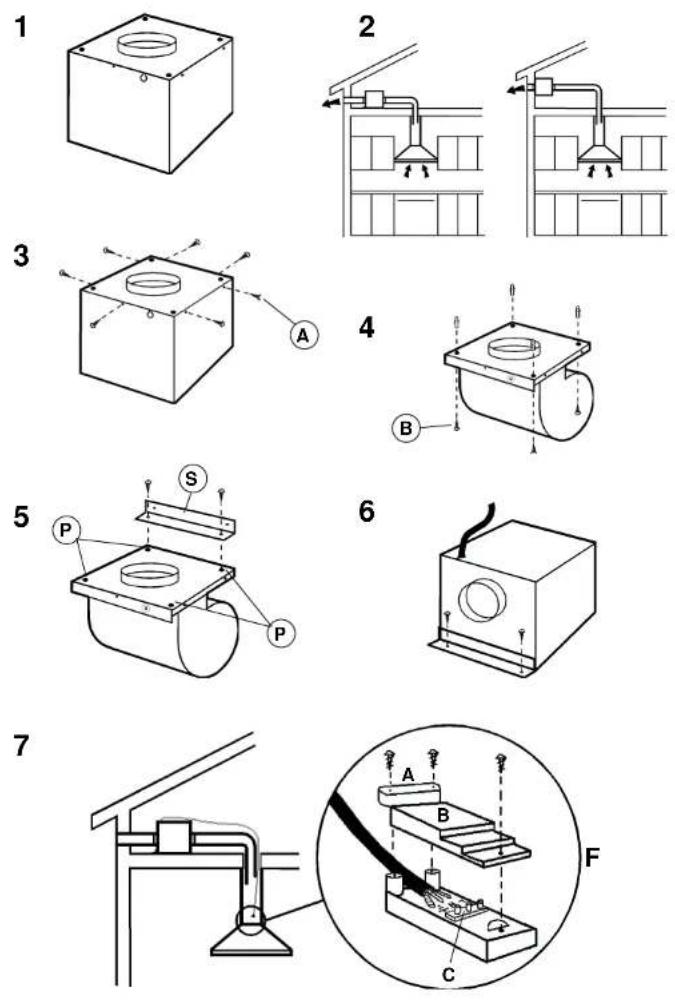

MODELL EM6 - EM10 (Abb.1)

Dieses Gerät wurde eigens dazu geplant, Küchen-Dampfe und -Gerüche auf die beste Weise, also wenn irgendmöglich geräuschlos und relbungslos, abzusaugen. Das Gerät wird im Gebäudeinnern installiert und kann mit einem Rauchlang, der sich in der Küche befindet, verbunden werden (Abb. 2).

Anbringen an Wand oder Zimmerdecke

Alle 7 Schrauben A abschrauben (Abb.3) und Motorgruppe herausziehen. Die Motorgruppe an der Wand (oder ander der Zimmerdecke oder an irgend einem Gestell) mittels der 4 Schrauben B und der Ausstattungs-Dübel (Abb. 4) befestigen. Nun die Verbindung mit dem elektrischen Netz ausführen, indem man sich auf die Erklärungen des Kapitiels "Elektrischer Anschluss" beruft. Ist die elektrische Verbindung vollzogen, so wird das Gerät wieder zugeschlossen.

Anbringen auf Fussboden: Alle 7 Schrauben A (Abb. 3) ausschrauben und Motorgruppe herausziehen. Vor dem Befestigen muss die Verbindung ans elektrische Netz vollzogen werden, indem man sich auf das Kapitel "Elektrischer Anschluss" beruft. Ist einmal der elektrische Anschluss entstanden, so befestige man den Haltebügel S an dem Gerät (Abb. 5).

Dieser Haltebügelist ein Ausstattungs-Bestandteil

und kann an irgendwelchen zwei Stellen P des Gerätes angebracht werden; man kontrolliere aber, dass das Kabel auf der gewollten Seite liegt. Gerät wieder schliessen und mit dem vorbereiteten und bereits angebrachten Halter an Fussboden festmachen (Abb. 6).

Verbindung des Abluftrohres (Abb. 7):

Zur Entlüftung zwei Rohre an beiden Luftlöchem des Gerätes mit Metallbändern befestigen. Die Materialien, d.h. Rohr und Band, werden vom installateur mitgebracht. Ein Rohr wird mit der Rauchfang-Haube in der Küche verbunden, das andere hingegen ins Freie geleitet.

Elektrische Verbindung:

Direkte Verbindung: hier wird das Zuführungs-Kabel direkt an das elektrische Netz gesteckt (das Gerät wird also immer auf Höchstgeschwindigkeit laufen), indem man das elektrische Kabel des Gerätes direkt an die Steckdose, die mit normalem ON/OFF-Schalter verbunden ist, installiert. Elektrischer Anschluss zu einer Haube: (Abb. 7) Das Zuführungs-Kabel wird an eine Haube angeschlossen. Man lokalisiert das Gehäuse F, welches sich über der Haube befindet, um das Gerät anzuschliessen. Man beseitigt den Kabelhalter A und den Deckel B von der Anschlüssdose, befestigt das Kabel an Klemmbrett C und montiert wieder Kabelhalter A und Deckel B auf die Dose.

MODELL EMA800 - EMA1000 (Abb.8)

Dieses Gerät wurde eigens dazu geplant, Küchen-Dampfe und -Gerüche auf die beste Weise, also wenn irgend möglich geräuschlos undreibungslos, abzusaugen. Das Gerät kann im Gebäudeinnern installiert und mit einem Rauchfang, der sich in der Küche befindet, verbunden werden (Abb. 9).

Befestigung an Aussenwand: Man nehme die Bohrschablone und positioniere sie an die Aussenwand, genau an der Stelle, wo das Gerät angebracht werden soll. Man markiere auf der Mauer alle Löcher, die auf dem Blatt vorgezeichnet sind. Man bohrt die Löcher in die Mauer und befestigt das Gerät mittels der 4 Schrauben A und der Ausstattungs-Dübel (Abb.10) an dieselbe.

Verbindung des Abluftrohres (Abb.11):

Mittels eines metallenen Haltebandes befestige man ein Rohr am Abluftloch des Gerätes. Halteband und Rohr sind vom Installateurzuliefern. Das Rohr geht innerhalb der beiden metallenen Teleskoprohre T, die zur Ausstattung gehören, durch. Jetzt verbinde man das Rohr mit der Haube in der Küche.

Elektrische Verbindung: Man schiebe das Zuführungskabel in das starre Ausstattungs-Plastikrohr W, damit es durch den Mauerdurchgang hindurch geschützt sei (Abb.11).

Direkte elektrische Verbindung: Das Zuführungskabel wird direkt an das elektrische Netz geschlossen (das Gerät wird demnach immer auf Höchstgeschwindigkeit laufen), Indem das elektrische Kabel des Gerätes direkt an die Steckdose, die mit normalem ON/OFF-Schalter verbunden ist, Installiert wird.

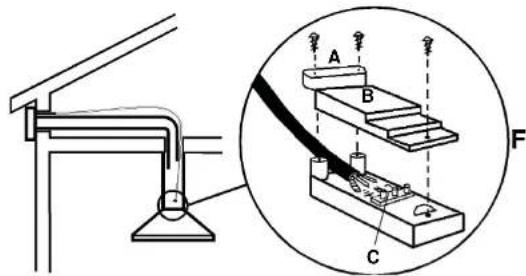

Elektrische Verbindung miteiner Haube: (Abb.12) Das Zuführungskabel wird mit einer Haube verbunden. Man lokalisiert Dose F, die sich über der Haube befindet, um das Gerät anzuschliessen. Kabelbefestigung A und Deckel B von der Anschlussdose entfernen. Das Kabel an Klemmbrett C befestigen, Kabelbefestigung A und Deckel B der Anschlussdose wieder aufmontieren.

MODELL EMD1000 (Abb. 13)

Dieses Gerät wurde eigens dazu geplant, Küchen-Dampfe und -Gerüche auf die beste Weise, also wenn irgend möglich geräuschlos undreibungslos, abzusaugen. Es wird ausschliesslich auf das Dach montiert und mit einer Rauchfanghaube, die sich in der Küche befindet, verbunden (Abb. 14).

Befestigung auf dem Dach: Auf dem Dach eine vierecklige Öffnung von 22 x 22 cm bohren. Das Rohr auf die vorbereitete Öffnung positionieren (Abb. 15). Auch die beiden Winkelchen Q, wie auf Abb. 16 angedeutet, positionieren und bezeichnen, wo die Löcher auf dem Rohr und auf der Innerseite des Daches zu bohren sind. Alle Löcher bohren und das Rohr gut befestigen. Jetzt das Gehäuse in das Rohr hineinflügen und mittels der 8 Ausstattungsschrauben befestigen (Abb. 17).

Verbindung des Abluftrohres (Abb.14): Am Abluftloch des Gerätes mit Hilfe eines metallenem Haltebandes ein Rohr befestigen. Rohr und Metallband werden vom Installateur geliefert. Nun das Rohr mit der Haube, die sich in der Küche befindet, verbinden.

Elektrische Anschluss:

Elektrischer Anschluss, direkt: Das Zuführungskabel wird direkt ans elektrische Netz geschlossen (in diesem Fall wird das Gerät immer auf Höchstgeschwindigkeit laufen), indem das elektrische Kabel direkt an die Steckdose, die mit normalem ON/OFF-Schalter verbunden ist, installiert wird.

Elektrlscher Anschluss an eine Haube (Abb. 18): Hier wird das Anschlusskabel mit einer Haube

verbunden. Dose F, die über der Haube angebracht ist, für die Verbindung mit dem Geräte lokalisieren. Kabelhalter A und Deckel B von der Verbindungsdose entfernen. Kabel an Klemmbrett C befestigen. Kabelhalter A und Deckel B der Verbindungsdose wieder aufmontieren.

Für Wartungsarberelten am Gerät ist die Metallabdeckung abzunehmen. Hierzu sind die 2 Schrauben (Abb. 10B) zu lösen.
