BEDIENUNGSANLEITUNG IKD 11750.0 Küppersbusch

mit Montageanweisungen

ALLERFEINSTE KÜCHENTECHNIK

Sehr geehrte Kundin, sehr geehrter Kunde, Wir möchten Ihnen zu Ihrer Wahl gratulieren. Wir sind überzeugt, dass dieses moderne, funktionelle und praktische Gerät, das aus hochwertigem Material hergestellt wurde, Ihren Ansprüchen voll gerecht wird. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie die Dunstabzugshaube in Gebrauch nehmen, damit Sie das Gerät optimal nutzen und Schäden vermeiden, die durch unsachgemässe Handhabung auftreten können; auch finden Sie Hinweise, um kleinere Probleme selbst beheben zu können.

Bitte bewahren Sie diese Gebrauchs-anweisung auf, damit Sie jederzeit nützliche Informationen zu Ihrer Dunstabzugshaube nachschlagen können und auch andere Personen das Gerät mühelos bedienen können.

Sicherheitshinweise

• Beachten Sie die geltenden örtlichen Bestimmungen bezüglich der Installation von elektrischen Haushaltsgeräten und Entlüftungseinrichtungen.
• Versichern Sie sich, dass die Spannung und Frequenz des Stromnetzes mit den Angaben auf dem Aufkleber im Innern der Dunstabzugshaube übereinstimmen.
  • DAS STROMKABEL DARF NICHT AUSGETAUSCHT WERDEN, AUSGENOMMEN DURCH EINEN ZUGELASSENEN KUNDENDIENST.
• Vergewissern Sie sich nach dem Anschluss des Gerätes, dass das Stromkabel nicht mit scharfen Metallkanten in Berührung kommt.
• Vermeiden Sie den Abluftanschluss der Dunstabzugshaube an Entlüftungs-leitungen für Rauch aus nichtelektrischen Energiequellen, z.B. offene Kamine, Heizkessel, etc.
• Der Raum muss über eine angemessene Lüftung verfügen, falls Sie die Dunstabzugshaube gleichzeitig mit nicht-elektrischen Geräten wie Gasherden, etc. benutzen.

• Die übermäßige Fettansammlung in der Dunstabzugshaube und in den Metallfiltern kann Fettabtropfen und Brandgefahr zur Folge haben. Um dies zu vermeiden, ist es notwendig, das Innere der Dunstabzugshaube sowie die Metallfilter mindestens einmal monatlich zu reinigen.

• Der Höhenabstand zwischen der Unterkante der Dunstabzugshaube und dem Kochherd muss bei Elektroherden mindestens 50 cm. und bei Gasherden oder kombinierten Gas-Elektroherden mindestens 65 cm. betragen. BEACHTEN SIE BITTE DIE GRUNDANWEI-SUNGEN DES HERSTELLERS.

• Lassen Sie niemals eine Gasflamme offen brennen, ohne dass Sie ein Kochgefäss auf das Kochfeld stellen. Das in den Filtern angesammelte Fett kann in die Flamme tropfen oder sich durch den Temperaturanstieg entzünden.
• Kochen Sie nicht unter der Dunst-abzugshaube, ohne dass die Filter montiert sind, z.B. wenn Sie diese im Geschirrspüler reinigen.
• Unter der Dunstabzugshaube darf nicht flambiert werden.
• Unterbrechen Sie die Stromzufuhr vor jedweder Handhabung im Inneren der Dunstabzugshaube, z.B. bei der Reinigung oder Wartung.
• Wenn Sie das Gerät von innen reinigen, empfehlen wir Ihnen, Handschuhe zu tragen und vorsichtig vorzugehen.
• Ihre Dunstabzugshaube ist für den häuslichen Gebrauch und nur zum Abzug und Reinigung von Kochdämpfen aus der Zubereitung von Lebensmitteln bestimmt. Jede andere Nutzung unterliegt Ihrer Eigenverantwortung und kann gefährlich sein. Der Hersteller übernimmt keinerlei Haftung für Schäden durch den unsachgemäßen Einsatz des Gerätes.
• Für jegliche Reparaturarbeiten wenden Sie sich bitte an den nächsten KÜPPERSBUSCH Kundendienst und verwenden Sie stets Originalersatzteile. Reparaturen oder Änderungen, die nicht von Fachleuten ausgeführt werden, können Schäden am Gerät und Fehlfunktionen verursachen und somit Ihre Sicherheit gefährden.
• Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und elektronikaltgeräte "Waste Electrical and Electronic Equipment" (WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor,
• Bei gleichzeitigem Betrieb von Dunstabzugshauben im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4Pa (4 x 10 ^-5 bar) sein.

Inhaltsverzeichnis

Seite

Gerätebeschreibung 9

Bedienungsanleitung 9

Programmierung der Abzugszeit 9

Reinigung und Wartung 10

Falls etwas nicht funktioniert 10

Gerätemaße und technische Daten 11

Mitgeliefertes Zubehör 12

Einbau 12

Aktivkohlefilter 12

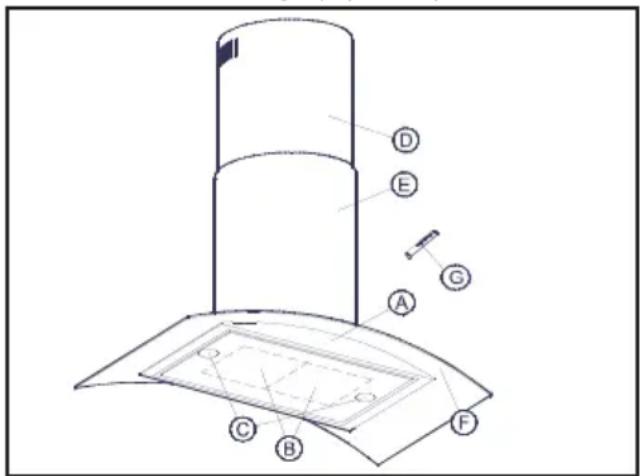

Gerätebeschreibung

A Elektronische Programmschaltung mit TOUCH CONTROL-Technologie zur Kontrolle von Geschwindigkeit, Licht, Programmierung und Anzeige der Leistungsstufen und Filtersättigung.
B Metallfilter.
C Beleuchtung mit zwei Lampen - 20 W (G-4).
D, E Abzugsrohrverkleidung, höhenverstellbar.
F Dekoratives Element.
G Fernbedienung (Optional).

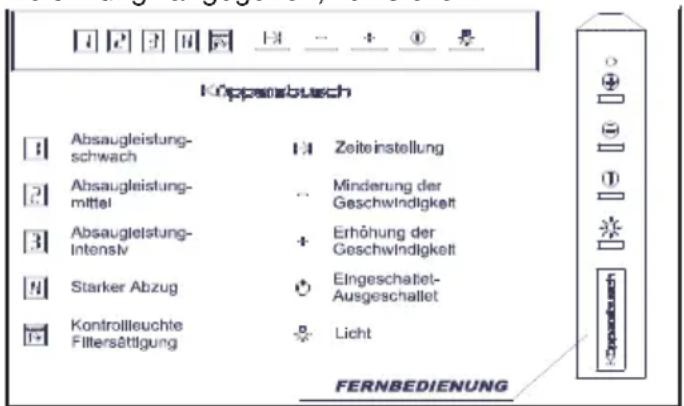

Sie können die Funktionen der Dunstabzugshaube durch Betätigung der Bedientasten, wie in der Zeichnung angegeben, einstellen.

Kipperebusch Absaugleistung- schwach Zeiteinstellung Absaugleistung- mittel Minderung der Geschwindigkeit Absaugleistung- Intensiv Erhöhung der Geschwindigkeit Starker Abzug Eingeschatet- Ausgeschaltet Kontrollleuchte Filtersättigung Licht FERNBEDIENUNG

Um eine bessere Absaugleistung zu erzielen, empfehlen wir Ihnen, das Gerät einige Minuten vor dem Kochen einzuschalten, damit der Luftstrom bei Kochbeginn den Dunst dauerhaft und gleichmässig absaugt. Ebenso sollten Sie das Gerät nach dem Kochen einige Minuten eingeschaltet lassen, um den vollständigen Abzug aller Dämpfe und Gerüche nach draußen sicherzustellen.

Programmierung der Abzugszeit

Gehen Sie wie folgt vor:

1) Schalten Sie die Abzugshaube ein und wählen Sie die gewünschte Abzugsgeschwindigkeit. Drücken Sie "Zeiteinstellung". Die Kontrolleuchten der Abzugsstufen 1, 2 und 3 beginnen zu blinken.
2) Wählen Sie das gewünschte Zeitprogramm, indem Sie die Felder für die Erhöhung bzw. Minderung der Geschwindigkeit drücken. Sie können die Zeit im 10-Minuten Abstand einstellen (Minimum.= 10 Minuten.; Maximum.= 30 Minuten.).
3) Sobald Sie die gewünschte Zeit gewählt haben, drücken Sie nochmals auf "Zeiteinstellung", damit das Programm gespeichert wird. Der Geschwindgkeitsanzeiger beginnt zu blinken.
4) Die Zeit des Intensivabzugs "H" ist nicht programmierbar, da dieser eine festgesetzte Dauer von 10 Minuten hat.

Fernbedienung (Optional)

Zeichnung 2 (S. 13)

• Vermischen Sie keine benutzte mit neuen Batterien.
• Erhitzen Sie die Batterien nicht und setzen Sie die Batterien keinem Feuer aus.
  • Die Batterien sind nicht zu beschädigen und nicht kurzzuschliessen.
• Entfernen Sie die Batterien, wenn die Fernbedienung über einen längeren Zeitraum nicht verwendet wird. Bewahren Sie die Batterien an einem kühlen und trockenen Ort auf.

Wenn die Kontrolleuchte Filtersättigung aufleuchtet, sollten Sie die Filter reinigen (Siehe Seite 10, unter Reinigung der Filter).

Nach der Reinigung drücken Sie, bei abgeschalteter Dunstabzugshaube, gleichzeitig für 3 Sekunden die Felder für Erhöhung und Verminderung der Geschwindigkeit, woraufhin sich die Kontrolleuchte abschalten wird.

Reinigung und Wartung

Beachten Sie bei der Reinigung und Wartung des Gerätes die Sicherheits-hinweise auf Seite 8.

Reinigung des Gehäuses

• Wenn Ihre Dunstabzugshaube aus rostfreiem Edelstahl ist, benutzen Sie bitte die speziellen Reinigungsmittel für dieses Material und befolgen Sie die Gebrauchsanweisung des Reinigungsmittelherstellers.
• Benutzen Sie keinesfalls metallische Schwämme bzw. Bürsten und scheuernde oder ätzende Produkte.
• Trocknen Sie die Dunstabzugshaube mit einem fusselfreien Tuch.
• Der Einsatz von Dampfreinigungsgeräten ist nicht empfehlenswert.

Reinigung der Metallfilter

Zum Entfernen der Filter aus dem Filterrahmen üben Sie leichten Druck auf die Einfügevorrichtung aus und nehmen Sie dann die Filter heraus.

Zur Reinigung können Sie die Filter in heissem Wasser mit neutraler Seife einweichen, bis sich das Fett löst und sie dann unter fließendem Wasser abspülen, oder Sie benutzen spezielle Fettlöser. Die

Filter können auch in der Spülmaschine gereinigt werden; in diesem Fall empfehlen wir Ihnen, sie senkrecht zu stellen, damit keine Speisereste zurückbleiben. Der Einsatz von scharfen Reinigungsmitteln in der

Geschirrspülmaschine kann die Metalloberfläche der Filter angreifen (Einschwärzung), ohne dass sich dies jedoch negativ auf die Fettabsorptionsfähigkeit der Filter auswirkt.

Lassen Sie die Filter nach der Reinigung an der Luft trocknen, bevor Sie sie wieder in die Dunstabzugshaube einsetzen.

Lampenwechsel

Zeichnung 1 (S. 13)

Gehen Sie wie folgt vor:

• Drücken Sie das Glas nach oben und klappen Sie es vorsichtig bis zum Anschlag nach unten.
• Schrauben Sie den Zierschirm aus der Lampenfassung.
• Wechseln Sie die defekte Lampe aus; Höchstleistung 20 W (G-4).
• Schrauben Sie den Zierschirm wieder in die Lampenfassung
• Klappen Sie das Glas wieder nach oben zurück und rasten Sie es unter leichtem Druck ein.

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Problem	Mögliche Ursache	Lösung
Die Dunstabzugshaube funktioniert nicht.	Das Stromkabel ist nicht an das Netz angeschlossen.	Schließen Sie das Kabel an.
	Kein Strom im Netz / Stromausfall.	Vergewissern Sie sich, dass das Stromnetz funktioniert.
Die Dunstabzugshaube saugt nicht genügend ab oder vibriert.	Fettverstopfte Filter.	Ersetzen bzw.reinigen Sie die Aktivkohle-oder Metallfilter.
	Verstopfung im Luftabzugsrohr.	Entfernen Sie die Verstopfungsursache.
Die Beleuchtung funktioniert nicht.	Die Lampen sind defekt.	Ersetzen Sie die Lampen.
	Die Lampen sind lose.	Drehen Sie die Lampen fest.

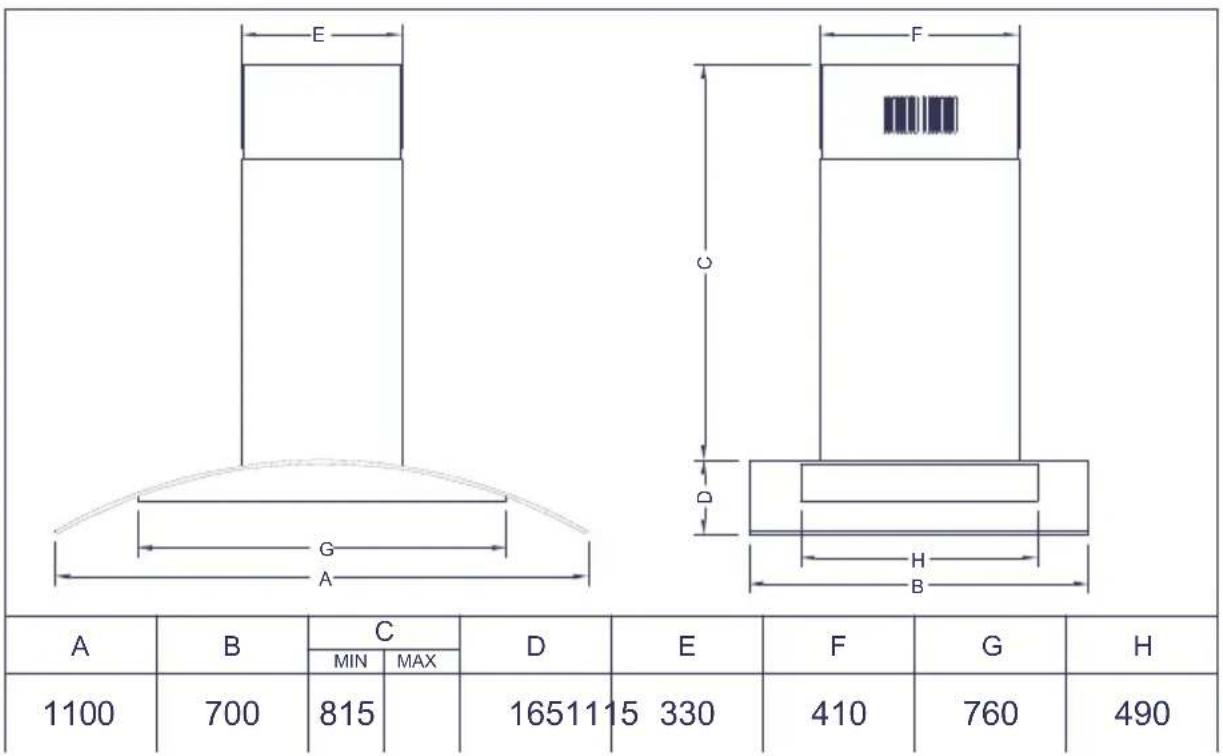

Gerätemaße und Technische Merkmale

A B C MIN MAX D E F G H 1100 700 815 16511 15 330 410 760 490

Küppersbusch Código Técnico:***************** F.Nr.****************** IKD 11750,0 GE ELEC: AC 220-240V ~ 50/60Hz M* W POTENCIA NÓM. LÁMPARAS: NENNLEISTUNG LAMPEN: LAMPS POWER: PUISSANCE LAMPES: POTENCIA NÓM. DAS LAMPADAS: 2 x 20W Máx. POTENZA LAMPADINE: VERMOGEN LAMPER: LAMPOR POTENTIAL: CE MADE IN EUROPE

CODE NR.	NETZSPANNUNG (V)	FREQUENZ (Hz)	NENNLEISTUNG LAMPEN/MOTOR (W)	LEISTUNG
*	220 - 240	50/60	2 × 20 /*	*m ^3 /h

* Siehe Typenschild im Innern der Dunstabzughauben.

KÜPPERSBUSCH behält sich das Recht vor, an seinen Geräten ggf. Änderungen vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.

Mitgeliefertes Zubehör

1 Reduzierstück 150/ 120 mm.
1 Rückstauklappe.
6 Verankerungsschraube(Ø8x45).

Einbau

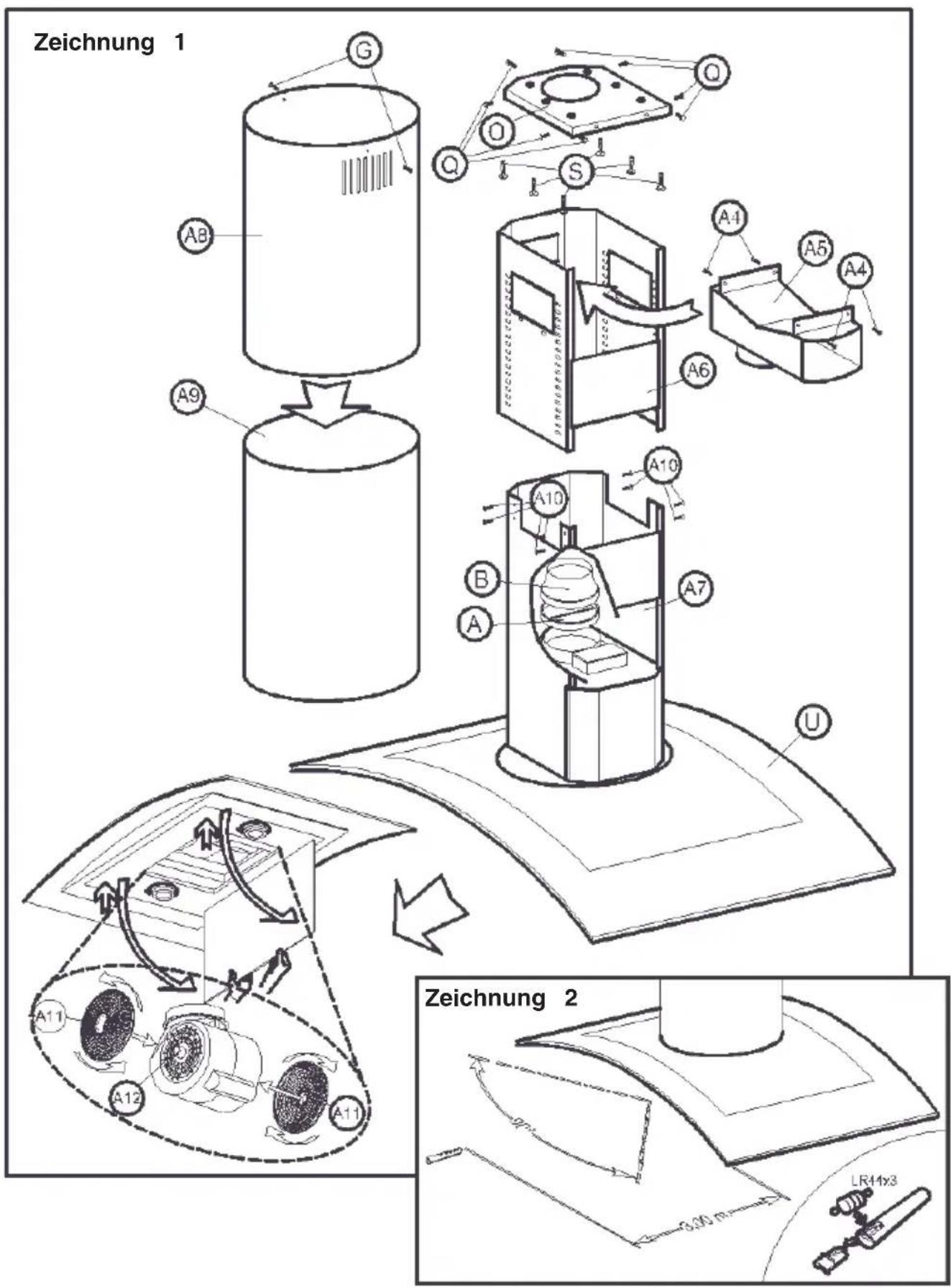

Zeichnung 1 (S. 13)

Beim Einbau der Dunstabzugshaube beachten Sie bitte die Sicherheitshinweis auf Seite 6.

Für eine optimale Leistung der Dunstabzugshaube sollte das Abzugsrohr nach außen nicht länger als VIER METER sein, nicht mehr als zwei 90° Winkel habe der Durchmesser sollte mindestens ∅120 betragen.

1) Zeichnen Sie mit Hilfe der Aufhängung die Bohrlöcher an und bohren Sie die Löck für die Schraubenbolzenverankerung (S) (∅)
45) in die Decke.
2) Schrauben Sie die Aufhängung (O) mit Schraubenbolzenverankerungen (S) (∅8 x 4 in der Decke fest.
3) Befestigen Sie das obere Gehäuse (A6) den Schrauben (Q) (M6 x 16) in der Aufhängung (O).
4) Bringen Sie die Teile (A + B) an, wer Innenrohr (nicht mitgeliefert) einen Durchmesser von ∅120 hat.
5) Befestigen Sie das Innenrohr mit einer Schelle (nicht mitgeliefert) entsprechend an bzw. über die Luftabzugsöffnung des Motor an.
6) Fügen Sie die obere Rohrummantelung ins Innere der unteren Rohrumantelung ein (A9).
7) Bringen Sie die Einheit aus unterer (A9 oberer (A8) Rohrummantelung am unteren Gehäuse (A7) und am Schmuckelement (U) an.
8) Befestigen Sie das Unterteil des Geräts der gewünschten Höhe mit den Schrauben (A10) (M4 x 12) am in die Decke montierten Oberteil.
9) Verbinden Sie den oberen Teil des Innenrohres (nicht mitgeliefert) mit dem Ausgang.
10) Heben Sie die obere Rohrummantelung (A8) an und befestigen Sie sie mit den Schrauben (G) (M4 x 12) an der oberen Einheit.

Aktivkohlefilter (Optional)

Falls ein Dunstabzug nach außen nicht möglich ist, kann die Dunstabzugshaube mittels Aktivkohlefiltern so betrieben werden, dass die Reinigung der Luft mit Umluftbetrieb über diese Filter erfolgt.

Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je nachdem wie oft und lange Sie da Gerät einschalten, zwischen drei bis sechs Monaten. Diese Filter sind nicht wasch- oder wiederverwendbar. Sie müssen nach der Abnutzung erneuert werden.

en und Zeichnung 1 (S. 13)

1) Zeichnen Sie mit Hilfe der Aufhängung (O) die Bohrlöcher an und bohren Sie die Löcher für die Schraubenbolzenverankerung (S) (∅8 x 45) in die
Decke.
2) Schrauben Sie die Aufhängung (O) mit den Schraubenbolzenverankerungen (S) (∅8 x 45) in der Decke fest.
3) Befestigen Sie den Diffuseur (A5) mit den Schrauben (A4) (M4 x 12) an den Seitenrechtecken des oberen Gehäuses (A6).
4) Befestigen Sie das obere Gehäuse (A6) mit den Schrauben (Q) (M6 x 16) in der Aufhängung (O).
5) Befestigen Sie das Innenrohr mit einer Schelle (nicht mitgeliefert) entsprechend an (B) bzw.
6) Fügen Sie die obere Rohrummantelung (A8) ins in das Innere der unteren Rohrumantelung ein (A9).
7) Bringen Sie die Einheit aus unterer (A9) und oberer (A8) Rohrummantelung am unteren Gehäuse (A7) und am Schmuckelement (U) an.
8(B) Befestigen Sie das Unterteil des Geräts auf der gewünschten Höhe mit den Schrauben (A10) (M4 x 12) am in die Decke montierten Oberteil.
9) Verbinden Sie den oberen Teil des Innenrohres (nicht mitgeliefert) mit dem Ausgang.
10) Heben Sie die obere Rohrummantelung (A8) an und befestigen Sie sie mit den Schrauben (G) (M4
11) Drücken Sie das Glas nach oben und klappen Sie es vorsichtig bis zum Anschlag nach unten. Entfernen Sie die Metallfilter.
12 aufsetzen Sie die Filter an beiden Seiten des Motors ein, indem Sie die Filteröffnungen (A11) in die Stecker (A12) des Motorgehäuses einstecken.
13) Fügen Sie die Filter wieder ein. Klappen Sie das Glas wieder nach oben zurück und rasten Sie es unter leichtem Druck ein.

Zeichnung 1 G Q O S A8 A9 A4 A6 A5 A4 A10 B A A7 U Zeichnung 2 A11 A12 A11 0,00 m LR41x3
