Produkttyp	Dunstabzugshaube
Marke	Küppersbusch
Modell	IKD 9210.1
Abmessungen (ca.)	Breite: 60 cm, Tiefe: 50 cm, Höhe variabel
Gewicht (ca.)	15 kg
Anschlussspannung	230 V / 50 Hz
Leistungsstufen	4 Stufen: schwach, mittel, maximal, Intensivstufe
Intensivstufe	Automatische Abschaltung nach ca. 10 Minuten auf Stufe 2
Beleuchtung	Halogenlampe (austauschbar)
Timer	Ja, 10 Minuten (programmierbar)
Filtertyp	Metallfettfilter (spülmaschinengeeignet), optional Aktivkohlefilter für Umluft
Reinigung der Metallfilter	Mindestens einmal monatlich; in heißem Wasser mit neutraler Seife oder in der Spülmaschine
Aktivkohlefilter	Nicht waschbar, Austausch alle 3–6 Monate je nach Nutzung
Mindestabstand zu Gasherd	65 cm (kann abweichen, Herstellerangaben beachten)
Betriebsart	Abluft oder Umluft (mit Aktivkohlefilter)
Sicherheitshinweise	Nicht flambieren; kein Betrieb ohne Filter; Stromversorgung vor Wartung trennen
Rohranschluss	Durchmesser mind. Ø120 mm, max. 4 m Länge, max. 2 Bögen 90°

Häufig gestellte Fragen - IKD 9210.1 Küppersbusch

Wie reinige ich die Metallfilter der Dunstabzugshaube?

Drücken Sie auf die Einfügevorrichtung, um die Filter zu entnehmen. Weichen Sie sie in heißem Wasser mit neutraler Seife ein oder reinigen Sie sie in der Spülmaschine. Stellen Sie die Filter senkrecht, damit Speisereste ablaufen. Lassen Sie sie an der Luft trocknen, bevor Sie sie wieder einsetzen.

Wie wechsle ich die Lampe der Haube?

Schrauben Sie den Zierschirm aus der Lampenfassung, tauschen Sie die defekte Lampe aus und schrauben Sie den Zierschirm wieder hinein. Verwenden Sie nur Originalersatzteile.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie, ob das Stromkabel richtig angeschlossen ist und ob das Stromnetz funktioniert. Wenn das Gerät immer noch nicht läuft, wenden Sie sich an den Kundendienst.

Kann ich die Haube im Umluftbetrieb nutzen?

Ja, wenn kein Abzug nach außen möglich ist, können Sie Aktivkohlefilter verwenden. Diese filtern Gerüche und müssen alle 3–6 Monate ausgetauscht werden, da sie nicht waschbar sind.

Welcher Mindestabstand muss zur Gasherdplatte eingehalten werden?

Der Abstand zwischen Unterkante der Haube und Kochfeld muss mindestens 65 cm betragen. Beachten Sie auch die Anweisungen des Herdherstellers.

Wie stelle ich den Timer ein?

Wählen Sie die gewünschte Geschwindigkeit und drücken Sie die Taste Zeiteinstellung. Das Licht beginnt zu blinken. Die programmierte Zeit beträgt 10 Minuten. Während dieser Zeit kann die Geschwindigkeit geändert werden.

Warum vibriert die Haube oder saugt nicht richtig?

Mögliche Ursachen sind fettverstopfte Filter oder eine Verstopfung im Abzugsrohr. Reinigen oder ersetzen Sie die Filter und entfernen Sie die Verstopfungsursache.

Darf ich unter der Haube flambieren oder ohne Filter kochen?

Nein, das ist verboten. Flambieren kann Fett in den Filtern entzünden. Kochen ohne Filter führt zu Fettablagerungen und Brandgefahr.

Wie oft muss ich die Metallfilter reinigen?

Mindestens einmal monatlich, um Fettablagerungen und Brandgefahr zu vermeiden. Bei intensiver Nutzung häufiger.

Ist die Dunstabzugshaube für Gasherde geeignet?

Ja, sie ist für Gasherde geeignet, sofern der Mindestabstand von 65 cm eingehalten wird und der Raum ausreichend belüftet ist.

BEDIENUNGSANLEITUNG IKD 9210.1 Küppersbusch

mit Montageanweisungen

Sehr geehrte Kundin, sehr geehrter Kunde,

wir möchten Ihnen zu Ihrer Wahl gratulieren. Wir sind überzeugt, dass dieses moderne, funktionelle und praktische Gerät, das aus hochwertigem Material hergestellt wurde, Ihren Ansprüchen voll gerecht wird.

Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie die Dunstabzugshaube in Gebrauch nehmen, damit Sie das Gerät optimal nutzen und Schäden vermeiden, die durch unsachgemässe Handhabung auftreten können; auch finden Sie Hinweise, um kleinere Probleme selbst beheben zu können.

Für eine optimale Leistung der Dunstabzugshaube sollte das Abzugsrohr nach außen nicht länger als VIER METER sein, nicht mehr als zwei 90° Winkel haben und der Durchmesser sollte mindestens ∅120 betragen.

Sicherheitshinweise

• Beachten Sie die geltenden örtlichen Bestimmungen bezüglich der Installation von elektrischen Haushaltsgeräten und Entlüftungseinrichtungen.
• Versichern Sie sich, dass die Spannung und Frequenz des Stromnetzes mit den Angaben auf dem Aufkleber im Innern der Dunstabzugshaube übereinstimmen.
• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, vom Kundendienst oder von qualifiziertem Personal ausgetauscht werden.
• Falls Ihre Haube nicht über einen Verbindungsstecker für das Stromnetz verfügt oder bei normalem Gebrauch nicht zugänglich ist, muß eine Trennvorrichtung in die Hausinstallation, gemäß der Installationsrichtlinien, eingefügt werden.
• Vergewissern Sie sich über einen guten Erdanschluß (ausgenommen davon sind Klasse II-Geräte, die entsprechend auf dem Typenschild gekennzeichnet sind □)
• Vergewissern Sie sich nach dem Anschluss des Gerätes, dass das Stromkabel nicht mit scharfen Metallkanten in Berührung kommt.
• Vermeiden Sie den Abluftanschluss der Dunstabzugshaube an Entlüftungsleitungen für Rauch aus nichtelektrischen Energiequellen, z.B. offene Kamine, Heizkessel, etc.
• Der Raum muss über eine angemessene Lüftung verfügen, falls Sie die Dunstabzugshaube gleichzeitig mit nicht-elektrischen Geräten wie Gasherden, etc. benutzen.
• Die übermäßige Fettansammlung in der Dunstabzugshaube und in den Metallfiltern kann Fettabtropfen und Brandgefahr zur Folge haben. Um dies zu vermeiden, ist es notwendig, das Innere der Dunstabzugshaube sowie die Metallfilter mindestens einmal monatlich zu reinigen.
• Der Höhenabstand zwischen der Unterkante der Dunstabzugshaube und dem Kochfeld muss bei Gaskochfeldern oder kombinierten Gas-Elektrokochfeldern mindestens 65 cm betragen. BEACHTEN SIE BITTE DIE GRUNDANWEISUNGEN DES HERSTELLERS DER HERDPLATTE. Diese Distanz kann reduziert werden, falls dies vom Hersteller in der Einbauanleitung der Haube angegeben ist.
• Lassen Sie niemals eine Gasflamme offen brennen, ohne dass Sie ein Kochgefäss auf das Kochfeld stellen. Das in den Filtern angesammelte Fett kann in die Flamme tropfen oder sich durch den Temperaturanstieg entzünden.
• Kochen Sie nicht unter der Dunstabzugshaube, ohne dass die Filter montiert sind, z.B. wenn Sie diese im Geschirrspüler reinigen.
• Unter der Dunstabzugshaube darf nicht flambiert werden.
• Unterbrechen Sie die Stromzufuhr vor jedweder Handhabung im Inneren der Dunstabzugshaube, z. B. bei der Reinigung oder Wartung.

• Wenn Sie das Gerät von innen reinigen, empfehlen wir Ihnen, Handschuhe zu tragen und vorsichtig vorzugehen.

• Ihre Dunstabzugshaube ist für den häuslichen Gebrauch und nur zum Abzug und Reinigung von Kochdämpfen aus der Zubereitung von Lebensmitteln bestimmt. Jede andere Nutzung unterliegt Ihrer Eigenverantwortung und kann gefährlich sein. Der Hersteller übernimmt keinerlei Haftung für Schäden durch den unsachgemäßen Einsatz des Gerätes.

• Für jegliche Reparaturarbeiten wenden Sie sich bitte an den nächsten Kundendienst des Herstellers und verwenden Sie stets Originalersatzteile. Reparaturen oder Änderungen, die nicht von Fachleuten ausgeführt werden, können Schäden am Gerät und Fehlfunktionen verursachen und somit Ihre Sicherheit gefährden.
• Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und elektronikaltgeräte "Waste Electrical and Electronic Equipment" (WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor,
• Bei gleichzeitigem Betrieb von Dunstabzugshauben im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4Pa (4 x 10^-5 bar) sein.
• Dieses Gerät sollte nicht gebraucht werden von Personen (einschließlich Kindern) deren physische, sensorische oder geistige Fähigkeiten begrenzt sind, oder die keine Erfahrung/Kenntnissen haben, wenn sie nicht begleitet werden oder Hinweise erhalten haben von der für seine/ihre Sicherheit verantwortliche Person. Kinder sollten beaufsichtigt werden um dafür zu sorgen, dass sie nicht mit dem Gerät spielen.

Gebrauchsanleitung

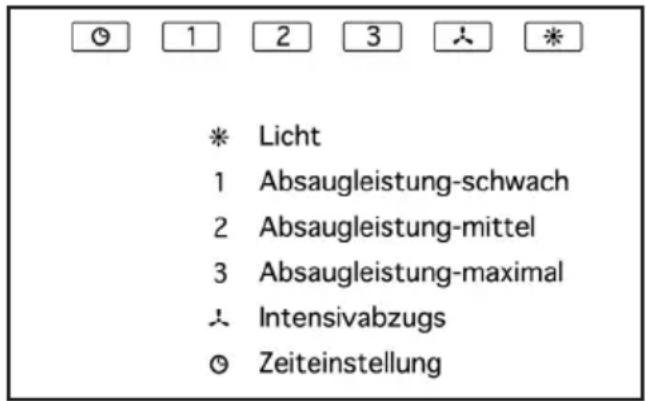

Sie können die Funktionen der Dunstabzugshaube durch Betätigung der Bedientasten, wie in der Zeichnung angegeben, einstellen.

Um eine bessere Absaugleistung zu erzielen, empfehlen wir Ihnen, das Gerät einige Minuten vor dem Kochen einzuschalten, damit der Luftstrom bei Kochbeginn den Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollten Sie das Gerät nach dem Kochen einige Minuten eingeschaltet lassen, um den vollständigen Abzug aller Dämpfe und Gerüche nach draußen sicherzustellen.

⑨ 1 2 3 ⚡ * * Licht 1 Absaugleistung-schwach 2 Absaugleistung-mittel 3 Absaugleistung-maximal ⊥ Intensivabzugs ◎ Zeiteinstellung

Programmierung der Abzugszeit

Gehen Sie wie folgt vor:

1.- Wählen sie die gewünschte Abzugsgeschwindigkeit.

2.- Drücken sie "Zeiteinstellung". Das Licht beginnt jetzt zu blinken.

Die Zeitdauer der "Zeiteinstellung" ist 10 minuten.

Während der programmierten Zeit kann die Geschwindigkeit gewechselt werden.

Die Intensivstufe ist selbstprogrammiert und schaltet automatisch nach ca. 10 Minuten auf Stufe 2 um.

Reinigung und Wartung

Beachten Sie bei der Reinigung und Wartung des Gerätes die Sicherheitshinweise.

Reinigung des Gehäuses

• Wenn Ihre Dunstabzugshaube aus rostfreiem Edelstahl ist, benutzen Sie bitte die speziellen Reinigungsmittel für dieses Material und befolgen Sie die Gebrauchsanweisung des Reinigungsmittelherstellers.
• Wenn Ihre Dunstabzugshaube lackiert ist, verwenden Sie lauwarmes Wasser und neutrale Seife. Vermeiden Sie Reinigungsmittel die ätzende oder scheuernde Stoffe sowie Lösungsmittel enthalten.
• Benutzen Sie keinesfalls metallische Schwämme bzw. Bürsten und scheuernde oder ätzende Produkte.
• Trocknen Sie die Dunstabzugshaube mit einem fusselfreien Tuch.
• Der Einsatz von Dampfreinigungsgeräten ist nicht empfehlenswert.

Reinigung der Metallfilter

Zum Entfernen der Filter aus dem Filterrahmen üben Sie leichten Druck auf die Einfügevorrichtung aus und nehmen Sie dann die Filter heraus.

Zur Reinigung können Sie die Filter in heissem Wasser

mit neutraler Seife einweichen, bis sich das Fett löst und sie dann unter fließendem Wasser abspülen, oder Sie benutzen spezielle Fettlöser. Die Filter können auch in der Spülmaschine gereinigt werden; in diesem Fall empfehlen wir Ihnen, sie senkrecht zu stellen, damit keine Speisereste zurückbleiben.

Der Einsatz von scharfen Reinigungsmitteln in der Geschirrspülmaschine kann die Metalloberfläche der Filter angreifen (Einschwärzung), ohne dass sich dies jedoch negativ auf die Fettabsorptionsfähigkeit der Filter auswirkt. Lassen Sie die Filter nach der Reinigung an der Luft trocknen, bevor Sie sie wieder in die Dunstabzugshaube einsetzen.

Lampenwechsel

Gehen Sie wie folgt vor:

• Schrauben Sie den Zierschirm aus der Lampenfassung.
• Wechseln Sie die defekte Lampe aus.
• Schrauben Sie den Zierschirm wieder in die Lampenfassung.

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Problem Mögliche Ursache Lösung
Die Dunstabzugshaube funktioniert nicht.	Das Stromkabel ist nicht an das Netz angeschlossen.Kein Strom im Netz/ Stromausfall.	Schließen Sie das Kabel an.Vergewissern Sie sich, dass das Stromnetz funktioniert.
Die Dunstabzugshaube saugt nicht genügend ab oder vibriert.	Fettverstopfte Filter.Verstopfung im Luftabzugsrohr.	Ersetzen bzw. reinigen Sie die Aktivkohle- oder Metalfilter.Entfernen Sie die Verstopfungsursache.
Die Beleuchtung funktioniert nicht.	Die Lampen sind defekt.Die Lampen sind lose.	Ersetzen Sie die Lampen.Drehen Sie die Lampen fest.

Aktivkohlefilter (Optional)

Falls ein Dunstabzug nach außen nicht möglich ist, kann die Dunstabzugshaube mittels Aktivkohlefiltern so betrieben werden, dass die Reinigung der Luft mit Umluftbetrieb über diese Filter erfolgt.

Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je nachdem wie oft und lange Sie das Gerät einschalten, zwischen drei bis sechs Monaten. Diese Filter sind nicht wasch- oder wiederverwendbar. Sie müssen nach der Abnutzung erneuert werden.

Der Hersteller behält sich das Recht vor, an seinen Geräten ggf. Änderungen vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.

Küppersbuschstraße 16 · D-45883 Gelsenkirchen · Postfach 100132 · D-45801 Gelsenkirchen
