BEDIENUNGSANLEITUNG GH 505.4E Küppersbusch

mit Montageanweisungen

GH505.4E

GH506.4E

DE

Sehr geehrte Kundin, sehr geehrter Kunde!

Wir bedanken uns für den Kauf unseres neuen Gasherdes Wir hoffen, dass Ihnen folgende Informationen die Möglichkeiten Ihres neuen Herdes erklären und damit eine erfolgreiche und sichere Verwendung gewährleisten werden. Wir wünschen uns, dass Ihnen unser Gerät gute Dienste erweisen wird.

WICHTIGE INFORMATIONEN UND EMPFEHLUNGEN

• Das Gerät ist nicht an die Dunstabzugshaube angeschlossen. Das Gerät muss gemäß der Montageanweisung aufgestellt und angeschlossen werden. Beachten Sie besonders die einschlägigen Hinweise hinsichtlich der Belüftung des Raumes.
• Vergewissern Sie sich, dass die Angaben über die Gasart und Gasdruck Ihrer Gasinstallation mit den Daten auf dem Typenschild Ihres Gerätes übereinstimmen. Die Gasart ist auf dem Typenschild des Gerätes angegeben.
• Werksmäßig ist der Herd auf Erdgas G20 (20 mbar) eingestellt.
• Alle Eingriffe in Verbindung mit der Aufstellung, Reparaturen, Einstellungen oder Anpassung des Gerätes an eine andere Gasart dürfen nur vom autorisierten Fachpersonal durchgeführt werden.
• Sorgen Sie dafür, dass bei der Aufstellung des Herdes oder im Falle einer Anpassung des Herdes an eine andere Gasart, dieser Eingriff im Garantiezertifikat bestätigt wird. Eine Geltendmachung von Garantieansprüchen ohne die oben erwähnte Bestätigung ist nicht möglich.
• Im unteren Teil des Herdes dürfen keine entzündlichen Stoffe aufbewahrt werden.
• Das Gerät darf nur zum Zubereiten von Speisen verwendet werden. Bei Verwendung des Gerätes für andere Zwecke besteht die Gefahr der Konzentration entzündlicher Nebenprodukte bis zu einem lebensgefährlichen Niveau, ebenso kann es zu Funktionsstörungen des Herdes kommen. Die Garantie deckt keine Schäden ab, die durch unsachgemäßen Gebrauch entstanden sind.
• Wir empfehlen Ihnen, den Herd jedes Jahr durch einen autorisierten Fachmann durchsehen und warten zu lassen. Dadurch wird die Lebensdauer des Gerätes verlängert und eine problemlose Nutzung Ihres Herdes gewährleistet.
• Wenn Sie Gasgeruch wahrnehmen, schließen Sie sofort das Ventil der Gaszuleitung. Sie dürfen das Gerät erst wieder benutzen, wenn ein autorisierter Fachmann den Grund für das Entweichen des Gases festgestellt und beseitigt hat und der Raum, in welchem der Herd steht, gut durchlüftet wurde.
• Während des Betriebs des Gasherdes entstehen im Raum, in welchem der Herd aufgestellt ist, Wärme und Feuchtigkeit. Sorgen Sie für eine ausreichende Belüftung des Raumes. Die Öffnungen für natürliche Belüftung dürfen nicht bedeckt sein, Sie können auch eine mechanische Entlüftungsanlage installieren (eine Dunstabzugshaube mit mechanischer Entlüftung). Bei intensivem und länger andauerndem Betrieb des Herdes ist das Bedürfnis nach Belüftung größer; deswegen ist es notwendig, das Fenster zu öffnen oder die Dunstabzugshaube einzuschalten.
• Beim Betrieb des Herdes muss für ausreichende Luftzufuhr gesorgt werden und zwar 2m³/h für jedes kW der Eingangsleistung.
• Es ist verboten, nach undichten Stellen in der Gasleitung mit offenem Feuer zu suchen.
• Wenn Sie einen Fehler an der Gasinstallation feststellen, versuchen Sie nicht, diesen allein zu beseitigen, sondern schalten Sie den Herd ab und rufen Sie einen autorisierten Fachmann an.
• Wenn Sie den Herd länger als drei Tage nicht verwenden, schließen Sie das Ventil der Gaszuleitung. Wenn das Gerät länger als drei Monate nicht verwendet wurde, empfehlen wir vor der erneuten Inbetriebnahme die Überprüfung aller Funktionen.
• Im Falle von Eingriffen im Raum, in welchem der Herd aufgestellt ist, bei welchen Brand- oder Explosionsgefahr besteht (z.B. wegen Verarbeitung von Klebstoffen für Linoleum oder PVC-Bodenbeläge, Malerarbeiten, u.ä.), das Gerät unbedingt abschalten, bevor diese Gefahren bzw. Risiken auftreten.
• Wir weisen darauf hin, dass Sie in die Nähe des Gerätes keine entzündlichen Stoffe abstellen dürfen (für entzündliche Gegenstände beträgt der Sicherheitsabstand in Richtung der Wärmestrahlung 750 mm und in anderen Richtungen 100 mm).
• Beim Kochen darf kein Zubehör verwendet werden, welches eine beschädigte Oberfläche oder andere durch Verschleiß oder unsachgemäße Verwendung entstandene Beschädigungen aufweist.
• Das Gerät darf nicht auf einen Unterbau aufgestellt werden.
• Der Hersteller rät von Zubehör ab, welches das Ausgehen der Gasflamme verhindert bzw. von Geräten, welche die Leistung des Herdes erhöhen.
• Beim Verschieben bzw. Anheben des Herdes dürfen Sie das Gerät nicht an der Kochfläche anfassen.
• Der Hersteller übernimmt für Schäden, welche wegen Nichtbeachtung der Hinweise aus diesem Handbuch entstanden sind, keine Haftung.
• Der Herd darf nicht mit einem Dampfreinigungsgerät gereinigt werden.
• Der Herd darf nur neben einer Wand aus unbrennbarem Material aufgestellt werden.
• Die gesetzlichen Vorschriften und Anschlussbedingungen der örtlichen Elektroversorgungsunternehmen müssen vollständig eingehalten werden.

BEMERKUNG

Der Hersteller behält sich das Recht zu kleineren Änderungen der Gebrauchsanweisung vor, welche eventuell bei technologischen Änderungen oder Innovationen des Produktes notwendig sind.

Die Ausstattung des Herdes mit zusätzlichem Zubehör ist vom jeweiligen Modell abhängig. Zusätzliches Zubehör (Ablagen, Backbleche, verstellbare Gerätefüße) können Sie bei Ihrem Händler oder bei unseren autorisierten Vertretern/Kundendienststellen kaufen.

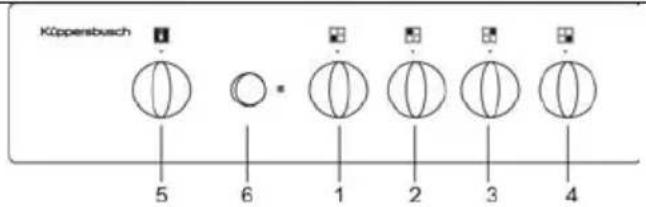

BEDIENUNGSKNEBEL UND SCHALTER

Küppersbusch 5 6 = 1 2 3 4

1. Bedienungsknebel für den linken vorderen Gasbrenner

2. Bedienungsknebel für den linken hinteren Gasbrenner

3. Bedienungsknebel für den rechten hinteren Gasbrenner

4. Bedienungsknebel für den rechten vorderen Gasbrenner

5. Bedienungsknebel für den Backofen

6. Backofenbeleuchtung

HINWEISE FÜR DIE ERSTINBETRIEBNAHME

• Entfernen sie vor der Erstinbetriebnahme des Herdes alle Schutzmittel und die Verpackung.
• Einzelne Verpackungsteile und Komponenten können recycelt werden. Behandeln Sie diese Teile in Einklang mit den gültigen Anweisungen und Vorschriften.
• Stellen Sie mit dem Thermostatknebel die Höchsttemperatur des Backofens ein und lassen Sie den Backofen bei geschlossener Backofentür 30 Minuten laufen. Sorgen Sie während dieser Zeit für eine ausreichende Belüftung des Raumes. Dadurch werden vor dem ersten Backvorgang eventuelle Reste von Konservierungsmitteln und unangenehme Gerüche aus dem Backofeninneren beseitigt.
• Vergewissern Sie sich, dass Anschlussleitungen bzw. Kabel und andere Geräte nicht mit den Gasbrennern, der Backofentür oder anderen heißen Stellen des Herdes in Berührung kommen.

Der Hersteller haftet nicht für Verletzungen oder Materialschäden, die wegen unsachgemäßer oder unzweckmäßiger Verwendung des Gerätes entstehen.

KOCHEN

BEMERKUNG

• Das Gerät dürfen nur Erwachsene verwenden, dabei müssen Sie die vorliegende Gebrauchsanweisung beachten. Lassen Sie niemals Kleinkinder unbeaufsichtigt im Raum, in welchem sich der Herd befindet.
• Der Gasherd ist ein Gerät, welches während des Betriebes ständig beaufsichtigt werden muss.
• Legen Sie die Herdabdeckung nicht auf, wenn einer der Gasbrenner oder der Backofen in Betrieb ist.
• Auf den Kombirost (Ablage), welcher in die entsprechenden Führungen eingesetzt ist, können Sie bis zu drei Kilogramm Back-/Bratgut legen. Auf den Kombirost mit dem Backblech oder Bräter können Sie Back-/Bratgut bis zu einem Gewicht von 7 kg legen.
• Der Bräter und die Backbleche sind nicht zur längerer Lagerung von Speisen bestimmt (länger als 24 Stunden). Lagern Sie Speisen immer in geeigneten Behältern.

KOCHPLATTE

ANZÜNDEN DES GASBRENNERS MIT EINEM HOCHSPANNUNGSZÜNDER

Drücken Sie und drehen Sie den Bedienungsknebel der Gasbrenner im entgegengesetzten Uhrzeigersinn bis zur Position "MAXIMALLEISTUNG". Drücken Sie darauf den Knebel in Richtung Bedienfeld bis zum Anschlag. Der Hochspannungszünder schaltet sich ein. Halten Sie, nachdem das Gas angezündet ist, den Bedienungsknebel in der Endposition (in Richtung des Bedienungsfeldes) noch ca. fünf Sekunden gedrückt, damit sich der Flammensensor erwärmt.

Lassen Sie den Bedienungsknebel los und überprüfen Sie, ob das Gas noch brennt. Wenn die Flamme nach Loslassen des Knebels erlischt, wiederholen Sie den Zündvorgang. Drehen Sie danach den Knebel auf die gewünschte Leistungsstufe.

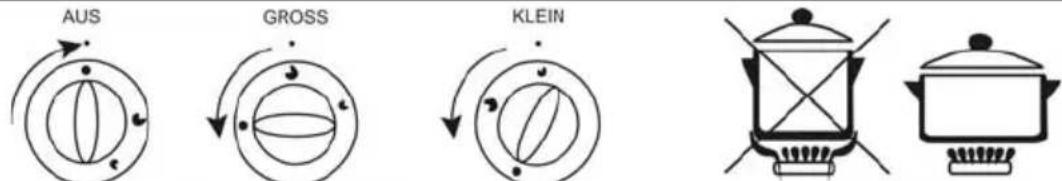

ABSCHALTEN DER GASBRENNER

Drehen Sie den entsprechenden Knebel auf die Position "AUS" und überprüfen Sie, ob die Flamme erloschen ist.

KOCHEN

• Benutzen Sie zum Kochen niedrige und breite Kochöpfe bzw. Kochgeschirr. Überzeugen Sie sich davon, dass die Flamme des Gasbrenners den Kochtopfboden erhitzt und nicht über den Kochtopfrand brennt.
• Der Herd ist mit Gasbrennern verschiedener Größen bestückt. Verwenden Sie zur optimalen (wirtschaftlichen) Nutzung des Gases Kochtopfe und Geschirr mit empfohlenem Durchmesser:
• Kleinbrenner: von 120 bis 160 mm Durchmesser,
• Mittlerer Brenner: von 160 bis 220 mm Durchmesser,
• Großbrenner: von 220 bis 280 mm Durchmesser,
• Mit dem Bedienungsknebel können Sie die Leistung des Gasbrenners einstellen (die Flammengröße) und zwar zwischen den Positionen "GROSS" und "KLEIN". Drehen Sie zum Einstellen der Flamme auf Sparflamme "KLEIN" den Bedienungsknebel ganz nach links. Wenn die Speise aufkocht, senken Sie die Leistung des Gasbrenners auf die Leistung, welche noch genügt, um die Siedetemperatur aufrechtzuerhalten.

BEMERKUNG

Bevor Sie die Herdabdeckung aufstellen, müssen Sie zuerst eventuell vergossene Flüssigkeit aufwischen. Legen Sie die Herdabdeckung nicht auf, bevor die Kochstellen nicht vollkommen abgekühlt sind.

GEBRAUCH DES BACKOFENS

AUS

GROSS-MAXIMALLEISUNG

KLEIN-SPARFLAMME

Die Gaszufuhr zum Gasbrenner wird von einem Ventil mit einer thermoelektrischen Kontrollvorrichtung überwacht. Die Eingangsleistung der Backofenbrenner und der Temperatur im Backofeninneren kontrollieren Sie durch die Einstellung des Knebels auf die Position "MAXIMALLEISTUNG" und "SPARFLAMME"

ANZÜNDEN DES BACKOFENBRENNERS

• Öffnen Sie die Backofentür.
• Stellen Sie den Bedienungsknebel des Backofenbrenners auf die Position "8" und drücken Sie ihn leicht in Richtung der Bedienblende, bis zum Anschlag.
• Anzünden des Gasbrenners mit einem Hochspannungszünder
• Drücken Sie und drehen Sie den Bedienungsknebel der Gasbrenner im entgegengesetzten Uhrzeigersinn bis zur Position "MAXIMALLEISTUNG". Drücken Sie darauf den Knebel in Richtung Bedienfeld bis zum Anschlag. Der Hochspannungszünder schaltet sich ein. Halten Sie, nachdem das Gas angezündet ist, den Bedienungsknebel in der Endposition (in Richtung des Bedienungsfeldes) noch ca. fünf Sekunden gedrückt, damit sich der Flammensensor erwärmt.
• Lassen Sie den Bedienungsknebel los und überprüfen Sie, ob das Gas noch brennt. Wenn die Flamme nach Loslassen des Knebels erlischt, wiederholen Sie den Zündvorgang. Drehen Sie danach den Knebel auf die gewünschte Leistungsstufe.

WICHTIG:

Wenn das Gas nach zehn Sekunden noch immer nicht brennt, öffnen Sie die Backofentür und warten Sie fünf Minuten, bevor Sie den Zündvorgang wiederholen.

ABSCHALTEN DER BACKOFENBRENNER

Drehen Sie den entsprechenden Knebel auf die Position "AUS" und überprüfen Sie, ob die Flamme erloschen ist.

BACKEN

Bevor Sie Backgut aus Hefeteig in den Backofen stellen, heizen Sie diesen 10 bis 15 Minuten vor.

• Stellen Sie den Bedienungsknebel des Backofens auf die Position "8".
• Wenn der Backofen vorgeheizt ist, stellen Sie das Backgut hinein. Die Backzeit bei Höchstleistung ist von der Art und vom Gewicht des Backguts abhängig. Stellen Sie den Backofen-Bedienungsknebel auf die Position "1", wo er bis zum Ende des Backvorgangs verbleibt.
• Stellen Sie Bräter oder das Backblech mit dem Back-/Bratgut auf den Kombirost. Es ist am Besten, wenn Sie den Kombirost in die zweite Backebene von unten einschieben.
• Unser Tipp: Hefeteig ist nach 25 – 30 Minuten, Weihnachtsstollen nach 45 Minuten und Kleingebäck nach 12 bis 18 Minuten gebacken. Die angegebenen Zeiten sind nur Richtwerte, für jedes Back-/Bratgut muss die optimale Backzeit durch Erfahrung festgestellt werden.
• Wir empfehlen, die Backofentür während des Backvorgangs nicht zu öffnen. Beim Öffnen der Backofentür wird nämlich die Hitze im Backofen vermindert und dadurch der Backvorgang beeinträchtigt.
• Wenn Sie meinen, dass ein wesentlicher Unterschied zwischen der eingestellten und der tatsächlichen Backofentemperatur besteht, rufen Sie einen autorisierten Kundendienst an.

EMPFEHLUNG:

Wenn Sie hohes Backgut aus Hefeteig backen, stellen Sie das Backblech auf das Aluminiumtablett, und schieben Sie beides in die zweite Backebene von unten.

Temperatur der einzelnen Einstellungen des Thermostatknebels und Backart, die der gewählten Einstellung entspricht.

Einstellung Back	Kofentemperatur Art des Backguts
1 150 – 160	°C Konservieren
2 – 3 160 – 1	80°C Schaumgebäck, Eiweißschaum
3 – 4 180 – 1	96°C Bisquitteig, Weihnachtsstollen, Hefeteig
4 – 5 196 – 2	12°C Torten, mageres Fleisch, Wild
5 – 6 212 – 2	28°C mageres Fleisch
6 – 7 228 – 2	44°C Fettes Fleisch, Gans, Schweinefleisch
8 260°C Teig mit Flocken, Bombons

GRILL

GEBRAUCH DES BACKOFENS MIT DEM GRILLBRENNER

• Stellen Sie den Temperaturwahlknebel auf die Position "GRILL" und drücken Sie ihn in Richtung der Bedienblende, bis zum Anschlag.
• Nähern Sie den Gasanzünder dem Grillbrenner, der an der Decke des Innenraumes angebracht ist, oder drücken Sie den Knebel des eingebauten Gasanzünders. Um den automatischen Gasanzünder zu aktivieren, drücken Sie den Knebel in Richtung Bedienblende.
• Halten Sie den Knebel nach erfolgter Zündung des Backofenbrenners noch etwa fünf Sekunden bis zum Anschlag gedrückt, damit sich der Sensor der Kontrollvorrichtung erwärmt.
• Lassen Sie den Bedienungsknebel los und überprüfen Sie, ob das Gas brennt.
• Wenn die Flamme beim Loslassen des Knebels erlischt, wiederholen Sie den Zündvorgang

WICHTIG:

Wenn das Gas nach zehn Sekunden noch immer nicht brennt, öffnen Sie die Backofentür und warten Sie fünf Minuten, bevor Sie den Zündvorgang wiederholen.

ABSCHALTEN DER GRILLBRENNER

Drehen Sie den entsprechenden Knebel auf die Position "AUS" und überprüfen Sie, ob die Flamme erloschen ist.

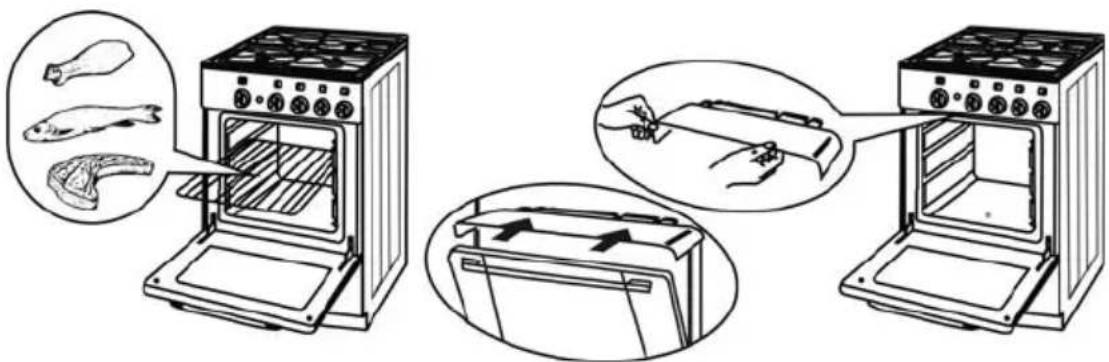

ZUBEREITUNG VON SPEISEN MIT DEM GRILLBRENNER

• Montieren Sie während des Grillvorgangs das beigelegte Schutzblech für die Bedienungsknebel, welches Sie mit den beiden Ansatzstücken auf den oberen Rand der Backofenkammer befestigen.
• Sobald der Grillbrenner in Betrieb ist, stellen Sie das Fleisch auf den Kombirost (Bräter) und schieben Sie ihn in den Backofen.
• Wir empfehlen, den Kombirost (Bräter) in die zweite oder dritte Einschubebene von unten einzuschieben.
  • Die Querstäbe auf dem Kombirost markieren den Bereich, welchen der Grillbrenner noch erreichen kann.
• Sorgen Sie dafür, daß auf dem Teil des Kombirostes, welcher beim Grillen an der Rückwand des Backofeninnenraumes anliegt, kein Fleisch liegt.
• Schieben Sie den Bräter während des Grillvorgangs in die erste Einschubebene oder stellen Sie die Fettpfanne auf den Backofenboden, damit das aus dem Fleisch austretende Fett abgefangen wird.

HINWEIS

Montieren Sie während des Grillvorgangs das beigelegte Schutzblech für die Bedienungsknebel. Schließen Sie die Backofentür nach dem Anbringen des Schutzblechs und zwar so, daß sie das Schutzblech berührt

REINIGUNG UND PFLEGE

Stellen Sie vor dem Reinigen des Herdes alle Bedienungsknöpfe der Gasbrenner auf ihre Ausgangsposition ("AUS") und warten Sie ab, bis der Herd vollkommen abgekühlt ist.

Beachten Sie während der Reinigungs- oder Instandhaltungsarbeiten folgende Anweisungen:

• Alle Bedienungsknebel müssen sich in der Position »AUS« befinden.
• Der vor dem Gerät angebrachte Hauptschalter muss auf Position »AUS" stehen.
• Warten Sie, bis der Herd vollkommen abgekühlt ist.

HERDOBERFLÄCHE

• Reinigen Sie die Herdoberfläche nur mit einem feuchten Tuch und etwas Spülmittel.
• Fettflecken können Sie mit warmem Wasser und einem Spezialreiniger für Email entfernen.
• Reinigen Sie emailierte Oberflächen niemals mit groben und aggresiven Scheuermitteln, da Sie dadurch die Oberfläche des Herdes auf Dauer beschädigen können.

KOCHMULDE

• Entfernen Sie das Topfgitter und reinigen Sie es manuell oder in der Geschirrspülmaschine. Legen Sie das Topfgitter nach dem Reinigen wieder auf die Kochmulde.
• Heben Sie die Gasbrenner hoch (Brennerdeckel, Brennerkelche), entfernen sie diese und stellen sie sie für 10 Minuten in warmes Wasser mit etwas Spülmittel.
• Trocknen Sie diese nach dem Reinigen und prüfen Sie, ob alle Düsen sauber und durchgängig sind. Setzen Sie die Brennerteile wieder zusammen.

HINWEIS

Da die Brennerkelche aus Aluminiumlegierung sind, raten wir Ihnen davon ab, sie in der Geschirrspülmaschine zu reinigen.

BACKOFEN

• Reinigen Sie die Innenwände des Backofens mit einem feuchten Schwamm und einem Spülmittel.
• Verwenden Sie bei eingebrannten Speiseresten ein spezielles Reinigungsmittel für Email.
• Trocknen Sie das Backofeninnere nach dem Reinigen gründlich ab.
• Reinigen Sie den Backofen nur, wenn er vollkommen abgekühlt ist.
• Verwenden Sie niemals grobe und aggressive Scheuermittel, da Sie damit die emaillierten Oberflächen zerkratzen können.

Reinigen Sie das Backofenzubehör (Kombirost, Bräter, usw.) mit einem feuchten Schwamm und Spülmittel oder in der Geschirrspülmaschine. Wenn das Zubehör stark verschmutzt ist, verwenden Sie zum Reinigen ein entsprechendes Reinigungsmittel.

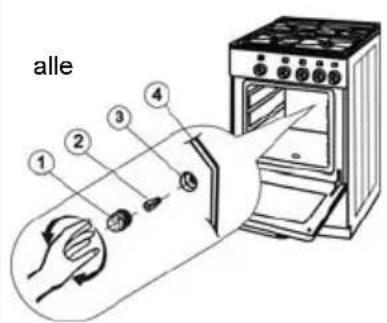

AUSTAUSCH DER GLÜHBIRNE IM BACKOFENINNEREN

• Stellen Sie Bedienungsknöpfe auf die Ausgangsposition ("AUS") und trennen Sie das Gerät vom elektrischen Versorgungsnetz.

- Schrauben Sie die Glasabdeckung der Leuchte im Backofeninneren ab, indem Sie diese entgegen dem Uhrzeigersinn drehen.

• Entfernen Sie die defekte Glühbirne.
• Setzen Sie eine neue Glühbirne ein.
  • Montieren Sie die gläserne Abdeckung der Leuchte

alle ① ② ③ ④

BEMERKUNG

Verwenden Sie zum Austausch eine Glühbirne mit folgenden Daten: T 300°C, E14, 230 - 240 V, 25W

1. Glasabdeckung
2. Glühbirne
3. Fassung
4. Backofen-Rückwand

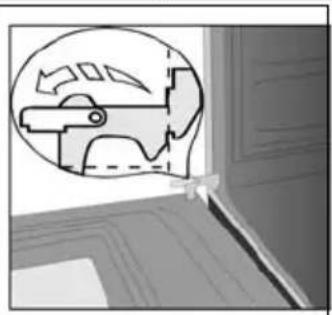

AUSHÄNGEN DER BACKOFENTÜRBackraumtür öffnenHaltebügel der beiden Scharniere rechts und links ganz nach oben in die Kerbe schwenkenBackraumtür etwas anheben und nach vorne abziehen und herausnehmenNach Beendigung, die Türe in umgekehrter Reihenfolge einsetzen und Haltebügel unbedingt wieder nach unten schwenken.Vorsicht beim aus- und einhängen der Backofentür!

Achtung:Achten Sie darauf, daß die, Klemmen der Türscharniere nichtschnappen, weil es wegen der starken Federkraft zuVerletzungen kommen kann.

GELTENDMACHUNG DER GARANTIEANSPRÜCHE

Falls es in der Garantiefrist zu Fehlern am Gerät kommen sollte, versuchen Sie nicht, diese Fehler selber zu beseitigen, sondern legen Sie beim autorisierten Vertreter bzw. Händler einen Garantieanspruch ein. Legen Sie dazu Ihr Garantierzertifikat vor. Wir weisen darauf hin, dass eine Geltendmachung der Garantieansprüche ohne ein entsprechend ausgefülltes Garantiezertifikat nicht möglich ist, da die Garantie in einem solchen Falle nicht gültig ist.

BEMERKUNGBei der Lieferung wird das Gerät durch eine Verpackung geschützt, die aus recyclebaren Materialen hergestellt ist.Wenn sich in Ihrer Nähe Sammelzentren für Verpackungsmateriale befinden, bitten wir Sie, die Verpackung bei einer solchen Sammelstelle abzugeben.

VERWENDUNG UND ENTSORGUNG DER VERPACKUNG

Indem Sie die Verpackung bei einer entsprechenden Sammelstelle abgeben, sorgen Sie für ihre Verwertung.Wellpappe, Packpapier- Sie können dieses Verpackungsmaterial bei einer entsprechenden Sammelstelle abgeben,- oder in entsprechenden Papier-Containern ablegen.Holzteile, Folien - Wiederverwertung lokale Sammelstelle für recycelbare Materiale

ENTSORGUNG DES AUSGEDIENTEN GERÄTES

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC bez. der Entsorgung von elektrischen und elektronischen Altgeräten gekennzeichnet - WEEE.Bringen Sie das Gerät nach Ablauf der Lebenszeit zu einem autorisierten Sammelplatz für Elektro-Altgeräte.

HINWEISE ZUR AUFSTELLUNG UND EINSTELLUNG

Aufstellungs-, Wartungs- und Instandhaltungsarbeiten kann nur eine Firma mit entsprechender Befugnis zu machen und die Montage muss im Einklang mit den lokalen Normen und Regelungen ausgeführt werden.Aufstellungs-, Wartungs- und Instandhaltungsarbeiten dürfen nur von einem autorisierten Fachmann durchgeführt werden, welcher die bestehenden Vorschriften, Normen und Forderungen beachten muss. Die Aufstellung des Gerätes muss auf dem Garantiezertifikat in schriftlicher Form bestätigt werden.Der Herd muss in Einklang mit den gültigen Vorschriften in einem ausreichend belüfteten Raum aufgestellt und die Einstellungen der Gasart/-menge überprüft werden.

WICHTIGE MITTEILUNGBeim Verschieben des Gerätes an einen anderen Standort muss die Gaszuleitung geschlossen und das Gerät vom elektrischen Versorgungsnetz getrennt werden.Nachdem das Gerät neu aufgestellt wurde, ist es notwendig, folgendes zu überprüfen:Überprüfung der Dichtigkeit der Gasverbindungen und des fachgerechten Anschlusses an das elektrische Versorgungsnetz.Überprüfung der Gasbrenner und ihrer Einstellung (Brennerluft im Backofen, Einstellung der Leistung beim Sparbetrieb, thermoelektrische Sensoren).Überprüfung der Aufstellung des Herdes und aller seiner Funktionen, danach muss der Käufer bzw. der Benutzer über die Funktion des Herdes und seine Instandhaltung belehrt werden.

AUFSTELLUNG

Das Gerät ist zur Aufstellung zwischen Küchenelementen bestimmt. Sie können den Herd in einer Küche bzw. einem Raum mit einem Mindestrauminhalt von 20 m³ aufstellen, indem mindestens ein Fenster oder eine Türe ins Freie geöffnet werden kann.

Vom Standpunkt der Wärmebeständigkeit kann der Herd auf beliebigen (tragfähigen) Böden aufgestellt werden. Das Gerät darf nicht auf einen Unterbau aufgestellt werden.

ACHTUNG!

Beim Anschluss an das Gasnetz sind die einschlägigen Vorschriften und Richtlinien der Institutionen des Landes zu beachten, in dem das Gerät betrieben wird:

DVGW-TRGI 2008 (DE)

TRF 1996 (DE)

Vorschriften von örtlichen Gasversorgungsunternehmen sowie Behörden (z.B. Feuerschutz) sind ebenfalls zu beachten.

min 200mm 850 mm d d

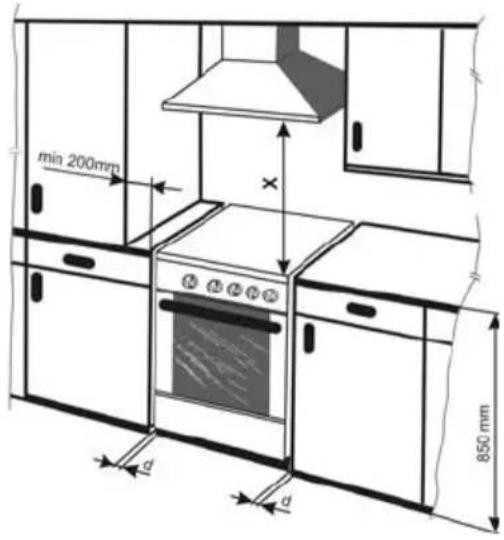

"X" – Der Minimalabstand zwischen der Kochmulde und der Dunstabzugshaube beträgt 750 mm oder mehr, wenn es der Hersteller der Dunstabzugshaube empfiehlt

Brennbarkeitsklasse	A	B	_1C	C_2	C_3
d (mm) ohne	Abstand	3	5	10	20

- Wenn Sie den Herd an eine Wand mit Brennbarkeitsklasse B – sehr schwer entzündlich, C_1 – schwer entzündlich, C_2 – mittlere Entzündlichkeit, oder C_3 – leicht entzündlich - aufstellen, muss zwischen der Wand und dem Gerät ein entsprechender Sicherheitsabstand eingehalten werden.

- Sie können den Herd an eine Wand der Brennbarkeitsklasse A (nicht brennbar) auch ohne Sicherheitsabstand aufstellen.

- Sie können den Herd neben eine Wand der Brennbarkeitsklasse B, C₁, C₂, C₃, unter der Bedienung aufstellen, dass die Wand mit einem wärmebeständigen Material überdeckt ist (z.B. Aluminiumfolie), welches eine Wärmebeständigkeit bis zu 100°C gewährleistet (Teil, der sich unter der Kochmulde befindet).

ANSCHLUSS DES HERDES AN DIE GASINSTALLATION

ANSCHLUSS DES HERDES AN DIE GASINSTALLATION

Der Herd darf nur von einem autorisierten Fachmann, unter Beachtung aller gültigen Vorschriften an die Gasinstallation angeschlossen werden. Vor dem Anschluss des Herdes muss ein Absperrventil montiert werden.

BEMERKUNG

Halten Sie beim Anschluss des Herdes an die Gasinstallation (z.B. Anschluss an das Gaszufuhrrohr), das Verbindungselement (Mutter) am Herd mit einem entsprechenden Maulschlüssel, damit es bei der Montage nicht beschädigt wird.

ANSCHLUSS AN DIE ERDGASLEITUNG (G 20)

Der Anschluss muss unter Beachtung der lokalen Vorschriften durchgeführt werden. Bei höherem Gasdruck empfehlen wir die Montage eines Druckregulators.

ANSCHLUSS MIT FLEXIBLEN SCHLAUCH

Verwenden Sie zum Anschluss ausschließlich Sicherheitsschläuche, welche den gültigen lokalen Vorschriften und Normen entsprechen.

Zum Anschluss der Geräte empfehlen wir einen 1000 - 1500 mm langen Gassicherheitsschlauch.

Die Wärmebeständigkeit des Schlauches muss mindestens 100°C betragen

Jedem Schlauch ist eine Gebrauchsanweisung beigefügt, welche den Anschlussvorgang, die zulässige Erwärmung, sowie die regelmäßigen Kontrollen beschreiben. Diese Hinweise müssen konsequent beachtet werden.

WICHTIGER HINWEIS

Wenn Sie den Herd auf der linken Seite anschließen (Sicht von vorne) muss der Anschlussschlauch mit einer Klemme, die Sie in die Öffnung in der Rückabdeckung montieren, befestigt werden. Die Klemme ist beigefügt und befindet sich unter dem Zubehör.

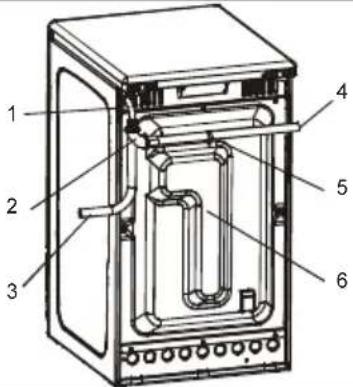

1. Anschlussendstück
2. Winkelstück
3. Anschlussrohr (Anschluss von rechts)
4. Anschlussrohr (Anschluss von links)
5. Lasche zur Befestigung des Rohres
6. Rückabdeckung

ANSCHLUSS AN DAS ELEKTRISCHE VERSORGUNGSNETZ

Zum Anschluss an das elektrische Versorgungsnetz ist der Herd mit einem Anschlusskabel und einem Stecker ausgerüstet. Der elektrische Anschluss muss nach den nationalen und lokalen Bestimmungen ausgeführt werden. Der Stecker muss immer gut zugänglich sein. Ein beschädigtes Anschlusskabel muss umgehend ausgetauscht werden.

HINWEIS

Während der Aufstellung des Herdes darf das Kabel keine heißen Teile (das Ableitungsrohr an der Rückseite) berühren, da die hohe Temperatur die Kabelisolation beschädigen kann.

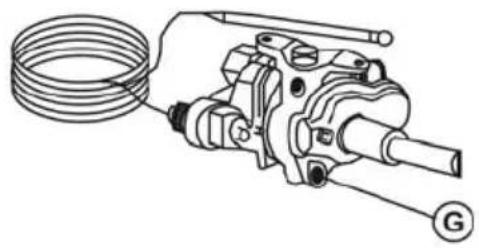

ANPASUNG DES HERDES AN EINE ANDERE GASART

Die Anpassung des Herdes an verschiedene Gasarten darf nur von einem autorisierten Fachmann durchgeführt werden. Beachten Sie bei der Anpassung des Herdes an eine andere.

Gasart unbedingt die folgende Vorgangsweise:

• tauschen Sie alle Düsen an allen Gasbrennern aus,
• stellen Sie bzw. tauschen Sie den Druckregulator aus, falls dieser schon montiert sein sollte,
• stellen Sie die Luftzufuhr für den Backofen und die Grillbrenner ein,
  • die Sparbrennerdüsen bitte wechseln
• bringen Sie die neue Kennzeichnung der Gasart auf dem Herd an (diese ist den Düsen anbeigelegt).

Ges ©

Sparbrennerdüsen C

BACKOFEN

EINSTELLUNG DER PRIMÄRLUFT

Um zur Einstellschraube für die Primärluft zu gelangen (5), öffnen oder entfernen Sie die Backofentür und den Backofenboden (2). Sie können die Durchflußmenge der Primärluft vergrößern, indem Sie die Einstellschraube auf- bzw. zuschrauben. Die Mischung aus Luft und Gas ist richtig eingestellt, wenn die Flamme bläulich brennt.

Verstellen Sie die Schraube 5 um den Wert X hinsichtlich der oberen Tabelle und Abbildung und schrauben Sie dann die Mutter fest.

Überprüfen Sie, ob der Brenner ordnungsgemäß funktioniert: Die Flamme muss bläulich brennen, mit scharfen Rändern und ohne gelbe Spitze.

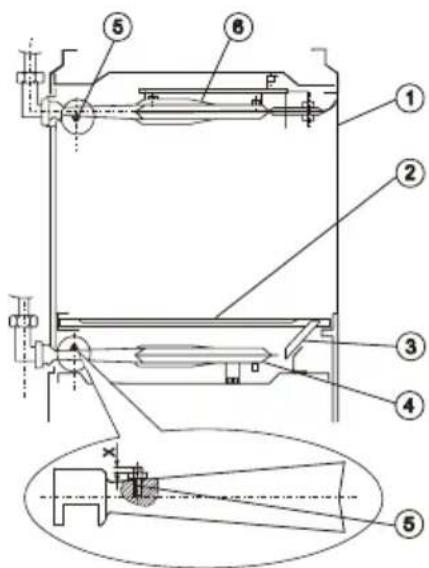

1 – Vorderwand des Backofens
2 - Backofenboden
3 – Rohr zum Anzünden
4 - Backofenbrenner
5 – Einstellschraube des Backofenbrenners
6 - Grillbrenner

STELLUNG DES SENSORS DER KONTROLLVORRICHTUNG DER FLAMME

Sparbrennerdüsen G 1 – Sensor der Kontrollvorrichtung der Flamme

Zündelektrode
Backofenbrenner

EINSTELLUNG DES GASGRILLS

EINSTELLUNG DER PRIMÄRLUFT

Um zur Einstellschraube für Primärluft zu gelangen, öffnen oder entfernen Sie die Backofentür. Sie können die Durchflußmenge der Primärluft vergrößern, indem Sie die Einstellschraube auf- bzw. zuschrauben.

EINSTELLUNG DES SENSORS DER KONTROLLVORRICHTUNG DER FLAMME

Wenn die Kontrollvorrichtung der Flamme nicht ordnungsgemäß funktioniert, überprüfen Sie die Stellung ihres Sensors.

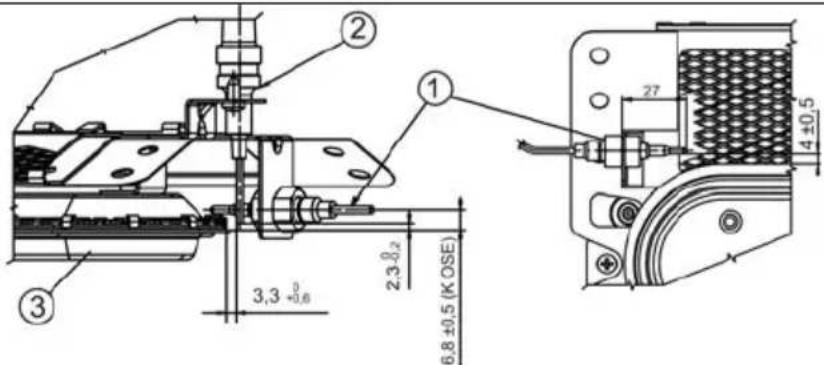

① ② ③ 3,3 ±0.6 2,3 ±0.2 6,8 ±0.5 (K OSE) 27 4 ±0.5

1 - Sensor der Kontrollvorrichtung der Flamme, 2 - Zündelektrode, 3 - Grilbrenner

ANPASSUNG DES HERDES AN EINE ANDERE GASART

Die Anpassung des Herdes an verschiedene Gasarten darf nur von einem autorisierten Fachmann durchgeführt werden. Beachten Sie bei der Anpassung des Herdes an eine andere Gasart unbedingt die folgende Vorgangsweise:

• tauschen Sie alle Düsen an allen Gasbrennern aus,
• stellen Sie bzw. tauschen Sie den Druckregulator aus, falls dieser schon montiert sein sollte,
• stellen Sie die Luftzufuhr für den Backofen und die Grillbrenner ein,
• stellen Sie die Leistung für die Sparfunktion der Gasbrenner ein,
• bringen Sie die neue Kennzeichnung der Gasart auf dem Herd an (diese ist den Düsen anbeigelegt).

AUSRICHTUNG DES HERDES

Sie können die Kochmulde des Herdes in die waagrechte Stellung ausrichten, indem Sie die vier Stellschrauben einstellen, die dem Gerät beigefügt sind.

VORGEHENSWEISE:

• Entfernen Sie die Schublade, die sich unter dem Backofen befindet.
• Neigen Sie den Herd auf den Seitenrand.
• Schrauben Sie die Stellfüße in die vorderen und hinteren Bohrungen in der unteren Querverstrebung auf einer Seite des Gerätes.
• Neigen Sie den Herd auf die andere Seite und schrauben Sie die Stellfüße in die Bohrungen auf dieser Seite ein.
• Richten Sie den Herd mit einem Schraubenzieher aus, mit welchem Sie durch die Öffnung der Schublade die Kunststoffschrauben eindrehen, oder durch Verdrehen der Einstellschrauben mit einem Sechskantschlüssel.
• Wegen einfacherer Handhabung, die durch die herausziehbare Schublade ermöglicht wird, empfehlen wir die Ausrichtung mit den Stellschrauben.

BEMERKUNG

Falls die Höhe und Ausrichtung des Herdes akzeptabel sind, ist eine Ausrichtung nicht notwendig.

BEMERKUNG Der Hersteller behält sich das Recht zu kleineren Änderungen der Gebrauchsanweisung vor, welche eventuell bei technologischen Änderungen oder Innovationen des Produkts, die jedoch nicht die Funktionalität des Gerätes beeinflussen, notwendig sind.

Brenner Normalbrenner	Starkbrenner Sparbrenner Backraum				mbrenner Gril
	NWB / Power	KWB / Reduced power	NWB Power	KWB / Reduce d power	KWB / Reduce d power	NWB / Power	KWB / Reduced power	NWB / Power	KWB / Power
Belastung (kW)	1,75		0,36	2	7 0	58 1	0 0,36		3,3
Erdgas „E“ G20/20 mbar ( HuB = 9,45 kWh / m^3 )
Düsen ∅ (mm)	1,01	0,44	1,22	0,54	0,77	0,44		1,3	0,67
X-Wert (mm)	-		-		-		3,0		2,0
Durchfluss (l/h)	167	35	257	55	95	35	314	81	286
Erdgas „LL“ G25/20 mbar ( HuB = 8,1 kWh / m^3 )
Düsen ∅ (mm)	1,07	0,49	1,32	0,61	0,85	0,49	1,42	0,73	1,40
X-Wert (mm)	-		-		-		4,0		5,0
Durchfluss (l/h)	194	40	299	64	11	40		366	94
Flüssiggas G30/50 mbar ( HuB = 12,87 kWh / kg )
Düsen ∅ (mm)	0,62	0,27	0,74	0,32	0,46	0,27	0,75	0,4	0,72
X-Wert (mm)	-		-		-		6,0		5,0
Durchfluss (g/h)	127	26	197	42	73	26	240	62	218

TECHNISCHE DATEN
GASHERD	GH505.4E	GH506.4E
Maße: Höhe / Breite / Tiefe	850 +15 / 500 / 605 mm
Kochplatte - Eingangsleistung des Brenners
Links vorne (kW)	1,00	1,00
Links hinten (kW)	1,75	1,75
Rechts hinten (kW)	2,70	2,70
Rechts vorne (kW)	1,75	1,75
Backofen
Backraumbrenner (kW)	3,3	3,3
Eingangsleistung des Grillbrenners (kW)		3,0
Backofen-Innenbeleuchtung (W)	25	25
Hochspannungszünder (W)	2	2
Minimale / maximale Temperatur im Backofeninnenraum	150 / 260°C
Spannung	230 V ~
Eingangsleistung (W)	27	27
Gesamte Eingangsleistung – Gas (kW)	10,5	10,5
Einstellung des Herdes auf verschiedene Gasarten	G 20 – 20 mbar
Klasse	II_2ELL3B/P
Gasanschluss	ISO 7 -1/ R 12"

ZUBEHÖR	GH505.4E	GH506.4E
Backrost	+	+
Backblech (AL)	+	+
Fettpfanne - Bratpfanne	+	+
Schutzblech für die Bedienungsknebel		+
Stellfüße - Stellschraube	+	+
Düsen G 30/50 mbar (GARNITUR)	+	+

KÜPPERSBUSCH HAUSGERÄTE AG

Postfach 10 01 32, D-45801 Gelsenkirchen, Küppersbuschstr. 16, D-45883 Gelsenkirchen

Telefon: [phone], Telefax: (02 09) 4 01-3 03

www.kueppersbusch.de

Küppersbusch Ges.m.b.H.

Eitnergasse 13, 1231 Wien, Telefon: 01 / 8 66 80-0, Telefax: 01 / 8 66 80 72

www.kueppersbusch.at · e-Mail: [e-mail]

Küppersbusch

PS 154D - GH505.4E

PS 157D - GH506.4E

ALLERFEINSTE KÜCHENTECHNIK

293973 / DE / 2010 04 01
