BEDIENUNGSANLEITUNG KC 906.2 Küppersbusch

mit Montageanweisungen

GB Instructions for use and installation instructions
F Instructions d'utilisation et avis de montage
NL Gebruiksaanwijzing en montagehandleiding
① Istruzioni di uso e di montaggio
E Instrucciones de uso y de montaje
P Instruções de uso e de montagem

KC 906.2

Küppersbusch-Kundendienst

Zentrale Kundendienst- / Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte AG

Wilhelminenstraße 165-167

45881 Gelsenkirchen

Telefon: 01 80 - 5 25 65 65

Telefax: (02 09) 4 01 - 7 14 / 7 64

Sie erreichen uns:

Montags bis donnerstags von 7 ^30 Uhr bis 16 ^30 Uhr

Freitags von 7 30 Uhr bis 1430 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Österreich:

Küppersbusch Ges. m. b. H.

Eitnergasse 13

1230 Wien

Telefon: [phone] - 15

Telefax: (01) 8 66 80 - 50

Sie erreichen uns:

Montags bis freitags von 8 ^00 Uhr bis 17 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Vertragskundendienst

56070 Koblenz, August-Horch-Straße 14

Zentrale Tel.: [phone]

Kundendienst Tel.: [phone]

66117 Saarbrücken, Zinzinger Straße 13

Zentrale Tel.: [phone]

Kundendienst Tel.: [phone]

55543 Bad Kreuznach, Industriestraße

Zentrale Tel.: [phone]

Kundendienst Tel.: [phone]

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihre genaue Anschrift
2. Ihre Telefon- und ggf. Telefaxnummer
3. Wann kann der Kundendienst Sie besuchen?
4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu Rate ziehen)
5. Das Kaufdatum
6. Die genaue Beschreibung des Problemes oder Ihres Service-Wunsches

Halten Sie bitte zusätzlich Ihren Kaufbeleg bereit.

So helfen Sie uns, unnötigen Zeit- und Kostenaufwand zu vermeiden und auch für Sie effizienter zu arbeiten.

Garantiebedingungen

Gültig ab Oktober 1998 für die Bundesrepublik Deutschland.

Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbelegs erforderlich.

Für unsere KÜPPERSBUSCH-Geräte leisten wir zusätzlich zu den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie:

1. Die Werksgarantie beträgt 12 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Lieferschein nachzuweisen ist. Bei gewerblicher Nutzung von KÜPPERSBUSCH-Geräten in Gemeinschaftsanlagen ist eine Garantiezeit auf 6 Monate beschränkt. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z. B. Glas, Kunststoff oder Leuchtmittel.
   Die verlängerte Garantiezeit gilt nicht, wenn die Typen- oder Serien-Nr. des Produkts geändert, gelöscht, entfernt oder unleserlich gemacht worden ist.
2. Innerhalb der Werksgarantie werden alle Funktionsfehler, die trotz vorschriftsmäßigen Anschlusses, sachgemäßer Behandlung und Beachtung der gültigen KÜPPERSBUSCH-Einbauvorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille- und Lackschäden werden nur dann von dieser Werksgarantie erfaßt, wenn sie innerhalb von 4 Wochen nach Übergabe des KÜPPERSBUSCH-Gerätes unserem Kundendienst angezeigt werden. Schäden aufgrund chemischer und elektrochemischer Einwirkungen von Wasser und Transportschäden (diese müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden), sowie Einregulierungs- und Umstellungsarbeiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werksgarantie.
3. Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das KÜPPERSBUSCH-Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.
4. Über Ort, Art und Umfang der durchzuführenden Reparatur entscheidet unser Kundendienst nach billigem Ermessen. Soweit nicht anders vereinbart, ist unsere nächstgelegene Kundendienststelle zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungsort, ausnahmsweise in der Kundendienstwerkstatt durchgeführt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, daß eine uneingeschränkte Handhabung durch die Techniker möglich ist und keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können.
5. Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.
6. Innerhalb der ersten 6 Monate der Garantiezeit werden die Wegezeiten und Anfahrtskosten unseres Kundendienstpersonals, soweit diese im Zusammenhang mit der Durchführung der Instandsetzung nach dieser Werksgarantie anfallen, nicht berechnet. Danach werden diese Kosten gesondert in Rechnung gestellt.
7. Nicht umfaßt sind von der Werksgarantie Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, insbesondere Ansprüche auf Schadensersatz, Wandlung und Minderung oder Folgeschäden.

Wenn Sie unseren Kundendienst benötigen, nennen Sie den Gerätetyp und die Art des Defektes. Bei Transportschäden wenden Sie sich bitte sofort an die nächste für Sie zuständige Kundendienststelle.

KÜPPERSBUSCH Hausgeräte AG, Gelsenkirchen

GB Instructions for use and installation instructions ..... 11
F Instructions d'utilisation e avis de montage 19
NL Gebruiksaanwijzing en montagehandleiding. 27
① Istruzioni di l'uso e di montaggio. . . 35
E Instrucciones de Uso e Instrucciones de Montaje. 43
P Instruções de uso com indicações para montagem. 51

Zu Ihrer Information

Bitte lesen Sie die in diesem Heft aufgeführten Informationen sorgfältig durch. Diese geben wichtige Hinweise für die Sicherheit, die Installation, den Gebrauch und die Wartung des Gerätes.

Das Gerät dient ausschließlich der Zubereitung von Speisen im Haushalt. Bewahren Sie die Gebrauchsanleitung sorgfältig auf.

Entsorgungshinweis

Für die Verpackung

Die Transportverpackung besteht aus den folgenden Stoffen: Wellpappe, Styropor (FCKW-frei), Polyethylen-Folie und PE-Spannband. Geben Sie diese Stoffe nicht in den Hausmüll, sondern erkundigen Sie sich bei Ihrer Stadtverwaltung nach der nächstgelegenen Sammelstelle.

Für ein eventuell vorhandenes Altgerät

Altgeräte enthalten viele Wertstoffe. Geben Sie Ihr Altgerät deshalb nicht einfach auf eine Mülldeponie, sondern erkundigen Sie sich bei Ihrer Stadtverwaltung nach Möglichkeiten der Wiederverwertung.

Inhalt

Ihr Gerät im Überblick 4

Sicherheitshinweise. 5

für Anschluß und Funktion

für die Kochfläche

Vor dem ersten Benutzen 5

Gebrauch der Kochzonen 5

Kochfeld einschalten

Die Kochstufen

Die Ankochautomatik

Die Kochzonen-Wärmeanzeigen

Einige Hinweise zu den richtigen Töpfen

Die Zweikreiszone

Der Gebrauch eines Bräters

Die Schnellabschaltung

Die Kindersicherung (Sensor-Verriegelung)

Die Betriebsdauerbegrenzung (Urlaubsschaltung)

Sonstige Funktionen

Störfallhilfe 8

Reinigung und Pflege 8

Montage. 9

Einbau in Küchenmöbel

Elektrischer Anschluß

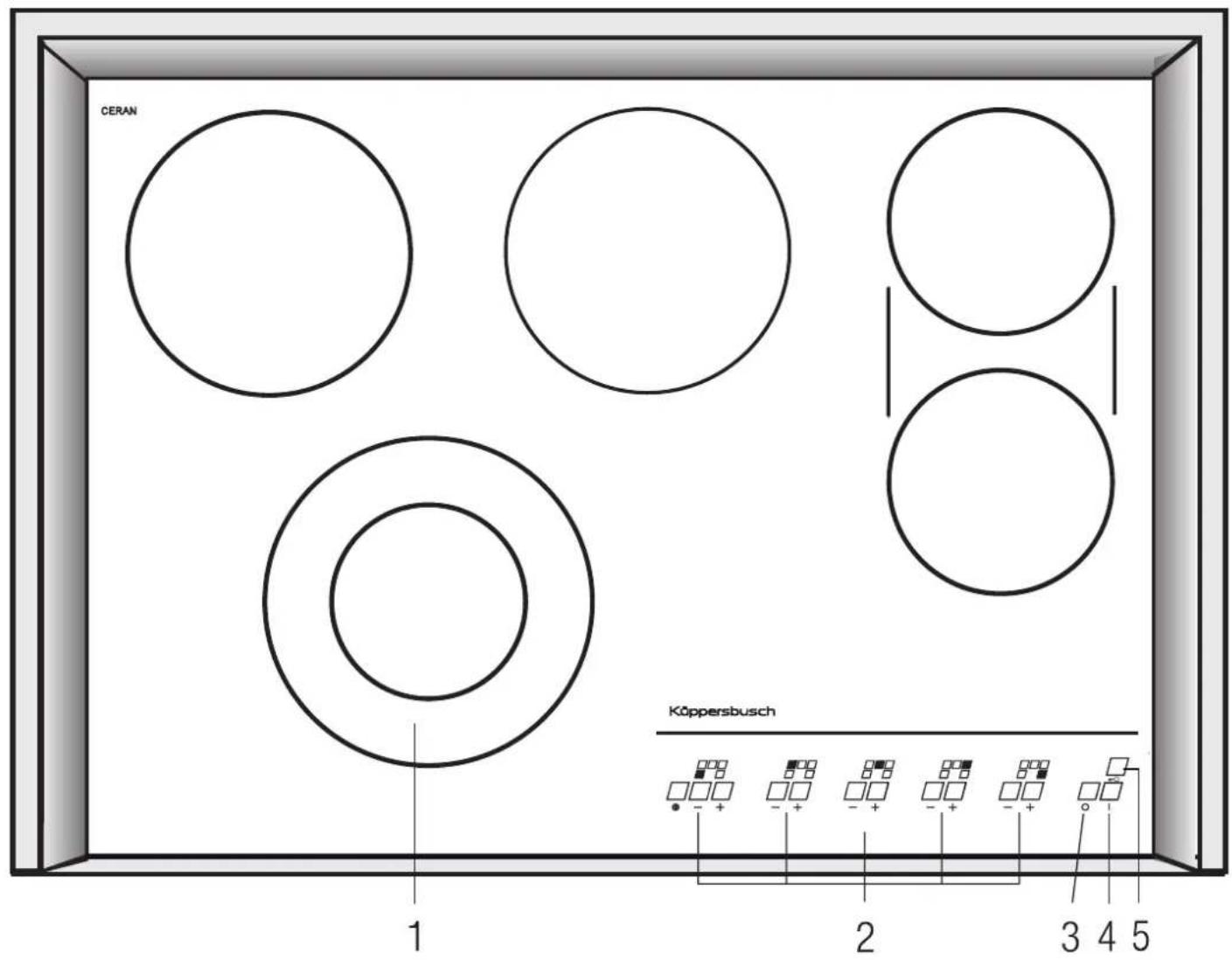

Ihr Gerät im Überblick

CERAN KÖppersbusch 1 2 3 4 5

1 Zweikreis-Kochzone
2 Sensortasten für Kochzonen
3 Aus-Sensor
4 Sensor-Bereitschaftsschalter
5 Kindersicherung (Sensor-Verriegelung)

Sicherheitshinweise

für Anschluß und Funktion

Küppersbusch-Geräte werden nach den einschlägigen Sicherheitsbestimmungen gebaut. Die Kochfläche darf aus thermischen Gründen nur zusammen mit Küppersbusch-Backöfen mit Kühlgebläse eingebaut werden.
■ Netzanschluß, Wartung und Reparatur der Geräte darf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden Ihre Sicherheit.
■ Die Oberflächen an Heiz- und Kochzonen werden im Betrieb heiß. Daher Vorsicht: Kleinkinder grundsätzlich fernhalten.

für die Kochfläche

Überhitzte Fette und Öle können sich selbst entzünden. Speisen mit Fetten und Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser löschen! Deckel auflegen, Kochzone abschalten und Topf von der heißen Kochzone ziehen.
■ Bei Rissen, Sprüngen oder Bruch des Glaskeramik-Kochfeldes das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
■ Sollte sich das Kochfeld durch einem Defekt der Sensorsteuerung nicht mehr abschalten lassen, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
■ Vorsicht beim Arbeiten mit Zusatzgeräten! Anschlußleitungen dürfen nicht mit den heißen Kochzonen in Berührung kommen.
■ Das Glaskeramik-Kochfeld darf nicht als Ablagefläche benutzt werden.
■ Keine brennbaren oder entzündbaren Gegenstände auf die Kochfläche legen, die bei unbeabsichtigtem Einschalten eine Gefahr bringen könnten.
■ Die Kochzonen nicht ohne aufgestelltes Kochgut betreiben. Das Gerät niemals zum Beheizen von Räumen verwenden! Dies würde zu unsachgemäßen Betriebsbedingungen führen.
■ Keine Alufolie bzw. Kunststoff auf die Kochzonen legen. Von der heißen Kochzone alles fernhalten, was anschmelzen kann, z.B. Kunststoffe, Folie, besonders Zucker und stark zuckerhaltige Speisen. Zucker umgehend im heißen Zustand mit einem Rasierklingenschaber von der Kochfläche abheben, um Beschädigungen zu vermeiden.
■ Wiederholtes Festbrennen von Verschmutzungen und Überkochen vermeiden.
■ Kalkablagerungen schaden der Kochzone.
■ Sind Haustiere in der Wohnung, die an das Kochfeld gelangen könnten, ist die Kindersicherung zu aktivieren.

Vor dem ersten Benutzen

Fremdteile und Verpackung entfernen. Vor dem ersten Zubereiten von Speisen die Glaskeramik-Kochfläche mit feuchtem Tuch und etwas Spülmittel reinigen.

Das Kochfeld ist temperaturschockfest (gegen Kälte und Hitze) und auch sehr widerstandsfähig.

■ Vermeiden Sie, daß harte Gegenstände auf das Kochfeld fallen. Punktförmige Schlagbelastungen können zum Bruch des Kochfeldes führen.
Beachten Sie die Reinigungs und Pflegehinweise. Halten Sie vor allem die Sensor-Tasten sauber, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden könnten. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensor-Tasten legen! Wenn Töpfe bis über die Sensor-Tasten überkochen, raten wir dazu, die Notabschaltung zu betätigen.
■ Beim Einschalten der Kochzonen kann kurzfristig ein Summen der Beheizung vernehmbar sein. Das ist technisch bedingt und hat auf Qualität und Funktion keinen Einfluß.
■ Heiße Töpfe und Pfannen dürfen die Begrenzungslinie zu den Sensortasten nicht abdecken. In diesem Fall schaltet sich das Gerät automatisch ab.

Gebrauch der Kochzonen

Beachten Sie die Sicherheitshinweise!

Nach dem ersten Anschluß und nach einem Stromausfall erscheint kurz "CRL" in den LED-Anzeigen. Anschließend werden umlaufende kreisende Symbole angezeigt. Dies bedeutet, daß die Sensoren in einem Selbsttest geprüft werden und gleichzeitig die Tastenempfindlichkeit neu eingestellt wird. Quittieren Sie diese Anzeige durch Berühren des "Aus"-Sensors. Sofern keine Gegenstände auf den Sensoren liegen, werden diese Symbole sofort ausgeschaltet. Ansonsten Gegenstände entfernen, ggf. Beleuchtung auschalten und die Kochfläche nochmals kurz vom Netz trennen (Sicherung).

Wichtig:

Beim Selbsteinstellen der Sensorempfindlichkeit dürfen keine Gegenstände auf den Sensoren liegen. Extreme Lichteinwirkung, wie direkte Sonneneinstrahlung oder Halogenbeleuchtung auf die Tasten ist zu vermeiden.

Kochfeld einschalten

Den Sensor-Bereitschaftsschalter ca. 2 Sekunden lang berühren. Die LED-Anzeige über dem Sensor leuchtet auf, das Gerät ist in Funktionsbereitschaft (Stand-by-Modus).

Die Funktionsbereitschaft schaltet sich automatisch wieder aus,

- wenn innerhalb von 20 Sekunden keine Kochzone aktiviert wird (bereits nach 10 Sekunden weist ein akustisches Warnsignal darauf hin, daß sich das Gerät nach weiteren 10 Sekunden wieder ausschaltet) oder

- wenn es nach dem Betrieb 10 Minuten lang unbenutzt bleibt.

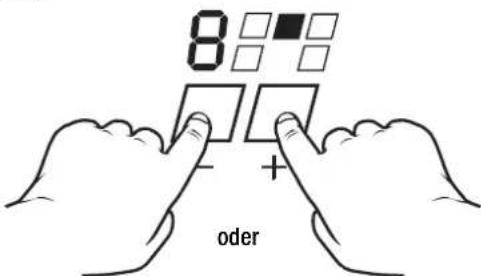

Die Kochstufen

Es gibt 9 Kochstufen.

Die gewünschte Kochstufe kann über den Plus- oder den Minus-Sensor angewählt werden:

8 + oder

Sie wird in der Anzeige angezeigt.

Die „0“-Stellung ist nach dem Ausschalten ca. 2 Sekunden sichtbar.

Kochstufe Geeignet zum

1-3 Aufwärmen, WarmhaltenQuellen, Auftauen

4-5 Dämpfen, DünstenKochen

6-8 Braten, Fritieren

9 Erhitzen großer Mengen

5 - +

Wenn der Plus-Sensor berührt wird, startet die Kochzone auf Stufe 5, ohne Ankochstoß.

9 - +

Wenn der Minus-Sensor berührt wird, startet die Kochzone auf Stufe 9. Dabei wird automatisch die An- kochautomatik mit eingeschaltet.

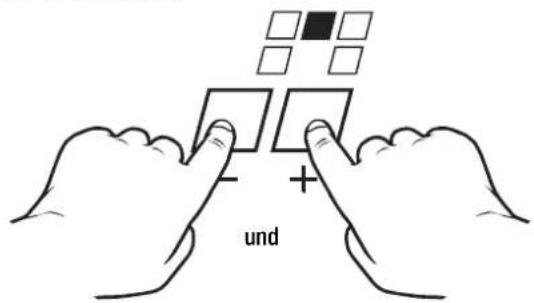

Kochzone wieder abschalten:

und

Plus- und Minus-Sensor gleichzeitig berühren.

Die Ankochautomatik

Alle Kochzonen verfügen über eine Ankochautomatik. Der Ankochstoß erfolgt mit maximaler Leistung. Die Dauer des Ankochstoßes ist abhängig von der nach der Aktivierung gewählten Kochstufe. Nach Ablauf der Ankochdauer schaltet die Kochzone auf die gewählte Kochstufe zurück.

A - +

Bei Anwahl der gewünschten Kochstufe über den Minus-Sensor erfolgt die Zuschaltung der Ankochautomatik automatisch.

Während des Automatikbetriebes blinkt in der Anzeige ein „A“ im Wechsel mit der eingestellten Kochstufe.

9 - + 2 mal

Bei Anwahl der gewünschten Kochstufe über den Plus-Sensor muß zur Zuschaltung der Ankochautomatik der Plus-Sensor nach dem Erreichen der Stufe 9 ein weiteres Mal berührt weden werden.

Dann auf die gewünschte Kochstufe einstellen.

In der Anzeige blinkt das „A“ im Wechsel mit der eingestellten Kochstufe.

Die Kochzonen-Wärmeanzeigen

H - +

Solange die Kochzone noch heiß ist, erscheint nach Abschalten der Kochzone ein „H“ in der Anzeige.

Einige Hinweise zu den richtigen Töpfen

Benutzen Sie nur Töpfe mit ebenem und glattem Boden.

Gewölbte Topfböden verlängern die Ankochzeiten erheblich und erhöhen den Energiebedarf. Rauhe Topfböden verkratzen beim Verschieben die Glaskeramik-Kochfläche. Bei Geschirr aus feuerfestem Glas oder Porzellan beachten Sie bitte die Hinweise der Hersteller.

Wählen Sie den Topfdurchmesser passend zur Kochzone.

Sie sparen dadurch Energie und Kochzeit und vermeiden eine Überhitzung der Kochfläche.

Setzen Sie nach Möglichkeit immer einen Deckel auf den Kochtopf.

Sie sparen viel Energie durch Kochen im geschlossenen Topf. Flüssigkeiten und Speisen kochen nur über, wenn die Temperatur zu hoch ist. Für die Kochzonen können Sie die Temperatur genau einstellen Mit einiger Übung wird Ihnen die richtige Wahl der Kochstufen leichtfallen und auch bei aufgesetztem Deckel nichts mehr überkochen.

Die Zweikreiszone

Standardgemäß wird der kleinere Kochzonen-Durchmesser beheizt. Für große Töpfe stellen Sie den äußeren Kochzonenkreis ein.

8. - +

Das

den Plus-/Minus-Sensoren berühren. Die erfolgte Zuschaltung wird durch einen Punkt rechts unten in der Anzeige für die Kochstufe angezeigt.

Nochmaliges Berühren des Kochzonensymbols deaktiviert die Zweikreiszone wieder.

Der Gebrauch eines Bräters

Um einen Bräter zu beheizen, können die beiden eng beieinanderliegenden kleinen Kochzonen genutzt werden.

Die Temperaturregelung erfolgt über die Kochstufenregelungen beider Kochzonen.

Die Schnellabschaltung

Mit dem Aus-Sensor können alle Kochzonen schnell abgeschaltet werden.

Die Kindersicherung (Sensor-Verriegelung)

Mit der Kindersicherung kann das Gerät für eine unbefugte Benutzung gesperrt werden. Dazu muß das Kochfeld eingeschaltet sein.

Die Kindersicherung aktivieren:

Den Verriegelungs-Sensor für ca. 2 Sek. berühren.

Die Kindersicherung kann auch während des Betriebes aktiviert werden. Dann kann jedoch nur noch herunter- oder ausgeschaltet werden.

Die aktive Kindersicherung wird durch 3 blinkende Kontrolleuchten angezeigt.

Achtung: Das Ausschalten des Kochfeldes hebt die Kindersicherung nicht wieder auf!

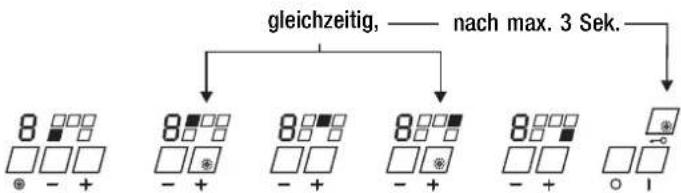

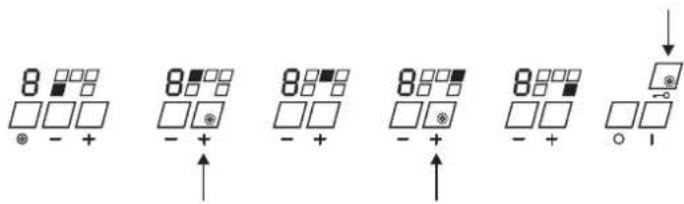

Die Kindersicherung aufheben:

Die beiden linken mit blinkenden Kontrolleuchten gekennzeichneten Sensoren gleichzeitig berühren.

Anschließend nach maximal 3 Sekunden den Verriegelungs-Sensor berühren.

Hinweis: Nach einer Unterbrechung der Spannungsversorgung ist die Kindersicherung nicht mehr aktiv.

Die Betriebsdauerbegrenzung (Urlaubsschaltung)

Das Gerät besitzt eine automatische Betriebsdauerbegrenzung. Sie verhindert, daß das Gerät ungewollt über einen längeren Zeitraum in Betrieb ist. Der Zeitablauf der Betriebsdauerbegrenzung ist abhängig von der eingestellten Kochstufe, d.h.:

Je höher die eingestellte Kochstufe, desto schneller wird ausgeschaltet.

Kochstufe Ausschalten erfolgt nach
6 bis 9	2 Stunden
5	3 Stunden
4 4 Stunden
3	5 Stunden
2
1	10 Stunden

Die Betriebsdauerbegrenzung arbeitet für jede Kochzone getrennt.

Sonstige Funktionen

■ Bei gleichzeitigem Betätigen von zwei oder mehreren Sensoren – z.B. durch einen versehentlich auf die Sensoren gestellten Topf – erfolgt keine Schaltfunktion. Nach 10 Sekunden ertönt ein Signal, nach 20 Sekunden schaltet die gesamte Elektronik ab.

Ausnahmen:

• Entriegelung der Sensor-Verriegelung.
  Abschalten von Kochzonen
  ■ Wird ein Sensor nach dem Erreichen der höchsten Stufe weiter betätigt, ertönt nach 10 Sekunden ein Signal. Nach 20 Sekunden schaltet die gesamte Elektronik ab.
  Nach einem Netzausfall erfolgt keine automatische Wiederinbetriebnahme. Eine vor dem Stromausfall aktivierte Kindersicherung ist aufgehoben.
  ■ Bei Überhitzung der Elektronik schaltet die Mulde ab. Alle 4 LED-Anzeigen blinken, es ertönt ein zyklisches Signal.

Reinigung und Pflege

Keine scheuernden Reinigungsmittel verwenden!

Meist reicht die Reinigung mit einem feuchten Tuch und etwas Handspülmittel nach jedem Gebrauch aus.

Anschließend trocken nachreiben.

■ Verkrustungen und übergekochte Speisen weichen Sie am besten zuerst mit einem nassen Tuch ein. Dann mit einem Glasscha- ber entfernen. Zucker und geschmolzenen Kunststoff sofort bei heißer Kochfläche ent- fernen.

■ Reinigen Sie die Glaskeramik-Kochfläche nach jedem Gebrauch. Halten Sie vor allem die Sensor-Tasten stets sauber, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden könnten. Verschmutzungen umgehend entfernen. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensor-Tasten legen! Wenn Töpfe bis über die Sensor-Tasten überkochen, raten wir dazu, die Notabschaltung zu betätigen.
■ Pflegen Sie die Glaskeramik-Kochfläche einmal in der Woche. Durch die Pflege bildet sich eine Schutzschicht. Auch die tägliche Reinigung wird erleichtert. Beachten Sie bitte die jeweiligen Hinweise der Hersteller von Reinigungs- und Pflegemitteln.

Auch hartnäckige Flecken können Sie mit einem Pflegemittel behandeln.

Anschließend immer mit ausreichend Wasser nachwischen und mit einem Tuch trockenreiben.

Störfallhilfe

Gerät vor der Reparatur stromlos machen!

Prüfen Sie zuerst, ob ein Bedienfehler vorliegt. Einige Störungen können Sie selbst beseitigen.

Störung Ursache Abhilfe
Umlaufende Symbolstriche in allen4 LED-Anzeigen.	Keine Störung;normale Anzeigenach Stromunterbrechungen.	Wenn keine Gegenstände aufden Sensoren waren durchBerühren des "Aus"-Sensorsquittieren.
Waagerechte, vonoben nach untenlaufende Striche inden Anzeigen.	Zu intensive Lichteinstrahlung beim Selbsttest der Sensorennach Stromausfall.	Beseitigung der Lichtquelle.Kurze Tennung der Kochflächevon der Stromquelle (über dieSicherung).
Abschalten desKochfeldes ist nichtmöglich.	ElektronischesBauteil ist defekt.	Sicherung ausschalten,Kundendienst rufen.
LED-Anzeige fürKochstufen bzw.Wärmeanzeigeleuchtet nicht odernur teilweise.	LED-Anzeige defekt Kundendienst rufen.Verbrennungsgefahr, daWarnung vor Temperatur nichtgewährleistet ist.
Die Kochfläche heiztnicht auf.	Haushalts-Sicherungdefekt.	Sicherung überprüfen odererneuern.
	Kindersicherungnicht entriegelt.	Kindersicherung entriegeln.
	Kochzone defekt. Kundendienst rufen.
	Innerer Kreis einerZweikreiszone defekt.	Funktionierenden äußeren Kreisauf keinen Fall weiterbetreiben.Sofort den Kundendienst rufen.
Einzelne / alleSensoren reagierennicht mehr aufBerührung.	Plötzliche Änderungder Wärmeeinstrahlung.	Entfernen der Wärmequelle.
	Leichte Verlagerungder Elektronik durchStoßeinwirkung.	Kurze Tennung der Kochflächevon der Stromquelle (über dieSicherung).

Wichtiger Hinweis:

Reparatur nur durch autorisierten Fachmann!

Reparaturen während der Garantiezeit sind nicht kostenlos, wenn Bedienungsfehler vorliegen oder Sie die Hinweise in der Störfallhilfe nicht beachtet haben.

Geben Sie im Kundendienstfall und bei der Ersatzteilbestellung die auf dem Typenschild angeführten Daten an. Das Typenschild befindet sich auf der Unterseite des Kochfeldes.

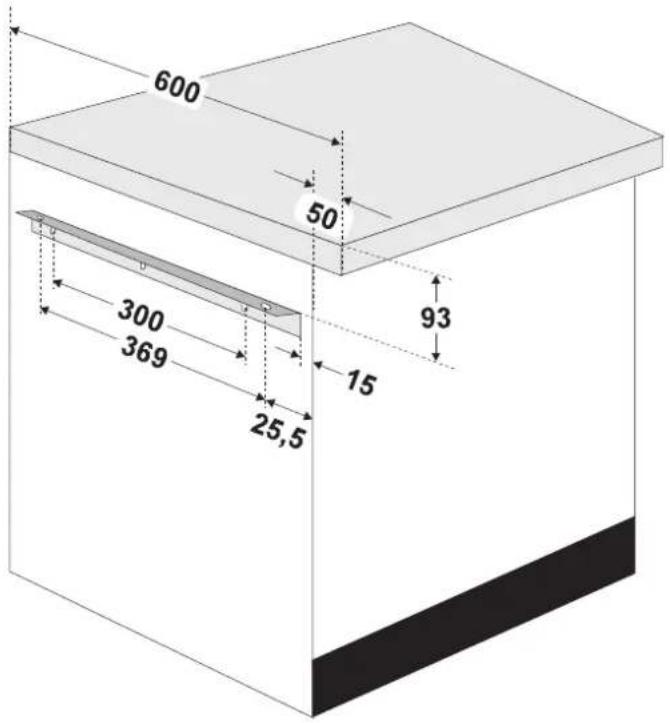

600 50 93 300 15 369 25,5

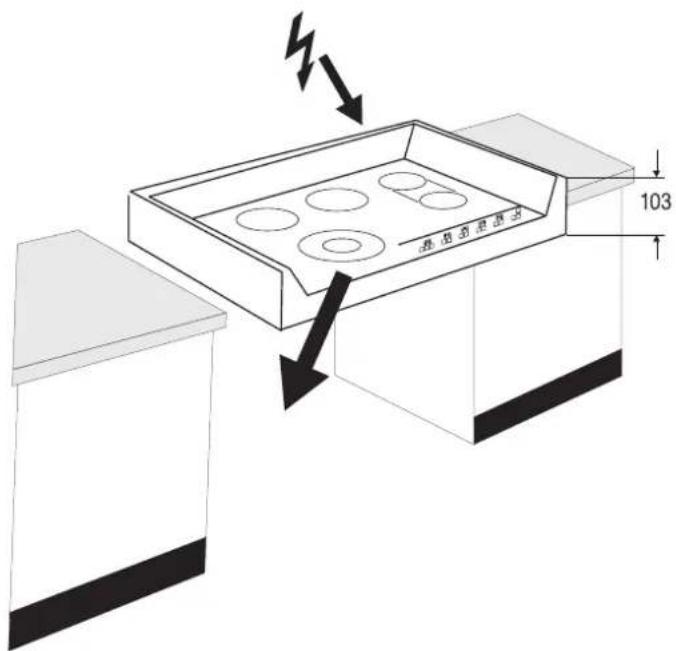

103

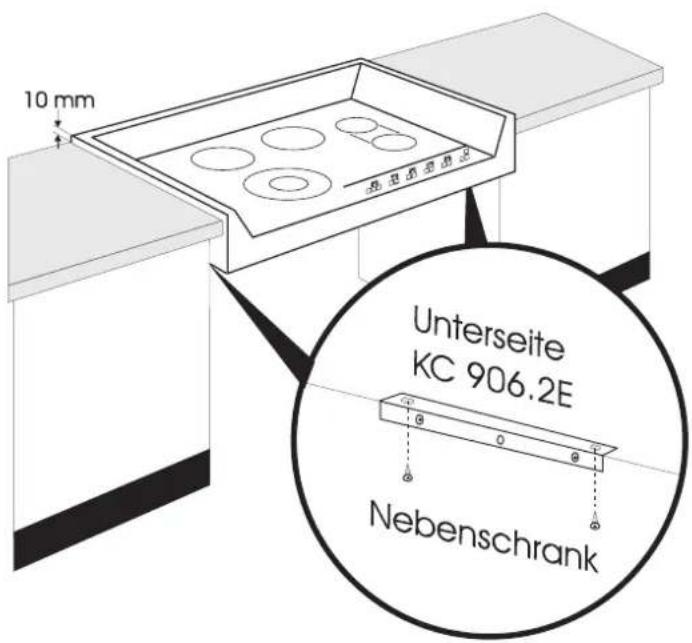

10 mm Unterseite KC 906.2E Nebenschrank

Montage

Einbau in Küchenmöbel

■ Vorsicht beim Einbau! Keine kantigen und spitzen Werkzeuge (Schraubendreher usw.) auf die Glasplatte legen oder fallen lassen!
■ Das Gerät ist unbedingt waagerecht einzubauen.
Über dem Profi-Kochcenter angebrachte Dunstabzughauben und Schränke müssen einen Mindestabstand von 650 mm zur Kochfläche haben.
■ Unter dem Profi-Kochcenter KC 906.2E kann der Küppersbusch-Einbau-backofen EEB 970 eingebaut werden.

Das Gerät ist im Hinblick auf Schutz gegen Überhitzen umliegender Flächen (Möbelteile) ein Gerät des Typs Y. Der Kunststoffbelag bzw. das Furnier muß mit einem hitzebeständigen Kleber (100 °C) verarbeitet sein. Dieser Kleber verhindert ein Verformen oder Loslösen der Beläge, insbesondere an den Schmalseiten der Einbaumöbel.

Das Gerät kann mit seiner Rückwand und einer Seitenwand an beliebig hohe Schrank- oder Raumwände gestellt werden. An der anderen Seitenwand ist ein Möbelteil mit nur maximal gleicher Höhe erlaubt.

• Die Auflageschienen in waagerechter Position rechts und links gemäß Maßangabe mit Schrauben 4,2 x 16 mm an den Schrankseitenwänden befestigen.
• Gerät einsetzen.
• Gerät mit 4 Schrauben 4,2 x 7 mm an den Auflageschienen befestigen.

Hinweis

Wird das Gerät beim Einbau dreiseitg (gegen Arbeitsplatte und Rückwand) mit Silikonkautschuk abgedichtet, so muß im Kundendienstfalle die Silikonabdichtung aufgeschniten werden. Der Kundendienst dichtet das Gerät danach nur mit einem Standard-Silikonkautschuk wieder ein.

Elektrischer Anschluß

■ Der elektrische Anschluß darf nur von einem autorisierten Fachmann vorgenommen werden!
■ Die gesetzlichen Vorschriften und Anschlußbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
■ Bei Anschluß des Gerätes ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze.
■ Bei Anschluß und Reparatur Gerät mit einer dieser Einrichtungen stromlos machen.
Der Schutzleiter muß so lang bemessen sein, daß er bei Versagen der Zugentlastung erst nach den stromführenden Adern des Anschlußkabels auf Zug beansprucht wird.
Das Elektronik-Kochfeld ist werksseitig mit einer temperaturbeständigen Leitung mit Anschlußkasten für Herdanschlußkabel ausgestattet.
■ Der Anschlußkasten wird an der Küchenwand hinter einem nebenstehenden Einbaumöbel befestigt.
■ Die überschüssige Kabellänge muß aus dem Bereich unterhalb des Gerätes hinter die seitlichen Möbel gezogen werden.

■ Bei der Montage des Anschlußkastens ist gemäß der Zeichnung ein Mindestabstand zum Boden von 300 mm einzuhalten.
■ Der Anschlußkasten darf keinen Kontakt zu heißen Geräteteilen haben.
■ Der Anschlußkasten darf nicht als Spannungsverteilung für andere Geräte benutzt werden.
Der Netzanschluß wird gemäß dem Anschlußschema auf dem Anschlußkasten vorgenommen. Der Anschluß darf nur im Anschlußkasten erfolgen.
■ Der Anschlußkasten darf nicht entfernt werden.
■ Die angebaute Anschlußleitung muß im Falle einer Beschädigung vom Küppersbusch-Kundendienst ausgewechselt werden.
■ Der grün-gelbe Schutzleiter muß länger als die übrigen Leiter abgesetzt werden.

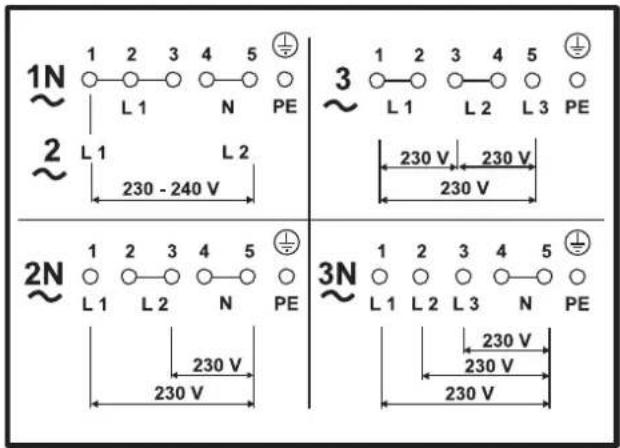

Anschlußschema

Falschanschluß führt zur totalen Zerstörung der Leistungselektronik.

Elektrischer Anschluß Festanschluß über eine Herdanschlußdose.

Anschlußschema für die verschiedenen Netzauslegungen, ist

Anschlußwerte

am Anschlußkasten des Gerätes dargestellt.Festanschluß 400 V 3 N ~ 50 Hz (AC 230 V in UK)Heizkörperspannung: 230 VGesamtanschlußleistung 8,37 kW400 V 3 N ~ Sicherungsstrom 16 A400 V 2 N ~ Sicherungsstrom 20 A230 V 1 N ~ Sicherungsstrom 25 A230 V 3 ~ Sicherungsstrom 16 A

Anschlußkabel H 05 RR-F oder H 07 RN-F verwenden.

Kabellänge nach Bedarf.

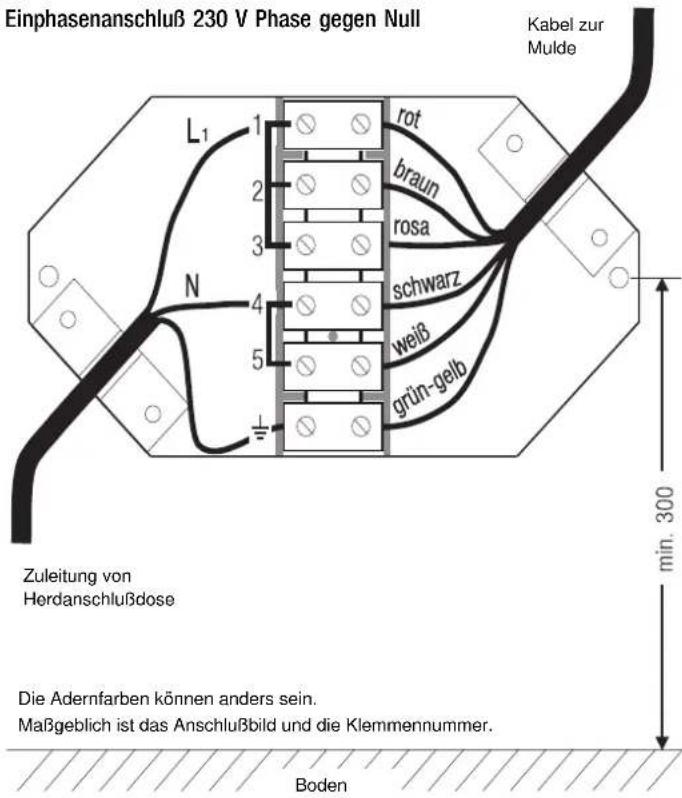

Einphasenanschluß 230 V Phase gegen Null Kabel zur Mulde L1 1 rot braun rosa schwarz weiß grün-gelb N 4 5 - min. 300 Zuleitung von Herdanschlußdose Die Adernfarben können anders sein. Maßgeblich ist das Anschlußbild und die Klemmennummer. Boden

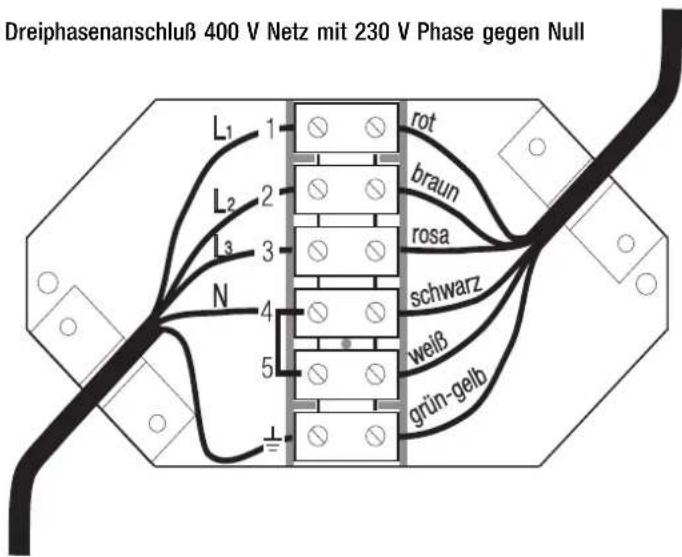

Dreiphasenanschluß 400 V Netz mit 230 V Phase gegen Null L1 1 rot L2 2 braun L3 3 rosa N 4 schwarz weiß grün-gelb

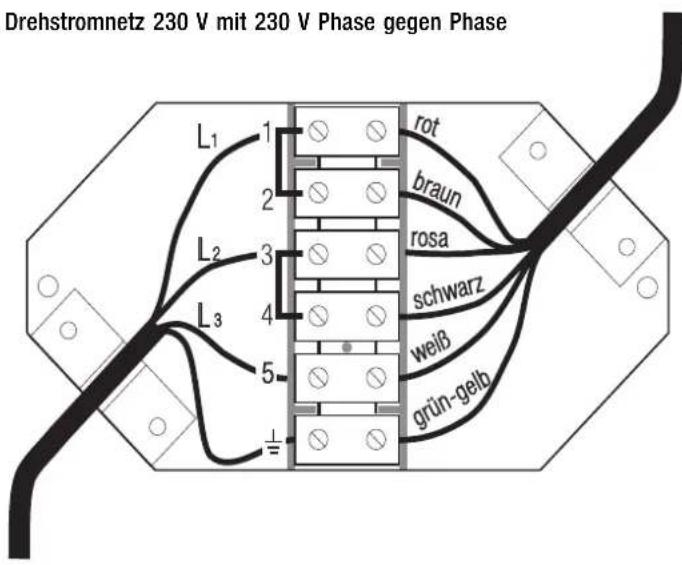

Drehstromnetz 230 V mit 230 V Phase gegen Phase L1 1 rot 2 braun L2 3 rosa L3 4 schwarz 5 weiß grün-gelb
