BEDIENUNGSANLEITUNG KCI 907.1 Küppersbusch

mit Montageanweisungen

GB Instructions for use and installation instructions
F Instructions d'utilisation et avis de montage
NL Gebruiksaanwijzing en montagehandleiding
① Istruzioni di uso e di montaggio
E Instrucciones de uso y de montaje
P Instruções de uso e de montagem

KCI 907.1E

Küppersbusch-Kundendienst

Zentrale Kundendienst- / Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte AG

Küppersbuschstraße 16

45883 Gelsenkirchen

Telefon: 01 80 - 5 25 65 65

Telefax: (02 09) 4 01 - 7 14 / 7 15

Sie erreichen uns:

Montag bis Donnerstag von 7 ^30 Uhr bis 18 ^00 Uhr

Freitag von 7 ^30 Uhr bis 17 ^00 Uhr

Samstag von 9 ^00 Uhr bis 13 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Österreich:

Küppersbusch Ges. m. b. H.

Eitnergasse 131230 Wien

Telefon: [phone] - 15

Telefax: (01) 8 66 80 - 50

Sie erreichen uns:

Montag bis Freitag von 8 ^00 Uhr bis 17 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Vertragskundendienst

56070 Koblenz, August-Horch-Straße 14

Zentrale Tel.: [phone]

Kundendienst Tel.: [phone]

66117 Saarbrücken, Zinzinger Straße 13

Zentrale Tel.: [phone]

Kundendienst Tel.: [phone]

55543 Bad Kreuznach, Industriestraße

Zentrale Tel.: [phone]

Kundendienst Tel.: [phone]

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihre genaue Anschrift

2. Ihre Telefon- und ggf. Telefaxnummer

3. Wann kann der Kundendienst Sie besuchen?

4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu Rate ziehen)

5. Das Kaufdatum

6. Die genaue Beschreibung des Problemes oder Ihres Service-Wunsches

Halten Sie bitte zusätzlich Ihren Kaufbeleg bereit.

So helfen Sie uns, unnötigen Zeit- und Kostenaufwand zu vermeiden und auch für Sie effizienter zu arbeiten.

Garantiebedingungen

Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem Kaufvertrag mit dem Händler leisten wir dem Endabnehmer direkt Garantie für Küppersbusch-Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt:

1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, werden nach Maßgabe der folgenden Regelungen unentgeltlich behoben, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den ersten Endabnehmer angezeigt werden. Bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung beträgt die Garantiefrist lediglich 12 Monate. Für gebrauchte Geräte gilt ebenfalls die Frist von 12 Monaten. Tritt der Mangel innerhalb von 6 Monaten ab Lieferung auf, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Für leicht zerbrechliche Teile, wie z.B. Glas, Kunststoff und Glühlampen, wird keine Garantie übernommen. Geringfügige Abweichungen von der Soll-Beschaffenheit, die für den Wert und die Gebrauchstauglichkeit des Geräts unerheblich sind, begründen keinen Garantieanspruch. Ebenso wenig leisten wir Garantie bei Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser sowie allgemein ungewöhnlichen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät mit ungeeigneten Stoffen in Berührung gekommen ist. Schließlich leisten wir auch keine Garantie, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, auf nicht fachgerechte Installation und Montage, auf Fehlgebrauch, auf mangelnde Pflege oder auf Nichtbeachtung der Bedienungs- oder Montagehinweise zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe in das Gerät von Personen vorgenommen werden, die hierzu nicht von uns ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind, und dadurch ein Defekt verursacht wurde.

1. Unsere Garantieleistung besteht darin, dass wir nach unserer Wahl entweder mangelhafte Teile unentgeltlich instandsetzen oder durch einwandfreie Teile ersetzen. Instandsetzungen werden nach Möglichkeit am Aufstellungsort vorgenommen. In jedem Fall der Inanspruchnahme von Garantieleistungen ist der Kaufbeleg vorzulegen und das Kauf- und – soweit hiervon abweichend – das Lieferdatum nachzuweisen. Ersetzte Teile gehen in unser Eigentum über.

2. In Fällen, in denen die Nachbesserung fehlschlägt oder von uns abgelehnt wird, liefern wir innerhalb der obengenannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertigen Ersatz. Dabei behalten wir uns für den Fall der Ersatzlieferung die Geltendmachung einer angemessenen Nutzungsentschädigung für die bisherige Nutzungszeit vor.

3. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

4. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind – mit Ausnahme der Haftung für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit, die auf einer fahrlässigen Pflichtverletzung von uns oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung unserer Erfüllungsgehilfen beruhen - ausgeschlossen.

Diese Garantiebedingungen gelten grundsätzlich nur für in Deutschland gekaufte Geräte. Soweit wir in dem entsprechenden Land über ein Kundendienstnetz verfügen, gelten diese Garantiebedingen auch für ins Ausland verbrachte Geräte, vorausgesetzt sie weisen die technischen Voraussetzungen, wie z.B. Spannung, Frequenz, Gasart, für das entsprechende Land auf und sind für die jeweiligen Klima- und Umweltbedingungen geeignet. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Auslandsgesellschaft oder Landesvertretung herausgegebenen Garantiebedingungen, die über den Fachhändler oder direkt bei unserer Auslandsgesellschaft oder Landesvertretung angefordert werden können.

Gelsenkirchen im April 2003 KÜPPERSBUSCH HAUSGERÄTE AG

GB Contents.... 11
F Sommaire 19
NL Inhoud 27
① Contenuto.... 35
E Contenido 43
P Conteúdo.... 51

Hier finden Sie...

Bitte lesen Sie die Informationen in diesem Heft sorgfältig durch bevor Sie Ihr Kochfeld in Betrieb nehmen. Sie finden hier wichtige Hinweise für Ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit sie lange Freude an Ihrem Gerät haben.

Sollte einmal eine Störung auftreten, sehen Sie bitte erst einmal im Kapitel „Störfallhilfe“ nach. Kleinere Störungen können Sie oft selbst beheben und sparen dadurch unnötige Servicekosten.

Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen Sie diese Bedienungsanleitung zur Information und Sicherheit an neue Besitzer weiter.

Verpackungsmaterial und Altgerät entsorgen

Entsorgen Sie die Transportverpackung möglichst umweltgerecht.

In Deutschland nimmt Ihr Fachhändler, bei dem Sie das Gerät gekauft haben, die Transportverpackung zurück. Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen. Altgeräte enthalten noch Wertstoffe. Geben Sie Ihr Altgerät in eine Wertstoffsammelstelle. Altgeräte sind vor dem Entsorgen unbrauchbar zu machen. Damit verhindern Sie Mißbrauch.

Inhaltsverzeichnis

Ihr Gerät im Überblick. 4

Das Bedienfeld 4

Sicherheitshinweise 5

für Anschluß und Funktion für das Kochfeld

Vor dem ersten Benutzen 5

Das Kochfeld 5

Vorteile des Induktionskochfeldes Hinweise zu den richtigen Kochgefäßen

Gebrauch des Kochfeldes 6

Kochfeld einschalten Kochzone ein- und ausschalten; Kochstufe verändern Die Power-Funktion Die Kochzonen-Wärmeanzeigen Die Topferkennung Sonstige Funktionen Kochfeld ausschalten (Schnellabschaltung) Die Kindersicherung (Sensor-Verriegelung) Benutzungshinweis

Reinigung und Pflege 8

Störfallhilfe 8

Montage 9

Hinweis Hinweise zum Einbau Montage der Kochfläche Einbau der Kochfläche Elektrischer Anschluß

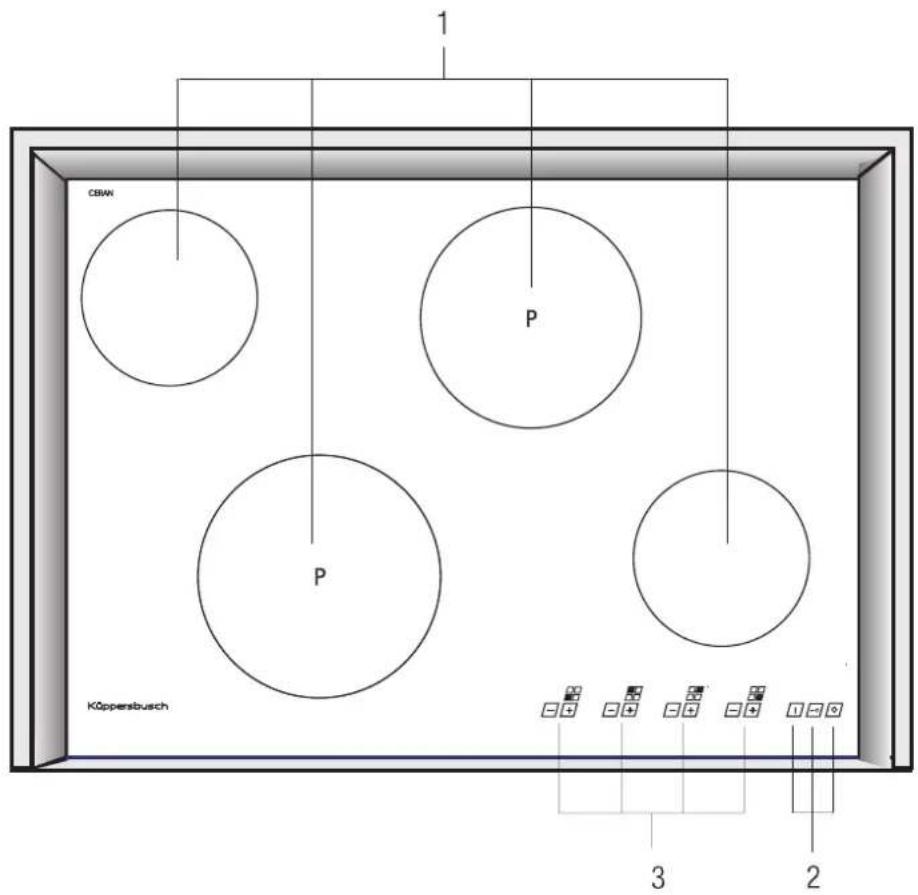

Ihr Gerät im Überblick

CEBAN P P KÖppersbusch 1 2 3

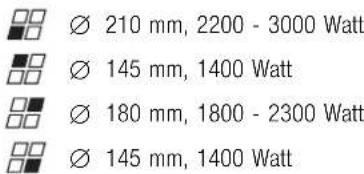

1 Kochzonen:

Ø 210 mm, 2200 - 3000 Watt Ø 145 mm, 1400 Watt Ø 180 mm, 1800 - 2300 Watt Ø 145 mm, 1400 Watt

2 Sensorschalter Kochfläche

3 Sensortasten Kochzonen

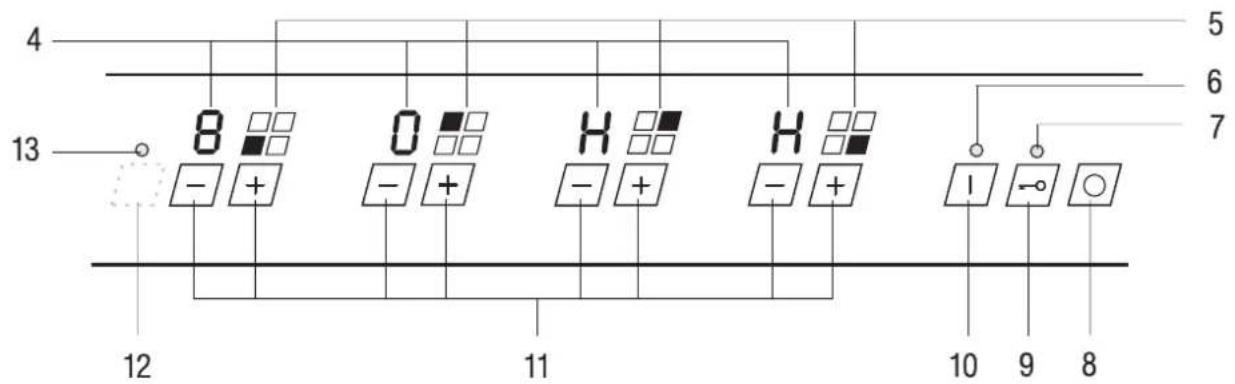

Das Bedienfeld

4 13 8 0 H H - + - + - + - + - + 12 11 10 9 8 5 6 7

4 Anzeige Kochstufe
5 Anzeigesymbole Lage Kochzone
6 LED-Anzeige Betriebsbereitschaft Kochfläche
7 LED-Anzeige Kindersicherung
8 Sensortaste-Aus

9 Sensortaste-Kindersicherung (Verriegelung des Bedienfeldes)
10 Sensortaste-Ein (Bereitschaftsschalter)
11 Plus- und Minus-Tasten (Vorwahltasten zum Einstellen der Kochstufe)
12 Sensortaste zur Aufhebung der Kindersicherung (ohne Dekor)
13 LED-Anzeige Kindersicherung

• Küppersbusch-Geräte werden nach den einschlägigen Sicherheitsbestimmungen gebaut.
  ■ Wird die Kochfläche mit einem untergebauten Backofen betrieben, darf es nur ein Küppersbusch-Backofen mit Gebläsekühlung sein.
  ■ Netzanschluß, Wartung und Reparatur der Geräte darf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden Ihre Sicherheit.
  ■ Personen mit Herzschrittmachern oder implantierten Insulinpumpen müssen sich vergewissern, daß ihre Implantate nicht durch das Induktionsfeld beeinträchtigt werden (der Frequenzbereich des Induktionsfeldes ist 25-50 kHz).

für das Kochfeld

■ Wegen der sehr schnellen Reaktion bei hoher Kochstufeneinstellung (Powerstufe) das Induktionskochfeld nicht unbeaufsichtigt betreiben!
- Beachten Sie beim Kochen die hohe Aufheizgeschwindigkeit der Kochzonen. Vermeiden Sie das Leerkochen der Töpfe, da dabei Überhitzungsgefahr der Töpfe besteht!
■ Stellen Sie Töpfe und Pfannen nicht leer auf eingeschaltete Kochzonen.
■ Schalten Sie eine Kochzone nach Gebrauch unbedingt sofort mit der jeweiligen Minustaste ab und nicht allein durch die Topferkennung.
- Überhitzte Fette und Öle können sich selbst entzünden. Speisen mit Fetten und Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser löschen! Deckel auflegen, Kochzone abschalten.
■ Die Glaskeramik-Fläche ist sehr widerstandsfähig. Vermeiden Sie dennoch, daß harte Gegenstände auf das Glaskeramik-Fläche fallen. Punktförmige Schlagbelastungen können zum Bruch des Kochfeldes führen.
■ Bei Rissen, Sprüngen oder Bruch des Glaskeramik-Kochfeldes das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
■ Sollte sich das Kochfeld durch einem Defekt der Sensorsteuerung nicht mehr abschalten lassen, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
■ Das Glaskeramik-Kochfeld darf nicht als Ablagefläche benutzt werden.
■ Keine Alufolie bzw. Kunststoff auf die Kochzonen legen.
■ Metallgegenstände, wie z. B. Küchengeschirr, Besteck, dürfen nicht auf der Oberfläche des Induktionskochfeldes belassen werden, weil diese heiß werden können.
■ Auf Metallgegenstände, die am Körper getragen werden ist zu achten, wenn sie in unmittelbare Nähe des Induktionskochfeldes geraten, da sie heiß werden können. Nicht magnetisierbare Gegenstände (z.B. goldene oder silberne Ringe) sind nicht betroffen.
- Erhitzen Sie keine ungeöffnete Konservendose oder eine Verbundschichtverpackung auf der Kochfläche. Es besteht Gefährdung durch Zerplatzen!
- Halten Sie vor allem die Sensor-Tasten sauber, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden könnten. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensor-Tasten legen! Wenn Töpfe bis über die Sensor-Tasten überkochen, raten wir dazu, die Aus-Taste zu betätigen.
■ Heiße Töpfe und Pfannen dürfen die Sensortasten nicht abdecken. In diesem Fall schaltet sich das Gerät automatisch ab.
■ Sind Haustiere in der Wohnung, die an das Kochfeld gelangen könnten, ist die Kindersicherung zu aktivieren.

Vor dem ersten Benutzen

Fremdteile und Verpackung entfernen.

Vor dem ersten Zubereiten von Speisen ist die Glaskeramik-Kochfläche mit einem feuchten Tuch und Spülmittellauge zu reinigen.

Das Kochfeld ist temperaturschockfest (gegen Kälte und Hitze) und auch sehr widerstandsfähig.

Beachten Sie die Reinigungs- und Pflegehinweise.

Das Kochfeld

Die Kochfläche ist mit einem Induktionskochfeld ausgestattet.

Eine Induktionsspule unterhalb der Glas-Keramik-Kochfläche erzeugt ein elektromagnetisches Wechselfeld, das die Glaskeramik durchdringt und im Geschirrboden den wärmeerzeugenden Strom induziert.

Bei einer Induktionskochzone wird die Wärme nicht mehr von einem Heizelement über das Kochgefäß auf die zu garende Speise übertragen, sondern die erforderliche Wärme wird mit Hilfe von Induktionsströmen direkt im Kochgefäß erzeugt.

Vorteile des Induktionskochfeldes

– Energiesparendes Kochen durch direkte Energieübertragung auf den Topf (geeignetes Geschirr aus magnetisierbarem Material ist notwendig),
- erhöhte Sicherheit, da die Energie nur bei aufgesetztem Topf übertragen wird,
– Energieübertragung zwischen Induktionskochzone und Topfboden mit hohem Wirkungsgrad,
– hohe Aufheizgeschwindigkeit,
– Verbrennungsgefahr ist gering, da die Kochfläche nur durch den Topfboden erwärmt wird, überlaufendes Kochgut brennt nicht fest,
– schnelle, feinstufige Regelung der Energiezufuhr.

Hinweise zu den richtigen Kochgefäßen

Das für die Induktionskochfläche benutzte Kochgefäß muß aus Metall sein, magnetische Eigenschaften haben und eine ausreichende Bodenfläche besitzen. Benutzen Sie nur Töpfe mit induktionsgeeignetem Boden.

Geeignete Kochgefäße Ungeeignete Kochgefäße
Emaillierte Stahlgefäße mit starkem Boden	Gefäße aus Kupfer, rostfreiem Stahl, Aluminium, feuerfestem Glas, Holz, Keramik bzw. Terrakotta
Gußeiserne Gefäße mit emailiertem Boden
Gefäße aus rostfreiem Mehrschichten-Stahl, rostfreiem Ferritstahl b.z.w. Aluminium mit Spezialboden

So können Sie die Eignung des Gefäßes feststellen:

Führen Sie den nachfolgend beschriebenen Magnettest durch oder vergewissern Sie sich, daß das Gefäß das Zeichen für die Eignung zum Kochen mit Induktionsstrom trägt.

Magnettest:

– Führen Sie einen Magneten an den Boden Ihres Kochgefäßes heran. Wird er angezogen, so können Sie das Kochgefäß auf der Induktionskochfläche benutzen.

Hinweis:

Beim Gebrauch induktionsgeeigneter Töpfe einiger Hersteller können Geräusche auftreten, die auf die Bauart dieser Töpfe zurückzuführen sind.

⚠ Vorsicht bei der Verwendung von Simmertöpfen. Simmertöpfe können unbemerkt leerkochen. Dies führt in Folge zu Beschädigungen am Topf und am Kochfeld. Hierfür wird keine Haftung übernommen.

Gebrauch des Kochfeldes

Beachten Sie die Sicherheitshinweise!

Das Induktionskochfeld hat vier Kochzonen. Die Anzeigesymbole im Bedienfeld geben die Lage der Kochzonen auf dem Kochfeld an.

Während der Benutzung des Kochfeldes wird jede Tastenbetätigung durch ein akustisches Signal bestätigt.

Kochfeld einschalten

Die Sensortaste-Ein (Bereitschaftsschalter) ca. 2 Sekunden lang berühren. Die LED-Anzeige über dem Sensor leuchtet auf.

Das Kochfeld ist in Funktionsbereitschaft (Stand-by-Modus).

Die vier Kochzonen können jetzt benutzt werden.

In den Kochstufenanzeigen der vier Kochzonen erscheint die Stufe „0“.

Die Funktionsbereitschaft schaltet sich automatisch wieder aus, wenn

- nach dem Einschalten innerhalb von 10 Sekunden keine weiteren Tasten betätigt und keine Kochzone in Betrieb ist.

- nach dem Ausschalten der letzten sich in Betrieb befindlichen Kochzone nicht erneut eine Tastenbetätigung erfolgt.

Die Ausschaltzeit hierfür beträgt 10 Sekunden.

- ein oder mehrere Tasten länger als 10 Sekunden betätigt werden.

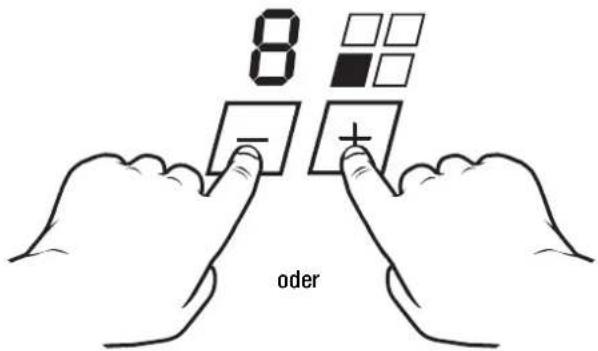

Kochzone ein- und ausschalten; Kochstufe verändern

Jede Kochzone hat 9 Kochstufen.

Durch Betätigen der Plus- oder Minus-Taste wird die Kochzone ein- und ausgeschaltet und die gewünschte Kochstufe angewählt.

Die Ziffer der Kochstufe erscheint in der jeweiligen Anzeige.

8 oder

- Kurzes Betätigen der Tasten verändert die Kochstufe um eine Einheit.

- Längeres Berühren erhöht oder vermindert die Kochstufe bis an den jeweiligen Anschlag.

Möglichst auf großer Kochstufe ankochen und auf kleiner Stufe weiterkochen.

0 - +

Wenn die Plus-Sensortaste berührt wird, startet die Kochzone auf Stufe „1“. Der Wert der Kochstufe kann dann eingestellt werden.

9 - + +

Wenn die Minus-Sensortaste berührt wird, startet die Kochzone auf der maximalen Stufe (Stufe „9“). Der Wert der Kochstufe kann verändert werden.

Durch gleichzeitiges Betätigen der Plus- und Minus-Sensortasten wird die Kochzone ausgeschaltet.

Nachdem die Kochzone ausgeschaltet wurde, wechselt bei aktiver Heißenzeige nach 3 Sekunden die Anzeige von „0“ auf „H“.

Die Power-Funktion

Die linke vordere und rechte hintere Kochzone besitzen eine Power-Funktion, mit der diesen Kochzonen eine höhere Leistung (3000 bzw. 2300 Watt) zu geschaltet werden kann.

Ist die Power-Funktion für die linke vordere Kochzone eingeschaltet, steht für die Kochzone vorne rechts nur noch eine Heizleistung von 600 W zur Verfügung. Ist die Power-Funktion für die rechte hintere Kochzone eingeschaltet, steht für die Kochzone hinten links nur noch eine Heizleistung von 800 W zur Verfügung.

9 - +

Zum Aktivieren der Power-Funktion wird nach angewählter Kochstufe „9“ nochmals die Plus-Sensortaste betätigt.

Die höchste Kochstufe (Stufe 9) mit Zusatzleistung wird aktiviert.

In der jeweiligen Anzeige erscheint ein „P“.

Die Power-Funktion ist für die Dauer von 10 Minuten wirksam. Danach wird automatisch auf die maximale Kochstufe zurückgeschaltet. In der jeweiligen Anzeige erscheint wieder die Kochstufe „9“.

Erneutes Betätigen der Plus-Taste nach dem automatischen Zurückschalten aktiviert die Power-Funktion jeweils um weitere 10 Minuten.

Wird der Topf entfernt, während die P-Funktion aktiv ist, so wird die Zeit angehalten. Wird vor Ablauf der Topferkennungszeit (10 Minuten) der Topf wieder aufgestellt, läuft die P-Funktion für die Restzeit weiter.

Zusammenwirken der beiden vorderen bzw. hinteren Kochzonen

Wird die Kochzone vorne links mit Powerstufe betrieben, reduziert sich die Leistung der Kochzone vorne rechts auf 600 Watt. Die vordere, rechte Kochzone kann dann maximal mit der Kochstufe 7 betrieben werden.

Wird die Kochzone hinten rechts mit Powerstufe betrieben, reduziert sich die Leistung der Kochzone hinten links auf 800 Watt. Die hintere, linke Kochzone kann dann maximal mit der Kochstufe 8 betrieben werden.

Wird eine höhere Kochstufe eingestellt, werden in der Kochstufen-Anzeige die Ziffern der eingestellten Kochstufe und der momentan benutzten Kochstufe abwechselnd angezeigt z.B. 9 und 7 bzw. 9 und 8.

Vorzeitiges Ausschalten der Power-Funktion ist möglich durch Betätigen der zur Kochzone gehörigen Minus-Taste.

Die Kochzonen-Wärmeanzeigen

Solange die Kochzone noch heiß ist (Erwärmung der Glaskeramik nur durch heißen Topf), erscheint nach Abschalten der Kochzone ein „H“ in der Anzeige.

Die Topferkennung

Alle Kochzonen verfügen über eine Topferkennung.

Wenn kein Topf oder ein für die Induktion ungeeigneter Topf auf der eingeschalteten Kochzone steht, erscheint in der Anzeige ein Dann schaltet sich die Kochzone nach 10 Minuten automatisch ab.

Die Topferkennung dient Ihrer Sicherheit und spart Energie, da sie die Kochzone sofort deaktiviert, wenn kein Topf aufgestellt ist. Schalten Sie aber nach Gebrauch die Kochzone mit der jeweiligen Minustaste ab und nutzen Sie nicht nur die Topferkennung, denn beispielsweise ein versehentlich aufgestellter leerer Topf aktiviert die Kochzone wieder, die den leeren Topf aufheizt.

Sonstige Funktionen

- Bei gleichzeitigem Betätigen von zwei oder mehreren Sensoren – z. B. durch einen versehentlich auf die Sensoren gestellten Topf – erfolgt keine Schaltfunktion. Nach 10 Sekunden schaltet die gesamte Elektronik ab.

Ausnahmen:

• Entriegelung der Sensor-Verriegelung
  – Abschalten von Kochzonen

■ Wird ein Sensor nach dem Erreichen der höchsten Stufe weiter betätigt, schaltet die gesamte Elektronik nach 10 Sekunden ab.
■ Nach einem Stromausfall erfolgt keine automatische Wiederinbetriebnahme.
■ Bei Überhitzung der Elektronik schaltet die Kochfläche ab. Alle LED-Anzeigen blinken, es ertönt ein zyklisches Signal.

Kochfeld ausschalten (Schnellabschaltung)

– Die Sensortaste-Aus ca. 2 Sekunden lang berühren.

Die LED-Anzeige über dem Sensor erlischt. Alle Kochzonen sind sofort ausgeschaltet.

Die Kindersicherung (Sensor-Verriegelung)

Die Kindersicherung sichert das Gerät gegen unbefugte oder versehentliche Benutzung.

• Wird ein ausgeschaltetes Gerät bei aktivierter Kindersicherung eingeschaltet, kann an keiner Kochzone eine Kochstufe angewählt werden.
• Wird die Kindersicherung während des Kochens aktiviert, können die Kochstellen nicht hochgeschaltet werden.

Die Power-Funktion kann nicht zugeschaltet werden. Das Abschalten der Kochflächen und ein Herunterschalten auf niedrigere Kochstufen ist möglich.

Die Kindersicherung aktivieren:

- Sensortaste-Kindersicherung ca. 3 Sek. lang berühren.

An der Bedienblende blinken folgende drei Kontrolleuchten:

-Taste-Ein
- Taste-Kindersicherung
– Taste zur Aufhebung der Kindersicherung (ohne Dekor)

Achtung:

Das Ausschalten des Kochfeldes hebt die Kindersicherung nicht auf!

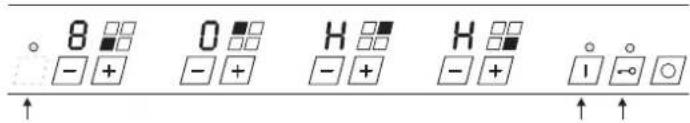

Die Kindersicherung aufheben:

8 - + 0 - + H - + H - + 1 - ○ ↑ ↑ ↑

• Berühren Sie gleichzeitig die Tasten Ein und Kindersicherung.
• Berühren Sie innerhalb von 5 Sek. die Taste zur Aufhebung der Kindersicherung unterhalb der LED-Anzeige Kindersicherung.

Die Kontrolleuchten blinken nicht mehr. Die Kochfläche ist wieder voll funktionsfähig.

Bei längerem Gebrauch der Kochfläche mit voller Leistung kann bei hoher Raumtemperatur die Leistungselektronik nicht mehr im erforderlichen Umfang gekühlt werden.

Damit keine zu hohen Temperaturen in der Elektronik auftreten, wird ggf. die Leistung der Kochstellen selbsttätig heruntergeregelt.

Dieses ist dadurch zu erkennen, daß in der Kochstufen-Anzeige abwechselnd zwei Ziffern blinken z.B. 9 und 8. Das sind die Ziffern der eingestellten und der momentan tatsächlich benutzten Kochstufen.

Sollten bei normalem Gebrauch der Kochfläche und normaler Raumtemperatur häufig in der Kochstufen-Anzeige abwechselnd zwei Ziffern blinken, so ist vermutlich die Kühlung nicht ausreichend. Fehlende Kühlöffnungen im Möbel oder undichte Stellen im Luftkanal können die Ursache sein.

Ggf. ist der Einbau zu überprüfen.

Reinigung und Pflege

Das Glaskeramikkochfeld darf unter keinen Umständen mit einem Dampfreinigungsgerät oder ähnlichem gereinigt werden!

■ Keine scheuernden Reinigungsmittel verwenden! Meist reicht die Reinigung mit einem feuchten Tuch und etwas Handspülmittel nach jedem Gebrauch aus. Anschließend trocken nachreiben.

■ Verkrustungen und übergekochte Speisen weichen Sie am besten zuerst mit einem nassen Tuch ein. Dann mit einem Glasschaber entfernen. Zucker und geschmolzenen Kunststoff sofort bei heißer Kochfläche entfernen.

• Reinigen Sie die Glaskeramik-Kochfläche nach jedem Gebrauch. Halten Sie vor allem die Sensor-Tasten stets sauber, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden könnten. Verschmutzungen umgehend entfernen. Wenn Töpfe bis über die Sensor-Tasten überkochen, schalten Sie bitte die Kochfläche ab.
• Pflegen Sie die Glaskeramik-Kochfläche einmal in der Woche. Durch die Pflege bildet sich eine Schutzschicht, die die tägliche Reinigung erleichtert. Beachten Sie bitte die Hinweise der Reinigungs- und Pflegemittelhersteller. Auch hartnäckige Flecken können Sie mit einem Pflegemittel behandeln. Anschließend immer mit ausreichend Wasser nachwischen und mit einem Tuch trockenreiben.

Störfallhilfe

Gerät vor der Reparatur stromlos machen!

Prüfen Sie zuerst, ob ein Bedienfehler vorliegt. Einige Störungen können Sie selbst beseitigen.

Störung Ursache Abhilfe
Abschalten des Kochfeldes nicht möglich.	Elektronisches Bauteil defekt.	Topf vom Kochfeld nehmen,Sicherung ausschalten,Kundendienst rufen.
LED-Anzeige fürKochstufen bzw.Wärmeanzeige leuchtet nicht oder nur teilweise.	LED-Anzeige defekt. Kundendienst rufen.Verbrennungsgefahr, da Warnung vor Temperatur nicht gewährleistet ist.
Topf wird nicht warm.	Ungeeignetes Kochgefäß (nichtmagnetisch, ferro-magnetisch, Topfdurch-messer zu klein) –in der Anzeige.	Geeignetes Kochgefäß verwenden.
	Kindersicherung nicht entriegelt.	Kindersicherung entriegeln.
	Elektronikfehler – F in der Anzeige.	Kundendienst rufen. (Funk-tionierende Kochstellen können bis zum Eintreffen des Kundendienstes weiter genutzt werden.
	Thermische Begrenzung der Leistung – blinken der Kochstellen-anzeige.	Abkühlen der Mulde abwar-ten.
	Stecker oder Haushalts-Sicherung defekt – Anzeigen dunkel.	Stecker bzw. Sicherung überprüfen oder erneuern.
	Kühlung des Induktions-elementes überlastet.	Luftkurzschluß – Warmluft-Kallluft kann Kühlung beeinträchtigen,Gerät abkühlen lassen.
Sensoren reagieren nicht mehr auf Berührung.	Töpfe, nasse Wischtücher o. a. im Bedienbereich.	Freiräumen, Säubern und Trocknen des Glases im Bedienbereich,ggf. Kundendienst rufen.
Geräusche beim Gebrauch von Töpfen einiger Fabrikate.	Bauart der Töpfe. Nicht vermeidbar, da fabri-katsbedingt.(Ausweichen auf benach-barte Kochstufe kann Geräusche vermindern).

Wichtiger Hinweis:

Reparatur nur durch autorisierten Fachmann!

Reparaturen während der Garantiezeit sind nicht kostenlos, wenn Bedienungsfehler vorliegen oder Sie die Hinweise in der Störfallhilfe nicht beachtet haben.

Geben Sie im Kundendienstfall und bei der Ersatzteilbestellung die auf dem Typenschild angeführten Daten an. Das Typenschild befindet sich auf der Unterseite des Kochfeldes.

Montage

Einbau in Küchenmöbel

■ Vorsicht beim Einbau! Keine kantigen und spitzen Werkzeuge (Schraubendreher usw.) auf die Glasplatte legen oder fallen lassen!
■ Das Gerät ist unbedingt waagerecht einzubauen.
- Über dem Profi-Kochcenter angebrachte Dunstabzughauben und Schränke müssen einen Mindestabstand von 650 mm zur Kochfläche haben.
■ Unter dem Profi-Kochcenter KC 906.2E kann der Küppersbusch-Einbau-backofen EEB 970 eingebaut werden.

Das Gerät ist im Hinblick auf Schutz gegen Überhitzen umliegender Flächen (Möbelteile) ein Gerät des Typs Y. Der Kunststoffbelag bzw. das Furnier muß mit einem hitzebeständigen Kleber (100°C) verarbeitet sein. Dieser Kleber verhindert ein Verformen oder Loslösen der Beläge, insbesondere an den Schmalseiten der Einbaumöbel.

Das Gerät kann mit seiner Rückwand und einer Seitenwand an beliebig hohe Schrank- oder Raumwände gestellt werden. An der anderen Seitenwand ist ein Möbelteil mit nur maximal gleicher Höhe erlaubt.

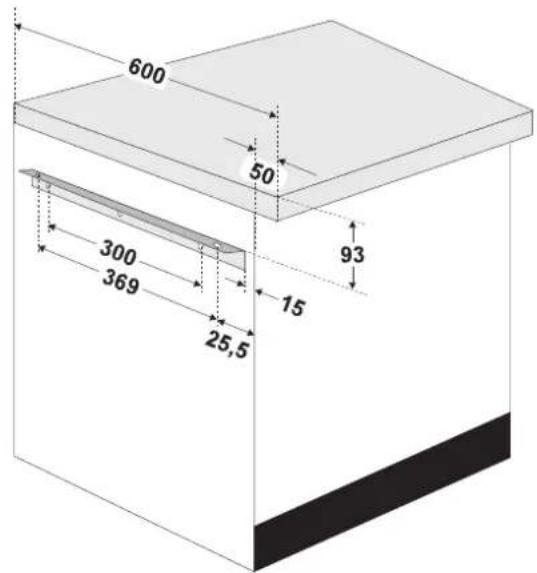

- Die Auflageschienen in waagerechter Position rechts und links gemäß Maßangabe mit Schrauben 4,2 x 16 mm an den Schrankseitenwänden befestigen.

600 50 93 300 369 15 25,5

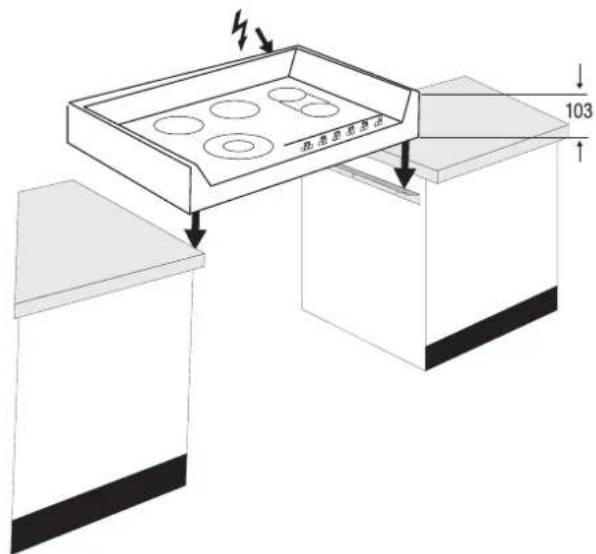

- Gerät einsetzen.

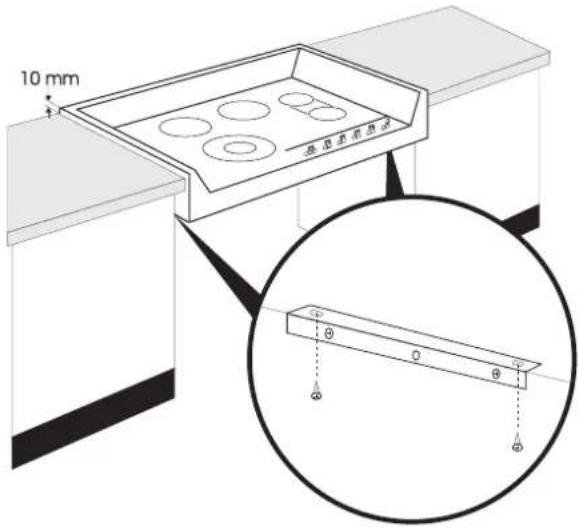

- Gerät mit 4 Schrauben 4,2 × 7 mm an den Auflageschienen befestigen.

10 mm 高阻直杆热控

Das Gerät saugt im vorderen Bereich (A) Luft an und gibt im hinteren Bereich (B) erwärmte Luft ab.

① B A

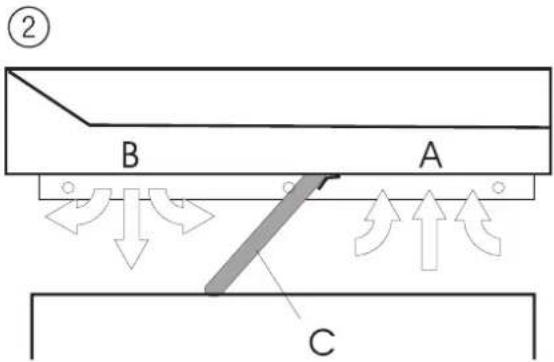

Es muß mit geeigneten Mitteln verhindert werden, das die im Bereich B abgegebene erwärmte Luft erneut im Bereich A angesaugt wird. Um die nicht erwünschte Luftzirkulation zu unterbrechen, kann die beiligenden Schaumstoffmatte (C) je nach Einbausituation verwendet werden (Abbildung 2)

② B A C

Beispiel: Matte quer unter das Gerät mit Klebestreifen so befestigen, das der Luftstrom unterbrochen wird.

Wichtig:

Je nach Einbausituation muß die Luftstrom-Unterbrechung den Gegebenheiten gemäß herbeigeführt werden.

Hinweis

Wird das Gerät beim Einbau dreiseitg (gegen Arbeitsplatte und Rückwand) mit Silikonkautschuk abgedichtet, so muß im Kundendienstfalle die Silikonabdichtung aufgeschniten werden. Der Kundendienst dichtet das Gerät danach nur mit einem Standard-Silikonkautschuk wieder ein.

■ Der elektrische Anschluß darf nur von einem autorisierten Fachmann vorgenommen werden!
■ Die gesetzlichen Vorschriften und Anschlußbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
- Bei Anschluß des Gerätes ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze.
■ Bei Anschluß und Reparatur Gerät mit einer dieser Einrichtungen stromlos machen.
■ Der vollständige Berührungsschutz muß durch den Einbau sichergestellt sein.
- Der Schutzleiter muß so lang bemessen sein, daß er bei Versagen der Zugentlastung erst nach den stromführenden Adern des Anschlußkabels auf Zug beansprucht wird.
■ Die überschüssige Kabellänge muß aus dem Einbaubereich unterhalb des Gerätes herausgezogen werden.
- Das Induktions-Kochfeld ist werkseitig mit einer temperaturbeständigen Leitung mit Anschlußkasten für Herdanschlußkabel ausgestattet.
- Der Anschlußkasten wird an der Küchenwand hinter dem Einbaumöbel befestigt. Sofern kein Einbaubackofen untergebaut ist, kann der Anschlußkasten auch am Möbel unterhalb der Kochfläche befestigt werden.
- Bei der Montage des Anschlußkastens ist gemäß der Zeichnung ein Mindestabstand zum Boden von 300 mm einzuhalten.
■ Der Anschlußkasten darf keinen Kontakt zu heißen Geräteteilen haben.
■ Der Anschlußkasten darf nicht als Spannungsverteilung für andere Geräte benutzt werden.
- Der Netzanschluß wird gemäß dem Anschlußschema auf dem Anschlußkasten vorgenommen. Der Anschluß darf nur im Anschlußkasten erfolgen.
■ Der Anschlußkasten darf nicht entfernt werden.
■ Die angebaute Anschlußleitung muß im Falle einer Beschädigung vom Küppersbusch-Kundendienst ausgewechselt werden.
■ Der grün-gelbe Schutzleiter muß länger als die übrigen Leiter abgesetzt werden.

Achtung:

Falschanschluß führt zur totalen Zerstörung der Leistungselektronik.

Elektrischer Anschluß Festanschluß über eine Herdanschlußdose.

Anschlußschema für die verschiedenen Netzauslegungen, ist am

Anschlußkasten des Gerätes dargestellt.

Anschlußwerte Festanschluß 400 V 2 N \~ 50 Hz

Elektronik Spannung: 230 V

Gesamtanschlußleistung 6,8 kW

400 V 2 N \~ Sicherungsstrom 16 A

230 V 1 N \~ Sicherungsstrom 32 A

230 V 3 \~ Sicherungsstrom 16 A

Anschlußkabel H 05 RR-F oder H 07 RN-F verwenden.

Kabellänge nach Bedarf.

Bei der Montage des Anschlußkastens ist gemäß der Zeichnung ein Mindestabstand zum Boden von 300 mm einzuhalten.

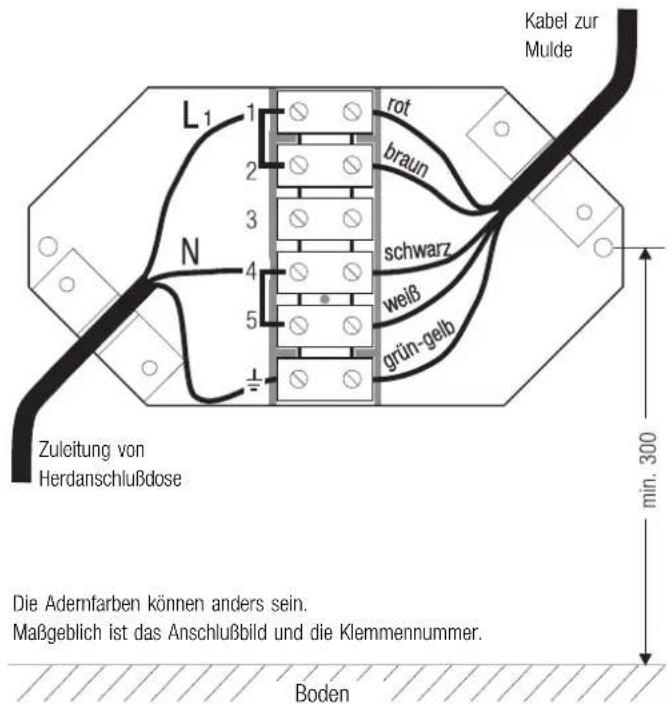

Einphasenanschluß 230 V Phase gegen Null

Kabel zur Mulde L1 rot braun schwarz weiß grin-gelb N 4 5 1 Zulleitung von Herdanschlußdose min. 300 Boden

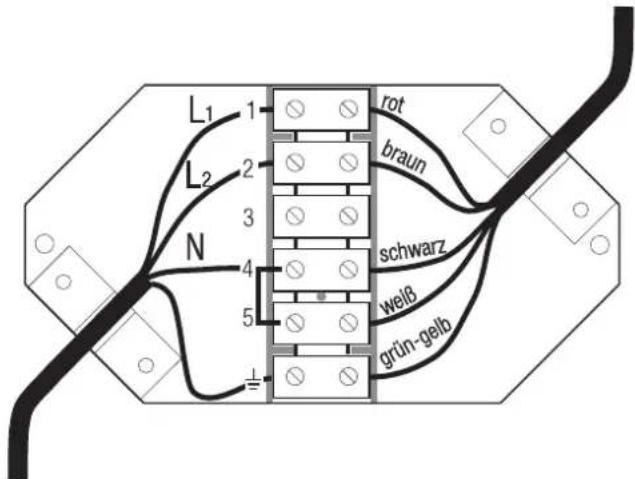

Zweiphasenanschluß 400 V Netz mit 230 V Phase gegen Null

rot braun schwarz welb grin-gelb

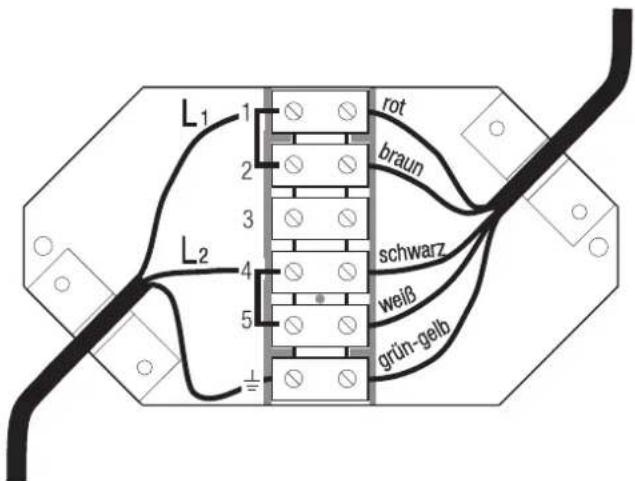

Drehstromnetz 230 V mit 230 V Phase gegen Phase

L1 1 rot braun L2 4 schwarz weiß grün-gelb
