Produkttyp	Glaskeramik-Kochfeld
Marke	Küppersbusch
Modell	KCT 906.2
Kochzonen	4 Kochzonen, davon 1 Zweikreis-Kochzone und 2 Bräterzonen
Oberfläche	CERAN-Glaskeramik
Anschlussleistung	8,2 kW
Netzanschluss	400 V 3N ~ 50 Hz (auch 230 V 1N ~ und 400 V 2N ~ möglich)
Sicherungsstrom	16 A (400 V 3N ~), 20 A (400 V 2N ~), 25 A (230 V 1N ~), 16 A (230 V 3 ~)
Funktionen	Ankochautomatik, Topferkennung, Topfgrößenerkennung (Zweikreiszone), Schnellabschaltung, Kindersicherung (Sensor-Verriegelung), Betriebsdauerbegrenzung (Urlaubsschaltung)
Ankochautomatik	Bei Wahl über Minus-Sensor automatisch; bei Plus-Sensor manuell zuschaltbar
Topferkennung	Erkennt Metalltöpfe; für Glas-/Keramiktöpfe deaktivierbar
Kindersicherung	Sensor-Verriegelung; aktivierbar bei eingeschaltetem Kochfeld; deaktiviert durch gleichzeitiges Berühren der beiden linken Sensoren und dann Verriegelungssensor
Betriebsdauerbegrenzung	Automatische Abschaltung abhängig von Kochstufe (2–10 Stunden)
Einbauart	Typ Y, hitzebeständige Kleber (100°C) für Möbelfurniere; Mindestabstand zur Dunstabzugshaube 650 mm
Maße (Einbauausschnitt)	ca. 600 mm Breite, 93 mm Tiefe (Höhe?) – genaue Angaben siehe Montageanleitung
Gewicht	Nicht angegeben – ca. 10–15 kg (geschätzt)
Reinigung & Pflege	Feuchtes Tuch mit Spülmittel; keine scheuernden Mittel; Verkrustungen mit Glasschaber; wöchentliche Pflege empfohlen
Schutzart	Gerätetyp Y, Überhitzungsschutz der Elektronik
Zubehör	Anschlusskasten mit Kabel; Bedienungsanleitung
Ersatzteile / Reparatur	Nur durch autorisierten Fachmann; Kundendienst Küppersbusch

Häufig gestellte Fragen - KCT 906.2 Küppersbusch

Wie schalte ich das Kochfeld ein?

Berühren Sie den Sensor-Bereitschaftsschalter ca. 2 Sekunden lang. Die LED über dem Sensor leuchtet auf. Das Gerät ist nun im Stand-by. Aktivieren Sie innerhalb von 20 Sekunden eine Kochzone, sonst schaltet es sich automatisch wieder aus.

Was ist die Ankochautomatik und wie nutze ich sie?

Die Ankochautomatik heizt mit maximaler Leistung auf und reduziert dann auf die gewählte Stufe. Bei Wahl über den Minus-Sensor wird sie automatisch aktiviert (Anzeige blinkt 'A'). Bei Plus-Sensor müssen Sie nach Stufe 9 nochmals Plus drücken.

Warum erscheint ein 'U' in der Anzeige?

Ein 'U' bedeutet, dass ein Topf erkannt wurde. Ein unterstrichenes 'U' bedeutet, dass kein oder ein ungeeigneter Topf auf der Kochzone steht – die Kochzone schaltet nach 1 Minute automatisch ab.

Kann ich Glas- oder Keramikgeschirr verwenden?

Ja, schalten Sie dazu die Topferkennung aus: Vor Einstellen der Kochstufe die Plus- und Minus-Sensoren gleichzeitig drücken. In der Anzeige erscheint ein Punkt neben der Kochstufe.

Wie aktiviere ich die Kindersicherung?

Schalten Sie das Kochfeld ein. Berühren Sie den Verriegelungs-Sensor ca. 2 Sekunden. Drei blinkende Kontrolleuchten zeigen die Aktivierung an. Zum Deaktivieren beide linken blinkenden Sensoren gleichzeitig drücken, dann innerhalb 3 Sekunden den Verriegelungssensor.

Was ist die Betriebsdauerbegrenzung (Urlaubsschaltung)?

Das Gerät schaltet jede Kochzone automatisch nach einer bestimmten Zeit ab, abhängig von der Kochstufe: Stufe 1: 10 h, Stufe 3: 5 h, Stufe 4: 4 h, Stufe 5: 3 h, Stufe 6-9: 2 h. Dies verhindert Dauerbetrieb.

Wie reinige ich das Glaskeramik-Kochfeld richtig?

Verwenden Sie nach jedem Gebrauch ein feuchtes Tuch mit etwas Spülmittel. Keine scheuernden Mittel! Für angebrannte Reste legen Sie ein nasses Tuch auf und entfernen sie mit einem Glasschaber. Speisezucker sofort im heißen Zustand entfernen.

Was tun bei Rissen oder Bruch der Glaskeramik?

Sofort das Gerät außer Betrieb setzen, die Haushaltsicherung ausschalten und den Kundendienst rufen. Verletzungs- und Stromschlaggefahr!

Das Kochfeld heizt nicht – woran liegt das?

Mögliche Ursachen: Sicherung defekt (prüfen), Kindersicherung aktiv (entriegeln), oder Kochzone defekt (Kundendienst rufen). Bei Störung der Elektronik kann auch eine kurze Netztrennung über die Sicherung helfen.

Wie schließe ich das Kochfeld elektrisch an?

Der Anschluss darf nur von einem autorisierten Fachmann erfolgen. Beachten Sie die Anschlussschemata am Gerät. Typischerweise 400 V 3N~ 50 Hz mit 16 A Sicherung. Der Schutzleiter muss länger sein. Mindestabstand zum Boden: 300 mm nach Vorschrift.

BEDIENUNGSANLEITUNG KCT 906.2 Küppersbusch

mit Montageanweisungen

GB Instructions for use and installation instructions
F Instructions d'utilisation et avis de montage
NL Gebruiksaanwijzing en montagehandleiding
① Istruzioni di uso e di montaggio
E Instrucciones de uso y de montaje
P Instruções de uso e de montagem
GR OΔΗΓΙΕΣΧΡΗΣΗΣΚΑΙΣΥΝΑΡΜΟΛΟΓΗΣΗΣ

KCT 906.2E

Küppersbusch-Kundendienst

Zentrale Kundendienst- / Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte AG

Küppersbuschstraße 16

45883 Gelsenkirchen

Telefon: 01 80 - 5 25 65 65

Telefax: (02 09) 4 01 - 7 14 / 7 15

e-mail: [e-mail]

Sie erreichen uns:

Montag bis Donnerstag von 7 ^30 Uhr bis 18 ^00 Uhr

Freitag von 7 ^30 Uhr bis 17 ^00 Uhr

Samstag von 9 00 Uhr bis 1300 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Österreich:

Küppersbusch Ges. m. b. H.

Eitnergasse 13

1230 Wien

Telefon: [phone] - 15

Telefax: (01) 8 66 80 - 50

Sie erreichen uns:

Montag bis Freitag von 8 ^00 Uhr bis 17 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihre genaue Anschrift
2. Ihre Telefon- und ggf. Telefaxnummer
3. Wann kann der Kundendienst Sie besuchen?
4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu Rate ziehen)
5. Das Kaufdatum
6. Die genaue Beschreibung des Problemes oder Ihres Service-Wunsches
   Halten Sie bitte zusätzlich Ihren Kaufbeleg bereit.

So helfen Sie uns, unnötigen Zeit- und Kostenaufwand zu vermeiden und auch für Sie effizienter zu arbeiten.

Garantiebedingungen

Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem Kaufvertrag mit dem Händler leisten wir dem Endabnehmer direkt Garantie für Küppersbusch-Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt:

1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, werden nach Maßgabe der folgenden Regelungen unentgeltlich behoben, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den ersten Endabnehmer angezeigt werden. Bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung beträgt die Garantiefrist lediglich 12 Monate. Für gebrauchte Geräte gilt ebenfalls die Frist von 12 Monaten. Tritt der Mangel innerhalb von 6 Monaten ab Lieferung auf, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Für leicht zerbrechliche Teile, wie z.B. Glas, Kunststoff und Glühlampen, wird keine Garantie übernommen. Geringfügige Abweichungen von der Soll-Beschaffenheit, die für den Wert und die Gebrauchstauglichkeit des Geräts unerheblich sind, begründen keinen Garantieanspruch. Ebenso wenig leisten wir Garantie bei Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser sowie allgemein ungewöhnlichen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät mit ungeeigneten Stoffen in Berührung gekommen ist. Schließlich leisten wir auch keine Garantie, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, auf nicht fachgerechte Installation und Montage, auf Fehlgebrauch, auf mangelnde Pflege oder auf Nichtbeachtung der Bedienungs- oder Montagehinweise zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe in das Gerät von Personen vorgenommen werden, die hierzu nicht von uns ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind, und dadurch ein Defekt verursacht wurde.

3. Unsere Garantieleistung besteht darin, dass wir nach unserer Wahl entweder mangelhafte Teile unentgeltlich instandsetzen oder durch einwandfreie Teile ersetzen. Instandsetzungen werden nach Möglichkeit am Aufstellungsort vorgenommen. Zur Reperatur anstehende Geräte sind so zugänglich zu machen, daß eine uneingeschränkte Handhabung durch die Techniker möglich ist und keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können. In jedem Fall der Inanspruchnahme von Garantieleistungen ist der Kaufbeleg vorzulegen und das Kauf- und – soweit hiervon abweichend – das Lieferdatum nachzuweisen. Ersetzte Teile gehen in unser Eigentum über.

4. In Fällen, in denen die Nachbesserung fehlschlägt oder von uns abgelehnt wird, liefern wir innerhalb der obengenannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertigen Ersatz. Dabei behalten wir uns für den Fall der Ersatzlieferung die Geltendmachung einer angemessenen Nutzungsentschädigung für die bisherige Nutzungszeit vor.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind – mit Ausnahme der Haftung für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit, die auf einer fahrlässigen Pflichtverletzung von uns oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung unserer Erfüllungsgehilfen beruhen - ausgeschlossen.

Diese Garantiebedingungen gelten grundsätzlich nur für in Deutschland gekaufte Geräte. Soweit wir in dem entsprechenden Land über ein Kundendienstnetz verfügen, gelten diese Garantiebedingen auch für ins Ausland verbrachte Geräte, vorausgesetzt sie weisen die technischen Voraussetzungen, wie z.B. Spannung, Frequenz, Gasart, für das entsprechende Land auf und sind für die jeweiligen Klima- und Umweltbedingungen geeignet. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Auslandsgesellschaft oder Landesvertretung herausgegebenen Garantiebedingungen, die über den Fachhändler oder direkt bei unserer Auslandsgesellschaft oder Landesvertretung angefordert werden können.

Gelsenkirchen im April 2003 KÜPPERSBUSCH HAUSGERÄTE AG

GB Contents.... 12
F Sommaire 21
NL Inhoud 30
① Contenuto.... 39
E Contenido 48
P Conteúdo.... 57
GR Περιεχόμενα.... 66

Hier finden Sie...

Bitte lesen Sie die Informationen in diesem Heft sorgfältig durch bevor Sie Ihr Kochfeld in Betrieb nehmen. Sie finden hier wichtige Hinweise für Ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit sie lange Freude an Ihrem Gerät haben.

Sollte einmal eine Störung auftreten, sehen Sie bitte erst einmal im Kapitel „Störfallhilfe“ nach. Kleinere Störungen können Sie oft selbst beheben und sparen dadurch unnötige Servicekosten.

Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen Sie diese Bedienungsanleitung zur Information und Sicherheit an neue Besitzer weiter.

Verpackungsmaterial und Altgerät entsorgen

Entsorgen Sie die Transportverpackung möglichst umweltgerecht.

In Deutschland nimmt Ihr Fachhändler, bei dem Sie das Gerät gekauft haben, die Transportverpackung zurück. Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen. Altgeräte enthalten noch Wertstoffe. Geben Sie Ihr Altgerät in eine Wertstoffsammelstelle. Altgeräte sind vor dem Entsorgen unbrauchbar zu machen. Damit verhindern Sie Mißbrauch.

Inhaltsverzeichnis

Ihr Gerät im Überblick. 4

Sicherheitshinweise 5

für Anschluß und Funktion

für die Kochfläche

Vor dem ersten Benutzen 5

Gebrauch der Kochzonen. 5

Kochfeld einschalten

Die Kochstufen

Die Ankochautomatik

Die Kochzonen-Wärmeanzeigen

Zweikreis- und Bräterzonen

Die Topferkennung

Topferkennung ausschalten

Die automatische Topfgrößenerkennung bei der Zweikreiszone

Einige Hinweise zu den richtigen Töpfen

Die Schnellabschaltung

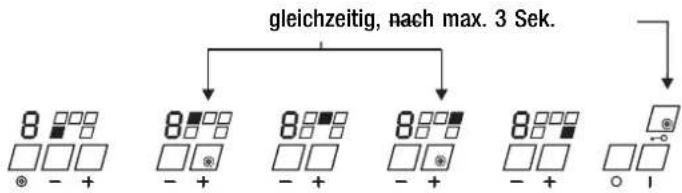

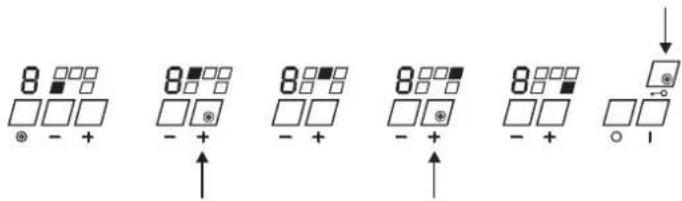

Die Kindersicherung (Sensor-Verriegelung)

Die Betriebsdauerbegrenzung (Urlaubsschaltung)

Sonstige Funktionen

Reinigung und Pflege 9

Störfallhilfe 9

Montage 10

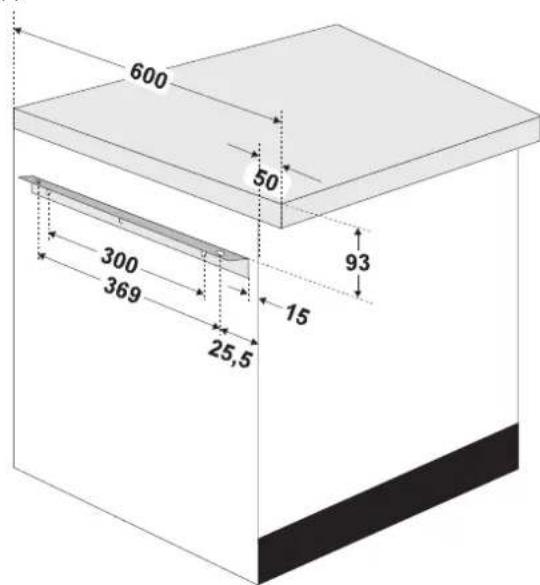

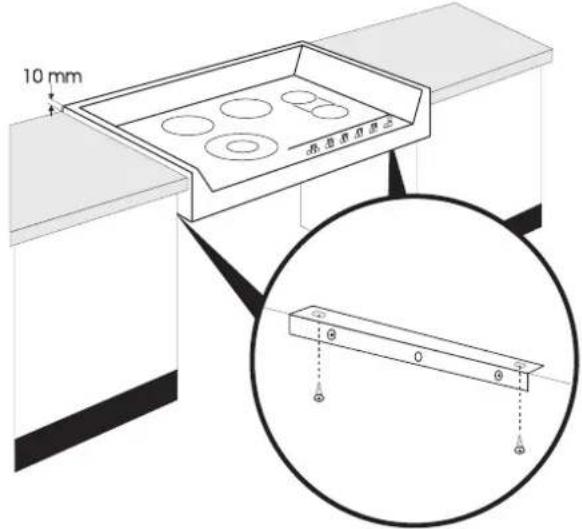

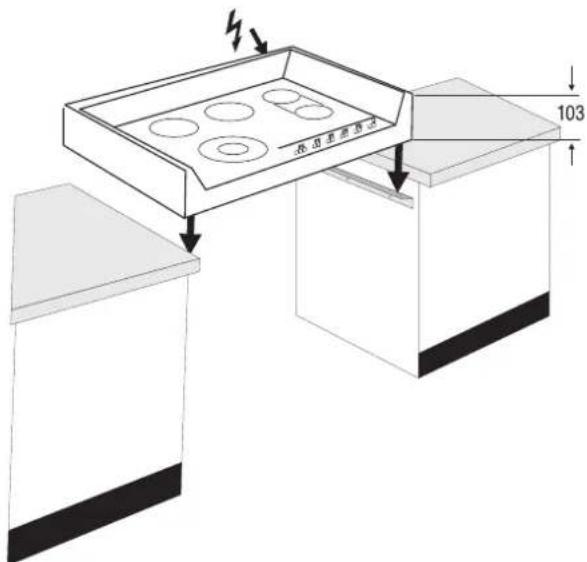

Einbau in Küchenmöbel

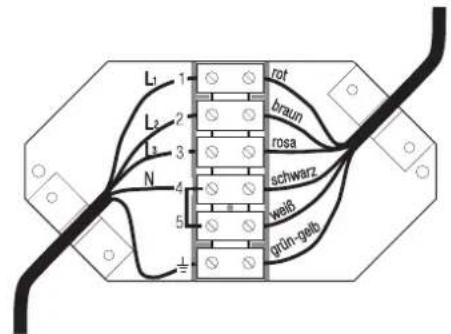

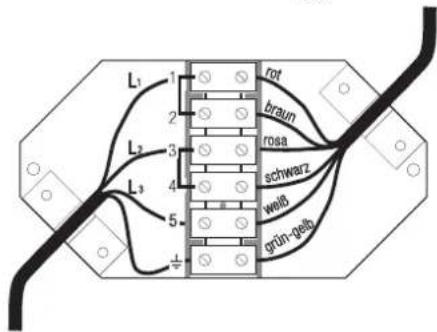

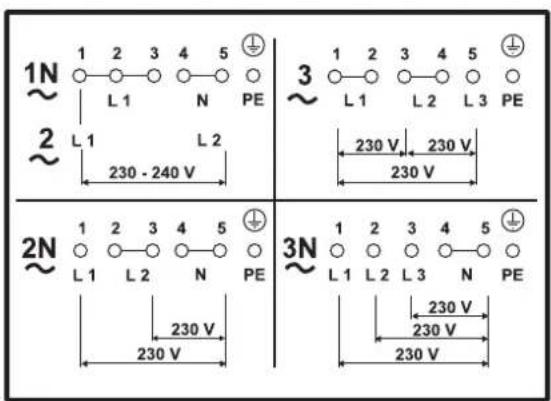

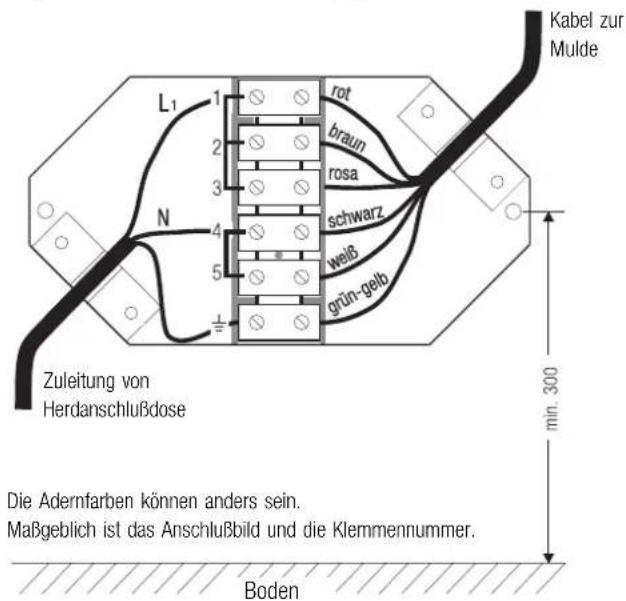

Elektrischer Anschluß

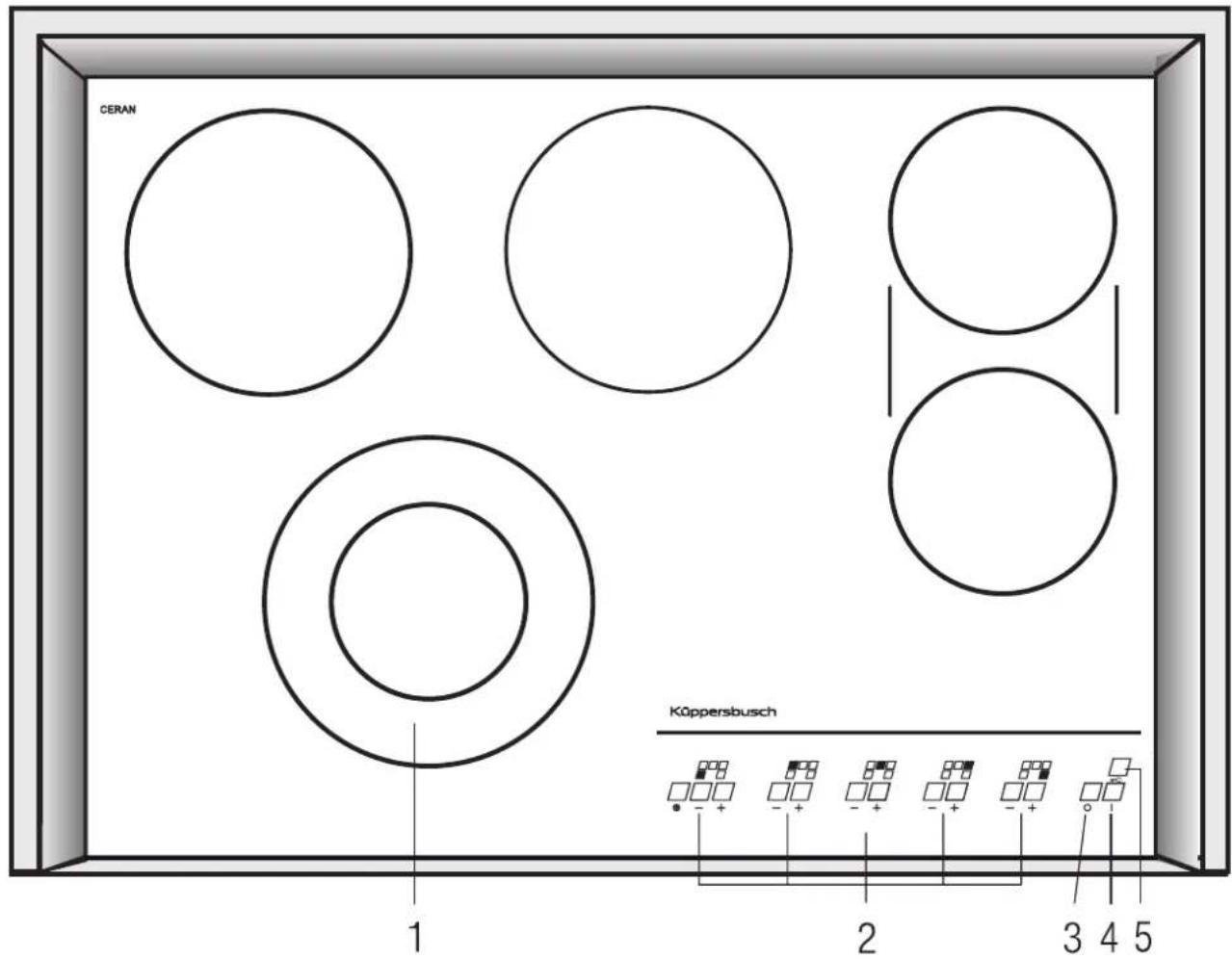

Ihr Gerät im Überblick

CERAN Küssersbusch 1 2 3 4 5

1 Zweikreis-Kochzone
2 Sensortasten für Kochzonen
3 A u s - S e n s o r
4 Sensor-Bereitschaftsschalter
5 Kindersicherung (Sensor-Verriegelung)

■ Netzanschluß, Wartung und Reparatur der Geräte darf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden Ihre Sicherheit.
■ Die Oberflächen an Heiz- und Kochzonen werden im Betrieb heiß. Daher Vorsicht: Kleinkinder grundsätzlich fernhalten.

für die Kochfläche

• Überhitzte Fette und Öle können sich selbst entzünden. Speisen mit Fetten und Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser löschen! Deckel auflegen, Kochzone abschalten und Topf von der heißen Kochzone ziehen.
  ■ Bei Rissen, Sprüngen oder Bruch des Glaskeramik-Kochfeldes das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
  ■ Sollte sich das Kochfeld durch einem Defekt der Sensorsteuerung nicht mehr abschalten lassen, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
  ■ Vorsicht beim Arbeiten mit Zusatzgeräten! Anschlußleitungen dürfen nicht mit den heißen Kochzonen in Berührung kommen.
  ■ Das Glaskeramik-Kochfeld darf nicht als Ablagefläche benutzt werden.
  ■ Keine brennbaren oder entzündbaren Gegenstände auf die Kochfläche legen, die bei unbeabsichtigtem Einschalten eine Gefahr bringen könnten.
  ■ Die Kochzonen nicht ohne aufgestelltes Kochgut betreiben. Das Gerät niemals zum Beheizen von Räumen verwenden! Dies würde zu unsachgemäßen Betriebsbedingungen führen.
  ■ Keine Alufolie bzw. Kunststoff auf die Kochzonen legen. Von der heißen Kochzone alles fernhalten, was anschmelzen kann, z.B. Kunststoffe, Folie, besonders Zucker und stark zuckerhaltige Speisen. Zucker umgehend im heißen Zustand mit einem Rasierklingenschaber von der Kochfläche abheben, um Beschädigungen zu vermeiden.
  ■ Wiederholtes Festbrennen von Verschmutzungen und Überkochen vermeiden.
  ■ Kalkablagerungen schaden der Kochzone.
  ■ Sind Haustiere in der Wohnung, die an das Kochfeld gelangen könnten, ist die Kindersicherung zu aktivieren.

Vor dem ersten Benutzen

Fremdteile und Verpackung entfernen. Vor dem ersten Zubereiten von Speisen die Glaskeramik-Kochfläche mit feuchtem Tuch und etwas Spülmittel reinigen. Das Kochfeld ist temperaturschockfest (gegen Kälte und Hitze) und auch sehr widerstandsfähig.

■ Vermeiden Sie, daß harte Gegenstände auf das Kochfeld fallen. Punktförmige Schlagbelastungen können zum Bruch des Kochfeldes führen.
- Beachten Sie die Reinigungs und Pflegehinweise. Halten Sie vor allem die Sensor-Tasten sauber, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden könnten. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensor-Tasten legen! Wenn Töpfe bis über die Sensor-Tasten überkochen, raten wir dazu, die Notabschaltung zu betätigen.
- Beim Einschalten der Kochzonen kann kurzfristig ein Summen der Beheizung vernehmbar sein. Das ist technisch bedingt und hat auf Qualität und Funktion keinen Einfluß.
■ Heiße Töpfe und Pfannen dürfen die Begrenzungslinie zu den Sensortasten nicht abdecken. In diesem Fall kann sich das Gerät abschalten.

Gebrauch der Kochzonen

Beachten Sie die Sicherheitshinweise!

Nach dem ersten Anschluß und nach einem Stromausfall erscheint kurz „CAL“ in den LED-Anzeigen. Anschließend werden umlaufende kreisende Symbole angezeigt. Dies bedeutet, daß die Sensoren in einem Selbsttest geprüft worden sind und gleichzeitig die Tastenempfindlichkeit neu eingestellt wurde.

Quittieren Sie diese Anzeige durch Berühren des „Aus“-Sensors. Sofern keine Gegenstände auf den Sensoren liegen, werden diese Symbole sofort ausgeschaltet. Ansonsten Gegenstände entfernen und die Kochfläche nochmals kurz vom Netz trennen (Sicherung).

Wichtig:

Beim Selbsteinstellen der Sensorempfindlichkeit dürfen keine Gegenstände auf den Sensoren liegen.

Kochfeld einschalten

Den Sensor-Bereitschaftsschalter ca. 2 Sekunden lang berühren. Die LED-Anzeige über dem Sensor leuchtet auf, das Gerät ist in Funktionsbereitschaft (Stand-by-Modus).

Die Funktionsbereitschaft schaltet sich automatisch wieder aus,

• wenn innerhalb von 20 Sek. keine Kochzone aktiviert wird (bereits nach 10 Sek. weist ein akustisches Warnsignal darauf hin, daß sich das Gerät nach weiteren 10 Sek. wieder ausschaltet) oder
• wenn es nach dem Betrieb 1 Minute lang unbenutzt bleibt.

Es gibt 9 Kochstufen.

Die gewünschte Kochstufe kann über den Plus- oder den Minus-Sensor angewählt werden: Sie wird in der Anzeige angezeigt.

Um eine Kochstufe einstellen zu können, muß ein für die Topferkennung geeigneter Topf auf der Kochzone stehen oder die Topferkennung deaktiviert sein.

8 - + oder

Die „0“-Stellung ist nach dem Ausschalten ca. 2 Sekunden sichtbar.

Kochstufe Geeignet zum
1-3	Aufwärmen, WarmhaltenQuellen, Auftauen
4-5	Dämpfen, Dünsten, Kochen
6-8	Braten, Fritieren
9	Erhitzen großer Mengen

5 - +

Wenn der Plus-Sensor berührt wird, startet die Kochzone auf Stufe 5, ohne Ankochstoß.

9 - +

Wenn der Minus-Sensor berührt wird, startet die Kochzone auf Stufe 9.

Dabei wird automatisch die An- kochautomatik mit eingeschaltet.

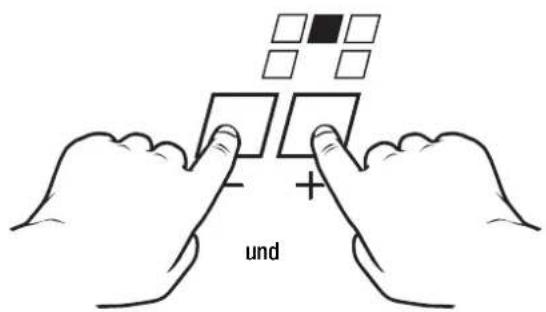

Kochzone wieder abschalten:

und

Plus- und Minus-Sensor gleichzeitig berühren.

Die Ankochautomatik

Alle Kochzonen verfügen über eine Ankochautomatik. Der Ankochstoß erfolgt mit maximaler Leistung. Die Dauer des Ankochstoßes ist abhängig von der nach der Aktivierung gewählten Kochstufe. Nach Ablauf der Ankochdauer schaltet die Kochzone auf die gewählte Kochstufe zurück.

Wird bei aktivierter Topferkennung der Topf von der Kochzone genommen wird die Ankochautomatik unterbrochen. Nach dem Aufsetzen eines Topfes läuft die Ankochautomatik weiter.

A - +

Bei Anwahl der gewünschten Kochstufe über den Minus-Sensor erfolgt die Zuschaltung der Ankochautomatik automatisch.

A - +

Während des Automatikbetriebes blinkt in der Anzeige ein „A“ im Wechsel mit der eingestellten Kochstufe.

9 - + 2 mal

Bei Anwahl der gewünschten Kochstufe über den Plus-Sensor muß zur Zuschaltung der Ankoch-automatik der Plus-Sensor nach dem Erreichen der Stufe 9 ein weiteres Mal berührt werden.

Dann auf die gewünschte Kochstufe einstellen.

A - +

In der Anzeige blinkt das „A“ im Wechsel mit der eingestellten Kochstufe.

H - +

Solange die Kochzone noch heiß ist, erscheint nach Abschalten der Kochzone ein „H“ in der Anzeige.

Zweikreis- und Bräterzonen

Bei abgeschalteter Topferkennung wird standardgemäß der kleinere Kochzonen-Durchmesser beheizt.

Für große Töpfe stellen Sie den äußeren Kochzonenkreis ein.

8 - +

Das Kochzonensymbol neben den Plus-/Minus-Sensoren berühren. Die erfolgte Zuschaltung wird durch eine Kontrolleuchte links unterhalb des Symbols für die Zweikreiszone angezeigt.

Nochmaliges Berühren des Kochzonsymbols deaktiviert die Zweikreiszone wieder.

Gebrauch eines Bräters

Um einen Bräter zu beheizen, können die beiden eng beieinanderliegenden kleinen Kochzonen genutzt werden.

Die Temperaturregelung erfolgt über die Kochstufenregelungen beider Kochzonen.

Die Topferkennung

Alle Kochzonen verfügen über eine Topferkennung, die Zweikreiszone zusätzlich über eine Topfgrößenerkennung.

Die Topferkennung erkennt Töpfe und Bräter aus Metall. Um Kochgeschirr aus Glas oder Keramik verwenden zu können, muß die Topferkennung deaktiviert werden.

U - +

Wenn ein für die Topferkennung geeigneter Topf auf die ausgeschaltete Kochzone gestellt wird, erscheint in der Anzeige ein „U“.

Wenn kein Topf oder ein für die Topferkennung ungeeigneter Topf auf der eingeschalteten Kochzone steht, erscheint in der Anzeige ein unterstrichenes „U“.

Dann schaltet sich die Kochzone nach 1 Min. automatisch ab.

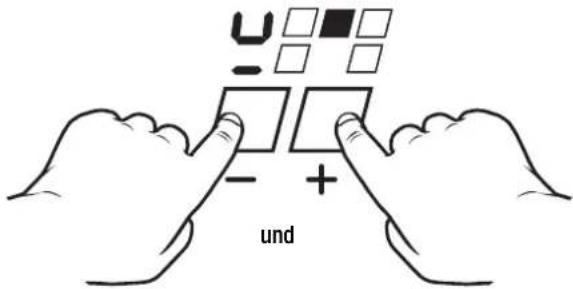

Topferkennung ausschalten

(z.B. bei Verwendung von Glastöpfen oder sonstigen für die Topferkennung ungeeigneten Töpfen)

und

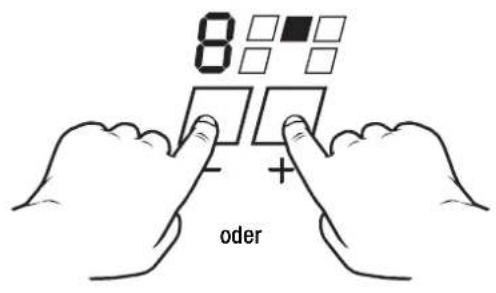

Vor dem Einstellen der Kochstufe Plus- und Minus-Sensor gleichzeitig drücken.

8. - +

In der Anzeige erscheint ein Punkt. Dieser Punkt bleibt neben der eingestellten Kochstufe sichtbar.

8 - +

Wenn dieser Punkt blinkt, zeigt dies an, daß ein Defekt in der Topferkennung vorliegt. Die Kochzone kann jedoch mit ausgeschalteter Topferkennung weiterbenutzt werden. Für Bräter- und Zweikreiskochzonen Kochzonenkreis manuell wählen.

Die automatische Topfgrößenerkennung bei der Zweikreiszone

Die Zweikreiszone verfügt über einen Sensor, der die verwendete Topfgröße erkennt.

Wenn ein kleiner Topf aufgestellt wird, schaltet sich nur der innere Kochzonenkreis ein. Wird die komplette Kochzone bedeckt, schalten sich beide Kochzonenkreise ein.

Beachten Sie, daß der äußere Kochzonenkreis immer – auch von unten verrundeten Töpfen – voll abgedeckt sein muß:

Ein Verschieben des Topfes während des Garens kann zum Abschalten des äußeren Kochzonenkreises führen, wenn dieser nicht vollständig abgedeckt ist.

Auch bei eingeschalteter Topferkennung bzw. Topfgrößenerkennung kann der äußere Kochzonenkreis manuell zu- bzw. abgeschaltet werden.

Benutzen Sie nur Töpfe mit ebenem und glattem Boden.

Gewölbte Topfböden verlängern die Ankochzeiten erheblich und erhöhen den Energiebedarf. Rauhe Topfböden verkratzen beim Verschieben die Glaskeramik-Kochfläche. Bei Geschirr aus feuerfestem Glas oder Porzellan beachten Sie bitte die Hinweise der Hersteller.

Wählen Sie den Topfdurchmesser passend zur Kochzone.

Sie sparen dadurch Energie und Kochzeit und vermeiden eine Überhitzung der Kochfläche.

Setzen Sie nach Möglichkeit immer einen Deckel auf den Kochtopf.

Sie sparen viel Energie durch Kochen im geschlossenen Topf. Flüssigkeiten und Speisen kochen nur über, wenn die Temperatur zu hoch ist. Für die Kochzonen können Sie die Temperatur genau einstellen Mit einiger Übung wird Ihnen die richtige Wahl der Kochstufen leichtfallen und auch bei aufgesetztem Deckel nichts mehr überkochen.

Die Schnellabschaltung

Mit dem Aus-Sensor können alle Kochzonen schnell abgeschaltet werden.

Die Kindersicherung (Sensor-Verriegelung)

Mit der Kindersicherung kann das Gerät für eine unbefugte Benutzung gesperrt werden. Dazu muß das Kochfeld eingeschaltet sein.

Die Kindersicherung aktivieren:

Den Verriegelungs-Sensor für ca. 2 Sek. berühren.

Die Kindersicherung kann auch während des Betriebes aktiviert werden. Dann kann jedoch nur noch herunter- oder ausgeschaltet werden.

Die aktive Kindersicherung wird durch 3 blinkende Kontrolleuchten angezeigt.

Das Ausschalten des Kochfeldes hebt die Kindersicherung nicht wieder auf!

Die Kindersicherung aufheben:

Die beiden linken mit blinkenden Kontrolleuchten gekennzeichneten Sensoren gleichzeitig berühren.

Anschließend innerhalb von 3 Sekunden den Verriegelungs-Sensor berühren.

Hinweis:

Nach einer Unterbrechung der Spannungsversorgung ist die Kindersicherung nicht mehr aktiv.

Die Betriebsdauerbegrenzung (Urlaubsschaltung)

Das Gerät besitzt eine automatische Betriebsdauerbegrenzung. Sie verhindert, daß das Gerät ungewollt über einen längeren Zeitraum in Betrieb ist.

Der Zeitablauf der Betriebsdauerbegrenzung ist abhängig von der eingestellten Kochstufe, d.h.:

Je höher die eingestellte Kochstufe, desto schneller wird ausgeschaltet.

Kochstufe Ausschalten erfolgt nach
9876	2 Stunden
5 3 Stunden
4 4 Stunden
32	5 Stunden
1 10 Stunden

Die Betriebsdauerbegrenzung arbeitet für jede Kochzone getrennt.

- Bei gleichzeitigem Betätigen von zwei oder mehreren Sensoren – z.B. durch einen versehentlich auf die Sensoren gestellten Topf – erfolgt keine Schaltfunktion. Nach 10 Sekunden ertönt ein Signal, nach 20 Sekunden schaltet die gesamte Elektronik ab.

Ausnahmen:

– Entriegelung der Kindersicherung.

– Abschalten von Kochzonen.

• Wird ein Sensor nach dem Erreichen der höchsten Stufe weiter betätigt, ertönt nach 10 Sekunden ein Signal. Nach 20 Sekunden schaltet die gesamte Elektronik ab.
• Nach einem Netzausfall erfolgt keine automatische Wiederinbetriebnahme. Eine vor dem Stromausfall aktivierte Kindersicherung ist aufgehoben.
  ■ Bei Überhitzung der Elektronik schaltet die Mulde ab. Alle 4 LED-Anzeigen blinken, es ertönt ein zyklisches Signal.

Reinigung und Pflege

■ Keine scheuernden Reinigungsmittel verwenden! Meist reicht die Reinigung mit einem feuchten Tuch und etwas Handspülmittel nach jedem Gebrauch aus. Anschließend trocken nachreiben.
■ Verkrustungen und übergekochte Speisen weichen Sie am besten zuerst mit einem nassen Tuch ein. Dann mit einem Glasschaber entfernen. Zucker und geschmolzenen Kunststoff sofort bei heißer Kochfläche entfernen.
■ Reinigen Sie die Glaskeramik-Kochfläche nach jedem Gebrauch. Halten Sie vor allem die Sensor-Tasten stets sauber, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden könnten. Verschmutzungen umgehend entfernen. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensor-Tasten legen! Wenn Töpfe bis über die Sensor-Tasten überkochen, raten wir dazu, die Notabschaltung zu betätigen.
- Pflegen Sie die Glaskeramik-Kochfläche einmal in der Woche. Durch die Pflege bildet sich eine Schutzschicht. Auch die tägliche Reinigung wird erleichtert. Beachten Sie bitte die jeweiligen Hinweise der Hersteller von Reinigungs- und Pflegemitteln. Auch hartnäckige Flecken können Sie mit einem Pflegemittel behandeln. Anschließend immer mit ausreichend Wasser nachwischen und mit einem Tuch trockenreiben.

Gerät vor der Reparatur stromlos machen!

Prüfen Sie zuerst, ob ein Bedienfehler vorliegt. Einige Störungen können Sie selbst beseitigen.

Wichtiger Hinweis:

Reparatur nur durch autorisierten Fachmann! Reparaturen während der Garantiezeit sind nicht kostenlos, wenn Bedienungsfehler vorliegen oder Sie die Hinweise in der Störfallhilfe nicht beachtet haben.

Störung Ursache Abhilfe
Umlaufende Symbolstriche in allen 4 LED-Anzeigen.	keine Störung; normale Anzeige nach Stromunterbrechungen.	Wenn keine Gegenstände auf den Sensoren waren durch Berühren des „Aus“-Sensors quittieren.
Waagerechte, von oben nach unten laufende Striche in den Anzeigen.	Elektronisches Bauteil ist defekt.	Sicherung ausschalten, Kundendienst rufen.
Abschalten des Kochfeldes ist nicht möglich.	Elektronisches Bauteil ist defekt.	Sicherung ausschalten, Kundendienst rufen.
LED-Anzeige für Kochstufen bzw. Wärmeanzeige leuchtet nicht oder nur teilweise.	LED-Anzeige defekt.	Kundendienst rufen. Verbrennungsgefahr, da Warnung vor Temperatur nicht gewährleistet ist.
Die Kochfläche heizt nicht auf.	Haushalts-Sicherung defekt.	Sicherung überprüfen oder erneuern.
	Kindersicherung nicht entriegelt.	Kindersicherung entriegeln.
	Kochzone defekt. Kundendienst rufen.
	Innerer Kreis einer Zweikreiszone defekt.	Funktionierenden äußeren Kreis auf keinen Fall weiterbetreiben. Sofort den Kundendienst rufen.
Einzelne / alle Sensoren reagieren nicht mehr auf Berührung.		Kurze Trennung der Kochfläche von der Stromquelle (über die Sicherung).

8 - +

Wenn dieser Punkt blinkt, zeigt dies an, daß ein Defekt in der Topferkennung vorliegt. Die Kochzone kann jedoch mit ausgeschalteter Topferkennung weiterbenutzt werden.

Geben Sie im Kundendienstfall und bei der Ersatzteilbestellung die auf dem Typenschild angeführten Daten an. Das Typenschild befindet sich auf der Unterseite des Kochfeldes. Es ist zusätzlich auf der Titelseite einer beiliegenden Bedienungsanleitung aufgeklebt.

Montage

Einbau in Küchenmöbel

■ Vorsicht beim Einbau! Keine kantigen und spitzen Werkzeuge (Schraubendreher usw.) auf die Glasplatte legen oder fallen lassen!
■ Das Gerät ist unbedingt waagerecht einzubauen.
- Über dem Profi-Kochcenter angebrachte Dunstabzughauben und Schränke müssen einen Mindestabstand von 650 mm zur Kochfläche haben.
■ Unter dem Profi-Kochcenter KC 906.2E kann der Küppersbusch-Einbau-backofen EEB 970 eingebaut werden.

Das Gerät ist im Hinblick auf Schutz gegen Überhitzen umliegender Flächen (Möbelteile) ein Gerät des Typs Y. Der Kunststoffbelag bzw. das Furnier muß mit einem hitzebeständigen Kleber (100°C) verarbeitet sein. Dieser Kleber verhindert ein Verformen oder Loslösen der Beläge, insbesondere an den Schmalseiten der Einbaumöbel.

Das Gerät kann mit seiner Rückwand und einer Seitenwand an beliebig hohe Schrank- oder Raumwände gestellt werden. An der anderen Seitenwand ist ein Möbelteil mit nur maximal gleicher Höhe erlaubt.

- Die Auflageschienen in waagerechter Position rechts und links gemäß Maßangabe mit Schrauben 4,2 x 16 mm an den Schrankseitenwänden befestigen.

600 50 93 300 369 15 25,5

- Gerät einsetzen.

- Gerät mit 4 Schrauben 4,2 x 7 mm an den Auflageschienen befestigen.

10 mm 10 mm

Hinweis

Wird das Gerät beim Einbau dreiseitg (gegen Arbeitsplatte und Rückwand) mit Silikonkautschuk abgedichtet, so muß im Kundendienstfalle die Silikonabdichtung aufgeschniten werden. Der Kundendienst dichtet das Gerät danach nur mit einem Standard-Silikonkautschuk wieder ein.

■ Der elektrische Anschluß darf nur von einem autorisierten Fachmann vorgenommen werden!
■ Die gesetzlichen Vorschriften und Anschlußbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
■ Bei Anschluß des Gerätes ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite von mindestens 3 mm all-polig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze.
■ Bei Anschluß und Reparatur Gerät mit einer dieser Einrichtungen stromlos machen.
■ Der vollständige Berührungsschutz muß durch den Einbau sichergestellt sein.
■ Der Schutzleiter muß so lang bemessen sein, daß er bei Versagen der Zugentlastung erst nach den stromführenden Adern des Anschlußkabels auf Zug beansprucht wird.
■ Die überschüssige Kabellänge muß aus dem Einbaubereich unterhalb des Gerätes herausgezogen werden.

Das Elektronik-Kochfeld ist werkseitig mit einer temperaturbeständigen Leitung mit Anschlußkasten für Herdanschlußkabel ausgestattet.

Der Anschlußkasten wird an der Küchenwand hinter dem Einbaumöbel befestigt. Sofern kein Einbaubackofen untergebaut ist kann der Anschlußkasten auch am Möbel unterhalb der Kochfläche befestigt werden.

■ Bei der Montage des Anschlußkastens ist gemäß der Zeichnung ein Mindestabstand zum Boden von 300 mm einzuhalten.
■ Der Anschlußkasten darf keinen Kontakt zu heißen Geräteteilen haben.
■ Der Anschlußkasten darf nicht als Spannungsverteilung für andere Geräte benutzt werden.
■ Der Netzanschluß wird gemäß dem Anschlußschema auf dem Anschlußkasten vorgenommen. Der Anschluß darf nur im Anschlußkasten erfolgen.
■ Der Anschlußkasten darf nicht entfernt werden.
■ Die angebaute Anschlußleitung muß im Falle einer Beschädigung vom KÜPPERSBUSCH-Kundendienst ausgewechselt werden.
■ Der grün-gelbe Schutzleiter muß länger als die übrigen Leiter abgesetzt werden.

Anschlußschema

Falschanschluß führt zur totalen Zerstörung der Leistungselektronik.

Elektrischer Anschluß Festanschluß über eine Herdanschlußdose. Anschlußschema für die verschiedenen Netzauslegungen, ist am Anschlußkasten des Gerätes dargestellt.

Anschlußwerte Festanschluß 400 V 3 N \~ 50 Hz (AC 230 V in UK)

Heizkörperspannung: 230 V

Gesamtanschlußleistung: 8,2 kW

400 V 3 N \~ Sicherungsstrom 16 A

400 V 2 N \~ Sicherungsstrom 20 A

230 V 1 N \~ Sicherungsstrom 25 A

230 V 3 \~ Sicherungsstrom 16 A

Anschlußkabel H 05 RR-F oder H 07 RN-F verwenden.

Kabellänge nach Bedarf.

Bei der Montage des Anschlußkastens ist gemäß der Zeichnung ein Mindestabstand zum Boden von 300 mm einzuhalten.

Einphasenanschluß 230 V Phase gegen Null

Kabel zur Mulde L1 rot braun rosa schwarz weiß grün-gelb N 4 5 1/2 min. 300 Zuleitung von Herdanschlußdose Die Adernfarben können anders sein. Maßgeblich ist das Anschlußbild und die Klemmennummer. Boden

Dreiphasenanschluß 400 V Netz mit 230 V Phase gegen Null

rot braun rosa schwarz weiß grün-gelb L1 1 L2 2 L3 3 N 4 5 ±

Drehstromnetz 230 V mit 230 V Phase gegen Phase

rot braun rosa schwarz welt grün-gelb
