Hier finden Sie...

Bitte lesen Sie die Informationen in diesem Heft sorgfältig durch bevor Sie Ihr Kochfeld in Betrieb nehmen. Sie finden hier wichtige Hinweise für Ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit sie lange Freude an Ihrem Gerät haben.

Sollte einmal eine Störung auftreten, sehen Sie bitte erst einmal im Kapitel „Störfallhilfe“ nach. Kleinere Störungen können Sie oft selbst beheben und sparen dadurch unnötige Servicekosten.

Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen Sie diese Bedienungsanleitung zur Information und Sicherheit an neue Besitzer weiter.

Verpackungsmaterial und Altgerät entsorgen

Entsorgen Sie die Transportverpackung möglichst umweltgerecht.

In Deutschland nimmt Ihr Fachhändler, bei dem Sie das Gerät gekauft haben, die Transportverpackung zurück. Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen. Altgeräte enthalten noch Wertstoffe. Geben Sie Ihr Altgerät in eine Wertstoffsammelstelle. Altgeräte sind vor dem Entsorgen unbrauchbar zu machen. Damit verhindern Sie Mißbrauch.

Inhaltsverzeichnis

Ihr Gerät im Überblick. 4

Sicherheitshinweise 5

für Anschluß und Funktion

für die Koch- und Grillfläche

Vor dem ersten Benutzen 5

Gebrauch der

Koch- und Grillfläche 5

Koch- und Grillfläche einschalten

Kochfeld aus- und einfahren

Die Kochstufen

Die Ankochautomatik

Die Kochzonen-Wärmeanzeigen

Die Zweikreiszone

Die Grillfläche

Einige Hinweise zu den richtigen Töpfen

Die Schnellabschaltung

Die Kindersicherung (Sensor-Verriegelung)

Die Betriebsdauerbegrenzung (Urlaubsschaltung)

Sonstige Funktionen

Reinigung und Pflege 9

Störfallhilfe 9

Montage 10

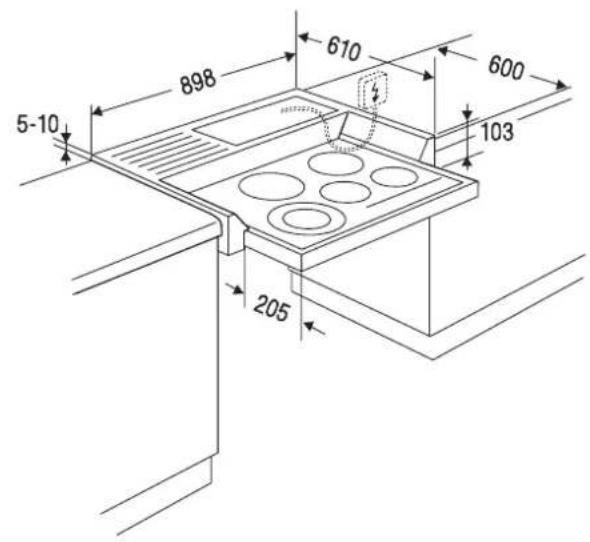

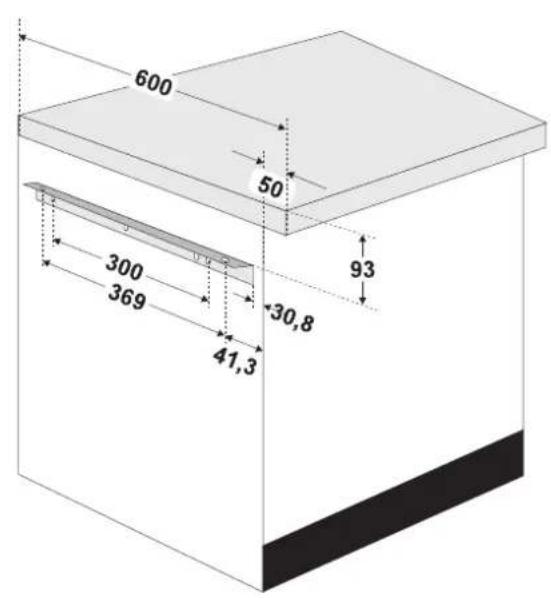

Einbau in Küchenmöbel

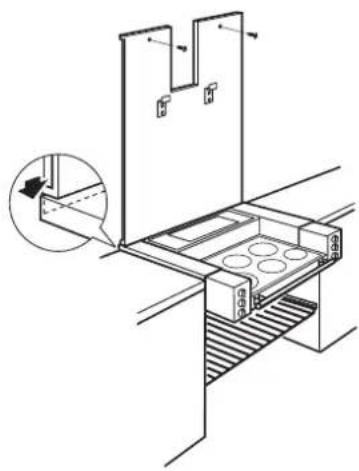

Die Stahlrückwand anbringen

Eindichten des Kochcenters

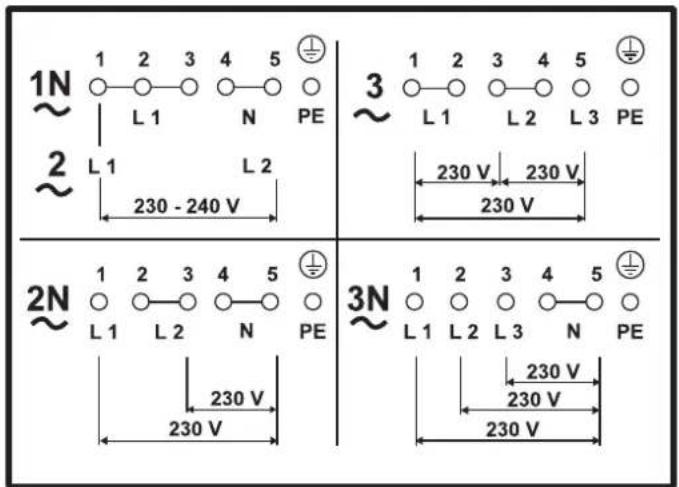

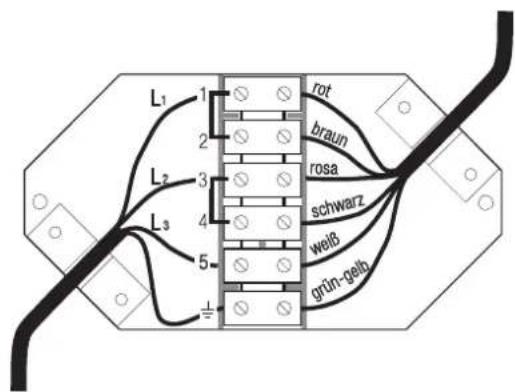

Elektrischer Anschluß

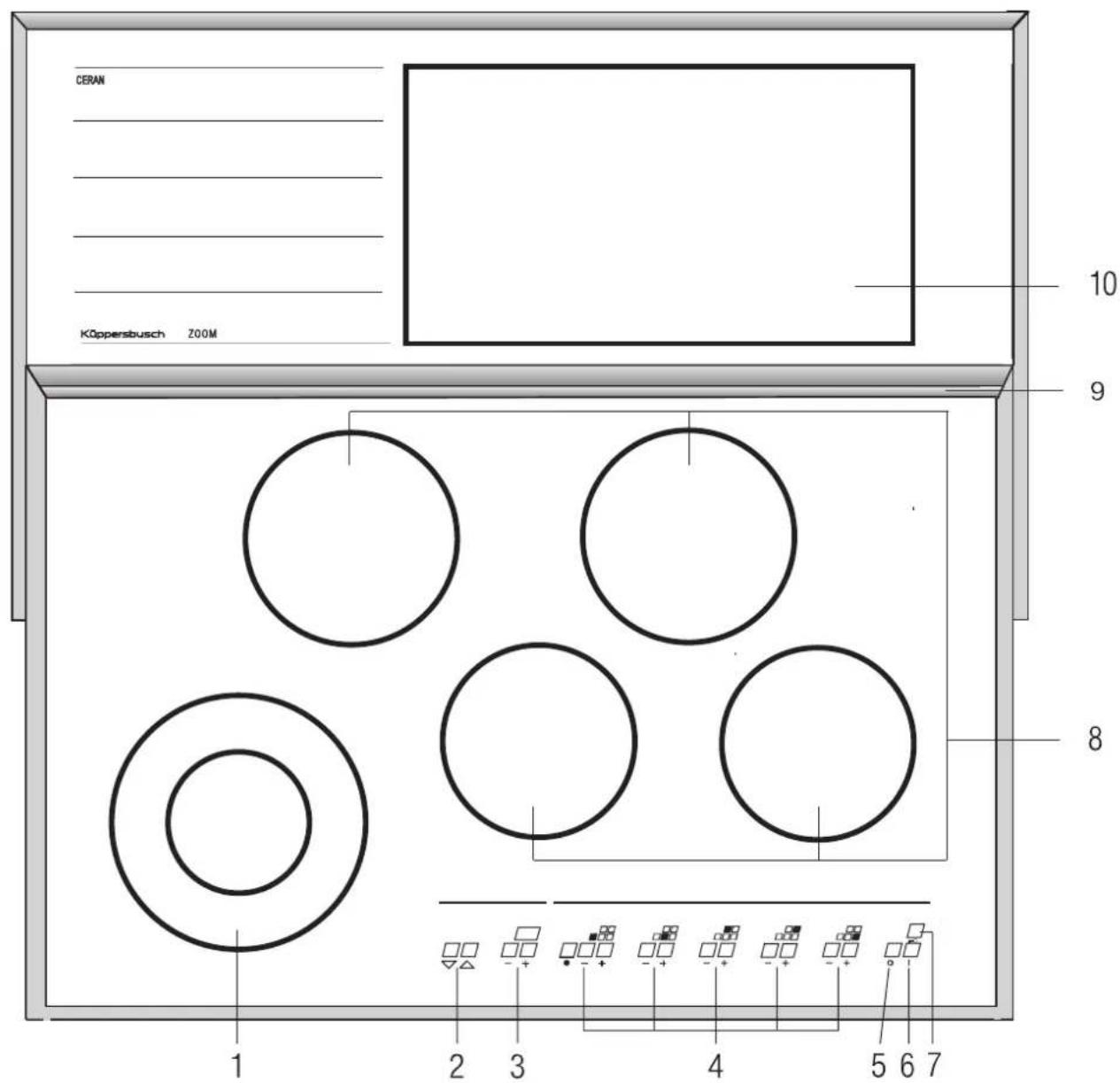

Ihr Gerät im Überblick

CERAN KÖppersbusch ZOOM 10 9 8 1 2 3 4 5 6 7

1 Zweikreis-Kochzone

∅ 230 mm, 2300 Watt
∅ 140 mm, 1000 Watt
2 Sensortasten Kochfläche ausfahren/einfahren
3 Sensortasten Grillfläche
4 Sensortasten Kochzonen
5 A u s - S e n s
6 Ein-Sensor (Bereitschaftsschalter)
7 Sensor-Kindersicherung (Sensor-Verriegelung)
8 Kochzonen

∅ 140 mm, 1200 Watt

∅ 180 mm, 1800 Watt

∅ 180 mm, 1800 Watt

∅ 140 mm, 1200 Watt
9 Sicherheitsleiste
10 Grillfläche

ca. 440 x 200 mm, 1960 Watt

■ Netzanschluß, Wartung und Reparatur des Gerätes darf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden Ihre Sicherheit.
■ Die Oberflächen der Koch- und Grillfläche werden bei Betrieb heiß. Die Kochfläche wird mit Motorantrieb bewegt. Daher Vorsicht: Kleinkinder grundsätzlich fernhalten.

für die Koch- und Grillfläche

• Überhitzte Fette und Öle können sich selbst entzünden. Speisen mit Fetten und Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser löschen! Deckel auflegen, Kochzone abschalten und Topf von der heißen Kochzone ziehen.
  ■ Bei Rissen, Sprüngen oder Bruch des Glaskeramik-Kochfeldes das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
  ■ Sollte sich das Kochfeld durch einem Defekt der Sensorsteuerung nicht mehr abschalten lassen, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
  ■ Vorsicht beim Arbeiten mit Zusatzgeräten! Anschlußleitungen dürfen nicht mit den heißen Kochzonen in Berührung kommen.
  ■ Das Glaskeramik-Kochfeld darf nicht als Ablagefläche benutzt werden.
  ■ Keine brennbaren oder entzündbaren Gegenstände auf die Kochfläche legen, die bei unbeabsichtigtem Einschalten eine Gefahr bringen könnten.
  ■ Die Kochzonen nicht ohne aufgestelltes Kochgut betreiben. Das Gerät niemals zum Beheizen von Räumen verwenden! Dies würde zu unsachgemäßen Betriebsbedingungen führen.
  ■ Keine Alufolie bzw. Kunststoff auf die Kochzonen legen. Von der heißen Kochzone alles fernhalten, was anschmelzen kann, z.B. Kunststoffe, Folie, besonders Zucker und stark zuckerhaltige Speisen. Zucker umgehend im heißen Zustand mit einem Rasierklingenschaber von der Kochfläche abheben, um Beschädigungen zu vermeiden.
  ■ Wiederholtes Festbrennen von Verschmutzungen und Überkochen vermeiden.
  ■ Kalkablagerungen schaden der Kochzone.
  ■ Sind Haustiere in der Wohnung, die an das Kochfeld gelangen könnten, ist die Kindersicherung zu aktivieren.

Vor dem ersten Benutzen

Fremdteile und Verpackung entfernen. Vor dem ersten Zubereiten von Speisen die Glaskeramik-Kochfläche mit feuchtem Tuch und etwas Spülmittel reinigen. Das Kochfeld ist temperaturschockfest (gegen Kälte und Hitze) und auch sehr widerstandsfähig.

■ Vermeiden Sie, daß harte Gegenstände auf das Kochfeld fallen. Punktförmige Schlagbelastungen können zum Bruch des Kochfeldes führen.
- Beachten Sie die Reinigungs und Pflegehinweise. Halten Sie vor allem die Sensor-Tasten sauber, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden könnten. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensor-Tasten legen! Wenn Töpfe bis über die Sensor-Tasten überkochen, raten wir dazu, die Notabschaltung zu betätigen.
- Beim Einschalten der Kochzonen kann kurzfristig ein Summen der Beheizung vernehmbar sein. Das ist technisch bedingt und hat auf Qualität und Funktion keinen Einfluß.
■ Heiße Töpfe und Pfannen dürfen die Begrenzungslinie zu den Sensortasten nicht abdecken. In diesem Fall kann sich das Gerät abschalten.

Gebrauch der Koch- und Grillfläche

Beachten Sie die Sicherheitshinweise!

Nach dem ersten Anschluß und nach einem Stromausfall erscheint kurz „CRL“ in den LED-Anzeigen. Anschließend werden umlaufende kreisende Symbole angezeigt. Dies bedeutet, daß die Sensoren in einem Selbsttest geprüft worden sind und gleichzeitig die Tastenempfindlichkeit neu eingestellt wurde.

Quittieren Sie diese Anzeige durch Berühren des „Aus“-Sensors. Sofern keine Gegenstände auf den Sensoren liegen, werden diese Symbole sofort ausgeschaltet. Ansonsten Gegenstände entfernen und die Kochfläche nochmals kurz vom Netz trennen (Sicherung).

Wichtig:

Beim Selbsteinstellen der Sensorempfindlichkeit dürfen keine Gegenstände auf den Sensoren liegen. Extreme Lichteinwirkung, wie direkte Sonneneinstrahlung oder Halogenbeleuchtung auf die Tasten ist zu vermeiden.

Koch- und Grillfläche einschalten

Den Sensor-Bereitschaftsschalter ca. 2 Sekunden lang berühren. Die LED-Anzeige über dem Sensor leuchtet auf, das Gerät ist in Funktionsbereitschaft (Stand-by-Modus).

Die Funktionsbereitschaft schaltet sich automatisch wieder aus,

• wenn innerhalb von 20 Sek. keine Kochzone aktiviert wird (bereits nach 10 Sek. weist ein akustisches Warnsignal darauf hin, daß sich das Gerät nach weiteren 10 Sek. wieder ausschaltet) oder
• wenn es nach dem Betrieb 1 Minute lang unbenutzt bleibt.

Nur wenn das Gerät eingeschaltet ist, kann das Kochfeld aus- und eingefahren werden.

Berühren Sie die Taste, wird das Kochfeld ausgefahren.

Die hinteren Kochzonen sind nur im voll ausgefahrenem Zustand nutzbar.

Berühren Sie die Taste wird das Kochfeld eingefahren.

Wird die Taste bei eingeschalteter Kochstelle gedrückt, ertönt ein akustisches Signal.

Das Kochfeld kann nicht eingefahren werden,

• wenn die hinteren Kochzonen eingeschaltet sind.
• wenn die Sicherheitsleiste z. B. durch Kochgeschirr nach hinten gedrückt wird und das Hereinfahren unterbrochen wird.

Achtung: Wenn das Kochfeld sehr häufig hintereinander ein- und ausgefahren wird, schaltet sich eine Sicherheitsabschaltung ein. Dadurch wird verhindert, daß der Motor überhitzt. Der bewegliche Teil der Kochfläche kann dann für kurze Zeit nicht mehr ein- bzw. ausgefahren werden.

Wird der bewegliche Teil der Kochfläche während des Hinaus- oder Hineinfahrens blockiert, greift eine kraftabhängige Sicherheitsschaltung und unterbricht den „Fahrvorgang“. Dauert die Blockade länger, fährt der bewegliche Teil nicht mehr in die Endstellung zurück.

In diesem Fall die Tasten und drücken, um den beweglichen Teil des Kochfeldes in eine Endstellung zu fahren.

Die Kochstufen

Es gibt 9 Kochstufen. Die gewünschte Kochstufe kann über den Plus- oder den Minus-Sensor angewählt werden: Sie wird in der Anzeige angezeigt.

8 oder

Die „0“-Stellung ist nach dem Ausschalten ca. 2 Sekunden sichtbar.

Kochstufe Geeignet zum
1-3	Aufwärmen, WarmhaltenQuellen, Auftauen
4-5	Dämpfen, Dünsten, Kochen
6-8	Braten, Fritieren
9	Erhitzen großer Mengen

5 - +

Wenn der Plus-Sensor berührt wird, startet die Kochzone auf Stufe 5, ohne Ankochstoß.

9 - +

Wenn der Minus-Sensor berührt wird, startet die Kochzone auf Stufe 9.

Dabei wird automatisch die An- kochautomatik mit eingeschaltet.

Kochzone wieder abschalten:

und

Plus- und Minus-Sensor gleichzeitig berühren.

Wird der Sensor einer hinteren Kochzone berührt, wenn die Kochfläche eingefahren ist, erscheint in der Anzeige das Symbol „ ^2 ” und ein akustisches Signal ertönt.

Alle Kochzonen verfügen über eine Ankochautomatik. Der Ankochstoß erfolgt mit maximaler Leistung. Die Dauer des Ankochstoßes ist abhängig von der nach der Aktivierung gewählten Kochstufe. Nach Ablauf der Ankochdauer schaltet die Kochzone auf die gewählte Kochstufe zurück.

A - +

Bei Anwahl der gewünschten Kochstufe über den Minus-Sensor erfolgt die Zuschaltung der Ankochautomatik automatisch.

Während des Automatikbetriebes blinkt in der Anzeige ein „A“ im Wechsel mit der eingestellten Kochstufe.

9 - + 2 mal

Bei Anwahl der gewünschten Kochstufe über den Plus-Sensor muß zur Zuschaltung der Ankoch-automatik der Plus-Sensor nach dem Erreichen der Stufe 9 ein weiteres Mal berührt werden.

Dann auf die gewünschte Kochstufe einstellen.

In der Anzeige blinkt das „A“ im Wechsel mit der eingestellten Kochstufe.

Die Kochzonen-Wärmeanzeigen

Solange die Kochzone noch heiß ist, erscheint nach Abschalten der Kochzone ein „H“ in der Anzeige.

Die Zweikreiszone

Standardgemäß wird der kleinere Kochzonen-Durchmesser beheizt. Für große Töpfe stellen Sie den äußeren Kochzonenkreis ein.

8. - +

Das Kochzonensymbol neben den Plus-/Minus-Sensoren berühren. Die erfolgte Zuschaltung wird durch eine Kontrolleuchte links unterhalb des Symbols für die Zweikreiszone angezeigt.

Nochmaliges Berühren des Kochzonensymbols deaktiviert die Zweikreiszone wieder.

Die Grillfläche

Die gewünschte Kochstufe der Grillfläche kann über den Plus- oder den Minus-Sensor angewählt werden:

oder

Die Grillfläche ca. 5 Minuten auf Stufe 9 vorheizen. Das Grillgut auf Stufe 9 von jeder Seite 1-2 Minuten angrillen, dann herunterschalten und fertiggrillen. Die Grillfläche kann auf Stufe 1 auch als Warmhaltezone benutzt werden. Die Grillfläche dann nicht mit Öl einfetten!

Einige Hinweise zu den richtigen Töpfen

Benutzen Sie nur Töpfe mit ebenem und glattem Boden.

Gewölbte Topfböden verlängern die Ankochzeiten erheblich und erhöhen den Energiebedarf. Rauhe Topfböden verkratzen beim Verschieben die Glaskeramik-Kochfläche. Bei Geschirr aus feuerfestem Glas oder Porzellan beachte

Wählen Sie den Topfdurchmesser passend zur Kochzone.

Sie sparen dadurch Energie und Kochzeit und vermeiden eine Überhitzung der Kochfläche.

Setzen Sie nach Möglichkeit immer einen Deckel auf den Kochtopf.

Sie sparen viel Energie durch Kochen im geschlossenen Topf. Flüssigkeiten und Speisen kochen nur über, wenn die Temperatur zu hoch ist. Für die Kochzonen können Sie die Tempera-

tur genau einstellen Mit einiger Übung wird Ihnen die richtige Wahl der Kochstufen leichtfallen und auch bei aufgesetztem Deckel nichts mehr überkochen.

Mit dem Aus-Sensor können alle Kochzonen schnell abgeschaltet werden.

Die Kindersicherung (Sensor-Verriegelung)

Mit der Kindersicherung kann das Gerät für eine unbefugte Benutzung gesperrt werden. Dazu muß das Kochfeld eingeschaltet sein.

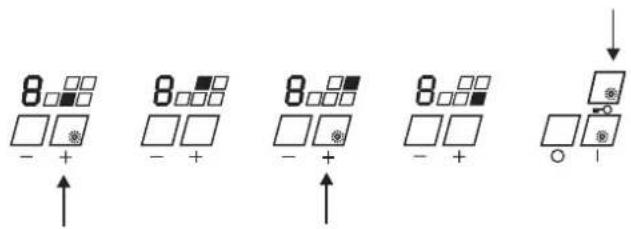

Die Kindersicherung aktivieren:

Den Verriegelungs-Sensor für ca. 2 Sek. berühren.

Die Kindersicherung kann auch während des Betriebes aktiviert werden. Dann kann jedoch nur noch herunter- oder ausgeschaltet werden.

Die aktive Kindersicherung wird durch 3 blinkende Kontrolleuchten angezeigt.

8.□□ □□□□ □□□□ - + 8.□□□ □□□□ - + 8.□□□ □□□□ - + 8.□□□ - + □ ○ -1

Achtung:

Das Ausschalten des Kochfeldes hebt die Kindersicherung nicht wieder auf!

Die Kindersicherung aufheben:


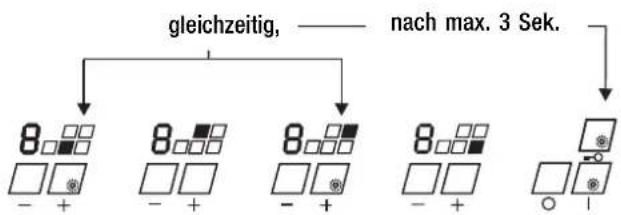

Die beiden linken mit blinkenden Kontrolleuchten gekennzeichneten Sensoren gleichzeitig berühren.

Anschließend innerhalb von 3 Sekunden den Verriegelungs-Sensor berühren.

Hinweis:

Nach einer Unterbrechung der Spannungsversorgung ist die Kindersicherung nicht mehr aktiv.

Die Betriebsdauerbegrenzung (Urlaubsschaltung)

Das Gerät besitzt eine automatische Betriebsdauerbegrenzung. Sie verhindert, daß das Gerät ungewollt über einen längeren Zeitraum in Betrieb ist.

Der Zeitablauf der Betriebsdauerbegrenzung ist abhängig von der eingestellten Kochstufe, d.h.:

Je höher die eingestellte Kochstufe, desto schneller wird ausgeschaltet.

Kochstufe Ausschalten erfolgt nach
6 - 9 2 Stunden
5 3 Stunden
4 4 Stunden
2 - 3 5 Stunden
1 10 Stunden

Die Betriebsdauerbegrenzung arbeitet für jede Kochzone getrennt.

Sonstige Funktionen

- Bei gleichzeitigem Betätigen von zwei oder mehreren Sensoren – z.B. durch einen versehentlich auf die Sensoren gestellten Topf – erfolgt keine Schaltfunktion. Nach 10 Sekunden ertönt ein Signal, nach 20 Sekunden schaltet die gesamte Elektronik ab.

Ausnahmen:

- Entriegelung der Kindersicherung.

– Abschalten von Kochzonen.

- Wird ein Sensor nach dem Erreichen der höchsten Stufe weiter betätigt, er- tönt nach 10 Sekunden ein Signal. Nach 20 Sekunden schaltet die gesamte Elektronik ab.

- Nach einem Netzausfall erfolgt keine automatische Wiederinbetriebnahme. Eine vor dem Stromausfall aktivierte Kindersicherung ist aufgehoben.

■ Bei Überhitzung der Elektronik schaltet die Mulde ab. Alle 4 LED-Anzeigen blinken, es ertönt ein zyklisches Signal.

Reinigung und Pflege

■ Keine scheuernden Reinigungsmittel verwenden! Meist reicht die Reinigung mit einem feuchten Tuch und etwas Handspülmittel nach jedem Gebrauch aus. Anschließend trocken nachreiben.

■ Verkrustungen und übergekochte Speisen weichen Sie am besten zuerst mit einem nassen Tuch ein. Dann mit einem Glasschaber entfernen. Zucker und geschmolzenen Kunststoff sofort bei heißer Kochfläche entfernen.

■ Reinigen Sie die Glaskeramik-Kochfläche nach jedem Gebrauch. Halten Sie vor allem die Sensor-Tasten stets sauber, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden könnten. Verschmutzungen umgehend entfernen. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensor-Tasten legen! Wenn Töpfe bis über die Sensor-Tasten überkochen, raten wir dazu, die Notabschaltung zu betätigen.

- Pflegen Sie die Glaskeramik-Kochfläche einmal in der Woche. Durch die Pflege bildet sich eine Schutzschicht. Auch die tägliche Reinigung wird erleichtert. Beachten Sie bitte die jeweiligen Hinweise der Hersteller von Reinigungs- und Pflegemitteln. Auch hartnäckige Flecken können Sie mit einem Pflegemittel behandeln. Anschließend immer mit ausreichend Wasser nachwischen und mit einem Tuch trockenreiben.

■ Verwenden Sie das Pflegemittel nicht im Bereich der Grillfläche, da hier die Schutzschicht direkt mit den Lebensmitteln in Kontakt käme. Wir empfehlen Ihnen, die Grillfläche mit einer halben Zitrone oder mit Zitronensaft abzureiben. Leichte Eiweißverschmutzungen z. B. von Fleisch werden entfernt und die Grillfläche glänzt wieder.

Gerät vor der Reparatur stromlos machen!

Prüfen Sie zuerst, ob ein Bedienfehler vorliegt. Einige Störungen können Sie selbst beseitigen.

Wichtiger Hinweis:

Reparatur nur durch autorisierten Fachmann! Reparaturen während der Garantiezeit sind nicht kostenlos, wenn Bedienungsfehler vorliegen oder Sie die Hinweise in der Störfallhilfe nicht beachtet haben.

Störung Ursache Abhilfe
Umlaufende Symbolstriche in allen 4 LED-Anzeigen.	keine Störung; normale Anzeige nach Stromunterbrechungen.	Wenn keine Gegenstände auf den Sensoren waren durch Berühren des „Aus“-Sensors quittieren.
Waagerechte, von oben nach unten laufende Striche in den Anzeigen.	Elektronisches Bauteil ist defekt.	Sicherung ausschalten, Kundendienst rufen.
Abschalten des Kochfeldes ist nicht möglich.	Elektronisches Bauteil ist defekt.	Sicherung ausschalten, Kundendienst rufen.
Kochfläche läßt sich nicht ein- oder ausfahren.	Sicherheitsabschaltung nach zu häufigem Ein- und Ausfahren der Kochfläche wegen Überhitzungsgefahr des Motors.	Warten bis Intervall der Sicherheitsabschaltung vorüber ist.
Die Kochfläche heizt nicht auf.	Sicherheitsleiste eingedrückt, Sicherheitsabschaltung eingeschaltet.	Hindernis beim Einfahren von Kochfläche entfernen.
Hintere Kochzonen lassen sich nicht einschalten.	Kochfeld nicht vollständig ausgefahren.	Kochfeld vollständig ausfahren.
LED-Anzeige für Kochstufen bzw. Wärmeanzeige leuchtet nicht oder nur teilweise.	LED-Anzeige defekt.	Kundendienst rufen. Verbrennungsgefahr, da Warnung vor Temperatur nicht gewährleistet ist.
Die Kochfläche heizt nicht auf.	Haushalts-Sicherung defekt.	Sicherung überprüfen oder erneuern.
	Kindersicherung nicht entriegelt.	Kindersicherung entriegeln.
	Kochzone defekt. Kundendienst rufen.
	Innerer Kreis einer Zweikreiszone defekt.	Funktionierenden äußeren Kreis auf keinen Fall weiterbetreiben. Sofort den Kundendienst rufen.
Einzelne / alle Sen-soren reagieren nicht mehr auf Berührung.	Plötzliche Änderung der Wärmeeinstrahlung.	Entfernen der Wärmequelle.
	Leichte Verlagerung der Elektronik durch Stoßeinwirkung.	Kurze Trennung der Kochfläche von der Stromquelle (über die Sicherung).

Geben Sie im Kundendienstfall und bei der Ersatzteilbestellung die auf dem Typenschild angeführten Daten an. Das Typenschild befindet sich auf der Unterseite des Kochfeldes. Es ist zusätzlich auf der Titelseite einer beiliegenden Bedienungsanleitung aufgeklebt.

5-10 898 610 600 103 205

600 50 93 300 369 30,8 41,3

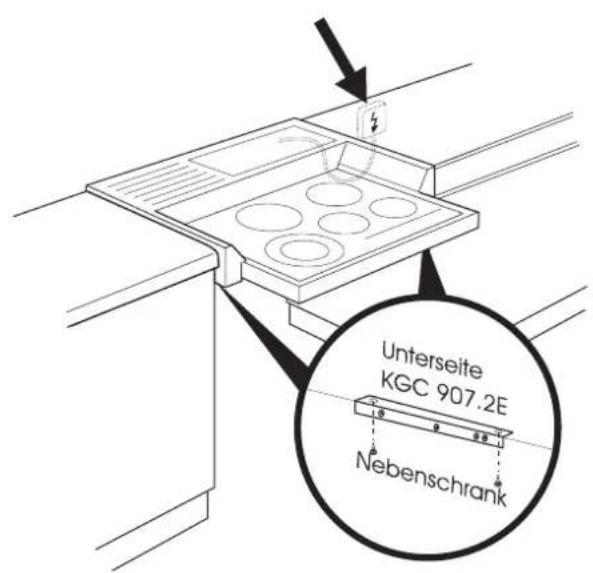

Unterseite KGC 907.2E Nebenschrank

Montage

Einbau in Küchenmöbel

■ Vorsicht beim Einbau! Keine kantigen und spitzen Werkzeuge (Schraubendreher usw.) auf die Glasplatte legen oder fallen lassen!
■ Das Gerät ist unbedingt waagerecht einzubauen.
- Über dem ZOOM-Kochcenter KGC 907.2E angebrachte Dunstabzughauben und Schränke müssen einen Mindestabstand von 650 mm zur Kochfläche haben.
■ Unter dem ZOOM-Kochcenter KGC 907.2E kann der Küppersbusch-Einbau-backofen EEB 970 eingebaut werden.
■ Hinter dem Kochcenter muß eine Edelstahl-Rückwand als Wandschutz angebracht werden (Sonderzubehör).
■ Verwenden Sie zum Eindichten einen bis mindestens 200 °C hitzebeständigen und für Küchen geeigneten Silikonkautschuk. Wir empfehlen Ihnen den beim Küppersbusch Kundendienst erhältlichen Silikonkautschuk in schwarz (Ersatzteilnummer 091582) oder anthrazit (091567).

Das Gerät darf mit seiner Rückwand und einer Seitenwand an beliebig hohe Schrank- oder Raumwände gestellt werden. An der anderen Seitenwand ist ein Möbelteil mit nur maximal gleicher Höhe erlaubt.

Der Kunststoffbelag bzw. das Furnier muß mit einem hitzebeständigen Kleber (100°C) verarbeitet sein. Dieser Kleber verhindert ein Verformen oder Loslösen der Beläge, insbesondere an den Schmalseiten der Einbaumöbel.

• Ist das Gerät schon an die Stromversorgung angeschlossen?
• Die Auflageschienen in waagerechter Position rechts und links gemäß Maßangabe mit Schrauben 4,2 x 16 mm an den Schrankseitenwänden befestigen.
• Gerät einsetzen.
• Gerät mit 4 Schrauben 4,2 x 7 mm an den Auflageschienen befestigen.

Die Stahlrückwand anbringen

• Den unteren Rand der Rückwand hinter die hintere Kante des Kochcenters stecken. Die Rückwand muß fest aufliegen.
• Bei einer Teleskoprückwand stellen Sie die gewünschte Länge ein. Wenn eine Dunstabzugshaube angebracht werden soll, beachten Sie, daß die Unterkante der Haube mindestens 600 mm über der Grillfläche (entspricht 650mm über der Kochfläche) sein muß.
• Die Bohrlöcher anzeichnen, Löcher bohren und Dübel einsetzen.
• Rückwand anschrauben.

Eindichten des Kochcenters

- Dichten Sie die Kochfläche nach drei Seiten hin mit Silikonkautschuk ab: nach hinten und zu den Seiten hin.

Hinweis

- Wird das Gerät beim Einbau dreiseitg (gegen Arbeitsplatte und Rückwand) mit Silikonkautschuk abgedichtet, so muß im Kundendienstfalle die Silikonabdichtung aufgeschniten werden. Der Kundendienst dichtet das Gerät danach nur mit einem Standard-Silikonkautschuk wieder ein.

■ Der elektrische Anschluß darf nur von einem autorisierten Fachmann vorgenommen werden!
■ Die gesetzlichen Vorschriften und Anschlußbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
■ Bei Anschluß des Gerätes ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite von mindestens 3 mm all-polig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze.
■ Bei Anschluß und Reparatur Gerät mit einer dieser Einrichtungen stromlos machen.
■ Der vollständige Berührungsschutz muß durch den Einbau sichergestellt sein.
■ Der Schutzleiter muß so lang bemessen sein, daß er bei Versagen der Zugentlastung erst nach den stromführenden Adern des Anschlußkabels auf Zug beansprucht wird.
■ Die überschüssige Kabellänge muß aus dem Einbaubereich unterhalb des Gerätes herausgezogen werden.

Das Elektronik-Kochfeld ist werkseitig mit einer temperaturbeständigen Leitung mit Anschlußkasten für Herdanschlußkabel ausgestattet.

Der Anschlußkasten wird an der Küchenwand hinter dem Einbaumöbel befestigt. Sofern kein Einbaubackofen untergebaut ist kann der Anschlußkasten auch am Möbel unterhalb der Kochfläche befestigt werden.

■ Bei der Montage des Anschlußkastens ist gemäß der Zeichnung ein Mindestabstand zum Boden von 300 mm einzuhalten.
■ Der Anschlußkasten darf keinen Kontakt zu heißen Geräteteilen haben.
■ Der Anschlußkasten darf nicht als Spannungsverteilung für andere Geräte benutzt werden.
■ Der Netzanschluß wird gemäß dem Anschlußschema auf dem Anschlußkasten vorgenommen. Der Anschluß darf nur im Anschlußkasten erfolgen.
■ Der Anschlußkasten darf nicht entfernt werden.
■ Die angebaute Anschlußleitung muß im Falle einer Beschädigung vom KÜPPERSBUSCH-Kundendienst ausgewechselt werden.
■ Der grün-gelbe Schutzleiter muß länger als die übrigen Leiter abgesetzt werden.

Anschlußschema

Achtung: Falschanschluß führt zur totalen Zerstörung der Leistungselektronik.

Elektrischer Anschluß Festanschluß über eine Herdanschlußdose. Anschlußschema für die verschiedenen Netzauslegungen, ist am Anschlußkasten des Gerätes dargestellt.

Anschlußwerte Festanschluß 400 V 3 N \~ 50 Hz (AC 230 V in UK)

Heizkörperspannung: 230 V

Gesamtanschlußleistung: 10,4 kW

400 V 3 N \~ Sicherungsstrom 16 A

400 V 2 N \~ Sicherungsstrom 20 A

230 V 1 N \~ Sicherungsstrom 25 A

230 V 3 \~ Sicherungsstrom 16 A

Anschlußkabel H 05 RR-F oder H 07 RN-F verwenden.

Kabellänge nach Bedarf.

Bei der Montage des Anschlußkastens ist gemäß der Zeichnung ein Mindestabstand zum Boden von 300 mm einzuhalten.

Einphasenanschluß 230 V Phase gegen Null

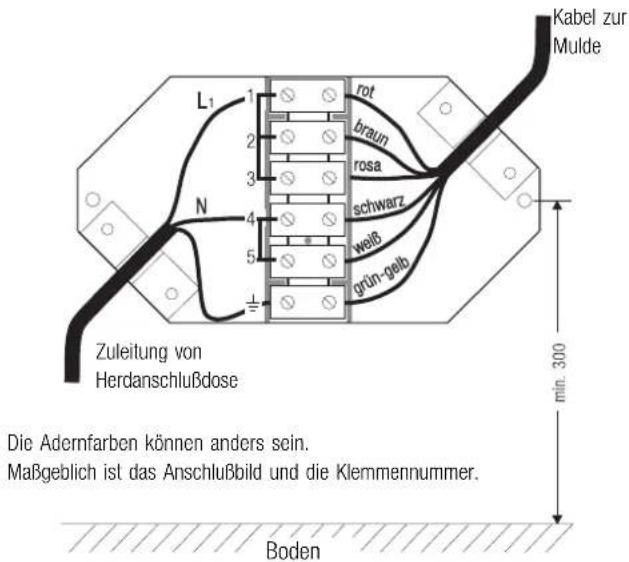

Kabel zur Mulde L1 rot braun rosa schwarz weiß grün-gelb N 4 5 - Zuleitung von Herdanschlußdose min. 300 Die Adernfarben können anders sein. Maßgeblich ist das Anschlußbild und die Klemmennummer. Boden

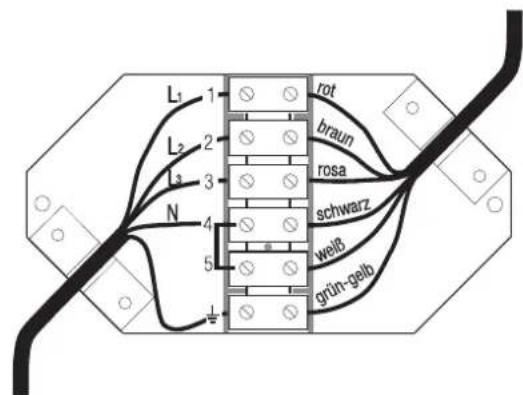

Dreiphasenanschluß 400 V Netz mit 230 V Phase gegen Null

rot braun rosa schwarz welb grün-gelb

Drehstromnetz 230 V mit 230 V Phase gegen Phase

rot braun rosa schwarz weiß grün-gelb L1 1 2 3 4 5 L2 L3
