BEDIENUNGSANLEITUNG PCKI 900F Küppersbusch

Verpackungs-Entsorgung

Entsorgen Sie die Transportverpackung möglichst umweltgerecht. Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen.

Altgeräte-Entsorgung

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Bestimmungsgemäße Verwendung

Das Kochfeld ist nur für die Zubereitung von Speisen im Haushalt zu benutzen. Es darf nicht zweckentfremdet und nur unter Aufsicht verwendet werden.

Hier finden Sie...

Bitte lesen Sie die Informationen in diesem Heft sorgfältig durch bevor Sie Ihr Kochfeld in Betrieb nehmen. Sie finden hier wichtige Hinweise für Ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit Sie lange Freude an Ihrem Gerät haben.

Sollte einmal eine Störung auftreten, sehen Sie bitte erst einmal im Kapitel „Was tun bei Problemen?“ nach. Kleinere Störungen können Sie oft selbst beheben und sparen dadurch unnötige Servicekosten.

Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen Sie diese Gebrauchs- und Montageanweisung zur Information und Sicherheit an neue Besitzer weiter.

Inhaltsverzeichnis

Sicherheitshinweise.... 3

Für Anschluss und Funktion 3

Für das Kochfeld.... 3

Für Personen 3

Gerätebeschreibung 4

Bedienung durch Sensortasten.... 5

Bedienung.... 6

Das Kochfeld.... 6

Topferkennung.... 6

Betriebsdauerbegrenzung.... 6

Sonstige Funktionen 6

Überhitzungsschutz 6

Geschirr für Induktionskochfeld 7

Energiespartipps....7

Kochstufen....7

Restwärmeanzeige 7

Kochzone einschalten.... 8

Kochzone ausschalten.... 8

Abschaltautomatik (Timer) 8

Ein-/Aus-Automatik der Kochzone mit 21 cm (start control)

Verriegelung 10

Reinigungs-Verriegelung (clean lock) 10

Powerstufe 10

Ankochautomatik 11

Powermanagement.... 11

Reinigung und Pflege 12

Glaskeramik-Kochfeld.... 12

Spezielle Verschmutzungen 12

Was tun bei Problemen? 13

Montageanleitung 14

Sicherheitshinweise für den Küchenmöbelmonteur.... 14

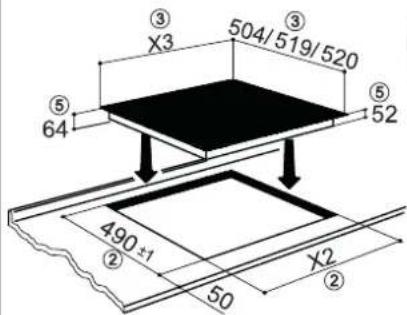

Einbau.... 14

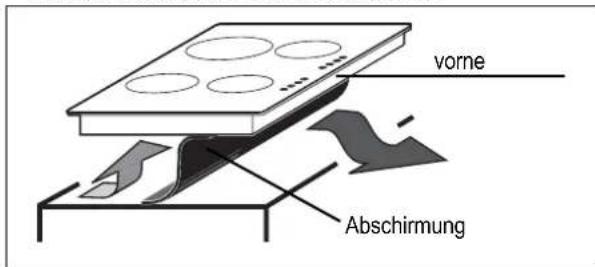

Belüftung.... 14

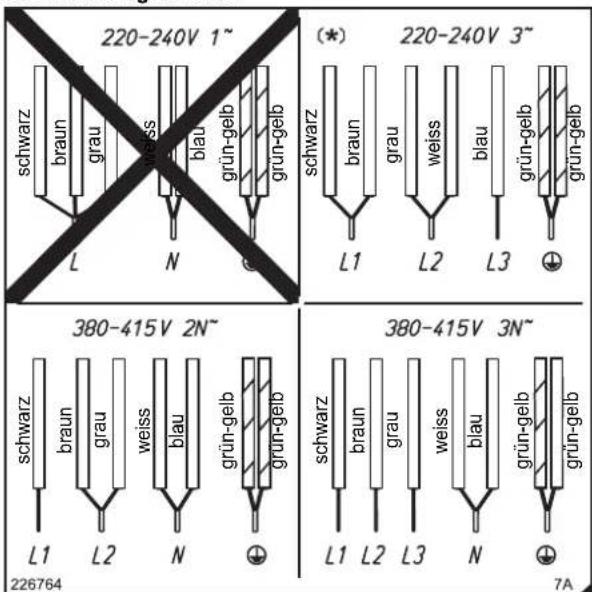

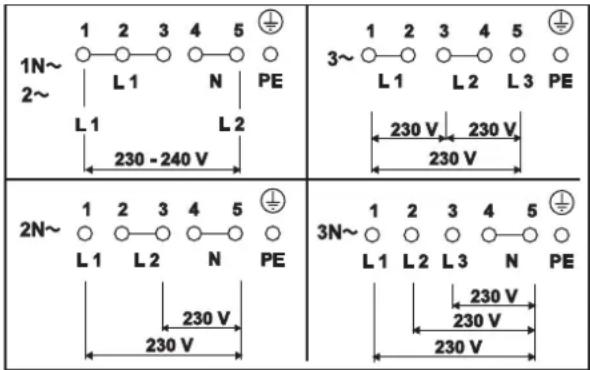

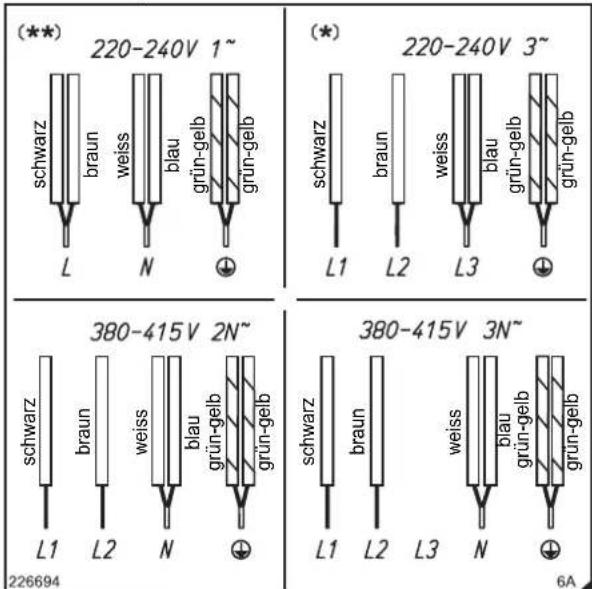

Elektrischer Anschluss.... 16

Technische Daten 17

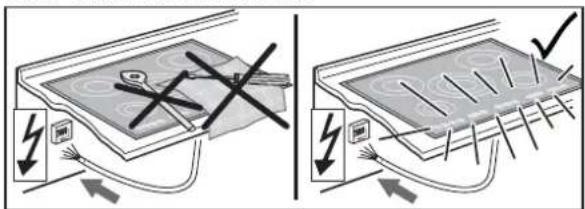

Inbetriebnahme.... 17

Sicherheitshinweise

Für Anschluss und Funktion

• Die Geräte werden nach den einschlägigen Sicherheitsbestimmungen gebaut.

- Netzanschluss, Wartung und Reparatur der Geräte darf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden Ihre Sicherheit.

Für das Kochfeld

- Wegen der sehr schnellen Reaktion bei hoher Kochstufeneinstellung (Powerstufe) das Induktionskochfeld nicht unbeaufsichtigt betreiben!

- Beachten Sie beim Kochen die hohe Aufheizgeschwindigkeit der Kochzonen. Vermeiden Sie das Leerkochen der Töpfe, da dabei Überhitzungsgefahr der Töpfe besteht!

- Stellen Sie Töpfe und Pfannen nicht leer auf eingeschaltete Kochzonen.

- Vorsicht bei der Verwendung von Simmertöpfen. Simmertöpfe können unbemerkt leerkochen! Dies führt in der Folge zu Beschädigungen am Topf und am Kochfeld. Hierfür wird keine Haftung übernommen!

- Schalten Sie eine Kochzone nach Gebrauch unbedingt durch die Ein-/Aus-Taste ab und nicht allein durch die Topferkennung.

- Überhitzte Fette und Öle können sich selbst entzünden. Speisen mit Fetten und Ölen nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser löschen! Deckel auflegen. Kochzone abschalten.

• Die Glaskeramik-Fläche ist sehr widerstandsfähig. Vermeiden Sie dennoch, dass harte Gegenstände auf die Glaskeramik-Fläche fallen. Punktförmige Schlagbelastungen können zum Bruch des Kochfeldes führen.

- Bei Brüchen, Sprüngen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.

- Sollte sich das Kochfeld durch einen Defekt der Sensorsteuerung nicht mehr abschalten lassen, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.

- Vorsicht beim Arbeiten mit Haushaltsgeräten! Anschlussleitungen dürfen nicht mit den heißen Kochzonen in Berührung kommen.

- Das Glaskeramik-Kochfeld darf nicht als Ablagefläche benutzt werden.

• Keine Alufolie bzw. Kunststoff auf die Kochzonen legen. Von der heißen Kochzone alles fernhalten, was schmelzen kann, z.B. Kunststoffe, Folie, besonders Zucker und stark zuckerhaltige Speisen. Zucker sofort im heißen Zustand mit einem speziellen Glasschaber vollständig von dem Glaskeramik-Kochfeld entfernen, um Beschädigungen zu vermeiden.
• Metallgegenstände (Küchengeschirr, Besteck ...) dürfen nie auf dem Induktionskochfeld abgelegt werden, weil sie heiß werden könnten. Verbrennungsgefahr!
• Keine feuergefährlichen, leicht entzündbare oder verformbare Gegenstände direkt unter das Kochfeld legen.
• Metallgegenstände die am Körper getragen werden, können in unmittelbarer Nähe des Induktionskochfeldes heiß werden. Vorsicht, Verbrennungsgefahr. Nicht magnetisierbare Gegenstände (z.B. goldene oder silberne Ringe) sind nicht betroffen.
• Niemals verschlossene Konservendosen und Verbundschichtverpackungen auf Kochzonen erhitzen. Durch Energiezufuhr könnten diese zerplatzen!
• Die Sensortasten sauber halten, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden könnte. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensortasten stellen! Wenn Töpfe bis über die Sensortasten überkochen, raten wir dazu, die Aus-Taste zu betätigen.
• Heiße Töpfe und Pfannen dürfen die Sensortasten nicht abdecken. In diesem Fall schaltet sich das Gerät automatisch ab
• Sind Haustiere in der Wohnung, die an das Kochfeld gelangen könnten, ist die Kindersicherung zu aktivieren.
• Wenn bei Einbauherden der Pyrolysebetrieb stattfindet, darf das Induktionskochfeld nicht benutzt werden.

Für Personen

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Achtung!

Die Oberflächen an Heiz- und Kochstellen werden bei Betrieb heiß. Aus diesem Grunde sollten Kleinkinder grundsätzlich ferngehalten werden.

- Personen mit Herzschrittmachern oder implantierten Insulinpumpen müssen sich vergewissern, dass ihre Implantate nicht durch das Induktionskochfeld beeinträchtigt werden (der Frequenzbereich des Induktionskochfeldes ist 20-50 kHz).

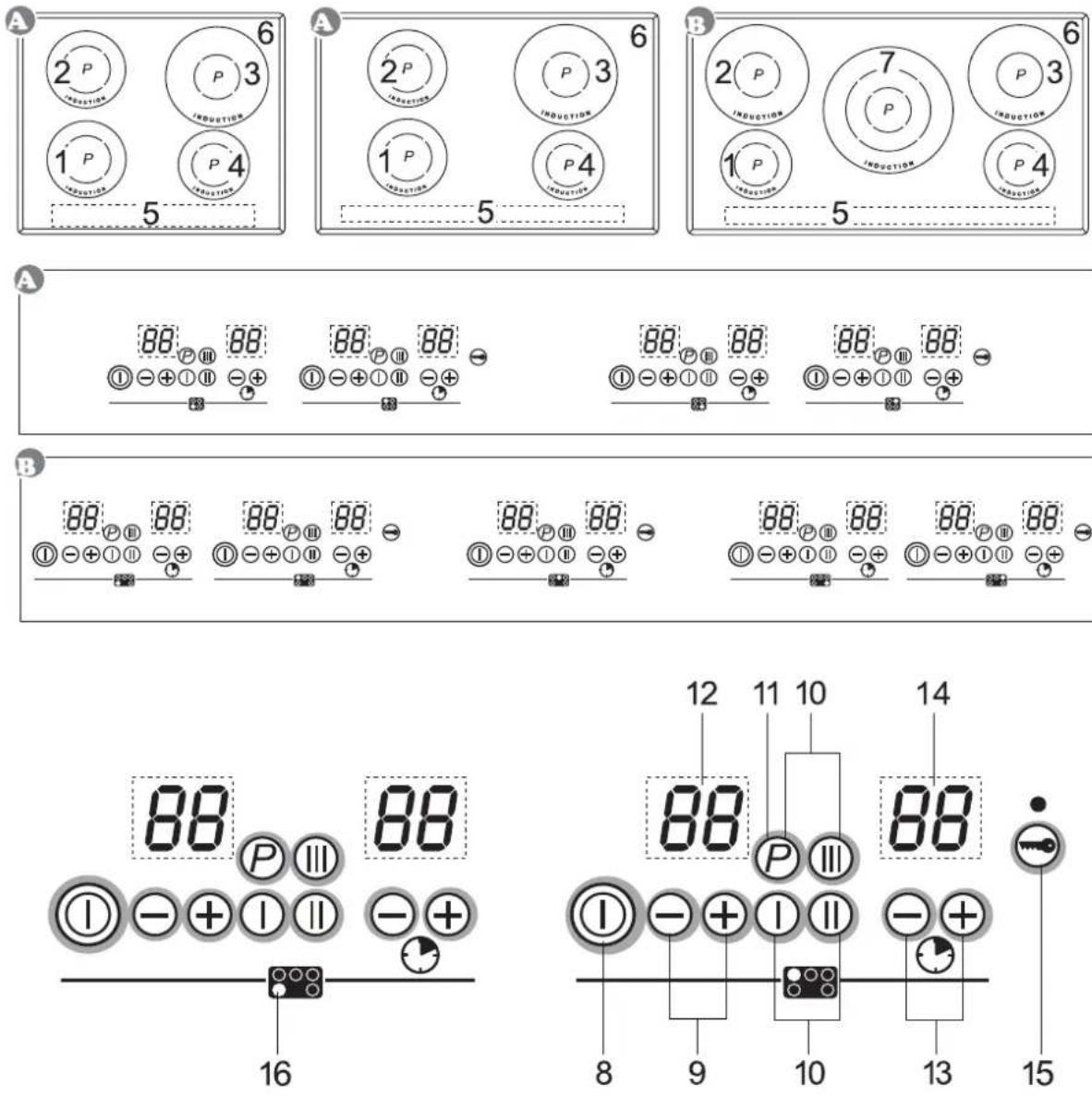

Das Dekor kann von den Abbildungen abweichen.

1. Induktionskochzone vorne links
2. Induktionskochzone hinten links
3. Induktionskochzone hinten rechts
4. Induktionskochzone vorne rechts
5. Touch-Control Bedienfeld
6. Glaskeramik-Kochfeld

7. Induktionskochzone Mitte

8. Ein/Aus-Taste

9. Minus-Taste (verringern) / Plus-Taste (erhöhen)
10. Kochstufen-Vorwahl-Tasten
11. Power-Taste
12. Kochstufen-Anzeige
13. Bedienungstasten TIMER
14. Timer-Anzeige (Abschaltautomatik)
15. Verriegelungstaste mit Kontroll-Leuchte
16. Symbol zur Zuordnung der Lage der Kochzone auf dem Glaskeramik-Kochfeld

Gerätebeschreibung

Bedienung durch Sensortasten

Die Bedienung des Glaskeramik-Kochfeldes erfolgt durch Touch-Control Sensortasten. Die Sensortasten funktionieren wie folgt: mit der Fingerspitze ein Symbol auf der Glaskeramikoberfläche kurz berühren. Nachfolgend wird die Touch-Control Sensortaste als „Taste“ bezeichnet.

Ein-/Aus-Taste ① (8)

Mit dieser Taste wird die jeweilige Kochzone ein- und ausgeschaltet.

Minus-Taste ⊖/ Plus-Taste (9)

Mit diesen Tasten werden die Einstellungen der Kochstufen vorgenommen. Durch die Minus-Taste wird der Anzeigewert verringert, durch die Plus-Taste erhöht.

Kochstufen-Vorwahl-Taste ① ② ③ / (10)

Durch Betätigung einer der Vorwahl-Tasten, wird eine Kochstufe direkt gewählt.

Taste ① .... Kochstufe 4

Taste Ⓐ...... Kochstufe 8

Taste Ⅲ.... Kochstufe 12

Taste Ⓟ ...... Powerstufe

Power-Taste Ⓟ (11)

Die Powerstufe be stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung.

Kochstufen-Anzeige 88 (12)

Die Kochstufen-Anzeige zeigt die gewählte Kochstufe, oder:

H...... Restwärme

bo ...... Powerstufe (booster)

07 Kindersicherung

HU ...... Ankochautomatik (hu - heat up)

SC .... Ein-/Aus-Automatik (sc - start control)

RS .... Betriebsdauerbegrenzung (as - automatik stop)

Minus-Taste ⊖ / Plus-Faste des Timers (13)

Zum Programmieren der Abschaltautomatik.

Timer-Anzeige (Abschaltautomatik) (14)

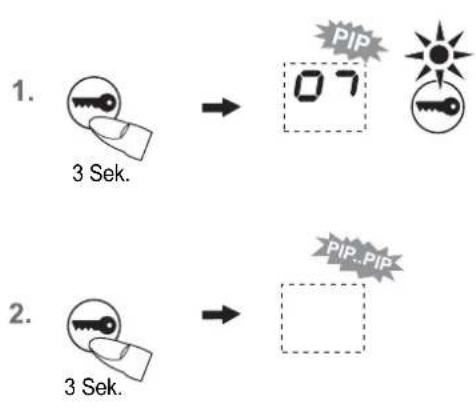

Verriegelungstaste (15)

Durch die Verriegelungstaste können die Tasten gesperrt werden.

Das Kochfeld

Die Kochfläche ist mit einem Induktionskochfeld ausgestattet. Eine Induktionsspule unterhalb der Glaskeramik-Kochfläche erzeugt ein elektromagnetisches Wechselfeld, das die Glaskeramik durchdringt und im Geschirrboden den wärmeerzeugenden Strom induziert.

Bei einer Induktionskochzone wird die Wärme nicht mehr von einem Heizelement über das Kochgefäß auf die zu garende Speise übertragen, sondern die erforderliche Wärme wird mit Hilfe von Induktionsströmen direkt im Kochgefäß erzeugt.

Vorteile des Induktionskochfeldes

• Energiesparendes Kochen durch direkte Energieübertragung auf den Topf (geeignetes Geschirr aus magnetisierbarem Material ist notwendig),
• erhöhte Sicherheit, da die Energie nur bei aufgesetztem Topf übertragen wird,
• Energieübertragung zwischen Induktionskochzone und Topfboden mit hohem Wirkungsgrad,
  – hohe Aufheizgeschwindigkeit,
• Verbrennungsgefahr ist gering, da die Kochfläche nur durch den Topfboden erwärmt wird, überlaufendes Kochgut brennt nicht fest,
  – schnelle, feinstufige Regelung der Energiezufuhr.

Topferkennung

Steht bei eingeschalteter Kochzone kein oder ein zu kleiner Topf auf der Kochzone, so erfolgt keine Energieübertragung, die Kochstufen-Anzeige blinkt.

Wird ein geeigneter Topf auf die Kochzone gestellt, schaltet sich die eingestellte Stufe ein und die Kochstufen-Anzeige leuchtet. Die Energiezufuhr wird unterbrochen, wenn das Gefäß entfernt wird, die Kochstufen-Anzeige blinkt.

Falls kleinere Töpfe oder Pfannen aufgesetzt werden, bei denen die Topferkennung aber noch einschaltet, wird nur soviel Leistung abgegeben, wie diese benötigen.

Die Topferkennungsgrenze (Mindestdurchmesser des Topfbodens) bei der die Kochzone noch einschaltet beträgt 100 mm und ist bei einigen Modellen als Innenkreis auf der Kochzone abgebildet.

Betriebsdauerbegrenzung

Das Induktionskochfeld besitzt eine automatische Betriebsdauerbegrenzung.

Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe (siehe Tabelle).

Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungsänderung an der Kochzone vorgenommen wird.

Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet, es ertönt ein zeitlich begrenzter Signalton und RS (Automatic Stop) erscheint in der Anzeige.

Wichtig! Nach Abschaltung durch die Betriebsdauerbegrenzung erscheint RS (Automatic Stop) in der Anzeige. Zum Quittieren eine beliebige Taste der entsprechenden Kochzone betätigen. Dies wird mit einem doppelten Signalton bestätigt.

Eingestellte Kochstufe	Betriebsdauerbegrenzung in Stunden
1	10
2, 3	5
4, 5	4
6, 7	3
8, 9	2
10, 11, 12, bo	1

Sonstige Funktionen

Bei längerem oder gleichzeitigem Betätigen von einem oder mehreren Sensortasten (z.B. durch einen versehentlich auf die Sensortasten gestellten Topf) erfolgt keine Schaltfunktion. Nach 10 Sekunden schaltet die Elektronik ab und es werden Striche - angezeigt.

Nach einem Stromausfall erfolgt keine automatische Wiederinbetriebnahme.

Bei Überhitzung der Elektronik schaltet die Kochfläche ab. Eine Reihe kleiner Striche oder F7 wird angezeigt.

Überhitzungsschutz

Bei längerem Gebrauch der Kochfläche mit voller Leistung kann bei hoher Raumtemperatur die Leistungselektronik nicht mehr im erforderlichen Umfang gekühlt werden.

Damit keine zu hohen Temperaturen in der Elektronik auftreten, wird ggf. die Leistung der Kochzone selbsttätig heruntergeregelt. Sollten bei normalem Gebrauch der Kochfläche und normaler Raumtemperatur häufig in der Kochstufen-Anzeige eine Reihe kleiner Striche -oder F7 angezeigt werden, so ist vermutlich die Kühlung nicht ausreichend.

Fehlende Kühlöffnungen im Möbel oder fehlende Abschirmung können die Ursache sein. Ggf. ist der Einbau zu überprüfen.

Geschirr für Induktionskochfeld

Das für die Induktionskochfläche benutzte Kochgefäß muss aus Metall sein, magnetische Eigenschaften haben und eine ausreichende Bodenfläche besitzen.

Benutzen Sie nur Töpfe mit induktionsgeeignetem Boden.

Geeignete Kochgefäße Ungeeignete Kochgefäße
Emaillierte Stahlgefäße mit starkem Boden	Gefäße aus Kupfer, rostfreiem Stahl, Aluminium,feuerfestem Glas, Holz,Keramik bzw. Terrakotta
Gusseiserne Gefäße mit email-lierten Boden
Gefäße aus rostfreiem Mehr-schichten-Stahl, rostfreiemFerritstahl bzw. Aluminium mitSpezialboden

So können Sie die Eignung des Gefäßes feststellen:

Führen Sie den nachfolgend beschriebenen Magnettest durch oder vergewissern Sie sich, dass das Gefäß das Zeichen für die Eignung zum Kochen mit Induktionsstrom trägt.

Magnettest:

Führen Sie einen Magneten an den Boden Ihres Kochgefäßes heran. Wird er angezogen, so können Sie das Kochgefäß auf der Induktionskochfläche benutzen.

Hinweis:

Beim Gebrauch induktionsgeeigneter Töpfe einiger Hersteller können Geräusche auftreten, die auf die Bauart dieser Töpfe zurückzuführen sind.

Vorsicht bei der Verwendung von Simmertöpfen. Simmertöpfe können unbemerkt leerkochen! Dies führt in der Folge zu Beschädigungen am Topf und am Kochfeld. Hierfür wird keine Haftung übernommen!

Energiespartipps

Nachfolgend finden Sie einige wichtige Hinweise, um energiesparend und effizient mit Ihrem neuen Induktionskochfeld und dem Kochgeschirr umzugehen.

• Der Topfbodendurchmesser sollte gleich groß sein wie der Kochzonendurchmesser.
• Beim Kauf von Töpfen darauf achten, dass häufig der obere Topfdurchmesser angegeben wird. Dieser ist meistens größer als der Topfboden.
• Schnellkochtöpfe sind durch den geschlossenen Garraum und den Überdruck besonders zeit- und energiesparend. Durch kurze Gardauer werden Vitamine geschont.
• Immer auf eine ausreichende Menge Flüssigkeit im Schnellkochtopf achten, da bei leergekochtem Topf die Kochzone und der Topf durch Überhitzung beschädigt werden können.
• Kochöpfe nach Möglichkeit immer mit einem passenden Dekkel verschließen.
• Zu jeder Speisemenge sollte der richtige Topf verwendet werden. Ein großer kaum gefüllter Topf benötigt viel Energie.

Kochstufen

Die Heizleistung der Kochzonen kann in mehreren Stufen eingestellt werden. In der Tabelle finden Sie Anwendungsbeispiele für die einzelnen Stufen.

Kochstufe	Geeignet	für
0	Aus-Stellung, Nachwärmenutzung
1-2	Fortkochen kleiner Mengen(niedrigste Leistung)
3-6	Fortkochen
7-9	Fortkochen großer Mengen, Weiterbraten größerer Stücke
10	Braten, Einbrenne herstellen
11	Braten
12	Ankochen, Anbraten, Braten
bo	Powerstufe (höchste Leistung)

Restwärmeanzeige

Das Glaskeramik-Kochfeld ist mit einer Restwärmeanzeige H ausgestattet.

Solange das H nach dem Ausschalten leuchtet, kann die Restwärme zum Schmelzen und Warmhalten von Speisen genutzt werden.

Nach dem Erlöschen des Buchstabens H kann die Kochzone noch heiß sein. Es besteht Verbrennungsgefahr!

Bei einer Induktionskochzone erhitzt sich die Glaskeramik nicht direkt, sondern wird lediglich durch die Rückwärme des Gefäßes erwärmt.

1. → 0 → 1 → 0
2. → 1 → 8 → 1 → 12 → 82 → 12
3. induktionstauglich
6. - + _Timer 10
7. 0 PIP..PIP

Kochzone einschalten

1. Ein-/Aus-Taste Böllange betätigen, bis in der Kochstufen-Anzeige 0 blinkt. Ein kurzer Signalton ertönt.

2. Gleich anschließend die Plus-Taste für die Wahl der Kochstufe betätigen (1...12). Durch die Minus-Taste kann die Einstellung verringert werden. Die Kochstufen-Anzeige zeigt die gewählte Kochstufe.

Durch Betätigung einer der Kochstufen-Vorwahl-Tasten ^① 📋 📋 / / P wird eine Kochstufe direkt angewählt.

Taste ① Kochstufe 4

Taste Ⅱ Kochstufe 8

Taste Ⅲ Kochstufe 12

Taste Ⓓ Powerstufe bo

Die Kochstufen-Anzeige blinkt (Topferkennung).

1. Gleich anschließend geeignetes induktionstaugliches Kochgeschirr auf die Kochzone setzen. Die Topferkennung schaltet die Induktionsspule ein. Das Gefäß wird aufgeheizt. So lange kein geeigneter Kochtopf auf die Kochzone gestellt wird blinkt die Kochstufen-Anzeige.

Hinweise

• Ohne Topf wird aus Sicherheitsgründen die Kochzone nach 1 Minute abgeschaltet. Hierzu Kapitel „Topferkennung“ beachten.
• Falls nach dem Einschalten der Kochzone keine Kochstufe gewählt wird, schaltet die Kochzone automatisch aus.

Kochzone ausschalten

1. Ein-/Aus-Taste Betätigen. Die Kochzone wird von jeder Kochstufe aus direkt ausgeschaltet, die Anzeige erlischt oder es erscheint ein H für die Restwärmeanzeige.

Abschaltautomatik (Timer)

Durch die Abschaltautomatik kann die Kochzone nach einer bestimmten Zeit automatisch abgeschaltet werden. Es können Zeiten von 1 bis 99 Minuten eingestellt werden.

1. An der Kochzone eine Kochstufe einstellen und Kochgeschirr aufsetzen.

2. Die Plus-Taste des Timers für die Wahl der Kochdauer betätigen. Durch die Minus-Taste des Timers die Einstellung verringert werden.

Die Timer-Anzeige zeigt die gewählte Kochdauer. Die Einstellung kann während des Ablaufs jederzeit verändert werden.

1. Nach Ablauf wird die Kochzone ausgeschaltet und es ertönt ein zeitlich begrenzter Signalton.

Zum Quittieren des Signaltons eine beliebige Taste der Kochzone betätigen.

2. 00 blinkt

Uhrzeit 3. - + → 8 05 Stunden Minuten PIP

Garende 4. - + → 12 15 Stunden Minuten PIP

Gardauer 5. - + → 45 Minuten PIP

Kochstufe 6. - + → 6 → 5C

7. induktionstauglich Beispiel: ein: 11.30 Uhr aus: 12.15 Uhr

Ein-/Aus-Automatik der Kochzone mit 21 cm (start control) SC

Die Kochzone mit 21 cm kann durch diese Automatik zu einer bestimmten Uhrzeit eingeschaltet werden. Nach Ablauf der programmierten Dauer wird sie ausgeschaltet.

1. Die Ein-/Aus-Taste ① betätigen.
2. Gleich anschließend die Plus-Taste ⊕ und Minus-Taste ⊖ des Timers ○ gleichzeitig betätigen. Die Kochstufen-Anzeige (links) und Timer-Anzeige (rechts) blinkt.
3. Gleich anschließend: Uhrzeit einstellen

Die aktuelle Uhrzeit mit der Plus-Taste + / Minus-Taste Timers einstellen (links - Stunden; rechts - Minuten).

Solange die Anzeige blinkt, kann die Uhrzeit eingestellt werden. Nach einer Betätigungspause leuchtet die Anzeige dauerhaft und eine Änderung der Uhrzeit ist nicht mehr möglich. Zur Aufforderung der nachfolgenden Eingabe ertönt ein kurzer Signalton.

Hinweis:

Die Uhrzeit kann bereits vorhanden sein.

1. Gleich anschließend: Garende einstellen

Das Garende mit der Plus-Taste +Minus-Taste des Timers einstellen (links - Stunden; rechts - Minuten).

Beispiel: 12.15 Uhr

Nach einer Betätigungspause leuchtet die Anzeige und es ertönt ein kurzer Signalton.

1. Gleich anschließend: Gardauer einstellen

Die Gardauer mit der Plus-Taste ⚠Minus-Taste des Timers einstellen (max. 99 Minuten). Beispiel: 45 Minuten

Nach einer Betätigungspause leuchtet die Anzeige und es ertönt ein kurzer Signalton.

1. Gleich anschließend: Kochstufe einstellen

Ein Kochstufe von 1 bis 6 mit der Plus-Taste +Minus-Taste Kochstufen einstellen.

Zur Bestätigung ertönt ein kurzer Signalton. In der Kochstufen-Anzeige erscheint SC.

1. Geeignetes induktionstaugliches Kochgeschirr auf die Kochzone setzen. Zur programmierten Zeit schaltet die Kochzone automatisch ein und nach Ablauf der Dauer wieder aus.

Hinweise:

- Diese Automatik ist nur für geübte Anwender bestimmt, die Erfahrungen über das zu garende Gericht haben. Die Garzeit und eine geignete Kochstufe muss bereits im Voraus bekannt sein.

0,5 Sek. blinkt 1 Minute

Verriegelung

Durch die Verriegelung kann die Bedienung der Tasten und die Einstellung einer Kochstufe gesperrt werden. Lediglich die Ein-/Aus-Taste bleibt zum Ausschalten des Kochfeldes bedienbar.

Verriegelung einschalten

1. Die Verriegelungstaste fäng drücken (ca. 3 Sek.) , um die Funktion zu aktivieren. Zur Bestätigung ertönt ein Signalton („pip“). Die Kontroll-Leuchte über der Verriegelungstaste leuchtet kurz auf. Bei eingeschalteter Kochzone blinkt das Symbol in Wechsel mit der Kochstufe. Die Kochzonen sind gesperrt. Sobald eine Taste betätigt wird, leuchtet die Kontroll-Leuchte kurz auf, um an die Verriegelung zu erinnern.

Verriegelung ausschalten

1. Die Verriegelungstaste lang drücken (ca. 3 Sek.), um die Funktion zu deaktivieren. Zur Bestätigung ertönt ein doppelter Signalton („pip-pip“).

Hinweise

• Die aktivierte Verriegelung bleibt auch bei ausgeschaltetem Kochfeld erhalten. Zum nächsten Kochvorgang muss sie deshalb zuerst aufgehoben werden!
- Bei Netzausfall wird die eingeschaltete Verriegelung aufgehoben, d.h. deaktiviert.

Reinigungs-Verriegelung

(clean lock)

Zur Reinigung der Sensortasten können die Tasten 1 Minute gesperrt werden. Damit wird ein versehentliches Einschalten vermieden! Voraussetzung: Das Kochfeld muss ausgeschaltet sein.

Reinigungs-Verriegelung einschalten:

- D i Verriegelungstaste Kurz drücken (ca. 0,5 Sek.), um die Reinigungs-Verriegelung zu aktivieren. Die Kontroll-Leuchte über der Verriegelungstaste blinkt.

Hinweis:

Nach Ablauf der Zeit stehen die Sensortasten wie gewohnt zur Verfügung.

Powerstufe bo

Die Powerstufe stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung. Eine große Menge Wasser kann schnell zum Kochen gebracht werden.

1. Ein-/Aus-Taste Solange betätigen, bis in der Kochstufen-Anzeige 0 blinkt. Ein kurzer Signalton ertönt.

2. Power-Taste Einmal betätigen, um die Powerstufe zu aktivieren. Die Kochstufenanzeige zeigt das Symbol (booster).

3. Zum Abschalten der Powerstufe die Minus-Taste oder die Ein-/Aus-Taste ① betätigen.

1.

2.

3.

4.

Eingestellte Kochstufe	AnkochautomatikZeit (Min:Sek)
6	3:30
7	4:00
8	4:30
9	5:00
10	5:30
11	6:00
12	-

Bei der Ankochautomatik erfolgt das Ankochen mit Kochstufe 12. Nach einer bestimmten Zeit wird automatisch auf eine geringere Fortkochstufe (6 bis 11) zurückgeschaltet.

Bei Anwendung der Ankochautomatik muss lediglich die Fortkochstufe gewählt werden, mit der das Gargut weitergegart werden soll, weil die Elektronik selbständig zurückschaltet.

Die Ankochautomatik ist geeignet für Gerichte, die kalt aufgesetzt, mit hoher Leistung erhitzt und auf der Fortkochstufe nicht ständig beobachtet werden müssen (z.B. das Kochen von Suppenfleisch).

1. Eine Kochzone in Betrieb nehmen. Kochgeschirr aufsetzen.
2. Kochstufe 12 einstellen. Durch erneutes Betätigen der Plus-Taste wird die Ankochautomatik aktiviert. Die Kochstufenanzeige zeigt HU
3. Gleich darauf durch die Minus-Taste eine geringere Fortkochstufe 6 bis 11 wählen. Ein Signalton ertönt. HU und die gewählte Fortkochstufe blinken abwechselnd.
4. Die Ankochautomatik läuft programmgemäß ab. Nach einer bestimmten Zeit (siehe Tabelle) wird der Kochvorgang mit der Fortkochstufe fortgeführt.

Hinweise

• Belässt man nach Aktivierung der Ankochautomatik, und wählt keine geringere Fortkochstufe, so wird die Kochzone automatisch ausgeschaltet.
• Falls eine hohe Kochstufe oder die Powerstufe eingeschaltet wird, kann eventuell die Ankochautomatik wegen Überschreitung der maximalen Leistung abgeschaltet werden (siehe Powermanagement).

Powermanagement

Je zwei Kochzonen sind -technisch bedingt- zu einem Modul zusammengefasst und verfügen über eine maximale Leistung.

Wird dieser Leistungsbereich beim Einschalten einer hohen Kochstufe oder der Powerfunktion überschritten, reduziert das Powermanagement die Kochstufe der zugehörigen Modul-Kochzone.

Dies wird in der Anzeige der entsprechenden Kochzone angezeigt.

• Vor dem Reinigen das Kochfeld ausschalten und abkühlen lassen.
• Das Glaskeramikkochfeld darf unter keinen Umständen mit einem Dampfreinigungsgerät oder ähnlichem gereinigt werden!
• Beim Reinigen darauf achten, dass nur kurz über die Ein/Aus-Taste gewischt wird. Damit wird ein versehentliches Einschalten vermieden!

Glaskeramik-Kochfeld

Wichtig! Verwenden Sie niemals aggressive Reinigungsmittel, wie z.B. grobe Scheuermittel, kratzende Topfreiniger, Rost- und Fleckenentferner etc.

Reinigung nach Gebrauch

1. Reinigen Sie das gesamte Kochfeld immer dann, wenn es verschmutzt ist - am besten nach jedem Gebrauch. Benutzen Sie dazu ein feuchtes Tuch und ein wenig Handspülmittel. Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken, so dass keine Spülmittelrückstände auf der Oberfläche verbleiben.

Wöchentliche Pflege

1. Reinigen und pflegen Sie das gesamte Kochfeld einmal in der Woche gründlich mit handelsüblichen Glaskeramik-Reinigern. Beachten Sie unbedingt die Hinweise des jeweiligen Herstellers. Die Reinigungsmittel erzeugen beim Auftragen einen Schutzfilm, der wasser- und schmutzabweisend wirkt. Alle Verschmutzungen bleiben auf dem Film und lassen sich dann anschließend leichter entfernen. Danach mit einem sauberen Tuch die Fläche trockenreiben. Es dürfen keine Reinigungsmittelrückstände auf der Oberfläche verbleiben, weil sie beim Aufheizen aggressiv wirken und die Oberfläche verändern.

Spezielle Verschmutzungen

Starke Verschmutzungen und Flecken (Kalkflecken, perlmuttartig glänzende Flecken) sind am besten zu beseitigen, wenn das Kochfeld noch handwarm ist. Benutzen Sie dazu handelsübliche Reinigungsmittel. Gehen Sie dabei so vor, wie unter Punkt 2 beschrieben.

Übergekochte Speisen zuerst mit einem nassen Tuch aufweichen und anschließend die Schmutzreste mit einem speziellen Glasschaber für Glaskeramik-Kochfelder entfernen. Danach die Fläche wie unter Punkt 2 beschrieben reinigen.

Eingebrannten Zucker und geschmolzenen Kunststoff entfernen Sie sofort - im noch heißen Zustand - mit einem Glasscha- ber. Danach die Fläche wie unter Punkt 2 beschrieben, reinigen.

Sandkörner, die eventuell beim Kartoffelschälen oder Salatputzen auf die Kochfläche fallen, können beim Verschieben von Töpfen Kratzer erzeugen. Achten Sie deshalb darauf, dass keine Sandkörner auf der Oberfläche verbleiben.

Farbige Veränderungen des Kochfeldes haben keinen Einfluss auf die Funktion und Stabilität der Glaskeramik. Es handelt sich dabei nicht um eine Beschädigung des Kochfeldes, sondern um nicht entfernte und daher eingebrannte Rückstände.

Glanzstellen entstehen durch Abrieb des Topfbodens, insbesondere bei Verwendung von Kochgeschirr mit Aluminiumböden oder durch ungeeignete Reinigungsmittel. Sie lassen sich nur mühsam mit handelsüblichen Reinigungsmitteln beseitigen. Eventuell die Reinigung mehrmals wiederholen. Durch die Verwendung aggressiver Reinigungsmittel und durch scheuernde Topfböden wird das Dekor mit der Zeit abgeschmirgelt und es entstehen dunkle Flecken.

Was tun bei Problemen?

Unqualifizierte Eingriffe und Reparaturen am Gerät sind gefährlich, weil Stromschlag- und Kurzschlussgefahr besteht. Sie sind zur Vermeidung von Körperschäden und Schäden am Gerät zu unterlassen. Deshalb solche Arbeiten nur von einem Elektrofachmann, wie z.B. einem Technischen Kundendienst, ausführen lassen.

Bitte beachten

Sollten an Ihrem Gerät Störungen auftreten, prüfen Sie bitte anhand dieser Gebrauchsanleitung, ob sie die Ursachen nicht selber beheben können.

Nachfolgend finden Sie Tipps zur Behebung von Störungen.

Lösen die Sicherungen mehrfach aus?

Rufen Sie einen Technischen Kundendienst oder einen Elektroinstallateur!

Lässt sich das Induktions-Kochfeld nicht einschalten?

• Hat die Sicherung der Hausinstallation (Sicherungskasten) angesprochen?
• Ist das Netzanschlusskabel angeschlossen?
• Sind die Kochzonen verriegelt (Kindersicherung), d.h. das Symbol wird angezeigt?

88 ① - + ① Ⅱ - + ③ P III - +

• Sind die Sensortasten durch ein feuchtes Tuch, Flüssigkeit oder einen metallischen Gegenstand teilweise bedeckt? Bitte entfernen.
• Wird falsches Geschirr verwendet? Siehe Kapitel „Geschirr für Induktionskochfeld“.

Schaltet das Kochfeld bzw. die Kochzone plötzlich aus und es werden Striche oder F7 angezeigt?

• Übergekochtes oder andere Gegenstände befinden sich auf den Touch-Control Sensortasten. Bitte reinigen bzw. entfernen.
  • Die Elektronik ist zu heiß. Den Einbau des Kochfeldes prüfen, speziell auf gute Belüftung achten.

Blinkt die Kochstufen-Anzeige?

Eine Kochzone wurde eingeschaltet und das Kochfeld erwartet das Aufsetzen eines geeigneten Topfes (Topferkennung). Erst dann wird Leistung abgegeben.

Blinkt die Kochstufen-Anzeige weiter, obwohl ein Kochgefäß aufgesetzt wurde?

Das Kochgefäß ist für Induktion ungeeignet oder es hat einen zu kleinen Durchmesser.

Geben die verwendeten Kochgefäße Geräusche ab?

Das ist technisch bedingt; es besteht keine Gefahr für das Induktionskochfeld bzw. das Gefäß.

Läuft das Kühlgebläse nach dem Ausschalten nach?

Das ist normal, weil die Elektronik abgekühlt wird.

Gibt das Kochfeld Geräusche ab (Klick- bzw. Knackgeräusch)?

Das ist technisch bedingt und lässt sich nicht vermeiden.

Hat das Kochfeld Risse oder Brüche?

Bei Brüchen, Sprüngen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.

Sicherheitshinweise für den Küchenmöbelmonteur

• Furniere, Kleber bzw. Kunststoffbeläge der angrenzenden Möbel müssen temperaturbeständig sein (>75°C). Sind die Furniere und Beläge nicht genügend temperaturbeständig, können sie sich verformen.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein.
  • Die Verwendung von Wandabschlussleisten aus Massivholz auf der Arbeitsplatte hinter dem Kochfeld ist zulässig, sofern die Mindestabstände gemäß den Einbauskizzen eingehalten werden.
  • Die Mindestabstände der Muldenausschnitte nach hinten gemäß der Einbauskizze sind einzuhalten.
• Bei Einbau direkt neben einem Hochschrank ist ein Sicherheitsabstand von mindestens 40 mm einzuhalten. Die Seitenfläche des Hochschrankes muss mit wärmefestem Material verkleidet werden. Aus arbeitstechnischen Gründen sollte der Abstand jedoch mindestens 300 mm betragen.
• Der Abstand zwischen Kochfeld und Dunstabzugshaube muss mindestens so groß sein, wie in der Montageanleitung der Dunstabzugshaube vorgegeben ist.
• Die Verpackungsmaterialien (Plastikfolien, Styropor, Nägel, etc.) müssen aus der Reichweite von Kindern gebracht werden, da diese Teile mögliche Gefahrenquellen darstellen. Kleinteile könnten verschluckt werden und von Folien geht Erstickungsgefahr aus.

Einbau

Wichtige Hinweise

• Liegt das Kochfeld über Möbelteilen (Seitenwände, Schubkästen, etc.), wird der Einbau eines Zwischenbodens im Mindestabstand von 20 mm zur Kochfeldunterseite empfohlen.
• Es ist dafür zu sorgen, dass wegen Brandgefahr keine feuergefährlichen, leicht entzündbaren oder durch Wärme verformbaren Gegenstände direkt neben oder unter dem Kochfeld angeordnet bzw. gelegt werden.
• Bei Einbau über einer Schublade ist darauf zu achten, dass möglichst keine spitzen Gegenstände in der Schublade gelagert werden. Diese könnten sich an der Unterseite des Kochfeldes verkanten und die Schublade blockieren.

Kochfelddichtung

Vor dem Einbau ist die beiliegende Kochfelddichtung lückenlos einzulegen.

• Es muss verhindert werden, dass Flüssigkeiten zwischen Kochfeldrand und Arbeitsplatte oder zwischen Arbeitsplatte und Wand in evtl. darunter eingebaute Elektrogeräte eindringen können.
• Bei Einbau des Kochfeldes in eine unebene Arbeitsplatte, z.B. mit einem keramischen oder ähnlichem Belag (Kacheln etc.) ist die evtl. an dem Kochfeld befindliche Dichtung zu entfernen und die Abdichtung der Kochfläche gegenüber der Arbeitsplatte durch plastische Dichtungsmaterialien (Kitt) vorzunehmen.

- Das Kochfeld auf keinen Fall mit Silikon einkleben! Ein späterer zerstörungsfreier Ausbau des Kochfeldes ist dann nicht mehr möglich.

Belüftung

• Die Rückwand des Unterschranks muss im Bereich des Arbeitsplattenausschnitts offen sein, damit ein Luftaustausch gegeben ist.
• Die vordere Traversleiste des Möbels ist zu entfernen, damit eine Luftdurchlassöffnung unterhalb der Arbeitsplatte über die gesamte Breite des Gerätes entsteht.
- Eventuelle Traversleisten unterhalb der Arbeitsplatte müssen mindestens im Bereich des Arbeitsplattenausschnittes entfernt werden.
- Der Abstand zwischen Induktionskochfeld und Küchenmöbel bzw. Einbaugeräten muss so gewählt werden, dass eine ausreichende Be- und Entlüftung der Induktion gewährleistet ist.
- Es wird empfohlen die Be- und Entlüftungsöffnungen mit der beigelegten Abschirmung thermisch voneinander zu trennen. Damit wird das Zurückströmen der erwärnten Luft zur Kaltluftansaugseite verhindert.
- Achtungl Abschirmung darf nicht die Be- und Entlüftungsöffnungen abdecken, evtl. entsprechend bis auf Auflage Möbel bzw. Einbaugerät kürzen.
- Übermäßige Hitzeentwicklung von unten z.B. von einem Backofen ohne Querstromlüfter ist zu vermeiden.
- Wenn bei Einbauherden der Pyrolysebetrieb stattfindet, darf das Induktionskochfeld nicht benutzt werden.

vorne Abschirmung

Arbeitsplattenausschnitt

Der Ausschnitt in der Arbeitsplatte sollte möglichst exakt mit einem guten, geraden Sägeblatt oder einer Oberfräse vorgenommen werden. Die Schnittflächen sollten danach versiegelt werden, damit keine Feuchtigkeit eindringen kann.

Der Kochfeldausschnitt wird entsprechend den Abbildungen angefertigt.

Die Glaskeramik-Kochfläche muss unbedingt eben und bündig aufliegen. Ein Verspannen kann zum Bruch der Glasplatte führen. Die Dichtung der Kochfläche auf einwandfreien Sitz und lückenlose Auflage prüfen.

Das Glaskeramik-Kochfeld wird entweder mit Clipsen oder mit Laschen befestigt.

Maße in mm

③ X3 504/519/520 ⑤ 64 ⑤ 52 490±1 ② X2 50 ②

• Die Clipse in den angegebenen Abständen in den Arbeitsplatten-Ausschnitt einschlagen.
Durch den horizontalen Anschlag ist keine Höhenausrichtung erforderlich.
Wichtig: der horizontale Anschlag der Clipse muss bündig auf der Arbeitsplatte aufliegen (Bruchgefahr vermeiden).
- Gemäß Abbildung die Kochfläche links anlegen (a), ausrichten (b) und einclipsen (c).
- Zur Sicherung der Clipse können Schrauben eingesetzt werden.

Wichtig!

Durch schiefe Auflage oder Verspannen besteht beim Einbau des Glaskeramik-Kochfeldes Bruchgefahr!

① Mindestabstand zu benachbarten Wänden
② Ausfräsmaß
③ Kochfeldaussenmaß
④ Kabeldurchführung in Rückwand
⑤ Einbauhöhe

Lasche

• Das Kochfeld einsetzen und ausrichten.
- Von unten die Laschen mit Schrauben an den vorgesehenen Befestigungslöchern einsetzen, ausrichten und festziehen.

Die Schrauben nur mit einem Schraubendreher von Hand anziehen; keinen Akkuschrauber verwenden.

- Auf die richtige Lage der Lasche bei dünnen Arbeitsplatten achten. Zum Ausgleich muss eine metrische Schraube an der Lasche eingesetzt werden.

① Mindestabstand zu benachbarten Wänden
② Ausfräsmaß
③ Kochfeldaussenmaß
④ Kabeldurchführung in Rückwand
⑤ Einbauhöhe

Wichtig!

Durch schiefe Auflage oder Verspannen besteht beim Einbau des Glaskeramik-Kochfeldes Bruchgefahr!

Elektrischer Anschluss

• Der elektrische Anschluss darf nur von einem autorisierten Fachmann vorgenommen werden!
  • Die gesetzlichen Vorschriften und Anschlussbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
• Bei Anschluss des Gerätes ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze.
• Bei Anschluss und Reparatur Gerät mit einer dieser Einrichtungen stromlos machen.
• Der Schutzleiter muss so lang bemessen sein, dass er bei Versagen der Zugentlastung erst nach den stromführenden Adern des Anschlusskabels auf Zug beansprucht wird.
• Die überschüssige Kabellänge muss aus dem Einbaubereich unterhalb des Gerätes herausgezogen werden.
• Bitte beachten Sie, dass die vorhandene Netzspannung mit der auf dem Typenschild übereinstimmt.
• Der vollständige Berührungsschutz muss durch den Einbau sichergestellt sein.
• Achtung: Falschanschluss kann zur Zerstörung der Leistungs-elektronik führen.

Keine Anschlussleitung werkseitig vorhanden

• Zum Anschluss muss der Deckel der Anschlussdose auf der Geräteunterseite gelöst werden, um an die Anschlussklemme zu gelangen. Nach dem Anschluss muss der Deckel wieder befestigt und die Anschlussleitung mit der Zugentlastungsschelle gesichert werden.
• Die Anschlussleitung muss mindestens dem Typ H05 RR-F entsprechen.

Anschlussmöglichkeiten: 6-poliger Anschluss

Anschlussleitung werkseitig vorhanden

• Das Kochfeld ist werkseitig mit einer temperaturbeständigen Anschlussleitung ausgestattet.
• Der Netzanschluss wird gemäß dem Anschlussschema vorgenommen, ausgenommen die Anschlussleitung ist bereits mit einem Stecker ausgestattet.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden. Um Gefährdungen zu vermeiden, darf dieses nur durch den Hersteller oder seinen Kundendienst erfolgen.

Anschlussmöglichkeiten

(**) 220-240V 1~ schwarz braun weiss blau grün-gelb grün-gelb L N ⊕ (*) 220-240V 3~ schwarz braun weiss blau grün-gelb grün-gelb L1 L2 L3 ⊕ 380-415V 2N~ schwarz braun weiss blau grün-gelb grün-gelb L1 L2 L3 N ⊕ 380-415V 3N~ schwarz braun weiss blau grün-gelb grün-gelb L1 L2 L3 N ⊕ 6A 226694

* Achtung! Sonderanschluss 220 - 240 V 3\~! ** Diese Anschlussvariante ist in der Schweiz durch den SEV nicht zuge- lassen

Anschlussmöglichkeiten

220-240V 1~ schwarz braun grau weiss blau grün-gelb L N grün-gelb (*) 220-240V 3~ schwarz braun grau weiss blau grün-gelb L1 L2 L3 grün-gelb 380-415V 2N~ schwarz braun grau weiss blau grün-gelb L1 L2 L3 N grün-gelb 380-415V 3N~ schwarz braun grau weiss blau grün-gelb L1 L2 L3 N grün-gelb 7A 226764

* Achtung! Sonderanschluss 220 - 240 V 3\~ !

Technische Daten

Abmessungen Kochfeld (Fac.)Höhe/ Breite/ Tiefe ..... mm	52 x 600 x 52052 x 800 x 520
Kochzonen
vorne links ..... ∅ cm / kW	18 / 2,8
hinten links. ..... ∅ cm / kW	18 / 2,8
hinten rechts ..... ∅ cm / kW	21 / 3,2
vorne rechts. ..... ∅ cm / kW	16 / 2,2
Kochfeld gesamt ..... kW	7,2
Anschlusswerte
Netzspannung ..... . 380-415V 2N~, 50-60 HzKomponentennennspannung. .. . . 220 - 240V

Abmessungen Kochfeld (Fac.)Höhe/ Breite/ Tiefe . . . . . . mmKochzonen vorne links . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16/ 2,2hinten links. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21/ 3,2hinten rechts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16/ 2,2mitte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 / 3,6Kochfeld gesamt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AnschlusswerteNetzspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Komponentennennspannung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Inbetriebnahme

Nach dem Einbau des Feldes und nach dem Anlegen der Versorgungsspannung (Netzanschluss) erfolgt zuerst ein Selbst-Test der Steuerung und es wird eine Serviceinformation für den Kundendienst angezeigt.

Diese Anzeige erlischt nach 30 Sekunden oder sobald eine beliebige Taste gedrückt wird.

Wichtig: Zum Netzanschluss dürfen keine Gegenstände auf den Touch-Control Sensortasten sein!

Mit einem Schwamm und Spülwasser kurz über die Oberfläche des Kochfeldes wischen und anschließend trockenreiben.
