Bitte lesen Sie die Informationen in diesem Heft sorgfältig durch bevor Sie Ihr Kochfeld in Betrieb nehmen. Sie finden hier wichtige Hinweise für Ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit sie lange Freude an Ihrem Gerät haben.

Sollte einmal eine Störung auftreten, sehen Sie bitte erst einmal im Kapitel „Störfallhilfe“ nach. Kleinere Störungen können Sie oft selbst beheben und sparen dadurch unnötige Servicekosten.

Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen Sie diese Bedienungsanleitung zur Information und Sicherheit an neue Besitzer weiter.

Verpackungsmaterial und Altgerät entsorgen

Entsorgen Sie die Transportverpackung möglichst umweltgerecht.

In Deutschland nimmt Ihr Fachhändler, bei dem Sie das Gerät gekauft haben, die Transportverpackung zurück. Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen. Altgeräte enthalten noch Wertstoffe. Geben Sie Ihr Altgerät in eine Wertstoff-sammelstelle. Altgeräte sind vor dem Entsorgen unbrauchbar zu machen. Damit verhindern Sie Mißbrauch.

Achtung!

Wichtiger Hinweis für Montage! Unbedingt beachten!

Das Luftleitblech (B) muß unbedingt vorne im Arbeitplattenausschnitt befestigt werden. Andernfalls kann es während des Betriebes zu Schäden an der Elektronik kommen!

Inhaltsverzeichnis

Ihr Gerät im Überblick. 4

Sicherheitshinweise 5

für Anschluß und Funktion

für die Kochfläche

Vor dem ersten Benutzen 5

Gebrauch der Kochzonen. 6

Kochfeld einschalten

Die Topferkennung

Die Kochstufen

Die Ankochautomatik

Die Kochzonen-Wärmeanzeigen

Einige Hinweise zu den richtigen Töpfen

Zweikreis- und Bräterzonen

Die Notabschaltung

Die Kindersicherung (Sensor-Verriegelung)

Der Kurzzeitwecker

Die Abschaltfunktion

Die Warmhaltezone

Die Betriebsdauerbegrenzung (Urlaubsschaltung)

Sonstige Funktionen

Störfallhilfe 10

Reinigung und Pflege 10

Montage 12

Hinweis

Hinweise zum Einbau

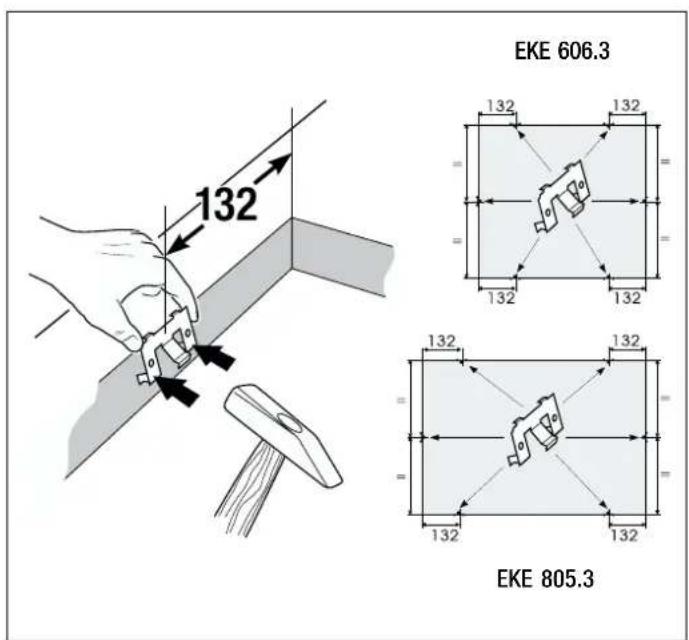

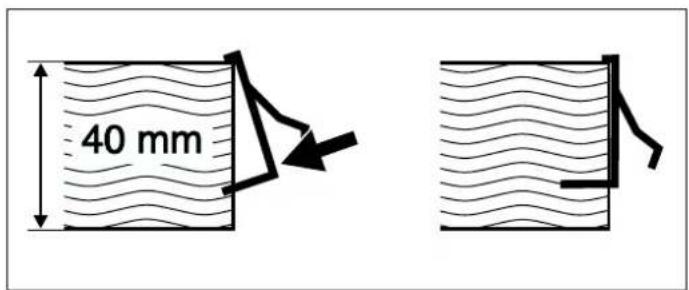

Montage der Glaskeramik-Kochfläche

Elektrischer Anschluß

Ihr Gerät im Überblick

13 12 EKE 805.3 11 Köppensübeich 80 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 4 5 6 7 8 9 5 10

1 2 3 4 EKE 606.3 13 3 Koppersbuch 5 6 7 8 9 5

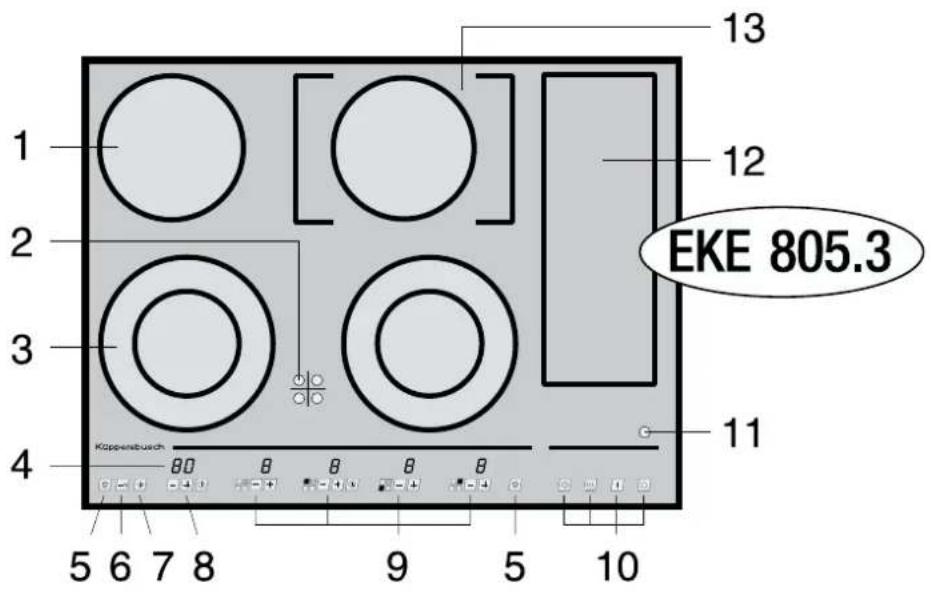

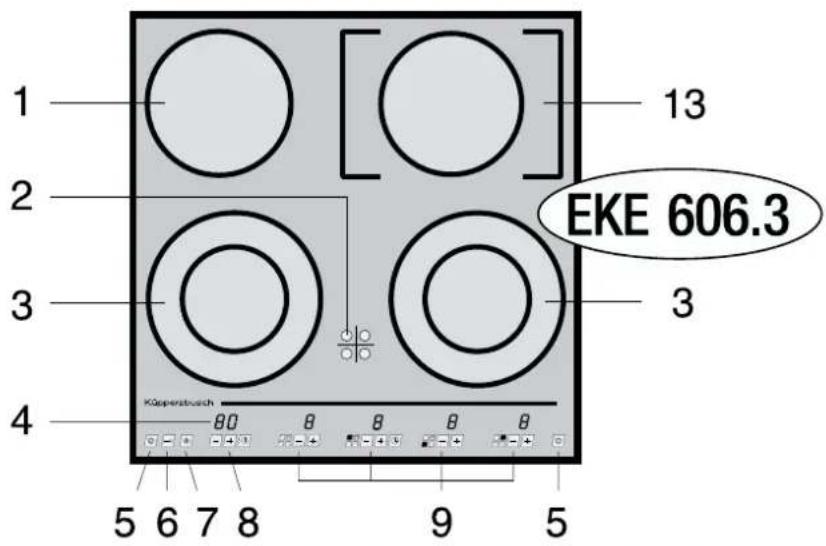

1 Kochzone mit automatischer Abschaltfunktion (via Kurzzeitwecker)
2 Kochzonen-Wärmeanzeigen
3 Zweikreis-Kochzone
4 Anzeige für Kurzzeitwecker
5 Aus-Sensor / Notausschalter
6 Kindersicherung (Sensor-Verriegelung)
7 Sensor-Bereitschaftsschalter
8 Kurzzeitwecker
9 Sensortasten für Kochstufen
10 Sensortasten für Warmhaltezone
11 Wärmeanzeige für Warmhaltezone
12 Warmhaltezone
13 Bräterzone

Sicherheitshinweise

für Anschluß und Funktion

KÜPPERSBUSCH-Einbaukochflächen dürfen nur mit KÜPPERSBUSCH-Einbauherden kombiniert werden. Die Verwendung anderer Einbaukochflächen schließt jegliche Haftung durch Küppersbusch aus. Die erteilten Prüfzeichen-Genehmigungen werden bei Nichtbeachtung dieser Vorschrift ungültig! Gebrauchshinweise und Hinweise zur Sicherheit beim Betrieb der Kochfläche entnehmen Sie bitte der Gebrauchsanleitung des zugehörigen Herdes.
■ Netzanschluß, Wartung und Reparatur der Geräte darf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden Ihre Sicherheit.
■ Die Oberflächen an Heiz- und Kochzonen werden im Betrieb heiß. Daher Vorsicht: Kleinkinder grundsätzlich fernhalten.

für die Kochfläche

Überhitzte Fette und Öle können sich selbst entzünden. Speisen mit Fetten und Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser löschen! Deckel auflegen, Kochzone abschalten und Topf von der heißen Kochzone ziehen.
■ Bei Rissen, Sprüngen oder Bruch des Glaskeramik-Kochfeldes das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
■ Sollte sich das Kochfeld durch einem Defekt der Sensorsteuerung nicht mehr abschalten lassen, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
■ Schalten Sie die Kochzone nach Gebrauch unbedingt sofort mit der Minustaste ab. Die Abschaltung allein durch die Topferkennung ist nicht ausreichend.
■ Vorsicht beim Arbeiten mit Zusatzgeräten! Anschlußleitungen dürfen nicht mit den heißen Kochzonen in Berührung kommen.
■ Das Glaskeramik-Kochfeld darf nicht als Ablagefläche benutzt werden.
■ Keine brennbaren oder entzündbaren Gegenstände auf die Kochfläche legen, die bei unbeabsichtigtem Einschalten eine Gefahr bringen könnten.
■ Keine feuergefährlichen, leicht entzündbaren oder verformbaren Gegenstände direkt unter das Kochfeld legen.
■ Die Kochzonen nicht ohne aufgestelltes Kochgut betreiben. Das Gerät niemals zum Beheizen von Räumen verwenden! Dies würde zu unsachgemäßen Betriebsbedingungen führen.
■ Keine Alufolie bzw. Kunststoff auf die Kochzonen legen. Von der heißen Kochzone alles fernhalten, was anschmelzen kann, z. B. Kunststoffe, Folie, besonders Zucker und stark zuckerhaltige Speisen. Zucker umgehend im heißen Zustand mit einem Rasierklingenschaber von der Kochfläche abheben, um Beschädigungen zu vermeiden.
■ Wiederholtes Festbrennen von Verschmutzungen und Überkochen vermeiden.
■ Kalkablagerungen schaden der Kochzone.
■ Sind Haustiere in der Wohnung, die an das Kochfeld gelangen könnten, ist die Kindersicherung zu aktivieren.

Vor dem ersten Benutzen

■ Fremdteile und Verpackung entfernen.
■ Vor dem ersten Zubereiten von Speisen die Glaskeramik-Kochfläche mit feuchtem Tuch und etwas Spülmittel reinigen.
■ Das Kochfeld ist temperaturschockfest (gegen Kälte und Hitze) und auch sehr widerstandsfähig.
■ Vermeiden Sie, daß harte Gegenstände auf das Kochfeld fallen. Punktförmige Schlagbelastungen können zum Bruch des Kochfeldes führen.
■ Beachten Sie die Reinigungs und Pflegehinweise. Halten Sie vor allem die Sensor-Tasten sauber, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden könnten. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensor-Tasten legen! Wenn Töpfe bis über die Sensor-Tasten überkochen, raten wir dazu, die Notabschaltung zu betätigen.
■ Beim Einschalten der Kochzonen kann kurzfristig ein Summen der Beheizung vernehmbar sein. Das ist technisch bedingt und hat auf Qualität und Funktion keinen Einfluß.
■ Heiße Töpfe und Pfannen dürfen die Begrenzungslinie zu den Sensortasten nicht abdecken. In diesem Fall schaltet sich das Gerät automatisch ab.
■ Bei Erwärmung der Elektronik schaltet sich ein Kühlgebläse zu, das auch nach dem Ausschalten der Kochfläche noch weiterlaufen kann.

Gebrauch der Kochzonen

Beachten Sie die Sicherheitshinweise!

Kochfeld einschalten

Den Sensor-Bereitschaftsschalter ca. 2 Sekunden lang drücken.

Die LED-Anzeige über dem Sensor leuchtet auf, das Gerät ist in Funktionsbereitschaft (Stand-by-Modus).

Die Funktionsbereitschaft schaltet sich automatisch wieder aus,

• wenn innerhalb von 20 Sekunden kein weiterer Sensor gedrückt wird (bereits nach 10 Sekunden weist ein akustisches Warnsignal darauf hin, daß sich das Gerät nach weiteren 10 Sekunden wieder ausschaltet) oder
• wenn es nach dem Betrieb 10 Minuten lang unbenutzt bleibt.

Die Topferkennung

Das Gerät verfügt über eine Topferkennung.

U □□-+ □□-+ □□-+

Wenn ein für die Topferkennung geeigneter Topf auf die Kochzone gestellt wird, erscheint in der Anzeige ein „U“.

Wenn kein Topf oder ein für die Topferkennung ungeeigneter Topf auf der eingeschalteten Kochzone steht, erscheint in der Anzeige ein unterstrichenes „U“.

Nach 10 Minuten schaltet sich die Kochzone automatisch ab.

Sollte es einmal vorkommen, daß ein „U“ in der Anzeige erscheint, obwohl kein Topf aufgestellt ist, so ist dies kein Mangel. Auch ist ein automatisches Einschalten der Kochzone damit nicht verbunden. Die Elektronik gleicht sich regelmäßig selbständig ab, so daß dieser Effekt bei der nächsten Inbetriebnahme nicht mehr auftritt.

Topferkennung ausschalten (z. B. bei Verwendung von Glastöpfen)

und 8. 8.

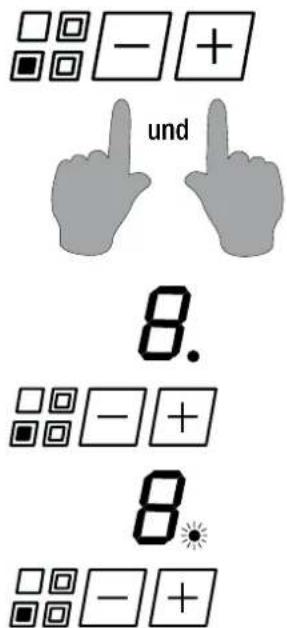

Vor dem Einstellen der Kochstufe Plus- und Minus-Sensor gleichzeitig drükken.

In der Anzeige erscheint dann neben dem Wert der eingestellten Kochstufe ein Punkt.

Wenn der Punkt blinkt, zeigt dies an, daß ein Defekt in der Topferkennung vorliegt.

Die Kochzone kann jedoch problemlos weiterbenutzt werden.

Die Kochstufen

8 □□□ - + □□□ □ oder

Es gibt 9 Kochstufen.

Die gewünschte Kochstufe kann über den Plus- oder den Minus-Sensor angewählt werden.

Sie wird in der Anzeige angezeigt.

Die „0“-Stellung wird nicht angezeigt.

Kochstufe Geeignet zum
1-3	Aufwärmen, WarmhaltenQuellen, Auftauen
4-5	Dämpfen, DünstenKochen
6-8	Braten, Fritieren
9	Erhitzen großer Mengen

5 □□-+ □□ 19 □□-+ □□ 19

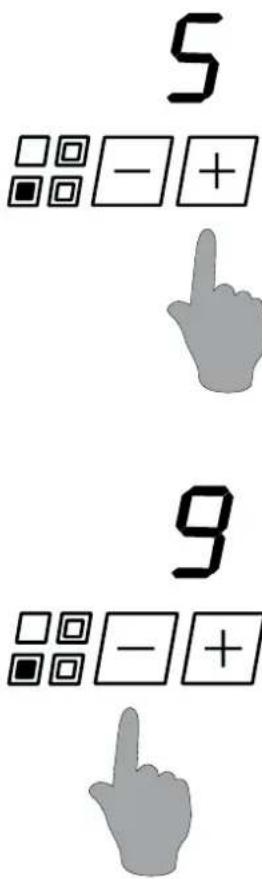

Wenn der Plus-Sensor gedrückt wird, startet die Kochzone auf Stufe 5, ohne Ankochstoß.

Wenn der Minus-Sensor gedrückt wird, startet die Kochzone auf Stufe 9. Dabei wird automatisch die Ankoch-automatik mit eingeschaltet.

und

Kochzone wieder abschalten: Plus- und Minus-Sensor gleichzeitig drücken.

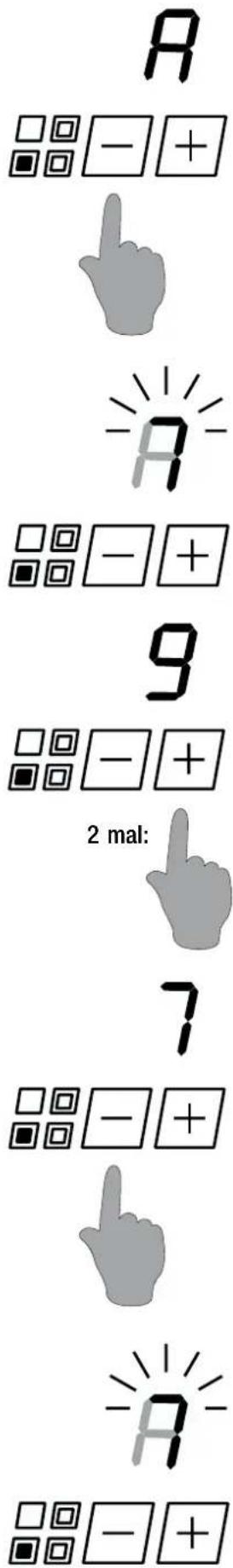

Alle Kochzonen verfügen über eine Ankochautomatik. Der Ankochstoß erfolgt mit maximaler Leistung. Die Dauer des Ankochstoßes ist abhängig von der eingestellten Kochstufe. Nach Ablauf der Ankochdauer schaltet die Kochzone auf die gewählte Kochstufe zurück.

A □□- + □□ 1 R □□- + □□ 9 □□- + □□ 2 mal: 7 □□- + □□ 1 □□- +

Bei Anwahl der gewünschten Kochstufe über den Minus-Sensor erfolgt die Zuschaltung der Ankochautomatik automatisch.

Während des Automatikbetriebes blinkt in der Anzeige ein „A“ im Wechsel mit der eingestellten Kochstufe.

Bei Anwahl der gewünschten Kochstufe über den Plus-Sensor muß zur Zuschaltung der Ankochautomatik der Plus-Sensor nach dem Erreichen der Stufe 9 ein weiteres Mal gedrückt werden.

Dann auf die gewünschte Kochstufe einstellen.

In der Anzeige blinkt das „A“ im Wechsel mit der eingestellten Kochstufe.

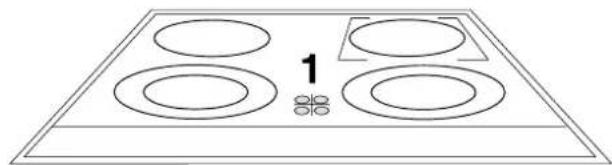

Die Kochzonen-Wärmeanzeigen (1) (Beispiel)

Sie leuchten, solange die Kochzonen noch sehr heiß sind – auch nach dem Abschalten.

Vorsicht! Die Anzeige kann ausfallen (Lampe defekt). In diesem Fall wird nicht vor heißen Kochzonen gewarnt. Lampe sofort erneuern lassen.

Einige Hinweise zu den richtigen Töpfen

Benutzen Sie nur Töpfe mit ebenem und glattem Boden.

Gewölbte Topfböden verlängern die Ankochzeiten erheblich und erhöhen den Energiebedarf. Rauhe Topfböden verkratzen beim Verschieben die Glaskeramik-Kochfläche. Bei Geschirr aus feuerfestem Glas oder Porzellan beachten Sie bitte die Hinweise der Hersteller.

Wählen Sie den Topfdurchmesser passend zur Kochzone.

Sie sparen dadurch Energie und Kochzeit und vermeiden eine Überhitzung der Kochfläche.

Setzen Sie nach Möglichkeit immer einen Deckel auf den Kochtopf.

Sie sparen viel Energie durch Kochen im geschlossenen Topf. Flüssigkeiten und Speisen kochen nur über, wenn die Temperatur zu hoch ist. Für die Kochzonen können Sie die Temperatur genau einstellen Mit einiger Übung wird Ihnen die richtige Wahl der Kochstufen leichtfallen und auch bei aufgesetztem Deckel nichts mehr überkochen.

Zweikreis- und Bräterzonen

Standardgemäß wird der kleinere Kochzonen-Durchmesser beheizt. Für große Töpfe oder Bräter stellen Sie den äußeren Kochzonenkreis ein.

8 - +

Auf das Kochzonensymbol neben den Plus-/Minus-Sensoren drücken. Die erfolgte Zuschaltung wird durch eine Kontrolleuchte über dem Kochzonensymbol angezeigt.

Nochmaliges Drücken auf das Kochzonensymbol deaktiviert die Zweikreis- bzw. Bräterzone wieder.

Die Notabschaltung

Sowohl mit dem äußersten linken als auch mit dem äußersten rechten Sensor können unabhängig voneinander alle Funktionen sofort abgeschaltet werden.

Das Gerät kann auch dann abgeschaltet werden, wenn ein Aus-Sensor einmal nicht erreicht werden kann.

Die Kindersicherung (Sensor-Verriegelung)

Mit der Sensor-Verriegelung kann das Gerät für eine unbefugte Benutzung gesperrt werden. Dazu muß das Kochfeld eingeschaltet sein.

Den Verriegelungs-Sensor drücken. Er kann auch während des Betriebes gedrückt werden.

Dann kann jedoch nur noch herunter- oder ausgeschaltet werden.

Die Verriegelung wird durch 3 blinkende Kontrolleuchten angezeigt.

Achtung: Das Ausschalten des Kochfeldes hebt die Verriegelung nicht wieder auf!

Verriegelung wieder aufheben:

Alle gleichzeitig drücken

Die Sensoren unter den blinkenden Kontrolleuchten gleichzeitig drücken.

Oder

Sie können die Verriegelung folgendermassen wieder aufheben:

nach max. 3 Sek.Gleichzeitig,

Die Sensoren unter den beiden linken blinkenden Kontrolleuchten gleichzeitig drücken. Nach maximal 3 Sekunden den Sensor unter der rechten blinkenden Kontrolleuchte drücken.

Der Kurzzeitwecker

Der Kurzzeitwecker hat eine Weck- und Abschaltfunktion für maximal 99 Minuten.

Der Kurzzeitwecker wird durch Drücken des Plus- oder Minus-Sensors eingeschaltet.

Die gewünschte Weckzeit kann über den Plus-Sensor (bei 0 beginnend) und den Minus-Sensor (bei 99 beginnend) angewählt werden.

30 Sekunden lang -00- - + ⏚

Nach Ablauf der eingestellten Zeit ertönt ca. 30 Sekunden lang ein Signal.

In der Anzeige blinkt „00“.

- + und

Zum Beenden des Signals den Plus- und den Minus-Sensor gleichzeitig drücken.

Die Abschaltfunktion

und

Durch Drücken des Uhr-Sensors neben dem Kochzonen-Sensor für die linke hintere Kochzone wird die Kochzone auf den Kurzzeitwecker geschaltet – die Kochzone wird nach Ablauf der am Kurzzeitwecker eingestellten Zeit automatisch abgeschaltet.

30 Sekunden lang -00- - + ⏻

Nach Ablauf der eingestellten Zeit ertönt ca. 30 Sekunden lang ein Signal.

In der Anzeige blinkt „00“.

- + ⓤ und

Zum Beenden des Signals den Plus- und den Minus-Sensor gleichzeitig drücken.

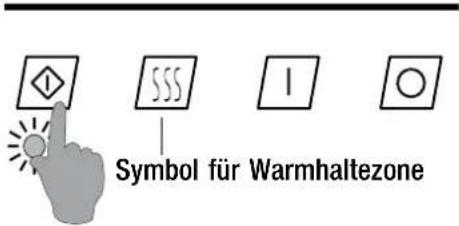

Die Warmhaltezone funktionsbereit schalten

Symbol für Warmhaltezone

Den Sensor-Bereitschaftsschalter drücken. Die LED-Anzeige unter dem Sensor leuchtet auf. Die Funktionsbereitschaft schaltet sich automatisch wieder aus, wenn innerhalb von 4 Sekunden kein weiterer Sensor gedrückt wird.

Die Warmhaltezone einschalten

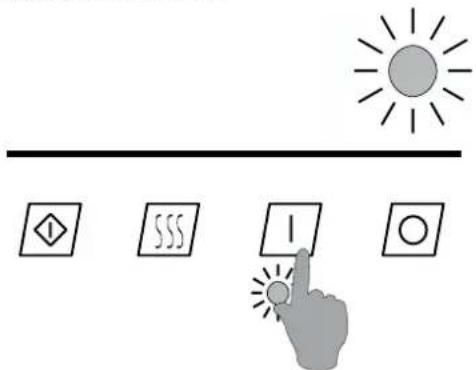

Den Ein-Sensor drücken. Die LED-Anzeige unter dem Sensor leuchtet auf. Die vorherige Anzeige erlischt.

Bei heißer Warmhaltezone leuchtet die Wärmeanzeige – auch nach dem Abschalten.

Vorsicht! Die Anzeige kann ausfallen (Lampe defekt). In diesem Fall werden Sie nicht vor der heißen Warmhaltezone gewarnt. Lampe sofort erneuern lassen.

Die Warmhaltezone abschalten

Den Aus-Sensor drücken. Die LED-Anzeige unter dem Sensor erlischt. Die Warmhaltezone wird abgeschaltet.

Zum erneuten Einschalten muß die Warmhaltezone zunächst wieder funktionsbereit geschaltet werden.

Die Betriebsdauerbegrenzung (Urlaubsschaltung)

Das Gerät besitzt eine automatische Betriebsdauerbegrenzung. Sie verhindert, daß das Gerät ungewollt über einen längeren Zeitraum in Betrieb ist.

Der Zeitablauf der Betriebsdauerbegrenzung ist abhängig von der eingestellten Kochstufe, d.h.:

Je höher die eingestellte Kochstufe, desto schneller wird ausgeschaltet.

Kochstufe Ausschalten erfolgt nach
9 1 Stunde *
8 2 Stunden
76	3 Stunden
5 4 Stunden
43	5 Stunden
21	10 Stunden

* Wenn mit der automatischen Abschaltfunktion eine Kochzeit von über einer Stunde gewählt wurde, schaltet sich das Kochfeld erst nach zwei Stunden ab. Sind mehrere Kochzonen eingeschaltet, richtet sich die maximale Betriebsdauer nach der Kochzone, die mit der höchsten Einstellung betrieben wird.

Sonstige Funktionen

■ Bei gleichzeitigem Betätigen von zwei oder mehreren Sensoren – z. B. durch einen versehentlich auf die Sensoren gestellten Topf – erfolgt keine Schaltfunktion. Nach 10 Sekunden ertönt ein Signal, nach 20 Sekunden schaltet die gesamte Elektronik ab.

Ausnahmen:

• Entriegelung der Sensor-Verriegelung.
  – Ausschalten der Topferkennung.
  – Abschalten von Kochzonen.
• Abschalten des akustischen Signals.

■ Wird ein Sensor nach dem Erreichen der höchsten Stufe weiter betätigt, er- tönt nach 10 Sekunden ein Signal. Nach 20 Sekunden schaltet die gesamte Elektronik ab.
■ Nach einem Netzausfall erfolgt keine automatische Wiederinbetriebnahme.
■ Sollte die Elektronik einmal überhitzen – z. B. wenn Sie versehentlich einen heißen Topf auf die Sensortasten gestellt haben – schaltet sie sich automatisch ab.

■ ■ ■

Die Kontrolleuchte über dem linken bzw. rechten Notaus-Sensor blinkt dann solange, bis die Elektronik wieder abgekühlt ist. Das Kochfeld kann anschließend wieder in Betrieb genommen werden.

Störfallhilfe

Gerät vor der Reparatur stromlos machen!

Prüfen Sie zuerst, ob ein Bedienfehler vorliegt. Einige Störungen können Sie selbst beseitigen.

Störung Ursache Abhilfe
Wärmeanzeige von Kochzone leuchtet nicht.	Lampe defekt. Kundendienst rufen. Verbrennungsgefahr, da keine Warnung vor Temperatur.
Abschalten des Kochfeldes ist nicht möglich.	Elektronisches Bauteil ist defekt.	Sicherung ausschalten,Kundendienst rufen.
Die Kochfläche heizt nicht auf.	Haushalts-Sicherung defekt.	Sicherung überprüfen oder erneuern.
	Kindersicherung nicht entriegelt.	Kindersicherung entriegeln.
	Kochzone defekt. Kundendienst rufen.
	Innerer Kreis einer Zweikreiszone defekt.	Funktionierenden äußeren Kreisauf keinen Fall weiterbetreiben.Sofort den Kundendienst rufen.

Wichtiger Hinweis:

Reparatur nur durch autorisierten Fachmann!

Reparaturen während der Garantiezeit sind nicht kostenlos, wenn Bedienungsfehler vorliegen oder Sie die Hinweise in der Störfallhilfe nicht beachtet haben.

Geben Sie im Kundendienstfall und bei der Ersatzteilbestellung die auf dem Typenschild angeführten Daten an. Das Typenschild befindet sich auf der Unterseite des Kochfeldes.

Reinigung und Pflege

Das Glaskeramikkochfeld darf unter keinen Umständen mit einem Dampfreinigungsgerät oder ähnlichem gereinigt werden!

■ Keine scheuernden Reinigungsmittel verwenden! Meist reicht die Reinigung mit einem feuchten Tuch und etwas Handspülmittel nach jedem Gebrauch aus. Anschließend trocken nachreiben.
■ Verkrustungen und übergekochte Speisen weichen Sie am besten zuerst mit einem nassen Tuch ein. Dann mit einem Glasschaber entfernen. Zucker und geschmolzenen Kunststoff sofort bei heißer Kochfläche entfernen.
■ Reinigen Sie die Glaskeramik-Kochfläche nach jedem Gebrauch. Halten Sie vor allem die Sensor-Tasten stets sauber, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden könnten. Verschmutzungen umgehend entfernen. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensor-Tasten legen! Wenn Töpfe bis über die Sensor-Tasten überkochen, raten wir dazu, die Notabschaltung zu betätigen.
■ Pflegen Sie die Glaskeramik-Kochfläche einmal in der Woche. Durch die Pflege bildet sich eine Schutzschicht. Auch die tägliche Reinigung wird erleichtert. Beachten Sie bitte die jeweiligen Hinweise der Hersteller von Reinigungs- und Pflegemitteln. Auch hartnäckige Flecken können Sie mit einem Pflegemittel behandeln. Anschließend immer mit ausreichend Wasser nachwischen und mit einem Tuch trockenreiben.

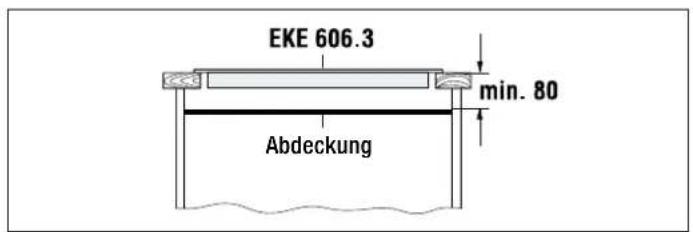

* Die Montage einer Abdeckung ist nur erforderlich, wenn die Einbau- kochfläche ohne einen untergebauten Backofen mit Querstromlüfter zur Gerätekühlung betrieben werden soll. Die Rückwand des Einbaus- schrankes muß oberhalb der Abdeckung ausgenommen werden. Die Abdeckung darf nur mit Hilfe von Werkzeugen abnehmbar sein.

EKE 606.3 min. 80 Abdeckung

650 min- 300

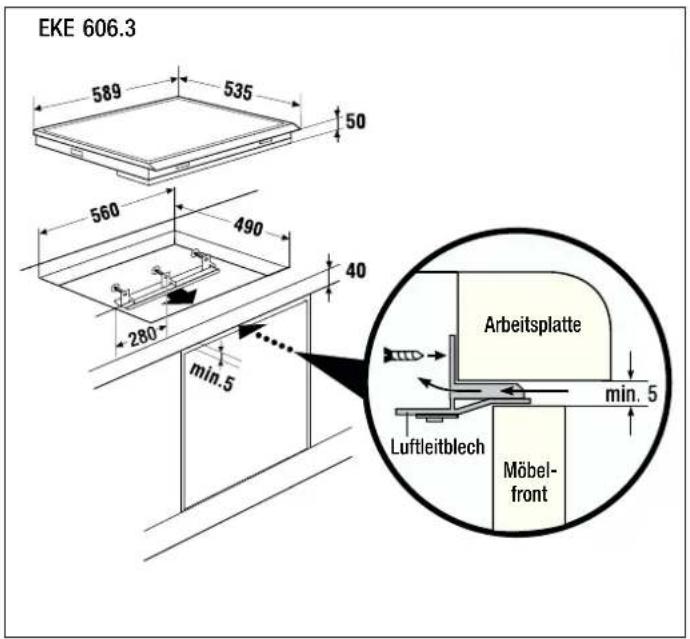

EKE 805.3 779 535 40 50 750 490 280 min.5 40 Arbeitsplatte min. 5 Luftleitblech Möbel- front

EKE 606.3 132 132 132 132 132 132 132 EKE 805.3

40 mm

EKE 606.3 589 535 50 560 490 40 280 min.5 Arbeitsplatte min. 5 Luftleitblech Möbel- front

1 2 3

Montage

Hinweis

KÜPPERSBUSCH-Einbaukochflächen können und dürfen ausschließlich mit KÜPPERSBUSCH-Einbaubacköfen mit Gerätekühlung kombiniert werden. Die Verwendung anderer Fabrikate schließt jegliche Haftung durch Küppersbusch aus. Die erteilten Prüfzeichen-Genehmigungen werden bei Nichtbeachtung dieser Vorschrift ungültig!

Hinweise zum Einbau

■ Die Arbeitsplatte soll eine Stärke von 40 mm haben. Sie muß unbedingt waagerecht ausgerichtet sein und sauber ausgeschnitten werden!
■ Die Abstände des Muldenausschnittes vorn, hinten und seitlich zur Wand müssen entsprechend dem Maßbild eingehalten werden. Bei Einhaltung der Mindestabstände können auf der Arbeitsplatte hinter den Kochzonen Wandabschlußleisten aus Massivholz verwendet werden. Der Abstand seitlich zu Hochschränken sollte aus arbeitstechnischen Erfordernissen mindestens 300 mm betragen.
■ Unterhalb des Arbeitsplatten-Ausschnittes dürfen keine Traversleisten liegen. Sie sind mindestens bis auf Arbeitsplatten-Ausschnittgröße zurückzuschneiden.
■ Bei den Einbaumöbeln muß der Kunststoffbelag bzw. das Furnier mit hitzebeständigem Kleber (100 °C) verarbeitet sein.

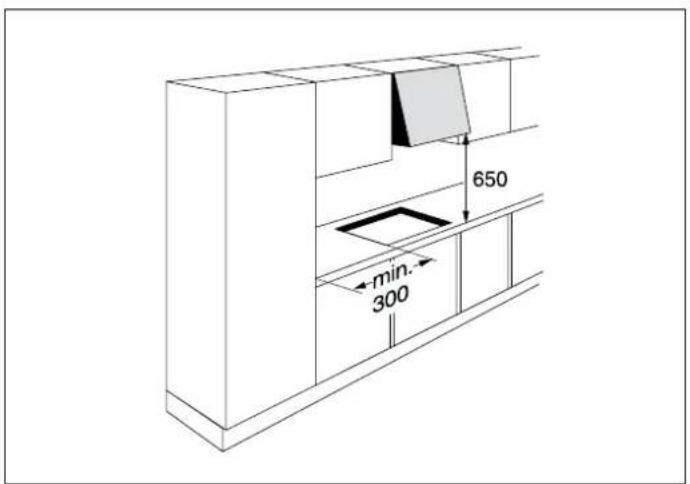

■ Über der Kochfläche angebrachte Dunstfilter und Wandschränke müssen einen Mindestabstand von 650 mm zur Kochfläche haben.

Wir empfehlen, die Schnittfläche der Arbeitsplatten-Ausschnitte für Einbauspülen und Herdmulden mit einem wasserfesten Schutzanstrich zu versiegeln.

Nach jedem eventuellen Ausbau ist die Einbaudichtung zu erneuern.

Bei keramikgefliesten Arbeitsplatten ist eine zusätzliche Abdichtung mit dauerelastischem Dichtmaterial erforderlich. Dieses Dichtungsmaterial erhalten Sie bei unserem Ersatzteilwesen unter der ET-Nr. 53 55 69.

• Flächen säubern, Dichtungsmasse in Form einer Wurst aufbringen und die Mulde aufdrücken.
• Überstehende Dichtungsmasse wegschneiden und rundherum die Dichtungsfläche sofort mit Wasser säubern.

Montage der Glaskeramik-Kochfläche

Unbedingt zuerst das beiliegende Luftleitblech gemäß der Abbildung auf der Vorseite vorn im Arbeitsplattenausschnitt befestigen.

Beachten Sie, daß zwischen Möbelfront und Arbeitsplatte ein Mindestabstand von 5 mm erforderlich ist. Nur so ist eine ausreichende Belüftung der Kochfläche gewährleistet. Wenn das Abstandsmaß kleiner als 5 mm ist, muß die Möbelfront an der oberen Kante bearbeitet werden.

Durch die Clips-Technik wird die Montage für Sie einfacher, schneller und problemloser. Die komplette Montage der Kochfläche kann von oben erfolgen.

■ Die Kochfläche immer an den Seiten und nicht an der Frontleiste anheben.
■ Gehen Sie mit der Glaskeramik-Kochfläche beim Einbau vorsichtig um! Keine kantigen und spitzen Werkzeuge (Schraubendreher usw.) auf die Glasplatte legen oder fallen lassen!
■ Die Glaskeramik-Kochfläche muß unbedingt eben und bündig aufliegen. Ein Verspannen kann zum Bruch der Glasplatte führen.

– Zunächst den Arbeitsplattenausschnitt sauber vornehmen.
– Die Dichtung der Kochfläche auf einwandfreien Sitz und lückenlose Auflage prüfen, bei unebenen Arbeitsplatten (Kacheln etc.) das Dichtungsband entfernen und temperaturbeständige Dichtungsmasse auftragen.
– Dann die Clipse in den in der Abbildung auf der Vorseite angegebenen Abständen in den Arbeitsplatten-Ausschnitt einschlagen. Durch den horizontalen Anschlag ist keine Höhenausrichtung erforderlich.

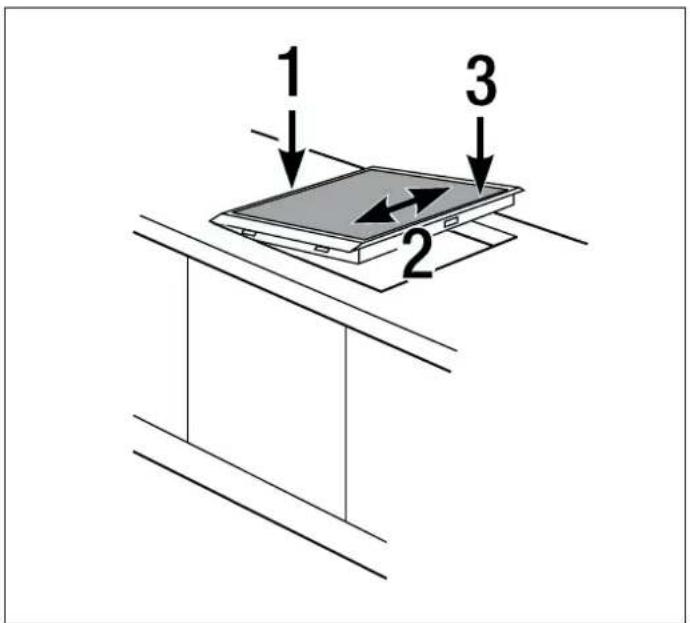

– Nun die Kochfläche gemäß Abbildung links anlegen (1), ausrichten (2) und einclipsen (3).

Sollte der Arbeitsplattenausschnitt ein wenig zu groß geraten sein, besteht die Möglichkeit, durch Verschrauben der Clipse deren Federvorspannung zu erhöhen.

Granit S

Die beiliegenden Spannelemente S benötigen Sie nur zum Einbau von Glaskeramik-Kochflächen in Arbeitsplatten aus Granit, Marmor oder ähnlichen Materialien.

Elektrischer Anschluß

■ Der elektrische Anschluß darf nur von einem autorisierten Fachmann vorgenommen werden!
■ Die gesetzlichen Vorschriften und Anschlußbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
■ Beim Anschluß des Gerätes ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite von mindestens 3 mm all-polig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze.
■ Bei Anschluß und Reparatur Gerät mit einer dieser Einrichtungen stromlos machen.
■ Der vollständige Berührungsschutz muß durch den Einbau sichergestellt sein.
■ Der Schutzleiter muß so lang bemessen sein, daß er bei Versagen der Zugentlastung erst nach den stromführenden Adern des Anschlußkabels auf Zug beansprucht wird.
■ Die überschüssige Kabellänge muß aus dem Einbaubereich unterhalb des Gerätes herausgezogen werden.

Elektrischer Anschluß Festanschluß über eine Herdanschlußdose.

Anschlußschema für die verschiedenen Netzauslegungen, ist am

Anschlußkasten des Gerätes dargestellt.

Anschlußwerte	Festanschluß 400 V 3 N ~ 50 Hz (AC 230 V in UK)
	Heizkörperspannung: 230 V
	400 V 3 N ~ Sicherungsstrom 16 A
	400 V 2 N ~ Sicherungsstrom 20 A
	230 V 1 N ~ Sicherungsstrom 25 A
	230 V 3 ~ Sicherungsstrom 16 A

Anschlußkabel H 05 RR-F oder H 07 RN-F verwenden.

Kabellänge min. 2 m

Achtung!

Wichtiger Hinweis für Montage! Unbedingt beachten!

Das Luftleitblech (B) muß unbedingt vorne im Arbeitplattenausschnitt befestigt werden. Andernfalls kann es während des Betriebes zu Schäden an der Elektronik kommen!

Attention!
