BEDIENUNGSANLEITUNG CR 325 A7 SMEG

VOR DER INBETRIEBNAHME DES GERÄTES INFORMATIONEN ZUM UMWELTSCHUTZ ALLGEMEINE HINWEISE UND RATSCHLÄGE BENUTZUNG DES KÜHLRAUMS BENUTZUNG DES GEFRIERFACHS ABTAUEN DES GEFRIERFACHES REINIGUNG DES KÜHLRAUMS REINIGUNG UND PFLEGE FUNKTIONSSTÖRUNG KUNDENDIENST INSTALLATION

VOR DER INBETRIEBNAHME DES GERÄTES

- Das von Ihnen gekaufte Gerät ist ausschließlich für den Hausgebrauch

Damit Sie den größtmöglichen Nutzen aus Ihrem Gerät ziehen, lesen Sie bitte aufmerksam die Bedienungsanleitung, in der Sie die Gerätebeschreibung sowie nützliche Ratschläge zur Aufbewahrung der Lebensmittel finden.

Heben Sie diese Anleitung zum Nachschlagen gut auf.

1. Nach dem Auspacken das Gerät auf Beschädigungen überprüfen und sicherstellen, dass die Türen einwandfrei schließen. Mögliche Schäden müssen dem Händler innerhalb von 24 Stunden nach Anlieferung gemeldet werden.
2. Warten Sie vor der Inbetriebnahme des Gerätes mindestens zwei Stunden, damit der Kühlkreis seine volle Funktionstüchtigkeit erreichen kann.
3. Die Installation und der elektrische Anschluss müssen von einer Fachkraft gemäß den Herstelleranweisungen und den gültigen örtlichen Bestimmungen ausgeführt werden
4. Vor der Inbetriebnahme das Innere des Gerätes reinigen.

INFORMATIONEN ZUM UMWELTSCHUTZ

1.Verpackung

Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch ein Recyclingsymbol gekennzeichnet. Für die Entsorgung die örtlichen Vorschriften beachten. Das Verpackungsmaterial (Plastikbeutel, Styroporteile, usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

2.Entsorgung

Das Gerät wurde aus wieder verwertbaren Materialien hergestellt.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Vor der Beseitigung des Gerätes das Speisekabel durchtrennen, Türen und Ablageflächen entfernen, damit das Gerät funktionsuntüchtig ist und keine Gefahrenquelle für spielende Kinder darstellen kann.

Bei der Entsorgung die örtlichen Bestimmungen zur Abfallbeseitigung beachten und das Gerät bei den zugelassenen Entsorgungsbetrieben abliefern; das Gerät auf keinen Fall, auch nicht für wenige Tage, unbewacht stehen lassen, da es eine Gefahrenquelle für spielende Kinder darstellen kann. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Information:

Dieses Gerät ist FCKW-frei (der Kältekreislauf enthält R 134 a) oder FKW-frei (der Kältekreislauf enthält R 600a).

Für Geräte mit Isobutan (R600a): Isobutan ist ein Naturgas ohne umweltschädigende Auswirkungen, es ist jedoch entflammbar. Die Leitungen des Kältekreises müssen daher unbedingt auf ihre Unversehrtheit überprüft werden.

Konformitätserklärung

- Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der EU-Richtlinie 89/109/EWG, 90/128/EWG und 02/72/EWG.

CE

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:
• Sicherheitsanforderungen der Niederspannungsrichtlinie 73/23/EWG;
• EMV - Richtlinie 89/336/EWG, sowie der nachfolgenden Abänderung durch Richtlinie 93/68/EWG;
• die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es korrekt an eine funktionstüchtige und den gesetzlichen Bestimmungen entsprechende Erdung angeschlossen ist.

ALLGEMEINE HINWEISE UND RATSCHLÄGE

• Den Kühlraum nur zur Lagerung frischer Lebensmittel und den Gefrierraum nur zur Lagerung von Tiefkühlware, zum Gefrieren frischer Lebensmittel und zum Herstellen von Eiswürfeln verwenden.
• Nach der Installation sicherstellen, dass das Gerät nicht auf dem Stromkabel steht.
• Keine Glasbehälter mit flüssigem Inhalt in den Gefrierraum stellen, da diese platzen können.
• Eiswürfel oder Wassereis nicht sofort nach der Entnahme aus dem Gefrierraum verzehren, da sie Kälteverbrennungen hervorrufen können.
• Vor jeder Reinigungs- oder Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung unterbrechen.
• Stellen Sie das Gerät nicht neben einer Wärmequelle auf.
• Kein Benzin, Gas oder andere entflammbare Stoffe in der Nähe des Kühlschranks oder anderer Haushaltsgeräte aufbewahren oder verwenden. Durch die ausströmenden Dämpfe besteht Brand- oder Explosionsgefahr.
• Lassen Sie auf beiden Seiten und über dem Gerät mindestens 1 cm Raum frei, um eine ausreichende Belüftung zu gewährleisten.
• Die Belüftungsöffnungen dürfen auch bei verkleideten Geräten oder Einbaugeräten nicht verdeckt werden.
• Sämtliche Geräte mit Eisautomat und Wasserspender müssen an eine Wasserleitung angeschlossen werden, die ausschließlich Trinkwasser abgibt (mit Wasserleitungsdruck zwischen 1,7 und 8,1 bar (25 und 117 PSI)). Nicht direkt an die Wasserleitung angeschlossene Eisautomaten bzw. Wasserspender dürfen nur mit Trinkwasser gefüllt werden.
• Das Gerät auf einer tragfähigen Fläche nivellieren und in einem seinen Abmessungen und seinem Verwendungszweck entsprechenden Raum aufstellen.

- Das Gerät in einem trockenen und gut belüfteten Raum aufstellen. Das Gerät ist für den Einsatz in Räumen mit nachstehenden Temperaturbereichen ausgelegt, die ihrerseits von der Klimaklasse auf dem Typenschild abhängig sind: Der Gerätebetrieb könnte beeinträchtigt werden, wenn das Gerät über längere Zeit höheren oder tieferen Temperaturwerten als denen des vorgeschriebenen Bereichs ausgesetzt ist.

Klimaklasse T. Umg. (°C) T. Umg. (°F)

SN Von 10 bis 32 Von 50 bis 90

N Von 16 bis 32 Von 61 bis 90

ST Von 18 bis 38 Von 64 bis 100

T Von 18 bis 43 Von 64 bis 110

• Beim Auf- bzw. Umstellen des Gerätes darauf achten, dass der Fußboden nicht beschädigt wird (z. B. Parkett).
• Zum Beschleunigen des Abtauvorganges niemals mechanische oder andere als die vom Hersteller empfohlenen Utensilien benutzen.
• Den Kältemittelkreis nicht beschädigen.
• In den zur Aufbewahrung von Tiefkühlgut bestimmten Abteilen/Fächern des Gerätes dürfen nur die vom Hersteller empfohlenen Elektrogeräte benutzt werden.
• Das Gerät sollte von kleinen Kindern oder Behinderten nur unter Aufsicht benutzt werden.
• Kindern das Spielen und Verstecken im Gerät nicht gestatten, um Erstickungs- und Einschließgefahr zu vermeiden.
• Das Netzkabel darf nur durch eine Fachkraft ersetzt werden.
• Keine Verlängerungskabel oder Mehrfachadapter verwenden.
  • Die Abschaltung der Stromversorgung muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein.
• Prüfen, ob die auf dem Typenschild angegebene Spannung mit der in der Wohnung übereinstimmt
  • Die in den Kälteakkus enthaltene (ungiftige) Flüssigkeit nicht verschlucken.

BENUTZUNG DES KÜHLRAUMS

Bei diesem Gerät handelt es sich um einen Kühlschrank mit einem 4-Sterne-Gefrierfach

Das Abtauen des Kühlraums erfolgt vollautomatisch.

Der Kühlschrank kann bei einer Umgebungstemperatur zwischen +10°C und +38°C funktionieren. Die optimale Kühlleistung ist von der Klimaklasse abhängig, die auf dem Typenschild angegeben ist.

Inbetriebnahme des Gerätes

Den Stecker an die Steckdose anschließen.

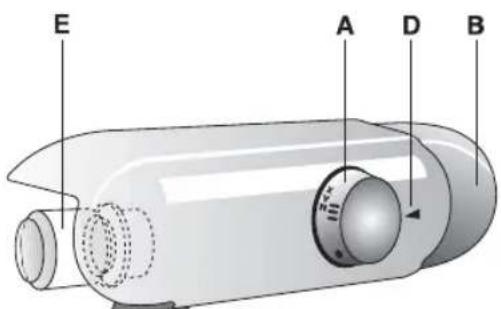

Der im Kühlraum angebrachte Thermostat ermöglicht bei Geräten mit einem Kompressor die gleichzeitige Temperatureinstellung sowohl des Kühlraums als auch des Gefrierfachs.

Bei Geräten mit zwei Kompressoren hingegen erfolgt die Temperatureinstellung des Kühlraums und des Gefrierfachs unabhängig voneinander (s. Produktangaben).

Temperatureinstellung

1. Für einen korrekten Betrieb des Geräts und eine optimale Lagerung der Lebensmittel sowohl im Kühlraum als auch im Gefrierfach empfehlen wir, den Thermostat gemäß den in den Produktangaben gegebenen Anweisungen einzustellen.

2. Falls Sie die Temperatureinstellung verändern möchten, den Thermostat-Knopf wie folgt drehen:

- auf die kleinsten Nummern 1-2 (MIN), wenn eine GERINGERE KÜHLLEISTUNG erzielt werden soll; - auf die höchsten Nummern 5-7 (MAX), wenn eine HÖHERE KÜHLLEISTUNG erzielt werden soll.

Thermostat auf ●: Kühlung und Beleuchtung des Gerätes sind abgeschaltet.

Hinweis:

Die Umgebungstemperatur, die Häufigkeit der Türöffnung und der Aufstellungsort des Gerätes können die Innentemperatur der beiden Geräteteile beeinflussen. Bei der Einstellung des Thermostats müssen diese Faktoren berücksichtigt werden.

Aufbewahrung von Lebensmitteln im Kühlraum

Die Lebensmittel wie in der Abbildung gezeigt lagern.

A Gekochte Speisen

B F i s c h , F l e i s c h

C Obst und Gemüse

D Flaschen

E Butter

F Milchprodukte, Käse

Hinweis:

• Der Abstand zwischen den Abstellflächen und der hinteren inneren Kühlschrankwand gewährleistet eine freie Luftzirkulation.
  • Die Lebensmittel nicht direkt an die Rückwand des Kühlraums legen.
• Keine warmen Speisen in die Geräteteile einlegen.
• Flüssigkeiten in geschlossenen Behältern aufbewahren.
• Die Aufbewahrung von Gemüse mit hohem Wassergehalt kann zur Bildung von Kondenswasser führen: der korrekte Betrieb des Gerätes wird dadurch in keinster Weise beeinträchtigt.

BENUTZUNG DES GEFRIERFACHS

Das Gerät verfügt über ein 4 -Sterne-Gefrierfach . Für die Aufbewahrung von Tiefkühlware beachten Sie bitte das auf den Verpackungen angegebene Mindesthaltbarkeitsdatum. Außerdem können frische Lebensmittel eingefroren werden, indem man sie auf die Gitter legt. Die bereits tiefgefrorenen Produkte werden im untersten Korb gelagert, um den direkten Kontakt mit den noch einzufrierenden Speisen zu vermeiden.

Die Menge der frischen Lebensmittel, die innerhalb von 24 Stunden eingefroren werden können, kann dem Typenschild entnommen werden.

Einfrieren frischer Speisen

Für Geräte mit einem Kompressor:

• Den Thermostat auf die Position 2-3 drehen.
• Verfügt das Gerät über eine Gefriertaste, diese drücken, um die Funktion zu aktivieren: die gelbe Kontrollampe leuchtet auf. Auch die rote Kontrollampe kann aufleuchten (nur bei Modellen mit Bedienblende), sie erlischt jedoch, sobald der Gefrierschrank die optimale Temperatur erreicht hat.

Hinweis:

Die Schnellgefriertaste ermöglicht das Einfrieren der Speisen bei Aufrechterhaltung einer optimalen Temperatur im Inneren des Gefrierfachs.

Schnellgefrierfunktion

Bei Geräten mit zwei Kompressoren die Schnellgefrierfunktion 6 Stunden vor dem Einlegen frischer Speisen einschalten, um die auf dem Typenschild angegebene maximale Gefrierleistung zu erzielen.

Wichtig

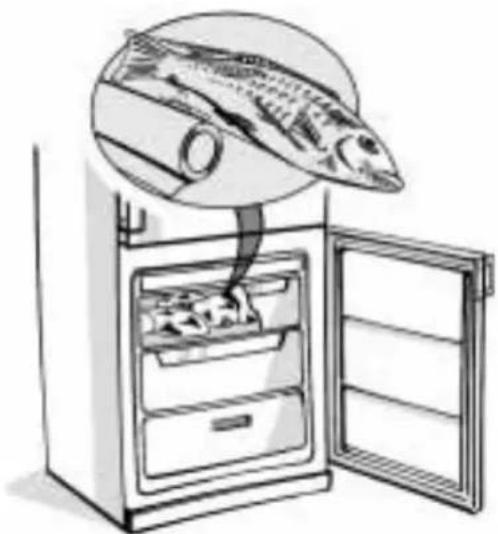

• Einzufrierende frische Lebensmittel einwickeln und verschließen in:
  Aluminium- oder Klarsichtfolie, wasserundurchlässigen Kunststoffverpackungen, Polyäthylenbehälter oder Tiefkühlbehälter mit Deckel.
• Die einzufrierenden Speisen in den oberen Bereich einlegen und ausreichend Platz für eine freie Luftzirkulation zwischen den Päckchen berücksichtigen.
• Nach 24 Stunden ist der Gefriervorgang beendet.
• Die Schnellgefriertaste erneut drücken, um die Funktion auszuschalten (gelbe Kontrollampe erlischt).

Funktion Températuralarm

(Ausführungen mit Bedienfeld)

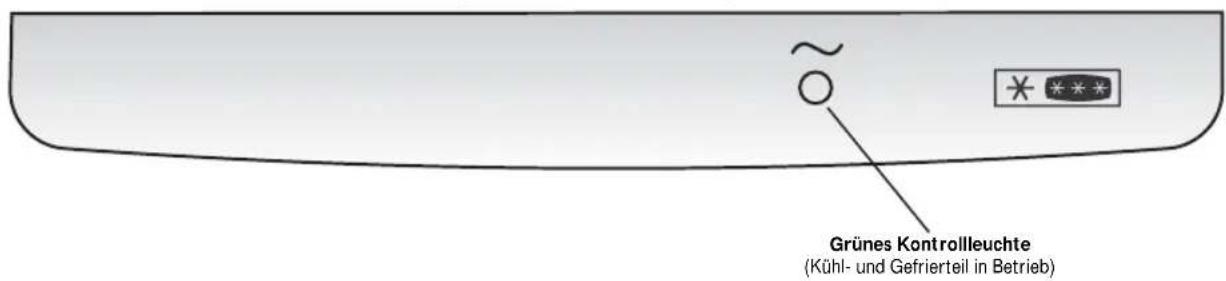

Während des Betriebs oder während des Gefriervorgangs ist es möglich, daß die rote Kontrollampe aufleuchtet (und bei einigen Modellen ertönt gleichzeitig auch ein akustisches Signal), die anzeigt, daß die Temperatur im Gefrierfach für die Aufbewahrung der Speisen nicht optimal ist.

Die Kontrollampe kann unter folgenden Bedingungen aufleuchten:

• während der Inbetriebnahme
• beim erneuten Einschalten nach Abtauen oder Reinigung des Geräts
• wenn zu viele einzufrierende Lebensmittel eingelegt werden
• wenn die Tür des Gefrierers nicht richtig schließt
• wenn der "Thermostatknopf Gefrierer" auf dem Bedienfeld gegen "MAX" eingestellt wird (sehr starke Kühlung)

Zum Ausschalten des akustischen Signals die "Schnellgefriertaste" drücken.

Nach Erreichen der optimalen Temperaturbedingungen erlischt die rote Kontrollampe automatisch, die "Schnellgefriertaste" muß nun wieder ausgeschaltet werden.

BENUTZUNG DES GEFRIERFACHS

Hinweis:

Das Gefrierfach kann die für die Haltbarkeit der Speisen erforderliche Temperatur auch bei einem Stromausfall aufrechterhalten. In diesem Fall sollte jedoch die Tür nicht geöffnet werden.

Wichtig:

Die Haltbarkeitsdauer der frischen Tiefkühlprodukte der nebenstehenden Tabelle entnehmen.

Beim Einkauf von Tiefkühlware sollten Sie auf folgendes achten:

• Die Verpackung darf nicht beschädigt sein, da sonst der Inhalt nicht mehr einwandfrei sein könnte. Wenn die Verpackung aufgebläht ist oder feuchte Flecken aufweist, ist das Produkt nicht optimal gelagert worden, und der Inhalt könnte angetaut sein.
  • Die Tiefkühlware als letztes in den Korb legen, und für den Transport stets eine Kühltasche verwenden.
  • Die Tiefkühlware zu Hause sofort in das Gefrierfach legen.
• Angetaute Tiefkühlware niemals wieder einfrieren, sondern innerhalb von 24 Stunden aufbrauchen.
• Temperaturschwankungen vermeiden, bzw. auf ein Minimum reduzieren. Das auf der Verpackung angegebene Verfallsdatum beachten.
• Für die Lagerung von Tiefkühlware stets die Anweisungen auf der Verpackung befolgen.

Entnahme derGefrierschubladen

• Die Gefrierschubladen bis zum Anschlag herausziehen, leicht anheben und herausnehmen.

Hinweis:

Das Gefrierteil kann auch ohne die Schubladen verwendet werden, um mehr Platz zur Verfügung zu haben; zu diesem Zweck alle Körbe außer dem unteren herausnehmen. Die Produkte direkt auf die Gitter legen. Prüfen, ob nach dem Einlagern der Produkte die Tür des Gefrierfachs einwandfrei schließt.

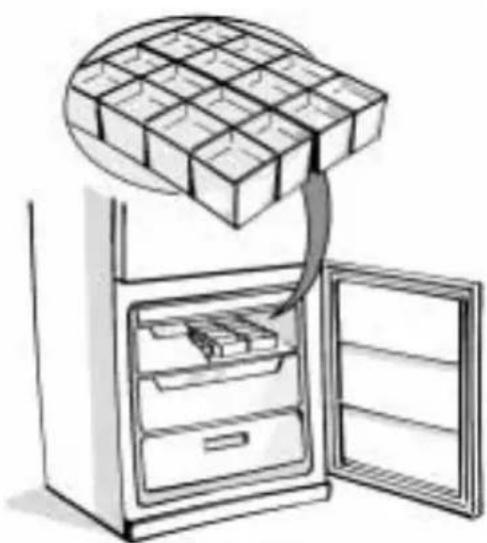

Herstellen von Eiswürfeln

• Die Eiswürfelschale zu 2/3 mit Wasser füllen und in das Gefrierfach stellen
- Falls die Schale auf dem Boden festfriert, dürfen keine spitzen oder scharfen Gegenstände zum Entfernen verwendet werden.
• Die Schale leicht biegen, um die Eiswürfel zu entnehmen.

MONATE SPEISEN

2-3
4-6
6-8
10-12

Vor dem Abtauen oder Reinigen des Gefrierfachs den Stecker aus der Steckdose ziehen oder die Stromversorgung abschalten.

Den Gefrierschrank 1 - 2 mal jährlich abtauen, oder nach Bedarf, falls sich auf den Kühlgittern zuviel Reif gebildet hat.

Die Reifbildung auf den Kühlgittern ist vollkommen normal. Die Menge und Schnelligkeit der Reifbildung, die sich vor allem auf die oberen Gitter konzentriert, hängen von den Umgebungsbedingungen und der Häufigkeit der Türöffnungen ab.

Das Abtauen sollte dann durchgeführt werden, wenn sich wenige Vorräte im Gefrierfach befinden.

• Die Tür öffnen, alle Lebensmittel entnehmen, und sie eng aneinander in Zeitungspapier einwickeln und an einen kühlen Ort bringen oder in eine Kühltasche legen.
  • Die Tür offen lassen, um den Reif abtauen zu lassen.

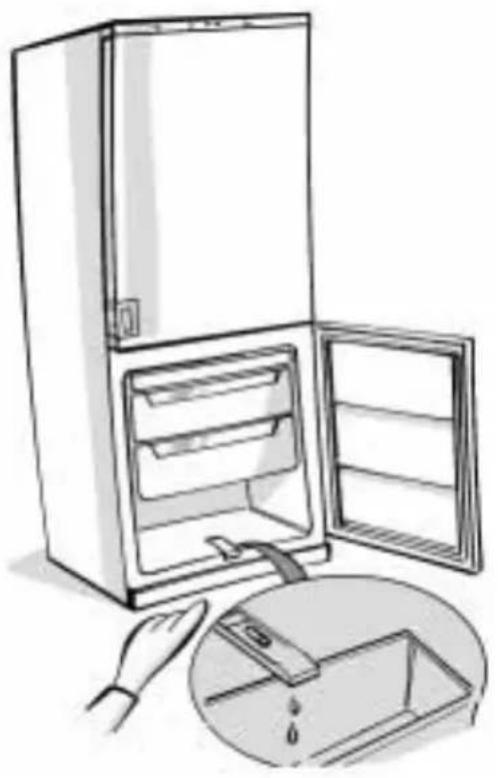

• Den Ablaufkanal für das Tauwasser herausziehen und eine Schale unter den Abfluß stellen.
• Den Innenraum des Gefrierfachs mit einem Schwamm und einer Lösung aus lauwarmem Wasser und/oder Neutralreiniger reinigen. Keine Scheuermittel verwenden!
• Nachspülen und sorgfältig abtrocknen.
• Den Ablaufkanal wieder einsetzen.
  • Die Lebensmittel wieder einlagern.
  • Die Tür des Gefrierfachs schließen.
• Den Stecker wieder anschließen.
  • Das Gerät einschalten.

REINIGUNG DES KÜHLRAUMS

Den Kühlraum regelmäßig reinigen.

Das Abtauen des Kühlraums erfolgt vollautomatisch.

Das Auftreten von Wassertropfen auf der inneren Rückwand des Kühlraums zeigt den automatischen Abtauvorgang an.

Das Tauwasser fließt automatisch in eine Abflußöffnung und wird anschließend in einem Behälter gesammelt, wo es verdampft.

Die Abflußöffnung regelmäßig mit der mitgelieferten Ausrüstung reinigen, damit das Tauwasser stetig und zügig abfließen kann.

Vor sämtlichen Reinigungsarbeiten stets die Stromversorgung abschalten.

• Für die Reinigung einen Schwamm und lauwarmes Wasser und/oder einen Neutralreiniger verwenden.
• Nachspülen und mit einem weichen Tuch trockenreiben.

Keine Scheuermittel verwenden!

REINIGUNG UND PFLEGE

Bei längerer Abwesenheit

1. Den Kühlraum und das Gefrierfach leeren.
2. Das Gerät von der Stromversorgung abschalten.
3. Die Innenräume abtauen und reinigen.
4. Bei abgeschaltetem Kühlschrank die Türen offen lassen, um Schimmelbildung, unangenehme Gerüche und Oxidation zu vermeiden.

1. Das Gerät funktioniert nicht.

• Liegt ein Stromausfall vor?
• Ist der Stecker richtig an die Steckdose angeschlossen?
• Ist der Zweipolschalter eingeschaltet?
• Ist die Sicherung durchgebrannt?
• Ist das Stromkabel beschädigt?
  • Steht der Thermostat auf ● (Stop)?

2. Die Temperatur in den Geräteteilen ist nicht kalt genug.

• Schließen die Türen korrekt?
- Ist das Gerät in der Nähe einer Wärmequelle aufgestellt?
- Ist der Thermostat richtig eingestellt?
• Sind die Lüftungsgitter blockiert?

3. Die Temperatur im Kühlraum ist zu niedrig.

- Ist der Thermostat richtig eingestellt?

4. Wasser steht auf dem Boden des Kühlraums.

- Ist der Tauwasserabfluß verstopft?

5. Die Innenbeleuchtung funktioniert nicht.

Zuerst Punkt 1 prüfen und dann:

• Das Gerät von der Stromversorgung abschalten. Um die Glühlampe zu prüfen, siehe Anleitungen und Zeichnung auf den beigefügten Produktangaben.
  • Die Glühlampe prüfen und ggf. ersetzen (max. 15 W).

6. Die rote Kontrollampe am Bedienfeld des Gefrierers bleibt eingeschaltet / der akustische Alarm aktiv.

(siehe Kapitel Benutzung des Gefrierfachs)

• Wurden erst vor kurzem großen Mengen frischer Speisen in den Gefrierer eingelegt?
• Ist die Tür des Gefrierers geschlossen?

Hinweise:

• Es liegt keine Störung vor, wenn der vordere Rand des Kühlschrankes sich warm anfühlt; das Gerät beugt so der Kondensbildung vor.
• Gluckergeräusche und Ausdehnungszischen des Kältekreises sind normal.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Erst prüfen, ob Sie die Störung selbst beheben können (siehe Funktionsstörung).
2. Schalten Sie das Gerät aus und wieder ein, um zu prüfen, ob die Störung immer noch vorliegt. Bei negativem Ergebnis das Gerät ausschalten und den Versuch nach einer Stunde wiederholen.
3. Funktioniert das Gerät dann immer noch nicht, den Kundendienst benachrichtigen.

Geben Sie bitte folgende Daten an:

• Art der Störung.
• Gerätetyp.
• Service-Nr. (die Ziffer hinter dem Wort SERVICE, auf dem Typenschild im Geräteinnern).
• Ihre vollständige Anschrift.
• Telefonnummer mit Vorwahl.

SERVICE

0000 000 00000

Hinweis:

Sollte der Kundendienst den

Türanschlagwechsel durchführen, fällt dies nicht unter die Garantieleistung.

INSTALLATION

• Das Gerät nicht neben einer Wärmequelle aufstellen. Die Installation an warmen Orten, in der Nähe von Wärmequellen (Heizungen, Öfen), oder direktes Sonnenlicht erhöhen den Stromverbrauch und müssen daher vermieden werden.
• Falls dies nicht möglich ist, müssen folgende Mindestabstände eingehalten werden:
• 30 cm von Kohle- oder Ölöfen;
• 3 cm von Elektro- und/oder Gasherden.
• Das Gerät an einem trockenen und gut belüfteten Ort aufstellen.
• Das Geräteinnere reinigen (siehe "Abtauen und Reinigen des Gefrierfachs").
  • Das mitgelieferte Zubehör einsetzen.

Elektrischer Anschluß

• Die elektrischen Anschlüsse müssen den örtlichen Vorschriften entsprechend ausgeführt werden.
- Die Daten zur Spannung und aufnehmbaren Leistung können dem Typenschild im Geräteinnern entnommen werden.
• Die Erdung des Gerätes ist gesetzlich vorgeschrieben.
Der Hersteller lehnt jede Verantwortung für eventuelle Schäden an Personen, Haustieren oder Sachen ab, die infolge Nichtbeachtung der o.g. Vorschriften entstehen.
- Falls der Stecker und die Steckdose nicht von der gleichen Art sind, die Steckdose von einer Fachkraft auswechseln lassen.
- Keine Verlängerungskabel oder Mehrfachadapter verwenden.

Elektrische Abschaltung

Die elektrische Abschaltung des Gerätes muß durch Ausstecken des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein.

1. Obst- und Gemüsefächer
2. Abdeckplatte
3. Abstellflächen / Bereich für Abstellflächen
4. Thermostat und Beleuchtung
5. Paneel für Funktionskontrolle (falls vorhanden)
6. Oberes Aufbewahrungsfach
7. Innentürablagen
8. Flaschenfach
9. Ausziehbare Flaschensicherung
10. Typenschild (seitlich des Obst- und Gemüsefachs)
11. Lüfter (falls vorhanden)

Bereich mit geringer Kühlleistung

Bereich mit mittlerer Kühlleistung

Bereich mit hoher Kühlleistung

B. Gefrierraum

1. Oberes Schubfach (Einfrierbereich)
2. Aufbewahrung von eingefrorenen Speisen und Tiefkühlware
3. Eiswürfelschale (im Schubfach)
4. Doppeltür Gefrierraum

Anmerkungen: Die Zahl der Ablageflächen und die Form der Zubehörteile können je nach Modell verschieden sein. Sämtliche Konsolen, Ablagefächer und Abstellflächen lassen sich herausnehmen.

Bitte beachten: Das Kühlschrankzubehör darf nicht im Geschirrspüler gewaschen werden.

Diese Kühl-/Gefrierkombination wird durch Betätigung des im Kühlraum befindlichen Thermostats eingeschaltet. Die Temperatureinstellung sowohl des Kühl- als auch des Gefrierteils erfolgt durch denselben Thermostat.

Temperatureinstellung Kühlteil

E A D B

A. Thermostatknopf
B. Lichttaste
D. Thermostat-Anzeigekerbe
E. Glühlampe (max. 15 W)

Thermostat auf 1/MIN : niedrigste Kühlleistung

Thermostat auf 3-5/MED : mittlere Kühlleistung

Thermostat auf 7/MAX : höchste Kühlleistung

Thermostat auf ● : Kühlung und Beleuchtung des Kühlraums sind ausgeschaltet

Wir empfehlen, den Thermostat auf die Position 3-5/MED einzustellen.

Anmerkung : Die Raumtemperatur, die Häufigkeit der Türöffnungen und der Aufstellungsort des Geräts können die Innentemperatur des Kühlschranks beeinflussen. Bei der Temperatureinstellung müssen diese Faktoren berücksichtigt werden.

Paneel für Funktionskontrolle (falls vorhanden)

Grünes Kontrollleuchte (Kühl- und Gefrierteil in Betrieb)

Entfernen der Lampe

Drehen Sie die Glühlampe wie in der Abbildung gegen den Uhrzeigersinn heraus.

Lüfter (falls vorhanden)

Der Lüfter funktioniert automatisch.

Der Lüfter ermöglicht eine gleichmäßige Temperaturverteilung im Kühlraum und damit bessere Lagerungsbedingungen für das Kühlgut und eine Reduzierung der überschüssigen Feuchtigkeit. Den Saugbereich (11) NICHT durch Speisen abdecken.

1. Obst- und Gemüsefächer
2. Abdeckplatte
3. Abstellflächen / Bereich für Abstellflächen
4. Thermostat und Beleuchtung
5. Paneel für Funktionskontrolle (falls vorhanden)
6. Oberes Aufbewahrungsfach
7. Innentürablagen
8. Flaschenfach
9. Ausziehbare Flaschensicherung
10. Typenschild (seitlich des Obst- und Gemüsefachs)
11. Lüfter (falls vorhanden)

Bereich mit geringer Kühlleistung

Bereich mit mittlerer Kühlleistung

Bereich mit hoher Kühlleistung

B. Gefrierraum

1. Oberes Schubfach (Einfrierbereich)
2. Aufbewahrung von eingefrorenen Speisen und Tiefkühlware
3. Eiswürfelschale (im Schubfach)
4. Doppeltür Gefrierraum

Anmerkungen: Die Zahl der Ablageflächen und die Form der Zubehörteile können je nach Modell verschieden sein. Sämtliche Konsolen, Ablagefächer und Abstellflächen lassen sich herausnehmen.

Bitte beachten: Das Kühlschrankzubehör darf nicht im Geschirrspüler gewaschen werden.

Diese Kühl-/Gefrierkombination wird durch Betätigung des im Kühlraum befindlichen Thermostats eingeschaltet. Die Temperatureinstellung sowohl des Kühl- als auch des Gefrierteils erfolgt durch denselben Thermostat.

Temperatureinstellung Kühlteil

E A D B

A. Thermostatknopf
B. Lichttaste
D. Thermostat-Anzeigekerbe
E. Glühlampe (max. 15 W)

Thermostat auf 1/MIN : niedrigste Kühlleistung

Thermostat auf 3-5/MED : mittlere Kühlleistung

Thermostat auf 7/MAX : höchste Kühlleistung

Thermostat auf ● : Kühlung und Beleuchtung des Kühlraums sind ausgeschaltet

Wir empfehlen, den Thermostat auf die Position 3-5/MED einzustellen.

Anmerkung : Die Raumtemperatur, die Häufigkeit der Türöffnungen und der Aufstellungsort des Geräts können die Innentemperatur des Kühlschranks beeinflussen. Bei der Temperatureinstellung müssen diese Faktoren berücksichtigt werden.

Paneel für Funktionskontrolle (falls vorhanden)

Grünes Kontrollleuchte (Kühl- und Gefrierteil in Betrieb)

Entfernen der Lampe

Drehen Sie die Glühlampe wie in der Abbildung gegen den Uhrzeigersinn heraus.

Lüfter (falls vorhanden)

Der Lüfter funktioniert automatisch.

Der Lüfter ermöglicht eine gleichmäßige Temperaturverteilung im Kühlraum und damit bessere Lagerungsbedingungen für das Kühlgut und eine Reduzierung der überschüssigen Feuchtigkeit. Den Saugbereich (11) NICHT durch Speisen abdecken.

CB 18 M 70/30 - 18 M 50/50 - 16 M

D MONTAGEANMIBSUNG UND ÄNDERUNG DES TÜRANSCHLAGES
GB INSTALLATION INSTRUCTIONS AND DOORS REVERSIBILITY
F INSTRUCTIONS DE MONTAGE ET REVERSIBILITE DES PORTES
NL MONTAGE-AANIMUZING EN VERMSSSELBARE DRAAIRICHTING VAN DE DEUREN
⑤ ANIVSNINGAR FÖR MONTERING
N INSTALLASJON
DK MONTERINGSVELEDNING
FIN ASBIMUSOHEET
E INSTRUCCIONES DE MONTAJE Y REVERSIBILIDAD DE LA PUERTA
P INSTRUÇÕES DE MONTAGEMI E REVERSIBILIDADE DAS PORTAS
① ISTRUZIONI PER IL MONTAGGIO E REVERSIBILITÀ PORTE
GR ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΑΜΤΙΣΤΡΟΦΗ ΑΝΟΓΜΑΤΟΣ ΠΟΡΤΑΣ
RUS УСТАНОВКА - ПЕРЕСТАНОВКА ДВЕРЦЫ
PL INSTALACJA - ODWRACALNOSĆ DRZWI
H BEALLÍTÁS - AJTÓNYITÁS MEGFORDÍTASA
SK INSTALACIA - VÝMENA POLOHY OTVÁRANIA DVERÍ
CZ INSTALACE - ZMĚNA SMĚRU OTVÍRANIÍ DVERÍ
BG ИНСТАЛИРАНЕ - ОБРЪЩАНЕ НА ВРАТАТА
RO INSTAL ARE - REVERSIBILITATEA USILOR
ZH 安装说明和冰箱门的可逆性
ZT 安装說明和冰箱門的可逆性

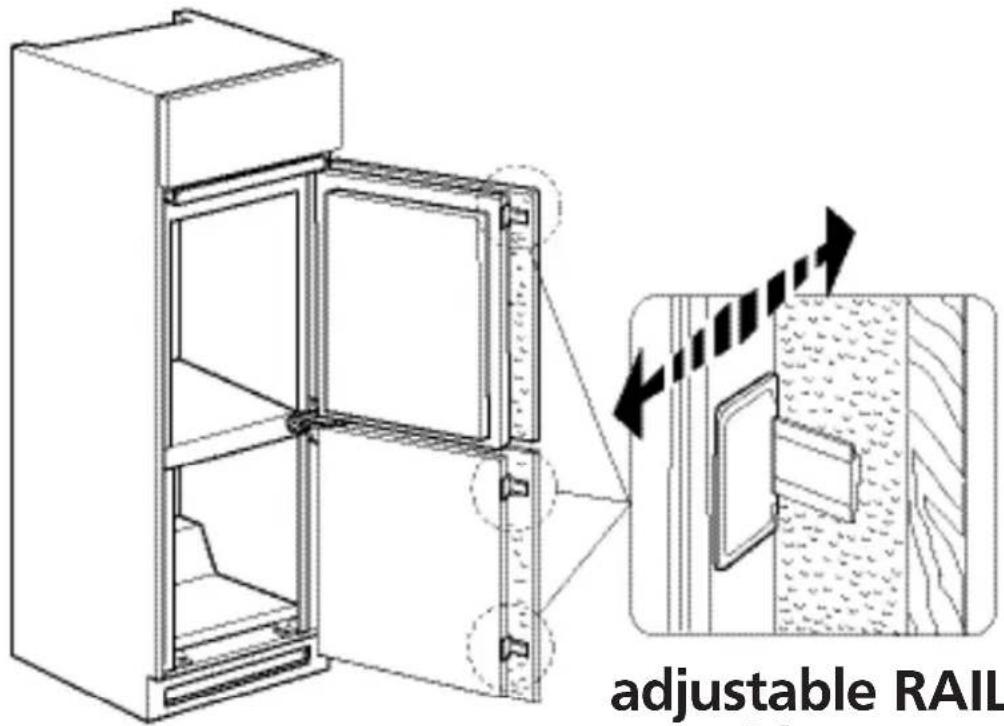

adjustable RAIL

D Nach der Regulierung des Schamiers sicherstellen, daß zwischen den Holztüren und den Seiten der Säule kein direkter Kontakt besteht, um ein einwandfreies Schließen des Kohlschranks zu gewährleisten.
