BEDIENUNGSANLEITUNG Spheros R 37 Full HD 100 LOEWE

Bedienungsanleitung.

Verehrte Kundin, verehrter Kunde,

herzlichen Glückwunsch zum Kauf dieses hochwertigen Loewe Fernsehgeräts. Loewe steht für Geräte mit innovativer Technik und außergewöhnlicher Funktionalität, in ausgezeichnetem Design und exzellenter Qualität. Damit Ihr Gerät diese Eigenschaften lange behält, berücksichtigen Sie bitte die Bedienungs- und Sicherheitshinweise in dieser Anleitung.

Diese Anleitung hilft Ihnen bei den ersten Schritten.

Ihr Loewe Team

Inhalt

Fernbedienung RC3 – TV-Funktionen 3

Anschlüsse an der Signal Box 4-5

Handhabung des Gewebeschlauches 4

Aufstellen, Reinigen 6

Zu Ihrer Sicherheit 6-7

Anschließen, Stromnetz, Antenne(n)

und andere Geräte 7

Bedienung an der Signal Box 8

Erste Inbetriebnahme 9

Fernbedienung 9

Einschalten 9

Zur Bedienung 9

Automatische Programmierung 9

Alltägliche Handhabung 10-12

Fernbedienung RC3 10

Ausstattung der Geräte 10

Die Laufwerk-Tasten für VCR, DVD oder

Digital Recorder benutzen 10

Ein-/Ausschalten 10

Programme wechseln 11

Audio/Video-Programme aufrufen –

AV-Auswahl 11

Generelle Menübedienung 12

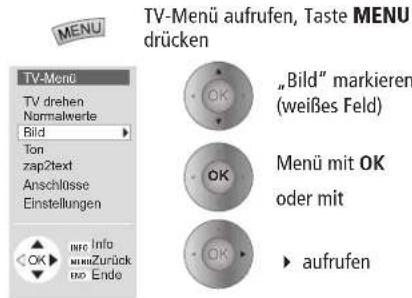

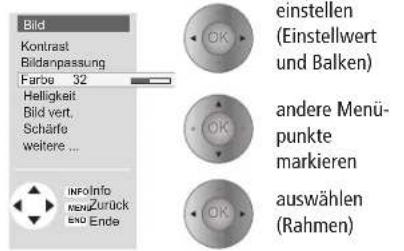

Bild einstellen 12

Ton einstellen 12

Am Gerät bedienen (Signal Box) 12

Betriebsarten 13-18

TV-Betrieb 13

Funktionen bei TV-Betrieb 14

Bild im Bild (PIP) 15

EPG-Betrieb 16-17

TV-Radiobetrieb 17

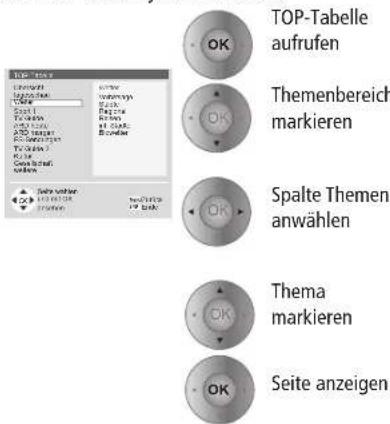

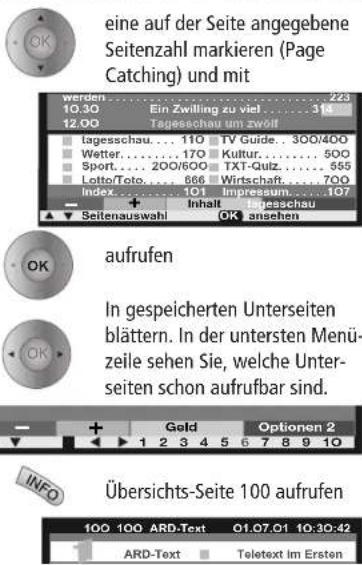

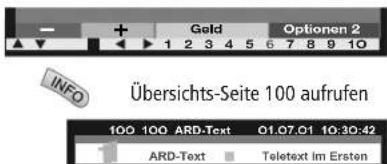

Teletext-Betrieb 18

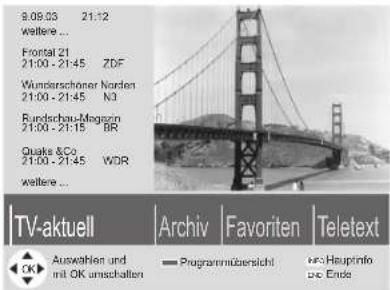

LOEWE Dialog 19

Betrieb zusätzlicher Geräte 20-30

Video-Betrieb 20

Digital Link Plus 20

Geräte anmelden 21

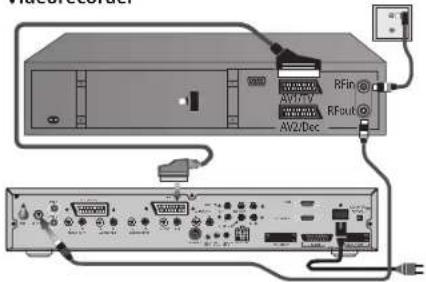

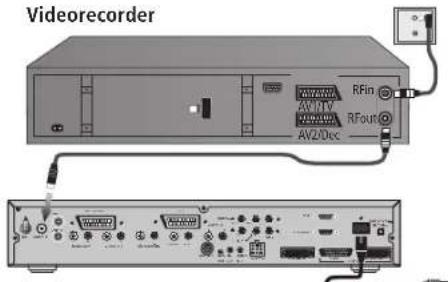

VCR-Gerät anschließen 21

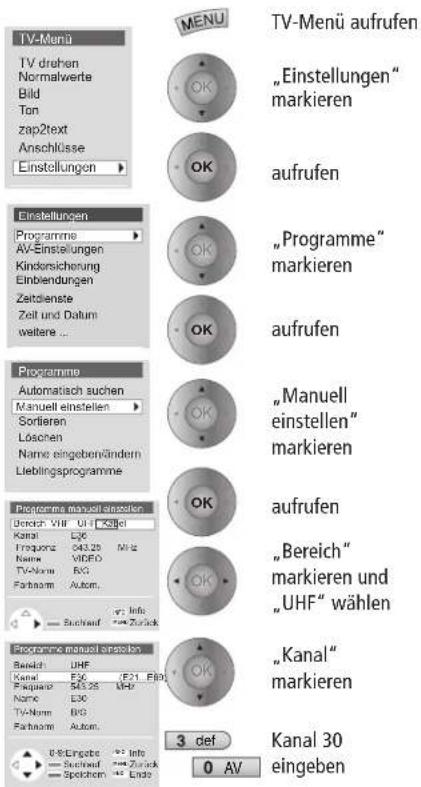

Sender des VCR suchen und speichern 21

Video-Wiedergabe 22

AV-Programm über AV-Auswahl aufrufen 22

IR-Link 22

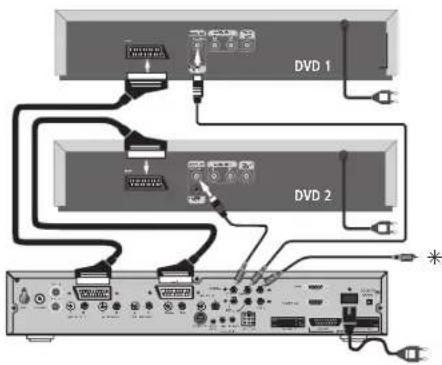

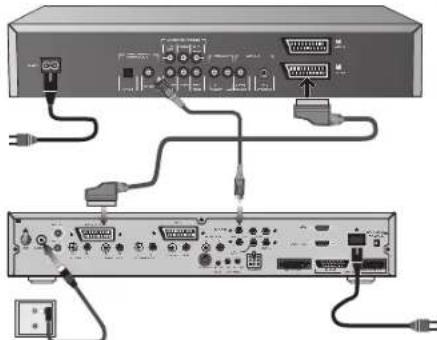

Digital-Ein/-Ausgang 23-24

AV-Anschluss/Gerät wählen 24

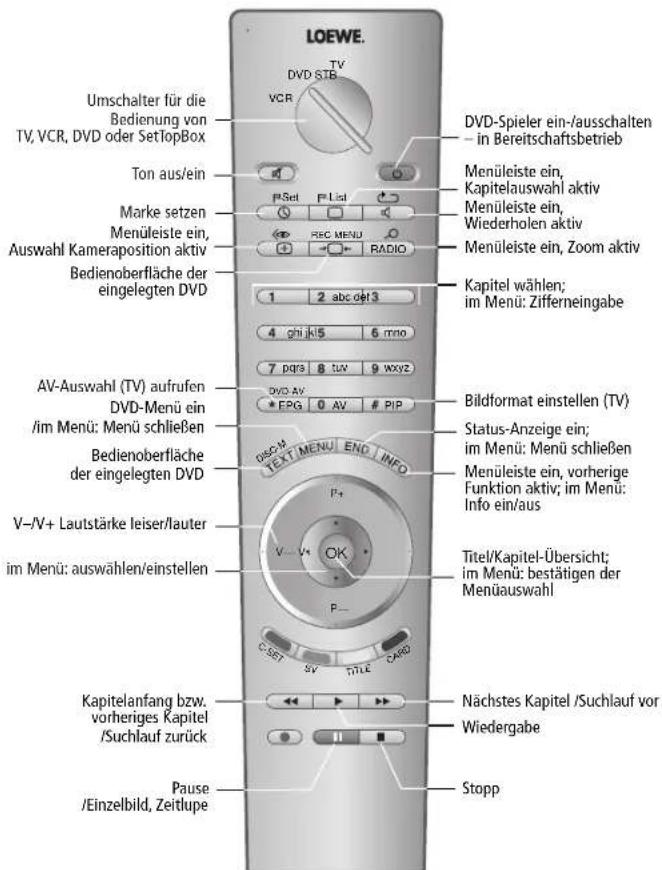

Fernbedienung umstellen zur Bedienung eines Loewe DVD-Spielers oder Geräte anderer Hersteller 24

Fernbedienung umstellen für Geräte aus der

Kodeliste 24

* TV-Gerät drehen 26

※ Blickwinkel-Drehbereich 26

Loewe Sound-Systeme anschließen 27

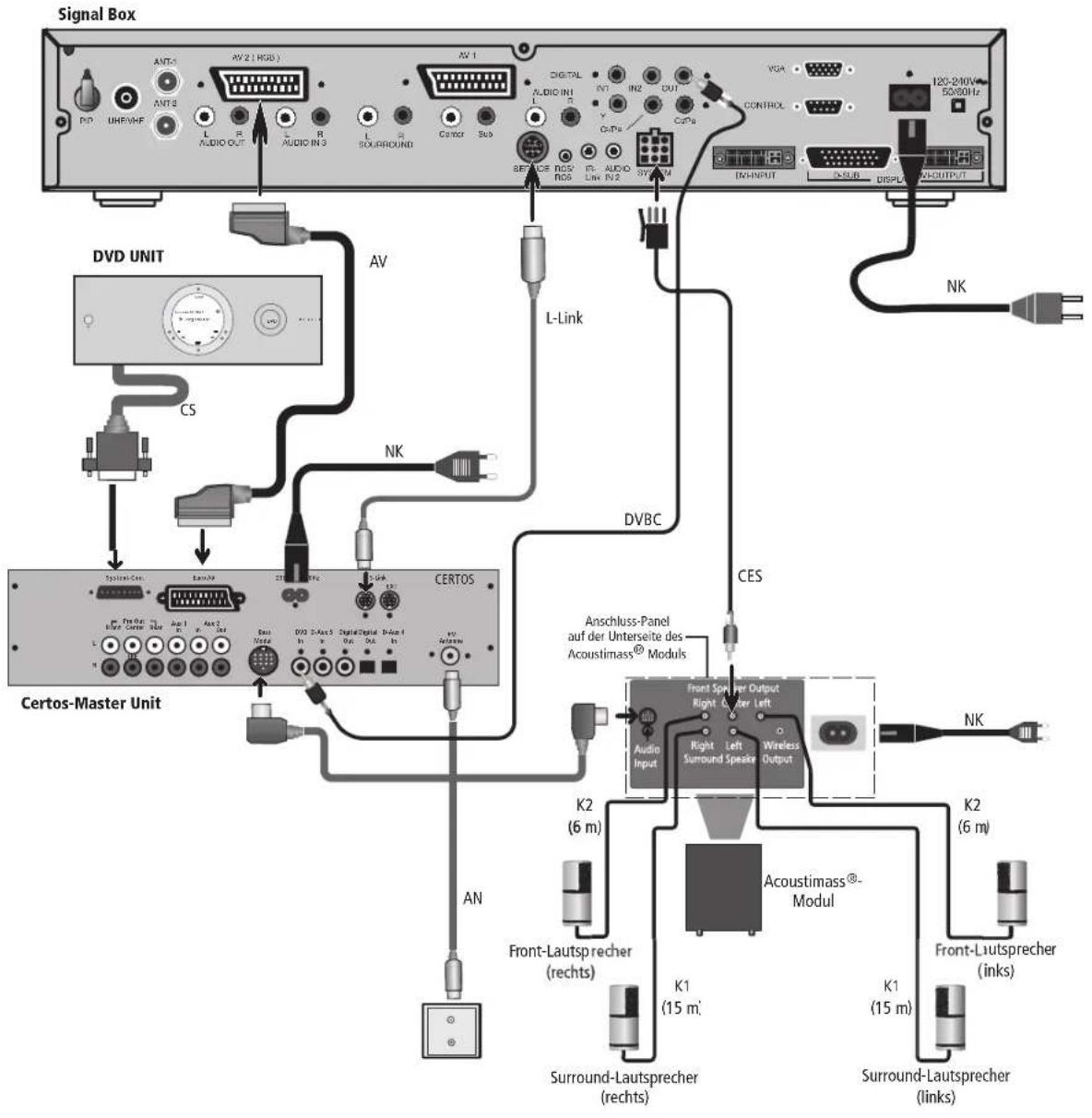

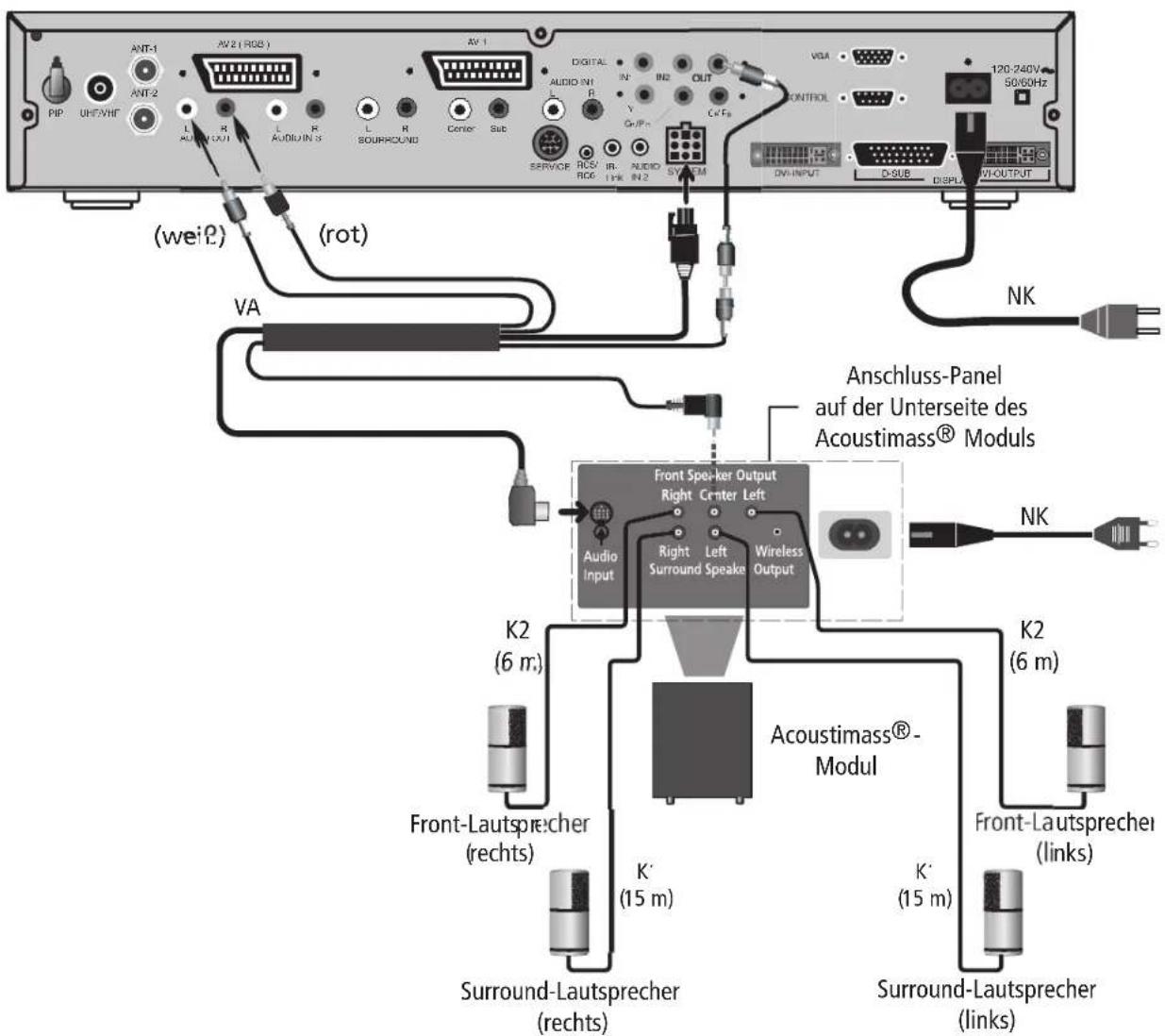

Loewe Concertos Sound-System anschließen 28

Loewe Certos/Concertos Sound-System anschließen 29

DVD Preceiver Auro 8116 DT und Tremo anschließen 30

PC-Bilder darstellen (VGA/DVI) 31

PC anschließen 31

Was tun, wenn ... 32-33

Technische Daten 34

Lieferbares Zubehör 35

Geheimnummer 35

Service-Adressen 36

Codeliste RC3 37-43

Mit * gekennzeichnete Funktionen sind nicht in allen TV-Gerätetypen enthalten, können jedoch teilweise aufgerüstet werden.

DO DOLBY

DIGITAL

Hergestellt unter der Lizenz der Dolby

Laboratories. „Dolby“, „Pro Logic“ und das

Doppel-D-Symbol sind Warenzeichen der Dolby

Laboratories.

dts

Ist ein eingetragenes Warenzeichen der Digital

Acoustimass® ist ein eingetragenes

Warenzeichen der Bose Corporation.

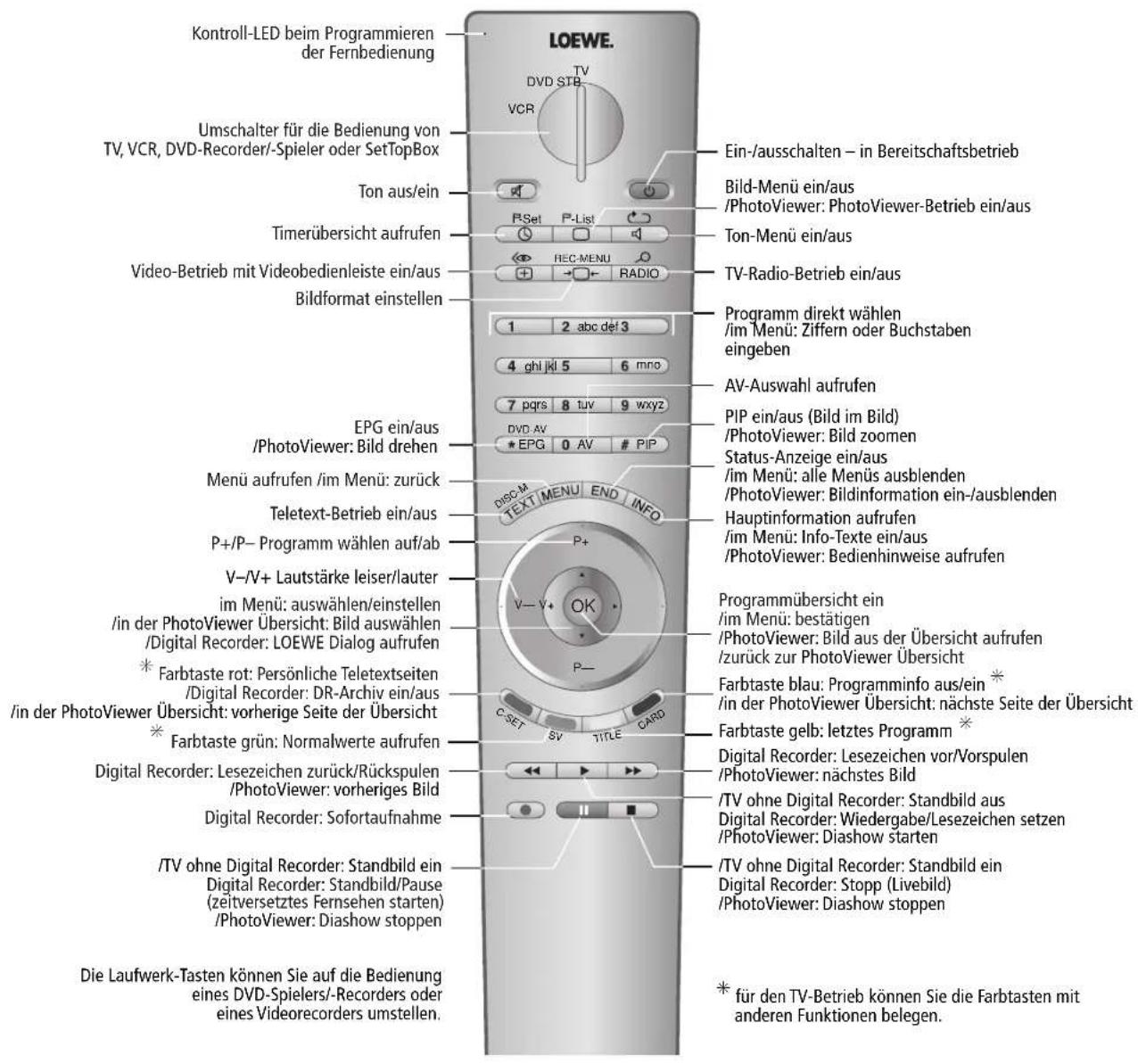

Fernbedienung RC 3 – TV-Funktionen

Kontroll-LED beim Programmieren der Fernbedienung LOEWE. Umschalter für die Bedienung von TV, VCR, DVD-Recorder/-Spieler oder SetTopBox Ton aus/ein Timerübersicht aufrufen Video-Betrieb mit Videobedienleiste ein/aus Bildformat einstellen Ein-/ausschalten – in Bereitschaftsbetrieb Bild-Menü ein/aus /PhotoViewer: PhotoViewer-Betrieb ein/aus Ton-Menü ein/aus TV-Radio-Betrieb ein/aus Programm direkt wählen /im Menü: Ziffern oder Buchstaben eingeben AV-Auswahl aufrufen PIP ein/aus (Bild im Bild) /PhotoViewer: Bild zoomen Status-Anzeige ein/aus /im Menü: alle Menüs ausblenden /PhotoViewer: Bildinformation ein-/ausblenden Hauptinformation aufrufen /im Menü: Info-Texte ein/aus /PhotoViewer: Bedienhinweise aufrufen Programmübersicht ein /im Menü: bestätigen /PhotoViewer: Bild aus der Übersicht aufrufen /zurück zur PhotoViewer Übersicht Farbtaste blau: Programminfo aus/ein * /in der PhotoViewer Übersicht: nächste Seite der Übersicht Farbtaste gelb: letztes Programm * Digital Recorder: Lesezeichen vor/Vorspulen /PhotoViewer: nächstes Bild /TV ohne Digital Recorder: Standbild aus Digital Recorder: Wiedergabe/Lesezeichen setzen /PhotoViewer: Diashow starten /TV ohne Digital Recorder: Standbild ein Digital Recorder: Stopp (Livebild) /PhotoViewer: Diashow stoppen * für den TV-Betrieb können Sie die Farbtasten mit anderen Funktionen belegen. 4 ghi jkl 5 6 mno 7 pqrs 8 tuv 9 wxyz DVD AV * EPG 0 AV # PIP DEC-M TEXT MENU END INFO P+ V-V+ Lautstärke leiser/lauter im Menü: auswählen/einstellen /in der PhotoViewer Übersicht: Bild auswählen /Digital Recorder: LOEWE Dialog aufrufen * Farbtaste rot: Persönliche Teletextseiten /Digital Recorder: DR-Archiv ein/aus /in der PhotoViewer Übersicht: vorherige Seite der Übersicht * Farbtaste grün: Normalwerte aufrufen Digital Recorder: Lesezeichen zurück/Rückspulen /PhotoViewer: vorheriges Bild Digital Recorder: Sofortaufnahme /TV ohne Digital Recorder: Standbild ein Digital Recorder: Standbild/Pause (zeitversetztes Fernsehen starten) /PhotoViewer: Diashow stoppen Die Laufwerk-Tasten können Sie auf die Bedienung eines DVD-Spielers/-Recorders oder eines Videorecorders umstellen.

Anschlüsse an der Signal Box

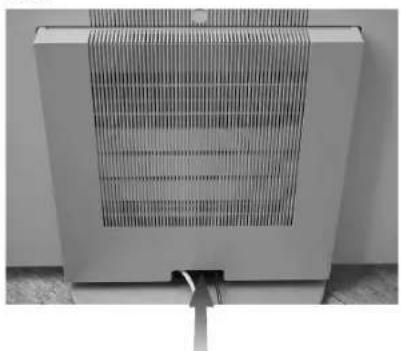

Kabel anschließen

Zum Anschließen des Antennenkabels oder Kabel anderer Elektronikkomponenten klappen Sie die Signal Box an der Rückseite des TV-Gerätes hoch.

Abb.1

1. Fassen Sie die Signal Box unten mittig an und ziehen Sie sie nach oben (siehe Abb. 1 Pfeil).

Abb.2

1. Schließen Sie die Antenne(n) und die evt. vorhandenen Kabel von anderen Elektronikkomponenten an.

2. Sind alle Kabel angeschlossen, dann befestigen Sie den Blechwinkel mit den beiden Rändelmuttern (siehe Abb. 3/4).

Abb.3

1. Klappen Sie die Signal Box wieder in die Geräterückwand ein, fassen Sie dazu die Box am Blechwinkel an (siehe Abb. 4 Pfeil), so vermeiden Sie ein Einklemmen der Finger.

Handhabung des Gewebeschlauches

Verwenden Sie den beigepackten Gewebeschlauch zum geordneten Verlegen der Netzkabel, Antennenkabel oder Kabel anderer Elektronikkomponenten und führen Sie den Schlauch mit den Kabeln zu den Anschlussdosen. Dies sieht eleganter aus. Der Durchmesser des Gewebeschlauches vergrössert sich, wenn Sie ihn in der Länge zusammenschieben (siehe Abb.). Das erleichtert Ihnen das Einschieben der Kabel mit Stecker.

* Nur bei der Gerätevariante mit „Digital-TV Aufrüstsatz 2 Sat/Twin-Sat CI“ oder CIP vorhanden.
** Die Buchsen „SURROUND“, „Center“ und „Sub“ sind nur bei Aufrüstung mit Dolby Digital (AC3) aktiviert.
*** VGA-Anschluss mittels VGA/DVI-Adapterkabel.
Hinweis: Für eine optimale Bildauflösung verwenden Sie am Digital Visual Interface Eingang „DVI“ nur Anschlusskabel unter 2 Meter Länge.

Aufstellen, Reinigen, Zu Ihrer Sicherheit

Transportieren

Transportieren Sie das TV-Gerät nur in senkrechter Stellung.

Fassen Sie das Gerät zum Transportieren an den Gehäusekanten unten und oben an, nicht am Bildschirm.

Der LCD-Bildschirm besteht aus Glas und kann bei unsachgemäßer Behandlung zerbrechen. Bei Beschädigung des LCD-Bildschirms und evtl. auslaufendem Flüssigkristall unbedingt zum Abtransport des Gerätes Gummihandschuhe verwenden.

Bei Hautkontakt mit der Flüssigkeit die Kontaktstellen sofort gründlich mit Wasser reinigen.

Aufstellen

• Stellen Sie das Gerät mit Raum zur Belüftung auf. Die Belüftungsöffnungen dürfen nicht mit Gegenständen wie Zeitschriften, Tischdeckchen, Vorhänge usw. abgedeckt werden.
• Stellen Sie das Gerät so auf, dass es keiner direkten Sonneneinstrahlung und keiner zusätzlichen Erwärmung durch Heizkörper ausgesetzt ist.
• Beachten Sie bei Aufstellung eines Gerätes mit Motor-Dreheinrichtung den Schwenkbereich und stellen Sie in diesen Bereich keine Gegenstände wie Blumenvasen usw.
• Achten Sie darauf, dass kein helles Licht oder Sonnenschein auf den Bildschirm fallen, da sonst Spiegelungen entstehen und die Brillanz des Bildes verloren geht.

Reinigen

Reinigen Sie das Fernsehgerät und die Fernbedienung nur mit einem feuchten, weichen Tuch ohne jedes scharfe oder scheuernde Reinigungsmittel.

Zu Ihrer Sicherheit ...

Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwenden, schützen Sie es vor

• F euchtigkeit, Spritz- und Tropfwasser
• Stößen und mechanischen Belastungen
- Kälte, Hitze und starken Temperaturschwankungen
• Staub
- lüftungshemmender Abdeckung
- Eingriffen ins Innere
- Stellen Sie keine mit Wasser gefüllten Blumenvasen auf das Fernsehgerät.
- Offene Brandquellen, z.B. brennende Kerzen, dürfen nicht auf das Gerät oder in die Nähe des Gerätes gestellt werden.
- V ermeiden Sie, dass Metallteile, Nadeln, Büroklammern, Flüssigkeiten, Wachs oder ähnliches durch die Lüftungsschlitze der Rückwand oder Geräteabdeckung ins Geräteinnere gelangen. Das führt zu Kurzschlüssen im Gerät und damit möglicherweise zu einem Brand. Sollte doch einmal etwas ins Geräteinnere gelangen, sofort mit dem Ein-/Ausschalter das Gerät ausschalten, den Netzstecker des Gerätes abziehen und zur Überprüfung den Kundendienst verständigen.

Haben Sie das Gerät aus einer kalten in eine warme Umgebung gebracht, lassen Sie es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde ausgeschaltet stehen.

Blitzschlag kann Ihren Fernseher über die Antenne und das Stromnetz beschädigen. Ziehen Sie deshalb Antennen- und Netzstecker bei Gewitter und längerer Abwesenheit von den Anschlussdosen ab.

• Der Netzstecker des Fernsehgerätes muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann.
• V erlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann. Das Netzkabel darf nicht geknickt oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden; letzteres gilt für das gesamte Gerät. Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar.
• W enn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Steckergehäuse. Die Kabel im Netzstecker könnten beschädigt werden und beim Wiedereinstecken einen Kurzschluss verursachen.
• Ihr neuer Fernseher wurde ausschließlich für die Nutzung in häuslicher Umgebung gebaut. Garantieleistungen umfassen diese normale Nutzung des Gerätes.
• Lassen Sie Kinder nicht unbeaufsichtigt am Fernsehgerät hantieren oder im unmittelbaren Umfeld des Gerätes spielen. Das Gerät könnte umgestoßen werden und Personen verletzen.
• Die Rückwand des Fernsehgerätes dürfen Sie keinesfalls selbst abnehmen. Das Gerät arbeitet mit hohen Spannungen, die lebensgefährlich sind.

Zu Ihrer Sicherheit ...

- Lassen Sie Reparaturarbeiten nur vom Loewe Service bzw. von autorisierten Fernsehtechnikern ausführen.

Hinweise

- Der von Ihnen erworbene Bildschirm genügt den höchsten Qualitätsanforderungen in diesem Segment und wurde bezüglich Pixelfehlern überprüft. Trotz höchster Sorgfallt bei der Fertigung der Display ist aus technologischen Gründen nicht zu 100% auszuschliessen, dass einige Bildpunkte Defekte aufweisen. Wir bitten um Ihr Verständnis, dass derartige Effekte, solange sie in der durch die Norm spezifizierten Grenzen liegen, nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden können.

- Das Geräte-Typenschild befindet sich an der Geräterückseite hinter der Signal Box. Beachten Sie die Spannungsangaben mit denen das Gerät betrieben werden darf.

Anschließen

Stromnetz

Schließen Sie beide Netzkabel an 230V/50–60 Hertz Steckdosen an.

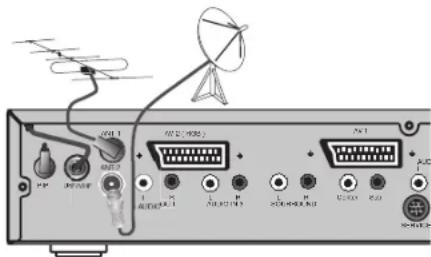

Antenne

Verbinden Sie Ihre Antennen- oder Kabelanlage mit der Antennenbuchse UHF/VHF an der Rückseite der Signal Box.

- Bei Gerätevariante mit dem „Digital-TV Aufrüstsatz 2 Sat/Twin-Sat CI- oder CIP“ schließen Sie die Sat-Antennenkabel an die Buchsen „ANT-1“ und „ANT-2“ an, so können Sie zwei Satellitenprogramme gleichzeitig empfangen z.B. für die Bild im Bild-Darstellung (PIP).

- Bei Gerätevariante mit „Digital-TV Aufrüst-satz 2-T/S“ schließen Sie Antennen wie nachfolgend dargestellt an die Signal Box an.

- Bei der Gerätevariante mit „Digital-TV Aufrüstsatz 2 T-CI“ schließen Sie für den Empfang digital-terrestrischer Programme eine Zimmerantenne oder Dachantenne an die Buchse „ANT-1“ an.

Geräte anschließen

An die Signal Box können Zusatzgeräte, z.B. Videorecorder, DVD-Spieler, Pay-TV-Decoder, Loewe Sound Systeme Concertos/Certos, Auro, Tremo und Computer angeschlossen werden.

Bedienung an der Signal Box

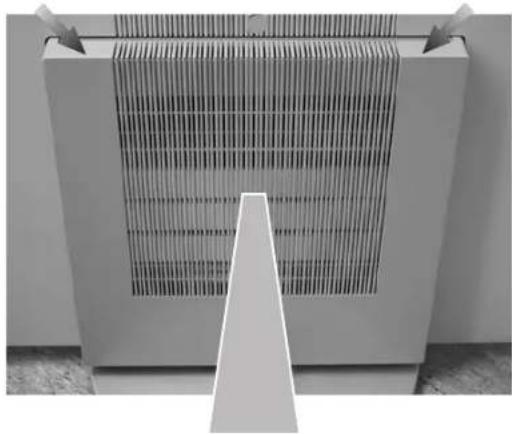

Wichtig!

Ist das Fernsehgerät mit dem „Digital Recorder Plus“) ausgestattet, dann schalten Sie das TV-Gerät zuerst aus, bevor Sie die Signal Box aus- bzw. einklappen.

So verhindern Sie einen Festplatten- schaden durch Erschütterung.

Zugang zum Bedienfeld der Signal Box erhalten Sie, indem Sie diese oben rechts und links anfassen und leicht zurückziehen (siehe Abbildung Pfeile).

An die Signal Box können Sie einen Kopfhörer oder einen Camcorder anschließen.

Je nach Gerätevariante sind auch die Schächte für Speicherkarten (PhotoViewer) oder „Common-Interface-Modul“ für Pay-TV zugänglich.

Klappen Sie die Signal Box wieder ein, wenn Sie das Bedienfeld nicht benötigen. Drücken Sie dazu leicht gegen die Box.

COMMON INTERFACE PHOTOVIEWER Multi Media Card (MMC) Secure Digital (SD) Memory Stick (MS) SmartMedia (SM)CompactFlash (EF) rechts Ton-Eingang S-Video- Eingang Programm auf/ab Im Menü: einstellen PhotoViewer (Schächte für Speicherkarten) Steckplätze für Common-Interface- Module Videoeingang Kopfhörer-Buchse Menü einblenden

* Nur bei der Gerätevariante mit „Digital-TV Aufrüstsatz 2 Sat/Twin-Sat CI“ oder CIP vorhanden.

** Nur bei der Gerätevariante mit „Digital PhotoViewer“ vorhanden.

Erste Inbetriebnahme

Fernbedienung

Batterien

Zum Einsetzen oder Wechseln der Batterien drücken Sie auf die Stelle, wo der Pfeil eingeprägt ist. Schieben Sie den Batteriefachdeckel dabei nach unten und nehmen Sie ihn ab. Setzen Sie Batterien des Typs Alkali Mangan LR 03 (AAA) ein und achten Sie dabei auf die richtige Lage von + und –.

Anschließend den Deckel von unten wieder aufschieben.

Hinweis zur Entsorgung der Batterien:

Die Batterien der Erstausrüstung enthalten keine Schadstoffe wie Cadmium, Blei und Quecksilber. Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr in den Hausmüll entsorgt werden.

Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter. Auch bei Ihrem Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien.

Einschalten

Drücken Sie die Ein-/Aus-Taste an der Rückseite des TV-Gerätes, so dass sie einrastet.

Ein-/Aus-Taste

Das Gerät ist dann mit dem Stromnetz verbunden. Die rote Bereitschaftsanzeige an der Gerätevorderseite leuchtet.

In Betrieb schalten Sie dann entweder mit der blauen Ein-/Austaste ○ oder mit einer Zifferntaste 0-9 auf der Fernbedienung ein, die grüne Betriebsanzeige leuchtet. Hinweis:

Bedingt durch die LCD-Technologie dauert es nach dem Einschalten ca. 1 Minute bis die volle Helligkeit erreicht wird.

Zur Bedienung

Wir haben das Gerät so konzipiert, dass Sie es mit Hilfe von Menüs leicht bedienen können. Wenn Sie Informationen zur Bedienung brauchen, blenden Sie einfach mit der Taste INFOauf der Fernbedienung die Info-Texte ein, so verstehen Sie schnell die Zusammenhänge.

Zur Bedienung des Fernsehers können Sie aus dem Stichwortverzeichnis heraus direkt auf eine Funktion zugreifen.

So erübrigt sich das Nachlesen in einer ausführlichen Bedienungsanleitung, und deshalb werden in dieser Bedienungsanleitung nur die wichtigsten Bedienschritte erklärt.

Automatische Programmierung

Nach dem ersten Einschalten wird die automatische Programmierung des TV-Gerätes eingeleitet.

Folgen Sie den Menüs. Zuerst müssen Sie die Menüsprache für Ihr TV-Gerät auswählen. Dann geben Sie an, welche Antennen Sie an Ihr TV-Gerät angeschlossen haben und in welchem Land Sie es betreiben. Danach starten Sie die Sendersuche. Das TV-Gerät sucht, speichert und sortiert alle an Ihrer Antennenanlage frei empfangbaren Programme. Sie sehen danach eine Übersicht der gespeicherten Programme, in welcher Sie Ihre Lieblingsprogramme markieren können. Schließlich melden Sie Ihre Videogeräte, Decoder, Loewe Audio Anlage usw. mit dem Anschlussassistenten an und verbinden diese entsprechend dem dargestellten Anschluss-Schema mit dem TV-Gerät.

Mit den Pfeilen auf dem Ring wählen Sie die Einstellungen ...

... bestätigen Sie Ihre Einstellungen mit OK. Sie kommen dann zum nächsten Menü ...

... drücken Sie diese Taste, wenn Sie Infos zu den Einstellungen benötigen.

Sie können die erste Inbetriebnahme jederzeit wiederholen, z.B. nach einem Umzug.

Rufen Sie in der Hauptinformation (Taste INFO) das Stichwortverzeichnis auf.

Wählen Sie dann das Stichwort „Erste Inbetriebnahme wiederholen“ aus.

Mit OK starten Sie dann die „Erste Inbetriebnahme“.

Alltägliche Handhabung

Fernbedienung RC3

Fernbedienung für die Bedienung verschiedener Loewe-Geräte umstellen.

Fersehgerät bedienen: Stellen Sie den Drehschalter auf „TV“.

Ab Werk sind vorgegeben: Loewe Videorecorder, Loewe DVD-Recorder und bei STB (Set Top Box) die in Deutschland gebräuchliche d-box. Für die Bedienung eines Loewe DVD-Spielers muss die Fernbedienung umgestellt werden.

Ausstattung der Geräte

Mit * gekennzeichnete Funktionen sind nicht in allen TV-Gerätetypen enthalten, können jedoch teilweise aufgerüstet werden. Befragen Sie bei Interesse hierzu Ihren Fachhändler. Dargestellte Menü-Inhalte können je nach Ausstattung des TV-Gerätes varieren. Die Bedienung der „PhotoViewer-Funktionen“ oder des „Digital Recorders“, sofern dieser vorhanden ist, wird jeweils in einer separaten Bedienungsanleitung beschrieben.

Die Ausstattung Ihres TV-Gerätes können Sie abfragen, indem Sie die Taste INFO auf der Fernbedienung drücken.

Wählen Sie im Menü „Haupt-information“ die Zeile „Ausstattung“.

Drücken Sie die Taste OK.

Das Menü blenden Sie mit der Taste END wieder aus.

Die Laufwerk-Tasten für VCR, DVD oder Digital Recorder Plus benutzen

Sie können die sechs Laufwerk-Tasten auf die Bedienung eines Videorecorders, DVD-Spielers/-Recorders oder auf einen eingebauten Digital Recorder umstellen. Ab Werk ist die Bedienung in Stellung TV für einen eingebauten Loewe Digital Recorder vorgegeben.

Zuerst den Schalter auf die Hauptfunktion TV oder STB stellen.

Drücken Sie die Tasten END und * EPG gleichzeitig. Die Anzeige links oben auf der Fernbedienung blinkt zweimal.

Geben Sie die Ziffern 988

nacheinander ein. Die Anzeige blinkt wieder zweimal.

Stellen Sie jetzt den Schalter auf die gewünschte Funktion für die unteren 6 Laufwerk-Tasten z.B.

DVD, VCR oder auf TV wenn der Loewe Digital Recorder bedient werden soll.

Drücken Sie die Taste # PIP, um die Einstellung abzuschließen. Die Anzeige blinkt zweimal.

Die Einstellung ist gespeichert.

Ein-/Ausschalten

Ihr TV-Gerät ist mit einem Öko-Standby-Netzteil ausgerüstet. Im Bereitschaftsbetrieb sinkt die Leistungsaufnahme auf eine geringe Leistung ab. Wollen Sie noch mehr Strom sparen, so schalten Sie das Gerät mit der Ein-/Aus-Taste aus. Beachten Sie aber, dass EPG-Daten verloren gehen und programmierte

Timeraufnahmen nicht ausgeführt werden.

Ist das TV-Gerät eingeschaltet, können Sie es mit der blauen Ein-/Aus-Taste auf der Fernbedienung in Bereitschaft schalten. Die rote Bereitschaftsanzeige am Gerät leuchtet. Leuchtet auch die grüne Anzeige, wird eine Timer-Aufnahme über Videorecorder ausgeführt, es findet eine EPG Datenerfassung statt oder Radio-Betrieb ohne Bildschirm-einblendung ist aktiv.

Aus der Bereitschaft schalten Sie am besten mit der blauen Ein-/Aus-Taste oder mit einer Zifferntaste (Programm 0 – 9) wieder ein. Die grüne Betriebsanzeige leuchtet dann.

Mit OK schalten Sie das TV-Gerät ein, sehen die Programmübersicht und können ein Programm wählen.

Wenn Sie das TV-Gerät mit der Ein-/Aus-Taste am Gerät ausschalten, leuchtet keine der Anzeigen.

Schalten Sie das TV-Gerät mit der Ein-/Aus-Taste am Gerät ein, wenn es ausgeschaltet ist.

Alltägliche Handhabung

Programme wechseln

Programme auf/ab (nur Lieblingsprogramme, wenn die Programmübersicht diese zeigt).

Mit den Zahlentasten der Fernbedienung Das Gerät verfügt über einen dynamischen Speicher mit 220 (mit digital TV 1470) Speicherplätzen. Sind bis zu 9 Programme gespeichert, brauchen Sie nur eine Ziffer eingeben, bis 99 zwei Ziffern, bis 999 drei Ziffern und über 999 vier Ziffern (schauen Sie bitte in der Programmübersicht nach, wieviele Programme gespeichert wurden).

1-stellige Programme

Taste 0 – 9 eine Sekunde gedrückt halten, dann wechselt das Programm sofort. Oder Taste 0 – 9 kurz drücken, dann wechselt das Programm nach 2 Sekunden (sofort bei bis zu 9 Programmen).

2-stellige Programme

Zweite Zifferntaste eine Sekunde gedrückt halten, dann wechselt das Programm sofort. Oder beide Zifferntasten kurz drücken, dann wechselt das Programm nach 2 Sekunden (sofort bei bis zu 99 Programmen).

3-stellige Programme

Dritte Zifferntaste eine Sekunde gedrückt halten, dann wechselt das Programm sofort. Oder die drei Zifferntasten kurz drücken, dann wechselt das Programm nach 2 Sekunden (sofort bei bis zu 999 Programmen).

4-stellige Programme

Die vier Zifferntasten kurz drücken, dann wechselt das Programm sofort.

Je nachdem, wieviele Programme gespeichert wurden, können Sie auch eine oder mehrere Nullen vor die Ziffer setzen und wählen, z.B. für Programm 7 = 07 oder 007 oder 0007.

Audio/Video-Programme aufrufen – AV-Auswahl

für die Wiedergabe von AV-Geräten.

VIDEO AV1 AV2 AVS VGA/XGA DVI COMP.IN

AV-Anschluss (z.B. Buchse AV1) oder ...

VIDEO für Sender des Videorecorders auswählen, wenn der Videorecorder nur an der Antennenbuchse „VHF/UHF“ der Signal Box angeschlossen ist, siehe Abb.

Videorecorder

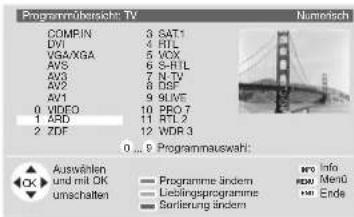

Über die Programmübersicht

mit OK die Programmübersicht aufrufen

Programmübersicherung: TV Numeisch COMPIN 3 SAT1 DVI 4 HTL VISA/XGA 5.VOX AVS 6-S-ITL AV3 7 N-TV AV2 8 DSF AV1 9 SLIVE 0_VIDEO 10 PRO 7 1_AVP 11 RTL 2 2_ZDF 12 WDR 3 0...9 Programmauswah: Auswählen und mit OK umschalten Programme ändem Liebungsprogramme Sortierung ändem NFO Info FDU Menü PMI Ende

Programm markieren (im PIP-Bild wird das markierte Programm angezeigt)

oder mit Zifferntasten markieren

markiertes Programm aufrufen

alphabetisch/numerisch ordnen (blaue Taste)

Programmübersch: TV ARD EUROSPMRT BR-ALPHA HOT BR3 HR CNN INT.KIKA CAM MDR 3 DSF DVD N.TV SABCOEFCHUKLMNOPQRSTUVWXYZ Auswählen und mit OK unschalten ■ Programme anders ■ Leistingsprogramme ■ Sortierung anders no Info new Maria no Ende

nur Lieblingsprogramme anzeigen (gelbe Taste) wählbar im „TV-Menü-Programme“

Alltägliche Handhabung

Generelle Menübedienung

Nicht alle Funtionen sind mit Tasten auf der Fernbedienung direkt wählbar.

Um die Anzahl der Tasten auf der Fernbedienung gering zu halten werden für einige

Bedienfunktionen Bedienmenüs angeboten.

Mit welchen Tasten Sie bedienen können, wird im jeweiligem Menü unten angezeigt.

Bild einstellen

Mit der Fernbedienung RC2/RC3:

TV-Menu aufrufen, Taste MENU drücken TV-Menu TV drehen Normalwerte Bild Ton zap2ext Anschlüsse Einstellungen OK MRC Info mmZurück no Ende „Bild" markieren (weißes Feld) Menü mit OK oder mit ▶ aufrufen

grau dargestellte Menüpunkte können nicht aufgerufen werden.

Bild Kontrast Bildanpassung Farbe 32 Helligkeit Bild vert. Schäfer weltere ... INFOInfo MENZurück END Ende einstellen (Einstellwert und Balken) andere Menü- punkte markieren auswählen (Rahmen)

Bild weitere ... Bildformat DNC DMI Plus AMD DNC (Rauschreduktion) Mit DNC beeiligen oder reduzieren Sie Rauschen im Bild, z.B. wegen schlechten Empfangs. Info Infotexte ein-/ausblenden

Weitere Bildeinstellungen sind: Kontrast, Bildanpassung, Farbe, Helligkeit, vertikale Bildposition (nicht bei Bildformat 16:9 oder 4:3 einstellbar), Schärfe, Farbton (nur bei NTSC), Bildformat, Rauschreduktion (DNC), Bewegungskompensation (DMI) und automatische Bildgrößenanpassung (AMD).

zurück in die vorhergehende Menüebene

alle Menüs ausblenden

Ton einstellen

Lautstärke einstellen

Lautstärke einstellen

über „weitere ...“ können Sie weitere Toneinstellungen auswählen und ...

...einstellen

Ton aus/ein

Ton aus

Ton ein: Taste erneut drücken oder Lautstärke einstellen.

Weitere Toneinstellungen mit der Fernbedienung RC3:

„TV-Menü-Ton“ aufrufen, Taste drücken

Zeile „Ton“ markieren

bestätigen

Tonfunktion markieren

einstellen/ wählen und ...

mit OK übernehmen

Weitere Toneinstellungen: Ton über die Lautsprecher des TV-Gerätes oder eine andere Anlage. Hörmodus, Tonanpassung, Höhen, Tiefen, Loudness und Balance. Tonwahl für Lautsprecher und Kopfhörer, AV-Ausgangston, Lautstärke der Kopfhörer, Lautstärke-Automatik und max. Lautstärke.

Am Gerät bedienen

(Signal Box)

Programme am TV-Gerät wechseln

Programm auf

Programm ab

Lautstärke, Kontrast und Farbe

Bedienung am Gerät Lautstärke 16 Kontrast Farbe Programm -/+ Service Markieren - Andem

Funktions-Taste so oft drücken, bis die gewünschte Funktion markiert ist

weniger Lautstärke, Kontrast oder Farbe

mehr Lautstärke, Kontrast oder Farbe

Betriebsarten

TV-Betrieb

Bei der ersten Inbetriebnahme und bei der all-täglichen Bedienung befindet sich das Gerät im TV-Betrieb. Dies ist auch der Fall, wenn keine der anderen Betriebsarten wie EPG, Teletext, PIP, DR+ Video oder Radio angewählt ist. Jede dieser Betriebsarten verfügt über ein Menü, welches Sie mit der MENU-Taste aufrufen können und über eigene Belegungen der Farbtasten.

Funktion der Farbtasten bei TV-Betrieb Die vier Farbtasten können Sie selbst mit Funktionen belegen. Ab Werk sind folgende Funktionen eingerichtet:

rot: persönliche Teletextseite (mit DR+: DR-Archiv aufrufen)

grün: Bildformateinstellung aufrufen

(mit DR+: Timerübersicht aufrufen)

gelb: zuletzt gesehenes Programm aufrufen

blau: Programminfo aufrufen

Im TV-Menü „Einstellungen“ – „Funktionstasten“ können Sie die Tasten mit anderen Funktionen belegen.

Statusanzeige

Status ein-/ausblenden

Uhrzeit 20:15

1 ARD Stereo

Hauptinformation

Hauptinformation aufrufen

Die Erklärung der Fernbedienung zeigt bei den verschiedenen Betriebsarten des TV-Gerätes und der Fernbedienung die Funktion jeder Taste.

Das Stichwortverzeichnis beantwortet viele Fragen rund ums Fernsehen. Wenn es um die Bedienung geht, haben Sie aus dem Stichwortverzeichnis heraus direkten Zugriff auf die Bedienfunktion.

Loewe TV-Geräte werden in verschiedenen Ausstattungsvarianten geliefert. Wie Ihr Gerät ausgestattet ist, finden Sie unter dem Menü-Punkt „Ausstattung“.

Wenn Sie alle Einstellungen und Anschlüsse vorgenommen haben, können Sie über „Wahl des Bedienumfangs“ auf „Vereinfachte

Bedienung" umschalten (nicht bei digital TV). Dann sind bei allen Betriebsarten-Menüs „Einstellungen“ und „Anschlüsse“ nicht mehr aufrufbar. Schalten Sie „Vereinfachte Bedienung“ wieder aus, wenn Sie Einstellungen vornehmen wollen.

TV-Menü

TV-Menü aufrufen

Normalwerte

Einstellungen für Bild und Ton, die Sie vorgenommen haben, können Sie in diesem Menü speichern und später wieder aufrufen.

Anschlüsse

Informationen hierzu finden Sie im Kapitel „AV-Geräte anmelden und anschließen auf Seite 21/23.

zap2text

Einige Sender verwenden diesen Dienst. Wird während einer Sendung auf Teletext-Seiten hingewiesen, wird diese Seitenzahl vom TV-Gerät gepeichert und/oder angezeigt. Die Teletext-Seite

rufen Sie mit der Taste TEXT aus der Einblendung während der Sendung oder aus diesem Menü heraus auf.

Einige Einstellungen im TV-Menü:

Kindersicherung

Wollen Sie, dass Ihre Kinder ab einer bestimmten Zeit, einmal oder täglich, alle oder bestimmte Programme nicht sehen können, dann benutzen Sie die Kindersicherung.

Einblendungen

Sie können Dauer und Position der Einblendungen, den Inhalt der Programm- und Statusanzeige definieren und zap2text als Einblendung aktivieren oder deaktivieren.

Zeitdienste

Sie können Ihr TV-Gerät zu von Ihnen festgelegten Zeiten ein-/ausschalten lassen oder sich mit einem Signalton erinnern lassen.

Zeit und Datum

Wenn Sie Teletext empfangen, wird die richtige Einstellung von Datum und Uhrzeit vom Gerät erfasst. Die Zeit dient zur Information für Timeraufnahmen, Zeitdienste und EPG. Wenn Sie keinen Teletext empfangen, sollten Sie Datum und Uhrzeit einstellen und das Gerät nicht mit der Ein-/Austaste ausschalten, weil diese Einstellungen dabei verloren gehen. (Nicht alle Sender übertragen das komplette Datum, evtl. müssen Sie fehlende Daten manuell einstellen.)

Sprache

Sollte einmal nicht „Ihre“ Menü-Sprache eingestellt sein, müssen Sie, in einer für Sie unverständlichen Sprache, das Menü „Sprache“ anwählen:

Drücken Sie die MENU-Taste (TV-Menü), markieren Sie den letzten Menüpunkt (Einstellungen), drücken Sie die OK-Taste und markieren Sie den letzten Menüpunkt auf der letzten Seite (Sprache). Rufen Sie dieses Menü mit der OK-Taste auf.

Markieren Sie jetzt die gewünschte Sprache und bestätigen Sie mit der OK-Taste.

Betriebsarten

Funktionen bei TV-Betrieb

EPG

Den elektronischen Programmführer des TV-Gerätes aufrufen. EPG kann mit der Taste ★ EPG aufgerufen und ausgeblendet werden.

PIP

Die Bild im Bild-Funktion des TV-Gerätes aufrufen/ausblenden. PIP kann mit der Taste # PIP aufgerufen oder ausgeblendet werden.

TV Radio (SAT-Radio)

Den Radio-Betrieb des TV-Gerätes ein-/ausschalten RADIO. Voraussetzung: Wenn Ihr TV-Gerät mit einem Satelliten-Tuner ausgerüstet ist (siehe Seite 17).

Video

Die Video-Bedienleiste aufrufen oder ausblenden. Taste ☐ drücken.

Bildformat

Die Auswahl für die Einstellung des Bildformates aufrufen. Durch wiederholtes Drücken der Taste →□← wählen Sie das Bildformat aus.

AV-Eingang

Die AV-Auswahl für die Wiedergabe von angeschlossenen Geräten (z.B. Videorecorder, Camcorder oder DVD-Spieler) aufrufen. Die AV-Auswahl kann mit der Taste 0 AV aufgerufen werden.


Das Bild-Menü ein-/ausblenden. Taste ☐ drücken. Mit Hilfe des Bild-Menüs können Sie das TV-Bild einstellen. Das Bild-Menü kann auch über das „TV-Menü – Bild“ aufgerufen werden.

Ton

Das Ton-Menü ein-/ausblenden. Mit Hilfe des Ton-Menüs können Sie den TV-Ton einstellen. Das Ton-Menü kann auch über das „TV-Menü – Ton“ aufgerufen werden. Mit der Fernbedienung RC3 auch direkt mit der Taste 📄.

Tonmode

Die Tonmode-Einstellungen des angeschlossenen Loewe DVD-Preceivers „Auro“ aufrufen. Taste 📷 drücken.

Timer

Die Timerübersicht des TV-Gerätes aufrufen. Taste 📊 drücken.

Digital PhotoViewer

Mit dem in der Signal Box integriertem Digital-PhotoViewer können Sie Bilder von den gebräuchlichsten Speicherkarten (siehe Abb. Seite 8) von Digitalkameras auf dem Bildschirm darstellen. Nach dem Einschieben der Speicherkarte wird auf PhotoViewer-Betrieb geschaltet und zunächst eine Übersicht der auf der Karte gespeicherten Bilder angezeigt. Wird die Speicherkarte herausgezogen, wird wieder auf TV-Betrieb zurückgeschaltet. Eine ausführliche Beschreibung erhalten Sie in der beiliegenden Bedienungsanleitung „Digital PhotoViewer“.

Digital Recorder Plus (DR+)

Ist in der Signal Box eine Festplatte integriert (Gerätevariante), können Sie TV-Sendungen aufnehmen und wiedergeben. Je nach gewählter Aufnahmequalität beträgt die mögliche Aufnahmekapazität zwischen ca. 20 bis 100 Stunden. Die Möglichkeiten des Digital Recorders sind wesentlich vielseitiger als die eines Videorecorders.

Zur Bedienung verwenden Sie bitte die separate Bedienungsanleitung „Digital Recorder Plus“.

Betriebsarten

Bild im Bild (PIP)

Standard-PIP Funktionen:

Bei Standard-PIP wird in das gerade angezeigte TV-Bild ein PIP-Bild eingeblendet.

# PIP

PIP-Bild ein-/ausblenden

Der Status des PIP-Betriebs, d.h. PIP-Programm wählbar oder PIP-Scan, wird in der Statusanzeige mittels farbigen Quadrats vor dem Programmnamen angezeigt und erscheint bei Programmwechsel oder mit Drücken der Taste END.

Programm des PIP-Bildes wechseln

Bei PIP-Status grün kann das PIP-Programm gewählt werden. Wenn nicht, grüne Taste drücken.

Jetzt wie üblich das Programm mit P+/P- oder mit Eingabe der Programmziffer wählen.

PIP-Bild als Standbild

Der PIP-Status muss grün sein. Wenn nicht, grüne Taste drücken. Dann rote Taste drücken, das PIP-Bild wird zum Standbild. Drücken Sie die rote Taste erneut für ein Bewegtbild.

Programm des TV-Bildes wechseln

Taste END drücken. Der PIP-Status muss weiß sein.

Wenn nicht, grüne Taste drücken.

Jetzt wie üblich das Programm wählen.

PIP-Programm-Scan

Der PIP-Status muss grün sein. Wenn nicht, grüne Taste drücken.

Starten Sie den PIP-Scan mit der blauen Taste. Der PIP-Status wird blau dargestellt

Das PIP-Programm wechselt jetzt automatisch. Stoppen Sie den Programm-Scan mit der blauen Taste. Der PIP-Status ist wieder grün.

PIP-Bild/TV-Bild tauschen

Der PIP-Status muss grün sein. Wenn nicht, grüne Taste drücken.

Vertauschen Sie die Bilder mit der gelben Taste.

Position des PIP-Bildes

Der PIP-Status muss grün sein. Rufen Sie mit der Taste MENU das PIP-Menü auf.

Markieren Sie „Position“.

Wählen Sie ein Symbol für die Position an.

Bildgröße des PIP-Bildes

Markieren Sie im PIP-Menü „Größe“. Stellen Sie „groß“ oder „klein“ ein.

Split Screen (Auslieferzustand)

Markieren Sie im PIP-Menü „Typ“ Wählen Sie das Symbol für Split Screen.

PIP-Menü ausblenden

Das rechte Bild entspricht dem PIP-Bild und ist ohne Ton. TV-Bild und PIP-Bild sind durch eine farbige Linie (PIP-Status) getrennt.

„iPIP“ einstellen

PIP einschalten, mit der MENU-Taste das PIP-Menü aufrufen.

„Funktionalität“ markieren

„iPIP“ wählen

Mit END Menü ausblenden.

iPIP Funktion:

Bei iPIP wird das gerade angezeigte TV-Bild zum PIP-Bild. Für das TV-Bild wählen Sie ein anderes Programm und behalten das PIP-Bild im Auge. Bei iPIP ist der PIP-Status orangefarben.

# PIP

PIP-Bild ein/aus

Lesen Sie hierzu auch den Infotext; Taste INFO drücken. Das PIP-Bild wird wieder zum TV-Bild, wenn Sie PIP ausschalten.

Betriebsarten

EPG-Betrieb

EPG ist die elektronische-Programmführung für Fernsehprogramme. Sie können mit diesem System leicht die Sendungen finden, die Sie interessieren (Sortierung nach Uhrzeit, Tag, Themen und Programmen). Sie können Sendungen vormerken und Aufnahmen programmieren. Bei der erstmaligen Benutzung von EPG (nicht bei DVB) wird ein Assistent aktiv, der Sie durch die notwendigen Einstellungen führt. Lassen Sie danach die Datenerfassung durchführen (siehe Seite 17).

EPG nutzen

EPG einschalten/ausschalten

2015 durch 2016.08.2008 für den 2016.08.2008 1975 VOK: Zusch am Versorgeschäte 1930 ZOR: VIKO 1940 BRS: Immater wettet, immer anders und dort? 1940 SAT1: mit zahlte 1940 RTL: zu Zohn, sich kohn Zukon 1939 MDR: Maich dörsch 2003 ARO: Tagazschau 2003 HRS: Tagazschau 2003 NCR: Tagazschau 2003 VDR: Tagazschau AuswOhn: und mit OK anzen: Aufnahme: Tagfr (Subjekte) Themen (eile Them) Programme (akti) new Info new Detail new Endo

Die erste Zeile hat zunächst einen grünen Rahmen. Der grüne Rahmen steht für Zeit und Datum; mit der grünen Farbtaste schalten Sie zwischen Zeit und Tag um oder, wenn der Rahmen eine andere Farbe hat, zum grünen zurück. Mit den Pfeiltasten ◄▶ wählen Sie: jetzt, demnächst, die Zeit oder den Tag für den Beginn von Sendungen. Entsprechend wird die Liste der Sendungen darunter aktualisiert. Mit den Tasten ▼▲ markieren Sie eine Sendung, die Sie ansehen (eine jetzt laufende Sendung), vormerken oder aufnehmen wollen.

12.03 NOOR 16.03 AND 20.45 NOOR 21.03 NOOR 01.25 NOOR 12.03 NOOR 16.03 AND AutoShin and mit OK vorneban Aufnahme Top (a 1/8 / 12/03) Therma (M/kg) Programme (kJc) Info + - + - + - + - Ende

Der Rahmen wird gelb, wenn Sie die gelbe Taste drücken. Der gelbe Rahmen steht für Themenauswahl. Mit den Pfeiltasten ◀ ▶ wählen Sie zwischen persönlichen Themen, allen Themen und den einzelnen Hauptthemen wie Film, News, Show, Musik usw. Die Liste der Sendungen darunter wird entsprechend aktualisiert. Mit den Tasten ▼▲ markieren Sie eine Sendung, die Sie ansehen (jetzt laufende Sendung), vormerken oder aufnehmen wollen.

EPS - EPS-100% Series 100% NET REPRETANT: Net ADO ... 14/23/2015 Net Sales: 1.00% 20/23/2015 Net Sales: 1.00% 14/23/2015 Net Sales: 1.00% Systematic Programm (Package) Programm (Package) Programm (Package) Programm (Package)

Der Rahmen wird blau, wenn Sie die blaue Taste drücken. Der blaue Rahmen steht für Programmauswahl. Wählen Sie mit den Pfeiltasten ◀ ▶ zwischen Ihren Lieblingsprogrammen, allen Programmen oder dem gerade eingestellten Programm. Ein anderes Einzelprogramm können Sie auswählen, wenn Sie mit ▶ auf „...“ gehen, in der folgenden Auswahl ein Programm markieren und mit OK speichern. Neben den Bedienhinweisen für die Farb-Tasten werden die jeweils aktuellen Einstellungen angezeigt.

Direkte Zeiteingabe

Die Uhrzeit können Sie auch mit den Zahlentasten der Tastatur direkt eingeben. Nach der Eingabe der ersten Ziffer wird die Zeit neben dem Symbol der grünen Taste zunächst durch Sterne dargestellt und dann durch die eingegebenen Ziffern ersetzt. Die Markierung springt auf die nächstmögliche Sendung. Geben Sie vier Ziffern ein, z.B. 2100. Ist die eingegebene Zeit verstrichen, wird Ihre Eingabe auf den nächsten Tag angewendet.

Sendung ansehen oder vormerken

Die mit den Tasten ▼ ▲ markierte Sendung schauen Sie an oder merken Sie vor, indem Sie die OK-Taste drücken.

Beim Vormerken wird vor dem Titel der Sendung ein + Zeichen gesetzt.

Bei Beginn der Sendung wird auf diese Sendung umgeschaltet oder Sie sehen eine Meldung.

Aufnahme mit Videorecorder programmieren

Die mit den Tasten ▼ ▲ markierte Sendung bereiten Sie für die Aufnahme vor, indem Sie die rote Farbtaste drücken. Bei „Timeraufnahme“ wählen Sie VCR und ob einmalig oder eine Serie aufgenommen werden soll. Vor dem Titel der Sendung wird ein roter Punkt gesetzt.

Wenn eine Sendung bereits mit einem roten Punkt markiert ist, können Sie mit der roten Taste die Timer-Daten wieder löschen (der rote Punkt verschwindet).

Detail-Informationen aufrufen

Wenn Detail-Informationen zur markierten Sendung angeboten werden, sehen Sie zusätzlich die TEXT-Taste eingeblendet. Mit dieser Taste rufen Sie die Detail-Informationen auf.

Weitere Funktionen im EPG-Menü:

Rufen Sie das EPG-Menü mit der Taste MENU auf.

Übersicht der vorgemerkten Sendungen

Die von Ihnen vorgemerkten Sendungen finden Sie in einer Übersicht.

Bei Vormerkung TV einschalten

Zum Zeitpunkt der vorgemerkten Sendung können Sie das TV-Gerät automatisch aus dem Bereitschaftsbetrieb einschalten lassen. Sollten Sie zu diesem Zeitpunkt nicht anwesend sein, sorgt eine Sicherheitsabfrage dafür, dass das TV-Gerät nach 5 Minuten wieder ausgeschaltet wird.

Vorgemerkte Sendung melden/starten

Ist das TV-Gerät zum Zeitpunkt der vorgemerkten Sendung eingeschaltet, können Sie den Beginn der Sendung melden oder sofort umschalten lassen.

Kurzinfo-Zeilen

Zu vielen Sendungen werden Kurzinformationen übertragen. Stellen Sie ein, wieviele Zeilen diese Informationen umfassen sollen, oder schalten Sie die Kurzinfo-Zeilen aus.

EPG-Einstieg

Wenn Sie den EPG-Betrieb starten, können Sie Ihre letzten Einstellungen für Thema und Programmauswahl beibehalten oder mit allen Themen und allen Programmen beginnen.

Betriebsarten

EPG-Einstellungen

Wenn Sie den Anbieter wechseln oder andere Programme erfassen lassen wollen, können Sie dies im EPG-Menü durchführen.

Anbietersuche

EPG ein/aus

EPG-Menü aufrufen

EPG-Menu1 Uberschicht der vorgementen Sonndungen Anbacter-/Programmauswahl Lieblingsprogramme Personliche Thermoswahlt Tinser Bei Vermarktung TV abschellen: ja werte: OK see Info M24 Zurück End

„Anbieter-/Programmauswahl“ markieren

aufrufen

Eventuell Anbietersuchlauf starten (grüne Taste). Das kann einige Zeit dauern.

Anbieter markieren

Anbieter übernehmen

Es folgt eine Programmangebotssuche und eine Liste der TV-Sender wird angezeigt, von denen Daten übertragen werden. Gehen Sie mit der OK-Taste weiter zur Anbieterauswahl. Wenn das Programmangebot Ihren Wünschen entsprochen hat, gehen Sie mit der blauen Taste weiter zur Programmauswahl.

Programme für EPG auswählen

Wählen Sie hier die Programme aus, für die Informationen gesammelt werden sollen.

Programmink 3.5AT C VIDEO 12+MDR 3 11+DBF 12+TM3 13+HFRY 14+HTL 15+VDD 16+DH3 17+DH3 18+VHA 19+VKA 20+KBRPRT 21+KBLT 22+CNN INT 23+HOT 24+TV S 25+VHA Programmink 3.5AT 26+MDR 3 27+HFRY 28+HTL 29+VDD 30+DH3 31+DH3 32+VHA Programmink 3.5AT 27+KBRPRT 28+CNN INT 29+HOT 30+TV S 31+VHA

Mit + gekennzeichnete Programme sind Lieblingsprogramme. Für mit E (terrestrische, Kabel und analoge Satelliten) und D (digitale) gekennzeichnete Programme werden Daten vom Anbieter geliefert, diese sind bereits markiert (blaue Schrift).

Programm markieren/Markierung aufheben

rot: nur Lieblingsprogramme markieren

grün: alle Programme markieren

gelb: nur dieses Programm markieren

zurück zum EPG-Menü

Datenerfassung ein/ausschalten

Im EPG-Menü über „weitere“ „Datenerfassung“ markieren

Datenerfassung aus/ein wählen

EPS-Merc werte ... vorgener bis Sendung Detererstattung Kurzinfo-Zelen EPG-Einstieg erst. merken aus ein keine leute Einsielung no Info no Zurück no Ende

Wenn Sie z.B. keinen EPG Anbieter empfangen können und im TV-Gerät kein DVB eingebaut ist, sollten Sie die Datenerfassung ausschalten.

Datenerfassung durchführen

Nach diesen Einstellungen oder nach jedem Ausschalten mit dem Netzschalter, müssen zunächst die Daten gesammelt werden. Dazu wählen Sie das Programm, welches Sie als Anbieter definiert haben, und lassen es etwa 1 Stunde eingeschaltet. Oder schalten Sie das Gerät in den Bereitschaftsbetrieb aus. Nach etwa 2 Minuten leuchtet, zusätzlich zur roten, die grüne Anzeige. Die Datenerfassung dauert etwa 1 Stunde, bei Geräten mit DVB-Modul etwas länger. Nachts zwischen 2 und 5 Uhr werden die Daten automatisch erfasst, wenn das Gerät in Bereitschaft ausgeschaltet wurde.

Persönliche Themen definieren

Die Sie interessierenden Sendungen finden Sie schneller, wenn Sie ihre persönlichen Themen definieren. Markieren Sie im EPG-Menü „Persönliche Themenauswahl“ und stellen Sie Ihre persönlichen Themen zusammen.

Perästliche Themenauswert Film New Show Hobby Sport Kind Wasn Musk Kutum Mi. OK aus Auswahl enleuen Musik algemein Jazz RackPop Kessk Volk-Unterhaltungsmark MusialOper Andere Alle auswahlen Alle entieren info Zurich no Ende

TV-Radiobetrieb

Schalten Sie den TV-Radiobetrieb ein oder aus, indem Sie die Taste RADIO drücken. Sind ein Satellitentuner und ein DVB-Modul in Ihrem TV-Gerät eingebaut, stehen Ihnen Radioprogramme zur Verfügung. Sind diese Zusatzmodule nicht eingebaut, können Sie über die Programmübersicht oder mit den Tasten nur die Toneingänge (Anschlüsse AV1 bis AVS, DIG IN 1, DiG IN 2) anwählen und darüber ein externes Tonsignal wiedergeben.

Betriebsarten

Teletext-Betrieb

Teletext überträgt Informationen, wie z.B. Nachrichten, Wetter, Sport, Programmvorschauen und Untertitel.

Teletext ein/aus

1Q00 1Q00 ARD-Text 01.07.01 10:30:42 ARD-Text Teletest im Ersten Latente Maubung: Librischer Betschafter In London schleibt Entscheidung für Lockerbis-Ölper nicht mehr aus Fußbau: Rolf Hösmann soll neuer Sportindikator beim VIS Stuttgart Werten 223 12.00 Einfall 314 12.00 Taggeschauf um zwoll Laggeschau 110 TV Guide 300/400 Welter 170 Kultur 500 Sport 200/800 TXT-Quiz 555 Latente Tots 668 Wirtschaft 700 Index 122 Inflatt 122 Inhalt laggeschau Sectonauswahl

Viele Sender verwenden das Bediensystem TOP, einige FLOF (z.B. CNN). Ihr Gerät unterstützt beide Systeme. Die Seiten sind in Themenbereiche und Themen gegliedert. Nach dem Einschalten von Teletext werden bis zu 3500 Seiten (bei EPG 2000 Seiten) gespeichert, so dass Sie schnellen Zugriff darauf haben.

Seitenwahl mit den Farbtasten

Die farbigen Balken (bei TOP) bzw. die farbige Schrift (bei FLOF) in der vorletzten Zeile zeigen Ihnen, mit welchen Farbtasten Sie zu Themenbereichen und Themen weiterblättern können.

rot: zurück zur vorher gesehenen Seite (nicht bei FLOF)

grün: weiter zur nächsten Seite (nicht bei FLOF)

gelb: zum nächsten Thema (nur bei TOP und FLOF)

blau: zum nächsten Themenbereich (nur bei TOP und FLOF)

Seitenwahl mit den Zifferntasten

1 2 ab7 pqrs Seitenzahl direkt eingeben

Weitere Funktionen für die Seitenwahl Darstellungen der Teletext-Seiten

Die TOP-Tabelle ist eine aufgelistete Übersicht von Teletext. Die Tabelle ist nur bei Sendern mit dem TOP-Bediensystem aufrufbar.

selbst wechselnde Seiten anhalten (HOLD)

vergrößern: oberer Teil – unterer Teil – normale Größe

TV-Bild ein-/ausblenden (Split-Text)

Timer-Aufnahmen programmieren

Ist die Fernbedienung auf „TV“ gestellt (keine Gerätekombination) rufen Sie mit der Aufnahme-Taste • im Teletext-Betrieb die Programmseiten des aktuellen Senders auf. Wählen Sie mit ▼▲ die Sendung aus, die Sie aufnehmen wollen und bestätigen mit der OK-Taste. Bei „Timerdaten“ wählen Sie VCR. Bestätigen Sie mit OK.

Teletext-Menü

Teletext-Menü einblenden Hier finden Sie Funktionen wie „Neue Nachricht“, „Aufdecken“ von verborgenen Informationen, auf andere Programme umschalten, 4-stellige Unterseitenzahl direkt eingeben (wenn diese nicht automatisch wechseln) Video-Timeraufnahmen über Teletext programmieren und die Timer-Übersicht aufrufen. Bei den Einstellungen finden Sie Menüs, um die Vorschauseiten, Untertitelseiten und die persönlichen Teletextseiten zu definieren.

LOEWE Dialog

(Nur mit integriertem Digital Recorder Plus möglich)

In Verbindung mit dem Digital Recorder Plus bietet die LOEWE Dialog Seite eine Übersicht und schnellen Zugriff auf Informationsinhalte des TV-Gerätes, z.B. aktuell laufende Sendungen, zuletzt aufgenommene Sendungen usw. Sie sollten schon einige Einstellungen vorgenommen haben, bevor Sie LOEWE Dialog nutzen, damit Auswahlmöglichkeiten geschaffen werden.

Sie sollten die auf Seite 16 beschriebenen Einstellungen für EPG durchgeführt haben und die EPG-Datenerfassung durchführen lassen. Auch im Archiv des Digital-Recorders sollten schon Aufnahmen vorliegen. Für Teletext sollten Sie einige persönliche Teletextseiten definiert haben. In allen Fällen steht Ihnen dann eine sinnvolle Auswahl zur Verfügung.

Bei NTSC-Empfang wird kein LOEWE Dialog angezeigt.

Sie rufen LOEWE Dialog mit den Pfeiltasten der Fernbedienung auf, wenn kein Menü eingeblendet ist.

Drücken Sie auf eine der Pfeiltasten ▲ ▼ ◀ ▶ etwa 1 Sekunde lang.

9.09.03 21:12 weitere... Frontal 21 21:00 - 21:45 ZDF Wunderschoner Norden 21:00 - 21:45 N3 Rundschau-Magarin 21:00 - 21:15 BR Quake &Co 21:00 - 21:45 WDR weitere... TV-aktuell Archiv Favoriten Teletext Auswahlen und mit OK umschaften Programmtübersicht US Haupinfo die Ende

Das gerade gewählte TV-Programm wird verkleinert dargestellt (das Livebild).

Die blaue Leiste zeigt Ihnen die auswählbaren Funktionen. Die links stehende Funktion ist aktiv. Mit den Pfeil-Tasten ◀ ▶ bewegen Sie die Funktion dorthin.

Über der ausgewählten Funktion sehen Sie eine Auswahl, die Sie mit den Pfeitasten ▲▼ ansteuern und mit OK ansehen können:

Bei TV-aktuell – die Auswahl der gerade laufenden Sendungen, die vom EPG-System erfasst werden, wird angezeigt. Wird kein EPG empfangen, wird eine Programminfo zur gerade empfangenen Sendung angezeigt.

Bei Archiv – die Auswahl der aufgezeichneten Sendungen im DR-Archiv wird angezeigt.

Bei Radio – die Auswahl der Programme des Satellitenradios wird angezeigt. Wurde auf Sat-Radiobetrieb umgeschaltet, kann LOEWE Dialog nicht aufgerufen werden. Wenn Sie kein Satellitenradio empfangen (kein Satelliten-Tuner/DVB-Modul eingebaut), wird anstelle von Radio Favoriten angezeigt, das sind die Lieblingsprogramme, die Sie definiert haben.

Bei Teletext – die Auswahl der persönlichen Teletextseiten wird angezeigt.

So wählen Sie aus, am Beispiel der Funktion „TV-aktuell“:

Markieren Sie mit den Pfeiltasten ▲▼ die gewünschte Sendung, die Schrift wird dabei blau eingefärbt. Über „weitere ...“ werden weitere Sendungen angezeigt.

Drücken Sie die OK-Taste, um die Sendung anzusehen.

LOEWE Dialog können Sie mit den Pfeiltasten ▲ ▼ ◀ ▶ so aufrufen, dass gleich die gewünschte Funktion links zur Auswahl bereit steht:

TV-aktuell aufrufen ▲

Archiv aufrufen ▼

9.09.03 21:15 weitere... Shimla ZDF 02.09.03 AVG-Session Basel 2002 03.09.03 3Sat Discp 3Sat 05.09.03 Quaks & Co WDR weitere... Archiv | Favoriten | Teletext | TV-aktuell Auswahlen und mit OK ansehen — DR-Archiv and Hausplinfo no Ende

Teletext aufrufen

9.09.03 21:16 ARD-BOERSE 731 ARD WETTER 604 BR NACHRICHT 112 2DF Teletext | TV-aktuell | Archiv | Favoriten Weitere Details mit OK | Teletext | Haupdinfo #A Ends

Radio aufrufen ▶

9.09.03 21:15 weitere ... 2 ZDF 3 RTL 4 Bayern 3 5 SATI 6 Pro 7 8 Kabel 1 9 3sat 10 PHOENIX 11 Ante weitere... Radio | Teletext | TV-aktuell | Archiv ■ Ausschälen und mit OK unschaften ■ Programmübersicht ■ arch Hauplinfo ■ arch Ende

Betrieb zusätzlicher Geräte

Video-Betrieb

Mit den Videobedienleisten können Sie Loewe Videorecorder und Loewe DVD-Spieler bedienen, auch wenn sie verdeckt aufgestellt sind. Die Videogeräte müssen über die Euro-AV-Buchsen (Scart) angeschlossen und über das Menü „Anschlüsse“ angemeldet sein.

Digital Link muss am Loewe Videorecorder eingeschaltet werden. Nur so können Sie die Bedienleiste nutzen. Auch für Timeraufnahmen von Satellitenprogrammen, die vom TV-Gerät gesteuert werden, benötigen Sie Digital Link oder Digital Link Plus.

Sie können bis zu zwei Bedienleisten einblenden, diese werden angezeigt, wenn die entsprechenden Video-Geräte im Menü „Anschlüsse“ – „Anschlüsse: Anschlussplan“ angemeldet sind.

Video-Bedienleiste ein-/ausblenden

DVD STOP VCR STOP OK INFO Info MENU Menu END Ende

Videobedienleiste anwählen, wenn z.B. mehrere Videorecorder oder ein DVD-Spieler und ein Videorecorder angeschlossen sind.

Funktion wählen

VCR/DVD ein-/ausschalten

Videoeingang (Euro-AV-Buchse) für den Videorecorder wählen

Rückspulen (nur bei VCR) bzw. Suchlauf zurück

Stoppen (STOP)

Wiedergabe (PLAY)

Vorspulen (nur bei VCR) bzw. Suchlauf vorwärts

Standbild (PAUSE)

nächstes Kapitel (nur bei DVD)

vorhergehendes Kapitel (nur bei DVD)

Aufnahme

gewählte Funktion ausführen

Wenn Sie eine Aufnahme starten, wird das gerade gewählte Programm aufgenommen. Auf ein anderes Programm können Sie jetzt nicht umschalten, es ist verriegelt. Erst wenn die Aufnahme beendet wird, können Sie umschalten. Ausnahmen:

1. Sie haben mehrere Tuner (nicht PIP-Tuner) im TV-Gerät eingebaut, dann können Sie mit dem zweiten Tuner ein anderes Programm ansehen.
2. Auch das Signal über einen AV-Anschluss können Sie ansehen (z.B. DVD-Spieler oder einen zweiten Videorecorder).
3. Bei einem Videorecorder mit Digital Link Plus wird für die Aufnahme der Tuner des Videorecorders benutzt (nicht für Satelliten-Programme).

Video-Menü

Video-Menü einblenden

Ist ein Link Plus-Recorder angeschlossen, wird im Menü eine Zeile eingeblendet.

Im Video-Menü haben Sie folgende Möglichkeiten:

Im Menü „Timer“ können Sie Timer-Daten nachträglich ändern, löschen oder neue Aufnahmen programmieren.

Im Menü „Aufnahme“ finden Sie die Möglichkeit zur Timer-Programmierung über EPG, Teletext oder von Hand.

Im Menü „Anschlüsse“ können Sie weitere AV-Geräte an- bzw. abmelden. Im Menü „Digital Link Plus Übertragung“ werden die Programmdaten des TV-Gerätes (keine Satellitensender) an den Digital Link Plus Videorecorder übertragen.

Digital Link Plus Videorecorder verfügen über die Möglichkeit, die Programmdaten vom TV-Gerät an den Videorecorder über das Euro-AV Kabel zu übertragen (nicht für Satelliten-Programme). Nach jeder Änderung im Programm-speicher des TV-Gerätes wird abgefragt, ob eine Datenübertragung durchgeführt werden soll. Bei einer Timer-Aufnahme mit einem Digital Link Plus Videorecorder wird immer das Empfangsteil des Videorecorders benutzt (keine Satellitensender), und der Tuner des TV-Gerätes steht für das Fernsehen zur Verfügung.

Loewe Videorecorder verfügen darüber hinaus über Digital Link, ein System zum Steuern von Loewe Videorecordern über das Euro-AV Kabel. Verfügt der Loewe Videorecorder nur über Digital Link, wird bei Aufnahme der Tuner des Fernsehgerätes benutzt. Wenn Sie Ihren Loewe Videorecorder verdeckt aufgestellt haben, können Sie mit der Loewe Fernbedienung den Videorecorder bedienen. Die Bedienung über die Videobedienleiste funktioniert mit Digital Link ebenso.

Digital Link muss am Videorecorder eingeschaltet werden.

Verwenden Sie nur Euro-AV Kabel, die vollständig beschaltet sind, sonst funktioniert Digital Link Plus nicht.

Betrieb zusätzlicher Geräte

Geräte anmelden

Schon bei der ersten Inbetriebnahme haben Sie alle angeschlossenen Geräte (Videorecorder, Camcorder/Digitalkamera, DVD-Spieler, DVD-Recorder, Loewe Audioanlage, Pay-TV Decoder und Homeautomation) mit dem Anschluss-assistenten angemeldet und angeschlossen. Wenn Sie weitere oder andere Geräte anschließen wollen, müssen Sie den Anschluss-assistenten im TV-Menü – „Anschlüsse“ aufrufen.

VCR-Gerät anschließen

Neben dem Anschluss über die Euro-AV Buchsen müssen Sie auch die Antenne (nur Antennen- oder Kabelanlage) über den Videorecorder an das TV-Gerät anschließen. Damit steht das Antennensignal sowohl dem Tuner im Videorecorder als auch dem im TV-Gerät zur Verfügung.

Videorecorder

Den Sender des VCR suchen und speichern (wenn kein Euro AV-Kabel vorhanden) Den Testsender am Videorecorder einschalten oder eine bespielte Cassette einlegen und Wiedergabe starten.

Dann am TV-Gerät das Programm 0 aufrufen (ab Werk auf Kanal 36 eingestellt). Bei der AV-Auswahl den ersten Menüpunkt (VIDEO) anwählen. Damit bei der Sendersuche keine „normalen“ Fernsehsender gefunden werden, ziehen Sie den Antennenstecker am Antenneneingang des Videorecorders vorübergehend ab (den Stecker, dessen Kabel zur Antennenanlage führt).

TV-Menü TV drufen Normalwerte Bild Ton zap2text Anschlüsse Einstellungen Einstellungen Programme AV-Einstellungen Kindersicherung Einblendungen Zeitdienste Zeit und Datum werte... Programme Automatisch suchen Manuell einstellen Sortieren Loschen Name eingebenvändern Lieblingsprogramme Programme manual ersteuer Durch: VHF U1 X391 Kanal E36 Frequency 243.25 MHz Name VIDEO TV-Norm B3G Parhnom Autom. Programme manual ersteuer Risich: DHF Kanal E36 (F21, E80) Frequency 543.25 MHz Name E30 TV-Norm B3G Parhnom Autom. TV-Menü aufrufen „Einstellungen“ markieren aufrufen „Programme“ markieren aufrufen „Manuell einstellen“ markieren aufrufen „Bereich“ markieren und "UHF" wählen „Kanal“ markieren 3 def 0 AV Kanal 30 eingeben

Kanal suchen (blaue Taste)

wenn der Sender gefunden wurde:

speichern (rote Taste)

Wollen Sie den Programmnamen ändern z.B. in „Video“ dann wählen Sie die Zeile „Name“. Geben Sie den neuen Programmnamen ein.

Eine Übersicht gespeicherter Programme wird angezeigt

Spielnom 6 VECO 9 S RTL 18 KKA 1 ABC 10 N. TV 19 PHASENIX 2 ZDF 11 SP4 20 CURSPECTR 3 SAT 12 PEB 21 RABL1 4 RTL 13 PRO7 22 MTV 5 VOX 14 RTL-2 23 CNN INT. 6 RTL 15 MDR 24 ROT 7 B.V. 16 BR 25 VTA 8 DSP 17 FIR 26 VVA Programm Sponschrechen → Info Programm einlagen → Partik → Ende

Programm überschreiben:

(Programm 0 markiert)

Rote Taste drücken

Menüs ausblenden

Stecken Sie den vorher abgezogenen Antennenstecker am Videorecorder wieder ein. Sollten jetzt Störungen auftreten, weil ein TV-Sender auf dem gleichen Kanal wie der Sender des Videorecorders sendet, dann müssen Sie den Sendekanal am Videorecorder verändern (siehe Bedienungsanleitung des Videorecorders) und den Sender des Videorecorders am TV-Gerät erneut suchen.

Betrieb zusätzlicher Geräte

Video-Wiedergabe

Um das Bild des Videorecorders, DVD-Spielers usw. auf Ihrem TV-Gerät zu sehen und dessen Ton zu hören, haben Sie mehrere Möglichkeiten:

1. Sie benutzen die Euro-AV-Buchsen an der Signal Box und am Video-Gerät. Das ist die beste aller Möglichkeiten – gute Qualität von Bild und Ton. Für Camcorder benutzen Sie am besten die Frontbuchsen „AV-S“ bzw. „Video“ an der Signal Box. Wird von einem Videorecorder mit Digital Link Plus wiedergegeben, wird das Bild des Videorecorders auf dem aktuellen Programmplatz eingeblendet. Wird von einem Standard-Videorecorder, DVD-Spieler oder Camcorder wiedergegeben, wählen Sie über die AV-Auswahl oder über die Programmübersicht die AV-Buchse, an die das Videogerät angeschlossen ist. Videorecorder geben bei Wiedergabe eine Schaltspannung ab, die das TV-Gerät auswerten kann (kann im Anschlussassistenten für jeden Videorecorder aktiviert werden oder im TV-Menü – Einstellungen – AV-Einstellungen – Schaltspannung zulassen auf „Ja“ stellen). Dann wird bei Wiedergabe, wie bei Digital Link Plus- Videorecordern, das Bild des Videorecorders auf dem aktuellen Programmplatz eingeblendet.
2. Angemeldete Loewe Videorecorder und DVD-Spieler können Sie auch über die Videobedienleiste steuern. Mehr hierzu auf Seite 11/20.
3. Sie benutzen die Antennenverbindung zwischen Videorecorder und Signal Box. Der Ton wird nur in Mono gesendet. Wählen Sie dafür in der AV-Auswahl den ersten Menüpunkt, z.B. VIDEO.

AV-Programm über die AV-Auswahl aufrufen

0 AV

AV-Auswahl aufrufen

AV-Auswahl VIDEO AV1 AV2 AVS VGA/XGA DVI COMP.IN

AV-Anschluss (z.B. Buchse AV1) oder VIDEO für Sender des Videorecorders auswählen.

Jetzt sehen Sie die Wiedergabe vom angeschlossenen AV-Gerät.

AV-Programm über die Programmübersicht aufrufen

Programmübersicht aufrufen

Bei der numerischen Sortierung finden Sie die AV-Geräte immer am Anfang der Übersicht ohne Programmnummern.

Markieren Sie den AV-Anschluss und...

mit OK bestätigen.

Jetzt sehen Sie die Wiedergabe vom angeschlossenen AV-Gerät.

IR-Link

Ihr TV-Gerät ist mit der IR-Link Buchse (IR-Link) ausgerüstet, ein Kabel mit Stecker und IR-Sendediode liegt dem Gerät bei.

Dies erlaubt Ihnen mit den meisten Fernbedienungen z.B. eine verdeckt aufgestellte d-Box oder ein Videogerät eines anderen Herstellers mit dessen Fernbedienung über das Fernsehgerät zu bedienen.

Stecken Sie den Klinkenstecker des Kabels mit der Infrarot-Sendediode in die Buchse „IR-Link“ auf der Rückseite der Signal Box.

Die Infrarot-Sendediode am Ende dieses Kabels muss vor das verdeckt aufgestellte Gerät platziert werden. Zur Übertragung muss das TV-Gerät eingeschaltet sein.

Als Hilfe zum Verlegen des Kabels liegt ein Noppenstreifen bei. Der Noppenstreifen ist selbstklebend; ziehen Sie die Schutzfolie vorher ab. Kleben Sie den Noppenstreifen z.B. an die Regal- oder Schrankwand und drücken Sie das Kabel in den Noppenstreifen ein. Der Noppenstreifen kann mit einem Messer in mehrere Stücke geteilt werden.

Richten Sie zum Bedienen des verdeckt aufgestellten Videogerätes die Infrarot-Fernbedienung auf das TV-Gerät.

Betrieb zusätzlicher Geräte

Digital-Ein/-Ausgang

Haben Sie, wie auf Seite 21 beschrieben, Ihre Video-Geräte z.B. DVD-Spieler oder Videorecorder im „TV-Menü-Anschlüsse“ angemeldet?

Für analoge Bild- und Tonsignale vom Videorecorder oder DVD-Spieler stellen Sie eine Verbindung mittels Euro-AV-Kabel zwischen der Euro-AV-Buchse 1 oder 2 an der Signal Box und der entsprechenden AV-Buchse des Videogerätes her.

Die Signal Box besitzt auch 2 koaxiale Digital-Toneingänge „DIGITAL IN 1/2.

Für eine optimale Tonübertragung verbinden Sie mit einem Cinch-Kabel die Ausgangsbuchse des DVD-Spielers (DIG OUT) mit der Buchse „DIGITAL IN 1 bzw. IN 2“ an der Signal Box. Die Signal Box besitzt einen elektronischen Schalter, so ist es möglich jedem AV-Eingang einen Digital-Toneingang zu zuordnen. Schalten Sie z.B. einen an „Euro-AV 1“ angeschlossenen DVD-Spieler auf Wiedergabe, so wird der jeweilig zugeordnete Toneingang „DIGITAL IN“ automatisch angewählt.

So können Sie z.B. zwei DVD-Spieler anschließen, ohne lästiges Kabel umstecken. Hinweis

Das Fernsehgerät, ohne Dolby Digital-Modul, kann nur einen PCM-Stereo-Ton wiedergeben.

DVD 1 DVD 2

* Zu Concertos, Certos oder Digital-Receiver.

Digitale Eingänge zuordnen

Schalten Sie den „Radio-Modus“ ein. Die digitalen Eingänge "DIGITAL IN 1" oder "DIGITAL IN 2" sind direkt wählbar.

1. Rufen Sie das TV-Menü mit der Taste MENU auf.

1. Wählen Sie „Ton“, dann Taste OK drücken.

1. In Zeile „Ton über“ wählen Sie „AV-Verstärker (Dig. Eingang)“ oder „Concertos“, wenn Concertos angeschlossen ist.

Bestätigen Sie mit OK

1. Drücken Sie MENU.

2. Wählen Sie „Einstellungen“ an und bestätigen Sie mit OK.

3. Wählen Sie die Zeile „AV-Einstellungen“ an, dann mit OK bestätigen.

AV-Einstellung

AV-Norm manuell einstellen Audio Digital zuordnen ▶ Schaltspannung zulassen RGB-Einblendungen an AV2

1. Wählen Sie die Zeile „Audio Digital zuordnen“ und bestätigen Sie mit OK.

Audio Digital zuordnen Digital In1 nein zu AV1 zu AV2 zu AV3 Digital In2 nein

1. Wählen Sie z.B. für die Anschlussbuchse AV2 die Auswahl „Digital IN 1 – zu AV2“, wenn am Digital-Eingang 1 ein DVD- oder CD-Spieler mit koaxial-digitalem Ausgang angeschlossen und im Menü „Anschlüsse“ dieses Gerät angemeldet ist. Ist das Videosignal einer Spielekonsole an der AVS-Buchse angeschlossen, das entsprechende Gerät angemeldet und der Digitalton liegt am Digital-Eingang 2 an, dann wählen Sie „Digital In 2 – zu AVS“ usw.

1. Mit Drücken der Taste END beenden Sie die Einstellungen, diese sind nun gespeichert.

Betrieb zusätzlicher Geräte

Tonausgang „DIGITAL OUT“

An der Buchse „DIGITAL OUT“ der Signal Box liegt das digitale Tonsignal an. Sie können hier z.B. einen externen Dolby Digital-Decoder oder das Loewe Sound-System „Certos/Concertos“ anschließen.

Ein analoges Tonsignal vom Fernsehgerät bzw. von einem Videorecorder oder einer anderen Tonquelle, welches an einer der Euro-AV-Anschlussbuchsen der Signal Box anliegt, wird in ein digitales Signal (PCM) umgewandelt und an der Buchse „DIGITAL OUT“ ausgegeben. Das digitale Signal vom DVD-Spieler wird an dieser Buchse unverändert ausgegeben. Der digitale Fernsehton oder der Ton von einem DVD/CD-Spieler ist nur über einen Digital-Receiver oder über die Concertos- oder Certos-Anlage zu hören.

AV-Anschluss/Gerät wählen

Drücken Sie die Taste 0 auf der Fernbedienung etwas länger, die AV-Auswahlleiste wird eingeblendet.

AV-Auswahl VIDEO AV1 AV2 AVS VGA/XGA DVI COMP.IN

Wählen Sie den AV-Anschluss aus, an dem die Tonquelle, z.B. der DVD-Spieler, angeschlossen ist.

Fernbedienung umstellen zur Bedienung eines Loewe DVD-Spielers oder Geräte anderer Hersteller

Sie können die Fernbedienung für Videorecorder, DVD-Spieler und Set Top Boxen umstellen, wenn der Infrarotcode des Gerätetyps und des Herstellers in der Codeliste aufgeführt ist oder wenn er im Codespeicher der RC3 enthalten ist. Die Umstellung wird im ersten Fall durch Eingabe einer vierstelligen Codezahl vorgenommen, im zweiten Fall erhalten Sie über die Fernbedienung Codes als Vorschlag, die Sie an dem eingeschalteten Gerät des anderen Herstellers testen. Falls Sie das Gerät nicht in der Codeliste finden, versuchen Sie mit den Vorschlägen die Fernbedienung umzustellen.

Fernbedienung umstellen – mit Code-Eingabe – z.B. auf Loewe DVD-Spieler

Suchen Sie in der Codeliste die Codezahl zu Ihrem Gerät. Die Liste ist nach Geräteart – DVD, VCR, STB – und alphabetisch nach Hersteller sortiert. Neben dem Herstellernamen finden Sie eine oder mehrere Codezahlen.

Mit dem Schalter wählen Sie, ob Sie ein VCR-, DVD-Gerät oder eine Set Top Box umstellen wollen.

Drücken Sie die Tasten END und * EPG gleichzeitig. Die Anzeige links oben auf der Fernbedienung blinkt zweimal.

Geben Sie die vier Ziffern nacheinander ein, die Sie in der Code-Liste ermittelt haben (für Loewe DVD-Spieler 0539). Nach jeder Ziffer die Sie eingeben blinkt die Anzeige einmal. Nach der letzten Ziffer zweimal. War die Ziffer fehlerhaft, leuchtet die Anzeige länger. Die Codezahl wird nicht angenommen.

Wurde der Code durch zweimaliges Blinken akzeptiert, können Sie die Funktionalität des soeben programmierten Gerätes testen. Sollte sich das Gerät nicht oder schlecht bedienen lassen, wiederholen Sie die Code-Eingabe mit dem nächsten Code aus der Liste. Sollten keine weiteren Codes für diesen Hersteller angegeben sein, versuchen Sie es mit dem Code-Vorschlag der Fernbedienung.

Fernbedienung umstellen für ein Gerät aus der Kodeliste (siehe Seiten 37-43)

Schalten Sie das Gerät ein, auf welches Sie die RC3 umstellen wollen. Standby reicht nicht aus!

Mit dem Schalter wählen Sie, ob Sie ein VCR-, DVD-Gerät oder eine Set Top Box umstellen wollen.

Drücken Sie die Tasten END und * EPG gleichzeitig. Die Anzeige links oben auf der Fernbedienung blinkt zweimal.

Geben Sie die Ziffern 991 nacheinander ein. Die Anzeige blinkt jeweils einmal nach jeder Zifferneingabe.

Drücken Sie die Taste # PIP, um den ersten Code zu wählen.

Halten Sie die Fernbedienung in Richtung des Gerätes, auf welches Sie die Fernbedienung umstellen wollen. Beobachten Sie das Gerät.

Drücken Sie jetzt die Taste ▶ (Play) oder ⏻ (Ein/Aus) auf der Fernbedienung RC3. Warten Sie einen Moment auf die Reaktion des Gerätes. Reagiert das Gerät nicht, ist es nicht der richtige Code. Drücken Sie erneut die Taste # PIP, um den nächsten Code aufzurufen. Drücken Sie erneut die Taste ▶ (Play) oder ⏻ (Ein/Aus). Wenn das Gerät reagiert, drücken Sie die Taste* EPG, um den Code zu übernehmen.

Drücken Sie erneut die Taste ▶ (Play) oder ⏻ (Ein/Aus).

Wenn das Gerät reagiert, drücken Sie die Taste * EPG, um den Code zu übernehmen.

Betrieb zusätzlicher Geräte

Fernbedienung RC3 für die Bedienung eines DVD-Recorders oder DVD-Spielers nutzen

Stellen Sie den Drehschalter auf „DVD“.

Fernbedienung RC3 für die Bedienung eines Videorecorders nutzen

Stellen Sie den Drehschalter auf „VCR“.
Ab Werk ist der Infrarot-Kode und die Funktionalität für einen Loewe Videorecorder eingestellt.

LOEWE. TV DVD STB VCR Umschalter für die Bedienung von TV, VCR, DVD oder SetTopBox Ton aus/ein Marke setzen Menüleiste ein, Auswahl Kameraposition aktiv Bedienoberfläche der eingelegten DVD AV-Auswahl (TV) aufrufen DVD-Menü ein /im Menü: Menü schließen Bedienoberfläche der eingelegten DVD V-/V+ Lautstärke leiser/lauter im Menü: auswählen/einstellen Kapitelanfang bzw. vorheriges Kapitel /Suchlauf zurück Pause /Einzelbild, Zeitlupe DVD-Spieler ein-/ausschalten - in Bereitschaftsbetrieb Menüleiste ein, Kapitelauswahl aktiv Menüleiste ein, Wiederholen aktiv Menüleiste ein, Zoom aktiv Kapitel wählen; im Menü: Zifferneingabe 1 2 abc d4t3 4 ghi k15 6 mno 7 pqrS 8 tuv 9 wxyz DVD AV * EPG 0 AV # PIP Discat TEXT MENU END INFO P+ V- V+ OK P- C SET SV TITLE CARD Nächstes Kapitel /Suchlauf vor Wiedergabe Stopp

LOEWE. DVD TV STB VCR Umschalter für die Bedienung von TV, VCR, DVD oder SetTopBox Ton aus/ein Timer-Liste ein-/ausblenden ShowView-Timer-Menü ein-/ausblenden Long Play/Standard Play umschalten AV-Auswahl (TV) aufrufen VCR-Menü aufrufen P+/P- Programmwahl auf/ab Wiedergabe rückwärts /im Menü: auswählen/einstellen V-V+ Lautstärke leiser/lauter ▲ /▼ Tracking von Hand /im Menü: Position wählen Rückspulen /Suchlauf rückwärts Aufnahme starten Pause (Standbild) /Einzelbildfortschaltung Recorder ein/ausschalten – in Bereitschaftsbetrieb Bild- und Tonquelle wählen Ton wählen /Sprachauswahl des Senders Zählwerk auf Null stellen Programm direkt wählen im Menü: Ziffern eingeben 1 2 abc 3 def 4 ghi 5 kl 6 mmo 7 pqrs 8 tuv 9 wxyz DVD-AV * EPG 0 AV # PIP Disc-M TEXT MENU END INFO P+ OK V+ V- C-SET SV MLC C-AD Vorspulen /Suchlauf vorwärts Wiedergabe starten Bandlauf stoppen

Betrieb zusätzlicher Geräte

TV-Gerät drehen

(Nur bei Ausstattung mit „Motor Unit“ möglich)

Ist das TV-Gerät auf einer „Motor Unit“ montiert, können Sie es entsprechend Ihrer Sitzposition mit der Fernbedienung ausrichten.

TV-Menü aufrufen: Taste MENU auf der Fernbedienung drücken.

Zeile „TV drehen“ wählen.

Mit den Pfeilen auf der Taste bestimmen Sie die Drehrichtung rechts, stop oder links.

Menü ausblenden.

Hinweis: Stellen Sie im Drehbereich des TV-Geräts keine Gegenstände auf, die das Drehen behindern oder durch die Drehbewegung umgestoßen werden könnten. Stellen Sie vor der Aktivierung der Drehfunktion sicher, dass sich das Gerät frei und ungehindert drehen kann.

Blickwinkel-Drehbereich

Einstellung des Drehbereiches (Maximal +/- 40 Grad), je nach Aufstellort

Stellen Sie den max. Rechts- und Linksanschlag ein:

Taste MENU auf der Fernbedienung drücken.

Zeile „Einstellungen“ markieren.

Taste OK drücken, danach über „weitere ...“

Zeile „TV drehen“ markieren, Taste OK drücken.

Zeile „Grundjustage“ markieren.

Taste OK drücken.

Mit Drücken auf den Ring (rechts) stellen Sie den gewünschten maximalen Drehbereich nach rechts ein. Lassen Sie den Ring los, stoppt die Drehung.

Mit Drücken der Taste OK wird die Einstellung gespeichert.

Danach stellen Sie mit Drücken auf den Ring (links) den gewünschten maximalen Drehbereich nach links ein.

Bestätigen Sie mit OK.

Um das Menü auszublenden, drücken Sie Taste END.

Festlegen der Ausschaltposition

Hier legen Sie die Position des Bildschirms fest, welche beim Ausschalten eingenommen wird, sofern diese Funktion von Ihnen aktiviert wird.

Rufen Sie mit Drücken der Taste MENU das TV-Menü auf.

Wählen Sie die Zeile „Einstellungen“ an.

Taste OK drücken, danach über „weitere ...“

Zeile „TV-drehen“ anwählen,

Taste OK drücken.

Es erscheint das Menü „TV drehen: Wählen Sie „Ausschaltposition festlegen“.

Mit Drücken auf den Ring stellen Sie die gewünschte Auschaltposition nach rechts oder links ein. Lassen Sie die Taste los, stoppt die Drehung.

Mit OK wird die eingestellte Ausschaltposition gespeichert.

Loewe Sound-Systeme anschließen

Funktion Ausschaltposition ein/ aus

Sie bestimmen, ob sich das Gerät beim Ausschalten mit der Fernbedienung in die festgelegte Ausschaltposition zurück bewegt (während dieser Zeit, ca. 35 Sekunden, ist das Gerät nicht bedienbar).

Taste MENU auf der Fernbedienung drücken.

Zeile „Einstellungen“ markieren.

Taste OK drücken, danach über „weitere ...“

Zeile „TV drehen“ markieren, Taste OK drücken.

Wählen Sie in der Zeile „Ausschaltposition aktivieren“ „ja“, so dreht sich das Gerät beim Ausschalten mit der Fernbedienung zur festgelegten Position. Bei „Ausschaltposition aktivieren“ „nein“ wird keine Drehfunktion beim Ausschalten ausgeführt. Das Gerät bleibt nach dem Ausschalten auf der zuletzt eingestellten Position stehen.

Um das Menü auszublenden, drücken Sie Taste END.

Loewe Audio-Anlagen und aktive Lautsprechersysteme

• Concertos 1
• Concertos 2
• Certos mit Concertos
• T remo und Dolby Digital Decoder Im Zusammenspiel eines Loewe TV-Gerätes mit einer Loewe Audio-Anlage und einem Loewe Lautsprechersystem entsteht eine hervorragend abgestimmte Home Cinema Anlage. Vorteile sind hoher Bedienkomfort, passendes Design und angepasste Technik.

Die Anordnung der Lautsprecher und des Fernsehgerätes kann z.B. wie unten abgebildet aussehen.

Die Front- und Surround-Lautsprecher sollten dabei symmetrisch zum Fernsehgerät und zu Ihrer Sitzposition aufgestellt werden.

Die Surround-Lautsprecher können Sie auch hinter Ihrem Sitzplatz aufstellen und in Richtung der Frontlautsprecher abstrahlen lassen.

Das Acoustimass® Modul kann auch an einer anderen Stelle aufgestellt werden, z.B. besonders wirkungsvoll hinter Ihrem Sitzplatz, aber so, dass die Bässe frei abstrahlen.

Das Concertos Sound-System bietet Ihnen mittels integrierter Elektronik neuartige Klangdimensionen bei Musik- und Filmdar-bietungen.

Selbst bei geringer Lautstärke hören Sie den vollen Bass im richtigen Verhältnis zu den hohen und mittleren Tönen.

Loewe bietet die beiden Sound-Systeme

Concertos 1 und Concertos 2, bestehend jeweils aus einem Acoustimass® Modul, einem Kabelsatz und den Satelliten-Lautsprechern, an. Sollen die integrierten Lautsprecher des Fernsehgeräte nicht für den Mittentonkanal (Center) benutzt werden, so kann Concertos 1 mit fünf Loewe Satelliten-Lautsprechern angeschlossen werden.

Nutzen Sie die integrierten Lautsprecher des Fernsehgerätes als Centerkanal, dann verwenden Sie Concertos 2 mit nur vier Satellitenlautsprechern.

Concertos-Komponenten anschließen:

Schalten Sie vor dem Anschließen alle Geräte aus bzw. ziehen Sie die Netzstecker ab. Schließen Sie die Komponenten von der Concertos-Anlage, wie auf Seite 28 dargestellt, an das TV-Gerät an.

Die erste Inbetriebnahme:

Zur Inbetriebnahme des TV-Geräts mit der Concertos-Anlage sind einige Einstellungen in den Ton-Menüs des TV-Geräts notwendig. Lesen Sie hierzu die separate Bedienungsanleitung "Concertos 1 / 2 – Sound".

Loewe Concertos Sound-System anschließen

Signal Box

PIP: UHFVHF ANT-1 ANT2 AV 2 (RGB) L AUDIO OUT L AUDIO IN 3 L SOURROUND AV 1 Center Sub DIGITAL AUDIO IN L R SERVICES RCS/ RGC IR. INK AUDIO IN 2 OUT C# F# VGA CONTROL DV INPUT D-SUB DISPLAY VH-OUTPUT 120-240V 50/60Hz (wei P.) (rot) VA Anschluss-Panel auf der Unterseite des Acoustimass® Moduls Front Speiker Output Right Center Left Audio Input Right Left Wireless Surround Speake Output K2 (6 m) K2 (6 m) K2 (6 m) Front-Lautsprecher (rechts) K' (15 m) K' (15 m) Surround-Lautsprecher (rechts) Front-Lautsprecher (links) Surround-Lautsprecher (links)

Loewe Certos/Concertos Sound-System anschließen

DVD Preceiver Auro 8116 DT und Tremo anschließen

Loewe DVD Preceiver Auro 8116 DT an die Signal Box Spheros anschließen Wenn Sie den Loewe DVD Preceiver in Verbindung mit einem Loewe TV-Gerät verwenden, schließen Sie die Tremo Lautsprecher-Anlage an die Ton-Ausgänge des DVD Preceivers an. Verbinden Sie die Würfelbuchse am DVD Preceiver mit der Würfelbuchse „Master“ am Tremo Subwoofer. Verwenden Sie das Würfelstecker-

Tremo

Bellegt. Stecken Sie den Weiben Stecker (ohne Knickschutz) in die Würfelbuchse am Subwoofer ein. Den Schalter „Center to“ am Subwoofer stellen Sie auf „TV”. Wenn Sie dagegen den externen Center-Lautsprecher benutzen wollen, stellen Sie keine Verbindung zwischen Slave und TV-Gerät her. Den Schalter „Center to“ am Subwoofer stellen Sie auf „Sat”. Verbinden Sie mit dem Euro AV-Kabel das TV-Gerät (Euro AV-Buchse 2) und den DVD Preceiver. Verbinden Sie mit dem L-Link-Kabel (liegt dem DVD Preceiver bei) das TV-Gerät (Service-Buchse) mit der TV-L-Link-Buchse des DVD Preceivers. So wird sichergestellt, dass bei Radio- oder CD-Wiedergabe vom DVD Preceiver das Tremo Einstellungen am DVD Pre Auro 8116DT Im DVD-Menü bei Einstellu Lautsprecher-System „Trem Hörer/Lautsprecher-Distanz Lautsprecher ein. Schauen Bedienungsanleitung des D (Seite 12 und 13).

Kabel, welches dem DVD Preceiver Auro beiliegt (2-adriges Kabel). Stecken Sie den weißen Stecker (ohne Knickschutz) in die Würfelbuchse am Subwoofer ein.

Werden die Lautsprecher des Loewe TV-Gerätes für die Center-Wiedergabe benutzt, verbinden Sie mit dem Würfelstecker-Kabel die Würfelbuchse am TV-Gerät mit der Würfelbuchse „Slave“ am Subwoofer. Verwenden Sie das Würfelstecker-Kabel, welches der Tremo Lautsprecher-Anlage beiliegt. Stecken Sie den weißen Stecker (ohne Knickschutz) in die Würfelbuchse am Subwoofer ein. Den Schalter „Center to“ am Subwoofer stellen Sie auf „TV“.

Wenn Sie dagegen den externen Center-Lautsprecher benutzen wollen, stellen Sie keine Verbindung zwischen Slave und TV-Gerät her. Den Schalter „Center to“ am Subwoofer stellen Sie auf „Sat“.

Verbinden Sie mit dem Euro AV-Kabel das TV-Gerät (Euro AV-Buchse 2) und den DVD Preceiver. Verbinden Sie mit dem L-Link-Kabel (liegt dem DVD Preceiver bei) das TV-Gerät (Service-Buchse) mit der TV-L-Link-Buchse des DVD Preceivers. So wird sichergestellt, dass bei Radio- oder CD-Wiedergabe vom DVD Preceiver das Tremo

Lautsprecher-System eingeschaltet wird, das TV-Gerät aber ausgeschaltet bleibt.

Verbinden Sie den Digital-Ausgang des TV-Gerätes mit dem DIGITAL IN-Eingang der Auro-Anlage über ein Cinch-Kabel. So wird sichergestellt, dass das digitale Tonsignal zur Decodierung dem DVD Preceiver zugeführt wird.

Wie Sie die Satelliten-Lautsprecher anschließen, entnehmen Sie der Bedienungsanleitung „Tremo“.

Einstellungen am DVD Preceiver Auro 8116DT

Im DVD-Menü bei Einstellungen wählen Sie als Lautsprecher-System „Tremo“ aus, stellen die Hörer/Lautsprecher-Distanzen ein und pegeln die Lautsprecher ein. Schauen Sie auch in der Bedienungsanleitung des DVD Preceivers nach (Seite 12 und 13).

Signal Box

Auro 8116 DT

30

PC-Bilder darstellen (VGA/DVI)

Ihr Spheros R37 Masterpiece verfügt über eine digitale Schnittstelle (Digital Visual Interface, DVI). Damit können Sie zum Beispiel PC-Bilder mit dem TV-Gerät darstellen.

PC anschließen

Schließen Sie den PC direkt an die mit „DVI“ bezeichnete Buchse an der Rückseite der Signal Box an. Das digitale Tonsignal können Sie an den Eingang "Digital In 1 oder 2" anlegen.

Sollte Ihr PC nicht über eine DVI-Schnittstelle verfügen, verwenden Sie bitte ein VGA/DVI-Adapterkabel. Dieses ist im Elektronik- und Computerfachhandel erhältlich. Den analogen Tonausgang des PC verbinden Sie mit der Buchse „AUDIO IN 2“. Dem TV-Gerät können die Standards VGA (640x480 @85Hz), XGA (1024x768 @85Hz), SVGA (800x600 @85Hz) oder SXGA (1280x1024 @75Hz) zugeführt werden.

DDC-Funktion (Display Data Channel) Die DDC-Funktion erkennt automatisch die vom TV-Gerät unterstützte Grafikauflösung. Wenn Sie die DDC-Funktion nutzen wollen, dann schließen Sie zuerst den PC an. Booten Sie den PC. Unabhängig davon, ob das TV-Gerät ein-/ oder ausgeschaltet ist, können Sie im PC-Menü „Eigenschaften“ die Grafikauflösung wählen, z.B. XGA 1024x768 bei 75 Hz.

Programm für PC-Bilddarstellung aufrufen

Taste (Null) drücken, die „AV-Auswahl“ wird eingeblendet.

„VGA/XGA“ wählen

Einstellungen-PC-Bild

Wird ein Bild vom PC auf dem LCD-Bildschirm dargestellt, können Sie das „VGA-Menü“ aufrufen.

VGA-Menü aufrufen und...

Zeile „Bild“ markieren

bestätigen

Im Menü „Bild“ können Sie den Kontrast, die Helligkeit, Schärfe, das Bildformat, den Farbstandard (nicht bei DVI) usw. wählen und entsprechend den Lichtverhältnissen und Ihrem persönlichen Empfinden anpassen. Zum Darstellen von Bildern können Sie das Format 4:3 einstellen, da die meisten Kamerabilder mit diesem Format aufgenommen werden.

Für eine optimale Darstellung und höchste Bildschärfe der Standards VGA und SVGA können Sie unter „Bildformat“ „Original“ wählen. In diesem Fall müssen die genauen Formatwerte der Grafikkarte bekannt sein und im Menü „VGA-Geometrie“ eingestellt werden.

Im Menü „Ton“ können Sie die Lautstärke für die Lautsprecher oder für den Kopfhörer einstellen, den Ton bei Zweitonwiedergabe wählen.

VGA-Geometrie-Einstellungen

Wählen Sie im VGA-Menü die Zeile „VGA-Geometrie“

aufrufen

Bei „DVI“ sind die Einstell- möglichkeiten eingeschränkt.

Wählen Sie „Automatik ja“ bei einem Computer mit einem gängigen Grafikformat. Ihr Spheros stellt sich automatisch auf das angebotene Bildformat um.

Spezielle Grafikformate erfordern evtl. weitere Einstellungen:

• Bildbreite einstellen.
• Bild horizontal verschieben, nach rechts oder links.
• Bild vertikal verschieben, nach oben oder unten.
• Phasenlage: bei Testbild mit senkrechten Bildlinien auf beste Darstellung einstellen.
• Bei „Eingangspixel“ stellen Sie die horizontale Auflösung des PC-Bildes ein.
• Bei „Eingangszeilen“ stellen Sie die vertikale Auflösung des PC-Bildes ein.

Einstellungen speichern

Mit Drücken der Taste END auf der Fernbedienung blenden Sie das Menü aus.

Wahlmöglichkeiten für die „COMPONENT IN“-Buchse: Stellen Sie im Menü „Anschlüsse → Anschlüsse: Anschlussplan → Geräteauswahl → „weitere“ → "Gerät an COMPONENT IN-Buchse ja" ein. Nach mehrmaligem Drücken der Taste OK erhalten Sie im Menü

„Anschlüsse“ folgende Auswahlmöglichkeiten:
- Automatik, es wird automatisch erkannt, welches Signal SDTV oder HDTV/Pro scan an der „COMPONENT IN“-Buchse anliegt.
- SDTV für PAL mit 625 Zeilen, 50 Hz interlaced oder NTSC 525 Zeilen, 60 Hz interlaced
• HDTV für hoch auflösende Videosignale
- Pro scan für 625 Zeilen/50 Hz oder 525 Zeilen/60 Hz progressiv.
Anschließend erhalten Sie mit OK das Menü „Anschlüsse: Audio Digital zuordnen“.

Was tun, wenn ...

Problem	Mögliche Ursache	Abhilfe
Verschiedene Menüpunkte sind nicht aufrufbar (grau dargestellt) bzw. die Menüs für die Betriebsarten EPG und Teletext können nicht aufgerufen werden	„Vereinfachte Bedienung“ in der Haupt-information aktiviert.	„Vereinfachte Bedienung“ in der Haupt-information deaktivieren. INFO-Taste drücken, „Wahl des Bedienumfangs“ anwählen und mit OK aufrufen. Die „Vereinfachte Bedienung“ auf „nein“ einstellen.
Im Videomenü wird Aufnahme und Timer nicht angezeigt	kein Videorecorder, DVD-Recorder angemeldet und auch kein Digital Recorder Plus eingebaut	Videorecorder anmelden im TV-Menü – Anschlüsse.
Im Videomenü kann „Anschlüsse“ nicht aufgerufen werden (grau dargestellt)	a) Es findet gerade eine Timeraufnahme statt (nicht bei Serien Timer Aufnahme)b) Sie führen gerade eine Aufnahme vom TV-Gerät über die Videobedienleiste aus	a) Warten Sie, bis die Timeraufnahme beendet ist oder Timer löschenb) Aufnahme stoppen.
Im TV-Menü kann der Menüpunkt „Programme“ und in der Hauptinformation der Punkt „Programme automatisch suchen“ nicht aufgerufen werden	Die Kindersicherung ist aktiviert. Wenn diese Menüs zugänglich wären, könnten sich Kinder die Programme trotzdem einstellen	Programmbezogene Kindersicherung deaktivieren: Im TV-Menü – Einstellungen – Kindersicherung ausschalten oder PIN eingeben.
Die Steuerung des Loewe Videorecorders über die Video-Bedienleiste und der Timer funktionieren nicht oder nicht richtig	a) Im Videorecorder ist die Funktion Digital Link nicht aktiviert oder nicht möglichb) Euro-AV-Kabel nicht angeschlossenc) Videorecorder nicht angemeldet	a) Im Videorecorder Digital Link aktivieren (siehe Bedienungsanleitung des Videorecorders)b) Euro-AV-Kabel anschließenc) Videorecorder anmelden
Allgemeine Probleme beim Anschluss externer Geräte über einen AV-Eingang	a) Das Gerät ist im Menü „Anschlüsse“ nicht angemeldet oder anders als im Anschluss-Schema dargestellt angeschlossenb) Die AV-Norm ist falsch eingestelltc) Das AV-Signal ist falsch eingestellt	a) In der „Hauptinformation“ unter „Anschlüsse“ das Anschluss-Schema mit der tatsächlichen Installation vergleichen und gegebenenfalls wie dargestellt anschließenb) Norm richtig einstellenc) AV-Signal richtig einstellenIst bei AV-Norm oder AV-Signal „Automatisch“ eingestellt, kann dies bei nicht normgerechten Signalen zu Fehlkennungen führen. Dann muss Norm und Signal entsprechend den Angaben in der Bedienungsanleitung des externen Gerätes eingestellt werden.

Was tun, wenn ...

Problem	Mögliche Ursache	Abhilfe
Anschluss eines Decoders funktioniert nicht oder nicht fehlerfrei	a) Das Signal wird nicht decodiert, weil im TV-Menü – Anschlüsse nicht die korrekten Decoder-Programme gewählt sindb) Bei Decoderbetrieb fehlt der Ton, weil im TV-Menü – Anschlüsse der falsche Decoder-Ton zugeordnet ist	a) Folgen Sie erneut den Anweisungen im TV-Menü – Anschlüsse und wählen Sie die entsprechenden Decoder-Programme aus.b) Folgen Sie erneut den Anweisungen im TV-Menü – Anschlüsse und wählen Sie die richtige Tonquelle aus (Decoder, TV oder Autom.), siehe Anleitung des Decoders.
Kein Ton über die TV-Lautsprecher	a) Im Ton-Menü ist unter „Ton“ der Punkt „Ton über ...“ nicht auf „TV“ eingestellt	a) Einstellung auf „TV“ ändern.
Alle Menüs erscheinen in der falschen Sprache	Menüsprache wurde versehentlich falsch eingestellt	Ihre Menüsprache einstellen:1. Bild im Bild (PIP) abschalten und alle Einblendungen ausschalten (END-Taste)2. TV-Menü aufrufen (MENU-Taste)3. Letzten Menüpunkt anwählen und OK-Taste drücken4. Letzten Menüpunkt auf der letzten Seite anwählen und OK-Taste drücken5. Jetzt die richtige Sprache auswählen und ...6. ... mit OK bestätigen.
Digital Link Plus funktioniert nicht	a) Der Videorecorder wurde nicht als Digital Link Plus-Gerät angemeldet oder an die falsche Buchse angeschlossenb) Euro-AV-Kabel ist nicht voll beschaltet (Pin 10 nicht belegt)c) Einige Videorecorder können die Sender nur bei der Erstinbetriebnahme vom TV-Gerät übernehmend) Alle oder einige terrestrische und Kabel-Programme sind auf Programmplätzen über 99 gespeichert.	a) Unter „Anschlüsse“ den Digital Link Plus Videorecorder anmelden und entsprechend der Skizze anschließenb) Euro-AV-Kabel austauschenc) Auslieferzustand des Videorecorders wieder herstellen (siehe Bedienungsanleitung des Recorders)d) Terrestrische und Kabel-Programme so umsortieren, dass sie zwischen 1 und 99 zu liegen kommen.
	Im Teletext-Menü ist der falsche Zeichensatz eingestellt	Den richtigen Zeichensatz einstellen: Teletext-Menü – Einstellungen – Zeichensatz – Standard oder den entsprechenden Zeichensatz.

Technische Daten

Typ Spheros R37 Masterpiece

Artikelnummer 64437Maße (cm) LCD-Display B x H x T 99 x 68 x 13,5Display TFT-LCDFormat 16:9Bilddiagonale 94 cmPixel-Format 1366 x 768Kontrastverhältnis 800:1Betrachtungswinkelhorizontal/vertikal 170 °Leistung (Watt) 170

Relative Luftfeuchte 35 ... 75%

keine Kondensation

Umgebungstemperatur 0° – 40° Celsius

Abmessungen ohne Fuß

B x H x T 99,3 x 107 x 13,5

Gewicht (kg) 65

Signal Box

Schutzklasse 2

Chassisbezeichnung S 2550

Maße (cm) 43 x 10,5 x 37

Stromversorgung 120 V-240 V / 50-60Hz

* Leistungsaufnahme 30-65 Watt

Standby < 3 Watt

Full Digital AMD / DNC einstellbar

Tuner VHF/UHF/ Kabel

(Hyperband 8 MHz)

Programmplatzspeicher

mit Digital TV **

TV-Normen

PAL-B/G, PAL-D/K,

PAL-I, PAL-L

PAL M/N, PAL 60

Secam B/G, D/K, L

NTSC / NTSC-V

Teletext

Hi-Text (Level 2.5)

Ton-Normen

Mono/Stereo/2-Ton

Nicam B/G, L, I

Multikanal (optional)

Dolby Digital/ PCM/

MPEG

Audio-Nennleistung 2 x 15 Watt / 4 Ohm

Audio-Musikleistung 2 x 40 Watt / 4 Ohm

Lautsprecher 2 geschlossene Boxen

Hochtöner 2 x 50 mm

Tieftöner 2 x 105 mm

Cinch Toneingänge L/R

Kopfhöreranschluss

Klinke 6,3mm 32 – 200 Ohm

Anschlüsse (Signal Box-Rückseite)

IEC-Buchse 75 Ohm Antenne / Kabel/PIP

* ANT 1 / 2 F-Buchsen 75 Ohm

EURO-AV 1:

Video IN Y/C (S-VHS / Hi 8)

FBAS (VHS / 8 mm)

Video OUT Y/C (S-VHS /Hi 8)

FBAS (VHS / 8 mm)

Audio IN/OUT L/R

EURO-AV 2:

Video IN Y/C (SVHS / Hi 8

FBAS (VHS / 8 mm)

RGB

Video OUT Y/C (S-VHS / Hi 8)

(nur bei S-VHS Link Plus)

FBAS (VHS / 8 mm)

Audio IN/OUT L/R

Component IN:

Cinch Y-Signal

Cinch Cr/Pr-Signal

Cinch-Eingangsbuchse IN 1 Digital-Ton

Cinch-Eingangsbuchse IN 2 Digital-Ton

Cinch-Ausgangsbuchse OUT Digital-Ton

SYSTEM-Buchse, 9-polig AUDIO

IR Infrarot-Link Klinkenbuchse 3,5 mm

RC5/RC6 Klinkenbuchse 2,5 mm

DVI/VGA-INPUT Eingang

Anschluss LCD-Display D-SUB, 26-polig

Anschluss LCD-Display DVI OUTPUT

* Je nach Ausstattung.

** Nur bei Gerätevariante mit dem „Digital-

TV Aufrüstsatz 2 Sat/Twin-Sat CI(P)".

Lieferbares Zubehör

Aufrüstsätze

Dolby Digital (AC3)

zum Dekodieren der Tonsignale vom DVD-Spieler oder DVB (Digital-Fernsehen), bzw. anderer Audio-Geräte in eine 5.1-Wiedergabe mit aktiven Lautsprechern.

Zum Steuern der häuslichen Lichtanlage, Rollladen usw.

Zubehör

Online Plus Box

Separate Online Plus Box für die komfortable Nutzung von Internet, E-Mail usw. über das Fernsehgerät.

Sound-System Concertos 1, Concertos 2 exklusives 5.1 Digital-Surround-Tonsystem. Der Centerkanal wird über die integrierten Lautsprecher des Spheros wiedergegegeben.

Certos

DVD/CD-Spieler mit Radio und Dolby Digital/dts-Decoder in außergewöhnlichem Design.

Loewe Audio-Anlagen (Auro und Tremo) und Lautsprechersysteme

Im Zusammenspiel eines Loewe TV-Gerätes mit einer Loewe Audio-Anlage und einem Loewe Lautsprechersystem entsteht eine hervorragend abgestimmte Home Cinema-Anlage. Vorteile sind hoher Bedienkomfort, passendes Design und angepasste Technik.

Sollten Sie Ihre Geheimnummer für die Kindersicherung vergessen haben, dann verwenden Sie diese Schlüsselnummer 3001 zum Ändern oder Aufheben.

Service Adressen/addresses/adresses/indirizzi/direcciones/adresy

Australia

International Dynamics Australasia Pty Ltd.

129 Palmer Street

AUS - Richmond, Victoria 3121

Tel. [phone]

Fax [phone]

Benelux

Loewe Opta Benelux NV/SA

Uilenbaan 84

B-2160 Antwerpen

Tel. [phone]

Tel. [phone]

Fax [phone]

Änderungen vorbehalten!

Codelist

Loewe

DVD-Player 0539

DVD-Recorder 0741

STB 1127

VCR 0866

DVD

3DLAB 0539

A-Trend 0714

Acoustic Solutions 0730

AEG 0788 0770

Aiwa 0641 0695

Akai 0790 0788 0690 0716 0713 0705

AKI 0718

Akira 0699
Alba	0717	0699	0713	0723	0695

All-Tel 0790

Amitech 0770
Amstrad						0713
Apex Digital						0672
Audiosonic						0690
AWA						0730
Black Diamond						0713
Blaupunkt						0717
Blue Sky		0699	0695	0713	0672	0651
Boman						0783
Brain Wave						0770
Brandt					0651	0551
Bush	0699	0690	0689	0717	0713	0818
				0695	0831	0723

C-Tech	0768
Cambridge Audio	0696
Cambridge Soundworks	0696
CAT	0699
Celestial	0672
Centrex 0672 1004
Centrum	0713
cineULTRA	0699
Classic	0730
Clatronic	0788
Clayton	0713
Coby	0730
Conia	0672
Crown	0770 0651 0690
Cybercom	0831
CyberHome	0714 0816
Cytron	0716 0651 0705

Daewoo				0770	0705	0714
Daewoo International						0699
Dansai					0770	0783
Dantax						0723
DEC					0699	0818
Decca						0770
Denon					0490	0634
Denver					0699	0788
Denzel 0665
Diamond				0651	0768	0723
Digihome digiRED 0717						0713
Digitrex						0672
DiK 0831
Dinamic						0788
DiViDo						0705
DK digital						0831
DMTECH					0783	0790
Dragon						0831
Dual	0665	0651	0713	0730	0783	0790
						0831
E-Boda						0723
Eclipse						0723
Electrohome						0770
Elin 0770
Elta			0690	0770	0788	0790
Emerson					0591	0705
Enzer						0665
Ferguson						0651
Finlux				0741	0770	0783
Firstline						0651
Funai						0695
GE						0717
Global Solutions						0768
Global Sphere 0768
Go Video						0783
GoldStar					0591	0741
Goodmans		0651	1004	0790	0690	0783
					0723	0818
Graetz						0665
Grandin						0716
Grundig	0539	0695	0651	0775	0705	0790
				0713	0670	0723
Grunkel						0770
H&B					0818	0713
Haaz						0768
Hanseatic						0741

HCM				0788
HDT 0705
HE				0730
Henß 0713
Hitachi		0664	0665	0573
Hiteker				0672
Home Electronics				0730
Hyundai 0783
Ingelen				0788
ISP				0695
Jeken				0699
JMB 0695
JVC	0623	0539	0503	1901
Karcher				0783
Kendo 0699
Kenwood			0534	0490
Kiiro				0718
Kingavon				0818
Kiss				0665
Koda				0818
Koss				0651
Lawson			0705	0716
Lecson				0696
Lenco		0699	0651	0770
Lenoxx				0690
Lexia				0699
LG			0591	0741
Lifetec				0651
Limit 0716	0768
Loewe				0539
LogicLab				0768
Logix				0705
Lumatron				0705
Luxman				0573
Luxor				1004
Magnavox				0503
Magnex				0723
Manhattan				0705
Marantz				0539
Mark 0713
Matsui				0651
MBO 0690	0730
MDS				0699
Medion		0651	0783	0716
Memorex				0831
Metz 0571	0713
MiCO				0723
Microboss 0718
Micromaxx 0695
Micromedia 0503 0539
Micromega 0539
Microsoft 0522
Microstar 0831
Minax 0713
Minoka 0770
Mitsubishi 0713
Mizuda 0818
Monyka 0665
Mustek 0730
Mx Onda 0651 0723
NAD 0741
Naiko 0770
Neufunk 0665
Nordmende 0831
Omni 0690 0699
Onkyo			0627	0503
Optimus				0571
Orava				0818
Orion				0695
Oritron				0651
P&B				0818
Pacific	0768	0790	0713	0831
Palladium				0695
Palsonic			0689	0672
Panasonic			0490	1908
Panda				0783
Philips	0539	0646	0503	1914
Phonotrend				0699
Pioneer	0571	0631	1900	1902
Pointer				0770
Powerpoint				0718
Proline	0651	0672	0790	1004
Proscan				0522
Prosonic 0699
Provision				0699
Radionette				0741
Raite				0665
Rank Arena				0718
RCA			0522	0651
REC 0689 0490
Red Star			0770	0788
Reoc				0768
Revoy				0699
Roadstar	0699	0690	0689	0713

Rotel					0623
Rowa					1004
Saba					0651
Sabaki					0768
Salora 0741
Samsung				0573	0490
Sansui	0695	0716	0768	0723	0770
Sanyo			0670	0695	0790
Scan 0705
ScanMagic					0730
Schaub Lorenz				0788	0770
Schneider	0651	0783	0705	0790	0788
Scientific Labs					0768
Scott			0718	0651	0672
SEG			0665	0713	0768
Shanghai					0672
Sharp				0630	0695
Sherwood			0717	0741	0633
Shinco					0717
Silva					0788
SilvaSchneider					0831
Singer			0690	0716	0723
Skymaster				0730	0768
Slim Art					0770
SM Electronic			0730	0768	0690
Smart			0718	0705	0713
Sonashi					0716
Sony		0533	0573	1903	1904
Soundmaster					0768
Soundmax					0768
Soundwave					0783
Standard				0651	0768
Starmedia					0818
Sunwood					0788
Supervision				0730	0768
SVA					0672
Synn					0768
Tandberg					0713
Tatung					0770
Teac	0717	0741	0571	0768	0591
Technics				0490	1908
Technika					0770
Techwood					0713
Tensai				0690	0651
Tevion				0651	0768
Theta Digital					0571
Thomson 0551	0522

Tokai	0665	0788
Tokiwa	0705	0716
Toshiba 0503
Umax 0690
United	0788	0730	0790
Universum	0741	0713	0591
Venturer 0790
Vieta			0705
Voxson		0730	0831
Walkvision			0717
Welkin			0831
Wesder 0699
Wharfedale		0696	0723
Windy Sam 0573
XBox			0522
XLogic		0770	0768
XMS		0788	0689
Yamada 1004
Yamaha	0490	0539	0646
Yamakawa	0665	0710	0765
Yelo			0718
Yukai			0730
Zenith	0503	0591	0741

VCR

Adyson 0072
Aiwa	0307	0000	0209	0348	0352	0037
						0041
Akai		0106	0315	0041	0352	0240
Akashi 0072
Akiba 0072
Akura 0072	0041
Alba	0278	0072	0209	0352	0000	0315
					0348	0081

Allorgan 0240

Allstar 0081
Amstrad 0000	0278	0072
Anitech 0072
Ansonic 0000
Aristona 0081
ASA 0037	0081
Asuka	0072	0037	0081	0000	0038

Audiosonic 0278

AVP				0352	0000
AWA	0037	0278	0642	0043
Baird	0106	0278	0104	0041	0000
Basic Line			0278	0209	0072
Bestar					0278
Black Diamond				0642	0278
Black Panther					0278
Blaupunkt			1562	0226	0081

Blue Sky 0037 0209 0348 0072 0352 0278

					0000
Bondstec					0072
Brandt				0041	0320
Brandt Electronique					0041
Brinkmann				0209	0348
Bush	0072	0278	0315	0209	0352
				0348	0081

Carena	0209	0081
Carrefour	0045
Casio	0000
Cathay	0278
CGE 0041 0000
Cimline	0072	0209
Clatronic	0072	0000
Combitech	0352
Condor	0278
Crown	0278	0072
Cyrus	0081
Daewoo 0278 0642 0209 0348 0352 0045

Dansai					0072	0278
Daytron 0278
de Graaf			0042	0081	0104	0048
Decca	0000	0041	0081	0067	0348	0209
Deitron 0278
Denko						0072
Diamant 0037
Domland						0209
Dual			0041	0081	0278	0000
Dumont				0000	0081	0104
Elbe					0278	0038
Elcatech						0072
Elin						0240
Elsay						0072
Elta					0072	0278
Emerson				0072	0045	0000
ESC					0278	0240
Etzuko						0072
Fast						0897
Ferguson			0041	0320	0000	0278
Fidelity				0000	0072	0240
Finlandia	0104	0081	0042	0000	0048	0384
Finlux			0000	0081	0104	0042
Firstline	0072	0209	0348	0043	0037	0045
					0042	0278
Fisher				0047	0104	0038
Flint						0209
Frontech 0072
Fujitsu						0000
Funai						0000
Galaxi						0000
Galaxis 0278
GE						0320
GEC						0081
General Technic						0348
Genexxa						0104
Goldhand						0072
GoldStar					0037	0000
Goodmans		0000	0072	0240	0278	0037
		0081	0348	0209	0352	0642
Graetz				0041	0104	0240
Granada	0104	0048	0081	0240	0037	0226
					0042	0000
Grandin		0072	0037	0000	0278	0209
Grundig	0081	0347	0226	0320	0348	0072
Haaz					0348	0209
Hanimex						0352

Hanseatic	0037	0209	0278	0081	0038
Harwood					0072
HCM					0072
Hinari	0072	0209	0352	0041	0278
Hisawa					0209
Hischito					0045
Hitachi	0042	0041	0000	0240	0081
					0384
Hornyphone					0081
Hypson			0072	0209	0278
Imperial					0000
Ingersoll					0209
Inno Hit				0240	0278
Interbuy					0037
Interfunk					0081
Internal					0278
International					0278
Intervision	0000	0278	0037	0209	0348
Irradio				0072	0037
ITT	0106	0041	0384	0104	0240
ITT Nokia					0048
ITV					0278
JMB					0209
Joyce					0000
JVC				0041	0067
Kaisui					0072
Kambrook					0037
Karcher 0278
Kendo	0106	0209	0315	0348	0072
Kenwood					0041
KIC					0000
Kimari 0047
Kneissel			0352	0209	0348
Kolster					0209
Korpel					0072
Kuba					0047
Kuba Electronic					0047
Kuwa					0226
Kyoto					0072
Lenco 0278
Leyco					0072
LG				0037	0000
Lifetec					0209
Loewe	0081	1562	0226	0866	0037
Logik			0240	0072	0106
Lumatron					0278
Luxor	0106	0043	0072	0104	0047

Magnavox 0081

Manesth 0072 0045 0081 0209

Marantz 0081 0038 0209

Mark 0278

Matsui 0209 0348 0037 0240 0352 0000

Mediator 0081

Medion 0209 0348 0352

Melectronic 0000 0037 0038

Memorex 0104 0000 0037 0048 0047

Memphis 0072

Metz 1562 0347 0081 0226 0037

Micormay 0348

Micromaxx 0209

Migros 0000

Mitsubishi 0043 0067 0081

Multitec 0037

Multitech 0000 0072 0104

Murphy 0000

Myryad 0081

NAD 0104

National 1562 0226

NEC 0041 0038 0067 0104 0037

Neckermann 0041 0081

Nesco 0072 0000 0352

Neufunk 0209

Nikkai 0072 0278

Nokia 0104 0106 0315 0041 0278 0240

0048 0042 0081

Nordmende 0041 0384 0320 0067

NU-TEC 0209 0348

Oceanic 0000 0048 0106 0081 0104 0041

Okano 0315 0209 0348 0072 0278

Orbit 0072

Orion 0209 0352 0348

Orson 0000

Osaki 0000 0037 0072

Osume 0072

Otake 0209

Otto Versand 0081

Palladium 0072 0315 0037 0041 0209

0240 0348 0432

Palsonic 0072 0000

Panasonic 1562 0226

Pathe Cinema 0043

Pathe Marconi 0041

Perdio 0000 0209

Philco 0038 0072

Philips 0081 0384

Phoenix 0278

Phonola 0081

Pioneer 0067 0081 0042

Portland 0278

Prinz 0000

Profitronic 0081 0240

Proline 0000 0320

Prosc0 0278

Prosonic 0209 0278 0000

Protech 0081

Provision 0278

Pye 0081

Quasar 0278

Quelle 0081

Radialva 0037 0072 0081 0048

Radiola 0081

Rank 0041

Reoc 0209 0348 0278

Rex 0041 0384

RFT 0072

Roadstar 0240 0072 0037 0278

Royal 0072

Saba 0041 0320 0384 0278

Saisho 0209 0348

Salora 0043 0106 0104

Samsung 0240 0432

Sansui 0041 0067 0106 0072 0348

Sanyo 0104 0047 0048 0067

Saville 0352 0278 0240

SBR 0081

Scan Sonic 0240

Schaub Lorenz 0041 0104 0000 0106 0315

Schneider0072 0000 0037 0081 0278 0240

0042 0897

Seaway 0278

SEG 0072 0240 0278 0642 0081

SEI 0081

Sei-Sinudyne 0081

Seleco 0041 0384 0037

Sentra 0072

Setron 0072

Sharp 0048 0037 0569

Shintom 0072 0104

Shivaki 0037

Siemens 0037 0104 0081 0320 0347

Siera 0081

Silva 0037

Silver 0278

Singer 0045

Sinudyne 0081 0209

Smaragd 0348

Sonitron 0047

Sonneclair 0072

Sonoko 0278

Sonolor 0048

Sontec 0037 0278

Sony 0032 0106

Soundwave 0037 0209 0348

Ssangyong 0072

Standard 0278

Starlite 0037 0104

Stern 0278

Sunkai 0209 0348 0278

Sunstar 0000

Suntronic 0000

Sunwood 0072

Supra 0037 0240

Symphonic 0000 0072

T+A 0226

Taisho 0209

Tandberg 0278

Tashiko 0000 0048 0240 0081 0037

Tatung 0000 0041 0081 0048 0043 0209

0348 0352

Teac 0072 0041 0000 0278 0642 0037

0081 0307

TEC 0278 0072

Tech Line 0072

TechniSat 0348 0209

Teleavia 0041

Telefunken 0041 0320 0384 0278

Teletech 0072 0278 0000

Tenosal 0072

Tensai 0000 0037 0072

Tevion 0348 0209

Thomson 0320 0041 0067 0384 0278

Thorn 0041 0104 0037

Thorn-Ferguson 0320

Tokai 0072 0037 0041 0104

Tokiwa 0072

Topline 0348

Toshiba 0045 0041 0384 0043 0081

Towada 0072

Tredex 0278

Uher 0037 0240

Ultravox 0278

Unitech 0240

United Quick Star 0278

Universum 0000 0081 0240 0037 0106

0348 0209 0104

Victor 0067

Watson 0081 0352 0278 0642

Weltblick 0037

Yamaha 0041

Yamishi 0072 0278

Yokan 0072

Yoko 0037 0072 0240

ZX 0209

SAT (STB)

@sat

1300

ABsat

0668

0123

1323

0710

ADB

0642

Adcom

0200

AGS

0668 0710

Akai

0200

Akena

0668

Alba

0455 0713

Allsat

0200

1017

1043

Alltech

0713

Alpha

0668 0200

Altai

0396

Amitronica

0713

Ampere

0396 0132

Amstrad

0847

0713

0742

0396

0132

0882

0885

0863

0501

0795

1113

Anglo

0713

Ankaro

0713

AntSat

1017

1083

Apollo 0455

Arcon

1205

1043

0834

0132

1075

Armstrong

0200

Asat

0200

ASLF

0713

AssCom 0853

Astacom

0668

0710

Aston 1129

Astra

0607

0713

Astro

0133

0173

0501

0658

0607

1113

1099

1100

0200

Athena 0668

Atlanta 0871

Aurora 0879

Austar 0863 0642 0497 0879 1176

Avalon 0396

Axiel 0668 0710

Axis 1111 0834

Beko 0455

Bentley Walker 1017

Blaupunkt 0173

Blue Sky 0713 0885

Boca 0132 0713

Boston 0132 0710 0668

Broco 0713

BskyB 0847 1175

BT 0668 0710

Bubu Sat 0713

Cambridge 0501

Canal Satellite 0853

Canal+ 0853

Cherokee 0123 0710 1323

Chess 0157 0605 0713 1085

CityCom 1176 0115 0607 0299

Clemens Kamphus 0834 0396

Cobra 0396

Colombia 0668 0132

Columbia 0132

Columbus 0668

Comag 0132

Condor 0607

Connexions 0396

Conrad 0607 0573 0115 0501

Conrad Electronic 0607 0713

Cryptovision 0455 0795

Cyrus 0200

D-box 1127 1114 0723

Daeryung 0396

Daewoo 1296 0713

Delfa 0863

Deltasat 1075

DGTEC 1242

Digatron 1294

Digenius 0299

Digiality 0607

Digipro 1105

DigiQuest 0863

Discoverer 0605 0157

Discovery 0668 0710

Diseqc 0710

Distratel 0084 0885 1205

Distrisat 0200

DMT 1075

DNT 0200 0396

DREAM multimedia.TV 1237

DStv 0642 0879

Echostar 0610 1169 0871 0167 0853 1086

1200 0454 0396 0713 0668 0511 0453

Einhell 0132 0713 0501

Elap 0713 1129 0668 0710

Elsat 0713

Elta 0200

Emme Esse 0871

Engel 1017 0713

EP Sat 0455

Eurieult 0084 0885 0882

Eurocrypt 0455

Europa 0863 0607 0501 0200

Europhon 0299 0607

Eurosky 0607 0132 0299 0115 0114 0501

Eurostar 0607 0115

Fenner 0668 0157 0605 0713

Ferguson 0455

Fidelity 0501

Finlandia 0455

Finlux 0573 0455

Flair Mate 0713

Force 1101

Fortec Star 1017 1083

Foxtel 0879 0720 0455 0497 0795 1176

Fracarro 0871 0668

Freecom 0501 0173

Freesat 0882

FTEmaximal 0713 0863

Fuba 0396 0173 0573 0115 0299

Fugionkyo 1105

Galaxis 1111 1101 0834 0863 1176 0853

0115 0879

Garnet 1075

GF 0834 1043

GF Star 1043

GOD Digital 0200

Goldbox 0853

Goldvision 1017

Gooding 0571

Goodmans 1284 0455

Gradiente 0887

Granada 0455

Grandin 0084

Grundig 0173 0847 1150 1291 1435 0571

0750 0879 0885 0853 0501 1297 1330

Hanseatic 0605 1099 1100

Hänsel & Gretel 0132 0607

Hauppauge 1294

HDT 1011

Heliocom 0607

Helium 0607

Hirschmann 0396 0882 1113 1111 0173

0573 1085 0299 0501 0710 0607 0668

Hitachi 0455

HNE 0742 0132

Houston 0668 0396

Humax 1176 0863

Huth 0132 0607 1017 1075

Hyundai 1011 1159 1075

ID Digital 1176 0863

lmex 0084

Ingelen 0396 0882

International 0132

Interstar 1105 1017

Intervision 0628 0607

Invideo 0871

IRTE 0609

Italtel 0871

ITT Nokia 0573 0455 0723

JOK 0710

JVC 0571

K-SAT 0713

Kamm 0713

Kaon 1300

KaTelco 1111

Kathrein 0658 0249 1057 0173 1221 0200

0713 0668 0742 0123 0115 1323 0710

Kathrein Eurostar 0115

Kiton 0114

Klap 0668 0710

Konig 0607

Koscom 0834 1043

Kreiling 0658 0249 0114

Kreiselmeyer 0173

Kyostar 0132

L&S Electronic 1043

Labgear 1296

LaSAT 0607 0115 0132 0157 0299

Lenco 0713 0115 0607

Lenson 0501

Lexus 0200

LG 1075

Lifesat 0605 0299 1043 0713

Logix 1017 1075

Lorenzen 0299 1294 0607 0742 0132

Luxor 0573 0501

M&B1 0605

Manata 0710 0668 0713

Manhattan1083 0455 0710 0668 0834 1017

Marantz 0200

Maspro 0750 0713 0173 0571

Matsui 0571 0710 0173

Max 0607

MB 0605

Mediabox 0853

Mediacom 1206

MediaSat 0501 0853

Medion 0713 0299 1043

Medison 0713

Mega 0200

Metronic 0713 1215 0084 0885 1205

Metz 0173

Micro 0607 0501 0713
