BEDIENUNGSANLEITUNG Spheros R 32 HD LOEWE

Fernbedienung – TV-Funktionen...... 3

Bedienteil Gerätevorderseite.... 4

Anschlüsse Geräterückseite.... 5

Herzlich willkommen.... 6

Lieferumfang 6

Zu dieser Bedienungsanleitung ....6

Ausstattung des TV-Gerätes 6

Markenrechte....6

Impressum 6

Bedienkomfort mit Assistenten....7

Die Assistenten im Überblick....7

Info-Anzeige und TV-Stichwortverzeichnis 7

Zu Ihrer Sicherheit...... 8

Schutz der Umwelt....9

Erste Inbetriebnahme .... 10

Aufstellen des TV-Gerätes 10

Fernbedienung vorbereiten 10

Anschließen des TV-Gerätes 10

Gerätein-/ausschalten....11

Erstinbetriebnahme-Assistent....11

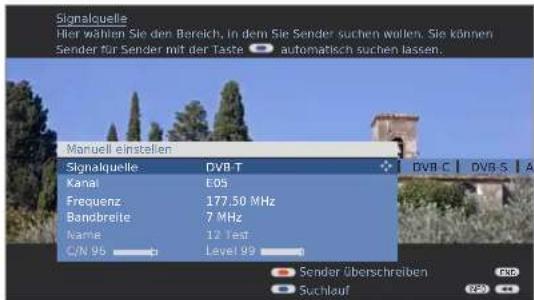

DVB-T Antenne positionieren/ausrichten....13

Bedienkomfort 13

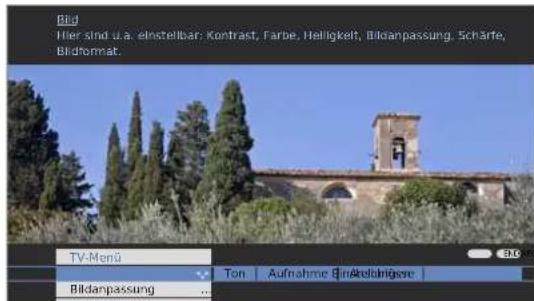

Generelles zur Menübedienung....13

Die Info-Anzeige....14

Das Stichwortverzeichnis im TV-Gerät....14

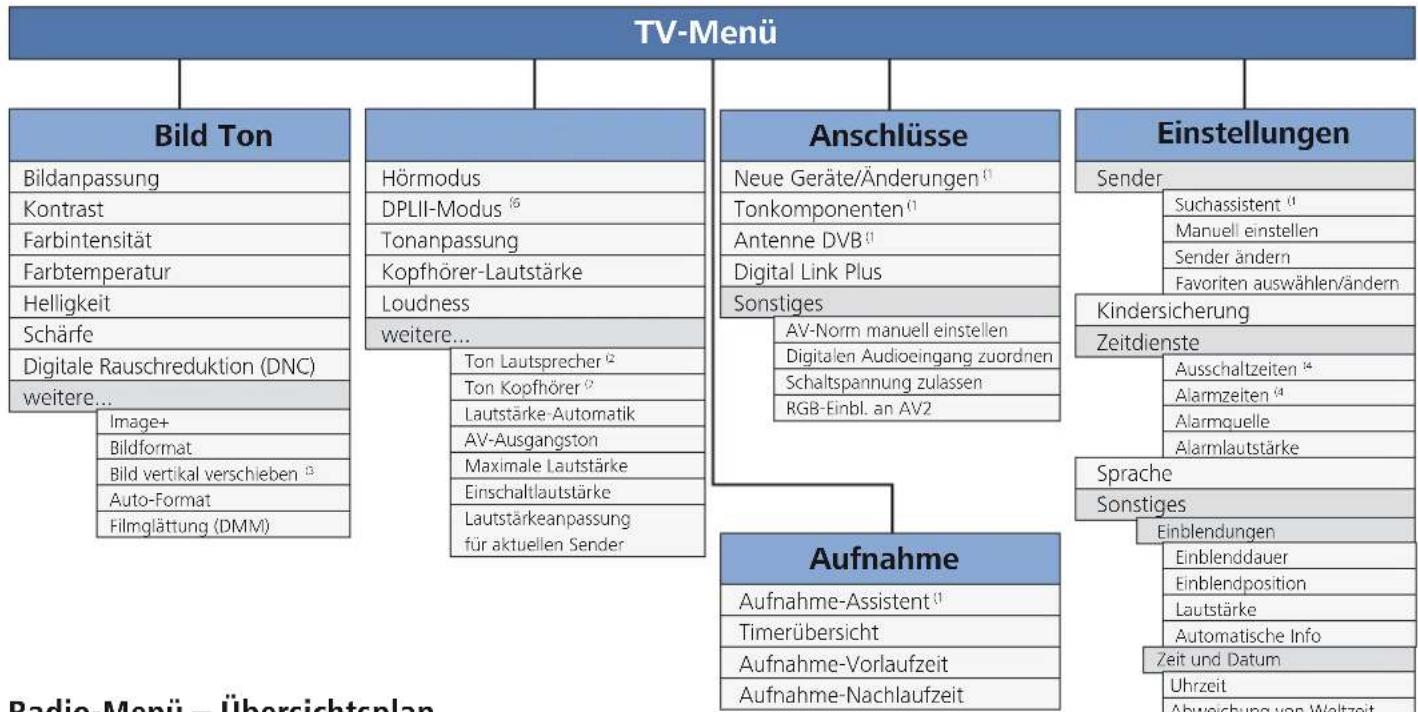

TV-Menü—Übersichtsplan....15

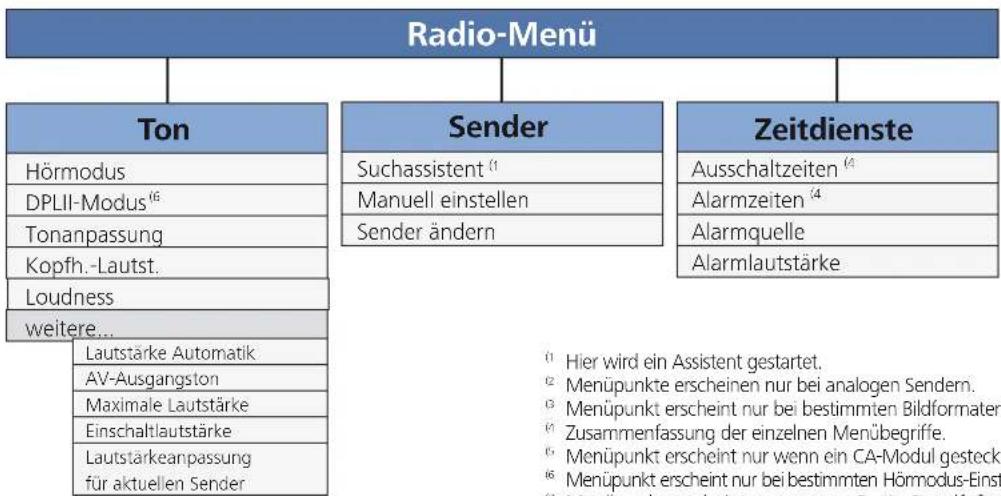

Radio-Menü-Übersichtsplan....15

Alltägliche Handhabung 16

Sender wählen 16

Videoquelle wählen 17

Ton einstellen....18

Bildeinstellen....19

Ohne Fernbedienung bedienen 19

Tastenfunktionen....20

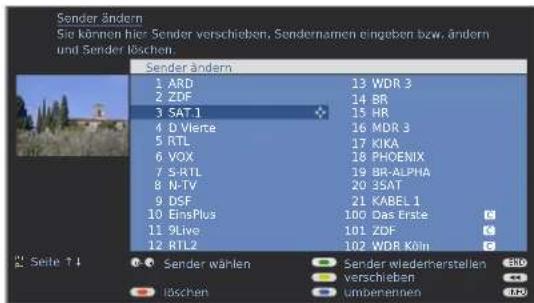

Sender verwalten.... 22

TV-Sender....22

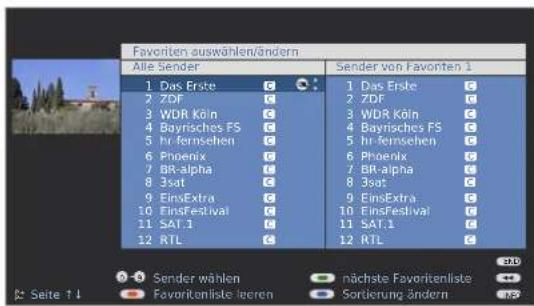

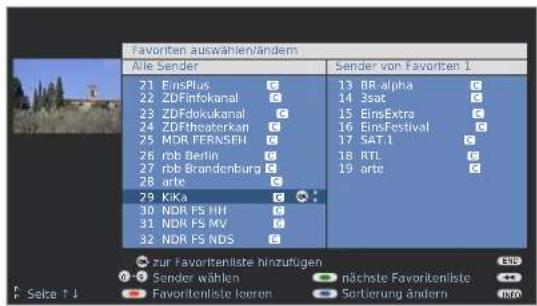

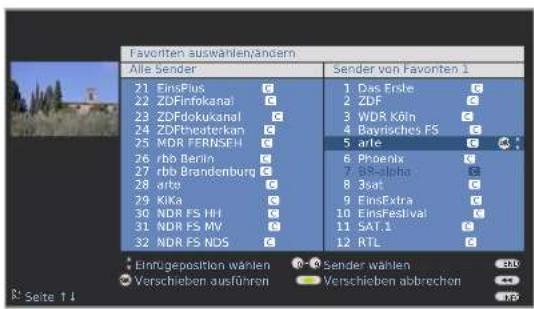

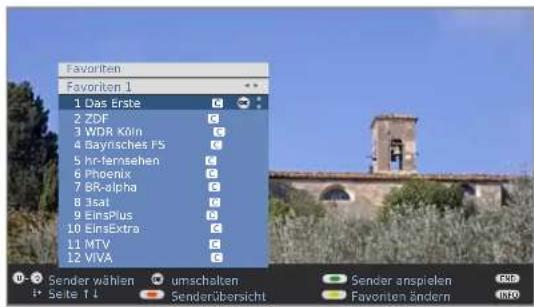

Favoritenlisten zusammenstellen – ändern 24

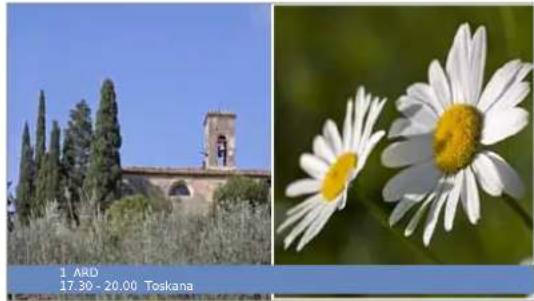

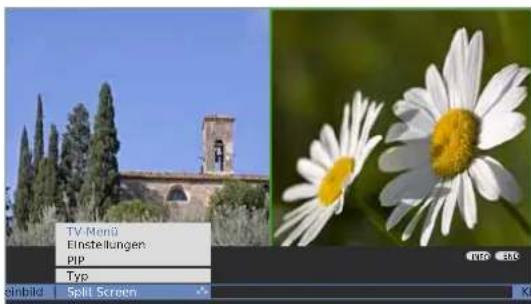

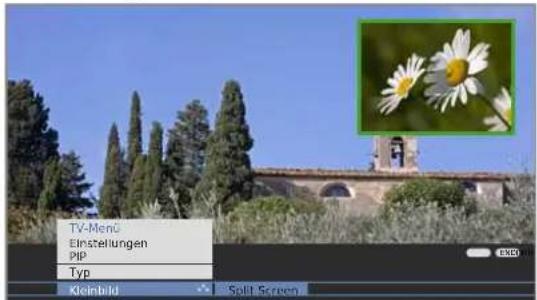

Bild im Bild....26

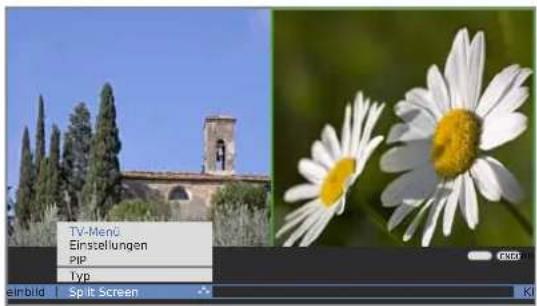

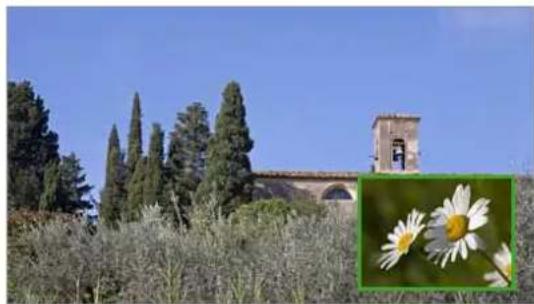

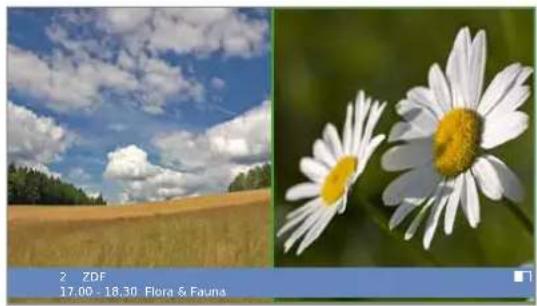

Bild im Bild (Picture in Picture / PIP) 26

Bild im Bild-Modus (PIP) konfigurieren....27

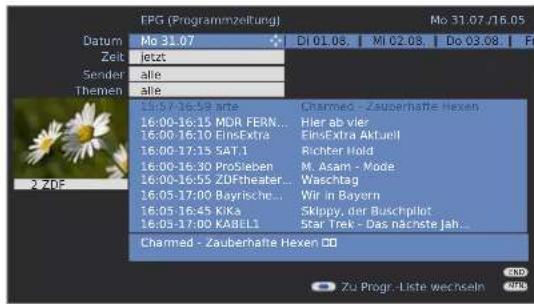

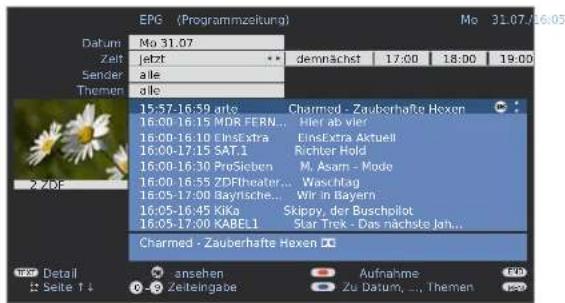

Elektronische Programmzeitung.... 28

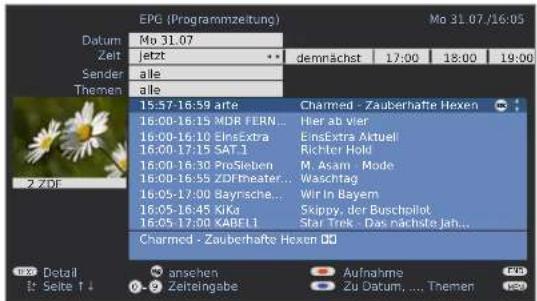

Elektronische Programmzeitung—EPG 28

EPG konfigurieren....29

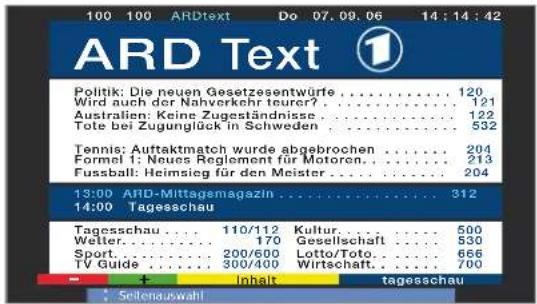

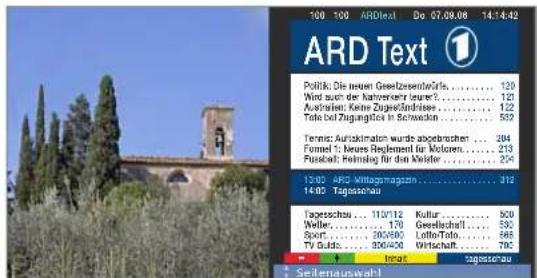

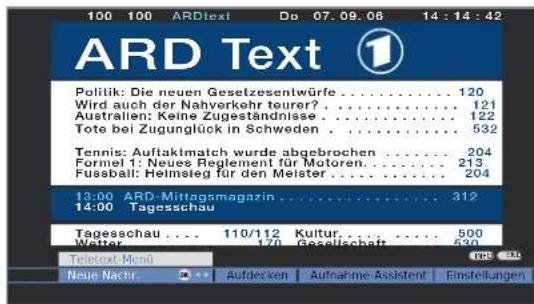

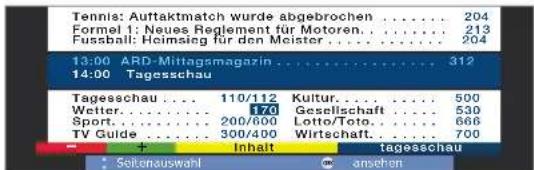

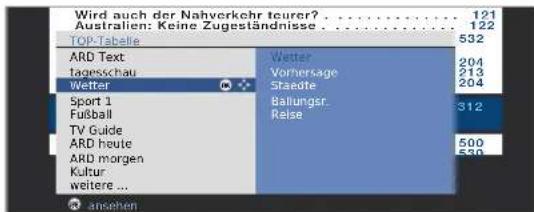

Teletext.... 30

EPG-Programmzeitung (Radio) 34

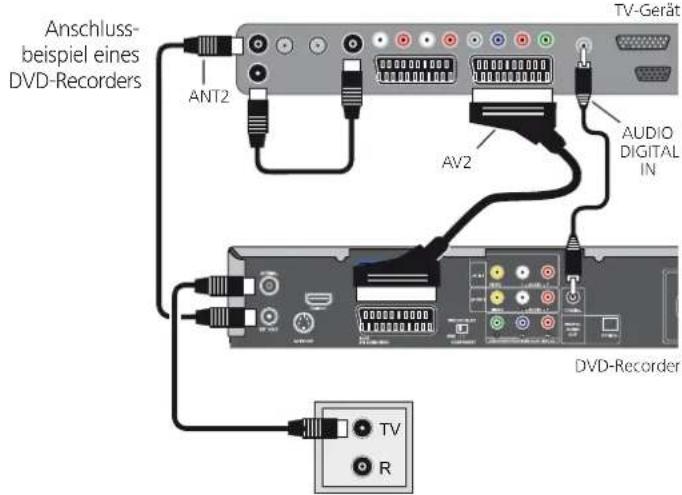

Betrieb zusätzlicher Geräte.... 35

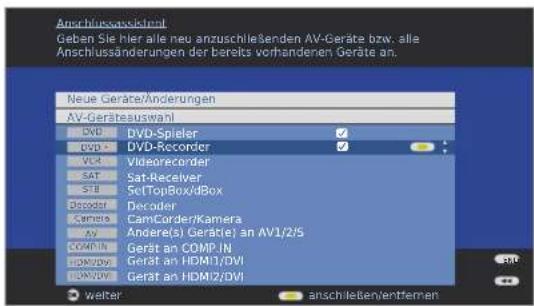

Geräte-Anschlussassistent....35

Geräte an die HDMI (DVI)-Anschlüsse anschließen und wiedergeben 37

Geräte an den PC IN-Anschluss anschließen und wiedergeben ....37

Geräte and den Component IN-Anschlussanschließen und wiedergeben......38

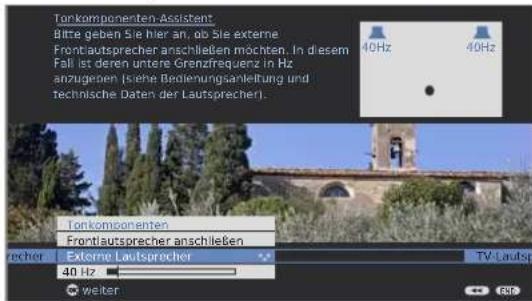

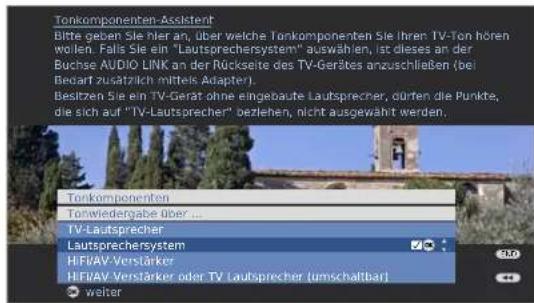

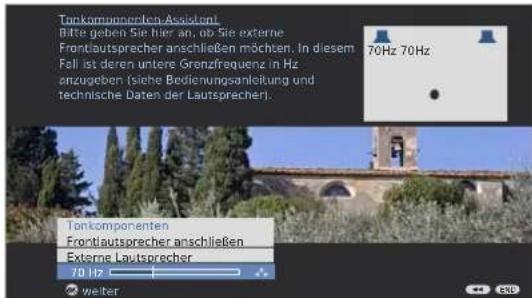

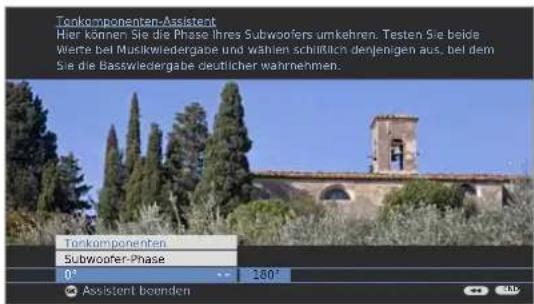

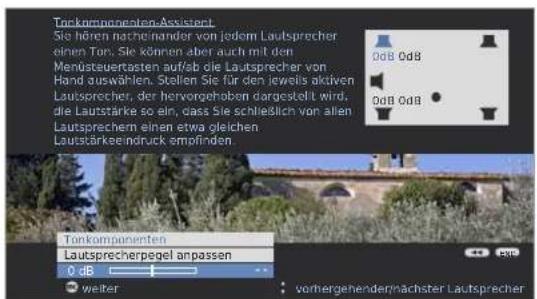

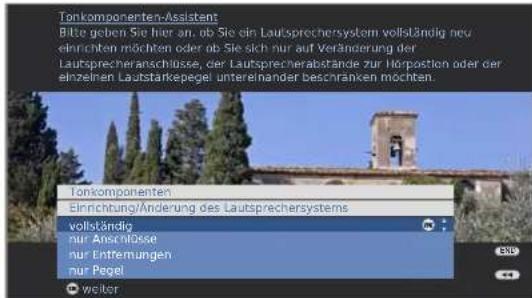

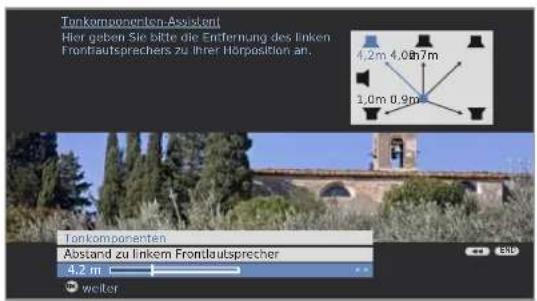

Tonkomponenten-Assistent 39

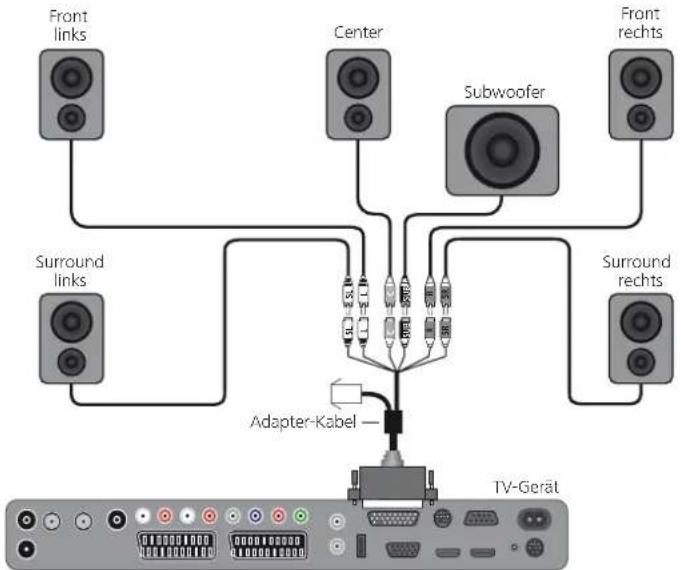

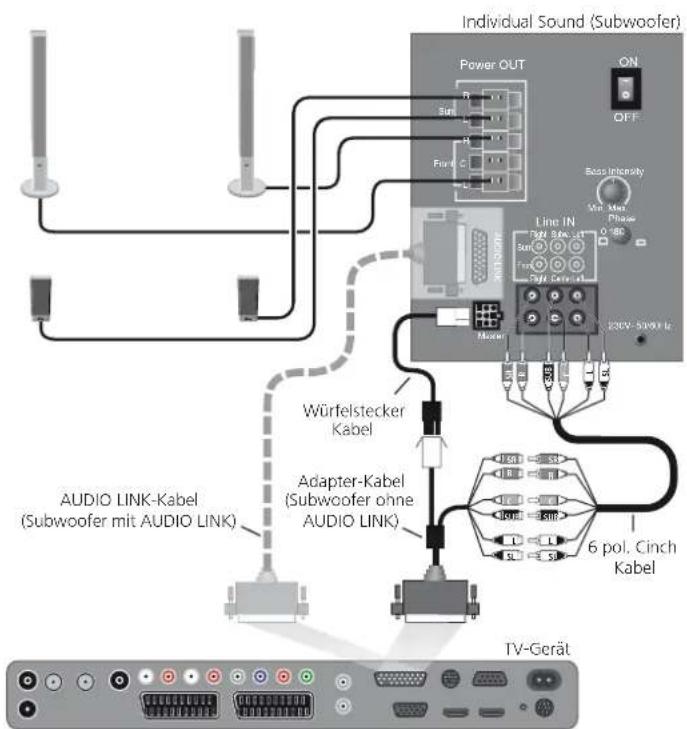

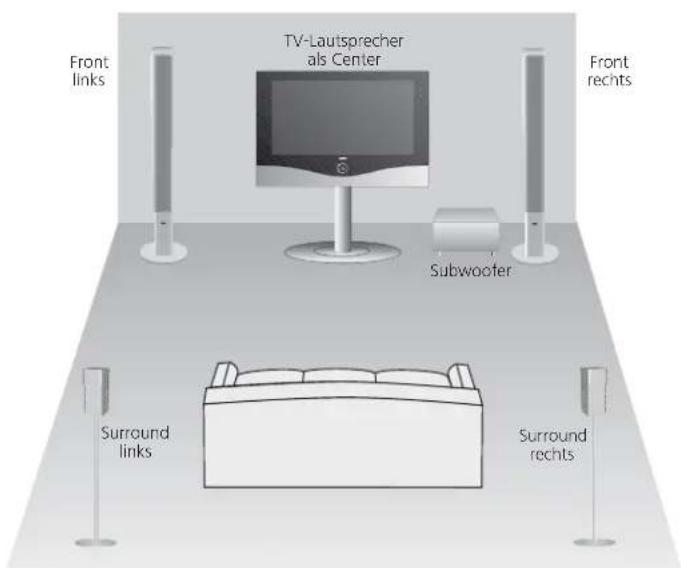

Lautsprechersystem Loewe Individual Sound am Dolby Digital Decoder des TV-Gerätes 40

Anderes Lautsprechersystem oder Aktivboxen an den Dolby Digital Decoder anschließen....41

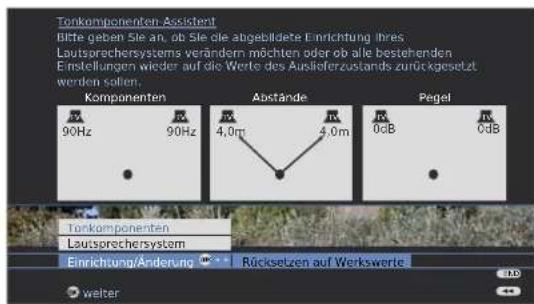

Lautsprecher-Systemeinstellen....41

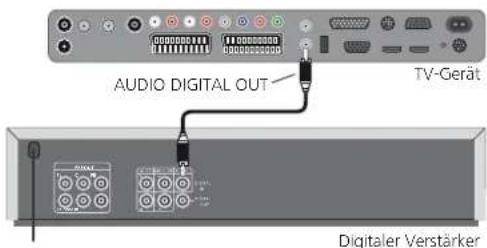

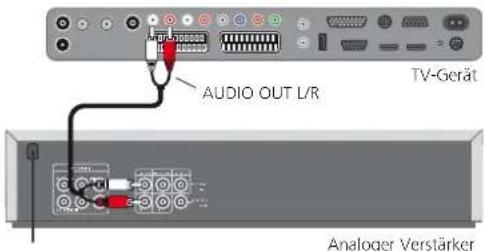

Audio-Verstärkeranschließen 44

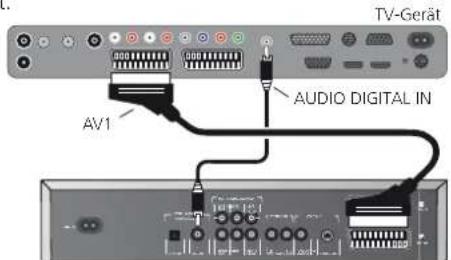

Zuordnung des digitalen Toneingangs 45

Tonanschluss bei HDMI (DVI)-Geräten 45

Der direkte Weg zur Aufnahme 46

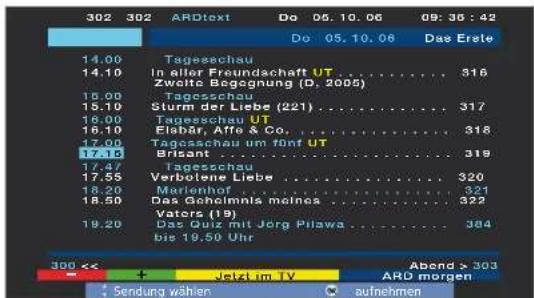

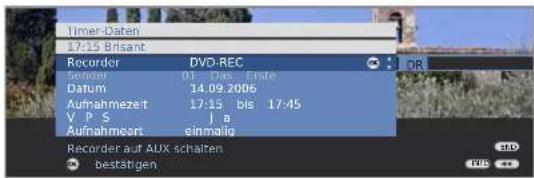

Timer-Aufnahme mitexternen Geräten 47

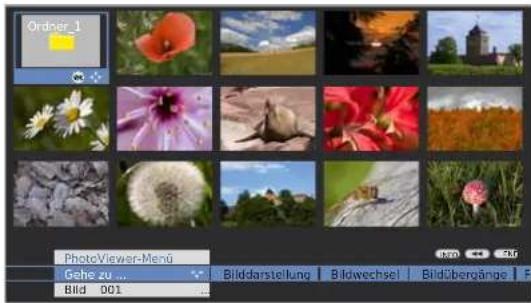

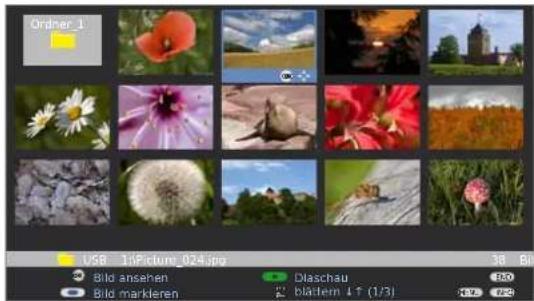

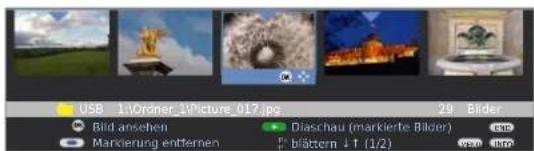

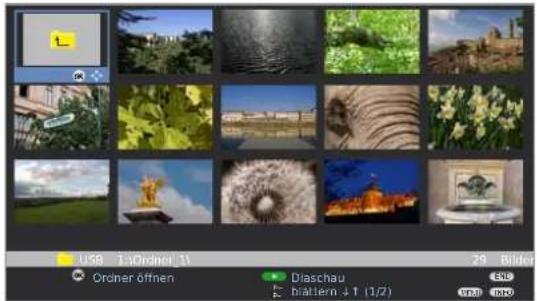

PhotoViewer 48

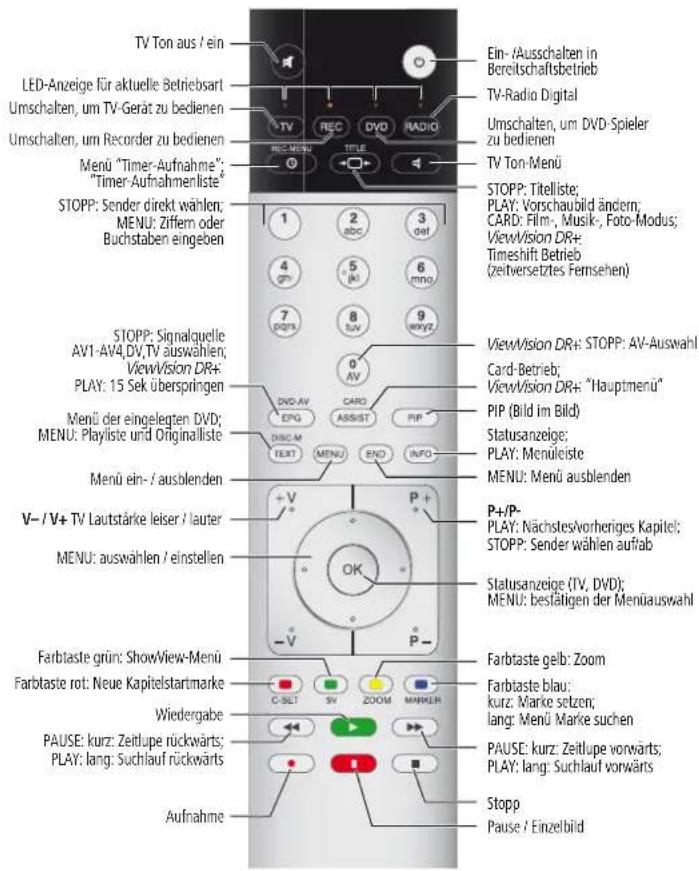

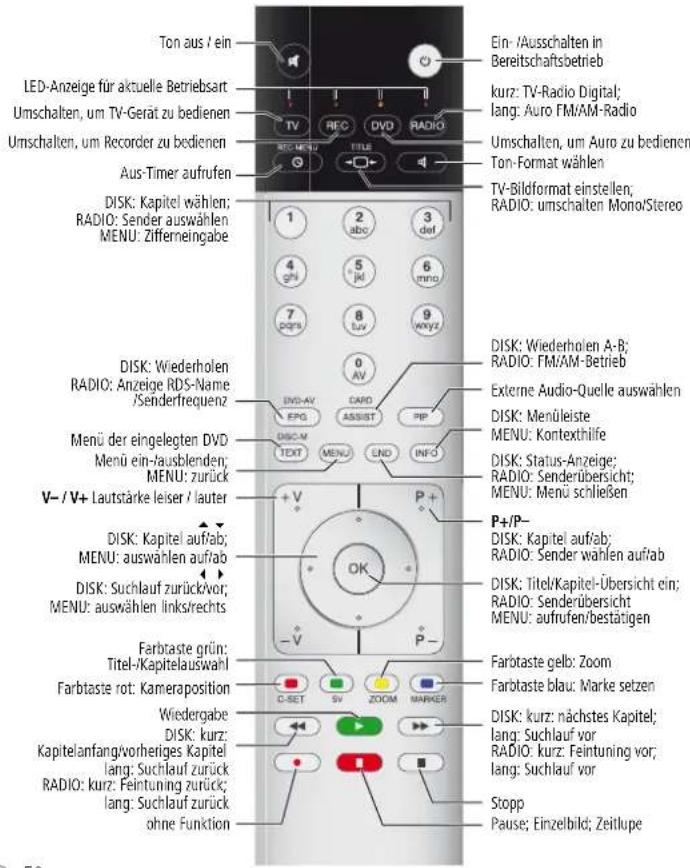

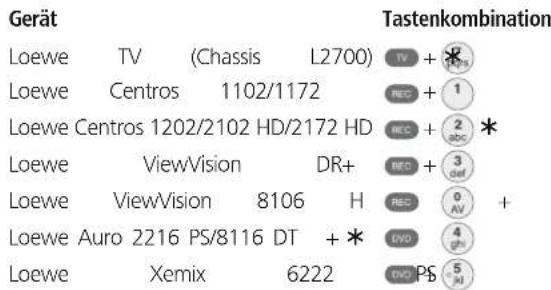

Loewe Geräte bedienen 50

TV-Gerät drehen 51

Fehlerbehebung 52

Technische Daten 54

Allgemeine Daten 54

Elektrische Daten....54

Anschlüsse 54

Zubehör....55

Zubehör 55

Aufstellmöglichkeiten 55

Glossar 56

Index 59

Service....60

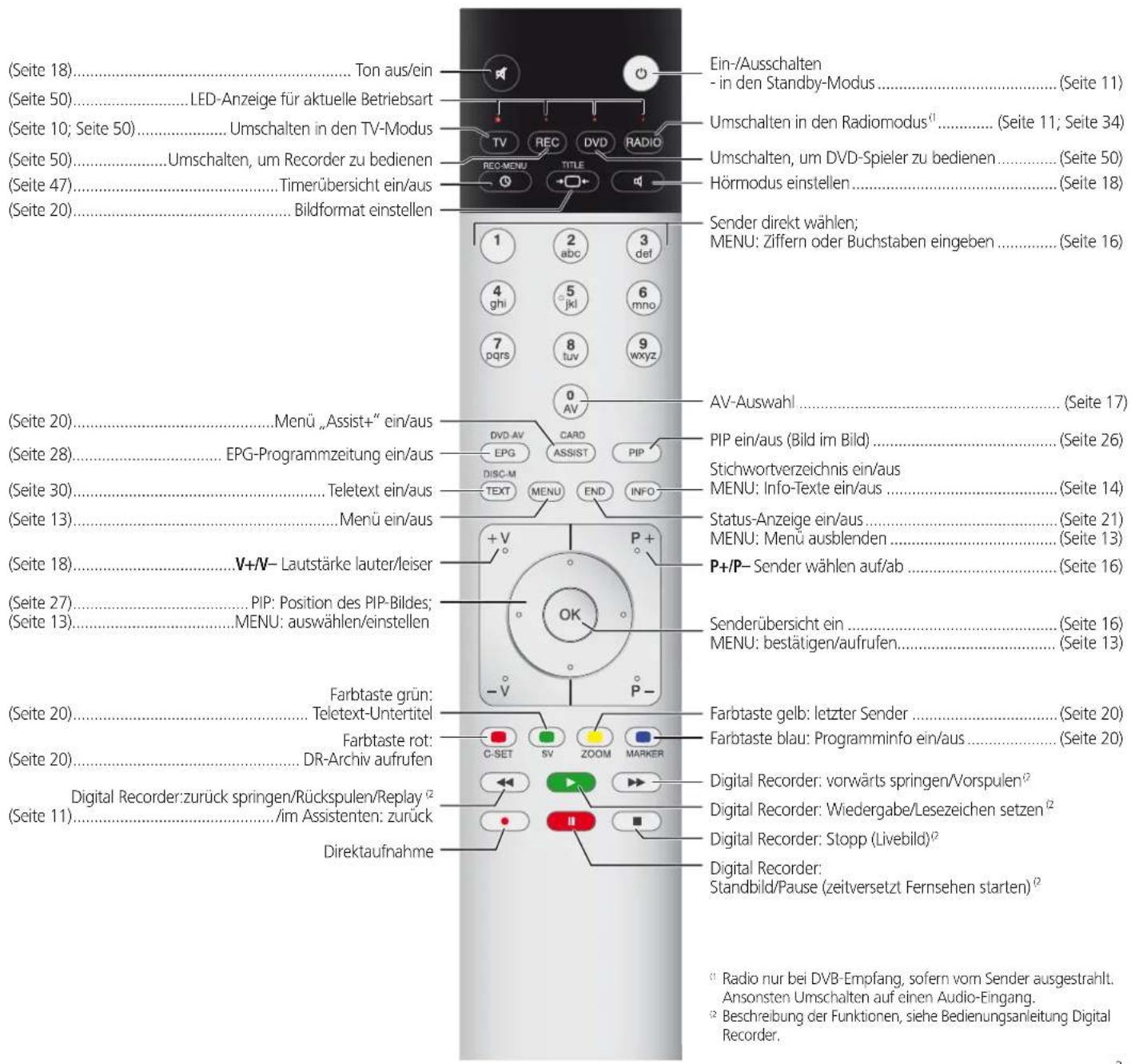

Fernbedienung – TV-Funktionen

(Seite 18)......Ton aus/ein (Seite 50)......LED-Anzeige für aktuelle Betriebsart (Seite 10; Seite 50)......Umschalten in den TV-Modus (Seite 50)......Umschalten, um Recorder zu bedienen (Seite 47)......Timerübersicht ein/aus (Seite 20)......Bildformat einstellen Ein-/Ausschalten - in den Standby-Modus......(Seite 11) Umschalten in den Radiomodus¹......(Seite 11; Seite 34) Umschalten, um DVD-Spieler zu bedienen......(Seite 50) Hörmodus einstellen......(Seite 18) Sender direkt wählen; MENU: Ziffern oder Buchstaben eingeben......(Seite 16) 1 2 3 abc def 4 5 6 ghi jkl$mno 7 pqrs 8 tuv 9 wxyz 0 AV Av-Auswahl......(Seite 17) (DVD-AV CARD PIP EPG ASSIST DISC-M TEXT MENU.END NINFO Status-Anzeige ein/aus......(Seite 21) MENU: Menu ausblenden......(Seite 13) P+/P- Sender wählen auf/ab......(Seite 16) + V P + OK Senderübersicht ein......(Seite 16) MENU: bestätigen/aufrufen......(Seite 13) -V P- Farbtaste grün: Teletext-Untertitel Farbtaste rot: DR-Archiv aufrufen Farbtaste gelb: letzter Sender......(Seite 20) Farbtaste blau: Programminfo ein/aus......(Seite 20) Digital Recorder: vorwärts springen/Vorspulen² Digital Recorder: Wiedergabe/Lesezeichen setzen² Digital Recorder: Stopp (Livebild)² Digital Recorder: Standbild/Pause (zeitversetzt Fernsehen starten)² Digital Recorder:zurück springen/Rückspulen/Replay² im Assistenten: zurück Direktaufnahme Radio nur bei DVB-Empfang, sofern vom Sender ausgestrahlt. Ansonsten Umschalten auf einen Audio-Eingang. Beschreibung der Funktionen, siehe Bedienungsanleitung Digital Recorder.

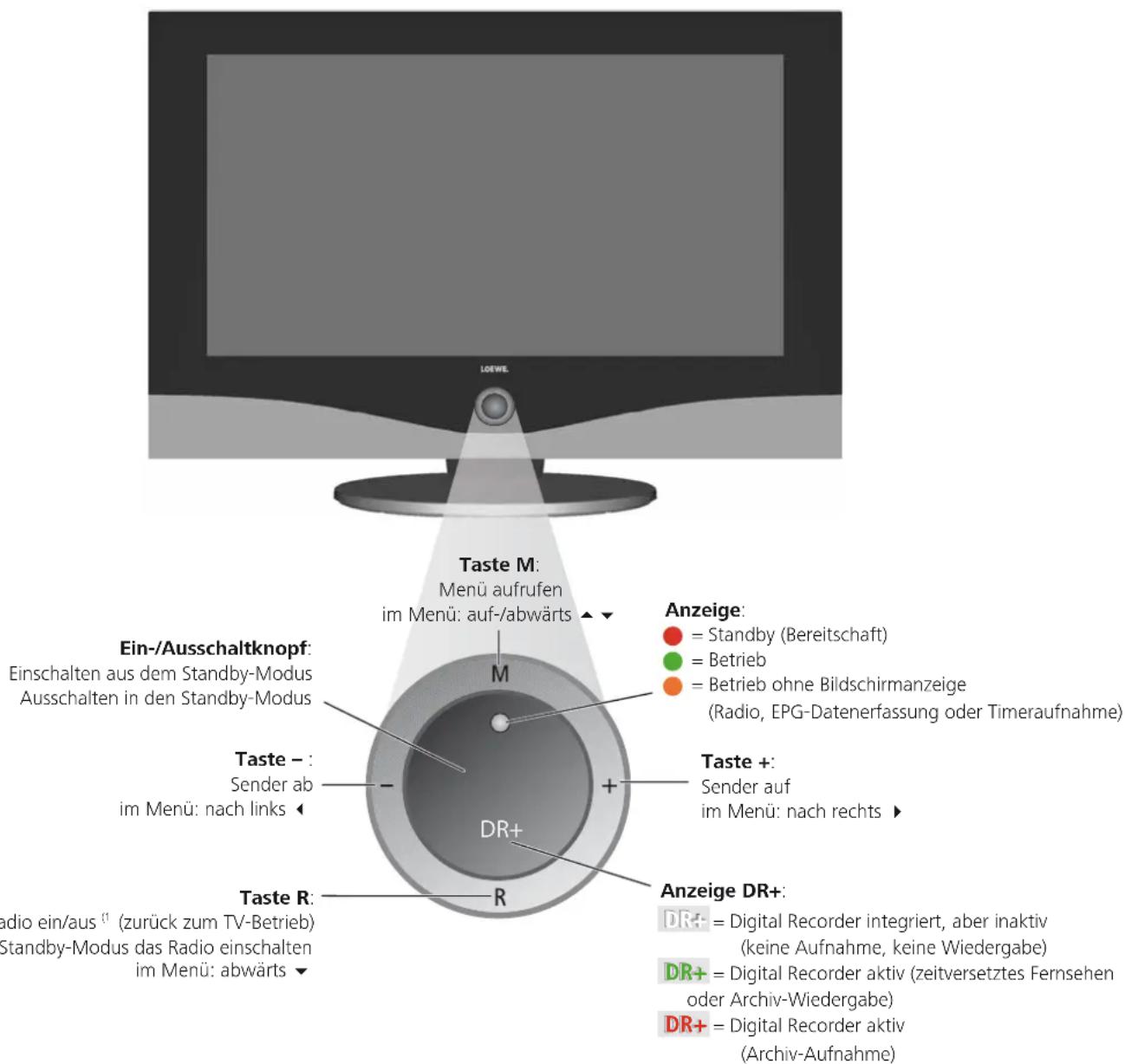

Bedienteil Gerätevorderseite

Taste M: Menü aufrufen im Menü: auf-/abwärts ▼ Ein-/Ausschaltknopf: Einschalten aus dem Standby-Modus Ausschalten in den Standby-Modus Taste - : Sender ab im Menü: nach links ◀ Taste +: Sender auf im Menü: nach rechts ▶ DR+ Taste R: Radio ein/aus ¹ (zurück zum TV-Betrieb) Standby-Modus das Radio einschalten im Menü: abwärts ▼ Anzeige: = Standby (Bereitschaft) = Betrieb = Betrieb ohne Bildschirmanzeige (Radio, EPG-Datenerfassung oder Timeraufnahme) Taste +: Sender auf im Menü: nach rechts ▶ Anzeige DR+: DR+ = Digital Recorder integriert, aber inaktiv (keine Aufnahme, keine Wiedergabe) DR+ = Digital Recorder aktiv (zeitversetztes Fernsehen oder Archiv-Wiedergabe) DR+ = Digital Recorder aktiv (Archiv-Aufnahme)

^1 Radio nur bei DVB-Empfang, sofern vom Sender ausgestrahlt. Sonst Umschalten auf einen Audio-Eingang.

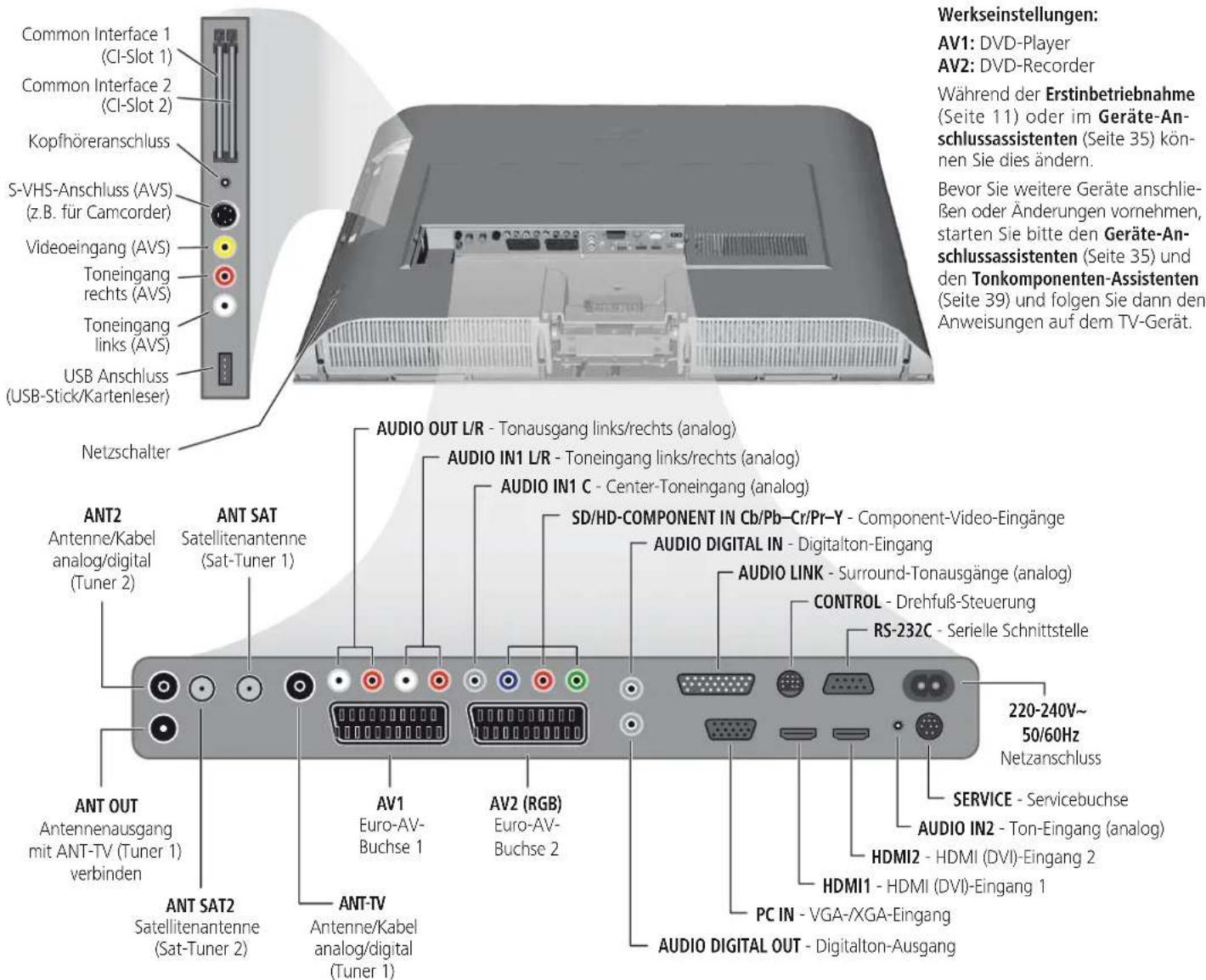

Anschlüsse Geräterückseite

Common Interface 1 (CI-Slot 1) Common Interface 2 (CI-Slot 2) Kopfhöreranschluss S-VHS-Anschluss (AVS) (z.B. für Camcorder) Videoeingang (AVS) Toneingang rechts (AVS) Toneingang links (AVS) USB Anschluss (USB-Stick/Kartenleser) Netzschalter ANT2 Antenne/Kabel analog/digital (Tuner 2) ANT SAT Satellitenantenne (Sat-Tuner 1) ANT OUT Antennenausgang mit ANT-TV (Tuner 1) verbinden ANT SAT2 Satellitenantenne (Sat-Tuner 2) ANT-TV Antenne/Kabel analog/digital (Tuner 1) AUDIO OUT L/R - Tonausgang links/rechts (analog) AUDIO IN1 L/R - Toneingang links/rechts (analog) AUDIO IN1 C - Center-Toneingang (analog) SD/HD-COMPONENT IN Cb/Pb-Cr/Pr-Y - Component-Video-Eingänge AUDIO DIGITAL IN - Digitalton-Eingang AUDIO LINK - Surround-Tonausgänge (analog) CONTROL - Drehfuß-Steuerung RS-232C - Serielle Schnittstelle 220-240V~ 50/60Hz Netzanschluss SERVICE - Servicebuchse AUDIO IN2 - Ton-Eingang (analog) HDMI2 - HDMI (DVI)-Eingang 2 HDMI1 - HDMI (DVI)-Eingang 1 PC IN - VGA-/XGA-Eingang AUDIO DIGITAL OUT - Digitalton-Ausgang AV1 Euro-AV- Buchse 1 AV2 (RGB) Euro-AV- Buchse 2

Herzlich willkommen

Vielen Dank!

Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bedienerfreundlichkeit. Dies gilt für TV, Video und Zubehör gleichermaßen.

Ihr TV-Gerät ist für den TV-Standard „HDTV“ (High Definition Television) ausgerüstet. Mit seinem hochauflösenden Bildschirm und den zukunftssicheren digitalen Schnittstellen HDMI (High Definition Multimedia Interface) bietet es die Möglichkeit, HDTV-Sendungen in hervorragender Bildqualität darzustellen.

HDTV ist ein weltweiter, digitaler Standard im 16:9-Format, der das gewohnte Fernsehbild revolutioniert. Er wird in einer bis zu fünfmal höheren Auflösung ausgestrahlt als herkömmliche Signale und erzeugt so ein unerwartet räumliches Bild.

Das TV-Gerät ist für den digitalen Empfang ausgerüstet. Sie können das bereits vielfach ausgestrahlte Überallfernsehen (DVB-T) sowie Digital-Kabel (DVB-C) und digitalen Satellitenempfang (DVB-S) nutzen.

Die Loewe Digital ^+ HD-Plattform ermöglicht sogar den Dual-Empfang DVB-T, DVB-C und DVB-S.

Das TV-Gerät ist mit einem Dolby Digital Decoder ausgerüstet. Sie können ein Lautsprechersystem (z.B. Loewe Individual Sound) oder Aktivlautsprecher anschließen und den Kinosound genießen.

An den USB-Anschluss Ihres TV-Gerätes können Sie einen Kartenleser oder einen USB-Stick mit digitalen Fotos anschließen und über die integrierte PhotoViewer-Software Ihre Bilder anschauen.

Alle Funktionen lassen sich mit der Loewe Fernbedienung steuern.

Wir haben das TV-Gerät so konzipiert, dass Sie es mit Hilfe von Assistenten und Menüs leicht bedienen können. Informationen zu Einstellungen in Menüs werden automatisch eingeblendet. So verstehen Sie schnell Zusammenhänge.

Lieferumfang

• LCD-TV-Gerät
• Netzkabel
  • Tischfuß (inkl. Montageanleitung)
  • Fernbedienung Assist mit zwei Batterien
  • Marketing- und Service-Karte
• Scheibenreinigungs Set
  • Bedienungsanleitung des Digital Recorders
  • Diese Bedienungsanleitung

Zu dieser Bedienungsanleitung

Auf viele Fragen zur Technik finden Sie im Stichwortverzeichnis Ihres TV-Gerätes eine Antwort. Betrifft es die Bedienung des TV-Gerätes, so können Sie aus dem Stichwortverzeichnis des TV-Gerätes heraus direkt auf eine Funktion zugreifen. Aufgrund dieser Möglichkeit werden in der vorliegenden Bedienungsanleitung nur die wichtigsten Bedienschritte erklärt. Das Schlagwortverzeichnis/Glossar ab Seite 56 gibt Erläuterungen zu bestimmten Begriffen, die im TV-Gerät und in der Bedienungsanleitung verwendet werden.

Absätze, die mit dem Symbol ➔ beginnen, deuten auf wichtige Hinweise, Tipps oder Voraussetzungen zum einwandfreien Betrieb hin. Begriffe, die Sie im Menü bzw. als Bedruckung des TV-Gerätes wiederfinden, sind im Text fett gedruckt.

In den Funktionsbeschreibungen sind die erforderlichen Bedienelemente links von dem Text, der die Handlungsanweisungen enthält, angeordnet.

Ausstattung des TV-Gerätes

Die genaue Produktbezeichnung entnehmen Sie dem Typenschild auf der Geräterückseite. Die genauen Ausstattungsmerkmale entnehmen Sie dem Punkt Ausstattung des TV im Stichwortverzeichnis des TV-Gerätes (siehe Seite 14).

Markenrechte

Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“, „Pro Logic“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. „DTS“ und „DTS Digital Surround“ sind Warenzeichen der Digital Theater Systems Inc.

Der Bildschirmfont „LoeweL2700“ basiert auf dem „Tavmjong Bah Arev (tavmjong.free.fr)” Font, der wiederum auf „Bitstream Vera“ aufbaut. Bitstream Vera ist ein Warenzeichen der Bitstream Inc.

Impressum

Loewe Opta GmbH

Industriestraße 11

D-96317 Kronach

www.loewe.de

Printed in Germany

Redaktionsdatum 03/07-2.0 Be/Ps

TV-SW: 1.3.0 / DVB-SW: 1.1.0

© Loewe Opta GmbH, Kronach

Alle Rechte, auch die der Übersetzung, Technische Änderungen sowie Irrtümer vorbehalten.

Herzlich willkommen

Bedienkomfort mit Assistenten

Dieses TV-Gerät verfügt über eine Bedienerführung mit Assistenten, die Sie schrittweise durch die Einstellungen führen.

Sie können jederzeit zum vorherigen Schritt zurückkehren oder den Assistenten beenden.

Die Assistenten im Überblick

Erstinbetriebnahme

Der Erstinbetriebnahme-Assistent hilft Ihnen bei der Erstinstallation und dem Anschluss eventuell vorhandener Geräte (siehe Seite 11).

Antennen einrichten

Sie geben im Antennenassistenten an, welche Antennensignale bei Ihnen zur Verfügung stehen. Der Antennenassistent wird bei der Erstinbetriebnahme aufgerufen (siehe Seite 11). Sie können den Antennenassistenten auch im TV-Menü unter Anschlüsse → Antenne DVB → Antenne DVB-S bzw. Antenne DVB-T aufrufen.

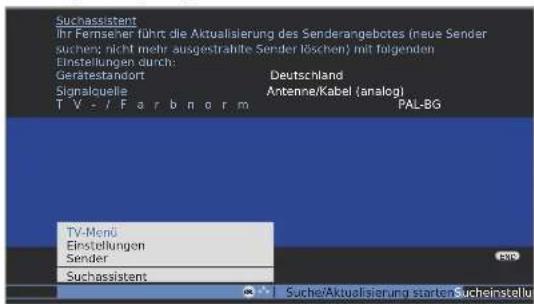

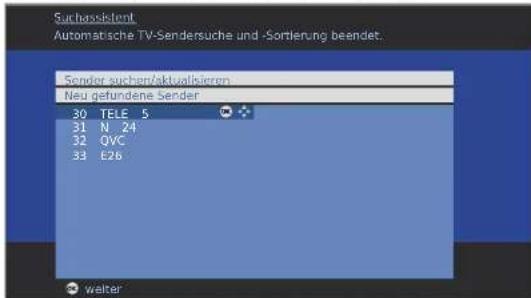

Suchassistent

Wollen Sie später nach neuen Sendeern suchen oder haben Sie Ihre Antenne neu ausgerichtet, können Sie dies mit Hilfe des Suchassistenten erledigen (siehe Seite 22).

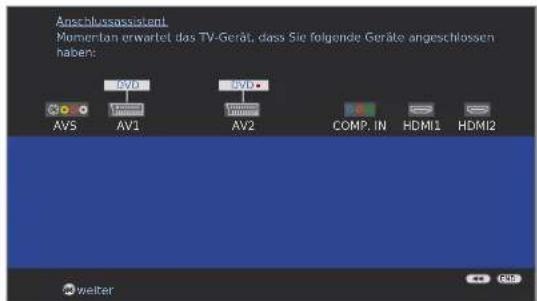

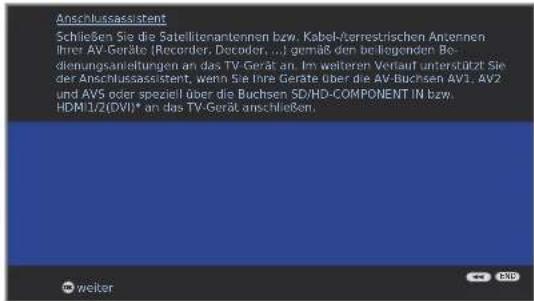

Externe Geräte anschließen

Der Anschlussassistent sorgt dafür, dass alle Geräte korrekt angemeldet und angeschlossen werden. Er wird automatisch am Ende des Erstinbetriebnahme-Assistenten gestartet, kann aber auch separat aufgerufen werden (siehe Seite 35).

Tonkomponenten anschließen

Der Tonkomponenten-Assistent sorgt dafür, dass die Komponenten, die den TV-Ton wiedergeben, korrekt angemeldet, angeschlossen und eingestellt werden. Er wird automatisch am Ende des Erstinbetriebnahme-Assistenten gestartet, kann aber auch separat aufgerufen werden (siehe Seite 39).

Assist+

Die wichtigsten Betriebsarten können Sie hier über ein Menü direkt anwählen. Digital-Recorder-Archiv, Radio, Favoriten, PhotoViewer, Stichwortverzeichnis und Persönliche Text-Seiten sind anwählbar (siehe Seite 20).

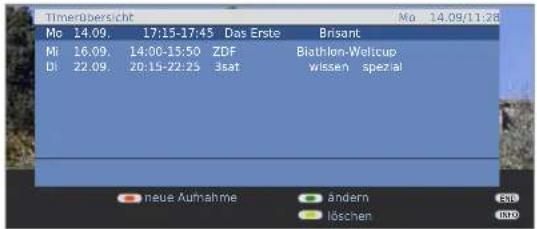

Aufnahmen programmieren und verwalten

Der Aufnahme-Assistent lässt sich schnell über die Timerübersicht aufrufen und hilft Ihnen bei der Programmierung einer Video-Aufnahme mit einem Video-, DVD- oder dem eingebauten Digital-Recorder (siehe Seite 46).

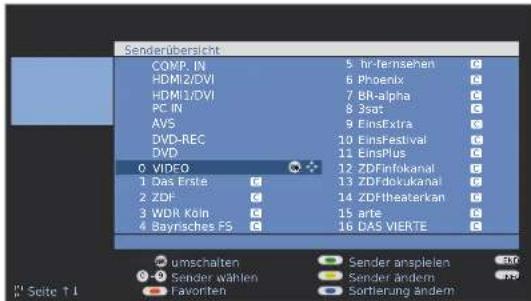

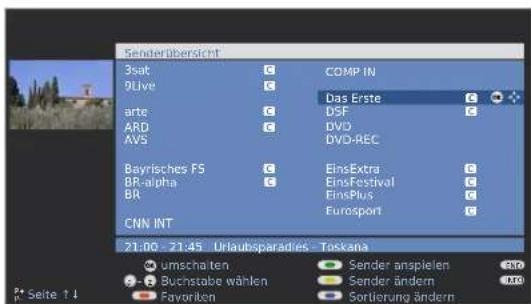

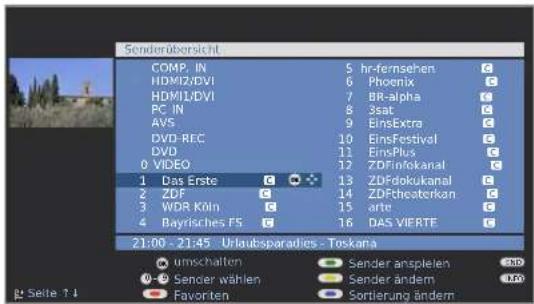

Senderübersicht

Die Senderübersicht ist eine Liste mit allen gespeicherten Sendern. Sie können die Senderübersicht auch komfortabel zum Umschalten nutzen (siehe Seite 16).

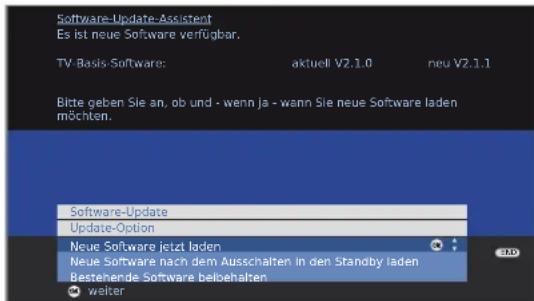

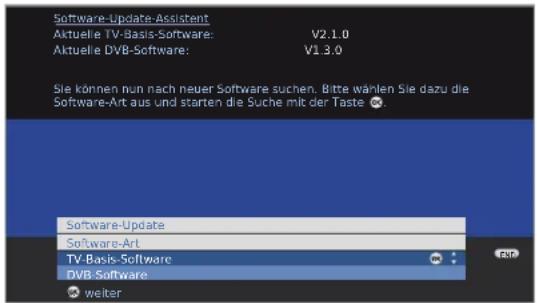

Software-Update-Assistent

Die neueste Software für Ihr TV-Gerät können Sie über Satellit oder mit Hilfe eines USB-Sticks laden (siehe Seite 33).

Info-Anzeige und TV-Stichwortverzeichnis

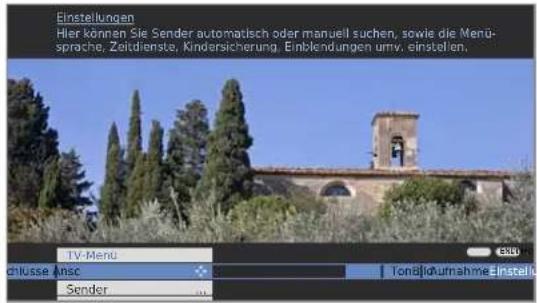

Eine Informationsanzeige zu jedem Menüpunkt

Die Info-Anzeige zeigt zu jedem Menüpunkt inhaltsbezogene Infotexte im oberen Teil des Bildschirms an. Zusammen mit dem Stichwortverzeichnis bildet sie ein komfortables Bediensystem (siehe Seite 14).

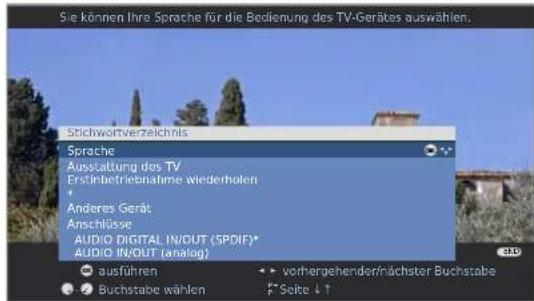

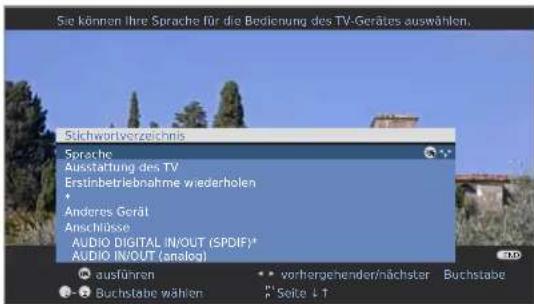

Ein Stichwortverzeichnis im TV-Gerät

Über das Stichwortverzeichnis erhalten Sie einen Überblick über den Funktionsumfang Ihres TV-Gerätes. Sie können von hier aus auch Assistenten und Menü-Einstellungen direkt starten (siehe Seite 14).

Sie können ihre Sprache für die Bedienung des TV-Gerätes auswählen. Süchwörtverzeichnis Sprache Ausstattung des TV Erstinbetriebnahme wiederholen + Anderes Gerät Anschlüsse AUDIO DIGITAL IN/OUT (SPDIF)* AUDIO IN/OUT (analog) ausführen vorhergehender/nächster Buchstabe Buchstabe wählen Seite ↓ ↑

Zu Ihrer Sicherheit

Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwenden, lesen und beachten Sie die nachfolgenden Sicherheitshinweise:

Bestimmungsgemäßer Gebrauch und Umgebungsbedingungen

Dieses TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt und ist für Wohn- bzw. Büroräume konzipiert. Es darf nicht in Räumen mit hoher Luftfeuchtigkeit (z.B. Bad, Sauna) oder hoher Staubkonzentration (z.B. Werkstätten) betrieben werden.

Wird das Gerät im Freien benutzt, sorgen Sie dafür, dass es vor Feuchtigkeit (Regen, Tropf- und Spritzwasser oder Betauung) geschützt ist. Hohe Feuchtigkeit und Staubkonzentrationen führen zu Kriechströmen im Gerät. Dies kann zu Berührungsgefahr mit Spannungen oder einem Brand führen.

Haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen Sie es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde ausgeschaltet stehen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände oder brennende Kerzen auf das Gerät.

Die Garantie wird nur für den Gebrauch in der genannten zulässigen Umgebung gewährt.

Das TV-Gerät nicht an einen Ort stellen, bei dem es zu Erschütterungen kommen kann. Dies kann zu Materialüberlastung führen.

Transportieren Sie das Gerät nur in senkrechter Stellung. Fassen Sie das Gerät an den Gehäusekanten unten und oben an.

Der LCD-Bildschirm besteht aus Glas bzw. Kunststoff und kann bei unsachgemäßer Behandlung zerbrechen.

Bei Beschädigung des LCD-Bildschirms und evtl. auslaufendem Flüssigkristall unbedingt zum Abtransport des Gerätes Gummihandschuhe verwenden. Bei Hautkontakt mit der Flüssigkeit sofort gründlich mit Wasser reinigen.

Stromversorgung

Falsche Spannungen können das Gerät beschädigen. Dieses Gerät darf nur an ein Stromversorgungsnetz mit der auf dem Typenschild angegebenen Spannung und Frequenz mittels beigefügtem Netzkabel angeschlossen werden. Der Netzstecker des TV-Gerätes muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann. Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Steckergehäuse. Die Kabel im Netzstecker könnten beschädigt werden und beim Wiedereinstecken einen Kurzschluss verursachen.

Verlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann. Das Netzkabel darf nicht geknickt oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden; Letzteres gilt für das gesamte Gerät. Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar.

Luftzirkulation und hohe Temperaturen

Die Lüftungsschlitze an der Geräterückwand müssen stets frei bleiben. Bitte keine Zeitungen oder Deckchen auf/über das TV-Gerät legen.

Seitlich und oben müssen mindestens je 10 cm freier Raum für die Luftzirkulation sichergestellt werden, wenn das Gerät in einen Schrank oder ein Regal gestellt oder aufgehängt wird.

Wie jedes elektronische Gerät, benötigt Ihr TV-Gerät Luft zur Kühlung. Wird die Luftzirkulation behindert, kann es zu Bränden kommen.

10 cm 10 cm 10 cm 10 cm

Das Gerät ist für unterschiedliche Aufstell-Lösungen geeignet. Beachten Sie die Hinweise bzgl. der Montage bei den verschiedenen Aufstell-Lösungen.

Stellen Sie das TV-Gerät mit Tisch- oder Standfuß nur auf eine ebene, standfeste, waagrechte Unterlage. Das Gerät sollte insbesondere bei Aufstellung in oder auf Möbeln vorne nicht herausragen.

Stellen Sie das Gerät so auf, dass es keiner direkten Sonneneinstrahlung und keiner zusätzlichen Erwärmung durch Heizkörper ausgesetzt ist.

Vermeiden Sie, dass Metallteile, Nadeln, Büroklammern, Flüssigkeiten, Wachs oder Ähnliches durch die Lüftungsschlitze der Rückwand ins Geräteinnere gelangen. Das führt zu Kurzschlüssen im Gerät und damit möglicherweise zu einem Brand.

Sollte doch einmal etwas ins Geräteinnere gelangen, sofort den Netzstecker des Gerätes abziehen und zur Überprüfung den Kundendienst verständigen.

Zu Ihrer Sicherheit

Reparaturen und Zubehör

Die Rückwand des TV-Gerätes dürfen Sie keinesfalls selbst abnehmen. Überlassen Sie Reparatur- und Service-Arbeiten an Ihrem TV-Gerät ausschließlich autorisierten Fernsehtechnikern.

Verwenden Sie möglichst nur Original-Zubehörteile wie z.B. Loewe Stands (siehe Zubehör Seite 55).

Beaufsichtigung

Lassen Sie Kinder nicht unbeaufsichtigt am TV-Gerät hantieren und nicht im unmittelbaren Umfeld des TV-Gerätes spielen. Das Gerät könnte umgestoßen, verschoben oder von der Standfläche heruntergezogen werden und Personen verletzen.

Lassen Sie das eingeschaltete TV-Gerät nicht unbeaufsichtigt laufen.

Lautstärke

Laute Musik kann zu Gehörschäden führen. Vermeiden Sie extreme Lautstärken, insbesondere über längere Zeiträume und wenn Sie Kopfhörer benutzen.

Reinigen

Reinigen Sie das TV-Gerät, den Bildschirm und die Fernbedienung nur mit einem feuchten, weichen und sauberen Tuch ohne jedes scharfe oder scheuernde Reinigungsmittel.

Benutzen Sie dafür das mitgelieferte Reinigungstuch und Reinigungsmittel. Die Frontscheibe darf generell, auch im Falle von innenliegender Verschmutzung, nur vom Fachhändler abgenommen werden.

Gewitter

Bei Gewitter ziehen Sie den Netzstecker und alle angeschlossenen Antennenleitungen am TV-Gerät ab. Überspannungen durch Blitzeinschlag können das Gerät sowohl über die Antennenanlage als auch über das Stromnetz beschädigen. Auch bei längerer Abwesenheit sollte der Netzstecker und alle angeschlossenen Antennenleitungen am TV-Gerät abgezogen werden.

Hinweis zum LCD-Bildschirm

Das von Ihnen erworbene TV-Gerät mit LCD-Bildschirm genügt den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft. Trotz höchster Sorgfalt bei der Fertigung der Displays ist aus technologischen Gründen nicht 100% auszuschließen, dass einige Bildpunkte Defekte aufweisen. Wir bitten um Ihr Verständnis, dass derartige Effekte, solange sie in der durch die Norm spezifizierten Grenzen liegen, nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden können.

Schutz der Umwelt

Energieverbrauch

Ihr TV-Gerät ist mit einem sparsamen Standby-Netzteil ausgerüstet. Im Standby-Modus sinkt die Leistungsaufnahme auf eine geringe Leistung ab (siehe technische Daten auf Seite 54). Wollen Sie noch mehr Strom sparen, so schalten Sie das Gerät mit dem Netz-Schalter aus. Beachten Sie aber, dass dabei die EPG-Daten (elektronische Programmzeitung) verloren gehen und evtl. programmierte Timeraufnahmen über das TV-Gerät nicht ausgeführt werden.

Verpackung und Karton

Sie haben sich für ein sehr hochwertiges und langlebiges Produkt entschieden. Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Verordnungen ein Entgelt an beauftragte Verwerter entrichtet, die Verpackungen vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und das Verpackungsmaterial gut aufzubewahren, damit das Gerät im Bedarfsfall optimal geschützt transportiert werden kann.

Das Gerät

Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Elektronische Altgeräte müssen deshalb getrennt entsorgt werden. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll!

Sie können Ihr Altgerät kostenlos an ausgewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU-Länder) erhalten Sie von Ihrer örtlichen Verwaltung.

Die Batterien

Die Batterien der Erstaurüstung enthalten keine Schadstoffe wie Cadmium, Blei und Quecksilber. Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr in den Hausmüll entsorgt werden. Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter.

Erste Inbetriebnahme

Aufstellen des TV-Gerätes

Bereiten Sie als erstes die Aufstellösung für Ihr TV-Gerät vor. Beachten Sie hierzu die Montageanleitung des mitgelieferten Tischfußes. Weitere Aufstellmöglichkeiten siehe Zubehör (Seite 55).

Fernbedienung vorbereiten

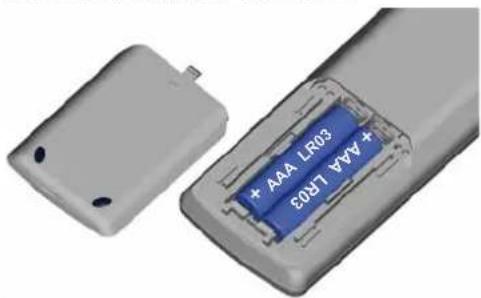

Batterien einsetzen oder wechseln

Auf die Stelle des eingeprägten Pfeils drücken, dabei den Batteriefachdeckel nach unten abschieben.

Zwei Batterien des Typs Alkali Mangan LR 03 (AAA) einsetzen, dabei richtige Lage von + und – beachten!

Den Deckel von unten wieder aufschieben.

Fernbedienung für Bedienung des TV-Gerätes einstellen

TV-Taste drücken.

Wie Sie andere Loewe Geräte bedienen, erfahren Sie auf Seite 50.

Anschließen des TV-Gerätes

An das Stromnetz anschließen

Abdeckung für die Anschlüsse abnehmen.

TV-Gerät an eine 220-240V Steckdose anschließen: Zuerst kleinen Stecker des Netzkabels in den Netzanschluss hinten am TV, danach großen Netzstecker in eine Netzsteckdose stecken.

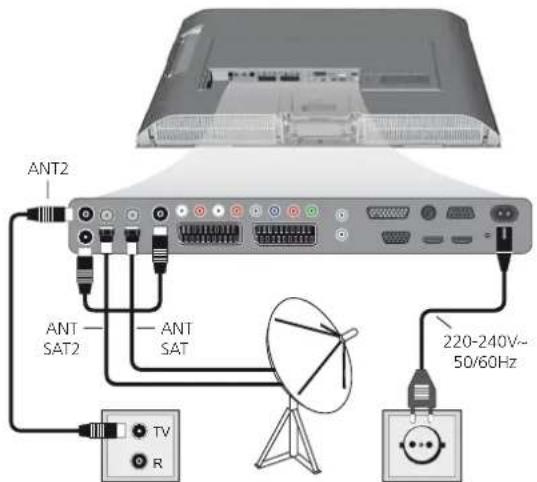

Antennen anschließen

Analog / DVB-C / DVB-T Antenne: Antennenstecker von Antennen-, Kabelanlage oder Zimmerantenne in die Buchse ANT2 stecken. Das Verbindungskabel zwischen ANT-TV – ANT OUT ist werksseitig gesteckt.

Satelliten-Antenne: Jeweils einen Antennenstecker, z.B. vom Antennenum- schalter bzw. vom Twin-LNC der Satelliten-Anlage, an die Buchsen ANT-SAT und ANT-SAT2 anschließen. Bei Anschluss von nur einer SAT-Antennenleitung, diese an ANT-SAT anschließen.

ANT2 ANT SAT2 ANT SAT 220-240V~ 50/60Hz TV R

Anschlüsse auf der Geräterückseite (siehe auch Seite 5).

Abdeckung für Anschlüsse wieder aufsetzen.

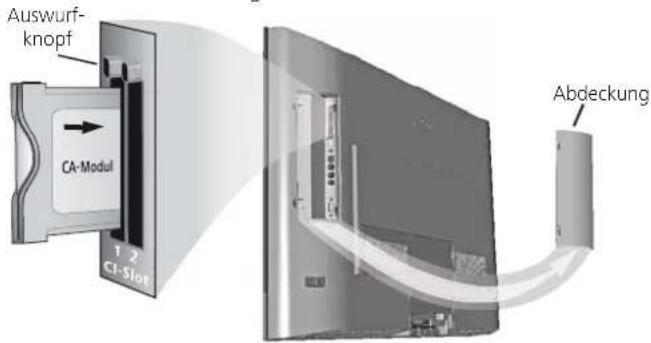

Empfang von verschlüsselten Sendern

Bei Verwendung eines CA-Moduls und einer Smart-Card zum Empfang von verschlüsselten Sendern bitte die Handhabung des CA-Moduls beachten (siehe Seite 32).

Erste Inbetriebnahme

Gerät ein-/ausschalten

TV-Gerät in den Standby-Modus setzen

Netzschalter auf der Geräterückseite betätigen.

Die Anzeige im Bedienteil auf der Vorderseite leuchtet rot, das Gerät befindet sich nun im Standby-Modus.

TV-Gerät am Bedienteil ein-/ausschalten

Zum Ein-/Ausschalten des TV-Gerätes drücken Sie auf die Mitte des Ein-/Ausschaltknopfes.

Bedeutung der Anzeigefarbe:

Rot: Standby-Modus

Grün: TV-Gerät eingeschaltet

Orange: Radio-Modus, Gerät empfängt EPG-Daten oder Timeraufnahme aktiv

Mit der Fernbedienung einschalten

Ein/Aus-Taste drücken.

Oder:

Zifferntasten (0–99).

Oder:

TV Taste.

Oder:

OK Taste - Senderübersicht wird aufgerufen.

Mit der Fernbedienung ausschalten

Ein/Aus-Taste drücken.

→ Bevor Sie das Gerät mit dem Netzschalter ausschalten, empfehlen wir, es in den Standby-Modus zu setzen.

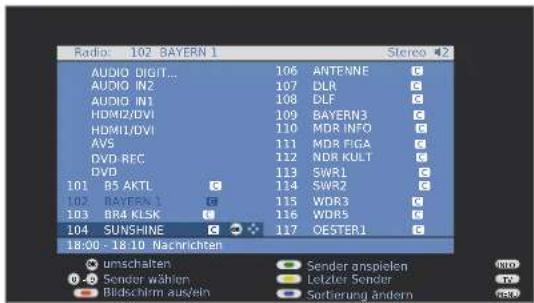

In den Radio-Betrieb einschalten/wechseln

R auf dem Bedienteil am Gerät drücken.

Oder:

RADIO-Taste auf der Fernbedienung. (Radio-Betrieb siehe Seite 34).

Erstinbetriebnahme-Assistent

Erstinstallation nach dem ersten Einschalten

Dieser Assistent startet nach dem ersten Einschalten automatisch, kann aber auch später manuell im Stichwortverzeichnis des TV-Gerätes aufgerufen werden, siehe Erstinbetriebnahme wiederholen auf Seite 14.

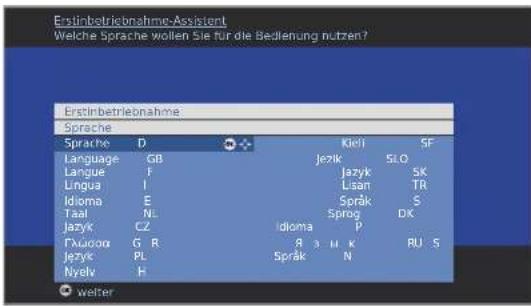

Erstinbetriechnahme-Assistant Welche Sprache wollen Sie für die Bedienung nutzen? Erstinbetriechnahme Sprache Sprache D Kleif SF Language G Bjezik 5LO Langue F Jazyk SK Lingua I Lisan TR Idioma E Språk S Taal N Sprøg DK Jazyk C2(Idioma P Γ'Nuoka G R R 3 M K RU S Jezyk PL Språk N Nyelv H ● welter

Mit Auswahl der Sprache der Benutzerführung beginnt der erste Schritt des Assistenten. Folgen Sie von nun an den Anweisungen auf Ihrem TV-Gerät.

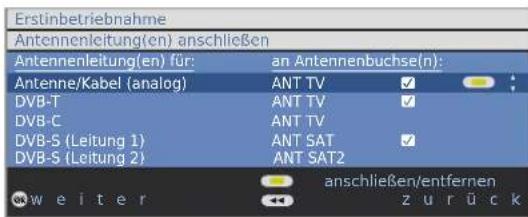

Kurze Tastenerklärung:

Durch Drücken auf den Ring (oben, unten, links, rechts), bewegen Sie den Cursor und wählen die Einstellungen.

Durch Druck auf die OK-Taste wird eine Einstellung bestätigt und Sie gelangen zum nächsten Schritt.

Mit der gelben Taste können Sie mehrere Punkte auswählen oder entfernen (siehe Beispiel unten). Ist ein Element ausgewählt, ist dies mit einem Haken markiert.

Mit dieser Taste gelangen Sie einen Schritt zurück.

Mit der END-Taste (falls verfügbar) beenden Sie den Assistenten.

Erstinbetriebnahme Antennenleitung(en) anschließen Antennenleitung(en) für: an Antennenbuchse(n): Antenne/Kabel (analog) ANT TV ✓ DVB-T ANT TV ✓ DVB-C ANT TV DVB-S (Leitung 1) ANT SAT ✓ DVB-S (Leitung 2) ANT SAT2 anschließen/entfernen W e i t e r z u r ü c k

Beispiel für eine Mehrfachauswahl mit der gelben Taste.

Fortsetzung auf nächster Seite

Erste Inbetriebnahme

Erläuterungen zu den Einstellungsmöglichkeiten:

Gerätestandort	Für länderspezifische Voreinstellungen das Land auswählen.
Wahl der Antennen	Antenne/Kabel (analog): analoge Sender per Kabel/Antenne
	DVB-T: digitale		terrestrische
	DVB-C: digitale		Sender
	DVB-S (Leitung 1): digitale		Sender über
	DVB-S (Leitung 2): digitale		Sender über
DVB-T: Antenne	Verwenden Sie eine aktive Antenne, dann wählen Sie ja (5V) für die Stromversorgung der Antenne.
DVB-C: Einstellungen	Aus der Wahl des Gerätestandortes werden die gebräuchlichen Einstellungen abgeleitet. Verändern Sie diese nur, wenn Ihnen andere Symbolraten und Modulationsarten bekannt sind oder für Ihr Kabelnetzwerk die Angabe der Netzwerk-ID notwendig ist (Informationen erhalten sie von Ihrem Kabelbetreiber). Wenn Sie den Suchlauf unabhängig vom Kanalraster durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche.
DVB-S: Satelliten-Anlage	Wählen Sie aus einer Liste, welche(n) Satelliten Sie empfangen. Bei mehr als einem Satelliten wählen Sie zusätzlich die Art Ihres Umschalters oder eine Gemeinschaftsanlage aus. Fragen Sie ggf. Ihren Fachhändler.
High Band	Hier geben Sie an, ob zusätzlich zum Low-Band auch das High-Band des gewählten Satelliten abgesucht werden soll.
LNC-Frequenzen Low Band / High Band	Im Normalfall brauchen Sie die Werte für High- und Low-Band nicht zu verändern, es sei denn, der LNC (LNB) Ihrer Satelliten-Anlage verwendet eine abweichende Oszillatorfrequenz (wichtig für die Frequenzanzeige). Nachdem Sie diese Einstellungen vorgenommen haben, sollten Sie Bild und Ton der ausgewählten Satelliten (nur bei Astra1 und HOTBIRD) empfangen.
Symbolraten	Die Symbolraten sind vom Satellitenanbieter vorgegeben und müssen in der Regel nicht verändert werden.
bevorzugte Singalquelle	Sie wählen aus einer Liste diejenige Signalquelle aus, deren Sender am Anfang Ihrer Senderübersicht (beginnend mit Senderspeicherplatz 1) stehen sollen.

Suchlauf starten	Starten sie den automatischen Suchlauf mit OK.
	Zunächst werden TV-Sender, danach Radiosender gesucht.
	Die bei der automatischen Suche gefundenen Sender werden abhängig von den zuvor gewählten Antennenleitungen (Signalquellen) in entsprechende Senderblöcke eingeteilt. Die Sender können später nur innerhalb dieser Blöcke umsortiert werden. Zu Beginn der Senderliste steht der Block mit den Sendern der bevorzugten Signalquelle.
Sender Kabel Satellit Satellit	Eine beliebige gemischte Sortierung von Sendern verschiedener Signalquellen ist nur mit den Favoritenlisten möglich.

Weitere Geräte anschließen

Anschließend startet der Anschluss- und der Tonkomponenten-Assistent, mit dessen Hilfe Sie Videogeräte, Decoder, ein Lautsprechersystem oder einen HiFi/AV-Verstärker anmelden, einstellen und mit dem TV-Gerät verbinden. DVD-Spieler und DVD-Recorder sind bereits ab Werk angemeldet.Sie können den Anschluss- und den Tonkomponenten-Assistenten auch später manuell starten und neue Geräte hinzufügen. Weitere Informationen erhalten Sie ab Seite 35 (Anschlussassistent) und ab Seite 39 (Tonkomponenten-Assistent).

Digital Link Plus

Haben Sie im Anschluss-Assistenten einen Recorder angemeldet und angeschlossen, startet nach Beendigung des Tonkomponenten-Assistenten die Digital Link Plus Übertragung. Ist ein Digital Link Plus fähiger Recorder angeschlossen, wird die Senderliste der analogen Sender an den externen Recorder übertragen.Digital Link Plus können Sie auch manuell unter TV-Menü → Anschlüsse → Digital Link Plus aufrufen.Haben Sie keinen Digital Link Plus fähigen Recorder angeschlossen, können Sie die Übertragung abbrechen.

Erläuterungen zur DVB-T Antenne:

Zimmer-antenne	Bei guten Empfangsverhältnissen kann für DVB-T eine Zimmerantenne verwendet werden (Buchse ANT2).
aktive Antenne	Bei weniger günstigen Empfangsverhältnissen empfiehlt sich eine aktive Antenne, die bei der ersten Inbetriebnahme oder im TV-Menü → Anschlüsse → Antenne DVB → Antenne DVB-T entsprechend eingestellt werden muss (siehe unter DVB-T Antenne auf dieser Seite).
Richtantenne	Liegt der Standort außerhalb des normalen Sendebereichs, kann zur Verbesserung der Empfangsqualität auch eine Richtantenne verwendet werden.

Erste Inbetriebnahme Bedienkomfort

DVB-T Antenne positionieren/ausrichten

Empfangen Sie mit einer Zimmerantenne einen oder mehrere DVB-T Sender mit Bild- und Tonstörungen, sollten Sie den Aufstellungsort und die Ausrichtung der Antenne ändern. Fragen Sie Ihren Fachhändler, über welche Kanäle die DVB-T Sender in Ihrer Region ausgestrahlt werden.

→ Im normalen TV-Betrieb, ohne weitere Anzeigen. Ein DVB-T Sender wird empfangen und ist angewählt.

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.

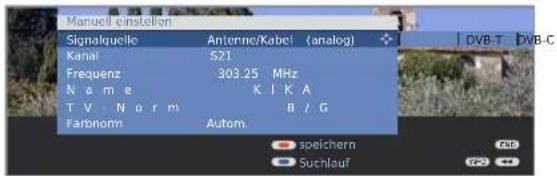

Manuell einstellen auswählen, OK Manuell einstellen aufrufen.

Signalquelle Hier wählen Sie den Bereich. In dem Sie Sender suchen wollen. Sie können Sender für Sender mit der Taste - automatisch suchen lassen. Manuell einstellen Signalquelle DVB T Kanal EOS Frequenz 177,50 MHz Bondbreite 7 MHz Name 12 Test C/N 96 Level 93 Sender überschreiben Suchlauf

Die Signalquelle steht durch die Sendervorwahl bereits auf DVB-T.

Die Antenne so positionieren und ausrichten, dass maximale Werte für C/N und Level erreicht werden.

Blaue Taste: Suchlauf starten.

DVB-T Sender nacheinander suchen und Werte für C/N und Level vergleichen.

Die Antenne schließlich für den schwächsten Sender positionieren/ausrichten, so dass maximale Werte für C/N und Level erreicht werden.

Danach eine automatische Suche aller DVB-T Sender durchführen, siehe Seite 22.

Erläuterung zu den Einstellungsmöglichkeiten:

Bandbreite Je nach gewähltem Kanal und Land wird automatisch die zugehörige Bandbreite von 7 oder 8 MHz eingestellt.

Generelles zur Menübedienung

Menüs für die Betriebsarten werden mit der MENU-Taste aufgerufen. Weitere Menüs sind mit der Fernbedienung direkt aufrufbar. Die Menüs werden unten im Bild angezeigt. Oben erhalten Sie zusätzliche Informationen zum markierten Menüpunkt (siehe Info-Anzeige Seite 14).

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

TV-Menü aufrufen.

Bild Hier sind u.a. einstellbar: Kontrast, Farbe, Helligkeit, Bildanpassung, Scharfe, Bildromat. TV-Menü Ton Aufnahme Einkelebnigere Bildanpassung ...

Beispiel: Funktionen auswählen und ausführen

Bild auswählen,

in die Menüzeile darunter wechseln.
◀ ▶ Helligkeit auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Helligkeit einstellen.
In die Menüzeile Helligkeit wechseln, um weitere Bild-Einstellungen vorzunehmen.
-▶ weitere ... auswählen,

OK weitere ... Funktionen aufrufen.

◀ Auto-Format auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ aus / ein auswählen.

Einstellungen beenden.

Eingaben mit den Zifferntasten

Bei bestimmten Funktionen ist die Eingabe von Buchstaben erforderlich. Drücken Sie wie bei einer Handy-Tastatur eine Zifferntaste (1 bis 9) so oft, bis das gewünschte Zeichen angezeigt wird.

Die verfügbaren Buchstaben sind auf den einzelnen Zifferntasten aufgedruckt.

Bedienkomfort

Die Info-Anzeige

Die Info-Anzeige zeigt Ihnen zu jedem Menüpunkt am oberen Bildschirmrand einen inhaltsbezogenen Info-Text an, der Ihnen Hilfe bei den Einstellungen bietet. Zusammen mit dem Stichwortverzeichnis bildet sie ein komfortables Bediensystem.

Ein Menü wird angezeigt.

Werksseitig wird die Info-Anzeige automatisch zu jedem Menüpunkt eingeblendet. In diesem Fall können Sie die Info-Texte mit der INFO-Taste vorübergehend ausblenden.

Die automatische Info-Anzeige lässt sich über eine Menüeinstellung dauerhaft ausblenden. Dann kann sie durch Drücken der INFO-Taste einmalig eingeblendet werden.

Einstellungen Hier können Sie Sender automatisch oder manuell suchen, sowie die Menü- sprache, Zeitalienste, Kindersicherung. Einblendungen umv. einstellen. TV-Mend schluss: Ansc Sender Tonsaufnahme einstell

Dass ein Info-Text zur Verfügung steht, sehen Sie auch durch ein eingeblendetes INFO-Symbol, rechts unten, über dem Menübalken.

Automatische Info-Anzeige dauerhaft ein- oder ausblenden

Wenn Sie sich mit der Bedienung des TV-Gerätes vertraut gemacht haben, können Sie die automatische Info-Anzeige ausschalten.

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
in die Menüzeile darunter wechseln.
Einblendungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Automatische Info auswählen,
in der Menüzeile darunter wählen: ja / nein.

Das Stichwortverzeichnis im TV-Gerät

Von hier aus können Sie alle Assistenten und viele Bedienfunktionen direkt starten. Der volle Funktionsumfang des TV-Gerätes lässt sich so leicht erschließen. Der alphabetischen Sortierung vorangestellt sind die Punkte Menüsprache, Ausstattung des TV und Erstinbetriebnahme wiederholen.

Stichwortverzeichnis aufrufen

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

Stichwortverzeichnis aufrufen.

Sie sehen einen Info-Text zum markierten Stichwort oben in der Info-Anzeige.

Sie können Ihre Sprache für die Bedienung des TV-Gerätes auswählen. Stichwortverzeichnis Sprache Ausstattung des TV Erstinbetriebnahme wiederholen + Anderes Gerät Anschlüsse AUDIO DIGITAL IN/OUT (SPDIF)* AUDIO IN/OUT (analog) ausführen vorhergehender/nächstar Buchstabe buchstabe wählen Seite ↓ ↑

Falls in der markierten Zeile ein OK-Symbol erscheint, kann diese Funktion mit OK direkt aufgerufen werden.

Ein Stichwort auswählen

Mit den Zifferntasten Anfangsbuchstaben eingeben, wie bei einer Handy-Tastatur (siehe Seite 13).

Oder wechseln Sie mit:

- zum vorhergehenden / nächsten Buchstaben,

▼ ▲ von Zeile zu Zeile,

P+/P- in ganzen Seiten zurück- oder vorblättern.

Beispiel: Sie wollen das TV-Gerät zu einem festgelegten Zeitpunkt automatisch ausschalten lassen: Wählen Sie das Stichwort Ausschalten → Automatisch, mit OK gelangen Sie zu der Einstellung.

Bedienkomfort

TV-Menü – Übersichtsplan

    B --> B1["Bildanpassung"]
    B --> B2["Kontrast"]
    B --> B3["Farbintensität"]
    B --> B4["Farbtemperatur"]
    B --> B5["Helligkeit"]
    B --> B6["Scharfe"]
    B --> B7["Digitale Rauschreduktion (DNC)"]
    B --> B8["weitere..."]

    C --> C1["Hörmodus"]
    C --> C2["DPLII-Modus¹⁶"]
    C --> C3["Tonanpassung"]
    C --> C4["Kopfhörer-Lautstärke"]
    C --> C5["Loudness"]
    C --> C6["weitere..."]

    C1 --> C7["Ton Lautsprecher²"]
    C1 --> C8["Ton Kopfhörer²"]
    C1 --> C9["Lautstärke-Automatik"]
    C1 --> C10["AV-Ausgangston"]
    C1 --> C11["Maximale Lautstärke"]
    C1 --> C12["Einschaltlautstärke"]
    C1 --> C13["Lautstärkeanpassung für aktuellen Sender"]

    D --> D1["Sender"]
    D --> D2["Kindersicherung"]
    D --> D3["Zeitdienste"]
    D --> D4["Ausschaltzeiten¹⁴"]
    D --> D5["Alarmzeiten¹⁴"]
    D --> D6["Alarmquelle"]
    D --> D7["Alamlautstärke"]

    D4 --> D8["Sprache"]
    D4 --> D9["Sonstiges"]

    D8 --> D10["Aufnahme-Assistent¹"]
    D8 --> D11["Timerübersicht"]
    D8 --> D12["Aufnahme-Vorlaufzeit"]
    D8 --> D13["Aufnahme-Nachlaufzeit"]

    D9 --> D14["Einblendungen"]
    D9 --> D15["Einblendauer"]
    D9 --> D16["Einblendposition"]
    D9 --> D17["Lautstärke"]
    D9 --> D18["Automatische Info"]

    D9 --> D19["Zeit und Datum"]
    D9 --> D20["Uhrzeit"]
    D9 --> D21["Abweichung von Weltzeit"]

    style A fill:#f9f,stroke:#333

Radio-Menü – Übersichtsplan

^(1) Hier wird ein Assistent gestartet.
^12 Menüpunkte erscheinen nur bei analogen Sendern.
^3 Menüpunkt erscheint nur bei bestimmten Bildformaten (siehe Seite 20).
^61 Zusammenfassung der einzelnen Menübegriffe.
^6 Menüpunkt erscheint nur wenn ein CA-Modul gesteckt ist (siehe Seite 32).
^16 Menüpunkt erscheint nur bei bestimmten Hörmodus-Einstellungen.
^17 Menüpunkt erscheint nur, wenn z.B. ein Standfuß mit Motorantrieb verwendet wird (siehe Seite 55).

Alltägliche Handhabung

Sender wählen

Mit den Tasten P+ und P− der Fernbedienung

P+/P- Sender auf / ab.

Die Senderanzeige mit Tonkennung wird kurz eingeblendet.

Sind Favoriten angewählt, wird mit P+/P− der Sender in der Favoritenliste umgeschaltet (siehe Seite 17).
Die Symbole für die Tonkennung sind auf Seite 21 beschrieben.
Stehen bei DVB-Sendern weitere Sprachen oder DVB-Untertitel zur Verfügung, wird unter der Senderanzeige die Sprach- und Untertitelauswahl angezeigt. Siehe auch Seite 21: Weitere Auswahlmöglichkeiten bei DVB-Sendern.

Mit den Zifferntasten der Fernbedienung

lang

1-stellige Sender

Zifferntaste eine Sekunde lang gedrückt halten, der Sender wechselt sofort.

Oder:

Zifferntaste kurz drücken, der Sender wechselt nach 2 Sekunden (Bei bis zu 9 gespeicherten Sendern sofortiger Wechsel).

kurz kurz lang

2- und 3-stellige Sender

Erste (und zweite) Zifferntaste kurz drücken.

Die letzte Zifferntaste eine Sekunde gedrückt halten, der Sender wechselt sofort.

Oder:

Alle Zifferntasten kurz drücken, der Sender wechselt nach 2 Sekunden (Bei bis zu 99 bzw. 999 gespeicherten Sendern sofortiger Wechsel).

alle kurz

4-stellige Sender

Alle vier Zifferntasten kurz drücken, der Sender wechselt sofort.

Sind Favoriten angewählt, wird mit den Zifferntasten auf den Sender in der Favoritenliste umgeschaltet (siehe Seite 17). Hierbei sind maximal zweistellige Sendereingabe möglich.
Wenn Sie einen Speicherplatz wählen, der nicht belegt ist, wird auf den nächsten vorhandenen Sender umgeschaltet.

Mit der Senderübersicht

→ Im normalen TV-Betrieb, ohne weitere Anzeigen, keine Favoriten angewählt:

OK Senderübersicht aufrufen.

Sortierung numerisch

Senderübersicht COMP. IN HDMI2/DVI HDMI1/DVI PC IN AVS DVD-REC DVD 0 VIDEO 1 Das Erste C 2 ZDF C 3 WDR Köln C 4 Bayrisches FS C 5 hr-fernsehen C 6 Phoenix C 7 BR-alpha C 8 3sat C 9 EinsExtra C 10 EinsFestival C 11 EinsPlus C 12 ZDFinfokanal C 13 ZDFDokukanal C 14 ZDfchesterkon C 15arte C 16 DAS VIERTE C 21:00 - 21:45 Urlautsparadies - Toscana umschalten Sender anspielen chp Sender wählen Sender ändern dcp Favorten Sortierung ändern

P+/P− in den Seiten der Senderübersicht blättern.

▲▼◄► Sender markieren.

Oder:

Mit Zifferntasten Nummer des Senders eingeben.

Der markierte Sender wird als kleines Bild angezeigt.

OK der markierte Sender wird aufgerufen.

Blaue Taste: Wechselt die Sortierung von numerisch nach alphabetisch.

Sortierung alphabetisch

Senderübersicht 3sat 9Live arte ARD AVS Bayrisches FS BR-alpha BR CNN INT 21:00 - 21:45 Urlaubsparadies - Toscana UMSCHALTE Buchstabe wählen Favoriken COMP IN Das Erste DSF DVD DVD-REC EinsExtra EinsFestival EinsPlus Eurosport Sender anspielen Sender ändern Sortierung ändern

Mit Zifferntasten Anfangsbuchstaben eingeben, wie bei einer Handy-Tastatur (siehe Seite 13).

Der erste Sender zum angegebenen Buchstaben wird markiert.

▲▼◄► Sender markieren.

OK der markierte Sender wird aufgerufen.

Alltägliche Handhabung

Mit den Favoritenlisten

Ihre Lieblingssender können Sie in 6 Favoritenlisten (z.B. für mehrere Benutzer) speichern und aufrufen. Jede Favoritenliste kann mit bis zu 99 Sendern belegt werden. Nach der Erstinbetriebnahme sind in der ersten Liste bereits 10 Sender aus der Senderübersicht gespeichert. Ändern Sie die Favoritenlisten nach Ihren Bedürfnissen (siehe Favoritenlisten zusammenstellen – ändern auf Seite 24).

→ Im normalen TV-Betrieb, ohne weitere Anzeigen:

OK Senderübersicht aufrufen.

Rote Taste: Ruft Favoritenliste auf.

Favoriten Favoriten 1 1 Das Erste 2 ZDF 3 WDR Köln 4 Baynsches FS 5 hr-termsehen 6 Phoenix 7 BR-alpha 8 3sal 9 EinsPlus 10 EinsExtra 11 MTV 12 VIVA Sender wählen umschalten Senderübersicht Sender anspielen Favoriten ändern Info

mit Zifferntasten Sender direkt markieren.

Oder:

P+/P− in den Seiten der Favoritenliste blättern.

▲▼ Sendermarkieren.

OK der markierte Sender wird aufgerufen.

- andere Favoritenlistewählen.

Andere Favoritenlisten können nur gewählt werden, wenn diese auch Sender enthalten.

Rote Taste: Zurück zur Senderübersicht.

Grüne Taste: Alle Sender der aktuell angewählten Favoritenliste anspielen.

Gelbe Taste: Favoritenlisten ändern, siehe Seite 24.

Erläuterung zu den Favoritenlisten

Die erfolgte Auswahl mit der roten Taste (Senderübersicht oder Favoritenliste) bleibt bis zum nächsten Aufruf erhalten. Alle Eingaben beziehen sich dann ausschließlich auf die aktuell ausgewählte Favoritenliste.

Sind Favoriten ausgewählt, erscheint hinter dem Sendernamen der Name der Favoritenliste.

Erläuterung der Symbole hinter den Sendernamen:

T Digitaler DVB-T Sender (terrestrisch über Antenne)
C Digitaler DVB-C Sender (über Kabel)
S Digitaler DVB-S Sender (über Satellit)
Verschlüsselter Sender

Videoquelle wählen

- Bitte beachten Sie, dass die entsprechenden Geräte mit dem Geräte-Anschlussassistenten angemeldet wurden (siehe Seite 35).

Über die AV-Auswahl

AV-Auswahl aufrufen.

GewünschtesGerätbzw.Anschlussauswählen, OK umschalten.

Ein Signal von der ausgewählten Videoquelle sollte jetzt zu sehen sein.

Über die Senderübersicht

→ Im normalen TV-Betrieb, ohne weitere Anzeigen:

OK Senderübersicht aufrufen.

Bei numerischer Sortierung befinden sich die Anschlüsse bzw. Geräte immer am Anfang der Übersicht. Bei alphabetischer Sortierung werden die Anschlüsse bzw. Geräte alphabetisch einsortiert.

Senderübersicht COMP, IN HDMI2/DVI HDMI1/DVI PC, IN AVS DVD-REC DVD 0 VIDEO 1 Das Erste 2 ZDF 3 WDR Köln 4 Bayrsches FS 5 hr-fernsehan 6 Phoenix 7 BR-alpha 8 3sat 9 EinsExtra 10 EinsFestival 11 EinsPlus 12 ZDFinfokanal 13 ZDFDokukanal 14 ZDFtheaterkan 15 arte 16 DAS VIERTE umschalten Sender wählen Sender ändern Favoriteen Sortierung ändern

Anschluss/Gerät auswählen.

OK umschalten.

Alltägliche Handhabung

Ton einstellen

Ton aus-/einschalten

Ton aus;

Ton ein: Taste erneut drücken oder Lautstärke V+ einstellen.

Lautstärke einstellen

V+/V- Lautstärke lauter / leiser.

Der Lautstärkebalken wird kurz eingeblendet, wenn kein weiteres Menü angezeigt wird.

Hörmodus einstellen

Hörmodus aufrufen.

AnzahlderLautsprecherwählen, die Siehörenwollen.

Weitere Toneinstellungen bei der Lautstärke-Einstellung und bei Hörmodus:

Solange der Lautstärkebalken oder die Auswahl der Lautsprecher bei Hörmodus noch zu sehen ist:

▲ weitere Toneinstellungen aufrufen.

◀ ▶ Toneinstellungauswählen,

in die Menüzeile darunter wechseln.

◀ ▶ Änderungenvornehmen.

Toneinstellungen über das TV-Menü

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

TV-Menü aufrufen.

◀ ▶ Ton auswählen,

in die Menüzeile darunter wechseln.

gewünschteToneinstellungauswählen,

in die Menüzeile darunter wechseln.

◀ ▶ Änderungenvornehmen.

Erläuterungen zu den Toneinstellungen:

Hörmodus Anzahl der Lautsprecher wählen, die Sie hören wollen. Die Auswahl ist abhängig von den angeschlossenen Tonkomponenten (ab Seite 39) und vom übertragenen Tonsignal.

Erscheint die Anzahl der Lautsprecher in Klammern, wird der Ton fehlender Lautsprecher von den vorhandenen Lautsprechern (virtuell) mit übertragen.

optimal Das momentan wiedergegebene Tonsignal wird mit der idealen Lautsprecheranzahl ausgegeben.

1

Wiedergabe des Center-Tons oder Mono (links/re

2

Wiedergabe des Front-Tons (L/R Stereo).

3

Wiedergabe des Front- und Center-Tons.

4

Wiedergabe des Front- und Surround-Tons.

5

Wiedergabe des Front-, Surround- und Center-To

Die Anzahl der Lautsprecher können Sie auch mit den Zahlentasten der Fernbedienung eingeben.

Verstärker

Wiedergabe über einen externen HiFi-Verstärker. Auswahl nur möglich, wenn im Tonkomponenten-Assistenten ein Verstärker ausgewählt wurde.

Tonanpassung Sprache, Klassik, Pop, persönlicher Musik- und Filmklang.

Kopfh.-Lautst. Kopfhörer-Lautstärke einstellen.

Loudness Gehörrichtige Anhebung hoher und tiefer Töne bei geringer Lautstärke.

DPLII-Modus Hier können Sie die Dolby Pro Logic II-Klangeinstellungen für Film, Musik, Matrix sowie persönliche Einstellungen vornehmen. Der Menüpunkt erscheint nur bei bestimmten Hörmodus-Einstellungen.

weitere ... mit OK aufrufen.

Ton Auswahlmöglichkeit Mono/Stereo bzw. Ton 1 oder Ton

Lautsprecher/ 2 bei Zweiton-Sendungen getrennt für Lautsprecher und Kopfhörer Kopfhörer. Nur bei analogen Sendern verfügbar.

Lautstärke- Lautstärkeunterschiede verringern, z.B. bei zu lauten Automatik Werbeblöcken.

AV- Tonauswahl bei Zweiton-Sendungen.

Ausgangston

Max. Lautstärke Maximal einstellbare Lautstärke festlegen.

Einschalt-lautstärke Lautstärke vorgeben, die nach dem Einschalten des TV-Gerätes mit dem Netzschalter eingestellt ist. Dies betrifft nicht das Einschalten aus dem Bereitschaftsbetrieb.

Lautstärke- anpassung für aktuellen Sender Die Lautstärke der einzelnen Sender kann unterschiedlich sein. Ist der Ton gegenüber anderen Sendern zu laut oder zu leise, passen Sie die Lautstärke an. Bei geöffnetem Menü können Sie mit P+/P- die Sender nacheinander auswählen und bequem jeden einzelnen Sender angleichen.

Alltägliche Handhabung

Bild einstellen

TV-Menü aufrufen.

◀ ▶ Bild auswählen,

in die Menüzeile darunter wechseln.

TV Menu Bild (Standardwerte TV digital) Bildanpassung Standardwerte (TV digital)

gewünschte Bildfunktion auswählen,

▼ in die Menüzeile darunter wechseln.

◀ ▶ Änderungenvornehmen.

Erläuterungen zu den Bildeinstellungen

Bildanpassung Wechseln der Bildeinstellungen zwischen Standard- und persönlichen Werten.

Kontrast Kontrast einstellen.

Farbintensität Farbe einstellen.

Farbtemperatur Wärmeren oder kälteren Farbton für Bild einstellen.

Helligkeit Bild-Helligkeit einstellen.

Schärfe Konturenschärfe des Bildes einstellen.

DNC Beseitigt oder reduziert Rauschen im Bild.

weitere ... mit OK aufrufen.

Image+ Bildverbesserung ein/aus und Demo-Modus.

Bildformat Einstellmöglichkeiten des Bildformates (siehe Seite 20).

Bild vertikal ver. Bild vertikal verschieben (siehe Seite 20).

Auto-Format Bei eingeschaltetem Auto-Format erkennt das TV-Gerät bei Cinemascope oder Breitwandfilmen das Bildformat und stellt sich entsprechend darauf ein.

DMM Bewegungsruckeln vermindern.

Standard- / Persönliche Werte für Bildanpassung

TV-Menü aufrufen.

◀ ▶ Bild auswählen,
in die Menüzeile darunter wechseln.
▶ Bildanpassung auswählen,
in die Menüzeile darunter wechseln.

TV-Menu Bild (persönliche Werte, TV digital) Bildanpassung Standardwerte (TV digital) persönliche Werte (TV digital)

◀▶ gewünschteWertefürBildauswählen, OK ausgewählte Werte für Bild aufrufen

Erläuterungen zur Bildanpassung

Eigene Einstellungen von Kontrast, Farbintensität, Farbtemperatur, Helligkeit, Schärfe und digitaler Rauschunterdrückung werden in den persönlichen Werten abgelegt. Dabei gibt es für jede Signalquelle (TV analog, TV digital, HD analog, HD digital, PC, PhotoViewer) jeweils eigene persönliche Werte.

Durch Auswahl von Standardwerte werden die Bildeinstellungen für die jeweils gerade aktive Signalquelle auf Werkswerte zurückgesetzt.

Zur Erläuterung der Signalquellen siehe Glossar: Signaleingangsgruppen. Im Stichwortverzeichnis des TV-Gerätes können unter Rücksetzen Bild/Ton bzw. Initialisierung Bild/Ton oder Werkswerte Bild/Ton alle Bild- und Tonanpassungen in einem Schritt für alle Signalquellen auf die Werkswerte zurückgesetzt werden.

Ohne Fernbedienung bedienen

Sender am TV-Gerät wechseln

+ / - Sender auf / ab.

Radio ein-/ausschalten oder auf Radio umschalten

R Radio ein / aus bzw. umschalten zwischen TV und Radio.

TV-Menü am Gerät aufrufen

Service ist für den Kundendienst bestimmt.

M Menü Bedienung am Gerät aufrufen,

• / + Funktion auswählen.
  M oder R in die Menüzeile darunter wechseln,
• I + Änderungen vornehmen.
  M eine Menüzeile nach oben wechseln,
• / + andere Funktion auswählen.

Alltägliche Handhabung

Tastenfunktionen

Jede Betriebsart des TV-Gerätes (TV, Radio, Teletext, EPG oder Bild im Bild) verfügt über ein eigenes Menü und eigene Funktionen der Farbstasten. Die Belegung der Farbstasten ist bei der Beschreibung der einzelnen Betriebsarten dargestellt.

Nachfolgend sind einige Tastenfunktionen aufgeführt, die sie bei der alltäglichen Handhabung Ihres TV-Gerätes benötigen.

Funktionen der Farbtasten im TV-Betrieb

Rote Taste: Digital Recorder: DR-Archiv ein/aus.

Grüne Taste: Menü Teletext-Untertitel aufrufen.

GrößederTeletext-Untertitelauswählen,

OK Teletext-Untertitel einblenden.

(Anzeige nur, wenn Untertitel verfügbar sind).

END: Teletext-Untertitel aus.

Gelbe Taste: Wechsel zum zuletzt gesehenen Sender. Mit dieser Taste können Sie schnell zwischen zwei Sendern hin- und herschalten.

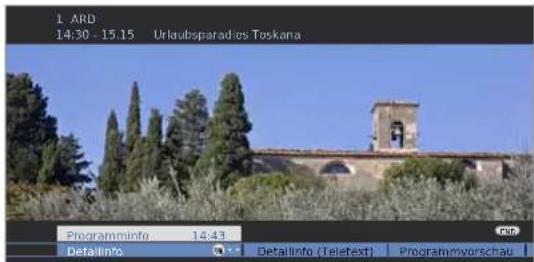

Blaue Taste: Programminfo anzeigen.

1 ARD 14:30 - 15.15 Urlaubsparadies Tuskana Programminfo 14.43 Detailinfo Detallinfo (Teletext) Programmvorschau

Daueranzeige der Uhrzeit

Zweimal in kurzer Abfolge drücken, Uhrzeit wird dauerhaft eingeblendet.

oder END: Uhrzeit ausblenden.

Bildformat wählen

Bildformat-Taste so oft drücken, bis gewünschtes Bildformat markiert ist oder mit

▶ gewünschtesBildformatwählen.

Das Bildformat Panorama kann zwischen proportional richtiger und formatfüllender Darstellung umgestellt werden. Bei proportional richtiger Darstellung sind links und rechts vom Bild dunkle Ränder sichtbar.

Umstellen: Am Gerät Taste M gedrückt halten, gleichzeitig auf der Fernbedienung die Taste Bildformat kurz drücken.

Zurückstellen: Gleiche Tastenkombination erneut drücken.

Erläuterungen zu den Bildformaten

Einstellmöglichkeiten abhängig vom dargestellten Bildinhalt.

16:9 Proportional richtige Darstellung von 16:9-Sendungen.

4:3 Proportional richtige Darstellung von 4:3-Sendungen.

Panorama Proportional richtige oder formatfüllende Darstellung (Auslieferzustand) von 4:3-Sendungen auf dem 16:9-Bildschirm. Sender-Logo und Untertitel bleiben erhalten. Umstellung des Panorama-Modus siehe oben.

Cinema Proportional richtige, formatfüllende Darstellung von 4:3-Sendungen auf 16:9-Bildschirmen.

Zoom Proportional richtige Darstellung. Maximale Vergrößerung des Bildes.

PALplus Ist eine vom Sender gelieferte 4:3 kompatible 16:9-Bildübertragung, die automatisch erkannt wird.

Wird ein hochauflösendes Bildsignal am TV-Gerät dargestellt oder über die Schnittstellen PC IN, HDMI1/DVI, HDMI2/DVI oder COMP. IN eingespeist, können die Bildformate 16:9 TV, 4:3 TV sowie 16:9 PC, 4:3 PC und Zoom eingestellt werden.

Bild vertikal verschieben

→ Im normalen TV-Betrieb, ohne weitere Anzeigen:

▲▼ Bild nach oben/unten verschieben.

Um Untertitel oder Nachrichtenticker sichtbar zu machen, die abgeschnitten werden, lässt sich das Bild bei den Bildformaten Panorama, Cinema und Zoom (nicht bei hochauflösendem Signal) mit den Pfeiltasten ▲▼ nach oben oder unten verschieben.

Assist+ aufrufen

Assist+ Menü aufrufen.

▲▼ DR-Archiv, Radio, Favoriten, PhotoViewer, Stichwortverzeichnis, persönliche Text-Seiten auswählen.

OK aufrufen.

Alltägliche Handhabung

Statusanzeige

Im normalen TV-Betrieb, ohne weitere Anzeigen:

END: Statusanzeige ein-/ausblenden.

1 Das Erste 14:30 - 15:15 Toskana Sorach /Tonauswahl 14:42 Alarmzeit 20:00 Ausschaltzeit 23:00 Digital (5)

In den oberen zwei Zeilen sehen Sie die Nummer und den Namen des Senders, den Titel der gerade laufenden Sendung (falls verfügbar) und die Tonkennung.

Unten eingeblendet erscheint die Uhrzeit und, falls aktiviert, die Alarmzeit und Ausschaltzeit.

Erläuterungen zu den Symbolen für die Tonkennung:

Übertragenes Tonsignal:

Mono Mono-Tonübertragung analog

2-Ton Zweiton-Übertragung (Ton1/Ton2) analog

Stereo Stereo-Tonübertragung analog oder digital (PCM)

Digital Dolby Digital-Tonübertragung (DD)

dts dts-Tonübertragung

MPEG MPEG-Tonübertragung

ProLogicII Dolby Pro Logic II

Übertragene Tonkanäle:

☐ DD / dts 1.0 / Mono

□ DD / dts / MPEG 2.0

DD / dts

□ DD / dts

DD / dts

DD / dts

DD / dts

DD / dts

DD / dts

Ausgewählter Hörmodus:

1 Wiedergabe des Center-Tons oder Mono (links/rechts).
2 Wiedergabe des Front-Tons (L/R Stereo).
3 Wiedergabe des Front- und Center-Tons.
4 Wiedergabe des Front- und Surround-Tons.
5 Wiedergabe des Front-, Surround -und Center-Tons.

Erscheint die Anzahl der Lautsprecher in Klammern, wird der Ton fehlender Lautsprecher von den vorhandenen Lautsprechern (virtuell) mit übertragen.

Weitere Auswahlmöglichkeiten bei DVB-Sendern

In der Statusanzeige können, je nach DVB-Programmanbieter, für die einzelnen Sendungen zusätzliche Auswahlmöglichkeiten angeboten werden.

Wenn Sie während der eingeblendeten Statusanzeige eine der Farbtasten oder die TEXT-Taste drücken, wird das zugehörige Auswahlmenü angezeigt.

Folgende Optionen sind dabei möglich:

Rote Taste: Kanalauswahl bei Multikanalanbietern

Grüne Taste: Sprach-/Tonauswahl

Gelbe Taste: Zeitauswahl

Blaue Taste: Jugendschutz

TEXT: DVB-Untertitel

Die Auswahlmenüs sind nur so lange verfügbar, wie die Statusanzeige eingeblendet ist. Sie können sie aber erneut aufrufen, indem Sie die END-Taste drücken.

Erläuterungen zu den Auswahlmöglichkeiten

DVB-Untertitel Die Untertitel-Auswahl bezieht sich ausschließlich auf DVB-Untertitel und wird nicht von allen Sendern angeboten. Viele Sender übertragen Untertitel nur mittels Teletext. Sie können generelle Einstellungen für DVB-Untertitel unter TV-Menü → Einstellungen → Sonstiges → DVB-Untertitel vornehmen.

Neue Sendung Die Auswahlzeile wird automatisch kurz angezeigt, wenn eine neue Sendung mit anderen Optionen als bei der vorherigen Sendung beginnt oder wenn auf einen anderen Sender umgeschaltet wird.

Sender verwalten

TV-Sender

Über das TV-Menü lassen sich verschiedene Optionen zur Senderverwaltung erreichen. Beispielhaft erfolgt die Beschreibung für TV-Sender. Für Radio-Sender gilt das gleiche, nur dass dafür im Radio-Betrieb das Radio-Menü aufgerufen wird (siehe auch Seite 34).

Sender verwalten ist nicht möglich, solange eine programmierte Timeraufnahme noch nicht ausgeführt wurde.

Sender suchen/aktualisieren – Suchassistent

Bei der Suche/Aktualisierung mit dem Suchassistenten wird nach neuen Sendern gesucht, die noch nicht gespeichert sind.

Möchten Sie alle vorhandenen Sender löschen und automatisch neu suchen lassen, müssen Sie die Erstinbetriebnahme wiederholen (siehe Seite 11).

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.
◀ Suchassistent auswählen,
in die Menüzeile darunter wechseln.

Im oberen Info-Text werden jetzt die aktuellen Sucheinstellungen angezeigt:

Succassistent Ihr Fernenseher führt die Aktualisierung des Senderangebotes (neue Sender suchen nicht mehr ausgestrahlte Sender löschen) mit Folgenden Einstellungen durch: Geratestandort Deutschland Signalquelle Antenne/Kabel (analog) TV - / Far b norm PAL-BG TV-Monü Einstellungen Sender Suchassistent Suche/Aktualisierung starten Sacheinstellu

Wenn Sie diese Sucheinstellungen ändern möchten:

◀ ▶ Sucheinstellungen ändern auswählen, OK Assistent fragt Sucheinstellungen ab.

Wenn Sie mit diesen Vorgaben einverstanden sind:

◀ ▶ Suche/Aktualisierung starten auswählen, OK Suchlauf starten.

Rote Taste: Laufende Suche/Aktualisierung abbrechen.

Erläuterungen zu einigen Sucheinstellungen:

Geräte- Für länderspezifische Voreinstellungen und die Senderstandort sortierung das Land auswählen.

Signalquelle Wählen Sie hier Antenne, Kabel oder Satellit, je nachdem, wo Sie nach neuen Sendern suchen wollen. Hier ist auch eine Konfiguration der DVB-T und DVB-S Antennen über die gelbe Taste aufrufbar (siehe Seite 12).

Antenne/Kabel Mit der Wahl des Gerätestandortes wird die gebräuchliche TV-/Farbnorm TV-/Farbnorm voreingestellt. Nur verändern, wenn Sender mit anderen Normen gesucht werden sollen.

DVB-T Wenn Sie den Suchlauf unabhängig vom Kanalraster Suchverfahren durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche.

DVB-C Mit der Wahl des Gerätestandortes werden die gebräuchlichen Einstellungen voreingestellt. Verändern sie diese nur, wenn Ihnen andere Symbolraten und Modulationsarten bekannt sind oder für Ihr Kabelnetzwerk die Angabe der Netzwerk-ID notwendig ist (Informationen erhalten sie von Ihrem Kabelbetreiber). Wenn Sie den Suchlauf unabhängig vom Kanalraster durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche.

DVB-S Die Symbolrate ist vom Satellitenanbieter vorgegeben und Symbolrate muss in der Regel nicht angepasst werden.

Sender suchen/aktualisieren – Suche beendet

Nachdem die Sendersuche beendet ist, wird die Anzahl der neu gefundenen Sender angezeigt.

OK weiter.

Falls neue Sender gefunden wurden, werden diese mit der zugehörigen Stationsnummer angezeigt.

Sachassklont Automatische TV-Sendersuche und -Sortierung beendet. Sender suchen/aktualisierten Neu gefundene Sender 30 TELE 5 31 N 24 32 QVC 33 E26 welter

OK weiter.

END: Suchassistent beenden.

Sender verwalten

Sender suchen/aktualisieren – manuelle Suche

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.
Manuell einstellen auswählen, OK Eingabefeld aufrufen.

In den folgenden Zeilen können Sie die Daten des Senders eingeben bzw. verändern:

Manuell einstellen Signalquelle Antenne/Kabel (analog) Kanal S21 Frequenz 303.25 MHz N a m e K I K A T V - N o r m B / G Faronom Autom. speichern Sucnlauf

Oder:

Blaue Taste: Startet Suchlauf und sucht nächsten Sender.

Rote Taste: Speichert Sender.

Es können nur Sender für die gewählte Signalquelle gespeichert werden, die noch nicht in der Senderübersicht vorhanden sind.
Sender, die bereits für die gewählte Signalquelle in der Senderübersicht vorhanden sind, werden mit Stationsnummer und Namen grau hinterlegt angezeigt. Diese Sender können mit der roten Taste nur überschrieben werden.

Erläuterungen zu einigen Sucheinstellungen:

Je nach gewählter Signalquelle sind verschiedene Einstellungen möglich. Einige Einstellungen wurden bereits bei der Erstinbetriebnahme erläutert (siehe ab Seite 12).

Signalquelle Auswahl des Bereiches, in dem Sie Sender suchen wollen.

Kanal Direkte Eingabe des Kanals.

Frequenz Direkte Eingabe der Senderfrequenz.

TV-Norm Eingabe der TV-Norm des Senders, (B/G, I, L, D/K, M, N). Fragen Sie ggf. Ihren Fachhändler.

Farbnorm Eingabe der Farbnorm des Senders, (PAL, SECAM, NTSC-V, PAL60, Autom.). Fragen Sie ggf. Ihren Fachhändler.

Sender ändern – löschen, verschieben, umbenennen, wiederherstellen

→ Sender ändern ist auch aufrufbar über die Senderübersicht (Seite 16).

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Sender ändern auswählen, OK Liste mit Sendeern aufrufen.

Sender ändern Sie können hier Sender verschieben, Sendernamen eingeben bzw. ändern und Sender löschen. Sender ändern 1 ARD 13 WDR 3 2 ZDF 14 BR 3 SAT.1 15 HR 4 D Vierte 16 MDR 3 5 RTL 17 KIKA 6 VOX 18 PHOENIX 7 S-RTL 19 BR-ALPHA 8 N-TV 20 3SAT 9 DSF 21 KABEL 1 10 EinsPlus 100 Das Erste 11 9Live 101 ZDF 12 RTL2 102 WDR Köln Seite 7.4 Sender wählen Sender wiedemerstellen verschieben löschen Umberrennen

Von diesem Menü aus können Sie Sender löschen, verschieben, umbenennen oder wiederherstellen.

◀ ▶ ▲ ▼ oder Zifferntasten: den entsprechenden Sender auswählen. Bei Bedarf mit P+/P- blättern.

Sender löschen

Rote Taste: Aktiviert Sender löschen.

- Gegebenenfalls mehrere Sender markieren, OK Löschen ausführen.

Sender verschieben / Reihenfolge ändern

→ Sender können nur innerhalb des Blockes ihrer Signalquelle umsortiert werden.

Gelbe Taste: Aktiviert Sender verschieben.

▲▼ Gegebenenfalls mehrere Sender markieren,
OK Markieren beenden.
▲▼ Einfügeposition auswählen, ab der die markierten Sender eingeschoben werden,
OK Verschieben ausführen.

Sender verwalten

Sender umbenennen

DVB-Sender, bei denen der Sendername mit übertragen wird, können nicht umbenannt werden. In diesem Fall ist die Funktion umbenennen ausgeblendet.

Blaue Taste: Aktiviert Sender umbenennen.

Unter dem 1. Buchstaben des Namens sehen Sie einen Strich für die aktuelle Eingabeposition.

Eingabeposition rechts (auch für Leerzeichen).
Eingabeposition links löscht das Zeichen davor.

Mit den Zifferntasten der Fernbedienung nacheinander die Buchstaben eingeben. Drücken Sie, wie bei einer Handy-Tastatur, eine Zifferntaste so oft, bis das gewünschte Zeichen angezeigt wird. Die verfügbaren Buchstaben sind jeweils auf den Tasten aufgedruckt. Mit der Taste 1 können verschiedene Sonderzeichen angewählt werden.

Grüne Taste: Umschaltung Groß-/Kleinschreibung.

OK neuen Namen abspeichern.

Sender wiederherstellen

Die aus der Senderübersicht gelöschten Sender können wiederhergestellt werden.

Wiederherstellungsliste ist leer, falls bisher noch keine Sender gelöscht wurden.

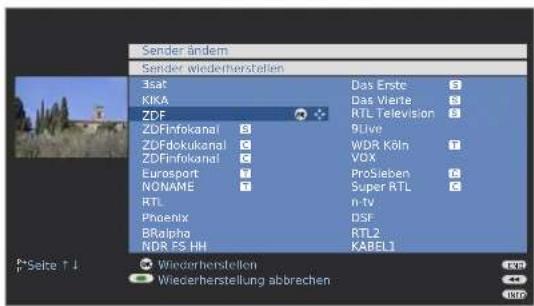

Grüne Taste: Aktiviert Sender wiederherstellen

Sender ändem Sender wiederherstellen 3sat Kika ZDF ZDFInfokanal ZDFdokukanal ZDFInfokanal Eurosport NONAME RTL Phoenix BRalpha NDR FS HH Das Erste Das Vierte RTL Television 9live WDR Köln VOX ProSieben Super RTL n-tv DSF RTL2 KABEL1 Wiederherstellen Wiederherstellung abbrechen

▲▼◀▶ Sender auswählen, OK Sender wird wiederhergestellt.

Der wiederhergestellte Sender wird entsprechend seiner Signalquelle am Ende des jeweils zugehörigen Signal-blockes einsortiert.

Favoritenlisten zusammenstellen – ändern

Jede Favoritenliste kann mit bis zu 99 Sendern belegt werden. Sie können die Favoritenlisten nach Ihren Bedürfnissen (z.B. Spartenlisten) zusammenstellen. Weitere Benutzer dieses TV-Gerätes können eigene Favoritenlisten anlegen.

Die Favoritenlisten haben auch den Vorteil, dass Sie Sender verschiedener Signalquellen in der von Ihnen gewünschten Reihenfolge ablegen können.

→ Favoritenlisten ändern ist auch aufrufbar über die Favoritenliste. (Seite 17).

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Favoriten auswählen/ändern markieren,

OK Liste aller Sender und zuletzt aktive Favoritenliste aufrufen.

Favoriten auswählen/ändern Alle Sender 1 Das Erste 2 ZDF 3 WDR Köln 4 Bayrisches FS 5 hr fonselchen 6 Phoenix 7 BR-alpha 8 3sat 9 EinsExtra 10 EinsFestival 11 SAT.1 12 RTL Sender wählen nächste Favoritenliste Sortierung ändern

Grüne Taste: nächste Favoritenliste wählen.

Favoritenliste umbenennen

→ Favoritenliste (rechte Spalte) muss angewählt sein. Falls nicht, mit ▶ die Liste wechseln.

Blaue Taste: Aktiviert Favoritenliste umbenennen.

Zifferntasten: neuen Namen eingeben (Vorgehensweise wie bei Sender umbenennen, siehe linke Spalte).

OK neuen Namen abspeichern.

Sender verwalten

Sender zur Favoritenliste hinzufügen

In die linke Spalte (Alle Sender) wechseln.

P+/P- Bei Bedarf in den Seiten der Senderliste blättern.

▲ ▼ Sender markieren oder mit Zifferntasten (bei alphabetischer Sendersortierung geben Sie den Anfangsbuchstaben ein) den Sender auswählen, der als Favorit in die Favoritenliste übertragen werden soll.

OK überträgt den Sender in die Favoritenliste. Der neue Sender wird am Ende der Favoritenliste eingefügt.

Favoriten auswählen/ändern Alle Sender 21 EinsPlus 22 ZDFinfokanal 23 ZDFdokukanal 24 ZDFtheaterkan 25 MDR FERNSEH 26 rob Berlin 27 rob Brandenburg 28 arte 29 KKA 30 NDR FS HH 31 NDR FS MV 32 NDR FS NDS Sender wählen Sortierung ändern 13 BR-alpha 14 3sak 15 EinsExtra 16 EinsFestival 17 SAT-1 18 RTL 19 arte Nächste Favoritenliste Selte ↑↓

Verfahren Sie in gleicher Weise mit weiteren Sendern.

Sender in der Favoritenliste verschieben / Reihenfolge ändern

→ Favoritenliste (rechte Spalte) muss angewählt sein. Falls nicht, mit ▶ die Liste wechseln.

▲▼ zu verschiebenden Sender markieren.

Gelbe Taste: Aktiviert Sender verschieben.

▲▼ Einfügeposition auswählen, an der der markierte Sender eingeschoben werden soll.

Die Einfügeposition kann auch mit den Ziffern-tasten ausgewählt werden.

OK Verschieben ausführen.

Favoriten auswählen/andern Alle Sender 21 EinsPlus C 22 ZDFinfokanal C 23 ZDFdokukanal C 24 ZDFtheotorkan C 25 MDR FERNSEH C 26 rbb Berlin C 27 rbb Brandenburg C 28 arte C 29 Kika C 30 NDR FS HH C 31 NDR FS MV C 32 NDR FS NOS C 1 Das Erste C 2 ZDF C 3 WDR Köln C 4 Bayrisches FS C 5 arle C 6 Phoenix C 7 SS Alpha C 8 3bar C 9 EinsExtra C 10 EinsFestival C 11 SAT.1 C 12 RTL C Einzugeposition wählen Sender wählen RTL Verschieben ausführen Verschieben abbrechen TP P' Seite 1 1

Sender aus Favoritenliste löschen

- Favoritenliste (rechte Spalte) muss angewählt sein. Falls nicht, mit ▶ die Liste wechseln.

▲▼ zu löschenden Sender markieren. OK markierten Sender aus Favoritenliste entfernen.

Oder:

Rote Taste: Aktiviert Favoritenliste leeren.

OK Liste leeren bestätigen.

Bild im Bild

Bild im Bild (Picture in Picture / PIP)

Als Bild im Bild-Funktion bezeichnet man die gleichzeitige Darstellung von zwei unterschiedlichen Bildern.

→ Eine gleichzeitige Darstellung von zwei HDTV-Signalen ist nicht möglich.
→ Eine gleichzeitige Darstellung von zwei verschlüsselten Sendern ist nicht möglich.
→ Bei laufender Aufnahme ist Bildtausch und Senderwahl eingeschränkt.

Ihr TV-Gerät unterscheidet zwei PIP-Arten:

Split-Screen Hierbei wird der Bildschirm in der Mitte geteilt und das zusätzliche PIP-Bild auf der rechten Seite des Bildschirms dargestellt. Beide Bilder werden horizontal gestaucht und teilen sich den Bildschirm zur Hälfte.

Kleinbild Hierbei wird in das TV-Bild ein kleines PIP-Bild eingeblendet.

Bild im Bild-Modus starten und beenden

PIP-Bild ein-/ausblenden.

Ein grüner Rahmen zeigt an, dass sich die Senderauswahl auf das PIP-Bild auswirkt. Ein weißer Rahmen bedeutet, dass sich die Bedienung auf das Hauptbild bezieht.

PIP-Bild als Standbild

Der Rahmen ist grün, wenn nicht, grüne Taste drücken.

Rote Taste: Standbild im PIP ein / aus.

Inhalte von PIP- und Hauptbild tauschen

Der Rahmen ist grün, wenn nicht, grüne Taste drücken.

Gelbe Taste: tauscht Inhalte.

Sender des PIP-Bildes wählen

Der Rahmen ist grün, wenn nicht, grüne Taste drücken.

Wie üblich den Sender wählen.

Sender des Hauptbildes wählen

Der Rahmen ist weiß, wenn nicht, grüne Taste drücken.

Wie üblich den Sender wählen.

Sender anspielen im PIP-Bild

Der Rahmen ist grün, wenn nicht, grüne Taste drücken.

Blaue Taste: Sender anspielen starten / stoppen.

Der Rahmen wird blau, die Sender wechseln jetzt automatisch.

Bild im Bild

Bild im Bild-Modus (PIP) konfigurieren

Im PIP-Menü stellen Sie den PIP-Typ (Split Screen oder Kleinbild) und die Position des Kleinbildes ein.

PIP-Menü starten

PIP-Modus gestartet, wenn nicht, PIP-Taste drücken.
Der Rahmen ist grün, wenn nicht, grüne Taste drücken.

MENU
PIP-Menü aufrufen.

TV-Men Einstellungen PIP Typ einbild Split Screen

Auf Kleinbild umstellen

PIP-Menü geöffnet.

TV-Mend Einstellungen pip Typ Kleinbild Split Screen

◀ ▶ Typ auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Kleinbild auswählen.

Position des PIP-Bildes verändern

Es ist außer der evtl. eingeblendeten Statuszeile keine weitere Einblendung auf dem Bildschirm zu sehen.

▲▼◄►PIP-Bild in eine der Bild-Ecken verschieben.

Das Verschieben des Kleinbildes ist mit grünem, weißem und blauem Rahmen möglich.

Die Position des Kleinbildes kann auch im PIP-Menü unter Position ausgewählt werden.

Auf Split Screen umstellen

PIP-Menü geöffnet.

TV Menü Einstellungen: pip Typ einbild Split Screen

◀ ▶ Typ auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Split Screen auswählen.

Elektronische Programmzeitung

Elektronische Programmzeitung – EPG

EPG steht für Electronic Programme Guide und liefert Ihnen die Programminformationen auf den Bildschirm. Sie können mit diesem System wie in einer Zeitschrift blättern und sich über das aktuelle Programm informieren. Außerdem lassen sich Sendungen nach bestimmten Themen sortieren, Sendungen vormerken und auch Aufnahmen programmieren.

EPG starten und beenden

EPG ein-/ausschalten.

EPG (Programmzeitung) Mo 31.07 /16:05 Datum Zeit jetzt alle alle 15:57-16:59 arte Charmed - Zauberhafte Hexen 16:00-16:15 MDR FERN... Hier ab vier 16:00-16:10 EinsExtra EinsExtra Aktuell 16:00-17:15 SAT 1 Richter Hold 16:00-16:30 ProSieben M. Asam - Mode 16:00-16:55 ZDFtheater... Waschtag 16:05-17:00 Bayrische... Wir in Bayern 16:05-16:45 KIka Skippy, der Buschpilot 16:05-17:00 KABEL Star Trink . Das nächste jah... Charmed - Zauberhafte Hexen Detail Seite ↑ ↓ ansehen Aufnahme Zu Datum, ... Themen

Beim ersten Start von EPG wird ein Assistent aktiv (nicht bei DVB), der Sie durch die Einrichtung führt. Führen Sie danach die Datenerfassung durch (siehe nächste Seite).

Die Anzeige der Programmzeitung ist in zwei Bereiche unterteilt. Durch die oberen Vorgabezeilen wird die untere Programmliste beeinflusst.

Blaue Taste: Wechselt zwischen den oberen Vorgabezeilen Datum, ..., Themen und der unteren Programmliste.

Umschalten und Vormerken mit der Programmliste

In der Programmliste sind zunächst alle jetzt laufenden Sendungen aufgelistet.
Sie befinden sich unten in der Programmliste, wenn nicht, blaue Taste drücken.

▼ ▲ Sendungauswählen,

OK ansehen / vormerken.

ansehen Die Sendung läuft bereits, das TV-Gerät schaltet zu der markierten Sendung um.

vormerken Die Sendung hat noch nicht begonnen und wird vorge- merkt. Ein erscheint vor der Sendung. Das TV-Gerät schaltet zu Sendungsbeginn automatisch um oder, falls im Menü eingestellt (Seite 29), aus dem Standby-Modus ein.

Die Programmliste anpassen

→ Auswahl befindet sich oben in den Vorgaben, wenn nicht, blaue Taste drücken.
▼ ▲ Datum, Zeit, Sender oder Themen auswählen.
◀ ▶ Innerhalb der jeweiligen Zeile Vorgaben auswählen.

EPS (Programmzeitung) Mo 31.07 /16.05 Datum Zeit Sender Themen 15:57-16:59 arte Charmed - Zauberhafte Hexen 16:00-16:15 MDR FERN... Hier ab vier 16:00-16:10 EinsExtra EinsExtra Aktuell 16:00-17:15 SAT.1 Richter Hold 16:00-16:30 ProSieben M. Asam - Mode 16:00-16:55 ZDFtheater... Waschtag 16:05-17:00 Bayrische... Wir in Bayern 16:05-16:45 Kika, Skippy, der Buschpilot 16:03-17:00 KABEL1 Star Trek - Das nachste Jah... Charmed - Zauberhafte Hexen □ 2 70F ND Zu Progr.-Liste wechseln

Beispiel

Wenn

Sie

die

nächsten

Nachrichte

das heutige Datum, für die Zeit demnächst, bei Sender alle und bei Themen News. Dann werden Ihnen in der Programmliste darunter alle Nachrichtensendungen aufgelistet.

Zeiteingabe

Wenn die Zeile Zeit gewählt ist, können Sie mit den Zifferntasten der Fernbedienung die Zeit eingeben, ab der die Sendungen angezeigt werden sollen. Geben Sie immer vier Ziffern ein, z.B. 0900 für 9.00 Uhr vormittags.

Favoriten

Wenn bei der Zeile Sender eine Favoritenliste ausgewählt wurde, werden in der Programmliste nur die Sendungen von Sendern aus der Favoritenliste angezeigt.

Tipp Bevor Sie mit der blauen Taste die oberen Auswahlzeilen verlassen, wählen Sie gezielt eine der Zeilen vor. Wenn Sie dann zur Programmliste zurückschalten, können Sie mit ◀▶ diese Menüzeile verändern, ohne die Programmliste verlassen zu müssen. Haben Sie Zeit markiert, können Sie mit den Zahlentasten der Fernbedienung die Zeit eingeben, ab der die Sendungen angezeigt werden sollen.

In der Programmliste blättern

P+/P- seitenweise zurück-/vorblättern.

Bei den Vorgaben für Datum und Zeit werden Sie beim Blättern Veränderungen sowohl in der Zeit als auch beim Datum sehen.

Elektronische Programmzeitung

Weitere Informationen zu den Sendungen aufrufen

→ Zu manchen Sendungen werden Kurzinformationen unter der Programmliste der Sendungen eingeblendet.

Detail-Informationen können Sie mit der TEXT-Taste aufrufen, wenn diese durch das TEXT-Symbol unten links angeboten werden.

Aufnahme für einen Recorder programmieren

Auswahl befindet sich unten in der Programmliste, wenn nicht, blaue Taste drücken.
▼ ▲ GewünschteSendungmarkieren.

Rote Taste: Startet Aufnahme-Assistent.

Timer-Daten bei Bedarf abändern oder bestätigen (siehe Seite 46, „Der direkte Weg zur Aufnahme“).

Anschließend steht in der Programmliste zur Kennzeichnung ein roter Punkt vor dieser Sendung.

Rote Taste: Löscht die bereits programmierte Aufnahme der rot markierten Sendung aus dem Timer. Wurden die Timer-Daten an einen externen Recorder übertragen, muss der Timer dort gelöscht werden.

EPG konfigurieren

EPG-Menü starten

→ EPG-Modus ist gestartet, wenn nicht, EPG-Taste drücken.

EPG-Menü aufrufen.

Einstellungen im EPG-Menü: Anbieterauswahl, Senderauswahl, Datenerfassung, Bei Vormerkung TV einschalten.

Erläuterungen zu den Einstellmöglichkeiten im EPG-Menü:

Anbieterauswahl Bei analogem TV-Empfang gibt es möglicherweise verschiedene Anbieter, die EPG-Daten für bestimmte Senderpakete übertragen. Um ein anderes Senderangebot zu bekommen, können Sie den Anbieter über die Anbieterauswahl wechseln. Wenn der Anbieter, den Sie suchen, nicht in der Liste aufgeführt ist, führen Sie mit der gelben Taste einen Anbietersuchlauf durch. Die von dem Anbieter angebotenen Sender werden in einer Liste angezeigt.

Senderauswahl Sie können bestimmte Sender aus der Programmzeitung entfernen. Dazu müssen Sie diese in der Senderauswahl deaktivieren. Zunächst sind alle Sender, für die Programminformationen geliefert werden können, mit ✅ markiert. Sender ohne √ werden in der Programmzeitung nicht berücksichtigt.

Markierung der Sender nach Empfangsbereichen:

Eanaloge Sender über Antenne/Kabel, für die Daten vom aktuellen Anbieter geliefert werden.

T digitale terrestrische Sender DVB-T,
digitale Kabelsender DVB-C,
S digitale Satellitensender DVB-S.

Datenerfassung Möchten Sie EPG bei analogen und digitalen Sendern nutzen, wählen Sie ein (für DVB + Analog). Möchten Sie EPG nutzen und haben nur DVB-Empfang, wählen Sie ein (nur für DVB). Wenn Sie EPG nicht nutzen und somit keine EPG-Daten empfangen wollen, wählen Sie aus.

Nach Änderungen im EPG-Menü oder nach jedem Ausschalten am Netz-Schalter müssen zunächst die EPG-Daten gesammelt werden. Schalten Sie dazu das Gerät ein und wählen Sie bei analogen Sendern den Sender, den Sie als Anbieter definiert haben und lassen das TV-Gerät etwa 1 Stunde mit dem gewählten Sender laufen. Oder schalten Sie das TV-Gerät in den Standby-Modus. Nach 2 Minuten leuchtet die Anzeige am TV-Gerät orange und die EPG-Datenerfassung beginnt. Wenn die Datenerfassung beendet ist, leuchtet die Anzeige wieder rot. Die Datenerfassung wird normalerweise nachs zwischen 2 und 5 Uhr durchgeführt, wenn das TV-Gerät im Standby-Modus steht.

Bei Vormerkung TV einschalten Bei eingeschaltetem TV-Gerät wird für vorgemerkte Sendungen auf diesen Sender umgeschaltet. Für den Fall, dass sich das TV-Gerät zu Beginn einer vorgemerkten Sendung im Standby-Betrieb befindet, können Sie hier einstellen, ob es eingeschaltet werden soll oder nicht. Wenn Sie im Menü „ja“ eingestellt haben, wird das TV-Gerät eingeschaltet. Sollten Sie zu dieser Zeit nicht anwesend sein, sorgt eine Sicherheitsabfrage dafür, dass sich das Gerät ohne Ihre Rückmeldung nach 5 Minuten automatisch wieder abschaltet.

Teletext

Ihr TV-Gerät unterstützt die beiden Bediensysteme TOP-Text und FLOF. Es werden bis zu 2000 Seiten gespeichert, so dass Sie schnellen Zugriff darauf haben.

Teletext starten und beenden

Teletext ein-/ausschalten.

100 100 ARDtext Do 07.09.06 14:14:42 ARD Text Politik: Die neuen Gesetzesentwürfe .... 120 Wird auch der Nahverkehr teurer? .... 121 Australien: Keine Zugeständnisse .... 122 Tote bei Zugunglück in Schweden .... 532 Tennis: Auftaktmatch wurde abgebrochen .... 204 Formel 1: Neues Reglement für Motoren.... 213 Fussball: Heimsieg für den Meister .... 204 13:00 ARD-Mittagemagazin .... 312 14:00 Tagesschau Tagesschau .... 110/112 Kultur .... 500 Welter .... 170 Gesellschaft .... 530 Sport .... 200/600 Lotto/Toto .... 666 TV Guide .... 300/400 Wirtschaft .... 700 + Inhalt tagesschau Seitensaufwahl

Seitenwahl mit den Farbtasten

Rote Taste: zurück zur vorher gesehenen Seite.

Grüne Taste: weiter zur nächsten Seite.

Gelbe Taste: zum nächsten Thema.

Blaue Taste: zum nächsten Themenbereich.

Die farbigen Balken (bei TOP) bzw. die farbige Schrift (bei FLOF) in der vorletzten Zeile zeigen Ihnen, mit welchen Farbstasten Sie zu Themenbereichen und Themen weiterblättern können.

Darstellungen der Teletext-Seiten

0 AV: Selbst wechselnde Seiten anhalten.

9: Seite vergrößern (mehrmals

PIP-Taste: TV-Bild ein- / ausblenden.

100 100 ARDText Do 07.09.08 14:14:42 ARD Text Politik: Die neuen Gewitzweinstände.... 120 Wird auch der Nahverkehr Leuert... 121 Ausnahmen: Keine Zugesändetes.... 122 Teile bei Zugungstät in Schwöcken.... 532 Tennis: Austraktionen wurde abobrechen... 204 Formel: Neues Reglement für Motoren... 213 Russell: Heilmäßig für den Weister... 204 1200 ARD Villagammagsatz.... 312 14:00 Tagsteuau Tagesteuau 110/112 Kultur.... 500 Weller... 170 Gewerbschaft.... 532 Sport... 00/0500 Litterfall... 565 TV Guide... 300/4000 Wirtschaft.... 700 - + Inhalt zugessteuau Seitenauswahl

Weitere Möglichkeiten für die Seitenwahl

1. Möglichkeit:

Übersichts-Seite 100 aufrufen.

1. Möglichkeit:

Seitenzahl direkt eingeben.

3. Möglichkeit:

Die Seite enthält 3-stellige Seitenzahlen.

▼▲ gewünschte Seitenzahl markieren.

Tennis: Auftaktmatch wurde abgebrochen....204 Formel 1: Neues Reglement für Motoren....213 Fussball: Heimsieg für den Meister....204 13:00 ARD-Mittagsmagazin....312 14:00 Tagesschau Tageschau....110/112 Kultur....500 Wetter....170 Gesellschaft....530 Sport....200/600 Lotto/Toto....666 TV Guide....300/400 Wirtschaft....700 + Inhalt tagesschau Seitenauswahl... ansehen

OK Seite aufrufen.

4. Möglichkeit:

Die Seite besteht aus mehreren Unterseiten. Zu erkennen an der Auswahlmöglichkeit in der letzten Zeile.

◀ ▶ Unterseitendurchblättern.

TOP-Tabelle aufrufen

Die Tabelle ist nur bei Sendern mit dem TOP-Bedien-system aufrufbar.

OK TOP-Tabelle aufrufen.

Wird auch der Nahverkehr teurer? 121 Australien: Keine Zugeständnisse 122 TOP-Tabelle ARD Text Tagresschau Wetter Sport 1 Fußball TV Guide ARD heute ARD morgen Kultur weitere ... ansehen Wetter Vorherlage Straute Ballungsr. Reise 204 213 204 312 500 530

▼ ▲ Themenbereich markieren,
- Themen-Spalte anwählen,
▼ ▲ Themaauswählen,

OK Seite aufrufen.

Teletext

Timer-Aufnahmen über Teletext programmieren

Teletext ist gestartet, wenn nicht, TEXT-Taste drücken.

Programmseiten des aktuellen Senders aufrufen. Voreingestellte Seitennummer ändern, siehe diese Seite.

Grüne Taste: Zur entsprechenden Seite blättern.

Gewünschte Sendung auswählen, OK Aufnahme programmieren.

Im nachfolgenden Menü Timer-Daten die entsprechenden Aufnahmedaten bei Bedarf ändern (siehe auch Seite 46, „Der direkte Weg zur Aufnahme“).

OK bestätigen.

Teletext-Menü

Im Teletext-Menü können Sie u.a. Nachrichten aktivieren, Seiten aufdecken und über die Menüfunktion Einstellungen den Teletext konfigurieren.

Teletext-Menü starten

→ Teletext ist gestartet, wenn nicht, TEXT-Taste drücken.

Teletext-Menü aufrufen.

100 100 ARDtext Do 07.09.08 14:14:42 ARD Text Politik: Die neuen Gesetzesenwürfe .... 120 Wird auch der Nahverkehr teurer? .... 121 Australien: Keine Zugeständnisse .... 122 Tote bei Zugunglück in Schweden .... 532 Tennis: Auftaktmatch wurde abgebrochen .... 204 Formel 1: Neues Reglement für Motoren.... 213 Fussball: Helmsleg für den Meister .... 204 13:00 ARD-Mittagsmagazin .... 312 14:00 Tagesschau .... 312 Tagesschau .... 110/112 Kultur .... 500 Weiter .... 170 Gesellschaft .... 530 Textext Menu .... Aufdecken Aufnahme-Assistent Einstellungen Neue Nachr. ....

Erläuterungen zu den Teletext-Menüfunktionen:

Neue Zeigt aktuelle Nachrichten als Bildschirmeinblendung in Nachricht Form von Untertiteln im laufenden TV-Betrieb an. Nur möglich bei Seiten, die auch Nachrichten übertragen.

Aufdecken Zeigt verborgene Informationen an, z.B. bei Quizfragen oder VPS-Zeiten in den Programm-Vorschauseiten.

Aufnahme-Ein Assistent zur Aufnahme über Teletext hilft bei der Programmierung eines angeschlossenen Recorders, siehe auch linke Spalte.

Einstellungen weitere Teletext-Menüfunktionen:

Vorschau- Definition der ersten Teletext-Programmvorschauseite, falls seiten diese von der Werkseinstellung (Seite 301) abweicht.

Untertitel- Definition der Teletext-Untertitelseiten für jeden Sender, falls seiten diese von der Werkseinstellung (Seite 150) abweicht.

Persönliche Definition von bis zu sechs Teletextseiten, die später aus Text-Seiten einer Liste im Assist+ Menü abgerufen werden können.

Zeichensatz Teletext-Zeichensatz kann auf andere Sprache umgestellt werden.

HiText Verbesserte grafische Darstellung des Teletextes. (Wird nicht von allen Sendern angeboten.)

DVB

Conditional Access Module (CA-Modul)

Um verschlüsselte digitale Sender empfangen zu können, muss ein Conditional Access Modul (CA-Modul) und eine Smart Card in den CI-Slot Ihres TV-Gerätes (siehe Seite 5) eingesetzt werden.

CA-Modul und Smart Card sind nicht im Lieferumfang des TV-Gerätes enthalten. Sie erhalten diese üblicherweise bei Ihrem Fachhändler.

Smart Card in das CA-Modul einschieben

Die Smart Card bis zum Anschlag in das CA-Modul einschieben und zwar so, dass die Seite mit dem goldfarbenen Kontaktchip zu der mit dem Markenlogo des Anbieters bedruckten Seite des CA-Moduls weist. Beachten Sie die auf der Smart Card aufgedruckte Pfeilrichtung.

CA-Modul (Seite mit Markenlogo des Anbieters) Smart Card Kontaktseite

CA-Modul in den CI-Slot einschieben

TV-Gerät mit dem Netz-Schalter ausschalten.

Abdeckung auf der Rückseite des Gerätes abnehmen.

Auswurf-knopf CA-Modul 1 2 CI-Slot Abdeckung

Das CA-Modul vorsichtig mit der Kontaktseite voran in den CI-Slot 1 oder CI-Slot 2 einschieben.

Wenn Sie vor dem TV-Gerät (Display) stehen, muss das Logo auf dem CA-Modul nach hinten zeigen. Wenden Sie keine Gewalt an. Achten Sie darauf, dass das Modul nicht verkantet wird.

Bei korrekt installiertem CA-Modul, tritt der Auswurfknopf ein Stück weiter heraus.

TV-Gerät einschalten.

Es erscheint folgender Dialog:

Suchassistent Ihr TV-Gerät hat ein neues CA-Modul erkannt. Dies erfordert eine Sendersuche für alle neu empfangbaren Sender. Mit OK weiter

OK Sender-Suchassistent starten.

Dort die vorgeschlagenen Suchlauf-Parameter überprüfen und anschließend Suchlauf starten.

Abdeckung wieder aufsetzen.

CA-Modul-Informationen abrufen

→ Dieses Menü steht nur bei digitalen Sendern zur Verfügung.

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ CA-Modul: xxx auswählen

(xxx entspricht dem Anbieter des CA-Moduls),

OK Informationen abrufen.

Der Inhalt dieses Menüs ist abhängig vom jeweiligen Anbieter des CA-Moduls.

CA-Modul entnehmen

TV-Gerät mit dem Netz-Schalter ausschalten.

Abdeckung auf der Rückseite des Gerätes abnehmen.

Den Auswurfknopf am entsprechenden Moduleinschub hineindrücken, das Modul wird entriegelt.

Das Modul aus dem Gerät ziehen.

Abdeckung wieder aufsetzen.

DVB

Software-Update

TV-Basissoftware und DVB-Software

Bei Ihrem TV-Gerät besteht die Möglichkeit die TV-Basis- und DVB-Software zu aktualisieren. Die aktuellen Softwareversionen werden über Satellit (zur Zeit nur über Astra1) ausgestrahlt oder können über einen USB-Stick auf Ihrem Gerät installiert werden.

Wenden Sie sich beim Software-Update über USB-Stick an Ihren Fachhändler.

Automatische Suche neuer Software über Satellit

Ob eine neue Softwareversion per Satellit zur Verfügung steht, stellt das Gerät nachts automatisch fest, wenn die EPG-Daten aktualisiert werden. Allerdings muss das TV-Gerät dazu im Standby-Modus verbleiben (nicht mit dem Netz-Schalter ausschalten).

Wurde eine neue Softwareversion gefunden, informiert das Gerät beim nächsten Einschalten mit einer Bildschirmmeldung darüber (siehe rechte Spalte – Neue Software laden).

Manuelle Suche nach neuer Software über USB / Satellit

Wird nicht automatisch beim Einschalten des Gerätes angezeigt, dass eine neue Software zur Verfügung steht, können Sie auch manuell danach suchen.

Zunächst wird gesucht, ob ein Software-Update auf einem gesteckten USB-Stick verfügbar ist. Wenn nicht, wird über Satellit nach einem Update gesucht.

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
▼ in die Menüzeile darunter wechseln.
◀ Software-Update auswählen.

OK Software-Update-Assistent aufrufen.

Die im Gerät aktuell geladenen Softwareversionen werden aufgelistet.

Software-Update-Assistent Aktuelle TV-Basis-Software: V2.1.0 Aktuelle DVB-Software: V1.3.0 Sie können nun nach neuer Software suchen. Bitte wählen Sie dazu die Software-Art aus und starten die Suche mit der Taste 🔒. Software-Update Software-Art TV-Basis-Software DVB-Software • weiter

▲▼ Software-Art auswählen:

TV-Basis-Software oder DVB-Software auswählen,

OK Suche starten.

Stehen neue Versionen zur Verfügung, erscheint nachfolgende Bildschirmmeldung.

Neue Software laden

Neue Software über Suche verfügbar.
→ Steht bei der automatischen Suche nach neuen Software-versionen über Satellit sowohl eine neue TV- als auch eine neue DVB-Software zur Verfügung, können Sie die Software-Art auswählen die aktualisiert werden soll.

Software-Update-Assistent Es ist neue Software verfügbar. TV-Basis-Software: aktuell V2.1.0 neu V2.1.1 Bitte geben Sie an, ob und - wenn ja - wann Sie neue Software laden möchten. Software-Update Update-Option Neue Software jetzt laden Neue Software nach dem Ausschalten in den Standby laden Bestehende Software belbehalten weiter

▲▼ Update-Option auswählen:

Neue Software jetzt laden

Neue Software nach dem Ausschalten in den

Standby laden (nach dem Ausschalten updaten) Bestehende Software beibehalten (kein Update erwünscht)

OK weiter bzw. Assistent beenden.

OK Software-Update starten.

Ein Balken informiert Sie über den Fortschritt des Ladevorgangs. Schalten Sie in dieser Zeit Ihr Gerät nicht mit dem Netz-Schalter aus! Dieser Vorgang kann bis zu 20 Min. dauern. Nach Abschluss werden Sie darüber informiert.

Nach Beendigung des Ladens:

TV-Gerät mit dem Netz-Schalter aus- und wieder einschalten. Beim Laden der Software mit der Update-Option Neue Software nach Ausschalten in den Standby-Modus laden ist dies nicht notwendig.

Wurde das Aktualisieren einer neuen Software über Satellit nicht ausgeführt, werden Sie noch mehrmals beim Einschalten des Gerätes darauf hingewiesen.

Radio

Radio-Betrieb

Radiosender können Sie nur über DVB empfangen. Wenn Sie keinen DVB-Radioempfang haben, können Sie über die Ton-/AV-Eingänge einen Ton von einem externen Gerät über das TV-Gerät wiedergeben.

Radio-Betrieb ein/aus

Radio-Betrieb ein:

RADIO-Taste auf der Fernbedienung.

Oder:

R auf dem Bedienring am TV-Gerät.

Radio: 102 BAYERN 1 AUDIO DIGIT... AUDIO IN2 AUDIO IN1 HDMI2/DVI HDMI1/DVI AVS DVD REC DVD 101 BS AKTL 102 BAYERN 1 103 BR4 KLSK 104 SUNSHINE 18:00 - 18:10 Nachrichten AUDIO ANTENNE AUDIO DLR AUDIO DLF BAYERN3 MDR INFO MDR FIGA NDR KULT SWR1 SWR2 WDR3 WDR5 OESTER1 umschalten Sender wählen Bildschirm ausleih Sender anspielen Letzter Sender Sortierung andern

Sie sehen eine Übersicht der Radio-Sender.

Werden vom Sender Daten übertragen, wird Zeit und Titel der Sendung unter der Senderübersicht angezeigt.

Radio-Betrieb aus:

TV-Taste auf der Fernbedienung.

Oder:

R auf dem Bedienring am TV-Gerät.

Erläuterung der Symbole hinter dem Sendernamen

T Digitaler DVB-T Sender (terrestrisch über Antenne)
C Digitaler DVB-C Sender (über Kabel)
S Digitaler DVB-S Sender (über Satellit)
Verschlüsselter Sender

Lautstärke einstellen

V+/V- Laustärke lauter / leiser.

Weitere Toneinstellungen wie bei der Lautstärke-Einstellung im TV-Modus (siehe Seite 18).

Hörmodus einstellen

Hörmodus aufrufen.

Weitere Einstellungen wie im TV-Modus (siehe Seite 18).

Bildschirm aus-/einschalten

Rote Taste: Bildschirm ausschalten.

Die LED-Anzeige am Gerät wechselt von grün nach orange.

Bildschirm mit der Fernbedienung einschalten:

Rote Taste oder OK-Taste.

Bildschirm am Gerät einschalten:

R am Bedienring des TV-Gerätes drücken.

Sender-Umschaltung bei dunklem Bildschirm

P+/P- oder die Zifferntasten der Fernbedienung.

Oder:

+1 - auf dem Bedienring am TV-Gerät.

Radio-Menü

Im Radio-Menü können Sie den Ton einstellen, Radio-Sender suchen und speichern (automatisch oder von Hand), Sender ändern und Ausschalt-/Alarm-Funktionen einstellen.

Die Einstellungen werden wie im TV-Modus beschrieben vorgenommen.

Radio-Menü aufrufen

Radio-Betrieb eingeschaltet, wenn nicht, RADIO-Taste drü

Radio-Menü aufrufen.

EPG – Programmzeitung (Radio)

Für die DVB-Radiosender können Sie auch eine elektronische Programmzeitung nutzen, wenn der gerade aktive Sender Daten liefert.

EPG starten und beenden

Radio-Betrieb eingeschaltet, wenn nicht, RADIO-Taste drücken.

EPG ein- / ausschalten.

Die EPG-Funktionen im Radio-Betrieb gleichen denen des Fernsehbetriebs. Für weitere Informationen können Sie ab Seite 28 nachlesen.

Betrieb zusätzlicher Geräte

Geräte-Anschlussassistent

Anschluss weiterer Geräte an das TV-Gerät

Der Geräte-Anschlussassistent dient dazu, neue Geräte an das TV-Gerät anzuschließen oder Änderungen an der Verkabelung vorzunehmen.

Neue Geräte sollten erst dann angeschlossen werden, wenn Sie zuvor im Anschlussassistenten angemeldet wurden.

TV-Menü aufrufen.

Anschlüsse auswählen,

in die Menüzeile darunter wechseln.

◀ ▶ Neue Geräte/Änderungen auswählen. OK Assistenten aufrufen.

END: Den Assistenten nur teilweise zu durchlaufen ist jederzeit möglich.

Änderungen auf einer Seite müssen aber mit OK bestätigt werden.

Anschlussassistent Schließen Sie die Satellitenantennen bzw. Kabel-terrestrischen Antennen Ihre AV-Geräte (Recorder, Decoder,...) gemäß den beiliegenden Bo- dienungsanleitungen an das TV Gerät an. Im weiteren Verlauf unterstützt Sie der Anschlussassistent, wenn Sie Ihre Geräte über die AV-Buchsen AV1, AV2 und AV5 oder speziell über die Buchsen SD/HD-COMPONENT IN bzw. HDM 1/2(DVI)* an das TV-Gerät anschließen.

Folgen Sie den Anweisungen auf dem TV-Gerät.

Die folgenden Abbildungen geben Ihnen einen Überblick der möglichen Optionen.

Anschlussplan

Anschlussassistent Momentan erwartet das TV-Gerät, dass Sie folgende Geräte angeschlossen haben: AVS AV1 AV2 COMP. IN HDMI1 HDMI2 weiter

Der Anschlussplan zeigt die momentan konfigurierten Geräte. DVD-Player an AV1 und DVD-Recorder an AV2 sind werksseitig voreingestellt.

AV-Geräte- Auswahl

Anschlussassini Geben Sie hier alle neu anzuschließenden AV-Geräte bzw. alle Anschlussänderungen der bereits vorhandenen Geräte an. Neue Geräte/Änderungen AV-Geräteauswahl DVD - DVD-Spieler ✓ DVD - DVD-Recorder ✓ VLA - Videorecorder SAT - Sat-Receiver SIT - Set(TopBox)/dBox Desktop - Decoder Camelte - CamCorder/Kamera AV - Andere(s) Geräte( ) an AV1/2/S COMP IN - Gerät an COMP.IN HPWVY - Gerät an HDMI1/DVI HPWVY - Gerät an HDMI2/DVI + weiter - anschließen/entfernen

Gelbe Taste: Haken hinter die Geräte setzen, die angeschlossen werden sollen.

Im nächsten Schritt zeigt der Anschlussplan, wie Sie die neuen bzw. voreingestellten Geräte auf der Rückseite des TV-Gerätes anschließen (in diesem Beispiel den DVD-Player (DVD) an AV1, den DVD-Recorder (DVD•) an AV2).

Signalart

Neue Geräte/Änderungen Signalart an Buchse AV1 Automistik-FBAS/YC FBAS YC weiter

Wählen Sie die Signalart Ihres Gerätes aus. Wenn Sie sich nicht sicher sind, belassen Sie diese Einstellung auf Automatik.

Anschluss- beispiel eines DVD-Recorders ANT2 AV2 AUDIO DIGITAL IN DVD-Recorder TV R TV-Gerät

Tipp: EURO-AV Kabel mit abgewinkelten Steckern verwenden.

Fortsetzung auf nächster Seite →

Betrieb zusätzlicher Geräte

Erläuterungen zu wichtigen Einstellungen

Signalart Die Signalart der anschließbaren Geräte kann sehr unterschiedlich sein. Wenn Sie sich unsicher sind, belassen Sie die Einstellung für Signal auf Autom.-FBAS/YC (z.B. bei DVD-Player/Recorder) bzw. Autom.-VHS/SVHS (z.B. Video-recorder), andernfalls wählen Sie die passende Signalart aus. Weitere Informationen entnehmen Sie dem Glossar ab Seite 56.

Sofort Soll bei Wiedergabe das Bild von einem angeschlossenen wiedergeben Gerät sofort auf dem TV-Gerät gezeigt werden, so wählen Sie ja. Es wird eine Schaltspannung zugelassen, so dass Sie nicht von Hand umschalten müssen, um das Bild des angeschlossenen Gerätes zu sehen. (Siehe auch Bedienungsanleitung des angeschlossenen Abspielgerätes). Bei Wiedergabe von Digital Link Plus-Geräten wird das Bild immer sofort angezeigt, unabhängig von der Einstellung.

Dig. Audio-eingang zuordnen Wählen Sie die AV-Buchse aus, an der das Gerät angeschlossen ist, dessen digitalen Ton Sie hören möchten. Verbinden Sie den Digitalausgang des externen Gerätes mit dem Digitaleingang des TV-Gerätes (siehe Seite 45). Wird kein Gerät mit digitalem Ton angeschlossen, wählen Sie nein.

Anschlussvarianten eines DVD/Video-Recorders

Um das Bild des angeschlossenen Recorders zu sehen, haben Sie zwei Möglichkeiten:

1. Sie benutzen entsprechende Kabel in Verbindung mit den vom Anschlussassistenten zugewiesenen Anschlüssen. Das bietet Ihnen in jedem Fall die beste Qualität und den höchsten Komfort, wie z.B. automatisches Umschalten bei Wiedergabe von einem angeschlossenen Gerät.

2. Sie benutzen die Antennenverbindung zwischen Recorder und TV-Gerät. Das mindert allerdings die Qualität.

Antenne an den DVD/Video-Recorder anschließen

Wenn Sie analoge Sender empfangen und aufnehmen wollen, ist es sinnvoll, den Recorder mit in die Antennenleitung einzuschleifen; (so wie im Anschlussbeispiel auf Seite 35 unten rechts gezeigt). Wird auch für die Wiedergabe die Antennenverbindung benutzt, weil keine Verbindung der Geräte über EURO-AV-Kabel besteht, müssen Sie den Sender des Recorders suchen und im TV-Gerät speichern.

Dazu gehen Sie wie folgt vor (siehe auch Bedienungsanleitung des angeschlossenen Recorders):

Eine DVD/Kassette einlegen und die Wiedergabe starten.

AV-Auswahl aufrufen.

◀ ▶ VIDEO auswählen, OK umschalten.

Wenn Sie während der Wiedergabe des Recorders am TV-Gerät kein Bild sehen, dann müssen Sie den Sender suchen lassen oder manuell einstellen.

Damit bei der Sendersuche keine „normalen“ Fernsehsender gefunden werden, ziehen Sie den Antennenstecker am Antenneneingang des Recorders vorübergehend ab (das Kabel zur Antennenanlage).

Manuelle Sendersuche:

Über die AV-Auswahl ist VIDEO angewählt.

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
▼ in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
▼ in die Menüzeile darunter wechseln.

Manuell einstellen auswählen, OK weitere Einstellungen aufrufen.

Bei Kanal „E30“ eingeben.

Blaue Taste: Suchlauf starten.

Wenn der Sender des Recorders gefunden wurde:

Rote Taste: Senderspeicherplatz überschreiben.

TV-Menü beenden.

Den vorher abgezogenen Antennenstecker wieder einstecken.

Sollten jetzt Störungen auftreten, weil ein TV-Sender auf dem gleichen Kanal wie der Sender des Recorders sendet, dann müssen Sie den Sendekanal am Recorder verändern und den Sender des Recorders am TV-Gerät erneut suchen.

Betrieb zusätzlicher Geräte

Geräte an die HDMI (DVI)-Anschlüsse anschließen und wiedergeben

HIGH DEFINITION TELEVISION

Die HDMI-Anschlüsse (High Definition Multimedia Interface) erlauben die digitale Bild- und Tonübertragung über ein Anschlusskabel vom einem Zuspielgerät z.B. Loewe DVD-Recorder Centros 2102/2172 HD.

Die digitalen Bild- und Tondaten werden ohne Datenkompression übertragen und weisen deshalb keine Qualitätsverluste auf. In den angeschlossenen Geräten ist keine Analog-Digital-Umwandlung mehr notwendig, was ebenfalls zu Qualitätsverlusten führen würde.

Mit Hilfe eines DVI/HDMI-Adapterkabels lassen sich auch die digitalen Videosignale eines DVI-Zuspielers über den kompatiblen HDMI-Anschluss wiedergeben. Der Ton muss zusätzlich eingespeist werden.

HDMI und DVI benutzen beide das gleiche Kopierschutzverfahren HDCP.

Gerät anschließen

TV-Menü aufrufen.

Anschlüsse auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Neue Geräte/Änderungen auswählen.

OK Assistenten aufrufen.

OK Weiter bis zum Menü AV-Geräteauswahl.

▲▼ Gerät an HDMI1/DVI bzw. HDMI2/DVI auswählen.

Gelbe Taste: HDMI1/DVI bzw. HDMI2/DVI aktivieren.

Das Gerät über ein HDMI-Kabel (Typ A, 19 polig), an der HDMI1/DVI- bzw. HDMI2/DVI-Buchse des TV-Gerätes anschließen.

Wird ein DVI/HDMI-Adapterkabel verwendet, kann der zugehörige Ton über die Toneingangsbuchse AUDIO IN2 (analog) oder AUDIO DIGITAL IN (digital) am TV-Gerät eingespeist werden (Siehe auch Seite 45).

Vom Gerät wiedergeben

AV-Auswahl aufrufen.

◀ ▶ HDMI1/DVI- bzw. HDMI2/DVI-Buchse auswählen, OK umschalten.

Wiedergabe am angeschlossenen Gerät starten. Das bestmögliche Format für das Bild wird automatisch erkannt und eingestellt.

Geräte an den PC IN-Anschluss anschließen und wiedergeben

An die Buchse PC-IN können Sie einen PC oder eine SetTop-Box (STB) anschließen und so den Bildschirm des TV-Gerätes als Ausgabegerät benutzen.

Bei Anschluss des TV-Gerätes an einen PC stellen sie vorher am PC eine der folgenden Bildschirmauflösungen ein:

800 x 600 60 Hz (SVGA) 1280 x 1024 60 Hz (SXGA)

1024 x 768 60 Hz (XGA) 1360 x 768 60 Hz (WXGA)

Bei Anschluss einer SetTop-Box stellen Sie entsprechend den Möglichkeiten der SetTop-Box folgende Bildschirmauflösungen ein:

SDTV: 720 x 576i 720 x 576p

720 x 480i 720 x 480p

HDTV: 1280 x 720p

1920 x 1080i

Gerät anschließen

Das Gerät über ein VGA-Kabel an die PC IN-Buchse des TV-Gerätes anschließen (Tonanschluss siehe Seite 38). Eine Anmeldung im Anschlussassistenten ist nicht notwendig.

Vom Gerät wiedergeben

AV-Auswahl aufrufen.

◀ ▶ PC IN-Buchse auswählen, OK umschalten.

Geometrie anpassen (nur bei bestimmten Signalen möglich)

Hiermit lässt sich das Bild richtig positionieren und die Lage des Bildes (horizontal und vertikal) verschieben, so dass es den gesamten Bildschirm ausfüllt.

TV-Menü aufrufen.

- Geometrie auswählen und anpassen.

Farbstandard einstellen (nur bei bestimmten Signalen möglich)

TV-Menü aufrufen.

Bild auswählen in die Menüzeile darunter wechseln.
▶ Farbstandard auswählen und einstellen: für PCs: RGB, für STB: Ycc (selten: Ypp oder RGB)

Bei einem falschen Standard werden die Farben nicht korrekt dargestellt.

Betrieb zusätzlicher Geräte

Tonsignal vom PC oder von der SetTop-Box anschließen

Analoges Tonsignal:

Das analoge Tonsignal vom PC oder der SetTop-Box über ein Stereo-Kabel an die AUDIO IN2-Klinkenbuchse am TV-Gerät anschließen.

Der Ton wird über die am TV-Gerät angeschlossenen Lautsprecher bzw. ein Lautsprechersystem wiedergegeben.

Digitales Tonsignal:

Die Wiedergabe eines externen digitalen Tonsignals kann über den eingebauten Dolby Digital Decoder oder einen extern angeschlossenen digitalen Audio-Verstärker erfolgen.

Das digitale Tonsignal vom PC oder der SetTop-Box über ein einfaches Cinch-Kabel an die AUDIO DIGITAL IN-Buchse am TV-Gerät anschließen.

Die Zuordnung des digitalen Toneingangs zur PC IN-Buchse ist über das TV-Menü → Anschlüsse → Sonstiges → Digitalen Audioeingang zuordnen möglich, siehe Seite 45.

Bei externem digitalen Audio-Verstärker:

Externer Audio-Verstärker ist bereits im Tonkomponenten-Assistenten eingestellt (siehe Seite 44).

Das digitale Tonsignal der AUDIO DIGITAL OUT-Buchse am TV-Gerät dem externen Verstärker zuführen.

Geräte an den Component IN-Anschluss anschließen und wiedergeben

HIGH DEFINITION TELEVISION

DVD-Player/Recorder mit Component Video-Anschlüssen können statt an die EURO-AV-Buchsen auch an die Cb/Pb Cr/Pr Y-Buchsen (SD/HD-COMPONENT) des TV-Gerätes anschlossen werden.

Das Verbindungskabel mit je drei Cinch-Steckern überträgt die Bildinformationen qualitativ besser als ein EURO-AV-Kabel. Für die Tonübertragung benötigen Sie ein weiteres Kabel.

Gerät anschließen

Die Component Video-Ausgänge des externen Gerätes über ein dreifaches Cinch-Kabel mit den Cb/Pb Cr/Pr Y-Buchsen des TV-Gerätes verbinden.

Die analogen Tonausgänge des externen Gerätes mit den AUDIO IN1 L/R-Buchsen am TV-Gerät verbinden.

Der Ton wird über die Lautsprecher des TV-Gerätes (nur bei angeschlossenen TV-Lautsprechern) oder über ein Lautsprechersystem wiedergegeben.

Alternativ den digitalen Tonausgang des ext. Gerätes mit der AUDIO DIGITAL IN-Buchse des TV-Gerätes verbinden.

TV-Menü aufrufen.

Anschlüsse auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Neue Geräte/Änderungen auswählen.

OK Assistenten aufrufen.

OK Weiter bis zum Menü AV-Geräteauswahl.

▲▼ Gerät an COMP.IN auswählen.

Gelbe Taste: COMP. IN aktivieren.

Die Signalart an Buchse COMP. IN im Anschlussassistenten zunächst auf Automatik belassen.

Bei Bedarf ändern in: SDTV, HDTV oder ProScan.

(Weitere Informationen sind der Bedienungsanleitung des angeschlossenen Gerätes zu entnehmen).

Bei einer analogen Audioverbindung wird der Ton automatisch über die Lautsprecher des TV-Gerätes (nur bei angeschlossenen TV-Lautsprechern) oder über ein Lautsprechersystem wiedergegeben.

Ein digitales Audiosignal muss über das TV-Menü → Anschlüsse → Sonstiges → Digitalen Audioeingang zuordnen der COMP. IN-Buchse zugewiesen werden, siehe Seite 45.

Vom Gerät wiedergeben

AV-Auswahl aufrufen.

◀ ▶ COMP. IN-Buchse auswählen, OK umschalten.

Geometrie anpassen (nur bei bestimmten Signalen möglich)

Hier lässt sich das Bild richtig positionieren und die Lage des Bildes (horizontal und vertikal) verschieben, so dass es den gesamten Bildschirm ausfüllt.

TV-Menü aufrufen.

◀ Geometrie auswählen und anpassen.

Betrieb zusätzlicher Geräte

Tonkomponenten-Assistent

Der Tonkomponenten-Assistent hilft Ihnen beim Konfigurieren der Komponenten, die zur Wiedergabe des TV-Tons verwendet werden.

Je nachdem, was Sie verwenden möchten, können Aktivlautsprecher, Lautsprechersysteme sowie analoge und digitale HiFi/AV-Verstärker konfiguriert werden.

Der Tonkomponenten-Assistent ist werksseitig auf TV-Lautsprecher voreingestellt.

Integrierter Dolby Digital Decoder

Ihr TV-Gerät ist mit einem integrierten Dolby Digital Decoder ausgerüstet. Dieses System hat auch im DVD-Videobereich Einzug gehalten und digitale TV-Sender können ebenfalls im digitalen Mehrkanal-Ton senden.

Bei der Wiedergabe von 5 Tonkanälen wird der Surround-Ton durch Tiefstfrequenztöne aus dem Subwooferkanal (SUB) verstärkt (5.1 Wiedergabe = 5 Tonkanäle und 1 Subwoofer). Alle 5 Tonkanäle werden mit dem vollen Frequenzumfang von 20 – 20.000 Hertz wiedergegeben und erzeugen den originalen Kino-Toneffekt.

Der Dolby Digital Decoder decodiert auch dts, MPEG und die analogen Dolby Pro Logic- und Dolby Pro Logic II-Signale, unabhängig davon, ob das Tonsignal von einem externen Gerät übertragen oder vom TV-Gerät empfangen wird.

DVDs oder CDs mit PCM-codiertem Tonformat werden vom Dolby Digital Decoder ebenfalls decodiert. Der CD/DVD-Player muss dafür über einen koaxialen digitalen Anschluss an den digitalen Eingang AUDIO DIGITAL IN angeschlossen sein (siehe Seite 45).

Die vom Dolby Digital Decoder decodierten Tonsignale werden über die AUDIO LINK Schnittstelle ausgegeben. Sie können ein Lautsprechersystem wie z.B. Loewe „Individual Sound“ (siehe Seite 40) oder Aktivlautsprecher (siehe Seite 41) an die AUDIO LINK Schnittstelle anschließen und diese mit dem Tonkomponenten-Assistenten konfigurieren.

Einstellungen für Lautsprechersysteme und Aktivboxen, die über die AUDIO LINK Schnittstelle an den Dolby Digital Decoder des TV-Gerätes angeschlossen werden:

• Lautsprecher(system) bzw. Aktivlautsprecher anmelden.
• Einstellung der unteren Grenzfrequenz der Lautsprecher.
• Einstellung der Entfernungen zwischen Hörer und Lautsprecher.
• Pegeleinstellungen für die Lautsprecher.
• Einstellung der Phasenlage für den Subwoofer-Kanal.

Betrieb zusätzlicher Geräte

Lautsprechersystem Loewe Individual Sound am Dolby Digital Decoder des TV-Gerätes

Aufstellen

Die Anordnung der Lautsprecher und des TV-Gerätes kann wie unten abgebildet aussehen:

Die Front- und Surround-Lautsprecher sollten symmetrisch zum TV-Gerät und zu Ihrer Sitzposition aufgestellt werden.

Den Subwoofer können Sie an beliebiger Stelle auf den Fußboden stellen. Wir empfehlen, ihn vorne asymmetrisch neben dem TV-Gerät aufzustellen.

Als Center-Lautsprecher werden die Lautsprecher des TV-Gerätes verwendet.

Bei den Einstellungen im Tonkomponenten-Assistenten geben Sie die Abstände des Center-Lautsprechers und der Front- und Surround-Lautsprecher zu Ihrer Sitzposition an. Dies garantiert eine natürliche räumliche Abbildung des Klanges.

TV-Lautsprecher als Center Front links Subwoofer Front rechts Surround links Surround rechts

Aufstellbeispiel für Loewe Individual Sound

Anschließen

Schalten Sie vor dem Anschließen alle Geräte aus bzw. ziehen Sie deren Netzstecker ab.

Subwoofer ohne AUDIO LINK Schnittstelle:

Stecken Sie das Adapterkabel an die AUDIO LINK Schnittstelle des TV-Gerätes. Verbinden Sie die Cinch-Anschlüsse des Adapterkabels mit den 6pol. Cinch-Anschlüssen des Subwoofers. Verwenden Sie hierzu das Cinch-Kabel das dem Subwoofer beiliegt.

Das Würfelstecker-Kabel verbindet den Master-Anschluss am Subwoofer mit dem Würfelstecker des Adapterkabels.

Das Adapter- und Würfelsteckerkabel erhalten Sie bei Ihrem Fachhändler (siehe Zubehör Seite 55).

Subwoofer mit AUDIO LINK Schnittstelle:

Der Anschluss des Subwoofers an das TV-Gerät erfolgt über die AUDIO LINK-Schnittstelle. Verwenden Sie hierzu das AUDIO LINK-Kabel, das dem Subwoofer beiliegt (im Bild, grau gestrichelt angedeutet).

Individual Sound (Subwoofer) Power OUT ON OFF Line IN Sub Bao-let Sun Fur GyR GyeR 320V-520V Is Würfelstecker Kabel Adapter-Kabel (Subwoofer ohne AUDIO LINK) 6 pol. Cinch Kabel TV-Gerät

Anschluss von Loewe Individual Sound (Subwoofer) an das TV-Gerät

Betrieb zusätzlicher Geräte

Anderes Lautsprechersystem oder Aktivboxen an den Dolby Digital Decoder anschließen

Wenn Sie ein anderes vergleichbares Lautsprechersystem oder Aktivboxen verwenden wollen, können Sie diese über ein Adapterkabel an die AUDIO LINK Schnittstelle des TV-Gerätes anschließen.

Das Adapter-Kabel erhalten Sie bei Ihrem Fachhändler (siehe Seite 55).

Anschließen

Schalten Sie vor dem Anschließen alle Geräte aus bzw. ziehen Sie deren Netzstecker ab.

Stecken Sie das Adapterkabel an die AUDIO LINK Schnittstelle des TV-Gerätes. Verbinden Sie die Cinch-Anschlüsse des Adapterkabels mit den Anschlüssen der zugehörigen Aktivboxen.

Die Cinch-Anschlüsse des Adapterkabels sind gekennzeichnet:

R für Front rechts

L für Front links

C für Center

SR für Surround rechts

SL für Surround links

SUB für Subwoofer

Bei den Anschlüssen am Adapterkabel handelt es sich um Vorverstärker-Ausgänge. Es dürfen daher ausschließlich Aktivboxen direkt an das Adapterkabel angeschlossen werden.

Anschluss von Aktivboxen an das TV-Gerät

Lautsprecher-System einstellen

Tonkomponenten-Assistenten aufrufen

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

TV-Menü aufrufen.

Anschlüsse auswählen,

in die Menüzeile darunter wechseln.

◀ ▶ Tonkomponenten auswählen,

OK Tonkomponenten-Assistenten aufrufen.

Tonkomponenten-Assistent Bitte geben Sie hier an, über welche Tonkomponenten Sie Ihren TV-Ton hören wollen. Falls Sie ein "Lautsprechersystem" auswählen, ist dieses an der Buchse AUDIO LINK an der Rückseite des TV-Gerätes anzuschließen (bei Bedarf zusätzlich mittels Adapter). Besitzen Sie ein TV-Gerät ohne eingebaute Lautsprecher, dürften die Punkte, die sich auf "TV-Lautsprecher" beziehen, nicht ausgewählt werden. Tonkomponenten Tonwiedergabe über ... TV-Lautsprecher Lautsprechersystem HIF/AV Verstärker HIF/AV Verstärker oder TV Laubsprecher (umschaltbar) weiter

Tonwiedergabe über ... – Lautsprechersystem

Geben Sie hier an, dass Sie den TV-Ton über ein Lautsprechersystem hören wollen. Wenn Sie Aktivboxen anschließen, verwenden Sie bitte ebenfalls die Einstellung Lautsprechersystem.

▼ ▲ Lautsprechersystem markieren,

OK weiter.

Tonkomponenten Assistent Bitte geben Sie an, ob Sie die abgebildete Einrichtung Ihres, Lautsprechersystems verändern möchten oder ob alle bestehenden Einstellungen wieder auf die Werte des Auslieferzustands zurückgesetzt werden sollen. Komponenten 90Hz Austände 4,0m 4,0m Pegel 0dB 0dB Tonkomponenten Lautsprechersystem Einrichtung/Änderung Rücksetzen auf Werkwerte weiter

Wurde noch nichts eingestellt, werden die Werkswerte, sonst die zuletzt eingestellten Werte angezeigt.

Fortsetzung auf nächster Seite →

Betrieb zusätzlicher Geräte

Wenn Sie die Tonkomponenten neu einrichten oder ändern wollen:

Einrichtung/Änderung auswählen,

OK Auswahl aufrufen, ob vollständig oder teilweise neu eingestellt werden soll.

Tonkomponenten-Assistant Bitte geben Sie hier an. ob Sie ein Lautsprechersystem vollständig neu einrichten möchten oder ob Sie sich nur auf Veränderung der Lautsprecheranschlüsse, der Lautsprecherabstände zur Horpostion oder der einzelnen Lautstarkepegel untereinander beschränken möchten. Tonkomponenten Einrichtung/Änderung des Lautsprechersystems vollständig nur Anschrösse nur Entfermungen nur Pegel weiter

▼ ▲ vollständig auswählen,

OK weiter zu Anschluss und Einstellung der Frontlautsprecher.

Torkomponenten Assistent Bitte geben Sie hier an, ob Sie externe Frontautsprecher anschließen möchten. In diesem Fall ist deren untere Grenzfrequenz in Hz anzugegen (siehe Bedienungsanleitung und technische Daten der Lautsprecher). Torkomponenten Frontautsprecher anschließen recher Externe Lautsprecher 40 Hz TV-Lautsp weiter

◀ ▶ Externe Lautsprecher auswählen,

in die Menüzeile darunter wechseln und

in 10 Hz-Schritten die untere Grenzfrequenz der Frontlautsprecher einstellen.

Tonkomponenten Assistant! Bitte geben Sie hier an, ob Sie externe Frontiautsprecher anschließen möchten. In diesem Fell ist deren untere Grenzfrequenz in Hz. anzugeben (siehe Bedienungsanleitung und technische Daten der Lautsprecher). 70Hz 70Hz Tonkomponenten Frontiautsprecher anschließen Externe Lautsprecher 70 Hz weiter

Wählen Sie für die richtige Einstellung den Anfangswert des Frequenzganges der Lautsprecher (z.B. 50Hz bei der Angabe „Frequenzgang 50-20.000Hz“). Den Wert entnehmen Sie den technischen Daten der Lautsprecher.
Bei Bedarf können Sie die externen Frontlautsprecher auch durch die TV-Lautsprecher ersetzen. Wählen Sie in diesem Fall TV-Lautsprecher. Sie übertragen dann den Ton der Frontlautsprecher.

OK weiter zu Anschluss und Einstellung der Surround-lautsprecher.

ja für externe Lautsprecher auswählen.
Werden keine Surroundlautsprecher angeschlossen, können diese mit Hilfe der Front- und des Centerlautsprechers nachgebildet werden.

in die Menüzeile darunter wechseln und

in 10 Hz-Schritten die untere Grenzfrequenz der Surroundlautsprecher einstellen.
Wählen Sie für die richtige Einstellung den Anfangswert des Frequenzganges der Lautsprecher.

OK weiter zu Anschluss und Einstellung des Centerlautsprechers.

Wählen Sie, ob die TV-Lautsprecher oder ein externer Lautsprecher den Center-Ton wiedergeben soll(en) oder nein, wenn kein Centerlautsprecher angeschlossen wird.
→ Ist kein Centerlautsprecher angeschlossen, übertragen die Frontlautsprecher auch zusätzlich die Center-Tonanteile.

• bei Externer Lautsprecher in die Menüzeile darunter wechseln und
  in 10 Hz-Schritten die untere Grenzfrequenz des Centerlautsprechers einstellen.
  Wählen Sie für die richtige Einstellung den Anfangswert des Frequenzganges der Lautsprecher.

OK weiter zum Anschließen des Subwoofers.

ja für Subwoofer auswählen.
→ Ist kein Subwoofer angeschlossen, übertragen die Frontlautsprecher auch zusätzlich die für den Subwoofer bestimmten Tonanteile so weit wie möglich mit.

Fortsetzung auf nächster Seite →

Betrieb zusätzlicher Geräte

OK weiter zur Einstellung des Abstands zum linken Frontlautsprecher.

Messen Sie die Abstände jeweils von Ihrer Sitzposition zu den Front-, Surround- und Centerlautsprechern. Der Dolby Digital Decoder errechnet daraus Verzögerungszeiten für die Lautsprecher-Signale, damit diese gleichzeitig beim Hörer ankommen.

Tankkomponenten-Assistent Hier geben Sie bitte die Entfernung des linken Fronttautsprechers zu ihrer Hörposition an. 4,2 m 4,0m7 m 1,0 m 0,9 m Tankkomponenten Abstand zu linkem Fronttautsprecher 4,2 m welter

in 10 cm-Schritten den Abstand des linken Frontlautsprechers zu Ihrer Hörposition einstellen.

OK jeweils weiter zu den anderen Lautsprechern und ◀▶ Abstand einstellen.

Nach der Einstellung des Abstands für den Centerlautsprecher ...

OK weiter zu Lautsprecherpegel anpassen.

Tonkomponenten.Assistart Sie hören nacheinander von jedem Lautsprecher einen Ton. Sie können aber auch mit den Mönstauvertasten auf/ab die Lautsprecher von Hand auswählen. Stellen Sie für den jeweils aktiven Lautsprecher, der hervorgehoben dargestellt wird, die Lautstärke so ein, dass Sie schließlich von allen Lautsprechern einen etwa gleichen Laustärkeindrück empfinden. Tonkomponenten Lautsprecherpegel anpassen 0 dB • weiter vorhergehendernachster Lautsprecher

◀ ▶ Lautstärke für jeden Lautsprecher einstellen.

▼ ▲ Lautsprechermanuellauswählen.

Für eine ausgewogene Tonwiedergabe sollten alle Lautsprecher auf gleichen Lautstärkepegel eingestellt werden. Nacheinander wird automatisch ein Rauschsignal auf jedem Lautsprecher wiedergegeben. Stellen Sie von Ihrer Sitzposition aus jeden Lautsprecher auf gleiche Lautstärke ein.

OK weiter zu Subwoofer-Phase.

Tonkomponenten-Assistant Hier können Sie die Phase Ihres Subwoofers umkehren. Testen Sie beide Wierte bei Musikwiedergabe und wählen schilfflich denjenigen aus, bei dem Sie die Basswiedergabe deutlicher wahrnehmen. Tonkomponenten Subwoofer-Phase 0° 180° Assistent boenden

Schalten Sie mit P+/P− einen Sender mit Musik auf oder starten Sie bei einem DVD-Player die Wiedergabe mit Musik.

Testen Sie beide Werte (0° und 180°) und wählen Sie den aus, bei dem Sie die Basswiedergabe deutlicher wahrnehmen.

OK Bestätigen der Einstellung und Assistent beenden.

Der Tonkomponenten-Assistent für den Anschluss und die Einrichtung eines Lautsprechersystems ist damit beendet.

Betrieb zusätzlicher Geräte

Audio-Verstärker anschließen

Der Tonkomponenten-Assistent erlaubt die Konfiguration verschiedener Audio-Verstärker (Stereoverstärker, Surround-Verstärker, analog oder digital) mit verschiedenen digitalen Tonformaten (Dolby Digital, dts, MPEG und Stereo/PCM). Informieren Sie sich auch in der Bedienungsanleitung des Audio-Verstärkers.

TV-Menü aufrufen.

Anschlüsse auswählen,
in die Menüzeile darunter wechseln.
Tonkomponenten auswählen.

OK Tonkomponenten-Assistenten aufrufen.

▼ ▲ HiFi/AV-Verstärker markieren.

Tonkomponenten Tonwiedergabe über ... TV-Lautsprecher Lautsprechersystem HIF/AV-Verstärker HIF/AV-Verstärker oder TV-Lautsprecher (umschaltbar) weiter

OK weiter

▶ digitale Tonübertragung auswählen.

Fortsetzung, je nach Verstärker, siehe rechte Spalte.

Erläuterungen zu den Einstellungsmöglichkeiten:

HiFi/AV- Einstellung wählen, wenn ein Verstärker angeschlossen Verstärker wird und die TV-Lautsprecher nicht verwendet werden.

HiFi/AV- Einstellung wählen, wenn ein Verstärker angeschlossen Verstärker wird und die TV-Lautsprecher verwendet werden. In der oder TV- Hörmodus-Auswahl kann dann die Tonwiedergabe Lautsprecher zwischen Verstärker und TV-Lautsprechern umgeschaltet (umschaltbar) werden.

Tonformate Tonformate angeben, die mit dem digitalen Verstärker decodiert werden können (siehe Bedienungsanleitung des verwendeten Verstärkers).

Verstärkertyp Auswahl zwischen Stereo- oder Surround-Verstärker.

TV-Lautspr. als Bei einem angeschlossenen Surround-Verstärker auswählen, Center- ob die TV-Lautsprecher als Center-Lautsprecher benutzt Lautsprecher werden sollen.

Falls ja, über ein Cinch-Kabel eine Verbindung vom Center-Ausgang des Verstärkers zum Center-Eingang des TV-Gerätes AUDIO IN1 C herstellen.

Achtung: Nicht den Center-Lautsprecher-Anschluss des Verstärkers verwenden, sondern den Center-Vorverstärker-Ausgang!

Digitale Audio-Verstärker anschließen

Fortsetzung von linker Spalte ...

Bei digitaler Tonübertragung: ja auswählen.

Den digitalen Tonausgang des TV-Gerätes AUDIO DIGITAL OUT über ein Cinch-Kabel mit dem digitalen Toneingang des Verstärkers verbinden:

AUDIO DIGITAL OUT TV-Gerät Digitaler Verstärker

Tonformate, Verstärkertyp und andere Einstellungen vornehmen, siehe Erläuterungen zu den Einstellmöglichkeiten.

Analoge Audio-Verstärker anschließen

Fortsetzung von linker Spalte ...

Bei digitaler Tonübertragung: nein auswählen.

Den analogen Tonausgang des TV-Gerätes AUDIO OUT L/R über ein Stereo-Cinch-Kabel mit dem analogen Toneingang des Verstärkers verbinden:

AUDIO OUT L/R TV-Gerät Analoger Verstärker

Verstärkertyp wählen und andere Einstellungen vornehmen, siehe Erläuterungen zu den Einstellmöglichkeiten.

Betrieb zusätzlicher Geräte

Zuordnung des digitalen Toneingangs

Ihr TV-Gerät kann der digitalen Audio-Eingangbuchse AUDIO DIGITAL IN einen AV-Eingang zuweisen. Beim Umschalten auf diesen AV-Eingang wird das am AUDIO DIGITAL IN-Eingang anliegende digitale Audio-Signal an den integrierten Dolby Digital Decoder und die digitale Audio-Ausgangsbuchse AUDIO DIGITAL OUT weitergeleitet. Sie hören, falls verfügbar, anstelle des Analogtons den Digitalton des zugeordneten AV-Eingangs.

Geräte an den digitalen Toneingang anschließen

Für die Tonwiedergabe von einem externen Gerät, z.B. vom DVD-Player, müssen Sie das digitale Tonsignal dem TV-Gerät zuführen. Die Wiedergabe des externen digitalen Tonsignals kann über den im TV-Gerät eingebauten Dolby Digital Decoder oder über einen extern angeschlossenen digitalen Audio-Verstärker erfolgen.

Wird ein externer Audio-Verstärker verwendet, muss dieser im Tonkomponenten-Assistenten angemeldet werden (siehe Seite 44).

TV-Menü aufrufen.

Anschlüsse auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Digitalen Audioeingang zuordnen auswählen,
in die Menüzeile darunter wechseln.
AV-Eingang auswählen.

TV-Menü Anschlüsse Sonstiges Digitalten Audioeingang zuordnen nein zu AV1 zu AV2 zu AV5 zu HDMI/0V1

Um z.B. einen DVD-Player an den digitalen Toneingang des TV-Gerätes anzuschließen, verbinden Sie die digitale Ausgangsbuchse des DVD-Players (DIGITAL OUT) über ein Cinch-Kabel mit der AUDIO DIGITAL IN-Buchse am TV-Gerät.

TV-Gerät AV1 AUDIO DIGITAL IN

DVD-Player

Der DVD-Player ist werksseitig bereits im Anschluss-assistenten an AV1 angemeldet.

Werden neue Geräte angeschlossen und im Anschlussassistenten angemeldet, erfolgt die Zuordnung des digitalen Toneingangs AUDIO DIGITAL IN innerhalb des Anschlussassistenten (siehe Seite 36).

Tonanschluss bei HDMI (DVI)-Geräten

Geräte mit DVI-Anschluss

Wird ein externes Gerät mit DVI-Schnittstelle über einen HDMI/DVI-Adapter an die HDMI1/DVI- bzw. HDMI2/DVI-Buchse des TV-Gerätes angeschlossen, können Sie den digitalen Ton des externen Gerätes an die digitale Audio-Eingangsbuchse AUDIO DIGITAL IN anschließen. Die Zuordnung des digitalen Toneingangs zur entsprechenden HDMI-Buchse des TV-Gerätes erfolgt wie in der linken Spalte beschrieben.

Möchten Sie den analogen Ton des externen Gerätes verwenden, schließen Sie diesen an die AUDIO IN2-Buchse an.

Geräte mit HDMI-Anschluss

Werden externe Geräte mit HDMI-Schnittstelle an die HDMI1/DVI- bzw. HDMI2/DVI-Buchse des TV-Gerätes angeschlossen, ist keine Zuordnung des Toneingangs notwendig, da bei HDMI die digitale Übertragung von Bild und Ton über einen Anschluss erfolgt.

Betrieb zusätzlicher Geräte

Der direkte Weg zur Aufnahme

Timer-Aufnahmen über den integrierten Digital Recorder bzw. angeschlossene Recorder können Sie am TV-Gerät programmieren. Für die Programmierung einer Aufnahme ist der Aufnahme-Assistent an mehreren Stellen integriert. Weitere Informationen zur Aufnahme mit dem Digital Recorder finden Sie in einer separaten Bedienungsanleitung.

Timer-Aufnahme über EPG programmieren

→ Sie befinden sich im EPG-Betrieb; falls nicht, EPG-Taste drücken.

EPG (Programmzeitung) Mo 31.07/26:05 Datum Me 31.07 Zelt jetzt ** dennächst 17:00 18:00 19:00 Sender alle Themen alle 15:57-16:59 arls Charmed - Zauberhafte Hexen 16:00-16:15 MDR FERN... Hier ab vier 16:00-16:10 EinsExtra EinsExtra Aktuell 16:00-17:15 SAT.1 Richter Hold 16:00-16:30 ProSieben M. Asam - Mode 16:00-16:55 ZDFiheater... Waschlag 16:05-17:00 Baynische... Wir in Bayern 16:05-16:45 KIKs Skippy, der Busch pilot 16:05-17:00 KABEL Star Trek - Das nächste Jahr... Charmed - Zauberhafte Hexen Detail ansehen Aufnahme Seite 1↓ Zeiteingabe Zu Datum, ... Themen

Gewünschte Sendung markieren.

Rote Taste: Timer-Daten aufrufen.

Timer-Daten bei Bedarf abändern oder bestätigen.

Timer-Aufnahme über Teletext programmieren

→ Sie befinden sich im Teletext-Betrieb; falls nicht, TEXT-Taste drücken.

302 302 ARDtext Do 05.10.06 09:35:42 Do 05.10.06 Das Erste 14.00 Tagesschau 14.10 In aller Fründschaft UT 316 Zwolte Begegnung (D, 2005) 15.00 Tagesschau 15.10 Sturm der Liebe (221) 317 16.00 Tagesschau UT 16.10 Elsbar, Affe & Co. 318 17.00 Tagesschau um fünf UT 319 17.10 Brisant 17.47 Tagesschau 17.55 Verbotene Liebe 320 18.20 Marionhor 321 18.50 Das Gehelmnis meines 322 19.20 Vaters (19) 384 19.20 Das Quiz mit Jörg Pilawa bis 19,50 Uhr Abend > 303 ARD morgen 300<< + Jetzt im TV aufnehmen ; Sendung wählen

Programmseiten des aktuellen Senders aufrufen. Voreingestellte Seitennummer ändern, siehe Seite 31.

Grüne Taste: Zur entsprechenden Seite blättern.

Gewünschte Sendung auswählen, OK Timer-Daten aufrufen.

Timer-Daten bei Bedarf abändern oder bestätigen.

Eingabe der Timer-Daten

Nach Auswahl der Sendung, die Sie aufzeichnen möchten, werden Timer-Daten angezeigt. Sie können diese vor dem Bestätigen noch ändern.

Timer-Daten 17:15 Bisant Recorder DVD-REC Screw Alt: Alt: Alt Datum 14.09.2006 Aufnahmezeit 17:15 bis 17:45 V P S J a Aufnahmert einmalig Recorder auf AUX schalten bestärigen

OK Timer-Daten bestätigen, oder bei Bedarf abändern:

◀ ▶ Recorder auswählen.
▲ ▼ Datum auswählen. Mit den Zifferntasten das Aufnahme-Datum eingeben.
▲▼ Aufnahmezeit auswählen. Mit den Zifferntasten die Aufnahmezeit eingeben.
▲ ▼ VPS auswählen.
ja/nein einstellen.
▲▼ Aufnahmeart auswählen.
◀▶ einmalig, Mo-Fr, täglich, wöchentlich einstellen.

OK Timer-Daten bestätigen.

Einstellmöglichkeiten im Menü Timer-Daten:

Recorder Auswahl des angeschlossenen/eingebauten Recorders.

Datum Tag der Aufnahme.

Aufnahmezeit Uhrzeit der Aufnahme.

VPS VPS-Daten nutzen, ja/nein. (Einige Sender strahlen kein VPS-Signal aus).

Aufnahmeart einmalig, Mo-Fr, täglich oder wöchentlich wählen. Bei Timer-Aufnahmen über EPG ist noch Serie auswählb

Wenn Sie einen externen Recorder ohne Digital Link Plus verwenden, müssen Sie im Recorder die Aufnahmequelle (z.B. AUX) auswählen. Das ist dann der Fall, wenn DVB-Sendungen aufgenommen werden sollen. Der Empfangsteil des TV-Gerätes wird dabei verwendet.
Wenn Sie einen externen Recorder mit Digital Link Plus oder einem vergleichbaren System (z.B. P50) verwenden, wird dieser automatisch gesteuert.

Betrieb zusätzlicher Geräte

Timer über die Timerübersicht programmieren

Die Programmierung einer Timer-Aufnahme kann auch manuell erfolgen.

Timerübersicht aufrufen.

Sie sehen eine Liste aller bereits programmierten Timer:

Timerübersicht Mo 14.09. 17:15-17:45 Das Erste Brisant Mi 16.09. 14:00-15:50 ZDF Biathlon-Weltcup DI 22.09. 20:15-22:25 3sat wissen spezial neue Aufnahme ändern END löschen INDI

Grüne Taste: Timer-Aufnahme ändern.

Gelbe Taste: Timer-Aufnahme löschen.

Rote Taste: neue Timer-Aufnahme.

Timer von Hand programmieren

Die Timerübersicht ist geöffnet.

Rote Taste: Aufnahme-Assistent aufrufen.

von Hand auswählen, OK Senderauswahl aufrufen.

◀ ▶ ▲ ▼ Sender auswählen. OK Timer-Daten aufrufen.

Eingabe der Timer-Daten siehe Seite 46.

Nach Bestätigung der Timer-Daten ist die neue Aufnahme in die Timerübersicht übernommen worden.

Erläuterung der Einstellmöglichkeiten des Aufnahme-Assistenten:

Über EPG Timer-Programmierung über EPG-Programmzeitung (siehe Timer-Aufnahme über EPG programmieren, Seite 46).

Über Teletext Timer-Programmierung über Teletext (siehe Timer-Aufnahme über Teletext programmieren, Seite 46).

Von Hand Timer von Hand programmieren (siehe oben).

Timer-Aufnahme mit externen Geräten

Recorder mit Digital Link Plus

Wenn Sie einen extern angeschlossenen Recorder mit Digital Link Plus oder einem ähnlichen System verwenden, tauschen TV-Gerät und angeschlossener Recorder Daten aus (z.B. Abgleich der Senderlisten TV-Gerät/Recorder oder Timer-Daten von analogen Sendern).

Ob ihr Recorder Digital Link Plus fähig ist, entnehmen Sie der Bedienungsanleitung Ihres Recorders. Verwenden Sie außerdem nur vollbestückte EURO-AV-Kabel zur Verbindung zwischen TV-Gerät und Recorder.

Analoge Sender

Die Timer-Daten werden automatisch, nachdem die Programmierung beendet ist, vom TV-Gerät an den Recorder übertragen. (Für DVD-Recorder wird zusätzlich die Aufnahmequalität SQ oder EQ übertragen.)

Die Aufnahme wird dann vom Recorder gesteuert und der Tuner des Recorders für den Empfang der Sendung benutzt.

In der Timerübersicht des TV-Gerätes werden die Aufnahmedaten nicht gespeichert. Änderungen oder das Löschen der Timer-Daten müssen Sie deshalb am Recorder vornehmen.

Digitale Sender

Wenn Sie digitale Sender mit einem extern angeschlossenen Recorder aufnehmen wollen, wird der DVB-Tuner des TV-Gerätes benutzt und die Steuerung des Recorders wird vom TV-Gerät übernommen. Der Sender am TV-Gerät wird während der Timer-Aufnahme verriegelt. Ein Umschalten auf einen anderen DVB-Sender ist nicht möglich.

Recorder ohne Digital Link Plus

Lässt sich Ihr extern angeschlossener Loewe Recorder nicht vom TV-Gerät programmieren, unterstützt aber Digital Link (Loewe-eigenes System), wird immer das Empfangsteil des TV-Gerätes benutzt.

Digital Link muss am Recorder eingeschaltet werden. Sehen Sie dazu in der Bedienungsanleitung Ihres Loewe Recorders nach.

Verwenden Sie außerdem nur vollbestückte EURO-AV-Kabel zur Verbindung zwischen TV-Gerät und Recorder.

Analoge und digitale Sender

Die Steuerung der Aufnahme wird vom TV-Gerät vorgenommen. Den Recorder müssen Sie manuell auf den AV-Eingang einstellen, an dem das TV-Gerät angeschlossen ist. Der Sender am TV-Gerät wird während der Timer-Aufnahme verriegelt. Ein Umschalten auf einen anderen DVB-Sender ist nicht möglich.

Kopierschutz

Kopiergeschützte Sendungen werden aus rechtlichen Gründen nicht an den EURO-AV-Buchsen ausgegeben.

Betrieb zusätzlicher Geräte

PhotoViewer

Sie können Bilder im Standard-JPEG-Format, welche auf einem USB-Stick oder einer Speicherkarte in einem Kartenleser gespeichert sind, ansehen. Außerdem können Sie die Bilder zu einer Diaschau zusammenstellen.

Anschließen

Stecken Sie einen Kartenleser (über ein USB-Kabel) oder einen USB-Stick in den USB-Anschluss am TV-Gerät (siehe Seite 5).

Falls durch die gewählte Aufstellösung des TV-Gerätes (z.B. bei Wandmontage) die USB-Buchse schwer zugänglich sein sollte, verwenden Sie für den USB-Stick ein USB-Verlängerungskabel (im Fachhandel erhältlich).

PhotoViewer starten

Es können keine Bilder dargestellt werden, die im progressiven JPEG-Format vorliegen.

Eine Speicherkarte oder der USB-Stick sollte Daten im Standard-JPEG-Format mit der Dateiendung „jpg“ enthalten.

Mit dem Einstecken einer Speicherkarte in den Kartenleser oder dem Einstecken des USB-Sticks startet der PhotoViewer automatisch. Sie sehen die erste Seite der Fotoübersicht (siehe rechte Spalte).

Falls mehrere Speicherkarten im Kartenleser vorhanden sind, können Sie im PhotoViewer-Menü mit dem Menüpunkt Speichermedium wählen die gewünschte Speicherkarte auswählen (siehe Seite 49).

Falls ein Speichermedium bereits an der USB-Buchse des TV-Gerätes angeschlossen ist, starten Sie den PhotoViewer folgendermaßen:

Assist+ Menü aufrufen.

◀ PhotoViewer markieren.

OK Fotoübersicht aufrufen.

PhotoViewer beenden

Die Speicherkarte(n) bzw. den USB-Stick herausziehen.

Oder:

END Taste.

Oder:

TV bzw. RADIO Taste drücken.

Bilder ansehen

→ die Fotoübersicht wird angezeigt.

▲▼◀▶ ein Bild markieren, evtl. mit P+/P− blättern. OK als Vollbild darstellen.

bzw. P+ nächstes Bild.

bzw. P- vorheriges Bild.

END: Fotoinformationen ein-/ausblenden.

Gelbe Taste: Bild zoomen.

Vergrößerungsfaktoren x2, x4 und x8 möglich. Taste mehrmals drücken.

Beim 4. Druck zurück zur Originalgröße.

Im Zoom-Modus Bildausschnitt wählen mit ▲▼◀▶. Verlassen des Zoom-Modus zur Fotoübersicht mit OK oder der STOP-Taste.

Bildum90Gradlinks/rechtsdrehen.

Bilder, die in einer Diaschau gezeigt werden, können nur im Pause-Modus zur Ansicht gedreht werden.

OK bzw. STOP-Taste: zurück zur Fotoübersicht.

Betrieb zusätzlicher Geräte

Ordner öffnen

Ordner werden nur angezeigt, wenn sie auf der Speicherkarte/dem USB-Stick angelegt wurden.
▲▼◀▶ in der Fotoübersicht einen Ordner markieren. OK Ordner öffnen.

Die Bilder dieses Ordners werden angezeigt.

Bilder für Diaschau markieren

Markieren Sie die Bilder, die Sie in einer Diaschau zeigen wollen.

▲▼◄► ein Bild ansteuern.

USB 1:\Orion_B\Picture_017.jpg 29 Bilder Bild ansehen Diaschau (markierte Bilder) Markierung entfernen blästern ↓T (1/2)

Blaue Taste: markiert Bild für Diaschau.

Diaschau starten

Keine Bilder markiert: Sämtliche Fotos des gerade geöffneten Ordners werden gezeigt.
Bilder markiert: nur markierte Fotos werden gezeigt.

Wiedergabe-Taste: Diaschau starten / fortsetzen.

OK Fotoübersicht aufrufen.

Pause-Taste: Pause / Diaschau fortsetzen.

Gelbe Taste: Bild zoomen (nur im Pause-Modus).

▶ Bild in 90° Schritten drehen (nur im Pause-Modus).

▶ bzw. P+ nächstes Bild.
bzw. P—vorheriges Bild.

STOP-Taste: Diaschau beenden.

PhotoViewer-Menü aufrufen

Im PhotoViewer-Menü nehmen Sie Bild-Einstellungen vor und können das Speichermedium auswählen.

→ die Fotoübersicht wird angezeigt.

MENU

PhotoViewer-Menü aufrufen.

Erläuterungen zu den Einstellungsmöglichkeiten

Gehe zu ... Innerhalb des Ordners ein Bild direkt anwählen oder zum Anfang oder Ende des Ordners springen.

Bilddarstellung Bei optimale Größe wird das Bild so verkleinert oder vergrößert, dass der Bildschirm optimal ausgefüllt wird. Bei Originalauflösung entspricht jeder Bildpunkt des Fotos einem Bildpunkt auf dem Bildschirm. Ist die Bildauflösung höher als die des Bildschirms, werden Teile des Bildes abgeschnitten.

Bildwechsel Anzeigedauer des Bildes bei einer Diaschau zwischen 3 und 60 Sekunden einstellen. Die Ladezeit des Bildes ist abhängig von der Bildgröße, von der Anzahl der gespeicherten Dateien und der Übertragungsgeschwindigkeit des Speichermediums. Damit kann ein Bildwechsel länger als angegeben dauern.

Bildübergänge Für den Bildwechsel werden 4 Bildübergänge zur Auswahl angeboten. Sie können die Bildübergänge auch abwechselnd ausführen lassen.

Fotoinfo Einblendung von Zusatzinformationen zum Bild: Aufnahmezeit und -datum, Auflösung und Bildgröße.

Bildanpassung, Kontrast, Farbintensität, Farbtemperatur, einstellungen Helligkeit, Schärfe, DNC einstellen.

Speicher-medium wählen, von dem die Bilder wiedergegeben werden sollen. Dieser Menüpunkt wird nur angezeigt, wenn mindestens zwei Speichermedien verfügbar sind.

Betrieb zusätzlicher Geräte

Loewe Geräte bedienen

Die Fernbedienung für einen DVD-Spieler nutzen

DVD-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

Die Fernbedienung für einen Recorder nutzen

REC-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

Die Fernbedienung für das TV-Gerät nutzen

TV-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

Bei jedem Tastendruck leuchtet die Anzeige der ausgewählten Betriebsart (TV - REC - DVD - RADIO).

Funktionen für den Loewe DVD-Spieler (Auro 2216 PS, 8116 DT)

Ton aus / ein LED-Anzeige für aktuelle Betriebsart Umschalten, um TV-Gerät zu bedienen Umschalten, um Recorder zu bedienen Aus-Timer aufrufen DISK: Kapitel wählen; RADIO: Sender auswählen MENU: Zifferneingabe 1 2 abc 3 def 4 ghi 5 jid 6 mno 7 pops 8 luv 9 wyz 0 AV DISK: Wiederholen A-B; RADIO: Anzeige RDS-Name /Senderfrequenz Menü der eingelegten DVD Menü ein-/ausblenden; MENU: zurück V-/V+ Lautstärke leiser / lauter DISK: Kapitel auf/ab; MENU: auswählen auf/ab DISK: Suchlauf zurückvor; MENU: auswählen links/rechts Farbtaste grün: Titel-/Kapitelauswahl Farbtaste rot: Kameraposition Wiedergabe DISK: kurz: Kapitelanfang/vorheriges Kapitel lang: Suchlauf zurück RADIO: kurz: Feintuning zurück; lang: Suchlauf zurück ohne Funktion Ein-/Ausschalten in Bereitschaftsbetrieb kurz: TV-Radio Digital; lang: Auro FM/AM-Radio Umschalten, um Auro zu bedienen Ton-Format wählen TV-Bildformat einstellen; RADIO: umschalten Mono/Stereo DISK: Wiederholen A-B; RADIO: FM/AM-Betrieb Externe Audio-Quelle auswählen DISK: Menüleiste MENU: Kontexthilfe DISK: Status-Anzeige; RADIO: Senderübersicht; MENU: Menu schließen P+/P- DISK: Kapitel auf/ab; RADIO: Sender wählen auf/ab DISK: Titel/Kapitel-Übersicht ein; RADIO: Senderübersicht MENU: aufrufen/bestätigen Farbtaste gelb: Zoom Farbtaste blau: Marke setzen DISK: kurz: nächstes Kapitel; lang: Suchlauf vor RADIO: kurz: Feintuning vor; lang: Suchlauf vor Stopp Pause: Einzelbild; Zeitlupe

Fernbedienung auf andere Loewe Geräte einstellen

Die angegebene Tastenkombination muss solange (ca. 5 Sek.) gedrückt bleiben, bis eine der LEDs zweimal blinkt. Die mit * gekennzeichneten Geräte sind bei der Fernbedienung, die dem TV-Gerät beiliegt, voreingestellt.

Funktionen für den Loewe DVD-Recorder (Centros 1202, 2102 HD, ViewVision DR+)

TV Ton aus / ein LED-Anzeige für aktuelle Betriebsart Umschalten, um TV-Gerät zu bedienen Umschalten, um Recorder zu bedienen Menü "Timer-Aufnahme"; "Timer-Aufnahmenliste" STOPP: Sender direkt wählen; MENU: Ziffern oder Buchstaben eingeben 1 2 3 4 5 6 7 8 9 0 ViewVision DR+: STOPP: AV-Auswahl Card-Betrieb; ViewVision DR+: "Hauptmenu" PIP (Bild im Bild) Statusanzeige; PLAY: Menüleiste MENU: Menü ausblenden P+/P- PLAY: NächstesVorheriges Kapitel; STOPP: Sender wählen auflab Statusanzeige (TV, DVD); MENU: bestätigen der Menüauswahl Farbtaste grün: ShowView-Menü Farbtaste rot: Neue Kapitelstartmarke Wiedergabe PAUSE: kurz: Zeitlupe rückwärts; PLAY: lang: Suchlauf rückwärts Aufnahme Ein-/Ausschalten in Bereitschaftsbetrieb TV-Radio Digital Umschalten, um DVD-Spieler zu bedienen TV Ton-Menü STOPP: Titelliste; PLAY: Vorschaubild ändern; CARD: Film-, Musik-, Foto-Modus; ViewVision DR+ Timeshift Betrieb (zeitversetztes Femsehen) +V - OK -V - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Betrieb zusätzlicher Geräte

TV-Gerät drehen

Ihr TV-Gerät verfügt über einen Anschluss für eine Drehfußsteuerung. Ist das Gerät auf einem Standfuß mit Motorantrieb montiert, können Sie es entsprechend Ihrer Sitzposition mit der Fernbedienung ausrichten.

Eine Motor-Unit ist angeschlossen.
Im normalen TV-Betrieb, ohne weitere Anzeigen.

TV-Gerätdrehen.

Stellen Sie im Drehbereich des TV-Gerätes keine Gegenstände auf, die das Drehen behindern oder durch die Drehbewegung umgestoßen werden könnten.

Einstellen des Drehbereiches

Sie können den Drehbereich (maximal +/- 40 Grad) des TV-Gerätes festlegen, indem Sie den maximalen Rechts- und Linksanschlag einstellen.

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ TV drehen auswählen,
in die Menüzeile darunter wechseln.

Grundjustage auswählen,

OK Grundjustage aufrufen.

TV draben Grundjuslage (rechts) 21 weiter

▶ Grundjustage (rechts)
Drehen Sie Ihr TV-Gerät soweit nach rechts, wie es der Aufstellort Ihres Gerätes zulässt.
Dies ist künftig die maximale rechte Drehposition.

OK Grundjustage rechts bestätigen.

TV drehen Grundjustage (links) -30 Ende der Grundjustage

Grundjustage (links)

Drehen Sie Ihr TV-Gerät soweit nach links, wie es der Aufstellort Ihres Gerätes zulässt.

Dies ist künftig die maximale linke Drehposition.

OK Grundjustage beenden.

Menü schließen.

Ausschaltposition festlegen

Hier legen Sie die Position des TV-Gerätes fest, welche beim Ausschalten eingenommen wird. Damit sich das TV-Gerät beim Ausschalten in die festgelegte Ausschaltposition zurückbewegt, muss diese aktiviert sein (siehe unten).

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen, in die Menüzeile darunter wechseln.

◀ TV drehen auswählen, ▼ in die Menüzeile darunter wechseln.

◀ ▶ Ausschaltposition festlegen auswählen, OK Ausschaltposition festlegen aufrufen.

TV-Menü Einstellungen Sonstiges TV drehen Ausschalt:position festiegen Übernehmen

Gewünschte Ausschaltposition einstellen. Das TV-Gerät dreht sich dabei.
OK Eingestellte Position übernehmen.

Menü schließen.

Ausschaltposition aktivieren

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen, in die Menüzeile darunter wechseln.

◀ ▶ TV drehen auswählen, ▼ in die Menüzeile darunter wechseln.

◀ ▶ Ausschaltposition aktivieren auswählen,
▼ in die Menüzeile darunter wechseln.

ja auswählen.

Menü schließen.

Wird das TV-Gerät mit der Ein-/Aus-Taste auf der Fernbedienung oder mit dem Ein-/Ausschaltknopf am Bedienteil ausgeschaltet, dreht es sich in die definierte Ausschaltposition. Beim Einschalten wird wieder die zuletzt eingestellte Position eingenommen.

Fehlerbehebung

Problem Mögliche Ursache Abhilfe
Alle Menüs erscheinen in der falschen Sprache.	Menüsprache wurde versehentlich falsch eingestellt.	Menüsprache einstellen:Im TV-Betrieb INFO-Taste drücken (Stichwortverzeichnis). Das erste Stichwort markieren und mit OK aufrufen. Dann Sprache auswählen und mit OK bestätigen.
Im TV-Menü kann Anschlüsse nicht aufgerufen werden (grau dargestellt).	Es findet gerade eine Timeraufnahme statt.	Warten Sie, bis die Timeraufnahme beendet ist oder löschen Sie die Timeraufnahme (Seite 47).
Die Steuerung des Loewe Recorders und der Timer funktionieren nicht oder nicht richtig.	a) Im Recorder ist die Funktion Digital Link nicht aktiviert oder nicht möglich.b) EURO-AV-Kabel nicht angeschlossen.c) Recorder nicht angemeldet.	a) Im Recorder Digital Link aktivieren (siehe Bedienungsanleitung des Recorders).b) EURO-AV-Kabel anschließen (Seite 35).c) Recorder anmelden (Seite 35).
Allgemeine Probleme beim Anschluss externer Geräte über einen AV-Eingang.	a) Das Gerät ist im Anschlussassistenten nicht angemeldet oder anders als im Anschluss-Schema dargestellt angeschlossen.b) Die AV-Norm ist falsch eingestellt.c) Die Signalart ist falsch eingestellt.	a) Im Anschlussassistenten (TV-Menü → Anschlüsse → Neue Geräte/Änderungen) das Anschluss-Schema mit der tatsächlichen Installation vergleichen und gegebenenfalls wie dargestellt anschließen (Seite 35).b) Norm richtig einstellen (Seite 15).c) Signalart richtig einstellen (Seite 35).Ist bei AV-Norm oder Signalart „Automatisch“ eingestellt, kann dies bei nicht normgerechten Signalen zu Fehlerkennungen führen. Dann muss Norm und Signal entsprechend den Angaben in der Bedienungsanleitung des externen Gerätes eingestellt werden.
Der Anschluss eines Decoders funktioniert nicht oder nicht fehlerfrei.	a) Das Signal wird nicht decodiert, weil im Anschlussassistenten nicht die korrekten Decoder-Sender gewählt sind.b) Bei Decoderbetrieb fehlt der Ton, weil im Anschlussassistenten der falsche Decoder-Ton zugeordnet ist.	a) Folgen Sie den Anweisungen im Anschlussassistenten (TV-Menü → Anschlüsse → Neue Geräte/Änderungen und wählen Sie die entsprechenden Decoder-Sender aus (Seite 35).b) Folgen Sie den Anweisungen im Anschlussassistenten und wählen Sie die richtige Tonquelle aus (Decoder, TV oder Autom.) (Seite 35), siehe Anleitung des Decoders.

Fehlerbehebung

Problem Mögliche Ursache Abhilfe
Digital Link Plus funktioniert nicht.	a) EURO-AV-Kabel ist nicht voll beschaltet (Pin 10 nicht belegt).b) Einige Recorder können die Sender nur bei der Erstinbetriebnahme vom TV-Gerät übernehmen.	a) EURO-AV-Kabel austauschen.b) Auslieferzustand des Recorders wieder herstellen (siehe Bedienungsanleitung des Recorders).
Bei Teletext werden verschiedene Schriftzeichen falsch dargestellt.	Im Teletext-Menü ist der falsche Zeichensatz eingestellt.	Den richtigen Zeichensatz einstellen: Teletext-Menü → Einstellungen → Zeichensatz: Standard oder den entsprechenden Zeichensatz wählen.
Kein Ton über externen digitalen Audio-Verstärker.	a) Der externe digitale Audio-Verstärker unterstützt nicht das gewählte Tonformat (Dolby Digital, dts, MPEG).b) TV-Gerät und externer digitaler Audio-Verstärker sind nicht miteinander verbunden.	a) Am DVD-Spieler in der Tonauswahl PCM-Stereo einstellen. Bei DVB-Sendern am TV-Gerät in der Status-Anzeige (END) – Sprach-/Tonauswahl (grüne Taste) auf Stereo schalten.b) Digital-Out vom TV-Gerät an einen Digital-In-Eingang des externen digitalen Audio-Verstärkers anschließen und an diesem den entsprechenden Eingang wählen.
Das Bild eines zusätzlichen Gerätes ist zu sehen, aber der Timer lässt sich nicht aufrufen.	Das Gerät ist im Anschlussassistenten nicht angemeldet oder anders als im Anschluss-Schema dargestellt angeschlossen.	Im Anschlussassistenten (TV-Menü → Anschlüsse → Neue Geräte/Änderungen) das Anschluss-Schema mit der tatsächlichen Installation vergleichen und gegebenenfalls wie dargestellt anschließen (Seite 35).
Das Bild eines zusätzlichen Gerätes ist zu sehen, aber trotzdem wird die Fehlermeldung kein Recorder vorhanden ausgegeben.	Das Gerät ist im Anschlussassistenten nicht angemeldet oder anders als im Anschluss-Schema dargestellt angeschlossen.	Im Anschlussassistenten (TV-Menü → Anschlüsse → Neue Geräte/Änderungen) das Anschluss-Schema mit der tatsächlichen Installation vergleichen und gegebenenfalls wie dargestellt anschließen (Seite 35).
Foto auf dem USB-Stick wird im PhotoViewer nicht richtig dargestellt bzw. es erscheint ein „?”.	Das Foto liegt in einem nicht darstellbaren Format vor.	Foto-Datei mittels PC in ein Standard JPG-Format konvertieren.

Technische Daten

Allgemeine Daten

Typ Spheros R 37 Full-HD	+	Spheros R 32 HD+
Artikelnummer 66429xxx 66436xxx
Maße für Gerät ohne Fuß (B x H x T) in cm	99,0 x 67,5 x 9,0	84,5 x 58,5 x 9,0
Maße für Gerät mit Fuß (B x H x T) in cm	99,0 x 71,6 x 40,0	84,5 x 64,0 x 40,0
Gewicht für Gerät ohne Fuß (ca.) in kg	29,7	23,6
Gewicht für Gerät mit Fuß (ca.) in kg	32,3	26,2
Display FHD-LCD Technologie	HD-LCD Technologie
Bilddiagonale in cm / Bildformat	94 / 16:9	80 / 16:9
Auflösung in Pixel	1920 x 1080	1366 x 768
Dynamisches Kontrastverhältnis	5.000:1	---
Statisches Kontrastverhältnis	1.200:1	1.200:1
Betrachtungswinkel horizontal und vertikal	178°	178°
Leistungsaufnahme (EN 62087)
Betrieb (Watt)	115	110
Standby (Watt)	1,8	1,8
Umgebungstemperatur (Celsius)	5° – 35°	5° – 35°
Relative Luftfeuchte (nicht kondensierend)	20 – 80%	20 – 80%
Luftdruck	800 – 1114 hPa (0 – 2000 m über NN)	800 – 1114 hPa (0 – 2000 m über NN)

Elektrische Daten

Chassisbezeichnung:	L 2700
Stromversorgung:	220 V – 240 V/50–60 Hz
Tuner:	VHF/UHF/Kabel/Hyperband
Bereich:	45 MHz bis 860 MHz
Sender-Speicherplätze inkl. AV und Radio:	4000
TV-Normen:	B/G, I, L, D/K, M, N
Farbnorm:	SECAM, PAL, NTSC, NTSC-V, PAL-V (60 Hz)
Ton-Norm:	Mono/Stereo/2-Ton/Nicam B/G, I, L
	Dolby Digital, Dolby Virtual Speaker, DTS
Audio-Nennleistung (Sinus):	2 x 20 Watt
Untere Grenzfrequenz der Lautsprecher	90 Hz
Teletext:	TOP/FLOF Level 2.5
Seitenspeicher	2000

Anschlüsse

Netzbuchse:		Versorgungspannung
EURO-AV 1 Video IN:		Y/C (S-VHS/Hi 8)
		FBAS (VHS/8 mm)
Video	OUT:	......
		Y/C (S-VHS/Hi 8)
Audio	IN:	......
Audio	OUT:	......
EURO-AV 2 Video IN:		Y/C (S-VHS/Hi 8)
		FBAS (VHS/8 mm)
		RGB

EURO-AV 2 Video OUT:						FBAS (VHS/8 mm)Y/C (nur bei SVHS Link Plus)
	Audio	IN:
	Audio	OUT:
Klinke 3,5 mm:						Kopfhörer 32–2000 Ohm
Mini-DIN (AVS)		Video IN:				Y/C
Cinch (gelb)		Video IN:				FBAS (VHS/8 mm)
Cinch (weiß/rot)		Audio IN:				L (weiß) / R (rot)
2 x	IEC-Buchse	75	Ohm/5	V/80	mA:
2 x	F-Buchse		75	Ohm	13/18	V/350
Klinke	3,5 mm	AUDIO	IN2:
Cinch	AUDIO	IN max.	2Vrms:
2 x Cinch	AUDIO IN1:				L (weiß) / R (rot)
2 x	Cinch AUDIO OUT (Pegel Konfigurationsabhängig):					L (weil
Cinch	COMPONENT	IN:				Cb/Pb-Sig
Cinch	COMPONENT	IN:				Cr/Pr-Sig
Cinch	COMPONENT	IN:				Y-Sig
Cinch	AUDIO DIGITAL IN (SPDIF):
Cinch	AUDIO DIGITAL OUT (SPDIF):
SUB-D	AUDIO LINK(VHS/8 mm)					Multiton
2 x	HDMI Digital Video/Audio IN Typ A 19pol. Standard 1.2a...Digital-I
SUB-D	PC IN:					PC/STB-Bildsignal
SUB-D	RD-282C:					Serielle Schnittstelle
Mini-DIN	SERVICE:					Service/L-Link
Mini-DIN	CONTROL:					Drehfußsteuerung
USB	USB	2.0:				Daten

Zubehör

Zubehör

Ihr TV-Gerät kann perfekt mit dem Lautsprechersystem Individual Sound ergänzt werden. Es sind zahlreiche Lautsprecher-Kombinationsmöglichkeiten mit Standlautsprechern, Satellitenlautsprechern sowie einem Subwoofer realisierbar.

Loewe DVD-Recorder:

Die DVD-Recorder von Loewe zeichnen sich durch zu Loewe TV-Geräten passende Formen und Farben, abgestimmte Bedienerführung und Technik aus. Im Verbund bilden diese Geräte ein System, welches viele Vorteile bietet.

Kabel:

AUDIO LINK Adapterkabel		0,25 m	Loewe Best. Nr. 89954.001
AUDIO	LINK	Kabel		1,5 m
AUDIO	LINK	Kabel		6 m
AUDIO	LINK	Kabel		10 m
Würfelstecker-Kabel		6m lang		Loewe

Aufstellmöglichkeiten

Loewr Fischfuß MBest Unit Loewe Best.
Nr. 89952.001 r. 89952.002 Nr. 89952.003

lang langschfuß TS 51 lang

Cube 1 TV

90418.930

Cube 2

Floor Stand 4

Spheros R 37 Full-HD ^+

• Tischfuß TS 51 (Auslieferzustand)
• Tischfuß Motor Unit
- Wandhalter WM 53
- Screen Wall Mount 2 ^(1)
- Floor Stand 4
- Cube1TV
- Cube 2 in Verbindung mit Cube-Adapter

Spheros R 32 HD+

• Tischfuß TS 51 (Auslieferzustand)
• Tischfuß Motor Unit
- Wandhalter WM 53
- Screen Wall Mount 1 ^(1)
- Floor Stand 4
- Cube1TV
- Cube 2 in Verbindung mit Cube-Adapter

Liefermöglichkeit vorbehalten.

^1 Nur in Verbindung mit entsprechenden, separat zu beziehenden Adaptern.

Glossar

A

Aktive Antenne: Eine Antenne mit eigener Stromversorgung bzw. Verstärkung, die den Empfang in weniger gut versorgten Gebieten verbessern kann.

AV-Buchse: Buchse für Audio- und Video-Signale.

AV-Quellen: Audio-/Video-Quelle.

AVS: Audio/Video-Buchsen seitlich am TV-Gerät (Cinch und Mini-DIN).

B

Band: Bezeichnung für einen Übertragungsbereich.

Bild im Bild: Siehe PIP.

C

CA-Modul: Das Conditional-Access-Modul enthält das Verschlüsselungssystem und vergleicht den gesendeten Code mit dem auf der Smart Card. Stimmen beide überein, werden die entsprechenden Sender bzw. Programme entschlüsselt.

Cinch-Kabel: Kabel für die Übertragung von Ton oder Bild.

CI-Slot: siehe Common Interface.

Common Interface: Das Common Interface (CI-Slot) ist eine standardisierte Schnittstelle. Durch Einschub geeigneter Entschlüsselungsmodule (CA-Module) und einer Smart Card lassen sich verschlüsselte digitale Programme nutzen.

Component IN: Anschluss, bei dem das Videosignal über drei getrennte Cinch-Anschlüsse übertragen wird. Es setzt sich aus dem Helligkeitsignal „Y“ sowie den Farbdifferenzsignalen „Pb“ und „Pr“ zusammen. YPbPr ist die ursprüngliche analoge Version des digitalen YCbCr, mit dem u.a. auf der DVD gespeicherten sowie die bei DVB per Sat, Kabel oder Antenne übertragenen Videodaten farbkodiert sind.

Conditional-Access-Modul: siehe CA-Modul.

D

Decoder: Analoge, verschlüsselte Fernsehsignale werden über einen Decoder geleitet und wieder sichtbar gemacht.

Digital Link: System zur Steuerung von Recordern (für Video- und DVD-Recorder von Loewe) über die EURO-AV-Buchsen des Loewe TV-Gerätes bei verdeckter Aufstellung. Steuerung des Recorders für Timeraufnahmen.

Digital Link Plus: System zur Steuerung von Recordern nach Protokoll 50. Für analoge Sender werden Sender- und Timerdaten über die EURO-AV Buchse an den Recorder gesendet. Die Timeraufnahme wird ausschließlich vom Recorder ausgeführt. Unterschiedliche Bezeichnung bei verschiedenen Herstellern.

Dolby Digital: Digitaler Mehrkanal-Ton. Der digitale Standard für hochwertige Heimkino-Systeme. Bei diesem Standard werden die einzelnen Kanäle separat übertragen. Die drei Frontkanäle rechts, links und Center, die beiden Surroundkanäle rechts und links sowie der externe Subwooferkanal werden als 5.1-Signal bezeichnet. Ein anderer Ausdruck für Dolby Digital ist AC3.

Dolby Pro Logic: Analoger Mehrkanal-Ton. Macht aus einem Dolby-codierten Stereo-Signal einen Surround-Klang. Dieser beinhaltet meist vier Kanäle (Front links, Center, Front rechts, Surround-Kanal). Ein spezieller Subwoofer-Kanal wird bei diesem Verfahren nicht erzeugt.

Dolby Pro Logic II: Analoger Mehrkanal-Ton. Dolby Pro Logic II ist eine Weiterentwicklung von Dolby Pro Logic. Dieses Verfahren generiert aus einem Stereo- bzw. Pro-Logic-Signal einen 6-Kanal-Raumklang (Front links, Center, Front rechts, Surround links, Surround rechts, Subwoofer).

Dolby Surround: Analoges Mehrkanal-Tonsystem, das mit Hilfe einer Matrixkodierung vier Tonkanäle in zwei Tonspuren unterbringt.

Dolby Virtual Speaker: Die Dolby Virtual Speaker-Technologie simuliert die Surround-Wiedergabe einer echten 5.1-Kanal-Wiedergabe mit nur zwei Lautsprechern.

DTS: Digital Theater Systems; Digitaler Mehrkanal-Ton.

DVB-C/-S/-T: Digital Video Broadcasting steht für Digitales Fernsehen. DVB bezeichnet in technischer Hinsicht die standardisierten Verfahren zur Übertragung von digitalen Inhalten (Fernsehen, Radio, Mehrkanalton, Raumklang, EPG, Teletext und weitere Zusatzdienste) durch digitale Technik. C steht dabei für die Übertragung im Kabel, S für die Verbreitung per Satellit und T für terrestrische bzw. Antennen-Verbreitung.

DVD: Abkürzung von Digital Video Disc und später Digital Versatile Disc (engl. für digitale, vielseitige Scheibe).

DVD-Preceiver: Kombi-Gerät aus DVD-Player und Radio ohne eingebauten Verstärker.

DVI: Digital Visual Interface ist eine Schnittstelle zur Übertragung von digitalen Video- und Grafikdaten (ohne Ton).

Dynamisches Kontrastverhältnis: Hier wird bei einem hohen Schwarz-Anteil im Bild die Leuchtkraft des Displays angepasst. Die so genannten Backlights (Hintergrundbeleuchtung) werden automatisch gedimmt und das Kontrastverhältnis erhöht sich kurzzeitig, also dynamisch.

E

Elektronische Programmzeitung: siehe EPG.

EPG: Electronic Programme Guide (engl. für elektronische Programmführer) ist die elektronische Variante einer gedruckten Zeitschrift für Fernsehprogramme. Mit Hilfe des EPG kann man sich das Fernsehprogramm der Fernsehsender ansehen, die entsprechende Daten übertragen. Die Übersicht der Sendungen beinhaltet den Titel, Beginn und Ende, und die Dauer der Sendung. Zusätzlich werden zu den einzelnen Sendungen kurze Beschreibungen des Inhalts angezeigt.

EURO-AV-Buchse: Schnittstelle zum Anschluss von Videogeräten an ein TV-Gerät. Diese Buchse wird auch als Scart-Buchse bezeichnet.

Glossar

F

FLOF: Full Level One Facilities. Teletext-System, bei dem mit jeder Seite in der untersten Zeile Bezeichnungen und Nummern der Sprungziele separat übertragen werden. Damit kann man den Leser auf z.B. inhaltlich verwandte Themen leiten. Eine Information, welche Seiten existieren und welche Seiten über Unterseiten verfügen, gibt es bei FLOF nicht.

H

HDCP: High-bandwidth Digital Content Protection. Verschlüsselungssystem, das für die Schnittstellen DVI und HDMI zur geschützten Übertragung von Audio- und Video-Daten vorgesehen ist.

HDMI: High Definition Multimedia Interface ist eine neu entwickelte Schnittstelle für die volldigitale Übertragung von Audio- und Video-Daten.

HD-Ready: Ein Gütesiegel, das für Produkte vergeben wird, die in der Lage sind, hochauflösendes Fernsehen (HDTV) darzustellen.

HDTV: High Definition TeleVision (engl. für hochauflösendes Fernsehen) ist ein Sammelbegriff, der eine Reihe von hochauflösenden Fernsehnormen bezeichnet.

High- und Low-Band: Übertragungsbereiche bei Satelliten.

J

JPEG: Joint Photographic Experts Group ist ein Gremium, das ein standardisiertes Verfahren zur Kompression von digitalen Bildern entwickelte. Dieses Verfahren JPEG (kurz JPG), das nach dem Gremium benannt wurde, ist ein weit verbreitetes Grafikformat für Fotos.

JPG: siehe JPEG.

L

LCD: Liquid Crystal Display (engl. für Flüssigkristallbildschirm).

L-Link: Intelligente Systemverbindung zwischen Loewe Geräten zum automatischen Austausch von Informationen. Macht die Bedienung von Fenseher und Loewe Systemkomponenten noch komfortabler.

LNB/LNC: Als LNB (Low Noise Block Converter) wird das entscheidende elektronische Bauteil einer Satellitenantenne bezeichnet. Es ist im Brennpunkt einer Parabolantenne montiert. Die Bezeichnung LNC (Low Noise Converter) verdeutlicht, dass eine Umsetzung auf eine niedrigere Zwischenfrequenz erfolgt. Der Zusatz Block in LNB bezieht sich darauf, dass jeweils ein ganzer Frequenzbereich (ein Block) umgesetzt wird.

M

MPEG: Digitales Kompressionsverfahren für Video.

Modulator: Sender im Video- oder DVD-Recorder, um Signale über den Tuner des TV-Gerätes empfangen zu können.

Mono: Ein-Kanal-Ton.

N

Netzwerk-ID: Als NID wird die sogenannte Programm-Kennnummer oder auch Netzwerk-ID bezeichnet – eine Zahl zwischen 0 und 8191. In bestimmten Kabelnetzen einiger Länder ist diese Angabe notwendig. Es werden dann nur DVB-Signale dieses Sendernetzwerkes gesucht.

NICAM: Tonnorm. Wird in Belgien, Dänemark, England, Frankreich, Schweden und Spanien genutzt.

NTSC: Amerikanische Farbnorm.

P

Page Catching: Bei Teletext eine Seitenzahl ansteuern und aufrufen.

PAL: Europäische Farbnorm.

PCM: Puls-Code-Modulation für digitalen Ton.

PIP: Picture in Picture (engl. für Bild im Bild); eine Funktion, die zwei Bilder auf einem Bildschirm darstellt.

Pixel: Auch Bildpunkt oder Bildelement genannt. Bezeichnet sowohl die kleinste Einheit einer digitalen Rastergrafik als auch deren Darstellung auf einem Bildschirm mit Rasteransteuerung.

Pixelfehler: Ein Pixelfehler ist ein fehlerhaftes Pixel, meist auf einem LCD. Pixelfehler können durch Fertigungsfehler entstehen. Sie äußern sich z.B. durch ein ständig leuchtendes Pixel oder ein ständig schwarzes Pixel. Einzelne defekte Pixel sind jedoch von einer Gewährleistung ausgeschlossen.

Progressive JPEG: Progressive JPEGs werden schrittweise nach und nach aufgebaut. Während des Ladevorgangs erhöht sich die Qualität des bildes fortlaufend.

ProScan/Progressive Scan: Unter Progressive Scan (englisch für »schrittweise Abtastung«, kurz: PS) oder Vollbildverfahren versteht man eine Technik beim Bildaufbau von Monitoren, Fernsehgeräten, Beamern und anderen Anzeigegeräten, bei denen das Ausgabegerät – anders als bei der Interlace-Technik – keine zeilenverschränkten Halbbilder gesendet bekommt, sondern mit echten Vollbildern gespeist wird.

R

RGB: Farbsignale Rot, Grün und Blau.

S

Satelliten-Tuner: Empfangsteil für Satellitensendungen.

Schaltspannung: Videogeräte geben diese Spannung ab, um das TV-Gerät auf die Wiedergabe umzuschalten.

SDTV: Standard Definition TeleVision (engl. für Fernsehprogramm in Standardqualität).

SECAM: Französische Farbnorm.

Glossar

Set-Top-Box: Als Set-Top-Box (abgekürzt STB) wird in der Unterhaltungs-elektronik ein Gerät bezeichnet, das an ein anderes – meist einen Fernseher – angeschlossen wird und damit dem Benutzer zusätzliche Nutzungsmöglichkeiten bietet.

Signaleingangsgruppen: Je nach anliegendem Signal werden die Signalquellen in verschiedene Gruppen eingeteilt. Nachfolgend sind alle Signaleingangsgruppen mit Ihren zugehörigen Signalarten und den hierfür möglichen Eingängen aufgeführt.

TV analog:

Signalart: FBAS, YC, RGB-SD (480i/576i), Component-SD (480i/576i) Eingang: Tuner analog, AV1, AV2, AVS, COMP. IN

TV digital:

Signalart: DVB-SD, HDMI-SD (480i/576i) Eingang: Tuner digital, HDMI1/DVI, HDMI2/DVI

HD analog:

Signalart: RGB-HD (video mode: z.B.1920x1080, 1280x720), Component-HD (video modes: z.B. 1920x1080, 1280x720) Eingang: COMP. IN, PC IN

HD digital:

Signalart: DVB-HD, HDMI-HD Eingang: Tuner digital, HDMI1/DVI, HDMI2/DVI

PC:

Signalart: RGB (PC modes: z.B. 800x600, 1024x768, 1280x1024, 1360x768) Eingang: PC IN

PhotoViewer:

Eingang: USB

Signalstärke: Stärke des empfangenen Antennensignals.

Signalqualität: Qualität des eingehenden Antennensignals.

Smart Card: Die Smart Card ist eine elektronische Chipkarte, die von dem jeweiligen Programmanbieter oder von den zertifizierungsfreien Pay-TV-Betreibern vergeben wird. Sie enthält den Code, der durch das CA-Modul entschlüsselt wird.

Statisches Kontrastverhältnis: Beschreibt den Unterschied zwischen hellster und dunkelster Bilddarstellung.

Stereo: Zwei-Kanal Ton.

Symbolrate: Beschreibt die Übertragungsgeschwindigkeit bei der Datenübertragung.

T

Terrestrisch: In der Datenübertragung wird eine Funkübertragung als terrestrisch bezeichnet, die keinen Satelliten als Zwischenstation verwendet.

TOP: Table of Pages. Teletext-System, bei dem die einzelnen Seiten in Rubriken eingeteilt sind. Die Blöcke stehen dabei für eine höhere Hierarchieebene (z.B. Nachrichten, Sport, Programme) und die Gruppen für die Ebene darunter (z.B. Inland/Ausland, Fußball/Tennis). Den Seiten können Kurzbezeichnungen zugeordnet werden, die in der untersten Zeile farbig angezeigt und mit vier farbigen Tasten auf der Fernbedienung angewählt werden können. Außerdem werden Informationen übermittelt, welche Seiten existieren und welche über Unterseiten verfügen.

Tuner: Englisch für Empfänger.

TFT: Thin Film Transistor (engl. für Dünnschichttransistor). Eine weit verbreitete Anwendung ist die Ansteuerung von Flüssigkristall-Flachbildschirmen, bei denen pro Bildschirmpunkt ein einzelner Transistor zum Einsatz kommt. Diese Bauart von Displays ist als Aktiv-Matrix-LCD bekannt, wird aber umgangssprachlich häufig auch als TFT-Display bezeichnet.

V

VGA: PC-Schnittstelle zum Anschluss eines Monitors.

Virtual Dolby Surround: Eine von Dolby zertifizierte Technologie. Sie erzeugt aus zwei Lautsprechern ein virtuelles Klangbild. Voraussetzung ist als Quelle Dolby Surround oder Dolby ProLogic. Der eingesetzte Virtualizer verarbeitet alle Multikanal-Signale und vermittelt das Gefühl von zusätzlichen Lautsprechern.

VPS: Das Video Programme System (VPS) ist ein Signal, welches einige (aber nicht alle) Fernsehsender in der Austastlücke des Fernsehsignals übertragen. Das Signal dient Video- oder DVD-Recordern dazu, bei der Aufnahme von Sendungen auf Verschiebungen der Anfangszeit, Sendungsausfälle und Überziehungen der geplanten Sendedauer zu reagieren.

Y

Ycc/Ypp: Farbstandards bei Set-Top-Boxen.

YCbCr: Digitales Farbmodell, siehe COMPONENT IN.

YPbPr: Analoges Farbmodell, siehe COMPONENT IN.

D - 58

Index

A

Aktivboxen 41

Alarm 15

Anschlussassistent 35

Anschlüsse 5

Antennen anschließen 10

Anzeige 11

Assist+ 7, 20

Audio-Verstärker 44

Aufnahme 46

Aufnahme-Assistent 46

Ausschalten 11

Ausstattung des TV-Gerätes 6

Auto-Format 19

AV-Ausgangston 18

AV-Auswahl 17

B

Batterien 10

Bedienteil 4

Bild 19

Bildanpassung 19

Bild einstellen 19

Bildformat 19, 20

16:9 20

4:3 20

Cinema 20

PALplus 20

Panorama 20

Zoom 20

Bild im Bild 26

Bild vertikal verschieben 20

C

CA-Modul 32

CI-Slot 32

Component IN 38

D

Datenerfassung 29

Diaschau 49

Digitaler Toneingang 45

Digital Link 47

Digital Link Plus 46, 47

DVB-Software 33

DVB-Untertitel 21

DVD-Taste 50

DVI 37

E

Einblendungen 15

Einschalten 11

Einschaltlautstärke 18

Einstellungen 15

EPG 28

Erstinbetriebnahme-Assistent 11

Erstinbetriebnahme wiederholen 11

F

Farbtasten 20, 21, 30

Favoriten 17

Favoritenlisten ändern 24

Liste umbenennen 24

Sender hinzufügen 25

Sender löschen 25

Sender verschieben 25

Fernbedienung 3, 10, 50

FLOF 30

G

Geheimzahl 58

Geräte-Anschlussassistent 35

H

Handy-Tastatur 13

HDMI 37

Helligkeit 19

HiFi/AV-Verstärker 44

Hilfe 14

Hörmodus 18

|

Individual Sound 40

Info-Anzeige 14

Initialisierung Bild/Ton 19

K

Kartenleser 48

Kindersicherung 15, 58

Kleinbild 26, 27

Kontrast 19

Kopfhörer-Lautstärke 18

Kopierschutz 47

L

Lautstärke 18

Lautstärkeanpassung 18

Letzter Sender 20

Lieferumfang 6

LNC/LNB 12

Loudness 18

M

Manueller Timer 47

Manuelle Sendersuche 23, 36

Maximale Lautstärke 18

Menübedienung 13

Menüsprache 14

N

Netz-Schalter 11

Neue Geräte/Änderungen 35

0

Ordner 49

P

PC IN 37

Persönliche Text-Seiten 20, 31

PhotoViewer 48

PIP 26

Programminfo 20

R

Radio-Betrieb 11, 34

Radio-Menü 15, 34

RADIO-Taste 11

REC-Taste 50

Rücksetzen Bild/Ton 19

S

Satelliten-Anlage 12

Schaltspannung 15

Seitenwahl 30

Sender ändern 23

Sender löschen 23

Sender umbennen 24

Sender verschieben 23

Sender wiederherstellen 24

Senderübersicht 16

Sender wählen 16

Sicherheit 8, 9

Signalart 35, 36

Smart Card 32

Software-Update 33

Speichermedium 49

Split-Screen 26, 27

Sprach-/Tonauswahl 21

Sprache 11, 52

Standby-Modus 11

Statusanzeige 21

Stichwortverzeichnis im TV-Gerät 14

Stumm schalten 18

Suchassistent 22

T

Tastenfunktionen 20

Teletext 30

Teletext-Untertitel 20

Timer-Aufnahmen 46

Timer-Daten 46

Aufnahmeart 46

Aufnahmezeit 46

Datum 46

Recorder 46

VPS 46

Timerübersicht 47

Ton 18

Tonanpassung 18

Ton aus 18

Ton einstellen 18

Tonkomponenten-Assistent 39

TOP 30

TOP-Tabelle 30

TV-Basissoftware 33

TV-Gerät drehen 51

TV-Menü 15

TV-Taste 10, 50

U

Übersichtsplan 15

Uhrzeit 20

USB-Stick 33, 48

V

Videoquelle wählen 17

Videotext 30

Videotext-Untertitel 31

Vormerken 28

VPS-Zeiten 31

W

Werkswerte Bild/Ton 19

Z

Zeitdienste 15

Zeit und Datum einstellen 15

Zifferntasten 13, 14, 16

Service

A

Loewe Austria GmbH

Parkring 10

1010 Wien, Österreich

Tel.: +43 - 810/0810-24 (zum Ortstarif)

E-Mail [e-mail]

AUS

International Dynamics

Australasia Pty Ltd.

129 Palmer Street

8952 Schlieren, Schweiz

Tel. +41 - 44 732 15 11

Fax +41 - 44 732 15 02

Email [e-mail]

CY

HADJIKYRIAKOS & SONS LTD

Prodromou 121, P.O Box 21587

1511 Nicosia, Cyprus

Tel. +357 - 22 87 21 1

Fax +357 - 22 66 33 91

Email [e-mail]

CZ

Ing. Ivo Tietz

Dolni nám. 9

746 01 Opava, Česko

Tel.: [phone]

Fax: [phone]

96317 Kronach, Deutschland

Tel. [phone]

Fax [phone]

Email [e-mail]

DK

Kjaerulff 1 A/S

C.F. Tietgens Boulevard 19

5220 Odense S∅, Denmark

Tel. +45 - 66 13 54 80

Fax +45 - 66 13 54 10

Email [e-mail]

E

Gaplasa S.A.
