BEDIENUNGSANLEITUNG Xelos A 37 HD 100 LOEWE

Fernbedienung – TV-Funktionen .... 3

Bedienteil Gerätevorderseite 4

Anschlüsse Geräterückseite Xelos A 32/37 .... 5

Anschlüsse Geräterückseite Xelos A 42 ...... 6

Herzlich willkommen 7

Lieferumfang....7

Zu dieser Bedienungsanleitung 7

Ausstattung des TV-Gerätes 7

Markenrechte....7

Impressum 7

Bedienkomfort mit Assistenten 8

Die Assistenten im Überblick 8

Info-Anzeige und TV-Stichwortverzeichnis 8

Zu Ihrer Sicherheit 9

Schutz der Umwelt 10

Erste Inbetriebnahme .... 11

Aufstellen des TV-Gerätes 11

Fernbedienung vorbereiten 11

Anschließen des TV-Gerätes 11

Gerät ein-/ausschalten 12

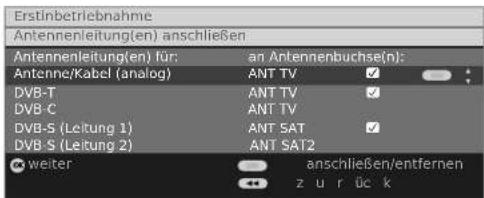

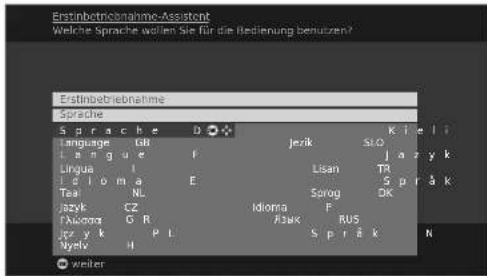

Erstinbetriebnahme-Assistent....12

DVB-T-Antenne positionieren/ausrichten 14

Bedienkomfort 15

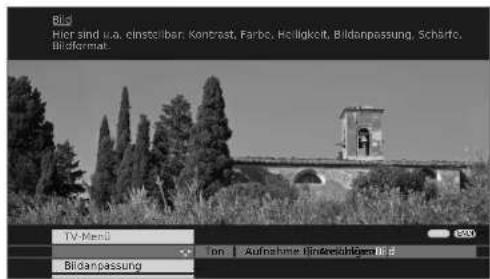

Generelles zur Menübedienung 15

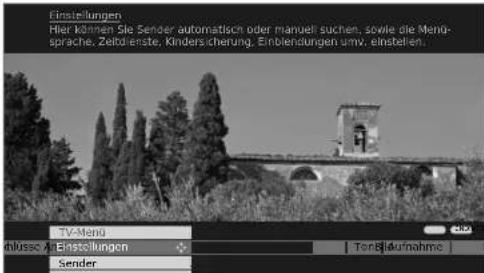

Die Info-Anzeige 15

Das Stichwortverzeichnis im TV-Gerät 16

Das Assist ^+ -Menü .....16

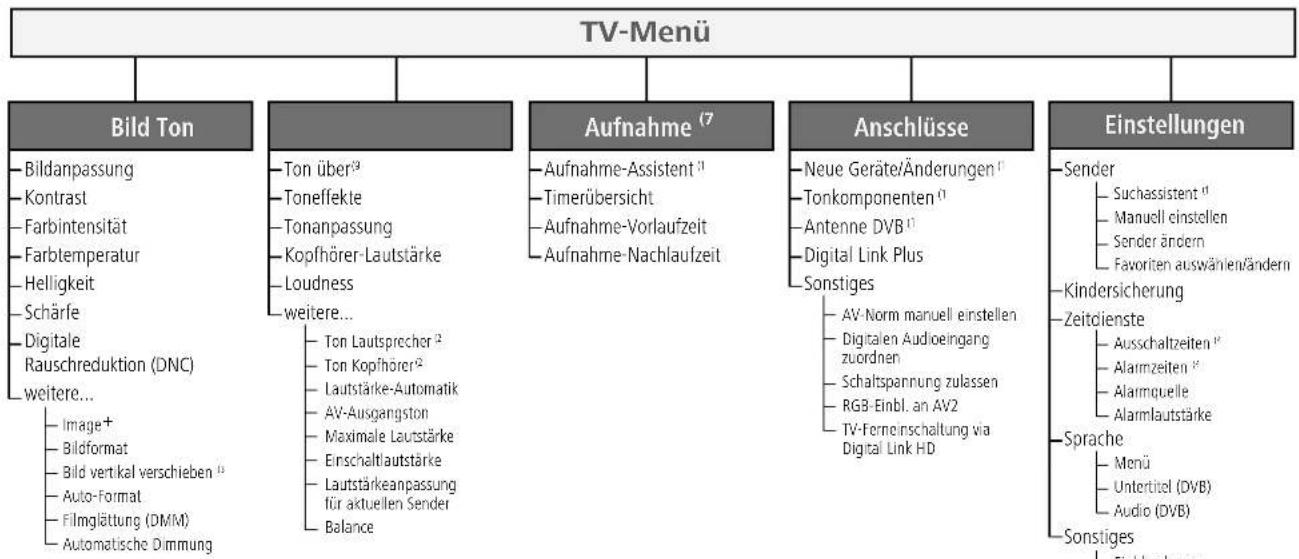

TV-Menü – Übersichtsplan 17

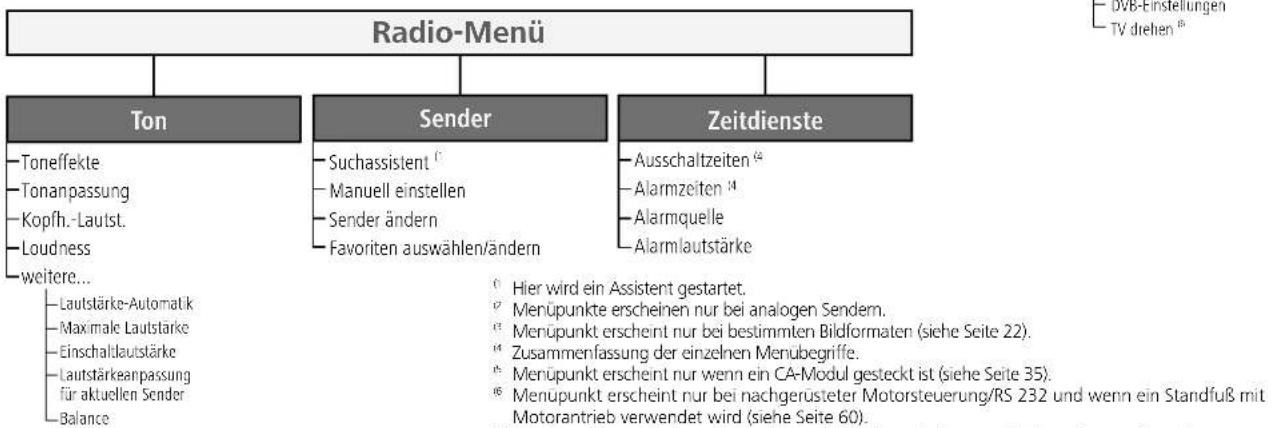

Radio-Menü – Übersichtsplan 17

Alltägliche Handhabung 18

Sender wählen 18

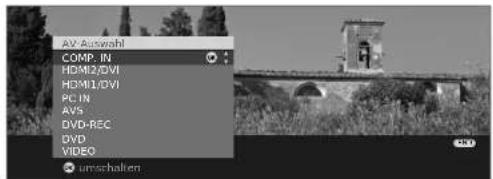

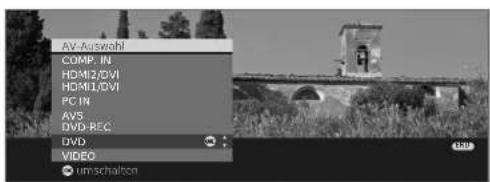

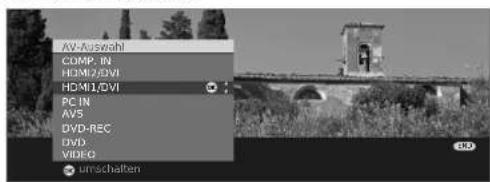

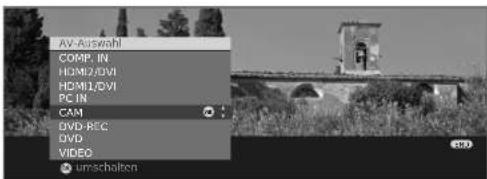

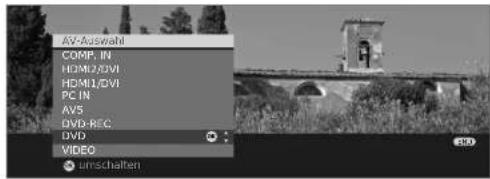

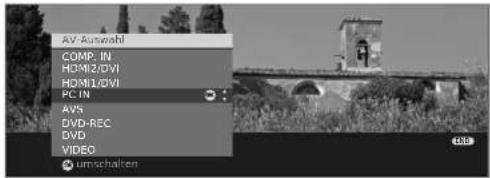

Videoquelle wählen 19

Ton einstellen 20

Bild einstellen 21

Ohne Fernbedienung bedienen 21

Tastenfunktionen 22

Sender verwalten 24

TV-Sender....24

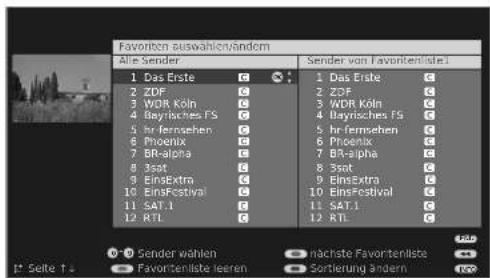

Favoritenlisten zusammenstellen / ändern 27

Bild im Bild 28

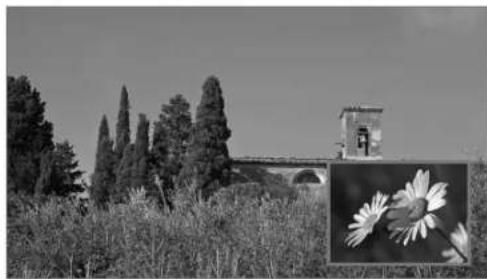

Bild im Bild (Picture in Picture / PIP) 28

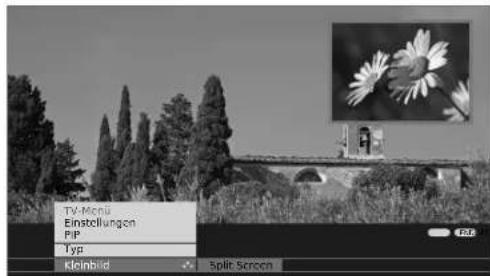

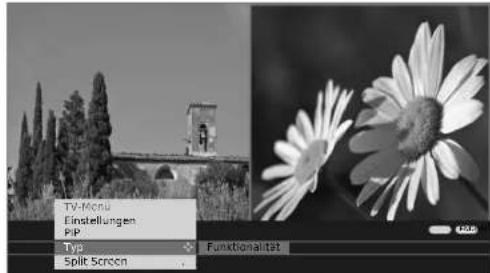

Bild im Bild-Modus (PIP) konfigurieren 29

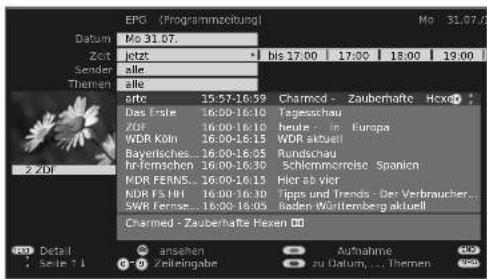

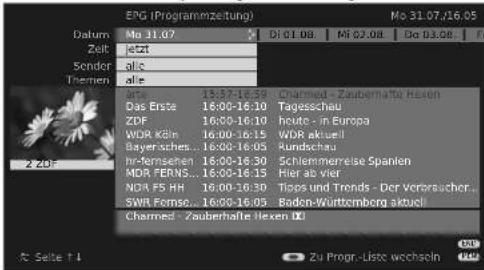

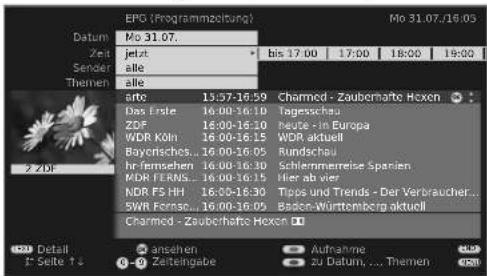

Elektronische Programmzeitung 30

Elektronische Programmzeitung – EPG 30

EPG konfigurieren 31

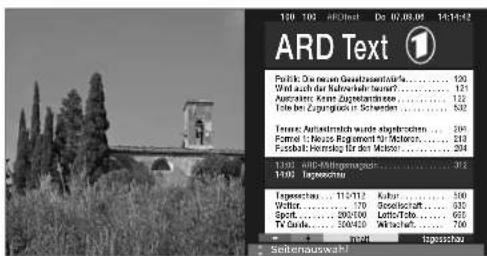

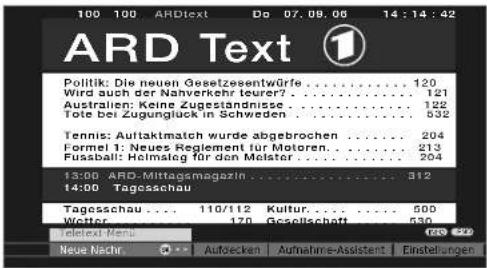

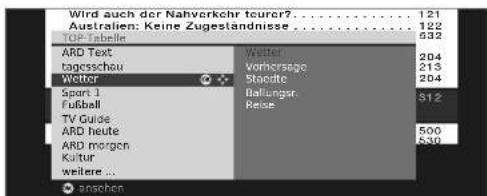

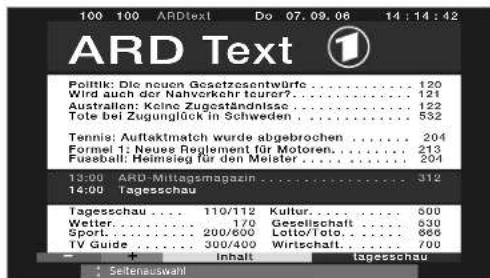

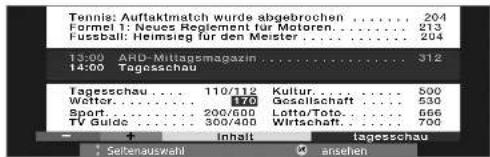

Teletext....32

EPG – Programmzeitung (Radio) 34

DVB....35

Conditional-Access-Modul (CA-Modul) 35

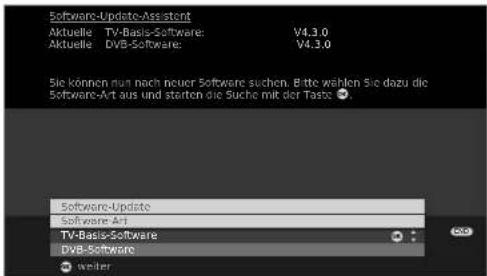

Software-Update 36

Weitere Einstellungen 38

Kindersicherung 38

Zeitdienste 38

Einblendungen 39

Zeit und Datum 39

Betrieb zusätzlicher Geräte 40

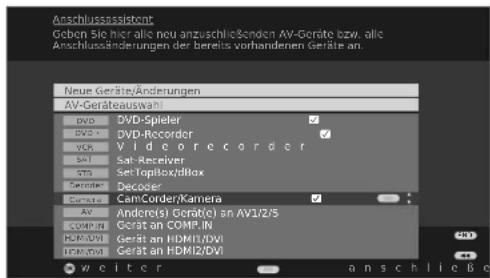

Anschlussassistent....40

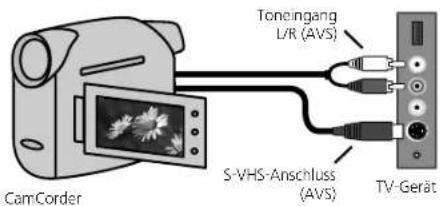

Geräte an den Anschlüssen AV1/AV2/AVS 4

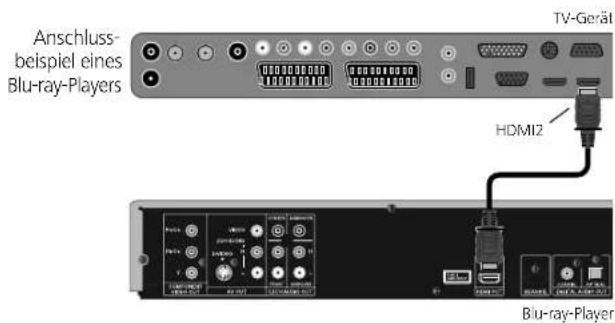

Geräte an den HDMI (DVI)-Anschlüssen 44

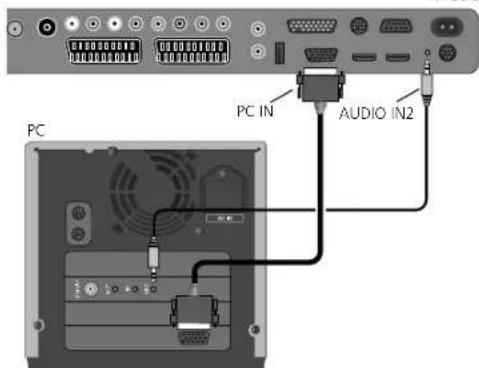

Geräte am PC IN-Anschluss....45

Geräte am Component IN-Anschluss 46

Tonkomponenten-Assistent 47

Ton über Aktivlautsprecher wiedergeben 47

Ton über TV-Lautsprecher und aktiven Subwoofer wiedergeben 47

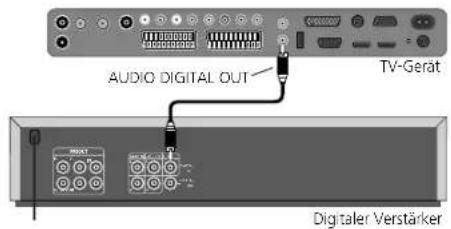

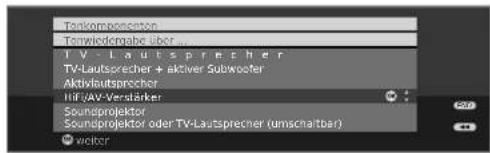

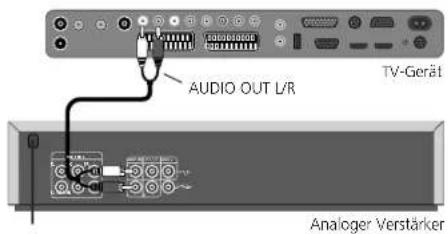

Audio-Verstärker anschließen 48

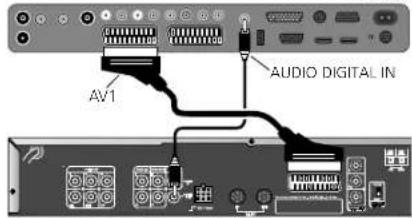

Zuordnung des digitalen Toneingangs 49

Tonanschluss bei HDMI (DVI)-Geräten 49

RS-232C-Schnittstelle (Schnittstelle nachrüstbar) 49

Der direkte Weg zur Aufnahme 50

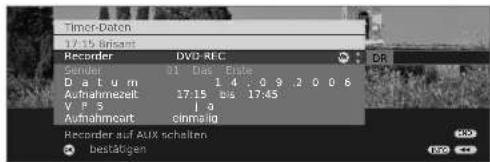

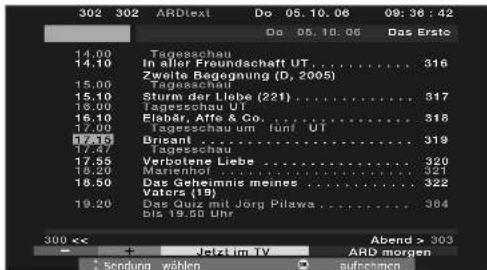

Timer-Aufnahme mit externen Geräten 51

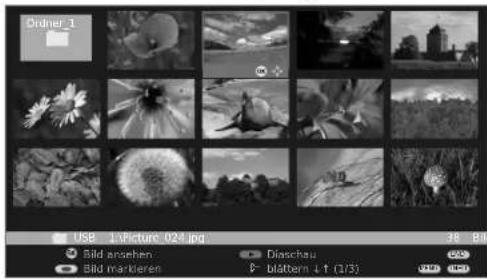

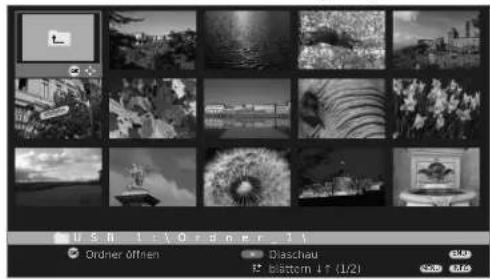

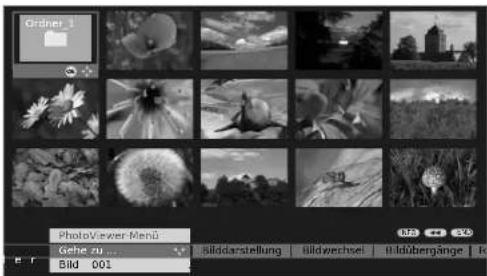

PhotoViewer 52

Loewe Geräte bedienen 54

TV-Gerät drehen (Schnittstelle nachrüstbar) 56

Fehlerbehebung 57

Technische Daten 59

Allgemeine Daten 59

Elektrische Daten 59

Anschlüsse (max. Ausstattung)....59

Zubehör 60

Zubehör 60

Aufstellmöglichkeiten....60

Ausstattungsvarianten und Aufrüstsätze....61

Glossar 62

Stichwortverzeichnis 65

D-2

Diese Umschlagseite bitte aufklappen.

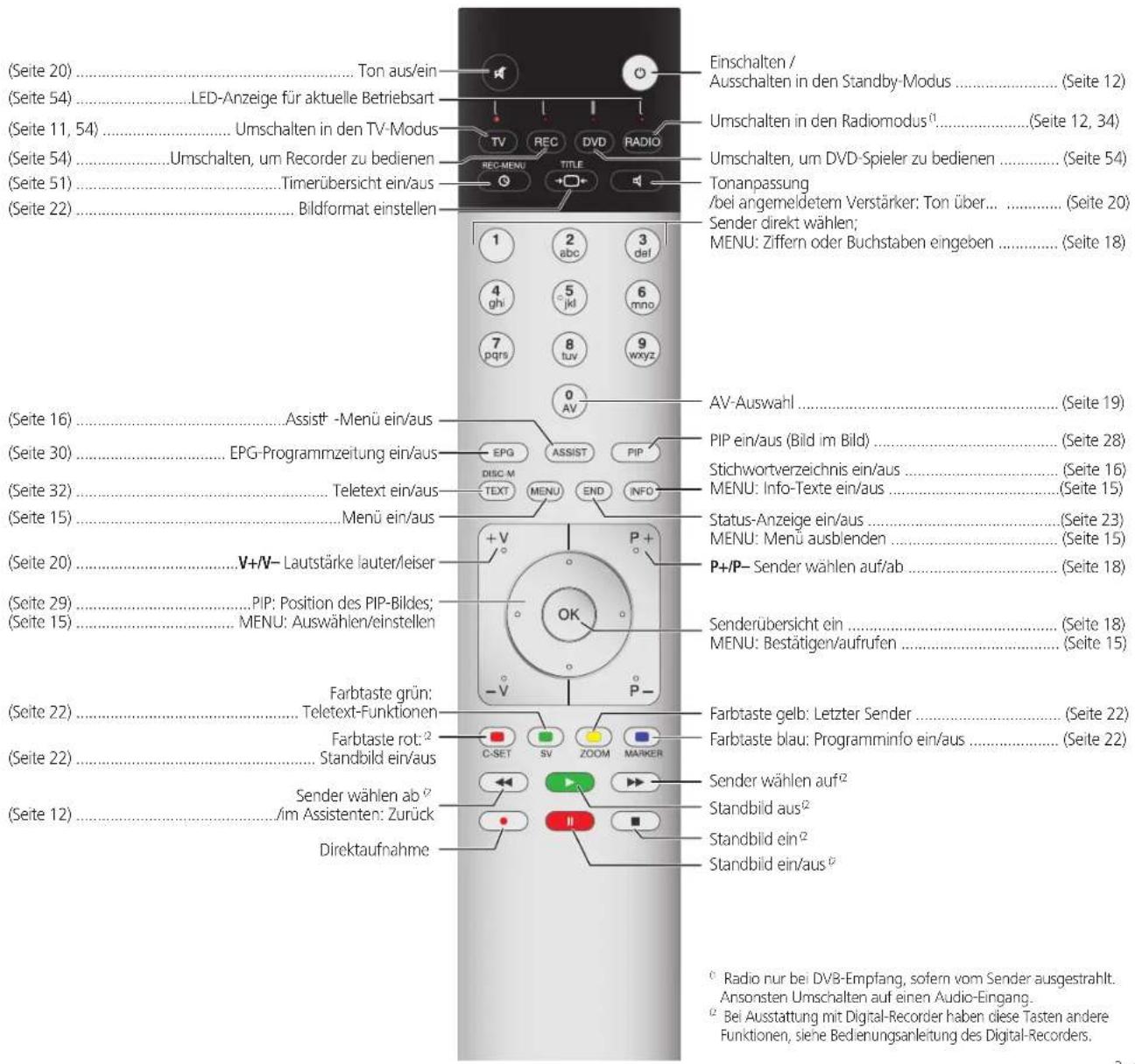

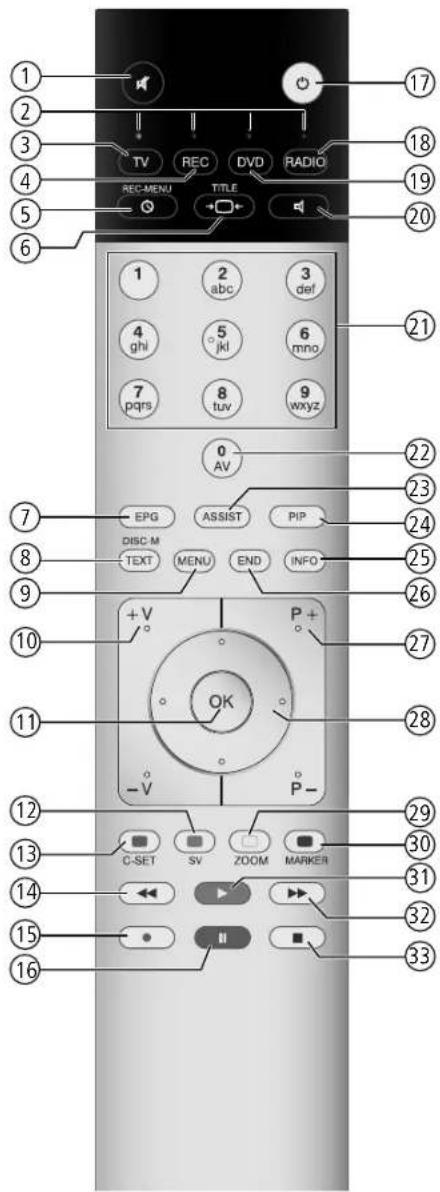

Fernbedienung – TV-Funktionen

(Seite 20)......Ton aus/ein (Seite 54)......LED-Anzeige für aktuelle Betriebsart (Seite 11, 54)......Umschalten in den TV-Modus (Seite 54)......Umschalten, um Recorder zu bedienen (Seite 51)......Timerübersicht ein/aus (Seite 22)......Bildformat einstellen Einschalten / Ausschalten in den Standby-Modus ...... (Seite 12) Umschalten in den Radiomodus¹ ...... (Seite 12, 34) Umschalten, um DVD-Spieler zu bedienen ...... (Seite 54) Tonanpassung /bei angemeldetern Verstärker: Ton über... ...... (Seite 20) Sender direkt wählen; MENU: Ziffern oder Buchstaben eingeben ...... (Seite 18) 1 2 abc 3 daf 4 ghi 5 jkl 6 mno 7 pqrs 8 tuv 9 wxyz 0 AV (AV-Auswahl ...... (Seite 19) Assist+ -Menu ein/aus (Seite 30)......EPG-Programmzeitung ein/aus (Seite 32)......Teletext ein/aus (Seite 15)......Menu ein/aus DISC-M PPI MENU: Info-Texte ein/aus ...... (Seite 15) TENO Status-Anzeige ein/aus ...... (Seite 23) Menu: Menu ausblenden ...... (Seite 15) V+/V- Lautstärke lauter/leiser (Seite 20)......V+/V- Lautstärke lauter/leiser + V P+ OK P+/P- Sender wählen auf/ab ...... (Seite 18) Senderübersicht ein ...... (Seite 18) MENU: Bestätigen/aufrufen ...... (Seite 15) Farbtaste grün: Teletext-Funktionen Farbtaste gelb: Letzter Sender ...... (Seite 22) Farbtaste blau: Programminfo ein/aus ...... (Seite 22) Farbtaste rot:² Standbild ein/aus C-SET SV ZOOM MARKER Farbtaste blau: Programminfo ein/aus ...... (Seite 22) Sender wählen auf² Standbild aus² Sender wählen ab² Im Assistenten: Zurück Dikretaufnahme Standbild ein² Standbild ein/aus² Radio nur bei DVB-Empfang, sofern vom Sender ausgestrahlt. Ansonsten Umschalten auf einen Audio-Eingang. Bei Ausstattung mit Digital-Recorder haben diese Tasten andere Funktionen, siehe Bedienungsanleitung des Digital-Recorders.

3 - D

BedienteilGerätevorderseite

Taste M:
Menü aufrufen
im Menü: auf-/abwärts
Anzeige:

= Standby (Bereitschaft)
- = Betrieb
- Betrieb ohne Bildschirmanzeige

(Radio, EPG-Datenerfassung oder Timeraufnahme)
Taste - :
Sender ab
im Menü: nach links

M DR+ R

Taste +:
Sender auf
im Menü: nach rechts ▶
Taste R:
Radio ein/aus (zurück zum TV-Betrieb)
Aus dem Standby-Modus das Radio einschalten
im Menü: abwärts
Anzeige DR+

DR= Digital-Recorder integriert, aber inaktiv
(keine Aufnahme, keine Wiedergabe)
DR+ = Digital-Recorder aktiv (zeitversetztes Fernsehen oder Archiv-Wiedergabe)
DR+ = Digital-Recorder aktiv

(Archiv-Aufnahme)

^1 Radio nur bei DVB-Empfang, sofern vom Sender ausgestrahlt.
Sonst Umschalten auf einen Audio-Eingang.
^12 Nur bei integriertem Digital-Recorder.

D-4

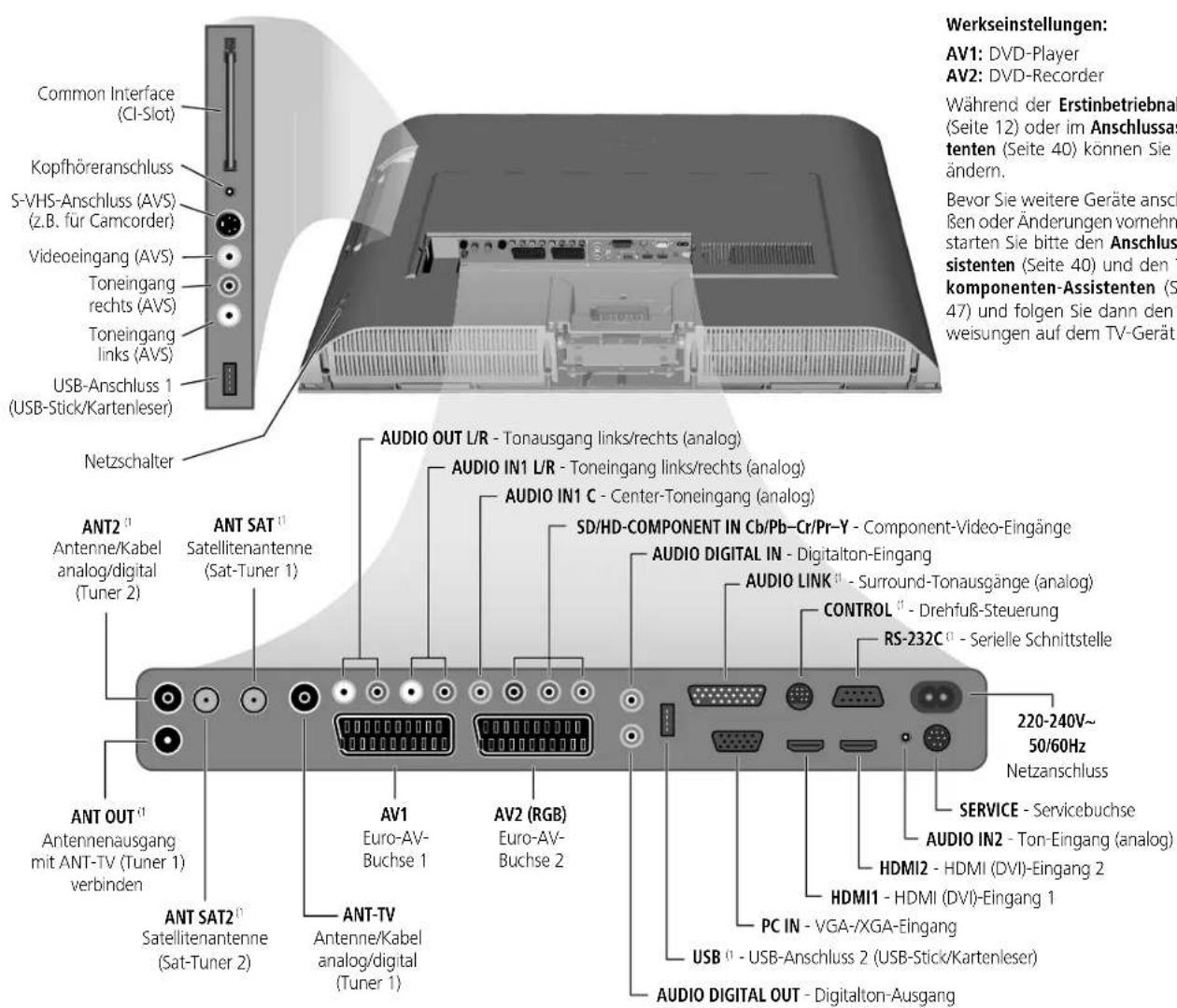

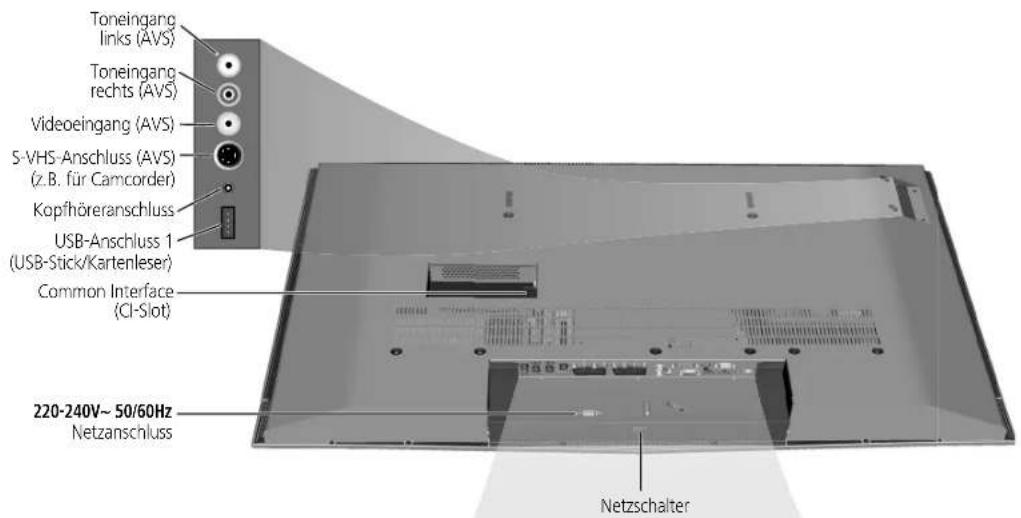

Anschlüsse Geräterückseite Xelos A 32/37

Common Interface (CI-Slot) Kopfhöreranschluss S-VHS-Anschluss (AVS) (z.B. für Camcorder) Videoeingang (AVS) Toneingang rechts (AVS) Toneingang links (AVS) USB-Anschluss 1 (USB-Stick/Kartenleser) Netzschalter ANT2 (1) Antenne/Kabel analog/digital (Tuner 2) ANT SAT (1) Satellitenantenne (Sat-Tuner 1) ANT OUT (1) Antennenausgang mit ANT-TV (Tuner 1) verbinden ANT SAT2 (1) Satellitenantenne (Sat-Tuner 2) ANT-TV Antenne/Kabel analog/digital (Tuner 1) AUDIO OUT L/R - Tonausgang links/rechts (analog) AUDIO IN1 L/R - Toneingang links/rechts (analog) AUDIO IN1 C - Center-Toneingang (analog) SD/HD-COMPONENT IN Cb/Pb-Cr/Pr-Y - Component-Video-Eingänge AUDIO DIGITAL IN - Digitalton-Eingang AUDIO LINK (1) - Surround-Tonausgänge (analog) CONTROL (1) - Drehfuß-Steuerung RS-232C (1) - Serielle Schnittstelle 220-240V~50/60Hz Netzanschluss SERVICE - Servicebuchse AUDIO IN2 - Ton-Eingang (analog) HDMI2 - HDMI (DVI)-Eingang 2 HDMI1 - HDMI (DVI)-Eingang 1 PC IN - VGA-/XGA-Eingang USB (1) - USB-Anschluss 2 (USB-Stick/Kartenleser) AUDIO DIGITAL OUT - Digitalton-Ausgang Werkseinstellungen: AV1: DVD-Player AV2: DVD-Recorder Während der Erstinbetriebnalt (Seite 12) oder im Anschlussistenten (Seite 40) können Sie ändern. Bevor Sie weitere Geräte anschßen oder Änderungen vornehm starten Sie bitte den Anschlussistenten (Seite 40) und den Komponenten-Assistenten (Se 47) und folgen Sie dann den Weisungen auf dem TV-Gerät.

^1 Ausstattung und Nachrüstmöglichkeiten siehe Seite 61.

5 - D

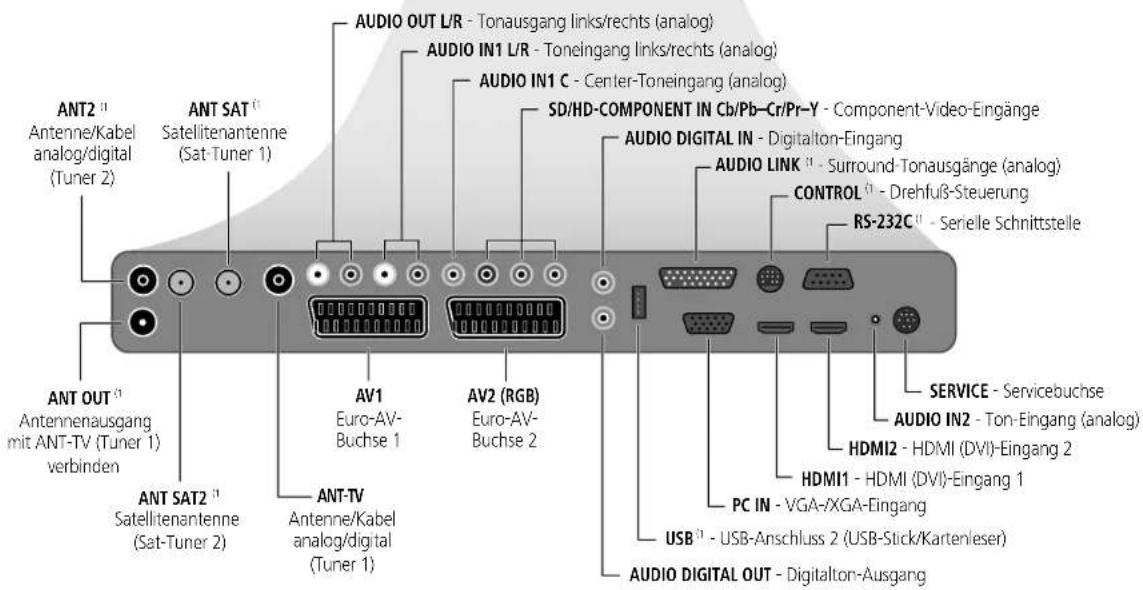

Anschlüsse Geräterückseite Xelos A 42

Toneingang links (AVS) Toneingang rechts (AVS) Videoeingang (AVS) 5-VHS-Anschluss (AVS) (z. B. für Camcorder) Kopfhöreranschluss USB-Anschluss 1 (USB-Stick/Kartenleser) Common Interface (Cl-Slot) 220-240V~ 50/60Hz Netzanschluss Netzschalter

Werkseinstellungen:

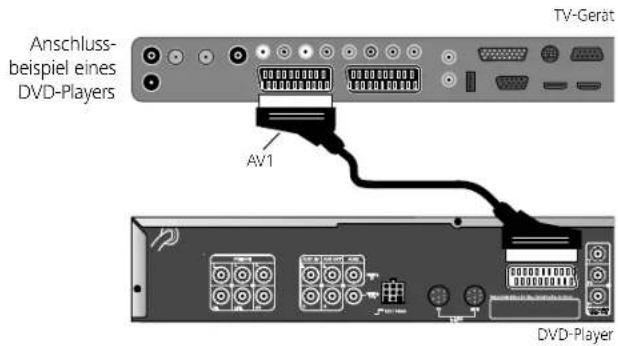

AV1: DVD-Player

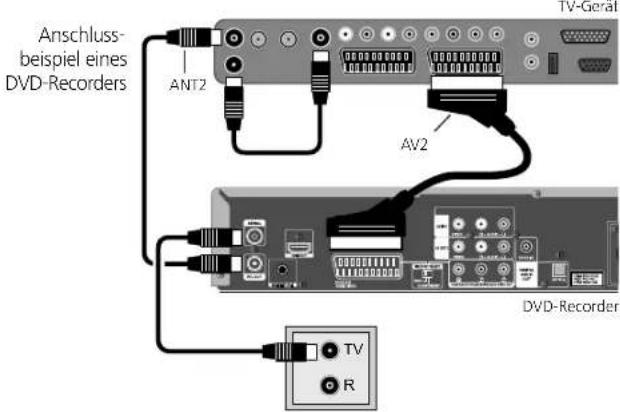

AV2: DVD-Recorder

Während der Erstinbetriebnahme (Seite 12) oder im Anschlussassistenten (Seite 40) können Sie dies ändern.

Bevor Sie weitere Geräte anschließen oder Änderungen vornehmen, starten Sie bitte den Anschlussassistenten (Seite 40) und den Tonkomponenten-Assistenten (Seite 47) und folgen Sie dann den Anweisungen auf dem TV-Gerät.

ANT2 (1) Antenne/Kabel analog/digital (Tuner 2) ANT OUT (1) Antennenausgang mit ANT-TV (Tuner 1) verbinden ANT SAT (1) Satellitenantenne (Sat-Tuner 1) ANT OUT (1) Antennenausgang mit ANT-TV (Tuner 1) verbinden ANT SAT2 (1) Satellitenantenne (Sat-Tuner 2) ANT-TV Antenne/Kabel analog/digital (Tuner 1) AV1 Euro-AV- Buchse 1 AV2 (RGB) Euro-AV- Buchse 2 AUDIO OUT L/R - Tonausgang links/rechts (analog) AUDIO IN1 L/R - Toneingang links/rechts (analog) AUDIO IN1 C - Center-Toneingang (analog) SD/HD-COMPONENT IN Cb/Pb-Cr/Pr-Y - Component-Video-Eingänge AUDIO DIGITAL IN - Digitalton-Eingang AUDIO LINK (1) - Surround-Tonausgänge (analog) CONTROL (1) - Drehfuß-Steuerung RS-232C (1) - Seriele Schnittstelle SERVICE - Servicebuchse AUDIO IN2 - Ton-Eingang (analog) HDMI2 - HDMI (DVI)-Eingang 2 HDMI1 - HDMI (DVI)-Eingang 1 PC IN - VGA-/XGA-Eingang USB (1) - USB-Anschluss 2 (USB-Stick/Kartenleser) AUDIO DIGITAL OUT - Digitalton-Ausgang

^1 Ausstattung und Nachrüstmöglichkeiten siehe Seite 61.
D-6

Herzlich willkommen

Vielen Dank!

Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bedienerfreundlichkeit. Dies gilt für TV, Video und Zubehör gleichermaßen.

Ihr TV-Gerät ist für den TV-Standard „HDTV“ (High Definition Television) ausgerüstet. Mit seinem hochauflösenden Bildschirm, der 100 Hz Bildwechselfrequenz und den zukunftsorientierten digitalen Schnittstellen HDMI (High Definition Multimedia Interface) bietet es die Möglichkeit, HDTV-Sendungen in hervorragender Bildqualität darzustellen.

HDTV ist ein weltweiter, digitaler Standard im 16:9-Format, der das gewohnte Fernsehbild revolutioniert. Er wird in einer bis zu fünfmal höheren Auflösung ausgestrahlt als herkömmliche Signale und erzeugt so ein unerwartet räumliches Bild.

Das TV-Gerät ist für den digitalen Empfang ausgerüstet. Sie können das bereits vielfach ausgestrahlte Überallfernsehen (DVB-T) sowie Digital-Kabel (DVB-C) und bei Nachrüstung auch digitalen Satellitenempfang (DVB-S) nutzen.

Die Loewe Digital+ HD 100-Plattform bei Geräten mit Digital-Recorder ermöglicht sogar den Dual-Empfang unverschlüsselter Sender von DVB-T, DVB-C und DVB-S.

Das TV-Gerät kann mit einem AC3-Modul nachgerüstet werden. Sie können dann ein Lautsprechersystem (z.B. Loewe Individual Sound) anschließen und den Kinosound genießen. Decodiert wird Dolby Digital, dts und MPEG.

An den USB-Anschluss Ihres TV-Gerätes können Sie einen Kartenleser oder einen USB-Stick mit digitalen Fotos anschließen und über die integrierte PhotoViewer-Software Ihre Bilder anschauen.

Alle Funktionen lassen sich mit der Loewe Fernbedienung steuern.

Wir haben das TV-Gerät so konzipiert, dass Sie es mit Hilfe von Assistenten und Menüs leicht bedienen können. Informationen zu Einstellungen in Menüs werden automatisch eingeblendet. So ver ste hen Sie schnell Zusam men hän ge.

Lieferumfang

• LCD-TV-Gerät
• Netzkabel
• Antennenkabel
  • Tischlösung (montiert)
  • Fernbedienung Assist mit zwei Batterien
  • Marketing- und Service-Karte
• Bedienungsanleitung des Digital-Recorders, wenn das Gerät damit ausgerüstet ist
  • Diese Bedienungsanleitung

Zu dieser Bedienungsanleitung

Auf viele Fragen zur Technik finden Sie im Stichwortverzeichnis Ihres TV-Gerätes eine Antwort. Betrifft es die Bedienung des TV-Gerätes, so können Sie aus dem Stichwortverzeichnis des TV-Gerätes heraus direkt auf eine Funktion zugreifen. Aufgrund dieser Möglichkeit werden in der vorliegenden Bedienungsanleitung nur die wichtigsten Bedienschritte erklärt. Das Schlagwortverzeichnis/Glossar ab Seite 62 gibt Erläuterungen zu bestimmten Begriffen, die im TV-Gerät und in der Bedienungsanleitung verwendet werden.

Absätze, die mit dem Symbol ➔ beginnen, deuten auf wichtige Hinweise, Tipps oder auf Voraussetzungen für die folgenden Einstellungen hin.

Begriffe, die Sie im Menü bzw. als Bedruckung der Fernbedienung oder des TV-Gerätes wiederfinden, sind im Text fett gedruckt.

In den Beschreibungen sind die erforderlichen Bedienelemente links von dem Text, der die Handlungsanweisungen enthält, angeordnet.

Abhängig von den angeschlossenen Zusatzgeräten können die Menüs im TV-Gerät von den hier beschriebenen abweichen.

Alle in dieser Bedienungsanleitung verwendeten Sendernamen, Programm-inhalte sowie die abgebildeten Fotos sind beispielhaft angegeben.

Ausstattung des TV-Gerätes

Die genaue Produktbezeichnung entnehmen Sie dem Typenschild auf der Geräterückseite. Die genauen Ausstattungsmerkmale entnehmen Sie dem Punkt Ausstattung des TV im Stichwortverzeichnis des TV-Gerätes (siehe Seite 16).

Markenrechte

Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

DOLBY DIGITAL

Der Bildschirmfont „LoeweL2700“ basiert auf dem „Tavmjong Bah Arev (tavmjong.free.fr)“ Font, der wiederum auf „Bitstream Vera“ aufbaut. Bitstream Vera ist ein Warenzeichen der Bitstream Inc.

In diesem Gerät ist Software enthalten, die teilweise auf der Arbeit der Independent JPEG Group basiert.

Impressum

Loewe Opta GmbH

Printed in Germany

Industriestraße 11

Redaktionsdatum 07/08-9.0 TB/FP

D-96317 Kronach

ID: 6.8.0 / 5.19.0

www.loewe.de

© Loewe Opta GmbH, Kronach

Alle Rechte, auch die der Übersetzung, technische Änderungen sowie Irrtümer vorbehalten.

7 - D

Herzlich willkommen

Bedienkomfort mit Assistenten

Dieses TV-Gerät verfügt über eine Bedienerführung mit Assistenten, die Sie schrittweise durch die Einstellungen führen.

Sie können jederzeit zum vorherigen Schritt zurückkehren oder den Assistenten beenden.

Die Assistenten im Überblick

Erstinbetriebnahme

Der Erstinbetriebnahme-Assistent hilft Ihnen bei der Erstinstallation und dem Anschluss eventuell vorhandener Geräte (siehe Seite 12).

Antennen einrichten

Sie geben im Antennenassistenten an, welche Antennensignale bei Ihnen zur Verfügung stehen. Der Antennenassistent wird bei der Erstinbetriebnahme aufgerufen (siehe Seite 12). Sie können den Antennenassistenten auch im TV-Menü unter Anschlüsse → Antenne DVB → Antenne DVB-S ^(1) bzw. Antenne DVB-T aufrufen.

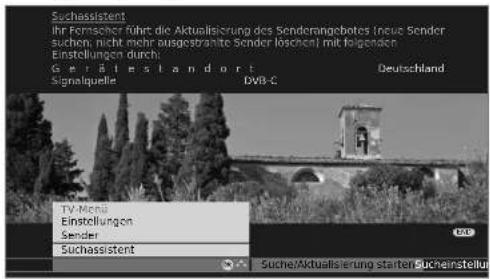

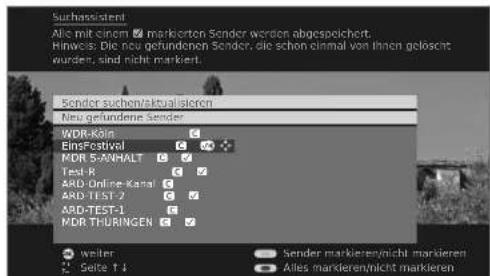

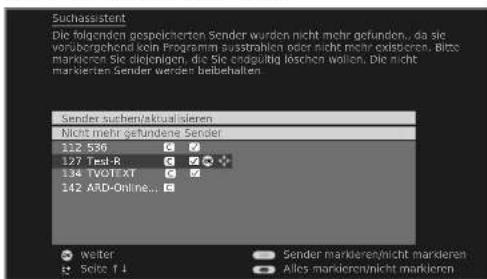

Suchassistent

Wollen Sie später nach neuen Sendern suchen oder haben Sie Ihre Antenne neu ausgerichtet, können Sie dies mit Hilfe des Suchassistenten erledigen (siehe Seite 24). Den Suchassistenten finden Sie im TV-Menu unter Einstellungen → Sender → Suchassistent.

Externe Geräte anschließen

Der Anschlussassistent sorgt dafür, dass alle Geräte korrekt angemeldet und angeschlossen werden. Er wird automatisch am Ende des Erstinbetriebnahme-Assistenten gestartet, kann aber auch separat aufgerufen werden (siehe Seite 40). Den Anschlussassistenten finden Sie im TV-Menü unter Anschlüsse → Neue Geräte/Änderungen.

Tonkomponenten anschließen

Der Tonkomponenten-Assistent sorgt dafür, dass die Komponenten, die den TV-Ton wiedergeben, korrekt angemeldet, angeschlossen und eingestellt werden. Er wird automatisch am Ende des Erstinbetriebnahme-Assistenten gestartet, kann aber auch separat aufgerufen werden (siehe Seite 47). Den Tonkomponenten-Assistenten finden Sie im TV-Menü unter Anschlüsse → Tonkomponenten.

Assist

Über das Assist ^+ -Menü (Taste ASSIST) können Sie die wichtigsten Betriebsarten direkt anwählen. Anwählbar sind: TV, Radio digital, Teletext, PhotoViewer, CA-Modul, Stichwortverzeichnis und bei Ausstattung mit Digital-Recorder auch das Digital-Recorder-Archiv (siehe Seite 16).

Aufnahmen programmieren und verwalten

Der Aufnahme-Assistent hilft Ihnen bei der Programmierung einer Video-Aufnahme mit einem Video-, DVD- oder falls eingebaut dem Digital-Recorder (siehe Seite 50).

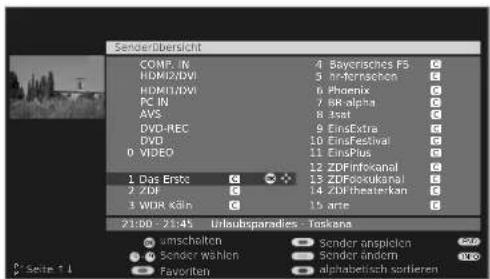

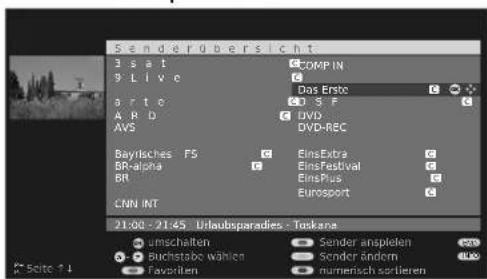

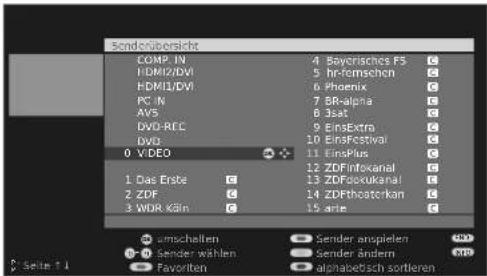

Senderübersicht

Die Senderübersicht ist eine Liste mit allen gespeicherten Sendern. Sie können die Senderübersicht auch komfortabel zum Umschalten nutzen (siehe Seite 18).

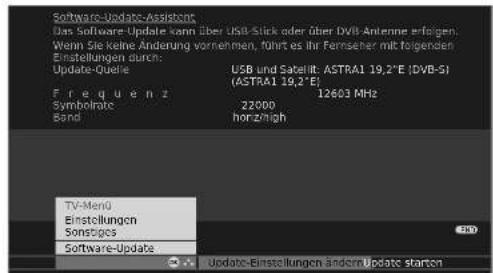

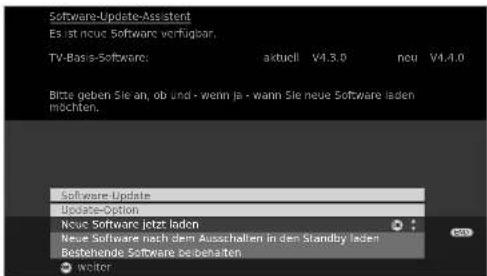

Software-Update-Assistent

Die neueste Software für Ihr TV-Gerät können Sie über DVB-Sender oder mit Hilfe eines USB-Sticks laden (siehe Seite 36).

Info-Anzeige und TV-Stichwortverzeichnis

Eine Informationsanzeige zu jedem Menüpunkt

Die Info-Anzeige zeigt zu jedem Menüpunkt inhaltsbezogene Infotexte im oberen Teil des Bildschirms an. Zusammen mit dem Stichwortverzeichnis bildet sie ein komfortables Bediensystem (siehe Seite 15).

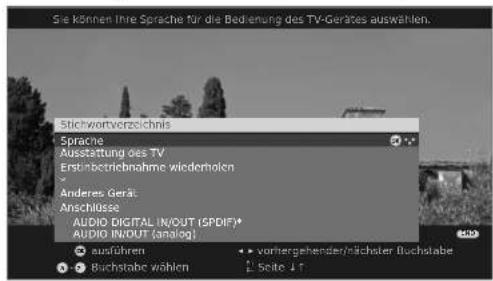

Ein Stichwortverzeichnis im TV-Gerät

Über das Stichwortverzeichnis erhalten Sie einen Überblick über den Funktionsumfang Ihres TV-Gerätes. Sie können von hier aus auch Assistenten und Menü-Einstellungen direkt starten (siehe Seite 16).

Sie können Ihre Sprache für die Bedienung des TV-Gerätes auswahlen. Stichwortvorzeichnis Sprache Ausstattung des TV Erstinbetriebnahme wiederholen Anderes Gerät: Anschlüsse AUDIO DIGITAL IN/OUT (SPDIF)* AUDIO IN/OUT (analog) ausführen vorhergehender/nächster Buchstabe Buchstabe wählen Seite ↓

Zu Ihrer Sicherheit

Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwenden, lesen und beachten Sie die nachfolgenden Sicherheitshinweise:

Bestimmungsgemäßer Gebrauch und Umgebungsbedingungen

Dieses TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt und ist für Wohn- bzw. Büroräume konzipiert. Es darf nicht in Räumen mit hoher Luftfeuchtigkeit (z.B. Bad, Sauna) oder hoher Staubkonzentration (z.B. Werkstätten) betrieben werden. Die Garantie wird nur für den Gebrauch in der genannten zulässigen Umgebung gewährt.

Wird das Gerät im Freien benutzt, sorgen Sie dafür, dass es vor Feuchtigkeit (Regen, Tropf- und Spritzwasser oder Betauung) geschützt ist. Hohe Feuchtigkeit und Staubkonzentrationen führen zu Krlech strö men im Gerät. Dies kann zu Berührungsgefahr mit Spannungen oder einem Brand führen.

Haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen Sie es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde ausgeschaltet stehen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände oder brennende Kerzen auf das Gerät. Schützen Sie das Gerät vor Tropf- und Spritzwasser.

Stellen Sie das TV-Gerät nicht an einen Ort, an dem es zu Erschütterungen kommen kann. Dies kann zu Materialüberlastung führen.

Transportieren Sie das Gerät nur in senkrechter Stellung. Fassen Sie das Gerät an den Gehäusekanten unten und oben an.

Der LCD-Bildschirm besteht aus Glas bzw. Kunststoff und kann bei unsachgemäßer Behandlung zerbrechen. Bei Beschädigung des LCD-Bildschirms und evtl. auslaufendem Flüssigkristall unbedingt Gummihandschuhe zum Abtransport des Gerätes verwenden. Bei Hautkontakt mit der Flüssigkeit sofort gründlich mit Wasser reinigen.

Stromversorgung

Falsche Spannungen können das Gerät beschädigen. Dieses Gerät darf nur an ein Stromversorgungsnetz mit der auf dem Typenschild angegebenen Spannung und Fre quenz mittels beigefügtem Netzkabel an geschlossen werden. Der Netzstecker des TV-Gerätes muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann. Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Stecker ge häu se. Die Kabel im Netzstecker könnten beschädigt werden und beim Wiedereinstecken einen Kurzschluss verursachen.

Verlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann. Das Netz kabel darf nicht geknickt oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden; Letzteres gilt für das gesamte Gerät. Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar.

Luftzirkulation und hohe Temperaturen

Die Lüftungsschlitze an der Geräterückwand müssen stets frei bleiben. Bitte keine Zeitungen oder Deckchen auf/über das TV-Ge rät legen.

Seitlich und oben muss mindestens je 10 cm freier Raum für die Luftzirkulation si cher ge stellt werden wenn das Gerät in einen Schrank oder ein Regal gestellt oder aufgehängt wird.

Wie jedes elektronische Gerät, be nö tigt Ihr TV-Gerät Luft zur Kühlung. Wird die Luftzirkulation behindert, kann es zu Brän den kommen.

10 cm 10 cm 10 cm 10 cm

Das Gerät ist für unterschiedliche Aufstell-Lösungen geeignet. Beachten Sie die Hinweise bzgl. der Montage bei den verschiedenen Aufstell-Lösungen.

Stellen Sie das TV-Gerät mit Tisch- oder Standfuß nur auf eine ebene, standfeste, waagrechte Unterlage. Das Gerät sollte insbesondere bei Aufstellung in oder auf Möbeln vorne nicht her aus ra gen.

Stellen Sie das Gerät so auf, dass es keiner direkten Sonneneinstrahlung und keiner zusätzlichen Erwärmung durch Heizkörper ausgesetzt ist.

Vermeiden Sie, dass Metallteile, Na deln, Büroklammern, Flüssigkeiten, Wachs oder Ähnliches durch die Lüftungsschlitze der Rückwand ins Geräteinnere gelangen. Das führt zu Kurzschlüssen im Gerät und damit möglicherweise zu einem Brand.

Sollte doch einmal etwas ins Geräteinnere gelangen, sofort den Netzstecker des Gerätes abziehen und zur Überprüfung den Kundendienst verständigen.

9 - ①

Zu Ihrer Sicherheit

Reparaturen und Zubehör

Die Rückwand des TV-Gerätes dürfen Sie keinesfalls selbst abnehmen. Überlassen Sie Reparatur- und Service-Arbeiten an Ihrem TV-Gerät ausschließlich autorisierten Fernsehtechnikern.

Verwenden Sie möglichst nur Original-Zubehörteile wie z.B. Loewe Stands (siehe Zubehör Seite 60).

Beaufsichtigung

Lassen Sie Kinder nicht unbeaufsichtigt am TV-Gerät hantieren und nicht im un mit tel baren Umfeld des TV-Ge rätes spielen. Das Gerät könnte umgestoßen, verschoben oder von der Standfläche heruntergezogen werden und Personen verletzen.

Lassen Sie das eingeschaltete TV-Ge rät nicht unbeaufsichtigt laufen.

Lautstärke

Laute Musik kann zu Gehörschäden führen. Vermeiden Sie extreme Lautstärken, insbesondere über längere Zeiträume und wenn Sie Kopfhörer benutzen.

Reinigen

Reinigen Sie das TV-Gerät, den Bildschirm und die Fernbedienung nur mit einem feuchten, weichen und sauberen Tuch ohne jedes scharfe oder scheuernde Reinigungsmittel.

Gewitter

Bei Gewitter ziehen Sie den Netzstecker und alle angeschlossenen Antennenleitungen am TV-Gerät ab. Überspannungen durch Blitzeinschlag können das Gerät sowohl über die Antennenanlage als auch über das Stromnetz beschädigen. Auch bei längerer Abwesenheit sollte der Netzstecker und alle angeschlossenen Antennenleitungen am TV-Gerät abgezogen werden.

Hinweis zum LCD-Bildschirm

Das von Ihnen erworbene TV-Gerät mit LCD-Bildschirm genügt den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft. Trotz höchster Sorgfalt bei der Fertigung der Displays ist aus technologischen Gründen nicht 100% auszuschließen, dass einige Bildpunkte Defekte aufweisen. Wir bitten um Ihr Verständnis, dass derartige Effekte, solange sie in den durch die Norm spezifizierten Grenzen liegen, nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden können.

Schutz der Umwelt

Energieverbrauch

Ihr TV-Gerät ist mit einem sparsamen Standby-Netzteil ausgerüstet. Im Standby-Modus sinkt die Leistungsaufnahme auf eine geringe Leistung ab (siehe Technische Daten auf Seite 59). Wollen Sie noch mehr Strom sparen, so schalten Sie das Gerät mit dem Netzschalter aus. Beachten Sie aber, dass dabei die EPG-Daten (elektronische Programmzeitung) verloren gehen und evtl. programmierte Timeraufnahmen über das TV-Gerät nicht ausgeführt werden.

Wenn Sie die automatische Dimmung aktivieren (siehe Seite 21), passt sich Ihr Fernsehbild der Umgebungshelligkeit an. Hierbei wird eine Reduzierung der Leistungsaufnahme des TV-Gerätes erreicht.

Verpackung und Karton

Sie haben sich für ein sehr hochwertiges und langlebiges Produkt entschieden. Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Verordnungen ein Entgelt an beauftragte Verwerter entrichtet, die Verpackungen vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und das Verpackungsmaterial gut aufzubewahren, damit das Gerät im Bedarfsfall optimal geschützt transportiert werden kann.

Das Gerät

Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Elektronische Altgeräte müssen deshalb getrennt entsorgt werden. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll!

Sie können Ihr Altgerät kostenlos an ausgewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU-Länder) erhalten Sie von Ihrer örtlichen Verwaltung.

Die Batterien

Die Batterien der Er staus rü stung enthalten keine Schadstoffe wie Cadmium, Blei und Quecksilber. Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr in den Hausmüll entsorgt werden. Werfen Sie verbrauchte Batterien un ent gelt lich in die beim Handel aufgestellten Sammelbehälter.

Erste Inbetriebnahme

Aufstellen des TV-Gerätes

Bereiten Sie als erstes die Aufstellösung für Ihr TV-Gerät vor. Beachten Sie hierzu die Montageanleitung des mitgelieferten Tischfußes. Weitere Aufstellmöglichkeiten siehe Zubehör (Seite 60).

Fernbedienungvorbereiten

Batterien einsetzen oder wechseln

Auf die Stelle des eingeprägten Pfeils drücken, dabei den Bat te rie fach dec kel nach unten abschieben. Zwei Batterien des Typs Alkali Mangan LR 03 (AAA) einsetzen, dabei richtige Lage von + und - beachten! Den Deckel von unten wieder aufschieben.

Fernbedienung für Bedienung des TV-Gerätes einstellen

TV-Taste drücken.

Wie Sie andere Loewe-Geräte bedienen, erfahren Sie auf Seite 54.

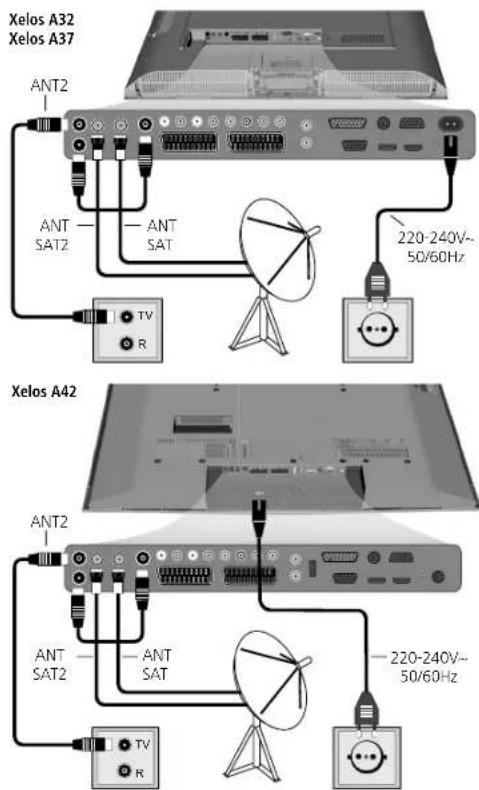

Anschließen des TV-Gerätes

An das Stromnetz anschließen

Abdeckung für die Anschlüsse abnehmen.

TV-Gerät an eine 220-240V Steckdose anschließen: Zuerst kleinen Stecker des Netzkabels in den Netzanschluss hinten am TV, danach großen Netzstecker in eine Netzsteckdose stecken.

Antennenanschließen

Analog-/DVB-C-/DVB-T-Antenne: Bei Geräten mit DR+: Antennenstecker von Antennen- bzw. Ka bel an la ge oder Zimmerantenne in die Buchse ANT2 stecken. Das Verbindungskabel zwischen ANT-TV und ANT OUT ist werksseitig bereits gesteckt. Bei Geräten ohne DR+: Antennenstecker von Antennen- bzw. Ka bel an la ge oder Zimmerantenne in die Buchse ANT-TV stecken.

Satelliten-Antenne, wenn nachgerüstet: Jeweils einen Antennenstecker, z.B. vom Antennenum- schalter oder vom Twin-LNC der Satelliten-Anlage, an die Buchsen ANT-SAT bzw. ANT-SAT2 (nur für Geräte mit DR+) anschließen. Bei Anschluss von nur einer SAT-Antennenleitung diese an ANT-SAT anschließen.

Xelos A32 Xelos A37 ANT2 ANT SAT2 — ANT SAT 220-240V~ 50/60Hz TV R Xelos A42 ANT2 ANT SAT2 — ANT SAT — 220-240V~ 50/60Hz TV R

Anschlüsse auf der Geräterückseite (siehe auch Seiten 5 und 6).

Abdeckung für Anschlüsse wieder aufsetzen.

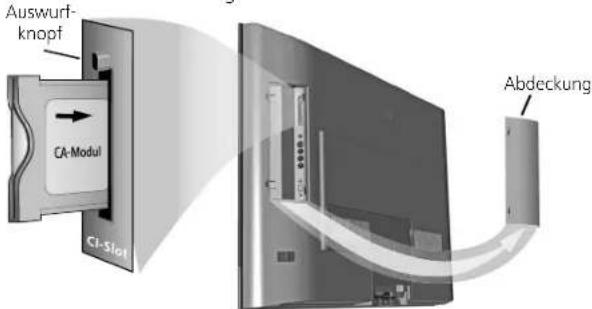

Empfang von verschlüsselten Sendern

Bei Verwendung eines CA-Moduls und einer Smart-Card zum Empfang von verschlüsselten Sendern bitte die Handhabung des CA-Moduls beachten (siehe Seite 35).

11 - D

Erste Inbetriebnahme

Gerätein-/ausschalten

TV-Gerät in den Standby-Modus setzen

Netzschalter auf der Geräterück/-unterseite betätigen.

Die Anzeige im Bedienteil auf der Vorderseite leuchtet rot, das Gerät befindet sich nun im Standby-Modus.

TV-Gerät am Bedienteil ein-/ausschalten

Zum Ein-/Ausschalten des TV-Gerätes drücken Sie auf die Mitte des Ein-/Ausschaltknopfes.

Anzeige

Bedeutung der Anzeigefarbe:

Rot: Standby-Modus

Grün: TV-Gerät eingeschaltet

Orange: Radio-Modus, Gerät empfängt EPG-Daten oder Timeraufnahme aktiv

Mit der Fernbedienung einschalten

Ein/Aus-Taste drücken

oder

Zifferntasten (0–99)

oder

TV-Taste

oder

OK-Taste – Senderübersicht wird aufgerufen

oder

ASSIST-Taste – Assist+ -Menü wird aufgerufen.

Mit der Fernbedienung ausschalten

Ein/Aus-Taste drücken.

Bevor Sie das Gerät mit dem Netzschalter ausschalten, empfehlen wir, es in den Standby-Modus zu setzen.

In den Radio-Betrieb einschalten

R auf dem Bedienteil am Gerät drücken.

Oder:

RADIO-Taste auf der Fernbedienung drücken (Radio-Betrieb siehe Seite 34).

D-12

Erstinbetriebnahme-Assistent

Erstinstallation nach dem ersten Einschalten

Dieser Assistent startet nach dem ersten Einschalten automatisch, kann aber auch später manuell im Stichwortverzeichnis des TV-Gerätes aufgerufen werden, siehe Erstinbetriebnahme wiederholen auf Seite 16.

Erstinbetriebnahme.Assistent Welche Sprache wollen Sie für die Bedienung benizenzen? Erstinbetriebnahme Sprache Sprache Language Language Lingua Tal Jazyk Jazkog Jazyk Myelv D F E NL CZ G R P L S pr a c h e G K Jezyk Slo Jazyk Lisan Sarog K Kl e l f Kl e l f Kl e l f Kl e l f Kl e l f Kl e l f Kl e l f Kl e l f Kl e l f Kl e l f Kl e l f Kl e l f Kl e l f Kl e l f Kl e l f Kl e l f Kl e l f Kl i e l f Kl i e l f Kl i e l f Kl i e l f Kl i e l f Kl i e l f Kl i e l f Kl i e l f Kl i e l f Kl i e l f Kl i e l f Kl i e l f Kl i e l f Kl i e l f Kl i e n k Kl i e n k Kl i e n k Kl i e n k Kl i e n k Kl i e n k Kl i e n k Kl i e n k Kl i e n k Kl i e n k Kl i e n k Kl i e n k Kl i e n k Kl i e n k Kl i e n k Welter

Mit Auswahl der Sprache der Benutzerführung beginnt der erste Schritt des Assistenten. Folgen Sie von nun an den Anweisungen auf Ihrem TV-Gerät.

Kurze Tastenerklärung:

Durch Drücken auf den Ring (oben, unten, links, rechts), bewegen Sie den Cursor und wählen die Einstellungen.

Durch Druck auf die OK-Taste wird eine Einstellung bestätigt und Sie gelangen zum nächsten Schritt.

Mit der gelben Taste können Sie einzelne Punkte auswählen oder entfernen (siehe Beispiel unten). Ist ein Element ausgewählt, ist dies mit einem Haken markiert.

Mit dieser Taste gelangen Sie einen Schritt zurück.

Mit der END-Taste (falls verfügbar) beenden Sie den Assistenten.

Erstinbetriebnahme Antennenleitung(en) anschließen Antennenleitung(en) für: an Antennenbuchse(n): Antenne/Kabel (analog) ANT TV ✓ DVB-T ANT TV ✓ DVB-C ANT TV DVB-S (Leitung 1) ANT SAT ✓ DVB-S (Leitung 2) ANT SAT2 weiter anschließen/entfernen z u r ü c k

Beispiel für eine Mehrfachauswahl mit der gelben Taste.

Fortsetzung auf nächster Seite →

ErsteInbetriebnahme

Erläuterungen zu den Einstellungsmöglichkeiten, einschließlich des nachrüstbaren Satelliten-Empfangs:

Gerätestandort Für länderspezifische Voreinstellungen das Land auswählen.

Wahl der Antennen Antenne/Kabel (analog): analoge Sender per Kabel/Antenne DVB-T: digitale terrestrische Sender

DVB-C: digitale Sender über Kabel

DVB-S (Leitung 1): digitale Sender über Satellit

DVB-S (Leitung 2): digitale Sender über Satellit

Verschlüsselte Sie können angeben, ob bei der Suche/Aktualisierung Sender verschlüsselte Sender gesucht werden sollen. Wählen Sie ja, dann werden auch verschlüsselte Sender gesucht. Allerdings können diese Sender nur in Verbindung mit einem CA-Modul und einer entsprechenden Smart Card empfangen werden. Die Handhabung des CA-Moduls ist auf Seite 35 beschrieben.

DVB-T: Verwenden Sie eine aktive Antenne, dann wählen Sie ja Antenne (5V) für die Stromversorgung der Antenne.

DVB-C: Aus der Wahl des Gerätestandortes werden die gebräuchlichen Einstellungen abgeleitet. Verändern Sie diese nur, wenn Ihnen andere Symbolraten und Modulationsarten bekannt sind oder für Ihr Kabelnetzwerk die Angabe der Netzwerk-ID notwendig ist (Informationen erhalten sie von Ihrem Kabelbetreiber). Wenn Sie den Suchlauf unabhängig vom Kanalraster durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche.

DVB-S: Wählen Sie aus einer Liste, welche(n) Satelliten Sie empfangen. Bei mehr als einem Satelliten wählen Sie zusätzlich die Art Ihres Umschalters oder eine Gemeinschaftsanlage aus. Fragen Sie ggf. Ihren Fachhändler.

High Band Hier geben Sie an, ob zusätzlich zum Low-Band auch das High-Band des gewählten Satelliten abgesucht werden soll.

LNC-Frequenzen Low Band / High Band Im Normalfall brauchen Sie die Werte für High- und Low-Band nicht zu verändern, es sei denn, der LNC (LNB) Ihrer Satelliten-Anlage verwendet eine abweichende Oszillatorfrequenz (wichtig für die Frequenzanzeige). Nachdem Sie diese Einstellungen vorgenommen haben, sollten Sie Bild und Ton der ausgewählten Satelliten (nur bei Astra1 und HOTBIRD) empfangen.

Such-verfahren Wenn Sie den Suchlauf unabhängig vom Kanalraster durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche.

Symbolraten Die Symbolraten sind vom Satellitenanbieter vorgegeben und müssen in der Regel nicht verändert werden.

bevorzugte Sie wählen aus einer Liste diejenige Signalquelle aus, deren Sender am Anfang Ihrer Senderübersicht (beginnend mit Senderspeicherplatz 1) stehen sollen.

Suchlauf Starten sie den automatischen Suchlauf mit OK.

starten Zunächst werden TV-Sender, danach Radiosender gesucht.

Die bei der automatischen Suche gefundenen Sender werden abhängig von den zuvor gewählten Antennenleitungen (Signalquellen) in entsprechende Senderblöcke eingeteilt. Die Sender können später nur innerhalb dieser Blöcke umsortiert werden. Zu Beginn der Senderliste steht der Block mit den Sendern der bevorzugten Signalquelle.

Eine beliebige gemischte Sortierung von Sendern verschiedener Signalquellen ist nur mit den Favoritenlisten möglich.

In verschiedenen Ländern werden digitale Sender (DVB-T, DVB-C) mit einer vorgegebenen Programmnummer je Sender übertragen, bekannt als „Logical Channel Numbers“ – „LCN“.

In diesem Fall werden die vorgegebenen Programmnummern als Senderspeicherplätze übernommen und die Sender der bevorzugten Signalquelle nach LCN sortiert. Dabei können in Abhängigkeit der LCN Lücken in der Nummerierung der Senderliste entstehen.

Weitere Anschließend startet der Anschluss- und dann der Tonkomponenten-Assistent, mit deren Hilfe Sie Videogeräte, anschließen Decoder, ein Lautsprechersystem oder einen HiFi/AV-Verstärker anmelden, einstellen und mit dem TV-Gerät verbinden. DVD-Spieler und DVD-Recorder sind bereits ab Werk angemeldet.

Sie können den Anschluss- und den Tonkomponenten-Assistenten auch später manuell starten und neue Geräte hinzufügen. Weitere Informationen erhalten Sie ab Seite 40 (Anschlussassistent) und ab Seite 47 (Tonkomponenten-Assistent).

Digital Link Plus Haben Sie im Anschluss-Assistenten einen Recorder angemeldet und angeschlossen, startet nach Beendigung des Tonkomponenten-Assistenten die Digital Link Plus Übertragung. Ist ein Digital Link Plus-fähiger Recorder angeschlossen, wird die Senderliste der analogen Sender an den externen Recorder übertragen. Digital Link Plus können Sie auch manuell unter TV-Menü → Anschlüsse → Digital Link Plus aufrufen.

Fortsetzung auf nächster Seite →

13 - D

ErsteInbetriebnahme

Erläuterungen zur DVB-T-Antenne:

Zimmer- Bei guten Empfangsverhältnissen kann für DVB-T eine antenne Zimmerantenne verwendet werden (Buchse ANT2).

aktive Antenne Bei weniger günstigen Empfangsverhältnissen empfiehlt sich eine aktive Antenne, die bei der ersten Inbetriebnahme oder im TV-Menü → Anschlüsse → Antenne DVB → Antenne DVB-T entsprechend eingestellt werden muss (siehe unter DVB-T-Antenne auf Seite 13).

Richtantenne Liegt der Standort außerhalb des normalen Sendebereichs, kann zur Verbesserung der Empfangsqualität auch eine Richtantenne verwendet werden.

DVB-T-Antenne positionieren/ausrichten

Empfangen Sie mit einer Zimmerantenne einen oder mehrere DVB-T-Sender mit Bild- und Tonstörungen, sollten Sie den Aufstellungsort und die Ausrichtung der Antenne ändern. Fragen Sie Ihren Fachhändler, über welche Kanäle die DVB-T-Sender in Ihrer Region ausgestrahlt werden.

Im normalen TV-Betrieb, ohne weitere Anzeigen. Ein DVB-T-Sender wird empfangen und ist angewählt.

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.

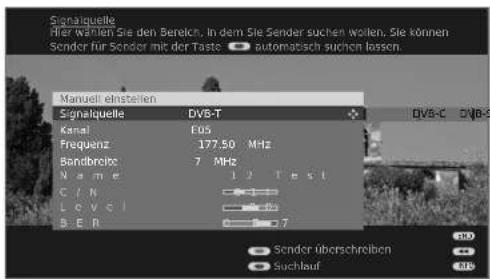

Manuell einstellen auswählen, OK Manuell einstellen aufrufen.

Signalquelle Hier wählen Sie den Bereichs. In dem Sie Sender suchen wollen, Sie können Sender für Sender mit der Taste ▼ automatisch suchen lassen. Manuell einstellen Signalquelle DVS-T Kanal EOS Frequenz 177.50 MHz Bandbreite 7 MHz Name 1) Test C / N Le v s l B - E R 2.7 Sender überschreiben Suchlauf

Die Signalquelle steht durch die Sendervorwahl bereits auf DVB-T.

Die Antenne so positionieren und ausrichten, dass maximale Werte für C/N und Level erreicht werden.

Blaue Taste: Suchlauf starten.

DVB-T-Sender nacheinander suchen und Werte für C/N und Level vergleichen.

Die Antenne schließlich für den schwächsten Sender positionieren/ausrichten, so dass maximale Werte für C/N und Level erreicht werden.

Danach eine automatische Suche aller DVB-T-Sender durchführen, siehe Seite 24.

Erläuterung zu den Einstellungsmöglichkeiten:

Bandbreite Je nach gewähltem Kanal und Land wird automatisch die zugehörige Bandbreite von 7 oder 8 MHz eingestellt.

D-14

Bedienkomfort

Generelles zur Menübedienung

Menüs für die einzelnen Betriebsarten (TV, Radio, Teletext, EPG, PIP, PhotoViewer und DR-Archiv, wenn mit Digital-Recorder ausgerüstet) werden mit der MENU-Taste aufgerufen. Weitere Menüs sind auch mit anderen Tasten der Fernbedienung erreichbar.

Die Menüs werden unten im Bild angezeigt. Oben erhalten Sie zusätzliche Informationen zum markierten Menüpunkt (siehe Info-Anzeige rechts).

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

TV-Menü aufrufen.

Bild Hier sind u.a. einsteilbar, Kontrast, Farbe, Heiligkeit, Bildanpassung, Schärfe, Blückernau. TV-Menu Bildanpassung Ton | Aufnahme hinterstätigkeit U.S.

Beispiel: Funktionen auswählen und ausführen

Bild auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Helligkeit auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Helligkeit einstellen.
Zurück in die Menüzeile Helligkeit wechseln, um andere Bild-Einstellungen vorzunehmen.
-▶ weitere ... auswählen,
OK weitere ... Funktionen aufrufen.
◀ Auto-Format auswählen,
▼ in die Menüzeile darunter wechseln.
← ▶ aus / ein auswählen.

Einstellungen beenden.

Eingaben mit den Zifferntasten

Bei bestimmten Funktionen ist die Eingabe von Buchstaben erforderlich. Drücken Sie wie bei einer Handy-Tastatur eine Zifferntaste (1 bis 9) so oft, bis das gewünschte Zeichen angezeigt wird.

Die verfügbaren Buchstaben sind auf den einzelnen Zifferntasten aufgedruckt.

Die Info-Anzeige

Die Info-Anzeige zeigt Ihnen zu jedem Menüpunkt am oberen Bildschirmrand einen inhaltsbezogenen Info-Text an, der Ihnen Hilfe bei den Einstellungen bietet. Zusammen mit dem Stichwortverzeichnis bildet sie ein komfortables Bediensystem.

Ein Menü wird angezeigt.

Werksseitig wird die Info-Anzeige automatisch zu jedem Menüpunkt eingeblendet. In diesem Fall können Sie die Info-Texte mit der INFO-Taste vorübergehend ausblenden. Die automatische Info-Anzeige lässt sich über eine Menü-einstellung dauerhaft ausblenden. Dann kann sie durch Drücken der INFO-Taste vorübergehend eingeblendet werden.

Einstellungen Hier können Sie Sender automatisch oder manuel suchen, sowie die Mendesprache. Zeitdienste, Kindersicherung, Einblendungen umw, einstellen. TV-Mend Inlüssel Einstellungen Sender Tortlaufnahme

Dass ein Info-Text zur Verfügung steht, sehen Sie auch durch ein eingeblendetes INFO-Symbol rechts unten über dem Menübalken.

Steht ein mehrseitiger Infotext zur Verfügung, wird im Infofenster Seite↓↑ eingeblendet und Sie können mit P+ und P- durch die einzelnen Info-Seiten blättern.

Automatische Info-Anzeige dauerhaft ein- oder ausblenden

Wenn Sie sich mit der Bedienung des TV-Gerätes vertraut gemacht haben, können Sie die automatische Info-Anzeige ausschalten.

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
▼ in die Menüzeile darunter wechseln.
Einblendungen auswählen,
in die Menüzeile darunter wechseln.
▶ Automatische Info auswählen,
in der Menüzeile darunter wählen: ja / nein.

15 - D

Bedienkomfort

Das Stichwortverzeichnis im TV-Gerät

Von hier aus können Sie alle Assistenten und viele Bedienfunktionen direkt starten. Der volle Funktionsumfang des TV-Gerätes lässt sich so leicht erschließen.

Der alphabetischen Sortierung vorangestellt sind die Punkte Sprache, Ausstattung des TV und Erstinbetriebnahme wiederholen.

Stichwortverzeichnis aufrufen

Im normalen TV-Betrieb, ohne weitere Anzeigen.

Stichwortverzeichnis aufrufen.

Sie sehen einen Info-Text zum markierten Stichwort oben in der Info-Anzeige.

Sie können Ihre Sprache für die Bedienung des TV-Gerätes auswählen. Stichwortverzeichnis Sprache Ausstattung des TV Erstinbetriebnahme wiederholen + Anderes Gerät Anschlüsse AUDIO DIGITAL IN/OUT (SPDIF)- AUDIO IN/OUT [analog] ausführen vorhergehender/nächster Buchstabe buchstabe wählen Seite 1.1

Falls in der markierten Zeile ein OK-Symbol erscheint, kann diese Funktion mit OK direkt aufgerufen werden.

Ein Stichwort auswählen

Mit den Zifferntasten Anfangsbuchstaben eingeben, wie bei einer Handy-Tastatur (siehe Seite 15).

Oder wechseln Sie mit:

• zum vorhergehenden / nächsten Buchstaben,
  ▼ ▲ von Zeile zu Zeile,

P+/P- in ganzen Seiten zurück- oder vorblättern.

Beispiel: Sie wollen das TV-Gerät zu einem festgelegten Zeitpunkt automatisch ausschalten lassen:

Wählen Sie das Stichwort Ausschalten → Automatisch, mit OK gelangen Sie zu der Einstellung.

D-16

Das Assist+ -Menü

Über das Assist+ -Menü können die wichtigsten Zusatzfunktionen des TV-Gerätes direkt aufgerufen werden.

Assist+ aufrufen

Assist+ -Menü aufrufen.

▲▼ Zusatzfunktion auswählen, OK aufrufen.

Assist* TV Radio digital Teletext DR-Archiv PhotoViewer CA-Modul Süchwortverzeichnis Ihre persönliche Fotoauswahl

Beschreibung der einzelnen Funktionen:

TV: Siehe ab Seite 18.

Radio digital: Siehe Seite 34.

Teletext: Siehe ab Seite 32.

DR-Archiv:

Menüpunkt erscheint nur, wenn das TV-Gerät mit Digital-Recorder ausgestattet ist; siehe Bedienungsanleitung Digital-Recorder.

PhotoViewer:

Siehe ab Seite 52.

CA-Modul:

Menüpunkt erscheint nur, wenn ein CA-Modul gesteckt (siehe Seite 35) und ein digitaler Sender ausgewählt ist.

Stichwortverzeichnis: Siehe linke Spalte.

Bedienkomfort

TV-Menü – Übersichtsplan

    B --> B1["Bildanpassung"]
    B --> B2["Kontrast"]
    B --> B3["Farbintensität"]
    B --> B4["Farbtemperatur"]
    B --> B5["Helligkeit"]
    B --> B6["Scharfe"]
    B --> B7["Digitale Rauschreduktion (DNC)"]
    B --> B8["weitere..."]

    C --> C1["Ton über9"]
    C --> C2["Toneffekte"]
    C --> C3["Tonanpassung"]
    C --> C4["Kopfhörer-Lautstärke"]
    C --> C5["Loudness"]
    C --> C6["weitere..."]

    D --> D1["Aufnahme-Assistent1"]

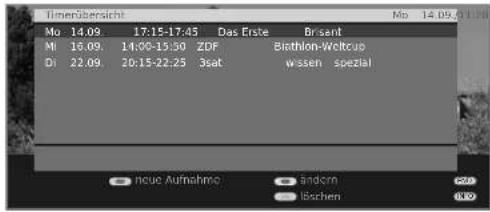

    D --> D2["Timerübersicht"]
    D --> D3["Aufnahme-Vorlaufzeit"]
    D --> D4["Aufnahme-Nachlaufzeit"]

    E --> E1["Neue Geräte/Änderungen1"]
    E --> E2["Tonkomponenten1"]
    E --> E3["Antenne DVB1"]
    E --> E4["Digital Link Plus Sonstiges"]

    F["Einstellungen"] --> F1["Sender"]
    F --> F2["Suchassistent1"]
    F --> F3["Manuell cinstellen"]

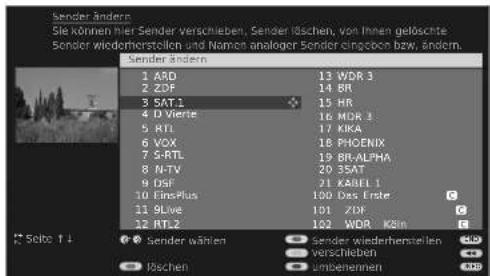

    F --> F4["Sender ändern"]
    F --> F5["Favoriten auswählen/ändern"]

    G["Kindersicherung"] --> G1["Zeitdienste"]
    G --> G2["Ausschaltzeiten1"]
    G --> G3["Alarmzeiten1"]
    G --> G4["Alarmquelle"]
    G --> G5["Alarmlautstärke"]

    H["Sprache"] --> H1["Menü"]
    H --> H2["Untertitel (DVB)"]
    H --> H3["Audio (DVB)"]

    I["Sonstiges"] --> I1["Sichladungen"]

Radio-Menü – Übersichtsplan

Hier wird ein Assistent gestartet.

^v Menüpunkte erscheinen nur bei analogen Sendem.

^12 Menüpunkt erscheint nur bei bestimmten Bildformaten (siehe Seite 22).

^14 Zusammenfassung der einzelnen Menübegriffe.

^16 Menüpunkt erscheint nur wenn ein CA-Modul gesteckt ist (siehe Seite 35).

^16 Menupunkt erscheint nur bei nachgerüsteter Motorsteuerung/RS 232 und wenn ein Standfuß mit Motorantrieb verwendet wird (siehe Seite 60).

^7 Menüpunkt erscheint nur bei Geräten mit DR ^+ bzw. bei angemeldetem externen Recorder.

^18 Menüpunkt erscheint nicht bei analogen Sendern.

e Menüpunkt erscheint nur bei bestimmten Einstellungen im Tonkomponenten-Assistenten (siehe Seite 20).

17 - D

Alltägliche Handhabung

Senderwählen

Mit den Tasten P+ und P- der Fernbedienung

P+/P- Sender auf / ab.

Die Senderanzeige mit Tonkennung wird kurz eingeblendet.

Sind Favoriten angewählt, wird mit P+/P− der Sender in der Favoritenliste umgeschaltet (siehe Seite 19).
Stehen bei DVB-Sendern weitere Sprachen oder DVB-Untertitel zur Verfügung, wird unter der Senderanzeige die Sprach- und Untertitelauswahl angezeigt. Siehe auch Seite 23: Weitere Auswahlmöglichkeiten bei DVB-Sendern.

Mit den Zifferntasten der Fernbedienung

1-stellige Sender

Zifferntaste eine Sekunde lang gedrückt halten, der Sender wechselt sofort.

Oder:

Zifferntaste kurz drücken, der Sender wechselt nach 2 Sekunden (bei bis zu 9 gespeicherten Sendern sofortiger Wechsel).

2- und 3-stellige Sender

Erste (und zweite) Zifferntaste kurz drücken.

Die letzte Zifferntaste eine Sekunde gedrückt halten, der Sender wechselt sofort.

Oder:

Alle Zifferntasten kurz drücken, der Sender wechselt nach 2 Sekunden (bei bis zu 99 bzw. 999 gespeicherten Sendern sofortiger Wechsel).

4-stellige Sender

Alle vier Zifferntasten kurz drücken, der Sender wechselt sofort.

Sind Favoriten angewählt, wird mit den Zifferntasten auf den Sender in der Favoritenliste umgeschaltet (siehe Seite 19). Hierbei sind maximal zweistellige Sendernummern möglich.
Wenn Sie einen Speicherplatz wählen, der nicht belegt ist, wird auf den nächsten vorhandenen Sender umgeschaltet.

D-18

Mit der Senderübersicht

Sortierung numerisch

Im normalen TV-Betrieb, ohne weitere Anzeigen, keine Favoriten angewählt:

OK Senderübersicht aufrufen.

SenderÜbersicht COMP. IN HDMI2/DVI HDMI1/DVI PC IN AVS DVD REC DVD 0 VIDEO 1 Das Erste 2 ZDF 3 WDR Köln 4 Bayersisches FS 5 infornschen 6 Phoenix 7 8R alpha 8 Isat 9 EinsExtra 10 EinsFestival 11 EinsPlus 12 ZDFinfokanal 13 ZDFocukanal 14 ZDFtheaterkan 15 arte 21:00 - 21:45 Urlaubsparadies Taskana ● umschalten ● Sender wahlen ● Favoriten Sender anspielen Sender andersch alphabetisch sortieren

P+/P- In den Seiten der Senderübersicht blättern.

◀◀ Zum nächsten Senderblock springen.

▲▼◄► Sender markieren.

Oder:

Mit Zifferntasten Nummer des Senders eingeben.

Der mar kier te Sender wird als kleines Bild angezeigt.

OK Der markierte Sender wird aufgerufen.

Blaue Taste: Wechselt die Sortierung zwischen numerisch und alphabetisch.

Senderübersicht 3 set 9 Live orte A R D AVS Baylistches FS BR-alpha BR CNN INT 21:00 - 21:45 Urlaubsparadies - Torkeane - umschaften - Buchstabe wählen - Favoriten COMP IN Das Erste 3.5 F DVD DVD-REC EinsExtra EinsFestival EinsPlus Eurosport Sender anspielen Sender ändern numensch sortieren

Sortierung alphabetisch

Mit Zifferntasten Anfangsbuchstaben eingeben, wie bei einer Handy-Tastatur (siehe Seite 15). Der erste Sender zum angegebenen Buchstaben wird markiert.

▲▼◄► Sender markieren.

OK Der markierte Sender wird aufgerufen.

Alltägliche Handhabung

Mit den Favoritenlisten

Ihre Lieblingssender können Sie in 6 Favoritenlisten (z.B. für mehrere Benutzer) speichern und aufrufen. Jede Favoritenliste kann mit bis zu 99 Sendern belegt werden. Nach der Erstinbetriebnahme sind in der ersten Liste bereits 10 Sender aus der Senderübersicht gespeichert. Ändern Sie die Favoritenlisten nach Ihren Bedürfnissen (siehe Favoritenlisten zusammenstellen / ändern auf Seite 27).

Im normalen TV-Betrieb, ohne weitere Anzeigen:

OK Senderübersicht aufrufen.

Rote Taste: Ruft Favoritenliste auf.

Favoriten Favoritenlistel 1 Das Ende C 3 Z D F 3 WDR Köln C 4 Bayrisches F5 C 5 hr-femsehen C 6 Phoenix C 7 BR-alpha C 8 3sat C 9 Eins Plus C 10 EinsExtra C 1 I M T V C 12 VIVA C ● Sender wählen ○ umschalten ● Sender anspielen (M) ● Seite 1.1 ● Senderübersicht ● Favoriten ändern (M)

Mit Zifferntasten Sender direkt markieren. Oder:

▲▼ Sendermarkieren.

P+/P- In den Seiten der Favoritenliste blättern.

- Andere Favoritenliste wählen

Andere Favoritenlisten können nur gewählt werden, wenn diese auch Sender enthalten.

OK Der markierte Sender wird aufgerufen.

Rote Taste: Zurück zur Senderübersicht.

Grüne Taste: Alle Sender der aktuell angewählten Favoritenliste anspielen.

Gelbe Taste: Favoritenlisten ändern, siehe Seite 27.

Erläuterung zu den Favoritenlisten:

Die erfolgte Auswahl mit der roten Taste (Favoritenliste) bleibt erhalten, bis mit der roten Taste wieder zurück auf die Senderübersicht geschaltet wird. Sind Favoriten ausgewählt, erscheint in der Statusanzeige nach einem Senderwechsel hinter dem Sendernamen der Name der Favoritenliste.

Erläuterung der Symbole hinter den Sendernamen:

T Digitaler DVB-T-Sender (terrestrisch über Antenne)
C Digitaler DVB-C-Sender (über Kabel)
S Digitaler DVB-S-Sender (über Satellit)
Verschlüsselter Sender

Videoquellewählen

→ Bitte beachten Sie, dass die entsprechenden Geräte mit dem Anschluss-assistenten angemeldet wurden (siehe Seite 40).

Mit der AV-Auswahl

AV-Auswahl aufrufen.

AV-Auswahl COMP. IN HDMI/DAVI HDMI/DAVI PC IN AVS DVD-REC DVD VIDEO Umschalten

▲▼ Gewünschtes Gerät bzw. Anschluss auswählen, OK umschalten.

Ein Signal von der ausgewählten Videoquelle sollte jetzt zu sehen sein.

Mit der Senderübersicht

→ Im normalen TV-Betrieb, ohne weitere Anzeigen:

OK Senderübersicht aufrufen. Falls die Favoritenliste angezeigt wird, zuerst auf die Senderübersicht umschalten.

Bei numerischer Sortierung befinden sich die Anschlüsse bzw. Geräte immer am Anfang der Übersicht. Bei alphabetischer Sortierung werden die Anschlüsse bzw. Geräte alphabetisch einsortiert.

Sendenvorsicht COMP IN 4 Bayerisches FS HDMI/DVI 5 hr-fomschon HDMI/DVI 6 Phoenix 5 PC IN 7 BR-alpha 5 AVS 8 3sat 5 DVD-REC 9 EinsExtra 5 DVD 10 EinsFestival 5 0 VIDEO 11 EinsPlus 5 1 Das Erste 12 ZDFinfocanal 5 2 ZDF 13 ZDFoxukanal 5 3 WDR Köln 14 ZDFthcateckan 5 Umschallen Sender anspielen Sender wählen Sender ändern Favoriten-alphonabetisch sortieren

Anschluss/Gerät auswählen.

OK umschalten.

19 - D

Alltägliche Handhabung

Ton einstellen

Tonaus-/einschalten

Ton aus;

Ton ein: Taste erneut drücken oder Lautstärke V+ einstellen.

Lautstärkeeinstellen

V+/V- Lautstärke lauter / leiser.

Der Lautstärkebalken wird kurz eingeblendet, wenn kein weiteres Menü angezeigt wird.

Tonanpassung aufrufen

Tonanpassung aufrufen.

Durch mehrmaliges Drücken Tonanpassung wählen. Oder:

▶ Tonanpassungwählen.

Weitere Toneinstellungen bei der Lautstärke-Einstellung und bei Tonanpassung

Solange der Lautstärkebalken oder die Auswahl der Tonanpassung noch zu sehen ist:

▲ Weitere Toneinstellungen aufrufen.

◀ ▶ Toneinstellungauswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Änderungenvornehmen.

Toneinstellungen über das TV-Menü

Im normalen TV-Betrieb, ohne weitere Anzeigen.

TV-Menü aufrufen.

◀ ▶ Ton auswählen,
in die Menüzeile darunter wechseln.
Gewünschte Toneinstellung auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Änderungenvornehmen.

Erläuterungen zu den Toneinstellungen:

Ton über Wiedergabe über die TV-Lautsprecher, Aktiv-Lautsprecher, Loewe Auro, Loewe Sound Projector oder einen externen HiFi-Verstärker.

Die Auswahl Aktiv-Lautsprecher, HiFi/AV-Verstärker oder Sound Projector ist nur möglich, wenn diese im Tonkomponenten-Assistenten angemeldet wurden. Die Auswahl Auro ist nur möglich, wenn ein Loewe DVD Preceiver Auro angeschlossen ist.

Der Menüpunkt Ton über erscheint nicht, wenn im Tonkomponenten-Assistenten TV-Lautsprecher oder TV-Lautsprecher + aktiver Subwoofer eingestellt ist.

Toneffekte Stereo, Panorama, 3D Surround einstellen. Mit Panorama wird der Stereoton eine virtuelle Basisverbreiterung erfahren. Mit 3D Surround kann ein Stereosignal in ein virtuelles Surroundsignal umgesetzt werden.

Tonanpassung Sprache, Klassik, Pop, persönlicher Musik- und Filmklang. Bei persönlichem Musik- und Filmklang können Sie Höhen und Tiefen einstellen.

Kopfh.-Lautst. Kopfhörer-Lautstärke einstellen.

Loudness Gehörrichtige Anhebung hoher und tiefer Töne bei geringer Lautstärke.

weitere ... mit OK aufrufen.

Ton Auswahlmöglichkeit Mono/Stereo bzw. Ton 1 oder Ton Lautsprecher/2 bei Zweiton-Sendungen getrennt für Lautsprecher und Kopfhörer Kopfhörer. Nur bei analogen Sendern verfügbar.

Lautst.- Lautstärkeunterschiede verringern, z.B. bei zu lauten Automatik Werbeblöcken.

AV- Tonauswahl bei Zweiton-Sendungen.

Ausgangston

Max. Lautstärke Maximal einstellbare Lautstärke festlegen.

Einschalt- Lautstärke vorgeben, die nach dem Einschalten des TV-lautstärke Gerätes mit dem Netzschalter eingestellt ist.

Wenn die Lautstärke beim Ausschalten des TV-Gerätes in den Standby-Modus höher ist als hier vorgegeben, wird sie beim Wiedereinschalten automatisch auf die festgelegte Einschaltlautstärke heruntergesetzt.

Lautstärke-anpassung für aktuellen Sender Die Lautstärke der einzelnen Sender kann unterschiedlich sein. Ist der Ton gegenüber anderen Sendern zu laut oder zu leise, passen Sie die Lautstärke an. Bei geöffnetem Menü können Sie mit P+/P- die Sender nacheinander auswählen und bequem jeden einzelnen Sender angleichen.

Balance Stereo-Balance so einstellen, dass der Lautstärkeeindruck von rechts und links gleich ist.

D-20

Alltägliche Handhabung

Bild einstellen

TV-Menü aufrufen.

Bild auswählen.

in die Menüzeile darunter wechseln.

Gewünschte Bildfunktion auswählen,
in die Menüzeile darunter wechseln
◀ ▶ Änderungenvornehmen.

Erläuterungen zu den Bildeinstellungen:

Bildanpassung Wechseln der Bildeinstellungen zwischen Standard- und persönlichen Werten.

Kontrast Kontrast einstellen.

Farbintensität Farbe einstellen.

Farbtemperatur Wärmeren oder kälteren Farbton für Bild einstellen.

Helligkeit Bild-Helligkeit einstellen.

Schärfe Konturenschärfe des Bildes einstellen.

DNC Beseitigt oder reduziert Rauschen im Bild.

weitere ... mit OK aufrufen.

Image ^+ Bildverbesserung ein/aus und Demo-Modus für Image ^+ .

BildformatBildformat einstellen (siehe Seite 22).

Bild vertikal ver. Bild vertikal verschieben (siehe Seite 22).

Auto-Format Automatische Erkennung und Einstellung des Bildformats bei Cinemascope oder Breitwandfilmen.

DMM Bewegungsruckeln vermindern.

Automatische Das Fernsehbild passt sich der Umgebungshelligkeit an.

Dimmung Hierbei wird auch eine Reduzierung der Leistungsaufnahme des Gerätes erreicht.

Standard- / Persönliche Werte für Bildanpassung

TV-Menü aufrufen.

Bild auswählen,
in die Menüzeile darunter wechseln.
Bildanpassung auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Gewünschte Werte für Bild auswählen, OK ausgewählte Werte für Bild aufrufen.

Erläuterungen zur Bildanpassung:

Eigene Einstellungen von Kontrast, Farbintensität, Farbtemperatur, Helligkeit, Schärfe und digitaler Rauschunterdrückung werden in den persönlichen Werten abgelegt. Dabei gibt es für jede Signalquelle (TV analog, TV digital, HD analog, HD digital, PC, PhotoViewer) jeweils eigene persönliche Werte.

Durch Auswahl von Standardwerte werden die Bildeinstellungen für die jeweils gerade aktive Signalquelle auf Werkswerte zurückgesetzt.

Zur Erläuterung der Signalquellen siehe Glossar: Signaleingangsgruppen.

Im Stichwortverzeichnis des TV-Gerätes können unter Rücksetzen Bild/Ton bzw. Werkswerte Bild/Ton alle Bild- und Tonanpassungen in einem Schritt für alle Signalquellen auf die Werkswerte zurückgesetzt werden.

Ohne Fernbedienung bedienen

Sender am TV-Gerät wechseln

+1 - Sender auf / ab.

Radio ein-/ausschalten oder auf Radio umschalten

R Radio ein bzw. umschalten zwischen TV und Radio.

TV-Menü am Gerät aufrufen

M Menü Bedienung am Gerät aufrufen,

• / + Funktion auswählen.
  Service ist für den Kundendienst bestimmt.

M oder R in die Menüzeile darunter wechseln,

-1 + Änderungen vornehmen.

M Eine Menüzeile nach oben wechseln,

-1+ andere Funktion auswählen.

21 - D

Alltägliche Handhabung

Tastenfunktionen

Jede Betriebsart des TV-Gerätes (TV, Radio, Teletext, EPG, PIP, PhotoViewer und DR-Archiv, wenn mit Digital-Recorder ausgerüstet) verfügt über ein eigenes Menü und eigene Funktionen der Farbtasten. Die Funktion der Farbtasten wird jeweils unten in den Menüs und Assistenten angezeigt.

Nachfolgend sind einige Tastenfunktionen aufgeführt, die Sie im TV-Betrieb bei der alltäglichen Handhabung Ihres TV-Gerätes benötigen.

Funktionen der Farbtasten im TV-Betrieb

Rote Taste: Standbild ein/aus.

Bei Geräten mit Digital-Recorder: DR-Archiv ein/aus.

Grüne Taste: Menü Teletext-Funktionen aufrufen.

◀ ▶ Teletext-Untertitel oder Persönliche Text-Seiten wählen.

Bei Teletext-Untertitel in die Menüzeile darunter wechseln.
Größe der Teletext-Untertitel auswählen,

OK Teletext-Untertitel einblenden

(Anzeige nur, wenn Untertitel verfügbar sind).

END: Teletext-Untertitel aus, oder im Menü aus wählen.

OK bei Persönliche Text-Seiten ruft die Übersicht der Teletext-Seiten bzw. direkt die Teletextseite auf, falls nur eine Seite vorgemerkt ist (Seiten definieren siehe Seite 33).

Gelbe Taste: Wechsel zum zuletzt gesehenen Sender. Mit dieser Taste können Sie schnell zwischen zwei Sendern hin- und herschalten.

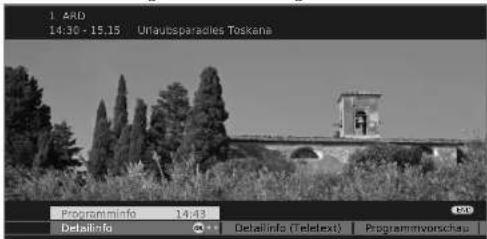

Blaue Taste: Programminfo anzeigen.

1 A8D 14.30 - 15.15 Urlautsparaciles Toskana ProgramInfo 14:43 Detailinfo 00:000 Delallinfo (Teletext) Programinvorschau

Daueranzeige der Uhrzeit

Zweimal in kurzer Abfolge drücken: Uhrzeit wird dauerhaft eingeblendet

oder END: Uhrzeit ausblenden.

D-22

Bildformatwählen

Bildformat-Taste so oft drücken, bis gewünschtes Bildformat eingestellt ist oder mit

gewünschtes Bildformat wählen.

Das Bildformat Panorama kann zwischen proportional richtiger und formatfüllender Darstellung umgestellt werden. Bei proportional richtiger Darstellung sind links und rechts vom Bild dunkle Ränder sichtbar.

Umstellen: Am Gerät Taste M gedrückt halten, gleichzeitig auf der Fernbedienung die Bildformat-Taste kurz drücken. Zurückstellen: Gleiche Tastenkombination erneut drücken.

Erläuterungen zu den Bildformaten:

Die Einstellmöglichkeiten sind abhängig vom übertragenen Bildinhalt.

16:9 Proportional richtige Darstellung von 16:9-Sendungen.

4:3 Proportional richtige Darstellung von 4:3-Sendungen.

Panorama Proportional richtige oder formatfüllende Darstellung (Auslieferzustand) von 4:3-Sendungen auf dem 16:9-Bildschirm. Sender-Logo und Untertitel bleiben sichtbar. Umstellung des Panorama-Modus siehe oben.

Cinema Proportional richtige, formatfüllende Darstellung von 4:3-Sendungen auf 16:9-Bildschirmen. Senderlogo und Untertitel meistens nicht sichtbar.

Zoom Proportional richtige Darstellung. Maximale Vergrößerung des Bildes.

PALplus Eine vom Sender gelieferte 4:3-kompatible 16:9-Bildübertragung, die automatisch erkannt wird.

Wird ein hochauflösendes Bildsignal am TV-Gerät dargestellt oder über die Schnittstellen PC IN, HDMI1/DVI, HDMI2/DVI oder COMP. IN eingespeist, können die Bildformate 16:9 TV, 4:3 TV, 16:9 PC und 4:3 PC eingestellt werden.

Bild vertikal verschieben

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

▲▼ Bild nach oben/unten verschieben.

Um Untertitel oder Nachrichtenticker sichtbar zu machen, die abgeschnitten werden, lässt sich das Bild bei den Bildformaten Panorama, Cinema und Zoom (nicht bei hochauflösendem Signal) mit den Pfeiltasten ▲▼ nach oben oder unten verschieben.

Alltägliche Handhabung

Statusanzeige

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

END: Statusanzeige ein-/ausblenden.

In den oberen zwei Zeilen sehen Sie die Nummer und den Namen des Senders und den Titel der gerade laufenden Sendung (falls verfügbar) und die Tonkennung. Der Balken (falls verfügbar) zeigt den Fortschritt der gerade laufenden Sendung an.

Unten eingeblendet erscheint abhängig vom DVB-Sender eine Auswahl (siehe rechte Spalte), die Uhrzeit und, falls aktiviert, die Alarmzeit und Ausschaltzeit.

Erläuterungen zur Tonkennung:

Übertragenes Tonsignal:

Mono Mono-Tonübertragung analog

2-Ton Zweiton-Übertragung (Ton1/Ton2) analog

Stereo Stereo-Tonübertragung analog oder digital (PCM)

Dolby Digital Dolby Digital-Tonübertragung (DD)

dts dts-Tonübertragung

MPEG MPEG-Tonübertragung

ProLogicII Dolby Pro Logic II

Benutzte Lautsprecher:

2 Wiedergabe über die TV-Lautsprecher (L/R Stereo).

Weitere Auswahlmöglichkeiten bei DVB-Sendern

In der Statusanzeige können, je nach DVB-Programmanbieter, für die einzelnen Sendungen zusätzliche Auswahlmöglichkeiten angeboten werden.

Wenn Sie während der eingeblendeten Statusanzeige eine der Farbtasten oder die TEXT-Taste drücken, wird das zugehörige Auswahlmenü angezeigt.
Die Auswahlzeile wird auch dann automatisch kurz angezeigt, wenn eine neue Sendung mit anderen Optionen als bei der vorherigen Sendung beginnt oder wenn auf einen anderen Sender umgeschaltet wird.

Folgende Optionen sind dabei möglich:

Rote Taste: Kanalauswahl bei Multikanalanbietern

Grüne Taste: Sprach-/Tonauswahl

Gelbe Taste: Zeitauswahl

Blaue Taste: Jugendschutz

TEXT:

DVB-Untertitel

Die Auswahlmenüs sind nur so lange verfügbar, wie die Statusanzeige eingeblendet ist. Sie können diese aber erneut aufrufen, indem Sie die END-Taste drücken.

Weitere Einstellmöglichkeiten für DVB-Sender:

Sie können generelle Voreinstellungen für DVB-Sender unter TV-Menü → Einstellungen → Sonstiges → DVB-Einstellungen vornehmen.

Untertitel- Hier können Sie voreinstellen, ob immer ein Untertitel Modus eingeblendet werden soll, sobald er vom Sender angeboten wird. Dabei kann auch ein spezieller Untertitel für Hörgeschädigte gewählt werden. Untertitel werden nicht von allen Sendern angeboten. Viele Sender übertragen Untertitel nur mittels Teletext.

Audio- Modus Sobald von einem Sender ein spezieller Ton für Sehge- schädigte angeboten wird, können Sie hier einstellen ob Sie diesen Ton immer hören möchten.

DVB-Zeichen- Wählen Sie den DVB-Zeichensatz so, dass die Sendungssatz titel der von Ihnen bevorzugt empfangenen Sender bzw. die Texte Ihres CA-Moduls richtig angezeigt werden.

23 - D

Sender verwalten

TV-Sender

Über das TV-Menü lassen sich verschiedene Optionen zur Senderverwaltung erreichen. Beispielhaft erfolgt die Beschreibung für TV-Sender. Für Radio-Sender gilt das gleiche, nur dass dafür im Radio-Betrieb das Radio-Menü aufgerufen wird (siehe auch Seite 34).

Sender verwalten ist nicht möglich, solange eine programmierte Timeraufnahme noch nicht ausgeführt wurde.

Sender suchen/aktualisieren – Suchassistent

Bei der Suche/Aktualisierung mit dem Suchassistenten wird nach neuen Sendeern gesucht, die noch nicht gespeichert sind.

Möchten Sie alle vorhandenen Sender löschen und automatisch neu suchen lassen, müssen Sie die Erstinbetriebnahme wiederholen (siehe Seite 12).

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.
- Suchassistent auswählen,
in die Menüzeile darunter wechseln.

Im oberen Info-Text werden jetzt die aktuellen Sucheinstellungen angezeigt:

Sachassistent Ihr Fornscher führt die Aktualisierung des Senderangebotes Inoue Sender suchern nicht mehr ausgestraalte Sender loschen mit folgernade Einstellungen durch: Geräteslandort Signalquelle DVB-C Deutschland TV Monz Einstellungen Sender Suchassistent Suche/Aktualisierung starter Ucdeinstellur

Wenn Sie diese Sucheinstellungen ändern möchten:

◀ ▶ Sucheinstellungen ändern auswählen, OK Assistent fragt Sucheinstellungen ab.

Wenn Sie mit diesen Vorgaben einverstanden sind:

◀ ▶ Suche/Aktualisierung starten auswählen, OK Suchlauf starten.

Rote Taste: Laufende Suche/Aktualisierung abbrechen.

D-24

Erläuterungen zu einigen Sucheinstellungen, einschließlich des nachrüstbaren Satelliten-Empfangs:

Geräte- Für länderspezifische Voreinstellungen und die Senderstandort sortierung das Land auswählen.

Signalquelle Wählen Sie hier Antenne, Kabel oder Satellit, je nachdem, wo Sie nach neuen Sendern suchen wollen. Hier ist auch eine Konfiguration der DVB-T- und DVB-S-Antennen über die grüne Taste aufrufbar (siehe Seite 13).

Antenne/Kabel Mit der Wahl des Gerätestandortes wird die gebräuchliche TV-/Farbnorm TV-/Farbnorm voreingestellt. Nur verändern, wenn Sender mit anderen Normen gesucht werden sollen.

Verschlüsselte Sie können angeben, ob bei der Suche/Aktualisierung Sender verschlüsselte Sender gesucht werden sollen. Wählen Sie ja, dann werden auch verschlüsselte Sender gesucht. Allerdings können diese Sender nur in Verbindung mit einem CA-Modul und einer entsprechenden Smart Card empfangen werden. Fragen Sie Ihren Fachhändler, welche Smart Card Sie für den Empfang bestimmter Sender benötigen. Die Handhabung des CA-Moduls ist auf Seite 35 beschrieben.

DVB-T Wenn Sie den Suchlauf unabhängig vom Kanalraster Suchverfahren durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche.

DVB-C Mit der Wahl des Gerätestandortes werden die gebräuchlichen Einstellungen voreingestellt. Verändern sie diese nur, wenn Ihnen andere Symbolraten und Modulationsarten bekannt sind oder für Ihr Kabelnetzwerk die Angabe der Netzwerk-ID notwendig ist (Informationen erhalten sie von Ihrem Kabelbetreiber). Wenn Sie den Suchlauf unabhängig vom Kanalraster durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche.

DVB-S Wenn Sie den Suchlauf unabhängig vom Kanalraster Einstellungen durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche. Die Symbolrate ist vom Satellitenanbieter vorgegeben und muss in der Regel nicht angepasst werden.

Sender verwalten

Sender suchen/aktualisieren – Behandlung von neuen und nicht mehr gefundenen Sendern

Nachdem die automatische Suche/Aktualisierung abgeschlossen ist, wird die Anzahl der neu gefundenen Sender angezeigt.

OK Liste der neu gefundenen Sender.

Sachassistent Alle mit einem markerten Sender werden abgespeichert. Hinweis. Die neu gefundenen Sender, die schon einmal von ihnen gelöscht wurden, sind nicht markert. Sender suchen/aktual isieren Neu gefundene Sender WDR-Köln EinsFestival MDR 5-ANHALT Test R ARD Online-Kanal ARD-TUST 2 ARD-TEST-1 MDR THURINGEN weiter Sender markieren/nicht markieren Seite 1↓ Alles markieren/nicht markieren

▲▼◄► Sender auswählen,

Gelbe Taste: Sender markieren / nicht markieren Blaue Taste: Alles markieren / nicht markieren

OK speichert die markierten Sender ab.

Im Anschluss wird, falls vorhanden, eine Liste der Sender angezeigt, die gespeichert sind, aber vorübergehend kein Programm ausstrahlen oder nicht mehr existieren. Vor dem Sender steht die Nummer des verwendeten Speicherplatzes. Bitte markieren Sie diejenigen Sender, die Sie endgültig löschen wollen.

Suchassistent Die folgenden gespeicherten Sender wurden nicht mehr gefunden, da sie vorübergehend kein Programm ausstrahlen oder nicht mehr existerten. Bitte markieren Sie einjenigen, die Sie esgeläufig löschen wollen. Die nicht markerten Sender werden betahalten. Sender suchen/aktual isternen Nicht mehr gefundene Sender 112 536 C ✓ 127 Test-R C ✓ 134 TVOTXT C ✓ 142 ARD-Online... C • weiter Seite 1-1 Sender markieren/nicht markieren • Alles markieren/nicht markieren

▲▼◄► Sender auswählen,

Gelbe Taste: Sender markieren / nicht markieren Blaue Taste: Alles markieren / nicht markieren

OK löscht die markierten Sender.

END: Suchassistent beenden.

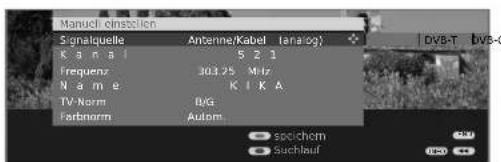

Sender suchen/aktualisieren – manuelle Suche

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.

Manuell einstellen auswählen, OK Eingabefeld aufrufen.

In den folgenden Zeilen können Sie die Daten des Senders eingeben bzw. verändern:

Manuich einschel Signalquelle Antenne/Kabel (analog) K a n a l 5 2 1 Frequenz 30.3 25 M/s N a m e K I K A TV Norm B/G Farbnorm Autom spolchem suchlauf

Oder:

Blaue Taste: Startet Suchlauf und sucht nächsten Sender.

Rote Taste: Speichert Sender.

Es können nur Sender für die gewählte Signalquelle gespeichert werden, die noch nicht in der Senderübersicht vorhanden sind.
Sender, die bereits für die gewählte Signalquelle in der Senderübersicht vorhanden sind, werden mit Stationsnummer und Namen grau hinterlegt angezeigt. Diese Sender können mit der roten Taste nur überschrieben werden.

Erläuterungen zu einigen Sucheinstellungen:

Je nach gewählter Signalquelle sind verschiedene Einstellungen möglich. Einige Einstellungen wurden bereits bei der Erstinbetriebnahme erläutert (siehe ab Seite 12).

Signalquelle Auswahl des Bereiches, in dem Sie Sender suchen wollen.

Kanal Direkte Eingabe des Kanals.

Frequenz Direkte Eingabe der Senderfrequenz.

TV-Norm Eingabe der TV-Norm des Senders, (B/G, I, L, D/K, M, N). Fragen Sie ggf. Ihren Fachhändler.

Farbnorm Eingabe der Farbnorm des Senders, (PAL, SECAM, NTSC-V, PAL60, Autom.). Fragen Sie ggf. Ihren Fachhändler.

25 - D

Sender verwalten

Sender ändern – löschen, verschieben, umbenennen, wiederherstellen

Sender ändern ist auch aufrufbar über die Senderübersicht (Seite 18).

MENU

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Sender ändern auswählen,

OK Liste mit Sendern aufrufen.

Sender andern 1 A3D 13 WDR 3 2 ZDF 14 BR 3 SAT.1 15 HR 4 D Vierte 16 MDR 3 5 RTL 17 KKA 6 VOX 18 PHOENIX 7 S-RTL 19 BR-ALPHA 8 N-TV 20 3SAT 9 DSF 21 KASEL 1 10 EinsPlus 100 Das Ende 11 9Live 101 ZDM 12 RTL2 102 WDR KStn ● Sender wählen sender wiederherstellen ○ verschleben □ Loschen umbiemenen

Von diesem Menü aus können Sie Sender löschen, verschieben, umbenennen oder wiederherstellen.

◀ ▶ ▲ ▼ oder Zifferntasten:

Entsprechenden Sender auswählen.

Bei Bedarf mit P+/P- blättern.

Senderlöschen

Rote Taste: Leitet Sender löschen ein.

- Gegebenenfalls mehrere zu löscheide Sender markieren,

OK Löschen ausführen.

Sender verschieben / Reihenfolge ändern

Sender können nur innerhalb des Blockes ihrer Signalquelle umsortiert werden.
Sender mit LCN können nicht umsortiert werden.

Gelbe Taste: Leitet Sender verschieben ein.

▲▼ Gegebenenfalls mehrere Sender markieren,
OK Markieren beenden,
▲▼ Einfügeposition auswählen, ab der die markierten Sender eingeschoben werden,
OK Verschieben ausführen.

Sender umbenennen

DVB-Sender, bei denen der Sendername mit übertragen wird, können nicht umbenannt werden. In diesem Fall ist die Funktion umbenennen ausgeblendet.

Blaue Taste: Startet Sender umbenennen.

Unter dem 1. Buchstaben des Namens sehen Sie einen Strich für die aktuelle Eingabeposition.

Eingabeposition um eine Stelle nach rechts (auch für Leerzeichen).
Eingabeposition um eine Stelle nach links löscht das Zeichen.

Mit den Zifferntasten der Fernbedienung nacheinander die Buchstaben eingeben. Drücken Sie, wie bei einer Handy-Tastatur, eine Zifferntaste so oft, bis das gewünschte Zeichen angezeigt wird. Die verfügbaren Buchstaben sind jeweils auf den Tasten aufgedruckt. Mit der Taste 1 können verschiedene Sonderzeichen angewählt werden.

Grüne Taste: Umschaltung Groß-/Kleinschreibung.

OK Neuen Namen abspeichern.

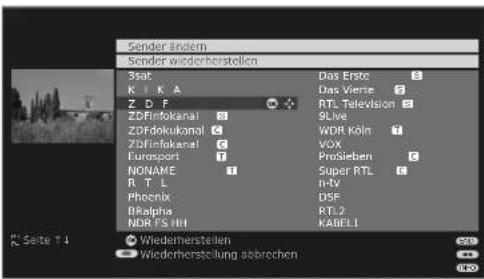

Senderwiederherstellen

Die aus der Senderübersicht gelöschten Sender können wiederhergestellt werden.

Grüne Taste: Leitet Sender wiederherstellen ein.

Sender Endterm Sender wiederherstellen 38at K I K A Z D F ZDinfokanal ZDfokokanal ZDinfokanal Eurosport NOVAME R T L Phoenix BRalpha NDR PS HI Das Erste: Das Vierie RTL Television 9live WDR Köln VOX ProSieben Super RTL IVXV DSF RT.2 KABEL1 Wiederherstellen Wiederherstellung abrechen

▲▼◄►Sender auswählen,
OK Sender wird wiederhergestellt.

Der wiederhergestellte Sender wird entsprechend seiner Signalquelle am Ende des jeweils zugehörigen Signal-blockes einsortiert.

D-26

Sender verwalten

Favoritenlisten zusammenstellen / ändern

Jede Favoritenliste kann mit bis zu 99 Sendern belegt werden. Sie können die Favoritenlisten nach Ihren Bedürfnissen (z.B. Spartenlisten) zusammenstellen. Weitere Benutzer dieses TV-Gerätes können eigene Favoritenlisten anlegen.

Die Favoritenlisten haben auch den Vorteil, dass Sie Sender verschiedener Signalquellen in der von Ihnen gewünschten Reihenfolge ablegen können.

- Favoriten ändern ist auch aufrufbar über die Favoritenliste (Seite 19).

MENU

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Favoriten auswählen/ändern markieren,

OK Liste aller Sender und zuletzt aktive Favoritenliste aufrufen.

Favonien auswahlenändern Alle Sender 1 Das Erste C 2 ZDF C 3 WDR Köln C 4 Bayrisches FS C 5 In Fermehen C 6 Phoenix C 7 Bologna C 8 3sat F 9 EinsExtra C 10 EinsFestival C 11 SAT.1 C 12 RTL C Sender wahlen nachste Favorenlistste Sortierung ändern

Grüne Taste: nächste Favoritenliste wählen.

Favoritenliste umbenennen

- Favoritenliste (rechte Spalte) muss angewählt sein. Falls nicht, mit - die Liste wechseln.

Blaue Taste: Startet Favoritenliste umbenennen.

Zifferntasten: Neuen Namen eingeben (Vorgehensweise wie bei Sender umbenennen, siehe Seite 26).

OK Neuen Namen abspeichern.

Sender zur Favoritenliste hinzufügen

Alle Sender (linke Spalte) muss angewählt sein. Falls nicht, mit die Liste wechseln.

P+/P- Bei Bedarf in den Seiten der Senderliste blättern.

▶ Sender markieren oder mit Zifferntasten (bei alphabetischer Sendersortierung geben Sie den Anfangsbuchstaben ein) den Sender auswählen, der als Favorit in die Favoritenliste übertragen werden soll.

OK überträgt den Sender in die Favoritenliste. Der neue Sender wird am Ende der Favoritenliste eingefügt. Verfahren Sie in gleicher Weise mit weiteren Sendern.

Sender aus Favoritenliste löschen

- Favoritenliste (rechte Spalte) muss angewählt sein. Falls nicht, mit ▶ die Liste wechseln.

▲▼ Zu löschenden Sender markieren. OK Markierten Sender aus Favoritenliste entfernen.

Rote Taste: Leitet Favoritenliste leeren ein.

OK Liste leeren bestätigen.

Sender in der Favoritenliste verschieben / Reihenfolge ändern

• Favoritenliste (rechte Spalte) muss angewählt sein. Falls nicht, mit - die Liste wechseln.
  ▲▼ Zu verschiebenden Sender markieren.

Gelbe Taste: Leitet Sender verschieben ein.

▲▼ Einfügeposition auswählen, an der der markierte Sender eingeschoben werden soll.

Die Einfügeposition kann auch mit den Ziffern-tasten ausgewählt werden.

OK Verschieben ausführen.

27 - D

Bild im Bild

Bild im Bild (Picture in Picture / PIP)

Als Bild im Bild-Funktion bezeichnet man die gleichzeitige Darstellung von zwei unterschiedlichen Bildern.

Eine gleichzeitige Darstellung von zwei HDTV-Signalen ist nicht möglich.
Eine gleichzeitige Darstellung von zwei verschlüsselten Sendern ist nicht möglich.
Bei laufender Aufnahme ist Bildtausch und Senderwahl eingeschränkt.
Bei Geräten ohne Digital-Recorder beschränkt sich der PIP-Betrieb auf AV-PIP (ein TV-Sender und eine AV-Quelle). Wenn bei diesen Geräten ein Satelliten-Tuner nachgerüstet wird, dann ist zusätzlich PIP-Betrieb aus digitalem Satellitenbild und analogem Bild über Kabelfernsehen oder Hausantenne möglich.

Ihr TV-Gerät unterscheidet zwei PIP-Darstellungsarten:

Split Screen Hierbei wird der Bildschirm in der Mitte geteilt und das zusätzliche PIP-Bild auf der rechten Seite des Bildschirms dargestellt. Beide Bilder werden horizontal gestaucht und teilen sich den Bildschirm zur Hälfte.

Kleihelbei wird in das TV-Bild ein kleines PIP-Bild eingeblendet.

Die PIP-Bedienung unterscheidet zwei Funktionalitäten:

Standard-PIP Sender für PIP- und TV-Bild beliebig frei wähl- und aus- tauschbar (Farbtasten haben PIP-spezifische Bedeutung, siehe unten).

IPIP Nur bei Geräten mit Digital-Recorder: Beim Drücken der PIP-Taste wird der Sender des TV-Bildes ins PIP-Bild geschoben. Der Sender des TV-Bildes ist jetzt frei wählbar. Beim erneuten Drücken der PIP-Taste wird das PIP-Bild wieder zum TV-Bild und das PIP-Fenster wird wieder geschlossen.

Bild im Bild-Modus starten und beenden

PIP-Bild ein-/ausblenden.

In der Funktionalität Standard-PIP zeigt ein grüner Rahmen an, dass sich die Senderauswahl auf das PIP-Bild auswirkt. Ein weißer Rahmen bedeutet, dass sich die Bedienung auf das Hauptbild bezieht. Ist der Rahmen blau, ist das Sender anspielen im PIP-Bild aktiv. Ist die Funktionalität iPIP aktiviert, ist dies durch einen orangen Rahmen gekennzeichnet.

Standard-PIP Bedienung:

PIP-Bild als Standbild

Der Rahmen ist grün, wenn nicht, grüne Taste drücken.

Rote Taste: Standbild im PIP ein / aus.

D-28

Inhalte von PIP- und Hauptbild tauschen

Der Rahmen ist grün, wenn nicht, grüne Taste drücken.

Gelbe Taste: Tauscht Inhalte von TV-Bild und PIP-Bild aus.

Sender des PIP-Bildes wählen

Der Rahmen ist grün, wenn nicht, grüne Taste drücken.

Wie üblich den Sender wählen.

Sender des Hauptbildes wählen

Der Rahmen ist weiß, wenn nicht, grüne Taste drücken.

Wie üblich den Sender wählen.

Sender anspielen im PIP-Bild

Der Rahmen ist grün, wenn nicht, grüne Taste drücken.

Blaue Taste: Sender anspielen starten. Der Rahmen wird blau, die Sender wechseln jetzt automatisch

Blaue Taste: Sender anspielen stoppen. Der Rahmen wird wieder grün.

Bild im Bild

Bild im Bild-Modus (PIP) konfigurieren

Im PIP-Menü stellen Sie den PIP-Typ (Split Screen oder Kleinbild), PIP-Funktionalität (Standard-PIP oder iPIP) und die Position des Kleinbildes ein.

PIP-Menü starten

PIP-Modus gestartet, wenn nicht, PIP-Taste drücken.
Der Rahmen ist grün, wenn nicht, grüne Taste drücken.

MENU
PIP-Menü aufrufen.

TV-Menu Eindellungen PIP Type Split Screen Funktionalität

Auf Kleinbild / Split Screen umstellen

PIP-Menü geöffnet.

TV Moni Einstellungen PIP Typ Kleinbid Split Screen

◀ ▶ Typ auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Kleinbild oder Split Screen auswählen.

Position des PIP-Kleinbildes verändern

Es ist außer der evtl. eingeblendeten Statuszeile keine weitere Einblendung auf dem Bildschirm zu sehen.

▲▼◄►PIP-Bild in eine der Bild-Ecken verschieben.

Die Position des Kleinbildes kann auch im PIP-Menü unter Position ausgewählt werden.

Auf iPIP- / Standard-PIP Funktionalität umstellen

PIP-Menü geöffnet.

TV-Mend Einstellungen PIP Funktionalität PIP Standard-PIP

◀ ▶ Funktionalität auswählen,
in die Menüzeile darunter wechseln.
◀ iPIP oder Standard-PIP auswählen. Bei iPIP ist der Rahmen um das PIP-Bild orange.

iPIP-Bedienung:

Bei eingestellter iPIP-Funktionalität wird mit Drücken der PIP-Taste das gerade angezeigte TV-Bild zum PIP-Bild. Für das TV-Bild können Sie andere Sender wählen und behalten trotzdem das PIP-Bild im Auge. So können Sie Werbung oder Programmteile vorübergehend ins PIP-Bild „verbannen“.

Das PIP-Bild wird wieder zum TV-Bild (PIP aus).

29 - ①

Elektronische Programmzeitung

Elektronische Programmzeitung – EPG

EPG steht für Electronic Programme Guide und liefert Ihnen Programminformationen auf den Bildschirm. Sie können mit diesem System wie in einer Fernsehzeitschrift blättern und sich über das aktuelle Programm informieren. Außerdem lassen sich Sendungen nach bestimmten Themen sortieren, vormerken und auch Aufnahmen programmieren.

EPG starten und beenden

EPG ein- / ausschalten.

Beim ersten Start von EPG führt Sie ein Assistent durch die notwendigen Voreinstellungen. Falls Sie Analog-Empfang haben, führen Sie danach bei analogen Sendern die Datenerfassung durch (siehe Seite 31).

EPC (Programmzutung) Mo 31.07./16.05 Datum: Zeit Sender Themen mo 31.07. jetzt alle alle Arto 15:37-16:59 Charmed - Zauberhafte Hexen Das Ende 16:00-16:10 Tageschau ZDF 16:00-16:30 Neue - in Europa WDR Köln 16:00-16:15 WDR aktuell Bayonisches... 16:00-16:05 Rundschau hr fernsehen 16:00-16:30 Schiermmreise Spanien MDR FERNS... 16:00-16:15 Hier ab vier MDR FS HH 16:00-16:30 Tipps und Trends - Der Verbraucher... SWR Fersso... 16:00-16:05 Baden-Württemberg aktuell Charmed - Zauberhafte Hexen Detail Seite 1+ ansehen Aufnahme Zeiteingabe zu Datum ... Themen

Die Anzeige der Programmzeitung ist in zwei Bereiche unterteilt. Durch bestimmte Vorgaben (oben) wird die Programmliste (unten) beeinflusst.

Blaue Taste: Wechselt zwischen den oberen Vorgabezeilen Datum, ..., Themen und der unteren Programmliste.

Umschalten und Vormerken mit der Programmliste

In der Programmliste sind zunächst alle jetzt laufenden Sendungen aufgelistet.
Sie befinden sich unten in der Programmliste, wenn nicht, blaue Taste drücken.

▼ ▲ Sendung auswählen,

OK ansehen / vormerken.

ansehen Die Sendung läuft bereits, das TV-Gerät schaltet zu der markierten Sendung um.

vormerködie Sendung hat noch nicht begonnen und wird vorgemerkt.

Ein ✅ erscheint vor der Sendung. Das TV-Gerät schaltet zu Sendungsbeginn automatisch um oder, falls im EPG-Menü eingestellt (Seite 31), aus dem Standby-Modus ein.

D-30

Programmliste anpassen

Die Auswahl befindet sich oben bei den Vorgaben, wenn nicht, blaue Taste drücken.
▼ ▲ Datum, Zeit, Sender oder Themen auswählen.
◀ ▶ Innerhalb der jeweiligen Zeile Vorgaben auswählen.

EPG (Programmzeitung) Mo 31.07 Mi 31.08 Mi 02.08 Do 03.08 Ft Datum Zeit Sonder Therrien z 20° ZAF Das Erste ZDF WDR Köln Bayersehen... hr-fernsehen... MDR FERNS... NOR FS HH SWR Formso... Charmed - Zauberhälte Hexen 15:37-16:39 - Charmed - Zauberhälte Hexen 16:00-16:10 Tagesschau 16:00-16:10 heute - in Europa 16:00-16:15 WDR aktuell 16:00-16:05 Kundschau 16:00-16:30 Schlemmerreise Spanien 16:00-16:15 Hier ab vier 16:00-16:30 Tises und Trends - Der vorrisucher. 16:00-16:05 Baden-Württemberg aktuell Charmed - Zauberhälte Hexen

Beispiel

Wenn Sie die nächsten Nachrichten suchen, wählen Sie das heutige Datum, für die Zeit z.B. 17:00, bei Sender alle und bei Themen News. Dann werden Ihnen in der Programmliste darunter alle Nachrichtensendungen ab 17:00 Uhr aufgelistet. Die Art der Auflistung der Sendungen in der Programmliste ist abhängig von der Einstellung der Sortierung im EPG-Menü (siehe Seite 31).

Zeiteingabe

Wenn die Zeile Zeit gewählt ist, können Sie mit den Zifferntasten der Fernbedienung die Zeit eingeben, ab der die Sendungen angezeigt werden sollen. Innerhalb des gewählten Zeitfensters werden die Sendungen passend zur Reihenfolge der Senderübersicht sortiert.

Sender

Wurde eine Favoritenliste ausgewählt, werden in der Programmliste nur die Sendungen von Sendlern aus der Favoritenliste angezeigt. Mit „...“ kann ein Einzelsender ausgewählt werden. Die Auswahl Einzelsender wird geöffnet. Nach der Auswahl werden dann nur noch Sendungen des gewählten Einzelsenders angezeigt.

Tipp

Bevor Sie mit der blauen Taste die oberen Auswahlzeilen verlassen, wählen Sie gezielt eine der Zeilen vor. Wenn Sie dann zur Programmliste zurückschalten, können Sie mit diese Menüzeile verändern, ohne die Programmliste verlassen zu müssen. Haben Sie Zeit markiert, können Sie mit den Zahlentasten der Fernbedienung die Zeit eingeben, ab der die Sendungen angezeigt werden sollen.

In der Programmliste blättern

P+/P- Seitenweise zurück-/vorblättern.

Bei den Vorgaben für Datum und Zeit werden Sie beim Blättern Veränderungen sowohl in der Zeit als auch beim Datum sehen. Das Blättern in der Programmliste ist auch möglich, wenn sich die Auswahl oben in den Vorgaben befindet.

Elektronische Programmzeitung

Weitere Informationen zu den Sendungen aufrufen

- Zu manchen Sendungen werden Kurzinformationen unter der Programmliste der Sendungen eingeblendet.

Detail-Informationen können Sie mit der TEXT-Taste aufrufen, wenn diese durch das TEXT-Symbol unten links angeboten werden.

Aufnahme für einen Recorder programmieren

Die Auswahl befindet sich unten in der Programmliste, wenn nicht, blaue Taste drücken.

▼▲ Gewünschte Sendung markieren.

Rote Taste: Startet Aufnahme-Assistent.

Timer-Daten bei Bedarf abändern oder bestätigen (siehe Seite 50, „Der direkte Weg zur Aufnahme“).

Anschließend steht in der Programmliste zur Kennzeichnung ein roter Punkt vor dieser Sendung.

Rote Taste: Löscht die bereits programmierte Aufnahme der rot markierten Sendung aus dem Timer.

Wurden die Timer-Daten an einen externen Recorder übertragen, muss der Timer dort gelöscht werden.

EPG konfigurieren

EPG-Menü starten

→ EPG-Modus ist gestartet, wenn nicht, EPG-Taste drücken.

EPG-Menü aufrufen.

Einstellungen im EPG-Menü: Anbieterauswahl (nur bei analogen Sendern), Senderauswahl, Datenerfassung, Bei Vormerkung TV einschalten, Sortierung.

Erläuterungen zu den Einstellmöglichkeiten im EPG-Menü:

Anbieterauswahl Bei analogem TV-Empfang gibt es möglicherweise verschiedene Anbieter, die EPG-Daten für bestimmte Senderpakete übertragen.

Bei der Anbieterauswahl können Sie mit der gelben Taste die Liste der Anbieter autom. erstellen lassen. Nach Ablauf des Anbietersuchlaufs können Sie den gewünschten Anbieter auswählen. Mit der blauen Taste können Sie die Liste der Anbieter manuell erstellen.

Senderauswahl Sie können in der Senderauswahl bestimmen, für welche Sender in der Programmzeitung Informationen angezeigt werden sollen. Nur Sender mit √ werden im EPG angezeigt.

Mit den Farbtasten können Sie Sender markieren bzw. entfernen oder nur die Sender der Favoritenlisten markieren. Auf Grund der Vielzahl von empfangbaren DVB-S-Sendern sollten Sie die Senderauswahl einschränken. Dies verringert die Dauer der Datenerfassung erheblich und erhöht die Übersichtlichkeit im EPG.

Anzeige der Sender nach Empfangsbereichen:

E Analoge Sender über Antenne/Kabel, für die Daten vom aktuellen Anbieter geliefert werden.

T Digitale terrestrische Sender DVB-T.
C Digitale Kabelsender DVB-C.
S Digitale Satellitensender DVB-S ^1 .

Daten- ein (für DVB + Analog): Datenerfassung für DVB- und erfassung analoge Sender.

ein (nur für DVB): Datenerfassung nur für DVB-Sender. aus: Keine Datenerfassung.

Nach Änderungen im EPG-Menü oder nach jedem Ausschalten am Netzschalter müssen zunächst die EPG-Daten gesammelt werden.

Schalten Sie dazu das Gerät ein und wählen Sie bei analogen Sendern den Sender, den Sie als Anbieter definiert haben und lassen das TV-Gerät etwa 1 Stunde mit dem gewählten Sender laufen. Oder:

Schalten Sie das TV-Gerät in den Standby-Modus. Nach 2 Minuten leuchtet die Anzeige am TV-Gerät orange und die EPG-Datenerfassung beginnt.

Die Datenerfassung wird normalerweise nachts zwischen 2 und 5 Uhr durchgeführt, sofern das TV-Gerät im Standby-Modus steht.

Bei Einstellung ja schaltet sich das abgeschaltete TV-Gerät Vormerkung zu Beginn einer vorgemerkten Sendung automatisch aus TV einschalten Standby-Modus ein. Beim Einschalten erscheint eine Bild- schirmmeldung. Wird diese nicht innerhalb von 5 Minuten mit der OK-Taste bestätigt, schaltet sich das TV-Gerät aus Sicherheitsgründen automatisch wieder ab.

Sortierung Die Sendungen können entweder nach Ihrer Anfangszeit (zeitlich) oder nach Sendeern (wie in Senderübersicht) geordnet werden.

^1 falls nachgerüstet

31 - D

Teletext

Ihr TV-Gerät unterstützt die beiden Bediensysteme TOP-Text und FLOF. Es werden bis zu 2000 Seiten gespeichert, so dass Sie schnellen Zugriff darauf haben.

Teletext starten und beenden

Teletext ein-/ausschalten.

100 100 ARDtext Do 07.09.08 14:14:42 ARD Text ① Politik: Die neuen Gesetzsentwürfe.... 120 Wird auch der Nahvorkehr teurer?.... 121 Australien: Keine Zugständisse.... 122 Tote bei Zugunglück in Schweden.... 532 Tennis: Auftaktmatch wurde abgebrochen.... 204 Formel 1: Neuee Reglement für Motoren.... 213 Fusseal: Heimsieg für den Meister.... 204 13:00 ARD-Mittagsmagazin.... 312 14:00 Tagesschau Tagesschau.... 110/112 Kultur.... 600 Wetter.... 170 Gesellschaft.... 630 Sport.... 200/600 Lotto/Toto.... 666 TV Guide.... 300/400 Wirtschaft.... 700 + Inhalt tagesschau Seitenauswahl

Seitenwahl mit den Farbtasten

Rote Taste: Zurück zur vorher gesehenen Seite.

Grüne Taste: Weiter zur nächsten Seite.

Gelbe Taste: Zum nächsten Thema.

Blaue Taste: Zum nächsten Themenbereich.

Die farbigen Balken (bei TOP) bzw. die farbige Schrift (bei FLOF) in der vorletzten Zeile zeigen Ihnen, mit welchen Farbtasten Sie zu Themenbereichen und Themen weiterblät tern können.

Darstellungen der Teletext-Seiten

0 AV: Selbst wechselnde Seiten anhalten.

9: Seite vergrößern (mehrmals drücken).

PIP-Taste: TV-Bild ein-/ausblenden.

120 100 AROchst. Der 07.09.05 14:14:12 ARD Text Politik: Die neuen Gesellschafts für ... 100 Voll, auch der Naherke Treuert? ... 121 Australien: Krem Kapitalinstrumente ... 132 Tolle bei Zuganglich in Sachsen ... 532 Erzeug: Aufwandtsch wurde abgelteten ... 289 Familial: Neuge Regiment für Michaelis ... 288 Fußstoff: Herzfrist für den Meister ... 284 1300 - mit-Mittigenschaft ... 312 HFD: Ugeschieden Eingeschau ... 112/112 Kultur ... 500 Voltral... 170 Gesellschaft ... 635 Sport... 280/200 Lett./Töhe ... 655 TV Grade... 300/420 Italia... 700 + - nott. Eingeschau Seitenerauswahl

D-32

Weitere Möglichkeiten für die Seitenwahl

1. Möglichkeit:

Übersichtsseite 100 aufrufen.

1. Möglichkeit:

Seitenzahl direkt eingeben.

1. Möglichkeit:

Die Seite enthält 3-stellige Seitenzahlen.

Gewünschte Seitenzahl markieren.

Tennis: Auftaktmatch wurde abgebrochen 204 Formel 1: Neues Reglement für Motoren 213 Fussball: Heimsieg für den Meister 204 13:00 ARD-Mittagsmagazin 312 14:00 Tagesschau Tagesschau 110/112 Kultur 500 Wetter 170 Gesellschaft 530 Sport 200/600 Lotto/Toto 666 TV Guide 300/400 Wirtschaft 700 + Inhalt Tagesschau Seitenauswahl arsehen

OK Seite aufrufen.

1. Möglichkeit:

Die Seite besteht aus mehreren Unterseiten, zu erkennen an der Auswahlmöglichkeit in der letzten Zeile.

◀ ▶ Unterseitendurchblättern.

TOP-Tabelle aufrufen

Die Tabelle ist nur bei Sendern mit dem TOP-Bedien-system aufrufbar.

OK TOP-Tabelle aufrufen.

Wird auch der Nahverkehr tourer? 121 Australien: Keine Zugestandnisse 122 TOP Tabelle ARD Text tagesschau Wetter Spart 1 Fußball TV Guide ARD heute ARD morgen Kultur weitere ... snechen Wetter Vorkersage Stapite Ballungar Reise 204 213 204 S12 500 530

▼ ▲ Themenbereich mar kie ren,
- Themen-Spalte an wäh len,
▼ ▲ Themaauswählen,

OK Seite aufrufen.

Teletext

Timer-Aufnahmen über Teletext programmieren

→ Teletext ist gestartet,

wenn nicht, TEXT-Taste drücken.

Pro gramm sei ten des aktuellen Senders aufrufen.

Grüne Taste: Zur entsprechenden Seite blättern.

Gewünschte Sendung auswählen,

OK Aufnahme programmieren.

Im nachfolgenden Menü Timer-Daten die entsprechenden Aufnahmedaten bei Bedarf ändern (siehe auch Seite 50, „Der direkte Weg zur Aufnahme“).

OK Bestätigen.

Teletext-Menü

Im Teletext-Menü können Sie u.a. Nachrichten aktivieren, Seiten aufdecken und über die Menüfunktion Einstellungen den Teletext konfigurieren.

Teletext-Menü starten

→ Teletext ist gestartet, wenn nicht, TEXT-Taste drücken.

Teletext-Menü aufrufen.

100 100 ARDtext Do 07.09.06 14:14:42 ARD Text ① Politik: Die neuen Gesetzesentwürfe . . . 120 Wird auch der Nahverkehr leurer? . . . 121 Australien: Keine Zugeständnisse . . . 122 Tote bei Zugunglück in Schweden . . . 532 Tennis: Auftaktmatch wurde abgebrochen . . . 204 Formel 1: Neues Reglement für Motoren. . . . 213 Fussball: Helmsleg für den Molster . . . 204 13:00 ARD-Mittagsmagazin . . . 512 14:00 Tagesschau Tagesschau . . . 110/112 Kultur. . . . 500 Wetter . . . 170 Gesellschaft . . . 530 TeleText Menu . . . Neue Nachr. ▼ ▼ Aufdecken Aufnahme-Assistent Einstellungen

Erläuterungen zu den Teletext-Menüfunktionen:

Neue Nachricht

Wenn Sie Neue Nachr. aktivieren, wird die aktuelle Seite ausgeblendet. Ein Symbol oben links zeigt an, dass die Funktion aktiv ist. Wird der Inhalt der Nachricht aktualisiert und es ist eine kleine Nachrichteneinblendung, wird dies in das TV-Bild eingeblendet. Handelt es sich um eine bildschirmfüllende Seite, wird das Symbol blau dargestellt und die Seite kann mit der OK-Taste aufgerufen werden.

Aufdecken

Zeigt verborgene Informationen an, z.B. bei Quizfragen oder VPS-Zeiten in den Programm-Vorschauseiten.

Aufnahme-Assistent

Ein Assistent zur Aufnahme über Teletext hilft bei der Programmierung eines externen Recorders oder des evtl. integrierten Digital Recordes, siehe auch linke Spalte.

Einstellungen weitere Teletext-Menüfunktionen:

Vorschau- seiten

Eingabe der ersten Teletext-Programmvorschauseite, falls diese von der Werkseinstellung (Seite 301) abweicht.

Untertitel- seiten

Eingabe der Teletext-Untertitelseiten für jeden Sender, falls diese von der Werkseinstellung (Seite 150) abweicht.

Persönliche Text-Seiten

Festlegung von bis zu sechs Teletextseiten, die später aus einer Liste im Menü Teletext-Funktionen → Persönliche Text-Seiten (im TV-Betrieb grüne Taste) abgerufen werden können (siehe Seite 22).

Zeichensatz

Teletext-Zeichensatz kann auf andere Sprachen umgestellt werden (russisch, griechisch, polnisch und türkisch).

HiText

Verbesserte grafische Darstellung des Teletextes. (Wird nicht von allen Sendern angeboten.)

33 - D

Radio

Radio-Betrieb

Radiosender können Sie nur über DVB empfangen.

Wenn Sie keinen DVB-Radioempfang haben, können Sie über die Ton-/AV-Eingänge einen Ton von einem externen Gerät über das TV-Gerät wiedergeben.

Radio-Betrieb einschalten

RADIO-Taste auf der Fernbedienung.

Oder:

R auf dem Bedienring am TV-Gerät.

Radio digital 15:07 1 D L F S t e r e 15:05 - 16:00 - Corso Informationen und Musik Laufstärke 30 Senderabersicht Bildschirm aus/ein Octal aus Letzter Sender KCL

Sie sehen ein Informationsfenster zum aktuell eingestellten Sender.

Radiodialog auf eine Infozeile reduzieren/wieder anzeigen.

Sender-Umschaltung

P+/P- oder die Zifferntasten der Fernbedienung.

Oder:

+ / - auf dem Bedienring am TV-Gerät.

Oder:

OK Senderübersicht / Favoriten aufrufen.

Die Auswahl der Sender / Favoriten gleicht dem Verfahren im TV-Betrieb (siehe Seiten 18 und 19).

Lautstärke einstellen

V+/V- Laustärke lauter / leiser.

Weitere Toneinstellungen wie bei der Lautstärke-Einstellung im TV-Betrieb (siehe Seite 20).

Tonanpassung

Tonanpassung aufrufen.

Weitere Einstellungen wie im TV-Betrieb (siehe Seite 20).

D-34

Bildschirm aus-/einschalten

Rote Taste: Bildschirm ausschalten.

Die LED-Anzeige am Gerät wechselt von grün nach orange.

Bildschirm mit der Fernbedienung einschalten:

Rote Taste, OK-Taste oder RADIO-Taste.

Bildschirm am Gerät einschalten:

R auf dem Bedienring am TV-Gerät.

Radio-Menü

Im Radio-Menü können Sie den Ton einstellen, Radio-Sender suchen und speichern (automatisch oder von Hand), Sender ändern und Ausschalt-/Alarm-Funktionen einstellen.

Die Einstellungen werden, wie im TV-Betrieb beschrieben, vorgenommen.

Radio-Menü aufrufen

Radio-Betrieb eingeschaltet, wenn nicht, RADIO-Taste drücken.

Radio-Menü aufrufen.

Radio-Betrieb ausschalten

TV-Taste auf der Fernbedienung.

Oder:

R auf dem Bedienring am TV-Gerät.

EPG – Programmzeitung (Radio)

Für die DVB-Radiosender können Sie auch eine elektronische Programmzeitung nutzen, wenn der gerade aktive Sender Daten liefert.

EPG starten und beenden

Radio-Betrieb eingeschaltet, wenn nicht, RADIO-Taste drücken.

EPG ein-/ausschalten.

Die EPG-Funktionen im Radio-Betrieb gleichen denen des TV-Betriebs. Für weitere Informationen können Sie ab Seite 30 nachlesen.

DVB

Conditional-Access-Modul (CA-Modul)

Um verschlüsselte digitale Sender empfangen zu können, müssen ein Conditional-Access-Modul (CA-Modul) und eine Smart Card in den CI-Slot Ihres TV-Gerätes (siehe Seiten 5 und 6) eingesetzt werden.

CA-Modul und Smart Card sind nicht im Lieferumfang des TV-Gerätes enthalten. Sie erhalten diese üblicherweise bei Ihrem Fachhändler. Loewe übernimmt keine Gewähr für die Funktion des CA-Moduls.

Smart Card in das CA-Modul einschieben

Die Smart Card bis zum Anschlag in das CA-Modul einschieben und zwar so, dass die Seite mit dem goldfarbenen Kontaktchip zu der mit dem Markenlogo des Anbieters bedruckten Seite des CA-Moduls weist. Beachten Sie die auf der Smart Card aufgedruckte Pfeilrichtung.

CA-Modul (Seite mit Markenlogo des Anbieteres) Smart Card Kontaktseite

CA-Modul in den CI-Slot einschieben

TV-Gerät mit dem Netzschalter ausschalten.

Abdeckung auf der Rückseite des Gerätes abnehmen.

Auswurf- knopf CA-Modul CI-Slot Abdeckung

Das CA-Modul vorsichtig mit der Kontaktseite voran in den CI-Slot einschieben.

Wenn Sie vor dem TV-Gerät (Display) stehen, muss das Logo auf dem CA-Modul nach hinten zeigen. Wenden Sie keine Gewalt an. Achten Sie darauf, dass das Modul nicht verkantet wird.

Bei korrekt installiertem CA-Modul tritt der Auswurfknopf ein Stück weiter heraus.

VerschlüsselteSendersuchen

Der Suchassistent muss nur gestartet werden, wenn während der Erstinbetriebnahme bei der Suche nach verschlüsselten Sender die Einstellmöglichkeit nein ausgewählt wurde oder kein CA-Modul eingesetzt war.

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen, ▼ in die Menüzeile darunter wechseln.

◀ ▶ Sender auswählen, ▼ in die Menüzeile darunter wechseln.

- Suchassistent auswählen, - in die Menüzeile darunter wechseln.

- Suchestellungen ändern auswählen, OK Assistent führt durch die Sucheinstellungen.

Beschreibung der Sucheinstellungen siehe Seite 24.

CA-Modul-Informationen abrufen

- Dieses Menü steht nur bei digitalen Sendern zur Verfügung.

TV-Menü aufrufen.

◀ Einstellungen auswählen, ▼ in die Menüzeile darunter wechseln. ◀ Sonstiges auswählen, ▼ in die Menüzeile darunter wechseln.

◀ ▶ CA-Modul: xxx auswählen (xxx entspricht dem Anbieter des CA-Moduls), OK Informationen abrufen.

Der Inhalt dieses Menüs ist abhängig vom jeweiligen Anbieter des CA-Moduls.

CA-Modul entnehmen

TV-Gerät mit dem Netzschalter ausschalten. Abdeckung auf der Rückseite des Gerätes abnehmen. Den Auswurfknopf am entsprechenden Moduleinschub hineindrücken, das Modul wird entriegelt.

Das Modul aus dem Gerät ziehen. Abdeckung wieder aufsetzen.

35 - D

DVB

Software-Update

TV-BasissoftwareundDVB-Software

Bei Ihrem TV-Gerät besteht die Möglichkeit, die TV-Basis- und DVB-Software zu aktualisieren. Die aktuellen Softwareversionen können über einen USB-Stick auf Ihrem Gerät installiert werden.

Wenden Sie sich für ein Software-Update über USB-Stick an Ihren Fachhändler.

Die Software kann ebenfalls über verschiedene DVB-Empfangswege (DVB-T, DVB-C, DVB-S ^(1) ) aktualisiert werden.

Die Voraussetzung hierfür ist jedoch, dass die Software über den entsprechenden DVB-Empfangsweg zur Verfügung steht.

Dies kann je nach Aufstellungsort des TV-Gerätes und DVB-Programman-bieter unterschiedlich sein.

Informieren Sie sich bei Ihrem Fachhändler vor Ort, ob ein Software-Update über einen DVB-Empfangsweg möglich ist.

Automatische Information über neue Softwareversion

Sie können im Menü Update-Einstellungen ändern (siehe rechte Spalte) festlegen, über welchen DVB-Empfangsweg (falls möglich) Sie Updates erhalten wollen.

Ihr TV-Gerät stellt nachts automatisch fest, ob eine neue Softwareversion über den gewählten DVB-Empfangsweg zur Verfügung steht. Das TV-Gerät muss dazu im Standby-Modus verbleiben (nicht mit dem Netzschalter ausschalten).

Ist eine neue Softwareversion verfügbar, informiert das Gerät beim nächsten Einschalten mit einer Bildschirmmeldung darüber (siehe Seite 37 – Neue Software laden).

Manuelle Suche nach neuer Software

Wird nicht automatisch beim Einschalten des Gerätes angezeigt, dass eine neue Software zur Verfügung steht, können Sie auch manuell danach suchen. Die Suche ist abhängig von der/den ausgewählte(n) Update-Quelle(n).

TV-Menü aufrufen.

Einstellungen auswählen,

in die Menüzeile darunter wechseln.

Sonstiges auswählen,

in die Menüzeile darunter wechseln.

◀ Software-Update auswählen.

OK Software-Update-Assistent aufrufen.

Im Info-Text werden die aktuellen Update-Einstellungen angezeigt.

^1 falls nachgerüstet

D-36

Software-Update-Assipoints Das Software Update kann über USB-Stück oder über DVB Antenne erfolgen. Wenn Sie keine Änderung vornommen, führt es ihr Fennscheer mit folgenden Einstellungen durch: Update-Quelle Frequenz Symbolize Band USB und Satellit: ASTRA1 19,2°E (DVB-S) (ASTRA1 19,2°E) 22000 horz/high 12603 MHz TV-Menu Einstellungen Sonstiges Software-Update Update-Einstellungen anderer Update starten

Wenn Sie die Update-Einstellungen ändern möchten:

◀ ▶ Update-Einstellungen ändern auswählen,
OK der Assistent fragt die Update-Einstellungen ab.
Die Auswahlmöglichkeiten sind abhängig von den angeschlossenen Antennenleitungen in der Erstinbetriebnahme (siehe Seite 12).

nur USB

Neue Software wird nur über USB gesucht.

USB und DVB-T

Neue Software wird erst über USB, dann über DVB-T (digitale terrestrische Übertragung) gesucht.

USB und DVB-C

Neue Software wird erst über USB, dann über DVB-C (digitale Kabelübertragung) gesucht.

USB und Satellit

Neue Software wird erst über USB, dann über DVB-S (digitale Satellitenübertragung) gesucht. Der Name des aktuell gewählten Satelliten wird Ihnen angezeigt.

Einstellparameter der verschiedenen DVB-Update-Quellen:

Kanal Kanal auswählen, auf dem die neue Software zur Verfügung gestellt wird.

Frequenz Frequenz des übertragenden Senders direkt eingeben.

Bandbreite Wird je nach gewähltem Kanal automatisch voreingestellt.

Symbolrate Symbolrate des übertragenden Senders direkt eingeben.

QAM- Stellen Sie die passende Modulationsart ein.

Modulation

Band Stellen Sie bei Satellitenempfang den Übertragungsbereich ein.

Fortsetzung auf nächster Seite →

DVB

Wenn Sie die Update-Einstellungen angepasst haben:

OK weiter.

◀ ▶ Update starten auswählen, OK Updatevorgang starten.

Software-Update-Assistent Aktuelle TV-Basis-Software: V4.3.0 Aktuelle DVB-Software: V4.3.0 Sie können nur nach neuer Software suchen. Bitte wählen Sie dazu die Software-Art aus und starten die Suche mit der Tasto Software-Update Software-Art TV-Basis-Software DVB-Software weiter

▲▼ Software-Art auswählen: TV-Basis-Software oder DVB-Software auswählen,

OK Suche starten.

Steht nach der Suche eine neue Softwareversion zur Verfügung, erscheint nachfolgende Bildschirmmeldung.

Neue Software laden

Software-Update-Assistent Es ist neue Software verfügbar. TV-Basis-Software: aktuell V4.3.0 neu V4.4.0 Bitte geben Sie an, ob und - wenn ja - wann Sie neue Software laden möchten. Software Update Update-Option New Software jetzt laden Neue Software nach dem Ausschalten in den Standby laden Bestehende Software be behalten welter

▲▼ Update-Option auswählen:

Neue Software jetzt laden Neue Software nach dem Ausschalten in den Standby laden (nach dem Ausschalten updaten) Bestehende Software beibehalten (kein Update erwünscht).

OK weiter bzw. Assistent beenden.

OK Software-Update starten.

Ein Balken informiert Sie über den Fortschritt des Ladevorgangs. Schalten Sie in dieser Zeit Ihr Gerät nicht aus!

Dieser Vorgang kann je nach gewählter Update-Quelle bis zu 20 Min. dauern. Nach Abschluss werden Sie darüber informiert.

Nach Beendigung des Ladens: TV-Gerät mit dem Netzschalter aus- und wieder einschalten. Beim Laden der Software mit der Update-Option Neue Software nach Ausschalten in den Standby-Modus laden ist dies nicht notwendig.

Wurde das Aktualisieren einer neuen Software über einen DVB-Sender nicht ausgeführt, werden Sie noch mehrmals beim Einschalten des Gerätes darauf hingewiesen.

→ Steht bei der automatischen Suche nach neuer Software über DVB-Sender (siehe Seite 36) sowohl eine neue TV- als auch eine neue DVB-Software zur Verfügung, können Sie auswählen welche Software aktualisiert werden soll.

37 - D

Weitere Einstellungen

Kindersicherung

Sie können gegen ungewünschte Benutzung des TV-Gerätes und zum Schutz Ihrer Kinder vor ungeeigneten Sendungen verschiedene Sicherungsmöglichkeiten auswählen und einstellen.

Geheimnummerfestlegen

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀▶ Kindersicherung auswählen,
in die Menüzeile darunter wechseln.

Legen Sie beim ersten Aufruf eine vierstellige Geheimnummer fest. Die Zahlen erscheinen dabei im Klar-text. Merken Sie sich die Geheimnummer gut.

OK Geheimnummer bestätigen.

Das Menü Kindersicherung wird geöffnet.

Bei zukünftigem Aufrufen der Kindersicherung muss die vierstellige Geheimnummer eingegeben werden. Sie erscheint bei der Eingabe aus Sicherheitsgründen verdeckt (****).

Schlüsselnummer

Die Schlüsselnummer hebt jede beliebige eingegebene Geheimnummer auf. Sie kann z.B. herangezogen werden, wenn die reguläre Geheimnummer vergessen wurde. Auf Seite 64 finden Sie einen Hinweis auf diese Schlüsselnummer. Trennen Sie diesen aus der Bedienungsanleitung heraus und bewahren Sie ihn an einem sicheren Ort auf.

Erläuterungen zu den Einstellmöglichkeiten im Menü Kindersicherung:

Ab jetzt sperren	Das TV-Gerät wird beim Verlassen des Menüs sofort gesperrt. Sendungen jeglicher Art können dann nur noch nach Eingabe der Geheimnummer angesehen werden. Die Sperre bleibt bis zum Abschalten im Menü aktiv.
Täglich sperren	Das TV-Gerät wird täglich zum festgelegten Zeitraum gesperrt. Sendungen jeglicher Art können dann nur noch nach Eingabe der Geheimnummer angesehen werden.
sabhängiger sperren	Einige DVB-Sender strahlen zusätzlich eine Altersklassifizierung aus. Liegt das hier eingestellte Alter unter der ausgestrahlten Altersgrenze, kann die Sendung erst nach Eingabe der Geheimnummer angesehen werden.
Heimnum-ändern	Sie können Ihre Geheimnummer jederzeit ändern. Geben Sie die neue Geheimnummer an Stelle der bisherigen ein.
Heimnum-löschen	Sie können Ihre eingegebene Geheimnummer jederzeit löschen.

D-38

Zeitdienste

In diesem Menü stehen Ihnen komfortable Alarmdienste zur Verfügung. Programmierte Alarme werden auch dann aktiv, wenn das TV-Gerät in den Standby-Modus ausgeschaltet wurde.

Wenn sich das TV-Gerät per Alarm aus dem Standby-Modus einschaltet, erscheint eine Bildschirmmeldung. Wird diese nicht innerhalb von 5 Minuten mit der OK-Taste bestätigt, schaltet sich das TV-Gerät aus Sicherheitsgründen automatisch wieder ab.

Ebenso kann das TV-Gerät zu bestimmten Zeiten automatisch ausgeschaltet werden.

Eine Minute vor der automatischen Abschaltung wird eine Bildschirmwarnung ausgegeben. Mit Druck auf eine beliebige Taste kann das automatische Abschalten abgebrochen werden.

Zeitdienste aufrufen

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Zeitdienste auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Gewünschte Einstellung auswählen.

Erläuterungen zu den Einstellmöglichkeiten im Menü Zeitdienste:

Nur heute ausschalten	Das Gerät schaltet sich einmalig zur angegebenen Zeit automatisch in den Standby-Modus.Wird eine Uhrzeit angegeben, die am selben Tag bereits vergangen ist, schaltet sich das Gerät am darauf folgenden Tag zu dieser Uhrzeit ab.
Täglich ausschalten	Das Gerät schaltet sich regelmäßig jeden Tag zur angegebenen Zeit automatisch in den Standby-Modus.
Alarm heute	Das Gerät alarmiert Sie heute einmalig zum angegebenen Zeitpunkt.Wird eine Uhrzeit angegeben, die am selben Tag bereits vergangen ist, wird der Alarm für den nächsten Tag übernommen.
Alarm Mo-Fr	Das Gerät alarmiert Sie regelmäßig von Montag bis Freitag zum angegebenen Zeitpunkt.
Alarm Sa	Das Gerät alarmiert Sie samstags regelmäßig zum angegebenen Zeitpunkt.
Alarm So	Das Gerät alarmiert Sie sonntags regelmäßig zum angegebenen Zeitpunkt.
Alarmquelle	Geben Sie an, ob das TV-Gerät bei einer Alarmierung aus dem Standby-Modus im TV- oder Radio-Modus mit dem jeweils zuletzt aktiven Sender einschaltet.
Alarmlautstärke	Stellen Sie die gewünschte Lautstärke des Alarmtons ein. Während der Einstellung wird der Alarmton zur Veranschaulichung als Dauerton wiedergegeben.

Weitere Einstellungen

Einblendungen

In diesem Menü können Sie verschiedene Einstellungen vornehmen, die sich auf die Einblendungen auswirken.

Einblendungen aufrufen

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
in die Menüzeile darunter wechseln.
Einblendungen auswählen,
in die Menüzeile darunter wechseln.
Gewünschte Einstellung auswählen.

Erläuterungen zu den Einstellmöglichkeiten im Menü Einblendungen:

Einblend- dauer Hier stellen Sie die Dauer der Einblendung z.B. für die Lautstärke oder die Senderanzeige bei einem Sender- wechsel ein. Die Dauer ist zwischen 2 und 9 Sekunden einstellbar.

Einblend-position Sie können zwischen einer oberen und einer unteren Einblendposition wählen, damit andere Einblendungen (Untertitel) möglichst nicht verdeckt werden.

Lautstärke Hier stellen Sie ein, ob die Veränderung der Lautstärke auch optisch am Bildschirm angezeigt werden soll oder nicht.

Automatische Info Möchten Sie die zusätzliche Hilfe im oberen Teil des Bildschirms permanent sehen können, während Sie sich im Menü bewegen, wählen Sie hier „ja“. Weitere Informationen siehe auch Seite 15.

Zeit und Datum

Empfangen Sie nach dem Einschalten des TV-Gerätes einen Sender mit Teletext, werden Zeit und Datum automatisch erfasst. Bei manchen Sendern muss evtl. das Datum manuell eingegeben werden.

Empfangen Sie Sender ohne Teletext geben Sie die Zeit und das Datum manuell ein.

Zeit und Datum aufrufen

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Zeit und Datum auswählen,

in die Menüzeile darunter wechseln.

◀ ▶ Gewünschte Einstellung auswählen.

Erläuterungen zu den Einstellmöglichkeiten im Menü Zeit und Datum:

Uhrzeit Geben Sie die Zeit (00:00 bis 23:59) mit den Zifferntasten der Fernbedienung ein.

Abweichung von Weltzeit Unter Weltzeit ist die augenblickliche Zeit auf dem Längengrad 0 zu verstehen. Die Zeitverschiebung gegenüber dieser Zeit ist in Stunden (-11 bis +13) anzugeben (mit den Tasten ◀▶ oder den Zifferntasten der Fernbedienung). Die Sommerzeit bleibt dabei unberücksichtigt.

Datum Geben Sie das Datum (Tag.Monat.Jahr) mit den Ziffern-tasten der Fernbedienung ein.

Beginn Geben Sie das Datum an, an dem auf die Sommerzeit Sommerzeit umgestellt wird, falls es von dem automatisch berechneten Termin abweicht.

Ende Geben Sie das Datum an, an dem die Sommerzeit en-Sommerzeit det, falls es von dem automatisch berechneten Termin abweicht.

39 - D

Betrieb zusätzlicher Geräte

Anschlussassistent

Der Anschlussassistent dient dazu, Zusatzgeräte optimal an das TV-Gerät anzuschließen, Änderungen an der Verkabelung der Geräte vorzunehmen oder momentan angemeldete Geräte zu entfernen. Der genaue Ablauf des Assistenten ist von der Geräteauswahl abhängig.

Neue Geräte sollten erst dann angeschlossen werden, wenn Sie zuvor im Anschlussassistenten angemeldet wurden.
DVD-Player an AV1 und DVD-Recorder an AV2 sind werksseitig voreingestellt.

MENU

TV-Menü aufrufen.

Anschlüsse auswählen,
▼ in die Menüzeile darunter wechseln.
◀ ▶ Neue Geräte/Änderungen auswählen. OK Assistenten aufrufen.

Anschlussassistent Schließen Sie die Satellitenantennen bzw. Kabel-Nerrestrischen Antennen Ihner AV-Geräte (Recorder, Decoder, ...) gemäß den beiliegenden Seienungs- anleitungen an das TV-Gerät an. Im welcher Verlauf unterstützt Sie der An- schlussassistent, wenn Sie Ihre Geräte über die AV-Buchsen AV1, AV2 und AV5 oder speziell über die Buchsen SD/MD-COMPONENT IN bzw. HDMI1/2(DVI)* an das TV-Gerät anschließen. weiter

END

Der Anschlussassistent kann jederzeit mit der END-Taste verlassen werden.

OK weiter

Anschlussplan

Der Anschlussplan zeigt die momentan angemeldeten Geräte.

Anschlussassistent Momentan erwartet das TV-Geräl, dass Sie folgende Geräte angeschlossen haben: DVD DVD+ A V 5 A V 1 A V 2 C welter

OK weiter.

In der AV-Geräteauswahl wählen Sie Ihre anzuschließenden Geräte aus bzw. entfernen nicht mehr verwendete Geräte.

▲▼ Gerät/Anschluss auswählen.

Gelbe Taste: Gerät anschließen/entfernen.

Im folgenden Beispiel wird zusätzlich ein CamCorder / eine Kamera an das TV-Gerät angeschlossen.

AV-Geräte- Auswahl

Anschlussassistent Goben Sie hier alle neu anzuschließlich den AV-Geräte bzw. alle Anschlussänderungen der bereits vorhandenen Geräte an. Neue Geräte/Änderungen AV-Geräteauswahl DVD DVD-Spieler DVD-Recorder VCR Videorecorder Sat-Receiver SetTopBox/dbx Demeter Decoder Gesamt CamCorder/Kamera AV Ander(s1 Gera(KE) an AV1/2/S COMPIN Gebt an COMP.IN HDMI-DVI Gerät an HDMI1/DVI HDMI-DAI Gebt an HDMI2/DVI Weiter an anschließe

OK weiter.

Der Anschlussplan wird wieder angezeigt. Schließen Sie die Geräte wie im Anschlussplan dargestellt an die entsprechenden Anschlüsse des TV-Gerätes an.

Das Anschließen der Zusatzgeräte an des TV-Gerät sollte im stromlosen Zustand (vom Netz getrennt) erfolgen. Beachten Sie auch die Hinweise in der Bedienungsanleitung des anzuschließenden Gerätes.

Anschlussassistent Bitte schließen Sie nun Ihre Geräte wie hier gezeigt an. Camera DVD DVD AVS AV1 AV2 COMP. IN D M I 1 H D M I 2 weiter

OK weiter.

Fortsetzung auf nächster Seite →

D - 40

Betrieb zusätzlicher Geräte

Signalart

Neue Geräte/Änderungen Signalart an Buchse AV1 (DVD) Automatik-FBAS/YC FBAS YC weiter

Wählen Sie, soweit notwendig, nacheinander die Signalart der einzelnen Geräte aus. Im Nomalfall belassen Sie die Einstellung auf Autom FBAS/YC (z.B. bei DVD-Player/Recorder) bzw. Autom.-VHS/SVHS (z.B. Videorecorder), andernfalls wählen Sie die passende Signalart aus.

OK weiter.

Sofort wiedergeben

◀ ja oder nein auswählen.

Wird bei einem an AV1 oder AV2 angeschlossenen Gerät die Wiedergabe gestartet, schaltet das TV-Gerät bei Einstellung ja sofort auf den entsprechenden AV-Eingang um.

Beim Abspielen von Geräten mit Digital Link Plus wird unabhängig von der Einstellung immer auf den entsprechenden AV-Eingang umgeschaltet.

OK weiter.

Dig. Audio- eingang zuordnen

Neue Geräte/Änderungen Digitalken Audiocingang zuordnen nein zu AV1 (DVD) zu AV2 (DVD-REC) zu ANS (CAM) zu HDMI/DVI zu HDMI2/DVI zu COMP. IN zu PC IN • weiter

Menüpunkt erscheint nur bei bestimmten Voreinstellungen im Tonkomponenten-Assistenten bzw. bei nachgerüstetem AC3/dts-Modul (Zubehör siehe Seiten 60 und 61).
▲ ▼ Für die digitale Tonwiedergabe von einem externen Gerät müssen Sie das digitale Tonsignal dem TV-Gerät zuführen.

Der digitale Audioeingang (AUDIO DIGITAL IN) des TV-Gerätes muss dem entsprechenden Anschluss des externen Gerätes zugeordnet werden.

Wird nein ausgewählt, wird der analoge Ton verwendet.

OK weiter.

Digital Link Plus

Anschlussassistent Übertragung der Senderliste an den (die) Digital Link Plus-Recorder: übertragen (pro Recorder): 100% weiter

Haben Sie im Anschlussassistenten einen Recorder angemeldet, startet die Digital Link Plus-Übertragung.

Ist ein Digital Link Plus-fähiger Recorder angeschlossen, wird die Senderliste der analogen Sender an den externen Recorder übertragen.

Digital Link Plus können Sie auch manuell unter TV-Menü → Anschlüsse → Digital Link Plus aufrufen.

END: Anschlussassistenten beenden.

41 - D

Betrieb zusätzlicher Geräte

Geräte an den Anschlüssen AV1/AV2/AVS

An die Euro-AV-Buchsen AV1 und AV2 (siehe Seiten 5 und 6) können Zusatzgeräte wie z.B. DVD-Player, Video-/DVD-Recorder etc. an das TV-Gerät angeschlossen werden.

Der AV-Eingang AVS (siehe Seiten 5 und 6) bietet die Möglichkeit z.B. eine Digitalkamera oder einen Camcorder anzuschließen.

Alle Geräte an den AV-Eingängen müssen im Anschlussassistenten angemeldet werden (siehe ab Seite 40).

Die Anschlussbezeichnungen variieren je nach angemeldeten Gerät. In der AV-Auswahl steht dann z.B. DVD an Stelle von AV1 oder CAM an Stelle von AVS.

Die Euro-AV-Buchsen können dabei verschiedene Signalarten verarbeiten. Welche Signalart Ihr Zusatzgerät bereitstellt, entnehmen Sie bitte der Bedienungsanleitung des entsprechenden Gerätes.

Durch die Vielzahl der am Markt befindlichen AV-Geräte kann nur exemplarisch auf einige Beispiele für den Anschluss von Zusatzgeräten an die AV-Buchsen eingegangen werden.

Die nachfolgende Beschreibung der angeschlossenen Geräte an den Anschlüssen AV1/2/S bezieht sich auf die im Anschlussassistenten angemeldeten Gerätetypen ab Seite 40.

Wenn der Ton des an einer AV-Buchse angeschlossenen Gerätes digital übertragen werden soll, muss eine Cinch-Leitung zwischen dem koaxialen Digital-Ausgang des Zusatzgerätes und der AUDIO DIGITAL IN-Buchse des TV-Gerätes gesteckt werden. Zusätzlich muss im Anschlussassistenten der digitale Toneingang der entsprechenden AV-Buchse zugeordnet werden (siehe Seite 41).

Der Zuordnung des digitalen Toneingangs kann auch außerhalb des Anschlussassistenten erfolgen. Über das TV-Menü → Anschlüsse → Sonstiges → Digitalen Audioeingang zuordnen kann der digitale Toneingang der entsprechenden AV-Buchse zugewiesen werden, siehe Seite 49.

DVD-Player an das TV-Gerät anschließen

DVD-Player ist im Anschlussassistenten angemeldet.

Schalten Sie vor dem Anschließen alle Geräte aus.

Verbinden Sie den Euro-AV-Ausgang des DVD-Players mit der Buchse AV1 des TV-Gerätes.

Verwenden Sie hierzu ein vollbestücktes Euro-AV-Kabel (im Fachhandel erhältlich).

Anschluss- beispiel eines DVD-Players TV-Gerät AV1 DVD-Player

Vom AV-Gerät wiedergeben

Unterstützt das Gerät an AV1/2 Digital Link Plus oder wurde im Anschlussassistenten Sofort wiedergeben → ja ausgewählt, schaltet das TV-Gerät nach Einschalten des AV-Gerätes automatisch auf den entsprechenden AV-Eingang um.

Der AV-Eingang kann allerdings auch manuell aufgerufen werden:

AV-Auswahl aufrufen.

AV-Australia COMP. IN HDMI2/DVI HDMI1/DVI PC IN AVS DVD-REC DVD VIDEO Umschalten

▲▼ DVD auswählen, OK umschalten.

Wiedergabe am angeschlossenen Gerät starten.

D-42

Betrieb zusätzlicher Geräte

DVD-Recorder an das TV-Gerät anschließen

DVD-Recorder ist im Anschlussassistenten angemeldet.

Schalten Sie vor dem Anschließen alle Geräte aus.

Verbinden Sie den Euro-AV-Ausgang des DVD-Recorders mit der Buchse AV2 des TV-Gerätes.

Verwenden Sie hierzu ein vollbestücktes Euro-AV-Kabel (im Fachhandel erhältlich).

Wenn Sie analoge Sender mit dem im Recorder eingebauten Empfangsteil (Tuner) empfangen und aufnehmen wollen, muss der Recorder in die Antennenleitung eingeschleift werden. Schließen Sie den DVD-Recorder wie im Anschlussbeispiel unten gezeigt an.

Anschluss- beispiel eines DVD-Recorders ANT2 TV-Gerat AV2 DVD-Recorder TV R

Wenn Sie DVB-Sender mit einem externen Recorder aufnehmen möchten, muss das interne Empfangsteil des TV-Gerätes verwendet werden (siehe „Timer-Aufnahme mit externen Geräten“ auf Seite 51).

Vom AV-Gerät wiedergeben

AV-Auswahl aufrufen

AV-Auswani COMP IN HDMI2/DVI HDMI1/DVI PC IN AVS DVD-REC DVD VIDEO umschalten

▲▼ DVD-REC auswählen, OK umschalten.

Wiedergabe am angeschlossenen Gerät starten.

CamCorder/Kamera anschließen

→ CamCorder/Kamera ist im Anschlussassistenten angemeldet.

Schalten Sie vor dem Anschließen alle Geräte aus.

Verbinden Sie den AV-Ausgang des Camcorders mit den Toneingangsbuchsen L/R (weiß/rot) und dem S-VHS-Anschluss der AVS-Buchsen des TV-Gerätes.

Verwenden Sie hierzu das AV-Kabel das dem Camcorder beiliegt.

Manche Camcorder liefern anstatt eines S-VHS-Signals nur ein FBAS-Signal am AV-Ausgang. In diesem Fall verwenden Sie den AVS-Videoeingang (gelb).

Toneingang L/R (AVS) S-VHS-Anschluss (AVS) TV-Gerät CamCorder

Vom AV-Gerät wiedergeben

AV-Auswahl aufrufen.

AV-Australia COMP, IN HDMI/2/DVI HDMI/1/DVI PC IN CAM DVD-REC DVD VIDEO umschalten

▲▼ CAM auswählen, OK umschalten.

Wiedergabe am angeschlossenen Gerät starten.

43 - D

Betrieb zusätzlicher Geräte

Geräte an den HDMI (DVI)-Anschlüssen

Die HDMI-Anschlüsse (High Definition Multimedia Interface) erlauben die Übertragung von digitalen Bild- und Tonsignalen von einem Zuspielgerät, z.B. DVD-Player, DVD-Recorder, Blu-ray-Player, Spielekonsole oder Set-Top-Box, über ein einziges Anschlusskabel.

Die digitalen Bild- und Tondaten werden ohne Datenkompression digital übertragen und weisen deshalb keine Qualitätsverluste auf.

Ihr TV-Gerät stellt 24p-Filme (siehe Glossar Seite 62), die von einem über HDMI angeschlossenen Zuspielgerät, z.B. Loewe BluTech Vision, ausgegeben werden, automatisch im originalen 24p-Format dar.

Filmglättung (DMM) muss hierbei auf ein gestellt werden (siehe Seite 21).

Mit Hilfe eines DVI/HDMI-Adapterkabels lassen sich auch die digitalen Videosignale eines DVI-Zuspielers über den kompatiblen HDMI-Anschluss wiedergeben. Der Ton muss zusätzlich eingespeist werden.

HDMI und DVI benutzen beide das gleiche Kopierschutzverfahren HDCP.

Gerät anschließen

Eine Anmeldung von HDMI-Geräten im Anschlussassistenten ist nicht notwendig.

Schalten Sie vor dem Anschließen alle Geräte aus. Das Gerät über ein HDMI-Kabel (Typ A, 19-polig) an der HDMI1/DVI- bzw. HDMI2/DVI-Buchse des TV-Gerätes anschließen.

Anschluss- beispiel eines Blu-ray-Players TV-Gerät HDMI2 Blu-ray-Player

Wird ein DVI/HDMI-Adapterkabel verwendet, kann der zugehörige Ton über die Toneingangsbuchse AUDIO IN1 (analog) oder AUDIO DIGITAL IN (digital) am TV-Gerät eingespeist werden (siehe auch Seite 49).

Vom Gerät wiedergeben

AV-Auswahl aufrufen.

AV-Auszahl COMP. IN HDMI2/DVI HDMI1/DVI PC IN AVS DVD-REC DVD VIDEO Umschalten

▲▼ HDMI1/DVI- bzw. HDMI2/DVI-Buchse auswählen, OK umschalten.

Wiedergabe am angeschlossenen HDMI-Gerät starten. Das bestmögliche Format für das Bild wird automatisch erkannt und eingestellt.

Digital Link HD bei CEC-fähigen Geräten

Mit Digital Link HD werden Zusatzgeräte mit CEC-Unterstützung (z.B. Loewe BluTech Vision) über das TV-Gerät gesteuert. So wird auch eine verdeckte Aufstellung des Zusatzgerätes ermöglicht.

Bedienung von Geräten mit Digital Link HD

Solange ein HDMI-Programmplatz angewählt ist, werden alle Fernbedienbefehle, die das an der jeweiligen Buchse angeschlossene Gerät verarbeiten kann, an dieses weitergeleitet. Das Gerät kann so verdeckt aufgestellt und trotzdem gesteuert werden.

Lautstärkeeinstellung, Ton aus/ein, Hörmodus und Auswahl des Bildformats wirken immer auf die Bedienung des TV-Gerätes.

Ein/Aus-Taste:

kurz: TV-Gerät in den Standby-Modus ausschalten.

lang: TV-Gerät und angeschlossene Digital Link HD-fähige Geräte in den Standby-Modus ausschalten (System-Standby).

TV-Taste:

kurz: Auf den letzten angesehenen TV-Sender zurückschalten.

lang: Digital Link HD vorübergehend ein-/ausschalten.

TV-Ferneinschaltung via Digital Link HD

Im TV-Menü unter Anschlüsse → Sonstiges → TV-Ferneinschaltung via Digital Link HD können Sie auswählen, ob sich das TV-Gerät automatisch aus dem Standby-Betrieb einschalten soll, wenn am angeschlossenen Digital Link HD-fähigen HDMI-Gerät eine Disk wiedergegeben oder ein Bildschirmmenü angezeigt wird.

Betrieb zusätzlicher Geräte

Geräte am PC IN-Anschluss

An die Buchse PC IN können Sie z.B. einen PC anschließen und so den Bildschirm des TV-Gerätes als Ausgabegerät benutzen.

Bei Anschluss eines PCs bzw. Zusatzgerätes an die PC IN-Buchse des TV-Gerätes stellen Sie vorher am PC / Zusatzgerät eine der folgenden Bildschirmauflösungen ein:

800 x 600 60 Hz (SVGA) 1024 x 768 60 Hz (XGA)

1280 x 1024 60 Hz (SXGA) 1360 x 768 60 Hz (WXGA)

720 x 576i (SDTV) 720 x 480i (SDTV)

720 x 576p (SDTV) 720 x 480p (SDTV)

1280 x 720p (HDTV) 1920 x 1080i (HDTV)

Gerät anschließen

- Eine Anmeldung im Anschlussassistenten ist nicht notwendig.

Schalten Sie vor dem Anschließen alle Geräte aus.

Das Gerät über ein VGA-Kabel an die PC IN-Buchse des TV-Gerätes anschließen.

Das analoge Tonsignal vom PC über ein Stereo-Kabel an die AUDIO IN2-Klinkenbuchse am TV-Gerät anschließen.

TV-Gerät

Anschluss- beispiel eines Computers

PC PC IN AUDIO IN2

Alternativ den digitalen Tonausgang des PCs bzw. Zusatzgerätes über ein Cinch-Kabel mit der AUDIO DIGITAL IN-Buchse des TV-Gerätes verbinden.

Die Zuordnung des digitalen Toneingangs zur PC IN-Buchse ist über das TV-Menü → Anschlüsse → Sonstiges → Digitalen Audioeingang zuordnen möglich, siehe Seite 49.

Vom Gerät wiedergeben

AV-Auswahl aufrufen.

AV-Auswahl COMP. IN HOM12/DVI HOM13/DVI PC.IN AVS DVD-REC DVD VIDEO umschalten

▲ ▼ PC IN-Buchse auswählen, OK umschalten.

Geometrie anpassen (nur bei bestimmten Signalen möglich)

Hiermit lässt sich das Bild richtig positionieren und die Lage des Bildes (horizontal und vertikal) verschieben, so dass es den gesamten Bildschirm ausfüllt.

TV-Menü aufrufen.

▶ Geometrie auswählen,
in die Menüzeile darunter wechseln.
Gewünschte Einstellung auswählen, in die Menüzeile darunter wechseln.
◀ ▶ Einstellungen vornehmen.

Farbstandard einstellen (nur bei bestimmten Signalen möglich)

TV-Menü aufrufen.

◄► Bild auswählen,
in die Menüzeile darunter wechseln.
◀ Farbstandard auswählen und einstellen: RGB oder

Ycc / Ypp

Bei einem falschen Standard werden die Farben nicht korrekt dargestellt.

45 - D

Betrieb zusätzlicher Geräte

Geräte am Component IN-Anschluss

DVD-Player/Recorder bzw. Set-Top-Boxen mit Component Video-Anschlüssen können statt an die EURO-AV-Buchsen auch an die Cb/Pb Cr/Pr Y-Buchsen (SD/HD-COMPONENT) des TV-Gerätes angeschlossen werden.

Das Verbindungskabel mit je drei Cinch-Steckern überträgt die Bildinformationen qualitativ besser als ein EURO-AV-Kabel. Für die Tonübertragung benötigen Sie ein weiteres Kabel.

Gerät anschließen

- Gerät an COMP. IN ist im Anschlussassistenten angemeldet.

Schalten Sie vor dem Anschließen alle Geräte aus.

Die Component Video-Ausgänge des externen Gerätes über ein dreifaches Cinch-Kabel mit den Cb/Pb Cr/Pr Y-Buchsen des TV-Gerätes verbinden.

Die analogen Tonausgänge des externen Gerätes über ein zweifaches Cinch-Kabel mit den AUDIO IN1 L/R-Buchsen am TV-Gerät verbinden.

Anschluss- beispiel einer Set-Top-Box

TV-Gerät AUDIO IN1 L/R Cb/Pb Cr/Pr Y

Set-Top-Box mit COMPONENT OUT

Alternativ den digitalen Tonausgang des externen Gerätes über ein Cinch-Kabel mit der AUDIO DIGITAL IN-Buchse des TV-Gerätes verbinden.

Die Zuordnung des digitalen Toneingangs zur COMP. IN-Buchse ist über das TV-Menü → Anschlüsse → Sonstiges → Digitalen Audioeingang zuordnen möglich, siehe Seite 49.

Vom Gerät wiedergeben

AV-Auswahl aufrufen.

AV Auswahl COMP. IN HDMI2/DVI HDMI1/DVI PC.IN AVS DVD-REC DVD VIDEO Umschalten

▲▼ COMP. IN-Buchse auswählen, OK umschalten.

Geometrie anpassen (nur bei bestimmten Signalen möglich)

Hier lässt sich das Bild richtig positionieren und die Lage des Bildes (horizontal und vertikal) verschieben, so dass es den gesamten Bildschirm ausfüllt.

TV-Menü aufrufen.

◀ ▶ Geometrie auswählen,
in die Menüzeile darunter wechseln.
Gewünschte Einstellung auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Einstellungenvornehmen.

D-46

Betrieb zusätzlicher Geräte

Tonkomponenten-Assistent

Der Tonkomponenten-Assistent hilft Ihnen beim Konfigurieren der Komponenten, die zur Wiedergabe des TV-Tons verwendet werden.

Es können die TV-Lautsprücher alleine oder mit aktivem Subwoofer, Aktivlautsprecher, analoge bzw. digitale HiFi/AV-Verstärker oder der Loewe Individual Sound Projector konfiguriert werden, je nachdem, was Sie verwenden wollen.

Der Tonkomponenten-Assistent ist werksseitig auf die Wiedergabe über die TV-Lautsprecher voreingestellt.

Wurde ein Loewe Preceiver Auro mit Link-Kabel an das TV-Gerät angeschlossen, kann im Tonkomponenten-Assistenten nur zwischen TV-Lautsprecher und Auro ausgewählt werden.

Nachrüstbarer Audio AC3/dts-Decoder

Ihr TV-Gerät kann mit einem integrierten Dolby Digital-Decoder ausgerüstet werden. Dieses System hat im DVD-Videobereich Einzug gehalten und digitale TV-Sender können ebenfalls im digitalen Mehrkanal-Ton senden.

Bei der Wiedergabe von 5 Tonkanälen wird der Surround-Ton durch Tiefstfrequenztöne aus dem Subwooferkanal (SUB) verstärkt (5.1-Wiedergabe = 5 Tonkanäle und 1 Subwoofer). Alle 5 Tonkanäle werden mit dem vollen Frequenzumfang von 20 – 20.000 Hertz wiedergegeben und erzeugen den originalen Kino-Toneffekt.

Der Aufrüstsatz decodiert Dolby Digital, dts und MPEG. Stereo-Signale können über Dolby Pro Logic und Dolby Pro Logic II ebenso mehrkanalig wiedergegeben werden. Dies ist unabhängig davon, ob das Signal von einem externen Gerät übertragen oder vom TV-Gerät empfangen wird.

Ausstattung / Aufrüstung der verschiedenen Gerätevarianten sowie Zubehör siehe Seiten 60 und 61.

Ton über Aktivlautsprecher wiedergeben

Schließen Sie Ihre Aktivlautsprecher an die Tonausgänge AUDIO OUT L/R des TV-Gerätes mit Cinch-Kabeln an.

Stellen Sie das TV-Gerät auf die Wiedergabe über die Aktivlautsprecher um.

MENU

TV-Menü aufrufen.

Anschlüsse auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Tonkomponenten auswählen.
OK Tonkomponenten-Assistenten aufrufen.

▼▲ Aktivlautsprecher markieren.

Tonkomponenten Tonwiedergabe über ... TV - Lautsprecher TV-Lautsrecher + aktiver Subwoofer Aktivlautsprecher HIF (AV Verslänger) Soundprojektor Soundprojektor oder TV-Lautsprecher (umschaltbar) Assistant begonden

OK Assistent beenden.

Ton über TV-Lautsprecher und aktiven

Subwoofer wiedergeben

Schließen Sie Ihren aktiven Subwoofer an einen der Tonausgänge AUDIO OUT L/R mit Cinch-Kabel an.

Stellen Sie das TV-Gerät auf die Wiedergabe über die TV-Lautsprecher und einen aktiven Subwoofer um.

TV-Menü aufrufen.

Anschlüsse auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Tonkomponenten auswählen.

OK Tonkomponenten-Assistenten aufrufen.

▼ ▲ TV-Lautsprecher + aktiver Subwoofer markieren.

Tonkomponenten Tonwidergabe über ... TV - Lautsprecher TV-Lautsprecher + aktiver Subwoofer Aktivautsprecher HIFNAV Verstärker Soundprojektor Soundprojektor oder TV-Lautsprecher (umschaltbar) weiter

OK Weiter zu den Einstellungen für den Subwoofer.

Erläuterungen zu den Einstellmöglichkeiten:

Subwoofer- Die Lautstärke des Subwoofers an die Lautstärke der TV-Pegel anpassen Lautsprecher anpassen.

Übernahme- Die Übernahmefrequenz des Subwoofers so einstellen, frequenz dass sie der unteren Grenzfrequenz der TV-Lautsprecher angeben entspricht. Bei diesem Gerät 90 Hz.

Subwoofer- Schalten Sie mit P+/P- auf einen Sender mit Musik oder Phase starten Sie bei einem DVD-Player die Wiedergabe mit Musik. Testen Sie mit ◀▶ beide Werte (0° und 180°) und wählen Sie den aus, bei dem Sie die Basswiedergabe deutlicher wahrnehmen.

47 - D

Betrieb zusätzlicher Geräte

Audio-Verstärker anschließen

Der Tonkomponenten-Assistent erlaubt die Konfiguration verschiedener Audio-Verstärker (Stereoverstärker, Surround-Verstärker, analog oder digital) mit verschiedenen digitalen Tonformaten (Dolby Digital, dts, MPEG und Stereo/PCM). Informieren Sie sich auch in der Bedienungsanleitung des Audio-Verstärkers.

TV-Menü aufrufen.

Anschlüsse auswählen, in die Menüzeile darunter wechseln.
Tonkomponenten auswählen.

OK Tonkomponenten-Assistenten aufrufen.

HiFi/AV-Verstärker markieren.

Tankkomponenten Tonwiedergabe über ... TV-Lautsprecher TV-Lautsprecher + aktiver Subwoofer Aktivlautsprecher HIV-3AV-Verstärker Soundprojektor Soundprojektor oder TV-Lautsprecher (umschafter) motor

OK weiter.

- Auswählen, ob der Ton digital oder analog an den Verstärker übertragen werden soll.

Fortsetzung, je nach Verstärker, siehe rechte Spalte.

Erläuterungen zu den Einstellungsmöglichkeiten:

HiFi/AV-Einstellung wählen, wenn ein Verstärker angeschlossen Verstärker wird und die TV-Lautsprecher nicht verwendet werden. Im Ton-Menü kann nach Anmeldung eines HiFi/AV-Verstärkers unter Ton über... die Wiedergabe zwischen TV-Lautsprechern und Verstärker umgeschaltet werden.

Tonformate Tonformate angeben, die mit dem digitalen Verstärker decodiert werden können (siehe Bedienungsanleitung des verwendeten Verstärkers).

Verstärkertyp Auswahl zwischen Stereo- oder Surround-Verstärker.

TV-Lautspr. als Bei einem angeschlossenen Surround-Verstärker auswählen, Center- ob die TV-Lautsprecher als Center-Lautsprecher benutzt Lautsprecher werden sollen.

Falls ja, über ein Cinch-Kabel eine Verbindung vom Center-Ausgang des Verstärkers zum Center-Eingang des TV-Gerätes AUDIO IN1 C herstellen.

Achtung: Nicht den Center-Lautsprecher-Anschluss des Verstärkers verwenden, sondern den Center-Vorverstärker-Ausgang!

Digitale Audio-Verstärker anschließen

Fortsetzung von linker Spalte ...

Bei digitaler Tonübertragung: ja auswählen.

Den digitalen Tonausgang des TV-Gerätes AUDIO DIGITAL OUT über ein Cinch-Kabel mit dem digitalen Toneingang des Verstärkers verbinden:

AUDIO DIGITAL OUT TV-Gerät Digitaler Verstärker

Tonformate, Verstärkertyp und andere Einstellungen vornehmen, siehe Erläuterungen zu den Einstellmöglichkeiten (linke Spalte).

Analoge Audio-Verstärker anschließen

Fortsetzung von linker Spalte ...

Bei digitaler Tonübertragung: nein auswählen.

Den analogen Tonausgang des TV-Gerätes AUDIO OUT L/R über ein Stereo-Cinch-Kabel mit dem analogen Toneingang des Verstärkers verbinden:

AUDIO OUT L/R TV-Gerät Analoger Verstärker

Verstärkertyp wählen und andere Einstellungen vornehmen, siehe Erläuterungen zu den Einstellmöglichkeiten (linke Spalte).

D-48

Betrieb zusätzlicher Geräte

Zuordnung des digitalen Toneingangs

Um bei einem an einem AV-Eingang angeschlossenen externen Gerät auch dessen Digital-Ton hören zu können, kann bei Ihrem TV-Gerät der digitalen Audio-Eingangbuchse AUDIO DIGITAL IN ein AV-Eingang zugewiesen werden. Beim Umschalten auf diesen AV-Eingang wird das am AUDIO DIGITAL IN-Eingang anliegende digitale Audio-Signal an den nachrüstbaren integrierten Dolby Digital-Decoder und die digitale Audio-Ausgangsbuchse AUDIO DIGITAL OUT weitergeleitet. Sie hören dann, falls verfügbar, anstelle des Analogtons den Digitalton des zugeordneten AV-Eingangs.

Geräte an den digitalen Toneingang anschließen

Für die digitale Tonwiedergabe von einem externen Gerät, z.B. vom DVD-Player, müssen Sie das digitale Tonsignal dem TV-Gerät zuführen. Die Wiedergabe des externen digitalen Tonsignals kann über den im TV-Gerät nachrüstbaren Dolby Digital-Decoder, über einen extern angeschlossenen digitalen Audio-Verstärker, Loewe Individual Sound Projector oder Loewe Auro erfolgen.

Ein externer Audio-Verstärker oder Loewe Individual Sound Projector muss im Tonkomponenten-Assistenten angemeldet werden (siehe Seite 48).

TV-Menü aufrufen.

Anschlüsse auswählen, in die Menüzeile darunter wechseln.
- Sonstiges auswählen, - in die Menüzeile darunter wechseln.
◀ ▶ Digitalen Audioeingang zuordnen auswählen,
▼ in die Menüzeile darunter wechseln.
AV-Eingang auswählen.

TV-Menu Anschlüsse Sonstiges Digitalen Audioingang zuordnen zu AVZu ZuAVS zu HDMI1/DVinen

Um z.B. einen DVD-Player an den digitalen Toneingang des TV-Gerätes anzuschließen, verbinden Sie die digitale Aus gangs buch se des DVD-Players (DIGITAL OUT) über ein Cinch-Kabel mit der AUDIO DIGITAL IN-Buchse am TV-Gerät.

TV-Gerät

Der DVD-Player ist werksseitig bereits im Anschluss-assistenten an AV1 angemeldet.

Werden neue Geräte angeschlossen und im Anschlussassistenten angemeldet, erfolgt die Zuordnung des digitalen Toneingangs AUDIO DIGITAL IN innerhalb des Anschlussassistenten (siehe Seite 41).

Tonanschluss bei HDMI (DVI)-Geräten

Externe Geräte mit DVI-Anschluss

Wird ein externes Gerät mit DVI-Schnittstelle über einen HDMI/DVI-Adapter an die HDMI1/DVI- bzw. HDMI2/DVI-Buchse des TV-Gerätes angeschlossen, können Sie den digitalen Ton des externen Gerätes an die digitale Audio-Eingangsbuchse AUDIO DIGITAL IN anschließen.

Die Zuordnung des digitalen Toneingangs zur entsprechenden HDMI-Buchse des TV-Gerätes erfolgt wie in der linken Spalte beschrieben.

Möchten Sie den analogen Ton des externen Gerätes verwenden, schließen Sie diesen an die AUDIO IN1-Buchse an.

Externe Geräte mit HDMI-Anschluss

Werden externe Geräte mit HDMI-Schnittstelle an die HDMI1/DVI- bzw. HDMI2/DVI-Buchse des TV-Gerätes angeschlossen, ist keine Zuordnung des Toneingangs notwendig, da bei HDMI die digitale Übertragung von Bild und Ton über einen Anschluss erfolgt.

RS-232C-Schnittstelle (Schnittstelle nachrüstbar)

Über die nachrüstbare RS-232C-Schnittstelle können Sie entweder den Loewe Individual Sound Projector oder ein Heimvernetzungssystem verschiedener Hersteller (z.B. AMX, Crestron) an Ihr TV-Gerät anschließen.

Für die Konfiguration der RS-232C-Schnittstelle und weiterführenden Informationen über die verschiedenen Heimvernetzungssysteme wenden Sie sich an Ihren Fachhändler.

49 - D

Betrieb zusätzlicher Geräte

Der direkte Weg zur Aufnahme

Sie können Timer-Aufnahmen für den je nach Geräteausstattung vorhandenen Digital-Recorder bzw. angeschlossene Recorder am TV-Gerät programmieren. Für die Programmierung einer Aufnahme ist der Aufnahme-Assistent an mehreren Stellen integriert. Weitere Informationen zur Aufnahme mit dem Digital-Recorder finden Sie in einer separaten Bedienungsanleitung.

Timer-Aufnahme über EPG programmieren

Sie befinden sich im EPG-Betrieb; falls nicht, EPG-Taste drücken.

EPO (Programmzeitung) Mo 31.07. Zot Sender Themen Jetzt alle alle arte 15:57-16:59 Charmed - Zauberhafte Hexo Das Erste 16:00-16:10 Tagesschau ZOR 16:00-16:10 heute in Europa WDR Köln 16:00-16:15 WDR aktuell Bayerisches 16:00-16:05 Rundschau hr-formschen 16:00-16:30 Schlemmsreise Spanien MDR FERMS... 16:00-16:15 Hier ab vier MDR TS HH 16:00-16:30 Tips und Trends - Der Verbraucher... SWR Fermse... 16:00-16:05 Baden Württemberg aktuell Charmed - Zauberhafte Hexen DD Detail ansehen Aufnahme Seite 1 Zelleingabe zu Datum ... Themen

Gewünschte Sendung markieren.

Rote Taste: Timer-Daten aufrufen.

Timer-Daten bei Bedarf abändern oder bestätigen.

Timer-Aufnahme über Teletext programmieren

Sie befinden sich im Teletext-Betrieb; falls nicht, TEXT-Taste drücken.

302 302 ARDlexl Do 05.10.06 09:36:42 Do 05.10.06 Das Erste 14.00 Tageschau 14.10 In aller Freundschaft UT.... 316 27eite Begegnung (D, 2005) 15.00 Tagesschau 15.10 Sturm der Liebe (221).... 317 16.00 Tagesschau UT.... 318 16.10 Elbabr, Affe & Co.... 318 17.00 Tagesschau um fünf UT.... 319 17.10 Bristant.... 319 17.27 Tagesschau 17.55 Verbotene Liebe.... 320 18.20 Marienhof.... 321 18.50 Das Geheimnis meines.... 322 Vaters (19).... 322 19.20 Das Quiz mit Jörg Pilawa.... 364 bis 19.50 Uhr 300 << Abend > 303 + ARD morgen ; Sendung wahlen aufschmen

Pro gramm sei ten des aktuellen Senders aufrufen. Voreingestellte Seitennummer ändern, siehe Seite 33.

Grüne Taste: Zur entsprechenden Seite blättern.

Gewünschte Sendung auswählen, OK Timer-Daten aufrufen.

Timer-Daten bei Bedarf abändern oder bestätigen.

D-50

Eingabe der Timer-Daten

Nach Auswahl der Sendung, die Sie aufzeichnen möchten, werden Timer-Daten angezeigt. Sie können diese vor dem Bestätigen noch ändern.

Timor-Daten 17:15 Absart Recorder DVD REC DR Gender 01 Das Elte Dat um 14.09.2006 Aufnahmzeit 17:15 bis 17:45 VPS 1.0 Aufnahmcart einmalig Recorder auf AUX schalten bestätigen

OK Timer-Daten bestätigen, oder bei Bedarf abändern:

◀ ▶ Recorder auswählen.

▲▼ Datum auswählen. Mit den Zifferntasten das Aufnahme-Datum eingeben.

▲▼ Aufnahmezeit auswählen. Mit den Zifferntasten die Aufnahmezeit eingeben.

▲ ▼ VPS auswählen. ◀ ▶ ja/nein einstellen.

- Aufnahmeart auswählen. - einmalig, Mo-Fr, täglich, wöchentlich einstellen.

OK Timer-Daten bestätigen.

Einstellmöglichkeiten im Menü Timer-Daten:

Recorder Auswahl des angeschlossenen/eingebauten Recorders. Datum Tag der Aufnahme.

Aufnahmezeit Uhrzeit der Aufnahme.

VPS VPS-Daten nutzen, ja/nein

(Einige Sender strahlen kein VPS-Signal aus).

Aufnahmeart einmalig, Mo-Fr, täglich oder wöchentlich wählen. Bei Timer-Aufnahmen über EPG ist noch Serie auswählbar.

Wenn Sie einen externen Recorder ohne Digital Link Plus verwenden, müssen Sie im Recorder die Aufnahmequelle (z.B. AUX) auswählen. Das ist auch dann der Fall, wenn DVB-Sendungen aufgenommen werden sollen. Der Empfangsteil des TV-Gerätes wird dabei verwendet.

- Wenn Sie einen externen Recorder mit Digital Link Plus oder einem vergleichbaren System (z.B. P50) verwenden, wird dieser automatisch gesteuert.

Betrieb zusätzlicher Geräte

Timer über die Timerübersicht programmieren

Die Programmierung einer Timer-Aufnahme kann auch manuell erfolgen.

Timerübersicht aufrufen.

Sie sehen eine Liste aller bereits programmierten Timer:

Timenübersicht Mo 14.09 17:15-17:45 Das Erste Brisant Mi 16.09. 14:00-15:30 ZDF Biathlon-Weltcup Di 22.09 20:15-22:25 3sat wissen spezial ncue Aufnahme undern Löchen

Grüne Taste: Timer-Aufnahme ändern.

Gelbe Taste: Timer-Aufnahme löschen.

Rote Taste: Neue Timer-Aufnahme.

Timer von Hand programmieren

Die Timerübersicht ist geöffnet.

Rote Taste: Aufnahme-Assistent aufrufen.

von Hand auswählen, OK Senderauswahl aufrufen.

◀ ▶ ▲ ▼ Sender auswählen. OK Timer-Daten aufrufen.

Eingabe der Timer-Daten siehe Seite 50.

Nach Bestätigung der Timer-Daten ist die neue Aufnahme in die Timerübersicht übernommen worden.

Erläuterung der Einstellmöglichkeiten des Aufnahme-Assistenten:

Über EPG Timer-Programmierung über EPG-Programmzeitung (s Timer-Aufnahme über EPG programmieren, Seite 50).

Über Teletext Timer-Programmierung über Teletext (siehe Timer-Aufnahme über Teletext programmieren, Seite 50).

Von Hand Timer von Hand programmieren (siehe oben).

Timer-Aufnahme mit externen Geräten

Die Aufnahme von HDTV-Sendungen mit externen Geräten ist nicht möglich. Verwenden Sie hierfür, falls eingebaut, den internen Digital-Recorder.

Recorder mit Digital Link Plus

Wenn Sie einen extern angeschlossenen Recorder mit Digital Link Plus oder einem ähnlichen System verwenden, tauschen TV-Gerät und angeschlossener Recorder Daten aus (z.B. Abgleich der Senderlisten TV-Gerät/Recorder oder Timer-Daten von analogen Sendern).

Ob ihr Recorder Digital Link Plus fähig ist, entnehmen Sie der Bedienungsanleitung Ihres Recorders. Verwenden Sie außerdem nur vollbestückte EURO-AV-Kabel zur Verbindung zwischen TV-Gerät und Recorder.

Analoge Sender

Die Timer-Daten werden automatisch, nachdem die Programmierung beendet ist, vom TV-Gerät an den Recorder übertragen. (Für DVD-Recorder wird zusätzlich die Aufnahmequalität SQ oder EQ übertragen.)

Die Aufnahme wird dann vom Recorder gesteuert und der Tuner des Recorders für den Empfang der Sendung benutzt.

In der Timerübersicht des TV-Gerätes werden die Aufnahmedaten nicht gespeichert. Änderungen oder das Löschen der Timer-Daten müssen Sie deshalb am Recorder vornehmen.

Digitale Sender

Wenn Sie digitale Sender mit einem extern angeschlossenen Recorder aufnehmen wollen, wird der DVB-Tuner des TV-Gerätes benutzt und die Steuerung des Recorders wird vom TV-Gerät übernommen. Der Sender am TV-Gerät wird während der Timer-Aufnahme verriegelt. Ein Umschalten auf einen anderen DVB-Sender ist nicht möglich.

Recorder ohne Digital Link Plus

Lässt sich der programmierte Timer nicht in den externen Recorder übertragen (kein Digital Link Plus), unterstützt aber Digital Link (Loewe-eigenes System), wird immer das Empfangsteil des TV-Gerätes benutzt.

Digital Link muss am Recorder eingeschaltet werden. Sehen Sie dazu in der Bedienungsanleitung Ihres Loewe Recorders nach.

Verwenden Sie außerdem nur vollbestückte EURO-AV-Kabel zur Verbindung zwischen TV-Gerät und Recorder.

Analoge und digitale Sender

Die Steuerung der Aufnahme wird vom TV-Gerät vorgenommen. Den Recorder müssen Sie manuell auf den AV-Eingang einstellen, an dem das TV-Gerät angeschlossen ist. Der Sender am TV-Gerät wird während der Timer-Aufnahme verriegelt. Ein Umschalten auf einen anderen Sender ist nicht möglich.

Kopierschutz

Kopiergeschützte Sendungen werden aus rechtlichen Gründen nicht an den EURO-AV-Buchsen ausgegeben.

51 - D

Betrieb zusätzlicher Geräte

PhotoViewer

Sie können Bilder im Standard-JPEG-Format, welche auf einem USB-Stick oder einer Speicherkarte in einem Kartenleser gespeichert sind, ansehen. Außerdem können Sie die Bilder zu einer Diaschau zusammenstellen.

Anschließen

- Bestimmte USB-Speichermedien werden von diesem Gerät unter Umständen nicht unterstützt.

Stecken Sie einen Kartenleser (über ein USB-Kabel) oder einen USB-Stick in den USB-Anschluss am TV-Gerät (siehe Seiten 5 und 6).

Verwenden Sie für den USB-Stick ein USB-Verlängerungskabel (im Fachhandel erhältlich), wenn die USB-Buchse schwer zugänglich ist (z.B. bei Wandmontage) oder der USB-Stick wegen seiner Größe nicht eingesteckt werden kann.

PhotoViewer starten

Es können keine Bilder dargestellt werden, die im progressiven JPEG-Format vorliegen.

Eine Speicherkarte oder der USB-Stick sollte Daten im Standard-JPEG-Format mit der Dateiendung „jpg“ enthalten.

Assist ^+ -Menü aufrufen.

▲▼ PhotoViewer markieren.

OK Fortfahren.

Ist nur ein Speichermedium vorhanden, wird der PhotoViewer gestartet. Sie sehen die erste Seite der Fotoübersicht (siehe rechte Spalte).

Sind mehrere Medien verfügbar, mit

Medium wählen und dann mit

OK PhotoViewer starten.

PhotoViewer beenden

Verwendetes Speichermedium herausziehen.

Oder:

END-Taste (wenn Fotoübersicht angezeigt wird).

Oder:

TV- bzw. RADIO-Taste drücken.

Oder:

ASSIST-Taste drücken und im Assist ^+ -Menü eine andere Funktion aufrufen.

D-52

Bilder ansehen

→ Die Fotoübersicht wird angezeigt.

▲▼◀ Ein Bild markieren, evtl. mit P+/P- blättern.

OK Als Vollbild darstellen.

▶ bzw. P+ Nächstes Bild.

bzw. P-Vorheriges Bild.

END: Fotoinformationen ein-/ausblenden.

Gelbe Taste: Bild zoomen.

Vergrößerungsfaktoren x2, x4 und x8 möglich. Taste mehrmals drücken.

Beim 4. Druck zurück zur Originalgröße.

Im Zoom-Modus Bildausschnitt wählen mit ▲▼◀▶.

Verlassen des Zoom-Modus zur Fotoübersicht mit OK oder der STOP-Taste.

Betrieb zusätzlicher Geräte

Ordner öffnen

• Ordner werden nur angezeigt, wenn sie auf der Speicherkarte/dem USB-Stick angelegt wurden.
  ▲▼◄► In der Fotoübersicht einen Ordner markieren.

OK Ordner öffnen.

Die Bilder dieses Ordners werden angezeigt.

Bilder für Diaschau markieren

Markieren Sie die Bilder, die Sie in einer Diaschau zeigen wollen.

▲▼◄►Ein Bild ansteuern.

USB 150kctner_1Picture_017.jpg 28 slider Bild anschen Markierung entfernen Diaschau (markierte Bilder) blattorn 4.1 (1/2)

Blaue Taste: Markiert Bild für Diaschau.

Diaschaustarten

Keine Bilder markiert: Sämtliche Fotos des gerade geöffneten Ordners werden gezeigt.
Bilder markiert: Nur markierte Fotos werden gezeigt.

PLAY-Taste: Diaschau starten / fortsetzen.

OK Fotoübersicht aufrufen.

PAUSE-Taste: Pause / Diaschau fortsetzen.

Gelbe Taste: Bild zoomen (nur im Pause-Modus).

▶ Bild in 90°-Schritten links/rechts drehen (nur im Pause-Modus).

▶ bzw. P+ Nächstes Bild.

bzw. P—Vorheriges Bild.

STOP-Taste: Diaschau beenden.

PhotoViewer-Menü aufrufen

Im PhotoViewer-Menü nehmen Sie Bild-Einstellungen vor und können das Speichermedium auswählen.

→ Die Fotoübersicht wird angezeigt.

PhotoViewer-Menü aufrufen.

Gröner_1 PhotoViewer Menü Gehe zu... Bild 001 Bildanstellung | Bildwechsel | Hildübergänge | F

Erläuterungen zu den Einstellungsmöglichkeiten:

Gehe zu ... Innerhalb des Ordners ein Bild direkt anwählen oder zum Anfang oder Ende des Ordners springen.

Bilddarstellung Bei optimale Größe wird das Bild so verkleinert oder vergrößert, dass der Bildschirm optimal ausgefüllt wird. Bei Originalauflösung entspricht jeder Bildpunkt des Fotos einem Bildpunkt auf dem Bildschirm. Ist die Bildauflösung höher als die des Bildschirms, werden Teile des Bildes abgeschnitten.

Bildwechsel Anzeigedauer des Bildes bei einer Diaschau zwischen 3 und 60 Sekunden einstellen.

Die Ladezeit des Bildes ist abhängig von der Bildgröße, von der Anzahl der gespeicherten Dateien und der Übertragungsgeschwindigkeit des Speichermediums. Damit kann ein Bildwechsel länger als angegeben dauern.

Bildübergänge Für den Bildwechsel werden 4 Bildübergänge zur Auswahl angeboten. Sie können die Bildübergänge auch abwechselnd ausführen lassen.

Fotoinfo Einblendung von Zusatzinformationen zum Bild: Aufnahmezeit und -datum, Auflösung und Bildgröße.

Bildanpassung, Kontrast, Farbintensität, Farbtemperatur, einstellungen Helligkeit, Schärfe, DNC einstellen.

Ton Wählen Sie, ob der zuvor gehörte Ton während des PhotoViewer-Betriebs weiterhin zu hören ist oder nicht.

Speicher-medium wählen Speichermedium wählen, von dem die Bilder wiedergegeben werden sollen. Dieser Menüpunkt wird nur angezeigt, wenn mindestens zwei Speichermedien verfügbar sind.

53 - D

Betrieb zusätzlicher Geräte

Loewe Geräte bedienen

Die Fernbedienung für den TV-Modus des TV-Gerätes nutzen

TV-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

Die Fernbedienung für einen Recorder nutzen

REC-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

Die Fernbedienung für einen DVD-Spieler nutzen

DVD-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

Die Fernbedienung für den Radio-Modus des TV-Gerätes nutzen

RADIO-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

Solange eine Taste gedrückt wird, leuchtet die Anzeige der ausgewählten Betriebsart (TV - REC - DVD - RADIO). Somit haben Sie bei jedem Tastendruck die Kontrolle, auf welche Betriebsart die Fernbedienung eingestellt ist.

Fernbedienung auf andere Loewe Geräte einstellen

Die angegebene Tastenkombination muss solange (ca. 5 Sek.) gedrückt bleiben, bis eine der LEDs zweimal blinkt.

Gerät	Tastenkombination
Loewe TV	TV + 3 pNPs
Loewe Centros 1102/1172	REC + 1
Loewe Centros 2102 HD/ViewVision +	REC 2 abc
Loewe ViewVision DR+/DVB-T	REC + 3 def
Loewe ViewVision 8106 H +	REC 0 AV
Loewe Auro 2216 PS/8116 DT + *	DVD 4 ghi
Loewe Xemix 6222 PS	DVD + 5 jkl

Die mit * gekennzeichneten Geräte sind bei der Fernbedienung, die dem TV-Gerät beiliegt, voreingestellt.

1 2 3 4 5 6 TV REC DVD RADIO REC-MENU TITLE 1 2 abc 3 def 4 ghi 5 jkl 6 mno 7 pqrs 8 tuv 9 wxyz 0 AV 22 7 EPG ASSIST PIP DISC-M TEXT MENU END INFO 25 9 10 +V P+ 27 11 OK - V P- 28 12 C-SET SV ZOOM MARKER 29 13 14 15 ■ 30 31 32 33

D-54

Betrieb zusätzlicher Geräte

Funktionen für Loewe DVD-Spieler (Auro 2216 PS, 8116 DT)

① Ton aus/ein
② LED-Anzeige für aktuelle Betriebsart
③ Umschalten, um TV-Gerät zu bedienen
④ Umschalten, um Recorder zu bedienen
⑤ Aus-Timer aufrufen
⑥ TV Bildformat einstellen; RADIO: umschalten Mono/Stereo
⑦ DISK: Wiederholen; RADIO: Anzeige RDS-Name/Senderfrequenz
⑧ Menü der eingelegten DVD
⑨ Menü ein-/ausblenden; MENU: zurück
⑩ V-/V+ Lautstärke leiser/lauter
⑪ DISK: Titel/Kapitel-Übersicht ein; RADIO: Senderübersicht; MENU: aufrufen/bestätigen
⑫ Farbtaste grün: Titel-/Kapitelauswahl
⑬ Farbtaste rot: Kameraposition
⑭ DISK: kurz: Kapitelanfang/vorheriges Kapitel; lang: Suchlauf zurück;
RADIO: kurz: Feintuning zurück; lang: Suchlauf zurück
⑮ ohne Funktion
⑯ Pause; Einzelbild; Zeitlupe
⑰ Ein-/Ausschalten in Bereitschaftsbetrieb
⑱ kurz: TV Radio Digital; lang: Auro FM/AM-Radio
⑲ Umschalten, um Auro zu bedienen
⑳ Ton-Format wählen
②1 DISK: Kapitel wählen; RADIO: Sender auswählen; MENU: Zifferneingabe
⑳ MENU: Zifferneingabe
②3 DISK: Wiederholen A-B; RADIO: FM/AM-Betrieb
⑳ Externe Audio-Quelle
⑳ DISK: Menüleiste; MENU: Kontexthilfe
⑳ DISK: Status-Anzeige; RADIO: Senderübersicht; MENU: Menü schließen
⑳ P+/P- DISK: Kapitel auf/ab; RADIO: Sender wählen auf/ab
28 ▲ ▼ DISK: Kapitel auf/ab; MENU: auswählen auf/ab; ◀ ▶ DISK: Suchlauf zurück/vor; MENU: auswählen links/rechts
⑲ Farbtaste gelb: Zoom
30 Farbtaste blau: Marke setzen
③1 Wiedergabe
③2 DISK: kurz: nächstes Kapitel; lang: Suchlauf vor; RADIO: kurz: Feintuning vor; lang: Suchlauf vor
③3 Stopp

Funktionen für Loewe DVD-Recorder (Centros 1202, 2102 HD, ViewVision DR+)

① TV Ton aus/ein
② LED-Anzeige für aktuelle Betriebsart
③ Umschalten, um TV-Gerät zu bedienen
④ Umschalten, um Recorder zu bedienen
⑤ Menü „Timer-Aufnahme“; „Timer-Aufnahmenliste“
⑥ STOPP: Titelliste; PLAY: Vorschaubild ändern; CARD: Film-, Musik-, Foto-Modus; ViewVision DR+: Timeshift-Betrieb (zeitversetztes Fernsehen)
⑦ STOPP: Signalquelle AV1-AV4, DV, TV auswählen; ViewVision DR+: PLAY: 15 Sek überspringen
⑧ Menü der eingelegten DVD; MENU: Playliste / Originalliste
⑨ Menü ein-/ausblenden
⑩ V-/V+ TV Lautstärke leiser/lauter
⑪ Statusanzeige (TV, DVD); MENU: bestätigen der Menüauswahl
⑫ Farbtaste grün: ShowView-Menü
⑬ Farbtaste rot: Neue Kapitelstartmarke
⑭ PAUSE: kurz: Zeitlupe rückwärts; PLAY: lang: Suchlauf rückwärts
⑮ Aufnahme
⑯ Pause; Einzelbild
⑰ Ein-/Ausschalten in Bereitschaftsbetrieb
⑱ TV Radio Digital
⑲ Umschalten, um DVD-Spieler zu bedienen
20 TV Ton-Menü
②1 STOPP: Sender direkt wählen; MENU: Ziffern oder Buchstaben eingeben
② MENU: Ziffern oder Buchstaben eingeben; ViewVision DR+: STOPP: AV-Auswahl
②3 Card-Betrieb; ViewVision DR+: „Hauptmenü“
②4 PIP (Bild im Bild)
⑳ Statusanzeige; PLAY: Menüleiste
②6 MENU: Menü ausblenden
⑳ P+/P- PLAY: Nächstes/vorheriges Kapitel; STOPP: Sender wählen auf/ab
⑳ MENU: auswählen/einstellen
29 Farbtaste gelb: Zoom
③0 Farbtaste blau: kurz: Marke setzen; lang: Marke suchen
③1 Wiedergabe
③2 PAUSE: kurz: Zeitlupe vorwärts; PLAY: lang: Suchlauf vorwärts
33 Stopp

55 - D

Betrieb zusätzlicher Geräte

TV-Gerät drehen (Schnittstelle nachrüstbar)

Ihr TV-Gerät kann mit dem Anschluss für eine Drehfußsteuerung nachgerüstet werden. Ist das Gerät auf einem Loewe Standfuß mit Motorantrieb montiert, können Sie es entsprechend Ihrer Sitzposition mit der Fernbedienung ausrichten.

→ Eine Motor-Unit ist angeschlossen.
Im normalen TV-Betrieb, ohne weitere Anzeigen.

TV-Gerätdrehen.

Stellen Sie im Drehbereich des TV-Gerätes keine Gegenstände auf, die das Drehen behindern oder durch die Drehbewegung umgestoßen werden könnten.

Einstellen des Drehbereiches

Sie können den Drehbereich (maximal +/- 40°) des TV-Gerätes festlegen, indem Sie den maximalen Rechts- und Linksanschlag einstellen.

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.

Sonstiges auswählen,
in die Menüzeile darunter wechseln.

TV drehen auswählen,
in die Menüzeile darunter wechseln.

Grundjustage auswählen,

OK Grundjustage aufrufen.

Grundjustage (rechts)

Drehen Sie Ihr TV-Gerät soweit nach rechts, wie es der Aufstellort Ihres Gerätes zulässt. Dies ist künftig die maximale rechte Drehposition.

OK Grundjustage rechts bestätigen.

Grundjustage (links)

Drehen Sie Ihr TV-Gerät soweit nach links, wie es der Aufstellort Ihres Gerätes zulässt. Dies ist künftig die maximale linke Drehposition.

OK Grundjustage beenden.

Menü schließen.

Ausschaltposition festlegen

Hier legen Sie die Position des TV-Gerätes fest, welche beim Ausschalten eingenommen wird. Damit sich das TV-Gerät beim Ausschalten in die festgelegte Ausschaltposition zurückbewegt, muss diese aktiviert sein (siehe unten).

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.

Sonstiges auswählen,

▼ in die Menüzeile darunter wechseln.

▶ TV drehen auswählen,

in die Menüzeile darunter wechseln.

◀ ▶ Ausschaltposition festlegen auswählen, OK Ausschaltposition festlegen aufrufen.

TV-Men0 Einstellungen Sonstiges TV drichen Ausschaltposition festlegen 0 überschritten

Gewünschte Ausschaltposition einstellen. Das TV-Gerät dreht sich dabei.

OK Eingestellte Position als Ausschaltposition übernehmen.

Menü schließen.

Ausschaltposition aktivieren

TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.

Sonstiges auswählen,

in die Menüzeile darunter wechseln.

◀ ▶ TV drehen auswählen,

in die Menüzeile darunter wechseln.

◀ ▶ Ausschaltposition aktivieren auswählen,
▼ in die Menüzeile darunter wechseln.

ja auswählen.

Menü schließen.

Wird das TV-Gerät mit der Ein-/Aus-Taste auf der Fernbedienung oder mit dem Ein-/Ausschaltknopf am Bedienteil ausgeschaltet, dreht es sich in die definierte Ausschaltposition. Beim Einschalten wird wieder die zuletzt eingestellte Position eingenommen.

D-56

Fehlerbehebung

Problem Mögliche Ursache Abhilfe
Alle Menüs erscheinen in der falschen Sprache.	Menüsprache wurde versehentlich falsch ein ge stellt.	Menüsprache einstellen:Im TV-Betrieb INFO-Taste drücken (Stichwortverzeichnis). Das erste Stichwort markieren und mit OK aufrufen. Dann Sprache auswählen und mit OK bestätigen.
Im TV-Menü kann Anschlüsse nicht auf ge ru fen werden (grau dargestellt).	Es findet gerade eine Timeraufnahme statt. Warten Sie, bis die Timeraufnahme beendet ist oder löschen Sie die Timeraufnahme (Seite 51).
Die Steuerung des Loewe Recorders und der Timer funk tio nie ren nicht oder nicht richtig.	a) Im Recorder ist die Funktion Digital Link nicht aktiviert oder nicht möglich.b) EURO-AV-Kabel nicht angeschlossen.c) Recorder nicht angemeldet.	a) Im Recorder Digital Link aktivieren (siehe Bedienungsanleitung des Re cor ders).b) EURO-AV-Kabel anschließen (Seite 43).c) Recorder anmelden (Seite 40).
Allgemeine Probleme beim Anschluss externer Geräte über einen AV-Eingang.	a) Das Gerät ist im Anschlussassistenten nicht an ge mel det oder anders als im Anschlussplan dar ge stellt angeschlossen.b) Die AV-Norm ist falsch eingestellt.c) Die Signalart ist falsch eingestellt.	a) Im Anschlussassistenten (TV-Menü → Anschlüsse → Neue Geräte/Änderungen) den Anschlussplan mit der tat säch li chen Installation ver glei chen und ge ge ben falls wie dargestellt anschließen (Seite 40).b) Norm richtig einstellen (Seite 17).c) Signalart richtig einstellen (Seite 41).Ist bei AV-Norm oder Signalart „Automatisch“ eingestellt, kann dies bei nicht normgerechten Signalen zu Fehlerkennungen führen. Dann muss Norm und Signal entsprechend den Angaben in der Bedienungsanleitung des externen Gerätes eingestellt werden.
Der Anschluss eines Decoders funktioniert nicht oder nicht fehlerfrei.	a) Das Signal wird nicht decodiert, weil im Anschlussassistenten nicht die korrekten Decoder-Sender gewählt sind.b) Bei Decoderbetrieb fehlt der Ton, weil im Anschlussassistenten der falsche Decoder-Ton zugeordnet ist.	a) Folgen Sie den Anweisungen im Anschlussassistenten (TV-Menü → Anschlüsse → Neue Geräte/Änderungen) und wählen Sie die entsprechenden Decoder-Sender aus (Seite 40).b) Folgen Sie den Anweisungen im Anschlussassistenten und wählen Sie die richtige Tonquelle aus (Decoder, TV oder Autom.) (Seite 40), siehe auch Anleitung des Decoders.

57 - D

Fehlerbehebung

Problem Mögliche Ursache Abhilfe
Digital Link Plus funktioniert nicht. a) EURO-AV-Kabel ist nicht voll beschaltet (Pin 10 nicht belegt).b) Einige Recorder können die Sender nur bei der Erstinbetriebnahme vom TV-Gerät überneh men.	a) EURO-AV-Kabel austauschen.b) Auslieferzustand des Recorders wieder herstellen (siehe Bedienungsanleitung des Recorders).
Bei Teletext werden verschiedene Schriftzeichen falsch dargestellt.	Im Teletext-Menü ist der falsche Zeichensatz eingestellt.	Den richtigen Zeichensatz einstellen: Teletext-Menü → Einstellungen → Zeichensatz → Standard oder den entsprechenden Zeichensatz wählen.
Kein Ton über externen digitalen Audio-Verstärker.	a) Der externe digitale Audio-Verstärker unterstützt nicht das gewählte Tonformat (Dolby Digital, dts, MPEG).b) TV-Gerät und externer digitaler Audio-Verstärker sind nicht miteinander verbunden.	a) Am DVD-Spieler in der Tonauswahl PCM-Stereo einstellen. Bei DVB-Sendern am TV-Gerät in der Status-Anzeige (END) – Sprach-/Tonauswahl (grüne Taste) auf Stereo schalten.b) AUDIO DIGITAL OUT vom TV-Gerät an einen Digital-Eingang des externen digitalen Audio-Verstärkers anschließen und and diesem den entsprechenden Eingang wählen.
Das Bild eines angeschlossenen externen Recorders ist zu sehen, aber der Timer lässt sich nicht aufrufen.	Das Gerät ist im Anschlussassistenten nicht an ge mel det oder anders als im Anschlussplan dar ge stellt angeschlossen.	Im Anschlussassistenten (TV-Menü → Anschlüsse → Neue Geräte/Änderungen) den Anschlussplan mit der tat säch li chen Installation verglei chen und ge ge be nen falls wie dargestellt anschließen (Seite 40).
Das Bild eines angeschlossenen externen Recorders ist zu sehen, aber trotzdem wird die Fehlermeldung kein Recorder vorhanden ausgegeben.	Das Gerät ist im Anschlussassistenten nicht an ge mel det oder anders als im Anschlussplan dar ge stellt angeschlossen.	Im Anschlussassistenten (TV-Menü → Anschlüsse → Neue Geräte/Änderungen) den Anschlussplan mit der tat säch li chen Installation ver glei chen und ge ge be nen falls wie dargestellt anschließen (Seite 40).
Foto auf dem USB-Stick wird im PhotoViewer nicht richtig dargestellt bzw. es erscheint ein „?“.	Das Foto liegt in einem nicht darstellbaren Format vor.	Foto-Datei mittels PC in ein Standard JPG-Format konvertieren.

D-58

Technische Daten

Allgemeine Daten

Typ	Xelos A32 HD+ 100	Xelos A37 HD+ 100	Xelos A37 Full-HD+ 100	Xelos A42 HD+ 100
Artikelnummer	67418xxx	67419xxx	68427xxx	67422xxx
Maße für Gerät ohne Fuß (B x H x T) in cm	84,4 x 60,2 x 9,5	99,1 x 69,2 x 9,3	99,1 x 69,2 x 9,3	107,0 x 75,0 x 11,5
Maße für Gerät mit Fuß (B x H x T) in cm	84,4 x 62,8 x 26,3	99,1 x 71,9 x 26,3	99,1 x 71,9 x 26,3	107,0 x 78,5 x 26,3
Gewicht für Gerät ohne Fuß (ca.) in kg	16,9	20,4	20,4	30,5
Gewicht für Gerät mit Fuß (ca.) in kg	18,9	22,4	22,4	32,5
Display	HD-LCD-Technologie	HD-LCD-Technologie	FHD-LCD-Technologie	HD-LCD-Technologie
Bilddiagonale in cm / Bildformat	80 / 16:9	94 / 16:9	94 / 16:9	106 / 16:9
Auflösung in Pixel	1366 x 768	1366 x 768	1920 x 1080	1366 x 768
Dynamisches Kontrastverhältnis	6.000:1	6.000:1	5.000:1	5.000:1
Statisches Kontrastverhältnis	1.200:1	1.200:1	1.200:1	1.000:1
Betrachtungswinkel horizontal und vertikal	176°	176°	178°	178°
Leistungsaufnahme (EN 62087)
Betrieb (Watt)	80 / 90	95 / 105	105 / 115	115 / 125
Standby (Watt)	1,2	1,2	1,2	1,2
Umgebungstemperatur (Celsius)	5° – 35°
Relative Luftfeuchte (nicht kondensierend)	20 – 80%
Luftdruck	800 – 1114 hPa (0 – 2000 m über NN)

Elektrische Daten

Chassisbezeichnung: L2710

Stromversorgung: 220 V – 240 V/50–60 Hz

Tuner: VHF/UHF/Kabel/Hyperband

Bereich: 45 MHz bis 860 MHz

Sender-Speicherplätze inkl. AV und Radio: 4000

TV-Normen: B/G, I, L, D/K, M, N

Farbnom: SECAM, PAL, NTSC, NTSC-V, PAL-V (60 Hz)

Untere Grenzfrequenz der Lautsprecher 90 Hz

Seitenspeicher....2000

Anschlüsse (max. Ausstattung)

Netzbuchse: Versorgungspannung

EURO-AV 1 Video IN: Y/C (S-VHS/Hi 8)

FBAS (VHS/8 mm)

Video OUT: FBAS (VHS/8 mm)

Y/C (S-VHS/Hi 8)

Audio IN: L/R

Audio OUT: L/R

EURO-AV 2 Video IN: Y/C (S-VHS/Hi 8)

FBAS (VHS/8 mm)

RGB

Video OUT: FBAS (VHS/8 mm)

.Y/C (nur bei SVHS Link Plus)

Audio IN: L/R

Audio OUT: L/R

Klinke 3,5 mm: Kopfnörer 32–2000 Ohm

Mini-DIN (AVS) Video IN: Y/C (S-VHS/Hi 8)

FBAS (VHS/8 mm)

Cinch (gelb) Video IN: FBAS (VHS/8 mm)

Cinch (weiß/rot) Audio IN: L (weiß) / R (rot)

2 x IEC-Buchse 75 Ohm/5 V/80 mA: ......Antenne/Kabel/DVB-T/C ^1

2 x F-Buchse 75 Ohm 13/18 V/350 mA: ANT-SAT DVB-S/S2

2 x Cinch AUDIO OUT (Pegel Konfigurationsabhängig): ...... L (weiß) / R (rot)

Cinch COMPONENT IN:

Cinch COMPONENT IN:

Cinch COMPONENT IN:

Cinch AUDIO DIGITAL IN (SPDIF): Digital-Ton

Cinch AUDIO DIGITAL OUT (SPDIF): Digital-Ton

SUB-D AUDIO LINK: Multiton ^1

2 x HDMI Digital Video/Audio IN

Typ A 19pol. Standard 1.3: Digital-Bild und -Ton

SUB-D PC IN: PC/STB-Bildsignal

SUB-D RS-232C: Serieelle Schnittstelle

Mini-DIN SERVICE: Service/L-Link

Mini-DIN CONTROL: Drehfußsteuerung ^1

2 x USB USB 2.0: Standard JPEG-Dateien ^(1)

CI-Slot Common Interface: Steckplatz für CA-Modul

^1 Ausstattung und Aufrüstmöglichkeiten der Gerätevarianten siehe Seite 61.

59 - D

Zubehör

Zubehör

Aufrüstsatz Digitaler Single-Satelliten-Tuner (Art.Nr. 89565.081):

Mit dem Aufrüstsatz können Sie digitale Satelliten- und HDTV-Sender empfangen. Der Tuner wird in das TV-Gerät integriert und wird mit der Ferbedienung/Menüsteuerung bedient.

Die Nachrüstmöglichkeiten für Ihr Gerät siehe Tabelle auf Seite 61.

Aufrüstsatz Digitaler Twin-Satelliten-Tuner (Art.Nr. 89565.080):

Bei Geräten mit Digital-Recorder können Sie zwei digitale Satellitentuner einbauen lassen. Das ermöglicht den Empfang von digitalen Satelliten- und HDTV-Sendern und erweitert die Darstellung von Bild im Bild und die Aufnahmemöglichkeiten des Digital-Recorders bei zwei digitalen Satelliten-Sendern.

Die Nachrüstmöglichkeiten für Ihr Gerät siehe Tabelle auf Seite 61.

Aufrüstsatz Motor Unit/RS232C (Art.Nr. 89634.080):

Mit dem Aufrüstsatz Motor Unit/RS232C wird Ihnen ermöglicht, das TV-Gerät auf einer Tisch- oder Boden-Standlösung mit motorisch gesteuertem Drehfuß zu platzieren. An das TV-Gerät kann dann auch der Loewe Individual Sound Projector oder ein Heimvernetzungssystem angeschlossen werden (siehe Seite 49).

Aufrüstsatz Audio AC3 / dts (Art.Nr. 89781.080):

Mit dem Aufrüstsatz Audio AC3 lässt sich ein vollwertiger Dolby Digital-/dts-Decoder in das TV-Gerät integrieren. An diesen kann dann ein Surroundsystem, wie z.B. Loewe Individual Sound, angeschlossen werden.

Adapter und Kabel:

AUDIO LINK Adapterkabel	0,25 m	Loewe Art.Nr. 89954.001
AUDIO LINK Kabel	1,5 m	Loewe Art.Nr. 89952.001
AUDIO LINK Kabel	6 m	Loewe Art.Nr. 89952.002
AUDIO LINK Kabel	10 m	Loewe Art.Nr. 89952.003
Würfelstecker-Kabel	6 m	Loewe Art.Nr. 90418.930

Ihr TV-Gerät kann in Verbindung mit dem Aufrüstsatz Audio AC3/dts perfekt mit dem Lautsprechersystem Individual Sound ergänzt werden. Es sind zahlreiche Lautsprecher-Kombinationsmöglichkeiten mit Standlautsprechern, Satellitenlautsprechern sowie einem Subwoofer realisierbar.

Mit dem Loewe Individual Sound Projector können Sie digitalen Surround-Sound genießen, ohne aufwändige Aufstellung und Verkabelung mehrerer Lautsprecher. Die Einstellung und Bedienung des Sound Projectors ist auf einfache Weise möglich.

Loewe DVD-Recorder:

Die DVD-Recorder von Loewe zeichnen sich durch zu Loewe TV-Geräten passende Formen und Farben, abgestimmte Bedienerführung und Technik aus. Im Verbund bilden diese Geräte ein System, welches viele Vorteile bietet.

Loewe Blu-ray Player:

Mit dem Loewe Blu-ray Player „BluTech Vision“ sind Sie bestens für das Nachfolgeformat der DVD gerüstet. Durch die Loewe-Systemintegration steuern Sie mit der Assist-Fernbedienung gleichzeitig BluTech Vision und Ihr Loewe TV-Gerät.

D-60

Liefermöglichkeit vorbehalten.

Aufstellmöglichkeiten

Tischlösung

Floor Stand 4 Floor Stand 4 MU ^2

Floor Stand 5 MU SP ^(1)

Xelos Rack / Xelos A 42 Rack

Wandhalter WM 61 Wandhalter WM 50

Screen Wall Mount 2 ^(1) Screen Wall Mount 1 ^(1)

Xelos A 42 HD+ 100

• Tischlösung (Auslieferzustand)
• Floor Stand 4 / Floor Stand 4 MU ^2
• Floor Stand 5 MU SP (1) (2)
- Xelos A 42 Rack
• Wandhalter WM 61
- Screen Wall Mount 2 ^1

Xelos A 37 HD+ 100 / Xelos A 37 Full-HD+ 100

• Tischlösung (Auslieferzustand)

• Floor Stand 4 / Floor Stand 4 MU ^2

• Floor Stand 5 MU SP (1)2

- Xelos Rack

• Wandhalter WM 50

- Screen Wall Mount 2 ^11

Xelos A 32 HD+ 100

• Tischlösung (Auslieferzustand)
• Floor Stand 4 / Floor Stand 4 MU ^2
- Xelos Rack
- Wandhalter WM 50
- Screen Wall Mount 1 ^1

^1 Nur in Verbindung mit entsprechenden, separat zu beziehenden Adaptem.
^2 Nur in Verbindung mit Aufrüstsatz Motor Unit / RS232C.

Zubehör

Ausstattungsvarianten und Aufrüstsätze

Gerätetype Xelos A 32 Xelos A 37 Xelos A 37 Xelos A			42
Varianten HD	+100 HD	+100/DR+	HD+100 HD	+100/DR+	Full-HD+100 F	Full-HD +100/DR+	HD+100 HD	+100/DR+
Digital-Recorder –		●	–	●	–	●	–	●
Single DVB-T/C	●	–	●	–	●	–	●	–
Dual DVB-T/C –		●	–	●	–	●	–	●
USB-Anschluss 1x 2x 1x 2x 1x 2x
Single DVB-S2Art.Nr. 89565.081	○	○	○	○	○	○	○	○
Twin DVB-S2Art.Nr. 89565.080	–	○	–	○	–	○	–	○
Audio AC3 / dtsArt.Nr. 89781.080	○	○	○	○	○	○	○	○
MU/RS232CArt.Nr. 89634.080	○	○	○	○	○	○	○	○

ab Werk
○ als Aufrüstsatz erhältlich
- nicht verfügbar

61 - D

Glossar

0-9

24p Kinofilmdarstellung: Filmemacher von heute drehen ihre Fime mit 24 (Voll-) Bildern pro Sekunde (24p), herkömmliche Fernseher (und auch die meisten DVDs) zeigen 50 (Halb-)Bilder pro Sekunde. Um den Film abzuspielen, wird die ursprüngliche Bildanzahl verdoppelt und der Film beschleunigt. Das ist bei Sportübertragungen optimal, bei ruhigeren Spielfilmen jedoch verzerrt es die Bildqualität.

A

Aktive Antenne: Eine Antenne mit eigener Stromversorgung bzw. Verstärkung, die den Empfang in weniger gut versorgten Gebieten verbessern kann.

AV-Buchse: Buchse für Audio- und Video-Signale.

AV-Quellen: Audio-Video-Quelle.

AVS: Audio/Video-Buchsen seitlich am TV-Gerät (Cinch und Mini-DIN).

B

Band: Bezeichnung für einen Übertragungsbereich.

Bild im Bild: Siehe PIP.

C

CA-Modul: Das Conditional-Access-Modul enthält das Verschlüsselungssystem und vergleicht den gesendeten Code mit dem auf der Smart Card. Stimmen beide überein, werden die entsprechenden Sender bzw. Programme entschlüsselt.

Cinch-Kabel: Kabel für die Übertragung von Ton oder Bild.

CI-Slot: siehe Common Interface.

Common Interface: Das Common Interface (CI-Slot) ist eine standardisierte Schnittstelle. Durch Einschub geeigneter Entschlüsselungsmodule (CA-Module) und einer Smart Card lassen sich verschlüsselte digitale Programme nutzen.

Component IN: Anschluss, bei dem das Videosignal über drei getrennte Cinch-Anschlüsse übertragen wird. Es setzt sich aus dem Helligkeitsignal „Y“ sowie den Farbdifferenzsignalen „Pb“ und „Pr“ zusammen. YPbPr ist die ursprüngliche analoge Version des digitalen YCbCr, bei dem u.a. auf der DVD gespeicherten sowie die bei DVB per Sat, Kabel oder Antenne übertragenen Videodaten farbkodiert sind.

Conditional-Access-Modul: siehe CA-Modul.

D

Decoder: Analoge, verschlüsselte Fernsehsignale werden über einen Decoder geleitet und wieder sichtbar gemacht.

Digital Link: System zur Steuerung von Recordern (für Video- und DVD-Recorder von Loewe) über die EURO-AV-Buchsen des Loewe TV-Gerätes bei verdeckter Aufstellung. Steuerung des Recorders für Timeraufnahmen.

Digital Link Plus: System zur Steuerung von Recordern nach Protokoll 50. Für analoge Sender werden Sender- und Timerdaten über die EURO-AV Buchse an den Recorder gesendet. Die Timeraufnahme wird ausschließlich vom Recorder ausgeführt. Unterschiedliche Bezeichnung bei verschiedenen Herstellern.

D-62

Digital Link HD: System zur Steuerung von Geräten über den HDMI-Anschluss des Loewe TV-Gerätes bei verdeckter Aufstellung.

Dolby Digital: Digitaler Mehrkanal-Ton. Der digitale Standard für hochwertige Heimkino-Systeme. Bei diesem Standard werden die einzelnen Kanäle separat übertragen. Die drei Frontkanäle rechts, links und Center, die beiden Surroundkanäle rechts und links sowie der externe Subwooferkanal werden als 5.1-Signal bezeichnet. Ein anderer Ausdruck für Dolby Digital ist AC3.

Dolby Pro Logic: Analoger Mehrkanal-Ton. Macht aus einem Dolbycodierten Stereo-Signal einen Surround-Klang. Dieser beinhaltet meist vier Kanäle (Front links, Center, Front rechts, Surround-Kanal). Ein spezieller Subwoofer-Kanal wird bei diesem Verfahren nicht erzeugt.

Dolby Pro Logic II: Analoger Mehrkanal-Ton. Dolby Pro Logic II ist eine Weiterentwicklung von Dolby Pro Logic. Dieses Verfahren generiert aus einem Stereo- bzw. Pro-Logic-Signal einen 6-Kanal-Raumklang (Front links, Center, Front rechts, Surround links, Surround rechts, Subwoofer).

Dolby Surround: Analoges Mehrkanal-Tonsystem, das mit Hilfe einer Matrixkodierung vier Tonkanäle in zwei Tonspuren unterbringt.

Dolby Virtual Speaker: Die Dolby Virtual Speaker-Technologie simuliert die Surround-Wiedergabe einer echten 5.1-Kanal-Wiedergabe mit nur zwei Lautsprechern.

DTS: Digital Theater Systems; digitaler Mehrkanal-Ton.

DVB-C/-S/-T: Digital Video Broadcasting steht für Digitales Fernsehen. DVB bezeichnet in technischer Hinsicht die standardisierten Verfahren zur Übertragung von digitalen Inhalten (Fernsehen, Radio, Mehrkanalton, Raumklang, EPG, Teletext und weitere Zusatzdienste) durch digitale Technik. C steht dabei für die Übertragung im Kabel, S für die Verbreitung per Satellit und T für terrestrische bzw. Antennen-Verbreitung.

DVD: Abkürzung von Digital Video Disc und später Digital Versatile Disc (engl. für digitale, vielseitige Scheibe).

DVD-Preceiver: Kombi-Gerät aus DVD-Player und Radio ohne eingebauten Verstärker.

DVI: Digital Visual Interface ist eine Schnittstelle zur Übertragung von digitalen Video- und Grafikdaten (ohne Ton).

Dynamisches Kontrastverhältnis: Hier wird bei einem hohen Schwarz-Anteil im Bild die Leuchtkraft des Displays angepasst. Die so genannten Backlights (Hintergrundbeleuchtung) werden automatisch gedimmt und das Kontrastverhältnis erhöht sich Kurzzeitig, also dynamisch.

E

Elektronische Programmzeitung: siehe EPG.

EPG: Electronic Programme Guide (engl. für elektronischer Programmführer) ist die elektronische Variante einer gedruckten Zeitschrift für Fernsehprogramme. Mit Hilfe des EPG kann man sich das Fernsehprogramm der Fernsehsender ansehen, die entsprechende Daten übertragen. Die Übersicht der Sendungen beinhaltet den Titel, Beginn und Ende und die Dauer der Sendung. Zusätzlich werden zu den einzelnen Sendungen kurze Beschreibungen des Inhalts angezeigt.

Glossar

EURO-AV-Buchse: Schnittstelle zum Anschluss von Videogeräten an ein TV-Gerät. Diese Buchse wird auch als Scart-Buchse bezeichnet.

F

FLOF: Full Level One Facilities. Teletext-System, bei dem mit jeder Seite in der untersten Zeile Bezeichnungen und Nummern der Sprungziele separat übertragen werden. Damit kann man den Leser auf z.B. inhaltlich verwandte Themen leiten. Eine Information, welche Seiten existieren und welche Seiten über Unterseiten verfügen, gibt es bei FLOF nicht.

H

HDCP: High-bandwidth Digital Content Protection. Verschlüsselungssystem, das für die Schnittstellen DVI und HDMI zur geschützten Übertragung von Audio- und Video-Daten vorgesehen ist.

HDMI: High Definition Multimedia Interface ist eine neu entwickelte Schnittstelle für die volldigitale Übertragung von Audio- und Video-Daten.

HD-Ready: Ein Gütesiegel, das für Produkte vergeben wird, die in der Lage sind, hochauflösendes Fernsehen (HDTV) darzustellen.

HDTV: High Definition TeleVision (engl. für hochauflösendes Fernsehen) ist ein Sammelbegriff, der eine Reihe von hochauflösenden Fernsehnormen bezeichnet.

High- und Low-Band: Übertragungsbereiche bei Satelliten.

J

JPEG/JPG: Joint Photographic Experts Group ist ein Gremium, das ein standardisiertes Verfahren zur Kompression von digitalen Bildern entwickelte. Dieses Verfahren JPEG (kurz JPG), das nach dem Gremium benannt wurde, ist ein weit verbreitetes Grafikformat für Fotos.

L

LCD: Liquid Crystal Display (engl. für Flüssigkristallbildschirm).

LCN: Logical Channel Numbers (engl. logische Programm Nummern). Bei Sendern mit LCN wird die zum Sender gehörige Programmplatznummer vom Anbieter mit übertragen. Die Sender werden nach diesen Programmplatznummern sortiert.

L-Link: Intelligente Systemverbindung zwischen Loewe Geräten zum automatischen Austausch von Informationen. Macht die Bedienung von Fenseher und Loewe Systemkomponenten noch komfortabler.

LNB/LNC: Als LNB (Low Noise Block Converter) wird das entscheidende elektronische Bauteil einer Satellitenantenne bezeichnet. Es ist im Brennpunkt einer Parabolantenne montiert. Die Bezeichnung LNC (Low Noise Converter) verdeutlicht, dass eine Umsetzung auf eine niedrigere Zwischenfrequenz erfolgt. Der Zusatz Block in LNB bezieht sich darauf, dass jeweils ein ganzer Frequenzbereich (ein Block) umgesetzt wird.

M

Modulator: Sender im Video- oder DVD-Recorder, um Signale über den Tuner des TV-Gerätes empfangen zu können.

Mono: Ein-Kanal-Ton.

MPEG: Digitales Kompressionsverfahren für Video.

N

Netzwerk-ID: Als NID wird die sogenannte Programm-Kennnummer oder auch Netzwerk-ID bezeichnet – eine Zahl zwischen 0 und 8191. In bestimmten Kabelnetzen einiger Länder ist diese Angabe notwendig. Es werden dann nur DVB-Signale dieses Sendernetzwerkes gesucht.

NICAM: Tonnorm. Wird in Belgien, Dänemark, England, Frankreich, Schweden und Spanien genutzt.

NTSC: Amerikanische Farbnorm.

P

Page Catching: Bei Teletext eine Seitenzahl ansteuern und aufrufen.

PAL: Europäische Farbnorm.

PCM: Puls-Code-Modulation für digitalen Ton.

PIP: Picture in Picture (engl. für Bild im Bild); eine Funktion, die zwei Bilder auf einem Bildschirm darstellt.

Pixel: Auch Bildpunkt oder Bildelement genannt. Bezeichnet sowohl die kleinste Einheit einer digitalen Rastergrafik als auch deren Darstellung auf einem Bildschirm mit Rasteransteuerung.

Pixelfehler: Ein Pixelfehler ist ein fehlerhaftes Pixel, meist auf einem LCD. Pixelfehler können durch Fertigungsfehler entstehen. Sie äußern sich z.B. durch ein ständig leuchtendes Pixel oder ein ständig schwarzes Pixel. Einzelne defekte Pixel sind jedoch von einer Gewährleistung ausgeschlossen.

Progressive JPEG: Progressive JPEGs werden schrittweise nach und nach aufgebaut. Während des Ladevorgangs erhöht sich die Qualität des Bildes fortlaufend.

ProScan/Progressive Scan: Unter Progressive Scan (englisch für »schrittweise Abtastung«, kurz: PS) oder Vollbildverfahren versteht man eine Technik beim Bildaufbau von Monitoren, Fernsehgeräten, Beamern und anderen Anzeigegeräten, bei denen das Ausgabegerät – anders als bei der Interlace-Technik – keine zeilenverschränkten Halbbilder gesendet bekommt, sondern mit echten Vollbildern gespeist wird.

R

RGB: Farbsignale Rot, Grün und Blau.

S

Satelliten-Tuner: Empfangsteil für Satellitensendungen.

Schaltspannung: Videogeräte geben diese Spannung ab, um das TV-Gerät auf die Wiedergabe umzuschalten.

63 - D

Glossar

SDTV: Standard Definition TeleVision (engl. für Fernsehprogramm in Standardqualität).

SECAM: Französische Farbnorm.

Set-Top-Box: Als Set-Top-Box (abgekürzt STB) wird in der Unterhaltungs-elektronik ein Gerät bezeichnet, das an ein anderes – meist einen Fernseher – angeschlossen wird und damit dem Benutzer zusätzliche Nutzungsmöglichkeiten bietet.

Signaleingangsgruppen: Je nach anliegendem Signal werden die Signalquellen in verschiedene Gruppen eingetellt. Nachfolgend sind alle Signaleingangsgruppen mit Ihren zugehörigen Signalarten und den hierfür möglichen Eingängen aufgeführt.

TV analog:

Signalart: FBAS, YC, RGB-SD (480i/576i), Component-SD (480i/576i)

Eingang: Tuner analog, AV1, AV2, AVS, COMP. IN

TV digital:

Signalart: DVB-SD, HDMI-SD (480i/576i)

Eingang: Tuner digital, HDMI1/DVI, HDMI2/DVI

HD analog:

Eingang: COMP. IN, PC IN

HD digital:

Signalart: DVB-HD, HDMI-HD

Eingang: Tuner digital, HDMI1/DVI, HDMI2/DVI

PC:

Signalart: RGB

(PC modes: z.B. 800x600, 1024x768, 1280x1024, 1360x768)

Eingang: PC IN

PhotoViewer:

Eingang: USB

Signalstärke: Stärke des empfangenen Antennensignals.

Signalqualität: Qualität des eingehenden Antennensignals.

Smart Card: Die Smart Card ist eine elektronische Chipkarte, die von dem jeweiligen Programmanbleter oder von den zertifizierungsfreien Pay-TV-Betreibern vergeben wird. Sie enthält den Code, der durch das CA-Modul entschlüsselt wird.

Die Schlüsselnummer 3001 hebt eine Ge heimnummer und somit die Kinder- sicherung auf. Bitte an einem sicheren Ort aufbewahren. © - 64

33156 004 Xelos A32 42 DE 9 00 B64 64

Statisches Kontrastverhältnis: Beschreibt den Unterschied zwischen hellster und dunkelster Bilddarstellung.

Stereo: Zwei-Kanal Ton.

Symbolrate: Beschreibt die Übertragungsgeschwindigkeit bei der Datenübertragung.

T

Terrestrisch: In der Datenübertragung wird eine Funkübertragung als terrestrisch bezeichnet, die keinen Satelliten als Zwischenstation verwendet.

TFT: Thin Film Transistor (engl. für Dünnschichttransistor). Eine weit verbreitete Anwendung ist die Ansteuerung von Flüssigkristall-Flachbildschirmen, bei denen pro Bildschirmpunkt ein einzelner Transistor zum Einsatz kommt. Diese Bauart von Displays ist als Aktiv-Matrix-LCD bekannt, wird aber umgangssprachlich häufig auch als TFT-Display bezeichnet.

TOP: Table of Pages. Teletext-System, bei dem die einzelnen Seiten in Rubriken eingeteilt sind. Die Blöcke stehen dabei für eine höhere Hierarchieebene (z.B. Nachrichten, Sport, Programme) und die Gruppen für die Ebene darunter (z.B. Inland/Ausland, Fußball/Tennis). Den Seiten können Kurzbezeichnungen zugeordnet werden, die in der untersten Zeile farbig angezeigt und mit vier farbigen Tasten auf der Fernbedienung angewählt werden können. Außerdem werden Informationen übermittelt, welche Seiten existieren und welche über Unterseiten verfügen.

Tuner: Englisch für Empfänger.

U

USB: Universal Serial Bus. Serielles Bussystem zur Verbindung von externen Geräten (USB-Kartenleser, USB-Stick).

v

VGA: PC-Schnittstelle zum Anschluss eines Monitors.

VPS: Das Video Programming System (VPS) ist ein Signal, welches einige (aber nicht alle) Fernsehsender in der Austastlücke des Fernsehsignals übertragen. Das Signal dient Video- oder DVD-Recordern dazu, bei der Aufnahme von Sendungen auf Verschiebungen der Anfangszeit, Sendungsausfälle und Überziehungen der geplanten Sendedauer zu reagieren.

Y

Ycc/Ypp: Farbstandards bei Set-Top-Boxen

YCbCr: Digitales Farbmodell, siehe COMPONENT IN.

YPbPr: Analoges Farbmodell, siehe COMPONENT IN.

03.07.2008 16:48:16

Stichwortverzeichnis

0-9

24p-Format 44

A

Alarm 38

Anschlussassistent 40

Anschlüsse 5,6

Antennen anschließen 11

Anzeige 12

Assist ^+ 8, 16

Audio-Verstärker 48

Aufnahme 50

Aufnahme-Assistent 50

Ausstattung des TV-Gerätes 7

Auto-Format 21

Automatische Dimmung 21

AV-Ausgangston 20

AV-Auswahl 19

B

Balance einstellen 20

Batterien 11

Bedienteil 4

Bild 21

Bildanpassung 21

Bild einstellen 21

Bildformat 21, 22

Bild im Bild 28

Bild vertikal verschieben 22

C

CA-Modul 35

CI-Slot 35

Component IN 46

D

Datenerfassung 31

Diaschau 53

Digitaler Toneingang 49

Digital Link 51

Digital Link HD 44

Digital Link Plus 50, 51

DVB-Software 36

DVB-Zeichensatz 23

DVD-Taste 54

DVI 44

E

Einblendungen 39

Einschalten 12

Einschaltlautstärke 20

Einstellungen 17

EPG 30

Erstinbetriebnahme-Assistent 12

Erstinbetriebnahme wiederholen 12

F

Fernbedienung 3, 11, 54

FLOF 32

G

Geheimnummer 38

H

Handy-Tastatur 15

HDMI 44

Heimvernetzungssysteme 49

Helligkeit 21

HiFi/AV-Verstärker 48

Hilfe 15

|

Info-Anzeige 15

iPIP 28

K

Kartenleser 52

Kindersicherung 38

Kleinbild 28, 29

Kontrast 21

Kopfhörer-Lautstärke 20

Kopierschutz 51

L

Lautstärke 20

Lautstärkeanpassung 20

Letzter Sender 22

Lieferumfang 7

LNC/LNB 13

Loudness 20

M

Manueller Timer 51

Manuelle Sendersuche 25

Maximale Lautstärke 20

Menübedienung 15

N

Netzschalter 12

Neue Geräte/Änderungen 40

0

Ordner 53

P

PC IN 45

Persönliche Text-Seiten 22, 33

PhotoViewer 52

PIP 28

Programminfo 22

R

Radio-Betrieb 12, 34

Radio-Menü 17, 34

RADIO-Taste 12, 54

REC-Taste 54

Rücksetzen Bild/Ton 21

5

Satelliten-Anlage 13

Schaltspannung 17

Schlüsselnummer 38

Seitenwahl 32

Sender ändern 26

Sender löschen 26

Sender umbennen 26

Sender verschieben 26

Sender wiederherstellen 26

Sender suchen/aktualisieren 24

Senderübersicht 18

Sender wählen 18

Service 66

Sicherheit 9, 10

Signalart 41

Smart Card 35

Software-Update 36

Speichermedium 53

Split Screen 28, 29

Sprach-/Tonauswahl 23

Stichwortverzeichnis im TV-Gerät 16

Stumm schalten 20

Suchassistent 24

T

Tastenfunktionen 22

Teletext 32

Teletext-Funktionen 22

Teletext-Untertitel 22, 33

Timer-Aufnahmen 50

Timer-Daten 50

Aufnahmeart 50

Aufnahmezeit 50

Datum 50

Recorder 50

VPS 50

Timerübersicht 51

Ton 20

Tonanpassung 20

Ton aus 20

Toneffekte 20

Ton einstellen 20

Tonkomponenten-Assistent 47

Ton über 20

Ton über Aktivlautsprecher 47

Ton über TV-Lautsprecher und aktivem

Subwoofer wiedergeben 47

TOP 32

TV-Basissoftware 36

TV-Gerät drehen 56

TV-Menü 17

TV-Taste 11,54

U

Übersichtsplan 17

Uhrzeit 22

Untertitel 23

USB-Stick 36, 52

v

Verschlüsselte Sender 13, 24, 35

Videoquelle wählen 19

Videotext 32

Vormerken 30

VPS-Zeiten 33

w

Werkswerte Bild/Ton 21

Z

Zeitdienste 38

Zeit und Datum 39

1010 Wien, Osterreich

Tel +43 - 1 22 88 633 - 0

Fax +43 - 1 22 88 633 - 90

8952 Schlieren, Schweiz

Tel +41 - 44 732 15 1

Fax +41 - 44 732 15 02

Email [e-mail]

CY

HADJIKYRIAKOS & SONS LTD

121 Prodromos Str., P.O Box

21587

1511 Nicosia, Cyprus

Tel +357 - 22 87 21 11

Fax +357 - 22 66 33 91

Email savvas@hadjikyriakos.

com.cy

CZ

K+B PROGRES A.S.

U Expertu 91

96317 Kronach, Deutschland

Tel [phone]

Fax [phone]

Email [e-mail]

DK

Kiaerulff 1 A/S

C.F. Tietgens Boulevard 19

5220 Odense S∅, Denmark

Tel +45 - 66 13 54 80

Fax +45 - 66 13 54 10

Email [e-mail]

E

Gaplasa S.A.
