BEDIENUNGSANLEITUNG Aventos 3970 ZW LOEWE

Fernbedienung – TV-Funktionen 3

Bedienteile 4 - 5

Anschlüsse Geräterückseite 5

Herzlich Willkommen 6

Vielen Dank

Ausstattung der Geräte

Aufstellen und Reinigen

Entsorgung

Zu Ihrer Sicherheit 7 – 8

Erste Inbetriebnahme 9

Batterien – Fernbedienung

Fernbedienung auf die Bedienung

des TV-Gerätes einstellen

Anschließen

Einschalten

Erste Inbetriebnahme

Alltägliche Handhabung 10

Ein-/Ausschalten 10

Pro gram me wechseln 10

Generelle Menübedienung 11

Ton einstellen 11

Bild einstellen 11

Am Gerät bedienen 11

Betriebsarten 12 – 17

TV-Betrieb 12

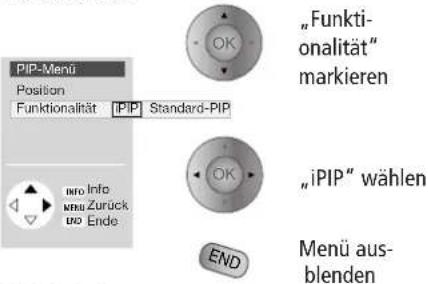

Bild im Bild 13

EPG-Betrieb 14–15

Teletext-Betrieb 16

Video-Betrieb 17

Betrieb zusätzlicher Geräte 18 – 20

AV-Geräte anmelden und anschließen 18

Video-Wiedergabe 19

Loewe Videorecorder und

Loewe DVD-Spieler direkt bedienen 20

Was tun wenn ... 21 – 22

Technische Daten 23

Mechanische Daten

Elektrische Daten

Zubehör 24

Service-Adressen 27 (englisch)

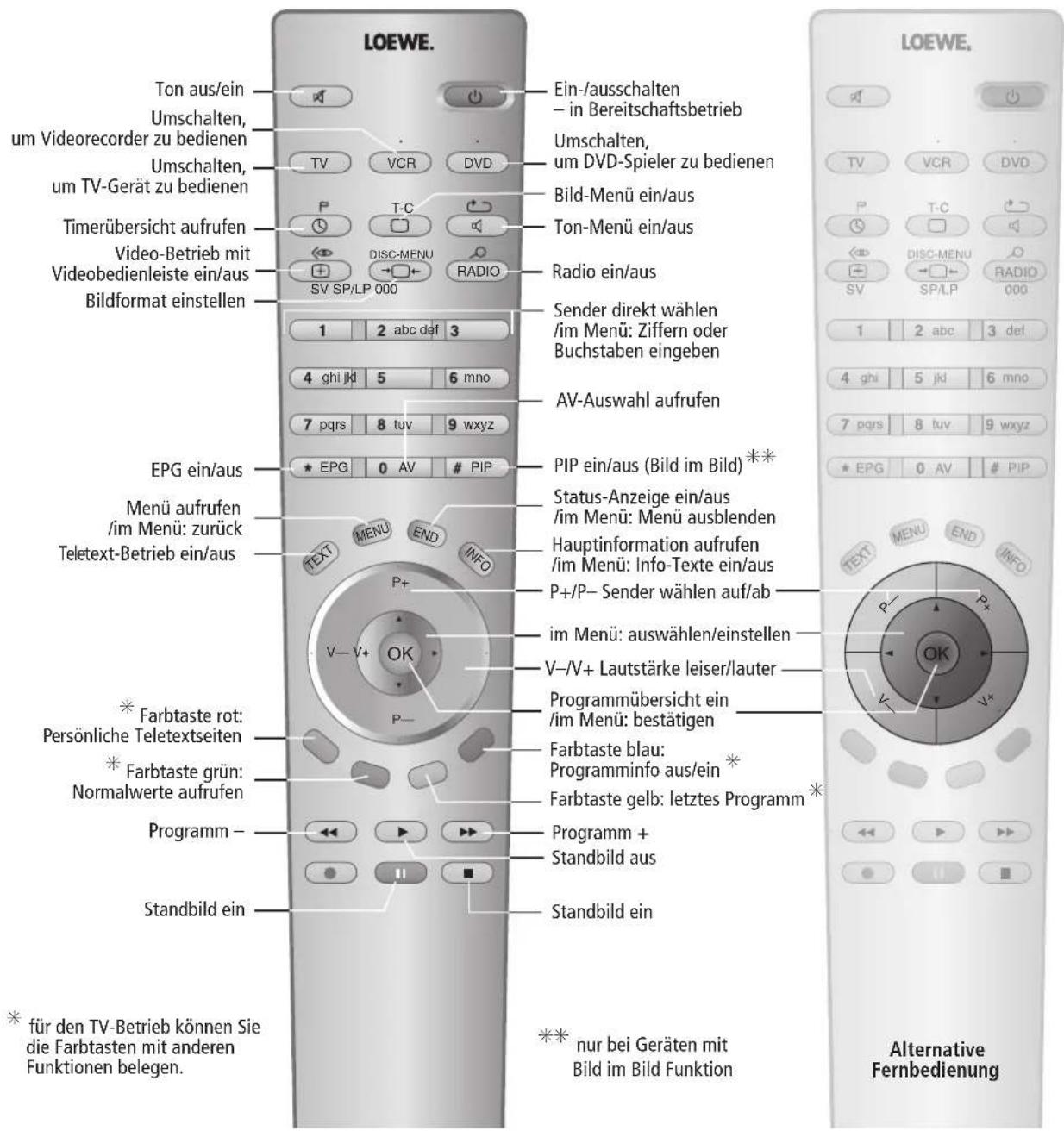

Fernbedienung – TV-Funktionen

LOEWE. Ton aus/ein Umschalten, um Videorecorder zu bedienen Umschalten, um TV-Gerät zu bedienen Timerübersicht aufrufen Video-Betrieb mit Videobedienleiste ein/aus Bildformat einstellen Ein-/ausschalten - in Bereitschaftsbetrieb Umschalten, um DVD-Spieler zu bedienen Bild-Menü ein/aus Ton-Menü ein/aus Radio ein/aus Sender direkt wählen /im Menü: Ziffern oder Buchstaben eingeben AV-Auswahl aufrufen PIP ein/aus (Bild im Bild)** Status-Anzeige ein/aus /im Menü: Menü ausblenden Hauptinformation aufrufen /im Menü: Info-Texte ein/aus P+/P- Sender wählen auf/ab im Menü: auswählen/einstellen V-/V+ Lautstärke leiser/lauter Programmübersicht ein /im Menü: bestätigen Farbtaste blau: Programminfo aus/ein * Farbtaste gelb: letztes Programm * Programm + Standbild aus Standbild ein ** nur bei Geräten mit Bild im Bild Funktion LOEWE. Alternative Fernbedienung

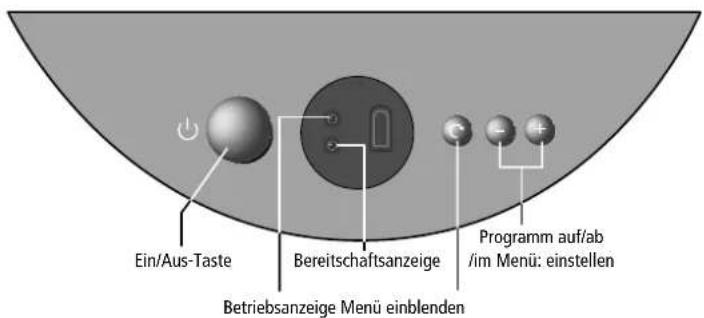

Bedienteile

Aventos/Modus

Ein/Aus-Taste Bereitschaftsanzeige Betriebsanzeige Menü einblenden Programm auf/ab /im Menü: einstellen

Anschlüsse an der rechten Seite des Gerätes

Ton-Eingänge weiß= links, rot=rechts Video-Eingang AVS (FBAS) Video-Eingang AVS (Y/C, FBAS) Kopfhörer-Buchse

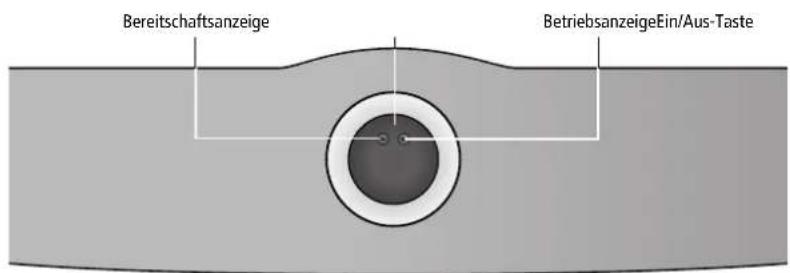

Nemos

Bereitschaftsanzeige BetriebsanzeigeEin/Aus-Taste

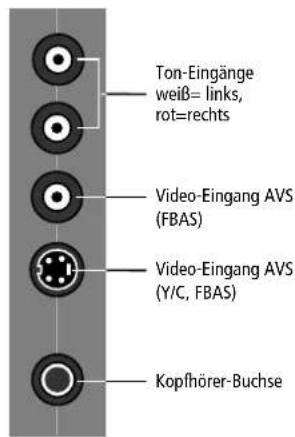

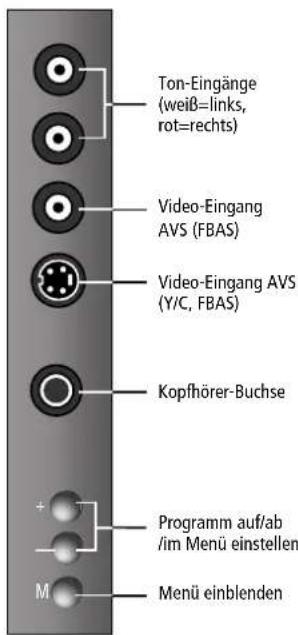

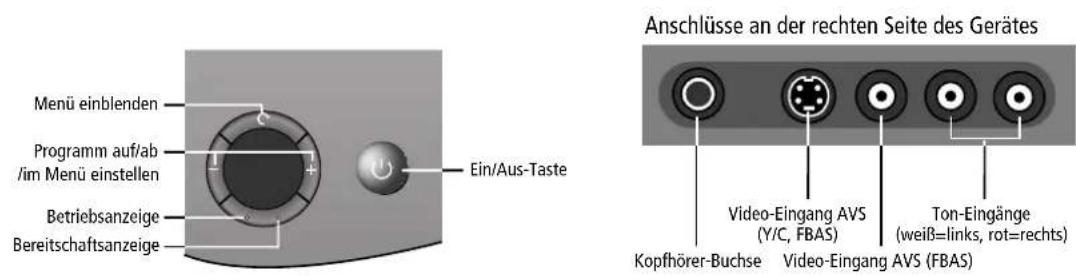

Anschlüsse und Bedienung an der rechten Seite des Gerätes

Ton-Eingänge (weiß=links, rot=rechts) Video-Eingang AVS (FBAS) Video-Eingang AVS (Y/C, FBAS) Kopfhörer-Buchse Programm auf/ab /im Menü einstellen Menü einblenden

Bedienteile

Mimo

Menü einblenden Programm auf/ab /im Menü einstellen Betriebsanzeige Bereitschaftsanzeige Ein/Aus-Taste Anschlüsse an der rechten Seite des Gerätes Video-Eingang AVS (Y/C, FBAS) Ton-Eingänge (weiß=links, rot=rechts) Kopfhörer-Buchse Video-Eingang AVS (FBAS)

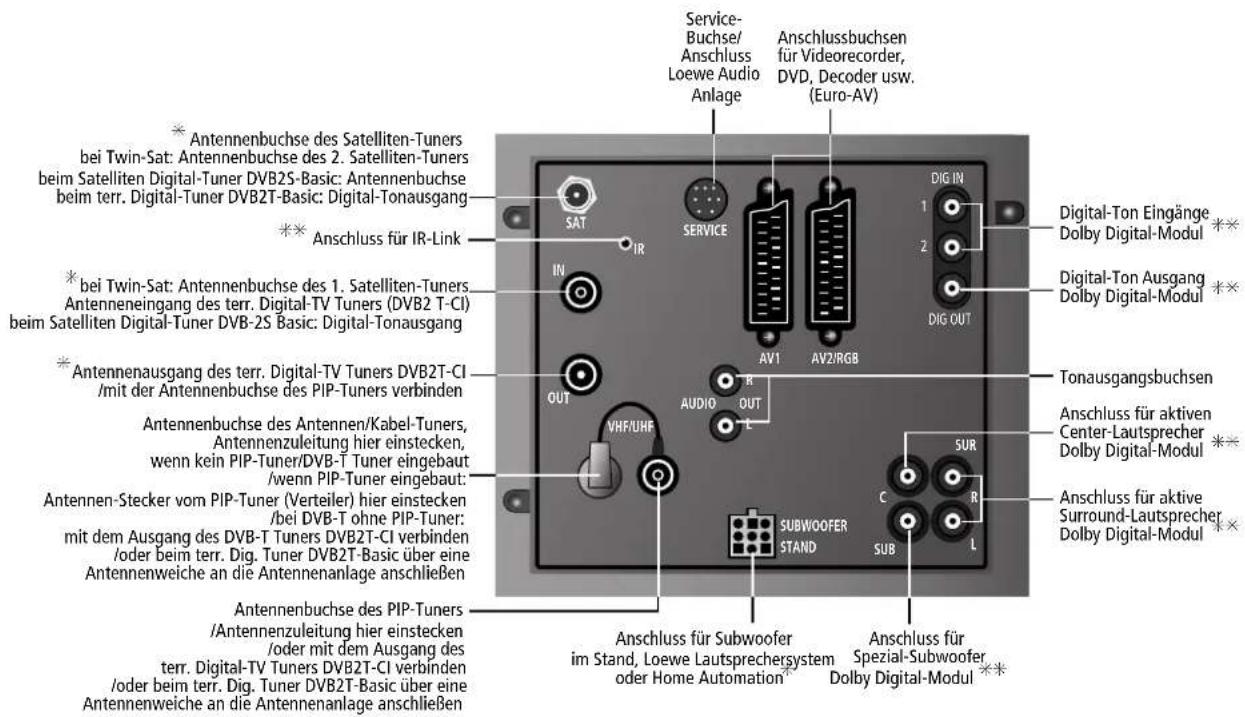

Anschlüsse Geräterückseite

Service-Buchse/Anschluss Loewe Audio Anlage Anschlussbuchsen für Videorecorder, DVD, Decoder usw. (Euro-AV) Antennenbuchse des Satelliten-Tuners bei Twin-Sat: Antennenbuchse des 2. Satelliten-Tuners beim Satelliten Digital-Tuner DVB2S-Basic: Antennenbuchse beim terr. Digital-Tuner DVB2T-Basic: Digital-Tonausgang Anschluss für IR-Link * bei Twin-Sat: Antennenbuchse des 1. Satelliten-Tuners Antenneneingang des terr. Digital-TV Tuners (DVB2 T-CI) beim Satelliten Digital-Tuner DVB-2S Basic: Digital-Tonausgang * Antennenausgang des terr. Digital-TV Tuners DVB2T-CI /mit der Antennenbuchse des PIP-Tuners verbinden Antennenbuchse des Antennen/Kabel-Tuners, Antennenzuleitung hier einstecken, wenn kein PIP-Tuner/DVB-T Tuner eingebaut /wenn PIP-Tuner eingebaut: Antennen-Stecker vom PIP-Tuner (Verteiler) hier einstecken /bei DVB-T ohne PIP-Tuner: mit dem Ausgang des DVB-T Tuners DVB2T-CI verbinden /oder beim terr. Dig. Tuner DVB2T-Basic über eine Antennenweiche an die Antennenanlage anschließen Antennenbuchse des PIP-Tuners /Antennenzuleitung hier einstecken /oder mit dem Ausgang des terr. Digital-TV Tuners DVB2T-CI verbinden /oder beim terr. Dig. Tuner DVB2T-Basic über eine Antennenweiche an die Antennenanlage anschließen SAT IR SERVICE AV1 AV2/RGB R AUDIO L SUBWOOFER STAND SUB C L Anschluss für Subwoofer im Stand, Loewe Lautsprechersystem oder Home Automation* Anschluss für Spezial-Subwoofer Dolby Digital-Modul DIG IN 1 2 Digital-Ton Eingänge Dolby Digital-Modul Digital-Ton Ausgang Dolby Digital-Modul Tonausgangsbuchsen Anschluss für aktiven Center-Lautsprecher Dolby Digital-Modul Anschluss für aktive Surround-Lautsprecher Dolby Digital-Modul

× je nach Gerätetype oder nachrüstbar ** nachrüstbar bei Nemos 32

Herzlich willkommen

Vielen Dank,

dass Sie sich für ein Loewe Produkt entschieden haben.

Wir freuen uns, Sie als Kunde gewonnen zu haben.

Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bedienerfreundlichkeit. Dies gilt für TV, Video und Zubehör glei cher ma ßen. Dabei sollen weder die Technik noch das Design einen Selbstzweck erfüllen, sondern unseren Kunden einen höchstmöglichen Seh- und Hör-genuss vermitteln.

Auch beim Design haben wir uns nicht von kurzfristigen, modischen Trends leiten lassen. Denn schließlich haben Sie ein hochqualitatives Gerät erworben, an dem Sie sich auch morgen und übermorgen nicht satt sehen sollen.

Zum Gerät

Wir haben das TV-Gerät so konzipiert, dass Sie es mit Hilfe von Menüs leicht be die nen können. Wenn Sie In for ma tio nen zur Be die -nung brauchen, blenden Sie ein fach mit der INFO-Taste die Info-Texte ein, so ver ste hen Sie schnell Zu sam men hän ge.

Auf viele Fragen zur Technik werden Sie im Stichwortverzeichnis Ihres TV-Gerätes Ant wor ten fi nden. Betrifft es die Bedienung des TV-Gerätes, so können Sie aus dem Stich wort ver zeich nis heraus direkt auf eine Funktion zugreifen. So erübrigt sich das Nachlesen in einer ausführlichen Be die nungs an lei tung, und deshalb werden in dieser Be die nungs an lei tung nur die wichtig sten Be dien schrit te erklärt.

Mit der Fernbedienung können Sie drei Loewe Geräte steuern, neben diesem TV-Gerät auch einen Loewe Videorecorder und einen Loewe DVD-Spieler.

Ausstattung der Geräte

In dieser Bedienungsanleitung wird die Ma xi - malausstattungbeschrieben.

Mit * gekennzeichnete Funktionen sind nicht in allen TV-Geräten enthalten.

Dargestellte Menü-Inhalte können je nach Ausstattung des Gerätes variieren.

Ist das Gerät mit einem Digital Recorder oder mit DVB-T ausgerüstet, liegt eine weitere Bedienungsanleitung bei.

Die Ausstattung Ihres Gerätes können Sie in der Hauptinformation – „Ausstattung“ – abfragen.

Aufstellen

Mimo TV-Geräte haben vorne seit lich, links und rechts, Griffmulden. Tragen Sie das TV-Gerät an diesen Griffmulden.

Beachten Sie bitte, dass die Füße des TV-Ge rätes auf Möbeln aus Weichholz (z.B. Fichte, Tan ne, Kiefer usw.), bedingt durch das Gewicht, Eindruckstellenhinterlassenkönnen, und dass beim Verrutschen des Gerätes Spuren ent ste hen. Das Plastikmaterial der Füße enthält Weichma cher, welcher vereinzelt die Oberfl äche von Möbelnanlösenkann.

Verwenden Sie in solchen Fällen eine druckfeste Unterlage etwa in der Größe der Stand fl ä che des TV-Gerätes.

Beachten und befolgen Sie bitte auch die Si cher - heitshinweiseaufdenfolgendenSeiten.

Achten Sie darauf, dass kein helles Licht oder die Sonne auf den Bildschirm fällt und damit den Bildeindruckmit Reflexionentrübt.

Reinigen

Reinigen Sie das TV-Gerät und die Fern be - die nung nur mit einem feuchten, weichen und sauberen Tuch (ohne jedes scharfe oder scheuernde Reinigungsmittel).

Entsorgung

Verpackung und Karton

Sie haben sich für ein technisch sehr hoch wer- ti ges und langlebiges Produkt entschieden. Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Verordnungen ein Entgelt an beauftragte Verwerter entrichtet, die die Verpackung vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und das Verpackungsmaterialgutaufzubewahren,damit das Gerät im Bedarfsfall optimal geschützt transportiert werden kann.

Das Gerät

* Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. * Elektronische Altgeräte müssen

deshalb getrennt entsorgt werden.

Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll!

Sie können Ihr Altgerät kostenlos an ausgewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung.

Zu Ihrer Sicherheit

Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwenden, lesen und beachten Sie die nachfolgenden Sicherheitshinweise:

• Dieses TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.
• Dieses Gerät ist für Wohn- bzw. Bü ro räu me konzipiert und darf nicht in Räumen mit hoher Luftfeuchtigkeit (z.B. Bad, Sauna) oder hoher Staubkonzentration (z.B. Werk stät ten) betrieben werden. Wird das Gerät im Freien benutzt, sorgen Sie dafür, dass es vor Feuchtigkeit (Regen, Tropf- und Spritzwasser oder Betauung) geschützt ist. Stellen Sie keine mit FlüssigkeitgefülltenGegenstände,z.B.Vasen, auf das TV-Gerät. Hohe Feuchtigkeit und Staubkonzentrationen führen zu Kriechströ men im Gerät, dies kann zu Be rüh rungs g-e fahr von Spannungen oder einem Brand führen.

Die Hersteller-Garantie wird nur für den Gebrauch in der genannten zulässigen Umgebung gewährt.

• Dieses Gerät darf nur an ein Strom ver sorgungs netz mit der auf dem Ty pen schild angegebenen Spannung und Fre quenz mittels beigefügtem Netzkabel an ge schlos sen werden. Falsche Spannungen können das Gerät beschädigen.
• Wird das Gerät aus einer kalten Umgebung in einen warmen Raum ge bracht, schlägt sich Feuchtigkeit auf alle Teile des Gerätes nieder (Kondenswasser). Feuchtigkeit führt zu Kriechströmen im Gerät, dies kann zu einem Brand führen. Sie sollten das Gerät in einem solchen Fall erst nach einer an ge mes se nen Anwärmzeit (dann, wenn der Beschlag auf dem Bild schirm verdunstet ist) einschalten.

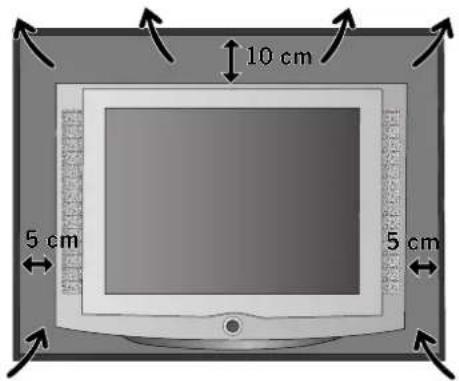

- Wie jedes elektronische Gerät, be nö tigt Ihr TV-Gerät Luft zur Kühlung. Wird die Luftzirkulation behindert, kann es zu Brän den kommen. Die Lüftungsschlitze an der Geräterückwand müssen deshalb stets frei bleiben. Bitte keine Zeitungen oder Deckchen auf das Fern seh ge rät legen. Die Luftzufuhr wird auch beeinträchtigt, wenn das Fernsehgerät auf eine Decke oder auf einen hochfl origen Teppich gestellt wird.

10 cm 5 cm 5 cm

Wird das Gerät in einen Schrank oder ein Regal gestellt, müssen seitlich mindestens 5 cm und oben mindestens 10 cm freier Raum für die Luftzirkulation si cher ge stellt werden.

Stellen Sie das Gerät so auf, dass es keiner direkten Sonneneinstrahlung und keiner zusätzlichen Erwärmung durch Heiz kör per ausgesetzt ist.

- Magnetische Felder beeinfl ussen die Bildqualität des TV-Gerätes. Stellen Sie deshalb keine Lautsprecher oder andere ma gne ti sche Quellen in unmittelbarer Nähe zum TV-Gerät auf.

- V ermeiden Sie, dass Metallteile, Na deln, Büroklammern, Flüssigkeiten, Wachs oder ähnliches durch die Lüftungsschlitze der Rückwand ins Geräteinnere gelangen. Das führt zu Kurzschlüssen im Gerät und damit möglicherweise zu einem Brand. Sollte doch einmal etwas ins Geräteinnere gelangen, sofort mit dem Ein-/Ausschalter das Gerät ausschalten, den Netzstecker des Gerätes abziehen und zur Überprüfung den Kun den -dienst verständigen.

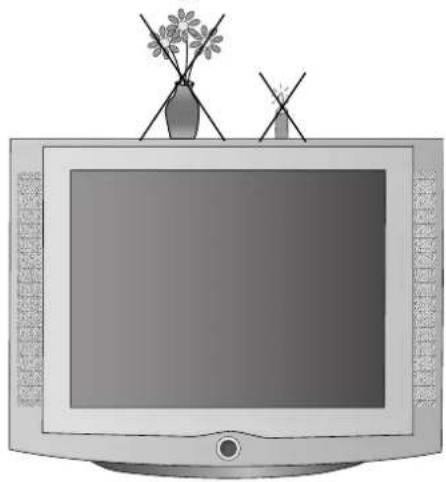

Stellen Sie bitte keine mit Wasser gefüllten Blumenvasen, keine brennenden Kerzen usw. auf das Fernsehgerät.

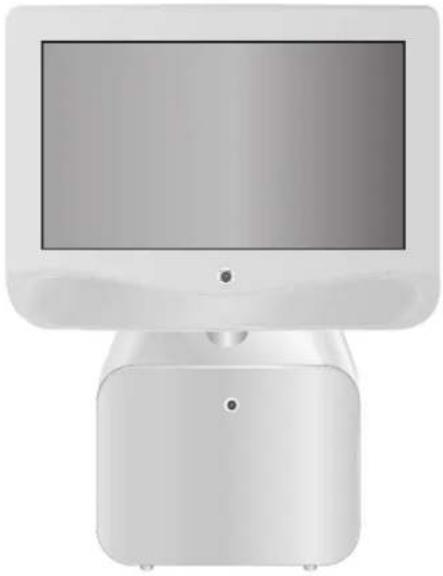

Zu Ihrer Sicherheit

• Die Rückwand des Fernsehgerätes dürfen Sie keinesfalls selbst abnehmen. Das Gerät arbeitet mit hohen Spannungen, die lebensgefährlich sind. Überlassen Sie Re pa ra tur- und Service-Arbeiten an Ihrem Fern seh ge rät ausschließlich autorisierten Fern seh tech nikern.
• Fernsehgeräte haben, bedingt durch die Bildröhre, einen Schwerpunkt der weit vorne liegt. Das Fernsehgerät neigt deshalb dazu, relativ leicht nach vorne umzukippen und kann somit Personen verletzen. Stellen Sie das Fernsehgerät nur auf eine ebene, standfeste Unterlage auf. Das Gerät muss auf allen Füßen stehen. Das Gerät sollte insbesondere bei Aufstellung in Schränken oder Regalen vorne nicht her aus ra gen. Bei Aufstellung des Gerätes auf ein Podest achten Sie darauf, dass dieses größer ist als die Grundfl äche des Gerätes.

Bei Benutzung von Dreh- und Aus zugs bö den vergewissern Sie sich, dass die Tragfähigkeit der Böden ausreichend ist.

Verwenden Sie möglichst nur Ori gi nal-Zubehörteile wie z.B. Loewe Racks und Stands.

Steht das Fernsehgerät auf einer Rollkonsole, bewegen Sie die Rollkonsole vorsichtig, weil die Rollkonsole samt Gerät kippen könnte. Rollkonsolen können die Standfestigkeit von darauf gestellten Ge rä ten merklich her absetzen, deshalb nur für das Gerät vorgesehene und geprüfte Rollkonsolen verwenden. Lassen Sie Kinder nicht un be auf sich tigt am Fernsehgerät hantieren.

Lassen Sie Kinder nicht im un mit tel ba ren Umfeld des Fernsehgerätes spielen, das Gerät könnte umgestoßen, verschoben oder von der Standfl ä che heruntergezogen werden und Personen verletzen.

• Das Fernsehgerät nicht an einen Ort stellen, bei dem es zu Erschütterungen kommen kann. Erschütterungen können zu Ma te ri al - überlastungführen.
• Lassen Sie das eingeschaltete Fern seh ge rät nicht unbeaufsichtigt laufen.
• Bei Gewitter ziehen Sie den An ten nen- und Netzstecker ab. Überspannungen durch Blitzeinschlag können das Gerät sowohl über die Antennenanlage als auch über das Stromnetz beschädigen. Auch bei längerer Abwesenheit sollte der Antennen- und Netzstecker abgezogen sein.
• Der Netzstecker des Fernsehgerätes muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann.
• Verlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann. Das Netz ka bel darf nicht geknickt oder über scharfe Kanten verlegt, nicht begangen und keinen Che mi ka li en ausgesetzt werden; letzteres gilt für das gesamte Gerät. Ein Netzkabel mit be schä dig ter Isolation kann zu Strom schlä gen führen und stellt eine Brandgefahr dar.
• Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Stec ker gehäu se. Die Kabel im Netzstecker könnten beschädigtwerdenundbeimWiedereinstecken einen Kurzschluss verursachen.

Erste Inbetriebnahme

Fernbedienung

Batterien

Zum Einsetzen oder Wechseln der Batterien drücken Sie auf die Stelle, wo der Pfeil ein ge prägt ist. Schieben Sie den Bat te rie fach dec kel dabei nach unten und nehmen Sie ihn ab. Setzen Sie Batterien des Typs Alkali Mangan LR 03 (AAA) ein und achten Sie dabei auf die richtige Lage von + und -.

Anschließend den Deckel von unten wieder aufschieben. Hinweis zur Entsorgung der Batterien:

Die Batterien der Er staus rü stung enthalten keine Schadstoffe wie Cadmium, Blei und Quecksilber. Verbrauchte Batterien dürfen , nach der Batterieverordnung nicht mehr in den Hausmüll entsorgt werden. Werfen Sie verbrauchte Batterienunentgeltlich in die beim Handel auf ge stellt ten Sammelbehälter.

Fernbedienung auf die Bedienung des TV-Gerätes einstellen

TV-Taste drücken

Wie Sie andere Loewe Geräte bedienen, ist auf Seite 20 beschrieben.

Anschließen

Stromnetz

Schließen Sie das TV-Gerät an eine 230V/50–60 Hertz Steckdose an.

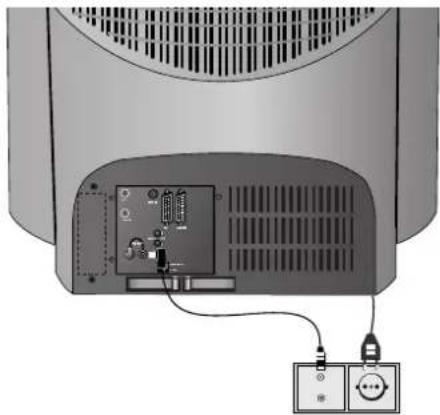

Antennen

Ziehen Sie bei Mimo die Abdeckung auf der Ge rä - te rück sei te nach hinten ab. Klemmen Sie die Kabel in den Kabelhalter und verlegen Sie sie nach unten durch die Aussparung.

Stecken Sie den Antennenstecker, der oberhalb der PIP-Antennenbuchse herauskommt, in die An ten - nenbuchsedesVHF/UHF-Tuners.DenAntennenste- cker Ihrer Antennen- oder Ka bel an la ge stecken Sie in die Buchse des PIP-Tuners.

Bei Ausstattung mit einem DVB-T-Modul 2 T -Cl schließen Sie Ihre Antennen-Anlagen an die Buchse des DVB-T-Moduls (IN) an und verbinden die untere Buchse (OUT) mit dem An ten nen-Eingang des VHF/UHF-Tuners.

Wird bei Ausstattung mit dem terrestrischen Digital-Tuner 2 T-Basic eine ge mein sa me Antenne für digitale und analoge Signale ver wen det, schließen Sie den terr. Digital-Tuner und den analogen Tuner übereineAntennenweicheandieAntennenanlage an.

Bei Ausstattung mit einem oder zwei Satelliten-Tunern schließen Sie die Sat-Antennen an die SAT-Buchsen an (siehe Abb. Seite 5).

Setzen Sie bei Mimo die Abdeckung wieder auf.

Die Anzeige und der Ein-/Ausschalter sind bei Nemos in einer Einheit zusammengefasst.

Drücken Sie die Ein-/Aus-Taste, so dass sie einrastet.

Erste In be trieb nah me

Nach dem ersten Einschalten wird die au to ma tischeProgrammierungdesTV-Geräteseingeleitet. Folgen Sie den Menüs.

Zuerst müssen Sie die Menüsprache für Ihr Gerät auswählen. Dann geben Sie an, welche An ten nen Sie an Ihr TV-Gerät angeschlossen haben und in welchem Land Sie es betreiben. Dann starten Sie die Sendersuche. Das TV-Gerät sucht, speichert und sortiertalleanlhrerAntennenanlagezuempfangen den Pro gram me. Sie sehen danach eine Übersicht der ge spei cher ten Programme, in welcher Sie Ihre Lieblings pro gram me markieren können. Schließlich melden Sie Ihre Videogeräte, Decoder, Loewe Audio Anlage und Home-automation mit dem Anschluss-As si sten ten an und verbinden diese entsprechenddemdar-gestelltenAnschluss-Schema mit dem TV-Gerät.

Mit dem Drücken der OK-Taste in Pfeilrichtung wählen Sie die Einstellungen...

... bestätigen Sie Ihre Ein stel - lungenmitOK. Sie kommen dann zum nächsten Menü ...

... drücken Sie diese Taste, wenn Sie Infos zu den Einstellungen benötigen.

Sie können die erste Inbetriebnahme jederzeit wiederholen, z.B. nach einem Umzug. Rufen Sie in der Hauptinformation (Taste INFO) das Stich wort ver- zeich nis auf. Wählen Sie dann das Stichwort „Erste Inbetriebnahmewiederholen“ aus.MitOK starten Sie dann die „Erste Inbetriebnahme“.

Alltägliche Handhabung

Ein-/Ausschalten

Ihr TV-Gerät ist mit einem Öko-Standby-Netzteil ausgerüstet. Im Bereitschaftsbetrieb sinkt die Leistungsaufnahme auf eine geringe Leistung ab. Wollen Sie noch mehr Strom sparen, so schalten Sie das Gerät mit der Ein-/Aus-Taste aus. Beachten Sie aber, dass EPG-Daten verloren gehen und pro gram mier te Timeraufnahmen über das TV-Gerät nicht ausgeführt werden.

Ist das TV-Gerät eingeschaltet, können Sie es mit der blauen Ein-/Aus-TastederFernbedienungin Bereitschaftausschalten.Dierote BereitschaftsanzeigeamGerät leuchtet. Leuchtet auch die grüne Anzeige, wird eine Timer-Aufnahme ausgeführt, es fi ndet eine EPG-Datenerfassung statt oder Radio-Betrieb ohne Bild schirmeinblendungistaktiv.

Aus der Bereitschaft schalten Sie am besten mit der blauen Ein-/Aus-Taste oder mit einer Ziffern-taste (Programm 0 – 9) wieder ein. Die grüne Betriebsanzeige leuchtet dann.

Mit OK schalten Sie das TV-Gerät ein, sehen die Pro gramm über -sicht und können ein Programm wählen.

In den Radio-Betrieb einschalten.

Wenn Sie das TV-Gerät mit der Ein-/Aus-Taste am Gerät ausschalten, leuchtet keine der Anzeigen.

Wenn das TV-Gerät so ausgeschaltet ist, können Sie es mit der Ein-/Aus-Taste wieder einschalten.

Programme wechseln

Programme auf/ab (nur Lieb lings - pro gram me, wenn die Pro gramm übersichtdiesezeigt).

...mit den Zahlentasten der Fernbedienung Das Gerät verfügt über einen dynamischen Speicher mit 220 (mit DVB 1470) Spei cher plät zen. Sind bis zu 9 Programme gespeichert, brauchen Sie nur eine Ziffer eingeben, bis 99 zwei Ziffern, bis 999 drei Ziffern und über 999 vier Ziffern (schauen Sie bitte in der Pro gramm über sicht nach, wieviele Pro gram me gespeichertwurden).

lang

kurz lang

kurz kurz lang

1-stellige Programme

Taste 0 – 9 eine Sekunde gedrückt halten, dann wechselt das Programm sofort.

Oder Taste 0 – 9 kurz drücken, dann wechselt das Programm nach 2 Sekunden (wechselt sofort wenn nur 9 Programme gespeichert).

2-stellige Programme

Zweite Zifferntaste eine Sekunde gedrückt halten, dann wechselt das Programm sofort.

Oder beide Zifferntasten kurz drücken, dann wechselt das Programm nach 2 Sekunden (sofort bei bis zu 99 Pro gram men).

3-stellige Programme

Dritte Zifferntaste eine Sekunde gedrückt halten, dann wechselt das Programm sofort.

Oder die drei Zifferntasten kurz drücken, dann wechselt das Programm nach 2 Sekunden (sofort bei bis zu 999 Pro gram men).

4-stellige Programme

Die vier Zifferntasten kurz drücken, dann wechselt das Programm sofort.

alle kurz

Je nachdem, wieviele Pro gram me gespeichert wurden, können Sie auch eine oder mehrere Nullen vor die Ziffer setzen und wählen, z.B. für Programm 7 = 07 oder 007 oder 0007.

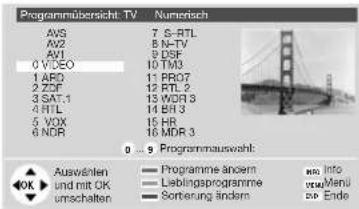

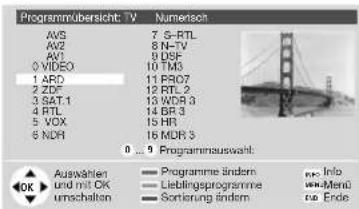

... über die Programmübersicht

mit OK die Programmübersicht aufrufen

Programmübersicht: TV Numensicht AWS 7 S-RTL AV2 8 N-TV AV1 9 DSF 0 VIDEO 10 TM3 1 ARO 11 PR07 2 ZDF 12 RTL 2 3 SAT.1 13 WDR 3 4 RTL 14 BR 3 5 VOX 15 HR 6 NDH 16 MDR 3 0 ... 0 Programmauswahl: Auswahlen Programme indem. und mit OK Lieblingsprogramme Info umschatten Verlennel Sortierung indem. no Ende

Programm markieren (wenn möglich wird im PIP-Bild das markierte Programmangezeigt) oder

mit Zifferntasten markieren

markiertes Programm aufrufen

alphabetisch/numerisch ordnen (blaue Taste)

Programmübersicht: TV ARO BR-ALPHA BR3 CNN INT. CAM DSF DVD EUROSPRT HOT HR KIAA MDR 3 N-TV +ABCDEFGHIJKLMNOPQRSTUVWXYZ Auswählen und mit OK umachaten Programme öffern Lieblingsprogramme Sortierung öffern Info Menu Ende

nur Lieblingsprogramme anzeigen (gelbe Taste)

Audio/Video-Programme aufrufen

- AV-Auswahl

für die Wiedergabe von AV-Ge-räten (siehe auch Seite 19).

AV-Buchse oder VIDEO für Sender des Videorecorders auswählen.

Alltägliche Handhabung

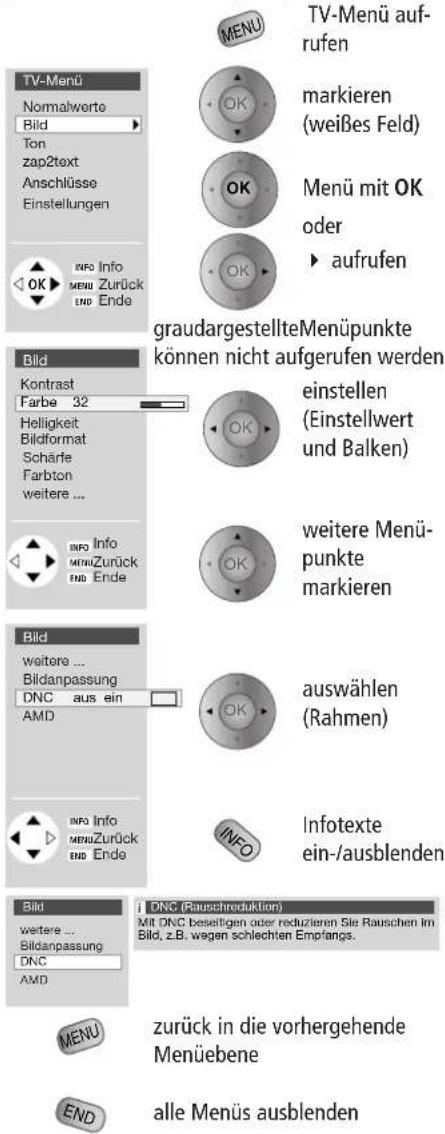

Generelle Menübedienung

Anhand des TV-Menüs und Bild-Menüs zeigen wir Ihnen, wie Sie sich in den Menüs bewegen. Mit welchen Tasten Sie bedienen können, sehen Sie jeweils unten im Menü angezeigt.

TV-Menü Normalwerte Bild Ton zap2text Anschlüsse Einstellungen INFO Info MENU Zurück END Ende TV-Menü auf- rufen markieren (weißes Feld) Menü mit OK oder aufrufen graudargestellteMenüpunkte können nicht aufgerufen werden einstellen (Einstellwert und Balken) Bild Kontrast Farbe 32 Helligkeit Bildformat Schärfel Farbton weitere ... INFO Info MENU Zurück END Ende Bild weitere ... Bildanpassung DNC aus ein AMD INFO Info MENU Zurück END Ende Bild i DNC (Rauschreduktion) Mit DNC beseitigen oder reduzieren Sie Rauschen im Bild, z.B. wegen schlechten Empfangs. Bildanpassung DNC AMD MENU zurück in die vorhergehende Menüebene alle Menüs ausblenden

Ton einstellen

Lautstärke einstellen

Lautstärke einstellen

über „weitere ...“ können Sie weitere Toneinstellungen aus wählen und ...

... einstellen.

Ton aus/ein

Ton aus;

Ton ein: Taste erneut drücken oder Lautstärke einstellen

Ton aus

Ton ein

Weitere Toneinstellungen:

Ton-Menü aufrufen, oder mit MENU das TV-Menü aufrufen ...

„Ton“ markieren ... und mit OK aufrufen

Tonfunktion markieren

einstellen/ wählen

Toneinstellungen: Ton über die Laut sprecher des TV-Gerätes oder eine andere Anlage, Hörmodus, Tonanpassung, Höhen, Tiefen, Loudness und Balance. Tonwahl für Lautsprecher und Kopfhörer, AV-Ausgangston, Lautstärke der Kopf hö rer, Lautstär ke-Automatik und max. Lautstärke.

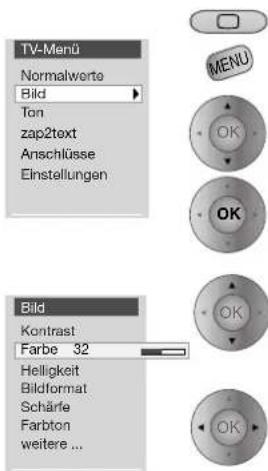

Bild einstellen

TV-Menü Normalwerte Bild Ton zap2text Anschlüsse Einstellungen Bild Kontrast Farbe 32 Helligkeit Bildformat Schärfe Farbton weitere ...

Bild-Menü aufrufen, oder mit MENU das TV-Menü aufrufen ...

„Bild" markieren

... und mit OK aufrufen

Bildfunktion mar- kieren

einstellen/ wählen

Bildeinstellungen: Kontrast, Farbe, Helligkeit, Bild- format, Schärfe, Farbton, Bildanpassung, Rausch re- duktion(DNC), automatische Bildgrößenanpassung (AMD)* und Bild drehen bei Großbildröhren.

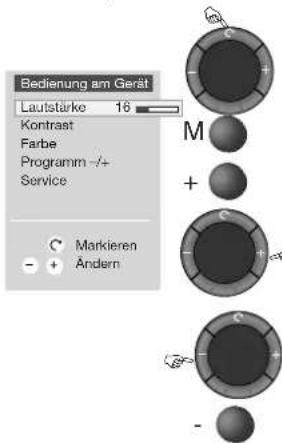

Am Gerät bedienen

Programme am TV-Gerät wechseln

Programm auf +

Programm ab –

Lautstärke, Kontrast und Farbe

Bedienung am Gerät Lautstärke 16 Kontrast Farbe Programm → Service Markieren Ändern

Funktions-Taste so oft drücken, bis die ge wünsch te Funktion markiert ist

+ mehr Laut stär ke, Kontrast oder Farbe

- weniger Lautstärke, Kon trast oder Farbe

Betriebsarten

TV-Betrieb

Bei der ersten Inbetriebnahme und bei der all-täglichen Bedienung befi ndet sich das Gerät im TV-Betrieb. Dies ist auch der Fall, wenn keine der anderen Be triebs ar ten wie EPG, Teletext, PIP, Video oder Radio an ge wählt ist.

Jede dieser Betriebsarten verfügt über ein Menü, welches Sie mit der MENU-Taste aufrufen können, und über eigene Belegungen der Farbtasten.

Funktion der Farbtasten bei TV-Betrieb

Die vier Farbtasten können Sie selbst mit Funk tio nen belegen. Ab Werk sind folgende Funktionen eingerichtet:

rot: persönliche Teletextseiten aufl isten oder aufrufen

grün: Normalwerte für Bild und Ton aufrufen

gelb: zuletzt gesehenes Pro gramm aufrufen

blau: Programminfo aufrufen

Im TV-Menü „Einstellungen“ – „Funk ti ons ta sten“ können Sie die Tasten mit anderen Funktionen belegen.

Statusanzeige

Status ein-/ausblenden

Uhrzeit 20:15

1 ARD Stereo

Hauptinformation

Hauptinformation aufrufen

Hauptinformation Programme automatisch suchen Anschlüsse Erklärung der Fernbedienung für Stichwortverzeichnis Ausstattung Wahl des Bodienumfangs Wählen und mit OK aufrufen Info Info MENZurück END Ende

Die Erklärung der Fernbedienung zeigt bei den verschiedenen Betriebsarten des TV-Gerätes und der Fernbedienung die Funktion jeder Taste.

Das Stichwortverzeichnis beantwortet viele Fragen rund ums Fern se hen. Wenn es um die Bedienung geht, haben Sie aus dem Stich wort ver- zeich nis heraus direkten Zugriff auf die Bedienfunktion.

Loewe TV-Geräte werden in verschiedenen Ausstattungsvarianten geliefert. Wie Ihr Gerät ausgestattet ist, fi nden Sie unter dem Menü-Punkt „Ausstattung“.

Wenn Sie alle Einstellungen und Anschlüsse vorgenommen haben, können Sie über „Wahl des Bedienumfangs“ auf „Ver ein fach te Be die-nung“ um schal ten. Dann sind bei allen Be triebs-arten-Menüs „Einstellungen“ und „Anschlüsse“ nicht mehr aufrufbar. Schalten Sie „Ver ein fach te Be die nung“ wieder aus, wenn Sie Einstellungen vornehmen wollen.

TV-Menü

TV-Menü aufrufen

Normalwerte

Einstellungen für Bild und Ton, die Sie vor genom men haben, können Sie in diesem Menü speichern und später wieder aufrufen.

Anschlüsse

Informationen hierzu fi nden Sie im Kapitel „AV-Geräte anmelden und anschließen“ auf Seite 18.

zap2text

Einige Sender verwenden diesen Dienst. Wird während einer Sendung auf Teletext-Seiten hingewiesen, wird diese Sei ten zahl vom TV-Gerät gepeichert und/oder angezeigt. Die Teletext-Seite rufen Sie mit der Taste TEXT aus der Einblendung während der Sendung oder aus diesem Menü heraus auf.

Einige Einstellungen im TV-Menü:

Kindersicherung

Wollen Sie, dass Ihre Kinder ab einer be stimm ten Zeit, einmal oder täglich, alle oder bestimmte Programme nicht sehen können, dann benutzen Sie die Kindersicherung.

Einblendungen

Sie können Dauer und Position der Einblen-dungen, den Inhalt der Programm- und Sta tus an zei ge defi nieren und zap2text als Einblendung aktivieren oder deaktivieren.

Zeitdienste

Sie können Ihr TV-Gerät zu von Ihnen fest ge leg ten Zeiten ein-/ausschalten lassen oder sich mit einem Signalton erinnern lassen.

Zeit und Datum

Wenn Sie Teletext empfangen, wird die richtige Einstellung von Datum und Uhrzeit vom Gerät erfasst. Die Zeit dient zur Information für Timeraufnahmen, Zeitdienste und EPG. Wenn Sie keinen Teletext empfangen, sollten Sie Datum und Uhrzeit einstellen und das Gerät nicht mit der Netztaste ausschalten, weil diese Ein stel lun gen dabei verloren gehen.

Sprache

Sollte einmal nicht „Ihre“ Menü-Sprache ein ge stellt sein, müssen Sie, in einer für Sie unverständlichen Sprache, das Menü „Sprache“ anwählen:

Drücken Sie die MENU-Taste (TV-Menü), markieren Sie den letzten Menüpunkt (Ein stel lun gen), drücken Sie die OK-Taste und markieren Sie den letzten Menüpunkt auf der letzten Seite (Spra che). Rufen Sie dieses Menü mit der OK-Taste auf. Markieren Sie jetzt die gewünschte Sprache und bestätigen Sie mit der OK-Taste.

Betriebsarten

Bild im Bild (PIP) \*

Standard-PIP Funktionen:

Bei Standard-PIP wird in das gerade angezeigte TV-Bild ein PIP-Bild eingeblendet. Der Rahmen um das PIP-Bild ist bei Standard-PIP zunächst grün.

PIP-Bild ein-/ausblenden

PIP-Bild als Standbild

Der Rahmen um das PIP-Bild muss grün sein. Wenn nicht, grüne Taste drücken.

Drücken Sie die rote Taste, wird das PIP-Bild zum Standbild. Nochmals drücken – Bewegtbild.

Programm des PIP-Bildes wechseln

Der Rahmen um das PIP-Bild muss grün sein. Wenn nicht, grüne Taste drücken. Jetzt wie üblich das Programm wählen.

Programm des TV-Bildes wechseln

Der Rahmen um das PIP-Bild muss weiß sein. Wenn nicht, grüne Taste drücken. Jetzt wie üblich das Programm wählen.

Der Rahmen um das PIP-Bild muss grün sein. Wenn nicht, grüne Taste drücken.

Starten Sie den Programm-Scan mit der blauen Taste. Der PIP-Rahmen wird blau.

Die Pro gram me wechseln jetzt automatisch. Stoppen Sie den Programm-Scan mit der blauen Taste. Der PIP-Rahmen ist wieder grün.

PIP-Bild/TV-Bild tauschen

Der Rahmen um das PIP-Bild muss grün sein. Wenn nicht, grüne Taste drücken.

Vertauschen Sie die Bilder mit der gelben Taste.

Position des PIP-Bildes

Rufen Sie mit der MENU-Taste das PIP-Menü auf.

Markieren Sie „Position“.

Wählen Sie die Symbole für die Position an.

F2.450 F2.450 F2.450 F2.450 F2.450 F2.450 F2.450 F2.450 F2.450 F2.450 F2.450 F2.450 F2.450 F2.450 F2.450 F1.970 F1.970 F1.970 F1.970 F1.970 F1.970 F1.970 F1.970 F1.970 F1.970 F1.970 F1.970 F1.970 F1.970 F1.970

PIP-Menü ausblenden

„iPIP“ einstellen

PIP einschalten, mit der Taste MENU das PIP-Menü aufrufen.

PIP-Menu Position Funktionalität |PIP| Standard-PIP INFO Info MEN Zürück Uo Ende "Funktionalität" markieren "iPIP" wählen END Menü aus- blenden

iPIP Funktion:

Bei iPIP wird das gerade angezeigte TV-Bild zum PIP-Bild. Für das TV-Bild wählen Sie ein anderes Programm und behalten das PIP-Bild im Auge. So können Sie Werbung oder Programmteile vorübergehend ins PIP-Bild „verbannen“. Bei iPIP ist der Rahmen um das PIP-Bild orange.

PIP-Bild ein/aus

Das PIP-Bild wird wieder zum TV-Bild, wenn Sie PIP ausschalten.

Betriebsarten

EPG-Betrieb

EPG ist die elektronische Programmführung für Fernsehprogramme. Sie können mit diesem System leicht die Sendungen fi nden, die Sie interessieren (Sor tie rung nach Uhrzeit, Tag, Themen und Programmen). Sie können Sen dun gen vormerken und Aufnahmen programmieren.

Bei der erstmaligen Benutzung von EPG (nicht bei DVB) wird ein Assistent aktiv, der Sie durch die not wen di gen Einstellungen führt. Lassen Sie danach die Datenerfassung durchführen (siehe nächste Seite).

EPG nutzen

* EPG

EPG einschalten/ausschalten

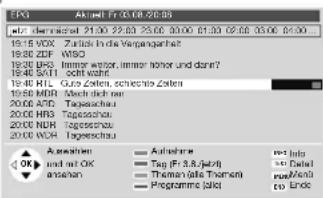

EPO Aktual Fr. 03.18.2023 für den 21.00.22.20.25.00.00.00.00.00.00.00.00.00.00.00. 19:15 MDR Zurich-Indische Vergangenheit 19:06 ZDF WSO 19:07 BPS Immater wasser, immer hoher und daran? 19:46 SKIT solf wahr 19:49 ML Guro Zellen, schrechte Zellen 19:50 MDR Mach dich der 20:04 ATE Tageschau 20:06 MRB Tageschau 20:08 NDR Tageschau 20:09 MDR Tageschau Ausschau UK und mit OK ansahan ■ Aufnahme ■ Tag (Fr.3.8.fahr) ■ Themen (lals Themen) ■ Programme (lals) no lins no Dals no Mads no Ero

Die erste Zeile hat zunächst einen grünen Rahmen. Der grüne Rahmen steht für Zeit und Datum; mit der grünen Farbtaste schalten Sie zwischen Zeit und Tag um oder, wenn der Rahmen eine andere Farbe hat, zum grünen zurück. Mit den Pfeil ta sten ◀ ▶ wählen Sie: jetzt, dem nächst, die Zeit oder den Tag für den Beginn von Sendun gen. Entsprechend wird die Liste der Sendungen darunter aktualisiert. Mit den Tasten ▼ ▲ markieren Sie eine Sendung die Sie ansehen (jetzt laufende Sendung), vormerken oder aufnehmen wollen.

EPS Aktion 10.00 EUR 2009 parafliche Themen site - Hobby Sport Kind Wasser Mark ... 12:00 NDR WunschBox -18:00 14:03 AWD WunschBox 20:40 NDR Das detafo Schlagarmageln 21:00 NDR Ums le Hues 01:25 NDR Burse le Hues 22:00 NDR WunschBox 14:03 AWD WunschBox Asschinen Aufnahme Info und mit OK Tag (Se 4.8/12:00) vorpassen Themen (Mak) Programme site 151 Ende

Der Rahmen wird gelb, wenn Sie die gelbe Taste drücken. Der gelbe Rahmen steht für The men - auswahl. Mit den Pfeiltasten ◀ ▶ wählen Sie zwischen per sön li chen Themen, allen Themen und den einzelnen Hauptthemen wie Film, News, Show, Musik usw. Die Liste der Sen dun gen darunter wird entsprechendaktualisiert. Mitden Tasten ▼ mar kie ren Sie eine Sendung, die Sie ansehen (jetzt laufende Sendung), vormerken oder aufnehmen wollen.

FD3 Aktien: 5.03.06.2006 Leiburgesgarne bis ARD... 14-08 ARD WunsenBox -16.00 2006 NDR Das deutsche Schagemmagazin 14-08 ARD WunsenBox Aussteller von mbt OK vormarkon Automotive Top (8x 48/14.00) Textron (Musk) Programme (Leibrags) Use Info new Monu du Ende

Der Rahmen wird blau, wenn Sie die blaue Taste drücken. Der blaue Rahmen steht für Pro grammauswahl. Wählen Sie mit den Pfeiltasten ◀ ▶ zwischen Ihren Lieblings pro gram men, allen Programmen oder dem gerade eingestellten Programm. Ein anderes Ein zel pro gramm können Sie auswählen, wenn Sie mit ▶ auf „...“ gehen, in der folgenden Auswahl ein Programm markieren und mit OK speichern.

Neben den Bedienhinweisen für die Farb-Tasten werden die jeweils aktuellen Einstellungen angezeigt.

Direkte Zeiteingabe

Die Uhrzeit können Sie auch mit den Zah len ta sten der Tastatur direkt eingeben. Nach der Eingabe der ersten Ziffer wird die Zeit neben dem Symbol der grünen Taste zunächst durch Sterne dar ge stellt und dann durch die ein ge ge be nen Ziffern ersetzt. Die Mar kie rung springt auf die nächst mög li che Sendung. Geben Sie vier Ziffern ein, z.B. 2100. Ist die eingegebene Zeit verstrichen, wird Ihre Eingabe auf den nächsten Tag an ge wen det.

Sendung ansehen oder vormerken

Die mit den Tasten ▼ ▲ markierte Sendung merken Sie vor, indem Sie die OK-Taste drücken. Vor dem Titel der Sendung wird das Zeichen + gesetzt. Bei lau fen der Sendung wird auf diese Sendung umgeschaltet.

Aufnahme für Videorecorder programmieren Die mit den Tasten ▼ ▲ markierte Sendung bereiten Sie für die Aufnahme vor, indem Sie die rote Taste drücken.

Detail-Informationen aufrufen

Wenn Detail-Informationen zur markierten Sendung angeboten werden, sehen Sie zu sätzlich die TEXT-Taste eingeblendet. Mit dieser Taste rufen Sie dieDetail-Informationenauf.

Weitere Funktionen im EPG-Menü:

Rufen Sie das EPG-Menü mit der MENU-Taste auf.

Übersicht der vorgemerkten Sendungen

Die von Ihnen vorgemerkten Sendungen finden Sie in einer Übersicht, auch DVB-Ra dio sen dun gen.

Bei Vormerkung TV einschalten

Zum Zeitpunkt der vorgemerkten Sendung können Sie das TV-Gerät automatisch aus dem Be reit - schafts be trieb einschalten lassen. Sollten Sie zu diesem Zeitpunkt nicht anwesend sein, sorgt eine Sicherheitsabfragedafür, dassdasTV-Gerätnach5 Minuten wieder aus ge schal tet wird.

Vorgemerkte Sendung melden/starten

Ist das TV-Gerät zum Zeitpunkt der vor ge merk ten Sendung eingeschaltet, können Sie den Beginn der Sendung melden lassen oder sofort um schal ten lassen.

Kurzinfo-Zeilen

Zu vielen Sendungen werden Kurz in for ma tio nen übertragen. Stellen Sie ein, wieviele Zeilen diese Informationen umfassen sollen, oder schalten Sie die Kurzinfo-Zeilen aus.

EPG-Einstieg

Wenn Sie den EPG-Betrieb starten, können Sie Ihre letzten Einstellungen für Thema und Pro gramm - aus wahl beibehalten oder mit allen Themen und allen Programmen beginnen.

Betriebsarten

EPG-Einstellungen

Wenn Sie den Anbieter wechseln oder andere Programme auswerten lassen wollen, können Sie dies im EPG-Menü durchführen.

Anbietersuche

EPG ein/aus

EPG-Menü aufrufen

EPG-Menu Übersicht der vorgenerkten Sendungen Anbieter-/Programmauswahl Liebungsprogramme Persönliche Themauswahl: Timor Bei Vermerkung TV einschalten ja weitere ... OK New Info Now/Zurück Hi: Ende

„Anbieter-/Programmauswahl“ markieren

aufrufen

Anbiterauszahl 10 KSAT 18 PROZ 19 RTL2 22 TV 5 25 TRT 1 Anbiter aus- OK kühren und mit OK dazannahmen = Anbiterauszahl = Anbitererleite anders = Programmauszahl no info no Quick No End

Eventuell Anbietersuchlauf starten (grüne Taste). Das kann einige Zeit dauern.

Anbieter markieren

Anbieter übernehmen

Es folgt eine Programmangebotssuche und eine Liste der TV-Sender wird angezeigt, von denen Daten über tra gen werden. Gehen Sie mit der OK- Taste weiter zur Anbieterauswahl. Wenn das Programmangebot Ihren Wünschen entsprochen hat, gehen Sie mit der blauen Taste weiter zur Programmauswahl.

Programme für EPG auswählen

Wählen Sie hier die Programme aus, für die Informationen gesammelt werden sollen.

Programme walk-in 3SAT 0. VIDEO 1. ARD 2. VDF 3. SAT1 4. RTL 5. VOX 6. S-RTL 7. N-TV 8. DSF Programme with OK markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Markers Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker Marker

Mit + gekennzeichnete Programme sind Lieblingsprogramme. Für mit E (terrestrische, Kabel und analoge Satelliten) und D (digitale) gekennzeichneteProgrammewerdenDatenvom Anbieter geliefert, diese sind bereits markiert (blaue Schrift).

Programm markieren/Mar kie rung aufheben

rot: nur Lieblingsprogramme markieren

grün: alle Programme mar kie ren

gelb: nur dieses Programm markieren

zurück zum EPG-Menü

Datenerfassung ein-/ausschalten

Im EPG-Menü über „weitere“ „Datenerfassung“ markieren

Datenerfassung aus/ein wählen

EPS-Merl werte: vorgenerkte Sondung datenerfassung Kurzinfo-Zellen EPG-Einstieg est melden aus [81] keine letzte Einstellung Info Zurück Ende

Wenn Sie z.B. keinen EPG-Anbieter empfangen können und im TV-Gerät kein DVB ein ge baut ist, solltenSiedieDatenerfassungausschalten.

Datenerfassung durchführen

Nach diesen Einstellungen oder nach jedem Ausschalten mit dem Netzschalter müssen zunächst die Daten ge sam melt werden. Dazu wählen Sie das Programm, welches Sie als Anbieter defi niert haben und lassen es etwa 1 Stunde ein ge schal tet, oder schalten Sie das Gerät in den Be reit schafts be trieb aus. Nach etwa 2 Minuten leuchtet, zusätzlich zur roten, die grüne Anzeige. Die Daten er fas sung dauert etwa 1 Stunde, bei Geräten mit DVB-Modul etwas länger. Nachts zwischen 2 und 5 Uhr werden die Daten automatisch erfasst, wenn das Gerät in Be reit schaft aus ge schal tet wurde.

Persönliche Themen defi nieren

Die Sie interessierenden Sendungen finden Sie schneller, wenn Sie ihre persönlichen Themen definieren.MarkierenSieimEPG-Menü „PersönlicheThemenauswahl“ undstellenSielhre persönlichenThemenzusammen.

Produkte Theoremgewicht Film News Show Hobby Sport Kind Music Markt Kuhrer M3 OK dias Ansatz entformen Markt Jazz Rock/Pop Kaspik Vorke-Unterhaltungsmiek MusicalOper Andere Alle erwarteten Alle erfänger M2 Info gezücks der Fichte

Radio-Betrieb

Mit der Taste RADIO schalten Sie den Radio-Betrieb ein und aus. Ist mindestens ein Sa tel li ten-Tuner und ggf. ein DVB-Modul in Ihrem TV-Gerät eingebaut, stehen Ihnen Radioprogramme zur Verfügung. Ist keines dieser Zusatzmodule eingebaut, können Sie über die Pro gramm über sicht oder mit den Tasten ▼ ▲ nurdieToneingänge anwählen und darüber wiedergeben.

Betriebsarten

Teletext-Betrieb

Teletext überträgt Informationen, wie z.B. Nachrichten, Wetter, Sport, Programmvorschauen und Untertitel.

Teletext ein/aus

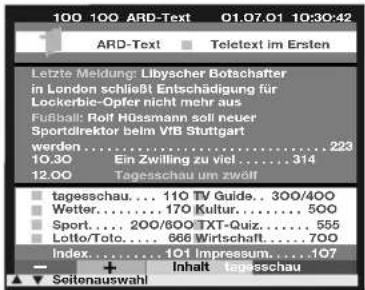

100 100 ARD-Text 01.07.01 10:30:42 ARD-Text ▪ Teletext im Ersten Letzte Meldung: Libyscher Botschafter in London schließlich Entschädigung für Lockerbic-Opfer nicht mehr aus Fußball: Rolf Hüssmann soll neuer Sportdirektor beim VfB Stuttgart werden....223 10 30 Ein Zwilling zu viel....314 12.00 Tagesschau um zwölf □ tagesschau....110 TV Guide....300/400 □ Wetter....170 Kultur....500 □ Sport....200/600 TXT-Quiz....555 □ Lotto/Toto....666 Wirtschaft....700 Index....101 Impressum....107 — + Inhalt tagesschau ▲ ▼ Seitonauswahl

Viele Sender verwenden das Bediensystem TOP, einige FLOF (z.B. CNN). Ihr Gerät unterstützt beide Systeme. Die Seiten sind in The men be rei che und Themen gegliedert. Nach dem Ein schal ten von Teletext werden bis zu 390 Seiten ge speichert, so dass Sie schnellen Zugriff darauf haben.

Seitenwahl mit den Farbtasten

Die farbigen Balken (bei TOP) bzw. die farbige Schrift (bei FLOF) in der vorletzten Zeile zeigen Ihnen, mit welchen Farbtasten Sie zu The men bereichenund Themenweiterblätternkönnen.

rot: zurück zur vorher ge se - he nen Seite (nicht bei FLOF)

grün: weiter zur nächsten Seite (nicht bei FLOF)

gelb: zum nächsten Thema (nur bei TOP und FLOF)

blau: zum nächsten Themen-bereich (nur bei TOP und FLOF)

Weitere Funktionen für die Seitenwahl Darstellungen der Teletext-Seiten

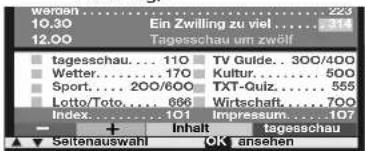

eine auf der Seite an ge ge be ne Seitenzahl mar kie ren (Page Catching)

werden....223 10.30 Ein Zwilling zu viel....314 12.00 Tagesschau um zwölf ■ tagesschau....110 TV Guide....300/400 ■ Wetter....170 Kultur....500 ■ Sport....200/600 TXT-Quiz....555 ■ Lotto/Toto....866 Wirtschaft....700 Index....101 Impressum....107 + Inhalt tagesschau ▼ Seitenauswahl OK ansehen

aufrufen

In gespeicherten Un ter sei ten blättern. In der untersten Menüzeile sehen Sie, welche Unter-seiten schon aufrufbar sind.

Übersichts-Seite 100 aufrufen

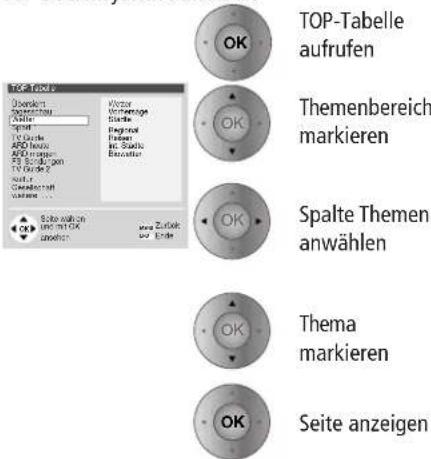

Die TOP-Tabelle ist eine auf ge li ste te Übersicht von Teletext. Die Tabelle ist nur bei Sendern mit dem TOP Bediensystem aufrufbar.

TOP-Tabelle aufrufen Themenbereich markieren Spalte Themen anwählen Thema markieren Seite anzeigen

1 2 abc pqrs Seitenzahl direkt eingeben

selbst wechselnde Seiten anhalten (HOLD)

vergrößern: oberer Teil – unterer Teil – normale Größe

TV-Bild ein-/ausblenden (Split-Text)

Timer-Aufnahmen programmieren

Rufen Sie mit der Auf nah me-Taste im Teletext-Betrieb die Pro gramm sei ten des aktuellen Senders auf. Wählen Sie mit ▼▲ die Sendung aus, die Sie aufnehmen wollen und bestätigen mit der OK-Taste. Bei „Timerdaten“ wählen Sie VCR, DVD Recorder oder DR (wenn ein Digital Recorder eingebaut ist) und ob einmalig oder eine Serie auf ge nom men werden soll. Bestätigen Sie mit OK.

Teletext-Menü

Teletext-Menü einblenden

Hier fi nden Sie Funktionen wie „Neue Nachricht“, „Auf dec ken“ von verborgenen Informationen, auf andere Pro gram me um- schal ten (wenn ein weiterer Tuner vorhanden ist), 4-stellige Unter - seitenzahldirekteingeben(wenn diese nicht automatisch wechseln) und Video-Timeraufnahmen über Teletext programmieren. Bei den Einstellungen fi nden Sie Menüs, um die Vorschau-seiten, Untertitelseiten und die persönlichenTeletextseitenzu defi nieren.

Betriebsarten

Video-Betrieb

Mit den Videobedienleisten können Sie Loewe Videorecorder und Loewe DVD-Spieler bedienen, auch wenn sie verdeckt aufgestellt sind. Die Vi deo ge rä te müssen über die Euro-AV Buchsen (Scart) an ge schlos sen und über das Menü „Anschlüsse“ angemeldetsein.

Digital Link muss am Loewe Videorecorder eingeschaltet werden. Nur so können Sie die Bedienleiste nutzen. Auch für Timeraufnahmen von Satellitenprogrammen, die vom TV-Gerät gesteuert werden, benötigen Sie Digital Link. Sie können bis zu zwei Bedienleisten ein blen den, jedoch werden diese nur von an ge mel de ten Videorecordern und DVD-Spielern angezeigt.

Video-Bedienleiste ein-/ausblenden

DVD STOP VCR STOP AUX OK INFO Info MENU Menü END Ende

Videobedienleiste anwählen, wenn z.B. mehrere Videorecorder oder ein DVD-Spieler und ein Vi deorecorderangeschlossen sind.

Funktion wählen

VCR/DVD ein-/ausschalten

Videoeingang (Euro-AV-Buchse) für den Videorecorder wählen

Rückspulen (nur bei VCR) bzw. Suchlauf zurück

Stoppen (STOP)

Wiedergabe (PLAY)

Vorspulen (nur bei VCR) bzw. Suchlauf vorwärts

Standbild (PAUSE)

nächstes Kapitel (nur bei DVD)
vorhergehendes Kapitel (nur bei DVD)

Aufnahme

gewählte Funktion ausführen

Wenn Sie eine Aufnahme starten, wird das gerade gewählte Pro gramm auf ge nom men. Auf ein anderes Pro gramm können Sie jetzt nicht umschalten, es ist verriegelt. Erst wenn die Aufnahme beendet wird, können Sie um schal ten.

Ausnahmen:

1. Sie haben mehrere Tuner (nicht PIP-Tuner) im TV-Gerät ein ge baut, dann können Sie mit dem zweiten Tuner ein anderes Programm ansehen.
2. Auch das Signal über einen AV-Anschluss können Sie ansehen (z.B. DVD-Spieler oder einen zweiten Videorecorder).
3. Bei einem Videorecorder mit Digital Link Plus wird für die Aufnahme der Tuner des Vi deo recor ders benutzt (nicht für Satelliten-Programme).

Video-Menü

Video-Menü einblenden

Video-Menu Timer Aufnahme Anschlüsse Einstellungen OK INFO Info MENU Zurück END Ende

Im Video-Menü haben Sie folgende Mög lich - keiten:

Im Menü „Timer“ können Sie Timer-Daten nachträglich ändern, löschen oder neue Auf nah men programmieren.

Im Menü „Aufnahme“ fi nden Sie die Möglichkeit zur Timer-Programmierung über EPG, Teletext oder von Hand.

Im Menü „An schlüs se“ können Sie weitere AV-Geräte an- bzw. abmelden. Im Menü „Digital Link Plus Übertragung“ werden die Programmdaten desTV-Gerätes(keineSatellitensender)anden Digital Link Plus Videorecorder zu über tra gen. Im Menü „Einstellungen“ können Sie Aufnahme Vorlauf- und Nachlaufzeit und Serien-Auf nah me toleranzeingeben.

Digital Link Plus Videorecorder verfügen über die Möglichkeit, die Programmdaten vom TV-Gerät an den Vi deo re cor der über das Euro-AV Kabel zu übertragen (nicht für Satelliten-Pro gram me). Nach jeder Änderung im Pro gramm spei cher des TV-Gerätes wird ab ge fragt, ob eine Da ten über tra gung durchgeführtwerdensoll.

Bei Aufnahme mit einem Digital Link Plus Videorecorder wird immer das Emp fangs teil des Vi deo re-cor ders benutzt (keine Satellitensender), und der Tuner des TV-Gerätes steht für das Fernsehen zur Verfügung.

Loewe Videorecorder verfügen darüber hinaus über Digital Link, ein System zum Steuern von Loewe Videorecordern über das Euro-AV Kabel. Verfügt der Loewe Videorecorder nur über Digital Link, wird bei Aufnahmeder Tunerdes Fernsehgerätes benutzt. Wenn Sielhren Loewe Videorecorderverdeckt auf ge stellt haben, können Sie mit der Loewe Fernbedienungden Videorecorderbedienen. Die Bedienung über die Videobedienleiste funk tio niert mit Digital Link ebenso.

Digital Link muss am Vi deo re cor der eingeschaltet werden.

Verwenden Sie nur Euro-AV Kabel, die voll stän dig beschaltet sind, sonst funktioniert Digital Link oder Digital Link Plus nicht.

Betrieb zusätzlicher Geräte

Geräte anmelden

Schon bei der ersten Inbetriebnahme haben Sie alle angeschlossenen Geräte (Videorecorder, Camcorder/Digitalkamera, DVD-Spieler, DVD-Recorder, Loewe Audioanlage, Pay-TV Decoder und Homeautomation) mit dem Anschlussassistenten angemeldetundangeschlossen. Wenn Sieweitere oder andere Geräte an schlie Ben wollen, müssen Sie den Anschlussassistenten im TV-Menü – „Anschlüsse“ aufrufen.

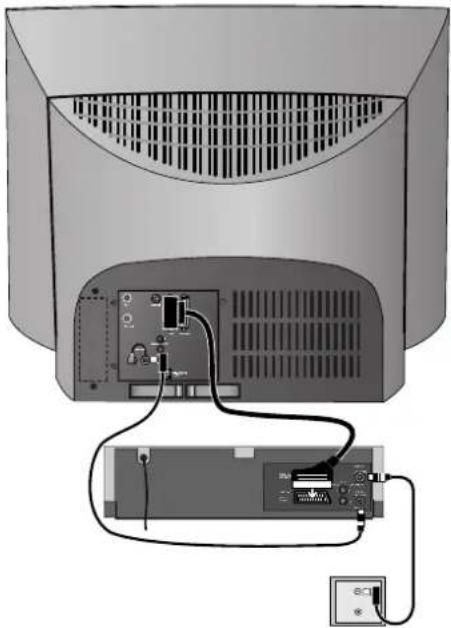

Video-/DVD-Recorder anschließen

Neben dem Anschluss über die Euro-AV Buchsen müssen Sie auch die Antenne (nur Antennen- oder Kabelanlage) über den Video-/DVD-Recorder an das TV-Gerät anschließen. Damit steht das An ten-nensignalsowohldemTunerimVideorecorderals auch dem im TV-Gerät zur Verfügung. Ist ein DVB-T Modul eingebaut, verbinden Sie mit demAntennenkabeldenVideorecordermitderIN-Buchse des DVB-T Moduls, bei eingebautem DVB-T 2-Basic-Tuner über eine Antennenweiche auch den terrestrischen Tuner.

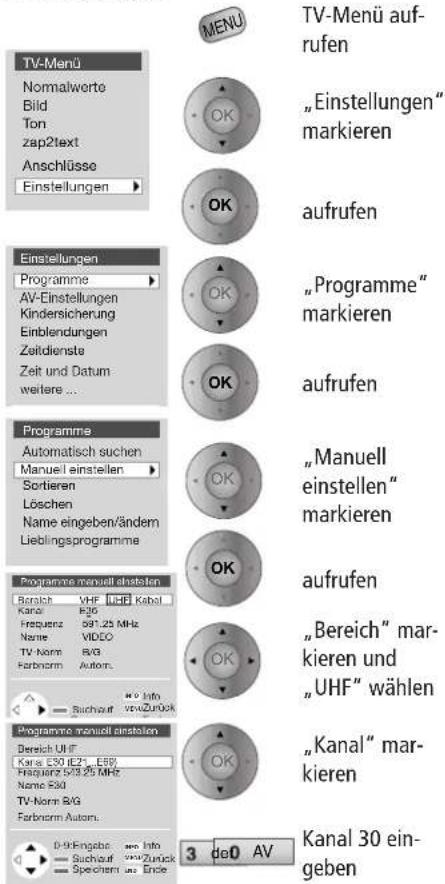

Den Sender des VCR suchen und speichern (wenn kein Euro AV-Kabel vorhanden)

Den Testsender am Videorecorder einschalten oder eine bespielte Cassette einlegen und Wiedergabe starten.

Dann am TV-Gerät das Programm 0 aufrufen (ab Werk auf Kanal 36 eingestellt). Bei der AV-Auswahl den ersten Me nü punkt (VCR) an wählen. Damit bei der Sendersuche keine „normalen“ Fernsehsender gefunden werden, ziehen Sie den Antennenstecker am Antenneneingang des Videorecorders vorübergehend ab (das Kabel zur Antennenanlage).

TV-Menü Normalworte Bild Ton zap2text Anschlüsse Einstellungen Einstellungen Programme AV-Einstellungen Kindersicherung Einblendungen Zeitdienste Zeit und Datum weitere ... Programme Automatisch suchen Manuell einstellen Sortieren Löschen Name eingeben/ändern Lieblingsprogramme Programme manuell einstellen Berich: VHF, UHF, Kabel Kans: Frequenz: 581.25 MHz Name: VIDEO TV-Norm: B/G Farbnorm: Autom. Programme manuell einstellen Bereich: UIF Kans E30 (E21, E68) Frequency: 573.25 MHz Name: E30 TV-Norm: B/G Farbnorm: Autom. Programme manuell einstellen Dereich: UIF Kans E30 (E21, E68) Frequency: 573.25 MHz Name: E30 TV-Norm: B/G Farbnorm: Autom. Programme manuell einstellen Dereich: UIF Kans E30 (E21, E68) Frequency: 573.25 MHz Name: E30 TV-Norm: A/G Farbnorm: Autom. Programme manuell einstellen Dereich: UIF Kans E30 (E21, E68) Frequency: 573.25 MHz Name: E30 TV-Norm: B/G Farbnorm: Autom. Programme manuell einstellen Dereich: UIF Kans E30 (E21, E68) Frequency: 578.25 MHz Name: E30 TV-Norm: B/G Farbnorm: Autom. Programme manuell einstellen Dereich: UIF Kans E30 (E21, E68) Frequency: 578.25 MHz Name: E30 TV-Norm: B/G Farbnorm: Autom. Programme manuell einstellen Dereich: UIF Kans E20 (E21, E68) Frequency: 578.25 MHz Name: E30 TV-Norm: B/G Farbnorm: Autom. Programme manuell einstellen Dereich: UIF Kans E20 (E21, E68) Frequency: 578.25 MHz Name: E30 TV-Norm: B/G Farbnorm: Autom. Programm uufufen „Einstellungen“ markieren aufrufen „Programme“ markieren aufrufen „Manuell einstellen“ markieren aufrufen „Bereich“ markieren und „UHF“ wählen „Kanal“ markieren Kanal 30 eingeben

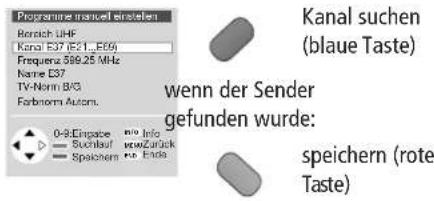

Programme menud einstellen Kanal suchen (blaue Taste) Bereich UHF Kanal E37 (E21, E59) Frequenz 598.25 MHz Name E37 TV-Norm B/G Farbnom Autom. 0-3-Eingabe no Info Sucklauf vowZufick Speichern no Ende wenn der Sender gefunden wurde: speichern (rote Taste)

Eine Übersicht gespeicherter Programme wird angezeigt

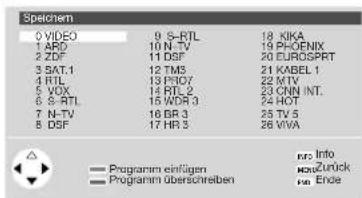

Speichem O VIDEO 9 S-RTL 18 KIKA 1 ARD 16 N-TV 15 P-OENIX 2 ZDF 11 DSF 20 EURGSPERT 3 SAT.1 12 TMS 21 KABEL 1 4 RTL 13 PSOY 22 MTV 5 VOX 14 RTL 23 CNN INT. 6 S-RTL 15 NOR.3 24 HOT 7 N-TV 16 BR 25 TV 3 8 DSF 17 HR 3 26 VIVA Programm einfügen Programm überschreiben Info MORZürück Ende

Programm überschreiben (Programm 0 markiert)

Menüs ausblenden

Stecken Sie den vorher abgezogenen An ten nen - stec ker am Videorecorder wieder ein. Sollten jetzt Störungen auftreten, weil ein TV- Sender auf dem gleichen Kanal wie der Sender des Videorecorders sendet, dann müssen Sie den Sendekanal am Videorecorder verändern (siehe Bedienungsanleitung des Videorecorders) und denSenderdesVideorecordersamTV-Gerät erneut suchen.

Betrieb zusätzlicher Geräte

Video-Wiedergabe

Um das Bild des Videorecorders, DVD-Spielers oder Camcorders auf Ihrem TV-Gerät zu sehen und dessen Ton zu hören, haben Sie mehrere Möglichkeiten:

1. Sie benutzen die Euro-AV Buchsen am TV-Gerät und am Videorecorder. Das ist die beste aller Möglichkeiten – gute Qualität von Bild und Ton. Für Camcorder und Digitalkameras benutzen Sie am besten die Frontbuchsen AVS. Wird von einem Videorecorder mit Digital Link Plus wiedergegeben, wird das Bild des Videorecorders auf dem aktuellen Pro gramm platz eingeblendet.

Wird von einem Standard-Videorecorder, DVD-Spieler, Camcorder oder Digitalkamera wiedergegeben, wählen Sie über die AV-Auswahl (Taste 0 AV) oder über die Pro gramm übersichtdieAV-Buchse,andiedasVideogerät angeschlossenist.

Videorecorder geben bei Wie der ga be eine Schaltspannung ab, die das TV-Gerät auswerten kann (kann im Anschlussassistenten aktiviert werden oder im TV-Menü – Einstellungen –AV-Einstellungen–Schaltspannungzulassen auf „Ja“ stellen). Dann wird bei Wie der ga be, wie bei Digital Link Plus Vi deo re cor dern, das Bild des Videorecorders auf dem aktuellen Programmplatzeingeblendet.

1. Angemeldete Loewe Videorecorder und DVD-Spieler können Sie auch über die Vi deo be dien-leis te steuern. Mehr hierzu auf Seite 17.
2. Sie benutzen die Antennenverbindung zwischen Videorecorder und TV-Gerät. Der Ton wird nur in Mono gesendet. Wählen Sie dafür in der AV-Auswahl den ersten Menü-punkt, z.B. VIDEO.

AV-Programm über die AV-Auswahl aufrufen

0 AV

AV-Auswahl aufrufen

AV-Auswahl VIDEO AV1 AV2 AVS

AV-Buchse oder VIDEO für Sender des Videorecorders auswählen.

Jetzt sehen Sie die Wiedergabe vom an ge - schlossenenAV-Gerät.

AV-Programm über die Programmübersicht aufrufen

Programmübersicht aufrufen

Programmübersicht: TV Numerich AVS 7 S-RTL AVI 8 N-TV 9 DSF 0 VIDEO 1 ARD 11 PROT 2 ZOF 12 RTL 2 3 SAT.1 13 WDR 3 4 RTL 14 EH 3 5 VOX 15 HR 6 NOR 16 MDR 3 0 ... 9 Programmauswahl: Auswärten und mit OK umschalten Programme andersn Lieblingsprogramme Sortierung andersn Info Info vzuMend Ende

Bei der numerischen Sortierung fi nden Sie die AV-Buchsen immer am Anfang der Übersicht ohne Programmnummern.

Markieren Sie die AV-Buchse

markierte AV-Buchse aufrufen.

Jetzt sehen Sie die Wiedergabe vom an geschlossenenAV-Gerät.

Betrieb zusätzlicher Geräte

Loewe Videorecorder und Loewe DVD-Spieler direkt bedienen Sie können die Fernbedienung des TV-Gerätes zum Bedienen von Loewe Videorecordern und Loewe DVD-Spielern umschalten. Diese Geräte können Sie direkt bedienen oder, bei verdeckt aufgestelltenGeräten, überdasTV-Gerät. Dann muss am Videorecorder und am DVD-Spieler die Funktion Digital Link eingeschaltet werden.

Zu bedienendes Gerät wählen:

VCR

für Videorecorder:

VCR-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

DVD

DVD-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

TV

zurückschalten auf TV-Bedienung: TV-Taste drücken.

Beim Bedienen im VCR oder DVD-Betrieb leuchtet die Anzeige über der Taste VCR bzw. DVD.

Im DVD-Betrieb lassen sich folgende DVD-Spieler bedienen: Xemix 6122DO, 8122DA und 6222PS.

Im VCR-Betrieb lassen sich folgende Videorecorder bedienen: ViewVision 8106H, 8136H, 8176H, 6306H, 6336H, 6376H, 6396H, 4306H, 4376H, 2102M, 2302M, 4206, 4236, 4276.

Bei anderen, als den aufgelisteten Loewe Geräten benutzen Sie bitte die Original-Fernbedienung oder die Videobedienleiste.

Funktionen für Loewe Videorecorder VV 8106H, VV8136H, VV8176H

LOEWE. Ton aus/ein Videorecorder bedienen TV-Gerät bedienen Timer-Liste ein/aus ShowView-Menü ein/aus Long Play/Standard Play umschalten 1 2 abc def 3 4 ghi jkl 5 6 mno 7 pors 8 tuv 9 wxyz AV-Auswahl aufrufen ( TV ) VCR-Menü ein / im Menü: zurück Wiedergabe rückwärts /im Menü: auswählen/einstellen V-/V+ Lautstärke leiser/lauter ▲ /▼ bei Stopp: Programmwahl auf/ab bei Wiedergabe: Tracking von Hand im Menü: Position wählen Rückspulen /Suchlauf rückwärts Aufnahme Pause (Standbild) /Einzelbildfortschaltung Recorder einschalten/ ausschalten in den Bereitschaftsbetrieb DVD-Player bedienen Ausgangston wählen Bild- und Toneingang wählen Zeitanzeige auf 0:00:00 setzen Programm direkt wählen im Menü: Ziffern eingeben Bildformat einstellen (TV) Statusanzeige ein/aus im Menü: Menü schließen Statusanzeige ein/aus bei Wiedergabe: Zeitlupe vorwärts /im Menü: auswählen/einstell oder zum nächsten Menü bei Stopp: Programmübersicht ein /im Menü: aufrufen/bestätigen Vorspulen /Suchlauf vorwärts Wiedergabe Stopp

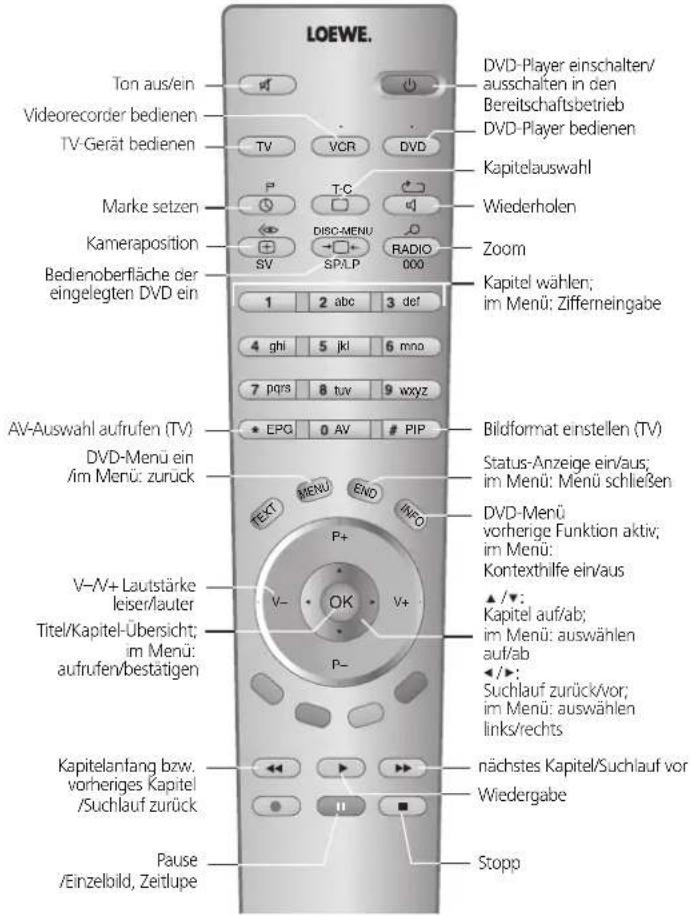

Funktionen für Loewe DVD-Spieler Xemix 6122DO, 8122DA, 6222PS

LOEWE. Ton aus/ein Videorecorder bedienen TV-Gerät bedienen Marke setzen Kameraposition Bedienoberfläche der eingelegten DVD ein AV-Auswahl aufrufen (TV) DVD-Menu ein /im Menü: zurück V-V/+ Lautstärke leiser/lauter Titel/Kapitel-Übersicht; im Menü: aufrufen/bestätigen Kapitelanfang bzw. vorheriges Kapitel /Suchlauf zurück Pause /Einzelbild, Zeitlupe DVD-Player einschalten/ ausschalten in den Bereitschaftsbetrieb DVD-Player bedienen Kapitelauswahl Wiederholen Zoom Kapitel wählen; im Menü: Zifferneingabe 1 2 abc 3 def 4 ghi 5 jkl 6 mno 7 pqrs 8 tuv 9 wxyz • EPG 0 AV # PIP Bildformat einstellen (TV) Status-Anzeige ein/aus; im Menü: Menü schließen DVD-Menü vorherige Funktion aktiv; im Menü: Kontexthilfe ein/aus • /▼; Kapitel auf/ab; im Menü: auswählen auf/ab • /►; Suchlauf zurück/vor; im Menü: auswählen links/rechts nächstes Kapitel/Suchlauf vor Wiedergabe Stopp

Was tun, wenn ...

Problem	Mögliche Ursache	Abhilfe
Verschiedene Menüpunkte sind nicht aufrufbar (grau dargestellt) bzw. die Menüs für die Betriebsarten EPG und Teletext können nicht aufgerufen werden	„Vereinfachte Bedienung“ in der Haupt in for m-ationaktiviert	„VereinfachteBedienung“inderHauptinformation deaktivieren. INFO-Taste drücken, „Wahl des Be-dienumfangs“ anwählen und mit OK aufrufen. Die „Vereinfachte Bedienung“ auf „nein“ einstellen.
Im Videomenü wird Timeraufnahme, Timer ändern und Timer löschen nicht angezeigt	kein Videorecorder angemeldet	Videorecorder anmelden im TV-Menü – An schlüs se.
Im Videomenü kann „Anschlüsse“ nicht auf ge - ru fen werden (grau dargestellt)	a) Es fi ndet gerade eine Timeraufnahme stattb) Sie führen gerade eine Aufnahme vom TV-Gerät über die Videobedienleiste aus	a) Warten Sie, bis die Timeraufnahme beendet ist oder Timer löschenb) Warten, bis Sie die Aufnahme stoppen.
Im TV-Menü kann der Menüpunkt „Pro gram me“ und in der Hauptinformation der Punkt „Pro-gram me automatisch suchen“ nicht aufgerufen werden	Die Kindersicherung ist aktiviert. Wenn diese Menüs zugänglich wären, könnten sich Kinder die Programme trotzdem einstellen.	Programmbezogene Kindersicherung deaktivieren: Im TV-Menü – Einstellungen – Kindersicherung ausschalten oder PIN ein ge ben.
Die Steuerung des Loewe Videorecorders über die Video-Bedienleiste und der Timer funk tio - nie ren nicht oder nicht richtig	a) Im Videorecorder ist die Funktion Digital Link nicht aktiviert oder nicht möglichb) Euro-AV-Kabel nicht angeschlossenc) Videorecorder nicht angemeldet	a) Im Videorecorder Digital Link aktivieren (siehe BedienungsanleitungdesVideorecorders)b) Euro-AV-Kabel anschließenc) Videorecorder anmelden.
Allgemeine Probleme beim Anschluss externer Geräte über einen AV-Eingang	a) Das Gerät ist im Menü „Anschlüsse“ nicht an-ge mel det oder anders als im Anschluss-Schema dargestelltangeschlossenb) Die AV-Norm ist falsch eingestelltc) Das AV-Signal ist falsch eingestellt	a) In der „Hauptinformation“ unter „An schlüs se“ das Anschluss-Schema mit der tat säch li chen Installationvergleichenundgegebenenfalls wie dargestellt anschließenb) Norm richtig einstellenc) AV-Signal richtig einstellenIst bei AV-Norm oder AV-Signal „Automatisch“ eingestellt, kann dies bei nicht normgerechten Signalen zu Fehlkennungen führen. Dann muss Norm und Signal entsprechend den Angaben in der Bedienungsanleitung des externen Gerätes eingestellt werden.
Bild horizontal verschoben	TV-Gerät ist auf dem südlichen Teil der Erdkugel aufgestellt (z.B. Australien, Südafrika)	Horizontale Position einstellen:1. Hauptinformation mit INFO aufrufen2. Stichwortverzeichnis – Bild einstellen – Hori-zontal verschieben – aufrufen3. Horizontale Bildlage einstellen.

Was tun, wenn ...

Problem	Mögliche Ursache	Abhilfe
Anschluss eines Decoders funktioniert nicht oder nicht fehlerfrei	a) Das Signal wird nicht decodiert, weil im TV-Menü – Anschlüsse nicht die korrekten Decoder-Programme gewählt sindb) Bei Decoderbetrieb fehlt der Ton, weil im TV-Menü – Anschlüsse der falsche Decoder-Ton zugeordnet ist	a) Folgen Sie erneut den Anweisungen im TV-Menü – Anschlüsse und wählen Sie die entsprechenden Decoder-Programme aus.b) Folgen Sie erneut den Anweisungen im TV-Menü – Anschlüsse und wählen Sie die richtige Tonquelle aus (Decoder, TV oder Autom.), siehe Anleitung des Decoders.
Kein Ton über die TV-Lautsprecher	a) Im Ton-Menü ist unter „Ton“ der Punkt „Ton über ...“ nicht auf „TV“ eingestelltb) Bei Geräten mit 9-poliger Würfelbuchse an der Geräterückseite ist in diese Buchse nichts eingesteckt	a) Einstellung auf „TV“ ändernb) In die Würfelbuchse muss entweder ein Blindstecker mit Brücken, Loewe Laut-sprechersystem oder Homeautomation ein ge steckt sein.
Alle Menüs erscheinen in der falschen Sprache	Menüsprache wurde versehentlich falsch ein ge - stellt	Ihre Menüsprache einstellen:1. Bild im Bild (PIP) abschalten und alle Ein blen - dungenausschalten(TasteEND)2. TV-Menü aufrufen (Taste MENU)3. Letzten Menüpunkt anwählen und OK-Taste drücken4. Letzten Menüpunkt auf der letzten Seite anwählen und OK-Taste drücken5. Jetzt die richtige Sprache auswählen und 6. ... mit OK bestätigen.
Digital Link Plus funktioniert nicht	a) Der Videorecorder wurde nicht als Digital Link Plus-Gerät angemeldet oder an die falsche Buchse angeschlossenb) Euro-AV-Kabel ist nicht voll beschaltet (Pin 10 nicht belegt)c) Einige Videorecorder können die Sender nur bei der Erstinbetriebnahme vom TV-Gerät übernehmend) Alle oder einige terrestrische und Kabel-Programme sind auf Programmplätzen ≥ 99 gespeichert	a) Unter „Anschlüsse“ den Digital Link Plus Vi deorecorderanmeldenundentsprechend der Skizze anschließenb) Euro-AV-Kabel austauschenc) Auslieferzustand des Videorecorders wieder herstellen (siehe Bedienungsanleitung des Recorders)d) Terrestrische und Kabel-Programme so umsortieren, dass sie zwischen 1 und 99 zu liegenkommen.
Bei Teletext werden verschiedene Schriftzeichen falsch dargestellt	Im Teletext-Menü ist der falsche Zeichensatz eingestellt	Den richtigen Zeichensatz einstellen: Teletext-Menü – Einstellungen – Zeichensatz – Standard oder den entsprechenden Zeichensatz.

Technische Daten

Mechanische Daten

Aventos 3770 ZW Art.Nr. 63447

Aventos 3970 ZW Art.Nr. 62407

Abmessungen (cm) ca. 72,5x53,5x49,5 (BxHxT)

Gewicht (kg) ca. 38,5

Bldröhre Real

Format 16:9

Bildschirmklasse 70 cm, sichtbar 66 cm

Aventos 3772 Z Art.Nr. 63449

Aventos 3972 ZP Art.Nr. 62406

Bildschirmklasse 72 cm, sichtbar 68 cm

Aventos 3781 ZW Art.Nr. 63454

Aventos 3981 ZW Art.Nr. 64433

Aventos 81/DR+ Art. Nr. 64433.42

Modus C 32 Art.Nr. 64432

Abmessungen (cm) ca. 81,0x59,5x55,5 (BxHxT)

Gewicht (kg) 53

Bildröhre Real

Format 16:9

Bildschirmklasse 81 cm, sichtbar 76 cm

Mimo 28 Art.Nr. 62432

Bildschirmklasse 70 cm, sichtbar 66 cm

Mimo 29 Art.Nr. 62431

Bildschirmklasse 72 cm, sichtbar 68 cm

Nemos 28 Art.Nr. 63442

Bildschirmklasse 70 cm, sichtbar 66 cm

Nemos 29 Art.Nr. 63439

Bildröhre Real Flat-Line

Format 4:3

Bildschirmklasse 72 cm, sichtbar 68 cm

Nemos 32 Flat-Line Art.Nr. 65440

Nemos 32/DR+ Art.Nr. 65440.42

Nemos 32/DVB-T Art.Nr. 65440.14

Bildschirmklasse Flat-Line 81 cm, sichtbar 76 cm

Elektrische Daten

Chassisbezeichnung Media Plus (Q2500/B)

Media Plus (Q2550/B)

Bildwechselfrequenz PAL/SECAM 100 Hz

PAL 60/NTSC 120 Hz

Stromversorgu Plot-Line 220V bis 240V/50–60Hz

Leistungsaufnahme im Betrieb ca. 145 Watt

Standby <2 Watt

Sat-Record-Mode <60 Watt

Umgebungstemperatur 5° – 40° Celsius

Tuner VHF/UHF/ Kabel

(Hyperband 8 MHz) 42 MHz – 860 MHz

Programmplatzspeicher* 220/mit DVB 1470

TV-Normen ^* B/G, I, D/K, L, L', M, M

Farb-Normen* PAL, SECAM,

PAL 60, NTSC, NTSC 4,43

FM, AM, Nicam

Mono/Stereo/2-Ton

Audio-Nennleistung 2 x 10 Watt / 8 Ohm

Audio-Musikleistung 2 x 20 Watt / 8 Ohm

Teletext HiText (Level 2.5)

Anschlüsse

Mini-DIN (Front) Video IN Y/C (S-VHS/Hi8)

Cinch (Front) Video IN FBAS (VHS/8mm)

Klinke 6,3mm (Front) Kopfhörer 32–200 Ohm

IEC-Buchsen 75 Ohm Antenne/Kabel/DVB-T*

F-Buchse 75 Ohm ^* SAT und SAT A/D

Mini-DIN 8-polig Service und L-Link

Klinke 3,5mm* IR-Link OUT

* je nach Ausstattung, Gerätetyp oder nachrüstbar

** OUT nur bei Digital Link Plus Videorecorder

Lieferbares Zubehör

Racks für Aventos und Modus

Fragen Sie Ihren Fachhändler, er bietet Ihnen je nach Gerätetype das passende Rack aus dem Loewe Lieferprogramm an.

Racks für Mimo

Mimo Rack 1 bietet Ihnen Platz für die Unterbringung von zwei Komponenten. Mimo Rack 2 ist eine Aufstellösung für Ihren TV als Ein zelge rät. Beide Racks sind im Hinblick auf Design und Farben auf Ihr TV-Gerät abgestimmt.

Racks für Nemos

Das Nemos Rack ist ein formschlüssiges Design-rack, welches um ± 45° manuell drehbar ist. Die Kabel werden verdeckt im Rack verlegt. Es bietet Platz für drei Zusatzgeräte.

Das Rack M13 ist ein Stahlrack mit einem Boden. Ein weiterer Boden kann nachgerüstet werden.

Im Lieferumfang dieser Racks ist eine Abdeckung für die Anschlüsse des TV-Gerätes enthalten. Bei Bedarf kann diese Abdeckung (ohne Rack) über Ihren Fachhändler bezogen werden (Best. Nr. 88705.009 Platin oder 88705.020 Anthrazit).

Single-/Twin-Sat-Tuner und Digital-TV Decoder

Ihr TV Gerät kann mit den integrierbaren SAT 6 bzw. TWIN-SAT 6 und einem Di gi tal-TV Decoder nachgerüstetwerden. Eine Verbindungausbeiden Komponenten ermöglicht den Emp fang von analogenunddigitalenSatelliten-Programmen.

Mit dem Digital-TV Aufrüstsatz 2 S-Basic können alle unverschlüsselten digitalen Satelliten-Programme empfangen werden.

Mit dem Digital-TV Aufrüstsatz 2 T-Basic können alle unverschlüsselten digitalen terrestrischen Programme empfangen werden.

Für den Empfang von verschlüsselten (und unverschlüsselten) digitalen TV-Programmen (z.B. Premiere) stehen folgende Module zur Verfügung:

Der Digital-TV Aufrüstsatz 2 Sat/Twin-Sat-CI P für Satelliten-Empfang und der Digital-TV Aufrüstsatz 2 T-CI für ter re stri sche Digital-TV Programme.

Alle Module werden in das TV-Gerät integriert und werden mit der Fernbedienung/Menüsteuerung des TV-Gerätes bedient.

Homeautomation

Steuerung von Lichtschaltern, Dimmern, Rolläden usw. mit dem Menü im Fernsehgerät.

Dolby Digital Decoder (nur bei Nemos 32)

Für die Mehrkanal-Wiedergabe vom DVD-Spieler in Dolby Digital Kinoqualität. Der Dolby Digital Decoder wird im TV-Gerät integriert.

IR-Link (nur bei Nemos 32)

Damit können Sie ein verdeckt auf ge stellt tes Videogerät eines anderen Herstellers oder die d-Box über das TV-Gerät mit der Original-Fernbedienungbedienen.

Loewe Videorecorder

Loewe Videorecorder sind in Design, Be die ner - füh rung und technischen Eigenschaften speziell auf Loewe TV-Geräte abgestimmt. Im täglichen Umgang mit den Geräten sind deutliche Ver ein - fachungenspürbar.

Loewe DVD-Player und -Recorder

Die DVD-Player und -Recorder von Loewe zeichnen sich durch zu Loewe TV-Geräten passende Formen und Farben, abgestimmte Bedienerführung und Technik aus. Im Verbund bilden beide Geräte ein System, welches viele Vorteile bietet.

Loewe Audio-Anlagen und aktive Lautsprechersysteme

Im Zusammenspiel eines Loewe TV-Gerätes mit einer Loewe Audio-Anlage und einem Loewe Lautsprechersystem entsteht eine hervorragend abgestimmte Home Cinema Anlage. Vorteile sind hoher Bedienkomfort, passendes Design und angepasste Technik.

Diese Schlüsselnummer 3001 hebt eine Ge heim zahl und somit die Kinder- sicherung auf. Bitte an einem sicheten Ort aufbe- wahren. 24

Printed in Germany

1/03.05/5,0

Änderungen vorbehalten!
