BEDIENUNGSANLEITUNG Connect 32 3D LOEWE

Übersicht der wichtigsten Funktionen

Betriebsart einstellen

TV-Betrieb

Radio-Betrieb (Standardbelegung)

Belegung der AUDIO-Taste kann verändert werden (siehe Seite 125).

Ein-/Ausschalten des TV-Gerätes

Gerät einschalten / in Standby ausschalten (Netzschalter muss eingeschaltet sein)

Sender wählen

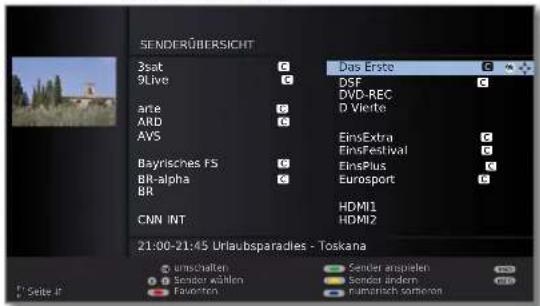

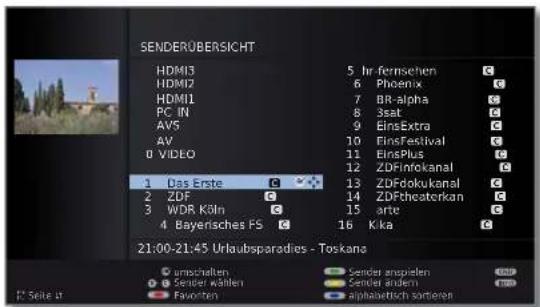

OK Senderübersicht aufrufen und mit ◀ ▶ ▲ ▼ Sender wählen

oder

P+/P- Programm +/-

oder

Sender mit Zifferntasten wählen

Ton

V+/V- Lautstärke lauter / leiser

Ton aus-/einschalten

Funktion der Farbtasten im TV-Betrieb

Rote Taste:

Standbild ein/aus;

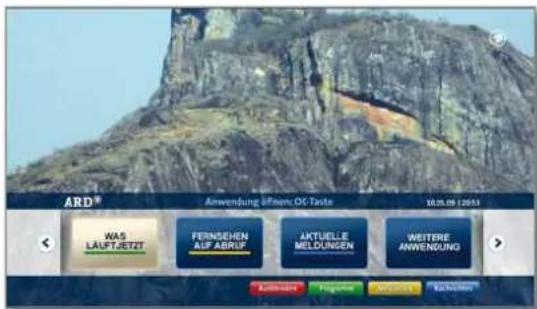

Falls verfügbar, HbbTV ^1 bzw. interaktiven Datendienst starten.

Grüne Taste: Teletext-Funktionen

Gelbe Taste: letzter angewählter Sender

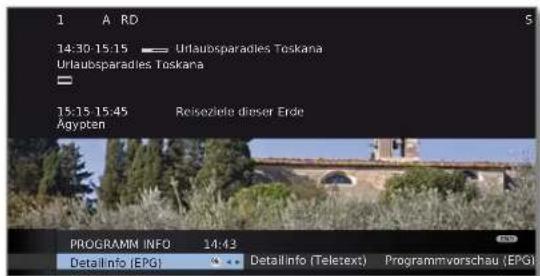

Blaue Taste: Programminfo

Funktion der Farbtasten im Radio-Betrieb

Rote Taste:

Bildschirm ein/aus

Gelbe Taste: letzter angewählter Sender

Tastenfunktionen

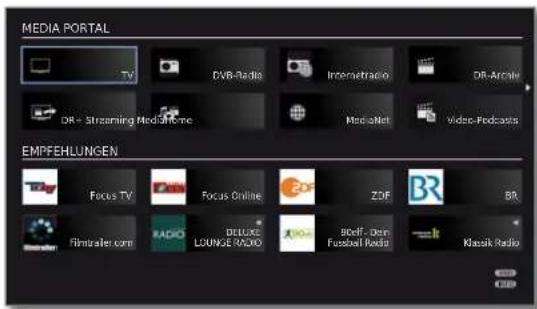

MediaPortal aufrufen, Betriebsart bzw. Funktion auswählen (z.B. Stichwortverzeichnis)

bei Bildschirmeinblendung: Info-Anzeige, inhaltsbezogener Info-Text, der Ihnen bei Fragen zu Ihrem TV-Gerät weiterhilft; ohne Bildschirmeinblendung: Statusanzeige aufrufen, bei geöffneter Statusanzeige und wiederholtem Drücken Programminformationen (falls vorhanden)

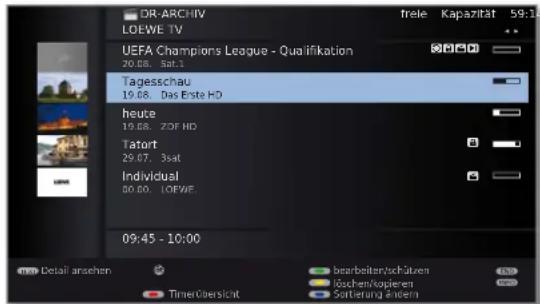

DR-Archiv/Video-Archiv ^12 / Timerübersicht aufrufen Taste zweimal in kurzer Abfolge drücken: Uhrzeit dauerhaft ein- / ausblenden

Bildformat anpassen

PIP (Bild im Bild) ein-/ausschalten

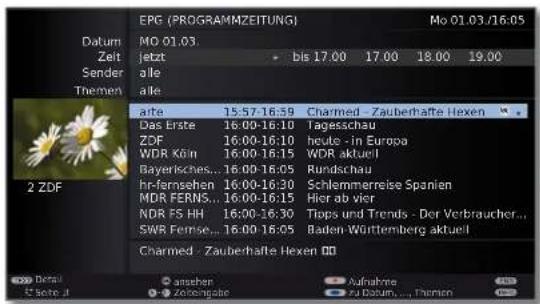

EPG (Elektronische Programmzeitung) ein- / ausschalten

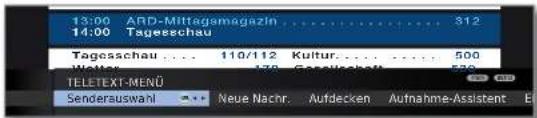

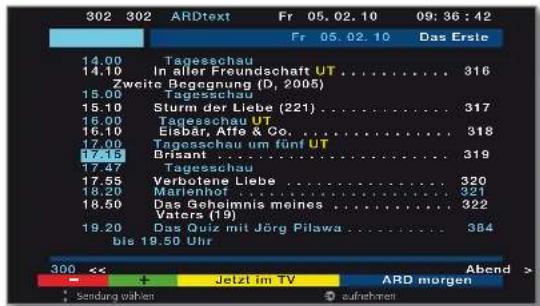

Teletext/MediaText ^1 ein-/ausschalten

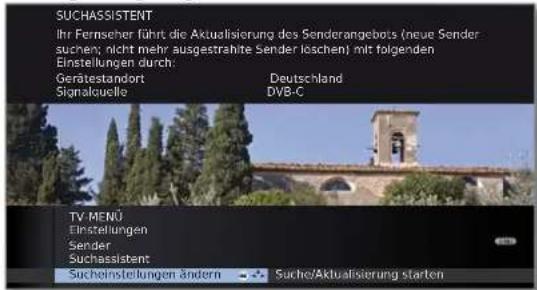

TV-Menü aufrufen, Einstellungen vornehmen

bei geöffnetem Menü: Menü verlassen; Einblendungen beenden

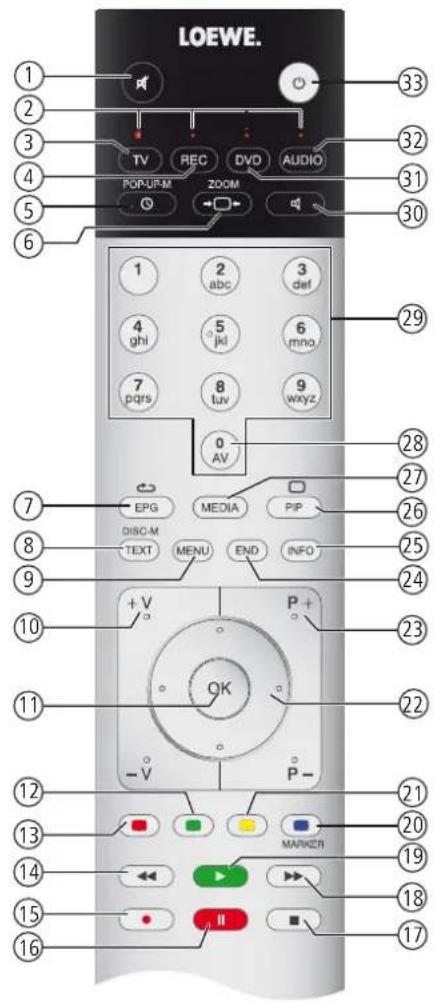

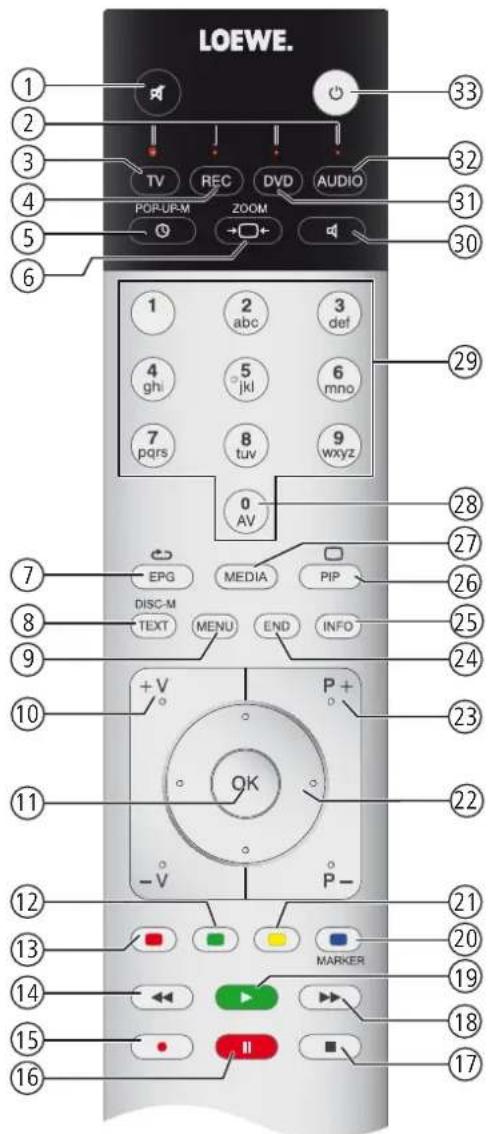

Fernbedienung – TV-Funktionen

LOEWE. 1 2 3 4 5 6 TV REC DVD AUDIO POP-UP-M ZOOM 0 AV 1 2 abc 3 def 4 ghi 5 jkl 6 mno 7 pqrs 8 tuv 9 wxyz 0 AV 7 EPG MEDIA PIP DISC-M TEXT MENU END INFO 29 28 27 26 25 24 10 +V P+ 23 11 OK 22 -V P- 21 13 MARKER 20 14 19 18 15 II 17 16

Bei Ausstattung mit integrierter Festplatte (DR+) oder angeschlossener externer Festplatte, siehe Kapitel Digital-Recorder ab Seite 82.

^12 Die Belegung dieser Tasten kann verändert werden (siehe Seite 125). Die Beschreibung bezieht sich auf die Standardeinstellung.

^a Abhängig von den entsprechenden Einstellungen (siehe Seite 80).

① Ton aus/ein ....(Seite 32)
② LED-Anzeige für aktuelle Betriebsart......(Seite 125)
③ Umschalten in den TV-Modus......(Seite 20; 125)
④ Umschalten, um Recorder zu bedienen ^12 ..... (Seite 125)
⑤ DR-Archiv/Video-Archiv ^1 / Timerübersicht ein/aus ..... (Seite 95)
⑥ Bildformat einstellen....(Seite 35)
⑦ EPG-Programmzeitung ein/aus....(Seite 48)
⑧ Teletext/MediaText ^3 ein/aus ..... (Seite 50)
⑨ Menü ein/aus....(Seite 12)
⑩ V+/V- Lautstärke lauter/leiser ..... (Seite 32)
⑪ Senderübersicht ein....(Seite 30) im Menü: Bestätigen/aufrufen....(Seite 12)
⑫ Farbtaste grün: Teletext-Funktionen ..... (Seite 38)
⑬ Farbtaste rot: Standbild ein/aus / HbbTV bzw. interaktiven Datendienst starter ^3 ... (Seite 80)
⑭ Sender wählen – / Springen ^1 / Spulen ^1 .....(Seite 30; 87; 96)
⑮ Direktaufnahme ^11 ..... (Seite 89)
⑯ Standbild ein/aus / Zeitversetztes Fernsehen unterbrechen ^(1) .....(Seite 87)
⑰ Standbild ein / Zeitversatz beenden ^1 .....(Seite87)
⑱ Sender wählen + / Springen ^1 / Spulen ^1 .....(Seite 30; 87; 96)
⑲ Standbild aus / Zeitversetztes Fernsehen fortsetzen ^1 / Highlights ^1 .....(Seite 87; 88)
⑳ Farbtaste blau: Programminfo ein/aus....(Seite 38)
②1 Farbtaste gelb: Letzter Sender ....(Seite 38)
②2 im Menü / Listen: Auswählen/einstellen....(Seite 12)
②3 P+/P- Sender wählen auf/ab....(Seite 30)
24 Alle Einblendungen schließen....(Seite 12)
⑲ Status-Anzeige ein/aus / im Menü: Kontextbezogene Info ein/aus ......(Seite 40; 15)
26 PIP ein/aus (Bild im Bild)......(Seite 46)
27 MediaPortal ein/aus....(Seite 14; 60)
28 AV-Auswahl....(Seite 31)
29 Sender direkt wählen; im Menü: Ziffern oder Buchstaben eingeben ..... (Seite 30)
30 Hörmodus einstellen....(Seite 32)
③1 Umschalten, um DVD-Spieler zu bedienen ^2 ..... (Seite 125)
③2 Umschalten in den Radiomodus ^12 ......(Seite 21; 52; 125)
③3 Einschalten / Ausschalten - in den Standby-Modus...... (Seite 21)

Die dargestellte Tastenbelegung gilt für die Hauptebene des TV-Gerätes. In bestimmten Betriebsarten ist die Tastenbelegung abweichend (siehe entsprechendes Kapitel in dieser Bedienungsanleitung).

Impressum

Loewe Opta GmbH

Industriestraße 11

D-96317 Kronach

www.loewe.de

Printed in Germany

Redaktionsdatum 05/11-1.0 TB/FP

© Loewe Opta GmbH, Kronach

ID: 5.14.0

Alle Rechte, auch die der Übersetzung, Technische Änderungen sowie Irrtümer vorbehalten

Alle Rechte, auch die der Über Irrtümer vorbehalten

D-4

Inhalt

Übersicht der wichtigsten Funktionen 2

Fernbedienung – TV-Funktionen 3

Impressum....4

Herzlich willkommen 7

Lieferumfang....7

Zu dieser Bedienungsanleitung 7

Zu Ihrer Sicherheit 8

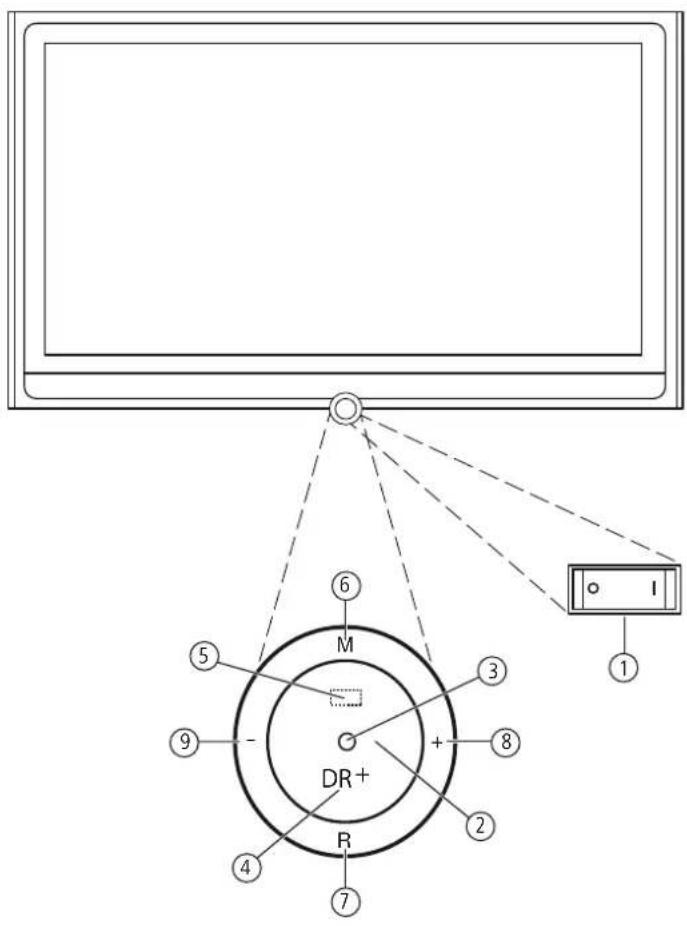

Bedienelemente am TV-Gerät 10

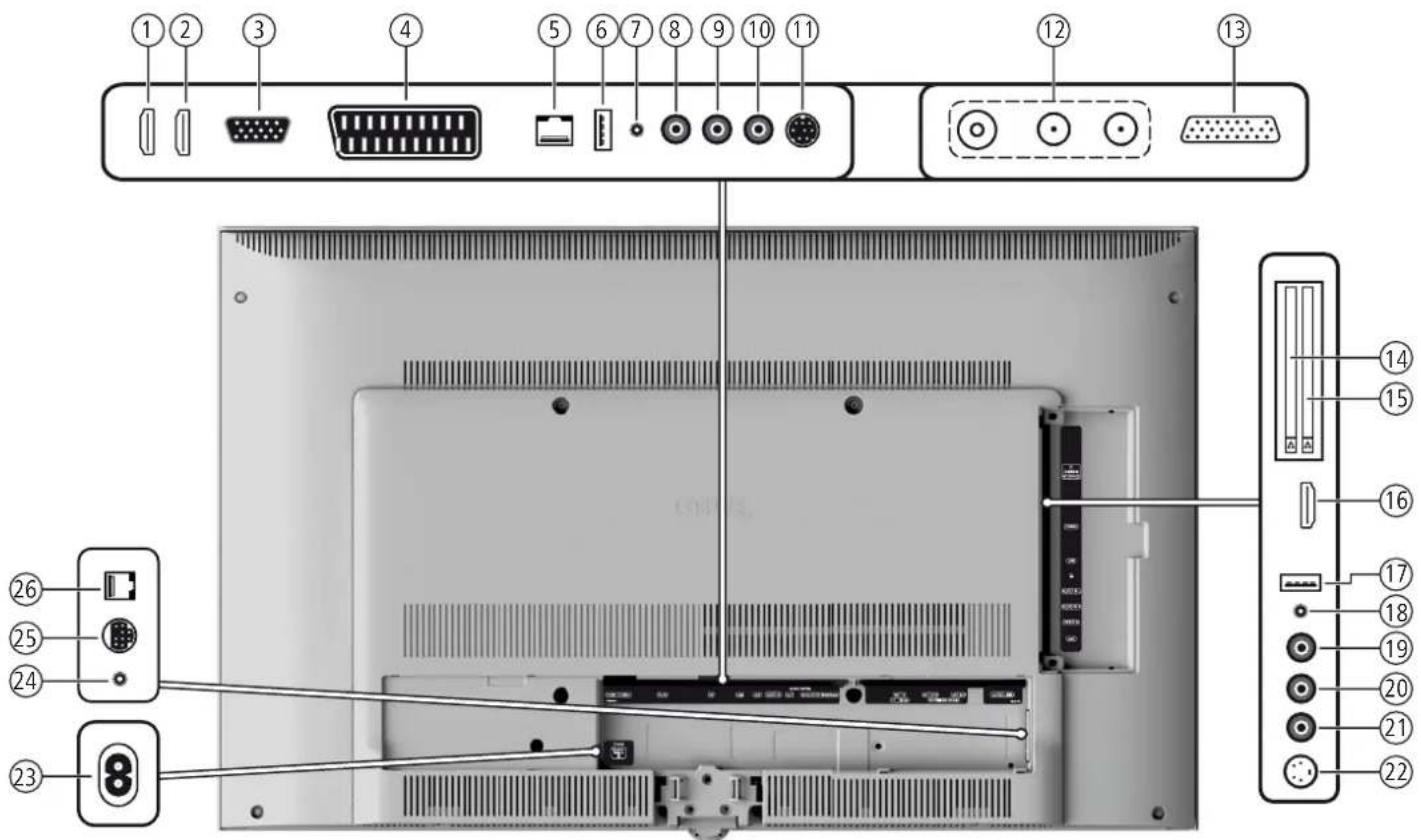

Anschlüsse Geräterückseite 11

Bedienkomfort 12

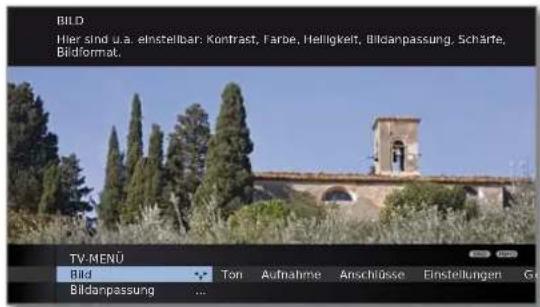

Generelles zur Bedienung 12

Bedienkomfort mit Assistenten 13

Assistenten im Überblick 13

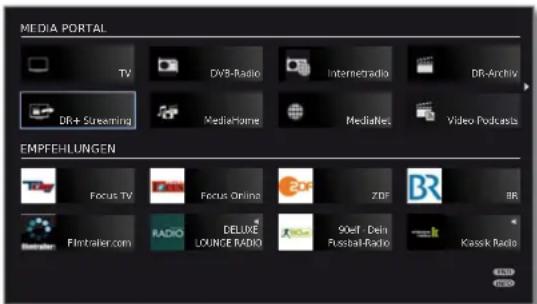

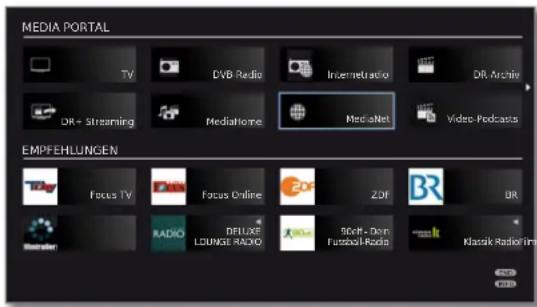

MediaPortal 14

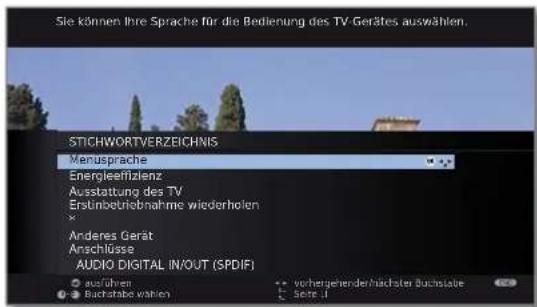

Stichwortverzeichnis im TV-Gerät 15

Info-Anzeige....15

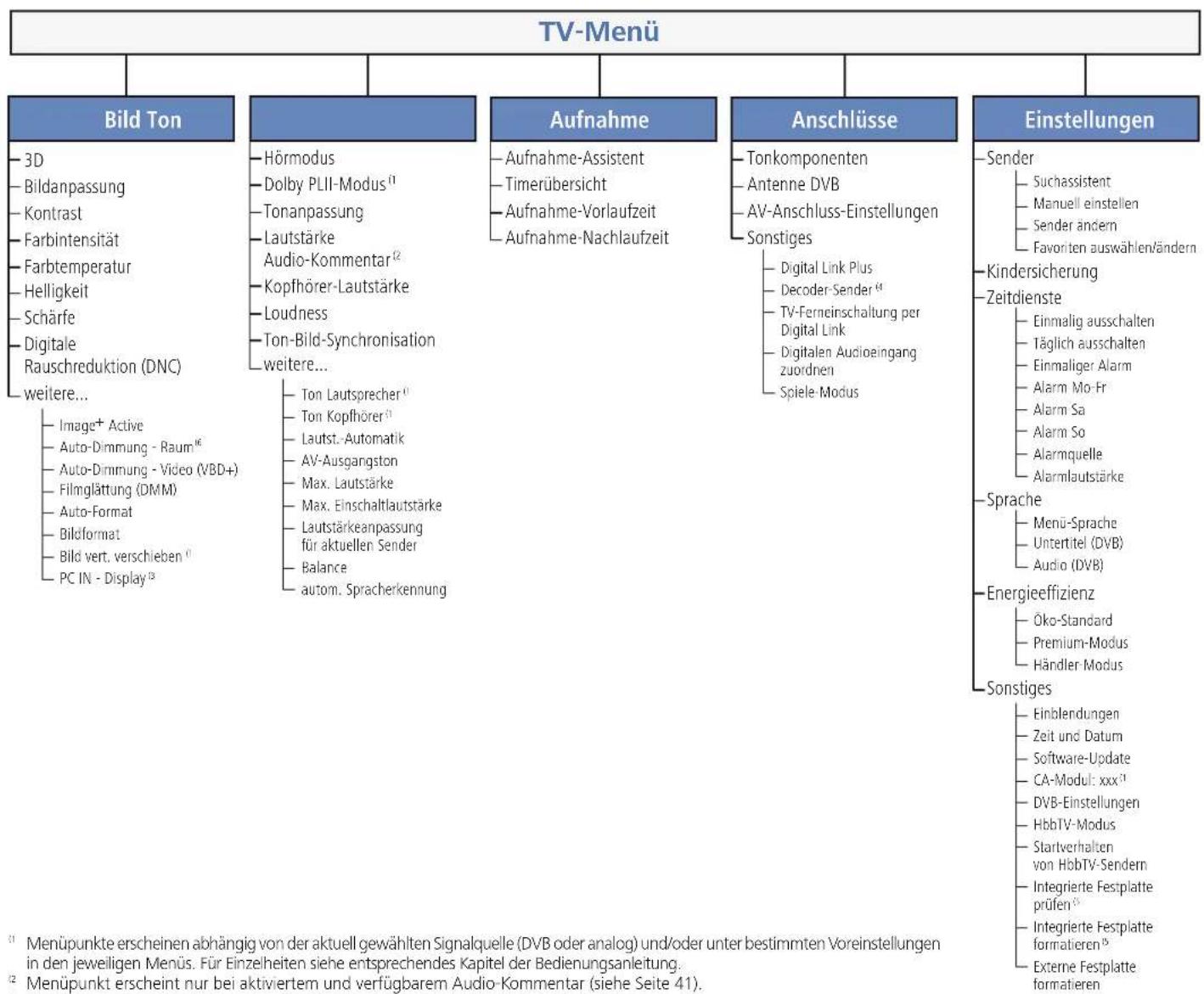

TV-Menü – Übersichtsplan 16

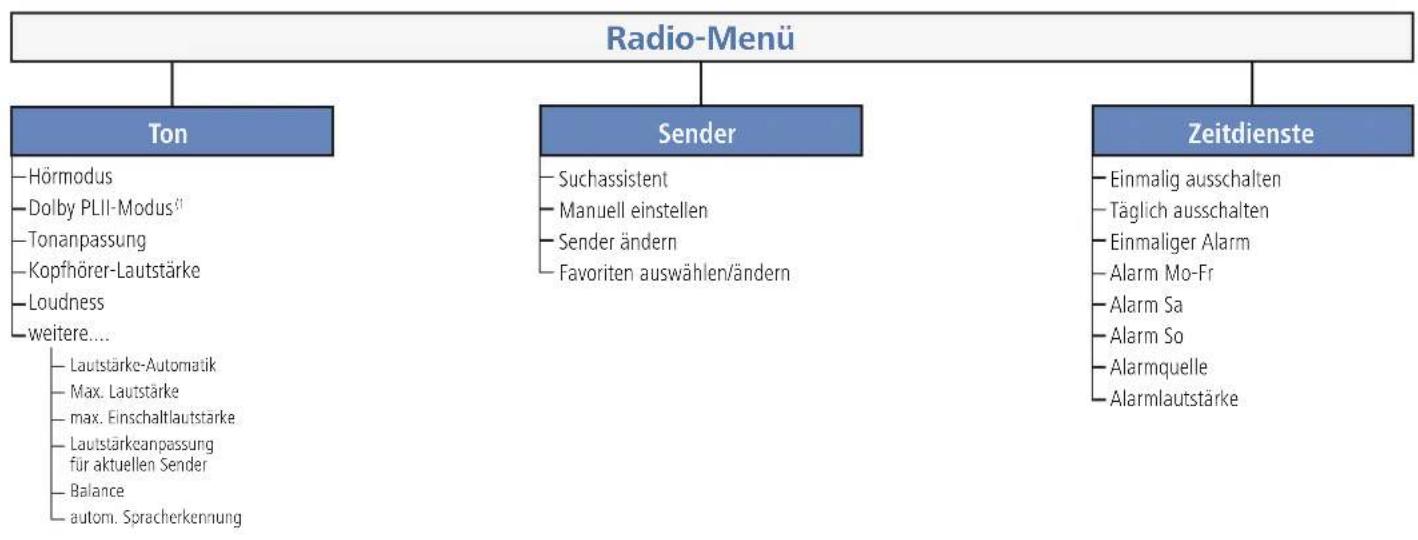

Radio-Menü – Übersichtsplan 17

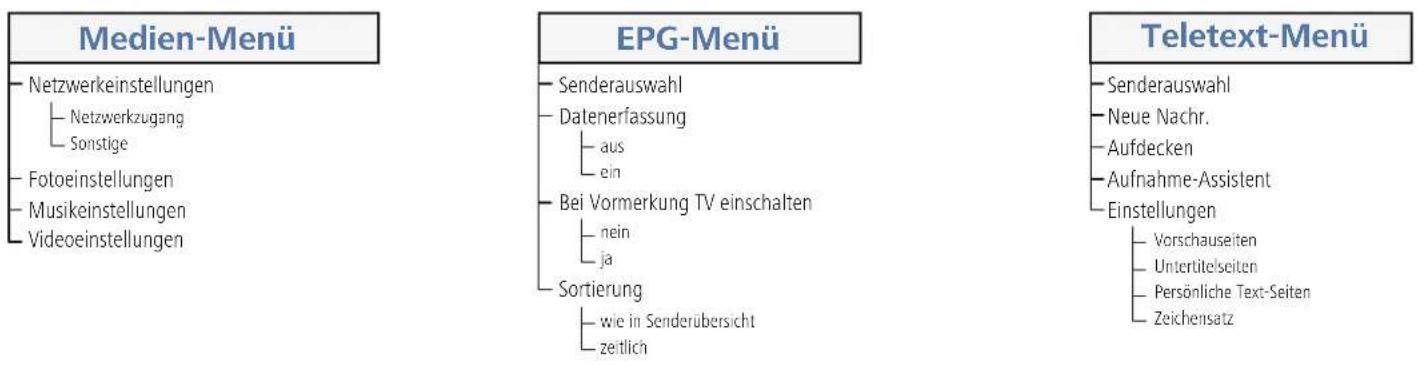

Andere Menüs – Übersichtsplan 17

Erste Inbetriebnahme 18

Aufstellen des TV-Gerätes 18

Geräteabdeckungen....18

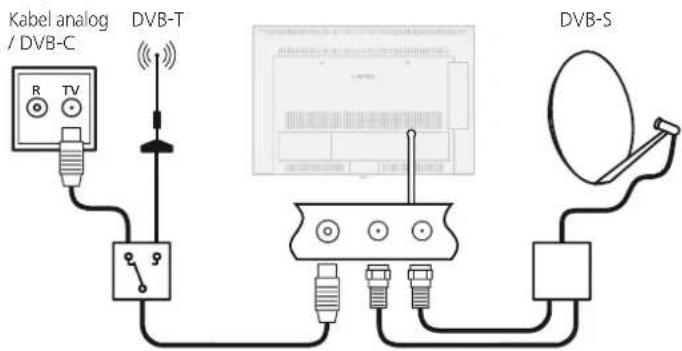

Anschließen des TV-Gerätes 18

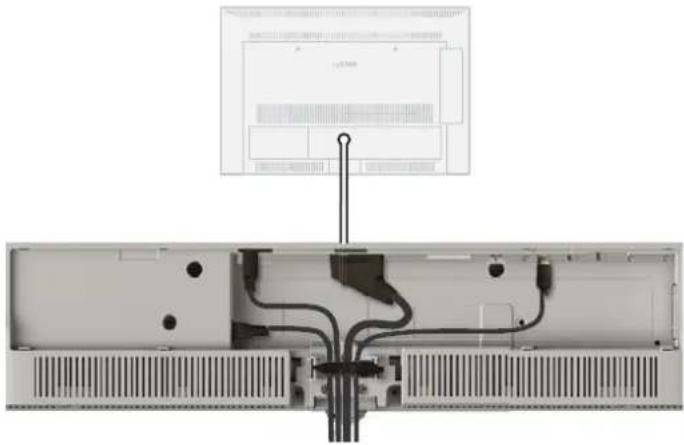

Bündeln der Kabel 20

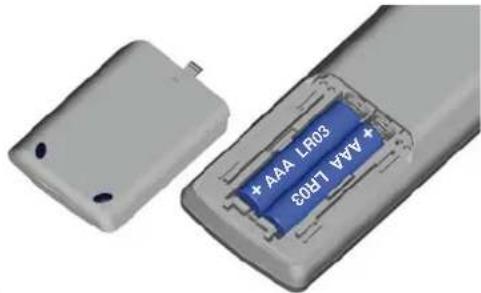

Fernbedienung vorbereiten 20

Gerät ein-/ausschalten.... 21

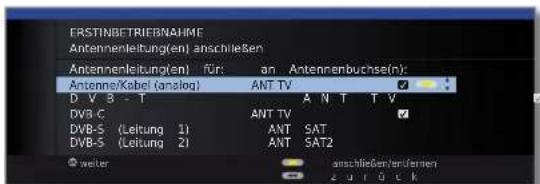

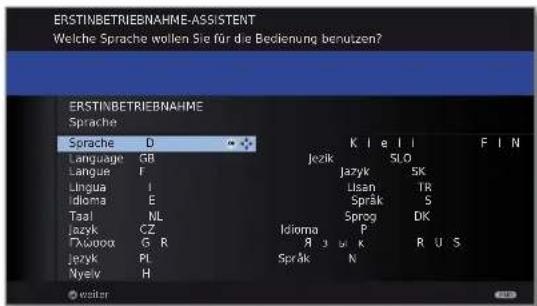

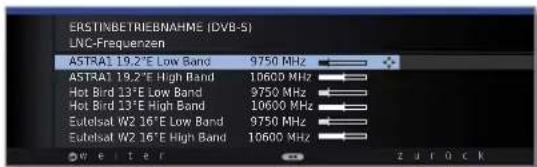

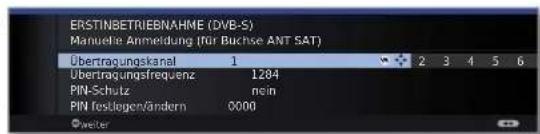

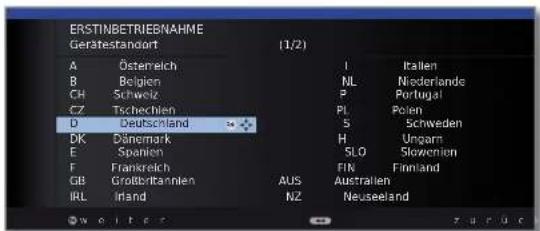

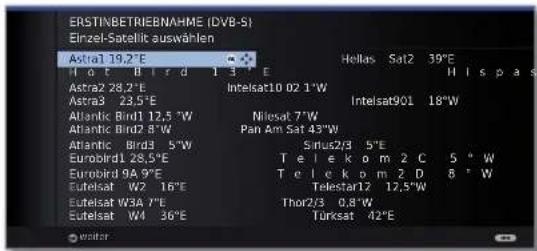

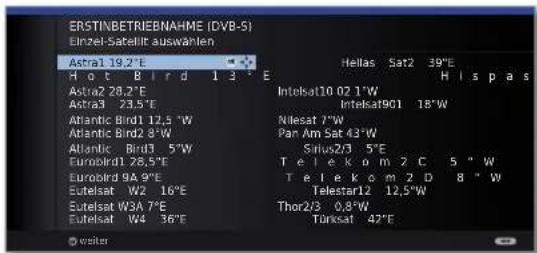

Erstinbetriebnahme-Assistent 22

DVB-T-Antenne positionieren/ausrichten 29

Alltägliche Handhabung 30

Sender wählen 30

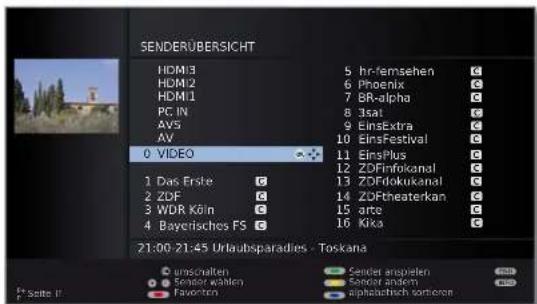

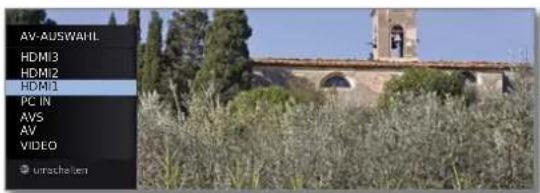

Audio-/Videoquelle wählen 31

Ton einstellen 32

Bild einstellen 34

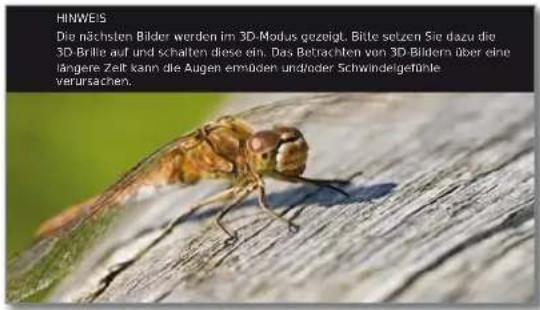

3D-Funktion 36

Alltägliche Handhabung (Fortsetzung) 38

Tastenfunktionen.... 38

Ohne Fernbedienung bedienen 39

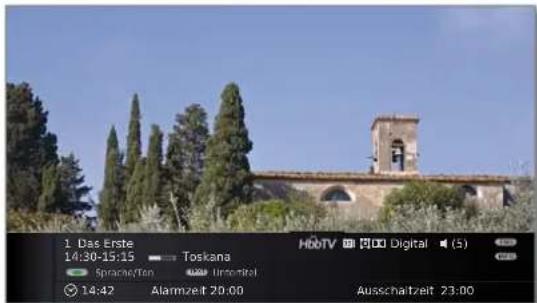

Statusanzeige 40

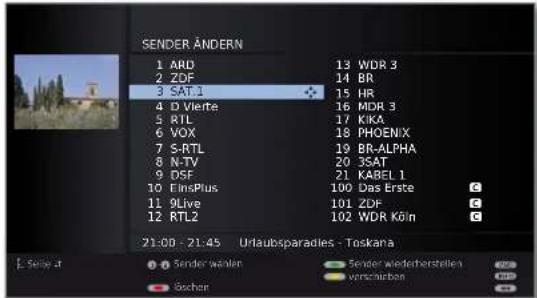

Sender verwalten 42

TV-Sender 42

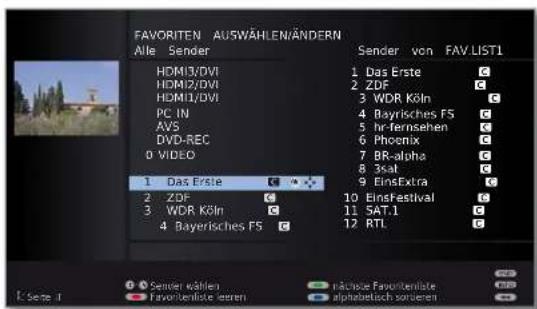

Favoritenlisten zusammenstellen / ändern 45

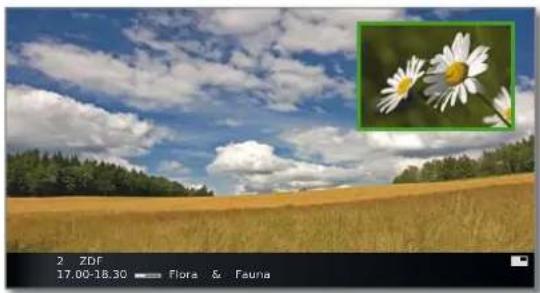

Bild im Bild 46

Bild im Bild (Picture in Picture / PIP) 46

iPIP 46

Standard-PIP 46

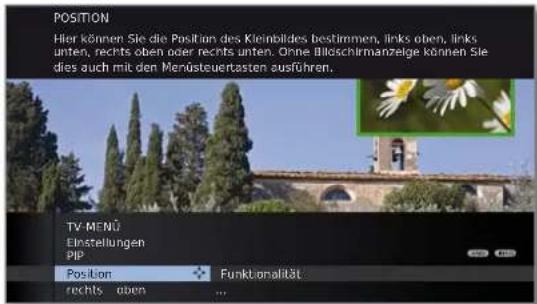

Bild im Bild-Modus (PIP) konfigurieren 47

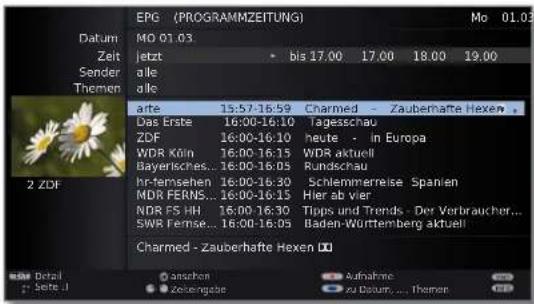

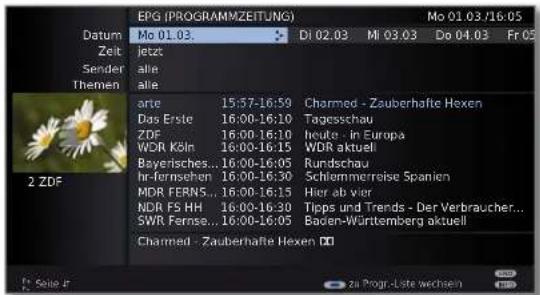

Elektronische Programmzeitung 48

Elektronische Programmzeitung – EPG 48

EPG konfigurieren 49

Teletext....50

Radio-Betrieb (DVB-Radio)....52

EPG – Programmzeitung (DVB-Radio) 53

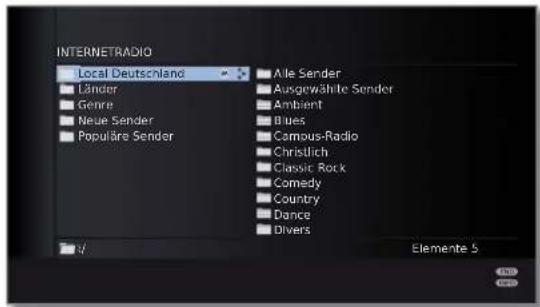

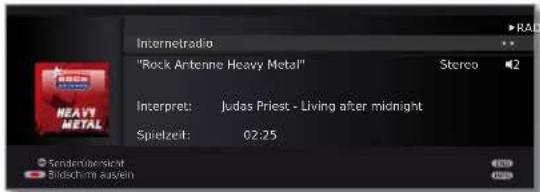

Radio-Betrieb (Internetradio) 54

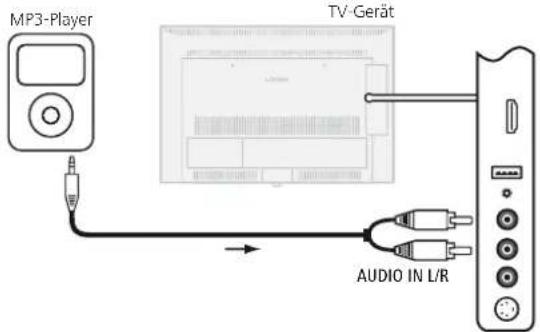

Tonwiedergabe von externen Geräten 55

Weitere Einstellungen 56

Kindersicherung 56

Zeitdienste....57

Sprache 57

Einblendungen 58

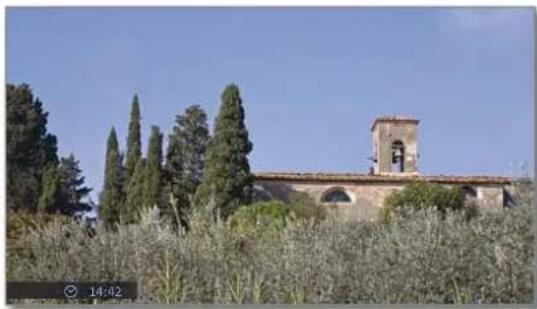

Zeit und Datum 58

Verschlüsselte Sender 59

Conditional-Access-Modul (CA-Modul) 59

Inhalt

Media ^+ 60

Allgemeines zu Media+ 60

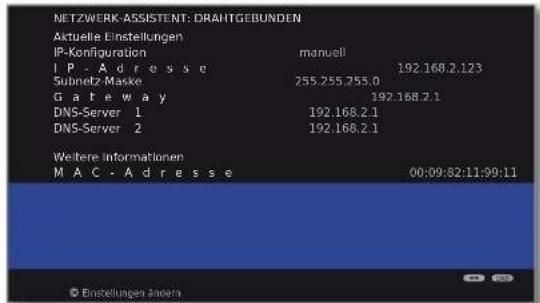

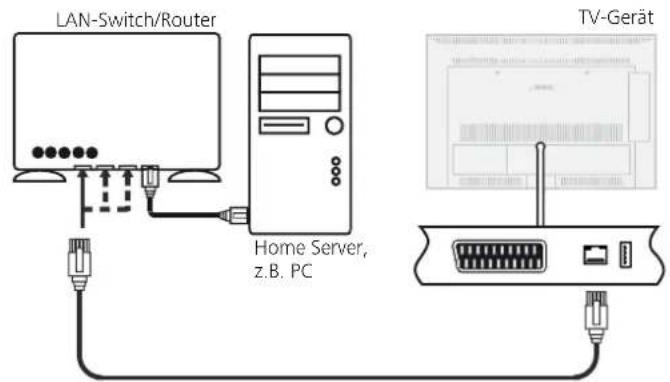

Anbindung des TV-Gerätes an Ihr Netzwerk 60

MediaNet 60

Hilfe bei Konfigurationsproblemen 60

MediaUpdate - zusätzliche Funktionen 60

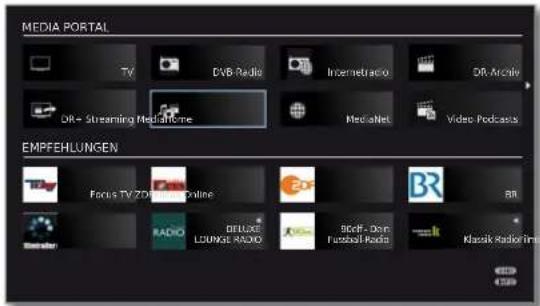

Zugang zu Ihren Medien 61

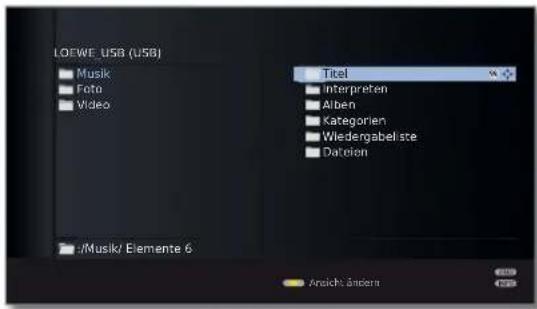

Medien-Menü 62

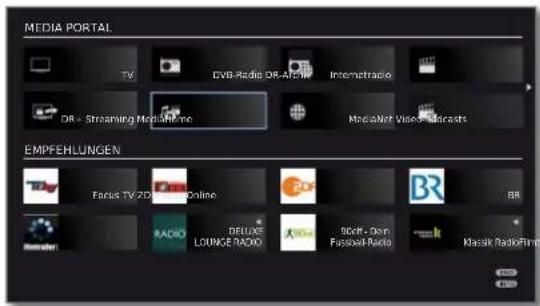

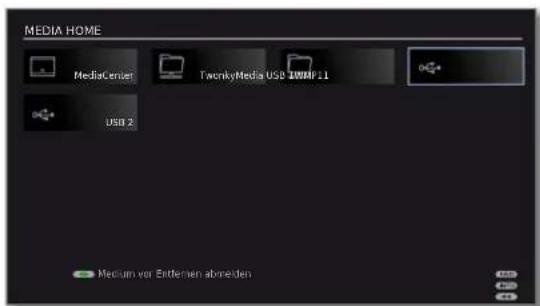

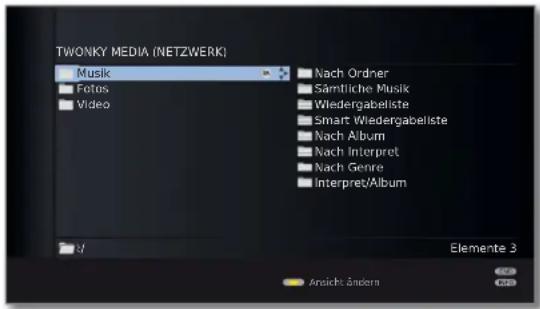

MediaHome 66

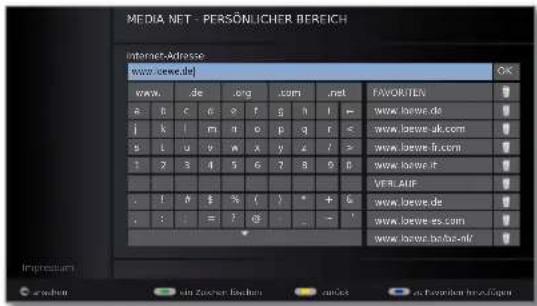

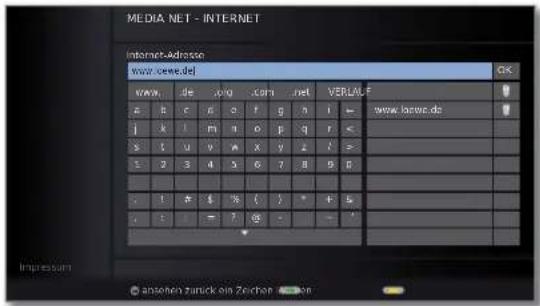

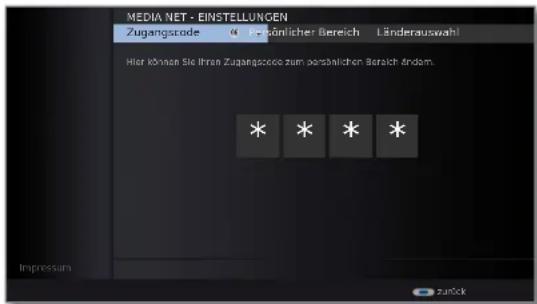

MediaNet 70

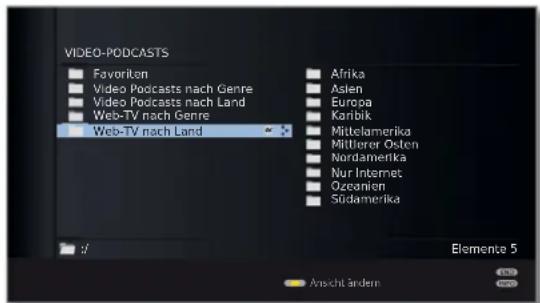

Video-Podcasts....75

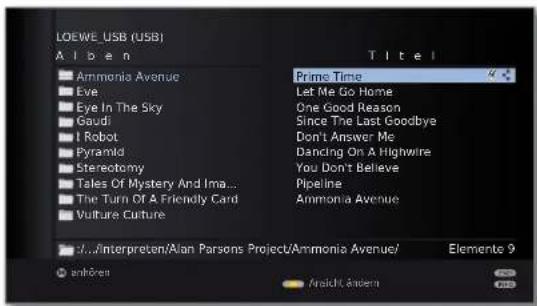

MediaMusic 76

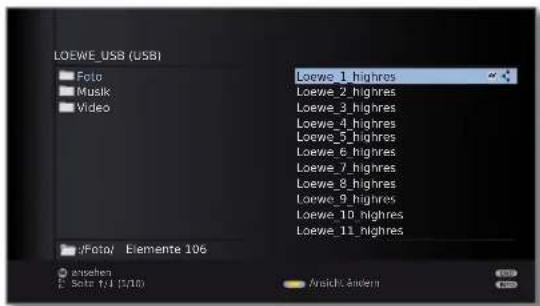

MediaPhoto 77

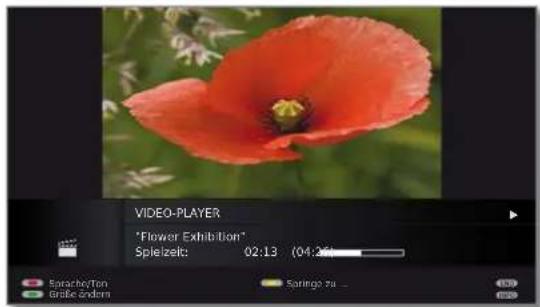

MediaVideo....78

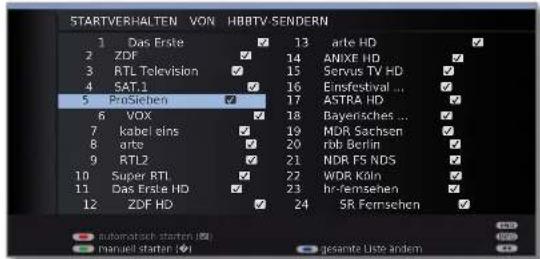

HbbTV / MediaTek....80

Digital-Recorder 82

Zum System des Digital-Recorders 82

Einstellungen....85

Zeitversetzt fernsehen 87

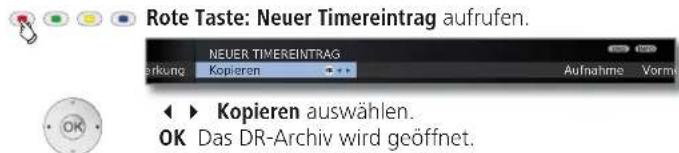

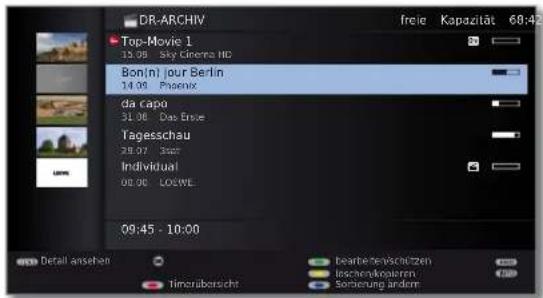

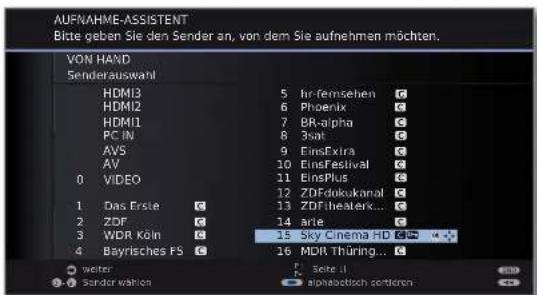

Archiv-Aufnahme – Direkt-Aufnahme 89

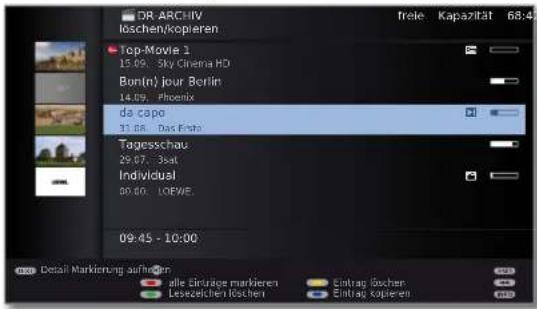

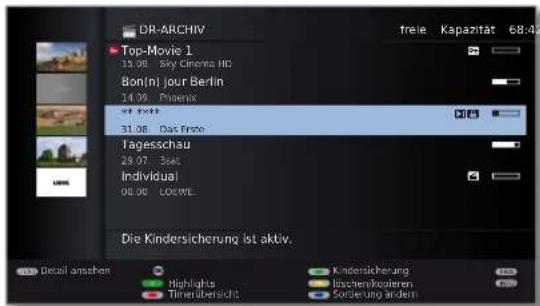

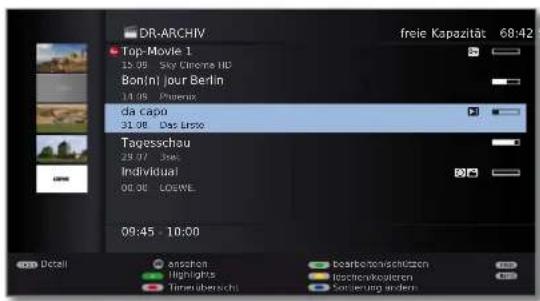

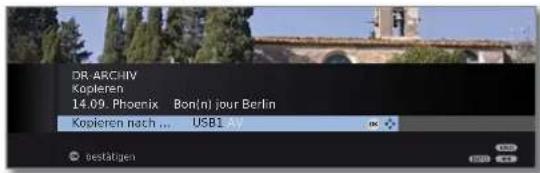

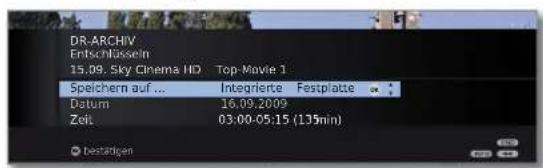

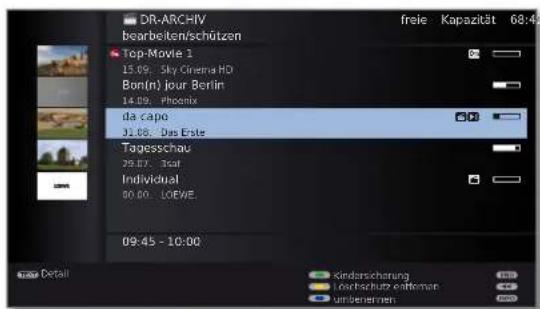

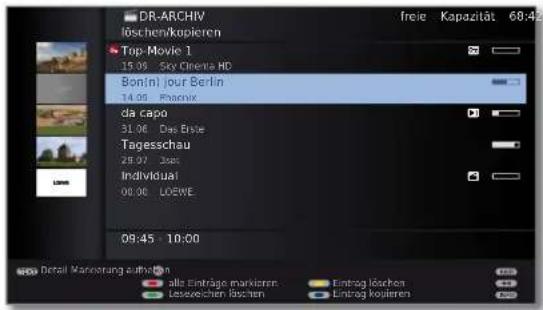

Archiv-Wiedergabe....95

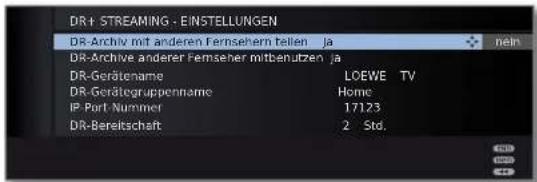

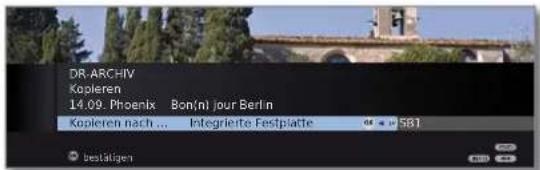

DR+ Streaming 103

Externe Geräte 108

Menü Anschlüsse 108

Spiele-Modus 109

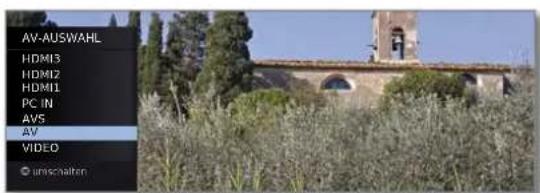

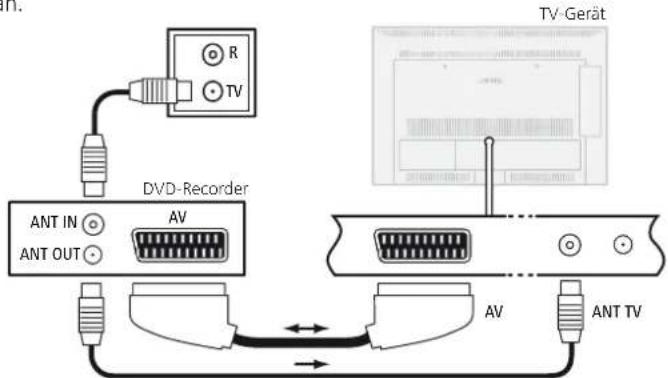

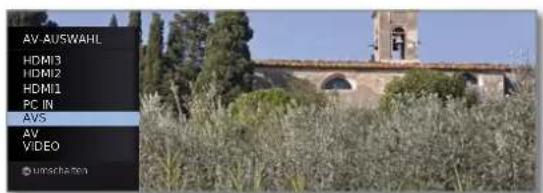

Geräte an den Anschlüssen AV/AVS 110

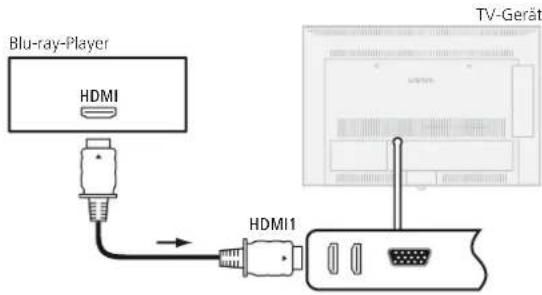

Geräte an den HDMI-Anschlüssen 112

Digital Link HD 113

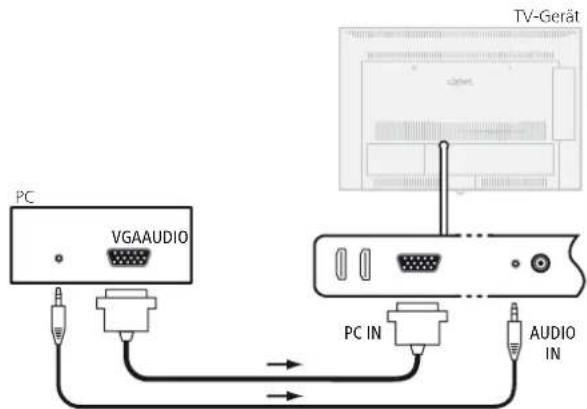

Geräte am PC IN-Anschluss 114

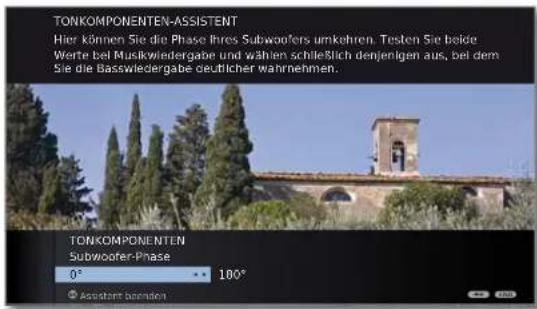

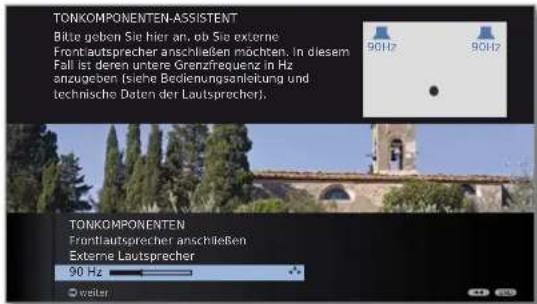

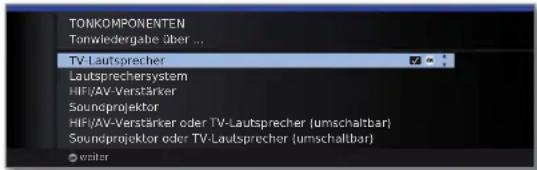

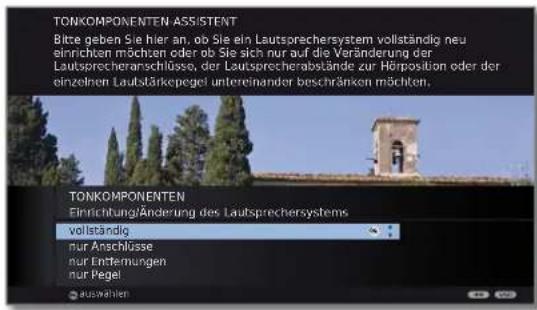

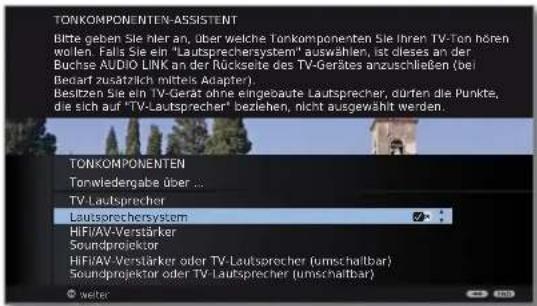

Tonkomponenten-Assistent 115

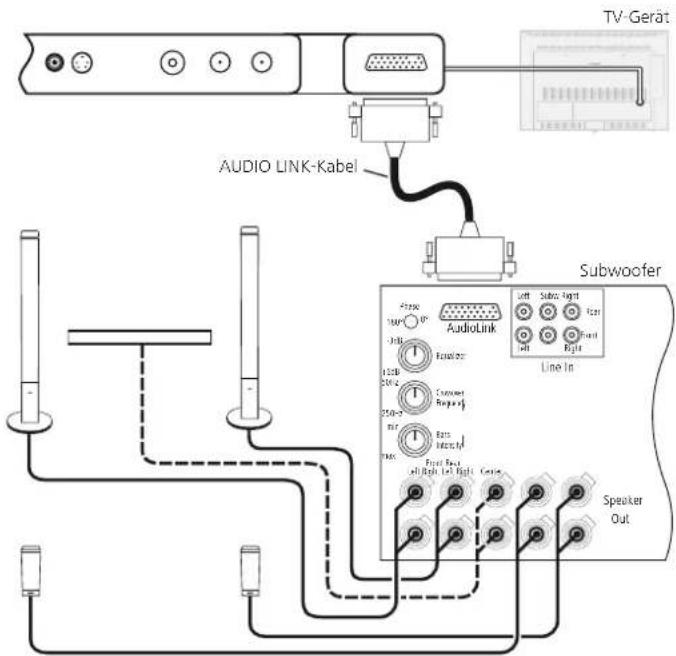

Loewe-Soundsystem anschließen 116

Aktivlautsprecher anschließen 117

Lautsprechersystem einstellen 117

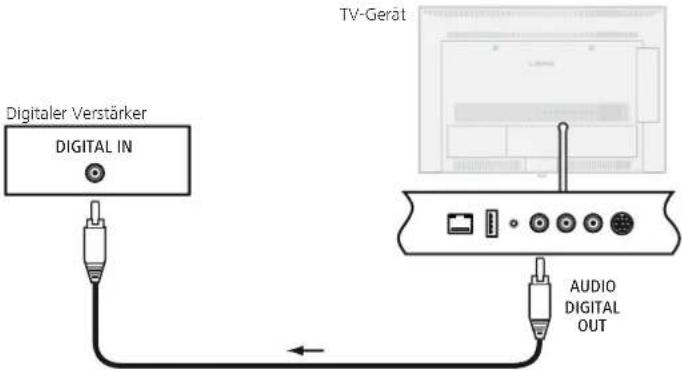

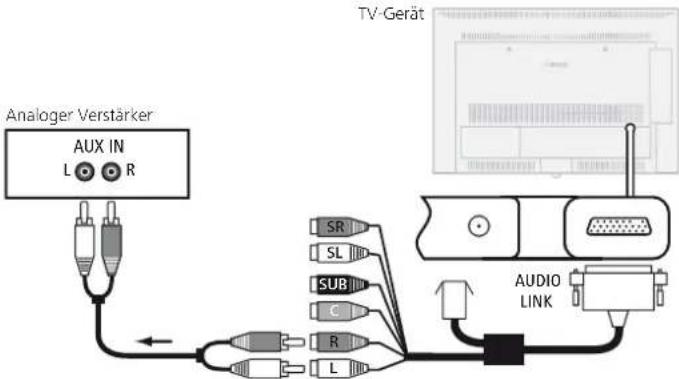

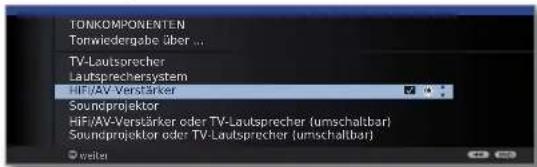

Audio-Verstärker anschließen 120

Zuordnung des digitalen Toneingangs 121

Tonanschluss bei HDMI/DVI-Geräten 121

Serielle Schnittstelle RS-232C (RJ12) 121

Externe Geräte (Fortsetzung) 122

Der direkte Weg zur Aufnahme 122

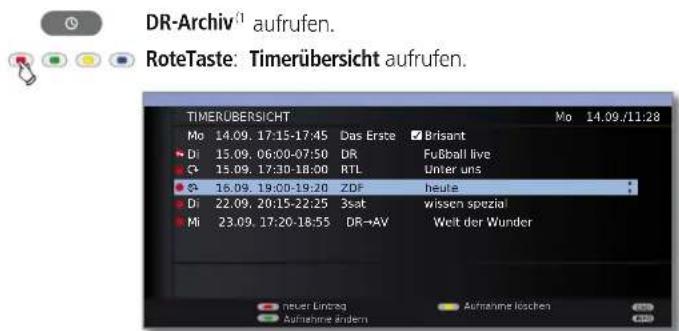

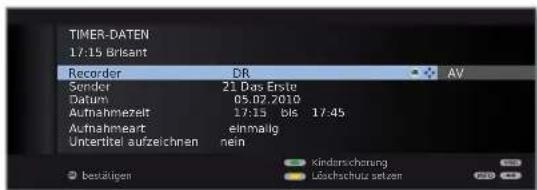

Timer-Aufnahme mit externen Geräten 124

Loewe Geräte bedienen 125

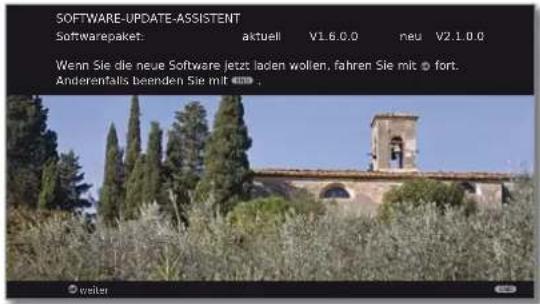

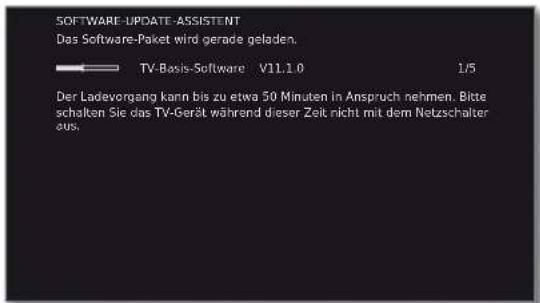

Software-Update....126

Grundsätzliches 126

USB-Stick 126

Download 126

Software-Update....126

Zeicheneingabe 128

USB-Tastatur 128

Tastenkombinationen....128

Zeichentabelle 129

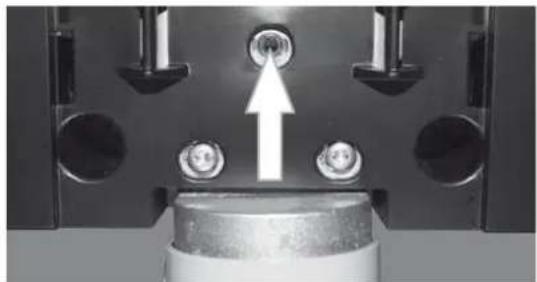

TV-Gerät neigen 130

Fehlerbehebung 131

Technische Daten 134

Allgemeine Daten.... 134

Elektrische Daten 135

Signale über PC IN / HDMI 135

Anschlüsse (max. Ausstattung) 136

MediaHome 137

Zubehör 138

Aufrüstsätze / Umrüstsätze / Kabel 139

Ausstattungsvarianten....140

Ausstattung des TV-Gerätes 140

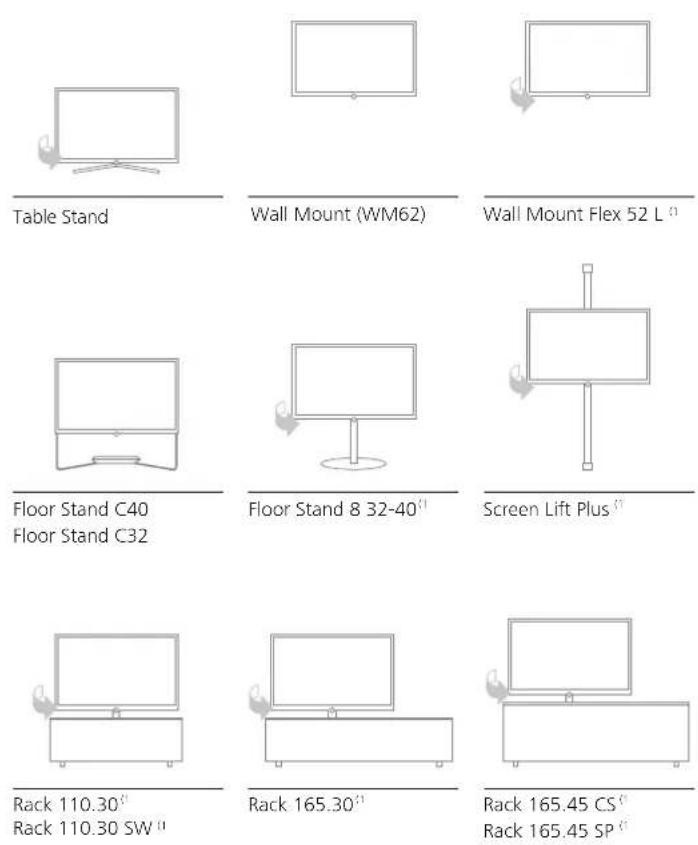

Aufstellmöglichkeiten....141

Umwelt....142

Rechtliche Hinweise 143

Glossar 144

EG-Konformitätserklärung....149

Stichwortverzeichnis 151

Service....154

Herzlich willkommen

Vielen Dank,

dass Sie sich für ein Loewe TV-Gerät entschieden haben!

Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bedienerfreundlichkeit. Dies gilt für TV, Video und Zubehör gleichermaßen.

Neben dem schlanken Design und den vielfältigen Kombinationsmöglichkeiten bei Farbe und Aufstellmöglichkeiten bietet Ihr Loewe TV-Gerät auch in technologischer Hinsicht vielfältige Möglichkeiten.

Loewe Image ^+

Neueste Full-HD-LCD-Displays mit LED-Backlight-Technologie. Der Vorteil der LED-Backlights liegt im reduzierten Energieverbrauch und hohen Kontrastwerten.

Von einem angeschlossenen HDMI-Gerät ausgegebene 24p-Filme können optimal dargestellt werden.

Loewe Sound+

In Loewe Sound ^+ sind optimal auf das TV-Gerät abgestimmte Soundprozessoren und eine geschlossene Bauweise bei den integrierten Lautsprechern enthalten.

Für einen eindrucksvollen 5.1-Surround-Sound sind viele Loewe TV-Geräte mit einem integriertem digitalen Multikanal-Audio-Decoder ausgestattet.

Loewe Media+

Über die MEDIA-Taste auf Ihrer Fernbedienung erreichen Sie das MediaPortal und haben Zugriff auf alle Multimediafunktionen Ihres TV-Gerätes.

Loewe DR+

Ist in Ihrem TV-Gerät der Festplattenrecorder DR ^+ (1) integriert, können Sie ganz einfach per Knopfdruck Fernsehsendungen aufzeichnen. Laufende Sendungen können unterbrochen, bei Bedarf zurückgespult und an der gewünschten Stelle fortgesetzt werden.

Lieferumfang

• LCD-TV-Gerät
  • Tischfuß (montiert)
• Netzkabel
• Antennenkabel
  • Klett-Kabelbinder
  • Fernbedienung Assist mit zwei Batterien
  • TV-Kurzanleitung

Zu dieser Bedienungsanleitung

Im Interesse einer sicheren und langfristig störungsfreien Benutzung des Gerätes lesen Sie bitte vor Inbetriebnahme das Kapitel Zu Ihrer Sicherheit (siehe Seite 8).

Die Funktionen Ihres Loewe TV-Gerätes erschließen sich beim Benutzen. Falls trotzdem Fragen auftauchen, helfen Ihnen das integrierte Stichwortverzeichnis und die Info-Anzeige (siehe Seite 15) weiter.

Das Schlagwortverzeichnis/Glossar ab Seite 144 gibt Erläuterungen zu bestimmten Begriffen, die im TV-Gerät und in der Bedienungsanleitung verwendet werden.

Absätze, die mit dem Symbol ➞ beginnen, deuten auf wichtige Hinweise, Tipps oder auf Voraussetzungen für die folgenden Einstellungen hin.

Begriffe, die Sie im Menü bzw. als Bedruckung der Fernbedienung oder des TV-Gerätes wiederfinden, sind im Text fett gedruckt.

In den Beschreibungen sind die erforderlichen Bedienelemente links von dem Text, der die Handlungsanweisungen enthält, angeordnet.

Zusätzlich zur Fernbedienung kann eine PC-Tastatur an einem der USB-Anschlüsse Ihres TV-Gerätes angeschlossen und zur Bedienung des TV-Gerätes verwendet werden (siehe auch Seite 128).

Dieses Symbol weist in der Bedienungsanleitung auf Stellen hin, an denen sich die Verwendung einer Tastatur besonders anbietet.

Abhängig von den angeschlossenen Zusatzgeräten können die Menüs im TV-Gerät von den hier beschriebenen abweichen.

Alle in dieser Bedienungsanleitung verwendeten Sendernamen, Programminhalte sowie die abgebildeten Fotos, Musiktitel, Alben und Albumgrafiken sind beispielhaft angegeben.

Die Bedienungsanleitungen für Ihr TV-Gerät werden in unregelmäßigen Abständen aktualisiert. Wir empfehlen eine gelegentliche Überprüfung, vor allem nach einem Software-Update.

Zu Ihrer Sicherheit

Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwenden, lesen und beachten Sie die nachfolgenden Sicherheitshinweise:

Bestimmungsgemäßer Gebrauch und Umgebungsbedingungen

Dieses TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt und ist für Wohn- bzw. Büroräume konzipiert. Es darf nicht in Räumen mit hoher Luftfeuchtigkeit (z.B. Bad, Sauna) oder hoher Staubkonzentration (z.B. Werkstätten) betrieben werden. Die Garantie wird nur für den Gebrauch in der genannten zulässigen Umgebung gewährt.

Wird das Gerät im Freien benutzt, sorgen Sie dafür, dass es vor Feuchtigkeit (Regen, Tropf- und Spritzwasser oder Betauung) geschützt ist. Hohe Feuchtigkeit und Staubkonzentrationen führen zu Kriechströmen im Gerät. Dies kann zu Be rüh rungs ge fahr mit Spannungen oder einem Brand führen.

Haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen Sie es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde ausgeschaltet stehen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät. Schützen Sie das Gerät vor Tropf- und Spritzwasser.

Kerzen und andere offene Flammen müssen zu jeder Zeit vom Gerät ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.

Stellen Sie das TV-Gerät nicht an einen Ort, an dem es zu Erschütterungen kommen kann. Dies kann zu Materialüberlastung führen.

Transportieren

Transportieren Sie das Gerät nur in senkrechter Stellung. Fassen Sie das Gerät an den Gehäusekanten unten und oben an.

Muss das Gerät während des Ein-/Auspackens abgelegt werden, legen Sie das TV-Gerät mit der ganzen Fläche der Vorderseite auf eine weiche Unterlage. Verwenden Sie als Unterlage z.B. eine Decke oder das Vlies vom Verpackungsmaterial.

Der LCD-Bildschirm besteht aus Glas bzw. Kunststoff und kann bei unsachgemäßer Behandlung zerbrechen.

Bei Beschädigung des LCD-Bildschirms und evtl. auslaufendem Flüssig-kristall unbedingt Gummihandschuhe zum Abtransport des Gerätes verwenden. Bei Hautkontakt mit der Flüssigkeit sofort gründlich mit Wasser reinigen.

Falsche Spannungen können das Gerät beschädigen. Dieses Gerät darf nur an ein Stromversorgungsnetz mit der auf dem Typenschild angegebenen Spannung und Fre quenz mittels beigefügtem Netzkabel an geschlossen werden. Der Netzstecker des TV-Gerätes muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann. Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Stecker ge häu se. Die Kabel im Netzstecker könnten beschädigt werden und beim Wie der ein steen einen Kurzschluss verursachen.

Verlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann. Das Netzkabel darf nicht geknickt oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden; Letzteres gilt für das gesamte Gerät. Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar.

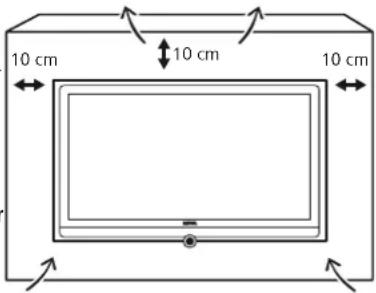

Luftzirkulation und hohe Temperaturen

Die Lüftungsschlitze an der Geräterückwand müssen stets frei bleiben. Bitte keine Zeitungen oder Deckchen auf/über das TV-Ge rät legen.

Seitlich und oben müssen mindestens je 10 cm freier Raum für die Luftzirkulation si cher gestellt werden, wenn das Gerät in einen Schrank oder ein Regal gestellt oder aufgehängt wird.

Wie jedes elektronische Gerät, be nö tigt Ihr TV-Gerät Luft zur Kühlung. Wird die Luftzirkulation behindert, kann es zu Brän den kommen.

10 cm 10 cm 10 cm

Das Gerät ist für unterschiedliche Aufstelllösungen geeignet. Beachten Sie die Hinweise bzgl. der Montage bei den verschiedenen Aufstelllösungen. Stellen Sie das TV-Gerät mit Tisch- oder Standfuß nur auf eine ebene, standfeste, waagrechte Unterlage. Das Gerät sollte insbesondere bei Aufstellung in oder auf Möbeln vorne nicht herausragen. Das TV-Gerät darf nur horizontal betrieben werden, die Neigung zur Senkrechten darf maximal 10 Grad betragen. Das TV-Gerät darf keinesfalls hochkant, am Boden liegend oder an der Decke hängend betrieben werden.

Stellen Sie das Gerät so auf, dass es keiner direkten Sonneneinstrahlung und keiner zusätzlichen Erwärmung durch Heizkörper ausgesetzt ist.

Vermeiden Sie, dass Metallteile, Na deln, Büroklammern, Flüssigkeiten, Wachs oder Ähnliches durch die Lüftungsschlitze der Rückwand ins Geräteinnere gelangen. Das führt zu Kurzschlüssen im Gerät und damit möglicherweise zu einem Brand.

Sollte doch einmal etwas ins Geräteinnere gelangen, sofort den Netzstecker des Gerätes abziehen und zur Überprüfung den Kundendienst verständigen.

Zu Ihrer Sicherheit

Fernsehen mit der 3D-Funktion

Lesen Sie die nachfolgenden Sicherheitshinweise, bevor Sie die 3D-Funktion Ihres TV-Gerätes verwenden.

Bitte verwenden Sie für die Loewe 3D-TV-Geräte ausschließlich die Loewe 3D-Brille (siehe Zubehör Seite 138).

Personen mit einer Sehschwäche können ggf. 3D-Effekte nicht oder nur eingeschränkt wahrnehmen. Personen, die empfindlich auf flackernde Bilder reagieren (z.B. bei Epilepsie), sollten dieses Produkt nur nach Rücksprache mit ihrem behandelnden Arzt verwenden.

Es kann eine gewisse Zeit dauern, bis Sie sich an das Tragen der 3D-Brille gewöhnt haben und die 3D-Effekte einwandfrei wahrnehmen.

Sollten Sie bei der Betrachtung von 3D-Inhalten Übelkeit, Schwindelgefühle bzw. Unwohlsein empfinden, so beenden Sie sofort den Gebrauch der 3D-Geräte.

Beaufsichtigen Sie Kinder, während diese 3D-Inhalte betrachten, da diese ggf. besonders empfindlich reagieren.

Machen Sie nach dem Betrachten eines 3D-Films eine längere Pause, in der Sie sich entspannen können. Anderenfalls könnten sich Kopfschmerzen, Ermüdung, Schwindelgefühle oder Unwohlsein einstellen.

Sitzen Sie bequem vor dem 3D-TV-Gerät und sorgen Sie für festen Halt. Dadurch vermeiden Sie Verletzungen durch Reaktionen auf extreme 3D-Inhalte.

Betreiben Sie keine Kunstlichtquelle (z.B. Energiesparlampe) zwischen dem 3D-TV-Gerät und der 3D-Brille. Der Infrarot-Empfang könnte dadurch beeinträchtigt werden oder das TV-Bild kann flackern.

Reparaturen und Zubehör

Die Rückwand des TV-Gerätes dürfen Sie keinesfalls selbst abnehmen. Überlassen Sie Reparatur- und Service-Arbeiten an Ihrem TV-Gerät ausschließlich autorisiertenFernsehtechnikern.

Verwenden Sie möglichst nur Original-Zubehörteile wie z.B. Loewe Stands (siehe Zubehör ab Seite 138).

Beaufsichtigung

Lassen Sie Kinder nicht unbeaufsichtigt am TV-Gerät hantieren und nicht im un mit tel ba ren Umfeld des TV-Ge rätes spielen. Das Gerät könnte umgestoßen, verschoben oder von der Standfläche heruntergezogen werden und Personen verletzen.

Lassen Sie das eingeschaltete TV-Ge rät nicht unbeaufsichtigt laufen.

Lautstärke

Laute Musik kann zu Gehörschäden führen. Vermeiden Sie extreme Lautstärken, insbesondere über längere Zeiträume und wenn Sie Kopfhörer benutzen.

Gewitter

Bei Gewitter ziehen Sie den Netzstecker und alle angeschlossenen Antennenleitungen am TV-Gerät ab. Überspannungen durch Blitzeinschlag können das Gerät sowohl über die Antennenanlage als auch über das Stromnetz beschädigen. Auch bei längerer Abwesenheit sollte der Netzstecker und alle angeschlossenen Antennenleitungen am TV-Gerät abgezogen werden.

Hinweis zum LCD-Bildschirm

Das von Ihnen erworbene TV-Gerät mit LCD-Bildschirm genügt den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft. Trotz höchster Sorgfalt bei der Fertigung der Displays ist aus technologischen Gründen nicht 100% auszuschließen, dass einige Subpixel Defekte aufweisen. Wir bitten um Ihr Verständnis, dass derartige Effekte, solange sie in den durch die Norm spezifizierten Grenzen liegen, nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden können.

Vermeiden Sie die Anzeige von Standbildern über einen längeren Zeitraum hinweg. Es besteht die Möglichkeit, dass Nachbildungen zurückbleiben.

Reinigung und Pflege

Schalten Sie vor dem Reinigen das TV-Gerät mit dem Netzschalter aus. Reinigen Sie das TV-Gerät, den Bildschirm und die Fernbedienung nur mit einem feuchten, weichen und sauberen Tuch ohne jedes scharfe oder scheuernde Reinigungsmittel.

Bei Geräten mit Glasscheibe kann die Scheibe mit einem handelsüblichen Glasreiniger gereinigt werden.

Bedienelemente am TV-Gerät

^1 USB Recording nur bei Geräten ohne DR ^+ (integrierter Festplattenrecorder). ^2 Nur bei Geräten mit DR ^+ (integrierter Festplattenrecorder).

D - 10

Funktionen der Bedienelemente

① Netzschalter:

Der Netzschalter befindet sich an der Unterseite des TV-Gerätes. Das TV-Gerät immer zuerst in den Standby-Modus bringen, bevor Sie es mit dem Netzschalter ausschalten.

② Ein-/Ausschaltknopf:

Einschalten aus dem Standby-Modus Ausschalten in den Standby-Modus

③ Anzeige:

rot = Standby (Bereitschaft)
grün = Betrieb
orange = Betrieb ohne Bildschirmanzeige (Radio, EPG-Datenerfassung, Timeraufnahme) oder Archivaufnahme bei USB Recording ^1 .

④ Anzeige DR ^+ (2):

weiß+ = Digital-Recorder inaktiv (keine Aufnahme, keine Wiedergabe)

DR+ grün = Digital-Recorder aktiv (zeitversetztes Fernsehen oder Archiv-Wiedergabe)

DR+ rot = Digital-Recorder aktiv (Archiv-Aufnahme)

⑤ Infrarot-Sender:

Bei der Darstellung von 3D-Inhalten wird die 3D Brille Loewe Active ses 3D über den Infrarot-Sender angesteuert.

⑥ Taste M:

Menü aufrufen

im Menü: auf-/abwärts ▲ ▼

⑦ Taste R:

Radio ein/aus (zurück zum TV-Betrieb) Aus dem Standby-Modus das Radio einschalten im Menü: abwärts ▼

⑧ Taste +:

Sender auf im Menü: nach rechts ▶

⑨ Taste - :

Sender ab im Menü: nach links

Anschlüsse Geräterückseite

^1 Ausstattungs- und Aufrüstmöglichkeiten siehe Seite 140.

^12 Die Position der Antennenbuchsen ist von der Tuner-Ausstattung abhängig.

Bedienkomfort

Generelles zur Bedienung

Die Bedienung kann grundsätzlich in zwei Bereiche unterteilt werden: Die Bedienung von Auswahllisten (z.B. Senderübersicht, Favoritenlisten, EPG etc.) und die Menübedienung (TV-Menü etc.) zur Konfiguration Ihres TV-Gerätes.

Sollten bei der Bedienung Ihres TV-Gerätes Fragen auftauchen, erscheint bei Druck auf die INFO-Taste ein inhaltsbezogener Info-Text, der Ihnen bei der Bedienung hilft, siehe auch Info-Anzeige auf Seite 15.

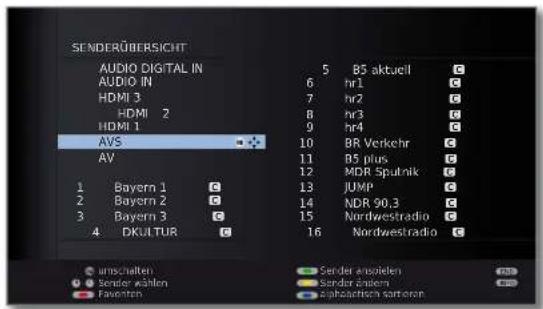

Auswahlliste (Beispiel: Senderübersicht)

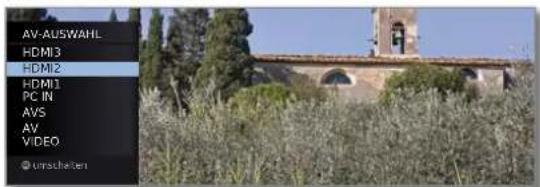

SENDERÜBERSICHT HDMI3 HDMI2 HDMI1 PC IN AVS AV 0 VIDEO 1 Das Erslé F 2 ZDF C 3 WDR Köln C 4 Bayerisches FS C 5 hr-fernsehen C 6 Phoenix C 7 BR-alpha C 8 3sat C 9 EinsExtra C 10 EinsFestival C 11 EinsPlus C 12 ZDFinfokanal C 13 ZDfdokukanal C 14 ZDftheaterkan C 15 arte C 16 Kika C 21:00-21:45 Urlaubsparadies - Toskana ● umschaften ● sender wahlen ● preferien Sender anspieler Sender andere alphabetisch sortieren

Durch Drücken auf den Ring (oben, unten, links, rechts) bewegen Sie den Auswahlbalken (Cursor).

P+/P- Sind mehr Auswahlmöglichkeiten vorhanden als auf einer Bildschirmseite dargestellt werden können, wird Seite ↓↑ eingeblendet. Mit P+/P- können Sie durch die Seiten blättern.

OK Die OK-Taste ruft die Auswahl auf bzw. bestätigt die Einstellung.

Mit den Farbtasten wählen Sie je nach Anwendung verschiedene Optionen. Die Belegung der Farbtasten wird im unteren Bereich des Bildschirms angezeigt.

INFO: Zusätzliche Informationen zur Bildschirmseite.

END: Auswahlliste schließen/beenden.

Eingaben mit den Zifferntasten

Bei bestimmten Funktionen ist die Eingabe von Buchstaben erforderlich. Drücken Sie bei Verwendung der Fernbedienung wie bei einer Handy-Tastatur eine Zifferntaste (0 bis 9) so oft, bis das gewünschte Zeichen angezeigt wird. Die verfügbaren Buchstaben sind auf den einzelnen Zifferntasten aufgedruckt. Eine genaue Übersicht der verfügbaren Zeichen finden Sie auf Seite 129.

Menübedienung (Beispiel: TV-Menü)

Menüs für die einzelnen Betriebsarten (TV, Radio, PIP, EPG, Teletext, MediaPortal und DR-Archiv/Video-Archiv ^1 ) werden mit der MENU-Taste aufgerufen. Weitere Menüs sind auch mit anderen Tasten der Fernbedienung erreichbar.

Die Menüs werden unten im Bild angezeigt. Oben erhalten Sie zusätzliche Informationen zum markierten Menüpunkt (siehe Info-Anzeige Seite 15).

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

MENU: TV-Menü aufrufen.

BILD Hier sind u.a. einstellbar: Kontrast, Farbe, Helligkeit, Bildanpassung, Scharte, Bildformat. TV-MENÜ Bild Bildanpassung Ton Aufnahme Anschlüsse Einstellungen Ge

Bild auswählen,

in die Menüzeile darunter wechseln.

◀ ▶ Helligkeit auswählen,

in die Menüzeile darunter wechseln.

◀ ▶ Helligkeit einstellen.

Zurück in die Menüzeile Helligkeit wechseln, um andere Bild-Einstellungen vorzunehmen.

-▶ weitere ... auswählen,

OK weitere ... Funktionen aufrufen.

◀ ▶ Auto-Format auswählen,

in die Menüzeile darunter wechseln.

← ▶ aus / ein auswählen.

END: Einstellungen beenden.

Menüstruktur

Die Darstellung der Menüstruktur finden Sie auf den Übersichtsplänen ab Seite 16.

nur bei Geräten mit integrierter Festplatte (DR†) bzw. angeschlossener externer Festplatte (USB Recording) oder verfügbarem Archiv über das Netzwerk (DR-Streaming).

Bedienkomfort

Bedienkomfort mit Assistenten

Für viele Einstellungen verfügt Ihr TV-Gerät über eine Bedienerführung mit Assistenten, die Sie schrittweise durch die Einstellungen führen.

Assistenten im Überblick

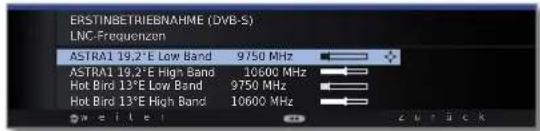

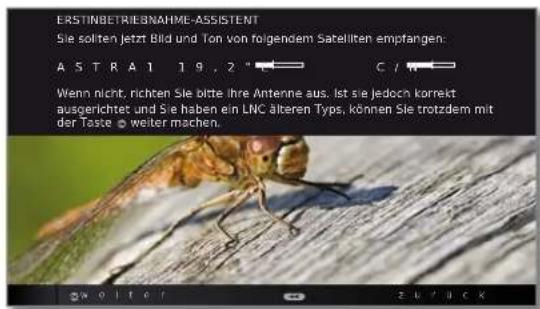

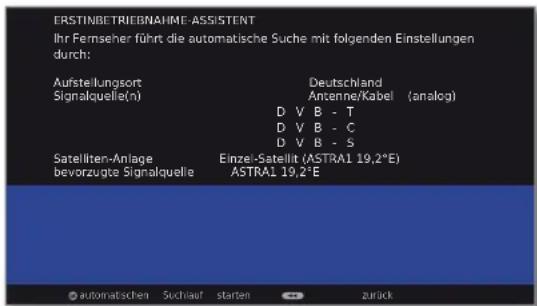

Erstinbetriebnahme

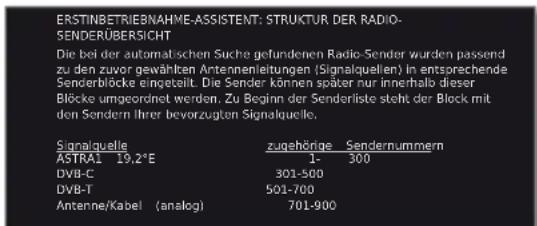

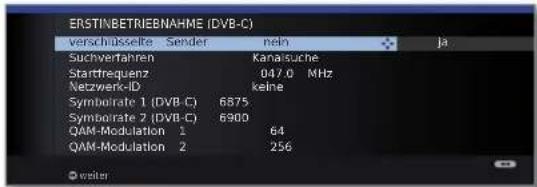

Der Erstinbetriebnahme-Assistent hilft Ihnen bei der Erstinstallation und dem Anschluss eventuell vorhandener Geräte (siehe Seite 22).

Antennen einrichten

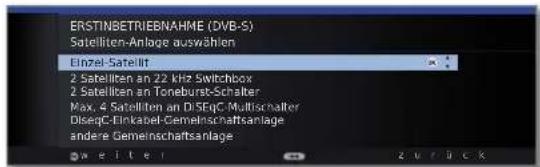

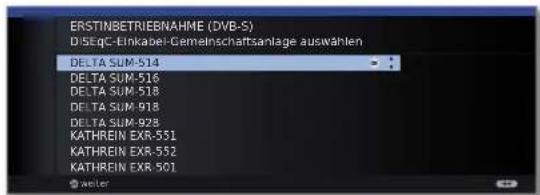

Sie geben im Antennenassistenten an, welche Antennensignale bei Ihnen zur Verfügung stehen. Der Antennenassistent wird bei der Erstinbetriebnahme aufgerufen (siehe Seite 22). Sie können den Antennenassistenten auch im TV-Menu unter Anschlüsse → Antenne DVB → Antenne DVB-S ^1 bzw. Antenne DVB-T aufrufen.

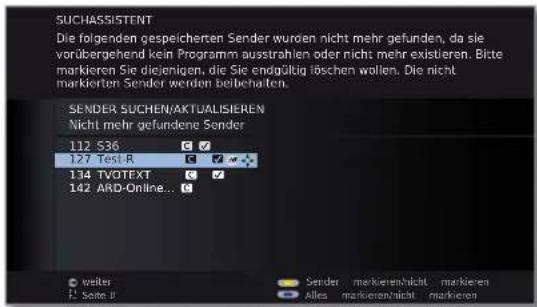

Sender suchen/aktualisieren

Wollen Sie später nach neuen Sendern suchen oder haben Sie Ihre Antenne neu ausgerichtet, können Sie dies mit Hilfe des Suchassistenten erledigen (siehe Seite 42). Den Suchassistenten finden Sie im TV-Menü unter Einstellungen → Sender → Suchassistent.

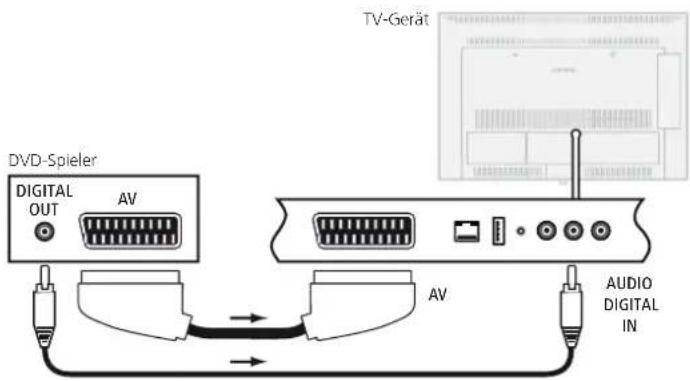

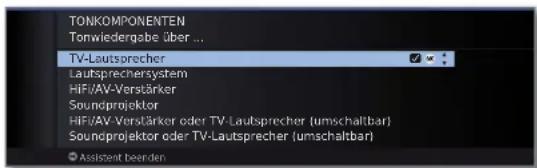

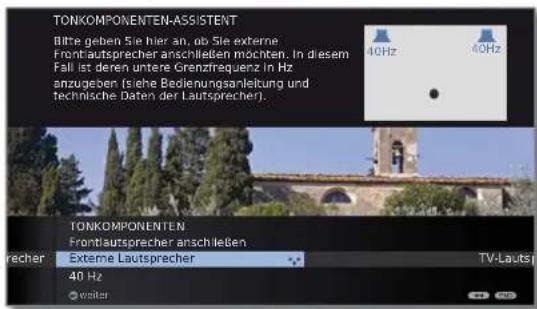

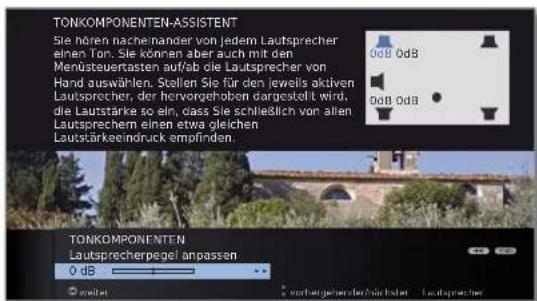

Tonkomponenten anschließen

Der Tonkomponenten-Assistent sorgt dafür, dass die Komponenten, die den TV-Ton wiedergeben, korrekt angemeldet, angeschlossen und eingestellt werden. Er wird automatisch am Ende des Erstinbetriebnahme-Assistenten gestartet, kann aber auch separat aufgerufen werden (siehe Seite 115). Den Tonkomponenten-Assistenten finden Sie im TV-Menü unter Anschlüsse → Tonkomponenten.

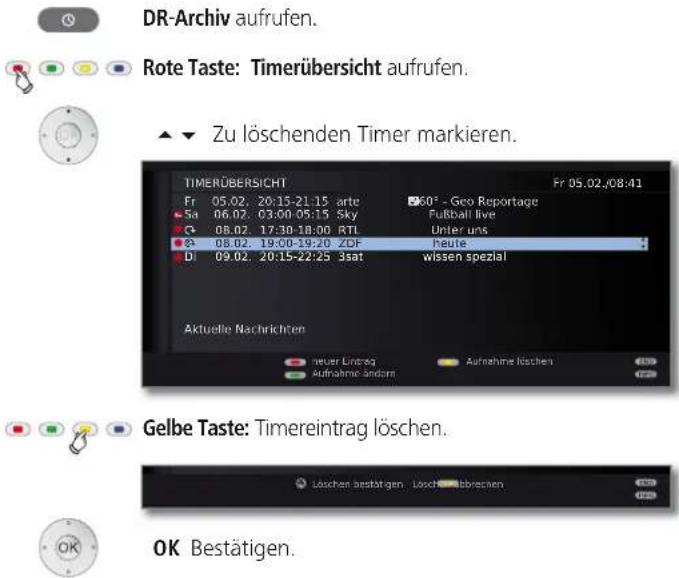

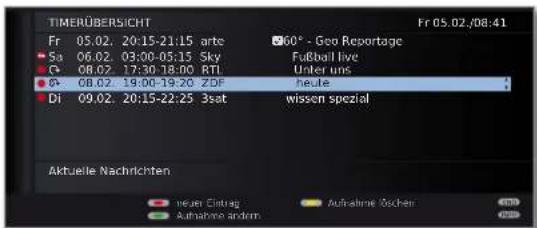

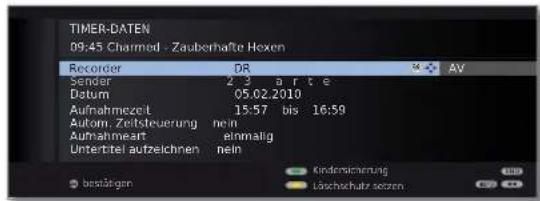

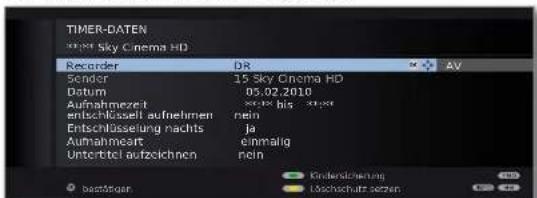

Aufnahmen programmieren und verwalten

Der Aufnahme-Assistent hilft Ihnen bei der Programmierung einer Aufnahme mit Video-, DVD- oder Digital-Recorder (DR ^+ bei Geräten mit integrierter Festplatte bzw. USB Recording bei Geräten ohne DR ^+ ) (siehe ab 122).

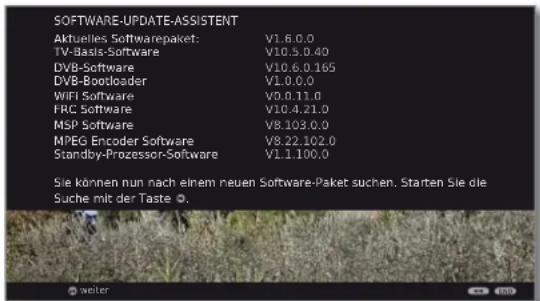

Software-Update

Die neueste Software für Ihr TV-Gerät können Sie über die Loewe Service-Seite herunterladen und mit Hilfe eines USB-Sticks aktualisieren (siehe Seite 126).

Bedienkomfort

MediaPortal

Das MediaPortal ist die zentrale Übersichtsseite über die Funktionen Ihres TV-Gerätes. Hier erhalten Sie Zugang zu TV-Sendern, lokalen und Online-Medien, digitalem Radio und zum Archiv des Digital-Recorders ^1 .

MediaPortal aufrufen

MEDIA

MEDIA: MediaPortal aufrufen.

MEDIA PORTAL TV DVB-Radio Internetradio DR-Arcitev DR - Streaming Media Home MediaNet video-Fodcasts EMPFEHLUNGEN Focus TV Focus Online ZOF BR Filmroller.com RADIO DELUXE LOUNGE RADIO 30olf - den Fussball Radio Klassik Radio

Im oberen Teil des MediaPortals sind die einzelnen Medien und verschiedenen Funktionen angeordnet.

Je nach Geräteausstattung, Netzwerkverbindung, verfügbaren Medien/Medienservern und angeschlossenen Geräten kann die Anzahl der auswählbaren Punkte variieren.

Der untere Teil des MediaPortals enthält die auswählbaren Empfehlungen.

◀ ▶ ▲ ▼ Menüpunkt auswählen, OK aufrufen.

Beschreibung der einzelnen Funktionen:

TV: Hier rufen Sie den TV-Modus Ihres TV-Gerätes auf. Weitere Informationen siehe Seite 30.

DVB-Radio: Hier rufen Sie den DVB-Radio-Modus Ihres TV-Gerätes für digitale Radiosender über DVB auf. Weitere Informationen siehe Seite 52.

Internetradio: Hier rufen Sie den Internetradio-Modus Ihres TV-Gerätes für digitale Radiosender über Internet auf. Der Menüpunkt erscheint nur, wenn eine Internetverbindung vorhanden ist.

Weitere Informationen siehe Seite 54.

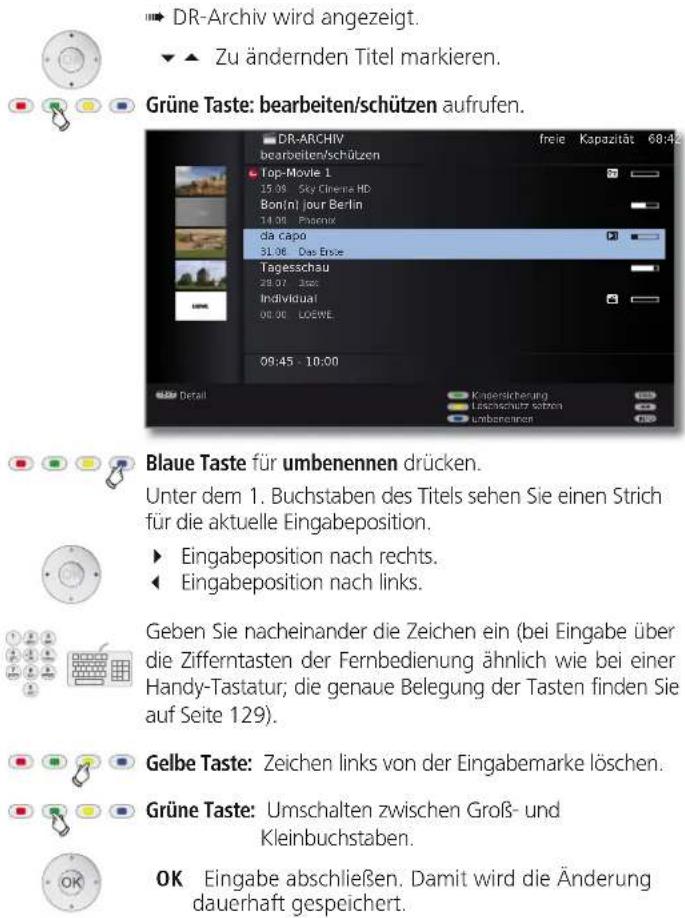

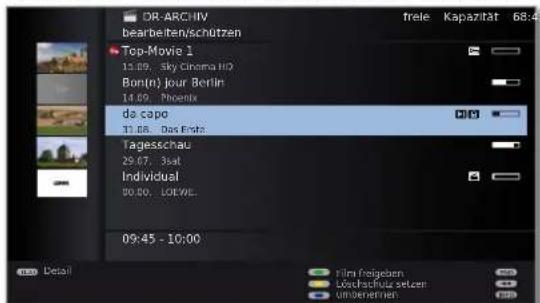

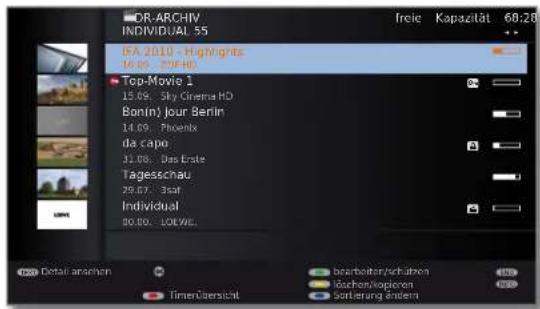

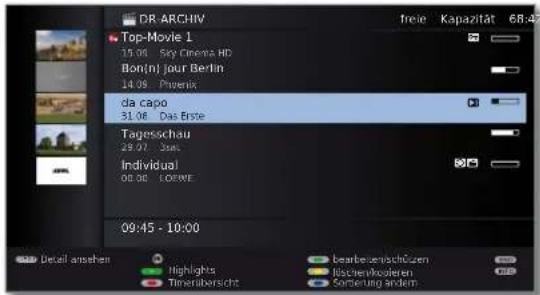

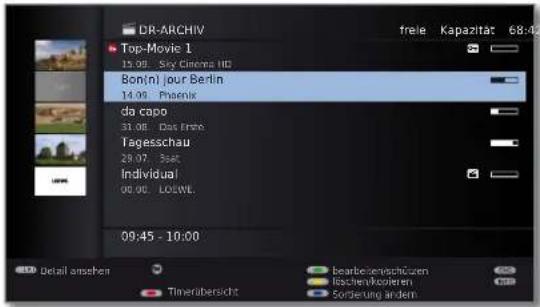

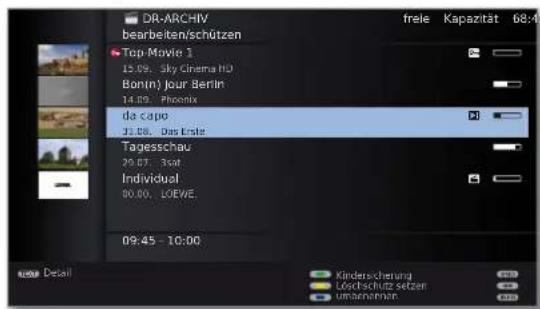

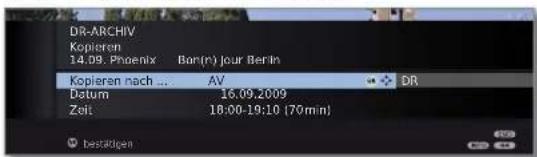

DR-Archiv ^1 / Über das DR-Archiv haben Sie Zugriff auf die auf- Video-Archiv: gezeichneten Sendungen von der integrierte Festplatte (bei Geräten mit DR+) bzw. angeschlossenen USB-Speichermedien. Bei Geräten, die weder über eine integrierte Festplatte noch über ein angeschlossenes USB-Speichermedium verfügen, erscheint der Menüpunkt Video-Archiv, sobald eine Netzwerkverbindung zu einem Loewe TV-Gerät mit freigegebenem DR-Archiv besteht.

Weitere Informationen siehe Seite

DR+ Streaming ^1 : Hier können Sie das TV-Gerät für DR +Streaming in den erweiterten Standby-Modus abschalten. Der Menüpunkt erscheint nur, wer mit integrierter Festplatte (DR+) ausgestattet ist und das DR-Archiv mit anderen Fernsehern geteilt wird.

Weitere Informationen siehe ab Si

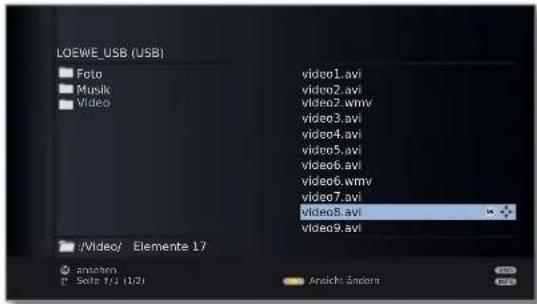

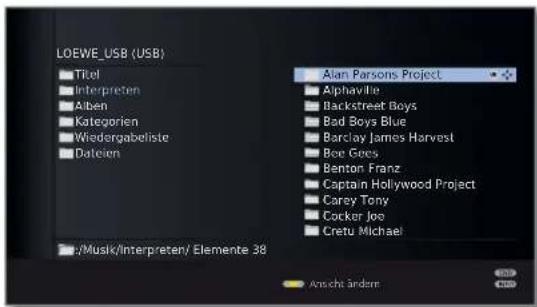

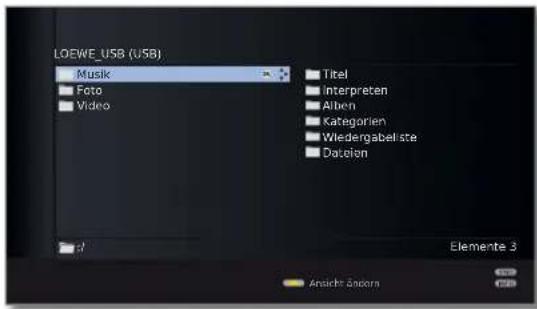

MediaHome: Hier haben Sie Zugriff auf Ihre persönlichen Speichermedien, wie z.B. auf alle über USB angeschlossenen Speichermedien oder auf Netzwerke, mit denen Ihr TV-Gerät verbunden ist.

Weitere Informationen siehe ab Seite 60.

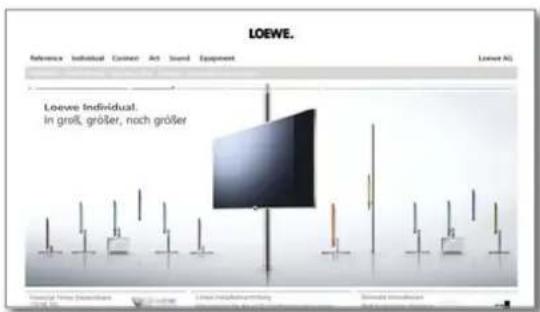

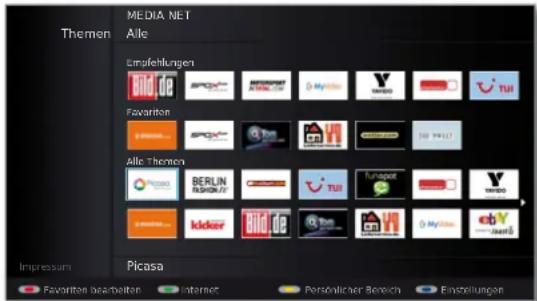

MediaNet: Hier haben Sie Zugriff auf Multimedia-Inhalte im Internet sowie einen vollwertigen Web-Browser.

Weitere Informationen siehe ab Seite 60.

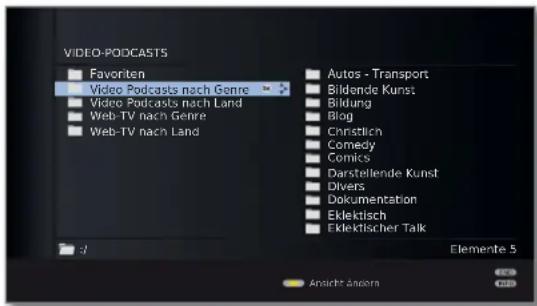

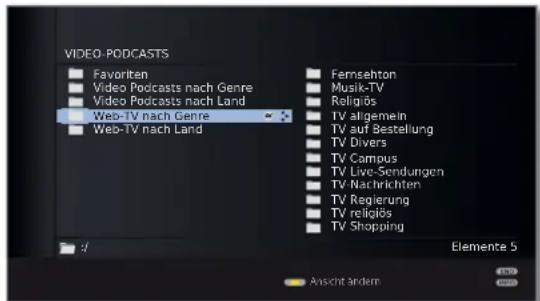

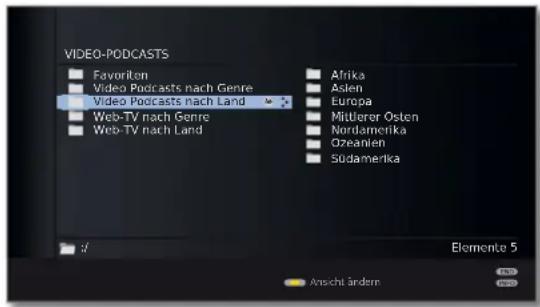

Video-Podcasts: Hier haben Sie Zugriff auf Video-Podcasts und Web-TV aus dem Internet. Der Menüpunkt erscheint nur, wenn eine Internetverbindung vorhanden ist.

Weitere Informationen siehe Seite 75.

Stichwortverzeichnis: Hier haben Sie Zugriff auf das im TV-Gerät integrierte Stichwortverzeichnis.

Weitere Informationen siehe Seite 15.

"Abhängig von der Ausstattung des TV-Gerätes.

Bedienkomfort

Stichwortverzeichnis im TV-Gerät

Das Stichwortverzeichnis enthält Erläuterungen zu Funktionen und Begriffen, die Ihnen bei der Bedienung des TV-Gerätes begegnen. Sie können von hier aus auch alle Assistenten und viele Bedienfunktionen direkt starten. Der alphabetischen Sortierung vorangestellt sind die Punkte Menüsprache, Energieeffizienz, Ausstattung des TV und Erstinbetriebnahme wiederholen.

Stichwortverzeichnisaufrufen

MEDIA

MEDIA: MediaPortal aufrufen.

◀ ▶ ▲ ▼ Stichwortverzeichnis auswählen, OK aufrufen.

Sie sehen einen Info-Text zum markierten Stichwort oben in der Info-Anzeige.

Sie können Ihre Sprache für die Bedienung des TV Gerätes auswählen. STICHWORTVERZEICHNIS Menusprache Energieeffizienz Ausstattung des TV Erstinbetriebnahme wiederholen × Anderes Gerät Anschlüsse AUDIO DIGITAL IN/OUT (SPDIF) • acuführen • Buchstabe wahlen • vorhergehenderhächter Buchstabe • Sect. I

Falls in der markierten Zeile ein OK-Symbol erscheint, kann diese Funktion mit OK direkt aufgerufen werden.

Ein Stichwort auswählen

Mit den Zifferntasten Anfangsbuchstaben eingeben, wie bei einer Handy-Tastatur (siehe Seite 12).

Oder wechseln Sie mit:

• zum vorhergehenden / nächsten Buchstaben,
  ▼ ▲ von Zeile zu Zeile,

P+/P- in ganzen Seiten zurück- oder vorblättern.

Beispiel: Sie wollen das TV-Gerät zu einem festgelegten Zeitpunkt automatisch ausschalten lassen: Wählen Sie das Stichwort Ausschalten → Automatisch, mit OK gelangen Sie zu der Einstellung und mit der Taste ◀ wieder zurück.

Info-Anzeige

Die Info-Anzeige liefert Ihnen zu jeder Bildschirm-Einblendung einen inhaltsbezogenen Info-Text, der Ihnen bei der Bedienung Ihres TV-Gerätes weiterhilft. Zusammen mit dem Stichwortverzeichnis bildet sie ein komfortables Bediensystem.

→ Eine Bildschirm-Einblendung wird angezeigt.

Werksseitig wird die Info-Anzeige automatisch zu jedem Menüpunkt eingeblendet. In diesem Fall können Sie die Info-Texte mit der INFO-Taste vorübergehend ausblenden. Die automatische Info-Anzeige lässt sich über eine Menüeinstellung dauerhaft ausblenden. Dann kann sie durch Drücken der INFO-Taste vorübergehend eingeblendet werden.

EINSTEILLUNGEN Hier können Sie Sender automatisch oder manuell suchen, sowie die Menü- sprache, Zeitdienste, Kindersicherung, Einblendungen uvm. einstellen. TV MENÜ Instellungen Sender Blid Ton Aufnahme Ansc

Dass ein Info-Text zur Verfügung steht, sehen Sie auch durch ein eingeblendetes INFO-Symbol rechts unten über dem Menübalken.

Steht ein mehrseitiger Infotext zur Verfügung, wird im Infofenster die Anzahl der verfügbaren Seiten sowie P+P-Seite ↓↑ eingeblendet. Sie können mit P+ und P- durch die einzelnen Info-Seiten blättern.

Automatische Info-Anzeige dauerhaft ein- oder ausblenden

Wenn Sie sich mit der Bedienung des TV-Gerätes vertraut gemacht haben, können Sie die automatische Info-Anzeige ausschalten.

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
▼ in die Menüzeile darunter wechseln.

Einblendungen auswählen,

▼ in die Menüzeile darunter wechseln.

◀ ▶ Automatische Info auswählen,

in der Menüzeile darunter wählen: ja / nein.

Bedienkomfort

TV-Menü – Übersichtsplan

    B --> B1["3D"]
    B --> B2["Bildanpassung"]
    B --> B3["Kontrast"]
    B --> B4["Farbintensität"]
    B --> B5["Farbtemperatur"]
    B --> B6["Helligkeit"]
    B --> B7["Scharfe"]
    B --> B8["Digitale"]
    B --> B9["Rauschreduktion (DNC)"]
    B --> B10["weitere..."]

    C --> C1["Hörmodus"]
    C --> C2["Dolby PLII-Modus¹"]
    C --> C3["Tonanpassung"]
    C --> C4["Lautstärke"]
    C --> C5["Audio-Kommentar²"]
    C --> C6["Kopfhörer-Lautstärke"]
    C --> C7["Loudness"]
    C --> C8["Ton-Bild-Synchronisation"]
    C --> C9["weitere..."]

    D --> D1["Ton Lautsprecher¹"]
    D --> D2["Ton Kopfhörer¹"]
    D --> D3["Lautst.-Automatik"]
    D --> D4["AV-Ausgangston"]
    D --> D5["Max. Lautstärke"]
    D --> D6["Max. Einschaltlautstärke"]
    D --> D7["Lautstärkeanpassung für aktuellen Sender"]
    D --> D8["Balance"]
    D --> D9["autom. Spracherkennung"]

    E --> E1["Sender"]
    E --> E2["Suchassistent"]
    E --> E3["Manuell einstellen"]
    E --> E4["Sender ändern"]
    E --> E5["Favorten auswählen/ändern"]

    F["Kindersicherung"] --> F1["Zeitdienste"]
    F --> F2["Sprache"]
    F --> F3["Energieeffizienz"]
    F --> F4["Sonstiges"]

    G["Emittenden"] --> G1["Sender"]
    G --> G2["Suchassistent"]
    G --> G3["Manuell einstellen"]
    G --> G4["Sender ändern"]
    G --> G5["Favorten auswählen/ändern"]

    H["Ergebnis"] --> H1["Einmalig ausschalten"]
    H --> H2["Täglich ausschalten"]
    H --> H3["Einmaliger Alarm"]
    H --> H4["Alarm Mo-Fr"]
    H --> H5["Alarm Sa"]
    H --> H6["Alarm So"]
    H --> H7["Alarmquelle"]
    H --> H8["Alarmlautstärke"]

    I["Ergebnis"] --> I1["Menu-Sprache"]
    I --> I2["Untertitel (DVB)"]
    I --> I3["Audio (DVB)"]

    J["Ergebnis"] --> J1["Energieeffizienz"]
    J --> J2["Öko-Standard"]
    J --> J3["Premium-Modus"]
    J --> J4["Händler Modus"]

    K["Ergebnis"] --> K1["Einblendungen"]
    K --> K2["Zeit und Datum"]
    K --> K3["Software-Update"]
    K --> K4["CA-Modul: xxx³"]

    L["Ergebnis"] --> M["Menüpunkte erscheinen abhängig von der aktuell gewählten Signalquelle (DVB oder analog) und/oder unter bestimmten Voreinstellungen in den jeweiligen Menüs. Für Einzelheiten siehe entsprechendes Kapitel der Bedienungsanleitung."]

    M --> N["Menüpunkt erscheint nur bei aktiviertem und verfügbarem Audio-Kommentar (siehe Seite 41)."]

Menüpunkte erscheinen abhängig von der aktuell gewählten Signalquelle (DVB oder analog) und/oder unter bestimmten Voreinstellungen in den jeweiligen Menüs. Für Einzelheiten siehe entsprechendes Kapitel der Bedienungsanleitung.
^12 Menüpunkt erscheint nur bei aktiviertem und verfügbarem Audio-Kommentar (siehe Seite 41).
^3 Menüpunkt nur anwählbar, wenn ein gültiges Signal am PC IN-Eingang anliegt.
^14 Menüpunkt nur anwählbar, wenn ein Decoder als Gerät an Anschluss AV (siehe Seite 108) gewählt wurde.
^15 Menüpunkt erscheint nur bei Geräten mit DR+.
^16 Menüpunkt nicht verfügbar, wenn das TV-Gerät 3D-Inhalte darstellt.

Bedienkomfort

Radio-Menü – Übersichtsplan

Andere Menüs – Übersichtsplan

    F["EPG-Menü"] --> G["Senderauswahl"]
    F --> H["Datenerfassung"]
    F --> I["Bei Vormerkung TV einschalten"]
    F --> J["Sortierung"]
    J --> K["wie in Senderübersicht"]
    J --> L["zeitlich"]

    M["Teletext-Menü"] --> N["Senderauswahl"]
    M --> O["Neue Nachr."]
    M --> P["Aufdecken"]
    M --> Q["Aufnahme-Assistent"]
    M --> R["Einstellungen"]
    R --> S["Vorschauseiten"]
    R --> T["Untertitelseiten"]
    R --> U["Persönliche Text-Seiten"]
    R --> V["Zeichensatz"]

Erste Inbetriebnahme

Aufstellen des TV-Gerätes

Aufstelllösungen

Ihr TV-Gerät ist ab Werk mit einem Tischfuß ausgestattet. Sie haben die Möglichkeit, bei Ihrem Loewe Fachhändler eine Ihren Bedürfnissen entsprechende andere Aufstellösung zu erwerben. Verwenden Sie ausschließlich Loewe Aufstelllösungen (z.B. Wandhalter, Floor Stand) die Sie im Kapitel Zubehör – Aufstellmöglichkeiten auf Seite 141 finden.

Nachdem Sie sich für eine Aufstellösung entschieden haben, beachten Sie die Hinweise der entsprechenden Montageanleitung.

Aufstellhinweise

Bei der Wahl des Aufstellortes sollten Sie beachten, dass kein helles Licht oder Sonnenschein direkt auf den Bildschirm fällt. Dies könnte Spiegelungen hervorrufen, die das Bild beeinträchtigen.

Als Richtwert für den Betrachtungsabstand bietet sich das 3-fache der Bildschirmdiagonale an (z.B. für 40-Zoll-Gerät ca. 3m für SD-Signal). Bei einem HD-Signal kann der Betrachtungsabstand reduziert werden.

Geräteabdeckungen

Abdeckungen für hintere und seitliche Anschlüsse

Um die hintere Kabelabdeckung abzunehmen, ziehen Sie mittig an der Ausbuchtung am unteren Ende der Abdeckung und klappen Sie diese vom Gerät weg.

Zum Anbringen der Kabelabdeckung setzen Sie die Zapfen an der Oberkante der Abdeckung in die passenden Aussparungen der Geräterückwand und kippen die Abdeckung, bis diese am Gerät einrastet.

Die seitliche Abdeckung am TV-Gerät kann ebenfalls ganz abgenommen werden. Hierzu öffnen Sie die diese bis zum Anschlag und ziehen mit geringer Kraft an der geöffneten Abdeckung.

Die Abdeckung rastet aus der Halterung und der Anschlussbereich ist frei. Zum Einsetzen der Abdeckung zurückem Sie diese einfach wieder in die Rastungen zurück.

Anschließen des TV-Gerätes

An das Stromnetz anschließen

Abdeckung für die Anschlüsse abnehmen.

TV-Gerät an eine 220-240V Steckdose anschließen:

Zuerst kleinen Stecker des Netzkabels in den Netzanschluss hinten am TV, danach großen Netzstecker in eine Netzsteckdose stecken.

Anschlusskabel von Antennen-, Kabelanlage oder Zimmerantenne in die Buchse ANT TV stecken.

Falls Sie analogen Kabel- / DVB-C-Anschluss und eine DVB-T-Antenne gemeinsam nutzen wollen, verwenden sie einen externen Antennenum-schalter (im Fachhandel erhältlich).

Satelliten-Antenne DVB-S:

Ist das TV-Gerät mit einem Single- oder Twin-Satelliten-Tuner (mittels Nachrüstsatz / Umrüstsatz) ausgestattet, sind die Buchsen ANT-SAT bzw. ANT-SAT2 vorhanden.

Abhängig von der verwendeten Satellitenanlage schließen Sie jeweils ein Anschlusskabel vom Multischalter oder direkt vom LNC an die Buchsen ANT-SAT bzw. ANT-SAT2 des TV-Gerätes an.

Beim Anschluss des TV-Gerätes an eine Einkabel-Gemeinschaftsanlage schließen Sie die Buchsen ANT-SAT bzw. ANT-SAT2 direkt an die passende SAT-Antennendose an. Fragen Sie ggf. Ihren Fachhändler.

Kabel analog / DVB-C DVB-T R TV 9 DVB-S

Erste Inbetriebnahme

TV-Gerät an das Heimnetzwerk anschließen

Sie können Ihr TV-Gerät drahtgebunden (Ethernet, Powerline) oder falls vorhanden ^1 , über eine drahtlose Funkverbindung (WLAN) an Ihr Heimnetzwerk anbinden. Für weiterführende Informationen zu Powerline wenden Sie sich an ihren Fachhändler.

Zur Konfiguration der Netzwerkadapter siehe Seite 63.

Das TV-Gerät darf keinesfalls gleichzeitig drahtgebunden und über eine drahtlose Funkverbindung am selben Netzwerk (z.B. Router) angeschlossen werden, da es sonst zu schweren Störungen im Betrieb kommen kann!

Beispiel für drahtgebundene Verbindung

Verbinden Sie die LAN-Buchse Ihres TV-Gerätes mit dem LAN-Switch/Router Ihres Heimnetzwerkes mittels einer Netzwerkleitung (im Fachhandel erhältlich).

LAN-Switch/Router Home Server, z.B. PC TV-Gerät

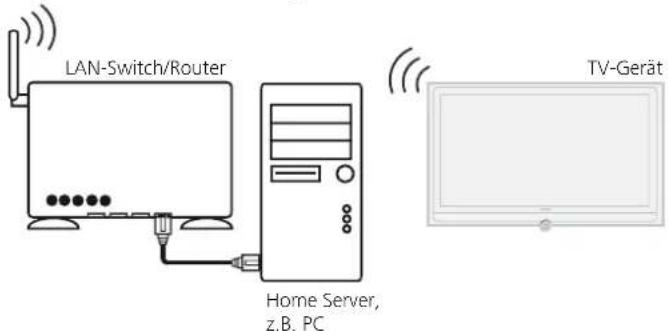

Beispiel für drahtlose Verbindung ^(1)

Über die WLAN-Antenne im Geräteinneren können Sie das TV-Gerät über eine drahtlose Funkverbindung an Ihr Heimnetzwerk anbinden.

LAN-Switch/Router Home Server, z.B. PC TV-Gerät

Ausstattungs- und Aufrüstmöglichkeiten siehe Seite 140.

Erste Inbetriebnahme

Bündeln der Kabel

Die am TV-Gerät angeschlossenen Kabel können mit Hilfe des mitgelieferten Klett-Kabelbinders gebündelt und an der Gehäuserückwand fixiert werden.

Anschließend die Abdeckung der Anschlüsse anbringen (siehe Seite 18).

Fernbedienung vorbereiten

Batterien einsetzen oder wechseln

Auf die Stelle des eingeprägten Pfeils drücken, dabei den Bat te rie fachdec kel nach unten abschieben.

Verwenden Sie nur auslaufsichere Microzellen vom Typ LR 03 (AAA) Alkali-Mangan. Benutzen Sie keine unterschiedlichen Typen von Batterien und keine alten und neuen Batterien gemeinsam.

Achten Sie beim Einsetzen der Batterien auf die richtige Polung von + und –.

Wenn die Batterien nach längerer Benutzungszeit zu schwach sind, erscheint am TV-Gerät eine Einblendung, die zum Wechseln der Batterien auffordert.

Entsorgen Sie verbrauchte Batterien umweltschonend (siehe Seite 142).

Nach dem Einsetzen der Batterien den Deckel von unten wieder auf- schieben.

Fernbedienung für Bedienung des TV-Gerätes einstellen

TV-Taste drücken.

Wie Sie andere Loewe-Geräte bedienen und die Geräte-tasten der Fernbedienung umbelegen können, erfahren Sie auf Seite 125.

Erste Inbetriebnahme

Gerät ein-/ ausschalten

TV-Gerät in den Standby-Modus setzen

Netzschalter auf der Geräteunterseite betätigen.

Die Anzeige im Bedienteil auf der Vorderseite leuchtet erst orange und dann rot. Das Gerät befindet sich jetzt im Standby-Modus.

M R Bedienteil Netzschalter

TV-Gerät am Bedienteil ein-/ausschalten

Zum Einschalten des TV-Gerätes in den Betrieb bzw. Ausschalten in den Standby-Modus drücken Sie für ca. 2 Sekunden auf die Mitte des Ein-/Ausschaltknopfes.

Anzeige

Bedeutung der Anzeigefarbe der LED im Ein-/Ausschaltknopf:

Rot: Standby-Modus

Grün: TV-Gerät eingeschaltet

Orange: Radio-Modus, Gerät empfängt EPG-Daten, Timeraufnahmeaktiv oder Archivaufnahme bei USB Recording ^1 .

Mit der Fernbedienung einschalten

Ein/Aus-Taste drücken

oder

Zifferntasten

oder

TV-Taste

oder

OK-Taste – Senderübersicht wird aufgerufen

oder

MEDIA-Taste – MediaPortal wird aufgerufen.

Mit der Fernbedienung ausschalten

Ein/Aus-Taste drücken.

→ Bevor Sie das Gerät mit dem Netzschalter ausschalten, empfehlen wir, es in den Standby-Modus zu setzen.

In den Radio-Betrieb einschalten

R auf dem Bedienteil am Gerät drücken.

Oder:

AUDIO-Taste auf der Fernbedienung (Radio-Betrieb siehe Seite 52).

Erste Inbetriebnahme

Erstinbetriebnahme-Assistent

Erstinstallation nach dem ersten Einschalten

Dieser Assistent startet nach dem ersten Einschalten automatisch, kann aber auch später manuell im Stichwortverzeichnis des TV-Gerätes aufgerufen werden (siehe Erstinbetriebnahme wiederholen auf Seite 15).

→ Ist irgendeine Kindersicherung eingestellt, muss vor der Wiederholung der Erstinbetriebnahme die Geheimnummer eingegeben werden (siehe Kindersicherung auf Seite 56).

Ablauf des Erstinbetriebnahme-Assistenten

Der Ablauf des Erstinbetriebnahme-Assistenten ist abhängig von den gewählten Einstellungen.

Sprache

ERSTINBETRIEBNAHME-ASSISTENT Welche Sprache wollen Sie für die Bedienung benützen? ERSTINBETRIEBNAHME Sprache Sorache D Language GB Language F Lingua I Idioma E Taal NL Jazyk CZ Pλωοοο G R Jzyk PL Nyelv H K 1 e 1 1 F N Jezik SLO SLK Jazyk SLK Lisan TR Språk S Sprøg DK Idioma P R s B K R U S Språk N

▲▼◄► Sprache auswählen.

Die Auswahl der Sprache der Benutzerführung ist der erste Schritt des Assistenten. Folgen Sie von nun an den Anweisungen auf Ihrem TV-Gerät.

OK weiter.

Energie-effizienz

ERSTINBETRIEBNAHME Energieeffizienz Öko-Standard Premium-Modus Handler-Modus w e i t e r z u r o c k

◀ ▶ Energieeffizienz wählen.

Legen Sie fest, wie energieeffizient Sie Ihr TV-Gerät betreiben möchten. Je nach Voreinstellung wird der Wert für den Kontrast (und damit die Helligkeit der Hintergrundbeleuchtung) angepasst und die automatische Dimmung aktiviert bzw. deaktiviert (siehe Seite 34).

Energie- Öko-Standard:

effizienz (Fortsetzung) Hier steht geringer Energieverbrauch bei der Heimbenutzung im Vordergrund. Die automatische Dimmung wird aktiviert.

Premium-Modus:

Dieser Modus optimiert die Einstellungen bei erhöhtem Energieverbrauch auf ein helleres Umfeld. Die automatische Dimmung wird aktiviert.

Händler-Modus:

Die Bildeinstellungen sind auf den Betrieb im Präsentationsraum ausgerichtet. Die automatische Dimmung wird deaktiviert. Sollte sich die Umgebungshelligkeit verringern, erfolgt keine Reduzierung des Energieverbrauchs.

Die Voreinstellung kann später im TV-Menü unter Bild → Bildanpassung → Voreinstellungen (siehe Seite 34) bzw. unter Einstellungen → Energieeffizienz geändert werden.

OK weiter.

Geräte- standort

ERSTINBETRIEBNAHME Gerätestandort (1/2) A Österreich B Belgien CH Schweiz CZ Tschechlen D Deutschland DK Dänemark E Spanien F Frankreich GB Großbritannien IRL Irland I Italien NL Niederlande P Portugal PL Polen S Schweden H Ungarn SLO Slowemien FIN Finnland AUS Australien NZ Neuseeland

▲▼◀▶ Gerätestandort auswählen (länderspezifische Voreinstellungen werden übernommen).

OK weiter.
Wahl der Antennen

ERSTINBETRIEBNAHME Antennenleitung(en) anschließen Antennenleitung(en) für: an Antennenbuchse(n): Antenne/Kabel (anslog) ANT TV D V S - T ANT TV DV3 C ANT TV DVB-S (Leitung 1) ANT SAT DVB-S (Leitung 2) ANT SAT2 © weiter anschließen/entferien zurück

▲▼ Antennenleitung auswählen.

Gelbe Taste: Antennenleitung anschließen/entfernen.

Antenne/Kabel (analog): analoge Sender per Kabel/Antenne

DVB-T: digitale terrestrische Sender

DVB-C: digitale Sender über Kabel

DVB-S (Leitung 1): digitale Sender über Satellit

DVB-S (Leitung 2): digitale Sender über Satellit

Fortsetzung auf nächster Seite →

Erste Inbetriebnahme

Wahl der Antennen (Fortsetzung)

Die Auswahlmöglichkeiten der Antennen sind abhängig von den ab Werk eingebauten bzw. aufgerüsteten Empfangsteilen (siehe auch Seite 140).

Je nachdem, welche Antenne(n) gewählt wurde(n), werden später im Ablauf die entsprechenden Einstellungen aufgerufen.

Untertitel- und Audiosprachen (DVB)

ERSTINBETRIEBNAHME Uncertitel- und Audiosprachen (DVB) Gewünsche Untertellsprache Deutsch Ersatzuntertitelsprache Englisch Gewünsche Audiosprache Deutsch Ersatzaudiosprache Englisch Audio-Kommenlar aus dweiter 24 Rück

Gewünschte Sprachen und Ersatzsprachen für Untertitel und Audio bei DVB-Sendungen auswählen (siehe Seite 57). Audio-Kommentar für Sehgeschädigte einstellen (siehe Seite 41).

OK weiter.

ERSTINBETRIEBNAHME Logical Channel Number Logical Channel Number Übernehmen real ja

◀ ▶ Logical Channel Number übernehmen nein / ja.

In verschiedenen Ländern werden digitale Sender (DVB-T, DVB-C, DVB-S) mit einer vorgegebenen Programmnummer je Sender übertragen, bekannt als „Logical Channel Numbers“ – „LCN“.

Falls Sie hier ja angeben, werden die vorgegebenen Programmnummern als Senderspeicherplätze übernommen und die Sender der bevorzugten Signalquelle nach LCN sortiert. Dabei können in Abhängigkeit der LCN Lücken in der Nummerierung der Senderliste entstehen.

OK weiter.

Je nachdem, welche Antennen (DVB-T, DVB-C, DVB-S) ausgewählt wurden, erscheinen nachfolgend die entsprechenden Einstellungen.

Einstellmöglichkeiten für den DVB-T-Empfang:

Falls Sie in der Auswahl der Antennen keine DVB-T-Antenne gewählt haben: Weiter zu Einstellmöglichkeiten für den DVB-C-Empfang auf Seite 24.

Einstellungen

ERSTINBETRIEBNAHME (OVB-T) verschlüsselte Sender mein ja Suchverfahren Kanalsuche + weiter

▲▼◀▶ Einstellungen für den DVB-T-Empfang auswählen und anpassen.

Verschlüsselte Sender

Sie können angeben, ob bei der Suche/Aktualisierung verschlüsselte Sender gesucht werden sollen. Wählen Sie ja, werden alle gefundenen verschlüsselten Sender gespeichert. Allerdings können diese Sender nur in Verbindung mit einem CA-Modul und einer entsprechenden Smart Card empfangen werden. Die Handhabung des CA-Moduls ist auf Seite 59 beschrieben.

Ist für den Sendersuchlauf bereits ein CA-Modul mit SmartCard gesteckt, werden auch bei Voreinstellung nein alle von diesem Modul entschlüsselbaren Sender gespeichert.

Such-verfahren Wenn Sie den Suchlauf unabhängig vom Kanalraster durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche.

OK weiter.
Versorgungs- spannung

ERSTINBETRIEBNAHME (OVB-T) Antenne Versorgungsspannung nein (0V) + - - ja (5V) • welter • • • zurück

◀ ▶ Versorgungsspannung nein / ja wählen.

Verwenden Sie eine DVB-T-Antenne, die eine Versorgungsspannung benötigt (aktive Antenne) und nicht bereits durch ein Steckernetzteil versorgt wird, dann wählen Sie ja (5V) für die Stromversorgung der Antenne.

Wie Sie Ihre DVB-T-Antenne ausrichten, ist auf Seite 29 beschrieben.

OK weiter.

Erste Inbetriebnahme

Einstellmöglichkeiten für den DVB-C-Empfang:

Falls Sie in der Auswahl der Antennen keine DVB-C-Antenne gewählt haben: Weiter zu Einstellmöglichkeiten für den DVB-S-Empfang (siehe rechte Spalte).

Die gebräuchlichen DVB-C-Einstellungen werden aus der Wahl des Gerätestandortes abgeleitet und müssen nicht geändert werden.

Einstellungen

ERSTINBETRIENAHME (DVB-C) verschüsselte Sender neh ja Suchverfahren Kanaisuche Startfrequenz 047.0 MHz Netzwerk-ID keine Symboirate 1 (DVB-C) 6875 Symboirrate 2 (DVB-C) 6900 QAM-Modulation 1 64 QAM-Modulation 2 256 footer

▲▼◀▶ Einstellungen für den DVB-C-Empfang auswählen und anpassen.

Verschlüsselte Sender

Sie können angeben, ob bei der Suche/Aktualisierung verschlüsselte Sender gesucht werden sollen. Wählen Sie ja, werden alle gefundenen verschlüsselten Sender gespeichert. Allerdings können diese Sender nur in Verbindung mit einem CA-Modul und einer entsprechenden Smart Card empfangen werden. Die Handhabung des CA-Moduls ist auf Seite 59 beschrieben.

Ist für den Sendersuchlauf bereits ein CA-Modul mit SmartCard gesteckt, werden auch bei Voreinstellung nein alle von diesem Modul entschlüsselbaren Sender gespeichert.

Such- verfahren

Wenn Sie den Suchlauf unabhängig vom Kanalraster durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche.

Startfrequenz

Die DVB-Sender werden im Frequenzband nur oberhalb der Startfrequenz gesucht.

Netzwerk-ID

Verändern Sie diese Voreinstellungen nur, wenn Ihnen andere Symbolraten und Modulationsarten bekannt sind oder für Ihr Kabelnetzwerk die Angabe der Netzwerk-ID notwendig ist. Bei kleinen, direkt vom Satelliten gespeisten Kabelnetzen ist unter Umständen die Symbolrate 6900 durch 6111 zu ersetzen. Informationen erhalten sie von Ihrem Kabelbetreiber.

Symbolraten

QAM-Modulation

OK weiter.

Einstellmöglichkeiten für den DVB-S-Empfang:

Falls Sie in der Auswahl der Antennen keine DVB-S-Antenne gewählt haben: Weiter zu Einstellmöglichkeiten für alle Empfangsarten auf Seite 28.

Die gebräuchlichen DVB-S-Einstellungen werden aus der Wahl des Gerätestandortes abgeleitet und müssen in den meisten Fällen nicht geändert werden.

Satelliten- Anlage auswählen

ERSTINBETRIEBNAHME (DVB-S) Satelliten-Anlage auswählen Einzel-Satellit 2 Satelliten an 22 kHz Switchbox 2 Satelliten an Toneburst-Schalter Max, 4 Satelliten an DISEqC-Multiscnalter DisEqC-Einkapel-Gemeinschaftsanlage andere Gemeinschaftsanlage weiter zurück

▲▼ Satellitenanlageauswählen.

Geben Sie an, auf welchem Weg (Einzel-Satellit bzw. Art der Satellitenanlage) Sie welche(n) Satelliten empfangen. Fragen Sie ggf. Ihren Fachhändler.

Einzel-Satellit

Empfang eines einzelnen Satelliten über ein angeschlossenes LNC (LNB). Einstellungen siehe Seite 25.

2 Satelliten an 22 kHz Switchbox

Empfang von zwei verschiedenen Satelliten mit zwei LNC (LNB), die über eine 22 kHz-Switchbox an das TV-Gerät angeschlossen sind. Einstellungen siehe Seite 25.

2 Satelliten an Toneburst- Schalter

Empfang von zwei verschiedenen Satelliten mit zwei LNC (LNB), die über einen Toneburst-Schalter an das TV-Gerät angeschlossen sind. Einstellungen siehe Seite 25.

Max. 4 Satelliten an DiSEqC- Multischalter

Das TV-Gerät steuert einen DiSEqC-Multischalter, an den bis zu vier LNC (LNB) für verschiedene Satelliten angeschlossen sind. Einstellungen siehe Seite 26.

DiSEqC- Einkabel- Gemeinschafts- anlage

Einstellung auswählen, wenn das TV-Gerät an eine DiSEqC-Einkabel-Anlage (nach EN 50494) angeschlossen ist. Es können mehrere Sat-Empfänger an eine Sat-Leitung angeschlossen werden. Einstellungen siehe Seite 26.

andere Gemeinschafts- anlage

Einstellung auswählen, wenn das TV-Gerät an eine Einkabel-Anlage (ohne DiSEqC) angeschlossen ist. Es können mehrere Sat-Empfänger an eine Sat-Leitung angeschlossen werden. Im Gegensatz zur einer DiSEqC-Einkabel-Gemeinschaftsanalge ergeben sich bei „normalen“ Einkabel-Gemeinschaftsanlagen Einschränkungen im Bereich bestimmter Empfangsfrequenzen. Einstellungen siehe Seite 27.

OK weiter

(zur entsprechenden Seite der Satellitenanlage).

Erste In be trieb nah me

Einstellmöglichkeiten für die Satellitenanlage (Einzel-Satellit):
Einzel-Satellit auswählen

ERSTINBETRIEBNAHME (DVB-S) Einzel-Satellit auswählen Astra1 19,2"E Hofet Bird 13 E Astra2 28,2"E Astra3 23,5"E Atlantic Bird1 12,5"W Atlantic Bird2 8"W Atlantic Bird3 5"W Eurobird1 28,5"E Eurobird 9A 9"E Eutelsat W2 16"E Eutelsat W3A 7"E Eutelsat W4 36"E Hellas Sat2 39"E Intelsat10 02 1"W Nilesat 7"W Pan Am Sat 43"W Sinus2/3 5"E Telekom 2 C 5°W Telekom 2 D 8°W Telestar17 12,5"W Thor2/3 0,8"W Turksat 42"E

▲▼ Satellitauswählen, OK weiter.
High Band

ERSTINBETRIEBNAHME (DV8-5) High Band nein ja (mit 0/22 kHz)

HighBandnein / ja. Hier geben Sie an, ob zusätzlich zum Low Band auch das High Band des gewählten Satelliten abgesucht werden soll.
OK weiter.
LNC- Frequenzen

ERSTINBETRIERNAHME (DVB-5) LNC-Frequenzen Low Band 9750 MHz High Band 10600 MHz

LNC-Frequenzeneinstellen. Im Normalfall brauchen Sie die Werte für High und Low Band nicht zu verändern, es sei denn, der LNC (LNB) Ihrer Satelliten-Anlage verwendet eine abweichende Oszillatorfrequenz (wichtig für die Frequenzanzeige).
OK weiter. (zu Einstellmöglichkeiten für den DVB-S-Empfang (Fortsetzung) auf Seite 27).

Einstellmöglichkeiten für die Satellitenanlage (2 Satelliten an 22 kHz Switchbox / 2 Satelliten an Toneburst-Schalter):
Satelliten- Auswahl

ERSTINBETRIEBNAHME (DVB-S) Satelliten-Auswahl Satellitc 1 Astral 19,2°E ... Satellitc 2 Hot Bird 13°E

▲▼ Satellit 1 / Satellit 2 auswählen, ►Satelliten aus Liste auswählen,

OK weiter.
LNC- Frequenzen (22 kHz Switchbox)

ERSTINBETRIEBNAHME (DVB-S) LNC-Frequenzen ASTRA1 39,2°E 9750 M Hot Bind 13°E 9750 W o l f e r T u r a c k

LNC- Frequenzen (Toneburst- Schalter)

ERSTINBETRIEBNAHME (DVB-S) LNC Frequenzen ASTRA1 19,2°E Low Band 9750 MHz ASTRA1 19,2°E High Band 10600 MHz Hot Bird 13°E Low Band 9750 MHz Hot Bird 13°E High Band 10600 MHz

LNC-Frequenzeneinstellen. Im Normalfall brauchen Sie die Werte nicht zu verändern, es sei denn, der LNC (LNB) Ihrer Satelliten-Anlage verwendet eine abweichende Oszillatorfrequenz (wichtig für die Frequenzanzeige).
OK weiter. (zu Einstellmöglichkeiten für den DVB-S-Empfang (Fortsetzung) auf Seite 27).

Erste In be trieb nah me

Einstellmöglichkeiten für die Satellitenanlage (Max. 4 Satelliten an DiSEqC-Multischalter):

Einstellungen DiSEqC-Multischalter

ERSTINBETRIENNAHME (DVB-5) Wiederholrate kein 1 2 Steuerspannung 13/18V ein 22kHz Signal Band Toreburst aus

▲▼◀▶ Einstellungen für den DiSEqC-Multischalter auswählen und anpassen.

Wiederholrate

Die Wiederholrate bestimmt, wie oft ein DiSEqC-Befehl ausgegeben wird. Eine Wiederholung ist nur bei kaskadierten Anlagen notwendig.

Steuer- spannung

Die Steuerspannung steuert die Umschaltung der Polarisationsebene (horizontal/vertikal) bei nicht-DiSEqC-fähigen Komponenten (z.B. Steuerung von Single-LNBs via DiSEqC-Multischalter).

22kHz Signal

Das 22kHz-Signal steuert bei Einstellung Band die Umschaltung zwischen High- und Low-Band. Die Einstellung Position steuert die Auswahl der Satelliten bei nicht-DiSEqC-fähigen Komponenten.

Toneburst

Der Toneburst steuert mit den Einstellungen Position und Option die Auswahl der Satelliten bei nicht-DiSEqC-, aber Toneburst-fähigen Komponenten.

OK weiter

Satelliten- Auswahl

ERSTINBETRIERNAHME (DVB-5) Satelliten-Auswahl Satellit 1 Astral 19.2°E Satellit 2 Hot Bird 13°E Satellit 3 Eutelesat W2 16°E Satellit 4 keiner

▲▼ Satellit 1 ... Satellit 4 auswählen,

- Satelliten aus Liste auswählen, OK weiter.

LNC- Frequenzen

ERSTINBETRIENNAHME (DVB-S) LNC-Frequenzen ASTRA1 19.2°E Low Band 9750 MHz ASTRA1 19.2°E High Band 10600 MHz Hot Bird 13°E Low Band 9750 MHz Hot Bird 13°E High Band 10600 MHz Eutelsat W2 36°E Low Band 9750 MHz Eutelsat W2 36°E High Band 10600 MHz w e t e r z u r o c k

LNC-Frequenzeneinstellen. Im Normalfall brauchen Sie die Werte nicht zu verändern.

OK weiter. (zu Einstellmöglichkeiten für den DVB-S-Empfang (Fortsetzung) auf Seite 27).

Einstellmöglichkeiten für die Satellitenanlage (DiSEqC-Einkabel-Gemeinschaftsanlage):

DiSEqC- Einkabel- Gemeinschafts- anlage

ERSTINBETRIEBNAHME (DVB-S) DISEqC-Einkabel-Gemeinschaftsanlage auswählen DELTA SUM-514 DELTA SUM-516 DELTA SUM-518 DELTA SUM-918 DELTA SUM-928 KATHREIN EXR-531 KATHREIN EXR-532 KATHREIN EXR-501

▲ ▼ DiSEqC-Einkabel-Gemeinschaftsanlageauswählen. OK weiter.

Satelliten- Auswahl

ERSTINBETRIEBNAHME (DVB-S) Satelliten-Auswahl Satellit 1 Astra1 19,2"F ••• •••

▶ Satelliten aus Liste auswählen, OK weiter.

LNC- Frequenzen

ERSTINBETRIEBNAHME (DVB-5) LNC-Frequenzen Low Band 9750 MHz High Band 10600 MHz Sweitelt 2 u ruck

LNC-Frequenzeneinstellen. Im Normalfall brauchen Sie die Werte nicht zu verändern, es sei denn, der LNC (LNB) Ihrer Satelliten-Anlage verwendet eine abweichende Oszillatorfrequenz (wichtig für die Frequenzanzeige).

OK weiter.

Manuelle Anmeldung (für Buchse ANT SAT)

ERSTINBETRIEBNAHME (DVB-S) Manuelle Anmeldung (für Buchse ANT SAT) Übertragungskanal 1 Übertragungsfrequenz 1284 PIN-Schutz nein PIN festlügen/ändern 0000 Dechter

▲▼◀▶ Einstellungen für die DiSEqC-Einkabel-Gemeinschaftsanlage auswählen und anpassen.

Übertragungs- Wählen Sie den gewünschten Übertragungskanal und kanal / -frequenz die zugehörige Übertragungsfrequenz.

PIN-Schutz Sofern Ihre Anlage dafür ausgelegt ist, ist es möglich, Ihre verwendeten Übertragungsdaten mit einer PIN vor Benutzung durch andere Teilnehmer zu schützen.

OK weiter.

(zu Einstellmöglichkeiten für den DVB-S-Empfang (Fortsetzung) auf Seite 27).

Erste In be trieb nah me

Einstellmöglichkeiten für die Satellitenanlage (andere Gemeinschaftsanlage):

Einzel-Satellit auswählen

ERSTINBETRIERNAHME (DVB-S) Einzel-Satellit auswahlen Astra1 19.2°E Hot Bird 13°E Astra2 28.2°E Astra3 23.5°E Atlantic Bird1 12.5°W Atlantic Bird2 8°W Atlantic Bird3 5°W Europird1 28.5°E Eurobird 9A 9°E Eutelsat W2 16°E Sutelsat W3A 7°E Eutelsat W4 36°E Heilas Sat2 39°E Hispas Intelsat10 02 1°W Intelsat901 18°W Nilesat 7°W Par Am Sat 43°W Sinus2/3 5°E Telekom 2 C 5°W Telekom 2 D 8°W Telestar12 12.5°W Thor2/3 0.8°W Türksat 47°E

▲▼ Satellitauswählen, OK weiter.

LNC- Einstellungen

ERSTINBETRIEBNAHME (DVB-S) LNC-Frequency 9750 MHz Versorgungsspannung aus weiter zurück

▲▼◀▶ Einstellungen auswählen und anpassen.

LNC-Frequenz

Im Normalfall brauchen Sie die LNC-Frequenz nicht zu verändern, es sei denn, der LNC (LNB) Ihrer Satelliten-Anlage verwendet eine abweichende Oszillatorfrequenz (wichtig für die Frequenzanzeige).

Versorgungs- spannung

Ist Ihr Gerät an eine Einkabelanlage ohne externe Spannungsversorgung angeschlossen, dann können Sie die Antennenversorgung (13V oder 18V / max. 450mA) zuschalten.

OK weiter

(zu Einstellmöglichkeiten für alle Empfangsarten auf Seite 28).

Einstellmöglichkeiten für den DVB-S-Empfang (Fortsetzung):

Test Empfang

ERSTINBETRIEBNAHME-ASSISTENT Sie sollten jetzt Bild und Ton von folgendem Satellten empfangen: A 5 T R A 1 19 , 2 ° C / Wenn nicht, richten Sie bitte ihre Antenne aus. Ist sie jedoch korrekt ausgerichtet und Sie haben ein LNC älteren Typs, können Sie trotzdem mit der Taste • weiter machen.

Nachdem Sie die vorangegangen Einstellungen vorgenommen haben, sollten Sie Bild und Ton der ausgewählten Satelliten (nur bei Astra1 und HOTBIRD möglich) empfangen.

OK weiter.

Einstellungen

ERSTINBETRIEBNAHME (ASTRA1 19,2"E) verschlüsselte Sender nein ja Suchverfahren Kanalsuche Symbolrate 1 (DVB-S) 27500 Symbolrate 2 (DVB-S) 22000

▲▼◀▶ Einstellungen auswählen und anpassen.

Falls mehrere Satelliten empfangen werden, müssen die nachfolgenden Einstellungen für jeden Satelliten erfolgen. Je nach gewähltem Satelliten kann es vorkommen, dass der Umfang der Einstellungen unterschiedlich ist.

Verschlüsselte Sender

Sie können angeben, ob bei der Suche/Aktualisierung verschlüsselte Sender gesucht werden sollen. Wählen Sie ja, werden alle gefundenen verschlüsselten Sender gespeichert. Allerdings können diese Sender nur in Verbindung mit einem CA-Modul und einer entsprechenden Smart Card empfangen werden. Die Handhabung des CA-Moduls ist auf Seite 59 beschrieben.

Ist für den Sendersuchlauf bereits ein CA-Modul mit SmartCard gesteckt, werden auch bei Voreinstellung nein alle von diesem Modul entschlüsselbaren Sender gespeichert.

Such- verfahren

Wenn Sie den Suchlauf unabhängig vom Kanalraster durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche.

Symbolraten

Die Symbolraten sind vom Satellitenanbieter vorgegeben und müssen in der Regel nicht verändert werden.

OK weiter.

Erste In be trieb nah me

Einstellmöglichkeiten für alle Empfangsarten:

bevorzugte Signalquelle

ERSTINBETRIERNAHME bevorzugte Signalquelle DVB-T DVB-C ASTRA1 19,2°E Antenne/Kabel (analog) w e i t a r z u r ü ck

▲▼ bevorzugte Signalquelle auswählen.

Sie wählen aus einer Liste diejenige Signalquelle aus, deren Sender am Anfang Ihrer Senderübersicht (beginnend mit Senderspeicherplatz 1) stehen sollen.

Die aufgelisteten Signalquellen sind abhängig von den gewählten Antennen und - wenn das Gerät mit Satellitentuner ausgerüstet ist - der Art der verwendeten Satellitenanlage und der empfangenen Satelliten.

OK weiter.

Übersicht Einstellungen für Sender- suche

ERSTINBETRIEBNAHME-ASSISTENT Ihr Fernseher führt die automatische Suche mit folgenden Einstellungen durch: Aufstellungsort Deutschland Signalquelle(n) Antenne/Kabel (analog) D V B - T D V B - C D V B - S Satelliten-Anlage Einzel-Satellit (ASTRA1 19,2°E) bevorzugte Signalquelle ASTRA1 19,2°E © automatischen Suchlauf starten zurück

Sie sehen eine Übersicht mit den gewählten Einstellungen. Mit der Taste ◀ können Sie schrittweise zurück, um evtl. Änderungen an den Einstellungen vorzunehmen.

OK automatischen Suchlauf starten.

Das Gerät sucht nun nach TV- und Radiosendern.

Die bei der automatischen Suche gefundenen Sender werden, abhängig von den zuvor gewählten Antennenleitungen (Signalquellen), in entsprechende Senderblöcke eingeteilt. Die Sender können später nur innerhalb dieser Blöcke umsortiert werden.

→ Zu Beginn der Senderliste steht der Block mit den Sendern der bevorzugten Signalquelle. Eine beliebige gemischte Sortierung von Sendern verschiedener Signalquellen ist nur mit den Favoritenlisten möglich.

Info TV-Sender

ERSTINBETRIEBNAHME-ASSISTENT

Die automatische TV-Sendersuche und -sortierung ist beendet. 966 neue(r) TV-Sender wurde(n) gefunden.

Die Anzahl der gefundenen TV-Sender wird angezeigt.

OK weiter.

Struktur TV-Sender-übersicht

ERSTINBETRIEBNAHME-ASSISTENT: STRUKTUR DER TV-SENDERÜBERSICHT

Die bei der automatischen Suche gefundenen TV-Sender wurden passend zu den zuvor gewählten Antennenleitungen (Signalquellen) in entsprechende Senderblöcke eingeteilt. Die Sender können später nur innerhalb dieser Blöcke umgeordnet werden. Zu Beginn der Senderliste steht der Block mit den Sement Ihrer bevorzugten Signalquelle.

Signalquelle	zugehörige	Sendernummern
ASTRA1 19,2"E	1-	900
DV8-C	901-1300
DV8-T	1301-1400
Antenne/Kabel (analog)	1401-1500

Info Radio-Sender

Die Struktur der TV-Senderübersicht wird angezeigt.

OK weiter.

ERSTINBETRIEBNAHME-ASSISTENT

Die automatische Radio-Sendersuche und -sortierung ist beendet. 336 neue(r) Radio-Sender wurde(n) gefunden.

Die Anzahl der gefundenen Radio-Sender wird angezeigt.

OK weiter.

Struktur Radio-Sender- übersicht

ERSTINBETRIEBNAHME-ASSISTENT: STRUKTUR DER RADIO- SENDERÜBERSICHT Die bei der automatischen Suche gefundenen Radio-Sender wurden passend zu den zuvor gewählten Artennenleitungen (Signalquellen) in entsprechende Senderblöcke eingeteilt. Die Sender können später nur innerhalb dieser Blöcke umgeordnet werden. Zu Beginn der Senderliste steht der Block mit den Sonderehr Ihrer bevorzugten Signalquelle. Signalquelle zugehörige Sonderenummern ASTRAL 19,2° E 1-300 DVB-C 301-500 DVB-T 501-700 Antenne/Kabel (analog) 701-900

Altersabhängig sperren

Die Struktur der Radio-Senderübersicht wird angezeigt.

OK weiter.

ERSTINBETRIEBNAHME Altersabhängig sperren n e l n ja @w o i t c r z u r ü ck

◀ ▶ Altersabhängig sperren auswählen.

Sie können hier bei Ihrem TV-Gerät eine Altersbeschränkung angeben. DVB-Sendungen, die eine entsprechende Alterskennung besitzen, werden gesperrt und können nur nach Eingabe der Geheimnummer angesehen werden (siehe Seite 56).

OK weiter.

Fortsetzung auf nächster Seite →

Erste In be trieb nah me

Zeit und Datum

ERSTINBETRIEBNAHME Zeit und Datum Uhrzeit 09:19:14 Datum 26.02.2010 w e i t a r z u r ü ck

▲▼ Uhrzeit / Datum auswählen.

Falls noch keine bzw. nicht korrekte Werte für Uhrzeit und Datum angegeben sind, geben Sie hier mit den Zifferntasten die richtigen Werte ein.

OK weiter.

Tonwiedergabe über ...

TONKOMPONENTEN Tonwiedergabe über ... TV-Lautsprecher Lautsprechersystem HIF/AV-Verstärker Soundprojektor HIF/AV-Verstärker oder TV-Lautsprecher (umschaltbar) Soundprojektor oder TV-Lautsprecher (umschaltbar) © weiter

▲▼ Tonkomponente auswählen.

Mit der Auswahl geben Sie an, über welche Tonkomponenten Sie Ihren TV-Ton hören möchten. Je nach Auswahl startet der Tonkomponenten-Assistent, mit dem Sie weitere Einstellungen vornehmen können.

Der Tonkomponenten-Assistent ist ab Seite 115 ausführlich beschrieben und kann jederzeit auch außerhalb der Erstinbetriebnahme gestartet werden (TV-Menü unter Anschlüsse → Tonkomponenten).

OK weiter.

Netzwerk- konfiguration

ERSTINBETRIEBNAHME Netzwerkkonfiguration jetzt ausführen W** keine oder später ausführen w. e. t. o. r +•• z u r ü ck

Option auswählen.

Mit der Auswahl geben Sie an, ob Sie die vorhandenen Netzwerkadapter jetzt konfigurieren möchten. Für jetzt ausführen siehe Medien-Menü ab Seite 62. Für keine oder später ausführen:

OK Assistent beenden.

DVB-T-Antenne positionieren/ausrichten

Empfangen Sie mit einer Zimmerantenne einen oder mehrere DVB-T-Sender mit Bild- und Tonstörungen, sollten Sie den Aufstellungsort und die Ausrichtung der Antenne ändern. Fragen Sie Ihren Fachhändler, über welche Kanäle die DVB-T-Sender in Ihrer Region ausgestrahlt werden.

Im normalen TV-Betrieb, ohne weitere Anzeigen. Ein DVB-T-Sender wird empfangen und ist angewählt.

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
▼ in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
▼ in die Menüzeile darunter wechseln.

Manuell einstellen auswählen,

OK Manuell einstellen aufrufen.

SIGNALQUELLE Hier wählen Sie den Bereich, in dem Sie Sender suchen wollen. Sie können Sender für Sender mit der Taste automatisch suchen lassen. MANUELL EINSTELLEN Signalquelle DVB-T DVB-C Kanal E05 Frequenz 177.50 MHz Bandbreite 7 MHz N a m e C / N L e v e l B E R 10 5 7 spichern schlauf

Die Signalquelle steht durch die Sendervorwahl bereits auf DVB-T.

Die Antenne so positionieren und ausrichten, dass maximale Werte für C/N und Level erreicht werden.

Blaue Taste: Suchlauf starten.

DVB-T-Sender nacheinander suchen und Werte für C/N und Level vergleichen.

Die Antenne schließlich für den schwächsten Sender positionieren/ausrichten, so dass maximale Werte für C/N und Level erreicht werden. Der Wert für BER sollte möglichst niedrig sein.

Danach eine automatische Suche aller DVB-T-Sender durchführen (siehe Seite 42).

Alltägliche Handhabung

Sender wählen

Sender mit P+ / P− wählen

P+/P- Sender auf / ab.

Die Statusanzeige mit Sendungstitel, Zeit und Tonkennung wird kurz eingeblendet (siehe Seite 40).

Sind Favoriten angewählt, wird mit P+/P- auf den entsprechenden Sender in der Favoritenliste umgeschaltet (siehe Seite 31).
Die Symbole für die Tonkennung sind auf Seite 40 beschrieben.

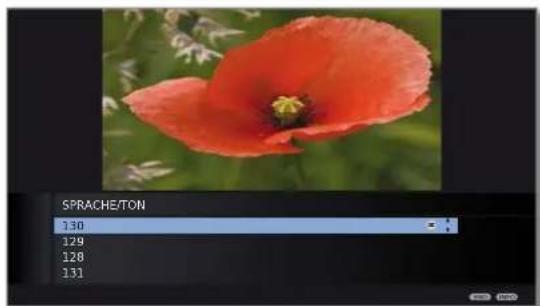

Stehen bei DVB-Sendern weitere Sprachen oder DVB-Untertitel zur Verfügung, wird unter der Senderanzeige die Sprach- und Untertitelauswahl angezeigt. Siehe auch Seite 41: Auswahlmöglichkeiten bei DVB-Sendern.

SendermitdenZifferntastenwählen

1-stellige Sender

Zifferntaste eine Sekunde lang gedrückt halten, der Sender wechselt sofort.

Oder:

Zifferntaste kurz drücken, der Sender wechselt nach 2 Sekunden (bei bis zu 9 gespeicherten Sendern sofortiger Wechsel).

2- und 3-stellige Sender

Erste (und zweite) Zifferntaste kurz drücken.

Die letzte Zifferntaste eine Sekunde gedrückt halten, der Sender wechselt sofort.

Oder:

Alle Zifferntasten kurz drücken, der Sender wechselt nach 2 Sekunden (bei bis zu 99 bzw. 999 gespeicherten Sendern sofortiger Wechsel).

4-stellige Sender

Alle vier Zifferntasten kurz drücken, der Sender wechselt sofort.

Sind Favoriten angewählt, wird mit den Zifferntasten auf den entsprechenden Sender in der Favoritenliste umgeschaltet (siehe Seite 31). Hierbei sind maximal zweistellige Sendernummern möglich.
Wenn Sie einen Speicherplatz wählen, der nicht belegt ist, wird auf den nächsten vorhandenen Sender umgeschaltet.

SenderüberdieSenderübersichtwählen

→ Im normalen TV-Betrieb, ohne weitere Anzeigen, keine Favoriten angewählt:

OK Senderübersicht aufrufen.

Sortierung numerisch

SENDERÜBERSICHT HDMI3 HDMI2 HDMI1 PC IN AVS AV 0 VIDEO 1 Das Erste 2 ZDF 3 WDR Köln 4 Bayerisches FS 5 Infernsehen 6 Phoenix 7 BR-alpha 8 3sat 9 EinsExtra 10 EinsFestival 11 EinsPlus 12 ZDFinfokanal 13 ZDFdokukanal 14 ZOFtheaterkan 15 arte 16 Kika 21:00-21:45 Urlaubsparadies - Toskano ○ umschaften ● Sender källen ● Fauvoren Sender anspielen Sender anderem alphaetisch sortieren

P+/P- In den Seiten der Senderübersicht blättern.

◀◀ ▶▶ Zum nächsten Senderblock springen.

▲▼◄► Sender markieren.

Oder:

Nummer des Senders eingeben.

Der mar kier te Sender wird als kleines Bild angezeigt.

OK Der markierte Sender wird aufgerufen.

Blaue Taste: Wechselt die Sortierung zwischen numerisch und alphabetisch.
Sortierung alphabetisch

SENDERÜBERSICHT 3sat 9Live arte ARD AVS Bayrisches FS BR-alpha BR CNN INT Das Erste DSF DVD-REC D Vierte EinsExtra EinsFestival EinsPlus Eurosport HDMI1 HDMI2 21:00-21:45 Urlaubsparadies - Toskana umschalten Sender achallen Funften Sender anspielen Sender sindrom rumerisch somerein

Anfangsbuchstaben eingeben (siehe auch Seite 12).

Der erste Sender zum angegebenen Buchstaben wird markiert.

▲▼◄► Sender markieren.

OK Der markierte Sender wird aufgerufen.

Alltägliche Handhabung

Senderüber Favoritenlistenwählen

Ihre Lieblingssender können Sie in 6 Favoritenlisten (z.B. für mehrere Benutzer) speichern und aufrufen. Jede Favoritenliste kann mit bis zu 99 Sendern belegt werden. Nach der Erstinbetriebnahme sind in der ersten Liste bereits 10 Sender aus der Senderübersicht gespeichert. Ändern Sie die Favoritenlisten nach Ihren Bedürfnissen (siehe Favoritenlisten zusammenstellen / ändern auf Seite 45).

→ Im normalen TV-Betrieb, ohne weitere Anzeigen:

OK Senderübersicht aufrufen.

Rote Taste: Ruft Favoritenliste auf.

FAVORITEN Favoritenliste 1 1 Des Erste 2 Z D F 3 WDR Köln 4 Bayrisches FS 5 hr-femsehen 6 Phoenix 7 BR-alpha 8 3sat 9 EinsPlus 10 EinsExtra 11 MTV 1 2 V I V A © umschalten

P+/P- In den Seiten der Favoritenliste blättern.

Mit Zifferntasten Sender direkt markieren. Oder:

▲▼ Sendermarkieren.

- Andere Favoritenliste wählen.

OK Der markierte Sender wird aufgerufen.

Andere Favoritenlisten können nur gewählt werden, wenn diese auch Sender enthalten.

Rote Taste: Zurück zur Senderübersicht.

Grüne Taste: Alle Sender der aktuell angewählten Favoritenliste anspielen.

Gelbe Taste: Favoritenlisten ändern, siehe Seite 45.

Erläuterung zu den Favoritenlisten:

Die erfolgte Auswahl mit der roten Taste (Favoritenliste) bleibt erhalten, bis mit der roten Taste wieder zurück auf die Senderübersicht geschaltet wird. Sind Favoriten ausgewählt, erscheint in der Statusanzeige nach einem Senderwechsel hinter dem Sendernamen der Name der Favoritenliste.

Erläuterung der Symbole hinter den Sendernamen:

T DVB-T-Sender (digital terrestrisch über Antenne)
C DVB-C-Sender (digital über Kabel)
S DVB-S-Sender (digital über Satellit)
Verschlüsselter Sender
CI Plus-verschlüsselter Sender

Gesperrter Sender (siehe Kindersicherung auf Seite 56)

Audio-/Videoquelle wählen

AV-Quelle über die AV-Auswahl wählen

→ Im normalen TV-Betrieb, ohne weitere Anzeigen:

AV-Auswahl aufrufen.

AV-AUSWAHL HDMI3 HDMI2 HDMI1 PC IN AVS AV VIDEO © umschaften

▲▼ Gewünschten Anschluss auswählen, OK umschalten.

Falls die ausgewählte AV-Quelle ein Signal (Bild) liefert, sollte dies jetzt zu sehen sein.

Bei der Auswahl VIDEO wird auf Programmplatz 0 (Signalquelle Antenne/Kabel (analog), Werkseinstellung Kanal E36) geschaltet. Das TV-Gerät stellt über Antenne das Signal eines Zuspielers dar (siehe Seite 111). Der Kanal kann bei Bedarf geändert werden (siehe Seite 43).

AV-Quelle über die Senderübersicht wählen

→ Im normalen TV-Betrieb, ohne weitere Anzeigen:

OK Senderübersicht aufrufen. Falls die Favoritenliste angezeigt wird, zuerst auf die Senderübersicht umschalten.

Bei numerischer Sortierung befinden sich die Anschlüsse immer am Anfang der Übersicht.

Bei alphabetischer Sortierung werden die Anschlüsse alphabetisch in die Senderliste einsortiert.

SENDERÜBERSICHT HDMI3 HDMI2 HDMI1 PC IN AVS AV 0 VIDEO 1 Das Erste 2 ZDF 3 WDR Köln 4 Bayerisches FS 5 hr/femsehen 6 Phoenix 7 BR-alpha 8 3sat 9 EinsExtra 10 EinsFestival 11 EinsPlus 12 ZOFinfokanal 13 ZOFdokukanal 14 ZOFtheaterkan 15 arte 16 Kika 71:00:21:45 Urlaubsparadies - Toskana unschräten Senior wällen Favorite Senderl anspielen Senior andersm alphautsch somerein

Anschluss auswählen. OK Umschalten.

Alltägliche Handhabung

Ton einstellen

Tonaus-/einschalten

Ton aus.

Ton ein: Taste erneut drücken oder Lautstärke mit V+ erhöhen.

Lautstärkeeinstellen

V+/V- Lautstärke lauter / leiser.

Der Lautstärkebalken wird kurz eingeblendet, wenn kein weiteres Menü angezeigt wird.

Hörmoduseinstellen

Hörmodus aufrufen.

Anzahl der Lautsprecher wählen, die Sie hören wollen.

WeitereToneinstellungen

Solange der Lautstärkebalken oder die Auswahl der Lautsprecher bei Hörmodus noch zu sehen ist:

▲ Weitere Toneinstellungen aufrufen.

Laubstärke Hörmodus Dolby PLII-Modus Tonanpassung Ko 24

◀ ▶ Toneinstellung auswählen (siehe rechte Spalte),

in die Menüzeile darunter wechseln.

◀ ▶ Änderungenvornehmen.

Toneinstellungen über das TV-Menü

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

MENU: TV-Menü aufrufen.

◀ ▶ Ton auswählen,

▼ in die Menüzeile darunter wechseln.

Gewünschte Toneinstellung auswählen (siehe rechte Spalte),

in die Menüzeile darunter wechseln.

◀ ▶ Änderungen vornehmen.

Erläuterungen zu den Toneinstellungen:

Hörmodus Anzahl der Lautsprecher wählen, die Sie hören wollen. Die Auswahl ist abhängig von den angeschlossenen Tonkomponenten (ab Seite 115) und vom übertragenen Tonsignal.

Erscheint die Anzahl der Lautsprecher in Klammern, wird der Ton fehlender Lautsprecher von den vorhandenen Lautsprechern (virtuell) mit übertragen.

optimal Das momentan wiedergegebene Tonsignal wird mit der idealen Lautsprecheranzahl ausgegeben.

1 Wiedergabe des Center-Tons oder Mono (links/rechts).

2 Wiedergabe des Front-Tons (L/R Stereo).

3 Wiedergabe des Front- und Center-Tons.

4 Wiedergabe des Front- und Surround-Tons.

5 Wiedergabe des Front-, Surround- und Center-Tons.

Verstärker Wiedergabe über einen externen HiFi-Verstärker. Auswahl nur möglich, wenn im Tonkomponenten-Assistenten ein Verstärker ausgewählt wurde (siehe Seite 120).

Dolby PLII- Hier können Sie die Dolby Pro Logic II-Klangeinstellungen Modus für Film und Musik vornehmen. Der Menüpunkt erscheint nur bei bestimmten Hörmodus-Einstellungen.

Tonanpassung Sprache, Klassik, Pop, persönlicher Musik- und Filmklang.

Lautstärke Lautstärke des Audio-Kommentars relativ zur Lautstärke der ausgestrahlten Sendung einstellen. Bei negativen Werten (Wertebereich -50 ... -1) ist der Audio-Kommentar leiser als der Ton der Sendung. Bei positiven Werten (Wertebereich +1 ... +50) ist der Audio-Kommentar lauter als der Ton der Sendung. Bei Einstellung 0 ist der Audio-Kommentar genauso laut wie der Ton der Sendung.

Der Menüpunkt erscheint nur, wenn Audio-Kommentare aktiviert sind (siehe Seite 41) und vom aktuellen Sender angeboten werden. Zusätzlich muss Ton Lautsprecher oder Ton Kopfhörer auf normal + Audio-Kommentar eingestellt werden (siehe nächste Seite).

Kopfhörer-Lautstärke Kopfhörer-Lautstärke einstellen.

Loudness Gehörrichtige Anhebung hoher und tiefer Töne bei geringer Lautstärke.

Ton-Bild- Ist der Ton nicht exakt im Einklang mit dem Bild, können Synchronisation Sie dies hier korrigieren. Bewegen Sie sich auf dem Balken nach links, verzögern Sie den Ton gegenüber dem Bild. Bewegen Sie sich nach rechts, beschleunigen Sie ihn gegenüber dem Bild. Die zeitliche Anpassung des Tons geschieht in Schritten von jeweils 10ms.

Der Menüpunkt Ton-Bild-Synchronisation erscheint nur bei DVB-Sendern.

weitere ... mit OK aufrufen (siehe nächste Seite).

Alltägliche Handhabung

Erläuterungen zu den Toneinstellungen:

weitere ...

Ton Bei analogen Sendern: Auswahlmöglichkeit Mono/Stereo Lautsprecher/ bzw. Ton 1 oder Ton 2 bei Zweiton-Sendungen getrennt Kopfhörer für Lautsprecher und Kopfhörer.

Bei DVB-Sendern: Sie können hier wählen, ob sie auf den Lautsprechern zusätzlich einen speziellen Ton für Sehgeschädigte hören möchten, der die Handlung mit einem Audio-Kommentar näher beschreibt. Der Menüpunkt erscheint nur, wenn ein Audio-Kommentar vom aktuellen Sender angeboten wird.

Lautst.- Lautstärkeunterschiede verringern, z.B. bei zu lauten Automatik Werbeblöcken.

AV- Bei Zweiton-Sendungen können Sie hier angeben, wel- Ausgangston cher Ton an der Buchse AV ausgegeben wird: Ton 1 (z.B. Hauptsprache), Ton 2 (z.B. Fremdsprache) oder Ton 1+2 (beide gleichzeitig).

Max. Lautstärke Maximal einstellbare Lautstärke festlegen.

max. Einschalt-lautstärke Lautstärke vorgeben, die nach dem Einschalten des TV-Gerätes mit dem Netzschalter eingestellt ist. Wenn die Lautstärke beim Ausschalten des TV-Gerätes in den Standby-Modus höher ist als hier vorgegeben, wird sie beim Wiedereinschalten automatisch auf die festgelegte maximale Einschaltlautstärke heruntergesetzt.

Lautstärke- Die Lautstärke der einzelnen Sender kann unterschiedlich anpassung für sein. Ist der Ton gegenüber anderen Sendern zu laut oder aktuellen zu leise, passen Sie die Lautstärke an. Bei geöffnetem Sender Menü können Sie mit P+/P− die Sender nacheinander auswählen und bequem jeden einzelnen Sender angleichen.

Balance Stereo-Balance so einstellen, dass der Lautstärkeeindruck von rechts und links gleich ist.

autom. Bei aktivierter automatischer Spracherkennung wird der Sprach- Ton der laufenden Sendung bei Erkennung von Sprache erkennung automatisch auf Sprachverständlichkeit hin optimiert ausgegeben.

Alltägliche Handhabung

Bild einstellen

MENU: TV-Menü aufrufen.

Bild auswählen,
in die Menüzeile darunter wechseln.

TV-MENU Bild 3D Bildanpassung Kontrast Farbintensität Farbtemp persönliche Werte (TV digital) ...

Gewünschte Bildfunktion auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Änderungenvornehmen.

Erläuterungen zu den Bildeinstellungen:

3D Einstellungen für die 3D-Darstellung Ihres TV-Gerätes vornehmen (siehe Seite 36).

Bildanpassung Hier können Sie zwischen drei fest voreingestellten Bild-einstellungsvarianten und den persönlichen, von Ihnen veränderten Bildwerten wechseln (siehe Seite 35).

Kontrast Der Einstellwert für den Kontrast richtet sich nach der Raumhelligkeit. Je heller die Umgebung, desto höher muss der Kontrastwert eingestellt werden. Die Leistungsaufnahme des TV-Gerätes ist direkt abhängig vom hier eingestellten Wert (siehe auch Seite 22).

Farbintensität Stellen Sie die Farbintensität nach Ihrem persönlichen Geschmack ein.

Farbtemperatur Hier können Sie ihrem persönlichen Geschmack entsprechend dem TV-Bild einen wärmeren oder kälteren Farbton geben.

Helligkeit Stellen Sie die Helligkeit so ein, dass schwarze Bildanteile gerade noch schwarz erscheinen.

Schärfe Hier können Sie auf beste Konturenschärfe einstellen.

Digitale Rausch- Bei aktivem DNC (Digital Noise Control) beseitigen oder reduktion (DNC) reduzieren Sie Rauschen im Bild.

weitere ... mit OK aufrufen (siehe rechte Spalte).

Erläuterungen zu den Bildeinstellungen (Fortsetzung):

Image ^+ Active Bildverbesserung ein/aus und Demo-Modus für Bildverbesserung.

Auto-Dimmung Ist diese automatische Dimmung aktiv, wird der Kontrast - Raum Ihres Fernsehbildes bei abnehmender Raumhelligkeit automatisch reduziert (Optical Power Control – OPC). Hierbei wird auch eine Verringerung der Leistungsaufnahme des Gerätes erreicht.

Aufgrund technisch bedingter Reduzierung der Leuchtdichte im 3D-Modus ist diese Funktion bei der Darstellung von 3D-Inhalten deaktiviert.

Auto-Dimmung Ist diese automatische Dimmung (Videokompensiertes - Video (VBD+) Backlight-Dimming) aktiv, wird, abhängig vom gerade aktuellen Videoinhalt, die Hintergrundbeleuchtung reduziert und gleichzeitig das Videosignal verstärkt, um einen verbesserten Kontrast Ihres Fernsehbildes zu erhalten. Hierbei wird auch eine Verringerung der Leistungsaufnahme des Gerätes erreicht.

Filmglättung DMM vermindert bei raschen Bildobjektbewegungen (DMM) und bei durchlaufenden Schrifteinblendungen ein Bewegungsruckeln. Dieses gilt auch insbesondere für Kinofilme.

Auto-Format Automatische Erkennung und Einstellung des Bildformats bei Cinemascope oder Breitwandfilmen.

Bildformat Bildformat einstellen (siehe Seite 35).

Bild vert. Bild vertikal verschieben (siehe Seite 35). verschieben

Alltägliche Handhabung

Bildformateinstellen

Bei aktiver HbbTV-Applikation ^1 (siehe Seite 80) oder im 3D-Betrieb (siehe Seite 37) kann das Bildformat nicht angepasst werden.

Bildformat-Taste so oft drücken, bis gewünschtes Bildformat eingestellt ist oder mit

gewünschtes Bildformat wählen.

Das Bildformat Panorama kann zwischen proportional richtiger und formatfüllender Darstellung umgestellt werden. Bei proportional richtiger Darstellung sind links und rechts vom Bild dunkle Ränder sichtbar.

Umstellen: Am Gerät Taste M gedrückt halten, gleichzeitig auf der Fernbedienung die Bildformat-Taste kurz drücken.

Zurückstellen: Gleiche Tastenkombination erneut drücken.

Erläuterungen zu den Bildformaten:

Die Einstellmöglichkeiten sind abhängig vom übertragenen Bildinhalt.

16:9 Proportional richtige Darstellung von 16:9-Sendungen.

4:3 Proportional richtige Darstellung von 4:3-Sendungen.

Panorama Proportional richtige oder formatfüllende Darstellung (Auslieferzustand) von 4:3-Sendungen auf dem 16:9-Bildschirm. Sender-Logo und Untertitel bleiben sichtbar. Umstellung des Panorama-Modus siehe oben.

Zoom Proportional richtige Darstellung. Maximale Vergrößerung des Bildes.

PALplus Eine vom Sender gelieferte 4:3-kompatible 16:9-Bildübertragung, die automatisch erkannt wird.

Wird ein hochauflösendes Bildsignal am TV-Gerät dargestellt oder über die Schnittstellen PC IN, HDMI1, HDMI2 oder HDMI3 eingespeist, können die Bildformate 16:9 PC, 16:9 TV, 16:9 Zoom sowie 4:3 PC, 4:3 TV und 4:3 Zoom eingestellt werden.

Bei den PC-Formaten wird der komplette Bildinhalt dargestellt. Bei den TV-Formaten wird ein kleiner Teil des Bildes beschnitten. Dies kann notwendig sein um, evtl. Störungen am Bildrand, die vom eingespeisten Signal stammen, auszublenden.

Bildvertikalverschieben

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

▲▼ Bild nach oben/unten verschieben.

Um Untertitel oder Nachrichtenticker sichtbar zu machen, die abgeschnitten werden, lässt sich das Bild bei den Bildformaten Panorama und Zoom (nicht bei hochauflösendem Signal) mit den Pfeiltasten ▲▼ nach oben oder unten verschieben.

Voreinstellungen / Persönliche Werte für Bildanpassung

MENU: TV-Menü aufrufen.

Bild auswählen,

in die Menüzeile darunter wechseln.

Bildanpassung auswählen,

▼ in die Menüzeile darunter wechseln

TV-MENU Bild Bildanpassung Voreinstellungen (TV digital) Persönliche Werte (TV digital) Öko-Standard

◀ ▶ Voreinstellungen oder Persönliche Werte auswählen.

Für Voreinstellungen in die Menüzeile darunter wechseln.

Gewünschte Voreinstellung für Bild auswählen.

OK Auswahl bestätigen.

Erläuterungen zur Bildanpassung:

Durch Auswahl der Voreinstellungen werden die Bildeinstellungen für die jeweils gerade aktive Signaleingangsgruppe auf vordefinierte Werte gesetzt. Zur Erläuterung, siehe Glossar: Signaleingangsgruppen.

Eigene Einstellungen von Kontrast, Farbintensität, Farbtemperatur, Helligkeit, Schärfe und digitaler Rauschunterdrückung werden in den persönlichen Werten abgelegt. Dabei gibt es für jede Signaleingangsgruppe jeweils eigene persönliche Werte.

Im Stichwortverzeichnis des TV-Gerätes können unter Rücksetzen Bild/Ton bzw. Werkswerte Bild/Ton alle Bild- und Tonanpassungen in einem Schritt für alle Signaleingangsgruppen auf die Werkswerte zurückgesetzt werden.

Alltägliche Handhabung

3D-Funktion

Mit der 3D-Funktionalität Ihres TV-Gerätes können Sie 3D-Material darstellen, das von einem Sender oder von einem extern angeschlossenen Zuspieler übertragen wird.

Um die 3D-Funktionalität vollkommen nutzen zu können, benötigen Sie eine 3D-Brille Loewe Active Glasses 3D (siehe Zubehör Seite 138). Bitte beachten Sie die der 3D-Brille beiliegende Bedienungsanleitung.

3D-Einstellungen

Mit den 3D-Einstellungen können Sie das passende Darstellungsformat wählen, wenn dieses nicht automatisch erkannt wurde. Weiterhin haben Sie die Möglichkeit, 3D-Bildmaterial in 2D oder „herkömmliches“ 2D-Bildmaterial in 3D darzustellen.

Bei 3D-Inhalten, die über einen an HDMI angeschlossenen Zuspieler wiedergegeben werden, wird das 3D-Darstellungsformat bei der Werkseinstellung 3D-Modus → automatisch in den meisten Fällen korrekt erkannt. Bei 3D-Inhalten, die von Sendeanstalten ausgestrahlt werden, kann eine manuelle Einstellung des 3D-Modus erforderlich sein.

Aufgrund technisch bedingter Reduzierung der Leuchtdichte im 3D-Modus ist die Auto-Dimmung - Raum (siehe Seite 34) bei der Darstellung von 3D-Inhalten deaktiviert.
Wird das TV-Gerät während einer 3D-Wiedergabe mit der Fernbedienung bedient, kann es währenddessen zu Flackereffekten in der 3D-Brille kommen.

MENU: TV-Menü aufrufen.

Bild auswählen,
▼ in die Menüzeile darunter wechseln.
◀ ▶ 3D auswählen,
in die Menüzeile darunter wechseln.

TV-MENU Big 3D 0->3D 3D-Modus 3D->2D aus ...

Gewünschte Funktion auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Änderungenvornehmen.

Erläuterungen zu den 3D-Einstellungen:

2D->3D

ein/aus Wenn Sie 2D->3D auf ein stellen, wird das 2D-Bildmaterial in 3D wiedergegeben. Die 3D-Brille wird zum Ansehen benötigt.

Die 2D->3D Wandlung ist beim Connect 32 3D nicht verfügbar.

3D-Modus

aus Hier können Sie den 3D-Modus des TV-Gerätes deaktivieren. Das TV-Gerät stellt das 2D/3D-Bildmaterial so dar wie es vom Sender bzw. externen Zuspieler geliefert wird.

automatisch Bei dieser Einstellung (Werkseinstellung) stellt sich das TV-Gerät, falls möglich, automatisch auf den richtigen 3D-Modus ein. Ändern Sie die Einstellung nur, falls die 3D-Inhalte nicht korrekt dargestellt werden.

side by side Zum Anzeigen von 3D-Inhalten im side by side-Format. Mit dieser Einstellung werden für die 3D-Wiedergabe zwei fast identische Bilder nebeneinander übertragen und vom TV-Gerät passend zusammengesetzt.

Der 3D-Modus wird beim nächsten Wiedereinschalten des TV-Gerätes auf automatisch zurückgesetzt.

top/bottom Zum Anzeigen von 3D-Inhalten im top/bottom-Format. Mit dieser Option werden für die 3D-Wiedergabe zwei fast identische Bilder übereinander übertragen und vom TV-Gerät passend zusammengesetzt.

Der 3D-Modus wird beim nächsten Wiedereinschalten des TV-Gerätes auf automatisch zurückgesetzt.

Spiele Zum Anzeigen von 3D-Inhalten im Vollbild-Format. Mit dieser Option werden für die 3D-Wiedergabe zwei fast identische Vollbilder übertragen und vom TV-Gerät passend zusammengesetzt.

Der 3D-Modus wird beim nächsten Wiedereinschalten des TV-Gerätes auf automatisch zurückgesetzt.

3D->2D

ein/aus Wenn Sie 3D->2D auf ein stellen, wird 3D-Bildmaterial sowohl von TV-Sendern als auch von externen Zuspielgeräten vom TV-Gerät in 2D gewandelt und wiedergegeben. Der räumliche Eindruck (3D-Effekt) geht dabei verloren. Die 3D-Brille wird zum Ansehen nicht benötigt.

Alltägliche Handhabung

Bildformat / 3D-Modus

Werden 3D-Inhalte vom TV-Gerät erkannt, ist die Umstellung des Bildformates nicht mehr möglich. Das Bildformat im 3D-Betrieb ist immer 16:9 PC.

Über die Bildformat-Taste kann stattdessen der 3D-Modus geändert werden.

3D-Modus auswählen.

Erläuterungen siehe Seite 36.

Hinweis / Symbol

Werden 3D-Inhalte vom TV-Gerät erkannt, erscheint ein entsprechender Hinweis, wenn im Menü Automatische Info → ja eingestellt ist (TV-Menü → Einstellungen → Sonstiges → Einblendungen → Automatische Info).

HINWEIS Die nächsten Bilder werden im 3D-Modus gezeigt. Bitte setzen Sie dazu die 3D-Brille auf und schalten diese ein. Das Betrachten von 3D-Bildern über eine längere Zeit kann die Augen ermüden und/oder Schwindelgefünle verursachen.

Ist im Menü Automatische Info → nein eingestellt, erscheint anstelle des Texthinweises ein Symbol. Hinweistext und Symbol werden nach Ablauf der Einblenddauer (siehe auch Seite 58) ausgeblendet.

Das Symbol ist ebenfalls in der Statusanzeige zu sehen.

1 Das Erste 14:30-15:15 Toshana Sprache/Tan Untertimol 14:42 Alarmzeit 20:00 Ausschaltzeit 23:00

Alltägliche Handhabung

Tastenfunktionen

Jede Betriebsart des TV-Gerätes (TV, Radio, Teletext, EPG, PIP, MediaPortal und DR-Archiv/Video-Archiv ^1 ) verfügt über ein eigenes Menu und eigene Funktionen der Farbtasten.

Die Funktion der Farbtasten wird jeweils unten in den Menüs und Assistenten angezeigt.

Nachfolgend sind einige Tastenfunktionen aufgeführt, die Sie im TV-Betrieb bei der alltäglichen Handhabung Ihres TV-Gerätes benötigen.

FarbtastenimTV-Betrieb

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

Rote Taste: Standbild ein/aus.

Falls verfügbar, HbbTV bzw. interaktiven Datendienst starten (siehe Seite 80).

Grüne Taste: Menü Teletext-Funktionen aufrufen ^2

Über das Menü Teletext-Funktionen können Sie Untertitel und die Persönlichen Text-Seiten wählen. Die Handhabung der Untertitel ist abhängig vom gewählten Sender.

Untertitel

Untertitel Analoge Sender:

TELETEXT-FUNKTIONEN Unterteil Persönliche Text-Seiten d u s

Untertitel auswählen,

in die Menüzeile darunter wechseln.

◀ ▶ Größe der Teletext-Untertitel auswählen, OK Teletext-Untertitel einblenden.

(Anzeige nur, wenn Untertitel verfügbar sind).

END: Teletext-Untertitel aus, oder im Menü aus wählen.

Untertitel DVB-Sender:

Der Menüpunkt Untertitel ist grau dargestellt und kann nicht mit OK aufgerufen werden, wenn vom DVB-Sender keine Untertitel zur Verfügung stehen.
Die DVB-Untertitel können ebenfalls über die Statusanzeige ausgewählt werden (siehe Seite 41).

◀ ▶ Untertitel auswählen, OK aufrufen.
▲▼ Untertitel-Modusauswählen, OK Untertitel ein-/ausblenden.

nur bei Geräten mit integrierter Festplatte (DR+) bzw. angeschlossener externer Festplatte (USB Recording) oder verfügbarem Archiv über das Netzwerk (DR-Streaming).
^2 Bei aktiviertem Audio-Kommentar hat diese Taste andere Funktionen, siehe Seite 41

Farbtasten im TV-Betrieb (Fortsetzung)

Grüne Taste: Menü Teletext-Funktionen aufrufen

Persönliche Text-Seiten

◀ ▶ Persönliche Text-Seiten auswählen, OK aufrufen.

PERSONLICHE TEXT-SEITEN a r l c 11 2 N o w s ZDF 200 Sport A R D 17 0 W e t t e r ---- ---- ---- ---- anschen

▲▼ Text-Seiteauswählen, OK ansehen.
→ Ist nur eine Text-Seite definiert, wird keine Liste angezeigt und die Teletextseite sofort geöffnet. Festlegung der persönlichen Text-Seiten siehe Seite 51.

Gelbe Taste: Wechsel zum zuletzt gesehenen Sender. Mit dieser Taste können Sie schnell zwischen zwei Sendern hin- und herschalten.

Blaue Taste: Programminfo der aktuellen Sendung anzeigen. Bei DVB-Sendern wird zusätzlich noch die Programminfo der folgenden Sendung angezeigt.

1 A RD 14:30-15:15 — Urlaubsparadies Toskana Urlaubsparadies Toskana 75:15 15:45 Reiseziele dieser Erde Ägypten

Erläuterung der Symbole in den Programminformationen:

□ Sendung im 16:9-Bildformat
HD TV Sendung in hoher Bildauflösung (HDTV)
☐ Sendung mit Dolby-Digital-Ton
Ausstrahlung von Untertiteln für Hörgeschädigte
Sendung mit Jugendschutz (siehe Kindersicherung - Altersabhängig sperren auf Seite 56).

Die Symbole können auch in Kombination auftreten.

Alltägliche Handhabung

Daueranzeige der Uhrzeit

[NO TEXT]

Zweimal in kurzer Abfolge drücken: Uhrzeit wird dauerhaft ein-/ausgeblendet.

Die permanente Einblendung der Uhrzeit ist auch über das TV-Menü unter Einstellungen → Sonstiges → Einblendungen → Permanente Zeiteinblendung einstellbar (siehe Seite 58).

Die Einblendposition der Uhrzeit ist abhängig von der gewählten Einstellung im Menü Einblendungen (ab Werk: unten). Änderung der Einblendposition siehe Seite 58.

Ohne Fernbedienung bedienen

Sender am TV-Gerät wechseln

+/- Sender auf / ab.

Radio ein-/ausschalten oder auf Radio umschalten

R Radio ein bzw. Umschalten zwischen TV und Radio.

TV-Menü am Gerät aufrufen

M Menü Bedienung am Gerät aufrufen,

BEDIENUNG AM CERÄT Betriebsart AV-Auswahl Laufstarke Helligkeit Kontrast TV Taste M: Tastein -

- I + Funktion auswählen.

M oder R in die Menüzeile darunter wechseln, -I + Änderungen vornehmen.

M Eine Menüzeile nach oben wechseln, -1 + andere Funktion auswählen.

Erläuterungen zu den Einstellungen:

Betriebsart Zwischen TV- und Radiobetrieb umschalten.

AV-Auswahl AV-Schnittstelle auswählen.

Lautstärke Lautstärke einstellen.

Helligkeit Helligkeit einstellen.

Kontrast Kontrast einstellen. Die Leistungsaufnahme des TV-Gerätes ist direkt abhängig vom hier eingestellten Wert (siehe auch Seite 22).

Bildformat Bildformat einstellen (siehe auch Seite 35).

Sender Sender +/- wählen.

Service Der Menüpunkt Service ist ausschließlich zu Service-Zwecken für den Fachhandel gedacht.

Alltägliche Handhabung

Statusanzeige

Im normalen TV-Betrieb, ohne weitere Anzeigen.

INFO

INFO: Statusanzeige einblenden.

1 Das Erste 14:30-15:15 Toshana Spracayfen Ummolat 14:42 Alarmzeit 20:00 HobTV Digital (5) Ausschartzeit 23:00

In den oberen zwei Zeilen sehen Sie die Nummer und den Namen des Senders, den Titel und die Sendezeit der gerade laufenden Sendung (falls verfügbar) und die Tonkennung.

Der Balken (falls verfügbar) zeigt den Fortschritt der gerade laufenden Sendung an.

Falls nähere Informationen zur laufenden Sendung verfügbar sind, können diese über einen weiteren Druck der INFO-Taste aufgerufen werden; in diesem Fall ist die Taste rechts eingeblendet.

Unten eingeblendet erscheint, abhängig vom DVB-Sender, eine Auswahl von Funktionen (siehe Seite 41), die Uhrzeit und, falls aktiviert, die Alarmzeit und Ausschaltzeit.

Die Statusanzeige wird ebenfalls bei jedem Programmwechsel automatisch angezeigt.

Nach Ablauf der Einblenddauer (Einstellung siehe Seite 58) wird die Statusanzeige automatisch ausgeblendet.

Möchten Sie die Statusanzeige manuell vor Ablauf der Einblenddauer schließen, ist dies mit der END-Taste möglich.

Erläuterungen zu den Symbolen in der Statusanzeige:

Allgemeine Symbole:

3D Anzeige im 3D-Modus (3D-Brille Loewe Active Glasses 3D verwenden, siehe Zubehör auf Seite 138).

HbbTV-Modus ein und HbbTV-Applikation verfügbar

Übertragenes Tonsignal:

Mono Mono-Tonübertragung analog

2-Ton Zweiton-Übertragung (Ton1/Ton2) analog

1+1 Zweiton-Übertragung (Ton1/Ton2) digital

Stereo Stereo-Tonübertragung analog

Stereo (AAC+) Stereo-Tonübertragung (HEAAC)

∅ Stereo-Tonübertragung digital (PCM)

Digital Dolby Digital-Tonübertragung (DD)

Digital+ Dolby Digital+-Tonübertragung (DD+)

Digital (AAC+) Dolby Digital AAC+ -Tonübertragung (HEAAC)

dts dts-Tonübertragung

MPEG MPEG-Tonübertragung

PLII Dolby Pro Logic II-Tonübertragung

☐☐ VS Ref Dolby Virtual Speaker Reference-Darstellung

☐ VS Wide Dolby Virtual Speaker Wide-Darstellung

Übertragene Tonkanäle:

DD / dts 1.0 / Mono

□ DD / dts / MPEG 2.0

DD / dts 3.0

DD / dts 4.0

DD / dts 5.0

DD / dts 2.1

DD / dts 3.1

DD / dts 4.1

DD / dts 5.1

Ausgewählter Hörmodus:

1 Wiedergabe des Center-Tons oder Mono (links/rechts).
2 Wiedergabe des Front-Tons (L/R Stereo).
3 Wiedergabe des Front- und Center-Tons.
4 Wiedergabe des Front- und Surround-Tons.
5 Wiedergabe des Front-, Surround- und Center-Tons.

Erscheint die Anzahl der Lautsprecher in Klammern, wird der Ton fehlender Lautsprecher von den vorhandenen Lautsprechern (virtuell) mit übertragen. Für die virtuelle Darstellung wird der von Dolby entwickelte Dolby Virtual Speaker (VS-Modus) aktiviert.

Alltägliche Handhabung

Auswahlmöglichkeiten bei DVB-Sendern

In der Statusanzeige können, je nach DVB-Programmanbieter, für die einzelnen Sendungen zusätzliche Auswahlmöglichkeiten angeboten werden.

Wenn Sie während der eingeblendeten Statusanzeige eine der Farbtasten oder die TEXT-Taste drücken, wird das zugehörige Auswahlmenü angezeigt.
Die Auswahlzeile wird auch dann automatisch kurz angezeigt, wenn eine neue Sendung mit anderen Optionen als bei der vorherigen Sendung beginnt oder wenn auf einen anderen Sender umgeschaltet wird.

Die Auswahlmenüs sind nur so lange verfügbar, wie die Statusanzeige eingeblendet ist. Sie können diese aber erneut aufrufen, indem Sie die INFO-Taste drücken.

Weitere Einstellmöglichkeiten für DVB-Sender

Sie können generelle Voreinstellungen für DVB-Sender unter TV-Menü → Einstellungen → Sonstiges → DVB-Einstellungen vornehmen.

Untertitel-Modus Hier können Sie voreinstellen, ob immer ein Untertitel eingeblendet werden soll, sobald er vom Sender angeboten wird. Dabei kann auch ein spezieller Untertitel für Hörgeschädigte gewählt werden. Untertitel werden nicht von allen Sendern angeboten. Viele Sender übertragen Untertitel nur mittels Teletext.

Audio-Kommentar Hier können Sie einen speziellen Ton für Sehgeschädigte aktivieren (siehe unten).

DVB-Zeichensatz Wählen Sie den DVB-Zeichensatz so, dass die Sendungs-titel der von Ihnen bevorzugt empfangenen Sender bzw. die Texte Ihres CA-Moduls richtig angezeigt werden.

Rote Taste: Kanalauswahl bei Multikanalanbietern

Grüne Taste: Sprache/Ton

Die angebotenen Tonformate u Bezeichnungen sind abhängig von der ausgestrahlten Sendung.

Gelbe Taste: Zeitauswahl

Blaue Taste: CA-Modul-Auswahl

Die CA-Modul-Auswahl erscheint nur, v zwei CA-Module gesteckt sind, die beide in der Lage sind, den gewählten, verschlüsselten Sender zu entschlüsseln.

In diesem Fall können Sie auswäh welches der beiden CA-Module den Sender entschlüsseln soll.

eErläuterungen zum Audio-Kommentar

Sie können einstellen, ob Sie immer – sofern vom Sender angeboten – einen zusätzlichen, speziellen Ton für Sehgeschädigte hören möchten, der die Handlung mit einem Audio-Kommentar näher beschreibt. Die Funktion kann während der Erstinbetriebnahme (siehe Seite 23), im TV-Menü (siehe oben) oder durch einen langen Druck auf die grüne Taste eingeschaltet bzw. ausgeschaltet werden. Korfiguration der Audio-Kommentar-Wiedergabe siehe Kapitel Ton einstellen auf den Seiten 32 und 33.

TEXT: Untertitel

Die verfügbaren Untertitel sind abhä von der ausgestrahlten Sendung.

Audio-Kommentar-Statusabfrage

Audio-Kommentare sind aktiviert (siehe oben).

Sie können mit einem kurzen Druck auf die grüne Taste die Verfügbarkeit von Audio-Kommentaren überprüfen.

Audio-Kommentar ist verfügbar:

Sie sehen eine entsprechende Bildschirmmeldung. Zusätzlich hören Sie einen Piepton mit der Länge von ca. 1,5 Sekunden.

Audio-Kommentar ist nicht verfügbar:

Sie sehen eine entsprechende Bildschirmmeldung. Zusätzlich hören Sie drei kurze Pieptöne.

Sender verwalten

TV-Sender

Über das TV-Menü lassen sich verschiedene Optionen zur Senderverwaltung erreichen. Beispielhaft erfolgt die Beschreibung für TV-Sender. Für Radio-Sender gilt das gleiche, nur dass dafür im Radio-Betrieb das Radio-Menü aufgerufen wird (siehe auch Seite 53).

Sender verwalten ist nicht möglich, solange eine programmierte Timeraufnahme noch nicht ausgeführt wurde.
Ist mindestens ein Sender gesperrt, muss vor der Suche/Aktualisierung die Geheimnummer eingegeben werden (siehe Kindersicherung auf Seite 56).

Sender suchen/aktualisieren – Suchassistent

Bei der Suche/Aktualisierung mit dem Suchassistenten wird nach neuen Sendern gesucht, die noch nicht gespeichert sind.

Möchten Sie alle vorhandenen Sender löschen und automatisch neu suchen lassen, müssen Sie die Erstinbetriebnahme wiederholen (siehe Seite 22).

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Suchassistent auswählen,
in die Menüzeile darunter wechseln.

Im oberen Info-Text werden jetzt die aktuellen Sucheinstellungen angezeigt:

SUCHASSISTENT Ihr Förscher führt die Aktualisierung des Senderangebots (neue Sender suchen; nicht mehr ausgestrahte Sender loschen) mit folgenden Einstellungen durch: Gerätestandort Deutschland Signalquelle DVB-C TV MENÜ Einstellungen Sender Suchassistent Sucheinstellungen ändern - - - Suche/Aktualisierung starten

Wenn Sie diese Sucheinstellungen ändern möchten:

◀ ▶ Sucheinstellungen ändern auswählen, OK Assistent fragt Sucheinstellungen ab.

Wenn Sie mit diesen Vorgaben einverstanden sind:

◀ ▶ Suche/Aktualisierung starten auswählen, OK Suchlauf starten.

Rote Taste: Laufende Suche/Aktualisierung abbrechen.

Erläuterungen zu einigen Sucheinstellungen:

Geräte- Für länderspezifische Voreinstellungen und die Senderstandort sortierung das Land auswählen.

Signalquelle Wählen Sie hier Antenne/Kabel (analog), DVB-T, DVB-C oder DVB-S ^(1) , je nachdem auf welcher Signalquelle Sie nach neuen Sendern suchen wollen. Hier ist auch eine Konfiguration der DVB-T- und DVB-S ^(1) -Antennen über die grüne Taste aufrufbar (siehe auch Seite 23 und 24). → Beim Aufrufen der DVB-Antennen-Konfiguration wird der Sucheinstellungen ändern-Dialog verlassen. Er muss nach Fertigstellung der Konfiguration erneut aufgerufen werden.

Antenne/Kabel Mit der Wahl des Gerätestandortes wird die gebräuchliche TV-/Farbnorm TV-/Farbnorm voreingestellt. Nur verändern, wenn Sender mit anderen Normen gesucht werden sollen.

Verschlüsselte Sie können angeben, ob bei der Suche/Aktualisierung Sender verschlüsselte Sender gesucht werden sollen. Wählen Sie ja, dann werden auch verschlüsselte Sender gesucht. Allerdings können diese Sender nur in Verbindung mit einem CA-Modul und einer entsprechenden Smart Card empfangen werden. Fragen Sie Ihren Fachhändler, welche Smart Card Sie für den Empfang bestimmter Sender benötigen. Die Handhabung des CA-Moduls ist auf Seite 59 beschrieben.

DVB-T Wenn Sie den Suchlauf unabhängig vom Kanalraster Suchverfahren durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche.

DVB-C Mit der Wahl des Gerätestandortes werden die gebräuchlichen Einstellungen voreingestellt. Verändern sie diese nur, wenn Ihnen andere Symbolraten und Modulationsarten bekannt sind oder für Ihr Kabelnetzwerk die Angabe der Netzwerk-ID notwendig ist (Informationen erhalten sie von Ihrem Kabelbetreiber). Wenn Sie den Suchlauf unabhängig vom Kanalraster durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche.

DVB-S Wenn Sie den Suchlauf unabhängig vom Kanalraster Einstellungen durchführen wollen, dann wählen Sie bei Suchverfahren Frequenzsuche. Die Symbolrate ist vom Satellitenanbieter vorgegeben und muss in der Regel nicht angepasst werden.

"Ausstattungs- und Aufrüstmöglichkeiten siehe Seite 140.

Sender verwalten

Sender suchen/aktualisieren – Behandlung von neuen und nicht mehr gefundenen Sendern

Nachdem die automatische Suche/Aktualisierung abgeschlossen ist, wird die Anzahl der neu gefundenen Sender angezeigt.

OK Liste der neu gefundenen Sender.

SUCHASSISTENT Alle mit einem ✓ markierten Sender werden abgespeichert. Hinweis: Die neu gefundenen Sender, die schon einmal von Innen gelöscht wurden, sind nicht markiert. SENDER SUCHEN/AKTUALISIEREN Neu gefundene Sender WDR-Kölr EinsFestival MDR S-ANHALT Test-R ARD-Online-Kanal ARD-TEST 2 ARD-TEST-1 MDR THÜRINGEN Kika ✓ monitor F:\Seine\IF Sender markerenhicht markieren Alles markerenhicht markieren

▲▼◄► Sender auswählen.

Gelbe Taste: Sender markieren / nicht markieren Blaue Taste: Alles markieren / nicht markieren

OK speichert die markierten Sender ab.

Im Anschluss wird, falls vorhanden, eine Liste der Sender angezeigt, die gespeichert sind, aber vorübergehend kein Programm ausstrahlen oder nicht mehr existieren. Vor dem Sender steht die Nummer des verwendeten Speicherplatzes. Bitte markieren Sie diejenigen Sender, die Sie endgültig löschen wollen.

SUCHASSISTENT Die folgenden gespeicherten Sender wurden nicht mehr gefunden, da sie vorübergehend kein Programm ausstrahlen oder nicht mehr existieren. Bitte markieren Sie diejenigen, die Sie endgültig löschen wollen. Die nicht markierten Sender werden beibehalten. SENDER SUCHEN/AKTUALISIEREN Nicht mehr gefundene Sender 112 S36 C ✓ 127 Test-R C ✓ w 134 TVOTEXT C ✓ 142 ARD-Online... C ● weiter F. Sates in Sender markerenhicht markieren Alles markieren/nicht markieren

▲▼◄► Sender auswählen.

Gelbe Taste: Sender markieren / nicht markieren Blaue Taste: Alles markieren / nicht markieren

OK löscht die markierten Sender.

END: Suchassistent beenden.

Sender suchen/aktualisieren – manuelle Suche / Einstellungen

Möchten Sie die Parameter eines bestehenden einzelnen Senders anpassen, wählen Sie zunächst den entsprechenden Sender aus.

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.
Manuell einstellen auswählen, OK Eingabefeld aufrufen.

In den folgenden Zeilen können Sie die Daten des Senders eingeben bzw. verändern:

MANUELL EINSTELLEN Signalquelle Kabel (analog) DV8-T V Kanal S21 Frequenz 303.25 MHz N a m e K I K a T V - N o r m B / G Farbnorm Autom. spektern sichlack

Oder:

Blaue Taste: Startet Suchlauf und sucht nächsten Sender. Rote Taste: Speichert Sender.

Es können nur Sender für die gewählte Signalquelle gespeichert werden, die noch nicht in der Senderübersicht vorhanden sind.
Sender, die bereits für die gewählte Signalquelle in der Senderübersicht vorhanden sind, werden mit Stationsnummer und Namen grau hinterlegt angezeigt. Diese Sender können mit der roten Taste nur überschrieben werden.

Erläuterungen zu einigen Sucheinstellungen:

Je nach gewählter Signalquelle sind verschiedene Einstellungen möglich. Einige Einstellungen wurden bereits bei der Erstinbetriebnahme erläutert (siehe ab Seite 22).

Signalquelle Auswahl des Bereiches, in dem Sie Sender suchen wollen.

Kanal Direkte Eingabe des Kanals.

Frequenz Direkte Eingabe der Senderfrequenz.

TV-Norm Eingabe der TV-Norm des Senders. Fragen Sie ggf. Ihren Fachhändler.

Farbnorm Eingabe der Farbnorm des Senders. Fragen Sie ggf. Ihren Fachhändler.

Sender verwalten

Sender ändern – löschen, verschieben, umbenennen, wiederherstellen

Sender ändern ist auch aufrufbar über die Senderübersicht (Seite 30).
→ Ist mindestens ein Sender gesperrt, muss vor dem Ändern von Sendern die Geheimnummer eingegeben werden (siehe Kindersicherung Seite 56).

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Sender ändern auswählen, OK Liste mit Sendeern aufrufen.

SENDER ÄNDERN 1 ARD 13 WDR 3 2 ZDF 14 BR 3 SAT 1 15 HR 4 D Vierte 16 MDR 3 5 RTL 17 KIKA 6 VOX 18 PHOENIX 7 S-RTL 19 BR-ALPHA 8 N-TV 20 3SAT 9 DSF 21 KABEL 1 10 EInsPlus 100 Das Erste 11 9Live 101 ZDF 12 RTL2 102 WDR Köln 21:00 - 21:45 Urlaubsparadies - Toscana Senge 3f Sender wahlen Sender wiederherstellen verschreiben Boschen

Von diesem Menü aus können Sie Sender löschen, verschieben, umbenennen oder wiederherstellen.

◀ ▶ ▲ ▼ oder Zifferntasten:

Entsprechenden Sender auswählen. Bei Bedarf mit P+/P- blättern.

Senderlöschen

Rote Taste: Leitet Sender löschen ein.

• Gegebenenfalls mehrere Sender markieren, OK löschen ausführen.

Sender verschieben / Reihenfolge ändern

Sender können nur innerhalb des Blockes ihrer Signalquelle umsortiert werden.
→ Sender mit LCN können nicht umsortiert werden.

Gelbe Taste: Leitet Sender verschieben ein.

▲▼ Gegebenenfalls mehrere Sender markieren,
OK Markieren beenden,
▲▼ Einfügeposition auswählen, ab der die markierten Sender eingeschoben werden,
OK Verschieben ausführen.

Sender umbenennen

DVB-Sender, bei denen der Sendername mit übertragen wird, können nicht umbenannt werden. In diesem Fall ist die Funktion umbenennen ausgeblendet.

Blaue Taste: Startet Sender umbenennen.

Unter dem 1. Buchstaben des Namens sehen Sie einen Strich für die aktuelle Eingabeposition.

Eingabeposition um eine Stelle nach rechts (auch für Leerzeichen).
Eingabeposition um eine Stelle nach links.

Geben Sie nacheinander die Buchstaben ein. Drücken Sie bei Verwendung der Fernbedienung wie bei einer Handy-Tastatur eine Zifferntaste so oft, bis das gewünschte Zeichen angezeigt wird. Die verfügbaren Buchstaben sind jeweils auf den Tasten aufgedruckt. Eine genaue Übersicht der verfügbaren Zeichen finden Sie auf Seite 129.

Grüne Taste: Umschaltung Groß-/Kleinschreibung.

Gelbe Taste: Löscht das Zeichen vor der Eingabeposition.

Blaue Taste: Umbenennen abbrechen.

OK Neuen Namen abspeichern.

Senderwiederherstellen

Die aus der Senderübersicht gelöschten Sender können wiederhergestellt werden.

Grüne Taste: Leitet Sender wiederherstellen ein.

SENDER ÄNDERN Gelöschte Sender wiederherstellen 3 s a t K I K A ZDF ZDFinfokanal 3 ZDFdokukanal 6 ZDFinfokanal 6 Eurosport 1 NONAME 1 R T L Phoenix BRalpha NDR FS HH Das Erste 3 Das Vierte 2 RTL Television 8 9Live WDR Köln ? VOX ProSieben 0 Super RTL 0 n-tv DSF RTL2 KABELL Seite 0 Wienerherstellen Wienerherstellung abkrochen

▲▼◄►Sender auswählen,
OK Sender wird wiederhergestellt.

Der wiederhergestellte Sender wird entsprechend seiner Signalquelle am Ende des jeweils zugehörigen Signal-blockes einsortiert.

Sender verwalten

Favoritenlisten zusammenstellen / ändern

Jede Favoritenliste kann mit bis zu 99 Sendern belegt werden. Sie können die Favoritenlisten nach Ihren Bedürfnissen (z.B. Spartenlisten) zusammenstellen. Weitere Benutzer dieses TV-Gerätes können eigene Favoritenlisten anlegen.

Die Favoritenlisten haben auch den Vorteil, dass Sie Sender verschiedener Signalquellen in der von Ihnen gewünschten Reihenfolge ablegen können.

- Favoriten ändern ist auch aufrufbar über die Favoritenliste (Seite 31).

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.

◀ Favoriten auswählen/ändern markieren,

OK Liste aller Sender und zuletzt aktive Favoritenliste aufrufen.

FAVORITEN AUSWÄHLENÄNDERN Alle Sender HDM13/DVI HDM12/DVI HDM11/DVI PC IN AVS DVD-REC 0 VIDEO 1 Das Erste 2 ZDF 3 WDR Köln 4 Bayerisches FS 5 ZDF 6 WDR Köln 7 Bayerisches FS 8 ZDF 9 BR-alpha 10 Einstfestival 11 SAT.1 12 RTL Sender wären Favorite Alternative Favorite Alternative lesson Rlöchse Favorite Alternative alphabetisch worden

Grüne Taste: nächste Favoritenliste wählen.

Favoritenlisteumbenennen

→ Favoritenliste (rechte Spalte) muss angewählt sein. Falls nicht, mit ▶ die Liste wechseln.

Blaue Taste: Startet Favoritenliste umbenennen.

Neuen Namen eingeben (Vorgehensweise wie bei Sender umbenennen, siehe Seite 44).

OK Neuen Namen abspeichern.

Sender zur Favoritenliste hinzufügen

Alle Sender (linke Spalte) muss angewählt sein. Falls nicht, mit ◀ die Liste wechseln.

P+/P- Bei Bedarf in den Seiten der Senderliste blättern.

▲ ▼ Sender markieren oder mit Zifferntasten (bei alphabetischer Sendersortierung geben Sie den Anfangsbuchstaben ein) den Sender auswählen, der als Favorit in die Favoritenliste übertragen werden soll.

OK überträgt den Sender in die Favoritenliste.

Der neue Sender wird am Ende der Favoritenliste eingefügt. Verfahren Sie in gleicher Weise mit weiteren Sendern.

Sender aus Favoritenliste löschen

→ Favoritenliste (rechte Spalte) muss angewählt sein. Falls nicht, mit ▶ die Liste wechseln.

▲▼ Zu löschenden Sender markieren.

OK Markierten Sender aus Favoritenliste entfernen.

Oder:

Rote Taste: Leitet Favoritenliste leeren ein.

OK Liste leeren bestätigen.

Sender in der Favoritenliste verschieben / Reihenfolge ändern

→ Favoritenliste (rechte Spalte) muss angewählt sein. Falls nicht, mit ▶ die Liste wechseln.

▲▼ Zu verschiebenden Sender markieren.

Gelbe Taste: Leitet Sender verschieben ein.

▲▼ Einfügeposition auswählen, an der der markierte Sender eingeschoben werden soll.

Die Einfügeposition kann auch mit den Ziffern- tasten ausgewählt werden.

OK Verschieben ausführen.

Bild im Bild

Bild im Bild (Picture in Picture / PIP)

Als Bild im Bild-Funktion bezeichnet man die gleichzeitige Darstellung von zwei unterschiedlichen Bildern.

Einschränkungen für den PIP-Betrieb:

Die Auswahl- und Kombinationsmöglichkeiten für Hauptbild/PIP-Bild ist von der Gerätevariante (mit/ohne DR+) und von der Anzahl der vorhandenen Empfangsteile (Tuner) des TV-Gerätes abhängig (siehe Ausstattungsvarianten auf Seite 140)
Bei TV-Geräten die nur mit einem Single-Tuner (Analog/Kabel, DVB-T/C) ausgestattet sind, beschränkt sich der PIP-Betrieb auf AV-PIP (ein TV-Sender und eine AV-Quelle). Wenn bei diesen Geräten ein Satelliten-Tuner nachgerüstet wird, dann ist zusätzlich PIP-Betrieb aus digitalem Satellitenbild und Bild über Antenne/Kabel (analog oder DVB-T/C) möglich.
Eine gleichzeitige Darstellung von zwei MPEG4-kodierten HDTV-Signalen ist nicht möglich.
Eine gleichzeitige Darstellung von zwei verschlüsselten Sendern ist nicht möglich.
→ Eine gleichzeitige Darstellung von zwei analogen Sendern ist nicht möglich.
→ Bei laufender Aufnahme ist Bildtausch und Senderwahl eingeschränkt.
Der PIP-Betrieb ist nicht möglich, so lange eine HbbTV-Applikation (siehe Seite 80) aktiv ist.

Die PIP-Bedienung unterscheidet zwei Funktionalitäten:

iPIP Nur bei Geräten mit DR ^+ : Beim Starten des iPIP-Modus wird der Sender des TV-Bildes ins PIP-Bild geschoben. Der Sender des TV-Bildes ist jetzt frei wählbar. Beim Beenden des iPIP-Modus wird das PIP-Bild wieder zum TV-Bild und das PIP-Fenster geschlossen.

Ein oranger Rahmen um das PIP-Bild zeigt die iPIP-Funktionalität an.

Standard-PIP Sender für PIP- und TV-Bild beliebig frei wähl- und aus- tauschbar (Farbtasten haben PIP-spezifische Bedeutung, siehe rechte Spalte).

Ein grüner Rahmen um das PIP-Bild zeigt an, dass sich die Senderauswahl auf das PIP-Bild auswirkt. Ein weißer Rahmen bedeutet, dass sich die Bedienung auf das Hauptbild bezieht. Ist der Rahmen blau, ist Sender anspielen im PIP-Bild aktiv.

iPIP

iPIP-Modus starten und beenden

Mit dem Drücken der PIP-Taste wird das gerade angezeigte TV-Bild zum PIP-Bild. Für das TV-Bild können Sie andere Sender wählen und behalten trotzdem das PIP-Bild im Auge. So können Sie Werbung oder Programmteile vorübergehend ins PIP-Bild verschieben.

Das PIP-Bild wird wieder zum TV-Bild (PIP aus).

Standard-PIP

Standard-PIP-Modus starten und beenden

PIP-Bild ein-/ausblenden.

Sender des PIP-Bildes wählen

Der Rahmen ist grün, wenn nicht, grüne Taste drücken. Wie üblich den Sender wählen.

Sender des Hauptbildes wählen

Der Rahmen ist weiß, wenn nicht, grüne Taste drücken. Wie üblich den Sender wählen.

Funktion der Farbtasten bei Funktionalität Standard-PIP

Der Rahmen ist grün, wenn nicht, grüne Taste drücken.

Rote Taste: Standbild im PIP ein / aus.

Gelbe Taste: Tauscht Inhalte von TV-Bild und PIP-Bild aus. Blaue Taste: Sender im PIP-Bild anspielen starten/stoppen.

Bild im Bild

Bild im Bild-Modus (PIP) konfigurieren

Im PIP-Menü können Sie verschiedene Parameter für den Bild-im-Bild-Modus einstellen.

PIP-Menü aufrufen

PIP-Modus gestartet, wenn nicht, PIP-Taste drücken.
Bei Funktionalität Standard-PIP: Der Rahmen ist grün, wenn nicht, grüne Taste drücken.

MENU: PIP-Menü aufrufen.

POSITION Hier können Sie die Position des Kleinbildes bestimmen, links oben, links unten, rechts oben oder rechts unten. Ohne Biloschirmanzeige können Sie dies auch mit den Menüsteuertasten ausführen. TV-MENÜ Einstellungen PIP Position rechts oben Funktoralität

Erläuterungen zu den Einstellmöglichkeiten im PIP-Menü:

Einschränkungen für den PIP-Betrieb beachten (siehe Seite 46).

Position Sie können hier die Position des Kleinbildes bestimmen (links oben, links unten, rechts unten, rechts oben).

Ohne Bildschirmanzeige kann die Position auch mit den Menüsteuertasten verändert werden (siehe rechte Spalte).

Funktionalität Sie können die PIP-Funktionalität zwischen iPIP und Standard-PIP umstellen (siehe auch rechte Spalte). Genauere Erläuterung der PIP-Funktionalität siehe Seite 46.

PIP-Kleinbild Position verändern

Es ist außer der evtl. eingeblendeten Statuszeile keine weitere Einblendung auf dem Bildschirm zu sehen.

▲▼◄ PIP-Bild in eine der Bild-Ecken verschieben.

Die Position des Kleinbildes kann auch im PIP-Menü unter Position ausgewählt werden (siehe linke Spalte).

PIP-Funktionalität umstellen (iPIP / Standard-PIP)

PIP-Menü ist geöffnet.

TV-MENU Einstellungen PIP Funktionalität? iPIP Standard-PIP

◀ ▶ Funktionalität auswählen,
▼ in die Menüzeile darunter wechseln.
◀ iPIP oder Standard-PIP auswählen.

Elektronische Programmzeitung

Elektronische Programmzeitung – EPG

EPG steht für Electronic Programme Guide und liefert Ihnen die Programminformationen auf den Bildschirm. Sie können mit diesem System wie in einer Zeitschrift blättern und sich über das aktuelle Programm informieren. Außerdem lassen sich Sendungen nach bestimmten Themen sortieren, vormerken und auch Aufnahmen programmieren.

EPG starten und beenden

EPG: EPG ein-/ausschalten.

EPG ist nur für DVB-Sender verfügbar.
Beim ersten Start von EPG führt Sie ein Assistent durch die notwendigen Voreinstellungen.

EPG (PROGRAMMEZITUNG) Mo 01.03./16:05 Datum Zeit Sender Themen MO.01.03. jetzt alle alle bis 17.00 17.00 18.00 19.00 alte 15:57-16:59 Charmed - Zauberhafte Hexen Das Erste 16:00-16:10 Tagesschau ZOF 16:00-16:10 heute - in Europa WDR Köln 16:00-16:15 WDR aktuell Bayerisches... 16:00-16:05 Rundschau hr-Fernsehen 16:00-16:30 Schlemmerreise Spanien MDR FERNS... 16:00-16:15 Hier ab vier NDR FS HH 16:00-16:30 Tlops und Trends - Der Verbraucher... SWR Fernse... 16:00-16:05 Baden Württemberg aktuell Charmed - Zauberhafte Hexen Detal Sachel al ausihan Aufnahme Zoogangaben zu Raum... Themen

Die Anzeige der Programmzeitung ist in zwei Bereiche unterteilt. Die Vorgaben im oberen Teil grenzen den Umfang der angezeigten Sendungen im unteren Teil ein.

Blaue Taste: Wechselt zwischen den oberen Vorgabezeilen Datum, ..., Themen und der unteren Programmliste.

Umschalten und Vormerken mit der Programmliste

Sie befinden sich unten in der Programmliste, wenn nicht, blaue Taste drücken.

▼ ▲ Sendungauswählen, OK ansehen / vormerken.

ansehen Die Sendung läuft bereits, das TV-Gerät schaltet zu der markierten Sendung um.

vormerken Die Sendung hat noch nicht begonnen und wird vorgemerkt. Ein ☑ erscheint vor dem Sendungstitel. Das TV-Gerät fragt zu Sendungsbeginn nach, ob auf diese Sendung umgeschaltet werden soll bzw. schaltet aus dem Standby-Modus ein, falls dies im EPG-Menü eingestellt ist (siehe Seite 49).

Sendungen können auch über die Timerübersicht vorgemerkt werden (siehe Seite 123).

Programmliste anpassen

Die Auswahl befindet sich oben bei den Vorgaben, wenn nicht, blaue Taste drücken.
▼ ▲ Datum, Zeit, Sender oder Themen auswählen.
◀ ▶ Innerhalb der jeweiligen Zeile Vorgaben auswählen.

EPG (PROGRAMMZEITUNG) Mo 01.03. Mi 02.03 Do 04.03 Fr 05 Datum Zeit Sender Themen jozets alle alle arte 15:57-16:59 Charmed - Zauberhafte Hexen Das Erste 16:00-16:10 Tagesschau ZDF 16:00-16:10 Neute - in Europa WDR Köln 16:00-16:15 WDR aktuell Bayerisches...16:00-16:05 Rundschau hr-fernsehen 16:00-16:30 Schlommerrreise Spanien MDR FERNS...16:00-16:15 Hier ab vier MDR FS HH 16:00-16:30 Tipps und Trends - Der Verbraucher... SWR Fernse...16:00-16:05 Baden-Württemberg akuell Charmed - Zauberhafte Hexen

Beispiel Wenn Sie die nächsten Nachrichten suchen, wählen Sie das heutige Datum, für die Zeit z.B. 17:00, bei Sender alle und bei Themen News. Dann werden Ihnen in der Programmliste darunter alle Nachrichtensendungen ab 17:00 Uhr aufgelistet. Die Art der Auflistung der Sendungen in der Programmliste ist abhängig von der Einstellung der Sortierung im EPG-Menü (siehe Seite 49).

Zeiteingabe Wenn die Zeile Zeit gewählt ist, können Sie mit den Zifferntasten der Fernbedienung die Zeit eingeben, ab der die Sendungen angezeigt werden sollen. Innerhalb des gewählten Zeitfensters werden die Sendungen passend zur Reihenfolge der Senderübersicht sortiert.

Sender Wurde eine Favoritenliste ausgewählt, werden in der Programmliste nur die Sendungen von Sendern aus der Favoritenliste angezeigt. Mit „...“ kann ein Einzelsender ausgewählt werden. Die Auswahl Einzelsender wird geöffnet. Nach der Auswahl werden dann nur noch Sendungen des gewählten Einzelsenders angezeigt.

Tipp Bevor Sie mit der blauen Taste die oberen Auswahlzeilen verlassen, wählen Sie gezielt eine der Zeilen vor. Wenn Sie dann zur Programmliste zurückschalten, können Sie mit ◀ diese Menüzeile verändern, ohne die Programmliste verlassen zu müssen. Haben Sie Zeit markiert, können Sie mit den Zahlentasten der Fernbedienung die Zeit eingeben, ab der die Sendungen angezeigt werden sollen.

Elektronische Programmzeitung

In der Programmliste blättern

P+/P- Seitenweise zurück-/vorblättern.

Bei den Vorgaben für Datum und Zeit werden Sie beim Blättern Veränderungen sowohl in der Zeit als auch beim Datum sehen. Das Blättern in der Programmliste ist auch möglich, wenn sich die Auswahl oben in den Vorgaben befindet.

Weitere Informationen zu den Sendungen aufrufen

→ Zu manchen Sendungen werden Kurzinformationen unter der Programmliste der Sendungen eingeblendet.

Detail-Informationen können Sie mit der TEXT-Taste aufrufen, wenn diese durch das TEXT-Symbol unten links angeboten werden. Die Erläuterung der Symbole ist auf Seite 38 beschrieben.

Aufnahme für einen Recorder programmieren

Die Auswahl befindet sich unten in der Programmliste, wenn nicht, blaue Taste drücken.

Die angezeigte Seite der Programmliste enthält die gewünschte Sendung, ansonsten bis dahin blättern oder über die Vorgaben im oberen Teil geeignet einschränken.

▼▲ Gewünschte Sendung markieren.

RECORD-Taste: Timer-Daten werden aufgerufen.

Timer-Daten bei Bedarf abändern oder bestätigen (siehe Seite 122, „Der direkte Weg zur Aufnahme“).

Anschließend steht in der Programmliste zur Kennzeichnung ein roter Punkt vor dieser Sendung.

RECORD-Taste: Löscht die bereits programmierte Aufnahme der rot markierten Sendung aus dem Timer.

Wurden die Timer-Daten an einen externen Recorder übertragen, muss der Timer dort gelöscht werden.

EPG konfigurieren

EPG-Menü starten

→ EPG-Modus ist gestartet, wenn nicht, EPG-Taste drücken.

EPG: EPG-Menü aufrufen.

Erläuterungen zu den Einstellmöglichkeiten im EPG-Menü:

Senderauswahl Sie können in der Senderauswahl bestimmen, für welche Sender in der Programmzeitung Informationen angezeigt werden sollen. Programminformationen werden nur für Sender mit √ in der EPG-Übersicht angezeigt.

Mit den Farbstasten können Sie Sender markieren bzw. entfernen oder nur die Sender der Favoritenlisten markieren.

Auf Grund der Vielzahl von empfangbaren DVB-S-Sendern ^1 sollten Sie die Senderauswahl einschränken. Dies verringert die Dauer der Datenerfassung erheblich und erhöht die Übersichtlichkeit im EPG.

Anzeige der Sender nach Empfangsbereichen:

T Digitale terrestrische Sender (DVB-T).
C Digitale Kabelsender (DVB-C).
S Digitale Satellitensender (DVB-S) ^1 .

Daten- Hier können Sie die Datenerfassung für die Programm- erfassung zeitung (EPG) ein- und ausschalten.

Ist die Datenerfassung eingeschaltet, so versucht Ihr TV-Gerät den Datenbestand über Nacht (normalerweise zwischen 2 und 5 Uhr) oder bei Bedarf zwei Minuten nach dem Ausschalten in den Bereitschaftsbetrieb (Standby) zu aktualisieren. Dafür muss das TV-Gerät betriebsbereit sein und darf nicht mit dem Netzschalter ausgeschaltet sein. Während der Datenerfassung im Standby-Modus leuchtet die Anzeige am TV-Gerät orange.

Ebenso werden die Daten aktualisiert, während Sie den EPG-Sender anschauen.

Bei Bei Einstellung ja schaltet sich das abgeschaltete TV-Gerät Vormerkung zu Beginn einer vorgemerkten Sendung automatisch aus TV einschalten dem Standby-Modus ein. Beim Einschalten erscheint eine Bildschirmmeldung. Wird diese nicht innerhalb von 5 Minuten mit der OK-Taste bestätigt, schaltet sich das TV-Gerät aus Sicherheitsgründen automatisch wieder ab.

Sortierung Die Sendungen können entweder nach Ihrer Anfangszeit (zeitlich) oder nach Sendern (wie in Senderübersicht) geordnet werden.

Teletext

Ihr TV-Gerät unterstützt die beiden Bediensysteme TOP-Text und FLOF. Es werden bis zu 2000 Seiten gespeichert, so dass Sie schnellen Zugriff darauf haben.

Teletext starten und beenden

Teletext ein-/ausschalten.

Falls vom Sender HbbTV angeboten wird, öffnet sich der MediaTek/HbbTV-Text ^1 (siehe Seite 80).

In diesem Fall wird der „Standard“-Teletext/Videotext durch erneutes Drücken der TEXT-Taste aufgerufen.

100 100 ARDText Do 07.09.06 14:14:42 ARD Text Politik: Die neuen Geschäftswirks.... 120 Mind auch der Nahrenen jeiner?.... 121 Ausfalliert: Keine Zugestandnisse.... 122 Tolle bei Zugierung in Schweden.... 532 Tennis: Aufsichtmalich wurde abgeschrachen.... 204 Formel: Neues Reglement für Modoren.... 213 Fusschalt: Hehlstieg für den Meister.... 204 13:00 4935-Mittenerwaglin.... 312 14:00 Tagesschau Tagesschau.... 110/112 Kultur.... 503 Weller.... 170 Gesellschaft.... 530 Soort.... 203/00 Lotto/Toto.... 866 TV Guide.... 306/00 Wirtschaft.... 700 Seitenauswahl

Seitenwahl mit den Farbtasten

Rote Taste: Zurück zur vorher gesehenen Seite.

Grüne Taste: Weiter zur nächsten Seite.

Gelbe Taste: Zum nächsten Thema.

Blaue Taste: Zum nächsten Themenbereich.

Die farbigen Balken (bei TOP) bzw. die farbige Schrift (bei FLOF) in der vorletzten Zeile zeigen Ihnen, mit welchen Farbtasten Sie zu Themenbereichen und Themen weiterblät tern können.

Darstellungen der Teletext-Seiten

0 AV: Selbst wechselnde Seiten anhalten.

9: Seite vergrößern (mehrmals drücken).

PIP: TV-Bild ein-/ausblenden (Vollbild/Split Screen).

^1 Abhängig von den gewählten Einstellungen.

D - 50

Weitere Möglichkeiten für die Seitenwahl

1. Möglichkeit:

Übersichtsseite 100 aufrufen.

1. Möglichkeit:

Seitenzahl direkt eingeben.

3. Möglichkeit:

Die Seite enthält 3-stellige Seitenzahlen.

Gewünschte Seitenzahl markieren.

Tennis: Auflaktmatch wurde abgebrochen 204 Formel 1: Neues Reglement für Motoren 213 Fussball: Heimsieg für den Meister 204 13:00 ARD-Mittagsmagazin 312 14:00 Tagesschau Tagesschau 110/112 Kultur 500 Wetter 170 Gesellschaft 530 Sport 200/600 Lotto/Toto 666 TV Guide 300/400 Wirtschaft 700 + Inhalt tagesschau Sertenaufswahl anleihen

OK Seite aufrufen.

4. Möglichkeit:

Die Seite besteht aus mehreren Unterseiten, zu erkennen an der Auswahlmöglichkeit in der letzten Zeile.

◀ ▶ Unterseitendurchblättern.

TOP-Tabelleaufrufen

Die Tabelle ist nur bei Sendeern mit dem TOP-Bedien-system aufrufbar.

OK TOP-Tabelle aufrufen.

Politik: Die neuen Gesetzesentwürfe.... 120 Wird auch der Nahverkehr teurer?.... 121 TOP-TABELLE ARD Text Lapgeschau Wetter Sport 1 Fußball TV Guide ARD heute ARD morgen Kultur weitere ... Wetter Varhorsage Staedte Ballungsr. Reise

▼ ▲ Themenbereich mar kie ren,
◀ ▶ Themen-Spalte an wäh len,
▼ ▲ Themaauswählen,

OK Seite aufrufen.

Teletext

Timer-Aufnahmen über Teletext programmieren

Teletext ist gestartet, wenn nicht, TEXT-Taste drücken.

Pro gramm sei ten des aktuellen Senders aufrufen.

Grüne Taste: Zur entsprechenden Seite blättern.

▼▲ Gewünschte Sendung auswählen, OK Aufnahme programmieren.

Im nachfolgenden Menü Timer-Daten die entsprechenden Aufnahmedaten bei Bedarf ändern (siehe auch Seite 122, „Der direkte Weg zur Aufnahme“).

OK Bestätigen.

Teletext-Sender wechseln

Sie können den Teletext-Anbieter unabhängig vom angesehenen DVB-Sender wechseln.

Die Funktion ist nur verfügbar wenn zwei Empfangswege im TV-Gerät vorhanden sind (siehe Ausstattungsvarianten auf Seite 140). Der Teletext-Anbieter kann nur gewechselt werden, wenn als TV-Bild ein DVB-Sender gewählt wurde.

→ Teletext ist gestartet, wenn nicht, TEXT-Taste drücken.

P+/P- Nächsten/vorhergehenden Sender auswählen. Das TV-Gerät schaltet dabei nacheinander durch alle Sender der Senderübersicht (siehe Seite 30) bzw. der aktuellen Favoritenliste (siehe Seite 31).

Oder:

MENU: Teletext-Menü aufrufen.

◀ ▶ Senderauswahl auswählen, OK aufrufen.

◀ ▶ ▲ ▼ Sender wie in der Senderübersicht (siehe Seite 30) auswählen, OK aufrufen.

Teletext-Menü

Im Teletext-Menü können Sie u.a. Nachrichten aktivieren, Seiten aufdecken und über die Menüfunktion Einstellungen den Teletext konfigurieren.

Teletext-Menü starten

→ Teletext ist gestartet, wenn nicht, TEXT-Taste drücken.

MENU: Teletext-Menü aufrufen.

13:00 AND-Mittagemagazin .... 312 14:00 Tageschau Tagesschau .... 110/112 Kultur .... 500 Walter .... 178 Gesellschaft .... 570 TELETEXT-MENU Senderauswani .... Neue Nachr. Aufdecken Aufnahme-Assistent E

Erläuterungen zu den Teletext-Menüfunktionen:

Sender- auswahl Hier können Sie den Teletext eines anderen Senders wählen (siehe linke Spalte).

Neue Nachricht Wenn Sie Neue Nachr. aktivieren, wird die aktuelle Seite ausgeblendet. Ein Symbol oben links zeigt an, dass die Funktion aktiv ist. Wird der Inhalt der Nachricht aktualisiert und es ist eine kleine Nachrichteneinblendung, wird dies in das TV-Bild eingeblendet. Handelt es sich um eine bildschirmfüllende Seite, wird das Symbol blau dargestellt und die Seite kann mit der OK-Taste aufgerufen werden.

Aufdecken Zeigt verborgene Informationen an, z.B. bei Quizfragen oder VPS-Zeiten in den Programm-Vorschauseiten.

Aufnahme-Ein Assistent zur Aufnahme über Teletext hilft bei der Programmierung eines externen Recorders oder des evtl. integrierten Digital-Recorders, siehe auch linke Spalte.

Einstellungen weitere Teletext-Menüfunktionen:

Vorschau-seiten Eingabe der ersten Teletext-Programmvorschauseite, falls diese von der Werkseinstellung (Seite 301) abweicht.

Untertitel- seiten Eingabe der Teletext-Untertitelseiten für jeden Sender, falls diese von der Werkseinstellung (Seite 150) abweicht.

Persönliche Text-Seiten Festlegung von bis zu sechs Teletextseiten, die später aus einer Liste im Menü Teletext-Funktionen → Persönliche Text-Seiten (im TV-Betrieb grüne Taste) abgerufen werden können (siehe Seite 38).

Zeichensatz Teletext-Zeichensatz kann auf andere Sprachen umgestellt werden (russisch, griechisch, polnisch und türkisch).

Digitales Radio

Radio-Betrieb (DVB-Radio)

Das TV-Gerät kann digitale Radiosender über DVB und Internet (siehe Seite 54) empfangen. Zusätzlich können Sie über die Ton-/AV-Eingänge des TV-Gerätes den Ton von einem externen Gerät über das TV-Gerät wiedergeben (siehe Seite 55).

Die AUDIO-Taste ist werksseitig für den Radio-Betrieb vorbelegt. Änderung der Belegung siehe Seite 125.

Radio-Betriebeinschalten

AUDIO-Taste auf der Fernbedienung drücken.

Der zuletzt ausgewählte Radio-Modus (DVB- oder Internetradio) wird aufgerufen.

Oder:

MEDIA: MediaPortal aufrufen.

◀ ▶ ▲ ▼ DVB-Radio auswählen, OK aufrufen.

Oder:

R auf dem Bedienring am TV-Gerät drücken.

Sie sehen ein Informationsfenster zum aktuell eingestellten Sender.

RADIO DIGITAL DVB-Radio 1 DLF 12:10 - 13:30 Informationen am Mittag Berichte, Interviews, Musik Lautstärke 30 Senderübersicht Bildrichm suvien Letztir Sender

Bei bestehender Internetverbindung:

◀ Zwischen DVB-Radio und Internetradio (siehe Seite 54) wechseln.

Lautstärke einstellen

V+/V- Lautstärke lauter / leiser.

Weitere Toneinstellungen wie bei der Lautstärke-Einstellung im TV-Betrieb (siehe Seite 32).

Sender-Umschaltung (DVB-Radio)

Die Auswahl der Sender / Favoriten gleicht dem Verfahren im TV-Betrieb (siehe Seite 30 und 31).

P+/P- oder die Zifferntasten der Fernbedienung drücken.

Oder:

+/- auf dem Bedienring am TV-Gerät drücken.

Oder:

OK Senderübersicht / Favoriten aufrufen.

Hörmodus

Hörmodus aufrufen.

Weitere Einstellungen wie im TV-Betrieb (siehe Seite 32).

Bildschirm aus-/einschalten

Rote Taste: Bildschirm ausschalten.

Durch das Abschalten des Bildschirms sinkt die Leistungs- aufnahme des TV-Gerätes.

Die LED-Anzeige (siehe Seite 10) am Gerät wechselt von grün nach orange.

Bildschirm mit der Fernbedienung einschalten:

Rote Taste, AUDIO-Taste oder OK-Taste (Senderübersicht wird geöffnet) drücken.

Bildschirm am Gerät einschalten:

R auf dem Bedienring am TV-Gerätes drücken.

Digitales Radio

Radio-Menü

Im Radio-Menü können Sie den Ton einstellen, Radio-Sender suchen und speichern (automatisch oder von Hand), Sender ändern und Ausschalt-/Alarm-Funktionen einstellen.

Die Einstellungen werden wie im TV-Betrieb beschrieben vorgenommen.

Radio-Menü aufrufen

Radio-Betrieb eingeschaltet, wenn nicht, siehe linke Spalte.

MENU: Radio-Menü aufrufen.

RADIO-MENÜ Ton Hörmodus Sender Zeitdienste

Radio-Betrieb ausschalten

TV-Taste oder

END-Taste auf der Fernbedienung drücken.

Oder:

R auf dem Bedienring am TV-Gerät drücken.

EPG – Programmzeitung (DVB-Radio)

Für die DVB-Radiosender können Sie auch eine elektronische Programmzeitung nutzen, wenn die Radio-Sender Programminformationen bereitstellen.

EPG starten und beenden

Radio-Betrieb eingeschaltet, wenn nicht, siehe Seite 52.

EPG: EPG ein- / ausschalten.

EPG (PROGRAMM/ZEITUNG) Mo 31.07 Datum M0 31.07. Zeit jetzt bis 17:00 17:00 18:00 19:00 Sender alle alle Bayern 1 16:00-16:06 Nachrichten Bayern 2 16:00-16:03 Nachrichten BAYERN 3 16:00-16:04 Nachrichten BAYERN 4 K.. 16:00-16:05 Nachrichten B5 aktuell 16:00-16:05 Nachrichten hr1 16:00-16:05 Nachrichten hr2 16:00-16:05 Nachrichten hr3 16:00-16:05 Nachrichten hr4 16:00-16:05 Nachrichten Nachrichten - Welt, Deutschland, Bayern

Die EPG-Funktionen im Radio-Betrieb gleichen denen des TV-Betriebs. Für weitere Informationen können Sie ab Seite 48 nachlesen.

EPG konfigurieren (Radio)

Die EPG-Einstellungen im Radio-Betrieb entsprechen denen im TV-Betrieb (siehe Seite 49). Wird das EPG-Menü im Radio-Betrieb aufgerufen, werden bei der Senderauswahl ausschließlich Radiosender berücksichtigt.

Wie schon unter EPG konfigurieren im TV-Betrieb (siehe Seite 49) wird empfohlen, in der EPG-Senderauswahl für den Radio-Betrieb alle für Sie unwichtigen Radiosender wegzulassen (nicht mit √ markieren).

Dadurch wird die Übersichtlichkeit im EPG erhöht, da es insbesondere für die Signalquelle DVB-S eine große Anzahl von Sendern gibt.

Auch das Sammeln der EPG-Daten kann dadurch wesentlich verkürzt werden.

Digitales Radio

Radio-Betrieb (Internetradio)

Das TV-Gerät kann digitale Radiosender über DVB (siehe Seite 52) und Internet empfangen. Zusätzlich können Sie über die Ton-/AV-Eingänge des TV-Gerätes den Ton von einem externen Gerät über das TV-Gerät wiedergeben (siehe Seite 55).

Die AUDIO-Taste ist werksseitig für den Radio-Betrieb vorbelegt. Änderung der Belegung siehe Seite 125.
→ Internetradio ist nur möglich, wenn eine Verbindung zum Internet besteht.

Radio-Betriebeinschalten

AUDIO-Taste auf der Fernbedienung drücken.

Der zuletzt ausgewählte Radio-Modus (DVB- oder Internetradio) wird aufgerufen.

Oder:

MEDIA: MediaPortal aufrufen.

◀ ▶ ▲ ▼ Internetradio auswählen, OK aufrufen.

Oder:

R auf dem Bedienring am TV-Gerät drücken.

Sie sehen ein Informationsfenster zum aktuell eingestellten Sender. Beim ersten Aufruf von Internetradio erscheint die Senderübersicht (siehe rechte Spalte).

Internetradio "Rock Antenne Heavy Metal" Interpret: Judas Priest - Living after midnight Spielzeit: 02:25

Zwischen DVB-Radio (siehe Seite 52) und Internetradio wechseln.

Lautstärke einstellen

V+/V- Lautstärke lauter / leiser.

Weitere Toneinstellungen wie bei der Lautstärke-Einstellung im TV-Betrieb (siehe Seite 32).

Senderübersicht (Internetradio)

INTERNETRADIO Local Deutschland Länder Genre Neue Sender Populäre Sender Alle Sender Ausgewählte Sender Ambient Blues Campus-Radio Christlich Classic Rock Comedy Country Dance Divers V Elemente 5

Bei Wiedergabe von Internetradio-Sendern werden die fest vom Anbieter vTuner vorgegebenen Ordnernamen für die Anzeige am TV-Gerät übernommen.

Weitere Bedienung siehe Generelle Navigation in der Medienübersicht auf Seite 67.

Hörmodus

Hörmodus aufrufen.

Weitere Einstellungen wie im TV-Betrieb (siehe Seite 32).

Bildschirm aus-/einschalten

Rote Taste: Bildschirm ausschalten.

Durch das Abschalten des Bildschirms sinkt die Leistungs- aufnahme des TV-Gerätes.

Die LED-Anzeige (siehe Seite 10) am Gerät wechselt von grün nach orange.

Bildschirm mit der Fernbedienung einschalten:

Rote Taste, AUDIO-Taste oder OK-Taste (Senderübersicht wird geöffnet) drücken.

Bildschirm am Gerät einschalten:

R auf dem Bedienring am TV-Gerätes drücken.

Radio-Betrieb ausschalten

TV-Taste oder

END-Taste auf der Fernbedienung drücken.

Digitales Radio

Tonwiedergabe von externen Geräten

Sie können im Radiomodus den Ton von externen AV-Geräten (z.B. von MP3-Playern, DVD-Playern) wiedergeben.

Externes Gerät (z.B. MP3-Player) anschließen

Verbinden Sie den Ausgang (Klinkenbuchse) des MP3-Players mit den Cinch-Toneingangsbuchsen L/R (weiß/rot) des TV-Gerätes.

MP3-Player TV-Gerät AUDIO IN L/R

Anschlussbeispiel eines MP3-Players

AV-Eingang auswählen

Radio-Betrieb eingeschaltet, wenn nicht, siehe Seite 52.

OK Senderübersicht öffnen.

Die AV-Eingänge sind bei numerischer Sortierung vor dem ersten Radiosender aufgelistet.

SENDERÜBERSICHT AUDIO DIGITAL IN AUDIO IN HDMI 3 HDMI 2 HDMI 1 AVS AV 1 Bayern 1 C 2 Bayern 2 C 3 Bayern 3 C 4 DKULTUR C 5 B5 aktuell C 6 hr1 C 7 hr2 C 8 hr3 C 9 hr4 C 10 BR Verkehr C 11 B5 plus C 12 MDR Sputnik C 13 JUMP C 14 NDR 90.3 C 15 Nordwestradio C 16 Nordwestradio C ● amschalten ● Sender angieten ● ○ Sender källen ○ Sander system ● ● Fagonin ● Abbafristern sortener ●

Die Auswahl der AV-Eingänge gleicht dem Verfahren im TV-Betrieb (siehe Seite 31).

Nach dem Auswählen des AV-Eingangs Wiedergabe am externen Gerät starten.

Weitere Einstellungen

Kindersicherung

Sie können gegen ungewünschte Benutzung des TV-Gerätes und zum Schutz Ihrer Kinder vor ungeeigneten Sendungen verschiedene Sicherungsmöglichkeiten auswählen und einstellen.

Geheimnummerfestlegen

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀▶ Kindersicherung auswählen,
in die Menüzeile darunter wechseln.

Legen Sie beim ersten Aufruf eine vierstellige Geheimnummer fest. Die Zahlen erscheinen dabei im Klar-text. Merken Sie sich die Geheimnummer gut.

OK Geheimnummer bestätigen.

Das Menü Kindersicherung wird geöffnet.

TV-MENU Einstellungen Kindersicherung alle Sender sperren einzelte Sender sperren Altersabhängig sperne

Bei zukünftigem Aufrufen der Kindersicherung muss die vierstellige Geheimnummer eingegeben werden. Sie erscheint bei der Eingabe aus Sicherheitsgründen verdeckt (****).

TV-MENU Einstellungen Kindersicherung Geheimnummer Blue Geheimnummer eingeben

Schlüsselnummer

Die Schlüsselnummer hebt jede beliebige eingegebene Geheimnummer auf. Sie kann z.B. herangezogen werden, wenn die reguläre Geheimnummer vergessen wurde. Auf Seite 143 finden Sie einen Hinweis auf diese Schlüsselnummer. Trennen Sie diesen aus der Bedienungsanleitung heraus und bewahren Sie ihn an einem sicheren Ort auf.

Erläuterungen zu den Einstellmöglichkeiten im Menü Kindersicherung:

alle Sender sperren	Das TV-Gerät wird beim Verlassen des Menüs sofort gesperrt. Sendungen jeglicher Art können dann nur noch nach Eingabe der Geheimnummer angesehen werden.Die Sperre kann sowohl ab jetzt als auch für einen täglich festgelegten Zeitraum aktiviert werden.Die Sperre bleibt bis zum Abschalten im Menü aktiv.
einzelne Sender sperren	Sie können einzelne oder alle Sender der Senderliste gezielt sperren / entsperren.Die Sperre bleibt bis zum Abschalten im Menü aktiv.
Altersabhängig sperren	Einige DVB-Sender strahlen zusätzlich eine Altersklassifizierung aus. Liegt das hier eingestellte Alter unter der ausgestrahlten Altersgrenze, kann die Sendung erst nach Eingabe der Geheimnummer angesehen werden.
Geheimnummer ändern	Sie können Ihre Geheimnummer jederzeit ändern. Geben Sie die neue Geheimnummer an Stelle der bisherigen ein.
deaktivieren	Alle gesetzten Kindersicherungen (gesperrte Sender, altersabhängige Sperren, gesperrte Filme im DR-Archiv/Video-Archiv1) werden aufgehoben. Die aktuelle Geheimnummer wird gelöscht. Bei erneuter Aktivierung der Kindersicherung sind alle vorherigen Kindersicherungen automatisch wieder gesetzt.
rücksetzen	Sämtliche aktuell gesetzten Kindersicherungen werden endgültig aufgehoben. Die Geheimnummer wird gelöscht.

Jugendschutz bei CI Plus-Sendungen

Jugendgeschützte Sendungen von Programmanbietern mit CI Plus-Verschlüsselung erfordern unter Umständen die Eingabe der Geheimnummer (PIN) des CA-Moduls.

Wir empfehlen, die Geheimnummer des TV-Gerätes entsprechend der CA-Modul-Geheimnummer zu wählen, da die Geheimnummer des CA-Moduls nicht geändert werden kann. So müssen Sie sich nur eine Geheimnummer merken.

Weitere Einstellungen

Zeitdienste

In diesem Menü stehen Ihnen komfortable Alarmdienste zur Verfügung. Programmierte Alarme werden auch dann aktiv, wenn das TV-Gerät in den Standby-Modus ausgeschaltet wurde.

Wenn sich das TV-Gerät per Alarm aus dem Standby-Modus einschaltet, erscheint eine Bildschirmmeldung. Wird diese nicht innerhalb von 5 Minuten mit der OK-Taste bestätigt, schaltet sich das TV-Gerät aus Sicherheitsgründen automatisch wieder ab.

Ebenso kann das TV-Gerät zu bestimmten Zeiten automatisch ausgeschaltet werden. Eine Minute vor der automatischen Abschaltung wird eine Bildschirmwarnung ausgegeben. Mit Druck auf eine beliebige Taste kann das automatische Abschalten abgebrochen werden.

Zeitdienste aufrufen

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Zeitdienste auswählen,
in die Menüzeile darunter wechseln.

TV-MENU Einstellungen Zeitdienste Einmalig ausschalten Täglich ausschalten Einmaliger Alarm Alarm nein

Gewünschte Einstellung auswählen.

Erläuterungen zu den Einstellmöglichkeiten im Menü Zeitdienste:

Einmalig das Gerät schaltet sich einmalig zur angegebenen Zeit ausschalten automatisch in den Standby-Modus. Wird eine Uhrzeit angegeben, die am selben Tag bereits vergangen ist, schaltet sich das Gerät am darauf folgenden Tag zu dieser Uhrzeit ab.

Täglich das Gerät schaltet sich regelmäßig jeden Tag zur angegebenen Zeit automatisch in den Standby-Modus.

Einmaliger Alarm Das Gerät alarmiert Sie heute einmalig zum angegebenen Zeitpunkt.

Wird eine Uhrzeit angegeben, die am selben Tag bereits vergangen ist, wird der Alarm für den nächsten Tag übernommen.

Alarm Mo-Fr Das Gerät alarmiert Sie regelmäßig von Montag bis Freitag zum angegebenen Zeitpunkt.

Alarm Sa Das Gerät alarmiert Sie samstags regelmäßig zum angegebenen Zeitpunkt.

Erläuterungen zu den Einstellmöglichkeiten im Menü Zeitdienste:

Alarm So Das Gerät alarmiert Sie sonntags regelmäßig zum angegebenen Zeitpunkt.

Alarmquelle Geben Sie an, ob das TV-Gerät bei einer Alarmierung aus dem Standby-Modus im TV- oder Radio -Modus mit dem jeweils zuletzt aktiven Sender einschaltet.

Alarm-lautstärke Stellen Sie die gewünschte Lautstärke des Alarmtons ein. Während der Einstellung wird der Alarmton zur Veranschaulichung als Dauerton wiedergegeben.

Sprache

Im Sprachmenü legen Sie die Sprache für sämtliche Menüs des TV-Gerätes fest. Für DVB-Sendungen kann die Sprache für die DVB-Untertitel sowie die Filmsprache eingestellt werden.

Sprache aufrufen

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.

Sprache auswählen, in die Menüzeile darunter wechseln.

TV-MENU Einstellungen: Sprache Menu-Sprache Untertitel (DVB) Audio (DVB)

Gewünschte Einstellung auswählen.

Erläuterungen zu den Einstellmöglichkeiten im Menü Sprache:

Menü-Sprache Hier können Sie die Menüsprache ändern. Die Änderung der Menü-Sprache ist auch über das Stichwortverzeichnis möglich (siehe Seite 15).

Untertitel (DVB) Falls vom DVB-Sender Untertitel angeboten werden, können Sie hier Ihre gewünschte Sprache vorab einstellen. Ist diese im Sprachenangebot des Senders enthalten, wird Sie automatisch eingeblendet.

Sie können unter diesem Menüpunkt ebenfalls eine Ersatzsprache festlegen, falls die gewünschte Sprache vom Sender nicht angeboten wird.

Audio (DVB) Legen Sie hier Ihre gewünschte Filmsprache vorab fest. Ist diese im Sprachenangebot des Senders enthalten, wird Sie automatisch gesendet.

Sie können unter diesem Menüpunkt ebenfalls eine Ersatzsprache festlegen, falls die gewünschte Sprache vom Sender nicht angeboten wird.

Weitere Einstellungen

Einblendungen

In diesem Menü können Sie verschiedene Einstellungen vornehmen, die sich auf die Einblendungen auswirken.

Einblendungen aufrufen

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
▼ in die Menüzeile darunter wechseln.

Einblendungen auswählen,

in die Menüzeile darunter wechseln.

TV-MENU Einstellungen Sonstiges Einblendungen Einbendosier 7 s Einolenoposition Lautstärke Automatische info

Gewünschte Einstellung auswählen.

Erläuterungen zu den Einstellmöglichkeiten im Menü Einblendungen:

Einblend- dauer Hier stellen Sie die Dauer der Einblendung z.B. für die Lautstärke oder die Senderanzeige bei einem Sender- wechsel ein. Die Dauer ist zwischen 2 und 9 Sekunden einstellbar.

Einblend-position Sie können zwischen einer oberen und einer unteren Einblendposition wählen, damit andere Einblendungen (Untertitel) möglichst nicht verdeckt werden.

Lautstärke Hier stellen Sie ein, ob die Veränderung der Lautstärke auch optisch am Bildschirm angezeigt werden soll oder nicht.

Automatische Info Möchten Sie die zusätzliche Hilfe im oberen Teil des Bildschirms permanent sehen können, während Sie sich im Menü bewegen, wählen Sie hier ja. Weitere Informationen siehe auch Seite 15.

Permanente Zeit- einblendung Die Uhrzeit kann dauerhaft über diesen Menüpunkt oder durch zweimaliges, kurz aufeinander folgendes Drücken der Taste (siehe auch Seite 39) eingeblendet werden. Sie ist dann immer sichtbar, solange keine andere Einblendung angezeigt wird.

Autom. Wird auf einen HDMI-Programmplatz umgeschaltet, an Hinweis nach dem ein Digital Link HD-fähiges Gerät angeschlossen Umschaltung ist (siehe auch Seite 113), erscheint bei Einstellung ja auf HDMI immer ein Hinweis über die angepasste Funktionsweise der Fernbedienung.

Zeit und Datum

Empfangen Sie nach dem Einschalten des TV-Gerätes einen Sender mit Teletext, werden Zeit und Datum automatisch erfasst. Bei manchen Sendern muss evtl. das Datum manuell eingegeben werden.

Empfangen Sie Sender ohne Teletext geben Sie die Zeit und das Datum manuell ein.

Zeit und Datum aufrufen

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Zeit und Datum auswählen,

in die Menüzeile darunter wechseln.

TV-MENU Einstellungen Sonstiges Zeit und Datum Uhrzeit 14:32:21 Abweichung von Weltzeit Datum Beginn Sommer

Gewünschte Einstellung auswählen.

Erläuterungen zu den Einstellmöglichkeiten im Menü Zeit und Datum:

Wurde vom TV-Gerät eine sichere Uhrzeit erkannt (abhängig vom Programmanbieter), stehen einzelne Menüpunkte möglicherweise nicht zur Verfügung.

Uhrzeit Geben Sie die Zeit (00:00 bis 23:59) mit den Zifferntasten der Fernbedienung ein.

Abweichung von Weltzeit Unter Weltzeit ist die augenblickliche Zeit auf dem Längengrad 0 zu verstehen. Die Zeitverschiebung gegenüber dieser Zeit ist in Stunden (-11 bis +13) anzugeben (mit den Tasten ◀▶ oder den Zifferntasten der Fernbedienung). Die Sommerzeit bleibt dabei unberücksichtigt.

Datum Geben Sie das Datum (Tag.Monat.Jahr) mit den Ziffern-tasten der Fernbedienung ein.

Beginn Geben Sie das Datum an, an dem auf die Sommerzeit Sommerzeit umgestellt wird, falls es von dem automatisch berechneten Termin abweicht.

Ende Geben Sie das Datum an, an dem die Sommerzeit en-Sommerzeit det, falls es von dem automatisch berechneten Termin abweicht.

Verschlüsselte Sender

Conditional-Access-Modul (CA-Modul)

Um verschlüsselte digitale Sender empfangen zu können, müssen ein Conditional-Access-Modul (CA-Modul) und eine Smart Card in den CI-Slot Ihres TV-Gerätes (siehe Seite 11) eingesetzt werden.

CA-Modul und Smart Card sind nicht im Lieferumfang des TV-Gerätes enthalten. Sie erhalten diese üblicherweise bei Ihrem Fachhändler. Loewe übernimmt keine Gewähr für die Funktion des CA-Moduls.

Das CA-Modul muss beim erstmaligen Betrieb zunächst vom TV-Gerät erkannt und eingerichtet werden. Daher kann es bis zu einer Minute dauern, bis die Entschlüsselung beim erstmaligen Betrieb startet.

Smart Card in das CA-Modul einschieben

Die Smart Card so bis zum Anschlag in das CA-Modul einschieben, dass die Seite mit dem goldfarbenen Kontaktchip zu der mit dem Markenlogo des Anbieters bedruckten Seite des CA-Moduls weist. Beachten Sie die auf der Smart Card aufgedruckte Pfeilrichtung.

CA-Modul (Seite mit Markenologo dés Anbieters) Kontaktseite Smart Card

CA-Modul in den CI-Slot einschieben

TV-Gerät mit dem Netzschalter ausschalten. Seitliche Abdeckung aufklappen.

CI-Slot 1 2 CA-Modul Auswurf- knopf Das CA-Modul vorsichtig mit der K CI-Slot 1 oder CI-Slot 2 einschieben.

Das CA-Modul vorsichtig mit der Kontaktseite voran in CI-Slot 1 oder CI-Slot 2 einschieben.

Wenn Sie vor dem TV-Gerät (Display) stehen, muss das Logo auf dem CA-Modul nach hinten zeigen. Wenden Sie keine Gewalt an. Achten Sie darauf, dass das Modul nicht verkantet wird. Bei korrekt installiertem CA-Modul tritt der Auswurfknopf ein Stück weiter heraus. Seitliche Abdeckung schließen.

Verschlüsselte Sender suchen

Der Suchassistent muss nur gestartet werden, wenn während der Erstinbetriebnahme bei der Suche nach verschlüsselten Sendern die Einstellmöglichkeit nein ausgewählt wurde und kein CA-Modul eingesetzt war.

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Sender auswählen,
in die Menüzeile darunter wechseln.
▶ Suchassistent auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Sucheinstellungen ändern auswählen, OK Assistent fragt Sucheinstellungen ab.

Beschreibung der Sucheinstellungen siehe Seite 42.

CA-Modul-Informationen abrufen

→ Dieses Menü steht nur bei digitalen Sendern zur Verfügung und wenn ein CA-Modul gesteckt ist.

MENU: TV-Menü aufrufen.

◀ ▶ CA-Modul auswählen, OK Informationen abrufen

Der Inhalt dieses Menüs ist abhängig vom jeweiligen Anbieter des CA-Moduls.

Die CA-Modul-Informationen sind auch im TV-Menü unter Einstellungen → Sonstiges → CA-Modul: xxx (xxx entspricht dem Anbieter des CA-Moduls) aufrufbar.

CA-Modul entnehmen

TV-Gerät mit dem Netzschalter ausschalten. Seitliche Abdeckung aufklappen.

Den Auswurfknopf am entsprechenden Moduleinschub hineindrücken, das Modul wird entriegelt.

Das Modul aus dem Gerät ziehen. Seitliche Abdeckung schließen.

Media+

Allgemeines zu Media+

Über MediaHome erhalten Sie Zugriff auf Fotos, Videos und Musik von Ihren persönlichen Speichermedien, wie z.B. von über USB angeschlossenen Speichermedien und von Medienservern in Ihrem Heimnetzwerk, mit denen Ihr TV-Gerät verbunden ist. MediaNet liefert Ihnen Multimedia-Daten aus dem Internet.

→ Zu den Internetfunktionen bitte auch die Hinweise in der rechten Spalte beachten.

MEDIA PORTAL TV DVB-Radio DR-Arch Inoperstratio DR - Streaming MediaHome MediaNet Video-Workouts EMPFHLUNGEN Focus TV/ZQ Online BR RADIO DELUXE LOUNGE RADIO Stoff-Dem Fussova/Radio Klassik RadioFirm

Anbindung des TV-Gerätes an Ihr Netzwerk

Zum Empfang von Medien über Medienserver in Ihrem Heimnetzwerk oder über das Internet müssen Sie Ihr TV-Gerät in Ihr Heimnetzwerk einbinden. Sie können Ihr TV-Gerät sowohl drahtgebunden (Ethernet, PowerLine) als auch über eine drahtlose Funkverbindung (WLAN) ^1 verbinden. Das TV-Gerät verfügt für drahtlose Verbindungen über eine interne WLAN-Antenné. Anschlussbeispiele für beide Fälle finden Sie auf Seite 19.

Die TV-Geräte sind ab Werk mit einer Standard-Netzwerkkonfiguration versehen (automatischer Bezug der IP-Adresse, WLAN abgeschaltet ^1 ). Mit diesen Voreinstellungen kann das TV-Gerät üblicherweise ohne größere Probleme drahtgebunden mit Ihrem Heimnetzwerk verbunden werden. Für den drahtlosen Anschluss ^1 oder für die Integration in spezielle Netzwerke nehmen Sie bitte entsprechende Einstellungen im Medien-Menü vor (siehe Seite 62).

Ihr Loewe TV-Gerät unterstützt für die Wiedergabe von Daten im Heimnetzwerk den UPnP AV-Standard. Weiterführende Informationen dazu finden Sie in den technischen Daten auf Seite 137 und im Glossar ab Seite 144.

MediaNet

Für die Nutzung der Internet-Funktionen empfehlen wir eine Registrierung Ihres TV-Gerätes auf unserer Homepage

http://support.loewe.tv/de bzw.

http://support.loewe.tv/at

(unter Zur Registrierung).

Folgen Sie den einzelnen Schritten durch den Registrierungsvorgang. Zur Registrierung wird die MAC-Adresse Ihres TV-Gerätes benötigt. Sie finden diese im Stichwortverzeichnis des TV-Gerätes unter Ausstattung des TV – MAC-Adresse (TV).

Einige der nachfolgend beschriebenen Internetfunktionen sind möglicherweise nicht verfügbar (siehe auch Kapitel MediaUpdate unten). Die generelle Verfügbarkeit und der Umfang der Internetfunktionen sind alleine vom jeweiligen Anbieter abhängig. Loewe hat keinen Einfluss auf die dauerhafte Verfügbarkeit einzelner Angebote.

Die vorgegebenen Inhalte im Bereich Empfehlungen können sich von Zeit zu Zeit ohne Vorankündigung ändern.

Hilfe bei Konfigurationsproblemen

Loewe kann auf Grund der vielfältigen Konfigurationsmöglichkeiten von Heimnetzwerken keinen Support für PC-Hardware und -Software oder Netzwerkkomponenten übernehmen.

Für Unterstützung bei Einrichtung und Wartung von Netzwerkverbindungen, Speichermedien, Medienserver-Software und Netzwerkgeräten, wie z.B. Routern, wenden Sie sich bitte an den Administrator Ihres Heimnetzwerks und/oder Ihren Fachhändler.

MediaUpdate - zusätzliche Funktionen

Insbesondere für Loewe Media+ sind zusätzliche Funktionen im MediaPortal geplant. Die Aktualisierung Ihres TV-Gerätes können Sie selbst durchführen. Neue Software-Versionen finden Sie auf unserer Internetseite. Hinweise zur Durchführung eines Software-Updates finden Sie auf Seite 126.

Media+

Zugang zu Ihren Medien

MEDIA

MEDIA: MediaPortal aufrufen.

MEDIA PORTAL TV CVB-Radio Incometratio DR-Arcaly DR- Streaming Medialhome MediaNet Video Podcasts EMPFEHLUNGEN Focus TV/70 Online BR RADIO DELUXE LOUNGE RADIO Ricelf-Don Fudiosil-Radio Kasik Radio/Im

◀ ▶ ▲ ▼ Gewünschte Funktion markieren, OK Funktion aufrufen.

MediaHome: siehe Seite 66.

MediaNet: siehe Seite 70.

Video-Podcasts: siehe Seite 75.

Wiedergabe von Musik und Videos, Anzeige von Bildern

Die Fenster für Video- und Musik-Wiedergabe sowie die Anzeige von Fotos sind unabhängig von der Medienquelle für alle jeweiligen Fälle vergleichbar. Daher werden die jeweiligen Player zusammengefasst:

MediaMusic (inklusive Internetradio): siehe Seite 76.

MediaPhoto: siehe Seite 77.

MediaVideo: siehe Seite 78.

Medien verlassen

MEDIA

MediaPortal aufrufen und andere Funktion wählen (siehe linke Spalte).

TV AUDIO

Oder:

TV- oder AUDIO-Taste zum Wechseln in TV- oder Radio-betrieb ^1 drücken.

END

Oder:

END-Taste in der MediaPortal-Hauptebene drücken, um zur letzten vorher aktiven Betriebsart (TV, Radio) zu wechseln.

Media+

Medien-Menü

Nehmen Sie im Medien-Menü die Einstellungen für Ihre Netzwerkadapter und für die verschiedenen Medienarten (Foto, Musik, Video) vor.

MediaPortal ist geöffnet.

MENU: Medien-Menü aufrufen / schließen.

Gewünschten Menüpunkt auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Gewünschte Einstellung wählen, OK aufrufen.

Netzwerkeinstellungen: siehe rechte Spalte.

Fotoeinstellungen: siehe Seite 65.

Musikeinstellungen: siehe Seite 65.

Videoeinstellungen: siehe Seite 65.

Erläuterungen zu den Einstellmöglichkeiten im Menü Netzwerkeinstellungen

Netzwerk- Hier können Sie die Netzwerk-Zugangsmöglichkeiten zugang Ihres Fernsehers ein- oder ausschalten.

MEDIEN-MENU Netzwerkeinstellungen Netzwerkzugang ein, nur drantgebunden Sonstige

◀ ▶ Netzwerkzugang auswählen,
in die Menüzeile darunter wechseln.
Gewünschte Zugangsart auswählen.

aus schaltet alle vorhandenen Netzwerkadapter Ihres TV-Gerätes ab.

ein, nur drahtgebunden: Zugang zum Netzwerk nur über ein Netzwerkkabel. Der drahtlose Zugang wird deaktiviert.

ein, nur drahtlos ^(1) : Zugang zum Netzwerk nur über WLAN. Der Zugang über Netzwerkkabel wird deaktiviert.

ein, drahtlos + Bridge-Funktion ^1 : Beide Netzwerkadapter werden aktiviert. Der Zugang zum Internet ist drahtlos möglich (WLAN). An die Netzwerkbuchse (LAN) angeschlossene internetfähige Geräte (z.B. Loewe MediaCenter, Loewe BluTechVision Interactive) können durch die WLAN-Bridge-Funktion die drahtlose Verbindung des TV-Gerätes nutzen, um darüber auf das Internet zuzugreifen.

Das TV-Gerät darf keinesfalls gleichzeitig drahtgebunden und über eine drahtlose Funkverbindung am selben Netzwerk (z.B. Router) angeschlossen werden, da es sonst zu schweren Störungen im Betrieb kommen kann!

OK Zugangsart übernehmen bzw. Aktuelle Einstellungen für den Adapter ändern.

Media+

Konfiguration des eingebauten LAN-Adapters

Sie sehen eine Übersicht der aktuellen Einstellungen des ausgewählten Netzwerkadapters (Erläuterung der Punkte siehe Seite 64).

NETZWERK ASSISTENT: DRAHTGEBUNDEN Aktuelle Einstellungen IP-Konfiguration IP - A d r e sse Subnetz-Maske G a t e w a y DNS-Server 1 DNS-Server 2 manuell 192.168.2.123 255.255.255.0 192.168.2.1 192.168.2.1 192.168.2.1 192.168.2.1 Weitere Informationen MAC - A d r e sse 00:09:82:11:99:11

OK Einstellungen für den Netzwerkadapter ändern.

◀ ▶ Art der IP-Konfiguration auswählen.

manuell: Geben Sie Ihre feste statische IP-Adresse von Hand ein (siehe unten).

automatisch: Automatische Konfiguration der IP-Adresse mittels DHCP-Server oder mittels mehrerer Protokolle gemäß UPnP-Spezifikation (inklusive DHCP).

OK weiter.

Wenn unter IP-Konfiguration manuell ausgewählt wurde:

▲▼ IP-, Subnetz-Masken-, Gateway- und DNS-Server-Adressen nacheinander mit den Zifferntasten der Fernbedienung eingeben.

OK weiter.

Sie sehen jetzt eine aktualisierte Übersicht der Einstellungen des Netzwerkadapters.

OK Assistent beenden.

Konfiguration des eingebauten WLAN-Bridge-Adapters ^1

Sie sehen eine Übersicht der aktuellen Einstellungen des ausgewählten Netzwerkadapters (siehe linke Spalte).

OK Einstellungen für den Netzwerkadapter ändern.

Das TV-Gerät sucht nun nach drahtlosen Routern.

Rote Taste: Suche abbrechen.

Nach dem Ende der Suche:

▲▼ Gewünschte Basisstation aus den gefundenen auswählen.

OK weiter.

Wenn die gewünschte Basisstation nicht gefunden wurde:

Rote Taste: Suche wiederholen. Oder:

Gelbe Taste: Basisstation manuell angeben, z.B. wenn die SSID der Basisstation nicht übertragen wird. Vorgehensweise wie bei Sender umbenennen, siehe Seite 44).

Falls ihr drahtloses Netzwerk über eine Verschlüsselung verfügt:

Zifferntasten: WLAN-Passwort eingeben (Vorgehensweise wie bei Sender umbenennen, siehe Seite 44).

Grüne Taste: Von Klein- auf Großbuchstaben umschalten und umgekehrt.

Letztes Zeichen löschen.
Wenden Sie sich im Falle eines unbekannten WLAN-Schlüssels an Ihren Netzwerk-Administrator.
→ Unterstützte Verschlüsselungsarten siehe Seite 137.

Bei WEP-Verschlüsselung anschließend den

▲ ▼ WEP-Index auswählen, OK weiter.

Art der IP-Konfiguration auswählen (siehe linke Spalte).

Sie sehen jetzt eine aktualisierte Übersicht der Einstellungen des Netzwerkadapters.

OK Assistent beenden.

Media+

Erläuterung der Adapter-Einstellungen

IP-Konfiguration Die aktuelle Zuteilungsmethode für die IP-Adresse Ihres TV-Gerätes.

IP-Adresse Ihre aktuelle IP-Adresse.

Subnetz-Maske Ihre aktuelle Subnetz-Masken-IP-Adresse.

Gateway (nur bei IP-Konfiguration → Manuell) Ihre von Hand gesetzte Gateway-IP-Adresse.

DNS-Server 1 (nur bei IP-Konfiguration → Manuell) Ihre von Hand gesetzte erste DNS-Server-IP-Adresse.

DNS-Server 2 (nur bei IP-Konfiguration → Manuell) Ihre von Hand gesetzte zweite DNS-Server-IP-Adresse.

Netzwerk-SSID Der Name Ihres Netzwerks.

MAC-Adresse Gibt die fest in der Hardware verankerte MAC-Adresse (TV) des drahtgebundenen Netzwerkadapters (LAN) Ihres TV-Gerätes an.

MAC-Adresse Gibt die fest in der Hardware verankerte MAC-Adresse (WLAN) des drahtlosen Netzwerkadapters (WLAN) Ihres TV-Gerätes an.

Verbindungs- Liefert Ihnen Informationen zum aktuellen Status Ihrer status drahtlosen Verbindung (Einstellungen sichern, Verbindungsaufbau, Anmeldung fehlgeschlagen, Basisstation nicht erreichbar, Nicht verbunden, Verbindung aufgebaut).

Verbindungs- Gibt die Signalstärke in Prozent an. qualität

Erläuterung der Einstellmöglichkeiten im Menü Netzwerkeinstellungen (Fortsetzung)

Sonstige In diesem Menü befinden sich Einstellungen, die weniger häufig verändert werden müssen.

MEDIEN-MENU Netzwerkeinstellungen Zugang Sonstige Netzwerk

Sonstige auswählen, OK sonstige Netzwerk-Einstellungen aufrufen.

▲ ▼ Gewünschte Einstellung auswählen, ◀ ▶ bzw. Zifferntasten: Änderungen vornehmen.

Zeichen eingeben (Vorgehensweise wie bei Sender umbenennen, siehe Seite 44).

Gerätename:

Geben Sie Ihrem TV-Gerät einen Namen, um es im Netzwerk eindeutig zu identifizieren.

Proxy-Server verwenden:

Geben Sie an, ob Ihre Netzwerkzugriffe direkt oder über einen Proxy-Server erfolgen.

Für die meisten Heimnetzwerke ist kein Proxy-Server erforderlich.
Wenden Sie sich bei Unklarheiten zu den Proxy-Server-Einstellungen an den Administrator Ihres Heimnetzwerks.

Proxy-Server-Name:

(nur verfügbar wenn Proxy-Server verwenden → ja) Geben Sie den Namen oder die IP-Adresse des verwendeten Proxy-Servers an.

Proxy-Port-Nummer:

(nur verfügbar wenn Proxy-Server verwenden → ja) Geben Sie die Netzwerk-Port-Nummer an.

Proxy-Server-Anmeldung:

(nur verfügbar wenn Proxy-Server verwenden → ja) Geben Sie an, ob Ihr Proxy-Server eine spezielle Anmeldung erfordert.

Benutzer-Name und Passwort:

(nur verfügbar wenn Proxy-Server-Anmeldung → ja) Geben Sie Ihre Anmeldedaten für den Proxy-Server an.

MENU

MENU: Menü Sonstige Netzwerk-Einstellungen beenden.

Media+

Erläuterung der Einstellmöglichkeiten im Menü Fotoeinstellungen

Das Menü kann nur aufgerufen werden, wenn ein Foto angezeigt wird (siehe Seite 77).

Gehe zu ... Zu einem bestimmten Bild oder zum Anfang/Ende des aktuellen Ordners springen.

Bilddarstellung Bilder in optimaler Größe oder in Originalauflösung anzeigen.

Bildwechsel Wählen Sie aus, wie lange bei laufender Diaschau jedes Bild angezeigt werden soll.

Bildübergänge Für den Bildwechsel werden 3 Bildübergänge zur Auswahl angeboten. Sie können die Bildübergänge auch abwechselnd ausführen lassen.

Bildeinstellungen Hier können Sie Bildeinstellungen für die Fotowiedergabe vornehmen. Die Einstellungen entsprechen den Bildeinstellungen im TV-Betrieb (siehe Seite 34).

Erläuterung der Einstellmöglichkeiten im Menü Musikeinstellungen

Das Menü kann nur aufgerufen werden, wenn der Musik-Player aktiv ist (siehe Seite 76).

Ton- Hier können Sie Toneinstellungen für die Musikwiedereinstellungen gabe vornehmen. Die Einstellungen entsprechen den Toneinstellungen im TV-Betrieb (siehe Seite 32).

Erläuterung der Einstellmöglichkeiten im Menü Videoeinstellungen

Das Menü kann nur aufgerufen werden, wenn der Video-Player aktiv ist (siehe Seite 78).

Bild- Hier können Sie Bildeinstellungen für die Videowiedereinstellungen gabe vornehmen. Die Einstellungen entsprechen den Bildeinstellungen im TV-Betrieb (siehe Seite 34).

Ton- Hier können Sie Toneinstellungen für die Videowiedereinstellungen gabe vornehmen. Die Einstellungen entsprechen den Toneinstellungen im TV-Betrieb (siehe Seite 32).

Media+

MediaHome

Unter MediaHome werden sowohl Daten von direkt am TV-Gerät angeschlossenen Speichermedien (z.B. USB-Sticks) als auch Daten, die in Ihrem Heimnetzwerk zur Verfügung gestellt werden (z.B. von einem Medienserver auf einem PC oder einer Netzwerk-Festplatte), angezeigt.

MediaPortal ist geöffnet.

MEDIA PORTAL TV CVB-Radio DR-Arch Intermetradio DR+ Streaming MediaWindow MinesNet Vase-Metrocasts EMPFEHLUNGEN: Focus TV 2D Online BR RADIO DELUXE LOUNCE RADIO Roft- On Fussell-Radio Klasik RadioFirm

◀ ▶ ▲ ▼ MediaHome markieren, OK aktivieren.

MEDIA HOME MediaCenter TwankyMedia USB 10WMP.11 USD 2 Medium vor Entlemen abneiden

Gewünschte Medienquelle markieren. OK Markierte Medienquelle öffnen. Die verfügbaren Inhalte werden angezeigt.

Die angezeigten Medienquellen hängen von Ihren verfügbaren/verwendeten Geräten ab.

MediaCenter Ein mit Ihrem Heimnetzwerk verbundenes Loewe Media-Center.

TwonkyMedia Beispiele für Medienserver in Ihrem Heimnetzwerk. Die WMP11 genaue Bezeichnung hängt von Ihrem verwendeten Medienserver ab.

USB USB-Speichermedien an den USB-Anschlüssen Ihres TV-Gerätes. Die genaue Bezeichnung hängt vom jeweiligen Speichermedium ab.

→ Zu den USB-Sticks bitte auch die Hinweise auf Seite 126 beachten!

USB-Speichermedienabmelden

Sie sollten USB-Speichermedien nach der Verwendung prinzipiell abmelden, bevor Sie sie vom TV-Gerät entfernen. Sie vermeiden so den Verlust von Daten.

Ein USB-Speichermedium ist in MediaHome markiert.

Grüne Taste: USB-Speichermedium vor dem Entfernen abmelden.

Das USB-Speichermedium kann nach dem Abmelden bis zum erneuten Einstecken nicht mehr verwendet werden!

Media+

Generelle Navigation in der Medienübersicht

Die Grafiken auf dieser Seite zeigen beispielhaft die zweispaltige Listenansicht. Die Ansicht kann bei Bedarf umgestellt werden (siehe Seite 68).

▲▼ Gewünschten Ordner auswählen.

LOEWE_USB (USB) Musk Foto Video Titel Interpreten Alben Kategorien Wiedergabeliste Datcien Elemente 3 Ansicht üncern

Markierten Ordner öffnen. Der Inhalt des Ordners wird im rechten Fenster angezeigt.
Bei Bedarf wieder eine Ordnerebene zurück.

LOEWE_USB (USB) Musik Fotu Video :Musik/ Elemente 6 Titel Interpreten Alben Kategorien Wiedergabeliste Dateion Ansicht: Änderer

Bei Bedarf Vorgang wiederholen. Der Inhalt des ausgewählten Ordners wird weiterhin im rechten Fenster angezeigt, die vorherige Ordnerstruktur im linken Fenster.

LOEWE_USB (USB) Titel Interpreten Alben Kategorien Wiedergabeliste Dateien Alan Parsons Project Alphaville Backstreet Boys Bad Boys Blue Barclay James Harvest Box Gees Benton Franz Captain Hollywood Project Carey Tony Cocker Joe Cretu Michael ./Musik/Interpreten/ Elemente 38 Anscht andersn

Mediendatei (im Beispiel unten Musiktitel) auswählen. OK Markierte Mediendatei wiedergeben/anzeigen.

Wiedergabe von Musik: siehe MediaMusic auf Seite 76. Anzeige von Fotos: siehe MediaPhoto auf Seite 77. Wiedergabe von Videos: siehe MediaVideo auf Seite 78.

Media+

Ansichtändern

Sie können die Ansicht der angezeigten Dateien und Ordner ändern.

In der Medienübersicht:

Gelbe Taste: Ansicht ändern aufrufen und mit:

Grüne Taste: Auf zweispaltige Listenansicht umschalten (siehe Beispielbilder Seite 67).

Gelbe Taste: Auf einspaltige Listenansicht (mit Bild zum aktuell gewählten Element) umschalten.

Einspaltige Liste - Beispiel mit Musiktiteln

Blaue Taste: Auf Vorschaubilder-Ansicht umschalten.

LOEWE_USB (USB) Elemente 106: /Fo Anschaff Seite #1/09 Anschaff: Anders Chachau

Vorschaubilder - Beispiel Fotoübersicht

Wiedergabe von USB-Speichermedien

Ist ein USB-Speichermedium als Quelle ausgewählt (siehe Seite 66), gelten folgende Besonderheiten für Handhabung und Medienübersicht:

• Die oberste Ordnerebene ist fest in drei Kategorien unterteilt:

Musik

mit den Unterordnern Titel, Interpreten, Alben, Kategorien, Wiedergabelisten, Dateien (siehe unten).

Foto

Video

- Für Foto und Video bleibt die ursprüngliche Ordnerstruktur des USB-Speichermediums in der Medienübersicht erhalten. Für Musik-Wiedergabe werden die verfügbaren Titel aufbereitet und in obigen Unterordnern angeboten.

Unterordner im Musikbetrieb

Titel:

Die auf dem USB-Speichermedium gefur

Musiktitel werden nach dem Titelnamen sortiert.

Interpreten:

Die auf dem USB-Speichermedium gefundenen Musiktitel werden nach dem jeweiligen Interpreten sortiert.

Alben:

Die auf dem USB-Speichermedium gefund Musiktitel werden nach dem Albumnamen sortiert.

Kategorien:

Die auf dem USB-Speichermedium gefundenen Musiktitel werden in Ihre jeweiligen musikalischen Kategorien (z.B. Jazz, Klassik, Pop, Rock) einsortiert und entsprechend angezeigt.

Wiedergabelisten: Am PC erstellte Wiedergabelisten anzeigen und abspielen.

Dateien:

Die auf dem USB-Speichermedium gefunden Musiktitel werden ohne besondere Sortierung (nach Dateinamen geordnet) angezeigt.

Media+

Wiedergabe von Dateien aus dem Heimnetzwerk

Bei Verwendung eines Medienservers in Ihrem Heimnetzwerk als Quelle (siehe Seite 66) werden die Namen der angezeigten Ordner vom Medienserver vorgegeben.

Weitere Bedienung siehe Generelle Navigation in der Medienübersicht auf Seite 67.

TWONKY MEDIA (NETZWERK) Musik Fotos Video Nach Ordner Sämtliche Musik Wiedergabeliste Smart Wiedergabeliste Nach Album Nach Interpret Nach Genre Interpret/Album N Elemente 3 Ansicht: Ändern

Beispiel: Übersicht eines Medienservers mit dem Namen Twonky Media

Media+

MediaNet

Unter dem Menüpunkt MediaNet finden Sie eine ständig wachsende Plattform für interaktive TV-Anwendungen aus dem Internet. Alle Anwendungen sind optimiert für die Nutzung auf dem TV. Zusätzlich können Sie mit dem integrierten Opera-Browser Internetseiten direkt öffnen.

Der Web-Browser kann auch ohne Internet-Verbindung verwendet werden. So lassen sich lokale Geräte erreichen, welche ein Webinterface zur Verfügung stellen (z.B. Router, Heimsteuerung, Heimnetzwerk-Server).

MediaNet aufrufen

MediaPortal ist geöffnet.

MEDIA PORTAL TV DVB Radio Internetradio DR Archiv DR + Streaming MediaHome MediaNet Video- Podcasts EMPFEHLUNGEN Focus TV Focus Online ZOF BR RADIO DELUXE LOUNGE RADIO 50dB - Don Fuzball-Razda Khasik Radio/Im

◀ ▶ ▲ ▼ MediaNet markieren, OK aktivieren.

MEDIA NET Themen Alle Emnfehlungen Bid.de My.com TUI Favariion Brid.de Alle Themen BERLIN TUI Kicker My.com eBV Impressum Picasa Favarien bearbeiten Internet Personalischer Bereich Einstellungen

Der obere Abschnitt des MediaNet-Basisdialogs enthält von Loewe vorgegebene Empfehlungen. Im mittleren Bereich werden Ihre eigenen Favoriten angezeigt (Favoriten bearbeiten siehe Seite 73). Im unteren Bereich werden, je nach Themenauswahl (siehe rechte Spalte), alle zum Thema passenden verfügbaren Online-Inhalte angezeigt.

Gewünschten Online-Inhalt markieren.

OK Inhalt anzeigen/abspielen.

Themenauswahl

▲▼ Zur Zeile Themen wechseln.
◀ ▶ Gewünschten Themenbereich auswählen.

OK Themenbereich bestätigen.

Die zum gewählten Themenbereich passenden Inhalte werden im unteren Abschnitt angezeigt.

Funktion der Farbtasten im MediaNet-Basisdialog

Rote Taste: Favoriten bearbeiten

Sie können Medieninhalte aus der Themen-Bereich als persönlichen Favoriten definieren sowie die Favoriten verschieben oder löschen.

Siehe Seite 73.

Grüne Taste: Internet

Hier können Sie Internet-Adressen eingeben und die zugehörigen Internetseiten aufrufen.

Siehe Seite 71.

Gelbe Taste: Persönlicher Bereich

Über einen definierbaren Zugangscock können Sie im persönlichen Bereich Favoriten definieren und Internetseiten aufrufen.

Siehe Seite 72.

Blaue Taste: Einstellungen für MediaNet vornehmen.

Siehe Seite 74.

Media+

Internet

Grüne Taste: Internet aufrufen.

MEDIA.NET - INTERNET Internet-adipesso www.berw.de www de a/g com net VERLAUF a b c d e f g h i j k l m n o p q r s t u v w x y z i j k l m n o p q r s t u v w x y z i j k l m n o p q r s t u v w x y z i j k l m n o p q r s t u w x y z i j k l m n o p q r s t u w x y z i j k l m n o p q r s t u w x y z i j k l m n o p q r s T

◀ ▶ ▲ ▼ Gewünschte Zeichen/Begriffe markieren, OK in Eingabezeile übernehmen.

▲▼ In die Eingabezeile wechseln.

Bei Bedarf:

Gelbe Taste: Zeichen links vom Cursor löschen.

Wenn Internetadresse (URL) komplett:

OK Seite ansehen.

LOEWE. reference Individual Context Act Sound Equipment Loewe AI Loewe Individual. in groß, größer, noch größer

INFO: MediaNet-Infozeile einblenden.

http://www.loewe.de Intersectedrosse boerelton Vorlauf zurück vergratten

Die Funktion der Farbtasten ist auch ohne eingeblendete Statuszeile gegeben.

Navigation in Internetseiten

P+/P- Seite vertikal blättern.

◀ ▶ ▲ ▼ Link oder Texteingabefeld anwählen, OK Link öffnen bzw. Texteingabe bestätigen.

Bei Eingabefeldern auf Internetseiten können Buchsta- ben und Zahlen neben den Zifferntasten auch über eine USB-Tastatur eingegeben werden. Vorgehensweise wie bei Sender umbenennen, siehe Seite 44.

END: Texteingabe abbrechen und Eingabefeld verlassen.

Gelbe Taste: Internetseite vergrößern.

Bildausschnitt verschieben.

Gelbe Taste: Internetseite wieder in Originalgröße anzeigen.

Andere Internetseite wählen / Internet verlassen

TEXT: Zurück zum Adress-Eingabefenster.

Oder:

Rote Taste: Verlauf (zuletzt besuchte Internetseiten) aufrufen.

Verlauf löschen: siehe unten.

Oder:

Grüne Taste: Internet verlassen und zurück zum MediaNet-Basisdialog.

Verlauf löschen

Das Adress-Eingabefenster ist geöffnet (siehe linke Spalte).

◀ ▶ ▲ ▼ Papierkorb-Symbol neben dem zu löschenden Eintrag unter Verlauf markieren,

OK Eintrag bzw. kompletten Verlauf löschen.

Media+

Persönlicher Bereich

Im Zugangscode-geschützten persönlichen Bereich können Sie Internet-seiten als Favoriten ablegen. Zusätzlich wird der Verlauf Ihrer besuchten Webseiten getrennt vom Verlauf im allgemeinen Internet-Bereich (siehe Seite 71) behandelt.

Gelbe Taste: Persönlicher Bereich aufrufen.

Legen Sie beim ersten Aufruf eine vierstellige Geheimnummer fest. Die Zahlen erscheinen dabei im Klartext. Merken Sie sich die Geheimnummer gut.

Der Zugangscode im Persönlichen Bereich und die Geheimnummer der Kindersicherung (Seite 56) sind voneinander unabhängig.

Bei zukünftigem Aufrufen des persönlichen Bereichs muss die vierstellige Geheimnummer eingegeben werden. Sie erscheint bei der Eingabe aus Sicherheitsgründen verdeckt (****).

MEDIA NET - PERSÖNlicher BEREICH internet-Adresse www.bere.de www.bere.de www.bere.de www.bere.it.com www.bere.it.com www.bere.it www.bere.it www.bere.it www.bere.it www.bere.it www.bere.it www.bere.it www.bere.it

◀ ▶ ▲ ▼ Gewünschte Zeichen/Begriffe auswählen, OK in Eingabezeile übernehmen.

▲▼ In die Eingabezeile wechseln.

Bei Bedarf:

Grüne Taste: Zeichen links vom Cursor löschen.

Blaue Taste: Internetadresse zu Favoriten hinzufügen. Für Favoriten siehe rechte Spalte.

Wenn Internetadresse (URL) komplett: OK Seite ansehen.

Weitere Bedienung siehe Seite 71.

Persönlicher Bereich - Favoriten

Sie können im Persönlichen Bereich bis zu vier Favoriten-Seiten speichern. Diese werden im rechten Teil der Bedienoberfläche unter Favoriten angezeigt.

Gewünschte Internetadresse (URL) eingeben (siehe linke Spalte).

▲▼ In die Eingabezeile springen.

Bei Bedarf:

Grüne Taste: Zeichen links vom Cursor löschen.

Blaue Taste: Internetadresse zu Favoriten hinzufügen. Die Internetadresse (URL) wird auf der rechten Seite unter Favoriten hinzugefügt.

◀ ▶ ▲ ▼ Eintrag unter Favoriten auswählen, OK Internetadresse in Eingabezeile übernehmen.

OK Seite ansehen.

Favoriten / Verlauf löschen

Papierkorb-Symbol neben dem zu löschenden Eintrag unter Favoriten bzw. Verlauf markieren, OK Eintrag bzw. gesamte Liste löschen.

Persönlichen Bereich verlassen

TEXT: Zurück zum Adress-Eingabefenster.

Oder:

Gelbe Taste: Persönlichen Bereich verlassen und zurück zum MediaNet-Basisdialog.

Media+

MediaNet-Favoritenbearbeiten

Im mittleren Bereich des MediaNet-Basisdialogs befinden sich die MediaNet-Favoriten. Sie können diese Favoriten nach Ihren Wünschen definieren, löschen oder die Reihenfolge Ihrer Favoriten ändern.

MediaNet ist geöffnet (Seite 70).

Rote Taste: Favoriten bearbeiten aufrufen.

MEDIA NET - FAVORITEN BEARBEITEN Alle Themen Erfeltilungen Bild.de Favonter Alle Themen BERLIN Kinder Bild.de Pikasa Impressur zu Faveritien: biszt/Opertilika

Eintrag zu Favoriten hinzufügen

◀ ▶ ▲ ▼ Eintrag unter Empfehlungen oder Themen markieren.

Blaue Taste: Markierten Eintrag zu Favoriten hinzufügen.

Der Eintrag wird im Bereich Favoriten auf der linken Seite hinzugefügt.

MEDIA NET - FAVORITEN BEARBEITEN Alle Themen Ersatzungen Brid.de Favorien Alle Themen BERLIN Ladder Picasa Impressur Zurück Favoriten verschriften Favorerlöchen

Reihenfolge der MediaNet-Favoriten ändern

Eintrag unter Favoriten markieren.

Einfügeposition auswählen, an der der markierte Favorit eingeschoben werden soll.

MEDIA NET - FAVORITEN BEARBEITEN - FAVORITEN VERSCHIEBEN Themen Alle Empfehlungen Favienten Aile Thompson Aile Thompson BERLIN Picasa Picasa impreisum zurücke Verschleben beand

Eintrag aus MediaNet-Favoriten entfernen

◀ ▶ ▲ ▼ Eintrag unter Favoriten markieren.

Media+

MediaNet-Einstellungen

Hier finden Sie weitere Einstellmöglichkeiten für MediaNet.

MediaNet ist geöffnet (Seite 70).

Blaue Taste: Einstellungen aufrufen.

MEDIA NET - EINSTELLUNGEN Zugangscode € € Jöntlicher Bereich Länderauswahl Hier können Sie Ihren Zugangscode zum persönlichen Bereich ändom. * * * * Impressum zurück

◀ ▶ ▲ ▼ Gewünschte Einstellung auswählen, OK aufrufen.

Zugangs-code

Hier können Sie Ihren MediaNet-Zugangscode für den persönlichen Bereich festlegen/ändern. Geben Sie bei einer Änderung erst den bisherigen, danach den neuen Zugangscode ein.

Persönlicher Bereich

Hier können Sie in einem einzigen Schritt den kompletten persönlichen Bereich löschen (Favoriten, Verlauf und Zugangscode). Zur Bestätigung des Vorgangs rote Taste drücken.

Länder- auswahl

Wählen Sie die Länder, deren Online-Dienste Sie empfangen möchten.

Favoriten

Hier können Sie die Favoriten im MediaNet-Basisdialog (siehe Seite 73) löschen. Zur Bestätigung des Vorgangs rote Taste drücken.

Werkswerte

MediaNet in den Auslieferzustand zurückversetzen (Favoriten im MediaNet-Basisdialog, Persönlicher Bereich, Internet-Verlauf). Zur Bestätigung des Vorgangs rote Taste drücken.

Blaue Taste: Einstellungen verlassen und zum MediaNet-Basisdialog zurückkehren.

Media+

Video-Podcasts

MediaPortal ist geöffnet.

MEDIA PORTAL TV DVB Radio DR Archive Internet radio DR + Streaming Media Home MediaNet Video/Discuits EMPFEHLUNGEN Focus TV/Zo Online 2015 BR RADIO DELUXE LOUNGE RADIO 30Soft - Den Fundzoll-Rodig Klarak RadioTime

◀ ▶ ▲ ▼ Video-Podcasts markieren, OK aktivieren.

VIDEO-PODCASTS Favoriten Video Podcasts nach Genre Video Podcasts nach Land Web-TV nach Genre Web-TV nach Land Autos - Transport Bildende Kunst Bildung Blog Christlich Comedy Comics Darstellende Kunst Divers Dokumentation Eklektisch Eklektischer Talk Elemente 5 Anicht Anion

Die Namen der Ordner im Bereich Video-Podcasts sind vom Anbieter vTuner vorgegeben und werden für die Anzeige am TV-Gerät übernommen.

Weitere Bedienung siehe Generelle Navigation in der Medienübersicht auf Seite 67.

Video Podcasts nach Genre

Die verfügbaren Video-Podcasts werden nach Genres sortiert und entsprechend angeboten (siehe linke Spalte).

Video Podcasts nach Land

Die verfügbaren Video-Podcasts werden zunächst nach Regionen, dann nach Ländern sortiert und entsprechend angeboten.

VIDEO-PODCASTS Favoriten Video Podcasts nach Genre Video Podcasts nach Land Web-TV nach Genre Web-TV nach Land Afrika Aslen Europa Mittlerer Östen Nordamerika Ozeanlen Südamerika Elemente 5 Ansicht Sändern

Web-TV nach Genre

Die verfügbaren Web-TV-Videos werden nach Genres sortiert und entsprechend angeboten.

VIDEO-PODCASTS Favoriten Video Podcasts nach Genre Video Podcasts nach Land Web-TV nach Genre Web-TV nach Land Fernsehton Musik-TV Religiös TV allgemein TV auf Bestellung TV Divers TV Campus TV Live-Sendungen TV Nachrichten TV Regierung TV religiös TV Shopping Elemente 5 Avsicht andersen

Web-TV nach Land

Die verfügbaren Web-TV-Videos werden zunächst nach Regionen, dann nach Ländern sortiert und entsprechend angeboten.

VIDEO-PODCASTS Favoriten Video Podcasts nach Genre Video Podcasts nach Land Web-TV nach Genre Web-TV nach Land Afrika Aslen Europa Kanbik Mittelamerika Mittlerer Osten Nordamerika Nur Internet Ozeanien Studamerika Elemente 5 Avsicht Arden

Media+

MediaMusic

Ein Musiktitel ist in der Medienübersicht markiert.

OK Markierten Musiktitel abspielen.

Musikdateien wiedergeben

Ein Musiktitel ist ausgewählt.

OK Musiktitel abspielen.

MUSIK-PLAYER "Dark Diamond" Interpret: Elton John Album: Songs From The West Coast Spielzeit: 02:13 [ 04:26 ] Wiederholen Titelalteraus Zufall ertrics

PAUSE-Taste: Laufende Wiedergabe anhalten.

PLAY-Taste: bei angehaltener Wiedergabe: Angehaltene Wiedergabe fortsetzen. bei laufender Wiedergabe: Titel von vorne abspielen.

kurz: Vorhergehenden / nächsten Titel abspielen. lang: Rück- / vorspulen.

OK Zur Übersicht zurückkehren, ohne die laufende Wiedergabe zu beenden.

STOP-Taste: Wiedergabe beenden und zur Übersicht zurückkehren.

Erläuterung der Symbole im Wiedergabefenster

Die Symbole im Wiedergabefenster oben rechts zeigen Ihnen Informationen zur aktuellen Wiedergabe an.

Wiedergabe
II Pause
Rückspulen
▶ Vorspulen
3 aktuellen Titel wiederholen
alle Titel des aktuellen Ordners wiederholen
Zufallswiedergabe aktiviert

Der Balken hinter der Spielzeit zeigt Ihnen an, wie weit das Abspielen der Musikdatei fortgeschritten ist.

Funktion der Farbtasten während der Musikwiedergabe

Rote Taste: Bildschirm aus-/einschalten.

Grüne Taste: Einzelnen Titel wiederholen/ alles wiederholen / Wiederholen aus.

Gelbe Taste: bei Musikdateien von lokalen Medien: Zufallswiedergabe der Dateien im aktuell gewählten Ordner ein / aus.

bei Internetradio: Wechsel zum zuletzt angehörten Radio- sender.

Media+

MediaPhoto

Ein Bild ist in der Medienübersicht ausgewählt.

LOEWE_USB (USB) Foto Musik Video Loewe_1_highres Loewe_2_highres Loewe_3_highres Loewe_4_highres Loewe_5_highres Loewe_6_highres Loewe_7_highres Loewe_8_highres Loewe_9_highres Loewe_10_highres Loewe_11_highres #Foto/ Elemente 105 ampelten Sole 1/1 (2/10) Ansichtändern

OK Ausgewähltes Bild im Vollbildmodus ansehen (siehe unten).

PLAY-Taste: Diaschau starten (siehe rechte Spalte).

Vollbildmodus

Ein Bild ist ausgewählt.

OK Vollbildmodus aufrufen.

Hochkant aufgenommene Fotos (mit entsprechendem Eintrag in den Exif-Daten) werden zur Ansicht automatisch korrekt ausgerichtet.

Vorheriges / nächstes Bild anzeigen.

▲▼ Bild um 90 Grad rechts/links drehen.

OK Vollbildansicht verlassen und zur Übersicht zurückkehren.

Diaschau

PLAY-Taste: Diaschau starten.

aus der Foto-Übersicht heraus: Diaschau mit markiertem Bild beginnen.
→ im Vollbildmodus: Diaschau mit angezeigtem Bild beginnen.

PAUSE-Taste: Diaschau anhalten.

PLAY-Taste: Diaschau fortsetzen.

STOP-Taste: Diaschau beenden und zur Übersicht zurückkehren.

Media+

MediaVideo

Ein Video ist in der Medienübersicht ausgewählt.

LOEWE USB (USB) Foto Musik Video video1.avi video2.avi video2.wmv video3.avi video4.avi video5.avi video6.avi video6.wmv video7.avi video8.avi video9.avi #Video/ Elemente 17 antilon Sets 1/1 (1/2) Andict: Anderson

OK Markiertes Video abspielen (siehe unten).

Hinweis zu hochauflösenden Filmen im Allgemeinen

Beim Abspielen von hochauflösendem Filmmaterial (HD-Filme) ab dem Format 720p (Auflösung 1280 x 720 oder höher) kann es auf Grund technischer Beschränkungen (z.B. Störanfälligkeit, Bandbreitenbeschränkung) zu Wiedergabeaussetzern bis hin zum vollständigen Abbruch der Wiedergabe kommen.

Hinweis zu hochauflösenden Filmen über drahtlose Verbindung ^1

Hochauflösendes Filmmaterial (HD-Filme) ab dem Format 720p (Auflösung 1280 x 720 oder höher) sollte über eine drahtgebundene Verbindung abgespielt werden. Im Falle einer drahtlosen Verbindung kann es auf Grund technischer Beschränkungen (z.B. Störanfälligkeit, Bandbreitenbeschränkung) zu Wiedergabeaussetzern bis hin zum vollständigen Abbruch der Wiedergabe kommen.

Wiedergabe

Ein Video ist ausgewählt.

OK Markiertes Video abspielen.

PAUSE-Taste: Laufende Wiedergabe anhalten.

PLAY-Taste: Angehaltene Wiedergabe fortsetzen.

STOP-Taste: Laufende Wiedergabe beenden und zur Übersicht zurückkehren.

Video-Statusleiste

Die Statusleiste gibt Ihnen weitere Informationen zur aktuellen Wiedergabe.

INFO: Statusleiste / Dateinformationen / Kontextinformationen anzeigen / ausblenden.

Der erste Druck auf die INFO-Taste blendet die Video-Statusleiste ein. Ein zweiter Druck zeigt Ihnen die Dateinformationen des Videos an. Mit einem weiteren Druck auf die INFO-Taste blenden Sie Kontextinformationen mit Bedienhinweisen ein. Mit dem nächsten Druck werden die Anzeigen wieder ausgeblendet.

VIDEO-PLAYER "Flower Exhibition" Spielzeit: 02:13 (04:26) SpracheVton Grade Endem Springo Ju ...

END: Einblendungen schließen.

Erläuterung der Statusleistensymbole

Die Symbole (in der Statusleiste oben rechts) zeigen Ihnen Informationen zur aktuellen Wiedergabe an.

Wiedergabe
II Pause
Rückspulen (Geschwindigkeit 2x, 5x 10x, 20x)
▶ Vorspulen (Geschwindigkeit 2x, 5x 10x, 20x)

Der Balken hinter der Spielzeit zeigt Ihnen an, wie weit das Abspielen des Videos fortgeschritten ist.

Media+

Spulen

Sie können Videos zum Suchen gewünschter Szenen vor-/rückspulen.

Rückspulen.

Geschwindigkeit 2x, 5x 10x, 20x.

Vorspulen.

Geschwindigkeit 2x, 5x 10x, 20x.

PLAY-Taste: Wiedergabe fortsetzen.

Bitte warten Sie bei Internetvideos, bis diese im Speicher gepuffert sind. Je nach Datenrate des Films und Internetgeschwindigkeit kann dies einige Sekunden dauern.

Springen

Sie können durch eine Zeiteingabe an eine beliebige Stelle des Videos springen.

Gelbe Taste: Springe zu ... aufrufen.

VIDEO-PLAYER "Flower Exhibidien" Spielzeit: 77:77:77 (04:26) Zeit Singobon Springen abtrechen

Mit den Zifferntasten die gewünschte Zeit eingeben.

OK Sprung ausführen.

Gelbe Taste: Sprungvorgang abbrechen.

Sprache/Ton auswählen

Videodateien können mehrere Tonspuren enthalten.

Rote Taste: Sprache/Ton aufrufen.

SPRACHE/TON 130 129 128 131

▲ ▼ Gewünschten Ton oder gewünschte Sprache markieren,

OK Tonspur auswählen.

END: Tonspurauswahl abbrechen.

Media+

HbbTV / MediaTek

HbbTV ^1 (Hybrid broadcast broadband television) bietet dem Nutzer umfangreiche multimediale Inhalte, z.B. Mediatheken oder Zusatzinformationen zum laufenden Programm, sofern sie vom aktuellen Sender angeboten werden.

MediaText dient zur Nutzung der nächsten Teletext/Videotext-Generation auf Basis von HbbTV.

Der MediaTek / HbbTV-Text kann aus einer HbbTV-Applikation aufgerufen oder direkt gestartet werden.

HbbTV-Applikation aufrufen

Falls nach einem Programmwechsel eine HbbTV-Applikation für den gewählten Sender verfügbar ist, wird diese bei automatischem Startverhalten (siehe Seite 81) geladen und ein rotes Tastensymbol eingeblendet. Bei manuellem Startverhalten wird die Applikation erst bei einem Druck auf die rote Taste geladen.

HbbTV wird vom gewählten Sender angeboten.
Verbindung zum Internet.
Einstellung HbbTV-Modus auf ein.

Rote Taste: HbbTV-Applikation laden / einblenden.

ARD® Anwendung @Frem, Off-Taste 10.05.08 12/03 WAS LAÜFTJETZT FERNSEHEN ALF ABRUF AKTUELLE MELDUNGEN WEITERE ANWENDUNG

Aussehen, Tastenbelegung und verfügbare Funktionen der HbbTV-Applikation sind vom Anbieter abhängig.

Unter Umständen werden Aufnahme und Vormerkfunktionen der Applikationen nicht entsprechend unterstützt.

Loewe übernimmt keine Garantie für die Verfügbarkeit, Funktion und Inhalt der HbbTV-Applikationen.

HbbTV ausblenden / schließen

END: HbbTV-Application ausblenden / schließen.

Je nach eingestelltem Startverhalten (siehe Seite 81) wird die HbbTV-Applikation ausgeblendet (automatisch) oder geschlossen (manuell). Bei Startverhalten automatisch ist zum Schließen ein zweiter Druck auf die END-Taste notwendig. Sie sehen nach dem Schließen eine Bildschirmmeldung.

HbbTV-Text direkt aufrufen

→ MediaTek/HbbTV-Text wird vom gewählten Sender angeboten.

TEXT: HbbTV-Text aufrufen.

Durch erneutes Drücken der TEXT-Taste wird der „Standard“-Teletext/Videotext aufgerufen (siehe Seite 50).

ARDText® Sells 100 Start 100 Nachrichter 112 Sport 360 Deiner 159 Verkauf 700 Kulfe 430 Langente 100 Programme 688 Inland #2 185 Wagela Start date: 26.08.2009. 13:32 Wahlen in drei Bundesländern 139 Japan: Machbewechel wohl sicker 132 US-Servator Kennedy beigesetzt 134 Stool 265 Live 3 Mai 2 Ligs. FCA-Union 275022 Puder-WM: DRV-Achte: holt Gold 387 De-Herthämer Plasticic zu Aijer 218 Wahresch 700 GM: Joist Venture in China 761 Berschl. Porsche drohen Klagen 762 DAX-Konzernne streichen 50.000 Jobs 763 Das Ende Joist im Europa E349 Börsberfuhr 18.28 Walter Holzender Programminder 91 bis 2008. 30:54 Die Mahindra Leischer

Die Navigation innerhalb des HbbTV-Textes und die Belegung der Farbtasten können je nach Anbieter variieren.

HbbTV-Modus / Standard-Teletext verlassen

TEXT: Ein weiterer Druck auf die TEXT-Taste beendet den Teletext.

Media+

HbbTV-Modusein/aus

Wenn der HbbTV-Modus aktiv ist (Werkseinstellung), können zusätzlich Mehrwertangebote und Zusatzinformationen (z.B. auch aus dem Internet) angesehen werden, sofern sie vom aktuellen Sender angeboten werden.

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ HbbTV-Modus auswählen,
in die Menüzeile darunter wechseln.

TV MENU Einstellungen Sonstiges HbbTV-Modus Startverhalten von HbbTV-Sendern Integrierte Festp

◀ ▶ Änderungenvornehmen.

Bei Einstellung HbbTV-Modus → aus öffnet sich beim Druck auf die rote Farbtaste das DR-Archiv / Video-Archiv.

Startverhalten von HbbTV-Sendern

Bei HbbTV-Modus → ein (siehe linke Spalte) können Sie hier angeben, ob eine verfügbare HbbTV-Applikation automatisch nach dem Programmwechsel oder manuell erst nach einmaligem Drücken der roten Farbtaste geladen werden soll. Nach dem Laden der HbbTV-Applikation wird ein vom Programmanbieter abhängiger Bildschirmhinweis angezeigt.

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Startverhalten von HbbTV-Sendern auswählen, OK aufrufen.

STARTVERHALTEN VON HBBTV-SENDERN 1 Das Erste 13 arte HD 2 ZDF 14 ANIXE HD 3 RTL Television 15 Servus TV HD 4 SAT 16 Einfestival ... 5 ProSiehen 17 ASTRA HD 6 VOX 18 Bayerisches ... 7 kabel eins 19 MDR Sachsen 8 arte 20 rub Berlin 9 RTL2 21 NDR F5 NDS 10 Super RTL 22 WDR Köln 11 Das Erste HD 23 hr-femsehen 12 ZDF HD 24 SR Fernsehen

Sender auswählen.

Blaue Taste:

gesamte Liste ändern / Einträge einzeln ändern.

Rote Taste: HbbTV auf gewähltem Sender automatisch starten / alle automatisch starten.

Grüne Taste: HbbTV auf gewähltem Sender manuell starten / alle manuell starten.

Digital-Recorder

Zum System des Digital-Recorders

Sie können mit dem Digital-Recorder Ihres Loewe TV-Gerätes Sendungen auf die integrierte Festplatte des TV-Gerätes (bei TV-Geräten mit DR ^+ ) oder auf eine an USB angeschlossene externe Festplatte (USB Recording bei Geräten ohne DR ^+ ) aufzeichnen.

Der Digital-Recorder kann auch HDTV-Signale inkl. der mitgelieferten Ton- und Zusatzsignale verarbeiten.

Nachfolgend sind die vielfältigen Anwendungsmöglichkeiten Ihres Digital-Recorders aufgeführt.

Verfügbarkeit und Bedienung einzelner Digital-Recorder-Funktionen sind abhängig von der Geräteausstattung (DR+ oder USB Recording). Beachten Sie dazu die Hinweise auf den einzelnen Seiten.

Funktionsübersicht

Digital-Recorder-Funktion	Loewe TV-Geräte mit integrierter Festplatte (DR+)	Loewe TV-Geräte ohne integrierte Festplatte (USB Recording)
Archivaufnahme auf integrierte Festplatte	●	-
Archivaufnahme auf USB-Speichermedium (externe Festplatte) -		●
Anderen Sender während laufender Archivaufnahme ansehen	●	-
Archiv-Wiedergabe von DR+	●	-
Archiv-Wiedergabe von USB-Speichermedien (externe Festplatte)	●	●
Zeitversetztes Fernsehen im Live-Betrieb (Timeshift)	●	-
Nachträgliche Archivaufnahme	●	-
Zeitversetztes Fernsehen bei laufender Archivaufnahme	●	●
Anderen Sender bei laufender Archivaufnahme zeitversetzt ansehen	●	-
Aufgezeichnete Sendungen auf externen Recorder überspielen	●	●
Aufgezeichnete Sendungen von DR+ auf USB-Speichermedium überspielen	●	-
Aufgezeichnete Sendungen von einem USB-Speichermedium auf ein anderes überspielen	●	●
Aufgezeichnete Sendungen im Netzwerk freigeben	●	-
Freigegebene Sendungen über das Netzwerk abspielen	●	●
DR-Archiv-Ansicht mit Titelbildern	●	-
Highlight-Wiedergabe	●	-
Manuelle Lesezeichen setzen/löschen	●	●
Teile einer Aufnahme ausblenden	●	-

- verfügbar

- nicht verfügbar

Digital-Recorder

Zeitversetztes Fernsehen

Bei Geräten mit integrierter Festplatte zeichnet der Digital-Recorder die gerade angesehene TV-Sendung im Hintergrund auf, sofern im Digital-Recorder-Menü der DR-Dauerbetrieb eingeschaltet ist (Werkseinstellung).

Bei Sendungen von Sendern, die mit CI Plus-Verschlüsselung arbeiten, ist der zeitversetzte Betrieb unter Umständen nicht oder nur eingeschränkt möglich (siehe Seite 107).

- Zeitversatz ^(1)

Sie können eine TV-Sendung jederzeit anhalten und später zeitversetzt wiedergeben. Der maximale Zeitversatz kann bis zu 3 Stunden betragen. Bei jeder Senderumschaltung beginnt die Aufzeichnung wieder neu und der alte Inhalt wird gelöscht.

- Schnelles Navigieren durch Springen

Sie können mit kurzem Tastendruck im Film vor- und zurückspringen. Die Sprungweite ist einstellbar.

Zusätzlich sorgt die Funktion Smart Jump dafür, dass die Sprungweite bei jeder Änderung der Sprungrichtung halbiert bzw. nach drei Sprüngen in dieselbe Richtung verdoppelt wird (max. 8 Minuten). So können Sie sich schnell an eine bestimmte Stelle der Aufnahme herantasten.

• Schneller Vor- und Rücklauf

Sie können in der Sendung, die Sie zeitversetzt sehen, mit drei verschiedenen Geschwindigkeiten vor- und zurückspulen.

- Zeitlupe

Sie können eine Sendung, die Sie zeitversetzt sehen, in vier verschiedenen Zeitlupen-Geschwindigkeiten wiedergeben.

• Nachträgliche Archivaufnahmäe

Sie können sich während einer zeitversetzt angesehenen TV-Sendung entscheiden, die gesamte TV-Sendung nachträglich ins Archiv des Digital-Recorders zu übernehmen.

- Lesezeichen setzen

Sie können z.B. während eines Fußballspiels Tore oder spannende Szenen markieren. Dabei wird die zeitversetzte Aufnahme in eine Archiv-Aufnahme gewandelt. Bei einer späteren Wiedergabe können Sie Filmstellen mit Lesezeichen als Highlights nacheinander abspielen lassen. Dabei werden jeweils 30 Sekunden vor und nach dem Lesezeichen wiedergegeben.

- Replay-Funktion (1)

Wenn Sie z.B. ein Fußballspiel als Livebild sehen, können Sie mit einem Tastendruck um 40 Sekunden zurück springen und so eine Szene wiederholen lassen. In einem PIP-Bild sehen Sie gleichzeitig das Livebild (nicht bei HDTV-Sendungen).

Digital-Recorder-Archiv

Filme, die Sie zu einem späteren Zeitpunkt sehen wollen, nehmen Sie in das Archiv des Digital-Recorders auf.

Aufzeichnungen von CI Plus-verschlüsselten Sendungen sind unter Umständen nicht oder nur eingeschränkt möglich (siehe Seite 107).

Wenn EPG- oder Teletext-Daten vorhanden sind, speichert der Digital-Recorder zu jeder Sendung den Titel und zusätzliche Begleitinformationen im Archiv.

Werden zusätzliche Sprachen bei DVB-Sendungen übertragen, werden diese mit aufgezeichnet. DVB-Untertitel oder Teletext-Untertitel werden mit aufgezeichnet, wenn bei den Einstellungen für den Digital-Recorder das Aufzeichnen der Untertitel aktiviert wurde. Sprachauswahl und Untertitel zeigen Sie wie im TV-Betrieb an.

Aus dem Archiv heraus starten Sie die Wiedergabe Ihrer Aufzeichnungen. Wenn in einer Aufzeichnung Lesezeichen gesetzt wurden, sind diese Einträge entsprechend markiert (▶). Sie können die Wiedergabe dann so starten, dass die Lesezeichen als Highlights wiedergegeben werden (siehe Seite 100).

Wählen Sie Ihre Lieblingssendung bequem aus dem EPG oder Teletext zur Aufnahme aus und sehen Sie die Sendungen später aus dem Archiv des Digital-Recorders.

Ein automatischer Lösch-Manager sorgt immer für genügend freien Aufnahmeplatz für neue Filme (siehe Seite 94).

- Titel sortieren

Sie können die Sendungen zeitlich, alphabetisch oder nach Sendername sortiert anzeigen lassen. So finden Sie schnell die Aufnahme, die Sie ansehen wollen.

• Titel umbenennen/editieren

Ändern Sie bei Bedarf den Titel einer Sendung im Archiv.

- Kindersicherung

Schützen Sie Archivaufnahmen mit Hilfe der Kindersicherung vor unberechtigtem Zugriff.

- Löschschutz

Setzen Sie den Löschschutz für einen Film, um ihn vor dem automatischen Löschen durch den Lösch-Manager (siehe Seite 94) zu schützen.

- Kopieren

Kopieren Sie Filme aus dem Archiv des Digital-Recorders zeitgesteuert auf externe DVD-Recorder oder externe Festplatten.

^1 nur bei TV-Geräten mit DR ^+

Digital-Recorder

Archiv-Aufnahme

→ Zur Aufnahme von verschlüsselten Sendungen bitte auch die Hinweise auf den Seiten 106 und 107 beachten.

Sie können während der Aufnahme einer TV-Sendung ins Archiv eine andere Sendung ansehen ^(1) oder eine bereits aufgenommene Sendung aus dem Archiv wiedergeben ^(1) . Sie können aber auch die Sendung, die Sie gerade ins Archiv aufnehmen, zeitversetzt wiedergeben.

- Direkt-Aufnahme

Nehmen Sie interessante Sendungen direkt mit der RECORD-Taste ins DR-Archiv auf. Auch bei zeitversetzt angesehenen Sendungen (siehe Seite 83) kann die aktuelle Sendung in das DR-Archiv übernommen werden. Die Sendung wird dabei vom Beginn der zeitversetzten Aufnahme bis zu ihrem Ende bzw. bis zum Ablauf der gewählten Aufnahmedauer aufgezeichnet.

- Timer-Aufnahme

Wählen Sie Ihre Lieblingssendung bequem aus dem EPG oder Teletext zur Aufnahme aus. Die Timerübersicht bietet Platz für 50 Einträge. Schauen Sie die Sendungen später aus dem Archiv des Digital-Recorders an.

- Serienaufnahme

Serien, die mit wechselnden Startzeiten laufen, können Sie komfortabel programmieren.

- Zeitversetzt fernsehen bei Archivaufnahme

Haben Sie eine Aufnahme programmiert und kommen später nach Hause, können Sie den Film, noch während die Aufnahme läuft, im Zeitversatz ansehen.

Archiv-Wiedergabe

Alle aufgenommenen Sendungen können im Archiv ausgewählt und wiedergegeben werden. Während der Archivwiedergabe kann eine andere Sendung ins Archiv aufgenommen werden.

- Schneller Vor- und Rücklauf

Filme lassen sich mit drei verschiedenen Geschwindigkeiten vor- und zurückspulen.

- Schnelles Navigieren durch Springen

Durch einen kurzen Tastendruck können Sie im Film vor- und zurückspringen. Die Sprungweite ist einstellbar (siehe Seite 85).

Zusätzlich sorgt die Funktion Smart Jump dafür, dass die Sprungweite bei jeder Änderung der Sprungrichtung halbiert bzw. nach drei Sprüngen in dieselbe Richtung verdoppelt wird (max. 8 Minuten). So können Sie sich schnell an eine bestimmte Stelle der Aufnahme herantasten.

- Zeitlupe

Sie können die Wiedergabe in vier verschiedenen Zeitlupen-Geschwindigkeiten laufen lassen.

- Lesezeichen

Um eine interessante Filmstelle später wieder zu finden, können Sie von Hand Lesezeichen setzen. Daneben gibt es auch automatisch gesetzte Lesezeichen bei Sendungswechsel. Alle Lesezeichen können jeweils mit einem Tastendruck nacheinander angesprungen werden.

• Highlights wiedergeben

Bei mit manuellen Lesezeichen versehenen Aufnahmen können Sie die Wiedergabe auf die Highlights beschränken. Sie sehen die Szenen jeweils 30 Sekunden vor und nach jedem Lesezeichen. Sind mehrere Lesezeichen vorhanden, werden die Highlights nacheinander wiedergegeben.

• Schneide-/Ausblendfunktionen

Überflüssige Passagen am Anfang und Ende einer Aufnahme lassen sich ganz einfach löschen. Setzen Sie Ausblendungsmarken ^(1) bei uninteressanten Passagen, um einen Film am Stück zu sehen oder auf DVD zu archivieren.

- Überspielen Ihrer Aufnahmen

Aufzeichnungen, die Sie dauerhaft speichern wollen, sollten Sie auf DVD brennen oder auf eine externe USB-Festplatte kopieren. Danach können Sie die Aufzeichnung aus dem Archiv löschen.

Das Kopieren von Aufzeichnungen, die ursprünglich von einem CI Plus-verschlüsselten Sender stammen, ist unter Umständen nicht oder nur eingeschränkt möglich (siehe Seite 107).

Technischer Hinweis

Das Ausschalten des TV-Gerätes mit dem Netzschalter im laufenden Betrieb sowie eine unbeabsichtigte Unterbrechung der Stromversorgung (z.B. Stromausfall) können zur Beschädigung des Festplatten-Dateisystems und somit zum Verlust der aufgezeichneten Sendungen führen. Schalten Sie Ihr TV-Gerät immer zuerst in den Standby-Modus (Ein/Aus-Taste der Fernbedienung oder Ausschaltknopf in der Mitte des Bedienauges am TV-Gerät drücken), bevor Sie den Netzschalter betätigen. Ziehen Sie während der Aufnahme auf ein USB-Speichermedium ^12 oder während des Kopierens auf ein USB-Speichermedium das Speichermedium keinesfalls vom TV-Gerät ab.

Sollte es wider Erwarten dennoch zu Problemen beim Betrieb der Festplatte kommen, kann eine Formatierung der Festplatte Abhilfe schaffen. Beachten Sie dazu die Hinweise auf Seite 105. Bei der Verwendung einer externen USB-Festplatte beachten Sie ebenfalls die Hinweise zur Formatierung auf Seite 105.

^1 nur bei TV-Geräten mit DR ^+ .

^12 nur bei TV-Geräten ohne DR ^+ .

Digital-Recorder

Einstellungen

Im Digital-Recorder-Menü können Sie eigene Einstellungen vornehmen und so den Digital-Recorder Ihren Bedürfnissen anpassen.

Digital-Recorder-Menü / Video-Archiv-Menü aufrufen
[Non-Text]
DR-Archiv / Video-Archiv aufrufen.

DR-ARCHIV Top-Movie 1 15.00 - Sky Cinema HD Bon(n) jour Berlin 14.00 - Phoenix da capo 31.00 - Das Erste Tagesschau 28.00 - Saat Individual 06.00 - LOZWE. 09:45 - 10:00 Detail ansehen Timerübersicht bearbeiersprüchen fläschentkörieren Sordierung andersn freie Kapazität 68:42

MENU
MENU: Digital-Recorder-Menü aufrufen.

DIGITAL-RECORDER-MENU Speichermedium wählen DR-Dauerbetrieb Aufnahmequalität An Integrierte Festplatte ...

◀ ▶ Einstellung auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Einstellen oder mit den Zifferntasten der Fernbedienung eingeben.

Erläuterungen zu den Einstellmöglichkeiten

Speicher- Speichermedium auswählen, dessen verfügbare Inhalte medium im Archiv angezeigt werden sollen.

Menüpunkt erscheint nur, wenn mehrere Speichermedien (externe Festplatte an USB, TV-Gerät mit DR-Archiv-Freigabe im Netzwerk, siehe ab Seite 103) verfügbar sind.

DR- Ist DR-Dauerbetrieb eingeschaltet, wird die angesehene Dauerbetrieb ^[1] Sendung permanent im Hintergrund aufgenommen. Werkseinstellung: ein.

Aufnahme- Für die Aufnahme von analogen Sendern die Aufnahmequalität qualität einstellen. Das hat eine Veränderung der Aufnahmekapazität zur Folge. Werkseinstellung: hoch.

Erläuterungen zu den Einstellmöglichkeiten (Fortsetzung)

Ansicht DR-Archiv-Einträge mit Titelbildern oder ohne Titelbilder DR-Archiv ^1 anzeigen lassen. Zum Festlegen von Titelbildern siehe Seite 102. Werkseinstellung: mit Titelbildern.

Wird die Sendung während der Aufnahme angesehen (z.B. bei Direkt-Aufnahme), wird automatisch ein Titelbild übernommen. Eine Sendung, deren Aufzeichnung vollständig im Hintergrund läuft, wird zunächst ohne Titelbild gespeichert.

Über Wurde bei einer Archivaufzeichnung eine Ausblendung ausgeblendete vorgenommen (siehe Seite 97), können Sie sich beim Bereiche Überspringen eines ausgeblendeten Bereiches durch eine informieren Bildschirmmeldung informieren lassen. Werkseinstellung: ja.

SprungweiteStandard-Sprungweite (in Minuten) einstellen, um die im Film durch kurzes Drücken der Tasten ◀ oder ▶ vor- oder zurückgesprungen wird. Geben Sie mit den Zahlen-Tasten der Fernbedienung die Zeit ein (immer zweistellig für 01 bis 15 Min.). Werkseinstellung: 04 Min.

→ Bei aktiviertem Smart Jump kann die Sprungweite nur zwischen 1 und 4 Minuten eingestellt werden.

Smart Jump Smart Jump-Funktion (siehe Seite 87) ein- oder ausschalten. Werkseinstellung: ja.

Serien-Aufnahmetoleranz Eine mit der Aufnahmeart Serie programmierte Sendung wird nur dann aufgenommen, wenn sie innerhalb des Zeitraumes Programmierte Startzeit ± Serien-Aufnahmetoleranz beginnt. Geben Sie mit den Zahlen-Tasten der Fernbedienung die Zeit ein (immer zweistellig für 01 bis 60 Min). Werkseinstellung: +-30 Min.

Die Serien-Aufnahmetoleranz wird bei Aufnahmen mit automatischer Zeitsteuerung (siehe Seite 93) ignoriert.

Untertitel Wählen Sie hier, ob Untertitel bei DVB-Sendern im im DR- Dauerbetrieb mit aufgezeichnet werden sollen. Werkseinstellung: nein ^12 .

Entschlüsselung Das TV-Gerät kann zeitversetzt angesehene verschlüsselte im DR-Sendungen möglicherweise bereits im DR-Dauerbetrieb entschlüsselt aufzeichnen. Bei einer Direktaufnahme der Sendung in das DR-Archiv ersparen Sie sich so eine nachträgliche Entschlüsselung. Werkseinstellung: nein ^(3) .

DR+ Streaming - Siehe Seite 86. Einstellungen

^1 nur bei Geräten mit DR ^+ .
^12 bei Gerätestandort DK, FIN, N oder S: ja.
^13 bei Gerätestandort NL: ja.

Digital-Recorder

Aufnahme-Vorlauf- und -Nachlaufzeit einstellen

Bei Timer-Aufnahmen, die ohne VPS (analog) oder automatische Zeitsteuerung (DVB) aufgenommen werden (siehe auch Seite 106), kann eine Vorlauf- und Nachlaufzeit eingestellt werden. Dadurch vermindert sich das Risiko, dass Teile der Sendung nicht aufgenommen werden, weil sie früher anfängt und/oder weil sie später endet.

MENU: TV-Menü aufrufen.

◀ ▶ Aufnahme auswählen,
in die Menüzeile darunter wechseln.

AUFNAHME-VORLAUFZEIT Nehmen Sie eine Sendung ohne VPS auf, können Sie hier eine Zeitspanne angeben, um die ihre programmierte Aufnahme-Startzeit vorgezogen wird, damit etwas zu früh beginnende Senciungen vollständig aufgenommen werden. TV-MENU Aufnahme Versicht Aufnahme-Vorlaufzeit 00 min (0 - 15) Aufnahme-Nachlaufzeit Aufnahme-Assid

▶ Aufnahme-Vorlaufzeit oder -Nachlaufzeit auswählen,
in die Menüzeile darunter wechseln.

Geben Sie mit den Zifferntasten die Zeit ein (immer zweistellig eingeben: 01 bis 15 Min. bei der Vorlaufzeit; 01 bis 60 Min. bei der Nachlaufzeit).

Werkseinstellung: Vorlaufzeit: 00 Min, Nachlaufzeit: 05 Min.

DR+ Streaming - Einstellungen

DR+ STREAMING - EINSTELLUNGEN DR-Archiv mit anderen Fernsehern teilen ja DR-Archive anderer Fernseher mitbenutzen ja DR-Gerätename LOEWE TV DR-Gerätegruppenname Home IP-Port Nummer 17123 DR-Bereitschaft 2 Std.

DR-Archiv Geben sie hier an, ob die aufgezeichneten Sendungen mit anderen im DR-Archiv Ihres TV-Gerätes für andere TV-Geräte zum Fernsehern Ansehen freigegeben werden sollen (Server-Funktion).

DR-Archive Bei Einstellung ja können Sie über das Archiv auch Auf- anderer zeichnungen anderer TV-Geräte, die Filme im Heimnetz- Fernseher werk freigeben, ansehen (Client-Funktion). mitbenutzen
DR- Geben Sie Ihrem TV-Gerät einen eindeutigen Namen, um Gerätename ^1 es beim DR+ Streaming schnell identifizieren zu können.
DR-Gerätegruppenname Vergeben Sie einen Namen für Ihre TV-Gerätegruppe. Durch unterschiedliche Gruppennamen können Sie Ihre TV-Geräte bei Bedarf unterteilen. TV-Geräte können nur bei übereinstimmendem Gerätegruppennamen Daten austauschen.
IP-Port- Die IP-Port-Nummer ist bereits ab Werk voreingestellt. Sie Nummer muss üblicherweise nicht verändert werden.
DR- Hier legen Sie fest, wie lange das TV-Gerät nach dem Bereitschaft ^1 Aufrufen von DR+ Streaming im MediaPortal noch Filme freigeben soll (siehe auch Bedienungsanleitung des TV-Gerätes). Dieser Zeitraum der Bereitschaft wird auch aktiviert, sobald eine Datenübertragung auf einen anderen Fernseher zu Ende geht.

Digital-Recorder

Zeitversetzt fernsehen

Der Digital-Recorder-Dauerbetrieb (nur bei Geräten mit DR+) ist ab Werk eingeschaltet (siehe Seite 85). In diesem Fall wird die TV-Sendung, die Sie ansehen, automatisch im Hintergrund aufgenommen.

Der Zeitversatz beträgt maximal ca. 3 Stunden.

→ Beachten Sie bitte die Hinweise zum zeitversetzten Fernsehen auf Seite 83.
Kopiergeschützte Sendungen (z.B. Macrovision) können aus rechtlichen Gründen nicht zeitversetzt angesehen werden.

Unterbrechen

PAUSE-Taste drücken.

45 Phoenix 09:45-10:00 Bon(n) jour Berlin 09:56 0:45 10:00 DR-Archiv Sarache/To Follow me

Das TV-Bild wird zu einem Standbild und die Digital-Recorder-Statusanzeige wird eingeblendet.

Sie sehen oben Nummer und Name des Senders und, wenn EPG- oder Teletext-Daten vorhanden sind, zusätzlich den Beginn, das Ende und den Titel der aktuellen Sendung.

Vor dem Balken steht die Uhrzeit für den Beginn der zeitversetzten Aufzeichnung. Nach dem Balken steht die Uhrzeit, bis zu der der Zeitversatz-Speicher gefüllt sein wird (verlängert sich automatisch um jeweils 30 Minuten, bis max. 3 Stunden). Der Balken zeigt an, wie viel von der zur Verfügung stehenden Aufnahmezeit verbraucht ist. Die Zeit, die im Balken steht, ist die Zeit, zu der die PAUSE-Taste gedrückt wurde.

Fortsetzen (zeitversetzt fernsehen)

PLAY-Taste drücken.

45 Phoenix 09:45-10:00 Bon(n) jour Berlin Stereo #2 09:56 00 Laserchthon Sarachthon Loserschthon

Jetzt sehen Sie die TV-Sendung zeitversetzt von dem Zeitpunkt an, als Sie die PAUSE-Taste gedrückt hatten. Anstelle des Pause-Symbols II sehen Sie das Wiedergabe-Symbol ▶.

Auf automatisch gesetzte Lesezeichen springen

Beim zeitversetzten Fernsehen können Sie bei eingeblendeter Statusanzeige auf automatisch gesetzte Lesezeichen oder an den Anfang oder das Ende der laufenden Aufnahme springen. Weiße Lesezeichen markieren Anfang bzw. Ende von Sendungen.

Rote Taste: Zurück springen.

Blaue Taste: Vorwärts springen.

AufLivebildumschalten

STOP-Taste drücken.

Sie sehen wieder das Livebild der Sendung.

Springen

Beim zeitversetzten Fernsehen können Sie durch kurzes Drücken der Tasten ◀ in der eingestellten Sprungweite springen und so uninteressante Passagen schnell überspringen.

▶ Vorwärts springen.

45 Phoenix 09:45-10:00 Bon(n) jour Berlin Stereo 42 09:58 15:10:00 DR-Archiv Sprachorton Leszeichen +

Zurück springen.

45 Phoenix 09:45-10:00 Bonin) jour Berlin Stereo 09:56 20 Lesorerichen Sprache/Tort Lesorerichen

SmartJump

Ist Smart Jump aktiviert, wird nach jedem Wechsel der Sprungrichtung die Sprungweite halbiert. Springen Sie dagegen öfter als drei Mal hintereinander in dieselbe Richtung, wird die Sprungweite verdoppelt (max. 8 min.).

45 Phoenix 09:45 10:00 Bon(n) jour Berlin Stereo 09:45 10:00 09:49 Lesreichen + SaracherTon Lesreichen +

: Sprungweite entspricht der im Digital-Recorder-Menü voreingestellten Sprungweite.
: Sprungweite ist geringer als im Digital-Recorder-Menü voreingestellt (z.B. nach Wechsel der Sprungrichtung).
: Sprungweite ist größer als im Digital-Recorder-Menü voreingestellt (z.B. nach dreimaligem Sprung in die selbe Richtung).

Sie suchen z.B. den Beginn einer schon begonnenen Sendung:

mehrmals kurz drücken, um zurückzuspringen.

Wenn Sie den Anfang der Sendung übersprungen haben, springen Sie in umgekehrter Richtung:

drücken. Dieser Sprung in umgekehrter Richtung wird in halber Sprungweite ausgeführt. Springen Sie mit vorwärts.

Wenn Sie den Anfang der Sendung übersprungen haben: ◀ wieder zurückspringen. Die Sprungweite wird dabei erneut halbiert.

Durch die erneute Halbierung der Sprungweite beim Richtungswechsel können Sie sich nah an eine bestimmte Stelle herantasten.

Digital-Recorder

Schnelles Vor- und Rückspulen

Während des zeitversetzten Fernsehens können Sie in drei verschiedenen Geschwindigkeiten vor- und zurückspulen. Während des Spulens ist kein Ton hörbar.

◀ oder ▶ etwas länger drücken.

45 Phoenix 09:45-10:00 Bon/nj jour Berlin Stereo 09:57 SpracheTor

Mit jedem weiteren kurzen Druck auf ◀ bzw. ▶ erhöht sich die Geschwindigkeit, bis wieder auf die erste Geschwindigkeit zurückgeschaltet wird.

45 Phoenix 09:45-10:00 Bon(n) jour Berlin Stereo 09:55 0 Sprachson

Wenn das Ende der Aufzeichnung erreicht ist, wird automatisch auf Wiedergabe geschaltet. Sie befinden sich dann ca. 10 Sek. hinter dem Livebild bzw. beim Zurückspulen am Anfang der zeitversetzten Aufzeichnung.

45 Phoenix 09:43-10:00 Bon(n) jour Berlin 09:57 45:00 SpracheTon

Zeitlupe

Bei aktiver Pause (Standbild) können Sie auf vier Zeitlupen-Geschwindigkeiten schalten. Während der Zeitlupe ist kein Ton hörbar. Bei HDTV-Sendungen ist Zeitlupe rückwärts nicht möglich.

PAUSE-Taste drücken.

◄ bzw. ► kurz drücken.

45 Phoenix 09:43-10:00 Bon(n) jour Berlin Stereo 42 09:49 SpracheTon

Geschwindigkeit erhöhen:

◄◄ bzw. ►► mehrmals kurz drücken.

45 Phoenix 09:45-10:00 Bon(n) jour Berlin 09:45 10 09:52 Spache/Ron

Mit jedem Drücken erhöht sich die Geschwindigkeit, bis wieder auf die erste Geschwindigkeit zurückgeschaltet wird.

Highlight-Funktion

Sie können, z.B. bei Sportsendungen, interessante Szenen markieren, um diese bei einer späteren Wiedergabe noch einmal gezielt anzusehen. Sie können Lesezeichen beim zeitversetzten Fernsehen oder während des Livebildes setzen.

PLAY-Taste etwas länger drücken: Lesezeichen setzen.

Die im Hintergrund bereits laufende zeitversetzte Aufnahme wird in eine Archiv-Aufnahme umgewandelt. Sie sehen eine Bildschirmmeldung. Bei jedem erneuten längeren Drücken der PLAY-Taste wird ein weiteres Lesezeichen gesetzt.

Ist keine Programminformation von Teletext oder EPG vorhanden, erscheint nach dem ersten längeren Drücken der PLAY-Taste das Menü Aufnahmedauer. Wählen Sie dann die Aufnahmedauer und bestätigen Sie mit OK (siehe Seite 89).

Aufnahmen, die manuelle Lesezeichen enthalten, können als Highlights wiedergeben werden (siehe Kapitel Archiv-Wiedergabe, Seiten 96 und 100).

Replay-Funktion

Sie können, z.B. bei Sportsendungen, interessante Szenen direkt noch einmal ansehen (nur bei Livebild).

Taste ◀ drücken.

45 Phoenix 09:45 10:00 Bon(n) jour Berlin 09:45 10 09:45 Leszeichen → Sprache/Ten Leszeichen → Stereo 2

Hierbei wird um 40 Sekunden zurück in den zeitversetzten Betrieb gesprungen. Die Wiedergabe-Marke ist gelb eingefärbt (Smart Jump aktiv).

Gleichzeitig wird dazu das Livebild als PIP-Kleinbild eingeblendet (nicht bei HD-Sendern).

Taste ▶: Wieder um 20 Sekunden vorspringen.

PIP-Taste: PIP-Bild schließen, ohne die zeitversetzte Wiedergabe zu verlassen.

STOP-Taste: Replay-Funktion beenden und zum Livebild zurückkehren.

Auf einen anderen Sender umschalten

Wenn Sie den Sender wechseln, wird die zeitversetzte Aufnahme neu gestartet. Die bisherige zeitversetzte Aufnahme wird verworfen.

Digital-Recorder

Archiv-Aufnahme – Direkt-Aufnahme

→ Zur Aufnahme von verschlüsselten Sendungen bitte auch die Hinweise auf den Seiten 106 und 107 beachten.

RECORD-Taste kurz drücken: Direkt-Aufnahme starten. Die Aufnahmedauer-Auswahl wird aufgerufen.

AUFNAHMEDAUFER (MIN.) aktuelle Sendung 30 60 90 120 180 240 777 bestätigen

Gewünschte Aufnahmedauer auswählen.

aktuelle Sendung: Die gerade angesehene Sendung wird in das DR-Archiv übernommen.

??? : Aufnahmedauer mit den Zifferntasten der Fernbedienung manuell eingeben.

OK Bestätigen. Timer-Daten aufrufen.

TIMER-DATEN 09:45 Bon(n) Jour Berlin Sender 4.5 Phoenix Datum 03.02.2010 Aufnahmezeit 09:45 bis 10:00 Aufnahmeart einmalig beizitigen Kinderschernung Löschutzsetzen

Überprüfen Sie die Timer-Daten, verändern Sie sie gegebenenfalls und bestätigen Sie mit OK. Die Aufnahme wird gestartet.

Erläuterungen zu den Einstellmöglichkeiten im Menü Timer-Daten siehe Seite 93.

Sofortaufnahme

Bei einer Sofortaufnahme wird die Aufnahme umgehend mit einem einzigen Tastendruck gestartet. Sie legen nur noch die Aufnahmedauer fest. Eine Auswahl des Recorders (z.B. DVD-Recorder) entfällt. Die Sendung wird immer auf der integrierten Festplatte ^1 bzw. dem USB-Speichermedium ^2 aufgezeichnet.

RECORD-Taste lang drücken: Sofortaufnahme starten. Die Aufnahmedauer-Auswahl wird aufgerufen.

Gewünschte Aufnahmedauer auswählen, OK bestätigen.

Wenn der Anfang der Sendung aufgezeichnet wurde, wird sie von Beginn an übernommen (nur bei eingeschaltetem DR-Dauerbetrieb, siehe Seite 85). Anderenfalls beginnt die Aufnahme an dem Punkt, ab dem die Sendung angesehen wurde.
Eine angesehene und bereits beendete Sendung können Sie bei eingeschaltetem DR-Dauerbetrieb (siehe Seite 85) ebenfalls ins Archiv übernehmen, sofern zwischenzeitlich kein Senderwechsel stattgefunden hat. Springen oder spulen Sie zu der gewünschten Sendung zurück und starten Sie die Aufnahme mit aktuelle Sendung (siehe linke Spalte).

Während der Archiv-Aufnahme wird der Balken für den Aufnahme-Fortschritt rot angezeigt und der Hinweis REC für eine laufende Archiv-Aufnahme eingeblendet.

Verschlüsselte Sendungen werden entsprechend der Voreinstellung im Digital-Recorder-Menü → Entschlüsselung im DR-Dauerbetrieb aufgenommen. Bei Einstellung ja kann während der Direkt-Aufnahme einer verschlüsselten Sendung keine andere verschlüsselte Sendung angesehen werden.
Wird die Voreinstellung bei Entschlüsselung im DR-Dauerbetrieb umgestellt, während Sie eine verschlüsselte Sendung ansehen, wird die zeitversetzte Aufnahme neu gestartet. Die bisherige Aufzeichnung wird verworfen.

Lesezeichen bei Archiv-Aufnahme setzen

Bei Direkt-Aufnahme oder bei laufender Timer-Aufnahme können Sie Lesezeichen bei interessanten Passagen setzen (PLAY-Taste etwas länger drücken). Sie sehen eine Bildschirmmeldung. Sie können bis zu 15 Lesezeichen pro Aufnahme setzen.

Zeitversetzt fernsehen bei Archiv-Aufnahme

PAUSE-Taste: Auf Standbild schalten. Die Aufnahme wird dabei im Hintergrund fortgesetzt.

PLAY-Taste: Wiedergabe fortsetzen. Sie sehen jetzt die Archiv-Aufnahme zeitversetzt.

Springen, schnelles Vor- und Zurückspulen und Zeitlupe funktionieren wie im Kapitel Zeitversetzt fernsehen (Seiten 87 und 88) beschrieben.

STOP-Taste: Zeitversatz beenden und zum Livebild zurückkehren.

Digital-Recorder

Andere Sender bei Archiv-Aufnahme sehen

Nachdem Sie die Aufnahme gestartet haben, können Sie auf einen anderen Sender umschalten ^1 .

Der zweite Sender kann auch während einer laufenden Aufnahme zeitversetzt angesehen werden (Timeshift bei laufender Archivaufnahme, siehe auch Zeitversetzt fernsehen auf Seite 87).
Wird eine verschlüsselte Sendung mit der Option entschlüsselt aufnehmen → ja aufgenommen, wird das zur Entschlüsselung benötigte CA-Modul für die Aufnahme verwendet. In diesem Fall kann keine andere verschlüsselte Sendung angesehen werden.

Anderen Film aus dem Archiv bei Archiv-Aufnahme ansehen

Nachdem Sie eine Aufnahme gestartet haben, können Sie auch eine bereits aufgenommene Sendung ansehen.

DR-Archiv aufrufen.

Aufzeichnung Film ansehen.

auswählen,

Die Aufnahme wird im Hintergrund fortgesetzt.

Wird eine verschlüsselte Sendung mit der Option entschlüsselt aufnehmen → ja aufgenommen, wird das zur Entschlüsselung benötigte CA-Modul für die Aufnahme verwendet. In diesem Fall kann keine andere verschlüsselte Sendung aus dem Archiv angesehen werden.

TV-Gerät bei laufender Aufnahme ausschalten

Sie können das TV-Gerät bei laufender Aufnahme in den Standby-Betrieb ausschalten. Die Aufnahme wird im Standby-Betrieb fortgesetzt. Die Anzeige am Gerät leuchtet orange.

Schalten Sie das Gerät keinesfalls mit dem Netzschalter aus und ziehen Sie nicht den Netzstecker des TV-Gerätes aus der Steckdose, da die Aufnahme sonst verloren geht!

Untertitel

Werden Untertitel gesendet, werden diese aufgezeichnet.

Das Aufzeichnen von Untertiteln im DR-Dauerbetrieb muss im Digital-Recorder-Menü eingeschaltet sein (siehe Seite 85).

Untertitel bei späterer Wiedergabe aufrufen:

INFO: Statusanzeige einblenden (siehe rechte Spalte).

TEXT: Untertitel-Auswahl aufrufen.

▲▼ Gewünschte Untertitel auswählen. OK Untertitel einblenden.

Aufnahmevorzeitigbeenden

Sie können eine laufende Archivaufnahme vorzeitig beenden.

STOP-Taste drücken.

OK Aufnahme beenden.

Die Aufnahme wird beendet. Das bis jetzt Aufgenommene ist auf der Festplatte gespeichert und kann über das DR-Archiv wiedergegeben werden.

Sie können eine laufende Aufnahme auch beenden, indem Sie in der Timerübersicht oder im DR-Archiv den zugehörigen Eintrag löschen. Weitere Informationen hierzu finden Sie auf Seite 94.

Statusanzeige bei zeitversetzter und Archiv-Aufnahme

INFO: Statusanzeige einblenden.

Anzeige bei Zeitversatz ^(1) :

45 Phoenix 09:45-10:00 Bon(n) jour Berlin Zeitversatz: 01:00 min 09:45 10:0509 Lesezahlen + Sprache Lesezeln +

Anzeige bei Livebild während einer Archiv-Aufnahme:

45 Phoenix 09:45-10:00 Bon(n) jour Berlin Livebild 09:45 09:52 10:05 SpastraTan 09:52

Anzeige bei Zeitversatz während einer Archiv-Aufnahme.

45 Phoenix 09:45-10:00 Bon(n) jour Berlin Zeitversatz: 01:00 min 09:45 10:0509.61 Lesreicher + Sprache Lesreicher + 09:52

Digital-Recorder

Archiv-Aufnahme – Timer-Aufnahme

→ Zur Aufnahme von verschlüsselten Sendungen bitte auch die Hinweise auf den Seiten 106 und 107 beachten.

Sie können Timer-Aufnahmen für den Digital-Recorder komfortabel mit Hilfe von EPG, Teletext oder von Hand programmieren. Dabei sind bis zu 50 Timer-Einträge gleichzeitig möglich.

Wenn Sie Timer-Aufnahmen programmiert haben, darf das TV-Gerät lediglich in den Standby-Betrieb ausgeschaltet werden. Schalten Sie das Gerät keinesfalls mit dem Netzschalter aus und ziehen Sie nicht den Netzstecker des TV-Gerätes aus der Steckdose, da sonst keine Timer-Aufnahme ausgeführt werden kann.

Programmierte Timer für den Digital-Recorder werden in der Timerübersicht angezeigt.

Bei verschlüsselten Aufzeichnungen, die noch entschlüsselt werden müssen, steht an Stelle des Programmnamens das Kürzel DR→DR.

Erläuterung der Symbole in der Timerübersicht siehe Kapitel Der direkte Weg zur Aufnahme auf Seite 122.

[NO TEXT]
DR-Archiv aufrufen.

DR-ARCHIV Top-Movie 1 13.06 Sky Cinema HD Bon(n) jour Berlin 14.06 Phoenix da capo 31.06 Das Ende Tagesschau 28.07 Jay Individual 08.06 LOCWE... 09:45 - 10:00 Detail ansehen Timerübersicht freie Kapazität 68:42 bearbeinschützen lescherekosirm Sorierung anderer

RoteTaste: Timerübersicht aufrufen.

TIMERÜBERSICHT Fr 05.02. 20:15-21:15 arce Sa 06.02. 03:00-05:15 Sky C 08.02. 17:30-18:00 RTL 4 08.02. 19:00-19:20 ZDF Di 09.02. 20:15-22:25 3sat 60° - Geo Reportage Fußball live Unter uns Heute wissen spezial Aktuelle Nachrichten neuer Einstag Aufnahme andersen Aufnahme löschen

Bei verschlüsselten Aufzeichnungen, die noch entschlüsselt werden müssen, erscheint vor dem Eintrag ein roter Punkt mit Schlüsselsymbol.

Timer-Aufnahme über EPG programmieren

EPG aufrufen.

▲▼ Aufzunehmende Sendung markieren.

EPG (PROGRAMMZETUNG) Mo 01.03 Datum Zeit Sender Themen MO 01.03. jetzt alle alle arte 15:57-16:59 Charmed - Zauberhafte Hexen Das Erste 16:00-16:10 Tagesschau ZDF 16:00-16:10 heute - in Europa WDR Köln 16:00-16:15 WDR aktuell Bayelsches... 16:00-16:05 Rundschau hrfernsehen 16:00-16:30 Schlemmerreise Spanien MDR FERNS... 16:00-16:15 Hier ab vier NDR F5 HH 16:00-16:30 Tips und Trends - Der Verbraucher... SWR Fernse... 16:00-16:05 Baden Württemberg aktuell Charmed - Zauberhafte Hexen Detail Seite I ansenen Aufnahme Zeibergabe zu Datum ... Themen

RECORD-Taste: Aufnahme der Sendung programmieren. Der Timer-Daten-Dialog wird geöffnet.

TIMER-DATEN D9:45 Charmed - Zauberhafte Hexen Recorder DR AV Sender 2.3arte Datum 05.02.2010 Aufnahmezeit 15:57 bis 16:59 Autom. Zeitsteuerung nein Aufnahmeart einmalig Untertitel aufzeichnen nein Bestätigen Kindernicherung Lächschutz setzen

Überprüfen Sie die Timer-Daten und verändern Sie sie gegebenenfalls.

OK Timer-Daten bestätigen. Die Sendung wird in die Timerübersicht eingetragen.

Erläuterungen zu den Einstellmöglichkeiten im Menü Timer-Daten siehe Seite 93.

Vor den Titel der Sendung wird im EPG ein roter Punkt gesetzt.

Wenn eine Sendung bereits mit einem roten Punkt markiert ist, können Sie mit der RECORD-Taste den programmierten Timereintrag wieder löschen. Der rote Punkt verschwindet.

Digital-Recorder

Timer-Aufnahme über Teletext programmieren

Rufen Sie den Sender auf, von dem Sie eine Timer-Aufnahme tätigen wollen.

TEXT: Teletext aufrufen.

Falls vom Sender HbbTV angeboten wird, öffnet sich der MediaTek/HbbTv-Text (siehe Seite 80).

In diesem Fall wird durch erneutes Drücken der TEXT-Taste der „Standard“ Teletext/Videotext aufgerufen.

RECORD-Taste: Erste Programmvorschau-Seite aufrufen.

Wenn nicht möglich, die Vorschauseite im Teletext-Menü → Einstellungen → Vorschauseite definieren.

Grüne Taste: Programmvorschau-Seite wählen, die die Sendung enthält, die Sie aufnehmen wollen.

▶ ▲ Uhrzeit markieren, zu der die Sendung beginnt.

302 302 ARDtext Fr 05.02.10 09:36:42 Fr 05.02.10 Das Erste 14.00 Tageschau 14.10 In aller Froundschaft UT ..... 316 Zweite Begegnung (Di, 2005) 15.00 Tageschau 15.10 Sturm der Liebe (221) ..... 317 16.00 Tageschau UT 16.10 Eisbär, Afte & Co. ..... 318 17.00 Tageschau um fünf UT ..... 319 17.15 Brisant ..... 319 17.47 Tageschau 17.55 Verbotene Liebe ..... 320 18.20 Marienhot ..... 321 18.50 Das Geheimnis meines ..... 322 Vaters (19) 19.20 Das Quiz mit Jörg Pilawa ..... 384 bis 19.50 Uhr Abend > 300 < + Jelzt im TV ARD morgen Sendung gehen aufnehmen

OK Aufnahme der Sendung programmieren.

TIMER-DATEN 17:15 Brisant Recorder DR AV Sender 21 Das Erste Datum 05.02.2010 Aufnahmezeit 17:15 bis 17:45 Aufnahmeart einmalig Untertitel aufzeichnen nein Bestätigen Kindersicherung Lüachschutz setzen

Überprüfen Sie die Timer-Daten und verändern Sie sie gegebenenfalls.

Überprüfen Sie insbesondere die Aufnahmezeit und Datum bei Sendungen, die über Mitternacht hinausgehen oder am folgenden Tag beginnen. Die Daten aus dem Teletext sind nicht unbedingt vollständig.

OK Timer-Daten bestätigen. Die Sendung wird in die Timerübersicht eingetragen.

Erläuterungen zu den Einstellmöglichkeiten im Menü Timer-Daten siehe Seite 93.

Timer-Aufnahme von Hand programmieren

DR-Archiv aufrufen.

RoteTaste: Timerübersicht aufrufen.

TIMERÜBERSICHT Fr 05.02. 20:15-21:15 arts Sa 06.02. 03:00-05:15 Sky Di 08.02. 17:30-18:00 RTL Di 08.02. 19:00-19:20 ZDF Di 09.02. 20:15-22:25 3sat Aktuelle Nachrichten Neuer Eintrag Aufnahme Koschen Aufnahme andersn 60° - Geo Reportage Fußball live Unter uns heute wissen spezial Fr 05.02./08:41

Rote Taste: Neuer Eintrag aufrufen.

◀ ▶ Aufnahme auswählen.

OK Aufnahme-Assistent aufrufen.

◀ ▶ Von Hand auswählen.

OK Programmierung starten.

AUFNAHME-ASSISTENT Bitte geben Sie den Sender an, von dem Sie aufnehmen möchten. VON HAND Senderauswahl HDMI3 HDMI2 HDMI1 PC IN AVS AV 0 VIDEO 1 Das Erste 2 ZDF 3 WDR Köln 4 Bayrisches FS 5 In-fernsehen 6 Phoenix 7 BR-alpha 8 3sat 9 EinsExtra 10 EinsFestival 11 EinsPlus 12 ZDfokukanal 13 ZDFtheater... 14 arle 15 Sky Cinema HD 16 MDR Thüring... welter Sender wählen Seite 1 alpha@ch sertieren

▲▼◀▶ Aufzunehmenden Sender oder Anschlussbuchse markieren und mit

OK übernehmen.

Das Menü Timer-Daten wird angezeigt.

TIMER-DATEN SKY Cinema HD Recorder DR Sender 15 Sky Cinema HD Datum 05.02.2010 Aufnahmacht entschlüsselt aufnehmen nein Entschlüssung nachts ja Aufnahmacht einemalig Untertitel aufzeichnen nein Bestseller Underzinsicherung Lachschutz setzen AV

Überprüfen Sie die Timer-Daten. Geben Sie in jedem Fall Datum und Aufnahmezeit ein.

OK Bestätigen. Die Sendung wird in die Timerübersicht eingetragen.

Digital-Recorder

Wurde ein extern angeschlossenes Gerät, z.B. ein DVD-Recorder, als Aufnahmequelle gewählt, starten Sie die Wiedergabe am angeschlossenen Gerät zum Beginn der eingetragenen Aufnahmezeit von Hand.
→ Zur Aufnahme von verschlüsselten Sendungen bitte auch die Hinweise auf den Seiten 106 und 107 beachten.

Erläuterungen zu den Einstellmöglichkeiten im Menü Timer-Daten

Recorder Auswahl des zu verwendenden Recorders. Hier DR für den Digital-Recorder wählen.

Sender (nur verfügbar, wenn der ausgewählte Sender über verschiedene Signalquellen, z.B. DVB-T und DVB-S, empfangen wird) Signalquelle für Aufnahme auswählen.

Datum Tag der Aufnahme.

Aufnahmezeit Uhrzeit der Aufnahme.

VPS (nur bei einigen analogen Sendern verfügbar, siehe auch Seite 106) VPS-Daten bei analogen Sendern nutzen, ja/nein.

Autom. (nur bei einigen DVB-Sendern und bei Aufnahme über Zeitsteuerung EPG verfügbar, siehe auch Seite 106) Automatische Zeitsteuerung nutzen, ja/nein.

entschlüsselt bei Aufnahmen von verschlüsselten Sendern können Sie hier festlegen, ob die Sendung nach Möglichkeit bereits während der Aufnahme entschlüsselt werden soll. Wenn Sie ja wählen, können Sie während der Aufnahme keinen anderen verschlüsselten Sender sehen, da das CA-Modul für die Aufnahme verwendet wird.
Tipp: Wählen Sie ja, wenn Sie während der Aufnahme keinen anderen verschlüsselten Sender sehen wollen. Sie ersparen sich eine nachträgliche Entschlüsselung.
Bei einer Direktaufnahme (Seite 89) wird die Voreinstellung aus dem Digital-Recorder-Menü → Entschlüsselung im DR-Dauerbetrieb (Seite 85) übernommen.
Bei Aufnahmen von CI Plus-verschlüsselten Sendungen kann die automatische Zeitsteuerung aus technischen Gründen nicht genutzt werden, wenn hier ja ausgewählt wird.

Erläuterungen zu den Einstellmöglichkeiten im Menü Timer-Daten (Fortsetzung)

Entschlüsselung (nur bei Voreinstellung entschlüsselt aufnehmen → nein). Nachts Bei Einstellung ja wird die Sendung automatisch am folgenden Tag um 02:00 Uhr entschlüsselt (CA-Modul muss gesteckt sein). Wählen Sie nein, wenn Sie die Entschlüsselung auf einen anderen Zeitpunkt legen möchten. Geben Sie Ihre gewünschte Entschlüsselungszeit mit der Fernbedienung ein.

Programm-anbieter-PIN (nur bei Aufnahmen von CI Plus-geschützten Sendungen) Jugendschutz-PIN des CA-Moduls eingeben. Siehe auch Seite 107.

Aufnahmeart einmalig, täglich, Mo-Fr oder wöchentlich wählen. Bei Timer-Aufnahmen über EPG ist zusätzlich Serie auswählbar.

Untertitel Wählen Sie, ob zusätzlich die ausgestrahlten Untertitel aufzeichnen aufgezeichnet werden sollen.

Bei einer Direktaufnahme (Seite 89) wird die Voreinstellung aus dem Digital-Recorder-Menü → Untertitel m DR-Dauerbetrieb aufzeichnen (Seite 85) übernommen.

Film sperren Die spätere Wiedergabe dieser Aufzeichnung nur nach Eingabe der Geheimnummer erlauben (Kindersicherung). Grüne Taste drücken.

Wurde im TV-Menü unter Einstellungen → Kindersicherung noch keine Geheimzahl festgelegt, wird zunächst die Kindersicherung aktiviert.

Löschschutz Vor dem automatischen Löschen durch den Löschsetzen Manager schützen. Gelbe Taste drücken.

Digital-Recorder

Programmierte Timereinträgelöschen

Benutzen Sie diese Funktion in der Timerübersicht, wenn Sie bereits programmierte Aufnahmen löschen oder eine laufende Timer-Aufnahme beenden wollen.

DR-Archiv aufrufen. Rote Taste: Timerübersicht aufrufen. ► Zu löschenden Timer markieren. TIMERÜBERSICHT Fr 05.02./08:41 Fr 05.02. 20:15-21:15 arte 50° - Geo Reportage Sa 06.02. 03:00 05:15 Sky Fußball live 08.02. 17:30-18:00 RTL Unter uns 08.02. 19:00-19:20 ZDF heute DI 09.02. 20:15-22:25 3sat wissen spezial Aktuelle Nachrichten neuer Eintrag Aufnahme löschern Aufnahme ändern Gelbe Taste: Timereintrag löschen. Loschen bestätigen Loschen abreschen OK Bestätigen.

Rote Taste: Timerübersicht aufrufen.

TIMERÜBERSICHT Fr 05.02.20:15-21:15 arte S4 Sa 06.02. 03:00 05:15 Sky G 08.02. 17:30-18:00 RTL S 08.02. 19:00-19:20 ZDF Di 09.02. 20:15-22:25 3sat Aktuelle Nachrichten Neuer Eintrag Aufnahme Andern 60° - Geo Reportage Fußball live Unter uns heute wissen spezial Aufnahme Köchen

Gelbe Taste: Timereintrag löschen.

OK Bestätigen.

Die Schrift eines gerade aktiven Timers ist rot. Wenn Sie diesen Timer löschen, wird die Aufnahme gestoppt.

Der Lösch-Manager

Der Lösch-Manager sorgt dafür, dass immer genügend Speicherplatz auf der Festplatte für neue Aufnahmen zur Verfügung steht.

Wenn die Kapazität der Festplatte fast ausgeschöpft ist, werden die jeweils älteren Aufnahmen immer zuerst gelöscht.

Aufnahmen, die Sie mit einem Löschschutz (siehe Seite 102) versehen haben, werden vom Lösch-Manager nicht gelöscht. Sie können diese Aufnahmen jedoch weiterhin von Hand löschen.

Um Datenverlust zu vermeiden, empfehlen wir Ihnen, wichtige Aufnahmen auf eine beschreibbare DVD zu überspielen.

Löschen Sie nach der Überspielung die Aufnahmen aus dem Digital-Recorder.

Loewe haftet nicht für Datenverlust auf der Festplatte des Digital-Recorders.

Aufnahmekonflikt

Wenn Sie eine neue Aufnahme programmieren möchten, die sich mit einer bereits gespeicherten Timeraufnahme überschneidet, öffnet sich der Aufnahmekonflikt-Dialog. Legen Sie hier fest, ob nur eine oder beide Aufnahmen ausgeführt werden sollen.

Entscheiden Sie sich für beide, müssen Sie noch angeben, welche der beiden Sendungen vollständig aufgezeichnet werden soll.

Weitere Möglichkeiten zur Lösung eines Aufnahmekonflikts:

Grüne Taste: Timer-Daten der einzelnen Sendungen ändern.

END: Neuen Timer verwerfen. Der ältere Timereintrag bleibt erhalten.

Digital-Recorder

Archiv-Wiedergabe

©

DR-Archiv / Video-Archiv aufrufen.

DR-ARCHIV Top-Movie 1 15:06 Sky Cinema HD Bon(n) our Berlin 14:08 Phoenix da capo 31:08 Das Liste Tagesschau 29:07 Ste. Individual 00:00 LogWE 09:45 10:00 Detail asschon Highlights Timerübersicht bearbeicherschützen loschenkreisieren Sedierung werten

Oben rechts wird die restliche freie Kapazität des Speichermediums angezeigt.

Die angegebene freie Kapazität ist ein Schätzwert. Die genaue Restkapazität der Festplatte hängt von den zukünftig aufgezeichneten Sendungen und bei analogen Sendungen von der eingestellten Aufnahmequalität (siehe Seite 85) ab.

Die Füllstandsanzeige im Balken zeigt Ihnen jeweils, wieviel von der Aufzeichnung bereits angesehen wurde.

Wenn Programminformationen aus EPG oder Teletext vorliegen, werden diese zu dem gerade markierten Eintrag unterhalb der Archiv-Liste angezeigt. Weitergehende Informationen zu der Aufnahme können Sie mit der TEXT-Taste aufrufen, wenn diese vorliegen.

Blaue Taste: Sortierung der Aufnahmen ändern.

Grüne Taste: Aufnahmen nach Datum sortieren.

Gelbe Taste: Aufnahmen nach Alphabet sortieren.

Blaue Taste: Aufnahmen nach alphabetischer Reihenfolge der Sender sortieren.

Zurück zur Übersicht. Die zuletzt gewählte Sortierung wird beibehalten.

Erläuterungen zu den Symbolen im Archiv

Archiveintrag mit aktivierter Wiederholung (Seite 98).
Archiveintrag mit gesetzter Kindersicherung (Seite 101).
Archiveintrag mit gesetztem Löschschutz (Seite 102).
Archiveintrag mit von Hand gesetzten Lesezeichen (siehe rechte Spalte).
Verschlüsselter Archiveintrag.
CI+ CI Plus-verschlüsselter Archiveintrag.
- Archiveintrag ist zum Überspielen/Kopieren in der Timerübersicht eingetragen (siehe Seite 98, Aufnahmen auf einen angeschlossenen Recorder überspielen).
Archiveintrag ist zum Entschlüsseln in der Timerübersicht eingetragen (siehe Seite 99, Verschlüsselte Aufnahme entschlüsseln).

Aus dem Archiv wiedergeben

▲▼ Aufnahme auswählen. OK Wiedergabe starten.

Archiv 31.08. da capo 00:00 00:17 Stereo 2 01:03 Leszeichen → Wiedshafen Highlights Sprachidon Leszeichen →

Bei der Wiedergabe von noch verschlüsselten Aufnahmen muss das CA-Modul mit Smart Card eingesteckt sein.

Lesezeichensetzen

Während der Wiedergabe einer Archiv-Aufzeichnung können Sie Lesezeichen setzen.

PLAY-Taste etwas länger drücken: Lesezeichen setzen.

Sie sehen eine Bildschirmmeldung. Danach wird die Laufwerkanzeige eingeblendet und Sie sehen das gesetzte Lesezeichen über dem Balken für die Wiedergabe. Sie können bis zu 15 Lesezeichen pro Aufnahme setzen.

Archiv 31.08. da capo 00:00 60:42 01:03 Loserleichen > Highlights Wiederholen Spracherton Loserleichen >

Automatisch gesetzte Lesezeichen sind weiß. Von Hand gesetzte Lesezeichen sind blau.

AufLesezeichenspringen

INFO: Statusanzeige einblenden.

Blaue Taste: Zum nächsten Lesezeichen springen.

Archiv 31.08. da capo 00:00 00:27 01:03 Leszeichen → Wiedehalten Highlights Spracharton Leszeichen → Stereo

Rote Taste: Zum vorhergehenden Lesezeichen springen.

Archiv 31.08. da capo 00:09 00:17 01:03 Laserachort > Highlights Wiedeholen SpedieTon Laserachort >

EinzelneLesezeichenlöschen

Rote oder blaue Taste: Auf das zu löschende von Hand gesetzte Lesezeichen springen.

Archiv 31.08. da capo 00:00 60:27 Stereo 01:03 Leszeichen → Widersfall Highlights Sprachetan Leszeichen →

PLAY-Taste etwas länger drücken: Lesezeichen löschen.

Digital-Recorder

Bei der Wiedergabe von verschlüsselten Aufnahmen sind einige der folgenden Funktionen möglicherweise nur eingeschränkt möglich.

Highlight-Wiedergabe ^(1)

Sind manuelle Lesezeichen in der laufenden Wiedergabe gesetzt, können Sie diese als Highlights wiedergeben lassen. Hierbei werden jeweils 30 Sekunden vor und nach dem Lesezeichen wiedergegeben. Die Highlights werden nacheinander in der Reihenfolge der Markierungen wiedergegeben.

INFO: Statusanzeige einblenden.

Archiv 31.08, da capo Stereo 12 00:00 02 00:17 Leserzeichen + Wiederhoen Highlights SaracheSen Leserzeichen +

PLAY-Taste: Highlights wiedergeben.

Archiv 31.08. da capo 00:00 01:00:17 Highlight → Wredetroben Highlights stapp Sprache/ten Highlight → Stereo 12 Highlight 1

Solange die Statusanzeige eingeblendet ist:

Blaue Taste: Zum nächsten Highlight springen.

Rote Taste: Zum vorherigen Highlight springen.

PLAY-Taste: Zum nächsten Highlight springen (auch ohne Statusanzeige möglich).

STOP-Taste: Highlight-Wiedergabe beenden.

Weitere Informationen zur Highlight-Wiedergabe finden Sie auf Seite 100.

Springen

Durch kurzes Drücken der Tasten ◀ oder ▶ können Sie in der Sendung springen.

▶ Vorwärts springen.

Archiv 31.08, da capo Stereo 42 00:00 01 Leszeichen → Wiensbroom Highlights SpracheTon Leszeichen →

Rückwärts springen.

Archiv 31.08. da capo 00:00 01 00:17 Lesczeichn Wiederhoer Highlights Sprache/Ton Lesczeichn Stereo

Sprungweite einstellen: siehe Seite 85.

^1 nur bei TV-Geräten mit DR ^+ .

D - 96

SmartJump

Smart Jump erlaubt Ihnen die schnelle Suche nach bestimmten Szenen einer Aufnahme. Mehr dazu finden Sie auf Seite 87.

Schnelles Vor- und Rückspulen

Während einer Archiv-Wiedergabe können Sie in drei verschiedenen Geschwindigkeiten vor- und zurückspulen. Mehr dazu finden Sie auf Seite 88.

Pause(Standbild)

PAUSE-Taste: Auf Standbild schalten.

Archiv 31.08. da capo 00:00:00 09.11 p DR-Archiv fischerjausblenden als titellbild übernehmen

PLAY-Taste: Wiedergabe fortsetzen.

Zeitlupe

Bei aktiver Pause (Standbild) können Sie auf vier Zeitlupen-Geschwindigkeiten (jeweils vor- und rückwärts) schalten. Während der Zeitlupe ist kein Ton hörbar.

PAUSE-Taste: Auf Standbild schalten.

Archiv 31.08. da capo 00:00 00 Stereo 42 00:11 DF-Archiv lacheryausblender als Titelbild abernehmer

◀ oder ▶ kurz drücken.

Archiv 31.08, da capo 00:00 01 00:17 Stereo 2

Geschwindigkeit erhöhen:

Taste mehrmals kurz drücken.

Archiv 31.08. da capo 00:00 01 00:17 Stereo 2

Mit jedem Drücken erhöht sich die Geschwindigkeit, bis wieder auf die erste Geschwindigkeit zurückgeschaltet wird.

Digital-Recorder

Teile der Aufnahme löschen

Sie können Teile einer Aufnahme von der aktuellen Filmposition bis zum Anfang oder bis zum Ende löschen.

PAUSE-Taste bei Archiv-Wiedergabe an der Stelle drücken, ab der bis zum Anfang oder bis zum Ende der Archiv-Aufnahme gelöscht werden soll.

Archiv 31.08. da capo Stereo 00:11 DR-Archiv fachentekunden als Titelbild Unternehmen

Gelbe Taste: löschen/ausblenden aufrufen.

Archiv 31.08. da capo Stereo 12 00:00 00:00:52 Von Hier bis Anfang, rischen Von Hier bis Ende rischen Aufbeidungsanfang setzen Loszweichen, rischen

Rote Taste: Von hier bis Anfang löschen auswählen. Grüne Taste: Von hier bis Ende löschen auswählen.

Archiv 31.08. do capo 00:00 01 00:52 Stereo 03.17 Loschen bis Ende bestätigen Loschen abrechen

OK Löschen bestätigen.

Archiv 31.08. da capo 00:00 00:00 00:52 Stereo 12 00:17 DR.Archiv SaracheTon

In diesem Fall wurden am Ende der Sendung 11 Min. gelöscht, sodass die Länge der Aufnahme nur noch 52 Min. beträgt.

Oder: Rote bzw. grüne Taste: Löschen abbrechen.

Bereiche der Aufnahme ausblendefi

Sie können Teile einer Archiv-Aufnahme ausblenden. Bei der zukünftigen Wiedergabe und beim Überspielen auf einen angeschlossenen Recorder werden die ausgeblendeten Teile übersprungen.

PAUSE-Taste an der Stelle der Archiv-Wiedergabe drücken, an der die Ausblendung beginnen soll.

Archiv 31.08. da capo Stereo 09.11 DR Archiv Guchen/Leu, Andes als Tieläld Übernehmen

Gelbe Taste: löschen/ausblenden aufrufen.

Archiv 31.08. da capo Stereo 00:00:01 00:52 Von hier bis Anfang leschen Ausländungsanfang setzen Von hier bis Eapie leschen Leszelichen leschen

Gelbe Taste: Anfang der Ausblendung setzen.

Archiv 31.08. da capo 00:00 01 Stereo Ausblenden Ausländungsende setzen Ausländen abrechen

PLAY-Taste: Wiedergabe fortsetzen oder

Archiv 31.08. da capo 00:00 01 Stereo 47 Ausbrenden Ausländungsende setzen Ausländenden abanzen

«» zu der Stelle springen/spulen, an der die Ausblendung enden soll.

Gelbe Taste: Ausblendungsende setzen.

Archiv 31.08. da capo 00:00 01 00:23 Stereo Lesereichen > Highlights ScracheTon Lesereichen >

Der ausgeblendete Bereich der Aufnahme wird im Balken schraffiert dargestellt. Er wird zukünftig beim Abspielen übersprungen.

Ist bei den Einstellungen im Digital-Recorder-Menü → Über ausgeblendete Bereiche informieren → ja eingestellt, sehen Sie eine Bildschirmmeldung, wenn der Ausblendungsbereich bei der Wiedergabe erreicht wurde.

Blaue Taste während der Bildschirmmeldung:

Ausgeblendeten Bereich wieder dauer einblenden.

Digital-Recorder

Lesezeichenlöschen

Sie können alle von Hand gesetzten Lesezeichen auf einmal löschen.

→ Von Hand gesetzte Lesezeichen sind blau, automatisch gesetzte Lesezeichen werden weiß dargestellt.

PAUSE-Taste: Auf Standbild schalten.

Archiv 31.08. do capo Stereo 2 00:11 DR-Archiv Gesamt/ausblüssen as Treisalle übernehmen

Gelbe Taste: löschen/ausblenden aufrufen.

Archiv 31.08. da capo 00:00 01 Von hier bis Anfang Löchen Ausblendungsanfang selzen Von hier bis Ende Löchen Auszeleichen Löchen

Blaue Taste: Von Hand gesetzte Lesezeichen löschen.

PLAY-Taste: Wiedergabe fortsetzen.

Archiv 31.08. da capo Stereo 2 00:00 01 Lesezeichen ← Lesezeichen →

Automatisch gesetzte Lesezeichen werden nicht gelöscht. Darüber hinaus gibt es die Möglichkeit, die Lesezeichen über das DR-Archiv → löschen/kopieren zu löschen (siehe Seite 100).

Aufgezeichnete Sendungen wiederholt wiedergeben

Sie können aufgezeichnete Sendungen wiederholen und sie so in einer Endlosschleife wiedergeben.

INFO: Statusanzeige einblenden.

Gelbe Taste: Film Wiederholen

Archiv 31.08. do capo 00:00:01 Stereo 42 Losersichon Wiedsichon aus Highlights Sprache/ton Losersichon

Sie sehen einen Kreispfeil auf der linken Seite der Statusanzeige und im Archiv hinter dem Namen der Sendung (siehe Seite 95). Die Funktion bleibt für diese Sendung auch bei einer Unterbrechung der Wiedergabe gesetzt.

Gelbe Taste: Wiederholen-Funktion wieder ausschalten.

Aufnahmen auf einen angeschlossenen Recorder überspielen

Archiv aufrufen.

• Zu überspielende Aufnahme markieren.


Gelbe Taste: löschen/kopieren aufrufen.

DR-ARCHIV köchen/kopieren freie Kapazität 68:42 Std. Top-Movie 1 13.09. Sky Cinema HD Bon(n) jour Berlin 14.09. Phoenix da capo 11.08. Das Erato Tagesschau 29.07. 3psal Individual 50.00. LOEWE 09:45 - 10:00 Detail Markierung aufheben alle Einträge markieren Leszeichen löchen Eintrag löschen Eintrag kopieren

▼ ▲ Evtl. weitere Titel auswählen und mit OK markieren.

Oder:

Rote Taste: Alle Einträge markieren.
→ Zu überspielende Titel werden blau angezeigt.

Blaue Taste: Eintrag kopieren aufrufen.

DR-ARCHIV Kopieren 14.09. Phoenix Ban(n) Jour Berlin Kopieren nach ... AV DR Datum 16.09.2009 Zeit 18:00-19:10 (70min) bestätigen

- Im Kopieren-Menü AV wählen.
Soll später überspielt werden, Datum und Zeit verändern.

OK Bestätigen.

Sie sehen wieder das Archiv. Vor dem Datum der zu kopierenden Aufzeichnung(en) sehen Sie jetzt einen roten Punkt für das programmierte Überspielen.

Der Status von laufenden/anstehenden Kopieraufträgen kann der Timerübersicht entnommen werden.

Während einer Überspielung kann kein DVB-Sender angesehen werden. Das TV-Gerät kann aber in den Standby-Betrieb ausgeschaltet werden. Überspielen Sie am besten nachts, wenn das TV-Gerät nicht benutzt wird.

Digital-Recorder

Aufnahmen auf eine externe Festplatte überspielen

Sie können Sendungen auch auf eine externe Festplatte kopieren und diese so archivieren oder an anderen Loewe LCD-TV-Geräten (auch solchen ohne DR+) wiedergeben.

DR-Archiv / Video-Archiv aufrufen.

Zu überspielende Titel wie auf Seite 98 beschrieben auswählen.

Blaue Taste: Eintrag kopieren aufrufen.

DR. ARCHIV Kopieren 14.09. Phoenix Bon(n) jour Berlin Kopieren nach ... USB1 by

- Im Kopieren-Menü USBx wählen.

OK Kopiervorgang starten.

Das Überspielen auf eine externe Festplatte findet im Hintergrund und mit wesentlich höherer Geschwindigkeit statt. Im Gegensatz zum Überspielen auf einen angeschlossenen Recorder (siehe Seite 98) gelten hier keine Einschränkungen in Bezug auf die Senderauswahl. Sie sehen eine Bildschirmmeldung, wenn der Kopiervorgang abgeschlossen ist.

Der Status von laufenden Kopieraufträgen kann der Timerübersicht entnommen werden.

→ Während des Überspielens darf das TV-Gerät nicht mit dem Netzschalter ausgeschaltet werden!

Programmierte Entschlüsselung löschen

Sie können eine programmierte Entschlüsselung verschlüsselter Aufnahmen jederzeit löschen.

DR-Archiv wird angezeigt.
▶▲ Gewünschte Sendung (roter Punkt mit Schlüssel-symbol) markieren.

Gelbe Taste: löschen/entschlüsseln aufrufen.

Blaue Taste: Entschlüsselung annullieren.

Der rote Punkt mit Schlüsselsymbol und der Eintrag in der Timerübersicht werden gelöscht.

Verschlüsselte Aufnahmeentschlüsseln

Die Entschlüsselung von verschlüsselten Aufnahmen können Sie jederzeit von Hand starten ^1 . Zum Zeitpunkt der Entschlüsselung muss das CA-Modul mit Smart Card eingesteckt sein. Die Entschlüsselung sollte zeitnah geschehen, weil mit zunehmendem zeitlichem Abstand vom Aufnahmezeitpunkt die Wahrscheinlichkeit zunimmt, dass der Schlüssel nicht mehr gültig ist.

Gehen Sie ähnlich wie beim Überspielen aus dem Archiv vor:

DR-Archiv wird angezeigt.
- Zu entschlüsselnde Aufnahme markieren.
→ Verschlüsselte Aufnahmen sind mit 📞 vor dem Balken gekennzeichnet.

Gelbe Taste: löschen/entschlüsseln aufrufen.

Blaue Taste: Eintrag entschlüsseln aufrufen.

DR.ARCHIV Entschnittsseln 15.09, Sky Cinema HD Top-Movie 1 Speichern auf ... Integrierte Festplatte Datum 16.09.2009 Zeit 03:00-05:15 (139min) Testadigen

- Integrierte Festplatte/ USBx ^3 wählen.

Datum und Zeit der Entschlüsselung festlegen.

OK Bestätigen.

Sie sehen wieder das DR-Archiv. Vor dem Datum sehen Sie einen roten Punkt mit Schlüsselsymbol für die programmierte Entschlüsselung.

Während einer Entschlüsselung kann kein anderer DVB-Sender angesehen werden. Das TV-Gerät kann aber in den Standby-Betrieb ausgeschaltet werden. Entschlüsseln Sie am besten nachts, wenn das TV-Gerät nicht benutzt wird.
Nach erfolgreicher Entschlüsselung werden Sie im DR-Archiv die Aufnahme entschlüsselt vorfinden (ohne 📞 vor dem Balken).
Zeit und Datum einer Entschlüsselung können in der Timerübersicht (siehe Seite 91) nachträglich geändert werden.

Digital-Recorder

Highlights aus dem Archiv wiedergebeß

DR-Archiv aufrufen.

DR ARCHIV Top-Movie 1 15:04 Sky Cinema HD Bon(n) jour Berlin 14:08 Phoenix da capo 31:08 Das Erste Tagesschau 29:07 3pm Individual 08:06 LitterE 09:45 - 10:00 Detail ansehen Highlights Timelinesicht bearbeiterschüzen Möchenkosten Sicherung undem

▶ Aufnahme mit von Hand gesetzten Lesezeichen markieren.

Aufnahmen mit von Hand gesetzten Lesezeichen sind mit ▶ markiert.

PLAY-Taste: Highlights abspielen.

Die Highlights werden alle automatisch nacheinander abgespielt.

Aufnahme aus dem Archiv löschen

DR-Archiv wird angezeigt.

▼ ▲ Zu löschende Aufnahme markieren.

Gelbe Taste: löschen/kopieren aufrufen.

DR-ARCHIV löschenkopieren Top-Movie 1 15.09 Sky Cinema HD Bon(m) jour Berlin 14.09 Phoenix da capo 31.06 Das Erste Tagesschau 28.07 2sec Individual 00.00 LOEWE 09:45 10:00 Detail Markierung aufholen alle Einträge markieren Leszesechten loschen Eintrag löchen Eintrag koquerien

- ▲ Evtl. weitere Titel markieren und mit OK bestätigen.

Oder:

Rote Taste: Alle Einträge markieren.

→ Zu löscheide Titel werden blau angezeigt.

Gelbe Taste: Einträge löschen aufrufen.

OK Löschen bestätigen.

Die Aufnahme(n) wird/werden gelöscht.

Sie sehen wieder das DR-Archiv.

Lesezeichenlöschen

DR-Archiv wird angezeigt.

▶▲ Aufnahme markieren, deren Lesezeichen gelöscht werden sollen.

Aufzeichnungen mit manuellen Lesezeichen sind mit ▶ vor dem Balken gekennzeichnet.

Gelbe Taste: löschen/kopieren aufrufen.

DR ARCHIV loschen/kopieren Top-Movie 1 15.09. Sky Cinema HD Bon(n) jour Berlin 14.09. Phoenix do capo 31.08. Das Ende Tagesschau 29.07. 3sat Individual 00:00. LOFWE. 09:45 - 10:00 Detail Markierung aufholen alle Einträge markieren Leszeichen Füchert Eintrag Sachan Eintrag kopieren

▼ ▲ Evtl. weitere markieren und mit OK bestätigen.

Oder:

Rote Taste: Alle Einträge markieren.

Markierte Titel werden blau angezeigt.

Grüne Taste: Lesezeichen löschen.

Alle von Hand gesetzten Lesezeichen der markierten Einträge werden gelöscht. Automatisch gesetzte Lesezeichen werden nicht gelöscht.

Digital-Recorder

Titel der Archiv-Aufnahme ändern

DR-Archiv wird angezeigt.
▼▲ Zu ändernden Titel markieren.
Blaue Taste für umbenennen drücken.
Unter dem 1. Buchstaben des Titels sehen Sie einen Strich für die aktuelle Eingabeposition.

▶ Eingabeposition nach rechts.

Eingabeposition nach links.

Geben Sie nacheinander die Zeichen ein (bei Eingabe über die Zifferntasten der Fernbedienung ähnlich wie bei einer Handy-Tastatur; die genaue Belegung der Tasten finden Sie auf Seite 129).

Gelbe Taste: Zeichen links von der Eingabemarke löschen.

Grüne Taste: Umschalten zwischen Groß- und Kleinbuchstaben.

OK Eingabe abschließen. Damit wird die Änderung dauerhaft gespeichert.

Film sperren/freigeben (Kindersicherung)

Filme, die z.B. Ihre Kinder nicht ansehen dürfen, können Sie sperren. Ansehen ist nur dann möglich, wenn vorher die Geheimzahl eingegeben wurde.

DR-Archiv wird angezeigt.

Grüne Taste: bearbeiten/schützen aufrufen.
- Zu sperrende Aufnahme markieren.

DR-ARCHIV bearbeiten/schützen Top Movie 1 15.09. Sky Cinema HD Bonin) Jour Berlin 14.09. Phoenix da capo 12.08. Das Ende Tagesschau 29.07. 3sat Individual 00.00. LOEWE 09:45 - 10:00 freie Kapazität 68:41 Detail Kindersicherung Löchschutz setzen umbarreserve

Grüne Taste: Kindersicherung aufrufen.

KINDERSICHERUNG Gehelmnummer 31504 0 Bitts Gehelmnummer engelern

Geben Sie mit den Zifferntasten der Fernbedienung Ihre Geheimnummer ein. Wird erstmalig eine Geheimnummer festgelegt, merken Sie sich diese gut. Bestätigen Sie die neue Geheimnummer mit OK.
Das DR-Archiv öffnet sich wieder.

Grüne Taste: Film sperren.
▲ ▼ Evtl. weitere Titel markieren.

Grüne Taste: Film sperren bzw. Film wieder freigeben.

OR ARCHIV bearbeiten/schnutzen Top-Movie 1 13.09. Sky Cinema HD Bon(n) jour Berlin 14.09. Phoenix do capo 11.08. Das Ende Tagesschau 29.07. 3sat Individual 00:00. LOEWE. 09:45 - 10:00 Detail film freigeben dachshulu selzen imbenerinnen

Bei gesperrten Filmen wird vor dem Balken ein Schloss-Symbol 🔒 angezeigt.

Digital-Recorder

Gesperrten Film ansehen

DR-Archiv aufrufen.

DR-ARCHIV Top-Movie 1 15.08 Sky Cinema HD Bon(n) jour Berlin 14.08 Phoenix 31.08 Das Ende Tagesschau 29.07 Seat Individual 00.06 LOEWE. Die Kindersicherung ist aktiv. Dereil anschein Highlights Kindestsicherung Highlights Laschenkozolen Tinerlauericht Sorderung andersen 68:42

Gesperrten Film markieren, OK Film ansehen.

Die Titel gesperrter Filme sind nicht lesbar. Die Detailinfo der Aufnahme kann nicht aufgerufen werden. Das Titelbild (bei Archiv-Ansicht mit Titelbildern, siehe Seite 85) wird durch ein neutrales Bild mit Schlüsselsymbol ersetzt. Zusätzlich wird der Eintrag am Zeilenende mit dem Symbol 📄 versehen.

Sie werden jetzt aufgefordert, Ihre Geheimnummer einzugeben. Nach der Eingabe der Geheimnummer startet die Wiedergabe des Films.

Titelbildfestlegen (1)

Sie können im DR-Archiv Titelbilder für Ihre aufgezeichneten Sendungen anzeigen lassen (siehe Seite 85). Die Titelbilder können von Ihnen während einer Archiv-Wiedergabe frei bestimmt werden:

An gewünschte Stelle der Aufzeichnung springen / spulen.

PAUSE-Taste: Auf Standbild schalten.

Archiv 31.08. da capo Stereo 2 00.11 DNS Archiv lässchen: Lenden als Titelbild Unternehmen

Blaue Taste: Angezeigtes Standbild als Titelbild übernehmen.

Das Bild wird zukünftig im DR-Archiv neben der Sendung angezeigt (siehe auch Seite 95).

PLAY-Taste: Wiedergabe fortsetzen.

Löschschutzsetzen/entfernen

Sie können Filme mit einem Löschschutz versehen, um ein automatisches Löschen durch den Lösch-Manager (siehe Seite 94) zu verhindern.

DR-Archiv wird angezeigt.

Grüne Taste: bearbeiten/schützen aufrufen.

- Den Titel markieren, bei dem Sie einen Löschschutz setzen oder entfernen wollen.

Gelbe Taste: Löschschutz setzen / entfernen.

Evtl. weitere Titel markieren.

Gelbe Taste: Löschschutz setzen bzw. entfernen.

DR-ARCHIV bearbeiten/schützen Top-Movie 1 15.09. Sky Cinema HD Bon(n) jour Berlin 14.09. Phoenix da Cape 31.08. Das Erste Tagesschau 29.07. 3cat Individual 00.00. LOEWE 09:45 - 10:00 freie Kapazität 68.4 Kindersicherung Lorferschutz erfaschen undematten

Bei Filmen mit aktiviertem Löschschutz wird vor dem Balken ein Symbol 📋 angezeigt.

Digital-Recorder

DR+ Streaming

Sie können Ihre DR-Archiv-Einträge freigeben, um diese über das Netzwerk an anderen Loewe TV-Geräten anzusehen. Außerdem lässt sich eine laufende Sendung ganz einfach unterbrechen und zu einem anderen TV-Gerät „mitnehmen“ (Follow me-Funktion, siehe Seite 104).

Zur Nutzung von DR+ Streaming werden mindestens zwei Loewe TV-Geräte mit Chassis SL 1xx benötigt (davon mindestens eines mit DR+). Die TV-Geräte müssen zusätzlich über ein drahtloses (WLAN) oder drahtgebundenes (z.B. Ethernet, PowerLine) Netzwerk miteinander verbunden sein.
DR Streaming muss in den DR+ Streaming - Einstellungen (siehe unten) aktiviert sein.
→ Archiveinträge können nur von TV-Geräten mit integrierter Festplatte (DR+) im Netzwerk bereitgestellt bzw. freigegeben werden. Das Abspielen freigegebener Archiveinträge ist an allen TV-Geräten mit Chassis SL1xx (mit/ohne DR+) im Netzwerk möglich.
→ Funktionen, die Schreibzugriff auf ein freigebendes Gerät erfordern würden (Kindersicherung, Löschschutz, umbenennen, Eintrag oder Lesezeichen löschen, Lesezeichen setzen, Teile der Aufnahme löschen/ausblenden), sind bei Wiedergabe eines DR-Archiv-Eintrags über das Netzwerk (siehe rechte Spalte) nicht verfügbar.

DR+ Streaming - Einstellungen

Vor der ersten Verwendung von DR+ Streaming müssen einige wenige Einstellungen vorgenommen werden.

Digital-Recorder-Menü ist geöffnet (Seite 85).

- DR+ Streaming - Einstellungen auswählen, OK Einstellungsoptionen aufrufen.

Erläuterung der Einstellmöglichkeiten siehe Seite 86.

DR-Archiv-Eintrag über das Netzwerk abspielen

DR-Archiv / Video-Archiv aufrufen.

DR ARCHIV LOEWE TV freie Kapazität 59:10 UEFA Champions League - Qualifikation 20.08. Sat 3 Tagesschau 19.08. Das Erste HD heute 19.08. ZOF HD Tatort 29.07. 3sat Individual 00:00. LOEWE. 09:45 - 10:00 Detail ansehen bearbeiters/chützen löschen/köperen Sortierung antern TimerÜbersicht

Gewünschtes TV-Gerät auswählen.

Der Name des freigebenden TV-Gerätes wird in der zweiten Zeile angezeigt (im Beispiel: LOEWE TV).

▶▲ Gewünschten Archiveintrag markieren, OK Archiveintrag ansehen.

Weitere Hinweise zur Bedienung siehe ab Seite 95.

Erweiterter Standby-Modus mit DR Streaming-Freigabe

Mit dem Abschalten eines freigebenden TV-Gerätes wird die Freigabe des DR-Archivs beendet. Ihr TV-Gerät kann jedoch auch in einen erweiterten Standby-Modus geschaltet werden, um das DR-Archiv auch im abgeschalteten Zustand freizugeben.

MEDIA: MediaPortal aufrufen.

MEDIA PORTAL TV DVB-Radio Internetroradio DR-Archiv DR+ Streaming MediaHome MediaNet Video Podcasts EMPFEHLUNGEN Focus TV Focus Online ZDF BR Fimtraler.com RADIO DELUXE LOUNCE RADIO 90ell-Dein Fussball-Radio Kassik Radio

◀ ▶ ▲ ▼ DR+ Streaming auswählen, OK aufrufen.

Sie sehen eine Bildschirmmeldung. Nach etwa 20 Sekunden schaltet sich das TV-Gerät in den erweiterten Standby-Modus ab. Das DR-Archiv wird jetzt für die Dauer der in den DR+ Streaming - Einstellungen vorgegebenen DR-Bereitschaft (siehe Seite 86) im Netzwerk freigegeben.

Digital-Recorder

Aufnahmen von einem freigebenden TV-Gerät überspielen

Sie können Archiveinträge von einem freigebenden TV-Gerät über das Netzwerk auf die integrierte Festplatte oder auf ein am USB-Anschluss des TV-Gerätes angeschlossenes Speichermedium kopieren.

Am Ziel-TV-Gerät:

DR-Archiv aufrufen.

Gewünschtes freigebendes TV-Gerät auswählen.

Zu überspielende Titel wie auf Seite 98 beschrieben auswählen.

Blaue Taste: Eintrag kopieren aufrufen.

DR ARCHIV Kopieren 14.09. Phoenix Bon(n) jour Berlin Kopieren nach ... Integrierte Festplatte 04 • 581 bestätigen

Falls mehrere Speichermedien zur Auswahl stehen, gewünschtes Ziel auswählen.

OK Kopiervorgang starten.

Das Überspielen auf die integrierte oder eine externe Festplatte findet im Hintergrund und mit wesentlich höherer Geschwindigkeit statt. Im Gegensatz zum Überspielen auf einen angeschlossenen Recorder (siehe Seite 98) gelten hier keine Einschränkungen in Bezug auf die Senderauswahl. Sie sehen eine Bildschirmmeldung, wenn der Kopiervorgang abgeschlossen ist.
Der Status von laufenden Kopieraufträgen kann der Timerübersicht entnommen werden.
Während des Überspielens dürfen weder das freigebende TV-Gerät noch das Ziel-TV-Gerät mit dem Netzschalter ausgeschaltet werden! Anderenfalls wird das Kopieren abgebrochen und die Aufnahme wird eventuell unbrauchbar.

Followme-Funktion

Mit der Follow me-Funktion können Sie eine laufende Sendung unterbrechen und die Wiedergabe auf einem anderen Loewe TV-Gerät an der Stelle der Unterbrechung fortsetzen.

DR-Dauerbetrieb ist aktiviert (Seite 85).
DR-Archiv mit anderen Fernsehern teilen (siehe Seite 86) ist aktiviert.
→ Am Ziel-TV-Gerät ist DR-Archive anderer Fernseher mitbenutzen (siehe Seite 86) aktiviert.

PAUSE-Taste drücken.

45 Phoenix 09:45-10:00 Bon(n) jour Berlin 09:56 2:45 10:00 DR-Archiv Sprecher/Tran Follow me

Das TV-Bild wird zu einem Standbild und die Digital-Recorder-Statusanzeige wird eingeblendet.

Gelbe Taste: Follow me aktivieren.

Sie sehen eine Bildschirmmeldung. Nach etwa 20 Sekunden wird eine Archivaufnahme gestartet. Die Sendung wird in das DR-Archiv übernommen. Das TV-Gerät schaltet sich selbstständig ab.

Die Sendung wird ab jetzt vom aufzeichnenden TV-Gerät im Netzwerk freigegeben. Rufen Sie das DR-Archiv / Video-Archiv des Gerätes auf, an dem Sie die Sendung weiter ansehen möchten. Die Sendung erscheint während der laufenden Aufnahme in orange.

DR ARCHIV INDIVIDUAL 55 IFA 2010 - Highlights 16.85 - 20FHD Top-Movie 1 15.89 - Sky Cinema HD Bonin) Jour Berlin 14.09 - Phoenix da capo 31.08 - Das Erste Tagesschau 29.07 - 3star Individual 30.80 - LOEWEI Detail anschern TimerÜbersicht breitkosten/schulzen Rachmontlogischen Sotterung extern

Zur Wiedergabe von freigegebenen Sendungen an anderen TV-Geräten siehe Seite 103.

Weitere Hinweise zur generellen Bedienung siehe ab Seite 95.

Digital-Recorder

Festplatte überprüfen

Sie können die integrierte Festplatte des TV-Gerätes ^(1) überprüfen, z.B. wenn Probleme beim Betrieb des Digital-Recorders auftreten.

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
in die Menüzeile darunter wechseln.

◀ ▶ Integrierte Festplatte prüfen auswählen, OK ausführen.

ACHTUNG Die Festplattenprüfung, deren Start Sie bitte mit der Taste bestätigen, kann bis zu 20 Minuten in Anspruch nehmen. Prüfung starten mein, den Vergang abbrachten

Rote Taste: Prüfung starten.

Nach der Prüfung erscheint ein Bildschirmhinweis mit dem Ergebnis der Überprüfung und gegebenenfalls mit Hinweisen zur Problembeseitigung.

Das TV-Gerät muss nach der Prüfung neu gestartet werden.

Oder:

END: Vorgang abbrechen.

Festplatte formatieren

Wenn bei der Überprüfung der Festplatte (siehe linke Spalte) Probleme festgestellt werden, kann eventuell eine Formatierung Abhilfe schaffen. Außerdem können Sie mit einer Formatierung schnell und unkompliziert alle Daten auf der Festplatte löschen.

Achtung!

Das Formatieren der Festplatte löscht alle auf ihr gespeicherten Daten!

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
▼ in die Menüzeile darunter wechseln.
Sonstigesauswählen,
in die Menüzeile darunter wechseln.

▶ Integrierte Festplatte formatierénoder Externe Festplatte formatieren auswählen,

OK ausführen.

ACHTUNG Wenn Sie die Formatierung der Festplatte mit der Taste □ bestätigen, schaltet sich das TV-Gerät von selbst ab und danach gleich wieder ein, und die Formatierung der Festplatte wird automatisch gestartet. Achtung! Dieser Vorgang lässt alle auf der Festplatte gespeicherten Daten. Möchten Sie die Festplatte wirklich formatieren? ● Formatieren starten kein, den Vorgangenbaren

Rote Taste: Formatieren starten.

Das TV-Gerät muss nach der Formatierung neu gestartet werden.

Oder:

END: Vorgang abbrechen.

Hinweis zur Formatierung von externen USB-Festplatten:

Das TV-Gerät verwendet das Festplatten-Dateisystem FAT32. Das Dateisystem NTFS wird nicht unterstützt. PCs mit dem Betriebssystem Microsoft Windows unterstützen bei der Formatierung auf FAT32 nur eine Festplatten-Gesamtgröße von 32GB. Größere Festplatten werden dadurch automatisch in ihrer Kapazität reduziert.

Formatieren Sie externe USB-Festplatten, die Sie mit dem TV-Gerät verwenden möchten, wie oben beschrieben.

Digital-Recorder

Weitere Hinweise

VPSundautomatische Zeitsteuerung

Ihr TV-Gerät kann zur Aufnahme einer Sendung die unterstützenden Techniken VPS (Video Programming System) und automatische Zeitsteuerung nutzen.

VPS dient bei analogen Sendern zur Kontrolle von Anfangs- und Endzeit der Sendung. Die VPS-Zeitangabe wird vom Digital-Recorder mit der vom Benutzer programmierten Anfangszeit verglichen. Stimmen beide Zeiten überein, wird die Aufzeichnung gestartet. VPS wird allerdings nicht von allen Sendern unterstützt.

Die automatische Zeitsteuerung übernimmt die entsprechende Kontrolle von Start- und Endzeit bei DVB-Sendern. Die Aufnahme wird zu Beginn der Sendung gestartet und zum Ende abgeschaltet, auch wenn Anfangs- und/oder Endzeit durch den Programmanbieter geändert wurden. Die automatische Zeitsteuerung wird allerdings nicht von allen Sendern unterstützt.

DVB Common Interface-Standard (CI)

Wurde eine Sendung verschlüsselt aufgenommen, wird der Entschlüsselungsvorgang automatisch in der darauf folgenden Nacht im Standby-Betrieb ausgeführt (wenn nicht in den Timer-Daten anders eingestellt). Bitte beachten Sie, dass das TV-Gerät über Nacht nicht mit dem Netzschalter ausgeschaltet werden darf und dass das CA-Modul mit SmartCard im CI-Slot des TV-Gerätes eingesteckt ist.

Wird die Entschlüsselung der Aufnahme nicht zeitnah vorgenommen, kann möglicherweise nicht mehr entschlüsselt werden. Mit zunehmendem zeitlichem Abstand vom Aufnahmezeitpunkt erhöht sich die Wahrscheinlichkeit, dass der Schlüssel nicht mehr gültig ist.

Verschlüsselte Festplattenaufnahmen erscheinen noch bis zum Entschlüsseln in der Timerübersicht (Seite 91).
Die Entschlüsselung können Sie auch von Hand einleiten (siehe Seite 99).
Abhängig von Ihrem Programmanbieter wird eine nachträgliche (zeitversetzte) Entschlüsselung eventuell nicht unterstützt.

Sie können Sendungen von verschlüsselten Sendern bereits im DR-Dauerbetrieb entschlüsseln lassen. Dies erspart Ihnen bei der Direkt-Aufnahme von verschlüsselten Sendungen ein nachträgliches Entschlüsseln. Ein entsprechendes CA-Modul mit SmartCard muss dazu im CI-Slot des TV-Gerätes stecken.

Die Wiedergabe von verschlüsselt aufgezeichneten Sendungen hängt stark vom verwendeten CA-Modul ab. Unter Umständen ist die Wiedergabe von verschlüsselten Aufnahmen nicht oder nur eingeschränkt möglich.

Tipp: Nehmen Sie, wenn möglich, entschlüsselt auf oder entschlüsseln Sie die Sendung so bald wie möglich.

Auswahlmöglichkeiten im CA-Modul-Menü und Leistungsfähigkeit Ihres CA-Moduls sind abhängig von der Art des verwendeten Moduls und der darauf installierten Software. Wenden Sie sich bei Fragen an den Hersteller des Moduls.

Digital-Recorder

DVB Common Interface Plus-Standard (CI Plus)

CI Plus ist eine Weiterentwicklung des DVB Common Interface-Standards. CI Plus -Slots sind prinzipiell abwärtskompatibel zum vorherigen CI-Standard, d.h. CA-Module und Smart Cards nach dem bisherigen CI-Standard können in CI Plus -Slots weiterverwendet werden, soweit der Programmanbieter dies zulässt.

Die Regelungen des bisherigen Standards (siehe Seite 106) gelten für CI Plus ebenso. Zusätzlich dazu bestehen jedoch weitere Bestimmungen.

Programmanbieter, die den CI Plus-Standard verwenden, können verschiedene Rechte für ihre ausgestrahlten Sendungen vergeben. So kann z.B. die Aufnahme bzw. das nachträgliche Anschauen einer verschlüsselten Sendung vom Programmanbieter eingeschränkt oder ganz unterbunden werden. Im Falle derartiger Bestimmungen gelten diese in der Folge dann auch für zeitversetztes Fernsehen entsprechend.

Wenn Sie eine solche Sendung aufzeichnen möchten, werden Sie durch eine Bildschirmmeldung darauf hingewiesen. Die Aufnahme wird in einem solchen Fall zwar ausgeführt (ein entsprechender Eintrag erscheint im DR-Archiv), ein nachträgliches Ansehen der Sendung ist dann allerdings nicht mehr oder nur begrenzte Zeit (z.B. 10 Tage) möglich. Eine eventuelle zeitliche Beschränkung der Wiedergabe wird Ihnen auch beim entsprechenden Eintrag im DR-Archiv angezeigt.

Auch ein nachträgliches Entschlüsseln einer verschlüsselt aufgezeichneten. Sendung kann vom Anbieter untersagt werden.

Alle hier erwähnten Einschränkungen liegen in der Verantwortung der Programmanbieter. Das TV-Gerät wertet diese durch den Programmanbieter festgelegte Signalisierung lediglich neutral aus.

Weiterhin kann das Kopieren von geschützten Sendungen nach außen, z.B. auf einen DVD-Recorder, vom Programmanbieter unterbunden werden (auch nach einem eventuellen Entschlüsseln).

Wenn Sie eine CI Plus-geschützte Sendung aufzeichnen möchten, die vom Programmanbieter mit einem Jugendschutz versehen wurde, ist es unter Umständen nötig, den Jugendschutz-PIN des CA-Moduls bei der Programmierung der Daten einzugeben. Zum späteren Anschauen der Sendung wird dann die Geheimnummer des TV-Gerätes benötigt.

Das Aussehen des CA-Modul-Menüs kann bei CI Plus vom normalen Aussehen des TV-Menüs abweichen.

Software-Update bei CI Plus-fähigen CA-Modulen

Für die Software Ihres CA-Moduls kann es von Zeit zu Zeit neue Betriebs-software geben. Es gibt dabei zwei Arten von Software-Updates.

Empfohlenes Update:

Ein Hinweis auf ein verfügbares Update erscheint. Sie können dieses entweder ausführen oder den Vorgang abbrechen. Bei Nichtausführung erscheint der Hinweis bis zum Ausführen des Updates in regelmäßigen Abständen erneut.

Erzwungenes Update:

Ein Hinweis auf ein verfügbares Update erscheint. Das Modul entschlüsselt nicht mehr, bis das Update erfolgreich ausgeführt wurde.

Abhilfe bei Fehlern (CA-Modul)

Sollte es beim Betrieb eines CA-Moduls zu Problemen kommen, kann Folgendes helfen:

Schalten Sie das TV-Gerät in den Standby-Modus aus. Entnehmen Sie das CA-Modul aus dem TV-Gerät. Schalten Sie das TV-Gerät vollständig aus. Warten Sie einige Sekunden. Stecken Sie das CA-Modul wieder ein. Schalten Sie das TV-Gerät wieder ein.

Sollte es weiterhin zu Fehlern kommen, notieren Sie sich den angezeigten zweistelligen Fehlercode (nur bei CI Plus-fähigen CA-Modulen). Wenden Sie sich an Ihren Technischen Kundendienst. Die Service-Adressen finden Sie auf Seite 154.

Externe Geräte

Menü Anschlüsse

In diesem Menü werden Einstellungen für den Anschluss externer Geräte vorgenommen.

Menü Anschlüsse aufrufen

MENU: TV-Menü aufrufen.

Anschlüsse auswählen,
in die Menüzeile darunter wechseln.

TV-MENU Anschlüsse Tonkomponenten Antenne DVB AV-Anschluss-Einstellungen Sonstig

◀ ▶ Gewünschte Einstellung auswählen.

Erläuterungen zu den Einstellmöglichkeiten im Menü Anschlüsse:

Tonkomponenten Der Tonkomponenten-Assistent hilft Ihnen beim Konfigurieren der Komponenten, die zur Wiedergabe des TV-Tons verwendet werden. Die Beschreibung des Tonkomponenten-Assistenten finden Sie ab Seite 115.

Antenne DVB Hier können Sie mit dem Antennenassistenten die Parameter der DVB-T- und der DVB-S ^1 - Antenne einstellen. Die Einstellmöglichkeiten der DVB-Antennen sind im Ablauf der Erstinbetriebnahme (ab Seite 22) beschrieben.

AV-Anschluss-Einstellungen Erläuterungen siehe rechte Spalte.

Sonstiges Erläuterungen siehe Seite 109.

AV-Anschluss-Einstellungen

Im Menü AV-Anschluss-Einstellungen können die Parameter für die Anschlussbuchsen AV und AVS angepasst werden.

AV-Anschluss-Einstellungen aufrufen

MENU: TV-Menü aufrufen.

Anschlüsse auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ AV-Anschluss-Einstellungen auswählen,
▼ in die Menüzeile darunter wechseln.

TV-MENU Anschlüsse AV-Anschluss-Einstellungen Gerät am Anschluss AV kein Gerät AV-Norm Signalart ...

Gewünschte Einstellung auswählen.

Erläuterungen zu den Einstellmöglichkeiten im Menü AV-Anschluss-Einstellungen:

Gerät am Hier geben Sie an, ob ein Gerät und, falls ja, welches an Anschluss AV der Buchse AV angeschlossen ist.

AV-Norm Hier stellen Sie die AV-Norm des angeschlossenen Gerätes an AV bzw. AVS ein. Im Normalfall belassen Sie die Einstellung auf Automatisch. Wird die Norm des angeschlossenen Gerätes nicht automatisch erkannt, wählen Sie die richtige Norm aus. Informieren Sie sich gegebenfalls bei Ihrem Fachhändler bzw. in der Bedienungsanleitung des angeschlossenen Gerätes.

Signalart Hier stellen Sie die Signalart des an AV bzw. AVS angeschlossenen Gerätes ein. Im Normalfall belassen Sie die Einstellung auf Automatik-FBAS/YC, andernfalls wählen Sie die passende Signalart aus. Informieren Sie sich gegebenfalls bei Ihrem Fachhändler.

Schaltspannung an AV zulassen Ist diese Funktion aktiviert und Sie schalten ein AV-Gerät (nicht an AVS), das eine Schaltspannung ausgibt, auf Wiedergabe, wird dessen Bild und Ton sofort auf allen TV-Senderplätzen wiedergegeben.

Externe Geräte

Anschlüsse – Sonstiges

In diesem Menü werden verschiedene Einstellungen (z.B. Digital Link, Decoder usw.) im Zusammenhang mit externen Geräten vorgenommen.

Sonstige Einstellungen für Anschlüsse aufrufen

MENU: TV-Menü aufrufen.

Anschlüsse auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
▼ in die Menüzeile darunter wechseln.

TV-MENU Anschlüsse Sonstiges Digital Link Plus Übertragung starten Decoder-Sender TV-Fermeinschaftung per Digit

Gewünschte Einstellung auswählen.

Erläuterungen zu den Einstellmöglichkeiten im Menü Anschlüsse – Sonstiges:

Digital Link Plus

Mit dieser Funktion können die Senderdaten des TV-Gerätes zu einem angeschlossenen Digital Link Plus-fähigen Recorder übertragen werden. Es können nur die Senderdaten von analogen TV-Sendern übertragen werden.

Decoder- Sender

Hier können Sie analoge Sender mit verschlüsselten Inhalten als Decoder-Sender kennzeichnen und den Modus der Tonverschlüsselung verschlüsselter Audiosignale eingestellen, so dass diese automatisch von einem an AV angeschlossenen Decoder entschlüsselt werden. Der Menüpunkt ist nur anwählbar, wenn ein Decoder als Gerät am Anschluss AV (siehe Seite 108) gewählt wurde.

TV-Ferneinschaltung per Digital Link

Hier können Sie auswählen, ob sich das TV-Gerät automatisch aus dem Standby-Betrieb einschalten soll, wenn von Digital Link HD- oder Digital Link Plus-fähigen Geräten, die an HDMI- oder AV-Eingängen angeschlossen sind, ein Band / eine Disk wiedergegeben oder ein Bildschirmmenü angezeigt wird (siehe auch Seite 110 und 112).

Digitalen Audioeingang zuordnen

Hier können Sie die digitale Audio-Eingangsbuchse (AUDIO DIGITAL IN) einem AV-Eingang (AV, HDMI, PC IN etc.) zuordnen (siehe Seite 121).

Spiele-Modus

Hier können Sie für verschiedene Eingänge des TV-Gerätes die schnellere Anzeige Ihrer Aktivitäten am Bildschirm, z.B. für Spielekonsolen, einstellen (siehe rechte Spalte).

Spiele-Modus

Für diejenigen Eingänge Ihres TV-Gerätes, an denen Spielekonsolen, PC-Anwendungen oder auch Karaoke-Vorführungen betrieben werden, wird empfohlen, den Spiele-Modus zu aktivieren. Dabei wird erreicht, dass Ihre Aktivitäten durch Reduktion der aufwändigen, bildverbessernden Techniken schneller am Bildschirm angezeigt werden. Der Spiele-Modus kann für jeden AV-Eingang Ihres TV-Gerätes separat eingestellt werden.

MENU: TV-Menü aufrufen.

Anschlüsse auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
▼ in die Menüzeile darunter wechseln.

◀ ▶ Spiele-Modus auswählen, OK aufrufen.

SPIELE-MODUS SETZEN FÜR EINGÄNGE ... HDMI3 HDMI2 HDMI1 PC IN AVS AV VIDEO Splice-Modus enväus

Anschluss auswählen, OK Spiele-Modus für gewählten Anschluss ein/aus.

Sie erkennen Anschlüsse mit gesetztem Spiele-Modus am Symbol ☑ hinter der Anschlussbezeichnung.

Spiele-Modus über die Statusanzeige ein- bzw. ausschalten

Sie können den Spiele-Modus für den ausgewählten AV-Eingang auch über die Statusanzeige ein- bzw. ausschalten.

AV-Auswahl aufrufen.

▲▼ Gewünschten Anschluss auswählen, OK umschalten.

INFO: Statusanzeige aufrufen (falls diese nach dem Umschalten auf den AV-Anschluss nicht mehr eingeblendet ist).

Grüne Taste: Spiele-Modus für gewählten Anschluss je nach Status ein- bzw. ausschalten.

Externe Geräte

Geräte an den Anschlüssen AV/AVS

Über die Euro-AV-Buchse AV (siehe Seite 11) kann ein Zusatzgerät wie z.B. DVD-Spieler, Video-/DVD-Recorder etc. an das TV-Gerät angeschlossen werden.

Der AV-Eingang AVS (siehe Seite 11) bietet die Möglichkeit, z.B. eine Digitalkamera oder einen Camcorder anzuschließen.

Die AV-Buchsen können dabei verschiedene Signalarten verarbeiten. Welche Signalart Ihr Zusatzgerät bereitstellt, entnehmen Sie bitte der Bedienungsanleitung des entsprechenden Gerätes.

Durch die Vielzahl der am Markt befindlichen AV-Geräte kann nur exemplarisch auf einige Beispiele für den Anschluss von Zusatzgeräten an die AV-Buchsen eingegangen werden.

Wenn der Ton des an einer AV-Buchse angeschlossenen Gerätes digital übertragen werden soll, muss eine Cinch-Leitung zwischen dem koaxialen Digital-Ausgang des Zusatzgerätes und der AUDIO DIGITAL IN-Buchse des TV-Gerätes gesteckt werden. Zusätzlich muss der digitale Toneingang der entsprechenden AV-Buchse zugeordnet werden. Dies geschieht über TV-Menü → Anschlüsse → Sonstiges → Digitalen Audioeingang zuordnen (siehe Seite 121).

TV-Ferneinschaltung per Digital Link

Sie können auswählen, ob sich das TV-Gerät automatisch aus dem Standby-Betrieb einschalten soll, wenn bei einem an AV angeschlossenen Digital Link Plus-fähigen Gerät eine Disk wiedergegeben oder ein Bildschirmmenü angezeigt wird.

Die Einstellung finden Sie im TV-Menü unter Anschlüsse → Sonstiges → TV-Ferneinschaltung per Digital Link (siehe auch Seite 109).

DVD-Spieler an das TV-Gerät anschließen

Ein DVD-Spieler wurde im TV-Menü unter Anschlüsse → AV-Anschluss-Einstellungen → Gerät am Anschluss AV ausgewählt (siehe auch Seite 108).

Schalten Sie vor dem Anschließen alle Geräte aus.

Verbinden Sie den Euro-AV-Ausgang des DVD-Spielers mit der Buchse AV des TV-Gerätes.

Verwenden Sie hierzu ein vollbestücktes Euro-AV-Kabel (im Fachhandel erhältlich).

DVD-Spieler AV TV-Gerat AV

Anschlussbeispiel eines DVD-Spielers

Vom AV-Gerät wiedergeben

Unterstützt das Gerät an AV die Funktionalität Digital Link Plus oder wurde im TV-Menü → Anschlüsse → AV-Anschluss-Einstellungen → Schaltspannung zulassen → ja ausgewählt, schaltet das TV-Gerät nach dem Starten der Wiedergabe am AV-Gerät automatisch auf den entsprechenden AV-Eingang um.

Der AV-Eingang kann allerdings auch manuell aufgerufen werden:

AV-Auswahl aufrufen.

AV-AUSWAHL HDMI3 HDMI2 HDMI1 PC IN AVS AV VIDEO © Urschsten

▲▼ AV auswählen, OK umschalten.
Wiedergabe am angeschlossenen Gerät starten.

Externe Geräte

DVD-Recorder an das TV-Gerät anschließen

Ein DVD-Recorder wurde im TV-Menü unter Anschlüsse → AV-Anschluss-Einstellungen → Gerät am Anschluss AV ausgewählt (siehe auch Seite 108).

Schalten Sie vor dem Anschließen alle Geräte aus.

Verbinden Sie den Euro-AV-Ausgang des DVD-Recorders mit der Buchse AV des TV-Gerätes. Verwenden Sie hierzu ein vollbestücktes Euro-AV-Kabel (im Fachhandel erhältlich).

Wenn Sie Sender mit dem im Recorder eingebauten Empfangsteil (Tuner) empfangen und aufnehmen wollen, muss der Recorder in die Antennenleitung eingeschleift werden.

Schließen Sie den DVD-Recorder wie im Anschlussbeispiel unten gezeigt an.

R TV DVD-Recorder ANT IN AV ANT OUT TV-Gerät AV ANT TV

Anschlussbeispiel eines DVD-Recorders

Wenn Sie DVB-Sender mit einem externen Recorder aufnehmen möchten, muss das interne Empfangsteil des TV-Gerätes verwendet werden (siehe Timer-Aufnahme mit externen Geräten auf Seite 124).

Vom AV-Gerät wiedergeben

AV-Auswahl aufrufen.

AV-AUSWAHL HDMI3 HDMI2 HDMI1 PC IN AVS AV VIDEO © umschaftern

▲▼ AV auswählen, OK umschalten.

Wiedergabe am angeschlossenen Gerät starten.

Camcorder/Kamera anschließen

Schalten Sie vor dem Anschließen alle Geräte aus.

Verbinden Sie den AV-Ausgang des Camcorders mit den Toneingangsbuchsen AUDIO IN L (weiß) und AUDIO IN R (rot) und dem AVS-Anschluss der seitlichen AV-Buchsen des TV-Gerätes.

Verwenden Sie hierzu das AV-Kabel, das dem Camcorder beiliegt. Manche Camcorder liefern anstatt eines S-Video-Signals nur ein FBAS-Signal am AV-Ausgang. In diesem Fall verwenden Sie den VIDEO IN-Eingang (gelb).

TV-Gerät Camcorder AUDIO IN L/R AVS

Anschlussbeispiel eines Camcorders

Verfügt Ihr Camcorder über einen HDMI-Ausgang, können Sie das Gerät auch über die seitlich angebrachte HDMI-Buchse HDMI3 anschließen (siehe Anschlüsse Seite 11 bzw. Geräte an den HDMI-Anschlüssen Seite 112).

Vom AV-Gerät wiedergeben

AV-Auswahl aufrufen.

AV-AUSWAHL HDMI3 HDMI2 HDMI1 PC IN AVS AV VIDEO © umschaften

▲▼ AVS auswählen, OK umschalten.

Wiedergabe am angeschlossenen Gerät starten.

Externe Geräte

Geräte an den HDMI-Anschlüssen

Die HDMI-Anschlüsse (High Definition Multimedia Interface) erlauben die Übertragung von digitalen Bild- und Tonsignalen von einem Zuspielgerät (z.B. DVD-Spieler, Blu-ray-Player, Spielekonsole, Camcorder, Set-Top-Box) über ein einziges Anschlusskabel.

Die digitalen Bild- und Tondaten werden ohne Datenkompression digital übertragen und weisen deshalb keine Qualitätsverluste auf.

An jeder HDMI-Buchse können maximal fünf Geräte kaskadiert angeschlossen werden. Die Geräte werden in der AV-Auswahl und in der Senderübersicht unterhalb der entsprechenden HDMI-Buchse angeordnet. Wird vom jeweiligen Gerät ein eigener Gerätename übermittelt, erscheint dieser an Stelle der Anschlussbezeichnung.

Ihr TV-Gerät kann 24p-Filme, die von einem angeschlossenen HDMI-Zuspielgerät (z.B. Loewe BluTech Vision Interactive) ausgegeben werden, optimal darstellen (siehe Glossar Seite 144).

Mit Hilfe eines DVI/HDMI-Adapterkabels lassen sich auch die digitalen Videosignale eines DVI-Zuspielers über den kompatiblen HDMI-Anschluss wiedergeben. Der Ton muss aber dann zusätzlich eingespeist werden. HDMI und DVI benutzen beide das gleiche Kopierschutzverfahren HDCP.

Gerät anschließen

Schalten Sie vor dem Anschließen alle Geräte aus.

Das Gerät über ein HDMI-Kabel (Typ A, 19-polig) an eine der HDMI-Buchsen des TV-Gerätes anschließen.

Der Anschluss eines HDMI-Gerätes an die seitliche HDMI-Buchse (z.B. Camcorder) erfolgt auf die gleiche Weise wie in der gezeigten Abbildung.

Blu-ray-Player HDMI HDMI1 TV-Gerät

Anschlussbeispiel eines HDMI-Gerätes (z.B Blu-ray-Player)

Wird ein DVI/HDMI-Adapterkabel verwendet, kann der zugehörige Ton über die Toneingangsbuchse AUDIO IN (analog) oder AUDIO DIGITAL IN (digital) am TV-Gerät eingespeist werden (siehe auch Seite 121).

Vom Gerät wiedergeben

Unterstützt das Gerät an HDMI die Funktionalität Digital Link HD, schaltet das TV-Gerät nach dem Starten der Wiedergabe am HDMI-Gerät automatisch auf den entsprechenden HDMI-Eingang um.

Der HDMI-Eingang kann allerdings auch manuell aufgerufen werden:

AV-Auswahl aufrufen.

AV-AUSWAHL HDMI3 HDMI2 HDMI1 PC IN AVS AV VIDEO urschelten

▲▼ HDMI-Buchse auswählen.

Bei Digital Link HD-fähigen Geräten erscheint möglicherweise der Gerätename an Stelle der Anschlussbezeichnung.

OK Umschalten.

Wiedergabe am angeschlossenen HDMI-Gerät starten. Das bestmögliche Format für das Bild wird automatisch erkannt und eingestellt.

TV-Ferneinschaltung per Digital Link

Sie können auswählen, ob sich das TV-Gerät automatisch aus dem Standby-Betrieb einschalten soll, wenn bei einem an HDMI1 oder HDMI2 angeschlossenen Digital Link HD-fähigen Gerät eine Disk wiedergegeben oder ein Bildschirmmenü angezeigt wird.

Die Einstellung finden Sie im TV-Menü unter Anschlüsse → Sonstiges → TV-Ferneinschaltung per Digital Link (siehe auch Seite 109).

Externe Geräte

Geometrie anpassen (nur bei bestimmten Signalen möglich)

Hiermit lässt sich das Bild (horizontal und vertikal) verschieben, so dass es den gesamten Bildschirm ausfüllt.

Bei Anschluss eines PCs an eine HDMI-Buchse des TV-Gerätes stellen Sie vorher das Ausgangssignal an Ihrem PC so ein, dass es mit einem der Signale in der Tabelle auf Seite 135 übereinstimmt.

MENU: TV-Menü aufrufen.

Bild auswählen,
in die Menüzeile darunter wechseln.
-▶ weitere ... auswählen, OK aufrufen.

PC IN - Display auswählen, in die Menüzeile darunter wechseln.

TV-MENU Bild PC IN - Display Bild horizontal Bild vertical 56

Gewünschte Einstellung auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Einstellungenvornehmen.

Digital Link HD

Digital Link HD (HDMI CEC)

Mit der Funktion Digital Link HD (HDMI CEC) geben Loewe TV-Geräte die Signale der Fernbedienung über die HDMI-Verbindung vom TV-Gerät an kompatible HDMI-Geräte (wie z.B. Loewe AudioVision) weiter. So können Sie ein CEC-fähiges HDMI-Gerät verdeckt aufstellen.

Verdeckte Aufstellung von HDMI-Geräten

Legen Sie dazu zunächst die HDMI CEC-Funktion wie auf Seite 125 beschrieben mit dem Code 22 auf die gewünschte Gerätetaste (REC, DVD oder AUDIO).

Nehmen Sie anschließend die Zuordnung der Digital Link HD-Funktion zum verwendeten HDMI-Gerät vor.

HDMI-Gerät zuordnen

Das CEC-fähige HDMI-Gerät ist an eine der HDMI-Buchsen angeschlossen und eingeschaltet.

Am TV-Gerät erscheint ein Auswahlmenü.

HINWEIS Hier wählen Sie das Gerät aus, auf dessen Bedienung Sie Ihre Fernbedienung mit der Taste 📄 umstellen können. Nach Bestätigung der Wahl mit OK werden zukünftig nach Drücken dieser Taste alle Fernbedienbefehle über das TV-Gerät an das ausgewählte Gerät weitergeleitet. HDMI-GERÄT AUSWAHLEN FÜR TASTE 4.030 AudioVision kein Gerät übernehmen

▲▼ Gewünschtes Gerät aus der Liste auswählen. OK übernehmen.

Von nun an werden die Befehle der Fernbedienung vom TV-Gerät an das HDMI-Gerät weitergeleitet, wenn die entsprechende Gerätetaste (REC, DVD oder AUDIO) vorher betätigt wurde.

Externe Geräte

Geräte am PC IN-Anschluss

An die Buchse PC IN können Sie z.B. einen PC anschließen und so den Bildschirm des TV-Gerätes als Ausgabegerät benutzen.

Bei Anschluss eines PCs bzw. Zusatzgerätes an die PC IN-Buchse des TV-Gerätes stellen Sie vorher das Ausgangssignal an Ihrem PC so ein, dass es mit einem der Signale in der Tabelle auf Seite 135 übereinstimmt.

Gerät anschließen

Schalten Sie vor dem Anschließen alle Geräte aus.

Das Gerät über ein VGA-Kabel an die PC IN-Buchse des TV-Gerätes anschließen.

Das analoge Tonsignal vom PC über ein Stereo-Kabel an die AUDIO IN-Klinkenbuchse am TV-Gerät anschließen.

PC VGAAUDIO TV-Gerät PC IN AUDIO IN

Anschlussbeispiel eines PC

Alternativ den digitalen Tonausgang des PCs bzw. Zusatzgerätes über ein Cinch-Kabel mit der AUDIO DIGITAL IN-Buchse des TV-Gerätes verbinden.

Die Zuordnung des digitalen Toneingangs zur PC IN-Buchse ist über das TV-Menü → Anschlüsse → Sonstiges → Digitalen Audioeingang zuordnen möglich (siehe Seite 121).

Falls Ihr PC über eine HDMI-Schnittstelle verfügt, können Sie den PC auch über die HDMI-Buchse mit Ihrem TV-Gerät verbinden (siehe Seite 112). Je nach Ausführung des HDMI-Anschlusses am PC wird das Tonsignal über den HDMI-Anschluss mit übertragen.

Sollte dies nicht der Fall sein, schließen Sie den analogen oder digitalen Ton wie oben beschrieben an. Nähere Informationen über die Ausführung der HDMI-Schnittstelle an Ihrem PC entnehmen Sie bitte aus der dazugehörigen Bedienungsanleitung.

Vom Gerät wiedergeben

AV-Auswahl aufrufen.

AV-AUSWAHL HDMI3 HDMI2 HDMI1 PC IN AVS AV VIDEO urschienen

▲▼ PC IN-Buchse auswählen, OK umschalten.

PC-Bild anpassen (nur bei bestimmten Signalen möglich)

In diesem Menü können Sie die Position (vertikal, horizontal) und die Phasenlage Ihres PC-Bildes einstellen.

MENU: TV-Menü aufrufen.

Bild auswählen, in die Menüzeile darunter wechseln.

◀▶ weitere ... auswählen, OK aufrufen.

PC IN - Display auswählen, in die Menüzeile darunter wechseln.

TV-MENU Bild PC IN - Display Bild horizontal 66 Bild vertikal Phasenlage

Gewünschte Einstellung auswählen, in die Menüzeile darunter wechseln. Einstellungenvornehmen.

Externe Geräte

Tonkomponenten-Assistent

Der Tonkomponenten-Assistent hilft Ihnen beim Konfigurieren der Komponenten, die zur Wiedergabe des TV-Tons verwendet werden. Sie können zur Tonwiedergabe die TV-Lautsprecher, Aktivlautsprecher, Lautsprechersysteme, Loewe Individual Sound Projector SL ^(1) sowie analoge und digitale HiFi/AV-Verstärker konfigurieren.

TV-Geräte, die mit integriertem digitalem Multikanal-Audio-Decoder ausgerüstet sind, können über die AUDIO LINK-Schnittstelle Tonsignale mit bis zu sechs Kanälen (5.1-Surround-Sound) ausgeben, unabhängig davon, ob das Tonsignal von einem externen Gerät (DVD-Spieler, Blu-ray-Spieler) oder von einem DVB-Sender stammt.

Einstellungen für Lautsprechersysteme und Aktivboxen an der AUDIO LINK-Schnittstelle des TV-Gerätes siehe ab Seite 116.

Unterstützte Tonformate des digitalen Audio-Decoders siehe Seite 135.

Tonwiedergabe bei TV-Geräten mit integriertem digitalem Multikanal-Audio-Decoder

TONKOMPONENTEN Tonwiedergabe über ... TV-Lautsprecher Lautsprechersystem HiFi/AV-Verstärker Soundprojektor HiFi/AV-Verstärker oder TV-Lautsprecher (umschaltbar) Soundprojektor oder TV-Lautsprecher (umschaltbar) Assistent beenden

TV- Ton über die eingebauten TV-Lautsprecher wiedergeben Lautsprecher (Werkseinstellung).

Lautsprecher- system Ton über ein Lautsprechersystem oder Aktivlautsprecher wiedergeben (siehe ab Seite 116).

HiFi/AV- Ton über einen externen analogen oder digitalen Audio-Verstärker Verstärker wiedergeben (siehe Seite 120).

Soundprojektor ^(1) Ton über einen Soundprojektor, z.B. Loewe Individual Sound Projector SL, wiedergeben. Für weitere Informationen siehe Bedienungsanleitung des Soundprojektors.

HiFi/AV-Verstärker oder Ton wahlweise über einen externen analogen oder digitalen Audio-Verstärker (siehe Seite 120) oder über die TV-Lautsprecher eingebauten TV-Lautsprecher wiedergeben. Die Tonwiedergabe kann über die Taste umgestellt werden.

Soundprojektor oder TV- Lautsprecher (umschaltbar) ^(1) Ton wahlweise über einen Soundprojektor oder über die eingebauten TV-Lautsprecher wiedergeben. Die Tonwiedergabe kann über die Taste ▶ umgestellt werden.

^1 nur mit nachgerüsteter serieller Schnittstelle (RJ12) (siehe Seite 121 und Ausstattungs- und Aufrüstmöglichkeiten auf Seite 140).

Externe Geräte

Loewe- Soundsystem anschließen

Aufstellen

Die Anordnung der Lautsprecher und des TV-Gerätes kann wie unten abgebildet aussehen:

Die Front- und Surround-Lautsprecher sollten symmetrisch zum TV-Gerät und zu Ihrer Sitzposition aufgestellt werden.

Den Subwoofer können Sie an beliebiger Stelle auf den Fußboden stellen. Wir empfehlen, ihn vorne asymmetrisch neben dem TV-Gerät aufzustellen. Wird ein externer Centerlautsprecher verwendet, sollte er mittig unter halb des TV-Gerätes positioniert werden.

Bei den Einstellungen im Tonkomponenten-Assistenten geben Sie die Abstände des Center-Lautsprechers und der Front- und Surround-Lautsprecher zu Ihrer Sitzposition an. Dies garantiert eine natürliche räumliche Abbildung des Klanges.

Front links TV-Lautsprecher als Center Front rechts Subwoofer Surround links Surround rechts

Aufstellbeispiel für ein Loewe Soundsystem

D-116

Anschließen

Schalten Sie vor dem Anschließen alle Geräte aus.

Subwoofer mit AUDIO LINK-Schnittstelle (siehe Anschlussbild):

Der Anschluss des Subwoofers an das TV-Gerät erfolgt über die AUDIO LINK-Schnittstelle. Verwenden Sie hierzu das AUDIO LINK-Kabel, das dem Subwoofer beiliegt.

TV-Gerät AUDIO LINK-Kabel Subwoofer Line In Speaker Out AudioLink Type 100% 200% 300% 400% 500% 600% 700% 800% 900% 1000% 1100% 1200% 1300% 1400% 1500% 1600% 1700% 1800% 1900% 2000% 2100% 2200% 2300% 2400% 2500% 2600% 2700% 2800% 2900% 3000% 3100% 3200% 3300% 3400% 3500% 3600% 3700% 3800% 3900% 4000% 4100% 4200% 4300% 4400% 4500% 4600% 4700% 4800% 4900% 5000% 5100% 5200% 5300% 5400% 5500% 5600% 5700% 5800% 5900% 6000% 6100% 6200% 6300% 6400% 6500% 6600% 6700% 6800% 6900% 7000% 7100% 7200% 7300% 7400% 7500% 7600% 7700% 7800% 7900% 8000% 8100% 8200% 8300% 8400% 8500% 8600% 8700% 8800% 8900% 9000% 9100% 9200% 9300% 9400% 9500% 9600% 9700% 9800% 9900% 100 AudioLink Line In Speaker Out

Anschluss von Loewe Soundsystem (Subwoofer) an das TV-Gerät

Subwoofer ohne AUDIO LINK-Schnittstelle (ohne Abbildung):

Stecken Sie das Adapterkabel an die AUDIO LINK-Schnittstelle des TV-Gerätes. Verbinden Sie die Cinch-Anschlüsse des Adapterkabels mit den 6pol. Cinch-Anschlüssen des Subwoofers.

Das Würfelstecker-Kabel verbindet den Master-Anschluss am Subwoofer mit dem Würfelstecker des Adapterkabels.

Das Adapter- und Würfelsteckerkabel erhalten Sie bei Ihrem Fachhändler (siehe Zubehör Seite 139).

Externe Geräte

Aktivlautsprecher anschließen

Wenn Sie ein anderes, vergleichbares Lautsprechersystem oder Aktivlautsprecher verwenden wollen, können Sie diese über ein Adapterkabel an die AUDIO LINK-Schnittstelle des TV-Gerätes anschließen.

Das Anschließen eines vergleichbaren Lautsprechersystems geschieht in ähnlicher Weise wie zuvor für „Subwoofer ohne AUDIO LINK-Schnittstelle“ beschrieben.

Das Adapter-Kabel erhalten Sie bei Ihrem Fachhändler (siehe Seite 139).

Anschließen von Aktivlautsprechern

Schalten Sie vor dem Anschließen alle Geräte aus.

Stecken Sie das Adapterkabel an die AUDIO LINK-Schnittstelle des TV-Gerätes. Verbinden Sie die Cinch-Anschlüsse des Adapterkabels mit den Anschlüssen der zugehörigen Aktivlautsprecher.

Die Cinch-Anschlüsse des Adapterkabels sind gekennzeichnet mit:

R für Front rechts SR für Surround rechts

L für Front links SL für Surround links

C für Center SUB für Subwoofer

Bei den Anschlüssen am Adapterkabel handelt es sich um Vorverstärker-Ausgänge. Es dürfen daher ausschließlich Aktivlautsprecher direkt an das Adapterkabel angeschlossen werden.

Anschluss von Aktivlautsprechern an das TV-Gerät

Lautsprechersystem einstellen

Tonkomponenten-Assistenten aufrufen

→ Im normalen TV-Betrieb, ohne weitere Anzeigen.

MENU: TV-Menü aufrufen.

Anschlüsse auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Tonkomponenten auswählen,
OK Tonkomponenten-Assistenten aufrufen.

TONKOMPONENTEN-ASSISTENT Bitte geben Sie hier an, über welche Tonkomponenten Sie Ihren TV-Ton hören wollen. Falls Sie ein "Lautsprechersystem" auswählen, ist dieses an der Buchse AUDIO LINK an der Rückseite des TV-Gerätes anzuschließen (bei Bedarf zusätzlich mitteis Adapter). Besitzen Sie ein TV-Gerat ohne eingebaute Lautsprecher, dürfen die Punkte, die sich auf "TV-Lautsprecher" beziehen, nicht ausgewählt werden. TONKOMPONENTEN Tonwiedergabe über ... TV-Lautsprecher Lautsprechersystem Hifi/AV-Verstärker Soundprojektor Hifi/AV-Verstärker oder TV-Lautsprecher (umschaltbar) Soundprojektor oder TV-Lautsprecher (umschaltbar) © weiter

Tonwiedergabe über ... – Lautsprechersystem

Geben Sie hier an, dass Sie den TV-Ton über ein Lautsprechersystem hören wollen. Wenn Sie Aktivlautsprecher anschließen, verwenden Sie bitte ebenfalls die Einstellung Lautsprechersystem.

▼ ▲ Lautsprechersystem markieren, OK weiter.

TONKOMPONENTEN-ASSISTENT Bitte geben Sie an. ob Sie die abgebildete Einrichtung Ihres Lautsprechersystems verändern möchten oder ob alle bestehenden Enstellungen wieder auf die Werts des Auslieferungszustands zurückgesetzt werden sollen. Komponenten 90Hz 90Hz Abstände 4,0m 4,0m Pegel 0dB 0dB TONKOMPONENTEN Lautsprechersystem Einrichtung/Änderung Rücksetzen auf Werkswerte welter

Wurde noch nichts eingestellt, werden die vom Werk voreingestellten, sonst die zuletzt eingestellten Werte angezeigt.

Fortsetzung auf nächster Seite →

Externe Geräte

Wenn Sie ein Lautsprechersystem neu einrichten oder ändern wollen:

Einrichtung/Änderung auswählen, OK Auswahl aufrufen.

TONKOMPONENTEN ASSISTENT Bitte geben Sie hier an, ob Sie ein Laufsprechersystem vollständig neu einrichten möchten oder ob Sie sich nur auf die Veränderung der Laufsprecheranschlüsse, der Laufsprecherabstände zur Hörposition oder der einzelnen Laubstärkepegel untereinander beschränken möchten. TONKOMPONENTEN Einrichtung/Änderung des Laufsprechersystems vollständig nur Anschlüsse nur Entfermungen nur Pegel auswahlen

▼ ▲ vollständig auswählen, OK weiter zu Anschluss und Einstellung der Frontlautsprecher.

TONKOMPONENTEN-ASSISTENT Bitte geben Sie hier an, ob Sie externe Frontlautsprecher anschließen möchten. In diesem Fall ist deren untere Grenzfrequenz in Hz anzugeben (siehe Bedienungsanleitung und technische Daten der Lautsprecher). 40Hz 40Hz TONKOMPONENTEN Frontlautsprecher anschließen recher Externe Lautsprecher TV-Lautsi 40 Hz wester

Externe Lautsprecher oder TV-Lautsprecher auswählen,
in die Menüzeile darunter wechseln und
in 10 Hz-Schritten die untere Grenzfrequenz der externen Frontlautsprecher einstellen.

TONKOMPONENTEN-ASSISTENT Blue geben Sie hier an, ob Sie externe Frontlautsprecher anschließen möchten. In diesem Fall ist deren untere Grenzfrequenz in Hz anzugeben (siehe Bedienungsanleitung und technische Daten der Lautsprecher). 90Hz 90Hz TONKOMPONENTEN Frontlautsprecher anschließen Externe Lautsprecher 90 Hz weiter

Wählen Sie für die richtige Einstellung den Anfangswert des Frequenzganges der Lautsprecher (z.B. 50Hz bei der Angabe „Frequenzgang 50-20.000Hz“). Den Wert entnehmen Sie den technischen Daten der Lautsprecher.
Bei Bedarf können Sie die externen Frontlautsprecher auch durch die TV-Lautsprecher ersetzen. Wählen Sie in diesem Fall TV-Lautsprecher. Die TV-Lautsprecher übertragen dann den Ton der Frontlautsprecher.

OK Weiter zu Anschluss und Einstellung der Surround-lautsprecher.

• ja für externe Lautsprecher auswählen.
  Werden keine Surroundlautsprecher angeschlossen, werden diese mit Hilfe der Front- und des Centerlautsprechers nachgebildet.
  In die Menüzeile darunter wechseln und
  in 10 Hz-Schritten die untere Grenzfrequenz der Surroundlautsprecher einstellen.
  Wählen Sie für die richtige Einstellung den Anfangswert des Frequenzganges der Lautsprecher.

OK Weiter zu Anschluss und Einstellung des Centerlautsprechers.

Wählen Sie, ob die TV-Lautsprecher oder ein externer Lautsprecher den Center-Ton wiedergeben soll(en) oder nein, wenn kein Centerlautsprecher angeschlossen wird.
→ Ist kein Centerlautsprecher angeschlossen, übertragen die Frontlautsprecher auch zusätzlich die Center-Tonanteile.
Bei Externer Lautsprecher oder TV-Lautsprecher in die Menüzeile darunter wechseln und
in 10 Hz-Schritten die untere Grenzfrequenz des Centerlautsprechers einstellen.
Wählen Sie für die richtige Einstellung den Anfangswert des Frequenzganges der Lautsprecher.

OK Weiter zum Anschließen des Subwoofers.

ja für Subwoofer auswählen.

→ Ist kein Subwoofer angeschlossen, übertragen die Frontlautsprecher zusätzlich die für den Subwoofer bestimmten Tonanteile so weit wie möglich mit.

Fortsetzung auf nächster Seite →

Externe Geräte

OK Weiter zur Einstellung Abstand zu linkem Frontlautsprecher.

Messen Sie die Abstände jeweils von Ihrer Hörposition zu den Front-, Surround- und Centerlautsprechern. Der digitale Audio-Decoder errechnet daraus Verzögerungszeiten für die Lautsprecher-Signale, damit diese gleichzeitig beim Hörer ankommen.

TONKOMPONENTEN-ASSISTENT Hier geben Sie bitte die Entfernung des linken Frontlautsprechers zu Ihrer Hörposition an. 4,2m 4,02,7m 1,0m 0,9m TONKOMPONENTEN Abstand zum linken Frontlautsprecher 4,2 m walter

In 10 cm-Schritten den Abstand des linken Frontlautsprechers zu Ihrer Hörposition einstellen.
OK Jeweils weiter zu den anderen Lautsprechern und ◀ Abstand einstellen.
Nach der Einstellung des Abstands für den Centerlautsprecher ...

OK weiter zu Lautsprecherpegel anpassen.

TONKOMPONENTEN-ASSISTENT Sie hören nacheinander von jedem Lautsprecher einen Ton. Sie können aber auch mit den Münsteuertasten auf/ab die Lautsprecher von Hand auswählen. Stellen Sie für den jeweils aktiven Lautsprecher, der hervorgehoben dargestellt wird, die Lautstärke so ein, dass Sie schließlich von allen Lautsprechern einen etwa gleichen Laustärkeindruck empfinden. TONKOMPONENTEN Lautsprecherpegel anpassen 0 dB vollter 2 vorhergehendender in bedet Lautsprecher

◀ ▶ Lautstärke für jeden Lautsprecher einstellen.
▼ ▲ Lautsprecher manuell auswählen.

Für eine ausgewogene Tonwiedergabe sollten alle Lautsprecher auf gleichen Lautstärkepegel eingestellt werden. Nacheinander wird automatisch ein Rauschsignal auf jedem Lautsprecher wiedergegeben. Stellen Sie von Ihrer Hörposition aus jeden Lautsprecher auf gleich empfundene Lautstärke ein.

OK Weiter zu Subwoofer-Phase.

TONKOMPONENTEN-ASSISTENT Hier können Sie die Phase ihres Subwoofer umkehren. Testen Sie beide Werte bei Musikwiedergabe und wählen schließlich denjenigen aus, bei dem Sie die Basswiedergabe deutlicher wahrnehmen. TONKOMPONENTEN Subwoofer-Phase 0° 180° Assistant werden

Schalten Sie mit P+/P− einen Sender mit Musik auf oder starten Sie bei einem DVD-Player die Wiedergabe mit Musik.

Testen Sie beide Werte (0° und 180°) und wählen Sie den aus, bei dem Sie die Basswiedergabe von Ihrer Hörposition aus deutlicher wahrnehmen.

OK Einstellung bestätigen und Assistent beenden.

Der Tonkomponenten-Assistent für den Anschluss und die Einrichtung eines Lautsprechersystems ist damit beendet.

Externe Geräte

Audio-Verstärker anschließen

Der Tonkomponenten-Assistent erlaubt die Konfiguration verschiedener Audio-Verstärker (Stereoverstärker, Surround-Verstärker, analog oder digital) mit verschiedenen digitalen Tonformaten (Dolby Digital, dts, MPEG und Stereo/PCM). Informieren Sie sich auch in der Bedienungsanleitung des Audio-Verstärkers.

MENU: TV-Menü aufrufen.

Anschlüsse auswählen,
in die Menüzeile darunter wechseln.
◀ ▶ Tonkomponenten auswählen.
OK Tonkomponenten-Assistenten aufrufen.

TONKOMPONENTEN Tonwiedergabe über ... TV-Lautsprecher Lautsprechersystem HiFi/AV-Verstärker Soundprojektor HiFi/AV-Verstärker oder TV-Lautsprecher (umschalbar) Soundprojektor oder TV-Lautsprecher (umschalbar) weite

HiFi/AV-Verstärker markieren. OK weiter.
Auswählen, ob der Ton digital oder analog an den Verstärker übertragen werden soll. Fortsetzung, je nach Verstärker, siehe rechte Spalte.

Erläuterungen zu den Einstellungsmöglichkeiten:

Einstellungen für den Soundprojektor siehe Bedienungsanleitung des Soundprojektors.

HiFi/AV- Einstellung wählen, wenn ein Verstärker angeschlossen-Verstärker wird und die TV-Lautsprecher nicht verwendet werden.

HiFi/AV- Einstellung wählen, wenn ein Verstärker angeschlossen Verstärker wird und die TV-Lautsprecher verwendet werden. In der oder TV-Lautsprecher Hörmodus-Auswahl kann dann die Ton-wiedergabe zwischen Verstärker und TV-Lautsprechern umgeschaltet (umschaltbar) werden.
Tonformate Tonformate angeben, die mit dem digitalen Verstärker decodiert werden können (siehe Bedienungsanleitung des verwendeten Verstärkers).

Verstärkertyp Auswahl zwischen Stereo- oder Surround-Verstärker.

TV-Lautspr. als Center-Lautsprecher Bei einem angeschlossenen Surround-Verstärker auswählen, ob die TV-Lautsprecher als Center-Lautsprecher benutzt werden sollen. Falls ja, über ein Cinch-Kabel eine Verbindung vom Center-Ausgang des Verstärkers zum Center-Eingang des TV-Gerätes CENTER IN herstellen.

Achtung: Nicht den Center-Lautsprecher-Anschluss des Verstärkers verwenden, sondern den Center-Vorverstärker-Ausgang!

Digitale Audio-Verstärker anschließen

Fortsetzung von linker Spalte ...

Bei digitaler Tonübertragung: ja auswählen.

Den digitalen Tonausgang des TV-Gerätes AUDIO DIGITAL OUT über ein Cinch-Kabel mit dem digitalen Toneingang des Verstärkers verbinden:

Digitaler Verstärker DIGITAL IN TV-Gerät AUDIO DIGITAL OUT

Tonformate, Verstärkertyp und andere Einstellungen vornehmen, siehe Erläuterungen zu den Einstellmöglichkeiten (linke Spalte).

Analoge Audio-Verstärker anschließen

Fortsetzung von linker Spalte ...

Bei digitaler Tonübertragung: nein auswählen.

Mit dem AUDIO LINK-Adapterkabel (siehe Zubehör Seite 139) den analogen Tonausgang des TV-Gerätes über ein Stereo-Cinch-Kabel mit dem analogen Toneingang des Verstärkers verbinden:

Analoger Verstärker AUX IN L R TV-Gerät SR SL SUB C R L AUDIO LINK

Verstärkertyp wählen und andere Einstellungen vornehmen, siehe Erläuterungen zu den Einstellmöglichkeiten (linke Spalte).

Externe Geräte

Zuordnung des digitalen Toneingangs

Um bei einem an einem AV-Eingang angeschlossenen, externen Gerät auch dessen Digital-Ton hören zu können, kann bei Ihrem TV-Gerät der digitalen Audio-Eingangbuchse AUDIO DIGITAL IN ein AV-Eingang zugewiesen werden. Beim Umschalten auf diesen AV-Eingang wird das am AUDIO DIGITAL IN-Eingang anliegende, digitale Audio-Signal an den integrierten digitalen Multikanal-Audio-Decoder und die digitale Audio-Ausgangsbuchse AUDIO DIGITAL OUT weitergeleitet. Sie hören dann, falls verfügbar, anstelle des Analogtons den Digitalton des zugeordneten AV-Eingangs.

Geräte an den digitalen Toneingang anschließen

Für die digitale Tonwiedergabe von einem externen Gerät, z.B. vom DVD-Spieler, müssen Sie das digitale Tonsignal dem TV-Gerät zuführen. Die Wiedergabe des externen, digitalen Tonsignals kann über den im TV-Gerät eingebauten digitalen Multikanal-Audio-Decoder, über einen extern angeschlossenen, digitalen Audio-Verstärker oder über einen Loewe Individual Sound Projector SL ^® erfolgen.

Wird ein externer Audio-Verstärker oder Loewe Individual Sound Projector verwendet, muss dieser im Tonkomponenten-Assistenten angemeldet werden (siehe Seite 120).

MENU: TV-Menü aufrufen.

Anschlüsse auswählen,
in die Menüzeile darunter wechseln.
Sonstiges auswählen,
in die Menüzeile darunter wechseln.
in die Menüzeile darunter wechseln.
AV-Eingang auswählen.

◀ ▶ Digitalen Audioeingang zuordnen auswählen,

TV-MENU Anschlüsse Sonstiges Digitalen Audioeingang zuordnen nein zu AV zu AVS zu HDMI1 zu HDMI2 zu

Um z.B. einen DVD-Spieler an den digitalen Toneingang des TV-Gerätes anzuschließen, verbinden Sie die digitale Aus gangs buch se des DVD-Spielers (DIGITAL OUT) über ein Cinch-Kabel mit der AUDIO DIGITAL IN-Buchse am TV-Gerät.

Anschlussbeispiel für einen DVD-Spieler siehe rechte Spalte.

nur mit nachgerüsteter serieller Schnittstelle (RJ12) (siehe Seite 121 und Ausstattungs- und Aufrüstmöglichkeiten auf Seite 140).

DVD-Spieler DIGITAL OUT AV TV-Gerät AV AUDIO DIGITAL IN

Tonanschluss bei HDMI/DVI-Geräten

Externe Geräte mit DVI-Anschluss

Wird ein externes Gerät mit DVI-Schnittstelle über einen HDMI/DVI-Adapter an eine der HDMI-Buchsen des TV-Gerätes angeschlossen, können Sie den digitalen Ton des externen Gerätes an die digitale Audio-Eingangsbuchse AUDIO DIGITAL IN anschließen.

Die Zuordnung des digitalen Toneingangs zur entsprechenden HDMI-Buchse des TV-Gerätes erfolgt wie in der linken Spalte beschrieben.

Möchten Sie den analogen Ton des externen Gerätes verwenden, schließen Sie dieses an die AUDIO IN-Buchse an.

Externe Geräte mit HDMI-Anschluss

Werden externe Geräte mit HDMI-Schnittstelle an eine der HDMI-Buchsen des TV-Gerätes angeschlossen, ist keine Zuordnung des Toneingangs notwendig, da bei HDMI die digitale Übertragung von Bild und Ton über einen einzigen Anschluss erfolgt.

Serielle Schnittstelle RS-232C (RJ12)

Über die nachrüstbare RS-232C (RJ12)-Schnittstelle können Sie entweder den Loewe Individual Sound Projector SL oder ein Heimvernetzungssystem verschiedener Hersteller (z.B. AMX, Crestron) an ihr TV-Gerät anschließen.

Für die Konfiguration der RS-232C (RJ12)-Schnittstelle und weiterführende Informationen über die verschiedenen Heimvernetzungssysteme wenden Sie sich an Ihren Fachhändler.

Externe Geräte

Der direkte Weg zur Aufnahme

Sie können Timer-Aufnahmen für den je nach Geräteausstattung vorhandenen Digital-Recorder bzw. für angeschlossene Recorder am TV-Gerät programmieren. Für die Programmierung einer Aufnahme ist der Aufnahme-Assistent an mehreren Stellen integriert. Weitere Informationen zur Aufnahme mit dem Digital-Recorder finden Sie ab Seite 89.

Timer-Aufnahme über EPG programmieren

Sie befinden sich im EPG-Betrieb; falls nicht, EPG-Taste drücken.

EPG (PROGRAMMZEITUNG) Mo 01.03 Datum Zeit Sender Themen MO 01.03. jetzt alle alle bis 17.00 17.00 18.00 19.00 arte 15:57-16:59 Charmed - Zauberhafte Hexen . Das Erste 16:00-16:10 Tagesschau ZDF 16:00-16:10 heute - in Europa WDR Köln 16:00-16:15 WDR aktuell Bayerisches... 16:00-16:05 Rundschau hr-temsehen 16:00-16:30 Schlemmerreise Spanien MDR FERNS... 16:00-16:15 Hier ab vier NDR FS HH 16:00-16:30 Tipps und Trends - Der Verbraucher... SWR Fernse... 16:00-16:05 Baden-Württemberg aktuell Charmed - Zauberhafte Hexen Detail Seite J Osschen Aufnahme Zeitengabe zu Raum ... Themen

Gewünschte Sendung markieren.

RECORD-Taste: Timer-Daten aufrufen (siehe rechte Spalte).

Timer-Aufnahme über Teletext programmieren

Sie befinden sich im Teletext-Betrieb; falls nicht, TEXT-Taste drücken. Falls sich anstatt des Standard-Teletexts der HbbTV-Text öffnet (siehe Seite 80), TEXT-Taste erneut drücken.

302 302 ARDtext Do 05.10.06 09:36 : 42 Do 05.10.06 Das Erste 14.00 Tageschau 14.10 In aller Freundschaft UT .... 316 15.00 Zweite Begegnung (D, 2005) 15.10 Tagesschau 15.10 Sturm der Liebe (221) .... 317 16.00 Tagesschau UT 16.10 Eisbar, Alfe & Co. .... 318 17.00 Tagesschau um funi UT 17.15 Brisant .... 319 17.47 Tagesschau 17.65 Verbotene Liebe .... 320 18.20 Marienhof .... 321 18.50 Das Geheimnis meines .... 322 19.20 Valers (19) 19.20 Das Quiz mit Jörg Pilawa .... 384 bis 19.50 Uhr Abend > 300 << + Jetzt im TV ARD morgen Sentung können aufnahmen

RECORD-Taste: Pro gramm sei ten des aktuellen Senders aufrufen.

Grüne Taste: Zur entsprechenden Seite blättern.

Gewünschte Sendung auswählen, OK Timer-Daten aufrufen (siehe rechte Spalte).

Eingabe der Timer-Daten

Nach Auswahl der Sendung, die Sie aufzeichnen möchten, werden Timer-Daten angezeigt.

Die Einstellmöglichkeiten der Timer-Daten unterscheiden sich je nach Auswahl des Recorders, ob ein analoger oder DVB-Sender aufgezeichnet werden soll oder über welchen Weg (EPG, Teletext) die Aufnahme programmiert wurde.

TIMER-DATEN 17:15 Brisant Recorder A V Sender 01 Das Erste Datum 22.01.10 Aufnahmezeit 17:15 bis 17:45 Autom. Zeitsteuerung nein Aufnahmevert einmalig bestangen bestangen

▲▼◀▶Timer-Daten bei Bedarf abändern oder mit OK bestätigen.

Einstellmöglichkeiten im Menü Timer-Daten:

Recorder Auswahl des zu verwendenden Recorders (AV, DR®).

Datum Tag der Aufnahme.

Aufnahmezeit Uhrzeit der Aufnahme.

VPS VPS-Daten bei analogen Sendern nutzen, ja/nein ^1 .

entschlüsselt Bei Aufnahmen von verschlüsselten Sendern ^13 können Sie aufnehmen hier festlegen, ob die Sendung nach Möglichkeit bereits während der Aufnahme entschlüsselt werden soll.

Entschlüsselung Bei Einstellung ja wird die Sendung automatisch am nachts folgenden Tag um 02:00 Uhr entschlüsselt ^13 (CA-Modul muss gesteckt sein).

Programm- Hier können Sie die PIN des Programmanbieters zu Ihrem anbieter-PIN CI Plus-CA-Modul angeben, um die entschlüsselte Aufnahme ^13 einer kindergesicherten Sendung zu erlauben.

Autom. Automatische Zeitsteuerung nutzen, ja/nein ^12 . Zeitsteuerung Die Aufnahme wird zeitgenau ausgeführt, auch wenn die Anfangs-/Endzeit vom Programmanbieter geändert wurden.

Aufnahmeart einmalig, Mo–Fr, täglich, wöchentlich oder Serie ^23 wählen.

Untertitel Wählen Sie, ob ausgestrahlte Untertitel aufgezeichnet ^3 aufzeichnen werden sollen.

nur bei einigen analogen Sendeern verfügbar.

nur bei Aufnahmen über EPG verfügbar.

^13 nur bei Geräten mit integrierter Festplatte (DR+) bzw. angeschlossener externer Festplatte (USB Recording), siehe ab Seite 89.

Externe Geräte

Timer über die Timerübersicht programmieren

In der Timerübersicht sind alle programmierten Aufnahmen, vorgemerkten Sendungen und Kopieraufträge ^1 aufgelistet.

Sie können über die Timerübersicht auch neue Aufnahmen programmieren, weitere Sendungen vormerken und bereits aufgezeichnete Sendungen aus dem DR-Archiv auf einen externen Recorder kopieren ^11 .

DR-Archiv¹ aufrufen. RoteTaste: Timerübersicht aufrufen. TIMERÜBERSICHT Mo 14.09.17:15-17:45 Das Erste Brisant Di 15.09.06:00-07:50 DR Fußball live C 15.09.17:30-18:00 RTL Unter uns $ 16.09.19:00-19:20 ZDF heute Di 22.09.20:15-22:25 3sat wissen spezial Mi 23.09.17:20-18:55 DR→AV Welt der Wunder neuer Eintrag Aufnahme löschen

Rote Taste: Neuer Eintrag (siehe rechte Spalte).

Grüne Taste: Aufnahme ändern.

Gelbe Taste: Aufnahme löschen.

Blaue Taste: Vormerkung löschen.

Erläuterung der Symbole in der Timerübersicht:

Aufnahme

Wiederholte Aufnahme (täglich, wöchentlich oder Mo-Fr)

Serienaufnahme

Entschlüsselungsauftrag (nachträgliche Entschlüsselung einer verschlüsselt aufgenommenen Sendung ^(1) )

√ vorgemerkte Sendung (siehe Seite 48)

nur bei Geräten mit integrierter Festplatte (DR+) bzw. angeschlossener externer Festplatte (USB Recording), siehe ab Seite 89.

Neuer Eintrag: Timer-Aufnahme von Hand programmieren

Die Timerübersicht ist geöffnet.

Rote Taste: Neuer Timereintrag aufrufen.

NEUER TIMEREINTRAG Aufnahme Vormerkung Kopieren ◀ Aufnahme auswählen, OK aufrufen. AUFNAHME-ASSISTENT Über EPG Über Teletext Von Hand ◀ Von Hand auswählen. Für die Programmierung einer Timer-Aufnahme Über EPG oder Über Teletext siehe Seite 122.

OK Senderauswahl aufrufen.

◀ ▶ ▲ ▼ Sender auswählen. OK Timer-Daten aufrufen.

Eingabe der Timer-Daten siehe Seite 122.

Nach Bestätigung der Timer-Daten ist die neue Aufnahme in die Timerübersicht übernommen worden.

Neuer Eintrag: Sendung über die Timerübersicht vormerken

Die Timerübersicht ist geöffnet.

Rote Taste: Neuer Timereintrag aufrufen. NEUER TIMEREINTRAG nahme Vormerkung Kopieren Auf Vormerkung auswählen. OK EPG wird geöffnet.

Gewünschte Sendung vormerken wie in Umschalten und Vormerken mit der Programmliste (Seite 48) beschrieben.

Neuer Eintrag: DR-Archiv-Einträge kopieren ^1

→ Die Timerübersicht ist geöffnet. → Ein externer Recorder ist angemeldet.

Rote Taste: Neuer Timereintrag aufrufen. NEUER TIMEREINTRAG Denkung Kopieren Aufnahme Vorme ◀ Kopieren auswählen. OK Das DR-Archiv wird geöffnet.

Weitere Schritte siehe Kapitel Aufnahmen überspielen in der Bedienungsanleitung des Digital-Recorders.

Externe Geräte

Timer-Aufnahme mit externen Geräten

Die Aufnahme von HDTV-Sendungen mit externen Geräten ist nur eingeschränkt möglich. Die HD-Sendung wird auf SD-Qualität herunterskaliert und am AV-Ausgang für die Aufnahme ausgegeben.

Recorder mit Digital Link Plus

Wenn Sie einen extern angeschlossenen Recorder mit Digital Link Plus oder einem ähnlichen System verwenden, tauschen TV-Gerät und angeschlossener Recorder Daten aus (z.B. Abgleich der Senderlisten TV-Gerät/Recorder oder Timer-Daten von analogen Sendlern).

Ob ihr Recorder Digital Link Plus-fähig ist, entnehmen Sie der Bedienungsanleitung Ihres Recorders. Verwenden Sie außerdem nur vollbestückte EURO-AV-Kabel zur Verbindung zwischen TV-Gerät und Recorder.

Analoge Sender

Die Timer-Daten werden automatisch, nachdem die Programmierung beendet ist, vom TV-Gerät an den Recorder übertragen. (Für DVD-Recorder wird zusätzlich die Aufnahmequalität SQ oder EQ übertragen.)

Die Aufnahme wird dann vom Recorder gesteuert und der Tuner des Recorders für den Empfang der Sendung benutzt.

In der Timerübersicht des TV-Gerätes werden die Aufnahmedaten nicht gespeichert. Änderungen oder das Löschen der Timer-Daten müssen Sie deshalb am Recorder vornehmen.

Digitale Sender

Wenn Sie digitale Sender mit einem extern angeschlossenen Recorder aufnehmen wollen, wird der DVB-Tuner des TV-Gerätes benutzt und die Steuerung des Recorders wird vom TV-Gerät übernommen. Der Sender am TV-Gerät wird während der Timer-Aufnahme verriegelt.

Ein Umschalten auf einen anderen DVB-Sender ist nicht möglich.

Bei Geräten mit DVB-T/C Twin-Tuner (Ausstattungsvarianten siehe Seite 140) können parallel zur Aufnahme mit dem externen Gerät analoge Sender am TV-Gerät angeschaut werden.

Kopierschutz

Kopiergeschützte Sendungen werden aus rechtlichen Gründen nicht an den EURO-AV-Buchsen ausgegeben.

Externe Geräte

Loewe Geräte bedienen

Die Fernbedienung für den TV-Modus des TV-Gerätes nutzen

TV

TV-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

Die Fernbedienung für einen Loewe Recorder nutzen

REC

REC-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

Die Fernbedienung für einen Loewe Player nutzen

DVD

DVD-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

Die Fernbedienung für den Radio-Modus des TV-Gerätes nutzen

AUDIO

AUDIO-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sekunden.

Solange eine Taste gedrückt wird, leuchtet die Anzeige der ausgewählten Betriebsart (TV - REC - DVD - AUDIO). Somit haben Sie bei jedem Tastendruck die Kontrolle, auf welche Betriebsart die Fernbedienung eingestellt ist.

Oben ist die Werkseinstellung der Gerätetasten beschrieben (siehe auch Tabelle rechte Spalte). Die Belegung der Gerätetasten kann entsprechend der vorhandenen Zusatzgeräte geändert werden (siehe rechte Spalte).

Fernbedienung auf andere Loewe Geräte einstellen

Sie können mit der Fernbedienung verschiedene Loewe Geräte bedienen. Die Gerätetasten REC – DVD – AUDIO können für die Bedienung der verschiedenen Loewe Geräte umbelegt werden.

DVD

■

Gewünschte Gerätetaste und gleichzeitig STOP-Taste für 5 Sekunden drücken, bis die zugehörige LED-Anzeige zweimal blinkt.

Dann den zweistelligen Geräte-Code aus der nachfolgenden Liste eingeben.

Gerät Code Werkseinstellung
Loewe ViewVision 8106 H 10
Loewe Viewvision, Centros 21x2 12
Loewe ViewVision DR+ DVB-T 13 REC
Loewe Auro 2216 PS/8116 DT 14
Loewe BluTech Vision 15
Loewe Soundprojector 17
Loewe TV - Digitales Radio 19 AUDIO
Loewe Mediacenter 20
Loewe BluTech Vision Interactive	21	DVD
HDMI CEC-Modus	22
Loewe AudioVision	24
Loewe Individual Sound Projector SL	25
Apple IR-Codes	26
Apple IR-Codes (Apple TV-2G)	27
Rücksetzen auf Werkseinstellung	99

Die zugehörige LED-Anzeige blinkt zweimal.

Die hier dargestellten Codes gelten nur für die direkte Bedienung des Zusatzgerätes. Für eine Bedienung des Zusatzgerätes über das TV-Gerät, z.B. bei verdeckter Aufstellung (Code 22), siehe Seite 113. Das Signal der Fernbedienung wird dabei vom TV-Gerät an das verdeckt aufgestellte Zusatzgerät weitergeleitet.

Software-Update

Grundsätzliches

Bei Ihrem Loewe TV-Gerät besteht die Möglichkeit, die Software zu aktualisieren. Aktuelle Softwareversionen können von der Loewe-Internetseite heruntergeladen und über einen USB-Stick auf Ihrem Gerät installiert werden.

USB-Stick

Anforderungen an den USB-Stick

Von Loewe getestete und in Format und Form passende USB-Sticks können über den Loewe Fachhandel unter der Artikel-Nr. 90456.900 bestellt werden.

Falls Sie Ihren eigenen USB-Stick nutzen möchten, hier einige Hinweise bzw. Voraussetzungen:

• Formatierung in FAT32.
• Nur 1 Partition.
• Keine verschlüsselten Sticks verwenden.
• Keine Sticks, die ein CD-ROM-Laufwerk vortäuschen.
• Es dürfen keine versteckten Dateien vorhanden sein.
  • Die Bauform des Sticks ist von Bedeutung.
  Maximale Abmessungen in mm: 70x20x10.

- Im Zweifelsfall sollte der USB-Stick als „FAT32“ ohne „erweiterte Attribute“ formatiert werden.

Download

Software-Download über die Loewe Internetseite

Sie können neue Software für Ihr TV-Gerät von unserer Homepage herunterladen. Registrieren Sie sich dazu auf unserer Homepage

http://support.loewe.tv/de bzw.

http://support.loewe.tv/at

(unter Zur Registrierung).

Folgen Sie den einzelnen Schritten durch den Registrierungsvorgang.

Nach erfolgreichem Registrierungsvorgang und anschließender Anmeldung auf der Homepage müssen Sie noch Ihr Gerät registrieren (Artikelnummer und Seriennummer bereithalten - beide befinden sich auf dem Aufkleber auf der Geräterückseite bzw. unter Ausstattung des TV im Stichwortverzeichnis des TV-Gerätes, siehe Seite 15).

Anschließend erhalten Sie einen Überblick über herunterladbare Inhalte für Ihr TV-Gerät, darunter auch die Software für Ihr TV-Gerät. Laden Sie die Dateien herunter und entpacken Sie alle in diesem ZIP-Archiv vorhandenen Dateien in das Haupt-Verzeichnis Ihres USB-Sticks.

Führen Sie anschließend das Software-Update wie nachfolgend beschrieben durch.

Software-Update

Beim Software-Update (Paketupdate) werden alle im TV-Gerät befindlichen Softwarestände abgefragt und bei Bedarf aktualisiert.

Stecken Sie hierzu den USB-Stick mit der heruntergeladenen Software in eine freie USB-Schnittstelle am TV-Gerät (siehe Anschlüsse Seite 11).

Software-Update aufrufen

MENU: TV-Menü aufrufen.

◀ ▶ Einstellungen auswählen,
▼ in die Menüzeile darunter wechseln.
Sonstiges auswählen,
▼ in die Menüzeile darunter wechseln.

◀ Software-Update auswählen.

OK Software-Update-Assistent aufrufen.

Es werden die Versionen des aktuellen Softwarepakets angezeigt.

SOFTWARE-UPDATE-ASSISTENT Aktuelles Softwarepaket: V1.6.0.0 TV-Basis-Software V10.5.0.40 DVB-Software V10.6.0.165 DVB-Bootloader V1.0.0.0 WIFI Software V0.0.11.0 FRC Software V10.4.21.0 MSP Software V8.103.0.0 MPEG Encoder Software V8.22.102.0 Standby-Prozessor-Software V1.1.100.0 Sie können nun nach einem neuen Software-Paket suchen. Starten Sie die Suche mit der Taste ©. © weiter

OK weiter.

Das TV-Gerät sucht auf dem USB-Stick nach einem neuen Softwarepaket.

Steht nach der Suche eine neue Softwareversion zur Verfügung, erscheint eine Bildschirmmeldung (siehe Seite 127).

Sollten sich mehrere verschiedene Softwarepakete auf dem USB-Stick befinden, wird immer das aktuelle Softwarepaket verwendet.

Wurde bei der Suche kein neues Softwarepaket gefunden:

OK Assistent beenden.

Software-Update

Neues Softwarepaket gefunden

SOFTWARE-UPDATE-ASSISTENT Softwarepaket: aktuell V1.6.0.0 neu V2.1.0.0 Wenn Sie die neue Software jetzt laden wollen, fahren Sie mit © fort. Anderenfalls beenden Sie mit 📄.

OK weiter.

OK Startet das Laden der Software.

END: Assistent beenden.

Neues Softwarepaket laden

SOFTWARE-UPDATE-ASSISTENT Das Software-Paket wird gerade geladen. TV-Basis-Software V11.1.0 1/5 Der Ladevorgang kann bis zu etwa 50 Minuten in Anspruch nehmen. Bitte schalten Sie das TV-Gerät während dieser Zeit nicht mit dem Netzschalter aus.

Ein Balken informiert Sie über den Fortschritt des Ladevorgangs. Dieser Vorgang kann bis zu 50 Min. dauern. Schalten Sie in dieser Zeit Ihr Gerät nicht aus!

Nach Abschluss des Updates werden Sie darüber informiert.

Nach Beendigung des Ladens:

TV-Gerät mit dem Netzschalter aus- und wieder einschalten.

Zeicheneingabe

USB-Tastatur

Sie können alternativ zur Fernbedienung eine USB-Tastatur an einem der USB-Anschlüsse des TV-Gerätes anschließen. So können Sie komfortabel Internetadressen im Browser eintippen sowie Zeichen beim Umbennenen von Sendern oder Favoritenlisten eingeben.

Die Tastatur kann die Fernbedienung vollwertig ersetzen. Eine Übersicht der Tastenbelegung ist in der Tabelle rechts aufgeführt.

LOEWE. ① ② ③ ④ ⑤ ⑥ TV REC DVD AUDIO POP-UP-M ZOOM ③3 ③2 ③1 ③0 ②9 ②8 ②7 ②6 �25 �24 �23 �22 �21 �20 �19 �18 �17 �16 1 ABC 3 def 4 ghi 5 jki 6 mno 7 pqrs 8 tuv 9 wxyz 0 AV ⑦ EPG MEDIA PIP DISC-M TEXT MENU END INFO ⑩ + V P+ ⑪ - V P- OK

Tastenkombinationen

Tastatur Fernbedienung Nr.
Linke + rechte Umschalttaste	Tastaturlayout zwischen Standard (Latein) und Griechisch bzw. Russisch umschalten (nur bei Menüsprachen Griechisch und Russisch)	-
F1 Rote Farbtaste 13
F2 Grüne Farbtaste 12
F3 Gelbe Farbtaste 21
F4 Blaue Farbtaste 20
F5 RECORD-Taste 15
F6 PAUSE-Taste 16
F7 STOP-Taste 17
F8 PLAY-Taste 19
F9 Taste	◀◀ 14
F10 Taste	▶▶ 18
Alt + ESC	END-Taste	24
Strg + Ende	im Browser: Eingabe beenden, Eingabefeld verlassen	-
Enter	OK-Taste	11
0 ... 9	Zifferntasten	28, 29
Bild ↑ / ↓	Tasten P+ / P-	23
Alt + + / -	Tasten V+ / V-	10
Alt + F	TV-Taste	3
Alt + R	AUDIO-Taste	32
Alt + P	PIP-Taste	26
Alt + T	TEXT-Taste	8
Alt + O	TV-Gerät in Standby ausschalten	33
Alt + A	MEDIA-Taste	27
Alt + I	INFO-Taste 25
Alt + M	MENU-Taste 9
Alt + E	EPG-Taste	7
Alt + S	Ton aus/ein	1
Alt + W	TIMER-Taste	5
Alt + D	Sofortaufnahme	15
Alt + Z	Bildformat-Taste 6
Alt + H	Hörmodus / Tonanpassung	30
Pfeiltasten	Cursortasten ◀ ▶ ▶ ▶	22

Zeicheneingabe

Zeichentabelle

Tastenbelegung für Texteingabe über die Fernbedienung

Bei bestimmten Funktionen ist die Eingabe von Buchstaben oder Zeichen erforderlich. Drücken Sie wie bei einer Handy-Tastatur eine Zifferntaste (0 bis 9) so oft, bis das gewünschte Zeichen angezeigt wird.

Die verfügbaren Zeichen sind sprachabhängig.

Hier wird die Tastenbelegung für die Menüsprache Deutsch erläutert.

Taste Zeichen	Großschreibung - Kleinschreibung)
1	1
2 ABC2Ä - a	b c 2 ä
3 DEF3 - def	3
4 GHI4 - ghi	4
5 JKL5 - jkl	5
6 MNO6Ö -	m no 6 ö
7 PQRS7ß -	p qrs7ß
8 TUV8Ü - tu v8ü
9 WXYZ9 - wxyz9
0 0 [leer] . /- +	_, ; : ? != & # % @ ~ * ' $ | ()

TV-Gerät neigen

TV-Gerät neigen

Sie haben die Möglichkeit, den Neigewinkel Ihres TV-Gerätes auf dem Tischfuß auf 0° oder 2,5° einzustellen.

Benötigtes Werkzeug: Torx-Schraubendreher T 20

Innensechskant-Schraubenschlüssel

5mm

Lösen Sie zunächst die obere der drei Halteschrauben des Tischfußes, um an die Verstellschraube für den Neigungswinkel zu gelangen (siehe Abbildung).

Stecken Sie nun den Innensechskant-Schraubenschlüssel in die Verstell-Öffnung.

Drehen Sie die Verstellschraube und ändern Sie so den Neigungswinkel des TV-Gerätes (Anschlag links: 2,5°, Anschlag rechts: 0°).

Beim Verstellen des Neigungswinkels das TV-Gerät in gewünschter Kipprichtung entlasten.

Bitte verwenden Sie ausschließlich den Neigungswinkel 0° bzw. 2,5°. Zwischenstellungen sind nicht zulässig und können zu Beschädigungen am TV-Gerät führen.

Der Tischfuß wird ab Werk mit einer Neigung von 2,5° ausgeliefert.
→ Zur Verstellung des Neigungswinkels (Anschlag links: 2,5°, Anschlag rechts: 0°) reichen ca 1,5 Umdrehungen mit dem Schraubenschlüssel.
Versuchen Sie nicht, die Verstellschraube mit Gewalt über den Anschlag hinaus zu drehen. Dies kann zu Beschädigungen am TV-Gerät führen!

Drehen Sie die entfernte Halteschraube wieder ein. Ziehen Sie sie mit einem Drehmoment von ca. 2 Nm fest (handfest).

Fehlerbehebung

Problem Mögliche Ursache Abhilfe
Alle Menüs erscheinen in der falschen Sprache.	Menüsprache wurde versehentlich falsch ein ge stellt.	Menüsprache einstellen:Im TV-Betrieb die MEDIA-Taste drücken. Im MediaPortal den letzten Menüpunkt (Stichwortverzeichnis) in der oberen Hälfte markieren und mit OK aufrufen. Das erste Stichwort (Sprache) markieren und mit OK aufrufen. Dann Sprache auswählen und mit OK bestätigen.
Im TV-Menü kann Anschlüsse nicht auf ge ru fen werden (grau dargestellt).	Es findet gerade eine Timeraufnahme statt.	Warten Sie, bis die Timeraufnahme beendet ist oder löschen Sie die Timeraufnahme (siehe Seite 123).
Die Steuerung des Loewe Recorders und der Timer funk tio nie ren nicht oder nicht richtig.	a) Im Recorder ist die Funktion Digital Link nicht aktiviert oder nicht möglich.b) EURO-AV-Kabel nicht angeschlossen.	a) Im Recorder Digital Link aktivieren (siehe Bedienungsanleitung des Re cor ders).b) EURO-AV-Kabel anschließen (Seite 111).
Allgemeine Probleme beim Anschluss externer Geräte über einen AV-Eingang.	a) Die AV-Norm ist falsch eingestellt.b) Die Signalart ist falsch eingestellt.	a) Norm richtig einstellen (siehe Seite 108).b) Signalart richtig einstellen (siehe Seite 108).Ist bei AV-Norm oder Signalart „Automatisch“ eingestellt, kann dies bei nicht normgerechten Signalen zu Fehlerkennungen führen. Dann müssen Norm und Signal entsprechend den Angaben in der Bedienungsanleitung des externen Gerätes eingestellt werden.
Der Anschluss eines Decoders funktioniert nicht oder nicht fehlerfrei.	a) Das Signal wird nicht decodiert, weil im Menü nicht die korrekten Decoder-Sender gewählt sind.b) Bei Decoderbetrieb fehlt der Ton, weil im Menü der falsche Decoder-Ton zugeordnet ist.	a) Wählen Sie im Menü (TV-Menü → Anschlüsse → Sonstiges → Decoder-Sender → Decoder-Sender wählen) die entsprechenden Decoder-Sender aus (siehe Seite 109).b) Wählen Sie im Menü (TV-Menü → Anschlüsse → Sonstiges → Decoder-Sender → Tonverschlüsselung) die richtige Tonverschlüsselung (immer, niemals, automatisch) aus, siehe auch Anleitung des Decoders.
Digital Link Plus funktioniert nicht. a) EURO-AV-Kabel ist nicht voll beschaltet (Pin 10 nicht belegt).b) Einige Recorder können die Sender nur während der Erstinbetriebnahme vom TV-Gerät über neh men.		a) EURO-AV-Kabel austauschen.b) Auslieferzustand des Recorders wieder herstellen (siehe Bedienungsanleitung des Recorders).
Bei Teletext werden verschiedene Schriftzeichen falsch dargestellt.	Im Teletext-Menü ist der falsche Zeichensatz eingestellt.	Den richtigen Zeichensatz einstellen: Teletext-Menü → Einstellungen → Zeichensatz → Standard oder den entsprechenden Zeichensatz wählen.

Fehlerbehebung

Problem Mögliche Ursache Abhilfe
Beim Betrieb eines CA-Moduls treten Fehler auf.		Schalten Sie das TV-Gerät aus. Entnehmen Sie das CA-Modul aus dem TV-Gerät. Warten Sie einige Sekunden. Stecken Sie das CA-Modul wieder ein. Schalten Sie das TV-Gerät wieder ein.
Kein Ton über externen digitalen Audio-Verstärker.	a) Der externe digitale Audio-Verstärker unterstützt nicht das gewählte Tonformat (Dolby Digital, dts, MPEG).b) TV-Gerät und externer digitaler Audio-Verstärker sind nicht miteinander verbunden.	a) Am DVD-Spieler in der Tonauswahl PCM-Stereo einstellen. Bei DVB-Sendern am TV-Gerät in der Status-Anzeige (INFO) – Sprache/ Ton (grüne Taste) auf Stereo schalten.b) AUDIO DIGITAL OUT vom TV-Gerät an einen Digital-Eingang des externen digitalen Audio-Verstärkers anschließen und an diesem den entsprechenden Eingang wählen.
Eine programmierte Aufnahme wurde nicht ausgeführt.	Aufnahme von analogen Sendern mit VPS-Daten: In den vom Sender über VPS angebotenen Sendungen war die aufzunehmende Sendung nicht (mehr) enthalten.Aufnahme von DVB-Sendern mit automatischer Zeitsteuerung:Die Sendung wurde vom Anbieter aus den EPG-Daten gelöscht, z.B. auf Grund einer Programmänderung.	Für die Übermittlung von VPS-Daten (bei analogen Sendern) bzw. für die Nutzung der automatischen Zeitsteuerung (bei DVB-Sendern) sind ausschließlich die Sendeanstalten verantwortlich. Die Verfügbarkeit entsprechender Daten kann nicht gewährleistet werden.
Das Bildformat lässt sich nicht verstellen. Eine	HbbTV-Applikation ist geladen, aber nicht aktiv (nicht eingeblendet).	HbbTV-Applikation mit der END-Taste beenden (siehe Seite 80).
Bei Druck auf die Bildformat-Taste erscheint anstelle der Bildformat-Auswahl die 3D-Modus-Auswahl.	Das TV-Gerät stellt gerade Bildmaterial in 3D dar.	Während der Anzeige von 3D-Bildmaterial ist keine Umstellung des Bildformats möglich (siehe Seite 37).
Die freie Kapazität der externen angeschlossenen Festplatte wird im OSD wesentlich kleiner angegeben als erwartet.	Die Festplatte wurde an einem PC mit Microsoft Windows auf FAT32 formatiert (siehe auch Seite 105).	Externe Festplatte am TV-Gerät erneut formatieren über TV-Menü → Einstellungen → Sonstiges → Externe Festplatte formatieren.

Fehlerbehebung

Problem Mögliche Ursache Abhilfe
Ihr TV-Gerät bekommt bei gewünschter IP-Zuweisungsart automatisch keine IP-Adresse zugewiesen.	In Ihrem Netzwerk arbeitet kein DHCP-Server. Richten Sie einen DHCP-Server ein. Vergeben Sie eine die IP-Adressen für das TV-Gerät manuell.
Trotz abgespielter Video- oder Musikdatei ist kein Ton hörbar.	a) Das TV-Gerät ist stummgeschaltet oder die Lautstärke zu weit heruntergedreht worden.b) Eine nicht vorhandenes oder abgeschaltetes Audiogerät ist im TV-Menü unter Anschlüsse → Tonkomponenten angemeldet (z.B. HiFi/ AV-Verstärker).	a) Erhöhen Sie die Lautstärke durch längeren Druck auf die Taste V+ auf Ihrer Fernbedienung. Dies hebt auch eine eventuelle Stummschaltung auf.b) Schließen Sie das Audiogerät an und schalten Sie es ein. Wechseln Sie im Tonkomponenten-Assistenten zurück auf TV-Lautsprecher.
Die Datei ist zwar auf dem Medienserver sichtbar, wird jedoch nicht im MediaPortal angezeigt.	Die Datei wird von Ihrem Medienserver nicht zur Verfügung gestellt.	Wechseln Sie Ihren Medienserver. Lesen Sie dazu auch den Abschnitt Medienserver-Software auf Seite 137.
Eine angezeigte Mediendatei kann nicht abgespielt werden.	Das Format der Datei wird nicht unterstützt (siehe auch Beschränkungen im Punkt Unterstützte Dateiformate auf Seite 137).	Keine Abhilfe.
Im WLAN-Schlüssel des drahtlosen Routers enthaltene Zeichen können bei der Netzwerkkonfiguration am TV-Gerät nicht eingegeben werden.	Das Gerät unterstützt nicht alle Sonderzeichen. Ändern Sie den WLAN-Schlüssel des Routers.
Bei der Suche nach drahtlosen Routern wird kein Gerät gefunden.	Der Router ist nicht bereit für drahtlose Kommunikation.	Überprüfen Sie Ihren drahtlosen Router. Versuchen Sie den Verbindungsaufbau einige Minuten später erneut.

Falls beim drahtlosen Netzwerkbetrieb Störungen auftreten sollten wie etwa Unterbrechungen beim Abspielen oder langsames Reagieren der Geräte bei der Bedienung, können Sie Folgendes versuchen:

• Halten Sie mindestens drei Meter Abstand zu Mikrowellenherden, Bluetooth-Geräten, Mobiltelefonen und Wi-Fi-kompatiblen Geräten wie Druckern und PDAs.
• Wechseln Sie den aktiven Kanal am WLAN-Router.

Technische Daten

Allgemeine Daten

Typ Connect 40 3D Connect 32 3D	HD TV 1080p
Artikelnummer 51409xxx 51408xxx
Maße für Gerät ohne Fuß (B x H x T) in cmMaße für Gerät mit Fuß (B x H x T) in cm	100,2 x 63,9 x 6,6100,2 x 66,6 x 26,0	81,4 x 53,4 x 6,181,4 x 56,0 x 26,0
Gewicht für Gerät ohne Fuß (ca.) in kgGewicht für Gerät mit Fuß (ca.) in kg	22,424,7	17,319,6
Displaytechnologie Full-HD LCD mit Edge-LED backlight
Bilddiagonale (in cm) / Bildformat 101 / 16:9 80 / 16:9
Auflösung (in Pixel) / Motion Response 1920 x 1080 / 200 Hz	1920 x 1080 / 100 Hz
Kontrastverhältnis (statisch / dynamisch) 5.000 : 1 / 5.000.000 : 1
Betrachtungswinkel (horizontal / vertikal) 178° / 178°
Leistungsaufnahme On-Mode max. (W)(Audioleistung 1/8 des Höchstwerts) ohne / mit DR+Leistungsaufnahme On-Mode Home (W) ohne / mit DR+Leistungsaufnahme im Stand-by-Betrieb (W)Leistungsaufnahme bei ausgeschaltetem Gerät (W)	112 / 11692 / 960,370	74 / 8159 / 650,350
Umgebungstemperatur (Celsius) 5° – 35°
Relative Luftfeuchte (nicht kondensierend) 20 – 80%
Luftdruck 800 – 1114 hPa (0 – 2000 m über NN)

Technische Daten

Elektrische Daten

Chassisbezeichnung: SL 150 / SL 151
Stromversorgung: 220 V – 240 V/50–60 Hz
Tuner: Terr./Kabel:	Satellit1:	VHF/Hyperband/UHF4 Ebenen: 13/18V/22kHz16 Ebenen: DiSEqC 1.0Einkabelsystem: EN 50494
Bereich: Terr./Kabel:	Satellit1:	45 MHz bis 860 MHz950 MHz bis 2150 MHz
Sender-Speicherplätzeinkl. AV und Radio: 5000
TV-Normen: analog:	digital:	B/G, I, L, D/K, M, NDVB-T/T21, DVB-CDVB-S1/S21
Farbnormen: SECAM, PAL, NTSC,		NTSC-V, PAL-V (60 Hz)
Ton-Normen: analog:	BG, DK, MN:BG, I, DK:L, L1:digital:	Mono, Stereo, 2-TonFM-A2FM-NicamAM-NicamMono, Stereo, 2-Ton, PCMDolby DigitalDolby Digital PlusDolby Virtual SpeakerDTSDolby Digital AAC+
Audio-Ausgangsleistung(Musik / Sinus): 2 x 40W / 2 x 20W
Teletext:		TOP/FLOF Level 2.5
Seitenspeicher:		2000

Signale über PC IN / HDMI

In der nachfolgenden Tabelle sind die kompatiblen Signale aufgeführt die Ihr TV-Gerät über den PC IN-Anschluss bzw. die HDMI-Anschlüsse (HDMI1, HDMI2, HDMI3) darstellen kann.

Stellen Sie das Ausgangssignal an Ihrem PC, HDMI- oder DVI-Gerät so ein, das es mit einem der Signale in der Tabelle übereinstimmt.

Format	Horizontal	x	Vertikal	Bildfrequenz	Anschluss
480i60	720	x	480i	60Hz	PC IN, HDMI
576i50	720	x	576i	50Hz	PC IN, HDMI
480p60	720	x	480p	60Hz	PC IN, HDMI
576p50	720	x	576p	50Hz	PC IN, HDMI
	1440	x	480p	60Hz	HDMI
	1440	x	576p	50Hz	HDMI
720p50	1280	x	720p	50Hz	PC IN, HDMI
720p60	1280	x	720p	60Hz	PC IN, HDMI
1080i50	1920	x	1080i	50Hz	PC IN, HDMI
1080i60	1920	x	1080i	60Hz	PC IN, HDMI
1080p24	1920	x	1080p	24Hz	PC IN, HDMI
1080p25	1920	x	1080p	25Hz	PC IN, HDMI
1080p30	1920	x	1080p	30Hz	PC IN, HDMI
1080p50	1920	x	1080p	50Hz	HDMI
1080p60	1920	x	1080p	60Hz	HDMI
VGA	640	x	480	60Hz	PC IN, HDMI
SVGA	800	x	600	60Hz	PC IN, HDMI
XGA	1024	x	768	60Hz	PC IN, HDMI
WXGA	1360	x	768	60Hz	PC IN, HDMI
SXGA	1280	x	1024	60Hz	PC IN, HDMI

Technische Daten

Anschlüsse (max. Ausstattung)

Bezeichnung Art Funktion / Signal
220-240V~50/60 Hz	Netzbuchse 220-240 V ~ 50 / 60 Hz Versorgungsspannung
HDMI1 HDMI2 HDMI3	HDMI Typ A (3x) Digital Video/Audio IN: Digital-Bild			2 und -Ton
PC IN	D-SUB 15-polig Video IN: PC/STB-Bildsignal			2
		Video IN:		Y/C (S-VHS/Hi 8)FBAS (VHS/8 mm)RGB
AV	EURO-AV	Video OUT:		FBAS (VHS/8 mm)Y/C (S-VHS/Hi 8)L/R
		Audio IN:Audio OUT:		L/R
LAN	RJ-45 Ethernet: Netzwerk-Schnittstelle
USB	USB Typ A (2x) USB 2.0: Multimedia-Dateien / Software-Update
AUDIO IN	Klinke 3,5 mm Audio IN: L/R
OUT AUDIO DIGITAL	Cinch (gelb) Digital Audio OUT (SPDIF):		Digital-Ton
IN AUDIO DIGITAL	Cinch (rot)	Digital Audio IN (SPDIF):		Digital-Ton
CENTER IN	Cinch (weiß)	Audio IN: max. 2Vrms:		Center
SERVICE	Mini-DIN			Service/L-Link
ANT TV (5V=80 mA)	IEC-Buchse	75 Ohm / 5 V / 80 mA:		Antenne/Kabel/DVB-T/C
ANT SAT (13/18V=350 mA max)ANT SAT2 (13/18V=350 mA max)	F-Buchse (2x)1	75 Ohm 13/18 V / 450 mA:		ANT-SAT DVB-S/S2
AUDIO LINK	D-SUB 26-polig Audio OUT:		Multiton
RS-232C	RJ121	Data I/O:		Serielle Schnittstelle
CONTROL	Mini-DIN1		Drehfußsteuerung (Positionierungsgenauigkeit 1,5°)
IR LINK	Klinke 3,5 mm1		Anschluss für IR-Sender
CI-COMMON INTERFACE	CI-Slot (2x)	Common Interface:		Steckplatz für CA-Modul
	Klinke 3,5 mm		Kopfhörer 32–2000 Ohm
AUDIO IN L AUDIO IN R	Cinch (weiß/rot)	Audio IN:		L (weiß) / R (rot)
VIDEO IN	Cinch (gelb) Video IN: FBAS (VHS/8 mm)
AVS	Mini-DIN	Video IN:		Y/C (S-VHS/Hi 8)FBAS (VHS/8 mm)

^1 Ausstattungs- und Aufrüstmöglichkeiten siehe Seite 140.
^12 Kompatible Bildsignale siehe Tabelle auf Seite 135.

Technische Daten

MediaHome

UnterstützteDateiformate

Bilder: JPEG, PNG, GIF

Audio: MP3, M4A (AAC LC), WMA (ohne lossless), FLAC, WAV (PCM)

Video: AVI (MPEG-1/2, DivX, XviD, AC3, MP3), WMV (WMV9, VC-1, WMA9, WMA Pro), MP4 (DivX, XviD, H.264/MPEG-4 AVC, AAC LC), MOV (H.264/MPEG-4 AVC, AAC LC), MKV (H.264/MPEG-4 AVC, AC3), FLV (H.264/MPEG-4 AVC, H.263, MP3, AAC LC), MPG (MPEG-1, MPEG Audio), TS/PS (MPEG-2, H.264/MPEG-4 AVC, MPEG2 Audio, AC3), VOB (MPEG-2, MPEG2 Audio, AC3)

DivX bis zu einer Auflösung von 720p

H.264/MPEG-4 AVC bis zum Profil High (Level 4.2)

Ethernet (drahtgebundenes Netzwerk)

Unterstützte Standards: 10 Mbit/sec Ethernet (10Base-T), 100 Mbit/sec Fast Ethernet (100Base-T)

WLAN (drahtloses Netzwerk)

Unterstützte Standards:

IEEE 802.11b/g/n

Verwendeter Frequenzbereich:

2400-2483,5 MHz und 5180-5730 MHz

Unterstützte Verschlüsselungsarten:

WEP 64 und 128 Bit (ASCII und HEX), WPA PSK, WPA2 AES

Unterstützter Heimvernetzungsstandard

Universal Plug and Play Audio / Video (UPnP AV)

Mediaserver-Software

Sie benötigen für das Abspielen von Multimedia-Inhalten von Geräten in Ihrem Heimnetzwerk eine Mediaserver-Software, die Ihnen entsprechende Dateien zur Verfügung stellt. Die Handhabung einzelner Dateien ist neben den technischen Eigenschaften auch von der verwendeten Mediaserver-Software abhängig.

Sie können von unserer Homepage eine Testversion des TwonkyMedia Mediaservers herunterladen. Mit Ihrem TV-Gerät haben Sie gleichzeitig die Möglichkeit erworben, eine kostenlose Lizenz für die zur Zeit verfügbare Version des Twonky Media-Servers zu erhalten. Alternativ dazu können Sie auch andere Media-Server, z.B. den Windows Media Player (WMP) ab Version 11, benutzen.

Für die Kommunikation mit dem PC werden bestimmte Port-Adressen der Netzwerkverbindung benötigt. Diese dürfen im Falle einer vorhandenen Firewall nicht blockiert werden, anderenfalls kann es zu schwerwiegenden Verbindungsfehlern kommen.

Windows Media Player 11 benötigt die Port-Adressen 1900 und den Block von 10280 bis einschließlich 10284 (alle für UDP) sowie 2869 und 10243 (beide für TCP). Für TwonkyMedia müssen die Port-Adressen 1030, 1900 und 9080 (alle für UDP) sowie 9000 (für TCP) verfügbar sein.

Weitere freizuhaltende Ports hängen von Ihrem verwendeten Betriebs-system ab.

Wenden Sie sich zur Konfiguration der Firewall an Ihren Netzwerk-Administrator.

Zubehör

Zubehör

Nachfolgendes Zubehör können Sie bei Ihrem Loewe Fachhändler erwerben.

Aufstelllösungen:

Für Ihr TV-Gerät steht eine Vielzahl verschiedener Aufstellmöglichkeiten für Boden, Tisch und Wand zur Verfügung.

Eine Übersicht der verfügbaren Aufstelllösungen finden Sie auf Seite 141.

Mit dem Loewe Individual Sound Projector SL können Sie ohne aufwändige Aufstellung und Verkabelung mehrerer Lautsprecher digitalen Surround-Sound genießen. Die Einstellung und Bedienung des Sound Projectors ist auf einfache Weise möglich.

Die TV-Geräte können perfekt mit dem Lautsprechersystem Individual Sound ergänzt werden. Es sind zahlreiche Lautsprecher-Kombinationsmöglichkeiten mit Standlautsprechern, Satellitenlautsprechern sowie einem Subwoofer realisierbar. Auch hier ist eine Individualisierung von Gehäuse- und Intarsienfarben möglich.

Loewe Individual Mediacenter:

Mit dem Loewe Mediacenter können sie alle Radioquellen, DVDs, CDs sowie Audiodateien aus dem Netzwerk, von USB oder NAS abspielen. Über eine integrierte Schnittstelle können Sie einen iPod oder ein iPhone anschließen. Das Mediacenter kann per LAN, Powerline oder WLAN ins Heimnetzwerk integriert werden. Es bildet das Herzstück der Loewe Multiroom-Systeme.

Loewe DVD-Recorder:

Die DVD-Recorder von Loewe zeichnen sich durch zu Loewe TV-Geräten passende Formen und Farben, abgestimmte Bedienerführung und Technik aus. Im Verbund bilden diese Geräte ein System, welches viele Vorteile bietet.

Loewe Blu-ray-Player:

Mit dem Loewe Blu-ray-Player BluTech Vision Interactive sind Sie bestens für das Nachfolgeformat der DVD gerüstet. Durch die Loewe-Systemintegration steuern Sie mit der Assist-Fernbedienung gleichzeitig BluTech Vision Interactive und Ihr Loewe TV-Gerät.

Loewe 3D Blu-ray-Player:

Mit dem Loewe Blu-ray-Player BluTech Vision Interactive 3D sind Sie bestens für Blu-ray Discs mit 2D- und 3D-Bildmaterial gerüstet. Durch die Loewe-Systemintegration steuern Sie mit der Assist-Fernbedienung gleichzeitig BluTech Vision Interactive 3D und Ihr Loewe TV-Gerät.

Loewe 3D-Brille:

Die Loewe 3D-Shutterbrille Active Glasses 3D ermöglicht Ihnen ungetrübten 3D-Genuss und ist kompatibel zu allen Loewe 3D Flat-TVs.

Loewe Audiovision:

Mit integriertem 5.1-Decoder sorgt Audiovision für eindrucksvollen Surround-Sound – auch bei Fernsehern ohne Raumklangdecoder.

Neben FM-Radio und CD-/DVD-Player bietet Audiovision einen Anschluss für Ihren iPod oder Ihr iPhone. Und dank Video-Upscaling 1080p erleben Sie auch DVDs in Full-HD-Auflösung.

Loewe Vesa-Adapterbolzen:

Adapterbolzen für Wandhalter nach dem VESA-Standard können Sie über den Fachhandel bzw. den technischen Kundendienst beziehen (siehe Service-Adressen auf Seite 154). Es werden vier Stück benötigt.

Distanzbolzen (1 Stück) Loewe Best. Nr. 70873.001.

Liefermöglichkeit vorbehalten.

D - 138

Zubehör

Aufrüstsätze / Umrüstsätze / Kabel

Module DVB-S2 Single (Art.Nr. 70622.080):

Mit dem Aufrüstsatz können Sie digitale Satelliten- und HDTV-Sender empfangen. Der Tuner wird in das TV-Gerät integriert und wird mit der Ferbedienung/Menüsteuerung bedient.

Die Nachrüstmöglichkeiten für Ihr Gerät finden Sie in der Tabelle auf Seite 140.

Module DVB-S2 Twin (Art.Nr. 70286.080):

Bei Geräten mit Digital-Recorder können Sie zwei digitale Satellitentuner einbauen lassen. Das ermöglicht den Empfang von digitalen Satelliten- und HDTV-Sendern und erweitert die Darstellung von Bild im Bild und die Aufnahmemöglichkeiten des Digital-Recorders bei zwei digitalen Satelliten-Sendern.

Die Nachrüstmöglichkeiten für Ihr Gerät finden Sie in der Tabelle auf Seite 140.

Module WLAN SL 150 (Art.Nr. 70830.082):

Mit dem Aufrüstsatz erweitern Sie die Verbindungsmöglichkeiten Ihres TV-Gerätes mit dem Heimnetzwerk um die WLAN-Funktion.

Die Nachrüstmöglichkeiten für Ihr Gerät finden Sie in der Tabelle auf Seite 140.

Module RJ12 / Motor Unit / IR-Link (Art.Nr. 70493.080):

An das TV-Gerät kann über die RS-232C (RJ12)-Schnittstelle ein Heimvernetzungssystem angeschlossen werden.

Die Infrarot-Funktion ermöglicht die Bedienung verdeckt aufgestellter Zusatzgeräte anderer Hersteller. Sie bedienen das Zusatzgerät mit dessen jeweiliger Fernbedienung über das Loewe TV-Gerät.

Die Nachrüstmöglichkeiten für Ihr Gerät finden Sie in der Tabelle auf Seite 140.

Module DVB-T2/C Single (Art.Nr. 70913.080):

Mit dem DVB-T2/C Single-Umrüstsatz erweitern Sie die Empfangsmöglichkeiten Ihres TV-Gerätes um den Standard DVB-T2.

Der Standard DVB-T2 ist momentan noch nicht in allen Ländern verfügbar. Die Nachrüstmöglichkeiten für Ihr Gerät finden Sie in der Tabelle auf Seite 140.

Module DVB-T2/C Twin (Art.Nr. 70914.080):

Für Geräte mit Digital-Recorder (DVB-T/C Twin) erweitern Sie mit dem DVB-T2/C Twin-Umrüstsatz die Empfangsmöglichkeiten Ihres TV-Gerätes um den Standard DVB-T2.

Der Standard DVB-T2 ist momentan noch nicht in allen Ländern verfügbar. Die Nachrüstmöglichkeiten für Ihr Gerät finden Sie in der Tabelle auf Seite 140.

Adapter und Kabel:

AUDIO LINK-Adapterkabel 0,25 m Loewe Best. Nr. 89954.001

AUDIO LINK-Kabel 1,5 m lang Loewe Best. Nr. 89952.001

AUDIO LINK-Kabel 6 m lang Loewe Best. Nr. 89952.002

AUDIO LINK-Kabel 10 m lang Loewe Best. Nr. 89952.003

Würfelstecker-Kabel 6m lang Loewe Best. Nr. 90418.930

USB-Verlängerung (Art.Nr. 70167.080):

Um eine leichte Erreichbarkeit des USB-Anschlusses zu gewährleisten oder USB-Sticks mit großem Gehäuse einstecken zu können, kann an das TV-Gerät eine USB-Verlängerung angeschlossen werden.

Dieser Aufrüstsatz ist über Ihren Technischen Kundendienst erhältlich (siehe Service-Adressen auf Seite 154).

Zubehör

Ausstattungsvarianten
In der nachfolgenden Tabelle ist die Ausstattung der einzelnen Gerätevarianten sowie deren Aufrüstmöglichkeiten / Umrüstmöglichkeiten aufgeführt.

Gerätebezeichnung Connect 40 3D DR +		Connect 40 3D Connect 32 3D DR +		Connect 32 3D
DR+	●	-	●	-
USB Recording -		●	-	●
DVB-T/C Single -		●	-	●
DVB-T/C Twin	●	-	●	-
Digitaler Audio-Decoder	●	●	●	●
HbbTV	●	●	●	●
DVB-T2/C SingleArt.Nr. 70913.080	-	□	□	□
DVB-T2/C TwinArt.Nr. 70914.080	□	-	□	-
DVB-S2 SingleArt.Nr. 70622.080	-	○	-	○
DVB-S2 TwinArt.Nr. 70286.080	○	-	□	-
RJ12 / MU / IR-LinkArt.Nr. 70493.080	○	○	○	○
WLAN SL 150Art.Nr. 70830.082	●	○	●	○

ab Werk
○ als Aufrüstsatz optional erhältlich
□ als Umrüstsatz optional erhältlich
- nicht verfügbar

Ausstattung des TV-Gerätes

Die genaue Produktbezeichnung entnehmen Sie dem Typenschild auf der Geräterückseite.

Die genauen Ausstattungsmerkmale entnehmen Sie dem Punkt Ausstattung des TV im Stichwortverzeichnis des TV-Gerätes (siehe Seite 15).

Zubehör

Aufstellmöglichkeiten

Connect 40 3D

• Table Stand (Auslieferzustand)
- Wall Mount WM62
- Wall Mount Flex 52 L ^1
• Floor Stand C40 (Equipment Board optional erhältlich)
- Floor Stand 8 32-40 ^1
- Screen Lift Plus ^(1)
- Rack 110.30 ^1
- Rack 110.30 SW ^1
- Rack 165.30 ^1
- Rack 165.45 CS ^(1)
- Rack 165.45 SP ^(1)

Connect 32 3D

• Table Stand (Auslieferzustand)
- Wall Mount WM62
• Floor Stand C32 (Equipment Board optional erhältlich)
- Floor Stand 8 32-40 ^(1)
- Screen Lift Plus ^(1)
- Rack 110.30 ^(1)
- Rack 110.30 SW ^®
- Rack 165.30 ^(1)
- Rack 165.45 CS ^1
- Rack 165.45 SP ^(1)

Umwelt

Schutz der Umwelt

Energieverbrauch

Ihr TV-Gerät ist mit einem sparsamen Standby-Netzteil ausgerüstet. Im Standby-Modus sinkt die Leistungsaufnahme auf eine geringe Leistung ab (siehe Technische Daten auf Seite 134). Wollen Sie noch mehr Strom sparen, so schalten Sie das Gerät mit dem Netzschalter aus. Beachten Sie aber, dass dabei unter Umständen die EPG-Daten (elektronische Programmzeitung) verloren gehen und evtl. programmierte Timeraufnahmen über das TV-Gerät nicht ausgeführt werden.

Die vom TV-Gerät im Betrieb aufgenommene Leistung ist abhängig von der Energieeffizienz-Voreinstellung in der Erstinbetriebnahme (siehe Seite 22) bzw. der Einstellung im TV-Menü (siehe Seite 34).

Wenn Sie die automatische Dimmung aktivieren (siehe Seite 34), passt sich Ihr Fernsehbild der Umgebungshelligkeit an. Hierbei wird eine Reduzierung der Leistungsaufnahme des TV-Gerätes erreicht.

Verpackung und Karton

Sie haben sich für ein sehr hochwertiges und langlebiges Produkt entschieden. Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Verordnungen ein Entgelt an beauftragte Verwerter entrichtet, die Verpackungen vom Fachhändler abholen.

Das Gerät

Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Elektronische Altgeräte müssen deshalb getrennt entsorgt werden. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll!

Sie können Ihr Altgerät kostenlos an ausgewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU-Länder) erhalten Sie von Ihrer örtlichen Verwaltung.

DieBatterien

Die Batterien der Er staus rü stung enthalten keine Schadstoffe wie Cadmium, Blei und Quecksilber. Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr in den Hausmüll entsorgt werden. Werfen Sie verbrauchte Batterien un ent gelt lich in die beim Handel aufgestellten Sammelbehälter.

Rechtliche Hinweise

Markenrechte

Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“, „Pro Logic“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Hergestellt unter Lizenz der DTS, Inc. U.S. PAT. NO'S 5,451,942; 5,956,674; 5,974,380; 5,978; 762; 6,487,535 und andere U.S. und weltweit gültige und angemeldete Patente. DTS und DTS Digital Surround sind eingetragende Warenzeichen und die DTS Logos und Symbole sind Warenzeichen der DTS, Inc. © 1996-2007 DTS, Inc. Alle Rechte vorbehalten.

DOLBY.

DIGITAL PLUS

PRO LOGIC II

VIRTUAL SPEAKER

dts

Digital Surround

Der Bildschirmfont „LoeweL2700“ basiert auf dem „Tavmjong Bah Arev (tavmjong.free.fr)“ Font, der wiederum auf „Bitstream Vera“ aufbaut. Bitstream Vera ist ein Warenzeichen der Bitstream Inc.

In diesem Gerät ist Software enthalten, die teilweise auf der Arbeit der Independent JPEG Group basiert.

DivX und die dazugehörigen DivX-Logos sind eingetragene Warenzeichen von DivX, Inc.

Dieses Produkt enthält Software, die vom OpenSSL Project zur Verwendung im OpenSSL Toolkit entwickelt wurde (http://www.openssl.org).

Diese Software wird vom OpenSSL Project ohne Gewähr und unter Ausschluss jeglicher ausdrücklicher oder gesetzlicher Gewährleistung, darunter die Gewährleistung hinsichtlich der Marktgängigkeit und Eignung für einen bestimmten Zweck, zur Verfügung gestellt. Das OpenSSL Project oder die daran mitwirkenden Personen haften unabhängig von jeglicher Haftungsgrundlage, ob aus Verträgen, Erfolgshaftung oder Schadensersatzrecht (einschließlich Ansprüchen aufgrund von Fahrlässigkeit oder anderen Gründen), unter keinen Umständen für jegliche direkten, indirekten, neben- oder Folgeschäden sowie für besondere Schäden und Schadensersatzverpflichtungen (einschließlich Schäden durch Beschaffung von Ersatzprodukten oder -dienstleistungen, Nutzungsentgang sowie Datenverlust oder Gewinnausfall oder Betriebsunterbrechung) unabhängig von deren Ursache, die sich in irgendeiner Weise im Zusammenhang mit der Verwendung der Software ergeben, selbst wenn das OpenSSL Project von einer Möglichkeit dieser Schäden unterrichtet wurde.

Dieses Produkt enthält kryptografische Software, die von Eric Young ([e-mail]) geschrieben wurde.

Dieses Produkt enthält Software, die von Tim Hudson ([e-mail]) geschrieben wurde.

Dieses Produkt enthält Software, die von dritten Parteien entwickelt wurde und/oder Software, die der GNU General Public License (GPL) und/oder der GNU Lesser General Public License (LGPL) unterliegt. Sie können sie gemäß Version 2 der GNU General Public License oder optional jeder späteren Version - die von der Free Software Foundation veröffentlicht wird - weitergeben und/oder modifizieren.

Die Veröffentlichung dieses Programms durch Loewe erfolgt OHNE IRGENDEINE GARANTIE ODER UNTERSTÜTZUNG, vor allem ohne implizite Garantie der MARKTREIFE oder VERWENDBARKEIT FÜR EINEN BESTIMM-TEN ZWECK. Details finden Sie in der GNU General Public License. Sie können die Software über den Loewe Kundendienst beziehen.

Die GNU General Public License können Sie hier herunterladen: http://www.gnu.org/licenses/.

Die Schlüsselnummer: 1st eine Ge heim zahl und somit die Kinder- sicherung auf. Bitte an einem sicheren Ort aufbewahren. 143 - ©

Glossar

0-9

24p Kinofilmdarstellung: Filme, die auf Blu-ray Disc erscheinen, unterstützen die 24p Kinofilmdarstellung. Der Blu-ray Player überträgt das originale Filmformat mit 24 Vollbilder pro Sekunde an den Fernseher. Mit dem ab Werk eingeschalteten DMM (DigitalMovieMode) werden zusätzliche Zwischenbilder berechnet und eingefügt, welche das kinotypische Filmruckeln unterdrücken und für einen flüssigen Bewegungsablauf sorgen.

A

Administrator: Person, die das Netzwerk verwaltet, sich also um Einrichtung und Wartung aller zum Netzwerk zugehörigen Komponenten kümmert.

Aktive Antenne: Eine Antenne mit eigener Stromversorgung bzw. Verstärkung, die den Empfang in weniger gut versorgten Gebieten verbessern kann.

Automatische Zeitsteuerung: Ähnlich wie VPS bei analogen Sendern überwacht die automatische Zeitsteuerung die Start- und Endzeiten von Sendungen bei DVB-Sendern. Weichen diese Zeiten von den in den Timer-Daten programmierten ab, wird die Laufzeit der Aufnahme automatisch angepasst. Die automatische Zeitsteuerung wird nicht von allen DVB-Sendern unterstützt.

AV-Buchse: Buchse für Audio- und Video-Signale.

AV-Quellen: Audio-/Video-Quelle.

AVI: Abkürzung für Audio Video Interleave, ein von Microsoft entwickeltes Video-Container-Dateiformat. In einer einzigen AVI-Videodatei können mehrere Audio-, Video- und Textdatenströme enthalten sein (daher der Name Containerformat).

AVS: Audio-/Video-Buchsen seitlich am TV-Gerät (Cinch und Mini-DIN).

B

Band: Bezeichnung für einen Übertragungsbereich.

Bild im Bild: Siehe PIP.

Blu-ray Disc: Nachfolgeformat der DVD. Auf eine Blu-ray Disc (abgekürzt BD) passt in etwa der Inhalt von fünf DVDs. So bietet die Blu-ray Disc genügend Platz für hochauflösendes Bildmaterial und Mehrkanal-Tonformate.

BMP: Abkürzung für Bitmap, ein für Microsoft Windows und OS/2 entwickeltes, weit verbreitetes und daher auch von fast jeder gängigen Grafiksoftware problemlos unterstütztes Rastergrafikformat.

C

CA-Modul: Das Conditional-Access-Modul enthält das Verschlüsselungssystem und vergleicht den gesendeten Code mit dem auf der Smart Card. Stimmen beide überein, werden die entsprechenden Sender bzw. Programme entschlüsselt.

CEC: Abkürzung für Consumer Electronics Control. CEC stellt bei Geräten der Unterhaltungselektronik komponentenübergreifende Kontrollfunktionen zur Verfügung (z.B. System-Standby, One Touch Play). CEC wird bei Loewe auch als Digital Link HD bezeichnet.

Cinch-Kabel: Kabel für die Übertragung von Ton oder Bild.

CI-Slot: Siehe Common Interface.

Client: Auch Netzwerk-Client genannt; bezeichnet ein Endgerät, wie z.B. Ihr TV-Gerät, das an das Netzwerk angeschlossen ist und Daten von einem (Medien-)Server holt, um diese dem Benutzer zugänglich zu machen.

Common Interface: Das Common Interface (CI-Slot) ist eine standardisierte Schnittstelle. Durch Einschub geeigneter Entschlüsselungsmodule (CA-Module) und einer Smart Card lassen sich verschlüsselte digitale Programme nutzen.

Common Interface Plus: CI Plus ist eine Weiterentwicklung des Common Interface-Standards. CI Plus-Slots sind prinzipiell abwärtskompatibel zum vorherigen CI-Standard, d.h. CA-Module und Smart Cards nach dem bisherigen CI-Standard können in CI Plus-Slots weiterverwendet werden, soweit der Programmanbieter dies zulässt. Zusätzlich gelten bei CI Plus jedoch erweiterte Bestimmungen.

Component IN: Anschluss, bei dem das Videosignal über drei getrennte Cinch-Anschlüsse übertragen wird. Es setzt sich aus dem Helligkeitsignal „Y“ sowie den Farbdifferenzsignalen „Pb“ und „Pr“ zusammen. YPbPr ist die ursprüngliche analoge Version des digitalen YCbCr, bei dem u.a. auf der DVD gespeicherten sowie die bei DVB per Sat, Kabel oder Antenne übertragenen Videodaten farbkodiert sind.

Conditional-Access-Modul: Siehe CA-Modul.

D

Decoder: Analoge, verschlüsselte Fernsehsignale werden über einen Decoder geleitet und wieder sichtbar gemacht.

DHCP: Abkürzung für Dynamic Host Configuration Protocol. Das DHCP erlaubt die automatische Zuteilung von IP-Adressen mit Hilfe eines DHCP-Servers.

DHCP-Server: Netzwerkdienst, der sich um die automatische Vergabe von IP-Adressen an Clients kümmert.

Digital Link: System zur Steuerung von Recordern (für Video- und DVD-Recorder von Loewe) über die EURO-AV-Buchsen des Loewe TV-Gerätes bei verdeckter Aufstellung.

Digital Link HD: System zur Steuerung von Geräten über den HDMI-Anschluss des Loewe TV-Gerätes bei verdeckter Aufstellung.

Digital Link Plus: System zur Steuerung von Recordern nach Protokoll 50. Für analoge Sender werden Sender- und Timerdaten über die EURO-AV Buchse an den Recorder gesendet. Die Timeraufnahme wird ausschließlich vom Recorder ausgeführt. Unterschiedliche Bezeichnung bei verschiedenen Herstellern.

DivX: Video-Codec, der es erlaubt, auch große Dateien vergleichsweise stark in ihrer Dateigröße zu komprimieren, ohne dabei wesentliche Qualitätsverluste hinnehmen zu müssen.

DNS: Abkürzung für Domain Name System. Numerischen IP-Adressen werden lesbare Namen zugeordnet (z.B. www.loewe-int.de). DNS-Server sind für die Auflösung lesbarer Adressen in die dazugehörigen IP-Adressen verantwortlich.

Glossar

Dolby Digital: Digitaler Mehrkanal-Ton. Der digitale Standard für hochwertige Heimkino-Systeme. Bei diesem Standard werden die einzelnen Kanäle separat übertragen. Die drei Frontkanäle rechts, links und Center, die beiden Surroundkanäle rechts und links sowie der externe Subwooferkanal werden als 5.1-Signal bezeichnet.

Dolby Pro Logic: Analoger Mehrkanal-Ton. Macht aus einem Dolby-codierten Stereo-Signal einen Surround-Klang. Dieser beinhaltet meist vier Kanäle (Front links, Center, Front rechts, Surround-Kanal). Ein spezieller Subwoofer-Kanal wird bei diesem Verfahren nicht erzeugt.

Dolby Pro Logic II: Analoger Mehrkanal-Ton. Dolby Pro Logic II ist eine Weiterentwicklung von Dolby Pro Logic. Dieses Verfahren generiert aus einem Stereo- bzw. Pro-Logic-Signal einen 6-Kanal-Raumklang (Front links, Center, Front rechts, Surround links, Surround rechts, Subwoofer).

Dolby Surround: Analoges Mehrkanal-Tonsystem, das mit Hilfe einer Matrixkodierung vier Tonkanäle in zwei Tonspuren unterbringt.

Dolby Virtual Speaker: Die Dolby Virtual Speaker-Technologie simuliert die Surround-Wiedergabe einer echten 5.1-Kanal-Wiedergabe mit nur zwei Lautsprechern.

Drahtgebundenes Netzwerk: siehe LAN.

Drahtloses Netzwerk: siehe WLAN.

DRM: Digital Rights Management (englisch für digitale Rechteverwaltung). Verfahren zur Kontrolle urheberrechtlich geschützter Daten. DRM-geschützte Inhalte erfordern zur korrekten Nutzung neben einem DRM-fähigen Gerät auch den Besitz einer vom Anbieter vergebenen (kostenpflichtigen) Lizenz.

DTS: Digital Theater Systems; digitaler Mehrkanal-Ton.

DVB-C/-S/-T: Digital Video Broadcasting steht für Digitales Fernsehen. DVB bezeichnet in technischer Hinsicht die standardisierten Verfahren zur Übertragung von digitalen Inhalten (Fernsehen, Radio, Mehrkanalton, Raumklang, EPG, Teletext und weitere Zusatzdienste) durch digitale Technik. C steht dabei für die Übertragung im Kabel, S für die Verbreitung per Satellit und T für terrestrische bzw. Antennen-Verbreitung.

DVD: Abkürzung von Digital Video Disc und später Digital Versatile Disc (engl. für digitale, vielseitige Scheibe).

DVD-Preceiver: Kombi-Gerät aus DVD-Spieler und Radio ohne eingebauten Verstärker.

DVI: Digital Visual Interface ist eine Schnittstelle zur Übertragung von digitalen Video- und Grafikdaten (ohne Ton).

Dynamisches Kontrastverhältnis: Hier wird bei einem hohen Schwarz-Anteil im Bild die Leuchtkraft des Displays angepasst. Die so genannten Backlights (Hintergrundbeleuchtung) werden automatisch gedimmt und das Kontrastverhältnis erhöht sich kurzzeitig, also dynamisch.

E

Elektronische Programmzeitung: Siehe EPG.

EPG: Electronic Programme Guide (engl. für elektronischer Programmführer) ist die elektronische Variante einer gedruckten Zeitschrift für Fernsehprogramme. Mit Hilfe des EPG kann man sich das Fernsehprogramm der Fernsehsender ansehen, die entsprechende Daten übertragen. Die Übersicht der Sendungen beinhaltet den Titel, Beginn und Ende und die Dauer der Sendung. Zusätzlich werden zu den einzelnen Sendungen kurze Beschreibungen des Inhalts angezeigt.

Ethernet: Kabelgebundene Datennetztechnologie für lokale Netzwerke (LANs). Umfasst auch Normen für z.B. Steckverbindungen und Übertragungsgeschwindigkeiten.

EURO-AV-Buchse: Schnittstelle zum Anschluss von Videogeräten an ein TV-Gerät. Diese Buchse wird auch als Scart-Buchse bezeichnet.

Exif: Abkürzung für Exchangeable Image File Format. Standardformat für Zusatzdaten bei modernen Digitalkameras, z.B. Datum und Uhrzeit, Blende, Lichtempfindlichkeit, Ausrichtung der Kamera (Hoch-/Querformat).

F

FLOF: Full Level One Facilities. Teletext-System, bei dem mit jeder Seite in der untersten Zeile Bezeichnungen und Nummern der Sprungziele separat übertragen werden. Damit kann man den Leser auf z.B. inhaltlich verwandte Themen leiten. Eine Information, welche Seiten existieren und welche Seiten über Unterseiten verfügen, gibt es bei FLOF nicht.

G

Gateway: Übergang in ein anderes Netz; in diesem Fall Verbindung vom Heimnetzwerk ins Internet.

Als Standard-Gateway wird üblicherweise das Netzwerkgerät benutzt, das diese Verbindung herstellt. In der Regel stellt der DSL-Router auch das Internetgateway dar.

H

HbbTV: HbbTV (Hybrid broadcast broadband television) ist ein Industriestandard, der eine offene und herstellerunabhängige Technologieplattform bietet. HbbTV kombiniert TV-Sendungen nahtlos mit Online-Diensten über Breitbandinternet (DSL).

HDCP: High-bandwidth Digital Content Protection. Verschlüsselungssystem, das für die Schnittstellen DVI und HDMI zur geschützten Übertragung von Audio- und Video-Daten vorgesehen ist.

HDMI: High Definition Multimedia Interface ist eine neu entwickelte Schnittstelle für die volldigitale Übertragung von Audio- und Video-Daten.

HD-Ready: Ein Gütesiegel, das für Produkte vergeben wird, die in der Lage sind, hochauflösendes Fernsehen (HDTV) darzustellen.

HDTV: High Definition TeleVision (engl. für hochauflösendes Fernsehen) ist ein Sammelbegriff, der eine Reihe von hochauflösenden Fernsehnormen bezeichnet.

High- und Low-Band: Übertragungsbereiche bei Satelliten.

Host: Übersetzt Gastgeber. Rechner, auf dem Server-Dienste betrieben werden, der also Daten zur Verfügung stellt. Siehe auch Media-Server.

Glossar

ID3-Tags: Zusatzinformationen bei MP3- und WMA-Audiodateien. Hier können unter Anderem Angaben zu Interpret, Titel, Album und Album-cover gespeichert werden. Die Bearbeitung dieser Daten erfolgt am PC mittels ID3-Tag-Editor.

IP-Adresse: IP-Adressen (Internet-Protocol-Adressen) dienen der Identifizierung von Geräten in einem Internet-Protocol-(IP-)Netzwerk. IP-Adressen bestehen aus vier Zahlengruppen zu je drei Ziffern.

IR-Link: Die IR-Link-Funktion ermöglicht die Bedienung verdeckt aufgestellter Zusatzgeräte anderer Hersteller über das Loewe TV-Gerät. Der dafür notwendige Infrarot-Sender ist als Zubehör erhältlich und kann an den IR-Link Anschluss des TV-Gerätes angeschlossen werden.

JPEG/JPG: Joint Photographic Experts Group ist ein Gremium, das ein standardisiertes Verfahren zur Kompression von digitalen Bildern entwickelte. Dieses Verfahren JPEG (kurz JPG), das nach dem Gremium benannt wurde, ist ein weit verbreitetes Grafikformat für Fotos.

Kanal (WLAN): Unter Kanal versteht man einen bestimmten Teil des WLAN-Frequenzbandes. Geräte, die miteinander kommunizieren wollen, müssen den gleichen WLAN-Kanal nutzen. In Europa ist das WLAN-Frequenzband derzeit in 13 Kanäle eingeteilt.

LAN: Abkürzung für Local Area Network (deutsch etwa lokal begrenztes Netzwerk). Hauptsächlich als Bezeichnung für Netzwerke mit Verkabelung (Ethernet) gebräuchlich.

LCD: Liquid Crystal Display (engl. für Flüssigkristallbildschirm).

LCN: Logical Channel Numbers (engl. logische Programmnummern). Bei Sendern mit LCN wird die zum Sender gehörige Programmplatznummer vom Anbieter mit übertragen. Die Sender werden nach diesen Programmplatznummern sortiert.

L-Link: Intelligente Systemverbindung zwischen Loewe Geräten zum automatischen Austausch von Informationen. Macht die Bedienung von Fenseher und Loewe Systemkomponenten noch komfortabler.

LNB/LNC: Als LNB (Low Noise Block Converter) wird das entscheidende elektronische Bauteil einer Satellitenantenne bezeichnet. Es ist im Brennpunkt einer Parabolantenne montiert. Die Bezeichnung LNC (Low Noise Converter) verdeutlicht, dass eine Umsetzung auf eine niedrigere Zwischenfrequenz erfolgt. Der Zusatz Block in LNB bezieht sich darauf, dass jeweils ein ganzer Frequenzbereich (ein Block) umgesetzt wird.

MAC-Adresse: Hardware-Adresse eines Netzwerk-Adapters, z.B. der Netzwerkkarte im PC. Sie wird vom Hersteller fest vergeben und dient der eindeutigen Identifizierung von Geräten in Netzwerken.

Mbit/sec: Angabe der Übertragungsgeschwindigkeit in Netzwerken in Megabit, also Millionen Zeichen, pro Sekunde. Bei WLAN beträgt die maximale Geschwindigkeit 11 (IEEE 802.11b), 54 (IEEE 802.11g) bzw. 300 (IEEE 802.11n) Mbit/sec, in drahtgebundenen Netzen 10 Mbit/sec oder 100 Mbit/sec (Fast Ethernet).

Media-Server: Steht einerseits für das Gerät, auf dem Multimedia-Inhalte gespeichert sind, andererseits ist es auch die Bezeichnung für den darauf betriebenen Dienst, der diese Daten für das Netzwerk bereitstellt.

Modulator: Sender im Video- oder DVD-Recorder, um Signale über den Tuner des TV-Gerätes empfangen zu können.

Mono: Ein-Kanal-Ton.

MP3: Datenformat für komprimierte Audiodateien.

MPEG: Digitales Kompressionsverfahren für Video.

Multimedia-Inhalte: Videos, Musikdateien und Fotos werden unter diesem Begriff zusammengefasst.

NAS: Abkürzung für Network Attached Storage, deutsch etwa netzwerkgebundenes Speichermedium. Der Ausdruck beschreibt eine Festplatte, die eigenständig (d.h. ohne PC) ins Netzwerk eingebunden ist.

Netzwerk-ID: Als NID wird die sogenannte Programm-Kennnummer oder auch Netzwerk-ID bezeichnet – eine Zahl zwischen 0 und 8191. In bestimmten Kabelnetzen einiger Länder ist diese Angabe notwendig. Es werden dann nur DVB-Signale dieses Sendernetzwerkes gesucht.

NICAM: Tonnorm. Wird in Belgien, Dänemark, England, Frankreich, Schweden und Spanien genutzt.

NTSC: Amerikanische Farbnorm.

Page Catching: Bei Teletext eine Seitenzahl ansteuern und aufrufen.

PAL: Europäische Farbnorm.

PCM: Puls-Code-Modulation für digitalen Ton.

PIP: Picture in Picture (engl. für Bild im Bild); eine Funktion, die zwei Bilder auf einem Bildschirm darstellt.

Pixel: Auch Bildpunkt oder Bildelement genannt. Bezeichnet sowohl die kleinste Einheit einer digitalen Rastergrafik als auch deren Darstellung auf einem Bildschirm mit Rasteransteuerung.

Pixelfehler: Ein Pixelfehler ist ein fehlerhaftes Pixel, meist auf einem LCD. Pixelfehler können durch Fertigungsfehler entstehen. Sie äußern sich z.B. durch ein ständig leuchtendes Pixel oder ein ständig schwarzes Pixel. Einzelne defekte Pixel sind jedoch von einer Gewährleistung ausgeschlossen.

Glossar

PNG: Abkürzung für Portable Network Graphics, ein frei verfügbares Rastergrafikformat für verlustfreie Komprimierung.

Port: Ein Port ist ein Teil einer Netzwerkadresse (oder auch IP-Adresse). Er ermöglicht die Zuordnung von Datenpaketen an verschiedene Dienste, die auf einem Gerät unter derselben Netzwerkadresse laufen.

Powerline: Powerline bezeichnet eine Art der drahtgebundenen Netzwerkverbindung, bei der mittels optional erhältlichen Adaptern Daten über das häusliche Stromnetz übertragen werden.

Progressive JPEG: Progressive JPEGs werden schrittweise nach und nach aufgebaut. Während des Ladevorgangs erhöht sich die Qualität des Bildes fortlaufend.

ProScan/Progressive Scan: Unter Progressive Scan (englisch für »schrittweise Abtastung«, kurz: PS) oder Vollbildverfahren versteht man eine Technik beim Bildaufbau von Monitoren, Fernsehgeräten, Beamern und anderen Anzeigegeräten, bei denen das Ausgabegerät – anders als bei der Interlace-Technik – keine zeilenverschränkten Halbbilder gesendet bekommt, sondern mit echten Vollbildern gespeist wird.

PSK: Steht im Zusammenhang mit WLAN-Verschlüsselungen für Pre-Shared Key, deutsch „vorher verteilter Schlüssel“. Clients, die sich zu einem mit PSK gesicherten drahtlosen Netzwerk verbinden wollen, müssen diesen Schlüssel kennen.

R

RGB: Farbsignale Rot, Grün und Blau.

Router: Gerät zur Verbindung mehrerer Netze, z.B. Heimnetzwerk und Internet.

S

Satelliten-Tuner: Empfangsteil für Satellitensendungen.

Schaltspannung: Videogeräte geben diese Spannung ab, um das TV-Gerät auf die Wiedergabe umzuschalten.

SDTV: Standard Definition TeleVision (engl. für Fernsehprogramm in Standardqualität).

SECAM: Französische Farbnorm.

Set-Top-Box: Als Set-Top-Box (abgekürzt STB) wird in der Unterhaltungs-elektronik ein Gerät bezeichnet, das an ein anderes – meist einen Fernseher – angeschlossen wird und damit dem Benutzer zusätzliche Nutzungsmöglichkeiten bietet.

Signaleingangsgruppen: Je nach anliegendem Signal werden die Signalquellen in verschiedene Gruppen eingeteilt. Nachfolgend sind alle Signaleingangsgruppen mit Ihren zugehörigen Signalarten und den hierfür möglichen Eingängen aufgeführt.

TV analog:

Signalart: FBAS, YC, RGB-SD (480i/576i), Component-SD (480i/576i)

Eingang: Tuner analog, AV, AVS

Signaleingangsgruppen (Fortsetzung):

TV digital:

Signalart: DVB-SD, HDMI-SD (480i/576i)

Eingang: Tuner digital, HDMI1, HDMI2, HDMI3

HD analog:

Signalstärke: Stärke des empfangenen Antennensignals.

Signalqualität: Qualität des eingehenden Antennensignals.

Smart Card: Die Smart Card ist eine elektronische Chipkarte, die von dem jeweiligen Programmanbieter oder von den zertifizierungsfreien Pay-TV-Betreibern vergeben wird. Sie enthält den Code, der durch das CA-Modul entschlüsselt wird.

Statisches Kontrastverhältnis: Beschreibt den Unterschied zwischen hellster und dunkelster Bilddarstellung.

Stereo: Zwei-Kanal Ton.

Switch: Gerät für die Anbindung mehrerer Rechner an ein Netzwerk.

Symbolrate: Beschreibt die Übertragungsgeschwindigkeit bei der Datenübertragung.

T

Terrestrisch: In der Datenübertragung wird eine Funkübertragung als terrestrisch bezeichnet, die keinen Satelliten als Zwischenstation verwendet.

TFT: Thin Film Transistor (engl. für Dünnschichttransistor). Eine weit verbreitete Anwendung ist die Ansteuerung von Flüssigkristall-Flachbildschirmen, bei denen pro Bildschirmpunkt ein einzelner Transistor zum Einsatz kommt. Diese Bauart von Displays ist als Aktiv-Matrix-LCD bekannt, wird aber umgangssprachlich häufig auch als TFT-Display bezeichnet.

TOP: Table of Pages. Teletext-System, bei dem die einzelnen Seiten in Rubriken eingeteilt sind. Die Blöcke stehen dabei für eine höhere Hierarchieebene (z.B. Nachrichten, Sport, Programme) und die Gruppen für die Ebene darunter (z.B. Inland/Ausland, Fußball/Tennis). Den Seiten können Kurzbezeichnungen zugeordnet werden, die in der untersten Zeile farbig angezeigt und mit vier farbigen Tasten auf der Fernbedienung angewählt werden können. Außerdem werden Informationen übermittelt, welche Seiten existieren und welche über Unterseiten verfügen.

Tuner: Englisch für Empfänger.

Glossar

U

USB: Universal Serial Bus. Serielles Bussystem zur Verbindung von externen Geräten (USB-Kartenleser, USB-Stick).

UPnP AV: Abkürzung für Universal Plug and Play Audio / Video. Dient zur herstellerübergreifenden Ansteuerung von Netzwerkgeräten. Inzwischen weit verbreiteter Standard für Heimvernetzung.

V

VGA: PC-Schnittstelle zum Anschluss eines Monitors.

VPS: Das Video Programming System (VPS) ist ein Signal, welches einige (aber nicht alle) analoge Fernsehsender in der Austastlücke des Fernseh-signals übertragen. Das Signal dient Video- oder DVD-Recordern dazu, bei der Aufnahme von Sendungen auf Verschiebungen der Anfangszeit, Sendungsausfälle und Überziehungen der geplanten Sendedauer zu reagieren.

W

WEP: Abkürzung für Wired Equivalent Privacy (deutsch etwa „verdrahteter Verbindung entsprechende Privatsphäre“). Ehemals Standardverfahren in der WLAN-Verschlüsselung, inzwischen veraltet.

WLAN: Abkürzung für Wireless Local Area Network (deutsch etwa „drahtloses lokal begrenztes Netzwerk“). Auch kurz als drahtloses Netzwerk bezeichnet.

WMA: Abkürzung für Windows Media Audio, Microsoft-eigenes Audio-Datenformat. Wie bei MP3-Dateien ist auch hier der Inhalt komprimiert.

WMV: Abkürzung für Windows Media Video, Microsoft-eigenes Video-Datenformat.

WPA: Abkürzung für Wi-Fi Protected Access (deutsch etwa „Wi-Fi geschützter Zugriff“). Löste WEP als Standard-Verschlüsselungsverfahren für drahtlose Netze ab.

Y

Ycc/Ypp: Farbstandards bei Set-Top-Boxen.

YCbCr: Digitales Farbmodell, siehe COMPONENT IN.

YPbPr: Analoges Farbmodell, siehe COMPONENT IN.

EG-Konformitätserklärung

BG

Dieses Gerät entspricht den grundlegenden Anforderungen und den weiteren entsprechenden Vorgaben der Richtlinie 1999/5/EG. Es darf in allen Ländern der EU sowie zusätzlich in Island, Norwegen und der Schweiz betrieben werden. In Frankreich und Italien ist die Nutzung nur in Innenräumen zulässig.

DK

EG-Konformitätserklärung

EG-Konformitätserklärung

Hersteller: Loewe Opta GmbHManufacturer

Handelsname: LOEWE. Trade mark

Produkt: Farbfernsehempfänger mit LCD FlachbildschirmProduct: Colour Television Receiver with LCD Flat Panel Display

Produktbezeichnung / Artikelnummer: Connect 32 3D / 51408 ; Connect 40 3D 200 / 51409

Product designation / Articlenumber:

Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein:

Richtlinie des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten betreffend elektrischer

Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen - Niederspannungsrichtlinie.

Richtlinie des Rates vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit.

Electromagnetic compatibility

1999/5/EG

Richtlinie des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige

Anerkennung ihrer Konformität

Richtlinie des Europäischen Parlaments und des Rates vom 6. Juli 2005 zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energiebetriebener Produkte und zur Änderung der Richtlinie 92/42/EWG des Rates sowie der Richtlinie 96/57/EG und 2000/55/EG des Europäischen Parlaments und des Rates.

Anbringung der CE-Kennzeichnung: 2011

Die Übereinstimmung des bezeichneten Produkts mit den Vorschriften der Richtlinien wird nachgewiesen durch die vollständige Einhaltung folgender Normen:

Aussteller: Loewe Opta GmbH Issuer

Rechtsverbindliche Unterschrift: Legally binding signature

X	EN 301489-17	V2.1.1
X	EN 300328	V1.7.1

X	EN 55024	1998	+ A1 2001, A2 2003
X	EN 61000-3-2	2006
X	EN 61000-3-3	2008

X	EN 301489-17	V2.1.1
X	EN 300328	V1.7.1

Ort, Datum: Kronach, den 27.04.2011 Place, Date Name: ppe. Roland Bohl Director R & D Product Development I. V. Reiner Nowitzki Head of TV Device Development

Stichwortverzeichnis

0-9

3D 34

3D-Funktion....36

3D-Modus 36

24p-Format 112

A

Aktivlautsprecher 117

Alarm 57

Anderen Film aus dem Archiv bei Archiv-Aufnahme sehen 90

Andere Sender bei Archiv-Aufnahme sehen 90

Anschließen des TV-Gerätes 18

Anschlüsse....11

Ansicht DR-Archiv 85

Antenne DVB 108

Antennen anschließen 18

Anzeige 21

Archiv-Aufnahme 89

Archiv-Wiedergabe 95

Audio-Kommentar 23, 32, 33

AUDIO-Taste 21, 125

Audio-Verstärker 120

Audio-/Videoquelle wählen 31

Auf automatisch gesetzte Lesezeichen springen 87

Auf Lesezeichen springen 95

Auf Livebild umschalten 87

Aufnahme....122

Aufnahme-Assistent....92, 122

Aufnahmekapazität....85

Aufnahmekonflikt 94

Aufnahme-Vorlauf- und -Nachlaufzeit .....86

Aufnahme vorzeitig beenden .....90

Aufstellen des TV-Gerätes 18

Ausschalten 21

Ausstattung des TV-Gerätes 140

Auto-Dimmung - Raum 34, 36

Auto-Dimmung - Video (VBD+) 34

Auto-Format 34

Automatische Zeitsteuerung ......106, 122

Autom. Spracherkennung ....33

AV-Ausgangston 33

AV-Auswahl 31

AV-Norm....108

B

Balance....33

Batterien....20

Bei Vormerkung TV einschalten .....49

Bereiche ausblenden 97

Bild 34

Bildanpassung....34, 35

Bild einstellen 34

Bildformat....34, 35

4:3 35

16:9 35

PALplus 35

Panorama....35

Zoom 35

Bild im Bild 46

Bild vertikal verschieben 35

Blu-ray-Player....112

Bündeln der Kabel 20

C

Camcorder....110, 112

CA-Modul....59

CA-Modul-Auswahl....41

CI-Slot....59

Datenerfassung....49

Decoder....109

Decoder-Sender 109

Digitalen Audioeingang zuordnen .....109

Digitale Rauschreduktion (DNC) 34

Digitaler Toneingang 121

Digitalkamera 110

Digital Link HD (HDMI CEC) 113

Digital Link Plus 109, 124

Digital-Recorder-Menü 85

Direkt-Aufnahme 89

Sofortaufnahme 89

DR-Dauerbetrieb 85

DR+ Streaming 103

Erweiterter Standby-Modus ....103

Follow me 104

über das Netzwerk abspielen .....103

von einem freigebenden TV-Gerät überspielen 104

DR+ Streaming - Einstellungen .....86

DR-Archive anderer Fernseher mitbenutzen . 86

DR-Archiv mit anderen Fernsehern teilen 86

DR-Bereitschaft....86

DR-Gerätegruppenname....86

DR-Gerätename 86

IP-Port-Nummer 86

DVB-Untertitel....38

DVB-Zeichensatz 41

DVD-Spieler 112

DVD-Taste 125

DVI....112

E

Ein-/Ausschaltknopf 10, 21

Einblendungen....58

Einschalten 21

Einschaltlautstärke 33

Energieeffizienz 22

Entschlüsselung im DR-Dauerbetrieb .....85

EPG 48

Erstinbetriebnahme-Assistent 22

Erstinbetriebnahme wiederholen .....22

F

Farbintensität 34

Farbtasten....38, 41, 50

Farbtemperatur 34

Favoriten 31

Favoritenlisten ändern 45

Liste umbenennen 45

Sender hinzufügen 45

Sender löschen 45

Sender verschieben 45

Fernbedienung....3, 20, 125

Festplatte formatieren 105

Festplatte prüfen 105

Filmglättung (DMM) 34

FLOF 50

G

Geheimnummer....56

Generelles zur Bedienung 12

Geräteabdeckungen....18

Gesperrten Film ansehen 102

H

Handy-Tastatur....12

HbbTV 80

Stichwortverzeichnis

HbbTV-Text 80

HDMI....112

HDMI CEC 113

Heimnetzwerk anschließen....19

Heimvernetzungssysteme....121

Helligkeit....34

HiFi/AV-Verstärker 115, 120

Highlight-Funktion 88

Highlight-Wiedergabe 96,100

Hörmodus....32

|

Image+ Active 34

Info-Anzeige 15

Interne WLAN-Antenne 60

iPIP 46

K

Kindersicherung....56, 101

Kontrast....34

Kopfhörer-Lautstärke 32

Kopierschutz 124

L

Lautstärke....32

Lautstärkeanpassung....33

Lautstärke Audio-Kommentar ......32

Lesezeichen alle löschen ....98, 100 einzelne löschen ....95 setzen ....89, 95 springen....95

Letzter Sender 38

Lieferumfang 7

LNC/LNB 25, 26, 27

Löschen alle Lesezeichen ....98, 100 Aufnahme....100 einzelne Lesezeichen ....95 Teile der Aufnahme ....97

Lösch-Manager....94 Löschschutz setzen bei Timeraufnahme ..93 Löschschutz setzen/entfernen....102

Loudness 32

M

Manuelle Sendersuche 43

Maximale Lautstärke ....33

MediaHome......66

Media-Menü....62

MediaMusic....76

MediaNet 70

Einstellungen....74

Empfehlungen....70

Favorite 70, 73

Internet....71

Persönlicher Bereich....72

Themenauswahl 70

MediaPhoto....77

Bild drehen 77

Diaschau 77

Vollbildmodus 77

MediaPortal 14

MediaText....80

MediaUpdate....60

MediaVideo 78

Sprache/Ton auswählen 79

Springen 79

Spulen....79

Wiedergabe 78

Medien

Übersicht 61

verlassen 61

Zugang 61

Menüsprache....15

N

Netzschalter....10

Netz-Schalter 21

Netzwerkanbindung

drahtgebunden 60

drahtlos....60

0

OPC 34

P

PC IN 114

Persönliche Text-Seiten 38, 51

PIP 46

Programmierte Entschlüsselung löschen .....99

Programminfo....38

R

Radio-Betrieb 21

Radio-Menü....17,53

REC-Taste 125

Reinigung und Pflege 9

Replay-Funktion 88

RS-232C-Schnittstelle 121

Rücksetzen Bild/Ton 35

S

Satelliten-Anlage....24

Schaltspannung an AV zulassen....108

Schärfe 34

Schlüsselnummer 56

Schnelles Vor- und Rückspulen ....88

Seitenwahl 50

Sender ändern 44

Sender löschen 44

Sender umbennen 44

Sender verschieben 44

Sender wiederherstellen 44

Sender suchen/aktualisieren 42

Senderübersicht 30

Sender wählen 30

mit den Zifferntasten 30

mit P+/P- 30

über die Senderübersicht 30

über Favoritenlisten 31

Serienaufnahme-Toleranz 85

Service 154

Set-Top-Box 112

Sicherheit....8,9

Side by side 36

Signalart 108

Smart Card....59

Smart Jump....85, 87, 96

Software-Download 126

Software-Update 126

Soundsystem anschließen 116

Spielekonsole....109, 112

Spiele-Modus....109

Sprache 22,57,131

Sprache/Ton 41

Springen 87,96

Sprungweite 85

Standard PIP 46

Standby-Modus 21

Statusanzeige 40,90

Stichwortverzeichnis im TV-Gerät ......15

Stumm schalten 32

Suchassistent 42

Stichwortverzeichnis

T

Tastenfunktionen 38

Tastenkombinationen....128

Teletext....50

Teletext-Funktionen....38

Teletext-Untertitel 38

Timer-Aufnahme....91

über EPG 91

über Teletext 92

von Hand 92

Timer-Aufnahmen 122

Timer-Daten....93, 122

Aufnahmeart....93, 122

Aufnahmezeit....93, 122

Automatische Zeitsteuerung .....93, 122

Datum....93, 122

Entschlüsselt aufnehmen .....93, 122

Entschlüsselung nachts 122

Film sperren 93

Löschschutz setzen 93

Programmanbieter PIN 122

Programmanbieter-PIN 93

Recorder 93,122

Sender 93

Untertitel aufzeichnen .....93, 122

VPS 93,122

Timereinträge löschen 94

Timerübersicht 91, 92, 94, 123

Titel der Archiv-Aufnahme ändern .....101

Ton 32

Tonanpassung 32

Ton aus 32

Ton-Bild-Synchronisation 32

Ton einstellen 32

Tonkomponenten-Assistent....115

Tonverschlüsselung 109

TOP 50

Top/bottom....36

TOP-Tabelle 50

TV-Ferneinschaltung per Digital Link .....109

TV-Gerät bei laufender Aufnahme

ausschalten 90

TV-Gerät neigen 130

TV-Menü 16

TV-Taste 20,125

U

Über ausgeblendete Bereiche informieren ..85

Übersichtsplan 16

Überspielen auf eine externe Festplatte .....99

auf einen angeschlossenen Recorder .....98

von einem freigebenden TV-Gerät .....104

Uhrzeit....39

Umwelt 142

Untertitel 38, 41, 85, 90

UPnP....60

USB-Stick 126

USB-Tastatur 128

V

Verschlüsselte Aufnahme entschlüsseln .....99

Video-Podcasts nach Genre 75

Video-Podcasts nach Land 75

Videotext....50

Videotext-Untertitel 51

Vormerken....48

VPS....106

VPS-Zeiten 51

W

Werkswerte Bild/Ton 35

Z

Zeichentabelle 129

Zeitdienste 57

Zeitlupe 88,96

Zeit und Datum 58

Zeitversetzt fernsehen ....87, 89

Zifferntasten 12, 15, 30

Service

A Loewe Austria GmbH Parkring 12

1010 Wien, Österreich

Tel +43 - 810 0810 24

Fax +43 - 1 22 88 633 - 90

E-mail: [e-mail]

AUS NZ

8952 Schlieren, Schweiz

Tel +41 - 44 732 15 11

Fax +41 - 44 732 15 02

E-mail: [e-mail]

CY Hadjikyriakos & Sons Ltd.

121 Prodromos Str., P.O Box 21587

1511 Nicosia, Cyprus

Tel +357 - 22 87 21 11

Fax +357 - 22 66 33 91

E-mail: [e-mail]

CZ BaSys CS s.r.o.

Sodomkova 1478/8

96317 Kronach, Deutschland

Tel [phone]

Fax [phone]

E-mail: [e-mail]

DK Kjaerulff1 Development A/S

C.F. Tietgens Boulevard 19

5220 Odense S∅, Denmark

Tel +45 - 66 13 54 80

Fax +45 - 66 13 54 10

E-mail: [e-mail]

E Gaplasa S.A.

HK CN Galerien und PartnerPlus

Kings Tower 28D, 111 King Lam Street

Kowloon, Hong Kong

Tel [phone]

Fax [phone]

E-mail: [e-mail]

HR Plug&Play Ltd.

Bednjanska 8, 10000 Zagreb

Hrvatska (Kroatia)

Tel [phone]

Fax [phone]

E-mail: [e-mail]

① Loewe Italiana S.r.L.

Largo del Perlar, 12

37135 Verona (VR), Italia

Tel +39 - 045 5281690

Fax +39 - 045 82 51 622

E-mail: [e-mail]
