BEDIENUNGSANLEITUNG Individual 26 Selection LOEWE

Fernbedienung – TV-Funktionen 3

Bedienteil 4

Anschlüsse Geräterückseite 5

Herzlich willkommen 7

Ausstattung der Geräte 7

Lieferumfang 7

Transportieren 7

Aufstellmöglichkeiten 7

Hinweis zum LCD-Bildschirm 8

Reinigen 8

Entsorgung 8

Entfernen der Schutzfolie 8

Zu Ihrer Sicherheit 9

Erste Inbetriebnahme 10

Fernbedienung 10

Anschließen 10

Handhabung des Gewebeschlauches (optional) 11

Verwendung der Kabelbinder 11

Conditional Access Modul einsetzen 11

Einschalten 11

Automatische Programmierung 12

DVB-T-Antenne ausrichten 13

Alltägliche Handhabung 13

Ein-/Ausschalten 13

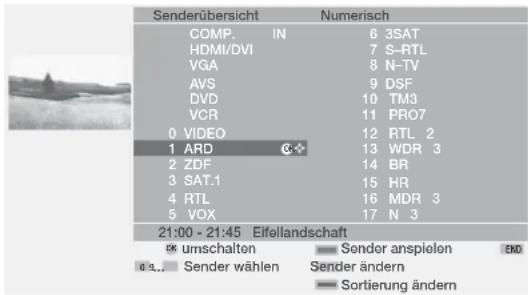

Sender wechseln 14

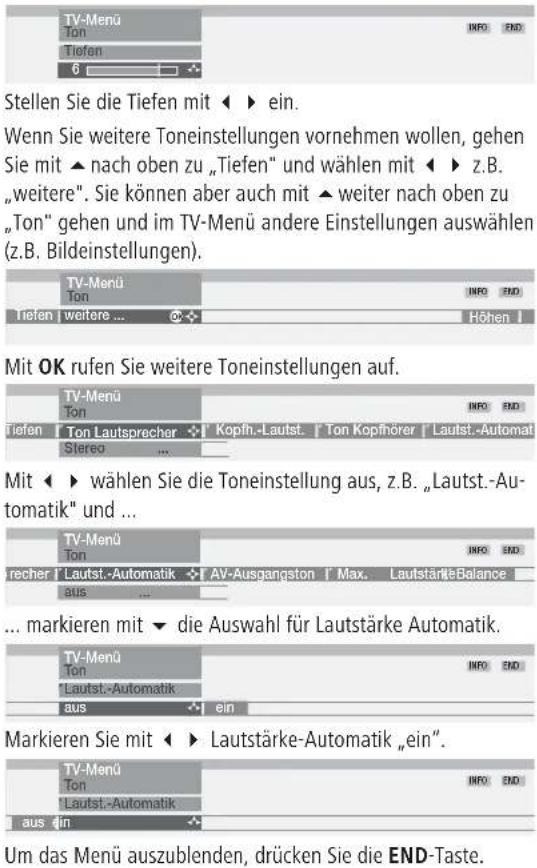

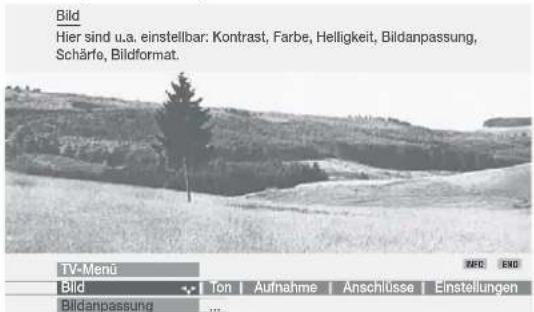

Generelles zur Menübedienung 15

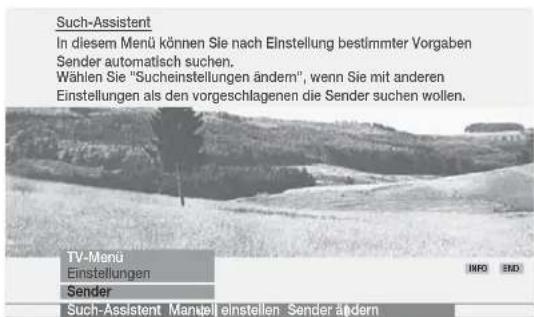

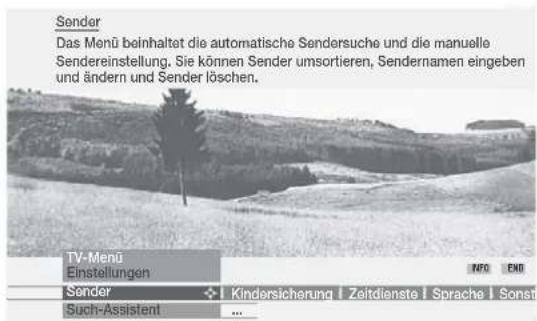

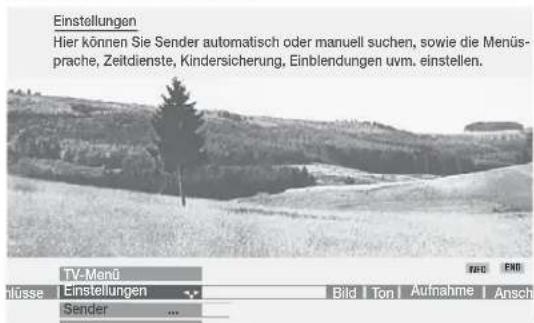

Zum Info-System ... 16

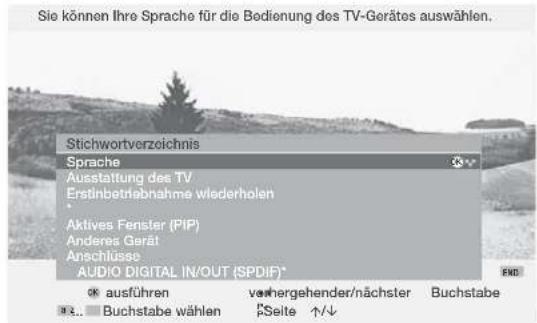

Zum Stichwortverzeichnis ... 17

Ton einstellen 18

Bild einstellen 18

Am Gerät bedienen 18

Betriebsarten – TV 19

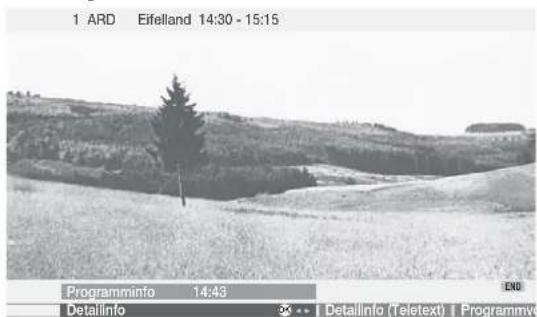

Funktion der Farbtasten im TV-Betrieb 19

Statusanzeige einblenden 19

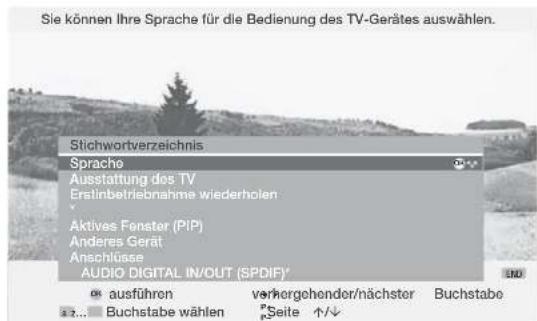

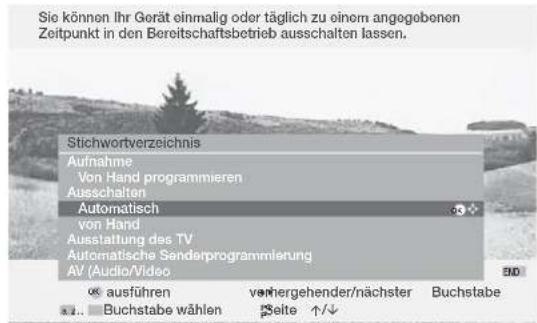

Stichwortverzeichnis aufrufen 19

Weitere Funktionen aufrufen 20

Timer-Übersicht aufrufen 20

Bildformat wählen 20

Bild vertikal verschieben 20

TV-Menü 20

DVB-Untertitel 21

CA-Modul entnehmen 22

Neues CA-Modul einstecken 22

Neue DVB-Software installieren 22

Image+ Menü 23

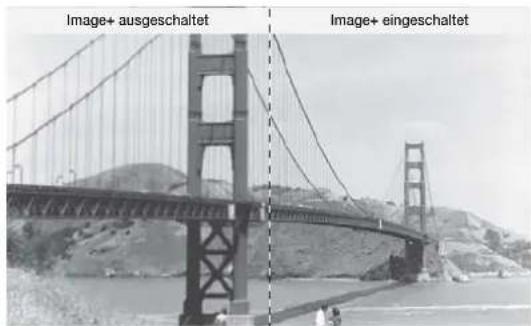

Image+ Demo Modus 23

Betriebsarten – PIP 24

PIP-Bild als Standbild 24

Sender des PIP-Bildes wählen 24

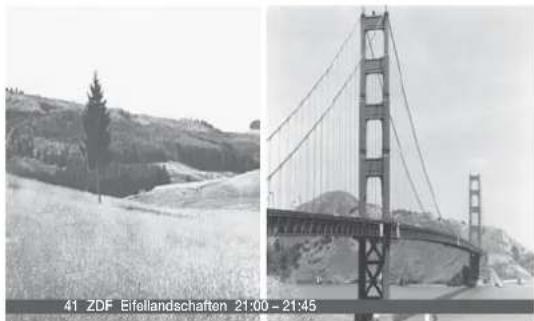

Sender des TV-Bildes (Hauptbild) wählen 24

Sender anspielen im PIP-Bild 24

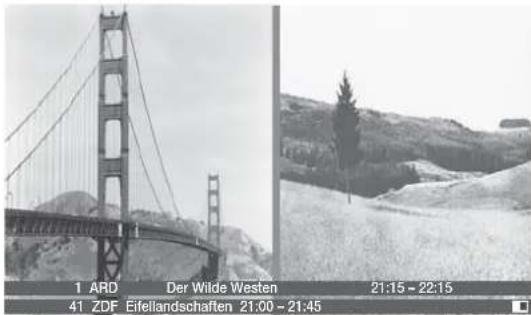

PIP-Bild/TV-Bild tauschen 24

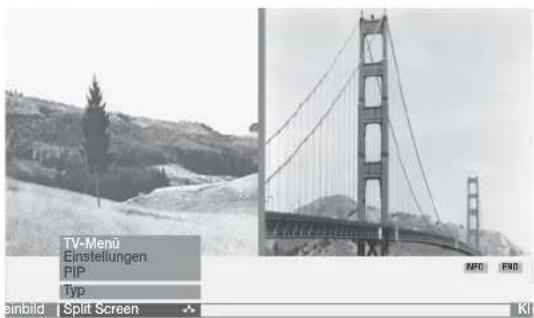

Funktionen im PIP-Menü 25

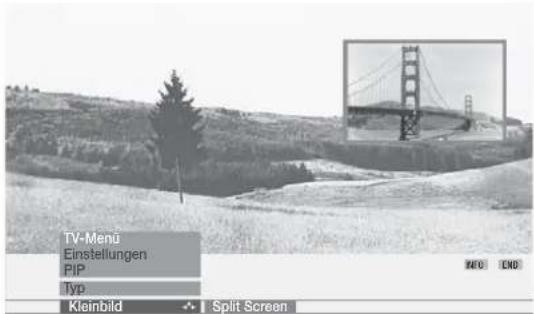

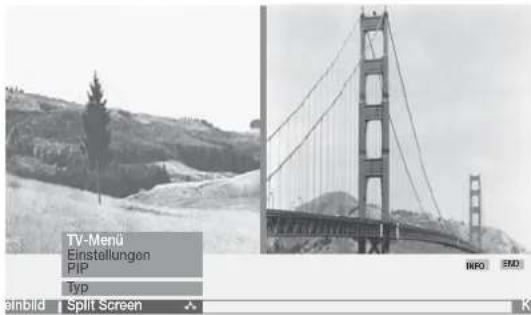

PIP-Typ einstellen 25

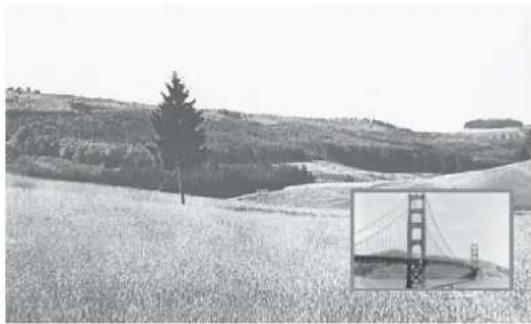

Position des PIP-Bildes 25

Betriebsarten – EPG 26

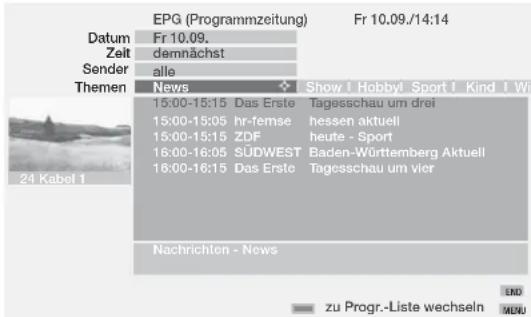

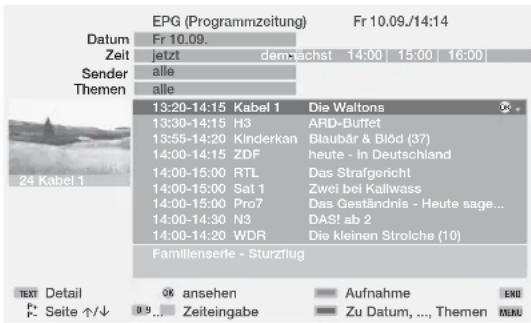

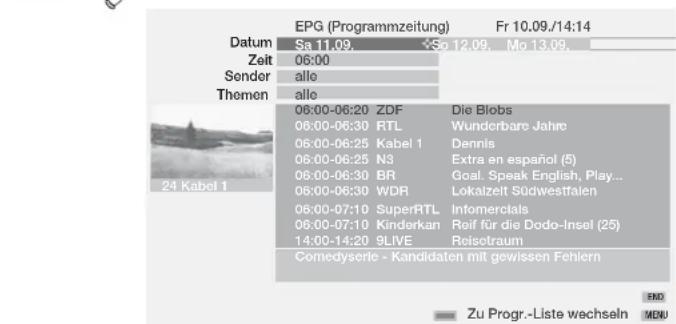

EPG nutzen 26

EPG-Menü 27

Anbieter-und Senderauswahl 27

Datenerfassung 27

Betriebsarten – Teletext 28

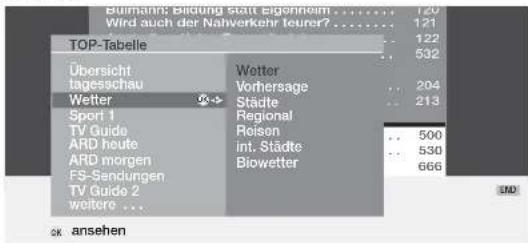

Seitenwahl mit den Farbtasten 28

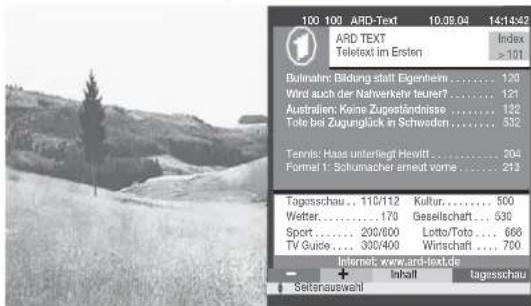

Darstellungen der Teletext-Seiten 28

Timer-Aufnahmen programmieren 29

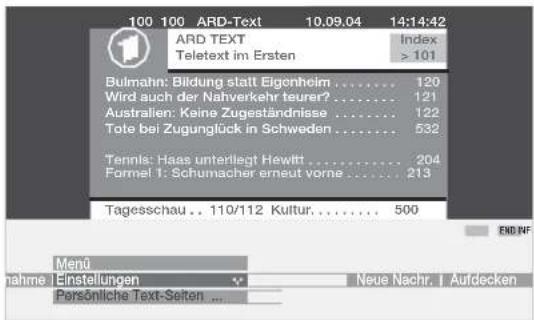

Teletext-Menü 29

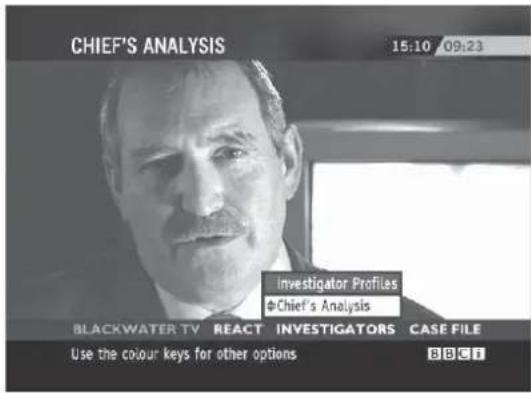

Digitaler Teletext-Betrieb (nur bei MHEG-5-Gerätevarianten) 29

Betriebsarten – Radio 30

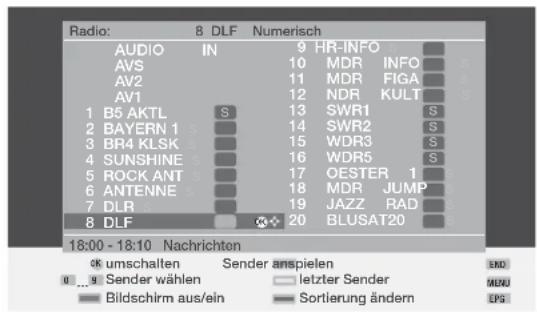

Radio einschalten 30

Radio-Menü 30

EPG – Programmzeitung 30

Radio ausschalten 30

Betrieb zusätzlicher Geräte 31

Geräte anmelden und anschließen 31

Video-Wiedergabe 32

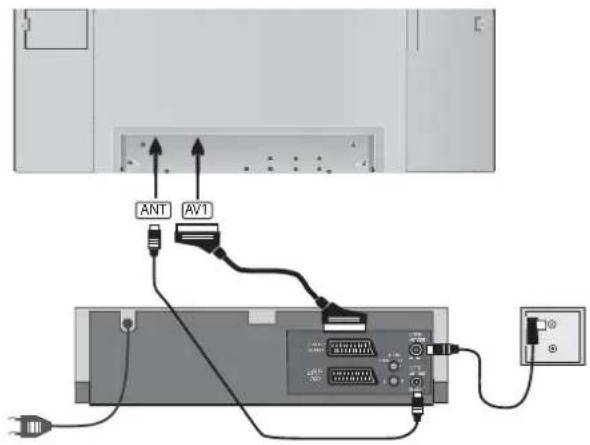

Timer-Aufnahme mit Video- oder DVD-Recorder 32

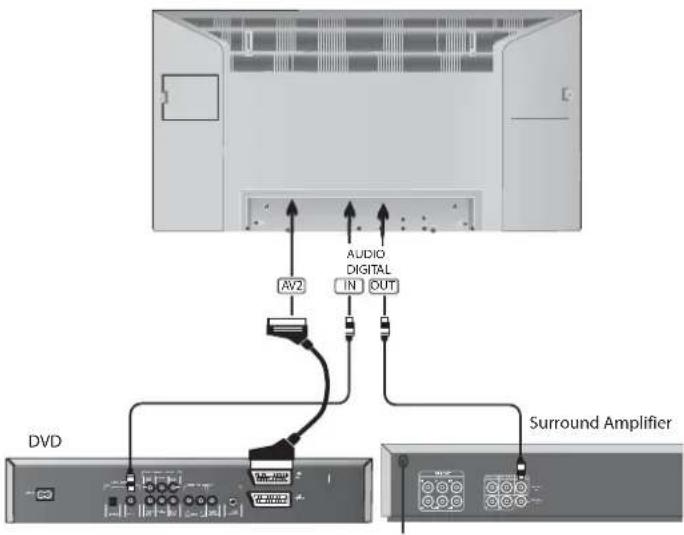

Zuordnung digitaler Ton Ein- und Ausgänge 33

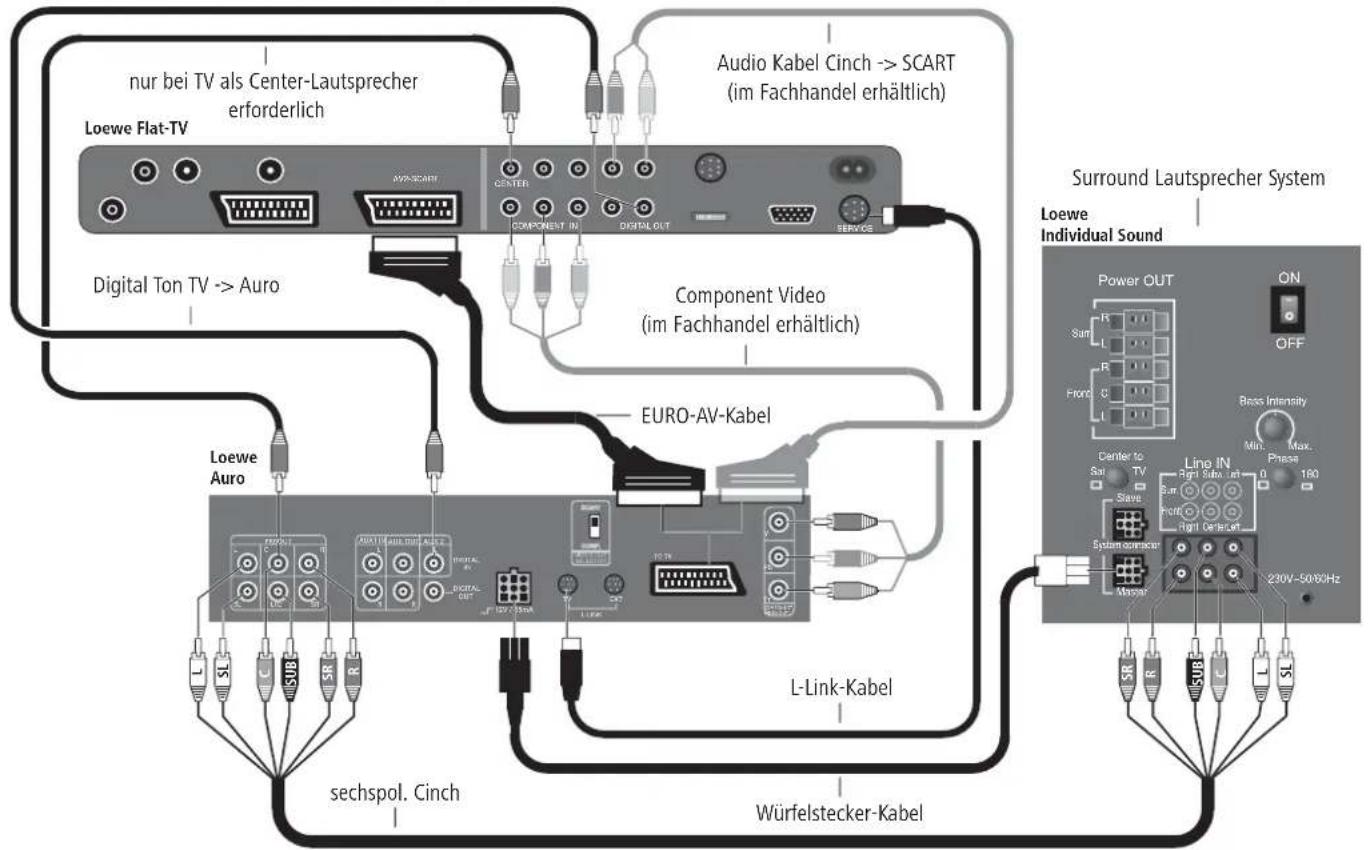

Loewe DVD Preceiver Auro 2216 PS und Lautsprechersystem Individual

Sound anschließen 34

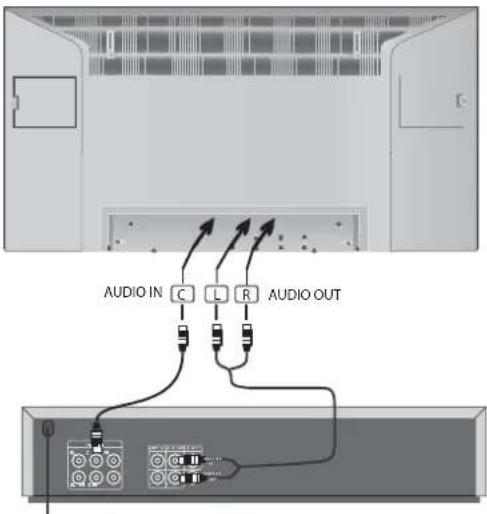

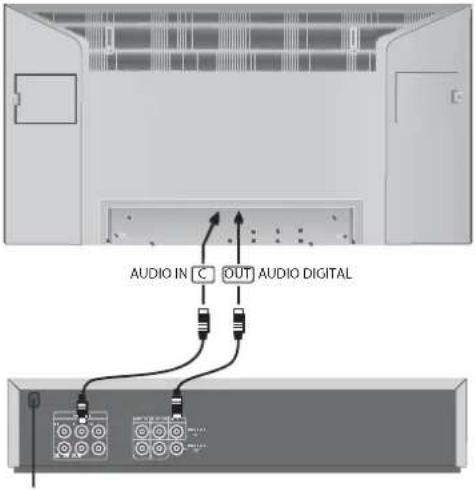

Andere Audio-Verstärker oder Aktivlautsprecher anschließen 35

HDMI (DVI)-Anschluss 36

VGA/XGA-Anschluss 36

Component Video Anschluss 37

Loewe DVD-Spieler und -Recorder bedienen 38

TV-Gerät drehen 39

Was tun, wenn ... 40

Technische Daten 42

Allgemeine Daten 42

Elektrische Daten 43

Zubehör 44

Service 46

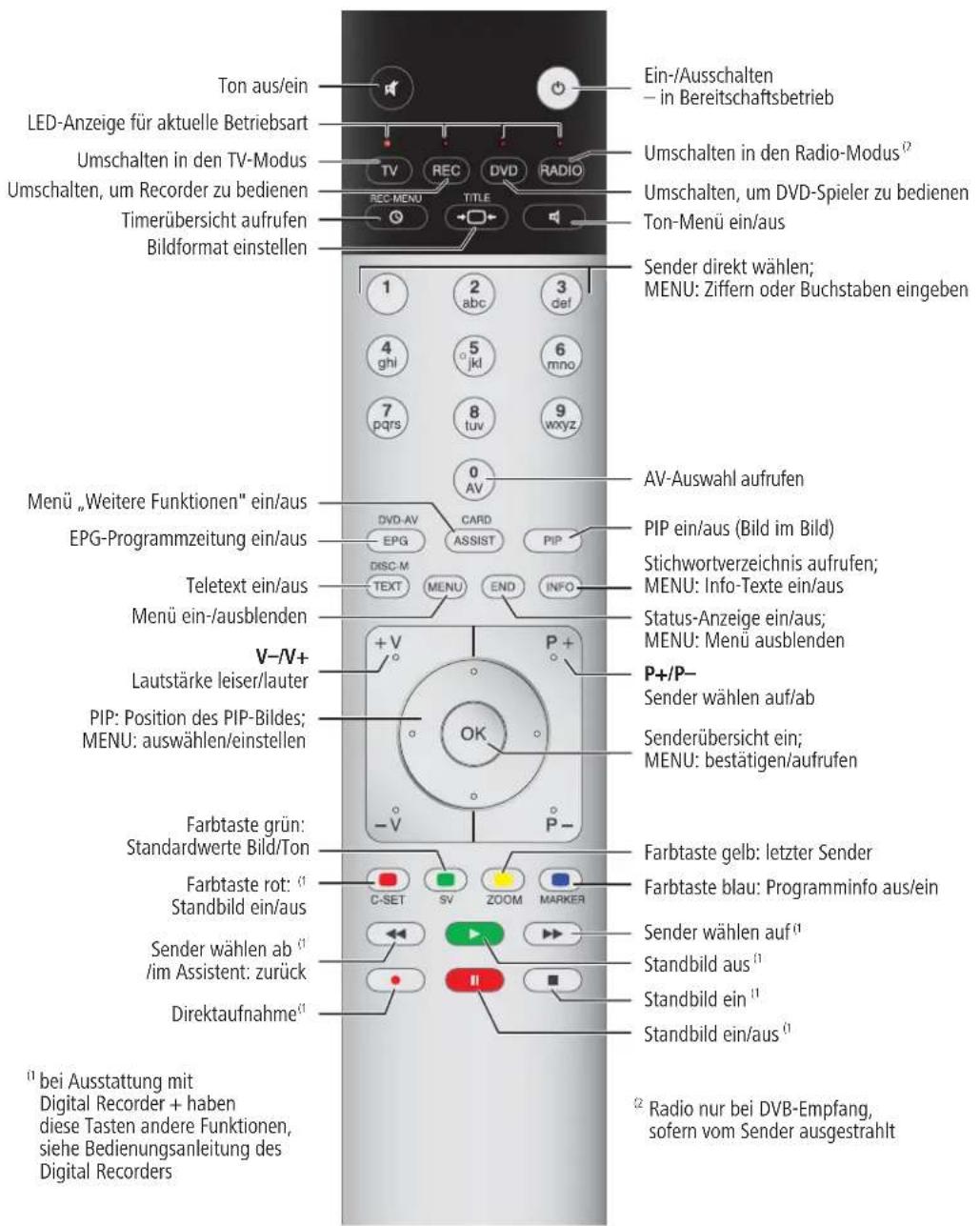

Fernbedienung – TV-Funktionen

Ton aus/ein LED-Anzeige für aktuelle Betriebsart Umschalten in den TV-Modus Umschalten, um Recorder zu bedienen Timerübersicht aufrufen Bildformat einstellen Ein-/Ausschalten - in Bereitschaftsbetrieb Umschalten in den Radio-Modus¹² Umschalten, um DVD-Spieler zu bedienen Ton-Menü ein/aus Sender direkt wählen; MENU: Ziffern oder Buchstaben eingeben 1 2 abc 3 def 4 ghi 5 jkl 6 mno 7 pqrs 8 tuv 9 wxyz 0 AV AV-Auswahl aufrufen Menü „Weitere Funktionen“ ein/aus EPG-Programmzeitung ein/aus Teletext ein/aus Menu ein-/ausblenden DVD-AV CARD EPG ASSIST PIP DISC-M INFO TEXT MENU END V-V+ Lautstärke leiser/lauter PIP: Position des PIP-Bildes; MENU: auswählen/einstellen P+/-P- Sender wählen auf/ab Senderübersicht ein; MENU: bestätigen/aufrufen Farbtaste grün: Standardwerte Bild/Ton Farbtaste rot: (1) Standbild ein/aus Sender wählen ab (1) /im Assistent: zurück Direktaufnahme (1) Farbtaste gelb: letzter Sender Farbtaste blau: Programminfo aus/ein Sender wählen auf (1) Standbild aus (1) Standbild ein (1) Standbild ein/aus (1) (1) bei Ausstattung mit Digital Recorder + haben diese Tasten andere Funktionen, siehe Bedienungsanleitung des Digital Recorders (2) Radio nur bei DVB-Empfang, sofern vom Sender ausgestrahlt

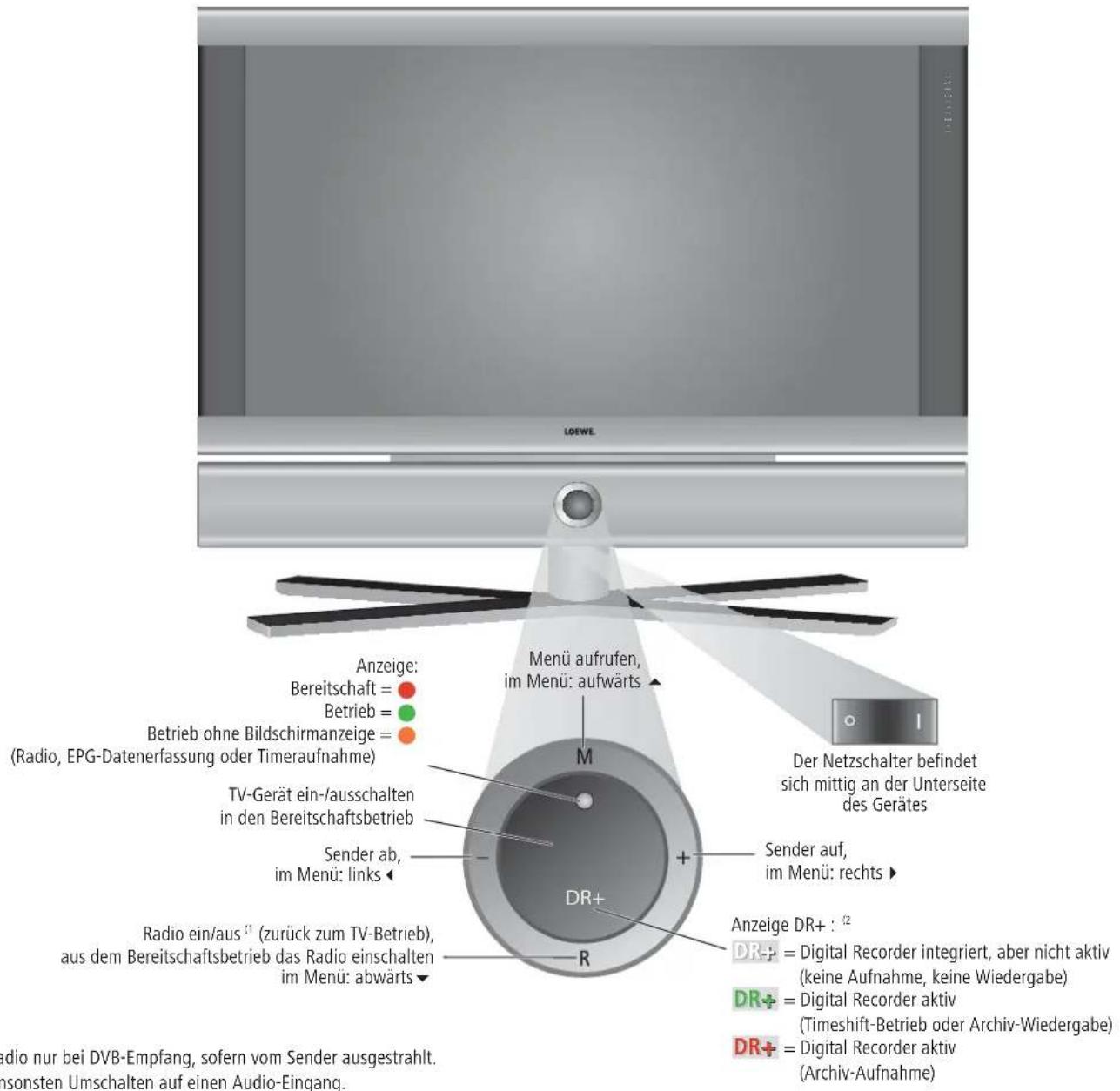

Bedienteil

LOEWE Anzeige: Bereitschaft = ● Betrieb = ● Betrieb ohne Bildschirmanzeige = (Radio, EPG-Datenerfassung oder Timeraufnahme) TV-Gerät ein-/ausschalten in den Bereitschaftsbetrieb Sender ab, im Menü: links ◀ Radio ein/aus ¹ (zurück zum TV-Betrieb), aus dem Bereitschaftsbetrieb das Radio einschalten im Menü: abwärts ▼ Menü aufrufen, im Menü: aufwärts ▲ M DR+ R Sender auf, im Menü: rechts ▶ Der Netzschalter befindet sich mittig an der Unterseite des Gerätes Anzeige DR+ : ² DR+ = Digital Recorder integriert, aber nicht aktiv (keine Aufnahme, keine Wiedergabe) DR+ = Digital Recorder aktiv (Timeshift-Betrieb oder Archiv-Wiedergabe) DR+ = Digital Recorder aktiv (Archiv-Aufnahme) Audio nur bei DVB-Empfang, sofern vom Sender ausgestrahlt. Sonsten Umschalten auf einen Audio-Eingang.

Radio nur bei DVB-Empfang, sofern vom Sender ausgestrahlt. Ansonsten Umschalten auf einen Audio-Eingang.

^2 nur bei Geräten mit Digital Recorder.

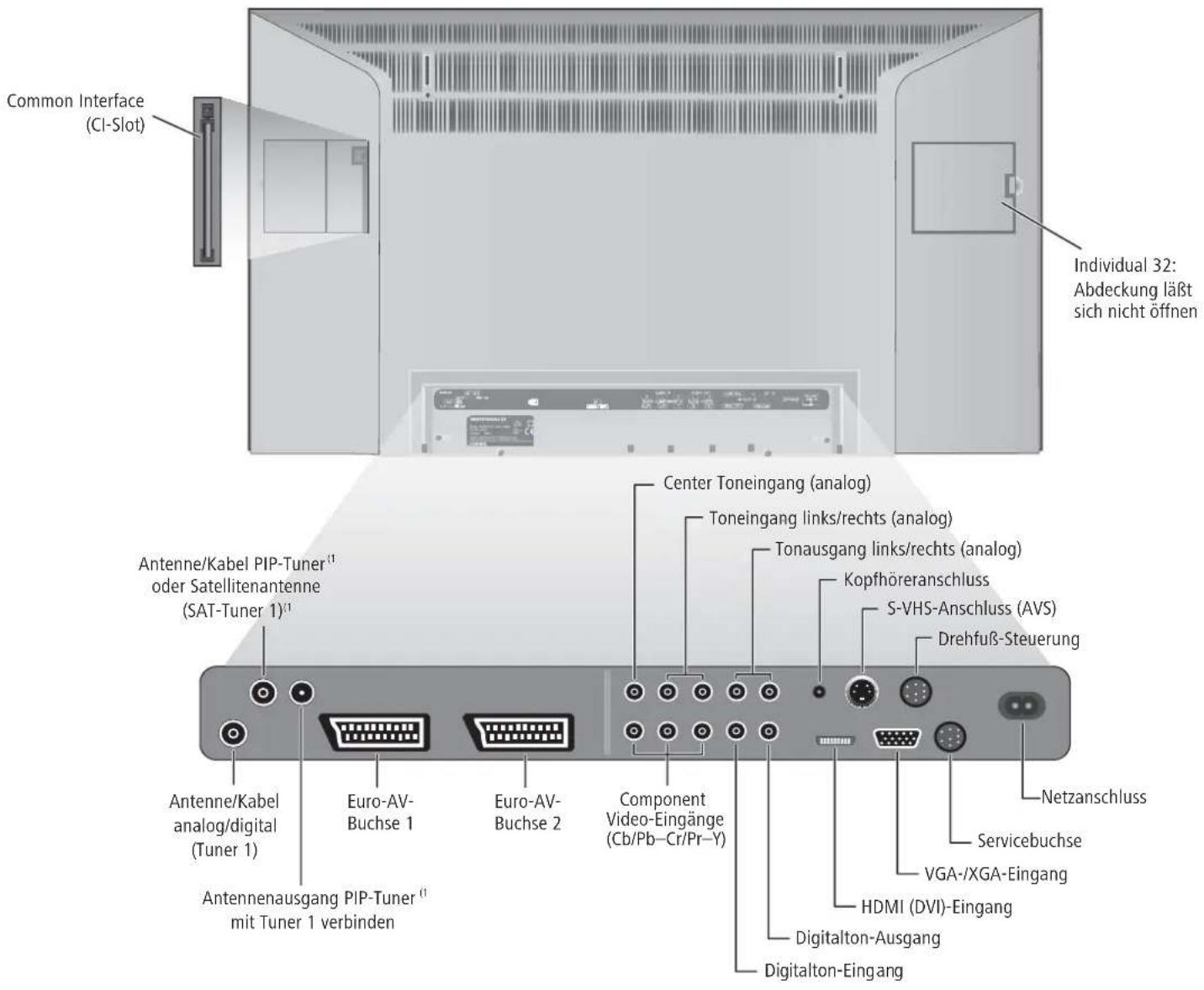

Anschlüsse Geräterückseite

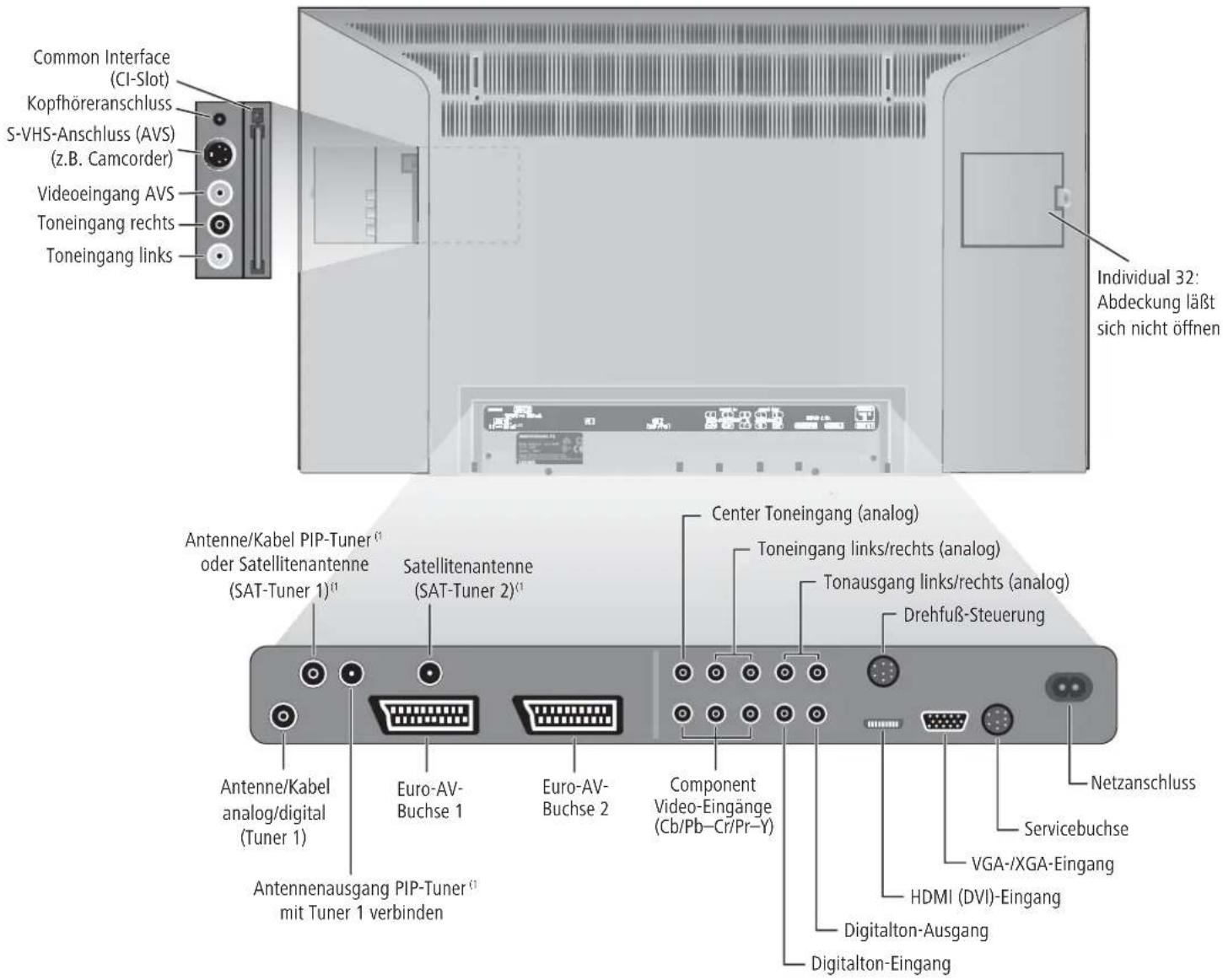

Gerätevarianten mit seitlichen Anschlussbuchen und CI-Slot

Common Interface (CI-Slot) Kopfhöreranschluss S-VHS-Anschluss (AVS) (z.B. Camcorder) Videoeingang AVS Toneingang rechts Toneingang links Individual 32: Abdeckung läßt sich nicht öffnen Antenne/Kabel PIP-Tuner¹ oder Satellitenantenne (SAT-Tuner 1)¹ Satellitenantenne (SAT-Tuner 2)¹ Center Toneingang (analog) Toneingang links/rechts (analog) Tonausgang links/rechts (analog) Drehfuß-Steuerung Antenne/Kabel analog/digital (Tuner 1) Euro-AV- Buchse 1 Euro-AV- Buchse 2 Component Video-Eingänge (Cb/Pb-Cr/Pr-Y) Netzanschluss Servicebuchse VGA-/XGA-Eingang HDMI (DVI)-Eingang Digitalton-Ausgang Digitalton-Eingang Antennenausgang PIP-Tuner¹ mit Tuner 1 verbinden

^1 Gerätespezifische Ausstattung und Nachrüstmöglichkeiten für PIP- und Satelliten-Tuner siehe Seite 44 und 45.

Anschlüsse Geräterückseite Gerätevarianten mit seitlichem CI-Slot

Common Interface (CI-Slot) Individual 32: Abdeckung läßt sich nicht öffnen Antenne/Kabel PIP-Tuner¹¹ oder Satellitenantenne (SAT-Tuner 1)¹¹ Center Toneingang (analog) Toneingang links/rechts (analog) Tonausgang links/rechts (analog) Kopfhöreranschluss S-VHS-Anschluss (AVS) Drehfuß-Steuerung Antenne/Kabel analog/digital (Tuner 1) Euro-AV- Buchse 1 Euro-AV- Buchse 2 Component Video-Eingänge (Cb/Pb-Cr/Pr-Y) Netzanschluss Servicebuchse VGA-/XGA-Eingang HDMI (DVI)-Eingang Digitalton-Ausgang Digitalton-Eingang Antennenausgang PIP-Tuner¹¹ mit Tuner 1 verbinden

^1 Gerätespezifische Ausstattung und Nachrüstmöglichkeiten für PIP- und Satelliten-Tuner siehe Seite 44 und 45.

Herzlich willkommen

Vielen Dank,

Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bedienerfreundlichkeit. Dies gilt für TV, Video und Zubehör gleichermaßen.

Ihr neues TV-Gerät ist für den kommenden TV-Standard „HDTV“ (High Definition Television) bestens vorbereitet. Mit seinem hochauflösenden Bildschirm und den zukunftssicheren digitalen Schnittstellen HDMI bietet es die Möglichkeit HD-Inhalte in hervorragender Bildqualität darzustellen. Es trägt deshalb das europäische Gütezeichen „HD ready“.

Digital-TV findet immer größere Verbreitung, terrestrisch, im Kabelnetz und über Satellit. Loewe liefert Geräte, die mit DVB-T und DVB-C ausgestattet sind (DVB-C nicht für Großbritannien). Ein digitaler Satelliten-Tuner (DVB-S) ist nachrüstbar. Das im TV-Gerät integrierte DVB wird mit der Fernbedienung über die Menüs des TV-Gerätes bedient.

Wir haben das TV-Gerät so konzipiert, dass Sie es mit Hilfe von Menüs leicht bedienen können. Informationen zu Einstellungen in Menüs werden automatisch eingeblendet, so verstehen Sie schnell Zusammenhänge.

Auf viele Fragen zur Technik finden Sie im Stichwortverzeichnis Ihres TV-Gerätes Antwort. Betrifft es die Bedienung des TV-Gerätes, so können Sie aus dem Stichwortverzeichnis heraus direkt auf eine Funktion zugreifen. So erübrigt sich das Nachlesen in einer ausführlichen Bedienungsanleitung und deshalb werden in dieser Bedienungsanleitung nur die wichtigsten Bedienschritte erklärt.

Ausstattung der Geräte

In dieser Bedienungsanleitung wird die Maximalausstattung beschrieben. Mit * gekennzeichnete Funktionen sind nicht in allen TV-Geräten enthalten. Dargestellte Menü-Inhalte können je nach Ausstattung des Gerätes variieren.

Die Ausstattung Ihres Gerätes können Sie im Stichwortverzeichnis – „Ausstattung des TV“ – abfragen (INFO-Taste im TV-Betrieb drücken, wenn kein Menü angezeigt wird; der Menüpunkt „Ausstattung des TV“ wird im Stichwortverzeichnis zusätzlich vor dem Anfangsbuchstaben A angezeigt).

Für Digital Recorder+ liegt eine weitere Bedienungsanleitung vor.

Lieferumfang

• LCD-TFT-TV-Gerät
- Netzkabel
• Fernbedienung Assist mit 2 Batterien
• Tischfuß montiert
• Marketing- und Service Karte
• 3 Kabelbinder
- diese Bedienungsanleitung

Transportieren

Transportieren Sie das Gerät nur in senkrechter Stellung. Fassen Sie das Gerät an den Gehäusekanten unten und oben an. Der LCD-Bildschirm besteht aus Glas bzw. Kunststoff und kann bei unsachgemäßer Behandlung zerbrechen. Bei Beschädigung des LCD-Bildschirms und evtl. auslaufendem Flüssigkristall unbedingt zum Abtransport des Gerätes Gummihandschuhe verwenden. Bei Hautkontakt mit der Flüssigkeit sofort gründlich mit Wasser reinigen.

Aufstellmöglichkeiten

Als manuell drehbares Tischgerät

Aufstellung als manuell drehbares Tischgerät mit dem im Lieferumfang enthaltenen und montierten Tischfuß.

Als motorisch drehbares Tischgerät

• ARS Motor Unit Screen Table Stand, Loewe Best-Nr. 66481B00.
• ARS Motor Unit Screen Table Stand Chrom, Loewe Best-Nr. 66481Q00.

Als Wandgerät

• Wandhalter WM55 für Individual 26, Loewe Best.-Nr. 65497A00.
• Wandhalter WM54 für Individual 32 / 40, Loewe Best.-Nr. 65498A00.
• Screen Wall Mount 1 für Individual 26 / 32, Loewe Best.-Nr. 66484B00 (nur in Verbindung mit VESA-Adapter, siehe Zubehör Seite 44).
• Screen Wall Mount 2 für Individual 40, Loewe Best.-Nr. 65493B00 (nur in Verbindung mit VESA-Adapter, siehe Zubehör Seite 44).

Als manuell drehbares Standgerät

• Screen Floor Stand für Individual 26 / 32, Loewe Best.-Nr. 65496B00.
• Screen Paravent für Individual 26 / 32 / 40, Loewe Best.-Nr. 65494B00.

Als motorisch drehbares Standgerät

- Screen Floor Stand MU für Individual 26 / 32 / 40, Loewe Best.-Nr. 66494Q00.

Als Individuelle Aufstell-Lösung

- Screen Lift Plus für Individual 26 / 32/ 40, Loewe Best.-Nr. 65486B10 (nur in Verbindung mit VESA-Adapter, siehe Zubehör Seite 44).

Herzlich willkommen

Hinweis zum LCD-Bildschirm

Das von Ihnen erworbene TV-Gerät mit LCD-Bildschirm genügt den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft. Trotz höchster Sorgfalt bei der Fertigung der Displays ist aus technologischen Gründen nicht 100% auszuschließen, dass einige Bildpunkte Defekte aufweisen. Wir bitten um Ihr Verständnis, dass derartige Effekte, solange sie in der durch die Norm spezifizierten Grenzen liegen, nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden können.

Reinigen

Reinigen Sie das TV-Gerät, den Bildschirm und die Fernbedienung nur mit einem feuchten, weichen und sauberen Tuch (ohne jedes scharfe oder scheuernde Reinigungsmittel).

Hinweis: Die Frontscheibe (Individual Selection) darf generell, auch im Falle von innenliegender Verschmutzung, nur vom Fachhändler abgenommen werden.

Entsorgung

Verpackung und Karton

Sie haben sich für ein technisch sehr hochwertiges und langlebiges Produkt entschieden. Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Verordnungen ein Entgelt an beauftragte Verwerter entrichtet, die die Verpackung vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und das Verpackungsmaterial gut aufzubewahren, damit das Gerät im Bedarfsfall optimal geschützt transportiert werden kann.

Das Gerät

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Elektronische Altgeräte müssen deshalb getrennt entsorgt werden. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll! Sie können Ihr Altgerät kostenlos an ausgewiesene Rück-

nahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung.

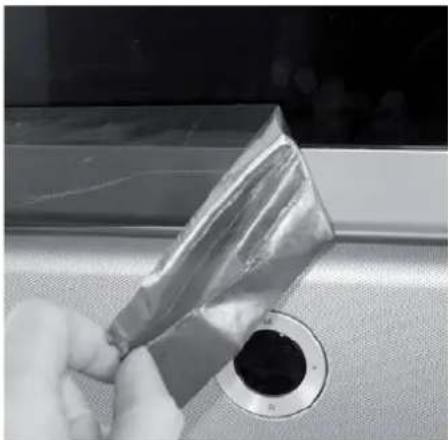

Entfernen der Schutzfolie

(nur Individual 40)

Ziehen Sie die beiden Schutzfolien auf der Frontseite des Gerätes langsam und vorsichtig ab (siehe Abb.).

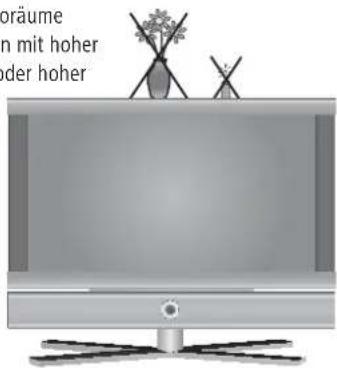

Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwenden, lesen und beachten Sie die nachfolgenden Sicherheitshinweise:

• Dieses TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.
• Dieses Gerät ist für Wohn- bzw. Büroräume konzipiert und darf nicht in Räumen mit hoher Luftfeuchtigkeit (z.B. Bad, Sauna) oder hoher

Staubkonzentration (z.B. Werkstätten) betrieben werden. Wird das Gerät im Freien benutzt, sorgen Sie dafür, dass es vor Feuchtigkeit (Regen, Tropf- und Spritzwasser oder Betauung) geschützt ist. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände oder brennende Kerzen auf das Gerät.

präume mit hoher der hoher

Hohe Feuchtigkeit und Staub-

konzentrationen führen zu Kriechströmen im Gerät, dies kann zu Berührungsgefahr mit Spannungen oder einem Brand führen.

Die Garantie wird nur für den Gebrauch in der genannten zulässigen Umgebung gewährt.

• Haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen Sie es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde ausgeschaltet stehen.
• Dieses Gerät darf nur an ein Stromversorgungsnetz mit der auf dem Typenschild angegebenen Spannung und Frequenz mittels beigefügtem Netzkabel angeschlossen werden. Falsche Spannungen können das Gerät beschädigen.

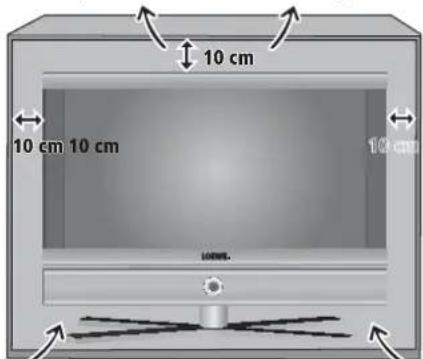

  • Wie jedes elektronische Gerät, benötigt Ihr TV-Gerät Luft zur Kühlung. Wird

die Luftzirkulation behindert, kann es zu Bränden kommen. Die Lüftungsschlitze an der Geräterückwand müssen deshalb stets frei bleiben. Bitte keine Zeitungen oder Deckchen auf/über das TV-Gerät legen. Wird das Gerät in einen Schrank oder ein Regal gestellt, muss seitlich

10 cm 10 cm 10 cm 10 cm LORNE

mindestens 10 cm und oben mindestens 10 cm freier Raum für die Luftzirkulation sichergestellt werden.

Stellen Sie das Gerät so auf, dass es keiner direkten Sonneneinstrahlung und keiner zusätzlichen Erwärmung durch Heizkörper ausgesetzt ist.

• Vermeiden Sie, dass Metallteile, Nadeln, Büroklammern, Flüssigkeiten, Wachs oder ähnliches durch die Lüftungsschlitze der Rückwand ins Geräteinnere gelangen. Das führt zu Kurzschlüssen im Gerät und damit möglicherweise zu einem Brand. Sollte doch einmal etwas ins Geräteinnere gelangen, sofort den Netzstecker des Gerätes abziehen und zur Überprüfung den Kundendienst verständigen.
• Die Rückwand des TV-Gerätes dürfen Sie keinesfalls selbst abnehmen. Überlassen Sie Reparatur- und Service-Arbeiten an Ihrem TV-Gerät ausschließlich autorisierten Fernsehtechnikern.
• Stellen Sie das TV-Gerät auf eine ebene, standfeste Unterlage. Das Gerät sollte insbesondere bei Aufstellung in Schränken oder Regalen vorne nicht herausragen.

Verwenden Sie möglichst nur Original-Zubehörteile wie z.B. Loewe Wandhalter und Stands.

Lassen Sie Kinder nicht unbeaufsichtigt am TV-Gerät hantieren.

Lassen Sie Kinder nicht im unmittelbaren Umfeld des TV-Gerät spielen, das Gerät könnte umgestoßen, verschoben oder von der Standfläche heruntergezogen werden und Personen verletzen.

Lassen Sie das eingeschaltete TV-Gerät nicht unbeaufsichtigt laufen.

• Das TV-Gerät nicht an einen Ort stellen, bei dem es zu Erschütterungen kommen kann. Erschütterungen können zu Materialüberlastung führen.
• Bei Gewitter ziehen Sie den Antennen- und Netzstecker ab. Überspannungen durch Blitzeinschlag können das Gerät sowohl über die Antennenanlage als auch über das Stromnetz beschädigen. Auch bei längerer Abwesenheit sollte der Antennen- und Netzstecker abgezogen sein.
• Der Netzstecker des TV-Gerätes muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann.
• Verlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann. Das Netzkabel darf nicht geknickt oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden; Letzteres gilt für das gesamte Gerät. Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar.
• Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Steckergehäuse. Die Kabel im Netzstecker könnten beschädigt werden und beim Wiedereinstecken einen Kurzschluss verursachen.
• Laute Musik kann zu Gehörschäden führen. Vermeiden sie extreme Lautstärken, insbesondere über längere Zeiträume und wenn Sie Kopfhörer benutzen.

Das Geräte-Typenschild finden Sie an der Geräterückseite bei den Anschlüssen.

Erste Inbetriebnahme

Fernbedienung

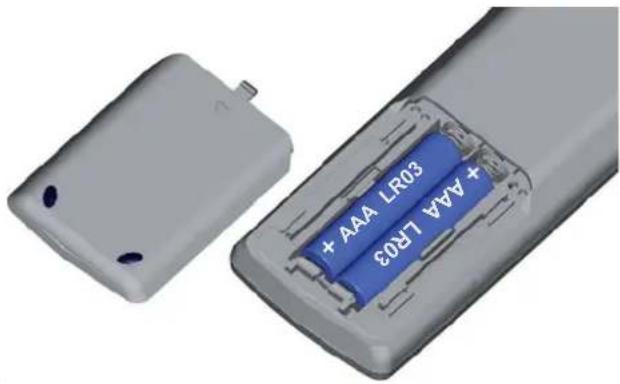

Batterien

Zum Einsetzen oder Wechseln der Batterien drücken Sie auf die Stelle, wo der Pfeil eingeprägt ist. Schieben Sie den Batteriefachdeckel dabei nach unten und nehmen Sie ihn ab. Setzen Sie Batterien des Typs Alkali Mangan LR 03 (AAA) ein und achten Sie dabei auf die richtige Lage von + und -. Anschließend schieben Sie den Deckel von unten wieder auf.

Hinweis zur Entsorgung der Batterien

Die Batterien der Erstaurüstung enthalten keine Schadstoffe wie Cadmium, Blei und Quecksilber.

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr in den Hausmüll entsorgt werden. Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter.

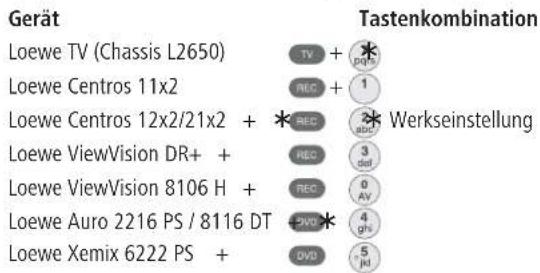

Fernbedienung auf die Bedienung des TV-Gerätes einstellen

TV-Taste drücken

Wie Sie andere Geräte bedienen, ist auf Seite 38 beschrieben.

Anschließen

Stromnetz

Nehmen Sie die Abdeckung für die Anschlüsse ab.

Schließen Sie das TV-Gerät an eine 220-240V/50–60 Hertz Steckdose an.

Stecken Sie bei den kleinen Stecker des Netzkabels in die Netzbuchse hinten am TV-Gerät, den großen Netzstecker in eine Netzsteckdose.

Antennen

Den Antennenstecker Ihrer Antennen-/Kabelanlage oder die Zimmerantenne für DVB-T stecken Sie in die Buchse ANT-TV (Tuner 1).

Bei guten Empfangsverhältnissen kann für DVB-T eine Zimmerantenne verwendet werden. Im Handel werden passive und aktive Zimmerantennen angeboten. Bei aktiver Antenne erfolgt deren Spannungsversorgung über den Antennenanschluss. Bei der automatischen Programmierung oder im „TV-Menü – Anschlüsse – Antenne DVB – Antenne DVB-T“ muss die Versorgungsspannung (5 Volt) entsprechend eingestellt werden.

Sinnvoll ist es eine Antenne ohne Richtcharakteristik zu verwenden. Liegt der Standort außerhalb des normalen Sendebereichs kann zur Verbesserung der Empfangsqualität auch eine Richtantenne verwendet werden.

Nähere Informationen über empfangbare digitale Sender in Ihrer Region erhalten Sie von Ihrem Fachhändler..

Erste Inbetriebnahme

Wurde ein PIP-Tuner nachgerüstet oder ist dieser bei Geräten mit Digital Recorder bereits eingebaut, stecken Sie die Antenne in den Antenneneingang des PIP-Tuners ein. Der Ausgang des PIP-Tuners muss mit der Buchse ANT-TV (Tuner 1) verbunden sein. Siehe Abbildung Seite 5/6.

Gerätespezifische Ausstattung und Nachrüstmöglichkeiten für PIP- und Satelliten-Tuner siehe Seite 44 und 45.

Bei nachgerüstetem digitalen Satelliten-Tuner 1 schließen Sie Ihre Satellitenan- tennen-Anlage an die Buchse ANT-SAT an.

Bei nachgerüstetem digitalen Satelliten Tuner 2 schließen Sie jeweils ein Antennenkabel z.B. vom Antennenumschalter bzw. von der Twin-LNC an die beiden SAT-Buchsen an.

Handhabung des Gewebeschlauches (optional)

Verwenden Sie den Gewebeschlauch zum geordneten Verlegen der Netzkabel, Antennenkabel oder Kabel anderer Elektronikkomponenten und führen Sie den Schlauch mit den Kabeln zu den Anschlussdosen. Dies ermöglicht Ihnen ein elegantes Verlegen der Kabel.

Der Durchmesser des Gewebeschlauches vergrössert sich, wenn Sie ihn in der Länge zusammenschieben (siehe Abb.). Das erleichtert Ihnen das Einschieben von Kabeln mit Stecker.

Sie erhalten den Gewebeschlauch als Zubehör bei Ihrem Loewe Fachhändler oder dem Loewe Kundendienst.

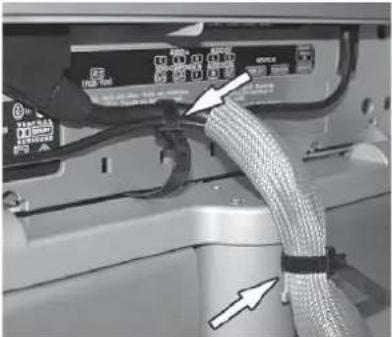

Verwendung der Kabelbinder

Die beiliegenden Kabelbinder dienen zum Zusammenbinden der Verbindungskabel, und zum Fixieren der Kabel am Halter des Tischfußes (siehe Abb.).

Durch Drücken der Verriegelung am Kabelbinder können die Kabelbinder wieder geöffnet werden.

Setzen Sie die Abdeckung für die Anschlüsse wieder auf das TV-Gerät auf.

Conditional Access Modul einsetzen

Um verschlüsselte digitale Programme empfangen zu können, muss ein Conditional Access Modul (CA-Modul ^1 ) und gegebenenfalls eine Smart Card ^1 im entsprechenden Steckplatz Ihres TV-Gerätes eingesetzt werden. Sie finden den Steckplatz Common Interface (CI-Slot) auf der Rückseite Ihres Fernsehgerätes, siehe Abb. auf Seite 5/6.

1. Achten Sie darauf, dass das TV-Gerät mit dem Netzschalter am Gerät ausgeschaltet ist.
2. Schieben Sie zunächst die Smart Card bis zum Anschlag in das CA-Modul.

Führen Sie sie so ein, dass die Seite mit dem goldfarbenen Kontaktchip zu der mit dem Markenlogo des Anbieters bedruckten Seite des Moduls weist. Aufgedruckte Pfeile zeigen Ihnen, wie Sie die Karte einführen müssen.

Kontaktseite CA-Modul (Siede mit Markenlöge des Anbriefung) Smart Card

Beachten Sie bitte auch die Installationsanleitung, die der Smart Card beiliegt.

1. Schieben Sie das CA-Modul vorsichtig mit der Kontaktseite voran in den Steckplatz. Wenn Sie vor dem TV-Gerät stehen muss das Logo auf dem CA-Modul dabei nach hinten zeigen.

Achten Sie darauf, dass das Modul nicht verkanet wird. Wenden Sie keine Gewalt an.

Wenn das Modul eingerastet ist, wird der Auswurfknopf nach außen gedrückt.

^(1) Das CA-Modul und die Smart Card sind nicht im Lieferumfang des Gerätes, Sie erhalten diese in der Regel bei Ihrem Fachhändler.

Auswurfknopf CA-Modul Cl-Slot

Einschalten

Drücken Sie den Netzschalter, die rote Anzeige am Gerät leuchtet jetzt (Standby-Betrieb).

Schalten Sie das Gerät mit dem in der Anzeige integrierten Schalter ein. Die grüne Betriebsanzeige leuchtet jetzt (weitere Bedien-Möglichkeiten siehe Seite 13).

Erste Inbetriebnahme

Automatische Programmierung

Nach dem ersten Einschalten wird die automatische Programmierung des TV-Gerätes eingeleitet. Folgen Sie den Menüs.

Durch Drücken in eine der Richtungen wählen Sie die Einstellungen ...

... und bestätigen Sie Ihre Einstellungen durch Drücken der OK-Taste. Sie kommen dann zum nächsten Menü.

Zurück zum vorherigen Menü.

1. Zuerst müssen Sie die Menüsprache für Ihr Gerät auswählen.
2. Mit Drücken der OK-Taste kommen Sie zum Menü „Antennenleitung(en) anschließen“. Wenn Sie digitale Sender über Satellit empfangen wollen,

dann wählen Sie „DVB-S“, bestätigen Sie mit der gelben Farbtaste. Wollen Sie auch digital terrestrische Sender (DVB-T) empfangen, so markieren Sie „DVB-T“. Markieren Sie auch „Antenne/Kabel (analog)“, so können auch die herkömmlichen

Erstinbetriebnahme Antennenleitung(en) anschließen Antennenleitung(en) für: an Antennenbuchse(0): Antenne/Kabel (analog) ANT TV DVB-T ANT DVB-C ANT DVB-S ANT anschließen/entfernen zurück weiter

analogen Sender gesucht und gespeichert werden. Wenn Sie digitale Sender vom Kabelnetz empfangen können, dann markieren Sie mit der gelben Farbtaste „DVB-C“.

1. Für die länderspezifische Sendersortierung und für Voreinstellungen bei DVB-T und DVB-C geben Sie den Standort an, an dem das TV-Gerät betrieben wird.
2. Wenn Sie „DVB-T“ markiert haben, kommen Sie zum Menü „Antenne DVB-T“. Verwenden Sie eine aktive Antenne, dann markieren Sie „ja (5V)“.
3. Wenn Sie "DVB-C" markiert haben, lassen Sie in der Regel die Symbolraten und die Modulationsarten unverändert. Falls in Ihrem Kabelnetz mit anderen Symbolraten übertragen wird, geben Sie die Werte mit den Zifferntasten der Fernbedienung ein. Wird nur eine Symbolrate verwendet, tragen Sie bei beiden Symbolraten den gleichen Wert ein. Wird in Ihrem Kabelnetz mit anderen Modulationsarten übertragen, wählen Sie diese im Menü aus. Wird nur eine Modulationsart angewendet, wählen Sie bei Modulationsart 2 "keine". Fragen Sie ggf. Ihren Fachhändler nach den erforderlichen Einstellungen für Ihr Kabelnetz.
4. Im Menü „Satelliten-Anlage auswählen“ treffen Sie die Auswahl entsprechend Ihrer Satelliten-Antennenanlage.

Hinweis: Zur Beschaffenheit Ihrer Satelliten-Antennenanlage und zu den Antenneneinstellungen befragen Sie ggf. den Antenneninstallateur bzw. Ihren Fachhändler.

1. Wählen Sie den Satelliten aus, auf den die Antenne ausgerichtet ist z.B. ASTRA1.

Wenn Sie nur einen Satelliten empfangen...

1. Geben Sie im folgenden Menü an, ob die Sendersuche im High und Low-Band („Ja“) erfolgen soll oder nur im Low-Band („Nein“). Hinweis: Bei den meisten Satelliten ist eine Sendersuche in beiden Bändern erforderlich.
2. Für das Low-Band und High-Band sind die Standard-Frequenzen 9750 MHz (9,75 GHz) und 10600 MHz (10,6 GHz) vorgegeben.

Ist Ihre Satelliten-Antenne mit einem LNC (LNB) mit abweichender Oszillatorfrequenz ausgerüstet, geben Sie die entsprechende Frequenz jeweils für Low- und High-Band ein. Hinweis: Von dieser Einstellung ist die korrekte Anzeige der Empfangsfrequenzen im TV-Menü –Einstellungen – Sender – Manuell einstellen abhängig!

1. Sie sollten mit den vorher getätigten Einstellungen ein Bild mit Ton empfangen (nur bei ASTRA 1 und HOTBIRD). Drücken Sie dann OK.

2. Im Menü „Vorprogrammierung“, wählen Sie für eine schnelle Programmierung der Satelliten-Sender die werksseitige Vorprogrammierung. Um sicher zu gehen, dass alle aktuell empfangbaren Sender gesucht und gespeichert werden, wählen Sie hier bitte „Nein“. Symbolraten: Die Standard-Symbolraten 22000 und 27500 sind vorgegeben. Falls Sie Sender mit anderen Symbolraten empfangen möchten, geben Sie hier die entsprechenden Werte mit den Zifferntasten der Fernbedienung ein.

3. Mit OK erhalten Sie eine Übersicht mit welchen Einstellungen die automatische Programmierung erfolgen soll.
4. Drücken Sie nochmals die Taste OK, die Sendersuche startet. Das Gerät sucht, sortiert und speichert alle empfangbaren Fernsehsender, entsprechend Ihren Einstellungen und den angeschlossenen Antennen.
5. Sind die Fernsehsender gespeichert, erhalten Sie eine entsprechende Meldung.
6. Mit OK werden dann die Radiosender gesucht.
7. Das TV-Gerät sucht, speichert und sortiert alle an Ihrer Antennenanlage zu empfangenden Radiosender.
8. Schließlich melden Sie Ihre Videogeräte, Decoder und Audio Anlage mit dem Anschlussassistenten an und verbinden diese entsprechend dem dargestellten Anschluss-Schema mit dem TV-Gerät. Wenn Sie später weitere Geräte anschließen wollen, finden Sie Infos ab Seite 31.

Sie können die erste Inbetriebnahme jederzeit wiederholen, z.B. nach einem Umzug. Rufen Sie das Stichwortverzeichnis mit der Taste INFO auf (im TV-Betrieb, wenn kein Menü geöffnet ist). Wählen Sie dann das Stichwort „Erstinbetriebnahme wiederholen“ aus (Sie finden dieses auch vor dem Buchstaben A separat aufgelistet). Mit OK starten Sie dann die erste Inbetriebnahme.

Sendersortierung

Sie können die automatisch vorgenommene Sendersortierung später jederzeit nach Belieben verändern, siehe „TV-Menü – Einstellungen – Sender – Sender ändern“ (nicht bei DVB-T Sendern in Großbritannien).

Erste Inbetriebnahme

DVB-T-Antenne ausrichten

Empfangen Sie mit einer Zimmerantenne einen oder mehrere DVB-T Sender mit Bild- und Tonstörungen, sollten Sie den Aufstellort der Antenne ändern. Zum optimalen Ausrichten bzw. zur Bestimmung des geeigneten Aufstellortes der Antenne verfügt Ihr Fernsehgerät über eine Anzeige der Signalqualität C/N und der Signalstärke Level.

Fragen Sie ggf. Ihren Fachhändler über welche Kanäle und Frequenzbänder (VHF oder UHF) digitale Fernsehsender in Ihrer Region ausgestrahlt werden.

Auf einem Kanal werden mehrere digitale Programme übertragen.

Fernsehkanal wählen

1. Rufen Sie mit der MENU-Taste das „TV-Menü“ auf.
2. Wählen Sie mit ◀ ► „Einstellungen“, zur Menüzeile darunter mit ▼.
3. Wählen Sie „Sender“, zur Menüzeile darunter mit ▼.

TV -Men ü Einstellungen Sender Kindersicherung Zeitdienste Sprache Manuell einstellen

1. Wählen Sie „Manuell einstellen“ und rufen Sie mit OK das Menü auf (nicht möglich bei MHEG-5-Gerätevarianten).

Manuell einstellen Signatquote DVB-T DVB-C Antenna/Kabel (analog) Kanal E 05 F r eque 177.50 MHz Name Tes L Bandvelt e 7 MHz C/N 90 Level 99 P32

1. Für digitale Sender wählen Sie „Signalquelle – DVB-T“.

2. Geben Sie mit den Zifferntasten die entsprechende Kanalnummer ein.
   Je nach gewähltem Kanal und Land wird automatisch die zugehörige Bandbreite von 7 oder 8 MHz eingestellt. Die Bandbreite sollten Sie nur im Ausnahmefall verändern, wenn das Kanalraster in Ihrer Region vom Standard abweicht.
   Empfangen Sie einen digitalen Sender, so wird mit einem Balken/Zahlenwert die Signalqualität C/N und mit Level die Signalstärke angezeigt. Die Antennenausrichtung bzw. -position ist dann optimal, wenn möglichst hohe Werte (lange Balken) für die Signalqualität und Signalstärke angezeigt werden.

3. Richten Sie die Antenne so aus, dass ein maximaler Zahlenwert/Balken erreicht wird.

4. Wenn im eingestellten Kanal kein Signal gefunden wird, können Sie mit Drücken der blauen Farbtaste den Frequenzsuchlauf innerhalb des gewählten Bandes (VHF oder UHF) starten.

5. Überprüfen Sie nacheinander weitere Kanäle, auf denen in Ihrer Region digitale Sender terrestrisch übertragen werden.
   Richten Sie die Antenne beim schwächsten Sender aus, dass maximaler Zahlenwert/Balken erreicht wird.

6. Nachdem die Antenne positioniert, bzw. ausgerichtet ist, empfehlen wir die Suche aller Sender über den „Such-Assistent“ (TV-Menü – Einstellungen – Sender – Such-Assistent).

Alltägliche Handhabung

Ein-/Ausschalten

Ihr TV-Gerät ist mit einem Öko-Standby-Netzteil ausgerüstet. Im Bereitschaftsbetrieb sinkt die Leistungsaufnahme auf eine geringe Leistung ab. Wollen Sie noch mehr Strom sparen, so schalten Sie das Gerät mit dem Netzschalter aus. Beachten Sie aber, dass dabei die EPG-Daten (elektronischen Programmzeitung) verloren gehen und evtl. programmierte Timeraufnahmen über das TV-Gerät nicht ausgeführt werden.

Ausschalten

Ist das TV-Gerät eingeschaltet, können Sie es mit der Ein-/Aus-Taste ⬇ der Fernbedienung oder mit dem Anzeigefeld am Gerät in Bereitschaft ausschalten. Die Anzeige am Gerät leuchtet rot. Leuchtet sie orange, wird eine Timer-Aufnahme ausgeführt, findet eine EPG-Datenerfassung statt oder Radio-Betrieb ohne Bildschirmeinblendung ist aktiv.

TV-Gerät einschalten

Aus der Bereitschaft schalten Sie mit der Ein-/Aus-Taste ⏻ oder mit den Zifferntasten der Fernbedienung wieder ein (0 – 99).

Oder benutzen Sie den in der Anzeige integrierten Schalter am Gerät.

Die Anzeige leuchtet dann grün.

Oder schalten Sie das TV-Gerät mit OK ein, Sie sehen dann die Senderübersicht und können einen Sender wählen.

Radio einschalten

Mit der RADIO-Taste auf der Fernbedienung oder:

mit R auf dem Bedienring am TV-Gerät schalten Sie das Radio ein.

Wenn Sie das TV-Gerät mit dem Netzschalter am Gerät ausschalten, leuchtet die Anzeige nicht mehr.

Wenn das TV-Gerät mit dem Netzschalter ausgeschaltet ist, müssen Sie es mit dem Netzschalter zunächst in den Bereitschaftsbetrieb schalten und dann mit einer der oben genannten Methoden einschalten.

Alltägliche Handhabung

Sender wechseln

... mit den Tasten P+/P- der Fernbedienung

Sender auf/ab

Beim Wechseln wird für einige Sekunden die Senderanzeige eingeblendet.

Wenn weitere Sprachen bei DVB-Sendern übertragen werden, wird unter der Senderanzeige die Sprach-/Tonauswahl angezeigt. Rufen Sie die Sprach-/Tonauswahl mit der grünen Farbtaste auf und wählen Sie mit ▲▼ aus.

... mit den Zahlentasten der Fernbedienung

Das Gerät verfügt über einen dynamischen Speicher mit 1680 Senderspeicherplätzen. Sind bis zu 9 Sender gespeichert, brauchen Sie nur eine Ziffer einzugeben, bis 99 zwei Ziffern, bis 999 drei Ziffern (schauen Sie bitte in der Senderübersicht nach, wieviele Sender gespeichert wurden).

1-stellige Sender

Taste 0 – 9 eine Sekunde gedrückt halten, dann wechselt der Sender sofort.

Oder Taste 0 – 9 kurz drücken, dann wechselt der Sender nach 2 Sekunden (der Sender wechselt sofort, wenn nur 9 Sender gespeichert sind).

2- und 3-stellige Sender

Nach kurzem Drücken der ersten Zifferntaste(n) die letzte Zifferntaste eine Sekunde gedrückt halten, dann wechselt der Sender sofort.

Oder alle Zifferntasten kurz drücken, dann wechselt der Sender nach 2 Sekunden (der Sender wechselt sofort, wenn bis zu 99 bzw. 999 Sender gespeichert sind).

4-stellige Sender

Die vier Zifferntasten kurz drücken, dann wechselt der Sender sofort.

alle kurz

... über die Senderübersicht

Mit OK die Senderübersicht aufrufen

Senderübersicht COMP. IN 6 3SAT HDMI/DVI 7 S-RTL VGA 8 N-TV AVS 9 DSF DVD 10 TM3 VCR 11 PRO7 0 VIDEO 12 RTL 2 1 ARD 13 WDR 3 2 ZDF 14 BR 3 SAT.1 15 HR 4 RTL 16 MDR 3 5 VOX 17 N 3 21:00 - 21:45 Eiffelandschaft Umschalten Sender anspielen END Sender wählen Sender ändern Sortierung ändern

Sender markieren (wenn möglich, wird der markierte Sender als kleines Bild angezeigt) oder ...

... mit Zifferntasten wählen

markierten Sender aufrufen.

blaue Taste: alphabetisch/nach Bouquets/numerisch ordnen

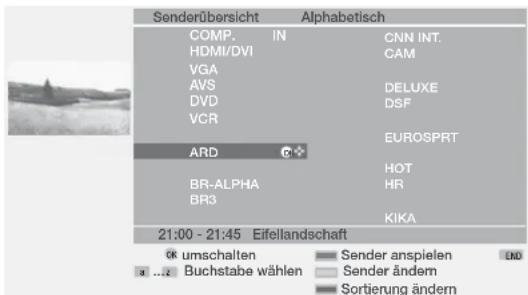

Senderübersicht Alphabetisch COMP IN CNN INT. HDMI/DVI CAM VGA AVS DELUXE DVD DSF VCR ARD EUROSPRT BR-ALPHA HOT BR3 HR KIKA 21:00 - 21:45 Eifellandschaft GR umschaften Sender anspielen END a ... Buchstabe wählen Sender ändern Sortierung ändern

Bei alphabetischer Anzeige: Buchstabe mit Zifferntaste eingeben (wie bei einer Handy-Tastatur), mit ▼▲◀▶ auswählen und mit OK aufrufen. Bei Bouquet Anzeige (Sortierung nach Senderketten, nur bei DVB, nicht bei DVB-T Sendern in Großbritannien): Bouquet-Ziffer eingeben, mit ▼▲◀▶ auswählen und mit OK aufrufen.

Digitale DVB-T Sender sind mit T gekennzeichnet, DVB-C Sender mit C und DVB-S Sender mit S. Verschlüsselte Sender sind zusätzlich mit C- gekennzeichnet. Fragen Sie Ihren Fachhändler nach Decodern oder der Nutzung eines CA-Moduls und einer Smart Card für den Empfang von verschlüsselten Sendern.

Alltägliche Handhabung

Generelles zur Menübedienung

Menüs werden mit der MENU-Taste oder den Tasten für spezielle Menüs aufgerufen und können mit diesen Tasten oder der END-Taste wieder ausgeblendet werden. Das Menü erscheint unten im Bild. Oben erhalten Sie zusätzliche Informationen zum markierten Menüpunkt. In den Menüs navigieren Sie mit dem Cursor ▲ ▼ ▶ ▶ . Einstellen können Sie mit ▶ ▶ . Beim Verlassen des Menüs werden die Einstellungen übernommen.

Beispiel zur Menübedienung

Anhand des TV-Menüs zeigen wir Ihnen, wie Sie sich in den Menüs bewegen. Mit welchen Tasten Sie bedienen können, sehen Sie im dunkelblau markierten Feld auf Ihrem TV-Gerät.

MENU
TV-Menü (im TV-Betrieb) aufrufen.

Bild Hier sind u.a. einstellbar: Kontrast, Farbe, Helligkeit, Bildanpassung, Schärfe, Bildformat. TV-Menu Bild Ton | Aufnahme | Anschlüsse | Einstellungen Bildanpassung ...

Im TV-Menü die Funktion auswählen, z.B. „Ton“ (für Toneinstellungen). Mit ▶ bewegen Sie die rechts angezeigten Menüpunkte in das dunkelblau markierte Feld, mit ◀ die links angezeigten Menüpunkte.

Wählen Sie die darunter angezeigte Ton-Funktion mit ▼ oder OK an, Sie sehen dann die Auswahl der Toneinstellungen.

TV-Menu Ton Höhen 4 Tiefen | weitere ... INFO END

Bei den Toneinstellungen wählen Sie ebenfalls die Funktion mit ◀ ▶ aus, z.B. „Tiefen" (zum Anheben oder Absenken der tiefen Tonanteile).

TV-Menü Ton Höhen Tiefen weitere ... 6

Zum Einstellen der Tiefen markieren Sie mit ▼ oder OK den Einstellbalken darunter.

Stellen Sie die Tiefen mit ◀ ▶ ein.

Wenn Sie weitere Toneinstellungen vornehmen wollen, gehen Sie mit ▲ nach oben zu „Tiefen“ und wählen mit ◀ ▶ z.B. „weitere“. Sie können aber auch mit ▲ weiter nach oben zu „Ton“ gehen und im TV-Menü andere Einstellungen auswählen (z.B. Bildeinstellungen).

Mit OK rufen Sie weitere Toneinstellungen auf.

Mit ◀▶ wählen Sie die Toneinstellung aus, z.B. „Lautst.-Automatik“ und ...

... markieren mit ▼ die Auswahl für Lautstärke Automatik.

Markieren Sie mit ◀ ► Lautstärke-Automatik „ein“.

Um das Menü auszublenden, drücken Sie die END-Taste.

Neben dem hier gezeigten TV-Menü stehen im TV-Betrieb weitere Menüs zur Verfügung, die wie folgt zu erreichen sind:

Ton-Menü direkt aufrufen.

Schnell-Aufrufe für Image+ *, Teletext-Untertitel, persönliche Text-Seiten, Kopfhörer-Lautstärke, Sender anspielen und Bild vertikal verschieben.

grüne Farbtaste: Standardwerte für Bild und Ton aufrufen.

Über Lautstärke erreichen Sie weitere Toneinstellungen, wie Ton über, Tonanpassung, Toneffekte und Loudness. Hierzu muss während der Dauer der Lautstärkeanzeige die Taste ▲ oder OK gedrückt werden.

Alltägliche Handhabung

Zum Info-System ...

Zu jedem Menüpunkt wird oben im Bild ein Info-Text eingeblendet, der Ihnen Hilfe bei der Einstellung bietet. Sie ersparen sich so das Lesen in einer Bedienungsanleitung. An Hand des Beispiels Sendersuche wollen wir Ihnen das demonstrieren:

MENU

Rufen Sie das TV-Menü auf.

Markieren Sie „Einstellungen“.

Einstellungen Hier können Sie Sender automatisch oder manuell suchen, sowie die Menü- prache, Zeitdienste, Kindersicherung, Einblendungen uvm. einstellen. TV-Menü Inflüsse Einstellungen Sender Bild | Ton | Aufnahme | Ansch

In diesem Beispiel sehen Sie, welche Möglichkeiten hinter den „Einstellungen“ zu finden sind.

Wenn Sie z.B. neue Sender suchen wollen, markieren Sie mit ▼ in der Zeile darunter „Sender“.

Sender Das Menü beinhaltet die automatische Sendersuche und die manuelle Sendereinstellung. Sie können Sender umsortieren, Sendernamen eingeben und ändern und Sender löschen. TV-Menu Einstellungen Sender Kindersicherung Zeitdienste Sprache Sonst Such-Assistent ...

Der Info-Text zeigt Ihnen, welche Einstellungen Sie unter „Sender“ vornehmen können.

Markieren Sie mit ▼ die Zeile darunter, z.B. „Such-Assistent“.

Such-Assistent In diesem Menü können Sie nach Einstellung bestimmter Vorgaben Sender automatisch suchen. Wählen Sie "Sucheinstellungen ändern", wenn Sie mit anderen Einstellungen als den vorgeschlagenen die Sender suchen wollen.

Der Info-Text erklärt Ihnen die weitere Vorgehensweise.

Das TV-Gerät wird so ausgeliefert, dass die Info-Texte immer angezeigt werden (Automatische Info „ja“). In diesem Fall können Sie die Info-Texte mit der INFO-Taste ausblenden.

Sie können das TV-Gerät auch so einstellen, dass Sie die Info-Texte bei Bedarf mit der INFO-Taste aufrufen (Automatische Info „nein“). Sie finden die Einstellung, um das automatische Info aus- oder einzuschalten unter „TV-Menü unter Einstellungen – Sonstiges – Einblendungen – Automatische Info – ja/nein“.

Alltägliche Handhabung

Zum Stichwortverzeichnis ...

Über das Stichwortverzeichnis haben Sie auf viele Bedienfunktionen direkten Zugriff. Außerdem finden Sie viele Informationen zu Fachbegriffen rund ums Fernsehen. Der alphabetischen Sortierung vorangestellt sind die Menüsprache, die Ausstattung des TV-Gerätes und das Wiederholen der Erstinbetriebnahme.

INFO

Rufen Sie im TV-Betrieb (ohne weitere Einblendungen) das Stichwortverzeichnis auf.

Sie können Ihre Sprache für die Bodienung des TV-Gerätes auswählen. Stichwortverzeichnis Sprache Ausstattung des TV Erstinbetriebnahme wiederholen Aktives Fenster (PIP) Anderes Gerät Anschlüsse AUDIO DIGITAL IN/OUT (SPDIF)* ausführen vorhergehender/nächsler Buchstabe Buchstabe wählen Seite ↑/↓

Infos zum markierten Stichwort sehen Sie oben im Bild. Wenn in der markierten Zeile das OK-Symbol eingeblendet wird, können Sie mit der OK-Taste direkt auf das Menü zugreifen und einstellen oder auswählen.

So wählen Sie das Stichwort aus:

Geben Sie den Anfangsbuchstaben mit den Zifferntasten der Fernbedienung ein (wie bei einer Handy-Tastatur); oder

mit ◀ ▶ zum vorhergehenden/nächsten Buchstaben gehen, oder

mit P+/P− in den Seiten vor- oder zurückblättern

und mit ▼ ▲ von Zeile zu Zeile gehen.

Sie wollen z.B. das TV-Gerät automatisch ausschalten lassen:

Wählen Sie das Stichwort „Ausschalten“ – „Automatisch“.

Sie können Ihr Gerät einmalig oder täglich zu einem angegebenen Zeitpunkt in den Bereitschaftsbetrieb ausschalten lassen. Stichwortverzeichnis Aufnahme Von Hand programmieren Ausschalten Automatisch von Hand Ausstattung des TV Automatische Sanderprogrammierung AV (Audio/Video) ausführen vorhergehender/nächster Buchstabe Buchstabe wählen Seite ↑/↓

Mit der OK-Taste „Ausschalten“ – „Automatisch“ aufrufen.

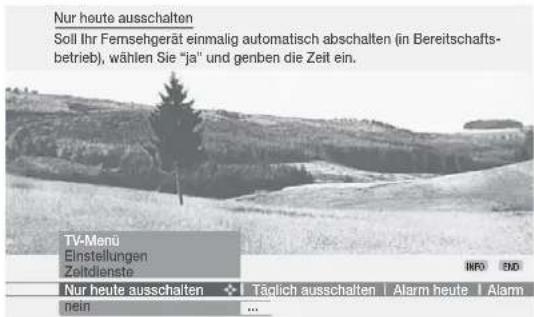

Nur heute ausschalten Soll Ihr Fernsehgerät einmalig automatisch abschalten (in Bereitschaftsbetrieb), wählen Sie "ja" und genben die Zeit ein. TV-Menu Einstellungen Zeitdienste Nur heute ausschalten + Täglich ausschalten | Alarm heute | Alarm nein ...

Das entsprechende Menü „Zeitdienste“ (im TV-Menü – Einstellungen) wird angezeigt. Sie können jetzt zwischen „Heute ausschalten“ und „Täglich Ausschalten“ wählen und die Zeit eingeben.

Alltägliche Handhabung

Ton einstellen

Lautstärke und andere häufig benutzte Toneinstellungen

Lautstärke einstellen

Lautstärke 24 mit ▲ oder OK können Sie weitere Toneinstellungen aufrufen

und mit ◀ ▶ auswählen ...

mit ▼ zur zugehörigen Auswahl/Einstellung ...

... und dort mit ◀ ▶ auswählen/einstellen.

Bei Tonanpassung passen Sie das Klangbild an den Ton des Senders an. Bei Toneffekte kann mit „Dolby Virtual“ ein Dolby Pro Logic Signal zu einem virtuellen Surroundsignal expandiert werden, oder mit „Panorama“ kann ein Stereoton eine virtuelle Basisverbreiterung der Lautsprecher erfahren.

Ton aus/ein

Ton aus;

Ton ein: Taste erneut drücken oder Lautstärke einstellen.

Ton au s Ton ein

Weitere Toneinstellungen:

Ton-Menü aufrufen

einzustellende Tonfunktion mit ◀ ▶ markieren und mit ▼ zur zugehörigen Auswahl ...

und mit ◀ ▶ wählen/einstellen.

Toneinstellungen: Höhen und Tiefen. Je nach angeschlossenem Audio-Gerät (AURO, HiFi-Verstärker) werden unterschiedliche Menüpunkte angezeigt. Unter „weitere ...“ finden Sie Tonwahl für Lautsprecher und Kopfhörer, Lautstärke-Automatik, Lautstärke der Kopfhörer, AV-Ausgangston, max. Lautstärke und Balance.

Bild einstellen

TV-Menü aufrufen

„Bild“ mit ◀ ▶ markieren und mit ▼ zur Auswahl.

Einzustellende Bildfunktion mit ◀ ▶ markieren.

Mit ▼ zur Einstellung ...

TV-Menu Bild Farbe 6 INFO END

... und mit ◀ ▶ einstellen/wählen.

Bildeinstellungen: Bildanpassung, Kontrast, Farbe, Helligkeit, Schärfe. Unter „weitere ...“ finden Sie Image+, Bildformat, Bild vert verschieben, Auto-Format und Filmglättung DMM*.

Am Gerät bedienen

Das Bedienteil am Gerät finden Sie auf Seite 4 abgebildet.

Sender am TV-Gerät wechseln

Sender auf: mit + auf dem Bedienring

Sender ab: mit – auf dem Bedienring

Radio ein-/ausschalten oder auf Radio umschalten

Drücken Sie auf R, wird das Radio ein- oder ausgeschaltet.

Weitere Funktionen über das Menü

Betriebsart Radio oder TV, Lautstärke, Helligkeit, Kontrast, Bildformat und Sender sind einstellbar. „Service“ ist für den Kundendienst bestimmt.

mit M das Menü aufrufen

mit – oder + die einzustellende Funktion wählen

mit R zur zugehörigen Einstellung/Auswahl

mit – oder + einstellen/auswählen.

Mit M gelangen Sie wieder eine Ebene nach oben und können mit – oder + andere Funktionen auswählen.

Betriebsarten – TV

TV

Bei der ersten Inbetriebnahme und bei der alltäglichen Bedienung befindet sich das Gerät im TV-Betrieb. Dies ist auch der Fall, wenn keine der anderen Betriebsarten wie EPG, Teletext, PIP oder Radio angewählt ist. Jede dieser Betriebsarten verfügt über ein eigenes Menü mit eigenen Funktionen für die Farbtasten. Das Menü rufen Sie mit der MENU-Taste auf.

Funktion der Farbtasten im TV-Betrieb

rot: das TV-Bild wird zum Standbild. Beim zweiten Druck auf diese Taste sehen Sie wieder das Bewegtbild. Ist Ihr TV-Gerät mit einem Digital Recorder ausgerüstet, wird das DR-Archiv aufgerufen.

grün: persönliche Werte/Werkswerte für Bild und Ton abrufen, Bild und Tonwerte als persönliche Werte speichern.

gelb: zuletzt gesehenen Sender aufrufen. Mit dieser Taste können Sie schnell zwischen zwei Sendern hin- und herschalten.

blau: Programminfo aufrufen.

1. ARD Eifelland 14:30 - 15:15 Programminfo 14:43 END Detallinfo Detallinfo (Teletext) Programmv

Statusanzeige einblenden

Status ein-/ausblenden

In der oberen Zeile sehen Sie den Namen der Sendung und die Tonkennung. Darunter eingeblendet erscheinen weitere im „TV-Menü – Einstellungen – Sonstiges – Einblendungen“ auswählbare Optionen (Uhrzeit, Tonkennung, Alarmzeit und Ausschaltzeit).

Zur Statusanzeige können vom DVB-Senderanbieter für die jeweilige Sendung zusätzliche Auswahlmöglichkeiten angeboten werden. So wird die entsprechende Farbtaste oder die Taste TEXT eingeblendet:

rot: Kanalauswahl bei Multikanalanbietern.

grün: Sprach/Tonauswahl.

gelb: Zeitauswahl.

blau: Jugendschutz.

DVB-Untertitel.

Wenn Sie während der eingeblendeten Statusanzeige eine der Farbtasten oder die TEXT-Taste drücken, wird Ihnen das zugehörige Auswahlmenü angezeigt. Die Untertitel der Statusanzeige beziehen sich ausschließlich auf „DVB-Untertitel“ und werden nicht von allen Sendern angeboten. Welche Optionen Sie sehen, hängt vom jeweiligen Sender ab (viele Sender übertragen Untertitel mittels Teletext).

Die Statusanzeige wird automatisch angezeigt, wenn eine neue Sendung mit anderen Optionen als die vorherige Sendung beginnt.

Hinweise:

• Bei der Tonkennung bedeutet Mono!, dass von Hand z.B. von Stereo auf Mono umgeschaltet wurde.
• Die Auswahlmenüs sind nur so lange verfügbar, wie die Statusanzeige eingeblendet wird. Sie können sie aber zu jeder Zeit erneut aufrufen, indem Sie die Taste END auf Ihrer Fernbedienung drücken.
• Einige der oben genannten Funktionen sind bei DVB-T Sendern in Großbritannien nicht möglich.

Stichwortverzeichnis aufrufen

Stichwortverzeichnis aufrufen

Sie können Ihre Sprache für die Bedienung des TV-Gerätes auswählen. Stichwortverzeichnis Sprache Ausstattung des TV Erstinbetriebnahme wiederholen Aktives Fenster (PIP) Anderes Gerät Anschlüsse AUDIO DIGITAL IN/OUT (SPDIF)* ausführen verhorgehender/nächster Buchstabe Buchstabe wählen Seite ↑↓

Nähere Informationen zum Stichwortverzeichnis finden Sie auf Seite 17.

Betriebsarten – TV

Weitere Funktionen aufrufen

Weitere Funktionen auswählen wie Image+ *,Größe der Tele-text-Untertitel, persönliche Text-Seiten, Kopfhörer-Lautstärke, Sender anspielen und Bild vertikal verschieben.

Timer-Übersicht aufrufen

Wurden Timer-Aufnahmen programmiert, sehen Sie hier, wann welche Sendung aufgenommen wird.

Timerübersicht Fr 12.09./14:12 12.09. 18:00-18:30 3SAT Die Köchin, die Putzfrau und d DOI Detail neue Aufnahme ändern END löschen INFO

Bildformat wählen

Das TV-Gerät stellt automatisch das günstigste Bildformat ein, wenn Auto-Format eingeschaltet ist. Wenn Sie ein anderes Format einstellen wollen, drücken Sie diese Taste so oft, bis das gewünschte Bildformat markiert ist oder wählen Sie mit

◀ ▶ das Format aus.

Sie können bei Ihrem TV-Gerät das Panorama-Bild auf verzerrungsfreie Darstellung umstellen. Dabei werden links und rechts vom Bild dunkle Ränder sichtbar.

Umstellen: Am Gerät Taste M gedrückt halten, gleichzeitig auf der Fernbedienung die Taste „Bildformat“ →□← kurz drücken.

Zurückstellen: Gleiche Tastenkombination erneut drücken.

Bild vertikal verschieben

Um Bildunterschriften sichtbar zu machen, läßt sich das Bild bei den Bildformaten „Panorama“, „Cinema“ und „Zoom“ mit

▲▼ nach oben oder unten verschieben.

TV-Menü

TV-Menü aufrufen

Die Einstellungen für Bild und Ton finden Sie auf Seite 18 beschrieben. Das TV-Menü bietet weitere Optionen für Aufnahme, Anschlüsse und für Einstellungen des TV-Gerätes.

Bei angemeldetem Recorder finden Sie unter „Aufnahme“ folgende Menüs:

Aufnahme-Assistent um neue Timer Aufnahmen zu programmieren

- Über EPG - Über Teletext - Von Hand

Weitere Einzelheiten zur Timer-Aufnahme finden Sie auf Seite 32.

Timerübersicht

Hier finden Sie die zur Aufnahme programmierten Sendungen aufgelistet. Sie können die Aufnahmedaten ändern oder programmierte Aufnahmen löschen und neue Aufnahmen programmieren.

Aufnahme-Vorlaufzeit und Aufnahme-Nachlaufzeit

Für Aufnahmen ohne VPS stellen Sie hier die Vor- und Nachlaufzeit ein, damit bei geringen Zeitverschiebungen eine vollständige Aufnahme der Sendung erfolgt.

Unter „Anschlüsse“ finden Sie folgende Funktionen:

Neue Geräte/Änderungen (Anschlussassistent)

Der Anschlussassistent hilft Ihnen beim Anschließen und Anmelden von Zusatzgeräten wie Videorecorder, DVD-Player/Recorder, Camcorder/Digitalkamera, Pay-TV-Decoder, Geräten mit Component-Signalen und digitalen HDMI/DVI-Signalen.

Antenne DVB

- Antenne DVB-T - Antenne DVB-S ^1

Weitere Einzelheiten finden Sie auf Seite 12 und 13.

Digital Link Plus

Übertragung der Senderdaten vom TV-Gerät an den Video-/DVD-Recorder, wenn ein Recorder mit Digital Link Plus angeschlossen ist.

Sonstige (Anschlüsse)

• AV-Norm für die Anschlüsse manuell einstellen (wenn sie nicht automatisch erkannt wird).
• „Audio Digitalsignale zuordnen“ zu einer der AV-Anschlussbuchsen.
• „Schaltspannung zulassen“, um bei Wiedergabe des angeschlossenen Gerätes über Euro AV dessen Signale auf dem Bildschirm sofort darzustellen.
• RGB-Einblendungen an AV2, um RGB-Signale auf allen Sender-Speicherplätzen wiederzugeben.
• Decoder-Sender auswählen und Tonverschlüsselung einstellen.

^1 nur bei Geräten mit DVB-S

Betriebsarten – TV

Unter „Einstellungen“ finden Sie folgende Funktionen:

Sender

Hier können Sie neue Sender automatisch oder manuell suchen und speichern. Bei „Sender ändern“ können Sie die Sender umsortieren, löschen und Sendernamen verändern (nicht bei DVB-T Sendern in Großbritannien).

- Suchassistent - Manuell einstellen - Sender ändern

Kindersicherung

Sie können das TV-Gerät „ab jetzt“, „täglich“ für eine Zeitspanne oder „altersabhängig“ für DVB-Sendungen mit Altersbeschränkung sperren.

Sie legen hier die Geheimnummer fest, nach deren Eingabe Sie gesperrte Sendungen ansehen können.

Zeitdienste

Sie können Ihr TV-Gerät zu festgelegten Zeiten ausschalten lassen oder sich mit Radio oder TV wecken/erinnern lassen. Sollten Sie zu diesem Zeitpunkt nicht anwesend sein, sorgt eine Sicherheitsabfrage dafür, dass das TV-Gerät nach 5 Minuten wieder ausgeschaltet wird.

- Nur heute ausschalten - Täglich ausschalten - Alarm heute

- Alarm Mo-Fr • Alarm Sa • Alarm So • Alarmquelle* • Alarmlautstärke

Sprache

Sollte einmal nicht „Ihre“ Menü-Sprache eingestellt sein, müssen Sie in einer für Sie unverständlichen Sprache das Menü „Sprache“ auswählen. Deshalb hier ein einfacher Weg, die richtige Menü-Sprache einzustellen:

1. Drücken Sie die INFO-Taste (Stichwortverzeichnis), markieren Sie das erste Stichwort (es ist noch über A angeordnet).
2. Rufen Sie die Sprachauswahl auf, indem Sie die OK-Taste drücken.
3. Markieren Sie jetzt die gewünschte Sprache und bestätigen Sie mit der OK-Taste.
4. Blenden Sie das Menü mit der END-Taste aus.

Sonstiges (Einstellungen)

Einblendungen

Stellen Sie hier Dauer und Position der Sender- und Statusanzeige ein, definieren Sie den Inhalt der Statusanzeige und schalten Sie die automatischen Info-Texte aus oder ein:

• Einblenddauer
• Einblendposition
• Titel der Sendung
• Tonkennung
• Uhrzeit • Alarmzeit • Ausschaltzeit • Automatische Info

Zeit und Datum

Wenn Sie Teletext empfangen, wird Uhrzeit und Datum vom Gerät erfasst. Sie werden für Timeraufnahmen, Zeitdienste und EPG benötigt. Wenn Sie Teletext nicht empfangen, müssen Sie Datum und Uhrzeit eingeben und dürfen das Gerät nicht mit dem Netzschalter ausschalten, weil die Einstellungen dann verloren gehen.

DVB-Software

Aktualisierung der DVB-Software über Satellit ^1 .

DVB-Untertitel

• Untertitel aus • Untertitel für Hörgeschädigte
• Untertitel als Übersetzung von fremdsprachigen Sendungen

DVB-Zeichensatz

- Westeuropäisch • Polnisch • Standard.

TV drehen

Das TV-Gerät kann auf einem Loewe Drehfuß gedreht werden. Weitere Informationen siehe Seite 39.

DVB-Untertitel

Werden vom Sender DVB-Untertitel angeboten, so können Sie diese permanent anzeigen lassen oder die Einblendung unterdrücken. Außerdem können Sie zwischen Untertitel „für Übersetzung“ oder „für Hörgeschädigte“ wählen.

1. Rufen Sie mit der Taste MENU das „TV-Menü“ auf.
2. Wählen Sie die Zeile „Einstellungen“ und bestätigen Sie mit OK.
3. Wählen Sie die Zeile „Sonstiges“ und bestätigen Sie mit OK.
4. Wählen Sie die Zeile „DVB-Untertitel“ und bestätigen Sie mit OK.

DVB-Untertitel Untertitel aus für Hörgeschädigte für Übersetzung

Hinweis: Hatten Sie „Untertitel aus“ gewählt, erfolgt bei vorhandenen Untertiteln eine Einblendung, wenn Untertitel angeboten werden.

Mit der Taste END öffnen Sie die Statusanzeige und können dann mit der Taste TEXT die Untertitel wieder einblenden.

• Rufen Sie mit Drücken der Taste END die Statusanzeige auf, sofern diese noch nicht angezeigt wird.
• Drücken Sie, wenn die Statusanzeige sichtbar ist, die Taste TEXT. Wählen Sie die Sprache und bestätigen Sie mit OK. Die Voreinstellung ändert sich für die aktuelle Sendung.
  • Die wählbaren Untertitel-Sprachen sind abhängig vom Anbieter.
• Die automatische Vorauswahl wird von der Menüsprache und der Auswahl im Einstellmenü „DVB-Untertitel“ bestimmt.
• Mit Drücken der Taste END blenden Sie das Menü wieder aus.

Hinweis: DVB-Untertitel sind nicht verfügbar, wenn Digitaler Teletext eingeblendet ist.

^(1) nur bei Geräten mit DVB-S

Betriebsarten – TV

CA-Modul entnehmen

1. Schalten Sie das TV-Gerät mit dem Netzschalter aus.
2. Entfernen Sie die Abdeckung auf der Rückseite des Gerätes links oben.
3. Drücken Sie den Auswurfknopf am Moduleinschub hinein; das CA-Modul wird entriegelt.
4. Ziehen Sie das CA-Modul aus dem Gerät.

Neues CA-Modul einstecken

Nach dem Stecken eines neuen CA-Moduls (im Menü wird CI-Modul ^1 angezeigt) und Einschalten des TV-Gerätes erscheint folgender Dialog:

CA-Modul CI-Slot

Sender automatisch suchen

Ihr TV-Gerät hat ein neues CI-Modul erkannt. Dies erfordert eine Sendersuche für alle neu empfangbaren Sender.

Nach Drücken der OK-Taste wird der Assistent für den automatischen Sendersuchlauf gestartet.

Bitte überprüfen Sie dort die vorgeschlagenen Suchlauf-Parameter und lassen Sie dann nach neuen Sendern suchen.

CA-Modul Menü aufrufen

Hier können Sie Informationen über das gesteckte Conditional Access Modul und die Smart Card abrufen. Rufen Sie dazu mit der MENU-Taste das TV-Menü auf, wählen Sie die Zeile „Einstellungen“, „Sonstiges“ und dann den Eintrag „CI-Modul - xxx“. Mit dem im Menü angezeigten Begriff CI-Modul ^1 ist das CA-Modul gemeint. Der Inhalt dieses Menüs ist abhängig vom jeweiligen Anbieter des CA-Moduls.

Hinweis: Dieses Menü steht Ihnen ausschließlich bei digitalen Sendern zur Verfügung.

Neue DVB-Software installieren

Damit Ihr DVB-S-Empfänger immer auf dem neuesten Stand der Technik ist, werden von Zeit zu Zeit neu entwickelte Softwareversionen zur Verfügung gestellt, die über Satellit ausgestrahlt und auf Ihrem Gerät automatisch installiert werden können (nur über ASTRA1 möglich).

Software automatisch erkannt

Das Gerät kann feststellen, ob eine neue Softwareversion zur Verfügung steht. Dies geschieht nachts, wenn Ihr EPG automatisch aktualisiert wird. Dazu muss Ihr TV-Gerät allerdings im Bereitschaftsbetrieb verbleiben (nicht mit der Ein-Aus-Taste am Gerät ausschalten).

Wurde eine neue Softwareversion gefunden, werden Sie beim nächsten Einschalten mit einer Bildschirmmeldung darüber informiert: Sie können entscheiden, ob Sie die neue Software herunterladen möchten oder nicht.

Bestätigen Sie mit OK, damit die neue Software über Satellit geladen und installiert werden kann. Weiter wie im Abschnitt „Software laden“.

Neue Software suchen

Wenn Sie eine manuelle Suche für eine neue Software durchführen wollen, gehen Sie wie folgt vor:

1. Rufen Sie mit der Taste MENU das TV-Menü auf.
2. Bestätigen Sie „Einstellungen“ mit“ OK.

3. Bestätigen Sie „Sonstige“ mit“ OK.

4. Wählen Sie „DVB-Software“ und drücken Sie OK.

Digital-TV Software aktualisieren

Aktuelle Version: V3.x.x

Mit OK können Sie eine neue Software-Version suchen.

1. Wenn Sie mit OK die Suche starten, wird geprüft, ob eine neue Software-Version zur Verfügung steht.
2. Wenn eine neue Version zur Verfügung steht, erscheint eine Bildschirmmeldung.

Digital-TV Software aktualisieren

Aktuelle Version: V3.x.x

Neue Version: V3.1.0

Software laden

1. Wenn Sie nun im obigen Dialog OK drücken, können Sie entscheiden, ob Sie die neue Software gleich herunterladen möchten, erst beim Ausschalten oder gar nicht. Wir empfehlen, das Aktualisieren der digitalen Software immer auszuführen. Nur so stellen Sie sicher, dass Ihr Gerät immer auf dem neuesten Stand ist.
2. Haben Sie sich für das Aktualisieren entschieden, wird die Software auf Ihrem Gerät eingerichtet und Sie werden mit einem grauen Balken über den Status informiert.
   Schalten Sie in dieser Zeit Ihr Gerät nicht aus! Dieser Vorgang kann bis zu einer Stunde dauern. Wenn er abgeschlossen ist, werden Sie darüber informiert..
3. Nach dem Aktualisieren der Software werden Sie aufgefordert, Ihr TV-Gerät mit dem Ein-/Bereitschaft-Schalter aus- und wieder einzuschalten.
   Wurde das Aktualisieren nicht ausgeführt, werden Sie noch mehrmals beim Einschalten gefragt, ob Sie diese Aktualisierung vornehmen möchten.
   ^(1) Als marktübliche Bezeichnung hat sich inzwischen CA-Modul durchgesetzt. Im Menü kann dies noch nicht berücksichtigt werden.

Betriebsarten – TV

Image+

Image+ ist eine speziell von Loewe entwickelte Bildverbesserung, die ein detail- und kontrastreicheres, schärferes, naturgetreues und farbechtes Bild liefert. Image+ ist nur im Gerät Individual 32 Selection und Individual 40 Selection integriert.

Image+ Menü

Rufen Sie das Menü „Weitere Funktionen“ auf.

Weitere Funktionen Image+ Teletext-Untertitel | Persönliche Text-Seiten | aus ...

Mit ▼ zur zugehörigen Auswahl/Einstellung....

und dort mit ◀ ▶ auswählen/einstellen und mit....

Weitere Funktionen Image+ ein aus | Demo ok ausführen

ausführen.

Im Image+ Menü können die Funktionen Image+ „ein“, „aus“ und „Demo“ eingestellt werden.

Die Image+ Einstellungen sind ebenfalls über das TV-Menü – Bild zu erreichen.

TV-Menü aufrufen.

Mit ◀ ▶ „Bild“ markieren.

Mit ▼ zur gehörigen Auswahl und mit ◀▶„weitere...“ markieren.

Mit OK „weitere“ aufrufen und mit ◀ ► „Image+“ markieren.

TV-Menu Bild MFC END charfe Image+ Bildformat Bild vert, verschleben Auto-Format ein ...

Mit ▼ zur gehörigen Auswahl. Einstellen wie oben im Image+ Menü beschrieben.

Die Standardeinstellung bei Auslieferung des Gerätes ist Image+ „ein“.

Image+ Demo Modus

Um die Funktionsweise von Image+ darzustellen, ist ein „Demo-Modus“ integriert.

Im „Demo-Modus“ wird das laufende Bild geteilt dargestellt. Die linke Hälfte des Bildes läuft im „normalen“, die rechte Bildhälfte im Image+ optimierten Modus.

Image+ ausgeschaltet Image+ eingeschaltet

Der Demo-Modus kann mit jeder Taste auf der Fernbedienung wieder beendet werden.

Betriebsarten – PIP

Bild im Bild (PIP)

Bild im Bild Darstellungen sind möglich, wenn das Gerät neben dem analogen TV-Kabeltuner über einen analogen PIP-Tuner oder über einen digitalen Satelliten-Tuner verfügt. Sie können einen PIP-Tuner oder einen digitalen Satelliten-Tuner nachrüsten lassen. Gerätespezifische Ausstattung und Nachrüstmöglichkeiten für PIP- und Satelliten-Tuner siehe Seite 44 und 45.

Ist kein weiterer Tuner eingebaut, können Sie bei Wiedergabe von einem Video-recorder oder DVD-Spieler PIP nutzen (AV-PIP).

Folgende PIP-Darstellungen sind bei nachgerüstetem PIP-Tuner möglich: Hauptbild analog – PIP-Bild analog, Hauptbild digital – PIP-Bild analog.

Nicht möglich sind: Hauptbild digital – PIP-Bild digital, Hauptbild analog – PIP-Bild digital.

Bei „Split-Screen“ wird das PIP-Bild auf der rechten Seite des Bildschirms dargestellt. Beide Bilder teilen sich den Bildschirm je zur Hälfte. Bei der Einstellung „Kleinbild“ wird in das TV-Bild ein Kleinbild eingeblendet.

Der grüne Balken/Rahmen zeigt an, dass sich die Bedienbefehle auf das PIP-Bild auswirken. Der weiße Balken/Rahmen bedeutet, dass sich die Bedienbefehle auf das Hauptbild beziehen. Mit der grünen Farbtaste wechseln Sie zwischen dem PIP- und dem Hauptbild, um beispielsweise den Sender zu wechseln.

Der Rahmen bzw. der Balken zwischen den Bildern ist zunächst grün.

PIP-Bild ein-/ausblenden

PIP-Bild als Standbild

Der Balken/Rahmen muss grün sein. Wenn nicht, grüne Farbtaste drücken.

Drücken Sie die rote Farbtaste, wird das PIP-Bild zum Standbild. Nochmals drücken – Bewegtbild.

Sender des PIP-Bildes wählen

Der Balken/Rahmen muss grün sein. Wenn nicht, grüne Farbstaste drücken. Jetzt wie üblich den Sender wählen.

Sender des TV-Bildes (Hauptbild) wählen

Der Balken/Rahmen muss weiß sein. Wenn nicht, grüne Farbstaste drücken. Jetzt wie üblich den Sender wählen.

Sender anspielen im PIP-Bild

Der Balken/Rahmen muss grün sein. Wenn nicht, grüne Farbtaste drücken. Starten Sie den Sender-Scan mit der blauen Farbtaste. Der Balken/Rahmen wird blau.

Die Sender wechseln jetzt automatisch. Stoppen Sie das Anspielen der Sender mit der blauen Farbtaste. Der Balken/Rahmen ist wieder grün.

PIP-Bild/TV-Bild tauschen

Der Balken/Rahmen muss grün sein. Wenn nicht, grüne Farbtaste drücken. Vertauschen Sie die Bilder mit der gelben Farbtaste. Bitte beachten Sie die oben beschriebenen PIP-Darstellungsmöglichkeiten.

Hinweis: Bei MHEG-5-Empfang in Großbritannien ist bei PIP die Bedienung mit den Farbtasten nicht möglich.

Betriebsarten – PIP

Funktionen im PIP-Menü

Im PIP-Menü stellen Sie den PIP-Typ (Kleinbild oder Split Sceen) und die Position des Kleinbildes ein.

PIP-Menü aufrufen (PIP muss aktiv sein, grüner Balken/Rahmen).

TV-Menü Einstellungen PIP Typ Einbild | Split Screen INFO END K1

PIP-Typ einstellen

Sie können das PIP-Bild als Kleinbild oder Split-Screen einblenden lassen.

Auf Kleinbild umstellen:

„Typ“ markieren und darunter „Kleinbild“ markieren.

TV-Menu Einstellungen PIP Typ Kleinbild Split Screen

Beim Kleinbild sehen Sie einen farbigen Rahmen um das PIP-Bild.

Position des PIP-Bildes

Bewegen Sie das PIP-Bild mit den Pfeiltasten in eine der Ecken des TV-Bildes. Dabei muss der Rahmen um das PIP-Bild grün sein und es darf keine weitere Einblendung auf dem Bildschirm zu sehen sein.

Auf Split-Screen umstellen:

Sie können das PIP-Bild auf der rechten Seite des Bildschirms darstellen lassen. Beide Bilder teilen sich den Bildschirm je zur Hälfte. Sie sehen einen farbigen senkrechten Balken zwischen den Bildern.

PIP-Menü aufrufen (PIP muss aktiv sein, grüner Rahmen)

„Typ“ markieren und darunter „Split Screen“ markieren.

TV-Menu Einstellungen PIP Typ ainbild Split Screen

Betriebsarten – EPG

EPG – Programmzeitung

EPG ist eine elektronische Programmzeitschrift. Sie können mit diesem System leicht die Sendungen finden, die Sie interessieren (Sortierung nach Tag, Uhrzeit, Sender und Thema). Sie können Sendungen vormerken und Aufnahmen programmieren.

Je nach dem ob Sie analoge Sender über Kabel/Antenne oder digitale Sender empfangen, werden Ihnen unterschiedliche Programmzeitungen zur Verfügung stehen.

Bei der erstmaligen Benutzung von EPG (nicht bei DVB) wird ein Assistent aktiv, der Sie durch die notwendigen Einstellungen führt. Lassen Sie danach die Datenerfassung durchführen (siehe nächste Seite).

EPG nutzen

EPG

EPG ein-/ausschalten

EPG (Programmzeitung) Fr 10.09./14:14 Datum Fr 10.09. Zeit jetzt dem-achst 14:00 | 15:00 | 16:00 | Sender alle Themen alle 13:20-14:15 Kabel 1 Die Waltons 13:30-14:15 H3 ARD-Buffet 13:55-14:20 Kinderkan Blaubär & Blöd (37) 14:00-14:15 ZDF heute - in Deutschland 14:00-15:00 RTL Das Strafgericht 14:00-15:00 Sat 1 Zwei bei Kallwass 14:00-15:00 Pro7 Das Geständnis - Heute sage... 14:00-14:30 N3 DAS! ab 2 14:00-14:20 WDR Die kleinen Strolche (10) Familiensere - Sturzflug TEXT Detail QK ansehen Aufnahme END FSeite ↑/↓ 0.9... Zeiteingabe Zu Datum, ..., Themen MEMU

Das Menü der Programmzeitung ist in zwei Bereiche unterteilt: oben können Sie die Einstellungen für die Programmliste vornehmen (Datum, ..., Themen), unten wird die Programmliste angezeigt. Mit der blauen Farbtaste wechseln Sie zwischen den beiden Bereichen, um Ihre Auswahl zu treffen.

In der Programmliste sind zunächst alle jetzt laufenden Sendungen aufgelistet. Mit den Tasten ▼▲ markieren Sie die Sendung, die Sie jetzt ansehen wollen und schalten mit der OK-Taste um.

Zu manchen Sendungen werden Kurzinformationen unter der Liste der Sendungen eingeblendet. Sind weitergehende Informationen vorhanden, können Sie diese mit der TEXT-Taste aufrufen.

Mit P+/P- können Sie in den Seiten der Programmzeitung vor- oder zurückblättern. In den darüber angeordneten Auswahlzeilen für Datum und Zeit werden Sie beim Blättern Veränderungen in der Zeit sehen, wenn Sie weiterblättern, auch am Datum.

Wenn die Zeile „Zeit“ gewählt ist, können Sie mit den Zahlentasten der Fernbedienung die Zeit eingeben, ab der die Sendungen angezeigt werden sollen. Geben Sie immer vier Ziffern ein, z.B. 0900 für 9 Uhr vormittags.

Werden noch nicht laufende Sendungen angezeigt, können Sie diese mit der OK-Taste vormerken. Das TV-Gerät schaltet dann zu gegebener Zeit automatisch auf diesen Sender um. Bei Empfang von digital-terrestrischen und digitalen Satelliten-Sendern kann es vorkommen, dass für einen Sender zwei identische EPG-Daten im Menü „EPG (DVB)“ angezeigt werden. Wenn Sie im EPG-Betrieb mit der MENU-Taste das EPG-Menü aufrufen, dann „Senderauswahl“ wählen, können Sie den doppelt aufgeführten Sender anwählen und mit OK deaktivieren. Zu den Auswahlzeilen oben haben Sie direkten Zugriff, um den Tag, die Zeit, den Sender und das Thema vorzuwählen.

EPG (Programmzeitung) Fr 10.09./14:14 Datum Sa.11.09. †So 12.09. Mo 13.09. Zeit 06:00 Sender alle Themen alle 06:00-06:20 ZDF Die Blobs 06:00-06:30 RTL Wunderbare Jahre 05:00-06:25 Kabel 1 Dennis 06:00-06:25 N3 Extra en español (5) 06:00-06:30 BR Goal. Speak English, Play... 06:00-06:30 WDR Lokalzeit Südwestfalen 06:00-07:10 SuperRTL Infomercials 06:00-07:10 Kinderkan Reif für die Dodo-Insel (25) 14:00-14:20 9LIVE Reisetraum Comedyserie - Kandidaten mit gewissen Fehlern END Zu Progr.-Liste wechseln MCU

Mit ▼ ▲ wählen Sie die Menüzeile Datum, Zeit, Sender oder Themen an. Mit ◀ ▶ wählen Sie innerhalb der Menüzeile.

Wenn Sie z.B. die nächsten Nachrichten suchen, wählen Sie das heutige Datum, für die Zeit „demnächst“, bei Sender „alle“ und bei Themen „News“. Dann werden Ihnen in der Programmliste darunter alle Nachrichtensendungen aufgelistet.

EPG (Programmzeitung) Fr 10.09./14:14 Datum Fr 10.09. Zeit demnächst Sender alle Themen News Show ! Hobby! Sport ! Kind ! Wis 15:00-15:15 Das Erste Tagesschau um drei 15:00-15:05 hr-remse hessen aktuell 15:00-15:15 ZDF heute - Sport 16:00-16:05 SÜDWEST Baden-Württemberg Aktuell 16:00-16:15 Das Erste Tagesschau um vier Nachrichten - News zu Progr.-Liste wechseln END MENU

Wollen Sie nun eine dieser Nachrichtensendungen vormerken, schalten Sie mit der blauen Farbtaste auf die Programmliste zurück, markieren die gewünschte Nachrichtensendung mit ▼ ▲ und merken diese mit OK vor.

Betriebsarten – EPG

Vor dem Titel der Sendung wird ein √ gesetzt. Bei eingeschaltetem Gerät wird später auf diese Sendung umgeschaltet. Ist das TV-Gerät aus, schaltet es sich zu Beginn der vorgemerkten Sendung automatisch ein, falls dies im EPG-Menü so eingestellt ist. Sind Sie abwesend, verhindert eine Sicherheitsabfrage, dass das Gerät unbeaufsichtigt eingeschaltet bleibt.

Bevor Sie mit der blauen Farbtaste die oberen Auswahlzeilen verlassen, wählen Sie gezielt eine der Zeilen vor. Wenn Sie zur Programmliste zurückgeschaltet haben, können Sie mit ◀▶ diese Menüzeile verändern, ohne die Programmliste verlassen zu müssen.

Aufnahme für Recorder programmieren

Die mit den Tasten ▼ ▲ markierte Sendung bereiten Sie für die Aufnahme vor, indem Sie die rote Farbtaste drücken. Im folgenden Menü bestätigen Sie die Timer-Daten oder ändern diese bei Bedarf ab. Anschließend wird in der EPG-Programmliste zur Kennzeichnung vor diese Sendung ein roter Punkt gesetzt (werden die Timerdaten an den Recorder übertragen, wird kein roter Punkt gesetzt). Wenn Sie diese Sendung markieren, können Sie mit der roten Farbtaste die Sendung wieder aus dem Timer löschen (wurden die Timerdaten an einen Recorder übertragen, muss der Timer dort gelöscht werden).

EPG-Menü

EPG-Menü aufrufen

EPG-Menu Anbieterauswahl Timerübersicht SeKdenerungs

Im EPG-Menü finden Sie folgende Einstellungen:

• Anbieterauswahl
• Senderauswahl
• Timerübersicht
• Datenerfassung
• Bei Vormerkung TV einschalten

Anbieter-und Senderauswahl

Wenn Sie bei Analog-TV Empfang den Anbieter (der Sender, welcher EPG-Daten überträgt) wechseln wollen, um andere Sender auswerten zu lassen, können Sie dies über die „Anbieterauswahl“ durchführen.

Markieren Sie „Anbieterauswahl“ und rufen Sie mit OK dieses Menü auf. Wenn in der Liste „Anbieterauswahl“ nicht der Sender aufgeführt ist, auf den Sie wechseln wollen, starten Sie mit der gelben Farbtaste die automatische Suche nach Sendern mit EPG-Daten. Das dauert einige Zeit.

Oder, wenn Ihnen der Sender bekannt ist, welcher EPG-Daten überträgt, drücken Sie die blaue Farbtaste für „Liste manuell erstellen“. Markieren Sie in der Senderliste den Anbieter und übernehmen Sie ihn mit OK und gehen Sie mit zurück zur Anbieterauswahl.

In der „Anbieterauswahl“ markieren Sie dann den Anbieter und übernehmen ihn mit OK. Danach wird eine Senderangebotssuche ausgeführt. Die von dem Anbieter angebotenen Sender werden in einer Liste angezeigt.

Wollen Sie, dass bestimmte Sender nicht in der Programmzeitung aufgenommen werden, können Sie diese in der Senderauswahl markieren und deaktivieren. Rufen Sie die Senderauswahl mit der blauen Farbtaste auf.

Zunächst sind alle Sender mit dem Symbol √ markiert, damit deren Daten in der Programmzeitung angezeigt werden (Voraussetzung: sofern EPG-Daten für den jeweiligen Sender übertragen werden). Mit E gekennzeichnete Sender sind analoge terrestrische-/Kabelprogramme, mit T gekennzeichnete sind DVB-T Sender, mit C gekennzeichnete sind DVB-C Sender und mit S gekennzeichnet sind DVB-S Sender. Diese Sender stehen für die Auswertung in der Programmzeitung zur Verfügung.

Markieren Sie nacheinander die Sender, die Sie nicht in die Programmzeitung aufnehmen wollen und deaktivieren Sie sie jeweils mit OK. Das Symbol √ wird entfernt.

Datenerfassung

Nach diesen Einstellungen oder nach jedem Ausschalten mit dem Netzschalter müssen nach dem Wiedereinschalten zunächst die Daten gesammelt werden. Dazu wählen Sie den Sender, welchen Sie als Anbieter definiert haben und lassen das TV-Gerät etwa 1 Stunde eingeschaltet, oder Sie schalten es in den Bereitschaftsbetrieb aus. Im Bereitschaftsbetrieb leuchtet nach etwa 2 Minuten die Anzeige am Gerät orange. Die Datenerfassung beginnt und dauert etwa 1 Stunde. Wenn die Datenerfassung beendet ist leuchtet die Anzeige wieder rot.

Auch nachts zwischen 2 und 5 Uhr werden die Daten automatisch erfasst, wenn das Gerät in Bereitschaft geschaltet ist.

Voraussetzung für die Datenerfassung ist, dass im EPG-Menü „Datenerfassung“ auf „ein (für DVB + Analog)“ steht.

Hinweis: Wird das TV-Gerät mit der Netztaste ausgeschaltet oder der Netzstecker gezogen, gehen alle EPG-Daten verloren.

Wenn Sie z.B. keinen analogen EPG-Anbieter empfangen können oder wenn Sie ausschließlich DVB nutzen, sollten Sie die Datenerfassung auf „ein (nur für DVB)“ stellen.

Bei Vormerkung TV einschalten

Mit dem Beginn der vorgemerkten Sendung können Sie das TV-Gerät automatisch aus dem Bereitschaftsbetrieb einschalten lassen. Sollten Sie zu diesem Zeitpunkt nicht anwesend sein sorgt eine Sicherheitsabfrage dafür, dass das TV-Gerät nach 5 Minuten wieder ausgeschaltet wird.

Betriebsarten – Teletext

Teletext

Teletext überträgt Informationen wie z.B. Nachrichten, Wetter, Sport, Programmvorschauen und Untertitel.

Teletext ein/aus

100 100 ARD-Text 10.09.04 14:14:42 ARD TEXT Index Teletext im Ersten > 101 Buimahn: Bildung statt Eigenhelm .... 120 Wird auch der Nahverkehr leurer? .... 121 Australien: Keine Zugeständnisse .... 122 Tote bei Zugunglück in Schweden .... 532 Tannis: Haas unterliegt Hewitt .... 204 Formel 1: Schumacher ernoul vorne .... 213 Tagesschau ... 110/112 Kultur.... 500 Wetter.... 170 Gesellschaft .... 530 Sport.... 200/600 Lotto/Toto.... 666 TV Guide ... 300/400 Wirtschaft.... 700 Internet: www.ard-text.de + Inhalt tagesschau Seitenauswahl

Viele Sender verwenden das Bediensystem TOP, einige FLOF (z.B. CNN). Ihr Gerät unterstützt beide Systeme. Die Seiten sind in Themenbereiche und Themen gegliedert. Nach dem Einschalten von Teletext werden bis zu 3000 Seiten gespeichert, so dass Sie schnellen Zugriff darauf haben.

Seitenwahl mit den Farbtasten

Die farbigen Balken (bei TOP) bzw. die farbige Schrift (bei FLOF) in der vorletzten Zeile zeigen Ihnen, mit welchen Farbtasten Sie zu Themenbereichen und Themen weiterblättern können.

rot: zurück zur vorher gesehenen Seite (nicht bei FLOF)

grün: weiter zur nächsten Seite (nicht bei FLOF)

gelb: zum nächsten Thema (nur bei TOP und FLOF)

blau: zum nächsten Themenbereich (nur bei TOP und FLOF)

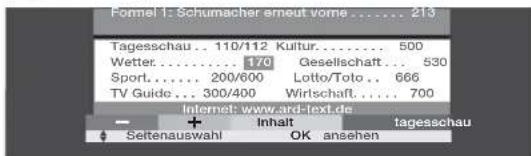

Weitere Möglichkeiten für die Seitenwahl:

Eine auf der Seite angegebene Seitenzahl mit ▼ ▲ markieren (Page Catching)

Fonnel 1: Schumacher erneut vorne .... 213 Tagesschau .. 110/112 Kultur.... 500 Wetter.... 170 Gesellschaft.... 530 Sport.... 200/600 Lotto/Toto.... 666 TV Guide... 300/400 Wirtschaft.... 700 Internet: www.ard-text.de + Inhalt tagesschau Seitenauswahl OK ansehen

aufrufen.

In Mehrfachseiten mit ◀ ▶ blättern. In der untersten Menüzeile sehen Sie, welche Mehrfachseiten aufrufbar sind.

Übersichts-Seite 100 aufrufen

TOP-Tabelle aufrufen

Die TOP-Tabelle ist eine aufgelistete Übersicht von Teletext. Die Tabelle ist nur bei Sendern mit dem TOP-Bediensystem aufrufbar.

Buimann: Bildung statt eigenheim .... 120 Wird auch der Nahverkehr teurer? .... 121 TOP-Tabelle .... 122 Übersicht Vetter 532 Tagesschau Vetter 204 Wetter Städte 213 Sport 1 Regional TV Guide Reisen 500 ARD heute int. Städte 530 ARD morgen Biowetter 666 FS-Sendungen TV Guide 2 weitere ... OK ansehen

Mit ▼ ▲ Themenbereich markieren.

Spalte Themen mit ▶ anwählen.

Thema mit ▼▲ markieren und Seite mit OK anzeigen.

Seitenzahl direkt eingeben

Darstellungen der Teletext-Seiten

Selbst wechselnde Seiten anhalten (HOLD)

Seite vergrößern: oberer Teil – unterer Teil – normale Größe (Taste mehrmals drücken)

TV-Bild ein-/ausblenden (Split Text)

100 100 ARD-Text 10.05.04 14:14:32 ARD TEXT Index Teletext im Ersten >101 Bulwahr: Bildung statt Eigenheim.... 120 Wird auch der Nahverkehr teurer?.... 121 Australien: Keine Zugeständisse.... 122 Tote bei Zugungstück in Schweden.... 532 Teknis: Haas unterliegt Hewitt.... 204 Formel 1: Schumacher erneut vorne.... 213 Tagesschau... 110/112 Kultur.... 500 Wetter.... 170 Gesellschaft.... 530 Sport.... 200/600 Lotto/Toto.... 666 TV Guide.... 300/400 Wirtschaft.... 700 Internet: www.ard-text.de + Inhalt tagesschau ↓ Seitenauswahl

Betriebsarten – Teletext

Timer-Aufnahmen programmieren

Ein Video- und/oder DVD-Recorder muss angeschlossen und im Anschluss-assistenten angemeldet sein. Rufen Sie mit der Direktaufnahme-Taste im Teletext-Betrieb die Programmseiten des aktuellen Senders auf. Blättern Sie gegebenenfalls weiter zu der Teletext-Seite, in der die aufzunehmende Sendung aufgelistet ist. Wählen Sie mit ▼▲ die Sendung aus, die Sie aufnehmen wollen und bestätigen Sie mit der OK-Taste. Bei „Timerdaten“ wählen Sie VCR- oder DVD-Recorder und ob einmalig oder eine Serie aufgenommen werden soll. Bestätigen Sie mit OK.

Teletext-Menü

MENU

Teletext-Menü einblenden

100 100 ARD-Text 10.09.04 14:14:42 ARD TEXT Index Teletext im Ersten > 101 Bulmahn: Bildung statt Eigenheim .... 120 Wird auch der Nahverkehr teurer? .... 121 Australien: Keine Zugeständnisse .... 122 Tote bei Zugunglück in Schweden .... 532 Tennis: Haas unterliegt Hewitt .... 204 Formel 1: Schumsacher erneut vorne .... 213 Tagesschau .. 110/112 Kultur.... 500 END PF Menu nahme Einstellungen < Neue Nachr. | Aufdecken Persönliche Text-Seiten ...

Hier finden Sie Funktionen wie

• „Neue Nachricht“, das ist eine Bildschirmeinblendung von aktuellen Nachrichten (z.B. Seite 111).
• „Aufdecken“ von verborgenen Informationen, z.B. VPS-Zeiten in den Programm-Vorschauseiten.
• Assistent für Aufnahme über Teletext programmieren.

Bei den Einstellungen finden Sie Menüs, um die Programm-Vorschauseiten, Untertitelseiten und die persönlichen Textseiten zu definieren, die Zeichensatzauswahl sowie HiText-Grafik einzustellen.

Digitaler Teletext-Betrieb (nur bei MHEG-5-Gerätevarianten)

In Großbritannien wird der Teletext für DVB-T Sender gemäß dem MHEG-5 Standard (Standard der Multimedia und Hypermedia Expert Group) übertragen. Er enthält Text, Grafiken, Funktionen und Verknüpfungen.

Die Bedienung dieser Menüs ist abhängig vom jeweiligen Anbieter. Normalerweise wird nach einem Senderwechsel vom Anbieter der den digitalen Teletext ausstrahlt, der Einstieg in diesen Dienst per Menüauswahl auf dem Bildschirm angeboten. Folgen Sie diesen Hinweisen.

Wenn nach einem Senderwechsel keine Meldung erscheint, wie Sie in den digitalen Teletext wechseln können, benutzen Sie die TEXT-Taste. Eine eventuell vorhandene Auswahl für DVB-Untertitel muss dabei ausgeblendet sein.

CHIEF'S ANALYSIS 15:10 09:23 Investigator Profiles #Chief's Analysis BLACKWATER TV REACT INVESTIGATORS CASE FILE Use the colour keys for other options BBCI

Abhängig vom jeweiligen Angebot des Anbieters können Sie die Tasten

▼▲◀▶ und die OK-Taste, die Farbtasten, die END/TEXT-Taste und manchmal auch die numerischen Tasten verwenden.

Wenn Sie den digitalen Teletext beenden möchten, wählen Sie mit den Tasten P+/P− einfach einen anderen Sender aus oder folgen Sie der Menüführung auf dem Bildschirm.

Hinweis: Digitaler Teletext ist nicht verfügbar wenn DVB-Untertitel eingeblendet sind.

Betriebsarten – Radio

Radio

Radiosender können Sie nur über DVB empfangen. Wenn Sie keinen DVB-Radio-empfang haben, können Sie über die Ton-/AV-Eingänge einen Ton von einem externen Gerät über das TV-Gerät wiedergeben.

Radio einschalten

Mit der Taste RADIO auf der Fernbedienung oder R auf dem Bedienring am Gerät schalten Sie den Radio-Modus ein.

Radio: 8 DLF Numerisch AUDIO IN 9 HR-INFO AVS 10 MDR INFO S AV2 11 MDR FIGA S AV1 12 NDR KULT S 1 B5 AKTL S 13 SWR1 S 2 BAYERN 1 S 14 SWR2 S 3 BR4 KLSK S 15 WDR3 S 4 SUNSHINE S 16 WDR5 S 5 ROCK ANT S 17 OESTER 1 6 ANTENNE S 18 MDR JUMP 7 DLR S 19 JAZZ RAD 8 DLF 20 BLUSAT20 18:00 - 18:10 Nachrichten OK umschaften Sender anspielen END 0 ... 9 Sender wählen letzter Sender MDAU Bildschirm aus/ein Sortierung ändern LPG

Sie sehen eine Sender-Übersicht der Radio-Sender. Digitale DVB-T Sender sind mit T gekennzeichnet, DVB-C Sender mit C und DVB-S Sender mit S. Verschlüsselte Sender sind zusätzlich mit C gekennzeichnet. Fragen Sie Ihren Fachhändler nach Decodern oder der Nutzung eines CA-Moduls und einer Smart Card für den Empfang von verschlüsselten Sendern.

Wenn vom markierten Sender die entsprechenden Daten gesendet werden, wird Zeit und Titel der Sendung unter der Sender-Übersicht angezeigt.

Mit der roten Farbtaste können Sie den Bildschirm ausschalten. Die LED-Anzeige am Gerät wechselt von grün in orange. Die Bildschirmanzeige schalten Sie mit der OK-Taste, der roten oder blauen Farbtaste, mit RADIO, MENU oder END auf der Fernbedienung oder mit R am Bedienring des TV-Gerätes wieder ein.

Sender-Umschaltung bei dunklem Bildschirm: mit – oder + auf dem Bedienring am TV-Gerät oder mit der Fernbedienung P- und P+ bzw. mit den Zifferntasten (bei DVB-T Betrieb in Großbritannien sind die Tasten vom Anbieter ggf. anders belegt).

Im Radio-Betrieb ist das Ton-Menü mit der Taste aufrufbar.

Radio-Menü

Radio-Menü aufrufen

Radio-Menu Ton Sender Zeitdienste Höhen ...

Im Radio-Menü können Sie, wie im TV-Betrieb, den Ton einstellen, Radio-Sender suchen und speichern (automatisch oder von Hand), Sender aus der Liste löschen, umsortieren oder Namen verändern und Ausschalt-/Alarm-Funktionen einstellen.

EPG – Programmzeitung

Für die DVB-Radiosender können Sie auch die Programmzeitung nutzen, wenn der gerade aktive Sender Daten liefert.

EPG - Programmzeitung aufrufen.

Radio ausschalten

Mit der Taste TV auf der Fernbedienung oder R auf dem Bedienring am Gerät schalten Sie den Radio-Modus aus bzw. in den TV-Modus zurück.

Betrieb zusätzlicher Geräte

Geräte anmelden und anschließen

Schon bei der ersten Inbetriebnahme haben Sie alle Geräte angemeldet und angeschlossen. Wenn Sie weitere Geräte anschließen oder angeschlossene wieder entfernen wollen, rufen Sie den Anschlussassistenten auf.

TV-Menü aufrufen

„Anschlüsse“ markieren

die Untermenüzeile markieren

„Neue Geräte/Änderungen“ markieren und ...

mit OK aufrufen.

Geben Sie an, welche Geräte Sie anschließen wollen. Geben Sie an, ob ein Audio-Gerät angeschlossen wird (weitere Einzelheiten hierzu ab Seite 34). Der Anschlussassistent zeigt Ihnen danach, an welche Buchsen Sie diese Geräte anschließen sollen. Schließen Sie die Geräte entsprechend dem Anschluss-Schema an diese Buchsen an.

Video-/DVD-Recorder anschließen

Neben dem Anschluss über die Euro AV-Buchsen müssen Sie auch die Antenne (nur bei terrestrischer Antennen- oder Kabelanlage) über den Video-/DVD-Recorder an das TV-Gerät anschließen. Damit steht das Antennensignal sowohl dem Video-/DVD-Recorder als auch dem TV-Gerät zur Verfügung.

Hinweis: Verwenden Sie, wie dargestellt, Euro AV-Kabel mit abgewinkelten Steckern.

ANT AV1

Den Sender des Videorecorders suchen und speichern (wenn kein Euro AV-Kabel vorhanden ist)

Den Testsender am Videorecorder einschalten oder eine bespielte Cassette einlegen und die Wiedergabe starten. Bei manchen Videorecordern muss der Sender durch Aktivieren des Modulators eingeschaltet werden.

Dann am TV-Gerät die AV-Auswahl mit 0 AV aufrufen. In der AV-Auswahl den Menüpunkt „VIDEO“ markieren und mit OK aufrufen.

Damit bei der Sendersuche keine „normalen“ Fernsehsender gefunden werden, ziehen Sie den Antennenstecker am Antenneneingang des Videorecorders vorübergehend ab (das Kabel zur Antennenanlage).

Wenn Sie den Testsender oder die Wiedergabe von der Cassette nicht sehen, sendet der Videorecorder auf einem anderen Kanal. Sie müssen dann den Sender suchen lassen oder manuell einstellen.

1. Rufen Sie das TV-Menü mit der MENU-Taste auf.

2. Markieren Sie den Menüpunkt „Einstellungen“ mit ◀ ►

3. Markieren Sie mit ▼ die Zeile darunter und mit ◀ ▶ „Sender“.

4. Markieren Sie mit ▼ die Zeile darunter und mit ◀ ▶ „Manuell einstellen“ und rufen Sie dieses Menü mit OK auf.

5. Beim Menüpunkt „Kanal“ geben Sie Kanal „E30“ ein („Antenne/Kabel (analog)“, evtl. in diesem Menü oben auswählen).

6. Suchlauf mit der blauen Farbtaste starten.

7. Wenn der Sender gefunden wurde, ggf. den Namen ändern, mit OK bestätigen und mit der roten Farbtaste speichern.

8. Eine Übersicht der gespeicherten Sender wird angezeigt.

9. Markieren Sie hier 0 (VIDEO) und überschreiben Sie diesen Sender-Speicherplatz mit der roten Farbtaste.

10. Blenden Sie das Menü durch Drücken der END-Taste aus.

Stecken Sie den vorher abgezogenen Antennenstecker wieder ein.

Sollten jetzt Störungen auftreten, weil ein TV-Sender auf dem gleichen Kanal wie der Sender des Videorecorders sendet, dann müssen Sie den Sendekanal am Videorecorder verändern und den Sender des Videorecorders am TV-Gerät erneut suchen.

Betrieb zusätzlicher Geräte

Video-Wiedergabe

Um das Bild des Videorecorders, DVD-Spielers/Recorders oder Camcorders auf Ihrem TV-Gerät zu sehen und dessen Ton zu hören, haben Sie mehrere Möglichkeiten:

1. Sie benutzen normalerweise die Euro AV-Buchsen am TV-Gerät und am Videogerät. Für Camcorder oder Digitalkamera benutzen Sie die Buchsen AVS am TV-Gerät. DVD-Spieler/Recorder und SetTopBoxen können über HDMI- oder Component-Buchsen zur Bild und Tonübertragung verfügen. Benutzen Sie in diesen Fällen die entsprechenden Buchsen am TV-Gerät.

Wird von einem Videogerät mit Euro-AV Buchse und Digital Link Plus (oder einem vergleichbaren System eines anderen Herstellers) wiedergegeben, wird das Bild des Videorecorders auf dem aktuellen Programmplatz eingeblendet.

Wird von einem anderen Videorecorder, Camcorder oder einer Digitalkamera wiedergegeben, wählen Sie über die AV-Auswahl ⑨ AV oder über die Senderübersicht (OK) die AV-Buchse/das Gerät, an die das Videogerät angeschlossen ist.

Videorecorder geben bei Wiedergabe eine Schaltspannung ab, die das TV-Gerät auswerten kann (kann im Anschlussassistenten aktiviert werden oder im TV-Menü – Anschlüsse – Sonstiges – Schaltspannung zulassen auf „ja“ stellen). Dann wird bei Wiedergabe das Bild des Videorecorders auf dem aktuellen Sender-Speicherplatz eingeblendet.

1. Sie benutzen nur die Antennenverbindung zwischen Videorecorder und TV-Gerät ohne Euro AV-Buchse, der Ton wird nur in Mono gesendet. Wählen Sie in der AV-Auswahl den ersten Menüpunkt, VIDEO.

AV-Eingänge über die AV-Auswahl aufrufen:

AV-Auswahl aufrufen

AV-Gerät/-Buchse auswählen (bzw. VIDEO, falls der Videorecorder nur über die Antennenbuchse angeschlossen wurde) und mit ...

aufrufen.

Jetzt sehen Sie die Wiedergabe vom angeschlossenen AV-Gerät.

AV-Eingang über die Senderübersicht aufrufen

Rufen Sie die Senderübersicht mit der OK-Taste im TV-Betrieb auf.

Bei der numerischen und alphabetischen Sortierung finden Sie die AV-Buchsen immer am Anfang der Übersicht.

Timer-Aufnahme mit Video- oder DVD-Recorder

Timer-Aufnahmen können Sie am TV-Gerät programmieren. Die Programmierung kann mit Hilfe der EPG-Programmzeitung, über Teletext oder manuell erfolgen. Rufen Sie mit der Taste ☐ das Menü „Timerübersicht“ auf und drücken Sie die rote Farbtaste für „Aufnahme-Assistent“. Wählen Sie aus, ob Sie über EPG, Teletext oder von Hand die Aufnahme programmieren wollen. Sie haben auch die Möglichkeit direkt aus der EPG-Programmzeitung oder Teletext heraus eine Aufnahme zu programmieren.

Hinweis: Kopiergeschützte Sendungen werden aus rechtlichen Gründen nicht an den Euro AV-Buchsen ausgegeben.

Wenn Sie einen Recorder an die Euro-AV Buchse angeschlossen haben, der Digital Link Plus oder ein vergleichbares System besitzt, werden von analogen terrestrischen Sendern die Timerdaten vom TV-Gerät an den Recorder übertragen. Für DVD-Recorder wird zusätzlich zu Sender, Datum, Zeit, die Aufnahmequalität SQ oder EQ übertragen. Die Aufnahme wird dann vom Recorder gesteuert und der Tuner des Recorders für den Empfang des Senders benutzt. In der Timerübersicht des TV-Gerätes werden die Aufnahmedaten nicht gespeichert. Sie finden die Timerdaten nur im Recorder.

Wenn Sie von digitalen Sendern aufnehmen wollen, wird der Tuner des TV-Gerätes benutzt und die Steuerung des Recorders wird vom TV-Gerät übernommen. Dann wird der Sender während der Timer-Aufnahme verriegelt.

Wenn Sie einen Loewe Videorecorder mit Digital Link an die Euro-AV Buchse angeschlossen haben (ohne Digital Link Plus) und Sie nutzen die Timerprogrammierung des TV-Gerätes, wird immer das Empfangsteil des TV-Gerätes benutzt, also auch für analoge terrestrische Sender. Die Steuerung der Aufnahme wird vom TV-Gerät vorgenommen.

Den Recorder müssen Sie dazu auf den AV-Eingang einstellen (Signalquelle), an dem das TV-Gerät angeschlossen ist.

Der Sender am TV-Gerät wird während der Timer-Aufnahme verriegelt.

Digital Link muss am Recorder eingeschaltet werden. Schauen Sie dazu in der Bedienungsanleitung Ihres Loewe Recorders nach.

Verwenden Sie nur Euro AV-Kabel, die vollständig beschaltet sind, sonst funktioniert Digital Link/Digital Link Plus nicht.

Vorteil von Digital Link ist darüber hinaus, dass Sie den Recorder verdeckt (z.B. in einem Rack) aufstellen können. Über das TV-Gerät können Sie den Recorder steuern.

Wenn Sie einen Loewe Recorder mit beiden Systemen besitzen, können Sie alle Vorteile nutzen. Für die Timeraufnahme werden die Vorteile von Digital Link Plus, für die verdeckte Aufstellung des Recorders werden die Vorteile von Digital Link genutzt.

Betrieb zusätzlicher Geräte

Zuordnung digitaler Ton Ein- und Ausgänge

Toneingang „AUDIO DIGITAL IN“

Das TV-Gerät besitzt einen koaxialen Digital-Toneingang „AUDIO DIGITAL IN“ und einen koaxialen Digital-Tonausgang „AUDIO DIGITAL OUT“. Wenn Sie für die Tonwiedergabe einen externen digitalen Surround-Verstärker benutzen, müssen Sie das digitale Tonsignal z.B. vom DVD-Spieler dem TV-Gerät zuführen.

Verbinden Sie mit einem Cinch-Kabel die Ausgangsbuchse des DVD-Spielers (DIG OUT) mit der Buchse „AUDIO DIGITAL IN“ am TV-Gerät. Im Anschlussassistenten geben Sie an, dass die Tonübertragung digital erfolgen soll. Geben Sie an, dass der digitale Ton z.B. der Euro AV-Buchse 2 zugeordnet werden soll, um den digitalen Ton an den digitalen Tonausgang des TV-Gerätes weiterzuleiten und über diesen dem externen Audio-Verstärker zuzuführen. Weitere Informationen hierzu auf Seite 35.

Tonausgang „AUDIO DIGITAL OUT“

An der Buchse „AUDIO DIGITAL OUT“ des TV-Gerätes liegt das digitale Tonsignal an. Sie können hier z.B. einen externen digitalen Audio-Verstärker oder die Loewe Auro-Anlage anschließen.

Ein analoges Tonsignal vom Fernsehgerät oder einer anderen Tonquelle, welches an einer der Euro AV-Anschlussbuchsen des TV-Gerätes anliegt, wird in ein digitales Signal (PCM) umgewandelt und an der Buchse „AUDIO DIGITAL OUT“ ausgegeben. Eine Umwandlung von externen analogen AV-Quellen in PCM ist nicht möglich, wenn die Lautsprecher des TV-Gerätes als Centerkanal verwendet werden. In diesem Fall schließen Sie zusätzlich Ihren Audio-Verstärker mit einem Cinch-Kabel an das TV-Gerät an (AUDIO OUT L/R) und stellen den Audio-Verstärker auf den analogen Toneingang um.

Der digitale Fernsehton oder der digitale Ton eines angeschlossenen Zusatzgerätes ist nur über einen externen digitalen Audio-Verstärker (z.B. Loewe Auro-Anlage) zu hören.

Betrieb zusätzlicher Geräte

Loewe DVD Preceiver Auro 2216 PS und Lautsprechersystem Individual Sound anschließen

Mit diesen Komponenten können Sie Tonsignale vom TV oder DVD-Spieler in Kinoqualität wiedergeben. Zur Individual Sound-Anlage gehören neben dem unten dargestellten Subwoofer noch bis zu 5 Lautsprecher für die Front-, Center- und Surroundwiedergabe. Das Centersignal kann alternativ über die Lautsprecher des TV-Gerätes wiedergegeben werden.

Verbinden Sie die Würfelbuchse am DVD Preceiver mit der Würfelbuchse „Master“ am Subwoofer. Verwenden Sie das Würfelsteckerkabel, welches dem DVD Preceiver beiliegt. Stecken Sie den weißen Stecker (ohne Knickschutz) in die Würfelbuchse am Subwoofer ein. Für TV als Centerlautsprecher verbinden

Sie mit einem Cinchkabel „AUDIO IN C“ am TV-Gerät mit „PRE OUT C“ am DVD Preceiver. Verbinden Sie den Digitaltonausgang des TV-Gerätes „AUDIO DIGITAL OUT“ mit dem „DIGITAL IN“-Eingang des Preceivers mit einem Cinchkabel. Verbinden Sie mit dem L-Link-Kabel (liegt dem Preceiver bei) das TV-Gerät über die Buchse „SERVICE“ mit der TV-L-Link-Buchse am Preceiver. Schalten Sie das TV-Gerät und den Preceiver ein. Über L-Link wird vom TV-Gerät erkannt, dass der Preceiver angeschlossen ist.

Wählen Sie im DVD-Menü des Preceivers das Lautsprechersystem „Tremo“ aus, stellen Sie die Hörer/Lautsprecher-Distanzen ein und pegeln Sie die Lautsprecher ein. Schauen Sie bitte in der Bedienungsanleitung des Preceivers nach.

Wenn Sie vorübergehend den Ton über die Lautsprecher des TV-Gerätes hören wollen, rufen Sie das Tonmenü auf, markieren „Ton über“ und wählen „TV“. Wollen Sie wieder über die Loewe Auro-Anlage hören, wählen Sie bei „Ton über“ „AURO“.

nur bei TV als Center-Lautsprecher erforderlich Loewe Flat-TV Audio Kabel Cinch -> SCART (im Fachhandel erhältlich) Digital Ton TV -> Auro Component Video (im Fachhandel erhältlich) EURO-AV-Kabel L-Link-Kabel Sechspol. Cinch Würfelstecker-Kabel Surround Lautsprecher System Loewe Individual Sound Power OUT ON OFF R Sun R Front C Bass Intensity Center to Sat TV Save Line IN Right Suba Left Front Right Center System connector Maxer 230V-5000Hz SR R SUB C L SL

Betrieb zusätzlicher Geräte

Andere Audio-Verstärker oder Aktivlautsprecher anschließen

Wählen Sie im Anschlussassistenten bei „Geräteauswahl: Audio-Gerät“ „HiFi/AV-Verstärker“ an. Der Anschlussassistent erlaubt die Konfiguration verschiedener Audio-Verstärker (Stereoverstärker, Surroundverstärker, analog oder digital) mit verschiedenen digitalen Tonformaten (Dolby Digital, dts, MPEG und Stereo/PCM). Informieren Sie sich in der Bedienungsanleitung des anzuschließenden Audio-Verstärkers.

Bei digitalen Audio-Verstärkern wählen Sie bei „Tonübertragung“ „digital“ aus. Verbinden Sie den digitalen Tonausgang des TV-Gerätes AUDIO DIGITAL OUT mit dem digitalen Toneingang des digitalen Verstärkers.

Ordnen Sie den Digitalton-Eingang der Buchse zu, über die das dazu gehörende Bild übertragen wird (z.B. AV2, wenn dort ein DVD-Spieler angeschlossen ist). Damit wird der digitale Ton an den digitalen Tonausgang des TV-Gerätes weitergeleitet und über diesen dem externen Audio-Verstärker zugeführt.

Geben Sie an, welche Tonformate mit Ihrem digitalen Verstärker decodiert werden können (Dolby Digital, MPEG, dts).

Geben Sie bei „Verstärkertyp“ an, ob der digitale Verstärker ein Stereo- oder Surround-Verstärker ist.

Wenn es sich um einen Surround-Verstärker handelt, geben Sie an, ob die Lautsprecher des TV-Gerätes als Center-Lautsprecher benutzt werden sollen oder nicht. Stellen Sie ggf. über ein Cinchkabel eine Verbindung vom Center-Ausgang des Verstärkers zum Center-Eingang des TV-Gerätes her.

Hinweis: Am Verstärker nicht den Center Lautsprecher-Anschluss verwenden, sondern den Vorverstärker-Center-Ausgang!

Bei analogen Audio-Verstärkern wählen Sie bei „Tonübertragung“ „analog“ aus. Der Ton für den analogen Verstärker wird über die Anschlüsse AUDIO OUT L/R des TV-Gerätes an den Audio-Verstärker übertragen. Stellen Sie mit zwei Cinchkabeln eine Verbindung zum Verstärker her.

Geben Sie bei „Verstärkertyp“ an, ob der analoge Verstärker ein Stereo- oder Surround-Verstärker ist.

Wenn es sich um einen Surround-Verstärker handelt, geben Sie noch an, ob die Lautsprecher des TV-Gerätes als Center-Lautsprecher benutzt werden sollen oder nicht. Stellen Sie ggf. über ein Cinchkabel eine Verbindung vom Center-Ausgang des Verstärkers zum Center-Eingang des TV-Gerätes her.

Hinweis: Am Verstärker nicht den Center Lautsprecher-Anschluss verwenden, sondern den Vorverstärker-Center-Ausgang!

Wenn Sie vorübergehend den Ton über die Lautsprecher des TV-Gerätes hören wollen, rufen Sie das Tonmenü mit der Taste auf, markieren „Ton über“ und wählen „TV“.

Bei Anschluss von Aktivlautsprechern wählen Sie im Anschlussassistenten bei „Audio-Geräteauswahl“ „Aktivlautsprecher“ an. Der Ton für die Aktivlautsprecher wird über die Anschlüsse AUDIO OUT L/R an die Aktivlautsprecher übertragen. Stellen Sie mit Cinchkabeln Verbindungen zu den Aktivlautsprechern her. Die Toneinstellungen nehmen Sie bei angeschlossenen Aktivlautsprechern am TV-Gerät vor. Bei Verwendung eines externen Audio-Verstärkers nehmen Sie die Toneinstellungen am Audio-Verstärker vor.

Betrieb zusätzlicher Geräte

HDMI (DVI)-Anschluss

Der HDMI-Anschluss (High Definiton Multimedia Interface) erlaubt die digitale Bild- und Tonübertragung über ein Anschlusskabel, z.B. vom Loewe DVD-Recorder Centros 2102/2172 HD. Die digitalen Bild- und Tondaten werden ohne Datenkompression übertragen und weisen deshalb keine Qualitätsverluste auf. In den angeschlossenen Geräten ist keine analog/digital-Umwandlung mehr notwendig, was ebenfalls zu Qualitätsverlusten führen würde.

Mit Hilfe eines DVI/HDMI-Adapterkabels lassen sich auch DVI-Signale über den HDMI-Anschluss wiedergeben. Dies ist möglich, weil HDMI auf DVI basiert und abwärtskompatibel ist. Das bedeutet, dass sich die digitalen Videosignale über HDMI übertragen lassen, jedoch kein Ton. Zudem benutzen beide das gleiche Kopierschutzverfahren HDCP.

Verbinden Sie das Gerät mit HDMI-Anschluss über ein HDMI-Kabel (Typ A, 19 polig) an der HDMI-Buchse des TV-Gerätes. Melden Sie den HDMI-Anschluss im Anschlussassistenten an (TV-Menü – Anschlüsse – Neue Geräte/Änderungen).

Wählen Sie in der AV-Auswahl den HDMI-Anschluss aus.

AV-Auswahl aufrufen

HDMI/DVI-Buchse auswählen und mit ...

aufrufen.

Starten Sie die Wiedergabe am angeschlossenen Gerät mit HDMI-Anschluss. Das bestmöglichen Format für das Bild wird automatisch erkannt und eingestellt.

Wird über ein DVI/HDMI-Adapterkabel übertragen, können Sie den zugehörigen analogen Ton über die Toneingangsbuchsen AUDIO IN L/R am TV-Gerät einspeisen. Der Ton wird über die Lautsprecher des TV-Gerätes wiedergegeben.

Haben Sie einen digitalen externen Audio-Verstärker angeschlossen, können Sie im Anschlussassistenten (TV-Menü – Anschlüsse – Neue Geräte/Änderungen) das digitale Tonsignal auswählen und der HDMI/DVI-Buchse zuordnen. Die weiteren Einstellungen für den Audio-Verstärker nehmen Sie vor, wie bei digitalen Verstärkern auf Seite 35 beschrieben. Das digitale Tonsignal der DVI Tonquelle führen Sie der Buchse AUDIO DIGITAL IN am TV-Gerät zu. Das digitale Tonsignal vom TV-Gerät AUDIO DIGITAL OUT führen Sie dem externen Verstärker zu.

Geometrie einstellen: wie beim VGA/XGA Anschluss beschrieben.

VGA/XGA-Anschluss

An diese Buchse können Sie einen PC oder eine Set Top Box (STB) anschließen und so den Bildschirm des TV-Gerätes als Ausgabegerät benutzen.

Verbinden Sie den PC/die STB über ein VGA-Kabel mit der Buchse TV-Gerät.

Bei Anschluss an einen PC stellen Sie vorher an Ihrem PC eine der folgenden Bildschirmauflösungen ein:

800x600 60Hz (SVGA)

1024x768 60Hz (XGA).

Bei Anschluss einer Set Top Box stellen Sie entsprechend den Möglichkeiten der Set Top Box folgende Bildschirmauflösungen ein:

Wählen Sie in der AV-Auswahl den VGA/XGA-Anschluss aus.

AV-Auswahl aufrufen

VGA-Buchse auswählen und mit ...

aufrufen.

Starten Sie das angeschlossene Gerät.

Geometrie einstellen

Rufen Sie mit der MENU-Taste das TV-Menü auf, markieren Sie mit ◀ ▶ „Geometrie“ und stellen Sie ein:

Wenn das Bild nicht richtig positioniert ist, können Sie hier die Lage des Bildes horizontal und vertikal verschieben, so dass es den gesamten Bildschirm ausfüllt. Zudem können Sie die Phasenlage so einstellen, dass das Bild in bestmöglicher Qualität dargestellt wird.

Farbstandard einstellen

Rufen Sie die Bildeinstellungen auf (TV-Menü – Bild). Markieren Sie mit ◀ ► "Farbstandard" und wählen Sie aus.

Für einen angeschlossenen PC ist der Farbstandard RGB.

Bei Set Top Boxen stellen Sie als Farbstandard in der Regel auf Ycc ein. Es können aber auch andere Formate wie Ypp oder RGB ausgegeben werden. Schauen Sie bitte in der Bedienungsanleitung des angeschlossenen Gerätes nach.

Ist ein falscher Standard gewählt, erkennen Sie dies an falsch dargestellten Farben.

Betrieb zusätzlicher Geräte

Ton vom PC oder der Set Top Box

Führen Sie das analoge Tonsignal vom PC oder von der STB den Buchsen AUDIO IN L/R am TV-Gerät über Cinchkabel zu. Der Ton wird über die Lautsprecher des TV-Gerätes wiedergegeben.

Haben Sie einen digitalen externen Audio-Verstärker angeschlossen, können Sie im Anschlussassistenten (TV-Menü – Anschlüsse – Neue Geräte/Änderungen) das digitale Tonsignal auswählen und der VGA/XGA-Buchse zuordnen. Die weiteren Einstellungen für den Audio-Verstärker nehmen Sie vor, wie bei digitalen Verstärkern auf Seite 35 beschrieben. Das digitale Tonsignal von der Set Top Box führen Sie der Buchse AUDIO DIGITAL IN am TV-Gerät zu. Das digitale Tonsignal vom TV-Gerät AUDIO DIGITAL OUT führen Sie dem Verstärker zu.

Component Video Anschluss

Wenn Sie einen DVD-Spieler/-Recorder mit Component OUT Anschlüssen besitzen, können Sie ihn statt an die Euro AV-Buchsen an die SD/HD-COMPONENT IN Buchsen des TV-Gerätes anschließen. Das Verbindungskabel mit je drei Cinchsteckern

überträgt die Bildinformationen. Die Wiedergabe ist qualitativ besser als über die Euro AV-Buchse.

Für die analoge Tonübertragung benötigen Sie ein weiteres Cinchkabel.

Verbinden Sie die analogen Tonausgänge des DVD-Spielers mit den Buchsen AUDIO IN L/R am TV-Gerät. Der Ton wird über die Lautsprecher des TV-Gerätes wiedergegeben.

Wenn Sie den digitalen Ton des DVD-Spielers mit einem am TV-Gerät angeschlossenen digitalen Audio-Verstärker nutzen wollen, stellen Sie eine Verbindung zwischen AUDIO DIG OUT des DVD-Spielers und AUDIO DIGITAL IN des TV-Gerätes her.

Melden Sie das Component-Gerät im Anschlussassistenten an:

Ordnen Sie hier, falls auch ein digitaler Audio-Verstärker angeschlossen ist, den AUDIO DIG IN Eingang der COMP. IN Buchse zu. Die weiteren Einstellungen für den Audio-Verstärker nehmen Sie vor, wie bei digitalen Verstärkern auf Seite 35 beschrieben.

Das Signal am Component-Eingang im Anschlussassistenten einstellen: Stellen Sie zunächst auf „Automatik“ ein. Sollte beim Starten der Wiedergabe das Signal nicht wiedergegeben werden, informieren Sie sich in der Bedienungsanleitung des angeschlossenen DVD-Gerätes, welche Bildschirmauflösung möglich ist (SDTV, HDTV oder ProScan).

Wählen Sie in der AV-Auswahl den Component-Anschluss aus.

AV-Auswahl aufrufen

COMP. IN-Buchsen auswählen und mit ...

aufrufen.

Starten Sie die Wiedergabe am angeschlossenen Gerät.

Geometrie und Farbstandard einstellen: wie beim VGA/XGA Anschluss beschrieben.

Betrieb zusätzlicher Geräte

Loewe DVD-Spieler und -Recorder bedienen

Fernbedienung für die Bedienung eines DVD-Spielers nutzen

DVD-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

Fernbedienung für die Bedienung eines DVD-Recorders nutzen

REC-Taste drücken, die Anzeige darüber leuchtet ca. 5 Sek.

Fernbedienung wieder für das TV-Gerät nutzen

TV-Taste drücken.

Bei jedem Tastendruck leuchtet die Anzeige der Betriebsart (TV – REC – DVD – RADIO) die aktuell ausgewählt wurde.

Funktionen für den Loewe DVD-Spieler (Auro 2216 PS, 8116 DT)

Ton aus / ein LED-Anzeige für aktuelle Betriebsart Umschalten, um TV-Gerät zu bedienen Umschalten, um Recorder zu bedienen Aus-Timer aufrufen DISK: Kapitel wählen; RADIO: Sender auswählen MENU: Zifferneingabe Ein-/Ausschalten in Bereitschaftsbetrieb kurz: TV-Radio Digital; lang: Auro FM/AM-Radio Umschalten, um Auro zu bedienen Ton-Format wählen TV-Bildformat einstellen; RADIO: umschalten Mono/Stereo 1 2 abc 3 def 4 gpi 5 AI 6 immo 7 DQS 8 tuv 9 wxyz 0 AV DISK: Wiederholen A-B; RADIO: FM/AM-Betrieb Externe Audio-Quelle auswählen DISK: Menüleiste MENU: Kontexthilfe DISK: Status-Anzeige; RADIO: Senderübersicht; MENU: Menu schließen P+/P- DISK: Kapitel auf/ab; RADIO: Sender wählen auf/ab DISK: Titel/Kapitel-Übersicht ein; RADIO: Senderübersicht MENU: aufrufen/bestätigen Farbtaste gelbo: Zoom Farbtaste blau: Marke setzen DISK: kurz: nächstes Kapitel; lang: Suchlauf vor RADIO: kurz: Feintuning vor; lang: Suchlauf vor Stopp Pause; Einzelbild; Zeillupe DISK: kurz: nachstes Kapitel; lang: Suchlauf vor RADIO: kurz: Feintuning vor; lang: Suchlauf vor Stopp ohne Funktion

Fernbedienung einstellen

Die angegebene Tastenkombination muss solange (ca. 5s) gedrückt bleiben, bis eine der LEDs zweimal blinkt. Die unterschiedlichen Loewe Geräte können auf der Fernbedienung Assist wie folgt eingestellt werden:

Gerät Loewe TV (Chassis L2650) Loewe Centros 11x2 Loewe Centros 12x2/21x2 + Loewe ViewVision DR+ + Loewe ViewVision 8106 H + Loewe Auro 2216 PS / 8116 DT Loewe Xemix 6222 PS + Tastenkombination TV + * REC + 1 REC * Werkseinstellung REC 3 def REC 0 AV 4 ghs DVB 5 jul

Funktionen für den Loewe DVD-Recorder (Centros 12x2, 21x2, ViewVision DR+)

TV Ton aus / ein LED-Anzeige für aktuelle Betriebsart Umschalten, um TV-Gerät zu bedienen Umschalten, um Recorder zu bedienen Mendü "Timer-Aufnahme"; "Timer-Aufnahmenliste" STOPP: Sender direkt wählen; MENU: Ziffern oder Buchstaben wählen 1 2 abc 3 def 4 ghi 5 ju 6 mho 7 pops 8 tuv 9 wxyz STOPP: Signalquelle AV1-AV4,DV,TV auswahlen; ViewVision DR+ PLAY: 15 Sek überspringen Menü der eingelegten DVD; MENU: Playliste und Originaliste Menü ein-/ ausblenden V-/ V+ TV Lautstärke leiser / lauter MENU: auswählen / einstellen + V DISC-M TEXT MENU END INFO OK - V P- Farbtaste grün: ShowView Menü Farbtaste rot: Neue Kapitelstartmarke Wiedergabe PAUSE: kurz: Zeitlupe rückwärts; PLAY: lang: Suchlauf rückwärts Aufnahme Ein-/Ausschalten in Bereitschaftsbetrieb TV-Radio Digital Umschalten, um DVD-Spieler zu bedienen TV Ton-Menü STOPP: Titelliste; PLAY: Vorschaubild ändern; CARD: Film-, Musik-, Foto-Modus; ViewVision DR+ Timeshift Betrieb (zeitversetztes Fernsehen) ViewVision DR+: STOPP: AV-Auswahl Card-Betrieb; ViewVision DR+: "Hauptmenü" PIP (Bild im Bild) Statusanzeige; PLAY: Menüleiste MENU: Menü ausblenden P+/P- PLAY: Nächstesvorheriges Kapitel; STOPP: Sender wählen aufrab Statusanzeige (TV, DVD); MENU: bestätigen der Menüauswahl Farbtaste gelb: Zoom Farbtaste blau: kurz: Marke setzen; lang: Menü Marke suchen PAUSE: kurz: Zeitlupe vorwärts; PLAY: lang: Suchlauf vorwärts Stopp Pause / Einzelbild

Betrieb zusätzlicher Geräte

TV-Gerät drehen

Individual / Individual Selection Geräte verfügen über einen Anschluss für eine Drehfußsteuerung. Ist das TV-Gerät auf einer Motor-Unit montiert, können Sie es entsprechend Ihrer Sitzposition mit der Fernbedienung ausrichten.

TV-Gerät drehen wenn kein Menü oder PIP eingeblendet ist.

Hinweis: Stellen Sie im Drehbereich des TV-Gerätes keine Gegenstände auf, die das Drehen behindern oder durch die Drehbewegung umgestoßen werden könnten.

Einstellen des Drehbereiches (Grundjustage)

Hier können Sie den Drehbereich (maximal +/- 40 Grad) des TV-Gerätes festlegen, in dem Sie den maximalen Rechts- und Linksanschlag einstellen.

TV-Menü aufrufen.

Mit ◀ ▶ „Einstellungen“ markieren.

Mit ▼ Menüzeile darunter auswählen und mit ◀ ▶ „Sonstiges“ markieren.

TV-Menü Einstellungen INFO END orache Sonstiges Sender Kindersicherung Zeitdienste Sprac Einblendungen ...

Mit ▼ Menüzeile darunter auswählen und mit ◀ ▶ "TV-drehen" markieren.

TV-Menü Einstellungen Sonstiges TV drehen Ausschaltposition aktivieren Einblendungen | Zeit und Datum | DVB

Mit ▼ Menüzeile darunter auswählen und mit ◀ ▶ „Grundjustage“ markieren ...

TV-Menu Einstellungen Sonstiges TV drohen Ausschaltposition aktivieren | Ausschaltpositi FEN legen | Grundjustage

... und mit OK bestätigen.

TV drehen Grundjustage 24 OK weiter

Drehen Sie mit ▶ Ihr TV-Gerät soweit nach rechts, wie es der Aufstellort Ihres Gerätes zulässt. Dies ist künftig die maximale rechte Drehposition. Mit OK bestätigen.

TV drehen Grundjustage -31 Ende der Grundjustage

Drehen Sie mit ◀ Ihr TV-Gerät soweit nach links, wie es der Aufstellort Ihres Gerätes zulässt. Dies ist künftig die maximale linke Drehposition. Mit OK beenden Sie die Grundjustage.

Menü schließen.

Position definieren für das TV-Gerät im ausgeschalteten Zustand

Hier legen Sie die Position des TV-Gerätes fest, welche beim Ausschalten eingenommen wird (Ausschaltposition muss dazu aktiviert werden):

Rufen sie den Menüpunkt „Ausschaltposition aktivieren“ im TV-Menü – Einstellungen – Sonstiges – TV drehen auf.

TV-Menü Einstellungen Sonstiges TV drehen Ausschaltposition aktivieren nein Ausschaltposition festlegen Grundluste INFO END

Mit ▼ darunter und mit ◀ ▶ „ja“ wählen.

TV-Menu Einstellungen Sonstiges TV drehen Ausschaltposition aktivieren nein i ja INFO END

Mit ▲ nach oben und mit ◀ ► „Ausschaltposition festlegen“ markieren.

TV-Menü Einstellungen Sonstiges TV drehen Info END Ivieren Ausschaltposition festlagen 50 - Grundlustage Ausschaltpost 0

Mit OK nach unten und mit den Pfeiltasten ◀ ▶ die gewünschte Ausschaltposition einstellen.

Das TV-Gerät dreht sich dabei.

TV-Menu Einstellungen Sonstiges TV drehen Ausschaltposition festlegen 0 übernehmen

Mit OK speichern Sie die eingestellte Position.

Menü schließen.

Wird das TV-Gerät mit der Ein-/Aus-Taste auf der Fernbedienung oder mit dem in der Anzeige integrierten Schalter ausgeschaltet, dreht es sich in die definierte Position. Beim Einschalten wird wieder die zuletzt von Hand eingestellte Position eingenommen.

Was tun, wenn ...

Problem Mögliche Ursache Abhilfe
Im TV-Menü wird der Menüpunkt „Aufnahme“ nicht angezeigt.	Kein Video- oder DVD-Recorder angemeldet. Video- oder DVD-Recorder im Anschlussassistenten anmelden und das Gerät anschließen.
Im TV-Menü kann „Anschlüsse“ nicht aufgerufen werden (grau dargestellt).	Es findet gerade eine Timeraufnahme statt. Warten Sie, bis die Timeraufnahme beendet ist oder löschen Sie den Timer.
Die Steuerung des Loewe Recorders und der Timer funktionieren nicht oder nicht richtig.	a) Im Recorder ist die Funktion Digital Link nicht aktiviert oder nicht möglich.b) Euro AV-Kabel nicht angeschlossen.c) Recorder nicht angemeldet.	a) Im Recorder Digital Link aktivieren (siehe Bedienungsanleitung des Recorders).b) Euro AV-Kabel anschließen.c) Recorder anmelden.
Allgemeine Probleme beim Anschluss externer Geräte über einen AV-Eingang.	a) Das Gerät ist im Anschlussassistenten nicht angemeldet oder anders als im Anschluss-Schema dargestellt angeschlossen.b) Die AV-Norm ist falsch eingestellt.c) Das AV-Signal ist falsch eingestellt.	a) Im Anschlussassistenten (TV-Menü –Anschlüsse – Neue Geräte/Änderungen) das Anschluss-Schema mit der tatsächlichen Installation vergleichen und gegebenenfalls wie dargestellt anschließen.b) Norm richtig einstellen.c) AV-Signal richtig einstellen.Ist bei AV-Norm oder AV-Signal „Automatisch“ eingestellt, kann dies bei nicht normgerechten Signalen zu Fehlerkennungen führen. Dann muss Norm und Signal entsprechend den Angaben in der Bedienungsanleitung des externen Gerätes eingestellt werden.
Anschluss eines Decoders oder einer Set-Top Box (STB) funktioniert nicht oder nicht fehlerfrei.	a) Das Signal wird nicht decodiert, weil im Anschlussassistenten nicht die korrekten Decoder- Sender gewählt sind.b) Bei Decoderbetrieb fehlt der Ton, weil im Anschlussassistenten der falsche Decoder-Ton zugeordnet ist.	a) Folgen Sie erneut den Anweisungen im Anschluss-assistenten (TV-Menü –Anschlüsse – Neue Geräte/ Änderungen) und wählen Sie die entsprechenden Decoder-Sender aus.b) Folgen Sie erneut den Anweisungen im Anschlussassistenten und wählen Sie die richtige Tonquelle aus (Decoder, TV oder Autom.), siehe Anleitung des Decoders.
Alle Menüs erscheinen in der falschen Sprache.	Menüsprache wurde versehentlich falsch eingestellt.	Ihre Menüsprache einstellen:Im TV-Betrieb INFO-Taste drücken (Stichwortverzeichnis). Das erste Stichwort markieren und mit OK aufrufen. Dann Sprache auswählen und mit OK bestätigen.

Was tun, wenn ...

Problem Mögliche Ursache Abhilfe
Digital Link Plus funktioniert nicht. a) Euro AV-Kabel	ist nicht voll beschaltet (Pin 10 nicht belegt).b) Einige Recorder können die Sender nur bei der Erstinbetriebnahme vom TV-Gerät übernehmen.c) Alle oder einige terrestrische und Kabel-Sender sind auf Sender-Speicherplätzen ≥ 99 gespeichert.	a) Euro AV-Kabel austauschen.b) Auslieferzustand des Recorders wieder herstellen (siehe Bedienungsanleitung des Recorders).c) Terrestrische und Kabel-Sender so umsortieren, dass sie zwischen 1 und 99 zu liegen kommen.
Bei Teletext werden verschiedene Schriftzeichen falsch dargestellt.	Im Teletext-Menü ist der falsche Zeichensatz eingestellt.	Den richtigen Zeichensatz einstellen: Teletext-Menü – Einstellungen – Zeichensatz: Standard oder den entsprechenden Zeichensatz.
Kein Ton über externen digitalen Audio-Verstärker. a)	Der externe digitale Audio-Verstärker unterstützt nicht das gewählte Tonformat (Dolby Digital, dts, MPEG).b) TV-Gerät und externer digitaler Audio-Verstärker sind nicht mit einander verbunden.	a) Am DVD-Spieler in der Tonauswahl PCM-Stereo einstellen. Bei DVB-Sendern am TV-Gerät in der Status-Anzeige (END) – Sprach-/Tonauswahl (grüne Farbtaste) auf Stereo schalten.b) Digital-Out vom TV-Gerät an einen Digital-In des externen digitalen Audio-Verstärkers anschließen und an diesem den entsprechenden Eingang wählen.
Gerät auf montierter Motor-Unit dreht sich nicht. Motor-Unit und Anschluss für Drehfuss-Steuerung sind nicht mit einander verbunden.		Anschluss Buchse der Motor-Unit und Schnittstelle der Drehfuss Steuerung mit zugehörigem Kabel verbinden (siehe Montageanleitung Motor Unit).
Innenliegende Verschmutzung der Frontscheibe (Individual Selection).	--- Frontscheibe darf nur vom Fachhändler abgenommen und gerreinigt werden.

Technische Daten

Allgemeine Daten

Typ Individual 26 Individual 26		Selection	Individual 32 Individual 32 Selection	Individual 40 Selection
Artikelnummer 65403xxx 65412xxx 65417xxx 65414xxx / 66434xxx 66428xxx
Varianten DVB-T CI (MHEG-5)	●	●	●	●
Varianten DVB-T/C CI	●	●	●	●
Varianten DR+ DVB-T CI (MHEG-5)	—	—	—	●
Varianten DR+ DVB-T/C CI	—	—	—	●
Maße Gerät ohne Fuß (ca. cm BxHxT)	67,4x50,3x11,0	67,4x50,3x11,0	81,5x57,9x9,9	81,5x57,9x9,9
Maße mit Fuß (ca. cm BxHxT)	67,4x56,0x32,0	67,4x56,0x32,0	81,5x62,8x32,0	81,5x62,8x32,0
Gewicht Gerät ohne Fuß (ca. kg)	14,0	18,0	16,2	22,4
Gewicht Gerät mit Fuß (ca. kg)	19,0	23,0	21,2	27,4
Display	HD-LCD Technologie	HD-LCD Technologie	HD-LCD Technologie	HD-LCD Technologie
Bilddiagonale (cm)/Bildformat	66/16:9	66/16:9	80/16:9	80/16:9
Auflösung	1366x768	1366x768	1366x768	1366x768
Kontrastverhältnis	1200:1	1200:1	1200:1	1200:1
Betrachtungswinkel horizontal/vertikal 176° 176° 178° 178°		178°
Leistungsaufnahme (IEC 62087)in Betrieb (Watt)	70	70	85	85/100
in Standby (Watt)	< 3	< 3	< 3	< 3
Umgebungstemperatur (Celsius)	5° – 35°
Relative Luftfeuchte(nicht kondensierend)	20 – 80%
Luftdruck	800 – 1114 hPa (0 – 2000 m über NN)

Technische Daten

Elektrische Daten

Chassisbezeichnung	L
Stromversorgung 220 V – 240V/50–60 Hz
Tuner VHF/UHF/ Kabel Hyperband 8 MHz 41 MHz bis 860 MHz
Sender-Speicherplätze	1680
TV-Normen B/G, I, L, D/K, M, N	DVB-T, DVB-C ^2 , DVB-S ^2
Farbnorm SECAM, PAL, NTSC,	NTSC-V, PAL-V (60Hz)
Ton-Norm Mono/Stereo/2-Ton	Nicam B/G, I, LVirtual Dolby
Audio-Nennleistung 2 x 20 Watt
Analoger Teletext TOP/FLOF Level 2.5
Seitenspeicher	3000
Digitaler Teletext (nur bei MHEG-5 Gerätevarianten) MHEG-5

Anschlüsse

Klinke 3,5mm Kopfhörer 32–2000 Ohm2650
Mini-DIN (AVS) Video IN		Y/C (S-VHS/Hi 8)
		FBAS (VHS/8 mm)
Cinch1(gelb) Video IN		FBAS (VHS/8 mm)
Cinch1(weiß/rot) Audio IN		L/R
IEC-Buchse 75 Ohm/5 V/80 mA		Antenne/Kabel/analog PIP12/DVB-T/C
F-Buchse 75 Ohm 13/18 V/350 mA2		ANT-SAT
EURO AV 1 Video IN		Y/C (S-VHS/Hi 8)
		FBAS (VHS/8 mm)
Video OUT FBAS (VHS/8 mm)
		Y/C (S-VHS/Hi 8)
Audio IN		L/R
Audio OUT		L/R
EURO AV 2 Video IN		Y/C (S-VHS/Hi 8)
		FBAS (VHS/8 mm)
		RGB, YUV
Video OUT		FBAS
		Y/C (nur bei SVHS Link Plus)
Audio IN		L/R
Audio OUT		L/R
Cinch	Audio IN max. 2Vrms	Center
2 x Cinch	Audio IN	L/R
2 x Cinch	Audio OUT Pegel einstellbar bei Aktivlautsprechern	L/R
Cinch	COMPONENT IN	Cb/Pb-Signal
Cinch	COMPONENT IN	Cr/Pr-Signal
Cinch	COMPONENT IN	Y-Signal
Cinch	Digital Audio IN (SPDIF)	Digital Ton
Cinch	Digital Audio OUT (SPDIF)	Digital Ton
HDMI/DVI	Digital Video/Audio IN Typ A 19pol.	Digital Bild und Ton
VGA/XGA	VGA/XGA IN	PC/STB-Bildsignal
Mini-DIN	SERVICE	Service/L-Link
Mini-DIN	CONTROL	Drehfußsteuerung

(1) Je nach Gerätevariante.

^2 Gerätespezifische Ausstattung und Nachrüstmöglichkeiten für PIP- und Satelliten-Tuner siehe Seite 44 und 45.

Zubehör

Wandhalter und Stands

Beachten Sie die Hinweise bei Aufstellmöglichkeiten auf Seite 7.

PIP-Tuner

Der PIP-Tuner ermöglicht die Bild im Bild (PIP) Darstellung bei analogem terrestrischen und Kabelempfang.

Sie können entweder diesen PIP-Tuner oder den digitalen Satelliten Tuner nachrüsten. Mit beiden Nachrüstvarianten ist die PIP Funktion möglich.

Die Nachrüstmöglichkeiten für Ihr Gerät finden Sie in der Tabelle auf der nächsten Seite.

Loewe Best.-Nr. 89442080

Digital Satelliten-Tuner

Ihr TV-Gerät können Sie mit dem digitalen Satelliten-Tuner nachrüsten lassen. Sie empfangen mit diesem Tuner DVB-S Sender.

Der Digital Satelliten-Tuner wird vollkommen in das TV-Gerät integriert (physisch und logisch) und wird mit der Fernbedienung/Menüsteuerung des TV-Gerätes bedient.

Bei Aufrüstung mit dem digitalen Satelliten-Tuner verfügt Ihr TV-Gerät automatisch über die PIP Funktion.

Sie können entweder diesen digitalen Satelliten-Tuner oder den PIP-Tuner nachrüsten.

Die Nachrüstmöglichkeiten für Ihr Gerät finden Sie in der Tabelle auf der nächsten Seite.

Loewe Best.-Nr. 89361056

DVB-S Twin-Sat-Tuner

Wenn Ihr TV-Gerät mit dem Digital Recorder ausgerüstet ist, können Sie es mit einem integrierbarem DVB-S Twin-Sat Tuner nachrüsten lassen.

Der eingebaute PIP DVB-T/C Tuner wird gegen den DVB-S Twin-Sat Tuner ausgetauscht.

Die Nachrüstmöglichkeiten für Ihr Gerät finden Sie in der Tabelle auf der nächsten Seite.

Loewe Best.-Nr. 89443080

VESA-Adapter

Der VESA-Adapter bietet Ihnen die Möglichkeit, Ihr TV-Gerät auch für andere VESA-kompatible Befestigungseinrichtungen zu nutzen.

Loewe Best.-Nr. 89687B00 (VESA I 26; Individual 26 / Individual 26 Selection) Loewe Best.-Nr. 89688B00 (VESA I 32; Individual 32 / Individual 32 Selection) Loewe Best.-Nr. 89754B00 (VESA I 40; Individual 40 Selection)

Hinweis: Bitte verwenden Sie ausschließlich den Original LOEWE VESA-Adapter für Ihr TV-Gerät und benutzen Sie die von LOEWE empfohlenen VESA-kompatiblen Befestigungseinrichtungen.

Intarsien

Bei Ihrem Individual / Individual Selection Gerät besteht die Möglichkeit, passend zu Ihrem wohnlichen Ambiente die seitlich angebrachten Intarsien (Blenden) auszutauschen.

Es stehen verschiedene Oberflächenstrukturen bzw. Farben der Intarsien für Ihr Individual / Individual Selection Gerät zur Auswahl.

Bitte wenden Sie sich hierfür an ihren Fachhändler.

Intarsien aus Holz sind ein Naturproduckt. UV-Licht (starke Sonneneinstrahlung) kann hier zu geringen Farbveränderungen führen.

Loewe DVD-Player und -Recorder

Die DVD-Player und -Recorder von Loewe zeichnen sich durch zu Loewe TV-Geräten passende Formen und Farben, abgestimmte Bedienerführung und Technik aus. Im Verbund bilden beide Geräte ein System, welches viele Vorteile bietet.

Loewe Audio-Anlage Auro und das aktive Lautsprechersystem Individual Sound

Im Zusammenspiel eines Loewe TV-Gerätes mit der Loewe Audio-Anlage Auro und dem Loewe Lautsprechersystem Individual Sound entsteht eine hervorragend abgestimmte Home Cinema Anlage. Vorteile sind hoher Bedienkomfort, passendes Design und angepasste Technik.

Cube i Rack

Das Loewe Cube i Rack ist als Beistellrack ausgeführt, das zwei Peripherie Geräte wie z.B. DVD-Player und/oder DVD-Recorder sowie zusätzlich den Subwoofer des Loewe Lautsprechersystems Individual Sound aufnehmen kann. Wird kein Subwoofer verwendet kann das Cube i Rack bis zu vier Peripherie Geräte aufnehmen.

Liefermöglichkeit vorbehalten.

Zubehör

Nachrüstmöglichkeiten

Die folgende Tabelle zeigt die Ausstattung und Nachrüstmöglichkeiten der einzelnen Gerätevarianten.

Geräte-Typ / Ausstattung Artikel-Nr. PIP-Tuner	^1	Digitaler Single SAT-Tuner ^1	Digitaler Twin SAT-Tuner ^2
Individual 26 DVB-T/C CI 65403xxx –		○	–
Individual 26 DVB-T CI 65403xxx (MHEG-5) – –
Individual 26 Selection DVB-T/C CI 65412xxx –		○	–
Individual 26 Selection DVB-T CI 65412xxx (MHEG-5) – – –
Individual 32 DVB-T/C CI 65417xxx		○	–
Individual 32 DVB-T CI 65417xxx (MHEG-5) – – –
Individual 32 Selection DVB-T/C CI 66434xxx		○	–
Individual 32 Selection DVB-T CI 66434xxx (MHEG-5) – – –
Individual 32 Selection DR+ DVB-T/C CI 65414xxx		–	○
Individual 32 Selection DR+ DVB-T CI 65414xxx (MHEG-5)		–	–
Individual 40 Selection DVB-T/C CI 66428xxx		○	–
Individual 40 Selection DVB-T CI 66428xxx (MHEG-5) – – –
Individual 40 Selection DR+ DVB-T/C CI 66428xxx		–	○
Individual 40 Selection DR+ DVB-T CI 66428xxx (MHEG-5)		–	–

• vorhanden / eingebaut
- nachrüstbar / optional erhältlich
— Nachrüstung nicht möglich

^1 Sie können entweder den PIP-Tuner oder den digitalen Satelliten-Tuner nachrüsten.

^12 Der eingebaute PIP-Tuner wird gegen den Twin Sat-Tuner ausgetauscht.

Service

A

Loewe Austria GmbH

Parkring 12

1010 Wien, Österreich

Tel +43 - 1 22 88 633 - 0

Fax +43 - 1 22 88 633 - 90

8952 Schlieren, Schweiz

Tel +41 - 44 732 15 11

Fax +41 - 44 732 15 02

Email [e-mail]

CY

HADJIKYRIAKOS & SONS LTD.

121 Prodromos Str., P.O Box 21587

1511 Nicosia, Cyprus

Tel +357 - 22 87 21 11

Fax +357 - 22 66 33 91

Email [e-mail]

CZ

96317 Kronach, Deutschland

Tel [phone]

Fax [phone]

Email [e-mail]

DK

Kjaerulff1 Development A/S

C.F. Tietgens Boulevard 19

5220 Odense S∅, Denmark

Tel +45 - 66 13 54 80

Fax +45 - 66 13 54 10

Email [e-mail]

E

Gaplasa S.A.
