BEDIENUNGSANLEITUNG MD30048 MEDION

Franz-Fritsch-Str. 11

AT - 4600 Wels Hotline: [phone]

Hotline: [phone] Fax: [phone]

Fax: [phone] www.medion.de/service

CH

www.medion.de/service

E

MEDION Service Center Visonic S.A.

Alejandro Sanchez 95-97

L-28019 Madrid

Hotline [phone] Fax: [phone]

Fax [phone] [e-mail]

FI

Hinweise zu dieser Anleitung ....3

HD ready 3

Service....3

Bestimmungsgemäßer Gebrauch 3

Lieferumfang....3

Sicherheitshinweise....4

Betriebssicherheit 4

Aufstellungsort....4

Reparatur 4

Vorgesehene Umgebung....5

Stromversorgung 5

Umgang mit Batterien 5

Das Gerät kennen lernen....6

Bedienelemente 26", 32", 37"....6

Bedienelemente 40"....6

Anschlüsse 7

Anschlussbeispiele......8

Videorecorder....8

DVD-Player 8

Computer / Geräte mit digitalem Ausgang (z.B. HDMI) 9

Die Fernbedienung....10

Erste Inbetriebnahme....11

Auspacken....11

Batterien in die Fernbedienung einlegen 11

Antenne anschließen 11

Stromversorgung anschließen 11

Grundfunktionen 12

LCD-TV ein- und ausschalten 12

Im Menü navigieren 12

Spracheinstellung....12

Automatische Programmsuche (Antennenanschluss RF IN) 13

Programmauswahl 13

Toneinstellungen 13

Lautstärke 13

Stummschaltung 13

Tonausgabe 13

Tonvoreinstellung....13

Bildeinstellungen....14

Bildformat....14

Bildvoreinstellung....14

Infos anzeigen lassen....14

Signalquelle wählen....14

Teletext ....15

Die Bedienung des Teletexts....15

Teletext-Seiten auswählen 15

Zifferntasten [20] 15

PGUP / PGDW Tasten [12].... 15

SUBPAGE [12] 15

Farbtasten [13] / Fastext.... 15

Nützliche Teletext Eigenschaften 15

INDEX [12].... 15

SIZE [12] 15

REVEAL [12] 15

CANCEL [12] / Verdecktes Suchen.... 16

ⓘ Mix Teletext-Fernsehbild [17].... 16

Das OSD-Menü 17

Menü BILD 17

Menü TON 17

Menü ERWEITERT 18

Menü SYSTEM 18

Menü TV-KANAL....19

Videorecorder manuell speichern....19

Das OSD im PC-Modus....20

Menü PC 20

Menü TON 20

Menü GEOMETRIE....20

Menü SYSTEM 21

Problembehebung 22

Benötigen Sie weitere Unterstützung? 23

Reinigung....23

Entsorgung....23

Technische Daten 24

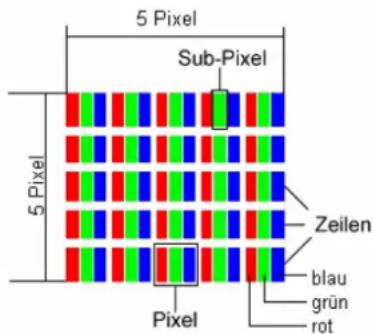

Pixelfehler bei LCDs (TFT-Displays) 25

Vervielfältigung dieser Bedienungsanleitung 25

Hinweise zu dieser Anleitung

Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weiter geben zu können.

HD ready

- Ihr LCD-TV ist mit dem Merkmal "HD ready" ausgestattet. Das bedeutet, dass es grundsätzlich hochauflösende Fernsehprogramme (HDTV) wiedergeben kann. Voraussetzung ist, dass ein HDTV-Signal von einer externen Set-Top-Box (HD-STB) in das LCD-TV gegeben wird.

Service

Falls Probleme mit Ihrem LCD-TV auftreten, nehmen Sie Kontakt mit uns auf (vgl. die Service-Adresse auf der Rückseite dieser Bedienungsanleitung). Darüber hinaus finden Sie in dieser Bedienungsanleitung ein Kapitel zur Problembehebung (Seite 20).

Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum Empfang und zur Wiedergabe von Fernsehprogrammen. Die unterschiedlichen Anschlussmöglichkeiten ermöglichen eine zusätzliche Erweiterung der Empfangs- und Wiedergabequellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder etc.).
• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.
• Dieses Gerät ist nicht als Datenmonitor für Büroarbeitsplätze geeignet.
• Dieses Gerät ist für den Privatgebrauch gedacht und nicht für den Betrieb in einem Unternehmen der Schwerindustrie vorgesehen. Die Nutzung unter extremen Umgebungsbedingungen kann die Beschädigung Ihres Gerätes zur Folge haben.

Lieferumfang

• LCD-TV
• Netzanschlusskabel
• Fernbedienung inkl. 2 Batterien Typ R03 (AAA) 1,5V
• Garantiekarte
• Bedienungsanleitung

Hinweis!

Verwenden Sie ausschließlich das mitgelieferte Netzanschlusskabel.

Sicherheitshinweise

Betriebssicherheit

• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten spielen. Kinder können mögliche Gefahren nicht immer richtig erkennen.
• Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen.
• Öffnen Sie niemals das Gehäuse des LCD-TVs (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Schlitze und Öffnungen des LCD-TVs dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!
• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm beschädigt wird.
• Achtung! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschuhen die geborstenen Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien austreten können.
• Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

Wenden Sie sich an das Service Center, wenn:

• das Netzkabel angeschmort oder beschädigt ist
• Flüssigkeit in das Gerät eingedrungen ist
  • das Gerät nicht ordnungsgemäß funktioniert
• das Gerät gestürzt, oder das Gehäuse beschädigt ist

Aufstellungsort

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt.
  Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschritten werden.
• Halten Sie Ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse, wie Regen, Schnee etc. das Gerät beschädigen könnten.
• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße – wie z. B. Vasen – auf das Gerät. Eindringende Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) auf das Gerät.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein. Die Belüftung darf nicht durch Bedecken der Lüftungsöffnungen mit Gegenständen wie Zeitschriften, Tischdecken, Vorhängen usw. behindert werden.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen nicht unnötigen Belastungen auszusetzen.
• Der optimale Betrachtungsabstand beträgt ca. 3-5 Mal die Bildschirmdiagonale.

Reparatur

• Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.
• Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unser autorisiertes Service Center.

Vorgesehene Umgebung

• Das Gerät kann bei einer Umgebungstemperatur von +5^ C bis +35^ C betrieben werden.
• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.) um Funktionsstörungen zu vermeiden.
• Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des LCD-TVs kommen, die einen elektrischen Kurzschluss verursachen kann.
• Ziehen Sie während eines Unwetters oder wenn das Gerät für längere Zeit nicht benutzt wird den Stecker aus der Steck-dose und das Antennenkabel aus der Antennenbuchse.

Stromversorgung

Bitte beachten Sie: Auch bei ausgeschaltetem Netzschalter sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem LCD-TV zu unterbrechen, oder das Gerät gänzlich von Spannung freizuschalten, ziehen Sie den Netzstecker aus der Steckdose.

• Schließen Sie Netzanschlusskabel nur an eine geerdete Steckdosen mit 230 V \~ 50 Hz an.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihren LCD-TV vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.
  • Die Steckdose muss sich in der Nähe des LCD-TVs befinden und leicht erreichbar sein.
• Verlegen Sie die Kabel so, dass niemand darauf treten, oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.

Umgang mit Batterien

Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und ihre Gesundheit zur Folge haben könnte.

Bitte befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern. Sollten versehentlich Batterien verschluckt worden sein, melden Sie dies bitte sofort Ihrem Arzt.
• Laden Sie niemals Batterien (es sei denn, dies ist ausdrücklich angegeben).
• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
• Schließen Sie die Batterien niemals kurz.
• Vermeiden Sie Hitze und werfen Sie die Batterien nicht ins Feuer.
• Zerlegen oder verformen Sie die Batterien nicht.

Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren Wassers und informieren Sie umgehend Ihren Arzt.

• Vermeiden Sie starke Stöße und Erschütterungen.
• Vertauschen Sie niemals die Polarität. Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.
• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen.
• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
• Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird.
• Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf reinigen.
• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.

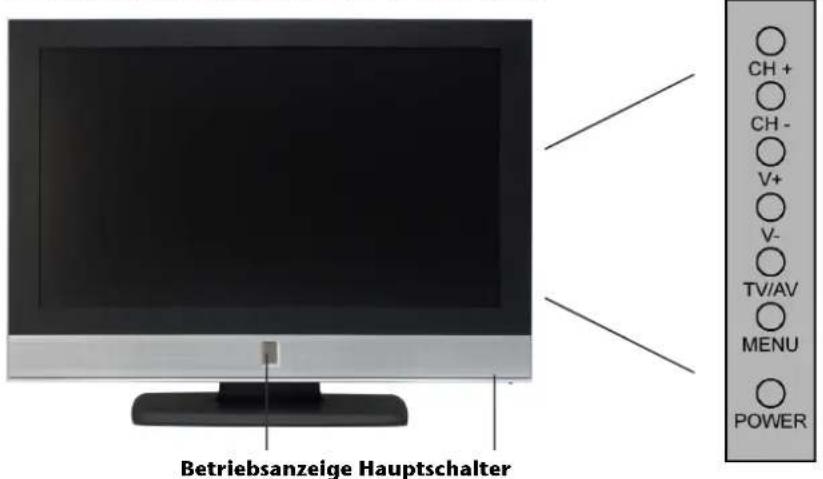

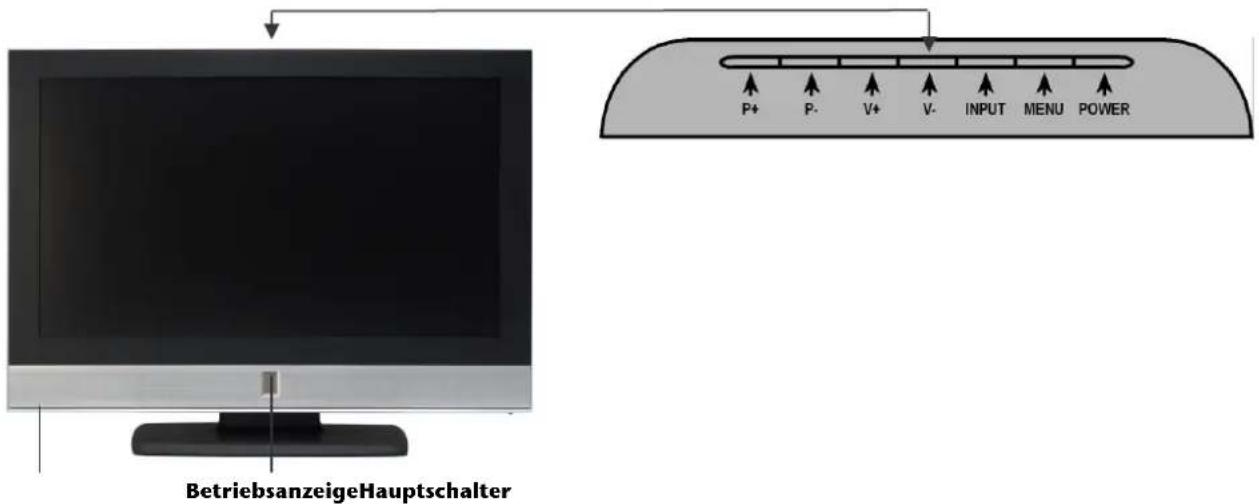

Das Gerät kennen lernen

Bedienelemente 26", 32", 37"

Betriebsanzeige Hauptschalter CH+ CH- V+ V- TV/AV MENU POWER

Bedienelemente 40"

BetriebsanzeigeHauptschalter P+ P- V+ V- INPUT MENU POWER

Bedienelement	Funktion
CH +/CH - / P+/P-	Wechseln Sie über diese Tasten das Programm.
V +/V -	Stellen Sie über diese Tasten die Lautstärke des Geräts ein.
TV/AV / INPUT	Rufen Sie mit dieser Taste die Liste der verfügbaren Quellen auf. Mit den Tasten CH +/CH - / P+/P-wechseln Sie zwischen den Empfangsquellen: PC, HDMI, TV, SCART1, SCART2, YPBPR1,YPBPR2.
MENU	Rufen Sie mit dieser Taste das OSD'-Menü auf, um Einstellungen an Ihrem Gerät vorzunehmen.
POWER (STANDBY)	Im ausgeschalteten Zustand Gerät in Betrieb nehmen;im eingeschalteten Zustand: Gerät in Standby-Modus schalten.
Betriebsanzeige	Leuchtet rot auf, wenn sich das Gerät im Standby-Modus befindet.Leuchtet grün auf, wenn das Gerät eingeschaltet ist.
Hauptschalter	Schalten Sie über diese Taste das Gerät ganz aus.

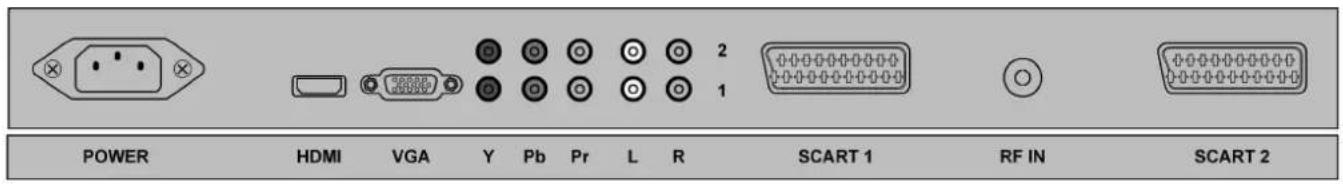

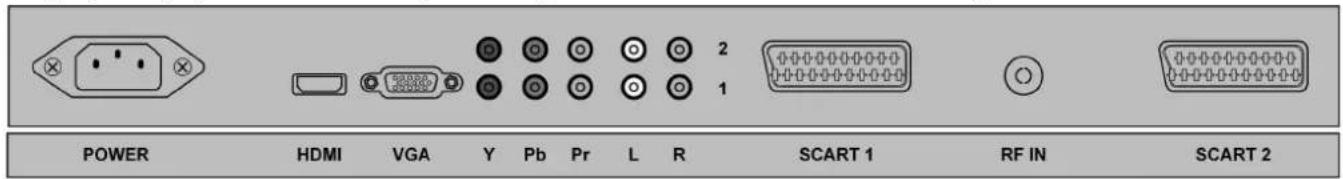

Anschlüsse

POWER HDMI VGA Y Pb Pr L R SCART 1 RF IN SCART 2

Anschluss	Anschlussmöglichkeiten
POWER	Schließen Sie hier das mitgelieferte Netzanschlusskabel an.
HDMI	HDMI-EingangHDMI-Eingang zum Anschluss von Geräten mit HDMI-Ausgang, z. B. DVD-Player, SAT- oder DVB-T-Receiver, Computer u. a.Sie benötigen für diesen Anschluss ein HDMI-Kabel (nicht im Lieferumfang).
VGA	VGA-EingangVGA-Eingang zum Anschluss von Geräten mit VGA-Ausgang, z. B. Computer u. a.Sie benötigen für diesen Anschluss ein SCART-Kabel (nicht im Lieferumfang).
Y/PB/PR	Component- / Y/Pb/Pr-EingangComponent-Eingang zum Anschluss von Geräten mit Component-Ausgang, z. B. DVD-Player, SAT- oder DVB-T-Receiver, Videokamera, Computer u. a.Sie benötigen für diesen Anschluss ein Component-Kabel (nicht im Lieferumfang).
L / R	Audio-Eingang.Schließen Sie hier den linken und den rechten Audio-Kanal der Quelle an, deren Ton Sie über das LCD-TV übertragen möchten (z.B. Camcorder).
SCART	SCART-AnschlussSCART-Eingang zum Anschluss von Geräten mit SCART-Ausgang, z. B. DVD-Player, Videorecorder, SAT- oder DVB-T-Receiver, Spielekonsolen u. a.Sie benötigen für diesen Anschluss ein SCART-Kabel (nicht im Lieferumfang).
RF IN	AntennenanschlussSchließen Sie hier das Antennenkabel an (nicht im Lieferumfang).

Anschlussbeispiele

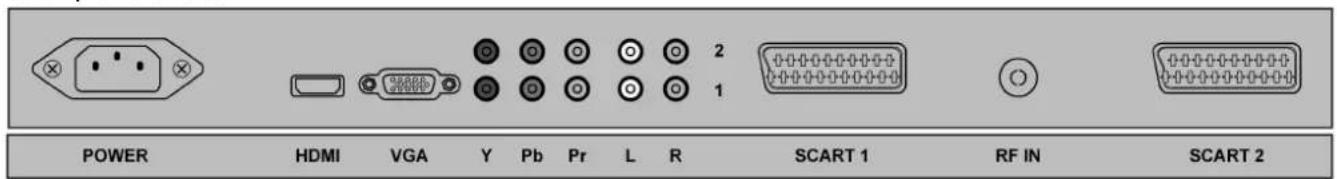

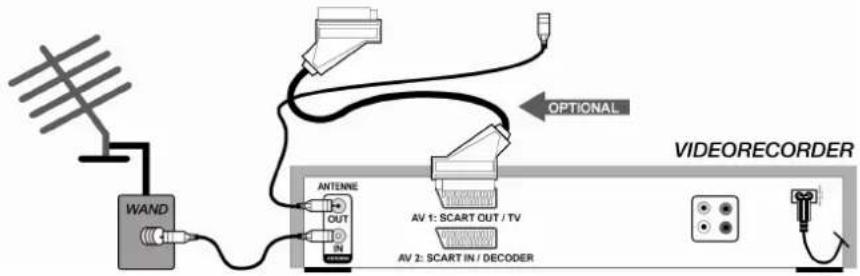

Videorecorder

Wenn Sie einen Videorecorder an das LCD-TV anschließen möchten, verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Videorecorders. Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des Videorecorders und der Antennenbuchse in der Wand.

Alternativ können Sie LCD-TV und Videorecorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonqualität empfehlenswert.

POWER HDMI VGA Y Pb Pr L R SCART 1 RF IN SCART 2

WAND ANTENNE OUT IN AV 1: SCART OUT / TV AV 2: SCART IN / DECODER OPTIONAL VIDEO RECORDER

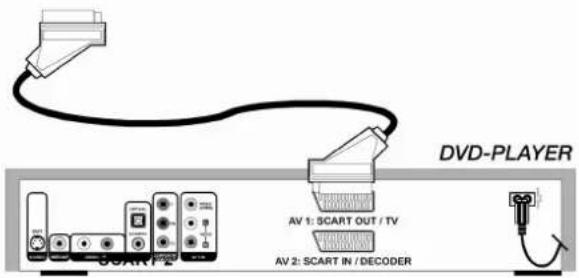

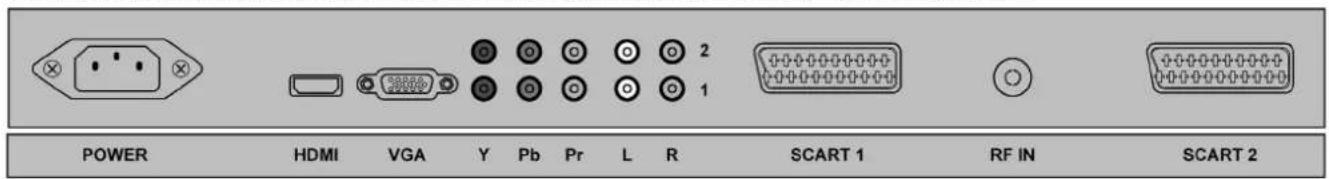

DVD-Player

Schließen Sie einen DVD-Player mit SCART-Kabel an.

POWER HDMI VGA Y Pb Pr L R SCART 1 RF IN SCART 2

DVD-PLAYER AV 1: SCART OUT / TV AV 2: SCART IN / DECODER

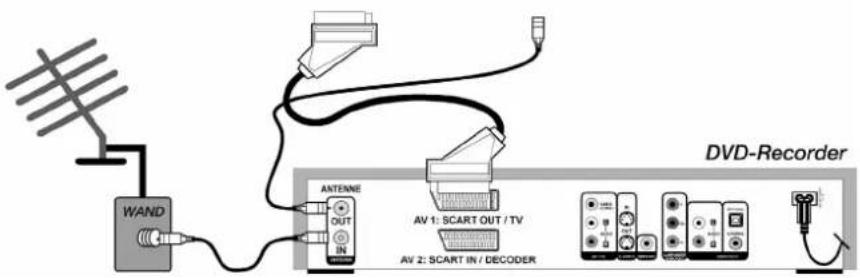

Ein Gerät, das als Empfänger für das LCD-TV eingesetzt werden soll (z. B. SAT-Receiver, DVB-T-Receiver, Decoder, Set-Top-Box) und einen DVD-Recorder schließen Sie mit SCART-Kabel an die SCART-Buchse des LCD-TVs an.

Verbinden Sie außerdem die Antennenkabel wie im Abschnitt „Videorecorder“ (s. o.) beschrieben.

POWER HDMI VGA Y Pb Pr L R SCART 1 RF IN SCART 2

WAND ANTENNE OUT IN AV 1: SCART OUT / TV AV 2: SCART IN / DECODER DVD-Recorder

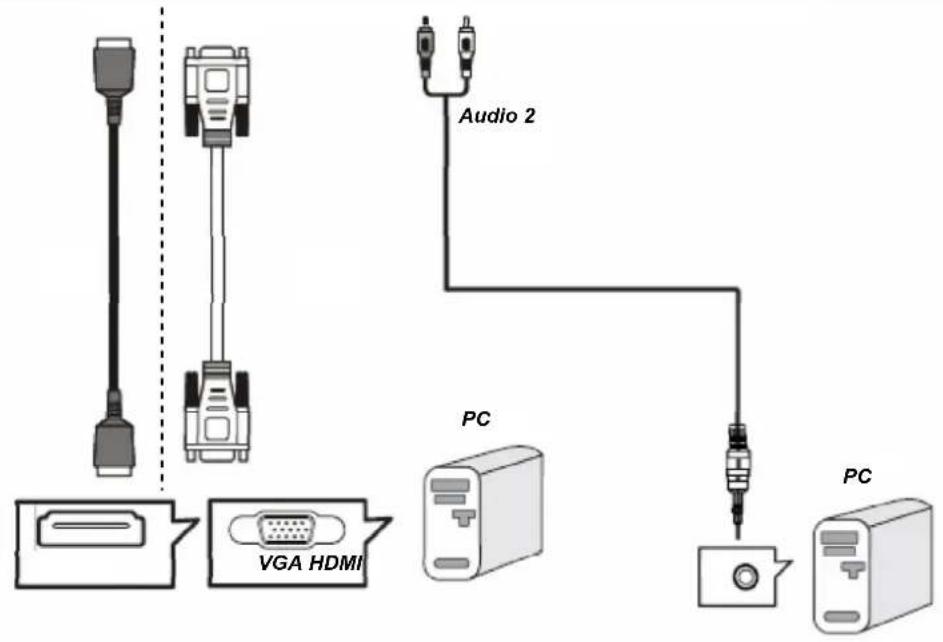

Computer / Geräte mit digitalem Ausgang (z.B. HDMI)

Schließen Sie einen Computer mit einem VGA-Kabel an. Sollte Ihr Computer über einen SCART, COMPONENT oder HDMI Ausgang verfügen, können Sie die Computeranzeige mittels einen dieser Anschlüsse übertragen.

POWER HDMI VGA Y Pb Pr L R 2 1 SCART 1 RF IN SCART 2

Hinweis

Auch wenn Ihr Computer mehrere Anschlussmöglichkeiten anbieten sollte, entscheiden Sie sich nur für eine Möglichkeit, um Probleme mit der Signalzuordnung zu vermeiden.

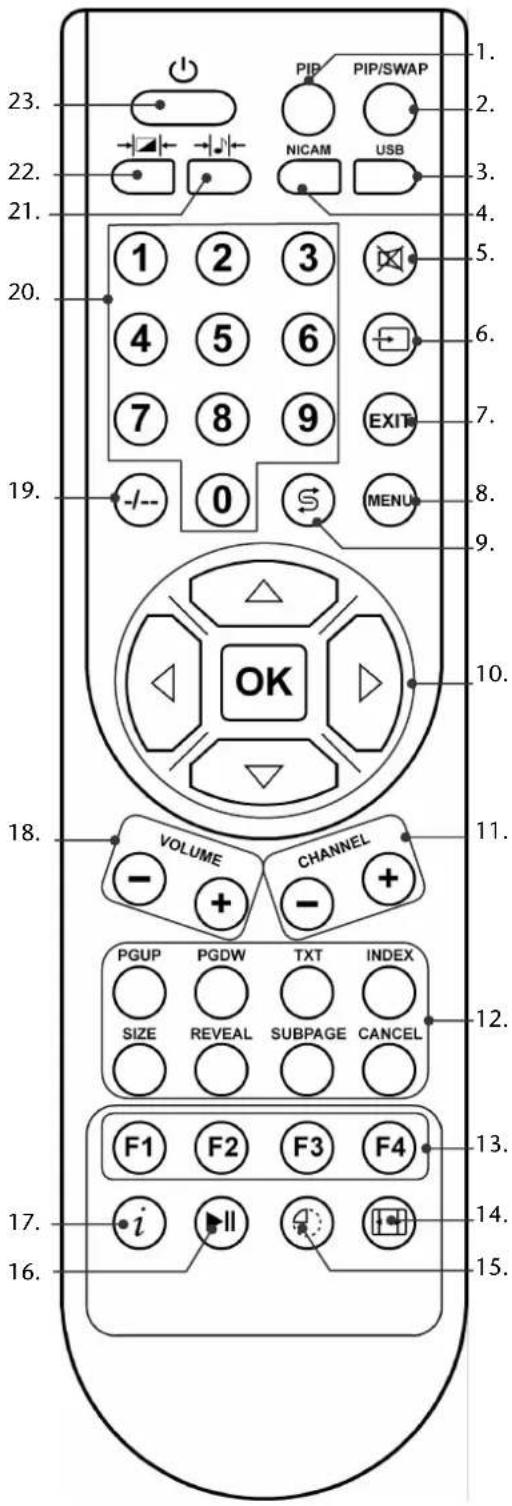

Die Fernbedienung

23. 22. 21. 20. 19. 18. 17. 16. PIP PIP/SWAP NICAM USB 1 2 3 4 5 6 7 8 9 -/- 0 S EXIT MENU OK VOLUME CHANNEL - + - + PGUP PGDW TXT INDEX SIZE REVEAL SUBPAGE CANCEL F1 F2 F3 F4 i II

1. Keine Funktion

2. Keine Funktion

3. Keine Funktion

4. Mono / Stereo / 2-Ton

5. Stummschalten

6. Eingangswahl Rufen Sie mit dieser Taste die Liste der verfügbaren Quellen auf. Mit den Richtungstasten ▲▼ wechseln Sie zwischen den Empfangs-quellen: PC, HDMI, TV, SCART1, SCART2, YPBPR1, YPBPR2.

7. Menü verlassen

8. Menü aufrufen; zurück zum vorherigen Menü

9. Vorheriges Programm Zurückschalten zum vorher angezeigten Programm.

10. Richtungstasten ◀ ▶ ▲ ▼ zur Navigation in den Menüs OK - In einigen Menüs müssen Sie Ihre Wahl mit dieser Taste bestätigen.

11. CHANNEL + / - Im Fernsehmodus wählen Sie das nächste (+) oder das vorherige (-) Programm aus. Im Teletextmodus wählen Sie die nächste (+) oder die vorherige (-) Seite aus.

12. Teletext Tasten: PGUP = Seite vorblättern PGDW = Seite zurückblättern TXT = Teletext ein-/ ausschalten INDEX = Indexseite SIZE = Teletext vergrößern REVEAL = verborgenen Text zeigen SUBPAGE = Unterseite CANCEL = Teletext ausblenden

13. Teletext: Farbtasten zur Navigation im Teletext

14. Bildformat wählen: AUTO, 16:9, ZOOM1, ZOOM2, 4:3, PANORAMA

15. SLEEP Funktion: Zeiteinstellung zum automatischen Ausschalten des Geräts

16. Teletext: aktuelle Seite anhalten

17. INFO Im Fernsehmodus: zum Anzeigen von Informationen, wie aktuelle Programmnummer und Bildformat. Im Teletextmodus: zum Aktivieren des Mix Teletext-Fernsehbild

18. VOLUME + / - Zum Erhöhen (+) oder Verringern (-) der Lautstärke.

19. Zweistellige Kanäle auswählen

20. Zifferntasten Fernsehmodus: Programmwahl; Teletextmodus: Eingabe der dreistelligen Nummern, mit der die Seite ausgewählt wird.

21. Audiomodus auswählen: FILM, MUSIK, BENUTZER, STANDARD

22. Bildmodus auswählen: FILM, NATÜRLICH, BENUTZER, STANDARD

23. STANDBY-Taste zum Ein-/Ausschalten des LCD-TVs.

Erste Inbetriebnahme

Hinweis

Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel „Sicherheitshinweise“ auf Seite 3ff.

Auspacken

- Bewahren Sie das Verpackungsmaterial bitte gut auf und benutzen Sie ausschließlich dieses, um den Fernseher zu transportieren.

Batterien in die Fernbedienung einlegen

1. Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.
2. Legen Sie zwei Batterien vom Typ R03 (AAA) 1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie dabei die Polung der Batterien (im Batteriefachboden markiert).
3. Schließen Sie das Batteriefach.

AAA + VVV +

Achtung!

Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte durch auslaufende Batterien beschädigt werden.

Antenne anschließen

- Zum Anschluss an die Hausantenne oder Kabelanlage verbinden Sie die Antennensteckdose und das Fernsehgerät am RF IN Anschluss mit einem doppelt abgeschirmten Antennenkabel (nicht im Lieferumfang enthalten).

Stromversorgung anschließen

1. Verbinden das mitgelieferte Netzanschlusskabel mit dem Stromanschluss am Gerät.
2. Schließen Sie das mitgelieferten Netzanschlusskabel an eine gut erreichbare Netzsteckdose 230 V \~ 50 Hz an.

Grundfunktionen

LCD-TV ein- und ausschalten

1. Bringen Sie den Hauptschalter am unteren Teil des Fernsehers in die Stellung „I“ (AN).
   Das Gerät geht in den Standby-Modus und die Anzeige an der Vorderseite leuchtet rot auf.
2. Um das Gerät einzuschalten, drücken Sie entweder die STANDBY-Taste am Gerät oder an der der Fernbedienung.
3. Mit der STANDBY-Taste schalten Sie das Gerät wieder in den Standby-Modus.
4. Bringen Sie den Hauptschalter am unteren Teil des Fernsehers in die Stellung „0“ (AUS), um das Gerät ganz auszuschalten.

Im Menü navigieren

1. Drücken Sie die Taste MENU [8], um das OSD zu aktivieren.
2. Mit den Richtungstasten ▲/▼ wählen Sie die Optionen aus dem Hauptmenü.
3. Mit den Richtungstasten ◀ / ▶ bestätigen Sie die ausgewählte Option des Hauptmenüs und öffnen das Untermenü.
4. Mit den Richtungstasten ▲/▼ wählen Sie die Optionen aus dem Untermenü.
5. Mit den Richtungstasten ◀ / ▶ bestätigen Sie die ausgewählte Option des Untermenüs indem Sie die Änderungen bzw. Einstellungen vornehmen möchten.
6. Mit den Richtungstasten ◀ / ▶ stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahl.
7. Mit der Taste MENU [8] kommen Sie in das übergeordnete Menü zurück.
8. Mit der Taste EXIT [7] schließen Sie das Menü und bestätigen gleichzeitig die Auswahl.

Hinweis

Wenn Sie beim Bedienen des OSDs länger als ca.15 Sekunden keine Taste drücken, schließt sich das Menü automatisch. Die Anzeigedauer können Sie allerdings variieren. Lesen Sie dazu „Menü SYSTEM“ auf Seite 18.

Spracheinstellung

Im Auslieferungszustand ist das OSD Ihres LCD-TVs auf Englisch eingestellt. Stellen Sie das OSD wie folgt auf die von Ihnen gewünschte Sprache um:

1. Drücken Sie auf der Fernbedienung die Taste MENU [8].
2. Wählen Sie mit der Richtungstaste ▼ den Menüpunkt SYSTEM aus (4. Menüpunkt in der Hauptmenü Leiste links im Bild [MAIN MENU].
3. Bestätigen Sie mit der Richtungstaste ▶ . Der Eintrag SPLEEP TIMER wird hervorgehoben.
4. Wählen Sie mit der Richtungstaste ▼ den Menüpunkt OSD LANGUAGE aus. Das OSD Menü wir ausgeblendet um auf dem Bildschirm erscheint unten die Leiste OSD LANGUAGE ENGLISH.
5. Wählen Sie mit den Richtungstasten ◀▶ die von Ihnen gewünschte Sprache aus.
6. Bestätigen Sie Ihre Wahl mit der Taste OK. Es erscheint das OSD.
7. Drücken Sie die Taste EXIT [7], um das OSD Menü zu verlassen.

Automatische Programmsuche (Antennenanschluss RF IN)

1. Drücken Sie auf der Fernbedienung die Taste MENU [8].
2. Wählen Sie mit der Richtungstaste ▼ den Menüpunkt TV-KANAL aus (5. Menüpunkt in der Hauptmenü Leiste links im Bild [MAIN MENU].
3. Bestätigen Sie mit der Richtungstaste ▶ . Der Eintrag FARBNORM wird hervorgehoben.
4. Wählen Sie mit der Richtungstaste ▼ den Menüpunkt APS aus.
5. Um die automatische Programmsuche zu starten, drücken Sie die Richtungstasten ▶ . Auf dem Bildschirm erscheint ein Balken der den Suchverlauf anzeigt. Warten Sie die Suche ab. Sie nimmt einige Minuten in Anspruch. Um den Vorgang abzubrechen, drücken Sie die Taste EXIT.
6. Die Programme werden in einer länderspezifischen Reihenfolge auf den Programmplätzen abgelegt. Es können 100 Programme gespeichert werden.

Hinweis

Die Reihenfolge der Programmplätze können Sie Ihren Wünschen entsprechend abändern. Lesen Sie im Abschnitt „Menu TV-KANAL“ ab Seite19 unter dem Menüpunkt PROGRAMM ⇒ EINFÜGEN nach, wie Sie die Programme sortieren können.

Die Programmsuche bei Geräten die über SCART oder Component angeschlossen wurden, erfolgt über das jeweilige angeschlossene Gerät. Nehmen Sie dafür die Bedienungsanleitung der angeschlossenen Signalquelle zur Hilfe (z. B. DVB-T Receiver oder SAT-Receiver).

Programmauswahl

- Um ein Programm auszuwählen, drücken Sie entweder eine der Tasten CH+ / CH- am Gerät, eine der Tasten CHANNEL [11] an der Fernbedienung oder wählen Sie das Programm über eine Zifferntaste [20] direkt an. Für eine zweistellige Nummer drücken Sie die Taste 🚫️ [19].

- Mit der Taste Ⓧ [9] wählen Sie das zuletzt gesendete Programm.

Toneinstellungen

Lautstärke

- Mit den Lautstärketasten VOLUME [18] an der Fernbedienung oder V+/V- am Gerät erhöhen oder verringern Sie die Lautstärke.

Stummschaltung

- Um den Ton ganz aus- und wieder einzustellen, drücken Sie die Taste [5]. Auf dem Bildschirm erscheint die Meldung STUMM.

Tonausgabe

- Mit der Taste NICAM [4] wählen Sie zwischen MONO- und STEREO-Ausgabe, DUAL A und DUAL B. DUAL A und DUAL B können nur erscheinen, wenn die aktuelle Sendung den DUAL-Modus unterstützt (z. B. bei zweisprachigen Sendungen).

Tonvoreinstellung

- Mit der Taste →|♪|← [21] wählen Sie den Soundmodus aus: STANDARD, FILM, MUSIK, BENUTZER.

Bildeinstellungen

Bildformat

Mit der Bildformat-Taste [14] können Sie zwischen folgende Bildformate umschalten:

• AUTO: Das gesendete Format wird automatisch auf das Eingangssignal eingestellt oder ein Vollbild dargestellt.
  • 16:9: Das Bild wird im 16:9-Format dargestellt.
  • ZOOM1/ZOOM2: Vergrößerte Darstellung.
  • 4:3: Das Bild wird im 4:3 -Format dargestellt.
• PANORAMA: Das 4:3 Bild wird am linken und rechten Rand ausgedehnt, um den Bildschirm zu füllen; der obere und/oder untere Rand wird dabei etwas abgeschnitten.

Bildvoreinstellung

- Mit der Taste → [22] wählen Sie den Bildmodus aus: STANDARD, FILM, NATÜRLICH, BENUTZER

Infos anzeigen lassen

• Drücken Sie die Taste i [17], um sich Programmplatz und Tonmodus anzeigen zu lassen.
• Dieselben Informationen erhalten Sie beim Umschalten auf ein anderes Programm.

Signalquelle wählen

- Mit der Taste TV/AV / INPUT am Gerät oder der Taste [6] an der Fernbedienung rufen Sie die Liste der verfügbaren Quellen auf. Folgende Signalquellen stehen Ihnen zur Verfügung:

• PC: Gerät an der VGA-Buchse
• HDMI: Gerät an der HDMI-Buchse
• TV: TV- bzw. Antennenbetrieb
• SCART1: Gerät am SCART-Anschluss 1
• SCART2: Gerät am SCART-Anschluss 2
• YPBPR1: Gerät am Component-Anschluss 1
• YPBPR2: Gerät am Component-Anschluss 2

- Mit den Tasten CH +/CH - am Gerät oder den Richtungstasten ▲/▼ an der Fernbedienung wechseln Sie zwischen den Empfangsquellen.

Teletext

Teletext ist ein kostenloser Service, das von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV-Gerät bietet viele nützliche Funktionen für die Bedienung des Teletexts sowie Multipage-Text, Unterseitenspeicherung oder schnelle Navigation.

Die Bedienung des Teletexts

1. Wählen Sie ein Fernsehprogramm, das Teletext ausstrahlt.
2. Drücken Sie die Taste TXT [12] einmal, um die Basis-/Indexseite des Teletexts anzuzeigen.
3. Durch nochmaliges Drücken der Taste TXT [12] wechselt das Gerät wieder in den TV-Modus

Teletext-Seiten auswählen

Zifferntasten [20]

• Geben Sie die gewünschte Teletextseite als dreistellige Nummer direkt mit den Zifferntasten ein.
• Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Teletextzähler sucht solange, bis die gewählte Seitennummer gefunden ist.

PGUP / PGDW Tasten [12]

- Mit den PGUP und PGDW [12] blättern Sie vor und zurück durch die Teletextseiten.

SUBPAGE [12]

• Manche Teletextseiten beinhalten Unterseiten. Am unteren Bildrand wird z. B. 1/3 angezeigt. Die Unterseiten werden im Abstand von ca. einer halben Minute nacheinander eingeblendet.
  Sie können die Unterseiten auch selbst aufrufen, indem Sie die Taste SUBPAGE [12] drücken. Es erscheint ein vierstelliges Eingabefeld, in das Sie die Nummer einer Unterseite (z. B. 0002) eingeben können.

Farbtasten [13] / Fastext

- Wenn am unteren Bildrand farbige Texteinträge eingeblendet sind, können Sie diese Inhalte durch Drücken der entsprechenden Farbtasten ROT, GRÜN, GELB und BLAU direkt anwählen.

Nützliche Teletext Eigenschaften

INDEX [12]

- Mit dieser Taste wählen Sie die Indexseite aus, die eine Liste des Teletextinhalts enthält.

SIZE [12]

Diese Funktion zeigt die Teletextinformation in doppelter Größe an.

• Drücken Sie die Taste SIZE, um die obere Hälfte der Seite zu vergrößern.
• Drücken Sie erneut die Taste SIZE, um die untere Hälfte der Seite vergrößert anzuzeigen.
• Nochmaliges Drücken der Taste SIZE zeigt den Teletext wieder in normaler Größe.

REVEAL [12]

• Um verborgene Information, wie z. B. die Lösungen von Rätseln oder Quizspielen anzuzeigen, drücken Sie einmal auf die Taste REVEAL.
• Nochmaliges Drücken der Taste REVEAL verbirgt die Antworten wieder.

CANCEL [12] / Verdecktes Suchen

Wenn Sie im Teletextmodus die Taste CANCEL drücken, dann schaltet das TV-Gerät die Teletextanzeige in den Hintergrund. Damit können Sie Wartezeiten bis zur Anzeige der gewünschten Seite überbrücken.

• Wählen Sie die gewünschte Seitennummer im Teletextmodus.
• Drücken Sie die Taste CANCEL, um zum TV-Modus zu schalten, während Sie auf die Teletextseite warten. In der linken oberen Ecke erscheint ein Feld mit der gesuchten Seitennummer die gelb hinterlegt ist, solange gesucht wird.
• Sobald die gewünschte Seite gefunden ist, erscheint die Seitenzahl schwarz hinterlegt.
• Drücken Sie nun erneut die Taste CANCEL, um die gewünschte Seite anzuzeigen.

HOLD [16]

Die Teletextseite, die Sie gewählt haben, enthält möglicherweise mehr Informationen als auf einen Bildschirm passen. In diesem Fall wird die Information auf mehrere Unterseiten aufgeteilt. Die Unterseiten werden in regelmäßigen Zeitabständen weitergeblättert.

• Drücken Sie die Taste [16], um einen automatischen Seitenwechsel zu verhindern. Ein Symbol wird in der linken oberen Ecke des Bildschirms angezeigt und der automatische Seitenwechsel ist unterbrochen.
• Drücken Sie erneut auf die Taste [16], um den automatischen Seitenwechsel wieder zuzulassen.

Mix Teletext-Fernsehbild [17]

- Drücken Sie die Taste i [17], um den Teletext transparent darzustellen (das Fernsehbild erscheint im Hintergrund).

Das OSD-Menü

Nachfolgend wird das OSD im LCD-TV Modus beschrieben. Im PC Modus stehen Ihnen andere Optionen zur Verfügung die Sie ab Seite 20 nachlesen können.

Hinweis

Aufgrund möglicher technischer Änderungen können die hier beschriebenen Menüs von denen auf Ihrem Bildschirm abweichen.

Menü BILD

Menüpunkt	Einstellung
KONTRAST	Kontrast verringern bzw. erhöhen (0 – 100).
HELLIGKEIT	Helligkeit verringern bzw. erhöhen (0 – 100).
FARBTON	Farbintensität verringern bzw. erhöhen (0 – 100). (Nur bei NTSC)
SÄTTIGUNG	Sättigung verringern bzw. erhöhen (0 – 100).
SCHÄRFE	Schärfe verringern bzw. erhöhen (0 – 100).
FARBE	NORMAL: Normale Farbgebung.WARM: Verstärkt die warmen Farbanteile.KALT: Verstärkt die kalten Farbanteile.
BILDFORMAT	AUTO: Das gesendete Format wird automatisch auf das Eingangssignal eingestellt oder ein Vollbild dargestellt.16:9: Das Bild wird im 16:9-Format dargestellt.ZOOM1/ZOOM2: Vergrößerte Darstellung.4:3: Das Bild wird im 4:3 -Format dargestellt.PANORAMA: Das 4:3 Bild wird am linken und rechten Rand ausgedehnt, um den Bildschirm zu füllen; der obere und/oder untere Rand wird dabei etwas abgeschnitten.

Menü TON

Menüpunkt	Einstellung
BASS	Einstellung der Bässe (0 – 100).
HÖHEN	Einstellung der Höhen (0 – 100).
BALANCE	Einstellung der Balance zwischen dem linken und rechten Lautsprecher (0 – 100).
MTS	Mono / Stereo Umschaltung
SOUNDMODUS	BENUTZER: Vom Benutzer im Menü „EQUALIZER“ eingestellter Tonmodus.STANDARD: Standard Einstellung.FILM: Verstärkt den „Film-Sound“.MUSIK: Für Musik optimierte Einstellung.
EQUALIZER	Mit ▲/▼ wählen Sie ein Frequenzband (120 Hz, 500 Hz, 1K5 Hz, 5K Hz, 10K Hz).Mit ◀/► stellen Sie den Wert im ausgewählten Frequenzband ein.

Menü ERWEITERT

Menüpunkt	Einstellung
3D NR	Rauschunterdrückung einstellen/ändern.Es stehen Ihnen folgende Einstellmöglichkeiten zur Verfügung: AUS, NIEDRIG, MITTEL, HOCH.
TXT SPRACHE	Die Voreinstellung ist WEST. Falls Sie sich in einem Sprachraum mit einer anderen Schriftart befinden, können Sie die Spracheinstellung auf OST, RUSSISCH, ARABISCH oder FARSI ändern.
AUTO FORMAT	Formatumschaltung über SCART
SCART2 OUT	Ausgangssignal von SCART2 einstellen
KINDERSICHER.	Aktivieren Sie hierüber mittels eines Passworts die Kindersicherung. Das Standardpasswort lautet OOOO. Sollten Sie das Passwort geändert und dieses verlegt haben, verwenden Sie das Master-Passwort 9538.
BLUE SCREEN	Steht diese Option auf AN, wird bei einem Programm das kein Signal empfängt ein blauer Bildschirm angezeigt.

Menü SYSTEM

Menüpunkt	Einstellung
SLEEP TIMER	Wählen Sie eine Zeit, nach der sich das Gerät selbständig ausstellt. Mit den Richtungstasten können Sie die Zeit in 15-Minuten-Schritten einstellen (maximal 1 Stunde).Sofort nach der Einstellung mit ◄ ▶ beginnt die Sleep-Timer-Zeit.
OSD LANGUAGE	Wählen Sie die Sprache des OSD-Menüs. Sie stellt sich unmittelbar um.
OSD H - POSITION	Stellen Sie die horizontale Position des OSDs ein.
OSD V - POSITION	Stellen Sie die vertikale Position des OSDs ein.
EINBLENDDAUER	Stellen Sie ein, wann das OSD, bei Nicht-Nutzung, ausgeblendet werden soll.
INFO	Zeigt die Firmware Version des OSD an.
RESET	Über diesen Menüpunkt stellen Sie die Werkseinstellung wieder her. Alle manuell vorgenommen Einstellungen werden gelöscht. Die Werte befinden sich nun wie im Auslieferungszustand. Die Programmliste wird beibehalten.
BACKLIGHT	Stellen Sie hier die Hintergrundbeleuchtung ein.

Menü TV-KANAL

Menüpunkt	Einstellung
FARBNORM	Auto, PAL, SECAM
TONNORM	Auto, B/G, I, D/K, L, L'
APS	Automatische Programmsuche
MANUELL	Hier können Sie eine manuelle Programmsuche durchführen.1. Wählen Sie unter den Punkt KANAL den Programmplatz.2. Gehen Sie auf die Option SUCHEN und starten Sie mit den Richtungstasten ▶ ▶ eine Suche nach unten oder oben auf dem Frequenzband. Bei jedem gefundenen Programm bleibt die Suche stehen und die Option SPEICHERN wird markiert.3. Speicher Sie das Programm mit OK..Im Menüpunkt FEINTUNING (s. u.) können Sie eine weitere Feinabstimmung vornehmen.
PROGRAMM	In der Programmtabelle sehen Sie die aktuell gespeicherten Programme.Programmname ändern:1. Gehen Sie auf den gewünschten Programmplatz und drücken Sie die ro-te Farbtaste NAME. Nun können Sie den ersten Buchstaben ändern: Wäh-len Sie mit den Richtungstasten ▲ ▼ ein Zeichen aus. Die Zeichen er-scheinen in der Reihenfolge: A B C [bis] Z 0 1 2 [bis] 9 () * + , . /[LEERZEICHEN] –. Sie können bis maximal 5 Zeichen eingeben.2. Gehen Sie mit der Richtungstaste ▶ auf den nächsten Buchstaben usw.3. Am Ende drücken Sie noch einmal die rote Farbtaste OK, um den Namen zu speichern.Programm löschen:1. Wählen Sie das Programm an, das Sie aus der Liste löschen möchten, und drücken Sie die grüne Farbtaste LÖSCHEN. Die folgenden Programme rücken in der Tabelle nach.Programm einfügen:Hier können Sie ein Programm auf einen anderen Platz verschieben.1. Wählen Sie das Programm an und drücken Sie die gelbe Farbtaste EINFÜGEN.2. Verschieben Sie das Programm mit ▲ ▼ auf den gewünschten Platz und drücken Sie die rote Farbtaste OK. Die anderen Programme werden ent-sprechend mit verschoben.
FEINTUNING	Hier können Sie das Bild des aktuell gewählten Programms mit ◀ ▶ feinab-stimmen.
AFT	Automatisches Feintuning. Ist diese Option eingeschaltet startet bei einer Ver-schlechterung des Signals die automatische Feinabstimmung.
PROGRAM AREA	Einstellung des Empfangsbereichs nach Tonnorm bei der automatischen Pro-grammsuche. Wählen Sie zwischen OTHER (alle Tonnormen außer L/L'), BOTH (alle Tonnormen inkl. L/L'), FRANCE (nur die Tonnorm L/L')

Die manuelle Suche können Sie z. B. verwenden, um einen Videorecorder auf das LCD-TV einzustellen.

Nachdem LCD-TV und Videorecorder über die Antenne miteinander verbunden sind (vgl. Seite 8), stellen Sie Ihren Videorecorder auf das Testsignal.

• Führen Sie die manuelle Suche mit dem LCD-TV durch.
• Wenn das Testsignal gefunden wurde, speichern Sie das Testsignal auf einem freien Programmplatz.

Das OSD im PC-Modus

Menü PC

Menüpunkt	Einstellung
KONTRAST	Kontrast verringern bzw. erhöhen (0 – 100).
HELLIGKEIT	Helligkeit verringern bzw. erhöhen (0 – 100).
FARBMODUS	Stellen Sie die FARBTEMPERATUR auf NORMAL, KALT, WARM oder MANUELL ein. Wenn FARBTEMPERATUR auf MANUELL gestellt ist, können Sie die Werte für R (rot), G (grün) und B (blau) selbst einstellen.
BILDFORMAT	Wählen Sie zwischen den beiden Bildformaten Normal oder Center.
AUTO	Führen Sie hierüber die automatische Regulierung durch. Es werden automatisch die optimalen Werte für H. Position, V. Position, Phase und Takt des TFT-Bildschirms eingestellt.

Menü TON

Menüpunkt	Einstellung
BASS	Einstellung der Bässe (0 – 100).
HÖHEN	Einstellung der Höhen (0 – 100).
BALANCE	Einstellung der Balance zwischen dem linken und rechten Lautsprecher (0 – 100).
SOUNDMODUS	BENUTZER: Vom Benutzer im Menü „Equalizer“ eingestellter Tonmodus.STANDARD: Standard EinstellungFILM: Verstärkt den „Film-Sound“.MUSIK: Für Musik optimierte Einstellung.
EQUILIZER	Mit ▲ /▼ wählen Sie ein Frequenzband (120 Hz, 500 Hz, 1K5 Hz, 5K Hz, 10K Hz).Mit ◀ / ▶ stellen Sie den Wert im ausgewählten Frequenzband ein.

Menü GEOMETRIE

Menüpunkt	Einstellung
H - POSITION	Stellen Sie das horizontale Bild des LCD-Displays ein.
V - POSITION	Stellen Sie das vertikale Bild des LCD-Displays ein.
TAKT	Stellen Sie den Takt des TFT-Bildschirms ein. Je höher der Wert umso breiter erscheint die Anzeige. Je niedriger der Wert umso komprimierter die Anzeige.
PHASE	Stellen Sie die Phase ein, um die Anzeige Ihres TFT-Bildschirms zu optimieren.
KINDERSICHER.	Aktivieren Sie hierüber mittels eines Passworts die Kindersicherung. Das Standardpasswort lautet OOOO. Sollten Sie das Passwort geändert und dieses verlegt haben, verwenden Sie das Master-Passwort 9538.

Menü SYSTEM

Menüpunkt	Einstellung
SLEEP TIMER	Wählen Sie eine Zeit, nach der sich das Gerät selbständig ausstellt. Mit den Richtungstasten können Sie die Zeit in 15-Minuten-Schritten einstellen (maximal 1 Stunde).Sofort nach der Einstellung mit ◀ / ▶ beginnt die Sleep-Timer-Zeit.
OSD LANGUAGE	Wählen Sie die Sprache des OSD-Menüs. Sie stellt sich unmittelbar um.
OSD H - POSITION	Stellen Sie die horizontale Position des OSDs ein.
OSD V - POSITION	Stellen Sie die vertikale Position des OSDs ein.
EINBLENDDAUER	Stellen Sie ein, wann das OSD, bei Nicht-Nutzung, ausgeblendet werden soll.
INFO	Zeigt die Firmware Version des OSD an.
RESET	Über diesen Menüpunkt stellen Sie die Werkseinstellung wieder her. Alle manuell vorgenommen Einstellungen werden gelöscht. Die Werte befinden sich nun wie im Auslieferungszustand.
BACKLIGHT	Stellen Sie hier die Hintergrundbeleuchtung ein.

Problembehebung

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an!

Es erscheint kein Bild und es ist kein Ton zu hören.

• Überprüfen Sie, ob das Netzkabel richtig an der Steckdose und am Netzadapter angeschlossen ist.
• Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist.
• Kontrollieren Sie, ob der Netzschalter des Geräts auf der Geräteoberseite eingeschaltet ist.

Es erscheint kein Bild. Es erscheint kein Bild von AV.

• Überprüfen Sie, ob Kontrast / Helligkeit korrekt eingestellt sind.
• Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind.
• Überprüfen Sie, ob die richtige AV-Stellung angewählt ist.

Es ist kein Ton zu hören.

• Vergewissern Sie sich, das die Lautstärke nicht auf Minimum steht.
• Vergewissern Sie sich, das die Stummschaltung nicht aktiviert ist.

Es gibt kein Bild oder keinen Ton. Es sind aber Geräusche zu hören.

- Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist.

Das Bild ist nicht deutlich.

• Der Empfang ist möglicherweise schlecht.
• Kontrollieren Sie, ob die Antenne angeschlossen ist.

Das Bild ist zu hell oder zu dunkel.

- Überprüfen Sie die Einstellungen von KONTRAST / HELLIGKEIT / BACKLIGHT im Menü BILD.

Die Fernbedienung funktioniert nicht.

• Überprüfen Sie, ob die Batterien in der Fernbedienung betriebsbereit und richtig eingelegt sind.
• Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist.
• Schalten Sie das Gerät mit dem Netzschalter aus und wieder ein.

Das Bild ist nicht scharf.

• Der Empfang ist möglicherweise schlecht.
• Kontrollieren Sie, ob die Antenne angeschlossen ist.
• Überprüfen Sie die Einstellungen der Bildschärfe im Menü BILD.

Das Bild ist gepunktet.

• Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuchten, etc. vor.
• Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Versuchen Sie sie weiter auseinander zu legen.

Es erscheinen Streifen am Bildschirm oder die Farben verblassen.

• Liegt eine Interferenz von einem anderen Gerät vor?
  Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefone können auch Interferenzen verursachen.
• Betreiben Sie das Gerät so weit weg wie möglich von dem Gerät, das die Interferenz möglicherweise verursacht.

Die Bedienknöpfe am Gerät funktionieren nicht

• Eventuell ist die Kindersicherung aktiviert.

Sie haben das Passwort vergessen

• Geben Sie das Master-Passwort 9538 ein.

Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.
• Welche externen Geräte sind angeschlossen?
• Welche Meldungen erscheinen auf dem Bildschirm?
• Bei welchem Bedienungsschritt ist das Problem aufgetreten?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

Reinigung

• Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
• Achten Sie darauf, dass keine Wassertröpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.
• Setzen Sie den Bildschirm keinem grellen Sonnenlicht aus.
• Bitte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um das LCD-TV zu transportieren.

Achtung!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Geräts.

Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung.

Batterien

Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Technische Daten

MD 30036 MD 30048 MD 30045	MD 30058
Bildschirmdiagonale	26" (66 cm) 32" (81 cm) 37" (94 cm)		40" (102 cm)
Betriebsspannung	AC 230V~ 50Hz
Leistungsaufnahme	ca. 120 W ca. 150	W ca. 175 W ca. 200	W
Leistungsaufnahme Standby	ca. 3 W
TV-System	PAL, SECAM, B/G, D/K, I, L/L'
Audio	Multi-Stereo / Nicam
Programmplätze	100
Antenneneingang	75 Ohm
Anschlüsse	1 x RF, 1 x D-SUB (VGA), 1 x HDMI, 2 x SCART, 2 x YPbPr
Reaktionszeit	8 ms 6,5 ms 8 ms	8 ms
Betrachtungswinkel h/v	170°/170° (typ.) 1	76°/176° (typ.) 178°/178° (typ)
Kontrastverhältnis	800:1 (typ.)	1000:1 (typ.)		1200:1 (zyp
Helligkeit	500 cd/m2	400 cd/m2	500 cd/m2
Physikalische Auflösung	1366 x 768
Maße (B x H x T) (inkl. Standfuß)	680 x 530 x 245	810 x 620 x 245	945 x 710 x 310	1015 x 735 x 310
Gewicht (inkl. Standfuß)	ca. 10,5 Kg	ca. 15 Kg	ca. 23 Kg ca. 24,5	Kg

Technische Änderungen vorbehalten.

Pixelfehler bei LCDs (TFT-Displays)

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen.

Bei Aktiv Matrix TFTs mit einer Auflösung von 1366 x 768 Pixeln,(WXGA) welche sich aus je drei Sub-Pixeln (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca. 3,1 Mio. Ansteuertransistoren zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fertigungsprozesses kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommen.

5 Pixel Sub-Pixel 5 Pixel Zeilen blau grün rot Pixel

Beschreibung Akzeptierte Zahl
Helle Sub-Pixel	1 Sub-Pixel Max. 1
	Zwei nebeneinander liegend (horizontal/vertikal)	0
Abstand	Minimaler Abstand zwischen hellen und dunklen Sub-Pixeln	Min. 10 mm
Dunkle Sub-Pixel	Einzeln	Max.
	Zwei nebeneinander liegend Max. 1
Abstand	Minimaler Abstand zwischen hellen und dunklen Sub-Pixeln	Min. 10 mm
Gesamtzahl heller und dunkler Sub-Pixel		Max. 5

Die Tabelle beschreibt die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist.

Vervielfältigung dieser Bedienungsanleitung

Dieses Dokument enthält gesetzlich geschützte Informationen. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Copyright © 2007

Alle Rechte vorbehalten.

Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma MEDION ^4 .

Technische und optische Änderungen sowie Druckfehler vorbehalten.
