BEDIENUNGSANLEITUNG MD31842 MEDION

Alle Rechte vorbehalten.

Dieses Handbuch ist urheberrechtlich geschützt.

Hergestellt unter Lizenz von Dolby Laboratories.

„Dolby“, „Pro Logic“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Das „HD ready“ Logo ist ein Warenzeichen von EICTA.

HDMI, das HDMI Logo und High-Definition Multimedia Interface sind

Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.

Weitere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Medion AG, Am Zehnthof 77, 45307 Essen, Germany

BDA00103000

INHALT

1. SICHERHEIT, WARTUNG, AUßERBETRIEBNAHME 1

Betriebssicherheit 1

Reparatur....1

Aufstellort 2

Vorgesehene Umgebung....2

Anschließen 2

Normen / Elektromagnetische Verträglichkeit 3

Wartung 3

Recycling und Entsorgung 3

2. EINFÜHRUNG 4

Hinweise zu dieser Anleitung 4

Unsere Zielgruppe 4

Die Qualität 4

Der Service 4

Leistungsmerkmale 5

3. STEUERELEMENTE UND SEITENANSCHLÜSSE 6

4. GERÄTERÜCKSEITE UND ANSCHLÜSSE 7

5. FERNBEDIENUNG 8

Zusammenfassung der Steuerelemente....9

6. APSAS - DIE ERSTE EINRICHTUNG 10

7. ALLGEMEINE STEUERUNG UND EINSTELLUNGEN 12

Ein- und Ausschalten des TV-Gerätes.... 12

Aufrufen der Menüs und Bedienung der On-Screen Steuerung 12

Weiterschalten von Programmen.... 13

Zwischen TV / PC / AV umschalten 13

Lautstärkeregelung 13

Bedienung der Lautstärkeregelung 13

Stummschaltung 13

Bildeinstellungen (Kontrast, Farbe, Helligkeit, etc.) 13

Weitere Bildeinstellungen 15

Toneinstellungen (Balance, Equalizer, etc.) 16

8. TV-MODUS 18

Programmeinstellungen anpassen 18

Programmtabelle 18

Löschen von Programmen 18

Verschieben und Sortieren von Programmen 19

Name von Programmen Ändern 19

Manuelle Einstellung von Programmen.... 20

Manuelles Hinzufügen von Programmen 22

Neue Programme automatisch hinzufügen 22

9. TELETEXT 23

Die Bedienung des Teletexts.... 23

Teletext Seiten auswählen.... 23

Teletext Anzeigefunktionen auswählen 23

Nützliche Teletext Eigenschaften 24

10. ANSCHLIEßEN VON EXTERNEN GERÄTEN 25

Anschluss eines externen Gerätes an die Scartbuchse 25

Anschluss eines Videorecorders an die Antennenbuchse.... 25

Anschluss eines PCs oder einer Multimedia-Videoquelle 25

Anschluss eines Decoders 25

Anschluss eines Kamerarecorders.... 25

Einstellungen für externe Geräte (Bild, Ton, Name, etc.) 26

Menü AV Einstellungen 26

11. PC MODUS - VGA UND HDMI 28

Anschluss 28

Einstellungen im PC VGA und PC HDMI Modus.... 28

12. KOMFORTFUNKTIONEN 30

Bild im Bild/Picture in Picture (PIP) 30

Multipicture (Senderübersicht) – Farbtaste Grün.... 30

Kindersicherung.... 30

Sleeptimer 31

Swap-Funktion 32

Swap-Programm festlegen (Vozugsprogramm)...... 32

Auf Werkseinstellung zurücksetzen 32

Einschaltmodus 33

Einstellungen für alle Programme 33

Zeitanzeige TIME.... 34

Bildformat umschalten - ARC 34

Bildvoreinstellungen umschalten - APC 34

Standbildfunktion - Farbtaste Gelb 34

Spiele 34

13. WANDMONTAGE 35

Montageanleitung 35

14. PROBLEMBEHEBUNG 36

15. SONSTIGES 37

Benötigen Sie weitere Unterstützung? 37

Garantiebedingungen 37

Haftpflichtbeschränkung 37

Vervielfältigung Gebrauchsanweisung 37

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeiten einer umweltgerechten Entsorgung.

Batterien

Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

1. SICHERHEIT, WARTUNG, AUßERBETRIEBNAHME

Bitte lesen Sie diese Gebrauchsanweisung und zugehörigen Technischen Daten aufmerksam durch und befolgen Sie alle angeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebensdauer Ihres TV-Gerätes. Halten Sie diese Anweisung stets griffbereit in der Nähe Ihres TV-Gerätes. Bewahren Sie die Gebrauchsanweisung und die Technischen Daten gut auf, um sie bei einer Veräußerung des TV-Gerätes dem neuen Besitzer weiter geben zu können.

BETRIEBSSICHERHEIT

• Öffnen Sie niemals das Gehäuse des TV-Gerätes (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des TV-Gerätes (elektrischer Schlag, Kurzschluss und Brandgefahr)!

• Schlitze und Öffnungen des TV-Gerätes dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!

• Das TV-Gerät darf keinesfalls Tropf- und Spritzwasser ausgesetzt werden!

• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten spielen. Kinder können mögliche Gefahren nicht immer richtig erkennen.
• Das TV-Geräte ist nicht für den Betrieb in einem Unternehmen der Schwerindustrie vorgesehen.
• Es besteht Verletzungsgefahr, wenn das Display bricht. Packen Sie mit Schutzhand-schuhen die geborstenen Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien austreten können.
• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.
• Berühren Sie das Display nicht mit den Fingern oder mit scharfen, spitzen, kantigen Gegenständen, um Beschädigungen zu vermeiden.

Wenden Sie sich an den Kundendienst, wenn:

• das Netzkabel/Netzteil angeschmort oder beschädigt ist
• Flüssigkeit in das TV-Gerät eingedrungen ist
• das TV-Gerät nicht ordnungsgemäß funktioniert
• das TV-Gerät gestürzt oder das Gehäuse beschädigt ist

REPARATUR

• Überlassen Sie die Reparatur Ihres TV-Gerätes ausschließlich qualifiziertem Fachpersonal.
• Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner.

AUFSTELLORT

• Halten Sie Ihr TV-Gerät und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des TV-Gerätes führen.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das TV-Gerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) auf das TV-Gerät.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das TV-Gerät zur ausreichenden Belüftung ein.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des TV-Gerätes zu vermeiden.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen.
• Der optimale Betrachtungsabstand beträgt 5 Mal die Bildschirmdiagonale.

VORGESEHENE UMGEBUNG

• Das TV-Gerät kann bei einer Umgebungstemperatur von +5°C bis +35°C und bei einer relativen Luftfeuchtigkeit von 20% - 80% (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann das TV-Gerät bei -10^ C bis +60^ C gelagert werden.
• Warten Sie nach einem Transport des TV-Gerätes solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des TV-Gerätes kommen, die einen elektrischen Kurzschluss verursachen kann.
• Ziehen Sie während eines Unwetters oder wenn das Gerät für längere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuchse.

ANSCHLIEßen

Beachten Sie nachfolgende Hinweise, um Ihr TV-Gerät ordnungsgemäß anzuschließen:

STROMVERSORGUNG

- Betreiben Sie das TV-Gerät nur an geerdeten Steckdosen mit AC 220V-240V\~ 50 Hz. Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, fragen Sie bei Ihrem Energieversorger nach.

- Benutzen Sie nur das beiliegende Netzanschlusskabel.

- Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihr TV-Gerät vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.

- Um die Stromversorgung zu Ihrem TV-Gerät zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.

• Die Steckdose muss sich in der Nähe des Gerätes befinden und leicht erreichbar sein.

- Der eingebaute Netzschalter trennt das TV-Gerät nicht vollständig vom Stromnetz.

- Sollten Sie ein Verlängerungskabel einsetzen, achten Sie darauf, dass dieses den VDE-Anforderungen entspricht. Fragen Sie ggf. Ihren Elektroinstallateur.

- Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.

- Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.

FERNBEDIENUNG

• Öffnen Sie das Batteriefach der Fernbedienung indem Sie den Deckel abnehmen
• Legen Sie die Batterien vom Typ Micro / AAA ins Batteriefach auf der Rückseite der Fernbedienung ein. Beachten Sie dabei die Polung der Batterien (im Batteriefachboden markiert).
• Umwelthinweis: Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel oder öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

NORMEN / ELEKTROMAGNETISCHE VERTRÄGLICHKEIT

Das TV-Gerät erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit der folgenden Bestimmungen:

EN 55013 - EN 55020 - EN 60065 EN 61000-3-2, EN 61000-3-3

• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (anderes Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.) um Funktionsstörungen und Datenverlust zu vermeiden.
• Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen.

WARTUNG

Die Lebensdauer des TV-Gerätes können Sie durch folgende Maßnahmen verlängern:

Achtung! Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des TV-Gehäuses.

• Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
• Reinigen Sie das TV-Gerät mit einem weichen, fusselfreien Tuch.
• Achten Sie darauf, dass keine Wassertröpfchen auf dem TV-Gerät zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.
• Setzen Sie das TV-Gerät weder grellem Sonnenlicht, noch ultravioletter Strahlung aus.
• Bitte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um das TV-Gerät zu transportieren.

RECYCLING UND ENTSORGUNG

Dieses Gerät und seine Verpackung wurden weitestgehend aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Nach seinem Gebrauch wird das Gerät zurückgenommen, um es einer Wiederverwendung bzw. wertstofflichen Verwertung zuzuführen, soweit es in einem Zustand zurückgegeben wird, der dem bestimmungsgemäßen Gebrauch entspricht. Nicht verwertbare Geräteteile werden sachgemäß entsorgt.

Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich bitte an Ihre Verkaufsstelle oder an unseren Service.

HINWEISE ZU DIESER ANLEITUNG

Wir haben diese Gebrauchsanweisung so gegliedert, dass Sie jederzeit über das Inhaltsverzeichnis die benötigten Informationen themenbezogen nachlesen können. Die Technischen Daten und der Lieferumfang befinden sich in einem eigenen, zugehörigen Dokument.

Ziel dieser Gebrauchsanweisung ist es, Ihnen die Bedienung Ihres TV-Gerätes in leicht verständlicher Sprache nahe zu bringen.

UNSERE ZIELGRUPPE

Die Gebrauchsanweisung richtet sich an Erstanwender sowie an fortgeschrittene Benutzer. Ungeachtet der möglichen professionellen Nutzung, ist das TV-Gerät für den Betrieb in einem Privathaushalt konzipiert.

DIE QUALITÄT

Wir haben bei der Wahl der Komponenten unser Augenmerk auf hohe Funktionalität, einfache Handhabung, Sicherheit und Zuverlässigkeit gelegt. Durch ein ausgewogenes Konzept können wir Ihnen ein zukunftsweisendes TV-Gerät präsentieren, der Ihnen viel Freude bereiten wird.

Wir bedanken uns für Ihr Vertrauen in unsere Produkte und freuen uns, Sie als neuen Kunden begrüßen zu können.

DER SERVICE

Durch individuelle Kundenbetreuung unterstützen wir Sie bei Ihrer täglichen Arbeit. Nehmen Sie mit uns Kontakt auf, wir freuen uns, Ihnen helfen zu dürfen. Sie finden in dieser Gebrauchsanweisung ein gesondertes Kapitel zum Thema Problembehebung auf Seite 36.

LEISTUNGSMERKMALE

Vorteile gegenüber Röhren-TVs

Platzeinsparung
geringeres Gewicht
Stromersparnis
strahlungsarm

Eigenschaften

Hochauflösendes Display
On Screen Display (OSD) – Graphische Bedieneroberfläche
499 Programmplätze, 3 AV-Stellungen, HDMI und VGA-Modus
Multistandard PAL, SECAM, NTSC,
„HD ready“ – HDTV kompatibel
➢ Folgende Anschlüsse sind vorhanden:
- Tuneranschluss
- SCART/AV1 (Video, S-Video, RGB, YCrCb, YPrPb)
- SCART/AV2 (Video, S-Video, RGB, YCrCb, YPrPb)
- AV.SV (Video/S-Video und Audio In)
- Kopfhörer
- Analoger und digitaler Multimedia-Eingang (VGA und HDMI-Anschluss)
- Audio-In für VGA und HDMI

Einfach zu bedienende Fernbedienung
Einfach zu bedienendes Bildschirmmenüsystem
Vollautomatisches Installationssystem APSAS (Automatic Program Search And Sort)
TOP/FLOF-Teletextfunktion mit 2.100 Seitenspeicher und Multipage-Text
Volldigitale Bildverbesserungen:
- dynamische Rauschreduktion
- Kammfilter
- Perfect Clear
- Bildschärfe
- CTI

2-Tuner-PIP: Bild-in-Bild von zwei verschiedenen Signalquellen

Standbild und Multipicture (Senderübersicht)

Vollbildformat unabhängig von der Signalquelle

Kopfhörerbuchse für abgeschirmtes Hörvergnügen

Integriertes Lautsprechersystem mit 4 Lautsprechern

Decoderfunktion

Intelligente Swap-Funktion

Sleeptimer

Kindersicherung

Plug and Play: automatische Erkennung von Ihrem Betriebssystem

Vier Spiele: Brixx, Anaconda, Scramble, Outer Space

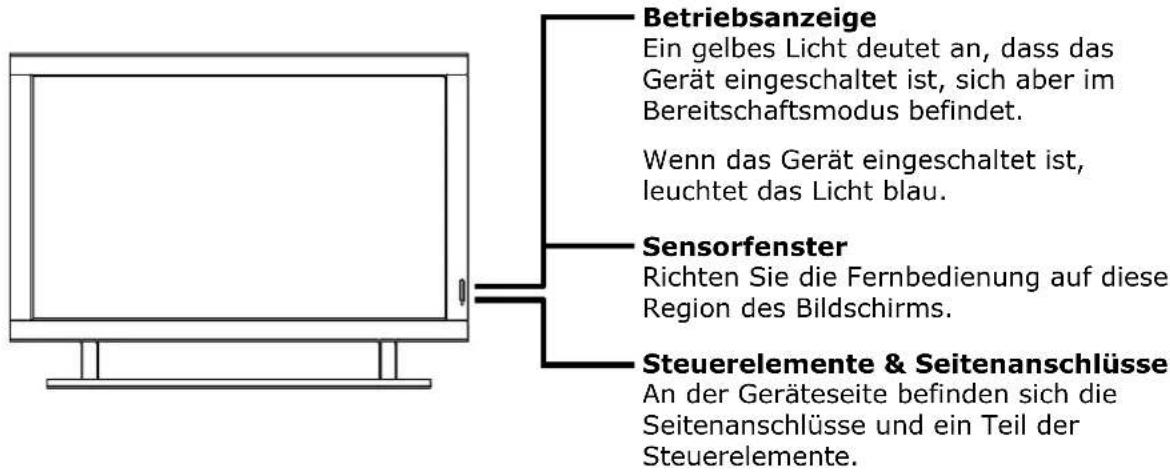

3. STEUERELEMENTE UND SEITENANSCHLÜSSE

Die Tasten am Gerät steuern die Basisfunktionen des TV-Gerätes einschließlich des On-Screen Menüs. Die erweiterten Funktionen erreichen Sie über die Fernbedienung.

Betriebsanzeige Ein gelbes Licht deutet an, dass das Gerät eingeschaltet ist, sich aber im Bereitschaftsmodus befindet. Wenn das Gerät eingeschaltet ist, leuchtet das Licht blau. Sensorfenster Richten Sie die Fernbedienung auf diese Region des Bildschirms. Steuerelemente & Seitenanschlüsse An der Geräteseite befinden sich die Seitenanschlüsse und ein Teil der Steuerelemente.

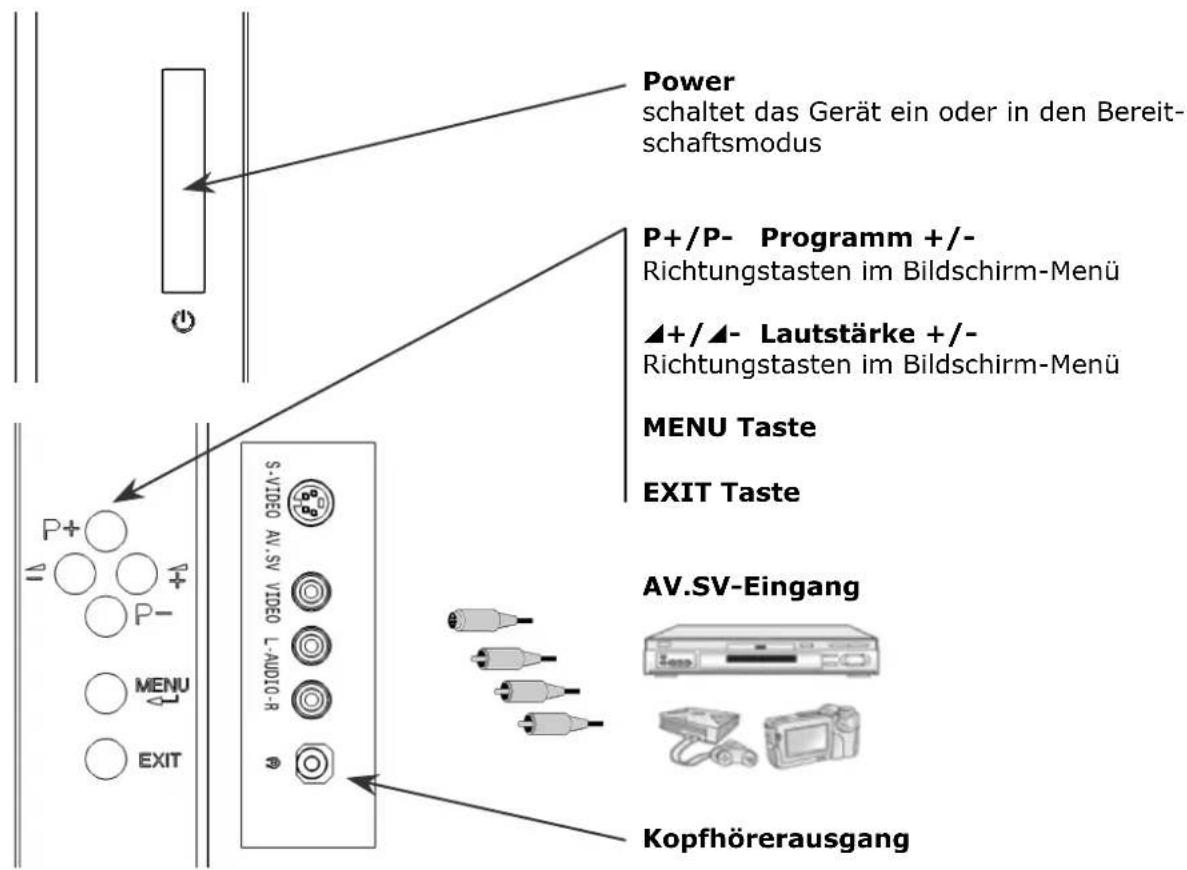

• Detailansicht Front und Seite:

Power schaltet das Gerät ein oder in den Bereit- schaftsmodus P+/P- Programm +/- Richtungstasten im Bildschirm-Menü ▲+/-▲- Lautstärke +/- Richtungstasten im Bildschirm-Menü MENU Taste EXIT Taste AV.SV-Eingang Kopfhörerausgang

Hinweis: Für weitere Informationen zum Betrieb von externen Geräten, lesen Sie bitte das Kapitel „10. ANSCHLIEßen VON EXTERNEN GERÄTE“ auf Seite 25.

4. GERÄTERÜCKSEITE UND ANSCHLÜSSE

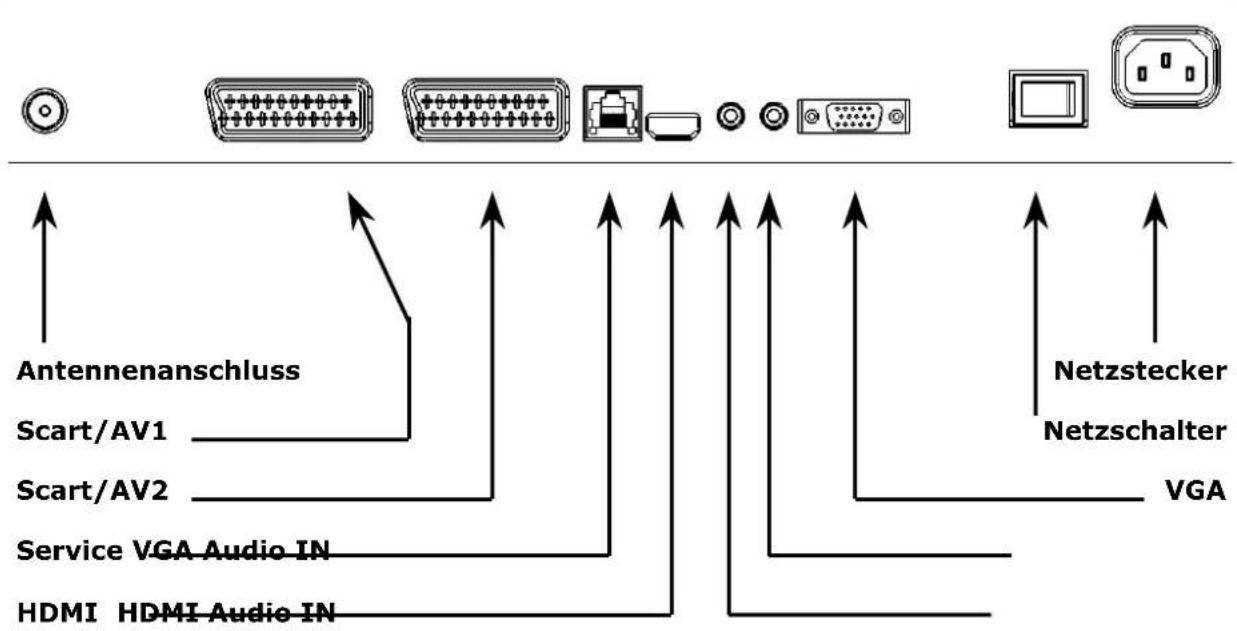

• Ansicht von schräg unten:

Antennenanschluss Scart/AV1 Scart/AV2 Service VGA Audio IN HDMI HDMI Audio IN Netzstecker Netzschalter VGA

Hinweis: Die Service-Buchse ist ausschließlich für unsere autorisierten Servicepartner vorgesehen. Die unsachgemäße Verwendung kann zur Beschädigung Ihres TV-Gerätes führen!

Hinweis: Für weitere Informationen zum Betrieb von externen Geräten, lesen Sie bitte das Kapitel „10. ANSCHLIEßen VON EXTERNEN GERÄTE“ auf Seite 25.

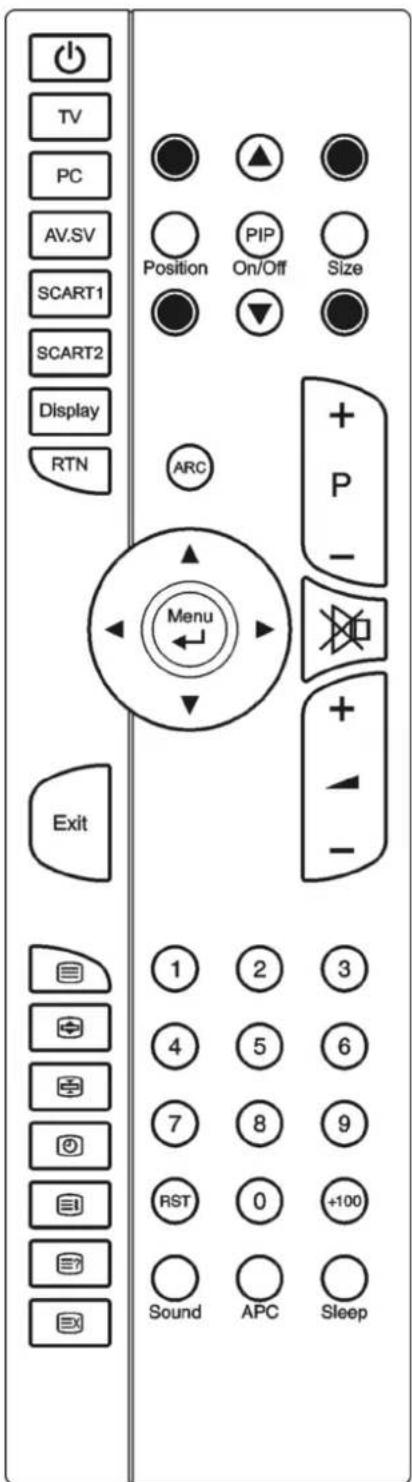

5. FERNBEDIENUNG

Dies ist die für Ihr TV-Gerät passende Fernbedienung, die entsprechende Tastenkennzeichnung und Belegung finden Sie auf der nächsten Seite:

TV PC AV.SV SCART1 SCART2 Display RTN Exit Menu Position PIP On/Off Size ARC P - + - + - 1 2 3 4 5 6 7 8 9 RST 0 +100 Sound APC Sleep

ZUSAMMENFASSUNG DER STEUERELEMENTE

Gerät ein- oder in Bereitschaftsmodus schalten
POWER	Schaltet das Gerät wechselweise ein oder in den Bereitschaftsmodus
Signalquelle auswählen
TV Schaltet in den	TV Modus
PC Schaltet zwischen PC VGA und PC HDMI um
AV.SV	Schaltet in den Video- oder S-Video Modus (siehe Menü AV Einstellungen ab Seite 26)
SCART 1 Schaltet in den SCART/AV 1-Modus
SCART 2 Schaltet in den SCART/AV 2-Modus
0	Schaltet zwischen PC VGA, PC HDMI, AV.SV, SCART/AV 1, SCART/AV 2 um
Menüeinstellung
MENU/ENTER Zeigt	das Hauptmenü an oder geht zum nächsten Menü
▲▼ P+/P-	Drücken, um den einzustellenden Punkt im OSD-Menü auszuwählen
▲VOL -/+, ◀▶	Drücken, um den Wert in der OSD-Balkenanzeige zu verringern oder zu erhöhen
EXIT Das Menü verlassen
Kanalwechsel
▲▼ P+/P-	Drücken, um im TV-Modus das Programm zu wechseln
0-9 Drücken, um Programme in TV-Modus direkt auszuwählen.
RTN	Drücken, um zwischen Vorzugsprogramm und letztem Programm zu wechseln
Audiosteuerung
▲VOL -/+, ◀▶	Drücken, um die Lautstärke zu erhöhen / zu verringern
MUTE	Drücken, um den Ton ein- oder auszuschalten
SOUND	Drücken, um direkt ins Menü Toneinstellungen zu wechseln
Teletextsteuerung
TELETEXT	Drücken, um den Teletextdienst ein oder auszuschalten.
INDEX	Drücken, um auf die Indexseite des Teletexts zu gehen
STOP	Drücken, um den automatischen Seitenwechsel zu verhindern
INTERRUPT	Drücken, um während des Seitenaufbaus zum TV-Modus zu schalten
REVEAL	Drücken, um verborgene Informationen wie etwa Rätsel oder Quiz freizugeben
EXPAND	Drücken, um die obere oder untere Hälfte der Teletextseite zu vergrößern
▲▼ P-/P+	Drücken Sie P- oder P+ um Page Catching anzuwenden
PIP Steuerung
ON/OFF	Ein-/Ausschalten des PIP-Fensters, wechselt das Groß- und Kleinbild bei längerer Betätigung
PIP SOURCE, ▲▼	Wählt die Quelle des PIP-Fensters aus
POSITION	Zum Verschieben des PIP-Fensters: Oben links → oben rechts → unten rechts → unten links → wiederholen
SIZE	Größeneinstellung des PIP-Fensters (groß, mittel, klein)
Andere Funktionen
RST, RESET	Stellt bei längerer Betätigung die wichtigsten Fabrikseinstellungen der Bild- und Toneinstellungen (Helligkeit, Kontrast, Farbe, Lautstärke) wieder her
GELBE TASTE	Drücken, um Standbild ein- und auszuschalten
GRÜNE TASTE	Drücken, um Multipicture (Senderübersicht) ein- und auszuschalten
ROTE TASTE	Drücken, um das Menü Bildeinstellungen aufzurufen
BLAUE TASTE	Drücken, um das Menü Toneinstellungen aufzurufen
ARC	Schnelleinstellung des Bildformates (Auto, 4:3, Panorama, Breitbild 16:9, Cinema)
APC	Stellt die Bildeinstellung auf „Am Tag“ oder „Am Abend“ oder „Manuell“ ein
DISPLAY	Anzeige der Programm-Nr, des Sendernamens, des Bildformats und Aufruf der Programmliste
SLEEP	Drücken, um direkt in das Sleeptimer-Menü zu gelangen
TIME	Drücken, um im Wechsel die digitale oder analoge Uhr anzuzeigen und auszuschalten
+100	Keine Funktion

Ihr TV-Gerät verfügt über das automatische Installationssystem APSAS (Automatic Program Search And Sort) und eine graphische Bedieneroberfläche OSD (On Screen Display). Beide Systeme erleichtern Ihnen die Erstinstallation und in weiterer Folge die Bedienung Ihres Gerätes.

1. Nachdem Sie das TV-Gerät ausgepackt haben, stellen Sie das Produkt an einem sicheren und gut gelüfteten Ort auf.
2. Legen Sie die Batterien vom Typ Micro / AAA ins Batteriefach auf der Rückseite der Fernbedienung ein.
3. Schließen Sie das externe 75 Ohm Antennenkabel und das Stromkabel an die jeweiligen Anschlüsse an und vergewissern Sie sich, dass der Netzschalter auf der Rückseite eingeschaltet ist.
4. Wenn Sie Ihr TV-Gerät zum ersten Mal einschalten in dem Sie die POWER-Taste auf der Fernbedienung drücken, dann erscheint das Menü für die Erstinstallation. Führen Sie die folgenden Anweisungen aus und verwenden Sie die Tasten ▲▼◀▶ P+/P-, VOL+/- und MENU um die Menüs zu steuern.

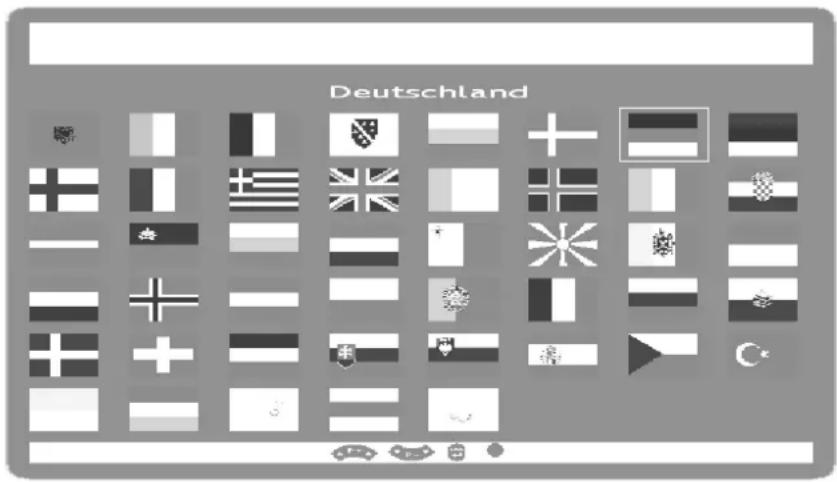

5. Auf Ihrem Bildschirm erscheinen die Flaggen aller Standorte, für die dieses TV-Gerät geeignet ist.

Deutschland

1. Bitte wählen Sie mit den Richtungstasten ▲▼◀▶ P+/P-, VOL+/- die Flagge des Standortes aus, an welchem Sie sich befinden und bestätigen Sie Ihre Auswahl mit der MENU-Taste. Nach der Auswahl des Standortes erscheint das Menü

Neuinstallation

1. Standort auswählen Deutschland
2. Sprache auswählen Deutsch

3. Starten Abbrechen/Weiter

4. Der Standort wurde entsprechend Ihrer Flaggenauswahl gesetzt. Sollten Sie die Ländereinstellung nochmals korrigieren wollen, können Sie beim Menüpunkt „Standort auswählen“ zur Flaggenauswahl zurückkehren.

5. Die zum ausgewählten Standort passende Landessprache wurde automatisch voreingestellte. Sie können jedoch auch jede andere Menüsprache beim Menüpunkt „Sprache wählen“ auswählen.

6. Nachdem Sie Ihre bevorzugte Sprache gewählt haben, gehen Sie bitte mit Hilfe der Richtungstasten ▲▼ P+/P- auf den Menüpunkt „Starten“.

Durch Anwahl von „Weiter“ mittels MENU und ▲▼ P+/P- Tasten wird die automatische Ersteinrichtung gestartet. Das Gerät wird dabei alle an ihrem Standort empfangbaren Fernsehprogramme automatisch suchen, entsprechend Ihrer Eingaben von Standort und Sprache sortieren und abspeichern. Dabei erscheint folgendes Menü:

Automatischer Suchlauf

Frequenz

Kanaltype

Letzter Sender

Bisher gefunden

Abbrechen

1. Dieses Menü hat eine reine Anzeigefunktion um Sie über den Fortschritt der Erstinstallation zu informieren. Sollten Sie den Suchlauf jedoch abbrechen wollen, dann drücken Sie die MENU-Taste. In diesem Fall werden jedoch keine Fernsehprogramme gespeichert. Wenn Sie das Gerät aus- und wieder einschalten, gelangen Sie wieder zum Beginn der Erstinstallation.
2. Nachdem die Ersteinrichtung beendet ist, erscheint die Programmtabelle auf dem Bildschirm. In der Programmtabelle können Sie Programme verschieben, umbenennen, löschen und einfügen bzw. Feineinstellungen durchführen (Einzelheiten hierzu finden Sie in „Programmtabelle“ ab Seite 18).

Programmtabelle

SCART1			TV......
SCART2			TV......
AV.SV			TV......
PC	VGA		TV......
PC	HDMI		TV......
TV	1	ARD	TV......
TV	2	ZDF	TV......
TV	3	......	TV......

• Löschen
• Verschieben

• Bearbeiten

• Falls Sie keine Änderungen an den automatisch gespeicherten und sortierten Programmen durchführen wollen, drücken Sie EXIT um direkt in den TV-Modus zu gelangen.

EIN- UND AUSSCHALTEN DES TV-GERÄTES

Auf der Geräterückseite befindet sich der Netzschalter des TV-Gerätes. Wenn dieser Schalter eingeschaltet wird, geht das Gerät in den sogenannten Bereitschaftsmodus.

Im Bereitschaftsmodus leuchtet die Betriebsanzeige gelb. Mittels POWER-Taste auf der Fernbedienung oder am Gerät kann das Gerät in den normalen Betriebsmodus geschaltet werden.

Im normalen Betriebsmodus leuchtet die Betriebsanzeige blau. Mittels POWER-Taste auf der Fernbedienung oder am Gerät kann das Gerät wieder in den Bereitschaftsmodus geschaltet werden.

Wenn Sie das Gerät mit dem Netzschalter ausschalten, warten Sie bitte mindestens 15 Sekunden bevor Sie den Netzschalter wieder betätigen.

Hinweis: Im Bereitschaftsmodus wird der Energieverbrauch des TV-Gerätes auf ein notwendiges Minimum reduziert! Wenn der Netzschalter des TV-Gerätes ausgeschaltet ist, wird keine Energie verbraucht, allerdings ist keine vollständige Netztrennung gegeben!

AUFRUFEN DER MENÜS UND BEDIENUNG DER ON-SCREEN STEUERUNG

Ihr TV-Gerät verfügt über eine graphische Bedieneroberfläche OSD (On Screen Display), die Ihnen die Bedienung und Steuerung Ihres TV-Gerätes erleichtert.

1. Wenn das Gerät eingeschaltet ist, drücken Sie auf die MENU-Taste. Dann erscheint das Hauptmenü auf dem Bildschirm.

Hauptmenü

1. Bildeinstellungen
2. Toneinstellungen
3. Programmtabelle
4. Installation
5. Kindersicherung
6. Sleeptimer
7. Swapfunktion

8. Spiele

9. Mit den Tasten ▲▼ P+/P- navigieren Sie durch Menüs. Drücken Sie wenn der Cursor auf dem gewünschten Menüpunkt steht die MENU-Taste. Dadurch wird der Menüpunkt aktiviert.

10. Mittels der Ziffern-Tasten können die Menüpunkte direkt aufgerufen und aktiviert werden.
11. Je nach Menüpunkt erscheint bei Aktivierung ein Untermenü, ein Auswahlfenster oder der Einstell-/Eingabemodus wird eingeschaltet.
12. Durch Drücken von EXIT können Sie die jeweiligen Menüs, Untermenüs, Auswahlfenster und den Einstell-/Eingabemodus wieder verlassen.
13. In der letzten Zeile der Menüs werden jeweils die Tasten angezeigt, die eine Funktion im jeweiligen Menü besitzen.
14. Funktionen die in einem bestimmten Zustand des Gerätes nicht anwählbar sind, werden in grauer Schrift dargestellt.

WEITERSCHALTEN VON PROGRAMMEN

Um durch die vorhandenen Programme zu schalten, haben Sie drei verschiedene Möglichkeiten:

1. Durch Direkteingabe der Programm-Nummer:

Über die Tasten 0-9 rufen Sie das Programm direkt auf. Um mehrstellige Programmnummern aufzurufen, können Sie innerhalb von ca. 2 Sekunden nach Eingeben der ersten Ziffer die nachfolgenden Ziffern eingeben.

1. Durch kurzes Drücken der ▲▼ P+/P- Tasten schalten Sie durch die laufenden Programme.

2. Durch längeres Drücken der ▲▼ P+/P- Tasten wird eine Programmliste angezeigt, innerhalb der Sie auch mit den ▲▼ P+/P- Tasten umschalten können. Durch Drücken der DISPLAY-Taste kann diese Programmliste auch direkt angezeigt werden.

ZWISCHEN TV / PC / AV UMSCHALTEN

Schalten Sie die angeschlossenen externen Geräte (Videorecorder, DVD-Player, PC, SAT-Receiver, etc.) ein und drücken Sie die entsprechende Taste auf der Fernbedienung:

• Drücken Sie die TV-Taste, um in den TV-Modus zu schalten.
  Drücken Sie die PC-Taste, um wechselweise in den PC VGA oder PC HDMI-Modus zu schalten.
  Drücken Sie die AV.SV Taste, um den AV.SV-Eingang auszuwählen.
  Drücken Sie die Tasten SCART 1 oder SCART 2, um den SCART/AV1 bzw. SCART/AV2-Eingang auszuwählen.

Die Scart-Buchsen verfügen (sofern dies vom angeschlossenen Gerät unterstützt wird) über eine automatische Erkennung, ob das angeschlossenes Gerät eingeschaltet wurde. Dadurch wird in den meisten Fällen die Umschaltung auf den verwendeten Scart-Eingänge automatisch erfolgen und muss nicht manuell ausgewählt werden.

LAUTSTÄRKEREGELUNG

BEDIENUNG DER LAUTSTÄRKEREGELUNG

Drücken Sie die Tasten ◀▶ VOL-/VOL+, um die Lautstärke zu verringern oder zu erhöhen.

STUMMSCHALTUNG

Sie können den Ton zu jeder Zeit ausschalten, in dem Sie auf die Taste MUTE ✉ drücken.

1. Drücken Sie die Taste MUTE ✉ und der Ton wird abgeschaltet.
2. Drücken Sie die Taste MUTE ✉ noch einmal oder die ◀▶ VOL-/VOL+ Tasten und der Ton wird mit der vorherigen Lautstärke wieder eingeschaltet.

BILDEINSTELLUNGEN (KONTRAST, FARBE, HELLIGKEIT, ETC.)

Ihr TV-Gerät bietet Ihnen die Möglichkeit für den TV-, für den PC-Betrieb und die AV-Stellungen individuelle Werte für die Bildeinstellungen nach Ihrem Geschmack festzulegen.

So zum Beispiel verwendet man für den PC-Modus üblicherweise niedrigere Werte für Helligkeit und Kontrast als für die anderen Betriebsarten. Darüber hinaus besteht die Möglichkeit optimierte Werksvoreinstellungen für Kontrast und Helligkeit zu wählen (AM ABEND, AM TAG).

Variante 1: Drücken Sie die ROT-Taste um direkt in das Bildeinstellungen-Menü zu gelangen.

Variante 2: Drücken Sie die MENU-Taste um das Hauptmenü aufzurufen, stellen Sie mittels der ▲▼ P+/P- Tasten den Cursor auf BILDEINSTELLUNGEN und rufen Sie das zugehörige Menü mittels der MENU-Taste auf.

Bildeinstellungen

1. Voreinstellung
2. Kontrast
3. Farbe
4. Helligkeit
5. Format
6. Tint
7. PC Einstellungen VGA HDMI
8. Weitere Bildeinstellungen

1. Voreinstellung:

Hier können Sie zwischen optimalen Werksvoreinstellungen oder manueller Einstellung für Kontrast und Helligkeit wählen. Die Auswahl erfolgt mit den ◀▶ VOL+/VOL-Tasten oder mittels MENU über eine Auswahlliste. Die Voreinstellung kann auch außerhalb des Bildmenüs mittels der APC-Taste ausgewählt werden.

AM TAG:
Hier wird der Kontrast des Bildes erhöht um eine optimale Darstellung des Bildes bei Tageslicht oder bei Nachtszenen zu erreichen.
AM ABEND:
Hier wird der Kontrast des Bildes reduziert. Dadurch entsteht vor allem am Abend bei wenig Umgebungslicht ein angenehmer Bildeindruck.
MANUELL:
Sie können Kontrast und Helligkeit selbst festlegen um das Bild gemäß ihren Wünschen anzupassen.

1. Abhängig von der Voreinstellung können Sie die Werte für Kontrast, Helligkeit und Farbe mit den ◀▶ VOL+/VOL- Tasten anpassen. Kontrast und Helligkeit sind nur veränderbar, wenn der Menüpunkt VOREINSTELLUNG auf MANUELL eingestellt wurde.

3. Format:

Mit den ◀▶ VOL+/VOL- Tasten kann das gewünschte Bildformat eingestellt werden. Diese Einstellung kann auch außerhalb des Bildmenüs direkt mit der ARC-Taste durchgeführt werden.

AUTO: In diesem Modus wählt das Gerät selbständig die zum jeweiligen übertragenen Programm passende Bildeinstellung aus und passt diese laufend an das Programm an.
4:3: Diese Einstellung stellt das Seitenverhältnis des Bildes auf 4:3 für traditionelle Fernsehprogramme ein. Es erscheinen schwarze Balken auf beiden Seiten des Bildschirms.
PANORAMA: Passt eine 4:3 Videoquelle auf ein 16:9 Verhältnis an, wobei vor allem die Ecken des Bildes gedehnt werden. Dies verringert entstehende Verzerrungen in der Mitte des Bildes.
CINEMA: Manche DVD-Filme bzw. Cinemascope Sendungen füllen den oberen und unteren Rand des Bildschirms nicht aus. Die Funktion Cinema dehnt die Höhe, um den Bildschirm zu füllen.
BREITBILD 16:9: 16:9 Sendungen werden unverzerrt wiedergegeben. 4:3 Videoquelle werden gleichmäßig gedehnt, um den Bildschirm zu füllen. Hier kommt es sowohl in der Mitte als auch in den Ecken des Bildes zu Verzerrungen.

4. Tint:

Mit den ◀▶ VOL+/VOL- Tasten kann für NTSC-Bilder (z. B. Videokassetten aus den USA) der Farbeindruck verändert werden.

5. PC-Einstellungen VGA HDMI:

Dieser Punkt ist nur im PC VGA und PC HDMI-Modus anwählbar. Nähere Erklärungen siehe Kapitel „11. PC Modus - VGA und HDMI“ auf Seite 28.

WEITERE BILDEINSTELLUNGEN

Bewegen Sie mit den ▲▼ P+/P- Tasten den Cursor auf WEITERE BILDEINSTELLUNGEN und drücken Sie die MENU-Taste.

Weitere Bildeinstellungen

1. Rauschreduktion
2. Schärfe
3. Kammfilter
4. Farbdeckung
5. Backlight
6. Weissbalance
7. Perfect Clear
8. Antiflicker

In diesem Menü können weitere Feineinstellungen für den Bildeindrucks vorgenommen werden.

1. Rauschreduktion:

Mit dieser Funktion kann bei verrauschten Bildern die Bildqualität verbessert werden. Es können mit den ◀▶ VOL+/VOL- Tasten oder der MENU-Taste über eine Auswahlliste die Stellungen AUTOMATISCH/AUS/SCHWACH/MITTEL/STARK ausgewählt werden.

Auf Stellung AUTOMATISCH wird die Rauschreduktion vom Gerät selbstständig an die Empfangsqualität angepasst. Stellungen MITTEL und STARK sollten nur bei stark verrauschten Bildern ausgewählt werden, da es bei schnell bewegten Bildinhalten zu ruckartigen Bewegungen kommen kann. Diese Einstellung kann für jeden Programmplatz individuell festgelegt werden.

1. Schärfe:

Mit den ◀▶ VOL+/VOL- Tasten kann die Bildschärfe ihren persönlichen Wünschen angepasst werden. Durch Drücken der MENU-Taste gelangt man in den Einstellmodus. Das Menü wird ausgeblendet um das Bild beurteilen zu können und über einen Einstellbalken kann die Einstellung vorgenommen werden. Diese Einstellung kann für jeden Programmplatz individuell festgelegt werden.

1. Kammfilter:

Durch das Aktivieren dieser Funktion können störende Wellenlinien in karierten Mustern im Bildinhalt vermieden werden.

1. Farbdeckung:

Diese Funktion dient dazu, um auftretende Unterschiede zwischen den farbige Bildanteilen und den Bildkonturen auszugleichen.

Die Einstellung kann im Menü mit den ◀▶ VOL+/VOL- Tasten erfolgen. Durch Drücken der MENU-Taste gelangt man auch in den Einstellmodus. Das Menü wird ausgeblendet und über einen Einstellbalken kann die Einstellung vorgenommen werden. Diese Einstellung kann für jeden Programmplatz individuell festgelegt werden.

1. Backlight (nur bei LCD-TV Geräten aktiv – nicht bei Plasma-TVs):

Mit dieser Funktion kann die Helligkeit der Hintergrundbeleuchtung des TV-Gerätes ge- steuert werden. Es kann mit den ◀▶ VOL+/VOL- Tasten oder der MENU-Taste über eine Auswahlliste zwischen den Stellungen SCHWACH/MITTEL/NORMAL/VOLL gewählt werden.

1. Weissbalance:

Mit den ◀▶ VOL+/VOL- Tasten können Sie den Weiß-Eindruck in 3 Stufen ihren Wünschen anpassen.

1. Perfect Clear:

Unter diesem Punkt können Sie mit den ◀▶ VOL+/VOL- Tasten einen speziellen, digitalen Bildverbesserungsmodus aktivieren.

1. Antiflicker (nur bei Plasma-TVs aktiv – nicht bei LCD-TV-Geräten):

Durch das Aktivieren dieser Funktion kann störendes Großflächenflackern reduziert werden. Allerdings werden schnelle Bewegungen dadurch unschärfer und ruckelnd.

TONEINSTELLUNGEN (BALANCE, EQUALIZER, ETC.)

In diesem Menü können verschiedene Einstellungen bezüglich der Tonwiedergabe ihres TV-Gerätes vorgenommen werden.

Variante 1: Drücken Sie die BLAU-Taste um direkt in das Toneinstellungen-Menü zu gelangen.

Variante 2: Drücken Sie die MENU-Taste um das Hauptmenü aufzurufen, stellen Sie mittels der ▲▼ P+/P- Tasten den Cursor auf TONEINSTELLUNGEN und rufen Sie das zugehörige Menü mittels der MENU-Taste auf.

Toneinstellungen

1. Lautstärke
2. Balance
3. Equalizer
4. Voreinstellung
5. Kopfhörer
6. Surround
7. Tonkanal
8. Automatische Lautstärke

9. Loudness

10. Lautstärke:

Dieser Punkt entspricht der Lautstärkeeinstellung, die auch außerhalb des Menüs direkt mit den ◀▶ VOL+/VOL- Tasten steuerbar ist.

1. Balance:

Hier können Lautstärkeunterschiede zwischen linkem und rechtem Lautsprecher ausgeglichen werden, falls ihre Betrachtungsposition nicht zentral vor dem TV-Gerät sein sollte, um einen optimalen Klangeindruck zu erzielen.

1. Equalizer:

Wie bei ihrer Stereoanlage können Sie unter diesem Punkt einzelne Frequenzen der Tonwiedergabe verstärken bzw. abschwächen. Dieser Menüpunkt ist nur anwählbar, wenn der Menüpunkt VOREINSTELLUNG auf MANUELL eingestellt ist. Stellen sie den Auswahlbalken mittels der ▲▼ P+/P- Tasten auf EQUALIZER und drücken Sie die MENU-Taste.

Equalizer

1. Voreinstellungen

2. Grundeinstellungen

3. 120 Hz

4. 500 Hz

5. 1500 Hz

6. 5000 Hz

7. 10000 Hz

Unter VOREINSTELLUNG kann zwischen den Equalizer-Voreinstellungen POP/CLASSIC/SPRACHE/JAZZ/FLAT gewählt werden. Die Auswahl erfolgt entweder über die ◄▶ VOL+/VOL- Tasten oder über eine Auswahlliste erreichbar über die MENU-Taste.

Jede Equalizer -Voreinstellung entspricht einer bestimmten vorgegebenen Einstellung bezüglich der Anhebung bzw. Abschwächung der einzelnen Frequenzen um bestimmte Klangeffekte zu erzielen. Wurde eine der zuvor angeführten Voreinstellungen ausgewählt sind die einzelnen Frequenzen nicht veränderbar und somit auch grau dargestellt.

Wird unter VOREINSTELLUNG die Einstellung MANUELL ausgewählt, so können Sie die Tonwiedergabe ihres TV-Gerätes für die angegebenen Frequenzen nach Ihrem persönlichen Empfinden einstellen. Bewegen Sie den Auswahlbalken mit den ▲▼ P+/P- Tasten auf die jeweilige Frequenz und führen Sie die Einstellung mittels der ◀► VOL+/VOL- Tasten durch.
Sollten Sie mit ihren Veränderungen nicht zufrieden sein, können Sie durch Aufruf der Grundeinstellungen zu voreingestellten Grundwerten zurückkehren. Hierzu stellen Sie den Auswahlbalken mit den ▲▼ P+/P- Tasten auf GRUNDEINSTELLUNGEN und drücken die MENU-Taste.

4. Voreinstellung:

Schnellauswahl für die Equalizervoreinstellungen – siehe Equalizer

5. Kopfhörer:

Unter diesem Punkt können Sie die Lautstärke-, Bässe- und Höheneinstellungen für den Kopfhörer anpassen. Bewegen Sie den Auswahlbalken mit den ▲▼ P+/P- Tasten auf KOPFHÖRER und rufen Sie das zugehörige Menü durch Drücken der MENU-Taste auf. Mittels der ◀▶ VOL+/VOL- Tasten können die Werte verändert werden.

Kopfhörermenü

1. Lautstärke
2. Bass
3. Höhen

6. Surround:

Die verschiedenen Raumklangstellungen NORMAL/BREIT/CINEMA können mittels der ◀▶ VOL+/VOL- Tasten oder durch Drücken der MENU-Taste über eine Auswahlliste angewählt werden.

Hinweis: Cinema Surround ist eine von Dolby Laboratories zertifizierte Technologie, die durch Verwendung von Dolby Pro Logic ein virtuelles Raumklang-Erlebnis mit nur zwei Lautsprechern erzeugt.

Cinema Surround gibt alle originalen Mehrkanal-Audioinformationen wieder und vermittelt dem Zuhörer den Eindruck, von zusätzlichen Lautsprechern umgeben zu sein.

7. Tonkanal:

Mit dieser Funktion können Sie den Tonkanal wählen. Zum Beispiel bietet dies die Möglichkeit bei zweisprachigen Sendungen zwischen den beiden Sprachen auszuwählen. Nachdem Sie den Auswahlbalken mit den ▲▼ P+/P- Tasten auf TONKANAL gestellt haben, können Sie entweder mit den ◀▶ VOL+/VOL- Tasten oder über eine Auswahlliste, erreichbar mittels der MENU-Taste, zwischen den Einstellungen STEREO/MONO/ZWEITON A/ZWEITON B/ MONO C wählen.

Die anwählbaren Tonkanäle sind abhängig von der Sendung, die Sie gerade sehen. Nicht anwählbare Stellungen werden grau dargestellt. Die Einstellung, die Sie in diesem Menü vornehmen, wird nach einem Programmplatzwechsel wieder zurückgesetzt.

Sollten Sie auf einem Sender eine dauerhafte Änderung des Tonkanals wünschen (z. B. Sie wollen immer die zweite Sprache eines bestimmten Senders empfangen), nehmen Sie diese Einstellung im Menü PROGRAMME BEARBEITEN vor – siehe Kapitel „Manuelle Einstellung von Programmen“ auf Seite 20. In diesem Abschnitt finden Sie auch eine genauere Beschreibung bezüglich der möglichen Einstellungen.

8. Automatische Lautstärke:

Nach Aktivierung dieser Funktion wird die Lautstärke ihres TV-Gerätes automatisch geregelt, so dass laute Tonpassagen (z. B. bei Werbeunterbrechungen) nicht mehr störend wirken.

9. Loudness:

Unter diesem Punkt können Sie eine lautstärkenabhängige Klangregelung ein- bzw. ausschalten.

PROGRAMMEINSTELLUNGEN ANPASSEN

1. Schalten Sie mit der Taste-TV auf der Fernbedienung das TV-Gerät in den „TV“-Modus.
2. Drücken Sie auf die MENU-Taste und das Hauptmenü erscheint auf dem Bildschirm.

Hauptmenü

1. Bildeinstellungen
2. Toneinstellungen
3. Programmtabelle
4. Installation
5. Kindersicherung
6. Sleeptimer
7. Swapfunktion

8. Spiele

9. Mit den ▲▼ P+/P- Tasten wählen Sie den Menüpunkt PROGRAMMTABELLE aus und drücken die MENU-Taste.

PROGRAMMTABELLE

Die Programmtabelle zeigt die Programmnummern und –namen an. In dieser Liste können Sie Programmnamen ändern, Programme bearbeiten, löschen, hinzufügen, verschieben oder Feineinstellungen vornehmen.

Programmtabelle
SCART1			TV......
SCART2			TV......
AV.SV			TV......
PC	VGA		TV......
PC	HDMI		TV......
TV	1	ARD	TV......
TV	2	ZDF	TV......
TV	3	......	TV......
• Löschen	• Verschieben	• Bearbeiten

Hinweis: Die Programme SCART1, SCART2, AV.SV, PC VGA und PC HDMI können nicht gelöscht oder verschoben werden.

LÖSCHEN VON PROGRAMMEN

1. Gehen Sie in der Programmtabelle mit Hilfe der ▲▼◀▶ P+/P-/Vol+/Vol- Tasten zu dem Programm, das Sie löschen möchten.
2. Drücken Sie die ROT Taste für den Direktauufruf der Löschfunktion oder rufen Sie mit der MENU-Taste eine Auswahlliste an Editierfunktionen auf und wählen Sie LÖSCHEN aus.
3. Sie gelangen nun zu einer Sicherheitsabfrage. Wählen Sie mit Hilfe der ▲▼ P+/P- Tasten LÖSCHEN aus und führen Sie dies mit der MENU-Taste oder durch nochmaliges Drücken der ROT Taste direkt aus.

VERSCHIEBEN UND SORTIEREN VON PROGRAMMEN

1. Gehen Sie in der Programmtabelle mit Hilfe der ▲▼◀▶ P+/P-/Vol+/Vol- Tasten zu dem Programmplatz, den Sie verschieben oder umsortieren möchten.
2. Drücken Sie die GRÜN Taste für den Direktauufruf der Sortierfunktion oder rufen Sie mit der MENU-Taste eine Auswahlliste an Editierfunktionen auf und wählen Sie VERSCHIEBEN aus.
3. Das entsprechende Programm erscheint nun farbig markiert.
4. Verschieben Sie das Programm mit Hilfe der ▲▼◀▶ P+/P-/Vol+/Vol- Tasten auf den von Ihnen gewünschten Programmplatz.
5. Speichern Sie die durchgeführten Änderungen durch erneutes Drücken der GRÜN oder der MENU-Taste.

NAME VON PROGRAMMEN ÄNDERN

1. Gehen Sie in der Programmtabelle mit Hilfe der ▲▼◀▶ P+/P-/Vol+/Vol- Tasten zu dem Programmplatz, den Sie bearbeiten möchten.
2. Drücken Sie entweder die GELB Taste für den Direktauufruf der Bearbeitungsfunktion oder rufen Sie mit der MENU-Taste eine Auswahlliste an Editierfunktionen auf und wählen Sie BEARBEITEN aus.
3. Der Bildschirm zeigt nun das Menü PROGRAMM BEARBEITEN oder AV BEARBEITEN:

Programm bearbeiten

1. Frequenzeingabe
2. Abstimmung
3. Kanalraster
4. Kanaltype
5. Kanalnummer
6. Name ändern
7. TV-Standard
8. Farb-Standard
9. Tonkanal
10. Regelung
11. Decoder

AV bearbeiten

1. Name ändern
2. Farb-Standard

3. Regelung

4. Gehen Sie mit Hilfe der ▲▼ P+/P- Tasten zum Menüpunkt NAME ÄNDERN und drücken Sie die MENU-Taste.

5. Sie können nun mit den Tasten ▲▼ P+/P- den gewünschten Buchstaben auswählen. Mit den Tasten ◀▶ VOL+/VOL- gelangen Sie zur nächsten Position (jeder Programmname kann 8 Zeichen lang sein). Mit der MENU- oder EXIT-Taste verlassen Sie die Namensauswahl.
6. Drücken Sie die EXIT-Taste und bestätigen Sie, dass Sie die durchgeführten Änderungen speichern möchten mit JA.

MANUELLE EINSTELLUNG VON PROGRAMMEN

1. Gehen Sie in der Programmtabelle mit Hilfe der ▲▼◀▶ P+/P-/Vol+/Vol- Tasten zu dem Programmplatz, den Sie bearbeiten möchten.
2. Drücken Sie entweder die GELB Taste für den Direktauufruf der Bearbeitungsfunktion oder rufen Sie mit der MENU-Taste eine Auswahlliste an Editierfunktionen auf und wählen Sie BEARBEITEN aus.
3. Der Bildschirm zeigt nun das Menü PROGRAMM BEARBEITEN oder AV BEARBEITEN:

Programm bearbeiten

1. Frequenzeingabe
2. Abstimmung
3. Kanalraster
4. Kanaltype
5. Kanalnummer
6. Name ändern
7. TV-Standard
8. Farb-Standard
9. Tonkanal
10. Regelung
11. Decoder

AV bearbeiten

1. Name ändern
2. Farb-Standard

3. Regelung

4. Frequenzeingabe:

Hier kann die Empfangsfrequenz verändert oder direkt eingegeben werden. Stellen Sie den Auswahlbalken mit den ▲▼ P+/P- Tasten auf FREQUENZEINGABE. Sie können nun mit den ◀▶ VOL+/VOL- Tasten die Empfangsfrequenz verändern.

Dabei sollte darauf geachtet werden, dass der Anzeigebalken des Menüpunktes 2. ABSTIMMUNG in der Mitte steht, da dann der Sender optimal eingestellt ist.

Durch Drücken der MENU-Taste können Sie die Empfangsfrequenz auch direkt mit den Zifferntasten eingeben. Mit der MENU-Taste verlassen Sie die Direkteingabe wieder.

1. Kanalraster:

Mit der MENU-Taste(Auswahlliste) oder den ◀▶ VOL+/VOL- Tasten kann das Kanalraster verändert werden. Das Kanalraster stellt eine Einteilung der Kanäle auf die zur Verfügung stehenden Frequenzen dar und kann je nach Standort variieren (z. B. CCIR in Deutschland unterscheidet sich von der notwendigen Einstellung in Frankreich)

1. Kanaltype:

Mit der MENU-Taste (Auswahlliste) oder den ◀▶ VOL+/VOL- Tasten kann die Kanaltype verändert werden. Abhängig von der Einstellung des Kanalrasters kann hier zwischen Kanälen und Sonderkanälen bzw. speziellen Kanälen in einzelnen Staaten ausgewählt werden (z. B. C1 in Frankreich).

1. Kanalnummer:

Hier können Sie direkt die Kanalnummer des von ihnen auf diesem Programmplatz gewünschten Programms eingeben. Mit den ◀▶ VOL+/VOL- Tasten können Sie die momentane Kanalnummer erhöhen und verringern. Wenn Sie die MENU-Taste drücken, erscheint ein Cursor und Sie können mit den Zifferntasten direkt die Kanalnummer eingeben.

1. TV-Standard:

Mit der MENU-Taste (Auswahlliste) oder den ◀▶ VOL+/VOL- Tasten kann der TV-Standard verändert werden. Hier können Einstellungen bezüglich der Übertragungsnorm (standortabhängig) eines Senders vorgenommen werden.

9. Farb-Standard:

Mit der MENU-Taste (Auswahlliste) oder den ◀▶ VOL+/VOL- Tasten kann der Farbstandard verändert werden. Hier können Einstellungen bezüglich der Farbnorm eines Senders vorgenommen werden.

10. Tonkanal:

Mit der MENU-Taste (Auswahlliste) oder den ◀▶ VOL+/VOL- Tasten kann der bevorzugte Tonkanal gewählt werden. In Stellung AUTOMATISCH wählt das Gerät selbstständig die optimale Toneinstellung entsprechend der Priorität NICAM (eine von manchen Sendern verwendete digitale Tonnorm) vor Stereo vor Mono aus. Die Umstellung auf MONO kann manchmal bei Tonproblemen auf einem Stereosender von Vorteil sein. Mit ZWEITON B kann auf einem zweisprachigen Sender die zweite Sprache ausgewählt werden. Die Einstellung MONO C ist nur für NICAM-Sender, die mehrere Sprachen senden, relevant.

11. Regelung:

Wenn Sie einen Videorecorder über einen HF-Programmplatz (Anschluss mit Antennen-kabel) oder über ein AV-Programm (Anschluss mit Scart-Kabel) betreiben möchten, sollte der Menüpunkt REGELUNG auf diesem Programmplatz auf VCR gestellt werden um störende Bildverzerrungen zu vermeiden (Umstellung auf schnelle Zeitkonstante). Die Einstellung kann mittels der MENU-Taste (Auswahlliste) oder den ◀▶ VOL+/VOL- Tasten vorgenommen werden.

12. Decoder:

Diese Einstellung ist wichtig für den Betrieb eines Decoders an der SCART/AV2-Buchse um verschlüsselte Sender empfangen zu können. Die Einstellung kann mittels der MENU-Taste (Auswahlliste) oder den ◀▶ VOL+/VOL- Tasten vorgenommen werden.

Die Einstellung AUS bedeutet normaler Fernsehbetrieb ohne Decoder. Auf allen anderen Stellungen wird automatisch das decodierte Bildsignal des Decoders dargestellt. Der Unterschied zwischen den Decoderstellungen besteht darin ob der jeweilige Sender den Ton zusätzlich verschlüsselt oder nicht. Die folgende Tabelle soll die Zusammenhänge erläutern.

Decodereinstellung	Sender/Ton	Sender/Bild	Tonausgabe Quelle	Bilddarstellung von
Aus	Uncodiert	uncodiert	TV
Ton Extern/Intern	Analog codiertNicam uncodiert	codiert	Analog NICAM TV	Decoder Decoder
Ton Extern Analog	codiertNicam codiert	codiert	Analog NICAM Decoder	Decoder Decoder
Ton Intern Analog	uncodiertNicam uncodiert	codiert	Analog TVNicam TV	Decoder

Hinweis: Für die richtige Einstellung lesen Sie die Gebrauchsanweisung Ihres Decoders oder fragen Sie den Anbieter des verschlüsselten Programms.

1. Drücken Sie die EXIT-Taste und bestätigen Sie, dass Sie die durchgeführten Änderungen speichern möchten mit JA.

Hinweis: Die zuvor beschriebenen Einstellungen sind nur in Ausnahmefällen notwendig (manuelles Einstellen eines neuen Senders, Anschluss eines Decoders, usw.). Der automatische Suchlauf APSAS führt die meisten Einstellungen selbsttätig durch.

MANUELLES HINZUFÜGEN VON PROGRAMMEN

1. Gehen Sie mit den ▲▼◀▶ P+/P-/Vol+/Vol- Tasten auf den ersten leeren Programmplatz nach den bereits gespeicherten Programmplätzen in der Programmtabelle. Drücken Sie die MENU-Taste und wählen Sie die Signalquelle NEU-TV aus.
2. Geben Sie nun den Kanaltyp und anschließend die Kanalnummer oder die entsprechende Frequenz ein. Überprüfen Sie die restlichen Einstellungen auf ihre Korrektheit bezüglich des gewünschten Senders (siehe Kapitel „Manuelle Einstellung von Programmen“ ab Seite 20)
3. Drücken Sie die EXIT-Taste und bestätigen Sie, dass Sie die durchgeführten Änderungen speichern möchten mit JA.

NEUE PROGRAMME AUTOMATISCH HINZUFÜGEN

Diese Funktion ist sehr nützlich, wenn das Programmangebot in ihrem Empfangsgebiet (z.B. am Kabelnetz) erweitert wird. Es wird ein automatischer Suchlauf gestartet, der alle neu hinzu gekommenen Programme seit dem letzten Suchlauf speichert.

1. Drücken Sie die MENU-Taste um in das Hauptmenü zu gelangen.
2. Wählen Sie mit den ▲▼ P+/P- Tasten den Punkt INSTALLATION aus und drücken Sie erneut die MENU-Taste.

Installation

1. Standort auswählen
2. Sprache
3. Neuinstallation
4. Neue Programme suchen
5. AV Einstellungen
6. Einschalten mit
7. Einstellung aller Programme
8. Werkseinstellungen
9. Startlogo

10. Service

11. Wählen Sie mit ▲▼ P+/P- Tasten den Menüpunkt NEUE PROGRAMME SUCHEN und drücken Sie die MENU-Taste und wählen Sie STARTEN aus. Auf dem Bildschirm erscheint nun das Menü AUTOMATISCHER SUCHLAUF:

Automatischer Suchlauf

Frequenz

Kanaltype

Letzter Sender

Bisher gefunden

Abbrechen

1. Dieses Menü dient zur Anzeige des bisherigen Fortschritts des Suchlaufs. Sie können den Suchlauf jederzeit mit der MENU- oder der EXIT-Taste abbrechen. In diesem Fall werden keine neuen Sender gespeichert.
2. Wenn der Suchlauf fertig ist, gelangen Sie wie nach der Erstinstallation in die Programm-tabelle. Neue Programme wurden im Anschluss an die bereits vorhandenen Programme angefügt. Sollten Sie die Sortierung oder Namen ändern wollen, sehen Sie bitte im Kapitel „Programmtabelle“ auf Seite 18 nach.

9. TELETEXT

Teletext ist ein kostenloses Service, das von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV-Gerät bietet viele nützliche Funktionen für die Bedienung des Teletexts sowie Multipage-Text, Unterseitenspeicherung oder schnelle Navigation.

DIE BEDIENUNG DES TELETEXTS

1. Wählen Sie einen Fernsehsender, der Teletext ausstrahlt.
2. Drücken Sie die 📄 TELETEXT-Taste einmal um die Basis-/Indexseite des Teletexts anzuzeigen.
3. Durch nochmaliges Drücken der ☐ TELETEXT-Taste oder der EXIT-Taste schalten Sie den Teletextmodus wieder aus. Das Gerät wechselt wieder in den TV-Modus.

TELETEXT SEITEN AUSWÄHLEN

1. Geben Sie die gewünschte Teletextseite als dreistellige Nummer direkt mit den Ziffern-tasten ein.
2. Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Teletextzähler sucht solange, bis die gewählte Seitennummer gefunden ist, so dass die gewünschte Seite angezeigt werden kann.
3. Schnellnavigation mit den 4 farbigen Tasten: Durch Drücken der Tasten ROT, GRÜN, GELB und BLAU auf der Fernbedienung können spezielle Seiten schnell ausgewählt werden. Die Funktion der jeweiligen Farbtaste wird am unteren Bildrand angezeigt (z. B. +/- um eine Seite höher/niedriger zu blättern oder der Titel des erreichbaren Teletextblocks)
4. Schnellnavigation mit Page Catching: Diese Funktion ermöglicht die Schnellauswahl von in der aktuellen Teletextseite ange- zeigten Seitennummern. Navigieren Sie mit den ▲▼ P+/P- Tasten auf die für Sie inter- ressante Seitennummer (ein blinkender Cursor erscheint dabei) und drücken Sie zum Aufrufen die MENU-Taste.
5. Manche Teletextseiten beinhalten auch Unterseiten, die am unteren Bildrand angezeigt werden. Durch Drücken der POSITION/SIZE Tasten können Sie zwischen den Unterseiten hin- und herblättern.

TELETEXT ANZEIGEFUNKTIONEN AUSWÄHLEN

Ihr TV-Gerät bietet ihnen mehrere Möglichkeiten mehrere Teletextseiten gleichzeitig bzw. das Fernsehbild und den Teletext gleichzeitig übersichtlich darzustellen.

1. Multipage-Text: Diese Funktion stellt mehrere zusammenhängende Teletextseiten auf einem Bildschirm dar. Drücken Sie die DISPLAY-Taste. Sie erhalten ein großes und zwei kleine Anzeigefenster. Im großen Bild wird die Hauptseite dargestellt, in den kleinen Bildern die dazugehörenden, folgenden Unterseiten oder jene Seiten, die sich durch Drücken der Tasten GELB bzw. BLAU schnell auswählen lassen. Um zum normalen Teletext-Vollbild zurückzukehren drücken Sie wieder die DISPLAY-Taste.

2. Split Screen:

Um zusätzlich zum Teletext das aktuelle Fernsehbild als „Split Screen“ anzuzeigen, drücken Sie die PIP ON/OFF -Taste (= der Bildschirm wird geteilt).

1. Fernsehbild im Multipage-Text:

Durch erneutes Drücken der PIP ON/OFF -Taste wird das Fernsehbild im oberen Feld der beiden kleinen Teletext-Bilder im Multipage-Modus dargestellt.

1. Teletext als Bild im Bild:

Durch erneutes Drücken der PIP ON/OFF -Taste wird das Fernsehbild als Vollbild dargestellt und die aktuelle Teletextseite als kleines Bild im Bild im oberen, rechten Bildschirmbereich eingeblendet.

NÜTZLICHE TELETEXT EIGENSCHAFTEN

INDEX

Mit dieser Taste wählen Sie die Indexseite aus, die eine Liste des Teletextinhalts enthält.

STOP

Die Teletextseite, die Sie gewählt haben, enthält möglicherweise mehr Informationen als auf einen Bildschirm passen. In diesem Fall wird die Information auf mehrere Unterseiten aufgeteilt. Die Unterseiten werden in regelmäßigen Zeitabständen weitergeblättert.

Drücken Sie die STOP-Taste, um einen automatischen Seitenwechsel zu verhindern. Das Symbol STOP wird in der linken oberen Ecke des Bildschirms angezeigt und der automatische Seitenwechsel ist unterbrochen.
Drücken Sie erneut auf die STOP-Taste um den automatischen Seitenwechsel wieder zuzulassen.

INTERRUPT

Wenn Sie im Teletextmodus die INTERRUPT-Taste drücken, dann schaltet das TV-Gerät die Teletextanzeige in den Hintergrund. Damit können Sie Wartezeiten bis zur Anzeige der gewünschten Seite überbrücken.

Wählen Sie die gewünschte Seitennummer im Teletextmodus.
Drücken Sie die INTERRUPT-Taste um zum TV-Modus zu schalten, während Sie auf die Teletextseite warten. In der linken oberen Ecke erscheint ein Feld mit der gesuchten Seitennummer und 3 Bindestriche die rotieren, solange gesucht wird.
Sobald die gewünschte Seite gefunden ist, erscheint die Seitenzahl anstatt der Bindestriche.
Drücken Sie nun erneut die INTERRUPT-Taste, um die gewünschte Seite anzuzeigen.

REVEAL

Um verborgene Information, wie z. B. die Lösungen von Rätseln, Puzzle oder Quiz anzuzeigen, drücken Sie einmal auf die REVEAL-Taste.
Nochmaliges Drücken der REVEAL-Taste verbirgt die Antworten wieder.

EXPAND

Diese Funktion zeigt die Teletextinformation in doppelter Größe an.

Drücken Sie die EXPAND-Taste, um die obere Hälfte der Seite zu vergrößern.
Drücken Sie erneut die EXPAND-Taste um die untere Hälfte der Seite vergrößert anzuzeigen.
Nochmaliges Drücken der EXPAND-Taste zeigt den Teletext wieder in normaler Größe.

ANSCHLUSS EINES EXTERNEN GERÄTES AN DIE SCARTBUCHSE

Um z. B. einen Videorecorder, einen DVD-Player, einen SAT-Receiver oder ähnliches an eine der beiden Scartbuchsen ihres TV-Gerätes anzuschließen, verbinden Sie bitte die SCART/AV1- oder die SCART/AV2-Buchse des TV-Gerätes über ein EURO-AV-Kabel (Scartkabel) mit ihrem anzuschließenden Gerät.

Hinweis: Beachten Sie bitte die Gebrauchsanweisung des anzuschließenden Gerätes.

ANSCHLUSS EINES VIDEORECORDERS AN DIE ANTENNENBUCHSE

Um einen Videorecorder an die Antennenbuchse ihres TV-Gerätes anzuschließen, verbinden Sie bitte den Antenneneingang des TV-Gerätes mittels eines Antennenkabels mit dem Antennenausgang ihres Videorecorders. Ihre Hausantenne schließen Sie bitte an den Antenneneingang ihres Videorecorders an.

Sie können einen beliebigen Programmplatz am TV-Gerät wählen um die Bild- und Tonsignale ihres Videorecorders darzustellen. Hierzu muss der gewählte Programmplatz auf die Sendefrequenz des Antenneausgangs ihres Videorecorders abgestimmt werden (üblicherweise zwischen Kanal 30 und 40) – siehe Kapitel „Manuelle Einstellung von Programmen“ auf Seite 20.

Nach Durchführung der Abstimmung sollten Sie den Menüpunkt „10. REGELUNG“ im Menü PROGRAMME BEARBEITEN auf VCR stellen um Bildverzerrungen zu vermeiden.

Hinweis: Beachten Sie bitte die Gebrauchsanweisung Ihres Videorecorders.

ANSCHLUSS EINES PCs ODER EINER MULTIMEDIA-VIDEOQUELLE

Ihr TV-Gerät kann sowohl analoge als auch digitale Multimedia-Eingangssignale darstellen und bietet Ihnen die Möglichkeit einen PC oder eine Videoquelle mit DVI-, HDMI- oder Komponenten-Ausgang (zum Beispiel einen DVD-Player) anzuschließen.

Verbinden Sie dafür die VGA- oder HDMI-Buchse des TV-Gerätes mit der Grafikkarte ihres PCs oder mit ihrer Videoquelle. Im HDMI-Signal sind üblicherweise digitale Tonsignale beinhaltet und müssen nicht extra verbunden werden.

Um analoge Tonsignale am TV-Gerät wiederzugeben, verbinden Sie den Line-Ausgang ihres PCs oder den Audioausgang ihrer Videoquelle mit dem jeweiligen Audio In-Eingang (schwarze Klinkenbuchse neben dem VGA oder HDMI-Eingang an der Geräterückseite). Eventuell müssen Sie für die Verbindungen entsprechende Adapter oder Adapterkabel verwenden.

Hinweis: Beachten Sie bitte die Gebrauchsanweisung Ihres PCs und der Sound- und Grafikkarte oder ihrer Videoquelle sowie die Technischen Daten Ihres TV-Gerätes um die notwendigen Toneinstellungen und Einstellungen für Auflösung und Bildwiederholrate auszuwählen.

ANSCHLUSS EINES DECODERS

Um verschlüsselte Programme empfangen zu können, brauchen Sie einen Decoder. Diesen verbinden Sie bitte über ein EURO-AV-Kabel (Scartkabel) mit der SCART/AV2-Buchse ihres TV-Gerätes. Für weitere Einstellungen bezüglich Decoderbetrieb lesen Sie bitte im Kapitel „Manuelle Einstellung von Programmen“ auf Seite 20 nach.

Hinweis: Beachten Sie bitte die Gebrauchsanweisung Ihres Decoders.

ANSCHLUSS EINES KAMERARECORDERS

Um einen Kamerarecorder anzuschließen verbinden Sie das Gerät mit einem handelsüblichen Kabel (Cinchkabel und/oder S-Video-Kabel) mit der AV.SV Buchse Ihres TV-Gerätes entsprechend der farblichen Kabel- und Buchsenkennzeichnung.

Hinweis: Beachten Sie bitte die Gebrauchsanweisung Ihres Kamerarecorders.

EINSTELLUNGEN FÜR EXTERNE GERÄTE (BILD, TON, NAME, ETC.)

Um Bildeinstellungen für AV-Stellungen zu verändern, lesen Sie bitte in den Kapiteln „BILDEINSTELLUNGEN (KONTRAST, FARBE, HELLIGKEIT, ETC.)“ auf Seite 13 und „WEITERE BILDEINSTELLUNGEN“ auf Seite 15 nach. Die in diesen Kapiteln beschriebenen Funktionen sind auch für die AV-Stellungen gültig.

Wenn Sie Toneinstellungen anpassen wollen, finden Sie nähere Beschreibungen im Kapitel „TONEINSTELLUNGEN (BALANCE, EQUALIZER, ETC.)“ auf Seite 16. Dort beschriebene Punkte gelten auch für die AV-Stellungen.

Wenn Sie den Programmnamen oder Programmeinstellungen anpassen wollen, finden Sie nähere Beschreibungen in den Kapiteln „NAME VON PROGRAMMEN ÄNDERN“ und „MANUELLE EINSTELLUNG VON PROGRAMMEN“ auf den Seiten 19 und 20.

MENÜ AV EINSTELLUNGEN

In diesem Menü können Eingangssignalart, die Quelle für das Ausgangssignal sowie ein Lautstärke-Offset gegenüber der Basislautstärke für die AV-Stellungen Scart1, Scart2, und AV.SV festgelegt werden.

1. Drücken Sie die MENU-Taste um in das Hauptmenü zu gelangen.
2. Wählen Sie mit den ▲▼ P+/P- Tasten den Menüpunkt INSTALLATION aus und drücken Sie erneut die MENU-Taste.
3. Stellen Sie mittels der ▲▼ P+/P- Tasten den Auswahlbalken auf den Menüpunkt AV EINSTELLUNGEN und drücken Sie erneut die MENU-Taste. Dies führt Sie zu folgendem Menü:

AV Einstellungen

1. AV1 Signalart
2. AV1 Video Ausgang
3. AV1 Lautstärke Offset
4. AV2 Signalart
5. AV2 Video Ausgang
6. AV2 Lautstärke Offset
7. AV.SV Signalart

8. AV.SV Lautstärke Offset

9. AV1 Signalart:

Mit den ◀▶ VOL+/VOL- Tasten oder durch Drücken der MENU-Taste (Auswahlliste) können Sie zwischen verschiedenen Einstellungen für die Signalart wählen, die ein an die SCART/AV 1-Buchse angeschlossenes, externes Gerät liefert. Denken sie bitte immer daran, dass ihr externes Gerät, die jeweilige Signalart auch liefern muss um einwandfreie Bilder zu erreichen.

Hinweis: Beachten Sie die Gebrauchsanweisung des angeschlossenen Gerätes.

VIDEO/RGB AUTO:
In dieser Einstellung können FBAS- (z. B. Videorecorder) und RGB-Signale (z. B. Spielkonsole) dargestellt werden. RGB-Signale werden, sofern diese Funktion vom angeschlossenen Gerät unterstützt wird, automatisch erkannt und dargestellt.
S-VIDEO:
Dient zum Anschluss von S-VIDEO-Signalen. Bei dieser Signalart sind das Bild- und das Farbsignal getrennt, um störende Wellenlinien in karierten Mustern zu vermeiden.
RGB:
Dient zum Anschluss von RGB-Signalquellen (z. B. Spielkonsole) die eine automatische Erkennung nicht unterstützen.

YCrCb:

In dieser Einstellung kann ein YCrCb-Signal, das von vielen DVD-Playern ausgegeben wird, dargestellt werden. Es wird automatisch erkannt ob die Bilder im Zeilensprung-(interlaced) oder Vollbildverfahren (progressiv) übertragen werden.

YPrPb:

In dieser Einstellung kann ein YPrPb-Signal, das von vielen DVD-Playern ausgegeben wird, dargestellt werden. Es wird automatisch erkannt ob die Bilder im Zeilensprung-(interlaced) oder Vollbildverfahren (progressiv) übertragen werden.

1. AV1 Video Ausgang:

Mit den ◀▶ VOL+/VOL- Tasten oder durch Drücken der MENU-Taste (Auswahlliste) können Sie zwischen verschiedenen Einstellungen für das Ausgabesignal wählen, das an der SCART/AV 1-Buchse ausgegeben wird.

Hinweis: Im Bereitschaftsmodus werden keine Signale ausgegeben!

AUTO:

Die vom Gerät dargestellten Bilder und Töne werden an der SCART/AV 1-Buchse ausgegeben (Ausnahme: Gerät befindet sich in der AV-Stellung SCART 1).

TV:

Es wird immer (auch wenn ihr TV-Gerät in einer AV-Stellung betrieben wird) das über die Antenne empfangene Signal an der SCART/AV 1-Buchse ausgegeben.

AV2 (Copy-Modus):

Unabhängig vom Modus (TV, PC usw.) in dem sich ihr TV-Gerät befindet, wird an der SCART/AV 1-Buchse das von der SCART/AV 2-Buchse kommende Bild- und Tonsignal ausgegeben. Diese Funktion ist sehr nützlich um von einem externen Gerät auf ein anderes zu überspielen.

AV.SV (Copy-Modus):

Die gleiche Funktion wie unter Einstellung AV2 mit dem Unterschied, dass die Bild- und Tonsignale von den Cinchbuchsen vom AV.SV-Eingang an der SCART/AV 1-Buchse ausgegeben werden (z. B. um von einer Videokamera auf einen Videorecorder zu überspielen).

1. AV1 Lautstärke Offset:

Mit den ◀▶ VOL+/VOL- Tasten können sie einen Lautstärke Offset (Verschiebung – leiser oder lauter) gegenüber der Basislautstärke ihres Gerätes für die Toneingangssignale an der SCART/AV 1-Buchse festlegen.

1. AV2 Signalart/AV2 Video Ausgang/AV2 Lautstärke Offset:

Die zuvor beschriebenen Einstellungen und Funktionen für die AV1-Stellung gelten auch für die AV2-Stellung.

1. AV.SV Signalart:

Mit den ◀▶ VOL+/VOL- Tasten oder durch Drücken der MENU-Taste (Auswahlliste) können Sie wählen ob das Bildsignal ihres externen Gerätes (z. B. Kamera) vom Video-eingang (gelb) oder vom S-Video-Eingang (4-polige schwarze Buchse) verarbeitet wird. Das Tonsignal wird in beiden Fällen von der roten und weißen Cinchbuchse verarbeitet.

1. AV.SV Lautstärke Offset:

Mit den ◀▶ VOL+/VOL- Tasten können sie einen Lautstärke Offset (Verschiebung – leiser oder lauter) gegenüber der Basislautstärke ihres Gerätes für die Toneingangssignale an den Cinchbuchsen am AV.SV-Eingang festlegen.

1. Mit der EXIT-Taste verlassen Sie das Menü.

ANSCHLUSS

Ihr TV-Gerät kann sowohl analoge als auch digitale Multimedia-Eingangssignale darstellen und bietet Ihnen die Möglichkeit einen PC oder eine Videoquelle mit DVI-, HDMI- oder Komponenten-Ausgang (zum Beispiel einen DVD-Player) anzuschließen.

Verbinden Sie dafür die VGA- oder HDMI-Buchse des TV-Gerätes mit der Grafikkarte ihres PCs oder mit ihrer Videoquelle. Im HDMI-Signal sind üblicherweise digitale Tonsignale beinhaltet und müssen nicht extra verbunden werden.

Um analoge Tonsignale am TV-Gerät wiederzugeben, verbinden Sie den Line-Ausgang ihres PCs oder den Audioausgang ihrer Videoquelle mit dem jeweiligen Audio In-Eingang (schwarze Klinkenbuchse neben dem VGA oder HDMI-Eingang an der Geräterückseite). Eventuell müssen Sie für die Verbindungen entsprechende Adapter oder Adapterkabel verwenden.

Hinweis: Beachten Sie bitte die Gebrauchsanweisung Ihres PCs und der Sound- und Grafikkarte oder ihrer Videoquelle sowie die Technischen Daten Ihres TV-Gerätes um die notwendigen Toneinstellungen und Einstellungen für Auflösung und Bildwiederholrate auszuwählen.

EINSTELLUNGEN IM PC VGA UND PC HDMI MODUS

Drücken Sie die PC-Taste, um wechselweise in den PC VGA und PC HDMI-Modus zu schalten. Sämtliche Bild- und Toneinstellungen im PC-Modus funktionieren genauso wie im TV-Modus.

Drücken Sie die MENU-Taste um in das Hauptmenü zu gelangen und wählen Sie den Menüpunkt BILDEINSTELLUNGEN aus und drücken Sie erneut die MENU-Taste. Bewegen Sie den Auswahlbalken mit den ▲▼ P+/P- Tasten auf den Punkt PC EINSTELLUNGEN und drücken Sie nochmals die MENU-Taste. Sie gelangen zum Menü für die PC EINSTELLUNGEN:

PC Einstellungen

1. Modus
2. Name ändern
3. Eingang
4. Horizontale Position
5. Breite
6. Vertikale Position
7. Pixelphase
8. Frequenz
9. Audioeingang

1. Modus:

Dieser Punkt zeigt ob ein Signal an der VGA oder HDMI Eingangsbuchse des TV-Gerätes anliegt. Solange KEIN SIGNAL angezeigt wird, sind die Einstellungen für die Bilddarstellung nicht erreichbar (grau dargestellt).

2. Name ändern:

Es kann ein Name für die PC VGA und die PC HDMI-Stellung vergeben werden. Drücken Sie die MENU-Taste, um in den Eingabemodus zu gelangen. Sie können nun mit den ▲▼ P+/P- Tasten die Zeichen auswählen und mit den ◀▶ VOL+/VOL- Tasten die Position wechseln. Mittels der MENU- oder der EXIT-Taste verlassen Sie den Eingabemodus wieder.

3. Eingang:

Mit den ◀▶ VOL+/VOL- Tasten oder über eine Auswahlliste, erreichbar durch Drücken der MENU-Taste, kann zwischen den Einstellungen AUTO/PC/VIDEO gewählt werden.

AUTO: Ihr TV-Gerät erkennt automatisch die Signalart an der VGA oder HDMI Buchse.
PC: In dieser Einstellung erwartet ihr TV-Gerät ein Eingangssignal von der Grafikkarte ihres PCs an der VGA oder HDMI Buchse. Bitte achten Sie auf die richtige Wahl und Einstellung des Ausganges ihrer Grafikkarte.
VIDEO: In dieser Einstellung erwartet ihr TV-Gerät ein Eingangssignal von einer Videoquelle an der VGA oder HDMI Buchse. Bitte achten Sie auf die richtige Wahl und Einstellung des Ausganges ihrer Videoquelle.

Hinweis: Der TV-Gerät ist mit einer automatischen und komplexen Erkennung der Signalart und Signalquelle ausgestattet. Allerdings kann es durch verschiedene Toleranzen ihrer Signalquelle zu Fehlerkennungen kommen. In diesem Fall verwenden Sie die manuellen Einstellungen für den Eingang.

1. Horizontale Position: Mit den ◀▶ VOL+/VOL- Tasten können Sie die horizontale Position des Bildes von der VGA oder HDMI Buchse verändern.

2. Breite: Mit den ◀▶ VOL+/VOL- Tasten können Sie die Breite des Bildes von der VGA oder HDMI Buchse verändern.

3. Vertikale Position: Mit den ◀▶ VOL+/VOL- Tasten können Sie die vertikale Position des Bildes von der VGA oder HDMI Buchse verändern.

4. Pixelphase: Mit den ◀▶ VOL+/VOL- Tasten können Sie die Darstellung von Texten am TV-Gerät optimieren (z. B. im Falle von zitternden Buchstaben) und eventuelle Bildstörungen (Unruhe im Bild bzw. Wellenlinien) ausgleichen.

5. Frequenz: Mit den ◀▶ VOL+/VOL- Tasten können eventuelle Bildstörungen (Unruhe im Bild bzw. Wellenlinien) ausgeglichen werden. Diese Einstellung sollte nur im Falle von Problemen verändert werden.

6. Audioeingang (nur im PC HDMI-Modus aktiv, nicht im PC VGA-Modus): Mit den ◀▶ VOL+/VOL- Tasten oder über eine Auswahlliste, erreichbar durch Drücken der MENU-Taste, kann zwischen den Einstellungen DIGITAL/ANALOG gewählt werden.

DIGITAL: Ihr TV-Gerät gibt den digitalen Ton, der sich im HDMI-Signal befindet, wieder. ANALOG: Das Tonsignal von der analogen HDMI AudioIn Buchse wird wiedergegeben.

Hinweis: Üblicherweise besteht das digitale HDMI-Signal aus Bild und Ton. Es kann aber durchaus vorkommen, dass Ihr PC oder Ihre Videoquelle die Toninformationen nicht mittels HDMI-Signal überträgt oder DVI-Signale über einen sogenannten DVI-HDMI-Adapter wiedergegeben werden sollen. In diesem Fall müssen Sie das Audiosignal über die analoge HDMI AudioIn-Buchse Ihrem TV-Gerät zur Verfügung stellen und den Audioeingang auf die Stellung ANALOG schalten.

1. Mit der EXIT-Taste verlassen Sie das Menü.

Hinweis: Das Gerät ist mit normgerechten Voreinstellungen für die obigen Einstellwerte versehen. Allerdings kann durch abweichende Signale ihrer Grafikkarte oder ihrer Videoquelle die manuelle Verstellung der Einstellwerte notwendig sein, um eine ungestörte Wiedergabe und vollständige Darstellung zu erreichen!

BILD IM BILD/PICTURE IN PICTURE (PIP)

Sie können die Bild im Bild/PIP-Funktion verwenden, um zwei Programme gleichzeitig anzuzeigen.

1. Drücken Sie die PIP ON/OFF-Taste auf der Fernbedienung. Wenn Sie die Bild im Bild-Funktion zum ersten Mal nach dem Einschalten des TV-Geräts aufrufen, wird der Programmplatz 1 als Kleinbild angezeigt.
2. Mit den PIP SOURCE ▲▼-Tasten können Sie nun den gewünschten Programmplatz oder auch die gewünschte AV-Stellung (SCART 1, PC, AV.SV usw.) im Kleinbild anzeigen lassen. Sollten Sie die Bild im Bild-Funktion ausschalten und später wieder einschalten wird das zuletzt gesehene PIP-Programm angezeigt.
3. Bei bereits eingeblendetem Kleinbild kann durch ca. 2 Sekunden langes Drücken der PIP ON/OFF -Taste das Groß- und Kleinbild getauscht werden.
4. Mit der PIP POSITION –Taste können Sie wählen, in welcher Ecke des Großbildes das Kleinbild angezeigt werden soll.
5. Mit der PIP SIZE-Taste können Sie 3 verschiedene Größen für das Kleinbild wählen.

Hinweis: Es sind nicht alle Signalkombinationen von Groß- und Kleinbild möglich. In diesen Fällen zeigt die OSD-Programmanzeige „NoPIP“ an.

MULTIPICTURE (SENDERÜBERSICHT) - FARBTASTE GRÜN

Durch Drücken der Taste GRÜN im TV-Modus können Sie die Multipicture-Funktion aufrufen. Diese Funktion zeigt eine Übersicht von jeweils 12 Programmen.

Das ausgewählte Programm – gekennzeichnet durch einen Rahmen – wird mit laufendem Bild und Ton wiedergegeben, die anderen Programme werden regelmäßig aktualisiert.

Mit Hilfe der ▲▼◀▶ P+/P-/Vol+/Vol- Tasten können Sie den Rahmen bewegen und so zu den anderen Programmen wechseln. Durch Bewegen des Rahmens über den Bildschirmrand hinaus, können Sie auf die vorherigen oder nachfolgende 12 Programme umschalten.

Um das ausgewählte Programm als Vollbild darzustellen, betätigen Sie die MENÜ Taste.

KINDERSICHERUNG

Mit der Kindersicherung können Sie alle Funktionen des Gerätes sperren. Wird die Kindersicherung aktiviert und das Gerät danach ausgeschaltet, wird beim neuerlichen Einschalten automatisch die Eingabe einer Geheimzahl verlangt.

Erst nach Eingabe der Geheimzahl wird das Bild und der Ton eingeschaltet und die Bedienung des Gerätes zugelassen.

1. Drücken Sie auf die MENU-Taste. Das Hauptmenü wird angezeigt.

Hauptmenü

1. Bildeinstellungen
2. Toneinstellungen
3. Programmtabelle
4. Installation
5. Kindersicherung
6. Sleeptimer
7. Swapfunktion

8. Spiele

9. Mit den ▲▼ P+/P-Tasten bewegen Sie den Auswahlbalken auf den Menüpunkt KINDERSICHERUNG und drücken die MENU-Taste, um das Untermenü aufzurufen.

Kindersicherung

1. Geheimzahl xxxx

2. Kindersicherung An/Aus

3. Drücken Sie die MENU-Taste und geben Sie danach eine vierstellige Zahl ein = Ihre Geheimzahl. Solange keine Geheimzahl eingegeben ist, kann der Punkt KINDERSICHERUNG nicht angewählt werden und wird grau dargestellt.

4. Nach Eingabe ihrer Geheimzahl kann unter dem Menüpunkt KINDERSICHERUNG diese eingeschaltet werden. Um später die Kindersicherung wieder auszuschalten müssen Sie wieder das Menü KINDERSICHERUNG aufrufen und nach Eingabe Ihrer Geheimzahl den Menüpunkt KINDERSICHERUNG auf AUS stellen.

SLEEPTIMER

Der Sleoptimer schaltet das Gerät nach der von Ihnen gewählten Zeitspanne automatisch in den Bereitschaftsmodus.

Variante 1: Drücken Sie die SLEEP-Taste um direkt in das Sleeptimer Menü zu gelangen.

Variante 2: Drücken Sie die MENU-Taste um das Hauptmenü aufzurufen, stellen Sie mittels der ▲▼ P+/P- Tasten den Auswahlbalken auf Sleeptimer und rufen Sie das zugehörige Menü mittels der MENU-Taste auf.

Sleeptimer

1. Sleeptimer
2. Aktueller Zähler in min.:

Durch das Betätigen der SLEEP-Taste oder der ◄▶ VOL+/VOL- Tasten können Sie die Ausschaltzeit in den Schritten 5 MIN./10 MIN./15 MIN./30 MIN./1 STUNDE/2 STUNDEN/AUS einstellen oder durch Drücken der MENU-Taste diese Auswahlliste aufrufen. Die Einstellung AUS bedeutet, dass der Sleptimer ausgeschaltet ist.

Sie können jederzeit durch erneuten Aufruf des Sleptimer-Menüs in der Zeile AKTUELLER ZÄHLER nachsehen wie viele Minuten noch bis zum Ausschalten bleiben.

SWAP-FUNKTION

Die Swap-Funktion ermöglicht ein schnelles Wechseln zwischen zwei auseinanderliegenden Programmen bzw. ein Zurückschalten auf ein Vorzugsprogramm. Wenn Sie zum Beispiel während einer Werbeunterbrechung das Programm umschalten möchten, können Sie durch Drücken der RTN-Taste jederzeit schnell zurückschalten um zu sehen ob die Werbeunterbrechung bereits zu Ende ist und ihr Wunschprogramm weiterläuft. Jede weitere Betätigung der RTN-Taste führt zu einem Wechsel zwischen dem zuletzt gesehenen Programm und Ihrem Vorzugsprogramm.

SWAP-PROGRAMM FESTLEGEN (VOZUGSPROGRAMM)

Variante 1: Drücken Sie die MENU-Taste um das Hauptmenü aufzurufen. Stellen Sie den Auswahlbalken mittels der ▲▼ P+/P- Tasten auf SWAPFUNKTION und drücken Sie nochmals die MENU-Taste. Mit den ◀▶ VOL+/VOL- Tasten oder über eine Auswahlliste, erreichbar mittels der MENU-Taste, können Sie zwischen den Einstellungen MANUELL/3 MIN/5 MIN/10 MIN wählen.

Bei der Einstellung MANUELL muss das Swap-Programm gemäß Variante 2 definiert werden. Bei jeder Einstellung einer Zeitspanne wird das gesehene Programm automatisch nach Verstreichen dieser Zeit als Swap-Programm definiert.

In der linken oberen Ecke wird SWAP-PRG eingeblendet. Nun können Sie beliebige andere Programmplätze anwählen und durch kurzes Drücken der RTN-Taste zwischen dem gesehenen Programm und ihrem Swap-Programm wechseln. Bei jedem Programmwechsel wird für ca. 4 Sekunden angezeigt, welches Programm Ihr Vorzugsprogramm ist.

Variante 2: Drücken Sie auf dem Programmplatz, zu dem Sie schnell zurückwechseln wollen, solange die RTN-Taste bis die OSD-Einblendung SWAP-PRG erscheint. Sie haben nun Ihr Vorzugsprogramm manuell festgelegt.

Wenn im Menü SWAPFUNKTION allerdings eine Zeitdauer eingestellt ist, ändert sich Ihr Vorzugsprogramm automatisch mit Ihrem Fernsehverhalten.

AUF WERKSEINSTELLUNG ZURÜCKSETZEN

Diese Funktion setzt alle Einstellungen des TV-Geräts wie Helligkeit, Farbe, Kontrast, Schärfe, Weißbalance, etc. wieder auf den Stand der Werksauslieferung zurück.

1. Drücken Sie die MENU-Taste um in das Hauptmenü zu gelangen.
2. Wählen Sie mit den ▲▼ P+/P- Tasten den Punkt INSTALLATION aus und drücken Sie erneut die MENU-Taste.
3. Wählen Sie mit ▲▼ P+/P- Tasten den Punkt WERKSEINSTELLUNGEN und drücken Sie erneut die MENU-Taste. Wählen Sie nun SETZEN und bestätigen Sie diese Auswahl mit der MENU-Taste.

Hinweis: Durch längeres Drücken der RST-, RESET-Taste können Sie direkt die wichtigsten Bild- und Toneinstellungen (Helligkeit, Farbe, Kontrast, Lautstärke) auf Fabrikseinstellungen zurücksetzen.

EINSCHALTMODUS

Mit dieser Einstellung können Sie Ihren bevorzugen Betriebsmodus des TV-Geräts nach dem Einschalten festlegen.

1. Drücken Sie die MENU-Taste um in das Hauptmenü zu gelangen.
2. Wählen Sie mit ▲▼ P+/P- Tasten den Menüpunkt INSTALLATION aus und drücken Sie erneut die MENU-Taste.
3. Bewegen Sie den Auswahlbalken mit den ▲▼ P+/P- Tasten auf den Menüpunkt EINSCHALTEN MIT. Sie können nun mittels der ◀▶ VOL+/VOL- Taste oder durch Drücken der MENU-Taste (Auswahlliste) zwischen den Betriebsarten PC/PROG 1/LETZTES PRG/AV/INSTALLATION wählen.

PC: Einschalten im zuletzt benutzten PC Betriebsmodus (VGA oder HDMI)
PROG 1: Einschalten mit Programmplatz 1
LETZTES PRG: Einschalten mit dem zuletzt gesehenen Programm
AV: Einschalten mit der zuletzt benutzte AV-Stellung
INSTALLATION: Einschalten wie im Zustand der Erstinstallation – siehe Kapitel „6. APSAS - DIE ERSTE EINRICHTUNG“ auf Seite 10.

EINSTELLUNGEN FÜR ALLE PROGRAMME

1. Drücken Sie die MENU-Taste um in das Hauptmenü zu gelangen.
2. Wählen Sie mit den ▲▼ P+/P- Tasten den Menüpunkt INSTALLATION aus und drücken Sie erneut die MENU-Taste.
3. Wählen Sie mit den ▲▼ P+/P- Tasten den Menüpunkt EINSTELLUNG ALLER PROGRAMME und drücken Sie erneut die MENU-Taste.

Einstellung aller Programme

1. Schärfe setzen
2. Rauschreduktion setzen

3. Decoder setzen

4. Schärfe setzen:

Diese Funktion setzt für alle Programme die Schärfeeinstellung. Sie können durch Drücken der MENU-Taste über eine Auswahlliste zwischen den Stellungen 0-3 wählen. Eine nähere Beschreibung dieser Funktion finden Sie im Kapitel „WEITERE BILDEINSTELLUNGEN“ auf Seite 15.

1. Rauschreduktion setzen:

Diese Funktion setzt für alle Programme die Rauschreduktionseinstellung. Sie können durch Drücken der MENU-Taste über eine Auswahlliste zwischen den Stellungen AUTOMATISCH/AUS/SCHWACH/MITTEL/STARK wählen.

Eine nähere Beschreibung der Einstellungen finden Sie im Kapitel „WEITERE BILDEINSTELLUNGEN“ auf Seite 15.

1. Decoder setzen:

Diese Funktion setzt die Decoder-Funktion für alle Programme. Sie können durch Drücken der MENU-Taste über eine Auswahlliste zwischen den Stellungen AUS/TON EXTERN-INTERN/TON EXTERN/TON INTERN wählen.

Eine nähere Beschreibung der Einstellungen finden Sie im Kapitel „MANUELLE EINSTELLUNG VON PROGRAMMEN“ auf Seite 20.

ZEITANZEIGE TIME

Im TV-Modus wird durch Drücken dieser Taste die Zeit angezeigt.

Drücken Sie auf die TIME-Taste, während ihr TV-Gerät ein Fernsehprogramm mit Teletextübertragung wiedergibt. Die aktuelle Zeit wird in der rechten oberen Ecke des Bildschirms in Form einer Digitaluhr angezeigt.

Bei erneutem Drücken der TIME-Taste wechselt die Anzeige zu einer Analoguhr. Sobald Sie die TIME-Taste ein drittes Mal drücken, verschwindet die Zeitanzeige wieder.

BILDFORMAT UMSCHALTEN - ARC

Mit der ARC-Taste können Sie schnell die Darstellung des Bildformates ihres TV-Geräts ändern. Eine nähere Beschreibung bezüglich der möglichen Bildformate finden Sie im Kapitel „BILDEINSTELLUNGEN (KONTRAST, FARBE, HELLIGKEIT, ETC.)“ auf Seite 13.

BILDVOREINSTELLUNGEN UMSCHALTEN - APC

Mit der APC-Taste können Sie schnell zwischen den möglichen Voreinstellungen AM TAG/AM ABEND/MANUELL wählen. Eine nähere Beschreibung bezüglich dieser Voreinstellungen finden Sie im Kapitel „BILDEINSTELLUNGEN (KONTRAST, FARBE, HELLIGKEIT, ETC.)“ auf Seite 13.

STANDBILDFUNKTION - FARBTASTE GELB

Durch Drücken der Taste GELB können Sie das Bild jederzeit (außer im PC VGA oder PC HDMI Mode) einfrieren. Um das Bild weiterlaufen zu lassen, betätigen Sie die Taste GELB erneut.

SPIELE

Ihr TV-Gerät ist mit vier Spielen und einer zugehörigen Highscoreliste ausgestattet.

Spiele

Highscores

Brixx

Anaconda

Scramble

Outer Space

Gehen Sie mit Hilfe der ▲▼ P+/P- Tasten zu dem Spiel, dass Sie spielen möchten und drücken Sie die MENU-Taste, um das Spiel aufzurufen.

Die Steuerung der Spiele funktioniert mit den Tasten ▲▼◀▶ P+/P-/Vol+/Vol-. Sonderfunktionen (z.B. Schiessen) können mit der MENU-Taste aufgrufen werden.

Nach Beendigung des Spiele, werden Sie – sofern Sie einen neuen Highscore geschafft haben - zur Eingabe in die Highscore-Liste aufgefordert. Sie können nun mit den Tasten ▲▼ P+/P- den gewünschten Buchstaben auswählen. Mit den Tasten ◀▶ VOL+/VOL- gelangen Sie zur nächsten Position. Mit der MENU- oder EXIT-Taste verlassen Sie die Namenseingabe.

Durch Drücken der EXIT-Taste können Sie die Spiele vorzeitig beenden.

13. WANDMONTAGE

Ihr TV-Gerät ist zur Wandmontage mittels handelsüblicher Wandhalter vorbereitet!

Beachten Sie dafür unbedingt die folgenden Sicherheitshinweise und Beschreibungen und wenden Sie sich bei Fragen an unseren Service oder ziehen Sie einen qualifizierten Monteur zu Rate!

• Ihr TV-Gerät darf nur an senkrechten Wänden montiert werden!
• Prüfen Sie vor der Montage, ob die Tragfähigkeit der Wand für das 4 fache Gewicht des TV-Gerätes (siehe Technische Daten) geeignet ist!
• Vergewissern Sie sich vor der Montage, dass das TV-Gerät ausgeschaltet ist und dass das Netzkabel sowie alle anderen Anschlusskabel ausgesteckt sind!
• Für die Montage sind zumindest zwei Personen notwendig!

Ansicht Rückseite:

4 Anschraubpunkte für den Wandhalter

2 Befestigungsschrauben (Innensechskant) für den Standfuß

MONTAGEANLEITUNG

1. Legen Sie das TV-Gerät mit dem Bildschirm nach unten auf eine stabile und kratzfeste Unterlage.
2. Lösen Sie die 2 Befestigungsschrauben für den Standfuß und entfernen Sie diesen.
3. Folgen Sie der Bedienungsanleitung des Wandhalters für die weiteren Montageschritte des Wandhalters am Gerät und an der Wand!

Hinweis: Bitte bewahren Sie die demontierten Schrauben und den Standfuß für eine eventuell spätere Rückmontage auf!

14. PROBLEMBEHEBUNG

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an!

Es erscheint kein Bild und es ist kein Ton zu hören.

Überprüfen Sie, ob das Netzkabel richtig an der Steckdose und am Gerät angeschlossen ist.
Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist.
- Kontrollieren Sie, ob der Hauptschalter des Geräts auf der Geräterückseite eingeschaltet ist.

Es erscheint kein Bild. Es erscheint kein Bild von AV.

Überprüfen Sie, ob Kontrast / Helligkeit korrekt eingestellt sind.
Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind.
Überprüfen Sie, ob die richtige AV-Stellung angewählt ist.

Es ist kein Ton zu hören.

▶ Vergewissern Sie sich, das die Lautstärke nicht auf Minimum steht.
▶ Vergewissern Sie sich, das die Stummschaltung nicht aktiviert ist.

Es gibt kein Bild oder keinen Ton. Es sind aber Geräusche zu hören.

Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist.

Das Bild ist nicht deutlich.

Der Empfang ist möglicherweise schlecht.
- Kontrollieren Sie, ob die Antenne angeschlossen ist.

Das Bild ist zu hell oder zu dunkel.

Überprüfen Sie die Einstellungen von Kontrast / Helligkeit / Backlight im Menü Bildeinstellungen.

Die Fernbedienung funktioniert nicht.

Überprüfen Sie, ob die Batterien in der Fernbedienung geladen und richtig eingelegt sind.
▶ Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist.
▶ Schalten Sie das Gerät mit dem Hauptschalter an der Rückseite des Gerätes aus und wieder ein.

Das Bild ist nicht scharf.

Der Empfang ist möglicherweise schlecht.
- Kontrollieren Sie, ob die Antenne angeschlossen ist.
Überprüfen Sie die Einstellungen der Bildschärfe und Rauschreduktion im Menü Bildeinstellungen.

Es erscheint ein Doppel- oder Dreifachbild.

• Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist.
  Es gibt möglicherweise von Bergen oder Gebäuden reflektierte Wellen.

Das Bild ist gepunktet.

Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuchten, etc. vor.
Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Versuchen Sie sie weiter auseinander zu legen.

Es erscheinen Streifen am Bildschirm oder die Farben verblassen.

Liegt eine Interferenz von einem anderen Gerät vor?
Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefone können auch Interferenzen verursachen.
- Betreiben Sie das Gerät so weit weg wie möglich von dem Gerät, das die Interferenz möglicherweise verursacht.

Die Kindersicherung lässt sich nicht deaktivieren

▶ Geben Sie als Geheimzahl 1973 ein. Damit sollte das Gerät wieder voll funktionsfähig sein.

15. SONSTIGES

BENÖTIGEN SIE WEITERE UNTERSTÜTZUNG?

Wenn die Vorschläge in den vorangegangenen Abschnitten ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

• Was für zusätzliche Peripheriegeräte nutzen Sie?
• Welche Meldungen erscheinen auf dem Bildschirm?
• Bei welchem Bedienungsschritt ist das Problem aufgetreten?
• Wie sieht Ihre Rechnerkonfiguration aus falls Sie einen PC an das Gerät angeschlossen haben?
• Welche Software haben Sie beim Auftreten des Fehlers verwendet falls Sie einen PC an das Gerät angeschlossen haben
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

GARANTIEBEDINGUNGEN

Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbewahrt werden. Sie wird für die Inanspruchnahme von Garantieleistungen benötigt. Ihre gesetzlichen Rechte werden durch diese Garantiebedingungen nicht eingeschränkt. Wird das Produkt an einen anderen Benutzer weitergegeben, so hat dieser für den Rest der Garantiezeit Anspruch auf Garantieleistungen.

Der Kaufbeleg sowie diese Erklärung sollten bei der Weitergabe in seinen Besitz übergehen. Wir garantieren, dass dieses Gerät in einem funktionsfähigen Zustand ist und in technischer Hinsicht mit den Beschreibungen in der beigefügten Dokumentation übereinstimmt.

Die verbleibende Garantiefrist geht bei Vorlage des Kaufbelegs von Originalteilen auf die entsprechenden Ersatzteile über. Wenn Sie dieses Gerät zur Inanspruchnahme von Garantieleistungen einreichen, müssen Sie zuvor sämtliche Programme, Daten und herausnehmbare Speichermedien entfernen. Produkte, die ohne Zubehör eingeschickt werden, werden ohne Zubehör ersetzt.

Die Gewährleistungspflicht gilt nicht für den Fall, dass das Problem durch einen Unfall, eine Katastrophe, Vandalismus, Missbrauch, unsachgemäße Benutzung, Missachtung der Sicherheits- und Wartungsvorschriften, Veränderung durch Software, Viren bzw. ein anderes Gerät oder Zubehör, oder durch sonstige nicht von uns genehmigte Modifikationen verursacht wurde. Diese eingeschränkte Garantieerklärung ersetzt alle anderen Garantien ausdrücklicher oder impliziter Natur.

Dies schließt die Garantie der Verkaufbarkeit oder der Eignung für einen bestimmten Zweck ein, beschränkt sich jedoch nicht darauf. In einigen Ländern ist der Ausschluss impliziter Garantien gesetzlich nicht zulässig. In diesem Falle ist die Gültigkeit aller ausdrücklichen und impliziten Garantien auf die Garantieperiode beschränkt.

Mit Ablauf dieser Periode verlieren sämtliche Garantien ihre Gültigkeit. In einigen Ländern ist eine Begrenzung der Gültigkeitsdauer impliziter Garantien gesetzlich nicht zulässig, so dass die obige Einschränkung nicht in Kraft tritt. Falls Sie bezüglich dieser Garantiebedingungen Fragen haben, wenden Sie sich an uns.

HAFTPFLICHTBESCHRÄNKUNG

Die Inhalte dieser Gebrauchsanweisung und der Technischen Daten unterliegen unangekündigten Änderungen, die dem technischen Fortschritt Rechnung tragen. Hersteller und Vertrieb können keine Verantwortung für Schäden, die als Folge von Fehlern oder Auslassungen, der in diesen Dokumenten bereitgestellten Informationen entstanden sind, übernehmen. Wir haften unter keinen Umständen für:

1. Von dritter Seite gegen Sie erhobene Forderungen aufgrund von Verlusten oder Beschädigungen.
2. Verlust oder Beschädigung Ihrer Aufzeichnungen oder Daten.
3. Ökonomische Folgeschäden (einschließlich verlorener Gewinne oder Einsparungen) oder Begleitschäden, auch in dem Fall, dass wir über die Möglichkeit solcher Schäden informiert worden sind.

In einigen Ländern ist der Ausschluss oder die Begrenzung von Begleit- oder Folgeschäden gesetzlich nicht zulässig, so dass die obige Einschränkung nicht in Kraft tritt.

VERVIELFÄLTIGUNG GEBRAUCHSANWEISUNG

Die Dokumente enthalten gesetzlich geschützte Informationen. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
