BEDIENUNGSANLEITUNG ECX 165 Hertz

Esec_System_comp_energy 25-03-2009 12:11 Pagina 1

Electro - Acoustic parameters

	ET 20	EM 100	EV 130	EV 165	EV 165 L	EV 570	ECX 87	ECX 100	ECX 130	ECX 165	ECX 570	ECX 690
DFTM	20	88	110	134	134	143	70	84	110	134	139	171
XmaxFTM	-	0,5	3	3	4,5	4,5	2	2	3	3	3	3,5
RcFTM	3,4	3,5	2,0	3,0	3,2	3,2	3,0	3,0	2,0	2,0	3,0	3,2
FeH2	1250	184	89	77	82	98	190	121	94	72	83	67
LeFTMktg	0,57	0,33	0,52	0,51	0,61	0,48	0,42	0,42	0,52	0,50	0,47	0,62
LemMkt Gt	0,05	0,07	0,20	0,21	0,24	0,19	0,06	0,06	0,07	0,07	0,08	0,07
VssB	-	1,29	4,46	9,5	12,10	7,00	0,60	1,20	4,60	12,30	9,30	25,20
Mmsy	-	3,8	9,0	12,6	15,3	12,5	2,3	6,6	8,0	11,2	12,6	16,6
CmsFMW	-	0,26	0,36	0,33	0,43	0,28	0,36	0,26	0,36	0,44	0,29	0,34
BLTm	-	2,39	3,83	4,55	4,60	4,86	2,50	3,60	3,63	4,42	4,43	5,40
Qts	0,33	1,67	0,85	0,77	0,81	1,10	1,00	0,50	0,88	0,66	0,79	0,62
Qcs	1,52	2,43	0,99	0,88	0,90	1,20	1,20	0,05	1,03	0,75	0,99	0,77
Qms	0,91	5,33	5,79	6,30	6,20	10,60	5,30	7,50	6,22	5,84	4,00	3,23
SpdS	91	90	91	93	92	91	87	88	91	93	93	95

elettromedia 62018 Potenza Ploena (MC) Italy - Tel. [phone] - Fax [phone] - www.elettromedia.it

01-0

Close-up of a futuristic helmet with orange and black stripes, showing dynamic motion blur effects (no readable text or symbols)

ADVANCED MANUAL

COMP / SYSTEM / COAX

NERTZ

www.hertzaudiovideo.com

The Sound Experience

energy

Manuale d'uso | Advanced manual

Gentile cliente,

complimenti per aver acquistato un prodotto HERTZ ENERGY. La vostre soddisfazione è il primo requisito cui devono rispondere i nostri prodotti: la stessa soddisfazione di chunque voglia vivere l'amozione del car audio.

GLI ALTOPARLANTI HERTZ ENERGY SONO IN GRADO DI CREARE SISTEMI AUDIO AD ALTA POTENZA CHE POSSONO GENERARE ELEVATISSIME PRESSIONI SONORE INDISTORTE. RICORDATE CHE PROLUNGATE ESPOSIZIONI AD UN LIVELLO ECCESSIVO DI PRESSIONE ACUSTICA POSSONO PRODURRE DANNI AL VOSTRO UDITO; UTILIZZATE DUNQUE EQUILIBRIO E BUON SENSO NELL'ASCOLTO.

La sicurezza durante la marcha dava restare sempre al primo posto. In ogni situazione i volume d'ascolto deve avere un livello tale da non sopra i rumori provenienti dall'esterno; dovreste essere in condizione di udire anche quali del Vestro veicolo per affrontare pronitamente situazioni di omorgenza.

Per ottenere il massimo delle prestazioni dal Vostro nuovo sistema di allopantelli. Vi consigliano di soglio attonlamento le istruzioni del presente manuale. La realizzazione di un sistema hi-fi cari di allo livello richiede una buona conoscenza delle problematiche maccaniche ad ealtriche delle autovetture; qualora riteneste di non possedere gli attrezzi necessarsi o la conoscenza adeguata, non esilate a contattare un installatore specializzato. Un'installazione a regola d'arte VI assionerà prestazioni amusiasmanti e convolgenti, senza infurre sulia sicurezza e l'affidabilità della vostra autovettura.

Qusso manuale è stato rodalto per fornire la indicazioni principali e necessarie all'installazione e all'uso del sistema. La varietà delle applicazioni possibili è tuttavia molto amplia: per avere ulteriori informazioni non assilata a contattare il Vostro rivenditore HERTZ o'assistenza ufficiale HERTZ via mail, scrivendo direttamente agli inclinzi

Per l'Italia - [e-mail]

Per l'estero - [e-mail]

SAFE SOUND

Dear Customer,

Congratulations for purchasing a product of the HERTZ ENERGY line. Your satisfaction is the first requirement that our products must meet: the same satisfaction as that of those who long for the car audio emotion.

HERTZ ENERGY SPEAKERS CAN CREATE HIGH POWER AUDIO SYSTEMS WHICH MAY GENERATE VERY HIGH UNDISTORTED SOUND PRESSURE. PLEASE REMEMBER THAT LONG EXPOSURE TO AN EXCESSIVELY HIGH SOUND PRESSURE LEVEL MAY DAMAGE YOUR HEARING; THEREFORE, PLEASE USE COMMON SENSE AND PRACTICE SAFE SOUND.

Safety must be at the first place while driving. In every situation, the listening volume should not cover the noise coming from the outside; You should also be able to hear the noise generated by Your car in order to promptly face any emergency.

In order get the best performance from Your new speakers system we recommend to carefully follow the instructions herein. In order to make a top level car Hi-fi system You need to know the car mechanical and electrical issues very well if You think You lack the required looks or the sufficient knowledge, please contact a specialty installer. A workmanlike installation will ensure You exciting, enthralling performance, without affecting Your car safety and reliability.

This manual has been drawn to provide the main instructions required to install and use the system. However, the range of possible applications is very wide; In order to get further information, please contact Your HERTZ dealer or HERTZ authorized service sending an e-mail directly to the following email address:

Italy - [e-mail]

Worldwide - [e-mail]

INDICE / TABLE OF CONTENTS

Safe Sound / Safe Sound 02

Indice / Table of contents 03

Installazione / Installation 04

Fissaggio Woofer e coassiali/ Woofer and coaxial fixing 05

Montaggio EM 100 / EM 100 Mounting 07

Montaggio ET 20 / ET 20 Mounting 08

Regolazione del RHFC / RHFC tuning 10

Crossover / Crossover 11

Collegamenti / Connection 12

Esempi di collegamento / Connection patterns 14

Schema elettrico dei filtri / Electrical diagram 15

Taratura elettroacustica / Electro-acoustic tuning 16

Dimensionamento del cablaggio / Connection cables 17

Specifiche tecniche / Technical specifications 18

Parametri elettroacustici / Electro-acoustic parameters 20

Esec_System_comp_energy 25-03-2009 12:11 Pagina 5

energy

Manuale d'uso | Advanced manual

■ Installazione / Installation

DISTANZE CONSIGLIATE SUGGESTED LENGTH

A = B A = B = C

A B C

■ Fissaggio woofer e coassiali / Woofer and coaxial fixing

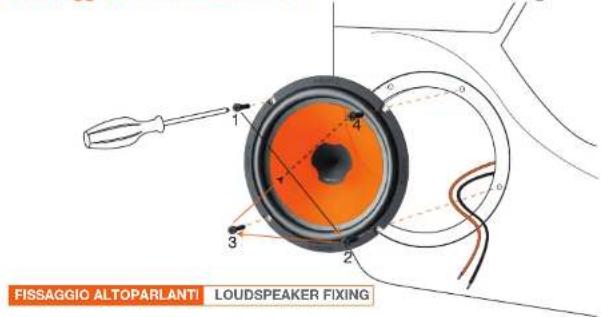

FISSAGGIO ALTOPARLANTI LOUDSPEAKER FIXING

INCLINAZIONE CONSIGLIATA SUGGESTED ANGLE

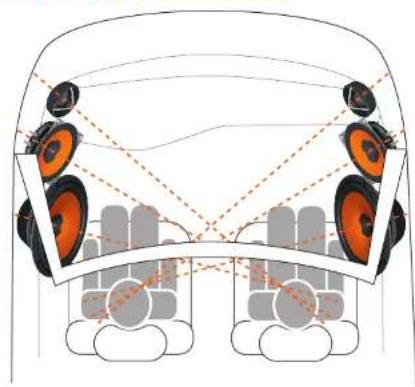

Diagram of a car's front view showing two speakers and two rear speakers, with no text or symbols present.

04 05

FISSAGGIO ALTOPARLANTI CO. FACTORY LOCATION LOUDSP

FISSAGGIO ALTOPARLANTI CON GRIGLIA DI SERIE FACTORY LOCATION LOUDSPEAKER FIXING

Esec_System_comp_energy 25-03-2009 12:11 Pagina 7

energy

Manuale d'uso | Advanced manual

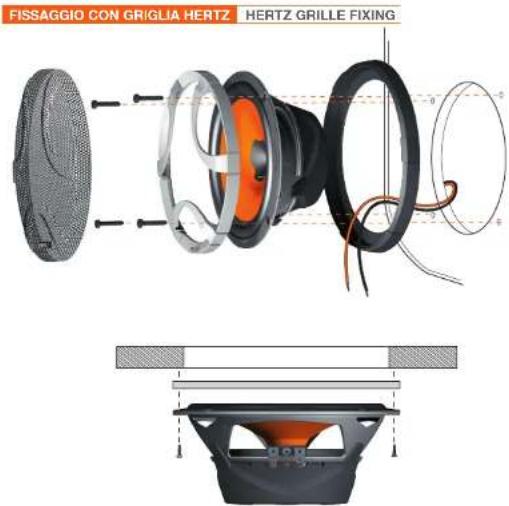

FISSAGGIO CON GR/GLIA HERTZ HERTZ GRILLE FIXING

USARE UNA GUARNIZIONE HOW TO USE GASKET

Cross-sectional diagram of a mechanical component with no visible text or symbols

03

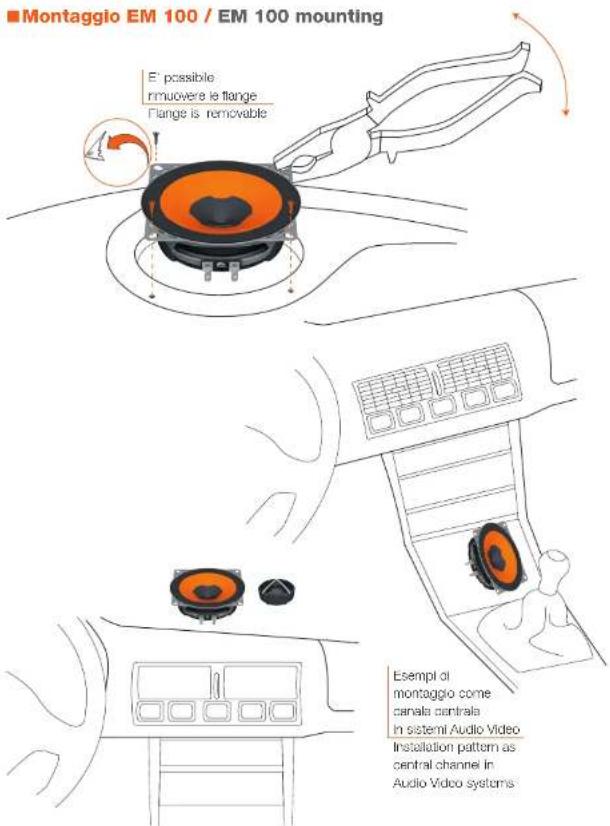

Montaggio EM 100 / EM 100 mounting E' possibile rmuovere le flange flange is removable Esempi di montaggio come canale centrala in sistemi Audio Video Installation pattern as central channel in Audio Video systems

07

Esec_System_comp_energy 25-03-2009 12:11 Pagina 9

energy

Manuale d'uso | Advanced manual

■ Montaggio ET 20 / ET 20 mounting

Diagram of a speaker component with wiring and a warning icon, shown in two views (no text or symbols present)

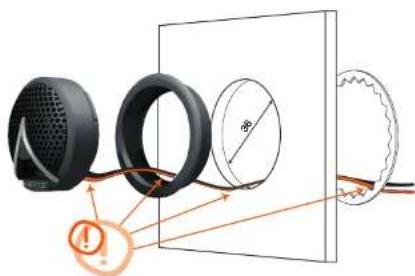

MONTAGGIO A SUPERFICIE SURFACE MOUNTING

Diagram illustrating the assembly of a speaker head with labeled components and warning symbols

MONTAGGIO A FILO DEL PANNELLO FLUSH MOUNTING

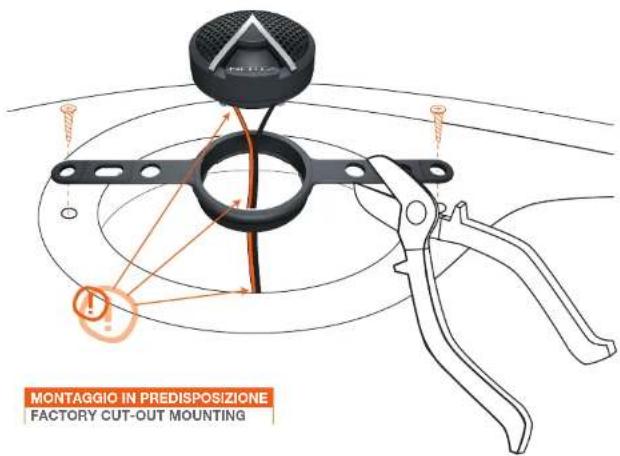

MONTAGGIO IN PREDISPOSIZIONE FACTORY CUT-OUT MOUNTING

Close-up of a black plastic speaker with visible grille and ear, showing angle measurement (no text or symbols)

MONTAGGIO CON SUPPORTO INCLINATO WEDGE MOUNTING

3D rendering of a black mechanical component with a highlighted section and angle annotation (no text or symbols)

energy

Manuale d'uso | Advanced manual

Regolazione del Rotative High Frequency Contour dei Coax HERTZ Energy per l'ottimizzazione delle alte frequenze. Rotative High Frequency Contour tuning for high frequency range optimization of HERTZ Energy Coax.

240°

Close-up of a speaker cone with orange and black tones, showing circular motion arrows (no text or symbols)

Close-up of a speaker with orange and black casing (no visible text or symbols)

Close-up of a speaker with orange and black tones, no visible text or symbols

OK

NO

10 11
Crossover

Rimozione del coparchio How to remove the cover

ZL8N PUSH

Sistema di fissaggio Fixing system

Product photo of a puller device with orange and gray components (no visible text or symbols)

Close-up of a white and orange MERTZ motorcycle component with visible exhaust pipes and buttons (no text or symbols on body)

■ CX 200 dimensions CX 300 dimensions

102,2 47 63 85 B2,2

109,8 87 11,3 69 149,3

Esec_System_comp_energy 25-03-2009 12:12 Pagina 13

energy

Manuale d'uso | Advanced manual

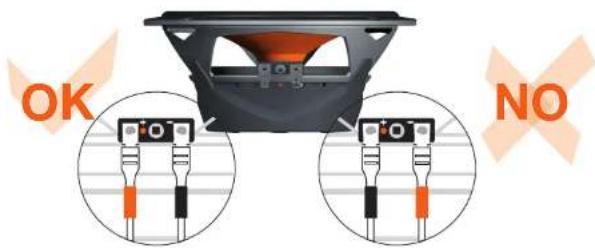

Collegamenti / Connection

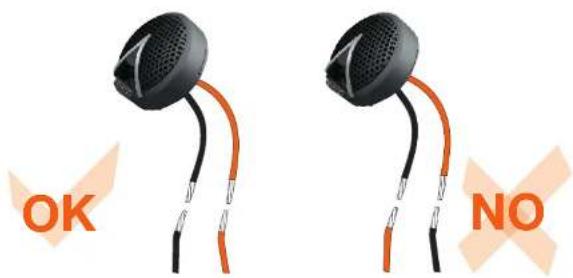

OK NO

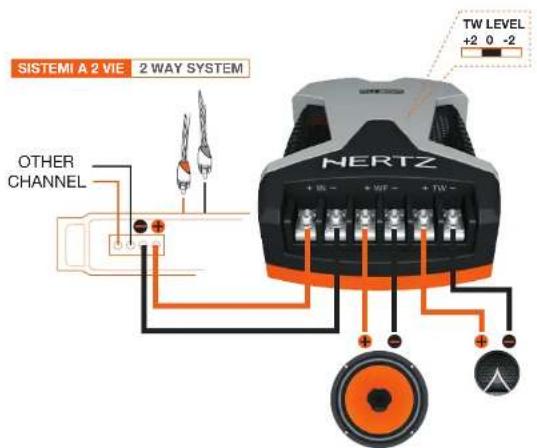

SISTEMI A 2 VIE 2 WAY SYSTEM OTHER CHANNEL NERTZ + + - + + - + + - TW LEVEL +2 0 -2

12 13

OK NO

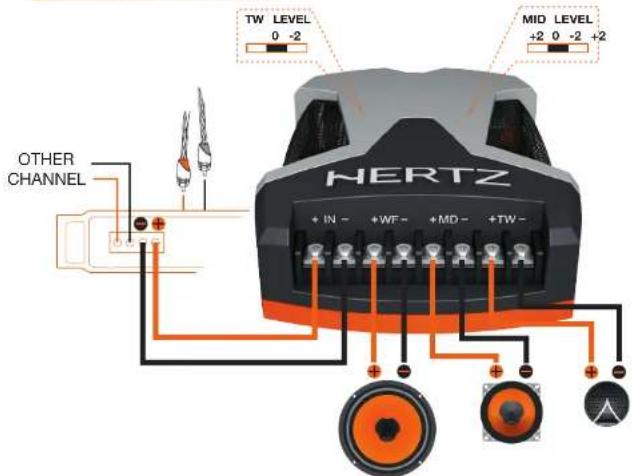

SISTEMI A 3 VIE 3 WAY SYSTEM

TW LEVEL 0 -2 MID LEVEL +2 0 -2 +2 OTHER CHANNEL HERTZ + IN - +WF - +MD - +TW - +

Esec_System_comp_energy 25-03-2009 12:12 Pagina 15

energy

Manuale d'uso | Advanced manual

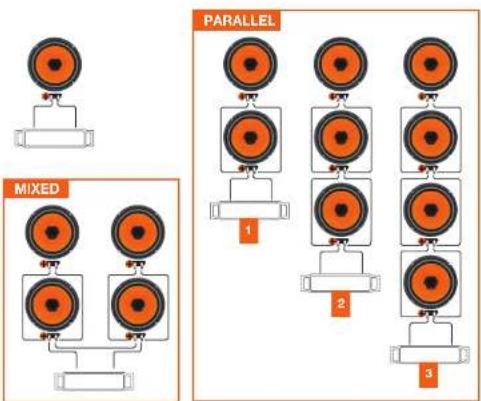

■ Esempi di collegamento / Connection patterns

Singolo, in paralelo o misto. One speaker, parallel or mixed

MIXED PARALLEL 1 2 3

FREE AIR DC RESISTANCE		ET 20 EM 100 EV 130 EV165 EV 165 L
1 Speaker		3.40	3.50	2.90	3.00	3.20
Parallel	1	1.70	1.75	1.45	1.50	1.60
	2	1.13	1.17	0.97	1.00	1.07
	3	0.98	0.98	0.73	0.75	0.80
Mixed		3.40	3.50	2.90	3.00	3.20

14 15

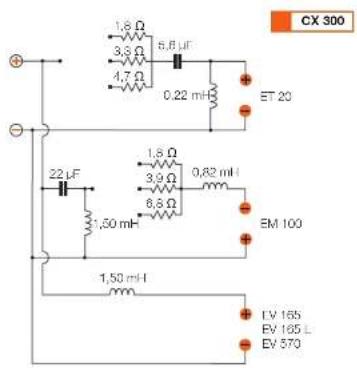

■ Schema elettrico dei filtri / Crossover electrical diagram

CX 200 0,33 mH EV 180 EV 165 EV 165 L EV 570 3,9Ω 2,2Ω 5.6 μF 0,22 mH ET 20

CX 300 1.8 Ω 3.9 Ω 4.7 Ω 6.8 μF 0.22 mH ET 20 22 μF 1.50 mH 1.8 Ω 3.9 Ω 6.8 Ω 0.82 mH EM 100 1.50 mH EV 165 EV 165 L EV 370

energy

Manuale d'uso | Advanced manual

Taratura Elettroacustica / Electro-acoustic tuning

Una volta realizzato il sistema, dedicate alcune attenzioni alla messa a punto

dall'impianto e alla tarature dell'amplificazione specifica.

After installing the speakers in your car and checking all connections, you need to spend some time to

tune your system and calibrate your amplifier.

L-R levels

Gain al massimo

LED sempre acoes

Amplificatore in distorsione

Maximum gain

Leds always on

Distorted amplifier

L-R levels

Gain rogolati più bassi

Led che lampeggiano

Amplificatore in turzionamento in are

Lower regulated gains

Flashing leds on signal peaks

Amplifier in linear functioning area

Evitate l'utilizzo dal loudress o di equalizzazioni in gamma bassa.

Avoid using loudness or excessive equalization.

(3) 汉家

Regolate il livello dei gain dell'amplificatore in modo

da sfruttare tulla la polenza indistoria dell'amplificatore.

Adjust the input sensitivity control tuning the amplifier input

section according to the signal which comes from the source;

this way you exploit the amplifier maximum power without distortion.

■ Dimensionamento del cablaggio / Choosing your cables

Il caciaggio di potenza riveste un ruolo importante potche infuenza direttamente il fattore di smorzamento del sistema e la qualità del suono; nella tabella allegata potete trovare una indicazione della sazione del cavo, consigliata in funzione della lunghezza e della potenza applicata.

Power cables are extremely important since they directly affect the system damping factor and sound quality; in the table below we show cable diameter, which we recommend according to length and applied power.

La tavola si riferisce alla potenza continua su un carico di 4 ohm. Qualora il carico scenda, si dovranno aumentare proporzionalmente le dimensioni del cavo.

The table refers to continuous power with 4 Ohm load. If load decreases, the cable size needs to be proportionally increased.

Lunghezza del collegamento / Connection length

energy

Manuale d'uso | Advanced manual

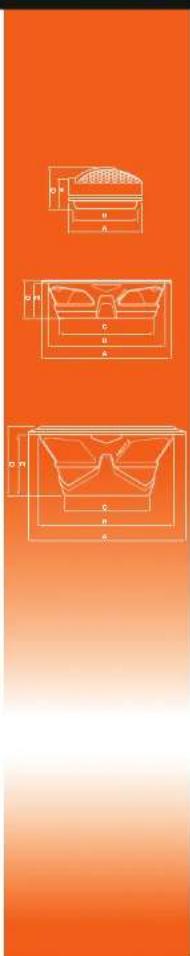

TECHNICAL SPECIFICATIONS

Component
Size	mm
Power handling (Watt)	peak continuous program
Impedance	ohm
Frequency response	Hz
Sensitivity	dB/SPL
Outer diameter	mm
Mounting hole diameter	mm

ET 20	Tweeter	20 (3/4")	100	100W/83.5x Hz12dB Oct.	4	2k - 23k	91	33.5	36
EM 100	Cone Midrange	100 (4")	150	75	4	400 - 14,5k	90	102	95
EV 130	Woofer	130 (5"1⁄2")	100	50	4	65 - 8k	91	130	120
EV 165	Woofer	165 (6"1⁄2")	140	70	4	60 - 8k	93	165	145
EV 165 L	Woofer	165 (6"1⁄2")	140	70	4	50 - 6k	92	165	145
ESK 130	2 Way System	Tweeter 20 (3/4")Woofer 130 (5"1⁄2")	150	75	4	65 - 23k	91	130	120
ESK 165	2 Way System	Tweeter 20 (3/4")Woofer 165 (6"1⁄2")	200	100	4	60 - 23k	93	165	145
ESK 165L	2 Way System	Tweeter 20 (3/4")Woofer 165 (6"1⁄2")	200	100	4	50 - 23k	92	165	145
ESK 570	2 Way System	Tweeter 20 (3/4")Woofer (5x7")	200	100	4	60 - 23k	93	195	184
ESK 183L	3 Way System	Tweeter 20 (3/4")Midrange (90 [4"]Woofer 185 (6"1⁄2")	250	125	4	50 - 23k	92	165	145
ECX 87	2 W Coaxial	Tweeter 15 (19/32")Woofer 87 (8"1⁄2")	50	30	4	120 - 21k	87	87	80
ECX 100	2 W Coaxial	Tweeter 20 (3/4")Woofer 100 (4")	80	40	4	70 - 23k	88	102	95
ECX 130	2 W Coaxial	Tweeter 20 (3/4")Woofer 130 (5"1⁄2")	100	50	4	65 - 23k	91	130	120
ECX 165	2 W Coaxial	Tweeter 20 (3/4")Woofer 165 (6"1⁄2")	140	70	4	60 - 23k	93	165	145
ECX 570	2 W Coaxial	Tweeter 20 (3/4")Woofer (5x7")	140	70	4	60 - 23k	93	195	184
ECX 690	3 W Coaxial	Superlweeter 15 (19/32")Tweeter 40 (1,5")Woofer (6x9")	200	100	4	40 - 23k	95	237	226

18 19

Magnet size	mm	mm	mm	kg	mm
	Total depth	Mounting depth	Weight of one component	Voice coil diameter	Magnet	Cone / Dome
23.5	19	11	0.033	20	Neodymium REN	Tetlon
58	33	28	0.236	25	Neodymium REN	V-Cone, treated paper
60	60	56	0.754	25	High density flux ferrite	V-Cone, treated paper
85	72	66	0.911	25	High density flux ferrite	V-Cone, treated paper
85	72	66	0.920	25	High density flux ferrite	V-Cone non pressed paper
80	60	56	0.754	25
85	72	66	0.911	25
85	72	66	0.920	25
85	72	65	0.948	25
85	72	66	0.920	25
60	46	35	0.317	25	High density flux ferrite	Water-repellent paper
75	60	46	0.573	25	High density flux ferrite	RHFC on treated paper
80	73	56	0.794	25	High density flux ferrite	RHFC on treated paper
85	77	66	0.954	25	High density flux ferrite	RHFC on treated paper
85	77	65	0.968	25	High density flux ferrite	RHFC on treated paper
100	98	76	1.420	25	High density flux ferrite	Water-repellent paper

Technical drawing of a mechanical component with multiple orthographic views and dimension labels
