Produkttyp	Einbaubackofen
Marke	TECHWOOD
Modell	EBA Multi 5X NV
Spannung	220-240 V ~ / 380-415 V 3~
Frequenz	50/60 Hz (typisch)
Anzahl der Funktionen	5 (Auftauen, Unter-/Oberhitze, Unter-/Oberhitze + Umluft, Grill, Grill + Umluft)
Ofenfunktionen	Auftauen, Unterhitze/Oberhitze, Unterhitze/Oberhitze + Umluft, Grill, Grill + Umluft
Temperaturbereich	50 °C bis 250 °C
Ofenbeleuchtung	Ja, austauschbar (bis 300 °C beständig)
Lüfter	Ja, Umluft
Anzahl der Einschübe	5
Mitgeliefertes Zubehör	Rost, flaches Blech, tiefes Blech
Reinigung	Feuchtes Tuch, milde Reinigungsmittel, keine Scheuermittel
Sicherheitshinweise	Heiße Oberflächen, Kindersicherung beachten, keine Gegenstände auf der Tür
Wartung	Nur durch autorisierten Kundendienst, Originalersatzteile verwenden
Garantie	Herstellergarantie (Details in der Anleitung)
Einbau	Nur durch autorisierten Techniker
Umgebungsbedingungen	Nicht in der Nähe von Kühl-/Gefriergeräten
Entsorgung	Elektro- und Elektronik-Altgeräte getrennt entsorgen

Häufig gestellte Fragen - EBA Multi 5X NV TECHWOOD

Wie reinige ich den Ofen richtig?

Vor der Reinigung den Ofen ausschalten, abkühlen lassen und Netzstecker ziehen. Verwenden Sie ein weiches, feuchtes Tuch mit etwas Seifenwasser. Keine scheuernden oder ätzenden Reinigungsmittel, Stahlwolle oder Dampfreiniger benutzen. Nach dem Reinigen mit klarem Wasser nachwischen und trocknen.

Welche Ofenfunktionen hat das Modell EBA Multi 5X NV?

Der Ofen verfügt über 5 Funktionen: Auftauen, Unterhitze/Oberhitze, Unterhitze/Oberhitze + Umluft, Grill sowie Grill + Umluft.

Wie tausche ich die Ofenlampe aus?

Schalten Sie den Ofen aus, ziehen Sie den Netzstecker und lassen Sie ihn abkühlen. Entfernen Sie das Schutzglas, nehmen Sie das defekte Leuchtmittel heraus und setzen Sie ein neues, bis 300 °C beständiges Leuchtmittel ein. Setzen Sie das Schutzglas wieder auf. Arbeiten sollten nur vom autorisierten Kundendienst durchgeführt werden.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob die Stromversorgung angeschlossen ist und die Sicherungen eingeschaltet sind. Stellen Sie sicher, dass die Ofentemperatur eingestellt ist. Bei Modellen mit Timer prüfen Sie die Uhrzeiteinstellung. Wenn das Problem bestehen bleibt, wenden Sie sich an den autorisierten Kundendienst.

Kann ich den Ofen direkt nach dem Auspacken verwenden?

Vor der ersten Verwendung den Ofen bei maximaler Temperatur (250 °C) für 45 Minuten leer laufen lassen, um Gerüche von Isoliermaterialien zu entfernen. Dabei gut lüften.

Welche Temperaturen und Einschubpositionen empfehlen Sie für Kuchen?

Für Kuchen mit Unter-/Oberhitze: 170-190 °C, Einschubposition 1-2, Backzeit 30-40 Minuten. Bei Umluft: 150-170 °C, Position 1-2-3, 25-35 Minuten.

Warum leuchtet die Ofenkontrollleuchte und schaltet sich aus?

Die Kontrollleuchte zeigt an, dass die Heizelemente aktiv sind. Sie erlischt, wenn die eingestellte Temperatur erreicht ist, und leuchtet wieder auf, wenn die Temperatur abfällt. Das ist normal.

Darf ich den Ofen mit geöffneter Tür grillen?

Nein, beim Grillen muss die Ofentür geschlossen bleiben. Die Temperatur sollte auf 190 °C eingestellt werden. Die geschlossene Tür sorgt für gleichmäßige Hitzeverteilung.

Wie transportiere ich den Ofen sicher?

Verwenden Sie die Originalverpackung. Fixieren Sie lose Teile mit Klebeband, schützen Sie die Glastür mit Pappe. Bewahren Sie die Verpackung während der Garantiezeit auf.

Welche Sicherheitshinweise sind besonders wichtig?

Das Gerät wird sehr heiß – Kinder fernhalten. Keine Gegenstände auf der offenen Tür abstellen. Bei Fettbrand niemals Wasser verwenden, sondern Deckel auflegen und Ofen ausschalten. Reparaturen nur durch autorisierten Kundendienst.

BEDIENUNGSANLEITUNG EBA Multi 5X NV TECHWOOD

Einbaubackofen - Bedienungsanleitung -

-Backofen mit 4 Funktionen und

-Backofen mit 5 Funktionen

Inhaltsverzeichnis

1.0 Warnhinweise
2.0 Erscheinungsbild und Grösse des Produkts 5
3.0 Vorbereitungen für Installation und Gebrauch 6
3.1 Der Richtige Platz für Ihren Ofen 6
3.2 Einbauofen installieren 7
3.3 Verkabelung und Sicherheit Einbaubackofen 8
3.4 Verkabelung und Sicherheit Kombinierter Einbaubackofen 9
3.5 Allgemeine Warn- und Sicherheitshinweise 9
4.0 Bedienung
4.1 Bedienfeld
4.2 Backofen verwenden 11
4.3 Ofenfunktion-Einstellknopf verwenden 13
5.0 Reinigung und Wartung Ihres Ofens 18
5.1 Reinigung
5.2 Wartung 18
6.0 Service und Transport 19
6.1 Bevor Sie sich an den Kundendienst venden 19
6.2 Hinweise zum Transport 19
7.0 Technische Daten

2. SICHERHEITSHINWEISE

LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG DURCH, BEVOR SIE IHR GERÄT IN BETRIEB NEHMEN, UND HALTEN SIE ES STETS ZUR VERFÜGUNG WENN NÖTIG.

DIESES HANDBUCH WURDE FÜR VERSCHIEDENE MODELLE EINER REIHE VERFASST. ES KANN SEIN, DASS IHR GERÄT ÜBER EINIGE EIGENSCHAFTEN, DIE IN DIESEM HANDBUCH ERLÄUTERT WURDEN NICHT VERFÜGT. ACHTEN SIE AUF DIE AUSDRÜCKE, DIE EINE ABBILDUNG HABEN, WÄHREND SIE DIESE BETRIEBSANLEITUNG LESEN.

Allgemeine Sicherheitshinweise

- Dieses Gerät kann von Kindern ab 8 Jahren und älter und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie unter Aufsicht sind oder ausführliche Anleitung zur Benutzung des Gerätes in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kindern ohne Aufsicht erfolgen.

- WARNUNG: Das Gerät und die zugänglichen Teile werden während des Gebrauchs heiß. Achten Sie darauf, dass Sie nicht die Heizelemente berühren. Kinder unter 8 Jahren sollten ferngehalten werden, es sei denn sie werden kontinuierlich überwacht.

- WARNUNG: Brandgefahr: lagern Sie keine Gegenstände auf den Kochflächen.

- WARNUNG: Wenn die Oberfläche rissig ist, schalten Sie das Gerät aus, um die Gefahr eines elektrischen Schlages zu vermeiden.

- Das Gerät ist nicht für die Steuerung durch externe Zeitgeber oder ein separates Fernbediensystem ausgelegt.

- Während der Verwendung wird das Gerät heiß. Achten Sie darauf, dass Sie nicht die Heizelemente im Inneren

des Backraums berühren.

• Griffe die während der Verwendung für kurze Zeit im normalen Gebrauch gehalten wurden können heiß werden.
• Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Metallschaber, um die Scheibe in der Backraumtür zu reinigen. Diese können die Oberfläche zerkratzen, was zum Bersten der Glasscheibe führen kann.
• Verwenden Sie keine Dampfreiniger zur Reinigung des Gerätes.
• WARNUNG: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um die Gefahr von elektrischen Schlägen zu vermeiden.
• VORSICHT: Die außen zugänglichen Teile können sehr heiß werden, wenn das Kochen oder Grillen in Verwendung ist. Halten Sie kleine Kinder fern von dem Gerät.
• hr Gerät wurde in Übereinstimmung mit den einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt.
• Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden. Installations- und Reparaturarbeiten, die durch nicht autorisierte Techniker durchgeführt wurden, können Sie gefährden. Jegliche Modifikation der technischen Eigenschaften des Gerätes ist gefährlich und daher verboten.
• Stellen Sie vor der Installation sicher, dass die lokalen Netzbedingungen (Gastyp und Gasdruck oder Strom-Spannung-und Frequenz) und die Anpassung des Gerätes kompatibel sind. Die Anpassungsbedingungen dieses Gerätes sind auf dem Typenschild angegeben
• VORSICHT: Dieses Gerät ist nur ist nur zum Kochen von Speisen und für den Gebrauch im Haushalt bestimmt und sollte nicht für andere Zwecke oder auf einer anderen Anwendung, z. B. für gewerbliche und industrielle Anwendung oder in einem kommerziellen Umfeld verwendet werden.
• Heben oder verschieben Sie das Gerät nicht durch Ziehen am Türgriff.
• Es wurden alle erdenklichen Sicherheitsvorkehrungen getroffen, um Ihre Sicherheit zu garantieren. Da das Glas brechen könnte, sollten Sie bei der Reinigung stets vorsichtig sein, um Kratzer zu vermeiden. Vermeiden Sie Schläge auf das Glas durch Zubehörgeräte.

- Stellen Sie sicher, dass das Netzkabel während der Installation nicht eingeklemmt ist. Wird das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.

- Lassen Sie Kinder niemals auf die Backraumtür klettern oder darauf sitzen, wenn diese offen ist.

Warnhinweise zur Installation

• Nehmen Sie das Gerät nicht in Betrieb, solange es nicht vollständig eingebaut ist.
• Das Gerät muss von einem autorisierten Techniker aufgestellt und in Betrieb genommen werden. Der Hersteller ist nicht verantwortlich für Schäden, die durch fehlerhafte Aufstellung und Montage durch nicht autorisierte Personen verursacht werden könnten.
• Wenn Sie das Gerät auspacken, stellen Sie sicher, dass es nicht während des Transports beschädigt wurde. Wenn Sie irgendwelche Beschädigungen entdecken, nehmen Sie das Gerät keinesfalls in Betrieb und kontaktieren Sie umgehend den autorisierten Wartungsdienst. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor etc.) für Kinder gefährlich sein können, sollten Sie diese einsammeln und sofort entsorgen.
• Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee oder Staub etc. Aus.
• Die umgebenden Materialien des Gerätes (Schaltschrank) müssen einer Temperatur von mindestens 100 °C standhalten.

Während der Verwendung

• Wenn Sie Ihren Herd das erste Mal einschalten, kommt es zu einer gewissen Geruchsentwicklung, die von den Isoliermaterialien und den Heizelementen herrührt. Deshalb sollten Sie den Herd vor der ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben. Bitte lüften Sie während dieser Zeit die Umgebung, in welcher das Produkt installiert ist, gründlich durch.
• Während der Verwendung können die äußeren und inneren Oberflächen des Ofens heiß werden. Wenn Sie die Backraumtür öffnen, treten Sie etwas zurück, um dem aus dem Backraum entweichenden heißen Dampf auszuweichen. Es kann die Gefahr von Verbrennungen bestehen.
• Legen Sie keine entzündlichen oder brennbaren Materialien, in das Gerät oder in die Nähe des Gerätes, wenn es in Betrieb ist.
• Verwenden Sie stets hitzebeständige Handschuhe, wenn Sie Nahrungsmittel in den Herd geben oder herausnehmen.
• Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten nicht unbeaufsichtigt. Diese könnten bei sehr hohen Temperaturen zu brennen beginnen. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Decken Sie die Kasserolle oder Pfanne mit dem Deckel zu, um die Flammen zu ersticken und schalten Sie den Herd ab.
• Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose. Halten Sie den Netzhauptschalter ausgeschaltet. Drehen Sie auch den Gaszufuhrhahn ab, wenn Sie das Gerät nicht verwenden.
• Achten Sie stets darauf, dass die Regler in der Position "0" (Stop), wenn der Herd nicht in Betrieb ist.

• Die Backbleche neigen sich, wenn sie herausgezogen wurden. Achten Sie darauf, dass Sie die heiße Flüssigkeit nicht verschütten.

• Stellen Sie niemals etwas auf die Backrohrtür oder den Auszug, wenn diese offen sind. Dadurch könnte das Gerät kippen oder die Klappe beschädigt werden.

• Geben Sie keine schweren Gegenstände oder entzündliche, brennbare Objekte (Nylon, Plastikbeutel, Papier, Stoff etc.) in die untere Ausziehlade. Dazu gehören Kochgeschirr mit Zubehör aus Kunststoff (z.B. Griffe).
• Hängen Sie keine Handtücher, Geschirrtücher oder Kleidung auf das Gerät oder auf seine Griffe.

Reinigung und Wartung

Schalten Sie das Gerät aus, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten durchführen. Das können Sie machen nachdem Sie das Gerät ausstecken oder den Hauptschalter ausschalten.

- Entfernen Sie die Regler nicht, um das Bedienfeld zu reinigen.

FÜR EINE EINWANDFREIE FUNKTION UND DIE GRÖSSTMÖGLICHE SICHERHEIT SOLLTEN SIE STETS ORIGINALERSATZTEILE VERWENDEN UND IM BEDARFSFALL NUR EINEN AUTORISIERTEN WARTUNGSDIENST ANRUFEN.

TEIL 2: ERSCHENWINGSBIBLDUNGRÖS DESDERSOPRÜDSIKTS

1- Bedienfeld
2- Ofentürgriff
3- Ofentür
4- Backblech
5- Unteres Heizelement (hinter der Platte)
6- Oberes Heizelement (hinter der Platte)

7-Grillrost
8-Einschübe
9: Ofenbeleuchtung
10-Turbomotor (hinter der Platte)
11-Luftauslasse

TEIL 3: VORBEREITUNGEN FÜR INSTALLATION UND GEBRAUCH

Dieser moderne, funktionale und praktische Ofen wurde mit Teilen und Materialien höchster Güte hergestellt und wird Ihre Ansprüche in jeder Hinsicht erfüllen. Vergessen Sie nicht, diese Anleitung aufmerksam durchzulesen, damit Sie gleich zu Anfang richtig und sicher mit dem Gerät arbeiten können und es auch in Zukunft nicht zu Problemen kommt. In den nachstehenden Informationen finden Sie bestimmte Regeln, die wichtig für richtige Aufstellung und Wartungsarbeiten sind. Diese Informationen sollten (insbesondere vom Installateur) mit besonderer Aufmerksamkeit gelesen werden.

Wenden Sie sich zur Installation Ihres Ofens an den autorisierten Kundendienst!

3.1 DER RICHTIGE PLATZ FÜR IHREN OFEN

Bei der Auswahl des richtigen Aufstellungsortes für Ihren Ofen müssen einige Punkte beachtet werden. Halten Sie sich in jedem Fall an unsere nachstehenden Empfehlungen, damit es später nicht zu Problemen oder gefährlichen Situationen kommt!

Bei der Auswahl des richtigen Platzes für Ihren Ofen sollten Sie darauf achten, dass sich keine entflammbaren oder explosiven Materialien in nächster Nähe befinden; dies können Vorhänge, ölige Tücher und ähnliche Materialien sein, die schnell Feuer fangen.
Die Ihren Ofen umgebenden Möbel müssen aus hitzebeständigen Materialien bestehen, die auch Temperaturen von mehr als 50 °C aushalten.

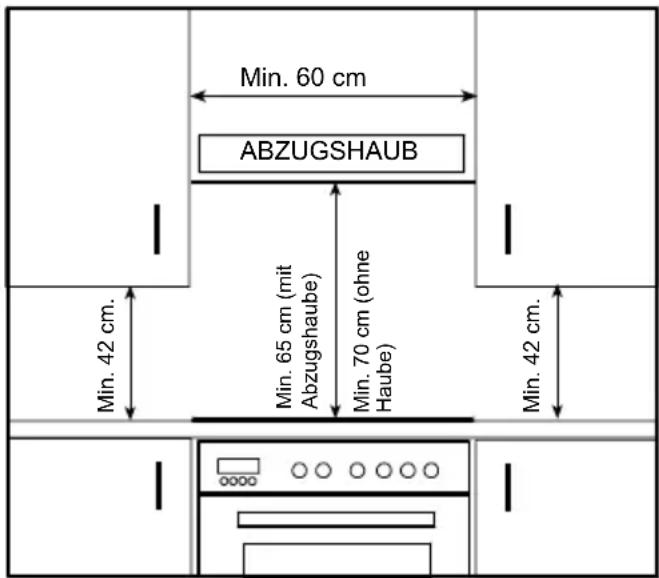

In Abbildung 1 finden Sie eine Darstellung der erforderlichen Gegebenheiten oder Änderungen hinsichtlich Wandschränken und Abzugshauben sowie der nötigen Minimalabstände zum Ofen und seinen Flächen. Demzufolge sollte die Abzugshaube mit einem minimalen Abstand von 65 cm von der Oberfläche des Kochfeldes angebracht werden. Ohne Abzugshaube sollte ein Abstand von mindestens 70 cm eingehalten werden.

Abbildung 1

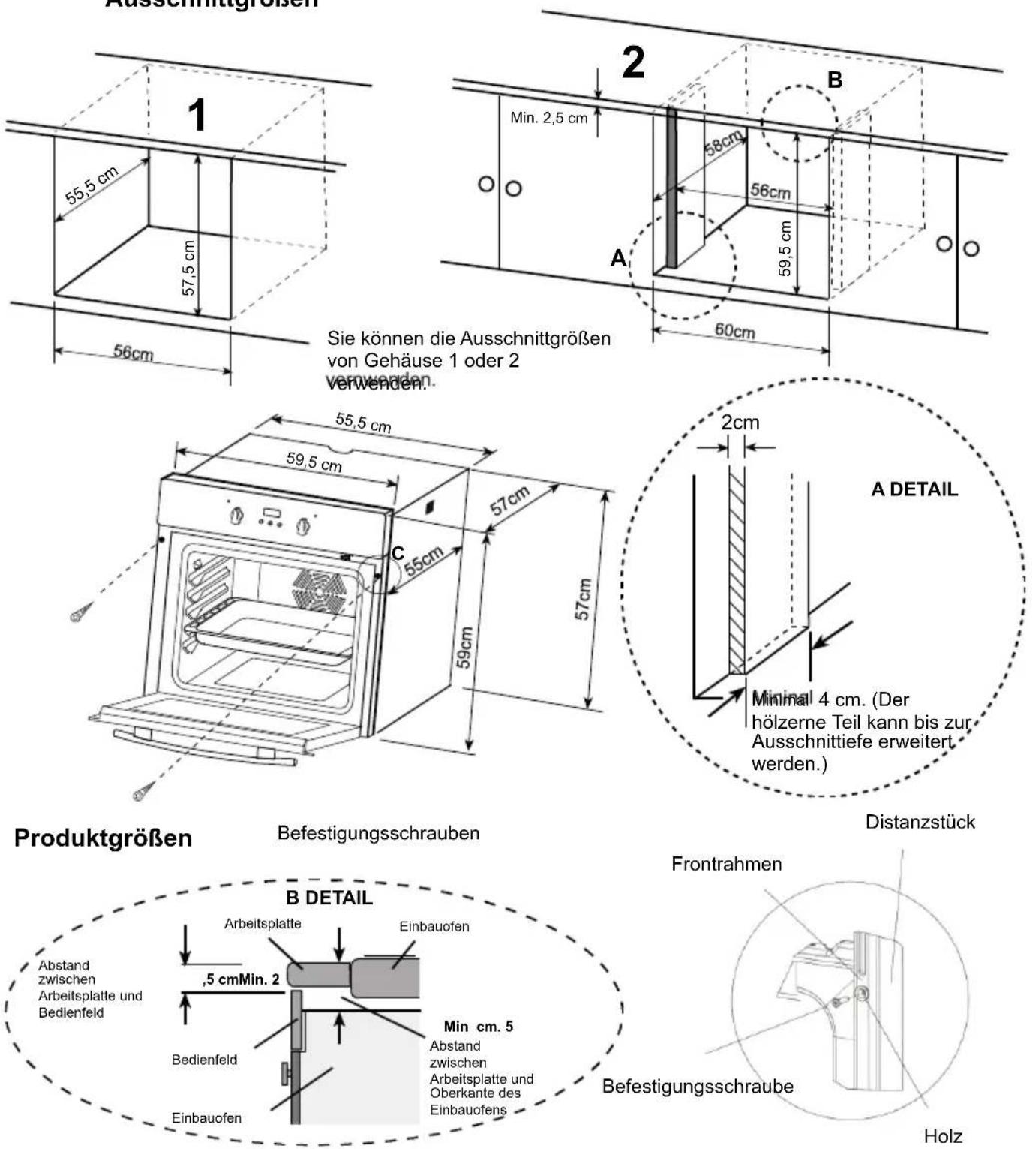

3.2 EINBAUOFEN INSTALLIEREN Ausschnittgrößen

Sie können die Ausschnittgrößen von Gehäuse 1 oder 2 verwenden.

Bringen Sie den Herd in den Einbauschrank, indem Sie ihn nach vorne schieben. Öffnen Sie die Herdklappe und setzen Sie 2 Schrauben in die Bohrungen im Einbaurahmen des Herds ein Archten Sie darauf, dass der Rahmen mit die Holzoberflache des Einbauschranks in Kontakt steht und ziehen Sie die Schrauben fest.

Die Abmessungen des Gehäuses, in das der Ofen eingebaut wird, müssen absolut passen, das Material muss für höhere Temperaturen geeignet sein. Zur korrekten Installation darf das Produkt keine elektrischen oder isolierten Teile berühren. Isolierte Teile müssen so angebracht werden, dass sie auch mit Werkzeugen nicht entfernt werden können. Wir raten von der Installation des Gerätes in nächster Nähe zu Kühl- und Gefriergeräten ab. Andernfalls kann die Leistung dieser Geräte durch Abwärme des Produktes beeinträchtigt werden.

Nach dem Auspacken des Ofens überzeugen Sie sich davon, dass das Gerät unversehrt ist. Falls Sie eine Beschädigung des Gerätes vermuten, benutzen Sie es nicht. Wenden Sie sich unverzüglich an den autorisierten Kundendienst.

3.4 VERKABBEUNGUNDISHGERHEINBAUBACKOGENOFEN

Bei der Verkabelung müssen die nachstehenden Anweisungen exakt eingehalten werden:

Das Erdungskabel muss über der Schraube mit dem Erdungsanschluss(±). verbunden werden. Das Versorgungskabel muss, wie in Abbildung 6 gezeigt, angeschlossen werden. Falls kein geerdeter, den lokalen Normen entsprechender Stromanschluss, zur Verfügung stehen sollte, wenden Sie sich unverzüglich an den autorisierten Kundendienst.
Die geerdete Steckdose muss sich in unmittelbarer Nähe des Gerätes befinden. Benutzen Sie niemals Verlängerungskabel.
Das Versorgungskabel darf keine heißen Flächen des Produktes berühren.
Bei jeglichen Beschädigungen des Versorgungskabels wenden Sie sich in jedem Fall an den autorisierten Kundendienst. Das Kabel muss vom autorisierten Kundendienst ausgetauscht werden.
Die Verkabelung des Gerätes muss durch den autorisierten Kundendienst ausgeführt werden. Dazu müssen Zuführungskabel vom Typ H05W-F eingesetzt werden.
Durch eine nicht ordnungsgemäße Verkabelung kann das Gerät beschädigt werden. Solche Schäden werden nicht durch die Garantie abgedeckt.

Der Hersteller übernimmt keine eine Haftung für jegliche Arten von Schäden oder Verlusten,

3.4 VERKABELUNG UND SICHERLIEIT KOMRINIGTERTER EINBAUBACKROFEN:

Die Verkabelung des Gerätes muss durch den autorisierten Kundendienst ausgeführt werden. Das Gerät ist für eine Versorgungsspannung von 220 bis 240 V Wechselspannung sowie 380 bis 415 V Dreiphasen-Drehstrom vorgesehen. Falls Ihre Netzspannung von diesen Werten abweichen sollte, wenden Sie sich unverzüglich an den autorisierten Kundendienst. Das Gerät muss wie in Abbildung 7 gezeigt, angeschlossen werden. Das Gerät ist für eine Festverbindung mit der Stromversorgung vorgesehen. Eine Trenneinrichtung des Versorgungskreises über sämtliche Pole mit einem minimalen Kontaktabstand von 3mm (auf 32 A ausgelegt, verzögerter Einsatz) muss installiert werden.

3.5 ALLGEMEINE WARN- UND SICHERHEITSHINWEISE:

Ihr Gerät wurde gemäß den zutreffenden Sicherheitsvorschriften für Elektrogeräte hergestellt. Wartungs- und Reparaturarbeiten dürfen ausschließlich von autorisierten, vom Hersteller geschulten, Servicetechnikern durchgeführt werden. Installations- und Reparaturarbeiten, die unter Nichtbeachtung der relevanten Vorschriften ausgeführt werden, können große Gefahren bergen.
Die Außenflächen erhitzen sich im Betrieb des Gerätes. Die Heizelemente im Inneren des Ofens und der austretende Dampf erhitzen sich besonders stark. Diese Bereiche bleiben auch längere Zeit nach dem Ausschalten des Gerätes sehr heiß. Berühren Sie niemals die heißen Oberflächen. Halten Sie Kinder fern.
Lassen Sie das Gerät nie unbeaufsichtigt arbeiten, wenn Sie mit Fetten oder Ölen kochen. Bei Überhitzung können sich die Materialien spontan entzünden. Gießen Sie niemals Wasser in brennendes Öl. Zum Ersticken der Flammen legen Sie einen Deckel auf den Topf oder die Pfanne und schalten das Gerät sofort ab.
Um Lebensmittel in Ihrem Ofen zuzubereiten, müssen Ofenfunktion und Temperatur eingestellt und der Ofentimer (sofern vorhanden) programmiert werden. Andernfalls arbeitet Ihr Ofen nicht.
Legen Sie keinerlei Gegenstände auf die geöffnete Ofentür. Das Gerät kann im schlimmsten Fall umkippen, die Ofentür kann schwer beschädigt werden.
Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht benutzen.
Schützen Sie Ihr Gerät vor Umwelteinflüssen. Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Regen, Schnee, Staub oder ähnlichen Einflüssen.

TEIL 4: BEDIENUNG

4.1 BEDIENFELD:

4.2 BACKOFEN VERWENDEN Ofenfunktion-Einstellknopf:

Mit diesem Einstellknopf wählen Sie die gewünschte Ofenfunktion (Abbildung 10). Entsprechende Erläuterungen finden Sie im nächsten Abschnitt und in Tabelle 1. Um mit dem Backofen zu arbeiten, müssen Sie die gewünschte Ofenfunktion auswählen und die passende Temperatur einstellen. Andernfalls wird der Backofen nicht beheizt.

Ofentemperatur-Einstellknopf:

Mit diesem Einstellknopf wählen Sie die gewünschte Ofentemperatur (Abbildung 11). Die Ofentemperatur wird immer gemeinsam mit der gewünschten Ofenfunktion eingestellt. Wenn die Temperatur im Inneren des Ofens die von Ihnen vorgegebene Temperatur erreicht, werden die Heizelemente vom Thermostat ausgeschaltet, die Ofentemperatur-Leuchte erlischt. Wenn die Temperatur unter den eingestellten Wert abfällt, schalten sich die Heizelemente wieder ein, die Ofentemperatur-Leuchte leuchtet auf.

Tabelle 1

	Die Ofenbeleuchtung, die rote Warnleuchte und der Lüfter schalten sich ein. Zum Auftauen von gefrorenen Lebensmitteln.
	Ofenthermostat, Warnleuchten sowie unteres und oberes Heizelement schalten sich ein.
	Ofenthermostat, Warnleuchten, Umluft sowie unteres und oberes Heizelement schalten sich ein.
	Ofenthermostat, Warnleuchten, Lüfter und Grill- und Röstfunktion schalten sich ein.
	Ofenthermostat, Warnleuchten, Lüfter, oberes Heizelement, Grillelement und Röstfunktion schalten sich ein.

Die Verfügbarkeit der beschriebenen Funktionen ist vom Produktmodell abhängig.

4.3 OFENFUNKTION-EINSTELLKNOPF VERWENDEN:

Je nach Modell sind eventuell nicht alle der nachstehend erklärten Funktionen verfügbar.

Auftauen-Funktion:

Legen Sie die aufzutauenden Lebensmittel in den Backofen und stellen Sie den Einstellknopf auf das abgebildete Symbol ein. Dabei werden die Lebensmittel nicht gekocht oder gebacken; sie werden lediglich in kurzer Zeit aufgetaut. Am besten legen Sie die aufzutauenden Lebensmittel auf das Grillrost, das Sie in der dritten Position von unten einschieben (Abbildung 12). Zum Auffangen des Schmelzwassers schieben Sie das Backblech in der unteren Position ein

Unterhitze/Oberhitze-Funktion:

Bei dieser klassischen Backofenfunktion werden Lebensmittel gleichmäßig von oben und unten erhitzt. Stellen Sie die Ofentemperatur je nach gewünschter Zubereitungsart auf die empfohlene Temperatur ein, die Sie der Temperaturtabelle entnehmen können. Wir empfehlen, den Ofen etwa 10 Minuten lang vorzuheizen. Lassen Sie die Lebensmittel eventuell in einem geeigneten Behälter über die gesamte Zubereitungsdauer im Backofen. Diese Funktion eignet sich besonders zum Backen von Kuchen, Biskuit, Gebäck, Nudelgerichten, Lasagne oder Pizza.

Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab und beenden den Timer (sofern vorhanden). Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

Unterhitze/Oberhitze + Umluft:

Bei dieser Funktion wird heiße Luft an den oberen und unteren Heizelementen entlang geleitet und durch den Lüfter gleichmäßig im Inneren des Backofens verteilt.

Stellen Sie die Ofentemperatur je nach gewünschter Zubereitungsart auf die empfohlene Temperatur ein, die Sie der Temperaturtabelle entnehmen können. Stellen Sie den Ofenfunktion-Einstellknopf auf das Symbol dieser Funktion ein, stellen Sie den Ofentimer (sofern vorhanden) auf die empfohlene Zubereitungszeit ein und lassen Sie den Ofen etwa 10 Minuten lang vorheizen. Geben Sie die Lebensmittel (eventuell in einem passenden Behälter) in den Ofen. Diese Funktion eignet sich insbesondere zum Backen von Gebäck. Die Lebensmittel werden dabei besonders gleichmäßig durchgegart.

Zur Zubereitung mit einem Rost/Backblech.

Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab und beenden den Timer (sofern vorhanden). Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

Grill

Diese Funktion nutzen Sie für Grillgerichte, Brathähnchen und Spieße. Grillgerichte geben Sie auf das Grillrost, das Sie auf der höchsten Position einschieben. Nachdem Sie das Backblech in der dritten Position von unten eingeschoben haben, beginnen Sie mit dem Grillen. Das auf der dritten Position von unten eingeschobene Backblech sorgt dafür, dass von den Lebensmitteln herabtropfendes Öl oder Fett aufgefangen wird.

Beim Grillen muss die Ofentür geschlossen bleiben, die Temperatur sollte auf 190° eingestellt werden.

Stellen Sie den Temperatur-Einstellknopf auf die gewünschte Temperatur ein. Lassen Sie den Ofen 5 Minuten lang vorheizen, geben Sie die Lebensmittel anschließend in den Ofen.

Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab und beenden den Timer (sofern vorhanden).

Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

Grill und Umluft:

Bei dieser Funktion arbeiten Grill, oberes Heizelement und Umluft zusammen und sorgen für ein besonders gleichmäßiges Garen. Diese Funktion eignet sich auch zum schnelleren Grillen, zum Grillen größerer Mengen, zur Zubereitung von Grillhähnchen und für Fleischspieße. Grillgerichte geben Sie auf das Grillrost, das Sie auf der höchsten Position einschieben. Nachdem Sie das Backblech in der dritten Position von unten eingeschoben haben, beginnen Sie mit dem Grillen. Das auf der dritten Position von unten eingeschobene Backblech sorgt dafür, dass von den Lebensmitteln herabtropfendes Öl oder Fett aufgefangen wird. Beim Grillen muss die Ofentür geschlossen bleiben, die Temperatur sollte auf 190 °C eingestellt werden.

Stellen Sie den Temperatur-Einstellknopf auf die gewünschte Temperatur ein. Lassen Sie den Ofen 5 Minuten lang vorheizen, geben Sie die Lebensmittel anschließend in den Ofen. Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab und beenden den Timer (sofern vorhanden). Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

GERICHTE	UNTER/OBERHITZE			UNTERER/OBERER VENTILATOR			GRILL
	Thermostat Pos. (°C)	Einschub Pos.	Garzeit (min)	Thermostat Pos. (°C)	Einschub Pos.	Garzeit (min)	Thermostat Pos. (°C)	Einschub Pos.	Garzeit (min)
Schichtgebäck	170 - 190	1 - 2	35 - 45	170 - 190	1 - 2	25 - 35
Kuchen	170 - 190	1 - 2	30 - 40	150 - 170	1 - 2 - 3	25 - 35
Kekse	170 - 190	1 - 2	30 - 40	150 - 170	1 - 2 - 3	25 - 35
Gegrillte Fleischklöße							200	4	10 - 15
Flüssigkeitsreiche Gerichte	175 - 200	2	40 - 50	175 - 200	2	40 - 50
Hähnchen	200	1 - 2	45 - 60	200	1 - 2	45 - 60	200	*	50 - 60
Kotelett							200	3 - 4	15 - 25
Rindersteak							200	4	15 - 25
Kuchen, zwei Bleche
Gebäck, zwei Bleche

Im Ofen genutzte Zubehörteile:

Wir empfehlen, bei der Zubereitung von Speisen die in der Tabelle angegebenen Behälter zu verwenden. Zusätzlich zu den Einschüben, dem Rost und dem Drehspieß (allesamt mitgeliefert) können Sie auch handelsübliche Glasbehälter, Kuchenformen und sonstige Einschübe verwenden, die sich für Ihren Ofen eignen. Beachten Sie bitte grundsätzlich die Anweisungen und Informationen des Herstellers. Wenn Sie kleine Behälter verwenden, platzieren Sie diese exakt in der Mitte des Rostes. Die nachstehenden Hinweise gelten insbesondere für emaillierte Behälter.

Wenn Speisen das Blech nicht komplett ausfüllen, tiefgefroren in den Ofen gegeben werden oder Sie ein Blech zum Auffangen von Flüssigkeiten einsetzen, kann sich das Blech aufgrund der hohen Temperaturen verformen. Nach dem Abkühlen nimmt das Blech allerdings wieder seine ursprüngliche Form ein. Dies ist völlig normal und das Ergebnis unterschiedlicher Ausdehnung von Materialien bei hohen Temperaturen. Achten Sie darauf, dass sich Kochutensilien aus Glas nach der Zubereitung nicht schlagartig stark abkühlen. Setzen Sie solche Utensilien nicht auf kalte oder nasse Oberflächen. Sorgen Sie dafür, dass solche Gegenstände langsam abkühlen, indem Sie sie auf ein Tuch setzen. Andernfalls kann das Glas brechen. Wenn Sie Ihren Ofen zum Grillen einsetzen, schieben Sie am besten die Grillschale (eventuell mitgeliefert) unter. Auf diese Weise verhindern Sie Verschmutzungen Ihres Ofens durch spritzendes oder tropfendes Fett. Wenn Sie das Grillrost verwenden, schieben Sie ein Blech in der unteren Position ein, in dem sich tropfendes Fett sammeln kann. Geben Sie etwas Wasser hinzu; dies erleichtert die Reinigung. Beim Grillen benutzen Sie den vierten oder fünften Einschub und fetten das Rost etwas ein, damit nichts daran kleben bleibt.

Rost: Zum Grillen und als Unterlage für Behälter.

Flaches Blech: Für Gebäck wie Obsttorten.

Tiefes Blech: Für Aufläufe und ähnliche Gerichte.

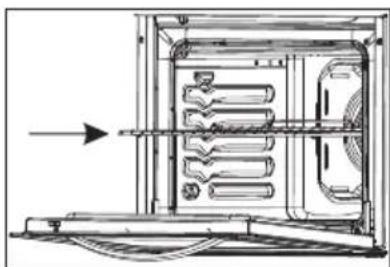

WARNUNG - Platzieren Sie das Gitter korrekt in irgendein entsprechendes Regal im Garraum und schieben Sie es bis zum Ende.

TEIL 5: REINIGUNG UND WARTUNG IHRES OFENS

5.1 REINIGUNG

Bevor Sie Ihren Ofen reinigen, vergewissern Sie sich zunächst, dass sämtliche Bedienelemente abgeschaltet sind, der Ofen abgekühlt und der Netzstecker gezogen ist.

Benutzen Sie keine Reinigungsmittel, die Scheuermittel enthalten: Diese können die emallierten und lackierten Teile Ihres Ofens beschädigen. Verwenden Sie Creme- oder Flüssigreiniger ohne Scheuerzusätze.

Benutzen Sie keinerlei ätzende Reiniger, Scheuerpulver, Stahlwolle oder harte Gegenstände, damit die Oberflächen Ihres Gerätes nicht beschädigt werden. Überlaufende Lebensmittel und verschüttete Flüssigkeiten können sich in die Oberflächen Ihres Ofens einbrennen und Schäden an der Emaille verursachen. Wischen Sie verschüttete Flüssigkeiten sofort auf. Benutzen Sie keinerlei Dampfreiniger zum Reinigen des Ofens.

Ofen-Innenraum reinigen

Trennen Sie den Ofen vor dem Reinigen von der Stromversorgung. Der Ofen-Innenraum lässt sich am besten reinigen, wenn er noch etwas warm ist. Wischen Sie den Ofen nach jeder Benutzung mit einem weichen Tuch aus, das Sie mit etwas Seifenwasser angefeuchtet haben. Wischen Sie den Ofen anschließend mit einem feuchten Tuch aus, danach wischen Sie ihn trocken. Von Zeit zu Zeit sollten Sie den Ofen mit einem flüssigen Reinigungsmittel komplett reinigen. Benutzen Sie keine Trockenreiniger und keine Reinigungspulver. Bei Produkten mit katalytischen Emaillerahmen müssen Rückwand und Seitenwände des Ofen-Innenraums nicht gereinigt werden. Allerdings sollten diese nach einer bestimmten Zeit (abhängig von der Nutzung) ausgetauscht werden.

Kochfeld reinigen

Die Kochfelder sollten mit einem feuchten Tuch abgewischt werden. Edelstahlteile sollten lediglich mit Wasser abgewaschen und mit einem weichen Tuch oder Fensterleder getrocknet werden. Vertiefungen und Ecken lassen sich am besten mit einem flüssigen Reinigungsmittel oder etwas handwarmen Essig reinigen. Glasdeckel reinigen Sie mit heißem Wasser und einem rauen Tuch. Versuchen Sie, beim Reinigen auf starkes Reiben und Scheuern zu verzichten. Nötigenfalls können Sie flüssige Reinigungsmittel verwenden. Achten Sie auch darauf, den Glasdeckel nicht zu schließen, bis das Kochfeld komplett abgekühlt ist.

5.2 WARTUNG:

Ofenbeleuchtung austauschen

Wir empfehlen, diesen Arbeitsschritt dem autorisierten Kundendienst zu überlassen. Trennen Sie den Ofen von der Stromversorgung und vergewissern Sie sich, dass er komplett abgekühlt ist. Entfernen Sie zunächst das Schutzglas, nehmen Sie dann das Leuchtmittel aus der Fassung. Setzen Sie ein neues, bis 300 °C beständiges Leuchtmittel in die Fassung ein; dieses Leuchtmittel erhalten Sie beim autorisierten Kundendienst. Setzen Sie dann das Schutzglas wieder auf. Anschließend können Sie Ihren Ofen wieder ganz normal benutzen. Bitte lassen Sie Wartungsarbeiten nur von einem autorisierten Kundendienstmitarbeiter durchführen.

TEIL 6: SERVICE UND TRANSPORT

6.1 BEVORESIERSGE SAIHDEN RENDENDENSTEWENDEN

Falls der Ofen nicht funktionieren sollte:

Der Ofen ist eventuell von der Stromversorgung getrennt oder ein Stromausfall ist eingetreten. Bei Modellen mit Timer ist eventuell eine falsche Uhrzeit eingestellt.

Falls sich der Ofen nicht aufheizen sollte:

Möglicherweise haben Sie vergessen, die Ofentemperatur einzustellen.

Falls die Ofenbeleuchtung nicht aufleuchten sollte:

Überprüfen Sie die Stromversorgung.

Vergewissern Sie sich, dass das Leuchtmittel nicht defekt ist. In diesem Fall tauschen Sie das Leuchtmittel nach Anleitung aus.

Probleme beim Garen (z. B. ungleichmäßige Erwärmung bei Oberhitze/Unterhitze):

Kontrollieren Sie, ob das Grillrost/Backblech in der richtigen Position eingeschoben, die richtige Garzeit eingehalten und die Temperatur richtig eingestellt wurde.

Falls nach wie vor Probleme mit Ihrem Produkt auftreten sollten, wenden Sie sich bitte an den Kundendienst.

6.2 HINWEISEZUM TRANSPORTSPORT

Falls das Gerät transportiert werden muss:

Zum Transportieren des Gerätes benutzen Sie am besten das Original-Verpackungsmaterial. Halten Sie sich an die Transporthinweise auf der Verpackung.

Fixieren Sie die oberen Teile des Gerätes, Brenner, Köpfe und Geschirrhalter mit Klebeband am Kochfeld.

Legen Sie Papier zwischen Abdeckung und Kochfeld, decken Sie die Abdeckung ab und befestigen Sie sie mit Klebeband an den Seitenflächen des Ofens.

Schützen Sie das Glas der Ofentür mit Pappe oder Papier, damit das Glas beim Transport nicht durch Grillrost, Backblech oder ähnliche Gegenstände beschädigt wird.

Befestigen Sie sämtliche weiteren losen Gegenstände mit Klebeband an den Seitenwänden des Gerätes.

Falls die Originalverpackung nicht mehr greifbar sein sollte:

Schützen Sie die Außenflächen (Glas und lackierte Flächen) des Ofens vor möglichen Stößen.

TEIL 7: TECHNISCHE DATEN

Recycling

Unsere Verpackungen werden aus umweltfreu ndlichen, wiederverwertbaren Mater rialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

[]

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

In Verkehrbringer: Vestel Germany GmbH our adress etc Vestel Germany GmbH, Parkring 6, D-85748
