BEDIENUNGSANLEITUNG 3815TT ICY

und Installationsanleitung

ICY3815TT

ICY3815TT - PRO

Einleitung....4

Übersicht über das Clever-Thermostat....5

Bedienung....5

Grundeinstellungen....6

Uhrfunktion....6

Aufladen des Akkus.... 7

Installieren....8

Installation....8

Testen....14

Programmieren....15

Manuell programmieren....15

Erläuterung der verschiedenen Einstellungen....15

Einstellungen ändern....18

Programmiertabelle....19

„Feste Temperatur“ zeitweise beibehalten....20

Thermostat in den Urlaubsstand stellen....20

Die Wochenuhr über USB programmieren....21

Wochenuhr....22

Einschalten bei Bewegung aus Sparmodus....22

Sommerzeit/Winterzeit....22

Inhalt

Verwendung....23

Zeiträume....23

Komfortzeitraum....23

Sparzeitraum....24

Antifrostzeitraum....24

Display....25

Symbole....26

Beispielsituationen....27

Displaybeleuchtung....28

Technische Informationen....29

Störungen beheben....29

Auf dem Display wird nichts angezeigt....29

Gerät schaltet sich bei Wärmebedarf nicht ein....29

Es ist wärmer als erwünscht....29

Auf dem Display wird „---“ angezeigt....30

Auf dem Display wird angezeigt....30

Auf dem Display wird angezeigt....31

Das Thermostat piept standig....31

Technische Spezifikationen....32

Anschlusstabellen....34

Erläuterung des Anschlusses für Ein/Aus-Schaltung......35

Erläuterung des Anschlusses für die Open Therm®-Schaltung......36

Wann muss ein Spannungswandler verwendet werden?......36

Tabellen....37

Einleitung

Vielen Dank, dass Sie sich für ein Clever-Thermostat oder ein Clever-Thermostat PRO entschieden haben.

Mit dem Clever-Thermostat wird Energieverschwendung vermieden und Sie erleichtern sich das Leben nach Ihrem Alltagsrhythmus mit einer sehr einfachen Bedienung und ohne Einbußen beim Komfort.

In diesem Handbuch wird beschrieben, wie Sie das Clever-Thermostat verwenden und Zeiträume und Temperaturen einstellen können.

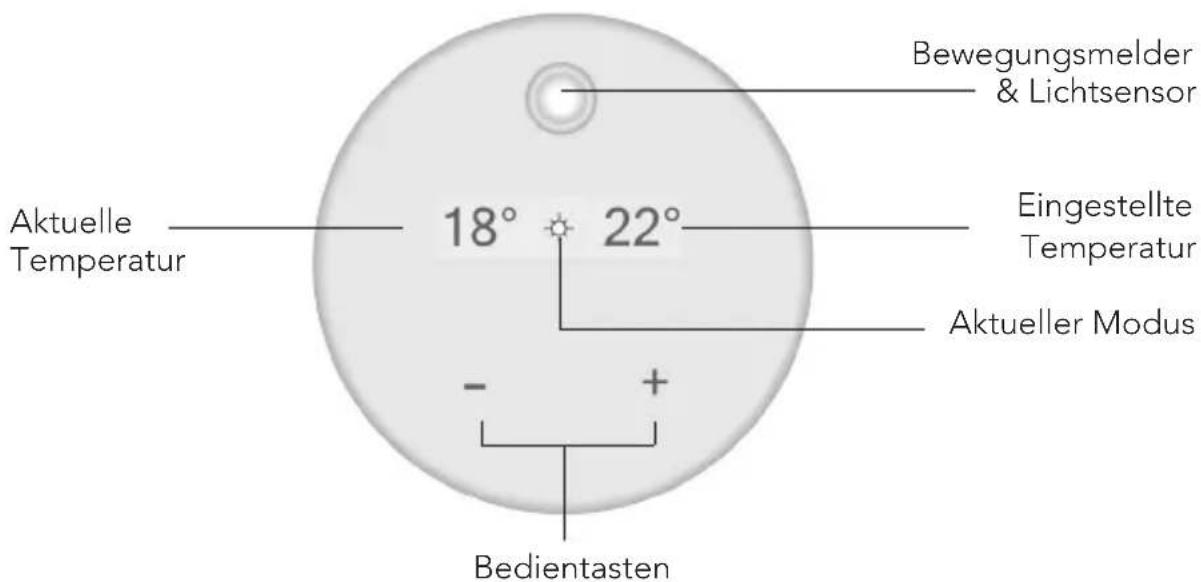

Übersicht über das Clever-Thermostat

Bewegungsmelder & Lichtsensor 18° 22° Aktuelle Temperatur Eingestellte Temperatur Aktueller Modus - + Bedientasten

Bedienung

um die Temperatur zu erhöhen.

um die Temperatur zu verringern.

Grundeinstellungen

Das Clever-Thermostat hat vier programmierbare Grundeinstellungen:

1. Komfort
2. Spar
3. * Antifrost
4. V_T Feste Temperatur

Der jeweils aktuelle Modus kann auf dem Display abgelesen werden.

Sie legen für jeden Modus die Temperatur und den Zeitraum fest, über den diese Temperatur aufrechterhalten werden soll (siehe Kapitel Programmieren auf Seite 15-22).

Uhrfunktion

Sie können eine Tagesuhr oder eine Wochenuhr einstellen. Die Tagesuhr bietet den Vorteil, dass Sie den Komfortmodus mit einer einzigen Einstellung jeden Tag zu einem festen Zeitpunkt aktivieren können, sodass Ihre Wohnung angenehm warm ist, wenn Sie aufstehen oder nach Hause kommen. Wenn das Thermostat in der Antifrostmodus schaltet, ist diese Uhrfunktion vorübergehend ausgeschaltet. Dadurch wird Ihre Wohnung bei einer längeren Abwesenheit nicht unnötig geheizt.

Die Wochenuhr ist sehr umfangreich und umfasst 32 Schaltmomente. Auf Seite 21 finden Sie Informationen zum Programmieren der Wochenuhr.

Aufladen des Akkus

Der Akku wird mithilfe von Sub-Charging mit Strom versorgt. Das bedeutet, dass der Akku automatisch über die Thermostatdrähte aufgeladen wird, solange das Clever-Thermostat an Ihr Heizgerät angeschlossen ist.

Wenn der Akku leer ist, zeigt das Display des Thermostats folgendes an:

Installation

Wenn noch kein Anschlusspunkt vorhanden ist, können Sie selbst festlegen, wo Sie das Thermostat aufhängen möchten.

Achten Sie dabei darauf, dass das Thermostat nicht an einer zugigen Stelle hängt, z. B. in der Nähe einer Tür oder eines Fensters.

Das Thermostat darf nicht in der Nähe einer Heizung oder eines Kamins hängen. Hängen Sie das Thermostat nicht an eine Außenwand, wenn sich das vermeiden lässt.

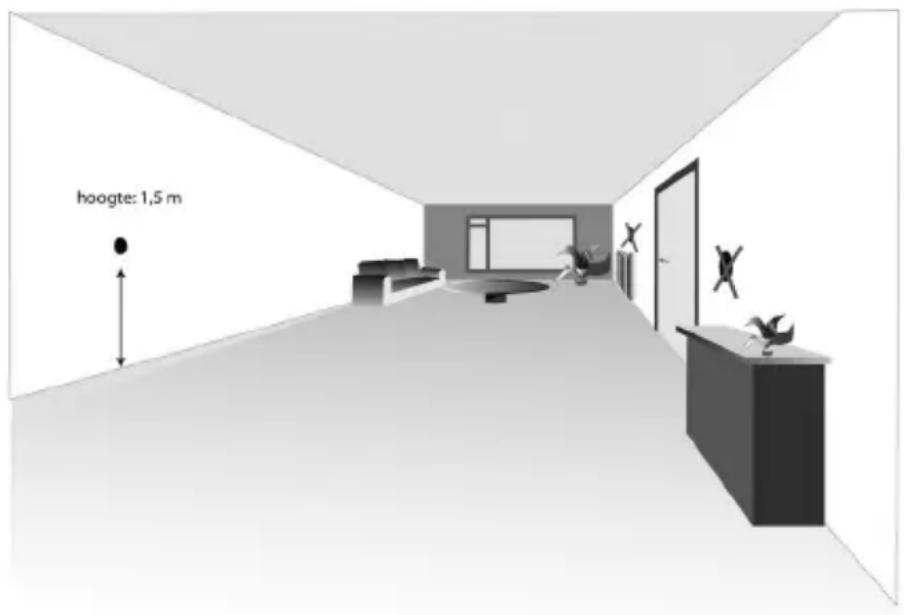

Die ideale Höhe für das Thermostat ist 1,50 über dem Boden.

hoogte: 1,5 m

Installieren

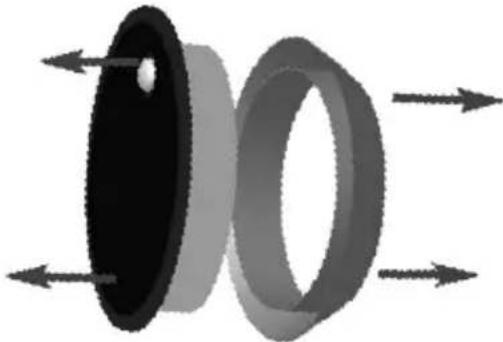

1. Öffnen Sie das Clever-Thermostat, indem Sie die Front abnehmen. Drücken Sie dazu leicht in die Seite der Wandhalterung und ziehen Sie die Front mit der anderen Hand ab.

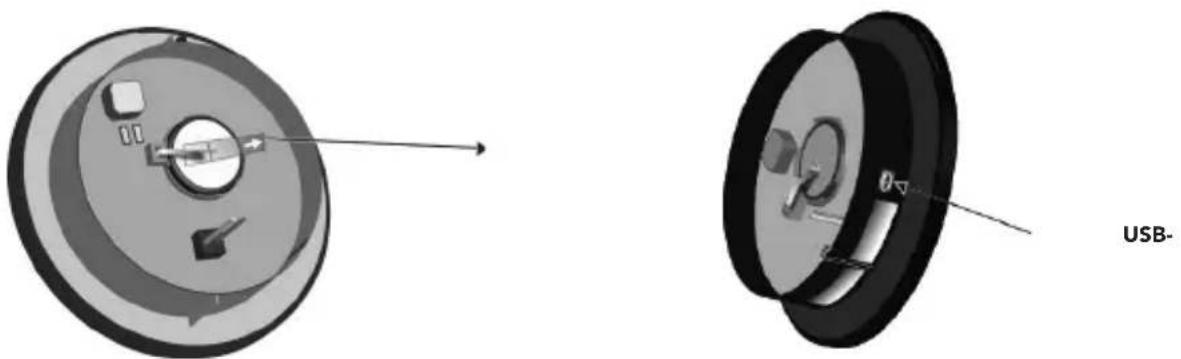

1. Wenn der Akku separat mitgeliefert wird, setzen Sie diesen mit dem Pluspol nach oben ein.

Wenn der Akku bereits eingesetzt ist, entfernen Sie den Schutzstreifen aus Kunststoff vom Akku. Das Thermostat piept dann und wird „zum Leben erweckt“.

Laden Sie das Clever-Thermostat während des Installationsvorgangs an einem Computer auf (etwa eine Stunde lang). Dazu verbinden Sie das Clever-Thermostat mit dem mitgelieferten USB-Kabel mit einem Computer.

1. Schalten Sie den Heizkessel aus, indem Sie den Stecker aus der Steckdose ziehen.

1. Überprüfen Sie den Anschluss auf Ihrem Heizgerät.
2. Entfernen Sie das alte Thermostat (falls vorhanden) von der Wand. Wenn die bereits vorhandenen Löcher in der Wand nicht zu den Schraublöchern des Clever-Thermostats passen, bohren Sie in der Höhe der Stelle, an der die Thermostatverdrahtung aus der Wand kommt, zwei Löcher (ø6 mm) waagerecht nebeneinander in einem Abstand von 60 mm in die Wand.

1. Isolieren Sie die Drähte so ab, dass diese +/- 6 mm blank sind. Schrauben Sie die Thermostatverdrahtung mit einem Schraubenzieher in der schwarzen Steckerklemme fest (es spielt keine Rolle, welcher Draht in welcher Öffnung befestigt wird).

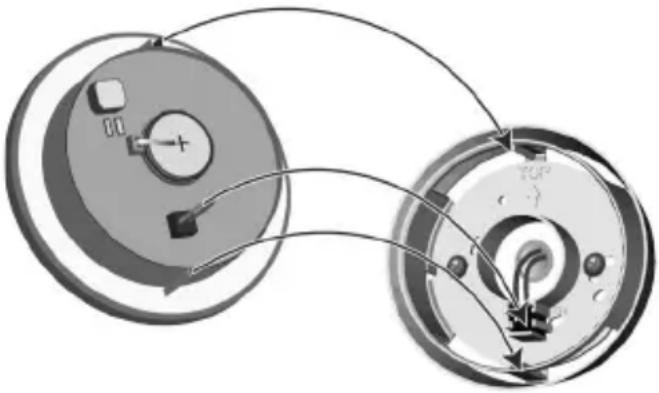

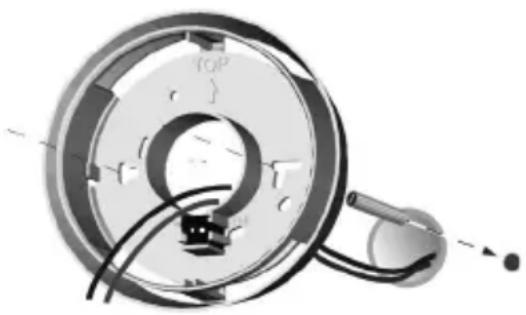

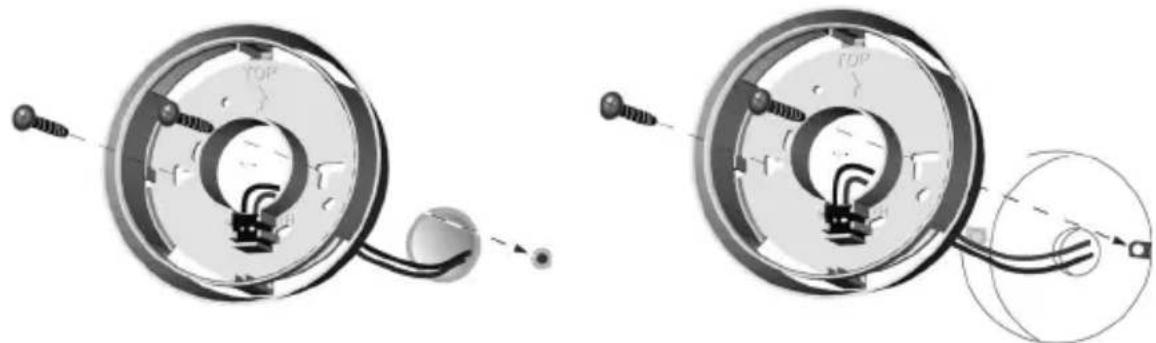

1. Schrauben Sie die Wandhalterung des Clever-Thermostats an der Wand oder (wenn vorhanden) auf der Einbauabzweigdose fest. Verwenden Sie bei einer Einbauabzweigdose die Schrauben, die gemeinsam mit dieser Einbauabzweigdose geliefert wurden.

1. Stecken Sie den Stecker des Heizkessels wieder in die Steckdose und warten Sie, bis sich der Kessel im Bereitschaftsmodus befindet (das kann eine halbe Stunde dauern).

2. Trennen Sie das Clever-Thermostat vom Computer. Wenn nach drei Tests die drei Symbole (Sonne, Mond und Eiskristall) angezeigt werden, müssen Sie das Clever-Thermostat innerhalb von 30 Sekunden auf der Wandhalterung anbringen.

Nach den 30 Sekunden ertönt erneut ein Signal.

1. Auf dem Display wird folgendes angezeigt:

EA OT

Sie haben nun 15 Sekunden Zeit, um den Anschlusstyp des Clever-Thermostats für Ihren Heizkessel zu wählen: Ein/Aus (EA) oder OpenTherm® (OT). Dieser Modus hängt von der Konfiguration Ihres Heizkessels ab.

Installieren

• Wenn Sie den Modus Ein/Aus (EA) wählen möchten, drücken Sie die Minustaste.
• Wenn Sie OpenTherm® (OT) wählen möchten, drücken Sie die Plustaste. Wenn Sie OpenTherm® (OT) wählen, Ihr Kessel dies aber nicht unterstützt oder das Thermostat nicht richtig angeschlossen wurde, wird es im Modus Ein/Aus gestartet.

Weitere Informationen über die Bedeutung dieser Anschlusstypen erhalten Sie beim Installateur des Kessels.

Wenn Sie keine Auswahl treffen, startet das Clever-Thermostat nach 15 Sekunden automatisch im Modus Ein/Aus.

1. Wenn auf dem Display drei Striche angezeigt werden, wurde das Clever-Thermostat nicht richtig installiert.
2. Nach zwei Sekunden werden die tatsächliche Temperatur und die eingestellte Temperatur angezeigt. Das Thermostat startet immer in der Antifrostmodus. Die tatsächliche Temperatur kann anfangs zu hoch erscheinen. Dies wird durch die Wärme Ihrer Hände verursacht. Nach einigen Minuten an der Wand wird die Temperatur entsprechend korrigiert.

Testen

Warten Sie mindestens 5 Minuten, bevor Sie das Thermostat testen. Wenn Sie nicht warten, besteht das Risiko, dass der Kessel zu pendeln beginnt und in den Sicherheitsmodus schaltet. In dem Fall sieht es so aus, als würde das Thermostat nicht mehr funktionieren, weil der Kessel mit dem Einschalten wartet.

1. Überprüfen Sie die richtige Funktion der Tasten.

Eine kurze Berührung der Tasten führt zu einer Senkung („-“-Taste) oder einer Erhöhung („+“-Taste) der eingestellten Temperatur.

2. Überprüfen Sie, ob sich der Kessel einschaltet.

Stellen Sie die Temperatur höher ein als die Umgebungstemperatur (z. B. 24°C). Nach etwa 10 Sekunden beginnt ein Pfeil auf dem Display, sich zu bewegen. Jetzt liegt ein Wärmebedarf vor und der Kessel sollte sich einschalten.

3. Überprüfen Sie, ob sich der Kessel ausschaltet.

Stellen Sie die Temperatur niedriger ein als die Umgebungstemperatur (z. B. 14°C). Der Pfeil wird nach etwa 10 Sekunden ausgeblendet. Jetzt liegt kein Wärmebedarf mehr vor und der Kessel sollte sich ausschalten.

Wenn die oben beschriebenen Funktionen funktionieren, haben Sie das Clever-Thermostat richtig installiert.

Wenn das Thermostat nicht richtig funktioniert oder wenn der Kessel nicht reagiert, nehmen Sie das Thermostat aus der Wandhalterung. Nehmen Sie dann den Akku aus dem Thermostat und setzen Sie diesen wieder ein. Überprüfen Sie, ob Sie alle Schritte richtig durchlaufen haben. Überprüfen Sie in den Anschlusstabellen hinten in dieser Anleitung (ab Seite 36), ob Sie für Ihre Heizanlage einen Widerstand oder einen Power-Converter benötigen.

Manuell programmieren

Um das Programmiermenü zu öffnen, halten Sie die Minustaste (-) 10 Sekunden lang gedrückt.

Die Wochenuhr kann nur über den Computer programmiert werden (siehe Seite 21).

Bevor Sie das Thermostat programmieren, sollten Sie vorzugsweise die von Ihnen gewünschten Werte in die Tabelle auf der Seite 19 eintragen. Im Folgenden werden die verschiedenen Einstellungen erläutert.

Erläuterung der verschiedenen Einstellungen

At - Antifrosttemperatur

Die Antifrosttemperatur schützt die Leitungen vor dem Einfrieren und ist daher die Mindesttemperatur, die das Thermostat aufrechterhalten wird.

Ht - Höchsttemperatur

Sie können eine Höchsttemperatur einstellen, Dritte Kinder das Thermostat nicht höher als bis zu der von Ihnen eingestellten Temperatur einstellen können.

Kf - Komfortzeitraum

Dies ist der Zeitraum, für den die Komforttemperatur (siehe Kt) gilt. Wenn im Raum keine Bewegungen registriert werden, schaltet das Thermostat nach Ablauf dieses Zeitraums auf die „Spartemperatur“ um. Solange es im Raum Bewegungen gibt, wird dieser Zeitraum jeweils um den von Ihnen eingestellten

Wert verlängert. Der „Komfortzeitraum“ ist in Schritten von 10 Minuten einstellbar.

Rt - Spartemperatur

Dies ist die Temperatur, die im Sparzeitraum gehalten wird (siehe Rz). Nach Ablauf des Komfortzeitraums schaltet das Thermostat auf diese Temperatur um, beispielsweise wenn Sie schlafen oder abwesend sind.

Rz - Sparzeitraum

Dies ist der Zeitraum, in dem die Spartemperatur (siehe Rt) aufrechterhalten wird. Nach dem Ende des Komfortzeitraums schaltet das Thermostat auf diesen Zeitraum um. Dieser Zeitraum und diese Temperatur werden für die Dauer der von Ihnen eingestellten Zeit aufrechterhalten, es sei denn, Sie bedienen in der Zwischenzeit die Tasten des Thermostats. In dem Fall beginnt ein neuer Komfortzeitraum.

Ss und Sm - Start Stunde und Start Minuten

Wenn Sie möchten, dass das Thermostat den Komfortzeitraum jeden Tag zu einem festen Zeitpunkt einschaltet, sollten Sie die Tagesuhrfunktion verwenden. Damit können Sie das Thermostat nach Ihren eigenen Wünschen einstellen. Wenn sich die Uhr im Sparmodus befindet, schaltet sie sich automatisch ein; im Antifrostmodus schaltet sie sich jedoch nicht ein.

Wenn die Uhr aktiv ist, wird auf dem Display eine kleine Uhr angezeigt.

ACHTUNG! Wenn bei Ss „--“ angezeigt wird, bedeutet dies, dass die Uhr nicht aktiviert ist; auf dem Display wird dann keine Uhr angezeigt. Außerdem werden in dem Fall die danach folgenden Variablen „Sm“, „As“ und „Am“ nicht im

Programmieren

Programmiermenü angezeigt.

Wenn Sie über Ihren Computer die Wochenuhr programmiert haben, wird „Ss“ nicht mehr im Programmiermenü auf dem Thermostat selbst angezeigt. Wollen Sie dennoch eine Tagesuhr einstellen? Das ist über den Computer möglich oder indem Sie das Thermostat komplett zurücksetzen. Nehmen Sie dazu den Akku kurz heraus. Dadurch wird alles wieder auf die Werkseinstellungen zurückgestellt.

As und Am - Aktuelle Zeit in Stunden und Minuten

Hier können Sie die aktuelle Zeit einstellen.

Kt - Komforttemperatur

Dies ist die Temperatur, die Sie standardmäßig für den Komfortzeitraum (siehe Kf) einstellen möchten. Nach Bedienung einer der Tasten oder nach dem Einschalten mithilfe der Tagesuhr beginnt das Thermostat mit dieser Temperatur.

Einstellungen ändern

Für jede zu programmierende Einstellung sieht das Display folgendermaßen aus:

At: 10°C

Links - Abkürzung der Einstellung

Rechts - die programmierte Temperatur oder Dauer

Sie können jede Einstellung mit den Plus- und Minustasten (+ und -) ändern. Nach etwa 10 Sekunden wechselt das Clever-Thermostat automatisch zur folgenden Einstellung.

Wenn Sie mit der Änderung der Einstellungen zu lange warten oder versehentlich einen Fehler gemacht haben, müssen Sie das Programmiermenü erst bis zum Ende durchlaufen, bevor Sie wieder von vorne beginnen können.

Nachdem Sie die Einstellungen vorgenommen haben, speichert das Clever-Thermostat Ihre Änderungen automatisch und das Menü wird mit ein paar Pieptönen verlassen.

Hinweis: Sie können das Clever-Thermostat jederzeit bedienen, ohne dass die programmierten Einstellungen davon betroffen sind. Wenn es Ihnen zu warm ist, können Sie die Temperatur senken. Wenn es zu kühl ist, können Sie die Temperatur erhöhen. Alle Einstellungen und das jeweilige Programm bleiben aktiv.

Die Komforttemperatur kann über die manuelle Programmierung nicht geändert werden. Diese ist standardmäßig auf 20° eingestellt. Diese Temperatur kann jedoch

auf dem Webportal unter dem Link „Einstellungen“ angepasst werden.

Programmiertabelle

Werkseinstellung Ihre Wahl

At - Antifrosttemperatur	10 °C
Mt - Höchsttemperatur	30 °C
Cp - Komfortzeitraum	120 m
Rt - Spartemperatur	15 °C
Rp - Sparzeitraum	12 Std.
Su - Startzeitpunkt der Uhr: Stunde	-- Uhr
Sm - Startzeitpunkt der Uhr: Minute	X
At - Aktuelle Zeit: Stunde	X
Am - Aktuelle Zeit: Minute	X
Ct- Komforttemperatur	20 °C

„Feste Temperatur“ zeitweise beibehalten.

Mithilfe der „Festen Temperatur“ wird eine von Ihnen ausgewählte Temperatur beibehalten, ohne dass die ursprünglichen Einstellungen geändert werden. Die „Feste Temperatur“ bleibt aktiv, bis das Thermostat erneut bedient wird.

Für diese Einstellung braucht das Thermostat nicht an einen Computer angeschlossen zu werden. Sie können die „Feste Temperatur“ einstellen, indem Sie die Plustaste 10 Sekunden lang gedrückt haben. Das Display zeigt dann Folgendes an:

FT: 20 °C

Sie können diesen Wert dann mit der Plus- oder Minustaste (+ oder -) bis auf die gewünschte Temperatur erhöhen oder senken.

Thermostat in die Urlaubseinstellung versetzen

Mit der Funktion „Feste Temperatur“ können Sie das Thermostat auch in die Urlaubseinstellung versetzen. Auf diese Weise braucht das Thermostat nicht zuerst einen Sparzeitraum zu durchlaufen, bevor es in die Antifrostmodus kommt. Verringern Sie dazu die Temperatur im Menü „Feste Temperatur“ (siehe oben) und stellen Sie auf diese Weise bei dem Thermostat den niedrigsten Wert ein. Das ist die Antifrosttemperatur. Das Thermostat hält diese Temperatur jetzt aufrecht, bis es wieder bedient wird.

Die Wochenuhr über USB programmieren

Für noch mehr Benutzerfreundlichkeit und Übersichtlichkeit können Sie das Thermostat mit Ihrem Computer programmieren.

Dazu verwenden Sie das Programm „Thermostat-Assistant“, das Sie über www.icy.nl/de/TA herunterladen können.

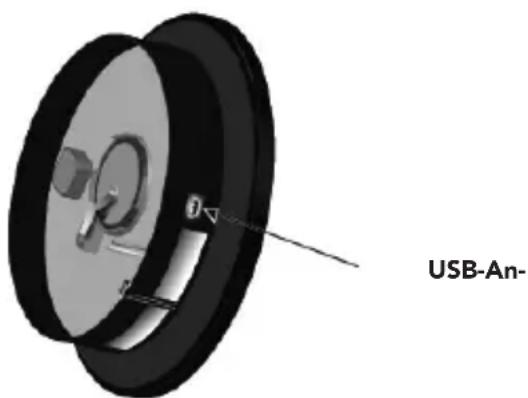

Nachdem das Programm auf Ihrem Computer installiert ist, können Sie das Thermostat über das im Lieferumfang enthaltene USB-Kabel anschließen.

USB-An-

Eine ausführliche Anleitung zu dem Programm erhalten Sie über die Hilfefunktion des Programms.

Wochenuhr

Im Thermostat-Assistant können Sie neben den Basiseinstellungen und der Tagesuhr auch eine Wochenuhr einstellen.

Diese Wochenuhr verfügt über eine besonders hilfreiche Funktion. Wenn das Thermostat 48 Stunden lang keine Bewegungen erfasst, wird die Wochenuhr deaktiviert. Auf diese Weise wird verhindert, dass die Heizung lange Zeit unnötig läuft. Wenn wieder Bewegungen erfasst werden, wird die Wochenuhr automatisch wieder aktiviert.

Einschalten bei Bewegung aus Sparmodus

Wenn sich das Thermostat im Komfortmodus befindet, wird die Komforttemperatur beibehalten, bis das Thermostat Bewegungen wahrnimmt. Wenn sich das Thermostat im Sparmodus befindet, muss es eigentlich erst bedient werden, um mit einem neuen Komfortzeitraum zu beginnen. Sie können es aber so einstellen, dass es auch aus dem Sparmodus bei einer erkannten Bewegung in der Komfortmodus schaltet. Diese Option ist standardmäßig ausgeschaltet, weil sie nicht zum Energiesparen beiträgt.

Sommerzeit/Winterzeit

Das Clever-Thermostat passt sich bei einer Änderung von Sommer- in Winterzeit oder umgekehrt nicht automatisch an. Sie können diese Zeit anpassen, indem Sie das Thermostat an den Computer anschließen. Starten Sie dann den „Thermostat-Assistant“. Das Thermostat synchronisiert dann automatisch die Uhr mit der Zeit des Computers.

Zeiträume

Komfortzeitraum

Der Komfortzeitraum wird aktiviert, wenn Sie die Tasten berühren. Er startet standardmäßig mit der von Ihnen eingestellten Komforttemperatur.

Während dieses Zeitraums wird die Temperatur beibehalten, die Sie bei Ihrer Anwesenheit wünschen. Sie können die Temperatur ändern, in dem Sie die Temperatur über die Bedientasten erhöhen oder senken.

Die einstellbare Höchsttemperatur wird von Ihnen festgelegt.

Wenn innerhalb des Komfortzeitraums keine Anwesenheit erfasst wird, lässt das Thermostat einen kurzen Piepton hören und es schaltet dann in den Sparmodus zurück.

Wenn das Thermostat eine Bewegung erkennt, wird der Komfortzeitraum automatisch um den von Ihnen eingestellten Wert verlängert.

Die Dauer des Komfortzeitraums wird von Ihnen festgelegt.

Wenn der Lichtsensor Dunkelheit registriert, wird die Dauer des Komfortzeitraums auf etwa 20 bis 30 Minuten verkürzt, um eine weitere Einsparung zu erreichen. Außerdem macht das Thermostat dann keine Geräusche.

Sparzeitraum

Wenn keine Personen anwesend sind, schaltet das Thermostat nach Ablauf des Komfortzeitraums auf die von Ihnen festgelegte Spartemperatur zurück (z. B. auf 15 °C). Sie müssen das Thermostat erneut bedienen, um einen neuen Komfortzeitraum zu starten.

Die Spartemperatur wird beibehalten, bis der Sparzeitraum beendet ist. Dieser Sparzeitraum wird ebenfalls von Ihnen festgelegt (z. B. 12 Stunden).

\* Antifrostzeitraum

Wenn der Sparzeitraum beendet ist, ohne dass das Thermostat erneut bedient wurde, schaltet es auf die von Ihnen festgelegte Antifrosttemperatur (z. B. 10 °C) um.

Diese Temperatur verhindert Kondensatbildung und damit das Einfrieren der Leitungen.

Sie können das Thermostat auch manuell in der Antifrostmodus stellen, indem Sie die Mindesttemperatur einstellen. Achten Sie darauf, dass das Eiskristall auf dem Display angezeigt wird.

Der Antifrostzeitraum bleibt erhalten, bis das Thermostat erneut bedient wird. Aus dem Antifrostmodus wird das Thermostat nicht durch die Tagesuhrfunktion eingeschaltet.

Display

Das Display zeigt drei Elemente an:

18^ 21^

Zahl links: Die aktuelle Temperatur in dem Raum, in dem sich das Thermostat befindet

(18 °C in der Abbildung oben).

Zahl rechts: Die von Ihnen eingestellte Temperatur (21 °C in der Abbildung oben).

Symbol in der Mitte: Der derzeitige Modus des Thermostats und die Aktivität des Kessels.

Symbole

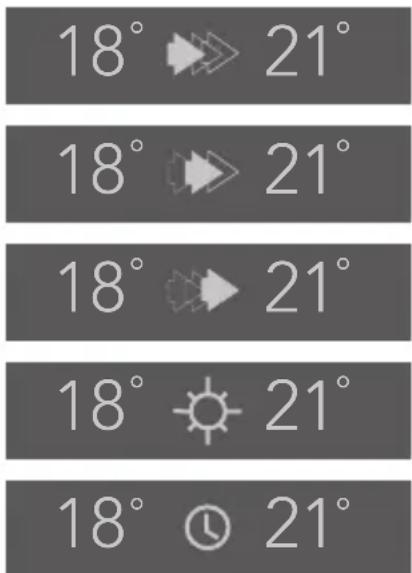

Das Symbol in der Mitte zeigt an, ob Wärmebedarf besteht, welcher Modus aktiv ist und ob die Tagesuhr eingestellt wurde.

Ein kleiner Pfeil, der sich in drei Stufen nach rechts bewegt, zeigt an, dass ein Wärmebedarf besteht und dass das Thermostat den Kessel eingeschaltet hat, um die gewünschte Temperatur zu erreichen.

Das Thermostat befindet sich im Komfortmodus.

Das Thermostat befindet sich im Sparmodus.

Das Thermostat befindet sich im Antifrostmodus.

Wenn eines der obigen Symbole abwechselnd mit einer Uhr anzeigt wird, ist die Tages- oder Wochenuhr des Thermostats eingestellt. Diese kleine Uhr ist rein symbolisch und zeigt nicht die aktuelle Uhrzeit an.

Das Thermostat befindet sich im Modus „Feste Temperatur“.

Beim Kessel ist ein Fehler aufgetreten. Auf dem Display des Kessels finden Sie weitere Informationen. Diese Meldung wird nur bei OpenTherm®-Anschlüssen angezeigt.

Der Akku des Thermostats ist leer. Siehe Seite 31.

Beispielsituationen

Beispiel 1: Die aktuelle Temperatur beträgt 16 °C. Wenn Sie die Plus- oder Minustaste berühren, „erinnert“ sich das Thermostat an die von Ihnen eingestellte Komforttemperatur (beispielsweise 20 °C). Das Thermostat startet dann den Komfortzeitraum und die Temperatur im Raum wird auf 20 °C erhöht. Das Display zeigt Folgendes an:

16^ 20°

Beispiel 2: Die aktuelle Temperatur beträgt 20 °C und der von Ihnen eingestellte Komfortzeitraum ist beendet, weil in diesem Zeitraum niemand anwesend war. Das Thermostat schaltet in den Sparmodus und die Temperatur wird auf die gewählte Spartemperatur abgesenkt (hier 15 °C). Das Display zeigt folgendes an:

20^ 15^

Beispiel 3: Die aktuelle Temperatur beträgt 15 °C und der von Ihnen eingestellte Sparzeitraum ist beendet, weil das Thermostat in diesem Zeitraum nicht bedient wurde. Das Thermostat schaltet in den Antifrostmodus und die Temperatur wird auf die gewählte Antifrosttemperatur abgesenkt (hier 7°C). Das Display zeigt Folgendes an:

15^ ✿ 7°

Beispiel 4: Die aktuelle Temperatur beträgt 18 °C und das Thermostat wurde von der Uhr eingeschaltet. Sie haben eine Komforttemperatur von 21 °C eingestellt. Auf dem Display wird dann in Stufen Folgendes angezeigt:

Das Display wird bei Bewegung und Bedienung beleuchtet. Die Reaktion des Displays auf eine Bewegung erfolgt nach jeweils maximal 30 Sekunden. Das Display reagiert auf Ihre Anwesenheit. Um Strom zu sparen, schaltet sich das Display nur ein, wenn Sie sich in der Nähe des Thermostats befinden oder dieses bedienen. Die eingeschaltete Displaybeleuchtung nach erkannter Bewegung zeigt auch an, dass der Komfortzeitraum um den eingestellten Wert verlängert wird.

Störungen beheben

Auf dem Display wird nichts angezeigt

• Überprüfen Sie, ob der Schutzstreifen aus Kunststoff vom Akku entfernt wurde und ob der Akku mit dem Pluspol nach oben eingesetzt wurde.
• Überprüfen Sie, ob das Heizgerät (der Heizkessel) wieder angeschlossen ist und ob das Gerät eingeschaltet ist.
• Überprüfen Sie, ob die Kabel richtig an das Thermostat (siehe Seite 10, Schritt 5) und an Ihr Heizgerät angeschlossen sind (siehe die Anleitung des Heizgeräts).
• Leuchten die Symbole „+“ und „-“? * Wenn ja, ist das Display defekt. * Wenn nein, ist der Akku leer.

Das Gerät schaltet sich bei Wärmebedarf nicht ein

• Überprüfen Sie, ob Sie das Thermostat in Übereinstimmung mit den Anschlusstabellen (ab Seite 37) angeschlossen haben und ob Sie möglicherweise einen Spannungswandler anbringen müssen.
• Überprüfen Sie die Sicherung des Heizgeräts.
• Wenn ein Wärmebedarf vom Thermostat vorliegt (zu erkennen an dem Pfeil, der sich von links nach rechts bewegt) und wenn der Heizkessel auf ein steht, sich aber nicht einschaltet, müssen Sie Kontakt mit Ihrem Installateur aufnehmen.

Es ist wärmer als erwünscht

- Überprüfen Sie die eingestellte Temperatur.

- Hängt das Thermostat an der richtigen Stelle in der Wohnung? (siehe Seite 8).

• Überprüfen Sie die Sicherung des Heizgeräts.
  Wenn das Thermostat eingeschaltet ist (zu erkennen an den Pfeilen, die sich von links nach rechts bewegen) und wenn der Heizkessel auf ein steht, aber nicht reagiert, müssen Sie Kontakt mit Ihrem Installateur aufnehmen.
• Überprüfen Sie, ob ein Widerstand oder ein Spannungswandler eingebaut werden muss/eingebaut ist (siehe die Anschlusstabellen am Ende dieser Anleitung).
• Überprüfen Sie, ob das „Kessel-Thermostat“ nicht zu hoch eingestellt ist.

Auf dem Display wird „--“ angezeigt

Das Thermostat erfasst keinen Heizkessel.

• Überprüfen Sie, ob das Heizgerät eingeschaltet ist. Wenn ja, überprüfen Sie, ob das Thermostat richtig an den Heizkessel angeschlossen ist und resetten Sie den Kessel.
• Überprüfen Sie, ob ein Widerstand oder Spannungswandler eingebaut werden muss (siehe Anschlusstabelle).

Wenn dieses Problem weiterhin auftritt, liegt wahrscheinlich ein Kabelbruch oder ein gelöster Kontakt vor.

Auf dem Display wird angezeigt

Dabei handelt es sich um eine Fehlermeldung des Kessels. Überprüfen Sie, welche Fehlermeldung der Heizkessel anzeigt. Konsultieren Sie dann die Anleitung Ihres Kessels, dort finden Sie Informationen zur Bedeutung und zum Beheben dieser Störung. Diese Meldung sehen Sie nur, wenn das Thermostat über OpenTherm® an Ihr Heizgerät angeschlossen ist.

Technische Informationen

Auf dem Display wird angezeigt

Der Akku des Thermostats ist leer. Sie können den Akku schnell aufladen, indem Sie das Thermostat an den Computer anschließen. Wenn der Akku eine Nacht lang an den Heizkessel angeschlossen ist, ist er wieder aufgeladen.

Wenn dieses Problem häufiger auftritt, müssen Sie die Anschlüsse kontrollieren, es kann z. B. ein gelöster Kontakt vorliegen.

Das Thermostat piept ständig

Der Akku des Thermostats ist leer. Sie können den Akku schnell aufladen, indem Sie das Thermostat an den Computer anschließen. Wenn der Akku eine Nacht lang an den Heizkessel angeschlossen ist, ist er wieder aufgeladen.

Wenn dieses Problem häufiger auftritt, müssen Sie die Anschlüsse kontrollieren, es kann z. B. ein gelöster Kontakt vorliegen.

Technische Spezifikationen

Abmessungen

Durchmesser: 115 mm, Höhe: 30 mm

Montage

Direkt an der Wand an einem zugfreien Ort auf 1,5 m Höhe oder auf der Standard-Einbauabzweigdose

Steuerung Heizkessel

OpenTherm® und Ein/Aus mit Sub-Charging.

Backup-Akku

Lithium-Ionen-Akku

3,6 V 120 mAh

Speisung (OpenTherm® Heizkessel)

Über die OpenTherm®-Verbindung und mit aufladbarer Stromquelle (Lithium-Ionen-Akku)

Ladezeit bei komplett entladenem Akku:

über USB etwa 1 Stunde, über OpenTherm® etwa 24

Stunden

Entladezeit: etwa 24 Stunden

Technische Informationen

Speisung (Sub-Charging Heizkessel)

Spannung: nominal 24 V (min. 18 V/max. 40 V)

Wechselstrom (50 Hz) oder Gleichstrom

Stärke Schaltstrom: Nominal: 0,05 - 1,2 A

Max. 3,5 A Einschaltung

Stromaufnahme aus Regelkreis (Sub-Charging)

max.: ca. 5,0 mA

Elektrischer Anschluss

Schwachstrom

Doppeladrig

Polaritätsunempfindlich

Leiterquerschnitt min. 0,25 mm max. 0,8 mm

Einstellbereich Temperatur

5 bis 35° C in Schritten von 0,5° C

Regulierungsgenauigkeit

+/- 0,2°C

Regulierungsart

Ein/Aus oder modulierend (OpenTherm®).

Gütesiegel

CE-Kennzeichnung

Anschlusstabellen

Den folgenden Anschlusstabellen können Sie pro Marke und Typ Heizgerät entnehmen, auf welche Weise das Clever-Thermostat angeschlossen werden muss.

Wenn Ihr Heizgerät mit einem OpenTherm®-Modul ausgestattet ist, können Sie in der Spalte „OpenTherm®“ ablesen, an welche Klemmen das Thermostat angeschlossen werden muss. In dem Fall empfehlen wir Ihnen, OpenTherm® anstelle von Ein/Aus-Schaltung zu wählen.

OpenTherm® hat folgende Vorteile:

• mehr Komfort durch weniger Schwankungen bei der Raumtemperatur
• weniger thermischer Stress in der Heizanlage

WICHTIG! Wenn Ihr Heizgerät nur mit Ein/Aus-Schaltung ausgerüstet ist, müssen Sie überprüfen, ob der gemeinsam mit diesem Thermostat gelieferte Widerstand oder ein anderer Widerstand eingesetzt werden muss. Wenn Sie diesen Widerstand nicht einsetzen, obwohl dies erforderlich ist, kann es so aussehen, als würde alles funktionieren; Ihr Heizgerät funktioniert aber trotzdem nicht einwandfrei.

Diese Tabellen basieren auf den Spezifikationen für die genannten Kessel. Spezifikationen in anderen Ländern können abweichen!

Die neueste Version der Anschlusstabellen finden Sie auf www.icy.nl/de/konsument/produkte/das-clever-thermostat auf der Registerkarte „Dokumentation“.

Erläuterung des Anschlusses für Ein/Aus-Schaltung

Klemmen: Die Klemmen, an die das Thermostat angeschlossen sein muss.

Widerstand:

Bei Widerstand sehen Sie zwei Spalten. Eine mit dem Widerstandstyp, der eingebaut werden muss, und eine mit den Klemmen, an die dieser Widerstand angeschlossen werden muss. Es spielt beim Anschließen des Widerstands keine Rolle, welcher Anschluss mit welcher Klemme verbunden wird. Wenn in diesen Spalten nichts angegeben ist, braucht für die Ein/Aus-Schaltung des betreffenden Kessels kein Widerstand eingesetzt zu werden.

Ω/Watt

Widerstand/ Widerstand- skabel (WK)

Wenn in der Tabelle angegeben ist, dass ein Widerstand oder ein Widerstandskabel verwendet werden muss, wird hier das Exemplar gemeint, das im Lieferumfang des Heizgeräts enthalten ist. Weitere Informationen dazu finden Sie auch in der Anleitung des betreffenden Geräts.

SC Wenn beim zu verwendenden Widerstandstyp SC angegeben ist, muss immer der gemeinsam mit diesem Thermostat gelieferte Sub-Charging (SC)-Widerstand verwendet werden. Diese Widerstände sind gegebenenfalls auch erhältlich bei I.C.Y. B.V.

220 Ohm Wenn angegeben wird, dass ein 220 Ohm-Widerstand (220R/5W) 220R/5W eingesetzt werden muss, dürfen Sie NICHT den gemeinsam mit dem Thermostat gelieferten Widerstand verwenden; Sie müssen dann bei I.C.Y. B.V. einen 220 Ohm-Widerstand anfordern, wenn dieser nicht zum Lieferumfang des Kessels gehörte.

Erläuterung des Anschlusses für die OpenTherm®-Schaltung

Klemmen: Die Klemmen, an die das Thermostat angeschlossen sein muss.

Wenn hier nichts angegeben ist, bedeutet das, dass das betreffende Heizgerät nicht mit einem OpenTherm®-Modul ausgerüstet ist.

„Optional“ bedeutet, dass dieser Kessel möglicherweise mit dem OpenTherm®-Protokoll ausgerüstet ist. Ob dies wirklich so ist, können Sie ermitteln, indem Sie in den technischen Spezifikationen Ihres Kessels nachsehen.

Wenn hier „Über Interface“ angegeben ist, schauen Sie in der Installationsanleitung des betreffenden Kessels nach.

WannmusseinSpannungswandlerverwendetwerden?

Wenn Sie das Clever-Thermostat in Kombination mit Heizsystemen verwenden wollen, die eine Schaltspannung von mehr als 30 VAC oder 60 VDC haben, sowie in Situationen, bei denen das Heizgerät nicht über Sub-Charging für die Speisung des Thermostats sorgen kann, benötigen Sie einen Spannungswandler, um das Heizsystem richtig anzupassen.

In den Anschlusstabellen auf den nächsten Seiten ist für jeden Kessel angegeben, ob der Spannungswandler verwendet werden muss oder nicht. Spannungswandler sind bei I.C.Y. B.V. oder bei einem I.C.Y.-Händler erhältlich; die Adressen finden Sie auf www.icy.nl/de/konsument/produkte/das-clever-thermostat.

Anschlusstabellen

Agpo-Ferroli	Aan/Uit OpenTherm®				Power Converter toepassen
	Klemmen Weerstand Klemmen
Type Ω/Watt Klemmen
Blue Sense OT contacten nee
CCS 1 en 2 5 en 6 nee
Combifor mft kroonsteen nee
Domina C 124E 5 en 6 7 en 8 con.	nee
Domina C24E en F24E	kroonsteen nee
Domina F124E	5 en 6 7 en 8 con.	nee
Econforte HMC- en HMA serie	1 en 2				nee
Econpact 125C, 127-, 135- A/C	1 en 2 ks			9 en 10 con. nee
Econpact 225C, 235- C	1 en 2 ks			9 en 10 con.	nee
Econpact 3 (HP), 4 (HP) en 5	1 en 2 ks			9 en 10 con.	nee
Econpact 50 A/B, 27-, 35- A/C	11 en 12 ks			3 en 4 con. nee
HR Optifor	nvt			OT en V	nee
Megadens 3,4,4SHR, 5, 5SHR	7 en 8 7 en 8 nee
Megalux 5, 6 en A	7 en 8 ks			7 en 8 ks nee
Megastar 3F en 3C	kroonsteen			kroonsteen	nee
NAV 24 EL	3 en 4				nee
overige NA, NAV, NE, NEV type	kroonsteen nee
SG-, HG-, HGW serie	1 en 2				nee
SVR DT 22 (na sept. 1998)	kroonsteen nee
SVR DT 22 (voor sept. 1998)	kroonsteen ja
Ultima 3S- 4S- 3- 4- 5- A type	5 en 6 7 en 8 con.	nee
URS Comfort	1 en 2 5 en 6 nee
URS Elegance	1 en 2 5 en 6 nee
URS Elegance II	1 en 2 5 en 6 nee
Xignal nev 1324 T	kroonsteen nee
Atag	Aan/Uit OpenTherm®				Power Converter toepassen
	Klemmen Weerstand Klemmen
Type Ω/Watt Klemmen
50-serie 1 en 2 nee
A-serie tot 04/2009 3 en 4 ja
A-serie vanaf 04/2009 nvt 1 en 2	nee
BE-serie: CZA/CMA/350, 351, 352, 650, 651, 652,952	1 en 2 nee
Blauwe Engel II S-HR 22 en 23	WK 23 en 27		nee
Enigma Comfort E-SHR	22 en 23 WK 23 en 27			nee
Enigma E-SHR	22 en 23 WK 23 en 27			nee
Enigma Standaard E-SHR	2 en 3	WK	22 en 27		nee
E-serie tot 08/2009 Z-ready	22 en 23 WK 23 en 27			nee
E-serie vanaf 08/2009	3 en 4 ja
HR ZonnegasCombi	22 en 23 WK 23 en 27			nee
HR ZonnegasCombi II	22 en 23 WK 23 en 27			nee
HR39T/27T	1 en 2 nee
Perfect II	2 en 3	WK 1 en 3		nee
Perfect Intelligence	22 en 23 WK 23 en 27			nee
Q-serie: Q/Q-CC/Q-Solar	22 en 23 WK 23 en 27			nee
VR18T/30T/48T	1 en 2 nee

Für technische Fragen und Unterstützung

www.icy.nl/de/konsument/hilfe

[e-mail] + 31 900 - 3883883 (0,35 Cent pro Gespräch)

© I.C.Y. B.V. 2014

Änderungen vorbehalten

Versionsnummer: 2014-2
