BEDIENUNGSANLEITUNG 6234 SINGER

1. Das Handrad
2. Die Stichmusterskala
3. Der waagerechte Garnrollen- halter und der Garnableiter
4. Der Stichweitenwählknopf
5. Die Einrast-Fadenführung
6. Der Auto- Fadenspannungshebel
7. Der Kopfdeckel
8. Die Nählampe
9. Die Spezial-Nadelklammer
10. Die Stichplatte
11. Der Anschiebetisch
12. Der Lüfterhebel
13. Der eingebaute Fadenabschneider
14. Schieber mit Fenster
15. Der eingebaute Spulenwickler
16. Das Transport system
17. Der Nähfuss
18. Das Bett
19. Der Stichlängenhebel
20. Der Strom- und Lichtschalter
21. Der Rückwärtshebel
22. Der Stichmusterwählknopf
23. Der Stichausgleichring
24. Das Stromkabel
25. Der Fussanlasser

PARTI PRINCIPALI

Es ist sehr einfach, die Nähmaschine einzufädeln. Spannungsschelben, Fadenführungen und Fadengeber wurden in das Innere der Maschine verlegt, um somit viele Einfädelschritte zu sparen. Die einfache Fadenführung hilft, Fehler beim Einfädeln zu vermeiden.

Um die Maschine richtig einzufädeln, befolgen Sie die nachstehenden Anweisungen:

• Heben Sie den Nähfusshebel an.
• Bringen Sie die Nadel in die höchste Stellung, indem Sie das Handrad auf sich zu drehen.
• Stecken Sie die Garnrolle auf den Garnrollenstift (1).
• Stecken Sie den Garnableiter (2) fest gegen die Garnrolle um ein Drehen der Garnrolle zu verhindern.
  • Rasten Sie den Faden in die Garnführung (3) ein.
• Den Pfeilen folgend, führen Sie den Faden durch den automatischen Spannungs-kanal (4) abwärts zur nadel und ziehen Sie dann fest am Faden.
• Fädeln Sie die Nadel von vorne nach hinten ein.

COME INFILARE LA MACCHINA

Das Aufwickeln einer Spule in der Maschine geht schnell und ist einfach.

• Bringen Sie die Nadel in die höchste Stellung indem Sie das Handrad auf sich zu drehen.
• Heben Sie den Nähluss an.
• Öffnen Sie den Schieber.

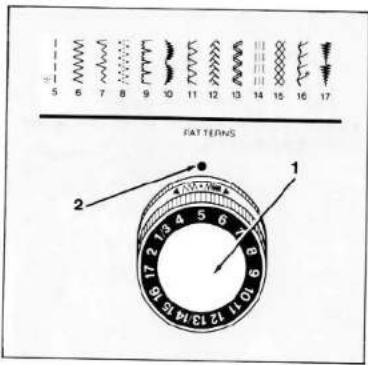

• Drehen Sie den Wahlknop! (1), bis der Geradstich Nr. 5 unter der Markierung (2) ist. (Hinweise zur "Auswahl eines Musters" finden Sie auf Seite 30.)

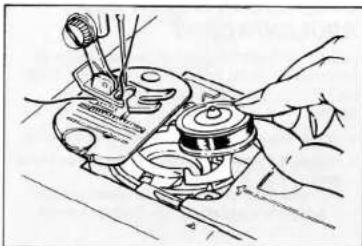

- Setzen Sie eine leere Spule mit den schwarzen Markierungsringen (3) nach oben in das Spulengehäuse (4) ein.

- Schliessen Sie den Schieber bis die Markierungen (5) auf dem Schieber mit den Markierungen auf der Grundplatte ubereinstimmen. In dieser Stellung ist der Spul-Mechanismus eingeschaltet.

5 6 7 8 9 10 11 12 13 14 15 16 17 FATTERNS 1 2

COME AVVOLGERE IL FILO SULLA BOBINA

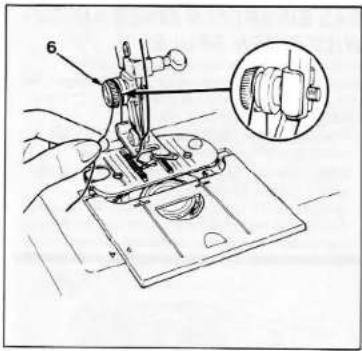

- Ziehen Sie den Oberfaden in den Spalt an der Nähfusschraube (6).

• Lassen Sie die Maschine laufen.
- Durch das Fenster im Schieber können Sie das Aufwickeln der Spule beobachten.
- Sobald die gewünschte Menge des Fadens aufgewickelt ist, halten Sie die Maschine an. ACHTEN SIE DARAF, DASS DER FADEN NIEMALS ÜBER DIE ÄUSSERE "VOLL" LINIE AUFGESPULT WIRD (7).
- Entfernen Sie das Fadenende von der Nähfussbefestigungsschraube.

• Sluit de schuifplaat waardoor de machine terug naar de stikstand wordt gebracht.
• Breng de naald in de hoogste stand.
• Trek 10 cm draad onder de voet naar de achterkant van de machine, en knip deze af.

• Om te beginnen met stikken, plaatst u de naald in de stof waar U maar wenst, breng de persvoet naar beneden en start de machine.

• Schiessen Sie den Schieber, womit Sie die Maschine wieder auf normales Nähen einstellen.

• Bringen Sie die Nadel in ihre höchste Stellung.
• Ziehen Sie 10 cm des Fadens unter dem Nähfuss hindurch nach hinten.
• Um mit dem Nähen zu beginnen, legen Sie das Material mit der gewünschten Stelle unter die Nadel, senken Sie den Nähfuss und beginnen Sie zu nähen.

Sollten Sie mit einer bereits aufgewickelten Spule zu nähen beabsichtigen, dann befolgen Sie bitte die nachstehenden Anweisungen.

• Heben Sie den Nähfuss an.
- Drehen Sie das Handrad auf sich zu bis die Nadel in der höchsten Stellung ist.
- Öffnen Sie den Schieber vollkommen und entteuner Sie die Spule.
1. Ziehen Sie 10 cm des Fadens aus der vollen Spule und setzen Sie die Spule mit den Ringen nach oben weisend in das Gehäuse ein.

1. Während Sie die Spule festhalten, ziehen Sie den Faden in den Schlitz Nr. 1 hinein.

2. Bringen Sie den Faden herum und an Schlitz Nr. 2 vorbei.

3. Legen Sie das Fadenende nach rechts und lassen Sie den Schieber offen.

4. Befolgen Sie nun die Anweisungen für "Heraufholen des Spulenfadens" auf Seite 28.

AANBEVOLEN AFSTELLINGEN

Ihre Maschine näht Knopflöcher in Vier
einfachen Schritten.
- Es ist nicht erforderlich den Stoff zu drehen oder auf die Nadel position zu achten.
- Fertigen Sie immer ein Probeknopfloch in einem Muster Ihres Materials an.
- Stellen Sie sicher, dass Ihre Spule genug Faden hat.
- An schwer zugänglichen Stellen benutzen Sie den Freiarm.
- Markieren sie die Position des beabschtigten knoptloches, wie im Schnittmuster angegeben:
- Wenn Sie empfindliche Stoffen nähen, legen Sie ein Stück Papier über das Material während Sie den Stoff positionieren. Senken Sie den Nähfuss ab und ziehen Sie das Papier unter dem Fuss heraus. Dieses verhindert dass die Zähne sich an der Unterseite in den Stoff eingraben und ziehen.

EINSTELLUNGSVORSCHLÄGE

Stichwahl: Knopflochstich Nr.1

Nähfuss: Knopfloch (L) Nähplatte: Allgemeine Nähplatte (A)

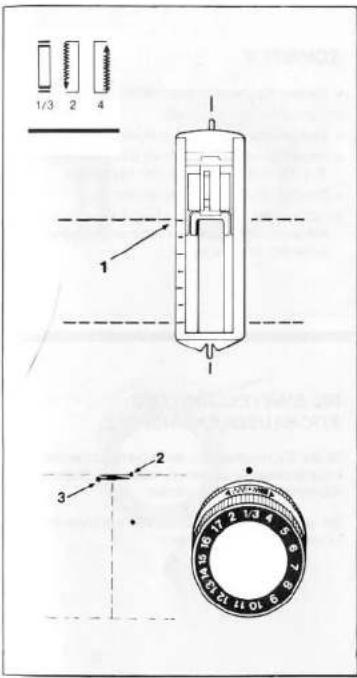

SCHRITT 1

• Hoben Sie den Nähfuss an
- Legen Sie das Material unter den Nähfuss.
- Richten Sie eine rote Richtlinie (1) des Nählusses mit der Anfangslinie des Knopfloches aus.
- Stellen Sie den Stichmusterwähler auf Nr. 1/3. - Positionieren Sie die Nadel im Material in Position (2)
- Senken Sie den Nähfuss ab und versichern Sie sich dass der Gleitteil des Fusses vollkommen nach vorne eingestellt ist. Nähen Sie 4 oder 5 Stiche welche im Punkt (3) aufhören.
- Bringen Sie die Nadel in Hochstellung.

SCHRITT 2

• Stellen Sie den Knopflochwähler auf Nr. 2.
  • Nahen Sie bis zum Punkt (4).
• Bringen Sie die Nadel in Hochstellung

SCHRITT 3

• Stellen Sie den Knopflochwähler auf Nr.1/3.
- Nähen Sie 4 oder 5 Stiche, welche im Punkt (5) aufhören.
- Bringen Sie die Nadel in Hochstellung

1/3 2 4 1 2 3

4 10 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

5 17 2 1.3 4 5 19 10 4 2 1 11 0 6 1 2 1 11 0 6

OCCHIELLI IN QUATTRO TEMPI

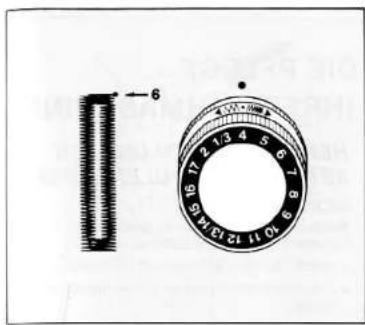

• Stellen Sie den Knoplochwahler auf #4.
  • Nähen Sie bis Punkt (6).
• Bringen Sie die Nadel in Hochstellung.
• Heben Sie den Nähfluss an und entfernen Sie das Keidungsstück von der Maschine.
  • Schneiden Sie die Fadenenden ab.
• Schneiden Sie die Knopflochöffnung vorsichtig mit einem Saumtrenner oder einer kleinen, scharfen Schere auf.

DE STEEKVORMING VAN HET KNOOPSGAT REGELEN

DIE EINSTELLUNG DES STICHAUSGLEICHRINGES

Ist die Stichdichte von der linken zur rechte Knopflochraupe ungleich, muss der Stichausgleichring (7) justiert werden.

Bei einigen schwereren Stoffen könnten eine Einstellung notwendig sein.

• Wenn die Stiche der rechten Raupe (8) zu weit sind, drehen Sie den Stichausgleichring etwas nach rechts bis beide Raupen die gleiche Stichdichte haben.
• Wenn die Stiche der linken Raupe (9) zu weit sind, drehen Sie den Stichausgleichring etwas nach links bis beide Raupen die gleiche Stich dichte haben.

6 10/11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

4.

ALPHABETISCHES SACHVERZEICHNIS

Aufwickein der Spule 24.26
Allgemeiner Nahfuss (B) 6
Allgemeine Nähplatte (A) 6
Abdeckplatte 640
Anbringen von Gummbändern 58
Auswechseln des Nähfusses....18
Auswahl und Auswechseln der nadel.... 16
Abschluss-Nahl 36,38,40,48,54
Benutzen der Maschine....14
Blindstichsäumenführer 6.48
Bogennähte 40
Einsetzen von Nähftühlussen mit Schaft 20
Einsetzen eines Reissverschlusses 42
Einfadeln der Maschine.... 22
Entfernen und Einsetzen der Glühbirne 68
Entfernen und Einsetzen der Spulenkapsel.... 66
Einsetzen einer aufgewickelten Spule.... 28
Eckennahen 38
Einlassen 40
Freiarmnähen 16
Gamableter 722
Gerades Nähen 32
Grätenstich 54
Gluhbirne 68
Horstellen einer Naht 36
Horaufholen des Spulenfadens 30
Halbmandstich 52
Heiten 36
Inbetriebsetzen der Maschine.... 14
Knopflochnähen (4 Stufen) 62,64
Knopflochnähfuss 6,62
Kantenbordüren 52.60
Kanton 60
Lüfterheibel 36
Nadeln 6,8,9
Nähen gerader Säume 38
Näflüsse 6,18,20,42,62
Nählüsse mit Schalt 6.20
Nähplatte 6.20.40

Prüfliste für die Wartung 72
Pflege Ihrer Maschine 66,68,70
Raupennahle 48
Reissverschlussfuss 6.42
Ausbessern eines Risses 50
Reinigen der Maschine 70
Rückwartsnähen 36
Saumführung 6,38,40
Stichwere 44
Stichlange 32,44
Stoffkantentführung 38
Stopfen 40
Stopf- und Stickfuss 6.20.40
Smockarbeiten 58
spannung 34,46
Spozialstiche 44
Stichausgleich 46,64
Stichmusterauswahl 32
Stoff unter den Nähfuss legen 36
Stichplatte 6
Staubpirsel 6.70
Stoff-, Nadel- und Fadentabelle 8,9
Spitzen 52
Spulengehäuse 66
Spule 6,24,26,28,30
Tragegriff ruhestellung 11
Trikotstich 50
Universalnähfuss 6
Überwendlingstich Stretch 54
Überwendlingstich Schräg 60
Verbindungsstich 54
Verzierungen, Freihändig 42
Wabenstch 58
Wichtige Teile 4,5
Zierstiche 56
Zubehor 6,74
Zickzackstich 48
Dreifachstich 56
Blindstich 48,50
Überwerdlingstich 52,54
