BEDIENUNGSANLEITUNG DTV 28100-1 DUAL

Bedienfeldtasten und Rückseite ....3

Eigenschaften ....4

Standardeigenschaften 4

Optionale Eigenschaften 4

Vorbereitungen 5

Sicherheitshinweise ....5

Bevor Sie Ihr Fernsehgerät einschalten ....6

Stromanschluss 6

Anschlüsse an die RF-Eingangsbuchse 6

Anschließen weiterer Geräte 6

Einsetzen der Batterien im Fernbedienungsgeber ...... 6

Fernsehgerät EIN/AUSschalten 6

Einschalten des Fernsehgeräts 6

Ausschalten des Fernsehgerätes 6

Anfangseinstellungen 6

Bedienung mit den Tasten am Gerät 7

Bedienung mit der Fernbedienung 7

Menüsystem 8

Tonmenü 8

Bildmenü 10

Eigenschaften-Menü 11

Installationsmenü 12

Weitere Funktionen ....13

TV Status 13

Programme vertauschen (P<P) 13

Persönliche Voreinstellungen (PP) 14

Tonmodi 14

Bildformat....14

Stummschaltungsanzeige 14

Kein-Signal-Timer-Anzeige 14

Standbild 14

AV-Modi 14

Eco PIP / PIP (Bild-in-Bild) (optional) 15

Signalquelle 15

Größe 15

Position....15

Wipe 15

PIP-Menü im AV-Modus 15

Programm 15

Videotext ....16

Videotext bedienen 16

Videotext-Seite auswählen 16

Auswahl der Index-Seite 16

Zur Auswahl von Videotext mit einem Fernsehprogramm . 16

Seite suchen während des Fernsehens 16

Auswählen der doppelten Textzeichengröße....16

Verborgene Informationen aufdecken 16

Automatischen Seitenwechsel anhalten 16

Auswahl einer Unterseite (Subcode Page) 16

Geteilter Bildschirm 16

Videotext beenden 17

Zeitanzeige 17

Fastext (optional) 17

Anschließen von Peripheriegeräten 17

Anschluss via SCART 17

EXT-2S-Modus (optional) 17

Anschluss am S-VHS-Eingang (optional) 17

Anschluss über den Antenneneingang 17

Decoder 17

Fernsehgerät und Videorekorder 18

Videorekorder 18

NTSC-Wiedergabe (optional) 18

Kopiermöglichkeit (optional) 18

Kamera und Camcorder 18

Schließen Sie den Decoder am Videorekorder an .....18

Anschließen von Kopfhörern (optional) 18

Anschließen externer Lautsprecher (optional) 18

Externe Geräte anschließen 19

Probleme bleiben bestehen 20

Technische Daten 20

Die Pflege des Bildschirms

Sehr geehrte Kundin, sehr geehrter Kunde, Ihr Fernsehgerät ist mit einer 100% Flachbildröhre („True Flat“ Bildröhre) ausgestattet. Die Oberfläche ist mit einer Folie versehen. Diese darf unter keinen Umständen beschädigt werden.

Zur Reinigung

Den folienbeschichteten Bildschirm mit einem weichen Baumwolltuch reinigen. Zum Anfeuchten des Tuches darf nur nicht alkalische verdünnte Seifenlauge auf Wasser oder Alkoholbasis verwendet werden.

Mit dem Tuch sanft über die Oberfläche reiben, bis diese vollständig trocken ist.

Unter keinen Umständen...

darf der Bildschirm mit herkömmlichem Glasreiniger abgewischt bzw. mit scheuernden Materialien in Berührung gebracht werden.

Verunreinigungen auf keinen Fall durch Polieren oder Scheuern entfernen.

Zum Entfernen von klebrigen Substanzen kann das Tuch mit Azeton befeuchtet werden.

Auf keinen Fall sollten Sie mit diesem Azeton befeuchteten Tuch das Gehäuse reinigen.

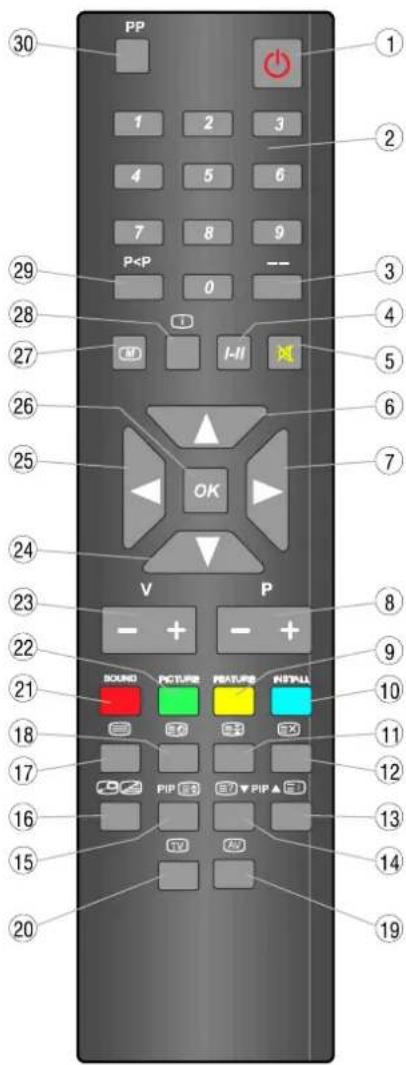

Fernbedienung

① Bereitschaft
② 0 - 9 = Direkte Programmwahl
③ -- = Doppelziffer
4 I-II = Mono / Stereo - Dual I-II
⑤ Stummschaltung
6 △ Cursor aufwärts
⑦ Cursor rechts
⑧ P + I - = Programm auf- / abwärts
⑨ Gelb (FEATURE) = Eigenschaften-Menü
⑩ Blau (INSTALL) = Installationsmenü
⑪ Halten
12 📄Aktualisieren / Bildformat umschalten ***
13 EID / PIP ▲ = Index-Seite / PIP-Programm aufwärts
14 ☑ / PIP ▼ = Aufdecken / PIP-Programm abwärts
15 / PIP = Erweitern / PIP-Menü (Bild-in-Bild)
16 = Mix / PIP Wipe
17 Videotext
18 Zeit
19 Externe Signalquelle (EXT-1, EXT-2, EXT-3, S-VHS, S-VHS EXT2, FRONT-AV) (optional)
20 TV- / Beenden-Menü
21 Rot (SOUND) = Tonmenü
22 Grün (PICTURE) = Bildmenü
23 V + I - = Lautstärke erhöhen / verringern
24 ∇= Cursor abwärts
25 ↕ Cursor links
26 "OK" = Speichern / Standbild
27 M Menü
28 Info (Programmtabelle)
29 P≠Vorheriges Programm
30 PP = Persönliche Voreinstellungen

PP 1 2 3 4 5 6 7 8 9 P

12 Bildformat umschalten \*\*\* (AUTO, NORMAL, FULL, 14:9, CINEMA, PANORAMA, SUBTITLE, ZOOM) (optional) \*\*\* (AUTO, 4:3, 16:9) (optional) DEUTSCH -2-

Bedienfeldtasten und Rückseite

VORDERES BEDIENFELD

POWER MENU P / CH B A D C

 VORDERES BEDIENFELD

POWER A B C D

FRONT AV (optional)

L R E F G H

RÜCKSEITIGES BEDIENFELD

ANT. EXT.2 B-Vb5 EXT.1 EXT.3 I J K L M N

POWER ① = Ein-/Ausschalten B - VOLUME / + = Lautstärke -/+ C - PROG. + / - P/CH + = Programm -/+ D MENU = Menü (optional) AUDIO L / R = Audio links / rechts F VIDEO (optional) G H-PHONE = Kopfhörer 3,6 mm ∅ (optional) H Vorderer S-VHS-Anschluss (optional) I ANT. = Antenne (75Ω) J Hinterer S-VHS-Anschluss (optional) K EXT.1 = SCART-Buchse 1 (Decoder,.....) (mit RGB) EXT.2 = SCART-Buchse 2 (DVB, DVD, ....) (mit S-VHS) (optional) M EXT.3 = SCART-Buchse 3 / Rückseitiger Anschluss AV IN (optional) (Decoder,.....) N Externer Lautsprecher (optional) R = rechts / L = links

Eigenschaften

Standardeigenschaften

• Dies ist ein fernbedienbares Farbfernsehgerät. - 100 Programme der Bänder VHF, UHF oder Kabelkanäle können gespeichert werden. - Kabeltauglich - Einfache Bedienung des Fernsehgerätes durch Menüsteuerung - Drei SCART-Buchsen für externe Geräte (wie Computer, Videogeräte, Videospiele, Audio-Anlage usw.) - Es kann in mono oder stereo empfangen werden (deutsches + Nicam-System). • Videotext - Fastext - Direkte Kanalauswahl • A.P.S. (Automatisches Programmiersystem) - Alle Programme lassen sich benennen. - Vertauschen des aktuellen mit dem zuletzt gewählten Programmplatz - Automatischer Programmsuchlauf vorwärts und rückwärts - Sleep-Timer - Kindersicherung • Automatische Stummschaltung bei Nichtempfang - Automatische Abschaltung (Bereitschaft) nach 5 Minuten ohne Empfangssignal. • WSS (Wide Screen Signaling) • NTSC-Wiedergabe • 100 Hz flimmerfrei • On-Screen-Funktionsanzeige - Frequenzabstimmung mit Synthese-Funktion - Kammfilter: Digitaler Schaltkreis für höchste Bildqualität mit scharfen, klaren Konturen und fast völliger Beseitigung von Moiré-Effekten • S-Band (S1-S20) • Hyperband-Tuner (S21-S41) - CTI : (Colour Transient Improvement) Verbesserung der horizontalen Farbübergänge. • Digitale Rauschunterdrückung - Standbild • 2 eingebaute Lautsprecher • Balance-Regelung • 75-Ohm-Antennenbuchse

Optionale Eigenschaften

- Multisystem-Empfang (Pal BG, Pal DK, PAL I, Secam BG, Secam DK, Secam L/L', K') • (AUTO, NORMAL, FULL, 14:9, CINEMA, PANORAMA, SUBTITLE, ZOOM) (optional) (nur bei 16:9-Fernsehgeräten) • (AUTO, 4:3, 16:9) (optional) (nur bei 4:3-Fernsehgeräten) • Live-Bild-in-Bild (PIP) • Pal I Nicam Stereo • Secam-L Nicam Stereo • S-VHS (über SCART oder SVHS-Buchse) • Vollständig flache Bildröhre (Dynamic Focus) - Der Front-AV-Eingang ist verfügbar. - Der rückseitige AV-Eingang ist verfügbar. • Euro-AV-Stecker (SCART) (EXT-3) • Virtuelles Dolby Surround / Virt. Surround - Toptext • Line-Ausgang • Automatische Erkennung des Videorekorders - Digital Scan - Subwoofer - Turbo Sound - Externe Ausgabe über 2 Lautsprecher - Anschlussmöglichkeit für Kopfhörer - Eco PIP • Equalizer (5-Band-Klangregelung)

LIZENZHINWEIS

Hergestellt unter Lizenz von Dolby Laboratories ANERKENNUNG DER HANDELSMARKE „Dolby“ und das Doppel-D-Symbol sind Handelsmarken der Dolby Laboratories.

Vorbereitungen

Sorgen Sie für ausreichende Belüftung. Halten Sie nach allen Seiten des Gerätes mindestens 10 cm Abstand. Legen Sie keine Objekte auf das Gerät, um Störungen und Sicherheitsprobleme zu vermeiden.  "Benutzen Sie diesen Apparat in den tropischen und/oder gemäßigten Klimazonen."

Sicherheitshinweise

1. Spannungsquelle

Dieses Gerät ist für den Betrieb an einer Spannungsquelle mit den Werten 170–270 V\~, 50–60 Hz. ausgelegt.

2. Netzkabel

Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Bitte wählen Sie eine gut erreichbare Steckdose in der Nähe des Aufstellungsortes. Darüber hinaus dürfen keine Objekte auf das Kabel gestellt oder mit dem Kabel in Kontakt gebracht werden. Achten Sie besonders auf die Stelle, an der das Kabel in den Stecker übergeht, auf die Steckdose und auf den Kabelausgang am Gerät.

3. Feuchtigkeit und Wasser

Das Gerät darf auf keinen Fall an feuchten oder nassen Orten betrieben werden (stellen Sie das Gerät weder im Badezimmer, noch am Spülbecken in der Küche oder in der Nähe der Waschmaschine auf). Das Gerät darf keinem Regen oder sonstigen Wassereinwirkungen ausgesetzt sein. Bitte achten Sie darauf, dass das Gerät unter keinen Umständen Tropf- oder Spritzwasser ausgesetzt werden darf. Es besteht die Gefahr elektrischer Schläge. Stellen Sie keine Behälter, wie z.B. Vasen auf das Gerät, die mit Flüssigkeiten gefüllt sind.

4. Reinigung

Bevor Sie das Gerät reinigen, ziehen Sie den Netzstecker aus der Steckdose. Verwenden Sie keine flüssigen Reinigungsmittel und keine Sprays. Benutzen Sie ein sauberes und trockenes Tuch.

5. Belüftung

Die Lüftungsschlitze und Öffnungen am Gerät sind für die Luftzirkulation vorgesehen und sollen den zuverlässigen Betrieb gewährleisten. Damit eine Überhitzung vermieden wird, dürfen diese Öffnungen in keinerlei Weise verschlossen oder verdeckt werden.

6. Blitzschlag

Bei herannahenden Gewittern und vor längerer Abwesenheit (Urlaub), ziehen Sie bitte den Netzstecker aus der Steckdose.

7. Ersatzteile

Bei der Reparatur dürfen nur Ersatzteile, die vom Hersteller zugelassen sind, oder dieselben Eigenschaften aufweisen, verwendet werden. Nicht zugelassene Ersatzteile können Brände, elektrische Schläge oder andere Gefahrensituationen herbeiführen.

8. Reparatur und Wartung

Alle Reparatur- und Wartungsmaßnahmen müssen von qualifiziertem Fachpersonal ausgeführt werden. Öffnen Sie auf keinen Fall das Gerät selbst, da die Gefahr elektrischer Schläge besteht.

9. Röntgenstrahlung

Die in diesem TV-Gerät erzeugte Röntgenstrahlung wird ausreichend abgeschirmt.

10. Offene Flammen

Stellen Sie keine Objekte mit offenen Flammen, wie z.B. Kerzen auf das Gerät.

WARNHINWEIS!

Alle Eingriffe, die den Bestimmungen entgegenstehen, insbesondere Änderungen der Hochspannung oder das Auswechseln der Bildröhre können zu erhöhter Röntgenstrahlung führen. Für derartig veränderte Geräte erlischt die Lizenz. Die Geräte dürfen dann nicht mehr betrieben werden.

Anweisungen zur Abfallentsorgung

• Die Verpackung und Verpackungshilfen sind recyclingfähig und sollten prinzipiell der Wiederverwertung zugeführt werden. Die Verpackungsmaterialien wie z.B. Plastiktüten müssen von Kindern ferngehalten werden. - Batterien dürfen nicht mit dem Haushaltmüll entsorgt werden. Bitte entsorgen Sie die benutzten Batterien nach den Umweltschutzregeln. Bitte informieren Sie sich über die gültigen Regeln von Umweltschutzanwendungen, die bei Ihnen angewandt sind.  "LASSEN SIE IHR TV-GERÄT WEDER IN BETRIEB, NOCH IN BEREITSCHAFT, WENN SIE IHR HAUS VERLASSEN."

VORSICHT

GEFAHR ELEKTRISCHER SCHLÄGE

 Mit dem Blitzsymbol in dem Dreieck soll der Benutzer vor gefährlicher Hochspannung im Inneren des Gerätes gewarnt werden. Es besteht die Gefahr elektrischer Schläge!  Das Ausrufezeichen in dem Dreieck soll den Benutzer auf wichtige Bedienungs-, Wartungs- und Reparaturhinweise in den mitgelieferten Dokumenten aufmerksam machen. DEUTSCH - 5 -

Bevor Sie Ihr Fernsehgerät einschalten

Stromanschluss

WICHTIG: Das Fernsehgerät arbeitet an Versorgungsspannungen von 170–270 V\~, 50–60 Hz. \- Warten Sie nach dem Auspacken, bis das Fernsehgerät die Umgebungstemperatur angenommen hat, bevor Sie es am Stromnetz anschließen.

Anschlüsse an die RF-Eingangsbuchse

\- Schließen Sie den Stecker vom Antennen- oder Kabelanschluss an der RF-Eingangsbuchse hinten am Gerät an, und schließen Sie auch die Stecker der TV-Anschlusskabel der Geräte (VCR, DVB etc.) an dieser Buchse an.

75Ω VHF/LHF TV REAR PANEL CABLETV

Anschließen weiterer Geräte

WICHTIG: Schalten Sie das Fernsehgerät aus, bevor Sie externe Geräte anschließen. Buchsen für externe Anschlüsse befinden sich vorne und hinten am Gerät. Für den Anschluss weiterer Geräte über die SCART-Buchsen lesen Sie die Anleitungen der betroffenen Geräte.

Einsetzen der Batterien im Fernbedienungsgeber

- Legen Sie die Batterien in der richtigen Ausrichtung ein, wie unten gezeigt. - Nehmen Sie die Batteriefachabdeckung an der Unterseite der Fernbedienung ab, indem Sie am angegebenen Bereich nach oben ziehen. - Legen Sie zwei Batterien des Typs AAA (R03) oder gleichwertig ein. - Setzen Sie die Batteriefachabdeckung wieder auf.

Three-step diagram showing a mechanical component with internal structure, no text or symbols present

HINWEIS: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn diese für längere Zeit nicht benutzt wird. Anderenfalls kann diese durch auslaufende Batterien beschädigt werden.

Fernsehgerät EIN/AUSschalten

Einschalten des Fernsehgeräts

Ihr Fernsehgerät wird in zwei Schritten eingeschaltet: 1- Drücken Sie die Einschalttaste vorne am Fernsehgerät. Das Fernsehgerät schaltet in Bereitschaft, und die LED darunter leuchtet ROT (ROTE LED unten am Fernsehgerät leuchtet auf (je nach Modell). 2- Um das Fernsehgerät aus der Bereitschaft ganz einzuschalten: Drücken Sie eine Zifferntaste auf der Fernbedienung, so dass eine Programmnummer ausgewählt wird. oder Drücken Sie eine der Programmtasten (Aufwärts oder Abwärts) rechts an der Gerätevorderseite oder auf der Fernbedienung, so dass das zuletzt gewählte Programm ausgewählt wird. Durch beide Vorgänge schaltet sich das Fernsehgerät ein, und die LED erlischt. (Mit jedem Vorgang wird das Fernsehgerät eingeschaltet und die ROTE LED leuchtet GRÜN (je nach Modell)).

Ausschalten des Fernsehgerätes

- Drücken Sie die Bereitschaftstaste auf der Fernbedienung, so dass das Fernsehgerät in Bereitschaft schaltet und die LED ROT leuchtet. (Drücken Sie die Bereitschaftstaste auf der Fernbedienung, so dass das Fernsehgerät in Bereitschaft schaltet und die GRÜNE LED ROT leuchtet (je nach Modell)). oder Schalten Sie das Fernsehgerät mit der Einschalttaste vorne am Gerät aus. (Schalten Sie das Fernsehgerät mit der Einschalttaste vorne am Gerät aus (die GRÜNE LED erlischt. (je nach Modell))

Anfangseinstellungen

Die Meldung "ANTENNENKABEL ÜBERPRÜFEN!" (Bitte prüfen Sie das Antennenkabel!) erscheint, wenn Sie das Fernsehgerät zum ersten Mal einschalten.  Hinweis: Wenn Sie einen Videorecode über den Antennereingang (ANT-Buchse) an In Fenssengetässchließen; müssen Sie diesen auf Wiedergabe schalten, bevor Sie APS starten, damit der Videokanal automatisch gefunden wird. 1- Wählen Sie mit den Tasten "△" oder "▽" SPRACHE aus, und wählen Sie dann mit "◀" oder "▶" eine Menüsprache aus. 2- Wählen Sie mit den Tasten "△" oder "▽" LAND, und wählen Sie dann mit "◀" oder "▶" das Land aus, in dem Sie sich befinden. 3- Wählen Sie mit der Taste "△" oder "▽" START aus, und starten Sie APS mit "▷". APS, (Automatisches Programmiersystem) programmiert automatisch die empfangenen Kanäle auf den Programmnummern des Fernsehgeräts. Während die Funktion APS läuft, erscheint die Meldung "APS IN BETRIEB, BITTE WARTEN!". Nachdem APS beendet ist, erscheint die "PROGRAMMTABELLE". Um APS abzubrechen, drücken Sie die Taste "TV".

PROGRAMMTABELLE 0 .... 10 .... 20 .... 1 .... 11 .... 21 .... 2 .... 12 .... 22 .... 3 .... 13 .... 23 .... 4 .... 14 .... 24 .... 5 .... 15 .... 25 .... 6 .... 16 .... 26 .... 7 .... 17 .... 27 .... 8 .... 18 .... 28 .... 9 .... 19 .... 29 ....

tauschen löschen

Bedienung mit den Tasten am Gerät

Lautstärke und Programmauswahl können mit den Tätstenvor- ne am Gerät bedient werden.

Lautstärkeinstellung

\- Drücken Sie die Taste "- /VOLUME", um die Lautstärke zu verringern oder "+ /VOLUME", um die Lautstärke zu erhöhen; es erscheint ein Schieberegler im der unteren Bildmitte, der dem aktuellern Lautstärkepegel anzeigt.

Programmauswahl

\- Wahlen Sie mit dieser Taste PPOH+PROG+das nachstete Programm aus, oder wählen Sie mit -PPOH /PROG d'als vorhergehende Programm aus.

Aufruf des Menüs (MENU; optional)

\- Drücken Sie die Taste "M / MENU", um das MENU aufzurufen. Im MENU wählen Sie die Untermenüs mit den Tasten "-/-VOLUME" oder "+/VOLUME+" aus; mit der Taste "-P/Ch / -PROG" können Sie das Menü aufrufen. Im Untermenü können Sie den gewünschten Eintrag mit den Tasten "-P/Ch+ / -PROG+" auswählen und mit "-/-VOLUME" oder "+/VOLUME+" einstellen bzw. bearbeiten. Zur Bedienung der Menüs lesen Sie bitte den Abschnitt über das Menü system.

Bedienung mit der Fernbedienung

Der Fernbedienungsgeber (kurz: die Fernbedienung) Ihres Gerätes ist für die Bedienung aller Funktionen Ihres Gerätemodells vorgesehen. Die Funktionen werden entsprechend dem Menüsystem Ihres Fernsehgerätes beschrieben. Die Funktionen des Menüssystems werden im entsprechenden Abschnitt dieser Anleitung beschrieben.

Lautstärkeeinstellung

Mit der Taste "V+" können Sie die Lautstärke erhöhen. Mit der Taste "-V" können Sie die Lautstärke verringern. Es erscheint ein Schieberegler in der unteren Bildmitte.

OK V P - + - +

Programmauswahl (vorheriges oder nächstes Programm)

\- Mit Taste "-P" wählen Sie das vorhergehende Programm. - Mit Taste "P+" wählen Sie das nächsthöhere Programm.

Programmauswahl (Direktwahl)

Drücken Sie die Zifferntasten auf der Fernbedienung zur Auswahl der Programme 0 bis 9. Das Fernsehgerät schaltet auf das ausgewählte Programm um. Zur Auswahl von Programmen zwischen 10 und 99 müssen Sie die Doppelziffertaste "--" benutzen.

PP 1 2 3 4 5 6 7 8 9 P

C01 Dieses OSD (On-Screen Display; Bildschirmanzeige) wird oben rechts im Bild eingebendet. Drücken Sie daraufhin nacheinander die beiden Zifferntasten der Programmnummer, die Sie auswählen möchten (z.B. für Programm 27 drücken Sie zuerst 2 und dann 7). Wenn Sie die Zifferntasten zu spät drücken, wird die Funktion wieder deaktiviert, und die Anzeige verschwindet. Aus dem gleichen Grund sollten Sie auch bei der Eingabe der zweiten Ziffer nicht zu lange warten. Die Verzögerungszeit beträgt drei Sekunden. Drücken Sie direkt eine Programmnummertaste, um wieder einstellige Programmnummern auszuwählen.

Programme vertauschen

\- Mit der Taste "PMenüsystem Ihr Fernsehgerät wurde mit einem Menüsystem ausgestattet, welches eine einfache Bedienung der vielen Einstellmöglichkeiten erlaubt. Die Taste Mhat zwei Funktionen. Die erste Funktion besteht im Öffnen und Schließen des Menüs, die zweite Funktion ist das Schließen des Untermenüs und Öffnen des übergeordneten Menüs. Für den kürzesten Weg zum Aufrufen der Menüs drücken Sie: Taste "M" Menü Rote Taste Tonmenü Grüne Taste Bildmenü Gelbe Taste Einstellungen-Menü Blaue Taste Installationsmenü Taste "i" Programmtabelle Wenn Sie die Taste "M" drücken, erscheint das folgende Menü auf dem Bildschirm.

Four grayscale icons representing sound, landscape, document, and hammer symbols (no text or labels)

Mit "◀" oder "▶" wählen Sie einen Menütitel, und mit "▽" oder "OK" rufen Sie das Menü auf.

Tonmenü

Das erste Symbol gehört zum Tonmenü. Mit "▽" oder "OK" erscheint das Tonmenü auf dem Bildschirm. Sie können das Tonmenü direkt mit der ROTEN Taste aufrufen

Lautstärke

Wenn Sie das Tonmenü aufgerufen haben, ist die Lautstärke der erste ausgewählte Eintrag. Mit Taste "▶" können Sie die Lautstärke erhöhen. Mit Taste "◀" können Sie die Lautstärke verringem.

TONMENÜ LAUTSTÄRKE BALANCE AUDIO MODE SURROUND MODE EQUALIZER H ZURÜCH MONO AUS OK SICHERN

Balance

Mit Taste "△" oder "▽" wählen Sie Balance aus. Mit Taste "▷" verschieben Sie die Balance nach rechts. Mit Taste "◀" verschieben Sie die Balance nach links.

TONMENÜ LAUTSTÄRKE BALANCE AUDIO MODE SURROUND MODE EQUALIZER III ZURÜCH MONO AUS OK SICHERN

Tonmodus

Mit einer der Tasten "△" oder "wählen Sie den Tonmodus aus. Sie können den Tonmodus auf MONOSSERREON(NICAM STEREO), DUAL 1 (NICAM 1) oder DUAL 2 (NICAM 2) um-schalten, indem Sie "◀" oder "▶" drücken.

TONMENÜ LAUTSTÄRKE BALANCE AUDIO MODE HONO SURROUND MODE AUS EQUALIZER M ZURÜCH OK SICHERN

Surround-Mode

Mit einer der Tasten "△" oder "wählen Sie den Surround-Mode aus. Sie können den Surround-Mode auf DOLBY VIRTUAL/VIRT.SURROUND, RAUMKLANG (optional) oder AUS einstellen, indem Sie eine der Tasten <" oder "">drücken.

TONMENÜ LAUTSTÄRKE BALANCE AUDIO MODE SURROUND MODE EQUALIZER M ZURÜCH MONO AUS OK SICHERN

Dolby-Virtual-Modus (optional)

Diese Funktion erzeugt einen 3-dimensionalen Klang mithilfe der beiden eingebauten Fernsehlautsprecher. Es werden keine zusätzlichen Surround- oder mittlere Lautsprecher benötigt. Sie sollten sich relativ nah und dicht vodden Fernsegärte befinden (in etwa 3 Metern Abstand), um den Dolby-Virtual-Effekt am besten hören zu können. Wenn der Surround-Modus DOLBY VIRTUAL ausgewählt ist, wird TURBO SOUND, AVL AUS geschaltet und der EQUALIZER wird neutral eingestellt.

Virt.Surround (3-dimensionaler Klang) (optional)

Falls Ihr Fernsehgerät die Funktion Virt.Surround (Virtuelles Surround) bietet. Diese Funktion erzeugt einen 3-dimensionalen Klang mithilfe der beiden eingebauten Fernsehlautsprecher, ohne dass weiter Lautprecher notwendig wären. Wenn der Surround-Modus VIRT. SURROUND ausgewählt ist, wird TURBO SOUND, AVL AUS geschaltet und der EQUALIZER wird neutral eingestellt.

TONMENÜ LAUTSTÄRKE BALANCE AUDIO MODE SURROUND MODE EQUALIZER M ZURÜCH MONO DO LBY VIRTUAL OK SICHERN

Tiefen einstellen (optional)

- Wählen Sie mit der Taste "△" oder "▽die Option Tiefen. - Drücken Sie die Taste ▷", um den Basspegel zu erhöhen. - Drücken Sie die Taste 🔊", um den Basspegel zu verringern.

TONMENÜ BALANCE AUDIO MODE SURROUND MODE TEFEN HÖHEN M ZURÜCH BONO DO LBY VIRTUAL OK SICHERN

Höhen einstellen (optional)

- Wählen Sie mit der Taste "△" oder "▽" die Option Höhen. - Drücken Sie die Taste ▶", um mehr Höhen einzustellen. - Drücken Sie die Taste ◀", um die Höhen zu verringern.

TONMENÜ BALANCE AUDIO MODE SURROUND MODE TREFEN HÖHEN M ZURÜCH MONO DOLBY VIRTUAL OK SICHERN

Equalizer (Klangregelung) (optional)

Wahlen Sie mit der Taste "Zödeder" den Equalizeraus. Drücken Sie Taste >", um das Equalizer-Menü aufzurufen. Im Equalizer-Menü kann der Klang mit einer der Tasten <" oder " > auf NUTZER, NORMAL, SPRACHE, MUSIK oder SPIEL-FILMeingestellt werden. Die Einstellungen im Equalizer-Menü werden geändert, wenn der Klang auf NUTZER eingestellt wird

TONMENÜ LAUTSTÄRKE BALANCE AUDIO MODE SURROUND MODE EQUALIZER M ZUR ÜCH MONO DOLBY VIRTUAL OK SICHERN EQUALIZER M ZUR ÜCK OK SICHERN KLANGSTIL 120 Hz 500 Hz 1,5 kHz 5 kHz 10 kHz NUTZER

Mit der Taste ▼ wird die gewünschte Frequenz ausgewählt, und mit "◀" oder "▶" wird der PEGeldreises Frequenz erhöht oder verringert. Drücken Sie die Taste OOK und die Equalizer Einstellungen zu speichern. Drücken Sie Taste ☑ und das Equalizer-Menü zu verlassen.

Kopfhörermenü (optional)

Wählen Sie mit Taste "△" oder " ▽den Eintrag Kopfhörer aus. Drücken Sie ▶", um das Kopfhörermenü aufzurufen.

TONMENÜ EQUALIZER KOPF HÖRER SUBWOOFER TURBO SOUND AVL B ZURÜCK EIN AUS EIN OK SICHERN

Lautstärke

Wählen Sie mit Taste "△" oder "♥ die Lautstärke aus. Drücken Sie Taste ▷", um die Kopfhörerlautstärke anzuheben. Mit Taste "◀" können Sie die Kopfhörerlautstärke verringern.

KOPFHÖRER LAUTSTÄRKE BALANCE AUDIO MODE M ZURÜCK MONO OK SICHERN

Balance

Mit Taste "△" oder "▽" wählen Sie Balance aus. Mit Taste "▶" verschieben Sie die Kopfhörer-Balance nach rechts. Mit Taste "◀" verschieben Sie die Kopfhörer-Balance nach links.

Tonmodus

Mit einer der Tasten "△" oder "▽wählen Sie den Tonmodus aus. Sie können den Tonmodus auf MONO, STEREO (NICAM STEREO), DUAL 1 (NICAM 1) oder DUAL 2 (NICAM 2) um-schalten, indem Sie "◀" oder "▶" drücken.

Quelle (optional)

Dieser Eintrag wird im Tommenü angezeigt, wenn PIP eingeschaltet wird. Wählen Sie mit der Taste "△" oder "▽ die Quelle aus. Sie können die Quelle mit einer der Tasten◀" oder "▶" auf MAIN oder PIP umschalten. Der Ton des (kleineren) PIP-Bildes ist im Kopfhörer zu hören.

Speichern der Einstellungen

- Drücken Sie die Taste "OK", um die Einstellungen im Kopfhörermenü zu speichern. • "GESPEICH." wird angezeigt.

Subwoofer (optional)

- Wählen Sie mit Taste "△" oder "▽den Subwoofer aus. - Mit dieser Funktion kann die Basswiedergabe betont werden Durch Drücken der Tasten "◀" und "▶" wird diese Funktion ein- und ausgeschaltet (EIN / AUS).

TONMENÜ EQUALIZER KO PFHÖRER SUBWOOFER TURBO SOUND AVL M ZURÜCK AUS EIN OK SICHERN

Turbo Sound (optional)

Mit Turbo Sound kann die Basswiedergabe des Fernsehgerätes verstärkt werden. Mit einer der Tasten "△" oder "○wählen Sie Turbo Sound aus. Sie können Turbo Sound mit einer der Tasten" oder "▶" auf EIN oder AUS umschalten.

TONMENÜ EQUALIZER KO PFHÖRER SUBWOOFER TURBO SOUND AVL M ZURÜCK EIN AUS EIN GK SICHERN

AVL

\- Wählen Sie mit Taste "△" oder "▽AVL aus. Die Automatische Lautstärkebegrenzung (AVL) gleicht die Lautstärkeunterschiede zwischen verschiedenen Programmen aus. Durch Drücken der Tasten ◀ und "▷" wird diese Funktion ein- und ausgeschaltet (EIN / AUS). DEUTSCH - 9 -

TONMENÜ EQUALIZER KOPFHÖRER SUBWOOFER TURBO SOUND AVL B ZURÜCK EIN AUS BN OK SICHERN

Speichern der Einstellungen

- Drücken Sie die Taste "OK", um die Einstellungen im Tonmenü zu speichern. • "GESPEICH." wird angezeigt.

Bildmenü

Wählen Sie mit der Taste ◀ oder ▶das zweite Symbol aus.  Mit "▽" oder "OK" erscheint das Bildmenü auf dem Bildschirm. Sie können das Bildmenü direkt mit der GRÜNEN Taste aufrufen.

Einstellen der Helligkeit

Wenn Sie das Bildmenü aufgerufen haben, ist die Helligkeit der erste ausgewählte Eintrag. Mit Taste ▶ können Sie die Helligkeit erhöhen. Mit Taste ◀ können Sie die Helligkeit verringern.

BILD MENU HELLIGKEIT KONTRAST FARBE SCHÄRFE TILT TIT ZURUCK OR SICHERN

Einstellen des Kontrasts

Wählen Sie mit Taste "△" oder " "den Eintrag Kontrastaus. - Mit Taste "D" können Sie dem Kontrastwerstärken. - Mit Taste“◀” können Sie den Kontaste/veririggern.

BILDMENU HELLIGKEIT KONTRAST FARBE SCHÄRFE TILT M ZUR ÜCK OK SICHERN

Einstellen der Farbe

- Wählen Sie mit Taste "△" oder " ▽den Eintrag Farbe aus. - Mit Taste ▷ " können Sie die Farbwiedergabe verstärken. - Mit Taste 🔔 "können Sie die Farbwiedergabe abschwachen.

BILDMENU HELLIGKEIT KONTRAST FARBE SCHÄRFE TILT M ZUR ÜCK OK SIC HERN

Einstellen der Schärfe

- Wahlen SiemiftTaste △" oder "▽dele Eintrag Söhrefauss. - Mit Taste "D" können Sie die Schärfe erhöhen. - Mit Taste 🔊 können Sie die Schärfe verringern.

BILDMEÑÜ HEL LIG KEIT KO NTRAST FAR BE SCHÄRFE TILT M ZUR ÜCK OK SICHERN

Einstellen der Neigung (Tilt) (optional)

- Wählen Sie mit Taste " oder " ▽den Eintrag Neigung aus. - Mit Taste ▷ können Sie den Tilt-Regelertöhen. - Mit Taste "◀" können Sie den Tilt-Regekveriniggenn.

BILDME NÜ HEL LIG KEIT KO NTRAST FAR BE SCHÄRFE TILT M ZUR ÜCK OK SIC HERN

Einstellen des Farbtons

Mit diesem Eintrag können Sie die Farbtemperatur einstellen. Mit einer der Tasten "△" oder "▽" können Sie aus folgenden Optionen auswählen: KALT, WARM, NORMAL.

BILD MEND TILT FARBON DNR BILD FORMAT BILD EINSTELL M ZURÜCK NORMAL MEDIUM 4:3 PERSÖNLICH OR SICHERN

DNR (optional)

Mit Taste "Δ" oder "Wahleis iDNRausiSiekönenDNR (Digitale Rauschuntendrückung) mit Taste ◀" oder "V auf MINIMUM, MEDIUM, MAXIMUM oder AUS einstellen.

BILDMENU TILT FARSTON DNR BILDFORMAT BILDENSTELL M ZURUCK NORMAL MEDIUM 4.3 PERSONUCH OK SICHERN

Einstellen des Farbtemparat. (nur im AV-Modus)

(Dies erscheint nur im AV-Modus, und nur dann, wenn ein NTSC-Videosignal zugeführt wird. Anderenfalls ist die Farbtemparat.-Funktion im Bildmenümichtsichtbar) (optional): - Wählen SiermittTaste " oder " oder Eintrag-Flattbemparaat aus. \- Mit Taste ▷ können Sie den Farbtemparat. erhöhen. \- Mit Taste ◀ können Sie den Farbtemparat, verringern. DEUTSCH - 10 -

BILDENÜ FARBTON DNR FARSTE MPA RAT. BILDFORMAT BILDENSTELL. M ZURÜCK NORMAL MEDIUM 4:3 KONTRASTREICH OK SICHERN

Bildformat (nur bei 4:3-Fernsehgeräten)

Wählen Sie mit der Taste "oder" "data Bildformataus" Sie können das Bildformat mit Taste "<" oder "> auf AUTO, 4:3 oder 16:9 einstellen.

Bildformat (nur bei 16:9-Fernsehgeräten)

Wählen Sie mit der Taste "△" oder "Das Bildformat aus. Sie können das Bildformat mit Taste "◀" oder "▶" auf AUTO, NORMAL, FULL, 14:9, CINEMA, PANORAMA, SUBTITLE oder ZOOM (optional) einstellen.

BILDM ENÜ TILT FARBTON DNR BILDFORMAT BILDEINSTELL. B ZURÜCK NORMAL MEDIUM 43 PERSÖNLUCH OK SICHERN

Wählen Sie das BILDFORMAT aus:

- Mit Taste "☒" können Sie das BILDFORMAT auswählen, auch wenn kein Menüangezeigt wird. - Das BILDFORMAT kann automatisch durch das Steeresigala eines externen Gerätes umgeschaltet werden. Wenn Sie zum vorher gewählten BILDFORMAT zurückkehren möchten, wählen Sie BILDFORMAT erneut.

Bildeinstell.-Funktion

Wählen Sie mit Taste "oder" den Eintrag Bildeinstell. aus. Hier können Sie mit Taste "oder" aus den Einstellungen PERSÖNLICH, NATURLICH, WEICH oder KONTRAST-REICH auswählen.

BILDMENU TILT FARBTON DNR BILDFORMAT BILDBINSTELL. M ZURÜCK NORMAL MEDIUM 4.3 PERSONLICH OK SICHERN

Speichern der Einstellungen

- Drücken Sie die Taste "OK", um die Einstellungen im Bildmenü zu speichern. • "GESPEICH." (gespeichert) wird angezeigt.

Eigenschaften-Menü

Wählen Sie mit der Taste 🔊 oder "▶das dritte Symbol aus.

Row of four icons: speaker, landscape photo, document with grid, and hammer (no text or symbols)

Mit "▽" oder "OK" erscheint das Eigenschaften-Menü auf dem Bildschirm. Sie können das Eigenschaften-Menü direkt mit der GELIBEN Taste auffufen.

Sleep Timer (Einschlaf-Zeitschaltuhr)

Wenn Sie das Eigenschaften-Menü aufrufen, ist der Sleep Timer die erste ausgewählte Option. Mit Taste◀" oder ►" schalten Sie die Sleep-Timer-Werte zwischen AUS, 15 MIN, 30 MIN, 45 MIN, 60 MIN, 90 MIN, 120 MIN, 150 MIN und 180 MIN um. Wenn der Sleep Timer mit Ablauf der eingestellten Zeit aktiviert wird, schaltet das Fernsehgerät automatisch auf Bereitschaft.

EINSTELLUNGEN SLEEP TIMER AUS TASTENSPERRE AUS BLAU BILDSCH EN EXT2-AUSGABE TV LINE OUTPUT TV [M] ZURUCK

Tastensperre (Kindersicherung)

Mit dieser Funktion können Sie verhindern, dass Kinder das Fernsehgerät einschalten oder Programme/Einstellungen ohne Fembedienung ändern können. Die Tastensperre kann mit Taste "◀" oder "▶auf EIN oder AUS geschaltet werden. Wenn AUS ausgewählt ist, wirkt sich die Funktion nicht auf die Bedienung des Fernsehgerätes aus. Wenn EIN ausgewählt ist, kann das Gehruppe Ferbestellung bedient werden. Im diesem Fallzeigerst die Tasten auf der Vorderseite (außer der Ein-Ausschalttaste) keine Wirkung.

ENSTELLUNGEN SLEEP TIMER TASTENSPERRE BLAU BILDSCH. EXT2.-AUSGABE LINE OUTPUT M ZURUCK

Wenn TASTENSPERRE EIN geschaltet ist, und es wird eine der Tasten am vorderen/rechten Bedienfeld gedrückt (außer der Einschalttaste), erscheint ein warnendes Menü in der unteren Mitte des Bildschirms.

TASTENSPERRE

Blauer Bildschirm

Falls (im TV- oder AV-Modus) kein verwertbares Signal erkennbar ist, wird ein blauer Bildschirm angezeigt. Während des Suchlaufs wird kein blauer Bildschirm angezeigt. Die Blauer-Bildschirm-Funktion kann mit Taste "◀" oder "▶" auf EIN oder AUS gestellt werden.

EINSTELLUNGEN SLEEP TIMER AUS TASTENSPERRE AUS BLAU BILDSCH. EIN EXT2-AUSGABE TV LINE OUTPUT TV M ZURUCK

EXT2-Ausgabe (optional)

Am EXT2-Ausgabe können die Signale von TV, EXT-1, EXT-3 oder FRONT-AV ausgegeben werden. TV, EXT-1, EXT-3 oder FRONT-AV können mit den Tasten "oder" unter "EXT2-AUSGABE" eingestellt werden.

EINSTELLUNGEN SLEEP TIMER TASTENSPERRE BLAU BILDSCH. EXT2-AUSGABE LINE OUTPUT M ZURUCK

Line Output (Line-Ausgabe) (optional)

Am Line-Ausgang können die Signale von TV, EXT-1, EXT-3 oder FRONT-AV ausgegeben werden. TV, EXT-1, EXT-3 oder FRONT-AV können mit den Tasten <" oder "ünter "LINE-OUTPUT" eingestellt werden.

EINS TELLUNGEN SLEEP TIMER AUS TASTENSPERRE AUS BLAU BILDSCH. EN EXT2.-AUSGABE TV LINE OUTPUT TV M ZURDCK

Speichern der Einstellungen

\- Alle Einstellungen werden automatisch im Eigenschaften-Menü gespeichert. Es muss nicht "OK" gedrückt werden.

Installationsmenü

Wählen Sie mit der Taste ◀ oder ▶ dalsvierte Symbolauss.

Row of four icons representing sound, landscape photo, document, and hammer (no text or symbols)

Mit "▽" oder "OK" erscheint das Installationsmenü auf dem Bildschirm. Sie können das Installationsmenü direkt mit der BLAUEN Taste aufrufen.

INSTALLATION SPRACHE DEUTSCH LAND DEUTSCHLAND TXT SPRACHE WEST EUROPE PROGRAM APS AUSFÜHREN M ZURÜCK

Sprache

Wählen Sie mit der Taste "Δ" oder "Vsprache aus. Sie können die Sprache mit "◀" oder "▶" auswählen.

Land

Wählen Sie mit Taste "△" oder "Das Land aus. Sie können das Land mit "◀" oder "Auswählen.

Txt-Sprache

Wählen Sie mit der Taste "△" oder "√"txt-Sprache aus. Sie können die Videotext-Sprachemitt "◀" oder "▶"auswählen. Die Optionen sind Westeurope, Osteuropa, Gritechenland-Türkei, Russland.

WEST EUROPE	EAST EUROPE	GREEN/FURNEY	RUSSAN
BASILCH	FRANCISCO	ENGLISH	TICHNICCH / SUZBHCH
RADISHCH	BOMEDSCH	FRANCISCO	DEUTSCHEM/BLANDECH
RADISHCH	FINNCH	GOMEDSCH	RUSSCH
FANISH	JANSH	FINNCH	MASSRUSCH
GANSCH	TICHNICCH/SLOVANCECH	JANSH	ITALACH
GROCHECH/SUZBHCH	BUTSCH/NEDERLANDCH	DEUTSCH/RED PARNSCH	LETISH
GUTSCH/NEDERLANDCH	TAUNISH	FORTUNECH	JAKANSCH
PORTUGSCH	JANESH	SPRINGCH	BULLARSENCH
SPANICH	PUNCH	FAUNESCH	KROTAIACH
TAUNISH		JANESH	ESTINCH
JAPANCH		TUNGCH
GLANDECH		GRANDECH
GLAVENCH		BLANDECH
KUMANSCH
KUMANSCH

Programmieren

Mit Taste "Δ oder " wählen Sie Programmieren aus. Mit Taste ▷ gelangen Sie in das Programmieren-Menü.

PROGRAMM PROGRAMM 12 FARBNORM AUTO STANDARD BG SUCHEN FEINABSTIMM. 0 M ZURÜCK OK SICHERN

Programme

Mit Taste "√," Doder den Zifferntasten wählen Sie Programme aus. Mit den Zifferntasten können Sie die Programmnummer direkt eingeben. Es gibt 100 Programmplätze von 0 bis 99.

Farbnorm

Wählen Sie mit Taste "△" oder "▽die Farbnorm aus. Mit Taste "◀" oder "▶" können Sie die Farbnorm zwischen AUTO, PAL oder SECAM umschaften.

Standard (optional)

Mit Taste "△" oder "Wahlen Sie Standard dass Mit den Tasten "◀" oder "▶" können Sie den Standard auf BG, L, I oder DK (optional) einstellen.

Suchen

Mit Taste "△" oder "▽wählern Sie Sachkauf fauss. Mit Taste "D" rufen Sie das Sachkauf Menürauf.

SUCHEN SUCHEN KANAL 00 BAND C M ZURÜCK OK SICHERN

DEUTSCH - 12 -

Suchen

Mit Taste "△" oder "▼wählen Sie Suchlauf aus. Mit Taste "▶ können Sie den Kanalsuchlauf starten. Wenn Sie den Kanalsuchlauf gestartet haben, erscheint "SUCHEN..." auf dem Bildschirm. Wenn ein Kanal gefunden wurde, erscheint die Meldung "GEFUNDEN" im Feld Suchen im obigen Menü.

Kanal

Mit Taste "△" oder "▽wählen Sie Kanal aus. Mit den Tasten "◀" / ▶ oder den Zifferntasten können Sie die Kanalnummer ändern.

Band

Mit Taste “△” oder “▽” wählen Sie Band aus. Mit Taste “◀” oder “▶” können Sie das Band zwischen C und S umschalten. Zum Verlassen des Suchlaufmenüs drücken Sie Taste M.

Speichern der Einstellungen

- Drücken Sie die Taste "OK", um die Einstellungen im Suchlaufmenü zu speichern. • "GESPEICH." (gespeichert) wird angezeigt.

Feinabstimmung

Mit Taste "△" oder "▽wählen Sie Feinabstimm. aus. Mit den Tasten "◀" oder "▶können Sie den Sender manuell feinabstimmen.

PROGRAM FARBNORM AUTO STANDARD BG SUCHEN FERNABSTINM. NAME ZURUCK OK SICHERN

Name

Mit Taste "△" oder "▼wählter Sie Namenauss. Durch Drückem der Taste "▶" springt der Cursor auf den ersten Buchstaben. Mit Taste "△" oder "▼können Sie den Buchstaben auswählen. Mit Taste "◀" oder "▶ können Sie den Cursor auf die anderen Zeichen des Programmnamens bewegen und den Namen ändern. Der Name kann 5 Buchstaben lang sein.

Speichern der Einstellungen

- Drücken Sie die Taste "OK", um die Einstellungen im Programmieren-Menü zu speichern. • "GESPEICH." (gespeichert) wird angezeigt. - Drücken Sie Taste "M / MENU", um das Programmieren-Menü zu verlassen.

APS ausführen

Mit Taste "△ oder " wählen Sie APS ausführen im Installationsmenü aus. Mit Taste ▶" rufen Sie das Menü APS ausführen auf.

APS AUSRÜHREN ALLE PROGRAMME WERDEN OBLÖSCHT OK: START TV ABRUCH

Wenn Sie APS abbrechen möchten, drücken Sie die Taste ^14 , um zum Installationsmenü zurückzukehren. Wenn die Taste "OK" gedrückt wird, startet die APS-Funktion, und das folgende Memü erschreint.

APS AUSFÜHREN APS IN BETRIEB, BITTE WARTEN! FOR TSOHRI TT KANAL TV: ABBRUCH 35%

Nachdem APS beendet ist, wird die PROGRAMMTABELLE angezeigt.

PROGRAMMTABELLE 0 .... 10 .... 20 .... 1 .... 11 .... 21 .... 2 .... 12 .... 22 .... 3 .... 13 .... 23 .... 4 .... 14 .... 24 .... 5 .... 15 .... 25 .... 6 .... 16 .... 26 .... 7 .... 17 .... 27 .... 8 .... 18 .... 28 .... 9 .... 19 .... 29 .... tauschen Köchen

- Während der ausgewählte Kanal aus Program Table gelöscht wird, erscheint das Wort „löschen“ in grün. - Mit Taste "i" oder "t"verlassen Sie die Programmtabelle.

Weitere Funktionen

TV Status

Programmnummer, Programmname (oder AV) und Tonanzeige werden oben rechts auf dem Bildschirm dargestellt. Diese erscheinen nach einer Programmumschaltung für drei Sekunden.  Programmnummer und Programmname (5 Zeichen)  Tonanzeige (Mono, Stereo, Dual) Die Tonanzeigezeggittetenaktiellen Tommodus an Mlmon Stéereo oder Dual. Programmnummer, Programmname und Toonaanzeigewerden angezeigt, wenn mit den Zifferntasten oder dem Tasten "--", "PProgramme vertauschen (P Mit dieser Taste können Sie dasjenige Programm aufrufen, das vor dem aktuellen Programm ausgewählt war. Mit der Taste "PDoppelziffer (- -) Dieses OSD wird angezeigt, wenn vor Betätigung der Zifferntasten zur Programmwahl die Doppelzifferntaste gedrückt wird. C01 Um danach eine Programmnummer einzugeben, können (und müssen) zwei Ziffern gedrückt werden. Wenn Sie die Zifferntasten zu spät drücken, wird die Funktion wieder deaktiviert, und die Anzeige verschwindet. Aus dem gleichen Grund sollten Sie auch bei der Eingabe der zweiten Ziffer nicht zu lange warten. Die Verzögerungszeit beträgt drei Sekunden.

PP 1 2 3 4 5 6 7 8 9 P

Persönliche Voreinstellungen (PP)

Alle voreingestellten Werte werden abgerufen, wenn Sie die Taste "PP" drücken. PP

Tonmodi

Dies ist eine Option für Stereoton. Die verschiedenen Tonmodi sind Mono, Stereo, Dual 1 und Dual 2. Diese Anzeige wird in der unteren Bildschirmmitte dargestellt. "Die Taste I-II" wird für die Umschaltung zwischen Mono, Stereo, Dual 1 oder Dual 2 benutzt. Bei monauralen Sendungen, oder falls der Monobetrieb explizit gewählt ist, bei Stereosendungen. AUDIO MODE MONO

Bei Stereo-Sendungen

AUDIO MODE STEREO Bei Zweikanalton (Dual). Dual 1 wird per Voreinstellung gewählt, oder kann bei der Auswahl von Dual 2 per Fernbedienung ausgewählt werden. AUDIO MODE DUAL 1 Wenn Dual 2 an der Fernbedienung ausgewählt wurde. AUDIO MODE DUAL 2

Bildformat

Die OSD-Anzeige für den Bildmodus befindet sich unterhalb der Tonanzeige (TV Status). Je nach den WSS-Daten wird im entsprechenden Feld "AUTO", "NORMAL", "FULL", "14:9", "CINEMA", "PANORAMA", "SUBTITLE" oder "ZOOM" (optional) (nur bei 16:9-Fernsehgeräten) angezeigt. Wenn Sie "☒" (TXT\_UPDATE) drücken (während Videotext nicht aktiv ist), kann der Bildmodus auf "AUTO", "NORMAL", "FULL", "14:9", "CINEMA", "PANORAMA", "SUBTITLE" oder "ZOOM" (optional) (nur bei 16:9-Fernsehgeräten) umgeschaltet werden.

AUTO FORMAT	NORMAL FORMAT	FULL FORMAT	14:9 FORMAT
CINEMA FORMAT	PANO FORMAT	SUBTIT FORMAT	ZOOM FORMAT

• (AUTO, 4:3, 11699) (optional) (not below 43-Ferreschgeräten) AUTO FORMAT 4:3 FORMAT 16:9 FORMAT

Stummschaltungsanzeige

Diese befindet sich in der oberen Mitte des Bildschirms, und leuchtet weiter, bis die Stammsschaltungwieder aufgehoben wird.  Um die Stummschaltung aufzuheben, gibt es zwei Möglichkeiten: Zum Einen die Taste®, wodurch die Lautstärke auf den vorherigen Wert zurückkehrt, zum Zweiten die Erhöhung der Lautstärke, die jedoch hierbei mit minimaler Lautstärke beginnt. Wenn Sie im stumm geschalteten Zustand die Lautstärke verringern, wird die Stummschaltung nicht aufgehoben, die Lautstärkeeinstellung wird jedoch verringert. Wenn Sie danach die Stummschaltung aufheben, wird der Ton mit verminderter Lautstärke wieder eingeschaltet.

Kein-Signal-Timer-Anzeige

Dieser wird in der Bildschirmmitte angezeigt, wenn kein darstellbares Signal empfangen wird. Dieser zeigt die verbleibende Zeit bis zum Abschalten in den Bereitschaftsmodus (die Zeit beginnt bei 5 Minuten). Die Anzeige erscheint nach drei Sekunden ohne darstellbares Signal. Nach einem Befehl über die Fernbedienung (wenn der Kein-Signal-Timer aktiv ist) stoppt der Timer, und wenn wiederum kein Signal erkannt wird, beginnt er drei Sekunden später erneut mit dem 5-minütigen Countdown.

Standbild

Mit "OK" wird das aktuell angezeigte Bild „eingefroren“. Durch erneutes Drücken dieser Taste wird der normale Fernsehbetrieb fortgesetzt.

OK V P - + - +

AV-Modi

Mit der Taste AV können Sie die verschiedenen AV-Modi Ihres Fernsehgerätes aufrufen (außer im Videotext). Durch mehrmaliges Drücken dieser Taste wird durch die folgenden AV-Modi geschaltet: EXT-1, EXT-2, EXT-3, S-VHS, S-VHS EXT2, FRONT-AV (optional). EXT-1 unterstützt den RGB-Modus und EXT-2 unterstützt den SVHS-Modus, falls Ihr Gerät eine SVHS-Buchse besitzt. Wenn Ihr Fernsehgerät eine SVHS-Buchse besitzt, müssen Sie diese für die SVHS-Eingabe benutzen. Um den AV-Modus zu verlassen, drücken Sie ^17 , die Ziffern-tasten oder die Tasten "P+" / "-P". DEUTSCH - 14 -

Eco PIP / PIP (Bild-in-Bild) (optional)

Ihr Fernsehgerät besitzt ein „Picture in Picture“-Modul (PIP). Die PIP-Funktion ist im Videotext-Modus nicht möglich. Das PIP-Fenster kann mit der Taste 📄 / PIP™ (PIP Ein/Aus) auf der Fernbedienung aufgerufen werden. Wenn Sie die Taste "© / PIP" ein zweites Mal drücken, wird das PIP-Menü angezeigt. Zum Verlassen des PIP-Menüs drücken Sie eine der Tasten "V", "M" oder "© / PIP". Zum Schließen des PIP-Fensters drücken Sie die Taste™.

SOUND PICTURE FEATURE INSTALL 82 RF PIP 37 PIP

PIP MENÜ QUELLE EXT-1 GRÖBE KLEIN POSITION 4 TAUSCHEN

Signalquelle

Durch Auswahl des Eintrags QUELLIE können Sie eine der folgenden PIP-Signalquellen auswählen: EXT-1, EXT-2, EXT-3, S-VHS, S-EXT2 oder FRONT, indem Sie die Taste "◀" oder "▶" drücken. \- Im AV-Modus, und wenn die Quelle TV gewählt ist, kann das PIP-Programm mit "E1 / PIP ▲" oder "E2 / PIP ▼" umgeschaltet werden.

Größe

Mit "Loder" "Können Sie die PIP-Größe wählen: SMALL (klein) oder LARGE (groß).

Simple diagram with a camel icon and a small square, no text or symbols present

Position

Durch Betätigen der Taste „“ oder „„ können Sie die Position auswählen. Durch Betätigen der Taste „“ oder „„ kann die Position auf 1 (oben links), 2 (oben rechts), 3 (unten rechts) oder 4 (unten links) eingestellt werden.

DEUTSCH - 15 -

Wipe

Sie können Wipe mit Taste "Δoder" auswählen. Wenn Sie "D" drücken, werden TV-Hauptbild und das PIP-Bild vertauscht. Sie können TV-Hauptbild und PIP-Bild auch mit der Taste / " auf der Fernbedienung vertauschen.

PIP-Menü im AV-Modus

Im AV-Menü sieht das PIP-Menü wie folgt aus: PIP MENÜ PROGRAMM QUELLE TV GRÖBE KLEIN POSITION 1 TAUSCHEN

Programm

Diese Option wird im PIP-Menü angezeigt, wenn das Fenssahgerät sich im AV-Modas befindet? Wenn bei QUELLE „TV“ gewählt ist, kann das Programm im PIP-Fenster mit "1 / PIP▲", "2 / PIP▼", "◀" / "▶" oder den Zifferntasten ausgewählt werden.

Videotext

Videotext ist ein Informationssystem zur Darstellung von Text auf dem Fernsehbildschirm. Mit Videotext erhalten Sie Informationen über die Themen, die im VT-Inhaltsverzeichnis (Index) aufgeführt sind. Eine Bildschirmanzeige (OSD) ist im Text-Modus nicht möglich. Kontrast, Helligkeit oder Farbregler können nicht bedient werden, nur die Lautstärkeregelung ist möglich.

Videotext bedienen

\- Wählen Sie einen Fernsehsender, der Videotext sendet. \- Drücken Sie die Taste (VIDEOTEXT) 📄. Normalerweise wird jetzt das Inhaltsverzeichnis für Videotext (Index) angezeigt.

SOUND PICTURE FEATURE INSTALL 52 53 54 55 PIP 33 PIP 34 PIP 35 60 61

Videotext-Seite auswählen

\- Drücken Sie die erforderlichen Ziffermtasten für die gewünschte Seitennummer der Textseite. Die ausgewählte Seitennummer wird oben links auf dem Bildschirm angezeigt. Der Videotext-Seitenzähler sucht so lange, bis die gewünschte Seite gefunden wurde, und die Seite wird angezeigt. \- Drücken Sie die Taste / P+ , um den Videotext-Bildschirm-inhalt um eine Seite nach unten zu blättern. \- Drücken Sie die Taste ▼ /-P", um den Videotext-Bildschirm-inhalt um eine Seite nach oben zu blättern.

OK V P - + - +

Auswahl der Index-Seite

\- Zur Auswahl der Index-Seitennummer (normalerweise ist dies Seite 100), drücken Sie die Taste 📄.

Zur Auswahl von Videotext mit einem Fernsehprogramm

\- Drücken Sie Taste "Der Videotext wird nun über dem angezeigten Fernsehbild des Programms „eingestanzt“. \- Drücken Sie erneut Taste " ☐", um zum reinen Videotext zurückzukehren.

Seite suchen während des Fernsehens

\- Wenn Sie bei eingeschaltetem Videotextmodus "drücken, wird der Modus auf Fernsehbild umgeschaltet, wenn Sie erneut "Erücken, wird die zuletzt gewählte Videotextseite angezeigt. Geben Sie im TV-Modus eine Seitennummer mit den Zifferntasten ein. Die eingegebene Seitennummer blinkt oben im Bild, bis die gewünschte Seite gefunden wurde. Daraufhin hört die Seitennummer auf zu blinken, um anzuzeigen, dass die Seite gefunden wurde. Mit Taste "Rönnen Sie diese Seite nun anzeigen lassen.

Auswählen der doppelten Textzeichengröße

- Drücken Sie Taste 📋 so dass die obere Hälfte der Informationsseite in doppelter Texthöhe angezeigt wird. - Drücken Sie Taste erneut, so dass die untere Hälfte der Informationsseite in doppelter Texthöhe angezeigt wird. - Drücken Sie die Taste "10" ein drittes Mal, um wieder auf normale Texthöhe umzuschalten.

Verborgene Informationen aufdecken

\- Mit Taste werden Antworten für Quiz oder Spiele aufgedeckt. \- Durch erneutes Drücken von ☑?" werden die Antworten wieder „versteckt".

Automatischen Seitenwechsel anhalten

Die ausgewählte Videotext-Seite könnte mehr Informationen enthalten als dargestellt werden; die weiteren Informationen werden nach gewisser Zeit automatisch angezeigt. \- Drücken Sie Taste™, um den automatischen Seitenwechsel zu stoppen. \- Drücken Sie nochmals Taste®, so dass die nächste Seite angezeigt wird.

Auswahl einer Unterseite (Subcode Page)

Unterseiten sind Unterabschnitte von Videotext-Seiten, von denen jeweils nur eine zur Zeit darstellbar ist. \- Wählen Sie die gewünschte Videotext-Seite aus. - Drücken Sie Taste 📄. Nummer / -- wird oben links im Bild angezeigt. - Wählen Sie die erforderliche Unterseiten-Nummer durch Eingabe zweier Zifferntasten. (z.B. 0 5) - Mit den Tasten 🔊 oder "ö können Sei weitere Unterseiten aufrufen, oder - Nachdem Nummer / -- angezeigt wurde, können Sie einfach die Taste "☐" nochmals drücken, um die Unterseiten automatisch zu aktualisieren.

Geteilter Bildschirm

- Um ein Fernsehprogramm und Videotext gleichzeitig darzustellen, wird diese Funktion benutzt. - Drücken Sie, während Sie einen Fernsehsender betrachten, der Videotext sendet, die Taste 📄". - Videotext wird auf dem Bildschirm dargestellt. Drücken Sie nochmals Taste 📄". Der Bildschirm wird in zwei Hälften unterteilt. Das Fernsehprogramm wird auf der linken Bildseite dargestellt. Videotext wird auf der rechten Bildseite dargestellt. - Um den geteilten Bildschirm zu verlassen, drücken Sie erneut.

Videotext beenden

\- Drücken Sie Taste "TV" Das Gerät schaltet zurück in den TV-Modus.

Zeitanzeige

\- Drücken Sie, während Sie einen Fernsehsender betrachten, der Videotext sendet, die Taste 📄. Die aktuelle Zeitinformation, extrahiert aus den Videotext-Daten, erscheint oben rechts im Bild. - Wenn der Sender, den Sie betrachten, keinen Videotext sendet, wird nichts angezeigt.

BOUND Picture Feature INSTALL 24 53 EX 8/2 RP 50 7 PIP ▲ 10 W W

Fastext (optional)

(Dies ist nur anwendbar, wenn Ihr Fernsehgerät mit FASTEXT ausgestattet ist) (optional) Ihr Fernsehgerät unterstützt Videotextsysteme mit 10, 100, 1000 oder 2000 (1600) Seiten. Wenn die Seitennummer einer der 10, 100, 1000 oder 2000 (1600) Seiten im Speicher eingegeben wird, sucht das System nicht lange nach der Seite, sondern es stellt die Seite automatisch sofort dar. - Drücken Sie Taste "Δ / P+", um den Videotext um eine Seite vorzublättern. - Drücken Sie die Taste 🚫 /-P", um den Videotext-Bildschirm-inhalt um eine Seite zurückzublättern.

Für Fastext

Die Themenüberschrift kann eine bestimmte Farbe aufweisen. \- Drücken Sie die Taste mit der entsprechenden Farbe (ROT, GRÜN, GELB, BLAU), um die betreffende Seite schnell zu erreichen.

Für TOP-Text (optional)

Dies ist nur anwendbar, wenn Ihr Fernsehgerät mit TOP-Text ausgestattet ist. (optional) Der TOP-Textmodus wird während der Übertragung automatisch ausgewählt. \- Wenn TOP-Text-Übertragung möglich ist, erscheinen in der Statusleiste farbkodierte Tasten. \- Wenn keine TOP-Text-Übertragung möglich ist, erscheint keine Statusleiste. Die Themenüberschrift kann in einem farbigen Feld stehen. Im Top-Modus fordern die Befehle ^2 oder "die jeweils nächste oder vorhergehende Seite an. Wenn TOP-Text nicht verfügbar ist, erfolgt bei Bedienung dieser Befehle ein „Überlauf“. Seite 100 erscheint dann zum Beispiel größer als 199.

Anschließen von Peripheriegeräten

Es lassen sich viele Audio- und Videogeräte an Ihrem Fernsehgerät anschließen. Die folgenden Anschlussdiagramme zeigen an, wo an Ihrem Gerät (vorne oder hinten) die verschiedenen Peripheriegeräte angeschlossen werden können.

Anschluss via SCART

Ihr Fernsehgerät besitzt zwei oder drei SCART-Buchsen („Euro AV“). Wenn Sie Peripheriegeräte (z.B. Videorekorder, Decoder usw.) per SCART an Ihrem Fernsehgerät anschließen möchten, verwenden Sie wahlweise die Eingänge EXT.1, EXT.2 oder EXT.3 (optional). Wenn ein externes Gerät über SCART angeschlossen wird, erfolgt die Umschaltung des AV-Modus' automatisch.

EXT-2S-Modus (optional)

Wenn die an Ihrem Fernsehgerät angeschlossenen Geräte eine S-Video (Y/C)-Ausgabe via SCART erlauben, können Sie eine bessere Bildqualität erzielen. Wählen Sie den Modus S-VHS EXT2 aus und schließen Sie Ihre Geräte am Anschluss EXT.2 Ihres Fernsehgerätes an. Lesen Sie in der Anleitung Ihres externen Gerätes nach, ob es über eine entsprechende Funktion verfügt.

Anschluss am S-VHS-Eingang (optional)

„Verwenden Sie die Anschlüsse S-VHS und FRONT-AV nicht gleichzeitig; die Signale stören sich gegenseitig und führen zu einer schlechten Bildwiedergabe.“ Schließen Sie Ihre Kamera oder Ihren Camcorder vorne oder hinten am Fernsehgerät an. \- Schließen Sie Ihre Geräte über S-VHS am Fernsehgerät an, und benutzen Sie die Audio-Eingänge des FRONT-AV-Anschlusses.

Anschluss über den Antenneneingang

Wenn Sie Peripheriegeräte (z.B. Videorekorder, Decoder usw.) an Ihrem Fernsehgerät anschließen möchten, die keinen SCART-, S-VHS- oder AV-Anschluss besitzen, können Sie diese über die Antennenbuchse (ANT) Ihres Fernsehgerätes anschließen.

Decoder

Ein Kabelanschluss bietet eine große Programmvielfalt. Die meisten Programme sind frei, andere müssen vom Betrachter bezahlt werden. Das bedeutet, dass Sie sich bei der Organisation einschreiben müssen, deren Programme Sie betrachten möchten. Diese Organisation liefert Ihnen einen entsprechenden Decoder, mit dem die Programme entschlüsselt werden können. Für weitere Informationen wenden Sie sich an Ihren Händler. Lesen Sie hierzu auch die Anleitung Ihres Decoders.

Anschluss eines Decoders mit Antennenbuchse am Fernsehgerät

\- Schließen Sie die Antenne an.

Anschluss eines Decoders ohne Antennenbuchse am Fernsehgerät

\- Schließen Sie den Decoder mit einem SCART-Kabel an Ihrem Fernsehgerät an einer der Buchsen EXT-1, EXT-2, EXT-3, FRONT-AV oder S-VHS (optional) an. DEUTSCH - 17 -

Fernsehgerät und Videorekorder

\- Stellen Sie die Antennenverbindungen her. Eine bessere Bildqualität kann erreicht werden, wenn Sie zusätzlich ein SCART-Kabel an den Buchsen EXTERNAL anschließen (optional).

Videorekorder

Der Videorekorder wird automatisch vom Fernsehgerät erkannt

NTSC-Wiedergabe (optional)

Schließen Sie einen NTSC-Videorekorder am SCART-Anschluss Ihres Fernsehgeräts an. Schließen Sie einen NTSC-Videorekorder an den Cinchbuchsen an der Gerätevorderseite an (optional). Drücken Sie dann die Taste AV" zur Auswahl von EXT-1, EXT-2, EXT-3, S-VHS, S-VHS EXT2 oder FRONT-AV (optional).

Kopiermöglichkeit (optional)

Auswahl der Signalquelle für die Aufnahme am Videorekorder. \- Wählen Sie das Eigenschaften-Menü aus. \- Wählen Sie die Signalquelle EXT2-AUSGABE mit einer der Tasten "oder" aus.

Kamera und Camcorder

Anschließen am Front-AV-Eingang (FRONT-AV) (optional):

Schließen Sie Ihre Kamera oder Ihren Camcorder vorne am Fernsehgerät an. \- Schließen Sie die Geräte an den Eingängen VIDEO(gelb), AUDIO R (rot) und AUDIO L (weiß) des Fernsehgerätes an. Richten Sie sich beim Anschließen nach den Farben der Stekker und Buchsen.

Anschließen am hinteren AV-Ein-/Ausgang (BACK-AV) / (optional):

Schließen Sie Ihre Kamera oder Camcorder hinten am Fernsehgerät an. \- Schließen Sie die Geräte an den Eingängen VIDEO(gelb), AUDIO R (rot) und AUDIO L (weiß) des Fernsehgerätes an. Richten Sie sich beim Anschließen nach den Farben der Stekker und Buchsen. Am hinteren AV-Ausgang können Sie Audio- und Videosignale ausgeben, die vom Antenneneingang empfangen wurden, und Sie können den hinteren AV-Eingang nutzen, um ein CVBS-Signal wie Front-AV zu empfangen. (optional)

Schließen Sie den Decoder am Videorekorder an

Einige Videorekorder haben einen SCART-Anschluss speziell für Decoder. \- Verbinden Sie die SCART-Buchse Ihres Decoders mit der speziellen SCART-Buchse am Videorekorder. Lesen Sie dazu auch die Anleitung Ihres Videorekorders. \- Um Ihren Videorekorder am Fernsehgerät anzuschließen, lesen Sie die entsprechenden Abschnitte in dieser Anleitung. Wenn Sie weitere Geräte an Ihrem Fernsehgerät anschließen möchten, wenden Sie sich an Ihren Händler.

Anschließen von Kopfhörern (optional)

An der Stereo-Kopfhörerbuchse vorne rechts unten am Fernsehgerät können Sie einen Kopfhörer anschließen.

Anschließen externer Lautsprecher (optional)

Ihr Fernsehgerät besitzt zwei Ausgänge (Links und Rechts) für den Anschluss externer Lautsprecher. Sie können Lautsprecher mit einer Gesamtimpedanz von minimal 8 Ohm an diesen Ausgängen anschließen. Beim Anschluss externer Lautsprecher, schalten sich die internen Fernsehlautsprecher automatisch aus.

Externe Geräte anschließen


CAMCORDER KOPFHÖRER (optional) AUDIO VIDEO Lautsprecheranschlußbuchsen (Optional) DECODER FÜR SATELLITEN-RECEIVER ANTENNA

Antennenanschlüsse

DEUTSCH - 19 -

Tipps

Bildschirmpflege

Reinigen Sie den Bildschirm mit einem angefeuchteten, weichen Tuch. Verwenden Sie keine Scheuermittel, damit die Bildschirmbeschichtung nicht beschädigt wird.

Schlechtes Bild

Haben Sie das korrekte TV-System eingestellt? Befindet sich Ihr TV-Gerät oder Ihre Antennenanlage zu nah an Lautsprechern, nicht-geerdeten Audiogeräten, Neonlampen usw.? Berge oder hohe Gebäude in Ihrer Umgebung können doppelte Kon-turen oder Geisterbilder verursachen. Möglicherweise lässt sich die Bildqualität dadurch verbessern, dass Sie die Ausrichtung der Anten-ne korrigieren. Sind Bild oder Teletext nicht zu erkennen? Vergewissern Sie sich, dass die richtige Frequenz eingestellt ist. Die Bildqualität verschlechtert sich u.U., wenn zwei Peripheriegeräte gleichzeitig an das TV-Gerät angeschlossen sind. In diesem Fall schalten Sie eines dieser Geräte aus.

Kein Bild

Ist das Antennenkabel korrekt angeschlossen? Sind die Stekker fest in die Antennenanschlüsse eingesteckt? Ist das Antennenkabel beschädigt? Werden für den Antennenanschluss geeignete Stecker verwendet? Falls Sie Zweifel haben, erkundigen Sie sich bei Ihrem Händler. Kein Bild bedeutet, dass Ihr TV-Gerät kein Übertragungssignal empfängt. Haben Sie auf der Fernbedienung die richtigen Tasten betätigt? Versuchen Sie es erneut.

Ton

Sie hören keinen Ton. Haben Sie möglicherweise den Ton mit der Taste "X" ausgeschaltet? Sind externe Lautsprecher am TV-Gerät angeschlossen? Der Klang kommt nur aus einem der Lautsprecher. Ist die Ba-lance extrem in eine Richtung geregelt? Siehe das Menü TON.

Fernbedienung

Ihr TV-Gerät spricht nicht mehr auf die Fernbedienung an. Betätigen Sie die Taste 📋\* auf der Fernbedienung erneut. Möglicherweise sind die Batterien der Fernbedienung leer. Sie können auch die Tasten an der Vorderseite des TV-Geräts benutzen. Haben Sie das falsche Menü aufgerufen? Drücken Sie die Taste "TV", um in den TV-Modus zurückzukehren, oder drücken Sie die Taste M um in das vorige Menü zurückzukehren.

Probleme bleiben bestehen

Schalten Sie Ihr TV-Gerät aus und anschließend wieder ein. Wenn das Problem dadurch nicht behoben wird, rufen Sie den Kundendienst an. Reparieren Sie das Gerät auf keinen Fall selbst.

Technische Daten

TV-ÜBERTRAGUNGSNORM

PAL B/G (optional) PAL SECAM B/G (optional) PAL/SECAM B/G D/K K' (optional) PAL/SECAM B/G D/K L/L' (optional) PAL/SECAM B/G D/K I/I' (optional) PAL I/I' (optional)

EMPFANGSBEREICH

VHF (BAND I/III) UHF (BAND U) HYPERBAND SONDERKANÄLE (S1-S20/S21-S41)

SPEICHERPLÄTZE

100

PROGRAMMANZEIGE

Bildschirmanzeige

ANTENNENANSCHLUß

75 Ohm unsymmetrisch (Koaxial)

NETZANSCHLUß

170–270 V\~, 50–60 Hz.

AUDIO

German + Nicam Stereo (optional) Virt. Surround (optional) Dolby Virtual (optional) AUDIO-AUSGANGSLEISTUNG (W _RMS. )(%10THD) 2 × 10 BILDRÖHRE LEISTUNGSAUFNAHME (W) (max.) 28" 4:3 SF 132 28° 16:9 SF 140 28" 16:9 RF 166 29" 4:3 RF 148 32° 16:9 SF 150 32" 16:9 RF 145

BILDRÖHRE

25" (63 cm) 28" (70 cm) 29" (72 cm) 32" (82 cm) 33" (84 cm) DIMENSIONS (mm)

Abmessungen ca. (mm)
B	H	T	GEMCHT (kg)
465	692	540	27
465	692	540	34,5
482	740	548	32
514	778	467	33
490	765	570	38
576	880	534	51
546	776	725	56

Technische Rentenungen vorbehalten! DEUTSCH -20-
