BEDIENUNGSANLEITUNG DTV 1450-2 DUAL

Fernbedienungstasten 2

Bedientasten und Anschlüsse .... 3

Vorbereitungen 4

Sicherheitshinweise 4

Anschlussmöglichkeiten an der RF-Eingangsbuchse 6

Anschließen externer Geräte 6

Einlegen der Batterien in die Fernbedienung 6

Ein- und Ausschalten

des TV-Geräts 6

TV-Gerät einschalten 6

TV-Gerät ausschalten 7

Bedienung des TV-Geräts 7

A.P.S. (optional) 7

(Automatisches Programmiersystem) 7 Bedienung mit den Tasten am

TV-Gerät 7

Bedienung mit den Tasten der Fernbedienung 8

Menüsystem 9

Das Menü Ton 9

Das Menü Bild 10

Das Menü Funktion ...... 11

Das Menü Install. 12

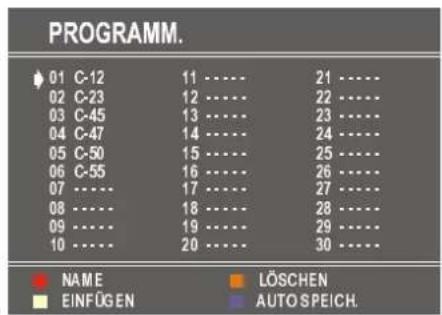

Das Menü Programm 14

Weitere Funktionen 16

TV-Status 16

Programmtausch (P<P) 16

Zweistellige Ziffern (- -) 17

Persönliche Einstellungen (PP) ..... 17

Bild Modus (optional) 17

Sleep Timer-Anzeige / letzte Minute ... 17

Stummschalten-Anzeige 17

Kein Signal 17

Blauer Hintergrund bei fehlendem Signal 17

Lautstärkeskala 18

AV-Betriebsarten 18

Teletextseite aufrufen 18

Indexseite aufrufen 18

Teletext zusammen mit TV-Programm anzeigen .... 18

Seite suchen, während das TV-Programm läuft 19

Doppelte Texthöhe einstellen 19

"Versteckte" Informationen zeigen ..... 19 Automatischen

Seitenwechsel anhalten 19

Unterseite aufrufen 19

Teletext beenden 19

Zeitanzeige 19

Fastext (optional) 19

Externe Geräte anschließen 20

Scart-Anschluss 20

Antennenanschluss 20

Decoder.... 20

TV und Videorecorder 20

NTSC-Wiedergabe (optional) 20

Externe Geräte anschließen 21

Testsignal des Videorecorders suchen und speichern .... 22 Kamera und Camcorder .... 22

Anschluss am Front-AV-Eingang (optional): 22

Anschluss am Back-AV-Eingang /- Ausgang (optional): 22

Decoder am Videorecorder anschließen .... 22 Kopfhörer anschließen (optional) .... 22

Tipps 22

Bildschirmpflege 22

Schlechtes Bild 22

Kein Bild 23

Ton 23

Fernbedienung 23

Technische Daten 23

Mobiles Fernsehgerät -

Bedienungsanleitung 24

Einschalten im 12 / 24 V-Betrieb ..... 24

Fernsehgerät ausschalten 24

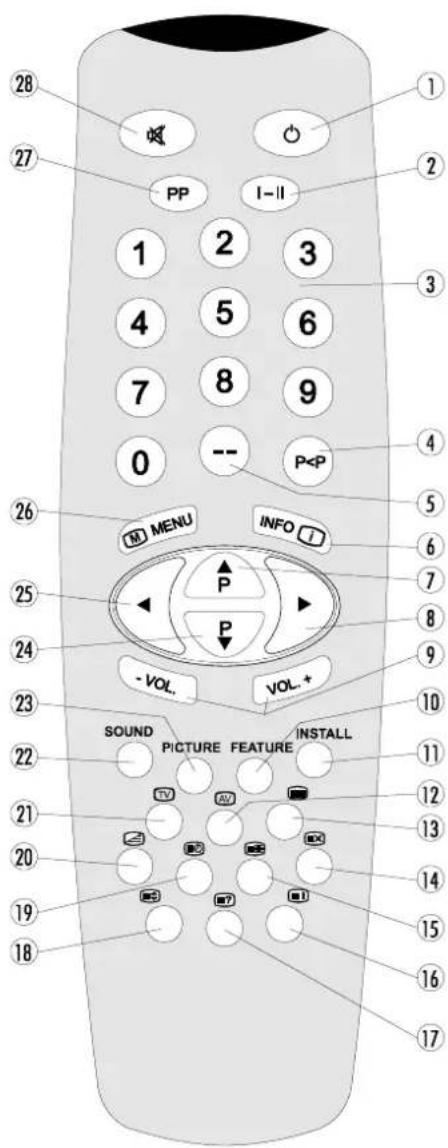

Fernbedienungstasten

① Bereitschaft
② I-II = KEINE FUNKTION
③ 0 - 9 = Direktprogramm
④ P≠Voriges Programm
⑤ -- = Zweistellige Ziffern
6 INFO +info (Menü Programm)
⑦ ⬆ Programm vor (aufwärts)
8 ▷= Nach rechts
9 -VOL / VOL + = Lautstärke - / Lautstärke +
10 Gelb= Menü Funktion
⑪ Blau= Menü Install.
12 A Externe Quelle
(AV1, RGB, FAV / BAV (optional))
13 Teletext
14 Aktualisieren
15 Anhalten
16 Indexseite
17 Zeigen
18 Vergrößern
19 Zeit
20 Mischmodus
21 TV / Menü verlassen
22 Rot = Menü Ton
23 Grün = Menü Bild
24 P= Programm zurück (abwärts)
25 ⇔ Nach links
26 MENU = Menü
27 PP Bild-Voreinstellungen ändern
28 Stummschalten

28 27 PP I-II 1 2 3 4 5 6 7 8 9 0 -- P

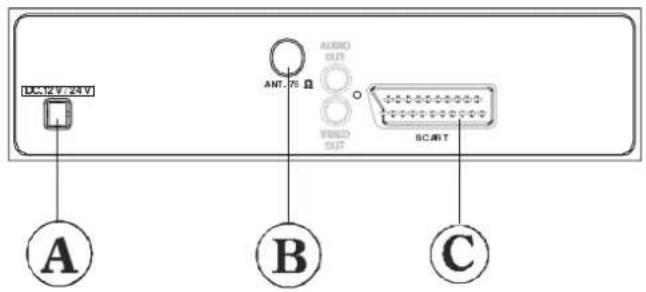

Bedientasten und Anschlüsse


A B C D E F


AMT 70 Ω AMT OUT SC/ART G H I

Ⓐ POWER = GERÄT EIN- / AUSSCHALTEN ⑧ VOLUME - / VOL - = Lautstärke verringern © VOLUME +/ VOL + = Lautstärke erhöhen (D) PROG-/P- = Programm zurück E PROG+ / P+ = Programm vor F Kopfhörer (optional) G DC 12 V / 24 V H ANTENNE I SCART-ANSCHLUSS

Vorbereitungen

Sorgen Sie für ausreichende Belüftung. Halten Sie nach allen Seiten des Gerätes mindestens 10 cm Abstand. Legen Sie keine Objekte auf das Gerät, um Störungen und Sicherheitsprobleme zu vermeiden. Benutzen Sie diesen Apparat in den tropischen und/oder gemäßigten Klimas.

Produktmerkmale

• Farbfernsehgerät mit Fernbedienung - Auf 100 Programmplätzen können VHF-, UHF- oder Kabelkanäle programmiert werden. • Abstimmung von Kabelkanälen - Sehr einfache TV-Bedienung über benutzerfreundliche Menüführung - Verfügt über Scart-Anschluss für externe Geräte (z.B. Computer, Video, Videospiele, Audiogeräte usw.) - Teletext-Funktion (optional), Fastext (optional) • Kopfhöreranschluss (optional) - Direkter Zugriff auf Programme (optional) • A.P.S. – Automatisches Programmiersystem (optional) - Jedes Programm kann mit einem Namen bezeichnet werden. - Programmtausch – Umschalten zwischen den beiden zuletzt gesehenen Programmen - Automatische Abstimmung auf- und abwärts - Sleep Timer - Automatisches Stummschalten, wenn kein Empfang stattfindet - Wenn kein gültiges Signal empfangen wird, schaltet das TV-Gerät nach 5 Minuten automatisch auf Bereitschaft. • NTSC-Wiedergabe (optional)

Sicherheitshinweise

1. Operation

Es ist nicht geeignet ihr fernseher zu benutzen waehrend das fahrzeug im betrieb ist.

2. Spannungsquelle

Dieses Gerät ist für den Betrieb an einer Spannungsquelle mit den Werten 230-240V AC, 50 Hz ausgelegt. Vergewissern Sie sich, dass der korrekte Spannungswert eingestellt ist.

3. Netzkabel

Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Darüber hinaus dürfen keine Objekte auf das Kabel gestellt oder mit dem Kabel in Kontakt gebracht werden. Achten Sie besonders auf die Stelle, an der das Kabel in den Stecker übergeht, auf die Steckdose und auf den Kabelausgang am Gerät.

4. Feuchtigkeit und Wasser

Das Gerät darf auf keinen Fall an feuchten oder nassen Orten betrieben werden (stellen Sie das Gerät weder im Badezimmer, am Spülbecken in der Küche, noch in der Nähe der Waschmaschine auf). Das Gerät darf weder Wasser noch Regen ausgesetzt werden, da das gefährlich ist. Stellen Sie bitte auch keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät. Das Gerät darf nicht Tropf- und Spritzwasser ausgesetzt werden.

5. Reinigung

Bevor Sie das Gerät reinigen, ziehen Sie den Netzstecker aus der Steckdose. Verwenden Sie keine flüssigen Reinigungsmittel und keine Sprays. Benutzen Sie ein sauberes und trockenes Tuch.

6. Belüftung

Die Lüftungsschlitze und Öffnungen am Gerät sind für die Luftzirkulation vorgesehen und sollen den zuverlässigen Betrieb gewährleisten. Damit eine Überhitzung vermieden wird, dürfen diese Öffnungen in keinerlei Weise verschlossen oder verdeckt werden.

7. Blitzschlag

Bei herannahenden Gewittern und vor längerer Abwesenheit (Urlaub), ziehen Sie den Netzstecker aus der Steckdose.

8. Ersatzteile

Wenn bestimmte Komponenten ausgewechselt werden müssen, vergewissern Sie sich, dass der Techniker die Ersatzteile verwendet, die vom Hersteller angegeben sind, oder Teile, die dieselben technischen Daten wie die Originalteile besitzen. Nicht zugelassene Ersatzteile können Brände, elektrische Schläge oder andere Gefahren-situationen herbeiführen.

9. Reparatur und Wartung

Alle Reparatur- und Wartungsmaßnahmen müssen von qualifiziertem Fachpersonal ausgeführt werden. Öffnen Sie auf keinen Fall das Gerät selbst, da die Gefahr elektrischer Schläge besteht.

10. Röntgenstrahlung

Die in diesem TV-Gerät erzeugte Röntgenstrahlung wird ausreichend abgeschirmt.

11. Offene Flammen

Stellen Sie keine Objekte mit offenen Flammen auf das Gerät.

Warnhinweis!

Alle Eingriffe, die den Bestimmungen entgegenstehen, insbesondere Änderungen der Hochspannung oder das Austauschen der Bildröhre können zu erhöhter Röntgenstrahlung führen. Für derartig veränderte Geräte erlischt die Lizenz. Die Geräte dürfen dann nicht mehr betrieben werden.

Anweisungen zur Abfallentsorgung:

• Die Verpackung und Verpackungshilfen sind recyclingfähig und sollten prinzipiell der Wiederverwertung zugeführt werden. Verpackungsmaterialien wie Plastiktüten müssen von Kindern femgehalten werden. \- Batterien, die schwermetalfreie Elemente beinhalten, sollten nicht mit Haushaltmüll entsorgt werden. Bitte entsorgen Sie die benutzte Batterien nach den Umweltschutzregeln. Bitte informieren Sie sich über die gültigen Regeln von Umweltschutzanwendungen, die bei Ihnen angewandt sind. " Nach Gebrauch, bitte Batteriekabel 12Volt entfernen."

Weather warning symbol with crossed-out box and icons for rain, cloud, sun, thermometer, and water drop


100 mm 100 mm 100 mm
VORSICHT


GEFAHR ELEKTRISCHER SCHLÄGE

Mit dem BlitzsymbolindemDriecksoblierte BeBautzerovgeführlicher Hochspannung im Inneren des GeraresgewarntwederEslebstehlt die Gefahr eines elektrischen Schlages!  Das Ausrufezeichen in dem Dreieck soll den Benutzer auf wichtige Bedienungs-, Wartungs- und Reparaturhinweise in den mitgelieferten Dokumenten aufmerksam machen. "LASSEN SIE IHR TV-GERÄT WEDER IN BETRIEB, NOCH IN BEREITSCHAFT, WENN SIE IHR HAUS VERLASSEN."

Vor dem Einschalten des TV-Geräts

Netzanschluss

WICHTIGER HINWEIS: Dieses Gerät ist für den Betrieb an einer Spannungsquelle mit den Werten 230-240V AC, 50 Hz ausgelegt. \- Nach dem Auspacken warten Sie, bis das Gerät Raumtemperatur erreicht hat, bevor Sie es an den Netzstrom anschließen.

Anschlussmöglichkeiten an der RF-Eingangsbuchse


75Ω VHF/UNF TV REAR PANEL CABLE TV

\- Schließen Sie das Antennenkabel bzw. das Kabel für Kabel-TV an den RF-Anschluss an, der sich auf der Rückseite des TV-Geräts befindet. Schließen Sie die Kabel von den TV-Ausgängen der externen Geräte (VCR, DVB usw.) ebenfalls an diesen Anschluss an.

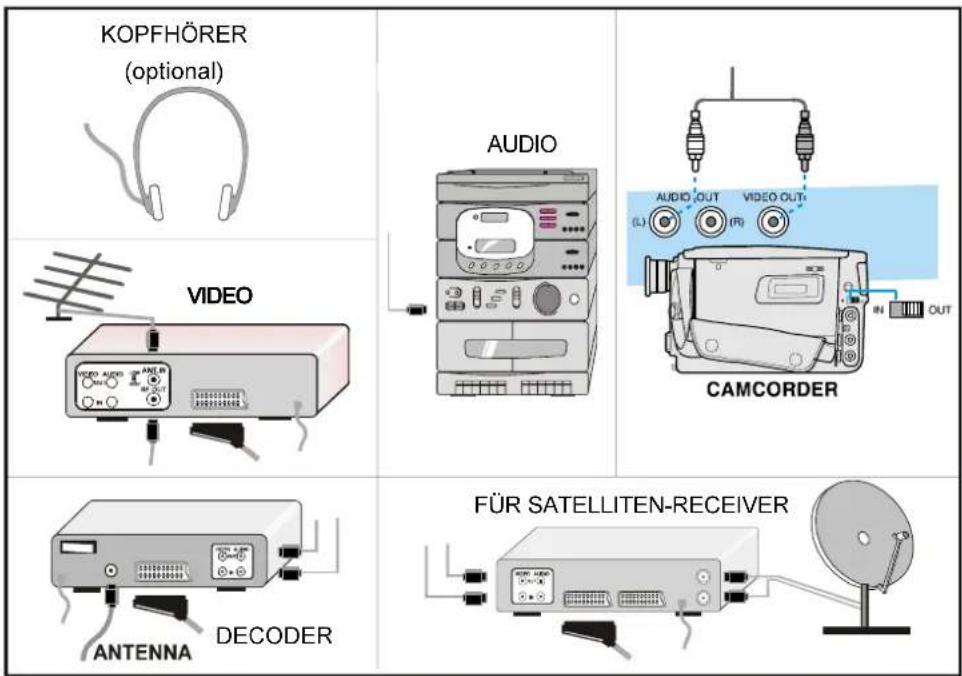

Anschließen externer Geräte

WICHTIGER HINWEIS: Schalten Sie das TV-Gerät aus, bevor Sie externe Geräte anschließen. Die Anschlüsse für externe Geräte befinden sich an der Vorder- und Rückseite des TV-Geräts (optional). Beim Anschließen anderer Geräte über den Scart-Anschluss gehen Sie nach den Bedienungsanleitungen der entsprechenden Geräte vor.

Einlegen der Batterien in die Fernbedienung

- Legen Sie die Batterien in der korrekten Ausrichtung ein, wie nachfolgend abgebildet. - Ziehen Sie die Batterieabdeckung auf der Rückseite der Fernbedienung vorsichtig hoch, und nehmen Sie diese von dem Batteriefach ab. - Legen Sie zwei MN2400 AAA-Batterien oder gleichwertige Batterien ein. - Befestigen Sie die Batterieabdeckung wieder auf dem Batteriefach.

Diagram of a battery with two segments and an arrow indicating direction (no text or symbols)

HINWEIS: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte andernfalls durch auslaufende Batterien beschädigt werden.

Ein- und Ausschalten des TV-Geräts

TV-Gerät einschalten

Schalten Sie Ihr TV-Gerät mit den folgenden beiden Bedienungsschritten ein: 1- Drücken Sie den Netzschalter an der Vorderseite des TV-Geräts. Das TV-Gerät schaltet auf Bereitschaft. Die rote Kontrolllampe unter dem Bildschirm leuchtet. 2- Schalten Sie das TV-Gerät aus dem Bereitschaftsmodus ein: Drücken Sie entweder eine der Zifferntasten auf der Fernbedienung, um eine bestimmte Programmnummer aufzurufen, oder drücken Sie die Taste Programm aufwärts bzw. abwärts an der Vorderseite des TV-Ge- räts oder auf der Fernbedienung. Sie rufen somit das zuletzt gesehene Programm auf. Auf beide Arten schalten Sie das TV-Gerät ein. Statt der ROTEN leuchtet nun die GRÜ-NE Kontrolllampe.

TV-Gerät ausschalten

\- Drücken Sie auf der Fernbedienung die Bereitschaftstaste. Das TV-Gerät schaltet auf Bereitschaft, und statt der GRÜNEN Lampe leuchtet die ROTE; oder drücken Sie den Netzschalter an der Vorderseite des Geräts, so dass das Gerät ausgeschaltet wird und die GRÜNE Lampe erlischt.

Bedienung des TV-Geräts

Sie können Ihr TV-Gerät sowohl mit der Fernbedienung als auch mit den Tasten am Gerät bedienen.

A.P.S. (optional)

(Automatisches Programmiersystem)

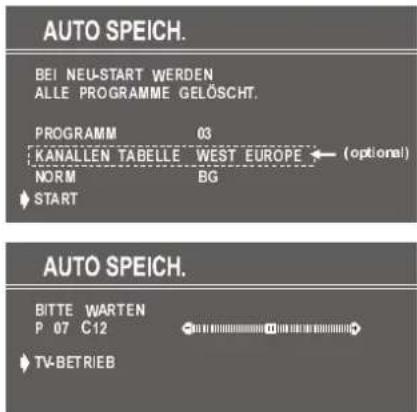

Wenn Sie ihr TV-Gerät zum ersten Mal einschalten, wird die folgende Meldung angezeigt: "ANTENNEN KABEL ÜBERPRÜFEN. AUTO PROGRAMMIER SYSTEM". Das A.P.S.-System sucht und sortiert alle Kanäle, die in Ihrer Region verfügbar sind, und speichert diese automatisch in Ihrem TV-Gerät. Wenn Sie die APS-Funktion vor dem Start stornieren möchten, betätigen Sie die Taste “TV”. Wählen Sie zu allererst das “LAND” und die “KANALLEN TABELLE” (optional) aus. Damit wird der Sortierprozess der APS-Funktion wirksam. Zum Starten der Funktion bewegen Sie den Cursor mit der Taste ^▲ oder “P” auf die Option “START”, und drücken Sie die Taste ^◀ oder “▶ Wenn Sie den APS-Vorgang mittendrin abbrechen möchten, betätigen Sie die Taste “◀” oder “▶

A.P.S. ANTENNEN KABEL ÜBERPRÜFEN AUTO. PROGRAMMIER SYSTEM LAND D KANALLEN TABELLE WEST EUROPE NORM BG START (optional)


A.P.S. A.P.S. IN BETRIEB P 07 C12 TV-BETRIEB

Nach abgeschlossenem APS-Vorgang wird auf dem Bildschirm eine Programmlisteteangezeigt. In der Programmlistefinden Siedie Programmnummern mit den dazugehörigen Programmnamen. Wenn Ihnen die Programmnummern und/oder -namen nicht zusagen, können Sie diese im Menü Programm ändern.

Bedienung mit den Tasten am TV-Gerät

Mit den Tasten an der Vorderseite des Geräts können Sie die Lautstärke einstellen und die Programme auswählen.

Lautstärkereglung

- Drücken Sie die Taste "Vol-", um die Lautstärke zu verringern, oder "Vol+" um die Lautstärke zu erhöhen. In der Mitte des unteren Bildschirmabschnitts wird eine Lautstärkeskala (Schieberegler) angezeigt. - Durch gleichzeitiges Betätigen der Tasten "Vol+" und "Vol-" rufen Sie das Hauptmenü auf.

Programmwahl

\- Drücken Sie die Taste "P+", um das nächste Programm auszuwählen, oder drücken Sie "P-", um das vorige Programm auszuwählen.

Hauptmenü aufrufen (optional)

\- Drücken Sie die Taste "MENU", um das Hauptmenü aufzurufen. Vom Hauptmenü aus gelangen Sie mit der Taste "P-" oder "P+" in die Untermenüs. Rufen Sie mit der Taste "Vol-" oder "Vol+" das entsprechende Untermenü auf. Anweisungen zur Bedienung der Menüs finden Sie in dem Abschnitt Menüsystem in dieser Bedienungsanleitung.

Bedienung mit den Tasten der Fernbedienung

Mit der Fernbedienung können Sie alle Funktionen Ihres TV-Geräts steuern. Die Funktionen werden zusammen mit dem Menüsystem Ihres TV-Geräts beschrieben. Die Funktionen des Menüsystems werden in dem Abschnitt Menüsystem beschrieben.

Lautstärkereglung

Drücken Sie die Taste "VOL+", um die Lautstärke zu erhöhen. Drücken Sie die Taste "VOL-", um die Lautstärke zu verringern. In der Mitte des unteren Bildschirmabschnitts wird eine Lautstärkeskala (Schieberegler) angezeigt.

MENU INFO P P -VOL VOL + SOUND PICTURE FEATURE INSTALL

Programmwahl

(Voriges oder nächstes Programm) \- Drücken Sie die Taste "P", um das vorige Programm aufzurufen. \- Drücken Sie die Taste " ", um das nächste Programm aufzurufen.

Programmwahl (direkter Zugriff)

Wählen Sie mit den Zifferntasten auf der Fernbedienung ein Programm zwischen 0 und 9 aus. Das TV-Gerät schaltet auf das gewählte Programm. Für Programmnummern von 10 – 99 verwenden Sie die Taste für zweistellige Ziffern “- -”. Diese Anzeige befindet sich links oben am Bildschirm. Anschließend drücken Sie nacheinander die Zifferntasten des gewünschten Programms (z.B. für Programm 27 drücken Sie zuerst die 2 und dann die 7). Wenn Sie mit dem Drücken der Zifferntasten zu lange warten, schaltet sich die Funktion aus, und die Anzeige erlischt. Nach dem Eingeben der ersten Ziffer darf auch die zweite Ziffer nicht zu spät gedrückt werden. Die zulässige Verzögerungszeit beträgt 3 Sekunden. Um wieder einstellige Programme aufzurufen, drücken Sie direkt auf die entsprechende Programmziffer.

Programmtausch

\- Drücken Sie auf die Taste "P PP I-II 1 2 3 4 5 6 7 8 9 0 -- P<0

Menüsystem

Ihr TV-Gerät ist mit einer Menüführung ausgestattet, mit der Sie das multifunktionale System einfach steuem können. Die Bedienung erfolgt über Menübefehle, die am Bildschirm angezeigt und ausgewählt werden.

Drücken Sie die Taste "M MENU". Das Hauptmenü wird in der Bildschirmmitte angezeigt.

Alle ausgewählten Optionen dieses Menü- systems werden in BLAUER Schrift und mit einem Pfeil auf der linken Seite dargestellt.

MENÜ TON BILD FUNKTION INSTALL. PROGRAMM.

Um ein Unterment auszuwählen, betätigen Sie die Taste "P" oder "P und drücken Sie die Taste "◀" oder "◀". Jede Option kann auch mit der entsprechenden Farbtaste und mit der Taste "INFO i" auf der Fernbedienung ausgewählt werden.

HAUPTMENÜ

Das Menüsystem wird nachfolgend beschrieben.

Für die Schnellauswahl der Menüs drücken Sie die folgenden Tasten:

“MTaseuHauptmenü

Rote Taste - Menü Ton

Grüne Taste - Menü Bild

Gelbe Taste - Menü Funktion

Blaue Taste - Menü Install.

"INFO i"-Taste - Menü Programm

Die Taste Menü hat zweierlei Funktionen: Mit ihr können Sie das "HAUPTMENÜ" aufrufen bzw. beenden, und mit ihr können Sie das jeweilige Untermenü beenden, um gleichzeitig das übergeordnete Menü aufzurufen.

Das Menü Ton

Toneinstellungen ändern

• Gehen Sie entweder durch Betätigen der roten Taste direkt in das Menü Ton, oder
• rufen Sie das Hauptmenü auf. Darin ist Ton die erste markierte Option. Im Hauptmenü wählen Sie mit der Taste "P" oder "P" die Option TON aus, und rufen Sie mit der Taste "◀" oder "▶das Menü Ton auf.

Lautstärke einstellen

Wenn Sie sich im Menü Ton befinden, ist Lautstärke als erste Option markiert.

• Drücken Sie die Taste "▷", um die Lautstärke zu erhöhen.
• Drücken Sie die Taste “◀”, um die Lautstärke zu verringern.

Sie können die Lautstärke auch mit der Taste "VOL+" (lauter) oder "-VOL" (leiser) direkt einstellen.

TON LAUTSTÄRKE AVL SPEICHERN EIN

Auto Pegel (AVL) einschalten

Wenn die Programme überunter unterschiedliche Lautstärkepegel verfügen, sorgt die Funktion Auto Pegel (AVL) für normale, gleichbleibende Lautstärke. Durch Betätigen der Taste "◀" oder "▶" schalten Sie diese Funktion ein bzw. aus.

TON LAUTSTÄRKE AVL SPEICHERN EIN

Einstellungen speichern

- Gehen Sie auf die Option "SPEICHERN", und drücken Sie die Taste "Loder", Dam die Einstellungen im Menü Ton zu speichern.

TON LAUTSTÄRKE AVL SPEICHERN EIN

Das Menü Bild

• Gehen Sie entweder durch Betätigen der "GRÜNEN" Taste direkt in das Menü "Bild", oder
• Drücken Sie zunächst die Taste "M" MENU um das Hauptmenü aufzurufen. Im Hauptmenü wählen Sie mit der Taste "△" oder "▽" die Option "BILD" aus, und rufen Sie mit der Taste "◀" oder "▶" das Menü Bild auf.

MENÜ TON BILD FUNKTION INSTALL. PROGRAMM.

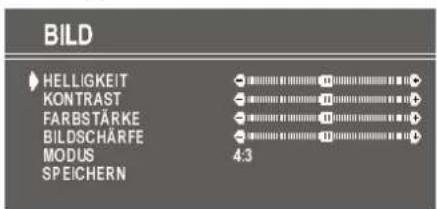

Helligkeit einstellen

• Im Bildmenü ist die Helligkeit als erste Option ausgewählt.
• Drücken Sie die Taste "D", um die Helligkeit zu erhöhen.
• Drücken Sie die Taste "◀", um die Helligkeit zu verringern.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS SPEICHERN 4:3

Kontrast einstellen

• Wählen Sie mit der Taste "P" oder "P" die Option Kontrast.
• Drücken Sie die Taste "D", um den Kontrast zu erhöhen.
• Drücken Sie die Taste "◀", um den Kontrast zu verringern.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄ RFE MODUS SPEICHERN 4:3

Farbstärke einstellen

• Wählen Sie mit der Taste "P" oder "P die Option Farbstärke.
• Drücken Sie die Taste "▷", um die Farbstärke zu erhöhen.
• Drücken Sie die Taste "◀", um die Farbstärke zu verringern.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄ RFE MODUS SPEICHERN 4:3

Bildschärfe einstellen

• Wählen Sie mit der Taste "△" oder "P die Option Bildschärfe.
• Drücken Sie die Taste "D", um den Schärfepiegel zu erhöhen.
• Drücken Sie die Taste "◀", um den Schärfepegel zu verringern.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄ RFE MODUS SPEICHERN 4:3

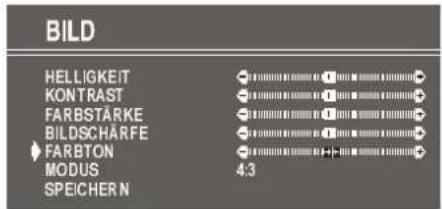

Farbton einstellen

(Beim der NTSC-Wiedergabe erscheint diese Option nur im AV-Modus, wenn als Video-signal NTSC verwendet wird. Andernfalls steht die Option Farbton im Menü Bild nicht zur Verfügung.): (optional)

• Wählen Sie mit der Taste " " oder " die Option Farbton.
• Drücken Sie die Taste "D", um den Farbtonpegel zu erhöhen.
• Drücken Sie die Taste "◀", um die Farbtonpegel zu verringem.

Die mittlere Einstellung wird durch zwei entgegengesetzte Pfeile dargestellt.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE FARBTON MODUS SPEICHERN 4:3

Modus

Mit dieser Option änderm Sie class Bildformat.

Durch Betätigen der Taste ◀" oder "▶ können Sie zwischen drei verschiedenen Optionen wählen: "4:3", "16:9" und "AUTO" (optional).

• 4:3 Das Seitenverhältnis wird auf 4:3 eingestellt.
• 16:9 Das Seitenverhältnis wird auf 16:9 eingestellt.
- AUTO (optional) Diese Option ist nur verfügbar, wenn Ihr TV-Gerät mit der WSS-Funktion ausgestattet ist. Wenn die Option aktiviert ist, stellt sich der Bildmodus automatisch nach dem Bildsignal des ausgewählten Kanals ein. Beispiel: Ihr TV-Gerät befindet sich in dem Modus 4:3, das Bild des ausgewählten Kanals wird im Seitenverhältnis 16:9 übertragen. Wenn die Option AUTO eingestellt ist, schaltet sich das TV-Gerät automatisch auf 16:9. Wenn im TV-Gerät der Modus 4:3 eingestellt ist, und der Kanal überträgt ebenfalls im Seitenverhältnis 4:3, bringt die Einstellung AUTO keine Änderungen.

WWS funktion wird nur in TV und FAV/BAV (optional) mode benutzt. Für die bild modus suche wird in AV1 der achte pin vom scart benutzt.

Im RGB mode kann die Bild modus 4:3 oder 16:9 werden. (Automatik modus ist nicht vorhanden.) (optional).

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS SPEICHERN 4:3

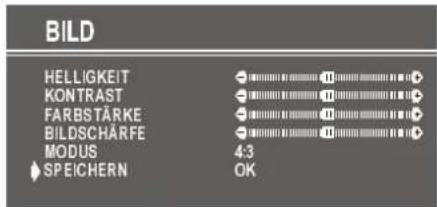

Einstellungen speichern

- Gehen Sie auf die Option Speichern, und drücken Sie die Taste “◀” oder “▶”, und die Einstellungen im Menü Bild zu speichern.

Die Einstellung des gespeicherten Bild -Modus ist nur im aktuellen Programm aktiv. Weitere gespeicherte Werte im Menü Bild sind für alle Programme aktiv.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS 4:3 SPEICHERN OK

Das Menü Funktion

• Gehen Sie entweder durch Betätigen der "GELBEN" Taste direkt in das Menü Funktion, oder
• Drücken Sie zunächst die Taste "M MENU", um das Hauptmenü aufzurufen. Im Hauptmenü wählen Sie mit der Taste "P" oder "P" die Option FUNKTION. Rufen Sie anschließend mit der Taste "◀" oder "▶das Menü Funktion auf.

MENÜ TON BILD FUNKTION INSTALL. PROGRAMM.

Sleep Timer

In dem Manü Funktionist SLEEP TIMER als erste Option ausgewählt. Mit den Tasten " und " können Sie den Sleep Timer auf folgende Einstellungen programmieren: AUS, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 und 2:00:00.

Die Einstellung wird rechts oben am Bildschirm angezeigt. Wenn der Sleep Timer aktiviert ist, wird er gemeinsam mit dem TV-Status angezeigt und nach 3 Sekunden ausgeblendet.

0:15:00

FUNKTION

SLEEP TIMER KINDERSICHER SPRACHE

AUS AUS DEUTSCH

Die letzte Minute im Countdown des Sleep Timer wird rechts oben automatisch eingebendet. Die Anzeige erlischt, wenn der Sleep Timer abgelaufen ist. Anschließend schaltet das TV-Gerät automatisch in den Bereitschaftsmodus.

Kindersicherung

Mit dieser Funktion verhindern Sie, dass Unbefugte das TV-Gerät ohne Fernbedienung einschalten, Programme wechseln oder Einstellungen durchführen.

Die Funktion KINDERSICHER wird durch Betätigung der Taste "◀" oder "▶" entweder EIN- oder AUS-geschaltet. Wenn die Funktion ausgeschaltet ist, kann Ihr TV-Gerät auf herkömmliche Weise bedient werden. Wenn die Funktion eingeschaltet ist, kann das Gerät nur über die Fernbedienung bedient werden. In diesem Fall sind alle Tasten an der Vor

derseite des TV-Geräts außer Betrieb (mit Ausnahme des Netzschalters).

FUNKTION

SLEEP TIMER KINDERSICHER SPRACHE

AUS AUS DEUTSCH

Menüsprache einstellen

Auf dem Menüpunkt SPRACHE wählen Sie mit der Taste ◀" bzw. "▶" Ihre Menüsprache aus.

FUNKTION

SLEEP TIMER KINDERSICHER SPRACHE

AUS EIN DEUTSCH

Einstellungen speichern

In dem Menü Funktion werden alle Einstellungen automatisch gespeichert.

Das Menü Install.

• Gehen Sie entweder durch Betätigen der BLAUEN Taste direkt in das Menü Install., oder
• Drücken Sie zunächst die Taste "M MENU", um das Hauptmenü aufzurufen. Im Hauptmenü wählen Sie mit der Taste "P" oder "P" die Option "INSTALL." Rufen Sie anschließend mit der Taste "◀" oder "▶das Menü Install. auf.

MENÜ TON BILD FUNKTION INSTALL. PROGRAMM.

Programmwahl

Zur Auswahl der Programmnummern verwenden Sie entweder die Taste ◀" bzw.

“▷”, die Zifferntasten oder die Taste für zweistellige Ziffern.

Band auswählen

Auf dem Menüpunkt BAND können Sie zwischen folgenden Möglichkeiten wählen:

• VHF1, VHF3 oder UHF (Frequenz-Option), durch Betätigen der Taste "◀" oder "▶".
  • "C" oder "S" (Kanal-Option).

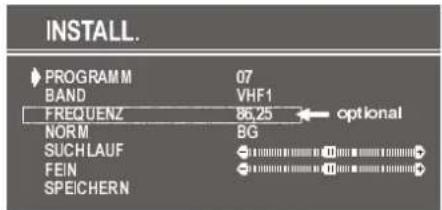

Frequenz auswählen (optional)

Die Frequenz beträgt

• 044 - 890 MHz für Band VHF1 - VHF3 - UHF.

INSTALL. PROGRAMM 07 BAND VHF1 FREQUENCY 86,25 optional NORM BG SUCHLAUF FEIN SPEICHERN

Zur Änderung der FREQUENNZverweden

Sie entweder die Taste "◀" bzw. ▶", die Zifferntasten oder die Taste für zweistellige Ziffern mit den Zifferntasten.

Die Dezimalwerte der Frequenz lassen sich nicht mit den Zifferntasten ändern. Verwenden Sie dazu die Tasten "◀" oder "▶ Folgende Dezimalwerte sind möglich: "00", "25", "50" und "75". Auch mit der Feinabstimmung (Option Fein) können Sie die Dezimalwerte ändern.

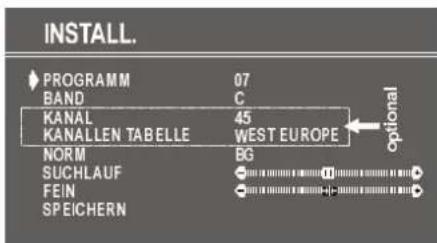

Kanal auswählen (optional)

Zur Änderung der KANAL-Einstellung verwenden Sie entweder die Taste ◀" bzw. "▶", die Zifferntasten oder die Taste für zweistellige Ziffern mit Zifferntasten.

INSTALL. PROGRAMM 07 BAND C KANAL 45 KANALLEN TABELLE WEST EUROPE NORM BG SUCHLAUF FEIN SPEICHERN optional

Für Band C:

01 - 83, WEST EUROPE (Westeuropa)

01 - 12, 21 - 69, EAST EUROPE (Osteuropa)

01 - 17, 21 - 73, UK

01 - 76, FRANCE (Frankreich)

04 - 09, FRANCE 2 (Frankreich 2)

Für Band S:

01 - 41 für alle Kanaltabellen.

Kanallen tabelle auswählen (optional)

KANALLEN TABELLE ist nur bei Option C gültig. Folgende Kanaltabellen sind verfügbar:

WEST EUROPE (Westeuropa)

EAST EUROPE (Osteuropa)

UK

FRANCE (Frankreich)

FRANCE 2 (Frankreich 2)

Betätigen Sie dazu die Taste "oder".

Norm auswählen

Auf dem Menüpunkt NORM können Sie mit der Taste "oder" die Norm auf B/G, D/K, I/I', L/L' einstellen.

Suchlauf starten

Um den Suchlauf zu starten, drücken Sie die Taste “▶” (vorwärts) oder ◀ (rückwärts).

Der Menüpunkt SUCHLAUF blinkt während des Suchlaufs, bis der Vorgang angehalten wird oder bis ein Signal gefunden ist. Beim Suchvorgang wird der halbtransparente Menühintergrund "BLAU" angezeigt. Wenn Sie den Suchlauf anhalten möchten, drücken Sie erneut die Taste "◀" oder "▶"

Feinabstimmung

Wenn Sie mit der Bildqualität nicht zufrieden sind, können Sie das Bild (nach der Grob-einstellung) mit der Feinabstimmung nachregeln.

Auf dem Menüpunkt FEIN betätigen Sie die Taste "◀ oder "▶ bis Sie ein optimales Bild erhalten.

Bei der Kanal-Option befindet sich der Cursor für die Feinabstimmung in der Mitte der Skala. Die Mittelstellung wird durch zwei entgegengesetzte Pfeile angezeigt.

Einstellungen speichern

Auf dem Menüpunkt SPEICHERN drücken Sie die Taste ◀ oder "▶ um die Einstellungen im Menü Install. zu speichern.

Das Menü Programm

• Gehen Sie entweder durch Betätigen der Taste "INFO i" direkt in das Menü Programm, oder
• Drücken Sie zunächst die Taste "M" MENU um das Hauptmenü aufzurufen. Im Hauptmenü wählen Sie mit der Taste "P" oder "P" die Option "PROGRAMM". Rufen Sie anschließend mit der Taste "oder" das Menü Programm auf.

MENÜ TON BILD FUNKTION INSTALL. PROGRAMM.

Durch Verschieben des Censors in vier Richtungen können Sie 30 Programme auf einer Seite erreichen. Durch Vor- und Zurückblättern der Seiten mit den Navigationstasten können Sie alle Programme im TV-Modus auswählen (nicht im AV-Modus).

In den Menüs funktionieren die Tasten ^P " und "P" als "Aufwärts"- und "Abwärts"-Tasten.

Bei Cursorbetätigung erfolgt die Programmwahl automatisch. Das jeweils ausgewählte Programm wird in "BLAUER" Schrift angezeigt. Zur Programmwahl können Sie auch die Zifferntasten bzw. die Taste für zweistellige Ziffern verwenden. Hier erfolgt die Programmwahl ebenfalls automatisch. Das gewählte Programm wird in blauer Schrift angezeigt. Der TV-Status wird ebenfalls durch die Programmwahl verändert. Wenn Sie für die Programmwahl die Taste für zweistellige Ziffern verwenden, wird die Programmnummer der TV-Statusanzeige als "P—"-Maske dargestellt. Wenn Sie anschließend die Zifferntasten betätigen, werden die Ziffern in die Maske eingetragen.

Als Programmnummern sind Zahlen zwischen 00 und 99 zulässig. Programmnamen können aus maximal 5 Zeichen bestehen. Nach dem automatischen Speichern sind die Programmnamen folgendermaßen definiert:

• Frequenz-Suche "PR01" (Programm-nummer),
• Kanal-Suche "C-01" oder "S-01" (Band- und Kanalnummer) als Standard.

Im unteren Bereich des Menüs befinden sich verschiedene Sortierfunktionen. Jede dieser Funktionen wird mit einer Farbtaste (s.o.) aktiviert. Mit der Funktion NAME lässt sich der Programmname ändern. Mit LÖSCHEN können Sie ausgewählte Programme löschen. Mit EINFÜGEN fügen Sie Programme an eine andere Stelle der Programmliste ein. Mit der Funktion AUTO SPEICH, wird das Menü Auto Speich, aufgerufen.

Um den Namen des gewünschten Programms zu ändern, wählen Sie das Programm aus, und betätigen Sie die ROTE Taste (NAME). Das erste Zeichen des gewählten Programmnamens blinkt. Um das Zeichen zu ändern, betätigen Sie die Taste " "

oder "P". Mit der Taste "◀" oder "▶" können Sie andere Zeichen auswählen. Wenn sich der Cursor auf dem letzten Zeichen des Pro-

grammnamens befindet, bewegt sich dieser nach Betätigen der Taste "▷" wieder an den Anfang. Wenn sich der Cursor auf dem ersten Zeichen des Programmnamens befindet, bewegt sich dieser nach Betätigen der Taste "◀" auf das letzte Zeichen.

PROGRAMM. 01 C-12 11 ---- 21 ---- 02 C-23 12 ---- 22 ---- 03 C-45 13 ---- 23 ---- 04 C-47 14 ---- 24 ---- 05 C-50 15 ---- 25 ---- 06 C-55 16 ---- 26 ---- 07 ---- 17 ---- 27 ---- 08 ---- 18 ---- 28 ---- 09 ---- 19 ---- 29 ---- 10 ---- 20 ---- 30 ---- NAME LÖSCHEN EINFÜGEN AUTOSPEICH.

Nach dem Änderm wiridedelen neu NaName durch Betätigen der ROTEN Taste (SPEI-CHERN) gespeichert. Durch Aktiviewender Funktion Name sind die Funktiborer ENRÜGEN", "LÖSCHEN" und "AUTO SPEICH." inaktiv. Gleichzeitig wird die Funktion TVABBE-TRIEB" verfügbar. Sie können damit die Nalamensänderung stornieren, wenn Sieden neuen Namen nicht speichemmöbteu.

Wenn Sie die GRÜNE Taste (EINFÜGEN) drücken, werden die Funktionen "NAME", "AUTO SPEICH." und "LÖSCHEN" ausgeblendet, und das ausgewählte Programm (A) wird in grüner Schrift angezeigt. Die automatische Auswahl ist außer Kraft gesetzt. Die Cursor-Bewegungen werden "BLAU" markiert angezeigt. Markieren Sie mit den Navigationstasten den neuen Platz (B) für das Programm. Durch erneutes Betätigen der grünen Taste wird das Programm am gewünschten Platz (B) eingefügt.

Beachten Sie bitte, dass Programmplatz -00 der unterste Programmplatz ist (entspricht Prog-100). Wenn Sie auf Prog-00 ein Programm einfügen, rücken die anderen Programme einen Platz nach oben. In diesem Fall wird Prog-99 auf den ersten Frequenzwert von VHF1 (44 MHz) eingestellt.

Wenn Sie Prog-00 auf einen beliebigen anderen Programmplatz einfügen, rücken die Programme darunter einen Platz nach unten. In diesem Fall wird Prog-99 gelöscht, und Prog-00 wird auf den ersten Frequenzwert von VHF1 (44 MHz) eingestellt.

Mit der Funktion "TV-BETRIEB" brechen Sie den Prozess "EINFÜGEN" ab.

Um den Prozess "LÖSCHEN" zu aktivieren, drücken Sie die gelbe Taste (die Funktionen "NAME", "EINFÜGEN" und "AUTO SPEICH." sind inaktiv). Durch erneutes Betätigen der gelben Taste werden die ausgewählten Programme aus der Programmliste gelöscht, und die anderen Programme rücken entsprechend auf. Prog-00 wird auf den ersten Frequenzwert von VHF1 (44 MHz) eingestellt. Durch Betätigen der blauen Taste brechen Sie den Prozess "LÖSCHEN" ab.

Das Menü Auto Speich. rufen Sie mit der blauen Taste auf. Um die einzelnen Funktionen in diesem Menü kennenzulernen, lesen Sie den nachfolgenden Abschnitt "Automatisches Speichern".

Automatisches Speichern

Die Funktion Auto Speich. sucht und sortiert alle Kanäle, die in Ihrer Region verfügbar sind, und speichert diese automatisch in Ihrem TV-Gerät.

FREQUENZ-OPTION

AUTO SPEICH. BEI NEU-START WERDEN ALLE PROGRAMME GELOSCHT. PROGRAM M 03 NORM BG START

AUTO SPEICH. BITTE WARTEN P 07 VHF1 TV-BETrieb

KANAL-OPTION

AUTO SPEICH. BEI NEU-START WERDEN ALLE PROGRAMME GELÖSCHT. PROGRAMM 03 KANALLEN TABELLE WEST EUROPE ← (optional) NORM BG START AUTO SPEICH. BITTE WARTEN P 07 C12 TV-BETRIEB

Der Menüpunkt Programm wird verwedeht, um die Kanäte nach dem autoritätischen Speichern vom dem gewürssten Programm an zu sichem. Die Programmmummer für das folgende Programm wird standardmäßig nach dem zuletzt eingestellten Programm vergeben. Durch Betätigen der Taste "◀" oder "▶ kann die Nummer geändert werden. Außerdem lässt sich die Nummer auch mit den Zifferntasten bzw. mit der Taste für zweistellige Ziffern ändern.

Wenn Ihr TV-Gerät (je nach Land) über mehr als eine Norm verfügt, können Sie diese unter dem Menüpunkt "NORM" mit der Taste "◀" oder "▶auf BG, DK, I/I' oder L/L' ändern.

Bei der Kanal-Option wählen Sie die Kanaltabelle durch Betätigen der Taste ◀" oder "▶" aus (WEST EUROPE (Westeuropa), EAST EUROPE (Osteuropa), UK, FRANCE (Frankreich), FRANCE 2 (Frankreich 2)).

Wenn Sie die Funktion AUTO SPEICH. vor dem Start stornieren möchten, betätigen Sie die Taste "TV". Zum Starten der Funktion bewegen Sie den Cursor mit der Taste P oder "P" auf die Option "START", und drücken Sie die Taste ◀ oder "▷ Wenn Sie die Funktion AUTO SPEICH. während des Vorgangs abbrechen möchten, betätigen Sie die Taste "◀" oder "▶

Nach Abschluss des automatischen

Speichervorgangs wird auf dem Bildschirm eine Programmliste angezeigt. In der Programmliste finden Sie die Programmnummern mit den dazugehörigen Programmnamen.

Wenn Ihnen die Programmnummern und/oder -namen nicht zusagen, können Sie diese im Menü Programm ändern.

Weitere Funktionen

TV-Status

Zum TV-Status gehören Programmnummer, Programmname (oder AV) (oben links am Bildschirm) und Sleep Timer (verbleibende Zeit wird bei aktivem Sleep Timer oben rechts am Bildschirm angezeigt). Jeweils nach dem Programmwechsel werden diese Statusinformationen 3 Sekunden lang angezeigt.

P 01 Programmnummer

PR-01 Programmname (5 Zeichen)

Diese Anzeigen werden eingeblendet, wenn Sie mit den Zifferntasten, mit der Taste "P<P", mit den Tasten △ P" bzw. "P oder " TV" ein neues Programm einschalten.

Programmtausch (P<P)

Mit dieser Taste schalten auf das vorherige Programm zurück. Wenn Sie mehrmals auf die Taste "P<P" drücken, schaltet das TV-Gerät zwischen den beiden zuletzt eingeschalteten Programmen um.

PP I-II 1 2 3 4 5 6 7 8 9 0 -- PKP

Zweistellige Ziffern (- -)

Wenn Sie die Taste für zweistellige Ziffern drücken, wird anstelle der Programmnummer diese Maske eingeblendet.

P--

Anschließend geben Sie nacheinander die beiden Ziffern der Programmnummer ein, um das gewünschte Programm aufzurufen. Wenn Sie beim Drücken der Zifferntasten zu lange zögern, wird die Funktion ignoriert, und die Anzeige erlischt. Nach Eingabe der ersten Ziffer darf auch die zweite Ziffer nicht zu spät gedrückt werden. Die zulässige Verzögerungszeit beträgt 3 Sekunden.

Persönliche Einstellungen (PP)

Wenn Sie die Taste "PP" drücken, werden alle voreingestellten Werte wiederhergestellt.

PP

Bild Modus (optional)

Wenn ihr Femseher WSS Funktion hat wird der Bild Modus OSD unter der Soundanzeige gezeigt. In der der OSD box, jenachdem der WSS data, wird 4:3,16:9 oder auto angezeigt.

Bei drücken der "≡×" taste (wenn teletext nicht vorhanden ist) kann die Bild Modus als 4:3, 16:9 oder auto mode umgeschalted werden.

4:3

Sleep Timer-Anzeige / letzte Minute

Die Anzeige befindet sich rechts oben am Bildschirm. Wenn der Sleep Timer aktiviert ist, wird er gemeinsam mit dem TV-Status angezeigt und nach 3 Sekunden ausgeblendet.

Links oben am Bildschirm wird die ver bleibende letzte Minute im Countdown des Sleep Timer automatisch eingeblendet. Die Anzeige erlischt, wenn der Sleep Timer abge- laufen ist. Anschließend schaltet das TV-Gerät automatisch in den Bereitschaftsmodus.

0:15:00

Stummschalten-Anzeige

Bei ausgeschalteten Lautsprechern ist diese Anzeige oben in Bildschirmmitte einge- blendet. Sie erlischt, wenn die Lautsprecher wieder eingeschaltet werden.

×

Um die Lautsprecher wieder einzuschalten, gibt es zwei Möglichkeiten: Betätigen Sie die Taste "X", um die Lautstärke wieder auf den vorherigen Wert zu setzen, oder regeln Sie die Lautstärke mit der Taste Vol+ vom Minimum auf den gewünschten Wert. Durch Verringem des Lautstärkepegels (Vol-) wird der Stummschalt-Status nicht beendet. Erst wenn Sie die Lautsprecher nach Verringern des Lautstärkepegels wieder einschalten, wird die neue, leisere Lautsprechereinstellung wirksam.

Kein Signal

Timer-Anzeige bei fehlendem Signal

Diese Anzeige wird in Bildschirmmitte einge- blendet, wenn das Gerät kein gültiges Signal erfasst. Dabei wird die verbleibende Zeit bis zum Ausschalten in den Bereitschaftsmodus angezeigt. Das Gerät schaltet auf Bereitschaft, wenn 5 Minuten lang kein Signal empfangen wird bzw. keine Eingabe von der Fernbedie- nung erfolgt. Die Anzeige wird 3 Sekunden nach Ausbleiben des Signals eingeblendet.

Wenn bei laufendem Kein-Signal-Timer eine Eingabe auf der Fermedienung erfolgt, wird der Timer angehalten. Sobald das Signal wiederum ausbleibt, stellt sich der Timer auf 5 Minuten, und der Countdown beginnt erneut nach 3 Sekunden.

Im AV-Modus ist diese Funktion außer Kraft gesetzt.

05:00

Blauer Hintergrund bei fehlendem Signal

Wenn im TV (optional) - oder AV-Modus das Signal ausbleibt, wird ein blauer Hintergrund eingeblendet. Beim Suchlauf ist der blaue Hintergrund nicht aktiviert. Statt dessen wird der halb-transparente Menühintergrund blau angezeigt.

Lautstärkeskala

Diese Skala wird in der unteren Bildschirmmitte angezeigt. Wenn Sie die Lautstärketasten V+ oder V- der Fernbedienung bzw. Frontblende betätigen, wird die Lautstärkeskala eingeblendet, sofern sich kein Menü am Bildschirm befindet. Die Skala bleibt nach Ende der Eingabe noch 3 Sekunden lang eingeblendet.

AV-Betriebsarten

Durch Betätigen der Taste AV" schalten Sie Ihr TV-Gerät in den AV-Modus um (sofern sich das Gerät nicht im Teletext-Modus befindet). Die folgenden AV-Modi werden durch Betätigen dieser Taste nacheinander aufgerufen: AV1, RGB, FAV/BAV (Front AV / Back AV) (optional).

AV1 unterstützt den RGB-Modus. Sollten in AV1 Probleme mit der Farbe auftreten, schalten Sie bitte den AV-Modus auf RGB.

Um den AV-Modus abzubrechen, drücken Sie die Taste "TV".

Teletext (optional)

Teletext ist ein Informationssystem, bei dem Texte auf Ihrem TV-Bildschirm angezeigt werden. Mit dem Teletext-Informationssystem können Sie sich Informationsseiten über die Themen anzeigen lassen, die Sie im Inhaltsverzeichnis (Index) finden.

Im Textmodus steht die Bildschirmanzeige nicht zur Verfügung.

Kontrast-, Helligkeit- und Farbreglung sind im Textmodus nicht verfügbar; Lautstärkereglung ist möglich.

Teletext aktivieren

- Um Teletext zu aktivieren, wählen Sie einen TV-Sender aus, der Teletext überträgt.

- Betätigen Sie die Taste "☐" (TELETEXT). Normalerweise erscheint nun das Inhaltsverzeichnis (Index) am Bildschirm.

Teletextseite aufrufen

- Geben Sie mit den Zifferntasten die Nummer der gewünschten Teletextseite ein.

Die gewählte Seitennummer wird oben links am Bildschirm angezeigt. Der Teletext-Seitenzähler sucht nun so lange, bis die ausgewählte Seite erreicht ist. Die gewünschten Informationen werden am Bildschirm angezeigt.

MENU INFO P P -VOL VOL+ SOUND PICTURE FEATURE INSTALL

• Durch Betätigen der Taste ^“ P blättern Sie den Teletext jeweils eine Seite weiter.
• Durch Betätigen der Taste "P" blättern Sie den Teletext jeweils eine Seite zurück.

Indexseite aufrufen

- Um die Seitennummer für den Index aufzurufen (normalerweise Seite 100), drücken Sie die Taste "≡i"

Teletext zusammen mit TV-Programm anzeigen

• Drücken Sie die Taste "Der Text überlagert nun das Programm auf dem Bildschirm.
• Betätigen Sie nun die Taste ☑" erneut, um zu der Teletextseite zurück zu gelangen.

Seite suchen, während das TV-Programm läuft

- Im Teletext-Modus wechseln Sie durch Betätigen der Taste "×" in den TV-Modus; durch erneutes Drücken der Taste "×gelangen Sie vom TV-Modus auf die zuletzt angezeigte Teletext-Seite. Geben Sie im TV-Modus mit den Zifferntasten eine Seitennummer ein. Beim Eingeben der Ziffern wird die erste Zeile der Teletextseite am oberen Bereich des Bildschirms angezeigt, bis die aufgerufene Seite gefunden ist. Jetzt wird die Teletext-Zeile durch die Seitennummer ersetzt, um zu signalisieren, dass die Suche erfolgreich war. Durch Betätigen der Taste "×" können Sie sich nun die Seite anzeigen lassen.

Doppelte Texthöhe einstellen

• Drücken Sie die Taste "um" die obere Hälfte der Seite in doppelter Schrifthöhe anzuzeigen.
• Drücken Sie die Taste "☐" erneut, um die untere Hälfte der Seite in doppelter Schrifthöhe anzuzeigen.
• Um die gesamte Seite wieder in normaler Schrifthöhe anzuzeigen, drücken Sie nochmals die Taste "≡".

"Versteckte" Informationen zeigen

• Auf Quiz- oder Spielseiten rufen Sie mit der Taste "≡?" die versteckten Antworten/ Lösungen auf.
• Wenn Sie die Taste “≡?” nochmals drücken, sind die angezeigten Antworten wieder verborgen.

Automatischen Seitenwechsel anhalten

Die ausgewählte Teletextseite enthält möglicherweise mehr Informationen als der Bildschirm fassen kann. Die übrigen Informationen werden nach einer Verzögerungszeit automatisch angezeigt.

• Betätigen Sie die Taste "三爱", um den automatischen Seitenwechsel anzuhalten.
• Betätigen Sie die Taste "≡" erneut, um die nächste Seite anzuzeigen.

Unterseite aufrufen

Unterseiten sind Abschnitte von längeren Teletextseiten, die nur abschnittsweise am Bildschirm angezeigt werden können.

• Rufen Sie die gewünschte Teletextseite auf.
- Drücken Sie die Taste
- Geben Sie mit den Zifferntasten vier Ziffern ein (z.B. 0001), um die gewünschte Unterseite aufzurufen.
- Wenn die ausgewählte Unterseite nicht nach kurzer Zeit angezeigt wird, drücken Sie die Taste "Das TV-Programm erscheint am Bildschirm.
- Wenn die gewählte Teletextseite aufgefunden ist, wird die Seitennummer rechts oben am Bildschirm angezeigt.
- Um die gewählte Teletextseite anzuzeigen, drücken Sie die Taste "≡×".

- Drücken Sie die Taste "TV". Der Bildschirm schaltet in den TV-Modus.

Zeitanzeige

• Wenn Sie ein TV-Programm mit Teletext-Übertragung ansehen, drücken Sie die Taste
  “Die aktuelle Zeit wird aus dem Teletext entnommen und 5 Sekunden lang in der oberen Mitte des Bildschirms angezeigt.
• Wenn Sie ein Programm ohne Teletext-Übertragung ansehen, werden keine Zeitdaten angezeigt.

Fastext (optional)

(Dies ist anwendbar, wenn Ihr TV-Gerät mit FASTEXT ausgestattet ist)(optional)

Ihr Geraet unterstützt das Teletext system mit 7

gespeicherten Seiten. Wenn Sie (davon) eine Seite aufrufen, die sich im Speicher befindet, wird diese Seite ohne Suche sofort angezeigt.

• Durch Betätigen der Taste “ ^△ P” blättern Sie den Teletext jeweils eine Seite weiter.
• Durch Betätigen der Taste "P" blättern Sie den Teletext jeweils eine Seite zurück.

Für Fastext

Die Themenüberschrift für die Informationen ist möglicherweise farbig dargestellt.

- Betätigen Sie die entsprechende Farbtaste ROT, GRÜN, GELB oder BLAU, um die relevante Seite schnell aufzurufen.

Externe Geräte anschließen

Sie können eine breite Palette von Audio- und Videogeräten an Ihr TV-Gerät anschließen.

In den folgenden Anschlussdiagrammen ist dargestellt, wo die verschiedenen externen Geräte (optional) an Ihr TV-Gerät angeschlossen werden. Die Anschlüsse befinden sich an der Vorder- und Rückseite Ihres TV-Geräts.

Scart-Anschluss

Ihr TV-Gerät ist mit einem Scart-Anschluss ausgestattet (ein zweiter ist optional). Wenn Sie am TV externe Geräte anschließen möchten (z.B. Video, Decoder usw.), die über Scart-Anschlüsse verfügen, verwenden Sie den Eingang SCART1.

Wenn an den Scart-Anschlüssen ein externes Gerät angeschlossen ist, schaltet das TV-Gerät automatisch in den AV-Modus. Bei einem RGB-Signal wird die RGB-Anzeige am Bildschirm eingeblendet.

Wenn Sie im AV-Modus die Taste "INFO" i drücken, wird die TV-Statusanzeige eingebendet.

Antennenanschluss

Wenn Sie am TV externe Geräte anschließen möchten (z.B. Video, Decoder usw.), die nicht über Scart-Anschlüsse verfügen, schließen Sie diese am Antenneneingang Ihres TV-Geräts an.

Falls der Videorecorder am Antenneneingang angeschlossen ist, sollten Sie Programm 0 für das Videosignal verwenden.

Decoder

Das Kabelfernsehen bietet Ihnen eine große Auswahl an Programmen. Einige Programme sind freigegeben, andere wiederum sind gebührenpflichtig. D.h. Sie schließen mit der Fernsehgesellschaft, deren Programme Sie empfangen möchten, einen Vertrag ab. Diese Gesellschaft liefert Ihnen einen passenden Decoder, der die Programme entschlüsselt.

Weitere Informationen erhalten Sie bei Ihrem Händler. Lesen Sie dazu auch in dem Decoder-Handbuch nach.

Decoder mit Antennenanschluss an das TV-Gerät anschließen

- Schließen Sie das Antennenkabel an.

Decoder ohne Antennenanschluss an das TV-Gerät anschließen

- Schließen Sie den Decoder mit dem Scart-Kabel (RCA-Kabel) (optional) an den SCART1-Anschluss Ihres TV-Geräts an. Sofern Ihr Decoder über einen Scart-/RCA-Anschluss (optional) verfügt, erhalten Sie eine bessere Bildqualität, wenn Sie diesen über ein Scart-Kabel (RCA-Kabel) an den SCART-Anschluss (bzw. RCA) (optional) anschließen.

TV und Videorecorder

- Schließen Sie die Antennenkabel an.

Sie erhalten eine bessere Bildqualität, wenn Sie das Gerät über ein Scart-Kabel an den optionalen SCART-Anschluss anschließen.

NTSC-Wiedergabe (optional)

Schließen Sie den NTSC-Videorecorder an den Scart-Anschluss auf der Rückseite des TV-Geräts an.

Schließen Sie den NTSC-Videorecorder an den RCA-Anschluss auf der Vorderseite des TV-Geräts an (optional).

Drücken Sie anschließend die Taste AV", um eine der Optionen AV oder FAV / BAV (optional) auszuwählen.

Externe Geräte anschließen

LCKV/V/4V ANT.75 AUDIO OUT VIDEO OUT SCART A B C

A DC 12 V / 24 V
B ANTENNA
© SCART-ANSCHLUSS

KOPFHÖRER (optional) AUDIO CAMCORDER VIDEO ANTENNA DECODER FÜR SATELLITEN-RECEIVER

Testsignal des Videorecorders suchen und speichern

• Ziehen Sie den Antennenstecker von dem Antennenanschluss "ANT" ihres Video-recorders ab.
• Schalten Sie Ihr TV-Gerät ein, und schalten Sie den Videorecorder auf Testsignal. (Lesen Sie dazu auch in dem Videorecorder-Handbuch nach.)
• Rufen Sie in dem Menü Install. das Untermenü Fein auf.
• Suchen Sie das Testsignal Ihres Video-recorders auf dieselbe Weise, wie Sie auch die TV-Signale gesucht (und gespeichert) haben. Siehe Abschnitt über Abstimmen, Suchen und Speichern von TV-Kanälen. Speichern Sie das Testsignal auf Programmplatz 0.
• Wenn Sie das Testsignal gespeichert haben, schließen Sie das Antennenkabel wieder an den Antennenanschluss "ANT" des Videorecorders an.

Kamera und Camcorder

Anschluss am Front-AV-Eingang (optional):

Schließen Sie die Kamera bzw. den Camcorder an der Vorderseite Ihres TV-Geräts an.

- Schließen Sie Ihre Geräte an die TV-Eingänge VIDEO und AUDIO an. Achten Sie darauf, dass die Farben der Stecker und der Eingangsbuchsen übereinstimmen.

Anschluss am Back-AV-Eingang /- Ausgang (optional):

Schließen Sie die Kamera bzw. den Cam-corder an der Rückseite Ihres TV-Geräts an.

- Schließen Sie Ihre Geräte an die TV-Eingänge VIDEO und AUDIO an. Achten Sie darauf, dass die Farben der Stecker und der Eingangsbuchsen übereinstimmen.

Am Back-AV-Ausgang (Rückseite) können Sie die Audio- und Videosignale abnehmen, die Sie über den Antenneneingang Ihres TV-Geräts empfangen. Den Back-AV-Eingang verwenden Sie - wie den Front-AV-Eingang - zum Einspielen von CVBS-Signalen. (Optional)

Decoder am Videorecorder anschließen

Einige Videorecorder verfügen über spezielle Scart-Anschlüsse für Decoder.

• Schließen Sie ein Scart-Kabel an den Scart-Anschluss Ihres Decoders und an den speziellen Scart-Anschluss Ihres Videorecorders an. Lesen Sie dazu die Angaben in dem Videorecorder-Handbuch.
• Wenn Sie Ihren Videorecorder an das TV-Gerät anschließen möchten, lesen die Informationen in dem Abschnitt "TV und Videorecorder".
  Wenn Sie weitere Geräte an Ihr TV-Gerät anschließen möchten, wenden Sie sich an Ihren Händler.

Kopfhörer anschließen (optional)

Zum Anschließen des Kopfhörers verwenden Sie den Stereo-Kopfhöreranschluss (H-Phone) an der Vorderseite Ihres TV-Geräts.

Tipps

Bildschirmpflege

Reinigen Sie den Bildschirm mit einem angefeuchteten, weichen Tuch. Verwenden Sie keine Scheuermittel, damit die Bildschirmbeschichtung nicht beschädigt wird.

Schlechtes Bild

Haben Sie das korrekte TV-System eingestellt? Befindet sich Ihr TV-Gerät oder Ihre Antennenanlage zu nah an Lautsprechem, nichtgeerdeten Audiogeräten, Neonlampen usw.?

Berge oder hohe Gebäude in Ihrer Umgebung können doppelte Konturen oder Geisterbilder verursachen. Möglicherweise lässt sich die Bildqualität dadurch verbessern, dass Sie die Ausrichtung der Antenne korrigieren.

Sind Bild oder Teletext nicht zu erkennen? Vergewissern Sie sich, dass die richtige Frequenz eingestellt ist.

Die Bildqualität verschlechtert sich u.U., wenn zwei Peripheriegeräte gleichzeitig an das TV-Gerät angeschlossen sind. In diesem Fall schalten Sie eines dieser Geräte aus.

Kein Bild

Ist das Antennenkabel korrekt angeschlossen? Sind die Stecker fest in die Antennenanschlüsse eingesteckt? Ist das Antennenkabel beschädigt? Werden für den Antennenanschluss geeignete Stecker verwendet? Falls Sie Zweifel haben, erkundigen Sie sich bei Ihrem Händler.

Kein Bild bedeutet, dass Ihr TV-Gerät kein Übertragungssignal empfängt. Haben Sie auf der Fernbedienung die richtigen Tasten betätigt? Versuchen Sie es erneut.

Ton

Sie hören keinen Ton. Haben Sie möglicherweise den Ton mit der Taste ^1 ausgeschaltet? Sind externe Lautsprecher am TV-Gerät angeschlossen?

Fernbedienung

Ihr TV-Gerät spricht nicht mehr auf die Fernbedienung an. Betätigen Sie die Taste " TV" auf der Fernbedienung erneut. Möglicherweise sind die Batterien der Fernbedienung leer. Sie können auch die Tasten an der Vorderseite des TV-Geräts benutzen.

Haben Sie das falsche Menü aufgerufen? Drücken Sie die Taste "TV", um in den TV-Modus zurückzukehren, oder drücken Sie die Taste M. MENÜN das vorige Menü zurückzukehren.

Probleme bleiben bestehen:

Schalten Sie Ihr TV-Gerät aus und an schließend wieder ein. Wenn das Problem dadurch nicht behoben wird, rufen Sie den Kundendienst an. Reparieren Sie das Gerät auf keinen Fall selbst.

Technische Daten

TV-ÜBERTRAGUNGSNORM

PAL B/G

EMPFANGSKANÄLE

VHF (BAND I/III)

UHF (BAND U)

HYPERBAND

On Screen Display (Bildschirmanzeige)

RF-ANTENNENANSCHLUSS

75 Ohm, asymmetrisch

BETRIEBSSPANNUNG

230-240V AC, 50 Hz

AUDIO-AUSGANG

Mono

AUDIO-AUSGANGSLEISTUNG (W _RMS. ) (%10 THD)

2

LEISTUNGSAUFNAHME (W) (max.)

75

BILDRÖHRE

14" (37cm)

ABMESSUNGEN (mm)
B	L	H	Gewicht (kg)
380370	330710	330	10

Mobiles Fernsehgerät - Bedienungsanleitung

Einschalten im 12 / 24 V-Betrieb

1. Stecken Sie den 12 / 24 V-Kabelstecker in den Zigarrettenanzünder Ihres Fahrzeugs; oder klemmen Sie die Batterieanschlussklemmen an die entsprechenden Pole der Autobatterie.
2. Schließen Sie das andere Ende des 12 / 24 V-Kabels an die 12 / 24 V-Buchse auf der Rückseite des Fernsehgeräts an.
3. Schalten Sie das Fernsehgerät an der Gerätefront ein.
4. Drücken Sie die Taste P+ am Gerät um es in den Std by Modus zu schalten. Danach leuchtet im unteren Teil des Gerätes eine rote LED auf.
5. Drücken Sie eine Zifferntaste auf der Fernbedienung oder P+, P- am Gerät. Danach wechselt die LED von rot auf grün.
6. Stellen Sie durch Ausrichten der Antenne das bestmögliche Bild ein. Wählen Sie bei Bedarf einen neuen Kanal.

Fernsehgerät ausschalten

1. Schalten Sie das Fernsehgerät mit der Fernbedienung aus.
2. Schalten Sie das Fernsehgerät am Hauptschalter aus.
3. Ziehen Sie die Kabelstecker ab.

Das Fernsehgerät ist 10 Sekunden nach dem Einschalten betriebsbereit.

Eine 60-Ah-Batterie reicht für ca. 10 Stunden Betrieb.

Wenn Sie das Fernsehgerät während des 12 / 24 V-Betriebs an den Netzstrom anschließen, schaltet es auf 230-240 V-Netzbetrieb um. Dazu brauchen Sie den 12 / 24 V-Stecker nicht abziehen. Trennen Sie nach dem Ausschalten des Geräts die 12 / 24 V-Spannungsquelle ab.

“ACHTUNG: 12-24 V Eingang : ☑,-●-+
