BEDIENUNGSANLEITUNG DTV 2850-1 DUAL

Fernbedienungstasten 2

Bedienfeldtasten am Gerät 3

Sicherheitshinweise 4

Vor dem Einschalten des TV-Geräts ..... 6

Netzanschluss 6

Anschlussmöglichkeiten an der RF-Eingangsbuchse 6

Anschließen externer Geräte 6

Einlegen der Batterien in die Fernbedienung 6

Ein- und Ausschalten des TV-Geräts .... 6

TV-Gerät einschalten 6

TV-Gerät ausschalten 7

Bedienung des TV-Geräts 7

A.P.S. (optional) (Automatisches Programmiersystem) 7 Bedienung mit den Tasten am TV-Gerät7 Bedienung mit den Tasten der Fernbedienung ....8

Menüsystem 8

Das Menü Ton 9

Das Menü Bild 12

Das Menü Funktion 14

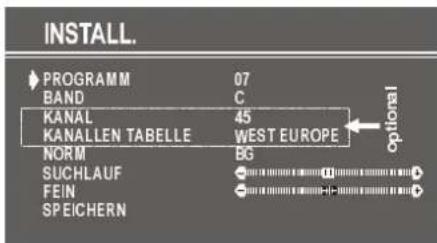

Das Menü Install. 15

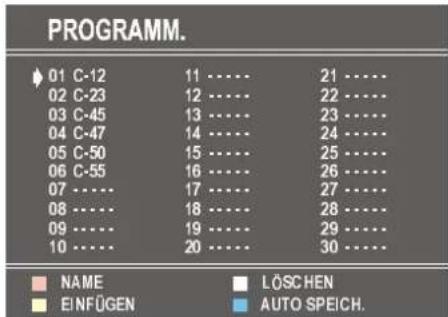

Das Menü Programm 16

Weitere Funktionen 18

TV-Status 18

Programmtausch (P<P) 19

Zweistellige Ziffern (- -) 19

Persönliche Einstellungen (PP) ..... 19

Tonanzeige (optional) 19

Bild Modus 19

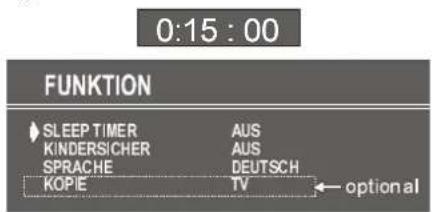

Sleep Timer-Anzeige / letzte Minute ... 19

Stummschalten-Anzeige 20

Kein Signal 20

Blauer Hintergrund bei fehlendem

Signal 20

Lautstärkeskala 20

AV-Betriebsarten 20

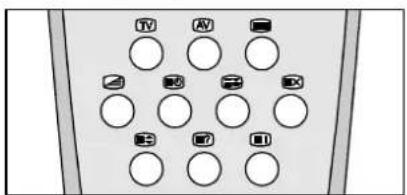

Teletext.... 21

Teletext aktivieren 21

Teletextseite aufrufen 21

Indexseite aufrufen 21

Teletext zusammen mit TV-Programm anzeigen .... 21

Seite suchen, während das TV-Programm läuft 21

Doppelte Texthöhe einstellen ..... 21

"Versteckte" Informationen zeigen ..... 22

Automatischen Seitenwechsel anhalten 22

Unterseite aufrufen 22

Fastext (optional) 22

Teletext beenden 22

Zeitanzeige 22

Externe Geräte anschließen 22

Scart-Anschluss 23

Antennenanschluss 23

Decoder.... 23

TV und Videorecorder 23

NTSC-Wiedergabe (optional) 23

Kopiereinrichtung (optional) 23

Testsignal des Videorecorders suchen und speichern 23

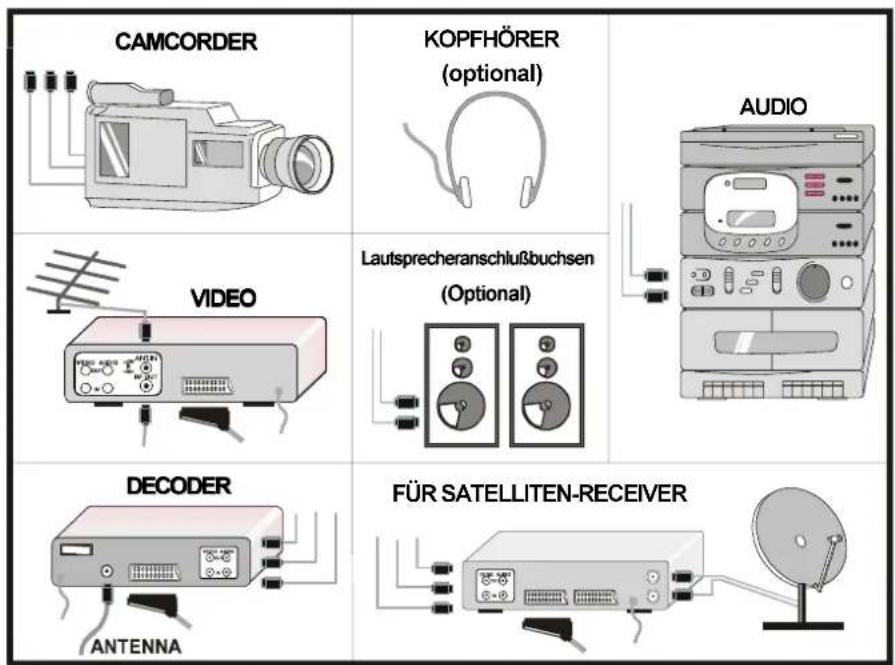

Externe Geräte anschließen 24

Kamera und Camcorder 25

Anschluss am Back-AV-Eingang /- Ausgang (optional): 25

Anschluss am S-VHS-Eingang (optional): 25

Decoder am Videorecorder anschließen 25

Kopfhörer anschließen (optional) ..... 25

Externe Lautsprecher anschließen (optional) 25

Tipps 26

Bildschirmpflege 26

Schlechtes Bild 26

Kein Bild 26

Ton 26

Fernbedienung 26

Technische Daten 27

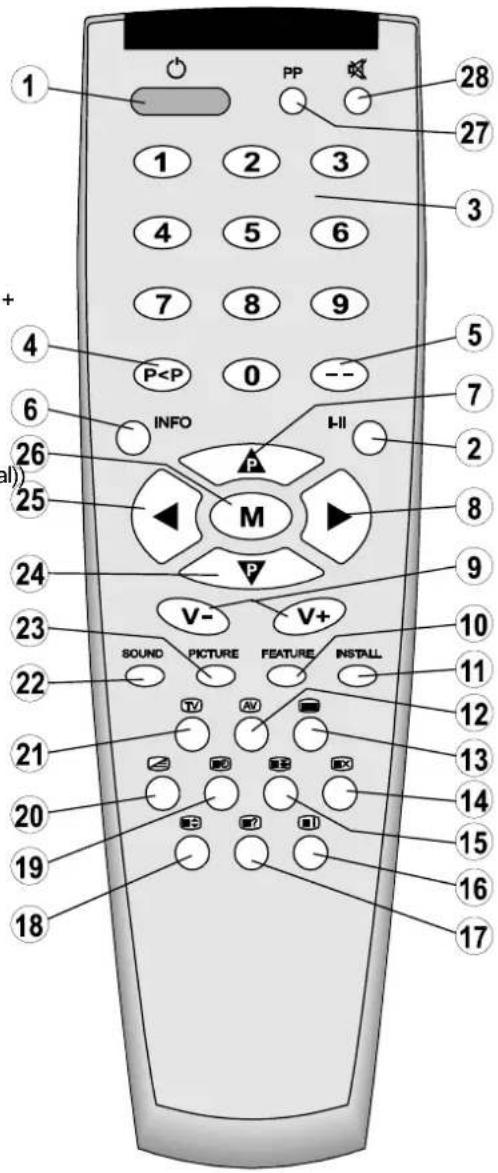

Fernbedienungstasten

1 Bereitschaft
2 I-II = Mono/Stereo - Dual I-II (optional)
③ 0 - 9 = Direktprogramm
4 P<Voriges Programm
5 -- = Zweistellige Ziffern
6 INFO = Info (Menü Programm)
7 ▲ = Programm vor (aufwärts)
8 ▶ Nach rechts
9 -VOL / VOL + = Lautstärke - / Lautstärke +
10 Gelb= Menü Funktion
11 Blau= Menü Install.
12 A# Externe Quelle
(AV1, AV2, RGB, FAV / BAV, S-VHS (optional))
13 Teletext
14 Aktualisieren
15 Anhalten
16 Indexseite
17 Zeigen
18 Vergrößern
19 Zeit
20 Mischmodus
21 TV / Menü verlassen
22 Rot = Menü Ton
23 Grün = Menü Bild
24 Programm zurück (abwärts)
25 Nach links
26 M = Menü
27 P-P Bild-Voreinstellungen ändern
28 Stummschalten

1 28 27 3 1 2 3 4 5 6 7 8 9 P<P 0 -- 6 INFO I-II 26 25 M 8 24 V- V+ 10 23 SOUND PICTURE FEATURE INSTALL 22 TV AV 11 12 21 13 20 14 15 19 16 17 18

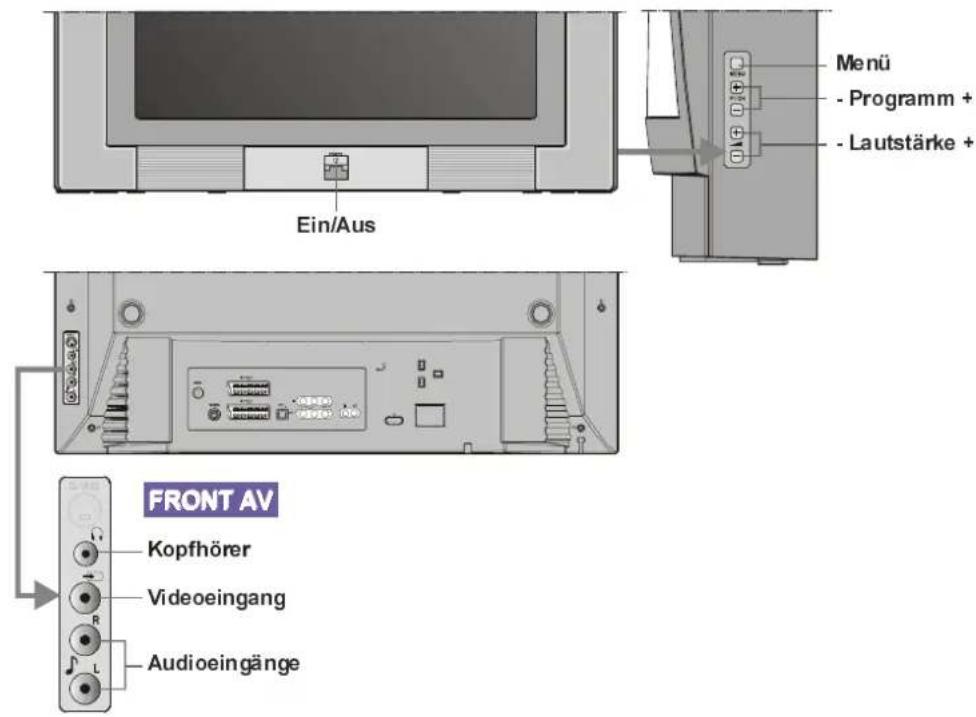

Bedienfeldtasten am Gerät

Ein/Aus Menü - Programm + - Lautstärke + FRONT AV Kopfhörer Videoeingang Audioeingänge

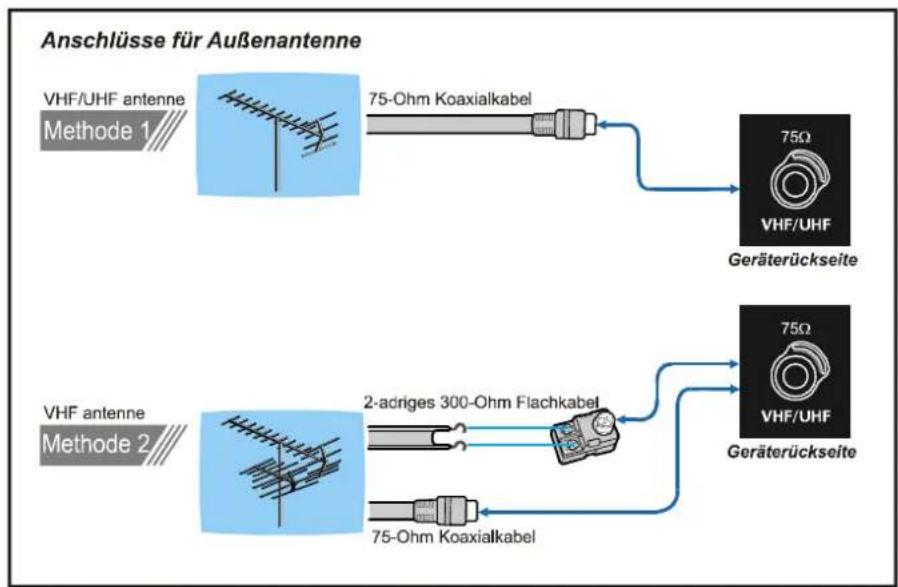

Antennenanschlüsse

Vorbereitungen

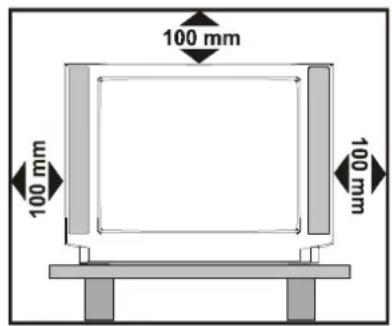

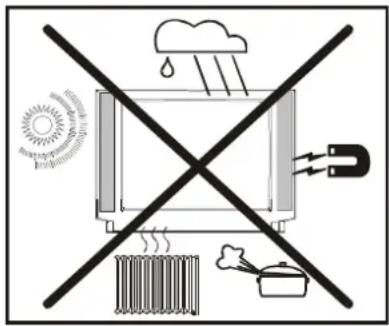

Sorgen Sie für ausreichende Belüftung. Halten Sie nach allen Seiten des Gerätes mindestens 10 cm Abstand. Legen Sie keine Objekte auf das Gerät, um Störungen und Sicherheitsprobleme zu vermeiden.

Benutzen Sie diesen Apparat in der tropischen und/oder gemäßigten Klimas.

Produktmerkmale

• Farbfernsehgerät mit Fernbedienung
- Auf 100 Programmplätzen können VHF-, UHF- oder Kabelkanäle programmiert werden.
• Abstimmung von Kabelkanälen
- Sehr einfache TV-Bedienung über benutzerfreundliche Menüführung
- Scart-Anschluss (optional) für externe Geräte (z.B. Computer, Videorecorder, Videospiele, Audiogeräte usw.)
- Optionaler Zweitanschluss für Scart-Stecker
- Optionale Mono- oder Stereo-Klangsysteme (Deutsch, Nicam oder Deutsch + Nicam)
- Komplette Teletext-Funktion (optional) Fastext (optional)

• Kopfhöreranschluss (optional)

• Direkter Zugriff auf Programme (optional)

• A.P.S. – Automatisches Programmiersystem (optional)

- Jedes Programm kann mit einem Namen bezeichnet werden.

- Programmtausch – Umschalten zwischen den beiden zuletzt gesehenen Programmen

- Automatische Abstimmung auf- und abwärts

- Sleep Timer

- Automatisches Stummschalten, wenn kein Empfang stattfindet

- Wenn kein gültiges Signal empfangen wird, schaltet das TV-Gerät nach 5 Minuten automatisch auf Bereitschaft.

- WSS-Breitbildschirm – Wide Screen Signaling

• NTSC-Wiedergabe (optional).

- S-VHS-Anschluss an Vorder- oder Rückseite (optional).

• Verschiedene Ausführungen mit AV-Eingängen und -Ausgängen an Vorder- oder Rückseite (optional).
• Anschluss für externe Lautsprecher (optional).

Sicherheitshinweise

1. Spannungsquelle

Dieses Gerät ist für den Betrieb an einer Spannungsquelle mit den Werten 230-240 V AC, 50 Hz ausgelegt. Vergewissem Sie sich, dass der korrekte Spannungswert eingestellt ist.

2. Netzkabel

Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Darüber hinaus dürfen keine Objekte auf das Kabel gestellt oder mit dem Kabel in Kontakt gebracht werden. Achten Sie besonders auf die Stelle, an der das Kabel in den Stecker übergeht, auf die Steckdose und auf den Kabelausgang am Gerät.

3. Feuchtigkeit und Wasser

Das Gerät darf auf keinen Fall an feuchten oder nassen Orten betrieben werden (stellen Sie das Gerät weder im Badezimmer, am Spülbecken in der Küche, noch in der Nähe der Waschmaschine auf).

Das Gerät darf weder Wasser noch Regen ausgesetzt werden, da das gefährlich ist. Stellen Sie bitte auch keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät. Vermeiden Sie das Gerät zu bespritzen.

4. Reinigung

Bevor Sie das Gerät reinigen, ziehen Sie den Netzstecker aus der Steckdose. Verwenden Sie keine flüssigen Reinigungsmittel und keine Sprays. Benutzen Sie ein sauberes und trockenes Tuch.

5. Belüftung

Die Lüftungsschlitze und Öffnungen am Gerät sind für die Luftzirkulation vorgesehen und sollen den zuverlässigen Betrieb gewährleisten. Damit eine Überhitzung vermieden wird, dürfen diese Öffnungen in keinerlei Weise verschlossen oder verdeckt werden.

6. Blitzschlag

Bei herannahenden Gewittern und vor längerer Abwesenheit (Urlaub), ziehen Sie den Netzstecker aus der Steckdose.

7. Ersatzteile

Wenn bestimmte Komponenten ausgewechselt werden müssen, vergewissern Sie sich, dass der Techniker die Ersatzteile verwendet, die vom Hersteller angegeben sind, oder Teile, die dieselben technischen Daten wie die Originalteile besitzen. Nicht zugelassene Ersatzteile können Brände, elektrische Schläge oder andere Gefahrensituationen herbeiführen.

8. Reparatur und Wartung

Alle Reparatur- und Wartungsmaßnahmen müssen von qualifiziertem Fachpersonal ausgeführt werden. Öffnen Sie auf keinen Fall das Gerät selbst, da die Gefahr elektrischer Schläge besteht.

9. Röntgenstrahlung

Die in diesem TV-Gerät erzeugte Röntgenstrahlung wird ausreichend abgeschirmt.

10. Offene Flammen

Stellen Sie keine Objekte mit offenen Flammen auf das Gerät.

Warnhinweis!

Alle Eingriffe, die den Bestimmungen entgegenstehen, insbesondere Änderungen der Hochspannung oder das Austauschen der Bildröhre können zu erhöhter Röntgenstrahlung führen. Für derartig veränderte Geräte erlischt die Lizenz. Die Geräte dürfen dann nicht mehr betrieben werden.

Anweisungen zur Abfallentsorgung:

• Die Verpackung und Verpackungshilfen sind recyclingfähig und sollten prinzipiell der Wiederverwertung zugeführt werden. Verpackungsmaterialien wie Plastiktüten müssen von Kindem ferngehalten werden.
- Batterien, die schwermetalfreie Elemente beinhalten, sollten nicht mit Haushaltmüll entsorgt werden. Bitte entsorgen Sie die benutzte Batterien nach den Umweltschutzregeln. Bitte informieren Sie sich über die gültigen Regeln von Umweltschutzanwendungen, die bei Ihnen angewandt sind.

100 mm 100 mm 100 mm

GEFAHR ELEKTRISCHER SCHLÄGE

Mit dem Blitzsymbol in dem Dreieck soll der Benutzer vor gefährlicher Hochspannung im Inneren des Gerätes gewarnt werden. Es besteht die Gefahr eines elektrischen Schlages!

Das Ausrufezeichen in dem Dreieck soll den Benutzer auf wichtige Bedienungs-, Wartungs- und Reparaturhinweise in den mitgelieferten Dokumenten aufmerksam machen.

"LASSEN SIE IHR TV-GERÄT WEDER IN BETRIEB, NOCH IN BEREITSCHAFT, WENN SIE IHR HAUS VERLASSEN."

Vor dem Einschalten des TV-Geräts

Netzanschluss

WICHTIGER HINWEIS: Dieses Gerät ist für den Betrieb an einer Spannungsquelle mit den Werten 230-240 V AC, 50 Hz ausgelegt.

- Nach dem Auspacken warten Sie, bis das Gerät Raumtemperatur erreicht hat, bevor Sie es an den Netzstrom anschließen.

Anschlussmöglichkeiten an der RF-Eingangsbuchse

TV REAR PANEL 75μ VHF UHF CABLE TV

- Schließen Sie das Antennenkabel bzw. das Kabel für Kabel-TV an den RF-Anschluss an, der sich auf der Rückseite des TV-Geräts befindet. Schließen Sie die Kabel von den TV-Ausgängen der externen Geräte (VCR, DVB usw.) ebenfalls an diesen Anschluss an.

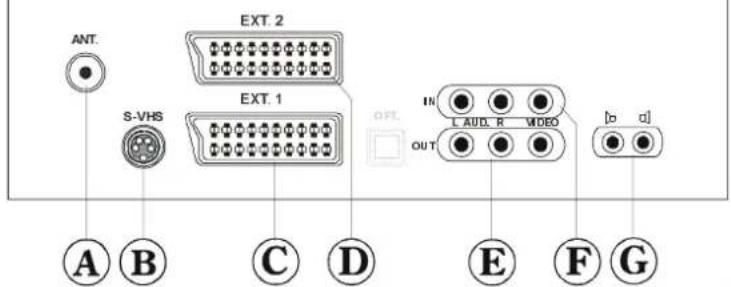

Anschließen externer Geräte

WICHTIGER HINWEIS: Schalten Sie das TV-Gerät aus, bevor Sie externe Geräte anschließen.

Die Anschlüsse für externe Geräte befinden sich an der Vorder- und Rückseite des TV-Geräts (optional). Beim Anschließen anderer Geräte über den Scart-Anschluss gehen Sie nach den Bedienungsanleitungen der entsprechenden Geräte vor.

Einlegen der Batterien in die Fernbedienung

- Legen Sie die Batterien in der korrekten Ausrichtung ein, wie nachfolgend abgebildet.

• Ziehen Sie die Batterieabdeckung auf der Rückseite der Fernbedienung vorsichtig hoch, und nehmen Sie diese von dem Batteriefach ab.
• Legen Sie zwei MN2400 AAA-Batterien oder gleichwertige Batterien ein.
• Befestigen Sie die Batterieabdeckung wieder auf dem Batteriefach.

HINWEIS: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte andernfalls durch auslaufende Batterien beschädigt werden.

Ein- und Ausschalten des TV-Geräts

TV-Gerät einschalten

Schalten Sie Ihr TV-Gerät mit den folgenden beiden Bedienungsschritten ein:

1- Drücken Sie den Netzschalter an der Vorderseite des TV-Geräts. Das TV-Gerät schaltet auf Bereitschaft. Die rote Kontroll-lampe unter dem Bildschirm leuchtet.
2- Schalten Sie das TV-Gerät aus dem Bereitschaftsmodus ein:

Drücken Sie entweder eine der Zifferntasten auf der Fernbedienung, um eine bestimmte Programmnummer aufzurufen,

oder

drücken Sie die Taste Programm aufwärts bzw. abwärts an der Vorderseite des TV-Geräts oder auf der Fernbedienung. Sie rufen somit das zuletzt gesehene Programm auf.

Auf beide Arten schalten Sie das TV-Gerät ein. Statt der ROTEN leuchtet nun die GRÜNE Kontrolllampe.

TV-Gerät ausschalten

- Drücken Sie auf der Fernbedienung die Bereitschaftstaste. Das TV-Gerät schaltet auf Bereitschaft, und statt der GRÜNEN Lampe leuchtet die ROTE;

oder

drücken Sie den Netzschalter an de Vorderseite des Geräts, so dass das Gerät ausgeschaltet wird und die GRÜNE Lampe erlischt.

Bedienung des TV-Geräts

Sie können Ihr TV-Gerät sowohl mit der Fernbedienung als auch mit den Tasten am Gerät bedienen.

A.P.S. (optional)

(Automatisches Programmiersystem)

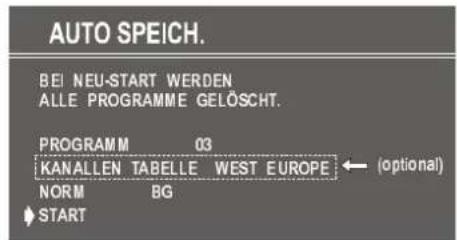

Wenn Sie ihr TV-Gerät zum ersten Ma einschalten, wird die folgende Meldung angezeigt: "ANTENNEN KABEL ÜBER-PRÜFEN. AUTO PROGRAMMIER SYSTEM".

Das A.P.S.-System sucht und sortiert alle Kanäle, die in Ihrer Region verfügbar sind, und speichert diese automatisch in Ihrem TV-Gerät.

Wenn Sie die APS-Funktion vor dem Start stornieren möchten, betätigen Sie die Taste

"TV". Wählen Sie zu allererst das "LAND" und die "KANALLEN TABELLE" (optional) aus. Damit wird der Sortierprozess der APS-Funktion wirksam. Zum Starten der Funktion bewegen Sie den Cursor mit der Taste

und drücken Sie die Taste « ◀» oder « ▶. Wenn Sie den APS-Vorgang mittendrin abbrechen möchten, betätigen Sie die Taste

«◀» oder «▶

A.P.S. ANTENNEN KABEL ÜBERPRÜFEN AUTO. PROGRAMMIER SYSTEM LAND D IKANALLEN TABELLE WEST EUROPE ← (optional) NORM BG START

A.P.S. A.P.S. IN BETRIEB P 07 C12 TV-BETRIEB

Nach abgeschlossenem APS-Vorgang wird auf dem Bildschirm eine Programmkliste angezeigt. In der Programmklistefifidenden Sie die Programmnummern mit den dazugehörigen Programmnamen.

Wenn Ihnen die Programmnummern und/oder -namen nicht zusagen, können Sie diese im Menü Programm ändern.

Bedienung mit den Tasten am TV-Gerät

Mit den Tasten an der Vorderseite des Geräts können Sie die Lautstärke einstellen und die Programme auswählen.

Lautstärkereglung

• Drücken Sie die Taste “-”, um die Lautstärke zu verringern, oder “-” um die Lautstärke zu erhöhen. In der Mitte des unteren Bildschirmabschnitts wird eine Lautstärkeskala (Schieberegler) angezeigt.
• Durch gleichzeitiges Betätigen der Tasten "▲ +" und "- - rufen Sie das Hauptmenü auf.

Programmwahl

- Drücken Sie die Taste "P/CH+", um das nächste Programm auszuwählen, oder drücken Sie "-P/CH", um das vorige Programm auszuwählen.

Hauptmenü aufrufen (optional)

- Drücken Sie die Taste "MENU", um das Hauptmenü aufzurufen. Vom Hauptmenü aus gelangen Sie mit der Taste "-P/CH" oder "P/CH+" in die Untermenüs. Rufen Sie mit der Taste "-◀" oder "◀" das entsprechende Untermenü auf. Anweisungen zur Bedienung der Menüs finden Sie in dem Abschnitt Menüsystem in dieser Bedienungsanleitung.

Bedienung mit den Tasten der Fernbedienung

Mit der Fernbedienung können Sie alle Funktionen Ihres TV-Geräts steuern. Die Funktionen werden zusammen mit dem Menüsystem Ihres TV-Geräts beschrieben.

Die Funktionen des Menüsystems werden in dem Abschnitt Menüsystem beschrieben.

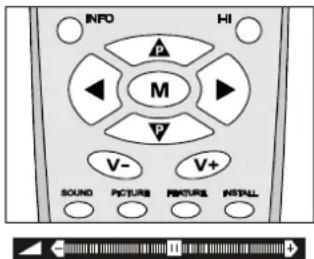

Lautstärkereglung

Drücken Sie die Taste "VOL+", um die Lautstärke zu erhöhen. Drücken Sie die Taste "VOL-", um die Lautstärke zu verringern. In der Mitte des unteren Bildschirmabschnitts wird eine Lautstärkeskala (Schieberegler) angezeigt.

(Voriges oder nächstes Programm)

• Drücken Sie die Taste « P, um das vorige Programm aufzurufen.
• Drücken Sie die Taste « P », um das nächste Programm aufzurufen.

Programmwahl (direkter Zugriff)

Wählen Sie mit den Zifferntasten auf der Fernbedienung ein Programm zwischen 0 und 9 aus. Das TV-Gerät schaltet auf das gewählte Programm. Für Programmnummern von 10 – 99 verwenden Sie die Taste für zweistellige Ziffern “- -”.

P-- Diese Anzeige befindet sich links oben am Bildschirm.

Anschließend drücken Sie nacheinander die Zifferntasten des gewünschten Programms (z.B. für Programm 27 drücken Sie zuerst die 2 und dann die 7). Wenn Sie mit dem Drücken

der Zifferntasten zu lange warten, schaltet sich die Funktion aus, und die Anzeige erlischt. Nach dem Eingeben der ersten Ziffer darf auch die zweite Ziffer nicht zu spät gedrückt werden. Die zulässige Verzögerungszeit beträgt 3 Sekunden.

Um wieder einstellige Programme aufzurufen, drücken Sie direkt auf die entsprechende Programmziffer.

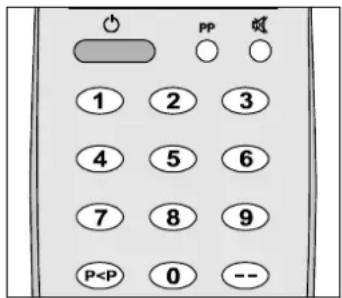

Programmtausch

- Drücken Sie auf die Taste "P<P" (Programmtausch), um auf das zuletzt gewählte Programm zurückzuschalten. Mit dieser Taste schalten Sie zwischen den beiden zuletzt gesehenen Programmen um. Beispiel: Wählen Sie Programm 8. Rufen Sie anschließend Programm 2 auf. Wenn Sie nun die Taste "P<P" drücken, wird auf Programm 8 umgeschaltet. Wenn Sie die Taste nochmals drücken, wird wieder Programm 2 aufgerufen usw.

PP OK 1 2 3 4 5 6 7 8 9 P<P 0 --

Menüsystem

Ihr TV-Gerät ist mit einer Menüführung ausgestattet, mit der Sie das multifunktionale System einfach steuern können. Die Bedienung erfolgt über Menübefehle, die am Bildschirm angezeigt und ausgewählt werden.

Drücken Sie die Taste «M». Das Hauptmenü wird in der Bildschirmmitte angezeigt.

Alle ausgewählten Optionen dieses Menü- systems werden in BLAUER Schrift und mit einem Pfeil auf der linken Seite dargestellt.

MENÜ TON BILD FUNKTION INSTALL. PROGRAMM.

Um ein Wittermenü ausszuwählen, betätigen

Sie die Taste «P» oder «F», und drücken Sie die Taste «◀» oder «▶».

Jede Option kann auch mit der entsprechenden Farbtaste und mit der Taste "INFO" auf der Fernbedienung ausgewählt werden.

HAUPTMENÜ

Das Menüsystem wird nachfolgend beschrieben.

Für die Schnellauswahl der Menüs drücken Sie die folgenden Tasten:

«M»-Taste - Hauptmenü

Rote Taste - Menü Ton

Grüne Taste - Menü Bild

Gelbe Taste - Menü Funktion

Blaue Taste - Menü Install.

"INFO"-Taste - Menü Programm

Die Taste Menü hat zweierlei Funktionen: Mit ihr können Sie das "HAUPTMENÜ" aufrufen bzw. beenden, und mit ihr können Sie das jeweilige Untemenü beenden, um gleichzeitig das übergeordnete Menü aufzurufen.

Das Menü Ton

Toneinstellungen ändern

• Gehen Sie entweder durch Betätigen der roten Taste direkt in das Menü Ton, oder
• rufen Sie das Hauptmenü auf. Darin ist Ton die erste markierte Option. Im Hauptmenü

wählen Sie mit der Taste « ▲oder « » P die Option TON aus, und rufen Sie mit der Taste « ◀» oder « ▶das Menü Ton auf.

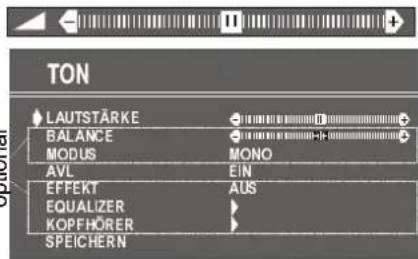

Lautstärke einstellen

Wenn Sie sich im Menü Ton befinden, ist Lautstärke als erste Option markiert.

• Drücken Sie die Taste «▶, um die Lautstärke zu erhöhen.
• Drücken Sie die Taste «◀», um die Lautstärke zu verringern.

Sie können die Lautstärke auch mit der Taste "VOL+" (lauter) oder "-VOL" (leiser) direkt einstellen.

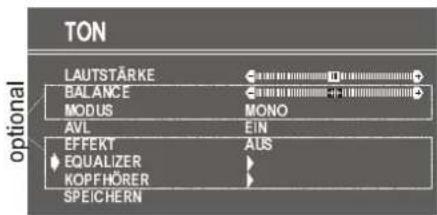

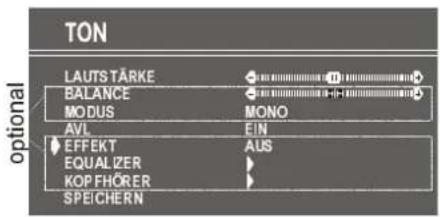

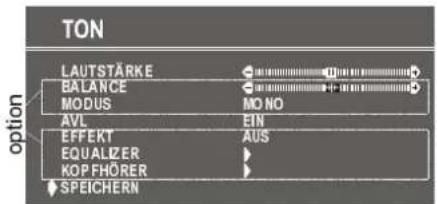

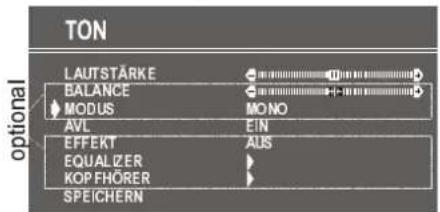

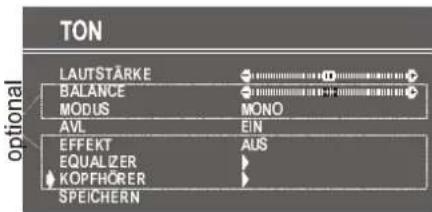

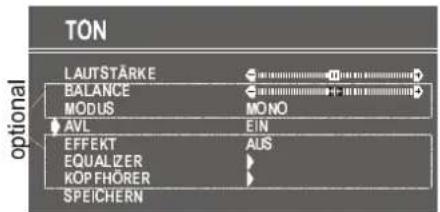

TON LAUTSTÄRKE BALANCE MODUS AVL EFFEKT EQUALIZER KOPFHÖRER SPEICHERN EIN AUS

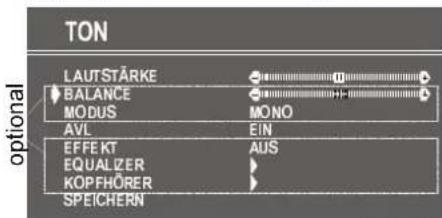

Balance einstellen

(Wenn Ihr TV-Gerät über Stereo verfügt)

Mit dieser Funktion können Siedite Balance zwischen rechtem und linkem Lautsprecher einstellen.

• Wählen Sie mit der Taste « » oder « » die Option Balance.
• Um die Balance nach rechts zu verschieben, betätigen Sie die Taste «▶».
• Um die Balance nach links zu verschieben, betätigen Sie die Taste «

Wenn sich der Balance-Regler in der Mitte befindet, wird der Cursor mit den beiden entgegengesetzten Pfeilen dargestellt.

TON LAUTSTÄRKE BALANCE MODUS AVL EFFECT EQUALIZER KOPFHÖRER SPEICHERN optional MALO BALANCE MODUS AVL BALANCE MODUS AVL BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE BALANCE

Modus auswählen

(Wenn Ihr TV-Gerät über Stereo verfügt)

- Wählen Sie mit der Taste « P » oder « ▶ die Option Modus.

- Drücken Sie die Taste «◀» oder «▶, um den Modus zu ändern.

Wählen Sie MONO, STEREO oder DUAL (I-II), sofern das gewählte Programm den entsprechenden Modus unterstützt.

Sie können den Tonmodus auch direkt ändern, indem Sie auf der Fernbedienung die Taste "I-II" betätigen.

TON LAUTSTÄRKE BALANCE MODUS AVL EFFEKT EQUALIZER KOP FHÖRER SPEICHERN optional

Bei Zweikanalton-Übertragungen (Dual) haben Sie unter Mouldsdite Möglichkeit zwischen Originalton und synchronisierter Sprache zu wählen.

Auto Pegel (AVL) einschalten

Wenn die Programme über unterschiedliche Lautstärkepegel verfügen, sorgt die Funktion Auto Pegel (AVL) für normale, gleichbleibende Lautstärke. Durch Betätigen der Taste «◀» oder «▶» schalten Sie diese Funktion ein bzw. aus.

TON LAUTSTÄRKE BALANCE MODUS AVL EFFECT EQUALIZER KOPFHÖRER SPEICHERN optional BALANCE MODUS AVL EIN AUS

Effekt einstellen

(Wenn Ihr TV-Gerät über Stereo verfügt)

Mit dieser Funktion aktivieren bzw. deaktivieren Sie dem Klangeffekt.Durch

Betätigen der Taste «◀» oder «▶

schalten Sie diese Funktion ein bzw. aus. Wenn als aktuelles Klangsystem MONO eingestellt ist und Sie den Effekt auf EIN schalten, wird der Klang wie STEREO wiedergegeben. Wenn als aktuelles Klang-system STEREO eingestellt ist und Sie den Effekt einschalten, gewinnt der Klang an räumlicher Tiefe. Ist der Effekt ausgeschaltet, so bleibt der Originalklang in MONO und STEREO erhalten.

TON LAUTSTÄRKE BALANCE MODUS AVL EFFECT EQUALIZER KOPFÖRER SPEICHERN optional AUST AUS

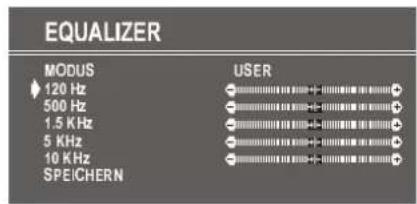

Equaliser

(Wenn Ihr TV-Gerät über Stereo verfügt)

Wählen Sie mit der Taste « P » oder « »P die Option Equaliser aus, und rufen Sie mit der Taste «◀ oder « »das Untermenü nü Equaliser auf.

TON LAUTSTÄRKE BALANCE MODUS AVL EFFECT EQUALIZER KOPF HÖRER SPEICHERN optional AUST BALANCE MODUS AVL EIN AUS

EQUALIZER MODUS 120 Hz 500 Hz 1.5 KHz 5 KHz 10 KHz SPEICHERN USER

Unter dem Merülpunkt MODUSb einfidelen sich fürft vordefinierte Optionen und eine benutzerdefinierte Option: BENUTZER, KLASSIK, JAZZ, ROCK, POP und FLAT. Die vordefinierten Optionen lassen sich nicht ändern. Wenn Sie versuchen, eine der Frequenzen vom vordefinierten Optionenz zu ändern, wird der MODUS automatisch auf

BENUTZER umgeschaltet. Die Option BENUTZER lässt sich individuell einstellen.

Mit den 5 Optionen unter MODUS lässt sich der Ton in den folgenden 5 Frequenzbereichen einstellen: 120 Hz, 500 Hz, 1.5 kHz, 5 kHz und 10 kHz. Um die Werte der 5 Frequenzen zu ändern, wählen Sie mit der

Taste « ▲ oder « » eine der Optionen aus und drücken dann ▶», um den Wert zu erhöhen, bzw. «◀» um den Wert zu verringern. Wenn sich der Regler in de mittleren Position befindet, wird der Cursor mit den beiden entgegengesetzten Pfeilen dargestellt.

Um die Equaliser-Einstellungen zu speichern, drücken Sie die Taste «◀» oder «▶auf der Option "SPEICHERN".

Beim Speichervorgang werden alle Einstellungen gespeichert, und die Informationen im Modus BENUTZER bleiben erhalten. D.h. wenn Sie die MODUS-Werte mit einer der vordefinierten Optionen gespeichert haben, und Sie wählen der Modus BENUTZER erneut aus, werden die benutzerdefinierten Frequenzwerte aufgerufen.

Kopfhörereinstellungen ändern

(Wenn Ihr TV-Gerät über Stereo verfügt) (optional)

Bewegen Sie den Cursor auf KOPFHÖRER, und drücken Sie die Taste « ◀» oder « ▶ um das Menü Kopfhörer aufzurufen. Hierbei handelt es sich um ein Untermenü des Menüs Ton. Alle Optionen darin haben dieselbe Wirkungsweise wie in dem Menü Ton.

TON LAUTSTÄRKE BALANCE MODUS AVL EFFECT EQUALIZER KOPFHÖRER SPEICHERN optional AUST AUS

Lautstärke am Kopfhörer einstellen

(Wenn Ihr TV-Gerät über Stereo verfügt)

• Im Untermenü Kopfhörer ist Lautstärke als erste Option ausgewählt.
• Drücken Sie die Taste «▶», um die Lautstärke zu erhöhen.
• Drücken Sie die Taste « um die Lautstärke zu verringern.

KOPFHÖRER LAUTSTÄRKE BALANCE MODUS SPEICHERN MONO

Balance am Kopfhörer einstellen

(Wenn Ihr TV-Gerät über Stereo verfügt)

• Wenn sich der Balance-Regler in der Mitte befindet, wird der Cursor mit den beiden entgegengesetzten Pfeilen dargestellt.
• Wählen Sie mit der Taste « ▶ » oder « ▶ die Option Balance.
• Um die Balance nach rechts zu verschieben, betätigen Sie die Taste «▶».
• Um die Balance nach links zu verschieben, betätigen Sie die Taste «◀».

Kopfhörer-Modus einstellen

(Wenn Ihr TV-Gerät über Stereo verfügt)

- Wählen Sie mit der Taste « ▶ » oder « ▶ die Option Modus.

Um den aktuellen Tonmodus zu ändern, drücken Sie die Taste «◀» oder «▶». (Beispiel: Wenn momentan Stereo eingestellt ist, rufen Sie Mono auf, bzw. umgekehrt).

Bei Zweikanalton-Übertragungen haben Sie im Menü Modus die Möglichkeit, zwischen Originalton und synchronisierter Sprache zu wählen. Wenn Sie also z.B. über die Lautsprecher den Originalton hören, kann eine andere Person gleichzeitig über Kopfhörer den synchronisierten Ton hören.

Einstellungen speichern

- Wählen Sie mit der Taste « Aoder « » P die Option Speichern. Drücken Sie die Taste « ◀» oder « ▶, um die aktuellen Kopfhörereinstellungen für Lautstärke und Balance zu speichern. Die gespeicherten Werte gelten für alle Programme.

Einstellungen speichern

- Gehen Sie auf die Option "SPEICHERN", und drücken Sie die Taste «◀» oder «▶, um die Einstellungen im Menü Ton zu speichern.

TON LAUTSTÄRKE BALANCE MODUS AVL EFFEKT EQUALIZER KOPFHÖRER SPEICHERN option

Das Menü Bild

- Gehen Sie entweder durch Betätigen der "GRÜNEN" Taste direkt in das Menü "Bild", oder - Drücken Sie zunächst die Taste «M», um das Hauptmenü aufzurufen. Im Hauptmenü wählen Sie mit der Taste «oder» die Option "BILD" aus, und rufen Sie mit der Taste «▶» oder «▶das Menü Bild auf.

MENÜ TON BILD FUNKTION INSTALL. PROGRAMM.

Helligkeit einstellen

• Im Bildmenü ist die Helligkeit als erste Option ausgewählt.
• Drücken Sie die Taste «▶», um die Helligkeit zu erhöhen.

- Drücken Sie die Taste «◀, um die Helligkeit zu verringern.

BILD HELLIG KEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS SPEICHERN 4:3

Kontrast einstellen

• Wählen Sie mit der Taste « » oder « » die Option Kontrast.
• Drücken Sie die Taste «▶», um den Kontrast zu erhöhen.
• Drücken Sie die Taste «◀», um den Kontrast zu verringern.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS SPEICHERN 4:3

Farbstärke einstellen

• Wählen Sie mit der Taste « ▶ oder « » ▼ die Option Farbstärke.
• Drücken Sie die Taste «▶», um die Farbstärke zu erhöhen.
• Drücken Sie die Taste «◀», um die Farbstärke zu verringern.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS SPEICHERN 4.3

Bildschärfe einstellen

- Wählen Sie mit der Taste « P » oder « P » die Option Bildschärfe.

• Drücken Sie die Taste «▶, um den Schärfepegel zu erhöhen.
• Drücken Sie die Taste «◀, um den Schärfepegel zu verringern.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS SPEICHERN 4.3

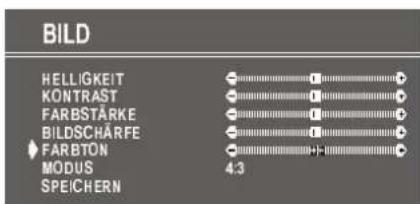

Farbton einstellen

(Beim der NTSC-Wiedergabe eersberiht diese Option nur im AV-Modus, wenn als Videosignal NTSC verwendet wird. Andernfalls steht die Option Farbton im Menü Bild nicht zur Verfügung.):

• Wählen Sie mit der Taste « ▶ oder « » P die Option Farbton.
• Drücken Sie die Taste «▶», um den Farbtonpegel zu erhöhen.
• Drücken Sie die Taste «◀, um die Farbtonpegel zu verringern.

Die mittlere Einstellung wird durch zwei entgegengesetzte Pfeile dargestellt.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE FARBTON MODUS SPEICHERN 4:3

Modus

Mit dieser Option ändern Sie das Bildformat. Mit der Taste «◀» oder «▶» können Sie eine der folgenden Optionenwählen: „4:3“, „16:9“, „14:9“ (optional), „Cinema“ (optional), „Untertitel“ (optional) oder „AUTO“. Sie haben auch die Möglichkeit, das Bildformat mit der Fernbedienungstaste „EX“ direkt zu ändern.

• 4:3 Das Seitenverhältnis wird auf 4:3 eingestellt.
• 16:9 Das Seitenverhältnis wird auf 16:9 eingestellt.

• 14:9 (optional) Das Seitenverhältnis wird auf 14:9 eingestellt.
- Cinema (optional) Das Bild wird auf Kinoformat eingestellt.
- Untertitel (optional) Das Bild wird auf Untertitelformat eingestellt.
- AUTO Wenn die Option aktiviert ist, stellt sich das Bildformat automatisch nach dem Bildsignal des ausgewählten Kanals ein. Beispiel: Ihr Fernsehgerät befindet sich in dem Modus 4:3, das Bild des ausgewählten Kanals wird im Seitenverhältnis 16:9 übertragen. Wenn die Option AUTO eingestellt ist, schaltet sich das Fernsehgerät automatisch auf 16:9. Wenn im Fernsehgerät der Modus 4:3 eingestellt ist, und der Kanal überträgt ebenfalls im Seitenverhältnis 4:3, bringt die Einstellung AUTO keine Änderungen.

Die Funktion WSS wird nur in den Betriebsarten TV und FAV / BAV (optional) verwendet. Das Signal zur Einstellung des Bildformats in AV1 und AV2 wird auf Stift 8 des Scart-Steckers übertragen. Die möglichen Bildformate in RGB und S-VHS sind 4:3, 16:9, 14:9 (optional), Cinema (optional) oder Untertitel (optional). (AUTO ist nicht verfügbar.)

Bei eingeblendetem Menü wird das Bildformat automatisch auf den Standard (4:3 oder 16:9) gesetzt. Nach dem Ausblenden des Menüs wird wieder das gespeicherte Format aufgerufen.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS SPEICHERN 4.3

So Speichern Sie die Einstellungen

- Gehen Sie auf die Option Speichern, und drücken Sie die Taste «◀» oder «▶, um die Einstellungen im Menü Bild zu speichern.

Die Einstellung des gespeicherten Bild - Modus ist nur im aktuellen Programm aktiv. Weitere gespeicherte Werte im Menü Bild sind für alle Programme aktiv (optional).

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS 4.3 SPEICHERN OK

Das Menü Funktion

• Gehen Sie entweder durch Betätigen der "GELBEN" Taste direkt in das Menü Funktion, oder
• Drücken Sie zunächst die Taste «M», um das Hauptmenü aufzurufen. Im Hauptmenü wählen Sie mit der Taste «Aoder «» P die Option FUNKTION. Rufen Sie anschließend mit der Taste «◀» oder «▶das Menü Funktion auf.

MENÜ TON BILD FUNKTION INSTALL PROGRAMM

Sleep Timer

In dem Menü Funktion ist SLEEP TIMER als erste Option ausgewählt. MittdenTästen « oder » können Sie den Sleep Timer auf folgende Einstellungen programmieren: AUS, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 und 2:00:00.

Die Einstellung wird rechts oben am Bildschirm angezeigt. Wenn der Sleep Timer aktiviert ist, wird er gemeinsam mit dem TV-Status angezeigt und nach 3 Sekunden ausgeblendet.

0:15 : 00 FUNKTION SLEEP TIMER KINDERSICHER SPRACHE KOPIE AUS AUS DEUTSCH TV optional

Die letzte Minute im Countdown des Sleep Timer wird rechts oben automatisch einge- blendet. Die Anzeige erlischt, wewrnder der Sleep Timer abgelaufen ist. Anschließend schaltet das TV-Gerät automatisch in den Bereitschaftsmodus.

Kindersicherung

Mit dieser Funktion verhindern Sie, dass Unbefugte das TV-Gerät ohne Fernbedienung einschalten, Programme wechseln oder Einstellungen durchführen.

Die Funktion KINDERSICHER wird durch Betätigung der Taste ◀◀▶ oder ◀▶▶ entweder EIN- oder AUS-geschaltet. Wenn die Funktion ausgeschaltet ist, kann Ihr TV-Gerät auf herkömmliche Weise bedient werden. Wenn die Funktion eingeschaltet ist, kann das Gerät nur über die Fernbedienung bedient werden. In diesem Fall sind alle Tasten an der Vorderseite des TV-Geräts außer Betrieb (mit Ausnahme des Netzschalters).

FUNKTION SLEEP TIMER AUS KINDERSICHER AUS SPRACHE DEUTSCH KOPIE TV ← optional

Menüsprache einstellen

Auf dem Menüpunkt SPRACHE wählen Sie mit der Taste «◀ bzw. «▶ Ihre Menü-sprache aus.

FUNKTION SLEEP TIMER AUS KINDERSICHER EIN SPRACHE DEUTSCH KOPIE TV optional

KOPIE (optional)

(nur in Stereo gültig)

Unter Kopie stehen die Optionen TV oder AV-1 zur Verfügung. Auf dem Menüpunkt "KOPIE" wählen Sie mit der Taste «◀» bzw. «▶» die Option "TV" oder "AV-1" aus.

FUNKTION SLEEP TIMER AUS KINDERSICHER AUS SPRACHE DEUTSCH KOPIE TV optional

Einstellungen speichern

In dem Meneriü Funktionwevleiherallte Einstellungen automatisch gespeichert.

Das Menü Install.

• Gehen Sie entweder durch Betätigen der BLAUEN Taste direkt in das Menü Install., oder
• Drücken Sie zunächst die Taste «M», um das Hauptmenü aufzurufen. Im Hauptmenü wählen Sie mit der Taste «▶ oder « » ▶ die Option "INSTALL." Rufen Sie anschließend mit der Taste «◀» oder «▶das Menü Install. auf.

MENÜ TON BILD FUNKTION INSTALL. PROGRAMM.

Programmwahl

Zur Auswahl der Programmnummern verwenden Sie entweder die Täste« «» bzw.

«▶,»did Zifferntasten oder die Taste für zweistellige Ziffern.

Band auswählen

Auf dem Menüpunkt BAND können Sie zwischen folgenden Möglichkeiten wählen:

• VHF1, VHF3 oder UHF (Frequenz-Option), durch Betätigen der Taste «◀» oder «▶.
  • "C" oder "S" (Kanal-Option).

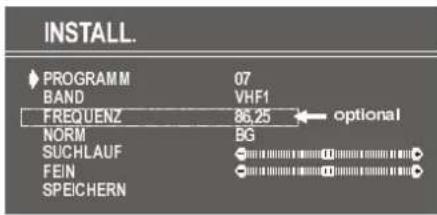

Frequenz auswählen (optional)

Die Frequenz beträgt

• 044 - 890 MHz für Band VHF1 - VHF3 - UHF.

INSTALL. PROGRAM M BAND FREQUENZ NORM SUCHLAUF FEIN SPEICHERN 07 VHF1 86,25 BG optional

Zur Änderung der FREQUENZ verwenden Sie entweder die Taste « ◀» bzw. « ▶ die Zifferntasten oder die Taste für zweisstellige Ziffern mit den Zifferntastern.

Die Dezimalwerte der Frequenz lassen sich nicht mit den Zifferntasten ändern. Verwenden Sie dazu die Tasten «» oder «▶. Folgende Dezimalwerte sind möglich: "00", "25", "50" und "75". Auch mit der Feinabstimmung (Option Fein) können Sie die Dezimalwerte ändern.

Kanal auswählen (optional)

Zur Änderung der KANAL-Einstellung verwenden Sie entweder die Taste «» bzw. «▶, die Zifferntasten oder die Taste für zweistellige Ziffern mit Zifferntasten.

INSTALL. PROGRAMM BAND KANAL KANALLEN TABELLE NORM SUCHLAUF FEIN SPEICHERN 07 C 45 WEST EUROPE BG optional

Für Band C:

01 - 83, WEST EUROPE (Westeuropa)
01 - 12, 21 - 69, EAST EUROPE (Osteuropa)
01 - 17, 21 - 73, UK
01 - 76, FRANCE (Frankreich)
04 - 09, FRANCE 2

Für Band S:

01 - 411 für allée Kamattableen.

Kanaltabelle auswählen (optional)

KANALTABELLE ist nur bei Option C gültig. Folgende Kanaltabellen sind verfügbar:

WEST EUROPE

EAST EUROPE

UK

FRANCE

FRANCE 2

Betätigen Sie dazu die Taste ◀» oder «▶.

Norm auswählen

Auf dem Menüpunkt NORM können Sie mit der Taste «◀» oder «▶» die Norm auf B/G, D/K, I/I', L/L' einstellen.

Suchlauf starten

Um den Suchlauf zu starten, drücken Sie die Taste «▶» (vorwärts) oder «◀» (rückwärts). Der Menüpunkt SUCHLAUF blinkt während des Suchlaufs, bis der Vorgang angehalten wird oder bis ein Signal gefunden ist. Beim Suchvorgang wird der halbtransparente Menühintergrund "BLAU" angezeigt. Wenn Sie den Suchlauf anhalten möchten, drücken Sie erneut die Taste

« ◀ » oder « ▶

Feinabstimmung

Wenn Sie mit der Bildqualität nicht zufrieden sind, können Sie das Bild (nach der Grob-einstellung) mit der Feinabstimmung nachregeln.

Auf dem Menüpunkt FEIN betätigen Sie die Taste «◀» oder ◀», bis Sie ein optimales Bild erhalten.

Bei der Kanal-Option befindet sich der Cursor für die Feinabstimmung in der Mitte der Skala. Die Mittelstellung wird durch zwei entgegengesetzte Pfeile angezeigt.

Einstellungen speichern

Auf dem Menüpunkt SPEICHERN drücken Sie die Taste «◀» oder «▶», um die Einstellungen im Menü Install. zu speichern.

Das Menü Programm

- Gehen Sie entweder durch Betätigen der Taste "INFO" direkt in das Menü Programm, oder

- Drücken Sie zunächst die Taste «M», um das Hauptmenü aufzurufen. Im Hauptmenü wählen Sie mit der Taste «Aoder » die Option "PROGRAMM". Rufen Sie anschließend mit der Taste «◀» oder «▶das Menü Programm auf.

MENÜ TON BILD FUNKTION INSTALL. PROGRAMM.

Durch Verschrieben des Coursersinin vier Richtungen können Sie 30 Programme auf einer Seite erreichen. Durch Vor- und Zurückblättern der Seiten mit den Navigationstasten können Sie alle Programme im TV-Modus auswählen (nicht im AV-Modus).

In den Menüs funktionieren die Tasten

« P oder « » Fls "Aufwärts"- und "Abwärts"-Tasten.

Bei Cursorbetätigung erfolgt die Programmwahl automatisch. Das jeweils ausgewählte Programm wird in "BLAUER" Schrift angezeigt. Zur Programmwahl können Sie auch die Zifferntasten bzw. die Taste für zweistellige Ziffern verwenden. Hier erfolgt die Programmwahl ebenfalls automatisch. Das gewählte Programm wird in blauer Schrift angezeigt. Der TV-Status wird ebenfalls durch die Programmwahl verändert. Wenn Sie für die Programmwahl die Taste für zweistellige Ziffern verwenden, wird die Programmnummer der TV-Statusanzeige als "P —"-Maske dargestellt. Wenn Sie anschließend die Zifferntasten betätigen, werden die Ziffern in die Maske eingetragen.

Als Programmnummern sind Zahlen zwischen 00 und 99 zulässig. Programm- namen können aus maximal 5 Zeichen be- stehen. Nach dem automatischen Speichern sind die Programmnamen fol- gendermaßen definiert:

- Frequenz-Suche "PR01" (Programm-nummer),

- Kanal-Suche "C-01" oder "S-01" (Band- und Kanalnummer) als Standard.

Im unteren Bereich des Menüs befinden sich verschiedene Sortierfunktionen. Jede dieser Funktionen wird mit einer Farbtaste (s.o.) aktiviert. Mit der Funktion NAME lässt sich der Programmname ändern. Mit LÖSCHEN können Sie ausgewählte Programme löschen. Mit EINFÜGEN fügen Sie Programme an eine andere Stelle der Programmliste ein. Mit der Funktion AUTO SPEICH, wird das Menü Auto Speich aufgerufen.

Um den Namen des gewünschten Programms zu ändern, wählen Sie das Programm aus, und betätigen Sie die ROTE Taste (NAME). Das erste Zeichen des gewählten Programmnamens blinkt. Um das Zeichen zu ändern, betätigen Sie die Taste « Poder « ». Mr der Taste « » oder «▶» können Sie andere Zeichen auswählen. Wenn sich der Cursor auf dem letzten Zeichen des Programmnamens befindet, bewegt sich dieser nach Betätigen der Taste «◀» wieder an den Anfang. Wenn sich der Cursor auf dem ersten Zeichen des Programmnamens befindet, bewegt sich dieser nach Betätigen der Taste «◀» auf das letzte Zeichen.

Nach dem Änderm wirldeleneu Natname durch Betätigem der RÖEBNTäste (SPEICHERN) gespeichert. Durch Aktivieren der Funktion Name sind die Funktionen "EINFÜGEN", "LÖSCHEN" und "AUTO SPEICH." inaktiv. Gleichzeitig wirldidie Funktion "TV-BETRIEB" verfügbar. S Sie können damit die Namensänderungstornieren, wenn Sie dennauen Namemöht speichern möchten.

Wenn Sie die GRÜNE Taste (EINFÜGEN) drücken, werden die Funktionen "NAME", "AUTO SPEICH." und "LÖSCHEN" ausgeblendet, und das ausgewählte Programm (A) wird in grüner Schrift angezeigt. Die automatische Auswahl ist außer Kraft gesetzt. Die Cursor-Bewegungen werden "BLAU" markiert angezeigt. Markieren Sie mit den Navigationstasten den neuen Platz (B) für das Programm. Durch erneutes Betätigen der grünen Taste wivid das Programm am gewünschten Platz (B) eingefügt.

Beachten Sie bitte, dass Programmplatz -00 der unterste Programmplatz ist (entspricht Prog-100). Wenn Sie auf Prog-00 ein Programm einfügen, rücken die anderen Programme einen Platz nach oben. In diesem Fall wird Prog-99 auf den ersten Frequenzwert von VHF1 (44 MHz) eingestellt.

Wenn Sie Prog-00 auf einen beliebigen anderen Programmplatz einfügen, rücken die Programme darunter einen Platz nach unten. In diesem Fall wird Prog-99 gelöscht, und Prog-00 wird auf den ersten Frequenzwert von VHF1 (44 MHz) eingestellt.

Mit der Funktion "TV-BETRIEB" brechen Sie den Prozess "EINFÜGEN" ab.

Um den Prozess "LÖSCHEN" zu aktivieren, drücken Sie die gelbe Taste (die Funktionen "NAME", "EINFÜGEN" und "AUTO SPEICH." sind inaktiv). Durch erneutes Betätigen der gelben Taste werden die ausgewählten Programme aus der Programmliste gelöscht, und die anderen Programme rücken entsprechend auf. Prog-00 wird auf den ersten Frequenzwert von VHF1 (44 MHz) eingestellt. Durch Betätigen der blauen Taste brechen Sie den Prozess "LÖSCHEN" ab.

Das Menü Auto Speich. rufen Sie mit der blauen Taste auf. Um die einzelnen Funktionen in diesem Menü kennenzulemen, lesen Sie den nachfolgenden Abschnitt "Automatisches Speichern".

Automatisches Speichern

Die Funktion Auto Speich. sucht und sortiert alle Kanäle, die in Ihrer Region verfügbar sind, und speichert diese automatisch in Ihrem TV-Gerät.

FREQUENZ-OPTION

AUTO SPEICH. BEI NEU-START WERDEN ALLE PROGRAMME GELÖSCHT. PROGRAMM 03 NORM BG START

AUTO SPEICH. BITTE WARTEN P 07 VHF1 TV-BET/REB

KANAL-OPTION

AUTO SPEICH. BEI NEU-START WERDEN ALLE PROGRAMME GELÖSCHT. PROGRAMM 03 KANALLEN TABELLE WEST EUROPE ← (optional) NORM BG START

AUTO SPEICH. BITTE WARTEN P 07 C12 TV-BET/REB

Der Memüpunkt Programm wird veeweedeetum die Kamäile naach d'ema utoto antä istohren Speichern von dem gewünschteren Programm an zu sichern. Die Programmmunnerfürdals folgende Programm wird standardmäßig nach dem zuletzt eingestellten Programm weggelsen.

Durch Betätigen der Taste «◀» oder «▶» kann die Nummer geändert werden. Außerdem lässt sich die Nummer auch mit den Zifferntasten bzw. mit der Taste für zweistellige Ziffern ändern.

Wenn Ihr TV-Gerät (je nach Land) über mehr als eine Norm verfügt, können Sie diese unter dem Menüpunkt "NORM" mit der Taste

« oder » auf BG, DK, I/I' oder L/L' ändern.

Bei der Kanal-Option wählen Sie die Kanaltabelle (optional) durch Betätigen der Taste

Wenn Sie die Funktion AUTO SPEICH. vor dem Start stornieren möchten, betätigen Sie die Taste "TV". Zum Starten der Funktion bewegen Sie den Cursor mit der Taste

« P » oder « P » auf die Option "START", und drücken Sie die Taste « »▶der « ». ▶ Wenn Sie die Funktion AUTO SPEICH. während des Vorgangs abbrechen möchten, betätigen Sie die Taste « »▶der

Nach Abschluss des automatischen Speichervorgangs wird auf dem Bildschirm eine Programmliste angezeigt. In der Programmliste finden Sie die Programmnummern mit den dazugehörigen Programmnamen.

Wenn Ihnen die Programmnummern und/oder -namen nicht zusagen, können Sie diese im Menü Programm ändern.

Weitere Funktionen

TV-Status

Zum TV-Status gehören Programmnummer, Programmname (oder AV) (oben links am Bildschirm) und Sleep Timer (verbleibende Zeit wird bei aktivem Sleep Timer oben rechts am Bildschirm angezeigt). Bei Stereo-Optionen wird dazu auch die Tonanzeige eingeblendet. Jeweils nach dem Programmwechsel werden diese Statusinformationen 3 Sekunden lang angezeigt.

P 01 Programmnummer

PR-01 Programmname (5 Zeichen)

Diese Anzeigen werden eingeblendet, wenn Sie mit den Zifferntasten, mit der Taste

"P<P", mit den Tasten « P » bzw. « P » oder "TV" ein neues Programm einschalten.

Programmtausch (P<P)

Mit dieser Taste schalten auf das vorherige Programm zurück. Wenn Sie mehrmals auf die Taste "P<P" drücken, schaltet das TV-Gerät zwischen den beiden zuletzt eingeschalteten Programmen um.

OK OK 1 2 3 4 5 6 7 8 9 P<0 0 --

Zweistellige Ziffern (- -)

Wenn Sie die Taste für zweistellige Ziffern drücken, wird anstelle der Programmnummer diese Maske eingeblendet.

P--

Anschließend geben Sie nacheinander die beiden Ziffern der Programmnummer ein, um das gewünschte Programm aufzurufen. Wenn Sie beim Drücken der Zifferntasten zu lange zögern, wird die Funktion ignoriert, und die Anzeige erlischt. Nach Eingabe der ersten Ziffer darf auch die zweite Ziffer nicht zu spät gedrückt werden. Die zulässige Verzögerungszeit beträgt 3 Sekunden.

Persönliche Einstellungen (PP)

Wenn Sie die Taste "PP" drücken, werden alle voreingestellten Werte wiederhergestellt.

PP

Tonanzeige (optional)

Hierbei handelt es sich um eine optionale Anzeige bei Stereogeräten. Die Anzeigemöglichkeiten sind Mono, Stereo, Dual I und Dual II. Diese Anzeige wird am Bildschirm unter der Programmnummer eingeblendet. Für die Auswahl der Toneinstellungen Mono, Stereo, Dual I oder Dual II verwenden Sie die Taste "I-II".

Bei Mono-Übertragungen bzw. bei Mono-Einstellung in Stereo-Übertragungen.

MONO

Bei Stereo-Übertragungen.

STEREO

Bei Zweikanalton-Übertragungen. Dual I ist als Standard eingestellt und kann über die Fernbedienung auf Dual II umgeschaltet werden.

DUAL I

Wenn Dual II über die Fernbedienung eingestellt wird.

DUAL II

Bild Modus

Die Bildformat-Anzeige wird unter der Tonanzeige neben dem TV-Status am Bildschirm eingeblendet. Entsprechend der WSS-Daten wird dann in dem Anzeigekästchen „4:3“, „16:9“, „14:9“ (optional), „Cinema“ (optional), „Untertitel“ (optional) oder „Auto“ angezeigt.

Mit der Taste (TXT_UPDATE), können Sie das Bildformat auf „4:3“, „16:9“, „14:9“ (optional), „Cinema“ (optional), „Untertitel“ (optional) oder „Auto“ schalten (nur außerhalb des Teletext-Modus).

4:3

Sleep Timer-Anzeige / letzte Minute

Die Anzeige befindet sich rechts oben am Bildschirm. Wenn der Sleep Timer aktiviert ist, wird er gemeinsam mit dem TV-Status angezeigt und nach 3 Sekunden ausgeblendet.

Links oben am Bildschirm wird die verbleibende letzte Minute im Countdown des Sleep Timer automatisch eingeblendet. Die Anzeige erlischt, wenn der Sleep Timer abgelaufen ist. Anschließend schaltet das TV-Gerät automatisch in den Bereitschaftsmodus.

0:15:00

Stummschalten-Anzeige

Bei ausgeschalteten Lautsprechern ist diese Anzeige oben in Bildschirmmitte eingeblendet. Sie erlischt, wenn die Lautsprecher wieder eingeschaltet werden.

Um die Lautsprecher wieder einzuschalten, gibt es zwei Möglichkeiten: Betätigen Sie die Taste "☒", um die Lautstärke wieder auf den vorherigen Wert zu setzen, oder regeln Sie die Lautstärke mit der Taste Vol+ vom Minimum auf den gewünschten Wert. Durch Verringern des Lautstärkepegels (Vol-) wird der Stummschalt-Status nicht beendet. Erst wenn Sie die Lautsprecher nach Verringern des Lautstärkepegels wieder einschalten, wird die neue, leisere Lautsprechereinstellung wirksam.

Kein Signal

Timer-Anzeige bei fehlendem Signal

Diese Anzeige wird in Bildschirmmitte eingeblendet, wenn das Gerät kein gültiges Signal erfasst. Dabei wird die verbleibende Zeit bis zum Ausschalten in den Bereitschaftsmodus angezeigt. Das Gerät schaltet auf Bereitschaft, wenn 5 Minuten lang kein Signal empfangen wird bzw. keine Eingabe von der Fernbedienung erfolgt. Die Anzeige wird 3 Sekunden nach Ausbleiben des Signals eingeblendet.

Wenn bei laufendem Kein-Signal-Timer eine Eingabe auf der Fernbedienung erfolgt, wird der Timer angehalten. Sobald das Signal wiederum ausbleibt, stellt sich der Timer auf 5 Minuten, und der Countdown beginnt erneut nach 3 Sekunden.

Im AV-Modus ist diese Funktion außer Kraft gesetzt.

05:00

Blauer Hintergrund bei fehlendem Signal

Wenn im TV- (optional) oder AV-Modus das Signal ausbleibt, wird ein blauer Hintergrund eingeblendet. Beim Suchlauf ist der blaue Hintergrund nicht aktiviert. Statt dessen wird der halb-transparente Menühintergrund blau angezeigt.

Lautstärkeskala

Diese Skala wird in der unteren Bildschirmmitte angezeigt. Wenn Sie die Lautstärketasten V+ oder V- der Fernbedienung bzw. Frontblende betätigen, wird die Lautstärkeskala eingeblendet, sofern sich kein Menü am Bildschirm befindet. Die Skala bleibt nach Ende der Eingabe noch 3 Sekunden lang eingeblendet.

AV-Betriebsarten

Mit der Taste AV* schalten Sie Ihr Fernsehgerät in den AV-Modus (sofern sich das Gerät nicht im Teletext-Modus befindet). Die folgenden AV-Modi werden durch Drücken dieser Taste nacheinander aufgerufen: AV1, AV2, RGB, SVHS oder FAV / BAV (Front AV / Back AV) (optional). AV1 unterstützt den RGB-Modus, AV2 den SVHS-Modus (sofern keine S-VHS-Buchse vorhanden ist). Wenn Ihr Fernsehgerät eine S-VHS-Buchse besitzt, müssen Sie das S-VHS-Gerät dort anschließen.

Um den AV-Modus abzubrechen, drücken Sie die Taste TV“, eine Zifferntaste oder P+ / P-.

Teletext

Teletext ist ein Informationssystem, bei dem Texte auf Ihrem TV-Bildschirm angezeigt werden. Mit dem Teletext-Informations-system können Sie sich Informationsseiten über die Themen anzeigen lassen, die Sie im Inhaltsverzeichnis (Index) finden.

Im Textmodus steht die Bildschirmanzeige nicht zur Verfügung.

Kontrast-, Helligkeit- und Farbreglung sind im Textmodus nicht verfügbar; Lautstärke-reglung ist möglich.

Teletext aktivieren

- Um Teletext zu aktivieren, wählen Sie einen TV-Sender aus, der Teletext überträgt.

- Betätigen Sie die Taste "☐" (TELETEXT). Normalerweise erscheint nun das Inhaltsverzeichnis (Index) am Bildschirm.

TV AV ■ ■ ■ ■ ■ ■ ■ ■ ■

Teletextseite aufrufen

- Geben Sie mit den Zifferntasten die Nummer der gewünschten Teletextseite ein.

Die gewählte Seitennummer wird oben links am Bildschirm angezeigt. Der Teletext-Seitenzähler sucht nun so lange, bis die ausgewählte Seite erreicht ist. Die gewünschten Informationen werden am Bildschirm angezeigt.

INFO HI M V- V+ SOUND FICTURE FIGURE INSTALL

- Durch Betätigen der Taste « ablättern Sie den Teletext jeweils eine Seite weiter.

- Durch Betätigen der Taste « P » blättern Sie den Teletext jeweils eine Seite zurück.

Indexseite aufrufen

- Um die Seitennummer für den Index aufzurufen (normalerweise Seite 100), drücken Sie die Taste [E.]

Teletext zusammen mit TV-Programm anzeigen

- Drücken Sie die Taste 1. Der Text überlagert nun das Programm auf dem Bildschirm.

- Betätigen Sie nun die Taste "Z" erneut, um zu der Teletextseite zurück zu gelangen.

Seite suchen, während das TV-Programm läuft

- Im Teletext-Modus wechseln Sie durch Betätigen der Taste in den TV-Modus; durch erneutes Drücken der Taste gelangen Sie vom TV-Modus auf die zuletzt angezeigte Teletext-Seite. Geben Sie im TV-Modus mit den Zifferntasten eine Seitennummer ein. Beim Eingeben der Ziffern wird die erste Zeile der Teletextseite am oberen Bereich des Bildschirms angezeigt, bis die aufgerufene Seite gefunden ist. Jetzt wird die Teletext-Zeile durch die Seitennummer ersetzt, um zu signalisieren, dass die Suche erfolgreich war. Durch Betätigen der Taste können Sie sich nun die Seite anzeigen lassen.

Doppelte Texthöhe einstellen

- Drücken Sie die Taste "um" die obere Hälfte der Seite in doppelter Schrifthöhe anzuzeigen.

- Drücken Sie die Taste "≡" erneut, um die untere Hälfte der Seite in doppelter Schrifthöhe anzuzeigen.

- Um die gesamte Seite wieder in normaler Schrifthöhe anzuzeigen, drücken Sie nochmals die Taste "☐".

"Versteckte" Informationen zeigen

• Auf Quiz- oder Spielseiten rufen Sie mit der Taste “☐” die versteckten Antworten/Lösungen auf.
• Wenn Sie die Taste nommals drücken , sind die angezeigten Antworten wieder verborgen.

Automatischen Seitenwechsel anhalten

Die ausgewählte Teletextseite enthält möglicherweise mehr Informationen als der Bildschirm fassen kann. Die übrigen Informationen werden nach einer Verzögerungszeit automatisch angezeigt.

• Betätigen Sie die Taste "≡", um den automatischen Seitenwechsel anzuhalten.
• Betätigen Sie die Taste "三爱" erneut, um die nächste Seite anzuzeigen.

Unterseite aufrufen

Unterseiten sind Abschnitte von längeren Teletextseiten, die nur abschnittsweise am Bildschirm angezeigt werden können.

• Rufen Sie die gewünschte Teletextseite auf.
• Drücken Sie die Taste
• Geben Sie mit den Zifferntasten vier Ziffern ein (z.B. 0001), um die gewünschte Unterseite aufzurufen.
• Wenn die ausgewählte Unterseite nicht nach kurzer Zeit angezeigt wird, drücken Sie die Taste "☒". Das TV-Programm erscheint am Bildschirm.
• Wenn die gewählte Teletextseite aufgefunden ist, wird die Seitennummer rechts oben am Bildschirm angezeigt.
• Um die gewählte Teletextseite anzuzeigen, drücken Sie die Taste

TV AM 2 3 4 5 6 7 8 9 10

Fastext (optional)

(Dies ist anwendbar, wenn Ihr TV-Gerät mit FASTEXT ausgestattet ist)(optional)

Ihr Geraet unterstützt das Teletext system mit 7 gespeicherten Seiten. Wenn Sie (davon) eine Seite aufrufen, die sich im Speicher befindet, wird diese Seite ohne Suche sofort angezeigt.

• Durch Betätigen der Taste « »blättern Sie den Teletext jeweils eine Seite weiter.
• Durch Betätigen der Taste « P » blättern Sie den Teletext jeweils eine Seite zurück.

Für Fastext

Die Themenüberschrift für die Informationen ist möglicherweise farbig dargestellt.

- Betätigen Sie die entsprechende Farbtaste ROT, GRÜN, GELB oder BLAU, um die relevante Seite schnell aufzurufen.

Teletext beenden

- Drücken Sie die Taste "TV". Der Bildschirm schaltet in den TV-Modus.

Zeitanzeige

• Wenn Sie ein TV-Programm mit Teletext-Übertragung ansehen, drücken Sie die
  Taste "☐". Die aktuelle Zeit wird aus dem Teletext entnommen und 5 Sekunden lang in der oberen Mitte des Bildschirms angezeigt.
• Wenn Sie ein Programm ohne Teletext-Übertragung ansehen, werden keine Zeit-daten angezeigt.

Externe Geräte anschließen

Sie können eine breite Palette von Audio- und Videogeräten an Ihr TV-Gerät anschließen.

In den folgenden Anschlussdiagrammen ist dargestellt, wo die verschiedenen externen Geräte (optional) an Ihr TV-Gerät angeschlossen werden. Die Anschlüsse befinden sich an der Vorder- und Rückseite Ihres TV-Geräts.

Scart-Anschluss

Ihr Fernsehgerät ist mit einem oder zwe Scart-Anschlüssen ausgestattet. Die Geräte (z.B. Videorecorder, Decoder usw.), die über eigene Scart-Anschlüsse verfügen, schließen Sie an den Anschlüssen SCART1 oder SCART2 des Fernsehgeräts an.

Wenn an den Scart-Anschlüssen ein externes Gerät angeschlossen ist, schaltet das TV-Gerät automatisch in den AV-Modus. Bei einem RGB-Signal wird die RGB-Anzeige am Bildschirm eingeblendet.

Wenn Sie im AV-Modus die Taste "INFO" drücken, wird die TV-Statusanzeige eingebendet.

Antennenanschluss

Wenn Sie am TV externe Gerät anschließen möchten (z.B. Video, Decoder usw.), die nicht über Scart-Anschlüsse verfügen, schließen Sie diese am Antenneneingang Ihres TV-Geräts an.

Falls der Videorecorder am Antenneneingang angeschlossen ist, sollten Sie Programm 0 für das Videosignal verwenden.

Decoder

Das Kabelfernsehen bietet Ihnen eine große Auswahl an Programmen. Einige Programme sind freigegeben, andere wiederum sind gebührenpflichtig. D.h. Sie schließen mit der Fernsehgesellschaft, deren Programme Sie empfangen möchten, einen Vertrag ab. Diese Gesellschaft liefert Ihnen einen passenden Decoder, der die Programme entschlüsselt.

Weitere Informationen erhalten Sie bei Ihrem Händler. Lesen Sie dazu auch in dem Decoder-Handbuch nach.

Decoder mit Antennenanschluss an das TV-Gerät anschließen

- Schließen Sie das Antennenkabel an.

Decoder ohne Antennenanschluss an das TV-Gerät anschließen

- Schließen Sie den Decoder mit dem Scart-Kabel (RCA-Kabel) an den EXTERNAL1 oder EXTERNAL 2 -Anschluss (RCA) Ihres Fernsehgeräts an (optional). Wenn Ihr Decoder über einen Scart-/ RCA-Anschluss verfügt, erhalten Sie auf diese Weise eine bessere Bildqualität.

TV und Videorecorder

- Schließen Sie die Antennenkabel an.

Sie erhalten eine bessere Bildqualität, wenn Sie das Gerät über ein Scart-Kabel an den optionalen SCART-Anschluss anschließen.

NTSC-Wiedergabe (optional)

e Schließen Sie den NTSC-Videorecorder an den Scart-Anschluss auf der Rückseite des TV-Geräts an.

Schließen Sie den NTSC-Videorecorder an den RCA-Anschluss auf der Vorderseite des TV-Geräts an (optional).

Drücken Sie anschließend die Taste AV", um eine der Optionen AV1, AV2 oder FAV / BAV (optional) auszuwählen.

Kopiereinrichtung (optional)

Auswahl des Signals für VCR-Aufnahmen.

• Wählen Sie im Hauptmenü das Menü Funktion.
• Wählen Sie anschließend mit der Taste « ◀ oder « » die Option KOPIE aus.

Testsignal des Videorecorders suchen und speichern

• Ziehen Sie den Antennenstecker von dem Antennenanschluss "ANT" ihres Video-recorders ab.
• Schalten Sie Ihr TV-Gerät ein, und schalten Sie den Videorecorder auf Testsignal. (Lesen Sie dazu auch in dem Videorecorder-Handbuch nach.)
• Rufen Sie in dem Menü Install. das Untermenü Fein auf.

Externe Geräte anschließen

A ANTENNA
B BACK S-VHS (Optional)
© Extern 1 (Optional)
D Extern 2 (Optional)
E BACK AV OUT (Optional)
F BACK AV IN (Optional)

G Lautsprecheranschlußbuchsen (Optional)

28" RÜCKWAND

ANT. EXT. 2 S-VHS EXT. 1 OFF IN L AUD. R VIDEO OUT [a] A B C D E F G

CAMCORDER KOPFHÖRER (optional) AUDIO VIDEO Lautsprecheranschlußbuchsen (Optional) DECODER FÜR SATELLITEN-RECEIVER ANTENNA

• Suchen Sie das Testsignal Ihres Video-recorders auf dieselbe Weise, wie Sie auch die TV-Signale gesucht (und gespeichert) haben. Siehe Abschnitt über Abstimmen, Suchen und Speichern von TV-Kanälen. Speichern Sie das Testsignal auf Programmplatz 0.
• Wenn Sie das Testsignal gespeichert haben, schließen Sie das Antennenkabel wieder an den Antennenanschluss "ANT" des Videorecorders an.

Kamera und Camcorder

Anschluss am Front-AV-Eingang (optional):

Schließen Sie die Kamera bzw. der Camcorder an der Vorderseite Ihres TV-Geräts an.

- Schließen Sie Ihre Geräte an die TV-Eingänge VIDEO (gelb), AUDIO R (rot) und AUDIO L (weiß) an. Achten Sie darauf, dass die Farben der Stecker und der Eingangsbuchsen übereinstimmen.

Anschluss am Back-AV-Eingang /- Ausgang (optional):

Schließen Sie die Kamera bzw. der Camcorder an der Rückseite Ihres TV-Geräts an.

- Schließen Sie Ihre Geräte an die TV-Eingänge VIDEO (gelb), AUDIO R (rot) und AUDIO L (weiß) an. Achten Sie darauf, dass die Farben der Stecker und der Eingangsbuchsen übereinstimmen.

Am Back-AV-Ausgang (Rückseite) können Sie die Audio- und Videosignale abnehmen, die Sie über den Antenneneingang Ihres TV-Geräts empfangen. Den Back-AV-Eingang verwenden Sie - wie den Front-AV-Eingang - zum Einspielen von CVBS-Signalen. (Optional)

Anschluss am S-VHS-Eingang (optional):

Bitte benutzen Sie den S-VHS und den Front-AV Eingang nicht gleichzeitig. Da die Signale sich gegenseitig beeinflussen, kann dies zu Bildstörungen führen.

Schließen Sie die Kamera bzw. den Camcorder an der Vorder- oder Rückseite Ihres Fernsehgeräts an.

- Schließen Sie Ihre Anlage mit dem S-VHS-Kabel am S-VHS-Eingang und an den entsprechenden Audioeingängen FAV / BAV an Vorder- oder Rückseite des Fernsehgeräts an.

Decoder am Videorecorder anschließen

Einige Videorecorder verfügen über spezielle Scart-Anschlüsse für Decoder.

• Schließen Sie ein Scart-Kabel an den Scart-Anschluss Ihres Decoders und an den speziellen Scart-Anschluss Ihres Videorecorders an. Lesen Sie dazu die Angaben in dem Videorecorder-Handbuch.
• Wenn Sie Ihren Videorecorder an das TV-Gerät anschließen möchten, lesen die Informationen in dem Abschnitt "TV und Videorecorder".

Wenn Sie weitere Geräte an Ihr TV-Gerät anschließen möchten, wenden Sie sich an Ihren Händler.

Kopfhörer anschließen (optional)

Zum Anschließen des Kopfhörers verwenden Sie den Stereo-Kopfhöreranschluss (H-Phone) an der Vorderseite Ihres TV-Geräts.

Externe Lautsprecher anschließen (optional)

Ihr Fernsehgerät ist mit zwei Anschlüssen für externe Lautsprecher ausgestattet (je ein Anschluss für den rechten und linken Kanal). Die angeschlossenen Lautsprecher müssen eine Impedanz von mindestens 8 Ohm besitzen.

Wenn Sie externe Lautsprecher anschließen, werden die eingebauten Lautsprecher Ihres Fernsehgeräts automatisch ausgeschaltet.

Tipps

Bildschirmpflege

Reinigen Sie den Bildschirm mit einem angefeuchteten, weichen Tuch. Verwenden Sie keine Scheuermittel, damit die Bildschirmbeschichtung nicht beschädigt wird.

Schlechtes Bild

Haben Sie das korrekte TV-System eingestellt? Befindet sich Ihr TV-Gerät oder Ihre Antennenanlage zu nah an Lautsprechern, nicht-geerdeten Audiogeräten, Neonlampen usw.?

Berge oder hohe Gebäude in Ihrer Umgebung können doppelte Konturen oder Geisterbilder verursachen. Möglicherweise lässt sich die Bildqualität dadurch verbessern, dass Sie die Ausrichtung der Antenne korrigieren.

Sind Bild oder Teletext nicht zu erkennen? Vergewissern Sie sich, dass die richtige Frequenz eingestellt ist.

Die Bildqualität verschlechtert sich u.U., wenn zwei Peripheriegeräte gleichzeitig an das TV-Gerät angeschlossen sind. In diesem Fall schalten Sie eines dieser Geräte aus.

Kein Bild

Ist das Antennenkabel korrekt angeschlossen? Sind die Stecker fest in die Antennenanschlüsse eingesteckt? Ist das Antennenkabel beschädigt? Werden für den Antennenanschluss geeignete Stecker verwendet? Falls Sie Zweifel haben, erkundigen Sie sich bei Ihrem Händler.

Kein Bild bedeutet, dass Ihr TV-Gerät kein Übertragungssignal empfängt. Haben Sie auf der Fernbedienung die richtigen Tasten betätigt? Versuchen Sie es erneut.

Ton

Sie hören keinen Ton. Haben Sie möglicherweise den Ton mit der Taster ausgeschaltet? Sind externe Lautsprecher am TV-Gerät angeschlossen?

Der Klang kommt nur aus einem der Lautsprecher. Ist die Balance extrem in eine Richtung geregelt? Siehe das Menü TON.

Fernbedienung

Ihr TV-Gerät spricht nicht mehr auf die Fernbedienung an. Betätigen Sie die Taste "TV" auf der Fernbedienung erneut. Möglicherweise sind die Batterien der Fernbedienung leer. Sie können auch die Tasten an der Vorderseite des TV-Geräts benutzen. Haben Sie das falsche Menü aufgerufen?

Drücken Sie die Taste “TV”, um in den TV-Modus zurückzukehren, oder drücken Sie die Taste «M», um in das vorige Menü zurückzukehren.

Probleme bleiben bestehen:

Schalten Sie Ihr TV-Gerät aus und anschließend wieder ein. Wenn das Problem dadurch nicht behoben wird, rufen Sie den Kundendienst an. Reparieren Sie das Gerät auf keinen Fall selbst.

Technische Daten

TV-ÜBERTRAGUNGSNORM

PAL SECAM B/G

EMPFANGSKANÄLE

VHF (BAND I/III)

UHF (BAND U)

HYPERBAND

On Screen Display (Bildschirmanzeige)

RF-ANTENNENANSCHLUSS

75 Ohm, asymmetrisch

BETRIEBSSPANNUNG

230-240 V AC, 50 Hz

AUDIO-AUSGANG

German Stereo

AUDIO-AUSGANGSLEISTUNG (W _RMS. )(%10THD)

2 x 10

LEISTUNGSAUFNAHME (W) (max.)

135

BILDRÖHRE

28" (4:3)

ABMESSUNGEN (mm)

ABMESSUNGEN (mm)
T	B	H	Gewicht (kg)
488	763	57233	33
