BEDIENUNGSANLEITUNG CTV 4876 LCD AEG

Dieses Symbol zeigt eine gefährliche Spannung im Gerät an, die zu einem elektrischen Schlag oder gesundheitlichen Risiken führen kann.

Dieses Symbol zeigt an, dass zu diesem Punkt wichtige Anweisungen vorliegen.

Bitte lesen Sie dieses Handbuch vor Inbetriebnahme dieses Gerätes sorgfältig durch.

• Bevor Sie das Netzkabel mit der Netzsteckdose verbinden, versichern Sie sich, dass die Spannung des LCD TV mit der örtlichen Stromspannung übereinstimmt. Wenn Sie Ihre Stromspannung nicht genau kennen, wenden Sie sich bitte an Ihren örtlichen Stromversorger.
• Führen Sie niemals irgendwelche metallene Gegenstände in die Gehäuseöffnungen des Flüssigkristall-Bildschirms des LCD TV ein. Dies könnte zu elektrischen Schlägen führen.
• Um elektrische Schläge zu vermeiden, berühren Sie niemals das Innere des LCD TV / Bildschirms. Das Gehäuse des LCD TV / Bildschirms sollte nur von einem qualifizierten Techniker geöffnet werden.
• Benutzen Sie das LCD TV / den Bildschirm niemals, wenn das Stromkabel beschädigt ist. Stellen Sie keine Gegenstände auf das Stromkabel und achten Sie darauf, dass Personen nicht darauf treten.
  Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose, niemals am Kabel.
• Die Öffnungen im LCD TV / Bildschirm-Gehäuse dienen der Belüftung. Um eine Überhitzung zu vermeiden, dürfen sie nicht blockiert oder abgedeckt werden. Stellen Sie das LCD TV/den Bildschirm niemals auf eine Bett, Sofa, einen Teppich oder eine andere weiche Oberfläche. Dadurch könnten die Belüftungsöffnungen am Boden des Gehäuses blockiert werden.Wenn Sie das LCD TV / den Bildschirm in einem Bücherregal oder an einem anderen geschlossenen Platz aufstellen, achten Sie auf ausreichende Belüftung.
• Setzen Sie das LCD TV / den Bildschirm niemals hohen Temperaturen oder großer Feuchtigkeit aus.
  Das Gerät darf niemals Tropf- oder Sprühwasser ausgesetzt sein. Bitte stellen Sie keine mit Wasser gefüllten Gegenstände, wie Vasen, auf das Gerät.
• Stellen Sie das LCD TV / den Bildschirm niemals auf unstabile Karren, Ständer, Stative, Halterungen, Tische oder Böden. Wenn das Gerät herunterfällt, ist es beschädigt oder zerkratzt. Reinigen Sie die Vorderseite nicht mit ketonhaltigen Materialien (z.B. Azeton,

Äthylalkohol, Toluen, Äthylsäure, Methyl oder Chlorid). Sie können die Frontplatte beschädigen.

Benutzen Sie für das Netzkabel eine leicht zugängliche Wechselstrom-Dose.
- Wenn Ihr LCD TV / Bildschirm nicht normal funktioniert oder wenn er ungewöhnliche Gerüche oder Geräusche abgibt, ziehen Sie unverzüglich den Stecker aus der Dose und wenden Sie sich an einen autorisierten Händler oder den Kundendienst.
- Hohe Temperaturen können zu Problemen führen. Schützen Sie das LCD TV / den Bildschirm vor direktem Sonnenlicht und stellen Sie das Gerät nicht zu nah an Heizungen, Öfen, Kamine oder andere Wärmequellen.
- Ziehen Sie das Netzkabel aus der Netzsteckdose, wenn das Gerät für längere Zeit nicht benutzt wird.
- Benutzen Sie nur das empfohlene Zubehör, um Feuer, elektrische Schläge oder Bildstörungen zu vermeiden.
- Versuchen Sie nicht, ein beschädigtes LCD TV / einen Bildschirm zu reparieren. Wenden Sie sich an einen qualifizierten Kundendiensttechniker.
- Ziehen Sie vor Eingriffen in das Gerät das Netzkabel aus der Wechselstrom-Dose.

INHALT

FUNKTION DER BEDIENFELDTASTEN

Vorderes Bedienfeld	1	Oberes Bedienfeld	1
Rückwärtiges Bedienfeld	2

ANSCHLUSS WEITERER GERÄTE

Anschlussplan

3

FERNBEDIENUNG

Tasten der Fernbedienung

4

Batterien einlegen

6

INBETRIEBNAHME

Eingang festlegen

7

EINSTELLUNG ÜBER DAS ANALOGE TV-MENÜ

Bild	8	Ton	9
Einstellung des Analog-TV	10	Funktion	12

TELETEXT

Teletext-Funktion

13

AV, SCART UND KOMPONENTEN

Video-Einstellungsmenü

14

EINSTELLUNG ÜBER DAS VGA-MENÜ

Bild	15	Ton	16
Bildschirmeinstellung	17	Funktion	18

FEHLERBESEITIGUNG

Fehlerbeseitigung Bild

19

Fehlerbeseitigung Ton und TV

19

TECHNISCHE DATEN

Technische Daten

20

ANZEIGEMODUS

Anzeigemodus

21

ZUBEHÖR

Zubehör

23

GARANTIE

Garantie

23

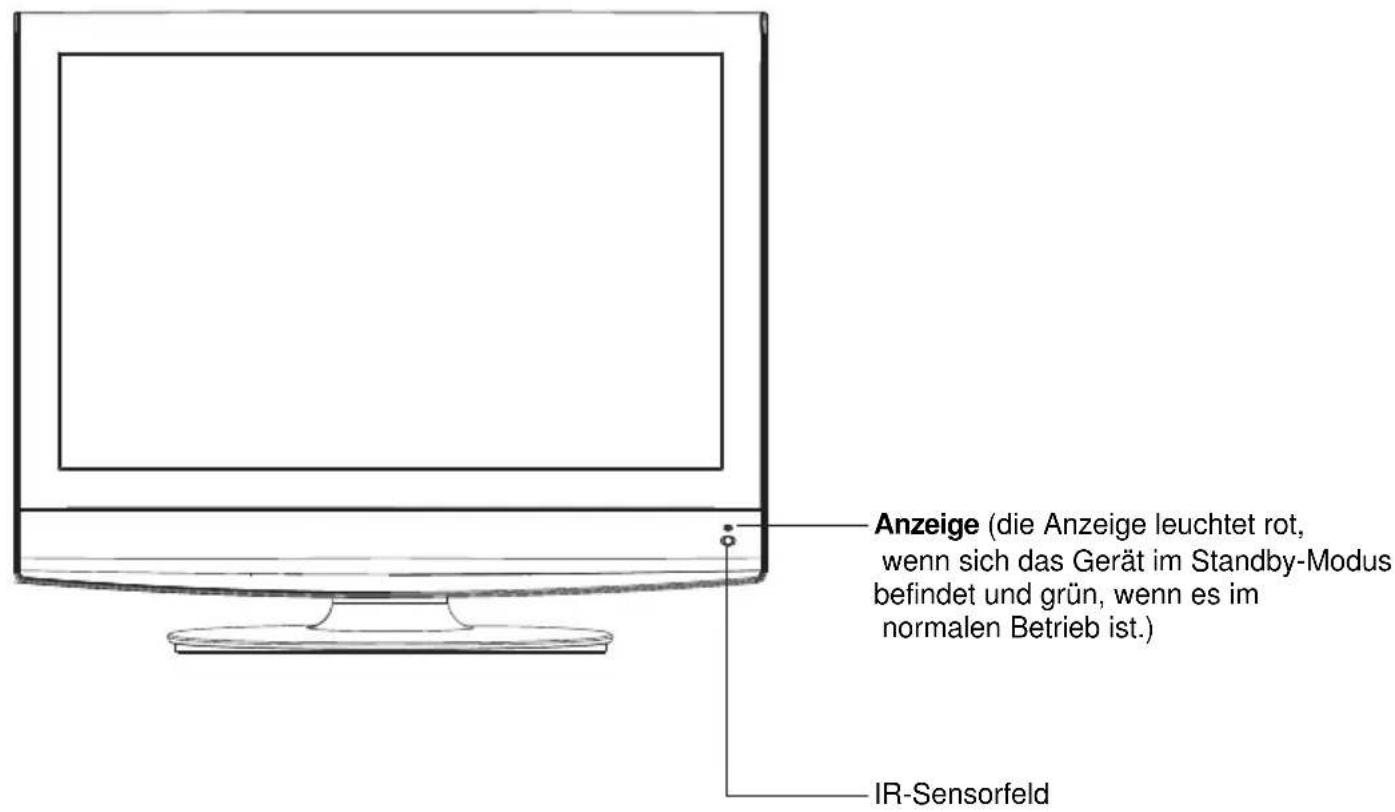

VORDERES BEDIENFELD

Anzeige (die Anzeige leuchtet rot, wenn sich das Gerät im Standby-Modus befindet und grün, wenn es im normalen Betrieb ist.) IR-Sensorfeld

OBERES BEDIENFELD

STANDBY (Umschaltung zwischen Standby- und Betriebs-Modus). QUELLE (Auswahl der Eingangsquelle) LAUTSTÄRKE LEISER LAUTSTÄRKE LAUTER KANAL (Kanalnummer rückwärts) KANAL (Kanalnummer vorwärts) MENÜ (TV-Menü aufrufen oder schließen)

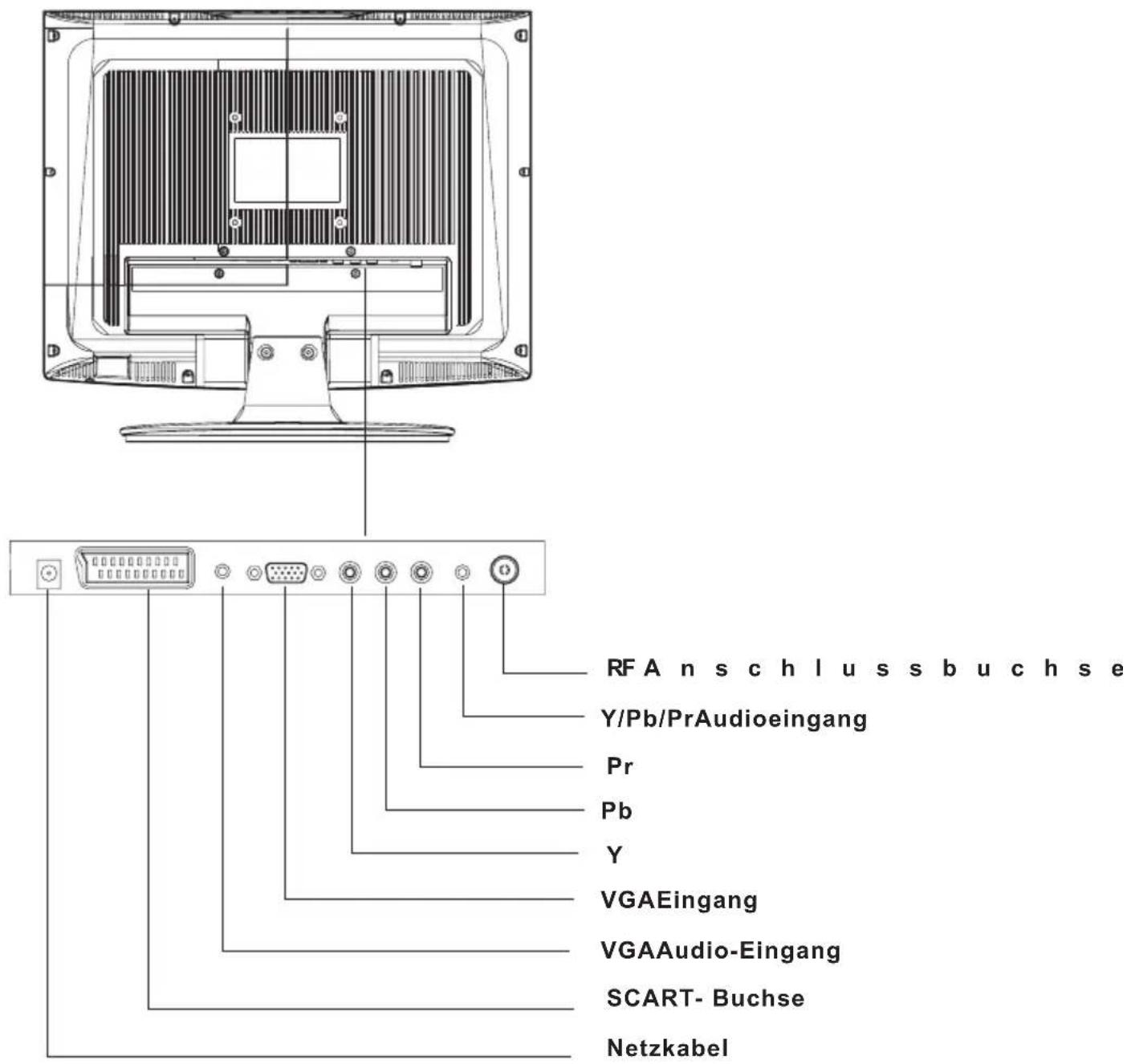

RÜCKWÄRTIGES BEDIENFELD

RF A n s c h l u s s b u c h s e Y/Pb/PrAudioeingang Pr Pb Y VGAEingang VGAAudio-Eingang SCART- Buchse Netzkabel

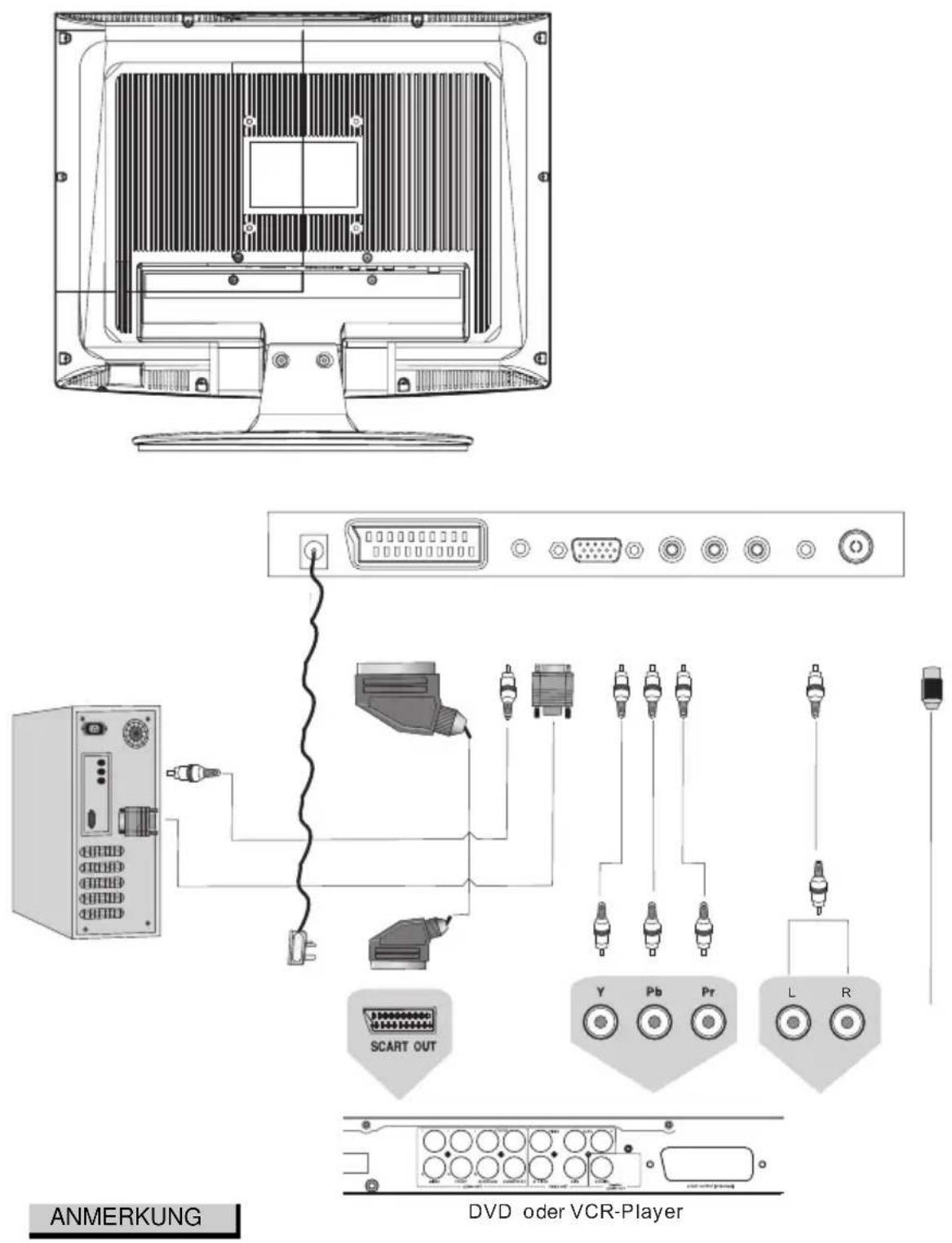

ANSCHLUSSPLAN

ANMERKUNG DVD oder VCR-Player

Bitte schließen Sie alle notwendigen Kabel an, BEVOR Sie das Gerät an die Stromquelle anschließen.

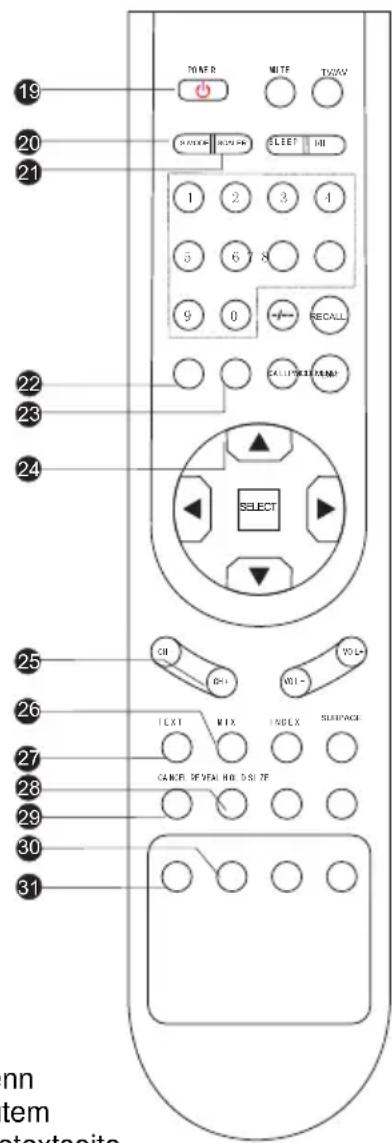

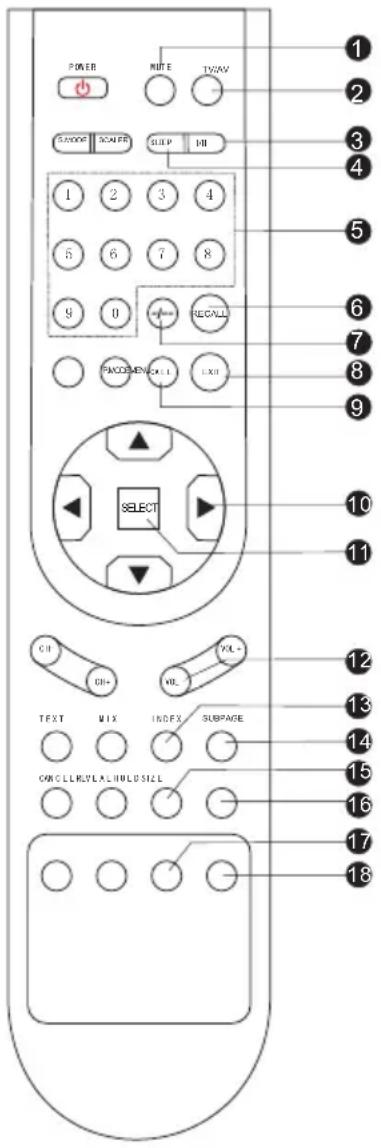

TASTEN DER FERNBEDIENUNG

POWER MUTE TV/AV 5/0000 SCAN/FF GILIP HH 1 2 3 4 5 6 7 8 9 0 RECALL PACOMEN/CALL LXII SELECT OH OH+ VOL- YOL- TEXT WIX INDEX SUPPAGE CNC LL RQL/L HOLD SIZE 12 13 14 15 16 17 18

1 MUTE

Stellt den Ton aus

2 TV/AV

Wählt die Eingangsquelle: TV, SCART, KOMPONENTEN und VGA.

3 I/II

Schaltet zwischen dem NICAM/A2 und MoNo-Kanal hin und her.

4 SLEEP

Stellt die Zeitschaltuhr (Sleeptimer) ein

5 Nummerntaste

Zur Auswahl der Programmnummer.

6 RECALL

Schaltet zwischen dem vorherigen und dem aktuellen Programm hin und her.

7 ZWEISTELLIGE Nummerntaste

Schaltet zwischen ein- oder zweistelligen Programmnummern hin und her.

8 EXIT

Schließt das Menü oder kehrt zum vorherigen Menü zurück.

9 CALL

Zeigt die Information auf dem Bildschirm an.

10 Linker/rechter Pfeil (Menü-Anpassung)

Bewegt den ausgewählten Punkt im Menü nach links / rechts oder passt ihn an. Stellt auch die Lautstärke ein.

11 SELECT

Bestätigt die Auswahl.

12 VOL +/-

Erhöht oder verringert die Lautstärke.

13 INDEX

Zeigt die Haupt-Inhaltseite des Teletexts an.

14 SUBPAGE

Geht zur nächsten Teletext-Seite

15 HOLD

Hält die aktuelle Teletext-Seite fest.

16 SIZE

Vergrößert die Teletext-Seite

17 GELB

Wählt eine Teletext-Seite.

18 BLAU

Wählt eine Teletext-Seite.

19 POWER

Schaltet vom Standby- in den Betriebs-Modus.

20 S-MODUS

Wählt den Ton-Modus: Musik, Film, Nachrichten und Benutzer.

21 SCALER

Stellt die Bildgröße auf 4:3, 16:9, ZOOM1, ZOOM2

22 MENU

Öffnet das Einstellungs-Menü. Unterschiedlich in verschiedenen Quell-Modi.

23 P-MODUS

Wählt den Bild-Modus: Standard, Dynamisch, Weich, Benutzer (nicht im VGA-Modus).

24 AUF-/AB-Pfeil

Geht im Menü nach oben oder unten oder ändert den Kanal.

25 CH+/-

Erhöht oder verringert die Programmnummer.

26 MIX

Zeigt das TV Bild und den Teletext gleichzeitig an.

27 TEXT

Schaltet die Teletext-Funktionen ein oder aus.

28 REVEAL

Zeigtden versteckten Teletext an.

29 CANCEL

Unterbrechungstaste. Durch Betätigen dieser Taste im Teletext ist, solange die gewählte Seite gesucht wird, das TV Bild sichtbar. Die Nummer der gesuchten Teletextseite erscheint im gelben Feld. Wenn die Seite gefunden wird, wechselt das Feld auf Schwarz. Bei erneutem drücken der Taste erscheint auf dem Bildschirm die gefundene Teletextseite.

30 GRÜN

Wählt die Teletext-Seite.

31 ROT

Wählt die Teletext-Seite.

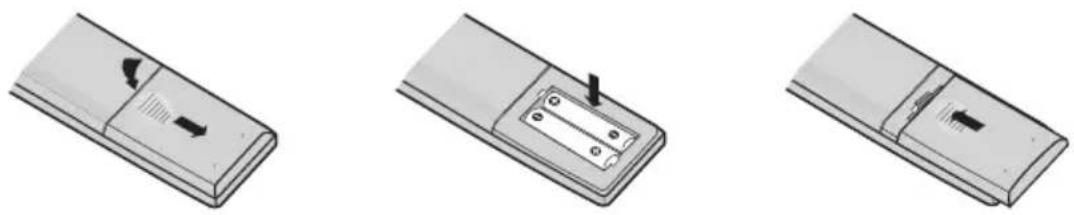

BATTERIEN EINLEGEN (nicht im Lieferumfang enthalten)

Entfernen Sie die Abdeckung des Batteriefachs. Legen Sie zwei Batterien des Typs R03 (AAA) gemäß der Markierung (+/-) in das Batteriefach ein, wie folgt:

LEBENSDAUER DER BATTERIEN

• Normalerweise halten die Batterien ein Jahr.
• Wenn die Fernbedienung nicht funktioniert, auch wenn Sie sie sehr nah an den Sensor am TV-Gerät halten, legen Sie bitte neue Batterien ein.
• Bitte benutzen Sie Batterien des Typs R03 (AAA).

ANMERKUNG

Benutzen Sie keine wiederaufladbaren Batterien (Akkus).
- Die Batterien nicht aufladen, kurzschließen, auseinandernehmen, erhitzen oder ins Feuer werfen.
- Lassen Sie die Fernbedienung nicht fallen, da dies zu Schäden oder Funktionsausfällen führen kann.
- Ungleiche Batterietypen und neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.
- Entfernen Sie die Batterien, wenn Sie die Fernbedienung für einen längeren Zeitraum nicht benutzen, um ein Auslaufen zu vermeiden.

ACHTUNG:

Bitte halten Sie die Batterien außerhalb der Reichweite von Kindern. Suchen Sie bei Verschlucken unverzüglich einen Arzt auf.

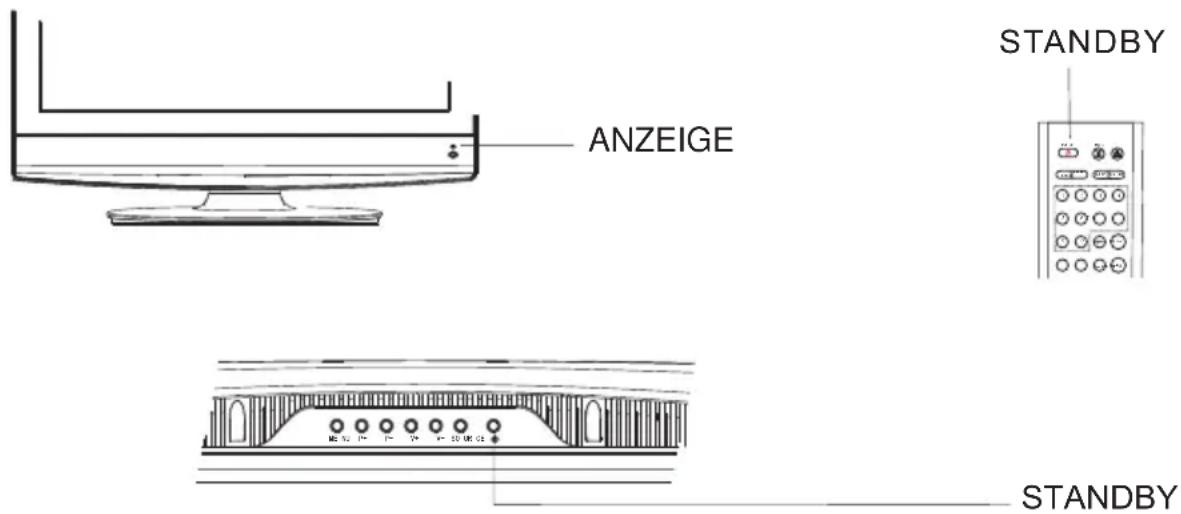

Nachdem Sie das Gerät sicher auf dem Tisch aufgestellt haben

und alle notwendigen Kabel angeschlossen sind, fahren Sie wie folgt fort:

Drücken Sie auf die Taste [STANDBY] auf der Fernbedienung, um das Gerät in den Bedien-

Modus zu schalten. Die LED-Anzeige leuchtet grün auf und Sie können die vielen

Funktionen Ihres neuen Fernsehgeräts nutzen.

ANZEIGE STANDBY ME 52 14" 7" 7" 6" 30 OR GE STANDBY

EINGANG FESTLEGEN

Sie können die Eingabequelle über das Eingangsmenü wählen. Drücken Sie dazu die Taste [TV/AV] und folgendes Menü erscheint:

TV SCART VGA KOMPONENTEN

Der aktuelle Eingang ist markiert. Mit den Tasten [▲/▼] auf der Fernbedienung oder

[CH+/CH-] oben am LCD TV können Sie den gewünschte Eingang wählen. Bestätigen Sie

Ihre Auswahl mit [◀/▶], [VOL+/VOL-] oder [SELECT].

EINSTELLUNG ÜBER DAS TV-MENÜ

Dieses Gerät kann bis zu 100 Kanäle speichern (0-99). Sie können die Kanäle manuell oder automatisch speichern und durchsuchen und mit [CH+/-] oder die Zifferntasten Ihre Favoriten wählen.

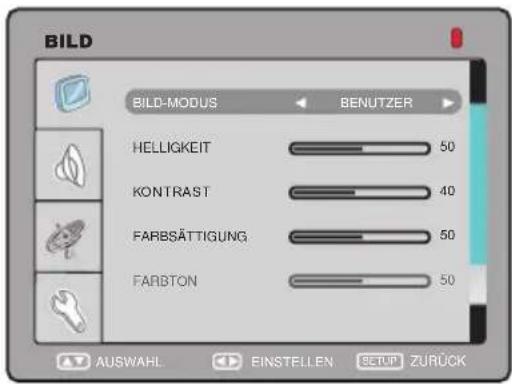

Drücken Sie im TV-Modus die Taste [MENU] und folgendes Hauptmenü erscheint:

- Mit der Taste [▲/▼] auf der Fernbedienung können Sie die Bereiche des Hauptmenüs wählen. Dies sind "BILD", "TON", "ANALOG-TV EINSTELLUNGEN" und "FUNKTION". Öffnen Sie diesen Menübereich mit [▶] oder [SELECT].

- Wählen Sie mit der Taste [▲/▼] auf der Fernbedienung die gewünschte Funktion und stellen Sie die Werte mit [◀/▶] ein. Kehren Sie dann mit der Taste [MENU] zum Hauptmenü zurück.

BILD BILD-MODUS BENUTZER HELLIGKEIT 50 KONTRAST 40 FARBSÄTTIGUNG 50 FARBTON 50 AUSWAHL EINSTELLEN SETUP ZURÜCK

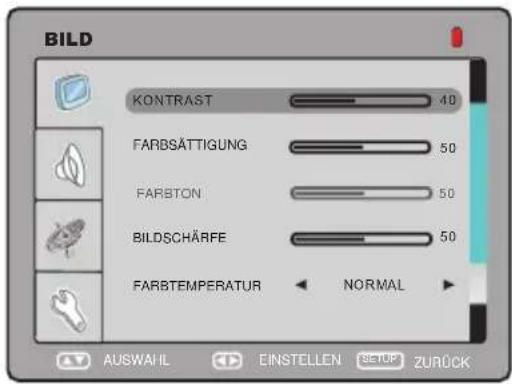

Gehen Sie auf "☐" und folgendes Menü erscheint: Wählen Sie die Funktion mit [▲/▼] und passen Sie die Werte mit [◀/▶] an.

BILD KONTRAST 40 FARBSÄTTIGUNG 50 FARBTON 50 BILDSCHÄRFE 50 FARBTEMPERATUR NORMAL AUSWAHL EINSTELLEN SETUP ZURÜCK

Funktion	Beschreibung
BILD-MODUS	Zur Auswahl des Bild-Modus "BENUTZER", "STANDARD", "DYNAMISCH" und "WEICH"
HELLIGKEIT	Einstellung der Helligkeit
KONTRAST	Zur Einstellung des Kontrasts
FARBSÄTTIGUNG	Zur Einstellung der Farbsättigung
FARBTON	Zur Einstellung der Farbtiefe. Nur bei NTSC.
BILDSCHÄRFE	Zur Einstellung der Bildschärfe

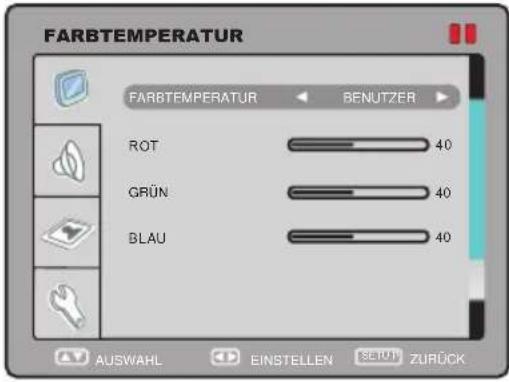

FARBTEMPERATUR	Zur Einstellung der Farbtemperatur: "NORMAL", "WARM" und "KALT"

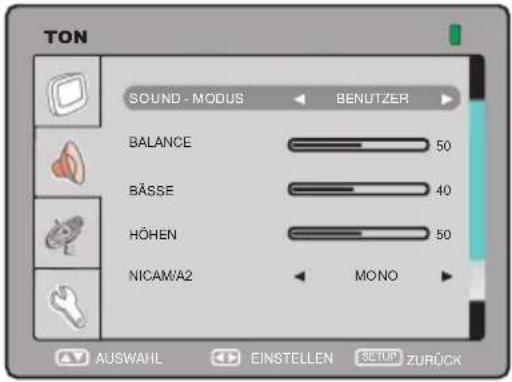

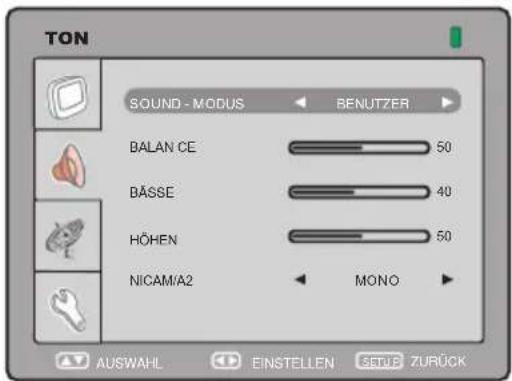

TON

Gehen Sie mit [▲/▼] auf " 🔍 " und drücken Sie dann die Taste [▶] oder [SELECT], um folgenden Menübereich zu öffnen:

TON SOUND - MODUS BENUTZER BALANCE 50 BÄSSE 40 HÖHEN 50 NICAM/A2 MONO AUSWAHL EINSTELLEN SETUP ZURÜCK

- Wählen Sie eine Funktion mit [▲/▼] und stellen Sie die Werte mit [◀/▶] ein. Nachfolgend eine Beschreibung der Ton-Funktionen.

Funktion	Beschreibung
SOUND-MODUS	Wählt den Ton-Modus: "BENUTZER", "MUSIK", "FILM" und "NACHRICHTEN"
BALANCE	Stellt die Balance zwischen linkem und rechtem Kanal ein
BÄSSE	Stellt den Bass ein
HÖHEN	Stellt den Hochton ein
NICAM/A2	Wählt das NICAM/A2-Model (s. Anmerkungen)
SRS	Wählt den Raumklang-Modus ("JA" oder "NEIN")

ANMERKUNG

• Wenn Sie Nicam/A2-Signale empfangen können, gehen Sie wie folgt vor.
• Wählen Sie mit der Taste [VII] auf der Fernbedienung den Nicam Stereo-, Mono- oder Zweisprachen-Kanal. Wenn das Nicam/A2-Signal zu schwach ist, schaltet das Gerät automatisch auf den Mono-Kanal um.
• Nach Auswahl des Mono-Kanals erscheint "MONO" auf dem Bildschirm und nach Auswahl des Zweisprachen-Kanals I "DUAL I". Die Auswahl des Zweisprachen-Kanals II wird auf dem Bildschirm durch "DUAL II" und des Stereo-Signals durch "STEREO" angezeigt.
• Die Nicam/A2-Funktion ist nur im TV-Modus verfügbar, wenn das aktuelle Programm ein Nicam/A2-Signal sendet.

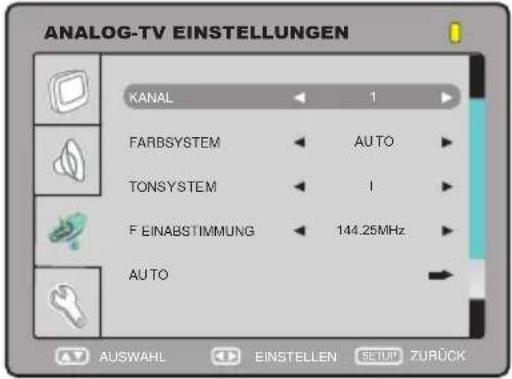

EINSTELLUNG DES ANALOG-TV

Gehen Sie mit [▲/▼] auf " 🔍 " und drücken Sie dann die Taste [▶] oder [SELECT], um folgenden Menübereich zu öffnen:

ANALOG-TV EINSTELLUNGEN KANAL 1 FARBSYSTEM AUTO TONSYSTEM I F EINABSTIMMUNG 144.25MHz AUTO AUSWAHL EINSTELLEN SETUP ZURÜCK

- Wählen Sie eine Funktion mit [▲/▼] und stellen Sie die Werte mit [◀/▶] ein.

Funktion	Beschreibung
KANAL	Ändert die Kanalnummer
FARBSYSTEM	Wählt das Farbsystem: "AUTO", "PAL" und "SECAM"
TONSYSTEM	Wählt das Ton-System: "B/G", "DK", "I", "L"
FEINABSTIMMUNG	Zur Feineinstellung der Kanalfrequenz, um eine bessere Ton- und Bildqualität zu erzielen
AUTO	Durchsucht und speichert die Programme automatisch
MANUELL	Durchsucht die Programme manuell
KANAL EDITION	Öffnet das Untermenü zum Überspringen und Aufrufen von Kanälen. S. nächste Seite
KANAL UMBENENNEN	Öffnet das Untermenü zum Bearbeiten der Kanalbezeichnung

ANMERKUNG

• Das System stellt das Ton-System automatisch ein. Unter bestimmten Bedingungen können diese Einstellungen jedoch unkorrekt sein. Bitte nehmen Sie sie manuell vor.
  Das Farb- und Ton-System hängt vom örtlichen Fernseh-System ab.
• Wenn das örtliche System SECAM L ist, stellen Sie unter "REGION" "FRANCE" ein, s. "FUNCTION"

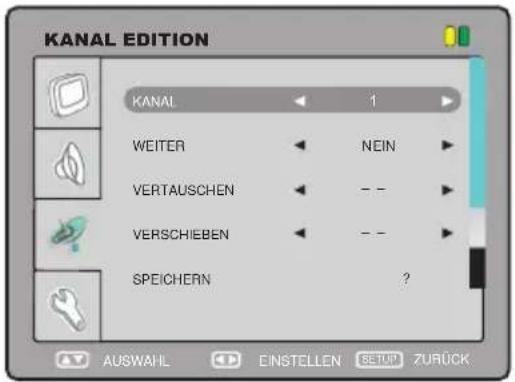

KANAL BEARBEITEN

Gehen Sie auf "KANAL EDITION", um das folgende Menü zu öffnen:

KANAL EDITION KANAL 1 WEITER NEIN VERTAUSCHEN -- VERSCHIEBEN -- SPEICHERN ? AUSWAHL EINSTELLEN SETUP ZURÜCK

Funktion	Beschreibung
KANAL	Wählt den aktuellen Kanal
WEITER	Mit "JA" und "NEIN" können Sie den aktuellen Kanal sperren, während Sie die Kanäle mit der Taste [CH+/-] durchsuchen
VERTAUSCHEN	Tauscht den aktuellen Kanal mit der eingestellten Kanalnummer
VERSCHIEBEN	Verschiebt den aktuellen Kanal auf die eingestellte Kanalnummer
SPEICHERN	Markieren Sie diese Funktion und bestätigen Sie die Verschiebung mit [SELECT]

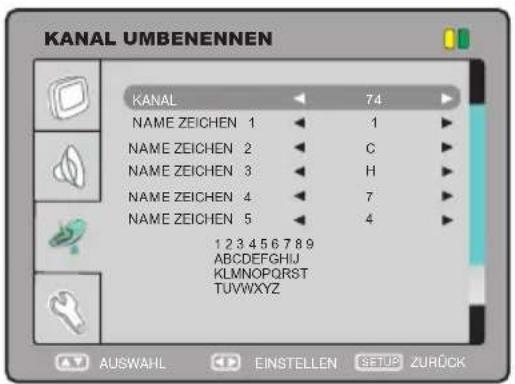

KANAL UMBENENNEN

Gehen Sie auf "KANAL UMBENENNEN", um folgendes Menü zu öffnen:

KANAL UMBENENNEN KANAL 74 NAME ZEICHEN 1 1 NAME ZEICHEN 2 C NAME ZEICHEN 3 H NAME ZEICHEN 4 7 NAME ZEICHEN 5 4 1 2 3 4 5 6 7 8 9 ABCDEFGHIJKLMNOPQRSTUVWXYZ AUSWAHL EINSTELLEN SETUP ZURDCK

Wählen Sie einen Kanal mit [◀/▶]. Standardmäßig ist der Kanal markiert, der bei Aufruf dieses Menüs ausgewählt ist.

Jeder Zifferntaste auf der Fernbedienung sind zwei oder drei Buchstaben zugeordnet.

Wählen Sie das gewünschte Zeichen mit [◀/▶] oder der entsprechenden Zifferntaste.

Eine Kanalbezeichnung darf aus höchstens 5 Zeichen bestehen.

Verlassen Sie nach der Umbenennung das Menü mit [MENU]. Das System speichert den neuen Namen automatisch.

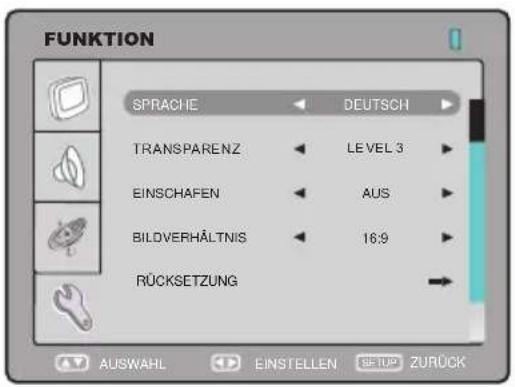

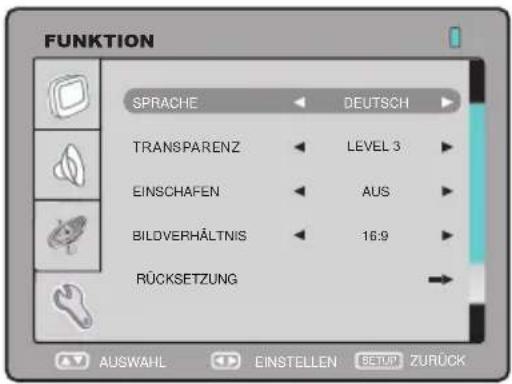

FUNKTION

In diesem Menübereich können Sie einige System-Konfigurationen vornehmen.

Gehen Sie mit [▲/▼] auf " 🔍" und drücken Sie dann die Taste [▶] oder [SELECT], um folgenden Menübereich zu öffnen:

FUNKTION SPRACHE DEUTSCH TRANSPARENZ LEVEL 3 EINSCHAFEN AUS BILDVERHÄLTNIS 16:9 RÜCKSETZUNG AUSWAHL EINSTELLEN SETUP ZURÜCK

- Wählen Sie eine Funktion mit [▲/▼] und stellen Sie die Werte mit [◀/▶] ein.

Funktion	Beschreibung
SPRACHE	Wählt die OSD-Sprache
TRANSPARENZ	Stellt die OSD-Transparenz ein. Sie können zwischen 7 Stufen wählen, von AUS bis LEVEL6
EINSCHAFEN	Stellt die Zeitschaltuhr (Sleeptimer) ein
BILDVERHÄLTNIS	16:9 / 4:3 / ZOOM1 / ZOOM2
RÜCKSETZUNG	Setzt alle Werte auf die Original-Werte zurück
REGION	Stellt die Region für das TV ein
BILDSCHIRMSCHO	Stellt den Bildschirmschoner ein oder aus

ANMERKUNG

- Wenn das örtliche System SECAM L ist, muss unter "REGION" "FRANCE" ausgewählt werden.

TELETEXT-FUNKTION

Die meisten Fernsehsender bieten einen kostenlosen Teletext an, einschließlich neueste Nachrichten, Wetter, TV-Programme, Börseninformationen, etc. Geben Sie dazu die gewünschte Teletext-Seite gemäß dem Teletext-Inhaltsverzeichnis ein.

• TELETEXT ANZEIGEN

♦ Wählen Sie einen Kanal mit Teletext-Signal;
- Drücken Sie die Taste [TEXT];
- Drücken Sie erneut die Taste [TEXT] um die Teletext-Seite auszublenden.

SEITE AUSWÄHLEN

♦ Geben Sie mit Hilfe der Zifferntasten 3 Ziffern ein, um die gewünschte Seite aufzurufen. Wenn die eingegebene Zahl falsch ist, geben Sie die korrekten Ziffern erneut ein.
- Mit Hilfe der Taste [CH+/-] können Sie innerhalb der Teletext-Seiten vor- und zurückgehen.

MISCH-MODUS

Mit dieser Funktionen können Sie das Fernsehbild und den Teletext gleichzeitig anzeigen lassen.

• Drücken Sie auf die Taste [MIX], nachdem Sie eine Teletext-Seite aufgerufen haben, und das Fernsehbild und der Teletext erscheinen gleichzeitig auf dem Bildschirm.
• Drücken Sie erneut auf die Taste [MIX] und es wird nur noch der Teletext angezeigt.
• Im Misch-Modus kann es leicht zu Streifenbildung im Teletext kommen. Deshalb ist dieser Modus nicht zu empfehlen.

FESTELLEN

- Mit der Taste [HOLD] können Sie Teletext-Seiten feststellen. Durch erneutes Drücken dieser Taste wird die Funktion aufgehoben.

INHALTSVERZEICHNIS

Mit [INDEX] können Sie das Inhaltsverzeichnis aufrufen. Öffnen Sie eine Teletext-Seite, indem Sie mit Hilfe der Zifferntasten die entsprechende Zahl eingeben.

• TELETEXT VERGRÖSSERN

• Wenn die Teletext-Seite erscheint, können Sie die Größe verdoppeln.
• Drücken Sie die Taste [SIZE], um die obere Hälfte der Teletext-Seite zu vergrößern;
• Drücken Sie die Taste [SIZE] erneut, um die untere Hälfte der Teletext-Seite zu vergrößern;
• Drücken Sie die Taste erneut, um zum Original-Anzeigemodus zurückzukehren.

• ANZEIGE-MODUS

Rufen Sie die verborgene Teletext-Information mit der Taste [REVEAL] auf. Durch erneutes Drücken wird der Teletext wieder gelöscht.

● FARBIGE TASTEN (ROT, GRÜN, GELB, BLAU)

Wählen Sie die entsprechende Teletext-Seite mit Hilfer der farbigen Tasten.

VIDEO-EINSTELLUNGSMENÜ

Die Einstellung unter SCART/KOMPONENTEN sind wie im TV-Modus, mit Ausnahme der Funktion unter "". Weitere Hinweise dazu finden Sie auf den nächsten Seiten.

ANMERKUNG

Wenn im TV-Modus unter VGA, KOMPONENTEN oder SCART kein Signal empfangen wird, erscheint folgende Anzeige.

Dieses Gerät schaltet automatisch auf Standby, wenn es nach 5 Minuten kein Signal empfängt.

VGA NO SIGNAL 4:50

- Wenn die Eingangsquelle SCART ist, erkennt dieses Gerät automatisch, ob es sich um ein RGB- oder CVBS-Signal handelt. Bei einem normalen RGB-Signal schaltet das Gerät automatisch auf den RGB-Anzeigemodus um. Bei Anschluss eines SCART-Kabels schaltet es automatisch in den SCART-Modus um. Wenn das SCART-Kabel entfernt wird, schaltet es in den vorherigen Modus um.

EINSTELLUNG ÜBER DAS VGA-MENÜ

Der VGA-Modus unterstützt bis zu 1680 x 1050, so dass Sie das Gerät auch als Monitor für einen Multimedia-PC benutzen können. Im VGA-Modus können Sie folgende Einstellungen vornehmen.

Öffnen Sie das Hauptmenü mit [MENU], wählen Sie den Bereich mit [▲/▼] und öffnen Sie den Menübereich mit [▶] oder [SELECT]. Drücken Sie erneut auf [MENU], um das Menü zu verlassen und Ihre Daten automatisch zu speichern.

HINWEIS: Um die von Ihnen individuell gewünschte Auflösung des LCD's im Monitorbetrieb nutzen zu können, ist es erforderlich das Ihre Grafikkarte die entsprechnende Auflösung unterstützt!


Gehen Sie mit [▲/▼] auf "

" und bestätigen Sie mit [▶] oder [SELECT].

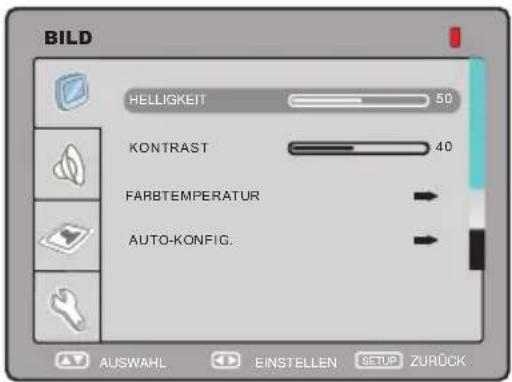

BILD HELLIGKEIT 50 KONTRAST 40 FARBTEMPERATUR AUTO-KONFIG. AUSWAHL EINSTELLEN SETUP ZURÜCK

Stellen Sie die Werte mit [◀/▶] ein.

Funktion	Beschreibung
HELLIGKEIT	Stellt die Bildhelligkeit ein
KONTRAST	Stellt den Bildkontrast ein
FARBTEMPERATUR	Öffnet das Untermenü zum Einstellen der Bildtemperatur. Öffnen Sie es mit [◀/▶/SELECT]
AUTO-KONFIG.	Stellt automatisch die horizontale/vertikale Position, Phase und Frequenz ein. Aktivieren Sie die Funktion mit [◀/▶/SELECT]

Nachfolgend das Untermenü zur Einstellung der Farbtemperatur.

FARBTEMPERATUR FARBTEMPERATUR BENUTZER ROT 40 GRÜN 40 BLAU 40 AUSWAHL EINSTELLEN SETUR ZURÜCK

Wählen Sie eine Funktion mit [▲/▼] und stellen Sie die Werte mit [◀/▶] ein.

Funktion	Beschreibung
FARBTEMPERATUR	Wählt den Farbtemperatur-Modus: "Benutzer", "Normal", "Warm", "Kalt"
ROT	Stellt die Rotwerte der Farbtemperatur ein
GRÜN	Stellt die Grünwerte der Farbtemperatur ein
BLAU	Stellt die Blauwerte der Farbtemperatur ein

TON

Wählen Sie " " mit [▲/▼] und öffnen Sie das Menü mit [▶] oder [SELECT].

TON SOUND - MODUS BENUTZER BALAN CE 50 BÄSSE 40 HÖHEN 50 NICAM/A2 MONO AUSWAL EINSTELLEN SETUP ZURÜCK

Die Toneinstellungen werden wie im TV-Modus vorgenommen.

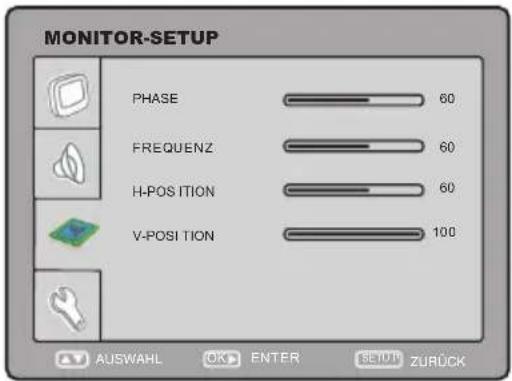

BILDSCHIRMEINSTELLUNG

Wählen Sie " 🔵" mit [▲/▼] und öffnen Sie das Menü mit [▶] oder [SELECT].

MONITOR-SETUP PHASE 60 FREQUENZ 60 H-POSITION 60 V-POSITION 100 AUSWAHL OK ENTER SETUP ZURÜCK

Wählen Sie eine Funktion mit [▲/▼] und stellen Sie die Werte mit [◀/▶] ein.

Funktion	Beschreibung
PHASE	Stellt die Phase ein
FREQUENZ	Stellt die Frequenz ein
H-POSITION	Stellt die horizontale Bildschirmposition ein
V-POSITION	Stellt die vertikale Bildschirmposition ein

ANMERKUNG

Wenn Ihr PC in den Standby-Modus schaltet, wird dies rechts auf dem Bildschirm angezeigt. Dieses Gerät schaltet in den Sleep-Modus, wenn es 5 Minuten lang kein Signal empfängt. In diesem Modus bleibt die Anzeige grün und der Bildschirm schaltet sich aus. Sie können ihn wieder einschalten, indem Sie Ihren PC über die Taste [MENU] oder [TV/AV] auf der Fernbedienung wieder einschalten.

VGA NO SIGNAL 1:50

FUNKTION

Wählen Sie " " mit [▲/▼] und öffnen Sie das Menü mit [▶] oder [SELECT].

FUNKTION SPRACHE DEUTSCH TRANSPARENZ LEVEL 3 EINSCHAFEN AUS BILDVERHÄLTNIS 16:9 RÜCKSETZUNG AUSWAHL EINSTELLEN SETUP ZURÜCK

Stellen Sie die Werte mit [◀/▶] ein.

Funktion	Beschreibung
SPRACHE	Wählt die OSD-Sprache
TRANSPARENZ	Stellt die OSD-Transparenz ein. Sie können zwischen 7 Stufen wählen, von AUS bis LEVEL6
EINSCHLAFEN	Stellt die Zeitschaltuhr ein
BILDVERHÄLTNIS	16:9 / 4:3 / ZOOM1 / ZOOM2
RÜCKSETZUNG	Setzt alle Werte auf die Original-Werte zurück
REGION	Nicht verfügbar
BILDSCHIRMSCHO.	Stellt den Bildschirmschoner ein oder aus

Lesen Sie im Fehlerfall zuerst die nachfolgenden Listen durch, bevor Sie den Kundendienst rufen.

FEHLERBESEITIGUNG BILD

Sympton Ursache und Beseitigung
Schwarzer Bildschirm, Spannungsanzeige ist aus	Überprüfen Sie, ob das Stromkabel richtig angeschlossen ist und ob das Gerät eingeschaltet ist
	Überprüfen Sie, ob das Antennenkabel richtig am Empfänger angeschlossen istÜberprüfen Sie, ob der Empfänger eingeschaltet ist
Bildschirm flackert, unstabiles Bild	Überprüfen Sie, ob das Signal des Empfängers den Vorgaben dieses Geräts entspricht
	Überprüfen Sie den Ausgabemodus Ihres PCs: Überprüfen Sie die Bildschirm-EinstellungenWenn die Einstellungen den Vorgaben dieses Geräts nicht entsprechen, ändern Sie sie bitte entsprechend
	Horizontale Suchfrequenz: 30 kHz~75kHzVertikale Suchfrequenz: 50Hz~75Hz

FEHLERBESEITIGUNG TON UND TV

Sympton Ursache und Beseitigung
Kann nicht eingeschaltet werden	♦ Überprüfen Sie, ob das Stromkabel richtig angeschlossen ist
Kein Ton	♦ Überprüfen Sie, ob das Audiokabel richtig angeschlossen ist
	♦ Überprüfen Sie die Lautstärkeeinstellung
Ton zu leise	♦ Überprüfen Sie die Lautstärkeeinstellung
	♦ Wenn der Ton auch bei max. Lautstärkeeinstellung zu leise ist, überprüfen Sie die Einstellungen des Empfängers
Schneegestöber	♦ Die Antenne ist beschädigt oder nicht richtig angeschlossen
Fernbedienung funktioniert nicht	♦ Überprüfen Sie, ob die Batterien der Fernbedienung noch ausreichend Spannung haben♦ Überprüfen Sie, ob die Batterien korrekt eingelegt wurden♦ Überprüfen Sie, ob sich Gegenstände zwischen der Fernbedienung und dem Sensor am Gerät befinden♦ Überprüfen Sie, ob starkes Licht auf den Sensor fällt

◆LCD-Bildschirm	GrößeAnzeigeverhältnisTypPixelabstandSichtwinkel	22,0" (diagonal)473,76 mm (H) x 296,1 mm (V)TFT Farbmonitor0,282 mm (H) x 0,282 mm (V)80/85/80/80 (CR>10)
◆Frequenz	Hor. SuchfrequenzVert. SuchfrequenzAnzeigefarbe	30 kHz -75 kHz50 Hz - 75 Hz16,7M (Farbe)
◆Anzeigemodus	Empfohlener ModusMax. Modus	1680 x 1050
Eingangssignal	Synchrones SignalVideosignal	H/V Trennung, TTL positiv/negativH/V Composite, TTL positiv/negativGrün Synchronisation, 0,3 p_p, negativ0,7 Vp_p@75 ohm
TV/Video	BildsystemAudiosystemVideoform	PAL/SECAM/NTSC (im Videomodus)DK/I/BG/LCVBS, RGB, COMPONENT, VGA
Stromversorgung		~100V-250V (50 / 60 Hz)
Gerät/Nettogewicht (LxBxH)		540 mm x 205 mm x 465 mm / 5,7 kg
Umweltfaktoren	ArbeitstemperaturArbeitsfeuchtigkeitLagertemperaturLagerfeuchtigkeit	5°C ~ 35°C10% ~ 80%-20°C ~ 45°C5% ~ 95 %
Audio-Parameter	Audio-EingangFrequenzkurve	Φ 3,5 Buchse (L,R), 0,5 + 0,3 VrmsTV-Signal: 100 Hz ~12 kHz (-3dB)AV: 100 Hz~15 KhZ (-3dB)

Hinweis: Die mit " ✿ " gekennzeichneten Punkte beziehen sich auf den LCD-Bildschirm. Änderungen der technischen Daten und des Designs vorbehalten.

- Bezüglich Gewicht und Größe gilt das tatsächliche Gerät als Standard.

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma ETV - Elektro-Technische Vertriebsgesellschaft mbH, dass sich das Gerät CTV 4876 LCD in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (93/68/EWG und 2006/95/EG) befindet.

UNTERSTÜTZTER PC-EINGANGSMODUS
Auflösung	Hor. Suchfrequenz (KHz)	Vert. Suchfrequenz (Hz)	Pixelfrequenz (MHz)	Format
640 350 31.5	70.0 25.17 DOS
720 400 3.15	70.0 28.32 DOS
640 480 31.5	60.0 25.18 DOS
640 480 37.9	72.0 31.50 VESA
640 480 37.5	75.0 31.50 VESA
800 600 35.1	56.2 36.00 VESA
800 600 37.9	60.0 40.00 VESA
800 600 48.1	72.0 50.00 VESA
800 600 46.9	75.0 49.50 VESA
1024 768 48.4	60.0 65.00 VESA
1024 768 56.5	70.11 75.00 VESA
1024 768 60.0	75.0 78.75 VESA
1280 1024 64.00	60.0 108 VESA
1280 1024 80.00	75.0 135 VESA

ANMERKUNG

• Diese Gerät unterstützt nur die oben aufgeführten Anzeigemodi. Um die beste Bildqualität zu erhalten, wählen Sie bitte eines der 12 oben aufgeführten Eingangssignale.
• Aufgrund der unterschiedlichen Ausgangssignale der Grafikkarten (vor allem nicht standardmäßige Ausgangssignale) kann es zu leichten Bildstörungen kommen, die Sie über "AUTO CONFIG" im Menü "BILD" korrigieren können.
• Um die Lebensdauer Ihres Gerätes zu verlängern, wird empfohlen, die Stromsparfunktion Ihres PCs zu benutzen.
• Um die von Ihnen individuell gewünschte Auflösung des LCD's im Monitorbetrieb nutzen zu können, ist es erforderlich das Ihre Grafikkarte die entsprechende Auflösung unterstützt!

UNTERSTÜTZTER PC-EINGANGSMODUS
Format Hor.	Suchfrequenz Vert. Suchf	requenz Vert. Suchart
720 x 480 31,	47 59,94 480P
720 x 480 15,	734 59,94 480i
720 x 576 31,	25 50 576P
720 x 576 15,	625 50 576i
1280 x 720 37,	5 50 720P
1280 x 720	35	60 720P
1920 x 1080	31,25 50	1080i
1920 x 1080	33,75 60	1080i

ANMERKUNG

Änderungen der technischen Daten und des Designs vorbehalten.

- Um die von Ihnen individuell gewünschte Auflösung des LCD's im Monitorbetrieb nutzen zu können, ist es erforderlich das Ihre Grafikkarte die entsprechende Auflösung unterstützt!

Bitte überprüfen Sie, ob dem Gerät folgendes folgendes Zubehör beiliegt.

Bedienungsanleitung

Fernbedienung

GARANTIE

Wir übernehmen für das von uns an den stationären Handel in Deutschland vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes die auf Material- oder Herstellungsfehler beruhen, durch Reparatur. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann eine kostenlose Reparatur nicht erfolgen.

Verschleiß- und Verbrauchsteile sind von der Garantie ausgeschlossen.

Transportschäden, Brüche oder Risse an Kunststoffteilen sind ebenfalls von der Garantie ausgeschlossen.

Durch Fremdeingriff erlischt der kostenlose Garantieanspruch.

Durch unsere Garantie bleiben Ihre gesetzlichen Rechte aus der Sachmangelhaftung erhalten und werden nicht eingeschränkt.

Ein Großteil aller Reklamationen ist auf Bedienungsfehler zurückzuführen. Im Falle einer vermuteten Betriebsstörung Ihres Gerätes bitten wie Sie sich mit unserer Service - Hotline in Verbindung zu setzen.

ETV Elektro-Technische Vertriebsgesellschaft mbH

Service Center

Industriering Ost 40

47906 Kempen

Tel.: [phone] - 666*

Fax: [phone] - 1999*

E-Mail: [e-mail]

www.etv.de

Mo. - Do. 8.30 - 17.00 Uhr

Fr. 8.30 - 14.00 Uhr

\*Telekommunikationskosten

Kostenlos bei einem entsprechenden Telekommunikationstarif (Flatrate). Ansonsten entstehen Ihnen geringe Kosten in Abhängigkeit von Ihrem Telekommunikationstarif, da wir einen normalen Festnetz-Anschluss der Deutschen Telekom verwenden.

Versand

Bitte bewahren Sie den Originalkarton und die Styroporeinsätze für den Garantiefall auf. Sie können unseren Karton zusammen mit den Styroporeinsätzen als Versandverpackung nutzen. Einzelheiten zum Versand erfahren Sie bei unserer Hotline.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Bedeutung des "Mülltonnen"-Symbols

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektro-Altgeräten.

Informationen, wo die geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltung.

GARANTIE-KARTE

Vertriebsgesellschaft mbH

Industriering Ost 40

D - 47906 Kempen
