Produkttyp	Komfort-Tischtelefon mit schnurlosem DECT-/GAP-Mobilteil
Marke	AUDIOLINE
Modell	BigTel 130 Combo
Kategorie	Telefon
Display	Symbol-Display (Tischgerät und Mobilteil)
Akku	2x NiMH AAA, 450 mAh
Ladezeit Akkus	ca. 16 Stunden
Reichweite Mobilteil	bis zu 250 m im Freien, bis zu 50 m in Gebäuden
Abmessungen Tischgerät (L x B x H)	ca. 200 x 182 x 80 mm
Abmessungen Mobilteil (L x B x H)	ca. 182 x 55 x 28 mm
Stromversorgung Tischgerät	Steckernetzgerät 100-240 V AC / 6 V, 500 mA DC
Stromversorgung Ladestation	Steckernetzgerät 100-240 V AC / 7 V, 420 mA DC
Telefonbuch	50 Einträge (getrennt für Tischgerät und Mobilteil)
Anrufliste	30 Einträge
Wahlwiederholung	3 Einträge
Direktwahltasten	M1, M2, M3 (nur Tischgerät)
Freisprechen	Ja (Tischgerät und Mobilteil)
Intern telefonieren	Ja (zwischen Tischgerät und Mobilteil)
Makeln / Konferenz	Ja
Tastensperre	Ja (Mobilteil)
Strahlungsreduzierung	bis zu 75 % im Gesprächsmodus (abhängig von der Entfernung)
Garantie	2 Jahre
Pflegehinweise	Oberflächen mit weichem, fusselfreiem Tuch reinigen; keine Reinigungs- oder Lösungsmittel verwenden

Häufig gestellte Fragen - BigTel 130 Combo AUDIOLINE

Wie stelle ich Datum und Uhrzeit am Tischgerät ein?

Drücken Sie die Menü-Taste, wählen Sie UHR dann DATUM/UHR. Geben Sie nacheinander Jahr, Monat, Tag, Stunde und Minute ein und bestätigen Sie jeweils mit der Menü-Taste.

Wie melde ich ein neues Mobilteil an der Basis an?

Am Mobilteil: Drücken Sie die Menü-Taste, wählen Sie MT ANMELDEN und geben Sie die PIN der Basis ein. Am Tischgerät: Halten Sie die Paging/Intern-Taste für ca. 10 Sekunden gedrückt, bis im Display ANMELDEN erscheint.

Wie schalte ich das Mikrofon während eines Gesprächs stumm?

Drücken Sie während des Gesprächs die Mikrofon aus-Taste (Stumm-Taste). Das Symbol Mikrofon stumm erscheint im Display. Zum Einschalten drücken Sie die Taste erneut.

Wie stelle ich die Lautstärke des Hörers oder Freisprechens ein?

Während eines Gesprächs können Sie die Lautstärke am Tischgerät mit den +/- Tasten und am Mobilteil mit den Auf-/Ab-Tasten in 5 Stufen einstellen. Die Einstellung bleibt gespeichert.

Was bedeuten die Symbole im Display des Mobilteils?

Wichtige Symbole: Blinkendes Akku-Symbol = Akku muss geladen werden; Dauerhaftes Antennensymbol = Verbindung zur Basis; Blinkendes Antennensymbol = keine Verbindung; Schloss-Symbol = Tastensperre aktiv.

Wie ändere ich die Displaysprache?

Am Tischgerät: Drücken Sie Menü, wählen Sie SPRACHE und die gewünschte Sprache. Am Mobilteil: Drücken Sie Menü, wählen Sie MOBILTEIL > SPRACHE.

Wie setze ich das Telefon auf die Werkseinstellungen zurück?

Drücken Sie die Menü-Taste, wählen Sie RUCKSET (Tischgerät) oder MOBILTEIL > RESET (Mobilteil). Bestätigen Sie und geben Sie die PIN ein (Standard: 0000). Beim Reset vom Mobilteil werden beide Geräte zurückgesetzt.

Wie verwende ich die Direktwahltasten M1-M3 am Tischgerät?

Zum Speichern: Drücken Sie die gewünschte Taste, dann Menü, geben Sie Namen und Rufnummer ein. Zum Anrufen: Drücken Sie die Taste und dann die Freisprechtaste oder heben Sie den Hörer ab.

Was tun, wenn das Display 'SUCHEN' blinkt?

Das Mobilteil hat keine Verbindung zur Basis. Überprüfen Sie die Stromversorgung der Basis, verringern Sie die Entfernung oder melden Sie das Mobilteil neu an. Ist der Akku leer, laden Sie ihn auf.

Wie entsorge ich das Gerät und die Akkus umweltgerecht?

Elektrogeräte gehören nicht in den Hausmüll. Bringen Sie das Gerät zu einer kommunalen Sammelstelle. Akkus und Batterien müssen ebenfalls getrennt entsorgt werden, z. B. über den Handel oder Wertstoffhöfe.

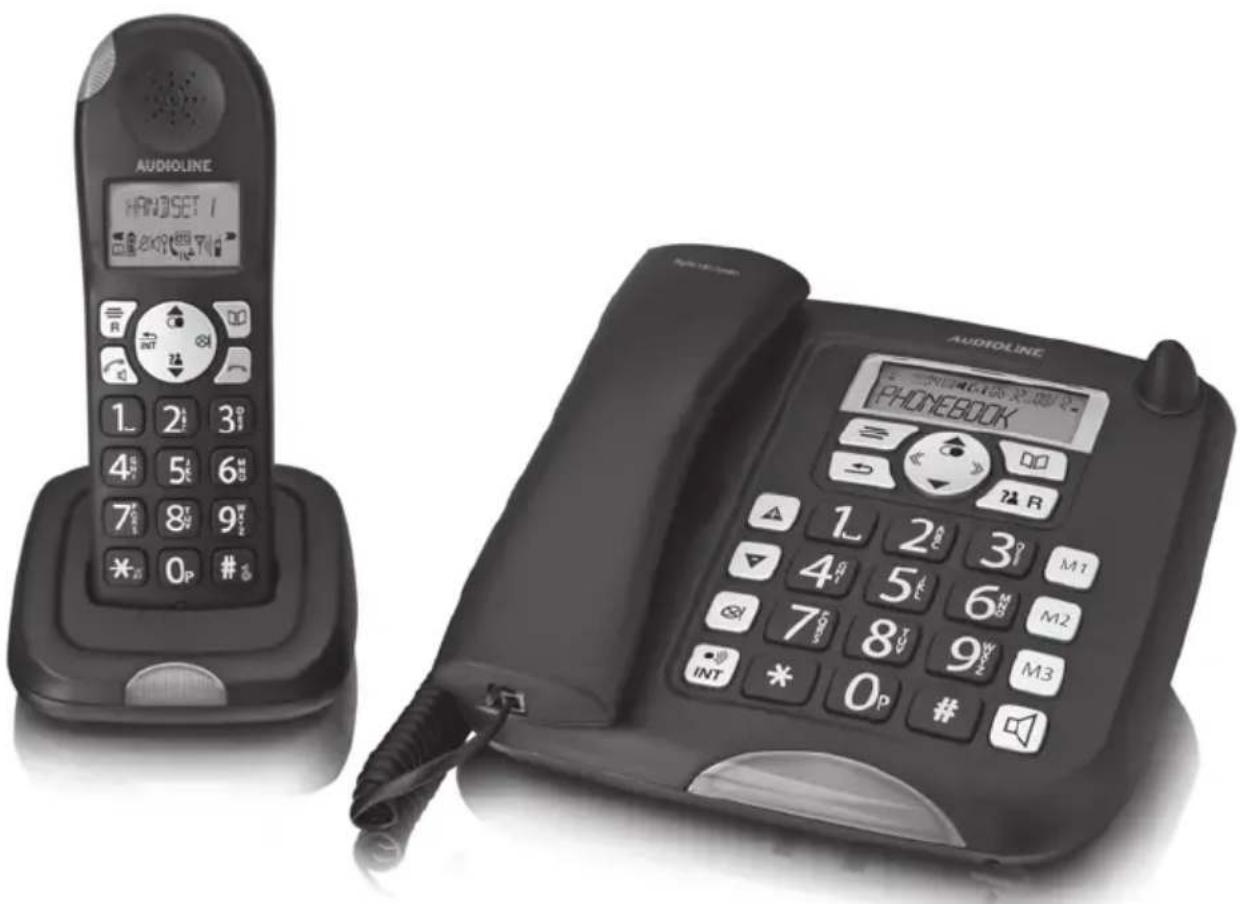

BEDIENUNGSANLEITUNG BigTel 130 Combo AUDIOLINE

Komfort-Tischtelefon mit schnurlosem DECT-/GAP-Mobilteil

AUDIOLINE HANDSET 1 3# 4# 5# 6# 7# 8# 9# 0# Audioline PHONEBOOK AUDIOLINE R 1. 2# 3# M1 4# 5# 6# M2 7# 8# 9# M3 INT 0# #

Bedienungsanleitung

1 Sicherheitshinweise ....1
2 Telefon in Betrieb nehmen ....3
3 Bedienelemente....5
4 Symbole im Display 7
5 Telefonieren....8
6 Weitere Leistungsmerkmale 12
7 Anrufliste / Wahlwiederholung .....13
8 Telefonbuch....14
9 Telefon einstellen 15
10 Mobilteile an-/abmelden 18
11 Betrieb an Telefonanlagen/Zusatzdienste 19
12 Anhang....20

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieses Telefon ist geeignet zum Telefonieren innerhalb eines Telefonnetzes. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

Verwenden Sie weder das Tischgerät noch das Mobilteil in explosionsgefährdeten Bereichen.

Netzteil

⚠️ Achtung: Verwenden Sie nur die mitgelieferten Steckernetzteile, da andere Netzteile die Geräte beschädigen können. Sie dürfen den Zugang zu den Steckernetzteilen nicht durch Möbel oder andere Gegenstände versperren.

Akkus

⚠️ Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Stromausfall

Sie können nur noch mit dem Tischgerät telefonieren. Das Display ist ohne Funktion. Sie können keine Rufnummern aus Anrufliste, Wahlwiederholung oder Telefonbuch auswählen. Heben Sie den Hörer ab, warten Sie auf den Wählton und geben Sie die Rufnummer ein.

Medizinische Geräte

⚠️ Achtung: Benutzen Sie das Telefon nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

DECT ^1 -Telefone können in Hörgeräten einen unangenehmen Brummton verursachen.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien! Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Strahlungsreduzierung

Das Mobilteil reduziert im Vergleich zu einem Standard-DECT-Schnurlostelefon die Strahlung um bis zu 75 % im Gesprächsmodus (abhängig von der Entfernung des Mobilteils zur Basis).

Energieverbrauch

Die mitgelieferten Netzteile erfüllen die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2005/32/EG). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen älterer Bauart deutlich niedriger ist.

^1 DECT: Digital Enhanced Cordless Telecommunication = Standard für kabellose Telefone.

2 Telefon in Betrieb nehmen

Sicherheitshinweise

⚠️ Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

Tischgerät (Basisstation) 1

Gewendelte Höreranschluss-Schnur 1

Hörer 1

Steckernetzgerät 5E-AD060050-E (für Tischgerät) 1

Telefonanschluss-Schnur 1

Mobilteil 1

Akkus 2

Ladestation mit Steckernetzgerät 1

Bedienungsanleitung 1

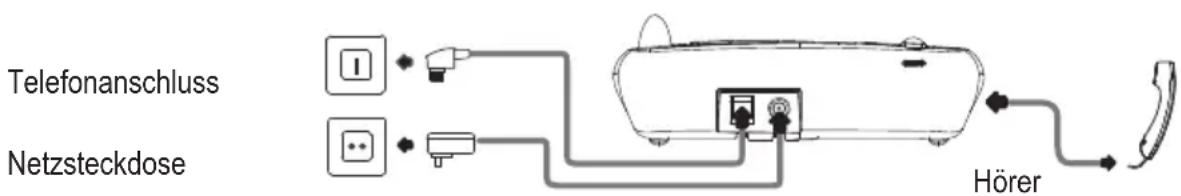

Tischgerät anschließen

⚠️ Achtung: Stellen Sie das Tischgerät mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Schließen Sie das Tischgerät wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Steckernetzgerät sowie das beigefügte Telefonanschlusskabel.

Stecken Sie das kurze gerade Ende der gewendelten Hörerschnur in den Hörer, das längere gerade Ende in die entsprechende Buchse am Tischgerät.

Telefonanschluss Netzsteckdose Hörer

Achtung: Verwenden Sie für das Tischgerät nur das mitgelieferte Steckernetzgerät!

Ladestation anschließen

Schließen Sie die Ladestation an eine Steckdose an.

Akkus einlegen

Öffnen Sie das Akkufach.

Legen Sie die Akkus in das Akkufach ein.

Schließen Sie das Akkufach.

Achtung: Verwenden Sie nur NiMH-Akkus vom Typ AAA (Microzellen), 450 mAh!

Niemals Batterien/Primärzellen verwenden! Achten Sie auf die richtige Polarität!

Akkus aufladen

Stellen Sie das Mobilteil bei der ersten Inbetriebnahme für mindestens 16 Stunden in die Ladestation.

Das Mobilteil erwärmt sich beim Laden. Dies ist normal und ungefährlich.

Laden Sie das Mobilteil nicht mit fremden Aufladegeräten. Der Akkuladezustand wird im Display angezeigt. Wenn die Ladung der Akkus während eines Gesprächs die untere Grenze erreicht hat, hören Sie einen Warnton.

Datum und Uhrzeit einstellen

Bei Inbetriebnahme verfügt das Telefon nicht über eine korrekte Uhrzeit (z. B. für Einträge in der Anrufliste/Anrufbeantworter). Datum und Uhrzeit stellen Sie über den Menüpunkt „UHR -> DATUM/UHR“ (Tischgerät) ein.

Displaysprache einstellen

Die Displaysprache ist in verschiedenen Sprachen einstellbar. Im Auslieferungszustand ist „Deutsch“ eingestellt. Sie können die Sprache über den Menüpunkt „SPRACHE“ (Tischgerät) bzw. „MOBILTEIL -> SPRACHE“ (Mobilteil) ändern.

Wandmontage

Ihr Tischgerät ist zur Wandmontage geeignet. Für die Befestigung des Telefons benötigen Sie zwei Schrauben.

Warnung: Im Bereich der zu bohrenden Löcher dürfen sich keine Leitungen (Kabel, Rohre usw.) befinden.

Bohren Sie zwei Löcher im Abstand von 100 mm senkrecht untereinander und lassen Sie die Schrauben ca. 5 mm aus der Wand herausstehen. Setzen Sie das Telefon an den Aufhängungen auf die Schrauben und schieben Sie es etwas nach unten.

Drehen Sie die Höreraufhängung in der Telefonhörerablage um 180°, damit Sie den Telefonhörer einhängen können.

3 Bedienelemente

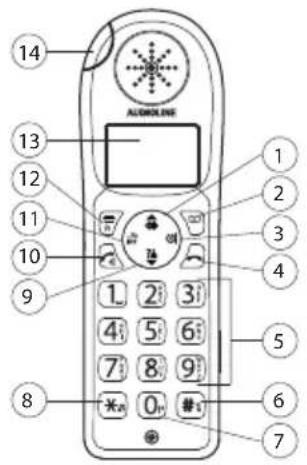

Mobilteil

14 13 12 11 10 9 8 1 2 3 4 5 6 7 8 9 * *n 0 # # ALMORONE 1 2 3 4 5 6 7

1 Wahlwiederholung
2 Telefonbuch
3 Mikrofon aus / Löschen
4 Auflegetaste ... entspricht „Hörer auflegen“ bei einem Tischtelefon
5 Wähltastatur
6 Tastensperre ... ca. 3 s drücken, um die Tastatur zu sperren bzw. zu entsperren
7 Pause ... zum Eingeben einer Wählpause ca. 3 s drücken
(z. B. bei Telefonbucheinträgen)
8 Rufton ein/aus ... ca. 3 s drücken, um den Mobilteil-Tonruf aus- bzw. einzuschalten
9 Anrufliste
10 Gesprächstaste ... entspricht „Hörer abheben“ bei einem Tischtelefon.
Ein weiterer Tastendruck schaltet „Freisprechen“ ein/aus.
11 Intern / Zurück Im Bereitschaftzustand: Interner Anruf (Tischgerät = 0)
In Menüs: Eine Ebene zurück
12 Menü / OK / Flash Im Bereitschaftzustand: Öffnen des Menüs
In Menüs: Bestätigen der Einstellung
Im Gespräch: Flash-Taste
13 Display
14 Anrufanzeige ... blinkt während eines Anrufs

Tischgerät

175 918 AUDIOLINE 33 20 32 21 31 22 30 23 24 29 28 1 2 3 M1 4 5 6 M2 7 8 9 M3 INT * 0 # 25 27 26

15 Zurück In Menüs: Eine Ebene zurück

16 Menü / OK Im Bereitschaftzustand: Öffnen des Menüs

In Menüs: Bestätigen der Einstellung

17 Nach links

18 Wahlwiederholung / In Menüs nach oben

19 Nach rechts

20 Display

21 Telefonbuch

22 Anrufliste / Flash Im Bereitschaftszustand: Öffnen der Anrufliste

Im Gespräch: Flash-Taste

23 In Menüs nach unten

24 Direktwahltasten M1, M2, M3

25 Freisprechen

26 Wähltastatur

27 Anrufanzeige ... blinkt während eines Anrufs

28 Paging / Intern

29 Mikrofon aus / Löschen

30 Lautstärkeeinstellung

31 Lautsprecher

32 Höreraufhängung Bei Wandmontage um 180° verdrehen (s. Seite 4)

33 Rastnase Um dem Hörer bei Wandmontage kurzfristig während eines Gespräches abzulegen

4 Symbole im Display

Tischgerät und Mobilteil

SymbolTischgerät/Mobilteil		Beschreibung
		Sie führen ein externes Gespräch.
		Sie führen ein internes Gespräch.
		Freisprechbetrieb ist aktiviert.
		Das Mikrofon ist stumm geschaltet.
		Tonruf ist ausgeschaltet.
		Neuer Eintrag in der Anrufliste.
		Sie haben das Telefonbuch geöffnet.
		Weitere Ziffern/Zeichen nach links/rechts durchblättern
		Sie haben eine Nachricht in Ihrer Voice-Mailbox (netzbetreiberabhängig).

Zusätzlich am Mobilteil

Symbol	Beschreibung
	Konstant: Verbindung zur Basisstation.Blinkt: Keine Verbindung zur Basisstation.
	Konstant: Anzeige der Akkukapazität.Durchlaufend während Mobilteil in der Ladestation: Akkus werden geladen.
	Einige Segmente werden nicht angezeigt: Akkus sollten geladen werden.Blinkend: Laden Sie die Akkus.
	Tastensperre ist eingeschaltet.

5 Telefonieren

Anruf annehmen

Ihr Telefon klingelt.

Am Tischgerät

Heben Sie den Hörer ab oder drücken Sie die Freisprechtaste.

Am Mobilteil

Drücken Sie die Gesprächstaste.

Um Freisprechen einzuschalten, drücken Sie die Taste noch einmal.

Anrufen

Am Tischgerät

Geben Sie die Rufnummer ein.

Sie können Fehler bei der Eingabe mit der Löschtaste kõtrigieren.

Heben Sie den Hörer ab oder drücken Sie die Freisprechtaste.

Am Mobilteil

Geben Sie die Rufnummer ein.

Sie können Fehler bei der Eingabe mit der Löschtaste kõtrigieren.

Drücken Sie die Gesprächstaste.

Um Freisprechen einzuschalten, drücken Sie die Taste noch einmal.

Sie können auch zuerst den Hörer des Tischgerätes abheben oder die Gesprächstaste am Mobilteil drücken und erhalten damit das Freizeichen. Die eingegebenen Ziffern Ihrer gewünschten Rufnummer werden sofort gewählt. Eine Korrektur einzelner Ziffern der Rufnummer ist bei dieser Form des Gesprächsaufbaus nicht möglich.

Gespräch beenden

Am Tischgerät

Legen Sie den Hörer auf.

Am Mobilteil

Drücken Sie die Auflegetaste oder stellen Sie das Mobilteil in die Ladestation.

Wahlwiederholung

Das Tischgerät wie auch das Mobilteil speichert die 3 zuletzt gewählten Rufnummern. Ist für die Rufnummer am jeweiligen Gerät ein Telefonbucheintrag angelegt, wird zusätzlich der Name angezeigt.

Öffnen Sie die Wahlwiederholungsliste.

Wählen Sie einen Eintrag aus.

Am Tischgerät

Heben Sie den Hörer ab oder drücken Sie die Freisprechtaste.

Am Mobilteil

Drücken Sie die Gesprächstaste.

Aus der Anrufliste anrufen

Ihr Telefon speichert die letzten 30 Anrufe. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Um die Rufnummer anzuzeigen, drücken Sie am Tischgerät bzw. am Mobilteil.

Die Speicherung kann nur erfolgen, wenn die Funktion „Rufnummernübertragung (CLIP)“ an Ihrem Anschluss verfügbar ist und die Rufnummer vom Anrufer nicht unterdrückt oder aus anderen Gründen nicht übertragen wurde.

Öffnen Sie die Anrufliste.

Wählen Sie einen Eintrag aus.

Am Tischgerät

Heben Sie den Hörer ab oder drücken Sie die Freisprechtaste.

Am Mobilteil

Drücken Sie die Gesprächstaste.

Aus dem Telefonbuch anrufen

Das Telefonbuch kann 50 Einträge aufnehmen. Die Telefonbücher von Tischgerät und Mobilteil sind getrennt. Zum Anlegen von Einträgen siehe Abschnitt „7 Telefonbuch“.

Öffnen Sie das Telefonbuch.

Wählen Sie einen Eintrag aus.

Am Tischgerät

Heben Sie den Hörer ab oder drücken Sie die Freisprechtaste.

Am Mobilteil

Drücken Sie die Gesprächstaste.

Mit den Direktwahltasten M1 ... M3 anrufen (nur Tischgerät)

Wie Sie Rufnummern speichern können erfahren Sie im Kapitel „6 Weitere Leistungsmerkmale“.

M1 ... M3 Drücken Sie die gewünschte Direktwahltaste. Der Name des Eintrags wird angezeigt. Heben Sie den Hörer ab oder drücken Sie die Freisprechtaste um die Rufnummer zu wählen.

Anzeige der Gesprächsdauer

Während eines Gesprächs wird die Gesprächsdauer in Minuten und Sekunden angezeigt.

Hörer-/Lautsprecherlautstärke einstellen

Sie können während eines Gesprächs die Lautstärke bei Hörerbetrieb und bei Freisprechen in 5 Stufen einstellen. Die Einstellungen bleiben auch nach Ende des Gespräches gespeichert.

Am Tischgerät

Sie können die Lautstärke mit den + / - -Tasten einstellen.

Am Mobilteil

Sie können die Lautstärke mit den Auf- und Ab-Tasten einstellen.

Mikrofon ausschalten (Mute)

Sie können während eines Gesprächs das Mikrofon ausschalten, so dass Ihr Gesprächspartner Sie nicht hören kann. Im Display wird das Symbol angezeigt.

Zum Einschalten des Mikrofons drücken Sie die Taste erneut.

Intern telefonieren

Internes Gespräch führen

Drücken Sie die Taste INT (am Tischgerät diese Taste ca. 3 s drücken). Geben Sie die jeweilige interne Rufnummer ein (Mobilteil = 1, Tischgerät = 0).

Externes Gespräch vermitteln

Während eines Externgespräches ... Drücken Sie die Taste INT (am Tischgerät diese Taste ca. 3 s drücken). Geben Sie die jeweilige interne Rufnummer ein (Mobilteil = 1, Tischgerät = 0). Das externe Gespräch wird gehalten.

Wenn das gerufene Gerät eingeschaltet wird ggf. Gespräch ankündigen. Legen Sie den Hörer auf bzw. drücken Sie die Auflegetaste. Das Gespräch ist übergeben.

Meldet sich das gewünschte Gerät nicht, drücken Sie die Taste INT. Sie kehren zum gehalteten Gespräch zurück.

Makeln

INT

Während eines Externgespräches . . .

Drücken Sie die Taste INT (am Tischgerät diese Taste ca. 3 s drücken).

Geben Sie die jeweilige interne Rufnummer ein (Mobilteil = 1, Tischgerät = 0).

Das externe Gespräch wird gehalten.

INT

Mit der TasteINT schalten Sie zwischen den Gesprächspartnern hin und her.

Im Display erkennen Sie, ob Sie intern oder extern verbunden sind.

Konferenz

INT

Während eines Externgespräches . . .

Drücken Sie die Taste INT (am Tischgerät diese Taste ca. 3 s drücken).

Geben Sie die jeweilige interne Rufnummer ein (Mobilteil = 1, Tischgerät = 0).

Das externe Gespräch wird gehalten.

INT

Wenn das gerufene Gerät eingeschaltet wird ggf. Konferenz ankündigen.

Drücken Sie die Taste INT für ca. 3 s.

Legt einer der beteiligten Konferenzteilnehmer auf, bleiben die beiden anderen miteinander verbunden.

6 Weitere Leistungsmerkmale

Tastensperre (nur Mobilteil)

Die Tastensperre verhindert ein unbeabsichtigtes Betätigen der Tasten. Eintreffende Anrufe können wie gewohnt entgegengenommen werden.

Drücken und halten Sie die Raute-Taste bis im Display das Symbol für die Tastensperre erscheint.

Zum Entsperren der Tastatur drücken und halten Sie die Raute-Taste erneut bis das Symbol wieder erlischt.

Tonruf ausschalten (nur Mobilteil)

Sie können den Tonruf auch über das Menü „MOBILTEIL / RUFTON / LAUTSTARKE“ ausschalten.

Drücken und halten Sie die Stern-Taste bis im Display das Symbol für den ausgeschalteten Tonruf. Und „RINGTON AUS“ erscheint.

Zum Wiedereinschalten des Tonrufs drücken und halten Sie die Stern-Taste erneut bis das Symbol wieder erlischt.

Direktwahltasten programmieren (nur Tischgerät)

Das Tischgerät ist im Ruhezustand. M1 ... M3 Drücken Sie die gewünschte Direktwahltaste. Ist noch keine Nummer gespeichert, erscheint „LEER“.

Drücken Sie die Menü-Taste.

Geben Sie einen Namen für den Eintrag ein.

Drücken Sie die Menü-Taste.

Geben Sie die Rufnummer ein.

Drücken Sie die Menü-Taste.

Ist bereits eine Nummer gespeichert, wird der Name des Eintrags angezeigt. Wollen Sie den Eintrag ändern, wählen Sie „BEARB“ und drücken Sie die Menü-Taste. Wollen Sie den Eintrag löschen, wählen Sie „LOESCHEN“ und drücken Sie die Menü-Taste.

7 Anrufliste / Wahlwiederholung

Anrufliste bearbeiten

?▲ R / Ööhen Sie die Anrufliste.

▲ / Wählen Sie einen Eintrag aus.

≡ Drücken Sie die Menü-Taste.

▲ / Wählen Sie aus den folgenden Möglichkeiten und drücken Sie die Menü-Taste:

PB SPEICHERN Die Rufnummer wird im Telefonbuch gespeichert. Geben Sie einen Namen ein, bestätigen oder bearbeiten Sie die Rufnummer und drücken Sie die Menü-Taste.

LOESCHEN Der Eintrag wird sofort gelöscht.

ALLE LOESCH Die Liste wird nach einer Sicherheitsabfrage gelöscht.

Zusätzlich am Tischgerät:

Mx SPEICHERN Die Rufnummer wird auf der Direktwahltaste M1, M2 oder M3 gespeichert. Geben Sie einen Namen ein, bestätigen oder bearbeiten Sie die Rufnummer und drücken Sie die Menü-Taste.

Wahlwiederholung bearbeiten

	Öffnen Sie die Wahlwiederholungsliste.
	/ Wählen Sie einen Eintrag aus.
	Drücken Sie die Menü-Taste.
	/ Wählen Sie aus den folgenden Möglichkeiten und drücken Sie die Menü-Taste:
PB SPEICHERN	Die Rufnummer wird im Telefonbuch gespeichert. Geben Sie einen Namen ein, bestätigen oder bearbeiten Sie die Rufnummer und drücken Sie die Menü-Taste.
LOESCHEN	Der Eintrag wird sofort gelöscht.
ALLE LOESCH	Die Liste wird nach einer Sicherheitsabfrage gelöscht.

Zusätzlich am Tischgerät:

Mx SPEICHERN Die Rufnummer wird auf der Direktwahltaste M1, M2 oder M3 gespeichert. Geben Sie einen Namen ein, bestätigen oder bearbeiten Sie die Rufnummer und drücken Sie die Menü-Taste.

8 Telefonbuch

Im Telefonbuch können Sie 50 Rufnummern und zugehörige Namen speichern. Geben Sie die Rufnummern immer mit der Ortsvorwahl ein; das ermöglicht eine korrekte Anzeige des jeweiligen Anrufers, für den ein Eintrag angelegt ist und dessen Übertragung der Rufnummer an Ihrem Anschluss verfügbar ist. Die Telefonbücher von Tischgerät und Mobilteil sind getrennt.

Neuen Eintrag anlegen

Öffnen Sie das Telefonbuch.

Drücken Sie die Menü-Taste.

Wählen Sie ggf. NEUER aus und drücken Sie die Menü-Taste.

Geben Sie den Namen ein (maximal 16 Zeichen).

Die Zifferntasten sind mit Buchstaben beschriftet. Durch mehrmaliges Drücken der entsprechenden Taste können Buchstaben und Ziffern eingegeben werden.

Nach kurzer Zeit springt die Einfügemarke (Cursor) weiter.

Nach Eingabe des Namens drücken Sie

Geben Sie die Rufnummer ein (maximal 24 Ziffern). Ist Ihr Telefon an einer Telefonanlage angeschlossen, geben Sie die Amtskennziffer mit ein. Ist eine Wahlpause erforderlich, drücken Sie nach der Amtskennziffer die Taste0 für ca. 3 s; im Display wird P angezeigt.

Nach Eingabe der Rufnummer drücken Sie

Telefonbucheinträge bearbeiten

Öffnen Sie das Telefonbuch.

Wählen Sie ggf. einen Eintrag aus und drücken Sie die Menü-Taste.

Wählen Sie aus den folgenden Möglichkeiten und drücken Sie die Menü-Taste.

NEUER

BEARB

Sie können einen neuen Eintrag anlegen.

Sie können den Eintrag ändern. Löschen Sie Buchstaben und Ziffern mit der Stumm-Taste, geben Sie mit den Zifferntasten neue Buchstaben und Ziffern ein. Einzelheiten dazu siehe unter „Neuen Eintrag anlegen“.

LOESCHEN

ALLE LOESCH

Der Eintrag wird sofort gelöscht.

Das komplette Telefonbuch wird nach einer Sicherheitsabfrage gelöscht.

9 Telefon einstellen

Datum/Zeit einstellen (nur Tischgerät)

Drücken Sie die Menü-Taste.

UHR und drücken Sie die Menü-Taste.

DATUM/UHR und drücken Sie die Menü-Taste.

Geben Sie die Jahreszahl ein und drücken Sie die Menü-Taste.

Geben Sie den Monat ein und drücken Sie die Menü-Taste.

Geben Sie den Tag ein und drücken Sie die Menü-Taste.

Geben Sie die Stunde ein und drücken Sie die Menü-Taste.

Geben Sie die Minute ein und drücken Sie die Menü-Taste.

Bei einem Stromausfall des Tischgerätes geht die Einstellung verloren.

Zeitformat einstellen (nur Tischgerät)

Drücken Sie die Menü-Taste.

UHR und drücken Sie die Menü-Taste.

FORMAT und drücken Sie die Menü-Taste.

24-STUNDEN oder 12-STUNDEN und drücken Sie die Menü-Taste.

Tonruf einstellen

Drücken Sie die Menü-Taste.

RUFTON (am Tischgerät) bzw. MOBILTEIL -> RUFTON (am Mobilteil) in Sie die Menü-Taste.

aus den folgenden Möglichkeiten und drücken Sie die Menü-Taste.

EXTERN

Wählen Sie eine Melodie für die Signalisierung eines externen Anrufes aus und drücken Sie die Menü-Taste.

INTERN

Wählen Sie eine Melodie für die Signalisierung eines internen Anrufes aus und drücken Sie die Menü-Taste.

LAUTSTARKE

Wählen Sie die Lautstärke und drücken Sie die Menü-Taste.

Wählen Sie „AUS“ wird das entsprechende Symbol im Display angezeigt. Im Display des Mobilteils steht zusätzlich „RINGTON AUS“.

Mobilteilnamen einstellen (nur Mobilteil)

Drücken Sie die Menü-Taste.

MOBILTEIL -> MOBILT NAME und drücken Sie die Menü-Taste.

Löschen Sie den alten Namen mit der Stumm-Taste, geben Sie mit den Ziffern-tasten einen neuen Namen ein und drücken Sie die Menü-Taste.

Tastenton einstellen

Drücken Sie die Menü-Taste.

TASTENTON (am Tischgerät) bzw. MOBILTEIL -> TASTENTON (am d drücken Sie die Menü-Taste.

EIN oder AUS und drücken Sie die Menü-Taste.

Displaysprache einstellen

Drücken Sie die Menü-Taste.

SPRACHE (am Tischgerät) bzw. MOBILTEIL -> SPRACHE (am Mobil-cken Sie die Menü-Taste.

und drücken Sie die Menü-Taste.

Basisstation auswählen (nur Mobilteil)

Drücken Sie die Menü-Taste.

MOBILTEIL -> BASIS AUSW und drücken Sie die Menü-Taste.

AUTOMATISCH oder MANUELL und drücken Sie die Menü-Taste.

Haben Sie AUTOMATISCH gewählt, verbindet sich das Mobilteil im Bereitschaftszustand automatisch mit der nächstliegenden Basisstation, vorausgesetzt, es ist bereits an mehreren Basisstationen angemeldet (bis zu 4). Bei der Einstellung MANUELL können Sie für die Verbindung eine bestimmte Basisstation auswählen, an der das Mobilteil bereits angemeldet ist.

Wahlverfahren einstellen (nur Tischgerät)

Drücken Sie die Menü-Taste.

BASIS und drücken Sie die Menü-Taste.

ANRUF TYP und drücken Sie die Menü-Taste.

TON oder IMPULS und drücken Sie die Menü-Taste.

Für die meisten Anschlüsse ist TON (DTMF) die richtige Einstellung.

Flashzeit einstellen (nur Tischgerät)

Drücken Sie die Menü-Taste.

BASIS und drücken Sie die Menü-Taste.

FLASH und drücken Sie die Menü-Taste.

KURZ (100 ms) oder LANGE (300 ms) und drücken Sie die Menü- Taste.

Die typische Einstellung für die Nutzung von Leistungsmerkmalen in analogen Netzen in Deutschland ist „Kurz“.

PIN ändern (nur Tischgerät)

Drücken Sie die Menü-Taste.

BASIS und drücken Sie die Menü-Taste.

PIN NUMMER und drücken Sie die Menü-Taste.

Geben Sie die aktuelle PIN ein

(im Auslieferungszustand 0 0 0 0) und drücken Sie die Menü-Taste.

Geben Sie eine neue PIN ein und drücken Sie die Menü-Taste.

Geben Sie die neue PIN noch einmal ein und drücken Sie die Menü-Taste.

Die vierstellige PIN schützt einige Einstellungen vor unbefugtem Zugriff. Wenn Sie die PIN vergessen haben wenden Sie sich bitte an unsere Service-Hotline.

Telefon in den Auslieferungszustand zurücksetzen

Drücken Sie die Menü-Taste.

RUCKSET (am Tischgerät) bzw. MOBILTEIL -> RESET (am Mobilteil) und drücken Sie die Menü-Taste.

Bestätigen Sie RUCKSET durch Drücken der Menü-Taste.

Geben Sie die aktuelle PIN ein und drücken Sie die Menü-Taste.

Führen Sie das Zurücksetzen vom Mobilteil aus durch, werden sowohl das Tischgerät als auch das Mobilteil in den Auslieferungszustand zurückgesetzt.

Angemeldete Mobilteile bleiben angemeldet.

Wird die Prozedur vom Tischgerät gestartet, wird lediglich das Tischgerät zurückgesetzt.

10 Mobilteile an-/abmelden

An der Basisstation (Tischgerät) können bis zu 5 Mobilteile angemeldet werden. Das mit Ihrem Telefon ausgelieferte Mobilteil ist bereits an der Basis angemeldet. Um ein „fremdes“ Mobilteil anzumelden beachten Sie bitte auch dessen Bedienungsanleitung.

Weiteres Mobilteil des gleichen Typs anmelden

Am Mobilteil

Drücken Sie die Menü-Taste.

MT ANMELDEN und drücken Sie die Menü-Taste.

und drücken Sie die Menü-Taste.

Geben Sie die aktuelle PIN der Basis ein, an der das Mobilteil angemeldet werden soll, und drücken Sie die Menü-Taste.

Am Tischgerät

Drücken und halten Sie die Paging/Intern-Taste c _RFT 10 s, bis im Display ANMELDEN erscheint.

Nach einer kurzen Zeit ist das Mobilteil ist angemeldet.

Mobilteil löschen

Drücken Sie die Menü-Taste.

MT ABMELDEN (am Tischgerät/am Mobilteil) und drücken Sie die e.

Geben Sie die aktuelle PIN ein und drücken Sie die Menü-Taste.

die interne Rufnummer des Mobiteils, das Sie abmelden möchten und drücken Sie die Menü-Taste.

Achtung: Löschen Sie ein Mobilteil nur, wenn Sie es nicht weiter an Ihrem DECT-System verwenden wollen.

Sie können das Mobilteil, an dem Sie die Abmelde-Prozedur gestartet haben, nicht abmelden.

11 Betrieb an Telefonanlagen/Zusatzdienste

Betrieb an Telefonanlagen

Ist Ihr Telefon an einer Telefonanlage angeschlossen, können Sie über die R- Taste Funktionen, wie z. B. Anrufe weiterleiten und automatischen Rückruf nutzen. Lesen Sie bitte in der Bedienungsanleitung Ihrer Telefonanlage, welche Flash-Zeit Sie zur Nutzung dieser Funktionen einstellen müssen. Ob Ihr Telefon an Ihrer Telefonanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

Bitte denken Sie daran, bei Telefonbucheinträgen ggf. die Amtskennziffer und eine ggf. erforderliche Wahlpause (Ziffer „0“ lange drücken) mit einzugeben.

Zusatzdienste Ihres Netzbetreibers

Ihr Telefon unterstützt Zusatzdienste Ihres Netzbetreibers, wie z. B. Makeln, Anklopfen und Konferenz. Über die R-Taste können Sie diese Zusatzdienste nutzen. Bitte erkundigen Sie sich bei Ihrem Netzbetreiber, welche Flash-Zeit Sie zur Nutzung von Zusatzdiensten einstellen müssen. Zur Freischaltung von Zusatzdiensten wenden Sie sich bitte an Ihren Netzbetreiber.

12 Anhang

Menüstruktur Mobilteil

TELEFONBUCH NEUER / BEARB / LOESCHEN / ALLE LOESCH

MT ANMELDEN BASIS 1...4

MT ABMELDEN

Menüstruktur Tischgerät

TELEFONBUCH NEUER / BEARB / LOESCHEN / ALLE LOESCH

RUFTON ———— EXTERN ———— MELODIE 1...9 LAUTSTARKE AUS / ...5 ———— MELODIE 1...9 TASTENTON ———— EIN /AUS

SPRACHE

BASIS FLASH ANRUF TYP KURZ / LANGE PIN TON / IMPULS NUMMER UHR FORMAT DATUM / UHR 24 / 12 STUNDEN

MT ABMELDEN

RUCKSET

Fehlersuche

Haben Sie Probleme mit Ihrem Telefon, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] (Kosten aus dem Festnetz der Deutschen Telekom bei Drucklegung: 14 ct/min) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

• Nach Betätigung der Abhebetaste bzw. Abheben des Hörers ist kein Wählton hörbar, die Wählleitung wird nicht belegt.
• Telefonanschluss-Stecker am Tischgerät und an der Telefonsteckdose kontrollieren.
• Netzstecker am Tischgerät und an 230 V kontrollieren.
• Stellen Sie sicher, dass das mitgelieferte Telefonanschlusskabel verwendet wird.
• Die Wählleitung wird durch ein anderes Mobilteil belegt. Warten Sie, bis die Verbindung beendet ist.
• Displayanzeige am Mobilteil: „SUCHEN“ blinkt.

- Netzstecker am Tischgerät und an 230 V kontrollieren.

- Reichweite verringern.

- Mobilteil anmelden.

- Keine Anzeige auf dem Mobilteil-Display.

- Akku leer -> aufladen.

Werkseinstellungen/Auslieferungszustand

Tischgerät Mobilteil

Anrufliste Kein Eintrag Kein Eintrag
Telefonbuch Kein Eintrag Kein Eintrag
Tonruf Intern: Melodie 1 Intern: Melodie 1
	Extern: Melodie 8 Extern: Melodie 8
	Lautstärke: 3 Lautstärke: 3
Tastenton	Ein	Ein

Sprache Deutsch Deutsch

Mobilteilname – AUDIOLINE

Wahlverfahren Ton

Flash-Zeit Kurz (100 ms)

PIN 0000 -

Technische Daten

Standard: DECT / GAP

Kanalzahl: 120 Duplexkanäle

Frequenzen: 1880 MHz bis 1900 MHz

Duplexverfahren: Zeitmultiplex, 10ms Rahmenlänge

Kanalraster: 1728 kHz

Bitrate: 1152 kBit / s

Modulation: GFSK

Sprachkodierung: 32 kBit / s

Sendeleistung: 10 mW (mittlere Leistung pro Kanal)

Reichweite: bis zu 250 Meter im Freien, in Gebäuden bis zu 50 Metern

Stromversorgung Tischgerät:

Steckernetzgerät 100\~240 V AC / 6 V, 500 mA DC

Stromversorgung Ladestation:

Steckernetzgerät 100\~240 V AC / 7 V, 420 mA DC

Betriebsdauer Mobilteil: in Bereitschaft / im Gespräch

Ladezeit der Akkus: ca. 16 Stunden

Zulässige Umgebungsbedingungen für den Betrieb des Mobilteils:

5°C bis 40°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Umgebungsbedingungen für den Betrieb des Tischgerätes:

5°C bis 40°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Lagertemperatur: -10°C bis +60°C

Wahlverfahren: MFV / IWV

R-Taste: Flash (100 ms / 300 ms)

Abmessungen Tischgerät (mm): L / B / H = ca. 200 x 182 x 80

Abmessungen Mobilteil (mm): L / B / H = ca. 182 x 55 x 28

Telefon-Anschluss-Schnur Belegung:

TSV auf Pin 3 und 4 gemäß CTR 37 (Euro-Belegung)

Steckernetzgerät: Eurostecker

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien:

- 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.

- 2005/32/EG Richtlinie „Energiebetriebene Produkte“.

Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de.

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Garantie

AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer.

Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Telefonanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Stichwortverzeichnis

A

Akkus 1

Akkus aufladen 4

Akkus einlegen ....4

Anruf annehmen 8

Anrufen 8

Anrufliste 9,13

Aufstellungsort ....1

Auslieferungszustand .....21

Automatische Rufannahme ....4

B

Basisstation anschließen ....3

Basisstation auswählen 16

Bestimmungsgemäße Verwendung .....1

D

Datum/Uhrzeit 4, 15

Direktannahme 4

Displaysprache ..... 4, 16

E

Entsorgung 2

Externes Gespräch vermitteln .....10

F

Fehlersuche ....20

Flashzeit....17

G

Garantie ....22

Gespräch beenden 8

Gesprächsdauer....10

H

Hörer-/Lautsprecherlautstärke .....10

|

Intern telefonieren ....10

K

Konferenz 11

Konformitätserklärung .....22

L

Ladestation....3

M

Makeln 11

Medizinische Geräte 2

Menüstruktur .....20

Mikrofon ausschalten .....10

Mobilteile an-/abmelden .....18

Mobilteilname 16

Mute 10

N

Netzteil 1

P

Pflegehinweise .....22

PIN 17

S

Sicherheitshinweise ....1

Stromausfall 2

T

Tastensperre ....12

Tastenton 16

Technische Daten ....21

Telefonanlagen....19

Telefonbuch 9,14

Tonruf 15

Tonruf ausschalten .....12

V

Verpackungsinhalt ....3

W

Wahlverfahren 16

Wahlwiederholung .....9, 13

Wandmontage 4

Werkseinstellungen .....21

Z

Zeitformat 15

Zusatzdienste 19

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE-Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN. UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG, FRAGEN SIE IHREN FACHHÄNDLER ODER WENDEN SIE SICH AN UNSERE

Service Hotline: [phone]

(Kosten bei Drucklegung: 14 ct/Min. aus dem dt. Festnetz; maximal 42 ct/Min. aus den Mobilfunknetzen.)

AUDIOLINE GmbH

Neuss
