BEDIENUNGSANLEITUNG CDL 970G AUDIOLINE

SICHERHEITSHINWEISE 4

1. BEDIENELEMENTE ...... 6

2. INBETRIEBNAHME....8

2.1 Sicherheitshinweise 8

2.2 Verpackungsinhalt prüfen 8

2.3 Basisstation anschliessen....8

2.4 Akku einbauen....8

2.5 Aufladen des Akkus 9

2.6 TON (MFV)- oder IMPULS (IWV) - Wahlverfahren 9

2.7 T-NET Anpassung....9

3. BEDIENUNG ...... 10

3.1 Die Displaysymbole 10

3.2 Anrufe entgegennehmen 10

3.2 Anrufe führen....11

3.4 Anzeige der Gesprächsdauer.... 11

3.5 Mikrofon im Handapparat stummschalten 11

3.6 Wahlwiederholung.... 11

3.7 Speichern von Kurzwahlnummern 11

3.8 Wählen über Kurzwahlnummern 12

3.9 Babyruf.... 12

3.10 Paging von der Basisstation zum Handapparat 12

4. SONDERFUNKTIONEN 13

4.1 Tonruf einstellen (Klingel-Melodien) 13

4.2 Tonruf am Handapparat ausschalten oder regulieren 13

4.3 Ton- (MFV) oder Impuls (IWV) - Wahlverfahren 14

VORWORT

5. NEBENSTELLENANALAGEN/T-NET 14

5.1 "R" Taste an Nebenstellenanlagen 14
5.2 "R" Taste und die T-NET-Funktionen der DEUTSCHEN TELEKOM .... 15
5.3 Automatische Pause 15

6. FEHLERBESEITIGUNG 16

7. WICHTIGE INFORMATIONEN ...... 17

7.1 Zurücksetzen auf die Werkseinstellungen - Reset...... 17
7.2 Anschlusshinweise 17
7.3 Telefonkabel austauschen 17
7.4 Garantie.... 18

SICHERHEITSHINWEISE

Aufladbarer Akku

Keine anderen Akkuzellen oder normale (nicht wiederaufladbare) Batterien verwenden. Diese können möglicherweise einen Kurzschluss verursachen.

Verwenden Sie nur neue Akkuzellen des gleichen Typs (3.6V 300mAh - Ni-Cd Batterien).

Akkus nicht ins Feuer werfen oder ins Wasser tauchen.

Alte oder defekte Akkus nicht mit dem normalen Hausmüll entsorgen.

Sollte sich der Handapparat beim Laden erwärmen, so ist dies normal und ungefährlich.

Laden Sie den Handapparat oder die Akkus nicht mit fremden Aufladegeräten, da sonst Beschädigungen auftreten können.

Verwenden Sie nur das mitgelieferte AUDIOLINE Steckernetzteil, da andere Netzteile das Telefon zerstören können.

Aufstellort

Am Aufstellort muss sich eine Netzsteckdose 230Volt befinden.

Stellen Sie die Basisstation nicht in die unmittelbare Umgebung von anderen elektronischen Geräten wie z. B. Mikrowellen oder HIFI-Geräten, da es sonst zu gegenseitiger Beeinflussung kommen kann. Der Aufstellort hat einen entscheidenden Einfluss auf einen einwandfreien Betrieb des Telefons.

Stellen Sie die Basisstation auf eine ebene und rutschfeste Fläche. Normalerweise hinterlassen die Füsse der Basisstation keine Spuren auf der Aufstellfläche. Wegen der Vielzahl der verwendeten Lacke und Oberflächen kann es jedoch nicht ausgeschlossen werden, dass durch die Gerätefüsse Spuren auf der Abstellfläche entstehen.

Verwenden Sie den Handapparat nicht in explosionsgefährdeten Bereichen.

Übermässige Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung müssen vermieden werden.

Medizinischer Hinweis

Das AUDIOLINE CDL970G arbeitet mit einer sehr geringen Sendeleistung. Diese geringe Sendeleistung schliesst eine gesundheitliche Gefährdung nach dem derzeitigen Stand von Forschung und Technik aus. Es hat sich aber gezeigt, dass eingeschaltete tragbare Telefone medizinische Geräte beeinflussen können. Halten Sie deshalb bei medizinischen Geräten einen Abstand von mindestens einem Meter ein.

Entsorgung

Ist die Gebrauchszeit der Batterien oder der gesamten Anlage abgelaufen, entsorgen Sie diese bitte umweltfreundlich gemäss den gesetzlichen Bestimmungen.

SICHERHEITSHINWEISE

Temperatur und Umgebungsbedingungen

Das AUDIOLINE CDL970G ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von +5 °C bis 45 °C ausgelegt.

Die Basisstation darf nicht in Feuchträumen wie Bad oder Waschküche aufgestellt werden. Vermeiden Sie die Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus.

Zulassung und CE-Zeichen

Ihr AUDIOLINE CDL970G ist für den Einsatz im deutschen Telefonnetz freigegeben. Das Zulassungszeichen mit dem Bundesadler befindet sich auf der Unterseite Ihres Telefons.

Das Telefon wurde nach der EU-Richtlinie 91/263/EWG für Telekommunikationsgeräte zugelassen. Danach darf das Gerät durch jedermann über die Telefonsteckdose angeschaltet und in Betrieb genommen werden.

Dieses Telefon erfüllt die Anforderungen der EU-Richtlinien:

89/336/EWG „Elektromagnetische Verträglichkeit“

73/23/EWG „Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen“.

Reinigung und Pflege

Die Gehäuseoberflächen können mit einem trockenen, weichen und fusselfreien Tuch gereinigt werden. Niemals Reinigungsmittel oder gar aggressive Lösungsmittel verwenden. Ausser einer gelegentlichen Gehäusereinigung ist keine weitere Pflege erforderlich. Die Gummifüsse der Basisstation sind nicht gegen alle Reinigungsmittel beständig. Der Hersteller kann daher nicht für evtl. Schäden an Möbeln o. ä. haftbar gemacht werden.

1. BEDIENELEMENTE

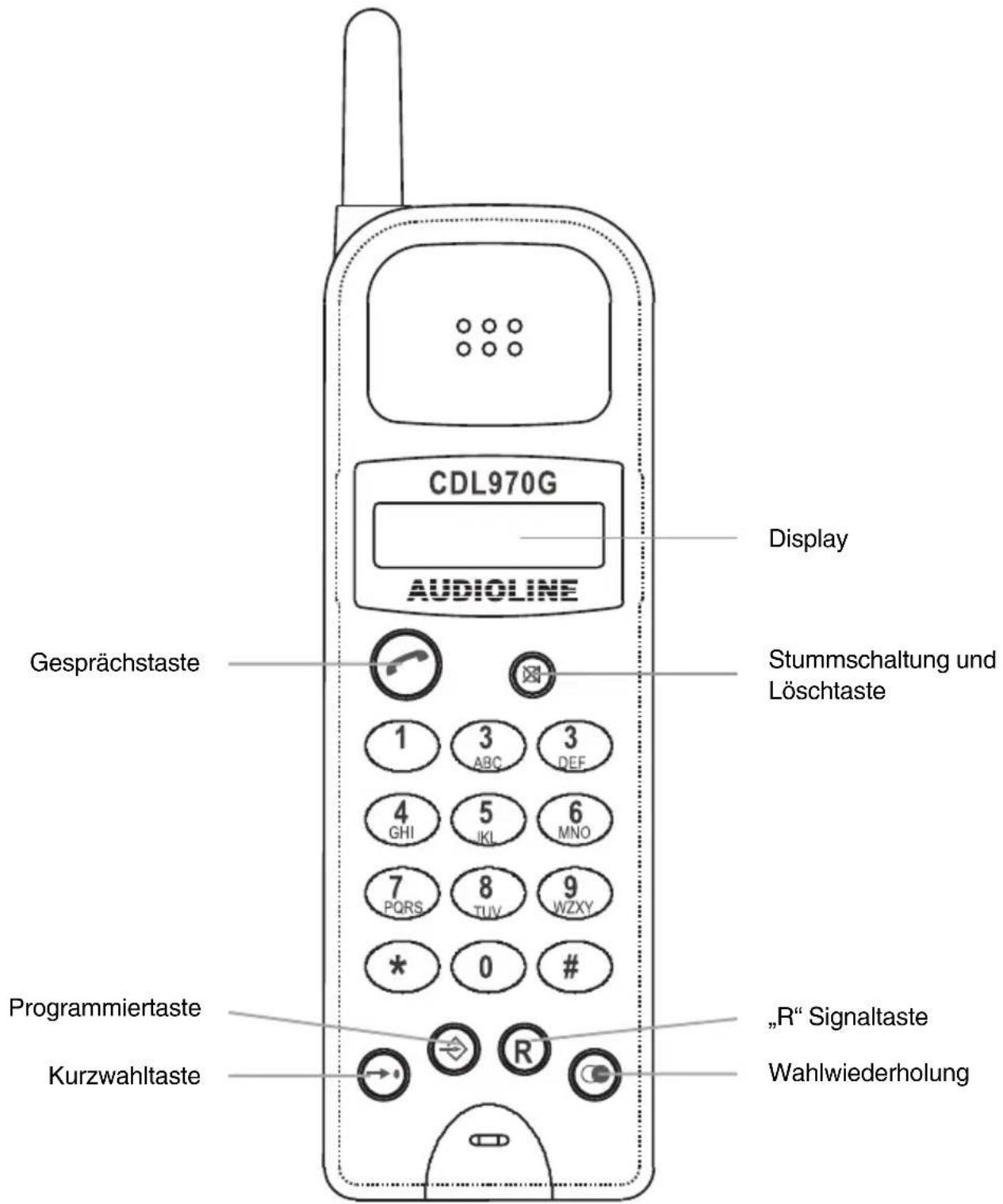

CDL970G AUDIOLINE Display Gesprächstaste Stummschaltung und Löschtaste 1 3 3 ABC DEF 4 5 6 GHI IKI MNO 7 8 9 PQRS TUV WZXY * 0 # Programmiertaste „R“ Signaltaste Kurzwahltaste Wahlwiederholung

1. BEDIENELEMENTE

Buchse für das Netzteil Buchse für die Tele

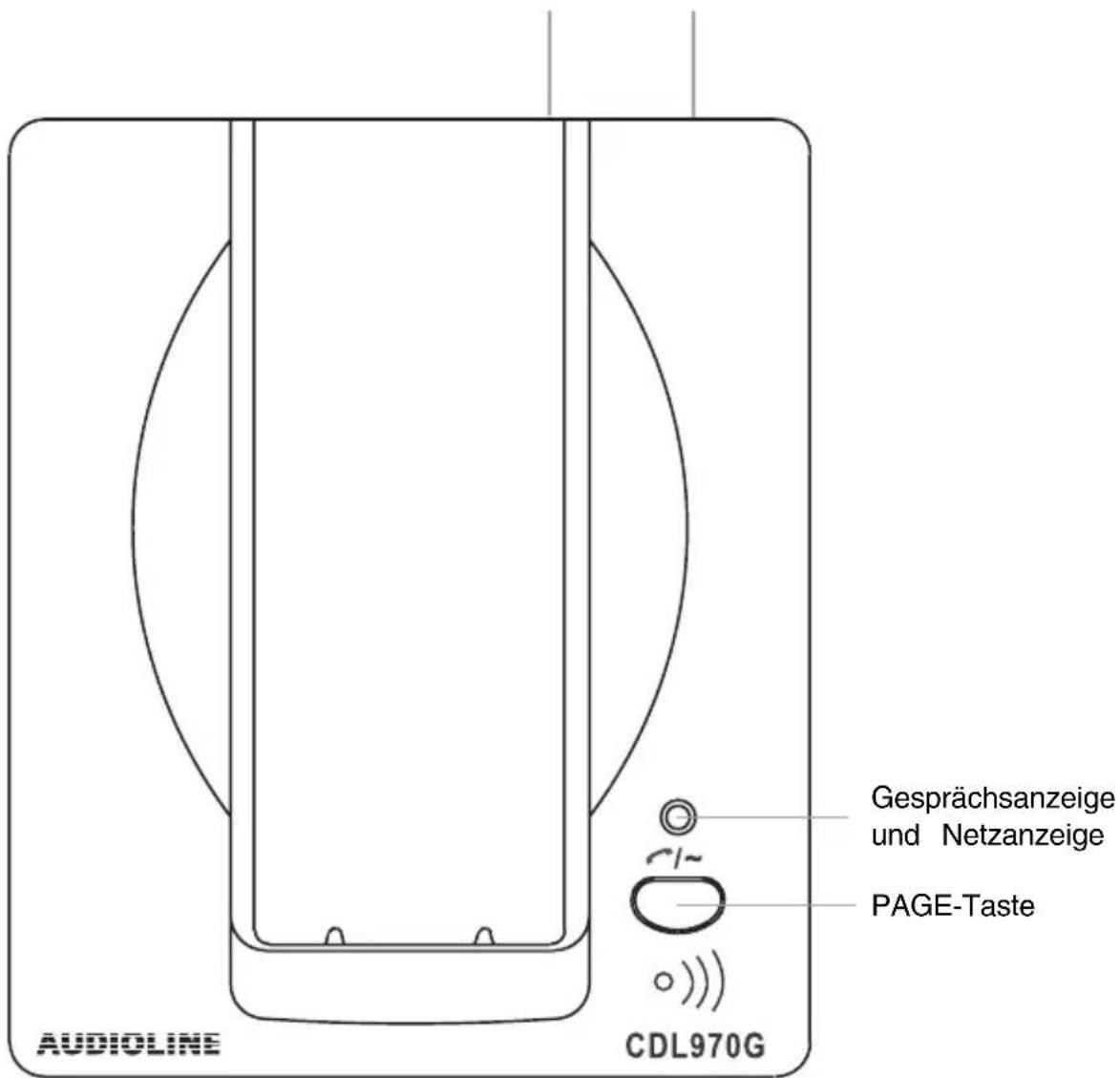

Audioline CDL970G Gesprächsanzeige und Netzanzeige PAGE-Taste

2. INBETRIEBNAHME

2. INBETRIEBNAHME

2.1 SICHERHEITSHINWEISE

ACHTUNG! Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise auf den Seiten 4 und 5 dieser Anleitung.

2.2 VERPACKUNGSINHALT PRÜFEN

Zum Lieferumfang gehören:

• eine Basisstation
• ein Handapparat
• ein Telefonanschlusskabel mit TAE-Stecker und Miniwesternstecker
• ein Stromanschlusskabel mit Netzteil und Westernstecker
• eine Akkupack
• eine Bedienungsanleitung

2.3 BASISSTATION ANSCHLIESSEN

Stellen Sie das AUDIOLINE CDL970G in die Nähe Ihrer Telefonanschlussdose und einer Netzsteckdose auf.

1. Stecken Sie den kleinen Stecker des Netzteils in die Buchse auf der Rückseite der Basisstation und das Steckernetzteil in eine vorschriftsmässig installierte Netzsteckdose mit 230V. Das Steckernetzteil der Basisstation muss immer angeschlossen sein. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Steckernetzteil.
2. Verbinden Sie das beiliegende Telefonkabel mit der Telefonsteckdose und der Telefonbuchse auf der Rückseite der Basisstation.

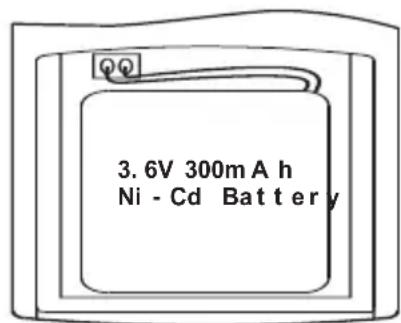

2.4 AKKU EINBAUEN

Um den mitgelieferten Akku in den Handapparat einzulegen, drücken Sie auf den Akkudeckel am oberen Rand und schieben Sie ihn nach unten. Verbinden Sie nun die Steckverbindung des Akkus mit dem Handapparat und schliessen Sie den Akkudeckel.

Legen Sie den Handapparat mit dem Display nach oben oder nach unten für mindestens 12 Stunden auf die Basisstation. Mit einem kurzen Signalton signalisiert der Handapparat, dass der Ladevorgang begonnen hat.

3. 6V 300mA h Ni - Cd Battery

Während des Ladevorgangs leuchtet im Display das Akkusymbol.

2. INBETRIEBNAHME

2.5 AUFLADEN DES AKKUS

Der wiederaufladbare Akku Ihres AUDIOLINE CDL970G besitzt eine Standby-Zeit bei Zimmertemperatur von max. 40 Stunden und eine maximale Gesprächsdauer von bis zu 4 Stunden.

Erscheint die nebenstehende Displayanzeige, liegt der Handapparat auf der Basisstation und der Akku wird aufgeladen.

Blinkt die nebenstehende Displayanzeige, ist der Akku erschöpft und Sie hören während eines Gesprächs einen Warnton.

Zum Laden des Akkus legen Sie den Handapparat mit dem Display nach oben oder nach unten auf die Basisstation. Mit einem kurzen Signalton signalisiert der Handapparat, dass der Ladevorgang begonnen hat. Während des Ladevorgangs leuchtet im Display das Akkusymbol.

Hinweis: Vor der ersten Inbetriebnahme muss der Akku für mindestens 12 Stunden geladen werden. Der aufladbare Akku unterliegt genau wie Ihre Autobatterie unvermeidlich einer gewissen Alterung. Allerdings können Sie auf diesen Alterungsprozess Einfluss nehmen, indem Sie den Akku gewissermassen "trainieren". Wenn Sie bei regelmässiger Benutzung Ihres Telefons den Akku zyklisch aufladen und dann wieder "leer" telefonieren, bis die Anzeige im Display blinkt, wird der Akku gefordert und dankt dies durch volle Leistungsfähigkeit und eine lange Lebensdauer. Dauerladung und Dauerentladung schaden dagegen sowohl der Kapazität wie auch der Lebensdauer des Akkus.

2.6 TON (MFV)- ODER IMPULS (IWV) - WAHLVERFAHREN

Dieses zukunftsweisende Merkmal ermöglicht Ihnen Ihr Telefon sowohl an den analogen Anschlüssen (IMPULS-Wahl) als auch an den digitalen Anschlüssen (TON-Wahl) zu betreiben. Das TON-Wahlverfahren ist wesentlich schneller als das IMPULS-Wahlverfahren, und bietet mehr Möglichkeiten.

Hinweis: Das Gerät ist werkseitig auf das TON-Wahlverfahren eingestellt. Sollte Ihr AUDIOLINE CDL970G nicht an Ihrem Anschluss funktionieren, erfahren Sie unter Punkt 4.3, wie Sie Ihr Telefon auf das IMPULS-Wahlverfahren einstellen können.

2.7 T-NET ANPASSUNG

Ihr AUDIOLINE-Telefon unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Dazu benötigen Sie die Einstellung „FLASH 250ms“ an Ihrem Telefon. Wie Sie die FLASH-Zeit einstellen können, erfahren Sie im Kapitel 5.2.

Zur Freischaltung Ihrer Leitung für diese Funktionen (die z.T. gebührenpflichtig sind) wenden Sie sich bitte an die DEUTSCHE TELEKOM.

3. BEDIENUNG

3. BEDIENUNG

3.1 DIE DISPLAYSYMBOLE

Das Display zeigt Ihnen alle wichtigen Funktion mit verschiedenen Symbolen an.

Symbol leuchtet: Die Verbindung zur Basisstation ist unterbrochen und Sie hören Signaltöne. Es können keine Gespräche geführt werden.

Leuchtet: Es wird ein Gespräch geführt. Blinkt: Es erreicht Sie ein Anruf und die Verbindung zur Basisstation wird gerade hergestellt.

Blinkt: Batterien sind aufgebraucht. Bitte den Handapparat laden. Leuchtet: Handapparat wird auf der Basisstation geladen

Blinkt: Die Verbindung zur Basisstation wird gerade hergestellt. Leuchtet: Der Handapparat befindet sich in einem Programmiermodus.

Blinkt: Das Mikrofon des Handapparates ist stummgeschaltet.

Um Batteriestrom einzusparen und um damit die Standby-Zeit zu erhöhen, erscheint bei nicht aufgelegtem Handapparat keine Anzeige im Display.

3.2 ANRUFE ENTGEGENNEHMEN

Erreicht Sie ein Anruf, ertönt der Tonruf am Handapparat. Im Display blinkt die Anzeige 📞 . Nehmen Sie den Handapparat von der Basisstation oder drücken Sie die Gesprächstaste 📞 . Die Gesprächsanzeige der Basisstation blinkt während des Gesprächs.

Um eingehende Anrufe laut und deutlich zu hören, legen Sie den Handapparat mit dem Display nach unten ab. Wollen Sie eingehende Anrufe nur mit leisem Rufton empfangen, legen Sie den Handapparat mit dem Display nach oben ab. Um das Gespräch zu beenden, legen Sie den Handapparat zurück auf die Basisstation oder drücken Sie die Gesprächstaste am Handapparat.

3.3 ANRUFE FÜHREN

1. Geben Sie die gewünschte Telefonnummer mit max. 24 Stellen über das Tastenfeld ein. Die gedrückten Zahlen werden im Display angezeigt. Da das Display maximal 12 Zahlen anzeigen kann, werden bei längeren Telefonnummern nur die letzten 12 Zahlen angezeigt.

Hinweise: Haben Sie eine falsche Zahl eingegeben, können Sie durch mehrmaliges Drücken der Taste die Telefonnummer löschen.

1. Drücken Sie die Gesprächstaste und die gewünschte Verbindung wird hergestellt.

Hinweis: Sie können auch zuerst die Gesprächstaste drücken und erhalten damit das Freizeichen. Durch Eingabe der Zahlen Ihrer gewünschten Rufnummer wählt Ihr AUDIOLINE CDL970G die Rufnummer direkt an. Eine Korrektur einzelner Zahlen der Rufnummer, wie oben erwähnt, ist bei dieser Form des Gesprächaufbaus nicht möglich.

3. BEDIENUNG

3.4 ANZEIGE DER GESPRÄCHSDAUER

Während eines Gesprächs wird die Gesprächszeit im Display in Minuten und Sekunden angezeigt. Die Anzeige wird ca. 10 Sekunden nach dem Sie die Rufnummer gewählt haben im Display eingeblendet. Nach Beendigung des Gesprächs bleibt die Anzeige noch für ca. 10 Sekunden im Display erhalten.

3.5 MIKROFON IM HANDAPPARAT STUMMSCHALTEN

Mit der Taste 📧 können Sie während eines Telefongespräches das Mikrofon des Handapparates abschalten. So ist es möglich zu sprechen, ohne dass der Gesprächspartner Sie hört. Der Lautsprecher im Handapparat bleibt eingeschaltet, und Sie können den Gesprächspartner weiterhin verstehen.

1. Drücken Sie einmal die Taste während eines Gesprächs. Im Display blinkt die Anzeige

1. Um das Mikrofon wieder einzuschalten, drücken Sie erneut die Taste . Die Anzeige erlischt und Sie können das Gespräch normal fortsetzen.

3.6 WAHLWIEDERHOLUNG

Die Wahlwiederholung nutzen Sie, wenn der angerufene Teilnehmer besetzt ist oder sich nicht meldet. Ihr AUDIOLINE CDL970G speichert die zuletzt gewählte Telefonnummer (max. 24 Zahlen).

1. Drücken Sie die Taste . Die zuletzt gewählte Telefonnummer wird im Display angezeigt.
2. Drücken Sie nun die Gesprächstaste und die angezeigte Telefonnummer wird automatisch gewählt.

3.7 SPEICHERN VON KURZWAHLNUMMERN

Im AUDIOLINE CDL970G lassen sich bis zu 10 Telefonnummern speichern, die Sie schnell über die Speichertaste abrufen können.

1. Drücken Sie die Speichertaste und die Kurzwahltaste.

1. Geben Sie nun die gewünschte Telefonnummer über das Tastenfeld ein. Die Länge der Rufnummer kann max. 24 Stellen betragen.

2. Drücken Sie die Kurzwahltaste . → •

3. Wählen Sie nun den gewünschten Speicherplatz 0 bis 9 aus. Eine schon bereits gespeicherte Rufnummer wird automatisch gelöscht, sobald Sie den Speicherplatz mit einer neuen Rufnummer belegen. Die Belegung der Speichertaste wird durch einen positiven Signalton quittiert.

Um weitere Rufnummern zu speichern, wiederholen Sie die Punkte 1 bis 4. Bereits belegte Speicherplätze können durch Überschreiben geändert werden.

3. BEDIENUNG

3.8 WÄHLEN ÜBER KURZWAHLNUMMERN

1. Drücken Sie die Kurzwahltaste und den gewünschten Speicherplatz cherte Rufnummer wird im Display angezeigt.

0 bis 9. Die gespei-

1. Drücken Sie nun die Gesprächstaste und die gespeicherte Rufnummer wird angewählt.

3.9 BABYRUF

Mit dem Babyruf können kleinere Kinder oder auch Senioren einfach eine vorher bestimmte Telefonnummer wählen. Der Druck auf eine beliebige Taste des Handapparates (ausser der Speichertaste) bewirkt die Anwahl der auf dem Speicherplatz „0“ eingespeicherten Rufnummer. Siehe dazu Punkt 3.7 "Speichern von Kurzwahlnummern".

Babyruf einschalten

Um den Babyruf einzuschalten, gehen Sie wie folgt vor:

1. Drücken Sie die Speichertaste .
2. Drücken Sie die Zahlen 4 und 1.
3. Drücken Sie die Speichertaste . Sie hören ein akustisches Signal und der Babyruf ist eingeschaltet. Das Display zeigt die Meldung „BABY“.

b86y

Hinweis: Ist keine Rufnummer auf dem Speicherplatz „0“ gespeichert, ist das Einschalten des Babyrufs nicht möglich.

Babyruf wieder ausschalten

Um den Babyruf wieder auszuschalten, gehen Sie wie folgt vor:

1. Drücken Sie die Speichertaste .
2. Drücken Sie die Zahlen 4 und 0.
3. Drücken Sie die Speichertaste →. Sie hören ein akustisches Signal und der Babyruf ist wieder ausgeschaltet.

3.10 PAGING VON DER BASISSTATION ZUM HANDAPPARAT

Wenn Sie sich nicht mehr erinnern können, wo Sie Ihren Handapparat liegen gelassen haben, drücken Sie die Taste • der Basisstation. Sie werden für 20 Sekunden die Tonsignale des Handapparates hören und ihn so leicht wiederfinden. Mit einer beliebigen Taste am Handapparat werden die Tonsignale schon vorher beendet.

4. SONDERFUNKTIONEN

4. SONDERFUNKTIONEN

Hinweis: Nach einer erfolgreichen Programmierung hören Sie einen positiven Signalton. Bei falscher Eingabe ertönt ein negativer Ton. Mit der Taste können Sie die Programmierung jederzeit wieder verlassen.

4.1 TONRUF EINSTELLEN (KLINGEL-MELODIEN)

Ihr Handapparat kann sich mit vier verschiedenen Tonruf-Melodien melden, wenn Sie ein Anruf erreicht. Als Werkseinstellung wurde die Melodie 1 gespeichert.

1. Drücken Sie die Speichertaste und die Zahlen
   2 und 0 auf dem Zahlenfeld.
2. Drücken Sie erneut die Speichertaste →. Sie hören für einige Sekunden den aktuellen Tonruf und das Display zeigt den Tonruf als Zahl von 1 bis 4 an.
3. Wählen Sie nun durch Drücken der Tasten 1 bis 4 die gewünschte Tonruf-Melodie. Während der Auswahl erklingt die angewählte Melodie. Die Eingabe einer andere Zahl bricht den Programmiervorgang ab.
4. Drücken Sie die Speichertaste um den gewünschten Tonruf zu speichern.

4.2 TONRUF AM HANDAPPARAT REGULIEREN ODER AUSSCHALTEN

Um eingehende Anrufe laut und deutlich zu hören, legen Sie den Handapparat mit dem Display nach unten ab. Wollen Sie eingehende Anrufe nur mit leisem Rufton empfangen, legen Sie den Handapparat mit dem Display nach oben ab. Der Tonruf am Handapparat kann auch komplett ausgeschaltet werden, wenn Sie einmal nicht gestört werden möchten.

Tonruf auschalten

1. Drücken Sie die Speichertaste und die Zahlen

1 und 0 auf dem Zahlenfeld.

1. Drücken Sie die Speichertaste → um die gewünschte Einstellung zu speichern. Als Bestätigung hören Sie ein akustisches Signal.

ACHTUNG! Ist der Tonruf ausgeschaltet, werden eingehende Anrufe nicht mehr gehört, sondern nur noch über die dann blinkende LED der Basisstation und über das Display am Handapparat signalisiert.

Tonruf einschalten

1. Drücken Sie die Speichertaste und die Zahlen

1 und 1 auf dem Zahlenfeld.

1. Drücken Sie die Speichertaste → um die gewünschte Einstellung zu speichern. Als Bestätigung hören Sie ein akustisches Signal.

4. SONDERFUNKTIONEN - 5. NEBENSTELLENANLAGEN/T-NET

4.3 TON- (MFV) ODER IMPULS (IWV) - WAHLVERFAHREN

Dieses Merkmal, ermöglicht Ihnen Ihr Telefon sowohl an den analogen Vermittlungsstellen (IWV) als auch an den neuen digitalen Vermittlungsstellen (MFV) zu betreiben. Als Werkseinstellung ist das Ton- (MFV) Wahlverfahren eingestellt.

Ton- (MFV) Wahlverfahren einstellen

1. Drücken Sie die Speichertaste und die Zahlen

3 und 0 auf dem Zahlenfeld.

1. Drücken Sie die Speichertaste → um die gewünschte Einstellung zu speichern. Als Bestätigung hören Sie ein akustisches Signal.

Impuls- (IWV) Wahlverfahren einstellen

1. Drücken Sie die Speichertaste und die Zahlen

3 und 1 auf dem Zahlenfeld.

1. Drücken Sie die Speichertaste → um die gewünschte Einstellung zu speichern. Als Bestätigung hören Sie ein akustisches Signal.

5.0 NEBENSTELLENANLAGEN/T-NET

Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der Verwendung der T-NET Funktionen der DEUTSCHEN TELEKOM nutzen.

5.1 "R" TASTE AN NEBENSTELLENANLAGEN

Haben Sie Ihr AUDIOLINE CDL970G mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen. Die „R“ Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. An einer Nebenstellenanlage wird die FLASH-Zeit "100ms" benötigt. Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

Flashzeit 100ms einstellen

1. Drücken Sie die Speichertaste und die Zahlen

6 und 1 auf dem Zahlenfeld.

1. Drücken Sie die Speichertaste → um die gewünschte Einstellung zu speichern. Als Bestätigung hören Sie ein akustisches Signal.

5. NEBENSTELLENANLAGEN/T-NET

5.2 "R" TASTE UND DIE T-NET-FUNKTIONEN DER DEUTSCHEN TELEKOM

Ihr AUDIOLINE-Telefon unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Das T-NET arbeitet mit der Einstellung "FLASH 250ms".

Zur Freischaltung der T-NET Funktionen (die z.T. gebührenpflichtig sind) wenden Sie sich bitte an die DEUTSCHE TELEKOM.

Flashzeit 250ms einstellen

1. Drücken Sie die Speichertaste und die Zahlen

6 und 0 auf dem Zahlenfeld.

1. Drücken Sie die Speichertaste → um die gewünschte Einstellung zu speichern. Als Bestätigung hören Sie ein akustisches Signal.

5.3 AUTOMATISCHE PAUSE

Bei einigen Nebenstellenanlagen ist es erforderlich, eine bestimmte Nummer zu wählen (z. B. "9" oder "0"), um nach einer kurzen Pause ein Freizeichen für eine Amtsleitung auf den Apparat zu bekommen. Nach der Anpassung an Ihre Nebenstellenanlage fügt Ihr AUDIOLINE CDL970G automatisch nach jeder ersten Zahl eine Pause von ca. 3 Sekunden für die Amtsholung ein.

Hinweis: Haben Sie Ihr Telefon nicht an eine Nebenstellenanlage angeschlossen, sollten Sie diese Funktion immer ausschalten.

Automatische Pause einschalten

1. Drücken Sie die Speichertaste und die Zahlen

5 und 1 auf dem Zahlenfeld.

1. Drücken Sie die Speichertaste → um die gewünschte Einstellung zu speichern. Als Bestätigung hören Sie ein akustisches Signal.

Automatische Pause ausschalten

1. Drücken Sie die Speichertaste und die Zahlen

5 und 0 auf dem Zahlenfeld.

1. Drücken Sie die Speichertaste → um die gewünschte Einstellung zu speichern. Als Bestätigung hören Sie ein akustisches Signal.

6. FEHLERBESEITIGUNG

6. FEHLERBESEITIGUNG

Haben Sie Probleme mit Ihrem AUDIOLINE CDL970G, kontrollieren Sie bitte die folgenden Hinweise.

Sollten Sie den Fehler nicht finden, wenden Sie sich bitte an unsere Service-Hotline unter der Telefonnummer 0180 5 00 13 88 (nur in Deutschland).

Bei Garantieansprüchen wenden Sie sich bitte an Ihren Fachhändler.

Kein Telefongespräch Die Telefonleitung ist nicht korrekt angeschlossen oder gestört.möglich Testen Sie mit einem anderen Telefon, ob Ihr Telefonanschluss in Ordnung ist.Das Steckernetzteil ist nicht eingesteckt oder es liegt ein totaler Stromausfall vor.Die aufladbaren Batterien sind leer oder defekt.Sie haben sich zu weit von der Basisstation entfernt.

Verbindung abgehackt, Sie haben sich zu weit von der Basisstation entfernt.fällt aus Falscher Aufstellungsort der Basisstation.

Keine Wahl möglich Wahlverfahren falsch eingestellt (siehe Kapitel 4.3).

Das System reagiert Setzen Sie alle Funktionen in den Werkszustand zurück.nicht mehr oder Ziehen Sie vorher kurzzeitig das Steckernetzteil aus der Steckdose.befindet sich in einem Werkseinstellung siehe 7.1undefinierten Zustand.

Die Ladekontroll- Legen Sie den Handapparat richtig auf die leuchte leuchtet nicht.Basisstation, reinigen Sie die Kontaktflächen am Handapparat und an der Basisstation mit einem weichen, trockenen Tuch.

Im Display blinkt nach Legen Sie den Handapparat für 12 Stunden auf die Basisstation.ein paar Stunden Hilft dies nicht, erneuern Sie den Akku.das Akku-Symbol.

Display-Anzeige dunkel Verursacht durch direkte Sonnenbestrahlung, Handapparat abkühlen lassen.

7. WICHTIGE INFORMATIONEN

7. WICHTIGE INFORMATIONEN

7.1 ZURÜCKSETZEN AUF DIE WERKSEINSTELLUNGEN - RESET

Mit dieser Funktion können Sie wieder die Werkseinstellungen des AUDIOLINE CDL970G aktivieren.

1. Drücken Sie die Speichertaste

und die Zahlen

0 und 0 auf dem Zahlenfeld.

1. Drücken Sie die Speichertaste → um die gewünschte Einstellung zu speichern. Als Bestätigung hören Sie ein akustisches Signal.

Werkseinstellungen

Tonruf eingeschaltet Tonrufmelodie: 1

Wahlverfahren: Ton (MFV) Babyruf: aus

Automatische Pause: aus Flashzeit: 250ms

7.2 ANSCHLUSSHINWEISE

Das AUDIOLINE Telefon AUDIOLINE CDL970G besitzt die Voraussetzungen an einer TAE-Steckdose mit F-/N- Codierung gemeinsam mit anderen Anschlussgeräten wie Fax, Anrufbeantworter oder einem Modem benutzt zu werden.

7.3 TELEFONKABEL AUSTAUSCHEN

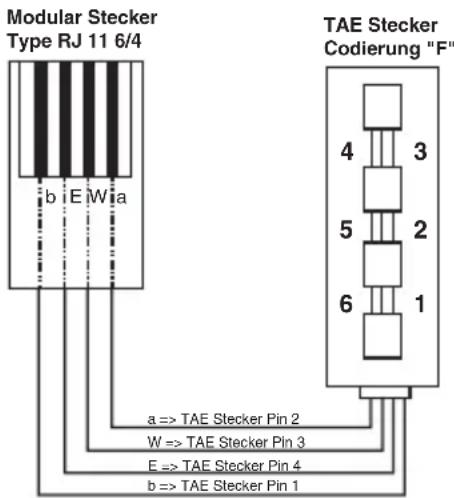

Müssen Sie Ihr Telefonkabel austauschen, finden Sie anhand der folgenden Zeichnung das passende Kabel bei Ihrem Händler.

Modular Stecker Type RJ 11 6/4 b E W a TAE Stecker Codierung "F" 4 3 5 2 6 1 a => TAE Stecker Pin 2 W => TAE Stecker Pin 3 E => TAE Stecker Pin 4 b => TAE Stecker Pin 1

7. WICHTIGE INFORMATIONEN

7.4 GARANTIE

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschliesslich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 12 Monate, gerechnet vom Tage des Kaufs zu nachfolgenden Bedingungen: Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte.

Schäden, die durch unsachgemässe Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemässen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äussere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschliesslich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von einem Jahr nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Bei unnötiger oder unberechtigter Beanspruchung des Kundendienstes berechnen wir das für unsere Dienstleistungen übliche Entgelt für Material, Arbeitszeit, Porto + Verpackung. Reklamationen sind unmittelbar nach Feststellung zu melden. Die Garantie ist gültig innerhalb der Bundesrepublik Deutschland.

Technische Daten

Standard CT1, 930 MHz

Kanalzahl 80

Stromversorgung Basisstation 220/230V, 50 Hz

Reichweite Innen bis zu 50m

Reichweite Aussen bis zu 300m

Standby bis zu 40 Stunden

Max. Gesprächsdauer bis zu 4 Stunden

Akkupack 3.6V 300mAh - Ni-Cd Batterien

Wählverfahren MFV oder IWV

zulässige Umgebungstemperatur

-10°C bis 50°C

Zulässige relative Luftfeuchtigketi 25 bis 85%

Signaltastenfunktion 100ms, 250ms (T-NET)

Die Regulierungsbehörde für Post und Telekommunikation (RegTP) informiert: Amtsblatt 25/98 Reg TP

Die Regulierungsbehörde für Telekommunikation und Post hat zur Benutzung von schnurlosen CT1+ und CT2 Telefonen folgende Verordnungen erlassen (Auszug):

Allgemeinzuteilung von Frequenzen für die Benutzung durch die Allgemeinheit für Schnurlose Telekommunikationsanlagen der Systeme CT1+ und CT2.

Auszug:

1. Diese Allgemeinzuteilung gilt für Schnurlose Telekommunikationsanlagen der Systeme CT1+ und CT2, die in den folgenden Frequenzbereichen betrieben werden dürfen:

System CT1+ 886 - 887 MHz - System CT1+ 930-932 MHz - System CT2 864,1 - 868,1 MHz

1. Die Allgemeinzuteilung für Schnurlose Telekommunikationsanlagen mit den Systemen CT1+ und CT2 ist bis zum 31.12.2008 befristet. Neuzulassungen von Schnurlosen Telekommunikationsanlagen dieser Systeme erfolgen nur bis zum 31.12.2000.

2. Vom 01.01.2003 an müssen Schnurlose Telekommunikationsanlagen der Systeme CT1+ und CT2 Nutzungseinschränkungen in den ihnen zugewiesenen Frequenzbereichen hinnehmen bzw. dürfen andere Funkanwendungen im selben Frequenzband nicht gestört werden.

A7. Die Antennen der ortsfesten Funkstellen der Schnurlosen Telekommunikationsanlagen des Systems CT2 dürfen zum Schutz bevorrechtigter Frequenznutzer nur innerhalb von Gebäuden errichtet und betrieben werden.

Die mobilen Funkstellen Schnurloser Telekommunikationsanlagen des Systems CT2 dürfen ausserhalb geschlossener Ortschaften im Freien nur mit einer max. Antennenhöhe von 5m über Grund betrieben werden. Der gleichzeitige Betrieb von mehr als 10 CT2-Verbindungen auf einem Grundstück ausserhalb geschlossener Ortschaften ist zu vermeiden. Störungen durch berechtigte Frequenznutzer sind hinzunehmen. Berechtigte Frequenznutzer dürfen nicht gestört werden.

AUDIOLINE GmbH

Promenadenstrasse 1

41460 Neuss

Service Hotline [phone]

Internet: www.audioline.de - E-mail: [e-mail]
