BEDIENUNGSANLEITUNG 19G AUDIOLINE

BITTE FÜR ZUKÜNFTIGE FRAGEN AUFBEWAHREN!

Audioline, ein internationales Unternehmen, vertreibt Kommunikationselektronik seit 1984.

Die strengen Qualitätskontrollen und die konsequente Forschung und Entwicklung sind die Grundlagen von Audioline und Ihre Garantie für modernste Elektronik und einwandfreie Qualität.

BEDIENERHINWEISE

Danke, daß Sie sich für das AUDIOLINE Telefon 19G entschieden haben. AUDIOLINE Telefone übertreffen alle erforderlichen Standards und können an jedem Telefonanschluß benutzt werden.

Das AUDIOLINE 19G ist ein Telefon mit vielen praktischen Besonderheiten um Ihnen bei der täglichen Nutzung im geschäftlichen und privaten Bereich behilflich zu sein. Das 19G zeichnet sich durch sehr hohe Zuverlässigkeit und einfache Bedienung aus.

Hier einige Besonderheiten in Kürze:

LCD Diplay Eingebaute Uhr Anzeige der Gesprächsdauer 10 Direktwahlspeicherplätze 10 Kurzwahlspeicherplätze Ton/Puls schaltbar Für Nebenstellenanlagen geeignet Wahlwiederholung Kombiniertes Wahlverfahren Pause Einstellbarer Tonruf Zur Wandmontage geeignet

Wir nehmen an, daß Sie sich für die folgenden Hinweise etwas Zeit nehmen. Ein ruhige Stunde wird Ihnen die vielfältigen Möglichkeiten näherbringen.

INHALTSVERZEICHNIS

Übersicht

Das Telefon 19G 2

Grundeinstellungen

1.1 Batterie einsetzen....3
1.2 Telefonleitung anschließen.... 3
1.3 TON/PULS Wählverfahren 3
1.4 Uhrzeit einstellen 4

Bedienung

2.1 Telefonnummer wählen 4
2.2 10 Direktwahltasten 4
2.2.1 Wählen mit den Direktwahltasten 5
2.3 10 Kurzwahltasten (Doppelbelegung der Direktwahltasten)......5
2.3.1 Wählen mit den Kurzwahltasten 5
2.4 Wahlwiederholung 6
2.5 Einstellbarer Tonruf ....6
2.6 Kombiniertes Wählverfahren PULS/TON 6

Nebenstellenanlagen

3.1 "R" Signaltaste 7
3.2 Pause 7
3.3 Telefonnummern speichern, bei Betrieb an Nebenstellenanlagen 7

Wichtige Informationen

4.1 Wandmontage 8
4.2 Hinweise zum AUDIOLINE 19G 8
4.3 Pflegetips 8
4.4 Fehlersuche 9
4.5 Garantie 9
4.6 Postzulassung 9

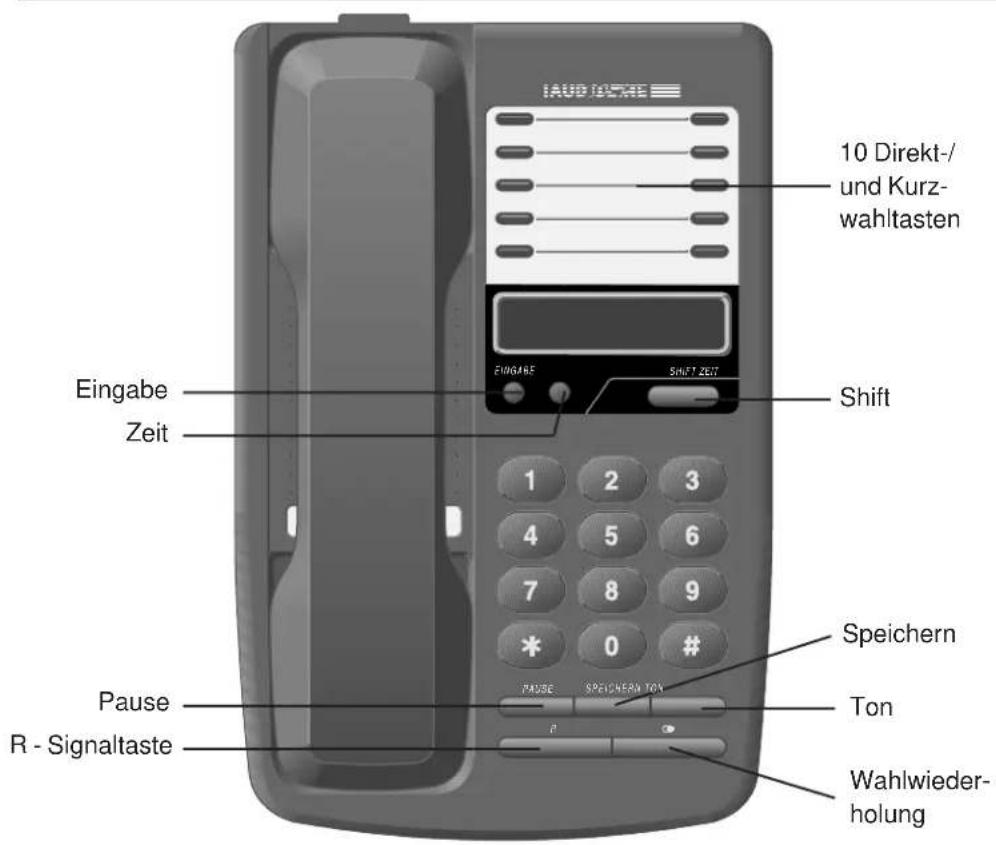

ÜBERSICHT

IAUDI0CAE 10 Direkt-/ und Kurz-wahltasten Eingabe Zeit Shift 1 2 3 4 5 6 7 8 9 * 0 # Pause R - Signaltaste Speichern Ton Wahlwieder-holung

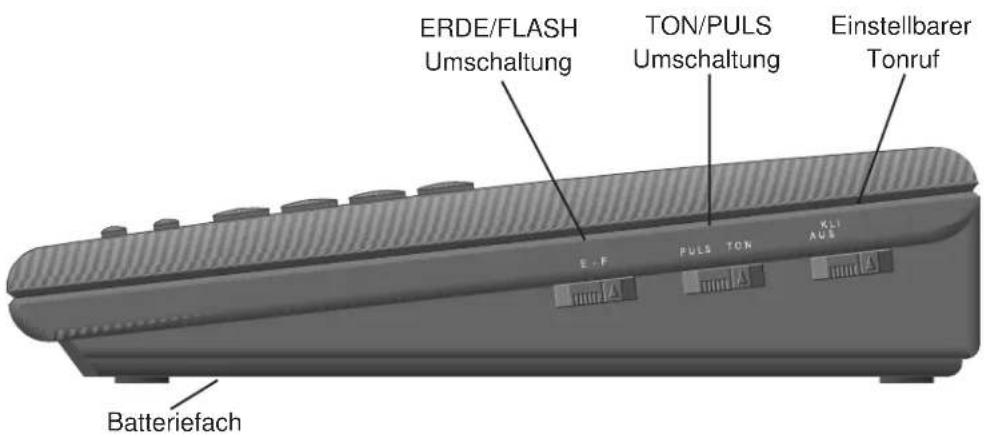

ERDE/FLASH Umschaltung TON/PULS Umschaltung Einstellbarer Tonruf E/F PULS TON KLI AUS Batteriefach

GRUNDEINSTELLUNGEN

1.1 Batterie einsetzen (nicht im Lieferumfang)

Bevor Sie Ihr neues Telefon mit dem Telefonnetz verbinden, müssen zwei Batterien eingebaut werden. Bitte benutzen Sie Batterien des Typs AA.

Hinweis: Bevor Sie die Batterien wechseln, achten Sie darauf, daß das Telefon nicht mit dem Telefonnetz verbunden ist.

1. Das Batteriefach befindet sich auf der Unterseite IhresTelefons.
2. Entfernen Sie die Schraube und öffnen das Batteriefach.
3. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung.
4. Schließen Sie das Fach und befestigen Sie den Deckel mit der Schraube.

Wechseln Sie die Batterien, wenn das Display nicht mehr korrekt anzeigt.

1.2 Telefonleitung anschließen

Stecken Sie den Stecker des Telefon-kabels in Ihre TAE-Telefonanschlußdose. Besitzen Sie nicht die richtige Anschluß-dose, wenden Sie sich bitte an die örtliche TELEKOM. Das Büro wird Ihnen weiter-helfen. Die Telefonnummer finden Sie in Ihrem Telefonbuch.

1.3 TON/PULS Wählverfahren

Dieses zukunftsweisende Merkmal, ermöglicht Ihnen Ihr Telefon sowohl an den "herkömmlichen" analogen Anlagen (Puls), als auch an den neuen digitalen Anlagen (TON) zu betreiben. Das "TON Wählverfahren" ist wesentlich schneller als das "PULS Wählverfahren", und bietet mehr Möglichkeiten.

Die TELEKOM wird nach und nach das gesamte Telefonnetz auf das neue Verfahren umstellen. Sind Sie sich nicht sicher welches Verfahren Sie mit Ihrem Anschluß benutzen können, fragen Sie Ihr Fernmeldeamt, oder probieren Sie die zwei Schalterstellungen auf der rechten Seite einfach aus.

PULS TON

Abb. PULS/TON Umschaltung

1.4 Uhrzeit einstellen

(Hörer liegt auf)

1. Drücken Sie die Taste ZEIT. Die Stundenanzeige im Display blinkt.
2. Drücken Sie die Taste EINGABE solange, bis die richtige Stunde im Display erscheint.
3. Drücken Sie die Taste ZEIT. Die Minutenanzeige im Display blinkt, und die Sekundenanzeige stoppt auf null.
4. Drücken Sie die Taste EINGABE solange, bis die richtige Minute im Display erscheint.
5. Drücken Sie beim Minutenwechsel (z.B. Zeitzeichen) die Taste ZEIT.

Die interne Uhr ist nun sekundengenau eingestellt.

SHIFT ZEITEING

Abb. LCD Display

BEDIENUNG

2.1 Telefonnummer wählen

Das AUDIOLINE 19G kann wie jedes konventionelle Telefon benutzt werden. Nehmen Sie den Telefonhörer ab und wählen Sie die gewünschte Telefonnummer. Sie sehen die gewählte Rufnummer auf dem Display. 10 Sekunden nachdem Sie die Telefonnummer gewählt haben, beginnt im Display die Anzeige der aktuellen Gesprächsdauer. Um das Gespräch zu beenden, legen Sie den Hörer wieder auf die Telefongabel zurück.

2.2 10 Direktwahltasten

Mit dem AUDIOLINE 19G können Sie 10 oft benutzte Telefonnummern abspeichern, und direkt mit einer Taste abrufen.

Um eine bessere Übersicht zu behalten, sollten Sie eine Liste mit den 10 meist benutzten Telefonnummern erstellen. Legen Sie sich die sehr oft benötigten Nummern an den Anfang. Nachdem Sie die Liste erstellt haben, übertragen Sie die Nummern neben der entsprechenden Taste auf den Index. Mit einem Kugelschreiber oder einem kleinen Stift können Sie den Klarsichtschutz über dem Index entfernen.

ACHTUNG: Benutzen Sie Ihr Telefon an einer Nebenstellenanlage, beachten Sie vorher Kapitel 3.

Um eine Telefonnummer zu speichern, gehen Sie wie folgt vor:

1. Heben Sie den Telefonhörer ab.

2. Drücken Sie die Taste

SPEICHERN

1. Geben Sie nun die vollständige Telefonnummer ein: z. B. 0 12 34 / 56 78 9

Hinweis: Die maximale Länge der Telefonnummer beträgt 16 Stellen.

Während der Eingabe der Telefonnummer kann es vorkommen, daß kein Freizeichen mehr und stattdessen ein anderes Tonsignal zu hören ist. Stören Sie sich nicht daran und beenden Sie Ihre Eingabe wie beschrieben. Während der Speicherung wird die eingegebene Nummer nicht angewählt.

1. Drücken Sie eine der 10 Direktwahl- tasten, auf der die Telefonnummer gespeichert werden soll.

2. Legen Sie den Telefonhörer auf.

Wiederholen Sie diesen Vorgang für die anderen Direktwahltasten.

2.2.1 Wählen mit den Direktwahltasten

1. Heben Sie den Telefonhörer ab.

2. Gewünschte Direktwahltaste drücken.

Die gespeicherte Nummer wird nun automatisch gewählt.

2.3 10 Kurzwahltasten

(Doppelbelegung der 10 Direktwahltasten)

Um weitere 10 oft benutzte Telefonnummern zu speichern, können die 10 Direktwahltaster doppelt belegt werden. Bitte gehen Sie wie folgt vor:

1. Heben Sie den Telefonhörer ab.

2. Drücken Sie die Taste SPEICHERN

3. Geben Sie nun die vollständige Telefonnummer ein: z. B. 0 12 34 / 56 78 9

4. Drücken Sie die Taste und eine der 10 Direktwahltasten, auf der die Telefonnummer gespeichert werden soll.

5. Legen Sie den Telefonhörer auf.

Wiederholen Sie diesen Vorgang für die anderen Direktwahltasten.

Hinweis: Um eine schon gespeicherte Nummer zu ändern oder neu einzugeben, geben Sie die neue Nummer wie oben beschrieben ein. Die schon gespeicherte Telefonnummer wird dann automatisch durch die neue Nummer ersetzt.

2.3.1 Wählen mit den Kurzwahltasten

1. Heben Sie den Telefonhörer ab.

2. Drücken Sie die Taste SHIFT

3. Gewünschte Direktwahltaste drücken.

Die gespeicherte Nummer wird nun automatisch gewählt.

2.4 Wahlwiederholung

Ist ein Anschluß den Sie gewählt haben besetzt, oder konnten Sie niemanden erreichen, legen Sie den Telefonhörer einfach wieder auf. Die Nummer wird automatisch gespeichert. Um die zuletzt gewählte Nummer zu wiederholen:

1. Heben Sie den Telefonhörer ab.

2. Drücken Sie die Taste

Die zuletzt gewählte Nummer wird nun automatisch wiederholt.

Hinweis: Ist die gewünschte Telefonnummer wieder besetzt, kann die Nummer ohne auflegen wiederholt werden.

Drücken Sie erneut

Die zuletzt gewählte Nummer wird nun automatisch wiederholt. Diesen Vorgang können Sie sooft wiederholen, bis Sie den gewünschten Teilnehmer erreichen.

2.5 Einstellbarer Tonruf

Mit dem Schieberegler "Klingel" auf der rechten Seite können Sie die Stellungen "LEISE", "oder "LAUT" auswählen, um die Lautstärke des Tonrufes Ihren Bedürfnissen anzupassen. Möchten Sie einmal nicht gestört werden, benutzen Sie die Stellung "AUS".

KLINGEL AUS ◆ LAUT

2.6 Kombiniertes Wählverfahren TON/PULS

Können Sie an Ihrem Telefonanschluß nur das PULS-Wählverfahren benutzen, brauchen Sie nicht auf die vielfätigen Möglichkeiten des TON-Wählverfahren verzichten. Beide Verfahren (wie unter 1.3 beschrieben) können mit diesem Telefon ideal kombiniert werden.

So können Sie z. B. nachdem Sie mit dem herkömlichen PULS-Wählverfahren einen Anschluß gewählt haben, mit einfachen Tastendruck auf TON-Wählverfahren umschalten.

1. Wählen Sie wie gewohnt die gewünschte Telefonnummer.

2. Drücken Sie die Taste

Nach einer Pause von ca. 4 Sekunden können Sie dann mit der Eingabe der Zahlen beginnen, um z. B. einen Anrufbeantworter zu aktivieren.

Die Zahlen werden nun als Töne übertragen.

Nach Beendigung jedes Gespräches schaltet Ihr AUDIOLINE 19G immer automatisch wieder auf das PULS-Wählverfahren um.

NEBENSTELLENANLAGEN

3.1 "R" Signaltaste

Haben Sie Ihr AUDIOLINE 19G mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z. B. Anrufe weiterleiten, automatischer Rückruf, usw. nutzen.

Die Taste "R" (Signaltaste) verschafft Ihnen den Zugang zu diesen Möglichkeiten. Die Signaltaste läßt sich mit Nebenstellenanlagen benutzen, die nach dem Verfahren "FLASH" oder "ERDE" arbeiten. Welches Verfahren Ihre Nebenstellenanlage benutzt, und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem Händler, bei dem die Nebenstellenanlage gekauft wurde.

Mit einem Schalter auf der rechten Seite kann zwischen den beiden Verfahren "FLASH" und "ERDE" umgeschaltet werden.

E . F

3.2 Pause

Bei einigen Nebestellenanlagen ist es erforderlich, eine bestimmte Nummer zu wählen (z. B. "9" oder "0") um nach einer kurzen Pause ein Freizeichen für eine Amtsleitung auf den Apparat zu bekommen.

Die "PAUSE"-Taste ermöglicht Ihnen die erforderliche Pause zwischen der Nummer für die Amtsleitung und der gewünschten Telefonnummer einzugeben.

Benutzen Sie an Nebenstellenanlagen deshalb möglichst immer die "PAUSE"-Taste, damit Sie sowohl bei Wahl aus dem Speicher als auch bei Wahlwiederholung den vollen Nutzen dieser komfortablen Funktion erhalten.

3.3 Telefonnummern speichern, bei Betrieb an Neben- stellenanlagen

Die "PAUSE"-Taste ermöglicht Ihnen die erforderliche Pause zwischen der Nummer für die Amtsleitung und der gewünschten Telefonnummer mit in den Speicher einzugeben.

Beispiel:

90

34A/56 78

Drücken Sie also beim Speichern der Telefonnummern zwischen der Nummer für die Amtsleitung und der Telefonnummer die Taste "Pause".

Hinweis: Diese Funktion fügt eine ca. 4 Sekunden lange Pause ein. Um die Pause zu verlängern, drücken Sie die Taste "PAUSE" zweimal.

WICHTIGE INFORMATIONEN

4.1 Wandmontage

Ihr AUDIOLINE 19G ist auch zur Wandmontage geeignet. Sie benötigen zusätzlich den Wandhalter, Best.-№: TWB 223, den Sie von Ihrem Händler oder direkt von AUDIOLINE beziehen können. Eine Montageanleitung befindet sich im Lieferumfang des Wandhalters.

Wenn Sie das Telefon auf einem Tisch benutzen, muß sich der Einhängehaken des Hörers in der versenkten Position befinden, wie es in der Abbildung (a) dargestellt ist.

(a)

Bei einer Wandmontage wird der Einhängehaken des Telefonhörers herausgezogen und umgedreht. Siehe dazu Abbildung (b).

(b)

Betreiben Sie Ihr AUDIOLINE 19G in Wandmontage, so können Sie den Hörer an das Telefon hängen. Dazu finden Sie eine kleine Vorrichtung oberhalb der Hörerablage.

4.2 Hinweise zum AUDIOLINE 19G

1. Ihr Telefon wurde für den Betrieb am Telefonnetz der Deutschen TELEKOM entwickelt.
2. Betreiben Sie noch weitere Telefone parallel zu Ihrem 19G, können diese Telefone beim Wählen kurz mitklingeln. Eine Unterdrückung über den "W-Draht" ist nicht möglich.
3. Bei Fragen zum Anschluß an private Nebenstellenanlagen wenden Sie sich bitte an Ihren Fachhändler.

Der Fachhändler wird Ihnen sagen, ob ein einwandfreies Funktionieren an Ihrer privaten Nebenstellenanlage möglich ist. Grundsätzlich übernimmt AUDIOLINE aber keine Garantie für einwandfreies Funktionieren an jeder privaten Nebenstellenanlage.

4.3 Pflegetips

Das Gehäuse Ihres AUDIOLINE 19G können Sie mit einem feuchten Tuch reinigen. Benutzen Sie bitte keine Sprühpolitur oder Reinigungsmilch mit Schleifkörnern, welche den Lautsprecher oder das Gehäuse beschädigen könnten. Setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus und vermeiden Sie extreme Luftfeuchtigkeit.

4.4 Fehlersuche

Sollte ein Fehler auftreten, überprüfen Sie bitte zuerst ob der Fehler am Gerät oder am Telefonkabel liegt. Entfernen Sie alle zusätzlichen Telefonapparate und verbinden Sie nur das AUDIOLINE 19G direkt mit der TAE-Telefonbuchse. Sollte der Fehler immer noch auftreten, verbinden Sie ein anderes Telefon (wenn vorhanden) mit der Telefonbuchse. Die Ergebnisse zeigen Ihnen wo der Fehler liegt. Natürlich können Sie auch die Störungsstelle der Deutschen Telekom anrufen, die Ihnen weitere Hinweise zum Überprüfen Ihrer Anlage gibt. Die Telefonnummer finden Sie in Ihrem Telefonbuch.

4.5 Garantie

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung an das Geschäft in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 12 Monate, gerechnet vom Tage des Kaufs zu nachfolgenden Bedingungen:

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluß oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Bei unnötiger oder unberechtigter Beanspruchung des Kundendienstes berechnen wir das für unsere Dienstleistungen übliche Entgelt für Material, Arbeitszeit, Porto + Verpackung.

Reklamationen sind unmittelbar nach Feststellung zu melden. Die Garantie ist gültig innerhalb der Bundesrepublik Deutschland.

4.6 Postzulassung

Ihr AUDIOLINE 19G ist vom "Bundesamt für Zulassungen in der Telekommunikation" (BZT) geprüft und für den Einsatz im deutschen Telekom-Netz freigegeben. Das Zulassungszeichen der BZT befindet sich auf der Unterseite Ihres AUDIOLINE 19G.

AUDIOLINE

AUDIOLINE GMBH

Promenadenstr. 1

41460 Neuss
