BEDIENUNGSANLEITUNG 22G AUDIOLINE

2. GRUNDEINSTELLUNGEN 3

2.1 Telefonhörer anschließen 3
2.2 Headset anschließen 3
2.3 Batterien einsetzen 3
2.4 Telefonleitung anschließen 3
2.5 MFV/IWV-Wählverfahren 3
2.6 T-NET-Anpassung 4
2.7 Uhrzeit einstellen 4

3. BEDIENUNG .... 5

3.1 Telefonnummer wählen 5
3.2 Headset-Betrieb 5
3.3 Anrufe entgegennehmen 5
3.4 Umschalten zwischen Hörer und Headset 5
3.5 Stummschaltung 6
3.6 18 Speicherplätze eingeben 6
3.7 Wählen mit den Speicherplätzen 6
3.8 Der Memospeicher 6
3.9 Wahlwiederholung 7
3.10 Einstellbarer Tonruf 7
3.11 Temporäre Tonwahl 7

4. BETRIEB AN NEBENSTELLENANLAGEN 8

4.1 "R" Signaltaste....8
4.2 Pause 8
4.3 Telefonnummern speichern bei Betrieb an Nebenstellenanlagen .... 8
4.4 Die Kontrollanzeige "Anruf" bei Betrieb an Nebenstellenanlagen ...... 8

5. WICHTIGE INFORMATIONEN 9

5.1 Wandmontage 9
5.2 Anschlüsse 9
5.3 Fehlersuche 9
5.4 Pflegetips 10
5.5 Garantie 10
5.6 Postzulassung 10

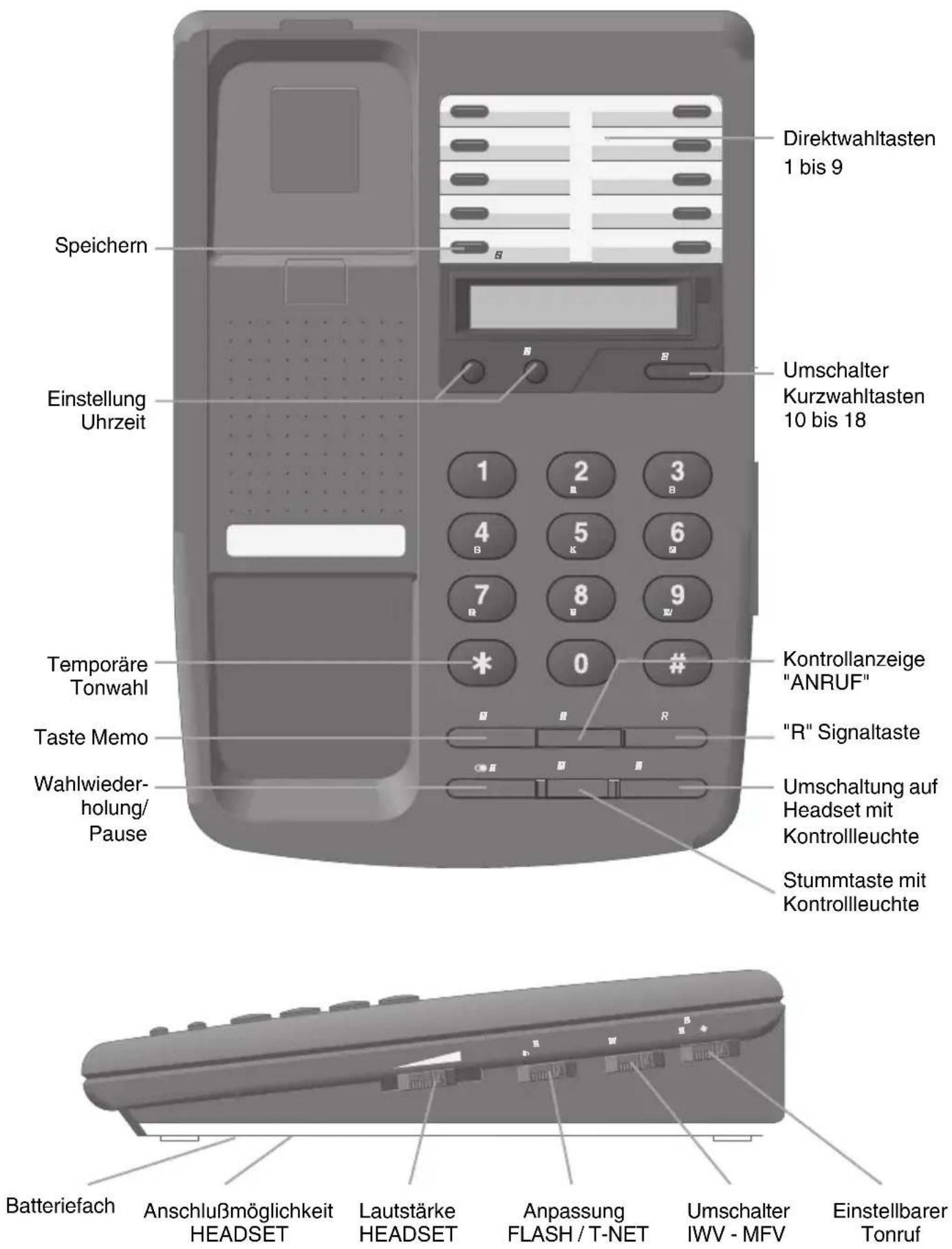

1. BEDIENELEMENTE1. BEDIENELEM

Speichern Einstellung Uhrzeit Temporäre Tonwahl Taste Memo Wahlwieder- holung/ Pause Direktwahltasten 1 bis 9 Umschalter Kurzwahltasten 10 bis 18 Kontrollanzeige "ANRUF" "R" Signaltaste Umschaltung auf Headset mit Kontrollleuchte Stummtaste mit Kontrollleuchte Batteriefach Anschlußmöglichkeit HEADSET Lautstärke HEADSET Anpassung FLASH / T-NET Umschalter IWV - MFV Einstellbarer Tonruf

2.12.TELEFONHÖRERTELEFONHÖRER ANSCHLIESSENANSCHLIESSEN 1

Verbinden Sie den Telefonhörer mit dem Grundgerät. Das dazu benötigte Spiralkabel hat zwei identische Anschlüsse, so daß Sie nichts verwechseln können. Nehmen Sie nun das eine Ende des Spiralkabels und stecken Sie es in die Buchse am unteren Ende des Hörers. Das andere Ende stecken Sie nun in die Buchse auf der linken Seite des Grundgerätes.

1. Entfernen Sie die Schraube und öffnen Sie das Batteriefach.
2. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung.
3. Schließen Sie das Fach und befestigen Sie den Deckel mit der Schraube.

2.42.7ELEFONLEITUNGTELEFONLEITUNG ANSCHLIESSENANSCHLIESSEN

2.2 HEADSET ANSCHLIESSEN2.2 (Headset nicht im Lieferumfang)

Das Telefon 22G ist zum Anschluß eines Headsets vorbereitet.

Auf der Unterseite Ihres Telefons finden Sie die Buchse um das Headset anzu- schließen.

2.32 BATTERIEN EINSETZENBATTERI (Nicht im Lieferumfang)

Bevor Sie Ihr neues Telefon mit dem Telefonnetz verbinden, müssen zwei Batterien eingebaut werden. Bitte benutzen Sie Batterien des Typs AA.

HINWEIS: Bevor Sie die Batterien einbauen oder wechseln, achten Sie darauf, daß das Telefon nicht mit dem Telefonnetz verbunden ist.

Verbinden Sie das beiliegende Telefon- ABSET ANSCHLHESSEN Buchse auf der Rückseite des Telefons. Besitzen Sie nicht die richtige An- schlußdose, wenden Sie sich bitte an die örtliche TELEKOM.

2.52. MFV/IWV WÄHLVERFAHRENMFV/IW

Dieses Merkmal, ermöglicht Ihnen Ihr Telefon sowohl an den analogen Vermittlungsstellen (IWV) als auch an den neuen digitalen Vermittlungsstellen (MFV) zu betreiben. Der Schalter "MFV/IWV" befindet sich auf der rechten Seite Ihres Telefons. Sind Sie sich nicht sicher, welche Schalterstellung Sie mit Ihrem Anschluß benutzen können, fragen Sie die örtliche TELEKOM.

Das Batteriefach befindet sich auf der Unterseite Ihres Telefons.

2. GRUNDEINSTELLUNGEN

2.62.5-NETANPASSUNGT-NETANPASSUNGcken Sie nun wieder die Taste

Sind Sie an einer digitalen Vermittlungsstelle angeschlossen und möchten die Komfortleistungen im "T-Net" der deutschen TELEKOM nutzen, wählen Sie bitte die Schalterstellung "FLASH 300ms". Der Schalter befindet sich auf der rechten Seite Ihres Telefons. Zur Beantragung der "T-Net" Funktionen und für weitere Informationen zum "T-Net" wenden Sie sich bitte an die örtliche TELEKOM.

ZE sooft, bis Sie die richtige Minutenzahl im Display sehen. Durch längeres Festhalten der Taste ZET ist ein schneller Vorlauf möglich.

1. Durch Drücken der Taste wird die aktuelle Uhrzeit gestartet, wobei die Sekundenangabe automatisch auf "00" springt.

8-37-49

Im normalen Betrieb zeigt das Display die aktuelle Uhrzeit.

2.72.0HRZEIT EINSTELLENUHRZEIT EINSTELLEN

Möchten Sie die Uhrzeit neu eingeben oder eine schon eingegebene Uhrzeit verändern, gehen Sie bitte wie folgt vor:

1. Taste für 2 Sekunden drücken. Die momentan eingestellte Stunde blinkt.
2. Drücken Sie die Taste ZE sooft, bis Sie die richtige Stunde im Display sehen. Durch längeres Festhalten der Taste ZET ist ein schneller Vorlauf möglich.
3. Taste ☐ erneut drücken. Die momentan eingestellte Minutenangabe blinkt.

3.1 TELEFONNUMMER WÄHLENTELEFONNUMMER und der Einzeichen und die rote Kontrollanzeige leuchtet.

Das AUDIOLINE 22G kann wie jedes konventionelle Telefon benutzt werden.

Nehmen Sie den Telefonhörer ab und wählen Sie die gewünschte Telefonnummer. Das Display zeigt die gewählte Rufnummer an.

10 Sekunden nachdem Sie die Telefonnummer gewählt haben, zeigt das Display die aktuelle Gesprächsdauer an.

00-52

Während eines Gesprächs können Sie durch Drücken der Taste die Gesprächsdauer wieder auf "Null" zurücksetzen. Durch Drücken der Taste kann während des Gesprächs zwischen der Gesprächsdauer und der aktuellen Uhrzeit umgeschaltet werden.

Um das Gespräch zu beenden, legen Sie den Hörer wieder auf die Telefon-gabel zurück. Das Display zeigt noch für 8 Sekunden die Gesprächsdauer an und wechselt dann wieder zur aktuellen Uhrzeit.

1. Wählen Sie nun die gewünschte Telefonnummer.

Nimmt Ihr Gesprächspartner den Anruf entgegen, erklingt seine Stimme über das Headset. Die Lautstärke läßt sich mit dem Regler auf der rechten Seite Ihres Telefons einstellen.

1. Um das Gespräch zu beenden, drücken Sie die Taste ■. Die rote Anzeige erlischt.

3.33 ANRUFE ENTGEGENNEHMEN

Bei eingehenden Anrufen leuchtet zusätzlich zum akustischen Tonruf die Anzeige "ANRUF".

Die Gespräche können auf zwei verschiedene Arten entgegengenommen werden.

A. Sie nehmen den Hörer ab oder

B. Sie betätigen die Taste und sprechen über das Headset.

3.43.ÜMSCHALTEN ZWISCHEN HÖRER UND HEADSET

3.23.HEADSET-BETRIEBHEADSET-BETRIEB

Haben Sie zu Ihrem Telefon 22G ein Headset erworben, können Sie die Taste ■ benutzen.

1. Setzen Sie das Headset auf und drücken Sie die Taste ☐.

A. Möchten Sie während eines Gesprächs vom Hörer zum Headset wechseln, drücken Sie die Taste und legen den Hörer auf die Ablage. Die rote Anzeige der Headsettaste leuchtet.

3. BEDIENUNG

B. Möchten Sie vom Headset auf den Telefonhörer wechseln, heben Sie einfach den Hörer ab. Die rote Anzeige erlischt.

1. Heben Sie den Hörer ab oder drücken Sie die Taste ☐.

2. Drücken Sie die Taste ☐

3.53.STUMMSCHALTUNGSTUMMSCHALTUNG Cohen Sie nun die vollständige Telefonnummer ein: z.B. 0 12 34 / 56 78

Mit der Taste können Sie während eines Telefongesprächs das Mikrofon abschalten. So ist es möglich zu sprechen, ohne daß der Gesprächspartner Sie hört. Der Lautsprecher bleibt eingeschaltet und Sie können den Gesprächspartner weiterhin verstehen. Die Stummtaste können Sie sowohl während eines Gesprächs mit dem Hörer als auch mit dem Headset benutzen.

1. Möchten Sie das Mikrofon abschalten, drücken Sie die Taste . Die Anzeige leuchtet.

2. Um das Mikrofon wieder einzuschalten, drücken Sie erneut die Taste

3. Drücken Sie eine der 9 Direktwahl- tasten, auf dem die Telefonnummer gespeichert werden soll.

Hinweis: Für die Speicherplätze 10 bis 18, drücken Sie vorher einmal die Taste

1. Legen Sie den Hörer auf oder drücken Sie die Taste 1.

Wiederholen Sie diesen Vorgang für die anderen Direkt- und Kurzwahltasten. Übertragen Sie nun die Nummern neben die entsprechende Taste auf den Index. Mit einem Kugelschreiber oder einem kleinen Stift können Sie den Klarsichtschutz über dem Index entfer-

3.63.68 SPEICHERPLÄTZE18 SPEICHERPLÄTZE EINGEBENEINGEBEN 3.73 WÄH

Mit dem AUDIOLINE 22G können Sie 18 oft benutzte Telefonnummern abspeichern und direkt mit einer (Direktwahl) oder zwei Tasten (Kurzwahl) abrufen. Die max. Länge der Telefonnummer im Speicher beträgt 16 Stellen.

ACHTUNG: Benutzen Sie Ihr Telefon an einer Nebenstellenanlage, beachten Sie vorher Kapitel 4.3.

Um eine Telefonnummer zu speichern, gehen Sie wie folgt vor:

3.73.WÄHLEN MIT DEN SPEICHERPLÄTZEN

1. Heben Sie den Telefonhörer ab oder drücken Sie die Taste ☐.

2. Gewünschte Direktwahltaste drücken. Die gespeicherte Nummer wird nun automatisch gewählt.

Hinweis: Für die Speicherplätze 10 bis 18, drücken Sie vorher einmal die Taste

3.8 DER MEMOSPEICHER3.8 DER MEMOSPEICHSTELLBARER TONRUFEINSTEL

Mit der Taste können Sie während eines Gesprächs die schon gewählte Telefonnummer direkt auf die MEMO-Taste speichern.

1. Während eines Gesprächs bemerken Sie, daß Sie den Gesprächspartner später noch einmal anrufen müssen.
2. Drücken Sie einmal die Taste 📄. Die gewählte Telefonnummer des Gesprächpartners ist direkt auf der Taste gespeichert.

Um diese gespeicherte Telefonnummer später zu benutzen, heben Sie den Telefonhörer ab oder drücken die Taste und drücken dann die Taste. Die gespeicherte Nummer wird automatisch gewählt und im Display angezeigt.

3.93.WAHLWIEDERHOLUNGWAHLWIEDERHOLUNG

Ist ein Anschluß, den Sie gewählt haben besetzt oder konnten Sie niemanden erreichen, legen Sie den Telefonhörer einfach wieder auf. Die Nummer wird automatisch gespeichert (bis zu 32 Stellen). Um die zuletzt gewählte Nummer zu wiederholen:

1. Heben Sie den Telefonhörer ab oder drücken Sie die Taste ☐.
2. Drücken Sie die Taste

Die zuletzt gewählte Nummer wird nun automatisch wiederholt.

Mit dem Schieberegler "KLINGEL" auf der rechten Seite können Sie die Stellungen "(LEISE) oder "LAUT" auswählen, um die Lautstärke des Tonrufes Ihren Bedürfnissen anzupassen. Möchten Sie einmal nicht gestört werden, benutzen Sie die Stellung "AUS".

EL AUS ◆ LAUT

3.11 TEMPORÄRE TONWAHL

Können Sie an Ihrem Telefonanschluß nur das IMPULS-Wählverfahren (Schalterstellung IWV) benutzen, brauchen Sie nicht auf die vielfältigen Möglichkeiten des TON-Wählverfahren (MFV) zu verzichten. Beide Verfahren können mit diesem Telefon ideal kombiniert werden. So können Sie, z.B. nachdem Sie mit dem IMPULS-Wählverfahren einen Anschluß gewählt haben, mit einfachen Tastendruck auf TON-Wählverfahren umschalten.

1. Wählen Sie wie gewohnt die gewünschte Telefonnummer.
2. Drücken Sie die Taste

Nach einer kurzen Pause können Sie dann mit der Eingabe der Zahlen beginnen, um z.B. einen Anrufbeantworter zu aktivieren. Die Zahlen werden nun als Töne übertragen. Nach Beendigung jedes Gesprächs schaltet Ihr Telefon immer automatisch wieder auf das IMPULS-Wählverfahren um.

4.14.1R" SIGNALTASTE"R" SIGNALTASTEBELEFONNUMMERNTELEFONNUMMI

SPEICHERN BEI BETRIEB AN NEBENSTELLENANLAGEN

Haben Sie Ihr 22G mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen. Die „R“-Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. Die Signaltaste läßt sich mit Nebenstellenanlagen benutzen, die nach dem Verfahren „FLASH/100ms oder 300ms“ arbeiten.

Welches Verfahren Ihre Nebenstellenanlage benutzt und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde. Mit dem Schalter auf der rechten Seite Ihres 22G lassen sich die zwei möglichen Einstellungen vornehmen.

4.2 PAUSE4.2 PAUSE

Bei einigen Nebenstellenanlagen ist es erforderlich, eine bestimmte Nummer zu wählen (z. B. "9" oder "0"), um nach einer kurzen Pause ein Freizeichen für eine Amtsleitung auf den Apparat zu bekommen. Die Taste 🔊 ermöglicht Ihnen die erforderliche Pause zwischen der Nummer für die Amtsleitung und der gewünschten Telefonnummer einzugeben.

Die "PAUSE" kann auch mit in die Direktwahlspeicher eingegeben werden. Drücken Sie nach der Nummer für die Amtsleitung einfach die Taste

und dann die entsprechende Nummer. Die Eingabe einer Pause wird im Display mit "P" angezeigt.

Beispiel: 9 0 12 34 / 56 78

4.44.DIE KONTROLLANZEIGE "ANRUF" BEI BETRIEB AN NEBENSTELLENANLAGEN

Über die Kontrollanzeige ANRUF kann die Zentrale einer Nebenstelle mitteilen, daß für einen Teilnehmer eine Nachricht wartet. Die Übertragung funktioniert mit zwei unterschiedlichen technischen Verfahren. Zur Umschaltung zwischen den

zwei Möglichkeiten finden Sie unter dem Index für die Direktwahltasten einen Schalter mit drei Einstellmöglichkeiten.

0: Funktion aus; optische Rufanzeige aus

1: Optische Rufanzeige und Nachrichtenanzeige ein (80 \~ 100 V).

2: Optische Rufanzeige und Nachrichtenanzeige ein; a: 80 \~ 100 V

b: gedrehte Polarität.

Welches Verfahren Ihre Nebenstellenanlage benutzt, und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

5.15.WANDMONTAGEWANDMONTAGE

Ihr AUDIOLINE 22G ist auch zur Wandmontage geeignet. Sie benötigen zusätzlich den Wandhalter TWB 223, den Sie von Ihrem Händler beziehen können. Eine Montageanleitung befindet sich im Lieferumfang des Wandhalters.

Wenn Sie das Telefon auf einem Tisch benutzen, muß sich der Einhängehaken des Hörers in der versenkten Position befinden, wie es in der Abbildung (a) dargestellt ist.

Bei einer Wandmontage wird der Einhängehaken des Telefonhörers herausgezogen und umgedreht.

Siehe dazu Abbildung (b).

5.25 ANSCHLÜSSEANSCHLÜSSE

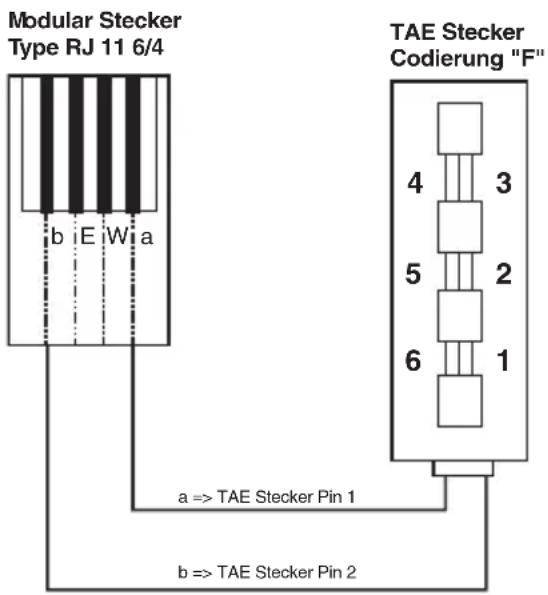

Müssen Sie Ihr Telefonkabel austauschen, finden Sie anhand der folgenden Zeichnung das passende Kabel bei Ihrem Händler.

Modular Stecker Type RJ 11 6/4 TAE Stecker Codierung "F" a => TAE Stecker Pin 1 b => TAE Stecker Pin 2

Das Headset wird auf der Unterseite des Telefons über einen RF11-Stecker mit nachfolgender Belegung angeschlossen.

Entfernen Sie alle zusätzlichen Telefon-apparate und verbinden Sie nur das Telefon 22G direkt mit der Telefonbuchse. Sollte der Fehler immer noch auftreten, verbinden Sie ein anderes Telefon (wenn vorhanden) mit der Telefonbuchse. Die Ergebnisse zeigen Ihnen, wo der Fehler liegt. Natürlich können Sie auch die Störungsstelle der TELEKOM anrufen, die Ihnen weitere Hinweise zum Überprüfen Ihrer Anlage gibt. Die Telefonnummer finden Sie in Ihrem Telefonbuch.

5.4 PFLEGETIPS5.4 PFLEGETIPS

Das Gehäuse Ihres AUDIOLINE 22G können Sie mit einem feuchten Tuch reinigen. Benutzen Sie bitte keine Sprühpolitur oder Reinigungsmilch mit Schleifkörnern, welche den Lautsprecher oder das Gehäuse beschädigen könnten. Setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus und vermeiden Sie extreme Luftfeuchtigkeit.

5.55.GARANTIEGARANTIE

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 12 Monate, gerechnet vom Tage des Kaufs zu nachfolgenden Bedingungen:

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluß oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von einem Jahr nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden. Bei unnötiger oder unberechtigter Beanspruchung des Kundendienstes berechnen wir das für unsere Dienstleistungen übliche Entgelt für Material, Arbeitszeit, Porto + Verpakkung. Reklamationen sind unmittelbar nach Feststellung zu melden. Die Garantie ist gültig innerhalb der Bundesrepublik Deutschland.

5.65.BOSTZULASSUNGPOSTZULASSUNG

Ihr AUDIOLINE 22G ist für den Einsatz im deutschen TELEKOM-Netz freigegeben. Das BZT-Zulassungszeichen befindet sich auf der Unterseite Ihres AUDIOLINE 22G.

AUDIOLINE GmbH

Promenadenstr. 1

41460 Neuss

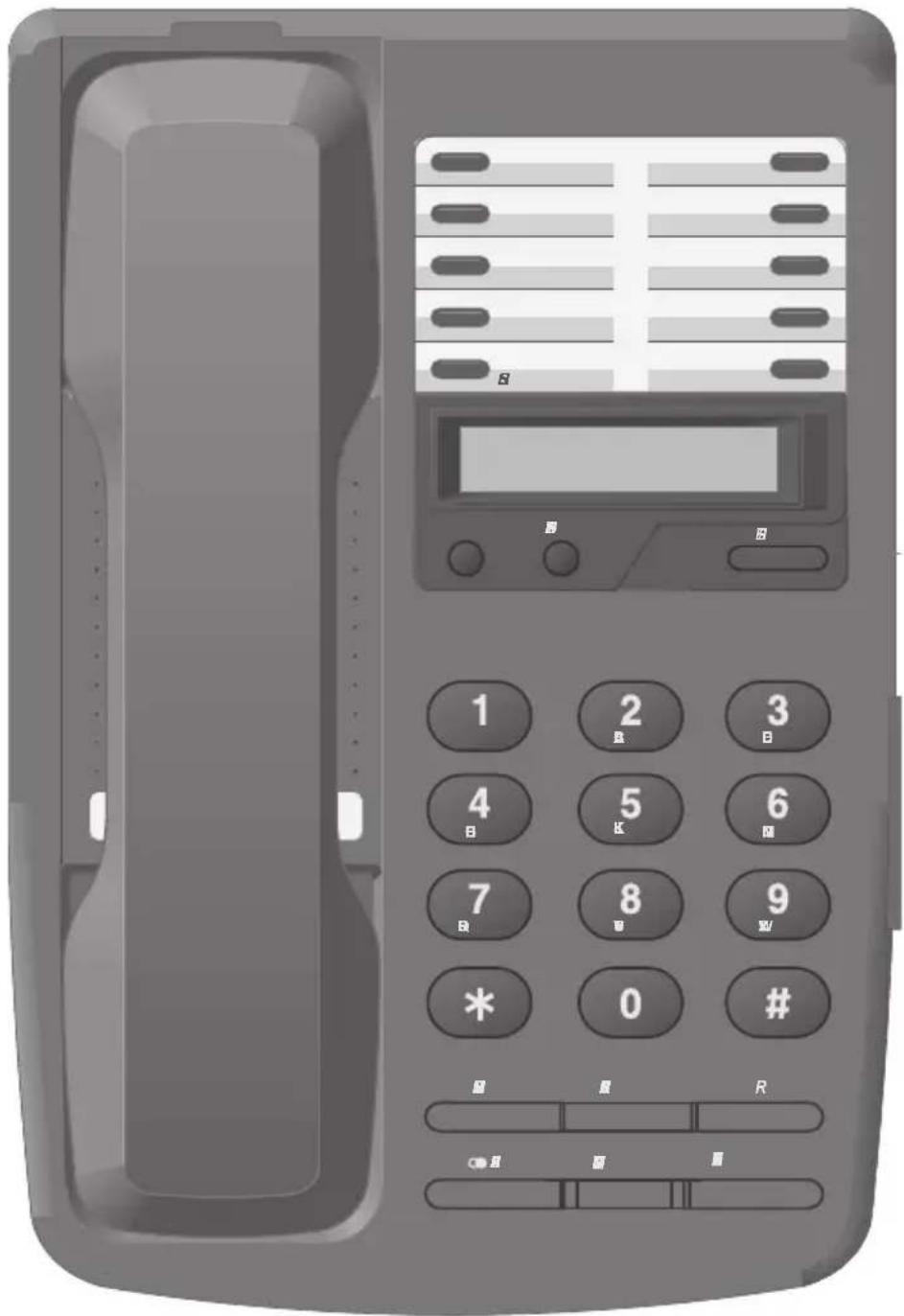

AUDIOLINE TELEFON 22GTELEFC

MIT DISPLAY, HEADSET-ANSCHLUSS UND 18 SPEICHERPLÄTZEN

Sehr geehrter AUDIOLINE-Kunde,

danke, daß Sie sich für das Telefon 22G entschieden haben.

AUDIOLINE Telefone übertreffen alle erforderlichen Standards und können an jedem Telefonanschluß benutzt werden.

Strenge Kontrollen während der gesamten Produktionsphase garantieren ein Produkt von höchster Qualität.

Bitte nehmen Sie sich etwas Zeit, um die Bedienungsanleitung sorgfältig zu lesen.

Hier erfahren Sie, wie Ihr 22G arbeitet und angeschlossen wird, so daß Sie alle Möglichkeiten effizient nutzen können.

MÖGLICHKEITENMÖGLICHKEITEN

■ Einfache Bedienung
■ HEADSET direkt anschließbar (nicht im Lieferumfang)
■ Hörer- und Headsetbetrieb um- schaltbar
■ T-Net geeignet
■ LCD Display mit Uhr und Anzeige der Gesprächsdauer
■ 9 Direktwahlspeicherplätze
■ 9 Kurzwahlspeicherplätze
■ Ton- (MFV) oder Impulswahl (IWV)
■ Nebenstellentauglich (Flash)
■ Wahlwiederholung - Pause
Stummtaste
■ Temporäre Tonwahl

Das Telefon 22G ist auch zur Wandmontage geeignet. Sie benötigen zusätzlich einen Wandhalter, Best.-Nr. TWB 223
