BEDIENUNGSANLEITUNG 35G AUDIOLINE

UND 20 SPEICHERPLÄTZEN

FREI SPRECH-TELEFON 35G ZEI TZEI EI NG ABE SHI FT SPEI CHERN 1 ABC 2 DEF 3 4 JKLS 5 MNC 6 7 TUVPORS WXYZ 9 * 0 # AUDIOLINE

BEDIENUNGSANLEITUNG

BITTE

FÜR

ZUKÜNFTIGE

FRAGEN

AUFBEWAHREN!

Sehr geehrter AUDIOLINE-Kunde,

danke, daß Sie sich für das Telefon 35G entschieden haben.

AUDIOLINE Telefone übertreffen alle erforderlichen Standards und können an jedem Telefonanschluß benutzt werden.

Strenge Kontrollen während der gesamten Produktionsphase garantieren ein Produkt von höchster Qualität.

Bitte nehmen Sie sich etwas Zeit, um die Bedienungsanleitung sorgfältig zu lesen.

Hier erfahren Sie, wie Ihr 35G arbeitet und angeschlossen wird, so daß Sie alle Möglichkeiten effizient nutzen können.

Ihr AUDIOLINE-Team

MÖGLICHKEITEN

■ Einfache Bedienung
■ T-Net geeignet (Hook-Flash)
■ LCD Display mit Uhr und Anzeige der Gesprächsdauer
■ Freisprecheinrichtung
■ 10 Direktwahlspeicherplätze
■ 10 Kurzwahlspeicherplätze
■ Ton- (MFV) oder Impulswahl (IWV)
■ Nebenstellentauglich (FLASH)
■ Wahlwiederholung
Stummtaste
■ Temporäre Tonwahl
■ Zur Wandmontage geeignet

INHALTSVERZEICHNIS

1. BEDIENELEMENTE ......2

2. GRUNDEINSTELLUNGEN....3

2.1 Telefonhörer anschließen....3
2.2 Batterien einsetzen (Nicht im Lieferumfang) ....3
2.3 Telefonleitung anschließen......3
2.4 MFV/IWV Wählverfahren....3
2.5 T-NET Anpassung ....4
2.6 Uhrzeit einstellen 4

3. BEDIENUNG......4

3.1 Telefonnummer wählen 4
3.2 Wählen mit der Freisprechtaste...... 4
3.3 Anrufe entgegennehmen ....5
3.4 Umschalten zwischen Hörer und Freisprechen 5
3.5 Stummschaltung ....5
3.6 20 Speicherplätze eingeben ....5

3.6.1 Wählen mit den Speicherplätzen 1 bis 10 ......6
3.6.2 Wählen mit den Speicherplätzen 11 bis 20 ......6

3.7 Wahlwiederholung....6
3.8 Einstellbarer Tonruf 7
3.9 Temporäre Tonwahl ....7
3.10 "R" Signaltaste....7

4. WICHTIGE INFORMATIONEN ....8

4.1 Wandmontage ....8
4.2 Telefonkabel austauschen 8
4.3 Pflegetips 8
4.4 Fehlersuche 9
4.5 Garantie 9
4.6 Postzulassung 9

1. BEDIENELEMENTE

Umschalter MFV - IWV FREI SPRECH-TELEFON 35G ZEI TZEI EING ABE Eingabe Zeit Direktwahltasten Shift Speichern "R" Signaltaste Stumm Wahlwieder- holung Frei- sprechen Audioline Einhängehaken des Hörers bei Wandmontage Temporäre Tonwahl

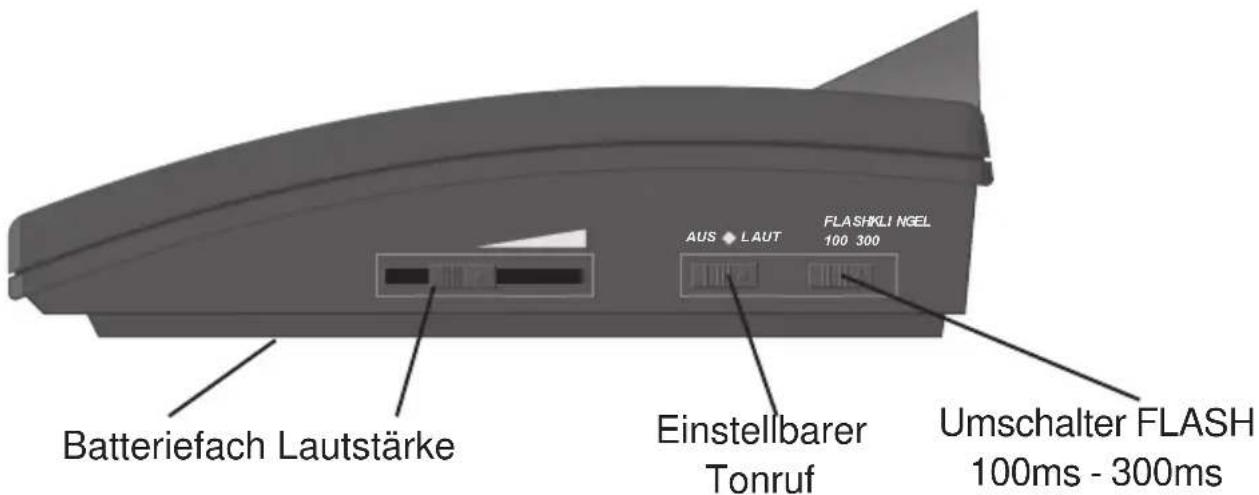

Batteriefach Lautstärke Einstellbarer Tonruf FLASHKLI NGEL 100 300 AUS LAUT Umschalter FLASH 100ms - 300ms

2. GRUNDEINSTELLUNGEN

2.1 TELEFONHÖRER ANSCHLIESSEN

Nachdem Sie Ihr neues Telefon ausgepackt haben, müssen Sie zuerst den Telefonhörer mit dem Grundgerät verbinden. Das dazu benötigte Spiralkabel hat zwei identische Anschlüsse, so daß Sie nichts verwechseln können.

Nehmen Sie nun das eine Ende des Spiralkabels und stecken Sie es in die Buchse am unteren Ende des Hörers. Das andere Ende stecken Sie nun in die Buchse auf der linken Seite des Grundgerätes.

2.2 BATTERIEN EINSETZEN

(Nicht im Lieferumfang)

Bevor Sie Ihr neues Telefon mit dem Telefonnetz verbinden, müssen zwei Batterien eingebaut werden.

Bitte benutzen Sie Batterien des Typs AAA.

HINWEIS: Bevor Sie die Batterien einbauen oder wechseln, achten Sie darauf, daß das Telefon nicht mit dem Telefonnetz verbunden ist.

1. Das Batteriefach befindet sich auf der Unterseite Ihres Telefons.

2. Entfernen Sie die Schraube und öffnen das Batteriefach.

3. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung.

4. Schließen Sie das Fach und befestigen Sie den Deckel mit der Schraube.

Die Batterien sollten ausgetauscht werden, wenn die aktuelle Uhrzeit nicht mehr deutlich im Display angezeigt wird.

2.3 TELEFONLEITUNG ANSCHLIESSEN

Verbinden Sie das beiliegende Telefon-kabel mit der Telefonsteckdose und der Buchse auf der Rückseite des Telefons. Besitzen Sie nicht die richtige Anschluß-dose, wenden Sie sich bitte an die örtliche TELEKOM.

2.4 MFV/IWV WÄHLVERFAHREN

Dieses Merkmal, ermöglicht Ihnen Ihr Telefon sowohl an den analogen Vermittlungsstellen (IWV) als auch an den neuen digitalen Vermittlungsstellen (MFV) zu betreiben. Der Schalter "MFV/IWV" befindet sich auf der Rückseite Ihres Telefons. Sind Sie sich nicht sicher, welche Schalterstellung Sie mit Ihrem Anschluß benutzen können, fragen Sie die örtliche TELEKOM.

MTT MFV / IW

3. BEDIENUNG

2.5 T-NET ANPASSUNG

Sind Sie an einer digitalen Vermittlungsstelle angeschlossen und möchten die Komfortleistungen im "T-Net" der deutschen TELEKOM nutzen, wählen Sie bitte die Schalterstellung "FLASH 300ms". Der Schalter befindet sich auf der rechten Seite Ihres Telefons.

Zur Beantragung der "T-Net" Funktionen und für weitere Informationen zum "T-Net" wenden Sie sich bitte an die örtliche TELEKOM.

FLASH 100ms 300ms

2.6 UHRZEIT EINSTELLEN

Möchten Sie die Uhrzeit neu eingeben oder eine schon eingegebene Uhrzeit verändern, gehen Sie bitte wie folgt vor:

1. Taste EI NGABE drücken.
2. Drücken Sie die Taste ZEIT sooft bis Sie die richtige Stundenzahl im Display sehen.
3. Taste EI NGABE erneut drücken.
4. Drücken Sie nun wieder die Taste ZEIT sooft bis Sie die richtige Minutenzahl im Display sehen.
5. Durch Drücken der Taste EI NGABE wird die aktuelle Uhrzeit gestartet, wobei die Sekundenangabe automatisch auf "00" springt.

3.1 TELEFONNUMMER WÄHLEN

Das AUDIOLINE 35G kann wie jedes konventionelle Telefon benutzt werden.

Nehmen Sie den Telefonhörer ab und wählen Sie die gewünschte Telefonnummer. Das Display zeigt die gewählte Rufnummer an.

10 Sekunden nachdem Sie die Telefonnummer gewählt haben, zeigt das Display die aktuelle Gesprächsdauer an.

2-36

Um das Gespräch zu beenden, legen Sie den Hörer wieder auf die Telefongabel zurück. Das Display zeigt noch für 7 Sekunden die Gesprächsdauer und wechselt dann wieder zur aktuellen Uhrzeit.

3.2 WÄHLEN MIT DER FREISPRECHTASTE

Möchten Sie ein Telefongespräch bei aufgelegtem Hörer führen, können Sie die Freisprecheinrichtung benutzen.

1. Drücken Sie die Taste . 📋 Sie hören nun das Freizeichen und die rote Kontrollanzeige leuchtet.

2. Wählen Sie nun die gewünschte Telefonnummer.

3. BEDIENUNG

Nimmt Ihr Gesprächspartner den Anruf entgegen, erklingt seine Stimme über den eingebauten Lautsprecher. Die Lautstärke läßt sich mit dem Regler auf der rechten Seite Ihres Telefons einstellen. Sprechen Sie bei der Benutzung der Freisprecheinrichtung immer laut und deutlich in die Richtung des Telefons.

1. Um das Gespräch zu beenden, drücken Sie die Taste . Die rote Anzeige erlischt.

3.3 ANRUFE ENTGEGENNEHMEN

Eingehende Gespräche können auf zwei verschiedene Arten entgegengenommen werden.

A. Sie nehmen den Hörer ab oder

B. Sie betätigen die Taste und sprechen über das eingebaute Mikrofon.

3.4 UMSCHALTEN ZWISCHEN HÖRER UND FREISPRECHEN

A. Möchten Sie während eines Gesprächs vom Hörer zur Freisprecheinrichtung wechseln, drücken Sie die Taste und legen Sie den Hörer auf die Ablage.

Die rote Anzeige der Freisprechtaste leuchtet.

B. Möchten Sie von der Freisprecheinrichtung auf den Telefonhörer wechseln, heben Sie einfach den Hörer ab. Die rote Anzeige erlischt.

3.5 STUMMSCHALTUNG

Mit der Stummtaste STUM M können Sie während eines Telefongesprächs das Mikrofon abschalten. So ist es möglich zu sprechen, ohne daß der Gesprächspartner Sie hört. Der Lautsprecher bleibt eingeschaltet, und Sie können den Gesprächspartner weiterhin verstehen. Die Stummtaste können Sie sowohl während eines Gesprächs mit dem Hörer als auch mit der Freisprecheinrichtung benutzen.

1. Möchten Sie das Mikrofon abschalten, betätigen Sie die Taste STUM M und halten Sie diese gedrückt.

2. Um das Mikrofon wieder einzuschalten, lassen Sie die Taste STUM M wieder los.

3.6 20 SPEICHERPLÄTZE EINGEBEN

Mit dem AUDIOLINE 35G können Sie 20 oft benutzte Telefonnummern abspeichern und direkt mit einer (Direktwahl) oder zwei Tasten (Kurzwahl) abrufen. Die max. Länge der Telefonnummer im Speicher beträgt 16 Stellen.

3. BEDIENUNG

Um eine Telefonnummer zu speichern, gehen Sie wie folgt vor:

1. Heben Sie den Telefonhörer ab oder drücken Sie die Taste .
2. Drücken Sie die Taste SPEI CHERN
3. Geben Sie nun die vollständige Telefonnummer ein: z.B. 0 12 34 / 56 78 9
4. Für die Speicherplätze 1 bis 10 drücken Sie eine der 10 Direktwahltasten, auf dem die Telefonnummer gespeichert werden soll.

Möchten Sie die Speicherplätze 11 bis 20 belegen, drücken Sie die Taste SHI FT und danach eine der 10 Direktwahltasten.

1. Legen Sie den Telefonhörer wieder auf oder drücken Sie die Taste

Wiederholen Sie diesen Vorgang für die anderen Direktwahltasten. Übertragen Sie nun die Nummern neben die entsprechende Taste auf den Index. Mit einem Kugelschreiber oder einem kleinen Stift können Sie den Klarsichtschutz über dem Index entfernen.

3.6.1 WÄHLEN MIT DEN SPEICHERPLÄTZEN 1 BIS 10

1. Heben Sie den Telefonhörer ab oder drücken Sie die Taste .

2. Gewünschte Direktwahltaste drücken. Die gespeicherte Nummer wird nun automatisch gewählt.

3.6.2 WÄHLEN MIT DEN SPEICHERPLÄTZEN 11 BIS 20

1. Heben Sie den Telefonhörer ab oder drücken Sie die Taste .
2. Drücken Sie die Taste SHI FT
3. Gewünschte Direktwahltaste drücken. Die gespeicherte Nummer wird nun automatisch gewählt.

3.7 WAHLWIEDERHOLUNG

Ist ein Anschluß, den Sie gewählt haben, besetzt oder konnten Sie niemanden erreichen, legen Sie den Telefonhörer einfach wieder auf. Die Nummer wird automatisch gespeichert. Um die zuletzt gewählte Nummer zu wiederholen:

1. Heben Sie den Telefonhörer ab oder drücken Sie die Taste.
2. Drücken Sie die Taste .

Die zuletzt gewählte Nummer wird nun automatisch wiederholt.

3. BEDIENUNG

3.8 EINSTELLBARER TONRUF

Mit dem Schieberegler "KLINGEL" auf der rechten Seite können Sie die Stellungen "LEISE" ("◆ oder "LAUT" auswählen, um die Lautstärke des Tonrufes Ihren Bedürfnissen anzupassen. Möchten Sie einmal nicht gestört werden, benutzen Sie die Stellung "AUS".

KLI NGEL AUS ◆ LAUT

3.9 TEMPORÄRE TONWAHL

Können Sie an Ihrem Telefonanschluß nur das IMPULS-Wählverfahren (Schalterstellung IWV) benutzen, brauchen Sie nicht auf die vielfältigen Möglichkeiten des TON-Wählverfahren (MFV) zu verzichten. Beide Verfahren können mit diesem Telefon ideal kombiniert werden.

So können Sie, z.B. nachdem Sie mit dem herkömmlichen IMPULS-Wählverfahren einen Anschluß gewählt haben, mit einfachen Tastendruck auf TON-Wählverfahren umschalten.

1. Wählen Sie wie gewohnt die gewünschte Telefonnummer.

2. Drücken Sie die Taste

Nach einer kurzen Pause können Sie dann mit der Eingabe der Zahlen beginnen, um z.B. einen Anrufbeantworter zu aktivieren. Die Zahlen werden nun als Töne übertragen.

Nach Beendigung jedes Gesprächs schaltet Ihr AUDIOLINE 35G immer automatisch wieder auf das IMPULS-Wählverfahren um.

3.10“R” SIGNALTASTE

Haben Sie Ihr AUDIOLINE 35G mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen. Die „R“-Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. Die Signaltaste läßt sich mit Nebenstellenanlagen benutzen, die nach dem Verfahren „FLASH“ arbeiten. Benutzen Sie Ihr Telefon an einer Nebenstellenanlage benutzen Sie bitte die Schalterstellung "T-NET 100ms".

FLASH 100ms 300ms

Ob Sie Ihr Telefon mit Ihrer Nebenstellenanlage benutzen können, und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

4. WICHTIGE INFORMATIONEN

4.1 WANDMONTAGE

Ihr AUDIOLINE 35G ist auch zur Wandmontage geeignet. Im Lieferumfang finden Sie dazu zwei Schrauben sowie ein genaue Montageanleitung.

Wenn Sie das Telefon auf einem Tisch benutzen, muß sich der Einhängehaken des Hörers in der versenkten Position befinden, wie es in der folgenden Abbildung dargestellt ist.

Bei einer Wandmontage wird der Einhängehaken des Telefonhörers herausgezogen und umgedreht. Siehe dazu folgende Abbildung.

4.2 TELEFONKABEL AUSTAUSCHEN

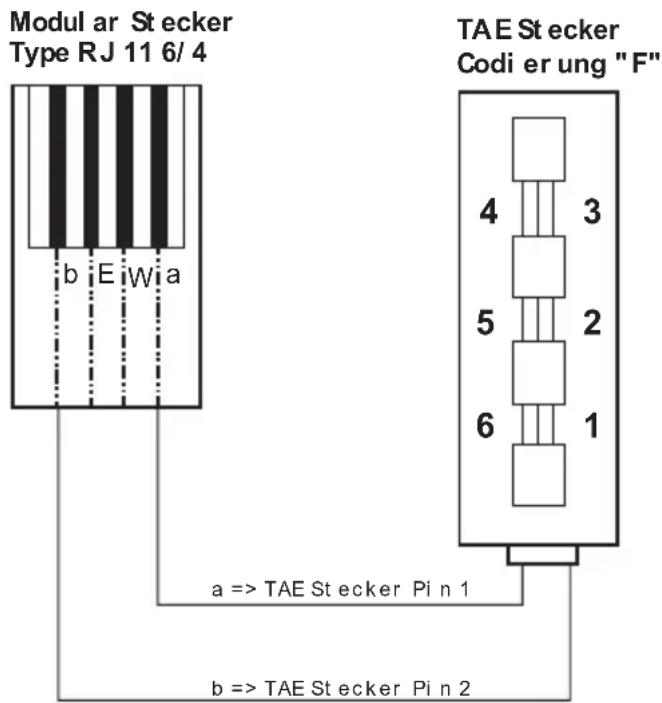

Müssen Sie Ihr Telefonkabel austauschen, finden Sie anhand der folgenden Zeichnung das passende Kabel bei Ihrem Händler.

Modular Stecker Type RJ 11 6/4 TAE Stecker Codi er ung "F" a => TAE Stecker Pin 1 b => TAE Stecker Pin 2

4.3 PFLEGETIPS

Das Gehäuse Ihres AUDIOLINE 35G können Sie mit einem feuchten Tuch reinigen. Benutzen Sie bitte keine Sprühpolitur oder Reinigungsmilch mit Schleifkörnern, welche den Lautsprecher oder das Gehäuse beschädigen könnten. Setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus und vermeiden Sie extreme Luftfeuchtigkeit.

4. WICHTIGE INFORMATIONEN

4.4 FEHLERSUCHE

Entfernen Sie alle zusätzlichen Telefon-apparate und verbinden Sie nur das AU-DIOLINE 35G direkt mit der Telefonbuchse. Sollte der Fehler immer noch auftreten, verbinden Sie ein anderes Telefon (wenn vorhanden) mit der Telefonbuchse. Die Ergebnisse zeigen Ihnen, wo der Fehler liegt. Natürlich können Sie auch die Störungsstelle der TELEKOM anrufen, die Ihnen weitere Hinweise zum Überprüfen Ihrer Anlage gibt.

4.5 GARANTIE

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 12 Monate, gerechnet vom Tage des Kaufs zu nachfolgenden Bedingungen:

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluß oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von einem Jahr nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden. Bei unnötiger oder unberechtigter Beanspruchung des Kundendienstes berechnen wir das für unsere Dienstleistungen übliche Entgelt für Material, Arbeitszeit, Porto + Verpackung. Reklamationen sind unmittelbar nach Feststellung zu melden. Die Garantie ist gültig innerhalb der Bundesrepublik Deutschland.

4.6 POSTZULASSUNG

Ihr AUDIOLINE 35G ist für den Einsatz im deutschen Telekom-Netz freigegeben. Das BZT-Zulassungszeichen befindet sich auf der Unterseite Ihres AUDIOLINE 35G.

AUDIOLINE

AUDIOLINE GmbH

Promenadenstr. 1

41460 Neuss
