BEDIENUNGSANLEITUNG K51101 GORENJE

Sehr geehrte Kundin, sehr geehrter Kunde!

Wir bedanken uns für den Kauf unseres neuen kombinierten Elektro - und Gasherdes. Wir hoffen, daß Ihnen folgende Informationen die Möglichkeiten Ihres neuen Herdes erklären und damit eine erfolgreiche und sichere Verwendung gewährleisten werden. Wir wünschen uns, daß Ihnen unser Gerät gute Dienste erweisen wird.

WICHTIGE INFORMATIONEN UND EMPFEHLUNGEN

• Das Gerät ist nicht an die Dunstabzugshaube angeschlossen. Das Gerät muß gemäß der Montageanweisung aufgestellt und angeschlossen werden. Beachten Sie besonders die einschlägigen Hinweise hinsichtlich der Belüftung des Raumes.
• Vergewissern Sie sich, daß die Angaben über die Gasart Ihrer Gasinstallation mit den Daten auf dem Typenschild Ihres Geräts übereinstimmen und überprüfen Sie, ob das Gerät mit der Spannung, die Ihr Versorgungsnetz liefert, betrieben werden kann. Die Gasart ist auf dem Typenschild des Geräts angegeben.
• Das Gerät ist zur Verwendung mit G20 (20 mbar) ausgelegt.
• Alle Eingriffe in Verbindung mit der Aufstellung, Reparaturen, Einstellungen oder Anpassung des Geräts an eine andere Gasart dürfen nur vom autorisierten Fachpersonal (siehe Garantiezertifikat) durchgeführt werden.
• Sorgen Sie dafür, daß bei der Aufstellung des Herdes oder im Falle einer Anpassung des Herdes an eine andere Gasart, diese Anpassung im Garantiezertifikat bestätigt wird. Eine Geltendmachung der Garantieansprüche ohne die oben erwähnte Bestätigung ist nicht möglich. Im unteren Teil des Herdes dürfen keine entzündlichen Stoffe aufbewahrt werden.
• Das Gerät darf nur zum Zubereiten von Speisen verwendet werden. Bei Verwendung des Geräts zu anderen Zwecken besteht die Gefahr der Konzentration entzündlicher Nebenprodukte bis zu einem lebensgefährlichen Niveau, ebenso kann es zu Funktionsstörungen des Herdes kommen. Die Garantie deckt keine Schäden ab, die durch unsachgemäßen Gebrauch entstanden sind.
• Wir empfehlen Ihnen, den Herd alle zwei Jahre durch einen autorisierten Fachmann überprüfen und warten zu lassen. Dadurch wird die Lebensdauer des Geräts verlängert und eine problemlose Nutzung Ihres Herdes gewährleistet.
• Wenn Sie Gasgeruch wahrnehmen, schließen Sie sofort das Ventil der Gaszuleitung. Sie dürfen das Gerät erst wieder benutzen, wenn ein autorisierter Fachmann den Grund für das Entweichen des Gases festgestellt und beseitigt hat und der Raum, in welchem der Herd steht, gut durchlüftet wurde.
• Während des Betriebs des Gasherdes entstehen im Raum, in welchem der Herd aufgestellt ist, Wärme und Feuchtigkeit. Sorgen Sie für eine ausreichende Belüftung des Raumes. Die Öffnungen für natürliche Belüftung dürfen nicht bedeckt sein, Sie können auch eine mechanische Entlüftungsanlage installieren (eine Dunstabzugshaube mit mechanischer Entlüftung). Bei intensivem und länger andauerndem Betrieb des Herdes ist das Bedürfnis nach Belüftung größer; deswegen ist es notwendig, das Fenster zu öffnen oder die Dunstabzugshaube einzuschalten.
• Beim Betrieb des Herdes muß für ausreichende Luftzufuhr gesorgt werden und zwar 2m ^3 /h für jedes kW der Eingangsleistung.
• Es ist verboten, nach undichten Stellen in der Gasleitung mit offenem Feuer zu suchen.
• Wenn Sie einen Fehler an der Gasinstallation feststellen, versuchen Sie nicht, diesen allein zu beseitigen, sondern schalten Sie den Herd ab und rufen Sie einen autorisierten Fachmann an.
• Wenn Sie den Herd länger als drei Tage nicht verwenden, schließen Sie das Ventil der Gaszuleitung. Wenn das Gerät länger als drei Monate nicht verwendet wurde, empfehlen wir vor der erneuten Inbetriebnahme die Überprüfung aller Funktionen.
• Im Falle von Eingriffen im Raum, in welchem der Herd aufgestellt ist, bei welchen Brand- oder Explosionsgefahr besteht (z.B. wegen Verarbeitung von Klebstoffen für Linoleum oder PVC-Bodenbeläge, Malerarbeiten, u.ä.), das Gerät unbedingt abschalten, bevor diese Gefahren bzw. Risiken auftreten.
• Wir weisen darauf hin, daß Sie in der Nähe des Geräts keine entzündlichen Stoffe abstellen dürfen (für entzündliche Gegenstände beträgt der Sicherheitsabstand in Richtung der Wärmestrahlung 750 mm und in anderen Richtungen 100 mm).
• In der Nähe der Gasbrenner, der Heizelemente des Backofens oder in der Zubehörschublade dürfen keine entzündlichen Gegenstände gelagert werden.
• Beim Kochen darf kein Zubehör verwendet werden, welches eine beschädigte Oberfläche oder andere durch Verschleiß oder unsachgemäße Verwendung entstandene Beschädigungen aufweist.
• Das Gerät darf nicht auf einen Unterbau aufgestellt werden.
• Der Hersteller rät von Zubehör ab, welches das Ausgehen der Gasflamme verhindert bzw. von Geräten, welche die Leistung des Herdes erhöhen.

• Beim Verschieben oder Anheben des Herdes dürfen Sie das Gerät nicht an der Kochfläche anfassen.

• Legen Sie die Herdabdeckung nicht auf, bevor die Heizplatten nicht vollkommen abgekühlt sind.

• Der Hersteller übernimmt für Schäden, welche wegen Nichtbeachtung der Hinweise aus diesem Handbuch entstanden sind, keine Haftung.
• Der Herd darf nicht mit einem Dampfreinigungsgerät gereinigt werden.
• Der Herd darf nur neben einer Wand aus unbrennbarem Material aufgestellt werden.
• Dieses Gerät dürfen Kinder, älter als 8 Jahre, wie auch Personen mit verminderten körperlichen, sensorischen und geistigen Fähigkeiten oder mangelhaften Erfahrungen und Wissen bedienen, jedoch nur, wenn Sie das Gerät unter entsprechender Aufsicht bedienen oder entsprechende Hinweise über den sicheren Gebrauch des Geräts erhalten haben und wenn Sie über die mit dem Gebrauch des Geräts verbundenen Gefahren belehrt wurden. Kinder sollten mit dem Gerät nicht spielen. Kinder sollen das Gerät nicht reinigen und keine Instandhaltungsarbeiten am Gerät ohne die entsprechende Aufsicht von Erwachsenen ausführen.

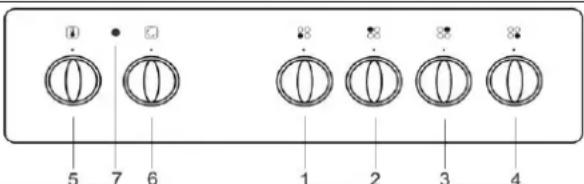

BEDIENBLENDE

5 7 6 1 2 3 4

1. Bedienungsknebel für den linken vorderen Gasbrenner
2. Bedienungsknebel für den linken hinteren Gasbrenner
3. Bedienungsknebel für den rechten hinteren Gasbrenner
4. Bedienungsknebel für den rechten vorderen Gasbrenner
5. Thermostat
6. Backofen-Funktionswahlknebel
7. Kontroll-Lämpchen des Thermostats

HINWEISE FÜR DIE ERSTINBETRIEBNAHME

1. Entfernen sie vor der Erstinbetriebnahme des Herdes alle Schutzmittel und die Verpackung.

2. Einzelne Verpackungsteile und Komponenten können recycelt werden. Behandeln Sie diese Teile in Einklang mit den gültigen Hinweisen und Vorschriften.

3. Drehen Sie den Backofen-Funktionswahlknebel auf die Position "rundes Heizelement" (Ober- und Unterhitze). Stellen Sie den Thermostaten auf 250°C und lassen Sie den Backofen bei geschlossener Backofentür 1 Stunde laufen. Sorgen Sie während dieser Zeit für eine ausreichende Belüftung des Raumes. Dadurch werden vor dem ersten Backvorgang eventuelle Reste von Konservierungsmitteln und unangenehme Gerüche aus dem Backofeninneren beseitigt.
4. Stellen Sie den Bedienungsknebel der Gaskochplatte auf die Position "6" und lassen Sie diese 5 Minuten lang ohne aufgesetzten Kochtopf brennen.
5. Vergewissern Sie sich, daß Anschlußleitungen bzw. Kabel und andere Geräte nicht mit dem Gasbrenner, der Backofentür oder anderen heißen Stellen des Herdes in Berührung kommen.

Der Hersteller haftet nicht für Verletzungen oder Materialschäden, die wegen unsachgemäßer oder unzweckmäßiger Verwendung des Geräts entstehen.

KOCHEN

BEMERKUNG

• Das Gerät dürfen nur Erwachsene verwenden, dabei müssen sie die vorliegende Gebrauchsanweisung beachten. Lassen Sie niemals Kleinkinder unbeaufsichtigt im Raum, in welchem sich der Herd befindet.
• Der kombinierte Gas-/Elektroherd ist ein Gerät, welches während des Betriebs ständig beaufsichtigt werden muß.
• Auf die Backofenablage, welche in die entsprechende Einschubebene eingesetzt ist, können Sie bis zu drei Kilogramm Back-/Bratgut stellen. Auf den Kombirost mit dem Backblech oder Bräter können Sie Back-/Bratgut bis zu 7 kg stellen.
• Der Bräter und die Backbleche sind nicht zur längeren Lagerung von Speisen bestimmt (über 48 Stunden). Verwenden Sie zur längeren Lagerung von Speisen immer geeignete Behälter.

KOCHPLATTE

ANZÜNDEN DES GASBRENNERS

Drücken Sie und drehen Sie den Bedienungsknebel der Gasbrenner im entgegengesetzten Uhrzeigersinn bis zur Position "GROSS". Zünden Sie das Gas mit einem Zündholz oder einem Gasanzünder an.

ABSCHALTEN DER GASBRENNER

Drehen Sie den entsprechenden Knebel auf die Position "AUS" und überprüfen Sie, ob die Flamme erloschen ist

GROSS-MAXIMALLEISUNG

KLEIN-SPARFLAMME

KOCHEN

• Benutzen Sie zum Kochen niedrige und breite Kochtöpfe bzw. Kochgeschirr. Überzeugen Sie sich davon, daß die Flamme des Gasbrenners den Kochtopfboden erhitzt und nicht über den Kochtopfrand brennt.
• Der Herd ist mit Gasbrennern verschiedener Größen bestückt. Verwenden Sie zur optimalen (wirtschaftlichen) Nutzung des Gases Kochtopfe und Geschirr mit empfohlenem Durchmesser:
• Kleinbrenner: von 120 bis 160 mm Durchmesser,
• mittlerer Brenner: von 160 bis 220 mm Durchmesser,
• Großbrenner: von 220 bis 280 mm Durchmesser,
• Mit dem Bedienungsknebel können Sie die Leistung des Gasbrenners einstellen (die Flammengröße) und zwar zwischen den Positionen "GROSS" und "KLEIN". Drehen Sie zum Einstellen der Flamme auf Sparflamme "KLEIN" den Bedienungsknebel ganz nach links. Wenn die Speise aufkocht, senken Sie die Leistung des Gasbrenners auf die Leistung, welche noch genügt, umdie Siedetemperatur aufrechtzuerhalten.

BEMERKUNG

Bevor Sie die Herdabdeckung aufstellen, müssen Sie zuerst eventuell vergossene Flüssigkeit aufwischen.

Legen Sie die Herdabdeckung nicht auf, bevor die Kochstellen nicht vollkommen abgekühlt sind.

BACKOFEN-INNENRAUM

Backofen mit gepreßten Seitenteilen und drei Einschüben für den Kombirost. Im Backofeninneren befinden sich das obere Heizelement, das untere Heizelement befindet sich unter dem Backofenboden.

EIN-/ABSCHALTEN DES BACKOFENS

• Sie können den Backofen mit dem Backofen-Bedienungsknebel ein- bzw. abschalten. Der Bedienungsknebel läßt sich in beide Richtungen verdrehen.
• Stellen Sie mit dem Thermostaten die gewünschte Temperatur ein und zwar im Bereich von 50 bis 250°C. Drehen Sie zum Einstellen einer höheren Temperatur den Thermostatknopf nach rechts. Wenn Sie den Thermostatknopf in entgegengesetzter Richtung (nach links) drehen, wird die Temperatur gesenkt.

Wenn Sie den Thermostatknopf mit Gewalt in die Ausgangsstellung drehen (0) (nach rechts), können Sie diesen beschädigen.

Bedecken Sie nicht Ofenboden mit Alufolie, am unteren Backblech, Backform, Container von Lebensmitteln oder der Food selber. Abdeckung zu einer lokalen Überhitzung der Bodenfläche des Bodens des Ofens und der Ofen kann durch dieses Verhalten irreversibel beschädigt werden.

FUNKTION UND GEBRAUCH DES BACKOFENS

Die Backofenbeleuchtung wird eingeschaltet, wenn Sie eine der Funktionen des Backofens wählen.

Der Backofen ist nur mit dem unteren Heizelement in Betrieb. Die Hitze wird durch Konvektion weitergeleitet.

Mit dem Thermostatknopf können Sie die Backofentemperatur zwischen 50 und 250°C einstellen.

Empfehlung: Diese Funktion ist zur Beendigung des Backvorgangs für Speisen geeignet, die eine höhere Temperatur an der Unterseite benötigen.

Der Backofen ist nur mit dem oberen Heizelement in Betrieb. Die Hitze wird durch Konvektion weitergeleitet.

Mit dem Thermostatknopf können Sie die Backofentemperatur zwischen 50 und 250°C einstellen.

Empfehlung: Diese Funktion ist zur Beendigung des Backvorgangs für Speisen geeignet, die eine höhere Temperatur an der Oberseite benötigen.

Statische Hitze des Backofens vom oberen und unteren Heizelement.Mit dem Thermostatknopf können Sie die Backofentemperatur zwischen 50 und 250°C einstellen.
EMPFEHLUNGEN UND TIPPSAls Richtwerte führen wir Ihnen empfohlene Temperaturen zum Zubereiten einiger Speisearten an.
50 – 70 °C - Trocknen	150 - 170 °C - Konservieren	220 - 250 °C - Braten
130 - 150 °C - Dünsten	180 - 220 °C - Backen von Hefeteig
Für einzelne Arten von Speisen und Backarten ist es notwendig, die optimalen Temperaturen durch Erfahrung festzustellen.Bevor Sie die Speise in den Backofen stellen, ist es in einigen Fällen notwendig, den Backofen gründlich vorzuheizen.Das Kontroll-Lämpchen des Thermostaten leuchtet, bis die eingestellte Temperatur erreicht ist. Wenn die eingestellte Temperatur erreicht ist, erlischt das Lämpchen des Thermostaten.Wir empfehlen Ihnen, das Gitter in die zweite Einschubebene von unten einzuschieben und das Backblech daraufzustellen.Wenn möglich, öffnen Sie während des Backofenbetriebs die Backofentür nicht, da Sie diesen dadurch unterbrechen, die Backzeit wird verlängert und das Backgut kann anbrennen.
REINIGUNG UND PFLEGE
Stellen Sie vor dem Reinigen des Herdes alle Bedienungsknöpfe der Gasbrenner auf ihre Ausgangsposition ("AUS") und warten Sie ab, bis der Herd vollkommen abgekühlt ist.Beachten Sie während der Reinigungs- oder Instandhaltungsarbeiten folgende Anweisungen:Alle Bedienungsknebel müssen sich in der Position »AUS« befinden.Der vor dem Gerät angebrachte Hauptschalter muß auf Position »AUS" stehen.Warten Sie, bis der Herd vollkommen abgekühlt ist.
HERDOBERFLÄCHEReinigen Sie die Herdoberfläche mit einem feuchten Tuch und etwas Spülmittel.Fettflecken können Sie mit warmem Wasser und einem Spezialreiniger für Email entfernen.Reinigen Sie emalliierte Oberflächen niemals mit groben Scheuermitteln, da Sie dadurch die Oberfläche des Herdes auf Dauer beschädigen können.
KOCHPLATTEEntfernen Sie das Kochgitter und reinigen Sie dieses gesondert oder in einer Geschirrspülmaschine. Legen Sie das Kochgitter nach dem Reinigen wieder auf die Kochplatte. Heben Sie die Gasbrenner hoch (Brennerdeckel, Brennerkelch), entfernen sie diese und stellen sie sie für 10 Minuten in warmes Wasser mit Spülmittel.Trocknen Sie diese nach dem Reinigen und prüfen Sie, ob alle Spaltöffnungen sauber und durchgängig sind. Legen Sie die Brennerteile wieder auf ihren Platz.
HINWEISDa die Brennerkelche aus Aluminiumlegierung sind, raten wir Ihnen davon ab, sie in der Geschirrspülmaschine zu reinigen.
BACKOFENReinigen Sie die Innenwände des Backofens mit einem feuchten Schwamm und einem Spülmittel. Verwenden Sie im Falle von eingebrannten Speiseresten ein spezielles Reinigungsmittel für Email.

• Trocknen Sie das Backofeninnere nach dem Reinigen gründlich ab.
• Reinigen Sie den Backofen nur, wenn er vollkommen abgekühlt ist.
• Verwenden Sie niemals grobe Scheuermittel, da Sie damit die emaillierten Oberflächen zerkratzen können.
• Reinigen Sie das Backofenzubehör (Kombirost, Bräter, usw.) mit einem feuchten Schwamm und Spülmittel oder in der Geschirrspülmaschine. Wenn das Zubehör stark verschmutzt ist, verwenden Sie zum Reinigen ein entsprechendes Spülmittel.

ACHTUNG!

Bedecken Sie nicht Ofenboden mit Alufolie, am unteren Backblech, Backform, Container von Lebensmitteln oder der Food selber. Abdeckung zu einer lokalen Überhitzung der Bodenfläche des Bodens des Ofens und der Ofen kann durch dieses Verhalten irreversibel beschädigt werden.

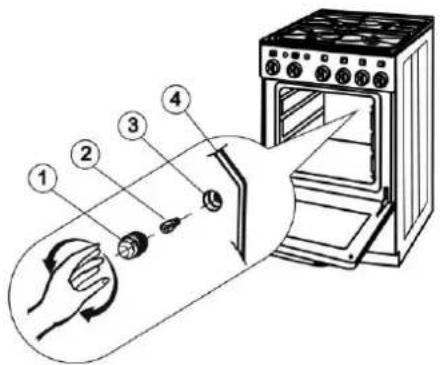

AUSTAUSCH DER GLÜHBIRNE IM BACKOFENINNEREN

• Stellen Sie alle Bedienungsknöpfe auf die Ausgangsposition ("AUS") und trennen Sie das Gerät vom elektrischen Versorgungsnetz.
• Schrauben Sie die Glasabdeckung der Leuchte im Backofeninneren ab, indem Sie diese entgegen dem Uhrzeigersinn drehen.
• Entfernen Sie die defekte Glühbirne
• Setzen Sie eine neue Glühbirne ein, montieren Sie die gläserne Abdeckung der Leuchte.

Verwenden Sie zum Austausch eine Glühbirne mit folgenden technischen Daten: T 300°C, E 14, 230 - 240 V, 25W.

1. Glasabdeckung
2. Glühbirne
3. Fassung
4. Backofen-Rückwand

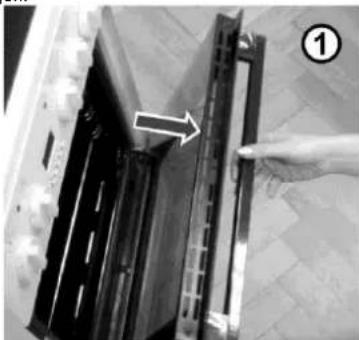

BACKOFEN:

Um die innere Tür Glas reinigen.

BEMERKUNGBei der Lieferung wird das Gerät durch eine Verpackung geschützt, die aus recyclebaren Materialen hergestellt ist. Wenn sich in Ihrer Nähe Sammelzentren für Verpackungsmateriale befinden, bitten wir Sie, die Verpackung bei einer solchen Sammelstelle abzugeben.

VERWENDUNG UND ENTSORGUNG DER VERPACKUNG

Indem Sie die Verpackung bei einer entsprechenden Sammelstelle abgeben, sorgen Sie für ihre Verwertung.Wellpappe, Packpapier - Sie können dieses Verpackungsmaterial bei einer entsprechenden Sammelstelle abgeben,- oder in entsprechenden Papier-Containern ablegen.Holzteile - Wiederverwertung lokale Sammelstelle für recyclebare MaterialeEinwickelfolie und Kunststoffsäcke - werfen Sie diese in Sammel-Container für Kunststoff

ENTSORGUNG DES AUSGEDIENTEN GERÄTS

Das Gerät ist gemäß der EU-Richtlinie 2012/19/EU für Elektro- und Elektronikaltgeräte– WEEE gekennzeichnet.Übergeben Sie nach Ablauf der Lebensdauer des Geräts, dieses bei einer Sammelstelle für EE-Altgeräte.

Bei der Herstellung des Geräts wurden wertvolle Werkstoffe verwendet, die wiederverwendet werden können. Übergeben Sie das Gerät einer entsprechenden Sammelstelle oder stellen Sie es an einer lokalen Sammelstelle für Altgeräte ab.

HINWEISE ZUR AUFSTELLUNG UND EINSTELLUNG

Aufstellungs-, Wartungs- und Instandhaltungsarbeiten dürfen nur von einem autorisierten Fachmann durchgeführt werden, welcher die bestehenden Vorschriften, Normen und Forderungen beachten muß. Die Aufstellung des Geräts muß auf dem Garantiezertifikat in schriftlicher Form bestätigt werden.Unsere Gasgeräte wurden gemäß folgenden Vorschriften hergestellt und geprüft:EN 30-1-1 Gaskochgeräte für den Gebrauch im Haushalt. Teil 1-1: Allgemeine SicherheitsanforderungenEN-30-2-1 Gaskochgeräte für den Gebrauch im Haushalt. Teil 2-1: Wirtschaftliche Nutzung von Energie bei allgemeiner Brennbarkeit von MaterialenDer Herd muß in Einklang mit den gültigen Vorschriften in einem ausreichend belüfleten Raum aufgestellt werden.

WICHTIGE MITTEILUNGBeim Verschieben des Geräts an einen anderen Standort muß die Gaszuleitung geschlossen und das Gerät vom elektrischen Versorgungsnetz getrennt werden.Nachdem das Gerät aufgestellt wurde, ist es notwendig, Folgendes zu überprüfen:Überprüfung der Dichtigkeit der Gasverbindungen und des fachgerechten Anschlusses an das elektrische Versorgungsnetz.Überprüfung der Gasbrenner und ihrer Einstellung (Luft für die Brenner im Backofen, Durchflußestellung beim Sparbetrieb, thermoelektrische Sensoren).Überprüfung der Aufstellung des Herdes und aller seiner Funktionen, danach muß der Käufer bzw. der Benutzer über die Funktion des Herdes und seine Instandhaltung belehrt werden.

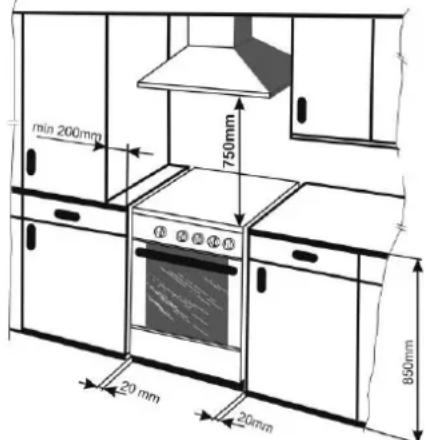

AUFSTELLUNG DES HERDES

Das Gerät ist zur Aufstellung zwischen zwei Küchenelementen bestimmt. Sie können de Herd in einer Küche bzw. einem Raum mit einem Mindestrauminhalt von 20 m ^3 aufstellen. In kleineren Räumen (jedoch nicht kleiner als 15 m ^3 ) ist eine Dunstabzugshaube notwendig. Vom Standpunkt der Wärmebeständigkeit kann der Herd auf beliebigen (tragfähigen) Böden aufgestellt werden. Das Gerät darf nicht auf einen Unterbau aufgestellt werden.

Der Minimalabstand zwischen der Kochmulde und der Dunstabzugshaube beträgt 750 mm oder mehr, wenn es der Hersteller der Dunstabzugshaube empfiehlt

ANSCHLUß DES HERDES AN DIE GASINSTALLATION

ANSCHLUß DES HERDES AN DIE GASINSTALLATION

Der Herd darf nur von einem autorisierten Fachmann, unter Beachtung aller gültigen Vorschriften an die Gasleitung angeschlossen werden. Vor dem Anschluß des Herdes muß ein Sperrventil montiert werden.

BEMERKUNG

Halten Sie beim Anschluß des Herdes an die Gaszufuhr (z.B. Anschluß an das Gaszufuhrrohr oder an einen Gummischlauch), mit einem entsprechenden Maulschlüssel das Verbindungselement (Mutter) am Herd fest, damit es bei der Montage nicht beschädigt wird.

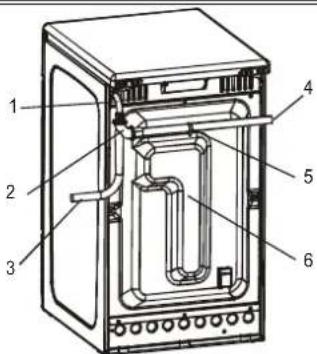

ANSCHLUß AN DIE ERDGASLEITUNG (G 20)

Der Anschluß muß unter Beachlung aller lokalen Vorschriften durchgeführt werden. Bei höherem Gasdruck empfehlen wir die Montage eines Druckregulators.

In puncto Sicherheit Schlauch muss mit dem Druck des Gases Nutzung und thermischen Belastungen. Empfohlene Schlauchlänge 1000 - 1500 mm. Jeder Schlauch ist mit einem Handbuch, das die Verbindung Methode erlaubt Erwärmung, Kontrolle und Lebensdauer des Schlauchs, etc. Diese Anweisungen müssen befolgt werden, enthält ausgestattet. Gasschläuche müssen mit EN 1775 und 70401 TPG erfüllen, in Bezug auf Zuverlässigkeit und Beständigkeit gegen hohe Temperaturen, wenn diese Voraussetzung nicht erfüllt ist, muss vor der Installation Brandschutzeinrichtungen und nadprutoková (zB Gummischläuche angeschlossen werden. Wir empfehlen die Verwendung von Metall Gasschläuche.

Der Schlauch muß eine Wärmebeständigkeit für mindestens 100°C aufweisen.

Jedem Schlauch ist eine Gebrauchsanweisung beigefügt, welche den Anschlußvorgang, die zulässige Erhitzung, sowie die regelmäßigen Kontrollen beschreibt. Diese Hinweise müssen konsequent beachtet werden.

Wenn Sie den Herd an der linken Seite anschließen (Sicht von vorne) muß der Anschlußschlauch mit einer Klemme, die Sie in die Öffnung in der Rückabdeckung montieren, befestigt werden. Die Klemme ist beigefügt und befindet sich unter dem Zubehör.

ANSCHLUß AN DAS ELEKTRISCHE VERSORGUNGSNETZ

HINWEIS

Der Kombiherd gehört gemäß der Geräteklassifikation zu Geräten hinsichtlich der Schutzstufe vor Verletzungen mit dem elektrischen Strom zur Klasse I, deswegen muß er mit einem Schutzleiter an das elektrische Versorgungsnetz angeschlossen werden. Der Herd darf nur von einem autorisierten Fachmann angeschlossen werden.

1. Zum Anschluß an das elektrische Versorgungsnetz ist der Herd mit einem Anschlußkabel und Stecker ausgerüstet.
2. Für Geräte, deren Leistung 2 kW übersteigt, empfehlen wir den Anschluß an eine zusätzliche Stromleitung mit einer Sicherung 16 A.
3. Der Stecker muß immer gut zugänglich sein.
4. Ein beschädigtes Anschlußkabel muß umgehend ausgetauscht werden.

HINWEIS

Während der Aufstellung des Herdes darf das Kabel keine heißen Teile (z.B. das Ableitungsrohr an der Herdrückseite) berühren, da die Kabelisolation wegen der hohen Temperaturen beschädigt werden kann.

ANPASUNG DES HERDES AN EINE ANDERE GASART

Die Anpassung des Herdes an verschiedene Gasarten darf nur von einem autorisierten Fachmann durchgeführt werden. Beachten Sie bei der Anpassung des Herdes an eine andere.

Gasart unbedingt die folgende Vorgangsweise:

• tauschen Sie alle Düsen an allen Gasbrennern aus,
- stellen Sie bzw. tauschen Sie den Druckregulator aus, falls dieser schon montiert sein sollte,
• die Sparbrennerdüsen bitte wechseln
- bringen Sie die neue Kennzeichnung der Gasart auf dem Herd an (diese ist den Düsen anbeigelegt).

Ges C

Sparbrennerdüsen C

AUSRICHTUNG DER KOCHPLATTE

Sie können die Kochplatte des Herdes in die waagrechte Stellung ausrichten, indem Sie die vier Stellschrauben einstellen, die dem Gerät beigefügt sind.

VORGEHENSWEISE:

- Entfernen Sie die Geschirrschublade, die sich unterhalb des Backofens befindet.

- Neigen Sie den Herd auf den Seitenrand.

- Schrauben Sie die Kunststoffschrauben in die vorderen und hinteren Bohrungen in der unteren Querverstrebung auf einer Seite des Geräts fest.

- Neigen Sie den Herd auf die andere Seite und schrauben Sie die Kunststoffschrauben in die Bohrungen auf dieser Seite fest.

- Richten Sie den Herd mit einem Schraubenzieher in die waagrechte Position aus, mit welchem Sie durch die Öffnung der Schublade die Kunststoffschrauben oder mit einem Sechskantschlüssel die Stellschraube verdrehen.

- Wegen einfacherer Handhabung, die durch die herausziehbare Schublade ermöglicht wird, empfehlen wir die Ausrichtung mit den Schrauben.

BEMERKUNG

Falls die Höhe und Ausrichtung des Herdes akzeptabel sind, ist eine Ausrichtung nicht notwendig.

BEMERKUNG

Der Hersteller behält sich das Recht zu kleineren Änderungen der Gebrauchsanweisung vor, welche eventuell bei technologischen Änderungen oder Innovationen des Produkts notwendig sind.

Brenner	Normalbrenner		Starkbrenner		Sparbrenner
	NWB	KWB	NWB	KWB	NWB	KWB
Belastung (kW)	1,75	0,36	2,7	0,58	1,0	0,36
Erdgas „E“ G20/20 mbar ( HuB = 9,45 kWh / m3)
Düsen ∅ (mm)	1,01	0,44	1,22	0,54	0,77	0,44
X-Wert (mm)	-		-		-
Durchfluss (l/h)	167	35	257	55	95	35
Flüssiggas G30/50 mbar ( HuB = 12,87 kWh / kg )
Düsen ∅ (mm)	0,62	0,27	0,74	0,32	0,46	0,27
X-Wert (mm)	-		-		-
Durchfluss (g/h)	127	26	197	42	73	26

TECHNISCHE DATEN
KOMBIHERD - GAS - ELEKTRO- HERD	K 51101 A
Maße: Höhe / Breite / Tiefe (mm)	850 / 500 / 605
Kochplatte - Eingangsleistung des Brenners
Links vorne (kW)	1,00
Links hinten (kW)	1,75
Rechts hinten (kW)	2,70
Rechts vorne (kW)	1,75
Backofen
Oberes Heizelement (kW)	0,75
Unteres Heizelement (kW)	1,10
Backofen-Innenbeleuchtung (W)	25
Minimale / maximale Temperatur im Backofeninnenraum	50 / 250 °C
Spannung	230 V ~
Eingangsleistung (kW)	1,90
Gesamte Eingangsleistung - Gas (kW)	7,20
Einstellung des Herdes auf verschiedene Gasarten	G 20 - 20 mbar
Klasse (DE)	_2E3B/P
Klasse (AT)	_2H3B/P
Ending supply of gas	ISO 7 -1/ R 12"

Das Gerät ist mit Türe "COMFORT" eingebaut ist, sicherzustellen, dass diese Vorhänge einen ruhigen und gedämpften Schließen Sie die Tür.

ZUBEHÖR			K 51101 A
Backrost			+
Backblech			+
Fettpfane
Reihe von Düsen für die Umstellung auf Propan – Butan G 30 – 50mbar			+
Stellfüsse - Stellschraube			+
ZUBEHÖR AUF BESTELLUNG
Glasdeckel - weiß	SAP 496706	Deckel lackiert - weiß	SAP 496705
Glasdeckel - braun	SAP 496709	Deckel lackiert - braun	SAP 496708
DATENBLATT, VERORDNUNG (EU) NR. 65/2014 UND PRODUKTINFORMATIONEN VERORDNUNG (EU) NR. 66/2014
	Symbol	Einheit	Wert
Name oder Warenzeichen des Lieferanten			GORENJE
Modellkennung			K51101
Energieeffizienzindex je Garraum	EE_cavity		102
Energieeffizienzklasse			A
Energieverbrauch pro Zyklus im konventionellen Modus	EC_electric cavity	kWh/cycle	0,79
Energieverbrauch pro Zyklus im Umluftmodus			-
Anzahl der Garräume			1
Wärmequelle je Garraum			Strom
Volumen je Garraum	V	I	53
Art des Backofens
Art der Kochmulde			[2CWO]
Anzahl der Gasbrenner			4
Energieeffizienz je Gasbrenner	EE_gas burner
- Sparbrenner		%	-
- Normalbrenner		%	54,7
- Starkbrenner		%	54,4
Energieeffizienz der Gaskochmulde	EE_gas nob	%	54,6
Masse des Gerätes	M	kg	34,5
