Inhalt

Sicherheitshinweise und Warnungen 5

Ihr Beitrag zum Umweltschutz.... 19

Übersicht 20

Kochfeld 20

Bedienelemente/Anzeigen 21

Kochzonendaten 23

Erstinbetriebnahme 24

Kochfeld erstmalig reinigen.... 24

Kochfeld erstmalig in Betrieb nehmen 24

Induktion 25

Funktionsweise.... 25

Geräusche 26

Kochgeschirr 27

Funktionsweise Dunstabzug 28

Tipps zum Energiesparen 29

Einstellbereich Kochzonen 30

Bedienung 31

Bedienprinzip 31

Kochfeld einschalten.... 32

Leistungsstufe einstellen 32

Kochzone/Kochfeld ausschalten.... 32

Restwärmeanzeige.... 32

Leistungsstufe einstellen - erweiterter Einstellbereich 33

PowerFlex Kochbereich.... 33

Ankochautomatik 34

Booster 35

Warmhalten 37

Dunstabzug 38

Timer.... 39

Kurzzeit 39

Kochzone automatisch ausschalten 40

Zusatzfunktionen.... 41

Stop&Go 41

Recall.... 41

Wischschutz 42

Demonstrationsmodus.... 42

Kochfelddaten anzeigen lassen.... 42

Sicherheitseinrichtungen.... 43

Inbetriebnahmesperre/Verriegelung 43

Sicherheitsausschaltung 45

Überhitzungsschutz 46

Programmierung...... 47

Reinigung und Pflege 50

Auffangwanne Dunstabzug 52

Betriebsstundenzähler Fettfilter zurücksetzen 53

Geruchsfilter regenerieren 53

Betriebsstundenzähler Geruchsfilter zurücksetzen.... 53

Was tun, wenn ... 54

Nachkaufbares Zubehör 59

Miele@home/Con@ctivity 60

Kochfeld anmelden 60

Kochfeld abmelden 60

Sicherheitshinweise zum Einbau 61

Sicherheitsabstände 62

Hinweise zum Einbau.... 65

Aufliegender Einbau 65

Flächenbündiger Einbau.... 66

Mindestsockelhöhe 66

Fettauffangwanne 66

Einbaubeispiele 67

Ausblasrichtung/Gebläseposition ändern 68

Einbaumaße – aufliegend 70

KMDA 7774 FR.... 70

Arbeitsplattentiefe 600 mm 72

Arbeitsplattentiefe größer als 600 mm 74

Einbaumaße – flächenbündig 76

KMDA 7774 FL 76

Arbeitsplattentiefe 600 mm 77

Arbeitsplattentiefe größer als 600 mm 79

Inhalt

Einbau....81

Anschluss an Fensterkontakt, falls benötigt.... 81

Aufliegender Einbau 83

Flächenbündiger Einbau.... 84

Abluftleitung 85

Elektroanschluss 86

Anschlusschema 88

Kundendienst, Typenschild, Garantie 89

Produktdatenblätter 90

Konformitätserklärung 92

Dieses Kochfeld entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie das Kochfeld in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Kochfeld.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

▶ Dieses Kochfeld ist für die Verwendung im Haushalt und in haushaltsüblichen Aufstellumgebungen bestimmt.
▶ Dieses Kochfeld ist nicht für die Verwendung im Außenbereich bestimmt.
▶ Verwenden Sie das Kochfeld ausschließlich im haushaltsüblichen Rahmen zum Zubereiten und Warmhalten von Speisen. Alle anderen Anwendungsarten sind unzulässig.
▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Kochfeld sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen das Gerät nur ohne Aufsicht bedienen, wenn es ihnen so erklärt wurde, dass sie es sicher bedienen können. Sie müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.

Kinder im Haushalt

Kinder unter acht Jahren müssen vom Kochfeld ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
Kinder ab acht Jahren dürfen das Kochfeld nur ohne Aufsicht bedienen, wenn ihnen das Kochfeld so erklärt wurde, dass sie es sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.
▶ Kinder dürfen das Kochfeld nicht ohne Aufsicht reinigen.
Beaufsichtigen Sie Kinder, die sich in der Nähe des Kochfelds aufhalten. Lassen Sie Kinder niemals mit dem Kochfeld spielen.
Das Kochfeld wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Halten Sie Kinder vom Kochfeld fern, bis es so weit abgekühlt ist, dass jegliche Verbrennungsgefahr ausgeschlossen ist.
▶ Verbrennungsgefahr!

Bewahren Sie keine Gegenstände, die für Kinder von Interesse sein könnten, in Stauräumen über oder hinter dem Kochfeld auf. Die Kinder werden sonst dazu verleitet, auf das Gerät zu klettern.

▶ Verbrennungs- und Verbrühungsgefahr!
Drehen Sie Topf- und Pfannengriffe zur Seite über die Arbeitsfläche, damit Kinder sie nicht herunterziehen und sich verbrennen können.
Erstickungsgefahr! Kinder können sich beim Spielen in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.
Nutzen Sie die Inbetriebnahmesperre, damit Kinder das Kochfeld nicht unbeaufsichtigt einschalten können. Wenn Sie das Kochfeld verwenden, schalten Sie die Verriegelung ein, damit Kinder die (gewählten) Einstellungen nicht verändern können.

Technische Sicherheit

▶ Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.

▶ Beschädigungen am Kochfeld können Ihre Sicherheit gefährden. Kontrollieren Sie es auf sichtbare Schäden. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb.

Der zuverlässige und sichere Betrieb des Kochfeldes ist nur dann gewährleistet, wenn es an das öffentliche Stromnetz angeschlossen ist.

Das Kochfeld darf nicht an Inselwechselrichter angeschlossen werden, die bei einer autonomen Stromversorgung wie z. B. Solarstromversorgung eingesetzt werden. Beim Einschalten des Gerätes kann es sonst durch Spannungsspitzen zu einer Sicherheitsausschaltung kommen. Die Elektronik kann beschädigt werden!

Die elektrische Sicherheit des Kochfeldes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Diese grundlegende Sicherheitsvoraussetzung muss vorhanden sein. Lassen Sie im Zweifelsfall die Elektroinstallation durch eine Elektro-Fachkraft prüfen.

Die Anschlussdaten (Frequenz und Spannung) auf dem Typenschild des Kochfeldes müssen unbedingt mit denen des Elektronetzes übereinstimmen, damit keine Schäden am Kochfeld auftreten. Vergleichen Sie diese Daten vor dem Anschließen. Fragen Sie im Zweifelsfall eine Elektro-Fachkraft.

Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr). Schließen Sie das Kochfeld damit nicht an das Elektronetz an.

▶ Verwenden Sie das Kochfeld nur im eingebauten Zustand, damit die sichere Funktion gewährleistet ist.

▶ Dieses Kochfeld darf nicht an nicht stationären Aufstellungsorten (z. B. Schiffen) betrieben werden.
Das Berühren spannungsführender Anschlüsse sowie das Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Kochfelds. Öffnen Sie niemals das Gehäuse des Kochfelds.
▶ Garantieansprüche gehen verloren, wenn das Kochfeld nicht von einem von Miele autorisierten Kundendienst repariert wird.
Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
Das Kochfeld ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem bestimmt.
Das Kochfeld muss von einer Elektro-Fachkraft an das Elektronetz angeschlossen werden (siehe Kapitel "Elektroanschluss").
Wenn die Netzanschlussleitung beschädigt ist, muss sie von einer Elektro-Fachkraft durch eine spezielle Netzanschlussleitung Typ H 05 VV-F (PVC-isoliert) ersetzt werden. Siehe Kapitel "Elektroanschluss".
Bei Installations- und Wartungsarbeiten sowie Reparaturen muss das Kochfeld vollständig vom Elektronetz getrennt sein. Stellen Sie dies sicher, indem Sie

– die Sicherungen der Elektroinstallation ausschalten oder

– die Schraubsicherungen der Elektroinstallation ganz heraus-schrauben oder

– den Netzstecker (falls vorhanden) aus der Steckdose ziehen. Ziehen Sie dabei nicht an der Netzanschlussleitung, sondern am Netzstecker.

Stromschlaggefahr!

Nehmen Sie das Kochfeld bei einem Defekt oder bei Brüchen, Sprüngen oder Rissen in der Glaskeramikscheibe nicht in Betrieb bzw. schalten Sie es sofort aus. Trennen Sie es vom Elektronetz. Fordern Sie den Kundendienst an.

Wenn das Kochfeld hinter einer Möbelfront (z. B. einer Tür) eingebaut wurde, schließen Sie diese niemals, während Sie das Kochfeld verwenden. Hinter der geschlossenen Möbelfront stauen sich Wärme und Feuchtigkeit. Dadurch können Kochfeld, Umbauschrank und Fußboden beschädigt werden. Schließen Sie eine Möbeltür erst, wenn die Restwärmeanzeigen erloschen sind.

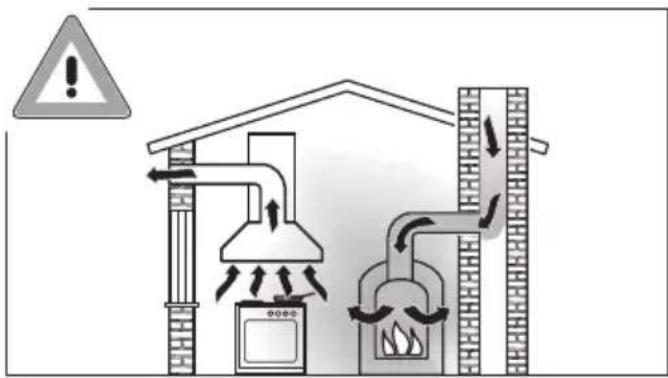

Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte

⚠️ Vergiftungsgefahr durch Verbrennungsgase!

Bei gleichzeitiger Nutzung des Dunstabzugs und einer raumluftabhängigen Feuerstätte im gleichen Raum oder Lüftungsverbund ist größte Vorsicht geboten.

Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. Dies können z. B. gas-, öl-, holz- oder kohlebetriebene Heizeinrichtungen, Durchlauferhitzer, Warmwasserbereiter, Kochmulden oder Backöfen sein.

Der Dunstabzug entzieht der Küche und den benachbarten Räumen Raumluft. Dies gilt für folgende Betriebsarten:

- Abluftbetrieb,

- Umluftbetrieb mit außerhalb des Raumes angeordneter Umluftbox.

Ohne ausreichende Zuluft entsteht ein Unterdruck. Die Feuerstätte erhält zu wenig Verbrennungsluft. Die Verbrennung wird beeinträchtigt.

Giftige Verbrennungsgase können aus dem Kamin oder Abzugs- schacht in die Wohnräume gezogen werden.

Es besteht Lebensgefahr!

Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstabzug und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuerstättenabgase vermieden wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen oder Fenstern, die zur Verbrennung benötigte Luft nachströmen kann. Hierbei ist auf einen ausreichenden Querschnitt der Zuströmöffnung zu achten. Ein Zuluft- / Abluft-mauerkasten allein stellt in der Regel keine ausreichende Luftversorgung sicher.

Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Ziehen Sie dazu den Rat des zuständigen Schornsteinfegermeisters hinzu.

Wird der Dunstabzug im Umluftbetrieb eingesetzt, wobei die Luft in den Aufstellungsraum zurückgeführt wird, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

Sachgemäßer Gebrauch

Das Kochfeld wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Erst wenn die Restwärmeanzeigen erloschen sind, besteht keine Verbrennungsgefahr mehr.
Öle und Fette können sich bei Überhitzung entzünden. Lassen Sie das Kochfeld bei Arbeiten mit Ölen und Fetten niemals unbeaufsichtigt. Löschen Sie niemals Öl- und Fettbrände mit Wasser. Schalten Sie das Kochfeld aus.

Ersticken Sie die Flammen vorsichtig mit einem Deckel oder einer Löschdecke.

▶ Durch offene Flammen besteht Brandgefahr!
Das Flambieren ist verboten. Der eingeschaltete Dunstanzug zieht die Flammen in den Filter. Abgelagertes Küchenfett kann sich entzünden
Wenn Spraydosen, leicht entzündbare Flüssigkeiten oder brennbare Materialien erwärmt werden, können sie sich entzünden. Bewahren Sie daher leicht entflammbare Gegenstände niemals in Schubladen direkt unter dem Kochfeld auf. Eventuell vorhandene Besteckkästen müssen aus hitzebeständigem Material sein.
▶ Erhitzen Sie niemals Geschirr ohne Inhalt.
In geschlossenen Dosen entsteht beim Einkochen und Erhitzen Überdruck, durch den sie platzen können. Verwenden Sie das Kochfeld nicht zum Einkochen und Erhitzen von Dosen.
Wenn das Kochfeld abgedeckt wird, besteht bei versehentlichem Einschalten oder vorhandener Restwärme die Gefahr, dass das Material der Abdeckung sich entzündet, zerspringt oder schmilzt. Decken Sie das Kochfeld niemals ab, z. B. mit Abdeckplatten, einem Tuch oder einer Schutzfolie.

Bei eingeschaltetem Kochfeld, versehentlichem Einschalten oder vorhandener Restwärme besteht die Gefahr, dass sich auf dem Kochfeld abgelegte metallische Gegenstände erhitzen. Andere Materialien können schmelzen oder sich entzünden. Feuchte Topfdeckel können sich festsaugen. Verwenden Sie das Kochfeld nicht als Ablagefläche. Schalten Sie die Kochzonen nach Gebrauch aus!
▶ Sie können sich am heißen Kochfeld verbrennen. Schützen Sie Ihre Hände bei allen Arbeiten am heißen Gerät mit Topfhandschuhen oder Topflappen. Verwenden Sie nur trockene Handschuhe oder Topflappen. Nasse oder feuchte Textilien leiten die Wärme besser und können Verbrennungen durch Dampf verursachen.
Der Dunstabzug kann sich beim Kochen durch die heißen Koch-dünste stark erwärmen.

Berühren Sie das Gehäuse und die Fettfilter erst, wenn sich der Tischlüfter abgekühlt hat.

Wenn Sie ein Elektrogerät (z. B. Handmixer) in der Nähe des Kochfelds verwenden, achten Sie darauf, dass die Netzanschlussleitung nicht mit dem heißen Kochfeld in Berührung kommt. Die Isolierung der Anschlussleitung könnte beschädigt werden.

Salz, Zucker oder Sandkörner, z. B. vom Gemüse putzen, können Kratzer verursachen, wenn sie unter den Geschirrboden gelangen. Achten Sie darauf, dass die Glaskeramikscheibe und der Geschirrboden sauber sind, bevor Sie Kochgeschirr aufsetzen.

Herabfallende Gegenstände (auch leichte Gegenstände wie Salzstreuer) können Risse oder Brüche in der Glaskeramikscheibe verursachen. Achten Sie darauf, dass keine Gegenstände auf die Glaskeramikscheibe fallen.

Heiße Gegenstände auf den Sensortasten und Anzeigen können die darunter liegende Elektronik beschädigen. Stellen Sie niemals heiße Töpfe oder Pfannen auf den Sensortasten und Anzeigen ab.

Wenn Zucker, zuckerhaltige Speisen, Kunststoff oder Alufolie auf das heiße Kochfeld gelangen und schmelzen, beschädigen sie beim Erkalten die Glaskeramikscheibe. Schalten Sie das Gerät sofort aus und schaben Sie diese Stoffe sofort mit einem Glasschaber gründlich ab. Ziehen Sie dabei Topfhandschuhe an. Reinigen Sie die Kochzonen mit einem Glaskeramikreinigungsmittel nach, sobald sie abgekühlt sind.
▶ Leerkochende Töpfe können zu Schäden an der Glaskeramik-scheibe führen. Lassen Sie das Kochfeld während des Betriebs nicht unbeaufsichtigt!
Raue Topf- und Pfannenböden verkratzen die Glaskeramikscheibe. Verwenden Sie nur Töpfe und Pfannen mit glattem Boden.
Heben Sie das Kochgeschirr zum Versetzen an. So vermeiden Sie Schlieren durch Abrieb und Kratzer.
Aufgrund der hohen Aufheizgeschwindigkeit von Induktionskochzonen kann unter Umständen die Temperatur am Boden des Kochgeschirrs innerhalb kürzester Zeit die Selbstentzündungstemperatur von Ölen oder Fetten erreichen. Lassen Sie das Kochfeld während des Betriebs nicht unbeaufsichtigt!
▶ Erhitzen Sie Fette und Öle maximal eine Minute und verwenden Sie dazu niemals den Booster.
Nur für Personen mit einem Herzschrittmacher: In unmittelbarer Nähe des eingeschalteten Kochfeldes entsteht ein elektromagnetisches Feld. Eine Beeinträchtigung des Herzschrittmachers ist jedoch unwahrscheinlich. Wenden Sie sich im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt.
Das elektromagnetische Feld des eingeschalteten Kochfeldes kann die Funktion magnetisierbarer Gegenstände beeinträchtigen. Kreditkarten, Speichermedien, Taschenrechner usw. dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Kochfeldes befinden.

Metallische Gegenstände, die in einer Schublade unter dem Kochfeld aufbewahrt werden, können bei längerer, intensiver Benutzung des Gerätes heiß werden. Bewahren Sie keine metallischen Gegenstände in einer Schublade direkt unter dem Kochfeld auf.

Das Kochfeld ist mit einem Kühlgebläse ausgestattet. Wenn sich unter dem eingebauten Gerät eine Schublade befindet, müssen Sie auf einen ausreichenden Abstand zwischen dem Schubladeninhalt und der Unterseite des Gerätes achten, damit die ausreichende Kühlluftzufuhr für das Kochfeld gewährleistet ist. Bewahren Sie keine spitzen oder kleinen Gegenstände oder Papier in der Schublade auf, da diese durch die Lüftungsschlitze in das Gehäuse eindringen oder angesaugt werden können und so das Kühlluftgebläse beschädigen oder die Kühlung beeinträchtigen.

▶ Verwenden Sie auf einer Kochzone, einer Bräterzone oder einem PowerFlex Kochbereich niemals zwei Kochgeschirre gleichzeitig.

Wenn das Geschirr nur teilweise auf der Koch- bzw. Bräterzone steht, können die Griffe unter Umständen sehr heiß werden.

Setzen Sie das Kochgeschirr immer mittig auf die Koch- bzw. Bräterzone!

Fett- und Schmutzablagerungen beeinträchtigen die Funktion des Dunstabzugs.

Benutzen Sie den Dunstabzug nie ohne Fettfilter, um die Reinigung der Kochwrasen zu gewährleisten.

Es besteht Brandgefahr, wenn die Reinigung nicht nach den Angaben in dieser Gebrauchsanweisung ausgeführt wird.

Decken Sie das Ansauggitter des Dunstabzugs während des Betriebes nicht ab.

Eindringende Flüssigkeiten können den Dunstabzug beschädigen. Halten Sie Flüssigkeiten vom Dunstabzug fern.

▶ Leichte Gegenstände können vom Dunstabzug eingesaugt werden und die Funktion beeinträchtigen. Legen Sie keine leichten Gegenstände (z. B. Tücher, Papier) in der Nähe des Dunstanzugs ab.

Reinigung und Pflege

Der Dampf eines Dampfreinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen.

Verwenden Sie zur Reinigung des Kochfelds niemals einen Dampfreiniger.

Wenn das Kochfeld über einem Pyrolyse-Backofen oder -Herd eingebaut ist, nehmen Sie es während des Pyrolysevorgangs nicht in Betrieb, da der Überhitzungsschutz des Kochfeldes auslösen kann (siehe entsprechendes Kapitel).

Zubehör

▶ Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung können sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Hausmüll.

Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmäßig eigenverantwortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Übersicht

Kochfeld

① PowerFlex-Kochzone
② PowerFlex-Kochzone
③ PowerFlex-Kochzone
④ PowerFlex-Kochzone

⑤ Bedienelemente/Anzeigen
⑥ Abdeckgitter
⑦ Fettfilter
⑧ abnehmbare Auffangwanne

Dunstabzug

2 3 4 5 15 15 0 1 2 3 B ①

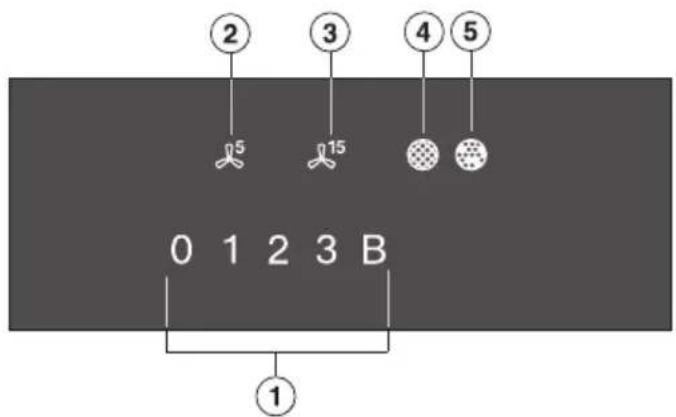

a Zahlenstrang zum Einstellen der Leistungsstufe
b Sensortaste Nachlauf 5 Minuten
c Sensortaste Nachlauf 15 Minuten
d Anzeige Fettfilter reinigen
e Anzeige Geruchsfilter regenerieren

Kochzonendaten

Kochzone ∅ in cm* Leistung in Watt bei 230 V**

1 15–23 normal		2100
	TwinBooster, Stufe 1	3000
	TwinBooster, Stufe 2	3650
2 15–23 normal		2100
	TwinBooster, Stufe 1	3000
	TwinBooster, Stufe 2	3650
1 + 2 22–23 /	normal	3400
15x23–23x39	TwinBooster, Stufe 1	4800
	TwinBooster, Stufe 2	7300
3 15–23 normal		2100
	TwinBooster, Stufe 1	3000
	TwinBooster, Stufe 2	3650
4 15–23 normal		2100
	TwinBooster, Stufe 1	3000
	TwinBooster, Stufe 2	3650
3 + 4 22–23 /	normal	3400
15x23–23x39	TwinBooster, Stufe 1	4800
	TwinBooster, Stufe 2	7300
	Gesamt 7300

* Innerhalb des angegebenen Bereiches können Sie Töpfe mit jedem beliebigen Bodendurchmesser verwenden.

** Die angegebene Leistung kann je nach Größe und Material des Kochgeschirrs variieren.

■ Kleben Sie das Typenschild, das sich bei den mitgelieferten Unterlagen befindet, an die dafür vorgesehene Stelle im Kapitel "Kundendienst, Typenschild, Garantie".
■ Entfernen Sie eventuell angebrachte Schutzfolien und Aufkleber.

Kochfeld erstmalig reinigen

■ Wischen Sie Ihr Kochfeld vor dem ersten Benutzen mit einem feuchten Tuch ab und trocknen Sie es ab.

Kochfeld erstmalig in Betrieb nehmen

Die Bauteile aus Metall sind mit einem Pflegemittel geschützt. Wenn das Gerät das erste Mal in Betrieb genommen wird, entstehen dadurch Gerüche und eventuell Dunst. Auch durch die Erwärmung der Induktionsspulen entsteht in den ersten Betriebsstunden Geruch. Bei jeder folgenden Benutzung verringert sich der Geruch und verschwindet schließlich ganz.

Der Geruch und eventuell auftretender Dunst weisen nicht auf einen Falschan-schluss oder Gerätedefekt hin und sind nicht gesundheitsschädlich.

Beachten Sie, dass die Aufheizzeit bei Induktionskochfeldern sehr viel kürzer ist als bei herkömmlichen Kochfeldern.

Funktionsweise

Unter einer Induktionskochzone befindet sich eine Induktionsspule. Wenn die Kochzone eingeschaltet wird, erzeugt diese Spule ein Magnetfeld, das direkt auf den Topfboden wirkt und ihn erhitzt. Die Kochzone erwärmt sich nur indirekt durch die vom Topf abgegebene Wärme.

Die Induktion funktioniert nur bei Kochgeschirr mit einem magnetisierbaren Boden (siehe Kapitel "Kochgeschirr"). Sie berücksichtigt automatisch die Größe des aufgesetzten Kochgeschirrs.

Auf dem Zahlenstrang der Kochzone blinkt die eingestellte Leistungsstufe, wenn

– die Kochzone ohne oder mit ungeeignetem Kochgeschirr (Geschirr mit nicht magnetisierbarem Boden) eingeschaltet wird,
– der Bodendurchmesser des aufgesetzten Kochgeschirrs zu klein ist,
– das Kochgeschirr von einer eingeschalteten Kochzone entfernt wird.

Wenn innerhalb von 3 Minuten geeignetes Kochgeschirr aufgesetzt wird, erlischt das Blinken der Leistungsstufe, und Sie können wie gewohnt fortfahren.

Wenn kein oder ungeeignetes Geschirr aufgesetzt wird, schaltet sich die Kochzone nach 3 Minuten automatisch aus.

⚠️ Bei eingeschaltetem Gerät, versehentlichem Einschalten oder vorhandener Restwärme besteht die Gefahr, dass sich auf dem Kochfeld abgelegte metallische Gegenstände erhitzen.

Verbrennungsgefahr!

Verwenden Sie das Kochfeld nicht als Ablagefläche. Schalten Sie die Kochzonen nach Gebrauch mit den entsprechenden Sensortasten aus.

Geräusche

Bei Betrieb von Induktions-Kochzonen können im Kochgeschirr, abhängig von Material und Verarbeitung des Bodens, folgende Geräusche entstehen:

Brummen bei hoher Leistungsstufe. Es wird schwächer oder verschwindet, wenn die Leistungsstufe verringert wird,

Prasseln bei Kochgeschirr, dessen Boden aus verschiedenen Materialien besteht (z. B. Sandwichboden),

Pfeifen, wenn die miteinander verbundenen Kochzonen (siehe Kapitel "Booster") gleichzeitig in Betrieb sind und darauf jeweils Kochgeschirr mit einem Boden aus verschiedenen Materialien (z. B. Sandwichboden) steht,

Klicken bei elektronischen Schaltvorgängen, besonders bei niedrigen Leistungsstufen,

Surren, wenn sich das Kühlgebläse einschaltet. Es schaltet sich zum Schutz der Elektronik ein, wenn das Kochfeld intensiv genutzt wird. Das Kühlgebläse kann auch nach dem Ausschalten des Gerätes weiterlaufen.

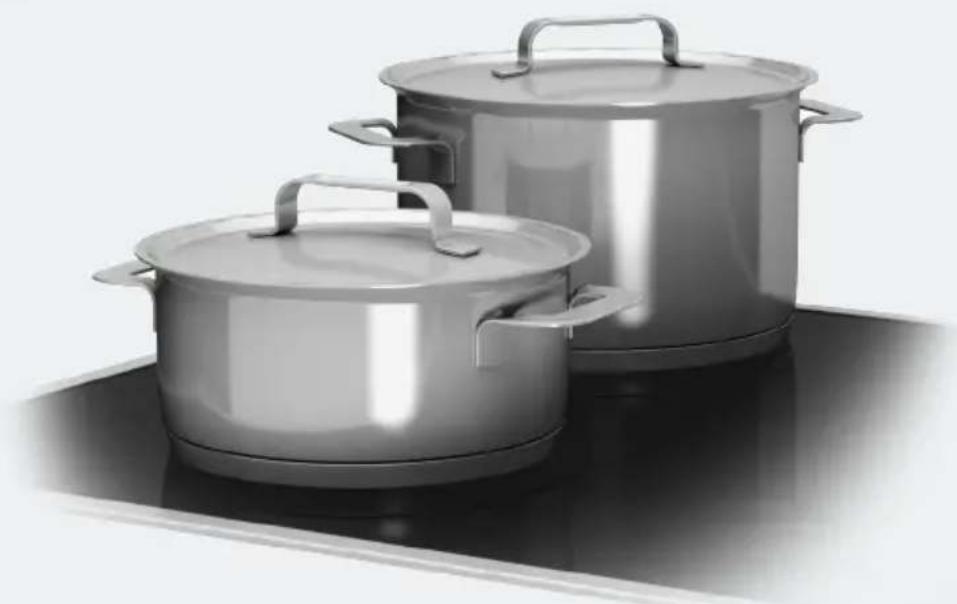

Kochgeschirr

Geeignet ist Kochgeschirr aus:

– Edelstahl mit magnetisierbarem Boden,
– emailliertem Stahl,
- Gusseisen

Nicht geeignet ist Kochgeschirr aus:

– Edelstahl mit nicht magnetisierbarem Boden,
– Aluminium oder Kupfer,
– Glas, Keramik oder Steingut.

Wenn Sie nicht sicher sind, ob ein Topf oder eine Pfanne induktionsgeeignet ist, halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr im Allgemeinen geeignet.

Wenn Sie nicht geeignetes Kochgeschirr verwenden, blinkt auf dem Zahlenstrang der Kochzone die eingestellte Leistungsstufe.

Die Beschaffenheit des Geschirrbodens kann die Gleichmäßigkeit des Garergebnisses beeinflussen (z. B. bei der Bräunung von Pfannkuchen).

• Wählen Sie zur optimalen Nutzung der Kochzone ein Kochgeschirr mit passendem Bodendurchmesser (siehe Kapitel "Kochzonendaten"). Wenn der Topf zu klein ist, wird er nicht erkannt und auf dem Zahlenstrang der Kochzone blinkt die eingestellte Leistungsstufe.
• Verwenden Sie nur Töpfe und Pfannen mit glattem Boden. Raue Topf- und Pfannenböden verkratzen die Glaskeramikscheibe.
  – Heben Sie das Kochgeschirr zum Versetzen an. So vermeiden Sie Schlieren durch Abrieb und Kratzer.
• Beachten Sie bei der Anschaffung von Pfannen und Töpfen, dass häufig der maximale oder obere Durchmesser angegeben wird. Wichtig ist aber der (in der Regel kleinere) Bodendurchmesser.

Der Dunstabzug kann wie folgt betrieben werden:

Abluftbetrieb

Die angesaugte Luft wird durch den Fettfilter gereinigt und aus dem Gebäude geleitet.

Umluftbetrieb

(mit Umbausatz DUU 1000(-1))

Die angesaugte Luft wird durch den Fettfilter gereinigt. Danach wird die Luft in die Umluftbox geleitet, wo sie zusätzlich durch einen Geruchsfilter gereinigt wird. Die Luft wird anschließend in die Küche zurückgeführt.

Betriebsstundenzähler

Die Zeit, die der Dunstabzug in Betrieb ist, wird gespeichert.

Die Betriebsstundenzähler signalisieren durch Aufleuchten des Fettfilter-Symbols ☐ oder des Geruchsfilter-Symbols ☐, wenn die Filter gereinigt oder gewechselt werden müssen. Informationen zur Reinigung und zum Wechsel der Filter und Zurücksetzen der Betriebsstundenzähler entnehmen Sie dem Kapitel "Reinigung und Pflege".

In der Gebrauchs- und Montageanweisung der Umluftbox ist angegeben, dass der Betriebsstundenzähler für den Geruchsfilter aktiviert werden muss. Dies ist hier nicht notwendig.

Das Symbol für den Geruchsfilter 🌿 erscheint auch, wenn der Dunstabzug im Abluftbetrieb betrieben wird.

– Garen Sie nach Möglichkeit nur in geschlossenen Töpfen oder Pfannen. So wird verhindert, dass Wärme unnötig entweicht.

- Wählen Sie für kleine Mengen einen kleinen Topf. Ein kleiner Topf benötigt weniger Energie als ein großer, nur wenig gefüllter Topf.

– Garen Sie mit wenig Wasser.

- Schalten Sie nach dem Ankochen oder Anbraten rechtzeitig auf eine niedrigere Leistungsstufe zurück.

- Verwenden Sie einen Schnellkochtopf, um die Garzeit zu reduzieren.

- Sorgen Sie beim Kochen für eine gute Belüftung der Küche. Strömt bei Abluftbetrieb nicht ausreichend Luft nach, arbeitet der Dunstabzug nicht effizient und es kommt zu erhöhten Betriebsgeräuschen.

- Kochen Sie mit möglichst kleiner Kochstufe. Wenig Kochdünste bedeuten eine niedrige Leistungsstufe am Tischlüfter und damit weniger Energieverbrauch.

- Prüfen Sie am Dunstabzug die gewählte Leistungsstufe. Meist ist eine niedrige Leistungsstufe ausreichend. Nutzen Sie die Boosterstufe nur, wenn es notwendig ist.

- Schalten Sie bei starken Kochdünsten frühzeitig auf eine hohe Betriebsstufe. Das ist effizienter, als durch langen Betrieb des Dunstabzugs zu versuchen, bereits in der Küche verteilte Kochdünste zu erfassen.

– Schalten Sie den Dunstabzug nach dem Kochen wieder aus.

- Reinigen oder wechseln Sie die Filter in regelmäßigen Abständen. Stark verunreinigte Filter verringern die Leistung, erhöhen die Brandgefahr und bedeuten ein hygienisches Risiko.

Die Kochzonen sind werkseitig mit 9 Leistungsstufen programmiert. Wenn Sie eine feinere Abstufung wünschen, können Sie auf 17 Leistungsstufen erweitern (siehe Kapitel "Programmierung").

	Einstellbereich
	werkseitig(9 Stufen)	erweitert(17 Stufen)
Schmelzen von ButterAuflösen von GelatineSchmelzen von Schokolade	1-2 1-2.
Kochen von Milchbrei 2 2-2.
Erwärmen kleiner Mengen FlüssigkeitQuellen von Reis	3 3-3.
Auftauen von Gemüse im Block 3 2.-3
Quellen von Getreide 3 2.-3.
Erwärmen von flüssigen und halbfesten GerichtenZubereiten von Omelette und Spiegeleiern ohne KrusteDünsten von Obst	4 4-4.
Quellen von Teigwaren 4 4-5.
Dünsten von Gemüse, Fisch 5 5
Auftauen und Erhitzen von Tiefkühlkost 5 5-5.
Schonendes Braten (ohne Überhitzen des Fettes) von Spiegeleiern	6 5.-6.
Ankochen größerer Mengen, z. B. EintopfAbschlagen von Cremes und Soßen, z. B. Weinschaumoder Hollandaise	6-7 6.-7
Schonendes Braten (ohne Überhitzen des Fettes) von Fisch,Schnitzel, Bratwurst	6-7 6.-7.
Backen von Kartoffelpuffern, Pfannkuchen, Plinsen 7 6.-7
Anbraten von Schmorgerichten 8 8-8.
Kochen von großen Mengen WasserAnkochen	9	9

Die Angaben sind Richtwerte. Die Leistung der Induktionsspule variiert je nach Größe und Material des Kochgeschirrbodens. Deshalb ist es möglich, dass für Ihr Kochgeschirr die Leistungsstufen gering abweichen. Ermitteln Sie im praktischen Gebrauch die optimalen Einstellungen für Ihr Kochgeschirr. Stellen Sie bei neuem Kochgeschirr, dessen Gebrauchs-eigenschaften Ihnen unbekannt sind, die nächstniedrigere der angegebenen Leistungsstufe ein.

Bedienprinzip

Ihr Glaskeramik-Kochfeld ist mit elektronischen Sensortasten ausgestattet, die auf Fingerkontakt reagieren. Die Sensortaste Ein/Aus ① muss beim Einschalten aus Sicherheitsgründen etwas länger berührt werden als die übrigen Tasten.

Jede Reaktion der Tasten wird mit einem akustischen Signal quittiert.

Bei ausgeschaltetem Kochfeld ist nur das aufgedruckte Symbol für die Sensortaste Ein-/Aus ① sichtbar. Wenn Sie das Kochfeld einschalten, leuchten weitere Sensortasten auf.

Fehlfunktion durch verschmutzte und/oder bedeckte Sensortasten. Die Sensortasten reagieren nicht oder es kommt zu unbeabsichtigten Schaltvorgängen, gegebenenfalls sogar zum automatischen Ausschalten des Kochfeldes (siehe Kapitel "Sicherheitsausschaltung"). Heißes Kochgeschirr auf den Sensortasten/Anzeigen kann die darunter liegende Elektronik beschädigen.

Halten Sie die Sensortasten und Anzeigen sauber, legen Sie keine Gegenstände darauf ab und stellen Sie kein heißes Kochgeschirr darauf ab.

Brandgefahr!

Lassen Sie das Kochfeld während des Betriebes nicht unbeaufsichtigt! Beachten Sie, dass die Aufheizzeit bei Induktionskochfeldern sehr viel kürzer ist als bei herkömmlichen Kochfeldern.

Kochfeld einschalten

■ Berühren Sie die Sensortaste ①.

Weitere Sensortasten leuchten auf.

Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach wenigen Sekunden wieder ab.

Leistungsstufe einstellen

Werkseitig ist die permanente Topferkennung aktiviert (siehe Kapitel "Programmierung"). Wenn das Kochfeld eingeschaltet ist und Sie ein Kochgeschirr auf eine Kochzone stellen, leuchten alle Sensortasten des Zahlenstrangs auf.

■ Stellen Sie das Kochgeschirr auf die gewünschte Kochzone.
■ Berühren Sie auf dem entsprechenden Zahlenstrang die der gewünschten Leistungsstufe entsprechende Sensortaste.

Kochzone/Kochfeld ausschalten

■ Um eine Kochzone auszuschalten, berühren Sie die Sensortaste 0 auf dem entsprechenden Zahlenstrang.
■ Um das Kochfeld und damit alle Kochzonen auszuschalten, berühren Sie die Sensortaste ①.

Restwärmeanzeige

Wenn eine Kochzone heiß ist, leuchtet nach dem Ausschalten die Restwärme- anzeige. Abhängig von der Temperatur erscheint über den Leistungsstufen 1, 2 und 3 jeweils ein Punkt.

Die Punkte der Restwärmeanzeige erlöschen nacheinander mit zunehmender Abkühlung der Kochzonen. Der letzte Punkt erlischt erst dann, wenn die Kochzone ohne Gefahr berührt werden kann.

Verbrennungsgefahr! Berühren

Sie die Kochzonen nicht, solange die Restwärmeanzeigen leuchten.

Leistungsstufe einstellen - er- weiterter Einstellbereich

■ Berühren Sie den Zahlenstrang zwischen den Sensortasten.

Die Sensortasten vor und hinter der Zwischenstufe leuchten heller als die übrigen Tasten.

Beispiel:

Wenn Sie die Leistungsstufe 7. einge- stellt haben, leuchten 7 und 8 heller als die übrigen Sensortasten.

PowerFlex Kochbereich

Die PowerFlex Kochzonen werden automatisch zu einem PowerFlex Kochbereich zusammengeschaltet, wenn Sie ein ausreichend großes Kochgeschirr aufsetzen (siehe Kapitel "Übersicht – Kochfeld"). Die Einstellungen für den Kochbereich werden mit der vorderen bzw. linken PowerFlex Kochzone gesteuert. Sie können die PowerFlex Kochzonen auch manuell zusammenschalten oder trennen.

Platzieren Sie das Kochgeschirr immer mittig auf dem PowerFlex-Kochbereich.

PowerFlex Kochzonen manuell zusammenschalten/trennen.

■ Berühren Sie die Sensortaste ■ bzw. ■■.

Ankochautomatik

Bei aktivierter Ankochautomatik wird automatisch mit höchster Leistung angeheizt (Ankochstoß) und dann auf die eingestellte Leistungsstufe (Fortkochstufe) zurückgeschaltet. Die Ankochzeit hängt von der eingestellten Fortkochstufe ab (siehe Tabelle).

Ankochautomatik aktivieren

■ Berühren Sie die Sensortaste der gewünschten Fortkochstufe so lange, bis ein Signal ertönt und die Sensortaste zu pulsieren beginnt.

Während der Ankochzeit (siehe Tabelle) pulsiert die eingestellte Fortkochstufe. Bei erweitertem Umfang der Leistungsstufen (siehe Kapitel "Programmierung") und einer angewählten Zwischenstufe pulsieren die Sensortasten vor und nach der Zwischenstufe.

Wenn Sie während der Ankochzeit die Fortkochstufe ändern, deaktivieren Sie die Ankochautomatik.

Ankochautomatik deaktivieren

■ Berühren Sie die Sensortaste der eingestellten Fortkochstufe, oder
■ Stellen Sie eine andere Leistungsstufe ein.

Fortkochstufe Ankochzeit[min : sek]
1 ca. 0 : 15
1. ca. 0 : 15
2 ca. 0 : 15
2. ca. 0 : 15
3 ca. 0 : 25
3. ca. 0 : 25
4 ca. 0 : 50
4. ca. 0 : 50
5 ca. 2 : 00
5. ca. 5 : 50
6 ca. 5 : 50
6. ca. 2 : 50
7 ca. 2 : 50
7. ca. 2 : 50
8 ca. 2 : 50
8. ca. 2 : 50
9	-

* Die Fortkochstufen mit Punkt sind nur bei erweitertem Umfang der Leistungsstufen (siehe Kapitel "Programmierung") vorhanden

Booster

Die Kochzonen sind mit einem Twin-Booster ausgestattet.

Der Booster verstärkt die Leistung, damit große Mengen schnell erhitzt werden, z. B. Wasser zum Nudelkochen. Diese Leistungsverstärkung ist für maximal 15 Minuten aktiv.

Sie können den Booster maximal bei zwei Kochzonen gleichzeitig nutzen.

Wenn Sie den Booster aktivieren, wenn

• keine Leistungsstufe eingestellt ist, wird bei Ende der Boosterzeit oder bei vorzeitigem deaktivieren automatisch auf die Leistungsstufe 9 zurückgeschaltet.
• eine Leistungsstufe eingestellt ist, wird bei Ende der Boosterzeit oder bei vorzeitigem deaktivieren automatisch auf die vorher gewählte Leistungsstufe zurückgeschaltet.

Jeweils zwei Kochzonen sind miteinander verbunden, damit die Leistung für den Booster bereitgestellt werden kann. Während der Boosterzeit wird der verbundenen Kochzone ein Teil der Leistung entzogen. Dies hat eine der folgenden Auswirkungen:

– ein Ankochstoß wird deaktiviert
– die Leistungsstufe wird reduziert
– die verbundene Kochzone wird ausgeschaltet.

TwinBooster aktivieren, Stufe 1

■ Stellen Sie das Kochgeschirr auf die gewünschte Kochzone.
■ Stellen Sie gegebenenfalls eine Leistungsstufe ein.
■ Berühren Sie die Sensortaste B.

Die Anzeigeleuchte • für TwinBooster Stufe 1 leuchtet auf.

TwinBooster aktivieren, Stufe 2

■ Stellen Sie das Kochgeschirr auf die gewünschte Kochzone.
■ Stellen Sie gegebenenfalls eine Leistungsstufe ein.
■ Berühren Sie 2-mal die Sensortaste B.

Die Anzeigeleuchte : für TwinBooster Stufe 2 leuchtet auf.

TwinBooster deaktivieren

■ Berühren Sie die Sensortaste B so oft, bis die Anzeigeleuchten erlöschen, oder
■ Stellen Sie eine andere Leistungsstufe ein.

Warmhalten

Die Funktion Warmhalten dient zum Warmhalten von heißen Speisen direkt nach der Zubereitung, nicht zum Wiedererwärmen von kaltgewordenen Speisen.

Die maximale Warmhaltezeit beträgt 2 Stunden.

• Halten Sie Speisen ausschließlich im Kochgeschirr (Topf/Pfanne) warm. Decken Sie das Kochgeschirr mit einem Deckel ab.
  – Es ist nicht erforderlich, dass Sie die Speisen während des Warmhaltens umrühren.
  – Nährstoffverluste beginnen bei der Zubereitung von Lebensmitteln und setzen sich beim Warmhalten fort. Je länger Lebensmittel warmgehalten werden, desto größer sind die Nährstoffverluste. Halten Sie die Warmhaltezeit so kurz wie möglich.

Warmhalten aktivieren/deaktivieren

■ Berühren Sie die Sensortaste ·s der gewünschten Kochzone.

Dunstabzug

Der Dunstabzug schaltet sich automatisch ein, wenn ein Kochgeschirr auf der Kochzone steht und für die Kochzone eine Leistungsstufe eingestellt wird. Die Leistungsstufe des Dunstabzugs ist abhängig von der Leistungsstufe der Kochzone.

Die Leistungsstufe des Dunstabzugs kann jederzeit manuell geändert werden. Wählen Sie für leichte bis starke Kochwrasen und Gerüche die Leistungsstufe 1 bis 3, für vorübergehende sehr starke Wrasen- und Geruchsentwicklung, z. B. beim Anbraten, den Booster B.

Gebläse schalten

■ Berühren Sie zum Einstellen einer Leistungsstufe die entsprechende Sensortaste.
■ Berühren Sie zum Ausschalten die Sensortaste 0.

Wenn das Gebläse nicht ausgeschaltet wird, schaltet es sich 12 Stunden nach der letzten Bedienung automatisch aus.

Booster

Die maximale Laufzeit für den Booster beträgt 10 Minuten.

■ Um den Booster vorzeitig zu beenden, stellen Sie eine andere Leistungsstufe ein.

Nachlauf

Es ist empfehlenswert, das Gebläse nach dem Kochen noch einige Minuten weiterlaufen zu lassen. Damit wird die Küchenluft von verbliebenen Wrasen und Gerüchen gereinigt. Ihnen stehen zwei Nachlaufzeiten zur Verfügung: 5 (5 Minuten) und 15 (15 Minuten). Der Nachlauf läuft mit der Leistungsstufe, die während der Aktivierung eingestellt war. Sie können die Leistungsstufe während des Nachlaufs ändern.

■ Berühren Sie die Sensortaste ^5 oder ^15 , um den Nachlauf zu aktivieren.
■ Berühren Sie die Sensortaste ^5 , ^15 oder 0, um den Nachlauf zu deaktivieren.

Wenn Sie das Kochfeld mit der Sensortaste ① ausschalten, läuft der Nachlauf weiter, bis die entsprechende Zeit abgelaufen ist.

Tipp: Legen Sie für eine effektive Dampfabführung bei Töpfen über 15 cm Höhe einen Kochlöffel zwischen Deckel und Topf.

Das Kochfeld muss eingeschaltet sein, wenn Sie den Timer nutzen möchten. Sie können eine Zeit von 1 Minute (0:01) bis 9 Stunden 59 Minuten (9:59) einstellen.

Zeiten bis 59 Minuten werden in Minuten eingegeben (0:59), Zeiten ab 60 Minuten in Stunden und Minuten. Die Zeiten werden in der Reihenfolge Stunden, Minuten Zehnerstelle, Minuten Einerstelle eingegeben.

Beispiel:

59 Minuten = 0:59, Eingabe: 5-9 80 Minuten = 1:20, Eingabe: 1-2-0

Nach Eingabe der ersten Ziffer leuchtet die Timeranzeige statisch, nach Eingabe der zweiten Ziffer springt die erste Ziffer nach links, nach Eingabe der dritten Ziffer springen die erste und zweite nach links.

Der Timer kann für zwei Funktionen genutzt werden:

• zum Einstellen einer Kurzzeit
  – zum automatischen Ausschalten einer Kochzone.

Die Funktionen können gleichzeitig genutzt werden. Angezeigt wird immer die kürzeste Zeit und die Sensortaste ⚙ (Kurzzeit) oder die Anzeigeleuchte der Kochzone (automatisches Ausschalten) pulsiert.

Wenn Sie sich die im Hintergrund ablaufenden Restzeiten anzeigen lassen möchten, berühren Sie die Sensortaste ⏻ bzw. ⚙️. Wenn für mehrere Kochzonen eine Ausschaltzeit programmiert ist, berühren Sie die Sensortaste ⚙️ so oft, bis die Anzeigeleuchte für die gewünschte Kochzone pulsiert.

Kurzzeit

Die Kurzzeit wird mit dem Zahlenstrang der Kochzone (vorn) links eingestellt.

Kurzzeit einstellen

■ Berühren Sie die Sensortaste 🔒.
Die Timeranzeige beginnt zu blinken.
■ Stellen Sie die gewünschte Zeit ein.

Kurzzeit ändern

■ Berühren Sie die Sensortaste ⚙.
■ Stellen Sie die gewünschte Zeit ein.

Kurzzeit löschen

■ Berühren Sie die Sensortaste ♘ so lange, bis in der Timeranzeige 0:00 erscheint.

Kochzone automatisch ausschalten

Sie können eine Zeit einstellen, nach der eine Kochzone automatisch ausgeschaltet wird. Die Funktion kann für alle Kochzonen gleichzeitig genutzt werden.

Die Ausschaltzeit wird jeweils auf dem Zahlenstrang der Kochzone eingestellt, die automatisch ausgeschaltet werden soll.

Die Kochzone wird von der Sicherheitsausschaltung (siehe entsprechen des Kapitel) ausgeschaltet, wenn die programmierte Zeit länger ist als die maximale zulässige Betriebsdauer.

■ Stellen Sie bei der gewünschten Kochzone eine Leistungsstufe ein.
■ Berühren Sie die Sensortaste ⏻.
Die Anzeigeleuchte beginnt zu blinken.
■ Stellen Sie die gewünschte Zeit ein.
■ Wenn Sie eine Ausschaltzeit für eine weitere Kochzone einstellen möchten, gehen Sie vor wie bereits beschrieben.

Wenn mehrere Ausschaltzeiten programmiert sind, wird die kürzeste Restzeit angezeigt, und die entsprechende Anzeigeleuchte blinkt. Die anderen Anzeigeleuchten leuchten statisch.

■ Berühren Sie die Sensortaste ⏻ so oft, bis die Anzeigeleuchte für die gewünschte Kochzone blinkt, wenn Sie sich die im Hintergrund ablaufenden Restzeiten anzeigen lassen möchten.

Ausschaltzeit ändern

■ Berühren Sie die Sensortaste ⏻ so oft, bis die Anzeigeleuchte für die gewünschte Kochzone blinkt.
■ Stellen Sie die gewünschte Zeit ein.

Ausschaltzeit löschen

■ Berühren Sie die Sensortaste ⏻ so oft, bis die Anzeigeleuchte für die gewünschte Kochzone blinkt.
■ Berühren Sie die 0 auf dem Zahlenstrang.

Stop&Go

Bei Aktivierung von Stop&Go wird die Leistungsstufe aller eingeschalteten Kochzonen auf 1 reduziert. Die Leistungsstufe des Dunstabzugs wird nicht reduziert bzw. kann sich abhängig von der eingestellten Leistungsstufe der Kochzonen sogar erhöhen.

Die Leistungsstufen der Kochzonen und die Einstellung des Timers lassen sich nicht ändern, das Kochfeld kann nur ausgeschaltet werden. Kurzzeit, Ausschaltzeiten, Boosterzeiten und Zeiten für einen Ankochstoß laufen weiter ab. Bei Deaktivierung arbeiten die Kochzonen mit der zuletzt eingestellten Leistungsstufe weiter.

Wenn die Funktion nicht innerhalb von 1 Stunde deaktiviert wird, schaltet sich das Kochfeld aus.

Aktivieren/Deaktivieren

■ Berühren Sie die Sensortaste II/▶.

Nutzen Sie die Funktion, wenn die Gefahr des Überkochens besteht.

Recall

Wenn das Kochfeld während des Betriebes versehentlich ausgeschaltet wurde, können Sie mit dieser Funktion alle Einstellungen wieder herstellen. Das Kochfeld muss innerhalb 10 Sekunden nach dem Ausschalten wieder eingeschaltet werden.

■ Schalten Sie das Kochfeld wieder ein.

Die zuvor eingestellten Leistungsstufen blinken.

■ Berühren Sie sofort eine der blinkenden Leistungsstufen.

Alle Kochzonen und der Timer laufen mit den zuvor gemachten Einstellungen weiter.

Wischschutz

Sie können die Sensortasten des Kochfelds für 20 Sekunden sperren, um z. B. Verschmutzungen zu entfernen. Die Sensortaste Ⓐ wird nicht gesperrt.

Aktivieren

■ Berühren Sie die Sensortaste 📄.

In der Timeranzeige wird die Zeit heruntergezählt.

Deaktivieren

■ Berühren Sie die Sensortaste 📋 so lange, bis die Timeranzeige erlischt.

Demonstrationsmodus

Diese Funktion ermöglicht dem Fachhandel, das Kochfeld ohne Beheizung zu präsentieren.

Aktivieren/deaktivieren

■ Schalten Sie das Kochfeld ein.
■ Berühren Sie auf einem beliebigen Zahlenstrang gleichzeitig die Sensor-tasten 0 und 2 für 6 Sekunden.

In der Timeranzeige blinkt für einige Sekunden dE im Wechsel mit 0n (Demonstrationsmodus aktiviert) bzw. OFF (Demonstrationsmodus deaktiviert).

Kochfelddaten anzeigen lassen

Sie können sich Modellbezeichnung und Softwarestand Ihres Kochfeldes anzeigen lassen. Es darf sich kein Kochgeschirr auf den Kochzonen befinden.

Modellbezeichnung

■ Schalten Sie das Kochfeld ein.
■ Berühren Sie auf einem beliebigen Zahlenstrang die Sensortaste 0.
■ Berühren Sie gleichzeitig die Sensor-tasten 0 und 4.

In der Timeranzeige blinken abwechselnd jeweils 2 Ziffern:

Beispiel: 12 blinkt im Wechsel mit 34 = KM 1234

Softwarestand

■ Schalten Sie das Kochfeld ein.
■ Berühren Sie auf einem beliebigen Zahlenstrang die Sensortaste 0.
■ Berühren Sie gleichzeitig die Sensor-tasten 0 und 3.

In der Timeranzeige erscheinen Ziffern:

Beispiel: 2:00 = Softwarestand 2.00

Inbetriebnahmesperre/Verriegelung

Die Inbetriebnahmesperre und Verriegelung werden durch einen Netzausfall deaktiviert.

Ihr Kochfeld ist mit einer Inbetriebnahmesperre und Verriegelung ausgestattet, damit Kochfeld, Kochzonen und Dunstabzug nicht unbeabsichtigt eingeschaltet oder Einstellungen geändert werden können.

Die Inbetriebnahmesperre wird bei ausgeschaltetem Kochfeld aktiviert. Wenn sie aktiviert ist, lässt sich das Kochfeld nicht einschalten und der Timer nicht bedienen. Eine eingestellte Kurzzeit läuft weiter ab. Das Kochfeld ist so programmiert, dass die Inbetriebnahmesperre manuell aktiviert werden muss. Die Programmierung kann so eingestellt werden, dass die Inbetriebnahmesperre 5 Minuten nach Ausschalten des Kochfeldes automatisch aktiviert wird, wenn keine manuelle Verriegelung erfolgt (siehe Kapitel "Programmierung").

Die Verriegelung wird bei eingeschaltetem Kochfeld aktiviert. Wenn sie aktiviert ist, lässt sich das Kochfeld nur bedingt bedienen:

– Die Kochzonen, der Dunstabzug und das Kochfeld können nur ausgeschaltet werden.

– Eine eingestellte Kurzzeit kann geändert werden.

Wenn bei aktivierter Inbetriebnahme- sperre oder Verriegelung eine nicht er- laubte Sensortaste berührt wird, er- scheint in der Timeranzeige einige Se- kunden LOC und ein Signal ertönt.

Inbetriebnahmesperre aktivieren

■ Berühren Sie die Sensortaste ① 6 Sekunden.

In der Timeranzeige wird die Zeit heruntergezählt. Wenn die Zeit abgelaufen ist, erscheint LOC. Die Inbetriebnahmesperre ist aktiviert.

Inbetriebnahmesperre deaktivieren

■ Berühren Sie die Sensortaste ① 6 Sekunden.

In der Timeranzeige erscheint kurz LOC, dann wird die Zeit heruntergezählt. Nach Ablauf ist die Inbetriebnahmesperre deaktiviert.

Verriegelung aktivieren

■ Berühren Sie und halten Sie gleichzeitig die Sensortasten ⏻ und II/▶ für 6 Sekunden.

In der Timeranzeige wird die Zeit heruntergezählt. Wenn die Zeit abgelaufen ist, erscheint LOC. Die Verriegelung ist aktiviert.

Verriegelung deaktivieren

■ Berühren Sie und halten Sie gleichzeitig die Sensortasten ⏻ und II/▶ für 6 Sekunden.

In der Timeranzeige erscheint kurz LOC, dann wird die Zeit heruntergezählt. Nach Ablauf ist die Verriegelung deaktiviert.

Sicherheitsausschaltung

Bei Bedecken der Sensorfelder

Ihr Kochfeld schaltet automatisch ab, wenn ein oder mehrere Sensortasten länger als ca. 10 Sekunden bedeckt bleiben, z. B. durch Fingerkontakt, überkochendes Gargut oder abgelegte Gegenstände. Über der Sensortaste ① blinkt kurz F und es ertönt ein Signal. Wenn Sie die Gegenstände bzw. Verschmutzungen entfernen, erlischt F und das Kochfeld ist wieder betriebsbereit.

Bei zu langer Betriebsdauer

Die Sicherheitsausschaltung wird automatisch ausgelöst, wenn eine Kochzone über einen ungewöhnlich langen Zeitraum beheizt wird. Dieser Zeitraum hängt von der gewählten Leistungsstufe ab. Wurde er überschritten, schaltet die Kochzone aus und die Restwärme erscheint. Wenn Sie die Kochzone aus- und einschalten, ist sie wieder betriebsbereit.

Werkseitig ist das Kochfeld auf Sicherheitsstufe 0 programmiert. Bei Bedarf können Sie eine höhere Sicherheitsstufe mit einer kürzeren maximalen Betriebsdauer einstellen (siehe Tabelle).

Leistungsstufe* Maximale Betriebsdauer [Std:min]
	Sicherheitsstufe
	0** 1 2
1 10:00	8:00 5:00
1. 10:00	7:00 4:00
2/2. 5:00	4:00 3:00
3/3. 5:00	3:30 2:00
4/4. 4:00	2:00 1:30
5/5. 4:00	1:30 1:00
6/6. 4:00	1:00 0:30
7/7. 4:00	0:42 0:24
8 4:00 0	30 0:20
8. 4:00 0	30 0:18
9 1:00 0	24 0:10

* Die Leistungsstufen mit Punkt sind nur bei erweitertem Umfang der Leistungsstufen (siehe Kapitel "Einstellbereiche") vorhanden.

** Werkseitige Einstellung

Überhitzungsschutz

Alle Induktionsspulen und die Kühlkörper der Elektronik sind jeweils mit einem Überhitzungsschutz ausgestattet. Bevor sich die Induktionsspulen bzw. die Kühlkörper überhitzen, leitet der Überhitzungsschutz eine der folgenden Maßnahmen ein:

Induktionsspulen

– Eine eingeschaltete Boosterfunktion wird abgebrochen.
– Die eingestellte Leistungsstufe wird reduziert.
– Die Kochzone schaltet sich automatisch aus. In der Timeranzeige blinkt Err im Wechsel mit 44.

Sie können die Kochzone wieder wie gewohnt in Betrieb nehmen, wenn die Fehlermeldung erloschen ist.

Kühlkörper

– Eine eingeschaltete Boosterfunktion wird abgebrochen
– Die eingestellte Leistungsstufe wird reduziert.
– Die Kochzonen schalten sich automatisch aus.

Erst wenn der Kühlkörper ausreichend abgekühlt ist, können Sie die betreffenden Kochzonen wieder wie gewohnt in Betrieb nehmen.

Zum Auslösen des Überhitzungsschutzes kann es kommen, wenn:

– Kochgeschirr ohne Inhalt erhitzt wird.
- Fett oder Öl bei hoher Leistungsstufe erhitzt wird.
– die Unterseite des Kochfelds nicht ausreichend belüftet wird.
– eine heiße Kochzone nach einem Stromausfall wieder eingeschaltet wird.

Löst der Überhitzungsschutz trotz Beseitigung der Ursachen erneut aus, fordern Sie den Kundendienst an.

Sie können die Programmierung des Kochfeldes Ihren persönlichen Bedürfnissen anpassen. Sie können mehrere Einstellungen nacheinander ändern.

Nach Aufruf der Programmierung erscheint das Symbol ⏻ und in der Timeranzeige PC. Nach einigen Sekunden blinken in der Timeranzeige abwechselnd P:01 (Programm 01) und C:01 (Code).

Programmierung ändern

Programmierung aufrufen

Die Sensortaste II/▶ befindet sich ca. 1 cm (Zeigefingerbreite) links neben der Sensortaste ①.

■ Berühren Sie bei ausgeschaltetem Kochfeld gleichzeitig die Sensortasten ① und II/▶ so lange, bis das Symbol ⏻ und in der Timeranzeige PC erscheinen.

Programm einstellen

Bei zweistelligen Programmnummern muss zuerst die Zehnerstelle eingestellt werden.

■ Während das Programm angezeigt wird (z. B. P:01), berühren Sie die Sensortaste ⏻ so oft, bis die gewünschte Programmnummer in der Anzeige erscheint, oder berühren Sie die entsprechende Ziffer auf dem Zahlenstrang.

Code einstellen

■ Während der Code angezeigt wird (z. B. C:01), berühren Sie die Sensor-taste ⏻ so oft, bis die gewünschte Codenummer in der Anzeige erscheint, oder berühren Sie die entsprechende Ziffer auf dem Zahlen-strang.

Einstellungen speichern

■ Während das Programm angezeigt wird (z. B. P:01) berühren Sie die Sensortaste ① so lange, bis die Anzeigen erloschen sind.

Einstellungen nicht speichern

■ Während der Code angezeigt wird (z. B. C:01) berühren Sie die Sensor-taste ① so lange, bis die Anzeigen erloschen sind.

Programmierung

Programm1)		Code2)	Einstellungen
P:01	Demonstrationsmodus C:00 Dem	onstrationsmodus aus
		C:01	Demonstrationsmodus ein3)
P:03	Werkeinstellung C:00 Nicht Wiederherstellen der werk-seitigen Einstellungen
				C:01 Wiederherstellen der werkseitigen Einstellungen
P:04	Umfang der Leistungsstufen C:00	9 Leistungsstufen
		C:01	17 Leistungsstufen4)
P:06	Quittierungston bei Sensorbetätigung	C:00	aus5)
		C:01 leise
		C:02 mittel
		C:03 laut
P:07	Signalton des Timers C:00		aus5)
		C:01 leise
		C:02 mittel
		C:03 laut
P:08	Inbetriebnahmesperre C:00 Nur manuelle Aktivierung der Inbetriebnahmesperre
P:09	maximale Betriebsdauer C:00 Sicherheitsstufe 0
P:10	Miele@home/Con@ctivity	C:00	nicht aktuell
		C:01 abgemeldet
		C:02 angemeldet
P:12	Reaktionsgeschwindigkeit der Sensortasten	C:00 langsam
		C:01 normal
		C:02 schnell
P:15	Permanente Topferkennung C:00	Nicht aktiv
		C:01 Aktiv

^1) Nicht aufgeführte Programme sind nicht belegt.
2) Der werkseitig eingestellte Code ist jeweils fett gedruckt.
3) Nach Einschalten des Kochfeldes erscheint für einige Sekunden in der Timeranzeige dE.
^4) Im Text und in den Tabellen werden die erweiterten Leistungsstufen zum besseren Verständnis mit einem Punkt hinter der Ziffer dargestellt.
5) Quittierungston Ein-/Aus-Sensortaste nicht ausschaltbar.

Verbrennungsgefahr!

Die Kochzonen müssen ausgeschaltet sein. Das Kochfeld muss abgekühlt sein.

Verletzungsgefahr!

Der Dampf eines Dampfreinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen.

Verwenden Sie zur Reinigung des Kochfelds niemals einen Dampfreiniger.

Alle Oberflächen können sich verfärben oder verändern, wenn Sie ungeeignete Reinigungsmittel verwenden. Alle Oberflächen sind kratzempfindlich.

Entfernen Sie Rückstande von Reinigungsmitteln sofort.

Lassen Sie das Kochfeld vor jeder Reinigung abkühlen.

■ Reinigen Sie das Kochfeld nach je- dem Benutzen.
■ Trocknen Sie das Kochfeld nach jeder feuchten Reinigung, um Kalkrückstände zu vermeiden.

Ungeeignete Reinigungsmittel

Um Beschädigungen der Oberflächen zu vermeiden, vermeiden Sie bei der Reinigung

• Handspülmittel,
• soda-, alkali-, ammoniak-, säure- oder chloridhaltige Reinigungsmittel,
• kalklösende Reinigungsmittel,
• Fleck- und Rostentferner,
• scheuernde Reinigungsmittel, z. B. Scheuerpulver, Scheuermilch, Putzsteine,
  – lösemittelhaltige Reinigungsmittel,
  – Geschirrspülmaschinen-Reiniger,
• Grill- und Backofensprays,
  – Glasreiniger,
• scheuernde harten Bürsten und Schwämme (z. B. Topfschwämme) oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,
• Schmutzradierer.

Glaskeramik-Fläche reinigen

Beschädigung durch spitze Gegenstände!

Reinigen Sie den Bereich zwischen Glaskeramik und Rahmen bzw. Rahmen und Arbeitsplatte nicht mit spitzen Gegenständen.

Bei der Reinigung mit einem Handspülmittel werden nicht alle Verunreinigungen und Rückstände entfernt.

Es entsteht ein unsichtbarer Film, der zu Verfärbungen der Glaskeramik führt. Diese Verfärbungen lassen sich nicht mehr entfernen.

Reinigen Sie die Glaskeramikfläche regelmäßig mit einem speziellen Glaskeramik-Reiniger.

■ Entfernen Sie alle groben Verschmutzungen mit einem feuchten Tuch, fest anhaftende Verschmutzungen mit einem Glasschaber.

■ Reinigen Sie die Glaskeramikfläche anschließend mit dem Miele Glaskeramik- und Edelstahlreiniger (siehe Kapitel "Nachkaufbares Zubehör") oder einem handelsüblichen Glaskeramik-Reiniger, und mit einem Küchenpapier oder einem sauberen Tuch. Tragen Sie den Reiniger nicht auf eine heiße Glaskeramikfläche auf, da Flecken entstehen können. Beachten Sie die Angaben des Reinigungsmittel-Herstellers.

■ Entfernen Sie Rückstände des Reinigers mit einem feuchten Tuch und trocknen Sie die Glaskeramikfläche anschließend.

Rückstände von Reinigern brennen bei nachfolgenden Kochvorgängen ein und beschädigen die Glaskeramik. Achten Sie darauf, alle Rückstände zu entfernen.

■ Entfernen Sie Flecken durch Kalkrückstände, Wasser und Aluminiumrückstände (metallisch schimmernde Flecken) mit dem Glaskeramik- und Edelstahlreiniger.

⚠️ Verbrennungsgefahr! Ziehen Sie Topfhandschuhe an, bevor Sie Rückstände von Zucker, Kunststoff oder Alufolie mit einem Glasschaber von der heißen Glaskeramikfläche entfernen.

■ Gelangen Zucker, Kunststoff oder Alufolie auf die heiße Glaskeramikfläche, schalten Sie das Kochfeld aus.

■ Schaben Sie diese Stoffe sofort, also im heißen Zustand, mit einem Glas-schaber gründlich ab.

■ Reinigen Sie Glaskeramikfläche anschließend im erkalteten Zustand wie zuvor beschrieben.

Auffangwanne Dunstabzug

Reinigen Sie die Auffangwanne, wenn durch Verschütten oder Überkochen Flüssigkeiten in den Dunstabzug eingedrungen sind.

■ Nehmen Sie den Fettfilter heraus und reinigen Sie ihn wie im Kapitel "Fettfilter" beschrieben.

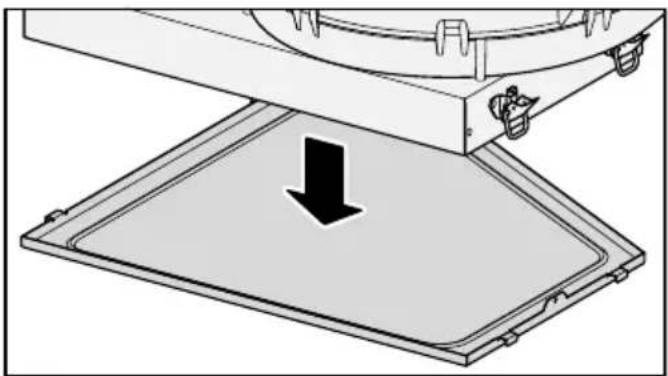

■ Halten Sie die Auffangwanne fest und öffnen Sie die 4 Verschlüsse (je 2 rechts und links). Halten Sie die Auffangwanne waagerecht und nehmen Sie sie vorsichtig vom Gehäuse ab.
■ Gießen Sie die Flüssigkeit aus.
■ Reinigen und trocknen Sie die Auffangwanne.
■ Reinigen und trocknen Sie die zu-gänglichen Innenseiten des Dunstabzugs.
■ Befestigen Sie die Auffangwanne wieder am Gehäuse.
■ Setzen Sie den Fettfilter wieder ein und setzen Sie das Ansauggitter wieder auf.

Das Ansauggitter und der wiederverwendbare Metall-Fettfilter im Dunstabzug nehmen die festen Bestandteile des Küchendunstes auf (Fett, Staub usw.) und verhindern so ein Verschmutzen des Dunstabzugs. Nach 30 Betriebsstunden muss der Fettfilter gereinigt werden. Die Sensortaste 📍 erscheint.

Ein überfetteter Filter bedeutet Brandgefahr! Reinigen Sie den Fettfilter regelmäßig.

Fettfilter herausnehmen

■ Nehmen Sie das Ansauggitter ab.
■ Nehmen Sie den Fettfilter vorsichtig heraus. Achten Sie darauf, den Fettfilter nicht zu kippen.
■ Gießen Sie angesammelte Flüssigkeit aus dem Fettfilterboden.

Fettfilter und Ansauggitter von Hand reinigen

■ Reinigen Sie das Ansauggitter und den Fettfilter mit einer Spülbürste in warmem Wasser, dem ein mildes Handspülmittel zugegeben wird. Verwenden Sie Handspülmittel nicht konzentriert.

Fettfilter und Ansauggitter in der Geschirrpülmaschine reinigen

■ Stellen Sie das Ansauggitter möglichst senkrecht in den Unterkorb.
■ Stellen Sie den Fettfilter mit dem Filterboden nach oben in den Unterkorb. Achten Sie darauf, dass sich der Sprüharm frei bewegen kann.
■ Verwenden Sie ein haushaltsübliches Geschirrspülmittel.
■ Wählen Sie ein Programm mit einer Reinigungstemperatur von mindestens 50 °C und maximal 65 °C.

Bei der Reinigung des Fettfilters in der Geschirrspülmaschine kann es je nach verwendetem Reiniger zu bleibenden Verfärbungen der innenliegenden Filterflächen kommen. Dies hat keinen Einfluss auf die Funktion des Fettfilters.

Innenraum Gehäuse Dunstab- zug

■ Reinigen Sie bei herausgenommenen Fettfilter auch die zugänglichen Gehäuseteile von abgelagertem Fett. Dadurch beugen Sie der Brandgefahr vor.

Betriebsstundenzähler Fettfilter zurücksetzen

Setzen Sie den Betriebsstundenzähler zurück, nachdem Sie den Fettfilter gereinigt haben.

■ Berühren Sie die Sensortaste ⚙ für 3 Sekunden.

Die Sensortaste erlischt.

Geruchsfilter regenerieren

Nach 120 Betriebsstunden muss der Geruchsfilter regeneriert werden. Die Sensortaste 🌐 erscheint.

■ Regenerieren Sie den Geruchsfilter wie in der Gebrauchs- und Montageanweisung der Umluftbox beschrieben.

Betriebsstundenzähler Ge- ruchsfilter zurücksetzen

■ Berühren Sie die Sensortaste ⚙ 3 Sekunden.

Die Sensortaste erlischt.

Die meisten Probleme, die im täglichen Betrieb auftreten, können Sie selbst beheben. Die nachfolgende Übersicht soll Ihnen dabei helfen.

Fordern Sie den Werkkundendienst (siehe Ende dieser Gebrauchs-/Montageanweisung) an, wenn Sie die Ursache eines Problems nicht finden oder beheben können.

⚠️ Verletzungsgefahr! Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die Miele nicht haftet.

Nur von Miele autorisierte Fachkräfte dürfen Installations- und Wartungsarbeiten sowie Reparaturen durchführen.

Öffnen Sie niemals selbst das Gehäuse des Kochfelds.

Problem Ursache und Behebung
Das Kochfeld bzw. die Kochzonen lassen sich nicht einschalten.	Das Kochfeld hat keinen Strom.■ Prüfen Sie, ob die Sicherung der Elektroinstallation ausgelöst hat. Fordern Sie eine Elektro-Fachkraft oder den Miele Kundendienst an (Mindestabsicherung siehe Typenschild).
	Es ist unter Umständen eine technische Störung aufgetreten.■ Trennen Sie für ca. 1 Minute das Gerät vom Elektronetz, indem Sie– den Schalter der betreffenden Sicherung ausschalten bzw. die Schmelzsicherung ganz herausdrehen oder– den FI-Schutzschalter (Fehlerstromschutzschalter) ausschalten.■ Falls Sie nach dem Wiedereinschalten/Wiedereindrehen der Sicherung bzw. des FI-Schutzschalters das Gerät noch immer nicht in Betrieb nehmen können, fordern Sie eine Elektrofachkraft oder den Kundendienst an.
Bei Betrieb des neuen Kochfeldes kommt es zu Geruchs- und Dunstbildung.	Die Bauteile aus Metall sind mit einem Pflegemittel geschützt. Wenn das Gerät das erste Mal in Betrieb genommen wird, entstehen dadurch Gerüche und eventuell Dunst. Auch das Material der Induktionsspulen sondert in den ersten Betriebsstunden Geruch ab. Bei jeder folgenden Benutzung verringert sich der Geruch und verschwindet schließlich ganz. Der Geruch und eventuell auftretender Dunst weisen nicht auf einen Falschanschluss oder Gerätedefekt hin und sind nicht gesundheitsschädlich.
Die eingestellte Leistungsstufe blinkt.	Es befindet sich kein oder ungeeignetes Geschirr auf der Kochzone.■ Verwenden Sie geeignetes Kochgeschirr (siehe Kapitel "Kochgeschirr").
Nach Einschalten des Kochfeldes oder Betätigung einer Sensortaste erscheint für einige Sekunden in der Timeranzeige LOC.	Die Inbetriebnahmesperre oder Verriegelung ist aktiviert.■ Deaktivieren Sie die Inbetriebnahmesperre bzw. Verriegelung (siehe Kapitel "Inbetriebnahmesperre/Verriegelung").
Das Kochfeld hat sich automatisch ausgeschaltet. Beim Wiedereinschalten erscheint über der Ein-/Aus-Sensortaste 1 ein F.	Ein oder mehrere Sensortasten sind bedeckt, z. B. durch Fingerkontakt, überkochendes Gargut oder abgelegte Gegenstände.■ Entfernen Sie Verschmutzungen bzw. Gegenstände (siehe Kapitel "Sicherheitsausschaltung").
Nach Einschalten des Kochfeldes erscheint kurz in der Timeranzeige dE. Die Kochzonen werden nicht heiß.	Das Kochfeld befindet sich im Demonstrationsmodus.■ Berühren Sie gleichzeitig die Sensortasten 0 und 2 so lange, bis in der Timeranzeige dE im Wechsel mit OFF blinkt.
Eine Kochzone schaltet sich automatisch aus.	Die Betriebsdauer war zu lang.■ Schalten Sie die Kochzone wieder ein (siehe Kapitel "Sicherheitsausschaltung").
Eine Kochzone oder das gesamte Kochfeld schaltet sich automatisch aus.	Der Überhitzungsschutz hat ausgelöst.■ Siehe Kapitel "Überhitzungsschutz".
Die Boosterstufe wird automatisch vorzeitig abgebrochen.	Der Überhitzungsschutz hat ausgelöst.■ Siehe Kapitel "Überhitzungsschutz".
Die Kochzone arbeitet mit der eingestellten Leistungsstufe nicht wie gewohnt.	Der Überhitzungsschutz hat ausgelöst.■ Siehe Kapitel "Überhitzungsschutz".
Die Leistungsstufe 9 wird automatisch reduziert, wenn Sie bei der verbundenen Kochzone ebenfalls die Leistungsstufe 9 einstellen.	Bei gleichzeitigem Betrieb auf Leistungsstufe 9 würde die mögliche Gesamtleistung überschritten.■ Verwenden Sie eine andere Kochzone.
Bei eingeschalteter Ankochautomatik kommt der Inhalt des Kochgeschirrs nicht zum Kochen.	Große Lebensmittelmengen werden erhitzt.■ Kochen Sie bei höchster Leistungsstufe an und schalten dann von Hand zurück.
	Das Kochgeschirr leitet die Wärme schlecht.■ Verwenden Sie anderes Kochgeschirr, das die Wärme besser leitet.
Nach dem Ausschalten des Gerätes ist ein Betriebsgeräusch zu hören.	Das Kühlgebläse läuft so lange, bis das Gerät abgekühlt ist und schaltet dann automatisch aus.
Die Sensortasten reagieren über- oder unempfindlich.	Die Empfindlichkeit der Sensortasten hat sich ver-stellt.■ Sorgen Sie zunächst dafür, dass weder direktes Licht (Sonnen- oder künstliches Licht) auf das Kochfeld fällt noch die Umgebung des Kochfeldes zu dunkel ist.■ Entfernen Sie jegliches Kochgeschirr und reinigen Sie das Kochfeld von Rückständen.Achten Sie darauf, dass das gesamte Kochfeld und die Sensortasten nicht bedeckt sind.■ Unterbrechen Sie die Stromversorgung des Kochfeldes für ca. 1 Minute.■ Falls nach dem Wiederherstellen der Stromversorgung das Problem weiterhin besteht, fordern Sie den Kundendienst an.
In der Timeranzeige blinkt Err im Wechsel mit 30 und es ertönt ein Signal.	Das Kochfeld ist falsch angeschlossen.■Trennen Sie das Kochfeld vom Elektronetz.■Fordern Sie den Kundendienst an. Das Kochfeld muss gemäß Anschlussschema angeschlossen werden.
In der Timeranzeige blinkt 1-Ziffer, z. B. 1-0, im Wechsel mit einer 3-stelligen Zahl.	Kochzonenfehler■Unterbrechen Sie die Stromversorgung des Kochfeldes für ca. 1 Minute.■Falls nach dem Wiederherstellen der Stromversorgung das Problem weiterhin besteht, fordern Sie den Kundendienst an.
In der Timeranzeige blinkt Err im Wechsel mit Ziffern	Err44Der Überhitzungsschutz hat ausgelöst.■Siehe Kapitel "Überhitzungsschutz".
	Err47, Err48 oder Err49Der Lüfter ist blockiert oder defekt.■Prüfen Sie, ob der Lüfter durch einen Gegenstand, z. B. eine Gabel, blockiert ist, und entfernen Sie den Gegenstand.■Erscheint die Fehlermeldung weiterhin, fordern Sie den Kundendienst an.
	Err und andere ZiffernEs ist ein Fehler in der Elektronik aufgetreten.■Unterbrechen Sie die Stromversorgung des Kochfeldes für ca. 1 Minute.■Falls nach dem Wiederherstellen der Stromversorgung das Problem weiterhin besteht, fordern Sie den Kundendienst an.
Flüssigkeit ist in den Dunstabzug eingedrun-gen.	Durch Überkochen oder Verschütten ist Flüssigkeit durch das Ansauggitter in den Dunstabzug einge-drungen.Der Fettfilterboden nimmt in diesem Fall ca. 250 ml Flüssigkeit auf. Darüber hinaus nimmt die Auffang-wanne unter dem Gehäuse des Dunstabzugs weitere 250 ml Flüssigkeit auf.■ Schalten Sie den Dunstabzug aus.■ Reinigen Sie den Fettfilter, die Auffangwanne und die Innenseiten des Gehäuses (siehe "Reinigung und Pflege").
Die Absaugleistung hat sich verschlechtert. Das Absauggeräusch ist erhöht.	Gegenstände (z. B. ein Tuch) sind in den Dunstabzug gesogen worden.■ Schalten Sie den Dunstabzug aus.■ Nehmen Sie den Fettfilter heraus (siehe "Reinigung und Pflege").■ Nehmen sie die Gegenstände aus dem Fettfilter.
Die Sensortaste leuchtet auf.	Der Geruchsfilter muss regeneriert werden.■ Wenn der Dunstabzug im Umluftbetrieb betrieben wird, gehen Sie vor wie in der Gebrauchs- und Montageanweisung der Umluftbox beschrieben. Setzen Sie anschließend den Betriebsstundenzäh-ler zurück (siehe Kapitel "Reinigung und Pflege" dieser Gebrauchs- und Montageanweisung).■ Wenn der Dunstabzug im Abluftbetrieb betrieben wird, setzen Sie den Betriebsstundenzähler zurück (siehe Kapitel "Reinigung und Pflege" dieser Ge-brauchs- und Montageanweisung").
Die Sensortaste leuchtet auf.	Der Fettfilter muss gereinigt werden.■ Reinigen Sie den Fettfilter wie im Kapitel "Reini-gung und Pflege - Fettfilter/Ansauggitter" ge-schrieben.

Passend zu Ihren Geräten bietet Miele ein umfangreiches Sortiment an Miele Zubehören sowie Reinigungs- und Pflegeprodukten.

Diese Produkte können Sie ganz leicht im Miele Webshop bestellen.

Sie erhalten diese Produkte auch über den Miele Kundendienst (siehe Ende dieser Gebrauchsanweisung) und bei Ihrem Miele Fachhändler.

Koch-/Bratgeschirr

Miele bietet eine umfangreiche Auswahl an Koch- und Bratgeschirr. Dieses wurde in Bezug auf dessen Funktion und Maße perfekt auf die Miele Geräte abgestimmt. Detailliertere Informationen zu den einzelnen Produkten finden Sie auf der Miele Webseite.

– Töpfe in verschiedenen Größen
– Sauté-Pfanne mit Deckel
- Antihaftbeschichtete Pfanne
- Wok-Pfanne
- Bräter

Reinigungs- und Pflegemittel

Glaskeramik- und Edelstahlreiniger 250 ml

Entfernt stärkere Verschmutzungen, Kalkflecken und Aluminiumrückstände.

Mikrofasertuch

Zum Entfernen von Fingerabdrücken und leichten Verschmutzungen

Kochfeld anmelden

Möchten Sie das Kochfeld bei Miele@home anmelden, bereiten Sie zuerst den Anmeldevorgang am Anzeigegerät vor.

■ Berühren Sie bei ausgeschaltetem Kochfeld gleichzeitig die Sensortasten ① und II/▶ so lange, bis das Symbol ⏻ und in der Timeranzeige PC erscheinen.

Nach einigen Sekunden blinken in der Timeranzeige abwechselnd P:01 (Programm 01) und C:01 (Code).

■ Während P:01 in der Anzeige zu sehen ist, berühren Sie die Sensortaste ⏻ so oft, bis in der Anzeige P:10 (Programm P:10) erscheint.
■ Während C:00 in der Anzeige zu sehen ist, berühren Sie die Sensortaste ⏻ so oft, bis in der Anzeige C:02 erscheint.

Der Anmeldevorgang startet und in der Anzeige erscheint ein "laufender Balken". Der Anmeldevorgang dauert einige Minuten. Sobald er erfolgreich beendet ist, leuchtet in der Anzeige C:02.

■ Falls die Anmeldung fehlgeschlagen ist, wiederholen Sie den Vorgang.
■ Während P:10 in der Anzeige zu sehen ist, berühren Sie die Sensortaste ① so lange, bis die Anzeigen erloschen sind, um die Einstellung zu speichern.
■ Schließen Sie die Anmeldung an der Haube/den Anzeigegeräte ab (siehe entsprechende Anweisungen).

Kochfeld abmelden

Möchten Sie das Kochfeld bei Miele@home abmelden, bereiten Sie zuerst den Abmeldevorgang am Anzeigegerät vor.

■ Berühren Sie bei ausgeschaltetem Kochfeld gleichzeitig die Sensortasten ① und II/▶ so lange, bis das Symbol ② und in der Timeranzeige PC erscheinen.

Nach einigen Sekunden blinken in der Timeranzeige abwechselnd P:01 (Programm 01) und C:01 (Code).

■ Während P:01 in der Anzeige zu sehen ist, berühren Sie die Sensortaste ⏻ so oft, bis in der Anzeige P:10 (Programm P:10) erscheint.
■ Während C:02 in der Anzeige zu sehen ist, berühren Sie die Sensortaste ⏻ so oft, bis in der Anzeige C:01 erscheint.

Der Abmeldevorgang startet und in der Anzeige erscheint ein "laufender Balken". Der Abmeldevorgang dauert einige Minuten. Sobald er erfolgreich beendet ist, leuchtet in der Anzeige C:01.

■ Falls die Abmeldung fehlgeschlagen ist, wiederholen Sie den Vorgang.
■ Während P:10 in der Anzeige zu sehen ist, berühren Sie die Sensortaste ① so lange, bis die Anzeigen erloschen sind, um die Einstellung zu speichern.

Das Kochfeld darf nur von einer qualifizierten Fachkraft eingebaut und von Elektro-Fachkraft an das Elektronetz angeschlossen werden.

Um Schäden am Kochfeld zu vermeiden, darf es erst nach der Montage der Oberschränke und der Dunstabzugshaube eingebaut werden.

Die Furniere der Arbeitsplatte müssen mit hitzebeständigem Kleber (100 °C) verarbeitet sein, damit sie sich nicht lösen oder verformen. Die Wandabschlussleisten müssen hitzebeständig sein.
Das Kochfeld darf nicht über Kältegeräten, Geschirrspülern, Wasch- und Trockengeräten eingebaut werden.
▶ Dieses Kochfeld darf nur über Herde und Backöfen eingebaut werden, die mit einem Wrasenkühlsystem ausgestattet sind.
Stellen Sie sicher, dass nach dem Einbau des Kochfeldes die Netzanschlussleitung nicht berührt werden kann.
Die Netzanschlussleitung darf nach dem Einbau des Kochfeldes nicht mit beweglichen Teilen der Küchenelemente (z. B. einer Schublade) in Berührung kommen und keinen mechanischen Belastungen ausgesetzt sein.
▶ Halten Sie die auf den folgenden Seiten aufgeführten Sicherheitsabstände ein.
Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nicht brennbarem Material verwendet werden. Diese sind im Fachhandel oder beim Kundendienst erhältlich.

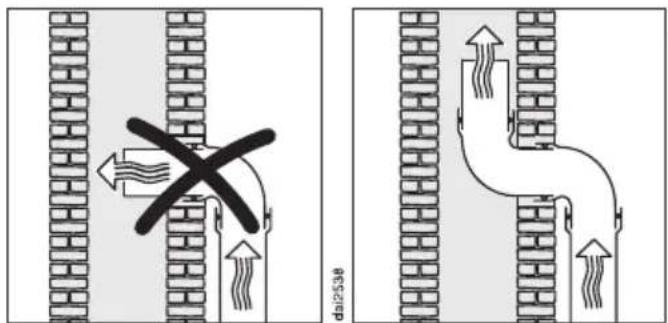

Die Abluft darf weder in einen benutzten Rauch- oder Abgaskamin noch in einen Schacht geführt werden, der zur Entlüftung von Aufstellungsräumen mit Feuerstätten dient.
Soll die Abluft in einen nicht genutzten Rauch- oder Abgaskamin geführt werden, so sind die behördlichen Vorschriften zu beachten.

Alle Maße sind in mm angegeben.

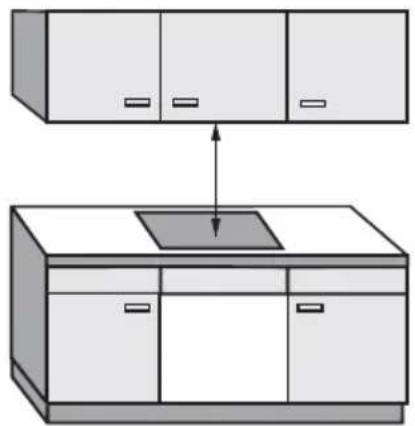

Sicherheitsabstand oberhalb des Kochfeldes

Zwischen dem Kochfeld und einer darüber angebrachten Dunstabzugshaube muss der vom Haubenhersteller angegebene Sicherheitsabstand eingehalten werden.

Wenn leicht entflammbare Materialien (z. B. ein Hängebord) über dem Kochfeld installiert sind, muss der Sicherheitsabstand mindestens 600 mm betragen.

Wenn unter einer Dunstabzugshaube mehrere Geräte eingebaut sind, für die unterschiedliche Sicherheitsabstände angegeben werden, müssen Sie den größten geforderten Sicherheitsabstand einhalten.

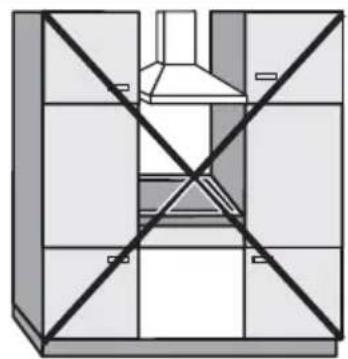

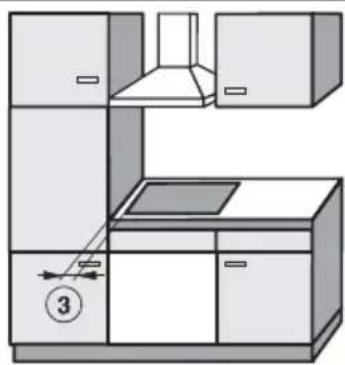

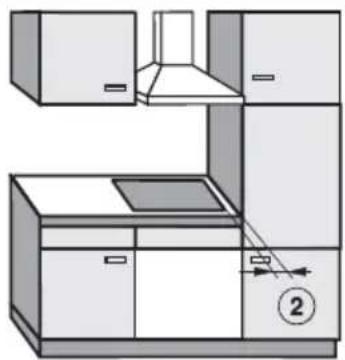

Sicherheitsabstand hinten/seitlich

Vorzugsweise sollte das Kochfeld mit viel Platz rechts und links eingebaut werden.

An der Rückseite des Kochfeldes muss zu einer hohen Schrank- oder Raumwand der unten angegebene Mindestabstand ① eingehalten werden.

An einer Seite des Kochfeldes (rechts oder links) muss zu einer hohen Schrank- oder Raumwand der unten angegebene Mindestabstand ②, ③ eingehalten werden, an der gegenüberliegenden Seite ein Mindestabstand von 300 mm.

① Mindestabstand hinten vom Arbeitsplattenausschnitt bis zur Hinterkante der Arbeitsplatte: 50 mm
② Mindestabstand rechts vom Arbeitsplattenausschnitt bis zu einem nebenstehenden Möbelstück (z. B. Hochschrank) oder einer Raumwand: 50 mm.
③ Mindestabstand links vom Arbeitsplattenausschnitt bis zu einem nebenstehenden Möbelstück (z. B. Hochschrank) oder einer Raumwand: 50 mm.

Sehr empfehlenswert!

Nicht empfehlenswert!

Nicht empfehlenswert!

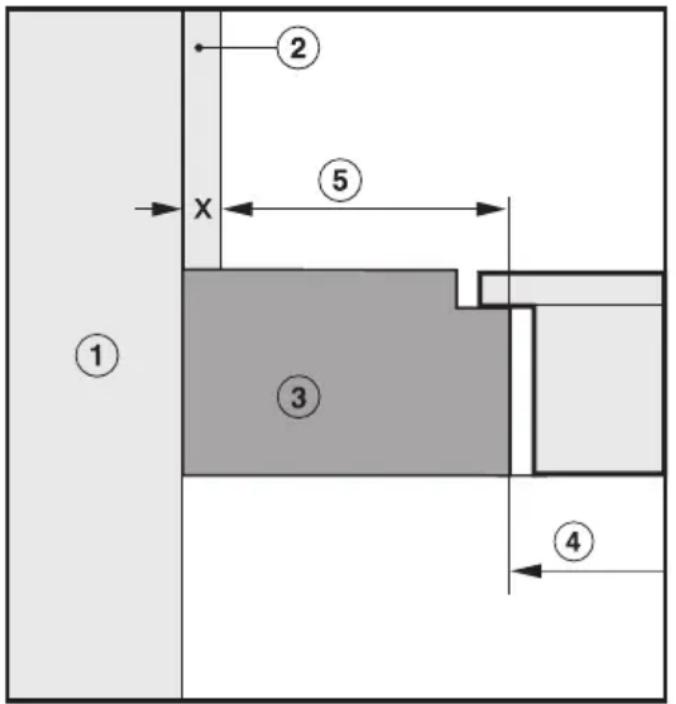

Sicherheitsabstand zu Nischenverkleidung

Wenn eine Nischenverkleidung angebracht wird, muss ein Mindestabstand zwischen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Temperaturen Materialien verändern oder zerstören können.

Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestabstand ⑤ zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betragen.

Bei einer Verkleidung aus nicht brennbarem Material (z. B. Metall, Naturstein, Keramikfliesen) beträgt der Mindestabstand ⑤ zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm minus Stärke der Verkleidung.

Beispiel: Stärke der Nischenverkleidung 15 mm

50 mm - 15 mm = Mindestabstand 35 mm

Flächenbündige Kochfelder Rahmen-/Facettenkochfelder

① Mauerwerk
② Nischenverkleidung Maß x = Stärke der Nischenverkleidung
③ Arbeitsplatte
④ Ausschnitt in der Arbeitsplatte
⑤ Mindestabstand bei brennbaren Materialien 50 mm nicht brennbaren Materialien 50 mm - Maß x

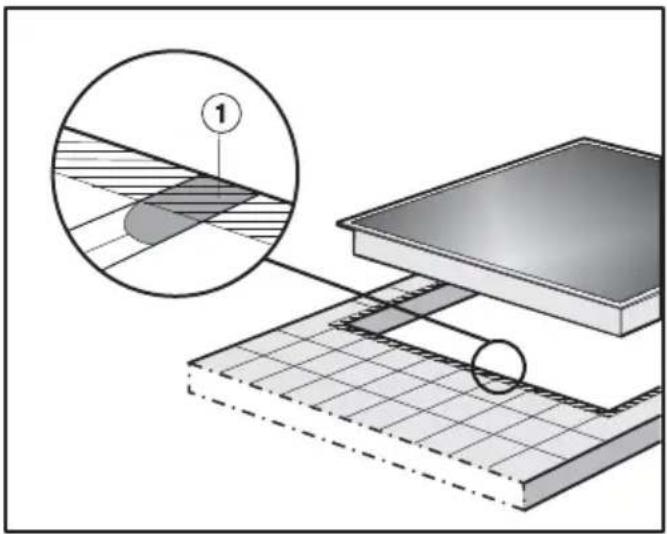

Aufliegender Einbau

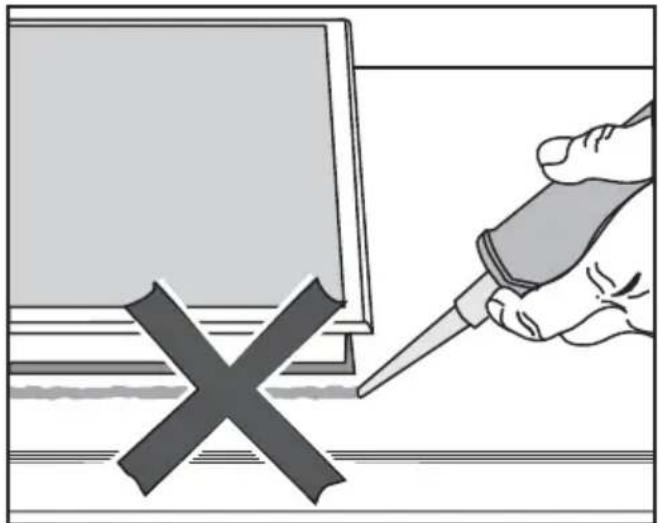

Dichtung zwischen Kochfeld und Arbeitsplatte

Kochfeld und Arbeitsplatte können bei einem eventuell erforderlichen Ausbau des Kochfeldes beschädigt werden, wenn Sie das Kochfeld mit Fugendichtungsmittel abdichten. Verwenden Sie kein Fugendichtungs- dichtungsmittel zwischen Kochfeld und Arbeitsplatte. Die Dichtung unter dem Rand des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Ar- beitsplatte.

Geflieste Arbeitsfläche

Die Fugen ① und der schraffierte Bereich unter der Auflagefläche des Kochfeldes müssen glatt und eben sein, damit das Kochfeld gleichmäßig aufliegt und die Dichtung unter dem Rand des Geräteoberteils die Abdichtung zur Arbeitsplatte gewährleistet.

Flächenbündiger Einbau

Ein flächenbündiger Einbau ist nur in Naturstein- (Granit, Marmor), Massivholz- und gefliesten Arbeitsplatten möglich. Im Kapitel "Einbaumaße" mit einem entsprechenden Hinweis gekennzeichnete Kochfelder sind auch für den Einbau in Glasarbeitsplatten geeignet. Bei Arbeitsplatten aus anderen Materialien erfragen Sie bitte beim jeweiligen Hersteller, ob sie für den Einbau eines flächenbündigen Kochfeldes geeignet ist.

Die lichte Breite des Unterschranks muss mindestens so breit sein wie der innere Arbeitsplattenausschnitt (siehe Kapitel "Einbaumaße"), damit das Kochfeld nach dem Einbau von unten frei zugänglich ist, und der Unterkasten für Wartungszwecke abgenommen werden kann. Ist das Kochfeld nach dem Einbau nicht von unten frei zugänglich, muss das Fugendichtungsmittel entfernt werden, damit das Kochfeld ausgebaut werden kann.

Das Kochfeld wird

– in eine entsprechend ausgefräste Naturstein-Arbeitsplatte direkt eingesetzt,
- im Ausschnitt von Massivholz, gefliesten Arbeitsplatten und Glasarbeitsplatten mit Holzleisten befestigt. Diese Leisten müssen bauseitig zur Verfügung gestellt werden und gehören nicht zum Lieferumfang.

Mindestsockelhöhe

Die Mindestsockelhöhe muss 100 mm betragen.

Korpusrückwand Einbau- schrank

Der Luftkanal wird hinter der Korpusrückwand des Einbauschranks verlegt. Die Korpusrückwand muss für Wartungszwecke abnehmbar sein.

Fettauffangwanne

Das Kochfeld muss so eingebaut werden, dass die Fettauffangwanne frei zugänglich und zur Reinigung abgenommen werden kann.

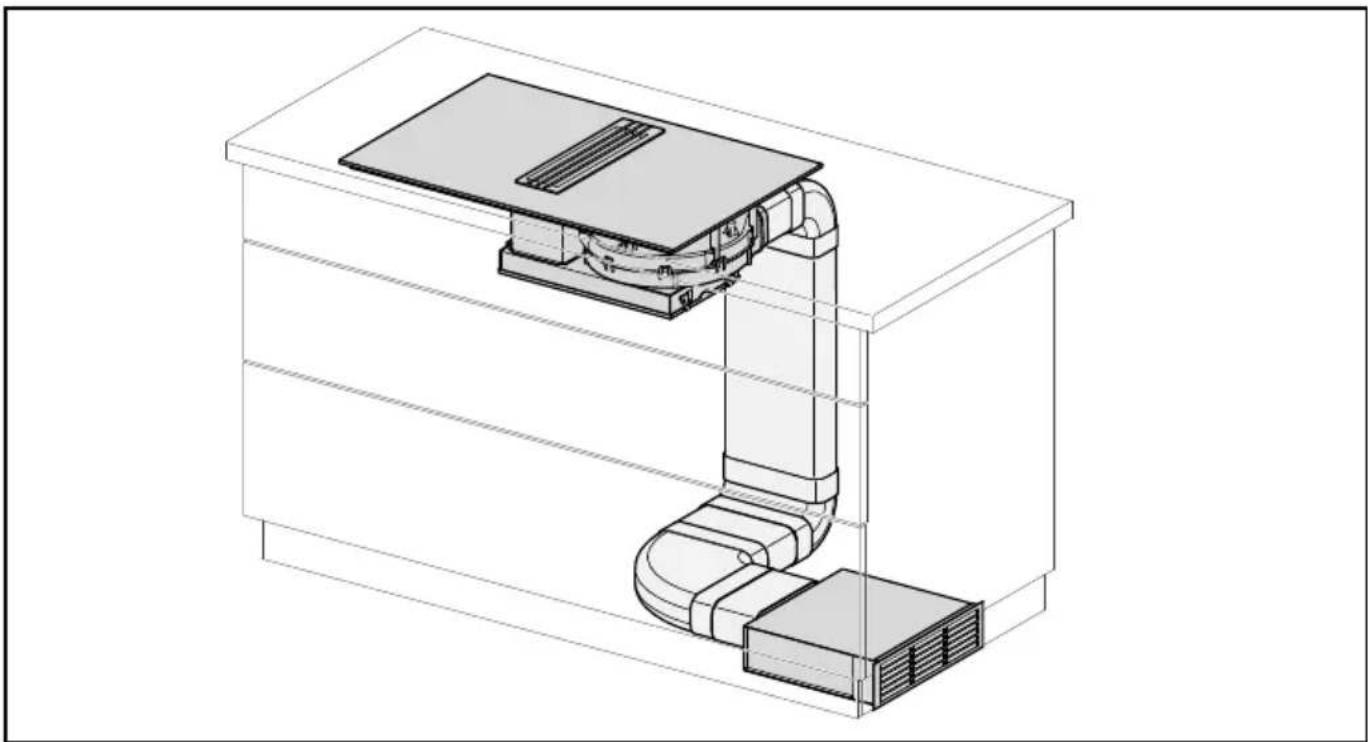

Einbaubeispiele

Umluftbetrieb

Ausblasrichtung/Gebläseposition ändern

Durch Umbau des Dunstabzugs besteht die Möglichkeit, die Position des Gebläses und des Ausblasstutzens zu ändern.

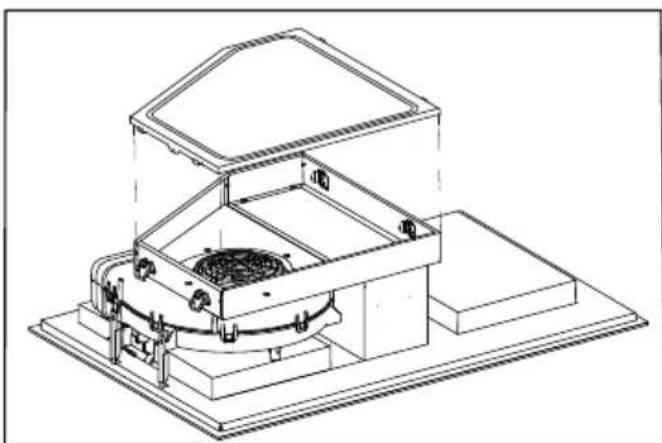

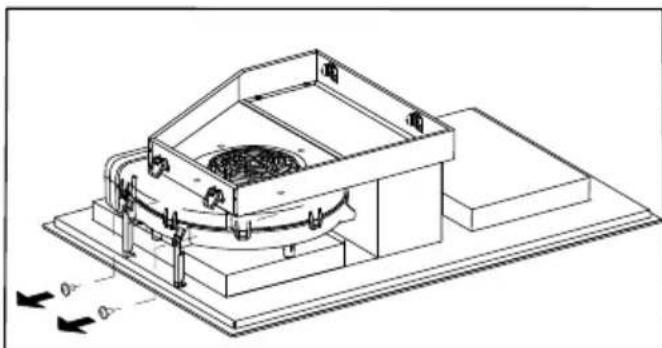

Gebläse drehen

■ Legen Sie das Kochfeld mit der Glaskeramikfläche auf eine weiche Unterlage.

■ Lösen Sie die 4 Verschlüsse und nehmen Sie die Auffangwanne ab.

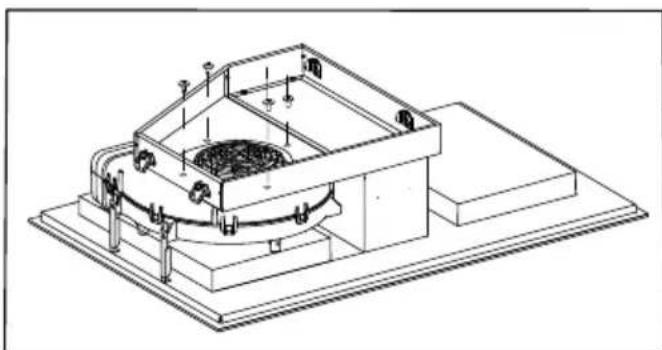

■ Lösen Sie die 4 Schrauben des Gebläses.

■ Lösen Sie die Befestigungswinkel.

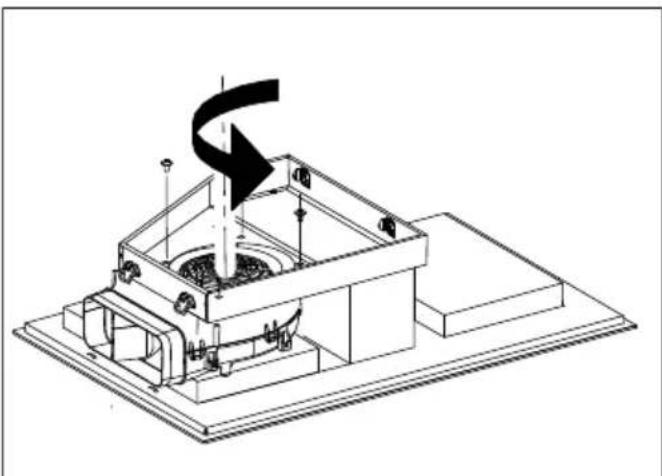

■ Drehen Sie das Gebläse um 90°.
■ Befestigen Sie das Gebläse mit den 4 Schrauben. Achten Sie dabei darauf, dass der Kunststoffrand links anliegt.

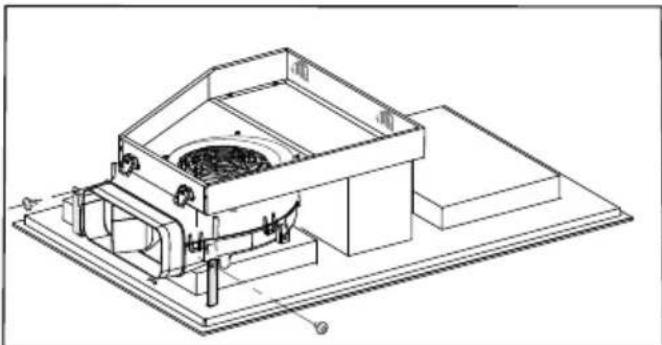

Ausblasrichtung rechts

■ Befestigen Sie das Gebläse mit den Befestigungswinkeln.
■ Legen Sie die Auffangwanne wieder auf und befestigen Sie sie mit den 4 Verschlüssen.

Ausblasrichtung/Gebläseposition ändern

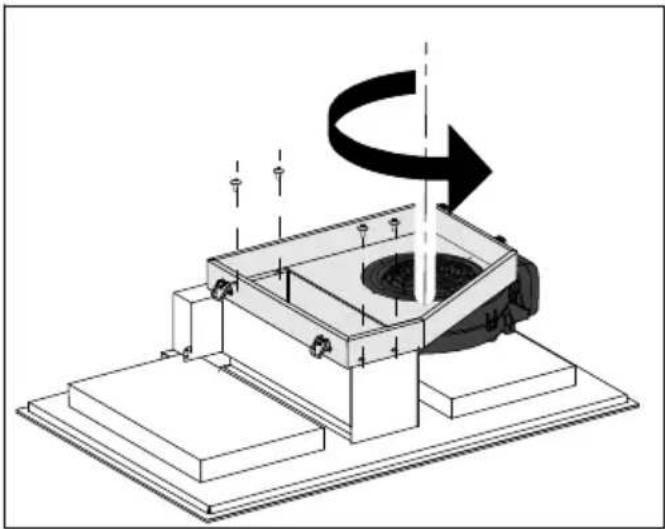

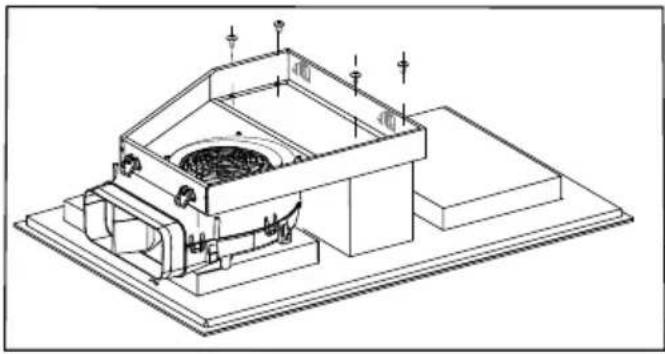

Ausblasrichtung links

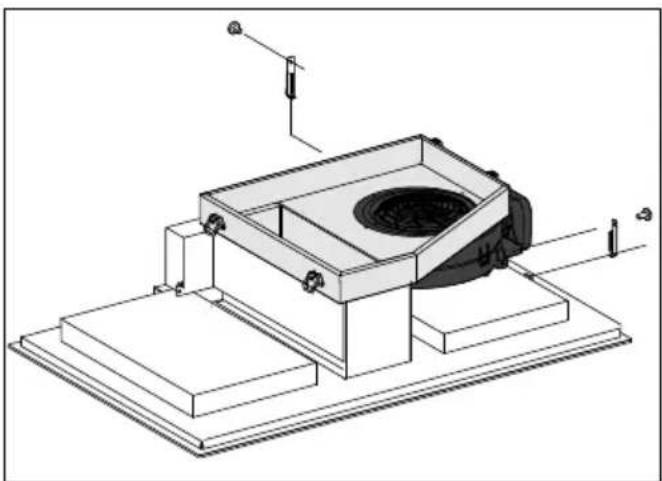

■ Lösen Sie die 4 Schrauben des Rahmens.

■ Heben Sie Rahmen und Gebläse an und drehen es um 180°.
■ Drehen Sie die 4 Schrauben des Rahmens wieder ein.

■ Befestigen Sie das Gebläse mit den Befestigungswinkeln.

■ Legen Sie die Auffangwanne wieder auf und befestigen Sie sie mit den 4 Verschlüssen.

KMDA 7774 FR

① vorn
② abnehmbare Auffangwanne
③ Netzanschlusskasten mit Netzanschlussleitung (L=1440 mm)
④ Anschluss Luftkanal hinten (Auslieferungszustand)
⑤ Anschluss Luftkanal rechts (Umbau erforderlich)
⑥ Anschluss Luftkanal links (Umbau erforderlich)

KMDA 7774 FL

① vorn
② abnehmbare Auffangwanne
③ Netzanschlusskasten mit Netzanschlussleitung (L=1440 mm)
④ Anschluss Luftkanal hinten (Auslieferungszustand)
⑤ Anschluss Luftkanal rechts (Umbau erforderlich)
⑥ Anschluss Luftkanal links (Umbau erforderlich)

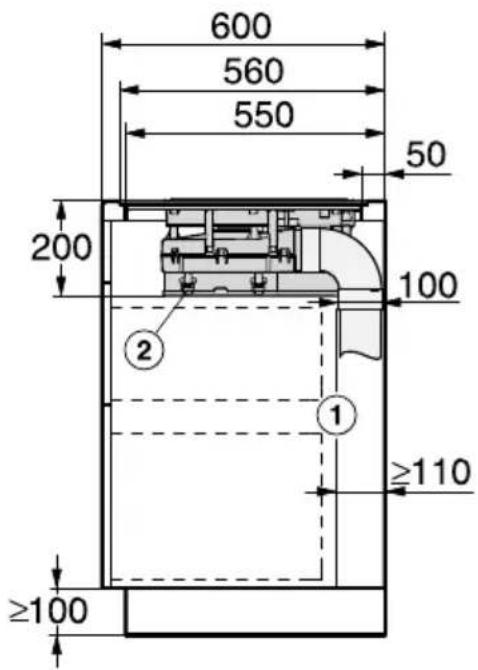

Arbeitsplattentiefe 600 mm

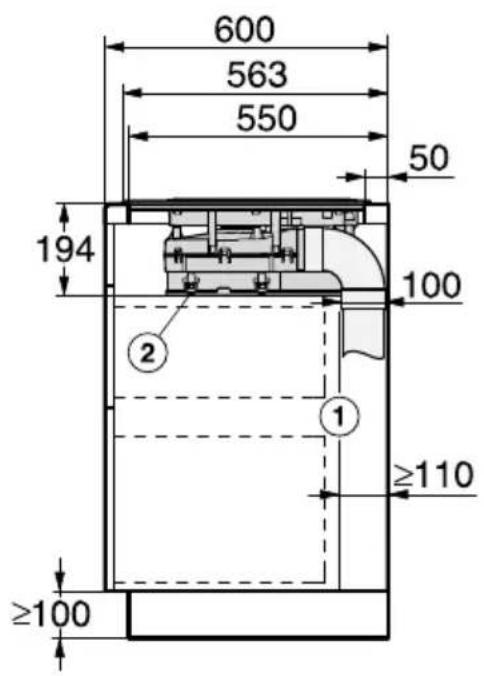

KMDA 7774 FR

600 563 550 50 194 100 2 1 ≥110 ≥100

① Korpusrückwand

Die Korpusrückwand muss für den Servicefall abnehmbar sein. Für die Führung des Luftkanals muss zwischen Korpusrückwand und einer angrenzenden Raumwand oder einem angrenzenden Möbel ein Mindestabstand von 110 mm eingehalten werden

② Auffangwanne

Die abnehmbare Auffangwanne muss nach dem Einbau zugänglich sein.

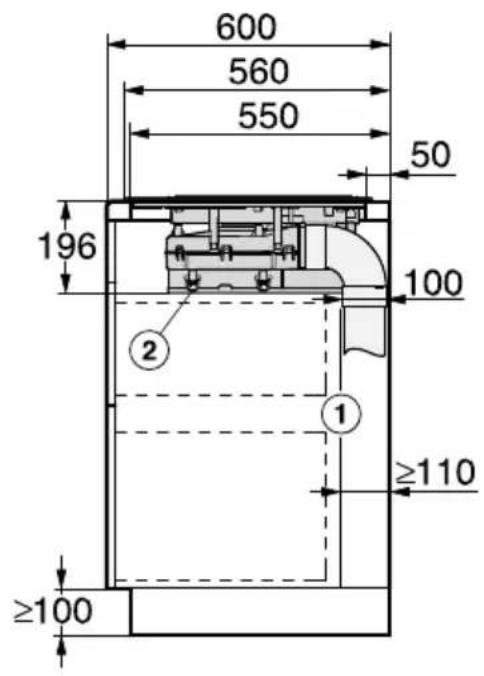

KMDA 7774 FL

600 560 550 50 196 100 ② ① ≥110 ≥100

① Korpusrückwand

Die Korpusrückwand muss für den Servicefall abnehmbar sein. Für die Führung des Luftkanals muss zwischen Korpusrückwand und einer angrenzenden Raumwand oder einem angrenzenden Möbel ein Mindestabstand von 110 mm eingehalten werden

② Auffangwanne

Die abnehmbare Auffangwanne muss nach dem Einbau zugänglich sein.

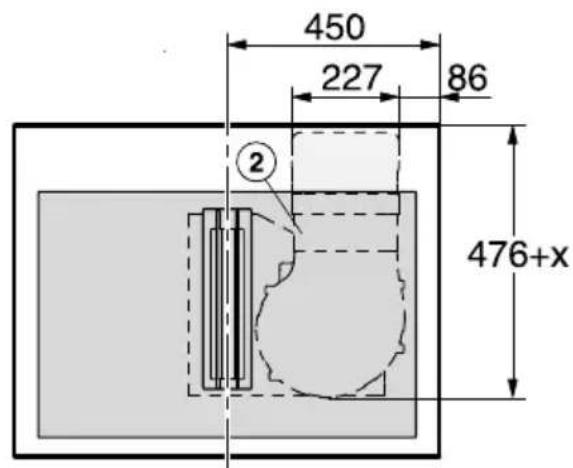

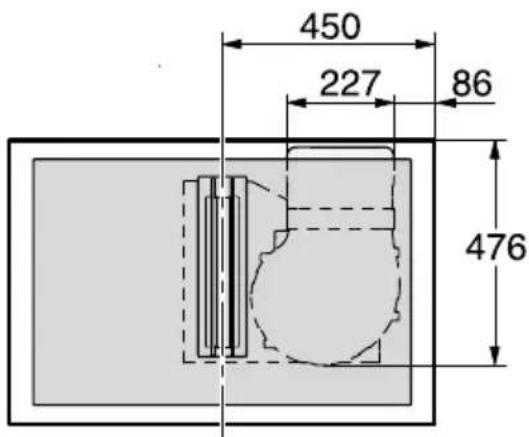

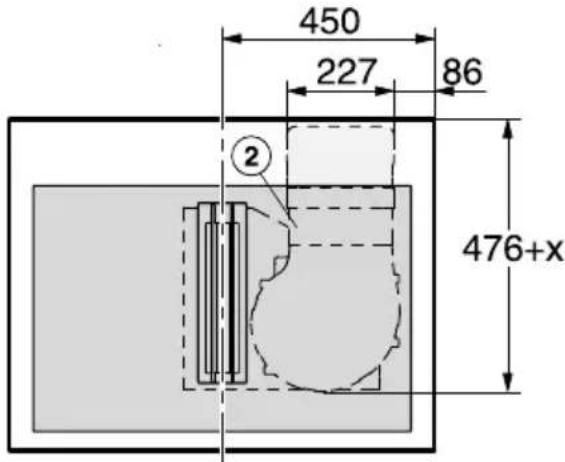

Ausblasrichtung hinten

450 227 86 476

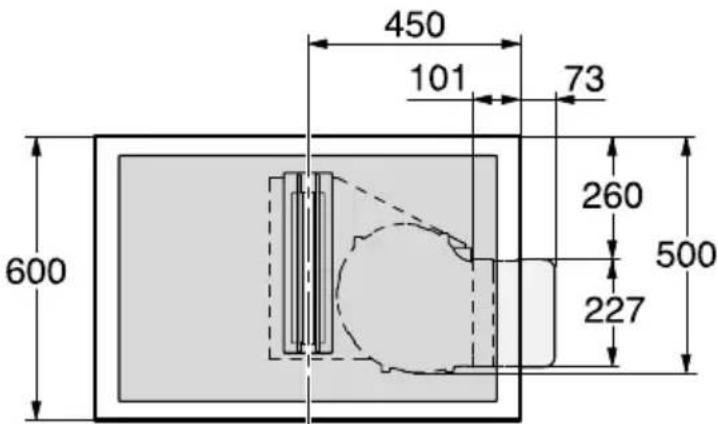

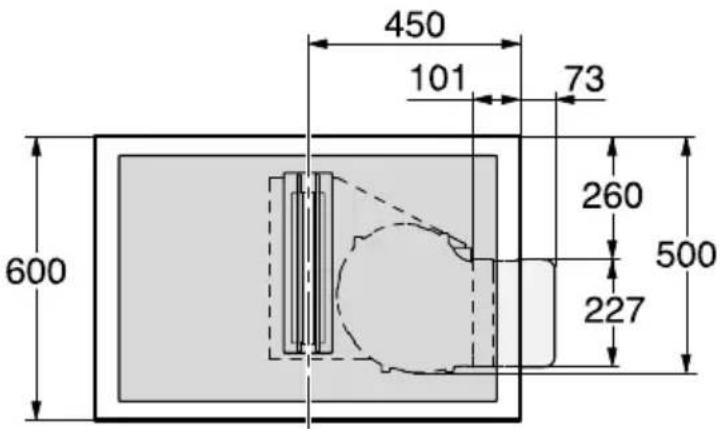

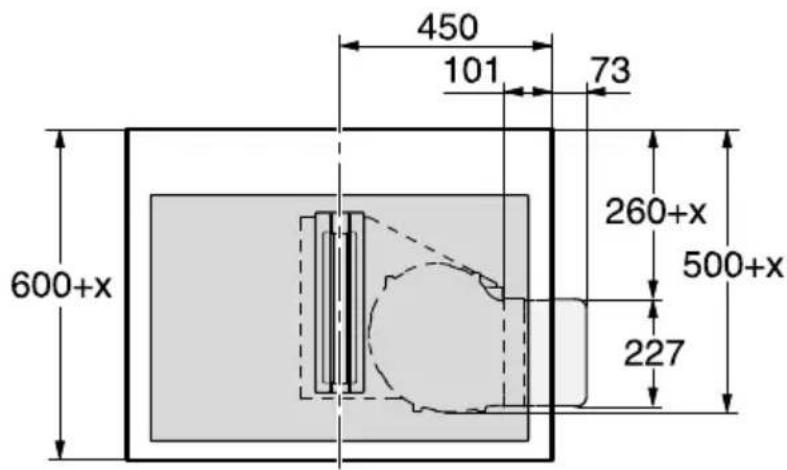

Ausblasrichtung rechts

450 101 73 260 500 600 227

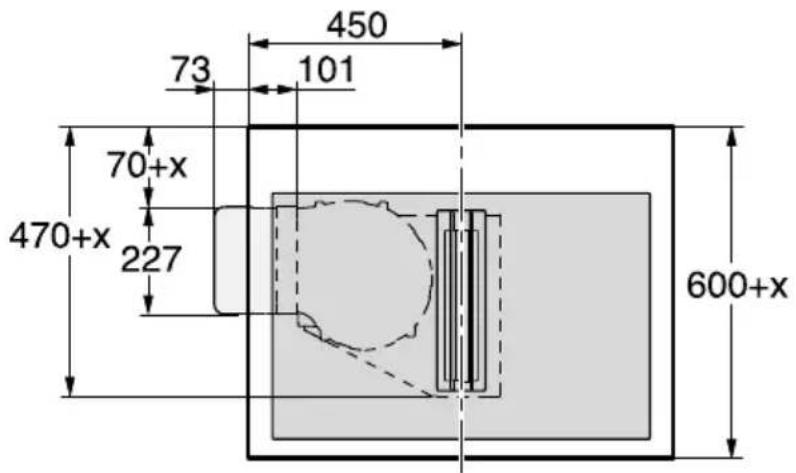

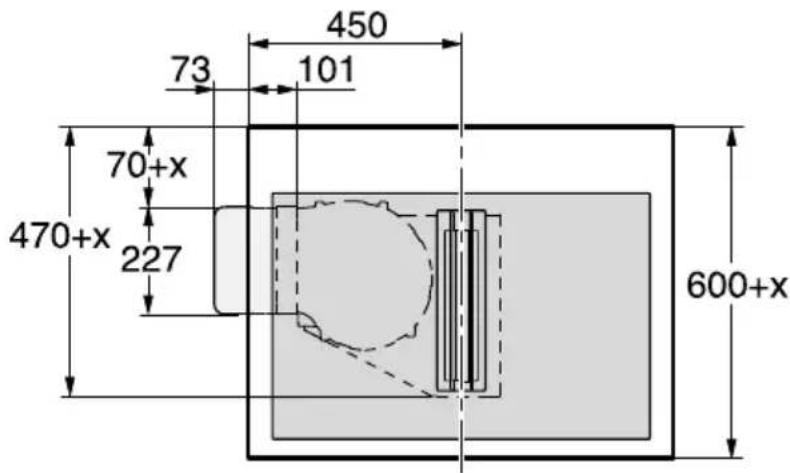

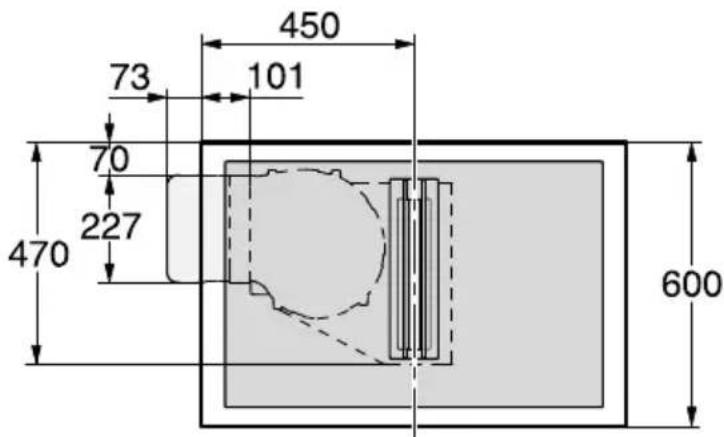

Ausblasrichtung links

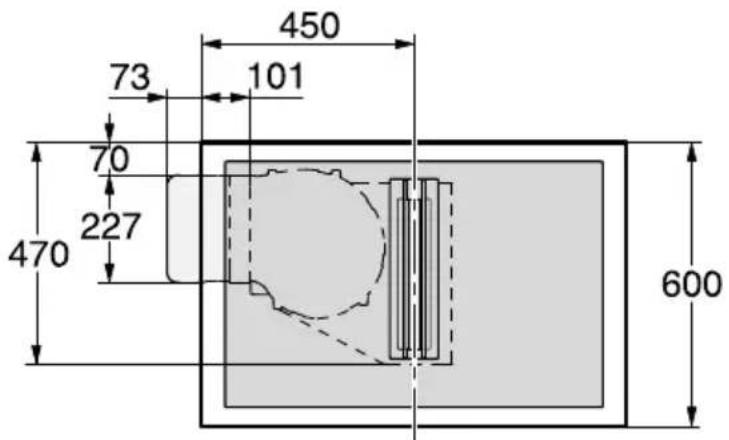

450 73 101 70 227 470 600

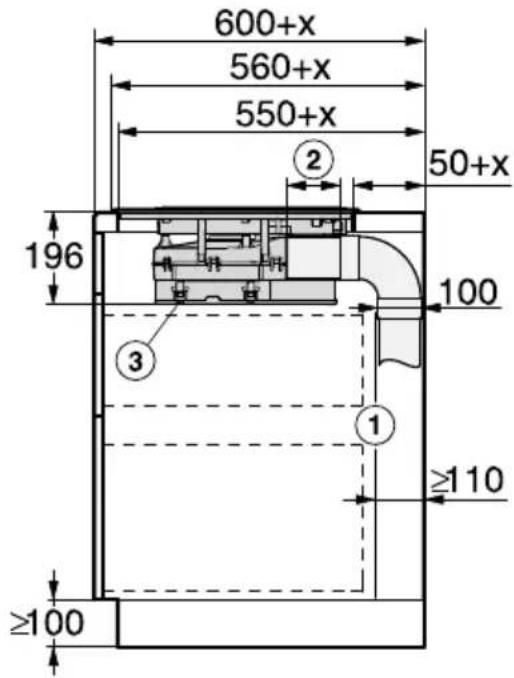

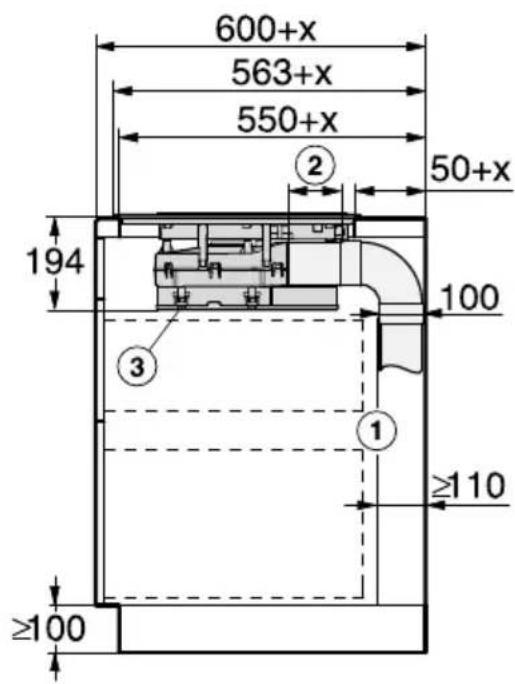

Arbeitsplattentiefe größer als 600 mm

KMDA 7774 FR

600+x 563+x 550+x ② 50+x 194 100 ③ ① ≥110 ≥100

① Korpusrückwand

Die Korpusrückwand muss für den Servicefall abnehmbar sein. Für die Führung des Luftkanals muss zwischen Korpusrückwand und einer angrenzenden Raumwand oder einem angrenzenden Möbel ein Mindestabstand von 110 mm eingehalten werden

② Variable Länge des Zwischenstücks

③ Auffangwanne

Die abnehmbare Auffangwanne muss nach dem Einbau zugänglich sein.

x = Maß, um das die Arbeitsplattentiefe größer ist als 600 mm.

KMDA 7774 FL

600+x 560+x 550+x ② 50+x 196 100 ③ ① ≥110 ≥100

① Korpusrückwand

Die Korpusrückwand muss für den Servicefall abnehmbar sein. Für die Führung des Luftkanals muss zwischen Korpusrückwand und einer angrenzenden Raumwand oder einem angrenzenden Möbel ein Mindestabstand von 110 mm eingehalten werden

② Variable Länge des Zwischenstücks

③ Auffangwanne

Die abnehmbare Auffangwanne muss nach dem Einbau zugänglich sein.

x = Maß, um das die Arbeitsplattentiefe größer ist als 600 mm.

Ausblasrichtung hinten

450 227 86 ② 476+x

Ausblasrichtung rechts

450 101 73 600+x 260+x 500+x 227

Ausblasrichtung links

450 73 101 70+x 470+x 227 600+x

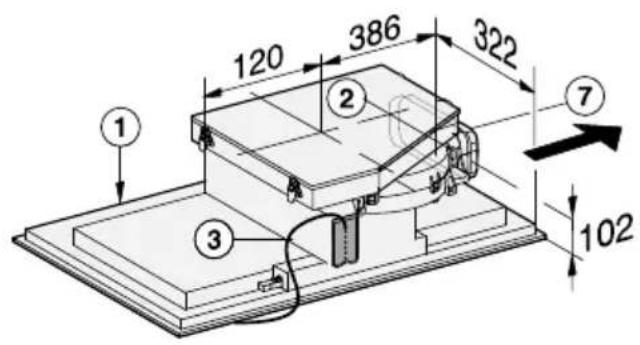

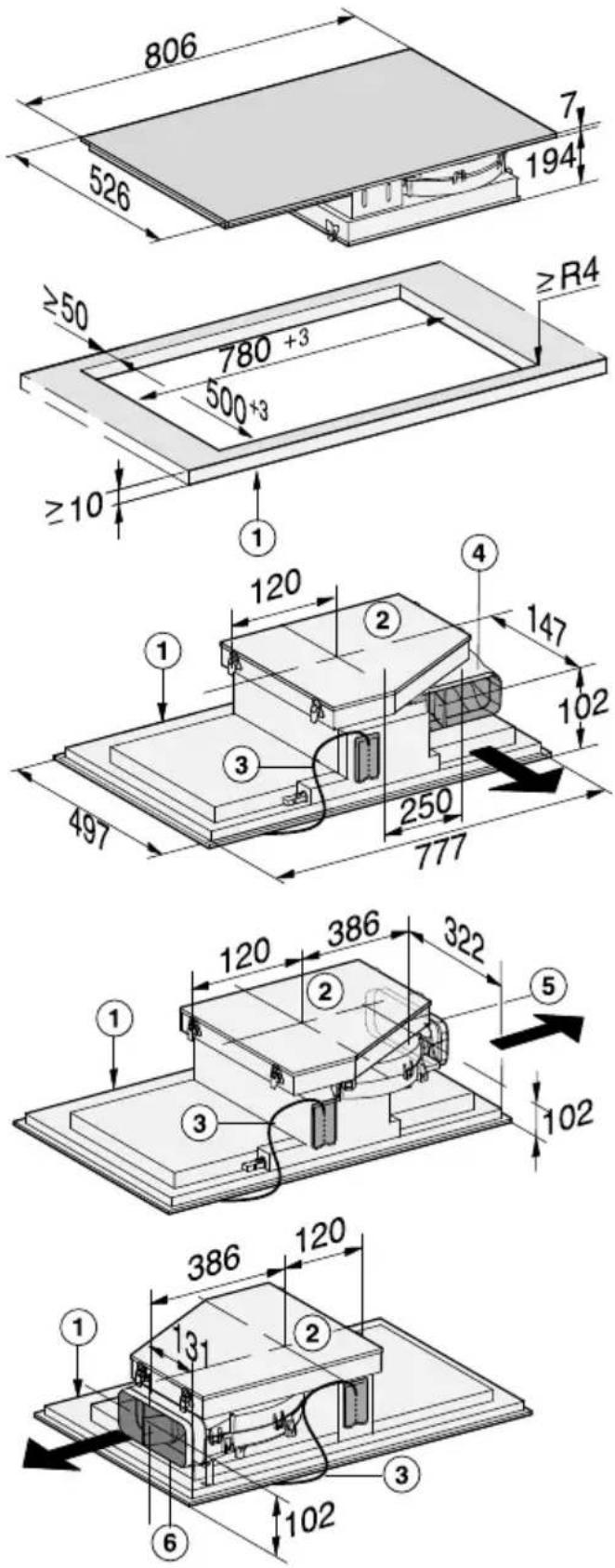

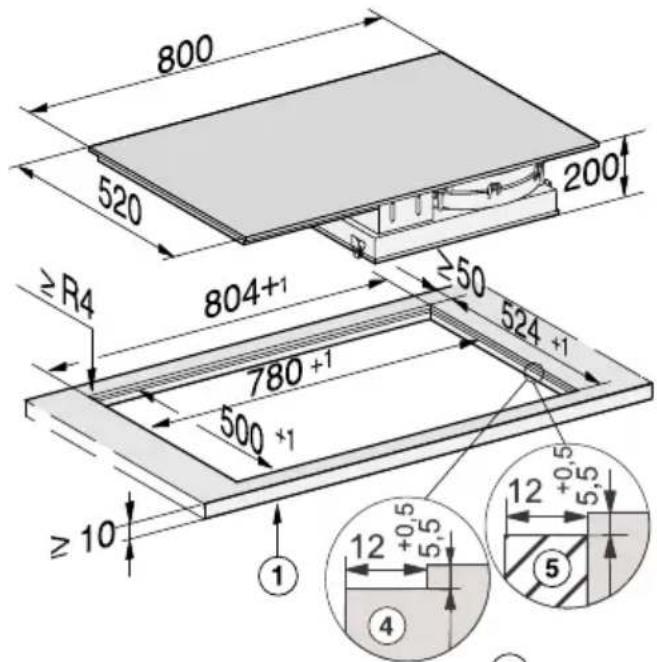

KMDA 7774 FL

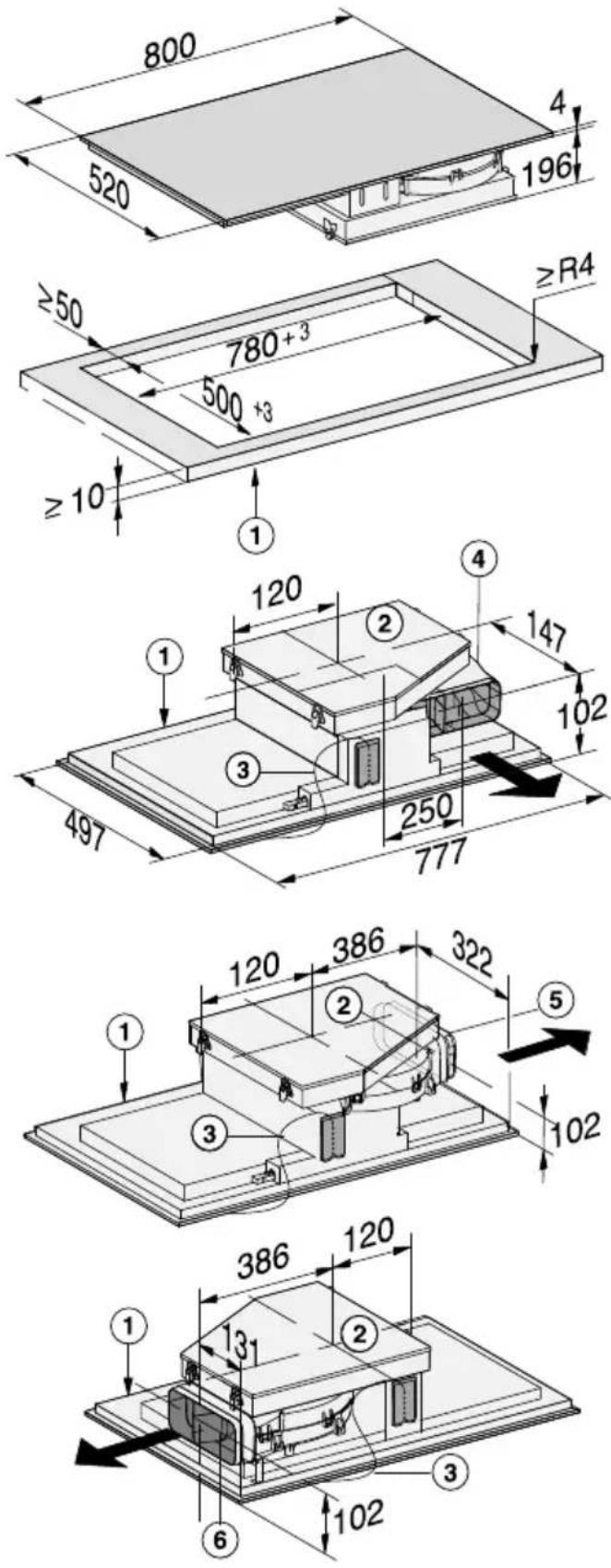

800 520 200 ≥R4 804+1 ≥50 524 +1 780 +1 500 +1 ≥10 ① ④ ⑤ 12 +0.5 5.5 12 +0.5 5.5

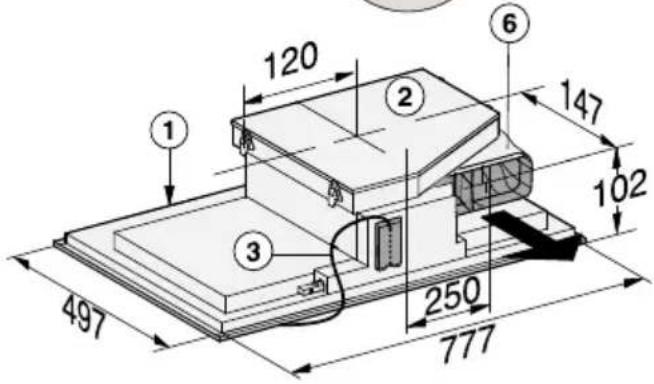

120 ① ② ③ ⑥ 147 102 497 250 777

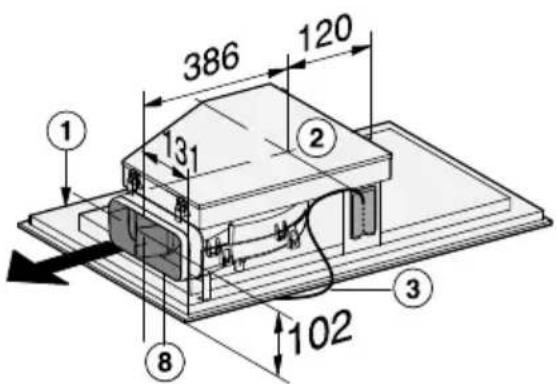

120 386 322 ① ② ③ ⑦ 102

386 120 13 ① ② ③ 102 ⑧

① vorn
② abnehmbare Auffangwanne
③ Netzanschlusskasten mit Netzanschlussleitung (L=1440 mm)
④ Stufenfräsung
⑤ Holzleisten (nicht im Lieferumfang enthalten)
⑥ Anschluss Luftkanal hinten (Auslieferungszustand)
⑦ Anschluss Luftkanal rechts (Umbau erforderlich)
⑧ Anschluss Luftkanal links (Umbau erforderlich)

Arbeitsplattentiefe 600 mm

KMDA 7774 FL

600 560 550 50 200 100 ② ① ≥110 ≥100

① Korpusrückwand

Die Korpusrückwand muss für den Servicefall abnehmbar sein. Für die Führung des Luftkanals muss zwischen Korpusrückwand und einer angrenzenden Raumwand oder einem angrenzenden Möbel ein Mindestabstand von 110 mm eingehalten werden

② Auffangwanne

Die abnehmbare Auffangwanne muss nach dem Einbau zugänglich sein.

Ausblasrichtung hinten

450 227 86 476

Ausblasrichtung rechts

450 101 73 260 500 600 227

Ausblasrichtung links

450 73 101 70 227 470 600

Arbeitsplattentiefe größer als 600 mm

KMDA 7774 FL

a Korpusrückwand Die Korpusrückwand muss für den Servicefall abnehmbar sein. Für die Führung des Luftkanals muss zwischen Korpusrückwand und einer angrenzenden Raumwand oder einem angrenzenden Möbel ein Mindestabstand von 110 mm eingehalten werden

b Variable Länge des Zwischenstücks

c Auffangwanne Die abnehmbare Auffangwanne muss nach dem Einbau zugänglich sein.

x = Maß, um das die Arbeitsplattentiefe größer ist als 600 mm.

Ausblasrichtung hinten

450 227 86 ② 476+x

Ausblasrichtung rechts

450 101 73 600+x 260+x 500+x 227

Ausblasrichtung links

450 73 101 70+x 470+x 227 600+x

Anschluss an Fensterkontakt, falls benötigt

⚠️ Der Fensterkontakt steht unter Netzspannung!

Personenschäden durch elektrischen Schlag!

Trennen Sie das Kochfeld vor An- schluss des Schaltsystems vom Elektronetz.

Die Anschlussleitung des Schaltsystems darf nur von einer Elektro-Fachkraft angeschlossen werden.

Die Anschlussleitung des Schaltsystems muss Typ H03VV-F 2x0,75 mm² entsprechen und darf maximal 2,0 m lang sein.

Das Schaltsystem muss mit einem potenzialfreien Schließkontakt ausgestattet sein, der für 230 V, 1A geeignet ist. Im geöffneten Schaltzustand ist der Dunstabzug außer Betrieb.

Verwenden Sie nur DIBt-zugelassene und geprüfte Funk-Schaltsysteme (z. B. Fensterkontaktschalter, Unterdruckwächter) und lassen Sie diese durch autorisiertes Fachpersonal (zugelassener Schornsteinfeger) freigeben.

Sie benötigen die entsprechenden Unterlagen des externen Schaltsystems, um einen gefahrlosen Anschluss und Betrieb durchzuführen.

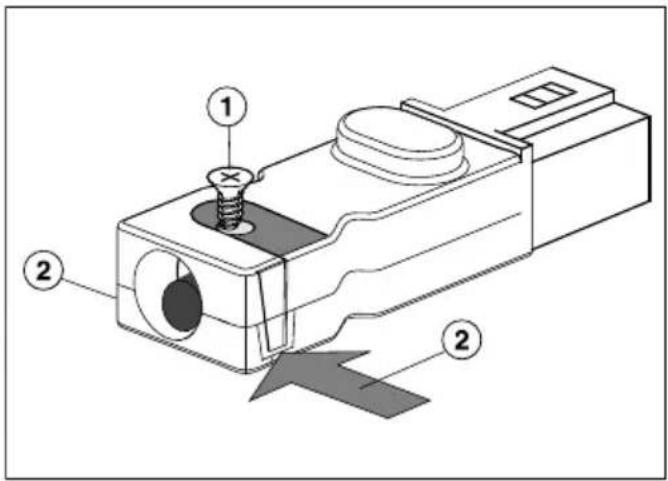

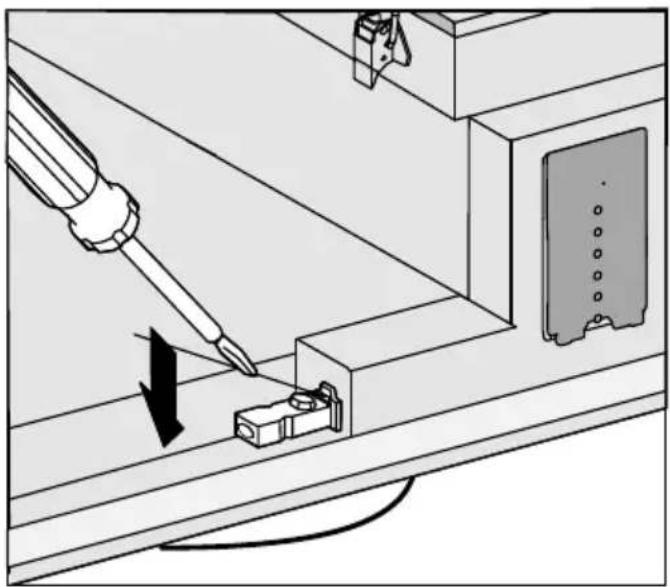

■ Lösen Sie die Rastnase und ziehen Sie den Stecker heraus.

■ Lösen Sie die Schraube ① der Zugentlastung und entriegeln Sie das Gehäuse auf beiden Seiten ②.
■ Öffnen Sie das Gehäuse.
■ Entfernen Sie den Stopfen.

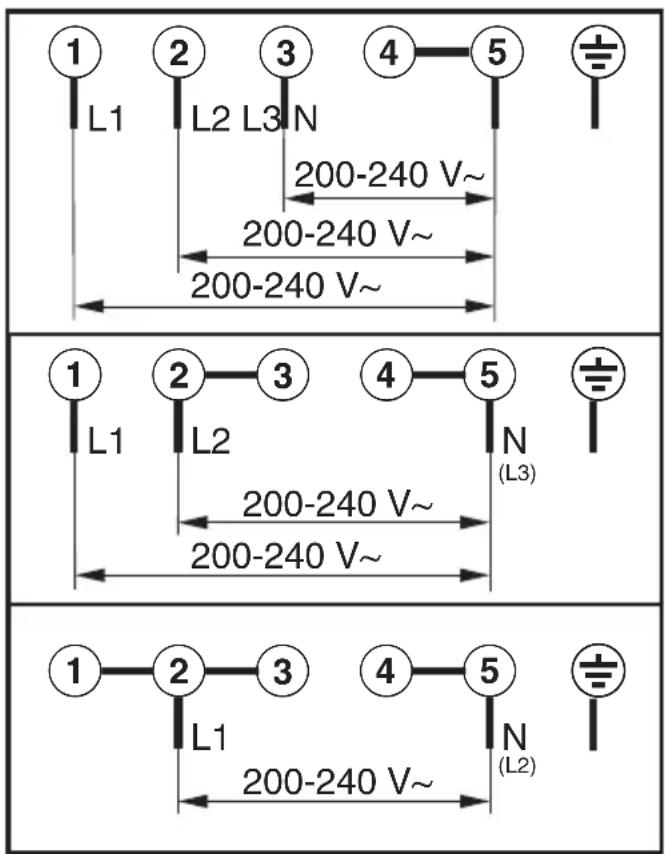

Tauschen Sie die Brücke gegen die Anschlussleitung des Schaltsystems aus.

Schließen Sie das Gehäuse.

Drehen Sie die Schraube der Zugent- lastung wieder ein.

Setzen Sie den Stecker wieder ein.

Aufliegender Einbau

■ Erstellen Sie den Arbeitsplattenausschnitt. Beachten Sie die Sicherheitsabstände (siehe Kapitel "Sicherheitsabstände").
■ Versiegeln Sie die Schnittflächen bei Arbeitsplatten aus Holz mit speziellem Lack, Silikonkautschuk oder Gießharz, um ein Aufquellen durch Feuchtigkeit zu verhindern. Das Dichtungsmaterial muss temperaturbeständig sein.

Achten Sie darauf, dass diese Materialien nicht auf die Oberfläche der Arbeitsplatte gelangen.

■ Kleben das mitgelieferte Dichtungsband unter den Rand des Kochfeldes.
■ Führen Sie die Netzanschlussleitung des Kochfeldes durch den Arbeitsplattenausschnitt nach unten.
■ Legen Sie das Kochfeld mittig in den Ausschnitt. Achten Sie darauf, dass die Dichtung auf der Arbeitsplatte aufliegt, damit die Abdichtung zur Arbeitsplatte gewährleistet ist.

Dichten Sie das Kochfeld auf keinen Fall zusätzlich mit Fugendichtungsmittel (z. B. Silikon) ab.

Wenn die Dichtung an den Ecken nicht richtig auf der Arbeitsplatte aufliegt, können die Eckenradien ( ≤ R4) mit der Stichsäge vorsichtig nachgearbeitet werden.

■ Schließen Sie das Kochfeld an das Elektronetz an.

■ Prüfen Sie die Funktion des Kochfeldes.

Flächenbündiger Einbau

■ Erstellen Sie den Arbeitsplattenausschnitt. Beachten Sie die Sicherheitsabstände (siehe Kapitel "Sicherheitsabstände").
■ Arbeitsplatten aus Massivholz / geflieste Arbeitsplatten / Glasarbeitsplatten: Befestigen Sie die Holzleisten 5,5 mm unter der Oberkante der Arbeitsplatte (siehe Abbildung Kapitel "Einbaumaße – flächenbündig").
■ Kleben das mitgelieferte Dichtungsband unter den Rand des Kochfeldes.
■ Führen Sie die Netzanschlussleitung des Kochfeldes durch den Arbeitsplattenausschnitt nach unten.
■ Legen Sie das Kochfeld in den Ausschnitt und zentrieren Sie es.

Die Fuge zwischen Glaskeramikscheibe und Arbeitsplatte muss mindestens 2 mm breit sein. Sie ist notwendig, damit dass Kochfeld abgedichtet werden kann.

■ Schließen Sie das Kochfeld an das Elektronetz an.
■ Prüfen Sie die Funktion des Kochfeldes.
■ Spritzen Sie die Fuge zwischen Kochfeld und Arbeitsplatte mit einem temperaturbeständigen (min. 160 °C) Silikon-Fugendichtungsmittel aus.

Ungeeignetes Fugen-Dichtungsmittel kann Naturstein beschädigen. Verwenden Sie bei Naturstein und Fliesen aus Naturstein ausschließlich ein für Naturstein geeignetes Silikon-Fugendichtungsmittel. Beachten Sie die Hinweise des Herstellers.

⚠️ Bei gleichzeitigem Betrieb des Dunstabzugs und einer raumluftabhängigen Feuerstätte besteht unter Umständen Vergiftungsgefahr!

Beachten Sie unbedingt das Kapitel "Sicherheitshinweise und Warnungen".

Lassen Sie sich im Zweifelsfall den gefahrlosen Betrieb durch den zuständigen Schornsteinfegermeister bestätigen.

Der Dunstabzug verfügt über einen Abluftanschluss 222 x 89 mm.

■ Verwenden Sie als Abluftleitung nur glatte Rohre oder flexible Abluft-schläuche aus nicht brennbarem Material.
■ Um eine größtmögliche Luftleistung und geringe Strömungsgeräusche zu erreichen, ist folgendes zu beachten:
- Der Querschnitt der Abluftleitung sollte nicht kleiner sein, als der Querschnitt des Abluftstutzens (siehe Gerätemaße).
– Die Abluftleitung soll möglichst kurz und geradlinig sein.
- Verwenden Sie nur Bögen mit großen Radien.
– Die Abluftleitung darf nicht geknickt oder zusammengedrückt werden.
– Achten Sie darauf, dass alle Verbindungen fest und dicht sind.

Beachten Sie, dass jede Einschränkung des Luftstroms die Luftleistung verringert und die Betriebsgeräusche erhöht.

■ Soll die Abluft in einen Abluftkamin geführt werden, so muss der Einführungsstutzen in Strömungsrichtung gelenkt werden.
■ Bei waagerechtem Verlegen der Abluftleitung muss ein Mindestgefälle von 1 cm je Meter eingehalten werden. Damit wird vermieden, dass Kondenswasser in den Dunstabzug fließen kann.
■ Wird die Abluftleitung durch kühle Räume, Dachböden usw. verlegt, kann sich ein starkes Temperaturgefälle innerhalb der einzelnen Bereiche ergeben. Es ist daher mit Schwitz- oder Kondenswasser zu rechnen. Dies macht eine Isolation der Abluftleitung erforderlich.

Verletzungsgefahr!

Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die Miele nicht haftet.

Miele kann nicht für Schäden verantwortlich gemacht werden, die durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen entstehen oder die durch einen installationsseitig fehlenden oder unterbrochenen Schutzleiter verursacht wurden (z. B. elektrischer Schlag).

Die Installation des Kochfelds an das Elektronetz darf nur von einer Elektro-Fachkraft durchgeführt werden, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.

Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein!

Gesamtleistung

siehe Typenschild

Anschlussdaten

Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild. Diese Angaben müssen mit denen des Netzes übereinstimmen.

Die Anschlussmöglichkeiten entnehmen Sie bitte dem Anschlussschema.

Fehlerstromschutzschalter

Zur Erhöhung der Sicherheit empfiehlt der VDE bzw. ÖVE, dem Kochfeld einen FI-Schutzschalter mit einem Auslösestrom von 30 mA vorzuschalten.

Trenneinrichtungen

Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können! Im abgeschalteten Zustand muss ein Kontaktabstand von mindestens 3 mm vorhanden sein! Die Trenneinrichtungen sind Überstromschutzorgane und Schutzschalter.

Vom Netz trennen

Personenschäden durch elektri- Schlag!

Das Netz ist nach der Trennung gegen Wiedereinschalten zu sichern.

Soll der Stromkreis des Gerätes vom Netz getrennt werden, machen Sie je nach Installation in der Verteilung folgendes:

Schmelzsicherungen

■ Sicherungseinsätze aus den Schraubkappen ganz herausnehmen.

Sicherungs-Schraubautomaten

■ Prüfknopf (rot) drücken, bis der Mittelknopf (schwarz) herausspringt.

Einbau-Sicherungsautomaten

■ (Leitungs-Schutzschalter, mind. Typ B oder C!): Kipphebel von 1 (Ein) auf 0 (Aus) stellen.

FI-Schutzschalter

■ (Fehlerstrom-Schutzschalter) Den Hauptschalter von 1 (Ein) auf 0 (Aus) schalten oder die Prüftaste betätigen.

Netzanschlussleitung

Das Kochfeld muss mit einer Netzanschlussleitung Typ H 05 VV-F (PVC-isoliert) mit geeignetem Querschnitt entsprechend dem Anschlussschema angeschlossen werden.

Die Anschlussmöglichkeiten entnehmen Sie bitte dem Anschlussschema.

Die für Ihr Kochfeld zulässige Anschlussspannung und den zugehörigen Anschlusswert entnehmen Sie bitte dem Typenschild.

Wechsel der Netzanschlussleitung

Personenschäden durch elektri-Schlag!

Die Netzanschlussleitung darf nur von einer Elektro-Fachkraft ausgewechselt werden.

Bei Wechsel der Netzanschlussleitung darf nur der spezielle Leitungstyp H 05 VV-F (PVC-isoliert) verwendet werden, der beim Hersteller oder Kunden-dienst erhältlich ist.

Anschlusschema

Kundendienst

Bei Störungen, die Sie nicht selbst beseitigen können, benachrichtigen Sie

– Ihren Miele Fachhändler oder
– den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie am Ende dieser Gebrauchs- und Montageanweisung.

Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer.

Typenschild

Kleben Sie hier das beiliegende Typenschild ein. Achten Sie darauf, dass die Modellbezeichnung mit den Angaben auf der Rückseite dieser Gebrauchsanweisung übereinstimmt.

Garantiezeit und Garantiebedingungen

Die Garantiezeit beträgt 2 Jahre.

Weitere Informationen entnehmen Sie den mitgelieferten Garantiebedingungen.

Nachfolgend sind die Produktdatenblätter der in dieser Gebrauchs- und Montageanweisung beschriebenen Modelle angehängt.

Informationen zu elektrischen Haushaltskochmulden

nach Verordnung (EU) Nr. 66/2014

MIELE
Modellname / -kennzeichen KMDA 7774
Anzahl der Kochzonen und/oder Kochflächen 4
Bei kreisförmigen Kochzonen: Durchmesser der nutzbaren Oberfläche/KochzoneBei nicht kreisförmigen Kochzonen oder -flächen:Länge / Breite der nutzbaren Oberfläche/Kochzone L/W	1. = 230x390 mm2. = 230x390 mm3. =4. =5. =6. =
Energieverbrauch je Kochzone oder -fläche je kg (ECelectric cooking)	1. = 189,6 Wh/kg2. = 185,5 Wh/kg
Energieverbrauch der Kochmulde je kg (ECelectric hob)	187,5 Wh/kg

Datenblatt für Haushaltsdunstabzugshauben

nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014

MIELE
Modellname / -kennzeichen KMDA 7774
Jährlicher Energieverbrauch (AEC _hood ) 31,2 kWh/Jahr
Energieeffizienzklasse A+
Energieeffizienzindex (EEI _hood ) 42,7
fluiddynamische Effizienz (FDE _hood ) 33,0
Klasse für die fluiddynamische Effizienz
A (höchste Effizienz) bis G (niedrigste Effizienz) A
Beleuchtungseffizienz (LE _hood ) 0,0 lx/W
Beleuchtungseffizienzklasse
A (höchste Effizienz) bis G (niedrigste Effizienz) -
Fettabscheidegrad 95,1%
Klasse für den Fettabscheidegrad
A (höchste Effizienz) bis G (niedrigste Effizienz) A
Gemessener Luftvolumenstrom im Bestpunkt	277,6 m ^3 /h
Luftstrom (min. Geschwindigkeit)	170 m ^3 /h
Luftstrom (max. Geschwindigkeit)	490 m ^3 /h
Luftstrom (Intensiv- oder Schnelllaufstufe)	570 m ^3 /h
Max. Luftstrom (Q _max )	570 m ^3 /h
gemessener Luftdruck im Bestpunkt 451 Pa
A-bewertete Schallemissionen (min. Geschwindigkeit) 49 dB
A-bewertete Schallemissionen (max. Geschwindigkeit) 71 dB
A-bewertete Schallemissionen (Intensiv- oder Schnelllaufstufe) 75 dB
gemessene Elektrische Eingangsleistung im Bestpunkt 105,3 W
Leistungsaufnahme im Aus-Zustand (P _o ) 0,00 W
Leistungsaufnahme im Bereitschaftszustand (P _s )	0,20 W
Nennleistung Beleuchtungssystem	0,0 W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf der Kochoberfläche	0 lx
Zeitverlängerungsfaktor	0,8

Konformitätserklärung

Miele erklärt, dass sich die auf dem Umschlag aufgeführten Kochfelder in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befinden.

Eine vollständige Konformitätserklärung erhalten Sie unter der Adresse, die auf der Rückseite angegeben ist.

Deutschland:

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone] (kostenfrei)

Mo-Fr 8-20 Uhr

Sa+So 9-18 Uhr

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestraße 1

5071 Wals bei Salzburg

Telefon: [phone] (Festnetz zum Ortstarif;

Mobilfunkgebühren abweichend)

Mo-Fr 8-17 Uhr

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à.r.l.

Telefon: [phone] (Werkkundendienst)

Telefon: [phone] (Produktinformation)

Mo-Do 8.30-12.30, 13-17 Uhr

Fr 8.30-12.30, 13-16 Uhr

Telefax: 00352 4 97 11-39

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

Miele

Miele

KMDA 7774

CE

M.-Nr. 10 611 930 / 02de-DE
