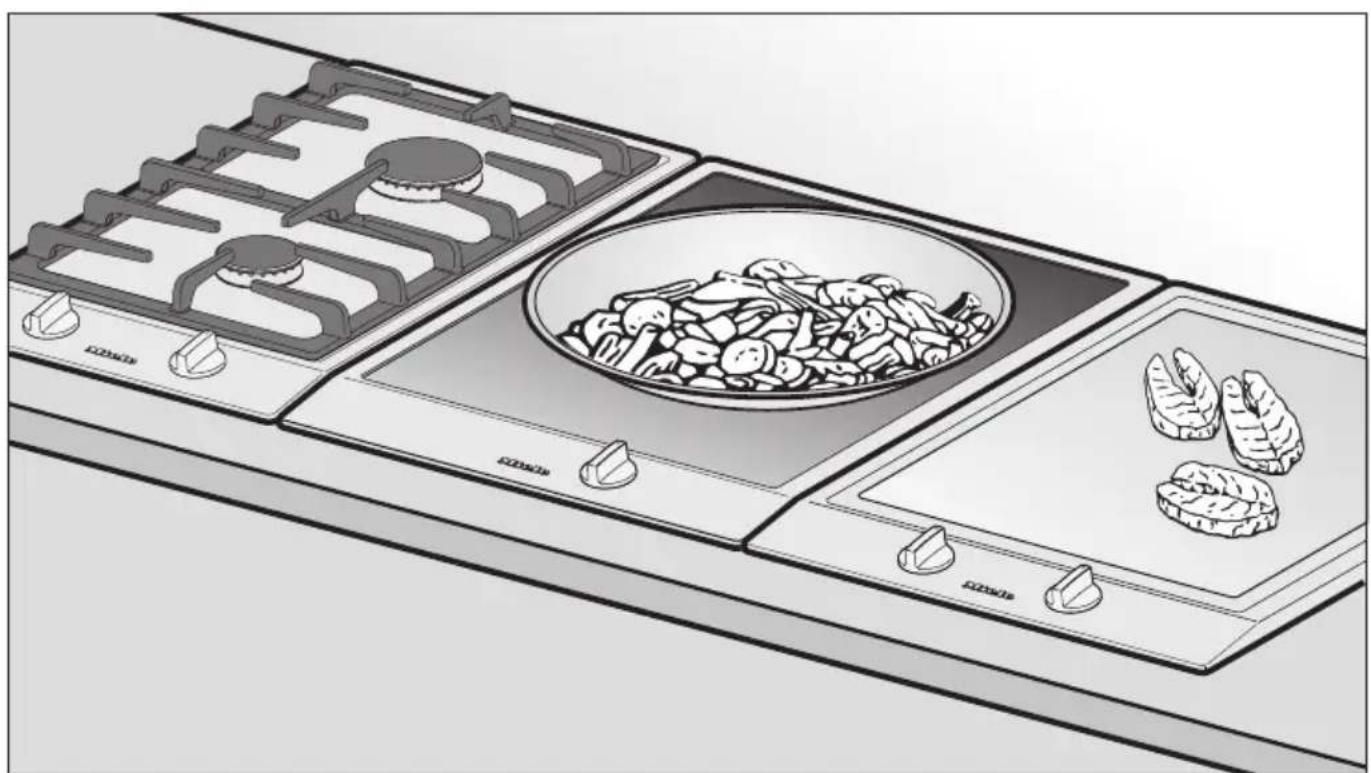

Gebrauchs- und Montageanweisung

Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

d e - D E

M.-Nr. 07 173 160

Inhalt

Gerätebeschreibung 3

CS 1312....3

CS 1322 4

Sicherheitshinweise und Warnungen 6

Ihr Beitrag zum Umweltschutz 14

Vor dem ersten Benutzen 15

Bedienung 16

Grilltabelle 16

Ein- und Ausschalten....19

Grillen....19

Tipps 20

Nach dem Grillen....20

Sicherheitseinrichtungen 21

Überhitzungsschutz. 21

Sicherheitsausschaltung 21

Reinigung und Pflege 22

Was tun, wenn ...? 25

Nachkaufbares Zubehör 26

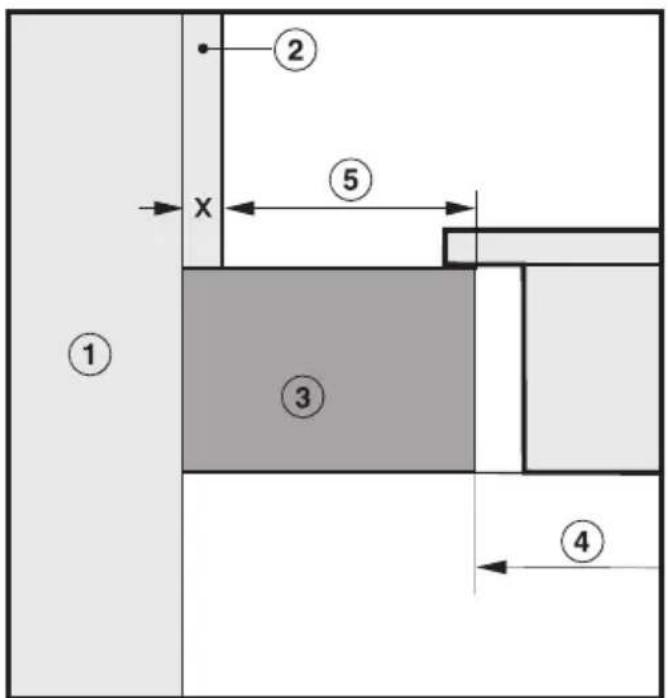

Sicherheitshinweise zum Einbau 28

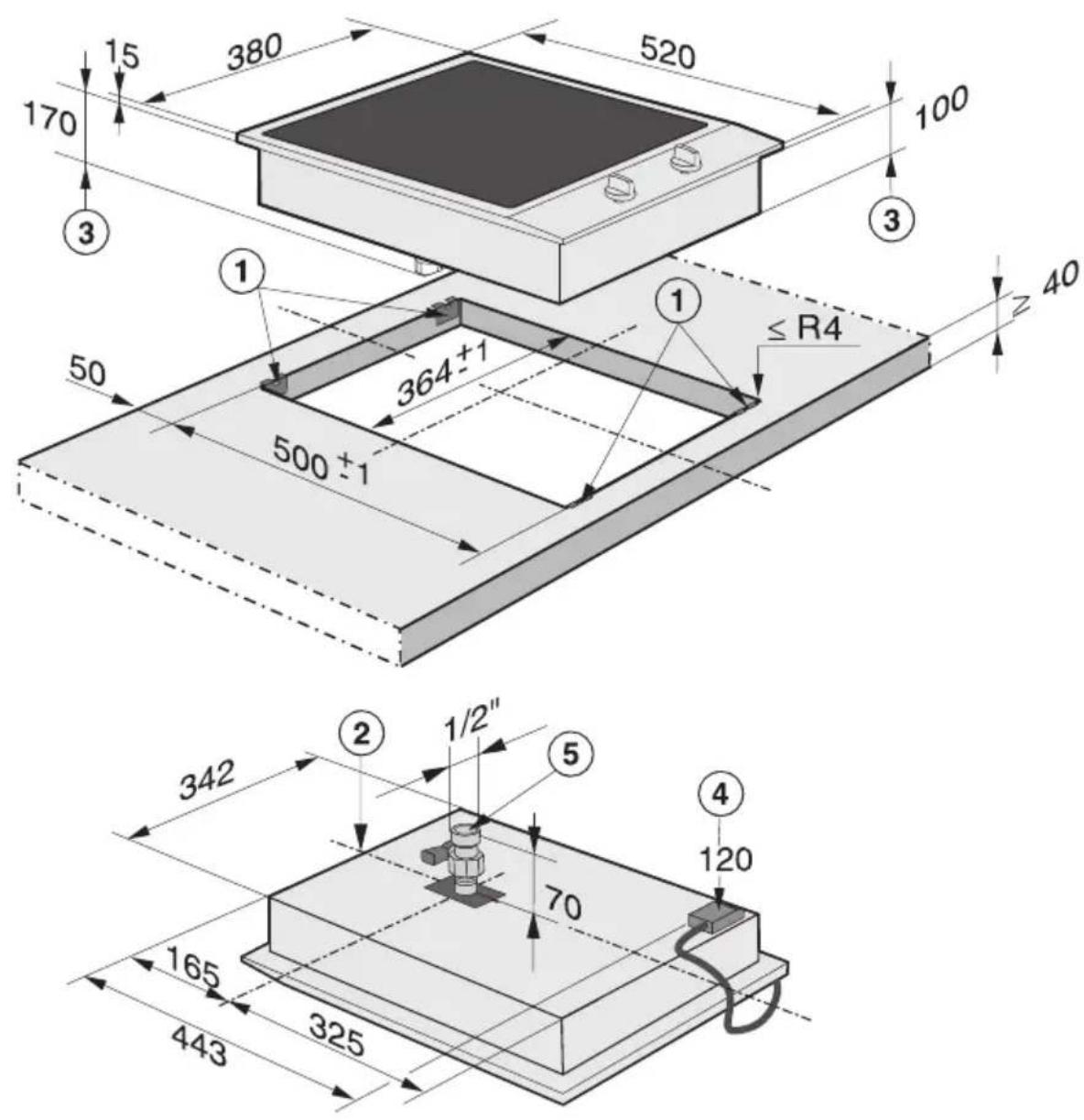

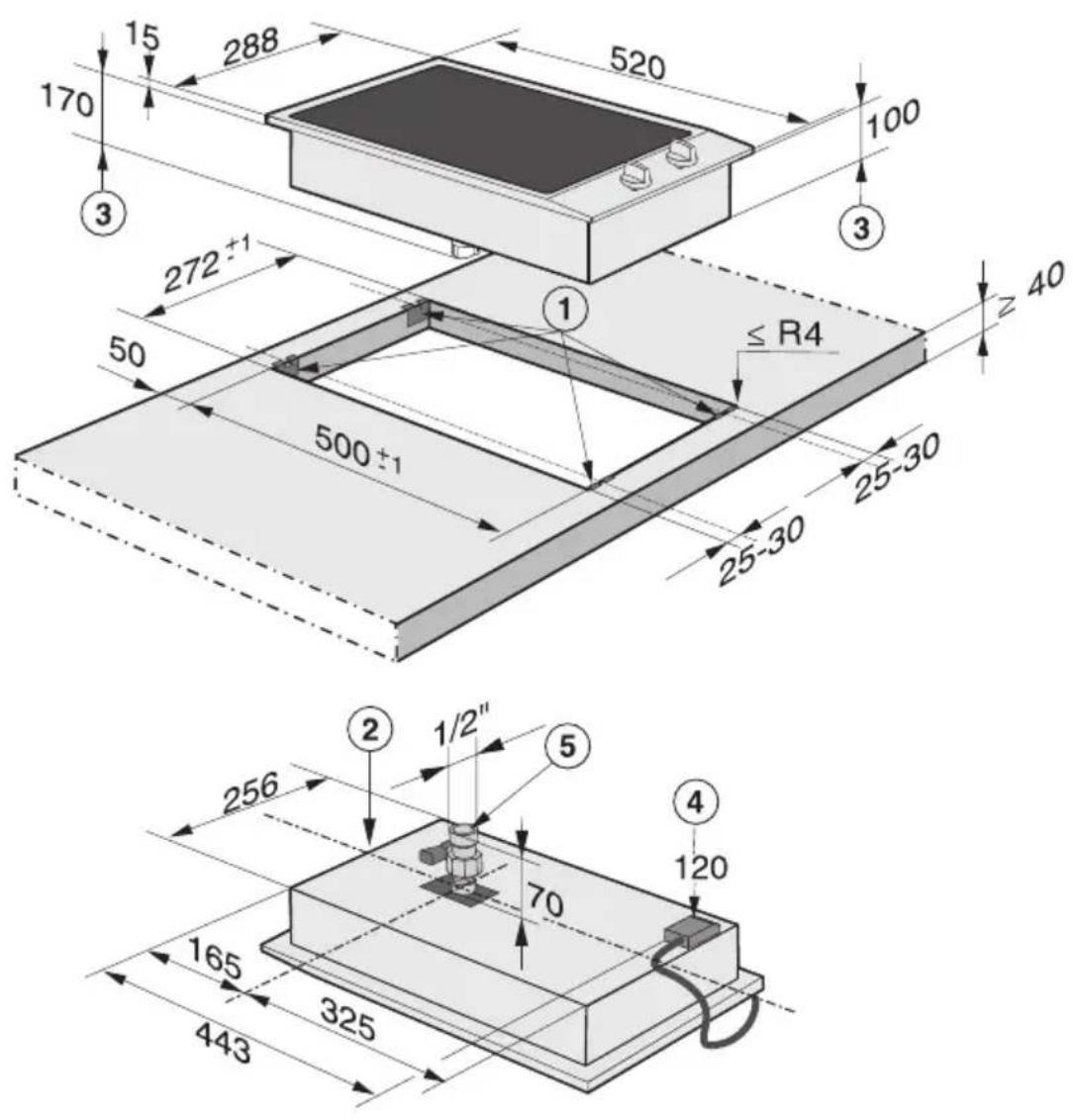

Geräte- und Einbaumaße 32

CS 1312....32

CS 1322....33

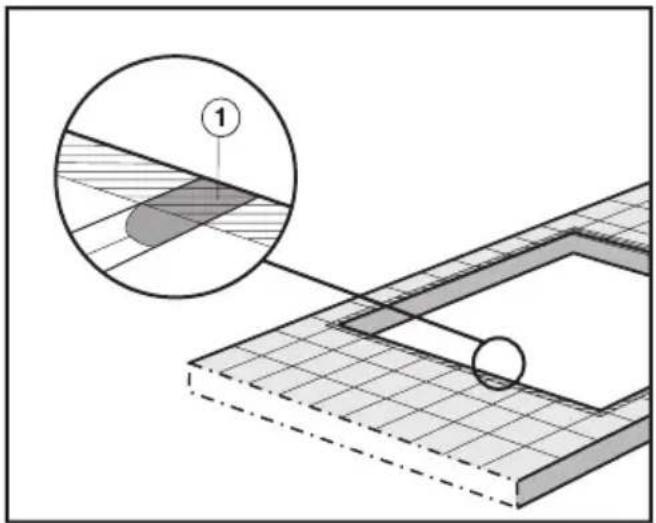

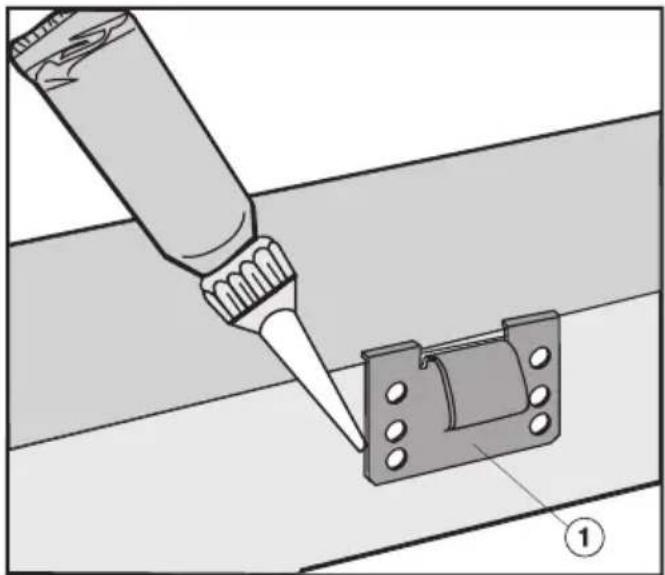

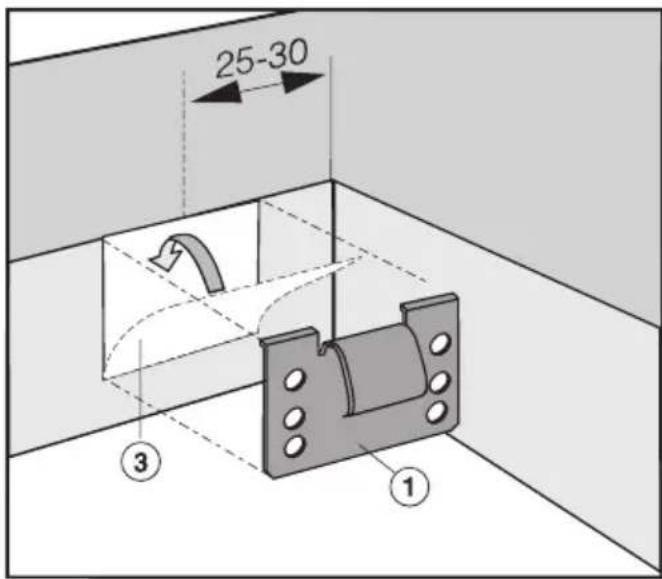

Arbeitsplatte vorbereiten 34

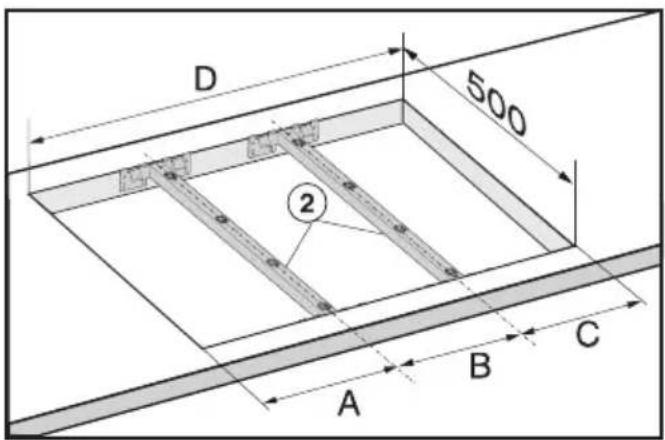

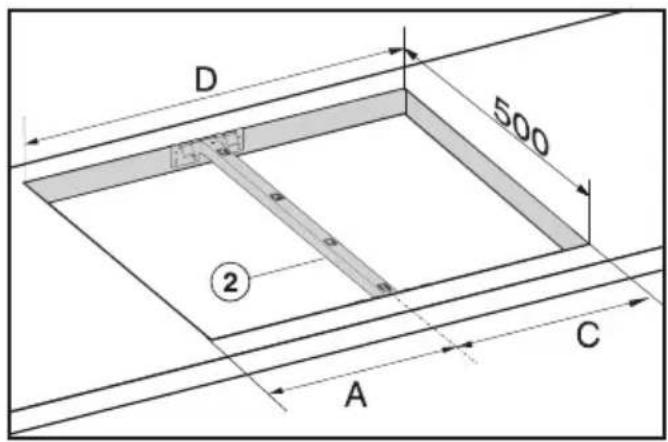

Einbau von mehreren Geräten 35

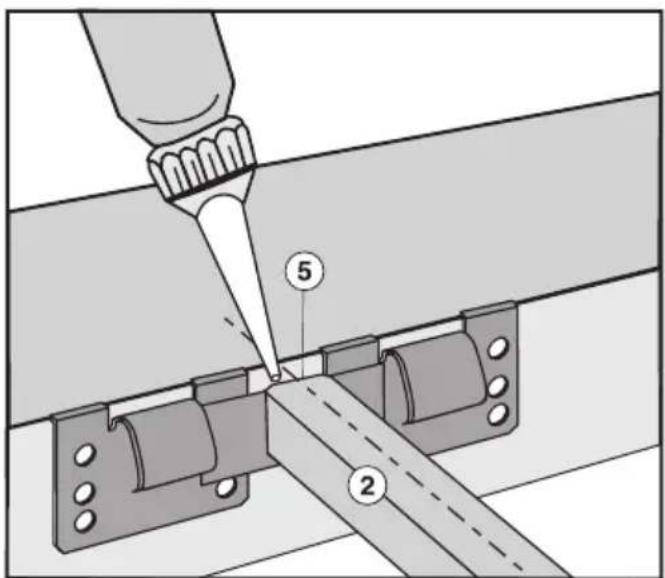

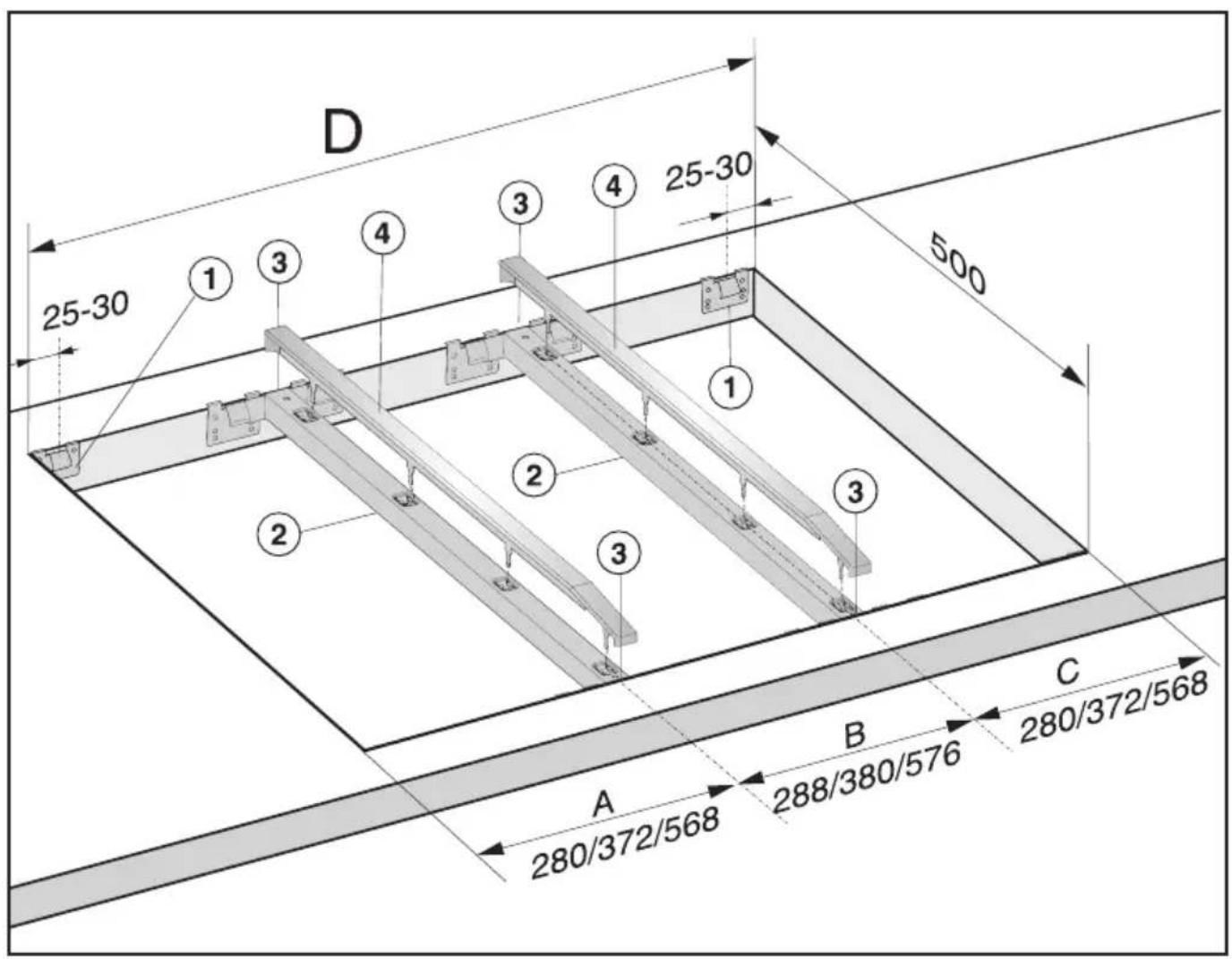

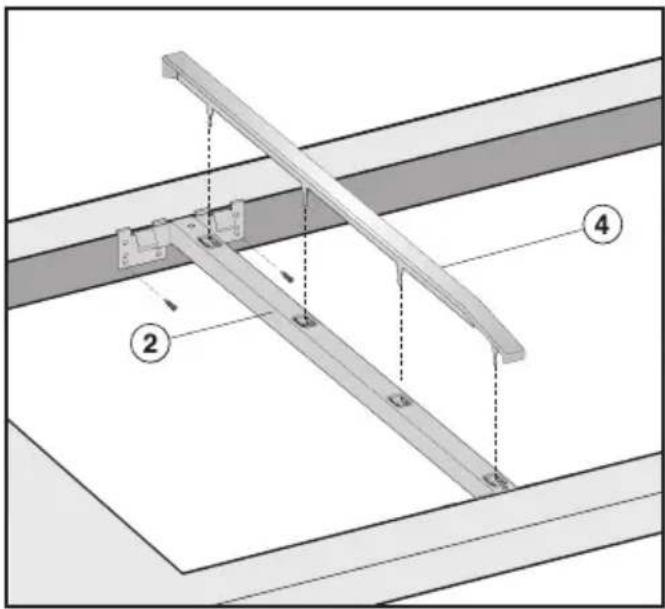

Klemmfedern und Zwischenleisten befestigen....38

Gerät / Geräte einsetzen 40

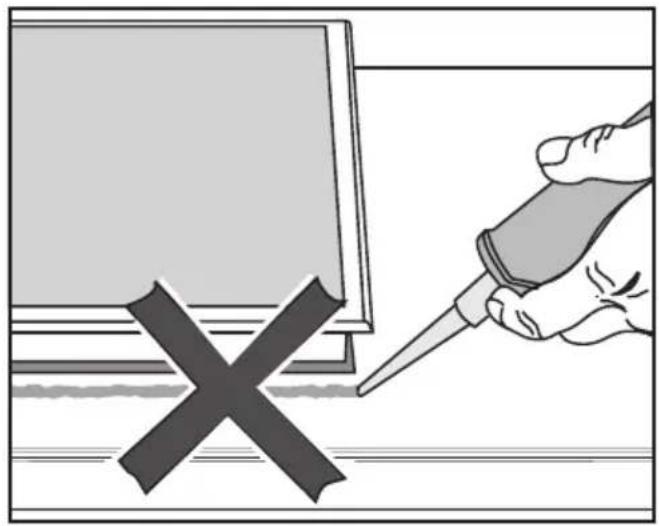

Allgemeine Einbauhinweise 41

Elektroanschluss 42

Kundendienst / Typenschild / Garantie 44

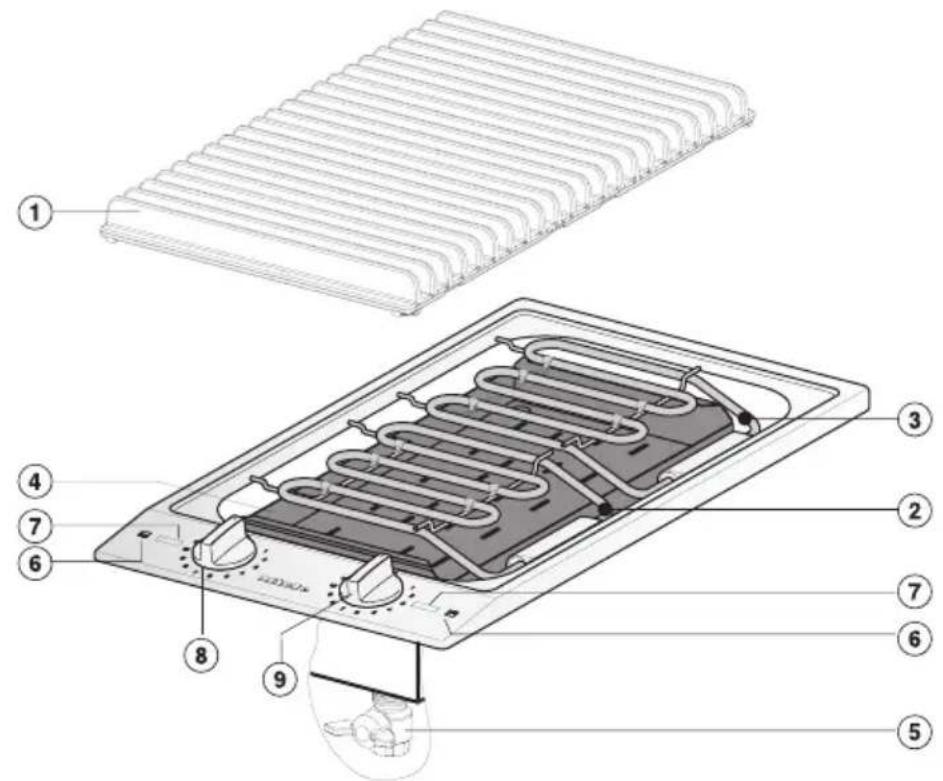

CS 1312

①Grillrost
②Grillheizkörper vorn
③Grillheizkörper hinten
④Lavasteinbehälter
⑤Ablaufhahn
⑥ Symbole für die Anordnung der Heizkörper
⑦Anzeigeelement

Bedienknebel für den Heizkörper:

⑧vorne
⑨hinten

Anzeigeelement

⑩Betriebsanzeige

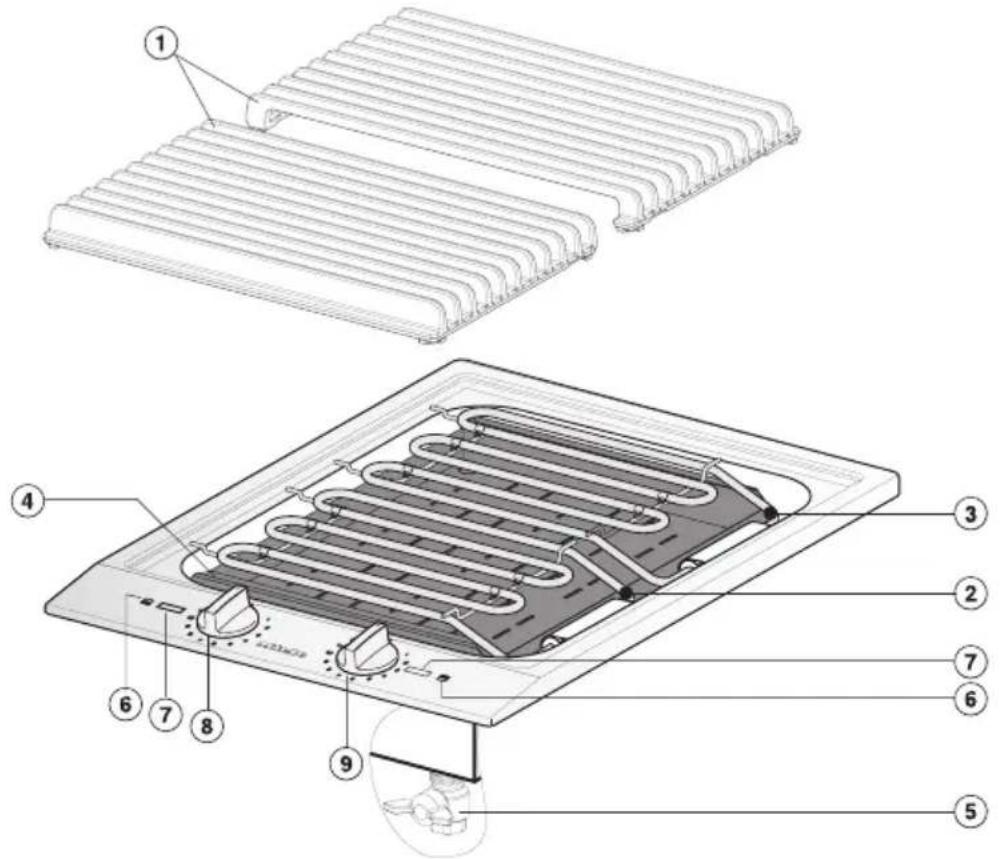

CS 1322

①Grillroste
②Grillheizkörper vorn
③Grillheizkörper hinten
④Lavasteinbehälter
⑤Ablaufhahn
⑥ Symbole für die Anordnung der Heizkörper
⑦Anzeigeelement

Bedienknebel für den Heizkörper:

⑧vorne
⑨hinten

Anzeigeelement

⑩Betriebsanzeige

Mitgeliefertes Zubehör

Lavasteine

Grillzange

Dieser Grill entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen.

Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Gerät.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Sicherheitshinweise und Warnungen verursacht werden.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

▶ Dieser Grill ist für die Verwendung im Haushalt und in haushalts-ähnlichen Aufstellumgebungen bestimmt.
▶ Dieser Grill ist nicht für die Verwendung im Außenbereich bestimmt.
▶ Verwenden Sie den Grill ausschließlich im haushaltsüblichen Rahmen zum Zubereiten und Warmhalten von Speisen.

Alle anderen Anwendungsarten sind unzulässig.

▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Grill sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden.

Diese Personen dürfen das Gerät nur ohne Aufsicht bedienen, wenn es ihnen so erklärt wurde, dass sie es sicher bedienen können. Sie müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.

Kinder im Haushalt

Kinder unter acht Jahren müssen vom Grill ferngehalten werden – es sei denn, Sie werden sie ständig beaufsichtigt.
Kinder ab acht Jahren dürfen den Grill nur ohne Aufsicht bedienen, wenn ihnen das Gerät so erklärt wurde, dass sie es sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.
Kinder dürfen den Grill nicht ohne Aufsicht reinigen.
Beaufsichtigen Sie Kinder, die sich in der Nähe des Grills aufhalten. Lassen Sie Kinder niemals mit dem Gerät spielen.
Der Grill wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Halten Sie Kinder vom Gerät fern, bis es so weit abgekühlt ist, dass jegliche Verbrennungsgefahr ausgeschlossen ist.
Erstickungsgefahr!

Kinder können sich beim Spielen in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.

Verbrennungsgefahr!

Bewahren Sie in Stauräumen über oder hinter dem Grill keine Ge-genstände auf, die für Kinder von Interesse sein könnten. Die Kinder werden sonst dazu verleitet, auf das Gerät zu klettern.

Achten Sie darauf, dass Kinder nicht an den Ablaufhahn gelangen und so den eventuell noch heißen Inhalt ablassen.

Technische Sicherheit

▶ Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.
▶ Beschädigungen am Grill können Ihre Sicherheit gefährden. Kontrollieren Sie es auf sichtbare Schäden. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb.
Die elektrische Sicherheit des Grills ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Diese grundlegende Sicherheitsvoraussetzung muss vorhanden sein.

Lassen Sie im Zweifelsfall die Elektroinstallation durch eine Elektro-Fachkraft überprüfen.

Die Anschlussdaten (Frequenz und Spannung) auf dem Typenschild des Grills müssen unbedingt mit denen des Elektronetzes übereinstimmen, damit keine Schäden am Gerät auftreten.

Vergleichen Sie diese vor dem Anschließen.

Fragen Sie im Zweifelsfall eine Elektro-Fachkraft

Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr). Schließen Sie den Grill nicht damit an das Elektronetz an.
▶ Verwenden Sie den Grill nur im eingebauten Zustand, damit die sichere Funktion gewährleistet ist.
▶ Dieser Grill darf nicht an nicht stationären Aufstellungsorten (z. B. Schiffen) betrieben werden.

Das Berühren spannungsführender Anschlüsse sowie das Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Grills. Öffnen Sie niemals das Gehäuse des Gerätes.
Garantieansprüche gehen verloren, wenn der Grill nicht von einem von Miele autorisierten Kundendienst repariert wird.
Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
Der Grill ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem bestimmt.
Wenn der Netzstecker von der Anschlussleitung entfernt wird oder die Anschlussleitung nicht mit einem Netzstecker ausgestattet ist, muss der Grill von einer Elektro-Fachkraft an das Elektronetz angeschlossen werden. Beim Austausch einer beschädigten Anschlussleitung muss eine spezielle Anschlussleitung installiert werden. Siehe Kapitel "Elektroanschluss".
Bei Installations- und Wartungsarbeiten sowie Reparaturen muss der Grill vom Elektronetz getrennt sein. Stellen Sie dies sicher, indem Sie

– die Sicherungen der Hausinstallation ausgeschalten, oder

- die Schraubsicherungen der Elektroinstallation ganz herausgeschrauben, oder

- den Netzstecker (wenn vorhanden) aus der Steckdose ziehen. Ziehen Sie dabei nicht an der Netzanschlussleitung, sondern am Stecker.

Nehmen Sie den Grill bei einem Defekt nicht in Betrieb bzw. schalten Sie ihn sofort aus. Trennen Sie das Gerät vom Elektronetz.

Sachgemäßer Gebrauch

Überhitztes Fett oder Öl, Lebensmittelreste und Fettrückstände in den Lavasteinen können sich entzünden und einen Brand entfachen. Lassen Sie den Grill niemals unbeaufsichtigt.

Löschen Sie niemals Öl- und Fettbrände mit Wasser. Schalten Sie das Gerät aus und ersticken Sie die Flammen vorsichtig mit einer Löschdecke oder einem feuchten Geschirrtuch.

Flammen können die Fettfilter einer Dunstabzugshaube in Brand setzen. Flambieren Sie niemals unter einer Dunstabzugshaube.

In geschlossenen Dosen entsteht beim Einkochen und Erhitzen Überdruck, durch den sie platzen können.

Verwenden Sie den Grill nicht zum Erhitzen von Dosen.

Wenn der Grill abgedeckt wird, besteht bei versehentlichem Einschalten oder vorhandener Restwärme die Gefahr, dass das Material der Abdeckung sich entzündet, zerspringt oder schmilzt.

Decken Sie den Grill niemals ab, z. B. mit Abdeckplatten, einem Tuch oder einer Schutzfolie.

Wenn Sie ein Elektrogerät (z. B. Handmixer) in der Nähe des Grills verwenden, achten Sie darauf, dass die Netzanschlussleitung nicht mit dem heißen Grill in Berührung kommt. Die Isolierung der Anschlussleitung könnte beschädigt werden.

Wenn der Grill hinter einer Möbeltür eingebaut ist, betreiben Sie ihn nur bei geöffneter Möbeltür.

Schließen Sie die Möbeltür erst, wenn das Gerät ausgeschaltet und abgekühlt ist.

Der Grill wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Berühren Sie das Gerät nicht, solange es noch heiß sein kann.

▶ Sie können sich am heißen Grill verbrennen. Schützen Sie Ihre Hände bei allen Arbeiten am heißen Gerät mit Topfhandschuhen oder Topflappen. Verwenden Sie nur trockene Handschuhe oder Topflappen. Nasse oder feuchte Textilien leiten die Wärme besser und können Verbrennungen durch Dampf verursachen.
Bei Einbau mehrerer Geräte

Heiße Gegenstände können die Dichtung der Zwischenleiste beschädigen. Stellen Sie keine heißen Töpfe oder Pfannen im Bereich der Zwischenleiste ab.

Bei eingeschaltetem Grill, versehentlichem Einschalten oder vorhandener Restwärme besteht die Gefahr, dass sich auf dem Grill abgelegte metallische Gegenstände erhitzen.

Andere Materialien können schmelzen oder sich entzünden.

Verwenden Sie den Grill nicht als Ablagefläche.

Schalten Sie den Grill nach Gebrauch aus!

Gegenstände in der Nähe des eingeschalteten Grills können durch die hohen Temperaturen zu brennen beginnen. Verwenden Sie den Grill niemals zum Beheizen von Räumen und schalten Sie ihn niemals ein, wenn der Heizkörper hochgeklappt ist.

▶ Durch einen Wärmestau kann der Rost beschädigt werden. Verwenden Sie zum Grillen/Warmhalten keinesfalls Grillschalen, Grill-pfannen, Kochgeschirr oder Ähnliches, und decken Sie den Rost während des Betriebes niemals ab (z. B. mit Alufolie).

Bei der Benutzung des Grills muss das Grillbecken immer mit Wasser gefüllt sein.

Reinigung und Pflege

Der Dampf eines Dampf-Reinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen.

Verwenden Sie zum Reinigen des Grills niemals einen Dampf-Reiniger.

Die Lavasteine saugen das Fett auf, das beim Grillen herunter- tropft. Je dunkler sie werden, umso mehr Fett haftet an ihnen. Mit Fett gesättigte Lavasteine können sich leicht entzünden. Reinigen Sie die Lavasteine regelmäßig und wechseln Sie diese rechtzeitig aus, wie im Kapitel "Reinigung und Pflege" beschrieben

Zubehör

▶ Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn andere Teile verwendet werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Fachhändler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befindet, an die dafür vorgesehene Stelle im Kapitel "Typenschild".

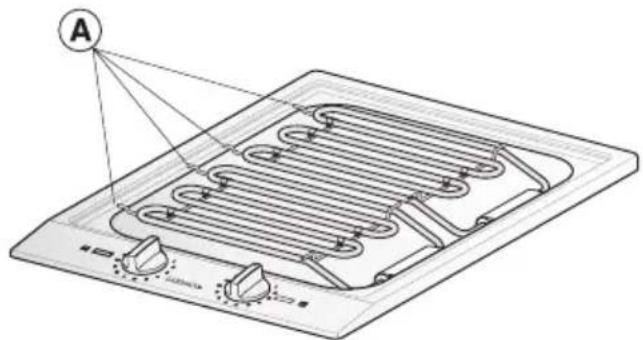

Erste Reinigung

■ Entfernen Sie die Schutzhüllen Ⓐ am Heizkörper und evtl. am Gerät angebrachte Schutzfolien.
■ Reinigen Sie das Grillbecken und den Rost mit heißem Wasser und Handspülmittel und trocknen Sie anschließend beides ab (siehe Kapitel "Reinigung und Pflege").
■ Wischen Sie die anderen Flächen mit einem feuchten Tuch ab und trocknen Sie sie.

Die Bauteile aus Metall sind mit einem Pflegemittel geschützt. Deshalb kommt es vorübergehend zur Geruchsbildung, wenn das Gerät das erste Mal in Betrieb genommen wird.

Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschanschluss oder Gerätedefekt hin.

A

Grilltabelle

Die in der Tabelle angegebenen Zeiten sind Richtwerte und gelten für das Grillen bei Leistungsstufe 9 -12 auf dem vorgeheizten Grill. Die Grilldauer hängt von Art, Beschaffenheit und Dicke des Grillgutes ab.

Grillgut Grillzeit in Minuten
Fleisch und Wurst
Bratwurst 6 - 8
Filetsteak 4 - 10
Frikadellen 12 - 16
Hähnchenkeule 16 - 18
Lammkotelett 4 - 8
Leber 3 - 6
Putenschnitzel 8 - 10
Schaschlik 14 - 18
Schnitzel 8 - 12
Spare Ribs 15 - 20
T-Bone-Steak 10 - 20
Fisch / Meersfrüchte
Forelle 12 - 16
Garnelen 2 - 4
Lachssteak 10 - 12
Makrele 10 - 12
Thunfischsteak 6 - 8
Gemüse
Auberginen 6 - 8
Folienkartoffeln, vorgegart 10 - 20
Gemüsespieße 5 - 6
Mais, vorgegart 5 - 8
Paprikastreifen 2 - 3
Tomatenhälften 2 - 4
Obst
Ananasscheiben 2 - 3
Apfelscheiben 2 - 3
Sonstiges
Röstbrot 2 - 3
Tofu 4 - 6

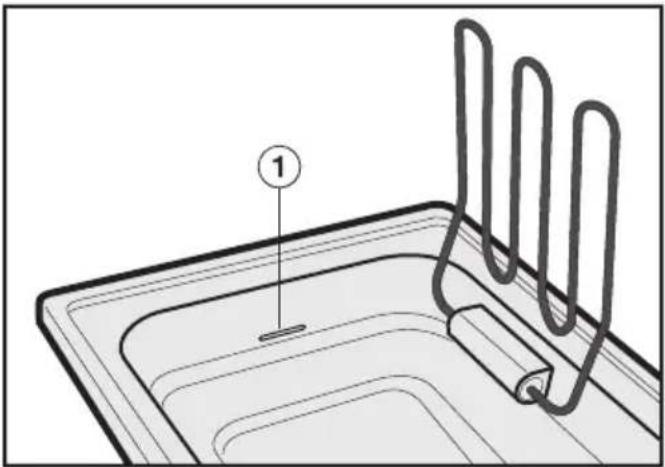

Grill vorbereiten

Sie können den Grill mit oder ohne Lavasteine benutzen. Ohne Lavasteine bleibt das Grillgut durch den aufsteigenden Wasserdampf besonders saftig. Mit Lavasteinen wird das Grillaroma besonders intensiv.

■ Prüfen Sie, ob der Ablaufhahn geschlossen ist.
■ Nehmen Sie den Rost ab, klappen Sie die Heizkörper hoch und nehmen Sie ggf. den Lavasteinbehälter aus dem Grillbecken.

CS 1312

■ Füllen Sie das Grillbecken
- zum Grillen ohne Lavasteine bis zur Markierung ① mit ca. 2,5 Liter Wasser.
- zum Grillen mit Lavasteinen mit ca. 1,2 Liter Wasser.
■ Setzen Sie ggf. den gefüllten Lavasteinbehälter in das Grillbecken ein.
■ Klappen Sie die Heizkörper wieder herunter und legen Sie den Rost auf.

CS 1322

■ Füllen Sie das Grillbecken
- zum Grillen ohne Lavasteine bis zur Markierung ① mit ca. 4,0 Liter Wasser.
- zum Grillen mit Lavasteinen bis zur mit ca. 1,8 Liter Wasser.
■ Setzen Sie ggf. den gefüllten Lavasteinbehälter in das Grillbecken ein.
■ Klappen Sie die Heizkörper wieder herunter und legen Sie den Rost auf.

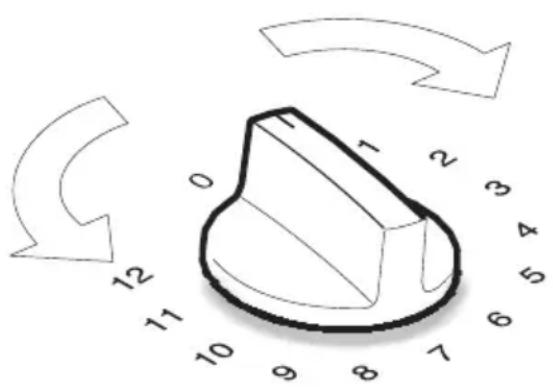

Ein- und Ausschalten

Der Grill hat 2 Heizkörper, die getrennt eingeschaltet und geregelt werden können. Bei großen Mengen können Sie die gesamte Fläche zum Grillen benutzen. Bei kleinen Mengen können Sie z. B. vorn grillen und hinten mit Leistungsstufe 3 - 4 warmhalten.

Die Heizkörper lassen sich durch Drehen des jeweiligen Knebels nach links oder rechts ein- und ausschalten.

Nach dem Einschalten leuchtet die Betriebsanzeige I auf. Sie erlischt nach dem Ausschalten.

0 1 2 3 4 5 6 7 8 9 10 11 12

Grillen

Achten Sie beim Grillen darauf, dass immer Wasser im Grillbecken vorhanden ist. Gießen Sie gegebenenfalls Wasser nach.

Verwenden Sie keinesfalls Grillschalen, Grillpfannen, Kochgeschirr oder Ähnliches und decken Sie den Rost niemals ab (z. B. mit Alufolie)! Durch den dabei entstehenden Wärmestau kann der Rost beschädigt werden.

■ Drehen Sie einen oder beide Bedien-knebel auf die Leistungsstufe"12". Heizen Sie den Grill mit aufgelegtem Rost ca. 10 Minuten vor.

Achten Sie darauf, dass die Markierung des Bedienknebels genau auf die Position "12" zeigt.

■ Stellen Sie die gewünschte Leistungsstufe ein.
■ Wenden Sie das Grillgut mehrmals während des Grillens.

Tipps

• Tupfen Sie feuchtes Grillgut mit Küchenkrepp trocken, um Spritzer beim Grillen zu vermeiden.
• Salzen Sie Fleisch erst nach dem Grillen, da es sonst trocken wird.
• Wir empfehlen, Grillgut zu marinieren. Dadurch schmeckt es besonders aromatisch.
• Bestreichen Sie nicht mariniertes Grillgut vor dem Grillen mit etwas Öl. Verwenden Sie nur Öle, die hocher-hitzbar sind.
• Sie können die Grillzeit bei Folienkartoffeln und Maiskolben verkürzen, wenn Sie die Kartoffeln je nach Größe 15 - 40 Minuten und Maiskolben 10 - 15 Minuten vorkochen.

Nach dem Grillen

■ Schalten Sie das Gerät aus.
■ Reinigen Sie das Gerät im handwarmen Zustand nach jedem Benutzen (siehe Kapitel "Reinigung und Pflege").
■ Prüfen Sie nach dem Grillen mit Lavasteinen das Aussehen der Lavasteine. Erscheinen sie dunkel, sind sie mit Fett gesättigt und müssen gereinigt bzw. aufgefüllt werden (siehe Kapitel "Reinigung und Pflege").

Überhitzungsschutz

Bei zu wenig Wasser im Grillbecken schaltet ein Überhitzungsschutz das Gerät automatisch ab.

■ Gießen Sie kaltes Wasser nach.

Sobald das Gerät abgekühlt ist und der Heizkörper sich wieder einschaltet, können Sie weitergrillen.

Sicherheitsausschaltung

Eine Sicherheitsausschaltung sorgt dafür, dass der Heizkörper nur beheizt wird, wenn er heruntergeklappt ist.

⚠️ Verwenden Sie zum Reinigen keinesfalls ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile gelangen und einen Kurzschluss auslösen.

Reinigen Sie das Gerät regelmäßig, am besten nach jedem Benutzen. Lassen Sie dazu das Gerät abkühlen. Reiben Sie das Gerät nach jeder feuchten Reinigung trocken. Dadurch vermeiden Sie Kalkrückstände.

Scheuernde Reinigungsmittel wie Scheuersande oder Schwämme mit kratzender Oberfläche dürfen nur zum Reinigen des Heizkörpers benutzt werden.

Um Beschädigungen der Edelstahl-oberflächen zu vermeiden, verwenden Sie bei der Reinigung keine

• soda-, alkali-, ammoniak-, säure- oder chloridhaltigen Reinigungsmittel,
• kalklösenden Reinigungsmittel,
• Fleck- und Rostentferner,
• scheuernden Reinigungsmittel, z. B. Scheuerpulver, Scheuermilch, Putzsteine,
• lösemittelhaltigen Reinigungsmittel,
  – Geschirrspülmaschinen-Reiniger,
• Grill- und Backofensprays,
  – Glasreiniger,
• scheuernde harte Bürsten und Schwämme (z. B. Topfschwämme), oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,
• spitzen Gegenstände (damit die Dichtungen zwischen Rahmen und Arbeitsplatte nicht beschädigt werden).

Edelstahl

Für die Reinigung eignet sich ein Glas- keramik- und Edelstahlreiniger (siehe Kapitel "Nachkaufbares Zubehör").

Um ein schnelles Wiederverschmutzen zu verhindern, empfehlen wir die Verwendung eines Edelstahl-Pflegemittels (siehe Kapitel "Nachkaufbares Zubehör").

Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Verwenden Sie im Bereich der Bedruckung kein Edelstahl-Reinigungsmittel. Die Bedruckung wird sonst abgerieben. Reinigen Sie den Bereich ausschließlich mit einem Schwammtuch, etwas Handspülmittel und warmem Wasser.

Rost und Lavasteinbehälter

Reinigen Sie Rost und Lavasteinbehälter nach jedem Gebrauch mit heißem Wasser und etwas Handspülmittel.

Wenn der Rost stark verschmutzt ist, weichen Sie ihn ein und entfernen Sie die Verschmutzungen anschließend mit einer Bürste.

Bei starken Verschmutzungen des Lavasteinbehälters empfehlen wir Ihnen den Einsatz einer Edelstahl Spirale und des Glaskeramik- und Edelstahlreinigers. Lassen Sie Rost und Lavasteinbehälter anschließend gründlich trocknen.

Verwenden Sie keinesfalls Edelstahl-Pflegemittel für den Lavasteinbehälter!

Heizkörper

Grillrückstände am Heizkörper entfernen Sie am besten mit einem Scheuerschwamm.

Lavasteine

Reinigen Sie die Lavasteine regelmäßig.

Geben Sie dazu die Steine in einen Behälter mit heißem Wasser und etwas Handspülmittel. Lassen Sie sie kurz einweichen und rühren Sie die Steine mehrmals durch. Gießen Sie das schmutzige Wasser ab und spülen Sie 2- bis 3-mal mit klarem Wasser nach. Geben Sie die Steine anschließend auf ein ausreichend großes Küchentuch zum Abtrocknen.

Durch das Reinigen der Lavasteine löst sich die abgenutzte Schicht. Die Abnutzung der Lavasteine ist abhängig von der Gebrauchshäufigkeit und Anwendungsdauer.

Hat sich die Menge der Lavasteine im Lavasteinbehälter um die Hälfte verringert, müssen diese aufgefüllt werden.

Grillbecken

Reinigen Sie das Grillbecken nach je- dem Gebrauch!

■ Warten Sie, bis das vom Grillen ver- unreinigte Wasser abgekühlt ist.
■ Stellen Sie ein ausreichend großes Gefäß unter den Ablauf.

• Öffnen Sie den Ablauf an der Unterseite des Gerätes, indem Sie den Schwertknebel nach links ① drehen.
  ■ Schließen Sie den Ablauf nach dem Ablassen des Wassers wieder, indem Sie den Schwertknebel nach rechts ②bis zum Anschlag drehen.
  ■ Reinigen Sie das Grillbecken nach jedem Gebrauch mit heißem Wasser und Handspülmittel. Bei starken Verschmutzungen empfehlen wir die Verwendung einer Edelstahl Spirale und des Miele Glaskeramik- und Edelstahlreinigers.
  ■ Lassen Sie das schmutzige Wasser ab und reinigen Sie den Ablauf mit einer Flaschenbürste. Spülen Sie mit heißem Wasser nach und trocknen Sie zum Schluss Grillbecken und Ablauf.

Verwenden Sie keinesfalls Edelstahl-Pflegemittel für das Grillbecken!

Sorgen Sie dafür, dass die Geräteunterseite zum Ablassen des Wassers immer zugänglich bleibt.

Achten Sie darauf, dass das Wasser vor dem Ablassen abgekühlt ist. Es besteht sonst Verbrühungsgefahr!

Reparaturen an Elektrogeräten dürfen nur von einer Elektro-Fachkraft durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Was ist zu tun, wenn ...

... das Gerät nach dem Einschalten nicht heiß wird?

Prüfen Sie, ob

- der Überhitzungsschutz ausgelöst hat. Gehen Sie vor wie im Kapitel "Überhitzungsschutz" beschrieben.

- die Sicherung der Hausinstallation ausgelöst hat. Fordern Sie eventuell eine Elektro-Fachkraft oder den Kundendienst an.

... das Gerät beim Vorheizen in der Leistungsstufe "12" nach 10 Minuten nicht so heiß ist, dass das Lebensmittel zu bräunen beginnt?

- prüfen Sie, ob die Markierung auf dem Bedienknebel genau auf die Leistungsstufe "12" zeigt. Zwischen "12" und "0" heizt der Grill mit reduzierter Leistung.

Passend zu Ihren Geräten bietet Miele ein umfangreiches Sortiment an Miele Zubehören sowie Reinigungs- und Pflegeprodukten.

Diese Produkte können Sie ganz leicht im Miele Webshop be- stellen:

Sie erhalten diese Produkte auch über den Miele Kunden- dienst (siehe Umschlag) und bei Ihrem Miele Fachhändler.

Grillplatte CSGP 1300

Guss-Grillplatte zum Auflegen, mit einer glatten und einer geriffelten Seite, für CS 1312

Grillplatte CSGP 1400

Guss-Grillplatte zum Auflegen, mit einer glatten und einer geriffelten Seite, für CS 1322

Drahtgestell für Grillplatte CSGP1300

Drahtgestell für Grillplatte CSGP1400

Reinigungs- und Pflegemittel

Glaskeramik- und Edelstahlreiniger 250 ml

Entfernt stärkere Verschmutzungen, Kalkflecken und leichte Verfärbungen

Edelstahl-Pflegemittel 250 ml

Einfache Entfernung von Wasserstreifen, Flecken und Finger-abdrücken Verhindert ein schnelles Wiederverschmutzen

Microfasertuch

Entfernt Fingerabdrücke und leichte Verschmutzungen

Um Schäden am Gerät zu vermeiden, darf dieses erst nach der Montage der Oberschränke und der Dunstabzugshaube eingebaut werden.

Furniere der Arbeitsplatte müssen mit hitzebeständigem Kleber (100 °C) verarbeitet sein, damit sich diese nicht lösen oder verformen. Die Wandabschlussleisten müssen hitzebeständig sein.
Die Geräte CS 1312 (Grill) und CS 1322 (Grill) dürfen nicht direkt neben dem CS 1421 (Salamander) eingebaut werden. Zwischen einem Grill und dem Salamander muss ein Mindestabstand von 150 mm eingehalten werden.
Es muss sichergestellt werden, dass die Netzanschlussleitung des Gerätes nach dem Einbau keinen mechanischen Belastungen ausgesetzt ist, z. B. beim Ablassen des Wassers.
Achten Sie darauf, dass nach dem Einbau die Netzanschlussleitung keine heißen Gerätestellen berührt. Es können sonst Hitzeschäden an der Leitung entstehen.

Die auf den folgenden Seiten aufgeführten Sicherheitsabstände sind sorgfältig einzuhalten.
▶ Verwenden Sie keinerlei Fugendichtungsmittel, außer es wird ausdrücklich gefordert. Das Dichtungsband des Gerätes gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte.

Alle Maße sind in mm angegeben

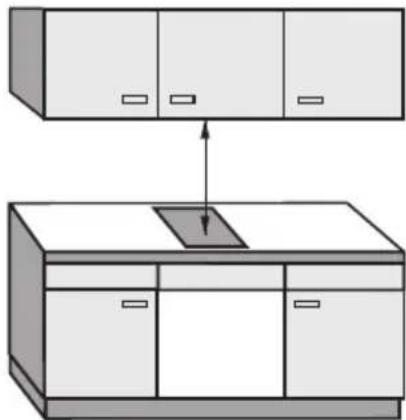

Sicherheitsabstand oben

Wenn unter einer Dunstabzugshaube mehrere Geräte eingebaut sind, für die unterschiedliche Sicherheitsabstände angegeben werden, müssen Sie den größten geforderten Sicherheitsabstand einhalten.

Zwischen dem Gerät und einer oberhalb angebrachten Dunstabzugshaube muss der vom Haubenhersteller angegebene Sicherheitsabstand eingehalten werden.

Fehlen die Angaben des Haubenherstellers oder sind leicht entflammbare Materialien (z. B. ein Hängebord) über dem Gerät installiert, muss der Sicherheitsabstand min. 760 mm betragen.

Sicherheitshinweise zum Einbau

Sicherheitsabstände seitlich

Beim Einbau eines Grills dürfen sich an einer Seite und an der Rückseite beliebig hohe Schrank- oder Raumwände befinden, an der anderen Seite darf kein Gerät oder Möbelstück höher als das eingebaute Gerät sein (siehe Abbildungen).

Wegen der Abstrahlungstemperatur ist ein Sicherheitsabstand von mindestens

50 mm vom Arbeitsplattenausschnitt zur Rückwand einzuhalten.

Zwischen Arbeitsplattenausschnitt und den umgebenden Möbeln, z. B. einem Hochschrank rechts oder links, ist der Sicherheitsabstand ① einzuhalten:

40 mm bei CS 1212 / CS 1212-1

CS 1221 / CS 1221-1

CS 1234 / CS 1234-1

CS 1223

CS 1222

50 mm bei CS 1112

CS 1122

CS 1134

CS 1326

CS 1327

CS 1411

100 mm bei CS 1012 / CS 1012-1

150 mm bei CS 1421

CS 1312

CS 1322

200 mm bei CS 1034 / CS 1034-1

250 mm bei CS 1011

CS 1021.

sehr empfehlenswert!

nicht empfehlenswert!

nicht erlaubt!

Sicherheitsabstand zu Nischenverkleidung

Wird eine Nischenverkleidung angebracht, muss ein Mindestabstand zwischen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Temperaturen Materialien verändern oder zerstören können.

Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestabstand ⑤ zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betragen.

Bei einer Verkleidung aus nicht brennbarem Material (z. B. Metall, Naturstein, Keramikfliesen) beträgt der Mindestabstand ⑤ zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm minus Stärke der Verkleidung.

Beispiel: Stärke der Nischenverkleidung 15 mm

50 mm - 15 mm = Mindestabstand 35 mm

①Mauerwerk ②Nischenverkleidung Maß x = Stärke der Nischenverkleidung

③Arbeitsplatte

④ Ausschnitt in der Arbeitsplatte

⑤Mindestabstand bei brennbaren Materialien 50 mm bei nicht brennbaren Materialen 50 mm - Maß x

CS 1312

15 288 520 170 3 272±1 50 1 ≤ R4 z 40 500±1 25-30 25-30 256 256 165 325 443 70 ② 1/2" ⑤ ④ 120

①Klemmfedern
②vorn
③Einbauhöhe
④ Einbauhöhe Netzanschlusskasten mit Netzanschlussleitung, L = 2000 mm
⑤Ablaufhahn

CS 1322

15 380 520 100 170 ③ ① ① ≤ R4 40 50 364±1 500±1 342 1/2" ② ⑤ 70 120 165 325 443

①Klemmfedern
②vorn
③Einbauhöhe
④ Einbauhöhe Netzanschlusskasten mit Netzanschlussleitung, L = 2000 mm
⑤Ablaufhahn

■ Erstellen Sie den Arbeitsplattenausschnitt für ein oder mehrere Geräte entsprechend der Maßskizzen. Beachten Sie den Mindestabstand zur Rückwand sowie rechts oder links zu einer Seitenwand. Siehe Kapitel "Sicherheitshinweise zum Einbau".
■ Versiegeln Sie die Schnittflächen bei Arbeitsplatten aus Holz mit speziellem Lack, Silikonkautschuk oder Gießharz, um ein Aufquellen durch Feuchtigkeit zu verhindern. Die verwendeten Materialien müssen temperaturbeständig sein.

Wird beim Einbau festgestellt, dass die Dichtung des Rahmens an den Ecken nicht richtig auf der Arbeitsfläche aufliegt, können die Eckenradien, ≤ R4, mit der Stichsäge vorsichtig nachgearbeitet werden.

Bei Einbau von mehr als einem Gerät muss zwischen den einzelnen Geräten jeweils eine Zwischenleiste ② montiert werden.

Siehe Kapitel "Klemmfedern und Zwischenleisten" befestigen.

Arbeitsplattenausschnitt - zwei Geräte

D 500 ② A C

Bei Einbau von zwei Geräten ergibt sich die Breite des Arbeitsplattenausschnittes D aus den Maßen A und C.

Arbeitsplattenausschnitt - drei Geräte

D 500 2 A B C

Bei Einbau von drei Geräten ergibt sich die Breite des Arbeitsplattenausschnittes D aus den Maßen A und B und C.

A = Gerätebreite (288 mm oder 380 mm oder 576 mm) minus 8 mm
B = Gerätebreite (288 mm oder 380 mm oder 576 mm)
C = Gerätebreite (288 mm oder 380 mm oder 576 mm) minus 8 mm
D = Breite des Arbeitsplattenausschnittes

Bei Einbau von mehr als drei Gerä- ten muss für jedes weitere Gerät zu den Maßen A und B und C die ent- sprechende Gerätebreite B (288 mm oder 380 mm oder 576 mm) addiert werden.

Beispielrechnungen zum Arbeitsplattenausschnitt bei Einbau von drei Geräten

AGerätebreite minus 8	BGerätebreite	CGerätebreite minus 8	DArbeitsplatten-ausschnitt
280 288 280	848
280 380 372	1032
280 576 568	1424
372 288 280	940
372 380 372	1124
372 576 568	1516
568 288 280	1136
568 380 372	1320
568 - 568 1136

Alle Maße in mm.

D 25-30 1 3 4 3 4 25-30 500 25-30 2 2 3 A B C 280/372/568 288/380/576 280/372/568

①Klemmfedern
② Zwischenleisten
③ Zwischenraum zwischen Leiste und Arbeitsplatte
④Abdeckung

Die Befestigung der Klemmfedern ① und Zwischenleisten ② wird in der Abbildung für 3 Geräte dargestellt.

Für jedes weitere Gerät ist eine zusätzliche Zwischenleiste erforderlich. Die Position für die Befestigung einer zusätzlichen Zwischenleiste ist abhängig von der Gerätebreite B (288 mm / 380 mm / 576 mm).

©

Arbeitsplatte aus Naturstein

Die Schrauben werden für Arbeits - platten aus Naturstein nicht benötigt.

■ Positionieren und befestigen Sie die Klemmfedern ①und Zwischenleisten ② mit starkem doppelseitigem Kle -beband ③.

■ Verkleben Sie die seitlichen Ränder und den unteren Rand der Klemmfedern ① und Zwischenleisten ② mit Silikon.

■ Füllen Sie den Zwischenraum ⑤ zwischen den Leisten und der Arbeits - platte mit Silikon aus.

Gerät / Geräte einsetzen

■ Führen Sie die Netzanschlussleitung des Gerätes durch den Arbeitsplattenausschnitt nach unten.
■ Legen Sie das Gerät, beginnend mit der Vorderseite, in den Arbeitsplattenausschnitt hinein.
■ Drücken Sie mit beiden Händen das Gerät gleichmäßig nach unten, bis es deutlich merkbar einrastet. Achten Sie darauf, dass die Dichtung des Gerätes auf der Arbeitsplatte aufliegt. Nur so ist eine allseitige Dichtwirkung gewährleistet. Verwenden Sie kein Fugendichtungsmittel!
■ Schieben Sie das eingebaute Gerät zur Seite, bis die Löcher der Zwischenleiste zu sehen sind.

■ Rasten Sie die Abdeckung ④ in die vorgesehenen Löcher der Zwischenleiste ② ein.

■ Legen Sie das nächste Gerät, beginnend mit der Vorderseite, in den Arbeitsplattenausschnitt hinein.
■ Schließen Sie das Gerät / die Geräte an das Elektronetz an (siehe Kapitel "Elektroanschluss").
■ Prüfen Sie die Funktion des Gerätes / der Geräte.

Das Ausheben der Geräte kann mit einem Spezialwerkzeug vorgenommen werden.

Sie können die Geräte auch von unten herausdrücken. Beachten Sie, dass zunächst der hintere Bereich herausgedrückt werden muss.

Dichtung zwischen Gerät und Arbeitsplatte

Das Dichtungsband unter dem Rand des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte.

Das Gerät darf auf keinen Fall zusätzlich mit Fugendichtungsmittel (z. B. Silikon) abgedichtet werden. Gerät und Arbeitsplatte können beschädigt werden, wenn das Gerät ausgebaut werden muss.

Geflieste Arbeitsfläche

Die Fugen ① und der schraffierte Bereich unterhalb der Geräteauflagefläche müssen glatt und eben sein, damit der Rahmen gleichmäßig aufliegt und das Dichtungsband unter dem Rand des Geräteoberteils eine ausreichende Abdichtung zur Arbeitsplatte gewährleistet.

Es wird empfohlen, das Gerät über eine Steckdose an das Elektronetz anzuschließen. Dadurch wird der Kunden-dienst erleichtert.

Achten Sie darauf, dass die Steckdose nach Einbau des Gerätes zugänglich ist.

Erfolgt der Anschluss nicht über eine Steckdose, beauftragen Sie bitte eine Elektro-Fachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.

Ist die Steckdose nicht mehr zugänglich oder ist ein Festanschluss vorgesehen, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm. Dazu gehören LS-Schalter, Sicherungen und Schütze.

Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild. Diese Angaben müssen mit denen des Netzes übereinstimmen.

Der Hersteller macht darauf auf-merksam, dass keine Haftung für mittelbare oder unmittelbare Schäden übernommen wird, die durch unsachgemäßen Einbau oder falschen Anschluss entstehen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen installationsseitig fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein!

Gesamtleistung

siehe Typenschild

Anschluss und Absicherung

AC230V/50Hz

Überstromschutzschalter 16 A

Auslösecharakteristik Typ B oder C

Fehlerstromschutzschalter

Zur Erhöhung der Sicherheit empfiehlt der VDE bzw. ÖVE, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA vorzuschalten.

Vom Netz trennen

Soll der Stromkreis des Gerätes vom Netz getrennt werden, machen Sie je nach Installation in der Verteilung folgendes:

- Schmelzsicherungen

Sicherungseinsätze aus den Schraubkappen ganz herausnehmen.

oder:

– Sicherungs-Schraubautomaten

Prüfknopf (rot) drücken, bis der Mittelknopf (schwarz) herausspringt.

oder:

– Einbau-Sicherungsautomaten

(Leitungs-Schutzschalter, mind.

Typ B oder C !):

Kipphebel von 1 (Ein) auf 0 (Aus) stellen.

oder:

- FI-Schutzschalter

(Fehlerstrom-Schutzschalter)

Den Hauptschalter von 1 (Ein) auf 0 (Aus) schalten oder die Prüftaste betätigen.

Das Netz ist nach der Trennung gegen Wiedereinschalten zu sichern.

Wechsel der Netzanschlussleitung

Bei Wechsel der Anschlussleitung darf nur der spezielle Leitungstyp H 05 VV-F (PVC-isoliert) verwendet werden, der beim Hersteller oder Kundendienst erhältlich ist.

Die Netzanschlussleitung darf nur von dem Gerätehersteller, einem von ihm autorisierten Kundendienst oder einer Elektro-Fachkraft ausgewechselt werden. Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild.

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte:

• Ihren Miele Fachhändler oder
  – den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. Beide Angaben finden Sie auf dem beiliegenden Typenschild.

Kleben Sie hier das beiliegende Typenschild ein. Achten Sie darauf, dass die Modellbezeichnung mit den Angaben auf der Titelseite dieser Gebrauchsanweisung übereinstimmt.

Garantiezeit und Garantiebedingungen

Die Garantiezeit beträgt 2 Jahre. Weitere Informationen entnehmen Sie bitte den mitgelieferten Garantiebedingungen.

Deutschland:

Herstelleradresse

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone]

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone]

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à r.l.

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

www.miele-shop.com

Werkkundendienst

Deutschland

0800 2244666*

Mo-Fr 8 - 20 Uhr

Sa+So 9 - 18 Uhr

*kostenfrei

Österreich

050 800 800**

Mo-Fr 7 - 18 Uhr

Sa 10 - 15 Uhr

**Festnetz zum

Ortstarif

Mobilfunkgebühren

abweichend

Luxemburg

00352 497 11-30

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr

Produktinformationen

Deutschland

0180 5252100*

Mo-Fr 8 - 20 Uhr

Sa 9 - 13 Uhr

*0,14 € pro Minute

aus dem Festnetz,

Mobilfunkgebühren

max. 0,42 € pro Minute

Österreich

050 800 800**

Mo-Fr 7 - 18 Uhr

Sa 10 - 15 Uhr

**Festnetz zum

Ortstarif

Mobilfunkgebühren

abweichend

Luxemburg

00352 49711-45

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr
