BEDIENUNGSANLEITUNG CS 1421 MIELE

Gebrauchs- und Montageanweisung

Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

d e - D E

M.-Nr. 07 173 240

Inhalt

Gerätebeschreibung 3

Sicherheitshinweise und Warnungen 4

Ihr Beitrag zum Umweltschutz 12

Vor dem ersten Benutzen 13

Bedienung 14

Gratiniereinheit aus-/einfahren....14

Ein- und Ausschalten....14

Gratinieren 15

Warmhalten 15

Tipps 15

Nach dem Benutzen 15

Sicherheitseinrichtungen 16

Einfahrsicherung 16

Positionserkennung 16

Überhitzungsschutz. 16

Klemmschutz 16

Reinigung und Pflege 17

Was tun, wenn ...? 19

Nachkaufbares Zubehör 20

Sicherheitshinweise zum Einbau 21

Geräte- und Einbaumaße 24

Arbeitsplatte vorbereiten 25

Einbau von mehreren Geräten 26

Klemmfedern und Zwischenleisten befestigen....29

Gerät / Geräte einsetzen 31

Allgemeine Einbauhinweise 32

Elektroanschluss 33

Kundendienst / Typenschild / Garantie 35

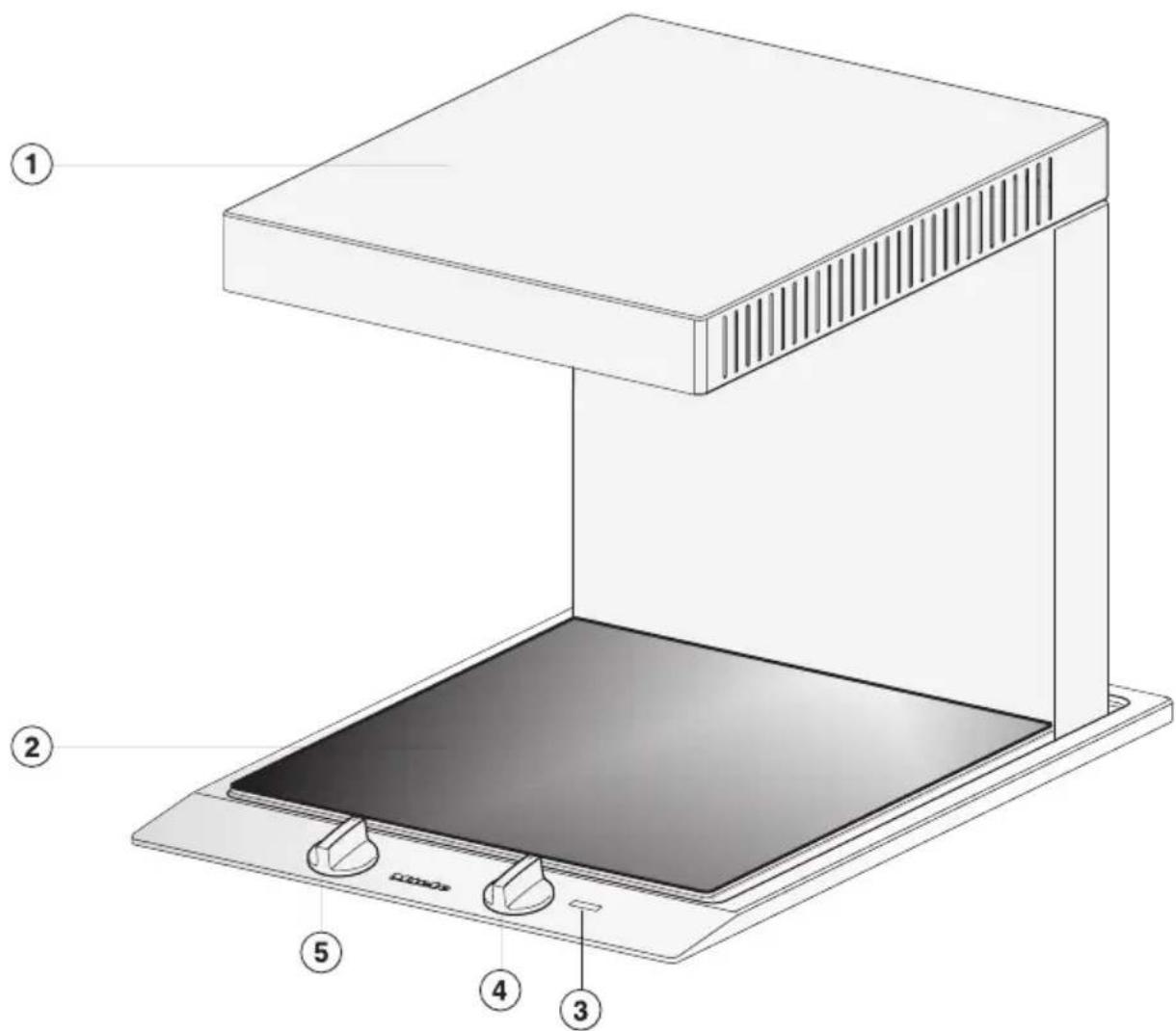

①Gratiniereinheit, ausfahrbar
②Stellfläche herausnehmbar
③Anzeigeelemente

Bedienknebel:

④Einstellen der Leistungsstufe
⑤Höheneinstellung der Gratiniereinheit

Anzeigeelemente

⑥Betriebsanzeige
⑦Restwärmeanzeige

Dieser Salamander entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen.

Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Gerät.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Sicherheitshinweise und Warnungen verursacht werden.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Dieser Salamander ist für die Verwendung im Haushalt und in haushaltsähnlichen Aufstellumgebungen bestimmt.
Dieser Salamander ist nicht für die Verwendung im Außenbereich bestimmt.
▶ Verwenden Sie den Salamander ausschließlich im haushaltsüblichen Rahmen zum Zubereiten und Warmhalten von Speisen. Alle anderen Anwendungsarten sind unzulässig.
▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Salamander sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden.

Diese Personen dürfen das Gerät nur ohne Aufsicht bedienen, wenn es ihnen so erklärt wurde, dass sie es sicher bedienen können. Sie müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.

Kinder im Haushalt

Kinder unter acht Jahren müssen vom Salamander ferngehalten werden – es sei denn, Sie werden sie ständig beaufsichtigt.
Kinder ab acht Jahren dürfen den Salamander nur ohne Aufsicht bedienen, wenn ihnen das Gerät so erklärt wurde, dass sie es sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.
Kinder dürfen den Salamander nicht ohne Aufsicht reinigen.
Beaufsichtigen Sie Kinder, die sich in der Nähe des Salamanders aufhalten. Lassen Sie Kinder niemals mit dem Gerät spielen.
Die Glaskeramikscheibe der Gratiniereinheit und die Stellfläche werden bei Betrieb heiß und bleiben es noch einige Zeit nach dem Ausschalten. Halten Sie Kinder vom Gerät fern, bis es so weit abgekühlt ist, dass jegliche Verbrennungsgefahr ausgeschlossen ist.
Erstickungsgefahr!

Kinder können sich beim Spielen in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.

Verbrennungsgefahr!

Bewahren Sie in Stauräumen über oder hinter dem Salamander keine Gegenstände auf, die für Kinder von Interesse sein könnten. Die Kinder werden sonst dazu verleitet, auf das Gerät zu klettern.

Verbrennungs- und Verbrühungsgefahr!

Achten Sie darauf, dass Kinder nicht die Möglichkeit haben, heißes Geschirr herunterzuziehen.

Der Heizkörper der Gratiniereinheit strahlt sehr hell. Achten Sie darauf, dass Kinder nicht direkt in den Heizkörper schauen!

Technische Sicherheit

▶ Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.
▶ Beschädigungen am Salamander können Ihre Sicherheit gefährden. Kontrollieren Sie ihn auf sichtbare Schäden. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb.
Die elektrische Sicherheit des Salamanders ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Diese grundlegende Sicherheitsvoraussetzung muss vorhanden sein.

Lassen Sie im Zweifelsfall die Elektroinstallation durch eine Elektro-Fachkraft überprüfen.

Die Anschlussdaten (Frequenz und Spannung) auf dem Typenschild des Salamanders müssen unbedingt mit denen des Elektronetzes übereinstimmen, damit keine Schäden am Gerät auftreten. Vergleichen Sie diese vor dem Anschließen.
Fragen Sie im Zweifelsfall eine Elektro-Fachkraft
Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr). Schließen Sie den Salamander nicht damit an das Elektronetz an.
▶ Verwenden Sie den Salamander nur im eingebauten Zustand, damit die sichere Funktion gewährleistet ist.
▶ Dieser Salamander nicht an nicht stationären Aufstellungsorten (z. B. Schiffen) betrieben werden.

Das Berühren spannungsführender Anschlüsse sowie das Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Salamanders. Öffnen Sie niemals das Gehäuse des Gerätes.
Garantieansprüche gehen verloren, wenn der Salamander nicht von einem von Miele autorisierten Kundendienst repariert wird.
Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
Der Salamander ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem bestimmt.
Wenn der Netzstecker von der Anschlussleitung entfernt wird oder die Anschlussleitung nicht mit einem Netzstecker ausgestattet ist, muss der Salamander von einer Elektro-Fachkraft an das Elektro-netz angeschlossen werden. Beim Austausch einer beschädigten Anschlussleitung muss eine spezielle Anschlussleitung installiert werden. Siehe Kapitel "Elektroanschluss".
Bei Installations- und Wartungsarbeiten sowie Reparaturen muss der Salamander vom Elektronetz getrennt sein.
Stellen Sie dies sicher, indem Sie
– die Sicherungen der Hausinstallation ausgeschalten, oder
- die Schraubsicherungen der Elektroinstallation ganz herausgeschrauben, oder
- den Netzstecker (wenn vorhanden) aus der Steckdose ziehen. Ziehen Sie dabei nicht an der Netzanschlussleitung, sondern am Stecker.

Stromschlaggefahr!

Nehmen Sie den Salamander bei einem Defekt oder bei Brüchen, Sprüngen oder Rissen in der Glaskeramikfläche der Gratiniereinheit nicht in Betrieb bzw. schalten Sie ihn sofort aus. Trennen Sie das Gerät vom Elektronetz.

Sachgemäßer Gebrauch

▶ Lebensmittel können anbrennen und ungenießbar werden oder sich entzünden. Lassen Sie den Salamander niemals unbeaufsichtigt.

Löschen Sie niemals Öl- und Fettbrände mit Wasser. Schalten Sie das Gerät aus und ersticken Sie die Flammen vorsichtig mit einer Löschdecke oder einem feuchten Geschirrtuch.

In geschlossenen Dosen entsteht beim Einkochen und Erhitzen Überdruck, durch den sie platzen können.

Verwenden Sie den Salamander nicht zum Erhitzen von Dosen.

Wenn Sie ein Elektrogerät (z. B. Handmixer) in der Nähe des Salamanders verwenden, achten Sie darauf, dass die Netzanschlussleitung nicht mit dem heißen Salamander in Berührung kommt. Die Isolierung der Anschlussleitung könnte beschädigt werden.

Wenn der Salamander hinter einer Möbeltür eingebaut ist, betreiben Sie ihn nur bei geöffneter Möbeltür.

Schließen Sie die Möbeltür erst, wenn die Restwärmeanzeige erloschen ist.

Der Salamander wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Erst wenn die Restwärmeanzeige erloschen ist, besteht keine Verbrennungsgefahr mehr.

▶ Sie können sich am heißen Salamander verbrennen. Schützen Sie Ihre Hände bei allen Arbeiten am heißen Gerät mit Topfhandschuhen oder Topflappen. Verwenden Sie nur trockene Handschuhe oder Topflappen. Nasse oder feuchte Textilien leiten die Wärme besser und können Verbrennungen durch Dampf verursachen.

Bei Einbau mehrerer Geräte

Stellen Sie keine heißen Töpfe oder Pfannen im Bereich der Zwischenleiste ab, da sie die Dichtung der Zwischenleiste beschädigen könnten.

Bei eingeschaltetem Salamander, versehentlichem Einschalten oder vorhandener Restwärme besteht die Gefahr, dass sich auf der Stellfläche abgelegte metallische Gegenstände erhitzen.
Andere Materialien können schmelzen oder sich entzünden.
Verwenden Sie die Stellfläche nicht als Ablagefläche.
Schalten Sie den Salamander nach Gebrauch aus!

Gegenstände in der Nähe des eingeschalteten Salamanders können durch die hohen Temperaturen zu brennen beginnen. Verwenden Sie den Salamander niemals zum Beheizen von Räumen.

Kunststoffgeschirr schmilzt bei hohen Temperaturen. Verwenden Sie hitzebeständiges Geschirr aus Porzellan, Glas etc.

Raue Böden verkratzen die Glasscheibe. Verwenden Sie nur Geschirr mit glattem Boden. Heben Sie das Geschirr zum Versetzen an, damit keine Schlieren und Kratzer entstehen.

Gegenstände können Kratzer auf der Oberfläche der Gratiniereinheit verursachen. Stellen Sie keine Gegenstände darauf ab.

Salz, Zucker oder Sandkörner, z. B. vom Gemüse putzen, können Kratzer auf der Stellfläche verursachen.

Halten Sie die Stellfläche sauber.

Reinigung und Pflege

Der Dampf eines Dampf-Reinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen.

Verwenden Sie zum Reinigen des Salamanders niemals einen Dampf-Reiniger.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Fachhändler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befindet, an die dafür vorgesehene Stelle im Kapitel "Typenschild".

Erste Reinigung

■ Entfernen Sie evtl. angebrachte Schutzfolien.
■ Wischen Sie alle Flächen mit einem feuchten Tuch ab und trocknen Sie sie.

Die Bauteile aus Metall sind mit einem Pflegemittel geschützt. Deshalb kommt es vorübergehend zur Geruchsbildung, wenn das Gerät das erste Mal in Betrieb genommen wird.

Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschanschluss oder Gerätedefekt hin.

Gratiniereinheit aus-/einfahren

■ Drehen Sie den linken Bedienknebel zum Ausfahren auf das Symbol ▲.

Die Gratiniereinheit fährt automatisch bis auf Maximalhöhe aus, auch wenn Sie den Bedienknebel auf ● zurückfedern lassen.

Sie können die Gratiniereinheit in jeder Höhe anhalten, indem Sie den Bedien-knebel kurz auf ▼drehen.

■ Drehen Sie den linken Bedienknebel zum Einfahren auf das Symbol ▼ und halten Sie ihn, bis die gewünschte Höhe erreicht ist, bzw. die Grati-niereinheit vollständig eingefahren ist.

Die Gratiniereinheit kann nur vollständig eingefahren werden, wenn die Restwärmeanzeige erloschen ist.

Ein- und Ausschalten

Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt!

Der Salamander wird eingeschaltet, indem man den rechten Bedienknebel auf die gewünschte Leistungsstufe dreht, und ausgeschaltet, indem man den Knebel auf "0" dreht. Der Knebel kann zum Ein- und Ausschalten nach links oder rechts gedreht werden.

Nach dem Einschalten leuchtet die Betriebsanzeige lauf.

Das Gerät heizt nur, wenn die Grati- niereinheit mindestens ca. 70 mm über der Stellfläche ausgefahren ist

Restwärmeanzeige

Sobald eine bestimmte Temperatur erreicht ist, erscheint die Restwärmeanzeige.

Die Restwärmeanzeige erlischt erst dann, wenn die Glaskeramikscheibe der Gratiniereinheit ohne Gefahr berührt werden kann.

Gratinieren

■ Fahren Sie die Gratiniereinheit aus.
■ Stellen Sie den Teller mit dem Gratiniergut auf die Stellfläche.
■ Fahren Sie die Gratiniereinheit soweit ein, dass der Abstand des Lebensmittels zum Heizkörper ca. 3-5 cm beträgt.
■ Drehen Sie den Bedienknebel auf die Leistungsstufe "12". Achten Sie darauf, dass die Markierung des Bedienknebels genau auf die Position "12" zeigt.
Die Gratinierzeit beträgt je nach gewünschtem Bräunungsgrad 3-5 Minuten.

Gratinieren Sie jeweils nur eine Porti- on.

Warmhalten

Unter dem Salamander können Lebensmittel (Gerichte) für einige Minuten warm gehalten werden.

■ Fahren Sie die Gratiniereinheit aus.
■ Stellen Sie Sie den Teller mit dem warmzuhaltenen Lebensmittel auf die Stellfläche.
■ Fahren Sie die Gratiniereinheit soweit ein, dass der Abstand des Lebensmittels zum Heizkörper ca. 10 cm beträgt.
■ Drehen Sie den Bedienknebel auf eine mittlere Leistungsstufe.

Tipps

- Sie können Lebensmittel (Gerichte) mit Käse überbacken, z.B. Fleisch, Toastbrot, Gemüse und süsse Speisen, wie z.B. Creme brûlée mit Zucker karamellisieren.

Der Salamander ist nicht geeignet, um Lebensmittel (Gerichte) zu erwärmen.

Nach dem Benutzen

■ Schalten Sie das Gerät aus.
■ Reinigen Sie das Gerät im handwarmen Zustand nach jedem Benutzen (siehe Kapitel "Reinigung und Pflege").
■ Fahren Sie die Gratiniereinheit ein, sobald die Restwärmeanzeige erloschen ist.

Das Gerät ist erst dann ausgeschaltet, wenn die Gratiniereinheit vollständig eingefahren ist.

Einfahrsicherung

Um Beschädigungen am Gerät zu vermeiden ist Ihr Salamander mit einer Einfahrsicherung ausgerüstet. Erst wenn das Gerät genügend abgekühlt ist, d.h. die Restwärmeanzeige erloschen ist, kann die Gratiniereinheit ganz eingefahren werden.

Positionserkennung

Das Gerät heizt nur, wenn die Gratinier-einheit mindestens ca. 70 mm über der Stellfläche ausgefahren ist.

Überhitzungsschutz

Der Halogen-Strahlungsheizkörper der Gratiniereinheit ist mit einem Überhitzungsschutz ausgerüstet. Dieser schaltet die Beheizung automatisch aus, bevor sich die Glaskeramikscheibe überhitzt. Sobald sich die Glaskeramik-scheibe abgekühlt hat, schaltet sich die Beheizung wieder automatisch ein. Sie erkennen das Auslösen des Überhitzungsschutzes daran, dass sich die Beheizung auch bei der höchsten einstellbaren Leistungsstufe ein- und ausschaltet.

Klemmschutz

Sobald die Gatiniereinheit beim Einfahren auf einen Widerstand zwischen Gratiniereinheit und Stellfläche trifft, dessen Durchmesser größer als 10 mm ist, wird der Vorgang abgebrochen und die Gratiniereinheit fährt automatisch wieder ca.10 mm nach oben.

⚠️ Verwenden Sie zum Reinigen keinesfalls ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile gelangen und einen Kurzschluss auslösen.

Reinigen Sie das Gerät regelmäßig, am besten nach jedem Benutzen. Lassen Sie dazu das Gerät abkühlen. Reiben Sie das Gerät nach jeder feuchten Reinigung trocken. Dadurch vermeiden Sie Kalkrückstände.

Um Beschädigungen zu vermeiden, verwenden Sie bei der Reinigung keine

• soda-, alkali-, ammoniak-, säure- oder chloridhaltigen Reinigungsmittel,
• kalklösenden Reinigungsmittel,
• Fleck- und Rostentferner,
• scheuernden Reinigungsmittel, z. B. Scheuerpulver, Scheuermilch, Putzsteine,
• lösemittelhaltigen Reinigungsmittel,
  – Geschirrspülmaschinen-Reiniger,
• Grill- und Backofensprays,
  – Glasreiniger,
• scheuernden harten Bürsten und Schwämme (z. B. Topfschwämme), oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,
• spitzen Gegenstände (damit die Dichtungen zwischen Rahmen und Arbeitsplatte nicht beschädigt werden)
• Schmutzradierer.

Edelstahl

Für die Reinigung eignet sich ein Glas- keramik- und Edelstahlreiniger (siehe Kapitel "Nachkaufbares Zubehör").

Um ein schnelles Wiederverschmutzen zu verhindern, empfehlen wir die Verwendung eines Edelstahl-Pflegemittels (siehe Kapitel "Nachkaufbares Zubehör").

Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Verwenden Sie im Bereich der Bedruckung kein Edelstahl-Reinigungsmittel. Die Bedruckung wird sonst abgerieben. Reinigen Sie den Bereich ausschließlich mit einem Schwammtuch, etwas Handspülmittel und warmem Wasser.

Stellfläche

Reinigen Sie die Stellfläche nach jedem Benutzen mit einem Schwammtuch, etwas Handspülmittel und warmem Wasser. Weichen Sie fest anhaftende Verschmutzungen vorher ein. Trocknen Sie die Stellfläche zum Schluss mit einem weichen Tuch.

Die Stellfläche ist nicht spülmaschinengeeignet.

Zum Reinigen der Stellfläche und der darunter befindlichen Wanne kann die Stellfläche herausgenommen werden.

Achten Sie beim Einsetzen der Stellfläche auf die korrekte Positionierung. Ist die Stellfläche nicht korrekt positioniert, lässt sich die Gratiniereinheit nicht vollständig einfahren.

Einbauwanne

Reinigen Sie die Einbauwanne regelmäßig. Entfernen Sie eingedrungene Lebensmittelreste oder Flüssigkeiten sofort. Reinigen Sie die Wanne mit einem Schwammtuch, etwas Handspülmittel und warmem Wasser, und trocknen Sie sie zum Schluss mit einem weichen Tuch.

Glaskeramikfläche Gratinier-einheit

Entfernen Sie alle groben Verschmutzungen mit einem feuchten Tuch.

Reinigen Sie die Fläche anschließend mit einem speziellen Glaskeramik- und Edelstahlreiniger (siehe Kapitel "Nachkaufbares Zubehör") und mit einem Küchenpapier oder einem sauberen Tuch. Tragen Sie den Reiniger nicht auf eine heiße Fläche auf, da Flecken entstehen können. Beachten Sie die Angaben des Reinigungsmittel-Herstellers.

Verwenden Sie für die Glaskeramikfläche der Gratiniereinheit kein Handspülmittel.

Wischen Sie die Glaskeramikfläche zum Schluss nass ab und trocknen Sie sie. Achten Sie darauf, alle Reinigungsmittelrückstände zu entfernen. Rückstände brennen beim Aufheizen ein und beschädigen die Glaskeramik.

Reparaturen an Elektrogeräten dürfen nur von einer Elektro-Fachkraft durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Was ist zu tun, wenn ...

... das Gerät sich nicht ausfahren läßt?

Prüfen Sie, ob

• sich im Spalt rund um die Gratinier-einheit Schmutz festgesetzt hat oder etwas eingeklemmt ist.
  – die Sicherung der Hausinstallation ausgelöst hat. Fordern Sie eventuell eine Elektrofachkraft oder den Kundendienst an.

... das Gerät nicht heizt?

Prüfen Sie, ob

• die Gratiniereinheit ausreichend ausgefahren ist, mindestens 70 mm.
• die Stellfläche eingelegt und korrekt positioniert ist.

Der Strom war während des Betriebes ausgefallen, und die Beheizung hat abgeschaltet.

Damit Sie das das Gerät wieder in Betrieb nehmen können,

– drehen Sie den Bedienknebel auf "0".
- fahren Sie die Gratiniereinheit vollständig ein.

... der Halogen-Strahlungsheizkörper zwischen durch ausschaltet?

Dieses "Takten" ist ein normaler Vorgang und weist nicht auf eine Fehlfunktion oder einen Gerätedefekt hin.

... das Gerät in der Leistungsstufe "12" nicht so heiß wird, dass das Lebensmittel zu bräunen beginnt?

Prüfen Sie, ob die Markierung auf dem Bedienknebel genau auf die Leistungsstufe "12" zeigt. Zwischen "12" und "0" heizt das Gerät mit reduzierter Leistung.

... die Gratiniereinheit sich nicht einfahren läßt?

Prüfen Sie, ob

• das Gerät ausreichend abgekühlt ist. Die Restwärmeanzeige muss erloschen sein.
  – die Stellfläche korrekt positioniert ist.

... die Gratiniereinheit beim Einfahren immer wieder kurz nach oben fährt?

Prüfen Sie, ob sich zwischen Gratinier-einheit und Stellfläche ein Gegenstand befindet (siehe Kapitel "Sicherheitsein-richtungen / Klemmschutz").

Passend zu Ihren Geräten bietet Miele ein umfangreiches Sortiment an Miele Zubehören sowie Reinigungs- und Pflegeprodukten.

Diese Produkte können Sie ganz leicht im Miele Webshop bestellen:

Sie erhalten diese Produkte auch über den Miele Kunden-dienst (siehe Umschlag) und bei Ihrem Miele Fachhändler.

Reinigungs- und Pflegemittel

Glaskeramik- und Edelstahlreiniger 250 ml

Entfernt stärkere Verschmutzungen, Kalkflecken und leichte Verfärbungen

Edelstahl-Pflegemittel 250 ml

Einfache Entfernung von Wasserstreifen, Flecken und Finger-abdrücken Verhindert ein schnelles Wiederverschmutzen

Microfasertuch

Entfernt Fingerabdrücke und leichte Verschmutzungen

Um Schäden am Gerät zu vermeiden, darf dieses erst nach der Montage der Oberschränke und der Dunstabzugshaube eingebaut werden.

Furniere der Arbeitsplatte müssen mit hitzebeständigem Kleber (100 °C) verarbeitet sein, damit sich diese nicht lösen oder verformen. Die Wandabschlussleisten müssen hitzebeständig sein.
Der Salamander darf nicht direkt neben einem Grill (CS 1312/1322) oder TepanYaki (CS 1326 / CS 1327) eingebaut werden. Zwischen dem Salamander und den genannten Geräten muss ein Mindestabstand von 150 mm eingehalten werden.
Es muss sichergestellt werden, dass die Netzanschlussleitung des Gerätes nach dem Einbau keinen mechanischen Belastungen ausgesetzt ist.
Achten Sie darauf, dass nach dem Einbau die Netzanschlussleitung keine heißen Gerätestellen berührt. Es können sonst Hitzeschäden an der Leitung entstehen.

▶ Verwenden Sie keinerlei Fugendichtungsmittel, außer es wird ausdrücklich gefordert. Das Dichtungsband des Gerätes gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte.
Die auf den folgenden Seiten aufgeführten Sicherheitsabstände sind sorgfältig einzuhalten.

Alle Maße sind in mm angegeben.

Sicherheitshinweise zum Einbau

Sicherheitsabstand oben

Wenn unter einer Dunstabzugshaube mehrere Geräte eingebaut sind, für die unterschiedliche Sicherheitsabstände angegeben werden, müssen Sie den größten geforderten Sicherheitsabstand einhalten.

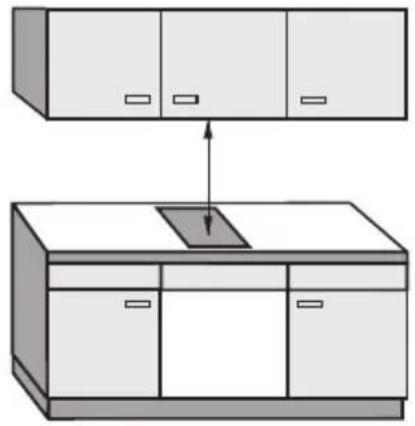

Zwischen dem Gerät und einer oberhalb angebrachten Dunstabzugshaube muss der vom Haubenhersteller angegebene Sicherheitsabstand eingehalten werden.

Fehlen die Angaben des Haubenherstellers oder sind leicht entflammbare Materialien (z. B. ein Hängebord) über dem Gerät installiert, muss der Sicherheitsabstand min. 760 mm betragen.

Sicherheitsabstände seitlich / hinten

Beim Einbau eines Salamanders dürfen sich an einer Seite und an der Rückseite beliebig hohe Schrank- oder Raumwände befinden, an der anderen Seite darf kein Gerät oder Möbelstück höher als das eingebaute Gerät sein (siehe Abbildungen).

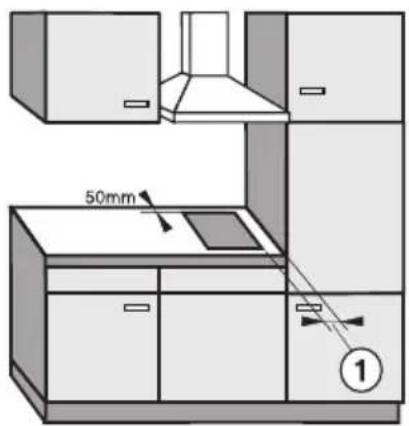

Wegen der Abstrahlungstemperatur ist ein Sicherheitsabstand von mindestens

50 mm vom Arbeitsplattenausschnitt zur Rückwand einzuhalten.

Zwischen Arbeitsplattenausschnitt und den umgebenden Möbeln, z. B. einem Hochschrank rechts oder links, ist der Sicherheitsabstand ① einzuhalten:

40 mm bei CS 1212 / CS 1212-1

CS 1221 / CS 1221-1

CS 1234 / CS 1234-1

CS 1223 / CS 1223-1

CS 1222

50 mm bei CS 1112

CS 1122

CS 1134

CS 1326

CS 1327

CS 1411

100 mm bei CS 1012 / CS 1012-1

150 mm bei CS 1421

CS 1312

CS 1322

200 mm bei CS 1034 / CS 1034-1

250 mm bei CS 1011

CS 1021

sehr empfehlenswert!

50mm ①

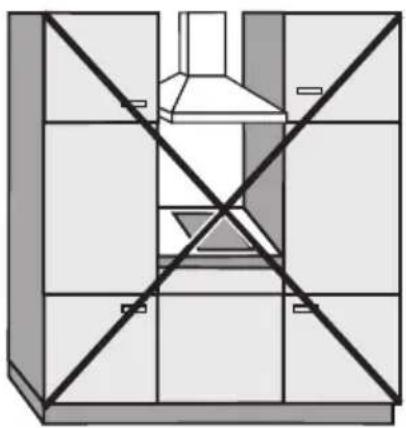

nicht empfehlenswert!

①Klemmfedern
②vorn
③Einbauhöhe
④ Netzanschlusskasten mit Netzanschlussleitung, L = 2000 mm
⑤Gratiniereinheit, höhenverstellbar

■ Erstellen Sie den Arbeitsplattenausschnitt für ein oder mehrere Geräte entsprechend der Maßskizzen.
Beachten Sie den Mindestabstand zur Rückwand sowie rechts oder links zu einer Seitenwand.
Siehe Kapitel "Sicherheitshinweise zum Einbau".

■ Versiegeln Sie die Schnittflächen bei Arbeitsplatten aus Holz mit speziellem Lack, Silikonkautschuk oder Gießharz, um ein Aufquellen durch Feuchtigkeit zu verhindern. Die verwendeten Materialien müssen temperaturbeständig sein.

Wird beim Einbau festgestellt, dass die Dichtung des Rahmens an den Ecken nicht richtig auf der Arbeitsfläche aufliegt, können die Eckenra-dien, ≤ R4, mit der Stichsäge vorsichtig nachgearbeitet werden.

Bei Einbau von mehr als einem Gerät muss zwischen den einzelnen Geräten jeweils eine Zwischenleiste ② montiert werden.

Siehe Kapitel "Klemmfedern und Zwischenleisten" befestigen.

Arbeitsplattenausschnitt - zwei Geräte

D 500 ② A C

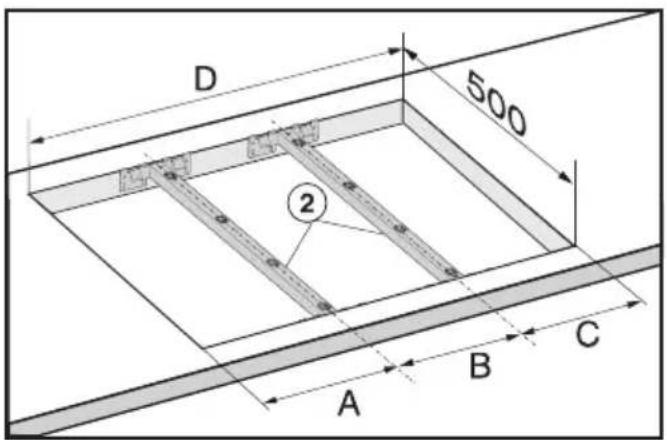

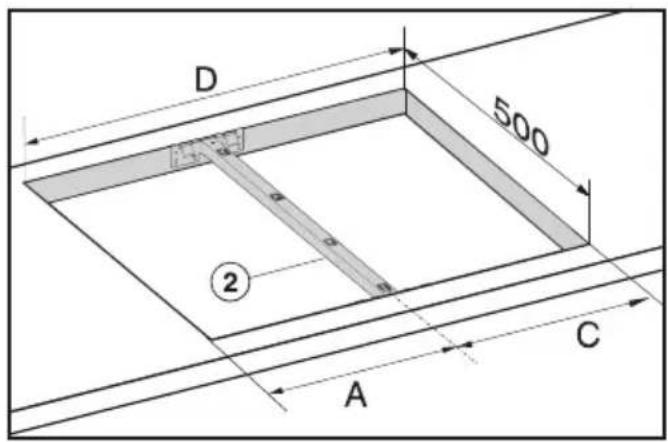

Bei Einbau von zwei Geräten ergibt sich die Breite des Arbeitsplattenausschnittes D aus den Maßen A und C.

Arbeitsplattenausschnitt - drei Geräte

D 500 2 A B C

Bei Einbau von drei Geräten ergibt sich die Breite des Arbeitsplattenausschnittes D aus den Maßen A und B und C.

A = Gerätebreite (288 mm oder 380 mm oder 576 mm) minus 8 mm
B = Gerätebreite (288 mm oder 380 mm oder 576 mm)
C = Gerätebreite (288 mm oder 380 mm oder 576 mm) minus 8 mm
D = Breite des Arbeitsplattenausschnittes

Bei Einbau von mehr als drei Gerä- ten muss für jedes weitere Gerät zu den Maßen A und B und C die ent- sprechende Gerätebreite B (288 mm oder 380 mm oder 576 mm) addiert werden.

Beispielrechnungen zum Arbeitsplattenausschnitt bei Einbau von drei Geräten

AGerätebreite minus 8	BGerätebreite	CGerätebreite minus 8	DArbeitsplatten-ausschnitt
280 288 280	848
280 380 372	1032
280 576 568	1424
372 288 280	940
372 380 372	1124
372 576 568	1516
568 288 280	1136
568 380 372	1320
568 - 568 1136

Alle Maße in mm.

D 25-30 1 3 4 3 4 25-30 500 25-30 1 2 2 3 A B C 280/372/568 288/380/576 280/372/568 280/372/568

①Klemmfedern
② Zwischenleisten
③ Zwischenraum zwischen Leiste und Arbeitsplatte
④Abdeckung

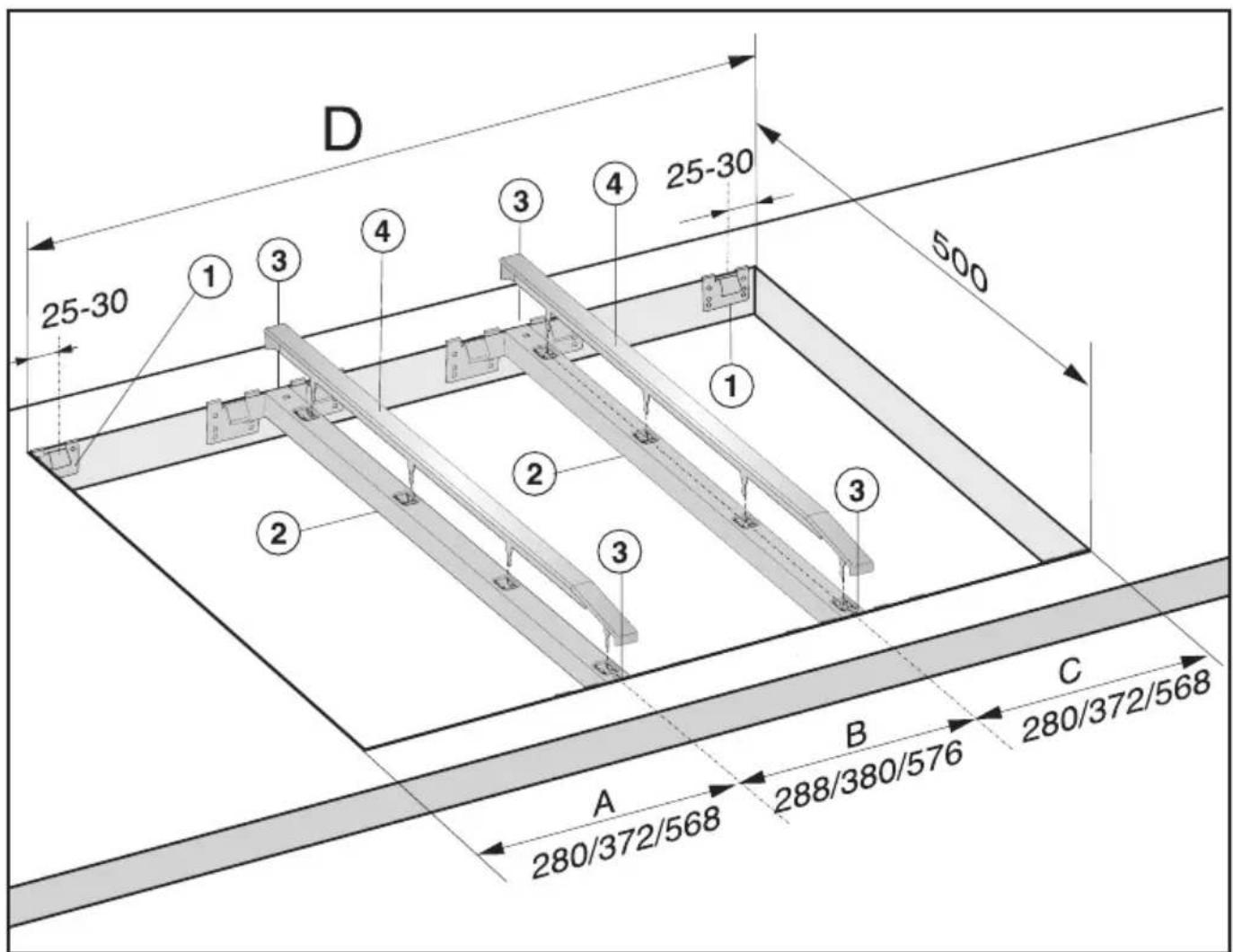

Die Befestigung der Klemmfedern ① und Zwischenleisten ② wird in der Abbildung für 3 Geräte dargestellt.

Für jedes weitere Gerät ist eine zusätzliche Zwischenleiste erforderlich. Die Position für die Befestigung einer zusätzlichen Zwischenleiste ist abhängig von der Gerätebreite B (288 mm / 380 mm / 576 mm).

Arbeitsplatte aus Holz

25-30 ①

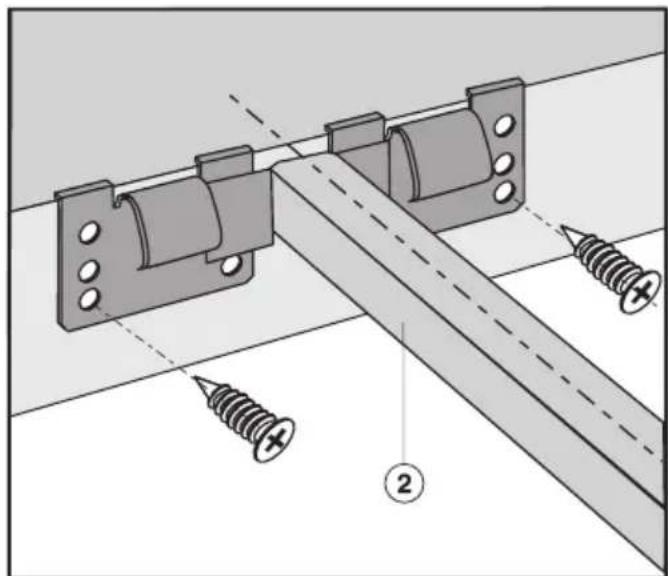

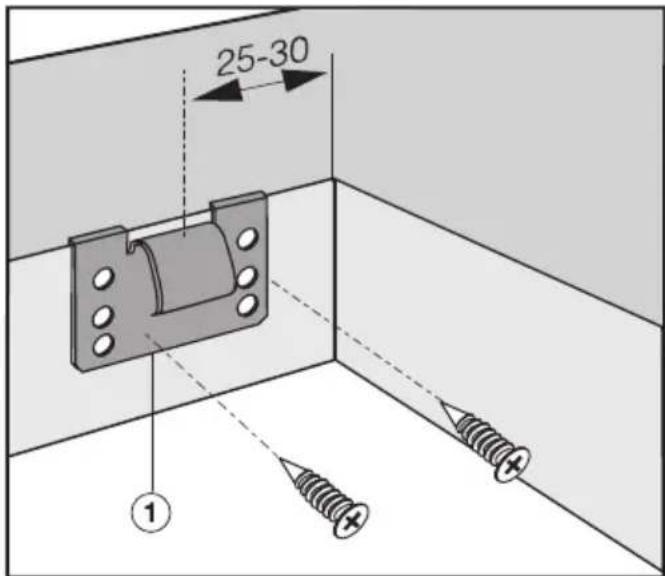

■ Legen Sie die mitgelieferten Klemmfedern ① und die Zwischenleisten ② an den gekennzeichneten Stellen am oberen Rand des Ausschnittes auf.

■ Befestigen Sie die Klemmfedern und Zwischenleisten mit den mitgelieferten Schrauben 3,5 x 25 mm.

Klemmfedern und Zwischenleisten befestigen

Arbeitsplatte aus Naturstein

Die Schrauben werden für Arbeitsplatten aus Naturstein nicht benötigt.

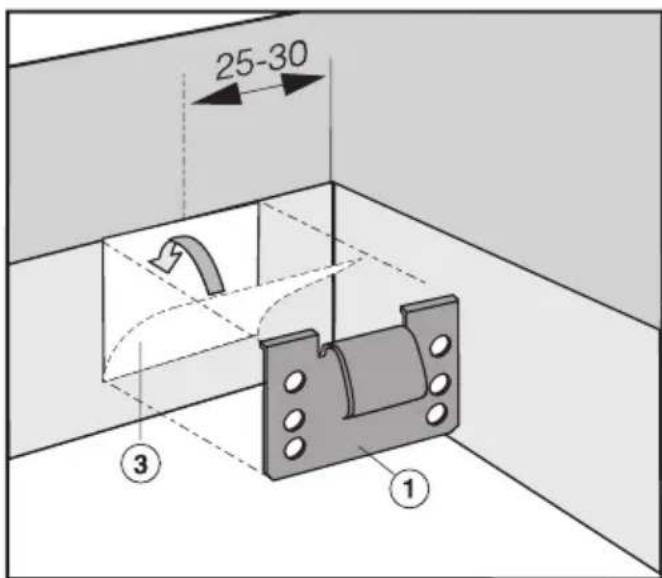

■ Positionieren und befestigen Sie die Klemmfedern ①und Zwischenleisten ② mit starkem doppelseitigem Klebeband ③.

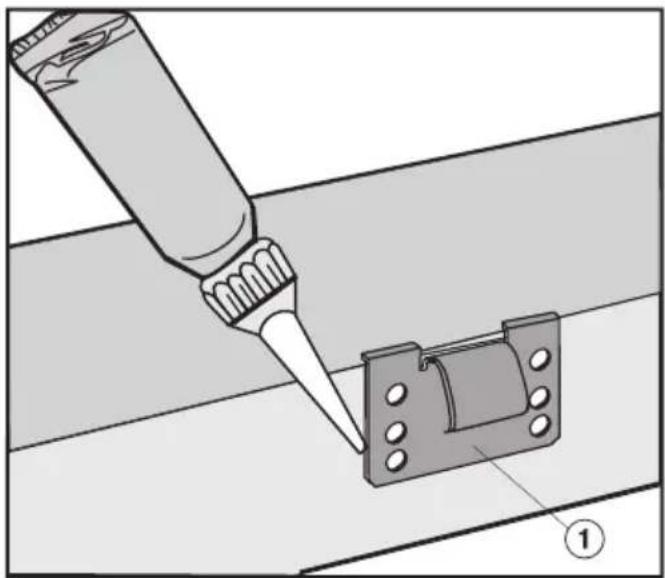

■ Verkleben Sie die seitlichen Ränder und den unteren Rand der Klemmfedern ① und Zwischenleisten ② mit Silikon.

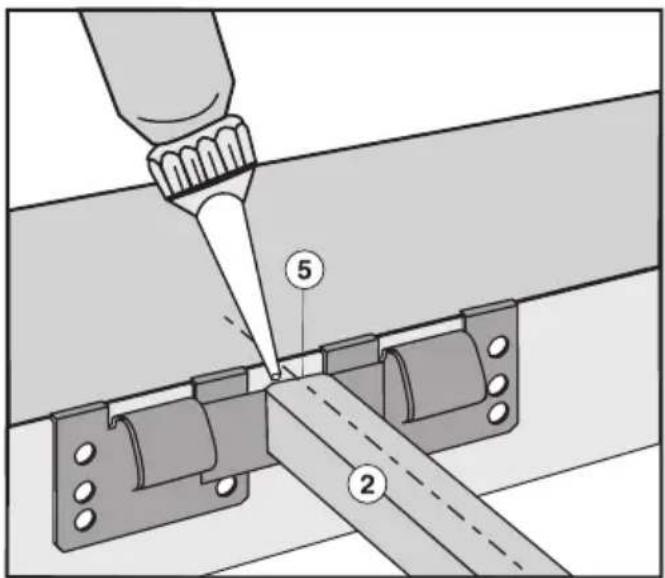

■ Füllen Sie den Zwischenraum ⑤ zwischen den Leisten und der Arbeitsplatte mit Silikon aus.

■ Führen Sie die Netzanschlussleitung des Gerätes durch den Arbeitsplattenausschnitt nach unten.
■ Legen Sie das Gerät, beginnend mit der Vorderseite, in den Arbeitsplattenausschnitt hinein.
■ Drücken Sie mit beiden Händen das Gerät gleichmäßig nach unten, bis es deutlich merkbar einrastet. Achten Sie darauf, dass die Dichtung des Gerätes auf der Arbeitsplatte aufliegt. Nur so ist eine allseitige Dichtwirkung gewährleistet. Verwenden Sie kein Fugendichtungsmittel!
■ Schieben Sie das eingebaute Gerät zur Seite, bis die Löcher der Zwischenleiste zu sehen sind.

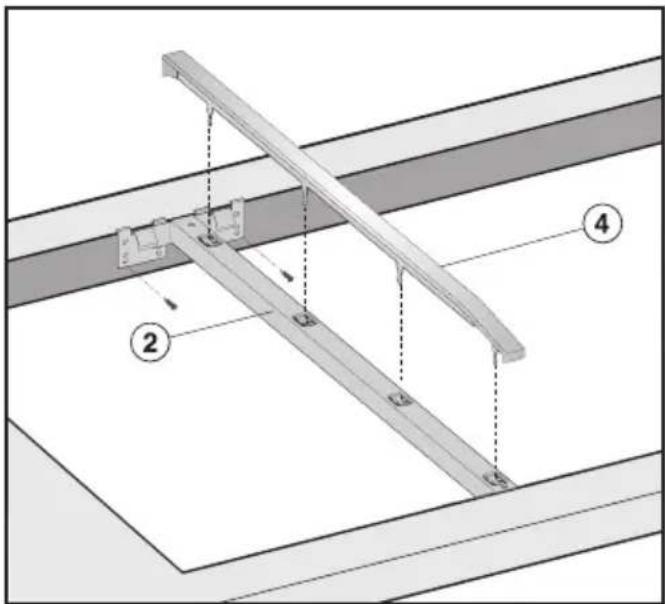

■ Rasten Sie die Abdeckung ④ in die vorgesehenen Löcher der Zwischenleiste ② ein.

■ Legen Sie das nächste Gerät, beginnend mit der Vorderseite, in den Arbeitsplattenausschnitt hinein.
■ Schließen Sie das Gerät / die Geräte an das Elektronetz an (siehe Kapitel "Elektroanschluss").
■ Prüfen Sie die Funktion des Gerätes / der Geräte.

Das Ausheben der Geräte kann mit einem Spezialwerkzeug vorgenommen werden.

Sie können die Geräte auch von unten herausdrücken. Beachten Sie, dass zunächst der hintere Bereich herausgedrückt werden muss.

Dichtung zwischen Gerät und Arbeitsplatte

Das Dichtungsband unter dem Rand des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte.

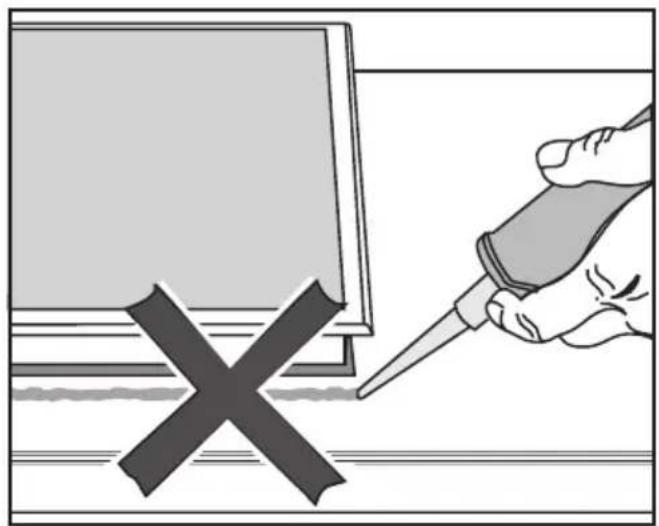

Das Gerät darf auf keinen Fall zusätzlich mit Fugendichtungsmittel (z. B. Silikon) abgedichtet werden. Gerät und Arbeitsplatte können beschädigt werden, wenn das Gerät ausgebaut werden muss.

Geflieste Arbeitsfläche

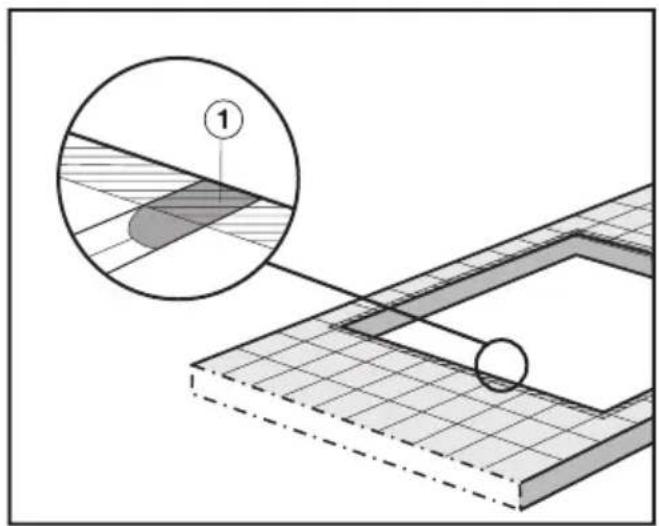

Die Fugen ① und der schraffierte Bereich unterhalb der Geräteauflagefläche müssen glatt und eben sein, damit der Rahmen gleichmäßig aufliegt und das Dichtungsband unter dem Rand des Geräteoberteils eine ausreichende Abdichtung zur Arbeitsplatte gewährleistet.

Es wird empfohlen, das Gerät über eine Steckdose an das Elektronetz anzuschließen. Dadurch wird der Kunden-dienst erleichtert.

Achten Sie darauf, dass die Steckdose nach Einbau des Gerätes zugänglich ist.

Erfolgt der Anschluss nicht über eine Steckdose, beauftragen Sie bitte eine Elektro-Fachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.

Ist die Steckdose nicht mehr zugänglich oder ist ein Festanschluss vorgesehen, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm. Dazu gehören LS-Schalter, Sicherungen und Schütze.

Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild. Diese Angaben müssen mit denen des Netzes übereinstimmen.

Der Hersteller macht darauf auf-merksam, dass keine Haftung für mittelbare oder unmittelbare Schäden übernommen wird, die durch unsachgemäßen Einbau oder falschen Anschluss entstehen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen installationsseitig fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein!

Gesamtleistung

siehe Typenschild

Anschluss und Absicherung

AC230V/50Hz

Überstromschutzschalter 16 A

Auslösecharakteristik Typ B oder C

Fehlerstromschutzschalter

Zur Erhöhung der Sicherheit empfiehlt der VDE bzw. ÖVE, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA vorzuschalten.

Vom Netz trennen

Soll der Stromkreis des Gerätes vom Netz getrennt werden, machen Sie je nach Installation in der Verteilung folgendes:

- Schmelzsicherungen

Sicherungseinsätze aus den Schraubkappen ganz herausnehmen.

oder:

– Sicherungs-Schraubautomaten

Prüfknopf (rot) drücken, bis der Mittelknopf (schwarz) herausspringt.

oder:

– Einbau-Sicherungsautomaten

(Leitungs-Schutzschalter, mind.

Typ B oder C !):

Kipphebel von 1 (Ein) auf 0 (Aus) stellen.

oder:

- FI-Schutzschalter

(Fehlerstrom-Schutzschalter)

Den Hauptschalter von 1 (Ein) auf 0 (Aus) schalten oder die Prüftaste betätigen.

Das Netz ist nach der Trennung gegen Wiedereinschalten zu sichern.

Wechsel der Netzanschlussleitung

Bei Wechsel der Anschlussleitung darf nur der spezielle Leitungstyp H 05 VV-F (PVC-isoliert) verwendet werden, der beim Hersteller oder Kundendienst erhältlich ist.

Die Netzanschlussleitung darf nur von dem Gerätehersteller, einem von ihm autorisierten Kundendienst oder einer Elektro-Fachkraft ausgewechselt werden. Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild.

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte:

• Ihren Miele Fachhändler oder
  – den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. Beide Angaben finden Sie auf dem beiliegenden Typenschild.

Kleben Sie hier das beiliegende Typenschild ein. Achten Sie darauf, dass die Modellbezeichnung mit den Angaben auf der Titelseite dieser Gebrauchsanweisung übereinstimmt.

Garantiezeit und Garantiebedingungen

Die Garantiezeit beträgt 2 Jahre. Weitere Informationen entnehmen Sie bitte den mitgelieferten Garantiebedingungen.

Deutschland:

Herstelleradresse

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone]

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone]

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à r.l.

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

www.miele-shop.com

Werkkundendienst

Deutschland

0800 2244666*

Mo-Fr 8 - 20 Uhr

Sa+So 9 - 18 Uhr

*kostenfrei

Österreich

050 800 800**

Mo-Fr 7 - 18 Uhr

Sa 10 - 15 Uhr

"Festnetz zum

Ortstarif

Mobilfunkgebühren

abweichend

Luxemburg

00352 497 11-30

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr

Produktinformationen

Deutschland

0180 5252100*

Mo-Fr 8 - 20 Uhr

Sa 9 - 13 Uhr

*0,14 € pro Minute

aus dem Festnetz,

Mobilfunkgebühren

max. 0,42 € pro Minute

Österreich

050 800 800**

Mo-Fr 7 - 18 Uhr

Sa 10 - 15 Uhr

**Festnetz zum

Ortstarif

Mobilfunkgebühren

abweichend

Luxemburg

00352 49711-45

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr
