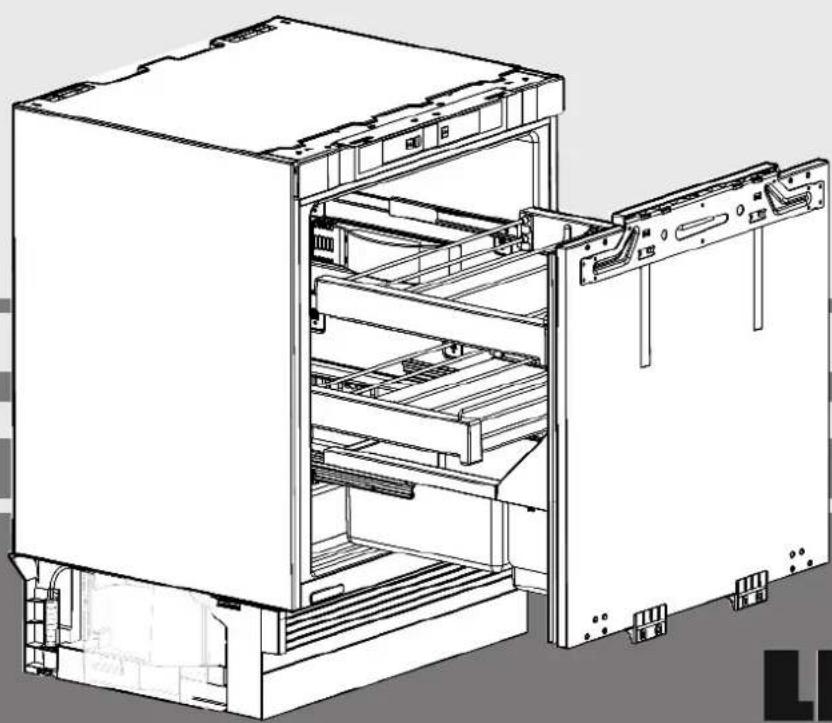

BEDIENUNGSANLEITUNG UIK 1550 LIEBHERR

Gebrauchs- und Montageanleitung

Unterbau-Kühlschrank, Auszugswagen

D

1 Gerät auf einen Blick.... 2

1.1 Geräte- und Ausstattungsübersicht.... 2
1.2 Einsatzbereich des Geräts...... 2
1.3 Konformität.... 3
1.4 Energie sparen....3

2 Allgemeine Sicherheitshinweise.... 3

3 Bedienungs- und Anzeigeelemente...... 4

3.1 Bedien- und Kontrollelemente.... 4

3.2 Temperaturanzeige....4

4 Inbetriebnahme.... 4

4.1 Gerät transportieren.... 4

4.2 Gerät aufstellen.... 4

4.3 Einbau....5

4.4 Anliegen der Türdichtung einstellen.... 8

4.5 Verpackung entsorgen.... 10

4.6 Gerät anschließen.... 10

4.7 Gerät einschalten.... 10

5 Bedienung.... 10

5.1 Lebensmittel kühlen.... 10

5.2 Temperatur einstellen.... 10

5.3 SuperCool....11

5.4 Haltestäbe versetzen.... 11

5.5 Gemüseschale unterteilen.... 11

5.6 Lagern in der Bodenvertiefung.... 11

6 Wartung.... 11

6.1 Abtauen.... 11

6.2 Gerät reinigen.... 11

6.3 Kundendienst.... 12

7 Störungen.... 12

8 Außer Betrieb setzen.... 13

8.1 Gerät ausschalten.... 13

8.2 Außer Betrieb setzen.... 13

9 Gerät entsorgen.... 13

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Um alle Vorteile Ihres neuen Gerätes kennenzulernen, lesen Sie bitte die Hinweise in dieser Anweisung aufmerksam durch.

Die Anleitung ist für mehrere Modelle gültig, Abweichungen sind möglich. Abschnitte, die nur auf bestimmte Geräte zutreffen, sind mit einem Sternchen (*) gekennzeichnet.

Handlungsanweisungen sind mit einem ▶ gekennzeichnet, Handlungsergebnisse mit einem ▷.

1 Gerät auf einen Blick

1.1 Geräte- und Ausstattungsübersicht

Hinweis

▶ Lebensmittel wie in der Abbildung gezeigt einsortieren. So arbeitet das Gerät energiesparend.
▶ Ablagen, Schubladen oder Körbe sind im Auslieferungszustand für eine optimale Energieeffizienz angeordnet.

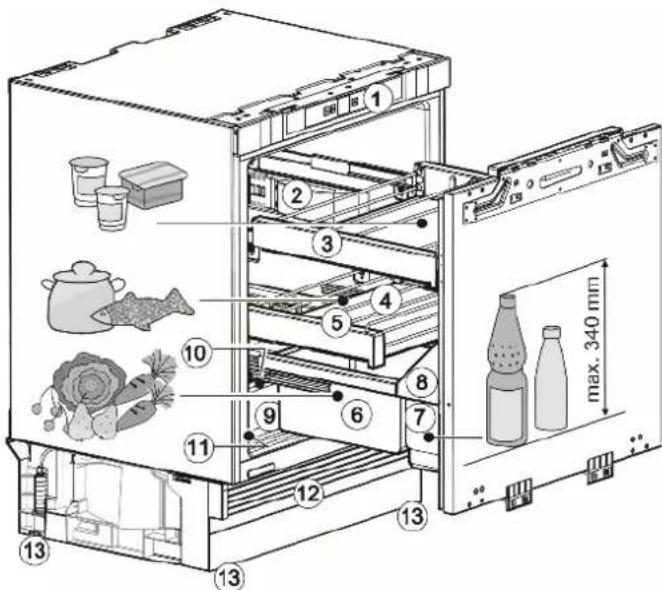

(1) Bedienbord
(2) Innenbeleuchtung*

(3) ausziehbare Ablage
(4) versetzbare Haltestäbe
(5) ausziehbare Ablage, kälteste Zone
(6) Gemüseschale
(7) Flaschenabsteller

(8) justierbare Tür
(9) Lagerraum in der Bodenvertiefung
(10) Tauwasserablauf
(11) Typenschild
(12) verstellbare Sockelblende
(13) Stellfüße vorne und hinten

1.2 Einsatzbereich des Geräts

Bestimmungsgemäße Verwendung

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln im häuslichen oder haushaltsähnlichen Umfeld. Hierzu zählt z.B. die Nutzung

• in Personalküchen, Frühstückspensionen,
• durch Gäste in Landhäusern, Hotels, Motels und anderen Unterkünften,
• beim Catering und ähnlichem Service im Großhandel.

Das Gerät eignet sich zum integrierten Untertischeinbau.

Benutzen Sie das Gerät ausschließlich im haushaltsüblichen Rahmen. Alle anderen Anwendungsarten sind unzulässig.

Vorhersehbare Fehlanwendung

Folgende Anwendungen sind ausdrücklich verboten:

• Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte
• Einsatz in explosionsgefährdeten Bereichen Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen.

Klimaklassen

Das Gerät ist je nach Klimaklasse für den Betrieb bei begrenzten Umgebungstemperaturen ausgelegt. Die für Ihr Gerät zutreffende Klimaklasse ist auf dem Typenschild aufgedruckt.

Hinweis

▶ Die angegebenen Umgebungstemperaturen einhalten, sonst verringert sich die Kühlleistung.

Klimaklasse für Umgebungstemperaturen von

SN 10 °C bis 32 °C

N 16 °C bis 32 °C

ST 16 °C bis 38 °C

T 16 °C bis 43 °C

1.3 Konformität

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät entspricht im Einbauzustand den einschlägigen Sicherheitsbestimmungen sowie den EG-Richtlinien 2006/95/EG, 2004/108/EG, 2009/125/EG und 2010/30/EU.

Hinweis für Prüfinstitute:

Die Prüfungen sind nach Vorgabe der geltenden Normen und Richtlinien durchzuführen. Die Vorbereitung und Prüfung der Geräte muss unter Berücksichtigung der Beladungspläne des Herstellers und der Hinweise in der Bedienungsanleitung durchgeführt werden.

1.4 Energie sparen

• Immer auf gute Be- und Entlüftung achten. Lüftungsöffnungen bzw. -gitter nicht abdecken.
• Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.
• Der Energieverbrauch ist abhängig von den Aufstellbedingungen z.B. der Umgebungstemperatur (siehe 1.2).
• Gerät möglichst kurz öffnen.
• Je niedriger die Temperatur eingestellt wird, desto höher ist der Energieverbrauch.
• Lebensmittel sortiert einordnen (siehe Gerät auf einen Blick).
• Alle Lebensmittel gut verpackt und abgedeckt aufbewahren. Reifbildung wird vermieden.
• Lebensmittel nur solange wie nötig herausnehmen, damit sie sich nicht zu sehr erwärmen.
• Warme Speisen einlegen: erst auf Zimmertemperatur abkühlen lassen.

2 Allgemeine Sicherheitshinweise

Gefahren für den Benutzer:

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren

verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Wenn das Gerät vom Netz getrennt wird, immer am Stecker anfassen. Nicht am Kabel ziehen.
• Im Fehlerfall Netzstecker ziehen oder Sicherung ausschalten.
• Die Netzanschlussleitung nicht beschädigen. Gerät nicht mit defekter Netzanschlussleitung betreiben.
• Reparaturen, Eingriffe am Gerät und den Wechsel der Netzanschlussleitung nur vom Kundendienst oder anderem dafür ausgebildeteten Fachpersonal ausführen lassen.
• Das Gerät nur nach den Angaben der Anweisung einbauen, anschließen und entsorgen.
• Das Gerät nur in eingebautem Zustand betreiben.
• Bewahren Sie diese Anleitung sorgfältig auf und reichen Sie diese gegebenenfalls an den Nachbesitzer weiter.
• Speziallampen (Glühlampen, LED, Leuchtstoffröhren) im Gerät dienen der Beleuchtung von dessen Innenraum und sind nicht zur Raumbeleuchtung geeignet.

Brandgefahr:

- Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entzünden.

• Rohrleitungen des Kältekreislaufs nicht beschädigen.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren.
• Im Geräteinnenraum keine elektrischen Geräte benutzen (z. B. Dampfreinigungsgeräte, Heizgeräte, Eiscremebereiter usw.).

• Wenn Kältemittel entweicht: Offenes Feuer oder Zündquellen in der Nähe der Austrittstelle beseitigen. Raum gut lüften. Kundendienst benachrichtigen.

• Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an der aufgedruckten Inhaltsangabe oder einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden.

• Alkoholische Getränke oder sonstige Alkohol enthaltende Gebinde nur dicht verschlossen lagern. Eventuell austretender Alkohol kann sich durch elektrische Bauteile entzünden.

Absturz- und Umkippgefahr:

- Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen. Dies gilt insbesondere für Kinder.

Gefahr einer Lebensmittelvergiftung:

- Überlagerte Lebensmittel nicht verzehren.

Gefahr von Erfrierungen, Taubheitsgefühlen und Schmerzen:

- Dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut vermeiden oder Schutzmaßnahmen ergreifen, z. B. Handschuhe verwenden. Speiseeis, besonders Wassereis oder Eiswürfel nicht sofort und nicht zu kalt verzehren.

Verletzungs- und Beschädigungsgefahr :

• Heißer Dampf kann zu Verletzungen führen. Zum Abtauen keine elektrischen Heiz- oder Dampfreinigungsgeräte, offenen Flammen oder Abtausprays verwenden.
• Eis nicht mit scharfen Gegenständen entfernen.

Beachten Sie die spezifischen Hinweise in den anderen Kapiteln:

	GEFAHR kennzeichnet eine unmittelbar gefährliche Situation, die Tod oder schwere Körperverletzungen zur Folge haben wird, wenn sie nicht vermieden wird.
	WARNUNG kennzeichnet eine gefährliche Situation, die Tod oder schwere Körperverletzung zur Folge haben könnte, wenn sie nicht vermieden wird.
	VORSICHT kennzeichnet eine gefährliche Situation, die leichte oder mittlere Körperverletzungen zur Folge haben könnte, wenn sie nicht vermieden wird.
	ACHTUNG kennzeichnet eine gefährliche Situation, die Sachschäden zur Folge haben könnte, wenn sie nicht vermieden wird.
	Hinweis kennzeichnet nützliche Hinweise und Tipps.

3 Bedienungs- und Anzeigeelemente

3.1 Bedien- und Kontrollelemente

On/Off Up/Down 9 7 5 3 1 °C ① ② ③ SuperCool ④ Fig. 2

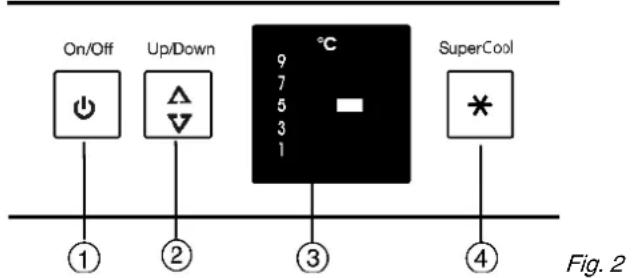

(1) Taste On/Off
(2) Einstelltaste

(3) Temperaturanzeige
(4) Taste SuperCool

3.2 Temperaturanzeige

Im Normalbetrieb wird angezeigt:

- die eingestellte Kühltemperatur

4 Inbetriebnahme

4.1 Gerät transportieren

VORSICHT

Verletzungs- und Beschädigungsgefahr durch falschen Transport!

Das Gerät verpackt transportieren.
▶ Das Gerät stehend transportieren.
▶ Das Gerät nicht alleine transportieren.

4.2 Gerät aufstellen

WARNUNG

Brandgefahr durch Kurzschluss!

Wenn Netzkabel/Stecker des Gerätes oder eines anderen Gerätes und Geräterückseite sich berühren, können Netzkabel/Stecker durch die Vibrationen des Gerätes beschädigt werden, so dass es zu einem Kurzschluss kommen kann.

▶ Gerät so aufstellen, dass es keine Stecker oder Netzkabel berührt.
An Steckdosen im Geräterückseitenbereich weder das Gerät noch andere Geräte anschließen.

WARNUNG

Brandgefahr durch Feuchtigkeit!

Wenn stromführende Teile oder die Netzanschlussleitung feucht werden, kann es zu einem Kurzschluss kommen.

Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchte- und Spritzwasserbereich betreiben.
Das Gerät nur in eingebautem Zustand betreiben.

WARNUNG

Brandgefahr durch Kältemittel!

Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entzünden.

▶ Die Rohrleitungen des Kältekreislaufs nicht beschädigen.

WARNUNG

Brand- und Beschädigungsgefahr!

Wärmeabgebende Geräte, z. B. Mikrowellengerät, Toaster usw. nicht auf das Gerät stellen!

WARNUNG

Brand- und Beschädigungsgefahr durch blockierte Belüftungsöffnungen!

▶ Die Belüftungsöffnungen immer freihalten. Immer auf gute Be- und Entlüftung achten!

☐ Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.

☐ Der Boden am Standort muss waagerecht und eben sein.
□ Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.
□ Das Gerät ist zum integrierten Untertischeinbau geeignet.
☐ Die Be- und Entlüftung erfolgt durch den Gerätesockel.
□ Das Gerät nicht ohne Hilfe aufstellen.
☐ Je mehr Kältemittel R 600a im Gerät ist, desto größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen. Laut der Norm EN 378 muss pro 11 g Kältemittel R 600a der Aufstellraum mindestens 1 m³ groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Geräteinnenraum.
Das Anschlusskabel von der Geräterückseite abnehmen. Dabei den Kabelhalter entfernen, sonst entstehen Vibrationsgeräusche!

nach dem Einbau:

▶ Schutzfolien von den Zierleisten abziehen.

▶ Alle Transportsicherungsteile entfernen.

① ! Fig. 3

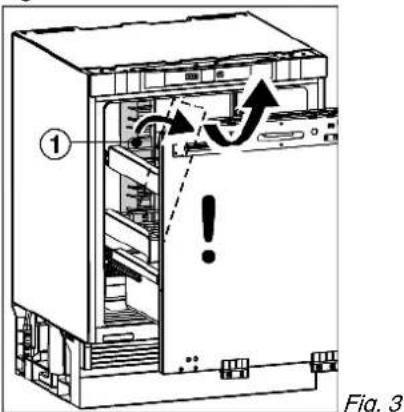

Das Transportsicherungsteil Fig. 3 (1) zur Seite schwenken und nach vorn herausnehmen.
▶ Verpackung entsorgen. (siehe 4.5)

Hinweis

▶ Gerät reinigen (siehe 6.2).

Wenn das Gerät in sehr feuchter Umgebung aufgestellt wird, kann sich auf der Außenseite des Geräts Kondenswasser bilden.

▶ Immer auf gute Be- und Entlüftung am Aufstellort achten.

4.3 Einbau

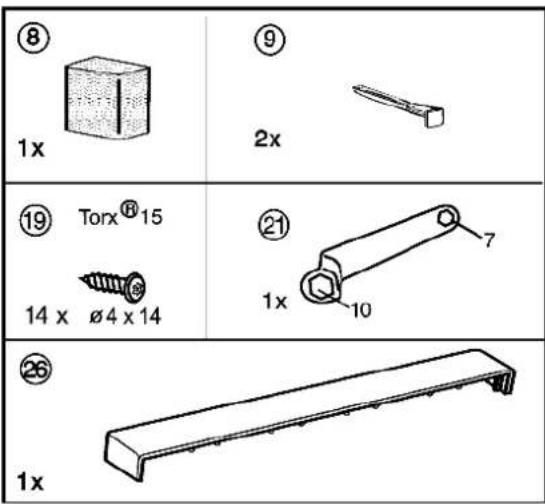

Alle Befestigungsteile liegen dem Gerät bei.

⑧ 1x ⑨ 2x ⑲ Torx®15 14 x Ø4 x 14 ⑳ 1x ⑳ 10 ⑳ 7

Stellen Sie sicher, dass folgendes Werkzeug bereitliegt:

□ Akku-Schrauber Torx® 15, 20, 25
□ Sechskantschlüssel 13
□ Schraubendreher Torx® 15
Schlitzschraubendreher 6
Inbusschlüssel 8

ACHTUNG

Beschädigungsgefahr durch Kondenswasser!

Bei Side-by-Side-Einbau, Gefrier- und Kühlgerät nebeneinander, das Gefriergerät immer rechts neben dem Kühlgerät aufstellen (von vorn gesehen). Durch die links eingeschäumte Seitenwandheizung im Gefriergerät wird Kondenswasserbildung zwischen den Geräten verhindert.

Auf gute Zugänglichkeit der Steckdose achten.

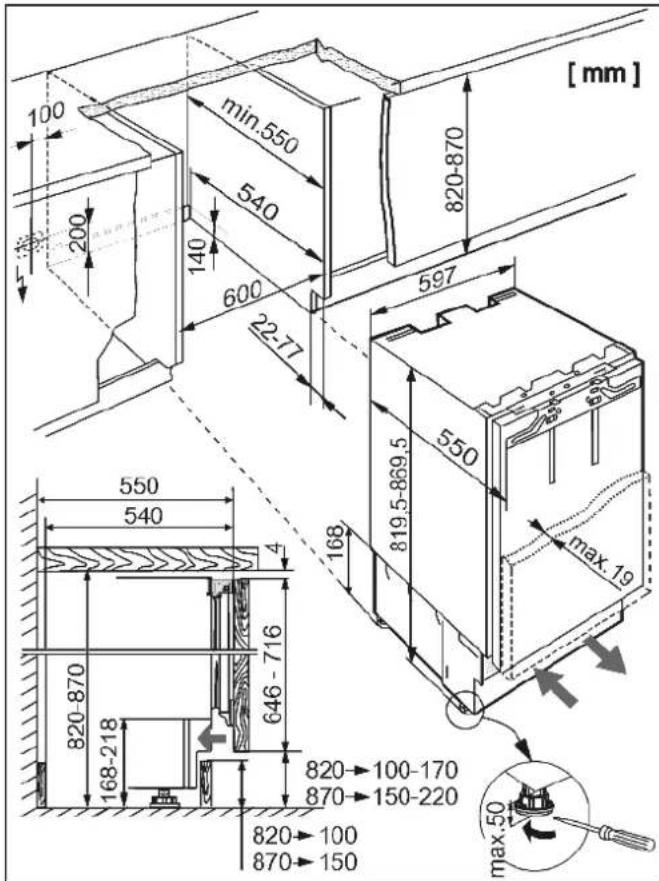

Die Einbaumaße überprüfen:

100 200 min.550 540 140 600 22.77 820-870 597 550 819.5-869.5 max.19 168 550 540 4 646-716 820-870 168-218 820→100-170 870→150-220 820→100 870→150 max.50 [ mm ]

Fig. 5
Unterbaumöglichkeiten:

A = 820 C B D C A = 870 B D 50

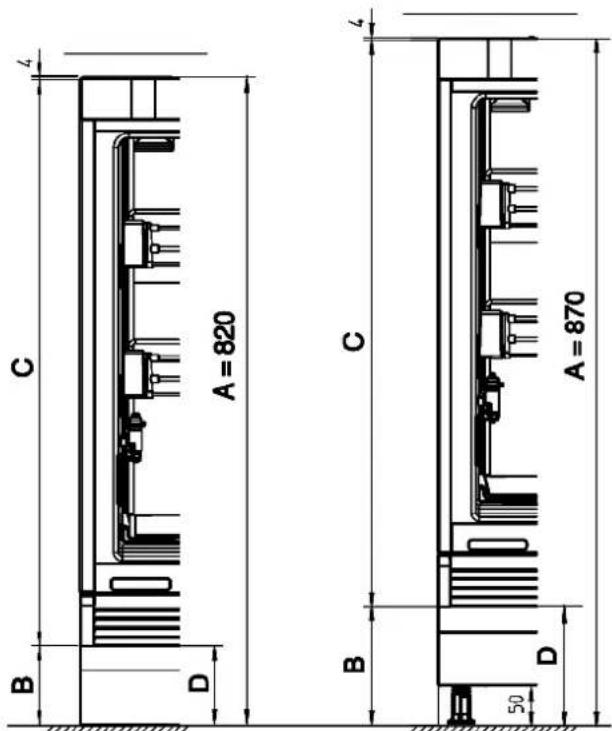

Fig. 6 für Unterbaunische 820 oder 870 mm Höhe
A = Nischenhöhe
B = Höhe der Möbelsockelblende
C = Möbeltürhöhe
D = Steghöhe der ausgeschnittenen Möbelsockelblende

Nischenhöhe A	Höhe der Möbelsockel-blende B	Möbeltür-höhe C	Steghöhe der Möbelsockel-blende D
820 mm 100 mm	716 mm 100 mm
820 mm 170 mm	646 mm 100 mm
870 mm 150 mm	716 mm 150 mm
870 mm 220 mm	646 mm 150 mm

Hinweis

▶ Vor Montage der Möbeltür sicherstellen, dass das zulässige Gewicht der Möbeltüre nicht überschritten wird.

▶ Beschädigungen der Teleskopschienen und der daraus entstehenden Funktionsbeeinträchtigungen können sonst nicht ausgeschlossen werden.

Modell	Maximales Gewicht der Möbeltür
UIK 10 kg

4.3.1 Gerät montieren

Das Anschlusskabel von der Geräterückseite abnehmen. Dabei den Kabelhalter entfernen, sonst entstehen Vibrationsgeräusche!
Anschlusskabel mit Hilfe einer Schnur so verlegen, dass das Gerät nach dem Einbau leicht angeschlossen werden kann.

Gerät einschieben und ausrichten:

Fig. 7

ACHTUNG

Beschädigungsgefahr von empfindlichen Fußböden!

Unter die Stellfüße seitlich je einen Kartonstreifen, ca. 10 cm x 60 cm, legen. Die Streifen aus der Verpackung ausschneiden. Bei Nischenhöhen kleiner als 826 mm Streifen aus einem festen aber dünnen Material verwenden.
▶ Nach dem Einschieben die Streifen wieder entfernen.

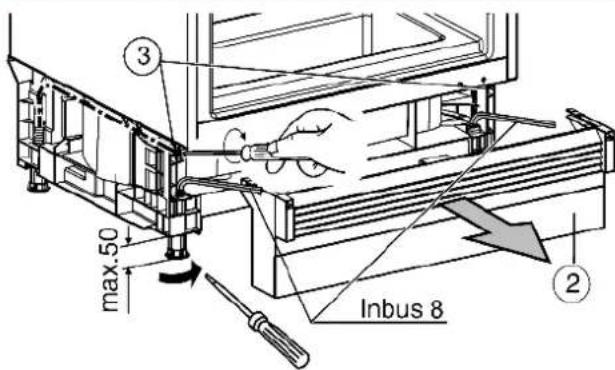

③ max.50 Inbus 8 ②

Fig. 8

▶ Sockelblende nach vorn abziehen.
▶ Das Gerät in die Nische einschieben.

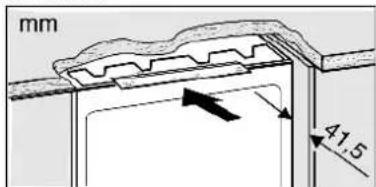

Der Abstand von Vorderkante Möbelseitenwand zu Gerätekorpus beträgt umlaufend 41,5 mm.

mm 41.5

Fig. 9

Bei Möbeln mit Türanschlagsteilen (Noppen, Dichtungslippen usw.):

Das Aufbaumaß (Tiefe der Türanschlagsteile) von den 41,5 mm Einschubtiefe abziehen.

▶ Gerät über die Stellfüße gerade stehend ausrichten: Hintere Stellfüße über Schrauben Fig. 8 (3) herausschrauben. Wenn die vorderen Stellfüße herausgedreht sind, dann mit Hilfe eines Schraubendrehers drehen. Wenn die vorderen Stellfüße eingedreht sind, dann die Stellfüßen mit Inbusschlüssel 8 mm herausschrauben. Das Gerät sollte in der Nische, zwischen Boden und Arbeitsplatte, leicht verspannt sein!

▶ Schaumstoffteil Fig. 10 (8) einsetzen - funktionswichtig für getrennte Luftströme!

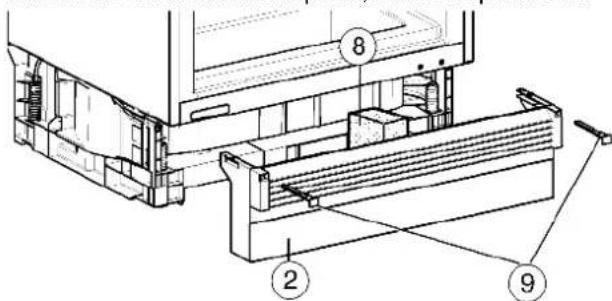

▶ Sockelblende Fig. 10 (2) wieder aufsetzen und soweit nach vornziehen, so dass die Vorderkante des Lüftungsgitters und der Möbelsockelblende eine Ebene bilden!

600 B D ②

Fig. 11

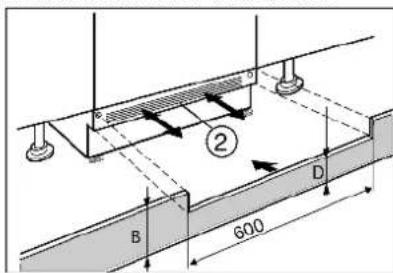

▶ Auf komplett freie Lüftungsschlitze achten: Bei Bedarf Möbelsockel entsprechend ausschneiden!
▶ Sockelblende fixieren: Riegel Fig. 10 (9) einsetzen, dabei Sockelblende festhalten.

Gerät in der Nische festschrauben:

Für den Unterbau unter eine Granit-Arbeitsplatte ist über den Kundendienst ein Befestigungsset zur seitlichen Befestigung erhältlich.

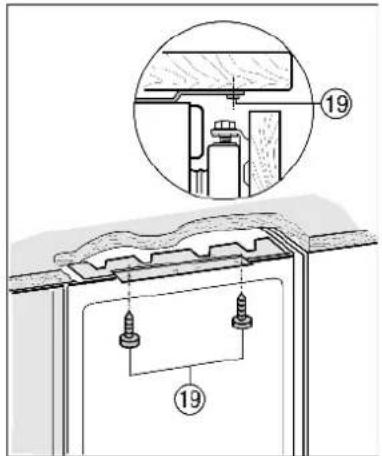

▶ Mit langen Spanplattenschrauben Fig. 12 (19) oben anschrauben.

4.3.2 Möbeltür montieren

▶ Griff auf die Möbeltür montieren

Hinweis

Um das gleichmäßige Herauziehen des Auszugswagen zu gewährleisten:

▶ Den Möbeltürgriff immer mittig auf die Möbeltür montieren.

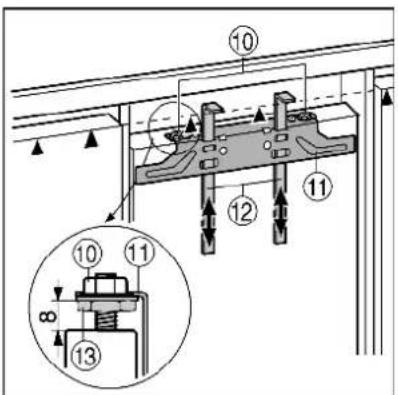

▶ Voreinstellung von 8 mm prüfen. (Abstand zwischen Gerätetür und Traversenunterkante)
Montagehilfen Fig. 13 (12) auf Möbeltürhöhe hochschieben. Untere Anschlagskante ▲ der Montagehilfe = Oberkante der zu montierenden Möbeltür.

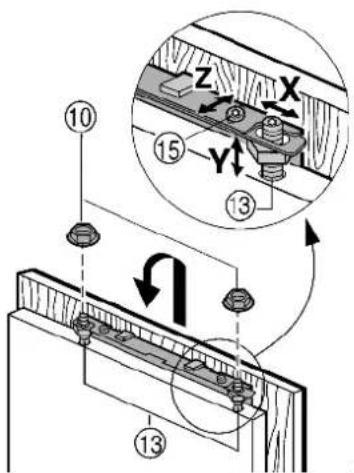

▶ Befestigungstraverse Fig. 13 (11) über die Kontermuttern Fig. 13 (10) abschrauben.

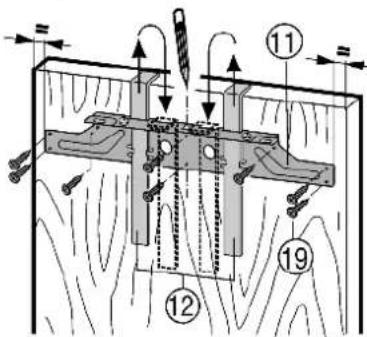

▶ Befestigungstraverse Fig. 14 (11) mit den Montagehilfen Fig. 14 (12) auf die Innenseite der Möbeltür hängen.
▶ Befestigungstraverse Fig. 14 (11) mittig ausrichten: kurze Mittellinie auf Möbeltür anzeichnen und Pfeilspitze der Traverse darüberbringen.

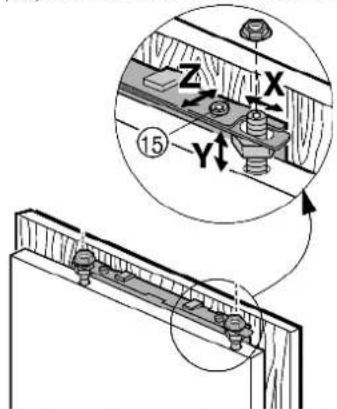

Abstände zur Außenkante sind links und rechts gleich groß. Bei Spanplattentüren:

▶ Die Befestigungstraverse Fig. 14 (11) mit mindestens 6 Schrauben Fig. 14 (19)festschrauben.

Bei Kassettentüren:

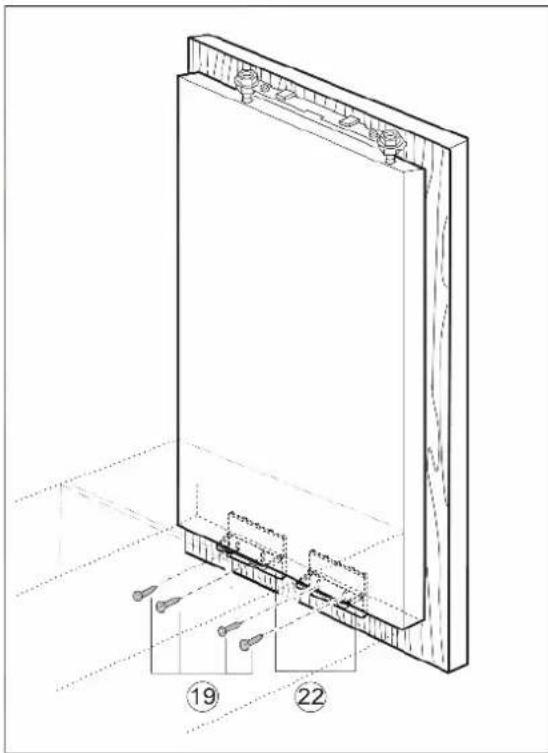

▶ Befestigungstraverse Fig. 14 (11) mit 4 Schrauben Fig. 14 (19) am Rand festschrauben.

▶ Montagehilfen Fig. 14 (12) nach oben herausziehen und in die danebenliegenden Aufnahmeöffnungen gedreht einschieben.

▶ Möbeltür auf die Justagebolzen Fig. 15 (13) einhängen und Kontermuttern Fig. 15 (10) locker auf die Justagebolzen schrauben.

▶ Tür schließen.

▶ Türabstand zu den umliegenden Möbeltüren überprüfen.

▶ Möbeltür seitlich ausrichten: Möbeltür in X Richtung verschieben.

▶ Möbeltür in der Höhe Y und in der seitlichen Neigung ausrichten: Justagebolzen Fig. 15 (13) mit einen Schraubendreher einstellen.

▷ Die Möbeltür ist bündig und fluchtend zu den umliegenden Möbelfronten.

▶ Kontermuttern Fig. 15 (10) anziehen.

▶ Möbeltür mit der Gerätetür verschrauben.
▶ Befestigungslöcher in der Möbeltür vorbohren (evtl. mit einem Stichel vorstechen).
▶ Gerätetür mit Schrauben Fig. 16 (19) durch die Befestigungswinkel Fig. 16 (22) auf der Möbeltür verschrauben.

▶ Möbeltür in der Tiefe Z ausrichten: oben Schrauben Fig. 17 (15), unten Schrauben Fig. 18 (24) lösen, dann Tür verschieben.
▶ Noppen und Dichtungslippen nicht anschlagen lassen - funktionswichtig!
▶ Zwischen Möbeltür und Möbel-korpus einen Luftspalt von 2 mm einstellen.

ca_25mm

▶ Sitz der Tür überprüfen und evtl. nachjustieren.
▶ Alle Schrauben festziehen.

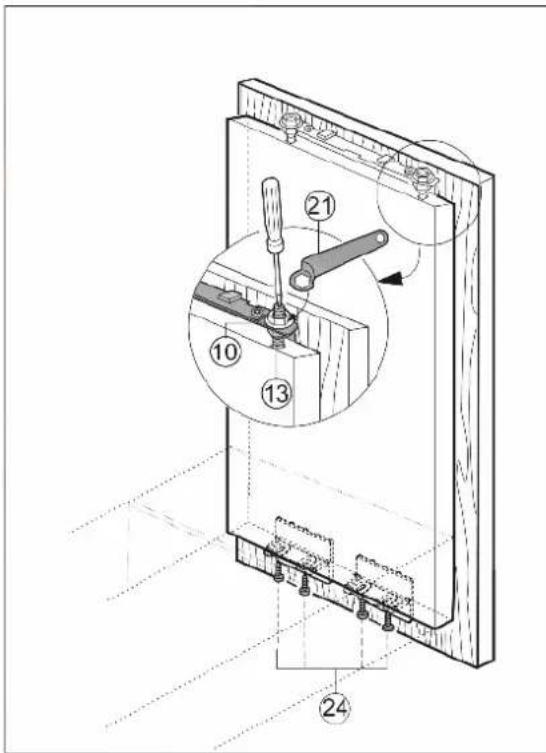

▶ Kontermuttern Fig. 18 (10) mit dem Ringschlüssel Fig. 18 (21) festziehen, dabei Justagebolzen Fig. 18 (13) mit einem Schraubendreher gegenhalten.
▶ Obere Abdeckung Fig. 19 (26) aufsetzen und aufrasten.

1 2 3 26

Fig. 19

Die folgenden Punkte überprüfen, um sicherzustellen, dass das Gerät richtig eingebaut ist. Andernfalls kann es zu Vereisung, Kondenswasserbildung und Funktionsstörungen kommen:

▷ Die Tür muss richtig schließen
▷ Die Möbeltür darf nicht am Möbelkorpus anliegen

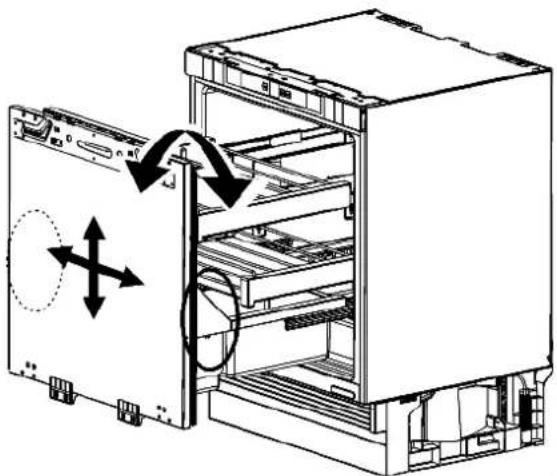

4.4 Anliegen der Türdichtung einstellen

Je nach Möbeltürgewicht kann ein Verstellen der Gerätetür erforderlich sein.

Nach Montage der Möbeltür auf vollständiges Anliegen der Türdichtung am Gerätekorpus achten.

Die Verstellmöglichkeit befindet sich rechts und links unter dem Flaschenabsteller an der Innentür.

Der Auslieferungszustand ist in 0-Stellung.

Folgende Einstellungen sind möglich:

□ Neigung ± 1°
□ Verstellung nach oben 4 mm
□ Verstellung nach unten 2 mm
□ Verstellung nach links und rechts je 2 mm

ACHTUNG

Funktionsbeeinträchtigung und Beschädigungsgefahr!

▶ Die Verstellung der Gerätetür nur zum 100-prozentigen Anliegen der Türdichtung des Auszugswagen am Geräte-korpus einsetzen, nicht zum Justieren der Möbeltür verwenden.

Evtl. mit eingelegter, leuchtender Taschenlampe das dichte Schließen der Tür prüfen.

4.4.1 Die Neigung der Tür verstellen

31 32 Fig. 21

Hinweis

▶ Die Verstellung immer beidseitig, links und rechts durchführen!

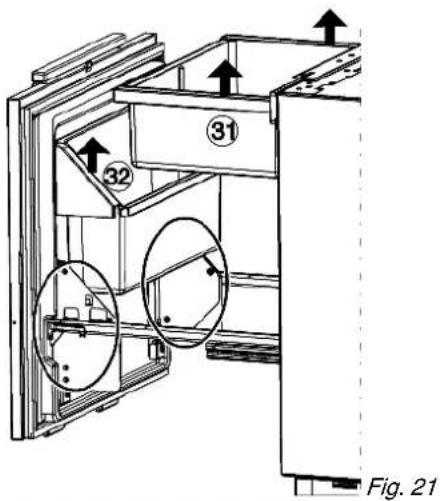

▶ Gemüseschale Fig. 21 (31) und Flaschenabsteller Fig. 21 (32) nach oben abheben.

Torx 25 34 33 35

Fig. 22

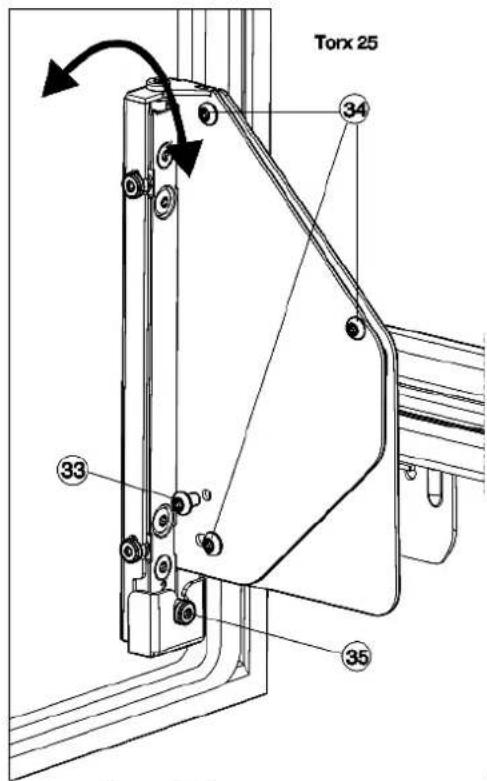

▶ Die Schraube Fig. 22 (33) vollständig herausschrauben.
▷ Die Schraube Fig. 22 (33) entsorgen, sie wird nicht mehr benötigt.
▶ Schrauben Fig. 22 (34) mit 1 bis 2 Umdrehungen nur lösen.
▶ Verstellschraube Fig. 22 (35) drehen. Im Uhrzeigersinn: die Tür oben neigt sich vom Gerätekorpus weg. Entgegen dem Uhrzeigersinn: die Tür oben neigt sich zum Gerät und unten weg vom Gerätekorpus.
▶ Nach Beendigung der Neigungsverstellung alle Schrauben Fig. 22 (34) wieder fest anziehen.

4.4.2 Die Lage der Tür ausgleichen

Hinweis

▶ Die Verstellung immer beidseitig, links und rechts durchführen!

Y X 38 39 37 36 36 37 39 X

Fig. 23

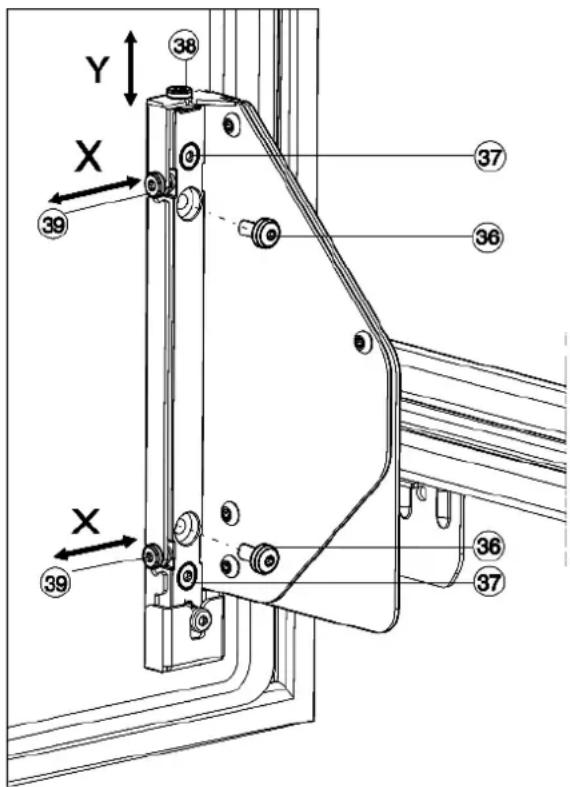

Verstellung in der Höhe, Y:

▶ Schrauben Fig. 23 (36) vollständig herausschrauben.
▷ Die Schrauben Fig. 23 (36) entsorgen, sie werden nicht mehr benötigt.
▶ Schrauben Fig. 23 (37) mit 1 bis 2 Umdrehungen nur lösen.
▶ Verstellschraube (38) drehen. Im Uhrzeigersinn: die Tür bewegt sich max. 4 mm nach oben. Entgegen dem Uhrzeigersinn: die Tür bewegt sich max. 2 mm nach unten.
▶ Alle Schrauben Fig. 23 (37) wieder festziehen. seitliche Verstellung, X:
▶ Falls die Schrauben Fig. 23 (36) noch vorhanden sind, diese vollständig herausschrauben.
▶ Schrauben Fig. 23 (37) mit 1 bis 2 Umdrehungen nur lösen.
▶ Stellschrauben Fig. 23 (39) je nach gewünschter seitlicher Justagerichtung verstellen.
▶ Nach beendeter seitlicher Justage Schrauben Fig. 23 (37) wieder festziehen.
▶ Flaschenabsteller Fig. 21 (32) und Gemüseschale Fig. 21 (31) wieder einsetzen.

4.5 Verpackung entsorgen

WARNUNG

Erstickungsgefahr durch Verpackungsmaterial und Folien!

▶ Kinder nicht mit Verpackungsmaterial spielen lassen.

Die Verpackung ist aus wiederverwertbaren Materialien hergestellt:

• Wellpappe/Pappe
• Teile aus geschäumtem Polystyrol
• Folien und Beutel aus Polyethylen
• Umreifungsbänder aus Polypropylen
• genagelter Holzrahmen mit Scheibe aus Poly- ethylen*
  Das Verpackungsmaterial zu einer offiziellen Sammelstelle bringen.

4.6 Gerät anschließen

ACHTUNG

Beschädigungsgefahr für die Elektronik!

Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel- bzw. Drehstrom) oder Energiesparstecker verwenden.

WARNUNG

Brand- und Überhitzungsgefahr!
Keine Verlängerungskabel oder Verteilerleisten verwenden.

Stromart (Wechselstrom) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild übereinstimmen (siehe Gerät auf einen Blick).

Die Steckdose muss vorschriftsmäßig geerdet und elektrisch abgesichert sein. Der Auslösestrom der Sicherung muss zwischen 10 A und 16 A liegen.

Die Steckdose muss leicht zugänglich sein, damit das Gerät im Notfall schnell vom Strom getrennt werden kann. Sie muss außerhalb des Geräterückseitenbereichs liegen.

▶ Elektrischen Anschluss prüfen.
▶ Den Netzstecker einstecken.

4.7 Gerät einschalten

▶ Tür öffnen.
▶ Taste On/Off Fig. 2 (1) drücken.
Das Gerät ist eingeschaltet. Die Temperaturanzeige zeigt die eingestellte Temperatur.
▷ Wenn im Display alle LEDs der Temperaturanzeige leuchten, ist der Vorführmodus aktiviert. Wenden Sie sich an den Kundendienst.

5 Bedienung

5.1 Lebensmittel kühlen

Hinweis

▶ Den Auszugswagen mit Flaschenabsteller und Gemüse- schale mit maximal 20 kg Lebensmittel beladen.
▶ Leicht verderbliche Lebensmittel wie fertige Speisen, Fleisch- und Wurstwaren in der kältesten Zone, mittlerer Bereich, lagern. Im oberen Bereich Butter und Konserven einsortieren. (siehe Gerät auf einen Blick)
▶ Zum Verpacken wiederverwendbare Kunststoff-, Metall-, Aluminium-, Glasbehälter und Frischhaltefolien verwenden.
▶ Lebensmittel nicht zu dicht lagern, damit die Luft gut zirkulieren kann.

5.2 Temperatur einstellen

Die Temperatur ist abhängig von folgenden Faktoren:

• der Häufigkeit des Türöffnens
• der Raumtemperatur des Aufstellortes
• der Art, Temperatur und Menge der Lebensmittel

Empfehlenswerte Temperatureinstellung: 5 °C

▶ Temperaturfunktion aufrufen: Einmal Einstelltaste Fig. 2 (2) drücken.
▷ In der Temperaturanzeige blinkt die LED der aktuellen Temperatur.
▶ Einstelltaste Fig. 2 (2) so oft drücken bis die LED der gewünschten Temperatur leuchtet.

Hinweis

▶ Durch langes Drücken der Einstelltaste wird innerhalb eines kleinen Temperaturbereiches (z.B.: zwischen 5 °C und 7 °C) ein etwas kälterer Wert eingestellt. In der Temperaturanzeige leuchtet dann die LED des nächst niedrigeren Temperaturbereichs.

5.3 SuperCool

Mit SuperCool schalten Sie auf höchste Abkühlleistung. Damit erreichen Sie tiefere Kühltemperaturen. Verwenden Sie SuperCool, um große Mengen von Lebensmitteln schnell abzukühlen.

Wenn SuperCool eingeschaltet ist, arbeitet das Gerät mit maximaler Kälteleistung. Dadurch können die Geräusche des Kälteaggregats vorübergehend lauter sein.

SuperCool hat einen etwas höheren Energieverbrauch.

5.3.1 Mit SuperCool kühlen

▶ Taste SuperCool Fig. 2 (4) kurz drücken.
▷ Die Taste SuperCool Fig. 2 (4) leuchtet.
Die Kühltemperatur sinkt auf den kältesten Wert. SuperCool ist eingeschaltet.
SuperCool schaltet sich nach 6 bis 12 Stunden automatisch ab. Das Gerät arbeitet im energiesparenden Normalbetrieb weiter.

5.3.2 SuperCool vorzeitig ausschalten

▶ Taste SuperCool Fig. 2 (4) kurz drücken.
▷ Die Taste SuperCool Fig. 2 (4) erlischt.
▷ SuperCool ist ausgeschaltet.

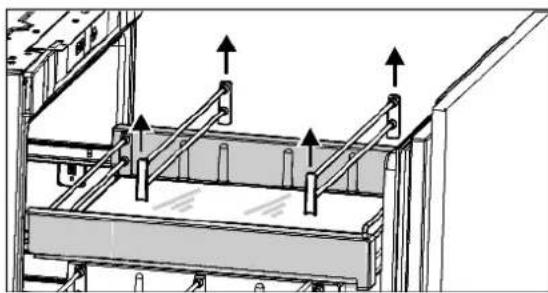

5.4 Haltestäbe versetzen

Haltestäbe rechts und links fassen und vorsichtig nach oben entnehmen und in die neue Aufnahmeposition eindrücken bis die Halterungen leicht verrasten.

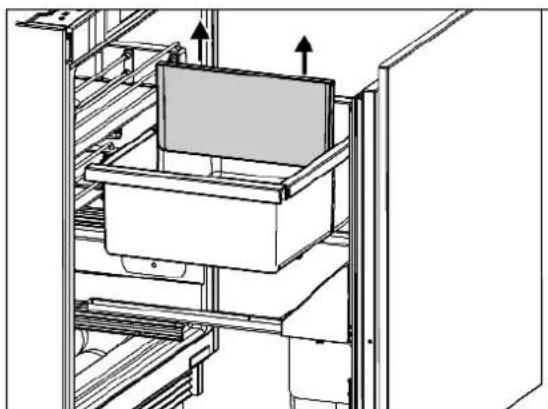

5.5 Gemüseschale unterteilen

Mit der Trennwand kann die Gemüseschale unterteilt werden. Die Trennwand an den Führungsstegen einsetzten oder einfach nach oben herausziehenen.

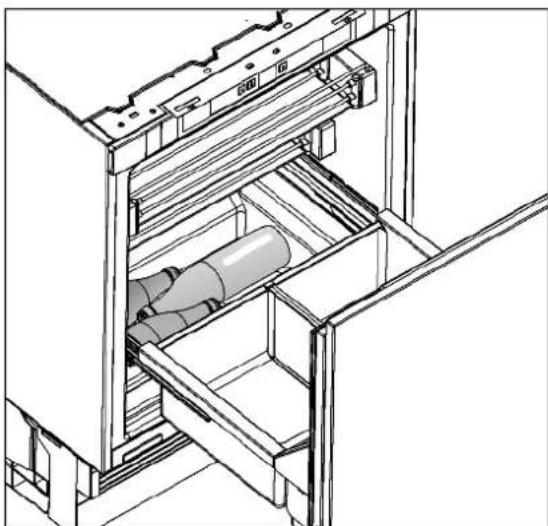

5.6 Lagern in der Bodenvertiefung

Im Lagerraum der Bodenvertiefung können ungeöffnete und fest verschlossene Flaschen und Packungen gelagert werden.

6 Wartung

6.1 Abtauen

6.1.1 Kühlteil abtauen

Das Kühlteil taut automatisch ab. Das Tauwasser verdunstet. Wassertropfen an der Rückwand sind funktional bedingt und völlig normal.

▶ Ablauföffnung regelmäßig reinigen, damit das Tauwasser ablaufen kann. (siehe 6.2)

6.2 Gerät reinigen

WARNUNG

Verletzungs- und Beschädigungsgefahr durch heißen Dampf! Heißer Dampf kann zu Verbrennungen führen und die Oberflächen beschädigen.

▶ Keine Dampfreinigungsgeräte verwenden!

ACHTUNG

Falsche Reinigung beschädigt das Gerät!

▶ Reinigungsmittel nicht konzentriert verwenden.
Keine scheuernden oder kratzenden Schwämme oder Stahlwolle verwenden.
Keine scharfen, scheuernden, sand-, chlorid-, chemiekalien- oder säurehaltigen Putzmittel verwenden.
▶ Keine chemischen Lösungsmittel verwenden.
Das Typenschild an der Geräteinnenseite nicht beschädigen oder entfernen. Es ist wichtig für den Kundendienst.
Keine Kabel oder anderen Bauteile abreißen, knicken oder beschädigen.
▶ Kein Reinigungswasser in die Ablaufrinne, die Lüftungsgitter und elektrischen Teile dringen lassen.
▶ Weiche Putztücher und einen Allzweckreiniger mit neutralem pH-Wert verwenden.
▶ Im Geräteinnenraum nur lebensmittelunbedenkliche Reiniger und Pflegemittel verwenden.

▶ Gerät leeren.

▶ Netzstecker ziehen.

▶ Be- und Entlüftungsgitter regelmäßig reinigen.

▷ Staubablagerungen erhöhen den Energieverbrauch.

▶ Außen- und Innenflächen aus Kunststoff mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen.

▶ Ablauföffnung reinigen: Ablagerungen mit einem dünnen Hilfsmittel, z. B. einem Wattestäbchen entfernen.

▶ Ausstattungsteile mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen.

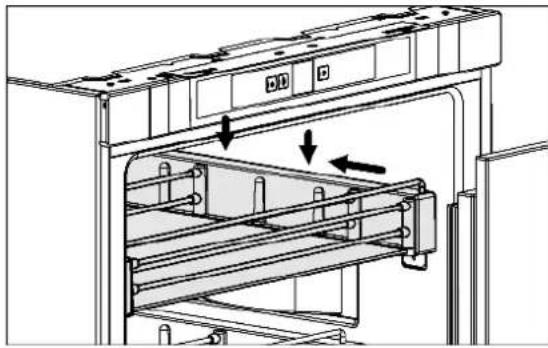

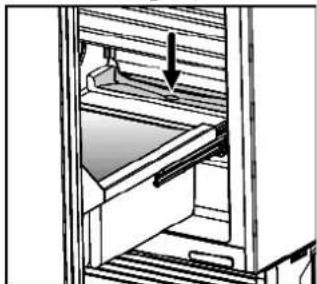

▶ Ablage herausnehmen: nach Abbildung hinten anheben und nach vorn herausnehmen.

Hinweis

▶ Wenn sich die Ablage nicht mehr soweit wie anfänglich herausziehen lässt, dann die Teleskopschienen einmal ganz herausziehen. Die Kugelkäfige der Teleskopschienen richten sich dabei neu aus und der maximale Auszug ist wieder gegeben.
Teleskopschienen nur mit einem feuchten Tuch reinigen. Das Fett in den Laufbahnen dient zur Schmierung und darf nicht entfernt werden.

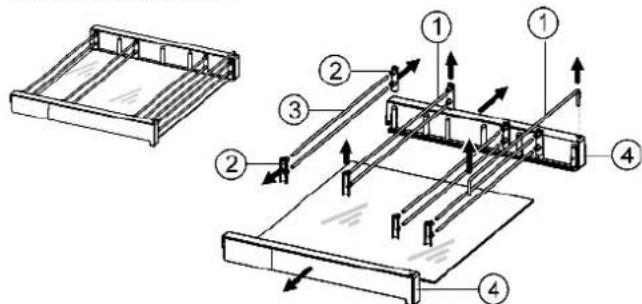

▶ Ablage zerlegen: Haltestäbe Fig. 27 (1) nach oben abheben, Halterungen Fig. 27 (2) von den Stäben Fig. 27 (3) abziehen und die Seitenteile Fig. 27 (4) vom Glasboden abziehen.

▶ Ablage einsetzen: Teleskopschienen einschieben.
▶ Ablage auf die Teleskopschienen setzen, nach hinten schieben und hörbar einrasten lassen.

Nach dem Reinigen:

▶ Gerät und Ausstattungsteile trockenreiben.
▶ Gerät wieder anschließen und einschalten.
▶ Die Lebensmittel wieder einlegen.

6.3 Kundendienst

Prüfen Sie zunächst, ob Sie den Fehler selber beheben können. (siehe Störungen). Falls dies nicht der Fall ist, wenden sie sich an den Kundendienst. Die Adresse entnehmen Sie bitte dem beiliegenden Kundendienstverzeichnis.

WARNUNG

Verletzungsgefahr durch unfachmännische Reparatur!

▶ Reparaturen und Eingriffe am Gerät und der Netzanschlussleitung, die nicht ausdrücklich genannt sind (siehe Wartung), nur vom Kundendienst ausführen lassen.

▶ Gerätebezeichnung Fig. 29 (1), Service-Nr. Fig. 29 (2) und Serial-Nr. Fig. 29 (3) vom Typenschild ablesen. Das Typenschild befindet sich an der linken Geräteinnenseite.

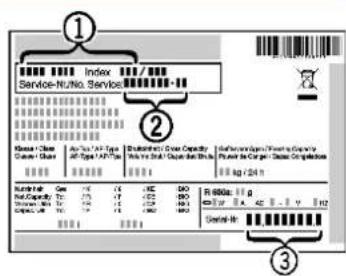

1 Index Service-Haul No. Service Name: Closer Closer Type: A/C Type A/C Type Description: Closer Capacity Type: Solid Type Clustic Type Clustic Method: Ducts / Transitions / Process Pulsar for Closer / Disassembled Closer kg / kg/1 Number of Closers Size: 14 x 15 x 16 x 17 x 18 x 19 x 20 x 21 x 22 x 23 x 24 x 25 x 26 x 27 x 28 x 29 x 30 x 31 x 32 x 33 x 34 x 35 x 36 x 37 x 38 x 39 x 40 x 41 x 42 x 43 x 44 x 45 x 46 x 47 x 48 x 49 x 50 x 51 x 52 x 53 x 54 x 55 x 56 x 57 x 58 x 59 x 60 x 61 x 62 x 63 x 64 x 65 x 66 x 67 x 68 x 69 x 70 x 71 x 72 x 73 x 74 x 75 x 76 x 77 x 78 x 79 x 80 x 81 x 82 x 83 x 84 x 85 x 86 x 87 x 88 x 89 x 90 x 91 x 92 x 93 x 94 x 95 x 96 x 97 x 98 x 99 x100 R-600x:1 g S -0.01 R -0.02 R -0.03 R -0.04 R -0.05 R -0.06 R -0.07 R -0.08 R -0.09 R -0.10 R -0.11 R -0.12 R -0.13 R -0.14 R -0.15 R -0.16 R -0.17 R -0.18 R -0.19 R -0.20 R -0.21 R -0.22 R -0.23 R -0.24 R -0.25 R -0.26 R -0.27 R -0.28 R -0.29 R -0.30 R -0.31 R -0.32 R -0.33 R -0.34 R -0.35 R -0.36 R -0.37 R -0.38 R -0.39 R -0.40 R -0.41 R -0.42 R -0.43 R -0.44 R -0.45 R -0.46 R -0.47 R -0.48 R -0.49 R -0.50 R -0.51 R -0.52 R -0.53 R -0.54 R -0.55 R -0.56 R -0.57 R -0.58 R -0.59 R -0.60 R -0.61 R -0.62 R -0.63 R -0.64 R -0.65 R -0.66 R -0.67 R -0.68 R -0.69 R -0.70 R -0.71 R -0.72 R -0.73 R -0.74 R -0.75 R -0.76 R -0.77 R -0.78 R -0.79 R -0.80 R -0.81 R -0.82 R -0.83 R -0.84 R -0.85 R -0.86 R -0.87 R -0.88 R -0.89 R -0.90 R -0.91 R -0.92 R -0.93 R -0.94 R -0.95 R -0.96 R -0.97 R -0.98 R -0.99 R -1. Serial Hr ③

Fig. 29

▶ Den Kundendienst benachrichtigen und den Fehler, Gerätebezeichnung Fig. 29 (1), Service-Nr. Fig. 29 (2) und Serial-Nr. Fig. 29 (3) mitteilen.
▷ Dies ermöglicht einen schnellen und zielgerichteten Service.
Das Gerät geschlossen lassen, bis der Kundendienst eintrifft.
▷ Die Lebensmittel bleiben länger kühl.
▶ Netzstecker ziehen (dabei nicht am Anschlusskabel ziehen) oder Sicherung ausschalten.

7 Störungen

Ihr Gerät ist so konstruiert und hergestellt, dass Funktionssicherheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebes eine Störung auftreten, so prüfen Sie bitte, ob die Störung auf einen Bedienungsfehler zurückzuführen ist. In diesem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kosten berechnet werden. Folgende Störungen können Sie selbst beheben:

Das Gerät arbeitet nicht.

→ Das Gerät ist nicht eingeschaltet.
▶ Gerät einschalten.
→ Der Netzstecker steckt nicht richtig in der Steckdose.

▶ Netzstecker kontrollieren.
→ Die Sicherung der Steckdose ist nicht in Ordnung.
▶ Sicherung kontrollieren.
→ Der Kompressor schaltet bei geringem Kältebedarf auf eine niedrige Drehzahl. Obwohl sich dadurch die Laufzeit erhöht, wird Energie gespart.
Das ist bei energiesparenden Modellen normal.
→ SuperCool ist eingeschaltet.
Um die Lebensmittel schnell abzukühlen läuft der Kompressor länger. Dies ist normal.

Der Kompressor läuft lang.

Eine LED hinten unten am Gerät (beim Kompressor) blinkt regelmässig alle 15 Sekunden\*.

→ Der Inverter ist mit einer Fehler-Diagnose LED ausgestattet.
Das Blinken ist normal.

Geräusche sind zu laut.

→ Drehzahlgeregelte* Kompressoren können aufgrund der verschiedenen Drehzahlstufen unterschiedliche Laufgeräusche verursachen.
Das Geräusch ist normal.

Ein Blubbern und Plätschern

→ Dieses Geräusch kommt vom Kältemittel, das im Kältekreislauf fließt.
Das Geräusch ist normal.

Ein leises Klicken

→ Das Geräusch entsteht immer, wenn sich das Kühlaggregat (der Motor) automatisch ein- oder ausschaltet.
Das Geräusch ist normal.

Ein Brummen. Es ist kurzfristig etwas lauter, wenn sich das Kühlaggregat (der Motor) einschaltet.

→ Bei eingeschaltetem SuperCool, frisch eingelegten Lebensmitteln oder nach lang geöffneter Tür erhöht sich automatisch die Kälteleistung.
Das Geräusch ist normal.
→ Die Umgebungstemperatur ist zu hoch.
▶ Problemlösung: (siehe 1.2)

Vibrationsgeräusche

→ Das Gerät steht nicht fest auf dem Boden. Dadurch werden Gegenstände und nebenstehende Möbel von dem laufenden Kühlaggregat in Vibration gesetzt.
▶ Den Einbau überprüfen und Gerät ggf. neu ausrichten.
▶ Flaschen und Gefäße auseinanderrücken.

Gerät ist an den Außenflächen warm\*.

→ Die Wärme des Kältekreislaufs wird zur Vermeidung von Kondenswasser genutzt.
▶ Dies ist normal.

Temperatur ist nicht ausreichend kalt.

→ Die Gerätetür ist nicht richtig geschlossen.
▶ Gerätetür schließen.
→ Die Be- und Entlüftung ist nicht ausreichend.
▶ Lüftungsgitter freimachen.
→ Die Umgebungstemperatur ist zu hoch.
▶ Problemlösung: (siehe 1.2) .
→ Das Gerät wurde zu häufig oder zu lange geöffnet.
▶ Abwarten, ob sich die erforderliche Temperatur von allein wieder einstellt. Falls nicht, wenden Sie sich an den Kundendienst (siehe Wartung).
→ Das Gerät steht zu nahe an einer Wärmequelle (Herd, Heizung etc).
Standort des Geräts oder der Wärmequelle verändern.
→ Das Gerät wurde nicht richtig in die Nische eingebaut.
Überprüfen, ob das Gerät korrekt eingebaut wurde und die Tür richtig schließt.

Die Innenbeleuchtung brennt nicht.

→ Das Gerät ist nicht eingeschaltet.

▶ Gerät einschalten.
→ Die Tür war länger als 15 min. offen.
▶ Die Innenbeleuchtung schaltet sich bei geöffneter Tür nach ca. 15 min. automatisch aus.
→ Die LED-Beleuchtung ist defekt oder die Abdeckung ist beschädigt:

WARNUNG

Verletzungsgefahr durch elektrischen Schlag! Unter der Abdeckung befinden sich stromführende Teile.

▶ LED-Innenbeleuchtung nur vom Kundendienst oder dafür ausgebildetem Fachpersonal auswechseln oder reparieren lassen.

WARNUNG

Verletzungsgefahr durch LED Lampe!

Die Lichtintensität der LED-Beleuchtung entspricht der Laserklasse 1/1M.

Wenn die Abdeckung defekt ist:

Nicht mit optischen Linsen aus unmittelbarer Nähe direkt in die Beleuchtung blicken. Die Augen können dabei verletzt werden.

8 Außer Betrieb setzen

8.1 Gerät ausschalten

▶ Taste On/Off Fig. 2 (1) drücken, bis das Display dunkel wird. Taste loslassen.
▷ Wenn sich das Gerät nicht ausschalten lässt, ist die Kinder-sicherung aktiv.

8.2 Außer Betrieb setzen

▶ Gerät leeren.
▶ Netzstecker ziehen.
▶ Gerät reinigen (siehe 6.2).

▶ Tür offen lassen, damit keine schlechten Gerüche entstehen.

9 Gerät entsorgen

Das Gerät enthält noch wertvolle Materialien und ist einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Das ausgediente Gerät beim Abtransport am Kältekreislauf nicht beschädigen, damit das enthaltene Kältemittel (Angaben auf dem Typenschild) und das Öl nicht unkontrolliert entweichen können.

▶ Gerät unbrauchbar machen.
▶ Netzstecker ziehen.
▶ Anschlusskabel durchtrennen.
