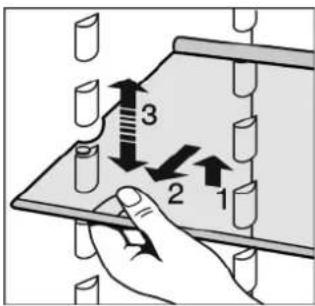

5.6 Abstellflächen....9

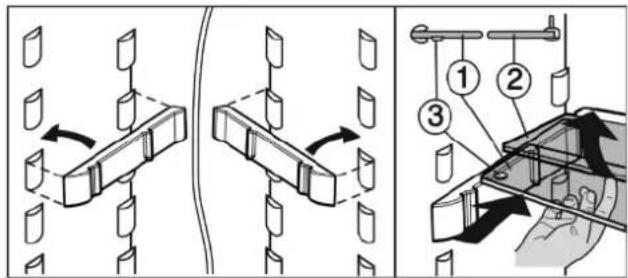

5.7 Teilbare Abstellfläche verwenden....9

5.8 Türabsteller....9

5.9 Flaschenhalter entnehmen.... 9

6 Wartung....9

6.1 Abtauen....9

6.2 Gerät reinigen....9

6.3 Innenbeleuchtung mit LED Lampe auswechseln..... 10

6.4 Kundendienst.... 10

7 Störungen.... 10

8 Außer Betrieb setzen.... 11

8.1 Gerät ausschalten.... 11

8.2 Außer Betrieb setzen.... 11

9 Gerät entsorgen.... 11

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Um alle Vorteile Ihres neuen Gerätes kennenzulernen, lesen Sie bitte die Hinweise in dieser Anweisung aufmerksam durch.

Die Anleitung ist für mehrere Modelle gültig, Abweichungen sind möglich. Abschnitte, die nur auf bestimmte Geräte zutreffen, sind mit einem Sternchen (*) gekennzeichnet.

Handlungsanweisungen sind mit einem ▶ gekennzeichnet, Handlungsergebnisse mit einem ▷.

1 Gerät auf einen Blick

1.1 Geräte- und Ausstattungsübersicht

Hinweis

▶ Lebensmittel wie in der Abbildung gezeigt einsortieren. So arbeitet das Gerät energiesparend.

▶ Ablagen, Schubladen oder Körbe sind im Auslieferungszustand für eine optimale Energieeffizienz angeordnet.

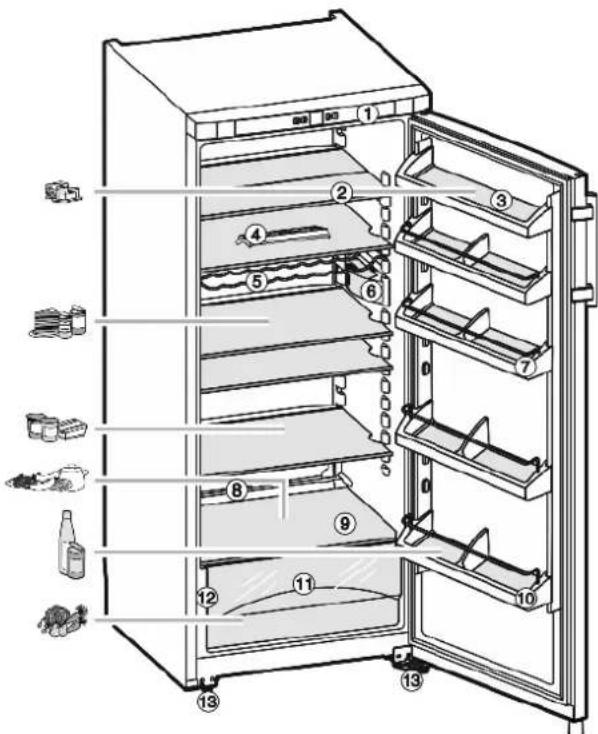

(1) Bedien- und Kontrollelemente

(2) Abstellfläche*, versetzbar

(3) Butterabsteller

(4) Eierablage

(5) Flaschenablage

(6) Innenbeleuchtung

(7) Türabsteller, versetzbar

(8) Tauwasserablauf

(9) Kälteste Zone

(10) Flaschenabsteller

(11) Gemüseschale

(12) Typenschild

(13) Stellfüße vorne, Trans- portrollen hinten

1.2 Einsatzbereich des Geräts

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln im häuslichen oder haushaltsähnlichen Umfeld. Hierzu zählt z.B. die Nutzung

• in Personalküchen, Frühstückspensionen,
• durch Gäste in Landhäuser, Hotels, Motels, und anderen Unterkünften,
• beim Catering und ähnlichem Service im Großhandel

Benutzen Sie das Gerät ausschließlich im haushaltsüblichen Rahmen. Alle anderen Anwendungsarten sind unzulässig. Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte. Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgefährdeten Bereichen.

Das Gerät ist je nach Klimaklasse für den Betrieb bei begrenzten Umgebungstempera-

turen ausgelegt. Die für Ihr Gerät zutreffende Klimaklasse ist auf dem Typenschild aufgedruckt.

Hinweis

▶ Die angegebenen Umgebungstemperaturen einhalten, sonst verringert sich die Kühlleistung.

Klimaklasse für Umgebungstemperaturen von

SN 10 °C bis 32 °C

N 16 °C bis 32 °C

ST 16 °C bis 38 °C

T 16 °C bis 43 °C

1.3 Konformität

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den EG-Richtlinien 2006/95/EG, 2004/108/EG, 2009/125/EG und 2010/30/EU.

Hinweis für Prüfinstitute:

Die Prüfungen sind nach Vorgabe der geltenden Normen und Richtlinien durchzuführen. Die Vorbereitung und Prüfung der Geräte muss unter Berücksichtigung der Beladungspläne des Herstellers und der Hinweise in der Bedienungsanleitung durchgeführt werden.

1.4 Aufstellmaße

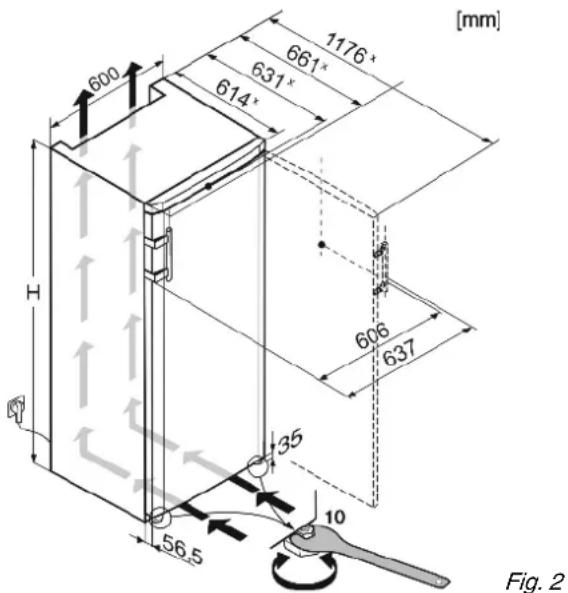

600 661* 631* 614* 1176* 608 637 H 35 56.5 10 [mm] Fig. 2

	H
KP 2620 1250
K(P)(sl) 3120	1447

^x Bei Geräten mit beiliegenden Wandabstandshaltern vergrößert sich das Maß um 35 mm (siehe 4.4).

1.5 Energie sparen

- Immer auf gute Be- und Entlüftung achten. Lüftungsöffnungen bzw. -gitter nicht abdecken.

• Ventilatorluftschlitze immer frei halten.
• Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.
• Der Energieverbrauch ist abhängig von den Aufstellbedingungen z.B. der Umgebungstemperatur (siehe 1.2).
• Gerät möglichst kurz öffnen.
• Je niedriger die Temperatur eingestellt wird, desto höher ist der Energieverbrauch.
• Lebensmittel sortiert einordnen (siehe Gerät auf einen Blick).
• Alle Lebensmittel gut verpackt und abgedeckt aufbewahren. Reifbildung wird vermieden.
• Lebensmittel nur solange wie nötig herausnehmen, damit sie sich nicht zu sehr erwärmen.
• Warme Speisen einlegen: erst auf Zimmertemperatur abkühlen lassen.

Staubablagerungen erhöhen den Energieverbrauch:

- Die Kältemaschine mit dem Wärmetauscher - Metallgitter an der Rückseite des Gerätes - einmal jährlich abstauben.

2 Allgemeine Sicherheitshinweise

Gefahren für den Benutzer:

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Wenn das Gerät vom Netz getrennt wird, immer am Stecker anfassen. Nicht am Kabel ziehen.
• Im Fehlerfall Netzstecker ziehen oder Sicherung ausschalten.
• Die Netzanschlussleitung nicht beschädigen. Gerät nicht mit defekter Netzanschlussleitung betreiben.
• Reparaturen, Eingriffe am Gerät und den Wechsel der Netzanschlussleitung nur vom Kundendienst oder anderem dafür ausgebildeteten Fachpersonal ausführen lassen.
• Gerät nur nach den Angaben der Anweisung montieren, anschließen und entsorgen.
• Bewahren Sie diese Anleitung sorgfältig auf und reichen Sie diese gegebenenfalls an den Nachbesitzer weiter.
• Speziallampen (Glühlampen, LED, Leuchtstoffröhren) im Gerät dienen der Beleuchtung von dessen Innenraum und sind nicht zur Raumbeleuchtung geeignet.

Brandgefahr:

- Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entzünden.

• Rohrleitungen des Kältekreislaufs nicht beschädigen.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren.
• Im Geräteinnenraum keine elektrischen Geräte benutzen (z. B. Dampfreinigungsgeräte, Heizgeräte, Eiscremebereiter usw.).
• Wenn Kältemittel entweicht: Offenes Feuer oder Zündquellen in der Nähe der Austrittstelle beseitigen. Raum gut lüften. Kundendienst benachrichtigen.
• Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an der aufgedruckten Inhaltsangabe oder einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden.
• Brennende Kerzen, Lampen und andere Gegenstände mit offenen Flammen vom Gerät fernhalten, damit diese das Gerät nicht in Brand setzen.
• Alkoholische Getränke oder sonstige Alkohol enthaltende Gebinde nur dicht verschlossen lagern. Eventuell austretender Alkohol kann sich durch elektrische Bauteile entzünden.

Absturz- und Umkippgefahr:

- Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen. Dies gilt insbesondere für Kinder.

Gefahr einer Lebensmittelvergiftung:

- Überlagerte Lebensmittel nicht verzehren.

Gefahr von Erfrierungen, Taubheitsgefühlen und Schmerzen:

- Dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut vermeiden oder Schutzmaßnahmen ergreifen, z. B. Handschuhe verwenden. Speiseeis, besonders Wassereis oder Eiswürfel nicht sofort und nicht zu kalt verzehren.

Verletzungs- und Beschädigungsgefahr :

• Heißer Dampf kann zu Verletzungen führen. Zum Abtauen keine elektrischen Heiz- oder Dampfreinigungsgeräte, offenen Flammen oder Abtausprays verwenden.
• Eis nicht mit scharfen Gegenständen entfernen.

Beachten Sie die spezifischen Hinweise in den anderen Kapiteln:

	GEFAHR	kennzeichnet eine unmittelbar gefährliche Situation, die Tod oder schwere Körperverletzungen zur Folge haben wird, wenn sie nicht vermieden wird.
	WARNUNG	kennzeichnet eine gefährliche Situation, die Tod oder schwere Körperverletzung zur Folge haben könnte, wenn sie nicht vermieden wird.
	VORSICHT	kennzeichnet eine gefährliche Situation, die leichte oder mittlere Körperverletzungen zur Folge haben könnte, wenn sie nicht vermieden wird.
	ACHTUNG	kennzeichnet eine gefährliche Situation, die Sachschäden zur Folge haben könnte, wenn sie nicht vermieden wird.
	Hinweis	kennzeichnet nützliche Hinweise und Tipps.

3 Bedienungs- und Anzeigeelemente

3.1 Bedien- und Kontrollelemente

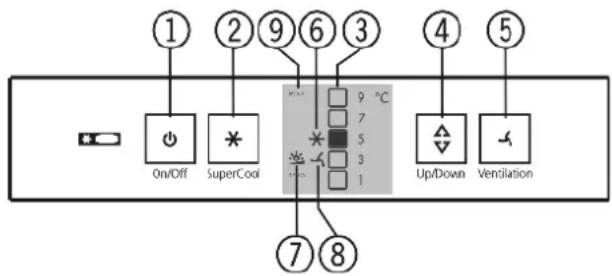

① ② ⑨ ⑥ ③ ④ ⑤ On/Off SuperCool 9 °C 7 5 3 1 Up/Down Ventilation ⑦ ⑧

Fig. 3
(1) Taste On/Off
(2) Taste SuperCool
(3) Temperaturanzeige
(4) Einstelltaste
(5) Taste Ventilation

3.2 Temperaturanzeige

Im Normalbetrieb wird angezeigt:

- die eingestellte Kühltemperatur

4 Inbetriebnahme

4.1 Türanschlagwechsel

Bei Bedarf können Sie den Anschlag wechseln:

Stellen Sie sicher, dass folgendes Werkzeug bereitliegt:

Torx 25
□ Torx 15
□ Gabelschlüssel SW 6
□ Schraubendreher
□ beiliegenden Gabelschlüssel
☐ ggf. zweite Person für Montagearbeit

VORSICHT

Verletzungsgefahr wenn die Tür herauskippt!

▶ Tür gut festhalten.

▶ Tür vorsichtig abstellen.

Fig. 4

▶ Unten links das Distanzteil Fig. 4 (22) aus der Tür herausnehmen.
▶ Unten rechts am Lagerbock die Sicherungsschraube Fig. 5 (1) herausdrehen.
▶ Tür öffnen.
▶ Tür an der Griffseite und unten fassen und anheben.
Der Lagerbolzen Fig. 5 (21) löst sich aus dem Lagerbock Fig. 5 (2).
▶ Falls sich der Lagerbolzen Fig. 5 (21) nicht löst, den Bolzen von unter herausdrücken.
▶ Tür unten herausschwenken und abnehmen.

Fig. 6
▶ Lagerbock Fig. 6 (2) abschrauben.
Lagerteil Fig. 6 (3)abschrauben und in das gegenüberliegende Aufnahmeloch des Lagerbocks umsetzen, wieder festschrauben.
▶ Stopfen Fig. 6 (4) aus dem Lagerbock herausnehmen und in das gegenüberliegende Aufnahmeloch des Lagerbocks umsetzen.
▶ Griffseitige Abdeckung Fig. 6 (5) vorsichtig abheben.
▶ Schraube Fig. 6 (6) herausdrehen und auf der Gegenseite wieder einsetzen.
▶ Abdeckung Fig. 6 (5) wieder aufsetzen.
Lagerbock Fig. 6 (2) auf der neuen Scharnierseite fest (mit 4 Nm) ggf. mit Hilfe eines Akkuschraubers wieder fest-schrauben.

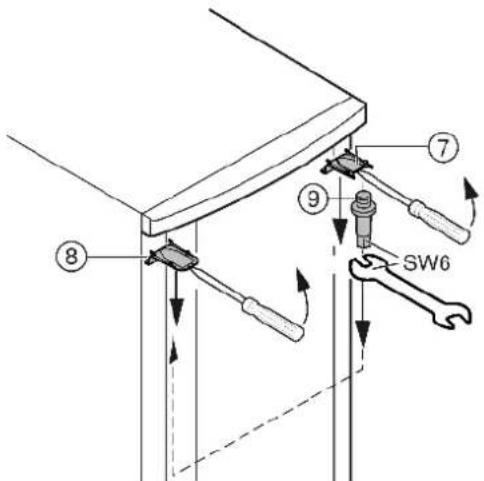

Oben Abdeckung Fig. 7 (7) und Abdeckung Fig. 7 (8) mit einem Schraubendreher vorn ausrasten und schräg nach unten entfernen.
▶ Lagerbolzen Fig. 7 (9) herausdrehen und auf der Gegen-seite fest (mit 4 Nm) eindrehen.
▶ Abdeckung Fig. 7 (7) auf der Seite des Lagerbolzens wieder montieren: hinten einsetzen, vorn einrasten.
▶ Abdeckung Fig. 7 (8) auf der Gegenseite montieren: hinten einsetzen, vorn einrasten.

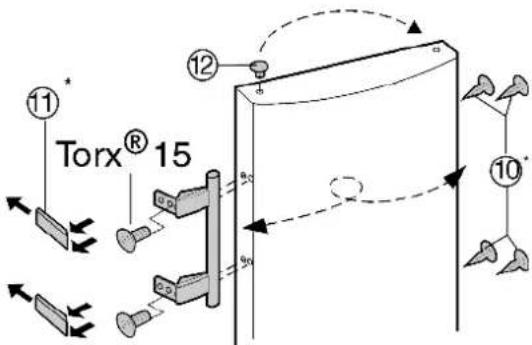

Torx® 15 ⑪* ⑫ ⑫ ⑩*

Fig. 8

▶ Stopfen Fig. 8 (12) aus der Türlagerbuchse herausheben und umsetzen.
▶ Türgriff, Stopfen Fig. 8 (10) und Druckplatten Fig. 8 (11) abmontieren und auf die Gegenseite umsetzen.
▶ Beim Montieren der Druckplatten auf richtiges Einrasten achten.

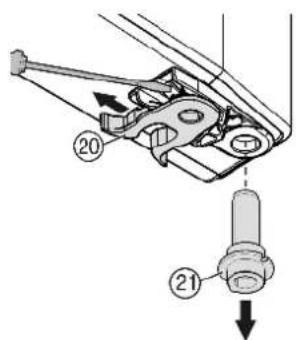

▶ Federklemme Fig. 9 (20) umsetzen: Rastnase runterdrücken, Federklemme darüber hinweg abziehen.
▶ Federklemme auf der neuen Scharnierseite wieder einschieben bis sie einrastet.
▶ Lagerbolzen Fig. 9 (21) aus der Türbuchse herausziehen und zusammen mit der Scheibe auf der Gegen-seite einsetzen. Die Rast-nase muss zur Innenseite der Tür zeigen, die Kerbe zur Außenseite.
▶ Tür oben in Lagerbolzen Fig. 7 (9) einhängen.
▶ Tür unten einschwenken und den Lagerbolzen Fig. 9 (21) in den Lagerbock einsetzen. Ggf. den Lagerbolzen drehen, so dass er einrasten kann.
▶ Sicherungsschraube Fig. 5 (1) unten in den Lagerbolzen eindrehen und festziehen (mit 4 Nm).

Die Tür eventuell über die beiden Langlöcher im Lagerbock fluchtend zum Gerätegehäuse ausrichten. Dazu mittlere Schraube herausdrehen.
Das Distanzteil Fig. 4 (22) wieder rechts unten in die Tür einsetzen.

WARNUNG

Verletzungsgefahr durch herausfallende Tür! Sind die Lagerteile nicht fest genug angeschraubt, kann die Tür herausfallen. Dies kann zu schweren Verletzungen führen. Außerdem schließt die Tür evtl. nicht, so dass das Gerät nicht richtig kühlt.

▶ Die Lagerböcke/Lagerbolzen fest (mit 4 Nm) anschrauben.
▶ Alle Schrauben kontrollieren und ggf. nachziehen.

4.2 Einschub in die Küchenzeile

Für 600 mm breite Geräte

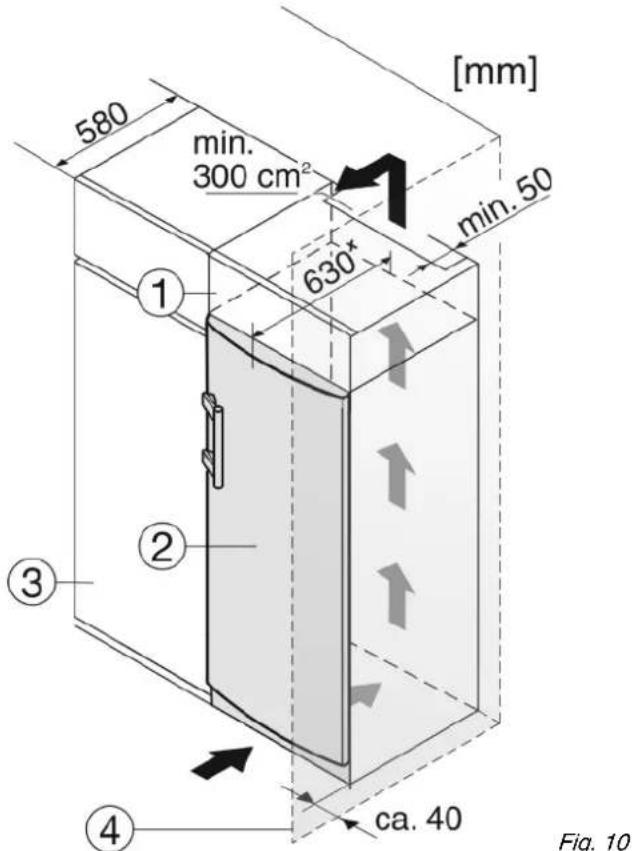

580 min. 300 cm² 630° min. 50 Fig. 10 ca. 40

(1) Aufsatzschrank (3) Küchenschrank
(2) Gerät (4) Wand

* Bei Geräten mit beiliegenden Wandabstandshaltern vergrößert sich das Maß um 35 mm (siehe 4.4).

Das Gerät kann mit der Kücheneinrichtung umbaut werden. Um das Gerät Fig. 10 (2) der Küchenzeilenhöhe anzugleichen, kann über dem Gerät ein entsprechender Aufsatzschrank Fig. 10 (1) angebracht werden.

Beim Umbau mit Küchenschränken (Tiefe max. 580 mm) kann das Gerät direkt neben dem Küchenschrank Fig. 10 (3) aufgestellt werden. Das Gerät steht seitlich 34 mm ^x und in der Gerätemitte 50 mm ^x gegenüber der Küchenschrankfront vor.

Wichtig für die Belüftung:

• An der Rückseite des Aufsatzschrankes muss ein Abluftschacht von mindestens 50 mm Tiefe über die gesamte Aufsatzschrankbreite vorhanden sein.
• Der Entlüftungsquerschnitt unter der Raumdecke muss mindestens 300 cm² betragen.

- Je größer der Lüftungsquerschnitt, um so energiesparender arbeitet das Gerät.

Wenn das Gerät mit den Scharnieren neben einer Wand Fig. 10 (4) aufgestellt wird, muss der Abstand zwischen Gerät und Wand mindestens 40 mm betragen. Dies entspricht dem Griffüberstand bei geöffneter Tür.

4.3 Gerät transportieren

VORSICHT

Verletzungs- und Beschädigungsgefahr durch falschen Transport!

Das Gerät verpackt transportieren.
▶ Das Gerät stehend transportieren.
▶ Das Gerät nicht alleine transportieren.

4.4 Gerät aufstellen

WARNUNG

Brandgefahr durch Feuchtigkeit!

Wenn stromführende Teile oder die Netzanschlussleitung feucht werden, kann es zu einem Kurzschluss kommen.

Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchte- und Spritzwasserbereich betreiben.

WARNUNG

Brandgefahr durch Kurzschluss!

Wenn Netzkabel/Stecker des Gerätes oder eines anderen Gerätes und Geräterückseite sich berühren, können Netzkabel/Stecker durch die Vibrationen des Gerätes beschädigt werden, so dass es zu einem Kurzschluss kommen kann.

▶ Gerät so aufstellen, dass es keine Stecker oder Netzkabel berührt.
An Steckdosen im Geräterückseitenbereich weder das Gerät noch andere Geräte anschließen.

WARNUNG

Brandgefahr durch Kältemittel!

Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entzünden.

▶ Die Rohrleitungen des Kältekreislaufs nicht beschädigen.

WARNUNG

Brand- und Beschädigungsgefahr!

Wärmeabgebende Geräte, z. B. Mikrowellengerät, Toaster usw. nicht auf das Gerät stellen!

WARNUNG

Brand- und Beschädigungsgefahr durch blockierte Belüftungsöffnungen!

▶ Die Belüftungsöffnungen immer freihalten. Immer auf gute Be- und Entlüftung achten!

ACHTUNG

Beschädigungsgefahr durch Kondenswasser!

Das Gerät nicht direkt neben einem weiteren Kühl-/Gefriergerät aufstellen.

□ Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.

☐ Der Boden am Standort muss waagerecht und eben sein.
□ Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.
☐ Optimaler Aufstellort ist ein trockener und gut belüfteter Raum.
☐ Das Gerät mit der Rückseite und bei Verwendung beiliegender Wandabstandshalter (siehe unten) mit diesen stets direkt an der Wand aufstellen.
□ Das Gerät darf nur in unbeladenem Zustand verschoben werden.
□ Das Gerät nicht ohne Hilfe aufstellen.
☐ Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Kältemittel R 600a ein Volumen von 1 m aufweisen. Ist der Aufstellraum zu klein, kann im Falle einer Leckage des Kältekreislaufes ein entzündliches Gas-Luft-Gemisch entstehen. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.
Das Anschlusskabel von der Geräterückseite abnehmen. Dabei den Kabelhalter entfernen, sonst entstehen Vibrationsgeräusche!

ACHTUNG

Die Edelstahltüren sind mit einer hochwertigen Oberflächenbeschichtung behandelt und dürfen nicht mit dem beigelegten Pflegemittel behandelt werden.

Oberflächenbeschichtung wird sonst angegriffen.

▶ Die beschichteten Türoberflächen ausschließlich mit einem weichen, sauberen Tuch abwischen.
▶ Nur auf die Edelstahl-Seitenwände ein Edelstahlpflege-mittel gleichmäßig in Schliffrichtung auftragen. Die spätere Reinigung wird dadurch leichter.
Lackierte Seitenwände und lackierte Türoberflächen ausschließlich mit einem weichen, sauberen Tuch abwischen.
▶ Schutzfolien von den Zierleisten abziehen.
▶ Alle Transportsicherungsteile entfernen.

Damit der deklarierte Energieverbrauch erzielt wird, sind die Abstandhalter zu verwenden, die einigen Geräten beigefügten sind. Hierdurch vergrößert sich die Gerätetiefe um ca. 35 mm. Das Gerät ist ohne Verwendung der Abstandshalter voll funktionsfähig, hat aber einen geringfügig höheren Energieverbrauch.*

Bei einem Gerät mit beiliegenden Wandabstandshaltern diese Wandabstandshalter auf der Rückseite des Geräts links und rechts oben montieren.*

▶ Verpackung entsorgen. (siehe 4.5)
▶ Gerät mit dem beiliegenden Gabelschlüssel über die Stellfüße (A) und mit Hilfe einer Wasserwaage fest, ebenstehend ausrichten.
▶ Danach Tür abstützen: Stellfuß am Lagerbock (B) herausdrehen, bis er auf dem Boden aufliegt, dann 90° weiter drehen.

▶ Gerät reinigen (siehe 6.2).

Wenn das Gerät in sehr feuchter Umgebung aufgestellt wird, kann sich auf der Außenseite des Geräts Kondenswasser bilden.
▶ Immer auf gute Be- und Entlüftung am Aufstellort achten.

4.5 Verpackung entsorgen

WARNUNG

Erstickungsgefahr durch Verpackungsmaterial und Folien!

▶ Kinder nicht mit Verpackungsmaterial spielen lassen.

Die Verpackung ist aus wiederverwertbaren Materialien hergestellt:

• Wellpappe/Pappe
• Teile aus geschäumtem Polystyrol
• Folien und Beutel aus Polyethylen
• Umreifungsbänder aus Polypropylen
• genagelter Holzrahmen mit Scheibe aus Poly- ethylen*
  Das Verpackungsmaterial zu einer offiziellen Sammelstelle bringen.

4.6 Gerät anschließen

ACHTUNG

Beschädigungsgefahr für die Elektronik!

Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel- bzw. Drehstrom) oder Energiesparstecker verwenden.

WARNUNG

Brand- und Überhitzungsgefahr!

▶ Keine Verlängerungskabel oder Verteilerleisten verwenden.

Stromart (Wechselstrom) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild übereinstimmen (siehe Gerät auf einen Blick).

Die Steckdose muss vorschriftsmäßig geerdet und elektrisch abgesichert sein. Der Auslösestrom der Sicherung muss zwischen 10 A und 16 A liegen.

Die Steckdose muss leicht zugänglich sein, damit das Gerät im Notfall schnell vom Strom getrennt werden kann. Sie muss außerhalb des Geräterückseitenbereichs liegen.

▶ Elektrischen Anschluss prüfen.
▶ Den Netzstecker einstecken.

4.7 Gerät einschalten

▶ Taste On/Off Fig. 3 (1) drücken.
Das Gerät ist eingeschaltet. Die Temperaturanzeige zeigt die eingestellte Temperatur.
▷ Wenn im Display alle LEDs der Temperaturanzeige leuchten, ist der Vorführmodus aktiviert. Wenden Sie sich an den Kundendienst.

5 Bedienung

5.1 Helligkeit der Temperaturanzeige

Sie können die Helligkeit der Temperaturanzeige an die Lichtverhältnisse im Aufstellraum anpassen.

5.1.1 Helligkeit einstellen

Die Hintergrundbeleuchtung kann entweder ausgeschaltet oder auf eine von 5 Stufen eingestellt werden. Ab Werk ist die Hintergrundbeleuchtung ausgeschaltet.

▶ Einstellmodus aktivieren: Taste SuperCool Fig. 3 (2) ca. 5 s drücken.
Das Symbol Menu Fig. 3 (9)leuchtet und das Symbol Helligkeit Fig. 3 (7)blinkt.
▶ Funktion Helligkeit bestätigen: Taste SuperCool Fig. 3 (2) kurz drücken.
▷ Das Symbol Helligkeit Fig. 3 (7) leuchtet.

SuperCool 坐 9 °C 7 7 5 3 3 3 1 1 坐 9 °C 7 7 5 3 3 3 1 1 坐 9 °C 7 7 5 3 3 3 1 1 坐 9 °C 7 7 5 3 3 3 1 1

Mit Einstelltaste Fig. 3 (4) entweder "aus" oder die gewünschte Helligkeit wählen. Je mehr Felder der Temperaturanzeige leuchten, desto heller. Kein leuchtendes Feld bedeutet "aus".
▶ Bestätigen: Taste SuperCool Fig. 3 (2) drücken.
▷ Das Symbol Helligkeit Fig. 3 (7) blinkt.
▷ Die Helligkeit ist auf den neuen Wert eingestellt.
▶ Einstellmodus deaktivieren: Taste On/Off Fig. 3 (1) drücken.

-oder-

▶ 5 min. warten.
Das Symbol Helligkeit Fig. 3 (7) und das Symbol Menu Fig. 3 (9) erlischt.
▷ In der Temperaturanzeige wird wieder die Temperatur angezeigt.

5.2 Lebensmittel kühlen

Hinweis

Der Energieverbrauch steigt und die Kühlleistung verringert sich, wenn die Belüftung nicht ausreicht.

▶ Ventilatorluftschlitze immer freihalten.

▶ Leicht verderbliche Lebensmittel wie fertige Speisen, Fleisch- und Wurstwaren in der kältesten Zone lagern. Im oberen Bereich und in der Tür Butter und Konserven einsortieren. (siehe Gerät auf einen Blick)
▶ Zum Verpacken wiederverwendbare Kunststoff-, Metall-, Aluminium-, Glasbehälter und Frischhaltefolien verwenden.
▶ Lebensmittel, die leicht Geruch oder Geschmack annehmen oder abgeben, sowie Flüssigkeiten, immer in geschlossenen Gefäßen oder abgedeckt aufbewahren.
▶ Stark ethylengasabgebende und -empfindliche Lebensmittel, wie Obst, Gemüse, Salat, immer trennen oder verpacken, um die Lagerdauer nicht zu reduzieren; z.B. Tomaten nicht mit Kiwis oder Kohl zusammen lagern.
Die vordere Fläche des Kühlteilbodens nur zum kurzfristigen Abstellen von Kühlgut, z. B. beim Umräumen oder Aussortieren verwenden. Kühlgut jedoch nicht stehen lassen, sonst kann es beim Türschließen nach hinten geschoben oder umgekippt werden.
▶ Lebensmittel nicht zu dicht lagern, damit die Luft gut zirkulieren kann.
▶ Flaschen gegen Umkippen sichern: Den Flaschenhalter verschieben.

5.3 Temperatur einstellen

Die Temperatur ist abhängig von folgenden Faktoren:

• der Häufigkeit des Türöffnens
• der Raumtemperatur des Aufstellortes
• der Art, Temperatur und Menge der Lebensmittel

Empfehlenswerte Temperatureinstellung: 5 °C

Die Temperatur kann fortlaufend geändert werden. Ist die Einstellung 1 °C erreicht wird wieder mit 9 °C begonnen.

▶ Temperaturfunktion aufrufen: Einmal Einstelltaste Fig. 3 (4) drücken.
▷ In der Temperaturanzeige blinkt die LED der aktuellen Temperatur.
▶ Einstelltaste Fig. 3 (4) so oft drücken bis die LED der gewünschten Temperatur leuchtet.

Hinweis

▶ Durch langes Drücken der Einstelltaste wird innerhalb eines kleinen Temperaturbereiches (z.B.: zwischen 5 °C und 7 °C) ein etwas kälterer Wert eingestellt. In der Temperaturanzeige leuchtet dann die LED des nächst niedrigeren Temperaturbereichs.

5.4 SuperCool

Mit SuperCool schalten Sie auf höchste Abkühlleistung. Damit erreichen Sie tiefere Kühltemperaturen. Verwenden Sie SuperCool, um große Mengen von Lebensmitteln schnell abzukühlen.

Wenn SuperCool eingeschaltet ist, kann der Ventilator* laufen. Das Gerät arbeitet mit maximaler Kälteleistung, dadurch können die Geräusche des Kälteaggregats vorübergehend lauter sein.

Wenn SuperCool eingeschaltet ist, arbeitet das Gerät mit maximaler Kälteleistung. Dadurch können die Geräusche des Kälteaggregats vorübergehend lauter sein.

SuperCool hat einen etwas höheren Energieverbrauch.

5.4.1 Mit SuperCool kühlen

▶ Taste SuperCool Fig. 3 (2) kurz drücken.
Das Symbol SuperCool Fig. 3 (6) leuchtet in der Anzeige.

Fig. 11

Die Kühltemperatur sinkt auf den kältesten Wert. SuperCool ist eingeschaltet.
SuperCool schaltet sich nach 6 bis 12 Stunden automatisch ab. Das Gerät arbeitet im energiesparenden Normalbetrieb weiter.

5.4.2 SuperCool vorzeitig ausschalten

▶ Taste SuperCool Fig. 3 (2) kurz drücken.
Das Symbol SuperCool Fig. 3 (6) erlischt in der Anzeige.
▷ SuperCool ist ausgeschaltet.

5.5 Ventilator

Mit dem Ventilator können Sie große Mengen frischer Lebensmittel schnell abkühlen oder eine relativ gleichmäßige Temperaturverteilung über alle Abstellebenen erreichen.

Die Umluftkühlung ist empfehlenswert:

• bei hoher Raumtemperatur (höher als 33 °C)
• bei hoher Luftfeuchtigkeit

Die Umluftkühlung hat einen etwas höheren Energieverbrauch. Um Energie zu sparen, schaltet der Ventilator bei geöffneter Tür automatisch ab.

5.5.1 Ventilator einschalten

▶ Taste Ventilation Fig. 3 (5) kurz drücken.
Das Symbol Ventilation Fig. 3 (8) leuchtet.

Fig. 12

Der Ventilator ist aktiv. Bei einigen Geräten schaltet er sich erst ein, wenn der Kompressor läuft.

5.5.2 Ventilator ausschalten

▶ Taste Ventilation Fig. 3 (5) kurz drücken.
Das Symbol Ventilation Fig. 3 (8) erlischt.
Der Ventilator ist ausgeschaltet.

5.6 Abstellflächen

5.6.1 Abstellflächen versetzen

Die Abstellflächen sind gegen unbeabsichtigtes Herausziehen durch Auszugsstopps gesichert.

▶ Abstellfläche anheben und nach vorne herausziehen.
▶ Abstellfläche mit dem Anschlagrand hinten nach oben zeigend einschieben.
▷ Die Lebensmittel frieren nicht an der Rückwand fest.

5.6.2 Abstellflächen zerlegen

▶ Die Abstellflächen können zur Reinigung zerlegt werden.

5.7 Teilbare Abstellfläche verwenden\*

▶ Die Glasplatte mit Anschlagrand (2) muss hinten liegen.

▶ Die Glasplatte (1) mit den Auszugsstopps muss vorne liegen, so dass die Stopps (3) nach unten zeigen.

5.8 Türabsteller

5.8.1 Türabsteller versetzen

▶ Absteller nach Abbildung entnehmen.

5.8.2 Türabsteller zerlegen

▶ Die Türabsteller können zum Reinigen zerlegt werden.

5.9 Flaschenhalter entnehmen

▶ Flaschenhalter nach Abbildung entnehmen.

6.1.1 Kühlteil abtauen

Das Kühlteil taut automatisch ab. Das Tauwasser verdunstet. Wassertropfen an der Rückwand sind funktional bedingt und völlig normal.

▶ Ablauföffnung regelmäßig reinigen, damit das Tauwasser ablaufen kann. (siehe 6.2)

6.2 Gerät reinigen

WARNUNG

Verletzungs- und Beschädigungsgefahr durch heißen Dampf! Heißer Dampf kann zu Verbrennungen führen und die Oberflächen beschädigen.

▶ Keine Dampfreinigungsgeräte verwenden!

ACHTUNG

Falsche Reinigung beschädigt das Gerät!

▶ Reinigungsmittel nicht konzentriert verwenden.
Keine scheuernden oder kratzenden Schwämme oder Stahlwolle verwenden.
Keine scharfen, scheuernden, sand-, chlorid-, chemiekalien- oder säurehaltigen Putzmittel verwenden.
▶ Keine chemischen Lösungsmittel verwenden.
Das Typenschild an der Geräteinnenseite nicht beschädigen oder entfernen. Es ist wichtig für den Kundendienst.
Keine Kabel oder anderen Bauteile abreißen, knicken oder beschädigen.
Kein Reinigungswasser in die Ablaufrinne, die Lüftungsgitter und elektrischen Teile dringen lassen.
▶ Weiche Putztücher und einen Allzweckreiniger mit neutralem pH-Wert verwenden.
▶ Im Geräteinnenraum nur lebensmittelunbedenkliche Reiniger und Pflegemittel verwenden.

▶ Gerät leeren.

▶ Netzstecker ziehen.

▶ Außen- und Innenflächen aus Kunststoff mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen.

▶ Ablauföffnung reinigen: Ablagerungen mit einem dünnen Hilfsmittel, z. B. einem Wattestäbchen entfernen.

▶ Ausstattungsteile mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen.

Nach dem Reinigen:

▶ Gerät und Ausstattungsteile trockenreiben.
▶ Gerät wieder anschließen und einschalten.
▶ Die Lebensmittel wieder einlegen.

6.3 Innenbeleuchtung mit LED Lampe auswechseln

Im Gerät ist serienmässig eine LED Lampe zur Beleuchtung des Innenraumes eingesetzt.

Bei Einsatz einer Glühlampe:

☐ Eine Glühlampe mit max. 25 W und Fassung E14 verwenden.
☐ Stromart (Wechselstrom) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild übereinstimmen (siehe Gerät auf einen Blick).

Bei Einsatz einer LED Lampe:

Es darf nur die Original LED Lampe des Herstellers eingesetzt werden. Die Lampe kann über den Kundendienst oder Fachhändler bezogen werden (siehe 6.4).

WARNUNG

Verletzungsgefahr durch LED Lampe!

Die Lichtintensität der LED-Beleuchtung entspricht der Laserklasse 1/1M.

Wenn die Abdeckung entfernt wird:

Nicht mit optischen Linsen aus unmittelbarer Nähe direkt in die Beleuchtung blicken. Die Augen können dabei verletzt werden.

WARNUNG

Brandgefahr durch LED Lampe!

Beim Einsetzen von anderen LED Lampen besteht Überhitzungs- bzw. Brandgefahr.

▶ Original LED des Herstellers einsetzen.

▶ Gerät ausschalten.
▶ Die Lampenabdeckung oben und unten fassen Fig. 14 (1).
▶ Lampenabdeckung hinten ausrasten und aushängen Fig. 14 (2).
▶ Die Lampe auswechseln Fig. 14 (3).
▶ Die Abdeckung hinten wieder einhängen und an den Seiten einrasten lassen.

▶ Netzstecker ziehen oder Sicherung ausschalten.

Prüfen Sie zunächst, ob Sie den Fehler selber beheben können. (siehe Störungen). Falls dies nicht der Fall ist, wenden sie sich an den Kundendienst. Die Adresse entnehmen Sie bitte dem beiliegenden Kundendienstverzeichnis.

WARNUNG

Verletzungsgefahr durch unfachmännische Reparatur!

▶ Reparaturen und Eingriffe am Gerät und der Netzanschlussleitung, die nicht ausdrücklich genannt sind (siehe Wartung), nur vom Kundendienst ausführen lassen.

▶ Gerätebezeichnung Fig. 15 (1), Service-Nr. Fig. 15 (2) und Serial-Nr. Fig. 15 (3) vom Typenschild ablesen. Das Typenschild befindet sich an der linken Geräteinnenseite.

Index Service-Net-No. Service Klassical Data Cancer Data An Type AAT Type AAT Type AAT Type Discretionary Cross Capacity Polarized Strain/Charge Ratio Information System/Paperable Capacity Polarized Strain/Charge Ratio Weight: 124 h Ratiosheet Data Gee: 136 F: 158 ISO: 100 Risikos: 1 g Ratiosheet Data T: 173 F: 158 ISO: 100 Risikos: 1 g Ratiosheet Data U: 173 F: 158 ISO: 100 Spectral-Hz: 1 g Spectral-Hz: 1 g

Fig. 15

▶ Den Kundendienst benachrichtigen und den Fehler, Gerätebezeichnung Fig. 15 (1), Service-Nr. Fig. 15 (2) und Serial-Nr. Fig. 15 (3) mitteilen.
▷ Dies ermöglicht einen schnellen und zielgerichteten Service.
Das Gerät geschlossen lassen, bis der Kundendienst eintrifft.
▷ Die Lebensmittel bleiben länger kühl.
▶ Netzstecker ziehen (dabei nicht am Anschlusskabel ziehen) oder Sicherung ausschalten.

7 Störungen

Ihr Gerät ist so konstruiert und hergestellt, dass Funktionssicherheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebes eine Störung auftreten, so prüfen Sie bitte, ob die Störung auf einen Bedienungsfehler zurückzuführen ist. In diesem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kosten berechnet werden. Folgende Störungen können Sie selbst beheben:

Das Gerät arbeitet nicht.

→ Das Gerät ist nicht eingeschaltet.

▶ Gerät einschalten.

→ Das Gerät ist nicht eingeschaltet. ▶ Gerät einschalten.

→ Der Netzstecker steckt nicht richtig in der Steckdose.
▶ Netzstecker kontrollieren.
→ Die Sicherung der Steckdose ist nicht in Ordnung.
▶ Sicherung kontrollieren.

Der Kompressor läuft lang.

→ Der Kompressor schaltet bei geringem Kältebedarf auf eine niedrige Drehzahl. Obwohl sich dadurch die Laufzeit erhöht, wird Energie gespart.
Das ist bei energiesparenden Modellen normal.
→ SuperCool ist eingeschaltet.
Um die Lebensmittel schnell abzukühlen läuft der Kompressor länger. Dies ist normal.

Eine LED hinten unten am Gerät (beim Kompressor) blinkt regelmässig alle 15 Sekunden\*.

→ Der Inverter ist mit einer Fehler-Diagnose LED ausgestattet.
Das Blinken ist normal.

Geräusche sind zu laut.

→ Drehzahlgeregelte* Kompressoren können aufgrund der verschiedenen Drehzahlstufen unterschiedliche Laufgeräusche verursachen.
Das Geräusch ist normal.

Ein Blubbern und Plätschern

→ Dieses Geräusch kommt vom Kältemittel, das im Kältekreislauf fließt.
Das Geräusch ist normal.

Ein leises Klicken

→ Das Geräusch entsteht immer, wenn sich das Kühlaggregat (der Motor) automatisch ein- oder ausschaltet.
Das Geräusch ist normal.

Ein Brummen. Es ist kurzfristig etwas lauter, wenn sich das Kühlaggregat (der Motor) einschaltet.

→ Bei eingeschaltetem SuperCool, frisch eingelegten Lebensmitteln oder nach lang geöffneter Tür erhöht sich automatisch die Kälteleistung.
Das Geräusch ist normal.
→ Die Umgebungstemperatur ist zu hoch.
▶ Problemlösung: (siehe 1.2)

Ein tiefes Brummen

→ Das Geräusch entsteht durch Luftströmungsgeräusche des Ventilators.
Das Geräusch ist normal.

Vibrationsgeräusche

→ Das Gerät steht nicht fest auf dem Boden. Dadurch werden Gegenstände und nebenstehende Möbel von dem laufenden Kühlaggregat in Vibration gesetzt.
▶ Gerät über die Stellfüße ausrichten.
▶ Flaschen und Gefäße auseinanderrücken.

In der Temperaturanzeige leuchtet DEMO.

→ Der Vorführmodus ist aktiviert.
▶ An den Kundendienst wenden (siehe Wartung).

Gerät ist an den Außenflächen warm\*.

→ Die Wärme des Kältekreislaufs wird zur Vermeidung von Kondenswasser genutzt.
▶ Dies ist normal.

Temperatur ist nicht ausreichend kalt.

→ Die Gerätetür ist nicht richtig geschlossen.
▶ Gerätetür schließen.
→ Die Be- und Entlüftung ist nicht ausreichend.
▶ Lüftungsgitter freimachen.
→ Die Umgebungstemperatur ist zu hoch.
▶ Problemlösung: (siehe 1.2) .
→ Das Gerät wurde zu häufig oder zu lange geöffnet.
▶ Abwarten, ob sich die erforderliche Temperatur von allein wieder einstellt. Falls nicht, wenden Sie sich an den Kundendienst (siehe Wartung).

→ Das Gerät steht zu nahe an einer Wärmequelle (Herd, Heizung etc).
▶ Standort des Geräts oder der Wärmequelle verändern.

Die Innenbeleuchtung brennt nicht.

→ Das Gerät ist nicht eingeschaltet.
▶ Gerät einschalten.
→ Die Tür war länger als 15 min. offen.
▶ Die Innenbeleuchtung schaltet sich bei geöffneter Tür nach ca. 15 min. automatisch aus.
→ Wenn die Innenbeleuchtung nicht brennt, aber die Temperaturanzeige leuchtet, ist das Leuchtmittel (Auslieferung mit LED-Leuchtmittel) defekt.

WARNUNG

Verletzungsgefahr durch LED Lampe!

Die Lichtintensität der LED-Beleuchtung entspricht der Laserklasse 1/1M.

Wenn die Abdeckung entfernt wird:

Nicht mit optischen Linsen aus unmittelbarer Nähe direkt in die Beleuchtung blicken. Die Augen können dabei verletzt werden.

▶ Leuchtmittel auswechseln (siehe Wartung).

8 Außer Betrieb setzen

8.1 Gerät ausschalten

▶ Taste On/Off Fig. 3 (1) drücken, bis das Display dunkel wird. Taste loslassen.
▷ Wenn sich das Gerät nicht ausschalten lässt, ist die Kinder-sicherung aktiv.

8.2 Außer Betrieb setzen

▶ Gerät leeren.
▶ Netzstecker ziehen.
▶ Gerät reinigen (siehe 6.2).

▶ Tür offen lassen, damit keine schlechten Gerüche entstehen.

9 Gerät entsorgen

Das Gerät enthält noch wertvolle Materialien und ist einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Das ausgediente Gerät beim Abtransport am Kältekreislauf nicht beschädigen, damit das enthaltene Kältemittel (Angaben auf dem Typenschild) und das Öl nicht unkontrolliert entweichen können.

▶ Gerät unbrauchbar machen.
▶ Netzstecker ziehen.
▶ Anschlusskabel durchtrennen.
