BEDIENUNGSANLEITUNG GG 40111 LIEBHERR

Gebrauchsaweisung Seite 2

Gefrierschrank

Vor Inbetriebnahme die Gebrauchsanweisung lesen

Fgt"Nkpm"| wo "Nkgdj gtt"Vkghm\~ j nuej tcpm"I I "6232"ko "Qpnkpg"Uj qr "M> nvg/Dgtnkp

• Verpackungsmaterial ist kein Spielzeug für Kinder - Erstickungsgefahr durch Folien!
• Bringen Sie die Verpackung zu einer offiziellen Sammelstelle.

Das ausgediente Gerät: Es enthält noch wertvolle Materialien und ist einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.

• Ausgediente Geräte unbrauchbar machen. Netzstecker ziehen, Anschlusskabel durchtrennen und Schloss unbrauchbar machen, damit sich Kinder nicht einschließen können.
• Achten Sie darauf, dass das ausgediente Gerät beim Abtransport am Kältemittelkreislauf nicht beschädigt wird.
• Angaben über das enthaltene Kältemittel finden Sie auf dem Typenschild.
• Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Einsatzbereich des Gerätes

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln. Im Falle der gewerblichen Kühlung von Lebensmitteln sind die einschlägigen gesetzlichen Bestimmungen zu beachten.

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte.

Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen.

Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgefährdeten Bereichen.

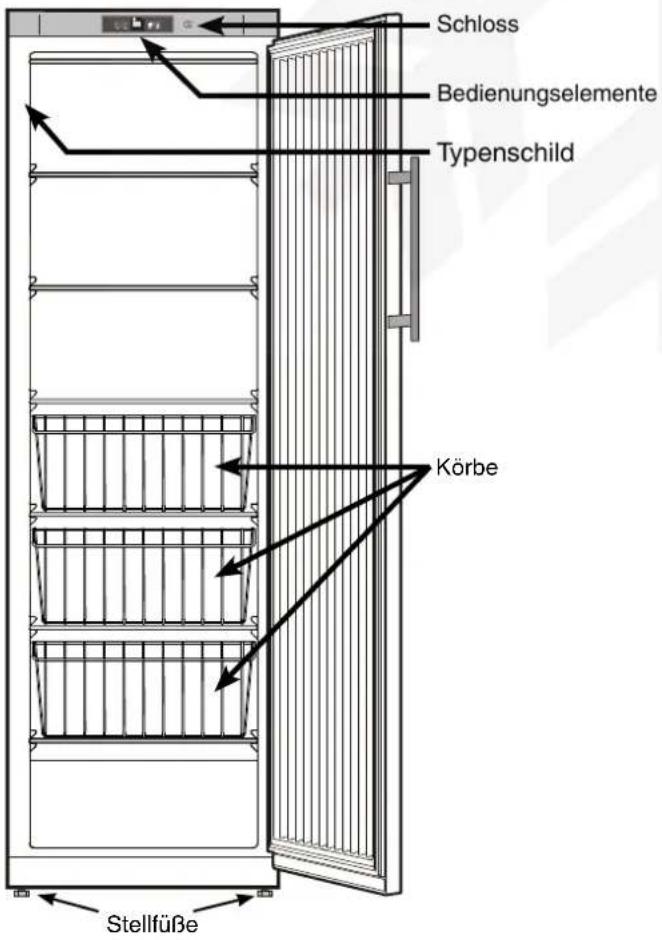

Geräte- und Ausstattungsübersicht

Schloss Bedienungselemente Typenschild Körbe Stellfüße

Sicherheits- und Warnhinweise

• Um Personen- und Sachschäden zu vermeiden, sollte das Gerät von zwei Personen ausgepackt und aufgestellt werden.
• Bei Schäden am Gerät umgehend – vor dem Anschließen – beim Lieferanten rückfragen.
• Zur Gewährleistung eines sicheren Betriebes Gerät nur nach Angaben der Gebrauchsanleitung montieren und anschließen.
• Im Fehlerfall Gerät vom Netz trennen. Netzstecker ziehen oder Sicherung auslösen bzw. herausdrehen.
• Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen.
• Reparaturen und Eingriffe an dem Gerät nur vom Kundendienst ausführen lassen, sonst können erhebliche Gefahren für den Benutzer entstehen. Gleiches gilt für das Wechseln der Netzanschlussleitung.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren. Beim Transport und beim Reinigen des Gerätes darauf achten, dass der Kältekreislauf nicht beschädigt wird. Bei Beschädigungen Zündquellen fernhalten und den Raum gut durchlüften.
• Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen.
• Dieses Gerät ist nicht bestimmt für Personen (auch Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder Personen, die nicht über ausreichende Erfahrung und Kenntnisse verfügen, es sei denn, sie wurden durch eine Person, die für ihre Sicherheit verantwortlich ist, in der Benutzung des Gerätes unterwiesen oder anfänglich beaufsichtigt. Kinder sollten nicht unbeaufsichtigt bleiben, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Vermeiden Sie dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut. Es kann zu Schmerzen, Taubheitsgefühl und Erfrierungen führen. Bei länger dauerndem Hautkontakt Schutzmaßnahmen vorsehen, z. B. Handschuhe verwenden.
• Speiseeis, besonders Wassereis oder Eiswürfel, nach dem Entnehmen nicht sofort und nicht zu kalt verzehren. Durch die tiefen Temperaturen besteht eine "Verbrennungsgefahr".
• Verzehren Sie keine überlagerten Lebensmittel, sie können zu einer Lebensmittelvergiftung führen.
• Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie Propan, Butan, Pentan usw., im Gerät. Eventuell austretende Gase könnten durch elektrische Bauteile entzündet werden. Sie erkennen solche Sprühdosen an der aufgedruckten Inhaltsangabe oder einem Flammensymbol.
• Keine elektrischen Geräte innerhalb des Gerätes benutzen.
• Schlüssel bei abschließbaren Geräten nicht in der Nähe des Gerätes sowie in Reichweite von Kindern aufbewahren.
• Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchte- und Spritzwasserbereich betreiben.

Klima-Klasse

Das Gerät ist je nach Klima-Klasse für den Betrieb bei begrenzten Umgebungstemperaturen ausgelegt. Sie sollen nicht überschritten werden! Die für Ihr Gerät zutreffende Klima-Klasse ist auf dem Typenschild aufgedruckt.

Klima-Klasse Umgebungstemperatur

SN + 10° bis + 32 °C

N + 16° bis + 32 °C

ST +16° bis +38 °C

T + 16° bis + 43 °C

Aufstellen

• Vermeiden Sie Standorte im Bereich direkter Sonnenbestrahlung neben Herd, Heizung und dergleichen.
• Der Boden am Standort soll waagrecht und eben sein. Unebenheiten über die Stellfüße ausgleichen.
• Die Belüftungsgitter dürfen nicht verstellt werden. Auf gute Be- und Entlüftung achten!
• Keine wärmeabgebenden Geräte, z. B. Mikrowellengerät, Toaster usw. auf das Gefriergerät stellen.
• Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8g Kältemittelfüllmenge R 600a ein Volumen von 1 haufweisen, damit im Falle einer Leckage des Kältemittelkreislaufes kein zündfähiges Gas-Luft-Gemisch im Aufstellungsraum des Gerätes entstehen kann. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.
• Das Gerät nicht zusammen mit anderen Geräten über ein Verlängerungskabel anschließen - Überhitzungsgefahr.
  • Das Gerät stets direkt an der Wand aufstellen.

Anschließen

Stromart (Wechselstrom) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild übereinstimmen. Die Steck-dose muss mit einer Sicherung von 10 A oder höher abgesichert sein, außerhalb des Geräterückseitenbereiches liegen und leicht zugänglich sein.

Das Gerät nur über eine vorschriftsmäßig geerdete Schutzkontakt-Steckdose anschließen.

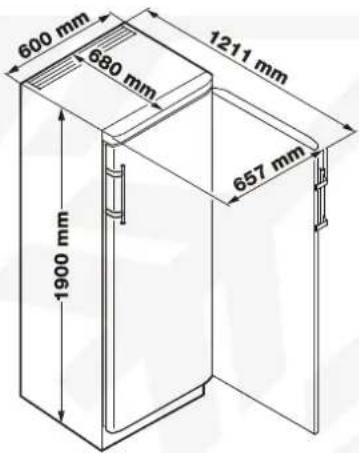

Gerätemaße

600 mm 680 mm 1211 mm 657 mm 1900 mm

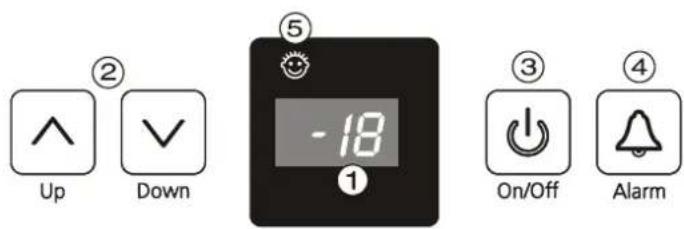

Bedien- und Kontrollelemente

Up Down ② ⑤ -18 ① ③ On/Off ④ Alarm

① Temperaturanzeige

② Temperatureinstelltasten

③ Ein/Austaste

④ Alarm-Austaste

⑤ Kindersicherung

Ein- und Ausschalten

Einschalten: ON / OFF Taste drücken, so dass die Temperaturanzeige leuchtet/blinkt. Bei Inbetriebnahme und warmem Gerät werden so lange Striche angezeigt, bis eine Temperatur unter 0 °C erreicht ist.

^a Ausschalten: ON / OFF Taste ca. zwei Sekunden lang drücken, so dass die Temperaturanzeige dunkel ist.

Temperatur einstellen

Temperatur senken/kälter: Die DOWN-Einstelltaste drücken.

Temperatur erhöhen/wärmer: Die UP-Einstelltaste drücken.

• Während dem Einstellen blinkt der Einstellwert.
• Bei erstmaligem Drücken der Temperatur-Einstelltasten erscheint in der Anzeige der jeweils aktuelle letzte Einstellwert.
• Durch weiteres kurzes Drücken verändert sich der Einstellwert in 1°C-Schritten.
• Ca. 5 sec. nach dem letzten Tastendruck schaltet die Elektronik automatisch um, und die tatsächliche Gefriertemperatur wird angezeigt.
• Die Temperatur ist einstellbar von -14 °C bis -28 °C.

Temperaturanzeige

Im Normalbetrieb wird die wärmste Gefrierguttemperatur angezeigt.

Sollte in der Anzeige F 3 erscheinen, so liegt ein Fehler am Gerät vor. Wenden Sie sich dann bitte an Ihren Kundendienst und teilen Sie diese Anzeige mit.

Lagern

Das Gerät eignet sich zum Lagern von Eiscreme und bereits gefrorener Lebensmittel.

Tonwarner

Das Gerät ist mit einer Alarmfunktion ausgestattet

Alarm - Gerätetüre offen:

Er ertönt wenn die Gerätetür länger als 180 sek. geöffnet ist. Durch Drücken der Alarm - Austaste kann der Warnton abgeschaltet werden. Wird die Tür geschlossen ist der Tonwarner wieder funktionsbereit.

Alarm - Gefrierteiltemperatur zu hoch:

Er ertönt wenn es im Gefrierraum nicht kalt genug ist. Gleichzeitig blinkt die Temperaturanzeige; Der Ton verstummt durch Drücken der "ALARM" Taste. Die Temperaturanzeige blinkt so lange weiter, bis der Alarmzustand beendet ist.

Dieser Fall kann eintreten;

• wenn bei länger göffneter Gefrierteiltür warme Raumluft einströmt;
• nach einem längeren Stromausfall;

- bei einem Defekt des Gerätes.

Prüfen Sie in allen Fällen ob Lebensmittel aufgetaut oder verdorben sind.

Zusatzfunktionen

Über den Einstellmodus können Sie die Kindersicherung nutzen und die Leuchtkraft der Anzeige verändern.

Mit der Kindersicherung können Sie das Gerät vor ungewolltem Ausschalten und Temperaturverändern sichern.

Einstellmodus aktivieren:

- Alarm-Taste ca. 5 sec drücken - das Display zeigt c für Kindersicherung. Hinweis: Der jeweilige zu verändernde Wert blinkt.

- Durch Drücken der Up/Down-Taste die gewünschte Funktion auswählen: c = Kindersicherung, h = Leuchtkraft

- Jetzt durch kurzes Drücken der Alarm-Taste die Funktion anwählen/bestätigen:

Bei c = Kindersicherung

durch Drücken der Up/Down-Taste

c1 = Kindersicherung ein oder

c0 = Kindersicherung aus wählen und mit der

Alarm-Taste bestätigen. Bei leuchtendem Symbol

ist die Kindersicherung aktiv.

Bei h = Leuchtkraft

durch Drücken der Up/Down-Taste

h1 = min imale bis

h5 = maximale Leuchtkraft wählen und mit Alarm-Taste bestätigen.

Einstellmodus verlassen:

- Durch Drücken der On/Off-Taste beenden Sie den Einstellmodus; nach 2 min. schaltet die Elektronik automatisch um. Der normale Regelbetrieb ist wieder aktiv.

Sicherheitsschloss

Das Schloss ist mit einem Sicherheitsmechanismus ausgestattet.

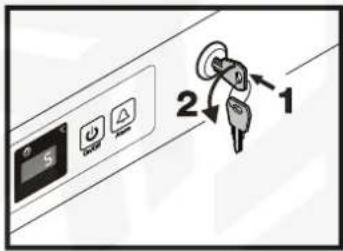

Gerät absperren:

• Schlüssel in Richtung 1 hineindrücken.
  • Schüssel um 180° drehen.

Um das Gerät wieder aufzusperren, muss in der selben Reihenfolge vorgegangen werden.

5 2 1

Abtauen

Im Gefrierraum bildet sich an den Platten nach längerer Betriebszeit eine dickere Reif- bzw. Eisschicht. Sie erhöht den Energieverbrauch. Deshalb die Platten regelmäßig abtauen.

• Zum Abtauen Gerät ausschalten. Netzstecker ziehen.
• Gefriergut in Papier oder Decken einschlagen und an einem kühler Ort aufbewahren.
• Zum Beschleunigen des Abtauvorgangs ein Gefäß mit heißem, nicht kochendem Wasser auf einen Kälteerzeuger stellen.
• Gerätetür während des Abtauvorgangs offen lassen. Restliches Tauwasser mit einem Tuch aufnehmen und das Gerät reinigen.

Zum Abtauen keine mechanischen Vorrichtungen oder andere künstliche Hilfsmittel verwenden, außer denen, die vom Hersteller empfohlen werden.

Reinigen

Vor dem Reinigen grundsätzlich das Gerät außer Betrieb setzen. Netzstecker ziehen oder die vorgeschaltete Sicherung auslösen bzw. herausschrauben.

Innenraum, Ausstattungsteile und Außenwände mit lauwarmem Wasser und etwas Spülmittel reinigen. Verwenden Sie keinesfalls sand- oder säurehaltige Putz- bzw. chemische Lösungsmittel.

Nicht mit Dampfreinigungsgeräten arbeiten! Beschädigungs- und Verletzungsgefahr.

• Achten Sie darauf, dass kein Reinigungswasser in die elektrischen Teile und in das Lüftungsgitter dringt.
• Alles mit einem Tuch gut trocknen.
• Die Kältemaschine mit dem Wärmetauscher - Metallgitter an der Rückseite des Gerätes - sollte einmal im Jahr gereinigt bzw. entstaubt werden.
• Das Typenschild an der Geräteinnenseite nicht beschädigen oder entfernen - es ist wichtig für den Kundendienst.

- Für Geräte in Edelstahlausführung einen handelsüblichen Edelstahlreiniger benutzen.

- Um einen bestmöglichen Schutz zu erzielen, tragen Sie nach dem Reinigen ein Edelstahlpflegemittel gleichmäßig in Schliffrichtung auf. Anfänglich dunklere Stellen und eine intensivere Farbe der Edelstahloberfläche sind normal.

- Verwenden Sie keine scheuernden/kratzenden Schwämme, Reinigungsmittel nicht konzentriert und keinesfalls sand-, chlorid- oder säurehaltige Putz- bzw. chemische Lösungsmittel; sie beschädigen die Oberflächen und können Korrosionverursachen.

Störung

Folgende Störungen können Sie durch Prüfen der möglichen Ursachen selbst beheben:

• Das Gerät arbeitet nicht, die Kontrollampen sind dunkel:
• Prüfen Sie, ob das Gerät eingeschaltet ist,
• ob der Netzstecker richtig in der Steckdose ist,
  – die Sicherung der Steckdose in Ordnung ist.
  • Die Temperatur ist nicht ausreichend tief, prüfen Sie
  – die Einstellung nach Abschnitt "Temperatur einstellen", wurde der richtige Wert eingestellt?
• ob evtl. zu große Mengen frischer Lebensmittel eingelegt wurden;
• ob das separat eingelegte Thermometer den richtigen Wert anzeigt.
• Ist die Entlüftung in Ordnung?
• Ist der Aufstellort zu dicht an einer Wärmequelle?

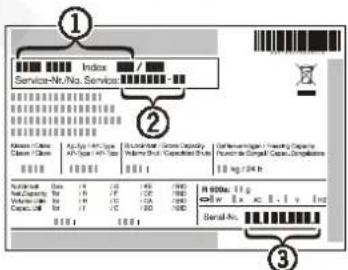

Wenn keine der o. g. Ursachen vorliegt und Sie die Störung nicht selbst beseitigen konnten, wenden Sie sich bitte an die nächste Kundendienststelle. Teilen Sie die Typenbezeichnung ①, Service- ② und Serialnummer ③ des Typenschildes mit.

Index Service-Nr./No. Service Klaus-Classe Clase Classe Ap-Sys AP-Caps AP-Sys AP-Sys Bilirubinib Gross Capillary Volume Brill Capacitance Brill Gefavirenziger Infection Capillary Purineous Cerebral Capacitization 100 mg/24 h Nad Currents 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100g 100g 100g 100g 100g 100g 100g 100g 100g 100g 100g 100g 100g 100g 100g 100g 100g 100g 100g 100g 100k 1.5 g 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x 3.5 x

Außer Betrieb setzen

Wenn das Gerät längere Zeit außer Betrieb gesetzt wird: Gerät ausschalten, Netzstecker ziehen oder die vorgeschalteten Sicherungen auslösen bzw. herausschrauben. Gerät reinigen und die Tür geöffnet lassen, um Geruchsbildung zu vermeiden.

Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den EG-Richtlinien 2004/108/EG und 2006/95/EG.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Türanschlag wechseln

1. Schraube vom Scharnierwinkel unten herausdrehen.

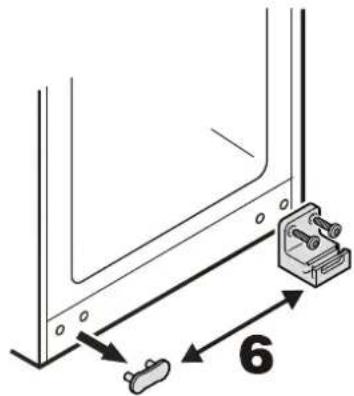

1. Unteren Scharnierwinkel und Abdeckplatte umsetzen.

6

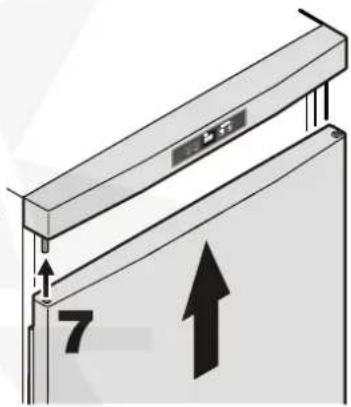

1. Tür anheben, nach rechts schwenken und abnehmen.

1. Tür auf oberen Bolzen aufstecken.

7

1. Unteren Türlagerbolzen 180° drehen und herausziehen.

2. Bolzen auf Gegenseite einstecken und 180° drehen.

180° 3 4

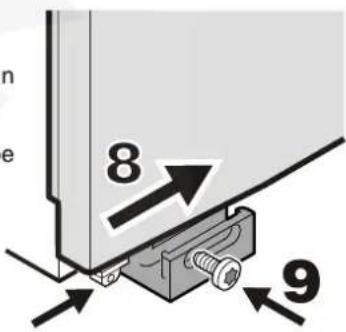

1. Tür von links nach innen schwenken.

2. Türlagerbolzen mit Schraube fixieren.

8 9

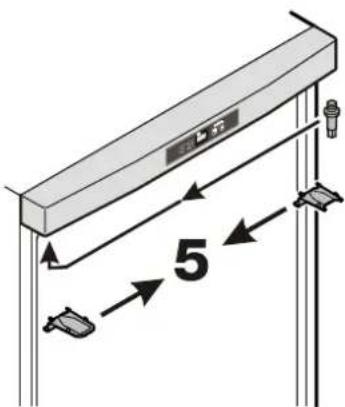

1. Die oberen Scharnierteile umsetzen.

5

1. Griff und Stopfen an der Tür umsetzen.

10
