BEDIENUNGSANLEITUNG CNesf 3033 Comfort NoFrost LIEBHERR

Gebrauchsanweisung für Kühl-Gefrier-Kombination, NoFrost

Liebherr Hausgeräte Merica EOOD* 4202 Radinovo* Bezirk Plovdiv* Bulgarien**www.liebherr.com

CN 3033 1008

max. Alarm C 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

A1

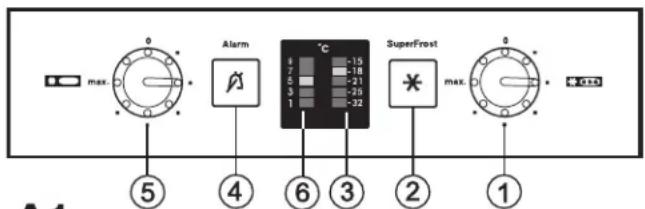

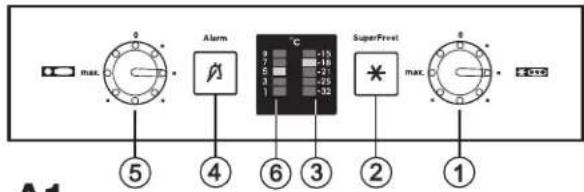

Bedien- und Kontrollelemente, Abb. A1

① Haupt-Ein/Aus-Regler für das komplette Gerät (Kühl- und Gefrierteil), mit Temperaturregler für das Gefrierteil
② SuperFrost-Taste mit Leuchtdioden-Anzeige(LED) für eingeschaltete Funktion - zum schnellen Durchfrieren frischer Lebensmittel
③ Temperatureinstellanzeige für Gefriertemperatur
④ Alarm-Austaste für Tonwarner, mit LED-Anzeige für zu warme Temperatur im Gefrierteil
⑤ Ein/Aus-Regler und Temperaturregler für das Kühlteil
⑥ Temperatureinstellanzeige für Kühltemperatur Empfehlenswerte Temperatureinstellung:

- Kühlteil: Temperatureinstellanzeige ⑥:5 °C

- Gefrierteil: Temperatureinsrellanzeige ③:-18 °C

• Durch Verschieben des Flaschen- und Konservenhalters können Sie Flaschen gegen Umkippen beim Türöffnen und -schließen sichern. Zum Reinigen kann der Halter abgenommen werden: Bei Ausstattung
• nach Abb. A2: den vorderen Rand des Halters hochschieben und ausrasten.
• Alle Türabsteller sind zum Reinigen herausnehmbar, Abb. A2: Absteller hochschieben und nach vorn herausheben.
  ● Die Abstellflächen können Sie je nach Kühlguthöhe versetzen, Abb. A4.
• Abstellfläche anheben, nach vorn ziehen und wegschwenken.
• Die Abstellflächen immer mit dem Anschlagrand hinten nach oben zeigend einschieben, sonst können Lebensmittel an der Rückwand anfrieren.
• Abb A5. Benötigen Sie Platz für hohe Flaschen und Gefäße, dann die halbe Glasplatte ① einfach nach hinten schieben. Zum Reinigen können die Halteteile ② für die halben Glasplatten abgenommen werden. Achten Sie darauf, daß das rechte und das linke

Halteteil danach an die richtige Seite gesetzt werden.

Typenschilddaten

① Gerätebezeichnung
② Service-Nr.
③ Serial-Nr.
④ Gefriervermögen in kg/24 Stunden

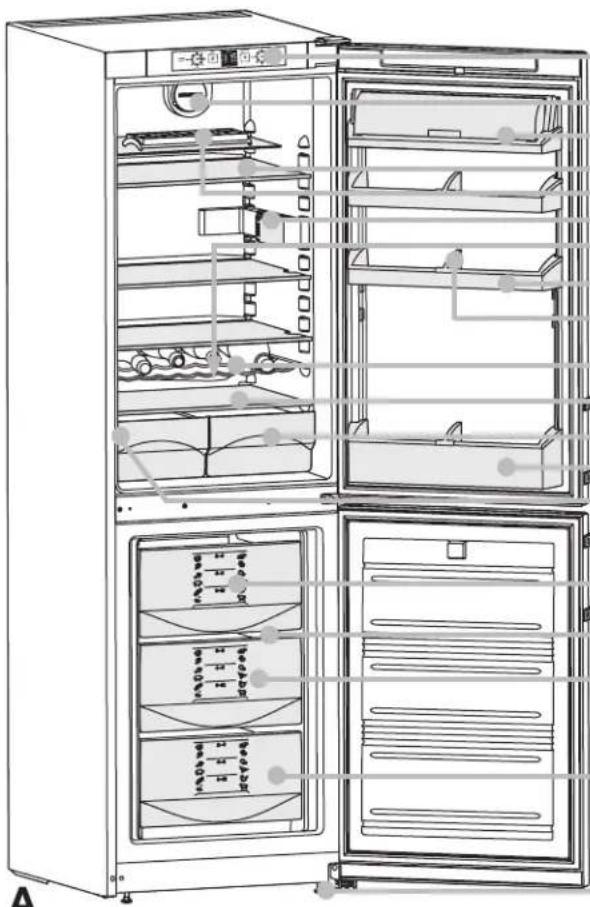

Geräte- und Ausstattungsübersicht, Abb. A Kühlteil, ca. 5 °C

Bedien- und Kontrollelemente

Ventilator mit Schalter ⑦, für eine höhere Luftzirkulation

Butter- und Käsefach

versetzbare Abstellflächen

Eierablage

Innenbeleuchtung

Tauwasserablauf

versetzbare Türabsteller*

verschiebbarer Flaschen- und Konservenhalter

Flaschenrost

Kälteste Zone des Kühlraums, für empfindliche und leicht verderbliche Lebensmittel

Schalen für Gemüse, Salate, Obst

Absteller für hohe Flaschen

Typenschild

Gefrierteil, ca. -18 °C

Info-System*

VarioSpace*

hohe Schubfächer

Eiswürfelschale*

Stellfüße vorn, Transportrollen hinten

Inhaltsverzeichnis Seite

Gebrauchsanweisung

Gerät auf einen Blick 2

Inhaltsverzeichnis 3

Das Info-System .... 3

Bestimmungen 3

Hinweise zur Energieeinsparung 3

Sicherheits- und Warnhinweise 4

Entsorgungshinweis 4

Technische Sicherheit 4

Sicherheit beim Gebrauch 4

Aufstellhinweise 4

Anschließen 4

Inbetriebnahme und Kontrollelemente 5

Ein- und Ausschalten 5

Temperatur einstellen 5

Temperatureinstellanzeige 5

Alarm -Tonwarner, rote Alarm-LED 5

Kühlteil 6

Einordnen der Lebensmittel 6

Einordnungsbeispiel 6

Kühlen mit Ventilator 6

Innenbeleuchtung 6

Gefrierteil 7

Eiswürfel bereiten 7

SuperFrost 7

Hinweise zum Einfrieren und Lagern 7

Abtauen, Reinigen 8

Störungen - Probleme? 8

Kundendienst und Typenschild 8

Aufstell-/Umbauanweisung

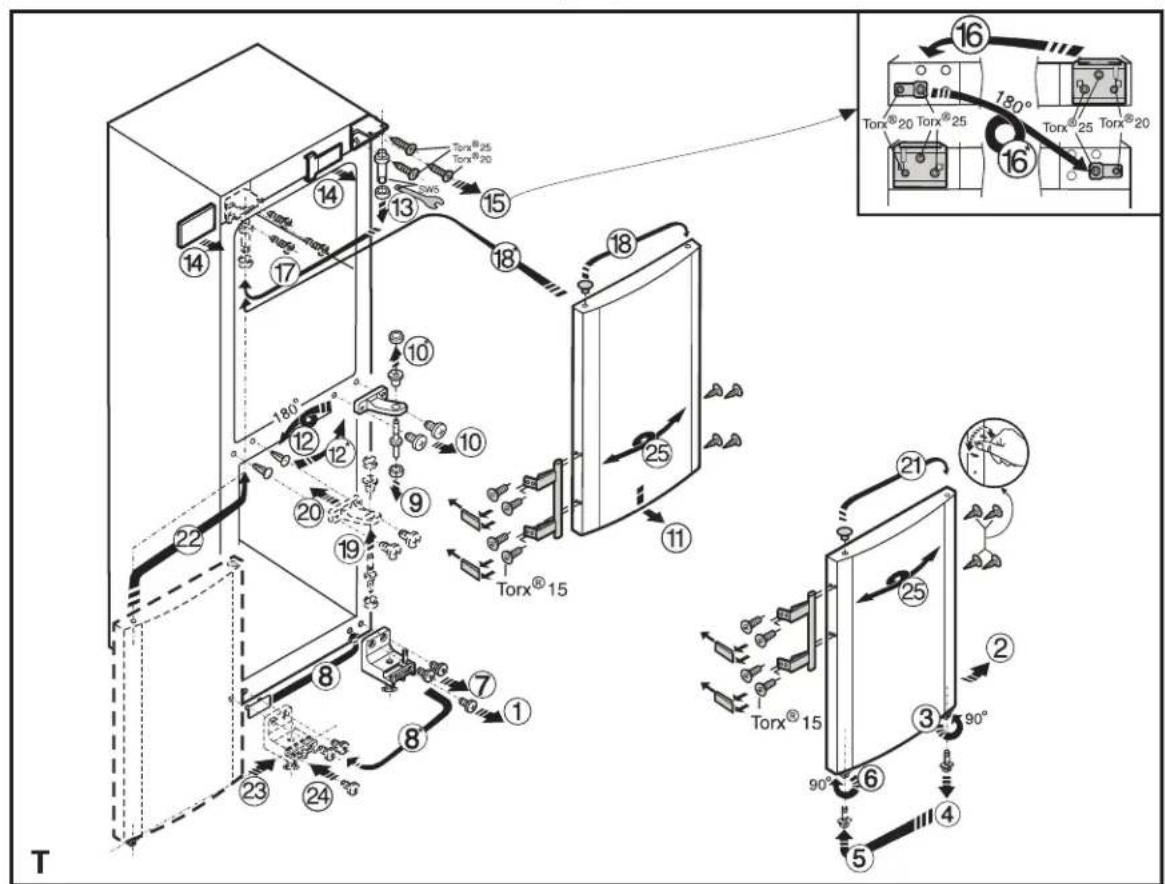

Türanschlag wechseln 9

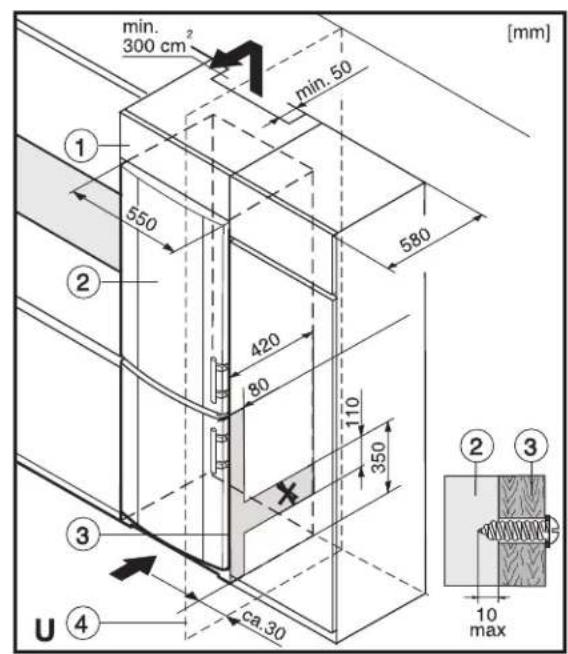

Einschub in die Küchenzeile 9

Das Info-System\*

Die eingefrorenen Lebensmittel sollen innerhalb der empfohlenen Lagerzeiten verbraucht werden.

Die Zahlen zwischen den Symbolen geben die Lagerdauer in Monaten an, jeweils für mehrere Gefriergutarten.

Die angegebenen Lagerzeiten sind Richtwerte für frisch einzufrierende Lebensmittel. Ob unterer oder oberer Wert gültig ist, hängt von der Qualität der Lebensmittel und der Vorbehandlung bis zum Einfrieren ab. Für fettere Lebensmittel gelten stets die unteren Werte.

Die Gefriergutsymbole bedeuten:

Fertiggerichte

Eiscreme

Fisch

Schweinefleisch

Gemüse

Obst

2-6

4-8

6.12

0-12

Wurst

Brot

Pilze

Wild

Geflügel

Rind/Kalb

Wir gratulieren Ihnen zu Ihrem neuen Gerät. Sie haben sich mit Ihrem Kauf für alle Vorteile modernster Kältetechnik entschieden, die Ihnen hochwertige Qualität, eine lange Lebensdauer und hohe Funktionssicherheit garantiert.

Die Ausstattung Ihres Gerätes ermöglicht Ihnen täglich höchsten Bedienungskomfort.

Mit diesem Gerät, hergestellt in umweltfreundlichen Verfahren unter Verwendung recyclinggerechter Materialien, leisten Sie und wir gemeinsam einen aktiven Beitrag zur Erhaltung unserer Umwelt.

Um alle Vorteile Ihres neuen Gerätes kennenzulernen, lesen Sie bitte die Hinweise in dieser Gebrauchsanweisung aufmerksam durch.

Wir wünschen Ihnen viel Freude mit Ihrem neu- en Gerät.

Bewahren Sie die Gebrauchsanweisung sorgfältig auf und reichen Sie diese gegebenenfalls an den Nachbesitzer weiter.

Die Gebrauchsanweisung ist für mehrere Modelle gültig, Abweichungen sind daher möglich.

Bestimmungen

- Das Gerät ist zum Kühlen, Einfrieren und Lagern von Lebensmitteln sowie zur Eisbereitung bestimmt. Es ist für die Verwendung im Haushalt konzipiert. Bei einem anderen Einsatz kann keine Gewähr für die einwandfreie Funktion übernommen werden.

- Das Gerät ist je nach Klimaklasse für den Betrieb bei begrenzten Umgebungstemperaturen ausgelegt. Sie sollten nicht unter- oder überschritten werden! Die für Ihr Gerät zutreffende Klimaklasse ist auf dem Typenschild aufgedruckt. Es bedeutet:

Klimaklasse ausgelegt für

Umgebungstemperaturen von

SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+16 °C bis +38 °C
T	+16 °C bis +43 °C

- Der Kältemittelkreislauf ist auf Dichtheit geprüft.

- Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den EG-Richtlinien 2006/95/EG und 2004/108/EG.

Hinweise zur Energieeinsparung

- Achten Sie auf freie Be- und Entlüftungsquerschnitte. - Öffnen Sie die Gerätetür möglichst nur kurz.

- Die Lebensmittel sortiert einordnen. Die angegebene Lagerdauer nicht überschreiten.

- Alle Lebensmittel gut verpackt und abgedeckt aufbewahren.

- Warme Speisen erst auf Zimmertemperatur abkühlen lassen, bevor sie in das Gerät eingelegt werden.

- Gleichartiges Gefriergut immer zusammen lagern, damit wird unnötig langes Öffnen der Tür vermieden und Energie gespart.

● Lassen Sie Tiefkühlgut im Kühlraum auftauen.

- Halten Sie die Gerätetür bei einer Störung geschlossen. Der Kälteverlust wird dadurch verzögert. Die Qualität des Gefrierguts bleibt länger erhalten.

Entsorgungshinweis

Die Verpackung ist aus wiederverwertbaren Materialien hergestellt.

• Wellpappe/Pappe
• Formteile aus geschäumtem Polystyrol
• Folien aus Polyethylen
• Umreifungsbänder aus Polypropylen
• Verpackungsmaterial ist kein Spielzeug für Kinder - Erstickungsgefahr durch Folien!
• Bringen Sie die Verpackung zu einer offiziellen Sammelstelle.

Das ausgediente Gerät: Es enthält noch wertvolle Materialien und ist einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.

• Ausgediente Geräte unbrauchbar machen. Netzstecker ziehen, Anschlusskabel durchtrennen und Schloss unbrauchbar machen, damit sich Kinder nicht einschließen können.
• Achten Sie darauf, dass das ausgediente Gerät beim Abtransport am Kältemittelkreislauf nicht beschädigt wird.

- Angaben über das enthaltene Kältemittel finden Sie auf dem Typenschild.

- Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Technische Sicherheit

• Um Personen- und Sachschäden zu vermeiden, das Gerät nur verpackt transportieren und mit zwei Personen aufstellen.
• Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar.
• Rohrleitungen des Kältekreislaufs nicht beschädigen. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.
• Wenn Kältemittel entweicht, dann offenes Feuer oder Zündquellen in der Nähe der Auslaufstelle beseitigen, Netzstecker ziehen und den Raum gut lüften.
• Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.
• Zur Gewährleistung eines sicheren Betriebes Gerät nur nach den Angaben der Gebrauchsanweisung montieren und anschließen.
• Im Fehlerfall Gerät vom Netz trennen: Netzstecker ziehen (dabei nicht am Anschlusskabel ziehen) oder Sicherung auslösen bzw. herausdrehen.
• Reparaturen und Eingriffe an dem Gerät nur von dem Kundendienst ausführen lassen, sonst können erhebliche Gefahren für den Benutzer entstehen. Gleiches gilt für das Wechseln der Netzanschlussleitung.

Sicherheit beim Gebrauch

- Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw., im Gerät. Eventuell austretende Gase könnten durch elektrische Bauteile entzündet werden. Sie erkennen solche Sprühdosen an der aufgedruckten Inhaltsangabe oder einem Flammensymbol.

- Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.

- Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren.

- Keine elektrischen Geräte innerhalb des Gerätes benutzen (z. B. Dampfreinigungsgeräte, Heizgeräte, Eisbereiter usw.).

- Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen.

- Dieses Gerät ist nicht bestimmt für Personen (auch Kinder)

mit physischen, sensorischen oder mentalen Beeinträchtigungen oder Personen, die nicht über ausreichende Erfahrung und Kenntnisse verfügen, es sei denn, sie wurden durch eine Person, die für ihre Sicherheit verantwortlich ist, in der Benutzung des Gerätes unterwiesen oder anfänglich beaufsichtigt. Kinder sollten nicht unbeaufsichtigt bleiben, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Vermeiden Sie dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut. Es kann zu Schmerzen, Taubheitsgefühl und Erfrierungen führen. Bei länger dauerndem Hautkontakt Schutzmaßnahmen vorsehen, z. B. Handschuhe verwenden.
• Verzehren Sie keine überlagerten Lebensmittel, sie können zu einer Lebensmittelvergiftung führen.

Aufstellhinweise

• Beim Aufstellen/Einbauen darauf achten, dass die Rohrleitungen des Kältekreislaufs nicht beschädigt werden.
• Gerät in der Nische mit einem Gabelschlüssel 10 über die Stellfüße fest und ebenstehend ausrichten.
• Vermeiden Sie Standorte im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen, sowie im Feuchte- und Spritzwasserbereich.
• Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Kältemittelfüllmenge R 600a ein Volumen von 1 m³ aufweisen, damit im Falle einer Leckage des Kältemittel-
  kreislaufes kein zündfähiges Gas-Luft-Gemisch im Aufstellungsraum des Gerätes entstehen kann. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.

● Das Gerät stets direkt an der Wand aufstellen.

- Die Belüftungsschlitze dürfen nicht verstellt werden. Immer auf gute Be- und Entlüftung achten! Beachten Sie den Anhang der Aufstell- und Umbauanweisung.

- Keine wärmeabgebenden Geräte, z. B. Mikrowellengerät, Toaster usw., auf das Kühl-/Gefriergerät stellen!

- Wegen Brandgefahr keine brennenden Kerzen, Lampen und andere Gegegnstände mit offenen Flammen auf das Kühl-/Gefriergerät stellen.

- Brandgefahr durch Feuchtigkeit! Wenn stromführende Teile oder die Netzanschlussleitung feucht werden, kann es zu einem Kurzschluss kommen.

- Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchte- und Spritzwasserbereich betreiben.

- VÖRSICHT! Verletzungs- und Beschädigungsgefahr durch falschen Transport!

- Das Gerät verpackt transportieren.

- Das Gerät stehend transportieren.

- Das Gerät nicht alleine transportieren.

Anschließen

Stromart (Wechselstrom) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild übereinstimmen. Das Typenschild befindet sich an der linken Innenseite, neben den Gemüseschalen.

- Das Gerät nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen.

- Die Steckdose muss mit 10 A oder höher abgesichert sein, außerhalb der Geräterückseite liegen und leicht zugänglich sein.

- Das Gerät nicht zusammen mit anderen Geräten über eine Verteilersteckdose anschließen - Überhitzungsgefahr.

- Beim Abnehmen des Netzkabels von der Geräterückseite den Kabelhalter entfernen - sonst Vibrationsgeräusche!

0 max. Alarm °C 4 -15 7 -18 5 -21 3 -25 1 -32 SuperFrost max. ⑤ ④ ⑥ ③ ② ①

A1

Es empfiehlt sich, das Gerät vor Inbetriebnahme zu reinigen, dazu Näheres unter Kapitel "Reinigen".

Nehmen Sie das Gerät ca. 4 Stunden vor der ersten Beschik- kung mit Gefriergut in Betrieb. Legen Sie das Gefriergut erst dann ein, wenn das Gefrierteil kalt ist.

Ein- und Ausschalten

• Abb. A1: Mit dem Haupt-Ein/Aus-Regler ① schalten Sie immer das komplette Gerät ein oder aus, Gefrier- und Kühlteil.
• Einschalten: Ein/Aus-Regler ① und ⑤ mit einer Münze drehen, so dass die Temperatureinstellanzeigen ③ und ⑥ blinken/leuchten.
• Das Kühlteil ist eingeschaltet, wenn die Temperatureinstellanzeige ⑥ leuchtet und die Innenbeleuchtung brennt.
• Das Gefrierteil ist eingeschaltet, wenn die Temperatureinstell-anzeige ③ leuchtet.
• Bei erster Inbetriebnahme leuchtet die Alarm-LED, der akustische Alarm ist ausgeschaltet. Dazu finden Sie mehr Informationen im Abschnitt "Alarm-Tonwarner, rote Alarm-LED".
• Ausschalten des kompletten Gerätes: Schlitz des Haupt-Ein/Aus-Reglers ① mit einer Münze bis zum Anschlag auf Stellung "0" zurückdrehen, so dass die Temperatureinstellanzeigen dunkel sind. Kühl- und Gefrierteil sind ausgeschaltet.
• Wollen Sie nur das Kühlteil ausschalten (Gefrierteil bleibt eingeschaltet - günstig z. B. für Urlaubszeiten), dann nur den Ein/Aus-Regler ⑤ auf "0" zurückdrehen, so dass die Temperatureinstellanzeige-Kühlteil ⑥ und die Innenbeleuchtung dunkel sind. Die Temperatureinstellanzeige-Gefrierteil ③ muss leuchten.

Temperatur einstellen

- Abb. A1: Temperaturregler ① und ⑤ mit einer Münze drehen bis die Anzeige der gewünschten Temperatur ③ und ⑥ leuchtet. Die Stellungen des Schlitzes bedeuten:

1. Punkt = wärmste Temperatur

kleinste Kühlleistung max. = kälteste Temperatur, größte Kühlleistung

- Empfehlenswerte Temperatureinstellung:

- Für das Kühlteil: 5 °C

- Für das Gefrierteil: -18 °C

Während dem Einstellen blinkt die LED der eingestellten Temperatur.

Hinweis: Beachten Sie bitte, dass die Kühlraumtemperaturen von der Häufigkeit des Türöffnens, der Beschickung und der Raumtemperatur des Aufstellorts beeinflusst werden.

Je nach gewünschter Temperatur ist der Regler nachzustellen.

Temperatureinstellanzeige, Abb. A1/③⑥

• Die leuchtende Temperatureinstellanzeige zeigt den Betrieb des Gerätes an.
• Den einzelnen Leuchtanzeigen sind Temperaturbereiche zugeordnet. Sie zeigen den gewählten Einstellwert der Kühl-/Gefriertemperatur an.

Alarm - Tonwarner, rote Alarm-LED

Abb. A1/4: Der Tonwarner und die rote Alarm-LED helfen Ihnen, eingelagertes Gefriergut zu schützen und Energie zu sparen.

• Der Ton verstummt durch Drücken der Alarm-Austaste ④,
• automatisch, wenn die ausreichend kalte Lagertempera - tur wieder erreicht ist oder
• die Tür geschlossen wird.

Türalarm

- Er ertönt immer, wenn die Kühl- oder Gefrierteil-Tür länger als ca. 60 sec. geöffnet ist.

Das Tonabschalten ist so lange wirksam, wie die Tür geöffnet ist. Mit dem Türschließen ist die Alarm-Funktion automatisch wieder bereit.

Temperaturalarm

• Er ertönt immer, wenn die Gefriertemperatur nicht kalt genug ist (abhängig von der Temperatureinstellung).
• Gleichzeitig blinkt die Alarm-LED.

Die Ursache kann sein, dass:

• warme frische Lebensmittel zum Einfrieren eingelegt wurden,
• beim Umsortieren und Entnehmen von Gefriergut zu viel warme Raumluft einströmte.

Die Alarm-LED blinkt so lange weiter, bis der Alarmzustand beendet ist.

① ② ③ ④ ⑤ ⑥ ⑦ B

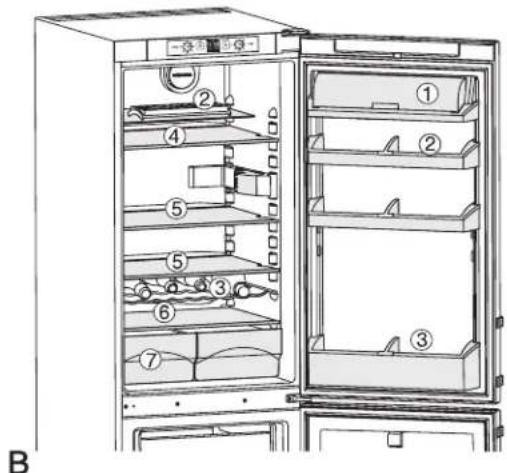

Einordnungsbeispiel

Abb. B

1 Butter, Käse
2 Eier
3 Dosen, Getränke, Flaschen
4 Konserven, Backwaren
5 Molkereiprodukte
6 kälteste Zone des Kühlraums: empfindliche Lebensmittel, Fleisch-/Wurstwaren, Fisch, Rohmilchprodukte, fertige Speisen
7 Obst, Gemüse, Salat

Einordnen der Lebensmittel

Durch die natürliche Luftzirkulation im Kühlraum stellen sich unterschiedliche Temperaturbereiche ein, welche für die Lagerung der verschiedenen Lebensmittel günstig sind. Unmittelbar über den Gemüseschalen und an der Rückwand ist es am kältesten (günstig z. B. für Wurst- und Fleischwaren); im oberen vorderen Bereich und in der Tür ist es am wärmsten (günstig z. B. für streichfähige Butter und Käse). Deshalb die Lebensmittel nach dem "Einordnungsbeispiel", Abb. B, aufbewahren.

Hinweise zum Kühlen

• Lebensmittel so lagern, dass die Luft gut zirkulieren kann, also nicht zu dicht lagern. Ventilatorluftschlitze* an der Rückwand nicht abdecken - wichtig für die Kühlleistung!
• Lebensmittel, die leicht Geruch oder Geschmack abgeben oder annehmen, sowie Flüssigkeiten, immer in geschlossenen Gefäßen oder abgedeckt aufbewahren.
• Stark ethylengasabgebende und -empfindliche Lebensmittel, wie Obst, Gemüse und Salat, immer trennen oder verpacken, um die Lagerdauer nicht zu reduzieren; z. B. Tomaten nicht mit Kiwis oder Kohl zusammen lagern.

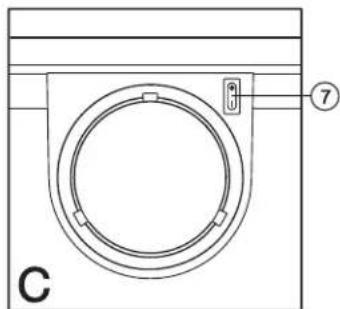

Kühlen mit Ventilator\*, Abb. C/⑦

Damit erreichen Sie über allen Abstellebenen eine relativ gleichmäßige Temperaturverteilung; alle Lebensmittel sind gleich kühl, bei wählbarer Temperatur. Durch die forcierte Luftzirkulation werden die unterschiedlichen Temperaturbereiche des Normalbetriebes aufgehoben.

Es ist grundsätzlich empfehlenswert:

• bei hoher Raumtemperatur (ab ca. 30 °C),
• bei hoher Luftfeuchtigkeit, wie z. B. an Sommertagen.

- Ein-/Ausschalten: Ventilator-Schalter ⑦ betätigen. I = ein, 0 = aus.

Hinweis:

• Bei eingeschaltetem "Ventilator" erhöht sich der Energieverbrauch.
• Um Energie zu sparen, schaltet der Ventilator bei geöffneter Tür automatisch ab.

Die Innenbeleuchtung

schaltet sich nach ca. 15 Minuten geöffneter Tür automatisch aus. Leuchtet sie bei kurz geöffneter Tür nicht, jedoch die Temperatureinstellanzeige, ist die Glühlampe evtl. defekt.

Auswechseln der Glühlampe:

• Glühlampendaten: max. 25 W, die Stromart und Spannung sollten mit der Typenschildangabe übereinstimmen. Nur Glühbirnen gleicher Abmessung verwenden, Fassung: E 14.
• Gerät ausschalten. Netzstecker ziehen bzw. Sicherung auslösen oder herausschrauben.
  ● Die Lampenabdeckung nach Abb. F1 ausrasten 1 und danach aushängen 2.
  ● Die Glühlampe nach Abb. F2 auswechseln. Beim Eindrehen auf sauberen Sitz der Dichtung im Lampensockel achten.
  ● Die Abdeckung hinten wieder einhängen und an den Seiten einrasten lassen.

Eiswürfel bereiten

- Eisschale* zu Dreiviertel mit Wasser füllen und gefrieren lassen. Die Eiswürfel lösen sich aus der Schale durch Verwinden, oder wenn die Eisschale kurze Zeit unter fließen des Wasser gehalten wird.

Die frischen Lebensmittel sollen möglichst schnell bis auf den Kern durchgefroren werden und bereits eingelagertes Gefriergut eine "Kältereserve" erhalten. Das ermöglicht die SuperFrost-Einrichtung. Dadurch bleiben Nährwert, Aussehen und Geschmack eingefrorener Lebensmittel am besten erhalten.

- Sie können maximal so viel kg frische Lebensmittel innerhalb 24 Stunden einfrieren, wie auf dem Typenschild unter "Gefriervermögen ... kg/24h" angegeben ist, Abb. A4, Pos. ④. Diese maximale Gefriergutmenge ist je nach Modell und Klimaklasse verschieden.

Einfrieren mit SuperFrost

SuperFrost

Abb. A1/②

• SuperFrost-Taste ② kurz drücken, so dass die LED leuchtet.


[Non-Text]

- Die Gefriertemperatur sinkt, das Gerät arbeitet mit größtmöglicher Kälteleistung, gleichzeitig le °C-LED.

- Bei einer kleinen einzufrierenden Menge ca. 6 Stunden warten/vorgefrieren - üblicherweise ausreichend, bei der maximalen Menge, s. Typenschild unter Gefriervermögen, ca. 24 Stunden.

- Danach die frischen Lebensmittel einlegen, vorzugsweise in die oberen Fächer.

- SuperFrost schaltet sich nach insgesamt ca. 65 Stunden automatisch ab. Der Einfriervorgang ist abgeschlossen,

- die SuperFrost- und die -32°C-LED sind dunkel das Gerät arbeitet wieder im energiesparenden Normalbetrieb des letzten Einstellwertes.

- Um die max. Einfrierleistung zu erreichen, müssen die warmen Lebensmittel ohne Schubfächer direkt auf den Schrankboden gelegt, oder im direkten Kontakt zu den Innenraum-Seitenwänden eingelagert werden.

Hinweis: SuperFrost müssen Sie nicht einschalten:

- beim Einlegen von bereits gefrorener Ware,

- beim Einfrieren von bis zu ca. 2 kg frischer Lebensmittel täglich.

Hinweise zum Einfrieren und Lagern

• Als Richtwerte für die Lagerdauer verschiedener Lebensmittel im Gefrierfach gilt:

Speiseeis 2 bis 6 Monate
Wurst, Schinken	2 bis 6 Monate
Brot, Backwaren 2 bis	6 Monate
Wild, Schwein 6 bis 10 Monate
Fisch, fett 2 bis 6 Monate
Fisch, mager 6 bis 12 Monate
Käse 2 bis 6 Monate
Geflügel, Rind 6 bis 12 Monate
Gemüse, Obst 6 bis 12 Monate

• Als Verpackungsmaterial eignen sich handelsübliche Gefrierbeutel, wiederverwendbare Kunststoff-, Metall- und Aluminiumbehälter.
• Frisch einzufrierende Lebensmittel nicht mit bereits gefrorenen Lebensmitteln in Berührung kommen lassen. Packungen immer trocken einlegen, um ein Zusammenfrieren zu vermeiden.
• Die Packungen immer mit Datum und Inhalt beschriften und die empfohlene Lagerdauer des Gefrierguts nicht überschreiten, so werden Qualitätseinbußen vermieden.
• Lebensmittel, die Sie selbst einfrieren, immer portionsgerecht für Ihren Haushalt abpacken. Damit sie schnell bis zum Kern durchfrieren, sollten folgende Mengen pro Packung nicht überschritten werden:
• Obst, Gemüse bis zu 1 kg,
• Fleisch bis zu 2,5 kg.
• Gemüse nach dem Waschen und Portionieren blanchieren (2-3 Minuten in kochendes Wasser geben, dann herausnehmen und schnell in kaltem Wasser abkühlen. Wenn Sie mit einem Dampf- oder Mikrowellengerät blanchieren, beachten Sie die entsprechende Anweisung).
• Frische Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht salzen und würzen. Andere Speisen nur leicht salzen und würzen. Verschiedene Gewürze verändern ihre Geschmacksintensität.
• Flaschen und Dosen mit kohlensäurehaltigen Getränken nicht gefrieren lassen. Sie können sonst platzen.
• Zum Lagern: Die einzelne Abstellplatte kann mit max. 25 kg Gefriergut beladen werden.
• VarioSpace: Durch Herausnehmen des 2. und 3. Schubfaches und der Abstellplatte erhalten Sie über zwei Schubfachhöhen Platz für großes Gefriergut. Geflügel, Fleisch, große Wildteile sowie hohe Backwaren können unzerteilt eingefroren und als "Ganzes" weiter zubereitet werden.
• Wenn Sie den max. Nutzinhalt nutzen möchten, dann können Sie die Schubfächer herausnehmen und das Gefriergut direkt auf den Abstellplatten lagern.-
• Nur das unterste Schubfach immer im Gerät belassen.
• Bei herausgenommenem oberem Schubfach die Venti- latorluftschlitze an der Rückwand nicht abdecken, wichtig für eine einwandfreie Funktion!
• Schubfächer herausnehmen, Abb. G1: bis zum Anschlag herausziehen und vorn anheben.
• Abstellplatte herausnehmen, Abb. G2: das 2. und 3. Schubfach herausnehmen, Abstellplatte vorn anheben und herausziehen. Zum Einsetzen: Abstellplatte einfach einschieben, vorn einrasten.
• Zum Auftauen immer nur so viel entnehmen, wie unmittelbar benötigt wird. Aufgetaute Lebensmittel möglichst schnell zu einem Fertiggericht weiterverarbeiten.
  Das Gefriergut können Sie auftauen:
• im Backofen/Heißluftherd
• im Mikrowellengerät
• bei Raumtemperatur
• im Kühlraum; die abgegebene Kälte des Gefrierguts wird zum Kühlen der Lebensmittel genutzt.
• Angetaute flache Fleisch- und Fischportionen können heiß zubereitet werden.
• Gemüse kann im gefrorenen Zustand (in halber Garzeit wie Frischgemüse) zubereitet werden.

D

Störungen - Probleme?Abtauen, Reinig

Abtauen

Das NoFrost-System taut das Gerät automatisch ab.

Im Kühlraum

Das Tauwasser verdunstet durch die Kompressorwärme - Wassertropfen an der Rückwand sind funktional bedingt und völlig normal.

- Achten Sie lediglich darauf, dass das Tauwasser durch die Ablauföffnung an der Rückwand ungehindert abfließen kann (Pfeil in Abb. A).

Im Gefrierraum

Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird periodisch abgetaut und verdunstet.

Durch das automatische Abtauprinzip bleibt der Gefrierraum stets eisfrei, der Arbeits- und Zeitaufwand für das manuelle Abtauen entfällt.

Reinigen

- Zum Reinigen grundsätzlich das Gerät außer Betrieb setzen. Netzstecker ziehen oder die vorgeschalteten Sicherungen herausschrauben bzw. auslösen.

- Außenwände, Innenraum und Ausstattungsteile mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen. Nicht mit Dampfreinigungsgeräten arbeiten - Verletzungs- und Beschädigungsgefahr!

Verwenden Sie keine scheuernden/kratzenden Schwämme, Reinigungsmittel nicht konzentriert und keinesfalls sand- oder säurehaltige Putz- bzw. chemische Lösungsmittel.

- Empfehlenswert sind weiche Putztücher und ein Allzweckreiniger mit neutralem pH-Wert.

- Achten Sie darauf, dass kein Reinigungswasser in die Lüftungsschlitze, elektrischen Teile und in die Ablaufrinne* dringt. Gerät trockenreiben.

- Das Typenschild an der Geräteinnenseite nicht beschädigen oder gar entfernen - es ist wichtig für den Kundendienst.

- Reinigen Sie die Ablauföffnung an der Rückwand über den Gemüse-schalen öfters, Abb. A, Pfeil.

Gegebenenfalls mit einem dünnen Hilfsmittel, z. B. Wattestäbchen oder ähnlichem, reinigen.

- Die Kältemaschine mit dem Wärmetauscher - Metallgitter an der Rückseite des Gerätes - sollte einmal im Jahr gereinigt, entstaubt werden. Staubablagerungen erhöhen den Energieverbrauch.

- Achten Sie darauf, dass keine Kabel oder andere Bauteile abgerissen, geknickt oder beschädigt werden.

- Danach Gerät wieder anschließen/einschalten.

Soll das Gerät längere Zeit außer Betrieb gesetzt werden, dann das Gerät leeren, Netzstecker ziehen, wie beschrieben reinigen und die Gerätetür offenstehen lassen, um Geruchsbildung zu vermeiden.

Ihr Gerät ist so konstruiert und hergestellt, dass Störungsfreiheit und lange Lebensdauer gegeben sind.

Sollte dennoch während des Betriebes eine Störung auftreten, so prüfen Sie bitte, ob die Störung evtl. auf einen Bedienungsfehler zurückzuführen ist. In diesem Fall müssten wir Ihnen auch während der Garantiezeit die anfallenden Kosten berechnen. Folgende Störungen können Sie durch Prüfen der möglichen Ursachen selbst beheben:

Störung mögliche Ursache und Behebung

Gerät arbeitet nicht, Anzeige ist dunkel

• Ist das Gerät ordnungsgemäß eingeschaltet?
• Ist der Netzstecker richtig in der Steckdose?
• Ist die Sicherung der Steckdose in Ordnung?

Innenbeleuchtung brennt nicht

• Ist das Kühlteil eingeschaltet?
• War die Tür länger als 15 min. offen?

- Die Glühlampe ist defekt. Nach Abschnitt "Innenbeleuchtung" die Lampe auswechseln.

Geräusche sind zu laut

• Steht das Gerät fest auf dem Boden, werden nebenstehende Möbel oder Gegenstände von dem laufenden Kühlaggregat in Vibration gesetzt?
  Evtl. Gerät etwas wegrücken, über die Stellfüße ausrichten, Flaschen und Gefäße auseinanderrücken.
• Normal sind:

Strömungsgeräusche, ein Blubbern oder Plätschern, sie kommen vom Kältemittel, das im Kältekreislauf fließt.

Ein leises Klicken, es entsteht immer, wenn sich das Kühlaggregat (der Motor) automatisch ein- oder ausschaltet.

Ein Motorbrummen, es ist kurzfristig etwas lauter, wenn sich das Aggregat einschaltet. Bei eingeschaltetem SuperFrost, frisch eingelegten Lebensmitteln, oder nach lang geöffneter Tür erhöht sich automatisch die Kälteleistung. Ein tiefes Brummen entsteht durch Luftströmungsgeräusche des Ventilators.

Alarm ertönt, rote Alarm-LED blinkt, Temperatur ist nicht ausreichend kalt

• Wurden zu große Mengen frischer Lebensmittel ohne SuperFrost eingelegt? (s. Abschnitt "SuperFrost")
• Schließt die Gerätetür richtig?
• Ist die Be- u. Entlüftung ausreichend? Evtl. Lüftungsgitter frei machen.
• Ist die Umgebungstemperatur zu warm? (s. Abschnitt "Bestimmungen")
• Wurde das Gerät zu häufig oder zu lange geöffnet?
• Evtl. abwarten, ob sich die erforderliche Temperatur von allein wieder einstellt.

Kundendienst und Typenschild

Wenn keine der o. g. Ursachen vorliegt und Sie die Störung nicht selbst beseitigen konnten oder wenn mehrere LED's blinken, wenden Sie

sich bitte an die nächste Kundendienststelle (beiliegendes Verzeichnis).

Teilen Sie die

Gerätebezeichnung ①, Service-Nr. ②,

Serial-Nr. ③

des Typenschildes mit (s.

Abb.), und welche LED-Anzeigen blinken. Dies ermöglicht einen schnellen und zielgerichteten Service. Das

Typenschild befindet sich an der linken Geräteinnenseite. Lassen Sie bis zum Eintreffen des Kundendienstes das Gerät geschlossen, um einen weiteren Kälteverlust zu vermeiden.

Index Service-Nr.No. Service 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Klappen Sie vor dem Lesen bitte die Einschlagseite hinten mit den Abbildungen heraus.

Die Geräteaußenmaße entnehmen Sie der Abb. S.

Das Gerät nicht mit einem weiteren Kühl-/Gefriergerät unmittelbar side-by-side aufstellen. Wichtig, um Kondenswasser und daraus resultierende Folgeschäden zu vermeiden.

Türanschlag wechseln

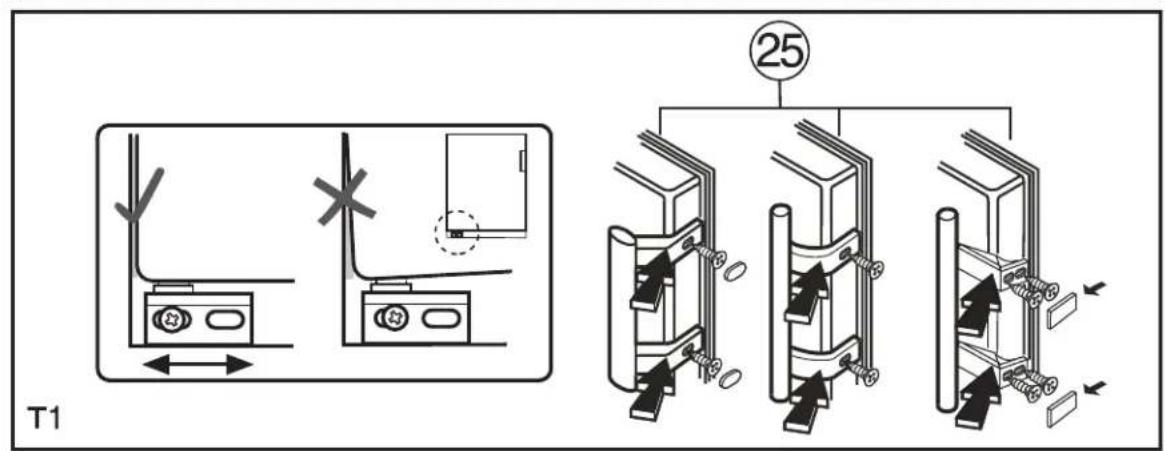

Abb. T: Bei Bedarf können Sie den Anschlag wechseln. Gehen Sie dann nach Abb.T/T1 in der Reihenfolge der Positionen vor.

Einschub in die Küchenzeile

Abb. U: Die Geräte können von der Kücheneinrichtung umbaut werden. Um das Gerät der Küchenzeilenhöhe anzugleichen, kann über dem Gerät ein entsprechender Aufsatzschrank ① angebracht werden.

Für die Be- und Entlüftung muss an der Rückseite des Aufsatzschrankes ein Abluftschacht von mindestens 50 mm Tiefe über die gesamte Aufsatzschrankbreite vorhanden sein. Der Entlüftungsquerschnitt unter der Raumdecke sollte mindestens 300 cm² betragen. Grundsätzlich gilt: je größer der Lüftungsquerschnitt, um so energiesparender arbeitet das Gerät.

• Beim Aufstellen des Gerätes neben einer Wand ④ ist scharnierseitig ein Distanzabstand von min. 30 mm zwischen Gerät und Wand erforderlich.
• Wenn Sie Ihr Gerät an den angrenzenden Küchenmöbeln befestigen oder ein Distanzteil zwischen Gerät und Wand anbringen wollen, müssen Sie folgendes beachten:
• Funktion der Tür prüfen.
• Nicht innerhalb der gerasterten Fläche bohren, Abb.U; wichtig, da sonst eingeschäumte Bauteile beschädigt werden!
• Gerät mit Blechschrauben an den Küchenmöbeln befestigen. Einschraubtiefe max. 10 mm!

① Aufsatzschrank

② Kühl-/Gefriergerät

③ Möbelwand ④ Wand

550 628 1125 613 559 592 1800 56,5 [mm] S

min. 300 cm² min. 50 [mm] ① 550 580 ② 420 80 110 350 ③ ④ ca.30 U ② ③ 10 max

T1 25
