BEDIENUNGSANLEITUNG F 32 PVAS SMEG

1. SICHERHEITSHINWEIS 80
2. TRANSPORT 82
3. VORGESEHENER GEBRAUCH DES KÜHL-GEFRIERSCHRANKES 82
4. INSTALLATION UND ANSCHLUSS 83

4.1 Die Wahl des Standortes 83
4.2 Vorbereitung des Gerätes für die Inbetriebnahme 84
4.3 Positionieren und Nivellieren des Gerätes 85
4.4 Elektrischer Anschluss 86

1. BESCHREIBUNG DES PRODUKTES 87

5.1 F32 87
5.2 Bedienelemente 87
5.4 Schubkästen / Einlegböden 88
5.3 Technische Eigenschaften 88
5.5 Flaschenhalter 89
5.6 Tauwasserablauf Kühlzelle 89
5.7 Obst- und Gemüsefach 89
5.8 Balkonartige Ablagen und Behälter in der Tür 89
5.9 Innenbeleuchtung 89
5.10 Behälter für Eis und eutektische Elemente 90

1. ANORDNUNG UND AUFBEWAHRUNG DER LEBENSMITTEL IM KÜHLSCHRANK ..... 91
2. ANORDNUNG UND AUFBEWAHRUNG DER LEBENSMITTEL IM GEFRIERSCHRANK .. 91
3. GEBRAUCH DES KÜHL-GEFRIERSCHRANK 92

8.1 Einschalten des Kühl-Gefrierschrank 92

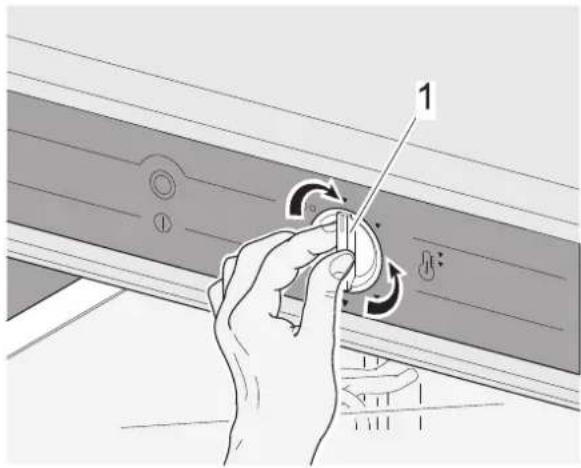

8.2 Einstellung und Auswahl der Kühltemperatur 92

1. GEFRIEREN VON LEBENSMITTELN 94

9.1 Aufbewahrung von tiefgefrorenen Lebensmitteln 94
9.2 Auftauen der tiefgefrorenen Lebensmittel 95
9.3 Zubereitung von Eiswürfeln 95

1. WARTUNG UND REINIGUNG 96

10.1 Abtauen des Kühlschrankes 96
10.2 Abtauen des Gefrierschrankes 96

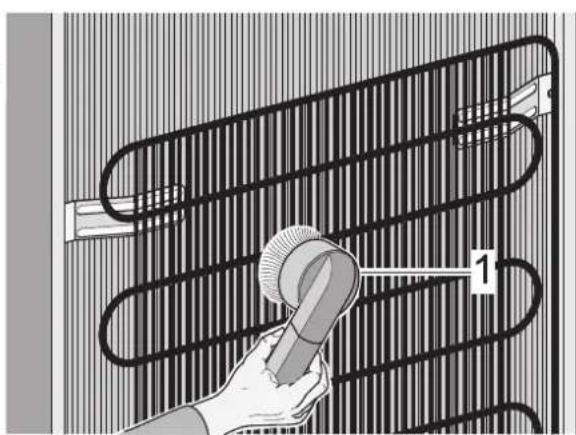

10.3 Reinigung des Kühl-Gefrierschrankes 97
10.4 Ausschalten des Kühl-Gefrierschrankes 98
10.5 Praktische Tipps zum Energiesparen 98
10.6 Praktische Tipps und Bemerkungen 98
10.7 Betriebsgeräusche 99
10.8 Beseitigung und Bestimmung möglicher Betriebsstörungen 99

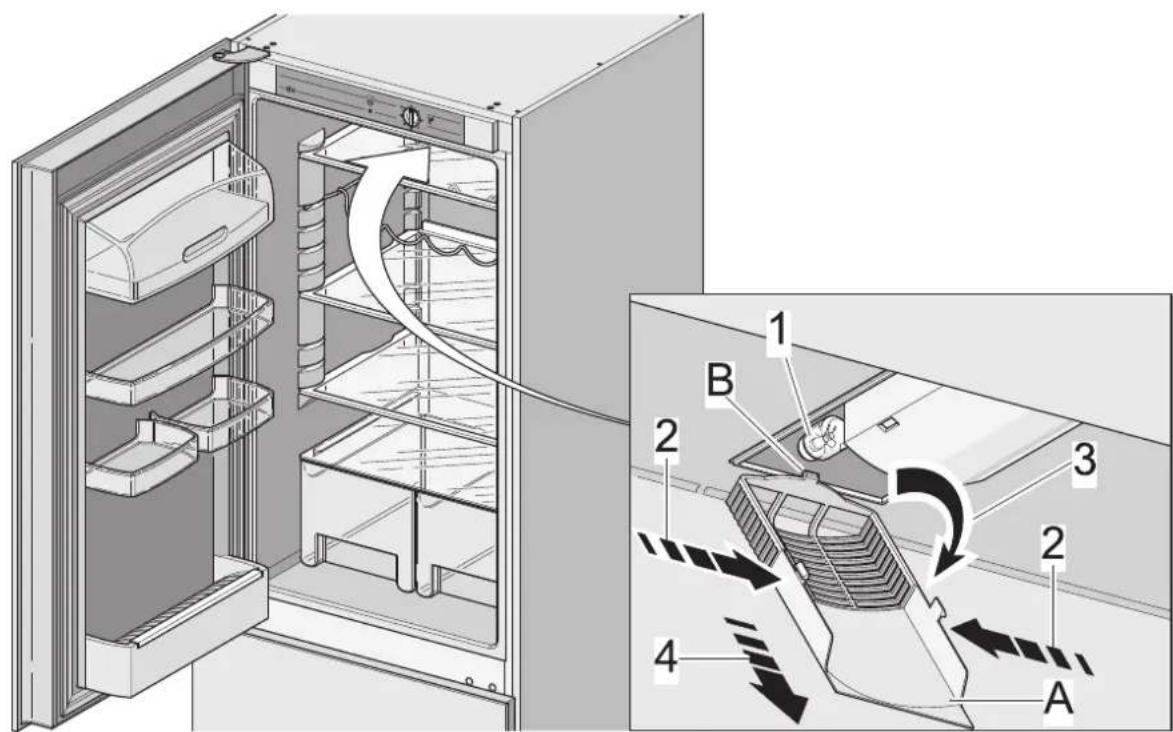

10.9 Ersatz der Lampe für die Innenbeleuchtung 100

1. ANLEITUNG ZUR BESTIMMUNG DER STÖRUNGEN 101

ANWEISUNGEN FÜR DEN BENUTZER: Gebrauchsempfehlungen mit Beschreibungen der Bedienelemente sowie Anweisungen zur Reinigung und Wartung des Gerätes.

ANWEISUNGEN FÜR DEN INSTALLATEUR: Sie sind für den qualifizierten Techniker bestimmt, der die Installation, die Inbetriebsetzung und die Abnahmeprüfung des Gerätes ausführen muss.

Weitere Informationen über die Produkte sind auf der Webseite www.smeg.com verfügbar

HINWEISE ZUR ENTSORGUNG – UNSER BEITRAG ZUM UMWELTSCHUTZ

Die Verpackung unserer Kühl-Gefrierschränke ist aus recylingsfähigem und umweltfreundlichem Material gefertigt, das die Umwelt nicht belastet. Bitte helfen Sie mit und sorgen Sie für eine ordnungsgemäße Entsorgung des Verpackungsmaterials. Lassen Sie sich von Ihrem Händler oder den zuständigen Einrichtungen Ihrer Umgebung die Adressen der entsprechenden Sammel-, Recycling- und Entsorgungsstellen geben.

Die Verpackung oder Teile davon nicht ungeschützt aussetzen. Insbesondere Plastikbeutel können eine mögliche Gefahrenquelle für Kinder darstellen (Ersticken).

Auch die Altgeräte sind ordnungsgemäß zu entsorgen.

Achtung: Das Gerät zu der für die Altgerätesammlung zuständigen Ortsstelle bringen. Die korrekte Entsorgung ermöglicht eine intelligente Wiederverwertung hochwertiger Materialien. Kühlgeräte enthalten Gase, die die Umwelt potenziell schädigen. Deshalb muss sichergestellt werden, dass die Leitungen des Kühlmittelkreises nicht beschädigt werden, bevor der zuständige Entsorgungsdienst das Haushaltsgerät abgeholt hat.

Bevor Sie Ihr Gerät entsorgen, ist es wichtig, die Türen zu entfernen und die Einsätze in ihrer jeweiligen Gebrauchsposition einzuschieben. Dadurch wird verhindert, dass sich spielende Kinder in den Geräten einschließen können. Das Netzkabel abschneiden und zusammen mit dem Stecker entfernen.

DIESES GERÄT IST ENTSPRECHEND DER EUROPÄISCHEN RICHTLINIE 2002/96/EG ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT – WEEE) GEKENNZEICHNET.

DIE BESAGTE RICHTLINIE LEGT DIE FÜR DIE MITGLIEDSLÄNDER DER EUROPÄISCHEN UNION GELTENDEN RICHTLINIEN ZUR SAMMLUNG UND WIEDERVERWERTUNG VON ALTGERÄTEN FEST.

1. SICHERHEITSHINWEIS

Bewahren Sie die Gebrauchsanweisung sorgfältig auf, da sie wichtige Informationen enthält, die bei Installation, Gebrauch und Wartung des Kühl-Gefrierschränke zu beachten sind. Das Handbuch muss so aufbewahrt werden, dass es an mögliche spätere Eigentümer des Gerätes weitergegeben werden kann.

Der Hersteller lehnt jegliche Haftung ab, sollten folgende Hinweise nicht beachtet werden:

- Das Gerät sollte ausschließlich in senkrechter Position transportiert werden.

- Setzen Sie kein Gerät ein, das unvollständig und/oder beschädigt ist: wenden Sie sich im Zweifelsfall an den Händler.

- Wenn das Gerät der Kälte ausgesetzt wird (bei einer Temperatur von weniger als +12°C) müssen Sie zwei Stunden abwarten, bevor Sie das Gerät an das Stromnetz anschließen können.

- Das Gerät darf nicht an das Stromnetz angeschlossen werden, bevor nicht alle Verpackungs- und Transportschutzhüllen entfernt worden sind.

- Der Anschluss an das Stromnetz und die Installation des Gerätes müssen unter sorgfältiger Beachtung der Angaben im Handbuch ausgeführt werden. Die Bedingungen für den elektrischen Anschluss müssen mit den Daten auf dem Kennschild übereinstimmen, das sich unten links im Inneren des Kühl-Gefrierschrankes befindet. Die elektrische Sicherheit des Gerätes ist nur gewährleistet, wenn das Erdungssystem der elektrischen Anlage gemäß den Vorschriften erstellt wurde.

- Verwenden Sie keine ein- oder mehrfachen Adapter bzw. Verlängerungen.

- Die Unterbrechung der Stromversorgung muss entweder durch Ziehen des Steckers oder mittels eines zweipoligen Netzschalters vor der Steckdose möglich sein.

- Der Stecker des elektrischen Kabels darf nicht von der Rückseite des Gerätes gequetscht werden.

- Schwere Gegenstände, wie Kühlanlagen, Schränke oder andere Haushaltsgeräte dürfen nicht in unmittelbarer Nähe des Gerätes angeschlossen werden, damit eine Beschädigung oder Quetschung des elektrischen Kabels vermieden wird.

- Gewährleisten Sie, dass die Reparaturen und Wartungsarbeiten ausschließlich durch zugelassene Techniker des technischen Kundendienstes von Smeg ausgeführt werden. Trennen Sie das Gerät bei einem Schaden, zur Wartung, zum Austausch einer Glühlampe oder während der Reinigung immer vom Stromnetz. Verwenden Sie zum Abtauen niemals elektrische Geräte oder Dampfreiniger. Entfernen Sie den Reif oder das Eis nicht mit scharfen Gegenständen, um eine unwiderrufliche Beschädigung der Wände des Kühl-Gefrierschrankes zu vermeiden.

- Wurde das Gerät vom Stromnetz getrennt (um gereinigt, versetzt, usw....zu werden) kann es nach 15 Minuten wiederholt angeschlossen werden.

- Versuchen Sie nicht, den Kühl-Gefrierschrankes durch Ziehen an der Tür oder am Griff umzusetzen.

- Bewahren Sie Flüssigkeiten mit hohem Alkoholgehalt hermetisch geschlossen und ausschließlich in senkrechter Position auf. Bewahren Sie keine Flüssigkeiten in Büchsen oder Glasbehältern auf, insbesondere wenn es sich um Getränke mit Kohlensäurezusatz handelt. Bewahren Sie im Kühl-Gefrierschrankes keine Produkte auf, die Gas, entzündliche Treibstoffe und explosive Stoffe enthalten: Explosionsgefahr!

- Das Gerät darf ausschließlich zum Einfrieren und Aufbewahren von Lebensmitteln benutzt werden.

- Es ist verboten, elektrische geräte (zum beispiel speiseeisbereiter oder mixer) im inneren desGerätes zu verwenden.

- Verschließen oder verdecken Sie keinesfalls die Belüftungsöffnungen, damit die richtige Funktionsweise des Kühl-Gefrierschrankes nicht beeinträchtigt wird.

- Berühren oder stecken Sie die tiefgefrorenen, direkt dem Kühl-Gefrierschrankes entnommenen Produkte nicht in den Mund. Auf Grund der sehr niedrigen Temperaturen besteht Verbrennungsgefahr.

- Schützen Sie die Innenflächen und die Plastikkomponenten des Gerätes vor Fett, Säuren und Soßen.

- Verzehren Sie keine Speisen, die ein Aussehen oder einen Geruch ungewöhnlicher Art aufweisen.

- Stellen Sie keine elektrischen, in Betrieb stehenden Vorrichtungen (Mikrowellen, Haartrockner, Bügeleisen, Wasserkocher oder andere Elektrogeräte) auf die Oberseite des Gerätes: hierbei könnten sich die Plastikkomponenten entzünden.

• Dieses Gerät ist zum Gebrauch durch Personen (einschließlich Kindern) mit reduzierten körperlichen, sensoriellen und geistigen Fähigkeiten, die keine Erfahrung oder Kenntnisse im Umgang mit elektrischen Geräten haben, nicht geeignet, es sei denn sie werden hinsichtlich des Gebrauchs des Gerätes durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder eingewiesen.
• Kinder sollten beaufsichtigt werden, um zu gewährleisten, dass sie nicht mit dem Gerät spielen.
• Es ist nicht erlaubt, sich an dem Gerät hochzuziehen oder darauf zu setzen, sich darauf zu stützen oder an die Türen des Gerätes zu hängen, was auch Kindern strengstens verboten werden sollte.
• Installieren und nivellieren Sie das Produkt auf einem Fußboden, der in der Lage ist, das Gewicht aufzunehmen, sowie in einem Raum, der sich für seine Größe und seinen Gebrauch eignet.
• Stellen Sie keine Teller mit Flüssigkeiten sowie keine Blumenvasen oder andere Behälter, die Flüssigkeiten enthalten, auf die Oberseite des Gerätes.
• Die Gerätetüren nicht offen lassen.
• Das Umsetzen und die Installation des Produktes muss von zwei oder mehreren Personen vorgenommen werden.
• Das Gerät darf nicht auf Heizungs-, Gas- oder Wasserrohre oder auf jegliche andere Art von elektrischen Geräten angeordnet werden
• Beschädigen Sie nicht die Leitungen des Kühlkreises des Tiefkühlschranks.
• Verschlucken Sie nicht die in den Kälteakkumulatoren (wenn vorhanden) enthaltene Flüssigkeit (ungiftig).
  Bei Stromausfall sollte/n die Tür/en so wenig wie möglich aufgemacht werden. Die tiefgefrorenen Lebensmittel, die teilweise oder vollständig aufgetaut sind, dürfen nicht erneut tiefgefroren werden.

Achtung:

Dieser Kühl-Gefrierschrank enthält eine geringe Menge an Isobutan (R600a), bei dem es sich um ein CFC-freies Kühlmittel handelt. Während des Transports, der Installation, der Reinigung und der Reparatur des Kühlschran muss darauf geachtet werden, dass keine Teile des Kühlkreises beschädigt werden, damit ein Herausströmen von Gas ausgeschlossen ist. Im Falle einer Beschädigung muss auf die Benutzung von offenen Flammen sowie Funken verzichtet, keine elektrischen Geräte oder Beleuchtungsvorrichtungen angeschaltet und der Raum, in dem sich das Gerät befindet, ausreichend belüftet werden.

2. TRANSPORT

Achtung:

DER HERSTELLER IST NICHT FÜR SCHÄDEN AN DEM GERÄT VERANTWORTLICH, DIE AUF EINE NICHTBEACHTUNG DER TRANSPORTANWEISUNGEN ZURÜCKZUFÜHREN SIND.

• Das Gerät sollte ausschließlich in senkrechter Position transportiert werden!
• Während des Transportes muss das Gerät vor Witterungseinflüssen geschützt werden (Regen, Schnee, Feuchtigkeit).
• In den Transportfahrzeugen muss das Gerät in der richtigen Position fest gesichert sein, um zu vermeiden, dass es verrutscht oder anschlägt.
• Sollte das Gerät nicht in senkrechter Position transportiert werden, darf es erst nach mindestens 4 Stunden an das Stromnetz angeschlossen werden. Andernfalls könnte der Verdichter des Gerätes stark beschädigt werden.

3. VORGESEHENER GEBRAUCH DES KÜHL-GEFRIERSCHRANKES

Das Gerät ist ein kombinierter Kühl-Gefrierschrankes mit zwei Bereichen (Kühl- und Gefrierbereich): Der Kühlbereich ist für die Aufbewahrung von frischen Lebensmitteln, der Gefrierbereich für das Einfrieren und die langzeitige Aufbewahrung von Lebensmitteln bestimmt.

Achtung:

DER HERSTELLER GARANTIERT EINEN ZUVERLÄSSIGEN BETRIEB DES KÜHL-GEFRIERSCHRANKES, SOFERN DIE RAUMTEMPERATUR ZWISCHEN +16 UND +32 GRAD CELSIUS LIEGT UND DIE LUFTFEUCHTIGKEIT 70 PROZENT NICHT ÜBERSCHREITET.

Das Gerät wurde nicht für den professionellen Gebrauch entworfen und hergestellt.

Der Kühl-Gefrierschrankes wurde den erforderlichen Dichtheitstests des Kühlkreises unterzogen und entspricht den Sicherheitsbestimmungen für elektrische Geräte.

Achtung:

Der Hersteller haftet nicht für eventuelle Personen- und Sachschäden, die durch die Nichtbeachtung der oben genannten Vorschriften sowie durch unbefugte Änderungen auch nur einzelner Gerätekomponenten und die Verwendung von nicht originalen Ersatzteilen verursacht werden.

4. INSTALLATION UND ANSCHLUSS

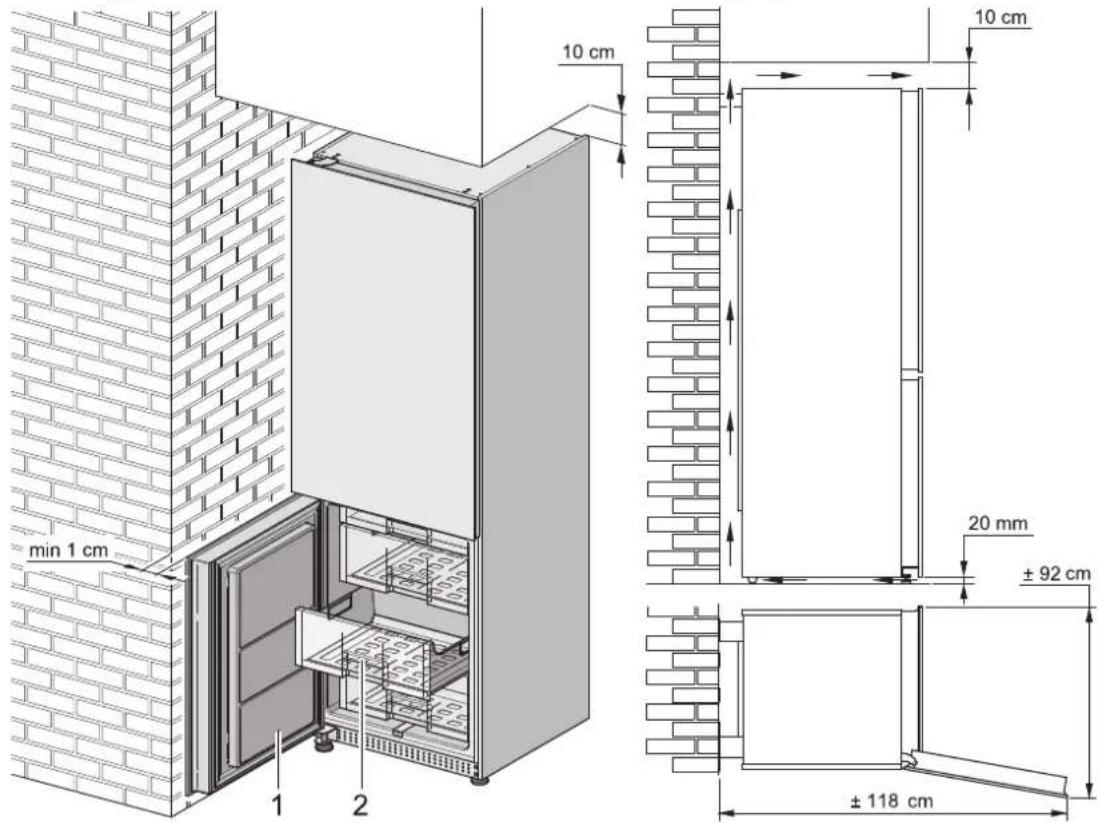

4.1 Die Wahl des Standortes

Positionieren Sie den Kühl-Gefrierschrankesimmer in einem trockenen Raum mit ausreichendem Luftwechsel. Setzen Sie ihn nicht direkt der Sonneneinstrahlung aus und stellen Sie ihn nicht in Außenbereichen auf (z.B. nicht beheizter Raum oder Balkon). Verdecken Sie nicht die Lüftungsschlitze auf der Oberfläche des Gerätes: Es muss immer eine ausreichende Luftzirkulation rund um das Gerät gewährleistet sein. Es muss immer ein Abstand von mindestens 10 cm zwischen der oberen Fläche des Gerätes und einem darüber angeordneten Möbelstück bestehen (Abb. 1). Stellen Sie den Kühl-Gefrierschrankes nicht in die Nähe von Wärmequellen. In Fällen, in denen es um die richtige Funktionsweise des Produktes nicht zu beeinträchtigen unvermeidlich ist, muss eine geeignete Isolierplatte verwendet werden. Stellen Sie das Gerät anderenfalls mindestens 3 cm von Elektro- oder Gasherden, sowie mindestens 30 cm zu Heizsystemen mit Verbrennung oder Heizkörpern auf. Werden diese Voraussetzungen nicht befolgt, verzeichnet das Gerät einen weitaus höheren Stromverbrauch und sein Verdichter könnte sich überhitzen.

Wird das Gerät in einer Ecke aufgestellt, muss ein Abstand von mindestens 1 cm zwischen dem Gerätekörper und der Wand eingehalten werden, damit die Tür des Gefrierbereichs (1) so weit aufgemacht werden kann, um das Herausnehmen der Gefrierschubladen (2) zu ermöglichen (siehe Abb. 1).

Das Gerät muss auf einer ebenen Fläche und nicht direkt an der Wand aufgestellt werden.

Je nach der entsprechenden Klimaklasse (auf dem Kennschild im Inneren des Kühl-Gefrierschrankes angegeben) kann das Gerät unter unterschiedlichen Temperaturverhältnissen verwendet werden:

Klasse Raumtemperatur
SN (Subnormal) von + 10°C bis + 32°C
N (Normal) von + 16°C bis + 32°C
ST (Subtropikal) von + 18°C bis + 38°C
T (Tropikal) von + 18°C bis + 43°C

Achten Sie bei der Installation des Gerätes auf Parkett oder Linoleum darauf, Kratzer oder eine Beschädigung des Fußbodens zu vermeiden. Verschieben Sie den Kühl-Gefrierschrankes bei Bedarf auf Holzstücken oder einem Teppich bis zu der für den Anschluss an das Stromnetz festgelegten Position.

min 1 cm 1 2 10 cm 10 cm 20 mm ± 92 cm ± 118 cm

Abb. 1

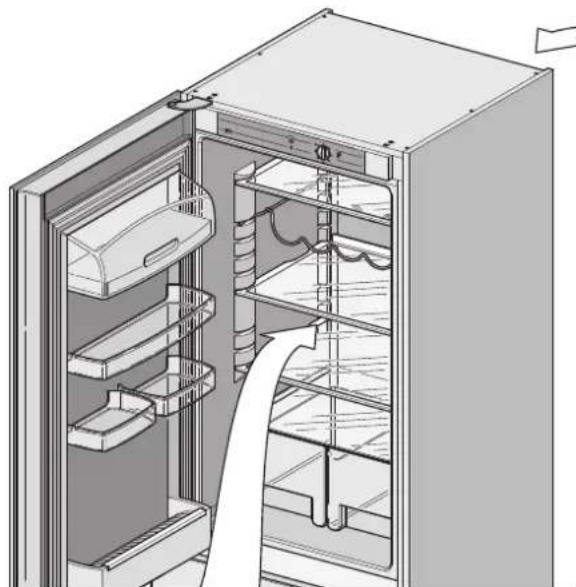

4.2 Vorbereitung des Gerätes für die Inbetriebnahme

Es wird empfohlen, das Gerät zusammen mit einer zweiten Person für die Inbetriebnahme vorzubereiten.

• Die Verpackung entfernen.
• Das Gerät anheben, um die Polystyrol-Unterlage zu entfernen.
• Das Klebeband entfernen.
• Sämtliche Befestigungssystem von den einzelnen Fächern entfernen (Abb. 2, Pos. 2). Das Klebeband von den Ablagen abziehen: es dient ausschließlich dem Transport des Gerätes.
• HINWEIS. Beim Öffnen der Tür des Kühlbereichs fällt eine kleine rote Komponente der Verpackung heraus: DIENT NUR ZUM TRANSPORT.
• Das Verpackungsmaterial ordnungsgemäß entsorgen.
• Um die richtige Kühlung des Kondensators zu gewährleisten, darf die Rückseite des Kühl-Gefrierschrankes nicht zu nahe an der Wand stehen. Um dies zu vermeiden, verfügt das Produkt über zwei Abstandhalter (Abb. 2 Pos. 1) aus Kunststoff, die auf der Oberseite des Kondensators, der sich auf der Rückseite des Gerätes befindet, anzubringen sind, wie in Abbildung 2 dargestellt.

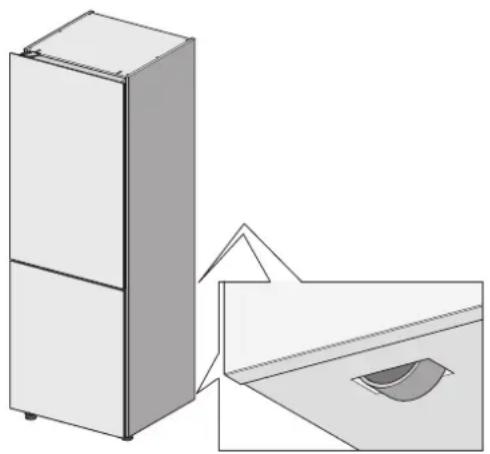

4.3 Positionieren und Nivellieren des Gerätes

Prüfen Sie beim Positionieren, dass das Produkt das Stromkabel nicht beschädigt.

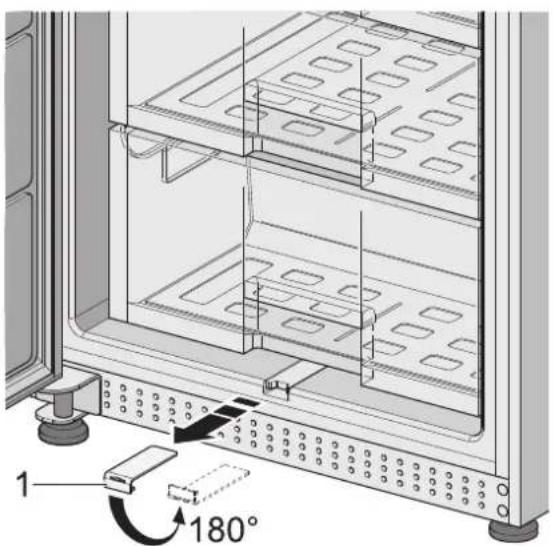

Um eine bessere Stabilität des Produktes, eine leichtere Umsetzung und somit eine richtige Positionierung zu ermöglichen, befinden sich im unteren Abschnitt der Rückseite 2 Räder (Abb. 3). Jedoch wird geraten, bei der Umsetzung sehr vorsichtig vorzugehen, damit beim Verschieben der Fußboden nicht beschädigt wird (zum Beispiel, wenn der Kühl-Gefrierschrankes auf Parkett aufgestellt wird).

Stellen Sie den Kühl-Gefrierschrankes auf einen stabilen und ebenen Untergrund. Um Unregelmäßigkeiten im Fußboden auszugleichen, ist Kühl-Gefrierschrankes im vorderen Teil mit zwei Stellfüßen ausgestattet (Abb. 4). Bei Bedarf kann die Höhe durch An- und Abschrauben der Stellfüße reguliert werden (Abb. 4): die Stellfüße im Uhrzeigersinn drehend, wird der vordere Teil des Gerätes angehoben; werden sie gegen den Uhrzeigersinn gedreht, wird er abgesenkt. Wenn das Gerät nach hinten hin geneigt wird, wird ein korrektes Schließen der Türen begünstigt.

Ist die Höhe der Füße nicht ausreichend, um den Kühl-Gefrierschrankes zu stabilisieren (zum Beispiel auf Grund eines starken Höhenunterschieds im Fußboden) oder zur Rückseite zu neigen, muss ein Abstandhalter aus festem Material (Kunststoff oder Holz) unter den Füßen eingefügt werden, um den vorderen Teil weiter zu heben.

Eine richtige Installation muss das vollständige Schließen der Tür ermöglichen. Nach erfolgter Nivellierung muss geprüft werden, ob die Türdichtungen vor allem in den Ecken hermetisch schließen. Prüfen Sie bei einem unvollständigen Schließen, dass sich keine Bearbeitungsrückstände des Produktes oder Reste von Verpackungsmaterial zwischen Dichtung und Kühl-Gefrierschrankes befinden. Formen Sie die Dichtung bei Bedarf mit den Fingern, wie in Abbildung 5 und 6 gezeigt.

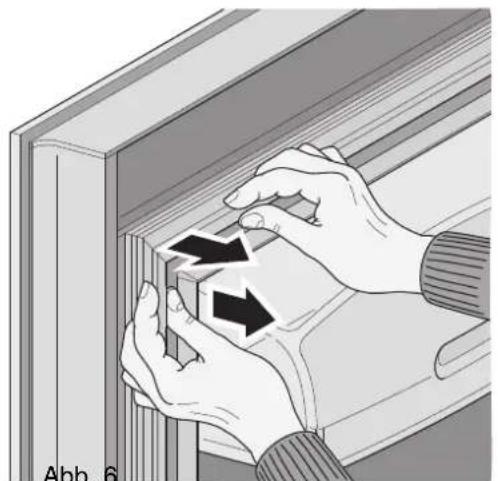

Achtung:

Zum Ausführen dieses Arbeitsganges ist es nicht notwendig, Kraft auszuüben. Reißen oder lösen Sie die Dichtung nicht von der Tür.

Prüfen Sie einige Tage nach der Installation, ob die anfängliche Nivellierung noch korrekt ist. Prüfen Sie, ob bei laufendem und mit Lebensmitteln gefülltem Kühl-Gefrierschrankes dieser noch stabil ist und die Türdichtungen hermetisch schließen. Nehmen Sie bei Bedarf eine neue Nivellierung vor und formen Sie die Dichtung wie unten gezeigt neu.

Abb. 5

4.4 Elektrischer Anschluss

Lassen Sie den Kühl-Gefrierschrankes vor dem ersten Einschalten mindestens zwei Stunden in senkrechter Position. Schließen Sie dann das Stromversorgungskabel des Gerätes an eine Netzsteckdose mit Erdungskontakt an, die gemäß den Bestimmungen zur elektrischen Sicherheit installiert wurde. Die Nennspannung und die Frequenz sind auf dem Kennschild im Inneren des Kühl-Gefrierschrankes angegeben. Der Anschluss an das Stromnetz und die Erdung müssen entsprechend der gültigen Bestimmungen und Vorschriften ausgeführt werden. Das Gerät kann kurze Spannungsschwankungen von mindestens 15% und höchstens 10% bezüglich des auf dem Kennschild angegebenen Wertes der Nennspannung aushalten. Sollte es notwendig sein, das Stromversorgungskabel auszutauschen, darf dieser Vorgang nur durch einen vom technischen Kundendienst Smeg zugelassenen Techniker ausgeführt werden.

Der Zugriff auf die Steckdose muss auch bei eingebautem Gerät gewährleistet sein.

5. BESCHREIBUNG DES PRODUKTES

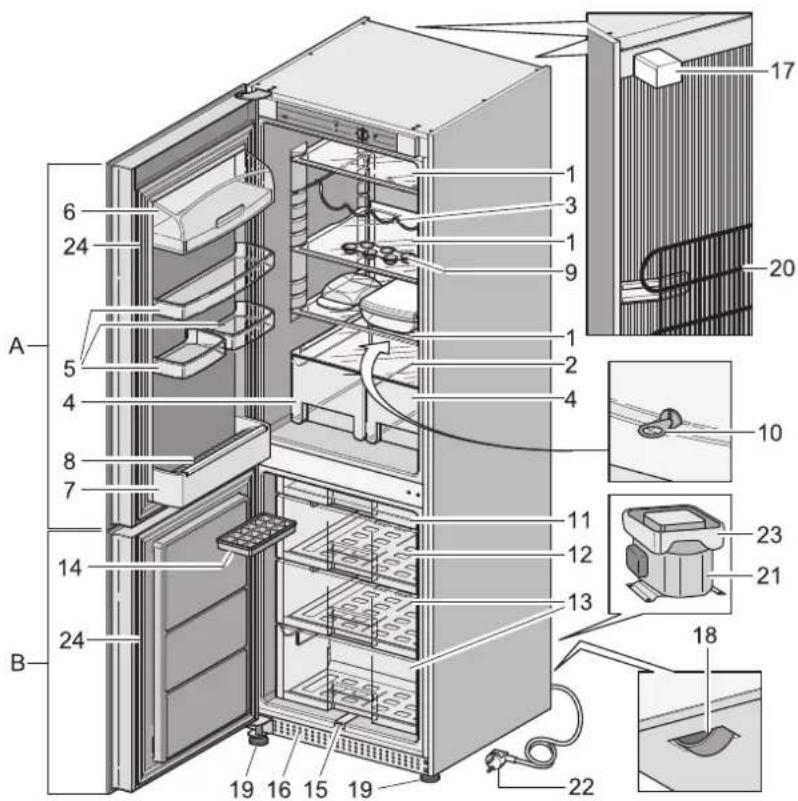

5.1 F32

1 Höhenverstellbare Einlegböden

2 Einlegböden aus Glas

3 Flaschenablage

4 Obst- und Gemüsefach

5 A b l a g e

6 Fächer für Butter und Käse

7 Stehablage für Flaschen

8 Flaschenhalter

9 Ablage für Eier

10 Stöpsel des Tauwasserablaufs (rote Farbe)

11 Eiswürfelschale und Fach für eutektische Elemente (wenn vorhanden)

12 Schnellkühlfach

13 Gefrierfach/-fächer

14 Behälter für Eiswürfelzubereitung

15 Tauwasserablauf

16 Unteres Gehäuse

17 Hintere Abstandhalter

18 Rollen zum Verschieben

19 Stellfuß

20 Kondensator

21 Verdichter

23 Schale für Flüssigkeitsansammlung

24 Gummidichtung zur korrekten Schließung

A B 6 24 5 4 8 7 14 24 19 16 15 19 1 3 1 9 1 2 4 11 12 13 18 20 21 23 17

Abb. 7

A = Kühlbereich (Fach für die Aufbewahrung von frischen Lebensmitteln)

B = Gefrierbereich (Fach für die Aufbewahrung von tiefgekühlten Lebensmitteln und zum Einfrieren von frischen Lebensmitteln)

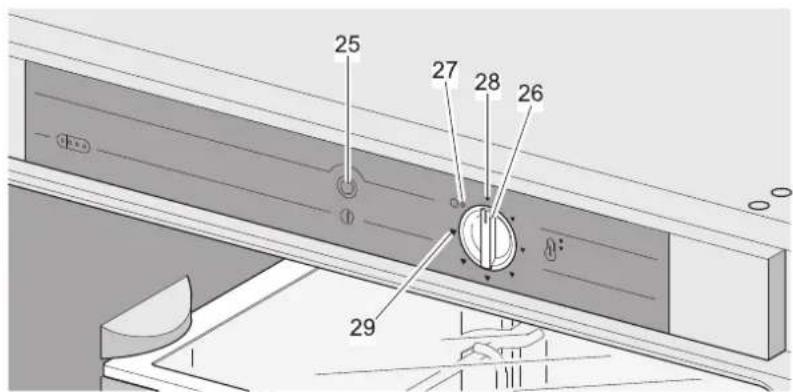

5.2 Bedienelemente

25 Betriebsanzeige (grünes Lämpchen)

26 Thermostat-Schalter

27 Position Verdichter ausgeschaltet

28 Position zur Einstellung einer höheren Temperatur im Innern der Kühlzelle

29 Position zur Einstellung einer niedrigeren Temperatur im Innern der Kühlzelle (stärkere Kühlung)

25 27 28 26 29

Abb. 8

5.3 Technische Eigenschaften

Modell F32
Brutto-Kapazität, L 319
Brutto-Kapazität des Gefrierbereiches, L 104
Netto-Kapazität des Kühlbereiches, L 214
Netto-Kapazität des Gefrierbereiches, L 88
Temperatur des Kühlbereiches, °C von 0 bis 10
Temperatur des Gefrierbereiches, °C -18 oder weniger
Ausmaß (Höhe x Breite x Tiefe), cm 188x65x64,1
Energieklasse gemäß EG-Richtlinie 94/2 A+ :
Energieverbrauch, kWh/24 h 0,69
Gefrierkapazität, kg/24 h 12
Temperaturanstieg im Gefrierbereich von einer Aufbewahrungstemperatur von -9°C nach einem Stromausfall, h	20
Berechnete Speisung, W 140
Spannung, V/Hz 220-230V/50 Hz

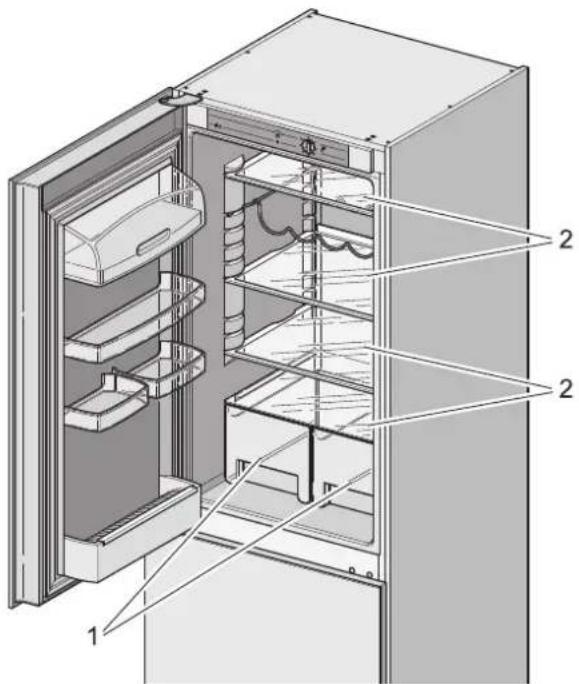

5.4 Schubkästen / Einlegböden

Jeder Kühl-Gefrierschrank ist mit mehreren Schubkästen (1) und Einlegböden (2) ausgestattet. Die Einlegböden können durch Aufsetzen auf die entsprechenden Schienen je nach Ihren Bedürfnissen auf unterschiedliche Höhen verstellt werden.

Jeder Einlegboden und/oder Schubkasten weist einen Schutz vor einem vollständigen oder unbeabsichtigten Herausziehen auf. Um diese zu entfernen genügt es, sie bis zum Anschlag herauszuziehen, im hinteren Teil anzuheben und schließlich herauszunehmen.

Um das Entfernen des Zubehörs im Inneren zu erleichtern muss die Tür vollständig geöffnet werden.

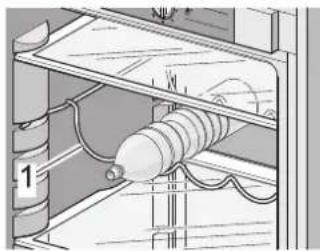

Wie die Einlegböden kann auch der Flaschenhalter (1) auf unterschiedliche Höhen verstellt werden.

Achtung: wenn Sie größere Flaschen in den Flaschenhalter stellen möchten, muss dieser auf eine Höhe eingestellt werden, die das korrekte Schließen der Tür nicht behindert.

Abb. 10

5.6 Tauwasserablauf Kühlzelle

Im hinteren Teil der Kühlzelle, unterhalb der Kühlplatte, befinden sich eine Ablaufrinne und eine Öffnung für die Ansammlung von Tauwasser. Diese Öffnung darf niemals verstopft sein, da ein korrekter Betrieb des Kühl-Gefrierschrankes ansonsten nicht gewährleistet ist. Es wird demnach empfohlen, diese Öffnung regelmäßig zu kontrollieren und mithilfe eines Metalldrahtes zu reinigen.

5.7 Obst- und Gemüsefach

Dieser Behälter befindet sich im unteren Teil der Kühlzelle, wo ein Glaseinlegboden zur Abdeckung der frischen Lebensmittel, die einen konstanten Feuchtigkeitsgrad für eine angemessene Aufbewahrung benötigen, angeordnet ist.

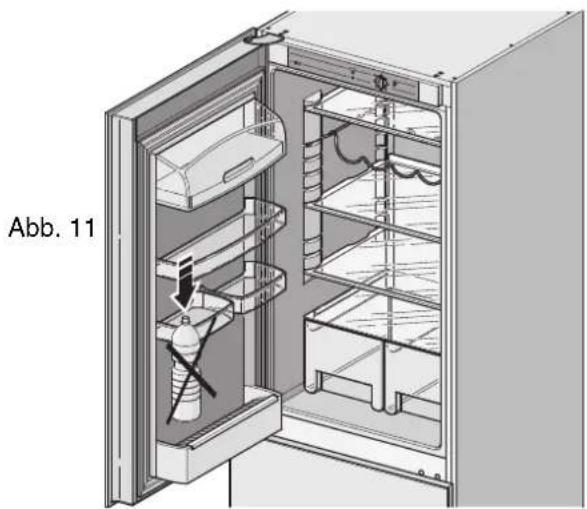

5.8 Balkonartige Ablagen und Behälter in der Tür

Auf der Innenseite der Kühlzellentür sind balkonartige Ablagen und Behälter eingefügt, die sich für die Aufbewahrung von Eiern, Butter, Käseprodukten, Tuben, Konserven und anderen kleinen Packungen eignen. Im unteren Teil der Tür befindet sich hingegen die Ablage zum senkrechten Stellen der Flaschen.

Alle balkonartigen Ablagen und Behälter können zur Reinigung herausgenommen werden. Zur deren Abnahme klopfen Sie leicht, erst auf einer und dann auf der anderen Seite, unterhalb der Einhakvorrichtung von unten nach oben. Stellen Sie keine zu schweren Flaschen in den Flaschenhalter und lassen Sie sie nicht hineinfallen (Abb. 11).

5.9 Innenbeleuchtung

Beim Öffnen des Kühl-Gefrierschrankes leuchtet eine Lampe auf, die bis zur vollständigen Schließung der Tür eingeschaltet bleibt. Die Lampe schaltet sich auch ein, wenn das Thermostat des Kühl-Gefrierschrankes auf "0" gestellt ist, was bedeutet, dass sowohl der Kühlbereich, als auch der Gefrierbereich ausgeschaltet sind.

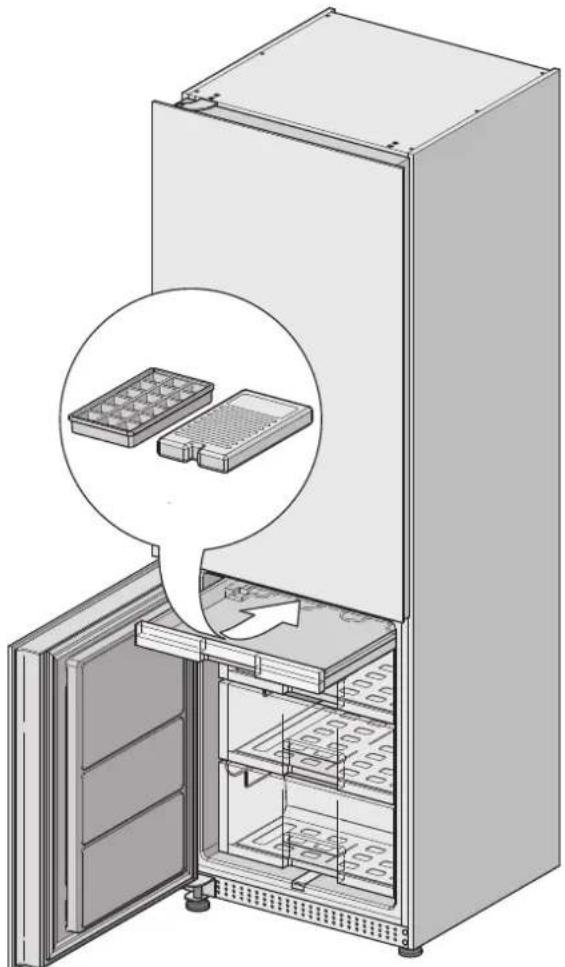

5.10 Behälter für Eis und eutektische Elemente

Diese Ablage ermöglicht das Aufstellen der Schale zur Eiswürfelbereitung und des eutektischen Elements (wenn vorhanden).

6. ANORDNUNG UND AUFBEWAHRUNG DER LEBENSMITTEL IM KÜHLSCHRANK

Verteilen Sie die Lebensmittel auf die verschiedenen Einlegböden/Schubkästen, wobei darauf zu achten ist, sie hermetisch zu verpacken oder abzudecken. Dadurch ist es möglich:

• das Aroma, die Feuchtigkeit und die Frische der Speisen aufrecht zu erhalten;
• zu vermeiden, dass Geruch und Geschmack von einem auf das andere Lebensmittel übertragen werden;
• zu vermeiden, dass sich eine übermäßige Feuchtigkeit im Innern des Faches ansammelt, die auf die normale Ausdünstung der Lebensmittel (insbesondere von Obst und frischem Gemüse) zurückzuführen ist. Unter bestimmten Betriebsbedingungen (Temperaturanstieg und Raumfeuchtigkeit, immer häufigeres Öffnen der Tür) ist es möglich, dass diese Ausdünstungen die Bildung von Kondenswasser auf den Einlegböden herbeiführen.

Verwenden Sie nur Behälter, die sich zur Aufbewahrung von Lebensmitteln eignen. Lassen Sie heiße Lebensmittel und Getränke immer auf Raumtemperatur abkühlen, bevor Sie sie in den Tiefkühlschrank einführen.

Bewahren Sie im Gerät keine explosiven Stoffe auf und lagern Sie alkoholische Getränke mit hohem Alkoholgrad nur gut verschlossen und in senkrechter Position.

Beachten Sie strengsten die von dem Hersteller angegebenen Verfallsdaten der Lebensmittel, die auf der Verpackung des Produktes zu finden sind.

7. ANORDNUNG UND AUFBEWAHRUNG DER LEBENSMITTEL IM GEFRIERSCHRANK

Ordnen Sie die Lebensmittel in den verschiedenen Schubkästen an, wobei darauf zu achten ist, diese hermetisch zu verpacken oder abzudecken. Dadurch ist es möglich:

• das Aroma, die Feuchtigkeit und die Frische der Speisen aufrecht zu erhalten;
• zu vermeiden, dass Geruch und Geschmack von einem auf das andere Lebensmittel übertragen werden;

Verwenden Sie nur Behälter, die sich zur Aufbewahrung von Lebensmitteln eignen. Lassen Sie heiße Lebensmittel und Getränke immer auf Raumtemperatur abkühlen, bevor Sie sie in den Tiefkühlschrank einführen.

Bewahren Sie im Gerät keine explosiven Stoffe auf und lagern Sie alkoholische Getränke mit hohem Alkoholgrad nur gut verschlossen und in senkrechter Position.

Die eutektischen Elemente (wenn vorhanden) und die Eiswürfelschale werden in die entsprechenden, dafür vorgesehenen Fächer (in der ersten oberen Schublade) eingefügt.

8. GEBRAUCH DES KÜHL-GEFRIERSCHRANK

8.1 Einschalten des Kühl-Gefrierschrank

Hinweis

Reinigen Sie das Innere des Kühl-Gefrierschrank vor seinem Gebrauch

• Fügen Sie den Stecker ein
• Drehen Sie den Wahlschalter (1) in Position „
• Mindestens 24 Stunden warten.
• Die Lebensmittel in den Kühlschrank und/oder Gefrierschrank einfügen.

Zum Erreichen der Aufbewahrungstemperatur im Kühlschrank und der Gefriertemperatur im Gefrierschrank sind im Allgemeinen etwa 24 Stunden erforderlich. Die Raumtemperatur, die Häufigkeit des Öffnens der Tür und die Position des Gerätes können die Innentemperatur des Gerätes und somit die zum Erreichen der Betriebstemperatur erforderliche Zeit beeinflussen.

Hinweis

Das erneute Öffnen der Tür des Kühl-Gefrierschrankesist sofort nach dem Schließen schwierig. Warten Sie bitte 2 oder 3 min ab, um den Ausgleich des entstandenen Unterdrucks zu ermöglichen.

8.2 Einstellung und Auswahl der Kühltemperatur

Der oben am Kühlschrank befindliche Wahlschalter ist bei offener Tür sichtbar und dient zur Regelung der Kühltemperatur im Inneren des Kühlbereichs.

Achtung

Der Position „○●“ entspricht das Ausschalten des Kühl-Gefrierschrankes (das Gerät bleibt dennoch unter Spannung, aber die grüne Kontrollleuchte ist deaktiviert).

Die Betriebseinstellungen reichen von der Position, ^▼ bis zu „ ^▼ Die gewünschte und Ihren Bedürfnissen entsprechende Innentemperatur einstellen! Beim Erhöhen des der Einstellung entsprechenden Symbols „ ^▼ , verringert sich die Temperatur im Kühlschrank. Wählen Sie die höheren Einstellungen nur, wenn es erforderlich ist: Diese Positionen ermöglichen, eine um 0°C liegende Temperatur in dem Kühlbereich zu erreichen, was zu einem höheren Stromverbrauch führt. Unter normalen Nutzungsbedingungen wird empfohlen, eine mittlere-niedrige Einstellung vorzunehmen, die zur richtigen Aufbewahrung frischer Lebensmittel im Aufbewahrungsbereich vorzunehmen.

Achtung

Die Einstellung der Innentemperatur des Kühl-Gefrierschrankes wird automatisch gesteuert und ist von der Einstellung des Kühlbereichs unabhängig.

Wichtig

Die Veränderung der klimatischen Bedingungen (Temperatur und Feuchtigkeit), der Lebensmittelmenge und ihrer Temperatur sowie die Häufigkeit des Öffnens der Tür können die Betriebstemperaturen des Kühl-Gefrierschrankes beeinflussen.

Demnach wird empfohlen:

• das Gerät weitab von Wärmequellen aufzustellen,
• keine Lebensmittel in das Gerät einfügen, die eine höhere Temperatur als die Raumtemperatur aufweisen,
  • die Türen nicht offen stehen zu lassen,
• die Türen nicht länger als nötig offen zu lassen, d.h. nur die Zeit, die man braucht, um Lebensmittel herauszunehmen oder einzufügen. !

HERRSCHT NIEDRIGERE RAUMTEMPERATUR, KÜHLT DAS GERÄT WENIGER. DIE INNENTEMPERATUR DES GERÄTES KANN DEMNACH ANSTEIGEN. Benutzen Sie den Thermostat-Schalter, um eine niedrigere Temperatur einzustellen.

9. GEFRIEREN VON LEBENSMITTELN

Für die richtige Aufbewahrung und das richtige Gefrieren der Lebensmittel wird empfohlen, Obst und Gemüse in Portionen von höchstens 1 kg zu verpacken, sowie Fleisch und Fisch bis zu max. 2 kg. Kleinere Lebensmittelpackungen gefrieren schneller und ermöglichen dadurch eine bessere Beibehaltung der Nährwerteigenschaften und des Geschmacks auch nach dem Auftauen und der Zubereitung. Verwenden Sie zum Einfrieren nur die entsprechenden Beutel, Aluminium- oder Polyethylenfolie für Lebensmittel sowie Behälter. Verwenden Sie keine Papier- oder Zellophanbeutel, die nicht lebensmittelecht sind, bzw. Beutel zum Einkaufen oder Einfrieren, die bereits verwendet wurden. Verpacken Sie die Lebensmittel hermetisch und versuchen Sie, die Luft vollständig abzulassen. Sollten Beutel verwendet werden, müssen diese mit den zugehörigen Gummiringen und mit Kunststoff überzogenen Drähten verschlossen werden. Kühlen Sie warme Lebensmittel immer vor dem Einführen in den Kühl-Gefrierschrank auf Raumtemperatur ab und vermeiden Sie, dass bereits gefrorene Lebensmittel mit zu gefrierenden, frischen Lebensmitteln in Kontakt kommen. Geben Sie auf den Verpackungen immer das Gefrierdatum, die Menge sowie das Produkt an und prüfen Sie, ob die Lebensmittel frisch und unversehrt sind. Die maximale Menge frischer Lebensmittel, die im Zeitraum von 24 Stunden eingefroren werden kann, ist auf dem Kennschild angegeben. Überschreiten Sie die angegebene Menge nicht: dies hat einen negativen Einfluss auf die Leistungsfähigkeit des Kühl-Gefrierschrank und die Konservierung der bereits darin befindlichen, gefrorenen Lebensmittel.

Die Lebensmittel müssen frisch, reif und von bester Qualität sein. Frisches Obst und Gemüse muss soweit möglich, sofort nach der Ernte gefroren werden, damit die Nährstoffe, die Struktur, die Konsistenz, die Farbe und der Geschmack erhalten bleiben.

Es ist vorzuziehen, Fleisch und Wild vor dem Einfrieren ausreichend lange abhängen zu lassen.

Verbrauchen Sie vollkommen oder teilweise aufgetaute Lebensmittel unverzüglich. Frieren Sie sie nicht erneut ein, ausgenommen das aufgetaute Lebensmittel wird zur Zubereitung eines Fertiggerichtes verwendet. Nach dem Garen kann das aufgetaute Lebensmittel erneut gefroren werden.

Gefrieren Sie keine teilweise aufgetauten Lebensmittel erneut, sondern verbrauchen Sie sie innerhalb von 24 Stunden.

Verringern Sie Temperaturschwankungen auf ein Minimum.

Beachten Sie strengsten die von dem Hersteller angegebenen Verfallsdaten der Lebensmittel, die auf der Verpackung des Produktes findet.

Das Gefrierbereich verfügt über ein Fach für die Schnellkühlung (Abb. 7 Pos. 12). Die zum Einfrieren vorbereiteten frischen Lebensmittel sollten auf einer oder mehreren Ebenen im Schnellkühlfach angeordnet werden. Nach 24 Stunden müssen die gefrorenen Produkte aus dem Schnellkühlfach herausgenommen und in die Aufbewahrungsschubläden verlegt werden (Abb. 7 Pos. 13).

Einen Abstand von nicht weniger als 3 cm zwischen den verschiedenen, einzufrierenden Lebensmitteln und der oberen Ablage lassen.

Keine Getränke mit Kohlensäurezusätzen einfrieren.

Keine flüssigen Lebensmittel in Glasbehältern oder Flaschen einfrieren.

9.1 Aufbewahrung von tiefgefrorenen Lebensmitteln

Achten Sie beim Kauf der tiefgefrorenen Lebensmittel immer darauf, dass die Verpackung nicht beschädigt ist, das Haltbarkeitsdatum des Produktes nicht überschritten wurde und das Thermometer des Kühl-Gefrierschrank, in dem sie sich zum Verkauf befinden, keine Temperatur von mehr als -18^ C anzeigt. Beachten Sie außerdem die Angaben zu Temperatur, Haltbarkeitsdauer und Verbrauchsweise, die vom Hersteller gemacht werden. Außerdem wird empfohlen, die erworbenen Lebensmittel mit entsprechenden Thermobehältern beim Transport zu schützen, um ein Auftauen auszuschließen. Ein Anstieg der Temperatur kann die Haltbarkeitsdauer verringern und ihre Qualität beeinträchtigen.

Kaufen Sie keine tiefgefrorenen Produkte, die stark von Reif bedeckt sind: sie könnten bereits aufgetaut worden sein.

Wichtig

Beachten Sie für die Monate der Haltbarkeit frischer, tiefgefrorener Lebensmittel die nachfolgende Tabelle. Alle angegebenen Leistungen beziehen sich auf den Betrieb des Produktes ohne eutektische Elemente.

NAHRUNGSMITTEL HALTBARKEITSDAUER (IN MONATEN)

1

2

3

4

5

6

7

8

9

10

11

12

Gemüse + + +

Obst + + +

Brot - Süßwaren +

Milch +

Fertiggerichte +

Fleisch: Rind + + +

Kalb + + +

Schwein + + +

Geflügel + + +

Wild

+ + +

Gehacktes

+

Geräucherte Wurst

+

Fisch: fett

+

mager

+

Innereien

+

Achtung

Um Veränderungen bei der Qualität der gefrorenen Lebensmittel zu vermeiden, darf die zulässige Haltbarkeitsdauer nicht überschritten werden, die von der Art des Lebensmittels abhängig ist.

9.2 Auftauen der tiefgefrorenen Lebensmittel

Es wird empfohlen, teilweise aufgetaute Speisen möglichst bald zu verbrauchen. Die Kälte macht die Lebensmittel haltbar, vernichtet aber nicht die nach dem Auftauen aktivierten Mikroorganismen, die die gelagerten Produkte verderben lassen. Sollten Geruch und Aussehen der aufgetauten Lebensmittel unversehrt sein, können die Speisen durch Garen zubereitet und nach dem Abkühlen gegebenenfalls erneut gefroren werden.

Zum richtigen Auftauen der gefrorenen Lebensmittel kann je nach Art und Verwendung ein Auftauen bei Raumtemperatur, im Kühlschrank, im elektrischen Backofen (bei statischem Betrieb oder Umluft) oder in der Mikrowelle mit der entsprechenden Funktion erfolgen.

9.3 Zubereitung von Eiswürfeln

Füllen Sie die entsprechende beiliegende Schale zu 3/4 mit kaltem Wasser oder einer anderen Flüssigkeit, die gefroren werden soll. Stellen Sie sie auf die obere Ablage des Tiefkühlschranks und prüfen Sie, ob der Boden trocken ist, damit er nicht an der Ablage des Faches anhaftet. Sollte die Schale am Boden des Kühl-Gefrierschrankes anhaften, dürfen keine spitzen oder scharfen Gegenstände zu ihrer Entfernung benutzt werden. Um die Eiswürfel zu lösen, lassen Sie sie 5 Minuten bei Raumtemperatur stehen, biegen Sie die Schale geringfügig oder halten Sie sie einige Sekunden unter fließendes Wasser.

10. WARTUNG UND REINIGUNG

10.1 Abtauen des Kühlschrankes

Das Kühlfach ist mit einem automatischen Abtausystem ausgestattet. Während des normalen des Kühlschrankbetriebs bildet sich bei laufendem Verdichter auf der Rückseite eine Reifschicht, die abtaut, sobald der Verdichter nicht mehr in Betrieb ist. In der Zeit, in der der Verdichter außer Betrieb steht, taut die Reifschicht, die sich auf der Rückseite gebildet hat, an und das Tauwasser läuft in die dafür vorgesehene Öffnung am Boden der Zelle. Daraufhin wird das Tauwasser in die Schale geleitet, die auf dem Verdichter angeordnet ist, wo es schließlich verdunstet.

Achtung

Die Bildung von Eis auf der Rückseite des Gerätes ist von Klimaabänderungen (Temperatur und Feuchtigkeit), von der Häufigkeit, mit der die Tür geöffnet wird, von den Betriebstemperaturen der Maschine und von der Quantität der enthaltenen frischen Lebensmitteln (insbesondere Obst und Gemüse) abhängig.

10.2 Abtauen des Gefrierschrankes

Das Gefrierfach muss manuell abgetaut werden. Es wird empfohlen, ein Abtauen alle 6 Monate oder jedes Mal, wenn die Dicke der Eis- oder Reifschicht auf den Ablagen mehr als 7 mm erreicht, vorzunehmen. Ziehen Sie den Stecker aus dem Stromnetz (oder schalten Sie den Hauptschalter aus). Öffnen Sie die Tür des Gefrierschrankes, nehmen Sie die gefrorenen Lebensmittel aus den Fächern und schützen Sie diese während der Reinigung vor Auftauen (die gefrorenen Lebensmittel erwärmen sich nicht übermäßig während des Abtauvorgangs, wenn man sie mit einem dicken Tuch bedeckt und an einem kühlen Ort aufbewahrt). Lassen Sie die Tür des Gefrierschrankes offen, um das Abtauen des Reifs zu ermöglichen. Die Tauwasserleitung (Abb. 14 Pos. 1) herausziehen, um 180° drehen und wie in Abb. 15 angezeigt, befestigen. Einen Behälter (Abb. 15 Pos. 2) (nicht mitgeliefert) unter die Tauwasserrinne stellen, um das Tauwasser aufzufangen. Einen Teller unter die Abtaurinnen stellen. Sobald das Eis aufgetaut ist, die Oberflächen und Vorrichtungen des Gefrierfachs reinigen und abtrocknen. Am Ende des Abtauvorgangs die Tauwasserleitung (Abb. 14 Pos. 1) herausziehen, erneut um 180° drehen und wieder in ihre ursprüngliche Position bringen. Die Gefrierfachtür schließen. Fügen Sie den Stecker wieder ein (oder stellen Sie den Hauptschalter auf ON). Schalten Sie den Kühl-Gefrierschrankes mittels des auf dem Bedienfeld befindlichen Wahlschalters wieder ein.

Achtung

Während des Abtauvorgangs des Gefrierschranks sollte die Tür des Kühlschranks so wenig wie möglich geöffnet werden, um einen plötzlichen Temperaturanstieg im Innern der Zelle selbst zu vermeiden.

1 180°

10.3 Reinigung des Kühl-Gefrierschrankes

Das Gerät regelmäßig reinigen. Ziehen Sie vor der Reinigung den Netzstecker heraus (oder betätigen Sie den Hauptschalter). Verwenden Sie zur äußeren Reinigung ausschließlich Wasser und ein schonendes flüssiges Reinigungsmittel bzw. ein gewöhnliches Reinigungsmittel für waschbare Flächen (zum Beispiel Glasreiniger). Keine scheuernden oder ätzenden Reinigungsmittel für die Reinigung der Türverglasung verwenden (z.B. Scheuerpulver, Fleckenentferner oder Metallschwämme). Zur Reinigung der Türverglasung auf keinen Fall raue oder scheuernde Materialien bzw. scharfkantige Metallschaber verwenden, da diese die Oberfläche zerkratzen und die Splitterung der Verglasung verursachen können. Verwenden Sie für die aus Kunststoff bestehenden oder lackierten Teile keine Produkte, die Scheuermittel oder aggressive Stoffe enthalten, bzw. Säuren oder chemische Lösungsmittel. Verwenden Sie einen Schwamm oder einen weichen Lappen. Verwenden Sie keine Lappen oder Schwämme mit rauer oder zum Abkratzen geeigneter Oberfläche.

Verwenden Sie zur Reinigung des Inneren keine Dampfreiniger, sondern schonende flüssige Reinigungsmittel für waschbare Flächen, vorausgesetzt diese enthalten keine Lösungsmittel, aggressive Stoffe und / oder Scheuermittel.

Schützen Sie die Innenflächen und die Plastikkomponenten des Gerätes vor Fett, Säuren und Soßen. Im Fall von unabsichtlichem Auslaufen einer Flüssigkeit reinigen Sie unverzüglich mit warmem Seifenwasser oder Spülmittel.

Wir weisen darauf hin, dass unsere Technischen Kundendienststellen über spezifische Produkte der Marke Smeg für die Reinigung verfügen. Verwenden Sie keine Messer oder Gegenstände, die den Kühlkreis des Gefrierschranks beschädigen können.

Entfernen Sie die Einlegböden, Schubkästen und die Zubehörteile der Tür, wobei beim Herausziehen keine Gewalt ausgeübt werden sollte. Befolgen Sie genauestens die Anweisungen, die unter dem Punkt „Balkonartige Ablagen und Behälter der Tür“. Reinigen Sie die herausnehmbaren Kunststoffteile nicht im Geschirrspüler, sondern nur mit lauwarmem Wasser, Geschirrspülmittel oder Wasser und Essig. Vermeiden Sie, dass das Wasser oder die Reinigungsmittel mit den elektrischen Beleuchtungselementen in Berührung kommen.

Verwenden Sie zur Reinigung der Dichtungen lauwarmes Wasser.

Reinigen Sie regelmäßig den Tauwasserablauf mit entsprechendem Reinigungsmittel.

Am Ende der Reinigung trocknen Sie sowohl den Innen-, als auch den Außenbereich des Kühl-Gefrierschrankes.

Nehmen Sie für die richtige Funktionsweise des Kühl-Gefrierschrankes regelmäßig auch eine Reinigung des Kondensators vor, der sich im hinteren Teil befindet. Dies kann mit einem Pinsel, einer weichen Bürste, einem elektrostatischen Tuch oder einem Staubsauger erfolgen (Abb. 16 Pos. 1).

Überprüfen Sie mindestens einmal im Jahr auch die

Schale, die auf dem Verdichter angeordnet ist, und nehmen Sie, sofern erforderlich, eine Reinigung vor.

Abb. 17

10.4 Ausschalten des Kühl-Gefrierschrankes

Sollte der Kühl-Gefrierschrank über einen langen Zeitraum ungenutzt bleiben, drehen Sie den Thermostat-Schalter auf das auf das Symbol „○●“. Entleeren Sie dann die Schubkästen, ziehen Sie den Netzstecker heraus und trocknen Sie die angesammelte Restfeuchtigkeit nach dem Abtauen. Lassen Sie die Tür einen Spalt geöffnet, um zu vermeiden, dass Feuchtigkeit und stehende Luft schlechte Gerüche hervorrufen können.

10.5 Praktische Tipps zum Energiesparen

• Installieren Sie den Kühl-Gefrierschrank in einem kühlen und belüfteten Raum, vor direkter Sonneneinstrahlung geschützt und fern von Wärmequellen;
• Vermeiden Sie das Einführen von warmen Lebensmitteln in den Kühl-Gefrierschrank. Warten Sie das Abkühlen der Speisen und Getränke auf Raumtemperatur ab, bevor Sie sie auf die Einlegböden/in die Schubkästen des Kühl-Gefrierschrank legen;
• Verringern Sie die Dauer und die Anzahl des Öffnens der Tür/en, um eine übermäßige Überhitzung im Innern des Kühl-Gefrierschrank zu vermeiden;
• Reinigen Sie regelmäßig den Kondensator (hinterer Teil des Kühl-Gefrierschrank), um Leistungsverluste des Gerätes zu verhindern;
• Bei Nichtnutzung des Kühl-Gefrierschrank über einen langen Zeitraum, ist es günstiger das Gerät zu entleeren und auszuschalten;
• Die gefrorenen Lebensmittel im Kühlschrank auftauen lassen, so dass die von den gefrorenen Lebensmitteln angesammelte Kälte an die Kühlzelle abgegeben werden kann.

10.6 Praktische Tipps und Bemerkungen

• Bewahren Sie keine Bananen im Kühlschrank auf: es handelt sich um eine sehr kälteempfindliche Obstart.
• Keine gekochten Lebensmittel und Fertiggerichte („Instantprodukte“) in demselben Behälter aufbewahren.
• Bewahren Sie in einem hermetischen Behälter alle Lebensmittel von starkem Geruch auf (z.B. frischer Fisch, Foie gras (fette Leberpastete) und Käse).
• Die gefrorenen Lebensmittel sollten im Kühlschrank aufgetaut werden. Langsam aufgetaute Lebensmittel erhalten den Geschmack länger aufrecht und die freigesetzte Kälte hilft, die gewünschte Temperatur in der Kühlzelle zu bewahren.
• Verzehren Sie nicht das Eis, das sich direkt auf der Wand des Gefrierfachs bildet.
• Die Produkte tauen schneller auf, wenn sie in kleine Portionen aufgeteilt sind.
• Lassen Sie die Türen auf, wenn das Gerät über längere Zeit ausgeschaltet bleiben soll.

10.7 Betriebsgeräusche

Das Kühlen des Kühlschranks und des Gefrierschranks erfolgt durch ein Drucksystem. Um die gewählte Temperatur im Inneren der Zelle aufrecht zu erhalten, schaltet sich der Verdichter ein und kann je nach der gewünschten Kühlung bei Bedarf im Dauerbetrieb arbeiten. Wenn sich der Verdichter einschaltet, wird ein Brummen, Kochen oder Rauschen hervorgerufen, das in der Stärke nach einigen Minuten nachlässt. Ein weiteres Geräusch, das mit dem normalen Betrieb des Kühl-Gefrierschrank verbunden ist, beruht auf dem Durchfluss des Kühlmittels innerhalb des Leitungskreises. Dieses Geräusch ist normal und ist kein Anzeichen für Funktionsstörungen des Gerätes. Stärkere, lautere Geräusche, wie Knallen oder Klicken, können in Verbindung mit dem Einschalten des Kühlschrankverdichters über kurze Zeit vernehmbar sein. Sollte es sehr laut sein, können Ursachen anderer Art bestehen. Dann ist zu prüfen, ob:

• der Kühl-Gefrierschrank gut auf dem Fußboden nivelliert ist und während des Verdichterbetriebs nicht vibriert: nehmen Sie eine richtige Einstellung der beiliegenden Füße vor;
• die Schubkästen richtig in den entsprechenden Aufnahmen angeordnet sind: schieben Sie sie richtig ein;
• die Flaschen und Behälter auf den verschiedenen Einlegböden/in den Schubkästen stabil liegen und sich nicht berühren: die Vibration auf Grund des Verdichterbetriebs kann zu einer gewissen Geräuschentwicklung führen;
• Bringen Sie den Kühl-Gefrierschrank nicht mit Möbeln oder anderen elektrischen Haushaltsgeräten in Kontakt.

10.8 Beseitigung und Bestimmung möglicher Betriebsstörungen

Ihr neuer Kühl-Gefrierschrank wurde auf Grundlage von strengen Qualitätsstandards entworfen und gebaut. Der Zweck dieses Abschnittes besteht darin, es Ihnen beim Auftreten von Betriebsstörungen zu ermöglichen, den Ursprung des Problems zu ermitteln, bevor Sie sich an den technischen Kundendienst von Smeg wenden.

10.9 Ersatz der Lampe für die Innenbeleuchtung

Vergewissern Sie sich, dass die Funktionsstörung nicht an einer lockeren Lampenfassung im Inneren des Gerätes liegt, bevor Sie mit dem Austauschen der Lampe fortfahren. Es ist auf jeden Fall erforderlich, sowohl das korrekte Einsetzen zu überprüfen als auch die Lampe auszutauschen; aus Sicherheitsgründen muss das Gerät vom Stromnetz genommen (oder der Hauptschalter ausgeschaltet) werden.

Zum Austauschen der inneren Lampe (1) müssen die Passagen in der aufgeführten Reihenfolge durchgeführt werden:

• Drücken Sie seitlich auf den Deckel der Beleuchtungsvorrichtung (2), um den Verschluss des Deckels A zu lösen und ziehen Sie diesen nach unten (3). Den Deckel (4) entfernen.
• Ersetzen Sie die Lampe durch eine neue von 15 W desselben Typs, mit einer Lampenfassung E14.
• Nach Austauschen der Lampe, bringen Sie den Verschlusshaken des Deckels in die Position B und drücken Sie in nach oben hin an, bis er vollständig einrastet.

• Schließen Sie den Stecker an das Stromnetz (oder stellen Sie den Hauptschalter an).

• ANLEITUNG ZUR BESTIMMUNG DER STÖRUNGEN

PROBLEM MÖGLICHE URSACHE MÖGLICHE LÖSUNG
Geräuschvoller Betrieb - Siehe im Abschnitt		“Betriebsgeräusche”
Der Verdichter schaltet sich zu häufig ein oder arbeitet im Dauerbetrieb:	- Ungenügende Abkühlung des- Verdichters oder Kondensators:- Anstieg der Außentemperatur;- Häufiges oder langes Öffnen der Tür;- Einfüllen einer zu großen Menge frischer Speisen	- Prüfen Sie, ob der hintere Teil ausreichend belüftet ist, wie im Abschnitt „4.1 Die Wahl des Standortes“ angegeben, und ob der Kondensator nicht zu stark verschmutzt ist;- Frieren Sie weniger Speisen gleichzeitig ein;
Der Verdichter setzt sich nicht in Betrieb (das Gerät ist angeschlossen, doch funktioniert es nicht und die Spannungsanzeige der Stromversorgung leuchtet nicht auf):	- Temperaturregler auf „○●“ positioniert.- Stromversorgungskabel nicht an- das Stromnetz angeschlossen;- Der Hauptschalter vor dem Stecker ist auf die Position „off“ gestellt.- Steckdose gibt keinen Strom ab.	- Schließen Sie das Kabel an die Stromversorgung an;- Stellen Sie den Hauptschalter auf „ON“- Setzen Sie sich mit dem Energieversorgungsunternehmen in Verbindung
Unzureichende Abkühlung:	- Wahlschalter zur Regelung der Innentemperatur auf eine zu niedrige Position eingestellt (entspricht einer höheren Temperatur im Inneren des Gefrierschranks);- Häufiges oder langes Öffnen der Tür;- Die Tür schließt nicht richtig- Die Tür schließt nicht hermetisch;- Anstieg der Außentemperatur.	- Stellen Sie den entsprechenden Wahlschalter auf eine höhere Position.- Öffnen Sie die Tür weniger häufig und nur für die kürzest mögliche Zeit;- Prüfen Sie, ob die Lebensmittel richtig in den Schubkästen/auf den Einlegböden angeordnet sind und nicht das richtige Schließen verhindern und ob der Kühl-Gefrierschrank richtig auf dem Fußboden nivelliert wurde;- Prüfen Sie, ob die Dichtung richtig schließt und nicht beschädigt wurde.
Schwierigkeiten beim Öffnen der Tür sofort nach dem Schließen:		- Wenn versucht wird, die Tür sofort nach ihrem Schließen wieder zu öffnen, muss viel Kraft aufgewandt werden. Diese Erscheinung beruht auf dem Unterdruck, der durch die Abkühlung der in die Zelle gelangten Warmluft erzeugt wird.

PROBLEM MÖGLICHE URSACHE MÖGLICHE LÖSUNG

Die Temperatur im Inneren des Kühl-Gefrierschrankes verhindert ein richtiges Gefrieren der Lebensmittel:	- Wahlschalter zur Regelung der Innentemperatur auf eine zu niedrige Position eingestellt;- Häufiges oder langes Öffnen der Tür;- Die Tür schließt nicht hermetisch;- Zu großer Zuckergehalt in dem zu gefrierenden Lebensmittel.	Stellen Sie den entsprechenden Wahlschalter auf eine höhere Position.- Öffnen Sie die Tür weniger häufig und nur für die kürzest mögliche Zeit;- Prüfen Sie, ob die Lebensmittel richtig in den Schubkästen angeordnet sind, die Dichtung richtig schließt und nicht beschädigt ist, sowie ob der Kühl-Gefrierschrankes richtig auf dem Fußboden nivelliert wurde;- Einige Lebensmittel können nur bei sehr niedrigen Temperaturen vollständig gefrieren (Speiseeis, Fruchtsaftkonzentrate)
Übermäßige Eisbildung: - Vorrichtung	zur Regelung der Kühltemperatur auf eine zu hohe Position eingestellt (entspricht einer geringeren Temperatur in der Zelle);- Häufiges oder langes Öffnen der Tür;	Stellen Sie den entsprechenden Wahlschalter auf eine niedrigere Position ein, um die Temperatur im Inneren des Gefrierschranks geringfügig zu erhöhen;- Prüfen Sie die richtige Dichtheit der Dichtungen;- Verringern Sie die Häufigkeit und die Dauer des Öffnens der Tür;- Anstieg der Temperatur und Luftfeuchtigkeit;- Geben Sie keine warmen Speisen oder Getränke in den Kühl-Gefrierschrankes;
Vorderseite des Gerätes fühlt sich warm an:		Der Kühl-Gefrierschrankes funktioniert richtig. Innerhalb des Gerätes ist ein Heizsystem für die Oberfläche vorgesehen, das die Bildung von Kondenswasser im Schließbereich der Türdichtung begrenzt.

PROBLEM MÖGLICHE URSACHE MÖGLICHE LÖSUNG

Das Geräusch wird nimmt zu. - Das	Gerät ist nicht auf einem stabilen Untergrund aufgestellt und wurde nicht richtig nivelliert.- Das Gerät kommt direkt mit einem Möbelstück oder einer Wand in Berührung.- Flaschen, Dosen oder Teller im Innern des Kühl-Gefrierschrankes kommen aneinander.	- Überprüfen Sie, dass das Gerät auf einem stabilen und ebenen Untergrund steht. Zur Nivellierung müssen die Vorderfüße reguliert werden.- Überprüfen Sie, dass das Gerä nicht mit Möbeln in Berührung kommt und dass keine Komponente des Kühlungssystems in direktem Kontakt mit der Wand steht. Das Gerät von jedem Möbelstück oder jeder Wand wegstellen.- Überprüfen Sie, dass der Grund für die Geräuschzunahme nicht die Flaschen, Dosen oder Teller sind, die im Innem des Gerätes aneinander kommen.
Auf dem Boden der Kühlzelle ist Wasser:	- Tauwasserabläufe verstopft.	- Überprüfen Sie, das der Bereich von einem der Tauwasserabläufe nicht verstopft ist. Reinigen Sie regelmäßig den Tauwasserablauf mit entsprechendem Reinigungsmittel.
Auf den Einlegböden aus rektifiziertem Glas ist Wasser:	- Die Lebensmittel oder Teller, die in der Kühlzelle aufbewahrt werden, kommen mit der Rückwand der Zelle in Berührung.	- Lassen Sie die Lebensmittel oder Teller nicht mit der Rückwand in Berührung kommen.
Unter dem Gerät ist Wasser.	- Die Sammelschale für das Tauwasser ist von dem Verdichter herunter gerutscht.	- Stellen Sie die Schale erneut auf die Oberseite des Verdichters.
Wenn die Gerätetür offen steht, tritt die hermetische Gummidichtung heraus.	- Die Dichtung ist mit klebrigen Lebensmitteln verschmutzt (Fett, Sirup).	- Die hermetische Dichtung und ihre Vertiefung mit warmem Seifen- oder Spülwasser reinigen und abtrocknen. Die hermetische Dichtung erneut in der richtigen Position einsetzen.
Auf der Oberseite des Gerätes bildet sich Kondenswasser.	- Die Raumfeuchtigkeit liegt höher als 70%.	- Den Raum, in dem sich das Gerät befindet, durchlüften und die Ursache für eine derartige Feuchtigkeit möglichst entfernen.

KUNDENDIENST – LESEN DES KENNSCHILDES.

SOLLTEN AN DEM VON IHNEN ERWORBENEN PRODUKT STÖRUNGEN AUFTRETEN, DIE NICHT ZU DEN OBEN AUFGEFÜHRTEN GEHÖREN UND SIE DIESBEZÜGLICH WEITERE ERLÄUTERUNGEN BENÖTIGEN, KÖNNEN SIE SICH AN DEN ZUGELASSENEN TECHNISCHEN KUNDENDIENST WENDEN. DIE ANSCHRIFT UND DIE TELEFONNUMMER SIND IM TELEFONBUCH IHRER PROVINZ UNTER DER POSITION SMEG ANGEGEBEN.

UM DIESEN SERVICE SCHNELLER UND EFFIZIENTER ZU MACHEN, BITTEN WIR SIE, UNSEREN MITARBEITERN AM TELEFON DAS MODELL DES ERWORBENEN PRODUKTES SOWIE DIE ENTSPRECHENDE SERIENNUMMER ANZUGEBEN, DIE AUF DEM KENNSCHILD IM INNEREN DES TIEFKÜHLSCHRANKS ZU FINDEN SIND. WIR DANKEN IHNEN IM VORAUS FÜR IHRE UNTERSTÜTZUNG.
