BEDIENUNGSANLEITUNG KG 186 BOMANN

Bedienungsanleitung/Garantie Bedienungsa

InhaltInhalt

Einleitung......Seite 3

Allgemeine Hinweise....Seite 3

Spezielle Sicherheitshinweise für dieses Gerät......Seite 4

Auspacken des Gerätes....Seite 5

Geräteübersicht....Seite 5

Installation....Seite 6

Türanschlag wechseln....Seite 7

Inbetriebnahme / Betrieb......Seite 10

Tipps zur Energieeinsparung......Seite 13

Reinigung......Seite 14

Reparaturen......Seite 14

Störungsbehebung......Seite 15

Technische Informationen......Seite 17

Hinweis zur Richtlinienkonformität......Seite 18

Garantie / Kundendienst......Seite 18

Entsorgung......Seite 20

EinleitungEinleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEISHHEWETBps und Informationen für Sie hervor.

Allgemeine Hinweise Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, und Feuchtigkeit fern.
• Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), zur Reinigung, Benutzer-Wartung oder bei Störung.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses GerätSpezielle Sicherheitshin

• Dieses Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden wie beispielsweise
• in Personalküchen von Läden, Büros und anderen Arbeitsbereichen;
• in der Landwirtschaft und von Gästen in Hotels, Motels und anderen Unterkünften;
• Frühstückspensionen;
• im Catering und ähnlichem Großhandelseinsatz.

WARNUNG:WARNUNG:

• Stellen Sie sicher, dass die Belüftungsöffnungen im Gerätegehäuse oder im Einbaugehäuse nicht blockiert werden.
• Gebrauchen Sie keine mechanischen Einrichtungen oder sonstigen Mittel um den Abtauvorgang zu beschleunigen.
• Beschädigen Sie nicht den Kältemittelkreislauf.
• Betreiben Sie keine elektrischen Geräte innerhalb des Gerätes.
• Lagern Sie keine explosionsfähigen Stoffe, wie z. B. Aerosolbehälter mit brennba- rem Treibgas im Gerät.

- Dieses Gerät kann von Kindernkinderhren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes Gebrauchsdewertend die daraus resultierenden Gefahren verstanden haben.

- Kinderkürden nicht mit dem Gerät spielen.

- Reinigung und Benutzer-Bewertzeg Wärfernt nicht durch Kinderkindergeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

- Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

- Nutzen Sie bei der Entsorgung die von Elektrogeräten vorgesehenen Sammelstellen.

KühlmittelKühlmittel

WARNUNG:WARNUNG:

Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufs beschädigt werden.

Bei Beschädigungen des Kühlkreislaufs: Bei Beschädigungen des Kühlkreislaufs:

- offenes Feuer und Zündquellen unbedingt vermeiden.

- Den Raum, in dem das Gerät steht, gut durchlüften.

Auspacken des GerätesAuspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Entfernen Sie alle Klebebänder auf der Gerätetür. Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes.
3. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
4. Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Fachhandel.

INWEISWEIS

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung“ beschrieben zu säubern.

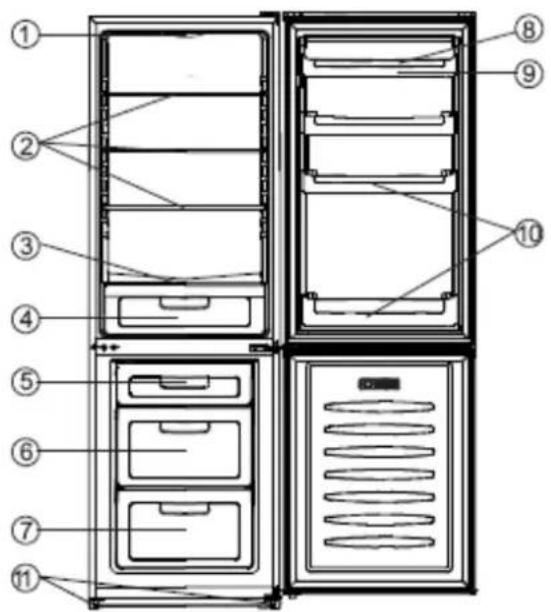

GeräteübersichtGeräteübersicht

INWEISHINWEIS

Die Abbildung kann vom Originalgerät abweichen.

1	Innenbeleuchtung / Temperaturregler
2	höhenverstellbare Glasablagen
3	Glasablage über Gemüseschale
4	Gemüseschale
5	Gefrierschublade
6	Gefrierschublade
7	Gefrierschublade
8+9	Türablage
10	Türablage
11	verstellbare Standfüße

LieferumfangLieferumfang

3 x höhenverstellbare Glasablage 2 x Eierablage

1 x Gemüseschale mit Glasabdeckung 3 x Gefrierschublade

1 x Chrom-Flaschenablage 1 x Eiswürfelschale

4 x Türablage

Für die Türgriffmontage und den Türanschlagwechsel:

2 x Türgriff 1 x Scharnierabdeckung (links)

4 x Flansch-Schraube mit Abdeckkappe

Voraussetzungen an den Aufstellort Voraussetzungen an den Aufstellort

- Eine gute Belüftung rund um das Gerät ist erforderlich, damit die Hitze ordnungsgemäß abgeleitet und der Kühlbetrieb effektiv und mit möglichst niedrigem Energieverbrauch gewährleistet werden kann. Zu diesem Zweck muss genügend Freiraum rund um das Gerät vorhanden sein:

• Abstand zwischen Rückseite und Wand 7,5 cm;
• bei den Seiten mindestens jeweils 10 cm;
• und über dem Gerät mindestens 10 cm Abstand.

• Der Freiraum vor dem Gerät sollte so beschaffen sein, dass sich die Gerätetür um 160° weit öffnen lässt.

• Das Gerät darf nur an einem Ort stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist. Die Klimaklasse finden Sie unter „Technische Daten“ und auf dem Typenschild, welches sich im Innenraum oder auf der Geräterückseite befindet.

• Stellen Sie das Gerät nur auf einer stabilen und sicheren Standfläche auf. Falls das Gerät nicht waagerecht steht, stellen Sie die Standfüße entsprechend nach.

• Das Gerät muss so aufgestellt werden, dass die Steckdose frei zugänglich ist.
  • Vérenneiden Suisseine Aufstellung:

• neben Heizkörpern, einem Herd, direkter Sonneneinstrahlung oder sonstigen Wärmequellen;

• an Orten, an denen eine hohe Feuchtigkeit auftritt (z. B. im Freien, Badezimmer), da die Metallteile in solchen Fällen rostanfällig sind;
• in der Nähe von flüchtigen und entflammbaren Materialien (z. B. Gas, Benzin, Alkohol, Lacken etc.) und in Räumen mit schlechter Luftzirkulation (z. B. Garage).

Montage der Türgriffe

Bringen Sie die Türgriffe der Kühl- und Gefrierraumtür an, indem Sie die Abdeckkappen an den Türseiten entnehmen und die Griffe mit Hilfe der im Lieferumfang enthaltenen Flansch-Schrauben in den darunterliegenden Bohrungen festschrauben. Beachten Sie die Anweisung die wir Ihnen im Kapitel „Türanschlag wechseln“ (Pkt. 13) geben.

Elektrischer Anschluss Elektrischer Anschluss

WARNUNG/WARNUNG

Zu Ihrer persönlichen Sicherheit:

• Verwenden Sie kein Verlängerungskabel und keinen Adapterstecker.
• Unter keinen Umständen den Erdanschluss vom Netzkabel abtrennen oder abschneiden.

ACHTUNG:ACHTUNG:

• Sollten Sie das Gerät vom Stromnetz trennen oder sollte es zu einem Stromausfall kommen: Warten Sie 5 Minuten bevor Sie das Gerät wieder in Betrieb nehmen.
• Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes.
• Schließen Sie das Netzkabel an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.
• Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.

Türanschlag wechselnTüranschlag wechseln

Die Türanschläge können von rechts (Lieferzustand) nach links gewechselt werden, falls der Aufstellort dies erfordert. Wir empfehlen eine weitere Person zur Hilfe heranzuziehen.

WARNUNG:WARNUNG:

Beim Auswechseln der Türanschläge darf das Gerät nicht mit dem Netzstrom verbunden sein. Ziehen Sie vorher den Netzstecker.

ACHTUNG:ACHTUNG:

• Das Gerät darf zum Wechseln der Türanschläge NNOCHTNICHTontal gelegt werden.
• Entnehmen bzw. sichern Sie die Tür- und Glasablagen vor möglichen Beschädigungen.

INWEISWEIS

Sie benötigen: Schraubenschlüssel Nr. 8, einen Kreuzschraubendreher sowie einen Schlitzschraubendreher.

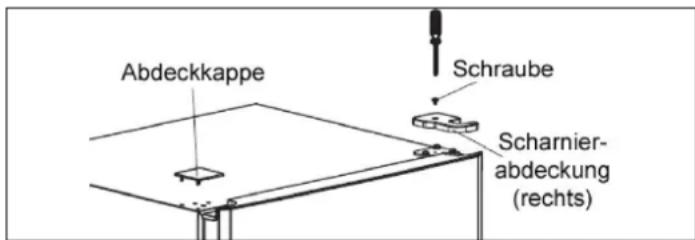

1. Demontieren Sie die Scharnierabdeckung (rechts) indem Sie die Schraube lösen. Verwenden Sie den Schlitzschraubendreher um die Abdeckkappe zu entfernen.

Abdeckkappe Schraube Scharnier- abdeckung (rechts)

HINWEISWEIS

Bewahren Sie die Scharnierabdeckung (rechts) für einen weiteren möglichen Türanschlagwechsel auf.

1. Entnehmen Sie das obere Türscharnier indem Sie die Flansch-Schrauben demontieren. Öffnen Sie die Kühlraumtür ein wenig und heben Sie sie vorsichtig aus dem mittleren Türscharnier.
2. Lösen Sie die Schraube des Türstoppers an der Kühlraumtür und entnehmen Sie diesen. Befestigen Sie den Türstopper auf der anderen Seite der Kühlraumtür.

Legen Sie die Tür auf eine gepolsterte Unterlage um Beschädigungen zu vermeiden.

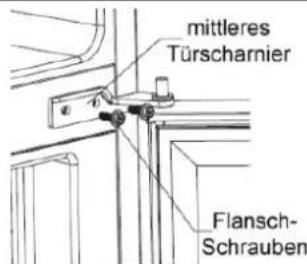

1. Demontieren Sie die Flansch-Schrauben des mittleren Türschar-niers. Heben Sie die Gefrierraumtür vorsichtig aus dem unteren Türschar-nier und legen Sie diese ebenfalls auf eine gepolsterte Unterlage.

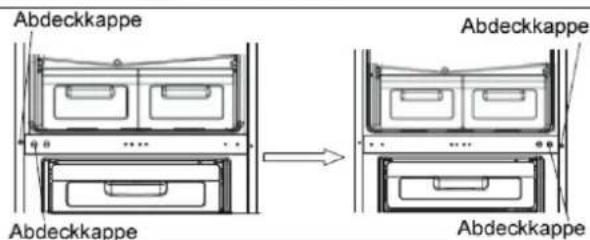

2. Versetzen Sie die Abdeckkappen auf die gegenüberliegenden Bohrungen.

3. Kippen Sie das Gerät leicht nach hinten und blockieren Sie es in dieser Position. Schrauben Sie die Standfüße ab und entnehmen Sie die Standfußhalterung und das untere Tür-scharnier, indem Sie die Flansch-Schrauben lösen.

4. Lösen Sie den Scharnierstift und setzen Sie ihn auf die gegenüberliegende Seite des Scharniers ein.

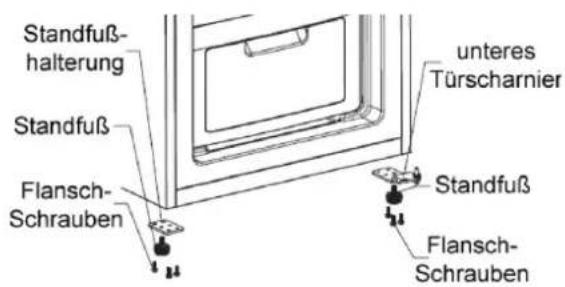

5. Bringen Sie das Scharnier und die Standfußhalterung auf der jeweils gegenüberliegenden Seite an und drehen Sie die Standfüße wieder ein.

oberes Türscharnier Flansch-Schrauben

Türstopper

mittleres Türscharnier Flansch- Schrauben

Abdeckkappe Abdeckkappe Abdeckkappe Abdeckkappe

Standfuß- halterung Standfuß Flansch- Schrauben unteres Türscharnier Standfuß Flansch- Schrauben

unteres Türscharnier Standfuß- halterung

Stellen Sie das Gerät wieder in die aufrechte Position. Setzen Sie die Gefrierraumtür auf den unteren Scharnierstift und fixieren Sie sie in der vorgesehenen Position.

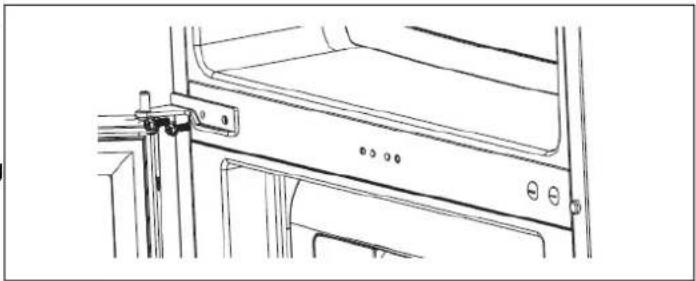

1. Drehen Sie das mittlere Türscharnier um 180° und übertragen Sie es auf die gegenüberliegende Seite. Setzen Sie den Scharnierstift in die Bohrung der Gefrierraumtür und befestigen Sie die Schrauben des Scharniers.

Setzen Sie die Kühlraumtür auf den mittleren Scharnierstift und fixieren Sie sie in der vorgesehenen Position.

1. Übertragen Sie das obere Türscharnier auf die gegenüberliegende Seite nachdem Sie den Scharnierstift ausgeschraubt und von der anderen Seite des Türscharniers wieder eingesetzt haben.
2. Setzen Sie den Scharnierstift in die Bohrung der Kühlraumtür und befestigen Sie die Schrauben des Scharniers.

3. Setzen Sie die abgenommene Abdeckkappe wieder auf. Befestigen Sie die im Lieferumfang enthaltene Scharnierabdeckung (links) mit der in Punkt 1 gelösten Schraube.

4. Bringen Sie die Türgriffe der Kühl- und Gefrierraumtür jeweils auf den gegenüberliegenden Seiten an. Demontieren Sie die Griffe indem Sie die Abdeckkappen der Griffe entnehmen und die darunterliegenden Flansch-Schrauben lösen.

Entnehmen Sie ebenfalls die Abdeckkappen an den Türen und schrauben Sie die Griffe in den darunterliegenden Bohrungen fest. Setzen Sie die Abdeckkappen der Griffe wieder auf. Versetzen Sie die Abdeckkappen auf die freiliegenden Bohrungen der Türen jeweils auf die andere Seite.

Abdeckkappen Griff Abdeckkappen Flansch-Schrauben

Überprüfen Sie, ob die Türen vertikal sowie horizontal optimal ausgerichtet sind, so dass ein reibungsloses Öffnen sowie Schließen der Türen gewährleistet ist.

Inbetriebbathraen/Betrieb/ Betrieb

Vor der Erstinbetriebnahme Vor der Erstinbetriebnahme

ACHTUNG:ACHTUNG:

Nach dem Transport sollte das Gerät für 4 Stunden stehen, damit sich das Öl im Kompressor sammeln kann. Die Nichtbeachtung könnte den Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall.

- Reinigen Sie den Innenraum des Gerätes mit allen sich darin befindenden Zubehörteilen. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung“ dazu geben.

Einschalten Einschalten

Schalten Sie das Gerät ein, indem Sie den Netzstecker in die Steckdose stecken und den Temperaturregler bedienen, welcher sich im Inneren des Kühlraums befindet.

Lesen Sie hierzu auch den folgenden Abschnitt „Einstellungen“.

EinstellungenEinstellungen

Stellung 0 – OFF bedeutet, dass sich das Gerät im ausgeschalteten Zustand befindet.

Drehen Sie den Temperaturregler von dieser Stellung aus im Uhrzeigersinn, das Gerät schaltet sich automatisch ein. Die Stellungen 1 MIN – 7 MAX regeln die verschiedenen Werte der Innentemperatur. Durch Öffnen der Kühlraumtür schaltet sich die Innenbeleuchtung ein.

Stellung 0 (oder OFF) = Aus

Stellung 1 (oder MIN) = niedrigste Stufe (wärmste Innentemperatur)

Stellung 7 (oder MAX) = höchste Stufe (kälteste Innentemperatur)

Temperaturregler im Uhrzeigersystem drehen bedeutet, im Geräteinneren wird es kälter.

Bitte beachten Sie, dass sich die Temperatur in Abhängigkeit von der Umgebungstemperatur (Aufstellungsort), von der Häufigkeit des Türöffnens und der Bestückung ändert.

Bei Erstbetrieb stellen Sie den Temperaturregler zunächst auf die höchste Stufe, bis das Gerät die gewünschte Betriebstemperatur erreicht hat. Es wird empfohlen, danach auf eine mittlere Stufe zurück zu stellen, dann können Sie eine eventuelle Temperaturkorrektur einfach vornehmen.

Lebensmittel lagern

Kühlteil

i HINWEIS:

Lebensmittel sollten immer abgedeckt oder verpackt in den Kühlraum gelangen, um Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut zu vermeiden.

Zum Verpacken eignen sich:

• Frischhaltebeutel und –Folien aus Polyäthylen

• Kunststoffbehälter mit Deckel

• Spezielle Hauben aus Kunststoff mit Gummizug

• Aluminiumfolie

Wir empfehlen Ihnen folgende Vorsichtsmaßnahmen! Wir empfehlen Ihnen folgende Vorsichtsmaßnahmen

• Das Gerät eignet sich zum Lagern von frischen Lebensmitteln und Getränken.
• Lagern Sie frische, verpackte Waren auf den Glasböden, frisches Obst und Gemüse in der Gemüseschale.
• Stellen Sie Flaschen in die Türablage.
• Lagern Sie frisches Fleisch bitte nur gut verpackt im Gerät und nicht länger als für 2 bis 3 Tage. Vermeiden Sie den Kontakt mit gekochten Speisen.
• Stellen Sie warme Lebensmittel erst nach dem Abkühlen in das Gerät.

Gefriert-Gelfeiter

Das ✕Gefrierteil ermöglicht Ihnen Gefriergut bei einer Temperatur von -18°C oder kälter (ab einer mittleren Temperaturreglerstellung) über mehrere Monate zu lagern, Eiswürfel zu bereiten und frische Lebensmittel einzufrieren. Die Temperatur des Gefrierraums wird automatisch über den Temperaturregler im Kühlschrank gesteuert. Aufgrund äußerer Einflüsse wie Raumtemperatur, Aufstellungsort, Häufigkeit des Öffnens der Tür sowie der Bestückung, kann die Temperatur im Gerät beeinflusst werden.

EinfrierenEinfrieren

• Wir empfehlen, 24 Stunden vor dem Einfrieren den Temperaturregler auf die höchste Stufe zu stellen und diese Stellung auch nach dem Einfrieren noch einige Std. zu belassen.
  Das Gerät wird nicht beeinträchtigt, wenn nach dem Einfriervorgang die Einstellung nicht auf eine mittlere Betriebstemperatur (Temperaturregler in Normalstellung) zurückgesetzt wird; aus wirtschaftlichen Gründen sollten Sie dies jedoch möglichst vermeiden.
• Legen Sie frisch einzufrierende Lebensmittel in das oberste Gefrierfach. Falls erforderlich, nehmen Sie eine Neusortierung des Tiefkühlguts vor.
• Frische Lebensmittel sollten möglichst schnell bis auf den Kern durchgefroren werden. Während des Gefriervorgangs sollte die Temperatur von frischen Lebensmitteln daher so schnell wie möglich reduziert werden, damit die Bildung von Eiskristallen gering gehalten wird und die Lebensmittelstruktur nicht beschädigt wird.
• Sollte der Gefriervorgang zu langsam erfolgen, bilden sich Eiskristalle und die Qualität der Lebensmittel können beeinträchtigt werden.
• Bereits gefrorene Lebensmittel sollten immer in einer der unteren Schubladen gelagert werden, damit die oberste Schublade für das Einfrieren frischer Lebensmittel zur Verfügung steht.
• Das Gefriergut sollte wenn möglich, immer in direktem Kontakt mit dem Schubladenboden gelagert werden.
• Lassen Sie einen Zwischenraum zwischen den einzelnen Gefriergütern, damit die kalte Luft zirkulieren kann.

Tiefkühllagern Tiefkühllagern

• Abgepacktes Handelsgefriergut sollte gemäß den Herstellerangaben in einem 4-Sterne-Gerät gelagert werden. Achten Sie darauf, dass die Waren nach dem Einkaufen nicht auftauen und lagern Sie sie so schnell wie möglich wieder im Gefrierraum.
• Sie haben die Möglichkeit einer langfristigen Aufbewahrung, d. h. bis zu drei Monaten. Diese Zeitspanne kann jedoch variieren, beachten Sie daher die empfohlenen Lagerungszeiten auf der Verpackung des Handelsgefrierguts.

i HINWEISHINWEIS

Achten Sie darauf, dass die Temperatur im Gefrierraum nicht über -18°C steigt.

Dazu sollte das Gerät regelmäßig abgetaut werden. Eine dicke vereiste Schicht an den Wänden verschlechtert die Kältewirkung und der Stromverbrauch steigt an.

Schutzmaßnahmen Schutzmaßnahmen

• Lagern Sie keine schäumenden Getränke im Gerät, wie etwa Mineralwasser, Bier, Sekt, Cola usw. (Explosionsgefahr).
• Einmal aufgetaute oder angetaute Produkte sollten sobald wie möglich verzehrt werden und nicht wieder einfrieren, außer sie werden zu einem Fertiggericht weiter verarbeitet.
• Sollte der Strom ausfallen, öffnen Sie die Tür nicht. Falls die Unterbrechung nicht mehr als 15 Stunden dauert, werden die Lebensmittel nicht beeinträchtigt.
• Flaschen und Dosen dürfen nicht in den Gefrierraum. Sie können springen, wenn der Inhalt gefriert – bei kohlesäurehaltigem Inhalt sogar explodieren.
• Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie den Kindern auch kein Eis direkt aus dem Gefrierschrank. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen.
• Die Berührung von Metallteilen im Inneren des Gerätes kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen.
• Tiefkühlgut nicht mit feuchten oder nassen Händen entnehmen, die Hände könnten daran festfrieren.
• Aus Sicherheitsgründen, sind die Gefrierschubladen mit einer Stoppeinrichtung versehen. Sie können jedoch ganz entnommen werden, indem sie hochgezogen und dann herausgenommen werden. In umgekehrter Reihenfolge sind sie wieder einzusetzen.

AbtauenAbtauen

Das Kühlteilkünftigt über eine Abtauautomatik. Während des Abtauvorgangs fließen die Wassertropfen auf der Rückwand des Kühlraums ab. Das in einen Ablaufkanal geleitete Wasser fließt in die auf dem Kompressor angebrachte Fangschale, aus der es dann verdampft.

Achten Sie darauf, dass der Tauwasserablaufkanal nicht verstopft. Dieser kann mit einem Pfeifenreiniger oder einer Stricknadel vorsichtig gereinigt werden. Eine leichte Eisbildung auf der Rückwand des Innenraums während des Betriebs ist normal.

Für eine bessere Kühlung und den Stromverbrauch zu minimieren, muss das Gefrierteil regelmäßig manuell abgetaut werden. Zum Einleiten des Abtauvorgangs drehen Sie den Temperaturregler auf

Position 0 – OFF und ziehen den Netzstecker. Entnehmen Sie die Lebensmittel und lagern Sie alles abgedeckt an einem kühlen Ort.

Nachdem das Eis geschmolzen ist, schütten Sie das Tauwasser weg und trocknen das Innere des Gerätes. Anschließend können Sie das Gerät wieder in Betrieb nehmen durch den Anschluss an das Stromnetz und Einstellung des Temperaturreglers.

ACHTUNG:ACHTUNG:

Gebrauchen Sie niemals Metallgegenstände (z. B. Messer), um Eis vom Verdampfer zu entfernen. Anderenfalls kann dieser beschädigt werden. Ein beschädigter Verdampfer kann schwere Schäden verursachen.

INWEISHINWEIS

Um den Abtauvorgang zu beschleunigen, können Sie eine Schüssel mit warmem Wasser (ca. 50°C) in den Gefrierraum stellen.

Betriebsgeräusche Betriebsgeräusche

Art der Geräusche	Aschler Geräusche	Berat/Behe/BelgebungUrsache / Behebung
Normale NormaleGeräusche	Murmeln	Wird vom Kompressor verursacht wenn er in Betrieb ist.Es ist stark, wenn dieser ein- oder ausschaltet.
	Flüssigkeitsgeräusch	Entsteht durch die Zirkulation des Kühlmittels im Aggregat.
	Klickgeräusche	Der Temperaturregler schaltet den Kompressor ein oder aus.
	Störende Geräusche	Vibrieren der Ablagen oder der Kühlschlangen – prüfen Sie,ob diese gut befestigt sind.

Abschalten

Zum Abschalten des Gerätes den Temperaturregler auf Position 0 - OFF stellen.

Sollte das Gerät für längere Zeit außer Betrieb genommen werden:

• Lebensmittel aus dem Gerät entfernen.
• Temperaturregler auf Position 0 – OFF stellen.
• Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Gerät gründlich reinigen (siehe „Reinigung“).
• Türe anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.

Tipps zur Energieeinsparung

• Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht in Gebrauch haben.
• Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger.
• Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel und an der Geräterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken.
• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in das Gerät stellen.

• Die Tür darf nur so lange wie nötig geöffnet bleiben.
- Die Temperatur nicht kälter als notwendig einstellen. Die optimale Temperatur im Kühlraum beträgt 7°C.
- Achten Sie darauf, dass die Temperatur im Gefrierraum nicht über -18°C steigt.
- Das Gerät sollte regelmäßig abgetaut werden.
• Die Türdichtung Ihres Gerätes muss vollkommen intakt sein, damit die Tür richtig schließt.

ReinigungReinigung

Aus hygienischen Gründen sollte das Geräteinnere einschließlich Innenausstattung regelmäßig gereinigt werden.

⚠️ WARNING:WARNUNG:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr Steiner-Plangefahr zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

△ ACHTUNG:ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
• Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.
• Verbiegen Sie die Kälteleitungen nicht.

Gehen Sie wie folgt vor: Gehen Sie wie folgt vor:

• Entnehmen Sie die Lebensmittel und lagern Sie diese abgedeckt an einem kühlen Ort.
• Reinigen Sie den Innenraum (auch Rückwand und Boden) mit lauwarmem Wasser und milden Reinigungsmittel.
• Reinigen Sie die Tauwasserablauföffnung vorsichtig mit einem Pfeifenreiniger oder einer Strickna-del.
• Nachdem alles gründlich getrocknet wurde, können Sie das Gerät wieder in Betrieb nehmen.

ReparaturenReparaturen

Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs.

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine beschädigte Netzanschlussleitung darf nur von einer Elektrofachkraft ausgewechselt werden.

Leuchtmittel Leuchtmittel

ACHTUNG:ACHTUNG:

Die Abdeckung der LED-Beleuchtung NICHTNichten.

Die LED-Beleuchtung darf im Falle eines Ausfalls / Defekts nur durch einen autorisierten Fachmann

oder den Kundendienst (siehe „Garantie / Kundendienst“) ausgewechselt / repariert werden.

Störungsbehebung Störungsbehebung

Bevor Sie SiehbarSüdensKündendienst Wendendelsteinen Fachmann hinzu rufenwenden oder einen Fachma

Sie brauchen den Kundendienst möglicherweise nicht rufen, wenn Sie diese Fehlersuchtabelle lesen.

Störungsmögliche Ursache	Mögliche Ursache	Behebung
Das Gerät arbeitet nicht bzw. nicht richtig.	Hat das Gerät keine Stromversorgung?	Setzen Sie den Netzstecker richtig ein.Kontrollieren Sie die Haussicherung.
	Ist der Temperaturregler richtig einge-stellt?	Überprüfen Sie die Temperatureinstellung.
	Der Standort ist ungeeignet?	Umgebungstemperatur überprüfen.
	Verhindern Lebensmittel bzw. Ablagen oder Einschübe das richtige Schließen der Tür?	Lebensmittel bzw. Ablagen oder Einschübe richtig einräumen.
	Ist die Belüftung des Gerätes behin-dert?	Belüftungsschlitze frei räumen, Gerät frei aufstellen.
Das Gerät kühlt zu stark.	Ist der Temperaturregler richtig einge-stellt?	Überprüfen Sie die Temperatureinstellung.
Die eingelagerten Lebensmittel sind zu warm.	Ist der Temperaturregler richtig einge-stellt?	Überprüfen Sie die Temperatureinstellung.
	War die Tür über einen längeren Zeit-raum geöffnet?	Lassen Sie die Tür nur so lange wie not-wendig geöffnet.
	Wurden in den letzten 24 Stunden grö-ßere Menge Lebensmittel eingelagert?	Stellen Sie eine kältere Temperatur ein.
	Steht das Gerät in der Nähe einer Wärmequelle?	Überprüfen Sie den Aufstellort (siehe „In-stallation“).
Das Gerät ist laut im Betrieb.	Steht das Gerät nicht senk- und waage-recht?	Stellen Sie das Gerät über die Füße ein.Strömungsgeräusche im Kühlkreislauf sind normal.
Wasser steht auf dem Boden.	Ist der Temperaturregler richtig einge-stellt?	Überprüfen Sie die Temperatureinstellung.
	Ist der Tauwasserkanal verstopft?	Reinigen Sie die Ablauföffnung.
StörungStöngliche Ursache	Mögliche Ursache	BehebungBehebung
Die Innenbeleuchtung funktioniert nicht.	Hat das Gerät keine Stromversorgung?	Setzen Sie den Netzstecker richtig ein.Kontrollieren Sie die Haussicherung.
	Ist das Leuchtmittel defekt?	Fachbetrieb hinzurufen (siehe „Leuchtmittel").
Seitenteile des Gehäuses sind sehr warm.	Das Gerät hat einen eingeschäumten Rückwandverflüssiger. Es ist nicht mit dem herkömmlichen Gitter auf der Rückseite ausgestattet. Der Kältekreislauf findet in der Verschäumung statt. Die Wärmetauscher sind im Gehäuse verdeckt eingebaut. Das Gerät erzeugt keine Kälte, sondern entzieht dem Innenraum die Wärme. Diese Wärme wird über die Gehäuseflächen abgeleitet.
Wasser an der Außenseite des Gehäuses.	An Tagen mit sehr hoher Luftfeuchtigkeit kann es zur Bildung von Kondensflüssigkeit kommen. Dies ist keine Fehlfunktion, Sie können sie einfach abwischen.

i HINWEISHINWEIS

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an ihren Fachhandel oder den Kundendienst (siehe „Garantie / Kunden-dienst“).

Technische DatenTechnische Daten

Technische Daten für HaushaltsFöckhöldGeidegefräteLaashalts Gefriergeräte nach

Delegierte Verordnung (EU) Nr. 1060/2040/20Verordnung (EU) Nr. 1060

BrandBrand		BomannBomann
ModellModell		KG 186
Kategorie 1)		7
Energieeffizienzklasse 2)		A++
A+++ (höchste Effizienz) bis G (geringste Effizienz)
Verbrauchsdaten
Jährlicher Energieverbrauch 3)	kWh	217
Nutzinhalt Kühlfach gesamt	l	205
Nutzinhalt Gefrierfach gesamt	l	83
Sternekennzeichnung 4)		4
Frostfrei		-
Lagerzeit bei Störung	h	15
Gefriervermögen	kg/24h	4
Klimaklasse 5)		N-T
Luftschallemission	dB(A) re 1pW	43
Bauart		Standgerät
Abmessungen / Gewichte
Höhe	cm	185,0
Breite	cm	59,0
Tiefe	cm	55,1
Nettogewicht	kg	62,0
Elektrischer Anschluss
Kompressorleistung		100 W
Anschlussspannung		220-240 V~, 50 Hz

1) Haushaltskühlgerate-Kategorien:

1 = Kühlschrank mit einem oder mehreren Lagerfächern für frische Lebensmittel; 2 = Kühlschrank mit Kellerzone, Kellerfach-Kühlgerät und Weinschrank; 3 = Kühlschrank mit Kaltlagerzone und Kühlschrank mit einem Null-Sterne-Fach; 4 = Kühlschrank mit einem Ein-Sterne-Fach; 5 = Kühlschrank mit einem Zwei-Sterne-Fach; 6 = Kühlschrank mit einem Drei-Sterne-Fach; 7 = Kühl-Gefriergerät; 8 = Gefrierschrank; 9 = Gefriertruhe; 10 = Mehrzweck-Kühlgeräte und sonstige Kühlgeräte.

2) A+++ (höchste Effizienz) bis G (geringste Effizienz).

3) Energieverbrauch „XYZ“ kWh/Jahr auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Gerätes ab.

4) * = Fach -6°C oder kälter.

** = Fach -12°C oder kälter.

*** = Tiefkühl-Lagerfach -18°C oder kälter.

*(***) = Gefrier- und Tiefkühlfach -18°C oder kälter und mit einem Mindestgefriervermögen.

5) Klimaklasse SN: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +10°C und +32°C bestimmt.

Klimaklasse N: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +16°C und +32°C bestimmt.

Klimaklasse ST: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +16°C und +38°C bestimmt.

Klimaklasse T: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +16°C und +43°C bestimmt.

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Alle gerätespezifischen Daten des beiliegenden Energielabels sind durch den Hersteller nach europaweit genormten Messverfahren unter Laborbedingungen ermittelt worden. Sie sind in der ISOSENEN ISO EN 155021650gehalten. Der tatsächliche Energieverbrauch der Geräte im Haushalt hängt natürlich vom Aufstellungsort und vom Nutzerverhalten ab. Dieser kann daher auch höher liegen als die vom Gerätehersteller unter Normbedingungen ermittelten Werte. Der Fachmann kennt diese Zusammenhänge und führt die Prüfungen mit speziellen Messgeräten nach den gültigen Normen durch.

Hinweis zur Richtlinienkonformität Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät KG 186 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantie@Krandiendienst/ Kundendienst

Sehr geehrter Kunde,

Wir gratulieren Ihnen zum neuen Gerät und wünschen Ihnen viel Freude daran.

Sollten Sie dennoch einmal einen Grund zu einer Reklamation erkennen, dann wenden Sie sich bitte an unseren Service.

Geben Sie im Falle einer Störung Ihre genaue Anschrift, Telefonnummer und die Modellbezeichnung (siehe Deckblatt oder „Technische Daten“) an.

Eine genaue Fehlerbeschreibung erspart Ihnen und uns Zeit und Geld. Bei Sonderwünschen oder besonderen Fragen sprechen Sie mit der Kundendienstzentrale.

Bevor Sie den Kundendienst anfordern: Bevor Sie den Kundendienst anfordern:

Kontrollieren Sie bitte, ob es sich nicht um einen Bedienungsfehler oder eine Ursache handelt, die mit der Funktion Ihres Gerätes nichts zu tun haben.

Bitte beachten Sie die Hinweise in der Bedienungsanleitung (siehe „Störungsbehebung“).

Garantiebedingungen Garf Elektroe Großgeäte

Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der gesetzlichen Gewährleistungsverpflichtung des Verkäufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung für 12 Monate, Garantie für einwandfreies Material und fehlerfreie Fertigung.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch

unsachgemäßen Anschluss oder Installation, sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Nur wenn durch Nachbesserung(en) oder Umtausch des Gerätes die herstellerseitig vorgesehene Nutzung endgültig nicht zu erreichen sein sollte, kann der Käufer aus Gewährleistung innerhalb von sechs Monaten, gerechnet vom Tag des Kaufes, Herabsetzung des Kaufpreises oder Aufhebung des Kaufvertrages verlangen.

Schadenersatzansprüche, auch hinsichtlich von Folgeschäden, sind, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit beruhen, ausgeschlossen.

Bei unnötiger oder unberechtigter Beanspruchung des Kundendienstes berechnen wir das für unsere Dienstleistungen übliche Zeit- und Wegeentgelt.

Reklamationen sind unmittelbar nach Feststellung zu melden.

Der Garantieanspruch ist vom Käufer, durch Vorlage der Kaufquittung, nachzuweisen. Diese Garantiezusage ist gültig innerhalb der Bundesrepublik Deutschland.

Kundendienstanschrift: Bundesrepublik DeutschlandKundendienstanschrift: Bundesrepublik Deutschland

Profectis Technischer Kundendienst GmbH & Co. KGProfectis Technischer Kundendienst GmbH & Co. KG

Wertachstraße 35 Wertachstraße 35

D-90451 Nürnberg90451 Nürnberg

Internet: www.profectis.de

Profectis Technischer Kundendienst

Telefonische AuftragsformischneAufs805na2285599*

werktags 8 bis 18 Uhr, samstags 9 bis 13 Uhr

Auftragsannahme per Fax: 01805 - 24 25 42*

Sollten Sie einmal ein Ersatzteil benötigen, können Sie dies auch bei ums bestellten:

Tel: 01805 - 24 24 64*

Fax 01805 - 24 25 42*

(* 14 Cent/Min. aus dem deutschen Festnetz, max. 42 Cent/Min. aus dem Mobilfunknetz)

Stand 20.05.10

EntsorgungEntsorgung

Bedeutung des Symbols „Mülltonne“ Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort. Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

WARNUNG:WARNUNG:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.
