KSE 227.1 - Kühlschrank BOMANN - Kostenlose Bedienungsanleitung

Produkttyp	Kühlschrank mit Gefrierfach
Modell	Bomann KSE 227.1
Energieeffizienzklasse	A+
Gesamtnutzinhalt	123 Liter
Nutzinhalt Kühlen	106 Liter
Nutzinhalt Gefrieren	17 Liter
Gefriervermögen	2 kg/24 h
Lagerzeit bei Störung	10 h
Energieverbrauch	0,541 kWh/24h – 197 kWh/Jahr
Anschlussspannung	220–240 V, 50 Hz
Anschlusswert	90 W
Betriebsgeräusch	43 dB(A)
Abmessungen (H x B x T)	87,2 x 54,0 x 54,5 cm
Bruttogewicht / Nettogewicht	38 kg / 34,5 kg
Kühlmittel	R600a (Isobutan, brennbar)
Klimaklasse	N/ST (16 °C bis 38 °C)
Türanschlag wechselbar	Ja (von rechts auf links)
Innenbeleuchtung	Ja, 220–240 V, max. 15 W
Abtauung Kühlteil	Automatisch
Abtauung Gefrierteil	Manuell
Lieferumfang	3 Glasablagen (höhenverstellbar), 2 Gemüseschalen mit Glasabdeckung, 2 Türablagen, Eierablage, Eiswürfelschale, Bedienungsanleitung

Häufig gestellte Fragen - KSE 227.1 BOMANN

Wie stelle ich die Temperatur am KSE 227.1 ein?

Der Temperaturregler befindet sich im Kühlraum an der rechten Seite. Stellung 0 = Aus, 1 (MIN) = wärmste, 7 (MAX) = kälteste Innentemperatur. Im Uhrzeigersinn wird es kälter.

Wie wechsle ich den Türanschlag?

Ziehen Sie vorher den Netzstecker. Kippen Sie das Gerät leicht nach hinten. Lösen Sie das obere Scharnierblech, nehmen Sie die Tür ab. Wechseln Sie den unteren Scharnierstift auf die andere Seite. Setzen Sie die Tür wieder auf und befestigen Sie das obere Scharnier mit dem Scharnierstift auf der neuen Seite.

Warum läuft Wasser aus dem Kühlschrank?

Mögliche Ursache: Der Tauwasserkanal ist verstopft. Reinigen Sie die Ablauföffnung vorsichtig mit einem Pfeifenreiniger oder einer Stricknadel. Auch eine zu hohe Einstellung der Kühlstufe kann zu übermäßigem Kondenswasser führen.

Wie taue ich das Gefrierfach ab?

Drehen Sie den Temperaturregler auf 0 (OFF) und ziehen Sie den Netzstecker. Entnehmen Sie die Lebensmittel. Lassen Sie das Eis schmelzen, entfernen Sie das Tauwasser und trocknen Sie das Innere ab. Verwenden Sie niemals Metallgegenstände, um das Eis zu entfernen.

Was tun, wenn die Innenbeleuchtung nicht funktioniert?

Überprüfen Sie zuerst den Netzanschluss und die Sicherung. Ist beides in Ordnung, schalten Sie das Gerät aus und ziehen den Stecker. Wechseln Sie die Lampe (max. 15 W, 220–240 V) wie in der Anleitung beschrieben.

Wie reinige ich den Kühlschrank richtig?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Nehmen Sie alle Lebensmittel heraus. Reinigen Sie den Innenraum mit warmem Wasser und mildem Reinigungsmittel. Trocknen Sie alles gründlich ab, bevor Sie das Gerät wieder in Betrieb nehmen. Keine scheuernden oder essigsäurehaltigen Reiniger verwenden.

Welche Abstände muss ich bei der Installation einhalten?

Rückseite: mindestens 5 cm zur Wand. Seitlich: mindestens 1 cm. Die Tür muss sich um 160° öffnen lassen. Der Aufstellort sollte kühl, trocken und vor direkter Sonneneinstrahlung geschützt sein.

Wie lange dauert es, bis der Kühlschrank nach dem Transport betriebsbereit ist?

Lassen Sie das Gerät nach dem Transport 4 Stunden stehen, damit sich das Öl im Kompressor sammeln kann. Sonst kann der Kompressor beschädigt werden und die Garantie erlischt.

Was bedeuten die Klick- und Flüssigkeitsgeräusche?

Murmeln/Fließgeräusche entstehen durch die Zirkulation des Kühlmittels – völlig normal. Klickgeräusche kommen vom Temperaturregler, der den Kompressor ein- oder ausschaltet.

Wie kann ich Energie sparen mit dem KSE 227.1?

Stellen Sie das Gerät nicht neben Wärmequellen. Lassen Sie warme Speisen abkühlen, bevor Sie sie einräumen. Öffnen Sie die Tür nur kurz. Tauen Sie das Gefrierfach regelmäßig ab. Halten Sie den Kondensator an der Rückseite sauber.

BEDIENUNGSANLEITUNG KSE 227.1 BOMANN

Bitte Anleitung lesen und gut aufbewahren!

INHALTSVERZEICHNIS

EINLEITUNG 2

ENTSORGUNG VON ALTGERÄTEN 2

WICHTIGE GEBRAUCHS- UND SICHERHEITSHINWEISE 3

Allgemeine Sicherheitshinweise 3

Verletzungsgefahr 3

Kühlmittel 3

Bestimmungsgemäße Verwendung 4

Gerät auspacken 4

GERÄTEBESCHREIBUNG 4

Lieferumfang 4

Technische Daten 5

INSTALLATION 5

Aufstellen 5

Elektrischer Anschluss 5

Einbau 6

TÜRANSCHLAG WECHSELN 7

INBETRIEBNAHME / BETRIEB 8

Vor der ersten Inbetriebnahme 8

Einschalten 8

Lebensmittel lagern 8

Abtauen 10

Betriebsgeräusche 10

Abschalten 10

TIPPS ZUR ENERGIEEINSPARUNG 10

WARTUNG UND REINIGUNG 11

Reinigung und Pflege 11

Leuchtmittel auswechseln 11

Reparaturen 11

Was tun wenn...Problemlösungen 11

Garantiebedingungen / Kundendienst 12

EINLEITUNG

Bevor Sie das Gerät in Betrieb nehmen lesen Sie diese Gebrauchsanweisung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installierung, den Betrieb und den Unterhalt des Gerätes. Eine unsachgemässe Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Gebrauchsanweisung für Sie nicht ausführlich genug beschrieben sind, kontaktieren Sie Ihren Fachhandel oder den Kundendienst.

ENTSORGUNG VON ALTGERÄTEN

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 2002 / 96 / EC - WEEE

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltfreundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden.

Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

- Ziehen Sie den Netzstecker aus der Steckdose.

• Trennen Sie den Stecker vom Netzkabel.
- Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser.

Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

WICHTIGE GEBRAUCHS- UND SICHERHEITSHINWEISE

Allgemeine Sicherheitshinweise

Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen.

• Fassen Sie den Stecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch Stromschlag!
• Ziehen Sie im Notfall sofort den Stecker aus der Steckdose.
• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder unserem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen.
• Außer den in dieser Gebrauchsanweisung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.
• Stellen Sie keine Vasen und/oder mit Wasser befüllte Behälter auf dem Gerät ab.

Verletzungsgefahr!

• Damit Sie den Netzstecker im Notfall schnellstens ziehen können, verwenden Sie keine Verlängerungskabel.
• Dieses Gerät darf nicht durch Kinder oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen bedient werden, es sei denn sie werden beaufsichtigt oder angeleitet.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Transportieren Sie das Gerät niemals mit Inhalt.

WARNING

• Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten.
• Behälter mit brennbaren Gasen oder Flüssigkeiten können durch Kälteeinwirkung undicht werden. Explosionsgefahr! Lagern Sie keine Behälter mit brennbaren Stoffen, wie z. B. Spraydosen, Feuerzeug-Nachfüllkartuschen etc. in Ihrem Gerät.

Kühlmittel

VORSICHT

Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufs beschädigt werden.

Bei Beschädigungen des Kühlkreislaufs:

• offenes Feuer und Zündquellen unbedingt vermeiden.
• Den Raum, in dem das Gerät steht, gut durchlüften.

Bestimmungsgemäße Verwendung

• Das Gerät ist für die Verwendung im Haushalt bestimmt. Es eignet sich zum Kühlen/Gefrieren von Lebensmitteln.
• Wird das Gerät zweckentfremdet oder falsch bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Sollten das Gerät gewerblich oder für andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln verwendet werden, beachten Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann.

Gerät auspacken

Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall bitte an Ihren Fachhandel.

ACHTUNG

Entnehmen Sie das separate Styroporteil (Transportschutz) zwischen Geräterückwand und Kondensator - Metallgitter (falls vorhanden).

Verpackungsmaterial

Die Verpackung als Transportschutz des Gerätes und einzelner Teile ist aus wiederverwertbaren Materialien hergestellt.

• Wellpappe / Pappe (überwiegend aus Altpapier)
• Formteile aus PS (geschäumtes, FCKW-freies Polystyrol)
  • Folien und Beutel aus PE (Polyethylen)
• Umreifungsbänder aus PP (Polypropylen)

WICHTIG

Achten Sie auf eine umweltgerechte Entsorgung.

Transportschutz entfernen

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Entfernen Sie alle Klebebänder auf der rechten und linken Seite der Gerätetür. Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes.

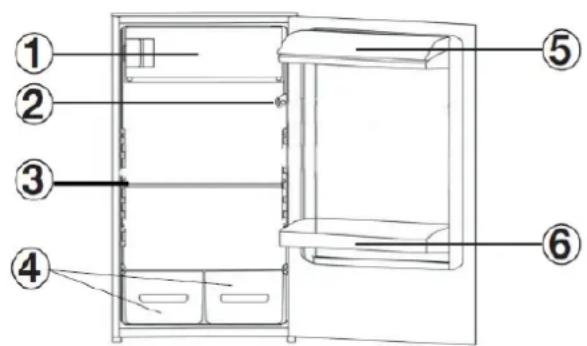

GERÄTEBESCHREIBUNG

1 *Gefrierfach
2 Innenbeleuchtung / Temperaturregler
3 höhenverstellbare Glasablage
4 Gemüseschalen mit Glasabdeckung
5, 6 Türablagen

Lieferumfang

Höhenverstellbare Glasablage, 2 Gemüseschalen mit Glasabdeckung, 2 Türablagen, Eierablage, Eiswürfelschale

Gebrauchsanweisung (D, GB)

Technische Daten

BOMANN Modell Nr. KSE 227.1
Energieeffizienzklasse^(1) A+
Klimaklasse^(2) N/ST
Brutto-/Nutzinhalt 125/123 Liter
Nutzinhalt Kühlen/Gefrieren 106/17 Liter
Gefriervermögen 2 kg/24h
Lagerzeit bei Störung 10 h
Energieverbrauch^(3) 0,541 kWh/24h - 197 kWh/Jahr
Anschlussspannung 220-240 V, 50 Hz
Anschlusswert 90 W
Betriebsgeräusch 43 dB(A)
Abmessungen H x B x T 87,2 x 54,0 x 54,5 cm
Brutto- / Nettogewicht 38 / 34,5 kg
Kühlmittel R600a
^(1) A= ökonomisch - G= wenig ökonomisch ^(2) Klimaklasse SN (Subnormal): Umgebungstemperaturen von +10°C bis +32 CKlimaklasse N (Normal): Umgebungstemperaturen von +16 C bis +32 CKlimaklasse ST (Subtropen): Umgebungstemperaturen von +16 C bis +38 CKlimaklasse T (Tropen): Umgebungstemperaturen von +16 C bis +43 C ^(3) Der tatsächliche Energieverbrauch ist abhängig von der Benutzung und Aufstellung des Gerätes.

Alle gerätespezifischen Daten des Energielabels sind durch den Gerätehersteller nach europaweit genormten Messverfahren unter Laborbedingungen ermittelt worden. Sie sind in der ISO EN 15502 festgehalten. Der tatsächliche Energieverbrauch der Geräte im Haushalt hängt natürlich vom Aufstellungsort und vom Nutzerverhalten ab und kann daher auch höher liegen als die vom Gerätehersteller unter Normbedingungen ermittelten Werte. Der Fachmann kennt diese Zusammenhänge und führt die Prüfungen mit speziellen Messgeräten nach den gültigen Normen durch.

HERSTELLERANGABEN

Änderungen zur Verbesserung des Produktes vorbehalten.

INSTALLATION

Aufstellen

Eine gute Belüftung rund um das Gerät ist erforderlich, damit die Hitze ordnungsgemäß abgeleitet werden kann und damit der Kühlbetrieb effektiv und mit möglichst niedrigem Energieverbrauch gewährleistet werden kann. Zu diesem Zweck muss genügend Freiraum rund um das Gerät vorhanden sein. Lesen Sie hierzu auch den Abschnitt "Einbau".

• Die Rückseite sollte einen Abstand von 5 cm zur Wand einhalten,
- bei den Seiten ist min. jeweils 1 cm erforderlich.
- Der Freiraum vor dem Gerät sollte so beschaffen sein, dass sich die Gerätetür um 160° weit öffnen lässt.

WICHTIG

• Das Gerät darf nicht direkter Sonneneinstrahlung ausgesetzt sein.
• Es darf nicht an Heizkörpern, neben einem Herd oder sonstigen Wärmequellen stehen.
• Das Gerät darf nur an einem Ort stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist. Die Klimaklasse finden Sie unter „Technische Daten“ und auf dem Typenschild, das sich im Innenraum oder außen an der Rückseite des Gerätes befindet.
• Benutzen Sie das Gerät nicht im Freien.
• Vermeiden Sie eine Aufstellung an Orten, an denen eine hohe Feuchtigkeit auftritt (z. B. im Freien, Badezimmer), da die Metallteile in solchen Fällen rostanfällig sind.
• Stellen Sie das Gerät nicht in die Nähe von flüchtigen und entflammbaren Materialien (z. B. Gas, Benzin, Alkohol, Lacken etc.) und in Räumen mit schlechter Luftzirkulation (z. B. Garage) auf.

Elektrischer Anschluss

Stromart (Wechselstrom) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild übereinstimmen, welches sich im Innenraum oder außen an der Rückseite des Gerätes befindet. Bei erheblichen Spannungsschwankungen in der Umgebung empfiehlt sich die Verwendung eines automatischen Wechselstromregulators.

Der Stecker muss mit dem Schutzleiter in die Steckdose passen. Der Netzstecker muss frei zugänglich sein.

Stromkabel

• Das Kabel sollte während des Betriebs weder verlängert noch aufgerollt werden.
• Darüberhinaus darf sich das Kabel nicht in unmittelbarer Nähe des Kompressors an der Rückseite des Gerätes befinden, da dieser bei Betrieb heiß werden kann. Bei einer Berührung würde die Isolierung beschädigt, was zu Leckstrom führt.
  • Die Verwendung eines Verlängerungskabels wird nicht empfohlen.
• Das Gerät nicht mit nassen Händen an das Stromnetz anschließen.
• Das Gerät muss so aufgestellt werden, dass die Steckdose frei zugänglich ist.

Einbau

540 50 3 2 1

Einbau- Öffnungen

1 Höhe: 880 mm
2 Tiefe: 550 mm
3 Breite 560 mm

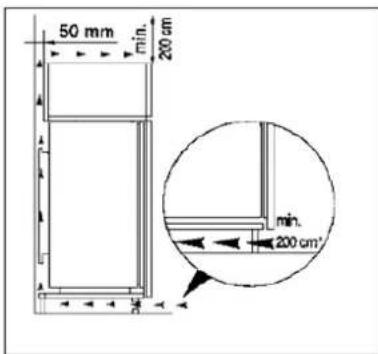

Notwendige Einbau- Abstände

Tiefe: 50 mm

Breite 540 mm

Für eine ausreichende Lüftung bitte den Anweisungen in der nebenstehenden Abbildung folgen.

50 mm min. 200 cm min. 200 cm"

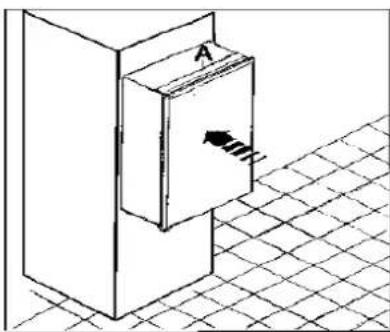

1. Gerät in die Einbauöffnung schieben, bis das Anschlagblech (A) am Küchenmöbel anstößt.

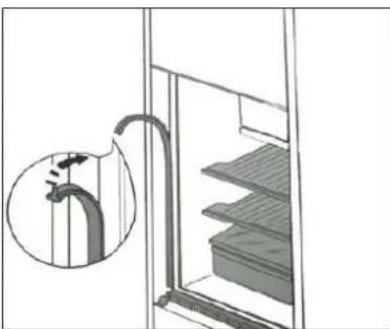

1. Das Dichtungsgummi zwischen Gerät und Küchenmöbel festdrücken (an der Seite ohne Scharnier).

1. Tür öffnen und das Gerät gegen die Seite des Küchenmöbels drücken, die sich gegenüber den Scharnieren befinden. Gerät mit den beiliegenden Schrauben befestigen.

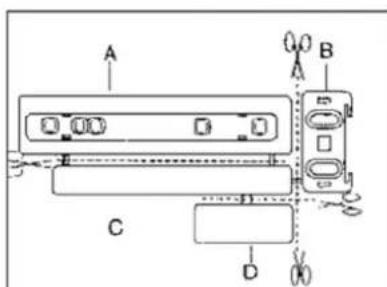

A B C D

1. Die Teile B, C, D vom Teil A trennen.

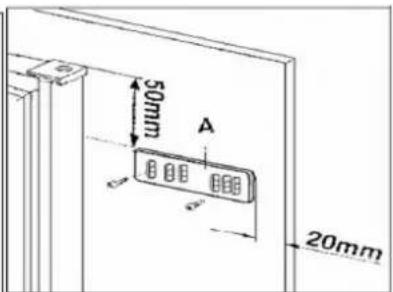

1. Führung (A) oben und unten an der Innenseite der Möbeltür anhalten und die Position der Bohrlöcher kennzeichnen. Nach dem Bohren, die Führung mit den beiliegenden Schrauben befestigen.

1. Abdeckung (C) bis zum Einrasten in die Führung (A) einsetzen.

8mm A B

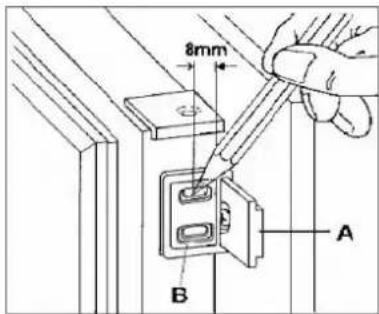

1. Geräte u. Möbel -Tür um 90° öffnen. Den kleinen Winkel (B) in Führung (A) einschieben. Geräte u. Möbel -Tür zusammenführen und die Bohrlöcher einzeichnen. Den Winkel (B) abnehmen und die Löcher mit ca. ∅ 2 mm bis Abstand 8 mm von der Türaußenkanten bohren. Den kleinen Winkel (B) wieder auf die Führung setzen und mit den beiliegenden Schrauben befestigen.

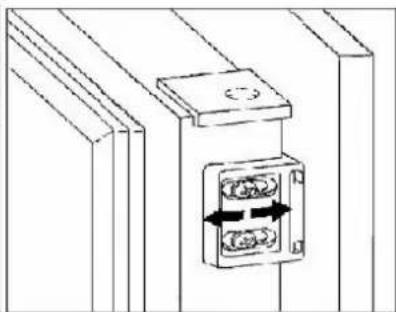

2. Sollte ein Angleichen der Möbeltür erforderlich sein, nutzen Sie die Schlitzabstände. Überprüfen Sie, ob die Tür vertikal sowie horizontal optimal ausgerichtet ist, so dass ein reibungsloses Öffnen sowie Schließen der Tür gewährleistet ist.

3. Abdeckung (D) bis zum Einrasten in die Führung (C) einsetzen.

TÜRANSCHLAG WECHSELN

Der Türanschlag kann von rechts (Lieferzustand) nach links gewechselt werden, falls der Aufstellort dies erfordert.

WARNUNG

Beim Auswechseln des Türanschlags darf das Gerät nicht mit dem Netzstrom verbunden sein. Bitte vorher Gerätestecker ziehen.

1. Kippen Sie das Gerät leicht nach hinten und blockieren Sie es in dieser Position, um die Tür am Herausrutschen zu hindern.

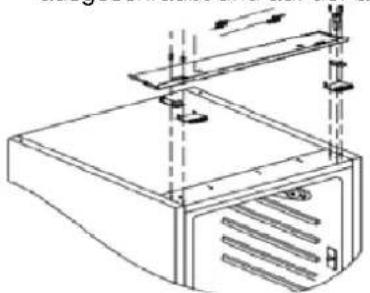

2. Demontieren Sie das obere Anschlagblech samt Scharnierstift indem Sie die Schrauben lösen. Nehmen Sie die Tür vorsichtig nach unten ab und legen Sie sie auf eine gepolsterte Unterlage um Beschädigungen zu vermeiden.
3. Lösen Sie den unteren Scharnierstift und bringen Sie ihn in der Halterung auf der gegenüberliegenden Seite wieder an.
4. Stellen Sie das Gerät wieder aufrecht. Setzen Sie die Tür auf den unteren Scharnierstift und fixieren Sie sie in der vorgesehenen Position.
5. Befestigen Sie das obere Anschlagblech mit Hilfe der Schrauben nachdem Sie den Scharnierstift ausgeschraubt und auf der anderen Seite des Bleches wieder eingesetzt haben.

Überprüfen Sie, ob die Tür vertikal sowie horizontal optimal ausgerichtet ist, so dass ein reibungsloses Öffnen sowie Schließen der Tür gewährleistet ist.

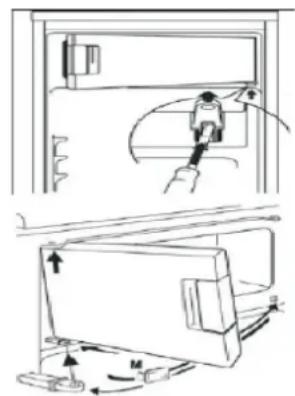

Anschlagwechsel der Gefrierfachklappe

Öffnen Sie die Gefrierfachklappe ein wenig. Mit einem kleinen Schraubdreher drücken Sie die Feder der unteren Halterung leicht nach oben und entnehmen die Halterung samt Gefrierfachklappe.

Positionieren Sie die Blindkappe (M) auf der gegenüberliegenden Seite. Wenden Sie die Gefrierfachklappe um 180° und drücken Sie die untere Türhalterung in die dafür vorgesehene Vorrichtung des Gefrierfachs. Heben Sie die Gefrierfachklappe ein wenig an und befestigen Sie sie in der oberen Türhalterung, gleichzeitig drücken Sie die untere Türhalterung in das Vierkantloch. Kleine Anpassungen nach oben und unten erleichtern die Anbringung der Klappe.

INBETRIEBNAHME / BETRIEB

Vor der ersten Inbetriebnahme

⚠️ ACHTUNG

Nach dem Transport soll das Gerät für 4 Std. stehen, damit sich das Öl im Kompressor sammeln kann. Die Nichtbeachtung könnte den Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall.

- Reinigen Sie den Innenraum des Gerätes mit allen sich darin befindenden Zubehörteilen.

Gerät am Stromnetz anschließen

WICHTIG

• Das Gerät muss unbedingt vorschriftsmäßig geerdet sein. Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen Kontakt versehen.
• Rufen Sie einen Elektrofachmann, wenn der Stecker nicht in die Steckdose passt.
• Sollten Sie das Gerät vom Stromnetz trennen oder sollte es zu einem Stromausfall kommen: Warten Sie 5 Min. bevor Sie das Gerät wieder in Betrieb nehmen.

Einschalten

Schalten Sie das Gerät ein, indem Sie den Netzstecker in die Steckdose stecken und den Temperaturregler bedienen, welcher sich an der rechten Seite des Kühlschrankinnenraums befindet. Lesen Sie hierzu auch den folgenden Abschnitt "Einstellungen".

Einstellungen

Stellung 0 – OFF bedeutet, dass sich das Gerät im ausgeschalteten Zustand befindet. Drehen Sie den Temperaturregler von dieser Stellung aus im Uhrzeigersinn, das Gerät schaltet sich automatisch ein. Die Stellungen 1 MIN – 7 MAX regeln die verschiedenen Werte der Innentemperatur. Durch Öffnen der Gerätetür schaltet sich die Innenbeleuchtung ein.

Stellung 0 (oder OFF) = Aus

Stellung 1 (oder MIN) = niedrigste Stufe (wärmste Innentemperatur)

Stellung 7 (oder MAX) = höchste Stufe (kälteste Innentemperatur)

Temperaturregler im Uhrzeigersystem drehen bedeutet, im Geräteinneren wird es kälter. Bitte beachten Sie, dass sich die Temperatur in Abhängigkeit von der Umgebungstemperatur (Aufstellungsort), von der Häufigkeit des Türöffnens und der Bestückung ändert.

Bei Erstbetrieb stellen Sie den Temperaturregler zunächst auf die höchste Stufe, bis das Gerät die gewünschte Betriebstemperatur erreicht hat. Es wird empfohlen, danach auf eine mittlere Stufe zurück zu stellen, dann können Sie eine eventuelle Temperaturkorrektur einfach vornehmen.

Lebensmittel lagern - Kühlschrank

Hinweis: Lebensmittel sollten immer abgedeckt oder verpackt in den Kühlraum gelangen, um Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut zu vermeiden. Zum Verpacken eignen sich:

• Frischhaltebeutel und –Folien aus Polyäthylen
• Kunststoffbehälter mit Deckel
• Spezielle Hauben aus Kunststoff mit Gummizug
• Aluminiumfolie

Wir empfehlen Ihnen folgende Vorsichtsmaßnahmen

• Das Gerät eignet sich zum Lagern von frischen Lebensmitteln und Getränken.
• Lagern Sie frische, verpackte Waren auf den Glasböden, frisches Obst und Gemüse in der Gemüseschale.
• Stellen Sie Flaschen in die Türablage.
• Lagern Sie frisches Fleisch bitte nur gut verpackt im Gerät und nicht länger als für 2 bis 3 Tage. Vermeiden Sie den Kontakt mit gekochten Speisen.
• Stellen Sie warme Lebensmittel erst nach dem Abkühlen in das Gerät.

Lebensmittel lagern - Gefrierfach

Das *Gefrierfach ermöglicht Ihnen Gefriergut bei einer Temperatur von -18°C oder kälter (ab einer mittleren Temperaturreglerstellung) über mehrere Monate zu lagern, Eiswürfel zu bereiten und frische Lebensmittel einzufrieren. Die Temperatur des Gefrierraums wird automatisch über den Temperaturregler im Kühlschrank gesteuert. Aufgrund äußerer Einflüsse wie Raumtemperatur, Aufstellungsort, Häufigkeit des Öffnens der Tür sowie der Bestückung, kann die Temperatur im Gerät beinflusst werden.

Einfrieren

• Wir empfehlen, 24 Std. vor dem Einfrieren den Temperaturregler auf die höchste Stufe zu stellen und diese Stellung auch nach dem Einfrieren noch einige Std. zu belassen.
  Das Gerät wird nicht beeinträchtigt, wenn nach dem Einfriervorgang die Einstellung nicht auf eine mittlere Betriebstemperatur (Temperaturregler in Normalstellung) zurückgesetzt wird; aus wirtschaftlichen Gründen sollten Sie dies jedoch möglichst vermeiden.
• Frische Lebensmittel sollten möglichst schnell bis auf den Kern durchgefroren werden. Während des Gefriervorgangs sollte die Temperatur von frischen Lebensmitteln daher so schnell wie möglich reduziert werden, damit die Bildung von Eiskristallen gering gehalten wird und die Lebensmittelstruktur nicht beschädigt wird.
• Sollte der Gefriervorgang zu langsam erfolgen, bilden sich Eiskristalle und die Qualität der Lebensmittel können beeinträchtigt werden.
• Das Gefriergut sollte wenn möglich, immer in direktem Kontakt mit dem Gefrierfachboden gelagert werden.
• Lassen Sie einen Zwischenraum zwischen den einzelnen Gefriergütern, damit die kalte Luft zirkulieren kann.

Tiefkühlagern

- Abgepacktes Handelsgefriergut sollte gemäß den Herstellerangaben in einem 4-Sterne-Gerät gelagert werden. Achten Sie darauf, dass die Waren nach dem Einkaufen nicht auftauen und lagern Sie sie so schnell wie möglich wieder im Gefrierschrank.

- Sie haben die Möglichkeit einer langfristigen Aufbewahrung, d. h. bis zu drei Monaten. Diese Zeitspanne kann jedoch variieren, beachten Sie daher die empfohlenen Lagerungszeiten auf der Verpackung des Handelsgefrierguts.

WICHTIG

Achten Sie darauf, dass die Temperatur im Gefrierteil nicht über -18°C steigt.

Dazu sollte das Gerät regelmäßig abgetaut werden. Eine dicke vereiste Schicht an den Wänden verschlechtert die Kältewirkung und der Stromverbrauch steigt an.

Schutzmaßnahmen

• Lagern Sie keine schäumenden Getränke im Gefrierraum, wie etwa Mineralwasser, Bier, Sekt, Cola usw. (Explosionsgefahr).
• Einmal aufgetaute oder angetaute Produkte sollten sobald wie möglich verzehrt werden und nicht wieder einfrieren, außer sie werden zu einem Fertiggericht weiter verarbeitet.
• Sollte der Strom ausfallen, öffnen Sie die Tür nicht. Falls die Unterbrechung nicht mehr als 10 Std. dauert, werden die Lebensmittel nicht beeinträchtigt.

• Flaschen und Dosen dürfen nicht in den Gefrierraum. Sie können springen, wenn der Inhalt gefriert – bei kohlesäurehaltigem Inhalt sogar explodieren.

• Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie den Kindern auch kein Eis direkt aus dem Gefrierraum. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen.

• Die Berührung von Metallteilen im Inneren des Gerätes kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen.
• Tiefkühlgut nicht mit feuchten oder nassen Händen entnehmen, die Hände könnten daran festfrieren.

Abtauen

Der Kühlschrank verfügt über eine Abtauautomatik. Während des Abtauvorgangs fließen die Wasser-tropfen auf der Rückwand des Kühlraums ab. Das in einen Ablaufkanal geleitete Wasser fließt in die auf dem Kompressor angebrachte Fangschale, aus der es dann verdampft.

Bitte achten Sie darauf, dass der Ablaufkanal nicht verstopft. Dieser kann mit einem Pfeifenreiniger oder einer Stricknadel vorsichtig gereinigt werden. Eine leichte Eisbildung auf der Rückwand des Innenraums während des Betriebs ist normal.

Für eine bessere Kühlung und den Stromverbrauch zu minimieren, muss das Gefrierteil regelmäßig manuell abgetaut werden. Zum Einleiten des Abtauvorgangs drehen Sie den Temperaturregler im Kühlschrank auf Position 0 – OFF und ziehen den Netzstecker. Entnehmen Sie die Lebensmittel und lagern Sie alles abgedeckt an einem kühlen Ort. Nachdem das Eis geschmolzen ist, schütten Sie das Tauwasser weg und trocknen das Innere des Gerätes. Anschließend können Sie das Gerät wieder in Betrieb nehmen durch den Anschluss an das Stromnetz und Einstellung des Temperaturreglers.

VORSICHT

Gebrauchen Sie niemals Metallgegenstände (z. B. Messer), um Eis vom Verdampfer zu entfernen. Anderenfalls kann dieser beschädigt werden. Ein beschädigter Verdampfer kann schwere Schäden verursachen.

Betriebsgeräusche

NORMALE GERÄUSCHE	GERÄUSCHEART URSACHE / BEHEBUNG
	Murmeln	Wird vom Kompressor verursacht wenn er in Betrieb ist. Es ist stark, wenn dieser ein- oder ausschaltet.
	Flüssigkeitsgeräusch	Entsteht durch die Zirkulation des Kühlmittels im Aggregat.
	Klickgeräusche	Der Temperaturregler schaltet den Kompressor ein oder aus.
	Störende Geräusche	Vibrieren der Ablagen oder der Kühlschlangen – prüfen Sie, ob diese gut befestigt sind.

Abschalten

Zum Abschalten des Gerätes den Temperaturregler auf Position 0 - OFF stellen.

Sollte das Gerät für längere Zeit außer Betrieb genommen werden:

• Lebensmittel aus dem Gerät entfernen.
• Temperaturregler auf Position 0 – OFF stellen.
• Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Gerät gründlich reinigen (s. Abschnitt „Reinigung und Pflege“).
• Türe anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.

TIPPS ZUR ENERGIEEINSPARUNG

• Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht in Gebrauch haben.
• Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger.
• Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel und an der Geräterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken.
• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in das Gerät stellen.
  • Die Tür darf nur so lange wie nötig geöffnet bleiben.

• Die Temperatur nicht kälter als notwendig einstellen. Die optimale Temperatur beträgt im Kühl-schrank 7°C. Diese sollte im obersten Fach möglichst weit vorne gemessen werden.

• Achten Sie darauf, dass die Temperatur im Gefrierteil nicht über -18°C steigt.

• Das Gefrierteil sollte regelmäßig abgetaut werden.
• Halten Sie den Kondensator - das Metallgitter an der Geräterückseite (falls vorhanden) immer sauber.
  • Die Türdichtung Ihres Gerätes muss vollkommen intakt sein, damit die Tür richtig schließt.

WARTUNG UND REINIGUNG

Reinigung und Pflege

Aus hygienischen Gründen sollte das Geräteinnere einschließlich Innenausstattung regelmäßig gereinigt werden.

VORSICHT

• Vor Reinigungsarbeiten das Gerät grundsätzlich abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Den Netzstecker immer am Stecker aus der Steckdose ziehen, nie am Kabel.
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.
• Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen. Keine scheuernden Reinigungsmittel verwenden.

Gehen Sie wie folgt vor:

• Lebensmittel herausnehmen und alles abgedeckt an einem kühlen Ort lagern.
• Reinigen Sie den Innenraum (auch Rückwand und Boden) mit warmen Wasser und milden Reinigungsmittel.
• Überprüfen Sie auch die Tauwasserablauföffnung.
• Nachdem alles gründlich getrocknet wurde, Gerät wieder in Betrieb nehmen.
• Reinigen Sie den Kondensator – das Metallgitter an der Geräterückwand (falls vorhanden) einmal jährlich mit einer weichen Bürste oder einem Staubsauger.

VORSICHT

Verbiegen Sie die Kälteleitungen nicht.

Verwenden Sie kein sandhaltiges Scheuermittel.

Leuchtmittel auswechseln

Lampendaten: 220-240V, max. 15W

Zum Abschalten des Gerätes, den Temperaturregler auf Stellung 0 – OFF drehen.

Netzstecker ziehen oder Sicherung ausschalten!

• Schraube aus der Lampenabdeckung herausdrehen.
• Auf die Lampenabdeckung drücken und Abdeckung nach hinten abnehmen.
  • Defektes Leuchtmittel auswechseln.
• Lampenabdeckung wieder einsetzen und Schraube eindrehen.
• Gerät wieder anschließen und einschalten.

Reparaturen

VORSICHT

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs!

Was tun wenn ... Problemlösungen

Der Aufbau des Gerätes gewährleistet einen störungsfreien Betrieb sowie eine lange Lebensdauer. Sollte es dennoch während des Betriebs zu einer Störung kommen, prüfen Sie ob diese auf einen Bedienungsfehler zurückzuführen sind.

Nachfolgende Störungen können Sie durch Prüfung der möglichen Ursachen selbst beheben:

STÖRUNG	MÖGLICHE URSACHEN	MASSNAHMEN
Das Gerät arbeitet nicht bzw. nicht richtig	Ist der Netzstecker nicht in der Steckdose? Hat die Sicherung der Steckdose ausge-löst? Ist der Temperaturregler richtig eingestellt? Der Standort ist ungeeignet? Verhindern Lebensmittel bzw. Ablagen oder Einschübe das richtige Schließen der Tür? Ist die Belüftung des Gerätes behindert?	Netzstecker richtig in die Netz- Steckdose stecken, Sicherung einschalten, even tuell Fachbetrieb hinzurufen. Einstellung überprüfen. Umgebungstemperatur überprüfen. Lebensmittel bzw. Ablagen oder Einschübe richtig einräumen. Belüftungsschlitze freiräumen, Gerät frei aufstellen
Das Gerät ist laut im Betrieb	Steht das Gerät nicht senk- und waage-recht?	Gerät über Füße einstellen. Strömungsgeräusche im Kühlkreislauf sind normal.
Wasser steht auf dem Boden	Ist der Temperaturregler richtig eingestellt? Ist der Tauwasserkanal verstopft?	Temperatureinstellung überprüfen. Ablauföffnung mit Pfeifenreiniger oder Stricknadel säubern.
Die Innen-beleuchtung funktioniert nicht	Ist der Netzstecker nicht in der Steckdose? Hat die Sicherung der Steckdose ausge-löst? Ist das Leuchtmittel defekt?	Netzstecker richtig in die Netz- Steckdose stecken, Sicherung einschalten, even tuell Fachbetrieb hinzurufen. Netzstecker ziehen und Leuchtmittel wechseln (s. Abschnitt „Leuchtmittel auswechseln“).

Hinweis: An Tagen mit sehr hoher Luftfeuchtigkeit kann es an der Außenseite des Gehäuses zur Bildung von Kondensflüssigkeit kommen. Dies ist keine Fehlfunktion, Sie können sie einfach abwischen.

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an Ihren Fachhandel oder den Kundendienst (s. Abschnitt „Garantiebedingungen / Kundendienst“).

Interessieren Sie sich für weitere Bomann-Produkte? Besuchen Sie doch einmal unsere Homepage unter:

www.bomann.de

GARANTIEBEDINGUNGEN / KUNDENDIENST

Wir gratulieren Ihnen zum neuen Gerät und wünschen Ihnen viel Freude daran.

Sollten Sie dennoch einmal einen Grund zu einer Reklamation erkennen, dann wenden Sie sich bitte an unsere Service Rufnummer 0180 - 5 22 58 99

Geben Sie im Falle einer Störung Ihre genaue Anschrift, Telefonnummer und den GERÄTETYP (vom Typenschild des Gerätes) an.

Eine genaue Fehlerbeschreibung erspart Ihnen und uns Zeit und Geld. Bei Sonderwünschen oder besonderen Fragen sprechen Sie mit der Kundendienstzentrale.

Bevor Sie den Kundendienst anfordern:

Kontrollieren Sie bitte, ob es sich nicht um einen Bedienungsfehler oder eine Ursache handelt, die mit der Funktion Ihres Gerätes nichts zu tun haben.

Bitte beachten Sie die Hinweise in der Bedienungsanleitung und prüfen Sie, ob:

die Steckdose Strom hat, eventuell durch Anschluss eines anderen elektrischen Gerätes.

der Stecker in Ordnung ist und derselbe fest in der Steckdose sitzt.

der Wasserhahn geöffnet ist und Wasserdruck vorliegt.

der Ablaufschlauch frei von Knicken ist und das Wasser freien Ablauf hat.

das Flusensieb frei von Verschmutzungen ist.

das Waschfenster oder die Tür fest verschlossen ist

der Thermostatknebel nicht auf STOP steht

die Tür oder der Deckel des Gerätes fest geschlossen ist

Energievorrat vorhanden ist (Gasflasche, Akku, usw.)

Hinweis für Kühl- und Gefriergeräte

Achtung!

Um voll funktionsfähig zu sein, benötigt Ihr Gerät nach dem Transport ca. 4 Stunden, in denen sich das Kühlmittel stabilisiert.

Sofern es nicht vermeidbar ist und Sie das Gerät sofort nach Aufstellung mit Gefriergut bestücken wollen, müssen Sie damit rechnen, dass die rote Lampe (falls vorhanden) bis zur Stabilisierung des Kühlkreislaufs aufleuchtet. Die Kühlleistung beginnt sofort nach dem Anschluss an das Stromnetz.

Garantiebedingungen für Elektro-Großgeräte

Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der gesetzlichen Gewährleistungsverpflichtung des Verkäufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung für 12 Monate, Garantie für einwandfreies Material und fehlerfreie Fertigung.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation, sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Nur wenn durch Nachbesserung(en) oder Umtausch des Gerätes die herstellerseitig vorgesehene Nutzung endgültig nicht zu erreichen sein sollte, kann der Käufer aus Gewährleistung innerhalb von sechs Monaten, gerechnet vom Tag des Kaufes, Herabsetzung des Kaufpreises oder Aufhebung des Kaufvertrages verlangen.

Schadenersatzansprüche, auch hinsichtlich von Folgeschäden, sind, soweit sie nicht auf Vorsatz oder gro- ber Fahrlässigkeit beruhen, ausgeschlossen.

Bei unnötiger oder unberechtigter Beanspruchung des Kundendienstes berechnen wir das für unsere Dienstleistungen übliche Zeit- und Wegeentgelt.

Reklamationen sind unmittelbar nach Feststellung zu melden.

Der Garantieanspruch ist vom Käufer, durch Vorlage der Kaufquittung, nachzuweisen. Diese Garantiezusage ist gültig innerhalb der Bundesrepublik Deutschland.

Kundendienstanschrift: Bundesrepublik Deutschland

Profectis Technischer Kundendienst Ein Unternehmen der RTS-Gruppe

Profectis Technischer Kundendienst GmbH & Co. KG

Wertachstraße 35

D-90451 Nürnberg

www.profectis.de

Telefonische Auftragsannahme: 01805 - 22 58 99*

werktags 08:00 bis 18:00 Uhr, samstags 09:00 bis 13:00 Uhr

Auftragsannahme per Fax : 01805 – 24 25 42*

Telefonische Auftragsannahme für Österreich: 0820 – 52 00 52

Sollten Sie einmal ein Ersatzteil benötigen, können Sie dies auch bei uns bestellen:

Tel: [phone]*

Fax [phone]*

(* 14 Cent/Min. aus dem deutschen Festnetz, max. 42 Cent/Min. aus dem Mobilfunknetz)

Stand 20.05.10
