BEDIENUNGSANLEITUNG DT 240 BOMANN
KÜHL und GEFRIERKOMBINATION
CE


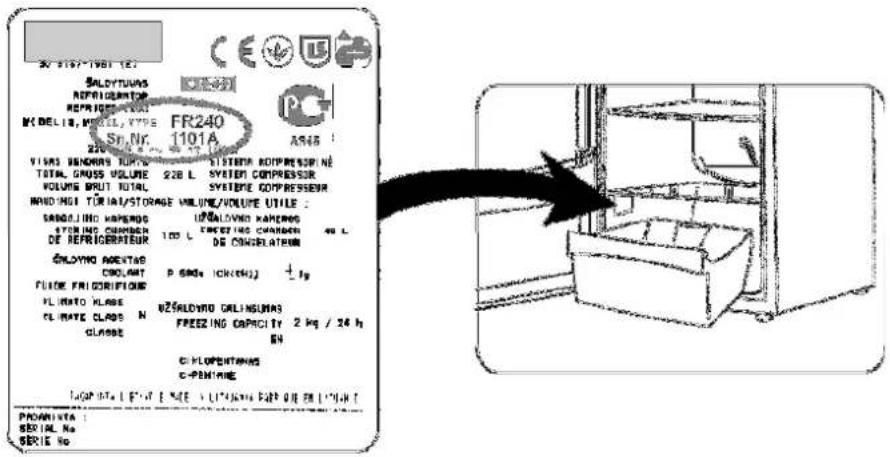

30. 21/07-1981 (€) SALDYTUVAS REFRIGUANTOR REFRIGUANTOR M' DELIR, MOUTIL, TYPE Sr. Nr. 1101A AS46 VISAS BENDARS TURUS TOTAL GROSS VOLUME 228 L SYSTEM COUPRESSOR VOLUME BRUT TOTAL SYSTEM COUPRESSOR BRID MIST TÜRIAL/STORAGE VOLUME/VOLUME UTILE : BANGJING KARENGS STORM CHAMBER DE REPRIERATEUR 100 L SWEETING CHAMBER DE CONCELATUM CHLONYO AVEHTAD CROLANT P 500x (CINCH) +1g FLIDE FRI CORPIECE FL HATO KLABE FL MATE CLADE N CLASSE UZZALDIVIO QALINGUARIS FREEZING CAPRICIT 2 kg / 24 h EN CI HLOPENTANEG C-PENTAME LUGARITA | E" | # "E" | L" | "N" | R#F OR EN | "N" | # PROVISTA : SERIAL No. SERIE No.ALLGEMEINE ANWEISUNGEN/HINWEISE
D
Die Kühl-Gefrierkombination ist ein Kompressorkühlgerät mit 2 Kühlbereichen, welches für kurzfristige Aufbewahrung von Lebensmitteln im Kühlteil und längerfristiger Aufbewahrung im Gefrierteil geeignet ist.
Das Kühlgerät ist eingeteilt in die Klimaklasse "N" und ist für die Nutzung im Haushaltsbereich vorgesehen. Der Kühlschrank ist bei Umgebungstemperaturen von ca. 16-32°C und einer Luftfeuchtigkeit von max. 70% zu betreiben.
Die Kühl-Gefrierkombination erfüllt alle Anforderungen, die an Haushaltskühlschränke gestellt werden.
! Diese Anleitung umfaßt die Information darüber, wie man schädliche Wirkung auf Umwelt vermindern kann.
Das Kältemittel besteht aus umweltfreundlichem R600a ohne Ozonkiller.
NOMINELLE TECHNISCHE DATEN
| Modell | FR 240 | |
| Kühlgerät Kühl-Gefrierkombination | ||
| Energieeffiziensklasse entspre-chend :Richtlinien 94/2 EC | A^+ | A |
| Energieverbrauch :kWh/24 hkWh/Jahr | 0,57208 | 0,75275 |
| Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort desGeräts ab. | ||
| Gesamtbruttovolumen, l | 220 | |
| Nutzinhalt Kühlteil, l | 166 | |
| Bruttovolumen der Gefrierkammer , l | 46 | |
| Nutzinhalt Gefrierteil, l | 46 | |
| *** | ||
| Lagerzeit bei Störung , h | 17 | |
| Gefriervermögen, kg/24h | 2 | |
| Modell | FR 240 |
| Kühlgerät Kühl-Gefrierkombination | |
| Gefriertemperatur, °C | minus 18 |
| Die Temperatur im Kühlbereich, °C | 0 - 8 |
| Abmessungen, mm | 1440 x 560 x 600 |
| Aufstellfläche, dm ^2 100 | |
| Masse, kg 51 | |
| Nennspannung, V 220 - 230 | |
| Frequenz, Hz 50 | |
| Leistungsaufnahme, W | 130 |
| Strom, A 1,0 | |
| Isolationsschaum C | _5H_10 |
SICHERHEITSHINWEISE
Vor dem Anschliessen des Gerätes ist zu überprüfen, ob das Gerät und die Netzanschlussleitung keine Transportschäden aufweisen.
Der Stecker der Netzanschlussleitung muss an eine vorschriftsmässig geerdete Steckdose angeschlossen werden.
☐ Die Netzanschlussleitung ist im Falle einer Beschädigung nur vom autorisierten Kundendienst oder ähnlich qualifiziertem Fachpersonal auszuwechseln.
WARNUNG!
- Beschädigen Sie nicht den Kältekreislauf.
- Wenn das Gerät das umweltfreundliche, jedoch brennbare Kältemittel Isobutan (R600a)enthält, ist darauf zu achten, dass das Kältesystem beim Transport und auch nach Aufstellung des Gerätes geschützt wird. Bei Beschädigung des Systems darf das Gerät nicht in Betrieb genommen werden und es ist darauf zu achten, dass keine offene Flamme verwendet wird.
- Halten Sie die Lüftungsöffnungen am Gerätegehäuse oder an möglichen Seitenwänden von umgebenden Gegenständen frei von Hindernissen.
- Benutzen Sie keine mechanischen Gegenstände oder andere Mittel um den Abtauprozess zu beschleunigen.
- Benutzen Sie keine Elektrogeräte innerhalb des Gefrier-/Kühlraumes.
- Bei der Ausschaltung des Kühlschranks (bei der Reinigung, bei der Umstellung usw.) muß man wenigstens 15 Minuten lang abwarten lassen, dann wieder einschalten.
- Nach der Ausschaltung des Kühlschrankes nicht an die Klemmen des Steckers zu greifen.
Legen Sie keine Elektrowärmegeräte auf das Gerät, um Brandgefahren zu vermeiden. Stellen Sie auch keine Wasserkocher auf das Gerät, damit
überkochende Flüssigkeiten keine elektrischen Isolierungen beeinträchtigen können.
Die Rückseite des Kühlschrankes sollte etwa einmal im Jahr mit einer trockenen, weichen Bürste oder mit einem Staubsauger vorsichtig gereinigt werden.
Wenn der Kühlschrank abgetaut wird und bei Reinigungsarbeiten im Kühlraum des Gerätes ist die Stromversorgung zu unterbrechen.
Um die Bildung von Rissen auf der Aufbewahrungskammer zu vermeiden, sind die Oberflächen vor Fett, Öl, Säuren und Soßen zu schützen. Bei versehentlicher Begießung sofort mit Spülmittel reinigen.
Im Gefrierteil sind keine Glasflaschen mit gefrierbaren Flüssigkeiten oder mit kohlensäurehaltigen Flüssigkeiten aufzubewahren, da diese während des Gefrierens zerplatzen können.
Weitere Hinweise :
- die Tür des ans Netz angeschlossenen Gerätes nicht länger offen lassen, als es für das Einlagern oder Herausnehmen von Lebensmitteln nötig ist.
- Ist das Gerät für längere Zeit ausser Betrieb, sollte die Kühlschranktür geöffnet bleiben - bei Verkauf, bei Übergabe oder bei Abgabe zur Wiederverwertung ist auf das Treibmittel Cyclopenthan C 5 H 10 in der Isolation sowie das Kältemittel bzw. R 600 a hinzuweisen
KÜHLSCHRANKAUFBAU
Bevor sie den unten angegebenen Text lesen, sehen Sie sich bitte die Illustrationen an.
Der Kühlschrank besteht aus zwei Kammern: "Gefrierkammer" A und
"Kühlkammer" B.


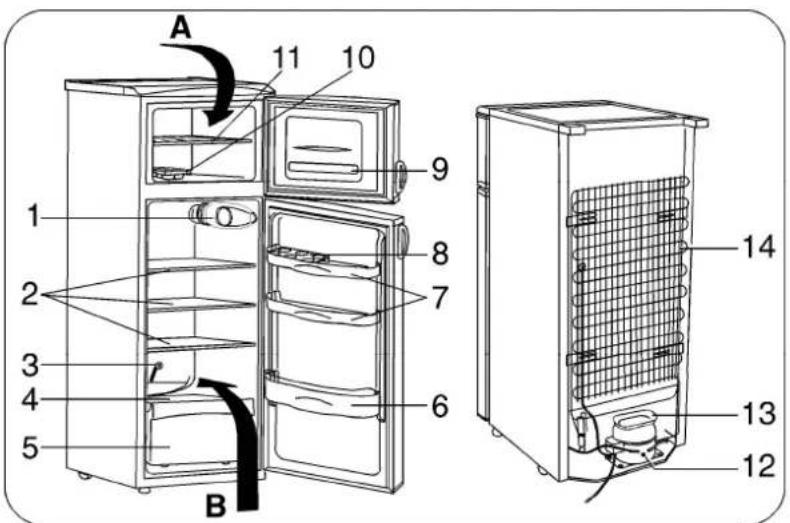

A 11 10 9 8 7 6 1 2 3 4 5 B 14 13 12Abb.1
| 1 | Steuergeräte und Innenbeleuchtung | 9 Gefrierhinweise |
| 2 Regale 10 Gefrierbehälter für Eis | ||
| 3 Abtaurinne 11 Regale | ||
| 4 Regale 12 Kompressor | ||
| 5 Gemüseschublade 13 Wanne | ||
| 6 Flaschenabsteller 14 Kondensator | ||
| 7 Türabsteller Betriebsanleitung | ||
| 8 Eierfach Verpackung |
Abb.2

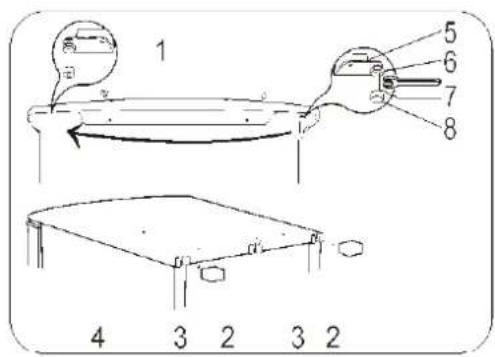

Die Konstruktion des Kühlgerätes lässt es zu, dass die Tür bei Bedarf von Rechts- auf Linksanschlag geändert werden kann:
Für diesen Fall in poliethylen Sack ist ein Sammlung der Verschlussklappen ergänzend eingelegt.
Beim Auswechseln der Tür den Kühlschrank auf den Boden nicht zu legen.


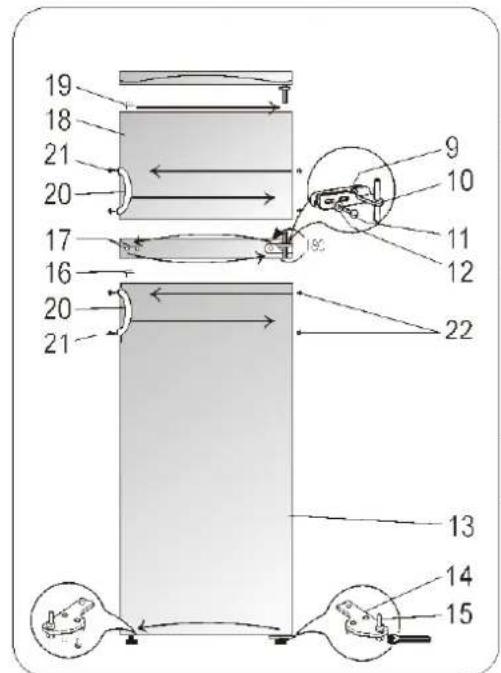

- Die Befestigungsschrauben des Tischleins 1 und 3 losschrauben (2 Stc. im vorderen Teil und 2 Stc. im hinteren Teil) und das Tischlein abnehmen;
- den oberen Türscharnierhalter 5 losschrauben und entfernen, den Lagerzapfen 7 zusammen mit der Mutter 6 und Scheiben 8 ausschrauben und den ganzen Satz auf der Gegenseite des Scharnierhalters montieren;
- die obere Tür 18 abheben;
- die Befestigungsschrauben 11 des mittleren Scharnierhalters 10 losschrauben;
- den mittleren Scharnierhalter 10 zusammen mit den Scheiben auf dem Lagerzapfen und Dichtungssatz 9 abnehmen;
- die untere Tür 13 abheben;
-
den unteren Türscharnierhalter 14 losschrauben und entfernen, den Lagerzapfen 15 ausschrauben, den Scharnierhalter und den Lagerzapfen umkippen und auf der Gegenseite einschrauben;
-
im Querbereich des Schrankes die Abdeckkappen 17 ausnehmen und auf der Gegenseite des Schrankes montieren;
- auf dem Lagerzapfen 15 des unteren Scharnierhalters die untere Tür 13 aufhängen;
- zuerst den Lagerzapfen des Scharnierhalters in die untere Tür einschieben, dann den mittleren Scharnierhalter 10 zusammen mit dem Scheiben- und Dichtungssatz auf der Gegenseite des Schrankes montieren;
- auf dem Lagerzapfen des mittleren Scharnierhalters 10 die obere Tür 18 aufhängen;
- zuerst den Lagerzapfen in die obere Tür einschieben, dann den oberen Scharnierhalter 5 zusammen mit dem Scheibensatz anschrauben;
- die Schrauben 21 losschrauben, den Handgriff 20 abnehmen und mit denselben Schrauben ihn in der rechten Seite der Tür befestigen, zuvor die Abdeckkappen 22 entfernen;
- die Abdeckkapen 22 in die Öffnungen einstecken, wo der Handgriff angeschraubt wurde;
- das Tischlein auflegen und mit den Schrauben befestigen (2 Stc. im vorderen Teil und 2 Stc. im hinteren Teil)
Anmerkung : gegebenenfalls können Sie durch die Lösung der Schrauben des Scharnierhalters für die Befestigung der unteren Tür die Aufstellung dieser Tür einstellen
VORBEREITUNG ZUM BETRIEB
Transportband entfernen, Wellkartonverpackung nach oben wegziehen und das Gerät von der Polystyrolplatte herunterheben. Türbefestigungszwischenstücke entfernen, rotes Klebeband entfernen und rote Befestigungshalter sowie Schaumzwischenteile herausnehmen.
Ist Ihr Kühlschrank mit Glasplatten zusammengebaut, ziehen die Platte in 1 Richtung und entfernen den roten Transporthalter von Glasplatten in 2 Richtung.

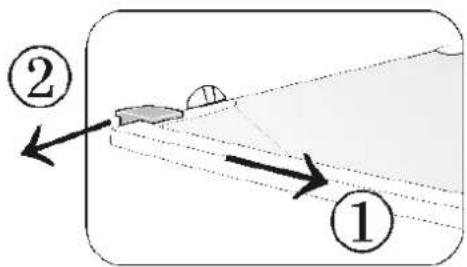

Zwei Abstandhalter (1) aus Beutel herausnehmen und in die Führungen (2) auf der Rückseite des Gerätes einsetzen.
Wenn Kühlschrank mit Handgriff – Handgriffe aus Plastikbeutel herausnehmen und an der Tür mit Schrauben befestigen. Plastikdeckel auf Schrauben aufstecken.
Unebenheiten des Bodens können durch die justierbaren Füsse ausgeglichen werden, damit eine sichere Standfestigkeit gegeben ist.
AUSWAHL DES AUFSTELLUNGSORTES
Für die Aufstellung des Kühlschrankes sollte ein trockener und gut gelüfteter Raum ausgesucht werden.
Der Kühlschrank ist vor direkter Sonneneinstrahlung zu schützen und sollte nicht in der Nähe von Wärmequellen ( Ofen, Radiator usw.) aufgestellt werden. Wenn sich dieses jedoch nicht vermeiden lässt, ist eine Isolierung zwischen Wärmequelle und Kühlschrank zu verwenden.
LÜFTUNG
Die hinter dem Kühlschrank aufgewärmte Luft muß frei zirkulieren können. Aus diesem Grunde ist die Luftzirkulation hinter dem Gerät nicht zu beeinträchtigen. Bei Nichtbeachtung verschlechtern sich die technischen Werte des Kühlgerätes.
Achtung! Lüftungsöffnung im hinteren Bereich der oberen Abdeckung nicht verschliessen!
STEUERGERÄTE UND INNENBELEUCHTUNG
Der Kühlschrank wird durch Ansetzen des Steckers in die Netzsteckdose in Betrieb genommen. Eine komplette Ausschaltung erfolgt nur durch das Ziehen des Netzsteckers.
Anmerkung : Der Temperaturregler schaltet nur den Mororkompressor ab.

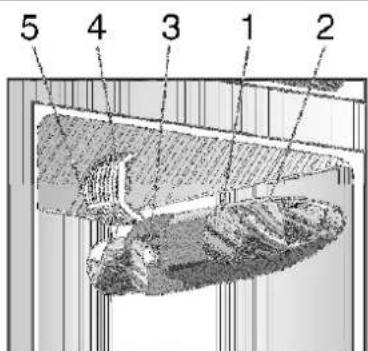

1 - Temperaturreglerknopf;
2 - Abdeckung der Bedieneinheit
3 - Lampe;
4 - Lampenabdeckung;
5 - Einrastung
Abb.4
Die Temperatur im Innenraum des Kühlschrankes wird mit dem Regelknopf des Temperaturreglers geregelt. Das Temperaturregler ist ausgeschaltet, wenn der Temperaturreglerknopf in der Position "O" steht. Eine Drehung des Temperaturreglerknopfes im Uhrzeigersinn verringert die Temperatur im Innenraum des Kühlgerätes.
GEFRIEREN UND LAGERUNG DER PRODUKTE
Alle gelagerte Produkte werden vom Regal des Gefrierfaches auf den Boden des Gefrierfaches, unter dem Regal gelegt.
Temperaturreglerknopf wird auf die maximale Gefrierposition gestellt und der Kühlschrank bleibt so 24 Stunden lang stehen. Nach 24 Stunden werden warme Lebensmittelprodukte auf das Regal des Gefrierfaches gelegt, gleichmäßig auf den ganzen Regal verteilt.
☐ Pro Tag sollen nicht mehr als 2 Kg. Lebensmittel eingefroren werden
Nachdem warme Produkte ins Gefrierfach gelegt werden, stellen Sie den Temperaturreglerknopf auf die Position "4".
Nach 24 Stunden kann man schon gefrorene Produkte unter dem Regal des Gefrierfaches aufbewahren oder auf dem Regal liegen lassen, wenn man es nicht mehr zum Gefrieren bringen muss.
Temperaturreglerknopf wird auf die früher gewählte Position gebracht, die wir vor dem Produktgefrieren hatten."
Als Verpackungsmaterial können ungefärbte Kunststofffolien / -tüten, oder Aluminiumfolie verwendet werden. Jede Verpackung sollte eine Etikette haben, auf der Inhalt, Einfrierdatum und Haltbarkeitsdatum angegeben sind.
Gefrierprodukte und frische Produkte dürfen nicht miteinander in Berührung kommen!
Haltbarkeitsdaten für gefrorene Lebensmittel sind in Monaten im Gefrierschrank angegeben. Der Kühlschrank ist für die kurzzeitige Lagerung frischer Lebensmittel vorgesehen.
Um das Entstehen eines unangenehmen Geruches im Kühlschrank zu vermeiden, sollte man sich an die empfohlenen Lagerzeiten halten.
Stellen Sie den Knopf des Thermostaten zuerst in die Stellung "4", bei zu starker Kühlung in den Bereich "1-4" und bei zu schwacher Kühlung in den Bereich "4-7".
Bei kalter Luft im Raum arbeitet der Kühlschrank weniger, deswegen kann die Temperatur im Kühlschrank ansteigen. Das Thermoreglersrad auf höhere (kältere) Stellung drehen.
Anmerkung: Wenn die Temperatur zu niedrig eingestellt ist, kann im Bereich des Verdampfers eine Eisschicht entstehen. In diesem Falle regeln Sie die Temperatur etwas niedriger.
Flüssige Nahrungsmittel, die empfindlich gegen die Aufnahme von anderen Gerüchen (Käse, Fisch, Butter u.a.) sind, muß man in geschlossenen Behältern lagern.
Nahrungsmittel mit einer Temperatur, die höher als die Raumtemperatur sind, müssen vor Einlagerung auf Raumtemperatur abgekühlt werden.
EISWÜRFELHERSTELLUNG Abb.1
Zur Herstellung von Eis gibt es eine spezielle Eiswürfelschale (10), die – mit Trinkwasser gefüllt- zur Herstellung von Eiswürfeln im Gefrierteil dient.
Eiswürfelchen trennen sich leicht ab, nachdem sie 5 Minuten der Raumtemperatur ausgesetzt werden.
ABTAUEN DES KÜHLSCHRANKES
Zum Einfrieren von Lebensmitteln und für die Eiszubereitung ist der obere Teil des Gerätes vorgesehen.
Die Verdampfer des Gefrier- und des Kühlschrankes sind in der Rückwand eingeschäumt, daher können die hinteren Wände im Gefrier- bzw. Kühlteil mit Reif bedeckt sein. In den Zeiten, in denen der Kompressor nicht arbeitet, kann Reif abtauen. Das entstehende Wasser wird durch ein Schlauchsystem auf die Wanne am Kompressor geführt, wo es durch die entstehende Wärme verdampft.
Wenn die Reifschicht auf dem Verdampfer der Gefrierabteilung mehr als 5 mm beträgt, soll dieser abgetaut werden.
Beim Abtauen der Gefrierkammer muß man:
☐ den Kühlschrank von der Stromversorgung durch Ziehen des Netzsteckers trennen;
☐ die Nahrungsmittel aus dem Gefrierteil herausnehmen, in einer Wanne lagern, abdecken um zu schnellen Kälteverlust zu vermeiden und an einem kühlen Ort lagern.
□ angesammeltes Tauwasser mit einem Schwamm entfernen;
☐ die Tür der Gefrierkammer offen lassen.
Wir erinnern Ihnen, daß beim Abtauen die Aufbewahrungsfrist der Lebensmittel kürzer wird.
Die Abtauzeit kann man verkürzen, indem man in die Gefrierkammer ein Gefäß mit heißem Wasser stellt.
Nach dem Abtauen von Eis und Reif muß man den Kühlschrank mit Warmwasser oder mit Seifen-Soda-Lösung waschen, trocken durchreiben und lüften.
Die Rinne des Abführkanales (3) ist zu reinigen.
Anmerkung. Kühlschränke in Aluminium- und Metallicfarbe sind nur mit weichen Tüchern mit Verwendung von neutralen bzw. nicht
agressiven alkoholhaltigen Reinigungsmitteln zu wischen. Für die Reinigung solcher Kühlschränke dürfen Pulver- und Creme-Reingungsmittel (z.B. "CIF" cream usw.) nicht verwendet werden.
Wir möchten Sie darüber informieren, dass während der Arbeit eines Kühlschrankes ganz natürliche Geräusche zu hören sind, die keine Störungen bzw. Defekte bedeuten. Das sind:
Geräusche des elektrischen Motors beim arbeitenden Komopressor. Diese Geräusche sind beim Betriebsbeginn des Kompressors im Laufe einer kurzen Zeit etwas lauter.
Geräusche in den Röhrchen bei der Bewegung des Kältemittels. Dabei sind Rieseln, Brodeln, Brummen zu hören
Wenn während des Betriebes Betriebsstörungen auftreten, muß man sich davon überzeugen, ob man diese Störung selbst beseitigen kann.
Lesen Sie dazu die unten aufgeführte Tabelle der Störungen und ihrer Beseitigungsmethoden.
WIE MAN SELBST STÖRUNGEN BESEITIGEN KANN
| Störung | Mögliche Ursache und Beseitigung |
| Der ans Netz angeschlossene Kühlschrank arbeitet nicht. | Wahrscheinlich ist keine Spannung auf der Steckdose oder der Stecker hat keinen richtigen Kontakt. Steckdose und Stecker prüfen ! |
| Ungewöhnliche Geräusche während des Kühlschrankbetriebes | Entweder ist der Kühlschrank nicht richtig aufgestellt (z.B.unebener Boden) oder der Kühlkreislauf an der Rückseite des Gerätes berührt Wände oder Gegenstände. Es ist zu prüfen, ob der Kühlschrank in Übereinstimmung mit den Angaben in der Betriebsanweisung aufgestellt wurde. |
| Die charakteristischen Geräusche beim Zuschlagen der Kühlschranktür verändern sich. | Verschmutzung der Türdichtung. Die Türdichtung mit einem weichen mit Seifenwasser getränktem Lappen sauberreiben. |
| Im Gefrierteil sammelt sich Wasser am Boden. | Das Abführsystem des Schmelzwassers ist verstopft. Die Rinne des Abführkanales (3) ist zu reinigen. |
| Hohe Temperatur im Kühlschrank. | Großer Anzahl warmer Nahrungsmittel; die Tür lang bzw. häufig geöffnet wurde. |
| Die Oberfläche des Kühlschranks bedeckt sich mit Wassertropfen. | Sehr hohe Luftfeuchtigkeit (über 70 %). |
Transport des Gerätes :
Der Kühlschrank ist ausschließlich in der vertikalen Arbeitsstellung zu transportieren. Es wird empfohlen, das Gerät um nicht mehr als ca. 30° zu neigen. Während des Transportes ist der Kühlschrank zuverlässig zu befestigen um Stöße oder Beschädigungen zu vermeiden.
ACHTUNG!

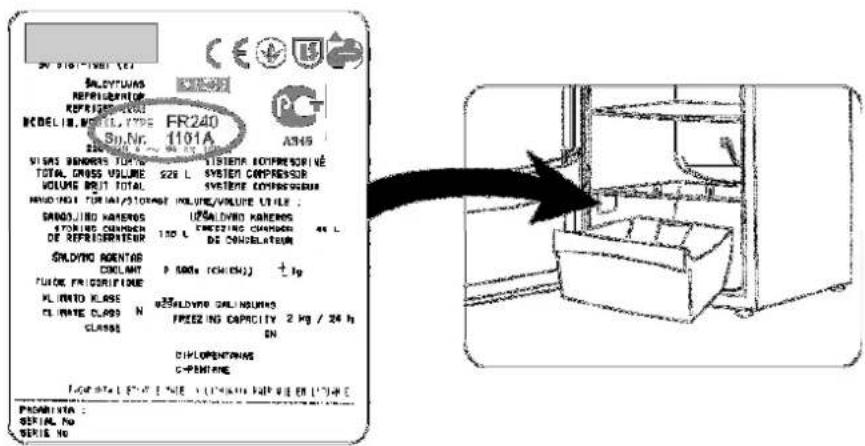

Um einen optimalen Kundendiensteinsatz Reparatur zu ermöglichen, müssen neben Ihrer schriftlichen oder telephonischen Bestellung auch die Gerätedaten angegeben werden. Sie sind vom Typschild eines Kühlschrankes zu entnehmen – siehe Abb.
