BEDIENUNGSANLEITUNG GS 149 BOMANN

Bitte Anleitung lesen und gut aufbewahren!

Inhaltsverzeichnis

I. Allgemein S. 3

II. Auspacken, Wiederverpacken und Transportieren S. 3

III. Installation S. 3/4

IV. Türanschlagwechsel S. 5

V. Bedienung S. 6

VI. Abtauverfahren S. 6

VII. Wartung und Reinigung S. 6

VIII. Sicherheitshinweise S. 7

IX. Technische Daten S. 7

X. Wartung / Garantiebedingungen / Kundendienst S. 7/8

XI. Altgeräte / Bedeutung des Symbols „Mülltonne“ S. 9

I. ALLGEMEIN

Der GS 149 eignet sich insbesondere zum Einfrieren und zur Konservierung von Lebensmitteln wie Fleisch usw. Er zeichnet sich durch seine kompakte Baugröße, geringes Gewicht, hohen Wirkungsgrad und niedrigen Stromverbrauch aus.

• Legen Sie keine heißen Speisen in Ihren Gefrierschrank.
• Verpacken Sie alle Lebensmittel in Gefrierbeutel, um ein Austrocknen und daraus folgenden Geschmacksverlust zu vermeiden.
• Wenn Sie den Gefrierschrank über einen längeren Zeitraum nicht verwenden, trennen Sie ihn vom Stromnetz, reinigen Sie seinen Innenraum und lagern Sie ihn an einem trockenen Ort mit leicht geöffneter Tür.

II. AUSPACKEN, WIEDER VERPACKEN UND TRANSPORTIEREN

1. Auspacken
   Schneiden Sie das Band auf, das die Verpackung sichert und ziehen Sie den Karton nach oben ab.
2. Wieder verpacken
   Vergessen Sie nicht, das Polstermaterial wieder an seinen ursprünglichen Stellen zu platzieren.
3. Transportieren
   Bei Montage oder beim Transport darf der Gefrierschrank nicht horizontal aufgestellt, mehr als 45° geneigt oder völlig von oben nach unten umgedreht werden. Der Kühlkreislauf darf nicht beschädigt werden. Falls es doch zu einer Beschädigung kommt, müssen offene Flammen vermieden werden. Den Raum, indem das Gerät steht, für einige Minuten lüften.

III. INSTALLATION

Stellen Sie den Gefrierschrank nur auf einer stabilen und sicheren Oberfläche auf. Halten Sie ihn von Sonnenlicht, Wärmequellen, Feuchtigkeit und Staub fern. Es wird empfohlen das Gerät nur in Räumen mit Temperaturen zwischen +16° C und +32° C zu betreiben.

Gute Belüftung

Eine gute Belüftung rund um den Gefrierschrank ist erforderlich, damit die Hitze ordnungsgemäß abgeleitet werden kann und damit der Kühlbetrieb effektiv und mit möglichst niedrigem Energieverbrauch gewährleistet werden kann. Zu diesem Zweck muss genügend Freiraum rund um den Gefrierschrank vorhanden sein. Die Rückseite sollte einen Mindestabstand von 100 mm zur Wand einhalten, bei den Seiten ist mindestens jeweils 200 mm erforderlich und über dem Gefrierschrank sollten mindestens 300 mm Abstand vorhanden sein.

Der Freiraum vor dem Gefrierschrank sollte so beschaffen sein, dass sich die Gefrierschranktür 160° weit öffnen lässt.

Stromversorgung

Der Gefrierschrank wird mit einphasigem Wechselstrom betrieben (siehe Typenschild). Bei erheblichen Spannungsschwankungen in der Umgebung empfiehlt sich die Verwendung eines automatischen Wechselstromregulators.

Der Gefrierschrank benötigt eine separate Steckdose. Er darf nicht gemeinsam mit anderen Elektrogeräten an das Stromnetz angeschlossen werden. Der Stecker muss mit dem Schutzleiter in die Steckdose passen.

Stromkabel

Das Kabel sollte während des Gefrierschrankbetriebs weder verlängert noch aufgerollt werden. Darüber hinaus darf sich das Kabel nicht in unmittelbarer Nähe des Kompressors an der Rückseite des Gefrierschranks befinden, da dieser bei Betrieb relativ heiß werden kann. Bei einer Berührung würde die Isolierung beschädigt, was zu Leckstrom führt. Die Verwendung eines Verlängerungskabels wird nicht empfohlen. Den Gefrierschrank nicht mit nassen Händen an das Stromnetz anschließen. Das Gerät muss so aufgestellt werden, dass die Steck-dose zugänglich ist.

WARNUNG:

Reparaturen am Gerät und am Netzkabel dürfen nur von Fachkräften durchgeführt werden, um Gefährdungen zu vermeiden.

Schutz vor Feuchtigkeit

Vermeiden Sie eine Aufstellung des Gefrierschranks an Orten, an denen eine hohe Feuchtigkeit auftritt (z. B. im Freien), da die Metallteile in solchen Fällen rostanfällig sind. Das Gerät darf nicht mit Wasser begossen werden, da auf diese Weise die Isolierung gefährdet würde, was zu Leckstrom führt.

Schutz vor Hitze

Der Gefrierschrank sollte möglichst weit von sämtlichen Hitzequellen aufgestellt werden und nicht der direkten Sonnenstrahlung ausgesetzt sein.

Solide Aufstellung

Der Untergrund des Gefrierschranks muss flach und entsprechend tragfähig sein. Der Gefrierschrank sollte nicht auf weichem Material (z. B. Schaumstoff etc.) aufgestellt werden. Falls der Gefrierschrank nicht waagerecht steht, stellen Sie die Füße entsprechend nach.

Gefahr vermeiden

Es wird davon abgeraten, den Gefrierschrank in der Nähe von flüchtigen und entflammbaren Materialien wie z. B. Gas, Benzin, Alkohol, Lacken und Farben etc. aufzustellen. Die oben genannten Materialien dürfen auch nicht im Gefrierschrank gelagert werden.

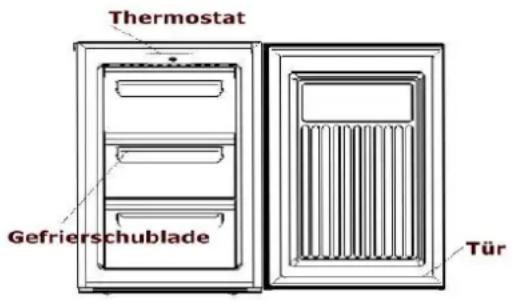

Ausstattung

Thermostat Gefrierschublade Tür

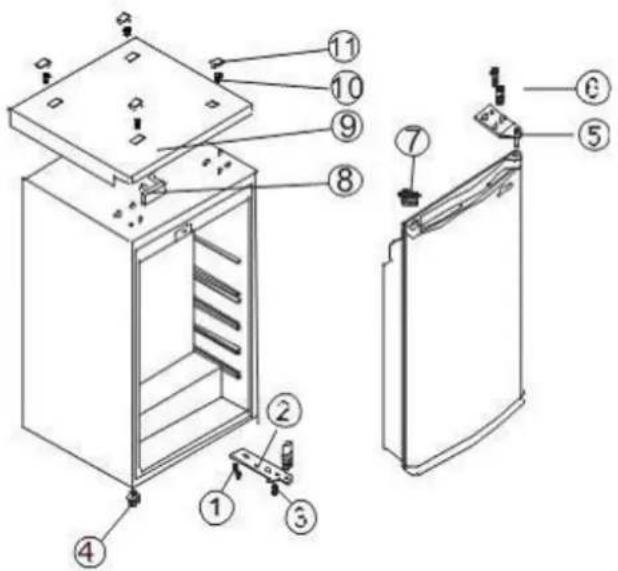

IV. TÜRANSCHLAG WECHSELN

Das von Ihnen erworbene Gefriergerät ist mit einem wechselbaren Türanschlag ausgestattet. Wenn Sie die Seite des Türanschlages wechseln möchten, verfahren Sie bitte wie folgt:

• Ziehen Sie den Netzstecker aus der Steckdose und räumen Sie den Gefrierschrank vollständig aus!
• Entfernen Sie die Abdeckkappen (11) samt den Arbeitsplatten-Befestigungsschrauben (10). Entnehmen Sie anschließend die Arbeitsplatte (9) zusammen mit Teil (8).
• Kippen Sie das Gerät leicht nach hinten und blockieren Sie es in dieser Position, damit Sie Zugang zu den unteren Scharnieren bekommen.

- Entfernen Sie die beiden Schrauben (1), die das untere Scharnier (2) rechts am Türrahmen halten. Schrauben Sie den Verstellfuß (3) ebenfalls ab. Entfernen Sie nun auch den linken Verstellfuß (4) und bringen Sie ihn auf der gegenüberliegenden, rechten Seite wieder an.

- Öffnen Sie die Gerätetür ein wenig und heben Sie sie aus der unteren Türangel. Entfernen Sie aus der rechts oben gelegenen Öffnung die Feder (5) sowie den Stift (6) an der oberen rechten Seite.

- Nehmen Sie den Verschlussstopfen (7) aus der linken, oberen Türöffnung und verschließen Sie damit die Öffnung auf der oberen, rechten Seite. Drücken Sie den Stopfen fest in die Türöffnung.

- Stecken Sie den vorher rechts entnommenen Stift (6) in die Öffnung auf der linken Seite des oberen Türrahmens. Fügen Sie anschließend auch die Feder (5), die Sie vorher entfernt haben, in die obere Öffnung auf der linken, oberen Seite der Tür ein.

- Setzen Sie nun die Tür wieder ein und achten Sie darauf, dass der Stift (6) in die richtige Öffnung des unteren Teils des oberen Türrahmens eingefügt wird.

- Befestigen Sie anschließend – während die Tür in geschlossener Position gehalten wird – das in Schritt 3 herausgenommene untere Türscharnier (2). Fügen Sie die beiden zu Beginn entfernten Schrauben (1) wieder ein und ziehen Sie diese fest. Anschließend montieren Sie wieder die Arbeitsplatte (9) zusammen mit Teil (8). Nach der anschließenden Montage der Schrauben (10) und der Abdeckkappen (11) ist der Anschlagwechsel abgeschlossen!

1. Bevor Sie den Gefrierschrank in Betrieb nehmen, überprüfen Sie bitte Folgendes:

2. Das Netzkabel darf nicht beschädigt sein.

3. Der Erdleiter muss an die entsprechende Erdungsschelle angeschlossen sein.
4. Die Steckdose muss vorschriftsmäßig geerdet sein.

Stellen Sie sicher, dass alle Bauteile unbeschädigt sind, und schließen Sie den Gefrierschrank an das Stromnetz an.

1. Erstinbetriebnahme

Vor Anschluss an das Stromnetz das Gerät ca. 4 Stunden lang aufrecht stehen lassen. Dies verhindert Fehlfunktionen des Kühlsystems, die auf Bewegungen während des Transports zurückzuführen sind.

Wenn Sie den Gefrierschrank erstmalig in Betrieb nehmen und dieser noch nicht gefüllt ist, dauert es ca. 2 bis 3 Stunden, bis er die gewünschte Temperatur erreicht hat. An- schließend stellen Sie das Thermostat auf die gewünschte Temperatur ein und legen Ihre Lebensmittel in das Gerät.

1. Temperatursteuerung

Die Temperatur im Gefrierschrank kann bequem durch Drehen des Thermostats geregelt werden. Je näher sich der Drehknopf an der Position "max" befindet, desto tiefer die Temperatur. Eine mittlere Einstellung ist für die meisten Anwendungen geeignet. Position "max" liefert eine tiefere Temperatur, als Position "normal". Die Temperatur im Gefrierschrank hängt von der Menge der eingelagerten Lebensmittel sowie von der Häufigkeit ab, mit der die Tür geöffnet wird. Um eine effiziente Kühlung zu erreichen und Strom zu sparen, sollten Sie nicht zu viele Lebensmittel lagern und die Tür nicht zu häufig öffnen. VORSICHT: Haben Sie das Thermostat im Uhrzeigersinn auf die Position "max" gedreht, versuchen Sie nicht, es weiter zu drehen. Anderenfalls kann es beschädigt werden.

VI. ABTAUVERFAHREN

Um eine bessere Kühlung zu gewährleisten und den Stromverbrauch zu minimieren, tauen Sie den Gefrierschrank ab, wenn die Eisschicht am Verdampfer 3 bis 4 mm dick ist. Um den Abtauvorgang einzuleiten, drehen Sie das Thermostat auf die Position "OFF", trennen den Gefrierschrank vom Stromnetz und entnehmen die Lebensmittel sowie die Einschübe. Nachdem das Eis geschmolzen ist, schütten Sie das Tauwasser weg und trocknen das Innere des Gefrierschranks. Anschließend können Sie den Gefrierschrank wieder in Betrieb nehmen. Drehen Sie das Thermostat dazu in die gewünschte Position.

VORSICHT: Gebrauchen Sie niemals Metallgegenstände (z. B. Messer), um Eis vom Verdampfer zu entfernen. Anderenfalls kann dieser beschädigt werden. Ein beschädigter Verdampfer kann schwere Schäden verursachen.

VII. WARTUNG UND REINIGUNG

1. Zur Reinigung Ihres Gefrierschranks trennen Sie diesen zunächst vom Stromnetz und entnehmen sämtliche Lebensmittel. Rühren Sie eine Lauge mit 2 Esslöffeln Natron pro Liter mit warmen Wasser an, und reinigen Sie damit das Innere des Gerätes. Anschließend reiben Sie die Lauge mit klarem Wasser ab. Verwenden Sie keine Säuren, Verdünner, Benzin oder andere Reinigungsmittel zur Reinigung der Bauteile des Gefrierschranks. Reinigen Sie Kunststoffteile niemals mit öligem Wasser oder Benzin, da sich diese dadurch verformen können.
2. Zu viele Lebensmittel oder zu große Boxen im Gefrierschrank verringern die Luftzirkulation. Lassen Sie immer ausreichend Platz im Inneren. Das Gerät sollte maximal auf 70% seines Fassungsvermögens aufgefüllt werden.

Lagern Sie keine flüchtigen oder explosiven Substanzen wie Äther, Benzin, flüssiges Petroleum, Klebstoffe usw. im Gefrierschrank. Es besteht Explosionsgefahr durch elektrische Funkenbildung.

VIII. SICHERHEITSHINWEISE

Stellen Sie vor dem Anschluss des Gefrierschranks an das Stromnetz sicher, dass die Stromversorgung den Spezifikationen des Gefrierschranks entspricht.

Überprüfen Sie die Angaben bzgl. Netzspannung und -Frequenz auf der rückseitigen Plakette am Gefrierschrank. Schließen Sie den Gefrierschrank immer an eine unabhängige Steckdose an, damit eine Überlastung des Stromkreises von vornherein ausgeschlossen wird.

Anderenfalls besteht Brandgefahr durch Überhitzung der Leitungen.

Halten Sie den Gefrierschrank von Spritzwasser fern. Anderenfalls besteht die Gefahr von Stromschlägen oder Geräteschäden.

Sollte das Netzkabel Schäden aufweisen, lassen Sie es umgehend von einem Elektriker ersetzen. Der Gefrierschrank muss vorschriftsmäßig geerdet sein.

Der Hersteller haftet nicht für Unfälle und Schäden, die aufgrund unsachgemäßer oder fehlender Erdung bzw. falscher Handhabung entstehen.

Reparaturen dürfen nur durch den Kundendienst vorgenommen werden. Eigenhändig und unsachgemäß durchgeführte Reparaturen bergen hohe Risiken für den Verbraucher.

Lagern Sie keine explosiven Substanzen oder Sprays mit brennbaren Treibmitteln wie Butan, Propan, Pentan oder andere im Gerät. Die elektrischen Bauteile können austretendes Gas entzünden. Derartige Sprays können Sie anhand der Inhaltsangaben oder einem Symbol mit einer Flamme identifizieren. Lassen Sie keine Flammen oder andere Brandquellen in das Geräteinnere dringen. Verwenden Sie keine Dampfreiniger zum Abtauen oder Reinigen des Gerätes. Verwenden Sie zum Abtauen keine mechanischen oder andere Geräte, die nicht ausdrücklich vom Hersteller empfohlen werden. Beschädigen Sie niemals den Kühlkreislauf. Setzen Sie keine Elektrogeräte und –Werkzeuge in den Gefrierfächern ein, es sei denn, es handelt sich um Geräte, die vom Hersteller ausdrücklich empfohlen werden.

Wenn das Stromkabel beschädigt ist, muss es von einem autorisierten Kundendienst oder qualifiziertem Fachpersonal ersetzt werden, um Schäden und Unfälle zu vermeiden.

Das Gerät muss so aufgestellt werden, dass der Netzstecker jederzeit in einem Notfall schnell aus der Steckdose gezogen werden kann.

IX. TECHNISCHE DATEN

Klimaklasse: N (16°C - 32°C)

Leistungsaufnahme: 75 W

Netzspannung: 220 V – 240 V\~

Strom: 0.6 A

Netzfrequenz: 50 Hz

Nutzinhalt: 68 L

Geräuschpegel: 42 dB(A)

Hinweis: Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.

X. WARTUNG

Wenn der Gefrierschrank nicht ordnungsgemäß funktioniert, prüfen Sie Folgendes:

1. Falls der Gefrierschrank nicht funktioniert:

2. Stecken Sie den Netzstecker sicher und fest in die Steckdose.

3. Evtl. ist der Hauptschalter ausgeschaltet.

4. Möglicherweise ist die Sicherung durchgebrannt.

5. Falls der Gefrierschrank nicht ausreichend kühlt:

- kann es sein, dass das Thermostat falsch eingestellt ist oder Sie die Tür zu häufig oder zu lang geöffnet haben.

1. Falls der Gefrierschrank sehr laut ist:

2. berührt er möglicherweise den Einbauschrank, der Vibrationen und Betriebsgeräusche weiterleitet oder sogar verstärkt.

3. ist der Gefrierschrank nicht waagerecht ausgerichtet.
4. sollten sich die Gefrierboxen oder Lebensmittelverpackungen im Schrank nicht berühren.
5. ist die Stromversorgung eventuell instabil.

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gefrierschrank haben sollten, wenden Sie sich an Ihren Fachhändler.

Hinweis: An Tagen mit sehr hoher Luftfeuchtigkeit kann es an der Außenseite des Gehäuses zur Bildung von Kondensflüssigkeit kommen. Dies ist keine Fehlfunktion. Sie können sie einfach abwischen.

Für technische Fragen haben wir für Sie folgende E-Mail-Adresse eingerichtet:

[e-mail]

Interessieren Sie sich für weitere Bomann-Produkte? Besuchen Sie doch einmal unsere Homepage unter:

www.bomann.de

Garantiebedingungen

Dieses Gerät wurde nach den neusten Methoden hergestellt und geprüft. Der Hersteller leistet nach der gesetzlichen Gewährleistung aus dem Kaufvertrag mit dem Händler für die Dauer von 24 Monaten, gerechnet vom Tage des Verkaufes, bei gewerblicher Nutzung 12 Monate, Garantie für einwandfreies Material und fehlerfreie Fertigung zu folgenden Bedingungen:

Der Garantie-Anspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte.

Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantie.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Kundendienst

Bevor Sie den Kundendienst in Anspruch nehmen wollen, kontrollieren Sie bitte, ob es sich um einen Bedienfehler oder eine andere Ursache handelt, die mit der Funktion des Gerätes nichts zu tun haben. Beachten Sie auch die Hinweise in der Bedienungsanleitung.

Sollten Sie dennoch einen Kundenservice in der Garantiezeit benötigen, so wenden Sie sich bitte an unsere

Service-Hotline 0 21 52 / 89 98-9 27

XI. ALTGERÄTE

Das Gehäuse Ihres Produktes wurde aus Zyklopropan oder R141b hergestellt. Altgeräte enthalten schädliche Substanzen und müssen als Sondermüll entsorgt werden.

1. Entfernen Sie jeglichen Federmechanismus und Bolzenarretierung oder setzen Sie diese außer Betrieb, damit Kinder nicht versehentlich im Gehäuse eingeschlossen werden können. Es besteht Erstickungsgefahr!
2. Stellen Sie sicher, dass der Kühlkreislauf unbeschädigt ist, bevor Sie das Gerät zur Entsorgung geben. Dadurch wird verhindert, dass Kühlmittel in die Umwelt gelangt. Informationen zum Kühlmittel und den Isoliermaterialien entnehmen Sie dem Typenschild.

Bedeutung des Symbols „Mülltonne“

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

In vielen Ländern der EU ist die Entsorgung von Elektro- und Elektronik-Altgeräten über den Haus- und/oder Restmüll ab 13.8.2005 verboten.

In Deutschland ab 23.3.2006.
